CASSETTE RECEIVER

SEL

TP/PTY

DISP

SSM

SCMMO/RND

791012118

CDCH

CD CHANGER CONTROL

KS-FX43R/KS-FX483R/KS-FX480R

RECEPTOR-REPRODUCTOR DE CASSETTE RICEVITORE CON LETTORE DI AUDIOCASSETTE

RADIOODTWARZACZ KASETOWY

РЕСИВЕР С КАССЕТНЫМ ПРОИГРЫВАТЕЛЕМ

KS-FX43R/KS-FX483R/KS-FX480R KS-F383R/KS-F380R

KS-F383R/KS-F380R

LOUD

SEL

DISP

SSM

PTY

SCMMO

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte.

Informacje o montažu urzàdzenia i podłàczaniu przewodów zamieszczono w odr∏bnej instrukcji.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

INSTRUKCJA OBS ¸UGI

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

GET0110-002A

ESPAÑOL

ITALIANO

РУCCKИЙ POLSKI

[E]

Muchas gracias por la compra de un producto JVC. Como primer paso, por favor

lea detenidamente este manual para comprender a fondo todas las instrucciones y

CONTENIDO

obtener un máximo disfrute de esta unidad.

Cómo reposicionar su unidad ................... 2

UBICACION DE LOS BOTONES ........... 3

Panel de control—KS-FX43R/

KS-FX483R/KS-FX480R ........................ 3

Panel de control—KS-F383R/KS-F380R ... 4

OPERACIONES BASICAS .................. 5

Conexión de la alimentación ..................... 5

Ajuste del reloj .......................................... 6

OPERACION DE LA RADIO ................ 7

Para escuchar la radio .............................. 7

Cómo almacenar emisoras en la

memoria ................................................. 9

Cómo sintonizar una emisora

preajustada ............................................. 10

OPERACIONES DE RDS ................... 11

Qué puede hacer con RDS ....................... 11

Otras convenientes funciones y ajustes de

RDS ........................................................ 15

OPERACION DE LA CINTA ................ 18

Para escuchar un cassette ....................... 18

ESPAÑOL

AJUSTES DEL SONIDO .................... 19

Ajuste del sonido ....................................... 19

Cómo reposicionar su unidad

Mientras mantiene pulsado SEL (selección), pulse

2 segundos. Esto hará que se reposicione el microcomputador incorporado.

Nota:

También se borrarán los ajustes preestablecidos por usted —como por ejemplo los canales preajustados o los ajustes de sonido.

Nota:

Por razones de seguridad, esta unidad está provista con una tarjeta de ID. numerada, y el mismo No. de ID. está impreso en el chasis de la unidad. Conserve la tarjeta en un lugar seguro, ya que la misma ayudará a las autoridades para identificar su unidad si es robada.

ANTES DE USAR

*Para fines de seguridad....

• No aumente demasiado el nivel de volumen pues es muy peligroso conducir si no se escuchan los sonidos exteriores.

• Detenga el automóvil antes de efectuar cualquier operación complicada.

(en espera/encendido/atenuador) durante más de

Selección de los modos de sonido

preajustados ........................................... 20

Cómo almacenar sus propios ajustes de

sonido ..................................................... 20

OTRAS FUNCIONES PRINCIPALES ...... 21

Selección del silenciamiento del

teléfono ................................................... 21

Selección de la visualización del cambiador

de CD ..................................................... 21

Desmontaje del panel de control .............. 23

OPERACION DEL CAMBIADOR DE

CD (SÓLO PARA KS-FX43R/

KS-FX483R/KS-FX480R) ................ 24

Reproducción de los discos compactos .... 24

Selección de los modos de reproducción

de CD ..................................................... 25

MANTENIMIENTO .......................... 26

LOCALIZACION DE AVERIAS ............. 27

ESPECIFICACIONES ....................... 29

(en espera/encendido/atenuador)

SEL (selección)

*Temperatura dentro del automóvil....

Si ha dejado el automóvil estacionado durante largo tiempo en un sitio cálido o frío, no opere la unidad hasta que se normalice la temperatura del habitáculo.

UBICACION DE LOS BOTONES

Panel de control—KS-FX43R/KS-FX483R/KS-FX480R

Ventanilla de visualización

TP/PTY

DISP

SEL

7 9 10 12118

CD CHANGER CONTROL

1 Botón (en espera/encendido/

atenuador)

2 Botón TP/PTY(tráfico de programa/

tipo de programa)

3 Botones +/– 4 Botón 0 (expulsión) 5 Compartimiento del cassette 6 Botones 1/¡ (PROG:programación) 7 Botón CD-CH (cambiador de CD) 8 Botón AM 9 Botón FM p Botón DISP (pantalla) q Botón SEL (selección) w Botones numéricos e Botón MO/RND (monofónico/aleatorio) r Botón SCM (memoria de control de sonido) t Botón (soltar panel de control) y Botones ¢ / 4

• También funcionan como botónes SSM cuando se los pulsa conjuntamente.

SSM

CDCH

SCMMO/RND

Ventanilla de visualización

u Indicadores de banda FM

(FM1, FM2, FM3)

i Indicador de banda AM o Indicador RND (aleatorio) ; Indicador CD-CH (cambiador de CD) a Indicador LOUD (sonoridad) s Indicación principal d Indicadores del modo de sonido

BEAT, SOFT, POP

f Indicadores de recepción del sintonizador

MO (monofónico), ST (estéreo)

g Indicadores RDS

TP, PTY, AF, REG

ESPAÑOL

Panel de control—KS-F383R/KS-F380R

Ventanilla de visualización

LOUD

SEL

DISP

ESPAÑOL

1 Botón (en espera/encendido/

atenuador)

2 Botón LOUD (sonoridad) 3 Botones +/– 4 Botón 0 (expulsión) 5 Compartimiento del cassette 6 Botones 1/¡ (PROG:programación) 7 Botón TP/PTY (tráfico de programa/

tipo de programa)

8 Botón AM 9 Botón FM p Botón DISP (pantalla) q Botón SEL (selección) w Botones numéricos e Botón MO (monofónico) r Botón SCM (memoria de control de sonido) t Botón (soltar panel de control) y Botones /

• También funcionan como botónes SSM cuando se los pulsa conjuntamente.

DETACHABLE CONTROL PANEL

Ventanilla de visualización

u Indicadores de banda FM

(FM1, FM2, FM3)

i Indicador de banda AM o Indicador LOUD (sonoridad) ; Indicación principal a Indicadores del modo de sonido

BEAT, SOFT, POP

s Indicadores de recepción del sintonizador

MO (monofónico), ST (estéreo)

d Indicadores RDS

TP, PTY, AF, REG

SSM

PTY

SCMMO

OPERACIONES BASICAS

KS-FX43R/KS-FX483R/KS-FX480R

Conexión de la alimentación

Encienda la unidad.

Notas sobre la operación con pulsación única:

• La unidad se enciende automáticamente cuando usted selecciona la fuente en el paso de abajo. No necesitará presionar este botón para encender la unidad.

• Si el cassette está en el compartimiento del cassette, la reproducción de la cinta se inicia automáticamente. Sin embargo, no se recomienda dejar el cassette en el compartimento al desconectar la alimentación o la llave de encendido. Puede dañar el cabezal de cinta y el cassette.

Reproduzca la fuente.

CDCH

KS-FX43R KS-FX483R KS-FX480R

Para operar el sintonizador (FM o AM),

consulte las páginas 7 – 17.

Para operar el reproductor de la cinta,

consulte la página 18.

Sólo para KS-FX43R/KS-FX483R/KSFX480R: Para operar el cambiador de CD

consulte las páginas 24 – 25

KS-F383R/KS-F380R

Ajuste el volumen.

Para aumentar el volumen

Para reducir el volumen

Aparece el nivel de volumen.

Ajuste el sonido según se desee.

(Consulte las páginas 19 – 20.)

Para disminuir el volumen en un instante

Pulse por un tiempo breve mientras está escuchando cualquier fuente. “AT T ” comienza a destellar en la indicación, y el nivel de volumen disminuirá en un instante. Para regresar al nivel de volumen anterior, vuelva a presionar brevemente el botón.

Para apagar la unidad

Pulse y mantenga pulsado durante más de 1 segundo. Aparece “SEE YOU” y seguidamente la unidad se apaga.

Sólo para KS-FX43R

El KS-FX43R cuenta con la función de control remoto en el volante de la dirección. Si su vehículo está equipado con control remoto en el volante de dirección, podrá hacer funcionar este receptor utilizando dicho control.

• En cuanto a las conexiones necesarias para utilizar esta función, consulte con el manual de instalación/conexiones (volumen separado).

ESPAÑOL

Ajuste del reloj

También podrá ajustar el sistema del reloj tanto a 24 horas como a 12 horas.

Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (PSM: Consulte la página 22.)

SEL

Ajuste la hora.

1 Seleccione “CLOCK H” (hora) si no está

visualizado en la pantalla.

ESPAÑOL

2 Ajuste la hora.

Ajuste los minutos.

1 Seleccione “CLOCK M” (minutos).

2 Ajuste los minutos.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

Ajuste el sistema del reloj.

1 Seleccione “24H/12H”.

KS-FX43R KS-FX483R KS-FX480R

2 Seleccione “24H” o “12H”.

Finalice el ajuste.

SEL

Para verificar la hora actual en el reloj o cambiar el modo de pantalla

DISP

Cada vez que pulsa el botón, el modo de visualización y la hora del reloj cambian en la pantalla.

Notas:

• Con respecto al cambio de indicación durante la operación de RDS, consulte la página 16.

• Durante la operación del cambiador de CD (para KS-FX43R/KS-FX483R/KS-FX480R), consulte la página 24.

Pulse repetidamente DISP (pantalla).

KS-F383R KS-F380R

OPERACION DE LA RADIO

Para KS-FX43R KS-FX483R KS-FX480R

Para escuchar la radio

Podrá sintonizar una determinada emisora mediante búsqueda automática o búsqueda manual.

Nota:

Cuando hay un cassette en el portacassette usted no puede seleccionar el sintonizador. Asegúrese de eyectar el cassette del portacassette para escuchar la radio.

Comience la búsqueda de la emisora.

Para buscar emisoras de

frecuencias más altas

KS-FX43R KS-FX483R KS-FX480R

Para KS-F383R KS-F380R

KS-F383R KS-F380R

Para buscar una emisora automáticamente: Búsqueda automática

Seleccione la banda (FM1 – 3, AM).

Aparece la banda seleccionada.

Se enciende cuando se recibe una radiodifusión en FM estéreo de intensidad suficiente.

Nota:

Este receptor tiene tres bandas FM (FM1, FM2, FM3). Podrá usar cualquiera de ellas para escuchar un radiodifusión en FM.

FM1

FM2

FM3

Para buscar emisoras de

frecuencias más bajas

La búsqueda se interrumpe cada vez que se recibe una emisora.

Para cancelar la búsqueda antes de recibir una emisora, pulse el mismo botón que el pulsado para

la búsqueda.

ESPAÑOL

Para buscar una emisora manualmente: Búsqueda manual

Seleccione la banda (FM1 – 3, AM).

FM1

Nota:

Este receptor tiene tres bandas FM (FM1, FM2, FM3). Podrá usar cualquiera de ellas para escuchar un radiodifusión en FM.

Pulse y mantenga pulsado ¢ /

4 (para KS-FX43R/KS-FX483R/ KS-FX480R) o

/ (para KSF383R/KS-F380R) hasta que “M” (manual) comience a destellar en la pantalla.

FM2

FM3

Cuando una radiodifusión en FM estéreo sea difícil de recibir:

Pulse MO/RND (para KS-FX43R/KS-FX483R/ KS-FX480R) o MO (para KS-F383R/KS-F380R) mientras escucha un programa en FM estéreo.

• Cada vez que pulsa el botón, el indicador MO se enciende y apaga alternativamente.

MO/RND

Indicador MO (monofónico)

Cuando el indicador MO se enciende en la indicación, el sonido escuchado se vuelve monofónico, pero se consigue mejorar la recepción.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

ESPAÑOL

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

Sintonice la emisora deseada mientras “M” está destellando.

Para sintonizar emisoras de

frecuencias más altas

KS-FX43R KS-FX483R KS-FX480R

Para sintonizar emisoras de

frecuencias más bajas

• Si aparta su dedo del botón, el modo manual se desactivará automáticamente después de 5 segundos.

• Si mantiene el botón pulsado, la frecuencia cambiará continuamente (a intervalos de 50 kHz para FM y a intervalos de 9 kHz para AM—OM/OL) hasta soltarlo.

KS-F383R KS-F380R

Cómo almacenar emisoras en la memoria

Las emisoras podrán almacenarse en la memoria mediante uno de los dos métodos siguientes.

• Preajuste automático de emisoras FM: SSM (Memoria secuencia de las emisoras fuertes)

• Preajuste manual de ambas emisoras FM y AM

Preajuste automático de emisoras FM: SSM

Pueden preajustarse 6 emisoras FM locales en cada banda FM (FM1, FM2 y FM3).

Seleccione la FM banda (FM1 – 3) en que desea almacenar las emisoras FM.

Pulse y mantenga pulsado ambos botones durante más de 2 segundos.

SSM

FM1

KS-FX43R KS-FX483R KS-FX480R

FM2

SSM

FM3

KS-F383R KS-F380R

Preajuste manual

Podrá preajustar manualmente hasta 6 emisoras en cada banda (FM1, FM2, FM3 y AM).

Ej.: Almacenamiento de una emisora FM de

88,3 MHz en el número de preajuste 1 de la banda FM1.

Seleccione la banda (FM1 – 3, AM) en que desea almacenar las emisoras (en este ejemplo, FM1).

FM1

Sintonice una emisora (en este

ejemplo, de 88,3 MHz).

Para sintonizar emisoras de

frecuencias más altas

KS-FX43R KS-FX483R KS-FX480R

Para sintonizar emisoras de

frecuencias más bajas

FM2

FM3

KS-F383R KS-F380R

ESPAÑOL

Aparece y se mantiene visualizado “- -SSM- -” hasta finalizar el preajuste automático.

Las emisoras FM locales con las señales más intensas serán exploradas y almacenadas automáticamente en el número de banda seleccionado (FM1, FM2 o FM3). Estas emisoras quedan preajustadas en los botónes—No. 1 (frecuencia más baja) a No. 6 (frecuencia más alta). Cuando finalice el preajuste automático, se sintonizará automáticamente la emisora almacenada en el botón número 1.

CONTINUA EN LA PAGINA SIGUIENTE

Pulse y mantenga pulsado el botón numérico (en este ejemplo, 1), durante más de 2 segundos.

“P1” destella durante algunos segundos.

Repita el procedimiento de arriba para almacenar otras emisoras en los otros números de preajuste.

Notas:

• La emisora preajustada previamente se borra cuando se almacena una emisora nueva en el mismo número de preajuste.

• Si se deja de suministrar energía al circuito de la memoria (por ejemplo, durante el reemplazo de la batería) se borrarán todas las emisoras preajustadas. Si así sucede, vuelva a preajustar las emisoras.

Cómo sintonizar una emisora preajustada

Las emisoras preajustadas pueden sintonizarse fácilmente. Tenga presente que primero deberá almacenar las emisoras. Si todavía no lo ha hecho, consulte “Cómo almacenar emisoras en la memoria” en las páginas 9 y 10.

Seleccione la banda (FM1 – 3, AM).

FM1

Seleccione el número (1 – 6) en que desea preajustar la emisora.

FM2

FM3

ESPAÑOL

OPERACIONES DE RDS

Qué puede hacer con RDS

El RDS (sistema de datos por radio) permite a las estaciones de FM transmitir una señal adicional junto con las señales de los programas de radio regulares. Por ejemplo, las estaciones envían el nombre de la estación que está escuchando, así como información sobre el tipo de programa recibido en ese momento, como deportes, música, etc. Otra ventaja de la función RDS se denomina “Otras Redes Mejoradas”. Utilizando los datos de Otras Redes Mejoradas enviados por una estación, se consigue sintonizar una estación diferente de otra red diferente que transmita su programa favorito o un anuncio de tráfico, mientras está escuchando otro programa u otra fuente, como por ejemplo, une cinta.

Recibiendo los datos RDS, esta unidad puede realizar lo siguiente:

• Seguimiento automático del mismo programa (Recepción de seguimiento de redes de radio)

• Recepción de espera de TA (anuncio de tráfico) o de su programa favorito

• Búsqueda de PTY (tipo de programa)

• Búsqueda de programa

• Y algunas funciones más

Seguimiento automático del mismo programa (Recepción de seguimiento de redes de radio)

Cuando conduce en un área donde la recepción de FM no sea satisfactoria, el sintonizador incorporado a esta unidad sintoniza automáticamente otra estación RDS que esté transmitiendo el mismo programa con señales más potentes. Por lo tanto, podrá continuar escuchando el mismo programa en las mejores condiciones de recepción, independientemente de dónde esté conduciendo. (Consulte la ilustración en la página 17.) Se utilizan dos tipos de datos RDS para que la recepción de seguimiento de redes de radio funcione correctamente—PI (identificación del programa) y AF (frecuencia alternativa). Si no se reciben correctamente estos datos de la estación RDS que está escuchando, no funcionará la recepción de seguimiento de redes de radio.

Para usar la recepción de seguimiento de redes de radio

Puede seleccionar diferentes modos de recepción de seguimiento de redes de radio para seguir escuchando el mismo programa con una máxima recepción. La unidad se expide de fábrica con la opción “AF” aseleccionada.

• AF: El recepción de seguimiento de redes de radio se activa con la Regionalización ajustada a “off” (desactivada). Con este ajuste, la unidad cambiará a otra emisora de la misma red cuando las señales de recepción de la emisora actual se vuelvan débiles. (En este modo, el programa puede diferir del programa que se está recibiendo). El indicador AF se enciende pero el indicador REG no.

• AF REG: Se activa el recepción de

seguimiento de redes de radio con la regionalización ajustada a “on” (activada). Con este ajuste, la unidad cambiará a otra emisora de la misma red que esté transmitiendo el mismo programa cuando las señales de recepción de la emisora actual se vuelvan débiles. Se encienden ambos, el indicador AF y el indicador REG.

• OFF: Se desactiva el recepción de seguimiento de redes de radio. Ni el indicador AF ni el indicador REG se encienden.

Indicador REG

Indicador AF

ESPAÑOL

CONTINUA EN LA PAGINA SIGUIENTE

ESPAÑOL

Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (PSM: consulte la página 22).

SEL

Seleccione “AF-REG” (recepción de frecuencia alternativa/ regionalización) si no está visualizado en la pantalla.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

Seleccione el modo deseado—“AF”, “AF REG” o “OFF”.

Finalice el ajuste.

SEL

Empleo de la recepción de espera de TA

La recepción de espera de TA permite que la unidad cambie temporalmente a anuncio de tráfico (TA) desde la fuente actual para estación de FM, cinta o otros componentes conectados. (Para KS-FX43R/KS-FX483R/KS-FX480R.)

• La recepción de espera de TA no funcionará si está

escuchando una estación AM.

Pulse TP/PTY por un tiempo breve para activar la recepción de espera de TA.

TP/PTY

7 Cuando la fuente actual es FM, el indicador

TP puede encenderse o parpadear.

• Si el indicador TP se enciende, está activada la recepción de espera de TA. Si una emisora empieza a transmitir un anuncio de tráfico, aparecerá “TRAFFIC” en la pantalla y esta unidad sintonizará automáticamente esa emisora. El volumen cambiará al nivel de volumen de TA preestablecido (consulte la página 16) y se podrá escuchar el anuncio de tráfico.

•

Si el indicador TP parpadea, significa que la recepción de espera de TA aun no ha sido activada debido a que la emisora que se está recibiendo no provee las señales utilizadas para la recepción de espera de TA. Para activar la recepción de espera de TA, deberá sintonizar una emisora que provea tales señales. Pulse ¢ o 4 (para KS-FX43R/ KS-FX483R/KS-FX480R) o / (para KS-F383R/KS-F380R) para efectuar la búsqueda de una emisora pertinente.

Al sintonizarse una emisora que provea tales señales, el indicador TP dejará de parpadear y permanecerá encendido. La recepción de espera de TA ahora se encuentra activada.

KS-FX43R KS-FX483R KS-FX480R

PTY

KS-F383R KS-F380R

7 Cuando la fuente actual es distinta de FM,

el indicador TP se enciende. Si una emisora empieza a transmitir un anuncio de tráfico, aparecerá “TRAFFIC” en la pantalla, y esta unidad cambiará automáticamente la fuente y sintonizará esa emisora.

Para desactivar la recepción de espera de TA,

pulse TP/PTY otra vez.

Empleo de la recepción de espera de PTY

La recepción de espera de PTY permite que la unidad cambie temporalmente a su programa favorito (PTY: tipo de programa) desde la fuente actual para estación de FM, cinta o otros componentes conectados (para KS-FX43R/ KS-FX483R/KS-FX480R).

• La recepción de espera de PTY no funcionará si está escuchando una estación AM.

Puede seleccionar el tipo de programa favorito para la recepción de espera de PTY. Cuando se expide de fábrica, la recepción de espera de PTY se encuentra desactivada. (Se ha seleccionado “OFF” para la recepción de espera de PTY).

Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (PSM: consulte la página 22.)

SEL

Seleccione “PTY STBY” (espera) si no está visualizado en la pantalla.

7 Cuando la fuente actual es FM, el indicador

PTY puede encenderse o parpadear.

• Si el indicador PTY se enciende, está activada la recepción de espera de PTY. Si la emisora comienza a transmitir el programa PTY seleccionado, esta unidad sintonizará automáticamente esa emisora.

• Si el indicador PTY parpadea, significa que la recepción de espera de PTY aun no ha sido activada debido a que la emisora que se está recibiendo no provee las señales utilizadas para la recepción de espera de PTY. Para activar la recepción de espera de PTY, deberá sintonizar una emisora que provea tales señales. Pulse ¢/4 (para KS-FX43R/KSFX483R/KS-FX480R) o / (para KSF380R/KS-F380R) para efectuar la búsqueda de una emisora pertinente. Al sintonizarse una emisora que provea tales señales, el indicador PTY dejará de parpadear y permanecerá encendido. La recepción de espera de PTY ahora se encuentra activada.

7 Cuando la fuente actual es distinta de FM,

el indicador PTY se enciende. Si la emisora comienza a transmitir el programa PTY seleccionado, esta unidad cambiará la fuente automáticamente y sintonizará esa emisora.

ESPAÑOL

KS-FX43R KS-FX483R KS-FX480R

Seleccione uno de los veintinueve códigos PTY. (Consulte la página 17.)

El nombre del código seleccionado aparecerá en la indicación y será almacenado en la memoria.

Finalice el ajuste.

SEL

KS-F383R KS-F380R

Para desactivar la recepción de espera de PTY, seleccione “OFF” en el paso 3 de la

columna izquierda. El indicador PTY desaparece.

Búsqueda de su programa favorito

Puede efectuar la búsqueda de cualquiera de los códigos PTY. Asimismo, podrá almacenar 6 tipos de programas favoritos en los botones numéricos. La unidad se expide de fábrica con los 6 tipos de programas siguientes almacenados en los botones numéricos (1 a 6).

Pulse y mantenga pulsado el botón numérico durante más de 2 segundos para almacenar el código PTY seleccionado en el número de preajuste deseado.

Para almacenar los tipos de sus programas favoritos, consulte abajo. Para buscar su programa favorito, consulte la

página 15.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

VARIED

Almacenamiento de sus tipos de programas favoritos

Pulse y mantenga pulsado TP/PTY durante más de 2 segundos mientras escucha una emisora de FM.

PTY

ESPAÑOL

TP/PTY

Aparece el último código PTY seleccionado.

Seleccione uno de los veintinueve

KS-FX43R KS-FX483R KS-FX480R

códigos PTY. (Consulte la página 17.)

El nombre del código seleccionado aparecerá en la pantalla.

KS-F383R KS-F380R

“MEMORY” y el nombre del código seleccionado se visualizan alternate en la pantalla.

Para salir de este modo, pulse y mantenga pulsado TP/PTY durante más de 2 segundos.

TP/PTY

KS-FX43R KS-FX483R KS-FX480R

PTY

KS-F383R KS-F380R

Búsqueda del tipo de programa favorito

Pulse y mantenga pulsado TP/PTY durante más de 2 segundos mientras

escucha una emisora de FM.

TP/PTY

KS-FX43R KS-FX483R KS-FX480R

PTY

KS-F383R

KS-F380R

• Si hay una estación que esté transmitiendo un programa con el mismo código PTY que el seleccionado por usted, se sintonizará esa estación.

• Si no hay una estación que esté transmitiendo un programa con el mismo código PTY que el seleccionado por usted, la estación no cambiará.

Nota:

En algunas áreas, la búsqueda de PTY no funcionará correctamente.

Aparece el último código PTY seleccionado.

Para seleccionar uno de los tipos de programas favoritos

Para seleccionar cualquiera de los veintinueve códigos PTY

Ej.: Cuando se ha seleccionado “ROCK M”

Pulse ¢ / 4 (para KSFX43R/KS-FX483R/KS-FX480R) o

/ (para KS-F383R/KS-F380R) para iniciar la búsqueda de PTY de su programa favorito.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

Otras convenientes funciones y ajustes de RDS

Selección automática de la estación utilizando los botones numéricos

Cuando se pulsa un botón numérico, normalmente se sintonizará la estación preajustada. Sin embargo, no siempre sucede así cuando la estación preajustada es una estación RDS. Si las señales enviadas por esa estación preajustada no son lo suficientemente fuertes para una buena recepción, esta unidad empezará a buscar otra estación que transmita el mismo programa que la estación preajustada original utilizando los datos AF, y la sintonizará. (Búsqueda de programa)

• Utilizando la búsqueda de programa, la unidad tarda un cierto tiempo en sintonizar otra emisora.

Para activar la búsqueda de programa,

proceda de la siguiente manera.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (Consulte la página 22.)

2 Pulse ¢ / 4 (para KS-FX43R/

KS-FX483R/KS-FX480R) o / (para KS-F383R/KS-F380R) para seleccionar “P(Programa)-SEARCH”.

3 Pulse + para seleccionar “ON”.

Ahora se ha activado la búsqueda de programa.

4 Pulse SEL (selección) para finalizar

el ajuste.

ESPAÑOL

Para cancelar la búsqueda de programa, repita

el mismo procedimiento y seleccione “OFF” en el paso 3 pulsando –.

Cambio del modo de indicación mientras escucha una estación de FM

Podrá cambiar la indicación inicial en la pantalla entre el nombre de la estación (PS NAME), la frecuencia de la estación (FREQ) o hora de reloj (CLOCK) mientras está escuchando una estación FM RDS.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca uno de los íteme de PSM en la pantalla. (Consulte la página 22.)

2 Pulse ¢ / 4 (para KS-FX43R/

KS-FX483R/KS-FX480R) o / (para KS-F383R/KS-F380R) para seleccionar “DISPMODE” (modo de pantalla).

3 Pulse + o – para ajustarlo a la indicación

deseada (“PS NAME”, “FREQ” o “CLOCK”).

4 Pulse SEL (selección) para finalizar

el ajuste.

Nota:

Pulsando DISP (pantalla), podrá cambiar la pantalla mientras escucha una emisora FM RDS. Cada vez que pulsa el botón, aparecerá la siguiente información en la pantalla:

Ajuste del nivel de volumen de TA (Anuncio del tráfico)

Podrá reajustar el nivel de volumen para recepción de espera de TA. Cuando se reciba un programa de tráfico, el nivel de volumen cambiará automáticamente al nivel preajustado.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (Consulte la página 22.)

2 Pulse ¢ / 4 (para KS-FX43R/

KS-FX483R/KS-FX480R) o / (para KS-F383R/KS-F380R) para seleccionar “TA VOL” (volumen).

3 Pulse + o – para ajustarlo al volumen deseado.

Usted puede ajustarlo entre “VOL 00” y “VOL 50”.

4 Pulse SEL (selección) para finalizar el ajuste.

Ajuste automático del reloj

El reloj incorporado a esta unidad ha sido ajustado en fábrica para que se actualice automáticamente usando los datos CT (Hora de reloj) de la señal RDS. Si prefiere no usar el ajuste automático del reloj, realice el procedimiento indicado abajo.

ESPAÑOL

Nombre de la emisora

(PS NAME)

Tipo de programa

(PTY)

Frecuencia de la emisora

(FREQ)

Reloj

(CLOCK)

• Tras algunos segundos, se restablecerá la indicación original.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca uno de los ítems de PSM en pantalla. (Consulte la página 22.)

2 Pulse ¢ / 4 (para KS-FX43R/

KS-FX483R/KS-FX480R) o / (para KS-F383R/KS-F380R) para seleccionar “AUTO ADJ” (ajuste).

3 Pulse – para seleccionar “OFF”.

Ahora el ajuste automático del reloj se encuentra cancelado.

4 Pulse SEL (selección) para finalizar el ajuste.

Para reactivar el ajuste del reloj, repita el mismo

procedimiento y seleccione “ON” en el paso 3 pulsando +.

Nota:

Después de ajustar “AUTO ADJ” a “ON”, deberá seguir sintonizando la misma emisora durante más de 2 minutos. De lo contrario, la hora del reloj no podrá ser ajustada. (Esto es debido a que la unidad tarda 2 minutos en capturar los datos CT de la señal RDS).

Códigos PTY

NEWS: Noticias AFFAIRS: Programas temáticos que van de

noticias a asuntos de actualidad

INFO: Programas que ofrecen consejos

sobre una amplia variedad de

temas SPORT: Eventos deportivos EDUCATE: Programas educacionales DRAMA: Radioteatro CULTURE: Programas sobre cultura

nacional o regional SCIENCE: Programas sobre ciencias

naturales y tecnología VARIED: Otros programas tales como

comedias o ceremonias POP M: Música Pop ROCK M: Música Rock EASY M: Música fácil de escuchar LIGHT M: Música ligera CLASSICS: Música clásica OTHER M: Otras músicas WEATHER: Información de pronóstico del

tiempo FINANCE: Informes sobre comercio,

mercadeo, mercado de

acciones, etc.

CHILDREN: Programas de entretenimiento

infantil

SOCIAL: Programas sobre actividades

sociales

RELIGION: Programas que tratan de

cualquier aspecto de las creencias o fe, o naturaleza de la existencia o ética

PHONE IN: Programas en los cuales las

personas pueden expresar sus opiniones por teléfono o en un foro público

TRAVEL: Programas acerca de destinos

de viaje, excursiones e ideas y oportunidades para viajes

LEISURE: Programas concernientes con

actividades recreativas tales como jardinería, cocina, pesca,

etc. JAZZ: Música de jazz COUNTRY: Música country NATION M: Música popular actual de otras

naciones o regiones en el

idioma de ese país OLDIES: Música pop clásica FOLK M: Música folklórica DOCUMENT: Programas que presentan

hechos reales, presentados en

estilo investigación

ESPAÑOL

El mismo programa puede ser recibido en frecuencias diferentes.

Programa 1 transmitiendo en frecuencia A

Programa 1 transmitiendo en frecuencia B

Programa 1 transmitiendo en frecuencia C

Programa 1

transmitiendo

en frecuencia E

Programa 1 transmitiendo en frecuencia D

OPERACION DE LA CINTA

Para escuchar un cassette

Puede reproducir cintas tipo I (normales).

Encienda la unidad.

Nota sobre la operación con pulsación única:

Si hay un cassette colocado en el compartimiento del cassette, la reproducción de la cinta se iniciará automáticamente. No obstante, no se recomienda dejar el cassette en el compartimiento cuando desconecta la alimentación o la llave de encendido. Podrá causar daños en el cabezal de la cinta y el cassette.

ESPAÑOL

Inserte un cassette en el compartimiento del cassette.

Cuando el lado que se está reproduciendo llegue al final, se iniciará automáticamente la reproducción del lado inverso (Inversión automática).

Seleccione la dirección de la cinta.

Pulse ambos botones al mismo tiempo. Cada vez que pulsa ambos botones el sentido de la cinta cambia alternadamente—hacia adelante ( ) y hacia atrás ( ).

Para interrumpir la reproducción y expulsar el cassette

Pulse 0. La reproducción del cassette cesa y el cassette será expulsada automáticamente del compartimiento del cassette. La fuente cambia a la seleccionada previamente.

• No podrá cambiar la fuente si el cassette todavía está en el compartimiento de cassette. Para cambiar de fuente, primero deberá expulsar el cassette.

• También podrá expulsar el cassette mientras la unidad está apagada pulsando 0.

Para avanzar rápidamente la cinta

Pulse ¡ o 1. La cinta se enrollará en la dirección de las flechas (¡ o 1).

Dirección de la cinta

Para reiniciar la reproducción, pulse ligeramente el otro botón que no se ha pulsado en (1 o ¡).

AJUSTES DEL SONIDO

Ajuste del sonido

Usted puede ajustar las características de sonido a su preferencia.

Seleccione el ítem que desea ajustar.

SEL

Para KS-FX43R/KS-FX483R/KS-FX480R:

Para KS-F383R/KS-F380R:

Indicación Para: Gama

BAS Ajustar los graves. –06 (min.)

TRE Ajustar los agudos. –06 (min.)

FAD* Ajustar el balance R06 (Trasero

BAL Ajustar el balance L06 (Izquierdo

LOUD** Refuerza las

VOL Ajustar el volumen. 00 (min.)

* Si está usando un sistema de dos altavoces, ajuste

el nivel del desvanecedor a “00”.

** Para KS-FX43R/KS-FX483R/KS-FX480R.

Para KS-F383R/KS-F380R, pulse LOUD para activar o desactivar la función de sonoridad.

Cada vez que pulsa el botón, los ítems ajustables cambian de la siguiente manera:

BAS

(graves)

VOL

(volumen)

BAS

(graves)

VOL

(volumen)

de los altavoces solamente) delantero y | trasero. F06 (Delantero

de los altavoces solamente) izquierdo y | derecho. R06 (Derecho

frecuencias altas y bajas para producir un sonido bien balanceado con el volumen bajo.

TRE

(agudos)

LOUD

(sonoridad)

TRE

(agudos)

(desvanecedor)

(balance)

FAD

(desvanecedor)

BAL

(balance)

| +06 (max.)

solamente)

LOUD ON

LOUD OFF

| 50 (max.)

FAD

BAL

Realice el ajuste.

Para aumentar el nivel o activar la sonoridad

Para disminuir el nivel o desactivar la sonoridad

Ej. :

Cuando usted ajusta a “TRE” (agudos)

Para activar o desactivar la función de sonoridad

(Para KS-F383R/KS-F380R)

LOUD

Repita los pasos 1 y 2 para ajustar los otros ítems de sonido.

Nota:

Normalmente los botones + y – funciona para el ajuste del volumen. Por consiguiente no es necesario seleccionar “VOL” para ajustar el nivel de volumen.

Cada vez que pulsa LOUD, la función de sonoridad se activa y desactiva alternativamente.

ESPAÑOL

Selección de los modos de sonido preajustados

Cómo almacenar sus propios ajustes de sonido

Podrá seleccionar un sonido preajustado adecuado al género musical.

Seleccione el modo de sonido deseado.

SCM

SCM OFF

Indicación Para:

SCM OFF

BEAT

SOFT Música de +01 –03 OFF

POP Música ligera +04 +01 OFF

Notas:

• Podrá ajustar el sonido preajustado para adaptarlo a su gusto y almacenarlo en la memoria.

ESPAÑOL

Si desea ajustar y almacenar su modo de sonido original, consulte el apartado siguiente “Cómo almacenar sus propios ajustes de sonido”.

• Para ajustar los niveles de refuerzo de los graves y agudos o para activar/desactivar temporalmente la función de sonorided, consulte la página 19.

Cada vez que pulsa el botón, el modo de sonido cambia de la siguiente manera:

(BEAT)

(Sonido plano)

Música de rock o de discoteca

fondo suave

(SOFT) (POP)

Valores preajustados

BAS TRE LOUD

00 00 OFF

+02 00 ON

Usted podrá ajustar los modos de sonido (BEAT, SOFT, POP) a su gusto y almacenar sus propios ajustes en la memoria.

• Hay un límite de tiempo para realizar los siguientes pasos. Si se cancelan los ajustes antes de haber terminado, comience otra vez desde el paso1.

Llame el modo de sonido que desea ajustar.

SCM

Realice los ajustes.

• Para mayor información, consulte “Ajuste del sonido” en la página 19.

Repita el paso 2 para ajustar los

• Para los detalles, consulte la columna izquierda.

otros ítems.

Pulse y mantenga pulsado SCM hasta que el modo de sonido seleccionado por usted en el paso destelle en la pantalla.

SCM

Repita el mismo procedimiento para

El ajuste del modo de control de sonido seleccionado quedará almacenado en la memoria.

almacenar los otros modos de sonido.

Para reposicionar cada modo de sonido a los ajustes de fábrica, repita el mismo

procedimiento y reasigne los valores preajustados indicados en la tabla de la columna izquierda.

OTRAS FUNCIONES PRINCIPALES

Selección del silenciamiento del teléfono

Este modo se utiliza cuando hay un sistema de teléfono celular conectado. Dependiendo del sistema de teléfono celular en uso, seleccione “MUTING 1” o “MUTING 2”, según cuál sea apropiado para silenciar el sonido de esta unidad. La unidad se expide de fábrica con este modo desactivado.

Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (Consulte la página 22.)

SEL

Seleccione “TEL” (silenciamiento del teléfono).

Selección de la visualización del cambiador de CD

Sólo para KS-FX43R/KS-FX483R/KS-FX480R.

Podrá cambiar la indicación inicial para que se visualice ya sea el número de disco o el tiempo de reproducción transcurrido mientras se está usando el cambiador de CD. La unidad se entrega de fábrica con “DISC” seleccionado.

Pulse y mantenga pulsado SEL (selección) durante más de 2 segundos para que aparezca uno de los ítems de PSM en la pantalla. (Consulte la página 22.)

SEL

Seleccione “CH DISP” (visualización del cambiador).

Seleccione el modo deseado —“MUTING 1”, “MUTING 2” o “OFF”.

• MUTING 1: Selecciónelo si puede silenciar el sonido.

• MUTING 2: Selecciónelo si puede

• OFF: Desaparece el indicador de

Finalice el ajuste.

SEL

silenciar el sonido.

nivel de volumen.

Seleccione el modo deseado— “DISC” o “TIME”.

• DISC: Muestra el número de disco y

• TIME: Muestra el tiempo de

Finalice el ajuste.

SEL

el número de pista.

reproducción transcurrido y el número de pista.

ESPAÑOL

Los ítems de Modo de ajustes preferidos (PSM)

• Para una información detallada sobre las operaciones de cada opción de PSM, consulte las páginas indicadas en el cuadro.

SEL

pulsado.

CLOCK H Ajuste de la hora

CLOCK M

24H/12H Indicación de 24/12 horas

AUTO ADJ Ajuste automático del reloj

DISPMODE Modo de pantalla

CH DISP* Visualización del cambiador

AF-REG

Selección.Mantenga

KS-FX43R KS-FX483R KS-FX480R

Ajuste de los minutos

Recepción de frecuencia alternativa/Regionalización

ESPAÑOL

PTY STBY Espera PTY

KS-F383R/ KS-F380R

Ajuste..

–

Retroceso Avance

12H

OFF 16ON

CLOCK

FREQ

TIME 21DISCDISC

OFF

29 tipos de programa

(consulte la pagina 17)

AvanceRetroceso

24H

PS NAME

AF REG

Ajustes

de fabrica

0:00 6

OFF

Consulte

página

624H

16PS NAME

11AF

TA VOL Volumen de anuncio de tráfico

P-SEARCH Busqueda de programa

TEL Silenciamiento de audio para el

sistema de teléfono celular

• Pulse SEL (selección) para finalizar el ajuste.

* Sólo para KS-FX43R/KS-FX483R/KS-FX480R.

VOL 00 – VOL 50

OFF

MUTING 1 MUTING 2

OFF

16VOL 20

OFF

OFF 21

Desmontaje del panel de control

Podrá desmontar el panel de control cuando salga de su automóvil. Al desmontar o instalar el panel de control, preste atención para no dañar los conectores provistos al dorso del panel de control y en el portapanel.

Cómo desmontar el panel de control

Antes de desmontar el panel de control, asegúrese de desconectar la alimentación.

Desbloquee el panel de control.

Eleve y extraiga el panel de control de la unidad.

Cómo instalar el panel de control

Inserte el lado izquierdo del panel de control en la ranura del portapanel.

Pulse el lado derecho del panel de control para fijarlo al portapanel.

Nota sobre la limpieza de los conectores:

Si acostumbra a desmontar frecuentemente el panel de control, se podrán deteriorar los conectores. Para reducir al mínimo esta posibilidad, limpie periódicamente los conectores con un palillo de algodón o con un lienzo humedecido con alcohol teniendo cuidado de no dañar los conectores.

ESPAÑOL

Ponga el panel de control desmontado en el estuche suministrado.

Conectores

OPERACION DEL CAMBIADOR DE CD

Esta sección es solo para sólo para KSFX43R/KS-FX483R/KS-FX480R:

Recomendamos emplear uno de la serie CH-X con su unidad (excepto para el cambiador de CD de JVC compatible con MP3). Si tiene otro cambiador automático de CD, consulte con su concesionario de JVC de equipos de audio para automóviles.

• Por ejemplo, si su cambiador de CD es uno de la serie KD-MK, necesitará un cable (KS-U15K) para conectarlo a esta unidad.

Antes de operar su cambiador de CD:

• Refiérase también a las instrucciones suministradas con su cambiador de CD.

• Si no hay discos en el magazín del cambiador de CD o cuando los discos estén insertados boca abajo, aparecerá

ESPAÑOL

“NO CD” en la indicación. En este caso, saque el magazín y ponga los discos correctamente.

• Si no hay magazín cargado en el cambiador de CD, aparecerá “NO MAG” en la indicación. Si así sucede, inserte el magazín en el cambiador de CD.

• Si aparece “RESET 1” – “RESET 8” en la indicación, significa que hay algo anormal en la conexión entre esta unidad y el cambiador de CD. En este caso, verifique la conexión, conecte firmemente el(los) cable(s) de conexión. Después, presione el botón de reposición del cambiador de CD.

Reproducción de los discos compactos

Seleccione el cambiador de CD (CD-CH).

CDCH

Nota sobre la operación con pulsación única:

Si usted pulsa CD-CH, la unidad se enciende automáticamente. No necesita pulsar para conectar la alimentación.

Para comprobar el tiempo de reproducción transcurrido

DISP

Se inicia la reproducción, desde la primera pista del primer disco. Se reproducen todas las pistas de todos los discos.

Número de disco

Número de pista

Pulse repetidamente DISP (pantalla). Cada vez que pulsa el botón, el modo de pantalla cambia de la siguiente manera:

Numero de

disco

Reloj

Tiempo de

reproduccion transcurrido

Para efectuar la búsqueda progresiva o regresiva de la pista

Pulse y mantenga pulsado ¢, mientras se está reproduciendo el CD para la búsqueda progresiva de la pista.

Pulse y mantenga pulsado 4 , mientras se está reproduciendo el CD para la búsqueda regresiva de la pista.

Para seleccionar las pistas siguientes o anteriores

Pulse ¢ por un tiempo breve mientras se está reproduciendo un CD, para saltar al comienzo de la pista siguiente. Cada vez que pulsa el botón consecutivamente, se localiza el comienzo de las pistas siguientes y se efectúa su reproducción.

Para seleccionar directamente un determinado disco

Pulse el botón del número correspondiente al número de disco deseado para iniciar su reproducción (mientras el cambiador de CD está reproduciendo el CD).

7 9 10 12118

• Para seleccionar un disco numerado 1 – 6: Pulse 1 (7) – 6 (12) por un tiempo breve.

• Para seleccionar un disco numerado 7 – 12: Pulse y mantenga pulsado 1 (7) – 6 (12) durante más de un segundo.

Número de disco

Número de pista

Pulse 4 por un tiempo breve mientras se está reproduciendo un CD para regresar al comienzo de la pista actual. Cada vez que pulsa el botón consecutivamente, se localiza el comienzo de las pistas anteriores y se efectúa la reproducción.

Ej.: Cuando se selecciona el número de disco 3.

Selección de los modos de reproducción de CD

Para reproducir las pistas de forma aleatoria (Reproducción aleatoria)

MO/RND

Modo

RND1 Se Todas las pistas del (

aleatorio1

RND2 Destella Todas las pistas de (

aleatorio

Cada vez que pulsa el botón, el modo de reproducción aleatoria de CD cambia de la siguiente manera:

RND1

RND2

Cancelado

Indicador Reproducción

RND aleatoria

) ilumina disco actual, después,

todas las pistas del siguiente y así sucesivamente.

2) todos los discos insertados en el magazín.

ESPAÑOL

MANTENIMIENTO

Esta unidad requiere muy poca atención, pero conseguirá prolongar su vida de servicio si observa las instrucciones siguientes.

Para limpiar las cabezas

• Limpie las cabezas cada 10 horas de uso con una cinta limpiadora de cabezas del tipo húmedo (disponible en las tiendas del ramo). Cuando se ensucien las cabezas, aparecerán los siguientes síntomas: – Se deteriora la calidad del sonido. – Disminuye el nivel de sonido. – Se suprimen los sonidos.

• No reproduzca cintas sucias o con polvo.

• No toque las cabezas muy pulimentadas con ninguna herramienta metálica o magnética.

ESPAÑOL

Para mantener limpias las cintas

• Guarde siempre de cassettes en sus respectivos estuches.

• No almacene de cassettes en los siguientes lugares: – A la luz directa del sol – En lugares de mucha humedad – En lugares de temperaturas muy elevadas

PRECAUCIONES:

• No reproduzca cassettes con las etiquetas despegadas pues se podrá dañar la unidad.

• Apriete la cinta y elimine la flojedad para evitar que quede enganchada en el mecanismo.

• No deje el cassette insertado en el compartimiento del cassette después del uso, pues se aflojará la cinta.

LOCALIZACION DE AVERIAS

Lo que aparenta ser una avería podría resolverse fácilmente. Verifique los siguientes puntos antes de acudir al centro de servicio.

Síntomas

• El sonido se interrumpe algunas veces.

• El sonido no sale por los altavoces.

• Esta unidad no funciona en absoluto.

General

• El preajuste automático SSM (Memoria secuencia de las emisoras fuertes) no funciona.

FM/AM

• Hay ruidos estáticos mientras se escucha la radio.

• No se puede introducir la cinta cassette.

• Las cintas cassette se calientan.

• El sonido de la cinta es muy bajo y la calidad del sonido está degradada.

Reproducción de la cinta

Causas

Las conexiones son incorrectas.

El nivel de volumen está ajustado al mínimo.

Las conexiones son incorrectas.

El microcomputador incorporado podría no funcionar correctamente debido a los ruidos, etc.

Las señales son muy débiles.

La antena no está firmemente conectada.

Ha intentado introducir el cassette de manera incorrecta.

Esto no es una falla de funcionamiento.

Están sucios las cabezas de la cinta.

Remedios

Verifique los cables y las conexiones.

Ajustarlo al nivel óptimo.

Verifique los cables y las conexiones.

Mientras mantiene pulsado SEL (selección), pulse (en

espera/encendido/atenuador) durante más de 2 segundos para reinicializar la unidad. (El ajuste del reloj y las emisoras preajustadas en la memoria se borran.) (Consulte la página 2.)

Almacene las emisoras manualmente.

Conecte la antena firmemente.

ESPAÑOL

Inserte el cassette con el lado expuesto de la cinta dirigido hacia la derecha.

Limpiar con una cinta limpiadora de cabezas.

Solo para KS-FX43R/KS-FX483R/KS-FX480R

• Aparece “NO CD” en la

• Aparece “NO MAG” en la

• Aparece “RESET 8” en la

• Aparece “RESET 1” –

Cambiador de CD

• El cambiador de CD no

ESPAÑOL

Síntomas

pantalla.

“RESET 7” en la pantalla.

funciona en absoluto.

Causas

No hay CD en el magazín.

Los CD están insertados incorrectamente.

No hay ningún cartucho cargado en el cambiador de CD.

La unidad no está correctamente conectada al cambiador de CD.

El microcomputador incorporado podría no funcionar correctamente debido a los ruidos, etc.

Remedios

Inserte los CD en el magazín.

Inserte los CD correctamente.

Inserte el cartucho.

Conecte esta unidad y el cambiador de CD correctamente y pulsar el botón de reposición del cambiador de CD.

Pulse el botón de reposición del cambiador de CD.

Mientras mantiene pulsado SEL (selección), pulse (en espera/encendido/atenuador) durante más de 2 segundos para reinicializar la unidad. A (El ajuste del reloj y las emisoras preajustadas en la memoria se borran.) (Consulte la página 2.)

ESPECIFICACIONES

SECCION DEL AMPLIFICADOR DE AUDIO

Máxima potencia de salida:

Delantera: 45 W por canal Trasera: 45 W por canal

Potencia de salida continua (RMS):

Delantera: 17 W por canal en 4 Ω,

40 Hz a 20 000 Hz con una distorsión armónica total no mayor de 0,8%.

Trasera: 17 W por canal en 4 Ω,

40 Hz a 20 000 Hz con una distorsión armónica total no

mayor de 0,8%. Impedancia de carga: 4 Ω (tolerancia de 4 Ω a 8 Ω ) Gama de control de tonos:

Graves: ±10 dB a 100 Hz

Agudos: ±10 dB a 10 kHz Respuesta de frecuencias: 40 Hz a 20 000 Hz Relación señal a ruido: 70 dB Nivel de salida de línea/impedancia:

KS-FX43R/KS-FX483/KS-FX480R:

2,0 V/20 kΩ de carga (250 nWb/m)

KS-F383R/KS-FX380R:

1,0 V/20 kΩ de carga (250 nWb/m)

SECCION DEL SINTONIZADOR

Gama de frecuencias:

FM: 87,5 MHz a 108,0 MHz

AM: (OM) 522 kHz a 1 620 kHz

(OL) 144 kHz a 279 kHz

SECCION DE LA PLATINA DE CASSETTE

Lloro y trémolo: 0,15% (WRMS) Tiempo de bobinado rápido: 190 seg. (C-60) Respuesta de frecuencias: 50 Hz a 14 000 Hz

Relación señal a ruido: 52 dB Separación estereofónica: 40 dB

(Cinta normal)

GENERALIDADES

Requisitos de potencia:

Voltaje de funcionamiento:

Sistema de puesta a tierra: Masa negativa

DC 14,4 V

Temperatura de trabajo permisible: 0°C a +40°C Dimensiones (An × Al × Pr):

Dimensiones de instalación (aprox.):

182 mm × 52 mm × 150 mm

Dimensiones del panel (aprox.):

188 mm × 58 mm × 11 mm

Peso (aprox.):

1,3 kg (excluyendo accesorios)

El diseño y las especificaciones se encuentran sujetos a cambios sin previo aviso.

(tolerancia de 11 V a 16 V)

ESPAÑOL

[Sintonizador de FM]

Sensibilidad útil: 11,3 dBf (1,0 µV/75 Ω) Umbral de silenciamiento de 50 dB:

16,3 dBf (1,8 µV/75 Ω) Selectividad de canal alternativo (400 kHz):

65 dB Respuesta de frecuencias: 40 Hz a 15 000 Hz Separación estereofónica: 30 dB Relación de captura: 1,5 dB

[Sintonizador de OM]

Sensibilidad: 20 µV Selectividad: 35 dB

[Sintonizador de OL]

Sensibilidad: 50 µV

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

W przypadku NIEPRAWID¸OWEJ

pracy radioodtwarzacza

Wyzeruj jego pami´ç

Patrz Zerowanie pami´ci urzàdzenia

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, PO, RU

1202KKSMDTJEIN

JVC

KS-FX43R/KS-FX483R/KS-FX480R KS-F383R/KS-F380R

Manual de instalación/conexión Manuale d’installazione/collegamento

Instrukcja monta˝u/pod∏àczania przewodów

Руководство по установке / подключению

GET0110-004A

[E]

1202KKSMDTJEIN

JVC

SP, IT, PO, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición.

Coloque el panel de control.

ITALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio: Premere

(sgancio del pannello di comando) per

staccare il pannello di comando (se già inserito). * Di fabbrica, il pannello di comando viene fornito

in contenitore rigido.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto.

* Verificare la correttezza dell’installazione della

protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Fissare la piastra di rifinitura.

Inserire il pannello di comando.

POLSKI

• Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.

MONTA˚ (W DESCE ROZDZIELCZEJ)

•

Na poni˝szym rysunku przedstawiono typowy sposób monta˝u. W odniesieniu do poszczególnych typów samochodów nale˝y jednak odpowiednio skorygowaç sposób monta˝u. Odpowiedzi na wszelkie pytania i innych informacji na temat zestawów monta˝owych udzieli przedstawiciel JVC IN-CAR ENTERTAINMENT lub firma dostarczajàca zestawy.

Przed rozpocz´ciem monta˝u: NaciÊnij przycisk

(zwolnienie przedniego panelu), aby zdjàç

panel, jeÊli zosta∏ za∏o˝ony. * Fabrycznie przedni panel umieszczany jest w

futerale.

Zdejmij przednià cz´Êç obudowy.

Odblokuj zatrzaski i zdejmij kieszeƒ.

1 Ustaw urzàdzenie pionowo.

Uwaga: Stawiajàc urzàdzenie pionowo nale˝y uwa˝aç, aby nie uszkodziç umieszczonego z ty∏u bezpiecznika.

2 Wsuƒ 2 uchwyty pomi´dzy obudow´

urzàdzenia a kieszeƒ zgodnie z rysunkiem, aby odblokowaç zatrzaski kieszeni.

3 Zdejmij kieszeƒ.

Uwaga: Uchwyty nale˝y zachowaç do wykorzystania w przysz∏oÊci, po zamontowaniu urzàdzenia.

Zamontuj kieszeƒ w desce rozdzielczej. * Po w∏aÊciwym umieszczeniu kieszeni w desce

rozdzielczej zegnij odpowiednie blaszki, aby umocowaç jà solidnie zgodnie z rysunkiem.

Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego zakoƒczenie.

Wykonaj niezb´dne po∏àczenia elektryczne.

Wsuƒ urzàdzenie do kieszeni, a˝ zostanie zablokowane.

Za∏ó˝ przednià cz´Êç obudowy.

Za∏ó˝ przedni panel.

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку (кнопка освобождения панели управления) для отсоединения панели управления, если она уже прикреплена.

* При отправке с завода панель управления

упакована в твердую коробку.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между устройством и

муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель.

* После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Установите декоративную панель.

Прикрепите панель управления.

Panel de control

Panello di comando

Przedni panel

Панель управления

Ranura

Feritoia

Szczelina

Отверстие

Manija

Maniglia

Uchwyt

Рычаг

Fusible

Fusibile

Bezpiecznik

Предохранитель

Cubierta

Protezione

Kieszeƒ

Муфта

Placa de bloqueo

Piastra di bloccaggio

Zatrzask blokujàcy

Фиксирующая панель

Panel de control

Panello di comando

Przedni panel

Панель управления

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

Cubierta

Protezione

Kieszeƒ

Муфта

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

184 mm

53 mm

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Patrz “PO¸ÑCZENIA ELEKTRYCZNE”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

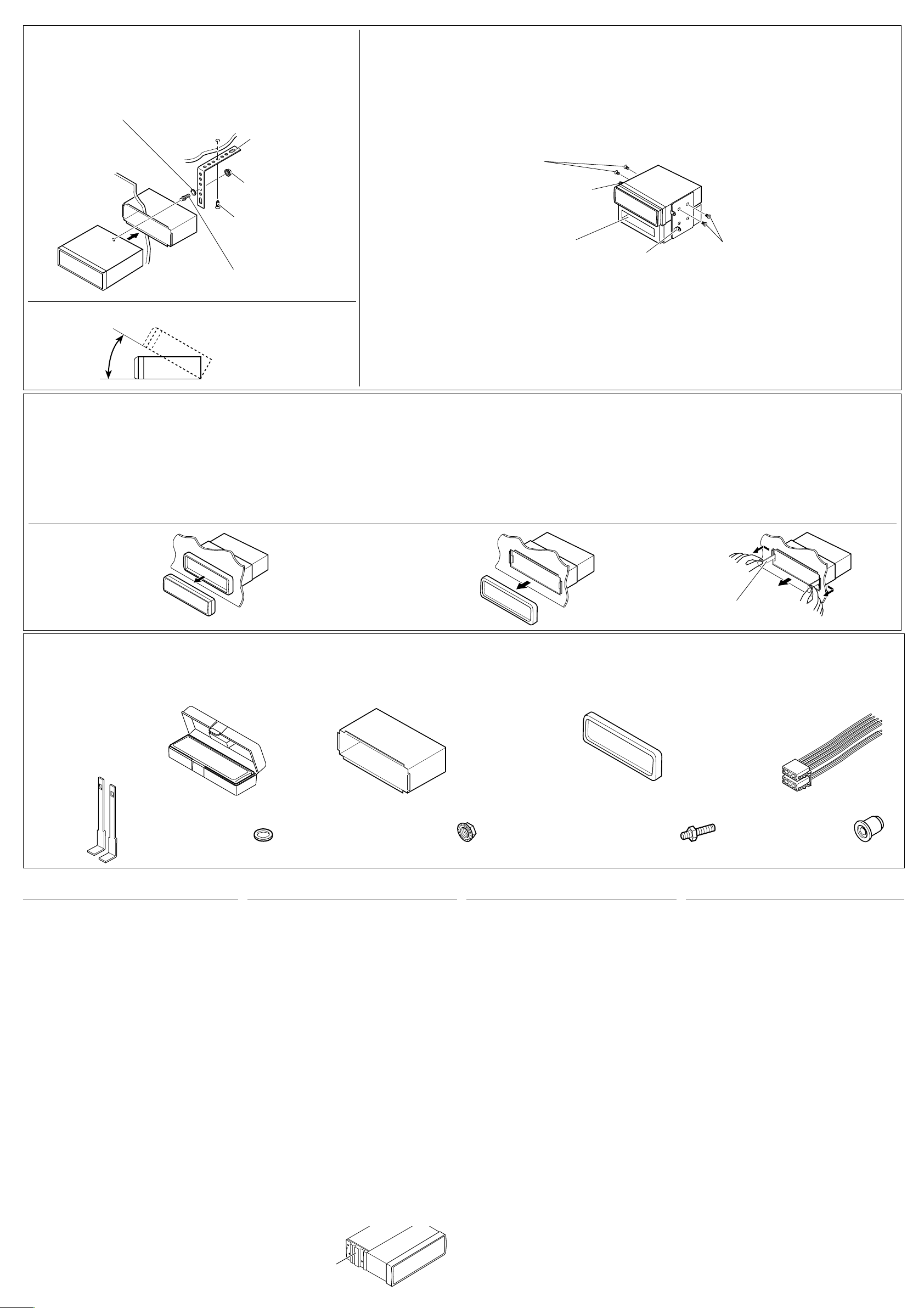

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Korzystanie z opcjonalnego uchwytu mocujàcego

• При использовании дополнительной стойки

Arandela

Lavatrice

Podk∏adka

Шайба

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

Menos de 30˚

Inferiore a 30˚

Mniej ni˝ 30 stopni

Менее 30°

Tabique a prueba de incendios

Parete antincendio

Âciana komory silnika

Стена

Cubierta

Protezione

Kieszeƒ

Муфта

Instale la unidad a un ángulo de menos de 30˚.

Installare l’unità a un’inclinazione inferiore a 30˚.

Zainstalowac jednostk´ pod kàtem mniejszym ni˝ 30 stopni.

Установите устройство под углом менее 30°.

Soporte (opción)

Supporto (opzionale)

Uchwyt mocujàcy (opcja)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Nakr´tka

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Âruba (opcja)

Винт (дополнительно)

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

• Instalación de la unidad sin utilizar la cubierta

• Installazione dell’apparecchio senza protezione

• Monta˝ urzàdzenia bez kieszeni

• При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

W niektórych markach samochodów, takich jak np. Toyota, nale˝y najpierw wymontowaç radioodbiornik i zainstalowaç urzàdzenie.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

Compartimiento

Tascabile

Kieszonka

Карман

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan

tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda

che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

Uwaga: W przypadku monta˝u urzàdzenia na wsporniku mocujàcym nale˝y u˝ywaç wkr´tów 6 mm. Stosowanie d∏u˝szych

wkr´tów mo˝e spowodowaç uszkodzenie urzàdzenia.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании

более длинных винтов можно повредить устройство.

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

* Nie wchodzi w sk∏ad zestawu.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de conservar las

manijas después de instalarlo.)

Panel de control

Panello di comando

Przedni panel

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le maniglie per uso

futuro.)

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Demonta˝ urzàdzenia

• Przed demonta˝em urzàdzenia zwolnij tylnà czeÊç.

Zdejmij przedni panel.

Zdejmij przednià cz´Êç obudowy.

Wsuƒ 2 uchwyty w szczeliny zgodnie z rysunkiem. Nast´pnie delikatnie rozsuƒ uchwyty na boki i wysuƒ urzàdzenie. (Uchwyty nale˝y zachowaç

po zamontowaniu urzàdzenia.)

Lista elementów monta˝owych i pod∏àczeniowych

Wraz z urzàdzeniem dostarczane sà nast´pujàce elementy. Po sprawdzeniu nale˝y je w∏aÊciwie zamontowaç.

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После

установки сохраните рычаги.)

Manija

Maniglia

Uchwyt

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Estuche duro/Panel de control

Contenitore/Panello di comando

Futera∏/Przedni panel

Жесткий футляр/панель управления

Manijas

Maniglie

Uchwyty

Рычаги

Arandela (ø5)

Lavatrice (ø5)

Podk∏adka (ﬁ5)

Шайба (њ5)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si

su vehículo no posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 45 W en la frontal y 45 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Cubierta

Protezione

Kieszeƒ

Муфта

Tuerca de seguridad (M5)

Dado di fermo (M5)

Nakr´tka (M5)

Фиксирующая гайка (M5)

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (vedere schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 45 W sul retro e 45 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Radiator

Радиатор

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративная панель

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Wkr´t mocujàcy (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

PO¸ÑCZENIA ELEKTRYCZNE

Aby zapobiec zwarciom, zaleca si´ od∏àczenie ujemnego nadbiegunnika akumulatora i wykonanie wszystkich po∏àczeƒ elektrycznych przed zainstalowaniem urzàdzenia. W przypadku wàtpliwoÊci odnoÊnie prawid∏owego monta˝u urzàdzenia nale˝y zleciç jego wykonanie wykwalifikowanemu pracownikowi.

Uwaga:

Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem. JeÊli w samochodzie zastosowano innego rodzaju instalacj´ elektrycznà, konieczne jest zastosowanie transformatora, który mo˝na nabyç u przedstawicieli JVC IN-CAR ENTERTAINMENT.

•

Zastàp bezpiecznik innym o odpowiednim pràdzie. JeÊli bezpiecznik cz´sto si´ przepala, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.

•

Problemy z szumami... W obwodzie elektrycznym urzàdzenia zastosowano filtr szumów. W niektórych samochodach mogà jednak wystàpi trzaski lub szumy. W takim wypadku nale˝y po∏àczyç tylny zacisk uziemienia urzàdzenia (zobacz schemat po∏àczeƒ) z masà pojazdu za pomocà krótszych i grubszych przewodów, takich jak plecionka miedziana lub innego przewodu o du˝ym przekroju. JeÊli szumy nie ust´pujà, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.

• Maksymalna moc g∏oÊników nie powinna przekraczaç 45 W z ty∏u i z przodu 45 W, przy impedancji od 4

• Urzàdzenie nale˝y bezwzgl´dnie po∏àczyç z masà

pojazdu.

• Podczas pracy urzàdzenia radiator silnie si´ nagrzewa. Nale˝y zachowaç ostro˝noÊç, aby nie dotknàç go podczas demonta˝u.

ΩΩ

Ω do 8

ΩΩ

Ω.

ΩΩ

Cordón de alimentación

Cavo di alimentazione

Kabel zasilania

Кабель питания

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC IN-CAR ENTERTAINMENT.

• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC INCAR ENTERTAINMENT.

• Максимальная входная мощность громкоговорителей не должна превышать 45 Вт сзади и 45 Вт впереди при полном сопротивлении

ΩΩ

Ω до 8

ΩΩ

Ω.

ΩΩ

от 4

• Нe забудьте заземлить устройство на шасси

автомобиля.

• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESPAÑOL POLSKI

Conexiones tipicas / Collegamenti tipici / Typowe po∏àczenia / Типичные подключения

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2

Amarillo: a la batería del automóvil (12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: al conductor remoto de

otro equipo o de la antena automática, si hubiere (máx. 200 mA)

5 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

6 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a la unidad.

Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio. I conduttori del cavo di alimentazione e quelli del connettore sulla carrozzeria potrebbero essere di colore diverso.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: al terminale per accessori 4 Blu a strisce bianche: allo spinotto remoto di

altra attrezzatura o all’eventuale antenna elettrica (max 200 mA)

5 Marrone: al cellulare

(Per i particolari, vedere le instruzioni del telefono cellulare.)

6 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Przed rozpocz´ciem pod∏àczania: Dok∏adnie sprawdê okablowanie w samochodzie. Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia. Przewody kabla zasilania mogà mieç inne kolory, ni˝ kable zainstalowane w samochodzie.

Pod∏àcz kolorowe przewody kabla zasilania do akumulatora, g∏oÊników i elektrycznie wysuwanej anteny (jeÊli samochód jest w nià wyposa˝ony) w nast´pujàcej kolejnoÊci:

1 Czarny: uziemienie 2 ˚ó∏ty: do akumulatora (pràd sta∏y 12 V) 3 Czerwony: do przy∏àcza urzàdzeƒ dodatkowych 4 Niebieski z bia∏ym paskiem: do przewodu

zdalnego sterowania urzàdzenia zewn´trznego lub anteny wysuwanej elektrycznie (maks. 200 mA)

5 Bràzowy: do zestawu telefonu komórkowego

(szczegó∏owe informacje znajdujà si´ w instrukcji aparatu.)

6 Pozosta∏e: do g∏oÊników

Pod∏àcz kabel antenowy.

Pod∏àcz kostk´ przy∏àczowà do urzàdzenia.

Uwaga: JeÊli samochód nie jest wyposa˝ony w przy∏àcze urzàdzeƒ dodatkowych, przemieÊç bezpiecznik z pozycji 1 (poczàtkowej) na pozycj´ 2 i pod∏àcz czerwony przewód (A7) do dodatniego nadbiegunnika (+) akumulatora.

• W takim wypadku ˝ó∏ty przewód (A4) nie jest u˝ywany.

РУССКИЙ

Перед началом подключений: Тщательно

проверьте проводку в автомобиле. Неправильное подключение может привести к серьезному повреждению устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.

Подключите окрашенные концы кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке.

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к удаленному

проводу другого оборудования или антенны (макс. 200 мА).

5 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового телефона.)

6 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Al control remoto del volante de dirección— Sólo para KS-FX43R (véase diagrama

Al telecomando sul volante—Solo per KS-FX43R (cfr. schema )

Do pilota zdalnego sterowania w kierownicy

—

tylko model

К рулевому пульту дистанционного управления—только для устройств KS-FX43R (см. диаграмму )

Terminal de tierra posterior

Terminale di terra posteriore

Tylny zacisk uziemienia

Задний разъем заземления

Salida de línea (véase diagrama )

Uscita linea (cfr. schema )

WyjÊcie liniowe (patrz schemat )

Линейный выход (см. схему )

*1: Antes de comprobar el funcionamiento de esta unidad

*1: Per poter verificare il funzionamento dell’apparecchio

*1: Przewód ten nale˝y pod∏àczyç w celu sprawdzenia

*1: Перед проверкой работы устройства подключите

KS-FX43R (

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

dzia∏ania urzàdzenia przed monta˝em, w przeciwnym wypadku w∏àczenie zasilania nie b´dzie mo˝liwe.

этот провод, иначе питание не включится.

patrz schemat

Terminal de la antena

Terminale per antenna

Gniazdo antenowe

Терминал антенны

A la antena

Sull’antenna

Do anteny

К антенне

Solo para KS-FX43R/KS-FX483R/KS-FX480R / Solo per KS-FX43R/KS-FX483R/KS-FX480R / Dotyczy tylko modelu

)

KS-FX43R/KS-FX483R/KS-FX480R

Cambiador de CD de JVC

CD changer della JVC

Gniazdo do pod∏àczenia zmieniacza

)

CD marki JVC

Контактное гнездо проигрывателяавтомата компакт-дисков JVC

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

KS-FX43R/KS-FX483R/KS-FX480R / Только для

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X (excepto para el cambiador de CD de JVC compatible con MP3).

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X (ad eccezione di CD changer JVC compatibile con il formato MP3).

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional).

Zaleca si´ pod∏àczenie zmieniacza CD serii CH-X (za wyjàtkiem zmieniacza MP3 marki JVC).

•

W przypadku posiadania zmieniacza serii KD-MK niezb´dne jest u˝ycie opcjonalnego przewodu po∏àczeniowego (KS-U15K).

При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из проигрывателей-автоматов компакт-дисков серии CH-X (кроме совместимое с MP3 устройство автоматической смены компакт-дисков компании JVC).

• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель (KS-U15K), не включенный в комплект поставляемой аппаратуры.

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

Fusible de 15 A / Fusibile 15 A / Bezpiecznik 15 A /

Предохранитель 15A

Negro

Nero

Czarny

Черный

Amarillo*

Giallo*

˚ó∏ty*

Желтый*

Rojo

Rosso

Czerwony

Красный

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

Marrón

Marrone

Bràzowy

Коричневый

Posición 2 del fusible

Posizione 2 del fusibile

Pozycja bezpiecznika 2

Положение 2 предохранителя

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Do masy (metalowych cz´Êci) samochodu

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Do styku w skrzynce bezpieczników po∏àczonego z akumulatorem (z pomini´ciem stacyjki)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Do przy∏àcza urzàdzeƒ dodatkowych w skrzynce bezpieczników

К вспомогательному разъему в блоке предохранителя

Al conductor remoto de otro equipo o de la antena automática, si hubiere

Allo spinotto remoto di altra attrezzatura o all’eventuale antenna elettrica

Do przewodu zdalnego sterowania urzàdzenia zewn´trznego lub anteny wysuwanej elektrycznie

К удаленному проводу другого оборудования или антенны

Al sistema de teléfono celular

Al cellulare

Do zestawu telefonu komórkowego

К системе сотового телефона

Posición 1 del fusible

Posizione 1 del fusibile

Pozycja bezpiecznika 1

Положение 1 предохранителя

No suministrado con esta unidad.

Non fornito con l’apparecchio.

Nie wchodzi w sk∏ad zestawu.

Не входит в комплект.

Interruptor de encendido

Interruttore di accensione

Stacyjka

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Skrzynka bezpieczników

Блок предохранителя

B6 B5

Blanco con rayas negras

Bianco a strisce nere

Bia∏y z czarnym paskiem

Белый с черной полосой

Blanco

Bianco

Bia∏y

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Lewy g∏oÊnik (przedni)

Левый громкоговоритель (передний)

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

Gris con rayas negras

Grigio a strisce nere

Szary z czarnym paskiem

Серый с черной полосой

B4 B3

Gris

Grigio

Szary

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Prawy g∏oÊnik (przedni)

Правый громкоговоритель (передний)

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

Verde con rayas negras

Verde a strisce nere

Zielony z czarnym paskiem

Зеленый с черной полосой

ROZWIÑZYWANIE PROBLEMÓW

• Bezpiecznik przepala si´. * Czy czerwony i czarny przewód pod∏àczono w∏aÊciwie?

• Nie mo˝na w∏àczyç zasilania.

* Czy pod∏àczono ˝ó∏ty przewód?

• Z g∏oÊników nie dochodzi ˝aden dêwi´k.

* Czy na przewodzie g∏oÊnikowym nie ma zwarcia?

• Dêwi´k jest zniekszta∏cony.

* Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

• Urzàdzenie silnie si´ nagrzewa.

* Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

B8 B7 B2 B1

Verde

Zielony

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Lewy g∏oÊnik (tylny)

Левый громкоговоритель (задний)

Púrpura con rayas negras

Porpora a strisce nere

Fioletowy z czarnym paskiem

Пурпурный с черной полосой

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

Правильно ли подключены черный и красный провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

Púrpura

Porpora

Fioletowy

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Prawy g∏oÊnik (tylny)

Правый громкоговоритель (задний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los

altavoces:

• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil.

– Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar

la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura risulta

come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

ZASADY BEZPIECZE¡STWA dotyczàce pod∏àczania zasilania i g∏oÊników:

•

NIE pod∏àczaç przewodów g∏oÊnikowych kabla zasilania do akumulatora. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia.

•

Pod∏àcz w∏aÊciwie czarny (uziemienie), ˝ó∏ty (do akumulatora, pràd sta∏y 12 V) i czerwony przewód (do przy∏àcza urzàdzeƒ dodatkowych).

•

PRZED pod∏àczeniem przewodów g∏oÊnikowych kabla zasilania do g∏oÊników sprawdê okablowanie g∏oÊników w samochodzie.

–

JeÊli okablowanie g∏oÊnikowe w samochodzie jest zgodne z rys. 1 i 2, NIE pod∏àczaj urzàdzenia

za jego pomocà. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia. W takim wypadku zmodyfikuj okablowanie tak, aby pod∏àczyç urzàdzenie do g∏oÊników zgodnie z rys. 3.

–

JeÊli okablowanie g∏oÊnikowe w samochodzie jest zgodne z rys. 3, mo˝na pod∏àczyç urzàdzenie

za jego pomocà.

–

W przypadku wàtpliwoÊci co do rodzaju zastosowanego okablowania, skonsultuj si´ ze sprzedawcà samochodu.

Fig. 1

Fig. 2 Fig. 3

Conexión de los conductores / Collegamento dei fili / Pod∏àczanie przewodów / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Podczas pod∏àczania skr´ç ˝y∏y wewn´trzne przewodów.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Przylutuj je, aby zabezpieczyç po∏àczenie.

Спаяйте провода для надежного соединения.

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Aby zapobiec zwarciu, zabezpiecz zakoƒczenia NIEU˚YWANYCH przewodów taÊmà izolacyjnà.

• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.

•

Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный ток 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ подключайте устройство с

помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

Переделайте проводку

Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Pod∏àczanie innych urzàdzeƒ zewn´trznych /

Подключение других устройств

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador: – Conecte los terminales de salida de línea de esta

unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y

conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore: – Collegare i terminali di uscita dell’apparecchio ai

terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e

collegarle all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

Istnieje mo˝liwoÊç pod∏àczenia wzmacniacza i innych urzàdzeƒ pozwalajàcych udoskonaliç nag∏oÊnienie samochodu.

•

Pod∏àcz przewód zdalnego sterowania (niebieski z bia∏ym paskiem) do przewodu zewn´trznego urzàdzenia, aby umo˝liwiç sterowanie nim za poÊrednictwem opisywanego radioodtwarzacza.

•

Dotyczy tylko wzmacniacza:

–

Po∏àcz wyjÊcie liniowe urzàdzenia z wejÊciem liniowym wzmacniacza.

–

Od∏àcz g∏oÊniki i pod∏àcz je do zewn´trznego wzmacniacza. Pozostaw przewody g∏oÊnikowe niewykorzystane. (Zabezpiecz zakoƒczenia nieu˝ywanych przewodów taÊmà izolacyjnà zgodnie z powy˝szym rysunkiem.)

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от данного

устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

Amplificador / Amplificatore / Wzmacniacz / Усилитель

Altavoces posteriores

Casse posteriori

G∏oÊniki tylne

Задние громкоговорители

Amplificador de JVC

INPUT

REAR

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

LINE OUT

KS-FX43R/

KS-FX483R/KS-FX480R/

KS-F383R/KS-F380R

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

Cable remoto

Filo remoto

Przewód zdalnego sterowania

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

*2: Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto con pintura (si está

cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.

*2: Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto—in un punto non verniciato (dovendo fissare il filo

ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).

Altavoces delanteros

Casse frontali

G∏oÊniki przednie

Передние громкоговорители

*2: Solidnie umocuj przewód uziemiajàcy do masy samochodu, w miejscu nie pokrytym lakierem (w razie potrzeby usuƒ

lakier przed pod∏àczeniem przewodu). Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia.

*2:

Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Rozga∏´ênik Y (nie wchodzi w sk∏ad zestawu)

Разъем Y (не входит в комплект)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)

К питанию антенны, если есть

Cambiador de CD / CD changer / Zmieniacz CD / Контактное гнездо проигрывателя-автомата компакт-дисков

Solo para KS-FX43R/KS-FX483R/KS-FX480R:

Podrá conectar un cambiador de CD de JVC.

• Para sus conexiones, refiérase a las instrucciones

suministradas con los mismos.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Przewód po∏àczeniowy dostarczany ze zmieniaczem CD

Соединительный кабель, поставляемый с Вашим устройством смены компакт-дисков

KS-FX43R/KS-FX483R/KS-FX480R

Conexión al control remoto del volante de dirección / Collegamento al telecomando sul volante / Pod∏àczanie do pilota zdalnego sterowania w kierownicy / Подключение к рулевому пульту дистанционного управления

Sólo para KS-FX43R / Solo per KS-FX43R / tylko model KS-FX43R / только для устройств KS-FX43R

Si su vehículo está equipado con control remoto en el volante de dirección, podrá hacer funcionar este receptor utilizando dicho control. Para ello, se requiere un adaptador para control remoto OE de JVC (no suministrado) que corresponda con su vehículo. Para mayor información, consulte con su concesionario car audio de JVC.

Se l’automobile è dotata di telecomando da volante, è possibile controllare le funzionalitë del presente ricevitore per mezzo del telecomando. È necessario utilizzare un adattatore OE per telecomando di JVC (non in dotazione) corrispondente all’automobile in questione. Per ulteriori informazioni consultare il rivenditore JVC car audio di fiducia.

JeÊli posiadany samochód jest wyposa˝ony w pilota zdalnego sterowania w kierownicy, mo˝na go u˝yç do obs∏ugi radioodtwarzacza. Niezb´dne jest jednak zastosowanie adaptera sygna∏u zdalnego sterowania z kierownicy (nie wchodzi w sk∏ad zestawu) marki JVC, dopasowanego do posiadanego samochodu. Aby uzyskaç wi´cej informacji, skontaktuj si´ z dystrybutorem produktów samochodowych JVC.

Если автомобиль оборудован рулевым пультом дистанционного управления, его можно использовать для управления данным устройством. Для этого необходим адаптер рулевого пульта дистанционного управления (не поставляется), подходящий для Вашего автомобиля. За более подробной информацией обратитесь к поставщику автомобильных аудиосистем компании JVC.

Solo per KS-FX43R/KS-FX483R/KS-FX480R:

È possibile collegare un CD changer della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchio.

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

Dotyczy tylko modelu KS-FX43R/KS-FX483R/ KS-FX480R:

Do urzàdzenia mo˝na pod∏àczyç zmieniacz CD marki JVC.

•

Informacji o pod∏àczaniu zmieniacza nale˝y szukaç

Только для KS-FX43R/KS-FX483R/KS-FX480R:

Мы можете подключить устройство смены компакт-дисков JVC.

• Подключение смотрите в прилагаемых к ним инструкциях.

w do∏àczonej do niego instrukcji.

PRECAUCION / ATTENZIONE / VARNING / ПРЕДОСТЕРЕЖЕНИЕ:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Przed pod∏àczeniem zmieniacza nale˝y bezwzgl´dnie wy∏àczyç radioodtwarzacz.

• Перед тем, как подключать устройство смены компакт-дисков, убедитесь, что устройство выключено.

Entrada del control remoto del volante de dirección

Ingresso telecomando volante

WejÊcie sygna∏u zdalnego sterowania z kierownicy

Вход рулевого пульта дистанционного управления

KS-FX43R

Control remoto del volante de dirección (equipado en el vehículo)

Telecomando volante (in dotazione con l’automobile)

Pilot zdalnego sterowania w kierownicy (wyposa˝enie samochodu)

Рулевой пульт дистанционного управления (устанавливаемый в автомобиле)

Adaptador para control remoto OE (no suministrado)

Adattatore OE per telecomando (non in dotazione)

Adapter sygna∏u zdalnego sterowania z kierownicy (nie wchodzi w sk∏ad zestawu)

Адаптер рулевого пульта дистанционного управления (не поставляется)

JVC KS-F380R, KS-F383R User Manual [sp]

Specifications and Main Features

Frequently Asked Questions

User Manual

MANUAL DE INSTRUCCIONES

CONTENIDO

UBICACION DE LOS BOTONES

OPERACIONES BASICAS

OPERACION DE LA RADIO

OPERACIONES DE RDS

OPERACION DE LA CINTA

AJUSTES DEL SONIDO

OTRAS FUNCIONES PRINCIPALES

OPERACION DEL CAMBIADOR DE CD

MANTENIMIENTO

LOCALIZACION DE AVERIAS

ESPECIFICACIONES

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

CONEXIONES ELECTRICAS

LOCALIZACION DE AVERIAS
