La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni

prima di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Per I’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.”

INDICE

IDENTIFICAZIONE DI PULSANTI ........ 3

PaneIlo di comando —

KS-FX473R/KS-FX470R........................ 3

PaneIlo di comando —

KS-F363R/KS-F360R ............................ 4

OPERAZIONI BASE ........................ 5

Accensione dell’impianto .......................... 5

FUNZIONI ESSENZIALI DELLA RADIO ... 6

Ascolto della radio ................................... 6

Memorizzazione di stazioni ...................... 7

Sintonizzazione su una stazione

preimpostata ......................................... 8

FUNZIONI RDS ............................ 9

Funzioni possibili con RDS....................... 9

Altre interessanti regolazioni e

funzioni RDS ......................................... 13

FUNZIONI DELLA CASSETTA ............ 15

Ascolto da cassetta ................................. 15

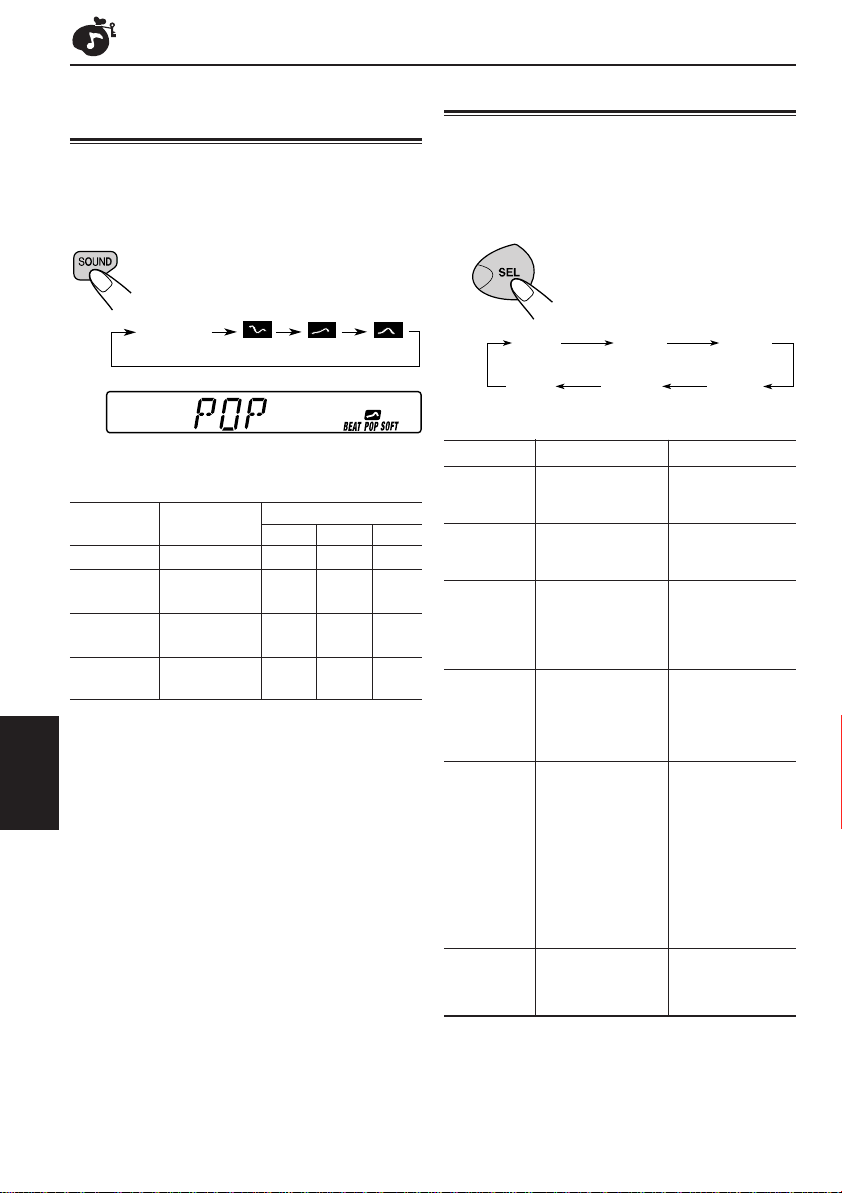

REGOLAZIONE DEL SUONO ............. 16

Selezione di modalità sonore

memorizzate.......................................... 16

Regolazione del suono ............................. 16

Memorizzazione di regolazioni

acustiche personalizzate........................ 17

ALTRE FUNZIONI PRINCIPALI ........... 18

Impostazione dell’orologio ........................ 18

Modifica delle impostazioni generali

(PSM) .................................................... 19

Rimozione del pannello di comando ........ 21

FUNZIONI DEL CD CHANGER

(solo per KS-FX473R/KS-FX470R) ..... 22

Riproduzione di CD ................................. 22

Riproduzione casuale (Random Play)...... 23

MANUTENZIONE .......................... 24

INDIVIDUAZIONE E RICERCA DEI

GUASTI ................................... 25

SPECIFICHE ................................ 27

ITALIANO

Nota:

A scopo di sicurezza, ogni apparecchio viene contrassegnato con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.

PRIMA DELL’USO

Per motivi di sicurezza....

• Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.

• Dovendo effettuare manovre complicate, usare l’avvertenza di fermare la vettura.

Temperatura all’interno della vettura....

In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l’apparecchio attendere che la temperatura all’interno dell’auto si sia stabilizzata.

IDENTIFICAZIONE DI PULSANTI

Panello di comando — KS-FX473R/KS-FX470R

Finestra di visualizzazione

;

a s

1 Pulsante (attesa/accensione/

attenuatore)

2 Pulsanti +/– 3 Pulsante DISP (display) 4 Pulsante 0 (espulsione) 5 Pulsante MO/RND (monoaurale/casuale) 6 Vano portacassette 7 Pulsanti 1/¡ (PROG:programma) 8 Pulsante FM 9 Pulsante AM p Pulsante CD-CH (lettore multi-CD) q Pulsante SEL (seleziona) w Pulsanti 4 / ¢

• Premuti contemporaneamente, funzionano anche

come pulsanti SSM.

e Pulsanti numerici r Pulsante TP (notiziari sul traffico)

Pulsante RDS (sistema dati radio)

t Pulsante PTY (tipo di programma) y Pulsante SOUND u Pulsante (sgancio del pannello di

comando)

6 7

eqw



Finestra di visualizzazione

i Spia RND (casuale) o Display principale ; Spie numero banda FM

FM1, FM2, FM3

a Spia AM s Spia CD-CH (lettore multi-CD) d Spia MO (monoaurale)

Spia ST (stereo)

f Spie RDS

AF, EON, REG, PTY, TP

g Spie modalità sonora

BEAT, POP, SOFT

h Spia LOUD

89p

tyru

ITALIANO

IDENTIFICAZIONE DI PULSANTI

Panello di comando — KS-F363R/KS-F360R

Finestra di visualizzazione

;



1 Pulsante (attesa/accensione/

attenuatore)

2 Pulsanti +/– 3 Pulsante DISP (display) 4 Pulsante 0 (espulsione) 5 Pulsante MO (monoaurale) 6 Vano portacassette

ITALIANO

7 Pulsanti 1/¡ (PROG:programma) 8 Pulsante FM 9 Pulsante AM p Pulsante TP (notiziari sul traffico) q Pulsante SEL (seleziona) w Pulsanti /

• Premuti contemporaneamente, funzionano anche come pulsanti SSM.

e Pulsanti numerici r Pulsante RDS (sistema dati radio) t Pulsante PTY (tipo di programma) y Pulsante SOUND u Pulsante (sgancio del pannello di

comando)

6 7

eqw

Finestra di visualizzazione

i Spia MO (monoaurale)

Spia ST (stereo)

o Display principale ; Spie numero banda FM

FM1, FM2, FM3

a Spia AM s Spie RDS

AF, EON, REG, PTY, TP

d Spie modalità sonora

BEAT, POP, SOFT

f Spia LOUD

89p

tyru

OPERAZIONI BASE

KS-FX473R/KS-FX470R

3 2

Accensione dell’impianto

Accendere l’apparecchio.

Note sul funzionamento con un solo tasto:

• Selezionando il sintomizzatore come sorgente

• Se nell’apparecchio vi è già una cassetta

Selezionare la sorgente.

come indicato al punto 2 qui sotto, l’apparecchio si accende automaticamente, per cui non è necessario premere questo pulsante.

inserita, la riproduzione si avvia automaticamente. Si sconsiglia di togliere la cassetta nel vano durante lo spegnimento dell’unità o mentre si agisce sulla chiavetta di attivazione, in quanto si potrebbero danneggiare la cassetta o la testina del nastro.

Riduzione immediata del volume

Premere per un attimo mentre si ascolta da qualunque sorgente. Sul display comincia a lampeggiare “ATT” e il volume diminuisce rapidamente. Per ripristinare il volume precedente, premere di nuovo per un attimo lo stesso pulsante.

Regolare il volume.

Viene visualizzato il livello di volume.

Regolare il suono al livello voluto. (Vedere pagine 16 – 17).

KS-F363R/KS-F360R

Per aumentare il volume.

Per ridurre il volume.

ITALIANO

KS-FX473R KS-FX470R

Per attivare il tuner (FM o AM),

vedere pagine 6 – 14.

Per il funzionamento della cassetta,

vedere pagina 15.

Per attivare il CD changer,

(Solo per KS-FX473R/KS-FX470R), vedere pagine 22 – 23.

KS-F363R KS-F360R

Spegnimento dell’apparecchio

Tenere premuto fino a visualizzare sul display la scritta di saluto “SEE YOU”.

Nota:

Quando si usa l’apparecchio per la prima volta è opportuno impostare l’orologio incorporato (vedere pagina 18.

FUNZIONI ESSENZIALI DELLA RADIO

FM1 FM2

FM3

Ascolto della radio

Per sintonizzarsi su una particolare stazione è possibile usare la ricerca automatica o manuale.

Nota:

Nel caso in cui all’ interno dell’ apparecchio sia presente una cassetta, la funzione radio non è selezionabile. Per poter ascoltare la radio è necessario espellere la cassetta.

Ricerca automatica della stazione: Auto search

Selezionare la banda (FM1 – 3, AM).

FM1 FM2

FM3

Solo per KS-F363R/ KS-F360R

Iniziare a cercare una stazione.

Ricerca di stazioni a



frequenze inferiori.

KS-FX473R KS-FX470R

La ricerca s’interrompe non appena si riceve una stazione.

Per interrompere la ricerca prima di ricevere una stazione, premere il pulsante di ricerca.

KS-F363R KS-F360R

Ricerca di stazioni a frequenze superiori.

ITALIANO

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

Appare la banda selezionata.

Ricerca manuale della stazione: Manual search

Selezionare la banda (FM1 – 3, AM).

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

FM1 FM2

FM3

Tenere premuto 4 / ¢ (per KS-FX473R/KS-FX470R) oppure

/ (per KS-F363R/KS-F360R) finché “M (manuale)” non inizia a lampeggiare sul display .

KS-FX473R KS-FX470R

KS-F363R KS-F360R

Quando sul display è accesa la spia MO, il suono diviene monoaurale, ma la ricezione migliora (si spegne la spia ST).

Per ripristinare l’effetto stereo, premere di nuovo lo stesso pulsante.

Memorizzazione di stazioni

Per memorizzare delle stazioni si può procedere in due modi diversi.

• Preimpostazione automatica di stazioni FM: SSM (Strong-Station Sequential Memory)

• Preimpostazione manuale di stazioni FM e AM

Con “M” lampeggiante, sintonizzarsi sulla stazione voluta.

Per sintonizzarsi su stazioni a frequenza più bassa.

KS-FX473R KS-FX470R

• Tenendo premuto il pulsante, inizia a cambiare la frequenza (ad intervalli di 50 kHz per FM e di 9 kHz per AM – MW/LW) finché non si rilascia il pulsante.

KS-F363R KS-F360R

Per sintonizzarsi su stazioni a frequenza più alta.

Nel caso in cui sia difficile ricevere un programma stereo FM:

Premere MO/RND (per KS-FX473R/KS-FX470R) oppure MO (per KS-F363R/KS-F360R) durante l’ascolto di trasmissioni stereo FM.

• Ogniqualvolta si preme il pulsante, la spia MO si accende e si spegne alternativamente.

KS-FX473R KS-FX470R

Si accende durante la ricezione di programmi FM in stereo.

KS-F363R KS-F360R

Preimpostazione automatica di stazioni FM: SSM

Si possono preimpostare 6 stazioni FM locali per ogni banda FM (FM1, FM2 e FM3).

Selezionare il numero di banda FM (FM1 – 3) sulla quale si vogliono memorizzare le stazioni FM.

Tenere premuti entrambi i pulsanti per almeno 2 secondi.

KS-FX473R KS-FX470R

Viene visualizzato “SSM”, che sparisce una volta ultimata la fase di preimpostazione automatica.

Le stazioni FM locali con i segnali più forti vengono ricercate e memorizzate automaticamente nel numero di banda selezionato (FM1, FM2 o FM3). Tali stazioni sono preimpostate nei pulsanti numerici: dal N° 1 (frequenza più bassa) al N° 6 (frequenza più elevata). Una volta ultimata la fase di preimpostazione automatica, ci si sintonizza automaticamente sulla stazione memorizzata sul pulsante N° 1.

KS-F363R KS-F360R

ITALIANO

Preimpostazione manuale

FM1 FM2

FM3

Si possono preimpostare manualmente fino a 6 stazioni locali per ogni banda (FM1, FM2, FM3 e AM).

Es.: Memorizzazione di stazione FM di 88,3 MHz

nel pulsante di preimpostazione 1 della banda FM1

Selezionare il numero di banda (FM1 – 3, AM) sulla quale si vogliono memorizzare le stazioni (nel nostro esempio, FM1).

Note:

• Impostando una nuova stazione su un determinato numero si cancella la stazione impostata in precedenza.

• Le stazioni preimpostate vengono cancellate nel caso in cui il circuito della memoria resti senza alimentazione (ad esempio, quando si cambia la batteria). In tal caso, è necessario reimpostare la stazione.

Sintonizzazione su una stazione preimpostata

Sintonizzarsi su una stazione (in questo esempio, di 88,3 MHz).

Per sintonizzarsi su stazioni a frequenza più bassa.

KS-FX473R KS-FX470R

T enere premuto il pulsante numerico

ITALIANO

(nel nostro esempio, 1) per almeno 2 secondi.

KS-F363R KS-F360R

Per sintonizzarsi su stazioni a frequenza più alta.

FM1 FM2

FM3

Sintonizzarsi su una stazione preimpostata è facilissimo. Ovviamente, è necessario aver prima impostato le stazioni. In caso negativo, vedere “Memorizzazione di stazioni” a pagina 7.

Selezionare la banda (FM1 – 3, AM).

Selezionare il numero (da 1 a 6) per la stazione preimpostata desiderata.

Per memorizzare altre stazione con numeri preimpostati ripetere la procedura suddetta.

“P1” lampeggia per pochi secondi.

FUNZIONI RDS

Funzioni possibili con RDS

La funzione RDS (sistema dati radio) consente alle stazioni FM d’inviare un segnale supplementare assieme ai normali segnali, ad esempio il rispettivo nome e informazioni sul tipo di programma trasmesso (sport, musica ecc). Un altro vantaggio della funzione RDS è l’ Enhanced Other Networks. La spia EON si accende durante la ricezione di stazioni FM con dati Enhanced Other Networks. Utilizzando questi dati inviati da una stazione, è possibile sintonizzarsi su una stazione diversa di un’altra rete che sta trasmettendo il programma preferito o il bollettino sul traffico mentre si sta ascoltando un altro programma o un’altra sorgente (come un nastro).

Tramite i dati RDS, l’apparecchio espleta diverse funzioni:

• Individuazione automatica dello stesso programma (Network-Tracking Reception)

• Ricezione in standby di notiziari sul traffico (TA) o del programma preferito

• Ricerca per tipo di programma (PTY)

• Altre funzioni

Individuazione automatica dello stesso programma (Network-Tracking Reception)

Mentre si percorre una zona con una buona ricezione FM, il sintonizzatore incorporato nell’apparecchio si sintonizza automaticamente su un’altra stazione RDS che sta trasmettendo lo stesso programma con un segnale migliore, consentendo di proseguire l’ascolto dello stesso programma nelle migliori condizioni di ricezione, indipendentemente dal punto in cui ci si trova (vedere l’illustrazione nella pagina successiva). Per poter funzionare correttamente la NetworkTracking Reception utilizza due tipi di dati RDS: PI (per l’identificazione del programma) e AF (per la frequenza alternativa). Se questi dati inviati dalla stazione RDS d’ascolto non vengono ricevuti correttamente, la NetworkTracking Reception non funziona.

Utilizzo della funzione Network-Tracking Reception

Per KS-FX473R/KS-FX470R:

Premere senza lasciarlo TP RDS (notiziari sul traffico/sistema dati radio) per almeno 1 secondo. Ogniqualvolta si preme e tenere premuto il pulsante, le modalità previste dalla NetworkTracking Reception si avvicendano nel modo seguente:

Modalità

Per KS-F363R/KS-F360R:

Premere RDS (sistema dati radio). Ogniqualvolta si preme e tenere premuto il pulsante, le modalità previste dalla NetworkTracking Reception si avvicendano nel modo seguente:

Modalità

Spia AF

Spia REG

Modalità 1

Si accende la spia AF, ma non la spia REG. È attiva la funzione Network-Tracking Reception con regionalizzazione disabilitata (off). Passa ad un’altra stazione della stessa rete quando si attenuano i segnali ricevuti dalla stazione corrente.

• In questa modalità, il programma può essere diverso

da quello ricevuto al momento.

Modalità 2

Si accendono la spia AF e la spia REG. È attiva la funzione Network-Tracking Reception con regionalizzazione abilitata (on). Passa ad un’altra stazione della stessa rete che sta trasmettendo lo stesso programma quando si attenuano i segnali ricevuti dalla stazione corrente.

Modalità 2 Modalità 3

ITALIANO

Modalità 3

Non si accendono né la spia AF né la spia REG La funzione Network-Tracking Reception è disattivata.

Lo stesso programma può essere ricevuto su diverse frequenze.

Programma 1 trasmesso sulla frequenza A

Programma 1 trasmesso sulla frequenza B

Programma 1 trasmesso sulla frequenza C

Programma 1 trasmesso sulla frequenza E

Programma 1 trasmesso sulla frequenza D

7 Se, durante l’ascolto di una cassetta (o di un

lettore di CD solo per KS-FX473R/KS-FX470R) si desidera sintonizzarsi su una stazione TP, espellere la cassetta e premere TP RDS o TP per attivare la modalità standby TA. (l’indicatore TP si accende).

Se inizia la trasmissione d’un programma con gli annunci sul traffico mentre la modalità TA standby è attiva, appare la scritta “TRAFFIC” e la sorgente di riproduzione diventa la banda FM. Il volume aumenta fino al livello TA predisposto (vedere pagina 13) e può essere ascoltato il programma con gli annunci sul traffico.

Per disattivare la modalità di TA (standby),

premere TP RDS o TP.

Ricezione in standby

La ricezione in standby consente la commutazione temporanea dell’unità sul programma preferito (PTY: Programme Type) e sul notiziario del traffico (TA: Traffic Announcement) dalla sorgente attuale (altra stazione FM, cassetta o lettore multi-CD (solo per KS-FX473R/KS-FX470R).

• La ricezione in standby non funziona durante

l’ascolto di stazioni AM.

Ricezione in standby di notiziari sul traffico (TA)

Se viene premuto TP RDS (per KS-FX473R/KS-FX470R) o TP (per KS-F363R/KS-F360R)

KS-FX473R

ITALIANO

KS-FX470R

KS-F363R KS-F360R

• Se la stazione che si sta ricevendo non è del tipo TP,

la spia TP lampeggia. Premere 4 / ¢ (per KS-FX473R/KS-FX470R) o / (per KS-F363R/KS-F360R) per accedere alla modalità TA standby. Sul display appare “SEARCH” ed inizia la ricerca d’una stazione TP. Una volta sintonizzata una stazione TP, la spia TP si accende smettendo di lampeggiare.

durante l’ascolto d’una stazione FM, la spia TP si accende in caso di ricezione d’una stazione TP (notiziari sul traffico) e viene inserita la modalità TA standby attesa.

Ricezione in standby del tipo di programma (PTY)

Se viene premuto PTY durante l’ascolto d’una stazione FM, la spia PTY si accende in caso di ricezione d’una stazione PTY e viene inserita la modalità PTY standby (attesa). Il nome del PTY selezionato, memorizzato a pagina 11, lampeggia per 5 secondi.

• Se la stazione che si sta ricevendo non è del tipo PTY, la spia PTY lampeggia. Premere 4 /

¢ (per KS-FX473R/KS-FX470R) o / (per KS-F363R/KS-F360R) per accedere alla modalità PTY standby. Sul display appare “SEARCH” ed inizia la ricerca d’una stazione PTY. Una volta sintonizzata una stazione PTY, la spia PTY si accende smettendo di lampeggiare.

7 Se, durante l’ascolto di una cassetta (o di un

lettore di CD solo per KS-FX473R/KS-FX470R) si desidera sintonizzarsi su una trasmissione PTY selezionata, espellere la cassetta e premere PTY per attivare la modalità standby PTY. (l’indicatore PTY si accende).

Se inizia la trasmissione del programma PTY selezionato mentre la modalità PTY standby è attiva, appare il nome del PTY selezionato e la sorgente di riproduzione diventa la banda FM. A questo punto può essere ascoltato il programma PTY selezionato.

Per disattivare la modalità di PTY standby,

premere di nuovo PTY.

Selezione del programma preferito per la ricezione PTY in standby

È possibile selezionare il programma preferito da memorizzare per la ricezione PTY in standby. Negli apparecchi nuovi, il tipo di programma impostato di fabbrica per la ricezione PTY è “NEWS” (notiziari).

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (PSM: vedere pagina 20).

Selezionare “PTY STBY” (attesa) se non appare sul display .

Ricerca del programma preferito

È possibile ricercare uno dei 6 tipi di programmi preferiti memorizzati. Negli apparecchi nuovi, vengono memorizzati di fabbrica i seguenti 6 tipi di programmi con i pulsanti numerici da 1 a 6.

Per memorizzare i tipi di programmi preferiti,

vedere oltre. Per cercare il programma preferito, vedere pagina 12.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

Per memorizzare i tipi di programmi preferiti

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (PSM: vedere pagina 20).

VARIED

KS-FX473R KS-FX470R

Selezionare uno dei 29 codici PTY.

KS-F363R KS-F360R

(Vedere pagina 14).

Il nome del codice selezionato appare sul display e viene memorizzato.

Premere SEL (seleziona) per terminare l’impostazione.

Selezionare “PTY SRCH” (ricerca) se non appare sul display .

KS-FX473R KS-FX470R

Selezionare uno dei 29 codici PTY.

KS-F363R KS-F360R

(Vedere pagina 14).

Il nome del codice selezionato appare sul display.

• Se si seleziona un codice già memorizzato, questo lampeggia sul display.

CONTINUA ALLA PAGINA SEGUENTE

ITALIANO

T enere premuto il pulsante numerico per almeno 2 secondi: viene memorizzato il codice PTY selezionato nel numero memorizzato desiderato.

Sul display lampeggia il nome del codice selezionato.

Per ricercare il tipo di programma preferito

Tenere premuto PTY (tipo di programma) per almeno 1 secondo durante l’ascolto di una stazione FM.

Premere SEL (seleziona) per terminare l’impostazione.

ITALIANO

Appare l’ultimo codice PTY selezionato.

Selezionare uno dei codici PTY memorizzati nei pulsanti numerici memorizzati (da 1 a 6).

Es.: Se al pulsante 2 è stata associata la voce

“ROCK M”

La ricerca PTY del programma preferito inizia dopo 5 secondi.

• Se una stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio si sintonizza su tale stazione.

• Se nessuna stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio resta sintonizzato sulla stazione corrente.

Nota:

In alcune zone, la ricerca PTY non funziona correttamente.

Altre interessanti regolazioni e funzioni RDS

Modifica della modalità di visualizzazione durante l’ascolto di una stazione FM

Durante l’ascolto di stazioni FM RDS è possibile modificare le indicazioni iniziali del display con il nome della stazione (PS NAME), della frequenza della stazione (FREQ) e dell’orario (CLOCK).

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 19.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere 4 / ¢ (per KS-FX473R/

KS-FX470R) o / (per KS-F363R/ KS-F360R) per selezionare “DISPMODE” (modalità di visualizzazione).

3 Premere + o – alla voce desiderata (“PS

NAME”, “FREQ” o “CLOCK”).

4 Premere SEL (seleziona) per terminare

l’impostazione.

Nota:

Premendo DISP, è possibile modificare il display anche durante l’ascolto di una stazione FM RDS. Ogniqualvolta si preme il pulsante, sul display vengono visualizzate le seguenti informazioni:

Nome stazione

(PS NAME)

Frequenza stazione

(FREQ)

Tipo di programma

(PTY)

Orario

(CLOCK)

Impostazione del volume per la ricezione di notiziari sul traffico (TA)

È possibile memorizzare il volume per la ricezione in standby di notiziari sul traffico. Quando si riceve un notiziario sul traffico, il volume si porta automaticamente sul livello memorizzato.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 19.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere 4 / ¢ (per KS-FX473R/

KS-FX470R) o / (per KS-F363R/ KS-F360R) per selezionare “TA VOL”.

3 Premere + o – al volume desiderato.

È possibile impostarlo nell’intervallo compreso tra “VOL 00” e “VOL 50”.

4 Premere SEL (seleziona) per terminare

l’impostazione.

Regolazione automatica dell’ora

L’orologio incorporato nell’apparecchio viene impostato di fabbrica per regolarsi automaticamente con i dati CT (ora) del segnale RDS. Se si vuole disabilitare la regolazione automatica dell’ora, procedere nel modo seguente.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 19.

1 Tenere premuto SEL (seleziona) per almeno 2

secondi, in modo che uno dei componenti PSM appaia sul display.

2 Premere 4 / ¢ (per KS-FX473R/

KS-FX470R) o / (per KS-F363R/ KS-F360R) per selezionare “AUTO ADJ (regolazione)”.

3 Premere – per selezionare “ADJ OFF”.

A questo punto la regolazione automatica dell’ora è disabilitata.

4 Premere SEL (seleziona) per terminare

l’impostazione.

Per riattivare la regolazione dell’orologio,

ripetere la procedura suindicata, ma selezionare “ADJ ON” al punto 3 premendo +.

ITALIANO

• A questo punto, dopo qualche secondo il display

torna a visualizzare le indicazioni originali.

Nota:

Occorrono circa 2 minuti per regolare l’orario utilizzando i dati CT. Di conseguenza, è necessario non cambiare stazione per più di 2 minuti continuativi; in caso contrario, l’orario dell’orologio non verrà regolato.

Codici PTY

NEWS: Notizie AFFAIRS: Programma di attualità con

notizie ed affari

INFO: Programmi che forniscono idee e

suggerimenti su una grande

varietà di argomenti SPORT: Programmi sportivi EDUCATE: Programmi educativi DRAMA: Sceneggiati radiofonici CULTURE: Programmi di cultura nazionale o

regionale SCIENCE: Programmi di scienze naturali e

tecnologia VARIED: Altri programmi come commedie

o cerimonie POP M: Musica pop ROCK M: Musica rock EASY M: Musica di facile ascolto LIGHT M: Musica leggera CLASSICS: Musica classica OTHER M: Altra musica WEATHER: Programmi meteorologici FINANCE: Programmi dedicati al

commercio, agli affari, alla

Borsa, ecc. CHILDREN: Programmi di intrattenimento per

i bambini

SOCIAL: Programmi su attività sociali RELIGION: Programmi che trattano dei vari

aspetti delle credenze e della fede, della natura dell’esistenza e dell’etica

PHONE IN: Programmi nei quali gli

ascoltatori possono esprimere le proprie opinioni, sia per telefono, sia in un ambiente pubblico

TRAVEL: Programmi su destinazioni per

viaggi, tour organizzati, idee e opportunità di viaggio

LEISURE: Programmi dedicati ad attività

ricreative quali il giardinaggio, la

cucina, la pesca, ecc. JAZZ: Musica jazz COUNTRY: Musica “country” NATION M: Musica popolare contemporanea

di un altro Paese o regione, nella

lingua di quel Paese OLDIES: Musica pop di tipo “classico” FOLK M: Musica folk DOCUMENT: Programmi dedicati ad

argomenti del momento,

presentati sotto forma di

inchieste, o simili

ITALIANO

FUNZIONI DELLA CASSETTA

Ascolto da cassetta

È possibile riprodurre nastri di tipo 1 (normali).

Accendere l’apparecchio.

Nota sul funzionamento con un solo tasto:

La riproduzione del nastro inizia automaticamente se nel vano è presente una cassetta. Però è consigliabile togliere la cassetta dal vano quando si disattiva l’unità. Infatti, lasciando la cassetta inserita, si rischia di danneggiare la testina del nastro e la cassetta stessa.

Inserire una cassetta nel vano portacassette.

Quando, durante l’ascolto, si arriva in fondo ad uno dei lati del nastro, parte automaticamente l’ascolto dell’altro. (Auto Reverse)

Selezionare il senso di riproduzione del nastro.

Premere contemporaneamente entrambi i pulsanti. Ogniqualvolta successiva contemporanea pressione di entrambi i pulsanti, la direzione di movimento del nastro passa alternativamente da “in avanti” ( ) a “all’indietro” ( ), e viceversa.

Per interrompere la riproduzione ed espellere la cassetta

Premere 0.

La riproduzione della cassetta si interrompe e la cassetta viene espulsa automaticamente dal vano portacassette. La sorgente cambia, tornando a quella precedentemente selezionata.

• Se nel vano è presente la cassetta, non è possibile cambiare sorgente. Per poter cambiare sorgente, espellere preventivamente la cassetta.

• E’ anche possibile espellere la cassetta premendo 0 se l’apparecchio è spenta.

Per avvolgere il nastro rapidamente

Premere ¡ oppure 1. Il nastro si avvolge nel senso delle frecce (¡ o 1).

ITALIANO

Senso di avvolgimento nastro

Per riavviare la riproduzione, premere leggermente l’altro pulsante non premuto (1 o ¡).

REGOLAZIONE DEL SUONO

Selezione di modalità sonore memorizzate

È possibile selezionare una regolazione sonora preimpostata adatta ai diversi generi musicali.

Selezionare la modalità sonora desiderata.

Ogniqualvolta si preme il pulsante, la modalità sonora cambia nel modo seguente:

SCM OFF

Ad esempio, quando viene selezionato “POP”.

Indicazione Per: Valori preimpostati

SCM OFF BEAT Musica rock +2 00 ON

POP Musica +4 +1 OFF

SOFT Musica di +1 –3 OFF

Note:

• È possibile regolare e memorizzare il comando del suono preimpostato in base alle proprie preferenze.

ITALIANO

Per regolare e memorizzare una modalità di comando del suono originale, vedere “Memorizzazione di regolazioni acustiche personalizzate” a pagina 17.

• Per regolare i livelli di consolidamento delle frequenze basse e di quelle alte o per attivare/ disattivare temporaneamente la funzione dei livelli sonori vedere la colonna di destra. (Le regolazione vengono cancellate se si seleziona un’altra sorgente).

(Suono piatto)

o disco

leggera

sottofonda

(BEAT)

BAS TRE LOUD

00 00 ON

(SOFT)(POP)

Regolazione del suono

Le caratteristiche sonore possono essere regolate secondo le proprie preferenze.

Selezionare la voce che s’intende regolare.

Ogniqualvolta si preme il pulsante, i parametri regolabili cambio nel modo seguente:

BAS

(frequenze basse)

VOL

(volume)

Indicazione Operazione: Campo

BAS Regolare le –6 (min.)

TRE Regolare le –6 (min.)

FAD* Regolare la R6

BAL Regolare la L6

LOUD Accentua le

VOL Regolare il 00 (min.)

frequenze basse. |

frequenze elevate. |

compensazione (solo posteriore) dei diffusori | anteriore e F6 posteriore. (solo anteriore)

compensazione (solo sinistra) dei diffusori | sinistro e destro. R6

frequenze basse e alte per produrre un suono ben bilanciato a bassi livelli di volume. (Quando è attiva la funzione sonora, l’indicatore LOUD è acceso).

volume. |

TRE

(frequenze elevate)

LOUD

(sonorità)

+6 (max.)

(solo destra)

LOUD ON | LOUD OFF

50 (max.)

FAD

(affievolimento)

BAL

(compensazione)

* Se si utilizza un sistema a due diffusori, impostare il

livello di affievolimento a “00”.

Regolazione del livello.

Per aumentare il livello.

Per ridurre il livello.

Nota:

In genere la pulsanti + e – viene usta per la regolazione del volume. Di conseguenza, non è necessario selezionare “VOL” per regolare il livello del volume.

Memorizzazione di regolazioni acustiche personalizzate

È possibile regolare a piacere le modalità di regolazione del suono (BEAT, POP, SOFT) e quindi memorizzarle.

• Le operazioni seguenti devono essere eseguite entro un tempo prestabilito. Se le impostazioni vengono annullate prima di aver terminato, ricominciare dal punto 1.

Richiamare la modalità sonora che s’intende regolare.

• Per i particolari, vedere la colonna di sinistra.

Regolare il livello dei bassi o degli alti o attivare/disattivare la funzione ON/OFF.

• Per i particolari, vedere pagina 16.

Ripetere le operazioni descritte ai punti 2 e 3 per regolare gli altri componenti.

Mantenere premuto il pulsante SOUND fino a quando la modalità selezionata non inizia a lampeggiare sul display .

Le regolazioni effettuate per la modalità di controllo del suono selezionata vengono memorizzate.

Ripetere la procedura per memorizzare altre modalità sonore.

Per ripristinare le impostazioni di fabbrica

Ripetere la stessa procedura e assegnare nuovamente i valori predisposti elencati nella tabella inserita nella pagina 16.

Selezionare “BAS” (frequenze basse), “TRE” (frequenze elevate) o “LOUD” (sonorità).

ITALIANO

OrologioFrequenza

ALTRE FUNZIONI PRINCIPALI

Impostazione dell’orologio

È altresì possibile impostare l’ora nel formato 24 ore o 12 ore.

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere pagina 20).

Impostare l’ora.

1 Se il display non indica l’ora, selezionare

“CLOCK H’’.

KS-FX473R KS-FX470R

2 Regolare l’ora.

Impostare i minuti.

1 Selezionare “CLOCK M”.

KS-F363R KS-F360R

Impostare l’orologio.

1 Selezionare il formato dell’ora: “24H/12H”.

KS-FX473R KS-FX470R

2 Selezionare “24H” o “12H”.

Premere SEL (seleziona) per terminare l’impostazione.

Per controllare l’ora corrente dell’orologio o per cambiare la modalità di display

• In caso di funzionamento del tuner:

Premere ripetutamente DISP (display). Ogniqualvolta si preme il pulsante, la modalità di visualizzazione cambia nel modo seguente:

KS-F363R KS-F360R

ITALIANO

KS-FX473R KS-FX470R

2 Regolare i minuti.

KS-F363R KS-F360R

Nota:

* Vedere pagina 13 per la modifica delle indicazioni

durante il funzionamento RDS.

• Durante il funzionamento nastro:

Modalita di viproduzione

(senso di avvolgimento nastro)

• In caso di funzionamento del CD changer: (Solo per KS-FX473R/KS-FX470R).

Numero disco

Orologio

Tempo di

riproduzione trascorsa

Modifica delle impostazioni generali (PSM)

È possibile modificare le voci indicate nella pagina seguente tramite la funzione PSM (modalità d’impostazioni preferite).

Procedura di base

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere pagina 20).

Selezionare la voce che s’intende regolare. (Vedere pagina 20).

Selezione del muting telefonico – TEL

Questa modalità viene utilizzata se è collegato un telefono cellulare. In funzione del tipo di telefono usato, selezionare “MUTING 1” o “MUTING 2” a seconda dei casi. Di fabbrica, questa modalità è disattivata.

• MUTING 1: Selezionare questa modalità se in

• MUTING 2: Selezionare questa modalità se in

• OFF: Annulla il muting telefonico.

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

Selezionare “TEL”.

grado di silenziare i suoni.

KS-FX473R KS-FX470R

Selezionare o regolare la voce selezionata.

Ripetere le operazioni descritte ai punti 2 e 3 per regolare gli altri componenti PSM, se necessario.

Premere SEL (seleziona) per terminare l’impostazione.

KS-F363R KS-F360R

KS-FX473R KS-FX470R

Selezionare l’impostazione voluta — “MUTING 1”, “MUTING 2”.

Premere SEL (seleziona) per terminare l’impostazione.

KS-F363R KS-F360R

ITALIANO

Le voci modalità di impostazioni preferite (PSM)

Mantenere premuto.

CLOCK H Regolazione dell’ora CLOCK M Regolazione dei minuti 24H/ 12H Visualizzazione dell’ora sulla

AUTO ADJ Predisposizione automatica

DISPMODE Modalità di visualizzazione

CH DISP* PTY STBY Attesa PTY

PTY SRCH Ricerca PTY TA VOL Volume delle informazioni

TEL Muting telefonica

KS-FX473R/KS-FX470R

KS-F363R/KS-F360R

Selezione.

gamma delle 24 o delle 12 ore

dell’orologio

Visualizzazione dello scambiatore

sul traffico

Predisposizione.

–

Retrocessione Retrocessione

ADJ OFF 13

PS NAME

CLOCK

TIME DISC

29 tipi di programmi (Vedere pagina 14).

OFF

MUTING 2

Avanzamento Avanzamento

24H12H

ADJ ON

FREQ

MUTING 1

Valori predisposti in fabbrica

0:00

24H

ADJ ON

PS NAME

DISC

NEWS 10

(Vedere pagina 10).

VOL 20VOL 00 – VOL 50

OFF 19

Vedere pagina

10 13

*(Solo per KS-FX473R/KS-FX470R) Selezione della visualizzazione iniziale dei dati sul CD

È possibile selezionare il tipo di dati da visualizzare all’inizio della riproduzione del CD. Di fabbrica,

ITALIANO

viene predisposta la visualizzazione del numero di disco e del numero di traccia.

• DISC: Vengono visualizzati il numero del disco.

• TIME: Viene visualizzato il tempo di riproduzione trascorso.

1. Premere senza lasciarlo SEL (seleziona) per almeno 2 secondi: sul display viene visualizzata una voce PSM.

2. Premere 4 o ¢ per selezionare “CH DISP (Visualizzazione dello scambiatore)”.

3. Premere + oppure – per impostare l’indicazione voluta (“TIME” o “DISC”).

4. Premere SEL (seleziona) per confermare l’impostazione.

Per visualizzare altri dati mentre è in corso la riproduzione del CD, premere DISP. Ogniqualvolta si preme il pulsante, la visualizzazione dei dati si alterna.

Tempo di

riproduzione trascorsa

Numero disco

Orologio

Rimozione del pannello di comando

Quando si lascia la vettura, è possibile staccare il pannello di comando. Quando si disinserisce o reinserisce il pannello di comando, è opportuno fare attenzione a non rovinare i collegamenti sul retro del pannello e sul relativo supporto.

Rimozione del pannello di comando

Prima di disinserire il pannello di comando, verificare che l’apparecchio sia spento.

Sbloccare il pannello di comando.

Sollevare ed estrarre il pannello di comando.

Reinserimento del pannello di comando

Inserire il lato sinistro del pannello di comando nella scanalatura del supporto.

Premere sul lato destor del pannello di comando in modo da fissarlo al supporto.

Nota sulla pulizia dei connettori:

Rimuovendo spesso il pannello di comando, i connettori si rovinano. Al fine di ridurre tale possibilità, è opportuno pulire regolarmente i connettori con un batuffolo di cotone o una salvietta inumiditi con alcol, facendo attenzione a non rovinare i connettori.

Riporre il pannello nel contenitore in dotazione.

ITALIANO

Connettori

FUNZIONI DEL CD CHANGER

Questa sezione riguarda solo per KS-FX473R/ KS-FX470R.

Consigliamo di usare un CD changer della serie CH-X. Se si dispone di un CD changer automatico di altro tipo, rivolgersi al rivenditore car audio JVC per informazioni sui collegamenti.

• Ad esempio, se il CD changer automatico in uso è

della serie KD-MK, per collegarlo all’apparecchio occorre un cavo KS-U15K.

Prima di azionare il CD changer automatico:

• Vedere le istruzioni fornite con il CD changer.

• Se nel caricatore del CD changer non vi sono dischi o se vi sono dischi inseriti con la faccia in giù, sul display appare il messaggio “NO CD” o “NO DISC”. In tal caso, si deve togliere il caricatore ed inserire i dischi in modo corretto.

• Se sul display appare la scritta “RESET 1” – “RESET 8” significa che qualcosa non va nel collegamento tra l’apparecchio e il CD changer. In tal caso, verificare il

ITALIANO

collegamento, collegare perfettamente il cavo (o i cavi) di collegamento. Quindi premere il pulsante di reset del CD changer.

Riproduzione di CD

Selezionare il CD changer automatico (CD-CH).

La riproduzione parte dalla prima pista del primo disco. Vengono riprodotte tutte le piste di tutti i dischi.

Numero disco

Numero pista

Nota sul funzionamento con un solo tasto:

Premendo CD-CH l’apparecc hio si attiv a automaticamente. Non è necessario premere per alimentare l’apparecc hio.

Avanzamento rapido o inversione della pista

Tenere premuto ¢, mentre è in corso la riproduzione di un CD, per far avanzare rapidamente la pista.

Tenere premuto 4 , mentre è in corso la riproduzione di un CD, per invertire la pista.

Per portarsi sulla pista successiva o precedente

Premere per un attimo

¢, durante la riproduzione del CD per portarsi all’inizio della pista successiva. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio della pista successiva e la riproduzione riprende da quel punto.

Premere per un attimo 4 , durante la riproduzione del CD per riportarsi all’inizio della pista corrente. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio della pista precedente e la riproduzione riprende da quel punto.

Per portarsi direttamente su un particolare disco

Premere il pulsante numerico corrispondente al numero del disco per avviarne l’ascolto (nel corso dell’uso dello scambiatore CD).

• Per selezionare un numero di disco da 1 a 6: Premere 1 (7) – 6 (12) per un attimo.

• Per selezionare un numero di disco da 7 a 12: Premere 1 (7) – 6 (12) senza lasciarlo per almeno 1 secondo.

Numero disco

Numero pista

Es.: Se si seleziona il numero di disco 3

Riproduzione casuale (Random Play)

Ogniqualvolta si preme il pulsante, la modalità di riproduzione casuale del CD cambia nel modo seguente:

RND1 RND2

Disattivato

Modalità

RND1 Illuminata Tutte lepiste del (casuale1) disco corrente,

RND2 Lampeggiante Tutte le piste de (casuale2) tutti i dischi

Indicazione RND

Suona a caso

quindi le piste del disco successivo così via.

inseriti nel caricatore.

ITALIANO

MANUTENZIONE

L’apparecchio richiede minimi accorgimenti di manutenzione. Per ottenere i migliori risultati, si consiglia comunque di attenersi alle semplici istruzioni che seguono.

Pulizia la testina

• Pulire la testina ogni 10 ore di funzionamento con un nastro di pulizia la testina di tipo umido (reperibile presso i negozi di prodotti audiovisivi). Quando la testina è sporca, si notano i seguenti problemi: – Scade la qualità del suono. – Cala il livello sonoro. – Il suono tende a calare.

• Evitare di utilizzare nastri sporchi o polverosi.

• Evitare di toccare la testina lucide con strumenti magnetici o metallici.

Per mantenere pulito il nastro

• Dopo l’uso, riporre sempre i cassetta negli appositi contenitori.

• Evitare di lasciare i cassetta: – Alla luce diretta del sole – In ambienti fortemente umidi – A temperature eccessivamente calde

ATTENZIONE:

• Non inserire cassetta con etichette che stanno per staccarsi, perché potrebbe rovinarsi l’apparecchio.

• Serrare i nastri per eliminare il gioco in quanto i nastri lenti possono impigliarsi nel meccanismo.

• Dopo l’uso non lasciare la cassetta nel vano portacassette, in quanto il nastro può allentarsi.

ITALIANO

INDIVIDUAZIONE E RICERCA DEI GUASTI

Le eventuali anomalie non sempre costituiscono dei problemi seri. Verificare i seguenti punti prima di rivolgersi al centro assistenza.

Sintomi

• Non si riesce ad inserire la cassetta.

• La cassetta si riscalda.

• Il suono del nastro è a livelli molto bassi e la qualità del suono è scarsa.

• Il suono viene talvolta interrotto.

• Il suono non è avvertibile dai diffusori.

• La preimpostazione automatica della SSM (Strong-station Sequential Memory) non funziona.

• Rumore statico mentre si ascolta la radio.

Cause

La cassetta è stata inserita in modo improprio.

Non è un’anomalia. Testina del nastro sporca.

Collegamenti impropri.

La regolazione del volume è al minimo livello.

I collegamenti non sono stati realizzati in modo corretto.

Segnali troppo deboli.

L’antenna non è stata collegata in modo sicuro.

Azioni correttive

Inserire la cassette con nastro esposto rivolto verso destra.

Pulire con un nastro di pulizia per testine.

Verificare cavi e collegamenti.

Regolare al livello ottimale.

Verificare cavi e collegamenti.

Memorizzare le stazioni manualmente.

Collegare correttamente l’antenna.

ITALIANO

Solo per KS-FX473R/KS-FX470R:

Sintomi

• Sul display appare “NO CD” o “NO DISC”.

• Sul display appare “NO MAG”.

• Sul display appare “RESET 8”.

• Sul display appare

“RESET 1” – “RESET 7”.

Cause

Non vi è nessun CD nel caricatore.

I CD sono stati inseriti in modo improprio.

Nel CD changer non è presente il caricatore.

L’apparecchio non è stato collegato al CD changer in modo corretto.

Azioni correttive

Inserire i CD nel caricatore.

Inserirli correttamente.

Inserire il caricatore.

Collegare l’apparecchio e il CD changer correttamente e premere il pulsante di reset del CD changer.

Premere il pulsante di reset del CD changer.

ITALIANO

SPECIFICHE

SEZIONE AMPLIFICATORE AUDIO

Uscita massima di potenza:

Anteriore: 40 W/canale Posteriore: 40 W/canale

Uscita di potenza continua (RMS):

Anteriore: 16 W/canale in 4 Ω, 40 Hz –

20 000 Hz a non più di 0,8% di distorsione armonica totale.

Posteriore: 16 W/canale in 4 Ω, 40Hz –

20 000 Hz a non più di 0,8% di distorsione armonica

totale. Impedenza di carico: 4 Ω (tolleranza 4 Ω – 8 Ω) Campo di regolazione tono:

Frequenze basse: ±10 dB a 100 Hz

Frequenze elevate: ±10 dB a 10 kHz Risposta in frequenza: 40 Hz – 20000 Hz Rapporto segnale-rumore: 70 dB Livello/Impedenza di uscita:

KS-FX473R/KS-FX470R: 2,0 V/20 kΩ

carico (250 nWb/m)

KS-F363R/KS-F360R: 1,0 V/20 kΩ

carico (250 nWb/m)

SEZIONE TUNER

Campo frequenza:

FM: 87,5 MHz – 108,0 MHz

AM: (MW) 522 kHz – 1 620 kHz

(LW) 144 kHz – 279 kHz

SEZIONE PIASTRA DI REGISTRAZIONE A CASSETTE

Affievolimento periodico del suono e oscillazione del suono: 0,15% (WRMS) Durata avvolgimento veloce: 190 secondi (C-60) Risposta in frequenza: 50 Hz – 14 000 Hz

(Nastro normale) Rapporto segnale-rumore: 52 dB Separazione stereo: 40 dB

GENERALITÀ

Requisiti di potenza:

Tensione di servizio: 14,4 V CC

(tolleranza 11 V – 16 V) Sistema di messa a terra: Massa negativa Temperatura ambiente permissibile di

lavoro: da 0°C a +40°C

Dimensioni (L × H × P):

Dimensioni d’installazione:

182 mm × 52 mm × 150 mm

Dimensioni pannello:

188 mm × 58 mm × 14 mm

Peso: 1,3 kg (accessori esclusi)

La casa costruttrice si riserva di modificare dati e caratteristiche senza preavviso.

[Tuner FM]

Sensibilità utilizzabile: 11,3 dBf (1,0 µV/75 Ω) Soglia di sensibilità 50 dB:

16,3 dBf (1,8 µV/75 Ω)

Selettività canale alternativo (400 kHz):

65 dB Risposta in frequenza: 40 Hz – 15000 Hz Separazione stereo: 30 dB Rapporto di assorbimento: 1,5 dB

[Tuner MW]

Sensibilità: 20 µV Selettività: 35 dB

[Tuner L W]

Sensibilità: 50 µV

ITALIANO

VICTOR COMPANY OF JAPAN, LIMITED

SP, IT, SW, RU

1001KKSMDTJEIN

JVC

184 mm

53 mm

KS-FX473R/KS-FX470R KS-F363R/KS-F360R

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке/подключению

GET0054-004A

[E]

1001KKSMDTJEIN

JVC

SP , IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.

Coloque el panel de control.

IT ALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio:

Premere comando) per staccare il pannello di comando.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.

Inserire il pannello di comando.

(sgancio del pannello di

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION (MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser , ska du kontakta återförsäljaren för JVC BILRADIO/ CD-SPELARE eller ett företag som säljer satser.

Före montering:

(kontrollpanelfrigöring) för att lossa kontrollpanelen.

Ta bort kantplåten.

Lossa på hylsspärrarna och ta bort hylsan.

Ställ enheten på högkant.

OBS:

Var försiktig så att du inte skadar säkringen på baksidan när du ställer enheten på högkant.

För in de 2 handtagen mellan enheten och hylsan, som på bilden, för att lossa hylsspärrarna.

Ta bort hylsan.

OBS:

Tänk på att spara handtagen när du har installerat enheten, för framtida bruk.

Installera hylsan i instrumentbrädan. * När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar för att hålla hylsan på plats ordentligt. Se illustrationen.

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över bulthuvudet.

Utför de elektriska anslutningarna.

För in enheten i hylsan tills den låser fast på plats.

Fäst kantplåten så att utbuktningen på plåten sitter t.v. om enheten.

Sätt tillbaka kontrollpanelen.

Tryck på

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какиелибо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку

(кнопка освобождения панели управления) для отсоединения панели управления.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между

устройством и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.

Прикрепите панель управления.

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Manija

Maniglia

Handtag

Рычаги

Ranura

Feritoia

Skåra

Отверстие

Cubierta

Protezione

Hylsa

Муфта

Fusible

Fusibile

Säkring

Предохранитель

Placa de bloqueo

Piastra di bloccaggio

Låsplatta

Фиксирующая панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ”.

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Tabique a prueba de incendios

Arandela

Lavatrice

Bricka

Шайба

T ablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Parete antincendio

Brandvägg

Стена

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

• Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

Ménsula*

Staffa*

Fäste

Кронштейн*

Ménsula*

Кронштейн*

Staffa*

Fäste

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

OBS:

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om längre skruv ar an vänds

kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de instalarlo.)

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Estuche duro

Contenitore

Hård kåpa

Жесткий футляр

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Cubierta

Protezione

Hylsa

Муфта

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

Ta bort kontrollpanelen.

Ta bort kantplåten.

Sätt in de 2 handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och anslutning

Följande delar levereras med enheten. Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Manijas

Maniglie

Handtag

Рычаги

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 40 W en la frontal y 40 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 40 W sul retro e 40 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommenderar vi dig att koppla loss batteriets negativa anslutning och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäk er på hur du ska installera enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGA TIV jordning

sådant system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om säkringen går ofta.

12 V likströmsystem med

. Om ditt fordon inte har ett

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC INCAR ENTERTAINMENT.

• Заменяйте предохранитель другим

• Om du får problem med störningar... Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emellertid ett

• При появлении сильных помех...

klickande ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska

jordningsuttag

(se kopplingsschemat) anslutas

bakre

till bilens chassi med kortare och tjockare kablar , exempelvis omspunnen k opparkabel eller annan grövre kabel. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om störningarna ändå inte försvinner.

• Högtalarnas maximala ineffekt ska vara inte på mer än 40 W bak och på 40 W fram, med en impedans på

Var noga med att jor da enheten till bilens chassi.

•

4 Ω till 8 Ω

• Kyldonet blir myc ket varmt efter användning. V ar försiktig så att du inte kommer åt det när du tar ut enheten.

• Максимальная входная мощность

• Нe забудьте заземлить устройство на шасси

• Радиатор во время использования сильно

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

громкоговорителей не должна превышать 40 Вт сзади и 40 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

автомобиля.

нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESPAÑOL SVENSKA РУССКИЙ

A Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena

motriz (máx. 200 mA)

5 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

6 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a

la unidad. Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Posición 2 del fusible

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

Terminal de tierra posterior

Terminale di terra posteriore

Bakre jordningsuttag

Задний разъем заземления

Salida de línea

(véase diagrama B )

Uscita linea

(cfr. schema B )

Linje ut

(se schema B )

Линейный выход

(см. схему B )

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Posizione 2 del fusibile

Säkringsposition 2

Положение 2 предохранителя

Posición 1 del fusible

Posizione 1 del fusibile

Säkringsposition 1

Положение 1 предохранителя

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

A la antena

Sull’antenna

Till antenn

К антенне

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: all’antenna

(200 mA max.)

5 Marrone: al cellulare (Per i particolari,

vedere le instruzioni del telefono cellulare.)

6 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Solo para KS-FX473R y KS-Fx470R Solo per KS-FX473R e KS-FX470R

Endast för KS-FX473R och KS-FX470R

Только для KS-FX473R и KS-FX470R

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Контактное гнездо проигрывателяавтомата компакт-дисков JVC

B110B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A8

Fusible de 10 A

Fusibile 10 A

10 A-säkring

Предохранитель 10 A

Negro

Nero

Svart

Черный

Amarillo*

Giallo*

Gul*

Желтый* Rojo

Rosso

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Marrón / Marrone /

Före anslutning:

i fordonet noga. Felaktig anslutning kan skada enheten allvarligt.

Anslut nätsladdens färgade ledare till bilens batteri, till högtalarna och till den elektriska antennen (om sådan finns). Anslut i denna ordningsföljd.

Svart: jord

Gul: till bilens batteri (konstant 12 V)

Röd: till ett tillbehörsuttag

Blå med vit rand: till den elektriska antennen (Max. 200 mA)

Brun: till mobiltelefonsystem (se anvisningarna på mobiltelefonen för ytterligare information.)

Övriga: till högtalarna

Anslut antennsladden.

Anslut slutligen kablagen till enheten.

OBS:

Om fordonet inte har något tillbehörsuttag flyttar du säkringen från säkringsposition 1 (initialpositionen) till säkringsposition 2 och ansluter den röda ledaren (A7) till det positiva batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional).

Om du vill ansluta en CD-växlare så rekommenderar vi dig att välja en CD-växlare i CH-X-serien.

• Om du väljer en växlare i KD-MK-serien så behöver du ytterligare en sladd (KS-U15K).

При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из проигрывателей-автоматов компакт-дисков серии CH-X.

• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель (KS-U15K), не включенный в комплект поставляемой аппаратуры.

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri

(dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

Brun /

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

Коричневый

Типичные подключения

Kontrollera ledningsdragningen

No suministrado con esta unidad.

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть



Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны

(максимум 200 мА).

5 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового телефона.)

6 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

К системе сотового телефона

B6 B5 B4 B3 B8 B7 B2 B1

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable

de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura

risulta come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

Verde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna.

Om högtalarledningarna i bilen är dragna som

–

i Fig. 1 och Fig. 2 nedan ska enheten

anslutas med dessa ursprungliga högtalarledningar. Gör du det kommer enheten att skadas allvarligt. Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

Om högtalarledningarna i bilen är dragna som

–

kan du ansluta enheten med hjälp av

i Fig. 3

bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

Fig. 1 Fig. 2 Fig. 3

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

INTE

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей

к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля),

желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов

громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Löd fast kärntråden så att den blir ordentligt ansluten.

Спаяйте провода для надежного соединения.

PRECAUCION / ATTENZIONE / VARNING /

ПРЕДОСТЕРЕЖЕНИЕ

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för kortslutning.

•

Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.

B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Amplificador / Amplificatore / Förstärkaren / Усилитель

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los terminales de salida de línea

de esta unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad

y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore:

– Collegare i terminali di uscita dell’apparecchio

ai terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e

collegarle all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan styras genom denna enhet.

• Gäller endast förstärkare:

– Anslut denna enhets linjeutgångar till

förstärkarens linjeingångar.

– Koppla bort högtalarna från denna enhet

och anslut dem till förstärkaren. Lämna denna enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med isoleringstejp, som i illustrationen ovan.)

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от

данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Altavoces posteriores

Casse posteriori

Задние громкоговорители

Передние громкоговорители

Bakre högtalare

INPUT

L R

Altavoces delanteros

L R

Casse frontali

Främre högtalare

Amplificador de JVC

LINE OUT

REAR

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

KS-FX473R

FRONT

KS-FX470R

KS-F363R KS-F360R

Cable remoto

Filo remoto

Fjärrledare

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Cambiador de CD / CD changer / CD-växlare / Контактное гнездо проигрывателя-автомата компакт-дисков

Solo para KS-FX473R y KS-FX470R:

Podrá conectar un cambiador de CD de JVC.

• Para sus conexiones, refiérase a las instrucciones suministradas con los mismos.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Anslutningssladd medföljer CD-växlaren

Соединительный кабель, поставляемый с Вашим устройством смены компакт-дисков

KS-FX473R KS-FX470R

Solo per KS-FX473R e KS-FX470R:

È possibile collegare un CD changer della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchio.

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Устройство смены

компакт-дисков JVC

Endast för KS-FX473R och KS-FX470R:

Du kan ansluta en JVC CD-växlare.

• Beträffande deras anslutning hänvisas till medföljande instruktioner.

PRECAUCION / ATTENZIONE / VARNING / ПРЕДОСТЕРЕЖЕНИЕ:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.

• Перед тем, как подключать устройство смены компакт-дисков, убедитесь, что

устройство выключено.

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Только для KS-FX473R и KS-FX470R:

Мы можете подключить устройство смены компакт-дисков JVC.

• Подключение смотрите в прилагаемых к ним инструкциях.

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro

correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado

a masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a

* I terminali “–” delle casse di sinistra e destra

RICERCA GUASTI

i cortocircuiti?

sono stati collegati a terra in comune?

terra?

sono stati collegati a terra in comune?

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный

провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле

выхода громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

JVC KS-F360R, KS-F363R User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

IDENTIFICAZIONE DI PULSANTI

IDENTIFICAZIONE DI PULSANTI

OPERAZIONI BASE

FUNZIONI ESSENZIALI DELLA RADIO

FUNZIONI RDS

FUNZIONI DELLA CASSETTA

REGOLAZIONE DEL SUONO

ALTRE FUNZIONI PRINCIPALI

FUNZIONI DEL CD CHANGER

MANUTENZIONE

INDIVIDUAZIONE E RICERCA DEI GUASTI

SPECIFICHE
