CD RECEIVER KD-SH99

ENGLISH

RECEPTOR CON CD KD-SH99

RECEPTEUR CD KD-SH99

Detachable

For installation and connections, refer to the separate manual. Para la instalación y las conexiones, refiérase al manual separado. Pour l’installation et les raccordements, se référer au manuel séparé.

ATT

ANGLE

DAB

PRESET

AUX SEL

RM-RK100

VOLUME

DISC

PRESET

R D

DISC

ESPAÑOL

FRANÇAIS

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

For customer Use:

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet. Retain this information for future reference.

Model No. Serial No.

LVT0654-001A

[J]

Page 2

INFORMATION (For U.S.A.)

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,

ENGLISH

may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

– Consult the dealer or an experienced radio/TV technician for help.

IMPORTANT FOR LASER PRODUCTS

Precautions:

1. CLASS 1 LASER PRODUCT

2. DANGER: Invisible laser radiation when open and interlock failed or defeated. Avoid direct exposure to beam.

3. CAUTION: Do not open the top cover. There are no user-serviceable parts inside. Leave all servicing to qualified service personnel.

4. CAUTION: This CD player uses invisible laser radiation, however, is equipped with safety switches to prevent radiation emission when unloading CDs. It is dangerous to defeat the safety switches.

5. CAUTION: Use of controls, adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.

How to reset your unit

Press the reset button on the front panel using a ball-point pen or similar tool.

Note:

Your preset adjustments – such as preset channels or sound adjustments – will be erased.

BEFORE USE

For safety....

• Do not raise the volume level too much, as this will

block outside sounds, making driving dangerous.

• Stop the car before performing any complicated

operations.

CAUTION:

NEVER insert your finger in between the control panel and the unit, as it may get caught or hurt. (See page 29.)

Temperature inside the car....

If you have parked the car for a long time in hot or cold weather, wait until the temperature in the car becomes normal before operating the unit.

Page 3

Thank you for purchasing a JVC product. Please read all instructions carefully before operation,

to ensure your complete understanding and to obtain the best possible performance from the unit.

CONTENTS

How to reset your unit............................... 2

LOCATION OF THE BUTTONS............ 4

Control panel ........................................... 4

Remote controller .................................... 5

Preparing the remote controller ................ 6

BASIC OPERATIONS ...................... 7

RADIO BASIC OPERATIONS ............. 8

Listening to the radio ................................ 8

Storing stations in memory ....................... 9

Tuning into a preset station ...................... 10

CD OPERATIONS .......................... 11

Playing a CD............................................ 11

Locating a track or particular portion

on a CD ................................................. 12

Selecting CD playback modes.................. 12

Playing a CD Text .................................... 13

Prohibiting disc ejection............................ 13

MP3 INTRODUCTION ..................... 14

What is MP3? .......................................... 14

How are MP3 files recorded and

played back? ......................................... 14

MP3 OPERATIONS ........................ 16

Playing an MP3 disc ................................. 16

Locating a file or particular portion

on an MP3 disc ..................................... 17

Selecting MP3 playback modes ............... 20

SOUND ADJUSTMENTS .................. 21

Adjusting the sound ................................. 21

Reinforcing the bass sound...................... 21

Selecting preset sound modes ................. 22

Storing your own sound adjustments ....... 23

OTHER MAIN FUNCTIONS ............... 24

Setting the clock ...................................... 24

Changing the general settings (PSM) ...... 24

Assigning names to the sources .............. 28

Changing the control panel angle............. 29

Detaching the control panel...................... 30

EXTERNAL COMPONENT OPERATIONS.. 31

Playing external components ................... 31

CD CHANGER OPERATIONS ............. 33

Playing CDs ............................................. 33

Selecting CD playback modes.................. 34

ADDITIONAL INFORMATION............. 35

TROUBLESHOOTING...................... 36

MAINTENANCE ............................ 38

Handling discs ......................................... 38

SPECIFICATIONS .......................... 39

ENGLISH

About the demonstration mode (DEMO MODE)...

When shipped from the factory, “DEMO MODE” is set to “DEMO ON” in this unit. The following demonstration, introducing the main features equipped with this unit, will appear on the display automatically if no sound comes in for 3 minutes. (See page 27.)

•MP3 : (Enables you to play MP3 discs.)

•24bit DAC : (24 bit digital-analog converter: Gives you a high quality sound after D/A conversion.)

•HS TUNER : (High-sensitivity Tuner: Enables a fine reception of stations.)

•EQUALIZER : (Enables you to fine-adjust the sound to match your preference.)

•SUB WOOFER: (Enables you to connect a subwoofer and to adjust its output level.)

CAUTION on Volume Setting

CDs produce very little noise compared with other sources. If the volume level is adjusted for the tuner, for example, the speakers may be damaged by the sudden increase in the output level. Therefore, lower the volume before playing a disc and adjust it as required during playback.

Page 4

LOCATION OF THE BUTTONS

Control panel

ENGLISH

1 0 (eject) button 2 Control dial 3 SEL (select) button 4 EQ (equalization) button 5 S.BASS (S) (super bass) button 6 DISP (D) (display) button 7 BAND (B) button 8 MODE (M) button

9 4/¢ buttons

•

Also function as SSM buttons when pressed together.

p ATT (angle/attenuator) button

4 5

q MP3 INPUT jack w (control panel release) button e Remote sensor r Number buttons

• MO (monaural) button

• LO (local) button

• INT (intro scan) button

• RPT (repeat) button

• RND (random) button

• DVD/Video component operation buttons

t SOURCE (standby/on) button y Reset button

How to use MODE (M):

If you press MODE (M), this button functions as the Mode button and the unit goes into functions mode whereby the number buttons and 4/¢ buttons work as different function buttons.

Normally

Equalizing

During functions mode

To use these buttons as number buttons and 4/¢ buttons again after pressing MODE (M), wait for 5 seconds without pressing any number button until the functions mode is cleared.

• Pressing MODE (M) again also clears the functions mode.

pattern indicator

Time countdown indicator

Page 5

Remote controller

4 Selects the sound modes.

Each time you press the button, sound modes change.

ATT

ANGLE

DAB

PRESET

AUX SEL

VOLUME

DISC

R D

DISC

PRESET

5 6

8 9

RM-RK100

1 • Turns on the unit if pressed when the unit

is turned off.

• Turns off the unit if pressed and held until “SEE YOU” appears on the display.

• Drops the volume level if pressed briefly, and “ATT” flashes on the display. Press again to resume the volume.

2 • CD : Selects CD player.

• FM : Selects FM tuner.

Each time you press the button, FM band (FM1, FM2 and FM3) changes.

•

Does not function as the DAB b utton.

• AM : Selects AM tuner.

• CH : Selects CD changer.*

• AUX : Selects the external components.

Each time you press the button, “AUX INPUT” and “LINE INPUT” are alternately selected.

3 Changes the angle of the control panel to

four positions.

5 • Searches for stations while listening to the

radio.

• Fast-forw ards or reverses the track/file if pressed and held while listening to any disc.

• Skips to the beginning of the next track/file or goes back to the beginning of the current (or previous) track/file if pressed briefly while listening to any disc. (See pages 12 and 17.)

6 • Changes the preset channel number while

listening to the radio. Each time you press the button, the preset channel number changes, and the selected station is tuned into.

• Skips to the first file of the next directory or the first file of the previous directory if pressed and held while listening to an MP3 disc. (See page 18.)

• Skips to the first file of the next directory or the first file of the previous directory of the same hierarchy level if pressed briefly while listening to an MP3 disc. (See page 19.)

7 • Changes the disc number while listening to

the CD changer. Each time you press the button, the disc number changes, and the selected disc starts playing.

• Skips to the first file of a directory of an upper hierarchy lev el or a lo w er hierarch y level if pressed briefly while listening to an MP3 disc. (See page 19.)

8 Skips to the root directory while listening to an

MP3 disc. (See page 19.)

9** Selects the sound adjustment items.

Each time you press the button, the items change.

p** • Changes the volume.

• Adjusts the sound mode (after SEL is pressed).

* Without connecting the CD changer, you cannot

select it as the source to play.

** These buttons do not function for the preferred

setting mode adjustment.

ENGLISH

Page 6

Preparing the remote controller

Before using the remote controller:

• Aim the remote controller directly at the remote sensor on the main unit. Make sure there is no

ENGLISH

obstacle in between.

2. Place the battery.

Slide the battery into the holder with the + side facing upwards so that the battery is fixed in the holder.

Lithium coin battery (product number: CR2025)

3. Return the battery holder.

Insert again the battery holder pushing it until you hear a clicking sound.

Remote sensor

• Do not expose the remote sensor to strong light (direct sunlight or artificial lighting).

Installing the battery

When the controllable range or effectiveness of the remote controller decreases, replace the battery.

1. Remove the battery holder.

1) Push out the battery holder in the direction indicated by the arrow using a ball-point pen or a similar tool.

2) Remove the battery holder.

(back side)

WARNING:

• Store the battery in a place where children cannot reach. If a child accidentally swallows the battery, consult a doctor immediately.

• Do not recharge, short, disassemble, heat or dispose the battery in a fire. Doing any of these things may cause the battery to give off heat, crack or start a fire.

• Do not leave the battery with other metallic materials. Doing this may cause the battery to give off heat, crack or start a fire.

• When throwing away or saving the battery, wrap it in tape and insulate; otherwise, the battery may start to give off heat, crack or start a fire.

• Do not poke the battery with tweezers or similar tools. Doing this may cause the battery to give off heat, crack or start a fire.

Page 7

Turn on the power and select the source.

When you press the button for the first time, the power comes on. Then each time you press the button, the source changes as follows:

BASIC OPERATIONS

Note:

When you use this unit for the first time, set the built-in clock correctly, see page 24.

Adjust the volume.

To increase the volume.

To decrease the volume.

ENGLISH

FM TUNER*CD PLAY CD CHANGER

AM TUNER

LINE INPUTAUX INPUT

* If a disc is not in the loading slot, you cannot

select CD as the source to play.

** Without connecting the CD changer, you

cannot select it as the source to play.

To operate the tuner (FM or AM),

see pages 8 – 10.

To play a CD,

see pages 11 – 13.

To play an MP3 disc,

see pages 16 – 20.

To operate external components

(AUX INPUT and LINE INPUT), see pages 31 – 32.

To operate the CD changer,

see pages 33 – 34.

Volume level indicator

Note:

After adjusting the volume, you can push in the control dial to avoid unintended operations. To use it again, push the control dial again to make it come out.

Adjust the sound as you want.

Volume level appears.

(See page 21.)

To drop the volume in a moment

Press and hold /ATT while listening to any source. “ATT” starts flashing on the display, and the volume level will drop in a moment. To resume the previous volume level, press and hold the button again.

• If you turn the control dial clockwise, you can also restore the sound.

To turn off the power

Press and hold SOURCE until “SEE YOU” appears on the display.

Page 8

ENGLISH

RADIO BASIC OPERATIONS

Listening to the radio

You can use either automatic searching or manual searching to tune into a particular station.

Searching a station automatically: Auto search

Select the band (FM1 – 3, AM).

1 Press SOURCE

repeatedly to select the tuner as the source.

2 If necessar y, press

BAND (B) repeatedly to select FM or AM. Each time you press the button, the band changes as follows:

FM 1 FM 2 FM 3 AM

Selected band appears.

Note:

This receiver has three FM bands (FM1, FM2, FM3). You can use any one of them to listen to an FM broadcast.

Start searching a station.

Press ¢ to search stations of higher frequencies.

Press 4 to search stations of lower frequencies.

When a station is received, searching stops.

To stop searching before a station is received,

press the same button you have pressed for searching.

To tune into FM stations only with strong signals

1 Press MODE (M) to enter the functions mode

while listening to an FM broadcast.

2 Press LO (local) while still in the functions

mode, so that the LOCAL indicator lights up on the display. This function works only while searching FM stations, including SSM preset. Each time you press the button, the LOCAL indicator lights up and goes off alternately.

Searching a station manually: Manual search

Select the band (FM1 – 3, AM).

1 Press SOURCE

repeatedly to select the tuner as the source.

2 If necessar y, press

BAND (B) repeatedly to select FM or AM. Each time you press the button, the band changes as follows:

FM 1 FM 2 FM 3 AM

Note:

This receiver has three FM bands (FM1, FM2, FM3). You can use any one of them to listen to an FM broadcast.

Page 9

Press and hold ¢ or 4 until “M” (manual) starts flashing on the display.

Tune into a station you want while “M” is flashing.

Press ¢ to tune into stations of higher frequencies.

Press 4 to tune into stations of lower frequencies.

• If you release your finger from the button, the manual mode will automatically turn off after 5 seconds.

• If you hold down the button, the frequency keeps changing until you release the button.

Storing stations in memory

You can use one of the following two methods to store broadcasting stations in memory.

• Automatic preset of FM stations: SSM (Strongstation Sequential Memory)

• Manual preset of both FM and AM stations

FM station automatic preset: SSM

You can preset 6 local FM stations in each FM band (FM1, FM2 and FM3).

Select the FM band (FM1 – 3) you want to store FM stations into.

1 Press SOURCE

repeatedly to select the tuner as the source.

2 If necessar y, press

BAND (B) repeatedly to select the FM band. Each time you press the button, the band changes as follows:

FM 1 FM 2 FM 3 AM

ENGLISH

When an FM stereo broadcast is hard to receive:

1 Press MODE (M) to enter the

functions mode while listening to an FM stereo broadcast.

2 Press MO (monaural) while still in

the functions mode, so that the MO indicator lights up on the display.

• Each time you press the button, the MO and ST (stereo) indicators light up alternately.

Lights up when receiving an FM broadcast in stereo.

When the MO indicator is lit on the display, the sound you hear becomes monaural but the reception will be improved (the ST indicator goes off).

The MO indicator lights up.

Press and hold both buttons for more than 2 seconds.

“SSM” appears, then disappears when automatic preset is over.

Local FM stations with the strongest signals are searched and stored automatically in the band number you have selected (FM1, FM2 or FM3). These stations are preset in the number buttons — No.1 (lowest frequency) to No.6 (highest frequency). When automatic preset is over , the station stored in number button 1 will be automatically tuned into.

Page 10

Manual preset

You can preset up to 6 stations in each band (FM1, FM2, FM3 and AM) manually.

Ex.: Storing an FM station of 88.3 MHz into the

ENGLISH

preset number 1 of the FM1 band

Select the band (FM1 – 3, AM) you want to store stations into (in this example, FM1).

1 Press SOURCE

repeatedly to select the tuner as the source.

2 If necessar y, press

BAND (B) repeatedly to select FM 1. Each time you press the button, the band changes as follows:

FM 1 FM 2 FM 3 AM

Tune into a station of 88.3 MHz.

Press ¢ to tune into stations of higher frequencies.

Press 4 to tune into stations of lower frequencies.

Tuning into a preset station

You can easily tune into a preset station. Remember that you must store stations first. If you have not stored them yet, see “Storing stations in memory” on page 9.

Select the band (FM1 – 3, AM).

1 Press SOURCE

repeatedly to select the tuner as the source.

2 If necessar y, press

BAND (B) repeatedly to select FM or AM. Each time you press the button, the band changes as follows:

FM 1 FM 2 FM 3 AM

Select the number (1 – 6) for the preset station you want.

Press and hold the number button (in this example, 1) for more than 2 seconds.

“P1” flashes for a while.

Repeat the above procedure to store other stations into other preset numbers.

Notes:

• A previously preset station is erased when a new station is stored in the same preset n umber.

• Preset stations are erased when the power supply to the memory circuit is interrupted (for example, during battery replacement). If this occurs, pr eset the stations again.

If the sound quality decreases and the stereo effect is lost while listening to an FM station...

In some areas, adjacent stations may interfere with each other. If this interference occurs, this unit can automatically reduce this interference noise (the initial setting when shipped from the factory). However, in this case, the sound quality will be degraded and the stereo effect will be also lost. If you do not want to degrade the sound quality and to lose the stereo effect, rather than to eliminate the interference noise, see “To change the FM tuner selectivity – IF FILTER” on page 27.

When using this until in an area other than North or South America:

You need to change the AM/FM channel intervals. See “To change the AM/FM channel intervals – AREA” on pages 26 and 27.

Page 11

CD OPERATIONS

ENGLISH

When playing an MP3 disc, refer also to “MP3 OPERATIONS” on pages 16 to 20.

Playing a CD

Open the loading slot.

Note:

When an external component is connected to the MP3 INPUT jack, be careful of handling a CD.

Insert a disc into the loading slot.

Note:

Do not insert any 8 cm disc into the loading slot as it will get stuck inside.

The display changes to show the following:

The control panel moves down, and the loading slot appears.

The unit draws the disc, the control panel goes back to its previous position (see page 29), and CD play starts automatically.

• All the tracks on the disc will be played repeatedly until you stop playback—All Track Repeat Play.

Notes:

• When a disc is in the loading slot, selecting “CD” as the source by pressing SOURCE starts CD play.

• When a disc is inserted upside down, the disc automatically ejects.

• When you play a CD Text, the disc title and performer appear on the display. Then the current track title appears on the display, followed by the track number and elapsed playing time. See also “Playing a CD Text” (page 13) and “To select the scroll mode – SCROLL” (page 26). If a CD T ext includes too much te xt information, some may not appear on the display.

• If you change the source, CD play also stops (without ejecting the disc).

To stop play and eject the disc

Press 0. CD play stops, the control panel moves down, and the disc automatically ejects from the loading slot.

To return the control panel to its previous position, press 0 again.

• If you keep the loading slot open for one minute (or 30 seconds when you have ejected a disc with the ignition key turned to “OFF”), a beep sounds and the control panel returns to its previous position. Be careful not to get the disc or your finger caught in between the control panel and the unit.

Note:

If the ejected disc is not removed within 15 seconds, the disc is automatically inserted again into the loading slot to protect it fr om dust. (CD play will not start this time.)

Total track number of the inserted disc

Total playing time of the inserted disc

Elapsed playing timeCurrent track

Page 12

Locating a track or particular portion on a CD

To fast-forward or reverse the track

ENGLISH

Press and hold ¢ while playing a disc, to fast-forward the track. Press and hold 4 while playing a disc, to reverse the track.

To go to the next track or the previous tracks

Press ¢ briefly while playing a disc, to go ahead to the beginning of the next track. Each time you press the button consecutively, the beginning of the next track is located and played back.

Press 4 briefly while playing a disc, to go back to the beginning of the current track. Each time you press the button consecutively, the beginning of the previous tracks is located and played back.

To go to a particular track directly

Press the number button corresponding to the track number to start its playback.

Selecting CD playback modes

To play back tracks at random (Random Play)

1 Press MODE (M) while

playing a disc. The unit enters the functions mode.

2 Press RND (random) while still

in the functions mode, so that the RND indicator lights up on the display. Then, each time you press RND, the random play mode turns on and off alternately.

When the random mode is turned on, the RND indicator lights up on the display and a track randomly selected starts playing.

To play back the current track repeatedly (One Track Repeat Play)

1 Press MODE (M) while

playing a disc. The unit enters the functions mode.

2 Press RPT (repeat) while still

in the functions mode, so that the RPT indicator lights up on the display. Then, each time you press RPT, the One Track Repeat Play mode turns on and off alternately.

• When One Track Repeat Play is turned off, All Track Repeat Play is activated.

• To select a track number from 1 – 6: Press 1 (7) – 6 (12) briefly.

• To select a track number from 7 – 12: Press and hold 1 (7) – 6 (12) for more than 1 second.

Track number

Elapsed playing time

Page 13

To play back only intros (Intro scan)

You can play back the first 15 seconds of each track sequentially.

1 Press MODE (M) while

playing a disc. The unit enters the functions mode.

2 Press INT (intro scan) while still

in the functions mode, so that the “INT” appears on the display .

Then, each time you press INT, the intro scan play mode turns on and off alternately .

Track number of the currently playing track

Playing a CD Text

In a CD Text, some information about the disc (its disc title, performer and track title) is recorded. You can show these disc information on the display.

Select text display mode while playing a CD Text.

Each time you press the button, the display changes as follows:

Prohibiting disc ejection

You can prohibit disc ejection and can lock a disc in the loading slot.

While pressing SEL (select), press and hold 0 for more than 2 seconds. “NO EJECT” flashes on the display for about 5 seconds, and the disc is locked and cannot be ejected.

Note:

If you press 0 while disc ejection is prohibited, the control panel moves down, but the disc cannot be ejected. To return the display panel to its previous position, press 0.

To cancel the prohibition and unlock the disc,

press and hold 0 for more than 2 seconds again, while pressing SEL. “EJECT OK” flashes on the display for about 5 seconds, and the disc is unlocked.

ENGLISH

Disc Title / Performer

Current track no.

and Elapsed playing time

Notes:

• The display shows up to 10 characters at one time and scrolls if there are more than 10 characters. See also “To select the scroll mode – SCROLL” on page 26.

• When you press DISP (D) while playing a conventional CD, “NO NAME” appears for the disc title/performer and the track title.

Track Title

Page 14

MP3 INTRODUCTION

What is MP3?

MP3 is an abbreviation of Motion Picture Experts Group (or MPEG) Audio Layer 3. MP3 is simply a file format with a data compression ratio of 1:10

ENGLISH

(128 Kbps*). That means, by using MP3 format, one CD-R or CD-RW can contain 10 times as much data volume as a regular CD can.

*Bit rate is the average number of bits that one second of

audio data will consume. The unit used is Kbps (1000 bits/ second). T o get a better audio quality, choose a higher bit rate. The most popular bit rate for encoding is 128 Kbps.

This unit is incorporated with an MP3 decoder. You can play back MP3 files (tracks) recorded on CD-Rs, CD-RWs, and CD-ROMs .

Compatible with ID3v1

Extra information data such as album title, performer name, song title, recording year , music genre and a brief comment can be stored within an MP3 file.

This unit can show ID3v1 tags (album name, performer name and song title) on the display.

• Some characters cannot be shown correctly.

• This unit is not compatible with ID3v2.

Other Main Features in this unit:

• Maximum number of hierarchy levels:8

• Maximum number of directories/files: 255

• Available characters:A–Z, 0–9, _ (underscore)

• Maximum number of characters for file name (ISO 9660 Level 1): 12 (inclusive of

separation mark—“.” and extension code—“mp3”)

(ISO 9660 Level 2): 31 (inclusive of

separation mark—“.” and extension code—“mp3”)

• Maximum number of characters for directory name: 31

Precautions when recording MP3 files on a CD-R or CD-RW

This unit can only read MP3 files that are recorded in the format that is compliant with ISO 9660 Level 1 or Level 2.

(Total)

How are MP3 files recorded and played back?

MP3 “files (tracks)” can be recorded in “directories (folders)”—in PC terminology. During recording, the files and directories can be arranged in a way similar to arranging files and directories/folders of computer data. “Root” is similar to the root of a tree. Ever y file and directory can be linked to and be accessed from the root. In compliance with ISO 9660, the maximum allowable depth of nested directories—so-called “hierarchy”—is eight (inclusive of the root directory).

Playback order, file search order, and directory search order of the MP3 files recorded on a disc are determined by the writing (or encoding) application; therefore, playback order may be different from the one you have intended while recording the directories and the files.

The illustration on the next page shows an example of how MP3 files are recorded on a CD-R or CD-RW, how they are played back, and how they are searched on this unit.

Notes:

• The unit can read a CD-ROM containing MP3 files. However, if non-MP3 files are recorded together with MP3 files, this unit will take a longer time to scan the disc. It may also cause the unit to malfunction.

• The unit cannot read or play an MP3 file without the extension code—mp3.

• The unit is not compatible with Playlist**.

**A playlist is a simple text file, used on a PC , which enables

users to make their own playback order without ph ysically rearranging the files.

Page 15

MP3 directory/file configuration

Level 1

Level 2

Level 3

1 2

Hierarchy

Level 4

Level 5

Level 6

ROOT

3 4

5 6

: Root

: Directories

ROOT

5 9

1110 2120

6 7

Notes:

• In compliance with ISO 9660, the maximum number of hierarchy levels is eight, including the root directory.

• When a multi-session disc is loaded, you can only play back the contents of the last session.

1312

15 1614

ENGLISH

2322 24

: MP3 files

MP3 playback/search order (page 17)

• The numbers in circles next to the MP3 files ( ) indicate the playback order and search order of the MP3 files. Normally this unit plays back MP3 files in the recorded order.

• The numbers inside the directories indicate the playback order and search order of the directories on an MP3 disc. Normally this unit plays back MP3 files in the directories in the recorded order.

Movement between the directories (page 19)

You can move to another directory on the same hierarchy level (e.g. from Directory 3, you can go to Directory 5 or 9) or on a different hierarchy level (e.g. from Directory 5, you can go to Directory 4 or 6).

Page 16

ENGLISH

MP3 OPERATIONS

Refer also to “CD OPERATIONS” on pages 11 to

13.

Playing an MP3 disc

Open the loading slot.

The control panel moves down, and the loading slot appears.

Insert an MP3 disc into the loading slot.

The unit draws the disc, the control panel goes back to its previous position (see page 29), and playback starts automatically.

Playback starts automatically from the first file of the first directory once file check is completed. Then, the display changes to show the following:

• When “TAG ON” is selected (initial setting: see page 27)

Album name/performer name (directory name)* = T r ac k title (file name)* = Elapsed playing time

* If an MP3 file does not have ID3 tags,

directory name and file name appear.

• When “TAG OFF” is selected

Directory name and file name appear.

Notes:

• All the files on the disc will be played repeatedly until you stop playback—All File Repeat Play.

• MP3 discs require a longer readout time**. (It differs due to the complexity of the directory/file configuration.)

**Readout time is the time taken by the unit to scan or

check the disc for files and file information.

Ex.: When the disc contains 13 directories and

125 MP3 files.

Page 17

To change the display information

While playing back an MP3 file, you can change the file information shown on the display. Each time you press DISP (D), the display changes to show the following:

• When “TAG ON” is selected (initial setting: see page 27)

Album name/

Performer name

(Directory name)

Elasped playing time

* If an MP3 file does not have ID3 tags,

directory name and file name appear.

• When “TAG OFF” is selected

Directory name

Elasped playing time

Note:

• The display shows up to 10 characters at one time and scrolls if there are more than 10 characters. See also “To select the scroll mode – SCROLL” on page 26.

Track title

(File name)

File name

To stop play and eject the disc

Press 0. Playback stops, the control panel moves down and the disc automatically ejects from the loading slot.

Locating a file or particular portion on an MP3 disc

To fast-forward or reverse the file

Press and hold ¢ while playing an MP3 disc, to fast-forward the file.

Press and hold 4 while playing an MP3 disc, to reverse the file.

To skip to the next file or the previous files

Press ¢ briefly while playing, to skip ahead to the beginning of the next file. Each time you press the button consecutively, the beginning of the next file is located and played back. (See “MP3 playback/search order” on page 15.)

Press 4 briefly, while playing, to skip back to the beginning of the current file. Each time you press the button consecutively, the beginning of the previous files is located and played back. (See “MP3 playback/ search order” on page 15.)

ENGLISH

Page 18

To go to a particular directory directly

IMPORTANT:

To directly select the directories using the number button(s), it is required that directories

ENGLISH

are assigned 2 digit numbers at the beginning of their directory names. (This can only be done during the recording of CD-Rs or CD-RWs.) Ex.: If directory name is “01 ABC”

Press the number button corresponding to the directory number to start playing the first file in the selected directory.

• To select a directory number from 01 – 06: Press 1 (7) – 6 (12) briefly.

• To select a directory number from 07 – 12: Press and hold 1 (7) – 6 (12) for more than 1 second.

Notes:

• If “MP3” flashes on the display after you have selected a directory, it means that the directory does not contain any MP3 files.

• You cannot directly select a directory with a number greater than 12.

To select a particular file in a directory, press

¢ or 4 after selecting the directory.

press 1 to go to directory 01 ABC

If directory name is “1 ABC”

pressing 1 does not work

If directory name is “12 ABC”

press and hold 6 (12) to go to

directory 12 ABC

To skip to the next directory—either on the same hierarchy level or on a different hierarchy level

On the control panel:

1 Press MODE (M) while

playing an MP3 disc. The unit enters the functions mode.

2 Press ¢ briefly while

still in the functions mode. Each time you repeat steps 1 and 2, the next directory is located (and the first file in the directory starts playing, if recorded). (See “MP3 playback/search order” on page 15.)

On the remote controller:

PRESET

Each time you press and hold the button consecutively, the next directory is located (and the first file in the directory starts playing, if recorded). (See “MP3 playback/search order” on page 15.)

To skip to the previous directory—either on the same hierarchy level or on a different hierarchy level

On the control panel:

1 Press MODE (M) while

playing an MP3 disc. The unit enters the functions mode.

2 Press 4 briefly while still

in the functions mode. Each time you repeat steps 1 and 2, the previous directory is located (and the first file in the directory starts playing, if recorded). (See “MP3 playback/search order” on page 15.)

On the remote controller:

PRESET

Each time you press and hold the button consecutively, the previous directory is located (and the first file in the directory starts playing, if recorded). (See “MP3 playback/search order” on page 15.)

Page 19

To skip to the next directory on the same

4 5 6

hierarchy level

On the remote controller:

PRESET

Ex.1: While playing an MP3 file in Directory 4

(see the illustration on page 15)

4 8 2 4

Ex.2: While playing an MP3 file in Directory 5

(see the illustration on page 15)

5 9 3 5

Each time you press the button consecutively, the next directory on the same hierarchy level is located (and the first file in the directory starts playing, if recorded).

To skip to the directories on the lower hierarchy levels

On the remote controller:

Each time you press the button

DISC

Ex.1: While playing an MP3 file in Directory 1

(see the illustration on page 15)

Ex.2: While playing an MP3 file in Directory 4

(see the illustration on page 15)

consecutively, a directory on the lower hierarchy level is located (and the first file in the directory starts playing, if recorded).

1 2 3

ENGLISH

To skip to the previous directory on the same hierarchy level

On the remote controller:

PRESET

Ex.1: While playing an MP3 file in Directory 4

(see the illustration on page 15)

4 2 8 4

Ex.2: While playing an MP3 file in Directory 5

(see the illustration on page 15)

5 3 9 5

Note:

If there is no MP3 file in a directory that you have skipped to, its directory name appears on the display with “MP3” flashing. If this happens, the unit pauses automatically.

Each time you press the button consecutively, the previous directory on the same hierarchy level is located (and the first file in the directory starts playing, if recorded).

To skip to the directories on the upper hierarchy levels

On the remote controller:

DISC

Ex.1: While playing an MP3 file in Directory 3

(see the illustration on page 15)

Ex.2: While playing an MP3 file in Directory 5

(see the illustration on page 15)

• If you reach the root, playback will not begin.

To go back to the root directly, press R•D on the remote controller. You can go back to the root from any directory.

• If files are recorded on the first hierarchy level without putting them into a directory, this unit starts playing the files.

Each time you press the button consecutively, a directory on the upper hierarchy level is located (and the first file in the directory starts playing, if recorded).

3 2 1

5 4 1

ROOT

Page 20

Selecting MP3 playback modes

To play back files at random (Random Play)

ENGLISH

When the random mode is turned on, the RND indicator lights up on the display and a file randomly selected from all the files on the disc starts playing.

To play back files repeatedly (Repeat Play)

1 Press MODE (M) while

playing an MP3 disc. The unit enters the functions mode.

2 Press RND (random) while

still in the functions mode, so that the RND indicator lights up on the display. Then, each time you press RND, the random play mode turns on and off alternately.

1 Press MODE (M) while

playing an MP3 disc. The unit enters the functions mode.

2 Press RPT (repeat) while still

in the functions mode, so that the RPT indicator lights up on the display. Then, each time you press RPT, the repeat play mode changes as follows:

RPT 1 RPT 2

Canceled

To play back only intros (Intro scan)

You can play back the first 15 seconds of each file sequentially.

1 Press MODE (M) while

playing an MP3 disc. The unit enters the functions mode.

2 Press INT (intro scan) while still

in the functions mode, so that “INT” appears on the display.

Then, each time you press INT, the intro scan play mode turns on and off alternately.

File number of the currently playing file

Ex.: When “RPT 1” is selected.

Mode

RPT 1 Lights The current file (or

RPT 2 Flashes All files of the current

RPT Indicator

Plays repeatedly

specified file).

directory (or specified directory).

Page 21

SOUND ADJUSTMENTS

Adjusting the sound

You can adjust the sound characteristics to your preference.

Select the item you want to adjust.

Each time you press the button, the adjustable items change as follows:

FAD*

(Fader)

VOL

(Volume) (Subwoofer)

Indication To do: Range

FAD* Adjust the front R06 (Rear only)

BAL Adjust the left L06 (Left only)

WOOFER

VOL Adjust the volume. 00 (min.)

* If you are using a two-speaker system, set the fader

level to “00.”

** This takes effect only when a subwoofer is

connected.

and rear speaker | balance. F06 (Front only)

and right speaker | balance. R06 (Right only)

** Adjust the 00 (min.)

subwoofer output | level. 12 (max.)

BAL

(Balance)

WOOFER**

| 50 (max.)

Reinforcing the bass sound

The richness and fullness of the bass sound is clearly maintained regardless of how low you set the volume – Super Bass.

• You can also adjust the level of Super Bass.

Press S.BASS.

“S.BASS” appears on the display.

Adjust Super Bass level from “S. BASS 00” (min.) to “S. BASS 08” (max.).

To increase the level.

To decrease the level.

Bass level indicator changes according to the adjusted level.

ENGLISH

Adjust the level.

To increase the level.

To decrease the level.

Note:

Normally, the control dial works as the volume control. So you do not have to select “VOL” to adjust the volume level.

Page 22

Selecting preset sound modes

You can select a preset sound mode suitable to the music genre.

ENGLISH

Press EQ.

The last selected sound mode is recalled, and it is applied to the current source.

The EQ indicator lights up.

Ex.: When you have selected “FLAT” previously

Select the sound mode you want.

As you turn the control dial, the sound modes change as follows:

FLAT O Hard Rock O R & B*O POP O JAZZ O DanceMusic O Country O Classic O USER 1 O USER 2 O (back to the beginning)

* Rhythm and Blues

Reggae O

USER 3 O

Notes:

• You can adjust each sound mode to your preference, and store it in memory. If you want to adjust and store your original sound mode, see “Storing your own sound adjustments” on page 23.

• To adjust the bass reinforcement level temporarily, see page 21.

To store a sound mode separately for each playback source (EQ Link)

Once you select a sound mode, it is stored in memory. It will be recalled every time you select the same source. A sound mode can be stored for each of the following sources — FM1, FM2, FM3, AM, CD and external components.

• See also “Changing the general settings (PSM)” on page 24.

1 Press and hold SEL (select) for more than 2

seconds so that one of the PSM items appears on the display.

2 Press ¢ or 4 to select “EQ LINK”

(Equalization Link).

3 Turn the control dial clockwise to select “LINK

ON.”

4 Press SEL (select) to finish the setting.

To cancel EQ Link, repeat the same procedure

and select “LINK OFF” by turning the control dial counterclockwise in step 3.

EQ level changes as you select the sound mode.

Ex.: When you select “POP”

To cancel the sound mode, select “FLAT” in step 2.

• When “EQ LINK” is set to “LINK ON” The selected sound mode can be stored in memory for the current source. Each time you change to the same source, the same sound mode is also recalled, and shown after the source name.

• When “EQ LINK” is set to “LINK OFF” The selected sound mode effect applies to all the sources selected.

Page 23

Storing your own sound adjustments

Y ou can adjust the sound modes to y our preference and store your own adjustments in memory (USER 1, USER 2 and USER 3).

• There is a time limit in doing the following procedure. If the setting is canceled before you finish, start from step 1 again.

Press EQ.

The last selected sound mode is recalled, and is applied to the current source.

Ex.: When you have selected “POP” previously

Press SEL (select) to select sound elements to adjust.

Each time you press the button, the sound elements change as follows:

Adjust the selected sound element.

• Refer to the table below for adjusting the selected sound element.

Repeat steps 2 and 3 to adjust the other sound elements.

Select one of the user sound modes (USER 1, USER 2, USER 3).

Ex.: When you select “USER 2”

ENGLISH

LOW FREQ.* = LOW WIDTH = LOW LEVEL = MID FREQ.* = MID WIDTH = MID LEVEL = HIGH FREQ.* = HIGH LEVEL = (back to the beginning)

FREQ. (LOW, MID, HIGH):

Select the center frequency to adjust.

WIDTH (LOW, MID):

Select the band width level (Q).

LEVEL (LOW, MID, HIGH):

Adjust the enhancement level.

* By pressing ¢ or 4, you

can directly move as follows:

LOW FREQ.

HIGH FREQ.

MID FREQ.

Press EQ to store the adjustments.

To reset to the factory settings

Repeat the same procedure and reassign the preset values listed in the table on page 35.

Indication

FREQ.

WIDTH

LEVEL

Preset values

LOW MID HIGH

50 Hz 700 Hz 8 kHz 80 Hz 1 kHz 12 kHz 120 Hz 2 kHz

1 (min.) 1 (min.)

4 (max.) 2 (max.) –06 (min.) –06 (min.) –06 (min.)

|| |

+06 (max.) +06 (max.) +06 (max.)

Page 24

OTHER MAIN FUNCTIONS

Setting the clock

Press and hold SEL (select) for more than 2 seconds so that one of the PSM

ENGLISH

items appears on the display. (See page 25.)

Set the hour.

1 Select “CLOCK HOUR” if not shown on

the display.

2 Adjust the hour.

Set the minute.

1 Select “CLOCK MIN.” 2 Adjust the minute.

Changing the general settings (PSM)

You can change the items listed on the next page by using the PSM (Preferred Setting Mode) control.

Basic Procedure

Press and hold SEL (select) for more than 2 seconds so that one of the PSM items appears on the display. (See page 25.)

Select a PSM item you want to adjust. (See page 25.)

Adjust the PSM item selected.

Press SEL (select) to finish the setting.

To check the current clock time while the unit is turned off, press DISP (D) (display).

The power turns on, the clock time is shown for 5 seconds, then the power turns off.

Repeat steps 2 and 3 to adjust the other PSM items if necessary.

Press SEL (select) to finish the setting.

Page 25

Preferred Setting Mode (PSM) items

CLOCK HOUR Hour adjustment CLOCK MIN Minute adjustment EQ LINK Sound control memory

CLOCK DISP Clock display LEVEL/EQ Equalizer/Level indicator

DIMMER Dimmer mode

BEEP SW Key-touch tone P.AMP SW Power amplifier switch CONTRAST Display contrast SCROLL Scroll mode

CUTOFF F Subwoofer cutoff

AREA Tuner interval LINE ADJ Line input level

AUX ADJ Auxiliary input level

KEY SELECT External key-operation

IF FILTER Intermediate frequency

DEMO MODE Demonstration mode TAG DISP Tag display

Select.Hold.

linkage

frequency

adjustment

mode selection

filter

Set.

Counterclockwise

Back Advance Back Advance

LINK OFF LINK ON

CLOCK OFF CLOCK ON

EQ ONLY LEVEL+EQ

LEVEL ONLY

AUTO OFF

BEEP OFF BEEP ON

P.AMP OFF P.AMP ON

CONTRAST 1 – CONTRAST 10

ONCE AUTO

FREQ LOW FREQ MID

FREQ HIGH

AREA US AREA EU

L.ADJ 00 – L.ADJ 05

A.ADJ 00 – A.ADJ 05

DVD VCR

WIDE AUTO

DEMO OFF DEMO ON

TAG OFF TAG ON

Clockwise

OFF

Factory-preset

settings

1:00 24

LINK OFF CLOCK ON LEVEL+EQ

AUTO

BEEP ON

P.AMP ON

CONTRAST 5

ONCE

FREQ MID

AREA US

L.ADJ 00

A.ADJ 00

DVD

AUTO

DEMO ON

TAG ON

See

page

22 26 26

26 26

27 27

ENGLISH

• Press SEL (select) to finish the setting.

Page 26

To set the clock display – CLOCK DISP

You can set the clock to be shown on the display when the unit is turned on. When shipped from the factory, the clock is set to be shown on the display.

ENGLISH

• CLOCK ON: Clock display is turned on.

• CLOCK OFF: Clock display is turned off.

To select the level meter – LEVEL/EQ

You can select the level display according to your preference. When shipped from the factory, this mode is set to “LEVEL+EQ.”

• EQ ONLY: Equalizer pattern is displayed.

• LEVEL+EQ: Equalizer pattern is displayed

• LEVEL ONLY: Audio Lev el meter illuminates

along with audio level meter. upward and downward from

center.

To select the dimmer mode – DIMMER

When you turn on the car headlights, the display automatically dims (Auto Dimmer). When shipped from the factory, Auto Dimmer mode is activated.

• AUTO: Activates Auto Dimmer.

• OFF: Cancels Auto Dimmer.

• ON: Always dims the display.

Note:

Auto Dimmer equipped for this unit may not work correctly on some vehicles, particularly on those having a control dial for dimming. In this case, set the dimmer mode to “ON” or “OFF. ”

To turn on/off the key-touch tone – BEEP SW

You can deactivate the key-touch tone if you do not want it to beep each time you press a button. When shipped from the factory, the key-touch tone is activated.

• BEEP ON: Activates the key-touch tone.

• BEEP OFF: Deactivates the key-touch tone.

To turn on/off the power amplifier switch

– P. AMP SW

You can switch off the built-in amplifier and send the audio signals only to the external amplifier(s) to get clear sounds and to prevent internal heat buildup inside this unit. When shipped from the factory, the power amplifier switch is turned on so that the built-in amplifier works.

• P. AMP ON: Select this mode when not using external amplifier(s).

• P. AMP OFF: Select this mode when using external amplifier(s).

To adjust the display contrast level

– CONTRAST

You can adjust the display contrast level among 1 (dark) to 10 (bright). When shipped from the factory, the display contrast level is set at level 5.

To select the scroll mode – SCROLL

You can select the scroll mode for the disc information if it consists of more than 10 characters. When shipped from the factory, Auto Scroll mode is set to “ONCE.”

• ONCE: Scrolls only once.

• AUTO: Repeats the scroll (5-second

intervals in between).

• OFF: Cancels Auto Scroll.

Note:

Even if the scroll mode is set to “OFF,” you can scroll the display by pressing DISP (D) for more than 1 second.

To select the subwoofer cutoff frequency

– CUTOFF F

When a subwoofer is connected to this unit, select an appropriate cutoff frequency level for your subwoofer. When shipped from the factory, the subwoofer cutoff frequency is set to “FREQ MID.”

• FREQ LOW: Frequencies higher than 50 Hz

are cut off to the subwoofer.

• FREQ MID: Frequencies higher than 80 Hz

are cut off to the subwoofer.

• FREQ HIGH: Frequencies higher than 120 Hz

are cut off to the subwoofer.

To change the AM/FM channel intervals

– AREA

When this unit is shipped from the factory, the channel intervals are set to 10 kHz for AM and 200 kHz for FM (AREA US settings). You will have to change the channel intervals when using this unit in an area other than North America and South America.

Page 27

• AREA EU: Select this when using this unit in an area other than North and South America. (9 kHz for AM and 50 kHz (for manual tuning) / 100 kHz (for searching) for FM)

• AREA US: Select this when using this unit in North or South America. (10 kHz for AM and 200 kHz for FM)

Note:

If the channel intervals settings are chang ed, the names assigned to the stations will be erased from memory. To reassign the names, see “Assigning names to the sources” on pages 28.

To adjust the line input level – LINE ADJ

Adjust the line input level properly when an external component is connected to the LINE IN plugs. When shipped from the factory, the line input level is set at level 00. If the input level of the connected component is not high enough, increase the input level properly. Without adjusting the line input level, you may be surprised at a loud sound when you change the source from the external component to another source.

To adjust the auxiliary input level

– AUX ADJ

Adjust the auxiliary input level properly when an external component is connected to the MP3 INPUT jack. When shipped from the factory, the auxiliary input level is set at le vel 00. If the input level of the connected component is not high enough, increase the input level properly. Without adjusting the line input level, you may be surprised at a loud sound when you change the source from the external component to another source.

To select the target component to operate through this receiver – KEY SELECT

You can operate either JVC’s DVD player or VCR through this receiver, b y using the number buttons on the control panel. When shipped from the factory, these number buttons are set to be used for the DVD operations. To use these number buttons on the control panel for D VD or VCR operations, see page 32.

To change the FM tuner selectivity

– IF FILTER

In some areas, adjacent stations may interfere with each other. If this interference occurs, noise may be heard. This unit has been preset to automatically reduce this interference noise (“AUTO”) when shipped from the factory .

• AUTO: When this type of interference occurs,

• WIDE: Subject to the interference from

this unit automatically increases the tuner selectivity so that interference noise will be reduced. (But the stereo effect will also be lost.)

adjacent stations, but sound quality will not be degraded and the stereo effect will not be lost.

To turn the demo mode on or off – DEMO MODE

You can turn the demo mode on or off. When shipped from the factory, “DEMO ON” is selected.

• DEMO ON: Turns the demo mode on. The

• DEMO OFF:Turns the demo mode off.

Note:

If the unit has been reset (and the power is on), demonstration will start if no sound comes in for about 10 seconds.

demonstration will start automatically if no sound comes in for 3 minutes.

To turn the tag display on or off – TAG DISP

An MP3 file can contain file information called “ID3 Tag” where its album name, performer, trac k title, etc. are recorded. There are two versions–ID3v1 (ID3 Tag version 1) and ID3v2 (ID3 Tag version 2). This unit is compatible only with ID3v1. When shipped from the factory, “TAG ON” is selected.

• TAG ON: Turns on the ID3 tag display while

• TAG OFF: Turns off the ID3 tag display while

playing MP3 files. * If an MP3 file does not have ID3 tags,

directory and file name appear.

Note:

If you change the setting from “TAG OFF” to “TAG ON” while playing an MP3 file, the tag display will be activated when the next file starts

playing.

playing MP3 files. (Only the directory name and file name can be shown.)

ENGLISH

Page 28

Assigning names to the sources

You can assign names to station frequencies, CDs and the external components. After assigning a name, it will appear on the

ENGLISH

display when you select the source.

Sources Maximum number of

Station frequencies up to 1 0 char acters (up to

CDs* up to 32 characters

External components up to 10 characters (LINE INPUT and AUX INPUT)

the characters

30 station frequencies including both FM and AM)

(up to 40 discs)

Select the character set you want while

” is flashing.

“

Each time you press the button, the character set changes as follows:

Capital letters ( )

Numbers and symbols ( )

Select a character.

About the available characters, see page 35.

Small letters ( )

* You cannot assign a name to a CD Text or an MP3 disc.

Select a source you want to assign a name to.

Each time you press the button, the source changes as described on page 7.

Press and hold SEL (select) for more than 2 seconds while pressing DISP (D).

When you select an FM station as the source

Move the cursor to the next (or previous) character position.

Repeat steps 3 to 5 until you finish inputting the name.

Finish the procedure while the last selected character is flashing.

To erase the input characters

Insert spaces using the same procedure described above.

Notes:

• When you try to assign a name to the 41st disc, “NAME FULL” appears on the display. (In this case, delete unwanted names before assignment.)

• When the CD changer is connected, you can assign names to discs in the CD changer. These names can also be shown on the display if you insert the discs in this unit.

Page 29

Changing the control panel angle

You can change the angle of the control panel to four positions.

Adjust the angle to the position you want.

Each time you press the button, the panel angle changes as follows:

CAUTION:

NEVER insert your finger between the control panel and the unit, as it may get caught or hurt.

ENGLISH

When using the remote controller

Press ANGLE ∞ repeatedly. Each time you press the button, the control panel changes its angle — Å, ı, Ç, then Î positions in sequence.

To restore the control panel to its original position

Press ANGLE 5 repeatedly. Each time you press the button, the control panel changes its angle in reverse — Î, Ç, ı, then Å positions in sequence .

Page 30

Detaching the control panel

You can detach the control panel when leaving the car. When detaching or attaching the control panel,

ENGLISH

be careful not to damage the connectors on the back of the control panel and on the panel holder.

Detaching the control panel

Before detaching the control panel:

• Be sure to turn off the power

• Be sure to return the control panel to its original position

Unlock the control panel.

The control panel comes out toward you.

Attaching the control panel

Insert the left side of the control panel into the groove on the panel holder.

Press the right side of the control panel to fix it to the panel holder.

Move the control panel to the right, then pull it out of the unit.

Put the detached control panel into the provided case.

Note on cleaning the connectors:

If you frequently detach the control panel, the connectors will deteriorate. To minimize this possibility, periodically wipe the connectors with a cotton swab or cloth moistened with alcohol, being careful not to damage the connectors.

Connectors

Page 31

EXTERNAL COMPONENT OPERATIONS

MP3 player, MD player, etc.

MP3 INPUT*

* This MP3 INPUT is not compatible with digital signals.

ENGLISH

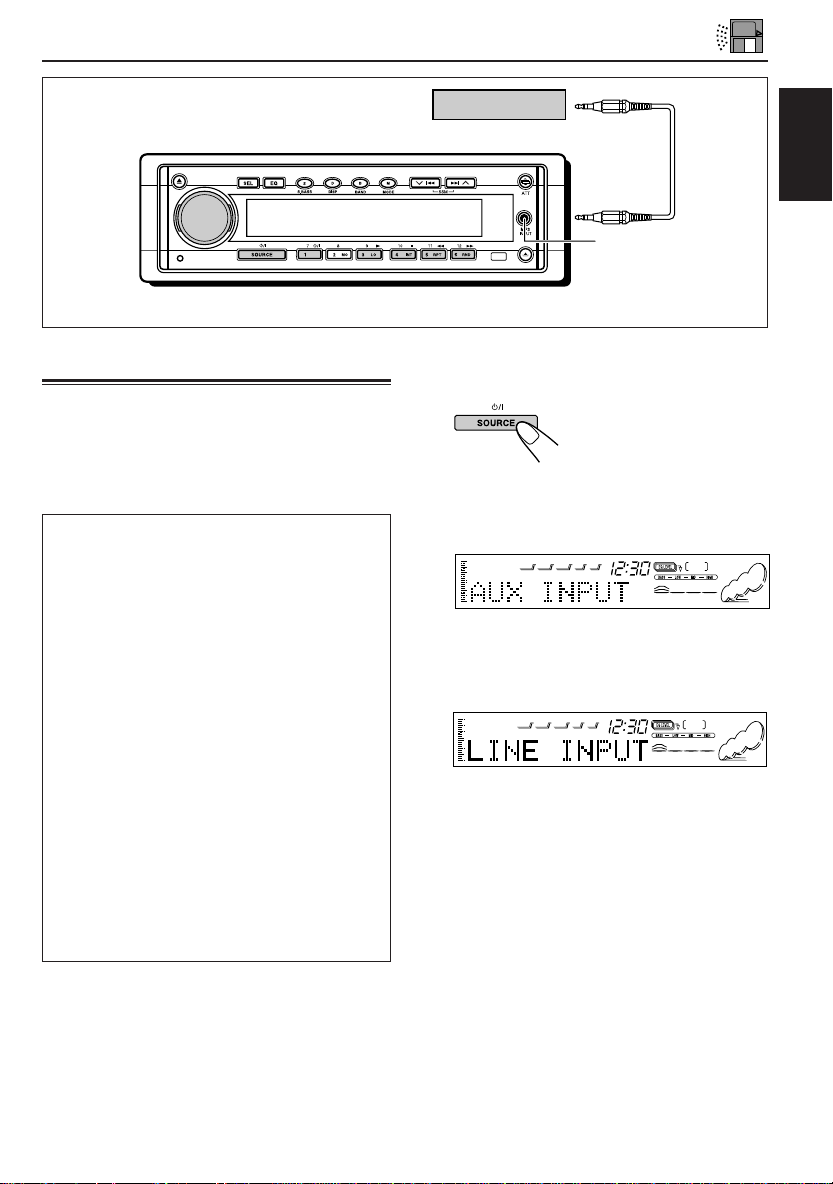

Playing external components

You can connect two external components to this unit. Connect one to the MP3 INPUT jack on the control panel, and the other to the LINE IN plugs on the rear.

You can connect a JVC DVD player or VCR to the LINE IN plugs.

You can operate a JVC DVD player or VCR through this receiver using the number buttons on the control panel. When you operate the VCR, you have to change the operation mode of the number buttons from the DVD operation mode to the VCR operation mode. (See “To select the target component to operate through this receiver – KEY SELECT” on page 27.)

If the input level of the external components is not high enough, increase

the input level properly. Without adjusting the input level, you may be surprised at a loud sound when you change the source from the external components to another. (See “To adjust the line input level – LINE ADJ” and “To adjust the auxiliary input level – AUX ADJ” on page 27.)

Select the external component (AUX INPUT or LINE INPUT).

When you select a source, the power automatically comes on. Each time you press the button, the source changes as described on page 7.

AUX INPUT: To select the component

LINE INPUT: To select the component

connected to the MP3 INPUT jack on the control panel

connected to the LINE IN plugs on the rear

CONTINUED ON THE NEXT PAGE

Page 32

Turn on the connected component and start playing the source.

• If connecting a JVC DVD player or VCR,

ENGLISH

you can perform the following operations:

When connecting a DVD player:

: Turns on and off the power.

3: Starts playback. ¡: • Fast-forward the track when pressed

and held.

• Skip to the beginning of the next tracks when pressed briefly.

1: • Reverses the track when pressed and

7: Stops playback.

Note:

When you press the above buttons, the display shows “DVD” and its operation mode (such as 3, 7).

held.

• Go back to the beginning of the current track when pressed briefly.

Go back to the beginning of the previous tracks when pressed consecutively.

When connecting a VCR:

: Turns on and off the power.

3: Starts playback. ¡: Fast-winds a tape when pressed and

held.

1: Rewinds a tape when pressed and held. 7: Stops playback.

Note:

When you press the above buttons, the display shows “VCR” and its operation mode (such as 3, 7).

Adjust the volume.

To increase the level.

To decrease the level.

Adjust the sound you want. (See page 21.)

Page 33

CD CHANGER OPERATIONS

ENGLISH

We recommend that you use one of the CH-X series with your unit. If you have another CD automatic changer , consult your JVC car audio dealer for connections.

• For example, if your CD automatic changer is one of the KD-MK series, you need a cord (KS-U15K) for connecting it to this unit.

Before operating your CD automatic changer:

• Refer also to the Instructions supplied with your CD changer.

• If no discs are in the magazine of the CD changer or the discs are inserted upside down, “NO DISC” will appear on the display. If this happens, remove the magazine and set the discs correctly.

• If “RESET 1” – “RESET 8” appears on the display, something is wrong with the connection between this unit and the CD changer. If this happens, check the connection and make sure the cords are connected firmly . Then, press the reset button of the CD changer.

Playing CDs

Select the CD automatic changer (CD CHANGER).

When you select a source, the power automatically comes on. Each time you press the button, the source changes

Disc number

as described on page 7.

To fast-forward or reverse the track

Press and hold ¢ , while playing a disc, to fast-forward the track.

Press and hold 4, while playing a disc, to reverse the track.

To go to the next track or the previous tracks

Press ¢ briefly, while playing a disc, to go ahead to the beginning of the next track. Each time you press the button consecutively, the beginning of the next track is located and played back.

Press 4 briefly, while playing a disc, to go back to the beginning of the current track. Each time you press the button consecutively, the beginning of the previous tracks is located and played back.

Elapsed playing timeTrack number

Page 34

To go to a particular disc directly

INT 1 INT 2

Canceled

RPT 1 RPT 2

Canceled

Press the number button corresponding to the disc number to start its playback (while the CD changer is playing).

ENGLISH

• To select a disc number from 1 – 6: Press 1 (7) – 6 (12) briefly.

• To select a disc number from 7 – 12: Press and hold 1 (7) – 6 (12) for more than 1 second.

Disc number

To play back tracks repeatedly (Repeat Play)

1 Press MODE (M) while playing

a disc. The unit enters the functions mode.

2 Press RPT (repeat) while still

in the functions mode, so that the RPT indicator lights up on the display. Then, each time you press RPT, the repeat play mode changes as follows:

Track number

Ex.: When disc number 3 is selected

Elapsed playing time

Selecting CD playback modes

To play back tracks at random (Random Play)

1 Press MODE (M) while playing

a disc. The unit enters the functions mode.

2 Press RND (random) while

still in the functions mode, so that the RND indicator lights up on the display. Then, each time you press RND, the random play mode changes as follows:

RND 1

Canceled

Mode

RND 1 Lights All tracks of the current

RND 2 Flashes All tracks of all discs

RND Indicator

Plays at random

disc, then the tracks of the next disc and so on.

inserted in the magazine.

RND 2

Mode

RPT 1 Lights The current track (or

RPT 2 Flashes All tracks of the current

RPT Indicator

Plays repeatedly

specified track).

disc (or specified disc).

To play back only intros (Intro scan)

You can play back the first 15 seconds of each track sequentially.

1 Press MODE (M) while playing

a disc. The unit enters the functions mode.

2 Press INT (intro scan) while still

in the functions mode, so that “INT” appears on the display.

Mode

INT 1 Of all tracks on all

INT 2 Of the first track on

Indicator

T rack number flashes

Disc number flashes

Then, each time you press INT, the intro scan mode changes as follows:

Plays the beginnings (15 seconds)

inserted discs.

each inserted disc.

Page 35

ADDITIONAL INFORMATION

space

?@_ `

01234 56789 !

”#$%

’()

–

;

Sound modes (preset value settings)

The list below shows the preset value settings for each sound mode. If you have changed their settings, you can reset to the factory settings by reassigning the preset values below. (See page 23 for reassignment procedures.)

Indication Preset equalizing values

FREQ. WIDTH LOW LEVEL FREQ. WIDTH MID LEVEL FREQ. HIGH LEVEL FLAT 50 Hz 1 00 700 Hz 1 00 8 kHz 00 Hard Rock 80 Hz 2 +03 700 Hz 1 00 8 kHz +02 R & B 80 Hz 3 +03 2 kHz 2 +01 12 kHz +03 POP 120 Hz 1 +02 2 kHz 2 +01 12 kHz +02 JAZZ 80 Hz 1 +03 1 kHz 1 +01 8 kHz +03 DanceMusic Country 50 Hz 4 +02 700 Hz 1 00 12 kHz +02 Reggae 80 Hz 1 +03 2 kHz 2 +02 12 kHz +02 Classic 120 Hz 1 +03 1 kHz 1 00 8 kHz +02 User 1 50 Hz 1 00 700 Hz 1 00 8 kHz 00

User 2 50 Hz 1 00 700 Hz 1 00 8 kHz 00 User 3 50 Hz 1 00 700 Hz 1 00 8 kHz 00

Available characters

You can use the following characters to assign names to CDs, radio stations, and external components. (See page 28.)

50 Hz 2 +04 700 Hz 1 –02 8 kHz +01

ENGLISH

Capital letters Numbers and symbols

ABCDE FGHIJ KLMNO PQRST UVWXY

space

Small letters

abcde fghij kl mno pqr st uvwxy

space

Page 36

TROUBLESHOOTING

What appears to be trouble is not always serious. Check the following points before calling a service center.

ENGLISH

• Disc cannot be played

• Sound is sometimes

• Sound cannot be heard

• “DISC ERR” appears on

General Playback

• “NO DISC” or “EJECT

• No message appears on

• This unit or CD changer

Symptoms

back.

interrupted.

from the speakers.

the display.

ERR” appears on the display and disc cannot be ejected.

the display but disc cannot be ejected.

does not work at all.

Causes

Disc is inserted upside down. (“DISC ERR” appears on the display.)

You are driving on rough roads.

Disc is scratched. Connections are incorrect.

The volume level is set to the minimum level.

Connections are incorrect.

Contents on the disc are not compatible with the unit.

The unit may function incorrectly.

The built-in microcomputer may function incorrectly due to noise, etc.

Remedies

Insert the disc correctly.

Stop playback while driving on rough roads.

Change the disc. Check the cords and

connections. Adjust it to the optimum level.

Check the cords and connections.

Change the disc.

While pressing , press and hold 0 for more than 2 seconds. (Be careful not to drop the disc when ejecting.)

Press the reset button on the control panel. (See page 2.)

• SSM (Strong-station Sequential Memory) automatic preset does not work.

FM/AM

• Static noise while listening to the radio.

• “NO DISC” appears on the display.

• “RESET 8” appears on the display.

CD Changer

• “RESET 1” – “RESET 7” appears on the display.

Signals are too weak.

The antenna is not connected firmly.

No disc is in the magazine.

This unit is not connected to a CD changer correctly.

Store stations manually.

Connect the antenna firmly.

Insert a disc.

Connect this unit and the CD changer correctly and press the reset button of the CD changer.

Press the reset button of the CD changer.

Page 37

Symptoms

Causes

Remedies

• Disc cannot be played back.

• Noise is generated.

• A longer readout time is required (“FILE CHECK” keeps flashing on the display).

• Files cannot be played back as you have intended them to play.

• Elapsed playing time is not correct.

• “MP3” flashes on the display.

No MP3 files are recorded on the disc.

MP3 files do not have the extension code—mp3 in their file names.

MP3 files are not recorded in the format compliant with ISO 9660 Level 1 or 2.

The file played back is not an MP3 file (although it has the extension code—mp3).

Readout time varies due to the complexity of the directory/file configuration.

Playback order is determined when the files are recorded.

This sometimes occurs during play. This is caused by how the files are recorded on the disc.

The current directory does not contain any MP3 files.

Change the disc.

Add the extension code—mp3 to their file names.

Change the disc. (Record MP3 files using a compliant application.)

Skip to another file or change the disc. (Do not add the extension code—mp3 to non-MP3 files.)

Do not use too many hierarchies and directories. Also, do not record any other types of audio tracks together with MP3 files.

Select another directory.

ENGLISH

MP3 Playback

• Correct characters are not displayed. (Tag Display, e.g. album name)

This unit can only display alphabets (capital: A–Z, small: a–z) and numbers.

Page 38

MAINTENANCE

Handling discs

This unit has been designed to reproduce the discs bearing the following marks.

ENGLISH

You can also play back your original CD-Rs (Recordable) and CD-RWs (Rewritable) either in audio CD format or in MP3 format.

How to handle discs

When removing a disc from its case, press down

the center holder of the case and lift the disc out, holding it by the edges.

• Always hold the disc by

When storing a disc into its case, gently insert the disc around the center holder (with the printed surface facing up).

• Make sure to store discs into the cases after

To keep discs clean

A dirty disc may not play correctly. If a disc does become dirty, wipe it with a soft cloth in a straight line from center to edge.

To play new discs

New discs may have some rough spots around the inner and outer edges. If such a disc is used, this unit may reject the disc. To remove these rough spots, rub the edges with a pencil or ball-point pen, etc.

Moisture condensation

Moisture may condense on the lens inside the unit in the following cases:

• After starting the heater in the car.

• If it becomes very humid inside the car.

COMPACT

DIGITAL AUDIO

Center holder

the edges. Do not touch its recording surface.

use.

Should this occur, the unit may malfunction. In this case, eject the disc and leave the unit turned on for a few hours until the moisture evaporates.

CAUTIONS:

• Do not insert 8 cm (3 3/16") discs (single CDs) into the loading slot. (Such discs cannot be ejected.)

• Do not insert any disc of unusual shape — like a heart or flower; otherwise, it will cause a malfunction.

• Do not expose discs to direct sunlight or any heat source or place them in a place subject to high temperature and humidity. Do not leave them in a car.

• Do not use any solvent (for example, conventional record cleaner, spray, thinner, benzine, etc.) to clean discs.

When playing a CD-R or CD-RW

You can play back your original CD-Rs or CD-RWs recorded in audio CD format or in MP3 format. (However, they may not be played back depending on their characteristics or recording conditions.)

• User-edited CD-Rs (Recordable) and CD-RWs

(Rewritable), where audio CD tracks are recorded, can be played back only if they are already “finalized. ”

• Before playing back CD-Rs or CD-RWs, read

their instructions or cautions carefully.

• Some CD-Rs or CD-RWs may not be played

back on this unit because of their disc characteristics, damage or stain on them, or if the player’s lens is dirty.

• CD-Rs or CD-RWs are susceptible to high

temperatures or high humidity; so do not leave them inside your car.

• CD-RWs may require a longer readout time.

(This is caused by the fact that the reflectance of CD-RWs is lower than for regular CDs.)

About mistracking:

Mistracking may result from driving on extremely rough roads. This does not damage the unit and the disc, but will be annoying. We recommend that you stop disc playback while driving on such rough roads.

Page 39

SPECIFICATIONS

AUDIO AMPLIFIER SECTION

Maximum Power Output:

Front: 50 W per channel Rear: 50 W per channel

Continuous Power Output (RMS):

Front: 19 W per channel into 4 Ω, 40 Hz to

20 000 Hz at no more than

0.8 % total harmonic distortion.

Rear: 19 W per channel into 4 Ω, 40 Hz to

20 000 Hz at no more than

0.8 % total harmonic distortion. Load Impedance: 4 Ω (4 Ω to 8 Ω allowance) Equalizer Control Range:

LOW: ±12 dB (50 Hz, 80 Hz, 120 Hz) MID: ±12 dB (700 Hz, 1 kHz, 2 kHz)

HIGH: ±12 dB (8 kHz, 12 kHz) Frequency Response: 40 Hz to 20 000 Hz Signal-to-Noise Ratio: 70 dB Line-In Level/Impedance:

LINE IN: 1.5 V/20 kΩ load

MP3 INPUT: 3.5 mm dia. stereo mini jack

(analog)

Line-Out Level/Impedance:

4.0 V/20 kΩ load (full scale)

Output Impedance: 1 kΩ

TUNER SECTION

Frequency Range:

FM: 87.5 MHz to 107.9 MHz

(with channel interval set to 200 kHz)

87.5 MHz to 108.0 MHz (with channel interval set to 50 kHz)

AM: 530 kHz to 1 710 kHz

(with channel interval set to 10 kHz) 531 kHz to 1 602 kHz (with channel interval set to 9 kHz)

CD PLAYER SECTION

Type: Compact disc player Signal Detection System: Non-contact optical

pickup (semiconductor laser) Number of channels: 2 channels (stereo) Frequency Response: 5 Hz to 20 000 Hz Dynamic Range: 98 dB Signal-to-Noise Ratio: 102 dB Wow and Flutter: Less than measurable limit MP3 decoding format: MPEG1/2 Audio Layer 3 Max. Bit Rate: 320 Kbps

GENERAL

Power Requirement:

Operating Voltage: DC 14.4 V

(11 V to 16 V allowance) Grounding System: Negative ground Allowable Operating Temperature:

0°C to +40°C (32°F to 104°F) Dimensions (W x H x D):

Installation Size:

182 mm x 52 mm x 161 mm

(7-3/16" x 2-1/16" x 6-3/8")

Panel Size: 188 mm x 58 mm x 17 mm

(7-7/16" x 2-5/16" x 11/16") Mass: 1.8 kg (4.0 lbs) (excluding accessories)

Design and specifications subject to change without notice.

If a kit is necessary for your car, consult your telephone directory for the nearest car audio speciality shop.

ENGLISH

[FM Tuner]

Usable Sensitivity: 11.3 dBf (1.0 µV/75 Ω) 50 dB Quieting Sensitivity:

16.3 dBf (1.8 µV/75 Ω)

Alternate Channel Selectivity (400 kHz):

65 dB Frequency Response: 40 Hz to 15 000 Hz Stereo Separation: 35 dB Capture Ratio: 1.5 dB

[AM Tuner]

Sensitivity: 20 µV Selectivity: 35 dB

Page 40

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey .

US RESIDENTS ONLY

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

0401MNMMDWJES

JVC

Page 41

KD-SH99

Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement

LVT0661-001A

[J]

0401MNMMDWJES

JVC

EN, SP, FR

ENGLISH

• This unit is designed to operate on 12 V DC, NEGATIVE ground

electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC car audio dealer or a company supplying kits.

Before mounting: Press (Control Panel Release button) to detach the control panel if already attached. * When shipped from the factory, the control panel is pac ked

in the hard case.

Remove the trim plate.

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

Install the sleeve into the dashboard. * After the sleeve is correctly installed in the dashboard, bend

the appropriate tabs to hold the sleeve firmly in place, as illustrated.

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

Do the required electrical connections.

Slide the unit into the sleeve.

Attach the trim plate.

Attach the control panel.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con

sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (botón de liberación del panel de control) para desenganchar el panel de control, si ya está fijado. * El panel de control se expide de fábrica dentro del

estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos manijas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición.

Coloque el panel de control.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

Avant le montage:

panneau de commande) pour èventeullement détacher le panneau de commande. * Lorsque ce panneau de commande sort d’usine, il est

rangé dans un étui de transport.

Retirer la plaque d’assemblage.

Libérer les verrous du manchon et retirer le manchon.

Poser l’appareil à la verticale.

Remarque:

verticale, faire attention de ne pas endommager le fusible situé sur l’arrière.

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

Retirer le manchon.

Remarque:

utilisation ultérieur, après l’’installation de l’appareil.

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

Réalisez les connexions électriques.

Faites glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

Attachez la plaque d’ajustage.

Remonter le panneau de commande.

Appuyer sur (dèblocage du

Lorsque vous mettez l’appareil à la

S’assurer de garder les poignées pour une

Control panel

Panel de control

Panneau de commande

Tr im plate

Placa de guarnición

Plaque d’assemblage

TROUBLESHOOTING

Slot

Ranura

Fente

Fuse

Fusible

Handle

Manija

Poignée

Sleeve

Cubierta

Manchon

Lock Plate

Placa de bloqueo

Plaque de verrouillage

Control panel

Panel de control

Panneau de commande

LOCALIZACION DE AVERIAS

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

Tr im plate

Placa de guarnición

Plaque d’assemblage

EN CAS DE DIFFICULTES

Dashboard

Tablero de instrumentos

Tableau de bord

184 mm

(7-1/4")

53 mm (2-1/8")

Mounting bolt

Perno de montaje

Boulon de montage

See “ELECTRICAL CONNECTIONS.”

Véase “CONEXIONES ELECTRICAS”.

Référez-vous “RACCORDEMENTS ELECTRIQUES” .

• The fuse blows.

* Are the red and black leads connected correctly?

• Power cannot be turned on.

* Is the yellow lead connected?

• No sound from the speakers.

* Is the speaker output lead short-circuited?

• Sound is distorted.

* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in

common?

• Unit becomes hot.

* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in

common?

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• Le fusible saute.

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

• Pas de son des enceintes.

Le fil de sortie de d’enceinte est-il court-circuité?

• Le son est déformé.

Le fil de sortie de d’enceinte est-il à la masse?

* *

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

• L’appareil devient chaud.

Le fil de sortie de d’enceinte est-il à la masse?

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

Page 42

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l’utilisation du hauban en option

Fire wall

Tabique a prueba de incendios

Cloison

Washer

Dashboard

Tablero de instrumentos

Tableau de bord

Arandela

Rondelle

Sleeve

Cubierta

Manchon

Stay (option)

Soporte (opción)

Hauban (en option)

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Vis (en option)

Mounting bolt

Perno de montaje

Boulon de montage

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l’installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

Note: When installing the unit on the mounting brack et, mak e sure to use the 6 mm-long screws . If longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

* Not included with this unit.

* No suministrado con esta unidad.

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Vis à tête plate (M5 x 6 mm)*

Removing the unit

• Before removing the unit, release the rear section.

Remove the control panel.

Remove the trim plate.

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

Control panel

Panel de control

Panneau de commande

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case/Control panel

Estuche duro/Panel de control

Etui de transport/Panneau de commande

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Extraiga el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe shavemente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

Trim plate

Placa de guarnición

Plaque d’assemblage

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Sleeve

Cubierta

Manchon

Tr im plate

Placa de guarnición

Plaque d’assemblage

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

Retirer le panneau de commande.

Retirer la plaque d’assemblage.

Introduire les deux poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S’assurer de conserver les

poignées après l’installation de l’appareil.)

Handle

Manija

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Remote controller

Control remoto

Télécommande

ATT

AUX SEL

AM-RK100

ANGLE

R D

VOLUME

Battery

Pila

Pile

CR2025

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If y ou are not sure how to install this unit correctly, have it installed by a qualified technician.

Note: This unit is designed to operate only on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does not have this

system, a voltage inverter is required, which can be purchased at JVC car audio dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. Ho wev er, with some vehicles, clicking or other unw anted noise may occur . If this happens, connect the unit’s rear ground terminal (see connection diagram) to the car’s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.

• Maximum input of the speakers should be no more than 50 W at the rear and 50 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIV A solamente. Si su vehículo

no posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces traseros no debe ser no más que 50 W en el trasero y 50 W en la frontal, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de n’offre pas ce type d’alimentation, il vous faut un convertisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusib le saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la la voiture (voir le schéma de raccordement) en utilisant des cordons les plus gros et les plus courts possibles telle qu’une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des enceintes devrait n’être pas plu qu’c 50 W à l’arrière et à 50 W l’a vant, a vec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

•

Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.

12 V à masse NEGATIVE

borne arrière de masse

seulement. Si votre véhicule

de l’appareil au châssis de

4 Ω à 8 Ω

Page 43

ESPAÑOL FRANÇAISENGLISH

A Typical Connections / Conexiones típicas / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully not to fail in connecting this unit. Incorrect connection may cause a serious damage to this unit.

Connect the colored leads of the power cord to the car battery , speakers and automatic antenna (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to automatic antenna

(200 mA max.)

5 Orange with white stripe: to car light control switch 6 Others: to speakers

Connect the antenna cord.

Finally connect the wiring harness to the unit.

Before connecting the CD changer, make sure that the unit is turned off.

Antes de conectar el cambiador de CD, asegúrese de que la unidad esté apagada.

Avant de connecter le changeur CD, s’assurer que l’unité est éteinte.

Antes de la conexión: Verifique atentamente el conexionado del vehículo para no cometer errores al conectar esta unidad. Una conexión incorrecta podría producir daños graves en la unidad.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena automática (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil (12 V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena automática

(200 mA máx.)

5 Naranja con rayas blancas: al interruptor de control de

las luces del automóvil

6 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte a la unidad el cableado preformado.

Avant de commencer la connexion:

vérifiez attentivement le câblage du véhicule pour ne pas connecter incorrectement cet appareil. Une connexion incorrecte peut endommager sérieusement l’appareil.

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

Noir: a la masse

Jaune: a la batterie de la voiture (12 Vconstant)

Rouge: à la prise accessoire

Bleu avec bande blanche: à l’antenne automatique (200 mA max.)

Orange avec bande blanche: à l’interrupteur d’éclairage de la voiture

Autres fils: aux enceintes

Connectez le cordon d’antenne.

Finalement, connectez le faisceau de fils à l’appareil.

Rear ground terminal

Terminal de tierra posterior

Borne arrière de masse

LINE OUT (FRONT) (see diagram B )

Salida de linea (Delantera) (véase diagrama B )

Sortie de ligne (avant) (voir le diagramme B )

LINE OUT (REAR) (see diagram B )

Salida de linea (Trasera) (véase diagrama B )

Sortie de ligne (arriere) (voir le diagramme B )

Antenna terminal

Terminal de la antena

Borne de l’antenne

JVC CD changer jack

Jack del cambiador de CD de JVC

Prise de changeur CD JVC

15 A fuse

Fusible de 15 A

Fusible 15 A

SUBWOOFER OUT (see diagram B )

alida de SUBWOOFER

(véase diagrama B )

Sortie de caisson de grave (voir le diagramme B )

CONTROL cord

LINE IN (see diagram B )

Entrada de linea (véase diagrama B )

Entrée de ligne (voir le diagramme B )

*1: Before checking the operation of this unit prior to installation, this

lead must be connected, otherwise power cannot be turned on.

*1: Antes de comprobar el funcionamiento de esta unidad previa

a la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Pour vérifier le fonctionnement de cet appareil avant installation,

ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

(see diagram B )

Cable de control (véase diagrama B )

Cordon de commande (voir le diagramme B )

To antenna

A la antena

A l’antenne

Black

Negro

Noir

Yellow*

Amarillo*

Jaune*

Red

Rojo

Rouge

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

Orange with white stripe

Naranja con rayas blancas

Orange avec bande blanche

JVC CD changer

Cambiador de CD JVC

Changeur de CD JVC

To metallic body or chassis of the car

A un cuerpo metálico o chasis del automóvil

Au corps métallique ou châssis de la voiture

T o a liv e terminal in the fuse bloc k connecting to the car battery (bypassing the ignition switch)

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

À une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

When connecting a CD changer, we recommend that you connect one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K).

Cuando conecte un cambiador de CD, se recomienda utilizar uno de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Lors de la connexion d’un changeur CD, nous vous recommandons d’utiliser un des changeurs CD de la série CH-X.

• Si votre changeur appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K).

Not supplied with this unit.

No suministrado con esta unidad.

Non fourni avec cet appareil.

To an accessory terminal in the fuse block

A un terminal accesorio del bloque de fusibles

À la prise accessoire du porte-fusible

To automatic antenna if any

A la antena automática si la hubiere

À l’antenne automatique s’il y en a une

Fuse block

Bloque de fusibles

Porte-fusible

(ILLUMINATION)

Ignition switch

Interruptor de encendido

Interrupteur d’allumage

To car light control switch

Al interruptor de control de las luces del automóvil

À l’interrupteur d’éclairage de la voiture

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly .

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. – If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below, DO NO T connect the unit using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3, you

can connect the unit using the original speaker wiring in your car .

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

Fig. 1

Fig. 2 Fig. 3

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Enceinte gauche (avant)

Gray with black stripe

Gris con rayas negras

Gris avec bande noire

Gray

Gris

Right speaker (front)

Altavoz derecho (frontal)

Enceinte droit (avant)

Green with black stripe

Verde con rayas negras

V ert avec bande noire

Green

Verde

Vert

Left speaker (rear)

Altavoz izquierdo (trasero)

Enceinte gauche (arrière)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es como

se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig.3.

– Si el conexionado de altavoz de su automóvil es como

se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de su

automóvil, consulte con su concesionario.

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Enceinte droit (arrière)

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

• Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).

• AVANT de connecter les fils d’enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture.

Si le câblage des enceintes de votre voiture est réalisé

–

comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ PAS l’appareil en utilisant ce câblage original d’enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

Si le câblage des enceintes de votre voiture est comme

–

montré sur la Fig. 3,

vous pouvez connecter l’appareil en

utilisant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câblage d’enceintes de votre

voiture, consulter le concessionnaire de votre voiture.

Page 44

Connecting the leads / Conexión de los conductores / Raccordement des fils

Twist the core wires when connecting.

Retuerza los alambres de alma para conectarlos.

Torsader les âmes des fils en les raccordant.

Solder the core wires to connect them securely.

Suelde los alambres de alma para conectarlos con firmeza.

Souder les âmes desfils pour les raccorder entre eux de façon sûre.

CAUTION / PRECAUCION / PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés avec de la bande isolante.

B Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils

You can connect an amplifier and other equipment to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• For amplifier: – Connect this unit’s line-out terminals to the amplifier’s line-in

terminals.

– Disconnect the speakers from this unit, connect them to

the amplifier. Leave the speaker leads of this unit unused.

– You can switch off the built-in amplifier and send the audio

signals only to the external amplifier(s) to get clear sounds and to prevent internal heat built-up inside the unit. See page 26 of the Instructions (separate volume).

– The line output level of this unit is kept high to maintain the

hi-fi sounds reproduced from this unit. When connecting an external amplifier to this unit, turn down the gain control on the external amplifier to obtain the best performance from this unit.

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Para el amplificador: – Conecte los terminales de salida de línea de esta unidad a

los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y conéctelos

al amplificador. Deje los conductores de los altavoces de esta unidad sin usar.

– Podrá desconectar el amplificador incorporado y enviar las

señales de audio solamente al(los) amplificador(es) externo(s) para obtener sonidos nítidos y evitar que se caliente el interior de la unidad. Véase la página 26 de las instrucciones (volumen separado).

– El nivel de salida de línea de esta unidad permanece alto

para que corresponda con los sonidos de alta fidelidad reproducidos por esta unidad. Cuando conecte un amplificador externo a esta unidad, disminuya el control de ganancia del amplificador externo para obtener un óptimo rendimiento de esta unidad.

Vous pouvez connecter un amplificateur ou autre appareil pour améliorer votre système autoradio.

• Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de l’autre appareil de façon qu’il puisse être commandé via cet appareil.

• Pour l’amplificateur:

– Raccorder les fiches de sortie ligne de cet appareil aux fiches

d’entrée ligne de l’amplificateur.

– Déconnectez les enceintes de cet appareil et connectez-les

à l’amplificateur. Laissez les fils d’enceintes de cet appareil inutilisés.

– Vous pouvez désactiver l’amplificateur intégré et envoyer les

signaux audio uniquement à un ou plusieurs amplificateurs extérieurs afin d’obtenir un son clair et pour éviter un échauffement interne de l’appareil. Référez-vous à la page 26 du mode d’emploi (volume séparé).

– Le niveau de sortie de ligne de cet appareil est maintenu à un

niveau élevé pour maintenir une qualité Hi-Fi pour les sons reproduits par cet appareil.

Lors de la connexion d’un amplificateur extérieur à cet appareil

, diminuez le réglage du gain sur l’amplificateur extérieur

pour obtenir les meilleures performances de cet appareil.

Amplifier / Amplificador / Amplificateur

Rear speakers

Altavoces traseros

Enceintes arrière

INPUT

L R

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L R

LINE OUT (REAR)

Front speakers

Altavoces delanteros

Enceintes avant

JVC Amplifier

Amplificador de JVC

Amplificateur JVC

Subwoofer (SUB WOOFER OUT) / Subwoofer (

You can connect a subwoofer through an amplifier to reinforce the bass.

• For their connections, refer to the instructions supplied with your subwoofer.

Remote lead

Cable remoto

Fil d’alimentation à distance

Remote lead (Blue with white stripe)

Cable remoto (Azul con rayas blancas)

Fil d’alimentation à distance (Bleu avec bande blanche)

LINE OUT (FRONT)

KD-SH99

Salida de

SUB WOOFER) / Caisson de grave (Sortie de caisson de grave)

Y-connector (not supplied with this unit)

Conector en Y (no suministrado con esta unidad)

Connecteur Y (non fourni avec cet appareil)

L R

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

Usted podrá conectar un subwoofer a través de un amplificador para reforzar los graves.

• Con respecto a sus conexiones, refiérase a las

instrucciones suministradas con sus subwoofer.

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

You can connect another power amplifier for front speakers.

CAUTION / PRECAUCION / PRECAUTION:

• T o prevent internal heat built-up inside this unit, place this unit UNDER the other equipment.

• Para evitar el aumento del calor interior de esta unidad, póngala DEBAJO del otro equipo.

• Pour éviter un échauffement interne de cet appareil, placez-le SOUS l’autre appareil.

To automatic antenna if any

A la antena automática, si la hubiere

Vers l’antenne automatique, s’il y en a une

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

Vous pouvez connecter un autre amplificateur de puissance pour les enceintes avant.

V ous pouvez connecter un caisson de gra ve par un amplificateur pour renforcer les graves.

•

Pour la conne xion, référez-vous aux instructions f ournies avec le caisson de grave.

SUB WOOFER OUT

Salida de SUBWOOFER

Sortie de caisson de grave

KD-SH99

DVD, VCR or TV / DVD, VCR o TV / DVD, Magnétoscope ou Téléviseur

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

LINE IN

KD-SH99

REMOTE SENSOR

INPUT

OUTPUT

(OPTICAL)

DIGITAL

Subwoofer

Caisson de grave

OUTPUT

AUDIO L

JVC Amplifier

Amplificador de JVC

Amplificateur JVC

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

You can connect the DVD player (KV-DV7).

Podrá conectar el reproductor DVD (KV-DV7).

Vous pouvez connecter un lecteur de DVD (KV-DV7).

VIDEO

KV-DV7

* To the mobile color monitor system or the audio-video input terminal of a stereo

audio-video TV

* Al sistema de monitor de color móvil o al terminal de entrada de audio-vídeo del TV

de audio-vídeo estereofónico

* Au système mobile de moniteur couleur ou aux prises d’entrée audio-vidéo d’un

téléviseur stéréo audio-vidéo

CONTROL cord

Cable de CONTROL

Cordon de commande

Remote control data cord (supplied with KV-DV7)

Cable de datos de control remoto (suministrado con KV-DV7)

Cordon de données de télécommande (fourni avec le KV-DV7)

Page 45

CD RECEIVER KD-SH99

ENGLISH

RECEPTOR CON CD KD-SH99

RECEPTEUR CD KD-SH99

Detachable

ATT

ANGLE

DAB

PRESET

AUX SEL

RM-RK100

VOLUME

DISC

PRESET

R D

DISC

ESPAÑOL

FRANÇAIS

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

For customer Use:

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet. Retain this information for future reference.

Model No. Serial No.

LVT0654-001A

[J]

Page 46

IMPORTANT POUR PRODUITS LASER

Precautions:

FRANÇAIS

1. PRODUIT LASER CLASSE 1

2. DANGER: Radiation laser invisible quand l’appareil est ouvert ou que le verrouillage est en panne ou désactivé. Éviter une exposition directe au rayon.

3. ATTENTION: Ne pas ouvrir le volet supérieur. Il n’y a pas de pièce réparable par l’utilisateur à l’intérieur. Confier le service après-vente à un personnel qualifié.

4. ATTENTION: Ce lecteur CD utilise une radiation laser invisible, toutefois, il est équipé de commutateurs de sécurité qui empêchent l’émission de radiation en retirant les disques. Il est dangereux de désactiver les commutateurs de sécurité.

5. ATTENTION: L’utilisation des commandes des réglages et effectuer des procédures autres que celles spécifiées dans ce manuel peut provoquer une exposition aux radiations dangereuses.

Comment réinitialiser votre appareil

Appuyez sur la touche de réinitialisation sur le panneau avant en utilisant un stylo-bille ou un objet similaire.

Remarque:

Les ajustements que vous avez préréglés – tels que les canaux préréglés ou les ajustements sonores – seront aussi effacés.

AVANT D’UTILISER L’APPAREIL

Par sécurité....

• N’augmentez pas trop le volume car cela bloquerait

les sons de l’extérieur rendant la conduite dangereuse.

• Arrêtez la voiture avant de réaliser toute opération

compliquée.

ATTENTION:

N’INSÉREZ JAMAIS vos doigts entre le panneau de commande et l’appareil car il pourrait être pris dans l’appareil et vous pourriez vous blesser. (Voir la page 29.)

Température à l’intérieur de la voiture....

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l’intérieur de la voiture redevienne normale avant d’utiliser l’appareil.

Page 47

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant

d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures

performances possibles.

TABLE DES MATIERES

Comment réinitialiser votre appareil......... 2

EMPLACEMENT DES TOUCHES ......... 4

Panneau de commande ........................... 4

Télécommande........................................ 5

Préparation de la télécommande ............. 6

FONCTIONNEMENT DE BASE ............ 7

FONCTIONNEMENT DE BASE DE LA

RADIO ...................................... 8

Ecoute de la radio.................................... 8

Mémorisation des stations........................ 9

Accord d’une station présélectionnée ...... 10

FONCTIONNEMENT DU LECTEUR DE

CD ........................................... 11

Lecture d’un CD....................................... 11

Localisation d’une plage ou d’un point

particulier sur un CD .............................. 12

Sélection des modes de lecture de CD .... 12

Lecture d’un CD Text ................................ 13

Interdiction de l’éjection du disque ........... 13

INTRODUCTION AU MP3 ................. 14

Qu’est-ce que le MP3? ............................. 14

Comment les fichiers MP3

sont-ils enregistrés et reproduits?.......... 14

FONCTIONNEMENT DES MP3 ........... 16

Lecture d’un disque MP3.......................... 16

Localisation d’un fichier ou d’un passage

particulier sur un disque MP3 ................ 17

Sélection des modes de lecture MP3....... 20

AJUSTEMENT DU SON ................... 21

Ajustement du son................................... 21

Renforcement des graves......................... 21

Sélection des modes sonores préréglés .. 22 Mémorisation de votre propre

ajustement sonore ................................. 23

AUTRES FONCTIONS PRINCIPALES .... 24

Réglage de l’horloge................................. 24

Modification des réglages

généraux (PSM) .................................... 24

Attribution de noms aux sources .............. 28

Modification de l’angle du panneau de

commande ............................................ 29

Détachement du panneau de

commande ............................................ 30

FONCTIONNEMENT DES APPAREILS

EXTERIEURS............................... 31

Lecture d’un appareil extérieur................. 31

FONCTIONNEMENT DU CHANGEUR DE

CD ........................................... 33

Lecture de CD ......................................... 33

Sélection du mode de lecture de CD ....... 34

INFORMATIONS ADDITIONNELLES..... 35

DEPANNAGE ............................... 36

ENTRETIEN ................................ 38

Manipulation des disques ......................... 38

SPECIFICATIONS .......................... 39

FRANÇAIS

À propos du mode de démonstration (DEMO MODE)...

À l’expédition de l’usine, “DEMO MODE” est réglé sur “DEMO ON”. La démonstration des caractéristiques principales de l’appareil apparaît automatiquement sur l’affichage s’il n’y a aucun son pendant 3 minutes. (Voir la page 27.)

• MP3 : (Vous permet de reproduire les disques MP3.)

• 24bit DAC : (Convertisseur numérique-analogique 24 bits: Vous offre une grande qualité de son après une conversion N/A.)

• HS TUNER : (Tuner à haute sensibilité: Vous permet de réliser un accord fin des stations.)

• EQUALIZER : (Vous permet d’ajuster avec précision le son à votre goût.)

• SUB WOOFER : (Vous permet de connecter un caisson de grave et d’ajuster son niveau de sortie.)

PRÉCAUTIONS sur le réglage du volume

Les CD produise relativement peut de bruit par rapport aux autres sources sonores. Si le niveau de volume est ajusté, par exemple, pour le tuner, les enceintes risquent d’être endommagées par l’augmentation soudaine du niveau de sortie. Par conséquent, n’oubliez pas de réduire le volume avant de reproduire un disque et de l’ajuster comme requis pendant la lecture.

Page 48

EMPLACEMENT DES TOUCHES

Panneau de commande

4 5

1 Touche 0 (éjection)

FRANÇAIS

2 Molette de commande 3 Touche SEL (sélection) 4 Touche EQ (mémoire de commande du son) 5 Touche S.BASS (S) (Super BASS) 6 Touche DISP (D) (affichage) 7 Touche BAND (B) 8 Touche MODE (M) 9 Touches 4/¢

•

Fonctionnent aussi comme touches SSM quand elles sont pressées en même temps.

p Touche ATT (angle/atténuation) q Prise d’entrée MP3 INPUT

w Touche (détachement du panneau de

commande)

e Capteur de télécommande r Touches numériques

• Touche MO (monaural)

• Touche LO (local)

• Touche INT (balayage des introductions)

• Touche RPT (répétition)

• Touche RND (aléatoire)

• Touches de fonctionnement des appareils

DVD/vidéo

t Touche SOURCE (attente/sous tension) y Touche de réinitialisation

Comment utiliser MODE (M):

Si vous appuyez sur MODE (M), cette touche fonctionne comme touche de mode et l’appareil entre en mode de fonction dans lequel les touches 4/¢ fonctionnent comme touches de fonction différentes.

Normalement

Indicateur de

Pendant le mode de fonction

Pour utiliser de nouveau ces touches comme touches numériques et touches 4/¢ après avoir appuyé sur MODE (M), attendez 5 secondes sans appuyer sur aucune touche, jusqu’à ce que

le mode de fonctions soit annulé.

• Appuyer de nouveau sur MODE (M) annule aussi le mode de fonctions.

courbe d’égalisation

Indicateur de durée restante

Page 49

Télécommande

ATT

ANGLE

DAB

AUX SEL

RM-RK100

1 • Met l’appareil sous tension si vous appuyez

sur cette touche quand l’appareil est hors tension.

• Maintenez pressée jusqu’à ce que “SEE YOU” apparaisse sur l’affichage pour mettre l’appareil hors tension.

• Couper le volume et “ATT” clignote sur l’affichage si vous appuyez brièvement. Appuyez de nouveau sur cette touche pour rétablir le volume.

2 • CD : Choisit le lecteur CD.

• FM : Choisit le tuner FM.

Chaque fois que vous appuyez sur la touche, la bande FM (FM1, FM2 et FM3) change.

•Ne fonctionne pas comme touche DAB.

• AM : Choisit le tuner AM.

• CH : Choisit le changeur de CD.*

• AUX : Choisit les appareils extérieurs. Chaque fois que vous appuyez sur la touche, “A UX INPUT” et “LINE INPUT” sont choisis alternativement.

3 Change l’angle du panneau de commande

entre quartre positions possibles.

DISC

PRESET

R D

DISC

VOLUME

PRESET

5 6

8 9

4 Choisit le mode sonore.

Chaque fois que vous appuyez sur la touche, le mode sonore change.

5 • Recherche des stations lors de l’écoute de

la radio.

• Fait défiler rapidement en avant ou en inverse la plage/le fichier si elle est maintenue pressée lors de l’écoute d’un disque.

• Saute au début des plages/le fichier suivantes ou revient au début de la plage/ le fichier courante (ou des plages précédentes) si elle est brièvement pressée lors de l’écoute d’un disque. (Voir les pages 12 et 17.)

6 • Change le numéro de station

présélectionnée lors de l’écoute de la radio. Chaque fois que vous appuyez sur la touche, le numéro de canal présélectionné change et la station choisie est accordée.

• Saute au premier fichier du répertoire suivant ou au premier fichier du répertoire précédent si elle est maintenue pressée lors de l’écoute d’un disque MP3. (Voir la page 18.)

• Saute au premier fichier du répertoire suivant ou au premier fichier du répertoire précédent du niveau même de hiérarchie si elle est pressée brièvement lors de l’écoute d’un disque MP3. (Voir la page 19.)

7 • Change le numéro de disque lors de

l’écoute du changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque change et la lecture du nouveau disque choisi démarre.

• Saute au premier fichier d’un répertoire du niveau supérieur ou inférieur de hiérarchie si elle est pressée brièvement lors de l’écoute d’un disque MP3. (Voir la page 19.)

8 Saute au répertoire racine lors de l’écoute

d’un disque MP3. (Voir la page 19.)

9** Choisit l’élément que vous souhaitez ajuster.

Chaque fois que vous appuyez sur la touche , l’élément change.

p** • Change le volume.

• Ajuste le mode sonore (après que SEL a

été pressée).

* Vous ne pouvez pas choisir le changeur de CD

comme source de lecture si aucun c hang eur de CD n’est connecté à l’appareil.

** Ces touches ne fonctionnement pas pour

l’ajustement de mode de réglage préféré.

FRANÇAIS

Page 50

Préparation de la télécommande

Avant d’utiliser la télécommande:

• Pointez la télécommande directement sur le capteur de télécommande de l’appareil principal. Assurez-vous qu’il n’y a pas d’obstacle entre les deux.

2. Placez la pile.

Insérez la pile dans le porte-pile avec le pole + dirigé vers le haut de façon que la pile soit bien fixée dans le porte-pile.

Pile bouton au lithium (Produit référencé: CR2025)

3. Remettez le porte-pile en place.

Insérez le porte-pile en le poussant jusqu’à ce que vous entendiez un déclic.

FRANÇAIS

Capteur de télécommande

• Ne pas exposer la télécommande à un éclairage puissant (en plein soleil ou un éclairage artificiel).

Mise en place de la pile

Lorsque la portée ou l’efficacité de la télécommande diminue, remplacez la pile.

1. Retirez le porte-pile.

1) Poussez le porte-pile dans la direction de la flèche en utilisant la pointe d’un stylo-bille ou un objet similaire.

2) Retirez le porte-pile.

(Face arrière)

AVERTISSEMENT:

• Conservez la pile hors de la portée des enfants. Si un enfant venait à avaler une pile, consultez

immédiatement un médecin.

• Ne rechargez pas, ne court-circuitez pas, ne

démontez pas, ne chauffez pas la pile et ne les jetez pas dans le feu.

Le faire, pourrait amener la pile à émettre de la

chaleur, se fragmenter ou causer un incendie.

• Ne mélangez pas la pile avec d’autres objets

métalliques.

Le faire, pourrait amener la pile à émettre de la

chaleur, se fragmenter ou causer un incendie.

• Pour vous débarrassez des piles ou les conserver,

entourez-les de ruban adhésif et isolez-les. Ne pas le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne piquez pas la pile avec une broche métallique

ou un objet similaire.

Le faire, pourrait amener la pile à émettre de la

chaleur, se fragmenter ou causer un incendie.

Page 51

FONCTIONNEMENT DE BASE

Mettez l’appareil sous tension et choisissez une source.

FM TUNER*CD PLAY CD CHANGER

AM TUNER

* S’il n’y a pas de disque dans la fente

d’insertion, vous ne pouvez pas choisir CD comme source de lecture.

** Si aucun changeur de CD n’est connecté, vous

ne pouvez pas choisir cette source de lecture.

Pour utiliser le tuner (FM ou AM),

voir les pages 8 – 10.

Pour reproduire un CD,

voir les pages 11 – 13.

Pour reproduire un disque MP3,

voir les pages 16 – 20

Pour utiliser les appareils extérieurs

(AUX INPUT et LINE INPUT), voir les pages 31 – 32.

Pour utiliser le changeur de CD,

voir les pages 33 – 34.

Quand vous appuyez sur la touche pour la première fois, l’appareil se met sous tension. Puis chaque fois que vous appuyez sur la touche, la source change comme suit:

LINE INPUTAUX INPUT

Remarque:

Si vous utilisez cet appareil pour la première fois, réglez l’horloge intégrée en vous reportant voir la page 24.

Ajustez le volume.

Pour augmenter le volume.

Pour diminuer le volume.

Le niveau de volume apparaît.

Indicateur du niveau de volume

Remarque:

Après avoir ajusté le volume, vous pouvez pousser sur la molette de commande pour éviter toute manipulation non souhaitée. Pour l’utiliser de nouveau, poussez de nouveau sur la molette de commande pour la faire sortir.

Ajustez le son comme vous le souhaitez. (Voir la page 21.)

Pour baisser le son instantanément

Maintenez pressée /ATT pendant l’écoute de n’importe quelle source. “ATT” commence à clignoter sur l’affichage, et le niveau de volume est baissé instantanément. Pour revenir au niveau de volume précédent, maintenez de nouveau pressée la touche.

• Si vous tournez la molette de commande dans le sens des aiguilles d’une montre, vous pouvez aussi rétablir le son.

FRANÇAIS

Pour mettre l’appareil hors tension

Maintenez pressée SOURCE jusqu’à ce que “SEE YOU” apparaisse sur l’affichage.

Page 52

FONCTIONNEMENT DE BASE DE LA RADIO

Ecoute de la radio

Vous pouvez utiliser la recherche automatique ou l’accord manuel pour accorder une station particulière.

Recherche d’une station

FRANÇAIS

automatiquement: Recherche automatique

Choisissez la bande (FM1 – 3, AM).

1 Appuyez répétitivement

sur SOURCE pour choisir le tuner.

2 Si nécessaire, appuyez sur

répétivement sur BAND (B) pour choisir FM ou AM. Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM 1 FM 2 FM 3 AM

La bande choisie apparaît.

Remarque:

Cet appareil a tr ois bandes FM (FM1, FM2, FM3). Vous pouvez utiliser n’importe laquelle pour écouter une station FM.

Commencez la recherche d’une station.

Appuyez sur ¢ pour rechercher des stations de fréquences supérieures.

Appuyez sur 4 pour rechercher des stations de fréquences inférieures.

Quand une station est accordée, la

recherche s’arrête.

Pour arrêter la recherche avant qu’une station ne soit accordée, appuyez sur la même touche

que vous avez utilisée pour la recherche.

Pour accorder uniquement les stations FM avec un signal fort

1 Appuyez sur MODE (M) pour entrer en mode de

fonctions pendant l’écoute d’une émission FM.

2 Appuyez sur LO (local) pendant le mode de

fonction, de façon que l’indicateur LOCAL s’allument sur l’affichage. Cette fonction ne peut être utilisée que pour la recherche des stations FM, y compris le préréglage SSM. Chaque fois que vous appuyez sur la touche, l’indicateur LOCAL s’allume et s’étéint alternativement.

Recherche manuelle d’une station: Recherche manuelle

Choisissez la bande (FM1 – 3, AM).

1 Appuyez répétitivement

sur SOURCE pour choisir le tuner.

2 Si nécessaire, appuyez sur

répétivement sur BAND (B) pour choisir FM ou AM. Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM 1 FM 2 FM 3 AM

Remarque:

Cet appareil a tr ois bandes FM (FM1, FM2, FM3). Vous pouvez utiliser n’importe laquelle pour écouter une station FM.

Page 53

Maintenez pressée ¢ ou 4 jusqu’à ce que “M” (manuel) clignote sur l’affichage.

Accordez une station souhaitée pendant que “M” clignote.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

• Si vous relâchez la touche, le mode manuel est mis automatiquement hors service après 5 secondes.

• Si vous maintenez la touche pressée, la fréquence continue de changer jusqu’à ce que vous la relâchiez.

Quand une émission FM stéréo est difficile à recevoir:

1 Appuyez sur MODE (M) pour

entrer en mode de fonctions pendant l’écoute d’une émission FM stéréo.

2 Appuyez sur MO (monaural)

pendant le mode de fonctions, de façon que l’indicateur MO s’allume sur l’affichage.

•Chaque fois que vous appuyez sur la touche, les indicateurs MO et ST (stéréo) s’allume alternativement.

S’allume lors de la réception d’une émission FM stéréo.

Lorsque l’indicateur MO est allumé sur l’affichage, le son que vous entendez est monaural mais la réception est améliorée (l’indicateur ST s’éteint).

L’indicateur MO s’allume.

Mémorisation des stations

Vous pouvez utiliser l’une des deux méthodes suivantes pour mémoriser les stations reçues.

• Présélection automatique des stations FM: SSM (Strong-station Sequential Memory)

• Présélection manuelle des stations FM et AM

Présélection automatique des stations FM: SSM

Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2 et FM3).

Choisissez le numéro de la bande FM (FM1 – 3) où vous souhaitez mémoriser la station.

1 Appuyez répétitivement

sur SOURCE pour choisir le tuner.

2 Si nécessaire, appuyez sur

répétivement sur BAND (B) pour choisir la bande FM. Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM 1 FM 2 FM 3 AM

Maintenez pressées les deux touches pendant plus de 2 secondes.

“SSM” apparaît, puis disparaît quand la présélection automatique est terminée.

Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station — No. 1 (fréquence la plus basse) à No. 6 (fréquence la plus haute). Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.

FRANÇAIS

Page 54

Présélection manuelle

Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).

Ex.: Mémorisation de la station FM située à

88,3 MHz sur le numéro de présélection 1 de la bande FM1

Choisissez le numéro de la bande (FM 1 – 3, AM) où vous souhaitez mémoriser la station (dans cet exemple, FM1).

FRANÇAIS

FM 1 FM 2 FM 3 AM

Accordez une station à 88,3 MHz.

1 Appuyez répétitivement

sur SOURCE pour choisir le tuner.

2 Si nécessaire, appuyez sur

répétivement sur BAND (B) pour choisir FM 1. Chaque fois que vous appuyez sur la touche, la bande change comme suit:

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

Accord d’une station présélectionnée

Vous pouvez accorder facilement une station présélectionnée. Rappelez-vous que vous devez d’abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, référez-vous à “Mémorisation des stations” à la page 9.

Choisissez la bande (FM1 – 3, AM).

FM 1 FM 2 FM 3 AM

Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.

1 Appuyez répétitivement

sur SOURCE pour choisir le tuner.

2 Si nécessaire, appuyez

sur répétivement sur BAND (B) pour choisir FM ou AM. Chaque fois que vous appuyez sur la touche, la bande change comme suit:

Maintenez pressée la touche numérique (dans cet exemple, 1) pendant plus de 2 secondes.

“P1” clignote quelques instants.

Répétez la procédure ci-dessus pour mémoriser d’autres stations sur d’autres numéros de présélection.

Remarques:

• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.

• Les stations présélectionnées sont effacées si l’alimentation du circuit mémoir e est interrompue (par exemple, pendant le changement de la pile). Si cela se produit, présélectionnez de nouveau les stations.

Si la qualité du son diminue et que l’effet stéréo est perdu pendant l’écoute d’une station FM...

Dans certaines régions, les stations adjacentes peuvent interférer entre elles. Si cela se produit, cet appareil peut réduire automatiquement ce bruit d’interférence (le réglage initial à l’expédition de l’usine). Cependant, dans ce cas, la qualité du son est dégradée et l’effet sonore est perdu. Si vous préférez ne pas dégrader la qualité du son ni perdre l’effet sonore plutôt que d’éliminer les bruits d’interférence, référezvous à “Pour changer la sélectivité du tuner FM – IF FILTER” à la page 27.

Si vous utilisez cet appareil ailleurs qu'en Amérique du Nord ou du Sud:

V ous devez modifier l’intervalle entre les canaux AM/FM. Référez-vous à “Modification de l’intervalle entre les canaux AM/FM –AREA” à les pages 26 et 27.

Page 55

FONCTIONNEMENT DU LECTEUR DE CD

Lors de la reproduction d’un disque MP3, référez vous aussi à “FONCTIONNEMENT DES MP3” aux pages 16 à 20.

Lecture d’un CD

Ouvrez la fente d’insertion.

Le panneau de commande descend et la fente d’insertion apparaît.

Remarque:

Quand un appareil extérieur est connecté à la prise MP3 INPUT, faites attention lor s de la manipulation

des disques.

Insérez un disque dans la fente d’insertion.

répétitivement jusqu’à ce que vous arrêtiez la lecture—Lecture répétée de toutes les plages.

Remarque:

N’insérez pas de disque de 8 cm dans la fente d’insertion car il pourrait se bloquer.

L’affichage change comme suit:

L’appareil tire le disque, le panneau de commande retourne dans sa position précédente (voir la page 29) et la lecture du CD commence automatiquement.

•Toutes les plages du disque sont reproduites

Remarques:

• Quand un disque est dans la fente d’insertion, choisir “CD” comme source en appuyant sur SOURCE , démarre la lecture du CD.

• Si un disque est inséré à l’envers, le disque est éjecté automatiquement.

• Quand vous reproduisez un CD Text, le titre du disque et l’interprète apparaissent sur l’affichage. Puis, le titre de la plage actuelle apparaît sur l’affichage, suivi du numéro de plage et de la durée de lecture écoulée. Référ ez-vous aussi à “Lecture d’un CD Text” (page 13) et “Sélection du mode de défilement – SCROLL” (page 26). Si un CD Text comprend beaucoup d’informations, certaines peuvent ne pas apparaître sur l’affichage.

• Si vous changer la source, la lecture du CD s’arrête aussi (mais le disque n’est pas éjecté).

Pour arrêter la lecture et éjecter le disque

Appuyez sur 0. La lecture du CD s’arrête, le panneau d’affichage descend et le disque est éjecté automatiquement de la fente d’insertion.

Pour ramener le panneau d’affichage dans la position précédente, appuyez de nouveau sur 0.

• Si vous laissez la fente d’insertion ouverte pendant une minutes (ou 30 secondes après avoir éjecté un disque avec la clef de contact sur la position “OFF”), un bip est émis et le panneau de commande retourne dans sa position précédente. Faites attention de ne pas coincer un disque ou vos doigts entre le panneau de commande et l’appareil.

FRANÇAIS

Nombre total de plages du disque inséré

Plage actuelle

Durée totale de lecture du disque inséré

Durée de lecture écoulée

Remarque:

Si le disque éjecté n’est pas retiré avant environ 15 secondes, le disque est automatiquement réinséré dans la fente d’insertion pour le protégé de la poussière. (Dans ce cas, la lecture du CD ne commence pas.)

Page 56

Localisation d’une plage ou d’un point particulier sur un CD

Sélection des modes de lecture de CD

Pour avancer rapidement ou inverser une plage

Maintenez pressée ¢ pendant la reproduction d’un disque, pour avancer rapidement la plage.

Maintenez pressée 4 pendant la reproduction d’un disque, pour inverser la plage.

Pour aller aux plages suivantes ou précédentes

FRANÇAIS

Appuyez brièvement sur ¢ pendant la lecture d’un disque pour avancer au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et reproduit.

Appuyez brièvement sur

4 pendant la lecture d’un disque pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et reproduit.

Pour aller directement à une plage particulière

Appuyez sur la touche numérique correspondante au numéro de plage souhaité pour commencer sa reproduction.

• Pour choisir un numéro de plage de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de plage 7 – 12: Maintenez pressée 1 (7) – 6 (12) pendant plus d’une seconde.

Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire)

1 Appuyez sur MODE (M) lors de

la lecture d’un disque. L’appareil entre en mode de fonctions.

2 Appuyez sur RND (aléatoire),

pendant le mode de fonctions, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuyez sur RND, le mode de lecture aléatoire se met alternativement en et hors service.

Quand le mode de lecture aléatoire est en service, l’indicateur RND est allumé sur l’affichage et une plage choisie aléatoirement est reproduite.

Pour reproduire la plage actuelle répétitivement (Lecture répétée d’une plage)

1 Appuyez sur MODE (M) lors de

la lecture d’un disque. L’appareil entre en mode de fonctions.

2 Appuyez sur RPT (répétition),

pendant le mode de fonctions, de façon que l’indicateur RPT s’allume sur l’affichage. Puis, chaque fois que vous appuyez sur RPT, la lecture répétée d’une plage se met alternativement sous et hors service.

• Quand la lecture répétée d’une plage est mise hors service, la lecture répétée de toutes les plages est mise en service.

Durée de lecture écouléeNuméro de plage

Page 57

Pour reproduire uniquement les introductions (Balayage des introductions)

Vous pouvez reproduire dans l’ordre 15 premieres secondes de chaque plage.

Interdiction de l’éjection du disque

Vous pouvez interdire l’éjection d’un disque et le verrouiller dans la fente d’insertion.

1 Appuyez sur MODE (M) lors de

la lecture d’un disque. L’appareil entre en mode de fonctions.

2 Appuyez sur INT (balayage des

introductions), pendant le mode de fonctions, de f açon que “INT” apparaisse sur l’affichage.

Puis, chaque fois que vous appuyez sur INT, le mode de balayage des introductions se met alternativement en et hors service.

Numéro de la plage en cours de lecture

Lecture d’un CD Text

Dans un CD Text, certaines informations à propos du disque (son titre, l’interprète et le titre de la plage) sont enregistrées. V ous pouvez afficher certaines de ces informations sur l’affichage.

Choisissez le mode d’affichage de texte lors de la reproduction d’un CD T ext.

Chaque fois que vous appuyez sur la touche, l’affichage change comme suit:

Titre du disque / Interprète

No de la plage actuelle

et durée de lecture écoulée

Remarques:

• L’affichage montre un maximum de 10 caractères à la fois et défile s’il y en a plus. Référez-vous aussi à “Sélection du mode de défilement – SCROLL” à la page 26.

• Quand vous appuyez sur DISP (D) lors de la lecture d’un CD ordinaire, “NO NAME” apparaît pour le titre/interprète du disque et pour le titre de la plage.

Titre de la plage

Tout en maintenant pressée SEL (sélection), appuyez pendant plus de 2 secondes sur 0. “NO EJECT” clignote sur l’affichage pendant environ 5 secondes et le disque est verrouillé et ne peut pas être éjecté.

FRANÇAIS

Remarque:

Si vous appuyez sur 0 alors que l’interdiction d’éjection de disque est en service, le panneau de commande s’ouvre mais le disque ne peut pas être éjecté. Pour refermer le panneau d’affichage, appuyez sur 0.

Pour annuler l’interdiction et déverrouiller le disque, appuyez pendant plus de 2 secondes

sur 0 tout en maintenant pressée SEL. “EJECT OK” clignote sur l’affichage pendant environ 5 secondes et le disque est déverrouillé.

Page 58

INTRODUCTION AU MP3

Qu’est-ce que le MP3?

MP3 est l’abréviation de “Motion Picture Experts Group (ou MPEG) Audio Layer 3”. MP3 est simplement un format de fichier avec un rapport de compression de données de 1:10 (128 Kbps*). Cela signifie qu’en utilisant le format MP3, un CD-R ou CD-RW peut contenir 10 fois plus de données qu’un CD ordinaire.

*Le débit binaire et le nombre moyen de bits utilisés pour

une seconde de données audio. Cet appareil utilise un débit de 1 Kbps (1000 bits/ seconde). Pour obtenir une meilleure qualité audio, choisissez un débit binaire plus élevé. Le débit binaire le plus populaire pour le codage est 128 Kbps.

Cet appareil intègre un décodeur MP3. Vous pouvez reproduire les fichiers (plages) MP3 enregistrées sur des CD-R, CD-RW et CD-ROM.

FRANÇAIS

Compatible avec ID3v1

Des données supplémentaires telles que le titre de l’album, le nom de l’interprète, le titre du morceau, l’année d’enregistrement, le genre de musique et un commentaire bref peuvent être enregistrées dans un fichier MP3.

Cet appareil peut afficher les balises ID3v1 (nom de l’album, nom de l’interprète et titre du morceau) sur l’affichage.

• Quelques caractères ne peuvent pas être montrés.

• Cet appareil n’est pas compatible avec ID3v2.

Autres fonctions principales de cet appareil:

• Nombre maximum des niveaux de hiérarchie: 8

• Nombre maximum de répertoires/fichiers: 255

• Caractères disponibles: A–Z, 0–9, _ (trait bas)

• Nombre maximum de caractères pour le nom de fichier (ISO 9660 Niveau 1): 12 (y compris la marque

(ISO 9660 Niveau 2): 31 (y compris la marque

• Nombre maximum de caractères pour le nom du répertoire: 31

de séparation—“.” et le code d’extension—“mp3”)

Précautions lors de l’enregistrement de fichiers MP3 sur un CD-R ou CD-RW

Cet appareil peut uniquement reproduire les fichiers MP3 enregistrés dans un format compatible avec ISO 9660 Nivea 1 ou Niveau 2.

(Total)

Comment les fichiers MP3 sont-ils enregistrés et reproduits ?

Les “fichiers (plages)” MP3 peuvent être enregistrés dans des “répertoires (dossiers)”— comme ils sont appelés selon une terminologie informatique. Pendant l’enregistrement, les fichiers et les répertoires peuvent être d’une façon similaire à celle des fichiers et des répertoires/dossiers sur un ordinateur. La “racine” est similaire à la racine d’un arbre. Chaque fichier et répertoire peuvent être liés et atteint à partir de la racine. Conformément à la norme ISO 9660, la profondeur maximum permise des répertoires imbriqués—appelés “hiérarchie”—est de huit (le répertoire racine compris).

L’ordre de lecture, l’ordre de recherche de fichier et l’ordre de recherche de répertoire, des fichiers enregistrés sur un disque sont déterminés par l’application d’écriture (ou de codage); par conséquent, l’ordre de lecture peut être différent de celui que vous souhaitiez lors de l’enregistrement des répertoires et des fichiers.

L’illustration de la page suivante montre un exemple de la f açon dont les fichiers MP3 sont enregistrés sur un CD-R ou CD-RW et reproduits, et comment la recherche s’effectue sur cet appareil.

Remarques:

• Cet appareil peur reproduire les CD-ROM contenant des fichiers MP3. Cependant, si des fichier s non MP3 sont aussi enregistrés sur le disque, cet appareil prendra plus de temps pour balayer le disque. Cela peut aussi causer un mauvais fonctionnement de l’appareil.

• L’appareil ne peut pas lir e ou reproduire les fichiers MP3 sans code d’extension—mp3.

• Cet appareil n’est pas compatible avec les listes de lecture (Playlist)**.

**Une liste de lecture est un simple fichier texte, utilisé

sur un ordinateur, qui permet à l’utilisateur de réaliser son propre ordre de lecture sans réarranger physiquement les fichiers.

Page 59

Configuration des répertoires et fichiers MP3

Niveau 1

Niveau 2

1 2

Niveau 3

Hiérarchie

Niveau 4

Niveau 5

Niveau 6

ROOT

3 4

5 6

: Racine

: Répertoires

ROOT

5 9

1110 2120

6 7

Remarques:

• Conformément à la norme ISO 9660, le nombre maximum des niveaux de hiérarchie est de huit, le répertoire racine compris.

• Quand un disque multi-session est inséré, vous pouvez ne pouvez que reproduire que la dernière session.

1312

15 1614

ENGLISH

FRANÇAIS

2322 24

: Fichiers MP3

Ordre de lecture/recherche MP3 (page 17)

• Le numéro dans un cercle près des fichiers MP3 ( ) indique l’ordre de lecture et de recherche des fichiers MP3. Normalement, cet appareil reproduit les fichiers MP3 dans l’ordre d’enregistrement.

• Les numéros à l’intérieur des répertoires indiquent l’ordre de lecture et de recherche des répertoires sur un disque MP3. Normalement cet appareil reproduit les fichiers MP3 dans un répertoire dans l’ordre d’enregistrement.

Mouvement entre les répertoires (page 19)

Vous pouvez passer à un autre répertoire du niveau même de hiérarchie (par ex. du répertoire 3 vous pouvez passer au répertoire 5 ou 9) ou d’un niveau différent de hiérarchie (par ex. du répertoire 5, vous pouvez passer au répertoire 4 ou 6).

Page 60

FONCTIONNEMENT DES MP3

Référez vous aussi à “FONCTIONNEMENT DU LECTEUR DE CD” aux pages 11 à 13.

Lecture d’un disque MP3

Ouvrez la fente d’insertion.

FRANÇAIS

Le panneau de commande descend et la fente d’insertion apparaît.

Insérez un disque MP3 dans la fente d’insertion.

L’appareil tire le disque, le panneau de commande retourne dans sa position précédente (voir la page 29) et la lecture commence automatiquement.

La lecture démarre automatiquement à partir du premier fichier du premier répertoire une fois que la vérification du fichier est terminée. Puis, l’affichage change comme suit:

• Quand “TAG ON” est choisi (réglage initial: voir la page 27)

Nom de l’album/ nom de l’interprète (nom du répertoire)* = Titre de la plage (nom du fichier)* = Durée de lecture écoulée

* Si le fichier MP3 ne contient pas de balise ID3,

le nom du répertoire et le nom du fichier apparaissent.

• Quand “TAG OFF” est choisi

Le nom du répertoire et le nom du fichier apparaissent.

Remarques:

• Tous les fichiers du disque sont reproduits répétitivement jusqu’à ce que vous arrêtiez la lecture—Lecture répétée de tous les fichiers.

• Les disques MP3 demandent une durée de lecture plus longue**. (Cette différence est due à la complexité de la configuration des répertoires/fichiers.)

Ex.: Quand le disque contient 13 répertoires et

125 fichiers MP3.

**Le temps de lecture est le temps qu’il faut à l’appareil

pur balayer ou vérifier les fichiers et les informations de fichier sur le disque.

Page 61

Pour changer l’information affichée

Lors de la reproduction d’un fichier MP3, vous pouvez changer l’information du fichier apparaissant sur l’affichage. Chaque fois que vous appuyez sur la touche DISP (D), l’affichage change comme suit:

• Quand “TAG ON” est choisi (réglage initial: voir la page 27)

Nom de l’album/

Nom de l’interprète

(Nom du répertoire)

Durée de lecture écoulée/

Numéro du fichier

* Si le fichier MP3 ne contient pas de balise ID3,

le nom du répertoire et le nom du fichier apparaissent.

• Quand “TAG OFF” est choisi

Nom du répertoire

Durée de lecture écoulée/

Numéro du fichier

Remarque:

• L’affichage montre un maximum de 10 caractères à la fois et défile s’il y en a plus. Référez-vous aussi à “Sélection du mode de défilement – SCROLL” à la page 26.

Titre de la plage (Nom du fichier)

Nom du fichier

Pour arrêter la lecture et éjecter le disque

Appuyez sur 0. La lecture s’arrête, le panneau d’affichage descend et le disque est éjecté automatiquement de la fente d’insertion.

Localisation d’un fichier ou d’un passage particulier sur un disque MP3

Pour avancer rapidement vers l’avant ou vers l’arrière le fichier

Maintenez pressée ¢ pendant la lecture d’un disque MP3 pour avancer rapidement vers l’avant le fichier.

Maintenez pressée 4 pendant la lecture d’un disque MP3 pour avancer rapidement vers l’arrière le fichier.

Pour sauter au fichier suivant ou aux fichiers précédents

Appuyez brièvement sur ¢ pendant la lecture pour sauter au début du fichier suivant. Chaque fois que vous appuyez sur la touche consécutivement, le début du fichier suivant est localisé et reproduit. (Voir “Ordre de lecture/ recherche MP3” à la page 15.)

Appuyez brièvement sur

4 pendant la lecture pour sauter au début du fichier actuel. Chaque fois que vous appuyez sur la touche consécutivement, le début du fichier précédent est localisé et reproduit. (Voir “Ordre de lecture/ recherche MP3” à la page 15.)

ENGLISH

FRANÇAIS

Page 62

Pour aller directement à un répertoire donné

IMPORTANT:

Pour choisir directement un répertoire en utilisant les touches numériques, il fait que le nom du répertoire commence par 2 chiffres. (Cela peut être réalisé uniquement pendant l’enregistrement de CD-R ou CD-RW.) Ex.: Si le nom du répertoire est “01 ABC”

Appuyez sur la touche numérique correspondant au numéro de répertoire pour démarrer la lecture

FRANÇAIS

du répertoire choisi.

• Pour choisir un numéro de répertoire de 01 – 06: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de répertoire de 07 – 12: Maintenez pressée 1 (7) – 6 (12) pendant plus d’une seconde.

Remarques:

• Si“MP3” clignote sur l’affichage après que vous avez choisi un répertoire, cela signif ie que le répertoire ne contient pas de fichier MP3.

• Ne pouvez pas choisir directamente un répertoir e avec un numéro de répertoire supérieur à 12.

Pour choisir un fichier particulier dans un répertoire, appuyez sur ¢ ou 4

après avoir choisi le répertoire.

appuyez sur 1 pour aller au

répertoire “01 ABC”

Si le nom du répertoire est “1 ABC”

appuyer sur 1 ne fonctionne pas

Si le nom du répertoire est “12 ABC”

maintenez pressée 6 (12) pour aller

directement au répertoire “12 ABC”

Pour sauter au répertoire suivant—sur le niveau même de hiérarchie ou sur un niveau différent de hiérarchie

Sur le panneau de commande:

1 Appuyez sur MODE (M) lors de la

lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez brièvement sur ¢

pendant que l’appareil est toujours en mode de fonction. Chaque fois que vous répétez les étapes 1 et 2, le répertoire suivant est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un). (Voir “Ordre de lecture/recherche MP3” à la page 15.)

Sur la télécommande:

PRESET

Chaque fois que vous maintenez pressée la touche consécutivement, le répertoire suivant est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un). (Voir “Ordre de lecture/recherche MP3” à la page 15.)

Pour sauter au répertoire précédent—sur le niveau même de hiérarchie ou sur un niveau différent de hiérarchie

Sur le panneau de commande:

1 Appuyez sur MODE (M) lors de la

lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez brièvement sur 4

pendant que l’appareil est toujours en mode de fonction. Chaque fois que vous répétez les étapes 1 et 2, le répertoire précédent est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un). (Voir “Ordre de lecture/recherche MP3” à la page 15.)

Sur la télécommande:

PRESET

Chaque fois que vous maintenez pressée la touche consécutivement, le répertoire précédent est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un). (Voir “Ordre de lecture/recherche MP3” à la page 15.)

Page 63

Pour sauter au répertoire suivant sur le

4 5 6

niveau même de hiérarchie

Sur la télécommande:

PRESET

Chaque fois que vous appuyez sur la touche consécutivement, le répertoire suivant sur le niveau même de hiérarchie est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un).

Pour sauter à des répertoires sur des niveaux inférieurs de hiérarchie

Sur la télécommande:

Chaque fois que vous appuyez

DISC

sur la touche consécutivement, un répertoire d’un niveau inférieur de hiérarchie est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un).

ENGLISH

Ex.1: Reproduction d’un fichier MP3 du répertoire 4

(voir l’illustration de la page 15)

4 8 2 4

Ex.2: Reproduction d’un fichier MP3 du répertoire 5

(voir l’illustration de la page 15)

5 9 3 5

Pour sauter au répertoire précédent sur le niveau même de hiérarchie

Sur la télécommande:

PRESET

Ex.1: Reproduction d’un fichier MP3 du répertoire 4

(voir l’illustration de la page 15)

4 2 8 4

Ex.2: Reproduction d’un fichier MP3 du répertoire 5

(voir l’illustration de la page 15)

Chaque fois que vous appuyez sur la touche consécutivement, le répertoire précédent sur le niveau même de hiérarchie est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un).

Ex.1: Reproduction d’un fichier MP3 du répertoire 1

(voir l’illustration de la page 15)

1 2 3

Ex.2: Reproduction d’un fichier MP3 du répertoire 4

(voir l’illustration de la page 15)

Pour sauter à des répertoires sur des niveaux supérieurs de hiérarchie

Sur la télécommande:

DISC

Ex.1: Reproduction d’un fichier MP3 du répertoire 3

(voir l’illustration de la page 15)

Ex.2: Reproduction d’un fichier MP3 du répertoire 5

(voir l’illustration de la page 15)

Chaque fois que vous appuyez sur la touche consécutivement, un répertoire d’un niveau supérieur de hiérarchie est localisé (et le premier fichier du répertoire est reproduit, s’il y en a un).

3 2 1

ROOT

FRANÇAIS

5 3 9 5

Remarque:

S’il n’y a pas de fichier MP3 dans le répertoire auquel vous avez sauté, le nom du répertoire apparaît sur l’affichage et “MP3” clignote. Si cela se produit, l’appareil se met automatiquement en mode de pause.

5 4 1

ROOT

• Si vous atteignez la racine, la lecture ne commence pas.

Pour retourner directement à la racine,

appuyez sur R•D sur la télécommande. Vous pouvez retourner à la racine à partir de n’importe quel répertoire.

• Si des fichiers sont enregistrés sur le niveau premier de hiérarchie sans être dans un répertoire, l’appareil reproduit ces fichiers.

Page 64

Sélection des modes de lecture MP3

Pour reproduire les fichiers aléatoirement (Lecture aléatoire)

1 Appuyez sur MODE (M) lors de

la lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez sur RND (aléatoire),

pendant le mode de fonctions, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuyez sur RND, le mode de lecture

aléatoire se met alternativement

FRANÇAIS

Quand le mode de lecture aléatoire est en service, l’indicateur RND est allumé sur l’affichage et un fichier choisi aléatoirement parmi tous les fichiers sur le disque est reproduite.

Pour reproduire les fichiers répétitivement (Lecture répétée)

en et hors service.

1 Appuyez sur MODE (M) lors de

la lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez sur RPT (répétée),

pendant le mode de fonctions, de façon que l’indicateur RPT s’allume sur l’affichage. Chaque fois que vous appuyez sur RPT, le mode de lecture répétée change comme suit:

RPT1 RPT2

Annulé

Mode

RPT 1 Allumé Le fichier actuelle (ou le

RPT 2 Clignote Tous les fichiers du

Indicateur RPT

Reproduit de façon répétée

fichier spécifié).

répertoire actuel (ou d’un répertoire spécifié).

Pour reproduire uniquement les introductions (Balayage des introductions)

Vous pouvez reproduire dans l’ordre 15 premières secondes de chaque fichier.

1 Appuyez sur MODE (M) lors de

la lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez sur INT (balayage des

introductions), pendant le mode de

fonctions, de façon que “INT” apparaisse sur l’affichage. Puis, chaque fois que vous appuyez sur INT, le mode de balayage des introductions se met alternativement en et hors service.

Numéro de fichier du fichier en cours de lecture

Ex.: Quand “RPT 1” est choisi.

Page 65

AJUSTEMENT DU SON

Ajustement du son

Vous pouvez ajuster les caractéristiques du son à votre préférence.

Choisissez l’élément que vous souhaitez ajuster.

Chaque fois que vous appuyez sur la touche, l’élément ajustable change comme suit:

FAD*

(Balance av./arr.)

VOL

(Volume) (Caisson de grave)

Indication Action: Plage

FAD* Ajuste la balance R06 (

BAL Ajuste la balance L06 (

WOOFER**

VOL Ajuste le volume. 00 (min.)

* Si vous utilisez un système à deux enceintes, réglez

le niveau de fader sur “00”.

** Ce réglage a un effet uniquement quand un caisson

de grave est connecté.

des enceintes avant | et arrière. F06 (

des enceintes | gauches et droites. R06

Ajuste le niveau 00 (min.) de sortie du | caisson de grave. 12 (max.)

BAL

(Balance)

WOOFER**

Arrière seulement

Avant seulement Gauche seulement

(Droite seulement

| 50 (max.)

Renforcement des graves

La richesse et la plénitude des sons graves sont maintenues clairement quel que soit le réglage du volume – Super Bass.

• Vous pouvez ajuster le niveau du renforcement des graves.

Appuyez sur S.BASS.

“S.BASS” apparaît sur l’affichage.

Ajustez le niveau “BASS” entre “S. BASS 00” (min.) et “S. BASS 08” (max.).

)

Pour augmenter le niveau.

Pour diminuer le niveau.

L’indicateur de niveau des graves change en fonction du niveau ajusté.

FRANÇAIS

Ajustez le niveau.

Pour augmenter le niveau.

Pour diminuer le niveau.

Remarque:

Normalement la molette de commande fonctionne pour ajuster le volume. Alors, vous n’avez pas besoin de choisir “VOL” pour ajuster le niveau de volume.

Page 66

Sélection des modes sonores préréglés

Vous pouvez choisir le mode sonore préréglé qui convient le mieux au genre musical écouté.

Appuyez sur EQ.

Le dernier mode sonore choisi est rappelé et il est appliqué à la source actuelle.

L’indicateur EQ s’allume.

Ex.: Si “FLAT” a été choisi précédemment

FRANÇAIS

Choisissez le mode sonore souhaité.

Quand vous tournez la molette de commande, le mode sonore change comme suit:

FLAT O Hard Rock O R & B*O POP O JAZZ O DanceMusic O Country O Classic O USER 1 O USER 2 O (retour au début)

* Rythme et Blues

Le niveau EQ change quand un mode sonore est choisi.

Ex.: Quand “POP” est choisi

Pour annuler le mode sonore, choisissez “FLAT” à l’étape 2.

Reggae O

USER 3 O

Remarques:

• Vous pouvez ajuster le mode sonore préréglé comme vous le souhaitez et le mémoriser. Si vous souhaitez ajuster et mémoriser votre propre mode sonore, référez-vous à “Mémorisation de votre propre ajustement sonore” à la page 23.

• Pour ajuster les niveaux de renforcement des graves temporairement, référez-vous à la page 21.

Mémorisation d’un mode sonore indépendant pour chaque source de lecture (EQ Link)

Une fois que vous avez choisi un mode sonore, il est mémorisé. Il est rappelé et apparaît sur l’affichage chaque fois que vous choisissez la même source. Un mode sonore peut être mémorisé pour chacune des sources suivantes — FM1, FM2, FM3, AM, CD et les appareils extérieurs.

• Référez-vous aussi à “Modification des réglages généraux (PSM)” à la page 24.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez sur ¢ ou 4 pour choisir

“EQ LINK” (lien d’égalisation).

3 Tournez la molette de commande dans le sens

des aiguilles d’une montre pour choisir “LINK ON”.

4 Appuyez sur SEL (sélection) pour terminer le

réglage.

Pour annuler le lien d’égalisation, répétez la même procédure et choisissez “LINK OFF” en tournant la molette de commande dans le sens contraire des aiguilles d’une montre a l’etape 3.

• Quand “EQ LINK” est réglé sur “LINK ON” Le mode sonore choisi peut être mémorisé pour la source actuelle. Chaque fois que vous choisissez la même source, le mode sonore correspondant est rappelé et apparaît après le nom de la source.

• Quand “EQ LINK” est réglé sur “LINK OFF” L’effet du mode sonore choisi s’applique à toutes les sources.

Page 67

Mémorisation de votre propre ajustement sonore

Vous pouvez ajuster les modes sonores comme vous le souhaitez et mémoriser votre propre ajustement (USER 1, USER 2 et USER 3).

• Il y a un temps limite pour effectuer les étapes suivantes. Si le réglage est annulé avant que vous ne terminiez, recommencez à partir de l’étape 1.

Appuyez sur EQ.

Le dernier mode sonore choisi est rappelé et il est appliqué à la source actuelle.

Ex.: Si “POP” a été choisi précédemment

Appuyez sur SEL (sélection) pour afficher l’élément à ajuster.

Chaque fois que vous appuyez sur la touche, l’élément à ajuster change comme suit:

Réalisez l’ajustement de l’élément choisi.

• Référez-vous au tableau ci-dessous pour ajuster l’élément choisi.

Répétez les étapes 2 et 3 pour ajuster les autres éléments.

Choisissez le mode sonore que vous souhaitez ajuster (USER 1, USER 2, USER 3).

FRANÇAIS

LOW FREQ.* = LOW WIDTH = LOW LEVEL = MID FREQ.* = MID WIDTH = MID LEVEL = HIGH FREQ.* = HIGH LEVEL = (retour au début)

FREQ. (LOW, MID, HIGH):

Choisit la fréquence centrale à ajuster.

WIDTH (LOW, MID):

Choisit le niveau de la largeur de bande (Q).

LEVEL (LOW, MID, HIGH):

Ajuste le niveau d’accentuation.

* En appuyant sur ¢ ou 4,

vous pouvez choisir directement les fréquences de la façon suivante:

LOW FREQ.

HIGH FREQ.

MID FREQ.

Ex.: Quand “USER 2” est choisi

Appuyez sur EQ pour mémoriser les ajustements.

Pour réinitialiser les réglages de l’usine

Répétez la même procédure et réaffectez les valeurs préréglées du tableau de la page 35.

Indication

FREQ. 80 Hz 1 kHz 12 kHz

WITDH | |

LEVEL | | |

Valeurs préréglées

LOW MID HIGH

50 Hz 700 Hz 8 kHz 120 Hz 2 kHz

1 (min.) 1 (min.) 4 (max.) 2 (max.)

–06 (min.) –06 (min.) –06 (min.) +06 (max.) +06 (max.) +06 (max.)

Page 68

AUTRES FONCTIONS PRINCIPALES

Réglage de l’horloge

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 25.)

Réglez les heures.

1 Choisissez “CLOCK HOUR” s’il n’apparaît

pas sur l’affichage.

2 Ajustez les heures.

FRANÇAIS

Réglez les minutes.

1 Choisissez “CLOCK MIN”. 2 Ajustez les minutes.

Modification des réglages généraux (PSM)

Vous pouvez modifier les éléments de la liste de la page suivante en utilisant la commande PSM (Preferred Setting Mode — Mode de réglage préféré).

Procédure de base

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 25.)

Choisissez l’élément PSM que vous souhaitez ajuster. (Voir la page 25.)

Ajustez l’élément PSM choisi.

Appuyez sur SEL (sélection) pour terminer le réglage.

Pour vérifier l’heure actuelle quand l’appareil est hors tension, appuyez sur DISP (D)

(affichage). L’appareil se met sous tension, l’heure apparaît pendant 5 secondes, puis l’appareil se remet hors tension.

Répétez, si nécessaire, les étapes 2 et 3 pour ajuster les autres éléments PSM.

Appuyez sur SEL (sélection) pour terminer le réglage.

Page 69

Éléments du mode PSM (mode des réglages préférés)

1 3

Maintenez pressée.

CLOCK HOUR Réglage des heures CLOCK MIN Réglages des minutes EQ LINK Liaison de mémoire de

CLOCK DISP Affichage de l’horloge LEVEL/EQ Indicateur d’égaliseur/

DIMMER Mode d’assombrissement

BEEP SW Tonalité de touche P.AMP SW Amplificateur de puissance CONTRAST Contraste de l’affichage SCROLL Mode de défilement

CUTOFF F Fréquence de coupure du

AREA Interval du tuner LINE ADJ Ajustement du niveau

AUX ADJ Ajustement du niveau de

KEY SELECT Sélection du mode de

IF FILTER Filtre de fréquence

DEMO MODE Mode de démonstration TAG DISP Affichage de balise

Choisissez.

commande du son

niveau

caisson de grave

d’entrée de ligne

l’entrée auxiliaire

fonctionnement des touches

intermédiaire

Réglez.

Sens contraire des aiguilles d’une montre

Sens des aiguilles d’une montre

Recule Avance Recule Avance

LINK OFF LINK ON

CLOCK OFF CLOCK ON

EQ ONLY LEVEL+EQ

LEVEL ONLY

AUTO OFF

BEEP OFF BEEP ON

P.AMP OFF P.AMP ON

CONTRAST 1 – CONTRAST 10

ONCE AUTO

FREQ LOW FREQ MID

AREA US AREA EU

L.ADJ 00 – L.ADJ 05

A.ADJ 00 – A.ADJ 05

WIDE AUTO

DEMO OFF DEMO ON

TAG OFF TAG ON

OFF

FREQ HIGH

DVD VCR

OFF

Préréglages

d’usine

1:00

LINK OFF

CLOCK ON

LEVEL+EQ

AUTO

BEEP ON P.AMP ON

CONTRAST 5

ONCE

FREQ MID

AREA US L.ADJ 00

A.ADJ 00

DVD

AUTO

DEMO ON

TAG ON

Voir la

page

22 26 26

26 26

26 26 27

27 27

FRANÇAIS

• Appuyez sur SEL (sélection) pour terminer le réglage.

Page 70

Sélection de l’affichage de l’horloge – CLOCK DISP

Vous pouvez régler l’horloge de façon à ce qu’elle apparaisse dans la partie inférieure de l’affichage quand l’appareil est sous tension. À l’expédition de l’usine, l’horloge est réglée pour apparaître sur l’affichage.

• CLOCK ON: L’horloge apparaît sur

• CLOCK OFF: L’horloge n’apparaît pas sur

l’affichage. l’affichage.

Pour choisir l’affichage du niveau – LEVEL/EQ

Vous pouvez choisir le type d’affichage du niveau selon vos préférences. À l’expédition de l’usine, ce mode est réglé sur “LEVEL+EQ”.

• EQ ONLY: Une courbe d’égaliseur est

• LEVEL+EQ: Une courbe d’égaliseur est

FRANÇAIS

• LEVEL ONLY: Le niveau audio est affiché

affichée. affichée en même temps que le

niveau audio. symétriquement vers le haut et

vers le bas à partir du centre.

Sélection du mode d’assombrissement – DIMMER

Quand vous allumez les feux de votre voiture, l’affichage s’assombrit automatiquement (Assombrissement automatique). À l’expédition de l’usine, le mode d’assombrissement automatique est en service.

• AUTO: Met en service l’assombrissement

• OFF: Annule l’assombrissement

• ON: Assombrit en permanence l’affichage.

Remarque:

L’assombrissement automatique équipant cet appareil peut ne pas fonctionner correctement sur certains véhicules, particulièrement sur ceux qui ont une molette de commande pour l’assombrissement. Dans ce cas, réglez le mode d’assombrissement sur “ON” ou sur “OFF”.

automatique. automatique.

Mise en/hors service de la tonalité sonore – BEEP SW

Vous pouvez mettre hors service la tonalité sonore si vous ne souhaitez pas entendre un “bip” sonore chaque fois que vous appuyez sur une touche. À l’expédition de l’usine, la tonalité sonore est en service.

• BEEP ON: Met en service la tonalité sonore.

• BEEP OFF: Met hors service la tonalité sonore.

Pour mettrer en/hors service l’amplificateur de puissance – P. AMP SW

Vous pouvez mettre hors service l’amplificateur intégré et envoyer les signaux audio uniquement vers un ou plusieurs amplificateurs extérieur afin d’obtenir un son plus clair et pour éviter tout échauffement interne de l’appareil. À l’expédition de l’usine, l’amplificateur de puissance est en service et fonctionne normalement.

• P. AMP ON: Choisissez ce mode si vous

• P. AMP OFF: Choisissez ce mode si vous

n’utilisez pas d’amplificateur(s) extérieur.

utilisez un ou plusieurs amplificateurs extérieurs.

Pour ajuster le niveau de contraste de l’affichage – CONTRAST

Vous pouvez ajuster le niveau de contraste de l’affichage de 1 (sombre) à 10 (lumineux). À l’expédition de l’usine, le niveau de contraste est réglé sur le niveau 5.

Sélection du mode de défilement – SCROLL

Vous pouvez choisir le mode de défilement pour l’affichage des noms et des informations des disques s’ils comprennent plus de 10 caractères. À l’expédition de l’usine, le mode de défilement est réglé sur “ONCE”.

• ONCE:Répète le défilement seulement une

• AUTO:Répète le défilement. (Intervalle de 5

• OFF: Annule le défilement automatique.

Remarque:

Même si le mode de défilement est réglé sur “OFF”, vous pouvez faire défiler l’affichage en appuyant sur DISP (D) pendant plus d’une seconde.

fois. secondes.)

Pour choisir la fréquence de coupure du caisson de grave – CUTOFF F

Si un caisson de grave est connecté à cet appareil, choisissez un niveau de fréquence de coupure approprié. À l’expédition de l’usine, la fréquence de coupure est réglée sur “FREQ MID”.

• FREQ LOW: Les fréquences supérieures à

• FREQ MID: Les fréquences supérieures à

• FREQ HIGH: Les fréquences supérieures à

50 Hz sont coupées pour le caisson de grave.

80 Hz sont coupées pour le caisson de grave.

120 Hz sont coupées pour le caisson de grave.

Modification de l’intervalle entre les canaux AM/FM – AREA

À l’expédition de l’usine, l’intervalle entre les canaux est réglé sur 10 kHz pour la bande AM et sur 200 kHz pour la bande FM (réglage AREA US).

Page 71

V ous devrez changer l’intervalle entre les canaux si vous utilisez cet appareil ailleurs qu’en Amérique du Nord ou du Sud.

• AREA EU: Choisissez ce réglage si vous

• AREA US: Choisissez ce réglage si vous utilisez

Remarque:

Si l’interval entre les canaux est changé, les noms attribués aux stations seront effacés de la mémoire. Pour les attribuer de noveau, référez-vous à “Attribution de noms aux sources”à la page 28.

utilisez cet appareil ailleurs qu’en Amérique du Nord ou du Sud. (9 kHz pour la bande AM et 50 kHz (pour accord manuel) / 100 kHz (pour recherche) pour la bande FM)

cet appareil en Amérique du Nord ou du Sud. (10 kHz pour la bande AM et 200 kHz pour la bande FM)

Pour ajuster le niveau d’entrée de ligne – LINE ADJ

Ajustez le niveau d’entrée de ligne correctement quand un appareil extérieur est connecté aux fichies LINE IN. À l’expédition de l’usine, le niveau d’entrée de ligne est réglé sur le niveau 00. Si le niveau d’entrée de l’appareil connecté n’est pas suffisant, augmentez le niveau d’entrée. Si vous ne l’ajustez pas, vous pouv ez être supris pas par un son de niveau élevé quand vous changez la source de l’appareil extérieur à une autre source.

Pour ajuster le niveau de l’entrée auxiliaire – AUX ADJ

Quand un appareil extérieur est connecté à la prise MP3 INPUT, vous pouvez ajuster le niveau de l’entrée auxiliaire. À l’expédition de l’usine, le niveau de l’entrée auxiliaire est réglé sur 00. Si le niveau d’entrée de l’appareil connecté n’est pas suffisant, augmentez le niveau. Si vous n’ajustez pas le niveau d’entrée, vous pouvez être supris par l’augmentation soudaine du volume sonore quand vous changez la source de l’appareil extérieur à une autre source.

Pour choisir l’appareil à commander via cet autoradio – KEY SELECT

Vous pouvez commander un lecteur de DVD ou magnétoscope JVC via cet autoradio en utilisant les touches numériques du panneau de commande. À l’expédition de l’usine, les touches numériques sont réglées pour commander un lecteur de DVD. Pour utiliser les touches numériques du panneau de commande pur commander un lecteur de DVD ou un magnétoscope, référez-vous à la page 32.

Pour changer la sélectivité du tuner FM – IF FILTER

Dans certaines régions, les stations adjacentes peuvent interférer entre elles. Si cela se produit, du bruit peut être entendu. Cet appareil a été préréglé pour réduire automatiquement le bruit d’interférence (“AUTO”) à l’expédition de l’usine.

• AUTO: Quand ce type d’interférence se produit,

• WIDE: Les interférences des stations

cet appareil augmente automatiquement la sélectivité du tuner de façon que le bruit d’interférence diminue. (Mais l’effet stéréo est aussi perdu.)

adjacentes demeurent mais la qualité du son n’est pas dégradée et l’effet stéréo n’est pas perdu.

Mise en ou hors service du mode de démonstration – DEMO MODE

Vous pouvez mettre le mode de démonstration en ou hors service. À l’expédition de l’usine, “DEMO ON” est choisi.

• DEMO ON: Met le mode de démonstration en

• DEMO OFF: Met le mode de démonstration

Remarque:

Si l’appareil est réinitialisé (alors qu’il est sous tension), la démonstration démarre s’il n’y a aucun son pendant environ 10 secondes.

service. La démonstration démarre automatiquement s’il n’y a aucun son pendant 3 minutes.

hors service.

Pour mettre en ou hors service l’affichage des balises – TAG DISP

Un fichier MP3 peut contenir des informations sur le fichier appelées “Balise ID3” où le nom de l’album, le nom de l’interprète, le titre de l’album, etc. sont enregistrés. Il y a deux versions–ID3v1 (Balise ID3 version 1) et ID3v2 (Balise ID3 version 2). Cet appareil est compatible uniquement avec ID3v1. À l’expédition de l’usine, “TAG ON” est choisi.

• T AG ON: Met en service l’affichage des balises

• TAG OFF: Met hors service l’affichage des

ID3 lors de la lecture des fichiers MP3. * Si le fichier MP3 ne contient pas de

balise ID3, le nom du répertoire et le nom du fichier apparaissent.

Remarque:

Si vous changez le réglage de “TAG OFF” sur “TAG ON” lors de la reproduction d’un fichier MP3, l’affichage des balises n’entrera en service que lors de la reproduction du fichier suivant.

balises ID3 lors de la lecture des fichiers MP3. (Seuls le nom du répertoire et le nom du fichier peuvent être affichés.)

FRANÇAIS

Page 72

Attribution de noms aux sources

Vous pouvez attribuer des noms aux fréquences de station, aux CD et aux appareils extérierus. Après avoir attribué un nom, il apparaît sur l’affichage quand vous choisisez une source.

Sources Nombres maximum de

Fréquence de station 10 caractères maximum

CD* 32 caractères maximum

Appareil extérieur 10 caractères maximum (LINE INPUT et AUX INPUT)

FRANÇAIS

* Vous ne pouvez pas attribuer de nom à un CD Text

’un disque MP3.

ou d

Choisissez une source à laquelle vous souhaitez attribuer un nom.

Maintenez pressée SEL (sélection) pendant plus de 2 secondes tout en appuyant sur DISP (D).

caractères

(30 fréquences maximum FM ou AM)

(40 disques maximum)

Chaque fois que vous appuyez sur la touche, la source change comme décrit à la page 7.

Choisissez le caractère que vous souhaitez pendant que “

Chaque fois que vous appuyez sur la touche, le jeu de caractères change comme suit:

Lettres majuscules ( )

Nombres et symboles ( )

Choisissez un caractère.

Référez-vous à la page 35 pour les caractères disponibles.

Déplacez le curseur sur la position de

” clignote.

Lettres minuscules ( )

caractère suivante (ou précédente).

Répétez les étapes 3 à 5 jusqu’à ce que tout le nom soit entré.

Terminez la procédure pendant que le dernier caractère choisi clignote.

Quand vous choisissez une fréquence de station comme source

Pour effacer les caractères entrés

Insérez des espaces en utilisant la procédure décrite ci-dessus.

Remarques:

• Si vous essayez d’attribuer un nom à un 41e disques, “NAME FULL” apparaît sur l’affic hage. (Dans ce cas, effacez les noms indésirables avant l’attribution.)

• Quand le changeur de CD est connecté, vous pouvez attribuer des noms aux disques dans le changeur de CD. Ces noms peuvent aussi être affichés sur l’affichage si vous insér ez les disques dans cet appareil.

Page 73

Modification de l’angle du panneau de commande

Vous pouvez modifier l’angle du panneau de commande parmi quarte positions.

Ajustez l’angle sur la position souhaitée.

Chaque fois que vous appuyez sur la touche, l’angle du panneau change comme suit:

ATTENTION:

N’INSÉREZ JAMAIS vos doigts entre le panneau de commande et l’appareil car il pourrait être pris dans l’appareil et vous pourriez vous blesser.

FRANÇAIS

Lors de l’utilisation de la télécommande

Appuyez répétitivement sur ANGLE ∞. Chaque fois que vous appuyez sur la touche, l’angle du panneau de commande change — position Å, ı, Ç, puis Î, dans l’ordre.

Pour ramener le panneau de commande dans sa position d’origine

Appuyez répétitivement sur ANGLE 5. Chaque fois que vous appuyez sur la touche, l’angle du panneau de commande change dans le sens inverse — position Î, Ç, ı, puis Å, dans l’ordre.

Page 74

Détachement du panneau de commande

Vous pouvez détacher le panneau de commande quand vous quittez la voiture. Lors du détachement ou de la remise en place du panneau de commande, faites attention de ne pas endommager les connecteurs situés à l’arrière du panneau et sur le porte-panneau.

Détachement du panneau de commande

Avant de détacher le panneau de commande:

• Assurez-vous de mettre l’appareil hors tension

• Assurez-vous de remettre le panneau de commande dans sa position d’origine

FRANÇAIS

Déverrouillez le panneau de commande.

Fixation du panneau de commande

Insérez le côté gauche du panneau de commande dans la rainure située du côté droit du porte- panneau.

Appuyez sur le côté droit du panneau de commande pour le fixer au portepanneau.

Le panneau de commande sort vers vous.

Déplacez le panneau de commande vers la droite puis détachez-le.

Mettez le panneau de commande détaché dans la boîte fournie.

Remarque sur le nettoyage des connecteurs:

Si vous détachez fréquemment le panneau de

commande, les connecteurs se détérioreront.

Pour réduire cette détérioration, essuyez périodiquement les connecteurs avec un coton-tige ou un tissu imprégné d’alcool, en faisant attention de ne pas endommager les connecteurs.

Connecteurs

Page 75

FONCTIONNEMENT DES APPAREILS EXTERIEURS

Lecteur de MP3, lecteur de MD, etc.

MP3 INPUT*

* L’entrée MP3 INPUT n’est pas compatible avec les signaux numériques.

Lecture d’un appareil extérieur

Vous pouvez connecter deux appareils extérieurs à cet appareil. Connectez un appareil à la prise MP3 INPUT sur le panneau de commande et l’autre aux fiches LINE IN à l’arrière.

Vous pouvez connecter un lecteur de DVD ou un magnétoscope JVC aux fiches LINE IN.

Vous pouvez commander un lecteur de DVD ou un magnétoscope JVC via cet autoradio en utilisant les touches numérique du panneau de commande. Pour commander un magnétoscope, vous devez changer le mode de commande des touches numériques du mode de commande du lecteur de DVD au mode de commande du magnétoscope. (Référez-vous à “Pour choisir l’appareil à commander via cet autoradio – KEY SELECT” à la page 27.)

Si le niveau d’entrée de l’appareil connecté n’est pas suffisant, augmentez le

niveau d’entrée. Si vous ne l’ajustez pas, vous pouvez être supris pas par un son de niveau élevé quand vous changez la source de l’appareil extérieur à une autre source.

(Référez-vous à “Pour ajuster le niveau d’entrée de ligne – LINE ADJ” et à “Pour ajuster le niveau de l’entrée auxiliaire – AUX ADJ” à la page 27.)

Choisissez l’appareil extérieur (AUX

INPUT ou LINE INPUT).

Quand vous choisissez une source, l’appareil se met automatiquement sous tension. Chaque fois que vous appuyez sur la touche, la source change comme décrit à la page 7.

AUX INPUT: Pour choisir l’appareil connecté

à la prise MP3 INPUT du panneau de commande

LINE INPUT:Pour choisir l’appareil connecté

aux fiches LINE IN à l’arrière

FRANÇAIS

SUITE A LA PAGE SUIVANTE

Page 76

Mettez l’appareil connecté sous tension et démarrez la lecture de la source.

• Si vous avez connetez un lecteur de DVD ou un magnétoscope JVC, vous pouvez réaliser les opérations suivantes:

Si vous avez connecté un lecteur de DVD:

: Mise sous/hors tension de l’appareil.

FRANÇAIS

Démarrage de la lecture.

¡:

• Avance rapide de la plage quand maintenue pressée.

• Saute au début d’une des plages

Remarque:

Quand vous appuyez sur les touches ci-dessus, l’affichage indique “DVD” et le mode de fonctionnement (tel que 3, 7).

suivantes quand pressée brièvement.

• Retour rapide de la plage quand maintenue pressée.

• Saute au début de la plage actuelle quand pressée brièvement. Saute au début d’une des plages précédentes quand pressée consécutivement.

Arrêt de la lecture.

Si vous avez connectez un magnétoscope:

: Mise sous/hors tension de l’appareil.

Démarrage de la lecture.

¡:

Avance rapide de la bande quand maintenue pressée.

Rebobinage de la bande quand maintenue pressée.

Arrêt de la lecture.

Remarque:

Quand vous appuyez sur les touches ci-dessus, l’affichage indique “VCR” et le mode de fonctionnement (tel que 3, 7).

Ajustez le volume.

Pour augmenter le volume.

Pour diminuer le volume.

Ajustez le son comme vous le souhaitez. (Voir la page 21.)

Page 77

FONCTIONNEMENT DU CHANGEUR DE CD

Nous vous recommandons d’utiliser un appareil de la série CH-X avec votre appareil. Si vous possédez un autre changeur automatique de CD, consultez v otre revendeur autoradio JVC pour les connexions.

• Par exemple, si votre changeur automatique de CD appartient à la série KD-MK, vous avez besoin d’un câble (KS-U15K) pour le connecter à l’appareil.

Avant d’utiliser votre changeur automatique de CD:

• Référez-vous aussi aux instructions fournies avec votre changeur de CD.

• Si aucun disque ne se trouve dans le magasin du changeur de CD ou si les disques ont été insérés à l’envers, “NO DISC” apparaît sur l’affichage. Si cela se produit, retirez le magasin et placez les disques correctement.

• Si “RESET 1” – “RESET 8” apparaît sur l’affichage, c’est qu’il y a un problème avec la connexion entre cet appareil et le changeur de CD. Si cela se produit, vérifiez la connexion, connectez le(s) cordon(s) de connexion fermement si nécessaire, puis appuyez sur la touche de réinitialisation du changeur de CD.

Lecture de CD

Choisissez le changeur automatique de CD (CD CHANGER).

Quand vous choisissez une source, l’appareil se met automatiquement sous tension. Chaque fois que vous appuyez sur la touche, la source

Numéro de disque

change de la façon décrite à la page 7.

Pour avancer rapidement ou inverser une plage

Maintenez pressée ¢ , pendant la reproduction d’un disque, pour avancer rapidement la plage.

Maintenez pressée 4, pendant la reproduction d’un disque, pour inverser la plage.

Pour aller à la plage suivante ou à la plage précédente

Appuyez brièvement sur ¢ lors de la reproduction d’un disque, pour avancer jusqu’au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et celle-ci est reproduite.

Appuyez brièvement sur

4 lors de la reproduction d’un disque, pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et celle-ci est reproduite.

FRANÇAIS

Numéro de plage

Durée de lecture écoulée

Page 78

Pour aller directement à un disque particulier

Appuyez sur la touche numérique correspondante au numéro de disque souhaité pour commencer sa reproduction (alors que le changeur de CD est en lecture).

• Pour choisir un numéro de disque de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de disque 7 – 12: Maintenez pressée 1 (7) – 6 (12) pendant plus d’une seconde.

Numéro de disque

Pour reproduire les plages répétitivement (Lecture répétée)

1 Appuyez sur MODE (M) lors de la

lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez sur RPT (répétée),

pendant le mode de fonctions, de façon que l’indicateur RPT s’allume sur l’affichage. Chaque fois que vous appuyez sur RPT, le mode de lecture répétée change comme suit:

RPT1 RPT2

Annulé

FRANÇAIS

Numéro de plage Ex.: Quand le disque numéro 3 est choisi

Durée de lecture écoulée

Sélection du mode de lecture de CD

Pour reproduire les plages aléatoirement (Lecture aléatoire)

1 Appuyez sur MODE (M) lors de la

lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez sur RND (aléatoire),

pendant le mode de fonctions, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuy ez sur RND, le mode de lecture aléatoire change comme suit:

RND 1

Annulé

Mode

RND1 Allumé Toutes les plages du

RND2 Clignote Toutes les plages de

Indicateur RND

Reproduit aléatoirement

disque actuel, puis toutes les plages du disque suivant, etc.

tous les disques insérés dans le magasin.

RND 2

Mode

RPT 1 Allumé La plage actuelle (ou la

RPT 2 Clignote Toutes les plages du

Indicateur RPT

Reproduit de façon répétée

plage spécifiée).

disque actuel (ou du disque spécifié).

Pour reproduire uniquement les introductions (Balayage des introductions)

V ous pouvez reproduire dans l’ordre les 15 premières secondes de chaque plage.

1 Appuyez sur MODE (M) lors de la

lecture d’un disque MP3. L’appareil entre en mode de fonctions.

2 Appuyez sur INT (balayage des

introductions), pendant le mode de fonctions, de façon que “INT”

apparaisse sur l’affichage. Chaque fois que vous appuyez sur INT, le mode de balayage des introductions change comme suit:

INT 1 INT 2

Annulé

Indicateur

Mode

INT1 De toutes les plages de

Le numéro de plage clignote

INT2 De la première plage de

Le numéro de disque clignote

Lecture des introductions (15 secondes) de

tous les disques en place.

chaque disque en place.

Page 79

INFORMATIONS ADDITIONNELLES

Modes sonores (réglages des valeurs préréglées)

Le tableau ci-dessous montre les réglages des valeurs préréglées pour chaque mode sonore. Si vous avez changé un réglage, vous pouvez toujours le ramener aux réglage de l’usine en réassignant les valeurs préréglées ci-dessous. (Voir la page 23 pour les procédures de réassignement.)

Indication Valeurs d’égalisation préréglées

FREQ. WIDTH LOW LEVEL FREQ. WIDTH MID LEVEL FREQ. HIGH LEVEL FLAT 50 Hz 1 00 700 Hz 1 00 8 kHz 00 Hard Rock 80 Hz 2 +03 700 Hz 1 0 0 8 kHz +02 R & B 80 Hz 3 +03 2 kHz 2 +01 12 kHz +03 POP 120 Hz 1 +02 2 kHz 2 +01 12 kHz +02 JAZZ 80 Hz 1 +03 1 kHz 1 +01 8 kHz +03 DanceMusic Country 50 Hz 4 +02 700 Hz 1 00 12 kHz +02 Reggae 80 Hz 1 +03 2 kHz 2 +02 12 kHz +02 Classic 120 Hz 1 +03 1 kHz 1 00 8 kHz +02 User 1 50 Hz 1 00 700 Hz 1 00 8 kHz 00 User 2 50 Hz 1 00 700 Hz 1 00 8 kHz 00 User 3 50 Hz 1 00 700 Hz 1 00 8 kHz 00

Caractères disponibles

Vous pouvez utiliser les caractères suivant pour attribuer des noms aux CD, stations de radio et appareils extérieurs. (Voir la page 28.)

Lettres majuscules

50 Hz 2 +04 700 Hz 1 –02 8 kHz +01

Lettres minuscules

Nombres et symboles

FRANÇAIS

ABCDE FGHIJ KLMNO PQRST UVWXY

espace

abcde fghij kl mno pqr st uvwxy

espace

01234 56789

”#$%

’()

–

;

?@_ `

espace

Page 80

DEPANNAGE

Ce qui apparaît comme un problème n’est pas toujours très sérieux. Vérifier les points suivants avant d’appeler un centre de réparation.

• Le disque ne peut pas être

• Le son est interrompu par

FRANÇAIS

• Le son ne peut pas être

• “DISC ERR” apparait sur

Lecture générale

• “NO DISC” ou “EJECT

• Aucun message n’apparaît

• Cet appareil ou le changeur

• La présélection

FM/AM

• Il y a du bruit statique lors

• “NO DISC” apparaît sur

• “RESET 8” apparaît sur

Changeur de CD

• “RESET 1” – “RESET 7”

Symptômes

reproduit.

moment.

entendu des enceintes.

l’affichage.

ERR” apparaît sur l’affichage, et le disque ne peut pas être éjecté.

sur l’affichage, mais le disque ne peut pas être éjecté.

de CD ne fonctionne pas du tout.

automatique SSM (Strongstation Sequential Memory) ne fonctionne pas.

de l’écoute de la radio.

l’affichage.

apparaît sur l’affichage.

Causes

Le disque est inséré à l’envers. (“DISC ERR” apparait sur l’affichage.)

V ous conduisez sur une route accidentée.

Le disque est rayé. Les connexions sont

incorrectes. Le niveau de volume est

réglé au niveau minimum. Les connexions sont

incorrectes. Le contenu sur le disque

n’est pas compatible avec l’appareil.

L’appareil fonctionne peutêtre incorrectement.

Le micro-ordinateur intégré peut fonctionner incorrectement à cause du bruit, etc.

Les signaux sont trop faibles.

L’antenne n’est pas connectée fermement.

Il n’y a pas de disque dans le magasin.

Cet appareil n’est pas connecté correctement à un changeur de CD.

Remèdes

Insérez-le disque correctement.

Arrêtez la lecture lorsque vous conduisez sur des routes accidentées.

Changez le disque. Vérifiez les cordons et les

connexions. Ajustez-la sur le niveau

optimum. Vérifiez les cordons et les

connexions. Changez le disque.

Appuyez sur , tout en maintenant pressée 0 pendant plus de 2 secondes. (Faites attention de ne pas faire tomber le disque lorsqu’il est éjecté.)

Appuyez sur la touche de réinitialisation sur le panneau de commande. (Voir la page 2.)

Mémorisez les stations manuellement.

Connectez l’antenne fermement.

Insérer un disque.

Connectez cet appareil et le changeur CD correctement et appuyez sur la touche de réinitialisation du changeur CD.

Appuyez sur la touche de réinitialisation du changeur CD.

Page 81

Symptômes

• Le disque ne peut pas être reproduit.

Causes

Aucun fichier MP3 n’est enregistré sur le disque.

Remèdes

Changez le disque.

• Du bruit est produit.

• Un temps de lecture plus long est nécessaire. (“FILE CHECK” clignote pendant plus longtemps sur l’affichage.)

• Les fichiers ne peuvent pas être reproduits comme vous le souhaitiez.

• La durée de lecture écoulée n’est pas correcte.

• “MP3” clignote sur l’affichage.

• Des caractères correct ne sont pas affichés. (L’affichage de balise e.x. nom de l’album)

Les fichiers MP3 ne possèdent pas le code d’extension—mp3 dans leur nom.

Les fichiers MP3 ne sont pas enregistrés dans un format compatible avec la norme ISO 9660 Niveau 1 ou 2.

Le fichier reproduit n’est pas un fichier MP3 (bien qu’il ait un code d’extension—mp3).

Le temps de lecture varie en fonction de la complexité de la configuration des répertoires/fichiers.

L’ordre de lecture est déterminé quand les fichiers sont enregistrés.

Cela se produit quelque fois pendant la lecture. C’est causé par la façon dont les fichiers ont été enregistrés sur le disque.

Le répertoire actuel ne contient pas de fichier MP3.

Cet appareil peut seulement afficher des alphabets (majuscules: A–Z, minuscules: a–z) et nombres.

Ajoutez le code d’extension— mp3 aux noms de fichier.

Changez le disque. (Enregistrez des fichiers MP3 en utilisant une application compatible.)

Passez à un autre fichier ou changez de disque. (N’ajoutez pas le code d’extension—mp3 aux fichiers non MP3.)

N’utilisez pas trop de hiérarchies et répertoires. De plus, n’enregistrez pas d’autres types de plages audio avec les fichiers MP3.

Choisissez un autre répertoire.

FRANÇAIS

Lecture MP3

Page 82

ENTRETIEN

Manipulation des disques

Cet appareil a été conçu pour reproduire les CD portant les marques suivantes.

Vous pouvez aussi reproduire vos CD-R (enregistrables) et CD-RW (reinscriptibles) originaux au format CD musical ou format MP3 sur cet appareil.

Manipulation des disques

Pour retirer un disque de son boîtier, faites pression sur

le support central du boîtier et retirez le disque en le tenant par ses arêtes.

• Tenez toujours le disque par

FRANÇAIS

Pour remettre un disque dans son boîtier,

insérez délicatement le disque autour du support central (la surface imprimée dirigée vers le haut).

• Remettez les disques dans leur boîtier après

Pour garder propre vos disques

Un disque sale peut ne pas être reproduit correctement. Si un disque devient sale, essuyez-le avec un chiffon doux, en ligne droite, du centre vers les arêtes.

Avant de reproduire un disque neuf

Les disques neufs peuvent avoir des ébarbures sur les arêtes intérieures et extérieures. Si un tel disque est utilisé, cet appareil risque de rejeter le disque. Pour retirer ces ébarbures, frottez les arêtes avec un crayon, un stylo, etc.

COMPACT

DIGITAL AUDIO

Support central

ses arêtes. Ne touchez pas la surface enregistrée.

utilisation.

ATTENTION:

• N’insérez pas des disques de 8 cm (3 3/16") (CD single) dans la fente d’insertion. (De tels disques ne peuvent pas être éjectés).

• N’insérez pas des disques avec une forme inhabituelle comme le cœur d’une fleur; cela pourrait causer un mauvais fonctionnement.

• N’exposez pas les disques à la lumièr e directe du soleil ou à toute source de chaleur, ni ne les placez pas dans un endroit soumis à des hautes températures ou à l’humidité. Ne les laissez pas dans la voiture.

• N’utilisez aucun solvant (comme par exemple: un nettoyant pour disques analogique, un diluant en bombe, de la benzine, etc.) pour nettoyer les disque.

Lors de la lecture d’un CD-R ou CD-RW

Vous pouvez reproduire vos CD-R ou CD-RW enregistrés au format musical ou format MP3. (Cependant, il se peut qu’ils ne puissent pas être reproduits en fonction de leurs caractéristiques ou des conditions d’enregistrement.)

• Vous pouvez reproduire vos CD-R (enregistrables) et CD-RW (réinscriptibles) originaux sur cet appareil uniquement s’ils ont été “finalisés”.

• Avant de reproduire un CD-R ou CD-RW, lisez attentivement les instructions et les précautions qui les accompagnent.

• Certains CD-R ou CD-RW ne pourront pas être reproduits sur cet appareil à cause de leurs caractéristiques ou parce qu’ils sont endommagés, rayés ou que la lentille du lecteur est sale.

• Les CD-R ou CD-RW sont sensibles aux hautes températures et à l’humidité. Ne les laissez pas à l’intérieur de votre voiture.

• Les CD-RW peuvent avoir un temps d’affichage plus long. (À cause de leur indice de réflexion inférieur à celui des CD ordinaires.)

Condensation d’humidité

De l’humidité peut se condenser sur la lentille à l’intérieur de l’appareil dans les cas suivant:

• Après avoir mis le chauffage dans la voiture.

• Si l’intérieur de la voiture devient très humide. Si cela se produit, cet l’appareil peut ne pas fonctionner correctement. Dans ce cas, éjectez le disque et laissez l’appareil sous tension pendant quelques heures, jusqu’à ce que l’humidité se soit évaporée.

A propos du désalignement:

Un désalignement peut être la conséquence d’une conduite sur un terrain accidenté. Cela n’endommage pas l’appareil ni le disque, mais cela peut être agaçant. Nous vous recommandons d’arrêter la lecture de disque lors d’une conduite sur un tel terrain.

Page 83

SPECIFICATIONS

SECTION AMPLIFICATEUR AUDIO

Puissance de sortie maximum:

Avant: 50 W par canal Arrière: 50 W par canal

Puissance de sortie en mode continu (RMS):

Avant: 19 W par canal pour 4 Ω, 40 Hz

à 20 000 Hz à moins de 0,8% de distorsion harmonique totale.

Arrière: 19 W par canal pour 4 Ω, 40 Hz

à 20 000 Hz à moins de 0,8% de

distorsion harmonique totale. Impédance de charge: 4 Ω (4 Ω à 8 Ω tolérés) Plage de commande de l’égaliseur:

LOW: ±12 dB (50 Hz, 80 Hz, 120 Hz) MID: ±12 dB (700 Hz, 1 kHz, 2 kHz)

HIGH: ±12 dB (8 kHz, 12 kHz) Réponse en fréquence: 40 Hz à 20 000 Hz Rapport signal sur bruit: 70 dB Niveau d’entrée de ligne/Impédance:

LINE IN: 1,5 V/20 kΩ en charge

MP3 INPUT: 3,5 mm dia. stéréo prise mini

(analogue)

Niveau de sortie de ligne/Impédance:

4,0 V/20 kΩ en charge (pleine échelle) Impédance de sortie: 1 kΩ

SECTION TUNER

Plage de fréquence:

FM: 87,5 MHz à 107,9 MHz

(avec un intervalle entre les canaux réglé sur 200 kHz) 87,5 MHz à 108,0 MHz (avec un intervalle entre les canaux réglé sur 50 kHz)

AM: 530 kHz à 1 710 kHz

(avec un intervalle entre les canaux réglé sur 10 kHz) 531 kHz à 1 602 kHz (avec un intervalle entre les canaux réglé sur 9 kHz)

SECTION LECTEUR CD

Type: lecteur de disque compact Système de détection de signal: Capteur sans

contact optique (semiconducteur laser) Nombre de canaux: 2 canaux (stéréo) Réponse en fréquence: 5 Hz à 20 000 Hz Plage dynamique: 98 dB Rapport signal sur bruit: 102 dB Pleurage et scintillement:

Inférieur à la limite mesurable Format de décodage MP3: MPEG1/2 Audio Layer 3 Débit binaire maximum: 320 Kbps

GENERAL

Alimentation:

Tension de fonctionnement:

CC 14,4 V (11 V à 16 V tolérés) Système de mise à la masse: Masse négative Température de fonctionnement admissible:

0°C à +40°C Dimensions (L x H x P):

Taille d’installation:

182 mm x 52 mm x 161 mm

Taille du panneau:

188 mm x 58 mm x 17 mm

Masse: 1,8 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

Si un kit de montage est nécessaire pour votre voiture, consultez votre annuaire téléphonique pour trouver le magasin spécialisé en autoradio le plus proche de chez vous.

FRANÇAIS

[Tuner FM]

Sensibilité utilisable: 11,3 dBf (1,0 µV/75 Ω) Sensibilité utile à 50 dB: 16,3 dBf (1,8 µV/75 Ω) Sélectivité de canal alterné (400 kHz): 65 dB Réponse en fréquence: 40 Hz à 15 000 Hz Séparation stéréo: 35 dB Rapport de synchronisation: 1,5 dB

[Tuner AM]

Sensibilité: 20 µV Sélectivité: 35 dB

Page 84

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey .

US RESIDENTS ONLY

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

0401MNMMDWJES

JVC

Page 85

KD-SH99

Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement

LVT0661-001A

[J]

0401MNMMDWJES

JVC

EN, SP, FR

ENGLISH

• This unit is designed to operate on 12 V DC, NEGATIVE ground

electrical systems.

INSTALLATION (IN-DASH MOUNTING)

Before mounting: Press (Control Panel Release button) to detach the control panel if already attached. * When shipped from the factory, the control panel is pac ked

in the hard case.

Remove the trim plate.

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

Install the sleeve into the dashboard. * After the sleeve is correctly installed in the dashboard, bend

the appropriate tabs to hold the sleeve firmly in place, as illustrated.

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

Do the required electrical connections.

Slide the unit into the sleeve.

Attach the trim plate.

Attach the control panel.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con

sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

Antes de instalar: Pulse (botón de liberación del panel de control) para desenganchar el panel de control, si ya está fijado. * El panel de control se expide de fábrica dentro del

estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos manijas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición.

Coloque el panel de control.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

Avant le montage:

panneau de commande) pour èventeullement détacher le panneau de commande. * Lorsque ce panneau de commande sort d’usine, il est

rangé dans un étui de transport.

Retirer la plaque d’assemblage.

Libérer les verrous du manchon et retirer le manchon.

Poser l’appareil à la verticale.

Remarque:

verticale, faire attention de ne pas endommager le fusible situé sur l’arrière.

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

Retirer le manchon.

Remarque:

utilisation ultérieur, après l’’installation de l’appareil.

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

Réalisez les connexions électriques.

Faites glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

Attachez la plaque d’ajustage.

Remonter le panneau de commande.

Appuyer sur (dèblocage du

Lorsque vous mettez l’appareil à la

S’assurer de garder les poignées pour une

Control panel

Panel de control

Panneau de commande

Tr im plate

Placa de guarnición

Plaque d’assemblage

TROUBLESHOOTING

Slot

Ranura

Fente

Fuse

Fusible

Handle

Manija

Poignée

Sleeve

Cubierta

Manchon

Lock Plate

Placa de bloqueo

Plaque de verrouillage

Control panel

Panel de control

Panneau de commande

LOCALIZACION DE AVERIAS

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

Tr im plate

Placa de guarnición

Plaque d’assemblage

EN CAS DE DIFFICULTES

Dashboard

Tablero de instrumentos

Tableau de bord

184 mm

(7-1/4")

53 mm (2-1/8")

Mounting bolt

Perno de montaje

Boulon de montage

See “ELECTRICAL CONNECTIONS.”

Véase “CONEXIONES ELECTRICAS”.

Référez-vous “RACCORDEMENTS ELECTRIQUES” .

• The fuse blows. * Are the red and black leads connected correctly?

• Power cannot be turned on. * Is the yellow lead connected?

• No sound from the speakers. * Is the speaker output lead short-circuited?

• Sound is distorted. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in

common?

• Unit becomes hot. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in

common?

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• Le fusible saute.

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

• Pas de son des enceintes.

Le fil de sortie de d’enceinte est-il court-circuité?

• Le son est déformé.

Le fil de sortie de d’enceinte est-il à la masse?

* *

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

• L’appareil devient chaud.

Le fil de sortie de d’enceinte est-il à la masse?

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

Page 86

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l’utilisation du hauban en option

Fire wall

Tabique a prueba de incendios

Cloison

Washer

Dashboard

Tablero de instrumentos

Tableau de bord

Arandela

Rondelle

Sleeve

Cubierta

Manchon

Stay (option)

Soporte (opción)

Hauban (en option)

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Vis (en option)

Mounting bolt

Perno de montaje

Boulon de montage

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l’installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

Note: When installing the unit on the mounting brack et, mak e sure to use the 6 mm-long screws . If longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

* Not included with this unit.

* No suministrado con esta unidad.

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Vis à tête plate (M5 x 6 mm)*

Removing the unit

• Before removing the unit, release the rear section.

Remove the control panel.

Remove the trim plate.

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

Control panel

Panel de control

Panneau de commande

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case/Control panel

Estuche duro/Panel de control

Etui de transport/Panneau de commande

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Extraiga el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe shavemente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

Trim plate

Placa de guarnición

Plaque d’assemblage

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Sleeve

Cubierta

Manchon

Tr im plate

Placa de guarnición

Plaque d’assemblage

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

Retirer le panneau de commande.

Retirer la plaque d’assemblage.

Introduire les deux poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S’assurer de conserver les

poignées après l’installation de l’appareil.)

Handle

Manija

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Remote controller

Control remoto

Télécommande

ATT

AUX SEL

AM-RK100

ANGLE

R D

VOLUME

Battery

Pila

Pile

CR2025

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

ELECTRICAL CONNECTIONS

Note: This unit is designed to operate only on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does not have this

system, a voltage inverter is required, which can be purchased at JVC car audio dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.

• Maximum input of the speakers should be no more than 50 W at the rear and 50 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

CONEXIONES ELECTRICAS

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIV A solamente. Si su vehículo

no posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• La entrada máxima de los altavoces traseros no debe ser no más que 50 W en el trasero y 50 W en la frontal, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

RACCORDEMENTS ELECTRIQUES

Remarque:

•

Remplacer le fusible par un de la valeur précisée. Si le fusib le saute souvent, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des enceintes devrait n’être pas plu qu’c 50 W à l’arrière et à 50 W l’a vant, a vec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

•

Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.

12 V à masse NEGATIVE

borne arrière de masse

seulement. Si votre véhicule

de l’appareil au châssis de

4 Ω à 8 Ω

Page 87
