CD RECEIVER KD-SC800/KD-S790
ENGLISH
RECEPTOR CON CD KD-SC800/KD-S790
RECEPTEUR CD KD-SC800/KD-S790
KD-SC800
KD-S790
S
COMPACT
DIGITAL AUDIO
For installation and connections, refer to the separate manual. Para la instalación y las conexiones, refiérase al manual separado. Pour l’installation et les raccordements, se référer au manuel séparé.
ESPAÑOL
FRANÇAIS
INSTRUCTIONS
MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet. Retain this information for future reference.
Model No.
Serial No.
GET0142-001A
[J]

IMPORTANT POUR PRODUITS LASER

Précautions:
FRANÇAIS
1. PRODUIT LASER CLASSE 1
2. ATTENTION: Radiation laser invisible quand l’appareil est ouvert ou que le verrouillage est en panne ou désactivé. Éviter une exposition directe au rayon.
3. ATTENTION: Ne pas ouvrir le volet supérieur. Il n’y a pas de pièce réparable par l’utilisateur à l’intérieur. Confier le service après-vente à un personnel qualifié.
4. ATTENTION: Ce lecteur CD utilise une radiation laser invisible, toutefois, il est équipé de commutateurs de sécurité qui empêchent l’émission de radiation en retirant les disques. Il est dangereux de désactiver les commutateurs de sécurité.
5. ATTENTION: L’utilisation des commandes des réglages et effectuer des procédures autres que celles spécifiées dans ce manuel peut provoquer une exposition aux radiations dangereuses.
Comment réinitialiser votre appareil
Après avoir détaché le panneau de commande, appuyez sur la touche de réinitialisation sur le porte-panneau en utilisant un stylo bille ou un objet similaire. Cela réinitialisera le microprocesseur intégré.
Remarque:
Les ajustements que vous avez préréglés—tels que les canaux préréglés ou les ajustements sonores— seront aussi effacés.
AVANT DUTILISER L’APPAREIL
*Par sécurité....
• N’augmentez pas trop le volume car cela bloquerait
les sons de l’extérieur rendant la conduite dangereuse.
• Arrêtez la voiture avant de réaliser toute opération
compliquée.
2
*Température à l’intérieur de la voiture....
Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l’intérieur de la voiture redevienne normale avant d’utiliser l’appareil.
Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant
d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures
performances possibles.

TABLE DES MATIERES

Comment réinitialiser votre appareil ......... 2
Comment utiliser la touche M (MODE) ..... 3
EMPLACEMENT DES TOUCHES .......... 4
Panneau de command .............................. 4
Télécommande—RM-RK41
(pour le KD-SC800) ................................ 5
Télécommande—RM-RK60
(pour le KD-S790) .................................. 6
Préparation de la télécommande .............. 7
FONCTIONNEMENT DE BASE ............ 8
Mise sous tension ..................................... 8
Réglage de l’horloge ................................. 9
FONCTIONNEMENT DE LA RADIO ....... 10
Ecoute de la radio ..................................... 10
Mémorisation des stations ........................ 11
Accord d’une station présélectionnée ....... 12
FONCTIONNEMENT DU LECTEUR CD ... 13
Lecture d’un CD ........................................ 13
Localisation d’une plage ou d’un point
particulier sur un CD .............................. 14
Sélection des modes de lecture de CD ..... 15
Interdiction de l’éjection de CD ................. 16
AJUSTEMENT DU SON .................... 17
Sélection des modes sonores préréglés
(C-EQ: égaliseur personnalisé) .............. 17
Ajustement du son .................................... 18
AUTRES FONCTIONS PRINCIPALES..... 19
Sélection de la couleur de l’affichage
(seulement pour le KD-SC800) ............... 19
Réglage du mode de gradateur
(seulement pour le KD-SC800) ............... 19
Sélection de l’affichage du niveau ............ 20
Détachement du panneau de
commande .............................................. 21
Changement de la plaque standard
(seulement pour le KD-SC800) ............... 22
DEPANNAGE ................................ 23
ENTRETIEN ................................. 24
Manipulation des disques ......................... 24
SPECIFICATIONS........................... 25

Comment utiliser la touche M (MODE)

Si vous appuyez sur M (MODE), l’appareil entre en mode de fonctions et les touches numériques ainsi que les touches 5/∞ fonctionnent comme touche de fonction différente.
FRANÇAIS
Ex.: Quand la touche numérique 2 fonctionne comme touche MO (monaural).
Indicateur de durée restante
Pour utiliser de nouveau ces touches comme touches numériques après avoir appuyer sur M (MODE), attendez 5 secondes sans appuyer sur aucune touche, jusqu’à ce que le mode de
fonctions soit annulé.
• Appuyer de nouveau sur M (MODE) annule aussi le mode de fonctions.
3

EMPLACEMENT DES TOUCHES

Panneau de command
Fenêtre d’affichage
FRANÇAIS
1 Capteur de télécommande 2 Molette de commande 3 Touche (attente/en service/sourdine) 4 Touche SEL (sélection) 5 VisM2 × 5 mm (1/4 pouce)
(seulement pour le KD-SC800)
6 Couvercle de plaque et plaque standard
(seulement pour le KD-SC800)
7 Touche FM/AM 8 Touche 5 (haut)
Touche +10
9 Touche 0 (éjection) p Touches 4 /¢ q Touche (déblocage du panneau de
commande)
w Touche DISP (affichage)
• Fonctionne aussi comme touche SSM quand elle est pressée avec la touche M (MODE).
e Touche M (MODE)
• Fonctionne aussi comme touche SSM quand elle est pressée avec la touche DISP (affichage).
r Fenêtre daffichage t Touche MO (monaural)
4
y Touche RPT (répétition) u Touche RND (aléatoire) i Touches numériques o Touche E (EQ: égaliseur) ; Touche CD a Touche (bas)
Touche –10
Fenêtre d’affichage
s Indicateur LOUD (contour) d Indicateur EQ (égaliseur) f Indicateur de présence de CD g Indicateur CD h Indicateurs de bande FM (FM1, FM2, FM3) j Indicateur de bande AM k Indicateurs de réception du tuner
MO (monaural), ST (stéréo)
l Indicateur RND (disque aléatoire) / Indicateur du niveau de volume (ou audio) z Affichage principal x Indicateur RPT (répétition)
TélécommandeRM-RK41
Cette section est pour le KD-SC800.
1 • Met lappareil sous tension si vous appuyez
sur cette touche quand lappareil est hors tension.
Maintenez pressée jusqu’à ce queSEE YOU” apparaisse sur l’affichage pour mettre lappareil hors tension.
Appuyez brièvement sur cette touche pour
couper le volume momentanément. Appuyez de nouveau le rétablir.
3 • Choisit les stations préréglées lors de
l’écoute de la radio. Chaque fois que vous appuyez sur la touche, le numéro de station préréglée augmente et la station choisie est accordée.
Ne fonctionne pas comme touche DISC –.
4 Fonctionne de la même façon que la molette
de commande de lappareil principal.
Remarque:
5 Sélectionne le mode sonore (C-EQ: égaliseur
personnalisé). Chaque fois que vous appuyez sur la touche, le mode sonore (C-EQ) change.
6 Sélectionner la source.
Chaque fois que vous appuyez sur la touche, la source change.
7 Recherche des stations en écoutant la radio.
Ne fonctionne pas comme touche 5 (haut) ou (bas) lors de l’écoute de la radio.
Fait défiler rapidement en avant ou en
inverse la plage/fichier si est maintenue pressée en écoutant le CD.
Saute au début des plages/fichier suivantes ou revient au début de la plages/fichiers courante (ou précédente) si est brièvement pressée en écoutant le CD.
Ces touches ne sont pas utilisées pour l’ajustement de “CLOCK H”, “CLOCK M”, “LEVEL” et “DIMMER” (voir pages 9, 19 et 20).
FRANÇAIS
2 • Choisit la bande lors de l’écoute de la radio.
Chaque fois que vous appuyez sur la touche, la bande change.
Ne fonctionne pas comme touche PROG.
Ne fonctionne pas comme touche DISC +.
5
TélécommandeRM-RK60
Cette section est pour le KD-S790.
S
FRANÇAIS
1 • Met lappareil sous tension si vous appuyez
sur cette touche quand lappareil est hors tension.
Maintenez pressée jusqu’à ce queSEE YOU apparaisse sur l’affichage pour mettre lappareil hors tension.
Appuyez brièvement sur cette touche pour
couper le volume momentanément. Appuyez de nouveau le rétablir.
3 Choisit les stations préréglées lors de l’écoute
de la radio. Chaque fois que vous appuyez sur la touche, le numéro de station préréglée augmente et la station choisie est accordée.
4 Sélectionne le mode sonore (C-EQ: égaliseur
personnalisé). Chaque fois que vous appuyez sur la touche, le mode sonore (C-EQ) change.
5 Choisit la bande lors de l’écoute de la radio.
Chaque fois que vous appuyez sur la touche, la bande change.
6 Sélectionner la source.
Chaque fois que vous appuyez sur la touche, la source change.
7 Fonctionne de la même façon que la molette
de commande de lappareil principal.
Remarque:
Ces touches ne sont pas utilisées pour l’ajustement de “CLOCK H”, “CLOCK M” et “LEVEL” (voir pages 9 et 20).
2 Recherche des stations en écoutant la radio.
Fait défiler rapidement en avant ou en
inverse la plage/fichier si est maintenue pressée en écoutant le CD.
Saute au début des plages/fichier suivantes ou revient au début de la plages/fichiers courante (ou précédente) si est brièvement pressée en écoutant le CD.
6
Préparation de la télécommande
Avant dutiliser la télécommande:
Pointez la télécommande directement sur le
capteur de télécommande de l’appareil principal. Assurez-vous quil ny a pas dobstacle entre les deux.
Capteur de télécommande
Ne pas exposer la télécommande à un éclairage puissant (en plein soleil ou un éclairage artificiel).
Mise en place de la pile
Lorsque la portée ou l’efficacité de la télécommande diminue, remplacez la pile.
1. Retirez le porte-pile.
1) Poussez le porte-pile dans la direction de la flèche en utilisant la pointe d’un stylo-bille ou un objet similaire.
2) Retirez le porte-pile.
(face arrière)
3. Remettez le porte-pile en place.
Insérez le porte-pile en le poussant jusqu’à ce que vous entendiez un déclic.
(face arrière)
AVERTISSEMENT:
• Conservez la pile hors de la portée des enfants. Si un enfant venait à avaler une pile, consultez immédiatement un médecin.
• Ne rechargez pas, ne court-circuitez pas, de démontez pas, ne chauffez pas la pile et ne les jetez pas dans le feu. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.
• Ne mélangez pas la pile avec d’autres objets métalliques. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.
• Pour vous débarrassez des pile ou les conserver, entourez-les de ruban adhésif et isolez-les. Ne pas le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.
• Ne piquez pas la pile avec une broche métallique ou un objet similaire. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.
FRANÇAIS
2. Placez la pile.
Insérez la pile dans le porte-pile avec le pole + dirigé vers le haut de façon que la pile soit bien fixée dans le porte-pile.
Pile bouton au lithium (Produit référencé: CR2025)
ATTENTION:
NE LAISSEZ pas la télécommande pendant longtemps dans un endroit exposé aux rayons directs du soleil (tel que le tableau de bord). Sinon, elle risque d’être endommagée.
7

FONCTIONNEMENT DE BASE

231
Mise sous tension
1
Mettez l’appareil sous tension.
FRANÇAIS
Remarque sur le fonctionnement monotouche:
Quand vous choisissez la source à l’étape 2 ci­dessous, l’appareil se met automatiquement sous tension. Vous n’avez donc pas besoin d’appuyer d’abord sur cette touche pour mettre l’appareil sous tension.
2
Choisissez la source.
Pour utiliser le tuner (FM ou AM),
voir les pages 10 – 12.
Pour reproduire un CD,
voir les pages 13 – 16.
3
Ajustez le volume.
Indicateur du niveau de volume
Pour augmenter le volume
Pour diminuer le volume
(ou audio) (voir la page 20)
4
Ajustez le son comme vous le souhaitez. (Voir les pages 17 et 18.)
Pour baisser le son instantanément
Appuyez brièvement sur pendant l’écoute de nimporte quelle source. ATT commence à clignoter sur laffichage, et le niveau de volume est baissé instantanément. Pour revenir au niveau de volume précédent, appuyez de nouveau brièvement sur la touche.
Si vous tournez la molette de commande, vous pouvez aussi rétablir le son.
Pour mettre l’appareil hors tension
Maintenez pressée pendant plus d’une seconde. SEE YOU apparaît et lappareil se met hors tension.
Si vous mettez l’appareil hors tension lors de l’écoute d’un CD, la lecture du CD
débutera à partir de lendroit où elle a été interrompue la prochaine fois que vous mettez lappareil sous tension.
PRECAUTION sur le réglage du volume:
Les CD produisent très peu de bruit comparé avec les autres sources. Si le niveau de volume est ajusté, par exemple, pour le tuner, les enceintes risquent d’être endommagées par l’augmentation soudaine du niveau de sortie. Par conséquent, diminuez le volume avant de reproduire un CD et ajustez-le comme vous le souhaitez pendant la lecture.
8
Le niveau de volume apparaît.
Réglage de l’horloge
1
Maintenez pressée SEL (sélection) pendant plus de 2 secondes.
“CLOCK H”, “CLOCK M”, “LEVEL” ou “DIMMER*” apparaît sur l’affichage. * Seulement pour le KD-SC800
Pour vérifier l’heure actuelle ou changer le mode d’affichage
Appuyez sur DISP (affichage) répétitivement. Chaque fois que vous appuyez sur la touche, le mode d’affichage change comme suit:
• Pendant l’utilisation du tuner:
FRANÇAIS
2
Réglez les heures.
1 Choisissez “CLOCK H” (heures) s’il
n’apparaît pas sur l’affichage.
2 Ajustez les heures.
1 2
3
Réglez les minutes.
1 Choisissez “CLOCK M” (minutes). 2 Ajustez les minutes.
12
4
Terminez le réglage.
HorlogeFréquence
• Pendant l’utilisation du CD:
Durée de lecture écouléé
• Quand l’appareil est hors tension:
L’appareil se met sous tension et l’horloge apparaît pendant 5 secondes. Puis, l’appareil se remet hors tension.
Horloge
9

FONCTIONNEMENT DE LA RADIO

Ecoute de la radio
Vous pouvez utiliser la recherche automatique ou l’accord manuel pour accorder une station particulière.
FRANÇAIS
Recherche d’une station automatiquement: Recherche automatique
1
Choisissez la bande (FM1 – 3, AM).
Chaque fois que vous appuyez sur la touche, la bande change comme suit:
FM1 FM2 FM3 AM
La bande choisie apparaît.
S’allume lors de la réception d’une émission FM stéréo de signal suffisamment force.
Remarque:
Cet appareil a trois bandes FM (FM1, FM2, FM3). Vous pouvez utiliser n’importe laquelle pour écouter une station FM.
Pour arrêter la recherche avant qu’une station ne soit accordée, appuyez sur la même touche
que vous avez utilisée pour la recherche.
Recherche manuelle dune station: Recherche manuelle
1
Choisissez la bande (FM1 – 3, AM).
Chaque fois que vous appuyez sur la touche, la bande change comme suit:
FM1 FM2 FM3 AM
Remarque:
Cet appareil a trois bandes FM (FM1, FM2, FM3). Vous pouvez utiliser n’importe laquelle pour écouter une station FM.
2
Maintenez pressée ¢ ou 4 jusqu’à ce que “M” (manuel) clignote sur l’affichage.
10
2
Commencez la recherche d’une station.
Pour rechercher des stations de fréquences supérieures
Pour rechercher des stations de fréquences inférieures
Quand une station est accordée, la recherche s’arrête.
3
Accordez une station souhaitée pendant que “M” (manuel) clignote.
Pour accorder des stations de fréquences supérieures
Pour accorder des stations de fréquences inférieures
• Si vous relâchez la touche, le mode manuel est mis automatiquement hors service après 5 secondes.
• Si vous maintenez la touche pressée, la fréquence continue de changer (par intervalle de 200 kHz pour la bande FM et par intervalle de 10 kHz pour la bande AM) jusqu’à ce que vous la relâchiez.
Quand une émission FM stéréo est difficile à recevoir:
1 Appuyez sur M (MODE) pour
entrer en mode de fonction pendant l’écoute d’une station FM.
Mémorisation des stations
Vous pouvez utiliser l’une des deux méthodes suivantes pour mémoriser les stations reçues.
• Présélection automatique des stations FM: SSM (Strong-station Sequential Memory)
• Présélection manuelle des stations FM et AM
Présélection automatique des stations FM: SSM
Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2 et FM3).
1
Choisissez le numéro de la bande FM (FM1 – 3) où vous souhaitez mémoriser la station.
Chaque fois que vous appuyez sur la touche, la bande change comme suit:
FM1 FM2 FM3 AM
2
Maintenez pressées les deux touches pendant plus de 2 secondes.
FRANÇAIS
2 Appuyez sur MO (monaural),
pendant le mode de fonction, de façon que l’indicateur MO s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, l’indicateur MO s’allume et s’éteint alternativement.
Indicateur MO (monaural)
Lorsque l’indicateur MO est allumé sur l’affichage, le son que vous entendez est monaural mais la réception est améliorée.
“- -SSM- -” apparaît, puis disparaît quand la présélection automatique est terminée.
Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station—No. 1 (fréquence la plus basse) à No. 6 (fréquence la plus haute). Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.
11
Présélection manuelle
Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).
Ex.: Mémorisation de la station FM située à 88,3
MHz sur le numéro de présélection 1 de la bande FM1.
1
Choisissez le numéro de la bande (FM1 – 3, AM) où vous souhaitez mémoriser la station (dans cet exemple, FM1).
Chaque fois que vous appuyez sur la touche, la
FRANÇAIS
2
Accordez une station (dans cet exemple à 88,3 MHz).
bande change comme suit:
FM1 FM2 FM3 AM
Pour accorder des stations de fréquences supérieures
Pour accorder des stations de fréquences inférieures
4
Répétez la procédure ci-dessus pour mémoriser d’autres stations sur d’autres numéros de présélection.
Remarques:
• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.
• Les stations présélectionnées sont effacées si l’alimentation du circuit mémoire est interrompue (par exemple, pendant le changement de la batterie). Si cela se produit, présélectionnez de nouveau les stations.
Accord dune station présélectionnée
Vous pouvez accorder facilement une station présélectionnée. Rappelez-vous que vous devez d’abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, référez-vous à “Mémorisation des stations” à les pages 11 et 12.
1
Choisissez la bande (FM1 – 3, AM).
Chaque fois que vous appuyez sur la touche, la bande change comme suit:
FM1 FM2 FM3 AM
12
3
Maintenez pressée la touche numérique (dans cet exemple, 1) pendant plus de 2 secondes.
“P1” clignote pendant quelques secondes.
2
Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.
Remarque:
Vous pouvez aussi utiliser les touches 5 (haut) ou (bas) sur l’appareil pour choisir les stations présélectionnées. Chaque fois que vous appuyez les touches 5 (haut) ou (bas), les stations présélectionnées suivantes ou précédentes sont accordées.

FONCTIONNEMENT DU LECTEUR CD

Lecture d’un CD
1
Ouvrez le panneau de commande.
Remarque sur le fonctionnement monotouche:
Si un CD se trouve déjà dans la fente d’insertion, appuyer sur CD met l’appareil sous tension et commence la lecture automatiquement.
2
Insérez un disque dans la fente de d’insertion.
L’appareil se met en marche, tire le CD et commence la lecture automatiquement.
3
Fermez le panneau de commande à la main.
A propos du désaligement:
Un désalignement peut être la conséquence d’une conduite sur un terrain accidenté. Cela n’endommage pas l’appareil ni le CD, mais cela peut être agaçant. Nous vous recommandons d’arrêter la lecture de CD lors d’une conduite sur un tel terrain.
L’affichage change et indique ce qui suit:
L’indicateur de présence de CD s’allume.
Durée de lecture totale du disque inséré
Durée de lecture écoulée
Toutes les plages sont reproduites répétitivement jusqu’à ce que vous arrêtiez la lecture.
Remarques:
• Quand un CD est inséré à l’envers, il est éjecté automatiquement (si le panneau de commande est fermé), la source change sur le tuner et “PLEASE” et “EJECT” apparaissent alternativement pendant que l’indicateur de présence de CD clignote sur l’affichage.
• Quand vous ouvrez le panneau de commande en appuyant sur 0, le CD est éjecté automatiquement.
• S’il n’y a pas de CD dans la fente d’insertion, vous ne pouvez pas choisir CD comme source. “NO DISC” apparaît sur l’affichage.
Nombre total de plages du disque inséré
Plage actuelle
FRANÇAIS
13
Pour arrêter la lecture et éjecter le CD
Appuyez sur 0. La lecture de CD s’arrête et le panneau de commande s’ouvre. Le CD est éjecté automatiquement de la fente d’insertion. La source change sur le tuner (vous entendez la dernière station reçue).
• Si vous changez la source, la lecture de CD s’arrête aussi (sans éjecter le CD). La prochaine fois que vous choisissez “CD” comme source, la lecture du CD commence à partir de l’endroit où elle a été interrompue.
Remarques:
• Si le CD éjecté n’est pas retiré avant environ 15 secondes, le disque est automatiquement réinséré dans la fente d’insertion pour le protégé de la
FRANÇAIS
poussière. (Dans ce cas, la lecture du CD ne commence pas.)
• Vous pouvez éjecter le CD quand l’appareil est hors tension.

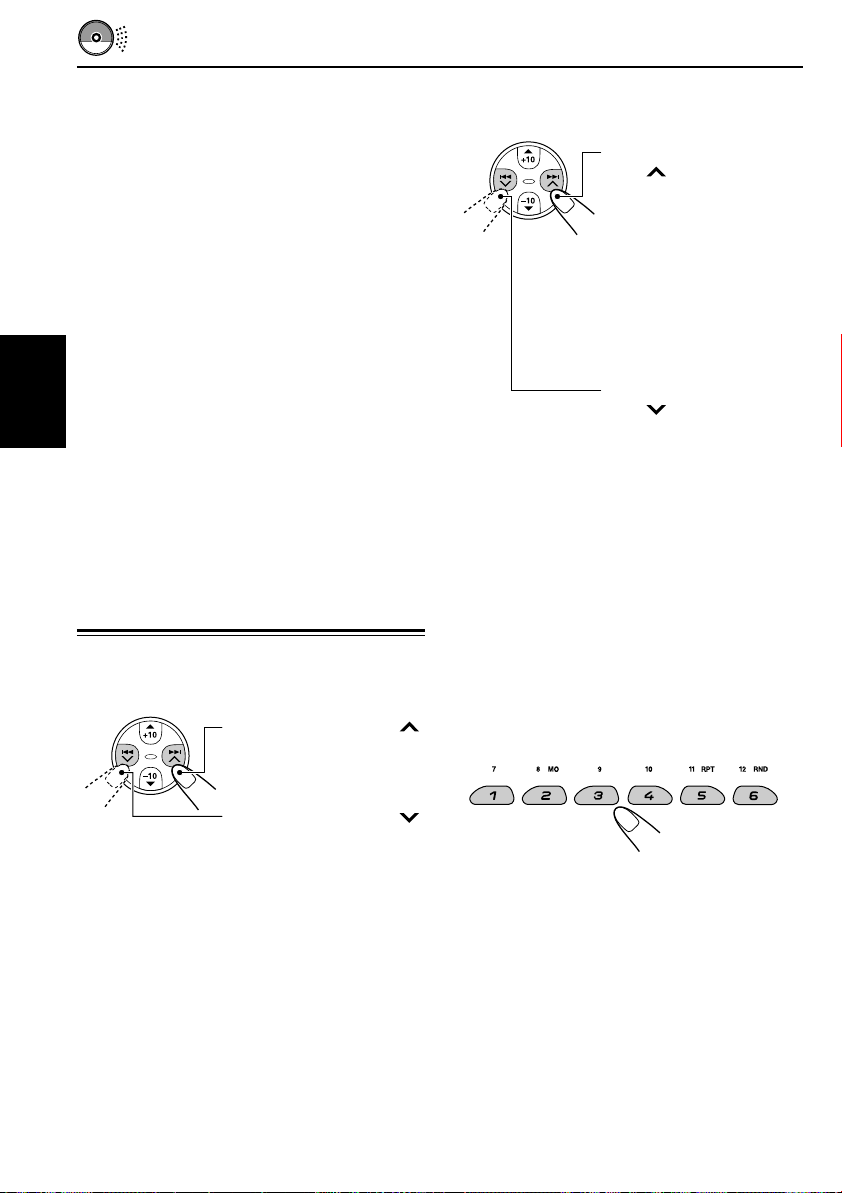

Localisation dune plage ou dun point particulier sur un CD
Pour avancer rapidement ou inverser une plage
Maintenez pressée ¢ , pendant la reproduction d’un CD, pour avancer rapidement la plage.
Maintenez pressée 4 , pendant la reproduction d’un CD, pour inverser la plage.
Pour aller aux plages suivantes ou précédentes
Appuyez brièvement sur ¢ lors de la reproduction d’un CD, pour avancer jusqu'au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début des plages suivantes est localisé et celle-ci est reproduite.
Appuyez brièvement sur 4 lors de la reproduction d’un CD, pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début des plages précédentes est localisé et celle-ci est reproduite.
Pour aller directement à une plage particulière
Appuyez sur la touche numérique correspondante au numéro de plage souhaité pour commencer sa reproduction.
• Pour choisir un numéro de plage de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).
• Pour choisir un numéro de plage de 7 – 12: Maintenez pressé 1 (7) – 6 (12) pendant plus d’une seconde.
14
Pour aller rapidement à une plage (touches +10 et –10)
1 Appuyez sur M (MODE) pour entrer en mode
de fonctions pendant la lecture d’un CD.
2 Appuyez sur +10 ou –10.
Pour sauter 10 plages* vers l’avant jusqu’à la dernière plage
Pour sauter 10 plages* vers l’arrière jusqu’à la première plage
* La première fois que vous appuyez sur la
touche +10 ou –10, vous sautez directement à la plage supérieure ou inférieure dont le numéro est un multiple de
10 (ex. 10e, 10e, 30e). Puis chaque fois que vous appuyez sur la touche, vous pouvez sauter 10 plages (voir “Comment utiliser les touches +10 et –10” ci-dessous).
• Après la dernière plage, la première plage
est choisie, et vice versa.
Comment utiliser les touches +10 et –10
Sélection des modes de lecture de CD
Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire de disque)
Vous pouvez reproduire toutes les plages du disque dans un ordre aléatoire.
1 Appuyez sur M (MODE) pour
entrer en mode de fonction pendant l’écoute d’un CD.
2 Appuyez sur RND (aléatoire),
pendant le mode de fonctions, de façon que “DISC RND” apparaît sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture aléatoire de disque se met alternativement en et hors service.
Indicateur RND (disque aléatoire)
Quand la lecture aléatoire de disque est mise en service, l’indicateur RND s’allument sur l’affichage. Puis, une plage choisie aléatoirement est reproduite.
FRANÇAIS
• Ex. 1: Pour choisir la plage numéro 32 pendant la lecture de la plage numéro 6
(Trois fois)
Plage 6 \ 10 \ 20 \ 30 \ 31 \ 32
• Ex. 2: Pour choisir la plage numéro 8 pendant la lecture de la plage numéro 36
(Trois fois) (Deux fois)
Plage 36 \ 30 \ 20 \ 10 \ 9 \ 8
(Deux fois)
15
Pour reproduire les plages répétitivement (Lecture répétée de plage)
Vous pouvez reproduire la plage actuelle répétitivement.
1 Appuyez sur M (MODE) pour
entrer en mode de fonction pendant l’écoute dun CD.
2 Appuyez sur RPT (répétition),
pendant le mode de fonctions, de façon que TRK RPT apparaît sur laffichage. Chaque fois que vous appuyez sur la touche, le mode de lecture répétée de plage se met alternativement
FRANÇAIS
en et hors service.
Interdiction de l’éjection de CD
Vous pouvez interdire l’éjection d’un CD et le verrouiller dans la fente d’insertion.
Tout en maintenant pressée CD, appuyez sur pendant plus de 2 secondes.
NO EJECT clignote sur laffichage pendant environ 5 secondes, le CD est verrouillé et ne peut plus être éjecté.
Indicateur RPT
Quand la lecture répétée de plage est mise en service, lindicateur RPT sallume sur l’affichage. Puis, la plage en cours de lecture est reproduite répétitivement.
Pour annuler l’interdiction et déverrouiller le CD, appuyez de nouveau sur pendant
plus de 2 secondes, tout en maintenant pressée CD. EJECT OK clignote sur laffichage pendant environ 5 secondes et le lecteur disque est déverrouillé.
16

AJUSTEMENT DU SON

Sélection des modes sonores préréglés (C-EQ: égaliseur personnalisé)
Vous pouvez choisir un mode sonore préréglé (C-EQ: égaliseur personnalisé) convenant à votre genre de musique.
Choisissez le mode sonore que vous souhaitez.
Quand vous appuyez une fois sur la touche, le dernier mode sonore choisi est rappelé et appliqué à la source actuelle.
Ex.: Si vous avez choisi “USER”
précédemment
Plus, chaque fois que vous appuyez sur la touche, le mode sonore change comme suit:
USER
ROCK
CLASSIC
Indication Pour: Valeurs préréglées
BAS TRE LOUD
USER (Son plat) 00 00 OFF
ROCK Musique +03 +01 ON
rock ou disco
CLASSIC Musique +01 –02 OFF
classique
POPS Musique +04 +01 OFF
légère
HIP HOP Musique +02 00 ON
funk ou rap
JAZZ Musique Jazz +02 +03 OFF
Remarque:
Vous pouvez ajuster chaque mode sonore selon vos préférences. Une fois que vous avez réalisé un ajustement, il est mémorisé automatiquement pour le mode sonore actuellement choisi. Référez-vous à “Ajustement du son” à la page 18.
FRANÇAIS
POPSHIP HOPJAZZ
L’indicateur EQ s’allume quand n’importe quel mode sonore autre que “USER” est choisi.
Ex.: Quand vous choisissez “ROCK”
17
Ajustement du son
Vous pouvez ajuster les caractéristiques du son à votre préférence.
1
Choisissez l’élément que vous souhaitez ajuster.
Chaque fois que vous appuyez sur la touche, l’élément ajustable change comme suit:
*1Quand vous ajustez les graves, les aigus ou le
contour, l’ajustement réalisé est mémorisé pour le mode sonore actuellement choisi (C-EQ) y compris “USER”.
*2Si vous utilisez un système à deux enceintes, réglez
le niveau de fader sur “00”.
*3Normalement, la molette de commande fonctionne
comme commande de volume. Alors, vous n’avez pas besoin de choisir “VOL” pour ajuster le niveau de volume.
2
Ajustez le réglage.
BAS TRE
(graves) (aigus)
VOL
(volume)
LOUD
(contour)
(fader)
(balance)
FRANÇAIS
Indication Pour: Plage
1
BAS*
TRE*
FAD*
BAL Ajuster l’équilibre L06 (Gauche
LOUD*1Relève les
VOL*
Ajuster les graves. –06 (min.)
| +06 (max.)
1
Ajuster les aigus. –06 (min.)
2
Ajuster l’équilibre R06 (Arrièrer entre les enceintes seulement) avant et arrière. |
entre les enceintes seulement) gauche et droite. |
fréquences basses et élevées LOUD ON pour produire un | son bien équilibré LOUD OFF à faible niveau de volume.
3
Ajuster le volume. 00 (min.)
| +06 (max.)
F06 (Avant seulement)
R06 (Droit seulement)
| 50 (max.)
FAD
BAL
Pour augmenter le niveau ou pour mettre ne service le contour
Pour diminuer le niveau ou pour mettre hors service le contour
La courbe d’égalisation change quand vous ajustez les graves ou les aigus.
Ex. 1:
Quand vous ajustez les “TRE” (
aigus
)
Ex. 2: Quand vous mettez en service
le contour
3
Répétez l’étape 1 et 2 pour ajuster d’autres éléments.
Pour réinitialiser chaque mode sonore aux réglages de l’usine, répétez la même procédure
et réaffectez les valeurs préréglées données dans le tableau de la page 17.
18

AUTRES FONCTIONS PRINCIPALES

Sélection de la couleur de laffichage
Cette section est seulement pour le KD-SC800.
Vous pouvez choisir la couleur de l’affichage selon vos préférences. À l’expédition l’usine, “ALL DEMO” est choisi.
1
Maintenez pressée DISP (affichage) pendant un instant.
Le dernier réglage choisi apparaît sur l’affichage.
2
Choisissez le réglage de la couleur souhaitée.
Chaque fois que vous appuyez sur la touche, la sélection change comme suit:
ALL DEMO O SOURCE O BLUE O OCEAN O PURPLE O PINK O ROSE O RED O (retour au début)
Quand “ALL DEMO” est choisi: La couleur de l’affichage change toutes les 6 secondes. (vermillon = rose = océan = rouge = violet = bleu = retour au début)
Quand “SOURCE” est choisi: La couleur de l’affichage est fixée sur le rouge pendant l’écoute d’une station FM ou AM et sur le bleu pendant l’écoute d’un CD.
3
Terminez le réglage.
Réglage du mode de gradateur
Cette section est seulement pour le KD-SC800.
Quand vous allumez les feux de votre voiture, l’affichage s’assombrit automatiquement (Assombrissement automatique). À l’expédition de l’usine, le mode d’assombrissement automatique est en service.
1
Maintenez pressée SEL (sélection) pendant plus de 2 secondes.
“CLOCK H”, “CLOCK M”, “LEVEL” ou “DIMMER” apparaît sur l’affichage.
2
Choisissez “DIMMER” s’il n’apparaît pas sur l’affichage.
3
Choisissez le réglage souhaité.
• AUTO: Met en service le gradateur
• OFF: Annule le gradateur automatique.
• ON: Assombrit toujours l’affichage.
4
Terminez le réglage.
automatique.
FRANÇAIS
Remarque:
Si aucune opération n’est réalisée pendant environ 15 secondes ou si n’importe quelle autre touche est pressée, le réglage se termine aussi.
Remarque sur lassombrissement automatique:
L’assombrissement automatique équipant cet appareil peut ne pas fonctionner correctement sur certains véhicules, particulièrement sur ceux qui ont une molette de commande pour l’assombrissement. Dans ce cas, réglez le mode d’assombrissement sur “ON” ou sur “OFF”.
19
Sélection de laffichage du niveau
Vous pouvez choisir l’affichage du niveau en fonction de vos préférences. À l’expédition de l’usine, “AUDIO 2” est choisi.
1
Maintenez pressée SEL (sélection) pendant plus de 2 secondes.
“CLOCK H”, “CLOCK M”, “LEVEL” ou “DIMMER*” apparaît sur l’affichage. * Seulement pour le KD-SC800
2
FRANÇAIS
Choisissez “LEVEL” s’il n’apparaît pas sur l’affichage.
3
Choisissez le mode que vous souhaitez.
MÉMO
Vous pouvez utiliser l’espace ci-dessous pour noter vos réglages préférés—stations préréglées, modes sonores, etc.
20
• AUDIO 1: Montre l’indicateur du niveau
• AUDIO 2: Alterne entre le réglage
• OFF: Efface l’indicateur du niveau
4
Terminez le réglage.
audio.
“AUDIO 1” et l’affichage de l’éclairage.
audio.
Détachement du panneau de commande
Vous pouvez détacher le panneau de commande quand vous quittez la voiture. Lors du détachement ou de la remise en place du panneau de commande, faites attention de ne pas endommager les connecteurs situés à l’arrière du panneau et sur le porte-panneau.
Comment détacher le panneau de commande
Avant de détacher le panneau de commande, assurez-vous de mettre l’appareil hors tension.
1
Déverrouillez le panneau de commande.
2
Tirez le panneau de commande de l’appareil.
Comment attacher le panneau de commande
1
Insérez le côté droit du panneau de commande dans la rainure située du côté droit du porte-panneau.
2
Appuyez sur le côté gauche du panneau de commande pour le fixer au porte-panneau.
Remarque sur le nettoyage des connecteurs:
Si vous détachez fréquemment le panneau de commande, les connecteurs se détérioreront. Pour réduire cette détérioration, essuyez périodiquement les connecteurs avec un coton-tige ou un tissu imprégné d’alcool, en faisant attention de ne pas endommager les connecteurs.
FRANÇAIS
3
Mettez le panneau de commande détaché dans la boîte fournie.
Connecteurs
21
Changement de la plaque standard
Cette section est seulement pour le KD-SC800.
Vous pouvez changer la plaque standard par une autre fournie avec votre appareil. Vous pouvez aussi les télécharger sur le site <http://www.jvc.co.jp/jvccar>.
• Lors du changement de la plaque, faites attention de pas laissez vos empreintes sur la plaque ou le couvercle.
1
Déserrez les vis avec la clef hexagonale fournie.
FRANÇAIS
2
Retirez le couvercle de la plaque et la plaque standard.
Plaque standard
• Lors de la fixation d’une plaque découpée ou téléchargée
Ajoutez la plaque transparente (fournie) entre la plaque découpée ou téléchargée et le couvercle de la plaque afin de pouvoir fixer correctement le couvercle de la plaque.
Plaque découpée ou téléchargée
Couvercle de la plaque
Plaque transparente (fournie)
Remarques:
• Assurez-vous de conservez la clef hexagonale pour une utilisation future.
• Deux vis de rechange pour le couvercle de la plaque sont fournies avec l’appareil. (Voir le Manuel d’installation/raccordement.)
• Quand vous fixez le couvercle de la plaque, ne serrez pas les vis trop fort; sinon, le couvercle de la plaque pourrait se fissurer.
Comment utiliser les plaques découpées
1 Dépliez la feuille fournie des plaques à
découper.
22
Couvercle de la plaque
3
Remplacez-la par une autre plaque (une plaque standard, une plaque découpée ou une plaque que vous avez téléchargée) de votre choix.
• Lors de la fixation d’une plaque standard
Plaque standard
Couvercle de la plaque
2 Coupez la plaque souhaitée à l’aide de
ciseaux.
3 Rognez la fenêtre et l’emplacement des
deux boutons avec un cutter sur un matelas de caoutchouc.

DEPANNAGE

Ce qui apparaît comme un problème n’est pas toujours très sérieux. Vérifier les points suivants avant d’appeler un centre de réparation.
Symptômes
• Le son ne peut pas être entendu des enceintes.
• Cet appareil ne fonctionne pas du tout.
Général
• La présélection automatique SSM (Strong-station Sequential Memory) ne fonctionne pas.
FM/AM
• Il y a du bruit statique lors de l’écoute de la radio.
• Le disque ne peut pas être reproduit.
• Le CD-R/CD-RW ne peut pas être reproduit.
• Les plages sur un CD-R/ CD-RW ne peuvent pas être sautées.
Causes
Le niveau de volume est réglé au niveau minimum.
Les connexions sont incorrectes.
Le micro-ordinateur intégré peut fonctionner incorrectement à cause de parasites, etc.
Les signaux sont trop faibles.
L’antenne n’est pas connectée fermement.
Le CD est inséré à l’envers.
Le CD-R/CD-RW n’est pas finalisé.
Remèdes
Ajustez-la sur le niveau optimum.
Vérifiez les cordons et les connexions.
Appuyez sur la touche de réinitialisation sur le porte­panneau après avoir détaché le panneau de commande. (Le réglage de l’horloge et les stations présélectionnées enregistrées en mémoire sont effacées.) (Voir la page 2.)
Mémorisez les stations manuellement.
Connectez l’antenne fermement.
Insérez-le CD correctement.
• Insérez un CD-R/CD-RW finalisé.
• Finalisez le CD-R/CD-RW avec l’appareil utilisé pour l’enregistrement.
FRANÇAIS
• Le CD ne peut pas être éjecté.
• Le son du CD est interrompu par moment.
Lecture de CD
• “NO DISC” apparaît sur l’affichage.
Le CD est verrouillé.
Vous conduisez sur une route accidentée.
Le CD est rayé.
Les connexions sont incorrectes.
Il n’y a pas de CD dans la fente d’insertion.
Le CD n’est pas inséré incorrectement.
Déverrouillez le CD. (Voir la page 16.)
Arrêtez la lecture quand vous conduisez sur des routes accidentées.
Changez le CD.
Vérifiez les cordons et les connexions.
Insérez un CD dans la fente d’insertion.
Insérez-le CD correctement.
23

ENTRETIEN

Manipulation des disques
Cet appareil a été conçu uniquement pour reproduire les CD, CD-R (enregistrables), et CD-RW (réinscriptibles).
• Cet appareil n’est pas compatible avec les disques MP3.
Manipulation des disques
Pour retirer un disque de son boîtier, faites pression
sur e support central du boîtier et retirez le disque en le tenant par ses arêtes.
• Tenez toujours le disque par ses arêtes. Ne touchez pas la surface enregistrée.
Pour remettre un disque dans son boîtier,
FRANÇAIS
insérez délicatement le CD autour du support central (la surface imprimée dirigée vers le haut).
• Remettez les disques dans leur boîtier après utilisation.
Pour garder propres vos disques
Un disque sale peut ne pas être reproduit correctement. Si un disque devient sale, essuyez-le avec un chiffon doux, en ligne droite, du centre vers les arêtes.
Avant de reproduire un disque neuf
Les disques neufs peuvent avoir des ébarbures sur les arêtes intérieures et extérieures. Si un tel disque est utilisé, cet appareil risque de rejeter le disque. Pour retirer ces ébarbures, frottez les arêtes avec un crayon, un stylo, etc.
Condensation d’humidité
De l’humidité peut se condenser sur la lentille à l’intérieur du lecteur de disque dans les cas suivants:
• Après avoir mis le chauffage dans la voiture.
• Si l’intérieur de la voiture devient très humide.
Si cela se produit, le lecteur de disque peut ne pas fonctionner correctement. Dans ce cas, éjectez le disque et laissez l’appareil sous tension pendant quelques heures, jusqu’à ce que l’humidité se soit évaporée.
Support central
Lors de la reproduction d’un CD-R ou d’un CD-RW
Avant de reproduire un CD-R ou un CD-RW, lisez attentivement leurs instructions et précautions.
• Utilisez uniquement des CD-R ou CD-RW finalisés.
• Certains CD-R ou CD-RW ne peuvent pas être reproduits sur cet appareil à cause de leurs caractéristiques et pour les raisons suivantes: – Les disques sont sales ou rayés. – De l’humidité s’est condensée sur la lentille,
à l’intérieur de l’appareil.
– La lentille du capteur, à l’intérieur de
l’appareil, est sale.
Les CD-RW peuvent nécessiter une durée de mise en service plus longue car le facteur de réflexion des CD-RW est inférieur à celui des CD ordinaires.
• Les CD-R ou CD-RW sont sensibles aux hautes températures ou à une humidité importante. Ne les laissez pas à l’intérieur de la voiture.
• N’utilisez les CD-R ou CD-RW suivants: – Disques avec des autocollants, des
étiquettes ou des cachets de protection collés sur leur surface.
– Disques sur lesquels une étiquette peut être
imprimée directement avec, par exemple,
une imprimante à jet d’encre. L’utilisation de ce type de disque par haute température ou humidité peut entraîner un mauvais fonctionnement de l’appareil ou endommager le disque. Par exemple: – L’autocollant ou l’étiquette peut rétrécir et
gondoler le disque. – L’autocollant ou l’étiquette peut se détacher
et le disque ne peut plus être éjecté. – L’impression sur le disque peut devenir collante. Lisez attentivement les instructions et les précautions sur les étiquettes et les disques imprimables.
ATTENTION:
• N’insérez pas des disques de 8 cm (3 3/16 pouces) (CD single) dans la fente d’insertion. (De tels disques ne peuvent pas être éjectés.)
• N’insérez pas des disques avec une forme inhabituelle—comme le cœur d’une fleur; cela pourrait causer un mauvais fonctionnement.
• N’exposez pas les disques à la lumière directe du soleil ou à toute source de chaleur, ni ne les placez pas dans un endroit soumis à des hautes températures ou à l’humidité. Ne les laissez pas dans la voiture.
• N’utilisez aucun solvant (comme par exemple: un nettoyant pour disque analogique, un diluant en bombe, de la benzine, etc.) pour nettoyer les disques.
24
Disque gondolé
Autocollant
Reste collant
Disque
Etiquette spécialisée

SPECIFICATIONS

SECTION AMPLIFICATEUR AUDIO
Puissance de sortie maximum:
Avant: 50 W par canal Arrière: 50 W par canal
Puissance de sortie en mode continu (RMS):
Avant: 19 W par canal pour 4 , 40 Hz à
20 000 Hz à moins de 0,8% de distorsion harmonique totale.
Arrière: 19 W par canal pour 4 , 40 Hz à
20 000 Hz à moins de 0,8% de
distorsion harmonique totale. Impédance de charge: 4 (4 à 8 tolérés) Plage de commande de la tonalité
Graves: ±10 dB à 100 Hz
Aigus: ±10 dB à 10 kHz Réponse en fréquence: 40 Hz to 20 000 Hz Rapport signal sur bruit: 70 dB Niveau de sortie de ligne/Impédance:
2,0 V/20 kΩ en charge (pleine échelle) Impédance de sortie: 1 k
SECTION TUNER
Plage de fréquence:
FM: 87,5 MHz à 107,9 MHz
AM: 530 kHz à 1 710 kHz
[Tuner FM]
Sensibilité utilisable: 11,3 dBf (1.0 µV/75 Ω) Sensibilité utile à 50 dB:
16,3 dBf (1.8 µV/75 Ω)
Sélectivité de canal alterné (400 kHz):
65 dB Réponse en fréquence: 40 Hz à 15 000 Hz Séparation stéréo: 35 dB Rapport de synchronisation: 1,5 dB
SECTION LECTEUR CD
Type: Lecteur de disque compact Système de détection de signal: Capteur sans
contact optique (semiconducteur laser) Nombre de canaux: 2 canaux (stéréo) Réponse en fréquence: 5 Hz à 20 000 Hz Plage dynamique: 96 dB Rapport signal sur bruit: 98 dB Pleurage et scintillement:Inférieur à la limite
mesurable
GÉNÉRAL
Alimentation
Tension de fonctionnement:
DC 14,4 V (11 V à 16 V tolérés)
Température de fonctionnement admissible:
0°C à +40°C (32°F à 104°F) Système de mise à la masse: Masse négative Dimensions (L × H × P):
Taille d’installation (approx.):
182 mm × 52 mm × 150 mm
(7-3/16 pouces × 2-1/16 pouces ×
5-15/16 pouces)
Taille du panneau (approx.):
188 mm × 58 mm × 12 mm
(7-7/16 pouces × 2-5/16 pouces ×
1/2 pouces)
Masse (approx.):
1,4 kg (3.1 livres) (sans les
accessoires)
La conception et les spécifications sont sujettes à changement sans notification.
FRANÇAIS
[Tuner AM]
Sensibilité: 20 µV Sélectivité: 35 dB
• Si un kit de montage est nécessaire pour votre voiture, consultez votre annuaire téléphonique pour trouver le magasin spécialisé en autoradio le plus proche de chez vous.
• Si vous souhaitez obtenir des plaques téléchargées additionnelles, vous pouvez les télécharger sur le site <http://www.jvc.co.jp/jvccar>.
25
http://www.jvcmobile.c
Visit us on-line for
Technical Support & Customer Satisfaction Survey.
US RESIDENTS ONLY
om
Having TROUBLE with operation?
Please reset your unit
Refer to page of How to Reset
Still having trouble??
USA ONLY
Call 1-800-252-5722
http://www.jvc.com
We can help you!
EN, SP, FR 1202KKSMDTJEIN
© 2002 VICTOR COMPANY OF JAPAN, LIMITED
JVC
KD-SC800/KD-S790
Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement
GET0142-002A
[J]
ENGLISH
• This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems.
INSTALLATION (IN-DASH MOUNTING)
• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC car audio dealer or a company supplying kits.
1
Before mounting: Press (control panel release button) to detach the control panel if already attached.
* When shipped from the factory, the control panel is packed in the
hard case.
2
Remove the trim plate.
3
Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.
Note: When you stand the unit, be careful not to damage the fuse on the rear.
2 Insert the 2 handles between the unit and the sleeve, as
illustrated, to disengage the sleeve locks.
3 Remove the sleeve.
Note: Be sure to keep the handles for future use after installing the unit.
4
Install the sleeve into the dashboard. * After the sleeve is correctly installed into the dashboard, bend the
appropriate tabs to hold the sleeve firmly in place, as illustrated.
5
Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.
6
Do the required electrical connections.
7
Slide the unit into the sleeve until it is locked.
8
Attach the trim plate. Note: Ensure the recessed part is at the bottom. If not, the control
panel will not open completely.
9
Attach the control panel.
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.
1
Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.
* Cuando se envía de la fábrica, el panel de control está embalado
en el estuche duro.
2
Retire la placa de guarnición.
3
Retire la cubierta después de desenganchar los retenes de la cubierta.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.
2 Inserte las 2 manijas entre la unidad y la cubierta tal como en la
ilustración y desenganche los retenes de la cubierta.
3 Retire la cubierta.
Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada en el
tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.
5
Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.
6
Realice las conexiones eléctricas requeridas.
7
Deslice la unidad dentro de la cubierta hasta que quede trabada.
8
Coloque la placa de guarnición. Nota: Asegúrese de que la parte ahuecada quede en la parte
inferior. De la contrario, el panel de control no se podrá abrir por completo.
9
Coloque el panel de control.
1202KKSMDTJEIN
JVC
EN, SP, FR
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

L’illustration suivante est un exemple dinstallation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits dinstallation, consulter votre revendeur dautoradios JVC ou une compagnie d’approvisionnement.
1
Avant le montage:
commande) pour éventeullement détacher le panneau de commande.
* Lorsque ce panneau de commande sort dusine, il est rangé dans
un étui de transport.
2
Retirer la plaque d’assemblage.
3
Libérer les verrous du manchon et retirer le manchon.
1
Poser l’appareil à la verticale.
Remarque:
attention de ne pas endommager le fusible situé sur l’arrière.
2
Insérer les 2 poignées entre lappareil et le manchon comme indiqué pour désengagé les verrous de manchon.
3
Retirer le manchon.
Remarque:
utilisation ultérieur, après linstallation de l’appareil.
4
Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau de bord,
plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.
5
Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer lamortisseur en caoutchouc sur l’extrémité du boulon.
6
Réalisez les connexions électriques.
7
Faire glisser lappareil dans le manchon jusqu’à ce quil soit verrouillé.
8
Attachez la plaque d’assemblage.
Remarque:
Sinon, le panneau de commande ne pourra pas être ouvert complètement.
9
Remonter le panneau de commande.
Appuyer sur (déblocage du panneau de
Lorsque vous mettez l’appareil à la verticale, faire
S’assurer de garder les poignées pour une
Assurez-vous que la partie encastrée est en bas.
1
3
Control panel
Panel de control
Panneau de commande
Handle
Manija
Poignée
Slot
Ranura
Fente
Lock Plate
Placa de bloqueo
Plaque de verrouillage
2
Trim plate
Placa de guarnición
Plaque d’assemblage
Rubber cushion
Cojín de goma
Amortisseur en caoutchouc
Sleeve
Cubierta
Manchon
7
4
Dashboard
Tablero de instrumentos
Tableau de bord
184 mm (7-1/4")
53 mm
(2-1/8")
5
Mounting bolt
Perno de montaje
Boulon de montage
Fuse
Fusible
Fusible
Sleeve
Cubierta
Manchon
9
Control panel
Panel de control
Panneau de commande
8
6
4
*
See ELECTRICAL CONNECTIONS.
Véase “CONEXIONES ELECTRICAS”.
Référez-vous RACCORDEMENTS ELECTRIQUES .
Trim plate
Placa de guarnición
Plaque dassemblage
1
• When using the optional stay
• Cuando emplea un soporte opcional
• Lors de l’utilisation du hauban en option
Washer
Arandela
Rondelle
Dashboard
Tablero de instrumentos
Tableau de bord
Fire wall
Tabique a prueba de incendios
Cloison
Sleeve
Cubierta
Manchon
Mounting bolt
Perno de montaje
Boulon de montage
Stay (option)
Soporte (opción)
Hauban (en option)
Lock nut
Tuerca de seguridad
Ecrou d’arrêt
Screw (option)
Tornillo (opción)
Vis (en option)
• When installing the unit without using the sleeve
• Instalación de la unidad sin utilizar la manga
• Lors de l’installation de l’appareil scans utiliser de manchon
In a Toyota for example, first remove the car radio and install the unit in its place.
En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.
Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.
Flat type screws—M5 x 6 mm (M5 x 1/4")*
Tornillos tipo plano—M5 x 6 mm (M5 x 1/4 pulgada)*
Vis à tête plate—M5 x 6 mm (M5 x 1/4 pouces)*
Bracket*
Ménsula*
Support*
Pocket
Compartimiento
Poche
Bracket*
Ménsula*
Support*
Flat type screws—M5 x 6 mm (M5 x 1/4")*
Tornillos tipo plano—M5 x 6 mm (M5 x 1/4 pulgada)*
Vis à tête plate—M5 x 6 mm (M5 x 1/4 pouces)*
* Not included with this unit.
* No suministrado con esta unidad.
*
Non fourni avec cet appareil.
Less than 30˚
Menos de 30˚
Moins de 30˚
Removing the unit
• Before removing the unit, release the rear section.
1
Remove the control panel.
2
Remove the trim plate.
3
Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit. (Be
sure to keep the handles after installing it.)
Control panel
Panel de control
Panneau de commande
Install the unit at an angle of less than 30˚
Instale la unidad a un ángulo de menos de 30˚
Installez l’appareil avec un angle de moins de 30˚.
Extracción de la unidad
• Antes de extraer la unidad, libere la sección trasera.
1
Retire el panel de control.
2
Retire la placa de guarnición.
3
Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de
conservar las manijas después de instalarlo.)
Note : When installing the unit on the mounting bracket, make sure to use the 6 mm (1/4")-long screws. If longer screws
Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm (1/4 pulgada) de
Remarque :
are used, they could damage the unit.
longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 6 mm (1/4 pouces). Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
Retrait de l’appareil
Avant de retirer l’appareil, libérer la section arrière.
1
Retirer le panneau de commande.
2
Retirer la plaque d’assemblage.
3
Introduire les 2 poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.
l’installation de l’appareil.)
(S’assurer de conserver les poignées après
321
Trim plate
Placa de guarnición
Plaque d’assemblage
Handle
Manija
Poignée
Parts list for installation and connection
The following parts are provided with this unit. The number in parentheses indicates the quantity of the pieces supplied. After checking them, please set them correctly.
Hard case/Control panel (1)
Estuche duro/Panel de control (1)
Etui de transport/Panneau de commande (1)
Power cord (1)
Cordón de alimentación (1)
Cordon d’alimentation (1)
Mounting bolt—M5 x 20 mm (M5 x 13/16") (1)
Perno de montaje—M5 x 20 mm (M5 x 13/16 pulgada) (1)
Boulon de montage—M5 x 20 mm (M5 x 13/16 pouces) (1)
Only for KD-SC800 / Solo para KD-SC800 / Seulement pour le KD-SC800
See page 22 of the Instructions for the usage of the following parts. Con respecto al uso de las siguientes piezas, consulte la página 22 de las instrucciones. Référez-vous à la page 22 du mode d’emploi pour savoir comment utiliser les pièces suivantes.
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. El número entre paréntesis indica la cantidad de piezas suministradas. Después de inspeccionarlas, colóquelas correctamente.
Sleeve (1)
Cubierta (1)
Manchon (1)
Handles (2)
Manijas (2)
Poignées (2)
Lock nut—M5 (1)
Tuerca de seguridad—M5 (1)
Ecrou d’arrêt—M5 (1)
Trim plate (1)
Placa de guarnición (1)
Plaque d’assemblage (1)
Washer—ø5 (1)
Arandela—ø5 (1)
Rondelle—ø5 (1)
Rubber cushion (1)
Cojín de goma (1)
Amortisseur en caoutchouc (1)
Liste des pièces pour l’installation et raccordement
Les pièces suivantes sont fournies avec cet appareil. Le nombre entre parenthèses indique la quantité de pièces fournies. Après vérification, veuillez les placer correctement.
RM-RK60
For KD-S790 / Para KD-S790 / Pour le KD-S790
Remote controller (1)
Mando a distancia (1)
Télécommade (1)
Battery (1)
Pila (1)
Pile (1)
CR2025
RM-RK41
For KD-SC800 / Para KD-SC800 / Pour le KD-SC800
Additional standard plates (3) and transparent plate (1)
Placas estándar adicionales (3) y placa transparente (1)
Plaques standards additionnelles (3) et plaque transparente (1)
Hex screwdriver (1)
Destornillador hexagonal (1)
Clef hexagonale (1)
Cutout plates (printed on the sheet) (4)
Placas recortadas (impresas en la hoja) (4)
Plaques découpées (imprimées sur une feuille) (4)
Spare screws for the plate cover attachment —M2 x 5 mm (M2 x 1/4") (2)
Tornillos de repuesto para fijación de la placa de cubierta —M2 x 5 mm (M2 x 1/4 pulgada) (2)
Vis de rechange pour la fixation du couvercle de la plaque —M2 x 5 mm (M2 x 1/4 pouces) (2)
2
Remote controller (1)
Mando a distancia (1)
Télécommade (1)
Battery (1)
Pila (1)
Pile (1)
CR2025
ESPAÑOL
FRANÇAISENGLISH
ELECTRICAL CONNECTIONS
To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.
Note: This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does not have this system, a voltage
inverter is required, which can be purchased at JVC car audio dealers.
Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.
If noise is a problem... This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal (see connection diagram) to the cars chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.
Maximum input of the speakers should be more than 50 W at the rear and 50 W at the front, with an impedance of 4 to 8 Ω.
Be sure to ground this unit to the cars chassis.
The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.
Heat sink
Sumidero térmico
Dissipateur de chaleur
CONEXIONES ELECTRICAS
Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.
Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este
sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.
• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.
• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.
• La entrada máxima de los altavoces no debe ser más que 50 W en la frontal y 50 W en el trasero, con una impedancia de 4 a 8 Ω.
Asegúrese de conectar esta unidad a tierra en el chasis del
automóvil.
• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et deffectuer tous les raccordements électriques avant dinstaller lappareil. Si lon nest pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.
Remarque:
Cet appareil est conçu pour fonctionner sur des sources de courant continu de dalimentation, il vous faut un convertisseur de tension, que vous pouvez acheter chez un revendeur dautoradios JVC.
Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur dautoradios JVC.
Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la
borne arrière de masse
diagramme de raccordement) en utiliscant des cordons les plus gros et les plus courts possibles telle quune barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur dautoradios JVC.
La puisscance admissible des enceintes devrait supérieure à 50 W à larrière et à 50 W lavant, avec une impédance de
Sassurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.
Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.
12 V à masse NEGATIVE
de lappareil au châssis de la voiture (voir le
. Si votre véhicule noffre pas ce type
4 à 8
.
Typical connections / Conexiones tipicas / Raccordements typiques
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit. The leads of the power cord and those of the connector from the car body may be different in color.
1
Connect the colored leads of the power cord to the car battery, speakers and automatic antenna (if any) in the following sequence.
1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to remote lead of other equipment or
automatic antenna if any (200 mA max.)
5 Orange with white stripe: to car light control switch
—Only for KD-SC800
6 Others: to speakers
2
Connect the antenna cord.
3
Finally connect the wiring harness to the unit.
Rear ground terminal
Terminal de tierra posterior
Borne arrière de masse
Only for KD-SC800
Solo para KD-SC800
Seulement pour le KD-SC800
Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.
1
Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.
1 Negro: a tierra 2 Amarillo: a la batería del automóvil (12 V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: al conductor remoto de otro equipo o de
la antena automática, si hubiere (máx. 200 mA)
5 Naranja con rayas blancas: al interruptor de control de las luces
del automóvil—Solo para KD-SC800
6 Otros: a los altavoces
2
Conecte el cable de antena.
3
Por último, conecte el cable de alimentación a la unidad.
Avant de commencer la connexion:
du véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil. Le fil du cordon d’alimentation et ceux des connecteurs du châssis de la voiture peuvent être différents en couleur.
1
Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.
1
Noir: à la masse
2
Jaune: à la batterie de la voiture (12 V constant)
3
Rouge: à une borne accessoire
4
Bleu avec bande blanche: au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une (200 mA max.)
5
Orange avec bande blanche: à l’interrupteur d’éclairage de la voiture— Seulement pour le KD-SC800
6
Autres: aux enceintes
2
Connectez le cordon d’antenne.
3
Finalement, connectez le faisceau de fils à l’appareil.
Vérifiez attentivement le câblage
1
Line out (see diagram )
Salida de línea (véase diagrama )
Sortie de ligne (voir le diagramme
)
Antenna terminal
Terminal de la antena
Borne de l’antenne
2
To antenna
A la antena
A l’antenne
*1 : Before checking the operation of this unit prior to
installation, this lead must be connected, otherwise power cannot be turned on.
*1 : Antes de comprobar el funcionamiento de esta unidad
previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.
*1 : Pour vérifier le fonctionnement de cet appareil avant
installation, ce fil doit être raccordé, sinon lappareil ne peut pas être mis sous tension.
3
15 A fuse
15
Fusible de 15 A
Fusible 15 A
Black
Negro
Noir
Yellow*
Amarillo*
Jaune*
1
1
1
To metallic body or chassis of the car
A un cuerpo metálico o chasis del automóvil
1
Vers corps métallique ou châssis de la voiture
2
Red
Rojo
Rouge
3
Blue with white stripe
Azul con rayas blancas
Bleu avec bande blanche
Orange with white stripe
Naranja con rayas blancas
Orange avec bande blanch
To a live terminal in the fuse block connecting to the car battery (bypassing the ignition swich)
A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)
A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant linterrupteur d’allumage)
To an accessory terminal in the fuse block
A un terminal accesorio del bloque de fusibles
Vers borne accessoire du porte-fusible
To remote lead of other equipment or automatic antenna if any
Al conductor remoto de otro equipo o de la antena automática, si hubiere
4
Au fil de télécommande de lautre appareil ou à l’antenne automatique sil y en a une
Not included with this unit.
*
No suministrado con esta unidad.
Non fourni avec cet appareil.
To car light control switchOnly for KD-SC800
Al interruptor de control de las luces del automóvil
(ILLUMINATION)
—Solo para KD-SC800
À linterrupteur d’éclairage de la voiture
5
Seulement pour le KD-SC800
Ignition switch
Interruptor de encendido
Interrupteur d’allumage
*
*
Fuse block
Bloque de fusibles
Porte-fusible
White with black stripe
Blanco con rayas negras
Blanc avec bande noire
6
White
Blanco
Blanc
Left speaker (front)
Altavoz izquierdo (frontal)
Enceinte gauche (avant)
Gray with black stripe
Gris con rayas negras
Gris avec bande noire
Gray
Gris
Gris
Right speaker (front)
Altavoz derecho (frontal)
Enceinte droit (avant)
Green with black stripe
Verde con rayas negras
Vert avec bande noire
3
Green
Verde
Vert
Left speaker (rear)
Altavoz izquierdo (trasero)
Enceinte gauche (arrière)
Purple with black stripe
Púrpura con rayas negras
Violet avec bande noire
Purple
Púrpura
Violet
Right speaker (rear)
Altavoz derecho (trasero)
Enceinte droit (arrière)
PRECAUTIONS on power supply and speaker connections:
DO NOT connect the speaker leads of the power cord to the car
battery; otherwise, the unit will be seriously damaged.
Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly.
BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car.
– If the speaker wiring in your car is as illustrated in Fig. 1 and
Fig. 2 below, DO NOT connect the unit using that original speaker
wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.
If the speaker wiring in your car is as illustrated in Fig. 3, you
can connect the unit using the original speaker wiring in your car.
– If you are not sure of the speaker wiring of your car, consult your
car dealer.
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:
NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.
• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).
• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es como se indica
en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig.
3.
Si el conexionado de altavoz de su automóvil es como se indica
+
+
L
-
-
+
+
R
-
-
+
+
L
-
-
+
+
R
-
-
+
+
L
-
-
+
+
R
-
-
en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.
– Si tiene dudas sobre el conexionado de altavoz de su automóvil,
consulte con su concesionario.
Fig. 2 Fig. 3Fig. 1
Connecting the leads / Conexión de los conductores / Raccordement des fils
PRECAUTIONS sur lalimentation et la connexion des enceintes:
NE CONNECTEZ PAS les fils d’enceintes du cordon
dalimentation à la batterie; sinon, lappareil serait sérieusement endommagé.
Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).
AVANT de connecter les fils denceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture.
Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,
PAS lappareil en utiliscant ce câblage original des enceintes. Si vous le faites, lappareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter lappareil aux enceintes comme montré sur la Fig. 3.
Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 3,
vous pouvez connecter lappareil en
utiliscant ce câblage original denceintes pour votre voiture.
– Si vous n’êtes pas sûrs du câblage denceintes de votre voiture,
consulter le concessionnaire de votre voiture.
NE CONNECTEZ
Twist the core wires when connecting.
Retuerce los alambres de alma para conectarlos.
Torsader les âmes des fils en les raccordant.
CAUTION / PRECAUCION / PRECAUTION:
To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.
• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.
Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS UTILISÉS avec de la bande isolante.
Solder the core wires to connect them securely.
Suelde los alambres de alma para conectarlos con firmeza.
Souder les âmes des fils pour les raccorder entre eux de façon sûre.
Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils
Amplifier / Amplificador / Amplificateur
You can connect an amplifier to upgrade your car stereo system.
Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.
Connect this units line-out terminals to the amplifiers line-in terminals.
Disconnect the speakers from this unit, connect them to the amplifier. Leave the speaker leads of this unit unused. (Cover the terminals of these unused leads with insulating tape, as illustrated above.)
Rear speakers
Altavoces posteriores
Enceintes arrière
Remote lead
Cable remoto
Fil d’alimentation à distance
INPUT
L
R
L
R
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
Usted podrá conectar un amplificador para mejorar el sistema estéreo de su automóvil.
• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.
• Conecte los terminales de salida de línea de esta unidad con los terminales de entrada de línea del amplificador.
Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)
Y-connector (not supplied with this unit)
Conector en Y (no suministrado con esta unidad)
Connecteur Y (non fourni avec cet appareil)
Vous pouvez connecter un amplificateur pour améliorer votre système autoradio.
Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de lautre appareil de façon qu’il puisse être commandé via cet appareil.
Raccorder les bornes de sortie ligne de cet appareil aux bornes dentrée ligne de lamplificateur.
Déconnectez les enceintes de cet appareil et connectez-les à
lamplificateur. Laissez les fils denceintes de cet appareil inutilisés. (Recouvrir les extrémités de ces fils inutilisés avec de la bande isolante comme montré ci-dessus.)
*2
Signal cord (not supplied with this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
LINE OUT
L
L
R
R
L
REAR
R
FRONT
KD-SC800
KD-S790
Front speakers
Altavoces delanteros
Enceintes avant
TROUBLESHOOTING
The fuse blows.
* Are the red and black leads connected correctly?
Power cannot be turned on.
* Is the yellow lead connected?
No sound from the speakers.
* Is the speaker output lead short-circuited?
Sound is distorted.
* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?
Unit becomes hot.
* Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?
Blue with white stripe
Azul con rayas blancas
Bleu avec bande blanche
Only for KD-SC800 / Solo para KD-SC800 / Seulement pour le KD-SC800
INPUT
LL
RR
JVC Amplifier
L
Amplificador de JVC
R
JVC Amplificateur
*2
Front speakers
Altavoces delanteros
Enceintes avant
You can connect another power amplifier for front speakers.
Podrá conectar otro amplificador de potencia para los altavoces delanteros.
Vous pouvez connecter un autre amplificateur de puissance pour les enceintes avant.
LOCALIZACION DE AVERIAS
El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
4
To automatic antenna if any
A la antena motriz, si la hubiere
Vers lantenne automatique, sil y en a une
*2 : Firmly attach the ground wire to the metallic body or to
the chasis of the carto the place not coated with paint (if coated with paint, remove the paint before attaching the wire). Failure to do so may cause damage to the unit.
*2 : Fije firmemente el cable de tierra a la carrocería
metálica o al chasis—a un lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.
*2:Attachez solidement le fil de mise à la masse au
châssis métallique de la voiture—à un endroit qui nest pas recouvert de peinture (sil est recouvert de peinture, enlevez dabord la peinture avant d’attacher le fil). L’appareil peut être endommagé si cela n’est pas fait correctement.

EN CAS DE DIFFICULTES

Le fusible saute.
*
Les fils rouge et noir sont-ils racordés correctement?
L’appareil ne peut pas être mise sous tension.
*
Le fil jaune est-elle raccordée?
Pas de son des enceintes.
*
Le fil de sortie denceinte est-il court-circuité?
Le son est déformé.
*
Le fil de sortie denceinte est-il à la masse?
*
Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?
L’appareil devient chaud.
*
Le fil de sortie denceinte est-il à la masse?
*
Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?
Loading...
