CD RECEIVER

CD-RECEIVER RECEPTEUR CD CD-RECEIVER

ENGLISH

DEUTSCH

KD-S9R

ATT

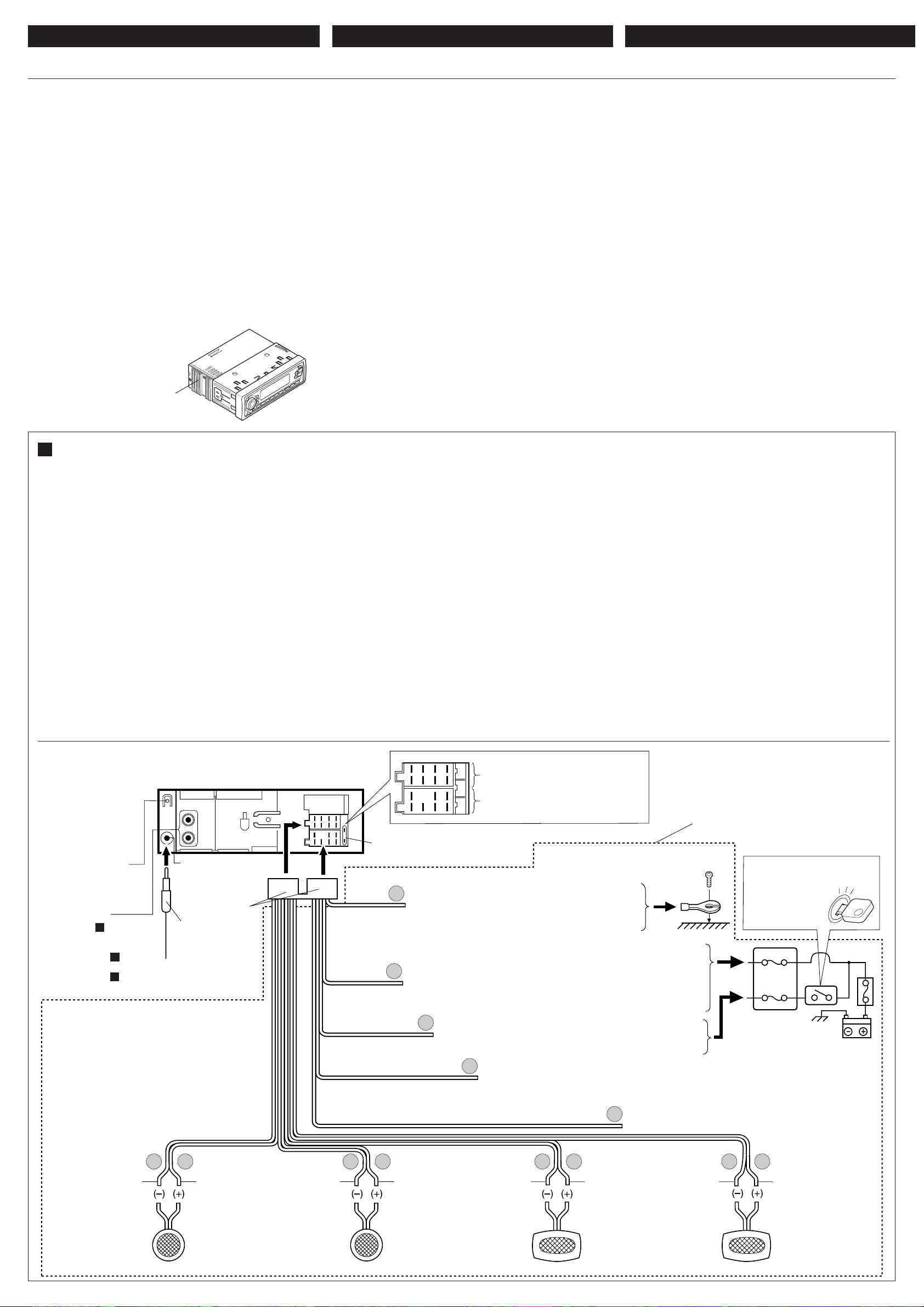

For installation and connections, refer to the separate manual. Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch. Pour l’installation et les raccordements, se référer au manuel séparé. Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetref fende handleiding.

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

45Wx4

DISP

RDS

PTY

7 8 9 10 11 12

SCM

RND

SSM

RPT

FRANÇAIS

NEDERLANDS

GET0007-001A

[E]

Abbildung und Position der am Gerät befindlichen Aufkleber

Geräteunterseite

ADVARSEL: Usynlig laserstråling ved åbning, når sikkerh edsafbryd ere e r u de af funktion. Undgåudsættelse for stråling. (d)

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren urkopplad. Betrakta ej strålen. (s)

WICHTIG FÜR LASER-GERÄTE

Vorsichtsmaßregeln:

1.LASER-PRODUKT DER KLASSE 1

2.GEFAHR: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Sperre. Direkten Kontakt mit dem Strahl vermeiden!

3.ACHTUNG: Das Gehäuseoberteil nicht abnehmen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten qualifizierten KundendienstFachleuten.

4.ACHTUNG: Der Compact Disc-Player arbeitet mit unsichtbaren Laserstrahlen und ist mit Sicherheitsschaltern ausgestattet, die die Aussendung von Strahlen verhindern, wenn bei Öffnen des CD-Halters die Sicherheitssperren gestört oder beschädigt sind. Es ist gefährlich, die Sicherheitsschaltung zu deaktivieren.

5.ACHTUNG: Falls die Verwendung der Regler, Einstellungen oder Handhabung von den hierin gegebenen Anleitungen abweichen, kann es zu einer gefährlichen Strahlenfreisetzung kommen.

Typenschild

DEUTSCH

Caution:

Achtung:

This product contains a laser component

Die Klassifikation der Laserkomponente in

of higher laser class than Class 1.

diesem Gerät liegt über Laser-Klasse 1.

DANGER: Invisible laser radiation when op en and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

VARO: Avattaessa ja suojalukitus ohitettaessa olet

är

alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

Zurücksetzen des Geräts

Die Tasten SEL (Auswahl) und (Bereitschaft/Netz/Dämpfer) mehrere Sekunden lang gleichzeitig gedrückt halten. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

(Bereitschaft/Netz/Dämpfer)

SEL (Auswahl)

Hinweise:

• Ihre Voreinstellungen — wie Vorwahlkanäle oder Klangeinstellungen — werden ebenfalls gelöscht.

• Wenn sich eine CD im Gerät befindet, werden „PLEASE“ und „EJECT“ abwechselnd im Display angezeigt. Drücken Sie in diesem Fall die Taste 0, um die CD auszuwerfen. Achten Sie darauf, die CD nicht fallenzulassen.

* Zurücksetzen des Geräts ohne eingelegte CD…

Wenn das Bedienfeld geöffnet und geschlossen wird, kann keine Anzeige erscheinen, obwohl das Gerät eingeschaltet ist. In diesem Fall drücken Sie , um zum Normalzustand zurückzukehren.

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch,

bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und

die bestmögliche Leistung des Geräts erhalten.

INHALT

Zurücksetzen des Geräts ......................... 2

ANORDNUNG DER TASTEN.............. 4

Schalttafel ................................................ 4

GRUNDBEDIENUNGEN ................... 5

Einschalten der Stromversorgung ............ 5

RADIOGRUNDBETRIEB................... 6

Radiohören .............................................. 6

Speichern der Sender .............................. 7

Anwahl eines vorabgestimmten Senders .. 8

RDS-BETRIEB ............................. 9

Betriebsmöglichkeiten mit der Funktion

RDS EON.............................................. 9

Weitere praktische RDS-Funktionen

und -Einstellungsmöglichkeiten ............. 12

CD-BETRIEB ............................... 14

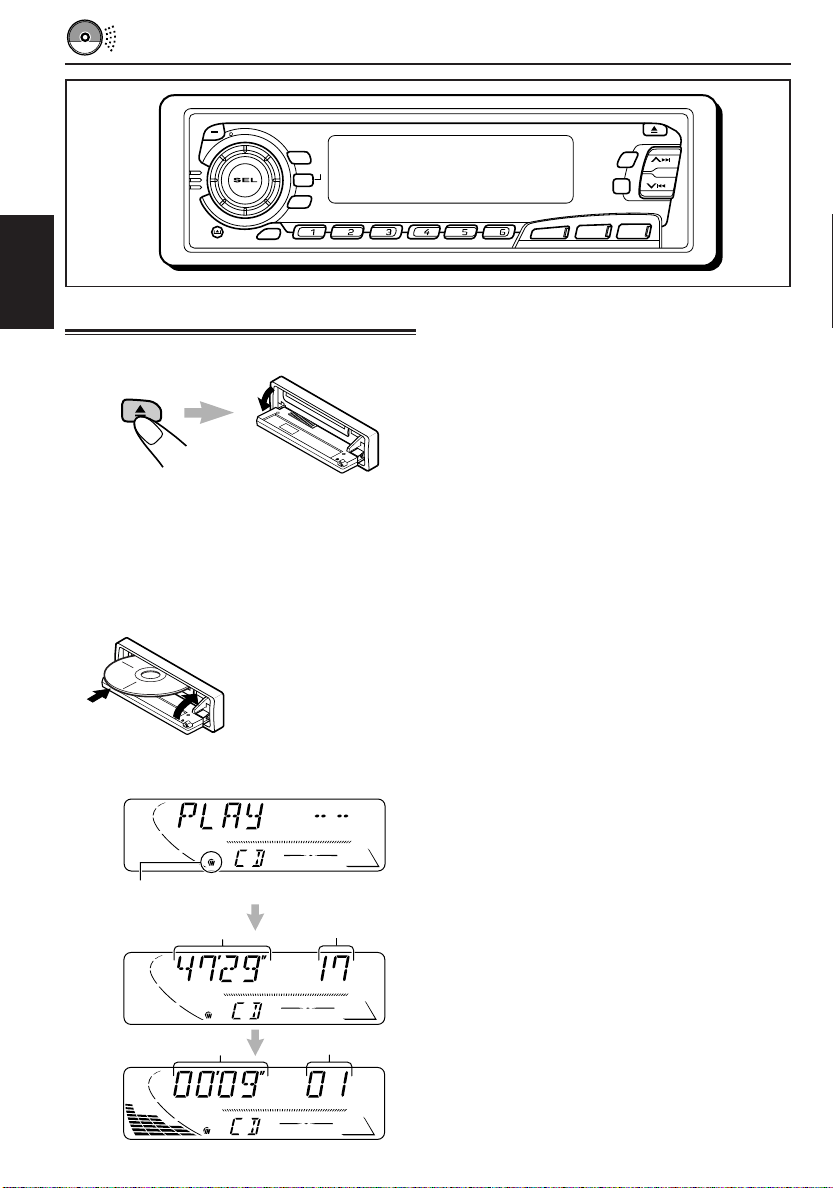

Abspielen einer CD.................................. 14

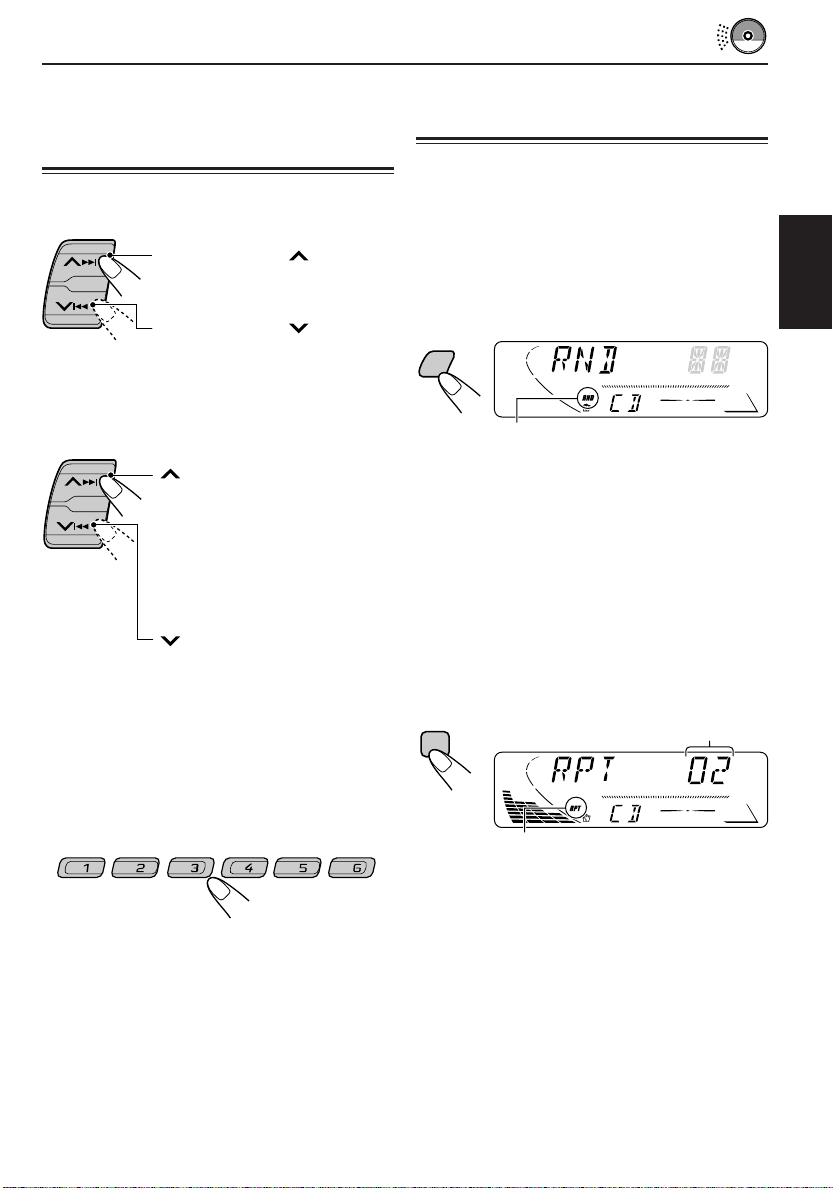

Finden eines Titels oder eines bestimmten

Abschnittes auf einer CD ....................... 15

Wählen der CD-Abspielbetriebsarten....... 15

Wiedergeben einer CD mit CD-Text ......... 16

Unterdrücken des CD-Auswurfs ............... 16

KLANGEINSTELLUNG..................... 17

Klang-Einstellschritte ................................ 17

Verwenden des Klangregelungsspeichers

(SCM) .................................................... 17

Speichern Ihrer eigenen

Klangeinstellungen................................. 18

ANDERE WICHTIGE FUNKTIONEN ...... 19

Stellen der Uhr......................................... 19

Ändern der allgemeinen Einstellungen

(PSM) .................................................... 19

Abnehmen der Schalttafel ........................ 22

FEHLERSUCHE ............................ 23

WARTUNG ................................. 24

Handhaben der CDs................................. 24

TECHNISCHE DATEN...................... 25

DEUTSCH

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

Für die Sicherheit....

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird.

• Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

Schalttafel

Displayfenster

DEUTSCH

ANORDNUNG DER TASTEN

uo;a

kjhgfds

13245

ATT

DISP

RDS

PTY

7 8 9 10 11 12

SCM

1 Taste (Bereitschaft/Netz/Dämpfer) 2 Steuerregler 3 Taste DISP (Display) 4 Taste TP (Verkehrsinf ormationen)

RDS (Das Radiodatensystem)

5 Taste PTY (Sendungstypen) 6 Taste RPT (Wiederholung) 7 Taste MO (Monaural)

Taste RND (Zufall)

8 Taste 0 (auswerfen) 9 Tasten 4 / ¢

•

Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

p Taste (Steuerblende auslösen) q Taste SEL (Auswahl) w Taste SCM (Sound Control Memory) e Zifferntasten r Taste AM t Taste FM y Taste CD

678 9

RND

SSM

RPT

ytrewqp

Displayfenster

u Anzeige des Lautstärkepegels i Anzeigen des RDS-Modus

TP, PTY, EON, AF, REG

o Hauptdisplay ; Anzeigen des Tunerempfangsmodus

STEREO, MONO

a Anzeige „Link“ s Anzeige RPT (Wiederholung) d Anzeige RND (Zufall) f Anzeige CD IN g Anzeige Signalquelle/Uhrzeit h Anzeige LOUD j Anzeige der Entzerrungscharakteristik k Anzeigen des Klangmodus

SOFT, BEAT, POP

GRUNDBEDIENUNGEN

ATT

DISP

RDS

PTY

7 8 9 10 11 12

SCM

RND

SSM

RPT

231

DEUTSCH

Einschalten der Stromversorgung

Das Gerät einschalten.

ATT

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Programmquelle Tuner in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht

Die Programmquelle abspielen.

Für die Bedienung des Tuners (AM (MW/L W)

Für die Bedieneng des CD-Spielers,

Die Lautstärke einstellen.

zu drücken.

oder UKW), siehe Seiten 6 – 13.

siehe Seiten 14 – 16.

So erhöhen Sie die Lautstärke.

So verringern Sie die Lautstärke.

Der Lautstärkepegel wird angezeigt.

Den Klang wie gewünscht einstellen (siehe Seite 17).

Für ein sofortiges Absenken der Lautstärke

Kurz beim Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf der Anzeige und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

• Wenn Sie den Steuerregler im Uhrzeigersinn drehen, können Sie die Lautstärke auch wiederherstellen.

Zum Ausschalten des Geräts

drücken und länger als 1 Sekunde halten.

Hinweis:

Wenn Sie das Gerät erstmals verwenden, stellen Sie bitte die eingebaute Uhr korrekt ein, siehe Seite 19.

VORSICHT beim Einstellen der Lautstärke

CDs produzieren sehr wenig Geräusche im Vergleich zu anderen Signalquellen. Wenn zum Beispiel die Lautstärke für den Tuner eingestellt wurde, können die Lautsprecher durch den plötzlichen Anstieg des Ausgangssignals beschädigt werden. Verringern Sie daher die Lautstärke, bevor Sie eine CD abspielen, und justieren Sie die Lautstärke dann während des Abspielens je nach Bedarf nach.

Anzeige des Lautstärkepegels

RADIOGRUNDBETRIEB

ATT

DISP

RDS

PTY

7 8 9 10 11 12

SCM

RND

SSM

RPT

DEUTSCH

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Automatisches Suchen eines Senders: Automatischer Suchlauf

Wählen Sie das Band (AM, FM1 – 3).

(FM1)

Das gewählte Frequenzband (oder die Uhrzeit: siehe Seite 21) wird angezeigt.

Anzeige des audiopegels (siehe Seite 21) oder Lautstärkepegels

Hinweis:

Dieser Receiver verfügt über drei UKWFrequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

(FM2)F3(FM3)

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für

die Suche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

Wählen Sie das Band (AM, FM1 – 3).

(FM1)

Hinweis:

Dieser Receiver verfügt über drei UKWFrequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

Drücken Sie die T aste ¢ oder

4, und halten Sie sie gedrückt, bis „MANU“ (manuell) im Display zu blinken beginnt.

(FM2)F3(FM3)

Beginnen Sie mit der Suche nach einem Sender.

Drücken Sie ¢, um Suchen von Sendern mit höherer Frequenz.

Drücken Sie 4, um Suchen von Sendern mit niedrigerer Frequenz.

Wenn ein Sender empfangen wird, Stoppt

die Suche.

Das gewählte Frequenzband wird angezeigt.

SSM

Stellen Sie den gewünschten Sender ein, während „MANU“ blinkt.

Drücken Sie ¢, um Sender einzustellen, die auf höheren Frequenzen senden.

Drücken Sie 4, um Sender einzustellen, die auf niedrigeren Frequenzen senden.

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert.

• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW und 9 kHz Intervallen bei AM – MW/ LW), bis Sie die Taste freigeben.

Schlechter Empfang einer UKWStereosendung:

Drücken Sie die Taste MO RND (Monaur al/Zufall), während ein UKW-Sender wiedergegeben wird.

• Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Anzeige MONO abwechselnd ein- und ausgeschaltet.

RND

Leuchtet auf, wenn eine UKW-Sendung in Stereo empfangen wird.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW -Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender)

• Manuelles Vorabstimmen für UKW - und MW/LWSender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKWEmpfangsbereich (FM1, FM2 und FM3) vorabstimmen.

Die gewünschte Empfangsbereichzahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen, wählen.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das UKW-Band wie folgt:

Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrüct.

(FM1)F2(FM2)F3(FM3)

DEUTSCH

Wenn die Anzeige MONO im Display leuchtet, erfolgt die Wiedergabe monophon. Allerdings verbessert sich dadurch der Empfang (die Anzeige STEREO schaltet sich aus).

„SSM“ erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummerntasten abgespeichert — Nr. 1 (niedrigste Frequenz) bis Nr. 6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders

DEUTSCH

88,3 MHz auf der numerischen Taste 1 des FM1-Empfangsbereichs.

Die gewünschte Empfangsbereichzahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das UKW-Band wie folgt:

(FM1)F2(FM2)F3(FM3)

Auf den Sender 88,3 MHz abstimmen.

Drücken Sie ¢, um Sender einzustellen, die auf höheren Frequenzen senden.

Drücken Sie 4, um Sender einzustellen, die auf niedrigeren Frequenzen senden.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird.

• Vorabgestimmte Sender werden gelöscht, wenn die Stromversor gung des Speicherstr omkreises unterbr ochen wird (z.B. beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen. Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seite 7.

Wählen Sie das Band (AM, FM1 – 3).

(FM1)

Die gewünschte Nummer (1 – 6) für den vorabgestimmten Sender wählen.

(FM2)F3(FM3)

Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

Das Band/die

Speicherplatznummer und, „MEMO“ blinken abwechselnd einen Augenblick lang.

Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

RDS-BETRIEB

Betriebsmöglichkeiten mit der Funktion RDS EON

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik etc. Eine weitere Eigenschaft des RDS-Systems heißt „EON (Enhanced Other Networks)“. Die Anzeige EON schaltet sich ein, wenn ein UKW-Sender mit EON-Daten empfangen wird. Wenn Sie die EONDaten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine CD.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches V erf olgen derselben Sendung (Empfang mit Sendernetzerfassung).

• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden.

• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden.

• Sendungssuchlauf.

• Einige weitere Funktionen sind möglich.

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören (Sehen Sie sich die Abbildung auf der nächsten Seite an). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert: PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDS-Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen,

(Verkehrsinformationen/Das Radiodatensystem) und länger als 1 Sekunde halten. Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, ändert sich der Empfang mit Sendernetzerfassung zyklisch wie folgt:

RDS

Anzeige AF

Modus 1

Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG. Die Sendernetzerfassung ist bei aktivierter Regionalisierung ausgeschaltet. Es wird auf einen anderen Sender innerhalb desselben Sendernetzes umgeschaltet, wenn die Eingangssignale des aktuellen Senders schwach werden.

• In dieser Betriebsart kann die Sendung von der aktuell

empfangenen Sendung abweichen.

Modus 2

Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein. Die Sendernetzerfassung ist bei aktivierter Regionalisierung eingeschaltet. Es wird auf einen anderen Sender innerhalb desselben Sendernetzes umgeschaltet, der dieselbe Sendung ausstrahlt, wenn die Eingangssignale des aktuell eingestellten Senders schwach werden.

Modus 3

Weder die Anzeige AF noch die Anzeige REG schaltet sich ein. Die Sendernetzerfassung ist deaktiviert.

drücken Sie die Taste TP RDS

Modus 1 Modus 2 Modus 3

Anzeige REG

DEUTSCH

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

Sendung 1 wird auf Frequenz A ausgestrahlt.

Sendung 1 wird

DEUTSCH

auf Frequenz B ausgestrahlt.

Sendung 1 wird auf Frequenz C ausgestrahlt.

Sendung 1 wird auf Frequenz E ausgestrahlt.

Sendung 1 wird auf Frequenz D ausgestrahlt.

Verwenden des Bereitschaftsempfangs

Mit Hilfe des Bereitschaftsempfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender und CD) auf eine Lieblingssendung (PTY: Sendungstyp) und Verkehrsnachrichten (TA) umschalten.

• Der Bereitschaftsempfang funktioniert nicht, wenn Sie

einen MW/LW-Sender empfangen.

Empfangsbereitschaft für Verkehrsnachrichten (TA)

RDS

Wenn Sie die Taste TP RDS drücken,

während Sie einen UKW-Sender wiedergeben, leuchtet die Anzeige TP während des Empfangs eines TP-Senders, und der TABereitschaftsbetrieb wird aktiviert.

• Wenn der empfangene Sender kein

Verkehrsfunksender ist, blinkt die Anzeige TP. Drücken Sie die Taste ¢ oder 4, um den TA-Bereitschaftsbetrieb zu aktivieren. „SEARCH“ wird im Display angezeigt, und die Suche nach einem Verkehrsfunksender beginnt. Sobald ein Verkehrsfunksender eingestellt wurde, leuchtet die Anzeige TP.

7 Wenn Sie gerade eine CD und einen Sender

mit Verkehrsinformationen (TP) hören möchten, drücken Sie die Taste TP RDS, um das Gerät in den TA-Bereitschaftsmodus zu schalten. (Die Anzeige TP schaltet sich ein.)

Wenn eine Verkehrsdurchsage übertragen wird, während der TA-Bereitschaftsbetrieb aktiviert ist, wird „TRAFFIC“ angezeigt, und das UKWFrequenzband wird als Signalquelle eingestellt. Die Lautstärke wird auf den Lautstärkepegel angehoben, der für Verkehrsdurchsagen voreingestellt wurde (siehe Seite 13), und die Verkehrsdurchsage wird wiedergegeben.

Um die TA-Bereitschaft zu deaktivieren,

nochmals die Taste TP RDS drücken.

Bereitschaftsempfang für Sendungstypen (PTY)

Wenn Sie die Taste PTY drücken,

PTY

während Sie einen UKW-Sender wiedergeben, leuchtet die Anzeige PTY während des Empfangs eines PTY-Senders, Bereitschaftsbetrieb wird aktiviert. Der gewählte PTY-Code (siehe Liste auf Seite 11) blinkt 5 Sekunden lang.

• Wenn es sich beim empfangenen Sender nicht um

einen PTY-Sender handelt, blinkt die Anzeige PTY. Drücken Sie die Taste ¢ oder 4, um den PTY-Bereitschaftsbetrieb zu aktivieren. „SEARCH“ wird im Display angezeigt, und die nach einem PTY-Sender beginnt. Sobald ein PTYSender eingestellt wurde, leuchtet die Anzeige PTY.

7 Wenn Sie gerade eine CD und einen gewählten

Sendungstyp hören möchten, drücken Sie die Taste PTY, um das Gerät in den PTYBereitschaftsmodus zu schalten. (Die Anzeige PTY schaltet sich ein.)

Wenn die gewählte PTY-Sendung übertragen wird, während der PTY-Bereitschaftsbetrieb aktiviert ist, wird der gewählte PTY-Code angezeigt, und das UKW-Frequenzband wird als Signalquelle eingestellt. Der gewählte PTY-Sendung wird dann wiedergegeben.

Um die PTY-Bereitschaft zu deaktivieren,

nochmals die Taste PTY drücken.

und der

PTY-

Suche

Auswählen Ihrer Lieblingssendung für den Bereitschaftsempfang von Sendungstypen (PTY)

Sie können Ihre Lieblingssendung für den Bereitschaftsempfang von Sendungstypen (PTY) im Speicher sichern. Bei Auslieferung ab Werk ist „NEWS“ als Sendungstyp für den Bereitschaftsempfang von Sendungstypen gespeichert.

Drücken Sie die T aste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 20.)

Wählen Sie „PTY STBY“ (PTYBereitschaftsbetrieb), sofern „PTY STBY“ nicht bereits im Display angezeigt wird.

Wählen Sie einen der neunundzwanzig PTY-Codes.

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

• Weitere Einzelheiten finden Sie in der untenstehenden T abelle.

Beenden Sie die Einstellung.

Suchen Ihrer Lieblingssendung

Sie können eine von 6 Lieblingssendungen suchen, die im Speicher gesichert sind. Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert. Weiter unten finden Sie Informationen, wie Sie Ihre

Lieblingssendungstypen speichern können. Hinweise zu Suche Ihres Lieblingssendung

finden Sie auf Seite 12.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

So speichern Sie Ihre Lieblingssendungstypen

Drücken Sie die T aste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 20.)

FORTSETZUNG AUF DER NÄCHSTEN SEITE

VARIED

DEUTSCH

PTY-Codes

NEWS: Nachrichten AFFAIRS: Nachrichtenmagazin/Aktuelle

Themen INFO: Ratgeber aller Art SPORT: Sport EDUCATE: Bildungsprogramme DRAMA: Hörspiel CULTURE: Kulturereignisse (regional/

überregional) SCIENCE: Wissenschaft und Technik VARIED: Gemischte Programme

(Komödien, Feiern etc.) POP M: Popmusik ROCK M: Rockmusik EASY M: Leichte Unterhaltungsmusik LIGHT M: Leichte Musik CLASSICS: Klassische Musik OTHER M: Sonstige Musik WEATHER: Wettermeldungen FINANCE: Finanz-Themen,

Wirtschaftsmeldungen etc. CHILDREN: Kindersendungen

SOCIAL: Soziale Themen RELIGION: Sendungen mit religiösen,

philosophischen Themen, Gottesdienste etc.

PHONE IN: Hörermeinungen

(Telefonumfragen, Befragungen etc.)

TRAVEL: Reiseimagazine,

Reiseberichte, Reiseangebote etc.

LEISURE: Sendungen für

Freizeitgestaltung und Hobbies (Garten, Kochen,

Angeln etc.) JAZZ: Jazzmusik COUNTRY: Countrymusik NATION M: Unterhaltungsprogramme in

einer Fremdsprache OLDIES: Schlageroldies FOLK M: Volksmusik DOCUMENT: Dokumentationen und

Themenmagazine

Wählen Sie „PTY SRCH“ (PTYSuchbetrieb), sofern „PTY SRCH“ nicht bereits im Display angezeigt wird.

Wählen Sie einen der neunundzwanzig

DEUTSCH

PTY-Codes. (Siehe Seite 11.)

Der gewählte Codename wird im Display angezeigt.

• Wenn ein Code gewählt wird, der bereits im Speicher gesichert wurde, blinkt er im Display.

Drücken Sie die Ziffertasten und halten länger als 2 Sekunden gedrückt, um den gewählten PTYCode unter der gewünschten Speichertaste zu speichern.

Wählen Sie einen der PTY-Codes, die unter den Speichertasten (1 bis 6) gesichert wurden.

Die PTY -Suche Ihrer Lieblingssendung beginnt nach 5 Sekunden.

Beispiel: „ROCK M“ wird unter Speichertaste 2

gespeichert.

• Wenn ein Sender eine Sendung mit dem PTYCode ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

• Wenn kein Sender eine Sendung mit dem PTYCode ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Die PTY-Speichernummer erscheint, und der gewählte Codename sowie „MEMORY“ werden abwechselnd im Display angezeigt.

Beenden Sie die Einstellung.

So suchen Sie Ihren Lieblingssendungstyp

Drücken Sie die Taste PTY (Sendungstyp), und halten Sie sie länger als 1 Sekunde gedrückt, während Sie einen UKW-Sender hören.

PTY

Der zuletzt gewählte PTY-Code und die Speichernummer werden angezeigt.

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt. Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

• Der Sendungssuchlauf benötigt etwas Zeit.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

19.

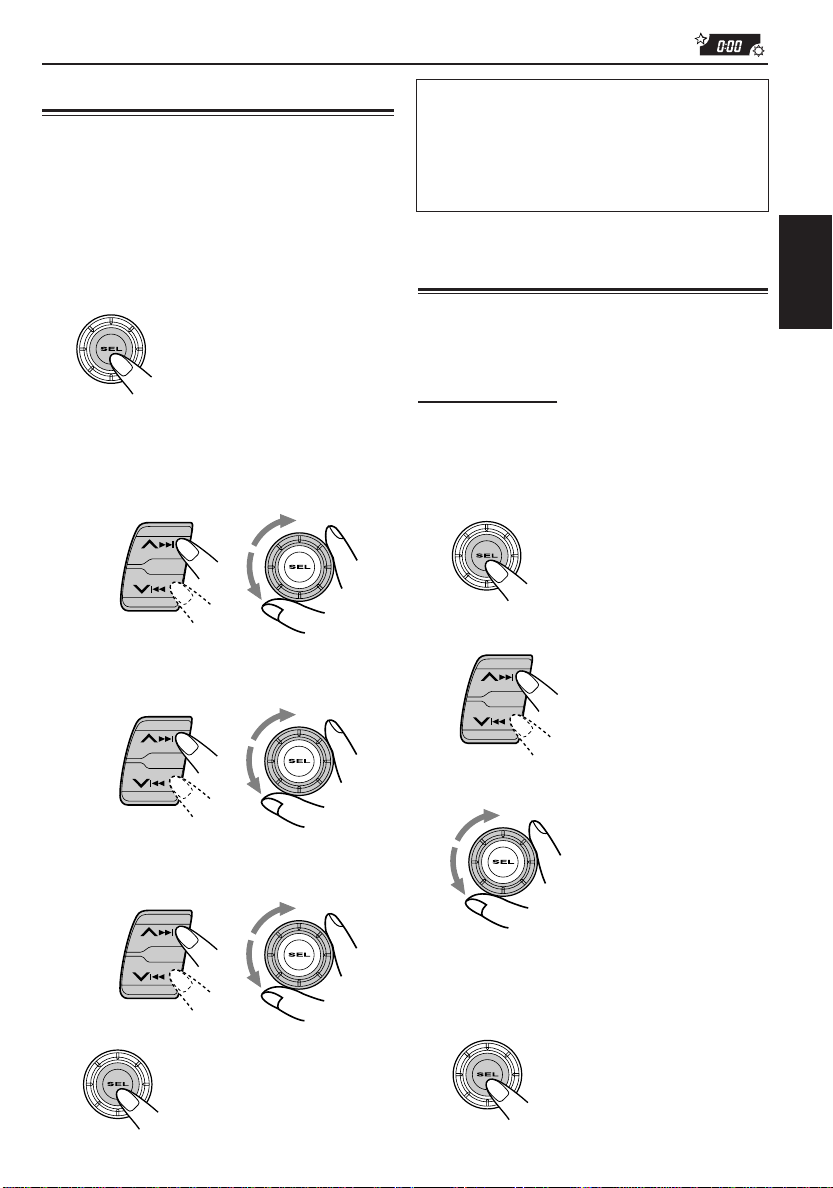

1 Drücken Sie die T aste SEL (A uswahl), und halten

Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4,

um die Funktion „P(Sedung)-SEARCH“ auszuwählen.

3 Drehen Sie den Steuerregler im Uhrzeigersinn,

um „ON“ auszuwählen. Der Sendungssuchlauf ist jetzt aktiviert.

Um den Sendungssuchlauf zu deaktivieren,

wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie den Drehregler entgegen dem Uhrzeigersinn drehen.

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während der Wiedergabe eines UKW-RDSSenders können Sie festlegen, ob zunächst der Sendername (PS NAME) oder die Sendefrequenz (FREQ) im Display angezeigt werden soll.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

19.

1 Drücken Sie die T aste SEL (A uswahl), und halten

Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4,

um die Funktion „TU DISP“ (Tuneranzeigefunktion) auszuwählen.

Drehen Sie den Steuerregler, um die ge wünschte Anzeige („PS NAME“ oder „

Hinweis:

W enn Sie die T aste DISP drück en, können Sie das Display auch ändern, während Sie einen UKW-RDS-Sender hören. Wenn Sie diese Taste mehrfach hinter einander drüc ken, werden folgende Informationen im Display angezeigt:

Sendername

(PS NAME)

Sendungstyp

(PTY)

• Nach ein paar Sekunden schaltet das Display auf die

vorherige Anzeige zurück.

FREQ“) einzustellen.

Senderfrequenz

(FREQ)

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

19.

1 Drücken Sie die T aste SEL (A uswahl), und halten

Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4, um

die Funktion „TA VOL“ auszuwählen.

3 Drehen Sie den Steuerregler, um die

gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL 00“ bis „VOL 50“ einstellen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter V erwendung der im RDS-Signal enthaltenen Uhrzeitdaten korrigiert. Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

19.

1 Drücken Sie die T aste SEL (A uswahl), und halten

Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ¢ oder 4, um

die Funktion „AUTO ADJ“ auszuwählen.

3 Drehen Sie den Steuerregler entgegen dem

Uhrzeigersinn, um „OFF“ auszuwählen. Die automatische Uhreinstellung ist jetzt deaktiviert.

Um die Einstellfunktion für die Uhr zu reaktivieren, wiederholen Sie dasselbe

Verfahren, und wählen Sie in Schritt 3 die Einstellung „ON“ aus, indem Sie den Drehregler im Uhrzeigersinn drehen.

Hinweis:

Es dauert etwa 2 Minuten, um die Uhr mit Hilfe der CT-Daten zu stellen. Aus diesem Grund sollten Sie den Sender mindestens 2 Minuten lang nicht wechseln. Anderenfalls wird die Uhr nicht gestellt.

DEUTSCH

CD-BETRIEB

ATT

DISP

RDS

PTY

7 8 9 10 11 12

SCM

RND

SSM

RPT

DEUTSCH

Abspielen einer CD

Das Bedienteil abklappen.

Hinweis zum Ein-Tastendruck-Betrieb:

Befindet sich bereits eine CD im Ladeschlitz, wird durch Drücken von „CD“ das Gerät eingeschaltet und das Abspielen beginnt automatisch.

Eine CD in den Ladeschacht einschieben.

Das Gerät schaltet sich ein, zieht die CD ein und startet die Wiedergabe automatisch.

Das Bedienteil wieder von Hand nach oben klappen.

Die Anzeige CD IN wird eingeschaltet. Gesamtspielzeit

der eingelegten CD

Gesamttitelzahl der eingelegten CD

Hinweise:

• Wird eine CD versehentlich umgekehrt einglegt, werden „PLEASE“ und „EJECT“ (bitte auswerfen) abwechselnd im Display angezeigt. Nach Drücken von T aste 0 wird erst das Bedienteil abgeklappt und dann die CD automatisch ausgeschoben.

• Wenn Sie die CD mit CD-Text wiedergeben, werden CD-Titel und Künstler auf dem Display angezeigt. Anschließend werden der aktuelle Titel sowie die verstrichene Spielzeit im Display angezeigt. Weitere Informationen finden Sie unter „Wiedergeben einer CD mit CD-Text“ (Seite 16) und „So Wählen des Bildlaufmodus – SCROLL“ (Seite 21). Wenn eine CD mit CD-Text viele Textinformationen enthält, wird einiger Text möglicherweise nicht im Display angezeigt.

Zum Beenden des Abspielens und Auswerfen der CD

Drücken Sie die Taste 0. Die CD-Wiedergabe wird gestoppt, und die Steuerblende öffnet sich. Die CD wird anschließend automatisch aus dem Ladeschlitz ausgeworfen. Wenn Sie als Signalquelle UKW oder MW/LW wählen, wird die CD-Wiedergabe ebenfalls gestoppt (allerdings wird die CD hierbei nicht ausgeworfen).

Hinweise:

• Wird die ausgeworfene CD nicht innerhalb von 15 Sekunden entnommen, wird die CD automatisch wieder in den Ladeschlitz eingefahren, um sie vor Staub zu schützen. (Die CD wird diesmal jedoch nicht abgespielt.)

• Sie können die CD auswerfen lassen, indem Sie das

Derzeitiger TitelBisherige Spielzeit

Gerät ausschalten.

Finden eines Titels oder eines bestimmten Abschnittes auf einer CD

Zum schnellen Vor- oder Rücklauf des Titels

Bei laufender CD ¢ drücken und halten, um den Titel schnell vorzuspulen.

Bei laufender CD 4 drücken und halten, um den Titel zurückzuspulen.

Wählen der CDAbspielbetriebsarten

Zum Abspielen der Titel nach dem Zufallsprinzip (Zufallswiedergabe)

Sie können alle Titel auf einer CD nach dem Zufallsprinzip abspielen. Jedes Mal, wenn Sie MO RND (Monaural/Zufall) bei laufender CD drücken, wird die CDZufallswiedergabe jeweils ein- oder ausgeschaltet.

RND

DEUTSCH

Weitergehen zu nächsten oder vorhergehenden Titeln

¢ kurz bei laufender CD

drücken, um zum nächsten Titelanfang zu kommen. Mit jedem weiteren Antippen dieser Taste, wird der Anfang der jeweils nächsten Titeln gesucht und abgespielt.

4 kurz bei laufender CD drücken, um zum derzeitigen Titelanfang zu kommen. Mit jedem weiteren Antippen dieser Taste, wird der Anfang der jeweils vorhergehenden Titeln gesucht und abgespielt.

Zum direkten Anwählen eines bestimmten Titels

7 8 9 10 11 12

Die Nummerntaste, die der Titelnummer entspricht drücken, um sein Abspielen zu beginnen.

• Zum Wählen einer Titelnummer von 1 – 6: 1 (7) – 6 (12) kurz drücken.

• Zum Wählen einer Titelnummer von 7 – 12: 1 (7) – 6 (12) drücken und länger als 1 Sekunde halten.

Anzeige RND

Ist die Zufallswiedergabe eingeschaltet, leuchtet die RND-Anzeige auf der Anzeige auf und ein Titel wird nach dem Zufallsprinzip ausgewählt und abgespielt.

Zum wiederholten Abspielen der Titel (Wiederholung)

Sie können den derzeitigen wiederholt abspielen. Jedes Mal, wenn Sie RPT (Wiederholung) drücken, während eine CD abgespielt wird, wird der CD-Abspiel-Wiederholmodus an- bzw. abgeschaltet.

RPT

Anzeige RPT

Ist die Wiederholungsbetriebsart eingeschaltet, leuchtet die RPT-Anzeige auf der Anzeige auf.

Titelnummer des derzeit abspielenden Titels

Wiedergeben einer CD mit CD-

ATT

Text

Unterdrücken des CDAuswurfs

Auf einer CD mit CD-Text werden bestimmte Informationen über die CD (CD-Titel, Künstler und Titelbezeichnungen) gespeichert. Sie können diese CD-Informationen im Display anzeigen.

Wählen Sie den Textanzeigemodus, während Sie eine CD mit CD-Text

DEUTSCH

wiedergeben.

DISP

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Anzeige zyklisch wie folgt:

CD-Titel / Künstler

Titelbezeichnung

Aktuelle Titelnummer und verstrichene Spielzeit

Hinweise:

• Das Display zeigt maximal 8 Zeichen gleichzeitig an. Es wird ein Bildlauf durchgeführt, wenn der Text länger als 8 Zeichen ist. Weitere Informationen finden Sie unter „So Wählen des Bildlaufmodus – SCROLL“ auf Seite 21. Einige Zeichen oder Symbole werden im Display nicht angezeigt (und durch Leerzeichen dargestellt). (Z.B. „ABCå!d#“ ] „ABCA D “)

• Wenn Sie die Taste DISP (Display) drücken, während Sie eine konventionelle CD wiedergeben, wird „NO NAME“ für den CD-Titel/Künstler und Titelbezeichnung angezeigt.

Sie können den CD-Auswurf blockieren und eine CD im Ladeschlitz verriegeln.

Drücken Sie die Taste CD, und halten Sie die Taste

gleichzeitig länger als

2 Sekunden gedrückt.

„NO EJECT“ blinkt etwa 5 Sekunden lang im Display. Die CD ist damit verriegelt und läßt sich nicht auswerfen.

So deaktivieren Sie die Blockierung und entriegeln die CD: Drücken Sie die Taste

gleichzeitig die Taste CD drücken.

„EJECT OK“ blinkt etwa 5 Sekunden lang im Display, und die CD wird entriegelt.

länger als 2 Sekunden, während Sie

KLANGEINSTELLUNG

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

Die einzustellende Position wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

Lautstärkekontur einstellen.

So erhöhen Sie den Pegel.

So verringern Sie den Pegel.

BAS

(Tiefen) (Höhen) (Fader)

VOL

(Lautstärke)

Anzeige Zutun: Bereich

BAS Einstellen –06 (min.)

TRE Einstellen der –06 (min.)

FAD* Einstellen des

BAL Einstellen des

LOUD Tiefe und hohe

VOL Einstellen der 00 (min.)

* Wenn Sie eine Anlage mit zwei Lautsprechern

verwenden, setzen Sie den Ausblender auf „00“.

der Tiefen. |

Höhen. |

vorderen und R06 (Nur hinten) hinteren | Lautsprecheraus- F06 (Nur vorne) gleichs.

linken und L06 (Nur links) rechten | Lautsprecheraus- R06 (Nur rechts) gleichs.

Frequenzen werden betont, LOUD ON (ein) um bei niedriger | Laustärke ein LOUD OFF (aus) ausgeglicheneres Klangbild zu erzielen.

Lautstärke. |

TRE

LOUD

(Lautstärkekontur)

FAD

BAL

(Balance)

+06 (max.)

50 (max.)

Die Entzerrungscharakteristik ändert sich, wenn Sie die Tiefen- oder Höheneinstellung ändern.

Hinweis:

Normalerweise dient der Drehknopf zur Lautstärleregelung. Sie müssen daher nicht „VOL“ (Lautstärke) wählen, um die Lautstärke einzustellen.

Verwenden des Klangregelungsspeichers (SCM)

Sie können für alle Wiedergabesignalquellen eine vorgegebene Klangeinstellung auswählen und speichern. (Erweiterte SCM-Funktion)

Auswählen und Speichern der Klangmodi

Sobald Sie einen Klangmodus ausgewählt haben, wird er im Speicher gesichert und immer wieder abgerufen und im Display angezeigt, wenn Sie dieselbe Signalquelle auswählen. Ein Klangmodus kann für alle folgenden Signalquellen gespeichert werden: FM1, FM2, FM3, AM und CD.

• Wenn Sie nicht möchten, daß ein separater Klangmodus für jede einzelne Wiedergabesignalquelle gespeichert wird, sondern statt dessen derselbe Klangmodus für alle Signalquellen verwenden wird, finden Sie hierzu weitere Informationen auf Seite 21 unter „Deaktivieren der erweiterten SCM-Funktion – SCM LINK“.

Wählen Sie den gewünschen Klangmodus.

SCM

Anzeige „Link“

DEUTSCH

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus wie folgt:

BEAT

SOFT

POP SCM OFF

• Wenn die Verknüpfungsanzeige im Display

SCM

leuchtet („SCM LINK“ ist auf „LINK ON“ gesetzt — siehe Seite 21), kann der ausgewählte Klangmodus für die aktuelle Signalquelle gespeichert werden, und die Klangeinstellung bezieht sich nur auf die ausgewählte Signalquelle.

• Wenn die Verknüpfungsanzeige im Display NICHT leuchtet („SCM LINK“ ist auf „LINK OFF“ gesetzt), wird der ausgewählte Klangmodus für jede Signalquelle aktiviert.

Anzeige Für: Voreingestellte W erte

DEUTSCH

BEAT Rock- oder +02 00 ON

SOFT Ruhige +01 –03 OFF

POP Leichte Musik +04 +01 OFF SCM OFF (lineares 00 00 ON

Disko-Musik

Hintergrundsmusik

Signal)

BAS TRE LOUD

Abrufen der Klangmodi

Wählen Sie die Signalquelle aus, während die Verknüpfungsanzeige im Display leuchtet.

Die Verknüpfungsanzeige beginnt zu blinken, und der Klangmodus, der für die ausgewählte Signalquelle im Speicher gesichert wurde, wird abgerufen.

Speichern Ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten (BEAT, SOFT, POP) nach eigenem Geschmack anpassen und diese Einstellungen im Speicher sichern.

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

Rufen Sie die Klangbetriebsart, die Sie einstellen möchten, auf.

• Weitere Einzelheiten finden Sie in der linken Spalte.

„BAS“ (Tiefen), „TRE“ (Höhen) oder „LOUD“ (Lautstärkekontur) anwählen.

Stellen Sie die Höhen- und Tiefenregulierung ein oder stellen Sie die Lautstärke-Funktion ON/OFF.

• Siehe Seite 17 für Einzelheiten.

Die Entzerrungscharakteristik des ausgewählten Klangmodus wird angezeigt.

Hinweise:

• Sie können die vorgegebenen Klangbetriebsarten nach Ihren Wünschen ändern und im Speicher sichern. Wenn Sie eigene Klangeinstellungen ändern und speichern wollen, finden Sie hierzu weitere Informationen unter „Speichern Ihrer eigenen Klangeinstellungen“ in der rechten Spalte.

• Auf Seite 17 wird beschrieben, wie Sie die Baß- und Höhenverstärkung anpassen oder die LoudnessFunktion ein- oder ausschalten können. (Die Einstellungen werden deaktiviert, wenn eine andere Signalquelle ausgewählt wird.)

Klangmodusanzeige

Anzeige LOUD (Lautstärkekontur)

Wiederholen Sie Schritt 2 und 3, um weitere Optionen zu ändern.

Drücken Sie die Taste SCM und halten Sie diese T aste gedrückt, bis der von Ihnen ausgewählte Klangmodus auf dem Display erscheint.

SCM

Wiederholen Sie dasselbe Verfahren,

Die Anpassungen, die Sie für die gewählte Klangbetriebsart vorgenommen haben, werden im Speicher gesichert.

um andere Klangmodi zu speichern.

So stellen Sie die Werkseinstellungen wieder her

Wiederholen Sie dasselbe Verfahren, und weisen Sie die gespeicherten Werte wieder zu, die in der Tabelle in der linken Spalte aufgelistet sind.

ANDERE WICHTIGE FUNKTIONEN

Stellen der Uhr

Die Uhr kann so eingestellt werden, das 24-Stunden- oder das 12-Stunden-System angezeigt wird.

Drücken Sie die T aste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 20.)

Stellen Sie die Stunden ein.

1 Wählen Sie „CLOCK H“, sofern diese

Option im Display noch nicht angezeigt wird.

2 Stellen Sie die Stunden ein.

Stellen Sie die Minuten ein.

1 Wählen Sie „CLOCK M“. 2 Stellen Sie die Minuten ein.

daß entweder

Wenn Sie die aktuelle Uhrzeit prüfen wollen, wenn das Gerät ausgeschaltet ist, drücken

Sie die Taste DISP (Display). Die Stromversorgung wird eingeschaltet, und die Uhrzeit wird 5 Sekunden lang angezeigt. Anschließend wird die Stromversorgung wieder ausgeschaltet.

Ändern der allgemeinen Einstellungen (PSM)

Sie können die auf der folgenden Seite aufgelisteten Elemente ändern, indem Sie den Präferenzeinstellungsmodus (PSM) verwenden.

Grundverfahren

Drücken Sie die T aste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 20.)

Wählen Sie das PSM-Element, das Sie einstellen möchten. (Siehe Seite 20.)

DEUTSCH

Stellen Sie das Zeitanzeigesystem ein.

1 Wählen Sie „24H/12H“. 2

Wählen Sie „24H“ oder „12H“ ein.

Beenden Sie die Einstellung.

Stellen Sie die oben gewählte PSMFunktion ein.

Wiederholen Sie Schritt 2 und 3, um gegebenenfalls weitere PSMEinstellungen zu ändern.

Beenden Sie die Einstellung.

Präferenzeinstellungsmodus (PSM) punkt

Halten.

CLOCK H Stundeneinstellung CLOCK M Minuteneinstellung

DEUTSCH

SCM LINK Verknüpfung mit dem

24H/12H 24/12-Std. Einstellung AUTO ADJ Automatische

CLOCK Anzeige der Uhrzeit TU DISP Tuneranzeigefunktion PTY STBY PTY-Bereitschaft PTY SRCH PTY-Suchlauf TA VOL Verkehrsfunkmeldungs-

P-SEARCH Sedung suchlauf LEVEL Pegelanzeige

TEL Tonstummschaltung

SCROLL Namensanzeige

Wählen.

Klangmodusspeicher

Uhrzeiteinstellung

Lautstärke

Einstellen.

Entgegen dem Uhrzeigersinn

Zurück Zurück

LINK OFF

12H 24H OFF OFF

FREQ

29 Programmsparten

(siehe Seite 11.)

VOL 00 – VOL 50

OFF

AUDIO 1

MUTING 1

ONCE

Einstellung ab Werk

Im Uhrzeigersinn

Vor Vor

LINK ON

ON ON 13 ON

PS NAME PS NAME 13

AUDIO 2

OFF

MUTING 2

OFF

AUTO

OFF

0:00

LINK ON

24H 19

NEWS

(Siehe Seite 11.)

VOL 20 13

OFF

AUDIO 2

OFF

ONCE

Siehe Seite

18, 21

10 11

• Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Deaktivieren der erweiterten SCM-Funktion – SCM LINK

Sie können die erweiterte SCM-Funktion (Sound Control Memory-Funktion) deaktivieren und die Verknüpfung zwischen den Klangmodi und Wiedergabesignalquellen aufheben. Nach der Auslieferung ab Werk kann für alle Signalquellen ein separater Klangmodus gespeichert werden. Sie können die Klangmodi ändern, indem Sie einfach die Signalquellen ändern.

• LINK ON: Erweiterte SCM-Funktion (unterschiedliche Klangmodi für verschiedene Klangquellen)

• LINK OFF: Konventionelle SCM-Funktion (ein Klangmodus für alle Signalquellen)

Wählen der Uhrzeit – CLOCK

Sie können das Gerät so einstellen, daß die Uhrzeit im Display angezeigt wird, wenn das Gerät eingeschaltet wird. Entsprechend der werkseitigen Einstellung wird die Uhrzeit im Display angezeigt.

• ON: Die Uhrzeit wird angezeigt.

• OFF: Die Uhrzeit wird nicht angezeigt. Wenn “OFF” aktiviert ist, wird der Name der ausgewählten Signalquelle oder des ausgewählten Frequenzbands anstelle der Uhrzeit angezeigt.

So rufen Sie andere Informationen während der Wiedergabe ab

Drücken Sie die Taste DISP (Display). Wenn Sie diese Taste mehrfach hintereinander drücken, werden die jeweils anderen Angaben (entweder die Uhrzeit oder die Signalquelle) im unteren Teil des Display einen Augenblick lang angezeigt.

So wählen Sie die Telefonstummschaltung – TEL

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“. Wählen Sie die Einstellung, bei der die Lautstärke des Gerät stummgeschaltet wird. Werkseitig ist dieser Modus deaktiviert.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

• MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

• OFF: Die T elef onstummschaltung wird deaktiviert.

So Wählen des Bildlaufmodus – SCROLL

Sie können den Bildlaufmodus für die Namensanzeige und CD-Informationen wählen, wenn deren Länge 8 Zeichen überschreitet. Bei Auslieferung ab Werk ist der Bildlaufmodus auf „ONCE“ gesetzt.

• ONCE: Der Bildlauf erfolgt nur einmal.

• AUTO: Der Bildlauf wird wiederholt. (Dazwischenliegende 5-SekundenIntervalle)

• OFF: Der Bildlauf wird deaktiviert.

Hinweis:

Auch wenn der Bildlauf deaktiviert ist („OFF“), können Sie einen Bildlauf durchführen, indem Sie die Taste DISP länger als 1 Sekunde gedrückt halten.

DEUTSCH

So wählen Sie den Pegelmesser – LEVEL

Sie können wählen, welche Pegelanzeige Sie haben möchten. Werkseitig wird die Einstellung „AUDIO 2“ ausgewählt.

• AUDIO 1:

• AUDIO 2:

• OFF:

Der Audiopegel und die Entzerrungscharakteristik werden angezeigt. Die Einstellung „AUDIO 1“ und die Displaybeleuchtung werden abwechselnd ausgewählt. Der Audiopegel und die Entzerrungscharakteristik werden gelöscht.

Abnehmen der Schalttafel

Sie können die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen. Wenn Sie die Schalttafel abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite der Schaltafel und am Schalttafelhalter nicht beschädigen.

Abnehmen der Schalttafel

Bevor Sie die Schalttafel abnehmen, schalten Sie

DEUTSCH

unbedingt die Stromversorgung aus.

Entriegeln Sie die Schalttafel.

Ziehen Sie die Schalttafel vom Gerät ab.

Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

Anbringen der Schalttafel

Führen Sie die rechte Seite der Schalttafel in die Nut des Schalttafelhalters ein.

Drücken Sie auf die linke Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie die Schalttafel häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

Anschlüsse

FEHLERSUCHE

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome

• CD kann nicht abgespielt werden.

• Ton der CD ist manchmal unterbrochen.

• Die T onwiedergabe ist manchmal unterbrochen.

• Die Lautsprecher geben keinen T on wieder .

• Automatische SSM-Abspeicherung (Reihenspeicher für starke Sender) arbeitet nicht.

• Störgeräusche beim Radiohören.

• „NO DISC“ (keine DISC) wird im Display angezeigt.

Ursachen

CD ist falsch herum eingelegt.

Sie fahren auf einer holprigen Straße.

CD ist verkratzt. Falsch angeschlossen.

Falsch angeschlossen.

Die Lautstärke ist auf den kleinsten Pegel eingestellt.

Falsch angeschlossen.

Signale sind zu schwach.

Die Antenne ist nicht fest angeschlossen.

Es ist keine CD eingelegt.

Abhilfen

CD richtig herum einlegen.

Keine CD auf holpriger Straße abspielen.

CD wechseln. Leitungen und Anschlüsse

überprüfen. Leitungen und Anschlüsse

überprüfen. Auf optimales Niveau

einstellen. Leitungen und Anschlüsse

überprüfen. Die Sender von Hand

speichern.

Die Antenne fest anschließen.

Legen Sie eine CD auf die richtige Weise ein.

DEUTSCH

• Die CD kann nicht ausgeworfen werden.

• CD kann weder abgespielt noch ausgeworfen werden.

• Dieses Gerät arbeitet überhaupt nicht.

Die CD ist gesperrt.

CD-Spieler kann fehlerhaft funktionieren.

Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.

Heben Sie die CD-Sperre auf (siehe seite 16).

Drücken Sie CD und SEL gleichzeitig, und halten Sie die Tasten mehrere Sekunden lang gedrückt. (Werden „PLEASE“ und „EJECT“ abwechselnd im Display angezeigt.) Nach Öffnen des Bedienteils mit Taste 0 darauf achten, die ausgeschobene CD nicht fallenzulassen.

Die Tasten SEL und mehrere Sekunden lang gleichzeitig gedrückt halten, um das Gerät zurückzustellen. (Die im Speicher gespeicherte Uhreinstellung und die Sendervoreinstellung wird gelöscht.) (Siehe Seite 2.)

WARTUNG

Handhaben der CDs

Dieses Gerät ist so ausgelegt, daß CDs wiedergegeben werden können, die wie folgt gekennzeichnet sind.

COMPACT

DIGITAL AUDIO

• Andere CDs können nicht abgespielt werden.

Umgehen mit CDs

DEUTSCH

Beim Entnehmen einer CD aus ihrer Hülle den mittleren Halter der Hülle nach unten drücken und die CD herausheben, wobei sie an der Außenkante festgehalten wird.

• Die CD immer an der Außenkante festhalten. Niemals die Aufnahmeoberfläche berühren.

Beim Aufbewahren einer CD in ihrer Hülle die CD behutsam um den mittleren Halter der Hülle legen (mit der bedruckten Seite nach oben).

• Die CDs nach dem Gebrauch immer in ihren Hüllen aufbewahren.

Zum Sauberhalten der CDs

Eine schmutzige CD kann evtl. nicht richtig abspielen. Ist eine CD verschmutzt, den Schmutz mit einem weichen Tuch in gerader Linie von der Mitte aus zur Außenkante abwischen.

Zum Abspielen neuer CDs

Neue CDs können an der Innen- und Außenkante rauhe Stellen haben. Wird eine solche CD verwendet, kann das Gerät ein Abspielen der CD verweigern. Zum Entfernen dieser rauhen Stellen die Kanten mit einem Bleistift oder Kugelschreiber o.ä. nachfahren.

Sprunghaftes Abspielen:

Ein sprunghaftes Abspielen kann auf sehr holprigen Straßen vorkommen. Dadurch wird das Gerät und die CD nicht beschädigt, ist jedoch sehr ärgerlich. Wir empfehlen von einem Abspielen von CDs auf holprigen Straßen abzusehen.

Mittlerer Halter

Feuchtigkeitskondensation

Feuchtigkeit kann auf den Linsen im Innern des CD-Spielers in folgenden Fällen kondensieren:

• Nach dem Einschalten der Autoheizung.

• Wenn es im Auto feucht wird. In diesen Fällen kann der CD-Spieler evtl. nicht richtig funktionieren. Daher die CD auswerfen und das Gerät für einige Stunden eingeschaltet lassen, bis die Feuchtigkeit verdampft ist.

Wiedergeben von CD-Rs (beschreibbaren CDs)

Mit diesem Receiver können Sie selbstgebrannte CD-Rs wiedergeben.

• Bevor Sie CD-Rs wiedergeben, lesen Sie sorgfältig die dazugehörigen Anweisungen und Warnhinweise.

• Manche CD-Rs, die mit CD-Recordern aufgenommen wurden, können mit diesem Receiver aufgrund ihrer CD-Charaktistiken und aus folgenden Gründen nicht wiedergegeben werden: – Die CDs sind verschmutzt oder zerkratzt. – Es ist Feuchtigkeit auf der Linse im Gerät

vorhanden.

– Die Abtastlinse im CD-Spieler ist

verschmutzt.

• Verwenden Sie nur „abgeschlossene“ CD-Rs.

• CD-RWs (wiederbeschreibbare CDs) können mit diesem Receiver nicht wiedergegeben werden.

• Verwenden Sie keine CD-Rs, auf deren Oberfläche Aufkleber oder Label angebracht sind. Hierdurch können sich Fehlfunktionen ergeben.

VORSICHT:

• Keine Single-CDs (8 cm) im Ladeschlitz einlegen. (Diese CDs können nicht ausgeworfen werden!)

• Keine CDs mit ungewöhnlicher Form einlegen — z.B. Herz- oder Blumenform, da das Probleme bereitet.

• CDs nicht dem direkten Sonnenlicht und einer Wärmequelle aussetzen oder sie an einem Ort aufbewahren, der hohen Temperaturen oder Feuchtigkeit unterliegt. CDs nicht im Auto lassen.

• Keine Lösungsmittel (z.B. konventionelle Schallplattenreinger, -sprays, Verdünner, Benzin usw.) zum Reinigen der CDs verwenden.

TECHNISCHE DATEN

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 45 W pro Kanal Hinten: 45 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 17 W pro Kanal an 4 Ω, 40 Hz bis

20 000 Hz bei nicht mehr als 0,8 % Gesamtklirrfaktor.

Hinten: 17 W pro Kanal an 4 Ω, 40 Hz bis

20 000 Hz bei nicht mehr als

0,8 % Gesamtklirrfaktor. Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig) Tonregelbereich:

Tiefen: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz Frequenzgang: 40 Hz bis 20 000 Hz Signal/Störabstand: 70 dB Line-Ausgangspegel/Impedanz:

2,0 V pro 20 kΩ Last (voll ausgesteuert) Ausgangsimpedanz: 1 kΩ

TUNER-TEIL

Frequenzbereich:

UKW: 87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1 620 kHz

(LW) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit: 11,3 dBf (1,0 µV/75 Ω) 50 dB Geräuschberuhigung:

16,3 dBf (1,8 µV/75 Ω) Ausweichkanalabstimmschärfe (400 kHz):

65 dB Frequenzgang: 40 Hz bis 15 000 Hz Stereotrennabstand: 30 dB Einfangsverhältnis: 1,5 dB

CD-SPIELERTEIL

Typ: Kompakt-CD-Spieler Signalerkennungssystem: kontaktlose,

optische Aufnahme (Halbleiterlaser) Anz. der Kanäle: 2 Kanäle (Stereo) Frequenzgang: 5 Hz bis 20 000 Hz Dynamikbereich: 96 dB Signal/Störabstand: 98 dB Tonhöhenschwankung: unter meßbarem

Grenzwert

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung: DC 14,4 V

(11 V bis 16 V zulässig) Erdungssystem: Negative Masse Zugelassene Arbeitstemperatur: 0°C bis +40°C Abmessungen (B × H × T):

Einbaugröße: 182 mm × 52 mm × 160 mm Bedienteilgröße: 188 mm × 58 mm × 8 mm Gewicht: 1,7 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten ohne V or ankündigung möglich.

DEUTSCH

[MW -Tuner]

Empfindlichkeit: 20 µV Trennschärfe: 35 dB

[LW -Tuner]

Empfindlichkeit: 50 µV

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to reset your unit

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts

Vous avez des PROBLÈMES de fonctionnement?

Réinitialisez votre appareil

Référez-vous à la page intitulée Comment réinitialiser votre appareil

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

EN, GE, FR, NL

VICTOR COMPANY OF JAPAN, LIMITED

0900MNMMDWJES

JVC

KD-S9R

Installation/Connection Manual Einbau/Anschlußanleitung Manuel d’installation/raccordement

GET0007-003A

[E]

0900MNMMDWJES

JVC

EN, GE, FR

ENGLISH

• This unit is designed to operate on 12 V DC , NEGATIVE ground

electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying kits.

Before mounting: Press (Control Panel Release button) to detach the control panel.

Remove the trim plate.

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

Install the sleeve into the dashboard. * After the sleeve is correctly installed into the dashboard,

bend the appropriate tabs to hold the sleeve firmly in place, as illustrated.

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

Do the required electrical connections.

Slide the unit into the sleeve until it is locked.

Attach the trim plate so that the projection on the trim plate is fixed to the left side of the unit.

Attach the control panel.

DEUTSCH

• Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit

12 V Gleichstrom und (–) Erdung ausgelegt.

EINBAU (IM ARMATURENBRETT)

• Die folgende Abbildung zeigt einen typischen Einbau. Dennoch

müssen Sie entsprechend Ihrem jeweiligen Auto Anpassungen vornehmen. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an ihren JVC Autoradiohändler oder ein Unternehmen das diese Einbausätze vertreibt.

Vor dem Einbau: (Schalttafel-Freigabetaste) zum Lösen der Schalttafel drücken.

Den Frontrahmen herausnehmen.

Die Halterung nach dem Entriegeln der Halterungensperren abnehmen.

1 Das Gerät aufstellen.

Hinweis: Beim Aufstellen des Geräts darauf achten, daß die Sicherung auf der Rückseite nicht beschädigt wird.

2 Die 2 Griffe zwischen dem Gerät und der Halterung wie

abgebildet einstecken und die Halterungensperren entriegeln.

3 Die Halterung entfernen.

Hinweis: Sicherstellen, daß die Griffe für künftigen Gebrauch nach dem Einbau des Geräts aufbewahrt werden.

Die Halterung im Armaturenbrett einbauen. * Nach dem korrekten Einbau der Halterung im

Armaturenbrett, die entsprechenden Riegel umknicken, um die Halterung an ihrem Platz zu sichern, siehe Abbildung.

Die Befestigungsschraube an der Rückseite des Gerätekörpers befestigen und das Ende der Schraube mit einem Gummipuffer abdecken.

Nehmen Sie die erforderlichen elektrischen Anschlüsse vor.

Das Gerät in die Halterung schieben, bis es einrastet.

Befestigen Sie die Frontrahmen in der Form, daß der Fortsatz der Frontrahmen auf der linken Seite des Geräts befestigt wird.

Die Schalttafel anbringen.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

Avant le montage:

du panneau de commande) pour détacher le panneau de commande.

Retirer la plaque d’assemblage.

Libérer les verrous du manchon et retirer le manchon.

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé sur l’arrière.

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

Retirer le manchon.

Remarque:

utilisation ultérieur, après l’installation de l’appareil.

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

Réalisez les connexions électriques.

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

Attachez la plaque d’assemblage de façon que la projection de la plaque d’assemblage soit fixée sur le côté gauche de l’appareil.

Remonter le panneau de commande.

Appuyer sur (touche de libération

Lorsque vous mettez l’appareil à la verticale,

S’assurer de garder les poignées pour une

Fuse

Sicherung

Fusible

Handle

Griffe

Poignée

Slot

Schlitz

Fente

Control Panel

Schalttafel

Panneau de command

Lock Plate

Arretierplättchen

Plaque de verrouillage

Sleeve

Halterung

Manchon

Trim plate

Frontrahmen

Plaque d’assemblage

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

Dashboard

Armaturenbrett

Tableau de bord

184 mm

53 mm

Mounting bolt

Befestigungsschraube

Boulon de montage

See “ELECTRICAL CONNECTIONS. ”

Siehe „ELEKTRISCHE ANSCHLÜSSE“.

Référez-vous “RACCORDEMENTS ELECTRIQUES”.

Sleeve

Halterung

Manchon

Control Panel

Schalttafel

Panneau de command

Trim plate

Frontrahmen

Plaque d’assemblage

• When using the optional stay

• Beim Verwenden der Anker-Option

• Lors de l’utilisation du hauban en option

Washer

Unterlegscheibe

Dashboard

Armaturenbrett

Tableau de bord

Rondelle

Fire wall

Feuerwand

Cloison

Stay (option)

Anker (Option)

Hauban (en option)

Lock nut

Sicherungsmutter

Ecrou d’arrêt

• When installing the unit without using the sleeve

• Beim Einbau des Geräts ohne Halterung

• Lors de l’installation de l’appareil scans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

* Not included with this unit.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Konsole*

Support*

* Nicht Teil dieses Geräts.

Non fourni avec cet appareil.

Sleeve

Halterung

Manchon

Removing the unit

• Before removing the unit, release the rear section.

Remove the control panel.

Remove the trim plate.

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit. (Be sure to keep the handles after installing it.)

Screw (option)

Schraube (Option)

Vis (en option)

Mounting bolt

Befestigungsschraube

Boulon de montage

Note: When installing the unit on the mounting brack et, make sure to use the 6 mm-long screws. If

Pocket

Taschen

Poche

longer screws are used, they could damage the unit.

Hinweis: Beim Anbringen des Gerät an der Konsole sicherstellen, daß 6 mm lange Schrauben verwendet werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.

Remarque:

Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées , elles peuvent endommager l’appareil.

Ausbau des Geräts

• Vor dem Ausbau des Geräts den hinteren Teil freigeben.

Die Schalttafel herausnehmen.

Den Frontrahmen abnehmen.

Die 2 Griffe in die Schlitze wie gezeigt stecken. Dann die Griffe behutsam auseinander ziehen und das Gerät herausziehen.

(Die Griffe nach dem Einbau auf jeden Fall aufbewahren.)

Bracket*

Konsole*

Support*

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

Retirer le panneau de commande.

Retirer la plaque d’assemblage.

Introduire les deux poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

poignées après l’installation de l’appareil.)

(S’assurer de conserver les

Control Panel

Schalttafel

Panneau de command

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case

Etui

Etui de transport

Trim plate

Frontrahmen

Plaque d’assemblage

Teileliste für den Einbau und Anschluß

Die folgenden Teile werden zusammen mit diesem Gerät geliefert. Nach ihrer Überprüfung, die Teile richtig einsetzen.

Sleeve

Halterung

Manchon

321

Handle

Griff

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Trim plate

Frontrahmen

Plaque d’assemblage

Pow er cord

Stromkabel

Cordon d’alimentation

Handles

Griffe

Poignées

Washer (ø5)

Unterlegscheibe(ø5)

Rondelle (ø5)

Mounting bolt (M5 x 20 mm)

Befestigungsschraube (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Lock nut (M5)

Sicherungsmutter (M5)

Ecrou d’arrêt (M5)

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

ENGLISH

DEUTSCH

FRANÇAIS

ELECTRICAL CONNECTIONS

T o prev ent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If y ou are not sure how to install this unit correctly , hav e it installed by a qualified technician.

Note: This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If y our vehicle does not ha v e this system, a voltage

inverter is required, which can be purchased at JVC IN-CAR ENTERTAINMENT dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC IN-CAR ENTERTAINMENT dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal (see connection diagram) to the car’s chassis using shorter and thicker cords , such as copper braiding or gauge wire. If noise still persists, consult your JVC IN-CAR ENTERTAINMENT dealer.

• Maximum input of the speakers should be more than 45 W at the rear and 45 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

ELEKTRISCHE ANSCHLÜSSE

Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie den negativen Batterieanschluß abtrennen und alle elektrischen Anschlüsse herstellen, bevor das Gerät eingebaut wird. Sind Sie sich über den richtigen Einbau des Geräts nicht sicher, lassen Sie es von einem qualifizierten Techniker einbauen.

Hinweis: Dieses Gerät ist für eine Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (–) Erdung ausgelegt. Verfügt Ihr Fahrzeug nicht

über diese Anlage, ist ein Spannungsinverter erforderlich, der bei JVC Autoradiohändler erworben werden kann.

• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen. Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC Autoradiohändler.

• Sind Störgeräusche ein Problem... Dieses Gerät enthält ein Störfilter im Stromkreis. Bei manchen Fahrzeugen kann jedoch ein Klicken oder andere unerwünschte Störgeräusche auftreten. Sollte das der Fall sein, die hintere Erdungscanschlußklemme (siehe Schaltplan) des Geräts am Fahrwerk des Fahrzeugs anschließen, dabei kürzere und dickere Kabel wie beispielsweise Kupfergeflechtdraht oder Stahldraht verwenden. Bleibt Störgeräusch bestehen, wenden Sie sich an Ihren JVC Autoradiohändler.

• Maximale Eingangsleistung der Lautsprecher muß höher als 45 W hinten und 45 W vorne sein, mit einer Impedanz von 4 Ω bis 8 Ω.

• Sicherstellen, daß das Gerät am Fahrwerk geerdet wird.

• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l'on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de type d’alimentation, il vous faut un convertisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive , raccorder la

borne arrière de masse

diagramme de raccordement) en utiliscant des cordons les plus gros et les plus courts possibles telle qu'une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puisscance admissible des haut-parleurs doit être supérieure à 45 W à l’arrière et à 45 W l’avant, avec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

•

Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.

12 V à masse NEGATIVE

de l’appareil au châssis de la voiture (voir le

. Si votre véhicule n’offre pas ce

4 Ω à 8 Ω

Heat sink

Abstrahlblech

Dissipateur de chaleur

A Typical Connections / Typische Anschlüsse / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit.

Connect the colored leads of the power cord to the car battery , speakers and power aerial (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to power aerial (200 mA max.) 5 Brown: to cellular phone system (For details, refer to the

instructions of the cellular phone.)

6 Others: to speakers

Connect the aerial cord.

Finally connect the wiring harness to the unit.

Note: If your vehicle does not hav e any accessory terminal, move the fuse from the fuse position 1 (initial position) to fuse position 2, and connect the red lead (A7) to the positive (+) battery terminal.

• The yellow lead (A4) is not used in this case.

V or dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig überprüfen. Falsche Anschlüsse können ernsthafte Schäden am Gerät hervorrufen.

Die farbigen Leitungen des Spannunsgversorgungskabels an der Autobatterie, den Lautsprechern und dem Motorantenne (sofern vorhanden) in folgender Reihenfolge anschließen.

1 Schwarz: Erdung 2 Gelb: an Autobatterie (konstant 12 V) 3 Rot: an Zubehöranschlußklemme 4 Blau mit weißem Streifen: an Motorantenne (max. 200 mA) 5 Braun: an Mobiltelefon (Weitere informationen entnehmen

Sie bitte der Bedienungscanleitung des Mobiltelefons.)

6 Andere: an Lautsprecher

Das Antennenkabel anschließen.

Die Kabelbäume am Gerät anschließen.

Hinweis: Verfügt Ihr Fahrzeug nicht über eine Zubehöranschlußklemme, die Sicherung von der 1. Sicherungsposition (Erstposition) in die 2. Sicherungsposition versetzen, die rote Leitung (A7) an der (+) Batterieanschlußklemme anschließen.

• Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.

Avant de commencer la connexion:

vérifiez attentivement le câblage du véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil.

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

Noir: a la masse

Jaune: a la batterie de la voiture (12 V constant)

Rouge: à la prise accessoire

Bleu avec bande blanche: à l’antenne automatique (200 mA max.)

Marron: à un système de téléphone cellulaire (Pour les détails, se référer aux instructions du téléphone cellulaire.)

Autres: aux enceintes

Connectez le cordon d’antenne.

Finalement, connectez le faisceau de fils à l’appareil.

Remarque:

Si votre véhicule ne possède pas de borne accessoire, déplacez le fusible de la position de fusible 1 (position originale) à la position de fusible 2 et connectez le fil rouge (A7) à la borne positive (+) de la batterie.

• Le fil jaune (A4) n’est pas utilisé dans ce cas.

Rear ground terminal

Hintere Erdungscanschlußklemme

Borne arrière de masse

Line out (see diagram B )

Schutz kappen Signalausgang (siehe Schaltplan B )

Sortie de ligne (voir le diagramme B )

*1: Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise power cannot be turned on.

*1: Vor der Überprüfung der Funktionsfähigkeit des Geräts

vor dem Einbau, muß diese Leitung angeschlossen werden, da sonst die Stromversorgung nicht eingeschaltet werden kann.

*1:Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

Aerial terminal

Antennenanschlußklemme

Borne de l’antenne

To aerial

Zur Antenne

A l’antenne

B110B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A6

Yellow*

Gelb*

Jaune*

Red

Rot

Rouge

Blue with white stripe

Blau mit weißem Streifen

Bleu avec bande blanche

Brown / Braun /

15 A fuse

15 A Sicherung

Fusible 15 A

Black

Schwarz

Noir

Marron

B1 B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A6 A8

To metallic body or chassis of the car

Zur metallenen Karosserie oder zum Fahrwerk des

Autos

Vers corps métallique ou châssis de la voiture

To a live terminal in the fuse block connecting to the car battery (bypassing the ignition swich)

Zur einer stromführenden Anschlußklemme im Sicherungsblock zum Anschließen an die Autobatterie (Umgehen des Zündschalters)

A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

Fuse position 2

2. Sicherungsposition

Position de fusible 2

Fuse position 1

1. Sicherungsposition

Position de fusible 1

Not included with this unit.

Wird nicht mit Gerät mitgeliefert.

Non fourni avec cet appareil.

To an accessory terminal in the fuse block

Zur einer Zubehöranschlußklemme im Sicherungsblock

Vers borne accessoire du porte-fusible

To power aerial if any

Zur Motorantenne, sofern vorhanden

Vers l’antenne automatique, s’il y en a une

Ignition switch

Zündschalter

Interrupteur d’allumage

Fuse block

Sicherungsblock

Porte-fusible

To cellular phone system

Zur Moblitelephon

À un système de téléphone cellulaire

White with black stripe

Weiß mit schwarzem Streifen

Blanc avec bande noire

B6 B5 B4 B3 B8 B7 B2 B1

White

Weiß

Blanc

Left speaker (front)

Linker Lautsprecher (vorne)

Enceinte gauche (avant)

Gray with black stripe

Grau mit schwarzem Streifen

Gris avec bande noire

Gray

Grau

Gris

Right speaker (front)

Rechter Lautsprecher (vorne)

Enceinte droit (avant)

Green with black stripe

Grün mit schwarzem Streifen

V ert avec bande noire

Green

Grün

Vert

Left speaker (rear)

Linker Lautsprecher (hinten)

Enceinte gauche (arrière)

Purple with black stripe

Lila mit schwarzem Streifen

Violet avec bande noire

Purple

Lila

Violet

Right speaker (rear)

Rechter Lautsprecher (hinten)

Enceinte droit (arrière)

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to

the car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly.

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. – If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below , DO NOT connect the unit using that original speaker wiring. If y ou do , the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3,

you can connect the unit using the original speaker wiring in your car .

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

Fig. 2Fig. 1 Fig. 3

VORSICHTSMASSREGELN beim Anschließen der Stromversorgung und Lautsprecher:

• Die Lautsprecherleitungen des Netzkabels NICHT an der Autobatterie anschließen, da sonst das Gerät schwer beschädigt wird.

• Die schwarze Leitung (Erdung), die gelbe Leitung (zur Autobatterie, konstant 12 V) und die rote Leitung (zur Zubehöranschlußklemme) richtig anschließen.

• VOR dem Anschließen der Lautsprecherleitungen des Spannunsgversorgungskabels an die Lautsprecher, die Lautsprecherverdrahtung in Ihrem Auto überprüfen. – Ist die Lautsprecherverdrahtung wie unten in “Fig. 1”

und “Fig. 2” abgebildet, das Gerät NICHT mit der Originalverdrahtung der Lautsprecher anschließen, da sonst das Gerät schwer beschädigt wird. Die Lautsprecherverdrahtung erneuern, so daß Sie das Gerät an den Lautsprechern wie in “Fig. 3” abgebildet anschließen können.

– Ist die Lautsprecherverdrahtung in Ihrem Auto wie in

“Fig. 3” abgebildet, können Sie das Gerät mit der Originalverdrahtung der Lautsprecher in Ihrem Auto anschließen.

– Sind Sie sich über die Lautsprecherverdrahtung in Ihrem Auto

nicht sicher, wenden Sie sich an Ihren Autohändler.

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon

d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

Connectez correctement le fil noir (a la masse), le fil jaune (a

•

la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).

•

AVANT de connecter les fils d’enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture.

Si le câblage des enceintes de votre voiture est réalisé

–

comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ P AS l’appareil en utiliscant ce câb lage original d’enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que v ous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

Si le câblage des enceintes de votre voiture est comme

–

montré sur la Fig. 3,

vous pouvez connecter l’appareil en

utiliscant ce câblage original d’enceintes pour votre voiture .

– Si vous n’êtes pas sûrs du câblage d’enceintes de votre

voiture, consulter le concessionnaire de votre voiture.

Connecting the leads / Anschließen der Leitungen / Raccordement des fils

CAUTION / VORSICHT / PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

T wist the core wires when connecting.

Die Kerndrähte beim Anschließen verdrehen.

Torsader les âmes des fils en les raccordant.

Solder the core wires to connect them securely.

Die Kerndrähte anlöten, um sie fest anzuschließen.

Souder les âmes des fils pour les raccorder entre eux de façon sûre.

• Zur Vermeidung eines K urzschlusses die Ansc hlußklemmen der NICHT VERWENDETEN Leitungen mit Isolierklebeband umwickeln.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés avec de la bande isolante.

B Connections Adding Other Equipment / Anschlüsse zum Hinzufügen von anderer Ausrüstung / Raccordement pour ajouter d’autres appareils

Amplifier / Verstärker / Amplificateur

Y ou can connect an amplifier to upgr ade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• Connect this unit’s line-out terminals to the amplifier’s line-in terminals.

• Disconnect the speakers from this unit, connect them to

the amplifier. Leave the speaker leads of this unit unused. (Cover the terminals of these unused leads with insulating tape, as illustrated above.)

Sie können einen Verstärker anschließen, um Ihre Autostereoanlage zu erweitern.

• Schließen Sie das Fernbedienungskabel (blau mit weißem

Streifen) an das Fernbedienungskabel des anderen Geräts an, so daß es über dieses Gerät gesteuert werden kann.

• Die Anschlußklemmen am Ausgang dieses Gerät an den

Anschlußklemmen des Eingangs des Verstärkers anschließen.

• Die Lautsprecher von diesem Gerät abtrennen und am

Verstärker anschließen. Die Lautsprecherleitungen dieses Geräts unbenutzt lassen. (Die Anschlußklemmen dieser nicht verwendeten Leitungen mit Isolierklebeband umwickeln, siehe Abbidung oben.)

Vous pouvez connecter un amplificateur pour améliorer votre système autoradio.

•

Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de l’autre appareil de façon qu’il puisse être commandé via cet appareil.

•

Raccorder les bornes de sortie ligne de cet appareil aux bornes d’entrée ligne de l’amplificateur.

• Déconnectez les enceintes de cet appareil et connectez-

les à l’amplificateur. Laissez les fils d’enceintes de cet appareil inutilisés. (Recouvrir les extrémités de ces fils inutilisés avec de la bande isolante comme montré cidessus.)

Rear speakers

Hintere Lautsprecher

Enceintes arrière

INPUT

L R

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

L R

JVC Amplifier

JVC Verstärker

JVC Amplificateur

LINE OUT

REAR

KD-S9R

TROUBLESHOOTING

• The fuse blows. * Are the red and black leads connected correctly?

• Power cannot be turned on. * Is the yellow lead connected?

• No sound from the speakers. * Is the speaker output lead short-circuited?

• Sound is distorted. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

• Unit becomes hot. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

Remote lead

Fernbedienungsleitung

Fil d’alimentation à distance

Remote lead (Blue with white stripe)

Fernbedienungsleitung (Blau mit weißem Streifen)

Fil d’alimentation à distance (Bleu avec bande blanche)

Front speakers

Vordere Lautsprecher

Enceintes avan t

Y-connector (not supplied with this unit)

Y-Anschluß (nicht mit diesem Gerät mitgeliefert)

Connecteur Y (non fourni avec cet appareil)

To power aerial if any

Zur Motorantenne, sofern vorhanden

Vers l’antenne automatique, s’il y en a une

CAUTION / VORSICHT / PRECAUTION:

• T o prevent internal heat b uildup inside this unit, place this unit UNDER the other equipment.

• Zur V ermeidung eines Hitzestaus in diesem Gerät, dieses Gerät UNTER die andere Geräteansrüstung stellen.

• Pour éviter un échauffement interne de cet appareil, placez-le SOUS l’autre appareil.

FEHLERSUCHE

• Die Sicherung brennt durch.

* Sind die roten und schwarzen Leitungen richtig angeschlossen?

• Stromversorgung kann nicht eingeschaltet werden.

* Ist die gelbe Leitung angeschlossen?

• Kein Ton aus den Lautsprechern.

* Ist die Lautsprecherausgangsleitung kurzgeschlossen?

• Ton verzerrt.

* Ist die Lautsprecherausgangsleitung geerdet? * Sind die (–) Anschlußklemmen der linken und rechten

Lautsprecher zusammen geerdet?

• Gerät wird heiß.

* Ist die Lautsprecherausgangsleitung geerdet? * Sind die (–) Anschlußklemmen der linken und rechten

Lautsprecher zusammen geerdet?

EN CAS DE DIFFICULTÉS

• Le fusible saute.

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

• Pas de son des haut-parleurs.

Le fil de sortie de enceinte est-il court-circuité?

• Le son est déformé.

Le fil de sortie de enceinte est-il à la masse?

* *

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

• L’appareil devient chaud.

Le fil de sortie de enceinte est-il à la masse?

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

JVC KD-S9R User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

INHALT

ANORDNUNG DER TASTEN

GRUNDBEDIENUNGEN

RADIOGRUNDBETRIEB

RDS-BETRIEB

CD-BETRIEB

KLANGEINSTELLUNG

ANDERE WICHTIGE FUNKTIONEN

FEHLERSUCHE

WARTUNG

TECHNISCHE DATEN
