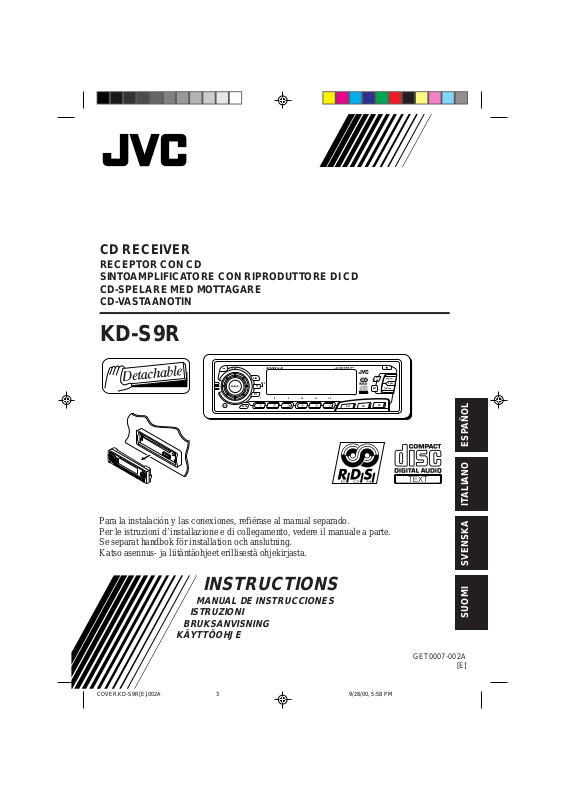

JVC KD-S9R User Manual [sw]

CD RECEIVER

RECEPTOR CON CD
SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD
CD-SPELARE MED MOTTAGARE
CD-VASTAANOTIN

KD-S9R

ATT

/

/I

45Wx4

DISP

RDS

TP

PTY

7 8 9 10 11 12

SCM

MO

RND

RPT

CD

FM

AM

Para la instalación y las conexiones, refiérase al manual separado.
Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte.
Se separat handbok för installation och anslutning.
Katso asennus- ja liitäntäohjeet erillisestä ohjekirjasta.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

KÄYTTÖOHJE

SSM

NEDERLANDS

ESPAÑOL

ITALIANO

SVENSKA

SUOMI

GET0007-002A

[E]

Etiketternas placering och återgivning

Huvudenhetens undersida

DANGER: Invisible laser
radiation when open and
interlock failed or defeated.
AVOID DIRECT EXPOSURE
TO BEAM. (e )

ADVARSEL: Usynlig la ser­stråling ved åbning, når
sikkerhedsafbrydere er ude
af funkti on. Undgåudsæt­telse for stråling. (d)

VARNING: Osynlig laser-
strålning när denna del
är öppnad och spärren
urkopplad. Betrakta ej
strålen. (s)

VARO : Avattaessa ja suo­jalukitus ohitettaessa olet

är

alttiina näkymättömälle
lasersäteilylle. Älä katso
säteeseen. (f)

ATT OBSERVERA ANGÅENDE LASERPRODUKTER

Namn/Märkplåt

Observera:

Caution:

Denna produkt innehåller en

This product contains a laser component

laserkomponent av högre laserklass än

of higher laser class than Class 1.

klass 1.

Försiktighetsåtgärder:

1.LASERPRODUKT AV KLASS 1

2.FARA: Osynlig laserstrålning när denna står öppen
och spärren strejkar eller satts ur spel. Undvik direkt
bestrålning.

3.OBSERVERA: Öppna inte det övre höljet. Det finns
inga delar inuti som lekmannen kan reparera. Överlåt
allt servicearbete till kvalificerad servicetekniker.

4.OBSERVERA: Denna CD-spelare använder osynlig
laserstrålning men är försedd med säkerhetsomkopplare
som förhindrar strålning när skivorna tas ur. Sätt aldrig
dessa säkerhetsomkopplare ur spel.

5.OBSERVERA: Användning av reglage, justeringar och
åtgärder utöver de som specifikt anges i denna
bruksanvisning kan leda till farlig bestrålning.

Hur apparaten nollställs

Tryck in knapparna SEL (välj) och (beredskap/på/därmpare) samtidigt och håll de
intryckta i ett flertal sekunder.
Detta gör att den inbyggda mikrodatorn nollställs.

(beredskap/på/därmpare)

SVENSKA

SEL (välj)

Anm:

• Gjorda förinställningar — såsom snabbvalsstationer och ljudinställningar — raderas också ur minnet.

• Om en CD-skiva är laddad visar teckenfönstret växelvis “PLEASE” och “EJECT”. Tryck i så fall på 0
för att mata ut CD-skivan. Var uppmärksam så att CD:n inte faller ner.

* När enheten nollställs utan ilagd CD…

Efter att kontrollpanelen har öppnats och stängts, kan det hända att ingenting visas trots att enheten är
påslagen. Tryck i så fall på för att återgå till normalläget.

2

Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den,

så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

INNEHÅLL

Hur apparaten nollställs............................ 2

PLACERING AV KNAPPAR ............... 4

Kontrollpanelen........................................ 4

ENHETENS FUNKTIONER ................ 5

Koppla på strömmen ................................ 5

RADIONS GRUNDFUNKTIONER ......... 6

Lyssna på radion ..................................... 6

Lagra stationer i minnet ............................ 7

Sök in en förinställd station ...................... 8

RDS-FUNKTIONER

(radiodatasystem) ........................ 9

Så här använder du RDS EON ................ 9

Andra bekväma RDS-funktioner och

inställningar ........................................... 12

CD FUNKTIONER .......................... 14

Spela en CD skiva ................................... 14

Ta reda på ett spår eller en bestämd del

på en CD skiva...................................... 15

Välj CD avspelningslägen......................... 15

Spela CD Text .......................................... 16

Spärrad utstötning av CD skivan.............. 16

LJUDINSTÄLLNING ....................... 17

Inställning av ljudet ..................................... 17

Använda ljudinställningsminnet .................. 17

Lagra egen ljudinställning......................... 18

ÖVRIGA VIKTIGA FUNKTIONER ......... 19

Ställ in klockan......................................... 19

Ändra allmänna inställningar (PSM)......... 19

Lossa kontrollpanelen............................... 22

FELSÖKNING .............................. 23

UNDERHÅLL ............................... 24

Hantering av CD skivor............................. 24

SPECIFIKATIONER ........................ 25

Anm:

Av säkerhetsskäl medföljer ett numrerat ID-kort denna enhet. Samma ID-nummer är tryckt på enhetens
underrede. Förvara kortet på ett säkert ställe då det kan vara till hjälp för myndigheterna om enheten blir
stulen.

INNAN DU ANVÄNDER APPARATEN

*

För säkerhets skull....

• Höj inte ljudnivån för mycket, eftersom det blockerar
ljuden utifrån och därmed gör bilkörningen riskabel.

• Stoppa bilen innan du utför någon komplicerad
manöver.

*

Temperaturen inne i bilen....

Om bilen stått parkerad länge i varmt eller kallt väder,
vänta tills temperaturen i bilen blivit mer normal
innan du kopplar på enheten.

SVENSKA

3

PLACERING AV KNAPPAR

Kontrollpanelen

Teckenfönstret

uo;a

i

kjhgfds

13245

ATT

/

/I

DISP

RDS

TP

PTY

7 8 9 10 11 12

SCM

1 (beredskap/på/därmpare) -knapp
2 Inställningsratt
3 DISP (indikeringsfönster) -knapp
4 TP (trafikprogram)

RDS (radiodatasystem) -knapp

5 PTY (programtyp) -knapp
6 RPT (repetering) -knapp
7 MO (mono) -knapp

RND (slumpmässigt) -knapp

8 0 (utmatning) -knapp
9 4 / ¢ -knappar

SVENSKA

•

Fungerar även som SSM-knappar, vid
nedtryckning tillsammans.

p (kontrollpanelfrigöring) -knapp
q SEL (välj) -knapp
w SCM (sound control memory =

ljudkontrollminne) -knapp

e Nummerknapparna
r AM -knapp
t FM -knapp
y CD -knapp

4

678 9

MO

RND

RPT

CD

FM

AM

ytrewqp

Teckenfönstret

u Volymnivåindikator
i RDS-indikeringar

TP, PTY, EON, AF, REG

o Huvudteckenfönster
; Tundermottagningsindikeringar

STEREO, MONO

a “Länk”-indikator
s RPT (repetition) -indikator
d RND (slumpmässigt) -indikator
f CD IN-indikator
g Käll/klockvisning
h LOUD-indikator
j Utjämningsmönsterindikator
k Ljudlägesindikeringar

SOFT, BEAT, POP

SSM

ENHETENS FUNKTIONER

ATT

/

/I

DISP

RDS

TP

PTY

7 8 9 10 11 12

SCM

AM

MO

RND

SSM

RPT

CD

FM

231

Koppla på strömmen

1

Koppla på ström.

ATT

/

/I

Anm. om enknappsmanöver:

När du väljer tunern som källa i steg 2 nedan
slås strömmen på automatiskt. Du behöver inte
trycka på denna knapp för att slå på strömmen.

2

Spela ljudkällan.

CD

FM

AM

Se sid. 6 – 13 om du vill använda radion

(AM eller FM).

Se sid. 14 – 16 om du vill använda

CD-spelaren.

3

Ställ in ljudvolymen.

För att höja volymen.

För att sänka volymen.

4

Justera ljudet som du vill ha det
(se sid. 17.)

Att sänka ljudnivån på ett ögonblick

Tryck ett ögonblick på medan du
lyssnar på en ljudkälla. “ATT” börjar blinka i
teckenfönstret, och ljudnivån sänks genast.
Tryck ett ögonblick på knappen igen för att få
tillbaka den tidigare ljudnivån.

• Du kan också återställa ljudet genom att vrida
inställningsratten medurs.

Att koppla av strömmen

Tryck drygt en sekund på .

Anm:

När du använder enheten första gången ska du ställa
in den inbyggda klockan på rätt tid, se sid. 19.

VARNING beträffande volyminställning

CD-skivor ger mycket lite brus jämfört med andra
ljudkällor. Om ljudnivån exempelvis ställs in för
förstärkaren, kan högtalarna därför komma att
skadas av den plötsliga förändringen av utnivån.
Sänk därför ljudnivån innan du spelar en skiva,
och anpassa den efter behov vid avspelningen.

SVENSKA

Ljudnivåindikator

Ljudnivån visas.

RADIONS GRUNDFUNKTIONER

ATT

/

/I

DISP

RDS

TP

PTY

7 8 9 10 11 12

FM

SCM

AM

MO

RND

SSM

RPT

CD

Lyssna på radion

Du kan söka antingen automatiskt eller manuellt
för att ta in en bestämd station.

Sök en station automatiskt:
Auto search

1

Välj band (AM, FM1 – 3).

FM

AM

F1

F2

(FM1)

AM

Det valda vågbandet (eller klocktiden: se sid.

21) visas.

Audionivå- (se sid. 21) eller ljudnivåindikator

Anm:

Denna mottagare har tre FM-band (FM1, FM2,
FM3). V ilket som helst kan användas för a tt lyssna
på en FM-sändning.

2

Börja söka station.

(FM2)F3(FM3)

Om du vill sluta söka innan du får in en station,

tryck på samma knapp som du tryckte för att söka.

Sök en station manuellt:
Manual search

1

Välj band (AM, FM1 – 3).

FM

AM

F1

F2

(FM1)

AM

Anm:

Denna mottagare har tre FM-band (FM1, FM2,
FM3). V ilket som helst kan an vändas för att lyssna
på en FM-sändning.

2

Tryck in och håll ¢ eller 4
tills “MANU” (manual) börjar blinka i
teckenfönstret.

Det valda vågbandet visas.

(FM2)F3(FM3)

SVENSKA

När du får in en station upphör sökandet.

6

Tryck på ¢ för att
söka stationer med högre
frekvenser.

Tryck på 4 för att
söka stationer med lägre
frekvenser.

3

SSM

Sök in önskad station medan “MANU”
blinkar.

Tryck på ¢ för att
ställa in stationer med
högre frekvenser.

Tryck på 4 för att
ställa in stationer med lägre
frekvenser.

• Om du tar bort fingret från knappen slås det
manuella läget automatiskt av efter 5
sekunder.

• Om du håller knappen intryckt växlar
frekvenserna (med 50 kHz intervall för FM
och 9 kHz intervall för AM – MV/LV) tills du
släpper knappen.

När det är svårt att ta in en FM
stereosändning:

Tryck på MO RND (mono/slumpmässigt) när du
lyssnar på en FM-stereosändning.

• Varje gång du trycker på knappen tänds och
släcks MONO-indikeringen växelvis.

Lagra stationer i minnet

Du kan använda någon av dessa två metoder för
att lagra sändarstationen i minnet.

• Automatisk förinställning av FM-stationer: SSM
(Strong-station Sequential Memory)

• Manuell förinställning av både FM och AM
stationer

FM-station automatisk förinställning:
SSM

Du kan förinställa 6 lokala FM-stationer i varje
FM-band (FM1, FM2 och FM3).

1

Välj ett FM-bandnummer (FM1 – 3) där
du vill lagra FM-stationer.

• Varje gång du trycker på knappen intryckt
växlar FM bandet på följande sätt:

FM

2

Tryck in och håll båda knapparna
minst 2 sekunder.

F1

(FM1)F2(FM2)F3(FM3)

MO

RND

När MONO-indikeringen är tänd i
teckenfönstret får du monoljud att lyssna på,
men mottagningen blir bättre (STEREO­indikeringen släcks).

Lyser under
stereomottagning av FM­sändning.

“SSM” visas och försvinner sedan
när den automatiska förinställningen
är klar.

Lokala FM-stationer med de starkaste signalerna
avsöks och lagras automatiskt i det bandnummer
du valt (FM1, FM2 eller FM3).
Dessa stationer är förinställda i nummerknapparna
— nr 1 (lägsta frekvens) till nr 6 (högsta frekvens).
Efter avslutad förinställning inställs automatiskt den
station som är lagrad i knapp nummer 1.

SVENSKA

7

Manuell förinställning

Du kan förinställa upp till 6 stationer i varje band
manuellt (FM1, FM2, FM3 och AM).

Ex: Att lagra en FM-station på 88,3 MHz i

förinställningsnummer 1 på FM1-bandet

1

Välj ett FM-bandnummer (FM1 – 3)
där du vill lagra FM-stationer
(nummer FM1 i det här exemplet).

• Varje gång du trycker på knappen
intryckt växlar FM bandet på följande sätt:

FM

2

Sök in en station på 88,3 MHz.

F1

(FM1)F2(FM2)F3(FM3)

Tryck på ¢ för att
ställa in stationer med
högre frekvenser.

Anm:

• En tidigare förinställd station r aderas när en ny station
lagras i samma förinställningsnummer.

• För inställningsstationer raderas när strömmen till
minneskretsen bryts (t.ex. under batteribyte). Om detta
inträffar ska stationerna förinställas igen.

Sök in en förinställd station

Du kan lätt söka in en förinställd station.
Kom ihåg att du måste lagra stationerna först. Se
“Lagra stationer i minnet” på sid. 7 om du inte lagrat
dem.

1

Välj band (AM, FM1 – 3).

FM

AM

F1

F2

(FM1)

AM

(FM2)F3(FM3)

Tryck på 4 för att
ställa in stationer med lägre
frekvenser.

3

Tryck in och håll nummerknappen
(nummer 1 i det här exemplet) minst
2 sekunder.

Band/
förinställningsnummer
och “MEMO” växlar om
under ett tag.

4

Upprepa åtgärderna ovan för att

SVENSKA

lagra andra stationer i andra
förinställningsnummer.

2

Välj numret (1 – 6) på den förinställda
station du vill ha.

8

RDS-FUNKTIONER (radiodatasystem)

Så här använder du RDS EON

RDS (radiodatasystem) tillåter att FM-stationer
sänder en extra signal tillsammans med de ordinarie
programsignalerna. Stationerna sänder exempelvis
stationsnamn samt information om den typ av
program de sänder ut, t.ex. sport eller musik, osv.
En annan fördel med RDS-funktionen kallas “EON
(framhäver andra nät)”. EON-indikator n tänds när
en FM-station tas emot med EON-data. Med hjälp
av EON-data som sänts från en station kan du söka
in en annan station i ett annat nätverk som sänder
ditt favoritprogram eller trafikuppgifter, medan du
lyssnar på ett annat program eller någon annan
ljudkälla som CD.

När enheten tar emot RDS-data kan den göra
följande:

• Automatisk spårning av samma program
(nätspårningsmottagning)

• Beredskapsmottagning av TA
(trafikmeddelanden) eller ditt favoritprogram

• PTY-sökning (programtyp)

• Programsökning

• Flera andra funktioner

Automatisk spårning av samma
program (nätspårningsmottagning)

När du kör genom ett område där det är dålig FM­mottagning, söker tunern i denna enhet automatiskt
in en annan RDS-station som sänder samma
program med starkare signaler. Du kan alltså
fortsätta att lyssna på samma program med bästa
möjliga mottagning var du än kör. (Se illustrationen
på nästa sida).
Två typer av RDS-data används för att få
nätspårningsmottagning att fungera korrekt —
nämligen PI (programidentifiering) och AF
(alternativa frekvenser).
Om dessa data inte mottas korrekt från den
RDS-station du lyssnar på, kommer
nätspårningsmottagningen inte att fungera.

För att använda nätspårningsmottagning, tryck
in och håll TP RDS (trafikprogram/r adiodatasystem)
minst 1 sekund. Varje gång du trycker och håller
knappen växlar nätspårningens mottagningsläge
på detta sätt:

RDS

TP

AF indikator

Mode 1

AF indikatorn tänds, men inte REG indikatorn.
Nätspårning aktiveras med regionalfunktionen
inställd på “av”.
Omkopplar till en annan station inom samma nät
när mottagarsignalerna från den aktuella stationen
försvagas.

• I detta läge kan programmet skilja sig från det som

f.n. tas emot.

Mode 2

Såväl AF indikatorn som REG indikatorn tänds.
Nätspårning aktiveras med regionalfunktionen
inställd på “på”.
Omkopplar till en annan station inom samma
nät som sänder samma program, när
mottagarsignalerna från den aktuella stationen
försvagas.

Mode 3

Varken AF indikatorn eller REG indikatorn tänds.
Nätverksavsökning är utkopplad.

Mode 1 Mode 2 Mode 3

REG indikator

SVENSKA

9

Samma program kan tas emot på olika
frekvenser.

Program 1
sänder på
frekvens A

Program 1
sänder på
frekvens B

Program 1
sänder på
frekvens C

Program 1
sänder på
frekvens E

Program 1
sänder på
frekvens D

Mottagning i beredskapsläge
(Standby Reception)

Beredskapsläge (Standby) gör att enheten
temporärt kan koppla om till en sändning med
ditt favoritprogram (PTY: programtyp) och
trafikmeddelanden (TA) från den aktuella
ljudkällan (en annan FM-station och CD)

• Mottagning i beredskapsläget fungerar inte om du

lyssnar på en AM-station.

TA-mottagning i beredskapsläge
(TA Standby Reception)

När du trycker på TP RDS medan du

RDS

TP

lyssnar på en FM-station, tänds TP
indikatorn under mottagning av en TP
station (trafikprogram) och TA
beredskapsläge aktiveras.

• TP indikatorn b linkar när den mottagna stationen inte

är en TP station. T ryck på ¢ eller 4 för
att aktivera TA beredskapsläge. “SEARCH” visas i
teckenfönstret och TP stationssökning startas. TP
indikatorn tänds när en TP station hittas.

SVENSKA

7 Om du lyssnar på CD och vill höra en TP-

sändning ska du trycka på TP RDS för att aktivera
TA beredskapsläge. (TP indikatorn tänds.)

Tr yck på knappen TP RDS igen för att koppla ur

TA beredskapsläget.

PTY-mottagning i beredskapsläge
(PTY Standby Reception)

När du trycker på PTY medan du lyssnar

PTY

på en FM-station, tänds PTY indikatorn
under mottagning av en PTY station och
PTY beredskapsläge aktiveras. Det valda
PTY-namnet som lagrades på sid. 11
blinkar i 5 sekunder.

• PTY indikatorn b linkar när den mottagna stationen

inte är en PTY station. Tryck på ¢ eller

4 för att aktivera PTY beredskapsläge.

“SEARCH” visas i teckenfönstret och PTY
stationssökning startas. PTY indikatorn tänds när en
PTY station hittas.

7 Om du lyssnar på CD och vill höra en PTY-

sändning ska du trycka på PTY för att aktivera
PTY beredskapsläge. (PTY indikatorn tänds.)

Om det valda PTY-programmet börjar sändas när
PTY beredskapsläge är aktiverat, visas det valda
PTY-namnet och FM-bandet aktiveras. Vald PTY­programmet kan sedan höras.

T ryck på knappen PTY igen för att koppla ur PTY

beredskapsläget.

Välj ditt favoritprogram för
PTY-mottagning i beredskapsläge

Du kan välja ditt favoritprogram för PTY
beredskapsmottagning och lagra det i minnet.
Vid leveransen är “NEWS” fabriksinställt som den
programtypen för PTY beredskapsmottagning.

1

Tryck in och håll SEL (välj) intryckt i
drygt 2 sekunder tills en av PSM
funktionerna kommer fram i
teckenfönstret.
(PSM: se sid. 20.)

Om ett trafikprogram börjar sändas medan TA
beredskapsläge är aktiverat, visas “TRAFFIC”
och FM-bandet aktiveras. Volymen höjs till den
förinställda TA-nivån (se sid. 13), och
trafikprogrammet kan sedan höras.

10

2

Välj “PTY STBY” (beredskap) om det
inte visas i teckenfönstret.

3

Välj någon av de tjugonio PTY­koderna.

Det valda kodnamnet visas i
teckenfönstret och lagras i
minnet.

• Mer information finns i
tabellen nedan.

4

Avsluta inställningen.

PTY-koder

NEWS: Nyheter
AFFAIRS: Mera djuplodande analyserav

INFO: Program som delger tips om
SPORT: Sportevenemang

EDUCATE: Utbildningsprogram
DRAMA: Radioskådespel
CULTURE: Program om nationell eller

SCIENCE: Program om naturvetenskap
VARIED: Övriga program som komedier,
POP M: Popmusik

ROCK M: Rockmusik
EASY M: Lättlyssnad popmusik
LIGHT M: Lättlyssnad bakgrundsmusik
CLASSICS: Klassisk musik
OTHER M: Övriga typer av musik
WEATHER: Väderinformation
FINANCE: Rapporter om försäljning,

CHILDREN: Underhållningsprogram för barn

aktuella nyheter och händelser
diverse olika ämnen

regionell kultur
och teknik
ceremonier o.dyl.

handel, aktiebörsen o.dyl.

Ställ in ditt favoritprogram

Du kan ställa in en av dina 6 favoritprogramtyper
som lagrats i minnet.Vid leveransen från fabriken
är följande 6 programtyper lagrade i
nummerknapparna (1 till 6).
Se informationen nedan för instruktioner för att

spara dina favoritprogramtyper.
Se sid. 12 för att söka efter ditt favoritprogram.

1

POP M

45

CLASSICS

2

ROCK M EASY M

AFFAIRS

Lagra dina favoritprogramtyper i minnet

1

Tryck in och håll SEL (välj) intryckt i
drygt 2 sekunder tills en av PSM
funktionerna kommer fram i
teckenfönstret.
(PSM: se sid. 20.)

FORTSÄTTNING PÅ NÄSTA SIDA

SOCIAL: Program om sociala aktiviteter
RELIGION: Program som handlar om olika

PHONE IN: Program där lyssnarna kan

TRAVEL: Program om resmål,

LEISURE: Program rörande

JAZZ: Jazzmusik
COUNTRY: Countrymusik
NATION M: Nuvarande populärmusik från

OLDIES: Klassisk popmusik
FOLK M: Folkmusik
DOCUMENT: Program som behandlar

aspekter av troende eller frågor
v existentiell eller etisk natur

uttrycka sina åsikter antingen
telefonledes eller i ett allmänt
forum

charterresor, restips och
erbjudanden

fritidsaktiviteter såsom
trädgårdsskötsel, matlagning,
fiske o.dyl.

främmande länder och
regioner på det ursprungliga
språket

aktuella frågor på ett mera
djuplodande sätt

3

6

VARIED

SVENSKA

11

2

Välj “PTY SRCH” (sökning) om det inte
visas i teckenfönstret.

2

Välj någon av PTY-koderna som
lagrats i förinställningsknapparna
(1 till 6).

3

Välj någon av de tjugonio PTY­koderna. (Se sid. 11.)

Det valda kodnamnet visas i
teckenfönstret.

• Om du väljer en kod som
redan lagrats i minnet,
blinkar i teckenfönstret.

4

Tryck in och håll nummerknappen
intryckt minst 2 sekunder för att
lagra den PTY-kod som valts i
önskat förinställningsnummer.

PTY förinställningsnummer visas, och valt
kodnamn och “MEMORY” växlar i
teckenfönstret.

5

Avsluta inställningen.

Att avsöka ditt favoritprogram

1

Tryck in och håll PTY (programtyp)
intryckt minst 1 sekund när du lyssnar
på en FM-station.

SVENSKA

PTY

PTY -sökningen efter ditt f avoritprogram startar
efter 5 sekunder.

Ex.När “ROCK M” lagras i förinställda

sifferknappen 2.

• Om det finns en station som sänder ett program
med samma PTY-kod som du valt, tas den
stationen in.

• Om det inte finns någon station som sänder ett
program med samma PTY-kod som du valt,
ändras inte stationen.

Anm:

I vissa områden fungerar inte PTY-sökning korrekt.

Andra bekväma RDS-funktioner
och inställningar

Automatiskt val av station med
nummerknapparna

När du trycker på nummerknappen brukar den
förinställda stationen tas in.
När den förinställda stationen är en RDS-station
händer dock något annat. Om signalerna från den
förinställda stationen är för svaga för att
mottagningen ska bli bra, så använder enheten sina
AF-data och ställer in sig på en annan station som
sänder samma program som den ursprungliga
förinställda stationen. (Programsökning)

12

Senast valda PTY-koden och förinställningsnumret
visas.

Så här gör du för att aktivera programsökning.

• Programsökningen tar en stund.

• Se också “Ändra allmänna inställningar (PSM)”
på sid. 19.

1 Tr yck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer
fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“P (Program)-SEARCH”.

3 Vrid inställningsratten medurs för att välja “ON”.

Detta aktiverar programsökning.

För att gå ur programsökningen upprepar du
samma steg en gång till, men väljer i ställer “OFF”
(av) i steg 3, genom att vrida inställningsratten
moturs.

Volyminställning för trafikinformation
(TA-nivån)

Du kan förinställa ljudnivån för TA-mottagning i
beredskapsläge. När ett trafikprog ram tas in ändras
ljudvolymen automatiskt till förinställd nivå.

• Se också “Ändra allmänna inställningar (PSM)”
på sid. 19.

1 Tr yck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer
fram i teckenfönstret.

2 Tr yck på ¢ eller 4 för att välja

“T A V OL”.

3 Vrid inställningsratten för att ställa in önskad

volymnivå.
Du kan ställa in den mellan “VOL 00” och
“VOL 50”.

Att byta displayläge medan du lyssnar
på en FM-station

Du kan ändra indikeringen i teckenfönstret till
antingen stationsnamn (PS NAME) eller
stationsfrekvens (FREQ), medan du lyssnar på
en FM RDS station.

• Se också “Ändra allmänna inställningar (PSM)”
på sid. 19.

1 Tr yck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer
fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“TU DISP” (tunerindikering).

3 Vrid inställningsratten för att ställa in önskad

indikering (“PS-NAME” eller “FREQ”).

Anm:

Om du trycker på DISP kan du också ändra
teckenfönstret medan du lyssnar på en FM RDS-station.
Varje gång du trycker på knappen visas följande i
teckenfönstret:

Stationsnamn

(PS NAME)

• Sedan återgår teckenfönstret till den ursprungliga

indikeringen i flera sekunder.

Stationsfrekvens

(FREQ)

Programtyp

(PTY)

Automatisk klockinställning

Vid leverans från f abriken är klockan som är inbyggd
i enheten inställd för att justeras automatiskt med
hjälp av CT-data (klocktid) i RDS-signalen.
Följ anvisningarna nedan om du inte vill använda
automatisk klockinställning.

• Se också “Ändra allmänna inställningar (PSM)”
på sid. 19.

1 Tr yck in och håll SEL (valj) intryckt i drygt 2

sekunder tills en av PSM funktionerna kommer
fram i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“AUTO ADJ”.

3 Vrid inställningsratten moturs för att välja “OFF”.

Därmed har klockjusteringen annullerats.

För att återaktivera klockinställningsläget

upprepar du samma steg, men väljer “ON” i steg 3
genom att vrida inställningsratten medurs.

Anm:

Det tar cirka 2 minuter att justera tiden med hjälp av
CT-data. Ändra därför inte station kontinuerligt i mer
än 2 minuter , eftersom klocktiden då inte hinner justeras.

SVENSKA

13

CD FUNKTIONER

ATT

/

/I

DISP

RDS

TP

PTY

7 8 9 10 11 12

SCM

MO

RND

SSM

RPT

CD

FM

AM

Spela en CD skiva

1

Öppna kontrollpanelen.

Anm. om enknappsmanöver:

Om CD trycks in när det redan sitter en CD skiva
i laddningsspringan kopplas enheten på och
börjar spela automatiskt.

2

Ladda en skiva i enheten.

Enheten slås på och
CD’n avspelas
automatiskt.

3

Stäng kontrollpanelen för hand.

CD IN-indikeringen tänds.
Total speltid för den

insatta skivan

Totalt spårantal på
den insatta skivan

Anm:

• När en CD sätt in upp och visar teckenfönstret
växelvis “PLEASE” och “EJECT”.
När du öppnar kontrollpanelen genom att trycka på
0 så kommer CD’n att automatiskt tryckas ut.

• När du spelar CD Text visas skivtitel och artist i
teckenfönstret. Därefter visar rutan aktuellt spår och
den speltid som förflutit. Se också “Spela CD Text”
(sid. 16) och “Välj rullning – SCROLL” (sid. 21).
Om en CD Text innehåller mycket textinformation
kanske en del inte får plats i teckenfönstret.

Att sluta spela och stöta ut CD skivan

Tryck på 0.
CD:n slutar spela, kontrollpanelen öppnas, och
CD:n stöts ut automatiskt ur laddningsspringan.
Om du ändrar ljudkällan till FM eller AM,slutar
CD-spelningen också (men utan att stöta ut
skivan).

Anm:

• Om den utstötta skivan inte tas bort inom cirka 15
sekunder sätts den automatiskt in i
laddningsspringan igen för att skyddas mot damm.
(Skivan börjar dock inte spelas.)

• Du kan stöta ut CD skivan när enheten är
avkopplad.

SVENSKA

14

Aktuellt spårFörfluten speltid

Ta reda på ett spår eller en
bestämd del på en CD skiva

Snabbt framåt eller bakåt i spåret

Tryck in och håll ¢ medan
en CD skiva spelas för att gå
snabbt framåt i spåret.

Tryck in och håll 4 medan
en CD skiva spelas för att gå
snabbt bakåt i spåret.

Gå till nästa spår eller föregående spår

Tr yck ett ögonblick på ¢
medan en CD skiva spelas för att
gå fram till början på nästa spår.
Varje gång du trycker på knappen
i följd kommer du till början på
nästa spår som sedan spelas.

Tr yck ett ögonblick på 4
medan en CD skiva spelas för att
gå tillbaka till början av det aktuella
spåret. Varje gång du trycker på
knappen i följd kommer du till
början av föregående spår som
sedan spelas.

Välj CD avspelningslägen

Att spela spår slumpvis (Random)

Du kan spela alla spår på CD skivan i slumpvis
ordning.
Varje gång du trycker på MO RND (mono/
slumpmässig spelning) medan en CD skiva
spelas, kopplas det slumpvisa spelläget på och
av växelvis.

MO

RND

RND-indikeringen

När slumpvis spelning kopplas på tänds RND­indikatorn i teckenfönstret och ett slumpvis valt
spår börjar spela.

Upprepad spelning av spår (Repeat)

Du kan spela det aktuella spåret gång på gång.
Varje gång du trycker på RPT (repetering) under
avspelning av en CD-skiva kommer läget för
repetitiv CD-avspelning att växelvis slås på
respektive av.

RPT

Spårnummer på det spår som
spelas

Gå direkt till ett visst spår

7 8 9 10 11 12

Tryck på den nummerknapp som motsvarar
spårets nummer, så börjar det spelas.

• För att välja ett spårnummer från 1 – 6:
Tryck ett ögonblick på 1 (7) – 6 (12).

• För att välja ett spårnummer från 7 – 12:
Tryck in och håll 1 (7) – 6 (12) minst 1 sekund.

RPT-indikeringen

När upprepningsspelning kopplas på tänds RPT­indikatorn i teckenfönstret.

SVENSKA

15

Spela CD Text

I CD Text finns inspelat en del information om
skivan (skivtitel, artist och spårtitel).
Du kan visa en del av denna skivinformation i
teckenfönstret.

Välj textdisplay medan du spelar en CD
Text.

DISP

Varje gång du trycker på knappen ändras
teckenfönstret enligt följande:

Spärrad utstötning av CD
skivan

Du kan spärra skivans utstötning och låsa en
skiva i laddningsspringan.

Tryck på CD och håll samtidigt
intryckt i drygt 2 sekunder.

CD

ATT

/

/I

Skivtitel / Artist

Spårtitel

Aktuellt spår och
förfluten speltid

Anm:

• Teckenfönstret visar högst 8 tecken åt gången och
rullar om det finns mer än 8 tecken. Se även “Välj
rullning – SCROLL” på sid. 21.
Vissa tecken eller symboler kommer inte att visas
(eller som blanktecken) i teckenfönstret.

(Ex. “ABCå!d#” ] “ABCA D ”)

• Om du trycker på DISP (indikeringsfönster) när du
lyssnar på en vanlig CD-skiva visas “NO NAME” i
stället för skivtitel/artist och spårrubrik.

SVENSKA

“NO EJECT” blinkar i teckenfönstret i cirka 5
sekunder, och CD skivan är låst och kan inte
stötas ut.

För att upphäva spärren och låsa upp CD
skivan, tryck på igen minst 2

sekunder och tryck samtidigt på CD.

“EJECT OK” blinkar i teckenfönstret i cirka 5
sekunder, sedan frigörs CD:n.

16

LJUDINSTÄLLNING

Inställning av ljudet

Du kan justera ljudegenskaperna på önskat sätt.

1

Välj det du vill justera.

Varje gång du trycker på
knappen ändras de
inställningsbara posterna på
följande sätt:

BAS

(bas) (diskant) (fader)

VOL

(volym)

Indikering Det här gör du: Omfång

BAS Justerar basen. –06 (min.)

TRE Justerar –06 (min.)

FAD* Justerar främre R06

BAL Justerar vänster L06

LOUD Förstärker låga

VOL Justerar 00 (min.)

* Om du användar ett system med två högtalare sätter

du fadernivån på “00”.

diskanten. |

och bakre bakre)
högtalar balans. |

och höger |
högtalar balans. R06 (

och höga LOUD ON
frekvenser för att |
framställa et LOUD OFF
välbalanserat ljud
när du lyssnar
på låg volymnivå.

ljudvolymen. |

TRE

LOUD

(fysiologisk volym)

FAD

BAL

(balans)

|
+06 (max.)

+06 (max.)

(

endast

F06 (endast

främre)

(endast vänster)

endast höger

50 (max.)

2

Justera ljudnivån.

För att höja nivån.

För att sänka nivån.

Utjämningsmönstret ändras när du ställer in
basen eller diskanten.

Anm:

Normalt fungerar kontr ollratten som volymkontroll.
Du behöver alltså inte välja “VOL” (volym) för
att justera ljudvolymen.

Använda
ljudinställningsminnet

Du kan välja och spara en färdig ljudinställning för
varje avspelningskälla.

(Avancerad SCM)

Välja och spara ljudlägen

När du väljer ett ljudläge så sparas det i minnet

)

och hämtas sedan fram varje gång du väljer samma
källa, samt visas i teckefönstret.
Du kan spara ett ljudläge för var och en av följande
källor — FM1, FM2, FM3, AM och CD.

• Om du inte vill spara ljudläget separat för varje
avspelningskälla, utan i stället använda samma
ljudläge för alla källorna, ska du gå till “Annullera
avancerad SCM – SCM LINK” på sid. 21.

Välj önskat ljudläge.

SCM

“Länk”

-indikator

SVENSKA

Varje gång du trycker på knappen ändras
ljudläget i denna ordningsföljd:

BEAT

SOFT

POP SCM OFF

17

• Om “länkindikatorn” visas i teckefönstret (med
“SCM LINK” ställd till “LINK ON” — se sid. 21),
så kan det valda ljudläget sparas i minnet för
den aktuella källan, och effekten tillämpas för
den aktuella källan.

• Om “länkindikatorn” INTE visas i teckefönstret
(med “SCM LINK” ställd till “LINK OFF”), så
gäller det valda ljudläget för alla källor.

Indikering För: Förinställda värden

BEAT Rock eller +02 00 ON

discomusik

SOFT Mjuk +01 –03 OFF

bakgrunds-

musik
POP Lätt musik +04 +01 OFF
SCM OFF (Klanglöst) 00 00 ON

BAS TRE

LOUD

Lagra egen ljudinställning

Du kan justera ljudlägena (BEAT, SOFT och POP)
som du vill och lagra dina egna inställningar i
minnet.

• Följande steg är tidsbegränsade. Om
inställningen upphävs innan du är färdig, ska du
börja om från steg 1.

1

Hämta det ljudläge du vill justera.

• Ytterligare information finns i den vänstra
spalten.

SCM

2

Välj “B AS” (bas), “TRE” (diskant) eller
“LOUD” (fysiologisk volym).

Hämta fram ljudlägena

Välj källa under tiden som
“länkindikatorn” visas i teckefönstret.

CD

FM

AM

“Länkindikatorn” börjar blinka, och det ljudläge
som sparats i minnet för den valda källan hämtas
fram.

Den valda ljudkällans
utjämningsmönster visas.

Anm:

SVENSKA

• Du kan justera det förinställda ljudläget på önskat
sätt och lagra det i minnet.
Om du vill justera och lagra ditt ursprungliga ljudläge,
se “Lagra egen ljudinställning” i högerspalten.

• Se sid. 17 för anvisningar om hur du ställer in bas­och diskantförstärkningsnivåerna, eller slår av
ljudstyrkefunktionen tillfälligt. (Inställningarna
försvinner vid val av en annan källa.)

Ljudlägesindikator

LOUD-indikator (fysiologisk
volym)

3

Ställ in bas- eller diskantnivån eller slå
ON/OFF ljudstyrkefunktionen.

• Se uppgifterpå sid. 17.

4

Upprepa stegen 2 och 3 för att göra
andra inställningar.

5

Tryck på SCM och håll tangenten
intryckt tills önskat ljudläge blinkar i
teckenfönstret.

Den justering du gjort för valt ljudkontrolläge
är lagrat i minnet.

SCM

6

Om du vill spara andra ljudlägen
upprepar du stegen ovan.

Återställ fabriksinställningen

Upprepa samma steg och lägg åter in de
förinställningsvärden som redovisas i tabellen i
den vänstra spalten.

18

ÖVRIGA VIKTIGA FUNKTIONER

Ställ in klockan

Du kan ställa in klockan på antingen 24- eller 12­timmars tidsformat.

1

Tryck in och håll SEL (välj) intryckt i
drygt 2 sekunder tills en av PSM
funktionerna kommer fram i
teckefönstret.
(Se sid. 20.)

2

Ställ in timmen.

1 Välj “CLOCK H” om det inte visas i

teckefönstret.

2 Justera timmen.

1

3

Ställ in minuten.

1 Välj “CLOCK M”.
2 Justera minuten.

1

2

2

Ändra allmänna inställningar
(PSM)

Du kan ändra de poster som står i listan på nästa
sida med hjälp av PSM (inställning av användarläge).

Grundmetod

1

Tryck in och håll SEL (välj) intryckt i
drygt 2 sekunder tills en av PSM
funktionerna kommer fram i
teckefönstret.
(Se sid. 20.)

2

Välj den PSM post du vill justera.
(Se sid. 20.)

3

Justera den PSM post som valdes
ovan.

4

Ställ in tidssystem.

1 Välj “24H/12H”.
2 Välj “24H” eller “12H”.

1

5

Avsluta inställningen.

För att kontrollera aktuell klocktid medan
enheten är avstängd, tryck på DISP

(indikeringsfönster).
Strömmen slås på, klocktiden visas i 5 sekunder,
varpå strömmen slås av.

2

4

Upprepa stegen 2 och 3 för inställning
av andra PSM-parametrar.

5

Avsluta inställningen.

SVENSKA

19

Inställning av användarläge (PSM)-enheter

1

Håll.

CLOCK H Timinställning
CLOCK M Minutinställning

SCM LINK Minneslänk för

24H/12H 24/12-timmars

AUTO ADJ Automatisk inställning

CLOCK Klockindikering
TU DISP Displayläge tuner
PTY STBY PTY beredskap

PTY SRCH PTY-sökning
TA VOL Volym för

P-SEARCH Programsökning
LEVEL Nivåvisning

TEL Telefondämpning

SCROLL Namndisplay

2

Val.

ljudreglering

tidsformat

av klockan

trafikmeddelande

3

Inställning.

Moturs

Bakåt Framåt

LINK OFF

12H

OFF
OFF

FREQ PS NAME

29 typer av program

(Se sid. 11.)

VOL 00 – VOL 50 VOL 20

AUDIO 1

MUTING 1

ONCE

OFF

OFF

OFF

Medurs

FramåtBakåt

LINK ON

24H

ON

ON

ONOFF OFF

AUDIO 2

MUTING 2

AUTO

Fabriksförin­ställning

0:00

LINK ON

24H

ON
ON

PS NAME

NEWS

(

Se sid.

11.)

AUDIO 2

OFF

ONCE

Se
sid.

19

18, 21

19

13
21

13
10
11

13
13

21

21

21

• Tryck på SEL (välj) för att avsluta inställningen.

SVENSKA

20

Annullera avancerad SCM – SCM LINK

Du kan annullera det avancerad SCM-minnet
(sound control memory = ljudkontrollminne) och
länka av ljudlägena och avspelningskällorna.
Vid leveransen från fabriken kan det ligga ett
separat ljudläge i minnet för varje källa, så att du
kan ändra ljudläge enkelt genom att bara ändra
källa.

• LINK ON: Avancerad SCM (olika ljudlägen för
olika källor)

• LINK OFF: Konventionell SCM (ett ljudläge för
alla källorna)

Välj telefondämpning – TEL

Denna funktion används när en mobiltelefon
ansluts. Beroende på vilket telefonsystem som
används väljs antingen “MUTING 1” eller
“MUTING 2”, dvs det som dämpar ljudet från
enheten. Vid leveransen från fabriken är denna
funktion avstängd.

• MUTING 1: Välj detta om denna inställning kan
dämpa ljudet.

• MUTING 2: Välj detta om denna inställning kan
dämpa ljudet.

• OFF: Upphäver telefondämpning.

Välj klockindikering – CLOCK

Du kan välja att få klockan visad i teckefönstret
när enheten är påslagen. Vid leveransen från
fabriken är enheten inställd för att visa klockan i
teckefönstret.

• ON: Klockvisningen är påslagen.

• OFF: Kloc kindikeringen stängs av. Om du

Läsa den andra informationen under pågående
avspelning

Tryck på DISP (indikeringsfönster). Varje gång du
trycker på knappen visas den andra informationen
(antingen klockan eller källans namn) en kort stund i
den nedre delen av teckefönstret.

väljer ”OFF” (av) visas den aktuella
källan eller stationen i stället för
klockindikeringen.

Välj nivåvisning – LEVEL

Du kan välja den nivåvisning du önskar. Vid
leveransen från fabriken är “AUDIO 2” valt.

• AUDIO 1:

• AUDIO 2:

• OFF:

Visar audionivåindikeringen och
utjämningsmönsterindikeringen.
Växlar mellan “AUDIO 1”-inställningen
och belysningsfönstret.
Släcker ner audionivåindikeringen
och utjämningsmönsterindikeringen.

Välj rullning – SCROLL

Du kan välja rullfunktionen för namndisplay och
skivinformation om den består av mer än 8
tecken. Vid leveransen från fabriken är rullning
inställd på “ONCE”.

• ONCE: Rullar bara en gång.

• AUTO: Upprepar rullningen
(5-sekundersintervall mellan).

• OFF: Upphäver rullfunktionen.

Anm:

Även om rullfunktionen är inställd på “OFF” kan du
rulla teckefönstret om du trycker på DISP i drygt en
sekund.

SVENSKA

21

Lossa kontrollpanelen

Du kan ta bort kontrollpanelen när du går ifrån
bilen.
När du lossar eller fäster kontrollpanelen ska du
vara försiktig för att inte skada kontakterna på
baksidan av panelen och på panelhållaren.

Så här lossa kontrollpanelen

Du måste koppla ifrån strömmen innan du tar
loss kontrollpanelen.

1

Lås upp kontrollpanelen.

2

Lyft och dra ut kontrollpanelen ur
enheten.

3

Lägg kontrollpanelen i den
medföljande lådan.

Så hä fäster du kontrollpanelen

1

För in kontrollpanelens högna sida i
spåret i panelhållaren.

2

Tryck på kontrollpanelens vänstra
sida så att den fästs i panelhållaren.

Anm. om rengöring av kontakter:

Om du tar loss kontrollpanelen ofta blir
kontakterna sämre.
För att förhindra detta kan du emellanåt torka
kontakterna med en bomullstuss eller trasa fuktad
med alkohol, men var försiktig så att kontakterna
inte skadas.

SVENSKA

22

Kontakter

FELSÖKNING

Saker som ser ut att vara problem är inte alltid så allvarliga. Kontrollera följande punkter innan du
kontaktar något servicecenter.

Symtom

• CD spelar inte.

• CD Ijudet avbryts ibland.

• Ljudet avbryts ibland.

• Ljudet inte kan höras ur
högtalarna.

• SSM (Strong-station
Sequential Memory)
automatisk förinställning
fungerar inte.

• Statiskt brus när man lyssnar
på radion.

•

“NO DISC” visas i teckefönstret.

• CD-skivan kan inte matas ut.

• Skivan kan varken spelas eller
stötas ut.

Orsaker

CD skivan är insatt uppochner.
Du kör på ojämn väg.

CD skivan är repad.
Felaktiga anslutningar.

Felaktiga anslutningar.

Volymnivån sätts till
minimumnivån.

Felaktiga anslutningar.

För svaga signaler.

Antennen sitter inte stadigt
ansluten.

Ingen CD insatt.
CD:n är spärrad.
CD spelaren fungerar eventuellt

fel.

Åtgärder

Sätt in skivan rätt.
Stoppa CD spelaren medan du

kör på dåliga vägar.
Byt CD skiva.
Kontrollera kablar och

anslutningar.
Kontrollera kablar och

anslutningar.
Justera till bästa ljudnivå.

Kontrollera kablar och
anslutningar.

Lagra stationer manuellt.

Anslut antennen ordentligt.

Sätt i en CD korrekt.
Avspärra CD:n (se sid. 16).
Tryck ner CD och SEL

samtidigt och håll dem
nedtryckta i flera sekunder.
(“PLEASE” och “EJECT” visar
teckenfönstret växelvis.) När du
öppnar kontrollpanelen genom
att trycka på 0, se till att du
inte tappar CD’n när den trycks
ut.

• Bilstereon fungerar inte alls.

Den inbyggda mikrodatorn kan
fungera fel pga buller osv.

Tryck in SEL och
samtidigt och håll de intryckta i
ett flertal sekunder för att
återställa enheten.
(Klockinställningen och de
förinlagda stationer som lagts
in i minnet försvinner.) (Se sid.

2.)

SVENSKA

23

UNDERHÅLL

Hantering av CD skivor

Enheten är endast avsedd att återge CD-skivor
som är märkta på följande sätt.

COMPACT

DIGITAL AUDIO

• Andra skivor kan inte spelas.

Så här hanterar man
CD skivor

När du tar ut en CD
skiva ur asken ska du
trycka ner askens
centrumhållare och hålla
i skivans kanter när du lyfter ut den.

• Håll alltid i kanterna på CD skivor. Vidrör inte
spelytorna.

När du lägger tillbaka CD skivan i asken ska du
lägga den varsamt runt centrumhållaren (med
den tryckta sidan uppåt).

• Lägg alltid tillbaka CD skivor i förvaringsasken
när de inte används.

Att hålla CD skivor rena

En smutsig CD skiva spelar
inte alltid rätt. Om en CD
skiva blir smutsig ska du
torka den med en mjuk trasa
i en rät linje från mitten ut till
kanten.

Att spela nya CD skivor

Nya CD skivor kan ha
ojämna fläckar runt inner­och ytterkanterna.
Om sådana skivor
används kan det hända att
enheten vägrar spela dem.
Sådana ojämna fläckar kan tas
bort om man gnider kanterna

SVENSKA

med en blyerts-eller kulspetspenna
eller liknande.

Något om urspårning:

Urspårning kan inträffa om man kör på mycket
ojämna vägar. Det skadar inte enheten eller skivan,
men det är givetvis irriterande.
Vi r ekommenderar att du stoppar CD spelar en medan
du kör på dåliga vägar.

Centrumhållare

Kondensation

Fukt kan kondenseras på linsen i CD spelaren i
följande fall:

• När värmaren startats i bilen.

• Om det blir mycket fuktigt inne i bilen.
Om detta inträffar kan det bli fel på CD spelaren.
Stöt i så fall ut skivan och låt enheten stå
påkopplad några timmar tills fukten avdunstat.

Vid avspelning av en CD-R
(inspelningsbar)

Du kan spela av dina CD-R-originalskivor på
denna mottagare.

• Innan du spelar av en CD-R ska du läsa
informationen och varningarna på den noga.

• Vissa CD-R-skivor som spelats in på CD­inspelare kanske inte kan spelas av på denna
mottagare till följd av sina skivkarakteristika,
eller av något av följande skäl:
– Skivan är smutsig eller repad.
– Fukt kondenseras på linsen i enheten.
– CD-spelarens avläsningslins är smutsig.

• Använd bara “finaliserade” CD-R-skivor.

• CD-RW-skivor (överskrivningsbara) kan inte
spelas av på den här mottagaren.

• Använd inte CD-R-skivor med dekaler eller
klisteretiketter på ytan, eftersom de kan leda till
funktionsfel.

VARNINGAR!

• Sätt inte in 8 cm CD skivor (singelskivor) i
laddningsspringan. (Sådana skivor kan inte
stötas ut.)

• Sätt inte in någon CD skiva som har ovanlig
form (t.ex. hjärta eller blomma) eftersom det
skulle ge problem.

• Utsätt inte CD skivor för direkt solsken eller
någon annan värmekälla, och lägg dem inte på
en plats där de utsätts för hög temperatur eller
fukt. Låt dem inte ligga i bilen.

• Använd inte lösningsmedel vid rengöring av CD
skivor (t.ex. vanligt skivrengöringsmedel, spray,
thinner, bensin, osv).

24

SPECIFIKATIONER

FÖRSTÄRKARE

Max. uteffekt:

Fram: 45 W per kanal
Bak: 45 W per kanal

Kontinuerlig uteffekt (effektivvärde):

Fram: 17 W per kanal i 4 Ω, 40 Hz till

20 000 Hz vid högst 0,8 % total
signaldistortion pga övertoner.

Bak: 17 W per kanal i 4 Ω, 40 Hz till

20 000 Hz vid högst 0,8 % total

signaldistortion pga övertoner.
Belastningsimpedans: 4 Ω (4 Ω till 8 Ω mån)
Tonkontrollomfång:

Bas: ±10 dB vid 100 Hz

Diskant: ±10 dB vid 10 kHz
Frekvensåtergivning: 40 Hz till 20 000 Hz
Signalbrusförhållande: 70 dB
Linjeutgång/Impedans:

2,0 V/20 kΩ belastning (full skala)
Utgångsimpedans: 1 kΩ

RADIO

Frekvensområde:

FM: 87,5 MHz till 108,0 MHz

AM: (MV) 522 kHz till 1 620 kHz

(LV) 144 kHz till 279 kHz

CD-SPELARAVSNITT

Typ: CD-spelare
Signaldetektionssystem: Kontaktfri optisk pickup

(halvledare laser)
Antal kanaler: 2 kanaler (stereo)
Frekvensåtergivning: 5 Hz till 20 000 Hz
Dynamikområde: 96 dB
Signalbrusförhållande: 98 dB
Långsam och snabb svajning: under mätbar gräns

GENERAL

Strömförbrukning:

Driftspänning: likström 14,4 V

(11 V till 16 V mån)
Jordledningssystem: Negativ jordning
Tilläten arbetstemperatu: mellon 0°C och +40°C
Dimensioner (bredd × höjd × djup):

IInstallationsstorlek: 182 mm × 52 mm × 160 mm
Panelstorlek: 188 mm × 58 mm × 8 mm
Vikt: 1,7 kg (tillbehör ej inräknade)

Design och specifikationer kan ändras utan varsel.

[FM radio]

Användbar känslighet: 11,3 dBf (1,0 µV/75 Ω)
50 dB störavståndskänslighet:

16,3 dBf (1,8 µV/75 Ω)

Alternerande kanalkänslighet (400 kHz):

65 dB
Frekvensåtergivning: 40 Hz till 15 000 Hz
Stereoseparation: 30 dB
Infångningsindex: 1,5 dB

[MV radio]

Känslighet: 20 µV
Selektivitet: 35 dB

[LV radio]

Känslighet: 50 µV

SVENSKA

25

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Onko Käytössä ONGELMIA?

Säädä laite alkutilaan

Katso kohtaa Laitteen Säätö alkutilaan

SP, IT, SW, FI

VICTOR COMPANY OF JAPAN, LIMITED

0900MNMMDWJES

JVC

KD-S9R

Installations/anslutningshandbok
Asennus/liitäntäohjekirja

GET0007-005A

[E]

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION
(MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är
lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser, ska du
kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE eller ett företag som säljer satser.

1

T ryck på (knappen för kontrollpanelfrigöring) för att lossa kontrollpanelen före montering.

2

Ta bort kantplåten.

3

Lossa på hylsspärrarna och ta bort hylsan.
1 Ställ enheten på högkant.

OBS: Var försiktig så att du inte skadar säkringen på baksidan när du ställer enheten på
högkant.

2 För in de två handtagen mellan enheten och hylsan, som på bilden, för att lossa

hylsspärrarna.

3 Ta bort hylsan.

OBS: Tänk på att spara handtagen när du har installerat enheten, för framtida bruk.

4

Installera hylsan i instrumentbrädan.
* När hylsan sitter på plats ordentligt i instrumentbrädan böjer du ut tillämpliga flikar för att

hålla hylsan på plats ordentligt. Se illustrationen.

5

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över
bulthuvudet.

6

Utför de elektriska anslutningarna.

7

För in enheten i hylsan tills den låser fast på plats .

8

Fäst kantplåten så att utbuktningen på plåten sitter t.v. om enheten.

9

Sätt tillbaka kontrollpanelen.

0900MNMMDWJES

JVC

SW, FI

SUOMI

• Tämä laite on suunniteltu käytettäväksi 12 V tasavirran NEGATIIVISISSA
maattosähköjärjestelmissä.

ASENNUS
(KOJELAUTAAN KIINNITYS)

• Alla olevista kuvista näkyy tyypillinen asennus. Sinun tulisi kuitenkin tehdä omaan autoosi sopivia
säätöjä. Jos sinulla on kysyttävää tai haluat asennussarjoja koskevia tietoja, ota yhteys JVC­autohifilaitteiston jälleenmyyjään tai sarjoja toimittavaan yhtiöön.

1

Ennen asennusta: paina (etulevyn vapautusnappi) irrottaaksesi etulevyn.

2

Irrota peitelevy.

3

Irrota vaippa avattuasi ensin vaipan lukot.
1 Pane laite pystyyn.
Huom! un panet laitteen seisomaan, varo vahingoittamasta takana olevaa varoketta.
2 Aseta molemmat kahvat laitteen ja vaipan väliin kuvasta näkyvällä tavalla avataksesi

vaipan lukot.

3 Irrota vaippa.
Huom! Pidä kahvat tallessa laitteen asennuksen jälkeen tulevan käytön varalta.

4

Asenna vaippa kojelautaan.
* Kun vaippa on asennettu oikein kojelautaan, taivuta asianmukaiset salvat, jotka pitävät

vaipan tukevasti paikoillaan, kuvasta näkyvällä tavalla.

5

Kiinnitä kiinnityspultti laitteen rungon takaosaan ja pane kumityyny pultin päähän.

6

Tee tarpeelliset sähköliitännät.

7

Työnnä laite vaippaan, kunnes se lukkiutuu.

8

Kiinnitä peitelevy siten, että peitelevyssä oleva ulkonema kiinnittyy laitteen vasemmalle
puolelle.

9

Kiinnitä etulevy.

1

3

Handtag

Kahvat

Skåra

Aukko

Säkring

Varoke

Kontrollpanelen

Etulevyn

Låsplatta

Lukkolevy

2

8

Kantplåt

Peitelevy

Hylsa

Vaippa

7

Gummibuffert

Kumityyny

4

4

Instrumentbräda

Kojelauta

184 mm

53 mm

5

Monteringsbult

Kiinnityspultti

6

*

Se “ELANSLUTNINGAR”.

Ks. “SÄHKÖLIITÄNNÄT”.

Hylsa

Vaippa

9

Kontrollpanelen

Etulevyn

Kantplåt

Peitelevy

•Vid användning av det valfria stödet

•Käytettäessä lisätukea

Bricka

Aluslevy

• Vid installation av enheten utan att använda hylsan

• Asennettaessa laitetta ilman vaippaa

I en Toyota ska man e xempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

Esim. Toyotassa: irrota ensin autoradio ja asenna laite sitten sen paikalle.

Brandvägg

Paloseinä

* Levereras inte med enheten.

* Ei tule tämän laitteen mukana.

Skruvar med platt huvud (M5 x 6 mm)*

Litteätyyppiset ruuvit (M5 x 6 mm)

Stöd (tillägg)

Tuki (lisävaruste)

Låsmutter

Instrumentbräda

Kojelauta

Hylsa

Vaippa

Monteringsbult

Kiinnityspultti

Lukkomutteri

Skruv (tillägg)

Ruuvi (lisävaruste)

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

1

Ta bort kontrollpanelen.

2

Ta bort kantplåten.

3

Sätt in de två handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut
ut enheten. (Tänk på att spara handtagen när installationen är klar.)

Fäste*

Teline*

Fick

Tasku

Fäste*

Teline*

Skruvar med platt huvud
(M5 x 6 mm)*

Litteätyyppiset ruuvit (M5 x 6 mm)*

OBS: De 6 millimeter långa skruvarna måste användas när enheten installeras på monteringsfästet.
Om längre skruvar används kan enheten skadas.

Huom! Kun laitetta asennetaan kiinnitystelineeseen, on varmistettava, että käytössä olevat ruuvit
ovat 6 mm pitkiä. Jos käytetään pitempiä ruuveja, ne voivat vahingoittaa laitetta.

Laitteen irrotus

• Vapauta takaosa ennen laitteen irrotusta.

1

Irrota etulevy.

2

Irrota peitelevy.

3

Aseta molemmat kahvat aukkoihin kuvasta näkyvällä tavalla. Vedä laite sitten ulos samalla,
kun työnnät kahvoja toisistaan pois päin. (Pidä kahvat tallessa laitteen asennuksen

jälkeen.)

Kontrollpanelen

Etulevyn

Detaljlistor för installation och anslutning

Följande delar levereras med enheten.
Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Hård kåpa
Kova kotelo

Hylsa

Vaippa

321

Handtag

Kahvat

Kantplåt

Peitelevy

Osaluettelo asennusta ja liitäntää varten

Alla olevat osat toimitetaan tämän laitteen mukana.
Kun olet tarkistanut ne, aseta ne oikein.

Kantplåt

Peitelevy

Nätsladd

Verkkojohto

Handtag

Kahvat

Bricka (ø5)

Aluslevy (ø5)

Monteringsbult (M5 x 20 mm)

Kiinnityspultti (M5 x 20 mm)

Låsmutter (M5)

Lukkomutteri (M5)

Gummibuffert

Kumityyny

SVENSKA

SUOMI

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommenderar vi dig att koppla loss batteriets negativa anslutning
och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäker på hur du ska installera
enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av 12 V likströmsystem med NEGATIV jordning. Om ditt fordon inte har ett sådant
system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC
BILRADIO/CD-SPELARE

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD­SPELARE om säkringen går ofta.

• Om du får problem med störningar...
Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emellertid ett klickande
ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska bakre jordningsuttag (se
kopplingsschemat) anslutas till bilens chassi med kortare och tjockare kablar , ex empelvis omspunnen
kopparkabel eller annan grövre kabel. K ontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om
störningarna ändå inte försvinner.

• Högtalarnas maximala ineffekt ska vara på mer än 45 W bak och på 45 W fram, med en impedans på
4 Ω till 8 Ω.

• Var noga med att jorda enheten till bilens chassi.

• Kyldonet blir mycket varmt efter användning. Var försiktig så att du inte kommer åt det när du tar ut
enheten.

.

Kyldonet

Jäähdytyslevy

SÄHKÖLIITÄNNÄT

Oikosulun estämiseksi suosittelemme, että kytket akun negatiivisen navan irti ja suoritat kaikki
sähköliitännät ennen laitteen asennusta. Jos et ole varma siitä, miten tämä laite asennetaan oikein,
pyydä pätevää asentajaa asentamaan se.

Huom!

Tämä laite on suunniteltu käytettäväksi 12 V tasavirran NEGA TIIVISISSA maattosähköjärjestelmissä.
Jos ajoneuvossasi ei ole tätä järjestelmää, tarvitset jänniteinvertterin, jonka voit ostaa JVC­autohifilaitteiston jälleenmyyjältä.

• Vaihda varoke uuteen, jonka tehoarvo on määrätty. Jos varoke palaa usein, ota yhteys

JVC-autohifilaitteiston jälleenmyyjään.

• Jos ongelmana on kohina...
Tämän laitteen päävirtapiirissä on kohinasuodatin. Joissakin ajoneuvoissa voi kuitenkin esiintyä
naksahtelua tai muuta ei-toivottua häiriöääntä. Jos näin tapahtuu, liitä laitteen takamaadoitusliitin
(ks. liitäntäkaaviota) auton alustaan käyttämällä lyhyempiä ja paksumpia johtoja, kuten esim.
kuparipunosta tai mittajohdinta. Jos kohina jatkuu edelleen, ota yhteys JVC-autohifilaitteiston
jälleenmyyjään.

• Kaiuttimien suurimman tulotehon tulisi olla yli 45 W takana ja 45 W edessä 4 Ω – 8 Ω impedanssilla.

• Tämä laite on maatettava auton alustaan.

• Jäähdytyslevy kuumenee käytössä. Varo koskettamasta sitä irrottaessasi tätä laitetta.

A Vanlig anslutning / Tyypilliset liitännät

Före anslutning: Kontrollera ledningsdragningen i f ordonet noga. F elaktig anslutning kan skada
enheten allvarligt.

1

Anslut nätsladdens färgade ledare till bilens batteri, till högtalarna och till den elektriska
antennen (om sådan finns). Anslut i denna ordningsföljd.

1 Svar t : jord
2 Gul : till bilens batteri (konstant 12 V)
3 Röd : till ett tillbehörsuttag
4 Blå med vit rand : till den elektriska antennen (Max. 200 mA.)
5 Brun : till mobiltelefonsystem (se anvisningarna på mobiltelefonen för ytterligare

information.)

6 Övriga : till högtalarna

2

Anslut antennsladden.

3

Anslut slutligen kablagen till enheten.

OBS: Om fordonet inte har något tillbehörsuttag flyttar du säkringen från säkringsposition 1
(initialpositionen) till säkringsposition 2 och ansluter den röda ledaren (A7) till det positiva
batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

B1 B3 B5 B7
B2 B4 B6 B8

A2 A4 A6 A8

15 A-säkring

15 A varoke

A8

1

A4

Bakre jordningsuttag

Takamaadoitusliitin

Linje ut
(se schema B )

Linjatulo
(ks. kaaviota B )

Antennuttag

Antenniliitin

2

Till antenn

Antenniin

3

B110B3 B5 B7
B2 B4 B6 B8

A5 A7

A2 A4 A6

A8

Svart

Taka

1

Gul*

Keltainen*

1

2

*1: Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen
inte slås på.

*1: Tämä johdin on liitettävä ennen tämän laitteen

toiminnan tarkistusta, ennen asennusta, muuten virtaa
ei voida kytkeä.

Röd

Punainen

Blå med vit rand

Sininen, jossa valkoinen
raita

A7

Ennen liitäntää: tarkista ajoneuvon johdotus huolellisesti. Vääristä liitännöistä voi olla
seurauksena tämän laitteen vakava vaurioituminen.

1

Kytke verkkojohdon värilliset johtimet auton akkuun, kaiuttimiin ja tehoantenniin (mikäli
käytössä) alla annetussa järjestyksessä.

1 Musta: maatto
2 Keltainen: auton akkuun (vakio 12 V)
3 Punainen: lisäliittimeen
4 Sininen, jossa valkoinen raita: tehoantenniin (Enintään 200 mA.)
5 Ruskea: matkapuhelinjärjestelmään (Ks. yksityiskohdat matkapuhelimen käyttöohjeista.)
6 Muut : kaiuttimiin

2

Kytke antennijohto.

3

Kytke lopuksi johtosarjat laitteeseen.

Huom! Jos ajoneuvossasi ei ole lisäliitintä, siirrä varoke varokeasennosta 1 (alkuasento)
varokeasentoon 2. Kytke punainen johdin (A7) positiiviseen (+) akun napaan.

• Keltaista johdinta (A4) ei käytetä tässä tapauksessa.

Säkringsposition 2

Varokeasento 2

A5 A7

Till metallkropp eller bilens chassi

Auton metallikoriin tai alustaan

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens
batteri (dragning förbi tändningslåset)

Varokeryhmän jännitteiseen napaan, joka kytketään auton akkuun
(ohittaen virtalukon)

3

Säkringsposition 1

Varokeasento 1

Levereras inte med enheten.

*

Ei tule tämän laitteen mukana.

Till ett tillbehörsuttag i säkringsblocket

Varokeryhmän lisäliittimeen

A5

Till elektrisk antenn, om sådan finns

4

Tehoantenniin, mikäli käytössä

1

Tändningslås

*

Virtalukko

*

Säkringsblock

Varokeryhmä

Vit med svart rand

Valkoinen,jossa
musta raita

Brun / Ruskea

B6 B5 B4 B3 B8 B7 B2 B1

Vit

Valkoinen

Vänster högtalare (främre)

Vasen kaiutin (etu)

6

Grå med svart rand

Harmaa, jossa musta
raita

Grå

Harmaa

Höger högtalare (främre)

Oikea kaiutin (etu)

Grön med svart rand

Vihreä, jossa musta
raita

A2

Green

Grün

Vert

Vänster högtalare (bakre)

Vasen kaiutin (taka)

Till mobiltelefonsystem

5

Matkapuhelinjärjestelmään

Lila med svart rand

Sinipunainen, jossa musta
raita

Lila

Sinipunainen

Höger högtalare (bakre)

Oikea kaiutin (taka)

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

• Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten

att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den
röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalar ledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till
högtalarna.
– Om högtalarledningarna i bilen är dragna som i Fig. 1 och Fig. 2 nedan ska enheten

INTE anslutas med dessa ursprungliga högtalarledningar. Gör du det kommer enheten att
skadas allvarligt.
Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

– Om högtalarledningarna i bilen är dragna som i Fig. 3 kan du ansluta enheten med hjälp

av bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur högtalarledningarna är dragna i din bil.

Virtalähdettä ja kaiutinliitäntöjä koskevat VAROTOIMET:

• ÄLÄ kytke verkkojohdon kaiutinjohtimia auton akkuun, muuten laite voi vahingoittua
vakavasti.

• Kytke musta (maatto), keltainen (auton akkuun, vakio 12 V) ja punainen johdin (lisäliittimeen)
oikein.

• Tarkista autosi kaiutinjohdotus ENNEN verkkojohdon kaiutinjohtimien kytkemistä kaiuttimiin.
– Jos autosi kaiutinjohdotus on tehty alla olevista “Fig. 1” ja “Fig. 2” näkyvällä tavalla,

ÄLÄ kytke laitetta käyttämällä ko. alkuperäistä kaiutinjohdotusta, muuten laite voi
vahingoittua vakavasti.
Tee kaiutinjohdotus uudelleen siten, että voit kytkeä laitteen kaiuttimiin “Fig. 3” näkyvällä
tavalla.

– Jos autosi kaiutinjohdotus on tehty “Fig. 3” näkyvällä tavalla, voit kytkeä laitteen

käyttämällä autosi alkuperäistä kaiutinjohdotusta.

– Jos et ole varma autosi kaiutinjohdotuksesta, ota yhteys autokauppiaaseen.

+

+

L

-

-

+

+

R

-

-

+

+

L

-

-

+

+

R

-

-

+

L

-

+

R

-

Fig. 2Fig. 1 Fig. 3

Ansluta ledningarna / Johdinten kytkentä

Tvinna kärntråden vid anslutning.

Kierrä sydänlankoja niitä kytkiessäsi.

Löd fast kärntråden så att den blir ordentligt ansluten.

Juota sydänlangat kytkeäksesi ne tanakasti.

+

-

+

-

VARNING / VAROITUS:

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att
eliminera risken för kortslutning.

• Päällystä KÄYTTÄMÄTTÖMIEN johtimien liittimet eristysnauhalla
oikosulun estämiseksi.

B Anslutningar med tillsats av annan utrustning / Liitännät – Muiden laitteiden lisääminen

Förstärkaren / Vahvistin

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan
styras genom denna enhet.

• Anslut denna enhets linjeutgångar till förstärkarens linjeingångar.

• Koppla bort högtalarna från denna enhet och anslut dem till för stärkaren. Lämna denna

enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med
isoleringstejp, som i illustrationen ovan.)

Bakre högtalare

Takakaiuttimet

INPUT

L
R

L

R

JVC Förstärkaren

JVC:n Vahvistin

Signalledning (levereras inte med denna enhet)

Signaalijohto (ei toimiteta tämän laitteen mukana)

Fjärrledare

Erillisjohdin

Fjärrledare (Blå med vit rand)

Erillisjohdin (Sininen, jossa valkoinen raita)

Voit päivittää autostereojärjestelmäsi kytkemällä vahvistimen.

• Kytke ulkojohto (sininen, jossa valkea raita) muun laitteiston ulkojohtoon niin, että sitä voidaan

ohjata tästä laitteesta.

• kytke tämän laitteen linjalähtöliittimet vahvistimen linjatuloliittimiin.

• Irrota kaiuttimet tästä laitteesta ja liitä ne v ahvistimeen. Jätä tämän laitteen kaiutinjohdot

käyttämättä. (Peitä näiden käyttämättömien johtojen päätteet eristysnauhalla yllä
näkyvällä tavalla.)

Y-kontakt (levereras inte med denna enhet)

Y-kytkin (ei toimiteta tämän laitteen mukana)

Till elektrisk antenn, om sådan finns

Tehoantenniin, mikäli käytössä

LINE OUT

L

L
R

R

L

REAR

R

KD-S9R

FELSÖKNING

• Säkringen går.
* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.
* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.
* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.
* Är den utgående högtalarsladden jordad?
* Är de vänstra och högra högtalarnas “–”-uttag gemensamt jordade?

• Enheten blir varm.
* Är den utgående högtalarsladden jordad?
* Är de vänstra och högra högtalarnas “–”-uttag gemensamt jordade?

Främre högtalare

Etukaiuttimet

VARNING / VAROITUS:

• För att hindra att värmen stiger inuti enheten bör denna placeras
UNDER den övriga utrustningen.

• Aseta tämä laite muun laitteiston ALAPUOLELLE estääksesi sisäisen
lämmönmuodostuksen tähän laitteeseen.

VIANETSINTÄ

• Varoke palaa.

* Ovatko punaiset ja mustat johtimet liitetty oikein?

• Virran kytkentä ei onnistu.

* Onko keltainen johdin kytketty?

• Kaiuttimista ei kuulu ääntä.

* Onko kaiuttimen lähtöjohtimessa tapahtunut oikosulku?

• Ääni on vääristynyt.

* Onko kaiuttimen lähtöjohdin maatettu?
* Ovatko vasemman ja oikean kaiuttimen “–”-navat maatettu yhdessä?

• Laite kuumenee.

* Onko kaiuttimen lähtöjohdin maatettu?
* Ovatko vasemman ja oikean kaiuttimen “–”-navat maatettu yhdessä?
