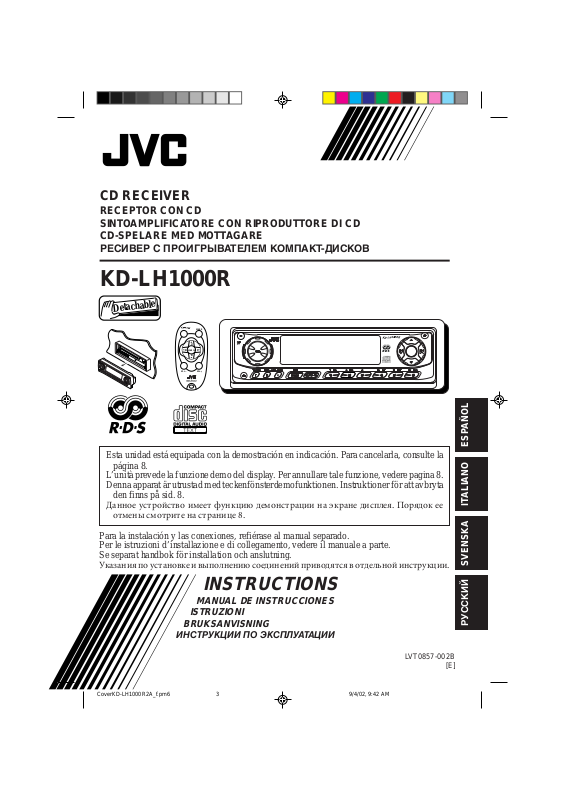

CD RECEIVER

1000

SOUND

VOL

SOURCE

RECEPTOR CON CD SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD CD-SPELARE MED MOTTAGARE

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

KD-LH1000R

Detachable

Esta unidad está equipada con la demostración en indicación. Para cancelarla, consulte la

página 8. L ’unità pre vede la funzione demo del display . Per annullare tale funzione, vedere pagina 8. Denna apparat är utrustad med teckenfönsterdemofunktionen. Instruktioner för att avbryta

den finns på sid. 8.

Данное устройство имеет функцию демонстрации на экране дисплея. Порядок ее

отмены смотрите на странице 8.

ESPAÑOL

ITALIANO

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

LVT0857-002B

SVENSKA

РУCCKИЙ

[E]

Расположение и воспроизведение этикеток

Нижняя панель главного

устройства

CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL: Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgåudsættelse for stråling. (d)

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

Название/табличка технических данных

CLASS LASER

Предупреждение:

В данном изделии имеется лазерный элемент более высокого лазерного класса, чем класс 1.

PRODUCT

Меры предосторожности:

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1

2.ПРЕДУПРЕЖДЕНИЕ: Невидимое лазерное

излучение, когда устройство открыто, а блокировка отказала или нарушена. Избегайте прямого воздействия излучения.

3.ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю

крышку. Внутри устройства нет никаких частей, которые может отремонтировать пользователь. Оставьте весь ремонт квалифицированному обслуживающему персоналу.

4.ПРЕДУПРЕЖДЕНИЕ: В данном проигрывателе

компакт-дисков применяется невидимое лазерное излучение, и он снабжен предохранительными выключателями для предупреждения излучения радиации во время вытаскивания компакт-дисков. Опасно нарушать работу предохранительных выключателей.

5.ПРЕДУПРЕЖДЕНИЕ: Использование ручек

управления, настроек или выполнение не перечисленных в данном документе процедур может привести к опасному облучению радиацией.

Как перенастроить Ваше устройство

После того, как снимите панель управления, нажмите на кнопку возврата в исходное положение на держателе панели с помощью шариковой авторучки или аналогичного инструмента. В результате этого встроенный микрокомпьютер будет перенастроен.

Примечание:

Ваши запрограммированные настройки—такие как запрограммированные каналы или настройки звука— также сотрутся.

VARNING: Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. (s)

VARO : Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

Как пользоваться кнопкой МODE (M) (режим):

Если Вы нажмете MODE (M) (режим), устройство переходит в режим функций, и нумерованные кнопки действуют как кнопки различных функций.

РУCCKИЙ

Для того, чтобы пользоваться этими кнопками как нумерованными кнопками, снова нажмите MODE (M) (режим), подождите 5 секунд, не нажимая никакой нумерованной

кнопки, до тех пор, пока режим функций не будет выключен.

• Если нажать на MODE (M) (режим) еще раз, также выключается режим функций.

Благодарим Вас за приобретение изделия JVC. Перед тем, как приступать к эксплуатации,

пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и

обеспечить оптимальную работу этого устройства.

СОДЕРЖАНИЕ

Как перенастроить Ваше устройство ... 2 Как пользоваться кнопкой МODE (M)

(режим) ................................................. 2

РАСПОЛОЖЕНИЕ КНОПОК ........ 4

Панель управления ................................ 4

Устройство дистанционного

управления ........................................... 5

Подготовка устройства дистанционного

управления ............................................ 6

ОСНОВНЫЕ ОПЕРАЦИИ ............. 7

Включение .............................................. 7

Изменение изображения символов и

знаков на экране дисплея .................. 8

Отмена демонстрации на экране

дисплея ................................................ 8

ОПЕРАЦИИ С

РАДИОПРИЕМНИКОМ ............... 9

Прослушивание радио ........................... 9

Сохранение радиостанций в памяти .... 11

Настройка на запрограммированную

радиостанцию ...................................... 12

Изменение изображения символов и

знаков на экране дисплея .................. 13

ОПЕРАЦИИ С RDS ........................ 14

Что Вы можете делать с помощью RDS .... 14

Другие полезные функции и

настройка RDS .................................... 18

ОПЕРАЦИИ С КОМПАКТ-

ДИСКАМИ.................................... 20

Воспроизведение компакт-диска ......... 20

Отыскание трека или конкретной

части на компакт-диске...................... 21

Выбор режимов воспроизведения

компакт-дисков ................................... 21

Предотвращение выскакивания

компакт-диска ..................................... 22

Изменение изображения символов и

знаков на экране дисплея .................. 23

НАСТРОЙКА ЗВУКА .................... 24

Настройка звука .................................... 24

Выбор запрограммированных режимов

звучания (iEQ: i-коррекция)................ 25

Запоминание Ваших собственных

настроек звука .................................... 25

Включение индикатора уровня ............ 27

ДРУГИЕ ГЛАВНЫЕ ФУНКЦИИ ... 28

Изменение общих параметров

настройки (PSM) .................................. 28

Изменение цвета экрана дисплея ........ 32

Присвоение названий источникам

звука ..................................................... 35

Отсоединение панели управления....... 36

ОПЕРАЦИИ С ПРОИГРЫВАТЕЛЕМ-

АВТОМАТОМ КОМПАКТ-ДИСКОВ ... 37

Воспроизведение компакт-дисков ....... 37

Отыскание трека или конкретной

части на компакт-диске...................... 38

Выбор диска ........................................... 38

Выбор режимов воспроизведения

компакт-дисков ................................... 39

ОПЕРАЦИИ С ВНЕШНИМ

КОМПОНЕНТОМ ......................... 41

Воспроизведение внешнего

компонента .......................................... 41

ОПЕРАЦИИ С ТЮНЕРОМ DAB .... 42

Настройка на группу и одну из служб ... 42

Сохранение служб DAB в памяти ......... 43

Настройка на запрограммированную

службу DAB .......................................... 44

Что Вы можете еще делать с

помощью DAB ...................................... 45

Изменение изображения символов и

знаков на экране дисплея .................. 46

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ ... 47 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ . .. 48

Обращение с компакт-дисками ............ 48

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ .................... 49

ПРЕДУПРЕЖДЕНИЕ: Если температура в салоне автомобиля упадет ниже нуля градусов по Цельсию, на дисплее прекратится движение анимированного изображения источника сигнала и перестанет работать прокрутка текста. Выполнение этих функций приостанавливается для того, чтобы при низких температурах изображение на дисплее не расплывалось. Когда температура повысится и дисплей сможет нормально отображать движущиеся изображения, эти функции вновь станут работать.

Примечание:

В целях безопасности данное устройств о поставляется с пронумерованной идентификационной карточкой, и тот же самый идентификационный номер отпечатан на шасси устройства. Храните эту карточку в безопасном месте, поскольку она может помочь властям идентифицировать Ваше устройство в случае его кражи.

ПЕРЕД ТЕМ, КАК ПРИСТУПАТЬ К

*Для Вашей безопасности....

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.

• Остановите автомобиль перед тем, как выполнять любые сложные операции.

*Температура внутри автомобиля....

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

РУCCKИЙ

РАСПОЛОЖЕНИЕ КНОПОК

Панель управления

1 2 3 4 5

1 Кнопка (резервный/включено/

аттенюатор)

2 Кнопка SEL (выбор) 3 Диск управления 4 Окно на экране дисплея 5 Нумерованные кнопки 6 Дистанционный датчик 7 Кнопки 4 /¢ 8 Кнопка 5 (вверх) 9 Кнопка 0 (выталкивание) p Кнопка ∞ (вниз) q Кнопка (освобождение панели

управления)

w Кнопка TP/PTY (T) (программа движения

транспорта/тип программы)

6 7

1000

uytrewq

i ;o a

e Кнопка DISP (D) (дисплей)

• Также функционирует в качестве кнопок SSM при нажатии вместе с кнопкой MODE (M) (режим).

r Кнопка MODE (M) (режим)

• Также функционирует в качестве кнопок SSM при нажатии вместе с кнопкой DISP (D) (дисплей).

t Кнопка FM/AM DAB y Кнопка CD/CD-CH u Кнопка EQ (коррекция) i Кнопка MO (монофонический) o Кнопка INT (прослушивание вступлений) ; Кнопка RPT (повторное) a Кнопка RND (произвольное)

9 p

РУCCKИЙ

Устройство дистанционного управления

SOUND

ATT

1 • Включает данное устройство, если

нажать, когда данное устройство выключено.

• Выключает данное устройство, если

нажать и удерживать в течение нескольких секунд.

• Моментально понижает уровень

громкости, если ее нажать и тут же отпустить. Нажмите еще раз, чтобы восстановить громкость.

2 • Выбирает полосу частот во время

прослушивания радио (или тюнера DAB). При каждом нажатии этой кнопки полоса частот меняется.

• Переходит на следующий диск во время

прослушивания проигрывателя-автомата компакт-дисков. При каждом нажатии этой кнопки номер диска повышается, и начинается воспроизведение выбранного диска.

VOL

SOURCE

VOL

3 • Выбирает запрограммированные

радиостанции во время прослушивания радио (или тюнера DAB). При каждом нажатии этой кнопки номер запрограммированной радиостанции возрастает, и приемник настраивается на запрограммированную радиостанцию (или службу).

• Переходит на предыдущий диск во время

прослушивания проигрывателя-автомата

компакт-дисков. При каждом нажатии этой кнопки номер диска понижается, и начинается воспроизведение выбранного диска.

4 Функционирует так же, как диск

управления на главном устройстве.

ПРИМЕЧАНИЕ: Данная кнопки не

функционирует для настройки режима рекомендуемой регулировки.

5 Выбирает режим звучания (iEQ).

При каждом нажатии этой кнопки режим звучания (iEQ) меняется.

6 Выбирает источник звука.

При каждом нажатии этой кнопки источник звука меняется.

7 • Ведет поиск станций во время

прослушивания радио.

• Выбирает службы во время

прослушивания тюнера DAB, если нажать и тут же отпустить.

• Ведет поиск групп во время

прослушивания тюнера DAB, если нажимать в течение более 1 секунды.

• Быстро переходит вперед или

возвращается назад к треку, если нажать и держать, пока прослушивается компакт-диск.

• Переходит к началу следующего трека

или возвращается назад к началу текущего (или предыдущего) трека, если нажать и тут же отпустить во время прослушивания компакт-диска.

РУCCKИЙ

Подготовка устройства дистанционного управления

Перед тем, как пользоваться устройством дистанционного управления:

• Направьте устройство дистанционного

управления прямо на дистанционный датчик, расположенный на главном устройстве. Убедитесь, что между ними нет никакого препятствия.

Дистанционный датчик

1000

• Не подвергайте дистанционный датчик

воздействию сильного света (прямого солнечного света или искусственного освещения).

Установка батарейки

Когда расстояние, с которого можно управлять, уменьшается или снижается эффективность работы устройства дистанционного управления, замените батарейку.

1. Снимите держатель батарейки.

1) Выталкивайте держатель батарейки в направлении, указанном стрелкой, с помощью шариковой авторучки или аналогичного инструмента.

2) Снимите держатель батарейки.

(задняя сторона)

3.Поставьте держатель батарейки на

место.

Всовывайте обратно держатель батарейки до тех пор, пока не услышите щелчок.

(задняя сторона)

ПРЕДОСТЕРЕЖЕНИЕ:

• Храните батарейку в месте, не доступном для детей. Если ребенок случайно проглотит батарейку, немедленно обратитесь за консультацией к врачу.

• Не перезаряжайте, не укорачивайте, не разбирайте, не нагревайте батарейку и не бросайте ее в огонь. Все это может привести к тому, что батарейка начнет выделять тепло, треснет или начнется пожар.

• Не оставляйте батарейку вместе с другими металлическими материалами. Это может привести к тому, что батарейка начнет выделять тепло, треснет или начнется пожар.

• При выбрасывании или сохранении батарейки заверните ее в пленку и изолируйте; иначе батарейка может начать выделять тепло, треснет, или начнется пожар.

• Не протыкайте батарейку пинцетом или аналогичными инструментами. Это может привести к тому, что батарейка начнет выделять тепло, треснет или начнется пожар.

2. Поставьте батарейку.

Всуньте батарейку в держатель со стороной +, направленной вверх, таким образом, чтобы батарейка закрепилась в держателе.

РУCCKИЙ

Литиевая батарейка в форме монеты (номер изделия: CR2025)

ПРЕДУПРЕЖДЕНИЕ:

НE оставляйте устройство дистанционного управления в месте (таком как приборные доски), подвергающемся воздействию прямого солнечного света в течение длительного времени. Иначе его можно повредить.

ОСНОВНЫЕ ОПЕРАЦИИ

1000

Включение

Включите устройство.

Примечание в отношении управления в одно касание:

Когда Вы выбираете источник сигнала в пункте 2 ниже, устройство автоматически включается. Вам не нужно нажимать эту кнопку для того, чтобы включить устройство.

Выберите источник сигнала.

Порядок управления тюнером (FM или AM)

смотрите на страницах 9 – 19.

Порядок воспроизведения компакт-диска

смотрите на страницах 20 – 23.

Порядок управления проигрывателем-

автоматом компакт-дисков смотрите на страницах 37 – 40.

Порядок управления внешним

компонентом (Line In) смотрите на странице 41.

Порядок управления тюнером DAB

смотрите на страницах 42 – 46.

ПРЕДУПРЕЖДЕНИЕ относительно установки громкости:

Компакт-диски производят очень мало шума по сравнению с другими источниками звука. Если уровень громкости отрегулирован на тюнер, например, громкоговорители можно повредить неожиданным резким увеличением уровня выходного сигнала. Поэтому следует убавить громкость перед тем, как воспроизводить диск, и настроить его, как требуется, во время воспроизведения.

Настройте громкость.

Чтобы повысить громкость.

Чтобы понизить громкость.

Появляется индикатор уровня громкости

Отрегулируйте звук так, как Вам хочется. (Смотрите на страницах 24 – 27).

Чтобы моментально понизить громкость

Кратко нажмите во время прослушивания любого источника сигнала. На экране дисплея начнет мигать надпись “АТТ”, и уровень громкости моментально понизится. Для того, чтобы восстановить предыдущий уровень громкости, еще раз кратко нажмите на эту кнопку.

• Если Вы повернете диск управления, Вы

можете также восстановить звук.

Чтобы выключить питание

Нажимайте в течение более одной секунды.

• Если Вы выключаете питание во время

прослушивания компакт-диска, Вы

можете начать воспроизводить компактдиск с того места, на котором остановились, в следующий раз, когда включите питание.

Примечание:

При пользовании данным устройством в первый раз установите правильное время на встроенных часах смотрите страницу 28.

РУCCKИЙ

Изменение изображения символов и знаков на экране дисплея

Вы можете изменить изображение символов и знаков на экране дисплея. Число разных видов изображения символов и знаков на экране дисплея отличается в зависимости от источников воспроизведения. Однако, в основном данное устройство обеспечивает три главных вида изображения символов и знаков на экране дисплея для каждого источника звука, и после того, как один из этих трех выбран, то же самое изображение символов и знаков на экране дисплея используется для всех источников звука.

Нажмите на кнопку DISP (D) (дисплей).

При каждом нажатии этой кнопки изображение символов и знаков на экране дисплея меняется следующим образом.

Напр.: Когда воспроизводится компакт-диск

Изображение на экране дисплея крупной анимации

Изображение на экране дисплея мелкой анимации*

Примечание:

При воспроизведении какого-либо источника звука Вы также можете показать индикатор уровня на экране дисплея. Подробности смотрите в разделе “Включение индикатора уровня” на странице 27.

Отмена демонстрации на экране дисплея

При отправке с завода функция демонстрации активизируется (MovieDemo), поэтому она включается автоматически, если в течение 20 секунд не используется какаялибо кнопка управления.

• Перед первым использованием устройства

рекомендуется отменить функцию демонстрации.

Для отмены функции демонстрации следует выполнить действия в указанном ниже порядке:

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея “MovieDemo”. (Смотрите страницах 29 и 30).

Выберите “Off” (выключено).

Изображение на экране дисплея времени на часах

* Разные виды индикации мелкой анимации

используются для того, чтобы показать не только основную информацию об источнике звука (показаны на этой странице в виде примеров), но также чтобы показать некоторую другую информацию. Подробности смотрите в каждом из связанных с этим разделов. (При работе с DABтюнером маленькое анимированное изображение не будет двигаться.)

В приводимых в данном Руководстве примерах изображений на дисплее, в основном, показаны изображения с крупной анимированной картинкой (первоначально установленное значение). Если Вы измените характеристики

РУCCKИЙ

изображения, выводимого на дисплей, или некоторые элементы меню PSM, фактическое изображение будет отличаться от приведенного.

Нажмите на кнопку SEL (выбор), чтобы завершить установку.

Чтобы включить демонстрацию на экране дисплея, повторите ту же самую процедуру и

выберите “Interval” (интервал) или “All Time” (все время) в пункте 2.

• Дополнительную информацию смотрите в

разделе “Чтобы установить кинодемонстрацию —MovieDemo” на странице 30.

ОПЕРАЦИИ С РАДИОПРИЕМНИКОМ

1000

Прослушивание радио

Вы можете использовать автоматический или ручной поиск при настройке на конкретную радиостанцию.

Автоматический поиск радиостанции: Автоматический поиск

Выберите диапазон (FM1 – 3, AM).

FM1 FM2 FM3 AM

Приемник настраивается на принимавшуюся последней радиостанцию выбранной полосы частот.

Примечание:

Этот приемник работает на трех диапазонах FM (FM1, FM2, FM3). Вы можете пользоваться любым из них для того, чтобы слушать радиовещание на частотах FM.

Начинайте поиск радиостанции.

Нажмите ¢ , чтобы начать поиск радиостанций с более высокими частотами.

Нажмите 4 , чтобы начать поиск радиостанций с более низкими частотами.

Напр.: Когда полосой частот является FM

После того, как радиостанция найдена, поиск прекращается.

Чтобы прекратить поиск до того, как найдена радиостанция, нажмите на ту же

кнопку, на которую Вы нажимали для того, чтобы начать поиск.

РУCCKИЙ

Поиск радиостанции вручную: Ручной поиск

Выберите диапазон (FM1 – 3, AM).

FM1 FM2 FM3 AM

Примечание:

Нажмите и держите кнопку ¢ или 4 до тех пор, пока на экране дисплея не начнет мигать надпись “Manual Search”.

Когда затруднен прием стереофонического радиовещания на частотах FM:

1 Нажмите на MODE (M) (режим),

чтобы войти в режим функций во время прослушивания стереовещания FM. На экране дисплея появляется надпись “Mode” (режим).

2 Нажмите на кнопку МО

(монофонический), пока на экране дисплея все еще есть надпись “Mode” (режим), с тем, чтобы на экране дисплея высветился индикатор МО. При каждом нажатии кнопки МО поочередно появляются надписи “Mono On” (монофон. включен) и “Mono Off” (монофон. выключен).

Настройтесь на радиостанцию, которую Вы хотите слушать, пока мигает буква “Manual Search”.

Нажмите ¢ , чтобы настроиться на радиостанции с более высокими частотами.

Нажмите 4 , чтобы настроиться на радиостанции с более низкими частотами.

• Если Вы снимите палец с кнопки, ручной

режим автоматически выключится через 5 секунд.

• Если Вы будете продолжать нажимать на

эту кнопку, частота будет продолжать меняться (с интервалами в 50 кГц на частотах FM и с интервалами в 9 кГц на частотах AM—MW/LW) до тех пор, пока Вы

РУCCKИЙ

не отпустите эту кнопку.

Индикатор MONO

Надпись “STEREO” (стереофонический) загорается при стереофоническом приеме радиовещания FM.

Когда на экране дисплея загорается индикатор MONO, звук, который Вы слышите, становится монофоническим, но качество приема улучшается.

Если качество звука понижается и стереофонический эффект теряется во время прослушивания какой-либо станции FM

В некоторых районах расположенные рядом радиостанции могут мешать друг другу. Если такие помехи случаются, данное устройство может автоматически понизить эти шумовые помехи (начальная настройка при отправке с завода). Однако, в таком случае качество звука ухудшится, и стереофонический эффект будет также потерян. Если Вы не хотите ухудшать качество звука и терять стереофонический эффект за счет того, что избавляетесь от шумовых помех, смотрите “Чтобы изменить избирательность тюнера FM—IF Filter” на странице 31.

Индикатор MO

Сохранение радиостанций в памяти

Вы можете воспользоваться одним из следующих двух методов сохранения радиовещательных станций в памяти:

• Автоматическое программирование

радиостанций FM: SSM (последовательная память радиостанции с сильным сигналом)

• Ручное программирование радиостанций,

работающих как на частотах FM, так и на частотах АМ

Автоматическое программирование радиостанций FM: SSM

Вы можете запрограммировать 6 местных радиостанций FM в каждом диапазоне FM (FM1, FM2 и FM3).

Выберите тот диапазон FM (FM 1 – 3), в котором Вы хотите сохранить в памяти радиостанции FM.

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

FM1 FM2 FM3 AM

Нажмите и держите обе кнопки в течение более 2 секунд.

Ручное программирование

Вы можете запрограммировать до 6 радиостанций в каждом диапазоне (FM1, FM2, FM3 и AM) вручную.

Напр.: Для того, чтобы запомнить

радиостанцию FM с частотой 88.3 МГц на кнопке программирования под номером 1 диапазона FM1.

Выберите тот диапазон (FM1 – 3, AM), в котором Вы хотите сохранить в памяти радиостанции (в данном примере – FM1).

FM1 FM2 FM3 AM

Настройтесь на радиостанцию (в данном примере – на частоте

88.3 МГц).

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

Нажмите ¢ , чтобы настроиться на радиостанции с более высокими частотами.

Нажмите 4 , чтобы настроиться на радиостанции с более низкими частотами.

Появляется надпись “–SSM–”, затем она исчезает, когда заканчивается автоматическое программирование.

Местные радиостанции FM с самым сильным сигналом находятся и запоминаются автоматически в том диапазоне, который Вы выберите (FM1, FM2 или FM3). Эти станции программируются на нумерованных кнопках— от № 1 (самая низкая частота) до № 6 (самая высокая частота). По завершении автоматического программирования радиоприемник автоматически настраивается на радиостанцию, сохраненную в памяти на нумерованной кнопке 1.

Нажмите и держите нумерованную кнопку (в данном примере – 1) в течение более 2 секунд.

Изображение символов и знаков на экране дисплея автоматически меняется на изображение на экране дисплея мелкой анимации, и мигает запрограммированный номер (затем возвращается предыдущее изображение символов и знаков на экране дисплея).

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

РУCCKИЙ

Повторите приведенную выше процедуру для того, чтобы сохранить в памяти другие радиостанции под другими запрограммированными номерами.

Примечание:

Ранее запрограммированная радиостанция стирается, когда под тем же запрограммированным номером запоминается новая радиостанция.

Настройка на запрограммированную радиостанцию

Вы можете легко настроиться на запрограммированную радиостанцию. Помните, что Вы должны сначала сохранить станции в памяти. Если Вы еще не сохранили их в памяти, смотрите “Сохранение радиостанций в памяти” на страницу 11.

Выбор запрограммированной радиостанции напрямую

Выберите диапазон (FM1 – 3, AM).

Выбор запрограммированной радиостанции с помощью списка запрограммированных станций

Если Вы забыли, какие радиостанции были сохранены в памяти под каким запрограммированным номером, Вы можете проверить список запрограммированных радиостанций, а затем выбрать в этом списке ту радиостанцию, которую Вы хотите.

Выберите диапазон (FM1 – 3, AM).

FM1 FM2 FM3 AM

Нажмите и удерживайте кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока на экране дисплея не появится список запрограммированных радиостанций для текущей полосы частот (FM1, FM2, FM3 или AM).

РУCCKИЙ

FM1 FM2 FM3 AM

Выберите номер (1 – 6) для той запрограммированной радиостанции, которую Вы хотите запомнить.

Примечания:

• Если на экране дисплея показан один из списков запрограммированных станций полосы частот FM (FM1, FM2 или FM3), Вы можете показать другие списки, нажав на кнопку 5 или ∞.

• Если запрограммированной радиостанцией является радиостанция FM RDS с сигналом запрограммированной радиостанции, будет показано название запрограммированной радиостанции вместо частоты такой радиостанции.

Выберите номер (1 – 6) для той запрограммированной радиостанции, которую Вы хотите запомнить.

Изменение изображения символов и знаков на экране дисплея

Нажав на кнопку DISP (D) (дисплей), Вы можете изменить показываемую на экране дисплея информацию.

При каждом нажатии этой кнопки изображение символов и знаков на экране дисплея меняется следующим образом:

• При приеме радиостанции AM или FM, не

входящей в систему радиоинформации, позволяющей по специальному коду выбирать заданную программу (non-RDS)

Изображение на экране дисплея крупной анимации

• При приеме радиостанции FM RDS

(смотрите также следующие страницы)

Изображение на экране дисплея крупной анимации

Изображение на экране дисплея мелкой анимации

Изображение на экране дисплея времени на часах

Название PS (запрограммированная радиостанция)

Изображение на экране дисплея мелкой анимации

Появляется код PTY

Изображение на экране дисплея времени на часах

РУCCKИЙ

ОПЕРАЦИИ С RDS

Что Вы можете делать с помощью RDS

RDS (система радиоданных) дает возможность радиостанциям FM посылать дополнительный сигнал наряду с сигналами их регулярной программы. Например, радиостанции посылают свои названия, а также информацию о том, какой тип программ они вещают, например, спорт или музыка и т.д. Другим преимуществом RDS является функция, называемая “Enhanced Other Networks” (“Усиленные другие сети”). С помощью данных Усиленных других сетей, посылаемых радиостанцией, Вы можете настроиться на другую станцию другой сети, передающей в эфир Вашу любимую программу или сообщение о движении транспорта, в то время, когда Вы слушаете другую программу или другой источник сигнала, такой как компакт-диск.

Благодаря получению данных RDS это устройство может делать следующее:

• Отслеживать ту же самую программу

автоматически (сеть-отслеживающий прием)

• Резервный прием TA (сообщение о

движении транспорта) или Вашей любимой программы

• Поиск PTY (тип программы)

• Поиск программы

• И ряд других функций

Отслеживание той же самой программы автоматически (сеть-отслеживающий прием)

Когда Вы ведете автомобиль в районе с плохим приемом частот FM, имеющийся в этом устройстве тюнер автоматически настраивается на другую станцию RDS, передающую в эфир ту же самую программу с более сильным сигналом. Поэтому Вы можете продолжать слушать ту же самую программу с самым высоким качеством приема, независимо от того, где Вы едите. Для обеспечения правильной работы функции Сеть-отслеживающий прием используются два типа данных RDS—PI (идентификация программы) и AF (альтернативная частота). Без правильного получения этих данных от той радиостанции RDS, которую Вы слушаете, функция Сеть–отслеживающий прием работать не будет.

РУCCKИЙ

Одну и ту же программу можно принимать на разных частотах.

Программа 1, передаваемая в эфир на частоте A

Программа 1, передаваемая в эфир на частоте B

Программа 1, передаваемая в эфир на частоте C

Программа 1, передаваемая в эфир на частоте E

Программа 1, передаваемая в эфир на частоте D

Для того, чтобы использовать Сеть–отслеживающий прием

Вы можете выбрать различные режимы приема сеть-отслеживание для того, чтобы продолжать слушать ту же самую программу с самым лучшим качеством приема. При отгрузке с завода выбирается “AF”.

• AF:

Сеть–отслеживающий прием включается, когда Регионализация стоит на “off” (выключено). При такой настройке устройство переключается на другую станцию в той же самой сети, когда принимаемые сигналы, поступающие с текущей станции, становятся слабыми. (В этом режиме программа может отличаться от той, которая принимается в данный конкретный момент). Индикатор AF загорается, а индикатор REG – нет.

• AF Reg:

Сеть–отслеживающий прием включается при Регионализации, установленной на “on” (включено). При такой настройке устройство переключается на другую станцию в той же самой сети, передающую ту же самую программу, когда принимаемые сигналы, поступающие с текущей станции, становятся слабыми. Загораются как индикатор AF, так и индикатор REG.

• Off:

Сеть–отслеживающий прием отключен. Не включаются ни индикатор AF, ни индикатор REG.

Индикатор

Примечание:

Если подключается тюнер DAB и включается Альтернативный прием (для служб DAB), Сетьотслеживающий прием также автоматически включается AF. С другой стороны, Сетьотслеживающий прием нельзя выключить, не выключив Альтернативный прием. (Смотрите страницу 45).

Нажмите и держите

Индикатор

REG

кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM. (PSM: смотрите страницах 29 и 30).

Несколько раз подряд нажимайте на кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока не будет выбрана надпись “Tuner” (тюнер) в качестве категории PSM (она показана в левой стороне экрана дисплея).

Выберите “AFRegn’l (прием альтернативная частота/ регионализация)”.

Выберите требуемый режим —“AF”, “AF Reg” или “Off”.

Закончите настройку.

Использование резервного прием ТА

Резервный прием ТА дает возможность данному устройству временно переключиться на Сообщение о движении транспорта (ТА) с текущего источника сигнала (другая радиостанция FM или компакт-диск и других подключенных компонентов).

• Резервный прием ТА не будет работать, если Вы

слушаете радиостанцию, работающую на частотах АМ.

Индикатор TP

Нажмите TP/PTY (T), чтобы включить Резервный прием ТА.

7 Когда текущим источником звука

является FM, индикатор ТР загорается или

мигает.

• Если индикатор ТР загорается, Резервный прием ТА включен. Если какая-либо радиостанция начинает передавать сообщение о движение транспорта, на экране дисплея появляется надпись “Traffic Flash” (движение транспорта), и данное устройство автоматически настраивается на такую станцию. Громкость меняется на запрограммированный уровень громкости ТА (смотрите страницу 18), и можно прослушать сообщение о движении транспорта.

• Если индикатор ТР мигает, Резервный прием ТА еще не включен, поскольку принимаемая радиостанция не обеспечивает связь, используемую для Резервного приема ТА. Чтобы включить Резервный прием ТА, Вам нужно настроиться на другую радиостанцию, обеспечивающую такую связь. Нажмите на кнопку ¢ или 4 , чтобы найти такую радиостанцию. После настройки на радиостанцию, обеспечивающую такую связь, индикатор ТP перестает мигать и продолжает светиться. Теперь Резервный прием ТА включен.

7 Когда текущим источником звука

является не FM, индикатор ТР загорается.

Если какая-либо радиостанция начинает передавать сообщение о движение транспорта, на экране дисплея появляется надпись “Traffic Flash” (движение транспорта), и данное устройство автоматически меняет источник звука и настраивается на такую станцию.

Чтобы выключить Резервный прием ТА,

снова нажмите TP/PTY (T).

РУCCKИЙ

Использование резервного прием PTY

Резервный прием PTY дает возможность данному устройству временно переключиться на Вашу любимую программу (PTY: тип программы) с текущего источника сигнала (другая радиостанция FM или компакт-диск и других подключенных компонентов).

• Резервный прием PTY не будет работать, если

Вы слушаете радиостанцию, работающую на частотах АМ.

Вы можете выбрать Ваш любимый тип программы для резервного приема PTY. При отгрузке с завода резервный прием PTY выключен. (Для резервного приема PTY выбрано “Off” (выключено)).

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM. (PSM: смотрите страницах 29 и 30).

Выберите “PTY Stnby (резервный)”.

Выберите один из двадцати девяти кодов PTY. (Смотрите страницу 19).

РУCCKИЙ

Выбранное название кода появляется на экране дисплея и сохраняется в памяти.

Закончите настройку.

Индикатор PTY

7 Когда текущим источником звука

является FM, индикатор PTY

загорается или мигает.

• Если индикатор PTY загорается,

Резервный прием PTY включен. Если какая-либо радиостанция начинает передавать выбранную программу PTY, данное устройство автоматически настраивается на такую станцию.

• Если индикатор PTY мигает,

Резервный прием PTY еще не включен, поскольку принимаемая радиостанция не обеспечивает связь, используемую для Резервного приема PTY. Чтобы включить Резервный прием PTY, Вам нужно настроиться на другую радиостанцию, обеспечивающую такую связь. Нажмите на кнопку ¢ или 4 , чтобы найти такую радиостанцию. После настройки на радиостанцию, обеспечивающую такую связь, индикатор PTY перестает мигать и продолжает светиться. Теперь Резервный прием PTY включен.

7 Когда текущим источником звука

является не FM, индикатор PTY

загорается. Если какая-либо радиостанция начинает передавать выбранную программу PTY, данное устройство автоматически меняет источник звука и настраивается на такую станцию.

Чтобы выключить Резервный прием PTY,

выберите “Off” (выключено) в пункте 4, повернув диск управления. Индикатор PTY исчезает.

Поиск Вашей любимой программы

Вы можете искать любой из кодов PTY. В дополнение к этому Вы можете сохранить в памяти 6 Ваших любимых типов программ на нумерованных кнопках. При отгрузке с завода следующие 6 типов программ сохранены в памяти на нумерованных кнопках (1 – 6).

POP M

Classics

Rock M Easy M

Affairs

Чтобы запомнить Ваши любимые типы программ

Нажмите и держите кнопку TP/PTY (T) в течение более 2 секунд с тем, когда слушаете радиостанцию FM.

Varied

Нажмите и держите кнопку TP/PTY(T) в течение более 2 секунд с тем.

Чтобы найти Ваш любимый тип программ

Нажмите и держите кнопку TP/PTY (T) в течение более 2 секунд с тем, когда слушаете радиостанцию FM.

Появляется выбранный последним код PTY.

Выберите один из кодов PTY.

Появляется выбранный последним код PTY.

Выберите один из двадцати девяти кодов PTY. (Смотрите страницу 19).

Выбранное название кода появляется на экране дисплея и сохраняется в памяти.

Нажмите и держите нумерованную кнопку в течение более 2 секунд с тем, чтобы запомнить выбранный код PTY на том запрограммированном номере, который Вы выбрали.

Заранее установленное значение будет в течение какого-то времени мигать, и на его место запишется выбранный Вами код PTY.

или

Напр.: Когда выбран “ROCK M”

Как пользоваться кнопкой 5 (вверх) или ∞ (вниз)

Нажав несколько раз подряд на кнопку 5 или ∞, Вы можете показать список Ваших

запрограммированных кодов PTY и все двадцать девять кодов PTY (по шесть кодов PTY за один раз). Сначала появляется список запрограммированных Вами кодов PTY, а затем появляются по порядку все двадцать девять кодов PTY (по шесть кодов PTY за один раз). Нажмите на нумерованную кнопку, чтобы выбрать код PTY, который Вы хотите, из списка, который в данный момент показан на экране дисплея.

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

РУCCKИЙ

Начинайте поиск PTY Вашей любимой программы.

• Если есть радиостанция, передающая в

эфир программу того же кода PTY, который Вы выбрали, радиоприемник настраивается на такую станцию.

• Если нет радиостанции, передающий в

эфир программу того же кода PTY, который Вы выбрали, радиостанция не меняется.

Примечание:

В некоторых районах поиск PTY нормально не работает.

Другие полезные функции и настройка RDS

Установка уровня громкости ТА

Вы можете запрограммировать уровень громкости для резервного приема ТА. Когда приемник принимает программу движения транспорта, уровень громкости автоматически меняется на запрограммированный уровень.

• Смотрите также “Изменение общих

параметров настройки (PSM)” на страницу

28.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Несколько раз подряд нажимайте на кнопку

5 (вверх) или ∞ (вниз) до тех пор, пока не будет выбрана надпись “Tuner” (тюнер) в качестве категории PSM (она показана в левой стороне экрана дисплея).

3 Нажмите на кнопку ¢ или 4 для

того, чтобы выбрать “TA Volume (громкость ТА)”.

4 Поверните диск управления, чтобы выбрать

желаемую громкость. Вы можете установить ее от “Volume 0” до

РУCCKИЙ

“Volume 50.”

5 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Автоматический выбор станции с помощью нумерованных кнопок

Обычно, когда Вы нажимаете на нумерованную кнопку, радиоприемник настраивается на запрограммированную станцию. Однако, когда запрограммированная станция является станцией RDS, происходит нечто иное. Если поступающие от такой запрограммированной станции сигналы недостаточно сильные для хорошего качества приема, это устройство с помощью данных AF настраивается на вещание на другой частоте той же самой программы, что и первоначальная запрограммированная станция. (Поиск программы)

• Устройству требуется определенное время,

чтобы настроиться на другую радиостанцию с помощью Поиска программы.

Для того, чтобы включить поиск программы, выполните приводимую ниже процедуру.

• Смотрите также “Изменение общих

параметров настройки (PSM)” на страницу

28.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Несколько раз подряд нажимайте на кнопку

3 Нажмите на кнопку ¢ или 4 ,

чтобы выбрать “P(Программа)-Search”.

4 Поверните диск управления по часовой

стрелке, чтобы выбрать “On” (включено). Теперь поиск программы включен.

5 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Чтобы отменить поиск программы,

повторите ту же самую процедуру и выберите “Off” (выключено) в пункте 4, повернув диск управления против часовой стрелки.

Автоматическая регулировка часов

При отгрузке с завода встроенные в данное устройство часы устанавливаются таким образом, чтобы они автоматически настраивались с помощью данных CT (время часов) в сигнале RDS. Если Вы не хотите использовать автоматическую регулировку часов, выполните приведенную ниже процедуру.

• Смотрите также “Изменение общих

параметров настройки (PSM)” на страницу

28.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Несколько раз подряд нажимайте на кнопку

5 (вверх) или ∞ (вниз) до тех пор, пока не будет выбрана надпись “Clock” (уасы) в качестве категории PSM (она показана в левой стороне экрана дисплея).

3 Нажмите на кнопку ¢ или 4 для

того, чтобы выбрать “Auto Adj (автоматическая настройка)”.

Коды PTY

News: Новости Affairs: Тематические программы,

подробно излагающие текущие новости или события

Info: Программы, в которых даются

советы по широкому кругу тем Sport: Спортивные события Educate: Познавательные программы Drama: Радиопостановки Culture: Программы по национальной или

региональной культуре Science: Программы по естественным

наукам и технологии Varied: Другие программы, такие как

комедии или церемонии POP M: Поп-музыка Rock M: Рок-музыка Easy M: Развлекательная музыка Light M: Легкая музыка Classics: Классическая музыка Other M: Другая музыка Weather: Информация о погоде Finance: Репортажи по коммерции,

торговле, фондовому рынку и

т.д. Children: Развлекательные программы

для детей

4 Поверните диск управления против часовой

стрелки, чтобы выбрать “Off” (выключено). Теперь автоматическая регулировка часов отменена.

5 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Чтобы вновь включить регулировку часов,

повторите ту же самую процедуру и выберите “On” (включено) в пункте 4, повернув диск управления по часовой стрелке.

Примечание:

Вы должны оставаться настроенными на ту же самую радиостанцию в течение более 2 минут после того, как поставите “Auto Adj” (автоматическая настройка) на “On” (включено). Иначе время на часах не будет установлено. (Это происходит потому, что данному устройству требуется до 2 минут на то, чтобы поймать данные CT в сигнале RDS).

Social: Программы по культурно-

просветительным мероприятиям

Religion: Программы, касающиеся любых

аспектов веры, или природы существования, или этики

Phone In: Программы, в которых люди

могут высказать свое мнение либо по телефону, либо во время публичного обсуждения

Travel: Программы о маршрутах

путешествий, турпоездках с полным обслуживанием, а также новых идеях и возможностях путешествий

Leisure: Программы, касающиеся таких

видов отдыха и развлечений, как садоводство, приготовление

пищи, рыбная ловля и т.д. Jazz: Джазовая музыка Country: Деревенская музыка Nation M: Современная популярная

музыка из другой страны или

региона на языке той страны Oldies: Классическая поп-музыка Folk M: Народная музыка Document: Программы, касающиеся

реальных событий,

представленные в виде

расследований

РУCCKИЙ

ОПЕРАЦИИ С КОМПАКТ-ДИСКАМИ

1000

Воспроизведение компакт-диска

Откройте панель управления.

Вставьте диск в загрузочное отверстие.

Устройство затягивает компактдиск, панель дисплея поднимается вверх, и компакт-диск начинает автоматически воспроизводиться.

Рукой закройте панель управления.

Сначала на экране дисплея появляется начальное изображение, а затем название источника

звука....

Все треки будут воспроизводиться повторно до тех пор, пока Вы не остановите воспроизведение.

Примечания:

• Когда диск уже вставлен в загрузочное отверстие, при выборе “CD” (компакт-диск) в качестве источника звука начинается воспроизведение компакт-диска.

• Когда диск вставлен неправильной стороной, диск автоматически выскакивает (если панель управления открыта). Если панель управления закрыта, поочередно появляются надписи “Please Eject” (пожалуйста выброс).

• Если Вы меняете источник звука, воспроизведение компакт-диска также прекращается (компакт-диск не выскакивает). Когда Вы в следующий раз выбираете “CD” (компакт-диск) в качестве источника звука, воспроизведение компакт-диска начинается с того места, где Вы остановились.

Чтобы остановить воспроизведение и вытащить компакт-диск

Нажмите на 0. Воспроизведение компакт-диска останавливается, панель управления открывается, затем диск автоматически выскакивает из загрузочного отверстия. Если Вы меняете источник звука, воспроизведение компакт-диска также прекращается (в этом случае диск не выскакивает).

Общее число треков/общее время воспроизведения

РУCCKИЙ

Примечания:

• Если выскочивший диск не вытаскивать в течение примерно 15 секунд, диск автоматически снова вставляется в отверстие для дисков для того, чтобы защитить его от пыли. (В этом случае воспроизведение компакт-диска не начинается).

• Вы можете кнопкой выбросить компакт-диск даже при выключенном устройстве.

Текущий трек Прошедшее время

воспроизведения

Отыскание трека или конкретной части на компакт-диске

Выбор режимов воспроизведения компакт-дисков

Для ускоренного перехода вперед или перехода назад к треку

Нажмите и держите кнопку ¢ во время воспроизведения компакт-диска для того, чтобы ускоренно перейти вперед к треку.

Нажмите и держите кнопку 4 во время воспроизведения компакт-диска для того, чтобы перейти назад к треку.

Для того, чтобы перейти на следующие треки или предшествующие треки

Нажмите и тут же отпустите кнопку ¢ во время воспроизведения компакт-диска, чтобы перейти вперед к началу следующего трека. При каждом последовательном нажатии этой кнопки находится начало и воспроизводятся следующие треки.

Нажмите и тут же отпустите кнопку 4 во время воспроизведения компакт-диска, чтобы вернуться к началу текущего трека. При каждом последовательном нажатии этой кнопки находится начало и воспроизводятся предшествующие треки.

Чтобы перейти непосредственно на определенный трек

Произвольное воспроизведение треков (Произвольное воспроизведение)

Вы можете воспроизводить все треки на диске в произвольном порядке.

1 Нажмите на MODE (M)

(режим), чтобы войти в режим функций во время воспроизведения компактдиска. На экране дисплея появляется надпись “Mode”.

2 Нажмите на кнопку RND

(произвольное), пока на экране дисплея все еще есть надпись “Mode” (режим), с тем, чтобы на экране дисплея высветился индикатор RND. При каждом нажатии кнопки RND поочередно появляются надписи “Random On” и “Random Off”.

Индикатор RANDOM

Когда режим произвольного воспроизведения включен, индикатор RANDOM (произвольное) включается на экране дисплея, и произвольно выбранный трек начинает воспроизводиться.

Индикатор RND высвечивается при выборе “Random On” (произвольное).

Нажмите на нумерованную кнопку, соответствующую номеру такого трека, чтобы начать его воспроизведение.

• Чтобы выбрать номер трека от 1 – 6:

Нажмите и тут же отпустите кнопки 1 (7) – 6 (12).

• Чтобы выбрать номер трека от 7 – 12:

Нажмите и держите в течение более 1 секунды кнопки 1 (7) – 6 (12).

РУCCKИЙ

Повторное воспроизведение треков (Повторное воспроизведение)

Вы можете несколько раз повторять воспроизведение текущего трека.

1 Нажмите на MODE (M)

(режим), чтобы войти в режим функций во время воспроизведения компактдиска. На экране дисплея появляется надпись “Mode” (режим).

2 Нажмите на кнопку RPT

(повторное), пока на экране дисплея все еще есть надпись “Mode” (режим), с тем, чтобы на экране дисплея высветился индикатор RPT. При каждом нажатии кнопки RPT поочередно появляются надписи “Repeat On” и “Repeat Off”.

Индикатор REPEAT

Когда включено Повторное воспроизведение, на экране дисплея загорается индикатор REPEAT (повторное).

Индикатор RPT высвечивается при выборе “Repeat On” (повтор включен).

Чтобы воспроизводить только вступления (прослушивание вступлений)

Вы можете последовательно воспроизводить первые 15 секунд каждого трека.

1 Нажмите на MODE (M)

2 Нажмите на кнопку INT

(прослушивание вступлений), пока на экране дисплея все еще есть надпись “Mode”

РУCCKИЙ

(режим), с тем, чтобы на экране дисплея высветился индикатор INT. При каждом нажатии кнопки INT поочередно появляются надписи “Intro On” и “Intro Off”.

Индикатор INTRO

Когда включено Прослушивание введений, на экране дисплея загорается индикатор INTRO (прослушивание вступлений).

Индикатор INT высвечивается при выборе “Intro On” (прослушивание включен).

Предотвращение выскакивания компактдиска

Вы можете не допустить выскакивания компакт-диска и можете запереть компактдиск в отверстии для дисков.

Нажимая на CD/CD-CH, нажмите и держите кнопку в течение более 2 секунд.

Надпись “No Eject” мигает на экране дисплея в течение около 5 секунд, компакт-диск заблокирован и не может выскочить.

Чтобы отменить предотвращение выскакивания и разблокировать компактдиск, снова нажмите на кнопку в

течение более 2 секунд, нажимая на CD/CD-CH. Надпись “Eject OK” мигает на экране дисплея в течение около 5 секунд, и диск освобожден.

Изменение изображения символов и знаков на экране дисплея

Нажав на кнопку DISP (D) (дисплей), Вы можете изменить показываемую на экране дисплея информацию.

При каждом нажатии этой кнопки изображение символов и знаков на экране дисплея меняется следующим образом:

Изображение на экране дисплея крупной анимации

Изображение на экране дисплея мелкой анимации 1

Изображение на iEQ режим (смотрите страницу 25).

Изображение на экране дисплея времени на часах

Примечания:

• Когда показано название диска/исполнитель, загорается индикатор DISC (диск). Когда показано название трека, загорается индикатор TR (трек).

• Если информацию невозможно показать всю за один раз, она прокручивается на экране дисплея. Некоторые знаки или символы не будут показаны на экране дисплея (на их месте будут пропуски, или они будут заменены).

• Если звуковому компакт-диску не присвоено никакого названия, появляется надпись “NO NAME” (нет названия). Порядок присвоения названия обычному компакт-диску смотрите на странице 35.

• Если в тексте на компакт-диске не записано никакого названия диска/исполнителя или названия трека, появляется надпись “NO NAME” (нет названия).

экране дисплея мелкой анимации 2

Изображение на экране дисплея мелкой анимации 3

Изображение на экране дисплея мелкой анимации 4

Время на часах

РУCCKИЙ

НАСТРОЙКА ЗВУКА

Настройка звука

Вы можете настроить характеристики звука по Вашему вкусу.

Выберите параметры, которые Вы хотите настроить.

При каждом нажатии кнопки регулируемые параметры меняются следующим образом:

Fad

(регулятор

уровня сигнала)

(

Отменено

)

Bal

(баланс)

Vol Adj

(Регулировка

громкости

Индикация Для того, чтобы: Диапазон

Fad*

Bal Настроить баланс L06 (Только

S. Bass*2Настроить низкие 00 (мин.)

Sub Out*3Настройте уровень

Vol Adj*

Если Вы используете систему с двумя

Настроить баланс R06 (Только передних и задних задние) громкоговорителей. |

левых и правых левые) громкоговорителей. |

частоты. |

выходного сигнала и уровень критической частоты динамика низких частот.

Настройте и запомните уровень входного сигнала каждого источника звука.

громкоговорителями, установите уровень регулятора уровня сигнала на “00”.

Богатство и полнота басовых звуков очевидно сохраняются независимо от того, насколько тихо Вы установите громкость.

Это происходит, только когда подключен динамик низких частот.

При настройке уровня входного сигнала так,

РУCCKИЙ

чтобы он совпадал с уровнем громкости FM, Вам не потребуется регулировать уровень громкости каждый раз, когда Вы меняете источник звука. Такая настройка запоминается для каждого источника звука, кроме FM.

S.Bass

(Сверхнизкие

частоты)

Sub Out

(Выходной сигнал

динамика низких частот)

F06 (Только

R06 (Только

08 (макс.)

00 (мин.) | 12 (макс.) Low/Mid/High

–12 (мин.) | +12 (макс.)

передние)

правые)

Настройте уровень.

Чтобы повысить уровень.

Чтобы понизить уровень.

При настройке регулятора громкости и баланса—Fad, Bal:

Вы можете осуществить эти две регулировки одновременно с помощью индикации на экране дисплея.

• Нажмите на кнопку 5 (вверх) или

∞ (вниз), чтобы настроить регулятор

громкости.

• Нажмите на кнопку ¢ или

4 , чтобы настроить баланс.

При настройке выходного сигнала динамика низких частот—Sub Out:

Вы можете также установить подходящий уровень критической частоты в соответствии с подключенным динамиком низкой частоты:

• Нажмите на кнопку ¢ или

4 , чтобы выбрать “Low” (низкая),

“Mid” (средняя) или “High” (высокая). Low (низкая): Частоты свыше 50 Гц

отсекаются от динамика низкой частоты.

Mid (средняя): Частоты свыше 80 Гц

отсекаются от динамика низкой частоты.

High (высокая): Частоты свыше 115 Гц

отсекаются от динамика низкой частоты.

Выбор запрограммированных режимов звучания (iEQ: i-коррекция)

Вы можете выбрать запрограммированный режим звучания, подходящий для конкретного музыкального жанра.

• Существует временной предел при выполнении нижеследующей процедуры. Если установка отменяется до того, как Вы закончите, начинайте снова с пункта 1.

Нажмите на кнопку MODE (M).

На экране дисплея появляется надпись “Mode”.

Нажмите на кнопку EQ (коррекция), пока на экране дисплея все еще есть надпись “Mode” (режим).

На дисплей выводится последний выбранный Вами режим звучания.

Запоминание Ваших собственных настроек звука

Вы можете настраивать режимы звучания по Вашему желанию и запоминать Ваши собственные настройки в памяти. (User 1, User 2 и User 3).

Нажмите на кнопку MODE (M).

На экране дисплея появляется надпись “Mode”.

Нажмите на кнопку EQ (коррекция), пока на экране дисплея все еще есть надпись “Mode” (режим).

Выберите режим звучания, который Вы хотите настроить.

Напр.: Если Вы ранее выбрали “Flat” (бемольный)

Выберите тот режим звучания, который Вы хотите.

По мере того, как Вы поворачиваете диск управления, режимы звучания меняются следующим образом:

Flat O Hard Rock O R&B*O Pop O Jazz O Dance Music O Country O Reggae O Classic O User 1 O User 2 O User 3 O (назад к началу)

* Ритм-энд-блюз

Чтобы отменить режим звучания, выберите “Flat” (бемольный) в пункте 3.

Примечание:

Детали запрограммированных настроек каждого режима звучания смотрите на странице 27.

Напр.: Если Вы ранее выбрали “R & B”

Войдите в режим настройки звука.

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

На дисплее появляется следующий экран настройки режима звучания.

РУCCKИЙ

Произведите настройку так, как Вам нравится, с помощью таблицы “Параметры настройки звука”.

Кнопки, используемые для настройки

1) Нажмите на кнопку ¢ или , чтобы выбрать полосу

4 частот—Low (низкая), Mid (средняя) или High (высокая).

2) Поверните диск управления,

чтобы выбрать центральную частоту для выбранной полосы частот.

3) Нажмите на кнопку 5 (вверх)

или ∞ (вниз), чтобы отрегулировать уровень выбранной полосы частот.

4) Нажмите на кнопку SEL

(выбор), чтобы войти в режим настройки уровня Q (ширина полосы частот) для выбранной полосы частот.

Выберите один из режимов звучания пользователя (USER (Пользователь) 1, USER (Пользователь) 2, USER (Пользователь) 3).

Запомните настройку в выбранном режиме звучания пользователя.

Напр.: Когда Вы ранее выбрали “User 1”

РУCCKИЙ

5) Поверните диск управления,

чтобы настроить уровень Q для выбранной полосы частот.

6) Повторите пункты 1) – 5),

чтобы настроить другие полосы частот.

Выход из режима настройки звука.

Появляется подтверждающее сообщение—хотите Вы или нет сохранить в памяти настройку.

Если Вы хотите отменить настройку,

нажмите на любую кнопку, кроме кнопки SEL (выбор).

Параметры настройки звука

Полоса

частот

Центральная

частота

(ширина

полосы

частот)

Уровень

Значения, которые можно

Low Mid High

50 Hz 700 Hz 8 kHz 80 Hz 1 kHz 12 kHz 120 Hz 2 kHz

Q1 (мин.) Q1 (мин.)

| | (Фиксиро-

Q4 (макс.) Q2 (макс.) ванные)

–06 (мин.) –06 (мин.) –06 (мин.)

|| |

(макс.) +06 (макс.) +06 (макс.)

выбрать

Включение индикатора уровня

Вы можете показать на экране дисплея индикаторы уровней во время воспроизведения любого источника звука. В данном устройстве предусмотрены символы и знаки для обозначения индикаторов уровней.

• Выполнение следующей процедуры

ограничено по времени. Если установка отменяется до того, как Вы закончите, начинайте снова с пункта 1.

Нажмите на кнопку MODE (M).

На экране дисплея появляется надпись “Mode”.

Два раза нажмите на кнопку EQ (коррекция), пока на экране дисплея все еще есть надпись “Mode” (режим).

На дисплее появится последний из выбранных Вами измерителей уровня.

Выберите тот символ индикатора уровня, который Вы хотите.

По мере того, как Вы поворачиваете индикатора уровня, анализатор спектра меняется следующим образом:

Off

Level 1

Level 3 Level 2

Индикатор уровня 1:

Индикатор уровня громкости звука перемещается снизу вверх.

Индикатор уровня 2:

Местоположение громкоговорителя, изображенного на дисплее, будет меняться в зависимости от уровня входного аудиосигнала.

Индикатор уровня 3:

Появляются левый и правый индикаторы уровня громкости звука.

• Если выбрано изображение на экране

дисплея мелкой анимации, может быть показан только один индикатор уровня громкости звука.

В списке ниже приведены уставки запрограммированных значений для каждого режима звучания (смотрите также страницу 25).

Режим звучания

Flat 50 Hz Q1 +00 700 Hz Q1 +00 8 kHz +00 Hard Rock 80 Hz Q2 +03 700 Hz Q1 +00 8 kHz +02 R & B 80 Hz Q3 +03 2 kHz Q2 +01 12 kHz +03 Pop 120 Hz Q1 +02 2 kHz Q2 +01 12 kHz +02 Jazz 80 Hz Q1 +03 1 kHz Q1 +01 8 kHz +03 Dance Music 50 Hz Q2 +04 700 Hz Q1 –02 8 kHz +01 Country 50 Hz Q4 +02 700 Hz Q1 +00 12 kHz +02 Reggae 80 Hz Q1 +03 2 kHz Q2 +02 12 kHz +02 Classic 120 Hz Q1 +03 1 kHz Q1 +00 8 kHz +02 User 1 50 Hz Q1 +00 700 Hz Q1 +00 8 kHz +00 User 2 50 Hz Q1 +00 700 Hz Q1 +00 8 kHz +00 User 3 50 Hz Q1 +00 700 Hz Q1 +00 8 kHz +00

Ц. част. Q (ширина) Уровень Ц. част. Q (ширина) Уровень Ц. част. Уровень

Запрограммированные корректирующие значения

Low Mid High

РУCCKИЙ

ДРУГИЕ ГЛАВНЫЕ ФУНКЦИИ

Изменение общих параметров настройки (PSM)

Вы можете изменить параметры, перечисленные на следующей странице, с помощью регулировки PSM (предпочтительный режим установки).

• Параметры PSM делятся на пять категорий —“Disp” (дисплей), “Clock” (часы), “Tuner” (тюнер), “Color” (цвет) и “Audio” (звук).

Основная процедура

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM. (Смотрите страницах 29 и 30).

Несколько раз подряд нажимайте на кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока в левой стороне экрана дисплея не появится та категория PSM, которую Вы хотите.

Выберите тот параметр PSM, который Вы хотите настроить.

РУCCKИЙ

Настройте выбранный параметр PSM.

Если требуется, повторите пункты 2

до 4, чтобы настроить другие

параметры PSM.

Закончите настройку.

Чтобы установить часы—Clock Hr (часы на часах), Clock Min (минуты на часах), 24H/12H (24 час./12 час.)

Вы можете установить часы только с помощью управления PSM.

• Вы можете выбрать либо 12-часовую систему, либо 24-часовую систему.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Несколько раз подряд нажимайте на кнопку

5 (вверх) или ∞ (вниз) до тех пор, пока “Clock” (часы) не будут выбраны в качестве категории PSM (она показана с левой стороны экрана дисплея).

3 Нажмите на кнопку ¢ или 4 ,

чтобы выбрать “Clock Hr” (часы на часах).

4 Поверните диск управления, чтобы

установить час.

5 Нажмите на кнопку ¢ или 4 ,

чтобы выбрать“Clock Min” (минуты на часах).

6 Поверните диск управления, чтобы

установить минуту.

7 Нажмите на кнопку ¢ или 4 ,

чтобы выбрать “24H/12H” (24 час./12 час.).

8 Поверните диск управления, чтобы выбрать

либо “24Hours” либо “12Hours”.

9 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Параметры предпочтительного режима установки (PSM)

Параметры PSM делятся на пять категорий—“Disp” (дисплей), “Clock” (часы), “Tuner” (тюнер), “Color” (цвет) и “Audio” (звук). Чтобы выбрать требуемый параметр, сначала выберите категорию, куда внесен требуемый параметр.

Индикация

Значения, которые можно

выбрать

MovieDemo Кинодемонстрация Interval 8, 30

SRC Anime Анимация источника

звука

Scroll Режим прокрутки

экрана Once 30

Dimmer Режим регулятора Auto 31

подсветки

Disp (дисплей)

Contrast Контрастность 1 — 10 5 31 LCD Type Тип изображения Positive 31

на экране дисплея

Interval

All Time

On Off On 30

Once

Auto

Off

Auto

Off

Positive

Negative

Auto

Запрограммированная

Off

заводская настройка

Смотрите

страницу

Font Type Тип шрифта 1 2 1 31 Clock Hr Настройка часа 0 —12 (24) 0 (0:00) 28 Clock Min Настройка минуты 00 —59 00 (0:00) 28 24H/12H 24/12-часовое время

Auto Adj Автоматическая

Clock (часы)

на экране дисплея

установка часов

PTY Stnby Резервный PTY Off 16

12Hours 24Hours 24Hours 28

On Off On 19

29 типов программ

Off

(cмотрите страницу 19)

Off

AF Reg

AF-Regn’l Прием альтернативная AF 15

частота/регионализация

T A Volume Громкость передачи

сообщений о движении транспорта

P-Search Поиск программы On Off Off 18

Tuner (тюнер)

IF Filter Фильтр промежуточной

частоты

DAB AF*

Поиск альтернативной частоты

Ноказанный тольо кода Показанный тольо котда “DAB AF” Ставися к “Off”.

Появляется на экране дисплея, только когда подключен тюнер DAB (цифровое радиовещание).

Volume 0 — Volume 50 Volume 20 18

Auto Wide Auto 31

On Off On 45

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

РУCCKИЙ

Индикация Значения, которые

можно выбрать

Запрограммированная

заводская настройка

Mode Режим цвета Source User Source 32

Source*

Выбор цвета источника Детали смотрите на AllSource 32 звука странице 32

AllSource*

(Выбранный Детали смотрите на Every 32

источник звука) странице 32

User*5Выбор цвета Пользователя Day Night Day 34

Color (цвет)

Red*5Красный 0 — +11 Day:+7 / Night:+5 34 Green*5 Зеленый 0 — +11 Day:+7 / Night:+5 34

Blue*5Синий 0 — +11 Day:+7 / Night:+5 34 Beep Звук сенсорной кнопки On Off On 31 Ext Input*6Внешний компонент Changer Line In Changer 31 Telephone Приглушение звука Off 31

Audio (звук)

Показывается только тогда, когда “Mode” установлен на “Source” .

Что появляется здесь фактически—название источника звука—меняется в зависимости от установки “Source” .

телефона

Чтобы установить кинодемонстрацию—MovieDemo

При отправке с завода кинодемонстрация включается (выбрано “Interval” (промежуток)).

• Interval (промежуток):

Если не осуществляется никакой операции в течение примерно 20 секунд, на экране дисплея поочередно появляется кинодемонстрация и индикация источника воспроизведения.

Off

Выбор режима прокрутки для просмотра информации о дисках

и текста DAB—Scroll

Для просмотра информации о дисках и текста, сопровождающего радиовещание в стандарте DAB (DLS: сегмент динамической метки), Вы можете воспользоваться режимом так называемой прокрутки текста.

• Once (Однократно):

• All Time (все время):

Если не осуществляется никакой операции в течение примерно 20 секунд, кинодемонстрация начинается автоматически.

• Off (выключено):

Отменяет кинодемонстрацию.

• Auto (Автоматически):

Чтобы установить анимацию источника звука на экране дисплея—SRC Anime

При источника звука на экране дисплея появляется анимация источника звука. Если Вы не хотите видеть эту анимацию, Вы можете выключить ее.

• On (включено):

Анимация источника звука появляется сразу же после того, как Вы поменяете

РУCCKИЙ

источник звука.

• Off (выключено):

• Off (Выключено):

Muting1

Muting2

Показывается только тогда, когда “Mode” установлен на “User”. Появляется на экране дисплея, только когда выбран один из следующих источников звука - FM, AM и компакт-диск.

При отображении информации о дисках: производится прокрутка информации о дисках только на одну позицию. При отображении текста DAB: производится прокрутка подробного текста DAB только на одну позицию.

При отображении информации о дисках: прокрутка повторяется (через каждые 5 секунд). При отображении текста DAB: отображается подробный текст DAB.

При отображении информации о дисках: режим прокрутки отменяется. При отображении текста DAB: отображается только заголовок, если он есть.

Отменяет анимацию источника звука.

Смотрите

страницу

Чтобы выбрать режим регулятора подсветки—Dimmer

Когда Вы включаете передние фары автомобиля, экран дисплея автоматически тускнеет (Автоматический регулятор подсветки).

• Auto (автоматический):

Включает Автоматический регулятор подсветки.

• Off (выключено):

Отменяет Автоматический регулятор подсветки.

• On (включено):

Всегда затемняет экран дисплея.

Примечание:

Автоматический регулятор подсветки, установленный на этом устройстве, может не работать правильно на некоторых автомобилях, особенно на тех, на которых установлен диск управления для уменьшения силы света. В таком случае установите режим регулятора подсветки на

“On” (включено) или “Off” (выключено).

Чтобы настроить уровень контрастности экранадисплея —Contrast

Вы можете настроить уровень контрастности экрана дисплея от “1” (темно) до “10” (ярко).

Чтобы выбрать комбинацию освещения экрана дисплея —LCD Type

Вы можете выбирать различные комбинации освещения экрана дисплея по Вашему желанию.

• Auto (автом.):

Позитивная комбинация выбирается в дневное время (пока не включены фары); с другой стороны, негативная комбинация используется в ночное время (когда фары включены).

• Positive (позитивная):

Позитивная (нормальная) комбинация на экране дисплея.

• Negative (негативная):

Негативная комбинация на экране дисплея.

Чтобы выбрать шрифт на экране дисплея—Font Type

Вы можете поменять тип шрифта, используемого на экране дисплея. Выберите “1”или “2” по Вашему желанию.

Чтобы изменить избирательность тюнера FM—IF Filter

В некоторых районах расположенные рядом радиостанции могут мешать друг другу. Если такие помехи случаются, может слышаться шум.

• Auto (автоматический):

Когда случается такой вид помех, данное устройство автоматически повышает избирательность тюнера с тем, чтобы снизить шумовые помехи. (Однако стереофонический эффект также пропадает).

• Wide (широкое):

При условии появления помех от соседних радиостанций, однако качество звучание не ухудшится, и стереофонический эффект не пропадет.

Чтобы включить/выключить звук сенсорной кнопки—Beep

Вы можете выключить звук сенсорной кнопки, если не хотите, чтобы он раздавался каждый раз, когда Вы нажимаете какую-либо кнопку.

• On (звук включен):

Включает звук сенсорной кнопки.

• Off (звук выключен):

Выключает звук сенсорной кнопки.

Чтобы выбрать внешний компонент для использования—Ext Input

Вы можете подключить внешний компонент к контактному гнезду проигрывателя-автомата компакт-дисков на задней панели с помощью Адаптера входной линии KS-U57 (не включен в комплект поставки). Для того, чтобы использовать внешний компонент в качестве источника воспроизведения через Ваше устройство, Вам нужно выбрать, какой компонент— проигрыватель-автомат компакт-дисков или внешний компонент—использовать.

• Changer (проигрыватель-автомат):

Чтобы использовать проигрывательавтомат компакт-дисков.

• Line In (входная линия):

Чтобы использовать внешний компонент помимо проигрывателяавтомата компакт-дисков.

Примечание:

Порядок соединения Адаптера входной линии KS-U57 и внешнего компонента смотрите в Руководство по установке/подключению (отдельный том).

Для выбора приглушения звука при телефонном звонке—Telephone

Этот режим используется, когда подсоединена система сотового телефона. В зависимости от используемой телефонной системы выберите “Muting1” или “Muting2”, в зависимости от того, какой из них подавляет звук этого устройства.

• Muting1:

Выберите его, если при такой установке приглушаются звуки.

• Muting2:

Выберите его, если при такой установке приглушаются звуки.

• Off (выключено):

Отменяет приглушение звука при телефонном звонке.

РУCCKИЙ

Source User

Изменение цвета экрана дисплея

Вы можете установить цвет экрана дисплея с помощью управления PSM. При выборе “Source” для “Mode” (режим цвета) установка, вы можете выбрать предпочитаемый Вами цвет для каждого источника звука (или для всех источников звука).

Примечание:

Если в качестве режима работы “Mode” выбран “User” , то Вы можете задавать и записывать в память выбранные Вами цвета по Вашему усмотрению. Смотрите страницу 34.

Установка требуемого цвета для каждого источника звука—Source

После того, как Вы установите цвет для каждого источника звука (или для всех источников звука), экран дисплея загорается выбранным цветом при выборе определенного источника звука.

Выберите “Mode”.

Выбранная в данный момент настройка для “Mode”

Выберите “Source” для “Mode” (режим цвета) установка.

Повернув колесико управления, Вы можете изменить значение пункта “Mode” с “Source” на “User” или наоборот:

Войдите в режим выбора источника звука.

Несколько раз подряд нажимайте на кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока в левой стороне экрана дисплея не появится надпись “Color” (цвет) в качестве категории PSM.

РУCCKИЙ

Выбранная в данный момент настройка для “Source”

Выберите тот источник звука, для которого Вы хотите установить цвет экрана дисплея.

По мере того, как Вы поворачиваете диск управления, названия источников звука меняются следующим образом:

Повторите пункты 5 – 8, чтобы выбрать цвет для каждого источника звука (за исключением того, когда выбираете “AllSource” (выбранный источник звука) в пункте 6).

Закончите настройку.

DAB

AllSource CD

При выборе“AllSource” Вы можете использовать один и тот же цвет для всех источников звука.

Выбирается, только когда подключены эти компоненты.

Войдите в режим выбора цвета.

Выберите цвет экрана дисплея.

По мере того, как Вы поворачиваете диск управления, цвета меняются следующим образом:

Every*1 O Aqua O Sky O Sea O Leaves O Grass O Rose O Cherry O Orange O Honey O Violet O Grape O

Snow O User

Когда Вы выбираете “Every” (каждый), цвет меняется каждые две секунды (меняется на все цвета, перечисленные выше, за исключением “User”).

Когда Вы выбираете“User”, может быть выбран один из Ваших оригинальных цветов—“Day” (день) или “Night” (ночь), в зависимости от установки “User”.

O (назад к началу)

Changer (Line In)

Выбор или создание Вашего собственного цвета—User

Вы можете создать и сохранить в памяти Ваши собственные цвета—“Day” (день) и “Night” (ночь), а также выбрать один из них в качестве цвета экрана дисплея для любого требуемого источника звука.

• Day (день):

Можно использовать в качестве Вашего цвета пользователя в дневное время (пока не включены фары).

• Night (ночь):

Можно использовать в качестве Вашего цвета пользователя в ночное время (когда фары включены).

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

РУCCKИЙ

Выберите “Mode”.

Выберите “User” для “Mode” (режим цвета) установка.

Настройте выбранный цвет потребителя.

1) Нажмите на кнопку ¢ 4

, чтобы перейти к одному из трех основных цветов—“Red” (красный), “Green” (зеленый) и “Blue” (синий).

или

Выберите “User”.

Выберите “Day” (день) или “Night” (ночь) в качестве Вашего цвета пользователя.

По мере того, как Вы поворачиваете диск управления, цвет пользователя поочередно меняется между “Day” (день) и “Night” (ночь).

Red Green

User

(Назад к пункту 5 выше)

2) Поверните диск управления, чтобы настроить выбранный основной цвет.

Вы можете настроить в диапазоне от 0 до +11.

3) Повторите пункты 1) и 2), чтобы настроить другие основных цветов.

Повторите пункты 6 и 7, чтобы настроить цвет пользователя— “Day” (день) или “Night” (ночь).

Закончите настройку.

(Назад к пункту 3 выше)

Blue

Mode

• Если Вы хотите выбрать цвет

пользователя, но не требуется

РУCCKИЙ

регулировать цвет, переходите к пункту 9, чтобы закончить установку.

• Если Вы хотите настроить выбранный

цвет пользователя, переходите к следующему пункту.

Примечание:

Для использования цвета, заданного при помощи данной процедуры, на шаге 8 (“Выберите цвет экрана дисплея”) выберите параметр “User” в меню “Установка требуемого цвета для каждого источника звука—Source”. (Смотрите страницу 33).

Присвоение названий источникам звука

Вы можете присвоить названия дискам (как на данном устройстве, так и на проигрывателе-автомате компакт-дисков) и внешнему компоненту. После того, как название присвоено, оно появляется на экране дисплея при выборе такого источника звука.

Источники звука Максимальное

Компакт-диски* до 32 знаков

Внешний компонент до 8 знаков

* Вы не можете присвоить название тексту на

компакт-диске.

Выберите источник звука, которому Вы хотите присвоить название.

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд, пока нажимаете кнопку DISP (D).

количество знаков

(до 40 дисков)

При выборе источника звука питание автоматически включается.

Выберите знак.

Переместите курсор на место

• Имеющиеся в наличии

знаки смотрите на страницy 49.

следующего (или предшествующего) знака.

Повторяйте пункты с 3-го по 5-ый до тех пор, пока не введете название.

Закончите процедуру, пока мигает выбранный последним знак.

Напр.: Когда Вы выбираете “CD” в

качестве источника звука

Выберите набор знаков, который Вы хотите, в тот момент, когда мигает положение первого знака.

При каждом нажатии этой кнопки набор знаков меняется следующим образом:

A – Z

(заглавные)

Буквы со знаком

(строчные)

ударения

(строчные)

a – z

1 – 0

(цифры)

Буквы со знаком

ударения

(заглавные)

и символы

Для стирания введенных символов

Вставьте промежутки с помощью той же самой процедуры, которая описана выше. (Имеющиеся в наличии знаки смотрите на страницy 49).

Примечания:

• Когда Вы попытаетесь присвоить какое-либо название 41-му диску, то Вам не удастся войти в режим ввода текста и, если параметр “Beep” (Звуковой сигнал) был установлен в положение “On” (Включено): Смотрите страницу 31, Вы услышите короткий звуковой сигнал. В этом случае вначале следует удалить названия ненужных дисков, и только после этого можно будет ввести название нового диска.

• Когда подключен проигрыватель-автомат компакт-дисков, Вы можете присвоить названия дискам в проигрывателе-автомате компактдисков. Эти названия могут также быть показаны на экране дисплея, если Вы вставите диска в данное устройство.

РУCCKИЙ

Отсоединение панели управления

Вы можете отсоединить панель управления, когда выходите из машины. При отсоединении или установке панели управления соблюдайте осторожность, чтобы не повредить разъемы на задней стороне панели управления и на держателе панели.

Как отсоединить панель управления

Перед отсоединением панели управления не забудьте выключить питание.

Освободите панель управления.

Вытащите панель управления из данного устройства.

Как присоединить панель управления

Вставьте левую сторону панели управления в паз на держателе панели.

Нажмите на левую сторону панели управления для того, чтобы прикрепить ее к держателю панели.

Примечание в отношении чистки разъемов:

При частом снятии панели управления разъемы могут испортиться. Для того, чтобы свести до минимума такую возможность, периодически протирайте разъемы ватным тампоном или тканью, смоченными в спирте, стараясь не повредить разъемы.

РУCCKИЙ

Положите отсоединенную панель управления в предусмотренный для нее футляр.

Разъемы

ОПЕРАЦИИ С ПРОИГРЫВАТЕЛЕМ-

АВТОМАТОМ КОМПАКТ-ДИСКОВ

1000

Мы рекомендуем Вам использовать с Вашим устройством проигрыватель-автомат серии CH-X. Если у Вас установлено другое устройство автоматической смены компакт-дисков производства фирмы JVC, проконсультируйтесь по поводу его подключения у своего дилера по развлекательному внутрисалонному оборудованию автомобилей.

• Например, если Ваш проигрыватель-автомат

компакт-дисков является одним из проигрывателей серии KD-MK, Вам понадобится шнур (KS-U15K) для подсоединения его к данному

устройству.

Перед тем, как приступать к эксплуатации Вашего проигрывателя-автомата компакт-

дисков:

• Прочитайте также Инструкции, которые

прилагаются к Вашему проигрывателюавтомату компакт-дисков.

• Если в накопителе проигрывателя-автомата

компакт-дисков нет дисков или диски вставлены не той стороной, на экране дисплея появляется надпись “No Disc” (нет диска). Если такое произойдет, вытащите накопитель и

вставьте диски правильно.

• Если на экране дисплея появляется

надпись “Reset 1” – “Reset 8” (“возврат в исходное положение 1” – “возврат в исходное положение 8”), это означает, что что-то не так в соединении между этим устройством и проигрывателем-автоматом компакт-дисков. Если такое случается, проверьте соединение и убедитесь, что провода плотно подсоединены. Затем нажмите на кнопку возврата в исходное положение проигрывателя-автомата компакт-дисков.

Воспроизведение компакт-дисков

Выберите проигрыватель-автомат компакт-дисков (CD-CH).

CD-CH*

* Если Вы поменяли установку “Ext Input”

(внеш. вход) на “Line In” (вход. линия) (смотрите страницу 31), Вы не можете выбрать проигрыватель-автомат компактдисков.

Воспроизведение начинается с первой дорожки первого диска.

Воспроизводятся все дорожки на всех дисках.

Номер текущего диска и трека Истекшее время

воспроизведения

Примечание в отношении управления в одно касание:

Когда Вы нажимаете на кнопку CD/CD-CH, питание автоматически включается. Вам не нужно нажимать кнопку, чтобы включить питание.

РУCCKИЙ

Чтобы изменить показываемую на экране дисплея информацию

Несколько раз подряд нажмите на кнопку DISP (D). Детали смотрите в разделе “ изображения символов и знаков на экране дисплея

Примечание:

Если Вы меняете источник звука или выключаете данное устройство, воспроизведение компакт-диска также прекращается. В следующий раз, когда Вы выбираете “CD-CH” (проигрыватель-автомат компакт-дисков) в качестве источника звука, воспроизведение компакт-диска начинается с того места, на котором воспроизведение было остановлено в прошлый раз.

” на странице 23.

Изменение

Отыскание трека или конкретной части на компакт-диске

Для ускоренного перехода вперед или перехода назад к треку

Нажмите и держите кнопку 4 во время воспроизведения компакт-диска для того, чтобы перейти назад к треку.

Для того, чтобы перейти на следующие треки или предшествующие треки

Выбор диска

Чтобы перейти непосредственно на определенный трек

Нажмите на нумерованную кнопку, соответствующую номеру такого диска, чтобы начать его воспроизведение (во время работы проигрывателя-автомата компакт-дисков).

• Чтобы выбрать номер трека от 1 – 6:

Нажмите и тут же отпустите кнопки 1 (7) – 6 (12).

• Чтобы выбрать номер трека от 7 – 12:

Нажмите и держите в течение более 1 секунды кнопки 1 (7) – 6 (12).

Чтобы перейти на следующие диски или предыдущие диски

Нажмите на 5 (вверх) во время воспроизведения диска, чтобы перейти на следующий диск. При каждом последовательном нажатии на эту кнопку находится и воспроизводится первый трек следующего диска.

Нажмите на ∞ (вниз) во время воспроизведения диска, чтобы перейти на предыдущий диск. При каждом последовательном нажатии на эту кнопку находится и воспроизводится первый трек предыдущего диска.

РУCCKИЙ

Чтобы выбрать диск с помощью списков дисков

Если Вы забыли, какие диски заложены в проигрыватель-автомат компакт-дисков, Вы можете показать список названий дисков и выбрать диск из списка, показанного на экране дисплея.

• Экран дисплея одновременно может

показывать только шесть названий дисков.

Во время воспроизведения компакт-диска нажимайте и удерживайте кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока на экране дисплея не появится список названий дисков.

Примечание:

Если диску присвоено имя, оно будет высвечено на дисплее. Если, однако, этот диск ранее не воспроизводился, будет показан номер этого диска.

Выбор режимов воспроизведения компакт-дисков

Произвольное воспроизведение треков (Произвольное воспроизведение)

Вы можете воспроизводить треки произвольно.

1 Нажмите на MODE (M), чтобы

войти в режим функций во время воспроизведения компакт-диска. На экране дисплея появляется надпись “Mode”.

2 Нажмите на кнопку

RND (произвольное), пока на экране дисплея все еще есть надпись “Mode”, с тем, чтобы на экране дисплея загорелся индикатор RND. После этого при каждом нажатии кнопки RND режим произвольного воспроизведения меняется следующим образом:

Random 1 Random 2

Random Off

Нажмите кнопку 5 (вверх) или ∞ (вниз), чтобы показать список

названий других дисков, если требуется.

Выберите номер (1 – 6) для того диска, который Вы хотите воспроизвести.

Индикатор RANDOM

Напр.: Когда Вы выбрали “Random 1”.

Режим

Random Высвечен Все дорожки текущего

Random Мигает Все дорожки всех

Когда включено произвольное воспроизведение, на экране дисплея загорается индикатор или мигает RANDOM (произвольное).

Индикатор RND

1 диска, затем дорожки

2 дисков,вставленных в

(Смотрите нижеследующую

Воспроизводится произвольно

следующего диска и т.д.

накопитель.

Индикатор RND

таблицу).

РУCCKИЙ

Повторное воспроизведение треков (Повторное воспроизведение)

Вы можете воспроизводить текущий трек или треки на текущем диске повторно.

1 Нажмите на MODE (M), чтобы

войти в режим функций во время воспроизведения компакт-диска. На экране дисплея появляется надпись “Mode”.

Чтобы воспроизводить только вступления (Прослушивание вступлений)

Вы можете последовательно воспроизводить первые 15 секунд каждого трека.

1 Нажмите на MODE (M), чтобы

войти в режим функций во время воспроизведения компакт-диска. На экране дисплея появляется надпись “Mode”.

2 Нажмите на кнопку RPT

(повторное), пока на экране дисплея все еще есть надпись “Mode” (режим), с тем, чтобы на экране дисплея высветился индикатор RPT. После этого при каждом нажатии кнопки RPT (повторное) режим повторного воспроизведения меняется следующим образом:

Repeat 1 Repeat 2

Repeat Off

Индикатор REPEAT

Напр.: Когда Вы выбрали “Repeat 1”.

Режим

Repeat Высвечен Текущая дорожка (или

Repeat Мигает Все дорожки текущего

Когда включено повторное воспроизведение, на экране дисплея загорается индикатор или мигает REPEAT (повторное).

РУCCKИЙ

Индикатор RPT

1 заданная дорожка).

2 диска (или заданного

Индикатор RPT (Смотрите нижеследующую таблицу).

Воспроизводится несколько раз

диска).

2 Нажмите на кнопку INT, пока на

экране дисплея все еще есть надпись “Mode” (режим), с тем, чтобы на экране дисплея высветился индикатор INT. После этого при каждом нажатии кнопки INT режим прослушивание вступлений воспроизведения меняется следующим образом:

Intro 1 Intro 2

Intro Off

Индикатор INTRO

Напр.: Когда Вы выбрали “Intro 1”.

Режим

Когда включено прослушивание вступлений, на экране дисплея загорается индикатор или мигает INTRO (прослушивание).

Индикатор

INT

Intro Высвечен Всех треков на всех

1 вставленных дисках.

Intro Мигает Первого трека на

2 вставленном диске.

Индикатор INT (Смотрите нижеследующую таблицу).

Воспроизводит начала

ОПЕРАЦИИ С ВНЕШНИМ КОМПОНЕНТОМ

1000

Воспроизведение внешнего компонента

Вы можете подключить внешний компонент к гнезду проигрывателя-автомата компактдисков сзади с помощью адаптера входной линии KS-U57 (не прилагается).

Подготовка:

• Порядок подключения адаптера входной линии KS-U57 и внешнего компонента смотрите в Руководстве по установке/соединениям (отдельный том).

• Перед тем, как приступать к эксплуатации внешнего компонента с помощью нижеследующей процедуры, выберите правильный внешний вход. (Смотрите “Чтобы выбрать внешний компонент для использования—Ext Input” на странице 31).

Выберите внешний компонент (Line In).

Line In

Включите подсоединенный компонент и начинайте воспроизводить источник звука.

Настройте громкость.

Отрегулируйте звук так, как Вам хочется. (Смотрите на страницах 24 – 27).

* Если на экране дисплея не появляется

надпись “Line In”, просмотрите страницу 31 и выберите внешний вход (“Line In”).

* Появляется на экране дисплея, только

когда выбран один из следующих источников звука—FM, AM и компактдиск.

Примечание в отношении управления в одно касание:

РУCCKИЙ

ОПЕРАЦИИ С ТЮНЕРОМ DAB

1000

Мы рекомендуем Вам использовать с Вашим устройством тюнер DAB (цифровое радиовещание) KT-DB1500. Если у Вас другой тюнер DAB, проконсультируйтесь у Вашего дилера аппаратуры JVC для ПРОСЛУШИВАНИЯ РАЗВЛЕКАТЕЛЬНЫХ ПЕРЕДАЧ В АВТОМОБИЛЕ.

• Смотрите также Инструкции, прилагаемые

к Вашему тюнеру DAB.

Что представляет собой система DAB?

DAB является одной из имеющихся в настоящее время систем цифрового радиовещания. Она может обеспечить высококачественное звучание компактдисков без раздражающих помех и искажения сигнала. Более того, она может переносить текст, изображения и данные. В отличие от радиовещания FM, при котором каждая программа передается на своей собственной частоте, DAB позволяет объединить несколько программ (называемых “службами”) с целью создания одной “группы”. Кроме того, каждая программа, т.е. “трансляция”, именуемая также “Первичной трансляцией”, может быть разделена на отдельные компоненты, именуемые “вторичными трансляциями”.

С подключенным к Вашему устройству тюнером DAB Вы можете получать удовольствие от прослушивания этих служб DAB.

Примечание:

Когда прием переключается между DAB и FM, уровень громкости прослушивания может неприятно повышаться или понижаться. Такое изменение уровня громкости происходит в результате неравных уровней нагнетания звука на

РУCCKИЙ

радиовещательной станции, а не в результате неправильной работы данного устройства. Для того, чтобы предотвратить это неудобство, Вы можете настроить уровень входного сигнала DAB (смотрите страницу 24).

Настройка на группу и одну из служб

Типичная группа состоит из 6 или более программ (служб), передаваемых одновременно. После настройки на группу Вы можете выбрать ту службу, которую Вы хотите слушать.

Перед тем, как начать....

Нажмите и сразу отпустите кнопку FM/AM DAB, если текущим источником звука является компакт-диск, проигрыватель-автомат компактдисков или внешний компонент.

Выберите тюнер DAB.

Приемник настраивается на принимавшуюся последней службы выбранной полосы частот.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

DAB1 DAB2 DAB3

Примечание:

На этом приемнике имеется три полосы частот DAB (DAB1, DAB2, DAB3). Вы можете использовать любую из них для настройки на любую группу.

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и тюнер FM/AM.

FM/AMDAB

При каждом нажатии этой кнопки полоса частот DAB меняется следующим образом:

FM/AMDAB

Начинайте поиск группы.

Нажмите ¢ , чтобы начать поиск групп с более высокими частотами.

Нажмите 4 , чтобы начать поиск групп с более низкими частотами.

После того, как группа найдена, поиск прекращается.

Чтобы прекратить поиск до того, как найдена группа, нажмите на ту же

кнопку, на которую Вы нажимали для того, чтобы начать поиск.

Выберите трансляцию (первичную или вторичную), которую Вы хотите слушать.

Нажмите на кнопку 5 (вверх), чтобы выбрать следующую службу. (Если первичная трансляция имеет в своем составе несколько вторичных трансляций, вначале будут выбраны они, и лишь потом следующая вторичная трансляция).

Нажмите на кнопку ∞ (вниз), чтобы выбрать предыдущую службу (первичную или вторичную).

Чтобы настроиться на определенную группу без поиска:

1 Нажмите и держите кнопку FM/AM DAB,

чтобы выбрать тюнер DAB в качестве источника сигнала.

2 Несколько раз нажмите на кнопку FM/AM

DAB, чтобы выбрать полосу частот DAB (DAB1, DAB2 или DAB3).

3 Нажмите и держите кнопку ¢ или

4 в течение более 1 секунды.

4 Несколько раз нажмите на кнопку ¢

или 4 до тех пор, пока не доберетесь до той группы, которую Вы хотите.

• Если Вы нажимаете и удерживаете эту

кнопку, частота продолжает меняться до тех пор, пока Вы не отпустите эту кнопку.

5 Нажмите кнопку 5 (вверх) или ∞ (вниз) для

выбора той трансляции (первичной или вторичной), которую Вы хотите слушать.

Чтобы восстановить тюнер FM/AM

Нажмите и держите кнопку FM/AM DAB.

Сохранение служб DAB в памяти

Вы можете запрограммировать до 6 служб DAB в каждой полосе частот DAB (DAB1, DAB2 и DAB3) вручную.

Выберите тюнер DAB.

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и тюнер FM/AM.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

DAB1 DAB2 DAB3

Настройтесь на ту группу, которую Вы хотите.

Выберите ту службу группы, которую Вы хотите.

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

При каждом нажатии этой кнопки полоса частот DAB меняется следующим

образом:

Нажмите на кнопку 5 (вверх), чтобы выбрать следующую службу.

Нажмите на кнопку ∞ (вниз), чтобы выбрать предыдущую службу.

РУCCKИЙ

FM/AMDAB

Нажмите и держите нумерованную кнопку (в данном примере – 1), на которой Вы хотите запомнить выбранную службу, в течение более 2 секунд.

Дисплей автоматически переключится в режим вывода маленького анимированного или неанимированного, и замигает заранее заданный номер (после этого дисплей перейдет в предыдущий режим вывода изображений).

Повторите приведенную выше процедуру, чтобы запомнить другие службы DAB под другими

запрограммированными номерами.

Примечания:

• Вы можете записать в качестве заранее заданных лишь первичные трансляции стандарта DAB. Если Вы попытаетесь записать в память какую-либо вторичную трансляцию, вместо нее запишется соответствующая ей первичная трансляция.

• Ранее запрограммированная служба DAB стирается, когда под тем же запрограммированным номером запоминается новая служба DAB.

Настройка на запрограммированную службу DAB

Вы можете легко настроиться на запрограммированную службу DAB. Помните, что Вы должны сначала запомнить службы. Если Вы еще не запомнили их, смотрите в следующей колонке страницу 43.

Непосредственный выбор заранее заданной трансляции

Выберите тюнер DAB.

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и тюнер FM/AM.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

DAB1 DAB2 DAB3

Выберите номер (1 – 6) для той запрограммированной службы DAB (Primary (Первичная)), которую Вы хотите.

При каждом нажатии этой кнопки полоса частот DAB меняется следующим образом:

РУCCKИЙ

Примечание:

Если выбранная Вами первичная трансляция содержит несколько вторичных трансляций, Вы сможете настроиться на нужную Вам вторичную трансляцию, нажав несколько раз на кнопку с тем же самым номером, что и номер первичной трансляции.

Выбор необходимой заранее заданной трансляции при помощи перечня заранее

заданных трансляций

Если Вы забыли, какие трансляции соответствуют номерам кнопок, можно свериться с перечнем заранее заданных трансляций, а затем выбрать из него нужную Вам трансляцию.

Выберите тюнер DAB.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

DAB1 DAB2 DAB3

Нажмите и удерживайте в нажатом состоянии кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока на дисплее не появится перечень заранее заданных трансляций для текущего диапазона (DAB1, DAB2 или DAB3).

Если потребуется, нажимайте на кнопку 5 (вверх) или ∞ (вниз) до тех пор, пока на дисплее не появится перечень заранее заданных трансляций для ужногон Вам диапазона (DAB1, DAB2 или DAB3).

Выберите номер (1 – 6) нужной Вам заранее заданной трансляции.

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и тюнер FM/AM.

FM/AMDAB

При каждом нажатии этой кнопки полоса частот DAB меняется следующим образом:

Что Вы можете еще делать с помощью DAB

Отыскивать ту же самую программу автоматически (Альтернативный прием)

Вы можете продолжать слушать ту же самую программу.

• Пока принимаете службу DAB:

Когда Вы едите на автомобиле в районе, где не принимается какая-либо служба, данное устройство автоматически настраивается на другую группу или станцию FM RDS, передающую ту же самую программу.

• Пока принимаете станцию FM RDS:

Когда Вы едите на автомобиле в районе, где служба DAB передает ту же самую программу, что и станция FM RDS, данное устройство автоматически настраивается на службу DAB.

Чтобы пользоваться Альтернативным приемом

При отправке с завода Альтернативный прием включен.

• Смотрите также “Изменение общих

параметров настройки (PSM)” на страницу

28.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Несколько раз подряд нажимайте на кнопку

3 Нажмите на кнопкуs ¢ илиr 4 ,

чтобы выбрать “DAB AF (альтернативная частота)”.

4 Поверните диск управления, чтобы выбрать

требуемый режим.

• On (альтерн. частота включена):

Отыскивает программу среди служб DAB и станций FM RDS —Альтернативный прием. Индикатор AF загорается на экране дисплея (смотрите страницу 14).

• Off (альтерн. частота выключена):

Выключает Альтернативный прием.

Примечание:

Когда Альтернативный прием (для служб DAB) включен, Сеть-отслеживающий прием (для станций RDS: смотрите страницу 14) также автоматически включается. С другой стороны, Сеть-отслеживающий прием нельзя выключить, не выключив Альтернативный прием.

5 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

РУCCKИЙ

Изменение изображения символов и знаков на

экране дисплея

Нажав на кнопку DISP (D) (дисплей), Вы можете изменить показываемую на экране дисплея информацию.

Символов и знаков на экране дисплея 1 (Изображение на экране дисплея крупной анимации)

Символов и знаков на экране дисплея 2

При каждом нажатии этой кнопки изображение символов и знаков на экране дисплея меняется следующим образом:

Индикатор “ТEXT” (ТЕКСТ)*

Название группы

Частота

Время на часах

канал №

Индикатор “ТEXT” (ТЕКСТ), высвечиваемое на дисплее, подразумевает, что текущая трансляция предусматривает передачу Сегмента динамического уровня (DLS), т.е. текстовой информации, передающейся при вещании в стандарте DAB.

Индикаторы “Первичная” (Primary) или “Вторичная” (Secondary), высвечиваемые на дисплее, означают, что принимаемая в настоящая время трансляция является, соответственно, первичной или вторичной.

Каждая трансляция может быть снабжена несколькими кодами PTY. Если какая-либо трансляция снабжена несколькими такими кодами, они будут.

Символов и знаков на экране дисплея 3

Название службы

Символов и знаков на экране дисплея 4*

Символов и знаков на экране дисплея 5 (Изображение на экране дисплея времени на часах)

РУCCKИЙ

Индикаторы “Первичная” (Primary) или “Вторичная” (Secondary)*

Код PTY*

На дисплее появится сегмент динамической метки (DLS). См. также раздел “Выбор режима прокрутки для просмотра информации о дисках и текста DAB—Scroll” на с.30.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

То, что может вначале показаться неисправностью, не всегда представляет собой серьезную проблему. Перед тем, как обращаться в центр технического обслуживания, проверьте следующие пункты:

Симптомы

• Звук иногда прерывается.

• Громкоговорители не

издают звуков.

• Компакт-диск не

воспроизводится.

• Компакт-диск однократной

записи/перезаписываемый компакт-диск не может воспроизводиться.

• Треки на компакт-диске

однократной записи/ перезаписываемом компакт-диске нельзя пропускать.

• На экране дисплея мигает

надпись “No Disc” (нет диска).

• Диск не выскакивает.

Общее воспроизведение

• Это устройство совсем не

работает.

• На экране дисплея

появляется надпись “Panel Connect Error” (Неисправность в соединении).

• Автоматическое

программирование SSM (последовательная память радиостанции с сильным сигналом) не работает.

FM/AM

• Статические помехи при

прослушивании радио.

• На экране дисплея мигает

надпись “No Disc” (нет диска).

• На экране дисплея мигает

надпись “Reset 8” (“возврат в исходное положение 8”).

• На экране дисплея мигает

надпись “Reset 1” – “Reset

компакт-дисковr

7” (“возврат в исходное положение 1” – “возврат в

Проигрывателя-автомата

исходное положение 7”).

Причины

Вы едете по неровным дорогам.

Диск поцарапан. Соединения неправильные. Громкость поставлена на

минимальный уровень. Соединения неправильные. Компакт-диск вставлен

неправильной стороной. Компакт-диск однократной

записи/ перезаписываемый компакт-диск не закончен.

В загрузочное отверстие не вставлен диск.

Диск вставлен неправильно.

Диск заперт.

Возможно, произошел сбой встроенного микрокомпьютера, вызванный шумами, помехами и иными подобными причинами.

Панель управления присоединена неправильно и неплотно.

Сигналы слишком слабые.

Ненадежно подсоединена антенна.

В накопителе нет диска.

Это устройство неправильно подсоединено к проигрывателю-автомату компакт-дисков.

Способ устранения

Прекратите воспроизведение, когда едите по неровным дорогам.

Поменяйте диск. Проверьте провода и соединения. Отрегулируйте ее до

оптимального уровня. Проверьте провода и соединения. Вставьте компакт-диск

правильно.

• Вставьте законченный

компакт-диск однократной записи/перезаписываемый компакт-диск.

• Закончите компакт-диск

однократной записи перезаписываемый компактдиск с помощью компонента, который Вы используете для записи.(Смотрите страницу 48).

Вставьте диск в загрузочное отверстие.

Вставьте диск правильно. Освободите диск. (Смотрите

страницу 22). Нажмите на кнопку возврата в

исходное положение на держателе панели с помощью шариковой авторучки после того, как снимите панель управления. (Установка часов и запрограммированные радиостанции, сохраненные в памяти, стираются). (Смотрите страницу 2).

Снимите панель управления, протрите разъемы, а затем снова присоедините ее. (Смотрите страницу 36).

Сохраните радиостанции в памяти вручную.

Надежно подсоедините антенну.

Вставьте диска.

Соедините это устройство и проигрыватель-автомат компактдисков правильно и нажмите кнопку возврата в исходное положение проигрывателяавтомата компакт-дисков.

Нажмите кнопку возврата в исходное положение проигрывателя-автомата компактдисков.

РУCCKИЙ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Обращение с компактдисками

Данное устройство предназначено для воспроизведения компакт-дисков, компактдисков однократной записи, перезаписываемых компакт-дисков и компакт-диске.

• Данное устройство не совместимо с MP3.

Как обращаться с компакт-дисками

При вытаскивании компакт-диска из его коробки нажмите на центральный фиксатор коробки и вытащите компакт-диск, держа его за края.

• Держите компактдиск только за края. Не касайтесь его поверхности с записью.

При закладке компакт-диска в его коробку осторожно наденьте компакт-диск на центральный фиксатор (поверхность с текстом должна смотреть вверх).

• После использования обязательно храните компакт-диски в коробках.

Чтобы держать компакт-диски чистыми

Грязный компакт-диск может воспроизводиться неправильно. Если компакт-диск загрязнился, протрите его мягкой тряпкой, двигаясь по прямой линии от центра к краю.

Для воспроизведения новых компакт-дисков

Новые компакт-диски могут иметь некоторые неровные места вокруг внутреннего и внешнего края. Если используется такой компакт-диск, данное устройство может вытолкнуть этот компактдиск. Чтобы удалить такие неровные места, потрите края с помощью карандаша или шариковой авторучки и т.п.

Относительно схождения с дорожки:

Схождение с дорожки может произойти в результате движения автомобиля по чрезвычайно неровной дороге. Это не повредит

РУCCKИЙ

устройство и компакт-диск, однако, это раздражает. Мы рекомендуем Вам прекратить воспроизведение компакт-диска во время движения по таким неровным дорогам.

Центральный фиксатор

Конденсация влаги

Влага может конденсироваться на линзе внутри данного устройства в следующих случаях:

• После включения обогревателя в автомобиле.

• Если в салоне автомобиля становится очень влажно.

Если такое случается, данное устройство может неправильно функционировать. В этом случае вытащите компакт-диск и оставьте устройство включенным на несколько часов до тех пор, пока не испарится влага.

При воспроизведении компактдиска однократной записи или перезаписываемого компакт-диска

Вы можете воспроизводить Ваши оригинальные компакт-диски однократной записи или перезаписываемые компактдиски, записанные в формате музыкальных компакт-дисков. Однако, может оказаться, что их невозможно воспроизводить, в зависимости от их технических характеристик или условий записи.

• Отредактированные пользователем компактдиски однократной записи и перезаписываемые компакт-диски можно воспроизводить, только если они уже “закончены”.

• Перед тем, как воспроизводить компактдиски однократной записи или перезаписываемые компакт-диски, внимательно прочитайте относящиеся к ним инструкции или предупреждения.

• Некоторые компакт-диски однократной записи или перезаписываемые компакт-диски невозможно воспроизвести на этом устройстве по причине их технических характеристик, повреждения или пятен на них, или если загрязнилась линза проигрывателя.

• Компакт-диски однократной записи или перезаписываемые компакт-диски чувствительны к высокой температуре или сильной влажности, поэтому не оставляйте их в Вашем автомобиле.

• Считывание перезаписываемых компактдисков может занять больше времени. (Это вызвано тем фактом, что коэффициент отражения у перезаписываемых компактдисков ниже, чем у обычных компакт-дисков).

ПРЕДУПРЕЖДЕНИЯ:

• Не вставляйте 8-сантиметровые компакт-диски (одиночные компакт-диски) в отверстие для дисков. (Такие компакт-диски не выходят при выбросе).

• Не вставляйте компакт-диски необычной формы, такие как в форме сердечка или цветка; иначе это приведет к появлению неисправности.

• Не подвергайте компакт-диски воздействию прямого солнечного света или любого источника тепла, а также не кладите их в место, которое подвергается воздействию высокой температуры и влажности. Не оставляйте их в автомобиле.

• Не пользуйтесь никакими растворителями (например, обычное чистящее средство для пластинок, аэрозоль, разбавитель, бензин и т.п.) для чистки компакт-дисков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СЕКЦИЯ УСИЛИТЕЛЯ ЗВУКОВОЙ ЧАСТОТЫ

Максимальная выходная мощность:

Передние: 50 Вт на канал Задние: 50 Вт на канал

Непрерывная выходная мощность (RMS):

Передние: 19 Вт на канал в 4 Ω, от 40 Гц

Задние: 19 Вт на канал в 4 Ω, от 40 Гц

Полное сопротивление нагрузки:

4 Ω (допуск: от 4 Ω до 8 Ω)

Диапазон регулирования эквалайзера

Low: ±06 (50 Гц, 80 Гц, 120 Гц) Mid: ±06 (700 Гц, 1 кГц, 2 кГц) High: ±06 (8 кГц, 12 кГц)

Частотная характеристика:

от 40 Гц до 20 000 Гц Отношение сигнал-шум: 70 дБ Уровень выхода/полное сопротивление:

Нагрузка 2,0 В/20 kΩ Выходное сопротивление: 1 kΩ

до 20 000 Гц при не более 0,8% суммарного гармонического искажения.

СЕКЦИЯ ТЮНЕРА

Частотный диапазон:

FM: От 87,5 МГц до 108,0 МГц

AM: (MW) От 522 кГц до 1 620 кГц

[Тюнер FM]

Используемая чувствительность:

11,3 дБф (1,0 µВ/75 Ω) 50 дБ пороговая чувствительность:

16,3 дБф (1,8 µВ/75 Ω) Избирательность обходного канала (400 кГц):

65 дБ Частотная характеристика: От 40 Гц до 15 000 Гц Стерео разделение: 30 дБ Коэффициент захвата: 1,5 дБ

[Тюнер MW]

Чувствительность: 20 µВ Избирательность: 35 дБ

[Тюнер LW]

Чувствительность: 50 µВ

(LW) От 144 кГц до 279 кГц

ОБЩИЕ ХАРАКТЕРИСТИКИ

Потребность в электроэнергии:

Рабочее напряжение: 14,4 В пост. напр.

(допуск: от 11 В до 16 В)

Система заземления: Минус на массе

Допустимая рабочая температура:

От 0°C до +40°C

Размеры (Ш х В х Г):

Размеры установки: 182 мм х 52 мм х 150 мм Размер панели: 188 мм х 58 мм х 14 мм Масса: 1,4 кг (исключая принадлежности)

Дизайн и технические характеристики могут меняться без уведомления.

Имеющиеся в наличии знаки

Вы можете пользоваться алфавитом (A – Z и a – z), а также следующими знаками для присвоения названий компакт-дискам и внешним компонентам (смотрите страницу

35).

Числа и символы

Буквы со знаком ударения

Заглавные

Строчные

СЕКЦИЯ ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ

Тип: Проигрыватель компакт-дисков Система обнаружения сигнала:

Бесконтактный оптический звукосниматель

(полупроводниковый лазер) Количество каналов: 2 канала (стерео) Частотная характеристика: 5 Гц до 20 000 Гц Динамический диапазон: 96 дБ Отношение сигнал-шум: 98 дБ Коэффициент детонации:

Ниже измеряемого предела

РУCCKИЙ

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

VICTOR COMPANY OF JAPAN, LIMITED

SP, IT, SW, RU

0302MNMMDWJEIN

JVC

53 mm

184 mm

KD-LH2000R/KD-LH1000R

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке/подключению

LVT0857-004A

[E]

0302MNMMDWJEIN

JVC

SP, IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se en vía de la fábrica, el panel de control

está embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inser te las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente

instalada en el tablero de instrumentos, doble las

lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición. Nota: Asegúrese de que la parte ahuecada quede

en la parte inferior. De lo contrario, el panel de control no se podrá abrir por completo.

Coloque el panel de control.

IT ALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio: Premere

(sgancio del pannello di comando) per

staccare il pannello di comando (se già inserito). * Di fabbrica, il pannello di comando viene fornito

in contenitore rigido.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione della

protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra di finitura. Nota: Verificare che la parte incassata sia in fondo.

Diversamente, il pannello di controllo non si aprirebbe completamente

Inserire il pannello di comando.

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION (MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser , ska du kontakta återförsäljaren för JVC BILRADIO/ CD-SPELARE eller ett företag som säljer satser.

Före montering:

(kontrollpanelfrigöring) för att lossa kontrollpanelen om den har satts på plats.

* Vid le veransen fran fabriken är k ontrollpanelen

forpackad i den harda kapan.

Ta bort kantplåten.

Lossa på hylsspärrarna och ta bort hylsan.

Ställ enheten på högkant.

OBS:

på baksidan när du ställer enheten på högkant.

För in de 2 handtagen mellan enheten och hylsan, som på bilden, för att lossa hylsspärrarna.

Ta bort hylsan.

OBS:

installerat enheten, för framtida bruk.

Installera hylsan i instrumentbrädan. * När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar för att hålla hylsan på plats ordentligt. Se illustrationen.

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över bulthuvudet.

Utför de elektriska anslutningarna.

För in enheten i hylsan tills den låser fast på plats.

Sätt fäst kantplåten.

OBS:

Se till att den inåtsvängda delen hamnar nedtill. Om du inte gör det kommer kontrollpanelen inte att öppna helt.

Sätt tillbaka kontrollpanelen.

T ryck på

V ar försiktig så att du inte skadar säkringen

Tänk på att spara handtagen när du har

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какиелибо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку

(кнопка освобождения панели управления) для отсоединения панели управления.

* При отправке с завода панель управления

упакована в твердую коробку.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между устройством

и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную панель

согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Прикрепите декоративную панель. Примечание: Обеспечьте, чтобы часть с

выемкой была внизу. Если это не так, то панель управления полностью не откроется.

Прикрепите панель управления.

Ranura

Feritoia

Skåra

Отверстие

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Manija

Maniglia

Handtag

Рычаги

Fusible

Fusibile

Säkring

Предохранитель

Cubierta

Protezione

Hylsa

Муфта

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Consulte “CONEXIONES ELECTRICAS”.

Cfr. “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель. * Правильно ли подключены черный и красный

провода?

• Питание не включается. * Подключен ли желтый провод?

• Звук не выводится через громкоговорители. * Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен. * Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого (L)

громкоговорителей?

• Устройство нагревается. * Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого (L)

громкоговорителей?

•Cuando emplea un soporte opcional

•Utilizzo del supporto supplementare

•Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Arandela

Lavatrice

Bricka

Шайба

T ab lero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Tabique a prueba de incendios

Parete antincendio

Brandvägg

Стена

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

• Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

Ménsula*

Staffa*

Fäste

Кронштейн*

Ménsula*

Staffa*

Fäste

Кронштейн*

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

OBS:

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet.

Om längre skruvar används kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de instalarlo.)

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Estuche duro/Panel de control

Contenitore/Panello di comando

Hård kåpa/Kontrollpanelen

Жесткий футляр/Панель управления

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Manijas

Maniglie

Handtag

Рычаги

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Cubierta

Protezione

Hylsa

Муфта

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

Ta bort kontrollpanelen.

Ta bort kantplåten.

Sätt in de 2 handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och anslutning

Följande delar levereras med enheten. Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После

установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаги

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Pila

Batteria

Batteri

Mando a distancia

Telecomando

Fjärrkontroll

Kauko-ohjain

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Paristo

CR2025

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 50 W en la frontal y 50 W en el tr asero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 50 W sul retro e 50 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommenderar vi dig att koppla loss batteriets negativa anslutning och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäk er på hur du ska installera enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGA TIV jordning

sådant system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om säkringen går ofta.

• Om du får problem med störningar... Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emeller tid ett klickande ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska

jordningsuttag

till bilens chassi med kortare och tjockare kablar , exempelvis omspunnen k opparkabel eller annan grövre kabel. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om störningarna ändå inte försvinner.

• Högtalarnas maximala ineffekt ska vara inte på mer än 50 W bak och på 50 W fram, med en impedans på

Var noga med att jor da enheten till bilens chassi.

•

• Kyldonet b lir mycket v armt efter användning. V ar försiktig så att du inte kommer åt det när du tar ut enheten.

12 V likströmsystem med

. Om ditt fordon inte har ett

bakre

(se kopplingsschemat) anslutas

4 Ω till 8 Ω

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC INCAR ENTERTAINMENT.

• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• Максимальная входная мощность громкоговорителей не должна превышать 50 Вт сзади и 50 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

• Нe забудьте заземлить устройство на шасси

автомобиля.

• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESPAÑOL SVENSKA РУССКИЙ

A Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /

Antes de la conexión: Verifique atentamente el conexionado del vehículo . Una cone xión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena motriz (máx.

200 mA)

5 Naranja con rayas blancas: al interruptor de

control de las luces del automóvil

6 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

7 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a la

unidad. Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Posición 2 del fusible

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A6 A8

SUB WOOFER (véase diagrama B )

(cfr. schema B )

Posizione 2 del fusibile

Säkringsposition 2

Положение 2 предохранителя

Posición 1 del fusible

Posizione 1 del fusibile

Säkringsposition 1

Положение 1 предохранителя

(se schema B )

(см. схему B )

Terminal de tierra posterior

Terminale di terra posteriore

Bakre jordningsuttag

Задний разъем заземления

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

LINE OUT (véase diagrama B )

(cfr. schema B )

(se schema B )

(см. схему B )

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

A la antena

Sull’antenna

Till antenn

К антенне

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio. I conduttori del cavo di alimentazione e quelli del connettore sulla carrozzeria potrebbero essere di colore diverso.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: al terminale per accessori 4 Blu a strisce bianche: all’antenna

(200 mA max.)

5 Arancione a strisce bianche: all’interruttore di

comando luci

6 Marrone: al cellulare (per i particolari, vedere

le instruzioni del telefono cellulare.)

7 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Cambiador de CD de JVC/Sintonizador de DAB u otro componente exterior

CD changer della JVC/ Tuner DAB ed altro componente esterno

JVC CD-växlare/DAB radio eller annan extern utrustning

Проигрыватель-автомат компактдисков JVC/Тюнер DAB или другой внешний компонент

B115B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A8

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K). Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior, tal como un reproductor de MD. (Véase diagrama B .)

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional). È altresì possibile utilizzare un componente esterno tipo MD player portatile collegando l’adattatore d’ingresso linea KS-U57 (non in dotazione). (Cfr. schema B .)

Om du vill ansluta en CD-växlare så rekommenderar vi dig att välja en CD-växlare i CH-X-serien.

• Om du väljer en växlare i KD-MK-serien så behöver du ytterligare en sladd (KS-U15K). Du kan också använda en extern utrustning, ex empelvis en bärbar MD-spelare, genom att ansluta linjeingångsadapter KS-U57 (medföljer inte). (Se schema

При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из проигрывателей-автоматов компакт-дисков серии CH-X.

• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель (KS-U15K), не включенный в комплект поставляемой аппаратуры.

Вы также можете пользоваться внешним компонентом, таким как портативный проигрыватель мини-дисков, подключив адаптер входной линии KS-U57 (не прилагается). (см. схему B .)

Fusible de 15 A

Fusibile 15 A

15 A-säkring

Предохранитель 15A

Negro

Nero

Svart

Черный

Amarillo*

Giallo*

Gul*

Желтый*

Rojo

Rosso

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Naranja con rayas blancas

Arancione a strisce bianche

Orange med vit rand

Оранжевый с белой полосой

Marrón / Marrone /

Före anslutning:

fordonet noga. Felaktig anslutning kan skada enheten allvarligt. Ledarna i nätsladden och i anslutningsdonet från bilkarossen kan ha olika färger.

1 Anslut nätsladdens färgade ledare till bilens batteri,

till högtalarna och till den elektriska antennen (om sådan finns). Anslut i denna ordningsföljd.

Svart: jord

Gul: till bilens batteri (konstant 12 V)

Röd: till ett tillbehörsuttag

Blå med vit rand: till den elektriska antennen (Max. 200 mA)

Orange med vit rand: till bilbelysningens kontrollbrytare

Brun: till mobiltelefonsystem (se anvisningarna på mobiltelefonen för ytterligare information.)

Övriga: till högtalarna

2 Anslut antennsladden. 3 Anslut slutligen kablagen till enheten.

OBS:

Om fordonet inte har något tillbehörsuttag flyttar du säkringen från säkringsposition 1 (initialpositionen) till säkringsposition 2 och ansluter den röda ledaren (A7) till det positiva batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri (dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

Brun /

Коричневый

Типичные подключения

Kontrollera ledningsdragningen i

No suministrado con esta unidad.

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

(ILLUMINATION)

Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны

(максимум 200 мА).

5 Оранжевый с белой полосой: к

управляющему переключателю фонаря автомобиля.

6 Коричневый: к системе сотового телефона

(детали смотрите в инструкции сотового телефона.)

7 Прочие: к громкоговориелям.

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Al interruptor de control de las luces del automóvil

All’interruttore di comando luci

Till bilbelysningens kontrollbrytare

к управляющему переключателю фонаря автомобиля

Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

К системе сотового телефона

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

B6 B5 B4 B3 B8 B7 B2 B1

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable

de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelv a a efectuar el cone xionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura

risulta come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

V erde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna.

Om högtalarledningarna i bilen är dragna som

–

i Fig. 1 och Fig. 2 nedan ska enheten

anslutas med dessa ursprungliga högtalarledningar. Gör du det kommer enheten att skadas allvarligt. Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

–

Om högtalarledningarna i bilen är dragna som

kan du ansluta enheten med hjälp av

i Fig. 3

bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

Fig. 1 Fig. 2 Fig. 3

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей

к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля),

желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов

громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

INTE

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Löd fast kärntråden så att den blir ordentligt ansluten.

Спаяйте провода для надежного соединения.

B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los terminales de salida de línea de esta

unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y

conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

• Para los componentes de la fuente de reproducción: Después de efectuar la conexión, ajuste y almacene el nivel de entrada de cada componente. (Consulte “Ajuste del sonido” en las INSTRUCCIONES (volumen separado)).

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore:

– Collegare i terminali di uscita dell’apparecchio ai

terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e collegarle

all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

• Per i componenti sorgente della riproduzione: Una volta completato il collegamento, regolare e memorizzare il livello di ingresso per ciascun componente (Cfr. “Per regolare l’audio” nelle ISTRUZIONI (volume separato)).

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan styras genom denna enhet.

• Gäller endast förstärkare:

• För avspelningskällkomponenter: Efter anslutningen ska du ställa in och spara de olika komponenternas ingångsnivåer. (Se ”Ställa in ljudet” i INSTRUKTIONER (separat dokument)).

Amplificador / Amplificatore / Förstärkaren / Усилитель

PRECAUCION / ATTENZIONE / VARNING /

ПРЕДОСТЕРЕЖЕНИЕ

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för kortslutning.

•

Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы

– Anslut denna enhets linjeutgångar till förstärkarens

linjeingångar.

–

Koppla bort högtalarna från denna enhet och anslut dem till förstärkaren. Lämna denna enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med isoleringstejp, som i illustrationen ovan.)

им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

–

Отсоедините громкоговорители от данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

• Для компонентов источника воспроизведения: После того, как подключение завершено, настройте и сохраните в памяти уровень входного сигнала каждого компонента (Смотрите раздел “Настройка звука” в ИНСТРУКЦИЯХ (отдельный том)).

Altavoces posteriores

Casse posteriori

Bakre högtalare

Задние громкоговорители

INPUT

L R

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

LINE OUT

L R

REAR

FRONT

Altavoces delanteros

Casse frontali

Främre högtalare

Передние громкоговорители

*2Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir

daños en la unidad.

Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto – in un punto non verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti

l’unità potrebbe danneggiarsi).

Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens chassi. Välj en omålad fästpunkt (eller avlägsna färgen innan ledaren fästs). Apparaten kan skadas om detta inte görs.

Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как

прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

Cable remoto

Filo remoto

Fjärrledare

Провод внешнего устройства

Cable remoto (Azul con rayas blancas)

Filo remoto (Blu a strisce bianche)

Fjärrledare (Blå med vit rand)

Провод внешнего устройства (Синий с белой полосой)

KD-LH2000R KD-LH1000R

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

INPUT

L R

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Altavoces delanteros

Casse frontali

Främre högtalare

Передние громкоговорители

È possibile collegare un altro amplificatore di potenza per le casse frontali.

Du kan ansluta en annan effektföstärkare för de främre högtalarna.

Вы можете подключить еще один усилитель мощности для передних громкоговорителей.

Cambiador de CD y sintonizador de DAB / CD c hanger e tuner DAB / CD-växlare oc h D AB radio / Проигрыватель-автомат компакт-дисков и

Podrá conectar un cambiador de CD de JVC y/o un sintonizador de DAB (Radiodifusión de audio digital) de JVC.

• Para sus conexiones , refiérase a las instrucciones suministradas con los mismos.

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

Anslutningssladd medföljer DAB radion

Соединительный кабель, поставляемый с Вашим тюнером DAB

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

Тюнер DAB JVC

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de

KD-LH2000R KD-LH1000R

arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

•

Du kan ansluta båda komponenterna i serie, se illustrationen ovan.

• Вы можете подключить оба компонента последовательно, как

проиллюстрировано выше.

È possibile collegare un CD changer della JVC e/o un tuner DAB (Digital Audio Broadcasting), sempre della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchio.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Anslutningssladd medföljer CD-växlaren

Соединительный кабель, поставляемый с Вашим устройством смены компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Устройство смены

компакт-дисков JVC

Du kan ansluta en JVC CD-växlare och/eller en JVC DAB radio (digital radiosändning).

• Beträffande deras anslutning hänvisas till medföljande instruktioner.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Anslutningssladd medföljer DAB radion eller CD-växlaren

Соединительный кабель, поставляемый с Вашим тюнером DAB или проигрывателем-автоматом компакт-дисков

Sintonizador de DAB de JVC

Tuner DAB della JVC

KD-LH2000R KD-LH1000R

JVC DAB radio

Тюнер DAB JVC

PRECAUCION / ATTENZIONE / VARNING / VAROITUS!:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad

esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecc hio sia spento.

• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь,

что данное устройство выключено.

Вы можете подключить проигрыватель-автомат компакт-дисков JVC и/или тюнер DAB (цифровое радиовещание) JVC.

• Порядок их подключения смотрите в прилагаемых к ним инструкциях.

eller

или

Componente exterior / Componente esterno / Extern utrustning / Внешний компонент

Componente exterior / Componente esterno /

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

Linjeingångsadapter KS-U57 (levereras inte med denna enhet)

Адаптер входной линии KS-U57 (не поставляется с данным устройством)

KD-LH2000R KD-LH1000R

Jack para el cambiador de CD

Presa per CD changer

CD-växlarjack

Гнездо проигрывателяавтомата компакт-дисков

Consulte pagina 41 en las INSTRUCCIONES (volumen separado).

Cfr. pagina 41 a ISTRUZIONI (volume separato).

Se sid. 41 på INSTRUKTIONER (separat dokument).

на странице 41 в ИНСТРУКЦИЯХ (отдельный том).

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Extern utrustning /

Внешний компонент

Componente exterior

Componente esterno

Extern utrustning

Внешний компонент

Subwoofer / Subwoofer /

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

KD-LH2000R KD-LH1000R

SUBWOOFER

Bashögtalare /

RLR

Динамик низких частот

L R

Amplificador

Amplificatore

Förstärkaren

Усилитель

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Устройство смены

компакт-дисков JVC

Subwoofer

Bashögtalare

Динамик низких

частот

CAUTION/ACHTUNG/ATTENTION/LET OP/

PRECAUTIONS/ATTENZIONE/OBSERVERA/

ПРЕДУПРЕЖДЕНИЕ

ENGLISH

When attaching the control panel, wipe the connector with a cotton swab or cloth, being careful not to damage the connector.

DEUTSCH

Wenn Sie die Schalttafel abnehmen, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

FRANÇAIS

Lors de la fixation du panneau de commande, essuyez le connecteur avec un coton-tige ou un tissu, en faisant attention de ne pas endommager le connecteur.

NEDERLANDS

U moet het bedieningspaneel op zijn plaats bevestigen, moet u de connectors van tijd tot tijd met, bevochtigde katoenen doek schoonmaken. Zorg ervoor dat u de connectors daarbij niet beschadigt.

ESPAÑOL

Cuando fije el panel de control, limpie el conector con un palillo de algodón o con un lienzo, teniendo cuidado de no dañar el conector.

ITALIANO

Quando si reinserisce il pannello di comando, pulire regolarmente i connettori con un batuffolo di cotone o una salvietta inumiditi, facendo attenzione a non rovinare i connettori.

SVENSKA

När du fäster kontrollpanelen, emellanåt torka kontakterna med en bomullstuss eller trasa fuktad, men var försiktig så att kontakterna inte skadas.

РУCCKИЙ

При установке панели управления, периодически протирайте разъемы ватным тампоном или тканью,стараясь не повредить разъемы.

Control panel Schalttafel Panneau de commande Bedieningspaneel

Connector Anschlüsse Connecteur Connectors

Panel de control Pannello di comando Kontrollpanelen

Управления

Conector Connettori Kontakter

Разъемы

LV43135-002A

Cancelación de la demostración en pantalla / Per annullare la dimostrazione / Avbryta

teckenfönsterdemon /

Отмена демонстрации на экране дисплея

312

ESPAÑOL

La unidad se expide de fábrica con la

demostración en pantalla (MovieDemo) se inicie automáticamente tras un período de inactividad de 20 segundos.

Se recomienda cancelar la demostración antes de usar la unidad por primera vez.

Para cancelar la demostración en pantalla,

siga el procedimiento de abajo.

activada para que

1 Pulse y mantenga pulsado

SEL (selección) durante más de 2 segundos para que aparezca “MovieDemo” en la pantalla.

2 Seleccione “Off”. 3 Pulse SEL (selección).

ITALIANO

Quando l’apparecchio viene spedito dalla fabbrica, la funzione di dimostrazione (MovieDemo) è attivata e si avvia automaticamente se non si compiono operazioni per circa 20 secondi.

Si consiglia di annullare la dimostrazione prima di usare l’apparecchio per la prima volta.

Per annullare la dimostrazione seguire la

procedura descritta qui sotto: 1 Tenere premuto SEL

(seleziona) per almeno 2 secondi, in modo “MovieDemo” appaia sul display.

2 Selezionare “Off”. 3 Premere SEL (seleziona).

SVENSKA

Vid leveransen är teckenfönsterdemon (MovieDemo) aktiverat och startar automatiskt när ingenting har gjorts på ca 20 sekunder.

Vi rekommenderar att du stänger av demonstrationen innan du använder enheten för första gången.

Så här stänger du av teckenfönsterdemon: 1 Tryck in och håll

SEL (välj) intryckt i drygt 2 sekunder tills av “MovieDemo” kommer fram i teckenfönstret.

2 Välj “Off”. 3 Tryck på SEL (välj).

РУCCKИЙ

При отправке с завода функция демонстрации активизируется (MovieDemo), поэтому она включается автоматически, если в течение 20 секунд не используется какая-либо кнопка управления.

Перед первым использованием устройства рекомендуется отменить функцию демонстрации.

Для отмены функции демонстрации следует

выполнить действия в указанном ниже порядке: 1 Нажмите и держите кнопку

SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея “MovieDemo”.

2 Выберите “Off” (выключено). 3 Нажмите на кнопку SEL

(выбор).

JVC KD-LX1000R User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
