CD RECEIVER KD-LX300

ENGLISH

RECEPTOR CON CD KD-LX300

RECEPTEUR CD KD-LX300

78

MODE

SEL

DISP

SSM

10

INT RPT RNDLOCALMONOSCM

9

For installation and connections, refer to the separate manual. Para la instalación y las conexiones, refiérase al manual separado. Pour l’installation et les raccordements, se référer au manuel séparé.

11 12

KD-LX300

SOURCE

OFF

BAND

BBE

ESPAÑOL

FRANÇAIS

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

For customer Use:

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet. Retain this information for future reference.

Model No. Serial No.

PIM163800

[J]

IMPORTANT POUR PRODUITS LASER

FRANÇAIS

Precautions

1. PRODUIT LASER CLASSE 1

2. DANGER: Radiation laser invisible quand l’appareil est ouvert ou que le verrouillage est en panne ou désactivé. Éviter une exposition directe au rayon.

3. ATTENTION: Ne pas ouvrir le volet supérieur. Il n’y a pas de pièce réparable par l’utilisateur à l’intérieur. Confier le service après-vente à un personnel qualifié.

4. ATTENTION: Ce lecteur CD utilise une radiation laser invisible, toutefois, il est équipé de commutateurs de sécurité qui empêchent l’émission de radiation en retirant les disques. Il est dangereux de désactiver les commutateurs de sécurité.

5. ATTENTION: L’utilisation des commandes des réglages et effectuer des procédures autres que celles spécifiées dans ce manuel peut provoquer une exposition aux radiations dangereuses.

Comment réinitialiser votre appareil

Appuyez sur la touche de réinitialisation sur le panneau avant en utilisant un stylo-bille ou un objet similaire. Cela réinitialisera le microprocesseur intégré.

Remarque:

Les ajustements que vous avez préréglés — tels que les canaux préréglés ou les ajustements sonores — seront aussi effacés.

PRECAUTION sur le réglage du volume

Les CD produisent très peu de bruit comparé avec les autres sources. Si le niveau de volume est ajusté, par exemple, pour le tuner, les enceintes risquent d’être endommagées par l’augmentation soudaine du niveau de sortie. P ar conséquent, diminuez le volume avant de r eproduir e un disque et ajustez-le comme vous le souhaitez pendant la lecture.

2

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant

d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures

performances possibles.

TABLE DES MATIERES

EMPLACEMENT DES TOUCHES ......... 4

Panneau de commande ........................... 4

Télécommande........................................ 5

Préparation de la télécommande .............. 6

FONCTIONNEMENT DE BASE ............ 7

FONCTIONNEMENT DE BASE

DE LA RADIO ........................... 8

Ecoute de la radio.................................... 8

Mémorisation des stations........................ 9

Accord d’une station présélectionnée ...... 10

FONCTIONNEMENT DU LECTEUR CD.... 11

Lecture d’un CD....................................... 11

Localisation d’une plage ou d’un point

particulier sur un CD ............................... 12

Sélection des modes de lecture de CD .... 12

Interdiction de l’éjection de CD................. 13

Lecture des CD Text ................................. 13

AJUSTEMENT DU SON ................... 14

Ajustement du son................................... 14

Mise en/hors service de la fonction BBEII... 15 Utilisation de la mémoire de commande

du son ................................................... 15

Mémorisation de votre propre ajustement

sonore ................................................... 16

AUTRES FONCTIONS PRINCIPALES .... 17

Réglage de l’horloge................................. 17

Modification des réglages généraux

(PSM) .................................................... 17

Commande du volume automatiquement

(Croisière audio) ................................... 21

Attribution de noms aux sources .............. 23

FONCTIONNEMENT DU CHANGEUR CD ... 25

Lecture de CD ......................................... 25

Sélection des modes de lecture de CD .... 26

FONCTIONNEMENT DE L’APPAREIL

EXTERIEUR ............................. 28

Reproduction d’un appareil extérieur ....... 28

Utilisation d’un caisson de grave.............. 28

DEPANNAGE ............................... 29

ENTRETIEN ................................ 30

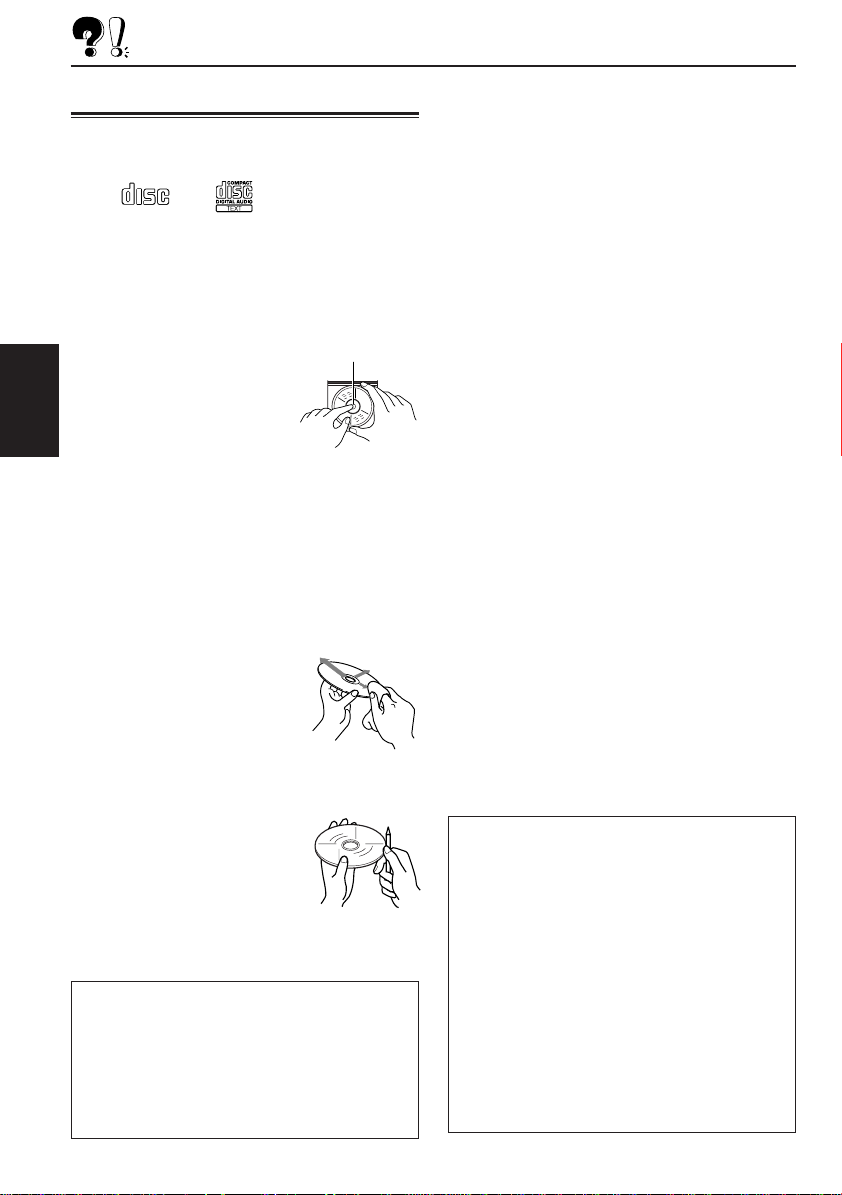

Manipulation des CD ................................ 30

SPECIFICATIONS.......................... 31

À propos du mode de démonstration (DEMO MODE)...

À l’expédition de l’usine, “DEMO MODE” est réglé sur “DEMO ON”(mode en service) pour cet appareil. La démonstration commence automatiquement s’il n’y a pas de son pendant 3 minutes. (Voir la page 21.)

Pour mettre en service la démonstration des affichages

En maintenant pressée DISP, appuyez sur ¢ jusqu’à ce que “DEMO” appar aisse sur l’affichage. Les diverses fonctions et modes d’affichages équipant cet appareil apparaissent en démonstration dans l’ordre sur l’affichage. Pendant la démonstration des affichages , “DEMO” clignote sur l’affichage. Pour mettra la démonstration des affichages hors service, appuy ez de nouveau sur ¢ pendant quelques seconds en maintenant pressée DISP.

• La démonstration des affichages est mise hors service automatiquement après une heure.

FRANÇAIS

AVANT D’UTILISER L’APPAREIL

*

Par sécurité....

• N’augmentez pas trop le volume car cela bloquerait les sons de l’extérieur rendant la conduite dangereuse.

• Arrêtez la voiture avant de réaliser toute opération compliquée.

*

Température à l’intérieur de la voiture....

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l’intérieur de la voiture redevienne normale avant d’utiliser l’appareil.

3

EMPLACEMENT DES TOUCHES

Panneau de commande

Le fente d'insertion du CD

1

FRANÇAIS

1 Molette de commande 2 Touche

• ¢ / 4 f

3 Capteur de télécommande 4 Touche SEL (sélection) 5 Touche DISP (affichage)

• Fonctionne aussi comme touche SSM quand elle

6 Touche MODE

• Fonctionne aussi comme touche SSM quand elle

4

*Le panneau de commande coulisse et sort de l’appareil quand vous appuyez sur ON/CLOSE.

¢

/ 4

touche ON ou CLOSE.

est pressée avec la touche MODE.

est pressée avec la touche DISP.

6

5

*Quand vous appuyez OFF/0, le d'affichage descend et le fente d'insertion apparaît.

onctionne aussi comme

7

8 9

Le panneau d’affichage



p

w

q

7 T ouche SCM (mémoire de commande sonore) 8 Touche MONO 9 Touche LOCAL p Touche INT (introduction) q Touche RPT (répétition) w Touche RND (aléatoire) e Touche SOURCE r Touche BBE t Touche BAND y Touche OFF/0 (éjection) u Touches numériques

e

r

t y

2

3

u

Comment utiliser les touches numériques:

Après avoir appuyé sur MODE, les touches numériques peuvent être utilisées comme touches de diverses fonctions (pendant que “MODE” apparaît sur l’affichage). Pour utiliser ces touches comme touche numérique après avoir appuyé sur MODE, attendez 5 secondes sans appuyer sur aucune touche numérique de façon que “MODE” disparaisse de l’affichage.

• Appuyer de nouveau sur MODE efface aussi “MODE” de l’affichage.

4

Télécommande

5

1

2

3

4

1 • Met l’appareil sous tension si vous appuyez

sur cette touche quand l’appareil est hors tension.

• Maintenez pressée jusqu’à ce que “SEE YOU” apparaisse sur l’affichage pour mettre l’appareil hors tension.

• Appuyez brièvement sur cette touche pour couper le volume momentanément. Appuyez de nouveau le rétablir.

2 • Fonctionne comme la touche BAND en

écoutant la radio. Chaque fois que vous appuyez sur la touche, la bande change.

• Fonctionne comme la touche DISC + en écoutant le changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque augmente et le disque sélectionné commence la lecture.

• Ne fonctionne pas comme la touche PROG.

6

7

3 • Fonctionne comme la touche PRESET lors

de l’écoute de la radio. Chaque fois que vous appuyez sur la touche, le numéro de station préréglée augmente et la station sélectionnée est accordée.

• Fonctionne comme la touche DISC – en écoutant le changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque diminue et le disque sélectionné commence la lecture.

4 Fonctionne comme la molette de commande sur

l’appareil principal.

REMARQUE:

5 Sélectionne le mode sonore.

Chaque fois que vous appuyez sur SCM (Mémoire de commande sonore), le mode change.

6 Sélectionner la source.

Chaque fois que vous appuyez sur FUNC (fonction), la source change.

7 • Recherche des stations en écoutant la radio.

• Fait défiler rapidement en avant ou en inverse la plage si elle est maintenue pressée en écoutant le CD.

• Saute au début des plages suivantes ou revient au début de la plage courante (ou des plages précédentes) si elle est brièvement pressée en écoutant le CD.

Cette touche ne fonctionne pas pour

l’ajustement du mode de réglage préféré.

FRANÇAIS

5

Préparation de la télécommande

Avant d’utiliser la télécommande:

• Pointez la télécommande directement sur le capteur de télécommande de l’appareil principal. Assurez-vous qu’il n’y a pas d’obstacle entre les deux.

Capteur de télécommande

3. Remettez le porte-pile en place.

Insérez le porte-pile en le poussant jusqu’à ce que vous entendiez un déclic.

(face arrière)

KD-LX300

SOURCE

OFF

BAND

BBE

• Ne pas exposer la télécommande à un éclairage puissant (en plein soleil ou un éclairage artificiel).

FRANÇAIS

Mise en place de la pile

Lorsque la portée ou l’efficacité de la télécommande diminue, remplacez la pile.

1. Retirez le porte-pile.

1) Poussez le porte-pile dans la direction de la flèche en utilisant la pointe d’un stylo-bille ou un objet similaire.

2) Retirez le porte-pile.

(face arrière)

1)

2)

2. Placez la pile.

Insérez la pile dans le porte-pile avec le pole + dirigé vers le haut de façon que la pile soit bien fixée dans le porte-pile.

AVERTISSEMENT:

• Conservez les piles hors de la portée des enfants. Si un enfant venait à avaler une pile, consultez immédiatement un médecin.

• Ne rechargez pas, ne court-circuitez pas, de démontez pas, ne chauffez pas les piles et ne les jetez pas dans le feu. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne mélangez pas les piles avec d’autres objets métalliques. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Pour vous débarrassez des piles ou les conserver, entourez-les de ruban adhésif et isolez-les. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne piquez pas la pile avec une broche métallique ou un objet similaire. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

Pile bouton au lithium (Produit référencé: CR2025)

6

FONCTIONNEMENT DE BASE

2

KD-LX300

SOURCE

OFF

BAND

BBE

1

Mettez l’appareil sous tension.

L’affichage s’allume et le panneau de commande et molette de commande sort.

2

Choisissez la source.

Chaque fois que vous appuyez sur la touche, la source change comme suit:

= Tuner (FM ou AM) = CD* = Changeur CD** = Appareil extérieur = (retour au début)

* S’il n’y a pas de CD en place dans la fente

d’insertion, vous ne pouvez pas choisir CD comme source de lecture.

** Si vous ne connectez pas de changeur CD,

vous ne pouvez pas choisir la source correspondante.

Pour utiliser le tuner (FM ou AM),

voir les pages 8 – 10.

Pour utiliser le lecteur CD,

voir les pages 11 – 13.

Pour utiliser le changeur CD,

voir les pages 25 – 27.

Pour commande l’appareil extérieur connecté

aux fiches LINE IN, voir la page 28.

Remarque sur les illustrations de l’affichage:

Les illustrations seront différentes de celle qui apparaissent ici si “CLOCK DISP” est réglé sur “CLK DISP OFF”. Voir la page 19.

SEL

78

MODE

DISP

SSM

11 12

10

INT RPT RNDLOCALMONOSCM

9

KD-LX300

SOURCE

BBE

23

3

Ajustez le volume.

Pour augmenter le volume.

Pour diminuer le volume.

Affichage du niveau de volume

4

Ajustez le son comme vous le souhaitez (voir la page 14).

Pour baisser le son instantanément

Appuyez sur la touche SOURCE pendant plus d’une seconde pendant l’écoute d’une source. “A TT” clignote sur l’affichage et le niv eau de volume est réduit instantanément. Pour revenir au niveau de volume précédent, appuyez de nouveau sur la touche pendant plus d’une seconde.

Pour mettre l’appareil hors tension

Maintenez pressée OFF/0 jusqu’à ce que “SEE YOU” apparaisse sur l’affichage.

Remarque:

Si vous utilisez cet appareil pour la premièr e fois, réglez l’horloge intégrée en vous reportant voir la page 17.

OFF

BAND

FRANÇAIS

7

FONCTIONNEMENT DE BASE DE LA RADIO

SEL

DISP

SSM

Ecoute de la radio

Vous pouvez utiliser la recherche automatique ou l’accord manuel pour accorder une station particulière.

Recherche d’une station

FRANÇAIS

automatiquement: Recherche automatique

1

Choisissez la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

78

MODE

10

INT RPT RNDLOCALMONOSCM

9

11 12

KD-LX300

SOURCE

OFF

BAND

BBE

Pour arrêter la recherche avant qu’une station ne soit accordée, appuyez sur la même touche

que vous avez utilisée pour la recherche.

Pour accorder les stations FM dont le signal est fort

1 Appuyez sur MODE.

“MODE” apparaît sur l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur LOCAL pendant que “MODE”

apparaît sur l’affichage de façon que l’indicateur LOCAL s’allume sur l’affichage. Cette fonction fonctionne uniquement pendant la recherche des stations FM, y compris le préréglage SSM (voir la page 9). Chaque fois que vous appuyez sur la touche, l’indicateur LOCAL s’allume et s’éteint alternativement.

Recherche manuelle d’une station: Recherche manuelle

La bande choisie apparaît.

Remarque:

Cet appareil a trois bandes FM (FM1, FM2, FM3). Vous pouv ez utiliser n’importe laquelle pour écouter une station FM.

2

Commencez la recherche d’une station.

Appuyez sur ¢ pour rechercher des stations de fréquences supérieures.

Appuyez sur 4 pour rechercher des stations de fréquences inférieures.

Quand une station est accordée, la recherche

8

s’arrête.

1

Choisissez la bande.

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

Remarque:

Cet appareil a trois bandes FM (FM1, FM2, FM3). Vous pouv ez utiliser n’importe laquelle pour écouter une station FM.

2

Maintenez pressée ¢ ou 4 jusqu’à ce que “M” (manuel) clignote sur l’affichage.

3

Accordez une station souhaitée pendant que “M” clignote.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

• Si vous relâchez la touche, le mode manuel est mis automatiquement hors service après 5 secondes.

• Si vous maintenez la touche pressée, la fréquence continue de changer jusqu’à ce que vous la relâchiez.

Quand une émission FM stéréo est difficile à recevoir:

1 Appuyez sur MODE pendant l’écoute d’une

émission FM stéréo (l’indicateur ST est allumé pendant la réception d’une émission FM stéréo).

2 Appuyez sur MONO, pendant que “MODE”

apparaît sur l’affichage, de façon que l’indicateur MO s’allume sur l’affichage. Le son devient monaural mais la réception est améliorée (l’indicateur ST s’éteint). Chaque fois que vous appuyez sur la touche, l’indicateur MO s’allume et s’éteint alternativement.

Mémorisation des stations

Vous pouvez utiliser l’une des deux méthodes suivantes pour mémoriser les stations reçues.

• Présélection automatique des stations FM: SSM (Strong-station Sequential Memory)

• Présélection manuelle des stations FM et AM

Présélection automatique des stations FM: SSM

Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2 et FM3).

1

Choisissez le numéro de la bande FM (FM1–3) où vous souhaitez mémoriser la station.

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

2

Maintenez pressées les deux touches pendant plus de 2 secondes.

“SSM” apparaît, puis disparaît quand la présélection automatique est terminée.

Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station — No. 1 (fréquence la plus basse) à No. 6 (fréquence la plus haute). Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.

FRANÇAIS

9

Présélection manuelle

Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).

Ex.: Mémorisation de la station FM située à

88,3 MHz sur le numéro de présélection 1 de la bande FM1

1

Choisissez la bande (FM1).

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Pressée répétitivement

BAND pour choisir la bande FM1.

FRANÇAIS

2

Accordez une station à 88,3 MHz.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

3

Maintenez pressée la touche numérique (dans cet exemple, 1) pendant plus de 2 secondes.

4

Répétez la procédure ci-dessus pour mémoriser d’autres stations sur d’autres numéros de présélection.

Remarques:

• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.

• Les stations présélectionnées sont effacées si l’alimentation du circuit mémoire est interrompue (par exemple, pendant le changement de la batterie). Si cela se produit, présélectionnez de nouveau les stations.

Accord d’une station présélectionnée

Vous pouvez accorder facilement une station présélectionnée. Rappelez-vous que vous devez d’abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, référez-vous à “Mémorisation des stations” voir les pages 9 et 10.

1

Choisissez la bande.

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

10

Le numéro de la bande et “MEMO” apparaissent alternativement pendant quelques instants.

2

Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.

Si vous utilisez cet appareil ailleurs qu'en Amérique du Nord ou du Sud:

Vous devez modifier l’intervalle entre les canaux AM/FM. Reportez-vous à “Modification de l’intervalle entre les canaux AM/FM – AREA CHANGE” voir la page 20.

FONCTIONNEMENT DU LECTEUR CD

Lecture d’un CD

1

Ouvrez la fente d’insertion.

Le panneau d’affichage descend et la fente d’insertion apparaît.

2

Insérez un disque dans la fente de d’insertion.

Nombre total de plages du disque inséré

L’appareil tire le CD, le panneau d’affichage remonte et la lecture du CD commence automatiquement.

l’indicateur CD s’allume.

Durée de lecture totale du disque inséré

78

MODE

SEL

DISP

SSM

10

INT RPT RNDLOCALMONOSCM

9

11 12

KD-LX300

SOURCE

OFF

BAND

BBE

Remarques:

• Quand un CD est dans la fente d’insertion, choisir “CD” comme source en appuyant sur SOURCE démarre la lecture du CD.

• Si un CD est inséré à l’envers, le CD est éjecté automatiquement. (“DISC EJECT” apparaît sur l’affichage.)

• Quand vous reproduisez un CD Text, le titre du

FRANÇAIS

disque et l’interprète apparaît sur l’affichage. Alors le titre actuel apparaît sur l’affichage, suivi de la plage actuelle et la durée de lecture écoulée. Référez-vous aussi à “Lecture des CD Text” (page

13) et “Sélection du mode de défilement – SCROLL MODE” (page 20). Si un CD Text comprend beaucoup d’informations textes, certaines peuvent ne pas apparaître sur l’affichage.

• Si vous changer la source, la lecture du CD s’arrête aussi (mais le CD n’est pas éjecté).

Pour arrêter la lecture et éjecter le CD

Appuyez brièvement sur OFF/0. La lecture du CD s’arrête, le panneau d’affichage descend et le CD est éjecté automatiquement de la fente d’insertion.

Pour refermer le panneau d’affichage,

appuyez sur ¢ ou 4 . Si vous n’appuyez sur aucune touche pendant environ 5 minutes, le panneau d’affichage se referme.

Plage actuelle

Durée de lecture écoulée

ATTENTION: N’INSÉREZ JAMAIS un doigt

entre le panneau d’affichage et l’appareil, car il pourrait être attrapé par l’appareil.

Remarque:

Si le CD éjecté n’est pas retiré avant environ 15 secondes, le disque est automatiquement réinséré dans la fente d’insertion pour le protégé de la poussièr e . (Dans ce cas, la lecture du CD ne commence pas.)

11

Localisation d’une plage ou d’un point particulier sur un CD

Sélection des modes de lecture de CD

Pour avancer rapidement ou inverser une plage

Maintenez pressée ¢, pendant la reproduction d’un CD, pour avancer rapidement la plage.

Maintenez pressée 4 , pendant la reproduction d’un CD, pour inverser la plage.

Pour aller aux plages suivantes ou précédentes

FRANÇAIS

Appuyez brièvement sur

¢, pendant la lecture d’un CD pour avancer au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et reproduit.

Appuyez brièvement sur 4 , pendant la lecture d’un CD pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et reproduit.

Pour aller directement à une plage particulière

Appuyez sur la touche numérique correspondante au numéro de plage souhaité pour commencer sa reproduction.

• Pour choisir un numéro de plage de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de plage 7 – 12: Maintenez pressé 1 (7) – 6 (12) pendant plus d’une seconde.

12

Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire)

Vous pouvez reproduire toutes les plages du CD dans un ordre aléatoire.

1 Appuyez sur MODE pendant la lecture d’un CD.

“MODE” apparaît sur la partie inférieure de l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur RND (aléatoire) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture aléatoire de CD se met alternativement en et hors service.

Quand le mode de lecture aléatoire est en service, l’indicateur RND est allumé sur l’affichage et une plage choisie aléatoirement est reproduite.

l’indicateur RND

Pour reproduire les plages répétitivement (Lecture répétée)

Vous pouvez reproduire la plage actuelle répétitivement.

1 Appuyez sur MODE pendant la lecture d’un CD.

“MODE” apparaît sur la partie inférieure de l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur RPT (répétition) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RPT s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture répétée de CD se met alternativement en et hors service.

Numéro de plage de la plage actuellement reproduite

Quand le mode de lecture répétée est en service, l’indicateur RPT est allumé sur l’affichage.

l’indicateur RPT

Pour reproduire uniquement les introductions (Balayage des introductions)

Vous pouvez reproduire dans l’ordre les 15 premières secondes de chaque plage.

1 Appuyez sur MODE pendant la lecture d’un CD.

“MODE” apparaît sur la partie inférieure de l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur INT (introduction) pendant que

“MODE” apparaît sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de balayage des introductions de CD se met alternativement en et hors service.

Numéro de plage de la plage actuellement reproduite

Pour annuler l’interdiction et déverrouiller le CD, appuyez pendant plus de 2 secondes sur

OFF/0 tout en maintenant pressée SOURCE. “EJECT OK” clignote sur l’affichage pendant environ 5 secondes et le CD est déverrouillé.

Lecture des CD Text

Dans un CD Text, certaines informations à propos du disque (son titre, l’interprète et le titre de la plage) sont enregistrées. Vous pouvez afficher certaines de ces informations sur l’affichage.

FRANÇAIS

Quand le mode de balayage des introductions est en service, “INTRO” apparaît sur l’affichage pendant 5 secondes et le numéro de plage clignote.

Interdiction de l’éjection de CD

Vous pouvez interdire l’éjection d’un CD et le verrouiller dans d’un CD la fente d’insertion.

Tout en maintenant pressée SOURCE, appuyez pendant plus de 2 secondes sur OFF/0. “NO EJECT” clignote sur l’affichage pendant environ 5 secondes et le CD est verrouillé et ne peut pas être éjecté.

Remarque:

Si vous appuyez sur OFF/0 alors que l’interdiction d’éjection de CD est en service, le panneau de commande s’ouvre mais le CD ne peut pas être éjecté. (“NO EJECT” apparaît sur l’affichage.) Pour refermer le panneau d’affichage, appuyez sur

¢ ou 4 .

Choisissez le mode d’affichage de texte lors de la reproduction d’un CD Text.

Chaque fois que vous appuyez sur la touche, l’affichage change comme suit:

Titre du disque / Interprète

Titre de la plage

No de la plage actuelle et durée de lecture écoulée

Remarques:

• L’affichage montre un maximum de 12 caractères à la fois et défile s’il y en a plus. Référez-vous aussi à “Sélection du mode de défilement – SCROLL MODE” voir la page 20.

• Quand vous appuyez sur DISP lors de la lecture d’un CD ordinaire, “NO NAME” apparaît pour le titre/interprète du disque et pour le titre de la plage.

13

AJUSTEMENT DU SON

Ajustement du son

2

Ajustez le niveau.

Vous pouvez ajuster les caractéristiques du son à votre préférence.

1

Choisissez l’élément que vous souhaitez ajuster.

Chaque fois que vous appuyez sur la touche, l’élément ajustable change comme suit:

BASS

(graves)

VOLUME

Indication Pour: Plage

FRANÇAIS

BASS Ajuster les graves. –06 (min.)

TREBLE Ajuster les aigus. –06 (min.)

FADER* Ajuster l’équilibre R06 (Arrière

BALANCE Ajuster l’équilibre L06 (Gauche

WOOFER Ajuste le niveau 00 (min.)

VOLUME Ajuster le volume. 00 (min.)

entre les enceintes | seulement) avant et arrière. F06 (Avant

entre les enceintes | seulement) gauche et droite. R06 (Droite

de sortie du | caisson de grave. 08 (max.)

TREBLE

(aigus)

FADER

BALANCEWOOFER

| +06 (max.)

seulement)

| 50 (max.)

Pour augmenter le niveau.

Pour diminuer le niveau.

La courbe d’égalisation change quand vous ajustez les graves ou les aigus.

Remarque:

Normalement la molette de commande fonctionne pour ajuster le volume. Alors, vous n’avez pas besoin de choisir “VOLUME” pour ajuster le niveau de volume.

* Si vous utilisez un système à deux enceintes, réglez

le niveau de fader sur “00”.

14

Mise en/hors service de la fonction BBE

II

Utilisation de la mémoire de commande du son

La fonction BBEII* rétablit la brillance et la clarté du son original d’un enregistrement, d’une émission, etc. Quand une enceinte reproduit le son, elle introduit un décalage de phase en fonction de la fréquence, faisant que les sons haute fréquence prennent plus longtemps à atteindre l’oreille que les sons basse fréquence. La fonction BBE ajuste la relation de phase entre les basses, moyennes et hautes fréquences en ajoutant un délai progressivement plus long aux basses et moyennes fréquences, de façon que toutes les fréquences atteignent l’oreille de l’auditeur au moment correct. En plus, la fonction BBEII accentue les basses et les hautes fréquences, que les haut-parleurs reproduisent moins efficacement, par une augmentation dynamique pilotée par un programme. Combiné avec la compensation de phase, le son obtenu a une présence de “direct” plus claire et plus fine.

Chaque fois que vous appuyez sur BBE, la fonction BBEII change comme suit:

BBE 1 BBE 2

II

BBE 3

BBE OFF

(Annulé)

(1) (2)

Plus le numéro est grand, plus la fonction BBE devient forte. À l’expédition de l’usine, la fonction BBEII est réglée sur “BBE 2”.

Pour annuler la fonction BBEII, choisissez “BBE OFF”.

* Sous licence de BBE Sound, Inc.

R

est une marque de commerce de BBE

Sound, Inc.

Annulé

(OFF)

(3)

II

Vous pouvez choisir et mémor iser un ajustement du son spécifique pour chaque source de lecture.

(SCM avancé)

Sélection et mémorisation des modes sonores

Une fois que vous avez choisi un mode sonore, il est mémorisé. Il est rappelé et apparaît sur l’affichage chaque fois que vous choisissez la même source. Un mode sonore peut être mémorisé pour chacune des sources suivantes — FM1, FM2, FM3, AM, CD et les appareils extérieurs.

• Si vous ne souhaitez pas mémoriser le mode

sonore séparément pour chaque source de lecture, mais souhaitez utiliser le même mode sonore pour toutes les sources, référez-vous à “Annulation de SCM avancé – SCM LINK” voir la page 19.

1

Appuyez sur MODE.

Les touches numériques peuvent être utilisées comme touches de fonctions variées.

En moins de

5 secondes

2

Choisissez le mode sonore souhaité.

Chaque fois que vous appuyez sur la touche, le mode sonore change comme suit:

SCM BEAT SCM SOFT

SCM OFF

• Quand “SCM LINK” est réglé sur “SCM LINK

ON”, le mode sonore choisi peut être mémorisé pour la source actuelle et l’effet ne s’applique qu’à la source actuelle. Chaque fois que vous changez la source de lecture, l’indicateur SCM clignote sur l’affichage.

• Quand “SCM LINK” est réglé sur “SCM LINK

OFF”, l’effet du mode sonore choisi s’applique à toutes les sources.

SUITE À LA PAGE SUIVANTE

SCM POP

FRANÇAIS

15

Indication Pour: Valeurs préréglées

Graves Aigus BBE

SCM BEAT Musique rock +02 00 2

ou disco

SCM SOFT Musique de +01 –03 OFF

fond

SCM POP Musique +04 +01 OFF

SCM OFF (Son plat) 00 00 2

légère

Rappel des modes sonores

Quand “SCM LINK” est réglé sur “SCM LINK ON”, choisissez la source.

FRANÇAIS

Le mode sonore mémorisé pour la source choisie est rappelé.

Remarques:

• Vous pouvez ajuster le mode sonore préréglé comme vous le souhaitez et le mémoriser . Si vous souhaitez ajuster et mémoriser votre propre mode sonore, référez-vous à “Mémorisation de votre propre ajustement sonore” ci-dessous.

• P our ajuster les niveaux de r enforcement des graves et des aigus ou pour mettre en/hors service la fonction BBE temporairement, référ ez-vous voir les pages 14 et 15. (V os ajustements sont annulés si une autre source est c hoisie.)

Mémorisation de votre propre ajustement sonore

Vous pouvez ajuster les modes sonore (SCM BEAT, SCM SOFT, SCM POP) comme vous le souhaitez et mémoriser votre propre ajustement.

• Il y a un temps limite pour effectuer les étapes

suivantes. Si le réglage est annulé avant que vous ne terminiez, recommencez à partir de l’étape 1.

16

1

II

Appuyez sur MODE.

Les touches numériques peuvent être utilisées comme touches de fonctions variées.

En moins de

5 secondes

2

Choisissez le mode sonore souhaité.

Pour les détails, référez-vous voir la page 15.

3

1 Choisissez l’élément que vous

souhaitez ajuster (BASS ou TREBLE).

2 Ajustez l’élément choisi.

21

Répétez la étape 3 pour ajuster d’autres éléments.

Pour ajuster le niveau BBEII, voir la page 15.

4

Appuyez sur MODE.

II

5

Maintenez pressée SCM jusqu’à le mode sonore choisi clignote sur l’affichage.

L’ajustement réalisé pour le mode sonore choisi est mémorisé.

6

Répétez la même procédure pour ajuster les autres modes sonores.

Pour réinitialiser l’appareil aux réglages de l’usine

Répétez la même procédure et réattribuez les valeurs préréglées du tableau de la colonne à la gauche.

AUTRES FONCTIONS PRINCIPALES

Réglage de l’horloge

1

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 18.)

2

Réglez les heures.

1 Choisissez “CLOCK HOUR” s’il

n’apparaît pas sur l’affichage.

2 Ajustez les heures.

1

3

Réglez les minutes.

1 Choisissez “CLOCK MINUTE”. 2 Ajustez les minutes.

1

2

Modification des réglages généraux (PSM)

Vous pouvez modifier les éléments de la liste de la page suivante en utilisant la commande PSM (Preferred Setting Mode — Mode de réglage préféré).

Procédure de base

1

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 18.)

2

Choisissez un élément PSM que vous souhaitez ajuster. (Voir la page

18.)

FRANÇAIS

4

Appuyez sur SEL (sélection) pour terminer le réglage.

3

Ajustez l’élément PSM choisi ci-dessus.

4

Répétez, si nécessaire, les étapes 2 et 3 pour ajuster les autres éléments PSM.

5

Appuyez sur SEL (sélection) pour terminer le réglage.

17

Les éléments Preferred Setting Mode — Mode de réglage préféré (PSM)

1

pressée.

CLOCK HOUR Réglage des heures CLOCK MINUTE Réglage des minutes SCM LINK Liaison mémoire de

CLOCK DISP Affichage de l’horloge

FRANÇAIS

LEVEL METER Affichage du niveau DIMMER MODE Mode d’affichage

CRUISE MODE Croisière audio

+OR– RPM SET* Vitesse au ralenti BOOST* Accentuation BEEP SWITCH Tonalité de touche CONTRAST Contraste de l’affichage SCROLL MODE Mode de défilement

WOOFER FREQ Fréquence de coupure

AREA CHANGE Intervalle des canaux LINE ADJ Ajustement du niveau

FLAT PANEL Panneau plat DEMO MODE Mode de démonstration

2

Choisissez.Maintenez

commande du son

du caisson de grave

d’entrée de ligne

3

Réglez.

Sens contraire des aiguilles d’une montre

Recule Avance

SCM LINK OFF

CLK DISP OFF

4 types (voir la page 19)

DIMMER AUTO

CRUISE 1

BOOST 01 – 15 BOOST 05

BEEP OFF BEEP ON

CONTRAST 01 – 10

SCROLL ONCE

FREQ LOW FREQ MID

LINE ADJ 00 – 05

DEMO OFF DEMO ON DEMO ON

Sens des aiguilles d’une montre

AvanceRecule

CLK DISP ON

DIMMER OFF

DIMMER ON

CRUISE 2

CRUISE OFF

—

SCROLL AUTO

SCROLL OFF

FREQ HIGH

FLAT ONFLAT OFF

Préréglages d’usine

1:00

SCM LINK ONSCM LINK ON CLK DISP ON

NORMAL

DIMMER AUTO

CRUISE OFF

800 rpm

BEEP ON

CONTRAST 05

SCROLL ONCE

FREQ MID

AREA USAREA US AREA EU

LINE ADJ 00

FLAT OFF

Voir la page

17

19 19

21

22 22 19 19

20

20 20

21 21

4

Appuyez sur SEL (sélection) pour terminer le réglage.

*

Si vous choisissez “CRUISE 1” ou “CRUISE 2” pour le mode de croisière audio, vous pouvez ajuster ces éléments.

18

Annulation de SCM avancé — SCM LINK

Vous pouvez annuler les réglages SCM (mémoire de commande sonore) avancés et annuler les liaisons des modes sonores avec les sources de lecture. À l’expédition de l’usine, un mode sonore différent peut être mémorisé pour chaque source de façon à ce que vous puissiez changer les modes sonores simplement ne changeant de source.

• SCM LINK ON: Réglages SCM avancés

• SCM LINK OFF: Réglages SCM ordinaires

(modes sonores différents pour chaque source)

(un seul mode sonore pour toutes les sources)

Sélection de l’affichage de l’horloge — CLOCK DISP

Vous pouvez régler l’horloge de façon à ce qu’elle apparaisse dans la partie inférieure de l’affichage quand l’appareil est sous tension. À l’expédition de l’usine, l’horloge est réglée pour apparaître sur l’affichage.

• CLK DISP ON: L’horloge apparaît sur

• CLK DISP OFF: L’horloge n’apparaît pas sur

* Si une source extérieure est choisie, le mode sonore

actuel apparaît dans la partie inférieure de l’affichage.

l’affichage.

l’affichage. Quand “CLK DISP OFF” est choisi, le réglage du mode sonore actuel (voir la page 15) apparaît dans la partie supérieure de l’affichage*.

Pour choisir l’affichage du niveau — LEVEL METER

Vous pouvez choisir le type d’affichage du niveau selon vos préférences. À l’expédition de l’usine, “NORMAL” est choisi.

• NORMAL:

• MIRROR: L’affichage du niveau audio

• LEVEL OFF: L’affichage du niveau reste

• ALL OFF: L’affichage du niveau est

Affichage ordinaire du niveau

audio (s’allume de bas en haut).

apparaît comme s’il était réfléchi sur un miroir.

allumé et ne change pas son éclairage.

éteint.

Sélection du mode d’assombrissement — DIMMER MODE

Quand vous allumez les feux de votre voiture, l’affichage s’assombrit automatiquement (Assombrissement automatique). À l’expédition de l’usine, le mode d’assombrissement automatique est en service.

• DIMMER AUTO: Met en service l’assombrissement automatique.

• DIMMER OFF: Annule l’assombrissement automatique.

• DIMMER ON: Assombrit en permanence l’affichage.

Remarque sur l’assombrissement automatique:

L’assombrissement automatique équipant cet appareil peut ne pas fonctionner correctement sur certains véhicules, particulièrement sur ceçx qui ont une molette de commande pour l’assombrissement. Dans ce cas, réglez le mode d’assombrissement sur “DIMMER ON” ou sur “DIMMER OFF”.

Mise en/hors service de la tonalité sonore — BEEP SWITCH

Vous pouvez mettre hors service la tonalité sonore si vous ne souhaitez pas entendre un “bip” sonore chaque fois que vous appuyez sur une touche. À l’expédition de l’usine, la tonalité sonore est en service.

• BEEP ON: Met en service la tonalité sonore.

• BEEP OFF: Met hors service la tonalité sonore.

Pour ajuster le niveau de contraste de l’affichage — CONTRAST

Vous pouvez ajuster le niveau de contraste de l’affichage de “01” (sombre) à “10” (lumineux). À l’expéditione de l’usine, le niveau de contraste est réglé sur le niveau “05”.

FRANÇAIS

19

Sélection du mode de défilement — SCROLL MODE

Vous pouvez choisir le mode de défilement pour l’affichage des noms et des informations des disques s’ils comprennent plus de 12 caractères. À l’expédition de l’usine, le mode de défilement est réglé sur “SCROLL ONCE”.

• SCROLL ONCE:Répète le défilement

• SCROLL AUTO: Répète le défilement.

• SCROLL OFF: Annule le défilement

Remarque:

Même si le mode de défilement est réglé sur “SCROLL OFF”, vous pouvez faire défiler l’affichage en appuyant sur DISP pendant plus d’une seconde.

FRANÇAIS

seulement une fois.

(Intervalle de 5 secondes.)

automatique.

Pour choisir la fréquence de coupure du caisson de grave — WOOFER FREQ

Si un caisson de grave est connecté à cet appareil, choisissez un niveau de fréquence de coupure approprié. À l’expédition de l’usine, la fréquence de coupure est réglée sur “FREQ MID”.

• FREQ LOW: Les fréquences supérieures à 50 Hz sont coupées pour le

• FREQ MID: Les fréquences supérieures à

• FREQ HIGH: Les fréquences supérieures à

caisson de grave.

80 Hz sont coupées pour le caisson de grave.

120 Hz sont coupées pour le caisson de grave.

Modification de l’intervalle entre les canaux AM/FM — AREA CHANGE

À l’expédition de l’usine, l’intervalle entre les canaux est réglé sur 10 kHz pour la bande AM et sur 200 kHz pour la bande FM (réglage AREA US). Vous devrez changer l’intervalle entre les canaux si vous utilisez cet appareil ailleurs qu’en Amérique du Nord ou du Sud.

• AREA EU: Choisissez ce réglage si vous utilisez cet appareil ailleurs qu’en Amérique du Nord ou du Sud. (9 kHz pour la bande AM et 50 kHz (pour accord manuel) / 100 kHz (pour recherche) pour la bande FM)

• AREA US: Choisissez ce réglage si vous utilisez cet appareil en Amérique du Nord ou du Sud. (10 kHz pour la bande AM et 200 kHz pour la bande FM)

Remarque:

Si le réglage de l’intervalle entre les canaux est changé, les choses suivantes se produisent.

• Les noms affectés aux stations sont effacés de la

mémoire. Pour les affecter de nouveau, référez-vous à “Attribution de noms aux sources” à les pages 23 – 24.

Pour ajuster le niveau d’entrée de ligne — LINE ADJ

Ajustez correctement le niveau d’entrée de ligne quand un appareil extérieur est connecté aux prises LINE IN. À l’expédition de l’usine, le niveau d’entrée de ligne est réglé sur le niveau “00”. Si le niveau d’entrée de l’appareil connecté n’est pas suffisamment élevé, augmentez-le correctement. Si vous n’ajustez pas le niveau d’entrée de ligne, vous pouvez surpris pas l’augmentation soudaine du niveau sonore lorsque vous passez de l’appareil extérieur à une autre source.

20

Pour rendre le panneau avant plat (pour le cacher) — FLAT PANEL

Lors de l’utilisation de l’autoradio à l’aide de la télécommande, vous pouvez cacher le panneau de commande pour que le panneau avant ait l’air plat. À l’expédition de l’usine, “FLAT OFF” est choisi.

• FLAT ON: Le panneau de commande ne sort pas quand l’appareil est mis sous tension. Pour utiliser le panneau de commande, appuyez sur 4 de façon à le faire sortir. Si aucune commande n’est effectuée pedant environ 10 secondes, il se rétracte automatiquement dans l’autoradio.

• FLAT OFF: Vous pouvez utiliser le panneau de commande normalement.

Remarque:

Quand “FLAT ON” est choisi, vous pouvez éjecter le CD en maintenant pressée 4 .

Pour mettre le mode de démonstration en ou hors service — DEMO MODE

Vous pouvez mettre le mode de démonstration en ou hors service. À l’expédition de l’usine, le mode de démonstration est en service “DEMO ON”.

• DEMO ON: Met le mode de démonstration en service. La démonstration commence automatiquement s’il n’y a aucun son pendant 3 minutes.

• DEMO OFF: Met le mode de démonstration hors service.

Remarque:

Si l’appareil est réinitialisé (alors que l’appareil était sous tension), la démonstration démarre s’il n’y a aucun son pendant 10 secondes.

Commande du volume automatiquement (Croisière audio)

Vous pouvez choisir le mode de croisière correct pour votre voiture. Cet appareil change le volume automatiquement (sur 3 niveaux possibles) en fonction de la vitesse du véhicule en détectant la fréquence génératrice de l’alternateur (Croisière audio). Si vous souhaitez utiliser ce mode, suivez les procédures ci-dessous. À l’expédition de l’usine, ce mode est réglé sur “CRUISE OFF”.

• CRUISE 1: Choisissez ce réglage si votre

• CRUISE 2: Choisissez ce réglage si votre

• CRUISE OFF: Annule la croisière automatique.

1

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 18.)

2

Choisissez “CRUISE MODE”.

3

Choisissez le réglage souhaité.

Comme vous tournez la molette de commande, le mode de croisière audio change comme suit:

voiture est relativement silencieuse.

voiture est relativement bruyante. Le taux d’augmentation du volume est double de celui du réglage CRUISE 1.

FRANÇAIS

CRUISE 1

CRUISE OFF

SUITE À LA PAGE SUIVANTE

CRUISE 2

21

4

Appuyez sur SEL (sélection) pour terminer le réglage.

Si la croisière audio ne fonctionne pas correctement

Vous devez peut-être enregistrer la vitesse au ralenti en mémoire pour que la fonction de croisière audio fonctionne correctement.

Quand cette fonction est en service

(l’indicateur CRUISE s’allume sur l’affichage), le niveau de volume correct est automatiquement choisi parmi 3 niveaux possibles en fonction de la vitesse du véhicule et le niveau choisi est montré sur l’affichage.

Quand la vitesse de la voiture augmente.

FRANÇAIS

Quand la vitesse de la voiture diminue.

Pour ajuster le taux d’accroissement du volume

Si vous trouvez que la croisière audio automatique augmente trop (ou diminue trop) le volume quand la vitesse de la voiture change, vous pouvez ajuster le taux d’augmentation en changeant le niveau d’accentuation. Pour le changer, suivez la procédure ci-dessous.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez répétitivement sur ¢ ou 4

jusqu’à ce que “CRUISE MODE” apparaisse sur l’affichage.

3 Tournez la molette de commande pour choisir

“CRUISE 1” ou “CRUISE 2”.

4 Appuyez sur ¢ (ou 4 ) pour choisir

“BOOST”. Le niveau d’accentuation actuel apparaît sur l’affichage.

5 Tournez la molette de commande pour choisir

le niveau d’accentuation souhaité (entre 01 à

15).

6 Appuyez sur SEL (sélection) pour terminer le

réglage.

NOTEZ que un certain nombre de facteurs, tels que la direction assistée, les essuieglaces, les glaces à commande électrique, la climatisation, etc. peuvent générer du bruit et faire que la fonction de croisière audio ne fonctionne pas correctement. Si c’est la cause principale du mauvais fonctionnement, connectez le fil de sauvegarde de la mémoire (fil jaune) directement à la batterie de la voiture pour éviter que ces bruits affectent la croisière audio.

1 Démarrez le moteur et laissez-le chauffer. 2 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

3 Appuyez répétitivement sur ¢ ou 4

jusqu’à ce que “CRUISE MODE” apparaisse sur l’affichage.

4 Tournez la molette de commande pour choisir

“CRUISE 1” ou “CRUISE 2”.

5 Appuyez sur ¢ (ou 4 ) pour choisir

“+OR– RPM SET”.

6 Tournez la molette de commande pour choisir

la vitesse de ralenti souhaitée.

7 Appuyez sur SEL (sélection) pour terminer le

réglage.

Quand le réglage est terminé, l’appareil vérifie automatiquement pour voir si la croisière audio fonctionne correctement avec ce nouveau réglage du ralenti. S’il ne fonctionne pas correctement, la croisière audio est annulée automatiquement et le réglage du ralenti est invalidé.

• Si cela se produit, voir le paragraphe “NO TEZ” ci-dessus.

22

Attribution de noms aux sources

Vous pouvez attribué des noms aux fréquences de station, aux CD et à l’appareil extérieur connecté aux fiches LINE IN. Après avoir attribué un nom, il apparaît sur l’affichage quand vous choisissez la source.

Sources Nombre maximum

Fréquences de 12 caractères maximum station (pour un maximum

CD* et 32 caractères maximum changeur de CD* (jusqu’à 40 disques)

Appareil extérieur 12 caractères maximum

* Vous ne pouvez pas attribuer un nom à un CD Text.

1

Choisissez une source à laquelle vous souhaitez attribuer un nom.

de caractères

de 30 fréquences de station FM et AM)

Quand vous choisissez l’appareil extérieur connecté à LINE IN comme source:

3

Choisissez le caractère que vous souhaitez pendant que “

”

clignote.

Chaque fois que vous appuyez sur la touche, le jeu de caractères change comme suit:

Lettres majuscules

4

Choisissez un caractère.

Référez-vous voir la page 24 pour les caractères disponibles.

( )

Nombres et symboles ( )

Lettres minuscules

( )

FRANÇAIS

2

Maintenez pressée SEL (sélection) pendant plus de 2 secondes tout en appuyant sur DISP.

Quand vous choisissez une fréquence de station comme source:

Quand vous choisissez la source est un CD:

5

Déplacez le curseur sur la position de caractère suivante (ou précédente).

SUITE À LA PAGE SUIVANTE

23

6

Répétez les étapes 3 à 5 jusqu'à ce que tout le nom soit entré.

7

Appuyez sur la touche pendant que le dernier caractère choisi clignote.

Le nom entré est enregistré en mémoire.

Caractères disponibles

Lettres majuscules

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Lettres minuscules

espace

Pour effacer les caractères entrés

Insérez des espaces en utilisant la procédure décrite ci-dessus.

FRANÇAIS

a b c d e f g h i j k l m n o p q r s t u v w x y z

Nombres et symboles

espace

0 1 2 3 4 5 6 7 8 9

! ” # $ % & ’ ( ) + , – . / : ; < = ? @ _ `

Remarques:

• Si vous essayez d’attribuer un nom à un 41 e disques, “NAME FULL” apparaît sur l’affichage. (Dans ce cas, effacez les noms indésirables avant l’attribution.)

• Quand le changeur de CD est connecté, vous pouvez attribuer des noms aux CD dans le changeur de CD. Ces noms peuvent aussi être affichées sur l’affichage si vous insérez les CD dans cet appareil.

espace

* >

24

FONCTIONNEMENT DU CHANGEUR CD

SEL

78

MODE

DISP

SSM

Nous vous recommandons d’utiliser un appareil de la série CH-X avec votre appareil. Si vous possédez un autre changeur automatique de CD, consultez votre revendeur autoradio JVC pour les connexions.

• Par exemple, si votre changeur automatique de CD appartient à la série KD-MK, vous avez besoin d’un câble (KS-U15K) pour le connecter à l’appareil.

Avant d’utiliser votre changeur automatique de CD:

• Référez-vous aussi aux instructions fournies avec votre changeur CD.

• Si aucun disque ne se trouve dans le magasin du changeur CD ou si les disques ont été insérés à l’envers, “NO DISC” apparaît sur l’affichage. Si cela se produit, retirez le magasin et placez les disques correctement.

• Si “RESET 1” - “RESET 8” apparaît sur l’affichage, c’est qu’il y a un problème av ec la connexion entre cet appareil et le changeur CD. Si cela se produit, vérifiez la connexion, connectez le(s) cordon(s) de connexion fermement si nécessaire, puis appuyez sur la touche de réinitialisation du changeur CD.

Lecture de CD

Choisissez le changeur automatique de CD.

Chaque fois que vous appuyez sur la touche, la source change comme décrit à la page 7. La lecture commence à partir de la première plage du premier disque. Toutes les plages de tous les disques sont reproduites.

INT RPT RNDLOCALMONOSCM

9

10

KD-LX300

11 12

SOURCE

OFF

BAND

BBE

Numéro de plage

Le numéro de disque apparaît.

Durée de lecture écoulée

Pour avancer rapidement ou inverser une plage

Maintenez pressée pendant la reproduction d’un CD, pour avancer rapidement la plage.

Maintenez pressée pendant la reproduction d’un CD, pour inverser la plage.

¢,

4 ,

Pour aller aux plages suivantes ou précédentes

Appuyez brièvement sur ¢, pendant la lecture d’un CD pour avancer au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et reproduit.

Appuyez brièvement sur 4 , pendant la lecture d’un CD pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et reproduit.

FRANÇAIS

25

Pour aller directement à un disque particulier

Appuyez sur la touche numérique correspondante au numéro de disque souhaité pour commencer sa reproduction (alors que le changeur CD est en lecture).

• Pour choisir un numéro de disque de 1 – 6:

Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de disque 7 – 12:

Maintenez pressée 1 (7) – 6 (12) pendant plus d’une seconde.

Numéro de plage

FRANÇAIS

Durée de lecture écoulée

Sélection des modes de lecture de CD

• Il y a un temps limite pour effectuer les étapes suivantes. Si le réglage est annulé avant que vous ne terminiez, recommencez à partir de l’étape 1.

Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire)

1 Appuyez sur MODE pendant la lecture d’un

CD. “MODE” apparaît sur l’affichage.

En moins de

5 secondes

Numéro de disque

Ex.: Quand le disque numéro 3 est choisi

Pour afficher les informations CD Text

C’est possible uniquement quand un changeur automatique de CD de JVC pouvant lire les CD Text est connecté à cet appareil. Référez-vous à “Lecture des CD Text” à la page 13.

2 Appuyez sur RND (aléatoire) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture aléatoire de CD change comme suit:

RANDOM1 RANDOM2

Annulé

Mode

RANDOM1 Allumé Toutes les plages du

RANDOM2 Clignote Toutes les plages de

Indicateur RND

Reproduit aléatoirement

disque actuel, puis celles du disque suivant, etc.

tous les disques insérés dans le magasin.

26

Pour reproduire les plages répétitivement (Lecture répétée)

1 Appuyez sur MODE pendant la lecture d’un

CD. “MODE” apparaît sur l’affichage.

Pour lire uniquement des introductions (Balayage d’introductions)

1 Appuyez sur MODE pendant la lecture d’un

CD. “MODE” apparaît sur l’affichage.

En moins de

5 secondes

2 Appuyez sur RPT (répétition) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RPT s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture répétée de CD change comme suit:

REPEAT1 REPEAT2

Annulé

Mode

REPEAT1 Allumé La plage courante (ou

REPEAT2 Clignote Toutes les plages du

Indicateur RPT

Lit de façon répétée

la plage spécifiée).

disque courant (ou du disque spécifié).

En moins de

5 secondes

2 Appuyez sur INT (introduction) pendant que

“MODE” apparaît sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de balayage des introductions de CD change comme suit:

INTRO1 INTRO2

Annulé

Mode Indication

INTRO1

INTRO2

Le numéro de piste clignote

Le numéro de disque clignote aussi (quand il apparaît sur l’affichage)

Lit les débuts (15 secondes)

De toutes les plages sur tous les disques insérés.

De la première plage sur chaque disque inséré.

FRANÇAIS

27

FONCTIONNEMENT DE L’APPAREIL EXTERIEUR

SEL

DISP

Reproduction d’un appareil extérieur

Quand un appareil extérieur est connecté aux fiches LINE IN du panneau arrière, il peut être

FRANÇAIS

choisi comme source sonore.

1

Choisissez l’appareil extérieur.

2

Utilisez l’appareil extérieur.

Remarque:

Pour la connexion de l’appareil extérieur, référez-vous “Manuel d’installation/raccordement” (volume séparé).

Chaque fois que vous appuyez sur la touche, la source change comme décrit à la page 7.

78

MODE

SSM

10

INT RPT RNDLOCALMONOSCM

9

11 12

KD-LX300

SOURCE

OFF

BAND

BBE

Utilisation d’un caisson de grave

En connectant un caisson de grave aux fiches SUBWOOFER OUT du panneau arrière, vous pouvez améliorer les sons graves et obtenir une atmosphère de salle de concert plus réaliste.

• Référez-vous aux instructions fournies avec votre caisson de grave.

Si un caisson de grave est connecté à cet appareil, choisissez un niveau de fréquence de coupure approprié.

Pour régler la fréquence de coupure du caisson de grave, référez-vous à “Pour choisir

la fréquence de coupure du caisson de grave —

WOOFER FREQ” à la page 20.

Pour ajuster le volume de sortie du caisson de grave, référez-vous à “Ajustement du son”

à la page 14.

28

DEPANNAGE

Ce qui apparaît comme un problème n’est pas toujours très sérieux. Vérifier les points suivants avant d’appeler un centre de réparation.

Symptômes

• Le CD ne peut pas être reproduit.

• Le son du CD est interrompu par moment.

• Le son ne peut pas être entendu des enceintes.

• La présélection automatique SSM (Strong-station Sequential Memory) ne fonctionne pas.

• Il y a du bruit statique lors de l’écoute de la radio.

• “NO DISC” apparaît sur l’affichage.

• “RESET 8” apparaît sur l’affichage.

Causes

Le CD est inséré à l’envers. Vous conduisez sur une route

accidentée.

Le CD est rayé. Les connexions sont

incorrectes. Le niveau de volume est réglé

au niveau minimum. Les connexions sont

incorrectes. Les signaux sont trop faibles.

L’antenne n’est pas connectée fermement.

Il n’y a pas de CD dans le magasin.

Cet appareil n’est pas connecté correctement à un changeur de CD.

Remèdes

Insérez-le correctement. Arrêtez la lecture du CD quand

vous conduisez sur une route accidentée.

Changez le CD. Vérifiez les cordons et les

connexions. Ajustez-la sur le niveau

optimum. Vérifiez les cordons et les

connexions. Mémorisez les stations

manuellement.

Connectez l’antenne fermement.

Insérer un CD.

Connectez cet appareil et le changeur CD correctement et appuyez sur la touche de réinitialisation du changeur CD.

FRANÇAIS

• “RESET 1” - “RESET 7” apparaît sur l’affichage.

• “EJECT ERROR” apparaît sur l'affichage, et le CD ne peut pas être éjecté.

• Aucun message n’apparaît sur l’affichage, mais le CD ne peut pas êtrae éjecté.

• Cet appareil ne fonctionne pas du tout.

• Le changeur de CD ne fonctionne pas du tout.

Le lecteur de CD fonctionne peut-être incorrectement.

Le micro-ordinateur intégré peut fonctionner incorrectement à cause de bruit, etc.

Appuyez sur la touche de réinitialisation du changeur CD.

Maintenez pressée 4 pendant plus de 5 secondes.

Appuyez sur la touche de réinitialisation tout en maintenant pressée ¢. Relâchez la touche de réinitialisation, puis relâchez ¢. (Faites attention de ne pas faire tomber le CD lors de l’éjection.)

Appuyez sur la touche de réinitialisation sur le panneau avant. (Voir la page 2.)

29

ENTRETIEN

Manipulation des CD

Cet appareil a été conçu pour reproduire les CD portant les marques suivantes.

Vous pouvez reproduire vos CD-R (enregistrable) et CD-RW (réinscriptibles) originaux dans cet appareil. Cette unit n'est pas compatible avec MP3.

Manipulation des CD

Pour retirer un CD de son boîtier, faites pression sur le

support central du boîtier et retirez le CD en le tenant par

FRANÇAIS

ses arêtes.

• Tenez toujours le CD par ses arêtes. Ne

Pour remettre un CD dans son boîtier, insérez délicatement le CD autour du support central (la surface imprimée dirigée vers le haut).

• Remettez les CD dans leur boîtier après

Pour garder propre vos CD

Un CD sale peut ne pas être reproduit correctement. Si un CD devient sale, essuyez-le avec un chiffon doux, en ligne droite, du centre vers les arêtes.

Avant de reproduire un CD neuf

Les CD neufs peuvent avoir des ébarbures sur les arêtes intérieures et extérieures. Si un tel CD est utilisé, cet appareil risque de rejeter le CD. Pour retirer ces ébarbures, frottez les arête avec un crayon, un stylo, etc.

30

COMPACT

DIGITAL AUDIO

Support central

touchez pas la surface enregistrée.

utilisation.

A propos du désaligement:

Un désalignement peut être la conséquence d’une conduite sur un terrain accidenté. Cela n’endommage pas l’appareil ni le CD, mais cela peut être agaçant. Nous vous recommandons d’arrêter la lecture de CD lors d’une conduite sur un tel terrain.

Condensation d’humidité

De l’humidité peut se condenser sur la lentille à l’intérieur du lecteur CD dans les cas suivant:

• Après avoir mis le chauffage dans la voiture.

• Si l’intérieur de la voiture devient très humide. Si cela se produit, le lecteur CD peut ne pas fonctionner correctement. Dans ce cas, éjectez le CD et laissez l’appareil sous tension pendant quelques heures, jusqu’à ce que l’humidité se soit évaporée.

Lors de la lecture d’un CD-R ou CD-RW

Vous pouvez reproduire vos CD-R (enregistrables) ou CD-RW (réinscriptibles) originaux sur cet appareil uniquement s’ils ont été “finalisés”.

• Vous pouvez reproduire vos CD-R ou CD-RW enregistrés au format musical. (Cependant, il se peut qu’ils ne puissent pas être reproduits en fonction de leurs caractéristiques ou des conditions d’enregistrement.)

• Avant de reproduire un CD-R ou CD-RW, lisez attentivement les instructions et les précautions qui les accompagnent.

• Certains CD-R ou CD-RW ne pourront pas être reproduits sur cet appareil à cause de leurs caractéristiques ou parce qu’ils sont endommagés, rayés ou que la lentille du lecteur est sale.

• Les CD-R et CD-RW sont sensibles aux hautes températures et à l’humidité. Ne les laissez pas à l’intérieur de votre voiture.

• Les CD-RW peuvent avoir un temps d’affichage plus long. (à cause de leur indice de réflexion inférieur à celui des CD ordinaires).

ATTENTION:

• N’insérez pas des CD de 8 cm (3 3/16") (CD single) dans la fente d’insertion. (De tels CD ne peuvent pas être éjectés.)

• N’insérez pas des CD avec une forme inhabituelle – comme le cœur d’une fleur; cela pourrait causer un mauvais fonctionnement.

• N’exposez pas les CD à la lumière directe du soleil ou à toute source de chaleur, ni ne les placez pas dans un endroit soumis à des hautes température ou à l’humidité. Ne les laissez pas dans la voiture.

• N’utilisez aucun solvant (comme par exemple: un nettoyant pour disque analogique, un diluant en bombe, du benzine, etc.) pour nettoyer les CD.

SPECIFICATIONS

SECTION AMPLIFICATEUR AUDIO

Puissance de sortie maximum:

Avant: 50 W par canal Arrière: 50 W par canal

Puissance de sortie en mode continu (efficace):

Avant: 19 W par canal pour 4 Ω, 40 Hz à

20 000 Hz à moins de 0,8% de distorsion harmonique totale.

Arrièrer: 19 W par canal pour 4 Ω, 40 Hz à

20 000 Hz à moins de 0,8% de

distorsion harmonique totale. Impédance de charge: 4 Ω (4 Ω à 8 Ω tolérés) Plage de commande de la tonalité:

Graves: ±10 dB à 100 Hz

Aigus: ±10 dB à 10 kHz Réponse en fréquence: 40 Hz à 20 000 Hz Rapport signal sur bruit: 70 dB Niveau de entrée de ligne/Impédance:

1,5 V/20 kΩ en charge Niveau de sortie de ligne/Impédance:

4,0 V/20 kΩ en charge (pleine échelle) Impédance de sortie: 1 kΩ

SECTION TUNER

Plage de fréquence:

FM: 87,5 MHz à 107,9 MHz

(avec un intervalle entre les canaux réglé sur 200 kHz) 87,5 MHz à 108,0 MHz (avec un intervalle entre les canaux réglé sur 50 kHz)

AM: 530 kHz à 1 710 kHz

(avec un intervalle entre les canaux réglé sur 10 kHz) 531 kHz à 1 602 kHz (avec un intervalle entre les canaux réglé sur 9 kHz)

SECTION LECTEUR CD

Type: lecteur de disque compact Système de détection de signal: capteur sans

contact optique (semiconducteur laser) Nombre de canaux: 2 canaux (stéréo) Réponse en fréquence: 5 Hz à 20 000 Hz Plage dynamique: 96 dB Rapport signal sur bruit: 98 dB Pleurage et scintillement:

inférieur à la limite mesurable

GENERAL

Alimentation:

Tension de fonctionnement:

CC 14,4 V (11 V à 16 V tolérés)

Système de mise à la masse: Masse négative

Température de fonctionnement admissible:

0°C à +40°C (32°F á 104°F)

Dimensions (L × H × P):

Taille d’installation:

182 mm × 52 mm × 160 mm (7-3/16" × 2-1/16" × 6-5/16")

Taille du panneau:

188 mm × 58 mm × 8 mm (7-7/16" × 2-5/16" × 3/8")

Masse: 1,8 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

Si un kit de montage est nécessaire pour votre voiture, consultez votre annuaire téléphonique pour trouver le magasin spécialisé en autoradio le plus proche de chez vous.

FRANÇAIS

[Tuner FM]

Sensibilité utilisable: 11,3 dBf (1,0 µV/75 Ω) Sensibilité utile à 50 dB:

16,3 dBf (1,8 µV/75 Ω)

Sélectivité de canal alterné (400 kHz):

65 dB Réponse en fréquence: 40 Hz à 15 000 Hz Séparation stéréo: 35 dB Rapport de synchronisation: 1,5 dB

[Tuner AM]

Sensibilité: 20 µV Sélectivité: 35 dB

31

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey.

US RESIDENTS ONLY

om

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

1200MNMMDWTKR

JVC

CAUTION / ACHTUNG / ATTENTION / LET OP

DEUTSCH

Um dieses Gerät zu installieren, bringen Sie zunächst den Zierrahmen am Gerät an. Schieben Sie anschließend das Gerät in die Schutzhülle, indem Sie auf die vier Ecken des Zierrahmens drücken. Drücken Sie NICHT auf die Blende (die in der Abbildung dunkelgetönt dargestellt ist); anderenfalls läßt sich die Blende weder öffnen noch schließen.

FRANÇAIS

Pour installer cet appareil, fixezd’abord la plaque d’assemblage à l’appareil, puis ajustezl’appareil dans le manchon en appuyant sur les quatre coins de la plaqued’assemblage. N’APPUYEZ PAS sur le panneau (partie ombrée surl’illustration); sinon le panneau risque de ne pas pouvoir s’ouvrirou se fermer.

ENGLISH

To install this unit, attach the trim plate to the unit first, then fit the unit into the mounting sleeve by pressing the four corners of the trim plate. DO NOT press the panel (shaded in the illustration); otherwise the panel may become unable to open or close.

NEDERLANDS

Om dit apparaat te installeren, dient u eerst de sierplaat op het apparaat te bevestigen, daarna het apparaat in de behuizing te plaatsen en de vier hoeken van de sierplaat aan te drukken. Druk NIET op het paneel (gearceerd in de illustratie aangegeven), anders loopt u het risico dat het paneel niet meer kan worden geopend of gesloten.

IMPORTANT

Notice the following information will help you solve the problems. Keep this IMPORTANT sheet together with the INSTRUCTIONS book.

• After installing the unit

= Follow the procedure Å described below.

• If the unit does not operate

= Follow the procedure Å described below.

• If a CD is not ejected from the loading slot

1 “EJECT ERR” or “EJECT ERROR” appears on the display

= Follow the procedure ı described below. (If the procedure ı does not work, try

the procedure Å.) 2 No message appears on the display = Follow the procedure Ç described below.

• If a CD is not recognized (the source does not change to the CD) even though there is a CD in the loading slot

= Follow the procedure Ç described below. (If the procedure Ç does not work, try

the procedure Å.)

Å To reset the microcomputer

Press the reset button on the front panel using a ball-point pen or a similar tool. This will reset the built-in microcomputer. NOTE: Your preset adjustments — such as preset channels or sound adjustments

— will also be erased.

Reset button

ı To eject a CD by force

Press and hold

4

button until CD ejects.

4

button

Ç To eject a CD by force

While holding ¢, press the reset button. Release the reset button, then release

¢. (Be careful not to drop the CD when ejecting.)

Reset button

¢ button

KD-LX300 KD-LX100

Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement

PIM163700

[J]

1200MNMMDWTKR

JVC

EN, SP, FR

ENGLISH

• This unit is designed to operate on 12 V DC, NEGATIVE ground

electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car . If you have any questions or require information regarding installation kits, consult your JVC car audio dealer or a company supplying kits.

1

Remove the trim plate.

2

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

3

Attach the trim plate.

4

Install the sleeve into the dashboard. * After the sleeve is correctly installed into the dashboard, bend

the appropriate tabs to hold the sleeve firmly in place, as illustrated.

5

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

6

Do the required electrical connections.

7

Slide the unit into the sleeve until it is locked by pressing the four corners of the trim plate. Note: Do not press the panel (shaded in the illustration); otherwise the panel may become unable to open or close.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con

sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

1

Retire la placa de guarnición.

2

Retire la cubierta después de desenganchar los retenes de la cubierta. 1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos manijas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

3

Instale la placa de guarnición.

4

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

5

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

6

Realice las conexiones eléctricas requeridas .

7

Deslice la unidad dentro de la cubierta hasta que quede bloqueada al presionar contra las cuatro esquinas de la placa de guarnición. Nota: No presione el panel (sombreado en la ilustración); de lo contrario, podría suceder que no se pueda realizar su apertura o cierre.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

1

Retirer la plaque d’assemblage.

2

Libérer les verrous du manchon et retirer le manchon.

1

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé sur l’arrière.

2

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

3

Retirer le manchon.

Remarque:

utilisation ultérieur, après l’installation de l’appareil.

3

Fixez la plaque d’assemblage.

4

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau de

bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

5

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

6

Réalisez les connexions électriques.

7

Faites glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé en appuyant sur les quatre coins de la plaque d’assemblage.

Remarque:

l’illustration); sinon le panneau risquerait de ne pas pouvoir s’ouvrir ou se fermer.

Lorsque vous mettez l’appareil à la verticale,

S’assurer de garder les poignées pour une

N’appuyez pas sur le panneau (ombré sur

1

Trim plate

Placa de guarnición

Plaque d’assemblage

3

2

Slot

Ranura

Fente

Handle

Manija

Poignée

Fuse

Fusible

Lock Plate

Placa de bloqueo

Plaque de verrouillage

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

4

Tablero de instrumentos

Dashboard

Tableau de bord

184 mm

(7-1/4")

53 mm (2-1/8")

5

Sleeve

Cubierta

Manchon

7

4

Mounting bolt

Perno de montaje

Boulon de montage

See “ELECTRICAL CONNECTIONS.”

6

*

Véase “CONEXIONES ELECTRICAS”.

Référez-vous “RACCORDEMENTS ELECTRIQUES”.

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l’utilisation du hauban en option

Tabique a prueba de incendios

Washer

Tablero de instrumentos

Dashboard

Tableau de bord

Arandela

Rondelle

Sleeve

Cubierta

Manchon

Fire wall

Cloison

Mounting bolt

Perno de montaje

Boulon de montage

Stay (option)

Soporte (opción)

Hauban (en option)

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Vis (en option)

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l’installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

Note: When installing the unit on the mounting brac k et, mak e sure to use the 6 mm-long screws. If longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées , elles peuvent endommager l’appareil.

* Not included with this unit.

* No suministrado con esta unidad.

*

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Vis à tête plate (M5 x 6 mm)*

Removing the unit

• Before removing the unit, release the rear section.

1

Remove the trim plate.

2

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

Trim plate

Placa de guarnición

Plaque d’assemblage

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Sleeve

Cubierta

Manchon

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Retire la placa de guarnición.

2

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

21

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Trim plate

Placa de guarnición

Plaque d’assemblage

Retrait de l’appareil

• Avant de retirer l’appareil, libérer la section arrière.

1 2

Handle

Manija

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Remote controller

Control remoto

Télécommande

Retirer la plaque d’assemblage. Introduire les deux poignées dans les fentes, comme montré.

Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S’assurer de conserver les

poignées après l’installation de l’appareil.)

Battery

Pila

Pile

CR2025

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.

Note: This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does not have this system, a

voltage inverter is required, which can be purchased at JVC car audio dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. Ho we v er , with some vehicles, clicking or other unw anted noise may occur. If this happens, connect the unit’s rear ground terminal (See connection diagram.) to the car’ s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.

• Maximum input of the speakers: For KD-LX300: Maximum input of the speakers should be more than 50 W at the rear and 50 W at the front, with an impedance of 4 Ω to 8 Ω. For KD-LX100: Maximum input of the speakers should be more than 45 W at the rear and 45 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGA TIV A. Si su vehículo no posee

este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (Véase diagrama de conexión.) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces: Para KD-LX300: La entrada máxima de los altavoces traseros debe ser mayor de 50 W y la de los delanteros de 50 W, con una impedancia de 4 Ω a 8 Ω. Para KD-LX100: La entrada máxima de los altavoces traseros debe ser mayor de 45 W y la de los delanteros de 45 W, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de ce type d’alimentation, il vous faut un conver tisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la au châssis de la voiture (voir le schéma de raccordement) en utilisant des cordons les plus gros et les plus courts possibles telle qu’une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des enceintes: Pour le KD-LX300: La puissance admissible des enceintes doit être supérieure à 50 W à l’arrière et à 50 W l’avant, avec une impédance de Pour le KD-LX100: La puissance admissible des enceintes doit être supérieure à 45 W à l’arrière et à 45 W l’avant, avec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

•

Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.

12 V à masse NEGATIVE

borne arrière de masse

4 Ω à 8 Ω

.

. Si v otre véhicule n’offre pas

de l’appareil

ENGLISH FRANÇAISESPAÑOL

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to the

car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly .

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. – If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below, DO NO T connect the unit using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3,

you can connect the unit using the original speaker wiring in your car .

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

+

L

-

+

R

-

Fig. 1

+

-

+

-

+

L

-

+

R

-

Fig. 2

+

-

+

-

Fig. 3

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de

alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el

conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz

del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es como se

indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil es como se

indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de su

automóvil, consulte con su concesionario.

Connecting the leads / Conexión de los conductores / Raccordement des fils

Twist the core wires when connecting.

Retuerce los alambres de alma para conectarlos.

Torsader les âmes des fils en les raccordant.

Solder the core wires to connect them securely.

Suelde los alambres de alma para conectarlos con firmeza.

Souder les âmes desfils pour les raccorder entre eux de façon sûre.

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon

d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

•

Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).

•

AVANT de connecter les fils des enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture. –

Si le câblage des enceintes de votre voiture est réalisé comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ PAS l’appareil en utilisant ce câblage original d’enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

–

Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 3,

utilisant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câb lage d’enceintes de votre voiture,

consulter le concessionnaire de votre voiture.

CAUTION / PRECAUCION / PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés avec de la bande isolante.

vous pouvez connecter l’appareil en

NE

A Typical Connections / Conexiones tipicas / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit.

1

Connect the colored leads of the power cord to the car battery , speakers and power antenna (if any) in the f ollowing sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to power antenna (200 mA max.) 5 Orange with white stripe: to car light control switch 6 Others: to speakers

2

Connect the antenna cord.

3

Finally connect the wiring harness to the unit.

Antenna terminal

Terminal de la antena

Borne de l’antenne

To subwoofer (see diagram B )

Al subwoofer (véase diagrama B )

Au caisson de grave (voir le diagramme B )

To antenna

A la antena

A l’antenne

2

15

15 A fuse

Fusible de 15 A

Fusible 15 A

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad.

1

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil (12 V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena motriz (máx. 200 mA) 5 Naranja con rayas blancas: al interruptor de control de

las luces del automóvil

6 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte el cable de alimentación a la unidad.

JVC CD changer jack

Jack para el cambiador de CD de JVC

Prise CD changeur JVC

3

Black

Negro

Noire

1

When connecting a CD changer, we recommend that you connect one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K). ONL Y FOR KD-LX100: You can also use an external component such as a portable MD player by connecting the Line Input Adaptor KS-U57 (not supplied). (See diagram B )

Cuando conecte un cambiador de CD, se recomienda utilizar uno de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K). SOLO PARA KD-LX100: Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior, tal como un reproductor de MD. (Véase diagrama B )

Lors de la connexion d’un changeur CD, nous vous recommandons d’utiliser un des changeurs CD de la série CH-X.

• Si votre changeur appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K). SEULEMENT POUR LE KD-LX100: Vous pouvez aussi utiliser un appareil extérieur tel qu’un lecteur de MD en connectant l’adaptateur d’entrée de ligne KS-U57 (non fourni) (voir le diagramme B ).

To metallic body or chassis of the car

A un cuerpo metálico o chasis del automóvil

Vers corps métallique ou châssis du véhicule

Avant de commencer la connexion:

vérifiez attentivement le câblage du véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil.

1

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

1

Noir: à la masse

2

Jaune: à la batterie de la voiture (12 V constant)

3

Rouge: à la prise accessoire

4

Bleu avec bande blanche: à l’antenne automatique (200 mA max.)

5

Orange avec bande blanche: à l’interrupteur d’éclairage de la voiture

6

Autres: aux enceintes

2

Connectez le cordon d’antenne.

3

Finalement, connectez le faisceau de fils à l’appareil.

Ignition switch

*

Interruptor de encendido

Interrupteur d’allumage

*

Rear ground terminal

Terminal de tierra posterior

Borne arrière de masse

*1: Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise power cannot be turned on.

*1: Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1:Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

Line out/in (see diagram B )

Salida/entrada de línea (véase diagrama B )

Sortie/entrée de ligne (voir le diagramme B )

1

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Enceinte gauche (avant)

6

Gray with blac k stripe

Gris con rayas negras

Gris avec bande noire

1

Yellow*

Amarillo*

Jaune*

Red

Rojo

Rouge

1

To a live terminal in the fuse block connecting to the car battery (bypassing the ignition switch)

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

2

A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

3

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

Orange with white stripe

Naranja con rayas blancas

Orange avec bande blanche

Gray

Gris

Right speaker (front)

Altavoz derecho (frontal)

Enceinte droit (avant)

To an accessory terminal in the fuse block

A un terminal accesorio del bloque de fusibles

Vers borne accessoire du porte-fusible

To power antenna if any

4

A la antena motriz, si la hubiere

Vers l’antenne automatique, s’il y en a une

(ILLUMINATION)

Green with black stripe

Verde con rayas negras

V ert avec bande noire

To car light control switch

5

Al interruptor de control de las luces del automóvil

À l’interrupteur d’éclairage de la voiture

Green

Verde

Vert

Left speaker (rear)

Altavoz izquierdo (trasero)

Enceinte gauche (arrière)

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

Fuse block

Bloque de fusibles

Porte-fusible

Not included with this unit.

*

No suministrado con esta unidad.

Non fourni avec cet appareil.

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Enceinte droit (arrière)

B Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils

You can connect an amplifier and other equipment to upgrade your car stereo system. For their connections, refer to the instructions supplied with each component.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• For amplifier only:

– Disconnect the speakers from this unit, connect them to

the amplifier. Leave the speaker leads of this unit unused.

– ONL Y FOR KD-LX300: The line output level of this unit is kept

high to maintain the hi-fi sounds reproduced from this unit. When connecting an external amplifier to this unit, turn down the gain control on the external amplifier to obtain the best performance from this unit.

• ONLY FOR KD-LX300: Connect this unit’s SUBWOOFER OUT plugs to the amplifier’s line-in jacks.

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil. Para las conexiones, refiérase a las instrucciones suministradas con cada componente.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Desconecte los altavoces de esta unidad y conéctelos al

amplificador. Los cables de los altavoces de esta unidad quedan sin usar.

– SOLO PARA KD-LX300: El nivel de salida de línea de esta

unidad permanece alto para que corresponda con los sonidos de alta fidelidad reproducidos por esta unidad.

Cuando conecte un amplificador externo a esta unidad,

disminuya el control de ganancia del amplificador externo para obtener un óptimo rendimiento de esta unidad.

• SOLO PARA KD-LX300: Conecte las clavijas SUBWOOFER OUT de esta unidad a los jacks de entrada de línea del amplificador.

Vous pouvez connecter un amplificateur ou autre appareil pour améliorer votre système autoradio. Pour leur connexion, référezvous aux instructions fournies avec chaque appareil.

• Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de l’autre appareil de façon qu’il puisse être commandé via cet appareil.

• Pour l’amplificateur seulement:

– Déconnectez les enceintes de cet appareil et connectez-

les à l’amplificateur. Laissez les fils d’enceintes de cet appareil inutilisés.

– SEULEMENT POUR LE KD-LX300: Le niveau de sortie de ligne

de cet appareil est maintenu à un niveau élevé pour maintenir une qualité Hi-Fi pour les sons reproduits par cet appareil.

Lors de la connexion d’un amplificateur extérieur à cet appareil, diminuez le réglage du gain sur l’amplificateur

extérieur pour obtenir les meilleures performances de cet appareil.

•

SEULEMENT POUR LE KD-LX300: Connectez les fiches SUBWOOFER OUT de cet appareil aux prises d’entrée de ligne de l’amplificateur.

Amplifier / Amplificador / Amplificateur

Rear speakers

Altavoces posteriores

Enceintes arrière

INPUT

L R

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L R

Altavoces delanteros

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L

R

LINE OUT

(REAR)

L RR

Front speakers

Enceintes avant

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

LINE OUT

(FRONT)

L

KD-LX300/ KD-LX100

Remote lead

Cable remoto

Fil d’alimentation à distance

Remote lead (Blue with white stripe)

Cable remoto (Azul con rayas blancas)

Fil d’alimentation à distance (Bleu avec bande blanche)

Y-connector (not supplied with this unit)

Conector en Y (no suministrado con esta unidad)

Connecteur Y (non fourni avec cet appareil)

CAUTION / PRECAUCIONES / PRECAUTION:

• To prevent internal heat buildup inside this unit, place this unit UNDER the other equipment.

• Para evitar el aumento del calor interior de esta unidad, póngala DEBAJO del otro equipo.

• Pour éviter un échauffement interne de cet appareil, placez-le SOUS l’autre appareil.

ONLY FOR KD-LX300: You can connect another power amplifier for front speakers.

L R

SOLO PARA KD-LX300: Podrá conectar otro amplificador de potencia para los altavoces delanteros.

INPUT

L

R

To power antenna if any

A la antena motriz, si la hubiere

Vers l’antenne automatique, s’il y en a une

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

SEULEMENT POUR LE KD-LX300: Vous pouvez connecter un autre amplificateur de puissance pour les enceintes avant.

Front speakers

Altavoces delanteros

Enceintes avant

External component / Componente exterior / Appareil extérieur

FOR KD-LX300/PARA KD-LX300/POUR LE KD-LX300

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

KD-LX300

L R

LINE IN

FOR KD-LX100/PARA KD-LX100/POUR LE KD-LX100

Line Input Adaptor KS-U57 (not supplied with this unit)

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adaptateur d’entrée de ligne KS-U57 (non fourni avec cet appareil)

KD-LX100

CD changer jack

Toma del cambiador de CD

Prise du changeur CD

Source equipment

Equipo fuente

Appareil source

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

KD-LX300

SUBWOOFER OUT

L

R

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L R

L

R

Amplifier

Amplificador

Amplificateur

L

R

External component

Componente exterior

Appareil extérieur

Subwoofer

Caisson de grave

L R

TROUBLESHOOTING

• The fuse blows. * Are the red and black leads connected correctly?

• Power cannot be turned on. * Is the yellow lead connected?

• No sound from the speakers. * Is the speaker output lead short-circuited?

• Sound is distorted. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

• The unit becomes hot. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

EN CAS DE DIFFICULTES

• Le fusible saute.

*

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

*

• Pas de son des enceintes.

Le fil de sortie d’enceinte est-il court-circuité?

*

• Le son est déformé.

Le fil de sortie d’enceinte est-il à la masse?

* *

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

• L’appareil devient chaud.

*

Le fil de sortie d’enceinte est-il à la masse?

*

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

CD RECEIVER KD-LX100

ENGLISH

RECEPTOR CON CD KD-LX100

RECEPTEUR CD KD-LX100

78

MODE

SEL

DISP

SSM

10

INT RPT RNDLOCALMONOSCM

9

For installation and connections, refer to the separate manual. Para la instalación y las conexiones, refiérase al manual separado. Pour l’installation et les raccordements, se référer au manuel séparé.

11 12

KD-LX100

SOURCE

OFF

BAND

BBE

ESPAÑOL

FRANÇAIS

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

For customer Use:

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet. Retain this information for future reference.

Model No. Serial No.

PIM163600

[J]

IMPORTANT POUR PRODUITS LASER

FRANÇAIS

Precautions

1. PRODUIT LASER CLASSE 1

2. DANGER: Radiation laser invisible quand l’appareil est ouvert ou que le verrouillage est en panne ou désactivé. Éviter une exposition directe au rayon.

3. ATTENTION: Ne pas ouvrir le volet supérieur. Il n’y a pas de pièce réparable par l’utilisateur à l’intérieur. Confier le service après-vente à un personnel qualifié.

4. ATTENTION: Ce lecteur CD utilise une radiation laser invisible, toutefois, il est équipé de commutateurs de sécurité qui empêchent l’émission de radiation en retirant les disques. Il est dangereux de désactiver les commutateurs de sécurité.

5. ATTENTION: L’utilisation des commandes des réglages et effectuer des procédures autres que celles spécifiées dans ce manuel peut provoquer une exposition aux radiations dangereuses.

Comment réinitialiser votre appareil

Appuyez sur la touche de réinitialisation sur le panneau avant en utilisant un stylo-bille ou un objet similaire. Cela réinitialisera le microprocesseur intégré.

Remarque:

Les ajustements que vous avez préréglés — tels que les canaux préréglés ou les ajustements sonores — seront aussi effacés.

PRECAUTION sur le réglage du volume

Les CD produisent très peu de bruit comparé avec les autres sources. Si le niveau de volume est ajusté, par exemple, pour le tuner, les enceintes risquent d’être endommagées par l’augmentation soudaine du niveau de sortie. P ar conséquent, diminuez le volume avant de r eproduir e un disque et ajustez-le comme vous le souhaitez pendant la lecture.

2

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant

d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures

performances possibles.

TABLE DES MATIERES

EMPLACEMENT DES TOUCHES ......... 4

Panneau de commande ........................... 4

Télécommande........................................ 5

Préparation de la télécommande .............. 6

FONCTIONNEMENT DE BASE ............ 7

FONCTIONNEMENT DE BASE

DE LA RADIO ........................... 8

Ecoute de la radio.................................... 8

Mémorisation des stations........................ 9

Accord d’une station présélectionnée ...... 10

FONCTIONNEMENT DU LECTEUR CD.... 11

Lecture d’un CD....................................... 11

Localisation d’une plage ou d’un point

particulier sur un CD ............................... 12

Sélection des modes de lecture de CD .... 12

Interdiction de l’éjection de CD................. 13

Lecture des CD Text ................................. 13

AJUSTEMENT DU SON ................... 14

Ajustement du son................................... 14

Mise en/hors service de la fonction BBEII... 15 Utilisation de la mémoire de commande

du son ................................................... 15

Mémorisation de votre propre ajustement

sonore ................................................... 16

AUTRES FONCTIONS PRINCIPALES .... 17

Réglage de l’horloge................................. 17

Modification des réglages généraux

(PSM) .................................................... 17

Commande du volume automatiquement

(Croisière audio) ................................... 20

Attribution de noms aux sources .............. 22

FONCTIONNEMENT DU CHANGEUR CD ... 23

Lecture de CD ......................................... 23

Sélection des modes de lecture de CD .... 24

FONCTIONNEMENT DE L’APPAREIL

EXTERIEUR ............................. 26

Reproduction d’un appareil extérieur ....... 26

DEPANNAGE ............................... 27

ENTRETIEN ................................ 28

Manipulation des CD ................................ 28

SPECIFICATIONS.......................... 29

FRANÇAIS

À propos du mode de démonstration (DEMO MODE)...

À l’expédition de l’usine, “DEMO MODE” est réglé sur “DEMO ON” (mode en service) pour cet appareil. La démonstration commence automatiquement s’il n’y a pas de son pendant 3 minutes. (Voir la page 20.)

Pour mettre en service la démonstration des affichages

En maintenant pressée DISP, appuyez sur ¢ jusqu’à ce que “DEMO” appar aisse sur l’affichage. Les diverses fonctions et modes d’affichages équipant cet appareil apparaissent en démonstration dans l’ordre sur l’affichage. Pendant la démonstration des affichages , “DEMO” clignote sur l’affichage. Pour mettra la démonstration des affichages hors service, appuy ez de nouveau sur ¢ pendant quelques seconds en maintenant pressée DISP.

• La démonstration des affichages est mise hors service automatiquement après une heure.

AVANT D’UTILISER L’APPAREIL

*

Par sécurité....

• N’augmentez pas trop le volume car cela bloquerait les sons de l’extérieur rendant la conduite dangereuse.

• Arrêtez la voiture avant de réaliser toute opération compliquée.

*

Température à l’intérieur de la voiture....

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l’intérieur de la voiture redevienne normale avant d’utiliser l’appareil.

3

EMPLACEMENT DES TOUCHES

Panneau de commande

Le fente d’insertion du CD

1

FRANÇAIS

1 Molette de commande 2 Touche

3 Capteur de télécommande 4 Touche SEL (sélection) 5 Touche DISP (affichage)

6 Touche MODE

4

*Le panneau de commande coulisse et sort de l’appareil quand vous appuyez sur ON/CLOSE.

¢

• ¢ / 4 f touche ON ou CLOSE.

• Fonctionne aussi comme touche SSM quand elle

est pressée avec la touche MODE.

• Fonctionne aussi comme touche SSM quand elle

est pressée avec la touche DISP.

6

5

*Quand vous appuyez OFF/0, le d’affichage descend et le fente d’insertion apparâit.

/ 4

onctionne aussi comme

7

8 9

Le panneau d’affichage



p

w

q

7 T ouche SCM (mémoire de commande sonore) 8 Touche MONO 9 Touche LOCAL p Touche INT (introduction) q Touche RPT (répétition) w Touche RND (aléatoire) e Touche SOURCE r Touche BBE t Touche BAND y Touche OFF/0 (éjection) u Touches numériques

e

r

t y

2

3

u

Comment utiliser les touches numériques:

Après avoir appuyé sur MODE, les touches numériques peuvent être utilisées comme touches de diverses fonctions (pendant que “MODE” apparaît sur l’affichage). Pour utiliser ces touches comme touche numérique après avoir appuyé sur MODE, attendez 5 secondes sans appuyer sur aucune touche numérique de façon que “MODE” disparaisse de l’affichage.

• Appuyer de nouveau sur MODE efface aussi “MODE” de l’affichage.

4

Télécommande

5

1

2

3

4

1 • Met l’appareil sous tension si vous appuyez

sur cette touche quand l’appareil est hors tension.

• Maintenez pressée jusqu’à ce que “SEE YOU” apparaisse sur l’affichage pour mettre l’appareil hors tension.

• Appuyez brièvement sur cette touche pour couper le volume momentanément. Appuyez de nouveau le rétablir.

2 • Fonctionne comme la touche BAND en

écoutant la radio. Chaque fois que vous appuyez sur la touche, la bande change.

• Fonctionne comme la touche DISC + en écoutant le changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque augmente et le disque sélectionné commence la lecture.

• Ne fonctionne pas comme la touche PROG.

6

7

3 • Fonctionne comme la touche PRESET lors

de l’écoute de la radio. Chaque fois que vous appuyez sur la touche, le numéro de station préréglée augmente et la station sélectionnée est accordée.

• Fonctionne comme la touche DISC – en écoutant le changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque diminue et le disque sélectionné commence la lecture.

4 Fonctionne comme la molette de commande sur

l’appareil principal.

REMARQUE:

5 Sélectionne le mode sonore.

Chaque fois que vous appuyez sur SCM (Mémoire de commande sonore), le mode change.

6 Sélectionner la source.

Chaque fois que vous appuyez sur FUNC (fonction), la source change.

7 • Recherche des stations en écoutant la radio.

• Fait défiler rapidement en avant ou en inverse la plage si elle est maintenue pressée en écoutant le CD.

• Saute au début des plages suivantes ou revient au début de la plage courante (ou des plages précédentes) si elle est brièvement pressée en écoutant le CD.

Cette touche ne fonctionne pas pour

l’ajustement du mode de réglage préféré.

FRANÇAIS

5

Préparation de la télécommande

Avant d’utiliser la télécommande:

• Pointez la télécommande directement sur le capteur de télécommande de l’appareil principal. Assurez-vous qu’il n’y a pas d’obstacle entre les deux.

Capteur de télécommande

KD-LX100

SOURCE

• Ne pas exposer la télécommande à un éclairage puissant (en plein soleil ou un éclairage artificiel).

FRANÇAIS

Mise en place de la pile

Lorsque la portée ou l’efficacité de la télécommande diminue, remplacez la pile.

1. Retirez le porte-pile.

1) Poussez le porte-pile dans la direction de la flèche en utilisant la pointe d’un stylo-bille ou un objet similaire.

2) Retirez le porte-pile.

(face arrière)

OFF

BAND

BBE

1)

2)

3. Remettez le porte-pile en place.

Insérez le porte-pile en le poussant jusqu’à ce que vous entendiez un déclic.

(face arrière)

AVERTISSEMENT:

• Conservez les piles hors de la portée des enfants. Si un enfant venait à avaler une pile, consultez immédiatement un médecin.

• Ne rechargez pas, ne court-circuitez pas, de démontez pas, ne chauffez pas les piles et ne les jetez pas dans le feu. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne mélangez pas les piles avec d’autres objets métalliques. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Pour vous débarrassez des piles ou les conserver, entourez-les de ruban adhésif et isolez-les. Ne pas le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne piquez pas la pile avec une broche métallique ou un objet similaire. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

2. Placez la pile.

Insérez la pile dans le porte-pile avec le pole + dirigé vers le haut de façon que la pile soit bien fixée dans le porte-pile.

Pile bouton au lithium (Produit référencé: CR2025)

6

FONCTIONNEMENT DE BASE

KD-LX100

SOURCE

OFF

BAND

BBE

1

Mettez l’appareil sous tension.

L’affichage s’allume et le panneau de commande et molette de commande sort.

2

Choisissez la source.

Chaque fois que vous appuyez sur la touche, la source change comme suit:

= Tuner (FM ou AM) = CD* = Changeur CD ou appareil extérieur** = (retour au début)

* S’il n’y a pas de CD en place dans la fente

d’insertion, vous ne pouvez pas choisir CD comme source de lecture.

** Si aucun appareil extérieur n’est connecté et

si “EXT INPUT” n’est pas réglé correctement (voir la page 20), vous ne pouvez pas choisir cette source pour la lecture.

Pour utiliser le tuner (FM ou AM),

voir les pages 8 – 10.

Pour utiliser le lecteur CD,

voir les pages 11 – 13.

Pour utiliser le changeur CD,

voir les pages 23 – 25.

Pour commande l’appareil extérieur,

voir la page 26.

Remarque sur les illustrations de l’affichage:

Les illustrations seront différentes de celle qui apparaissent ici si “CLOCK DISP” est réglé sur “CLOCK OFF”. Voir la page 19.

78

MODE

SEL

DISP

SSM

11 12

10

INT RPT RNDLOCALMONOSCM

9

KD-LX100

SOURCE

BBE

23

3

Ajustez le volume.

Pour augmenter le volume.

Pour diminuer le volume.

Affichage du niveau de volume

4

Ajustez le son comme vous le souhaitez (voir la page 14).

Pour baisser le son instantanément

Appuyez sur la touche SOURCE pendant plus d’une seconde pendant l’écoute d’une source. “A TT” clignote sur l’affichage et le niv eau de volume est réduit instantanément. Pour revenir au niveau de volume précédent, appuyez de nouveau sur la touche pendant plus d’une seconde.

Pour mettre l’appareil hors tension

Maintenez pressée OFF/0 jusqu’à ce que “SEE YOU” apparaisse sur l’affichage.

Remarque:

Si vous utilisez cet appareil pour la premièr e fois, réglez l’horloge intégrée en vous reportant voir la page 17.

OFF

BAND

FRANÇAIS

7

FONCTIONNEMENT DE BASE DE LA RADIO

SEL

DISP

SSM

Ecoute de la radio

Vous pouvez utiliser la recherche automatique ou l’accord manuel pour accorder une station particulière.

Recherche d’une station

FRANÇAIS

automatiquement: Recherche automatique

1

Choisissez la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

78

MODE

10

INT RPT RNDLOCALMONOSCM

9

11 12

KD-LX100

SOURCE

OFF

BAND

BBE

Pour arrêter la recherche avant qu’une station ne soit accordée, appuyez sur la même touche

que vous avez utilisée pour la recherche.

Pour accorder les stations FM dont le signal est fort

1 Appuyez sur MODE.

“MODE” apparaît sur l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur LOCAL pendant que “MODE”

apparaît sur l’affichage de façon que l’indicateur LOCAL s’allume sur l’affichage. Cette fonction fonctionne uniquement pendant la recherche des stations FM, y compris le préréglage SSM (voir la page 9). Chaque fois que vous appuyez sur la touche, l’indicateur LOCAL s’allume et s’éteint alternativement.

Recherche manuelle d’une station: Recherche manuelle

La bande choisie apparaît.

Remarque:

Cet appareil a trois bandes FM (FM1, FM2, FM3). Vous pouv ez utiliser n’importe laquelle pour écouter une station FM.

2

Commencez la recherche d’une station.

Appuyez sur ¢ pour rechercher des stations de fréquences supérieures.

Appuyez sur 4 pour rechercher des stations de fréquences inférieures.

Quand une station est accordée, la recherche

8

s’arrête.

1

Choisissez la bande.

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

Remarque:

Cet appareil a trois bandes FM (FM1, FM2, FM3). Vous pouv ez utiliser n’importe laquelle pour écouter une station FM.

2

Maintenez pressée ¢ ou 4 jusqu’à ce que “M” (manuel) clignote sur l’affichage.

3

Accordez une station souhaitée pendant que “M” clignote.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

• Si vous relâchez la touche, le mode manuel est mis automatiquement hors service après 5 secondes.

• Si vous maintenez la touche pressée, la fréquence continue de changer jusqu’à ce que vous la relâchiez.

Quand une émission FM stéréo est difficile à recevoir:

1 Appuyez sur MODE pendant l’écoute d’une

émission FM stéréo (l’indicateur ST est allumé pendant la réception d’une émission FM stéréo).

2 Appuyez sur MONO, pendant que “MODE”

apparaît sur l’affichage, de façon que l’indicateur MO s’allume sur l’affichage. Le son devient monaural mais la réception est améliorée (l’indicateur ST s’éteint). Chaque fois que vous appuyez sur la touche, l’indicateur MO s’allume et s’éteint alternativement.

Mémorisation des stations

Vous pouvez utiliser l’une des deux méthodes suivantes pour mémoriser les stations reçues.

• Présélection automatique des stations FM: SSM (Strong-station Sequential Memory)

• Présélection manuelle des stations FM et AM

Présélection automatique des stations FM: SSM

Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2 et FM3).

1

Choisissez le numéro de la bande FM (FM1–3) où vous souhaitez mémoriser la station.

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

2

Maintenez pressées les deux touches pendant plus de 2 secondes.

“SSM” apparaît, puis disparaît quand la présélection automatique est terminée.

Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station — No. 1 (fréquence la plus basse) à No. 6 (fréquence la plus haute). Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.

FRANÇAIS

9

Présélection manuelle

Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).

Ex.: Mémorisation de la station FM située à

88,3 MHz sur le numéro de présélection 1 de la bande FM1

1

Choisissez la bande (FM1).

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Pressée répétitivement

BAND pour choisir la bande FM1.

FRANÇAIS

2

Accordez une station à 88,3 MHz.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

3

Maintenez pressée la touche numérique (dans cet exemple, 1) pendant plus de 2 secondes.

4

Répétez la procédure ci-dessus pour mémoriser d’autres stations sur d’autres numéros de présélection.

Remarques:

• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.

• Les stations présélectionnées sont effacées si l’alimentation du circuit mémoire est interrompue (par exemple, pendant le changement de la batterie). Si cela se produit, présélectionnez de nouveau les stations.

Accord d’une station présélectionnée

Vous pouvez accorder facilement une station présélectionnée. Rappelez-vous que vous devez d’abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, référez-vous à “Mémorisation des stations” voir les pages 9 et 10.

1

Choisissez la bande.

1 Appuyez sur SOURCE

pour choisir le tuner comme source.

2 Si nécessaire, pressée

répétitivement BAND pour choisir la bande.

Chaque fois que vous appuyez sur la touche, la bande change comme suit:

FM1 FM2 FM3 AM

Le numéro de la bande et “MEMO” apparaissent alternativement pendant quelques instants.

10

2

Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.

Si vous utilisez cet appareil ailleurs qu'en Amérique du Nord ou du Sud:

Vous devez modifier l’intervalle entre les canaux AM/FM. Reportez-vous à “Modification de l’intervalle entre les canaux AM/FM – AREA” voir la page 19.

FONCTIONNEMENT DU LECTEUR CD

Lecture d’un CD

1

Ouvrez la fente d’insertion.

Le panneau d’affichage descend et la fente d’insertion apparaît.

2

Insérez un disque dans la fente de d’insertion.

L’appareil tire le CD, le panneau d’affichage remonte et la lecture du CD commence automatiquement.

l’indicateur CD s’allume.

Nombre total de plages du disque inséré

Durée de lecture totale du disque inséré

78

MODE

SEL

DISP

SSM

10

INT RPT RNDLOCALMONOSCM

9

11 12

KD-LX100

SOURCE

OFF

BAND

BBE

Remarques:

• Quand un CD est dans la fente d’insertion, choisir “CD” comme source en appuyant sur SOURCE démarre la lecture du CD.

• Si un CD est inséré à l’envers, le CD est éjecté automatiquement. (“CD EJECT” apparaît sur l’affichage.)

• Quand vous reproduisez un CD Text, le titre du disque et l’interprète apparaît sur l’affichage. Alors

FRANÇAIS

le titre actuel apparaît sur l’affichage, suivi de la plage actuelle et la durée de lecture écoulée. Référez-vous aussi à “Lecture des CD Text” (page

13) et “Sélection du mode de défilement – SCROLL” (page 19). Si un CD Text comprend beaucoup d’informations textes, certaines peuvent ne pas apparaître sur l’affichage.

• Si vous changer la source, la lecture du CD s’arrête aussi (mais le CD n’est pas éjecté).

Pour arrêter la lecture et éjecter le CD

Appuyez brièvement sur OFF/0. La lecture du CD s’arrête, le panneau d’affichage descend et le CD est éjecté automatiquement de la fente d’insertion.

Pour refermer le panneau d’affichage,

appuyez sur ¢ ou 4 . Si vous n’appuyez sur aucune touche pendant environ 5 minutes, le panneau d’affichage se referme.

Plage actuelle

Durée de lecture écoulée

ATTENTION: N’INSÉREZ JAMAIS un doigt

entre le panneau d’affichage et l’appareil, car il pourrait être attrapé par l’appareil.

Remarque:

Si le CD éjecté n’est pas retiré avant environ 15 secondes, le disque est automatiquement réinséré dans la fente d’insertion pour le protégé de la poussièr e . (Dans ce cas, la lecture du CD ne commence pas.)

11

Localisation d’une plage ou d’un point particulier sur un CD

Sélection des modes de lecture de CD

Pour avancer rapidement ou inverser une plage

Maintenez pressée ¢, pendant la reproduction d’un CD, pour avancer rapidement la plage.

Maintenez pressée 4 , pendant la reproduction d’un CD, pour inverser la plage.

Pour aller aux plages suivantes ou précédentes

FRANÇAIS

Appuyez brièvement sur

¢, pendant la lecture d’un CD pour avancer au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et reproduit.

Appuyez brièvement sur 4 , pendant la lecture d’un CD pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et reproduit.

Pour aller directement à une plage particulière

Appuyez sur la touche numérique correspondante au numéro de plage souhaité pour commencer sa reproduction.

• Pour choisir un numéro de plage de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de plage 7 – 12: Maintenez pressé 1 (7) – 6 (12) pendant plus d’une seconde.

Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire)

Vous pouvez reproduire toutes les plages du CD dans un ordre aléatoire.

1 Appuyez sur MODE pendant la lecture d’un CD.

“MODE” apparaît sur la partie inférieure de l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur RND (aléatoire) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture aléatoire de CD se met alternativement en et hors service.

l’indicateur RND

Quand le mode de lecture aléatoire est en service, l’indicateur RND est allumé sur l’affichage et une plage choisie aléatoirement est reproduite.

Pour reproduire les plages répétitivement (Lecture répétée)

Vous pouvez reproduire la plage actuelle répétitivement.

1 Appuyez sur MODE pendant la lecture d’un CD.

“MODE” apparaît sur la partie inférieure de l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur RPT (répétition) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RPT s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture répétée de CD se met alternativement en et hors service.

Numéro de plage de la plage actuellement reproduite

l’indicateur RPT

12

Quand le mode de lecture répétée est en service, l’indicateur RPT est allumé sur l’affichage.

Pour reproduire uniquement les introductions (Balayage des introductions)

Vous pouvez reproduire dans l’ordre les 15 premières secondes de chaque plage.

1 Appuyez sur MODE pendant la lecture d’un CD.

“MODE” apparaît sur la partie inférieure de l’affichage et les touches numériques peuvent être utilisées comme touches de fonctions variées.

2 Appuyez sur INT (introduction) pendant que

“MODE” apparaît sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de balayage des introductions de CD se met alternativement en et hors service.

Numéro de plage de la plage actuellement reproduite

Quand le mode de balayage des introductions est en service, “INT” apparaît sur l’affichage pendant 5 secondes et le numéro de plage clignote.

Pour annuler l’interdiction et déverrouiller le CD, appuyez pendant plus de 2 secondes sur

OFF/0 tout en maintenant pressée SOURCE. “EJECT OK” clignote sur l’affichage pendant environ 5 secondes et le CD est déverrouillé.

Lecture des CD Text

Dans un CD Text, certaines informations à propos du disque (son titre, l’interprète et le titre de la plage) sont enregistrées. Vous pouvez afficher certaines de ces informations sur l’affichage.

Choisissez le mode d’affichage de texte lors de la reproduction d’un CD Text.

FRANÇAIS

Interdiction de l’éjection de CD

Vous pouvez interdire l’éjection d’un CD et le verrouiller dans d’un CD la fente d’insertion.

Tout en maintenant pressée SOURCE, appuyez pendant plus de 2 secondes sur OFF/0. “NO EJECT” clignote sur l’affichage pendant environ 5 secondes et le CD est verrouillé et ne peut pas être éjecté.

Remarque:

Si vous appuyez sur OFF/0 alors que l’interdiction d’éjection de CD est en service, le panneau de commande s’ouvre mais le CD ne peut pas être éjecté. (“NO EJECT” apparaît sur l’affichage.) Pour refermer le panneau d’affichage, appuyez sur

¢ ou 4 .

Chaque fois que vous appuyez sur la touche, l’affichage change comme suit:

Titre du disque / Interprète

Titre de la plage

No de la plage actuelle et durée de lecture écoulée

Remarques:

• L’affichage montre un maximum de 10 caractères à la fois et défile s’il y en a plus. Référez-vous aussi à “Sélection du mode de défilement – SCROLL” voir la page 19.

• Quand vous appuyez sur DISP lors de la lecture d’un CD ordinaire, “NO NAME” apparaît pour le titre/interprète du disque et pour le titre de la plage.

13

AJUSTEMENT DU SON

Ajustement du son

2

Ajustez le niveau.

Vous pouvez ajuster les caractéristiques du son à votre préférence.

1

Choisissez l’élément que vous souhaitez ajuster.

Chaque fois que vous appuyez sur la touche, l’élément ajustable change comme suit:

BASS TREBLE

VOLUME

Indication Pour: Plage

FRANÇAIS

BASS Ajuster les graves. –06 (min.)

TREBLE Ajuster les aigus. –06 (min.)

FADER* Ajuster l’équilibre R06 (Arrière

BAL Ajuster l’équilibre L06 (Gauche (balance) entre les enceintes | seulement)

VOLUME Ajuster le volume. 00 (min.)

entre les enceintes | seulement) avant et arrière. F06 (Avant

gauche et droite. R06 (Droite

FADER

BAL

(balance)

| +06 (max.)

seulement)

| 50 (max.)

Pour augmenter le niveau.

Pour diminuer le niveau.

La courbe d’égalisation change quand vous ajustez les graves ou les aigus.

Remarque:

Normalement la molette de commande fonctionne pour ajuster le volume. Alors, vous n’avez pas besoin de choisir “VOLUME” pour ajuster le niveau de volume.

* Si vous utilisez un système à deux enceintes, réglez

le niveau de fader sur “00”.

14

Mise en/hors service de la

II

fonction BBE

Utilisation de la mémoire de commande du son

La fonction BBEII* rétablit la brillance et la clarté du son original d’un enregistrement, d’une émission, etc. Quand une enceinte reproduit le son, elle introduit un décalage de phase en fonction de la fréquence, faisant que les sons haute fréquence prennent plus longtemps à atteindre l’oreille que les sons basse fréquence. La fonction BBE ajuste la relation de phase entre les basses, moyennes et hautes fréquences en ajoutant un délai progressivement plus long aux basses et moyennes fréquences, de façon que toutes les fréquences atteignent l’oreille de l’auditeur au moment correct. En plus, la fonction BBEII accentue les basses et les hautes fréquences, que les haut-parleurs reproduisent moins efficacement, par une augmentation dynamique pilotée par un programme. Combiné avec la compensation de phase, le son obtenu a une présence de “direct” plus claire et plus fine.

Chaque fois que vous appuyez sur BBE, la fonction BBEII change comme suit:

BBE 1 BBE 2

II

BBE 3

BBE OFF

(Annulé)

(1) (2)

Plus le numéro est grand, plus la fonction BBE devient forte. À l’expédition de l’usine, la fonction BBEII est réglée sur “BBE 2”.

Pour annuler la fonction BBEII, choisissez “BBE OFF”.

* Sous licence de BBE Sound, Inc.

R

est une marque de commerce de BBE

Sound, Inc.

Annulé

(OFF)

(3)

Vous pouvez choisir et mémor iser un ajustement du son spécifique pour chaque source de lecture.

(SCM avancé)

Sélection et mémorisation des modes sonores

Une fois que vous avez choisi un mode sonore, il est mémorisé. Il est rappelé et apparaît sur l’affichage chaque fois que vous choisissez la même source. Un mode sonore peut être mémorisé pour chacune des sources suivantes — FM1, FM2, FM3, AM, CD et les appareils extérieurs.

• Si vous ne souhaitez pas mémoriser le mode

sonore séparément pour chaque source de lecture, mais souhaitez utiliser le même mode sonore pour toutes les sources, référez-vous à “Annulation de SCM avancé – SCM LINK” voir la page 19.

1

Appuyez sur MODE.

Les touches numériques peuvent être utilisées comme touches de fonctions variées.

En moins de

5 secondes

2

Choisissez le mode sonore souhaité.

Chaque fois que vous appuyez sur la touche, le mode sonore change comme suit:

SCM BEAT SCM SOFT

II

• Quand “SCM LINK” est réglé sur “LINK ON”, le

• Quand “SCM LINK” est réglé sur “LINK OFF”,

SCM OFF

mode sonore choisi peut être mémorisé pour la source actuelle et l’effet ne s’applique qu’à la source actuelle. Chaque fois que vous changez la source de lecture, l’indicateur SCM clignote sur l’affichage.

l’effet du mode sonore choisi s’applique à toutes les sources.

SUITE À LA PAGE SUIVANTE

SCM POP

FRANÇAIS

15

Indication Pour: Valeurs préréglées

Graves Aigus BBE

SCM BEAT Musique rock +02 00 2

ou disco

SCM SOFT Musique de +01 –03 OFF

fond

SCM POP Musique +04 +01 OFF

SCM OFF (Son plat) 00 00 2

légère

Rappel des modes sonores

Quand “SCM LINK” est réglé sur “LINK ON”, choisissez la source.

FRANÇAIS

Le mode sonore mémorisé pour la source choisie est rappelé.

Remarques:

• Vous pouvez ajuster le mode sonore préréglé comme vous le souhaitez et le mémoriser . Si vous souhaitez ajuster et mémoriser votre propre mode sonore, référez-vous à “Mémorisation de votre propre ajustement sonore” ci-dessous.

• P our ajuster les niveaux de r enforcement des graves et des aigus ou pour mettre en/hors service la fonction BBE temporairement, référ ez-vous voir les pages 14 et 15. (V os ajustements sont annulés si une autre source est c hoisie.)

Mémorisation de votre propre ajustement sonore

1

II

Appuyez sur MODE.

Les touches numériques peuvent être utilisées comme touches de fonctions variées.

En moins de

5 secondes

2

Choisissez le mode sonore souhaité.

Pour les détails, référez-vous voir la page 15.

3

1 Choisissez l’élément que vous

souhaitez ajuster (graves ou aigus).

2 Ajustez l’élément choisi.

21

Répétez la étape 3 pour ajuster d’autres éléments.

Pour ajuster le niveau BBEII, voir la page 15.

4

Appuyez sur MODE.

II

5

Maintenez pressée SCM jusqu’à le mode sonore choisi clignote sur l’affichage.

L’ajustement réalisé pour le mode sonore choisi est mémorisé.

Vous pouvez ajuster les modes sonore (SCM BEAT, SCM SOFT, SCM POP) comme vous le souhaitez et mémoriser votre propre ajustement.

• Il y a un temps limite pour effectuer les étapes

suivantes. Si le réglage est annulé avant que vous ne terminiez, recommencez à partir de l’étape 1.

16

6

Répétez la même procédure pour ajuster les autres modes sonores.

Pour réinitialiser l’appareil aux réglages de l’usine

Répétez la même procédure et réattribuez les valeurs préréglées du tableau de la colonne à la gauche.

AUTRES FONCTIONS PRINCIPALES

Réglage de l’horloge

1

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 18.)

2

Réglez les heures.

1 Choisissez “CLOCK HOUR” s’il

n’apparaît pas sur l’affichage.

2 Ajustez les heures.

1

3

Réglez les minutes.

1 Choisissez “CLOCK MIN”. 2 Ajustez les minutes.

1

2

Modification des réglages généraux (PSM)

Vous pouvez modifier les éléments de la liste de la page suivante en utilisant la commande PSM (Preferred Setting Mode — Mode de réglage préféré).

Procédure de base

1

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 18.)

2

Choisissez un élément PSM que vous souhaitez ajuster. (Voir la page

18.)

FRANÇAIS

4

Appuyez sur SEL (sélection) pour terminer le réglage.

3

Ajustez l’élément PSM choisi ci-dessus.

4

Répétez, si nécessaire, les étapes 2 et 3 pour ajuster les autres éléments PSM.

5

Appuyez sur SEL (sélection) pour terminer le réglage.

17

Les éléments Preferred Setting Mode — Mode de réglage préféré (PSM)

1

Maintenez pressée.

CLOCK HOUR Réglage des heures CLOCK MIN Réglage des minutes SCM LINK Liaison mémoire de

CLOCK DISP Affichage de l’horloge

FRANÇAIS

LEVEL Affichage du niveau DIMMER Mode d’affichage

CRUISE Croisière audio

RPM SET* Vitesse au ralenti BOOST* Accentuation BEEP SW Tonalité de touche SCROLL Mode de défilement

AREA Intervalle des canaux EXT INPUT Ajustement du niveau

FLAT PANEL Panneau plat DEMO MODE Mode de démonstration

2

Choisissez.

commande du son

d’entrée de ligne

3

Réglez.

Sens contraire des aiguilles d’une montre

Recule Avance

LINK OFF

CLOCK OFF

4 types (voir la page 19)

AUTO

CRUISE 1

BOOST 01 – 15 BOOST 05

BEEP OFF BEEP ON

ONCE

CHANGER LINE INPUT CHANGER 20

DEMO OFF

Sens des aiguilles d’une montre

AvanceRecule

CLOCK ON

ON

CRUISE 2

CRUISE OFF

—

OFF

FLAT ONFLAT OFF

DEMO ON

OFF

AUTO

Préréglages d’usine

1:00

LINK ONLINK ON

CLOCK ON

NORMAL

AUTO

CRUISE OFF

800 rpm 21

BEEP ON

ONCE 19

AREA USAREA US AREA EU

FLAT OFF

DEMO ON 20

Voir la page

17

19 19

20

21 19

19

20

4

Appuyez sur SEL (sélection) pour terminer le réglage.

*

Si vous choisissez “CRUISE 1” ou “CRUISE 2” pour le mode de croisière audio, vous pouvez ajuster ces éléments.

18

Annulation de SCM avancé — SCM LINK

Vous pouvez annuler les réglages SCM (mémoire de commande sonore) avancés et annuler les liaisons des modes sonores avec les sources de lecture. À l’expédition de l’usine, un mode sonore différent peut être mémorisé pour chaque source de façon à ce que vous puissiez changer les modes sonores simplement ne changeant de source.

• LINK ON: Réglages SCM avancés (modes sonores différents pour chaque source)

• LINK OFF: Réglages SCM ordinaires (un seul mode sonore pour toutes les sources)

Sélection de l’affichage de l’horloge — CLOCK DISP

Vous pouvez régler l’horloge de façon à ce qu’elle apparaisse dans la partie inférieure de l’affichage quand l’appareil est sous tension. À l’expédition de l’usine, l’horloge est réglée pour apparaître sur l’affichage.

• CLOCK ON: L’horloge apparaît sur l’affichage.

• CLOCK OFF: L’horloge n’apparaît pas sur l’affichage. Quand “CLOCK OFF” est choisi, le réglage du mode sonore actuel (voir la page 15) apparaît dans la partie supérieure de l’affichage*.

* Si une source extérieure est choisie, le mode sonore

actuel apparaît dans la partie inférieure de l’affichage.

Pour choisir l’affichage du niveau — LEVEL

Vous pouvez choisir le type d’affichage du niveau selon vos préférences. À l’expédition de l’usine, “NORMAL” est choisi.

• NORMAL: Affichage ordinaire du niveau audio (s’allume de bas en haut).

• MIRROR: L’affichage du niveau audio apparaît comme s’il était réfléchi sur un miroir.

• LEVEL OFF: L ’affichage du niveau reste allumé et ne change pas son éclairage.

• ALL OFF: L’affichage du niveau est éteint.

Sélection du mode d’assombrissement — DIMMER

Quand vous allumez les feux de votre voiture, l’affichage s’assombrit automatiquement (Assombrissement automatique). À l’expédition de l’usine, le mode d’assombrissement automatique est en service.

• AUTO: Met en service l’assombrissement automatique.

• OFF: Annule l’assombrissement automatique.

• ON: Assombrit en permanence l’affichage.

Remarque sur l’assombrissement automatique:

L’assombrissement automatique équipant cet appareil peut ne pas fonctionner correctement sur certains véhicules, particulièrement sur ceçx qui ont une molette de commande pour l’assombrissement. Dans ce cas, réglez le mode d’assombrissement sur “ON” ou sur “OFF”.

Mise en/hors service de la tonalité sonore — BEEP SW

Vous pouv ez mettre hors service la tonalité sonore si vous ne souhaitez pas entendre un “bip” sonore chaque fois que vous appuyez sur une touche. À l’expédition de l’usine, la tonalité sonore est en service.

• BEEP ON: Met en service la tonalité sonore.

• BEEP OFF: Met hors service la tonalité sonore.

Sélection du mode de défilement — SCROLL

Vous pouvez choisir le mode de défilement pour l’affichage des noms et des informations des disques s’ils comprennent plus de 10 caractères. À l’expédition de l’usine, le mode de défilement est réglé sur “ONCE”.

• ONCE: Répète le défilement seulement une fois.

• AUTO: Répète le défilement (intervalle de 5 secondes).

• OFF: Annule le défilement automatique.

Remarque:

Même si le mode de défilement est réglé sur “OFF”, vous pouvez faire défiler l’affichage en appuyant sur DISP pendant plus d’une seconde.

Modification de l’intervalle entre les canaux AM/FM — AREA

À l’expédition de l’usine, l’intervalle entre les canaux est réglé sur 10 kHz pour la bande AM et sur 200 kHz pour la bande FM (réglage AREA US). Vous devrez changer l’intervalle entre les canaux si vous utilisez cet appareil ailleurs qu’en Amérique du Nord ou du Sud.

• AREA EU: Choisissez ce réglage si vous utilisez cet appareil ailleurs qu’en Amérique du Nord ou du Sud. (9 kHz pour la bande AM et 50 kHz (pour accord manuel) / 100 kHz (pour recherche) pour la bande FM)

• AREA US: Choisissez ce réglage si vous utilisez cet appareil en Amérique du Nord ou du Sud. (10 kHz pour la bande AM et 200 kHz pour la bande FM)

Remarque:

Si le réglage de l’intervalle entre les canaux est changé, les choses suivantes se produisent.

• Les noms affectés aux stations sont effacés de la

mémoire. Pour les affecter de nouveau, référez-vous à “Attribution de noms aux sources” à la page 22.

FRANÇAIS

19

Pour choisir l’appareil extérieur à utiliser — EXT INPUT

Vous pouvez connecter l’appareil extérieur à la prise du changeur de CD à l’arrière en utilisant l’adaptateur d’entrée de ligne KS-U57 (non fourni). Pour utiliser l’appareil extérieur comme source de lecture de cet appareil, vous devez choisir quel appareil — changeur de CD ou appareil extérieur — utiliser. À l’expédition de l’usine, “CHANGER” est choisi comme appareil extérieur.

• CHANGER: Pour utiliser le changeur de CD.

• LINE INPUT: Pour utiliser un appareil extérieur autre qu’un changeur de CD.

Pour rendre le panneau avant plat (pour le cacher) — FLAT PANEL

Lors de l’utilisation de l’autoradio à l’aide de la

FRANÇAIS

télécommande, vous pouvez cacher le panneau de commande pour que le panneau avant ait l’air plat. À l’expédition de l’usine, “FLAT OFF” est choisi.

• FLAT ON: Le panneau de commande ne

• FLAT OFF: Vous pouvez utiliser le panneau

Remarque:

Quand “FLAT ON” est choisi, vous pouvez éjecter le CD en maintenant pressée 4 .

sort pas quand l’appareil est mis sous tension. Pour utiliser le panneau de commande, appuyez sur 4 de façon à le faire sortir. Si aucune commande n’est effectuée pedant environ 10 secondes, il se rétracte automatiquement dans l’autoradio.

de commande normalement.

Pour mettre le mode de démonstration en ou hors service — DEMO MODE

Vous pouvez mettre le mode de démonstration en ou hors service. À l’expédition de l’usine, le mode de démonstration est en service “DEMO ON”.

• DEMO ON: Met le mode de démonstration

• DEMO OFF: Met le mode de démonstration

Remarque:

Si l’appareil est réinitialisé (alors que l’appareil était sous tension), la démonstration démarre s’il n’y a aucun son pendant 10 secondes.

20

en service. La démonstration commence automatiquement s’il n’y a aucun son pendant 3 minutes.

hors service.

Commande du volume automatiquement (Croisière audio)

Vous pouvez choisir le mode de croisière correct pour votre voiture. Cet appareil change le volume automatiquement (sur 3 niveaux possibles) en fonction de la vitesse du véhicule en détectant la fréquence génératrice de l’alternateur (Croisière audio). Si vous souhaitez utiliser ce mode, suivez les procédures ci-dessous. À l’expédition de l’usine, ce mode est réglé sur “CRUISE OFF”.

• CRUISE 1: Choisissez ce réglage si votre

• CRUISE 2: Choisissez ce réglage si votre

• CRUISE OFF: Annule la croisière automatique.

1

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 18.)

2

Choisissez “CRUISE MODE”.

3

Choisissez le réglage souhaité.

Comme vous tournez la molette de commande, le mode de croisière audio change comme suit:

voiture est relativement silencieuse.

voiture est relativement bruyante. Le taux d’augmentation du volume est double de celui du réglage CRUISE 1.

CRUISE 1

CRUISE 2

CRUISE OFF

4

Appuyez sur SEL (sélection) pour terminer le réglage.

Si la croisière audio ne fonctionne pas correctement

Vous devez peut-être enregistrer la vitesse au ralenti en mémoire pour que la fonction de croisière audio fonctionne correctement.

Quand cette fonction est en service

(l’indicateur CRUISE s’allume sur l’affichage), le niveau de volume correct est automatiquement choisi parmi 3 niveaux possibles en fonction de la vitesse du véhicule et le niveau choisi est montré sur l’affichage.

Quand la vitesse de la voiture augmente.

Quand la vitesse de la voiture diminue.

Pour ajuster le taux d’accroissement du volume

Si vous trouvez que la croisière audio automatique augmente trop (ou diminue trop) le volume quand la vitesse de la voiture change, vous pouvez ajuster le taux d’augmentation en changeant le niveau d’accentuation. Pour le changer, suivez la procédure ci-dessous.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez répétitivement sur ¢ ou 4

jusqu’à ce que “CRUISE MODE” apparaisse sur l’affichage.

3 Tournez la molette de commande pour choisir

“CRUISE 1” ou “CRUISE 2”.

4 Appuyez sur ¢ (ou 4 ) pour choisir

“BOOST”. Le niveau d’accentuation actuel apparaît sur l’affichage.

5 Tournez la molette de commande pour choisir

le niveau d’accentuation souhaité (entre 01 à

15).

6 Appuyez sur SEL (sélection) pour terminer le

réglage.

NOTEZ que un certain nombre de facteurs, tels que la direction assistée, les essuieglaces, les glaces à commande électrique, la climatisation, etc. peuvent générer du bruit et faire que la fonction de croisière audio ne fonctionne pas correctement. Si c’est la cause principale du mauvais fonctionnement, connectez le fil de sauvegarde de la mémoire (fil jaune) directement à la batterie de la voiture pour éviter que ces bruits affectent la croisière audio.

1 Démarrez le moteur et laissez-le chauffer. 2 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

3 Appuyez répétitivement sur ¢ ou 4

jusqu’à ce que “CRUISE MODE” apparaisse sur l’affichage.

4 Tournez la molette de commande pour choisir

“CRUISE 1” ou “CRUISE 2”.

5 Appuyez sur ¢ (ou 4 ) pour choisir

“RPM SET”.

6 Tournez la molette de commande pour choisir

la vitesse de ralenti souhaitée.

7 Appuyez sur SEL (sélection) pour terminer le

réglage.

Quand le réglage est terminé, l’appareil vérifie automatiquement pour voir si la croisière audio fonctionne correctement avec ce nouveau réglage du ralenti. S’il ne fonctionne pas correctement, la croisière audio est annulée automatiquement et le réglage du ralenti est invalidé.

• Si cela se produit, voir le paragraphe “NO TEZ” ci-dessus.

FRANÇAIS

21

Attribution de noms aux sources

Vous pouvez attribué des noms aux fréquences de station et aux CD. Après avoir attribué un nom, il apparaît sur l’affichage quand le CD ou l’appareil extérieur est choisi.

Sources Nombre maximum

de caractères

Fréquences de 10 caractères maximum station (pour un maximum

CD* et 32 caractères maximum changeur de CD* (jusqu’à 40 disques)

FRANÇAIS

* Vous ne pouvez pas attribuer un nom à un CD Text.

1

Choisissez une source à laquelle vous souhaitez attribuer un nom.

2

Maintenez pressée SEL (sélection) pendant plus de 2 secondes tout en appuyant sur DISP.

de 30 fréquences de station FM et AM)

3

Choisissez un caractère.

Référez-vous à ce qui suit pour les caractères disponibles.

4

Déplacez le curseur sur la position de caractère suivante (ou précédente).

5

Répétez les étapes 3 et 4 jusqu'à ce que tout le nom soit entré.

6

Appuyez sur la touche pendant que le dernier caractère choisi clignote.

Le nom entré est enregistré en mémoire.

Pour effacer les caractères entrés

Insérez des espaces en utilisant la procédure décrite ci-dessus.

22

Quand vous choisissez une fréquence de station comme source:

Quand vous choisissez la source est un CD:

Caractères disponibles

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 4 5 6 7 8 9

espace

Remarques:

• Si vous essayez d’attribuer un nom à un 41 e disques, “NAME FULL” apparaît sur l’affichage. (Dans ce cas, effacez les noms indésirables avant l’attribution.)

• Quand le changeur de CD est connecté, vous pouvez attribuer des noms aux CD dans le changeur de CD. Ces noms peuvent aussi être affichées sur l’affichage si vous insérez les CD dans cet appareil.

0 1 2 3 –

<

/

>

FONCTIONNEMENT DU CHANGEUR CD

SEL

78

MODE

DISP

SSM

Nous vous recommandons d’utiliser un appareil de la série CH-X avec votre appareil. Si vous possédez un autre changeur automatique de CD, consultez votre revendeur autoradio JVC pour les connexions.

• Par exemple, si votre changeur automatique de CD appartient à la série KD-MK, vous avez besoin d’un câble (KS-U15K) pour le connecter à l’appareil.

Avant d’utiliser votre changeur automatique de CD:

• Référez-vous aussi aux instructions fournies avec votre changeur CD.

• Si aucun disque ne se trouve dans le magasin du changeur CD ou si les disques ont été insérés à l’envers, “NO DISC” apparaît sur l’affichage. Si cela se produit, retirez le magasin et placez les disques correctement.

• Si “RESET 1” - “RESET 8” apparaît sur l’affichage, c’est qu’il y a un problème av ec la connexion entre cet appareil et le changeur CD. Si cela se produit, vérifiez la connexion, connectez le(s) cordon(s) de connexion fermement si nécessaire, puis appuyez sur la touche de réinitialisation du changeur CD.

Lecture de CD

Choisissez le changeur automatique de CD.

Chaque fois que vous appuyez sur la touche, la source change comme décrit à la page 7. La lecture commence à partir de la première plage du premier disque. Toutes les plages de tous les disques sont reproduites.

INT RPT RNDLOCALMONOSCM

9

10

KD-LX100

11 12

SOURCE

OFF

BAND

BBE

Numéro de plage

Le numéro de disque apparaît.

Durée de lecture écoulée

Pour avancer rapidement ou inverser une plage

Maintenez pressée pendant la reproduction d’un CD, pour avancer rapidement la plage.

Maintenez pressée pendant la reproduction d’un CD, pour inverser la plage.

¢,

4 ,

Pour aller aux plages suivantes ou précédentes

Appuyez brièvement sur ¢, pendant la lecture d’un CD pour avancer au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et reproduit.

Appuyez brièvement sur 4 , pendant la lecture d’un CD pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et reproduit.

FRANÇAIS

23

Pour aller directement à un disque particulier

Appuyez sur la touche numérique correspondante au numéro de disque souhaité pour commencer sa reproduction (alors que le changeur CD est en lecture).

• Pour choisir un numéro de disque de 1 – 6:

Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de disque 7 – 12:

Maintenez pressée 1 (7) – 6 (12) pendant plus d’une seconde.

Numéro de plage

Durée de lecture écoulée

FRANÇAIS

Sélection des modes de lecture de CD

• Il y a un temps limite pour effectuer les étapes suivantes. Si le réglage est annulé avant que vous ne terminiez, recommencez à partir de l’étape 1.

Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire)

1 Appuyez sur MODE pendant la lecture d’un

CD. “MODE” apparaît sur l’affichage.

En moins de

5 secondes

Numéro de disque Ex.: Quand le disque numéro 3 est choisi

Pour afficher les informations CD Text

C’est possible uniquement quand un changeur automatique de CD de JVC pouvant lire les CD Text est connecté à cet appareil. Référez-vous à “Lecture des CD Text” à la page 13.

2 Appuyez sur RND (aléatoire) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RND s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture aléatoire de CD change comme suit:

RND1

(Aléatorie1)

RND2

(Aléatorie2)

Annulé

Mode

RND1 Allumé Toutes les plages du

RND2 Clignote Toutes les plages de

Indicateur RND

Reproduit aléatoirement

disque actuel, puis celles du disque suivant, etc.

tous les disques insérés dans le magasin.

24

Pour reproduire les plages répétitivement (Lecture répétée)

1 Appuyez sur MODE pendant la lecture d’un

CD. “MODE” apparaît sur l’affichage.

Pour lire uniquement des introductions (Balayage d’introductions)

1 Appuyez sur MODE pendant la lecture d’un

CD. “MODE” apparaît sur l’affichage.

En moins de

5 secondes

2 Appuyez sur RPT (répétition) pendant que

“MODE” apparaît sur l’affichage, de façon que l’indicateur RPT s’allume sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de lecture répétée de CD change comme suit:

RPT1

(Répétition1)

RPT2

(Répétition2)

Annulé

Mode

RPT1 Allumé La plage courante (ou

RPT2 Clignote Toutes les plages du

Indicateur RPT

Lit de façon répétée

la plage spécifiée).

disque courant (ou du disque spécifié).

En moins de

5 secondes

2 Appuyez sur INT (introduction) pendant que

“MODE” apparaît sur l’affichage. Chaque fois que vous appuyez sur la touche, le mode de balayage des introductions de CD change comme suit:

INT1

(Introduction1)

INT2

(Introduction2)

Annulé

Mode Indication

INT1

INT2

Le numéro de piste clignote

Le numéro de disque clignote aussi (quand il apparaît sur l’affichage)

Lit les débuts (15 secondes)

De toutes les plages sur tous les disques insérés.

De la première plage sur chaque disque inséré.

FRANÇAIS

25

FONCTIONNEMENT DE L’APPAREIL EXTERIEUR

SEL

DISP

SSM

Reproduction d’un appareil extérieur

Vous pouvez connecter un appareil extérieur à la prise extérieure du changeur de CD à l’arrière de

FRANÇAIS

l’appareil en utilisant un adaptateur d’entrée de ligne KS-U57 (non fourni).

Préparations:

• Pour connecter l’adaptateur d’entrée de ligne KS-U57 et l’appareil extérieur, référez-vous au manuel d’installation/connexion (volume séparé).

• Avant d’utiliser l’appareil extérieur en utilisant la procédure suivante, choisissez l’entrée extérieure correctement. (Référez-vous à “Pour choisir l’appareil extérieur à utiliser — EXT INPUT” à la page 20.)

78

MODE

10

INT RPT RNDLOCALMONOSCM

9

1

KD-LX100

11 12

SOURCE

OFF

BAND

BBE

Choisissez l’appareil extérieur.

Chaque fois que vous appuyez sur la touche, la source change comme décrit à la page 7.

2

Utilisez l’appareil extérieur.

Remarque:

Pour la connexion de l’appareil extérieur, référez-vous Manuel d’installation/connexion (volume séparé).

3

Ajustez le volume.

26

DEPANNAGE

Ce qui apparaît comme un problème n’est pas toujours très sérieux. Vérifier les points suivants avant d’appeler un centre de réparation.

Symptômes

• Le CD ne peut pas être reproduit.

• Le son du CD est interrompu par moment.

• Le son ne peut pas être entendu des enceintes.

• La présélection automatique SSM (Strong-station Sequential Memory) ne fonctionne pas.

• Il y a du bruit statique lors de l’écoute de la radio.

• “NO DISC” apparaît sur l’affichage.

• “RESET 8” apparaît sur l’affichage.

Causes

Le CD est inséré à l’envers. Vous conduisez sur une route

accidentée.

Le CD est rayé. Les connexions sont

incorrectes. Le niveau de volume est réglé

au niveau minimum. Les connexions sont

incorrectes. Les signaux sont trop faibles.

L’antenne n’est pas connectée fermement.

Il n’y a pas de CD dans le magasin.

Cet appareil n’est pas connecté correctement à un changeur de CD.

Remèdes

Insérez-le correctement. Arrêtez la lecture du CD quand

vous conduisez sur une route accidentée.

Changez le CD. Vérifiez les cordons et les

connexions. Ajustez-la sur le niveau

optimum. Vérifiez les cordons et les

connexions. Mémorisez les stations

manuellement.

Connectez l’antenne fermement.

Insérer un CD.

Connectez cet appareil et le changeur CD correctement et appuyez sur la touche de réinitialisation du changeur CD.

FRANÇAIS

• “RESET 1” - “RESET 7” apparaît sur l’affichage.

• “EJECT ERR” apparaît sur l'affichage, et le CD ne peut pas être éjecté.

• Aucun message n’apparaît sur l’affichage, mais le CD ne peut pas êtrae éjecté.

• Cet appareil ne fonctionne pas du tout.

• Le changeur de CD ne fonctionne pas du tout.

Le lecteur de CD fonctionne peut-être incorrectement.

Le micro-ordinateur intégré peut fonctionner incorrectement à cause de bruit, etc.

Appuyez sur la touche de réinitialisation du changeur CD.

Maintenez pressée 4 pendant plus de 5 secondes.

Appuyez sur la touche de réinitialisation tout en maintenant pressée ¢. Relâchez la touche de réinitialisation, puis relâchez

¢. (Faites attention de ne pas faire tomber le CD lors de l’éjection.)

Appuyez sur la touche de réinitialisation sur le panneau avant. (Voir la page 2.)

27

ENTRETIEN

Manipulation des CD

Cet appareil a été conçu pour reproduire les CD portant les marques suivantes.

Vous pouvez reproduire vos CD-R (enregistrable) et CD-RW (réinscriptibles) originaux dans cet appareil. Cette unit n'est pas compatible avec MP3.

Manipulation des CD

Pour retirer un CD de son boîtier, faites pression sur le

support central du boîtier et retirez le CD en le tenant par

FRANÇAIS

ses arêtes.

• Tenez toujours le CD par ses arêtes. Ne

Pour remettre un CD dans son boîtier, insérez délicatement le CD autour du support central (la surface imprimée dirigée vers le haut).

• Remettez les CD dans leur boîtier après

Pour garder propre vos CD

Un CD sale peut ne pas être reproduit correctement. Si un CD devient sale, essuyez-le avec un chiffon doux, en ligne droite, du centre vers les arêtes.

Avant de reproduire un CD neuf

Les CD neufs peuvent avoir des ébarbures sur les arêtes intérieures et extérieures. Si un tel CD est utilisé, cet appareil risque de rejeter le CD. Pour retirer ces ébarbures, frottez les arête avec un crayon, un stylo, etc.

28

COMPACT

DIGITAL AUDIO

Support central

touchez pas la surface enregistrée.

utilisation.

A propos du désaligement:

Un désalignement peut être la conséquence d’une conduite sur un terrain accidenté. Cela n’endommage pas l’appareil ni le CD, mais cela peut être agaçant. Nous vous recommandons d’arrêter la lecture de CD lors d’une conduite sur un tel terrain.

Condensation d’humidité

De l’humidité peut se condenser sur la lentille à l’intérieur du lecteur CD dans les cas suivant:

• Après avoir mis le chauffage dans la voiture.

• Si l’intérieur de la voiture devient très humide. Si cela se produit, le lecteur CD peut ne pas fonctionner correctement. Dans ce cas, éjectez le CD et laissez l’appareil sous tension pendant quelques heures, jusqu’à ce que l’humidité se soit évaporée.

Lors de la lecture d’un CD-R ou CD-RW

Vous pouvez reproduire vos CD-R (enregistrables) ou CD-RW (réinscriptibles) originaux sur cet appareil uniquement s’ils ont été “finalisés”.

• Vous pouvez reproduire vos CD-R ou CD-RW enregistrés au format musical. (Cependant, il se peut qu’ils ne puissent pas être reproduits en fonction de leurs caractéristiques ou des conditions d’enregistrement.)

• Avant de reproduire un CD-R ou CD-RW, lisez attentivement les instructions et les précautions qui les accompagnent.

• Certains CD-R ou CD-RW ne pourront pas être reproduits sur cet appareil à cause de leurs caractéristiques ou parce qu’ils sont endommagés, rayés ou que la lentille du lecteur est sale.

• Les CD-R et CD-RW sont sensibles aux hautes températures et à l’humidité. Ne les laissez pas à l’intérieur de votre voiture.

• Les CD-RW peuvent avoir un temps d’affichage plus long. (à cause de leur indice de réflexion inférieur à celui des CD ordinaires).

ATTENTION:

• N’insérez pas des CD de 8 cm (3 3/16") (CD single) dans la fente d’insertion. (De tels CD ne peuvent pas être éjectés.)

• N’insérez pas des CD avec une forme inhabituelle – comme le cœur d’une fleur; cela pourrait causer un mauvais fonctionnement.

• N’exposez pas les CD à la lumière directe du soleil ou à toute source de chaleur, ni ne les placez pas dans un endroit soumis à des hautes température ou à l’humidité. Ne les laissez pas dans la voiture.

• N’utilisez aucun solvant (comme par exemple: un nettoyant pour disque analogique, un diluant en bombe, du benzine, etc.) pour nettoyer les CD.

SPECIFICATIONS

SECTION AMPLIFICATEUR AUDIO

Puissance de sortie maximum:

Avant: 45 W par canal Arrière: 45 W par canal

Puissance de sortie en mode continu (efficace):

Avant: 17 W par canal pour 4 Ω, 40 Hz à

20 000 Hz à moins de 0,8% de distorsion harmonique totale.

Arrièrer: 17 W par canal pour 4 Ω, 40 Hz à

20 000 Hz à moins de 0,8% de

distorsion harmonique totale. Impédance de charge: 4 Ω (4 Ω à 8 Ω tolérés) Plage de commande de la tonalité:

Graves: ±10 dB à 100 Hz

Aigus: ±10 dB à 10 kHz Réponse en fréquence: 40 Hz à 20 000 Hz Rapport signal sur bruit: 70 dB Niveau de sortie de ligne/Impédance:

2,0 V/20 kΩ en charge (pleine échelle) Impédance de sortie: 1 kΩ

SECTION TUNER

Plage de fréquence:

FM: 87,5 MHz à 107,9 MHz

(avec un intervalle entre les canaux réglé sur 200 kHz) 87,5 MHz à 108,0 MHz (avec un intervalle entre les canaux réglé sur 50 kHz)

AM: 530 kHz à 1 710 kHz

(avec un intervalle entre les canaux réglé sur 10 kHz) 531 kHz à 1 602 kHz (avec un intervalle entre les canaux réglé sur 9 kHz)

[Tuner FM]

Sensibilité utilisable: 11,3 dBf (1,0 µV/75 Ω) Sensibilité utile à 50 dB:

16,3 dBf (1,8 µV/75 Ω) Sélectivité de canal alterné (400 kHz):

65 dB Réponse en fréquence: 40 Hz à 15 000 Hz Séparation stéréo: 35 dB Rapport de synchronisation: 1,5 dB

SECTION LECTEUR CD

Type: lecteur de disque compact Système de détection de signal: capteur sans

contact optique (semiconducteur laser) Nombre de canaux: 2 canaux (stéréo) Réponse en fréquence: 5 Hz à 20 000 Hz Plage dynamique: 96 dB Rapport signal sur bruit: 98 dB Pleurage et scintillement:

inférieur à la limite mesurable

GENERAL

Alimentation:

Tension de fonctionnement:

CC 14,4 V (11 V à 16 V tolérés)

Système de mise à la masse: Masse négative

Température de fonctionnement admissible:

0°C à +40°C (32°F á 104°F)

Dimensions (L × H × P):

Taille d’installation:

182 mm × 52 mm × 160 mm (7-3/16" × 2-1/16" × 6-5/16")

Taille du panneau:

188 mm × 58 mm × 8 mm (7-7/16" × 2-5/16" × 3/8")

Masse: 1,7 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

Si un kit de montage est nécessaire pour votre voiture, consultez votre annuaire téléphonique pour trouver le magasin spécialisé en autoradio le plus proche de chez vous.

FRANÇAIS

[Tuner AM]

Sensibilité: 20 µV Sélectivité: 35 dB

29

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey.

US RESIDENTS ONLY

om

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

1200MNMMDWTKR

JVC

CAUTION / ACHTUNG / ATTENTION / LET OP

DEUTSCH

Um dieses Gerät zu installieren, bringen Sie zunächst den Zierrahmen am Gerät an. Schieben Sie anschließend das Gerät in die Schutzhülle, indem Sie auf die vier Ecken des Zierrahmens drücken. Drücken Sie NICHT auf die Blende (die in der Abbildung dunkelgetönt dargestellt ist); anderenfalls läßt sich die Blende weder öffnen noch schließen.

FRANÇAIS

Pour installer cet appareil, fixezd’abord la plaque d’assemblage à l’appareil, puis ajustezl’appareil dans le manchon en appuyant sur les quatre coins de la plaqued’assemblage. N’APPUYEZ PAS sur le panneau (partie ombrée surl’illustration); sinon le panneau risque de ne pas pouvoir s’ouvrirou se fermer.

ENGLISH

To install this unit, attach the trim plate to the unit first, then fit the unit into the mounting sleeve by pressing the four corners of the trim plate. DO NOT press the panel (shaded in the illustration); otherwise the panel may become unable to open or close.

NEDERLANDS

Om dit apparaat te installeren, dient u eerst de sierplaat op het apparaat te bevestigen, daarna het apparaat in de behuizing te plaatsen en de vier hoeken van de sierplaat aan te drukken. Druk NIET op het paneel (gearceerd in de illustratie aangegeven), anders loopt u het risico dat het paneel niet meer kan worden geopend of gesloten.

IMPORTANT

Notice the following information will help you solve the problems. Keep this IMPORTANT sheet together with the INSTRUCTIONS book.

• After installing the unit

= Follow the procedure Å described below.

• If the unit does not operate

= Follow the procedure Å described below.

• If a CD is not ejected from the loading slot

1 “EJECT ERR” or “EJECT ERROR” appears on the display

= Follow the procedure ı described below. (If the procedure ı does not work, try

the procedure Å.) 2 No message appears on the display = Follow the procedure Ç described below.

• If a CD is not recognized (the source does not change to the CD) even though there is a CD in the loading slot

= Follow the procedure Ç described below. (If the procedure Ç does not work, try

the procedure Å.)

Å To reset the microcomputer

Press the reset button on the front panel using a ball-point pen or a similar tool. This will reset the built-in microcomputer. NOTE: Your preset adjustments — such as preset channels or sound adjustments

— will also be erased.

Reset button

ı To eject a CD by force

Press and hold

4

button until CD ejects.

4

button

Ç To eject a CD by force

While holding ¢, press the reset button. Release the reset button, then release

¢. (Be careful not to drop the CD when ejecting.)

Reset button

¢ button

KD-LX300 KD-LX100

Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement

PIM163700

[J]

1200MNMMDWTKR

JVC

EN, SP, FR

ENGLISH

• This unit is designed to operate on 12 V DC, NEGATIVE ground

electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car . If you have any questions or require information regarding installation kits, consult your JVC car audio dealer or a company supplying kits.

1

Remove the trim plate.

2

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

3

Attach the trim plate.

4

Install the sleeve into the dashboard. * After the sleeve is correctly installed into the dashboard, bend

the appropriate tabs to hold the sleeve firmly in place, as illustrated.

5

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

6

Do the required electrical connections.

7

Slide the unit into the sleeve until it is locked by pressing the four corners of the trim plate. Note: Do not press the panel (shaded in the illustration); otherwise the panel may become unable to open or close.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con

sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

1

Retire la placa de guarnición.

2

Retire la cubierta después de desenganchar los retenes de la cubierta. 1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos manijas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

3

Instale la placa de guarnición.

4

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

5

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

6

Realice las conexiones eléctricas requeridas .

7

Deslice la unidad dentro de la cubierta hasta que quede bloqueada al presionar contra las cuatro esquinas de la placa de guarnición. Nota: No presione el panel (sombreado en la ilustración); de lo contrario, podría suceder que no se pueda realizar su apertura o cierre.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

1

Retirer la plaque d’assemblage.

2

Libérer les verrous du manchon et retirer le manchon.

1

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé sur l’arrière.

2

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

3

Retirer le manchon.

Remarque:

utilisation ultérieur, après l’installation de l’appareil.

3

Fixez la plaque d’assemblage.

4

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau de

bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

5

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

6

Réalisez les connexions électriques.

7

Faites glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé en appuyant sur les quatre coins de la plaque d’assemblage.

Remarque:

l’illustration); sinon le panneau risquerait de ne pas pouvoir s’ouvrir ou se fermer.

Lorsque vous mettez l’appareil à la verticale,

S’assurer de garder les poignées pour une

N’appuyez pas sur le panneau (ombré sur

1

Trim plate

Placa de guarnición

Plaque d’assemblage

3

2

Slot

Ranura

Fente

Handle

Manija

Poignée

Fuse

Fusible

Lock Plate

Placa de bloqueo

Plaque de verrouillage

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

4

Tablero de instrumentos

Dashboard

Tableau de bord

184 mm

(7-1/4")

53 mm (2-1/8")

5

Sleeve

Cubierta

Manchon

7

4

Mounting bolt

Perno de montaje

Boulon de montage

See “ELECTRICAL CONNECTIONS.”

6

*

Véase “CONEXIONES ELECTRICAS”.

Référez-vous “RACCORDEMENTS ELECTRIQUES”.

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l’utilisation du hauban en option

Tabique a prueba de incendios

Washer

Tablero de instrumentos

Dashboard

Tableau de bord

Arandela

Rondelle

Sleeve

Cubierta

Manchon

Fire wall

Cloison

Mounting bolt

Perno de montaje

Boulon de montage

Stay (option)

Soporte (opción)

Hauban (en option)

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Vis (en option)

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l’installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

Note: When installing the unit on the mounting brac k et, mak e sure to use the 6 mm-long screws. If longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées , elles peuvent endommager l’appareil.

* Not included with this unit.

* No suministrado con esta unidad.

*

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Vis à tête plate (M5 x 6 mm)*

Removing the unit

• Before removing the unit, release the rear section.

1

Remove the trim plate.

2

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

Trim plate

Placa de guarnición

Plaque d’assemblage

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Sleeve

Cubierta

Manchon

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Retire la placa de guarnición.

2

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

21

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Trim plate

Placa de guarnición

Plaque d’assemblage

Retrait de l’appareil

• Avant de retirer l’appareil, libérer la section arrière.

1 2

Handle

Manija

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Remote controller

Control remoto

Télécommande

Retirer la plaque d’assemblage. Introduire les deux poignées dans les fentes, comme montré.

Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S’assurer de conserver les

poignées après l’installation de l’appareil.)

Battery

Pila

Pile

CR2025

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.

Note: This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does not have this system, a

voltage inverter is required, which can be purchased at JVC car audio dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. Ho we v er , with some vehicles, clicking or other unw anted noise may occur. If this happens, connect the unit’s rear ground terminal (See connection diagram.) to the car’ s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.

• Maximum input of the speakers: For KD-LX300: Maximum input of the speakers should be more than 50 W at the rear and 50 W at the front, with an impedance of 4 Ω to 8 Ω. For KD-LX100: Maximum input of the speakers should be more than 45 W at the rear and 45 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGA TIV A. Si su vehículo no posee

este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (Véase diagrama de conexión.) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces: Para KD-LX300: La entrada máxima de los altavoces traseros debe ser mayor de 50 W y la de los delanteros de 50 W, con una impedancia de 4 Ω a 8 Ω. Para KD-LX100: La entrada máxima de los altavoces traseros debe ser mayor de 45 W y la de los delanteros de 45 W, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de ce type d’alimentation, il vous faut un conver tisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la au châssis de la voiture (voir le schéma de raccordement) en utilisant des cordons les plus gros et les plus courts possibles telle qu’une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des enceintes: Pour le KD-LX300: La puissance admissible des enceintes doit être supérieure à 50 W à l’arrière et à 50 W l’avant, avec une impédance de Pour le KD-LX100: La puissance admissible des enceintes doit être supérieure à 45 W à l’arrière et à 45 W l’avant, avec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

•

Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant cet appareil.

12 V à masse NEGATIVE

borne arrière de masse

4 Ω à 8 Ω

.

. Si v otre véhicule n’offre pas

de l’appareil

ENGLISH FRANÇAISESPAÑOL

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to the

car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly .

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. – If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below, DO NO T connect the unit using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3,

you can connect the unit using the original speaker wiring in your car .

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

+

L

-

+

R

-

Fig. 1

+

-

+

-

+

L

-

+

R

-

Fig. 2

+

-

+

-

Fig. 3

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de

alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el

conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz

del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es como se

indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil es como se

indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de su

automóvil, consulte con su concesionario.

Connecting the leads / Conexión de los conductores / Raccordement des fils

Twist the core wires when connecting.

Retuerce los alambres de alma para conectarlos.

Torsader les âmes des fils en les raccordant.

Solder the core wires to connect them securely.

Suelde los alambres de alma para conectarlos con firmeza.

Souder les âmes desfils pour les raccorder entre eux de façon sûre.

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon

d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

•

Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).

•

AVANT de connecter les fils des enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture. –

Si le câblage des enceintes de votre voiture est réalisé comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ PAS l’appareil en utilisant ce câblage original d’enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

–

Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 3,

utilisant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câb lage d’enceintes de votre voiture,

consulter le concessionnaire de votre voiture.

CAUTION / PRECAUCION / PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés avec de la bande isolante.

vous pouvez connecter l’appareil en

NE

A Typical Connections / Conexiones tipicas / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit.

1

Connect the colored leads of the power cord to the car battery , speakers and power antenna (if any) in the f ollowing sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to power antenna (200 mA max.) 5 Orange with white stripe: to car light control switch 6 Others: to speakers

2

Connect the antenna cord.

3

Finally connect the wiring harness to the unit.

Antenna terminal

Terminal de la antena

Borne de l’antenne

To subwoofer (see diagram B )

Al subwoofer (véase diagrama B )

Au caisson de grave (voir le diagramme B )

To antenna

A la antena

A l’antenne

2

15

15 A fuse

Fusible de 15 A

Fusible 15 A

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad.

1

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil (12 V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena motriz (máx. 200 mA) 5 Naranja con rayas blancas: al interruptor de control de

las luces del automóvil

6 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte el cable de alimentación a la unidad.

JVC CD changer jack

Jack para el cambiador de CD de JVC

Prise CD changeur JVC

3

Black

Negro

Noire

1

When connecting a CD changer, we recommend that you connect one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K). ONL Y FOR KD-LX100: You can also use an external component such as a portable MD player by connecting the Line Input Adaptor KS-U57 (not supplied). (See diagram B )

Cuando conecte un cambiador de CD, se recomienda utilizar uno de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K). SOLO PARA KD-LX100: Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior, tal como un reproductor de MD. (Véase diagrama B )

Lors de la connexion d’un changeur CD, nous vous recommandons d’utiliser un des changeurs CD de la série CH-X.

• Si votre changeur appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K). SEULEMENT POUR LE KD-LX100: Vous pouvez aussi utiliser un appareil extérieur tel qu’un lecteur de MD en connectant l’adaptateur d’entrée de ligne KS-U57 (non fourni) (voir le diagramme B ).

To metallic body or chassis of the car

A un cuerpo metálico o chasis del automóvil

Vers corps métallique ou châssis du véhicule

Avant de commencer la connexion:

vérifiez attentivement le câblage du véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil.

1

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

1

Noir: à la masse

2

Jaune: à la batterie de la voiture (12 V constant)

3

Rouge: à la prise accessoire

4

Bleu avec bande blanche: à l’antenne automatique (200 mA max.)

5

Orange avec bande blanche: à l’interrupteur d’éclairage de la voiture

6

Autres: aux enceintes

2

Connectez le cordon d’antenne.

3

Finalement, connectez le faisceau de fils à l’appareil.

Ignition switch

*

Interruptor de encendido

Interrupteur d’allumage

*

Rear ground terminal

Terminal de tierra posterior

Borne arrière de masse

*1: Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise power cannot be turned on.

*1: Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1:Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

Line out/in (see diagram B )

Salida/entrada de línea (véase diagrama B )

Sortie/entrée de ligne (voir le diagramme B )

1

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Enceinte gauche (avant)

6

Gray with blac k stripe

Gris con rayas negras

Gris avec bande noire

1

Yellow*

Amarillo*

Jaune*

Red

Rojo

Rouge

1

To a live terminal in the fuse block connecting to the car battery (bypassing the ignition switch)

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

2

A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

3

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

Orange with white stripe

Naranja con rayas blancas

Orange avec bande blanche

Gray

Gris

Right speaker (front)

Altavoz derecho (frontal)

Enceinte droit (avant)

To an accessory terminal in the fuse block

A un terminal accesorio del bloque de fusibles

Vers borne accessoire du porte-fusible

To power antenna if any

4

A la antena motriz, si la hubiere

Vers l’antenne automatique, s’il y en a une

(ILLUMINATION)

Green with black stripe

Verde con rayas negras

V ert avec bande noire

To car light control switch

5

Al interruptor de control de las luces del automóvil

À l’interrupteur d’éclairage de la voiture

Green

Verde

Vert

Left speaker (rear)

Altavoz izquierdo (trasero)

Enceinte gauche (arrière)

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

Fuse block

Bloque de fusibles

Porte-fusible

Not included with this unit.

*

No suministrado con esta unidad.

Non fourni avec cet appareil.

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Enceinte droit (arrière)

B Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils

You can connect an amplifier and other equipment to upgrade your car stereo system. For their connections, refer to the instructions supplied with each component.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• For amplifier only:

– Disconnect the speakers from this unit, connect them to

the amplifier. Leave the speaker leads of this unit unused.

– ONL Y FOR KD-LX300: The line output level of this unit is kept

high to maintain the hi-fi sounds reproduced from this unit. When connecting an external amplifier to this unit, turn down the gain control on the external amplifier to obtain the best performance from this unit.

• ONLY FOR KD-LX300: Connect this unit’s SUBWOOFER OUT plugs to the amplifier’s line-in jacks.

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil. Para las conexiones, refiérase a las instrucciones suministradas con cada componente.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Desconecte los altavoces de esta unidad y conéctelos al

amplificador. Los cables de los altavoces de esta unidad quedan sin usar.

– SOLO PARA KD-LX300: El nivel de salida de línea de esta

unidad permanece alto para que corresponda con los sonidos de alta fidelidad reproducidos por esta unidad.

Cuando conecte un amplificador externo a esta unidad,

disminuya el control de ganancia del amplificador externo para obtener un óptimo rendimiento de esta unidad.

• SOLO PARA KD-LX300: Conecte las clavijas SUBWOOFER OUT de esta unidad a los jacks de entrada de línea del amplificador.

Vous pouvez connecter un amplificateur ou autre appareil pour améliorer votre système autoradio. Pour leur connexion, référezvous aux instructions fournies avec chaque appareil.

• Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de l’autre appareil de façon qu’il puisse être commandé via cet appareil.

• Pour l’amplificateur seulement:

– Déconnectez les enceintes de cet appareil et connectez-

les à l’amplificateur. Laissez les fils d’enceintes de cet appareil inutilisés.

– SEULEMENT POUR LE KD-LX300: Le niveau de sortie de ligne

de cet appareil est maintenu à un niveau élevé pour maintenir une qualité Hi-Fi pour les sons reproduits par cet appareil.

Lors de la connexion d’un amplificateur extérieur à cet appareil, diminuez le réglage du gain sur l’amplificateur

extérieur pour obtenir les meilleures performances de cet appareil.

•

SEULEMENT POUR LE KD-LX300: Connectez les fiches SUBWOOFER OUT de cet appareil aux prises d’entrée de ligne de l’amplificateur.

Amplifier / Amplificador / Amplificateur

Rear speakers

Altavoces posteriores

Enceintes arrière

INPUT

L R

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L R

Altavoces delanteros

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L

R

LINE OUT

(REAR)

L RR

Front speakers

Enceintes avant

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

LINE OUT

(FRONT)

L

KD-LX300/ KD-LX100

Remote lead

Cable remoto

Fil d’alimentation à distance

Remote lead (Blue with white stripe)

Cable remoto (Azul con rayas blancas)

Fil d’alimentation à distance (Bleu avec bande blanche)

Y-connector (not supplied with this unit)

Conector en Y (no suministrado con esta unidad)

Connecteur Y (non fourni avec cet appareil)

CAUTION / PRECAUCIONES / PRECAUTION:

• To prevent internal heat buildup inside this unit, place this unit UNDER the other equipment.

• Para evitar el aumento del calor interior de esta unidad, póngala DEBAJO del otro equipo.

• Pour éviter un échauffement interne de cet appareil, placez-le SOUS l’autre appareil.

ONLY FOR KD-LX300: You can connect another power amplifier for front speakers.

L R

SOLO PARA KD-LX300: Podrá conectar otro amplificador de potencia para los altavoces delanteros.

INPUT

L

R

To power antenna if any

A la antena motriz, si la hubiere

Vers l’antenne automatique, s’il y en a une

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

SEULEMENT POUR LE KD-LX300: Vous pouvez connecter un autre amplificateur de puissance pour les enceintes avant.

Front speakers

Altavoces delanteros

Enceintes avant

External component / Componente exterior / Appareil extérieur

FOR KD-LX300/PARA KD-LX300/POUR LE KD-LX300

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

KD-LX300

L R

LINE IN

FOR KD-LX100/PARA KD-LX100/POUR LE KD-LX100

Line Input Adaptor KS-U57 (not supplied with this unit)

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adaptateur d’entrée de ligne KS-U57 (non fourni avec cet appareil)

KD-LX100

CD changer jack

Toma del cambiador de CD

Prise du changeur CD

Source equipment

Equipo fuente

Appareil source

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

KD-LX300

SUBWOOFER OUT

L

R

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

L R

L

R

Amplifier

Amplificador

Amplificateur

L

R

External component

Componente exterior

Appareil extérieur

Subwoofer

Caisson de grave

L R

TROUBLESHOOTING

• The fuse blows. * Are the red and black leads connected correctly?

• Power cannot be turned on. * Is the yellow lead connected?

• No sound from the speakers. * Is the speaker output lead short-circuited?

• Sound is distorted. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

• The unit becomes hot. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

EN CAS DE DIFFICULTES

• Le fusible saute.

*

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

*

• Pas de son des enceintes.

Le fil de sortie d’enceinte est-il court-circuité?

*

• Le son est déformé.

Le fil de sortie d’enceinte est-il à la masse?

* *

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

• L’appareil devient chaud.

*

Le fil de sortie d’enceinte est-il à la masse?

*

Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?

JVC KD-LX100, KD-LX300 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

KD-LX300

IMPORTANT POUR PRODUITS LASER

TABLE DES MATIERES

EMPLACEMENT DES TOUCHES

FONCTIONNEMENT DE BASE

FONCTIONNEMENT DE BASE DE LA RADIO

FONCTIONNEMENT DU LECTEUR CD

AJUSTEMENT DU SON

AUTRES FONCTIONS PRINCIPALES

FONCTIONNEMENT DU CHANGEUR CD

FONCTIONNEMENT DE L’APPAREIL EXTERIEUR

DEPANNAGE

ENTRETIEN

SPECIFICATIONS

IMPORTANT

KD-LX100

IMPORTANT POUR PRODUITS LASER

TABLE DES MATIERES

EMPLACEMENT DES TOUCHES

FONCTIONNEMENT DE BASE

FONCTIONNEMENT DE BASE DE LA RADIO

FONCTIONNEMENT DU LECTEUR CD

AJUSTEMENT DU SON

AUTRES FONCTIONS PRINCIPALES

FONCTIONNEMENT DU CHANGEUR CD

FONCTIONNEMENT DE L’APPAREIL EXTERIEUR

DEPANNAGE

ENTRETIEN

SPECIFICATIONS

IMPORTANT
