CD 收音組合機
KD-G308
• 本機附帶屏幕演示功能。想要將其取消時，參閱第 6 頁。
有關安裝和連接方法，分別參見操作手冊。
使用說明書
GET0232-001A
[UF]
鐳射產品的重要說明
1. 一級鐳射產品。
2. 注意：請勿打開頂蓋板。本機內部沒有用戶可自行維修的部件；所有維修工作應由有資格的人員完
成。
3. 注意：當內部鎖定裝置失效或者損壞后，打開蓋板可能會產生可視或不可視的鐳射輻射。應避免受
到鐳射光束的直接照射。
4. 標簽的復制標示：注意標簽位于機外。
如何重設本機
卸下控制面板后，使用圓珠筆或類似器具按壓
前面板上的復原設定鍵。
此項操作可以重設主機內置的微處理器。
注:
您所作的預設調整—諸如預設的頻道或聲音調整內
容
—
也會被抹除。
如何使用 MODE 鍵
若按 MODE 鍵，本機將進入功能模式，然后數字鍵和 5/∞ 鍵將發揮其他功能鍵的功能。
例：當數字鍵 2 發揮 MO（單聲道）鍵功能時。
倒計時指示燈
按 MODE 鍵后想要再次使用這些鍵原來的功能時，在 5 秒鐘內別按任何數字鍵，直到功能模式被取
消。
• 再按一次 MODE 鍵也可以取消功能模式。
2
目錄
感謝您惠購 JVC 產品。為了完全掌握和發揮本機的最佳使用性能，
在操作之前請仔細閱讀本使用說明書。
如何重設本機 ........................ 2
如何使用 MODE 鍵 ................... 2
按鍵的位置 ..................... 4
控制面板 ............................ 4
基本操作 ....................... 5
啟動電源 ............................ 5
解除屏幕演示 ........................ 6
設定時鐘 ............................ 7
收音機的操作 ................... 8
收聽廣播電台 ........................ 8
將電台儲存到記憶體中 ................ 10
調收預設的電台 ...................... 11
CD 的操作 ...................... 12
播放 CD ............................. 12
搜索 CD 上的曲目或特定部位 .......... 13
選擇 CD 播放模式 .................... 14
防止 CD 彈出 ........................ 15
聲音調整 ....................... 16
選擇預設的聲音模式
（C-EQ：預制均衡器） .............. 16
調整聲音 ............................ 17
其他主要功能 ................... 18
切換一般設定（PSM） ................ 18

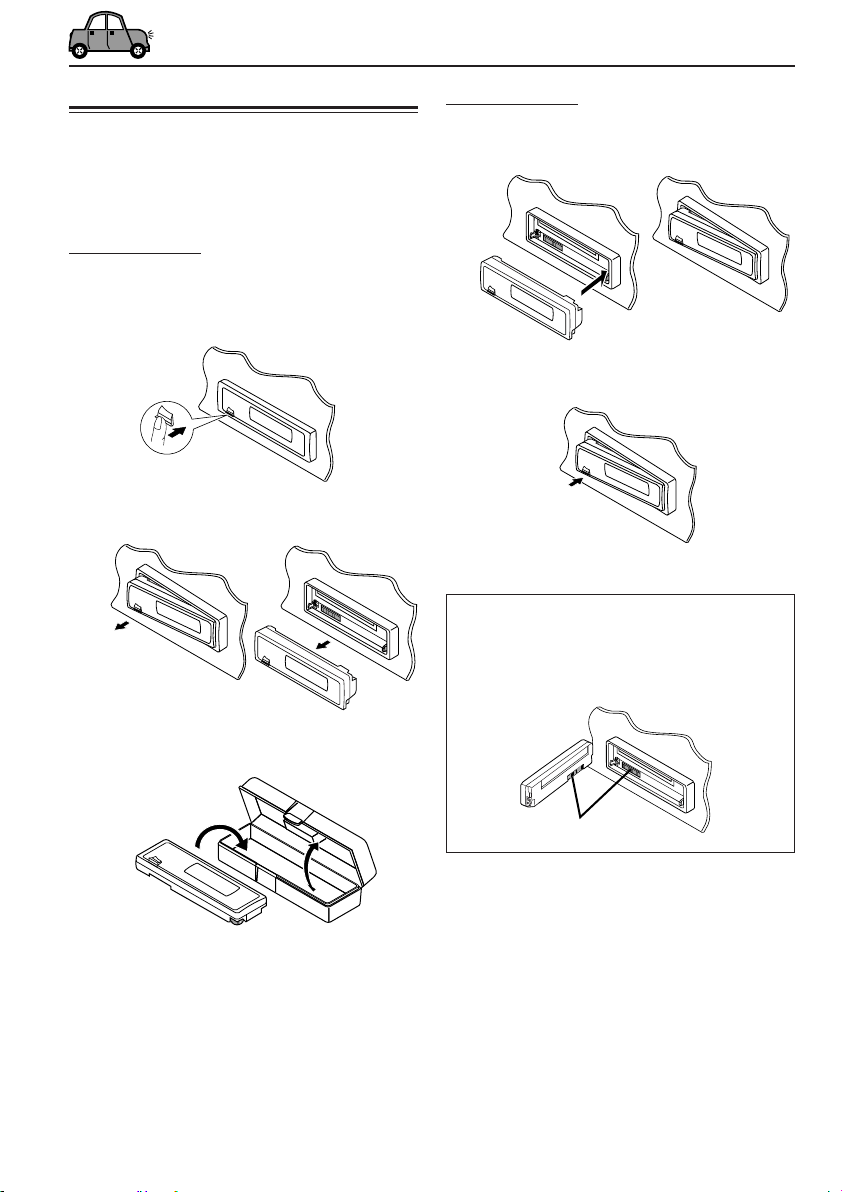

卸下控制面板 ........................ 20
CD 換碟器的操作................. 21

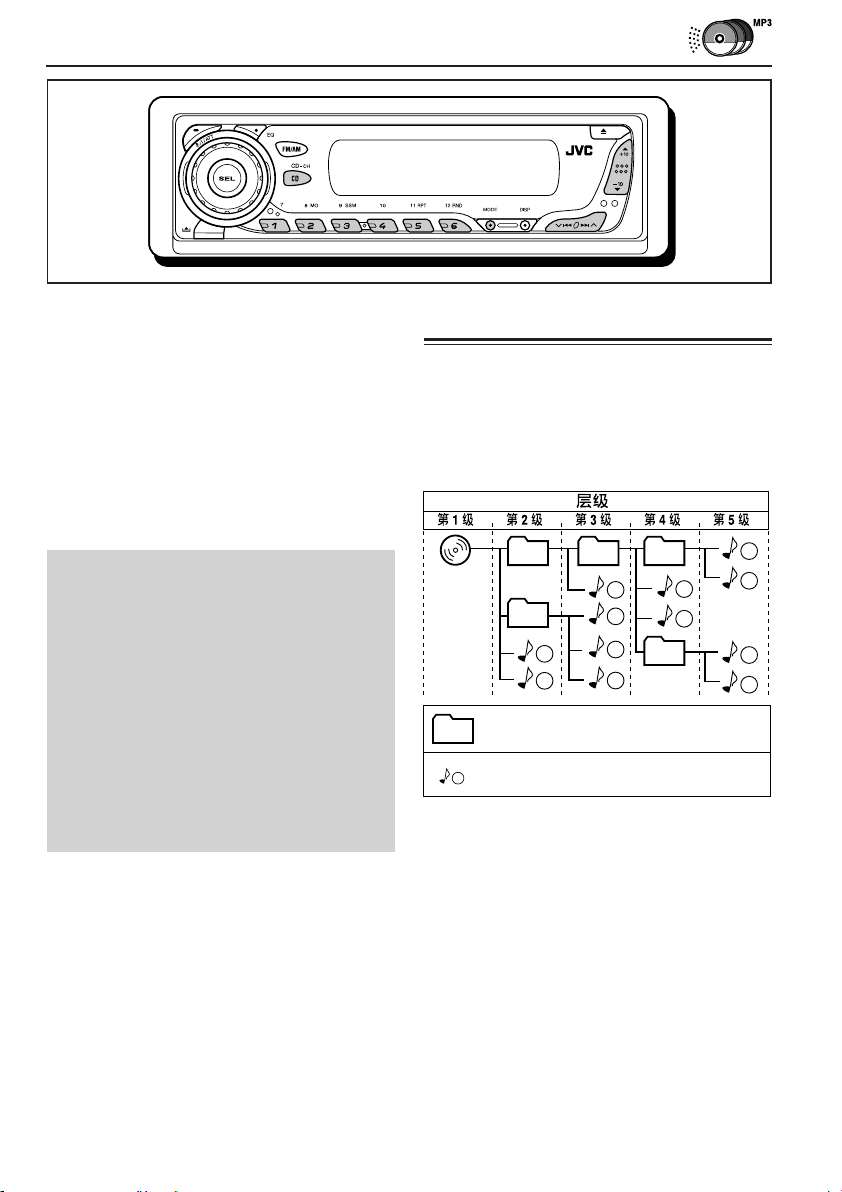

關于 MP3 碟片 ....................... 21
播放碟片 ............................ 22
選擇播放模式 ........................ 24
外接組件的操作 ................. 25
播放外接組件 ........................ 25

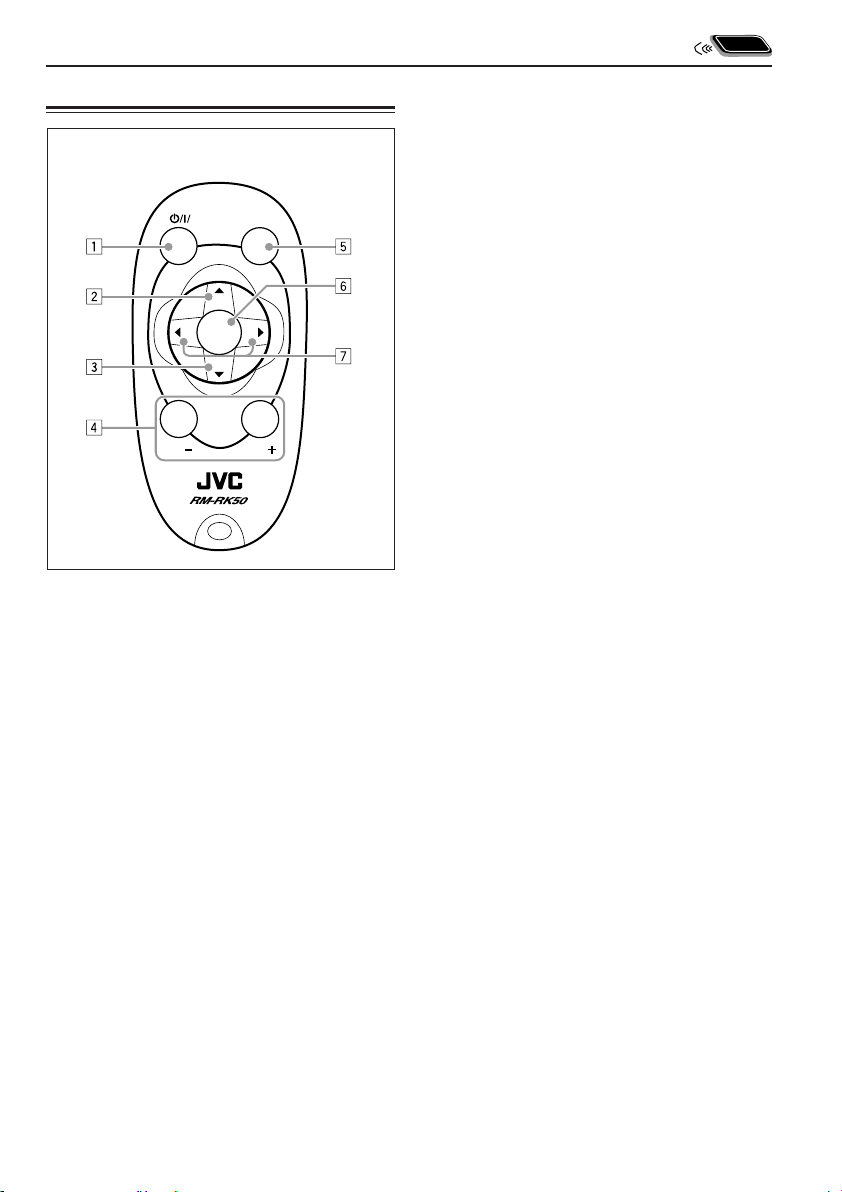

使用遙控器 ..................... 26
按鍵的位置 .......................... 27
故障排除 ....................... 28
保養 ........................... 30

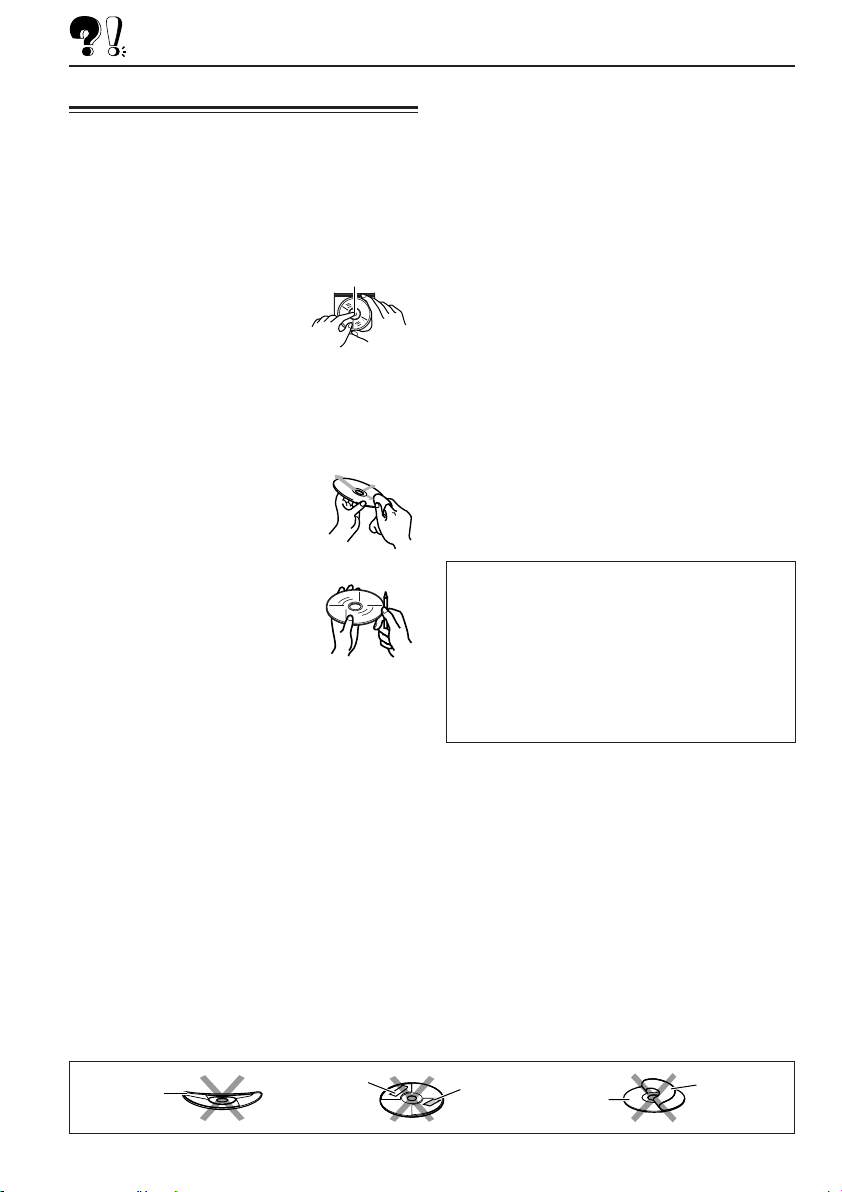

保養碟片 ............................ 30
規格 ........................... 31
使用之前
*
基于安全考慮....
•
切勿將音量設定得太高，因為這會妨礙聽到外界的聲
音，給駕駛帶來危險。
•
在進行任何複雜的操作之前請先將車停下。
*
關于車內溫度....
若長時間將車停在炎熱或寒冷的氣候裡，在操作主機前
請等待一段時間，直到車內的溫度恢復到正常。
3
按鍵的位置
控制面板
顯示窗
das
f
q epwrtyuio;
1 控制旋鈕
2 （待機/開機/減音）鍵
3 SEL（選擇）鍵
4 EQ（均衡器）鍵
5 FM/AM 鍵
6 CD CD-CH（CD 換碟器）鍵
7 顯示窗
8 0（彈出）鍵
9 5（向上）鍵
+10 鍵
p （控制面板鬆開）鍵
q 數字鍵
w 遙控感應窗
•
可以使用選購的遙控器來控制本機。
e MO（單聲道）鍵
r SSM（強信號電台順次存儲）鍵
t RPT（重複）鍵
y RND（隨機）鍵
u MODE 鍵
i DISP（顯示）鍵
o 4/¢ 鍵
; ∞（向下）鍵
–10 鍵
j
k
/zlgh
987654231
顯示窗
a 主顯示區
s EQ（均衡器）指示燈
d 聲音模式（C-EQ：預制均衡器）指示燈
ROCK, CLASSIC, POPS, HIP HOP, JAZZ,
USER
•
如果啟動水平儀，
儀的功能（參閱第
f 調諧器接收指示燈
ST（立體聲）, MO（單聲道）
g MP3 指示燈
•
僅在
JVC MP3
時點亮。
h CH（CD 換碟器）指示燈
j CD 指示燈
k LOUD（響亮度）指示燈
l 播放模式/項目指示燈
RND（隨機）, （碟片）, RPT（重複）
/ 音源顯示區
音量水平指示燈
z Tr（曲目）指示燈
19
兼容式
在播放過程中亦發揮水平
頁）。
CD
換碟器上播放
MP3
碟片
4
基本操作
1
啟動電源
1
啟動電源。
單觸操作須知：
當您在以下步驟
動。您不需要按該鍵來啟動電源。
2
選擇音源。
想要操作調諧器（FM 或 AM）時，
參閱第 8 至 11 頁。
想要播放 CD 時，
參閱第 12 至 15 頁。
想要操作 CD 換碟器時，
參閱第 21 至 24 頁。
想要操作外接組件（LINE IN）時,
參閱第 25 頁。
3
調整音量。
2
中選擇音源時，電源會自動啟
3
2
音量水平出現。
音量水平指示燈
4
根據需要調整音量。（參閱第 16 和 17
頁。）
如何暫時降低音量
在聆聽任何音源的過程中短促地按 鍵。
“AT T”字樣開始在顯示屏上閃爍，音量暫時降
低。
想要恢復到原來的音量水平時，可再次短促地按
該鍵。
• 如果您轉動控制旋鈕，也能恢復聲音。
如何關閉電源
按住 鍵超過一秒鐘。
“SEE YOU”字樣出現，然后本機關閉。
• 如果在聆聽碟片的過程中關閉了電源，當您下
次啟動電源時，碟片會接着上次的終止處起開
始播放。
用于調高音量
用于調低音量
音設定量須知：
與其他音源相比，碟片產生的噪音很小。如果為調諧
器調整了音量水平，揚聲器可能因為輸出水平突然升
高而受到損壞。因此，在播放碟片之前需要適當降低
音量，然后在播放時根據需要再作調整。
5
解除屏幕演示
本機出廠時，屏幕演示已設定在啟動位置，當大
約 20 秒鐘不進行任何操作時，屏幕演示即會自動
開始。
• 在第一次使用本機時，建議您最好解除屏幕演
示。
想要解除屏幕演示時，可按照下述步驟進行操作：
1
按住 SEL（選擇）鍵超過 2 秒鐘，使其
中一個 PSM 項目在顯示屏上出現。
（PSM：參閱第 18 頁。）
2
選擇“DEMO”，若它未在顯示屏上出
現。
3
選擇“DEMO OFF”。
DEMO OFF
4
完成設定。
想要啟動屏幕演示時，重複與上述相同的步驟，
只是在步驟 3 中選擇“DEMO ON”。
DEMO ON
6
設定時鐘
1
按住 SEL（選擇）鍵超過 2 秒鐘，使其
中一個 PSM 項目在顯示屏上出現。
（PSM：參閱第 18 頁。）
2
設定小時。
1 選擇“CLOCK H”（小時），若它未在
顯示屏上出現。
2 調整小時。
12
3
設定分鐘。
1 選擇“CLOCK M”（分鐘）。
2 調整分鐘。
12
4
完成設定。
想要查看當前的時鐘或切換顯示模式時
反複按 DISP（顯示）鍵。
每次按該鍵，顯示模式按如下所
示進行切換：
• 在操作調諧器的過程中：
• 在操作 CD 的過程中：
• 在 CD 換碟器操作過程中：
• 在外接組件操作過程中：
LINE IN
• 在電源關閉過程中：
電源會啟動，時鐘將顯示 5 秒鐘，然后電源自
動關閉。
7
收音機的操作
收聽廣播電台
2
開始搜索電台。
您既可以通過自動搜台，也可以通過手動搜台的方
式來調收想要收聽的電台。
自動搜索電台：自動搜台
1
選擇波段（FM1 – 3，AM）。
每次按該鍵，波段按如下所
示進行切換：
FM1 FM2 FM3 AM
被選波段出現。
在接收具有足夠信號強度的 FM 立體聲
廣播時點亮。
注：
本機具有三個
可以使用其中的任何一個波段來收聽
FM
波段（
FM1，FM2，FM3
FM
）。您
廣播。
用于搜索較高頻率的電台
用于搜索較低頻率的電台
調收到電台后，搜索自動停止。
在調收到電台之前想要停止搜索時，按您用于搜索
電台時所按的同一個鍵。
8
手動搜索電台：手動搜台
1
選擇波段（FM1 – 3，AM）。
每次按該鍵，波段按如下所
示進行切換：
FM1 FM2 FM3 AM
注：
本機具有三個
可以使用其中的任何一個波段來收聽
2
按住 ¢ 或
（手動）字樣開始在顯示屏上閃爍。
3
在“M”（手動）字樣閃爍的過程中調
收所需的電台。
FM
波段（
FM1，FM2，FM3
4
鍵，直到“M”
用于調收較高頻率的電台
FM
）。您
廣播。
當 FM 立體聲廣播接收效果較差時：
1 在收聽 FM 立體聲廣播的過程
中，按 MODE 鍵進入功能模
式。
2 當“MODE”字樣仍舊在顯示屏
上閃爍時，按 MO（單聲道）
鍵，使“ MONO”字樣在顯示
屏上出現。
每次按該鍵，單聲道模式交替啟
動和關閉。
MO（單聲道）指示燈
當 MO 指示燈在顯示屏上點亮時，您聽到的聲音
變成單聲道，但接收效果得以改善。
用于調收較低頻率的電台
• 如果將手從該鍵上鬆開，5 秒鐘后手動搜
台模式將自動取消。
•
如果持續按住該鍵，頻率將持續改變（FM
電台的頻率間隔為 50 kHz，AM 電台的頻率
間隔為 9 kHz），直到您將手從鍵上鬆開。
9
將電台儲存到記憶體中
您可以使用下述兩種方法之一把電台儲存到記憶
體中。
• 自動預設 FM 電台：SSM（強信號電台順次存
儲）
• 手動預設 FM 和 AM 電台
含有最強信號的 6 個本地 FM 電台被搜到后，會
自動儲存到您已選擇的波段（FM1，FM2 或
FM3）內。這些電台被預設到號碼鍵裡—No.1
（最低頻率的電台）至 No.6（最高頻率的電
台）。
當自動預設結束后，儲存在號碼鍵 1 裡的電台被
自動調收。
FM 電台自動預設：SSM
在每一個 FM 波段（FM1，FM2 和 FM3）內您可
以預設 6 個本地 FM 電台。
1
選擇想要儲存 FM 電台的 FM 波段
（FM1 – 3）。
每次按該鍵，波段按如下所
示進行切換：
FM1 FM2 FM3 AM
2
按 MODE 鍵進入功能模式。
3
按住 SSM 鍵約達 2 秒鐘。
手動預設電台
您可以在每個波段（FM1，FM2，FM3 和 AM）
裡手動預設 6 個電台。
例： 當將一頻率為 92.5 MHz 的 FM 電台儲存到
FM1 波段的 1 號預設號碼裡時。
1
選擇想要儲存電台的波段（FM1 – 3，
AM）（在本例當中為 FM1）。
每次按該鍵，波段按如下所
示進行切換：
FM1 FM2 FM3 AM
2
調收電台（在本例當中為 92.5 MHz 頻
率的電台）。
用于調收較高頻率的電台
用于調收較低頻率的電台
10
“SSM”字樣閃爍，當自動預設結束后消失。
3
按住數字鍵（在本例當中為數字鍵 1）
超過 2 秒鐘。
調收預設的電台
您可以輕松地調收預設的電台。
但記住，條件是您必須事先儲存了電台。如果尚
未儲存電台，請參閱第 10 和 11 頁的“將電台儲
存到記憶體中”。
1
選擇波段（FM1 – 3，AM）。
每次按該鍵，波段按如下所
示進行切換：
預設號碼閃爍片刻。
4
重複上述步驟將其他電台儲存到其他的
預設號碼內。
注：
•
當在相同的預設號碼裡儲存一個新電台時，原來已儲
存的預設電台會被清除。
•
當存儲器電路的電源供應中斷時（如在更換電池的過
程中），預設的電台會被清除。遇此情形須重新預設
電台。
FM1 FM2 FM3 AM
2
選擇所要預設電台的號碼（1 – 6）。
註：
您還可以使用主機上的 5（向上）或 ∞（向下）鍵來選
擇之前或之后的預設電臺。
5
（向上）或 ∞（向下）鍵，之前或之后的預設
每次按
電臺被調收。
11
CD 的操作

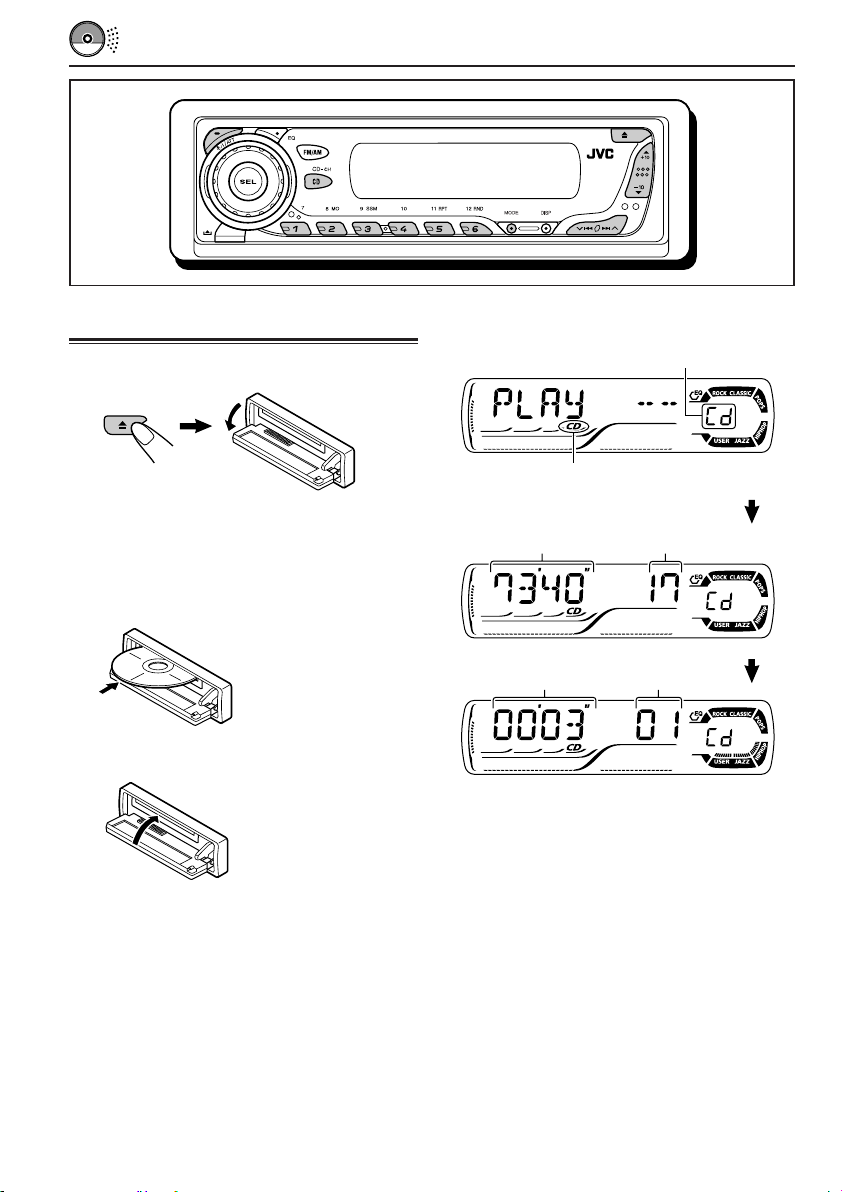

播放 CD
1
打開控制面板。
單觸操作須知：
當
CD
已經裝在載槽里時，按
啟動本機並開始播放。
2
將 CD 裝入載槽內。
3
用手關上控制面板。
所有的曲目將反復播放，直到您停止播放。
CD CD-CH
本機將自動啟動，吸進
CD 並開始播放。
鍵將自動
顯示屏切換以顯示下列信息：
當前的音源信息
CD 指示燈
所裝入碟片的
總播放時間
已播放時間 當前的曲目號碼
注：
•
當
CD
被顛倒置入時，
開）。
如果控制面板關上時，音源切換成上次選擇的音源，
“
PLEASE
•
如果載槽內未裝入
“
”和“
NO DISC
”字樣會在顯示屏上出現。
所裝入碟片的
總曲目數
CD
自動彈出（如果控制面板打
EJECT
”字樣在顯示屏上交替出現。
CD
，便無法選擇
CD
作為音源。
12
如何停止播放和彈出 CD
按 0 鍵。
CD 播放停止，控制面板向下翻轉。CD 自動從載
槽中彈出。音源切換成上次選擇的音源。
• 當您切換音源時，CD 播放也會停止（CD 不彈
出）。
下次當您選擇“CD”作為音源時，CD 會接着
上次的停止處開始播放。
注：
•
如果彈出后的
退回到載槽內以防落上灰塵。（這次
放）。
•
在關閉電源時您也可以彈出
CD 在 15
秒內不取出，
CD
。
CD
CD
將重新自動
不開始播

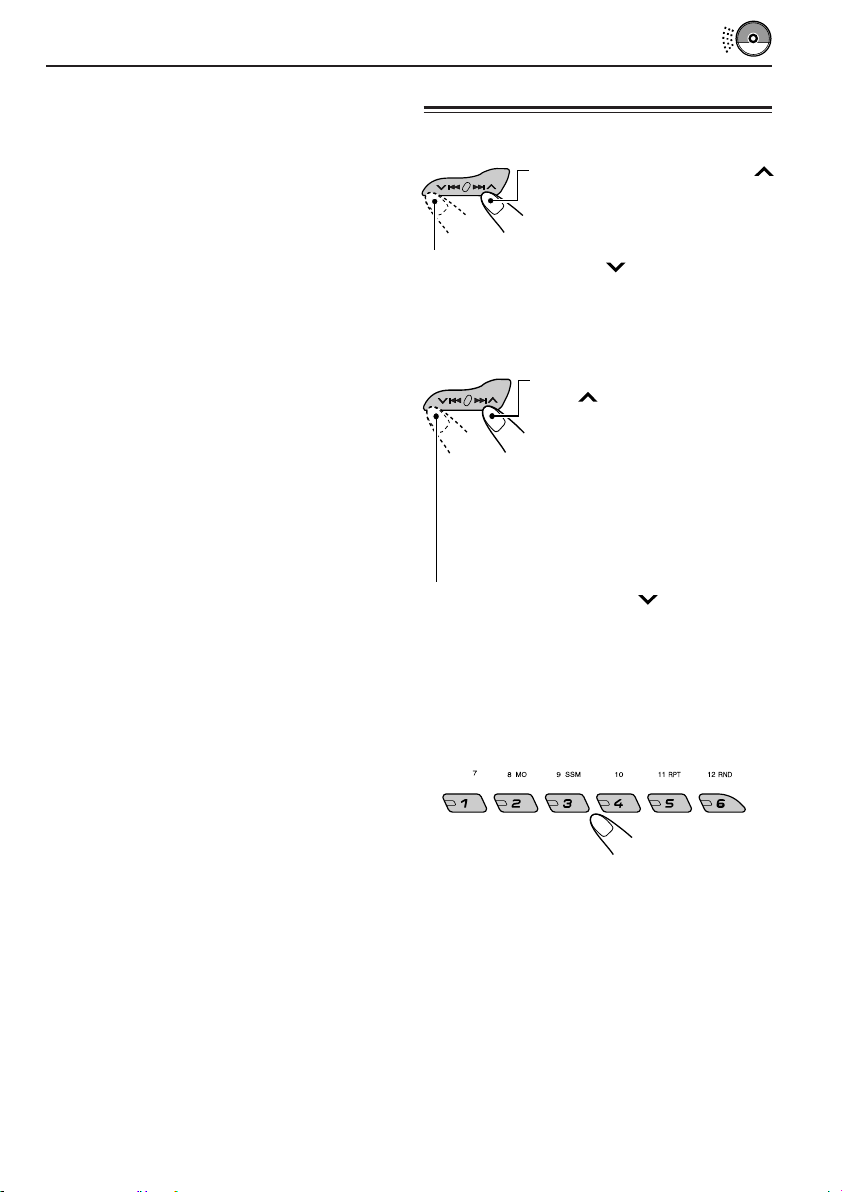

搜索 CD 上的曲目或特定部位
如何快速前進或倒退曲目
在播放 CD 的過程中按住 ¢
鍵便可快速前進曲目。
在播放 CD 的過程中按住
退曲目。
如何播放下一首或上一首曲目
在播放 CD 的過程中短促地按
¢ 鍵便可前進到下一首曲
目的開始處。
一次接一次地按該鍵，便可一個
接一個地找到下一首曲目的開始
處並開始播放。
在播放 CD 的過程中短促地按 4 鍵便可返
回到當前曲目的開始處。
一次接一次地按該鍵，便可一個接一個地找到上
一首曲目的開始處並開始播放。
4 鍵便可快速倒
如何直接播放某一特定的曲目
按與曲目號碼相對應的數字鍵來開始播放該曲目。
• 若要從 1 – 6 當中選擇曲目號碼：
短促地按 1（7）– 6（12）。
• 若要從 7 – 12 當中選擇曲目號碼：
按住 1（7）– 6（12）超過一秒鐘。
13
如何快速跳至某一曲目（+10 和 –10 鍵）
1 在播放 CD 的過程中，按 MODE 鍵進入功能
模式。
2 按 +10 或 –10 鍵。
選擇 CD 播放模式
如何以任意順序播放曲目
（碟片隨機播放）
您可以無次序地播放 CD 上所有的曲目。
1 在播放 CD 的過程中，按 MODE
鍵進入功能模式。
若要朝最后一個曲目方向跳過
10 個曲目* 時
若要朝最初一個曲目方向跳過
10 個曲目* 時
* 最先一次按 +10 或 –10 鍵時，曲目朝離其最
近的，號碼為 10 的倍數（例：第 10，第
20，第 30）的，較其號大或較其號小的曲
目號碼方向跳越。
此后，每次按該鍵時便可跳過 10 個曲目（參
閱下述的“如何使用 +10 和 –10 鍵 ”）。
• 最后的曲目跳過之后，最初的曲目自動選
取，反之亦然。
如何使用 +10 和 –10 鍵
• 例 1：在播放曲目號碼 6 的過程中想要選擇
曲目號碼 32 時
（三次）
曲目 6 \ 10 \ 20 \ 30 \ 31 \ 32
• 例 2：在播放曲目號碼 36 的過程中想要選擇
曲目號碼 8 時
（兩次）
2 當“MODE”字樣仍舊在顯示屏
上閃爍時，按 RND（隨機）
鍵，使“DISC RND”字樣在顯
示屏上出現。
每次按該鍵，碟片隨機播放模式
交替啟動和關閉。
RND 和 (碟片）指示燈
當碟片隨機播放啟動時，RND 和 指示燈將在
顯示屏上點亮。任意選取的曲目將開始播放。
曲目 36 \ 30 \ 20 \ 10
14
（三次） （兩次）
\ 9 \ 8

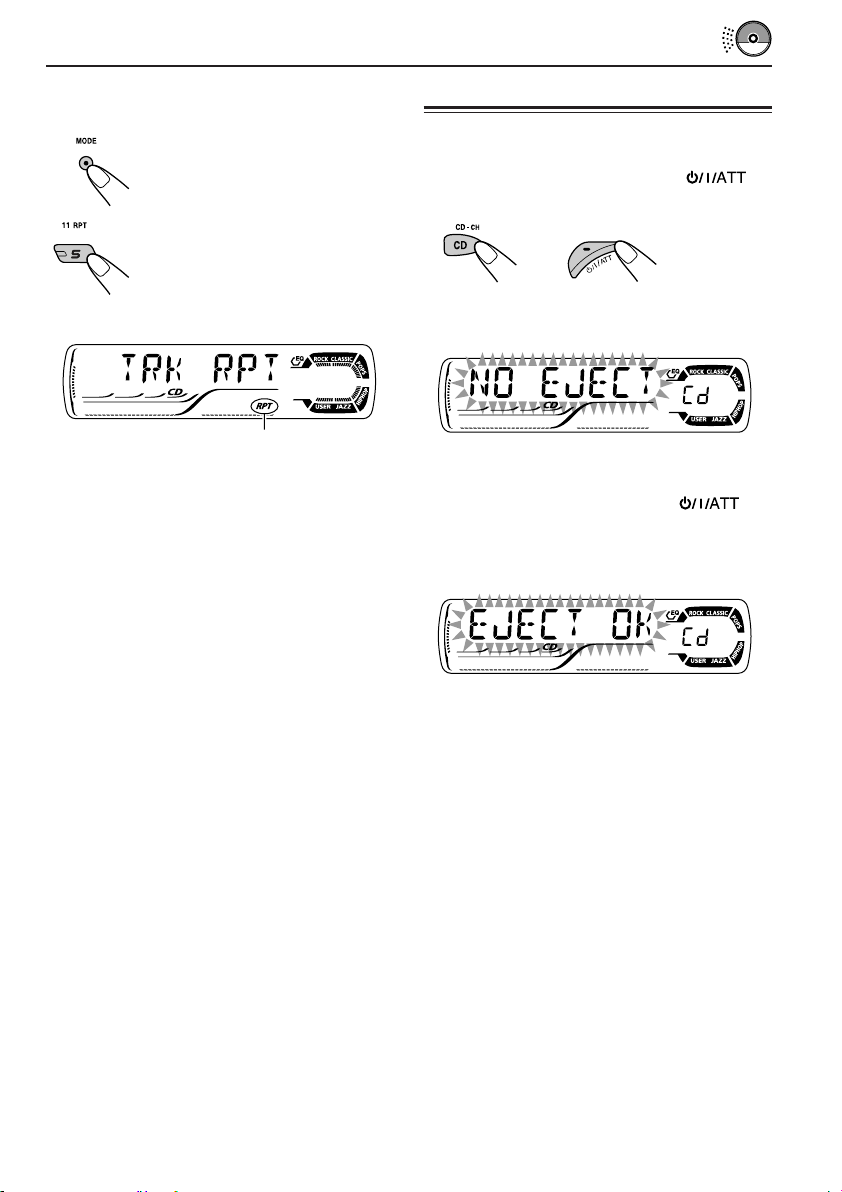

如何重複播放曲目（曲目重複播放）
您可以重複播放當前正在播出的曲目。
1 在播放 CD 的過程中，按 MODE
鍵進入功能模式。
2 當“MODE”字樣仍舊在顯示屏
上閃爍時，按 RPT（重複）鍵，
使“TRK RPT”字樣在顯示屏上
出現。
每次按該鍵，曲目重複播放模式
交替啟動和關閉。
RPT 指示燈
防止 CD 彈出
您可以防止 CD 彈出，並將 CD 鎖在載槽內。
在按下
CD CD-CH
超過 2 秒鐘。
“NO EJECT”字樣在顯示屏上閃爍約 5 秒鐘，
CD 即被鎖住且不能彈出。
鍵的同時按住 鍵
當曲目重複播放啟動時，RPT 指示燈將在顯示屏
上點亮。當前的曲目將開始重複播放。
若要取消該功能並替 CD 解鎖
在按下 CD CD-CH 鍵的同時再次按 鍵
超過 2 秒鐘。
“EJECT OK”字樣在顯示屏上閃爍約 5 秒鐘，
CD 即被解鎖。
15
聲音調整
選擇預設的聲音模式
（C-EQ：預製均衡器）
您可以根據音樂流派選擇合適的預設聲音模式
（C-EQ：預製均衡器）。
選擇所需的聲音模式。
每次按該鍵，聲音模式按如
下所示進行切換：
USER
ROCK
CLASSIC
POPS
HIP HOP
信息顯示 用于： 預設音量
BAS TRE LOUD
USER （一般音樂） 00 00 OFF
ROCK 搖滾音樂或 +03 +01 ON
迪斯科音樂
CLASSIC 古典音樂 +01 –02 OFF
POPS 輕音樂 +04 +01 OFF
HIP HOP Funk 或者 +02 00 ON
JAZZ 爵士樂 +02 +03 OFF
註：
您可根據個人愛好調整各聲音模式。一旦您已作好調整，
它將自動儲存給當前所選的聲音模式。參閱第
“調整聲音”。
Rap 音樂
17
頁的
16
JAZZ
對應除“USER”以外的各聲音模
式，顯示圖案進行切換。
例：當選擇“ROCK”時

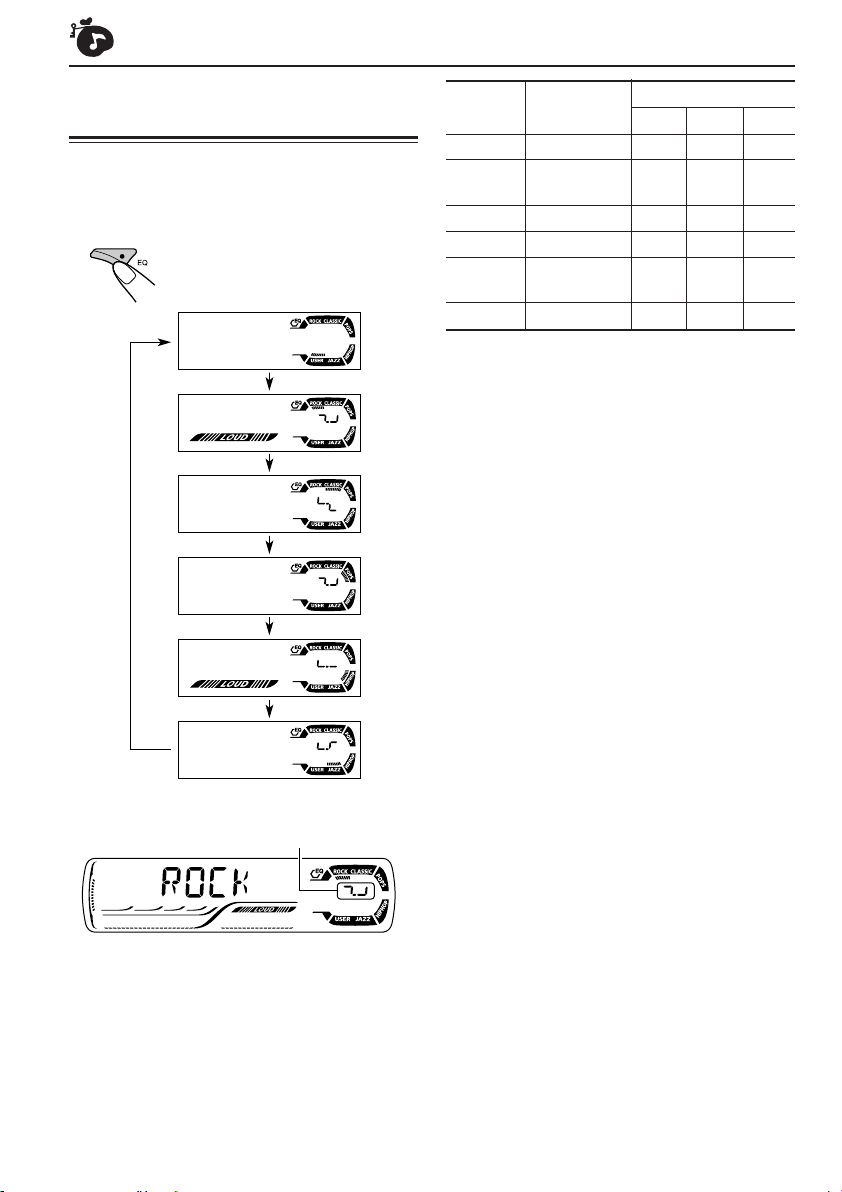

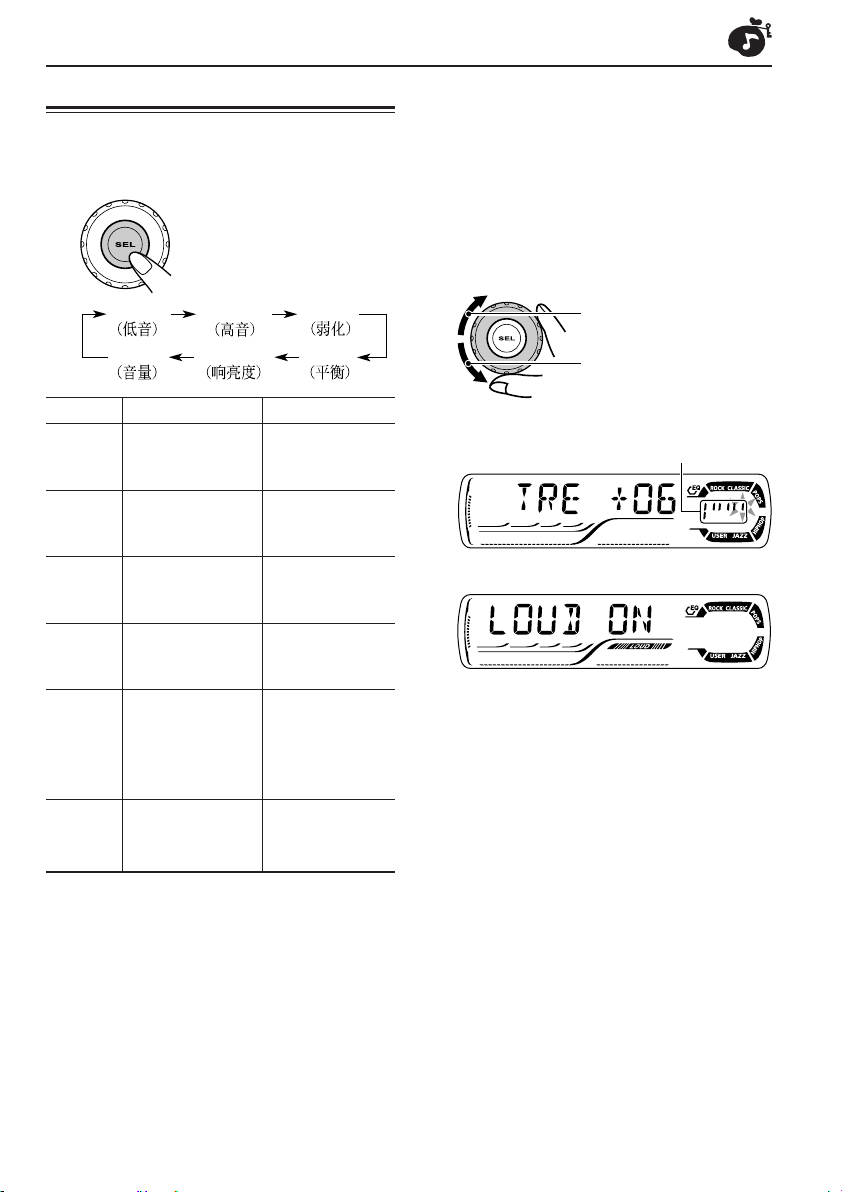

調整聲音
您可以依個人愛好調整聲音的特性。
1
選擇想要調整的項目。
每次按該鍵，可調整的項
目按如下所示進行切換：
1
*
在調整低音，高音或響亮度時，您已作好的調整內容
將儲存給當前所選的聲音模式（
“
USER
”。
如果您使用的是雙揚聲器系統，把弱化水平設定在
00
”。
“
通常情況下控制旋鈕便用于控制音量。因此您不用特
意選擇“
VOL
取決于放大器增益控制的設定（詳情參閱第
”去調整音量。
調整設定。
*
*
*
2
2
3
4
C-EQ
），包括
19
頁）。
BAS
TRE
VOL
顯示 用于： 調整範圍
BAS*1 調整低音。 –06（最小）
（低音） |
+06（最大）
TRE*1 調整高音。 –06（最小）
（高音） |
+06（最大）
FAD *2 調整前置和后置 R06（僅后置）
（弱化） 揚聲器的音量平 |
衡。 F06（僅前置）
BAL 調整左置和右置 L06（僅左置）
（平衡） 揚聲器的音量平 |
衡。 R06（僅右置）
LOUD*1 在低音量水平下，
（響亮度）提高低頻和高頻的
音量水平以達到更
VOL*3 調整音量。 00（最小）
（音量） |
好的平衡效果。
FAD
BALLOUD
LOUD ON
（開啟）
|
LOUD OFF
（關閉）
30 或 50（最大）
若要升高水平或啟動響亮
度時
若要降低水平或關閉響亮
度時
在調整低音或高音時，顯示圖
案也會隨之切換。
例 1：當調整“TRE”（高音）時
例 2：當啟動響亮度時
3
重複步驟 1 和步驟 2 以調整其他項目。
想要將各聲音模式重設回工廠預設值時，重複上
述步驟，並且按照第 16 頁表中列出的預設值重新
進行設定。
4
*
17
其他主要功能

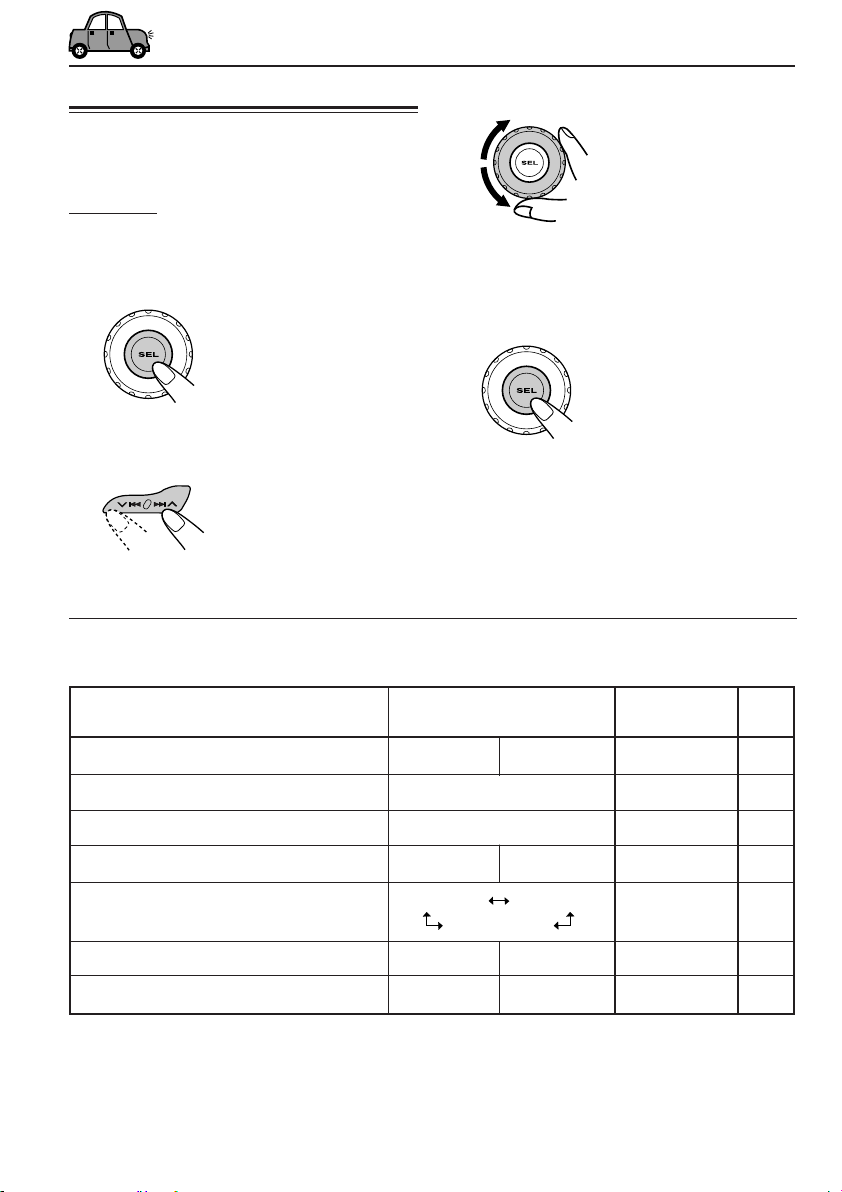

切換一般設定（PSM）
使用 PSM（偏好設定模式）控制功能可以切換下
表所列出的項目。
3
基本步驟
1
按住 SEL（選擇）鍵超過 2 秒鐘，使其
中一個 PSM 項目在顯示屏上出現。
（參閱下述。）
4
5
2
選擇想要調整的 PSM 項目。
偏好設定模式（PSM）之項目
• 各 PSM 項目之詳細操作方法請參閱表中列出的頁碼。
調整所選的 PSM 項目。
若需要可重複步驟 2 和 3 調整其他的
PSM 項目。
完成設定。
信息顯示 可以選擇的數值/項目
DEMO 屏幕演示
CLOCK H 小時調整
CLOCK M 分鐘調整
LEVEL 水平顯示
DIMMER 減光器模式
EXT IN* 外接組件
AMP GAIN 放大器增益控制
*
僅當選擇下列某個音源時才顯示
18
—FM，AM 和 CD
工廠 參考
預設值 頁碼
DEMO OFF
CHANGER LINE IN CHANGER
LOW PWR HIGH PWR HIGH PWR 19
。
DEMO ON
1 – 12
00 – 59 00 (1:00)
ONOFF
OFFAUTO
ON
DEMO ON
1 (1:00) 7
ON
AUTO
6
7
19
19
19
選擇水平儀—LEVEL
您可以依個人愛好啟動或關閉水平儀。
本机出廠時，水平儀設定在啟動模式。
• ON: 顯示音頻水平指示燈。
• OFF: 取消音頻水平指示燈；顯示聲音模
式指示燈。
選擇減光器模式—DIMMER
當您打開車前燈時，顯示屏自動變暗（自動減
光）。
本机出廠時，自動減光模式設定在啟動模式。
• AUTO: 啟動自動減光器。
• OFF: 取消自動減光器。
• ON: 始終將顯示屏調暗。
注：
本機配備的自動減光器在一些車上可能無法正確工作，
特別是在那些配有減光控制旋鈕的車上。
此種情況下，將減光器模式設在“
ON
”或“
OFF
”。
選擇想要使用的外接組件—EXT IN
您可以使用線路輸入適配器 KS-U57（另購）將外
接組件連接到主機后面板上的 CD 換碟器插座上。
想要使用外接組件作為本機的播放音源時，必須
選擇想要使用的組件—CD 換碟器或是外接組件。
本機出廠時，CD 換碟器被選作外接組件。
• CHANGER: 想要使用 CD 換碟器時選此項。
• LINE IN: 想要使用 CD 換碟器以外的外接組
件時選此項。
註：
關于如何連接線路輸入適配器
參閱安裝/連接手冊（別冊）。
KS-U57
和外接組件，請
選擇放大器增益控制—AMP GAIN
您可以改變最大音量水平。當揚聲器的最大功率小
于 50 W 時，為了防止損壞揚聲器請選擇“LOW
PWR”。
本機出廠時，選擇的是“HIGH PWR”。
• LOW PWR: 可以調整的音量水平範圍為
“VOL 00”至“VOL 30”。
註：
在音量水平超過
時，如果將設定從“
成“
LOW PWR
水平切換成“
30
的狀態下進行聆聽
HIGH PWR
”，主機會自動將音量
VOL 30
”。
”切換
• HIGH PWR: 可以調整的音量水平範圍為
“VOL 00”至“VOL 50”。
19
卸下控制面板
在離開汽車時，您可以卸下控制面板。
在卸下或裝上控制面板時，注意不要損傷控制面
板后面以及面板托座上的連接器。
卸下控制面板
在卸下控制面板之前，請務必關閉電源。
1
為控制面板解鎖。
2
將控制面板從主機中拉出。
裝上控制面板
1
將控制面板的右側插入到面板托座的凹
槽內。
2
按壓控制面板的左側將其固定在托座內。
清潔連接器須知：
如果頻繁地卸下控制面板，連接器會受到磨損。
為了盡量減小磨損，請定期用棉球或布沾上酒精擦拭
連接器，並小心不要損傷連接器。
20
3
將卸下的控制面板存放在隨機提供的盒
子裡。
連接器
CD 換碟器的操作
建議您在本機上使用 JVC MP3 兼容型 CD 換碟
器。
通過使用 CD 換碟器，便可以播放個人以音頻 CD
格式和以 MP3 格式錄製的 CD-R（可以錄音）和
CD-RW（可以反復錄音）。
• 您還可以連接 CH-X 系列中其他型號 CD 換碟
器（CH-X99 和 CH-X100 除外）。然而，因為
它們與 MP3 碟片不兼容，因此不能播放 MP3
碟片。
• 在本機上不能使用 KD-MK 系列的 CD 換碟器。
在操作 CD 換碟器之前：
• 另請參閱隨 CD 換碟器附帶的使用說明書。
• 如果 CD 換碟器的碟片倉內未裝碟片，或者
碟片被顛倒置入，“NO DISC”字樣會在顯
示屏上出現。遇此情形，請取出碟片倉並正
確裝入碟片。
• 如果 CD 換碟器內未裝碟片倉，“NO
MAG”字樣會在顯示屏上出現。遇此情形，
請在 CD 換碟器內裝入碟片倉。
• 如果“RESET 1”–“RESET 8”字樣在顯示
屏上出現，說明本機與 CD 換碟器之間出現
連接錯誤。遇此情形，請檢查連接狀況，確
保導線連接牢靠，然后按 CD 換碟器上的重
設鍵。
關于 MP3 碟片
MP3“文件（曲目）”可被錄製在“文件夾”裡
—用 PC 術語。
在錄製的過程中，文件和文件夾可用與編排電腦
數據的文件和文件夾同樣的方法來編排。
“根”相等于樹的根。每個文件和文件夾可被鏈
接至根並從根上存取。
01
ROOT
05
01
: 文件夾及其播放順序
1
: MP3 文件及其播放順序
1
2
02 03
3
10
11
04
12
4
5
6
7
8
9
21
播放碟片
選擇 CD 換碟器（CD-CH）。
CD CD-CH*
• 當前的碟片是 CD 時:
播放自當前碟片里的第一首曲目開始。
*
如果將設定由“
19
頁），便不能選擇
EXT IN
”切換至“
CD
換碟器。
LINE IN
”（參閱第
• 當前的碟片是 MP3 碟片時：
文件檢查一經完成，便從當前碟片里的第一個
文件夾開始播放。

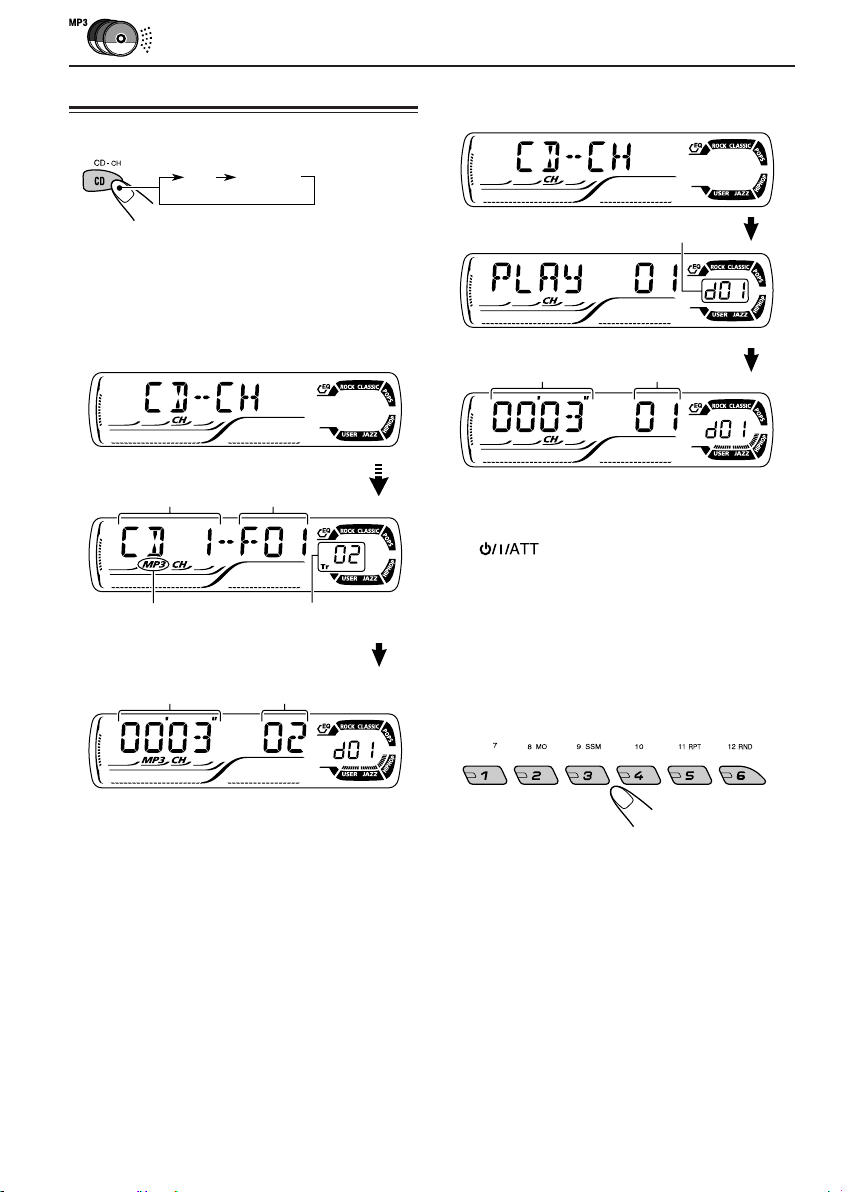

所選的文件夾號碼所選的碟片號碼
MP3 指示燈 所選的曲目號碼
已播放時間 當前的曲目號碼
所選的碟片號碼
已播放時間 當前的曲目號碼
註：
•
在按
CD CD-CH
按
•
如果切換音源，
擇
CD
換碟器作為音源時，
止處起開始播放。
鍵時，電源會自動啟動。您不用特意
去啟動電源。
CD
換碟器的播放也會停止。當下次選
CD
換碟器會接着上次的停
如何直接跳至特定的碟片
按與碟片號碼相對應的數字鍵便可開始本碟片的
播放（在播放 CD 換碟器的過程中）。
22
• 若要從 1 – 6 裡選擇碟片號碼：
短促地按 1（7）– 6（12）鍵。
• 若要從 7 – 12 裡選擇碟片號碼：
按住 1（7）– 6（12）鍵超過 1 秒鐘。
如何使曲目/文件快速前進或倒退
在播放的過程中持續按住 ¢
鍵即可使曲目/文件快速前進。
在播放的過程中持續按住 4 鍵即可使曲目/
文件快速倒退。
註：
在本項操作的過程中，僅能聽到斷斷續續的聲音。(已播
放時間也在顯示屏上不時地進行切換。）
如何跳至下一個或上一個曲目/文件
在播放的過程中短促地按 ¢
鍵可以跳至下一個曲目/文件的開
始處。
一次接一次地按該鍵，便可接連
不斷地找到下一個曲目/文件的
開始處並將其播放。
在播放的過程中短促地按 4 鍵可以返回至
當前曲目/文件的開始處。
一次接一次地按該鍵，便可接連不斷地找到上一
個曲目/文件的開始處並將其播放。
僅在使用 JVC MP3 兼容式 CD 換碟器
（CH-X1500）時才能進行此項操作。
如何快速跳至某一曲目/文件
（+10 和 –10 鍵）

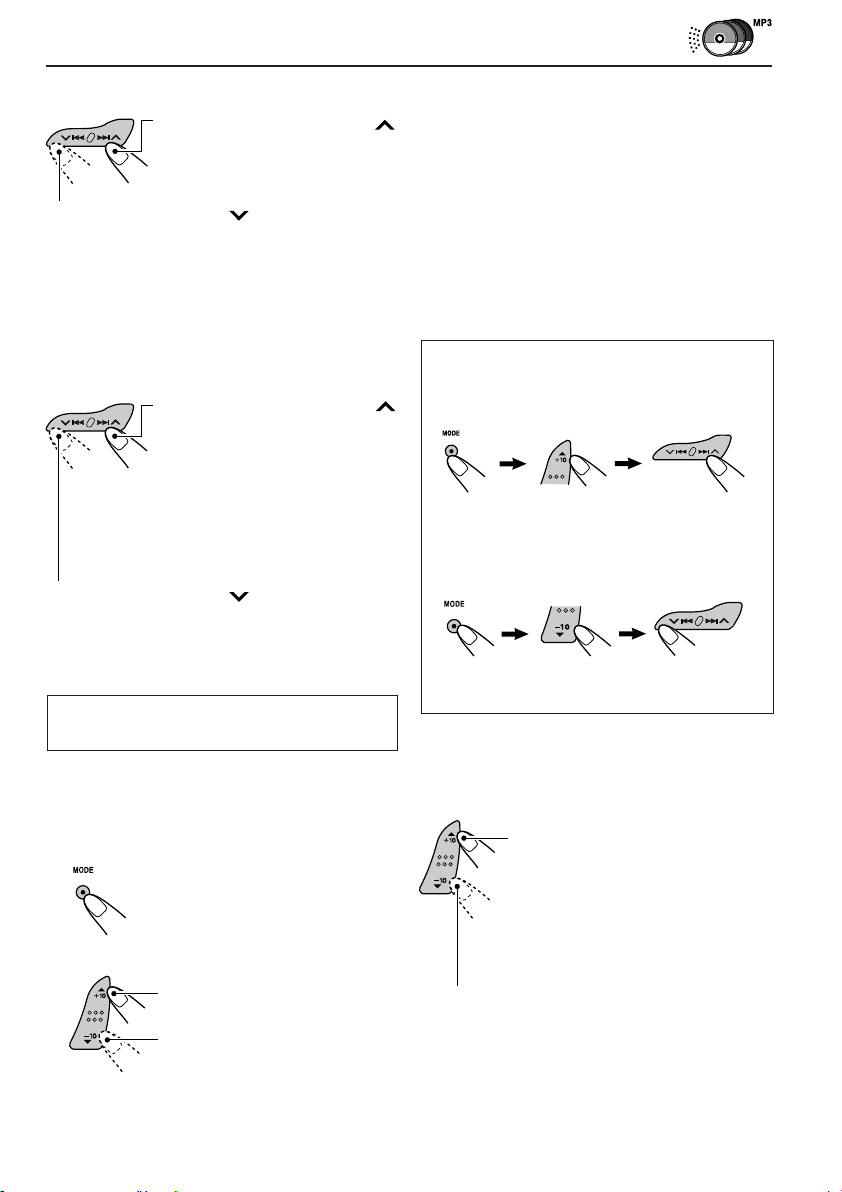

1 在播放碟片的過程中，按 MODE 鍵進入功能模
式。
2 按 +10 或 –10 鍵。
*
最先一次按 +10 或 –10 鍵時，曲目/文件朝
離其最近的，號碼為 10 的倍數（例：第
10，第 20 ，第 30）的，較其號大或較其號
小的曲目/文件號碼方向跳越。
此后，每次按該鍵時便可跳過 10 個曲目/文件
（參閱下述的“如何使用 +10 和 –10 鍵”）。
• 最后的曲目/文件跳過之后，最初的曲目/文
件自動選取，反之亦然。
註：
如果當前播放的碟片是
件夾內跳越。
如何使用 +10 和 –10 鍵
• 例 1：在播放曲目/文件號碼 6 的過程中想要
選擇曲目/文件號碼 32 時
曲目/文件 6 \ 10 \ 20 \ 30 \ 31 \ 32
• 例 2：在播放曲目/文件號碼 36 的過程中想
要選擇曲目/文件號碼 8 時。
曲目/文件 36 \ 30 \ 20 \ 10 \ 9 \ 8
MP3
（三次）
（三次）
碟片，則文件在同一文
（兩次）
（兩次）
如何跳至下一個或上一個文件夾
（僅對應 MP3 碟片）
在播放 MP3 碟片的過程中按 5
（向上）鍵即可跳至下一個文件
夾。
一次接一次地按該鍵，便可接連不
斷地找到下一個文件夾，並從該文
件夾裡第一個文件的開始處起進行
播放。
若要朝最后一個曲目/文件方向
跳過 10 個曲目/文件* 時
若要朝最初一個曲目/文件方向
跳過 10 個曲目/文件* 時
在播放 MP3 碟片的過程中按 ∞（向下）鍵即可以
返回至上一個文件夾。
一次接一次地按該鍵，便可接連不斷地找到上一
個文件夾，並從該文件夾裡第一個文件的開始處
起進行播放。
23
選擇播放模式
想要以任意順序播放曲目/文件時
（碟片隨机/碟片倉隨机播放）

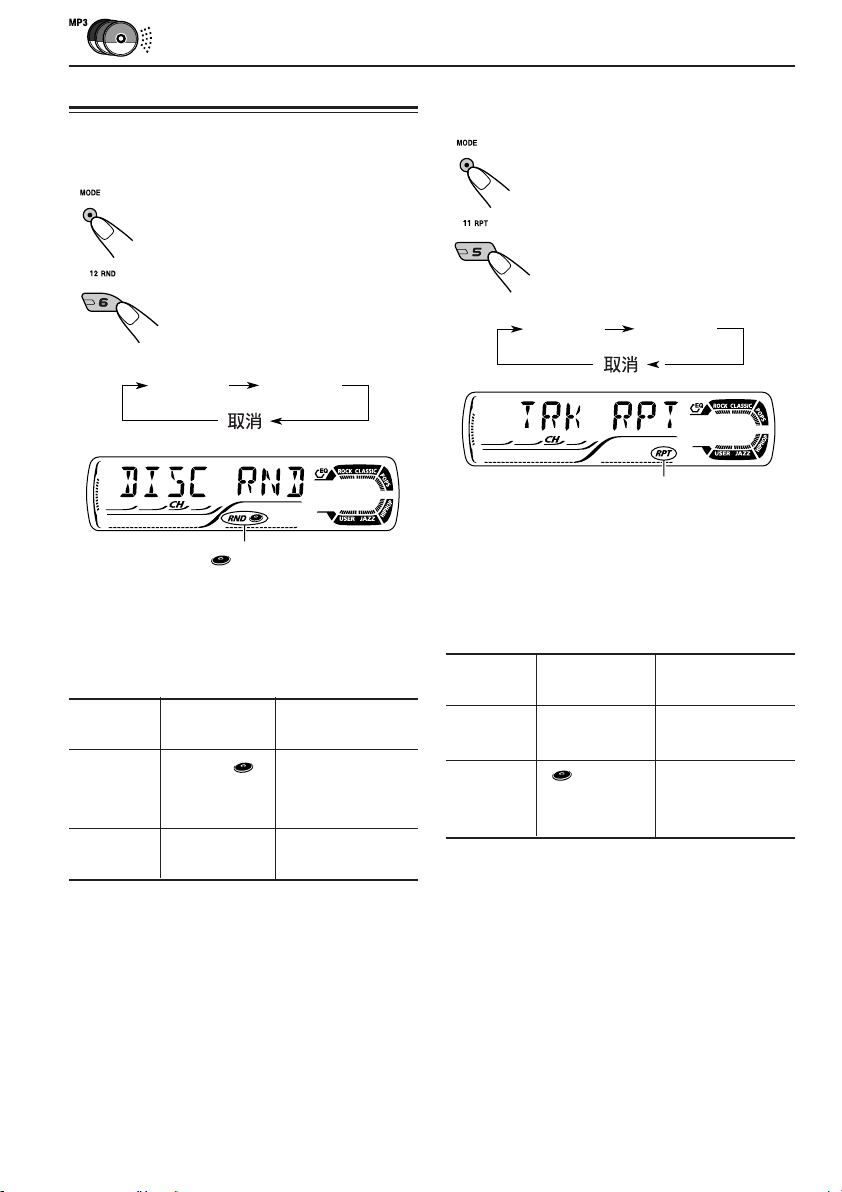

1 在播放的過程中，按 MODE 鍵
進入功能模式。
2
當“MODE”字樣仍舊在顯示屏
上閃爍時，按 RND（隨机）鍵。
每次按該鍵，隨机播放模式按如
下所示進行切換：
MAG RNDDISC RND
想要重複播放曲目/文件時
（曲目重複/碟片重複播放）
1 在播放的過程中，按 MODE 鍵
進入功能模式。
2 當“MODE”字樣仍舊在顯示屏
上閃爍時，按 RPT（重複）鍵。
每次按該鍵，重複播放模式按如
下所示進行切換：
TRK RPT DISC RPT
RPT 指示燈
例：當選擇“TRK RPT”時
RND 和 （碟片）指示燈
例：當選擇“DISC RND”時
註:
如果當前播放的碟片是
亮。
模式
DISC RND RND 和 指 當前（或指定的）
MAG RND RND 指示燈 所插入的碟片上
MP3
碟片，
MP3
指示燈也會點
模式啟動
指示燈
示燈點亮。 碟片上的所有曲目/
點亮。 所有的曲目/文件。
隨機播放
文件。
註:
如果當前播放的碟片是
亮。
模式
TRK RPT RPT 指示燈點 當前（或指定的）
DISC RPT 和 RPT 指 當前（或指定的）
MP3
碟片，
MP3
指示燈也會點
模式啟動
指示燈
亮。 曲目/文件。
示燈點亮。 碟片上所有的曲
重複播放
目/文件。
24
播放外接組件
您可以使用線路輸入適配器 KS-U57（另購）將外
接組件連接到主機后面板上的 CD 換碟器插座
上。
注意事項：
•
關于如何連接線路輸入適配器
請參閱安裝/連接手冊（別冊）。
•
在使用下述方法操作外接組件之前，請正確選擇外接
輸入。參閱第
—EXT IN
1

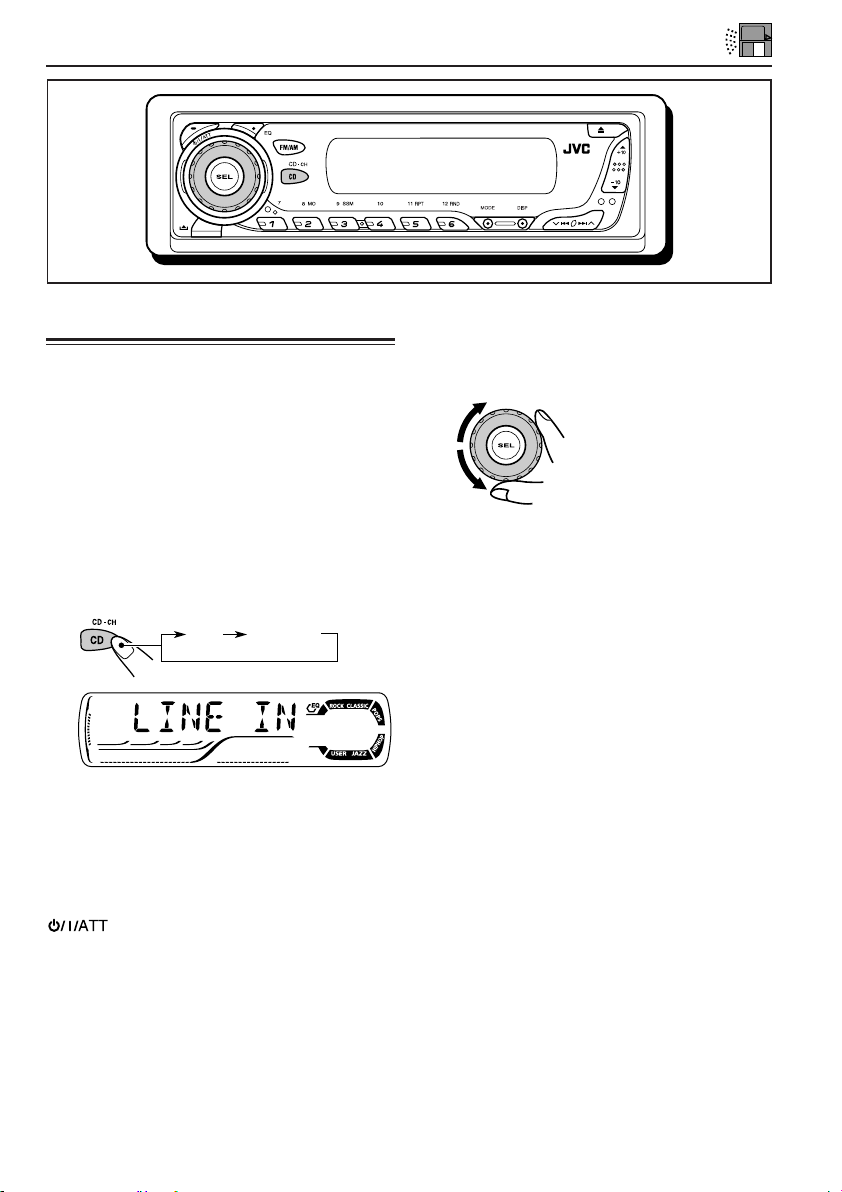

選擇外接組件（LINE IN）。
19
頁上的“選擇想要使用的外接組件
”。
KS-U57
和外接組件，
外接組件的操作
2
啟動所連接的組件並開始播放音源。
3
調整音量。
4
根據需要調整聲音（參閱第 16 和 17
頁）。
CD LINE IN
• 如果“LINE IN”字樣未在顯示屏上出現，請參閱
第 19 頁並選擇外接輸入（“LINE IN”）。
單觸操作須知：
在按
CD CD-CH
鍵時，電源會自動啟動。您不用特意按
鍵去啟動電源。
25

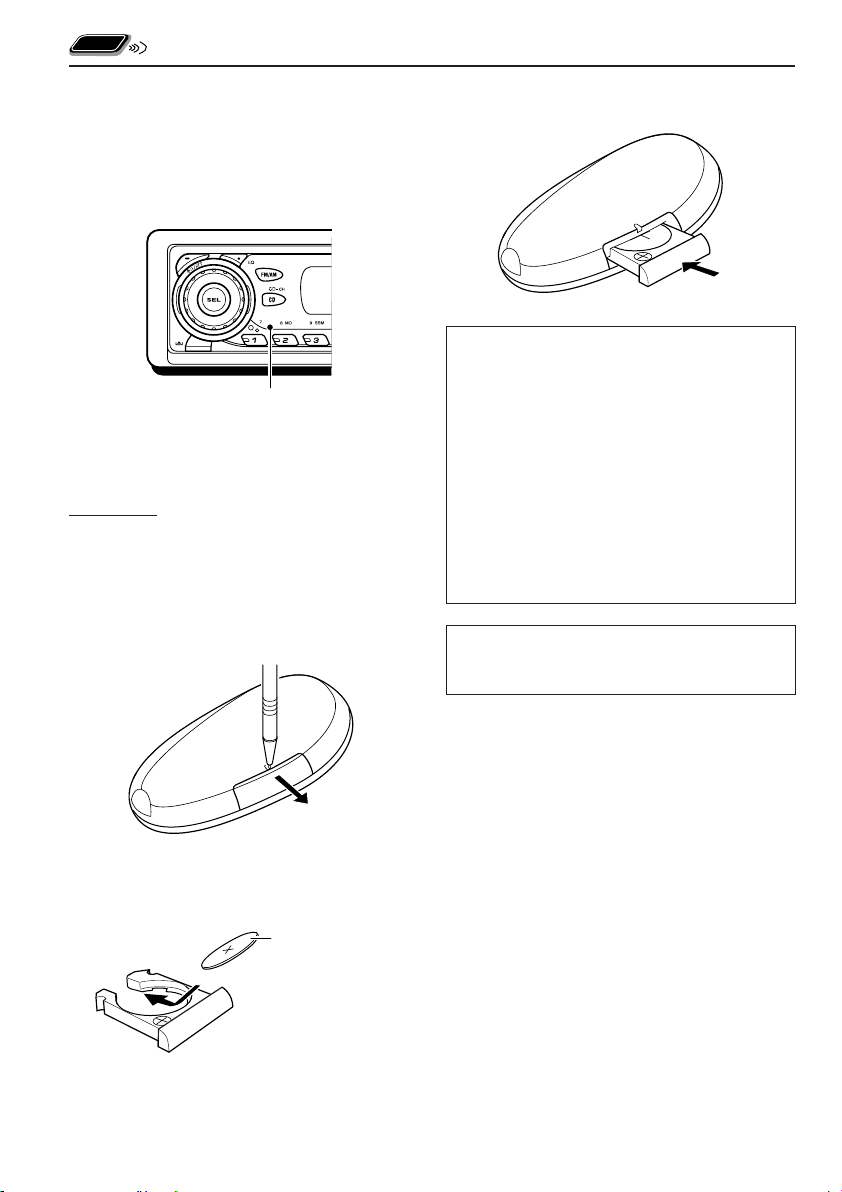

使用遙控器
本機可按此處說明進行遙控（使用選購的遙控
器）。建議使用 RM-RK50 型遙控器來操作本
機。
在使用遙控器之前：
• 使用遙控器時請將其直接對准主機上的遙控感
應窗。確保二者之間沒有障礙物。
遙控感應窗
• 切勿讓遙控感應窗暴晒于強光照射處（直射的
陽光或人工光線）。
安裝電池
當遙控器的控製範圍變小或效力降低時，請更換
電池。
1. 取下電池托座。
1) 使用圓珠筆或類似器具按箭頭所示方向推
出電池托座。
2) 取下電池托座。
3. 插回電池托座。
將電池托座重新插回，直到聽到卡嗒聲。
（背面）
警告：
•
請將電池存放在孩童無法拿到的地方。
如果孩童無意中吞咽了電池，請立即就醫。
•
切勿為電池充電，使電池短路，分解電池，加熱電
池或者遺棄在火中。
上述任何行為都可能導致電池放熱，炸裂或引起火
災。
•
切勿將電池與其他金屬物質放在一起。
如此行為可能導致電池放熱，炸裂或引起火災。
•
若要廢棄或保存電池時，請用膠帶纏繞并使其處于
絕緣狀態；否則可能導致電池放熱，炸裂或引起火
災。
•
切勿用鑷子或類似的器具穿刺電池。
如此行為可能導致電池放熱，炸裂或引起火災。
注意：
切勿將遙控器長時間放置在受到陽光直射的地方（如
儀表板上）。否則遙控器會受到損傷。
（背面）
2. 裝入電池。
使電池的正級（+）朝上將其放入電池托座，
并固定在托座裡。
硬幣形鋰電池
（產品型號：
CR2025）
26
按鍵的位置
RM-RK50
SOUND
ATT
3 •
收听廣播電台時按該鍵可以選擇預設電台。
每次按該鍵，預設電台號碼遞增，所選電台
被調收。
• 在 MP3 兼容式 CD 換碟器上播放 MP3 碟片
時；
– 短促地按該鍵可以跳到上一個碟片。
– 持續按住該鍵可以跳到上一個文件夾。
註：在
CD
換碟器上播放
會跳播到上一個碟片。
CD
的過程中，按該鍵
U
SOURCE
R
VOL
F
D
VOL
1 • 當本機處于關機狀態時，按該鍵可以啟動本
機。
• 按住該鍵直到 “SEE YOU” 字樣在顯示屏上出
現，可關閉本機。
• 短促地按該鍵可暫時放低音量水平。
再按一次可恢復音量。
2 • 收听廣播電台時按該鍵可以選擇波段。
每次按該鍵，波段隨之切換。
• 在與 MP3 兼容的 CD 換碟器上播放 MP3 碟
片時；
– 短促地按該鍵可以跳到下一個碟片。
– 持續按住該鍵可以跳到下一個文件夾。
註：在
CD
會跳播到下一個碟片。
換碟器上播放
CD
的過程中，按該鍵
4該鍵與主機上的控制旋鈕具有同樣的功能。
註：這些鍵不能用于偏好設定模式（
整。
PSM
）的調
5 選擇聲音模式（C-EQ：預製均衡器）。
每次按該鍵，聲音模式（C-EQ）隨之切換。
6 選擇音源。
每次按該鍵，音源隨之切換。
7 • 收听廣播電台時按該鍵可以搜索電台。
• 收听 CD 時，持續按住該鍵快速前進或快速
倒退曲目。
• 收听 CD 時，短促地按該鍵會跳播到下一首
曲目的開始處或返回到當前（或上一首）曲
目的開始處。
27
故障排除
所出現的問題並非總是嚴重的故障。在洽詢維修服務中心之前，請首先檢查下述要點。
症狀
• 揚聲器不發出聲音。
一般
• 本機完全不工作。
• SSM（強信號電台順次存
儲）自動預設功能不工
作。
FM/AM
•
收聽廣播電台時有靜電干
擾。
• CD 無法播放。
• CD-R/CD-RW 無法播
放。
• 無法跳播 CD-R/
CD-RW 上的曲目。
• CD 無法彈出。
• CD 聲音有時中斷。
CD 播放
原因
音量設定在最低水平。
連接不正確。
可能由于噪音等原因導致內置微
處理器功能失常。
信號太弱。
天線接觸不良。
CD 被顛倒置入。
CD-R/CD-RW 沒有格式化。
CD 被鎖住。
行駛在崎嶇顛簸的道路上。
CD 被刮花。 更換 CD。
將音量調至適當的水平。
檢查導線和連接狀況。
在卸下控制面板后按前面板上的
重設鍵。（您所作的預設調整也
將被清除。）（參閱第 2 頁。）
手動儲存電台。
牢固連接天線。
正確裝入 CD。
• 置入格式化的 CD-R/CD-RW。
• 使用用于錄音的組件將 CD-R/
CD-RW 格式化。
為 CD 解鎖。（參閱第 15 頁）。
當您在崎嶇顛簸的道路上行駛時
停止播放。
措施
28
•“NO DISC”字樣出現在
顯示屏上。
連接不正確。
載槽內沒有 CD。
CD 未正確置入。
檢查導線和連接狀況。
將 CD 裝入載槽。
正確裝入 CD。
症狀
原因
措施
•“NO DISC”字樣在顯示
碟片倉裡未裝碟片。
在碟片倉裡裝入碟片。
屏上出現。
碟片被顛倒置入。
當前的碟片裡不含任何 MP3 文
正確裝入碟片。
裝入含有 MP3 文件的碟片。
件。
•“NO MAG”字樣在顯示
CD 換碟器上未裝碟片倉。
裝入碟片倉。
屏上出現。
•“RESET 8”字樣在顯示屏
上出現。
•
“RESET 1”–“RESET 7”
本機與 CD 換碟器之間的線路沒
有正確連接。
按 CD 換碟器上的重設鍵，正確
連接本機和 CD 換碟器。
按 CD 換碟器上的重設鍵。
字樣在顯示屏上出現。
• CD 換碟器完全不工作。
可能由于噪音等原因導致內置的
微處理器功能失常。
在卸下控制面板后按前面板上的
重設鍵。（您所作的預設調整也
將被清除。）（參閱第 2 頁。）
關于曲目誤播：
當汽車行駛在崎嶇顛簸的路上時可能發生曲目誤播。此種現象雖然不會損傷主機和碟片，但可能使您不舒服。
建議您在崎嶇顛簸的路上行駛時最好停止播放碟片。
CD 換碟器
29
保養
保養碟片
本機的設計決定在本機上可以播放 CD，CD-R
（可以錄音）和 CD-RW（可以反復錄音）。
• 本機與 MP3 碟片不兼容，但可以操作 JVC
MP3 兼容式 CD 換碟器。
如何保養碟片
當將碟片從盒中取出時，請握持
碟片的邊緣，同時朝下按盒的中
央鈕將其取出。
• 請務必握持碟片的邊緣，且切
勿觸摸其錄音面。
欲將碟片放入盒中時，請將碟片輕輕套在中央鈕
上（使印刷面朝上）。
• 使用后請務必將碟片放回盒中保存。
如何保持碟片的清潔
骯髒的碟片可能無法正確播放。
如果碟片髒污，請用軟布從中心
到邊緣直線擦拭。
如何播放新碟片
新碟片的內邊緣和外邊緣上可能
有一些粗糙的污點。使用這樣的
碟片時，本機可能將其彈出。
想要除去這些粗糙的污點時，可
用鉛筆或圓珠筆等器具磨擦碟片
的邊緣。
水蒸汽結露
在下列情況下，CD 播放機內部的鏡頭可能發生水
蒸汽結露：
• 打開車內暖氣后。
• 車內異常潮濕。
發生此種情況時，CD 播放機可能出現故障。此時
可退出碟片，將主機啟動幾個小時，直到結露蒸發
掉。
中央鈕
播放 CD-R 或 CD-RW 時
播放 CD-R 或 CD-RW 之前，請仔細閱讀其使用
說明書或注意事項。
•
僅可使用經“格式化”之后的 CD-R 或 CD-RW 。
• 基于碟片本身的特性或下述原因，某些 CD-R
或 CD-RW 可能無法播放。
– 碟片骯髒或有擦痕。
– 機內的鏡片受潮而結露。
– 機內的傳感器鏡片骯髒。
• CD-RW 可能需要較長的讀出時間。這是因為
CD-RW 的反射比較普通 CD 低的緣故。
• CD-R 或 CD-RW 對于高溫或高濕特別敏感；因
此勿將其留置在車內。
• 下述 CD-R 或 CD-RW 不能使用：
– 表面上貼有貼紙、標簽或保護用封紙的碟片。
– 標簽可直接用噴墨式打印機打印的碟片。
在高溫或高濕環境下使用碟片將引起故障或造
成碟片損壞。例如：
– 貼紙或標簽將會收縮和扭曲碟片。
– 貼紙或標簽將會脫落而使碟片不能退出。
– 打印在碟片上的印字將會產生粘性劣變。
請仔細閱讀關于標籤和可印刷碟片的使用說明
書或注意事項。
注意：
•
切勿將
8
釐米的碟片（單碟
（此類碟片無法退出。）
•
切勿裝入任何形狀異常的碟片—如心形或花形；否
則將引起故障。
•
切勿將碟片暴露在直射陽光下或放置在熱源附近或
者高溫潮濕的地方。切勿將碟片留置在車內。
•
切勿使用任何溶劑（例如傳統的彔音用清潔劑，噴
霧劑，稀釋劑，輕酒精等）來清潔碟片。
CD
）裝入到載槽內。
30
彎曲的碟片
貼紙
粘性殘
余物
碟片
貼附的
標簽
規格
音頻功率放大器部份
最大輸出功率：
前聲道： 每聲道 50 W
后聲道： 每聲道 50 W
連續輸出功率（RMS）：
前聲道： 每聲道 19 W ，阻抗 4 Ω，頻率在
40 Hz 至 20 000 Hz 范圍內總諧波
失真不超過 0.8% 。
后聲道： 每聲道 19 W ，阻抗 4 Ω，頻率在
40 Hz 至 20 000 Hz 范圍內總諧波
失真不超過 0.8% 。
負載阻抗： 4 Ω （ 4 Ω 至 8 Ω 容限）
音調控制范圍：
低音： 100 Hz 處 ±10 dB
高音： 10 kHz 處 ±10 dB
頻率響應： 40 Hz 至 20 000 Hz
信噪比： 70 dB
線路輸出水平/阻抗：
2.0 V/20 kΩ 負載（滿刻度）
輸出阻抗： 1 kΩ
調諧器部份
頻率範圍：
FM: 87.5 MHz 至 108.0 MHz
AM: 531 kHz 至 1 602 kHz
[FM 調諧器]
有效靈敏度： 11.3 dBf（1.0 µV/75 Ω）
50 dB 靜噪靈敏度：
16.3 dBf（1.8 µV/75 Ω）
交互頻道選擇性（400 kHz）：
65 dB
頻率響應： 40 Hz 至 15 000 Hz
立體聲分離度：35 dB
俘獲率： 1.5 dB
CD 播放機部份
類型 : 微型碟片播放機
信號檢測系統 :
聲道數 : 2 聲道（立體聲）
頻率響應 : 5 Hz 至 20 000 Hz
動態范圍 : 96 dB
信噪比 : 98 dB
抖晃率 : 小于能測量限度
無接觸式光學拾音（半導體激光）
一般信息
電源要求：
操作電壓：
接地方式：負極接地
允許操作溫度：0°C 至 +40°C
外型尺寸（寬 × 高 × 深）：
安裝尺寸（大約）：
面板尺寸（大約）：
重量（大約）：
設計和規格若有更改，恕不另行通知。
直流 14.4 V（11 V 至 16 V 容限）
182 mm × 52 mm × 150 mm
188 mm × 58 mm × 12 mm
1.4 kg（不包括附件）
[AM 調諧器]
靈敏度： 20 µV
選擇性： 35 dB
在操作時遇到麻煩了?
請重設本機
參閱如何重設本機之頁碼
31
生產組裝：中日合資上海 JVC 電器有限公司
工廠地址：上海市浦東新區外高橋保稅區日京路
® Registered Trademark owned and licensed by VICTOR COMPANY OF JAPAN, LIMITED
© 2004 VICTOR COMPANY OF JAPAN, LIMITED
CS 0404KKSMDTJSC
68 號
KD-G308
安裝/連接手冊
GET0232-002A
[UF]
本機僅能使用直流 12 V，負極接地的電源系統。如果您的車輛不是此系統，則需要安裝變壓器。變壓器可在
JVC 汽車音響經銷店購買。

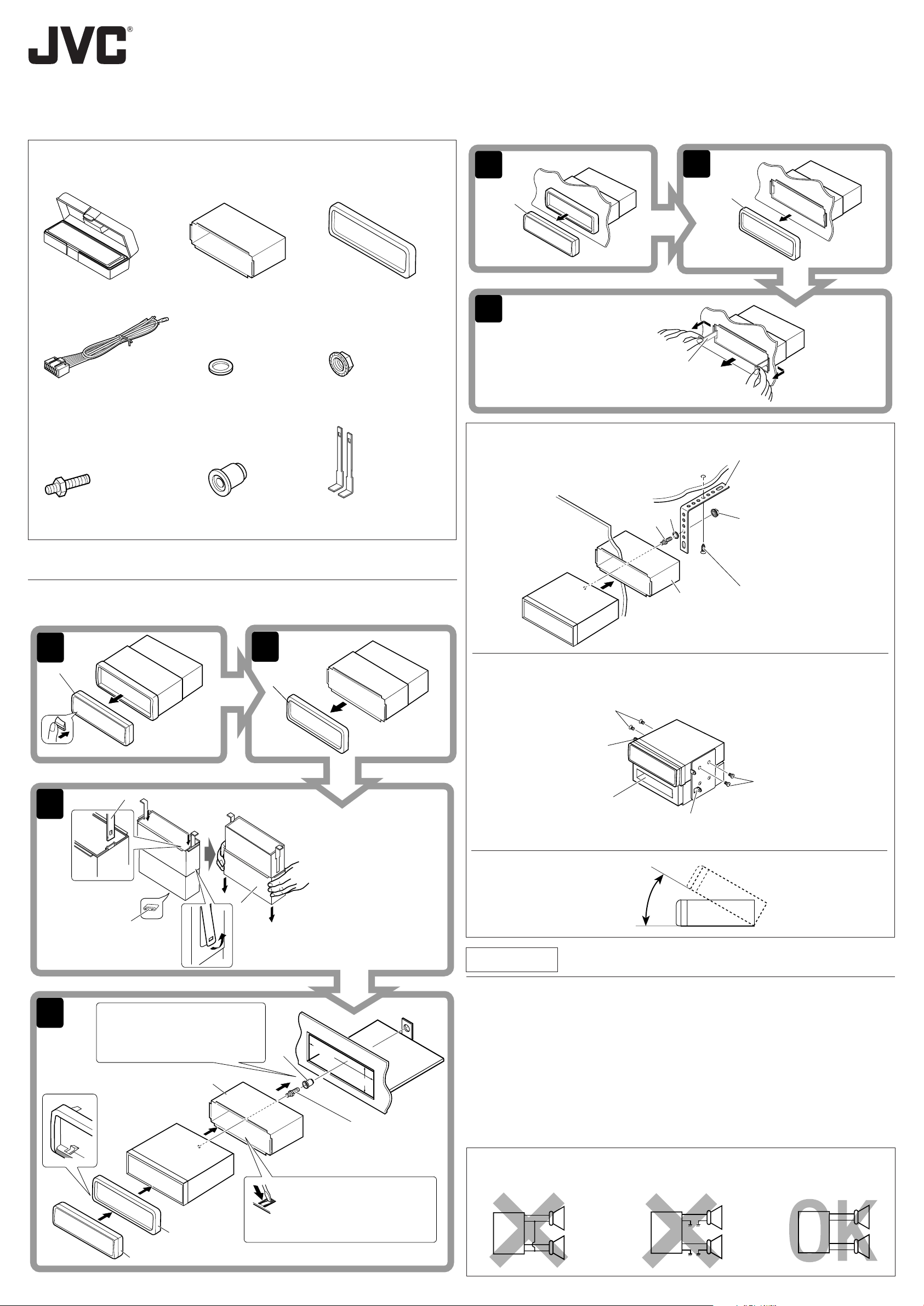

安裝和連接用零件清單
下列零件隨本機提供。
請于清點之后正確安裝。
A / B
硬盒/控制面板
E
電源線
C
外套機殼
F
墊圈（ø5）
D
裝飾框
G
鎖定螺母（M5）
拆卸本機
在拆卸本機之前，先鬆開本机后部。
1
B
3
將兩片板條型把手插入卡槽，然
后按圖所示向外拉兩片把手，遂
將本机拉出。
0404KKSMDTJSC
CS
2
D
J
H
緊固螺栓（M5 x 20 mm）
I
橡膠防震墊
J
板條型把手
安裝（裝設、固定在儀表板上）
下面的圖解是典型的安裝程序。如果您有任何問題，或需要有關配套元件的信息，請向 JVC 汽車音響經銷商或
配套元件供應公司詢問。
• 如果您沒有把握能夠正確安裝本機，請委托專業技術人員為您安裝。
1
B
2
D
當使用選購的支撐架時
支撐架（選購品）
防火板
儀表板
F
H
C
G
螺絲（選購品）
當不使用外套機殼安裝本機時
以豐田牌（TOYOTA）汽車為例：首先取出汽車收音機，然后將本機裝入到收音機空出的位置。
平頭螺絲
（M5 x 8 mm）*
托座*
* 不包括在本機中
3
4
J
*1
!
進行所需的電路連接。
⁄
平頭螺絲
空殼
托座*
注：將本機安裝在托座上時，務必使用 8 mm 長的螺絲。如果使用過長的螺絲，會損壞本機。
*1在豎起本機時，小心不要
損壞底部的保險絲。
以小于 30˚ 的傾斜度安
C
裝本機。
（M5 x 8 mm）*
故障排除
• 保險絲燒斷。
* 檢查紅色和黑色引線是否連接正確？
• 電源接不通。
* 檢查黃色引線是否接上？
• 揚聲器沒有聲音。
I
C
~
184 mm
53 mm
Ÿ
H
* 檢查揚聲器輸出引線是否短路？
• 聲音失真。
* 檢查揚聲器輸出端子是否接地？
* 檢查 L（左）和 R（右）揚聲器的負極端子 “–” 是否共同接地？
• 聲音受到噪音的干擾。
* 檢查在將后面板上的接地端子連接到汽車底盤上時是否使用了過短過粗的纜線？
• 本機發熱。
* 檢查揚聲器輸出端子是否接地？
* 檢查 L（左）和 R（右）揚聲器的負極端子 “–” 是否共同接地？
¤
@
電源和揚聲器連接方面的注意事項：
• 切勿將電源線裡的揚聲器引線連接到汽車電池上；否則會嚴重損傷本機。
• 在將電源線裡的揚聲器引線連接到揚聲器上之前，請首先確認車內的揚聲器線路。
彎折相應的突舌，把外套機殼固
定在適當的位置。
D
B
1
L
R
+
+
-
-
+
+
-
-
L
R
+
+
-
-
+
+
-
-
L
R
+
+
-
-
+
+
-
-
電路連接
為防止短路，建議您在安裝本機之前斷開電池的負極並完成所有的電路連接。
• 完成安裝之后，務必重新將本機的地線接到汽車底盤上。
注：
• 須換上額定負荷值的保險絲。如果保險絲經常燒壞，請向 JVC 汽車音響經銷商詢問。
• 建議連接最大功率超過 50 W 的揚聲器（包括后置和前置揚聲器，並且揚聲器阻抗須介于 4
設定，以防止損壞揚聲器（參閱使用說明書的第 19 頁）。
• 為防止短路，請使用絕緣膠布包住不使用的引線的端子。
• 本機使用后，散熱片會很熱。因此在移出本機時，須小心不要觸摸散熱片。

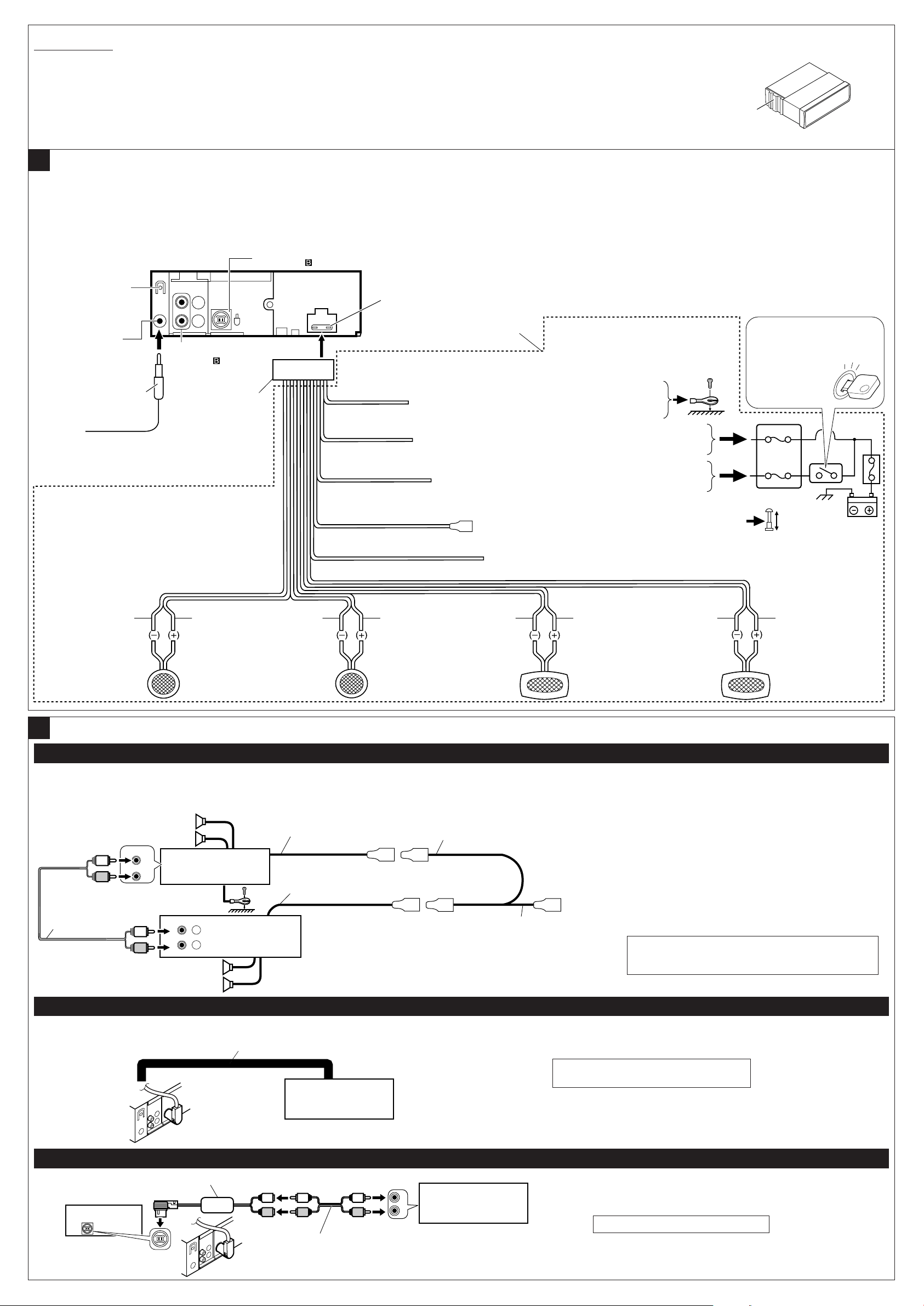

典型的接線方法
A
接線前：請仔細確認車內線路。不正確的連接會嚴重損壞本機。
電源線的引線和車身的連接器引線可能在顏色上有所不同。
1
按下圖所示順序連接電源線裡的各色引線。
2
連接天線電纜。
3
最后把電源線束的插頭插到本機上。
接至 CD 換碟器或其他外接組件
（參閱圖表 ）
本机后面板上的
接地端子
15
天線端子
輸出端子
（參閱圖表 ）
黑色
2
3
黃色*
2
ΩΩ
ΩΩ
Ω – 8
Ω 之間）。如果揚聲器的最大功率小于 50 W，則需要變更 “AMP GAIN”
ΩΩ
ΩΩ
15 A 保險絲
1
接至金屬車體或汽車底盤
1
接至保險絲單元的帶電端子，保險絲單元与車上電池相連接（用于旁
2
路點火開關）（恆定 12 V）
*1不包括在本機中
散熱片
1
*
1
*
點火開關
紅色
2
*
本機未安裝時，在進行工作狀況檢查之前必須將此引
線接上，否則無法啟動電源。
藍色帶白色條紋
橙色帶白色條紋
6
白色帶黑色條紋
連接其他附加設備
B
白色
功率放大器
您可以通過連接功率放大器和其他設備來加強您的汽車音響系統功能。
• 將遙控引線（藍色帶白色條紋）和其他裝置上的遙控引線連接起來，以便可以通過本機進行遙控。
• 僅對應功率放大器：
將揚聲器從本機上卸下后連接到功率放大器上。本機的揚聲器接線放置不用。
灰色帶黑色條紋
灰色 綠色
接至保險絲單元的附屬端子
3
接至其他設備的遙控引線或自動升降天線（如有裝
設）（最大 200 mA）
4
5
綠色帶黑色條紋
接至車燈控制開關
保險絲單元
紫色帶黑色條紋
左揚聲器（后置）右揚聲器（前置）左揚聲器（前置） 右揚聲器（后置）
紫色
后置揚聲器
INPUT
L
R
信號線（本機不附帶）
L
R
LRL
R
CD 換碟器
另請參閱使用說明書的第 21 頁。
遙控引線
JVC 功率放大器
3
*
OUT
LINE
L
R
FRONT
REAR
前置揚聲器
附帶的 CD 換碟器連接用纜線
KD-G308
KD-G308
Y- 型連接導線（本機不附帶）
遙控引線（藍色帶白色條紋)
接至其他設備的遙控引線或自動升降天線
（如有裝設）
*3將地線與金屬車體或者汽車底盤緊密連接，連接處確保無油
漆（如果有油漆，在接線前先將油漆刮去）。否則，可能會
損壞本機。
注意：
• 連接 CD 換碟器之前，確保本機處于關機狀態。
JVC CD 換碟器
外接組件
KD-G308
CD 換碟器插孔
KS-U57 *
4
L L
RR
信號線（本機不附帶）
L
R
L
R
外接組件
*4線路輸入適配器 KS-U57（本機不附帶）
2
Loading...
