INHALT

AUTOMATISCHER VORFÜHRMODUS

SO IST IHR CAMCORDER EINSATZBEREIT

DEUTSCH

7 – 16

DIGITAL-CAMCORDER

GR-DVX88 GR-DVX77 GR-DVX44

Bitte besuchen Sie unsere Homepage im World Wide Web und füllen Sie dort unseren Fragebogen (in englischer Sprache) aus:

http://www.jvc-victor.co.jp/english/index-e.html

VIDEO-AUFNAHME &

-WIEDERGABE

VIDEO-AUFNAHME .............. 18 – 20

VIDEO-WIEDERGABE............ 21 – 24

D.S.C.-AUFNAHME &

-WIEDERGABE

D.S.C.-AUFNAHME .............. 26 – 27

D.S.C.-WIEDERGABE ............ 28 – 36

WEITERE FUNKTIONEN

MENÜBEZOGENE

EINSTELLUNGEN ............... 38 – 44

BEI AUFNAHME .................. 45 – 56

KOPIERMODUS .................. 57 – 61

VERWENDUNG DER

FERNBEDIENUNG .............. 62 – 73

SYSTEM-ANSCHLÜSSE .......... 74 – 75

BEZUGSANGABEN

EINZELHEITEN ............................ 77

STÖRUNGSSUCHE ............... 78 – 83

PFLEGE UND INSTANDHALTUNG ...... 84

GERÄTEÜBERSICHT .............. 85 – 92

VORSICHTSMASSNAHMEN .... 93 – 95

STICHWORTVERZEICHNIS ..... 96 – 97

TECHNISCHE DATEN ............. 98 – 99

17 – 24

25 – 36

37 – 75

76 – 99

Die Abbildungen in dieser Anleitung zeigen Modell GR-DVX88.

BEDIENUNGSANLEITUNG

Die D.S.C.-Funktionen (Digital Still Camera) sind bei die folgenden Modelle verfügbar: GR-DVX88 und GR-DVX77.

LYT0757-002B

2 DE

Vielen Dank für den Kauf dieses Digital-Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die folgenden Sicherheitshinweise und Vorsichtsmaßnahmen durch, um den sachgemäßen und störungsfreien Gebrauch Ihres neuen Camcorders sicherzustellen.

Zu dieser Bedienungsanleitung

•Alle Haupt- und Nebenpunkte finden Sie in der Inhaltsangabe (Vorderseite) aufgelistet.

•Die meisten Nebenpunkte werden durch Hinweise ergänzt, die Sie bitte ebenfalls durchlesen sollten.

•Zur erleichterten Bezugnahme ist die Anleitung in Basisfunktionen und spezielle Funktionen bzw. Bedienschritte gegliedert.

Wir empfehlen . . .

.... vor der Ingebrauchnahme die Bezugnahme auf die Übersicht (Z S. 85 bis 92), um sich mit der

Anordnung etc. der Bedienelemente vertraut zu machen.

.... die folgenden Sicherheitshinweise sorgfältig durchzulesen. Sie enthalten äußerst wichtige Informationen

zur sachgemäßen Handhabung Ihres neuen Camcorders.

Beachten Sie bitte insbesonders die Sicherheitsmaßnahmen auf den Seiten 93 und 95.

SICHERHEITSHINWEISE

ACHTUNG: SCHÜTZEN SIE DIESES GERÄT

VOR NÄSSE UND FEUCHTIGKET, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

VORSICHTSMASSNAHMEN:

n Um elektrische Schläge zu vermeiden, das

Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten ServiceFachleuten.

n Bei Nichtgebrauch des Netzgeräts über einen

längeren Zeitraum wird empfohlen, das Netzkabel von der Netzsteckdose abzuziehen.

HINWEISE:

●

Das Typenschild (mit der Seriennummer) und Sicherheitshinweise befinden sich an der Unter- und/oder Rückseite des Geräts.

●

Das Typenschild und Sicherheitshinweise des Netzgeräts befinden sich an dessen Ober- und Unterseite.

VORSICHT:

Zur Vermeidung von Stromschlägen und Geräteschäden stets erst den geräteseitigen Stecker des Netzkabels am Netzadapter einwandfrei anbringen. Dann erst den Netzstecker an einer Netzsteckdose anschließen.

Vorsicht: (betrifft das Anschlussmodul)

Niemals das Gehäuse entfernen. Andernfalls besteht Stromschlag- und Feuergefahr. Das Modul enthält keinerlei benutzerseitig zu wartende Teile. Falls Wartungsarbeiten erforderlich werden, wenden Sie sich bitte an qualifiziertes Service-Personal.

DE3

VORSICHTSMASSNAHMEN:

● Dieser Camcorder ist für PAL-Farbsignale ausgelegt. Die Wiedergabe ist mit einem Fernsehgerät einer anderen Farbnorm nicht möglich. Selbstverständlich ist das Filmen mit LCD-Monitor- oder Sucherbildüberwachung überall möglich.

● Batteriesatz JVC BN-V507U/V514U verwenden. Zur Aufladung dieser Batteriesätze und zum CamcorderNetzbetrieb das Netzgerät mit variabler Netzspannung und das Netzkabel (beide mitgeliefert) verwenden. (In Ländern mit einer anderen Netzsteckdosennorm muss ein geeigneter Netzsteckeradapter verwendet werden.)

Wird dieses Gerät bei Einbau in ein Gehäuse oder ein Regal benutzt, ausreichend freie Flächen (jeweils 10 cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu gewährleisten. Niemals die Ventilationsöffnungen blockieren (z.B. durch eine Zeitung oder eine Stoffdecke etc.). Andernfalls können die im Geräteinneren auftretenden hohen Temperaturen nicht abgestrahlt werden.

Niemals offenes Feuer (z.B. eine brennende Kerze) auf oder unmittelbar neben dem Gerät plazieren. Beim Entsorgen der Batterien müssen geltende Gesetze sowie örtlich geltende Vorschriften zum

Umweltschutz und zur Müllentsorgung eingehalten werden. Das Gerät niemals Nässe wie Spritzwasser etc. aussetzen. Das Gerät niemals in Räumen oder an Orten verwenden, an denen Nässe, Feuchtigkeit oder Wasserdampf

auftreten kann (z.B. Badezimmer). Niemals Flüssigkeit enthaltende Behälter (wie Kosmetik- oder medizinische Behälter, Blumenvasen,

Blumentöpfe, Trinkgefäße etc.) über oder unmittelbar neben dem Gerät plazieren. (Falls Flüssigkeit in das Geräteinnere gelangt, besteht Feuer- und/oder Stromschlaggefahr.)

4 DE

SICHERHEITSHINWEISE

Niemals das Objektiv oder den Sucher direkter Sonneneinstrahlung aussetzen. Dies kann Augenschäden zur Folge haben und Geräteschäden verursachen. Zudem besteht Stromschlagund Feuergefahr.

ACHTUNG!

Die folgenden Handhabungshinweise beachten, um Camcorder-Schäden und Verletzungen zu vermeiden.

Zum Transportieren den Camcorder fest in der Hand halten, wobei der Griffgurt fest um das Handgelenk geschlungen ist. Den Camcorder beim Transportieren niemals am Sucher und/oder LCD-Monitor fassen. Andernfalls kann der Camcorder herunterfallen oder anderweitig beschädigt werden.

Finger und Gegenstände können am Cassettenhalter eingeklemmt werden. Diesbezüglich insbesondere auf Kinder achten. Kinder sollten diesen Camcorder nicht handhaben.

Bei Verwendung eines Stativs auf stabile Aufstellung (schräger, unebener Untergrund etc.) achten, so dass es nicht umfällt. Der Camcorder kann andernfalls schwer beschädigt werden.

ACHTUNG!

Der mit dem TV-Gerät/Videorecorder verbundene (Audio/Video-, S-Videokabel etc.) Camcorder sollte nicht auf dem TV-Gerät oder an einem Ort plaziert werden, wo die Kabel Behinderungen verursachen. Die Kabel so verlegen, dass ein versehentliches Verrutschen (und Herunterfallen) des Camcorders nicht möglich ist.

n Dieser Camcorder ist für Digital-Videocassetten, die das Zeichen “

Speicherkarten*, die das Zeichen “

” und “ ” tragen, ausgelegt.

” tragen, und für

Vor der Herstellung wichtiger Aufnahmen . . .

.... Stellen Sie sicher, dass Sie geeignete Cassetten ( ) verfügbar haben.

.... Stellen Sie sicher, dass Sie geeignete Speicherkarten* (

.... Beachten Sie, dass dieser Camcorder mit anderen Digitalformaten nicht kompatibel ist.

.... Berücksichtigen Sie, dass dieser Camcorder ausschließlich für den privaten Gebrauch

vorgesehen ist. Der Gebrauch für kommerzielle Zwecke ist ohne ausdrückliche Genehmigung untersagt. (Wenn Sie bei einer öffentlichen Veranstaltung (Konzert, Ausstellung etc.) aufnehmen möchten, empfehlen wir Ihnen, sich zuvor eine Genehmigung zu besorgen.)

*Speicherkarten können nur für die folgenden Modelle verwendet werden: GR-DVX88/DVX77.

oder ) verfügbar haben.

MITGELIEFERTES ZUBEHÖR

DE5

•Netzgerät AP-V10EG

•Netzkabel

•Fernbedienung RM-V717U

•Kabelfilter (nur GR-DVX44) (für S-Video-Kabel (nicht mitgeliefert)) Zur Anbringung

Z S. 6

•Schnittsteuerkabel GR-DVX88/DVX77:

Beide Stecker jeweils mit 1 Ringkontakt.

GR-DVX44: Ein Stecker mit 3 Ringkontakten,

ein Stecker mit 1 Ringkontakt.

•Batteriesatz BN-V507U

•Speicherkarte (8 MB) (nur GR-DVX88/ DVX77) (bereits im Camcorder eingesetzt)

•AV-Kabel (Ministecker (ø 3,5 mm) zu Cinchstecker)

•Kabeladapter

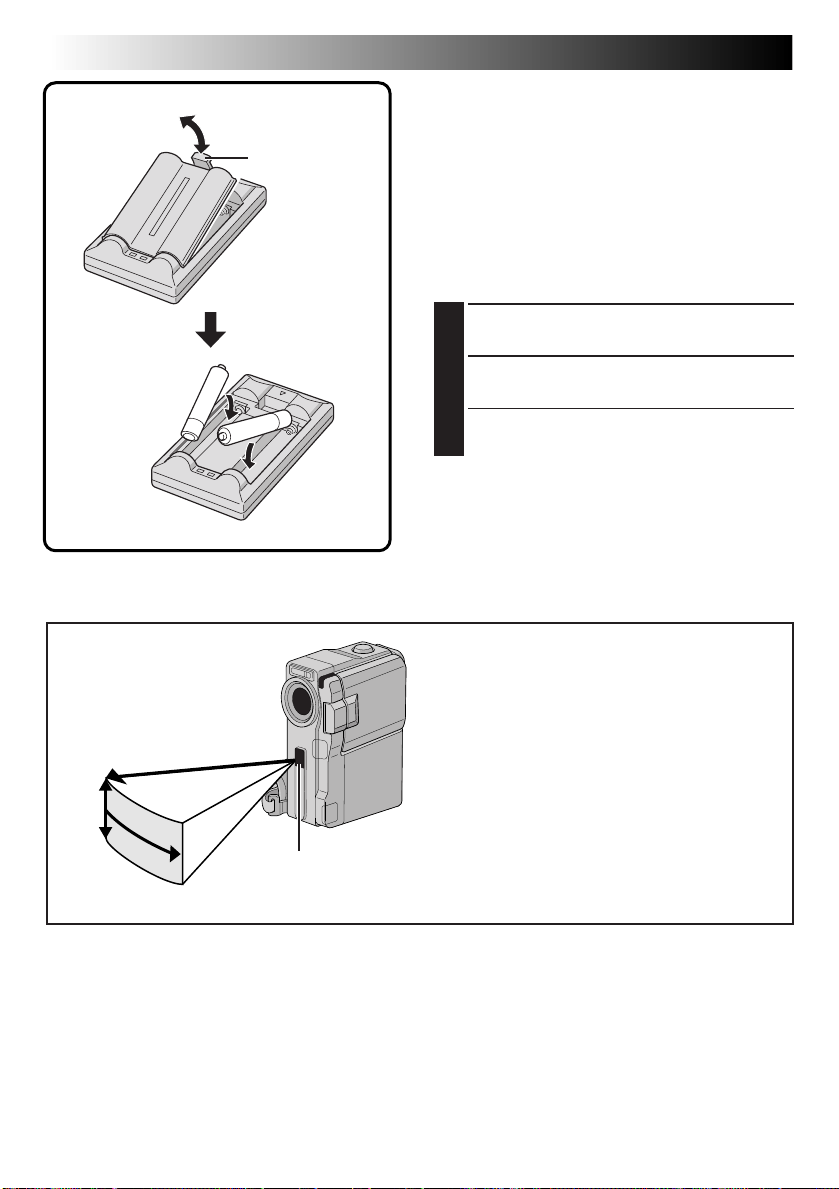

•2 Batterien (R03/AAA) für Fernbedienung

•CD-ROM

•Anschlussmodul GR-DVX88/DVX77: CU-V506

GR-DVX44:

•PC-Anschlusskabel (nur GR-DVX44)

HINWEIS:

Damit bei Kabelanschluss keine Camcorder-Leistungseinbußen auftreten, können die mitgelieferten Kabel jeweils ein oder mehr Kabelfilter vorweisen. Ist nur ein Kabelfilter am Kabel angebracht, muss dieses Kabelende am Camcorder angeschlossen werden.

•USB-Kabel (nur GR-DVX88/DVX77)

CU-V505

6 DE

Anbringen des Kabelfilters (nur GR-DVX44) (für S-Video-Kabel (nicht mitgeliefert))

Schließen Sie Kabelfilter (wenn zu Ihrem Camcordermodell mitgeliefert, Z S. 5) am optionalen Kabel an. Die Kabelfilter verringern die Einwirkung von Störeinstreuungen.

12 3

Riegel

Klinken Sie die beiden Riegel aus.

Legen Sie das Kabel so im Filter ein, dass zwischen Kabelstecker und Kabelfilter ca. 3 cm Abstand eingehalten werden. Wickeln Sie dann das Kabel wie

3 cm

Einmal umwickeln.

Schließen Sie das Kabelfilter. Hierbei müssen beide Riegel einrasten.

gezeigt einmal in Längsrichtung um das Kabelfilter.

•Das Kabel muss straff gewickelt werden.

HINWEIS:

Darauf achten, dass das Kabel nicht beschädigt wird.

n Bei Anbringung stets das Kabelende mit dem Kabelfilter am Camcorder anschließen.

AUTOMATISCHER VORFÜHRMODUS

Der Vorführmodus wird ausgelöst, wenn für den Menüeintrag “DEMO MODE” der Einstellstatus “ON” (Einstellung ab Werk) gilt.

n Verfügbar bei auf “ ”oder “ ” gestelltem

Hauptschalter, wenn keine Cassette eingelegt ist.

n Der Vorführmodus wird unterbrochen, sobald

am Camcorder ein Bedienschritt vorgenommen wird. Falls innerhalb von 1 Minute kein weiterer Bedienschritt erfolgt, wird der Vorführmodus automatisch fortgesetzt.

n “DEMO MODE” verbleibt auch nach

Ausschaltung des Camcorders im Status “ON”.

n So beenden Sie den automatischen

Vorführmodus:

1. Den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” stellen und dann MENU andrücken. Das Menü wird gezeigt.

2. Durch Drehen von MENU “ SYSTEM” wählen und dann MENU andrücken. Das SYSTEM-Menü wird gezeigt.

3. Durch Drehen von MENU “DEMO MODE” wählen und dann MENU andrücken. Das Untermenü wird gezeigt.

4. Durch Drehen von MENU “OFF” wählen und dann MENU andrücken.

5. Durch Drehen von MENU “ RETURN” wählen und dann MENU zweimal andrücken. Hierauf erfolgt die normale Anzeige.

MENU-Wählrad

Untermenü

MODEDEMO –ONOFF

Nur GR-DVX88/DVX77

Hauptschalter

Sperrknopf

SO IST IHR CAMCORDER EINSATZBEREIT

SO IST IHR CAMCORDER

EINSATZBEREIT

INHALT

Spannungsversorgung .............................................. 8 – 9

Einstellung der Griffschlaufe .......................................... 10

Suchereinstellung....................................................... 10

Stativanbringung ....................................................... 10

Datum-/Zeiteinstellung ............................................... 11

Einlegen und Entnehmen einer Cassette .............................. 12

Einstellung der Aufnahmegeschwindigkeit ........................... 13

Einsetzen einer Speicherkarte (Nur GR-DVX88/DVX77) ................ 14

Einstellung der Bildqualität (Nur GR-DVX88/DVX77) ................... 15

Einstellung des Bildgrößenmodus (Nur GR-DVX88/DVX77) ............ 15

Moduswahl ............................................................. 16

DE7

8 DE

SO IST IHR CAMCORDER EINSATZBEREIT

CHARGE-Anzeige

Hauptschalter

Spannungsversorgung

Da dieser Camcorder zweifach mit Strom versorgt werden kann, können Sie stets die für die Aufnahmesituation bestgeeignete Stromquelle verwenden. Die mitgelieferte Stromquelle nicht für andere Geräte verwenden.

LADEN EINES BATTERIESATZES

Den Batteriesatz mit nach vorne weisender

Kontaktleiste 1 am Batteriehalter des Camcorders ansetzen und dann wie gezeigt hinten 2 in Pfeilrichtung andrücken, bis er einrastet.

(Forts.)

Batteriesatz

Netzgerät

An Netzsteckdose

Batteriesatz

BN-V507U BN-V514U

(nicht mitgeliefert)

BATT. RELEASEEntriegelung

An die

DC IN-Buchse

Die Abdeckung aufklappen.

Ladedauer

Ca. 1 Std. 30 Min. Ca. 2 Std. 45 Min.

Stellen Sie den Hauptschalter auf “OFF”. Schließen

Sie erst das Netzgerät am Camcorder 3 und dann das Netzkabel am Netzgerät an 4.

Schließen Sie das Netzkabel an einer Netzsteckdose

an 5. Die blinkende CHARGE-Anzeige bestätigt, dass der Ladebetrieb stattfindet.

Wenn die CHARGE-Anzeige vom Blinksignal auf

eine Daueranzeige wechselt, ist der Ladevorgang abgeschlossen. Erst das Netzkabel von der Netzsteckdose und dann das Netzgerät vom Camcorder abtrennen.

Abnehmen des Batteriesatzes:

… Entriegeln Sie den Batteriesatz mit BATT. RELEASE, und

nehmen Sie den Batteriesatz ab.

HINWEISE:

●

Während des Lade- oder Entladevorganges arbeiten die Camcorder-Bedienungselemente nicht.

●

Der Lade- oder Entladevorgang kann nicht durchgeführt werden, wenn die verwendete Batterie ungeeignet ist.

●

Wenn der Batteriesatz zum ersten Mal oder nach einer langen Aufbewahrung aufgeladen wird, leuchtet die CHARGE-Anzeige ggf. nicht. In diesem Fall den Batteriesatz vom Camcorder abtrennen und hierauf erneut versuchen, einen Ladevorgang auszulösen.

●

Falls sich die Batteriesatz-Nutzungsdauer nach voller Aufladung deutlich verkürzt, ist der Batteriesatz verbraucht und nicht mehr nutzbar. Einen neuen Batteriesatz verwenden.

●

Bei Verwendung des als Sonderzubehör erhältlichen Netz-/Ladegeräts AA-V50EG oder AA-V50EK kann ein Batteriesatz (BN-V507U/V514U) auch ohne Anbringung am Camcorder aufgeladen werden. Allerdings kann dieses Netz-/Ladegerät nicht als Netzgerät verwendet werden.

Weitere Hinweise siehe Seite 77

DE9

ACHTUNG:

Vor Abtrennen der Spannungsversorgung unbedingt den Camcorder ausschalten. Andernfalls können CamcorderFehlfunktionen auftreten.

HINWEISE:

●

Die bei Batteriebetrieb verfügbare Aufnahmezeit kann sich wesentlich verkürzen, wenn:

•

häufig die Zoomfunktion oder die Aufnahmebereitschaft verwendet werden.

•

der LCD-Monitor häufig benutzt wird.

●

Ist längerer Batteriebetrieb vorgesehen, sollten Sie genügend voll geladene Batteriesätze bereithalten. Als Faustregel gilt: Genügend Batteriesätze für die dreifache ursprünglich geplante Aufnahmedauer bereithalten.

ZU IHRER INFORMATION:

Die Langzeit-Batteriesatz-Ausrüstung besteht aus Batteriesatz und Netz-/Ladegerät: VU-V840 KIT : Batteriesatz BN-V840U und Netz-/Ladegerät AA-V15EG oder AA-V15EK VU-V856 KIT : Batteriesatz BN-V856U und Netz-/Ladegerät AA-V80EG oder AA-V80EK Vor dem Gebrauch dieser Ausrüstung bitte die zugehörige Bedienungsanleitung durchlesen: Die Langzeit-Batteriesätze BN-V840U und BN-V856U können nicht mit dem zum Camcorder mitgelieferten Netz-/ Ladegerät aufgeladen werden. Ausschließlich das jeweils zugehörige Netz-/Ladegerät verwenden: AA-V15EG oder AA-V15EK für Batteriesatz BN-V840U und AA-V80EG oder AA-V80EK für Batteriesatz BN-V856U. Andernfalls können die Batteriesätze BN-V840U oder BN-V856U mit dem JVC Gleichspannungskabel VC-VBN856U (nicht mitgeliefert) zur Stromversorgung des Camcorders an diesem angeschlossen werden.

BATTERIESATZ-VERWENDUNG

Den Schritt 1 von Abschnitt “LADEN EINES BATTERIESATZES” durchführen (Z S. 8).

Ungefähre Aufnahmezeit

Batteriesatz

BN-V507U

BN-V514U (Sonderzubehör)

BN-V840U (Sonderzubehör)

BN-V856U (Sonderzubehör)

LCD-Monitor aus/

Sucher ein

GR-DVX88/DVX77 : 1 Std. GR-DVX44 : 1 Std. 10 Min.

GR-DVX88/DVX77 : 2 Std. 10 Min. GR-DVX44 : 2 Std. 25 Min.

GR-DVX88/DVX77 : 6 Std. 10 Min.

GR-DVX44 : 6 Std. 50 Min. GR-DVX88/DVX77 : 9 Std.

GR-DVX44 : 10 Std.

LCD-Monitor ein/

GR-DVX88/DVX77 : 50 Min. GR-DVX44 : 1 Std.

GR-DVX88/DVX77 : 1 Std. 50 Min.

GR-DVX44 : 2 Std.

GR-DVX88/DVX77 : 5 Std. 15 Min.

GR-DVX44 : 5 Std. 50 Min.

GR-DVX88/DVX77 : 7 Std. 40 Min.

GR-DVX44 : 8 Std. 20 Min.

Sucher aus

NETZBETRIEB

An die DC IN-

Netzgerät

Buchse

Die Abdeckung aufklappen.

Das Netzgerät verwenden (die Anschlüsse wie gezeigt vornehmen).

HINWEISE:

●

Das mitgelieferte Netzgerät arbeitet mit automatischer Netzspannungsanpassung für Versorgungsnetze von 110 V bis 240 V Wechselspannung.

●

Weitere Hinweise Z S. 77.

An Netzsteckdose

Batteriehinweise

GEFAHR! Batteriesätze niemals auseinandernehmen, offenem Feuer oder starker Hitze aussetzen! Andernfalls

besteht Feuer- und Explosionsgefahr! ACHTUNG! Batteriesätze und insbesonders deren Polkontakte niemals mit metallischen Gegenständen in

Berührung bringen! Andernfalls können Kurzschlüsse mit Feuergefahr auftreten.

Vorzüge von Lithium-Ionen-Batterien

Lithium-Ionen-Batterien bieten hohe Leistung bei kompakten Abmessungen. Bei Einwirkung niedriger Umgebungstemperaturen (unter 10°C) kann jedoch ein vorübergehender starker Leistungsabfall auftreten. In diesem Fall die Batterie kurz aufwärmen (in Jackeninnentasche etc.) und dann wieder am Camcorder anbringen. Solange die Batterie nicht abkühlt, sollte sie ihre Leistung voll abgeben.

(Wird die Batterie mit einem chemischen Heizkissen erwärmt, darauf achten, dass die Batterie nicht in direkte Berührung mit dem Heizkissen kommt!)

Lithium-Ionen-Batterien sind kälteempfindlich.

10 DE

PAUSE

Hauptschalter

SO IST IHR CAMCORDER EINSATZBEREIT

Einstellung der Griffschlaufe

Öffnen Sie den Klettverschluss.

Stecken Sie Ihre rechte Hand durch die Schlaufe

und fassen Sie den Griff.

Stellen Sie die Griffschlaufenlänge so ein, dass

Sie die Aufnahme-Start/Stopp-Taste, den Hauptschalter und den Motorzoomregler unbehindert bedienen können, und drücken Sie dann den Klettverschluss an.

Suchereinstellung

Sperrknopf

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Schalter-Sperrknopf auf “ ” oder “ ”.

Ziehen Sie den Sucher vollständig nach außen.

Drehen Sie den Dioptrienausgleichsregler, bis

die Sucheranzeigen einwandfrei scharf abgebildet werden.

(Forts.)

Dioptrienausgleichsregler

Stativanbringung

Richten Sie die Stativschraube auf das

Camcorder-Schraubgewinde aus und ziehen Sie die Schraube fest.

•Es ist möglich, dass je nach Stativausführung kein Passstift vorhanden ist.

VORSICHT:

Bei Gebrauch eines Stativs darauf achten, dass die Stativbeine ausreichend gespreizt und einwandfrei eingerastet sind, um eine sichere Camcorder-Aufstellung zu gewährleisten. Kein zu kleines Stativ verwenden, da der Camcorder andernfalls umfallen und schwer beschädigt werden kann.

Betriebsanzeige

Hauptschalter

Sperrknopf

DE11

Datum-/Zeiteinstellung

Datum und Zeit werden stets automatisch mit aufgezeichnet. Bei der Wiedergabe können Sie diese Anzeige nach Belieben beibehalten oder ausschalten (Z S. 42, 43).

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”, und klappen Sie dann den LCD-Monitor vollständig aus bzw. ziehen Sie den Sucher vollständig aus. Der Camcorder wird eingeschaltet, die Betriebsanzeige leuchtet.

Drücken Sie zum Menüaufruf MENU an. Das Menü

wird gezeigt.

MENU-Wählrad

FADER/ W I P E

AM AEPROGR AN E

W. BAL

ACAMER LMANUA MSYSTE AYDISPL

DSC

END

RE NEON SC LCD/ TV

T I ME CODE

CLOCK

ADJ .

NRETUR

CLOCK ADJ .

– –

UAOTIMETDAT E /

–FFO

12 .:.01

Nur GR-DVX88/ DVX77

DISPLAY-Menü

Wählen Sie durch Drehen von MENU “ DISPLAY”

und drücken Sie dann MENU an. Das DISPLAY-Menü erscheint.

Wählen Sie durch Drehen von MENU “CLOCK ADJ.”

und drücken Sie dann MENU an. Das Tagesfeld wird markiert. Geben Sie durch Drehen von MENU den Tag ein und drücken Sie dann MENU an. Wiederholen Sie diese Bedienschritte für Monat, Jahr, Stunden und Minuten. Wählen Sie durch Drehen von MENU “ RETURN” und drücken Sie MENU zweimal kurz an, um das Menü zu schließen.

Im Camcorder eingebaute wiederaufladbare Lithiumbatterie

Die im Camcorder eingebaute wiederaufladbare Lithiumbatterie dient der Gangreserve für die gespeicherten Datums-/Uhrzeitdaten. Diese Batterie lädt sich selbsttätig auf, wenn der Camcorder mit Spannung (Netzgerät oder Batteriesatz) versorgt wird. Wird der Camcorder für mehr als 3 Monate nicht mit Spannung versorgt, entlädt sich die Lithiumbatterie und die Datums-/ Uhrzeitdaten werden gelöscht. In diesem Fall muss der Camcorder im Netzbetrieb unterbrechungsfrei für mindestens 24 Stunden mit Strom versorgt werden, so dass sich die Lithiumbatterie wieder aufladen kann. Hierauf vor dem erneuten Gebrauch des Camcorders Datum und Uhrzeit eingeben. Bitte beachten Sie, dass der Camcorder auch ohne Einstellung von Datum und Uhrzeit betrieben werden kann.

HINWEIS:

Wenn der Leuchtbalken auf “CLOCK ADJ.” steht und noch kein Einstellbereich aufgerufen wurde, arbeitet die eingebaute Zeitmessung weiterhin. Die Zeitmessung stoppt, sobald der erste Einstellbereich (Tag) aufgerufen wird. Wenn nach der Minuteneingabe MENU angedrückt wird, wird die Datums- und Zeitmessung ab diesem Zeitpunkt ausgelöst.

12 DE

SO IST IHR CAMCORDER EINSATZBEREIT

Cassettenfachklappe

Cassettenfach

Einlegen und Entnehmen einer Cassette

Zum Einlegen oder Entnehmen einer Cassette muss der Camcorder mit Spannung versorgt werden.

(Forts.)

Sicherstellen, dass das Cassettenfenster nach außen weist.

Drücken (PUSH HERE)

Aufnahmeschutzschieber*

Zum Schutz vor versehentlicher

OPEN/EJECT-Riegel

Löschung:

....Den am Cassettenrücken befindlichen

Aufnahmeschutzschieber in Position “SAVE” bringen. Hierauf ist diese Cassette für den Aufnahmebetrieb gesperrt. Soll diese Cassette erneut für Aufnahmen verwendet werden, den Schieber in Position “REC” bringen.

Beim Schließen des Cassettenfachs stets auf den mit “PUSH HERE” markierten Bereich drücken. Andernfalls kann Ihr Finger im Cassettenfach eingeklemmt werden. Hierbei besteht Verletzungsgefahr und es kann zu Schäden am Camcorder kommen.

HINWEISE:

●

Das Cassettenfach wird mit einer Verzögerung von wenigen Sekunden ausgeschoben. Das Cassettenfach nicht mit Gewalt öffnen.

●

Wenn das Cassettenfach nach einigen Sekunden nicht ausgeschoben wird, die Cassettenfachklappe schließen und erneut öffnen. Wird das Cassettenfach weiterhin nicht ausgeschoben, den Camcorder ausund erneut einschalten.

●

Wenn das Band nicht einwandfrei eingefädelt wird, die Cassettenfachklappe vollständig öffnen und die Cassette entnehmen. Warten Sie einige Minuten, ehe Sie die Cassette erneut einlegen.

●

Wenn der Camcorder einem plötzlichen Temperaturwechsel von kalt zu warm ausgesetzt war, einige Zeit bis zum Öffnen der Cassettenfachklappe warten.

●

Niemals die Cassettenfachklappe vor Ausschub des Cassettenfachs schließen! Andernfalls kann der Camcorder beschädigt werden.

●

Eine Cassette kann auch bei ausgeschaltetem Camcorder eingelegt/entnommen werden. Wird das Cassettenfach bei ausgeschaltetem Camcorder geschlossen, wird dieses ggf. nicht eingezogen. Wir empfehlen, vor dem Einlegen/Entnehmen einer Cassette den Camcorder einzuschalten.

●

Wenn die Cassettenfachklappe bei eingelegter Cassette geöffnet wurde (mit oder ohne Ausschub des Cassettenfachs), wird bei der nächsten Aufnahmeanfügung ein kurzer Bandabschnitt ohne Bildsignal bespielt oder das Ende der vorhergehenden Szene gelöscht (durch den Anfang der nächsten Szene überdeckt). Weitere Angaben zu Aufnahmeanfügungen siehe Seite 20.

Schieben und halten Sie den OPEN/EJECT-Riegel in

Pfeilrichtung und klappen Sie dann die Cassettenfachklappe nach außen, bis sie einrastet. Das Cassettenfach wird automatisch ausgeschoben.

•Greifen Sie niemals in das Cassettenfach.

Nach dem Einlegen bzw. der Entnahme der Cassette

drücken Sie das Cassettenfach im Bereich “PUSH HERE” hinunter.

•Sobald das Cassettenfach einrastet, wird es automatisch eingezogen. Warten Sie, bis es vollständig eingezogen ist, und schließen Sie dann die Cassettenfachklappe.

•Bei zu geringer Batteriesatzleistung kann die Klappe ggf. nicht vollständig geschlossen werden. IN KEINEM FALL VERSUCHEN, die Klappe unter starker Druckausübung zu schließen. Wechseln Sie den Batteriesatz gegen einen voll geladenen aus und schließen Sie hierauf die Klappe.

Drücken Sie die Cassettenfachklappe bis zum

Einrasten fest an.

Ungefähre Aufnahmezeit

Cassette

30 Min. 30 Min. 45 Min. 60 Min. 60 Min. 90 Min. 80 Min. 80 Min. 120 Min.

Aufnahmegeschwindigkeit

SP LP

Betriebsanzeige

MENU-Wählrad

REC MODE – SP

Nur GR-DVX88/DVX77

Hauptschalter

Sperrknopf

CAMERA-Menü

Untermenü

DE13

Einstellung der Aufnahmegeschwindigkeit

Wählen Sie die bevorzugte Geschwindigkeit.

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”, und klappen Sie dann den LCD-Monitor vollständig aus bzw. ziehen Sie den Sucher vollständig aus. Der Camcorder wird eingeschaltet, die Betriebsanzeige leuchtet.

Drücken Sie zum Menüaufruf MENU an. Das Menü

wird gezeigt.

Wählen Sie durch Drehen von MENU “ CAMERA”

und drücken Sie dann MENU an. Das CAMERAMenü erscheint.

Wählen Sie durch Drehen von MENU “REC MODE”

und drücken Sie dann MENU an. Das Untermenü erscheint. Wählen Sie durch Drehen von MENU “SP” oder “LP” und drücken Sie dann MENU an. Bei auf “ RETURN” gesetztem Leuchtbalken drücken Sie MENU zweimal kurz an, um das Menü zu schließen.

•Ein im LP-Modus bespieltes Band kann nicht zur Nachvertonung (Z S. 66) oder zum Insert-Schnitt (Z S. 68) verwendet werden.

•Der LP-Modus bietet eine bessere Bandnutzung, da die Aufnahmezeit um das Eineinhalbfache verlängert wird.

HINWEISE:

●

Wird die Aufnahmegeschwindigkeit während der Aufnahme umgestellt, treten am Umschaltpunkt Bildstörungen auf.

●

Aufnahmen, die in LP-Geschwindigkeit mit diesem Camcorder hergestellt wurden, sollten nach Möglichkeit mit diesem Camcorder abgespielt werden.

●

Wird ein Band abgespielt, das auf einem anderen Camcorder bespielt wurde, können Bildmosaikstörmuster und kurzzeitiger Tonausfall auftreten.

14 DE

CARD OPEN

SO IST IHR CAMCORDER EINSATZBEREIT

Einsetzen einer Speicherkarte (Nur GR-DVX88/DVX77)

Die mitgelieferte Speicherkarte ist bereits ab Werk im Camcorder eingesetzt.

(Forts.)

Speicherkarte

Etikett

Kartenfachklappe

Schrägkante

Vergewissern Sie sich, dass der Camcorder ausgeschaltet ist.

Öffnen Sie die Kartenfachklappe durch Verschieben von CARD OPEN.

Schieben Sie die Speicherkarte sicher mit nach unten weisender Schrägkante ein.

•Hierbei den auf der Kartenunterseite befindlichen Anschlussbereich nicht berühren.

Schließen Sie die Kartenfachklappe, bis diese einrastet.

Entnehmen einer Speicherkarte . . .

.... In Schritt 3 drücken Sie die Speicherkarte nach

innen, um diese auszuklinken, wobei diese automatisch ausgeschoben wird. Die Speicherkarte entnehmen und die Kartenfachklappe schließen.

HINWEISE:

●

Ausschließlich Speicherkarten der Ausführung SD (“ ”) oder MultiMediaCard (“ ”) verwenden.

●

Nicht jede Speicherkarten-Ausführung ist für diesen Camcorder geeignet. Bitte informieren Sie sich vor dem Kauf einer Speicherkarte beim Kartenhersteller oder bei einem Fachhändler.

●

Wenn Sie eine neue Speicherkarte verwenden, muss diese zunächst formatiert werden Z S. 36.

ACHTUNG:

Niemals die Speicherkarte einsetzen oder entnehmen, wenn der Camcorder eingeschaltet ist! Andernfalls können Datenverluste auf der Speicherkarte auftreten und/oder der Camcorder kann den Karteneinlegstatus nicht erkennen.

Einstellung der Bildqualität (Nur GR-DVX88/DVX77)

Die Bildqualität kann Ihren Aufnahmeerfordernissen entsprechend voreingestellt werden. Sie haben zwei Qualitätsstufen zur Wahl: FINE und STANDARD (in abnehmender Qualitätsabstufung).

Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “

Monitor vollständig aus bzw. ziehen Sie den Sucher vollständig aus. Der Camcorder wird eingeschaltet, die Betriebsanzeige leuchtet.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “ DSC” und drücken Sie dann MENU an. Das DSC-Menü wird

gezeigt.

Wählen Sie durch Drehen von MENU “QUALITY” und drücken Sie dann MENU an. Das Untermenü wird

gezeigt. Wählen Sie durch Drehen von MENU den gewünschten Modus und drücken Sie dann MENU an. Wählen Sie durch Drehen von MENU “

RETURN” und drücken Sie dann MENU zweimal

an. Das Menü wird geschlossen.

MENU-Wählrad

TYQUAL I

SIZE

UXGA

– FINE

STANDARD

GAV

–

AUTO

–

Hauptschalter

Sperrknopf

DSC-Menü

Einstellung des Bildgrößenmodus

–

VGA

SIZEIMAGE

XGA AUTO–

HINWEISE:

●

Die Anzahl der speicherbaren Bilder schwankt in Abhängigkeit vom eingestellten Bildqualitätsmodus, dem Bildinhalt sowie der verwendeten Speicherkarte.

●

Im XGA-Modus werden die mit 720 x 576 Bildpunkten aufgenommenen Bilder konvertiert und im Dateiformat des XGAModus (1024 x 768 Bildpunkte) gespeichert.

●

Die Anzahl der speicherbaren Bilder in der unten stehenden Tabelle ist ein ungefährer Wert für eine Speicherkarte, die über 12␣ voreingestellte Klangeffekte verfügt.

Anzahl der speicherbaren Bilder (Annäherungswert)

Bildgrößen-/ Bildqualitätsmodus

XGA FINE 20 40 90 190 XGA STANDARD 60 140 290 600 VGA FINE 40 100 210 430 VGA STANDARD 130 290 610 1230

8MB*

Speicherkarte

(Nur GR-DVX88/DVX77)

Um Ihren Anforderungen bestens gerecht zu werden, kann der Bildgrößenmodus gewählt werden. Zwei Bildgrößenmodi stehen zur Auswahl: XGA (1024 x 768 Bildpunkte) und VGA (640 x 480 Bildpunkte) (in der Reihenfolge der Bildqualität).

Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “

Monitor vollständig aus bzw. ziehen Sie den Sucher vollständig aus. Der Camcorder wird eingeschaltet, die Betriebsanzeige leuchtet.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “ DSC” und drücken Sie dann MENU an. Das DSC-Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “IMAGE SIZE” und drücken Sie dann MENU an. Das Untermenü wird

gezeigt. Wählen Sie durch Drehen von MENU den gewünschten Modus und drücken Sie dann MENU an. Wählen Sie durch Drehen von MENU “

RETURN” und drücken Sie dann MENU zweimal

an. Das Menü wird geschlossen.

32MB**

64MB**16MB**

DE15

”, und klappen Sie dann den LCD-

* Mitgeliefert nur zu GR-DVX88/

DVX77

** Gesondert erhältlich

16 DE

SO IST IHR CAMCORDER EINSATZBEREIT

(Forts.)

Zur Camcorder-Einschaltung den Hauptschalter bei gedrückt gehaltenem Sperrknopf in eine beliebige Stellung (außer “OFF”) bringen.

VIDEO/DSC-Schalter (Nur GR-DVX88/DVX77)

Hauptschalter

Sperrknopf

Betriebsanzeige

Bei auf “ ” gestelltem Hauptschalter erscheint die Anzeige “ unterbleibt bei Einstellung auf “

”.

“

”. Diese Anzeige

” oder

Wenn der Hauptschalter auf “ ” oder

” und der Schalter VIDEO/DSC auf

“

” gestellt ist, wird die gewählte

“ Bildgröße (“VGA” oder “XGA”) angezeigt. Wenn der Schalter auf “VIDEO” gestellt ist, erfolgt keine Anzeige. (Nur GR-DVX88/ DVX77)

VGA

Moduswahl

Wählen Sie den gewünschten Modus mit dem Hauptschalter und dem Schalter VIDEO/DSC (nur GR-DVX88/DVX77).

Hauptschalterposition

(Manuelle Aufnahme):

Verschiedene Aufnahmefunktionen können bei MenüBezugnahme benutzerspezifisch eingestellt werden. Sie haben größeren kreativen und situationsangepassten Spielraum als bei der Vollautomatik.

(Vollautomatik-Aufnahme):

Aufnahme ohne Spezialeffekte oder manuelle Einstellmöglichkeit. Geeignet für herkömmliche Aufnahmesituationen.

OFF (Aus):

In dieser Stellung ist der Camcorder ausgeschaltet.

•Sie können Videobandaufnahmen wiedergeben.

•Sie können Videoband-Standbilder auf einen Computer übertragen (nur GR-DVX44).

•Sie können auf der Speicherkarte enthaltene Bilder wiedergeben oder auf einen Computer übertragen (nur GR-DVX88/DVX77).

VIDEO/DSC-Schalterposition

(nur GR-DVX88/DVX77)

VIDEO:

Die Aufnahme auf Band oder die Wiedergabe vom Band ist möglich. Gilt im Menü “DSC” für “REC SELECT” der Einstellstatus “ gleichzeitig auf der Speicherkarte aufgezeichnet.

Standbilder können auf der Speicherkarte abgespeichert oder auf der Speicherkarte abgespeicherte Standbilder können wiedergegeben werden.

”, werden Standbilder

VIDEO-AUFNAHME & -WIEDERGABE

VIDEO-AUFNAHME

-WIEDERGABE

INHALT

VIDEO-AUFNAHME ............................................. 18 – 20

Einfache Aufnahme ..................................................... 18

Aufnahme bei hoch oder tief gehaltenem Camcorder ............... 19

Eigenportraitaufnahme ................................................ 19

Zoomen ................................................................. 19

Zeitcode ................................................................. 20

Wenn eine Aufnahme nicht am Bandanfang

gestartet wird .......................................................... 20

VIDEO-WIEDERGABE ........................................... 21 – 24

Normale Wiedergabe .................................................. 21

Standbildwiedergabe .................................................. 21

Bildsuchlauf ............................................................. 21

Einzelbildfortschaltung ................................................. 21

Anschlüsse ....................................................... 22 – 23

Leerabschnitte-Suchlauf ............................................... 24

DE17

18 DE

BR I GHT

min

Betriebsanzeige

VIDEO/DSC-Schalter (Nur GR-DVX88/DVX77)

min

(Berechnete

Restzeit)

Rotlicht (leuchtet bei Aufnahmebetrieb)

180°

Hauptschalter

Sperrknopf

Aufnahme-Start/ Stopp-Taste

MENU-Wählrad

90 min

(Blinksignal) (Blinksignal) (Blinksignal)

90°

Bandrestzeitanzeige (Annäherungswert)

89 min

1 min0 min

3 min

2 min

VIDEO-AUFNAHME

Einfache Aufnahme

HINWEIS:

Der Camcorder muss einsatzbereit sein. Falls dies nicht der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung (Z S. 8)

●

Einstellung der Griffschlaufe (Z S. 10)

●

Suchereinstellung (Z S. 10)

●

Einlegen einer Cassette (Z S. 12)

●

Einstellung der Aufnahmegeschwindigkeit (Z S. 13)

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

(nur GR-DVX88/DVX77) und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” oder “ ”.

Aufnahme bei Verwendung des LCD-Monitors:

Der Sucher muss vollständig eingeschoben sein. Klappen Sie den LCD-Monitor vollständig auf.

Aufnahme bei Verwendung des Suchers:

Der LCD-Monitor muss geschlossen und eingeklinkt sein. Den Sucher vollständig nach außen ziehen.

•Der Sucher muss bis zum Einrasten herausgezogen werden. Andernfalls kann er bei Gebrauch unbeabsichtigt wieder eingeschoben werden.

•Die Betriebsanzeige leuchtet und der Camcorder schaltet auf Aufnahmebereitschaft. Hierbei wird die Anzeige “PAUSE” eingeblendet.

Drücken Sie die Aufnahme-Start/Stopp-Taste.

Während der Aufnahme wird die Anzeige “ ” eingeblendet.

Zum Aufnahmestopp . . .

..... Drücken Sie die Aufnahme-Start/Stopp-Taste. Der

Camcorder wechselt auf Aufnahmebereitschaft.

Bildhelligkeitseinstellung

..... Drehen Sie MENU, bis die Bildhelligkeitsanzeige arbeitet

und die gewünschte Helligkeitseinstellung erzielt wurde.

• Die Sucherhelligkeit kann gleichfalls eingestellt werden.

HINWEISE:

●

Die Wiedergabe erfolgt nicht gleichzeitig auf dem LCDMonitor und Sucherbildschirm.

●

Überschreitet die Aufnahmebereitschaft die Dauer von 5␣ Minuten, schaltet sich der Camcorder selbsttätig aus. Zur erneuten Aufnahme den Sucher hineinschieben und dann wieder herausziehen, oder den LCD-Monitor schließen und dann erneut herausklappen.

●

Enthält das Band unbespielte Abschnitte zwischen den Aufnahmen, ist der Zeitcode unterbrochen. Dementsprechend können beim Schnittbetrieb Fehler auftreten. Um dies zu vermeiden, wie im Abschnitt “Wenn eine Aufnahme nicht am Bandanfang gestartet wird” beschrieben vorgehen (Z S. 20).

●

Sollen die Rotlichtanzeige und/oder die Warntonabgabe

während der Aufnahme unterbleiben, Z S. 38, 40.

Weitere Hinweise, Z S. 77

Einzoomen (T: Tele)

1xW

10xW

Auszoomen (W: Weitwinkel)

Zoomanzeige

10xW

Zoomverhältnis (Annäherungswert)

Motorzoomregler

DE19

Aufnahme bei hoch oder tief gehaltenem Camcorder

Gelegentlich ist es empfehlenswert oder erforderlich, einen ungewöhnlichen Aufnahmewinkel zu wählen. Bringen Sie den Camcorder in die gewünschte Position und kippen/ drehen Sie den LCD-Monitor so, dass eine Bildüberwachung möglich ist. Der LCD-Monitor kann um 90° nach unten und um 180° nach oben gekippt werden. Dies entspricht einem 270°-Drehbereich.

Eigenportraitaufnahme

Sie können sich selber bei handgehaltenem Camcorder aufnehmen, wobei Sie das Aufnahmebild im LCD-Monitor überwachen. Öffnen und drehen Sie hierzu den LCDMonitor um 180° nach oben und vorne und richten Sie das Objektiv auf sich aus. Starten Sie dann die Aufnahme.

20xW

40xW

FUNKTION:

AUFGABE:

Einzoomen oder Auszoomen, oder sofortige Änderung in der Bildvergrößerung.

BEDIENUNG:

Einzoomen

Drücken Sie den Motorzoomregler in Richtung “T”.

Auszoomen

Drücken Sie den Motorzoomregler in Richtung “W”.

n Je stärker Sie den Motorzoomregler bewegen, desto

schneller läuft der Zoomvorgang ab.

Digitalzoombereich

10fachZoombereich (optisch)

HINWEISE:

●

Während des Zoomvorgangs kann die Scharfeinstellung beeinträchtigt werden. In diesem Fall bei Aufnahmebereitschaft zoomen, manuell scharfstellen und die Focus-Verriegelung verwenden (Z S. 51). Dann bei der Aufnahme ein- oder auszoomen.

●

Es kann bis zur 200fachen Bildvergrößerung gezoomt werden, und die Umschaltung auf die optische Zoomfunktion (bis 10fach) ist möglich (Z S. 39).

●

Bei Überschreiten der maximalen optischen Zoomvergrößerung (10fach) erfolgt der Zoomvorgang im Digitalzoom-Modus.

●

Bei Betrieb mit dem Digitalzoom können ggf. Bildeinbußen auftreten.

●

Die Digitalzoom-Funktion ist nicht verfügbar:

•

Wenn digitale Bildeffekte wie Wisch-/ Auflöseblende (Z S. 48, 49) oder Videoecho (ZS. 47) eingesetzt werden.

●

In der maximalen Weitwinkelstellung (“W”) können Makroaufnahmen (ab ca. 5 cm Entfernung) hergestellt werden. Siehe auch “TELE MACRO” im Menü auf Seite 39.

Zoomen

20 DE

VIDEO-AUFNAHME

(Forts.)

Zeitcode

Bei der Aufnahme wird gleichzeitig ein Zeitcode auf das Band geschrieben, der die Szenenanwahl bei der Wiedergabe erleichtert. Wird die Aufnahme bei einem unbespielten Bandabschnitt begonnen, wird die Zeitcodemessung bei “00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Wird die Aufnahme bei Anfügung an einen vorhergehenden Aufnahmeabschnitt ausgelöst, wird der Zeitcode ab hier (dem letzten Zeitcode) entsprechend fortlaufend gemessen.

Zur Durchführung des Random Assemble-Schnittes (Z S. 69 – 73) ist ein Zeitcodesignal erforderlich. Tritt bei der Aufnahme ein teilweise unbespielter Bandabschnitt auf, wird die nächste Aufnahme bei Zeitcode “00:00:00” ausgelöst. Dies bedeutet, dass dieses Band den gleichen Zeitcode an verschiedenen Bandabschnitten aufweisen kann. Um dies zu vermeiden, in den folgenden Fällen Aufnahmeanfügungen wie unten im Abschnitt “Wenn eine Aufnahme nicht am Bandanfang gestartet wird” beschrieben herstellen:

•Bei Aufnahmefortsetzung nach Wiedergabebetrieb.

•Wenn bei Aufnahme die Spannungsversorgung unterbrochen wurde.

•Wenn bei Aufnahme die Cassette entnommen und erneut eingelegt wurde.

•Wenn die Cassette bereits teilweise bespielt ist.

•Wenn die Aufnahme auf einen unbespielten Abschnitt zwischen bereits bespielten Abschnitten fällt.

•Wenn bei Aufnahmeunterbrechung das Cassettenfach geöffnet und geschlossen wurde.

12:34:24

Während der Aufnahme unterbleibt die Vollbildzahlanzeige

Minuten

Sekunden

Vollbilder (25 Vollbilder = 1 Sekunde)

Wenn eine Aufnahme nicht am Bandanfang gestartet wird

1. Bestimmen Sie die Bandstelle, an der die Aufnahme starten soll (bei Wiedergabe oder mit dem

Leerabschnitte-Suchlauf Z S. 24), und schalten Sie auf Standbild (Z S. 21).

2. Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” oder “ ” und starten Sie

die Aufnahme.

HINWEISE:

●

Der Zeitcode ist nicht rückstellbar.

●

Beim Bandumspulen wird die Zeitcodeanzeige nicht durchgehend weitergeschaltet.

●

Der Zeitcode wird nur angezeigt, wenn für “TIME CODE” der Einstellstatus “ON” vorliegt (Z S. 41, 42).

Wenn das Band unbespielte Abschnitte enthält

Zeitcode 00:00:00

Band

Aufnahmestart

Zeitcode 05:43:21

Zeitcode 00:00:00

AufnahmestartAufnahmestopp

Einwandfreie Aufnahmeanfügung

Zeitcode 00:00:00

Band

Aufnahmestart

Zeitcode 05:43:21

Zeitcode 05:44:00

AufnahmestartAufnahmestart

NeuaufnahmeUnbespieltBereits aufgenommen

Letzte AufnahmeNeuaufnahmeBereits aufgenommen

VIDEO-WIEDERGABE

Wiedergabe-/Pausentaste (

Rückspultaste (

Vorspultaste (

Motorzoomregler (Lautsprecher-/ Kopfhörerlautstärkeregler) (VOL.)

)

Lautsprecher

)

Stopptaste (5)

VIDEO/DSC-Schalter (Nur GR-DVX88/DVX77)

Hauptschalter

Sperrknopf

/6)

Normale Wiedergabe

Legen Sie eine Cassette ein (Z S. 12).

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

(nur GR-DVX88/DVX77) und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Zum Wiedergabestart drücken Sie 4/6.

•Zum Wiedergabestopp drücken Sie 5.

•Zum Bandumspulen vorwärts oder rückwärts drücken Sie bei auf Stopp geschaltetem Camcorder

oder 3.

Einstellen der Lautsprecher-Lautstärke:

.... Drücken Sie den Motorzoomregler (Lautsprecher-/

Kopfhörerlautstärkeregler) (VOL.) in Richtung “+” oder “–”, um die Lautstärke anzuheben oder abzusenken.

HINWEISE:

●

Ist der Camcorder bei Batteriebetrieb für mehr als 5 Minuten auf Stopp geschaltet, erfolgt automatische Abschaltung. Zum erneuten Einschalten des Camcorders den Hauptschalter erst auf “OFF” und dann auf “ ” stellen.

●

Die Wiedergabe kann über den Sucher, LCD-Monitor oder auf einem angeschlossenen TV-Gerät (Z S. 22, 23) erfolgen.

●

Der LCD-Monitor kann zur Wiedergabe gedreht und flach am Camcordergehäuse angelegt werden.

●

LCD-Monitor-/Sucheranzeigen:

•

Bei Spannungsversorgung vom Batteriesatz: Der Batterieladezustand “ ” wird angezeigt. Bei Netzbetrieb: Die Anzeige “ ” unterbleibt.

•

Im Stoppmodus unterbleibt diese Anzeige.

●

Ist ein Kabel an der AV-Buchse angeschlossen, arbeitet der eingebaute Lautsprecher nicht.

DE21

Standbildwiedergabe: Ermöglicht die kurzzeitige Wiedergabeunterbrechung.

1) Drücken Sie bei Wiedergabe die Taste 4/6.

2) Drücken Sie zur Wiedergabefortsetzung nochmals die Taste 4/6.

●

Dauert die Standbildwiedergabe länger als 3 Minuten, wechselt der Camcorder automatisch auf Bandstopp. Dauert der Stoppmodus länger als 5 Minuten, schaltet sich der Camcorder automatisch aus.

●

Bei Betätigen der Taste stabilisieren kann.

Bildsuchlauf:

1) Bei Wiedergabe die Taste 3 (Suchlauf vorwärts) oder 2 (Suchlauf rückwärts) drücken.

2) Zur erneuten normalen Wiedergabe die Taste 4/6 betätigen.

●

Bei Wiedergabe die Taste 2 (rückwärts) oder 3 (vorwärts) gedrückt halten. Der Bildsuchlauf vorwärts oder rückwärts erfolgt, solange die Taste gedrückt gehalten wird. Bei Tastenfreigabe erfolgt erneut normale Wiedergabe.

●

Beim Bildsuchlauf tritt ein leichter Mosaikeffekt auf. Dies ist keine Fehlfunktion.

Einzelbildfortschaltung:

1) Auf Standbild schalten.

2) Bei Standbildwiedergabe kann durch Drehen von MENU gleichfalls eine Einzelbild-Weiterschaltung vorwärts (in Richtung +) oder rückwärts (in Richtung –) durchgeführt werden.

n Zum Wechsel auf normale Wiedergabe 4/6 drücken.

●

Die mitgelieferte Fernbedienung kann gleichfalls zur Einzelbild-Weiterschaltung verwendet werden (Z S. 64).

wird das Bild ggf. nicht sofort angehalten, damit der Camcorder das Standbild

Ermöglicht die Zeitrafferwiedergabe vorwärts oder rückwärts.

Ermöglicht die Wiedergabe in Einzelbildschritten.

Zeitlupenwiedergabe, Wiedergabezoom und Wiedergabe-Effekte

Nur in Verbindung mit der mitgelieferten Fernbedienung (Z S. 64, 65).

22 DE

Anschlüsse

VIDEO-WIEDERGABE

Das mitgelieferte AV- Kabel und ein optionales S-Video-Kabel verwenden.

(Forts.)

An TV-Gerät oder Videorecorder

Videorecorder

TV-

Gerät

Anschlussmodul***

An S-VIDEO

An AV OUT

Buchsenabdeckung*

* Buchsenabdeckung: Vor Gebrauch der Buchsen

aufklappen.

** Das Audiokabel ist nicht erforderlich, wenn

Einzelbilder betrachtet werden sollen.

*** Siehe “Anbringen des Anschlussmoduls” (Z S. 23).

S-Video-Kabel (nicht mitgeliefert)

AV-Kabel [Mini/Cinch] (mitgeliefert)

An S-VIDEO IN

Weiß an AUDIO L IN**

Rot an AUDIO R IN**

Gelb an VIDEO IN

Wenn das S-Video-Kabel nicht benutzt wird.

Wenn das TV-Gerät/der Videorecorder mit einer Eurobuchse (21-pol. SCART) ausgerüstet ist.

Den mitgelieferten Kabeladapter verwenden.

Wenn das S-Video-Kabel nicht benutzt wird.

An AV OUT

An S VIDEO

Buchsenabdeckung*

* Das Audiokabel ist nicht erforderlich, wenn Einzelbilder betrachtet werden

sollen.

** Buchsenabdeckung: Vor Gebrauch der Buchsen aufklappen. ***Siehe “Anbringen des Anschlussmoduls” (Z S. 23).

Anschlussmodul***

AV-Kabel [Mini/Cinch] (mitgeliefert)

Weiß an AUDIO L*

S-Video-Kabel (nicht mitgeliefert)

Gelb

Rot an AUDIO R*

-IN

Kabeladapter

VideoAusgangswahlschalter (Y/C oder CVBS)

An TV-Gerät oder Videorecorder

TV-

Gerät

Videorecorder

HINWEIS:

Den Videoausgangsschalter des Kabeladapters wie erforderlich einstellen: Y/C : Bei Anschluss mit S-Video-Kabel an ein TV-Gerät/einen Videorecorder mit S-Video-

Kompatibilität.

CVBS : Bei Anschluss mit AV-Kabel an ein TV-Gerät/einen Videorecorder ohne S-Video-

Kompatibilität.

Stellen Sie sicher, dass alle Geräte ausgeschaltet

sind.

Verbinden Sie den Camcorder mit dem TV-Gerät

oder Videorecorder wie auf Seite 22 gezeigt.

Bei Verwendung eines Videorecorders: Weiter bei Schritt 3 Andernfalls: Weiter bei Schritt 4

Verbinden Sie den Videorecorder-Ausgang mit

dem TV-Gerät-Eingang. Siehe hierzu die Bedienungsanleitung des Videorecorders.

Schalten Sie Camcorder, Videorecorder und TV-

Gerät ein.

Schalten Sie den Videorecorder auf AUX-Betrieb

und das TV-Gerät auf VIDEO-Betrieb.

Die folgenden Anzeigen können wahlweise auf dem TV-Bildschirm eingeblendet werden . . .

•Datum/Zeit:

.... Im Menü für “DATE/TIME” den Status “AUTO”,

“ON” oder “OFF” eingeben (Z S. 42, 43).

•Zeitcode:

.... Im Menü für “TIME CODE” den Status “ON”

oder “OFF” eingeben (Z S. 42, 43).

•Wiedergabe-Audiomodus-, Bandgeschwindigkeits-

und Bandlaufanzeige Oder Art der Datei, Verzeichnis/Dateiname und

Bildnummer/Gesamtbildzahl für D.S.C.Wiedergabe (nur GR-DVX88/DVX77)

.... Geben Sie im Menü für “ON SCREEN” den

Status “LCD” oder “LCD/TV” ein (Z S. 42,

43). Oder drücken Sie DISPLAY auf der Fernbedienung.

DE23

HINWEISE:

●

Es wird empfohlen, den Camcorder per Netzgerät mit Spannung zu versorgen (Z S. 9).

●

Soll das Bild- und Tonsignal vom Camcorder ohne eingelegte Cassette oder Speicherkarte* geliefert werden, den Hauptschalter auf “ ” oder “ ” stellen. Dann das TV-Gerät auf externen Eingang schalten.

* Nur GR-DVX88/DVX77

●

Stellen Sie die TV-Lautstärke zunächst auf die Minimalposition, um das plötzliche Einsetzen des Camcorder-Audiosignals zu vermeiden.

●

Falls das TV-Gerät oder die Lautsprecherboxen keine magnetische Abschirmung besitzen, auf ausreichenden Abstand achten. Andernfalls wird das Wiedergabebild durch magnetische Einstreuungen gestört.

●

Solange an der AV OUT-Buchse das AV-Kabel angeschlossen ist, arbeitet der Lautsprecher nicht.

Anbringen des Anschlussmoduls

Setzen Sie das Buchsenende 1 des Anschlussmoduls in die Öffnung des Anschlussmoduls ein, und schieben Sie das Ende 2 des Anschlussmoduls dann fest in Pfeilrichtung, bis es einrastet, wie in der Abbildung gezeigt. Um das Anschlussmodul abzunehmen, verschieben Sie die BATT. RELEASE-Entriegelung und nehmen das Modul dann ab.

BATT. RELEASE-

Entriegelung

24 DE

Stopptaste (5)

FOCUS/BLANK-Taste

BL ANK SEARCH

VIDEO/DSC-Schalter (Nur GR-DVX88/DVX77)

Hauptschalter

Sperrknopf

VIDEO-WIEDERGABE

(Forts.)

Leerabschnitte-Suchlauf

Erleichtert das Auffinden unbespielter Bandabschnitte, wenn auf ein bereits teilweise bespieltes Band ohne Unterbrechung des Zeitcodes (Z S. 20) aufgenommen werden soll.

Legen Sie eine Cassette ein (Z S. 12).

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

(nur GR-DVX88/DVX77) und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”.

Drücken Sie FOCUS/BLANK.

•Die blinkende Meldung “BLANK SEARCH” erscheint und der Camcorder schaltet auf Suchlauf vorwärts oder rückwärts. Das Band wird ca. 3 Sekunden vor Beginn des erfassten Leerabschnittes automatisch gestoppt.

So brechen Sie den Leerabschnitte-Suchlauf vorzeitig ab:

Drücken Sie 5.

HINWEISE:

●

Wenn bei Schritt 3 ein unbespielter Bandabschnitt vorliegt, erfolgt der Suchlauf in Rückwärtsrichtung. Entsprechend erfolgt der Suchlauf in Vorwärtsrichtung, wenn bei Suchlaufstart ein bereits bespielter Abschnitt vorliegt.

●

Der Leerabschnitte-Suchlauf arbeitet nicht, wenn nach Einlegen der Cassette die Warnanzeige “HEAD CLEANING REQUIRED. USE CLEANING CASSETTE” (Verschmutzte Köpfe. Eine Reinigungscassette verwenden) erscheint.

●

Wird beim Leerabschnitte-Suchlauf der Bandanfang oder das Bandende erreicht, schaltet der Camcorder automatisch auf Stopp.

●

Unbespielte Bandabschnitte, die kürzer als 5 Sekunden sind, können beim Leerabschnitte-Suchlauf ggf. nicht erfasst werden.

●

Ein unbespielter Bandabschnitt kann sich zwischen bereits bespielten Bandabschnitten befinden. Sie sollten sich vor dem Aufnahmestart vergewissern, dass auf den erfassten Leerabschnitt kein bereits bespielter Abschnitt folgt.

D.S.C.-AUFNAHME & -WIEDERGABE

D.S.C.-AUFNAHME

-WIEDERGABE

Die D.S.C.-Funktionen (Digital Still Camera) sind bei den folgenden Modellen verfügbar: GR-DVX88/ DVX77.

INHALT

D.S.C.-AUFNAHME............................................26 – 27

Einfache. Aufnahme (Foto-Schnappschuss).................... 26 – 27

D.S.C.-WIEDERGABE..........................................28 – 36

Normale Wiedergabe (der Bilder) .................................... 28

Automatische Wiedergabe (der Bilder) ............................... 28

INDEX-Modus .......................................................... 29

DE25

Index-Wiedergabemodus .............................................. 30

Bildsprung .............................................................. 30

Dateischreibschutz ..................................................... 31

Dateilöschung.................................................. 32 – 33

Druckeinstellungen (DPOF-Einstellung)........................ 34 – 35

Formatierung einer Speicherkarte .................................... 36

26 DE

FINE

10 / 100

SNAPSHOT-Taste

SNAP MODE –

P I N–UP

FRAME

FULL MUL T I – MUL T I –

VIDEO/DSC-Schalter

Hauptschalter

Sperrknopf

CAMERA Menü

4 9

D.S.C.-AUFNAHME

Einfache Aufnahme (Foto-Schnappschuss)

Sie können Ihren Camcorder wie eine Digital-Fotokamera (D.S.C.) verwenden, um Standbilder digital aufzunehmen.

HINWEIS:

Der Camcorder muss einsatzbereit sein. Falls dies nicht der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung (Z S. 8)

●

Einstellung der Griffschlaufe (Z S. 10)

●

Suchereinstellung (Z S. 10)

●

Einsetzen einer Speicherkarte (Z S. 14)

●

Einstellung der Bildqualität/Einstellung des Bildgrößenmodus (Z S. 15)

SCHNAPPSCHUSS-MODUSWAHL

Stellen Sie den Schalter VIDEO/DSC auf “ ” und dann den Hauptschalter bei gedrückt gehaltenem

Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von und drücken Sie

erscheint.

Drehen Sie MENU auf “SNAP MODE” und drücken Sie MENU dann an.

Wählen Sie durch Drehen von MENU den gewünschten Schnappschussmodus und drücken Sie

MENU dann an. Wählen Sie durch Drehen von MENU “ RETURN” und drücken Sie MENU dann

zweimal an, um das Menü zu schließen.

dann an. Das CAMERA Menü

“ CAMERA”

SCHNAPPSCHUSSAUFNAHME

Drücken Sie SNAPSHOT. Während der Schnappschuss-aufnahme erscheint die Anzeige

Bildgrößenmodus

Zeigt den Bildgrößenmodus des gespeicherten Bildes an. 2 Modi stehen zur Auswahl: XGA oder VGA (

Z S. 15).

VGA

Bildqualität

Zeigt die Qualität des gespeicherten Bildes an: FINE oder STD (feine und Standard-Qualität) (Z S. 15).

Gesamtbildzahl

Zeigt an, wieviele Bilder, einschließlich der bereits hergestellten Aufnahmen, ungefähr zur Verfügung stehen. Diese Anzeige schwankt in Abhängigkeit von der Anzahl der

Bildzahl

Kartensymbol

Erscheint, wenn eine Speicherkarte eingesetzt ist. Blinkt, wenn keine Speicherkarte eingesetzt ist.

Aufnahmesymbol

Erscheint als Blinksignal bei der Aufnahme.

Zeigt an, wieviele Bilder bereits aufgenommen wurden.

bereits hergestellten Bilder, der Bildqualität, dem Bildgrößenmodus usw.

“ ”. Die Bilddaten werden auf der Speicherkarte abgespeichert.

•Die Schnappschussaufnahme erfolgt unabhängig von der Hauptschaltereinstellung (” ” oder ” ”) im gewählten Schnappschussmodus.

•Schnappschussaufnahme mit Blitz Z S. 54.

PIN-UP Pin-up-Modus*

FRAME Eingerahmter Schnappschuss*

FULL Ungerahmter Schnappschuss*

MULTI-4 Multi-Analyzer m. 4 Bildern

MULTI-9 Multi-Analyzer m. 9 Bildern

* Mit simuliertem Verschlussgeräusch.

DE27

So löschen Sie nicht mehr benötigte Einzelbilder . . .

.... Zur Vorgehensweise bei der Löschung von Bilddaten,

wenn die Speicherkarte nicht benötigte Bilder enthält oder voll ist, siehe “Dateilöschung” (Z S. 32).

Aufnahme ohne simuliertes Verschlussgeräusch . . .

.... Soll das Verschlussgeräusch nicht bei Aufnahme über

den Lautsprecher abgegeben werden, im Menü für BEEP den Status “OFF” eingeben (Z S. 38, 40). Das Verschlussgeräusch ist nicht über den Lautsprecher zu hören.

HINWEISE:

●

Wenn der Multi-Analyzer-Modus “MULTI-4” oder “MULTI-9” gewählt wurde und mit Digitalzoom oder im Nachtsichtmodus aufgenommen wird, erfolgt die Schnappschuss- Aufnahme im FULL-Modus (Z S. 45).

●

Das Bild wird unabhängig von der Einstellung des Bildgrößenmodus im VGA-Modus gespeichert (Z S.

15), wenn “MULTI-4” oder “MULTI-9” aktiviert ist.

●

Wird SNAPSHOT bei aktivierter Bildstabilisierung (“DIS” im Einstellstatus “ON”, Z S. 39) gedrückt, wird die Bildstabilisierung deaktiviert.

●

Wenn die Schnappschussaufnahme nicht möglich ist, blinkt die Anzeige “ SNAPSHOT.

●

AE-Programm-Bildeffekte (Z S. 46), die nicht in Verbindung mit dem Schnappschussmodus eingesetzt werden können, werden bei der Schnappschussaufnahme deaktiviert. In diesem Fall blinkt das zugehörige Anzeigesymbol.

●

Erfolgt bei auf “ ” oder “ ” gestelltem Hauptschalter innerhalb von 5 Minuten keinerlei Bedienschritt am batteriebetriebenen Camcorder, erfolgt automatische Ausschaltung, um Batteriestrom zu sparen. Zur erneuten Aufnahme den Sucher hineinschieben und dann wieder herausziehen, oder den LCD-Monitor schließen und dann erneut herausklappen.

●

Bei auf “ ” gestelltem Schalter VIDEO/DSC ist der Serienaufnahmemodus (Z S. 50) deaktiviert.

●

Wenn ein Kabel an die AV-Anschlussbuchse angeschlossen ist, ist das Verschlussgeräusch nicht über den Lautsprecher zu hören, kann jedoch auf das Band aufgezeichnet werden.

●

Die gespeicherten Einzelbilder unterstützen den DFCSpeicherstandard (Design rules for Camera File). Die Einzelbilder sind nicht kompatibel mit Geräten, die ohne DFC-Unterstützung arbeiten.

●

Im XGA-Modus werden die mit 720 x 576 Bildpunkten aufgenommenen Bilder konvertiert und im Dateiformat des XGA-Modus (1024 x 768 Bildpunkte) gespeichert.

” bei Betätigen der Taste

28 DE

Rückspultaste (

Wiedergabe-/Pausentaste (

Vorspultaste (

D.S.C.-WIEDERGABE

/6)

Normale Wiedergabe (der Bilder)

)

Die auf der Speicherkarte gespeicherten Bilder werden bei der Abspeicherung automatisch durchnumeriert. Gespeicherte Bilder können dann einzeln zur Wiedergabe aufgerufen werden.

VIDEO/DSC-Schalter

[Normale Wiedergabe] Aufruf des nächsten Bildes

10 / 24

100

0010

10.

10.01

0011

10.

10.01

0012

10.

10.01

0013

Stopptaste (5)

Hauptschalter

Sperrknopf

[Automatische Wiedergabe]

Setzen Sie eine Speicherkarte ein (Z S. 14).

Stellen Sie den Schalter VIDEO/DSC auf “ ” und dann den Hauptschalter bei gedrückt gehaltenem

Sperrknopf auf “ ”. Hierauf muss der LCDMonitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

•Ein gespeichertes Bild wird wiedergegeben.

Zum Aufruf des nächsten Bildes drücken Sie 3. Zum Aufruf des vorherigen Bildes drücken Sie 2.

Automatische Wiedergabe (der Bilder)

Die gespeicherten Bilder können nacheinander automatisch aufgerufen werden.

Führen Sie die obigen Bedienschritte 1 und 2 durch.

Drücken Sie die Taste 4/6.

Drücken Sie zum Beenden der automatischen Wiedergabe 5.

HINWEISE:

●

Wird nach der Wiedergabe eines Bildes mit niedriger Indexnummer eine neue Aufnahme hergestellt, wird das nächste Bild nicht durch die Neuaufnahme gelöscht, da die Neuaufnahme stets automatisch als letzte Aufnahme angefügt wird.

●

Bilder, die in einer anderen Bildgröße als VGA mit einem DCF-kompatiblen Gerät (Design rules for Camera File system) aufgenommen wurden, werden verkleinert als Minibilder angezeigt. Diese Minibilder können nicht auf einen PC übertragen werden.

●

Bilder, die mit einem nicht DCF-kompatiblen Gerät (z.B. JVC GR-DVX7) aufgenommen wurden, können nicht auf diesem Camcorder gezeigt werden. In diesem Fall erscheint die Anzeige “Unsupported file”.

Aufruf des vorherigen Bildes

Gesamtbildzahl

Zeigt die Anzahl der bisher gespeicherten Bilder an.

Bildnummer

Zeigt die IndexBildnummer der Bilddatei an

Z S. 29).

(

10.

10.01

Verzeichnis- und Dateinamen

Zeigt Namen von Verzeichnis und Datei an.

Z S. 29)

(

Datum

Die Datumsanzeige erfolgt, wenn bei Aufnahme im Menü für ”DATE/ TIME” der Einstellstatus ”ON” vorlag (

Z S. 42 — 43).

E - CL I P

Um sich Videoclips anzusehen (Z S. 61), die auf einer Speicherkarte gespeichert sind …

… drücken Sie während der normalen Bildwiedergabe die Taste

3 / 4

Dateinummer (Index-Nr.)

D . SOUN

1O2

PL1O/S

Name des gewählten Klangeffekts

Gesamtanzahl der Dateien

Um sich Klangeffekte anzuhören (Z S. 56), die auf einer Speicherkarte gespeichert sind …

… drücken Sie während der normalen Bildwiedergabe die Taste

INDEX-Modus

Art der

Verzeichnis- und Dateinamen

EXIT

100-DVC00003

1 F 2 S

4 F

Index-Nr.

Datei

Gewählte Datei


5 F

Bildgröße

Schreibschutzsymbol

100-DVC00003: Verzeichnis- und Dateinamen

In diesem Beispiel liegt das Verzeichnis “100” mit der Dateibezeichnung “DVC00003” vor. Bei jeder Bildabspeicherung wird die zugehörige Datei neu benannt, wobei die neue Nummer um einen Wert höher als die vorhandene Datei mit der höchsten Nummer liegt. Wird der Dateinamen DVC09999 erreicht, wird ein neues Verzeichnis angelegt, wobei die Dateinamen erneut ab DVC00001 aufwärts gezählt werden. Bei Wiedergabe werden nur Verzeichnis und die vier letzten Stellen des Dateinamens gezeigt. (Z S. 28) Im Index-Bildmenü für Klangeffekte wird der Name des gewählten Klangeffekts angezeigt, wenn er mit der ID3TAG Ver. 1 oder 2 kompatibel ist.

VGA

3 S

6 F

Bildqualität

DE29

SELECT einmal, um den Videoclip-Modus zu aktivieren. “ECLIP” wird angezeigt. Durch Drücken von 4/6 können Sie sich dann Videoclips auf dem LCD-Monitor oder im Sucher ansehen. Videoclips können nicht auf einem angeschlossenen Fernsehgerät wiedergegeben werden.

•

Sie können auch mit Hilfe des Index-Bildmenüs nach der gewünschten Datei suchen (Z unten und auf Seite 30).

SELECT zweimal, um den Klangeffekt-Modus zu aktivieren. “D.SOUND” wird angezeigt. Durch Drücken von D.SOUND PLAY können Sie sich dann den gewünschten Klangeffekt anhören.

•

Sie können auch mit Hilfe des Index-Bildmenüs nach der gewünschten Datei suchen (Z unten und auf Seite 30).

Die gespeicherten Dateien können zusammen mit den Index-Informationen gezeigt werden. So können Sie die gespeicherten Dateien auf einen Blick überprüfen, und das Index-Bildmenü zeigt auch Bildqualität, BildgrößenModus, Verzeichnis und Dateinamen an, sowie auch, welche Dateien schreibgeschützt sind. Zur Anzeige des Index-Bildmenüs Z S. 30.

IMAGE/E-CLIP/SOUND: Art der Datei

Zeigt die Art der Datei im angezeigten Index-Bildmenü an. Drei Arten von Dateien stehen zur Auswahl: IMAGE für Standbilder, E-CLIP für Videoclips (Z S. 61) und SOUND für Klangeffekte (Z S. 56, 67).

1: Index-Nr.

Die Nummerierung erfolgt ab 1. Sind z.B. 10 Bilder abgespeichert (Index-Nr. 1 bis 10), erfolgt bei Bildlöschung (z.B. Löschung von Bild 2, 4 und 6) automatisch eine neue Index-Nummerierung. Dementsprechend reicht nun im Beispiel die Nummerierung von Index-Nr. 1 bis Index-Nr. 7.

F/S: Bildqualität

Zeigt an, in welcher Qualitätsstufe (FINE und STANDARD (in abnehmender Qualitätsabstufung)) das Bild abgespeichert wurde (Z S. 15). (Erscheint nur, wenn Standbilder wiedergegeben werden.)

VGA/XGA: Bildgröße

Zeigt die Größe des gespeicherten Bildes an. Zwei Modi stehen zur Auswahl: VGA und XGA (Z S. 15). (Erscheint nur, wenn Standbilder wiedergegeben werden.)

: Schreibschutzsymbol

Wenn eine Datei schreibgeschützt ist, erscheint ein Vorhängeschlosszeichen neben der Indexnummer, und die Datei kann nicht gelöscht werden.

Gewählte Datei

Eine Datei ist in Grün umrahmt, wenn sie angewählt ist. Drehen Sie MENU, um den grünen Rahmen auf die gewünschte Datei zu bewegen.

30 DE

INDEX-Taste

SELECT-Taste

D.S.C.-WIEDERGABE

(Forts.)

Index-Wiedergabemodus

Sie können sich bis zu 6 auf der Speicherkarte gespeicherte Dateien (Standbilder, Videoclips) ansehen und anhören (Z S. 61) bzw. Klangeffekte anhören (Z S.

67). Verwenden Sie diesen Modus, um nach einer Datei zu suchen, die Sie sich ansehen oder anhören möchten.

Führen Sie die Schritte 1 und 2 von “Normale

Wiedergabe” auf Seite 28 durch.

JUMP-Taste

EXIT

1 2

EXIT

1 2

EXIT

EXPLOSION

1 2


100-DVC00001 VGA

E-CLIP

100-DVC00001

SOUND

MENUWählrad

Index-Bildmenü für Bilder

Index-Bildmenü für Videoclips

Index-Bildmenü für Klangeffekte

Zur Anzeige des Index-Bildmenüs …

… für Bilder: Gehen Sie zu Schritt 3. … für Videoclips (Z S. 61): Drücken Sie SELECT

einmal, um den Videoclip-Modus zu aktivieren. “E-CLIP” wird angezeigt. Gehen Sie dann zu Schritt 3 weiter.

… für Klangeffekte (Z S. 56): Drücken Sie SELECT

zweimal, um den Klangeffekt-Modus zu aktivieren. “D.SOUND” wird angezeigt. Gehen Sie dann zu Schritt 3 weiter.

Drücken Sie INDEX. Das Index-Bildmenü wird

angezeigt.

Drehen Sie MENU, um den grünen Rahmen auf die

gewünschte Datei zu bewegen, und drücken Sie MENU an. Die im Index-Bildmenü gewählte Datei wird angezeigt oder wiedergegeben.

• Um mit der Wiedergabe des gewählten Videoclips zu beginnen, drücken Sie zwischendurch abzubrechen, drücken Sie

• Um mit der Wiedergabe des gewählten Klangeffekts zu beginnen, drücken Sie D.SOUND/PLAY.

4/6. Um die Wiedergabe

Bildsprung

Sie können Dateien direkt aufrufen, indem Sie die zur Datei gehörende Indexnummer eingeben.

Drücken Sie bei normaler Bildwiedergabe SELECT

wiederholt, um die Art der Datei zu wählen, die Sie wiedergeben möchten.

SCEALNECCETL/SET

Index-Nr.

JUMP MENU

10 / 50

[

MJEUNMU

[

] ]

Bildsprungmenü

Gesamtdateizahl

Drücken Sie JUMP. Das Bildsprungmenü wird

angezeigt.

Geben Sie durch Drehen von MENU die

Indexnummer der gewünschten Datei ein und drücken Sie MENU an.

•Die gewünschte Datei wird gezeigt.

•Soll die Bildsprungfunktion nicht weiter verwendet werden, drücken Sie bei gezeigtem Bildsprungmenü nochmals JUMP.

PROTECT

EDELET

DPOF

ATFORM

NRETUR

EXIT PROTECT

1 F 2 S

5 F

4 F 6 F

Normale Wiedergabe

EXIT PROTECT

3 S

Normale Wiedergabe

VIDEO/DSC-Schalter

Hauptschalter

Sperrknopf

MENU-Wählrad

SELECT-Taste

MEMORY-Menü

PROTECTIndexbild-Menü

Vorhängeschlosssymbol

Bei annuliertem Schreibschutz

DE31

Dateischreibschutz

Der Schreibschutz verhindert das versehentliche Löschen von Bilddaten. Ein schreibgeschütztes Bild wird durch das Symbol

(neben der Bildqualitätsanzeige) gekennzeichnet.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und dann den Hauptschalter bei gedrückt gehaltenem

Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

• Eine gespeicherte Bilddatei wird angezeigt.

Um eine Bilddatei zu schützen …

… gehen Sie zu Schritt 2.

Um eine Videoclip-Datei zu schützen …

… drücken Sie SELECT einmal, um den Videoclip-

Modus zu aktivieren. “E-CLIP” wird angezeigt. Gehen Sie dann zu Schritt 2 weiter.

Um eine Klangeffekt-Datei zu schützen …

… drücken Sie SELECT zweimal, um den Klangeffekt-

Modus zu aktivieren. “D.SOUND” wird angezeigt. Gehen Sie dann zu Schritt 2 weiter.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt. Wählen Sie durch Drehen von MENU “

MEMORY” und drücken Sie hierauf MENU an. Das MEMORY-Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “PROTECT” und drücken Sie hierauf MENU an. Das PROTECT-Indexbild-

Menü erscheint.

UM EINE DATEI ZU SCHÜTZEN

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Versetzen Sie hierzu den grünen Rahmen durch Drehen von MENU auf die gewünschte Datei und drücken Sie

MENU an. Die Datei wird durch das Symbol “ ”

gekennzeichnet. Weitere zu schützende Dateien auf die gleiche Weise aufrufen.

Drehen Sie MENU nach oben, bis “EXIT” angewählt ist, und drücken Sie dann MENU an. Es erfolgt normale

Wiedergabe.

HINWEIS:

Wenn die Speicherkarte neuformatiert wird oder beschädigte Daten aufweist, gehen auch schreibgeschützte Dateien verloren. Dateien, die Sie behalten möchten, sollten Sie auf einen PC übertragen und abspeichern.

SO MACHEN SIE DEN SCHREIBSCHUTZ RÜCKGÄNGIG

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Versetzen Sie hierzu den grünen Rahmen durch Drehen von MENU auf die gewünschte Datei und drücken Sie

MENU an. Das Symbol “ ” erlischt und der

Schreibschutz ist aufgehoben. Weitere Dateien, für die der Schreibschutz aufgehoben werden soll, auf die gleiche Weise aufrufen.

Drehen Sie MENU nach oben, bis “EXIT” angewählt ist, und drücken Sie dann MENU an. Es erfolgt normale

Wiedergabe.

32 DE

EXIT

1 F 2 S

4 F 6 F

DELETE

5 F

DELE ET

SE ECTL

3 S

–CANCEL

EXE

CUT E

VIDEO/DSC-Schalter

Hauptschalter

Sperrknopf

MENU-Wählrad

SELECT-Taste

DELETE-IndexbildMenü

Löschbefehl-Menü

D.S.C.-WIEDERGABE

(Forts.)

Dateilöschung

Gespeicherte Dateien können einzeln oder gesamt gelöscht werden.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und dann den Hauptschalter bei gedrückt gehaltenem

Sperrknopf auf “ ”. Hierauf muss der LCDMonitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

• Eine gespeicherte Bilddatei wird angezeigt.

Um eine Bilddatei zu löschen …

… gehen Sie zu Schritt 2.

Um eine Videoclip-Datei zu löschen …

… drücken Sie SELECT einmal, um den Videoclip-

Modus zu aktivieren. “E-CLIP” wird angezeigt. Gehen Sie dann zu Schritt 2 weiter.

Um eine Klangeffekt-Datei zu löschen …

… drücken Sie SELECT zweimal, um den Klangeffekt-

Modus zu aktivieren. “D.SOUND” wird angezeigt. Gehen Sie dann zu Schritt 2 weiter.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt. Wählen Sie durch Drehen von MENU

“ MEMORY” und drücken Sie hierauf MENU an. Das MEMORY-Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “DELETE” und drücken Sie hierauf MENU an. Das Untermenü

erscheint.

WAHL EINER DATEI DURCH ABSUCHEN DER GESPEICHERTEN DATEIEN

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Wählen Sie durch Drehen von MENU “SELECT” und drücken Sie hierauf MENU an. Das DELETE-

Indexbild-Menü erscheint.

Drehen Sie MENU, um den grünen Rahmen auf die gewünschte zu löschende Datei zu bewegen, und

drücken Sie MENU. Über der gewählten Datei wird das Ankreuz-Symbol “ ” angezeigt. Weitere zu löschende Dateien auf die gleiche Weise aufrufen. Soll eine Vormerkung rückgängig gemacht werden, MENU nochmals drücken. Das Ankreuz-Symbol “ ” erlischt.

Drehen Sie MENU nach oben, bis “EXIT” angewählt ist, und drücken Sie dann MENU an. Das

Löschbefehl-Menü erscheint.

Drehen Sie MENU, bis “EXECUTE” angewählt ist, und drücken Sie dann MENU an. Die vorgewählten

Dateien werden gelöscht und es erfolgt normale Wiedergabe.

•Soll die Löschung unterbleiben, wählen Sie mit MENU “CANCEL” an und drücken dann MENU an.

HINWEISE:

●

Schreibgeschützte Dateien (Z S. 31) können auf die obige Weise nicht gelöscht werden. Um sie zu löschen, heben Sie zuerst den Schreibschutz auf.

●

Nachdem die Dateien gelöscht wurden, können sie nicht mehr wiederhergestellt werden. Überprüfen Sie die Dateien daher, bevor Sie sie löschen.

MENU-Wählrad

DE33

LÖSCHEN DER ANGEZEIGTEN DATEI

Zunächst die Schritte 1 bis 3 von Seite 32 durchführen.

Wählen Sie durch Drehen von MENU “CURRENT” und drücken Sie dann MENU an. Das Löschbefehl-

Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “EXECUTE” und

drücken Sie dann MENU an. gewählte Datei wird gelöscht.

•Falls „CURRENT FILE IS PROTECTED”

(Gegenwärtig gewählte Datei ist schreibgeschützt) angezeigt wird, ist die Datei schreibgeschützt und kann nicht gelöscht werden (Z S. 31).

•Soll die Bildlöschung unterbleiben, wählen Sie mit

MENU “CANCEL” und drücken dann MENU an.

Die gegenwärtig

LÖSCHEN ALLER DATEIEN

Zunächst die Schritte 1 bis 3 von Seite 32 durchführen.

Wählen Sie durch Drehen von MENU “ALL” und drücken Sie hierauf MENU an. Das Löschbefehl-

Menü wird erscheint.

Drehen Sie MENU drücken Sie dann MENU an.

gelöscht.

•Soll die Gesamtlöschung unterbleiben, wählen Sie

mit MENU “CANCEL” an und drücken dann MENU an.

bis “

EXECUTE

” angewählt ist,

Alle Dateien werden

und

VORSICHT!

Während des Löschvorganges niemals die Speicherkarte entnehmen oder am Camcorder einen Bedienschritt (z.B. Ausschalten) ausführen! Den Camcorder im Netzbetrieb (mitgeliefertes Netzgerät) verwenden. Falls sich der Batteriesatz während des Löschvorganges entlädt, kann es zu Datenausfall auf der Speicherkarte kommen. Eine Speicherkarte, die beschädigte Daten enthält, muss neu formatiert werden. (Z S. 36)

34 DE

–DPOF

SELECT

ALL

RESET

VIDEO/DSC-Schalter

Hauptschalter

Sperrknopf

MENU-Wählrad

DPOF-Menü

D.S.C.-WIEDERGABE

(Forts.)

Druckeinstellungen (DPOF-Einstellung)

Dieser Camcorder entspricht der DPOF-Norm (Digital Print Order Format), um in Zukunft verfügbare Systeme, wie die automatische Druckfunktion (Daten über Anzahl der Drucke etc.), nutzen zu können. Zwei Druckeinstellungen sind verfügbar: “Einzelausdruck aller Bilder” (siehe weiter unten) und “Ausdruck vorgewählter Bilder in vorbestimmter Anzahl” auf Seite 35.

EINZELAUSDRUCK ALLER BILDER

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCDMonitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “

MEMORY” und drücken Sie hierauf MENU an. Das MEMORY-Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “DPOF” und

drücken Sie hierauf MENU an, um das Untermenü aufzurufen.

ALL

DPOF

CANCEL

–

EXECUTE

Druckbefehl-Menü

Wählen Sie durch Drehen von MENU “ALL” und

drücken Sie hierauf MENU an. Damit ist die Vorwahl abgeschlossen und das Druckbefehl-Menü erscheint.

Zum Ausdrucken wählen Sie durch Drehen von

MENU “EXECUTE” und drücken hierauf MENU an.

Die normale Bildschirmanzeige erscheint.

•Soll dieser Ausdruck unterbleiben, setzen Sie den Leuchtbalken auf “CANCEL” und drücken dann

MENU an.

So annulieren Sie die Vorwahl . . .

.... Wählen Sie in Schritt 5 “RESET”. Hierdurch wird für

alle Bilder die Vorwahl auf 0 rückgestellt.

EXIT

19 00

DPOF

100-DVC00021 VGA

DPOF

SE ECTL

Anzahl der Abzüge

–

CANCE L

EXECUTE

Hauptschalter

Sperrknopf

MENU-Wählrad

DPOF-IndexbildMenü

Druckbefehl-Menü

DE35

AUSDRUCK VORGEWÄHLTER BILDER IN VORBESTIMMTER ANZAHL

Führen Sie die Schritte 1 bis 4 von Seite 34 durch.

Wählen Sie durch Drehen von MENU “SELECT” und

drücken Sie hierauf MENU an. Das DPOF-IndexbildMenü erscheint.

Versetzen Sie den grünen Rahmen durch Drehen von

MENU auf das zu druckende Bild und drücken Sie MENU an.

Die Anzahl der Ausdrucke geben Sie durch Drehen

von MENU ein: in Richtung + (mehr Ausdrucke) oder in Richtung – (weniger Ausdrucke). Hierauf drücken Sie MENU an. Wiederholen Sie die Schritte 3 und 4 wie erforderlich.

•Maximal kann ein Bild wiederholt 15 Mal ausgedruckt werden.

•Soll die Anzahl der Ausdrucke nachträglich geändert werden, wählen Sie das Indexbild an und geben erneut die Zahl der Ausdrucke ein.

Drehen Sie MENU nach oben, bis ”EXIT” angewählt

ist, und drücken Sie dann MENU an. Damit ist die Vorwahl abgeschlossen und das Druckbefehl-Menü erscheint.

Zum Ausdrucken wählen Sie durch Drehen von

MENU “EXECUTE” und drücken dann MENU an. Die

normale Bildschirmanzeige erscheint.

•Soll dieser Ausdruck unterbleiben, setzen Sie den Leuchtbalken auf “CANCEL” und drücken dann

MENU an.

So annulieren Sie die Vorwahl . . .

.... Wählen Sie in Schritt 5 von Seite 34 “RESET”.

Hierdurch wird für alle Bilder die Vorwahl auf 0 rückgestellt.

VORSICHT:

Bei Durchführung der obigen Bedienschritte NIEMALS die Stromquelle abtrennen. Andernfalls können Daten verloren gehen!

HINWEISE:

●

Wird eine Speicherkarte, die bereits wie oben beschrieben zum Ausdruck vorbereitet wurde, in einen DPOF-kompatiblen Drucker eingelegt, werden die vorgemerkten Einzelbilder automatisch ausgedruckt.

●

Sollen Videobilder (vom Band) ausgedruckt werden, müssen diese als Einzelbild zunächst auf der Speicherkarte abgespeichert werden (Z S. 60).

36 DE

DELE ET DPOF

ATFORM

FO MATR

ERASE

EX STI

TPROTEC

NRETUR

FO MATR

ALL

NGI

ANCEL

EXE

–C

ANCEL

EXE

FILE

VIDEO/DSC-Schalter

CUTE

Hauptschalter

Sperrknopf

MENU-Wählrad

MEMORY-Menü

Druckbefehl-Menü

D.S.C.-WIEDERGABE

(Forts.)

Formatierung einer Speicherkarte

Die eingesetzte Speicherkarte kann jederzeit formatiert werden. Beim Formatieren der Speicherkarte werden alle

Bilder und Daten, auch diejenigen von schreibgeschützten Bildern, gelöscht.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “

MEMORY” und drücken Sie hierauf MENU an. Das MEMORY-Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “FORMAT”

und drücken Sie hierauf MENU an. Das DruckbefehlMenü erscheint.

Zum Formatieren wählen Sie durch Drehen von

MENU “EXECUTE” und drücken hierauf MENU an.

Der Formatiervorgang wird ausgelöst. Nach vollständiger Durchführung erscheint die Meldung “NO FILES STORED” oder “NO SOUND FILES”.

•Soll die Formatierung unterbleiben, setzen Sie den Leuchtbalken auf “CANCEL” und drücken dann MENU an.

VORSICHT!

Während des Formatiervorganges niemals die Speicherkarte entnehmen oder am Camcorder einen Bedienschritt (z.B. Ausschalten) ausführen! Den Camcorder im Netzbetrieb (mitgeliefertes Netzgerät) verwenden. Falls sich der Batteriesatz während des Löschvorganges entlädt, kann es zu Datenausfall auf der Speicherkarte kommen. Eine Speicherkarte, die beschädigte Daten enthält, muss neu formatiert werden.

Schnappschuss mit (Nur GR-DVX88/D

WEITERE FUNKTIONEN

MENÜBEZOGENE EINSTELLUNGEN .....................................38 – 44

Angaben zum Aufnahme-Menü ................................................ 38 – 41

Angaben zum Wiedergabe-Menü ............................................. 42 – 44

BEI AUFNAHME ............................................................ 45 – 56

Nachtsichtmodus ........................................................................ 45

AE-Programm-Bildeffekte ..................................................... 46 – 47

Fader- und Wischeffekte ....................................................... 48 – 49

Schnappschuss (bei Videoaufnahme) ................................................. 50

Auto-Focus/Manuelle Scharfstellung ................................................. 51

Belichtungseinstellung .................................................................. 52

Blendenarretierung ..................................................................... 52

Weißbalance-Modus-Anwahl .......................................................... 53

Manuelle Weißbalance-Einstellung .................................................... 53

Schnappschuss mit Blitz (Nur GR-DVX88/DVX77) ................................. 54

Einstellung der Blitzhelligkeit (Nur GR-DVX88/DVX77) ........................... 55

Digitale Klangeffekte (Nur GR-DVX88/DVX77) ................................... 56

KOPIERMODUS ............................................................57 – 61

Kopieren vom Camcorder zu einem Videorecorder .................................. 57

Kopieren von/zu einem Videogerät mit DV-Anschluss (Digitalkopiermodus) ...... 58

Kopieren von auf einer Speicherkarte gespeicherten Standbildern auf ein Band

(Nur GR-DVX88/DVX77) ............................................................. 59

Kopieren von auf Band gespeicherten Standbildern auf eine Speicherkarte

(Nur GR-DVX88/DVX77) ............................................................. 60

Kopieren von auf Band gespeicherten bewegten Bildern auf eine Speicherkarte

VERWENDUNG DER FERNBEDIENUNG ................................ 62 – 73

Einlegen der Batterien .................................................................. 62

Zeitlupenwiedergabe ................................................................... 64

Einzelbildfortschaltung ................................................................. 64

Wiedergabe-Zoom...................................................................... 64

Wiedergabe-Effekte .................................................................... 65

Nachvertonung .......................................................................... 66

Nachvertonung mit Digital-Klangeffekten (Nur GR-DVX88/DVX77) ............ 67

Insert-Schnitt............................................................................ 68

Random Assemble-Schnitt (Schnittcomputer) ................................ 69 – 72

Erhöhte Schnittgenauigkeit ............................................................ 73

SYSTEM-ANSCHLÜSSE....................................................74 – 75

Anschluss an einen Personal Computer .............................................. 74

DV-Anschlussverbindung mit einem anderen Videogerät ........................... 75

INHALT

(Videoclip-Aufnahme)(Nur GR-DVX88/DVX77)

DE37

................. 61

38 DE

AM AEPROG R AN E

W W.BAL

ACAM ER LMANUA

MSYSTE

AYDI SPL

DSC END

OFFFADER/ IPE

BEEP MELODY

ID N MU BER DEMO MODE – NO S

UND

CAM ERSET

RE NEON SC LCD / T V

T I ME CODE

CLOCK

ADJ .

MENU-Wählrad

Menüanzeige

ZOOM

DIS –ONOFF

– –

NOTALLY

–60

I–

MIC

NRE T UR

–

UAOTIMETDAT E/

– –FFO

12 01

1730:

Sperrknopf

Hauptschalter

ODEREC M SP

–

– –

–

MODESNAP

–

AGC

UPGAIN

NRETUR

Untermenü

MENÜBEZOGENE EINSTELLUNGEN

Angaben zum Aufnahme-Menü

Dieser Camcorder bietet ein leicht bedienbares und übersichtliches Menü-System, das zahlreiche CamcorderEinstellungen vereinfacht (Z S. 39 – 41).

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü

wird gezeigt.

Wählen Sie durch Drehen von MENU das

gewünschte Menü und drücken Sie MENU an. Das

BTMODESOUND x

LFUL

zugehörige Funktionsmenü erscheint.

Die Funktionsmenü-Einstellung erfolgt entsprechend

der Funktion.

Wurde “ WIPE/FADER”, “ PROGRAM AE”, oder “ W. BALANCE” gewählt . . .

.... Siehe Seite 39.

Wurde “ CAMERA”, “ MANUAL”, “ SYSTEM”, “ DISPLAY” oder “ DSC (nur GRDVX88/DVX77)” gewählt . . .

.... Weiter bei Schritt 5.

Wählen Sie durch Drehen von MENU die

gewünschte Funktion und drücken Sie MENU an. Das Untermenü erscheint. Geben Sie durch Drehen von MENU den gewünschten Einstellwert/-status ein und drücken Sie MENU an. Damit ist die Einstellung abgeschlossen.

Wählen Sie durch Drehen von MENU “ RETURN”

und drücken Sie MENU so oft an, bis das Menü geschlossen wird.

•Das Symbol bedeutet “END”.

NRE TUR

TYQUALI

IMAGE SIZE

*Die tatsächliche

Menüanzeige kann von

FINE–– VGA

EELREC CTS–

NRETUR

den hier gezeigten Abbildungen abweichen. Die Menüanzeige sowie der Menüumfang fallen je nach Modellausführung unterschiedlich aus.

FADER/ W I P E AM A EPROGR AN E

W. BAL

ACAMER LMANUA

MSYSTE

AYDISPL

DSC END

Normale Anzeige

Erläuterung der Menüanzeigen

WIPE/FADER PROGRAM AE W.BALANCE

REC MODE

SOUND MODE

ZOOM

CAMERA

SNAP MODE

GAIN UP

DIS

MANUAL

TELE MACRO

12 BIT

16 BIT

10X

40X

200X

OFF AGC AUTO

OFF

Siehe “Fader- und Wischeffekte” (Z S. 48, 49). Siehe “AE-Programm-Bildeffekte” (Z S. 46, 47). Siehe “Weißbalance-Modus-Anwahl” und “Manuelle Weißbalance-

Einstellung” (Z S. 53). Ermöglicht die beliebige Einstellung der Video-Aufnahmegeschwindigkeit (SP

oder LP) (Z S. 13). Stereoaufnahme auf vier Kanälen. Wird empfohlen, wenn Nachvertonung

durchgeführt werden soll. (Entspricht dem 32-kHz-Modus vorhergehender Modelle.)

Das Audiosignal kann in Stereo auf zwei Kanälen aufgenommen werden. (Entspricht dem 48-kHz-Modus vorhergehender Modelle.)

Bei Einstellung auf “10X” wird der Digitalzoom-Modus deaktiviert und die Zoomvergrößerung erfolgt mit dem optischen Zoom.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis 40facher Vergrößerung (maximaler Digitalzoom) mit digitaler Bildsignalbearbeitung gezoomt.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis 200facher Vergrößerung (maximaler Digitalzoom) mit digitaler Bildsignalbearbeitung gezoomt.

Siehe “Einfache Aufnahme (Foto-Schnappschuss)” (Z S. 26) oder “Schnappschuss (bei Videoaufnahme)” (Z S. 50).

Auch bei dunklen Szenen wird ohne elektronische Aufhellung gefilmt. Das aufgehellte Bild erscheint körnig. Die Shutter-Zeit wird automatisch bestimmt (1/25 – 1/200 Sek.). Bei der auf

1/25 Sek. verlangsamten Shutter-Zeit liegt ein helleres Bild als im AGCModus vor, jedoch erscheinen Bewegungsabläufe abgehackt und das aufgehellte Bild erscheint nicht körnig. Während der automatischen Verschlusszeitwahl erscheint die Anzeige “ ”.

Kompensiert Bildverwackelungen, die durch leichte Kameraschwankungen verursacht werden und sich insbesonders bei starkem Telezoom bemerkbar machen.

HINWEISE:

● Eine vollständige Kompensierung ist bei besonders unruhiger Camcorderführung und in den folgenden Fällen ggf. nicht erzielbar:

•Bei Motiven mit senkrechten oder waagerechten Streifen.

•Bei dunklen oder unzureichend beleuchteten Motiven.

•Bei starkem Gegenlicht.

•Bei einer Vielzahl von Motiven, die sich gleichzeitig in unterschiedliche Richtungen bewegen.

•Bei geringem Hintergrundkontrast.

● Bei Stativmontage des Camcorders sollte dieser Modus deaktiviert werden.

● Wenn die Bildstabiliseranzeige “ ” blinkt, kann die digitale

Bildstabilisierung nicht ausgelöst werden.

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig. Im Normalfall kann bei einem Abstand von unter 1m zum Motiv nicht in der maximalen Telezoom-Position scharfgestellt werden. Bei Position “ON” kann bis zu einem Minimalabstand von 60 cm in der maximalen Telezoom-Position scharfgestellt werden.

•Je nach Zoomposition kann Bildunschärfe auftreten.

DE39

40 DE

MENÜBEZOGENE EINSTELLUNGEN

Erläuterung der Menüanzeigen (Forts.)

(Forts.)

WIDE MODE

MANUAL

WIND CUT

FLASH (Nur GR-DVX88/

DVX77)

FLASH ADJ.

(Nur GR-DVX88/DVX77)

BEEP

TALLY

SYSTEM

NUMBER

(nur GRDVX44)

DEMO MODE

OFF

CINEMA

SQUEEZE

OFF ON

OFF

BEEP

MELODY

OFF ON

Dient dem Anschluss an einen Personal Computer etc. Der Einstellbereich reicht von 01 bis

99. Die Einstellung ab Werk ist 06.

OFF ON

Die Aufnahme erfolgt bei herkömmlichem Bildseitenverhältnis und wird so auf einem TV-Gerät wiedergegeben.

Am oberen und unteren Bildrand werden schwarze Balken eingeblendet. Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bild ohne Balken im Breitformat gezeigt. Das Symbol “ ” erscheint. Bitte auch die zum Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit Seitenverhältnis 4:3 verwendet, wird das Bild oben und unten mit einem schwarzen Balken (“Letterbox”-Format) versehen.

•Der CINEMA-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem

Schalter VIDEO/DSC (nur GR-DVX88/DVX77).

Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bildsignal diesem Bildformat verzerrungsfrei angepasst. Das Symbol “ ” erscheint. Bitte auch die zum Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit Seitenverhältnis 4:3 verwendet, wird das Bild in senkrechter Richtung gedehnt.

•Der SQUEEZE-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem

Schalter VIDEO/DSC (nur GR-DVX88/DVX77).

Der Windfilter ist deaktiviert. Der Windfiltermodus ist aktiviert. Anzeige “ ” erscheint. Das Klangbild

verändert sich. Dies ist keine Fehlfunktion. Siehe “Schnappschuss mit Blitz” (Z S. 54).

Siehe “Einstellung der Blitzhelligkeit” (Z S. 55).

Die Verschlussgeräuschabgabe unterbleibt bei der Aufnahme, das Verschlussgeräusch wird aber auf Band aufgezeichnet.

Ein Warnton ertönt bei Camcorder-Ein und -Ausschaltung und am Anfang oder Ende einer Aufnahme. In diesem Modus arbeitet auch die Verschlussgeräuschabgabe (Z S. 26, 50).

Anstelle des Warntons ertönt eine Melodie bei der Bedienung. In diesem Modus arbeitet auch die Verschlussgeräuschabgabe (Z S. 26, 50).

Die Rotlichtanzeige bleibt stets ausgeschaltet. Während der Aufnahme leuchtet die Rotlichtanzeige.

Der Vorführmodus arbeitet nicht. Aktiviert den Vorführmodus für AE-Programm-Bildeffekte etc., so dass die

Arbeitsweise dieser Funktionen verdeutlicht wird. Der Vorführmodus startet, wenn “DEMO MODE” auf “ON” eingestellt und das Menü geschlossen ist. Der Vorführmodus wird unterbrochen, sobald am Camcorder ein Bedienschritt vorgenommen wird. Falls innerhalb von 1 Minute kein weiterer Bedienschritt erfolgt, wird der Vorführmodus automatisch fortgesetzt.

HINWEISE:

● Bei eingelegter Cassette arbeitet der Vorführmodus nicht.

● “DEMO MODE” verbleibt auch nach Ausschaltung des Camcorders im Status “ON”.

● Ist “DEMO MODE” auf “ON” eingestellt, sind einige Funktionen nicht verfügbar.

Nach der Bezugnahme auf den Vorführmodus sollte dieser daher deaktiviert (“OFF”) werden.

SOUND IN

(nur GR-DVX88/ DVX77)

SYSTEM

CAM RESET

ON SCREEN

DATE/ TIME

DISPLAY

TIME CODE

CLOCK ADJ.

MIC

D.SOUND

CANCEL EXECUTE

LCD

LCD/TV

OFF AUTO

ON OFF ON

DE41

Ermöglicht den Toneingang vom Stereomikrofon des Camcorders, wenn eine Nachvertonung (Z S. 66) durchgeführt wird. „MIC” wird auf dem Nachvertonungsbildschirm angezeigt.

Ermöglicht den Eingang der auf der mitgelieferten Speicherkarte aufgezeichneten Klangeffekte, wenn eine Nachvertonung (Z S. 67) durchgeführt wird.

Keine Gesamtrückstellung auf den Einstellstatus ab Werk. Gesamtrückstellung auf den Einstellstatus ab Werk. Die Camcorder-Anzeigen (außer Datum, Uhrzeit und Zeitcode bei Wiedergabe)

erscheinen nicht auf dem Bildschirm eines angeschlossenen TV-Geräts. Die Camcorder-Anzeigen erscheinen auf dem Bildschirm eines

angeschlossenen TV-Geräts. Datum/Uhrzeit werden nicht angezeigt. Datum/Uhrzeit werden in den folgenden Fällen automatisch für ca. 5

Sekunden eingeblendet:

•Wenn der Hauptschalter von “OFF” auf “ ” oder “ ” gestellt wird.

•Bei Wiedergabestart. Datum und die Uhrzeit beziehen sich auf den Zeitpunkt, an dem die Aufnahme stattfindet.

•Wenn das Datum bei Wiedergabe umgestellt wird.

Datum/Uhrzeit werden stets angezeigt. Die Zeitcodeanzeige unterbleibt. Der Zeitcode wird am Camcorder und auf dem Bildschirm eines angeschlossenen

TV-Geräts angezeigt. Bei Aufnahme unterbleibt die Vollbildnummernanzeige. Datum und Uhrzeit können neu eingegeben werden (Z S. 11).

(Nur GR-DVX88/DVX77)

QUALITY IMAGE

SIZE

DSC

REC SELECT

: Einstellung ab Werk

Dient der Bildqualitätseinstellung (FINE oder STANDARD) (Z S. 15). Ermöglicht die Einstellung des Bildgrößen-Modus (XGA oder VGA) je nach

Wunsch (Z S. 15). Erfolgt die Schnappschussaufnahme bei auf “VIDEO” gestelltem Schalter

VIDEO/DSC, wird der Schnappschuss ausschließlich auf Band aufgezeichnet. Erfolgt die Schnappschussaufnahme bei auf “VIDEO” gestelltem Schalter VIDEO/

DSC, wird der Schnappschuss auf Band und auf der Speicherkarte aufgezeichnet.

HINWEISE:

●

Die Menüeinstellungen für “ CAMERA” gelten bei auf “ ” und “ ” gestelltem Hauptschalter.

●

Die Einstellungen für “ MANUAL” gelten nur bei auf “ ” gestelltem Hauptschalter.

●

Einstellungen für “ SYSTEM” und “ DISPLAY”, die bei auf “ ” gestelltem Hauptschalter vorgenommen werden, gelten auch bei auf “ ” gestelltem Hauptschalter (Z S. 42). “CLOCK ADJ.” wird nur bei auf “ ” gestelltem Hauptschalter gezeigt.

●

Die Einstellungen für “ DISPLAY” gelten auch bei auf “ ” gestelltem Hauptschalter.

●

Die Einstellungen für “ON SCREEN” können auch mittels Taste DISPLAY auf der Fernbedienung (mitgeliefert) erfolgen (Z S. 23, 57, 70).

42 DE

V IDEO SOUND MODE

MSYSTE AYDISPL YMEMOR

BIT

SYNC ROH

REC

MODE

COPY

MENÜBEZOGENE EINSTELLUNGEN

Angaben zum Wiedergabe-Menü

Die folgenden Angaben gelten für alle Menüeinstellungen außer der Schnittsynchronisation (Z S. 73).

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU die gewünschte

Funktion und drücken Sie MENU an. Das zugehörige Funktionsmenü wird gezeigt.

Wählen Sie durch Drehen von MENU die

gewünschte Funktion und drücken Sie MENU an. Das zugehörige Untermenü erscheint.

MODE

Hauptschalter

Sperrknopf

MENU-Wählrad

(Forts.)

END

STEREO–

MDOESOUND

BIT

– – –60

–CIM

MDOE

ROSYNCH ODEREC M

COPY

NRE TUR

NOTALLY

– – – –

SOUND

O.O SP OFF

VIDEO

END

MSYSTE AYDISPL

YMEMOR

BEEP ME LODY

ID N MU BER DEMO M ODE – NO SOU CAM ERSET

RE NEON SC LCD/ TV

T I ME CODE

NRETUR

DELE ET DPOF

ATFORM

ND IN

– – –FFO

TCPROTE

NRETUR

UAOTIMETDAT E /

*Die tatsächliche Menüanzeige kann von den hier

gezeigten Abbildungen abweichen. Die Menüanzeige sowie der Menüumfang fallen je nach Modellausführung unterschiedlich aus.

Geben Sie durch Drehen von MENU den

gewünschten Einstellwert/-status ein und drücken Sie MENU an. Damit ist die Einstellung abgeschlossen.

Zum Schließen des Menüs drücken Sie MENU bei

auf “ RETURN” gesetztem Leuchtbalken zweimal an.

Erläuterung der Menüanzeigen

SOUND MODE 12BIT MODE SYNCHRO REC MODE

VIDEO

(nur für

COPY

GR-DVX88/ DVX77)

HINWEISE:

●

Die ON SCREEN-Einstellungen können auch mit Taste DISPLAY auf der Fernbedienung vorgenommen werden.

●

Die E-instellung für “REC MODE” ist bei auf “ ” oder

“ ” (Z S. 13, 39) gestelltem Hauptschalter möglich.

Z S. 44. Z S. 44. Z S. 73.

Bestimmt den Aufnahmemodus (SP oder LP) (Z S. 13). “REC MODE” im Menü “ VIDEO” muss verwendet werden, wenn der Camcorder als Aufnahmegerät beim Kopieren (nur GR-DVX88,

Z S. 57, 58) verwendet wird.

ON: Ermöglicht das Kopieren vom Band auf eine Speicherkarte (Z S. 60). OFF: Ermöglicht die Aufnahme von Schnappschüssen während der Videoaufnahme.

FORTSETZUNG NÄCHSTE SEITE

Erläuterung der Menüanzeigen (Forts.)

ON SCREEN-Einstellung:

B I T / SOUND

DE43

SYSTEM

Jede Einstellung ist mit “ DISPLAY” oder “ SYSTEM” verkoppelt, das bei auf “ ” gestellten Hauptschalter (Z S. 40, 41) gezeigt wird. Die Einstellbereiche gelten wie auf Seite 40 und 41 beschrieben.

DISPLAY

(Nur GR-DVX88/DVX77)

Z S. 28 – 36

MEMORY

Für WiedergabeAudiomodus und Bandgeschwindigkeit bei der Video-Wiedergabe.


DATE/TIME-Einstellung:

TIME CODE-Einstellung: Für den Zeitcode

100-0001

20 .

1127.:031

Für Art der Datei, Verzeichnis, Dateinamen, Indexnummer und Gesamtbildzahl bei der D.S.C.Wiedergabe. (Nur GR-DVX88/DVX77)

Für die Datumsanzeige bei der D.S.C.Wiedergabe. (Nur GR-DVX88/DVX77)

Für Datum/Uhrzeit bei der Video-Wiedergabe.

Minuten

Sekunden Vollbilder*

12:34:24

* 25 Vollbilder

= 1 Sekunde

FORTSETZUNG NÄCHSTE SEITE

44 DE

MENÜBEZOGENE EINSTELLUNGEN

AUDIO-WIEDERGABE

Bei der Video-Wiedergabe liefert der Camcorder das Audiosignal entsprechend dem abgetasteten BandAudiosignalmodus. Das Audio-Wiedergabesignal kann gewählt werden. Wählen Sie wie auf Seite 42 beschrieben “SOUND MODE” oder “12BIT MODE” und geben Sie den gewünschten Einstellstatus ein.

STEREO

SOUND MODE

12BIT MODE

: Einstellung ab Werk

HINWEISE:

●

Die SOUND MODE-Einstellung ist für den 12-Bit- und 16-Bit-Audiomodus verfügbar. Bei vorhergehenden Modellen wird der Audiomodus “12 Bit” als “32 kHz”-Modus und der Audiomodus “16 Bit” als “48 kHz”Modus bezeichnet.

●

Beim Umspulen kann der Camcorder das Band-Audio-Signal nicht erfassen. Bei der Wiedergabe wird der Audiomodus links oben auf dem Bildschirm gezeigt.

SOUND L SOUND R MIX

SOUND 1 SOUND 2

Stereo-Wiedergabe beider Kanäle. Wiedergabe des linken Kanals. Wiedergabe des rechten Kanals. Original-Audiosignal und Nachvertonungssignal werden gemischt in Stereo

auf beiden Kanälen wiedergegeben. Das Original-Audiosignal wird in Stereo auf beiden Kanälen wiedergegeben. Das Nachvertonungssignal wird in Stereo auf beiden Kanälen wiedergegeben.

(Forts.)

BEI AUFNAHME

NIGHT-SCOPE-Taste

Hauptschalter

Sperrknopf

DE45

Nachtsichtmodus

Hellt Motive oder Motivbereich stark auf (heller als bei gut ausreichender natürlicher Beleuchtung). Die Bildqualität ist hierbei nicht körnig, es kann jedoch infolge der langen Verschlusszeit ein Flimmereffekt auftreten.

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie NIGHT-SCOPE, so dass die

Nachtsichtanzeige ” ” erscheint.

•Die Verschlusszeit wird automatisch so gewählt, dass die bis zu 30fache Empfindlichkeit verfügbar ist.

•Neben dem Symbol ” ” erscheint ”A”, wenn die Verschlusszeit automatisch gewählt wird.

So deaktivieren Sie den Nachtsichtmodus:

.... Drücken Sie nochmals NIGHT-SCOPE, so dass das

Symbol ” ” erlischt.

HINWEISE:

●

Bei aktiviertem Nachtsichtmodus sind die folgenden Funktionen oder Einstellungen nicht verfügbar und die zugehörigen Anzeigen blinken oder erlöschen:

•

Einige AE-Programm-Bildeffekte (Z S. 46, 47) und die Bildüberblendeffekte (Z S. 48, 49).

•

“Schnappschuss mit Blitz” (Z S. 54).

•

“GAIN UP” im CAMERA MENU (Z S. 39).

•

“DIS” im MANUAL MENU (Z S. 39).

●

Im Nachtsichtmodus kann die Scharfstellung ggf. schwierig sein. Zur Abhilfe wird empfohlen, den Camcorder auf einem Stativ zu montieren.

46 DE

WICHTIG:

Einige AE-Programm-Bildeffekte arbeiten nicht mit verschiedenen Fader- und Wischeffekten (Z S. 48, 49) zusammen. In einem solchen Fall blinkt die zugehörige EffektSymbolanzeige.

PROGRAM AE-Taste

Hauptschalter

Sperrknopf

BEI AUFNAHME

AE-Programm-Bildeffekte

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü

wird gezeigt.

Wählen Sie durch Drehen von MENU “ PRO-

GRAM AE” und drücken Sie MENU an. Das PROGRAM AE-Menü erscheint.

Wählen Sie durch Drehen von MENU den

gewünschten Modus/Effekt (Z S. 47) und drücken Sie MENU an. Damit ist diese Einstellung abgeschlossen. Drücken Sie nochmals MENU. Das Menü wird geschlossen.

(Forts.)

ERSHUTT

1/120

SSPORT

SNO

GIHTSPOTL

GHTT

ILI

SEPI A

ONEMONOT

IC FILMCLASS ESTROB

SL XO

Nur GR-DVX88/DVX77

MENU-Wählrad

PROGRAM AEMenü

Drücken Sie PROGRAM AE.

•Das zugehörige Modus-/Effekt-Symbol wird eingeblendet.

So deaktivieren Sie den gewählten Modus . . .

… Drücken Sie PROGRAM AE erneut, so dass die

Modusanzeige erlischt.

HINWEISE:

●

Der AE-Programm-Bildeffekt kann während der Aufnahme oder der Aufnahmepause geändert werden.

●

Bei aktiviertem Nachtsichtmodus sind einige AEProgramm-Bildeffekte nicht verfügbar. (Z S. 45)

DE47

SHUTTER (Variable Shutterzeit)

1/50–Die Shutter-Zeit ist auf 1/50 Sek. festgelegt. Die

normalerweise beim Filmen von TV-Bildschirmen auftretenden schwarzen Rollbalken fallen weniger deutlich auf. 1/120–Die Shutter-Zeit ist auf 1/120 Sek. festgelegt. Die bei Aufnahmen unter Fluoreszenz- oder Quecksilberdampfleuchten auftretenden Flackerstörungen werden verringert.

SPORTS (Variable Shutterzeit: 1/250 – 1/4000)

Verwenden, wenn schnelle Bewegungsabläufe (Sportaufnahmen etc.) aufgezeichnet werden. Diese Bilder können bei der Zeitlupenwiedergabe weitgehend verwischungsfrei gezeigt werden. Da bei kurzen Shutter-Zeiten eine Bildabdunkelung auftritt, sollte dieser Aufnahme-Modus nur bei hoher Umgebungshelligkeit verwendet werden.

SNOW (Schnee)

Diesen Modus für Aufnahmen verwenden, bei denen das Motiv vor einem extrem hellen Hintergrund abgebildet wird (z.B. Schneepiste), damit das Motiv nicht unterbelichtet wird.

SPOTLIGHT (Punktstrahler)

Diesen Modus für Aufnahmen verwenden, bei denen das aufgehellte Motiv vor einem extrem dunklen Hintergrund abgebildet wird (z.B. Scheinwerferlicht), damit das Motiv nicht überbelichtet wird.

HINWEIS:

Im SPOTLIGHT-Modus wird die gleiche Belichtungseinstellung wie bei Belichtungskorrektur “–3” gewählt (Z S. 52).

TWILIGHT

(Dämmerlicht-Modus)

So werden Sonnenuntergänge, Abendstimmungen etc. in natürlichen Farben aufgenommen. Die Weißbalance (Z S. 53) ist automatisch auf eingestellt. Eine andere, bevorzugte Einstellung ist verwendbar. Im Dämmerlicht-Modus stellt der Camcorder automatisch zwischen 10 m und unendlich scharf. Bei kürzerem Abstand muss manuell scharfgestellt werden. In diesem Modus arbeitet der Blitz nicht.

SEPIA (Sepia-Effekt)

Die Aufnahme erfolgt in einem einfarbigen Sepiaton (rotbraun), wie bei alten Fotoabzügen. Der “Oldie”Effekt kann noch verstärkt werden, wenn zusätzlich der Cinema-Effekt verwendet wird.

MONOTONE (Schwarzweiß-Effekt)

Die Aufnahme erfolgt in Schwarzweiß. Dieser Effekt kann noch verstärkt werden, wenn zusätzlich der Cinema-Effekt verwendet wird.

CLASSIC FILM (Kintopp-Effekt)

Die Bilder werden mit einem Flimmereffekt, wie bei Kintopp-Filmen gezeigt.

STROBE

(Stroboskop-Effekt)

Die Bildwiedergabe erfolgt abgehackt, mit Bewegungssprüngen.

SLOW (Langsame Shutter-Zeit)

So kann die Bildhelligkeit ohne zusätzliche Beleuchtung angehoben werden. Nur bei dunkler Umgebungshelligkeit verwenden.

SLOW 4X

Bei langsamer Shutterzeit erhöht sich die Lichtempfindlichkeit, so dass auch bei schwacher Umgebungshelligkeit aufgenommen werden kann.

SLOW 10X

Nochmals verlangsamte Shutterzeit mit noch höherer Lichtempfindlichkeit, für Aufnahmen bei besonders schwacher Umgebungshelligkeit.

HINWEISE:

●

Bei Verwendung der langsamen Shutter-Zeit (SLOW) tritt ein Stroboskop-Effekt auf.

●

Wenn bei Verwendung der langsamen Shutter-Zeit (SLOW) die blinkende Anzeige für manuelle Fokussierung erscheint, manuell scharfstellen und ein Stativ verwenden.

VIDEO ECHO

(Video-Echo-Effekt)

Die Bildkonturen werden mit einem Schattenffekt oder “Geisterbild” versehen. In diesem Modus ist die Zoomvergrößerung bis maximal 10fach-Zoom verfügbar.

48 DE

BEI AUFNAHME

(Forts.)

Fader- und Wischeffekte

Zur interessanteren Gestaltung von Szenenüberblendungen können zahlreiche Fader- und Wischeffekte eingesetzt werden.

WICHTIG:

Einige Fader-/Wischblendeneffekte können nicht verwendet werden, wenn bereits ein bestimmer AE-Programm-Bildeffekt (Z S. 46,

47) aktiviert ist. Wird ein ungeeigneter Fader-/ Wischblendeneffekt aufgerufen, blinkt die zugehörige Anzeige.

VIDEO/DSC-Schalter (Nur GR-DVX88/DVX77)

Sperrknopf

Aufnahme-Start/ Stopp-Taste

Hauptschalter

MENU-Wählrad

FADER- UND WISCHEFFEKTWAHL ( , ,

, , , , , , und )

Der Fader-/Wischblendeneffekt arbeitet bei VideoAufnahmestart und -stopp.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

(nur GR-DVX88/DVX77) und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü

wird gezeigt.

Wählen Sie durch Drehen von MENU “ WIPE/

FADER” und drücken Sie MENU an.

Wählen Sie durch Drehen von MENU den

gewünschten Effekt und drücken Sie MENU an. Damit ist diese Einstellung abgeschlossen. Drücken Sie nochmals MENU.

•Der Effekt wird vorgemerkt und das WIPE/FADERMenü erlischt. Das Effekt-Symbol wird eingeblendet.

Bei Betätigen der Aufnahme-Start/Stopp-Taste wird

der Fader- oder Wischeffekt ausgelöst.

So deaktivieren Sie den gewählten Effekt . . .

.... Wählen Sie in Schritt 4 “OFF”.

HINWEISE:

●

Die Effektdauer kann verlängert werden, indem die Aufnahme-Start/Stopp-Taste entprechend lange gedrückt gehalten wird.

●

Wenn der Camcorder nach dem Aufnehmen einer Szene ausgeschaltet wird, löscht er das gespeicherte Bild. Die Bildüberblendung kann daher in diesem Fall nicht ausgeführt werden. Die blinkende BildüberblendAnzeige weist auf diesen Umstand hin. Beachten Sie dabei bitte auch, dass sich der Camcorder automatisch ausschaltet, wenn er länger als 5 Minuten auf Aufnahmebereitschaft geschaltet war.

●

Das Tonsignal für das letzte zur Überblendung gespeicherte Bild wird nicht gespeichert.

●

Bei aktiviertem Nachtsichtmodus sind die Bildüberblendungseffekte (Z S. 45) nicht verfügbar.

BILDÜBERBLENDEFFEKTWAHL ( , ,

, , , und )

Die Bildüberblendung wird bei Video-Aufnahmestart ausgelöst.

Führen Sie zunächst die obigen Schritte 1 bis 4

durch.

Schalten Sie auf Aufnahmebereitschaft.

Wird der Effekt bei Aufnahmebetrieb gewählt:

.... Die Aufnahme durch Drücken der Aufnahme-

Start/Stopp-Taste unterbrechen. Das Szenenende wird abgespeichert.

Wird der Effekt bei Aufnahmebereitschaft gewählt:

.... Die Aufnahme durch Drücken der Aufnahme-

Start/Stopp-Taste starten und unterbrechen. Das Szenenende wird abgespeichert.

Wird der Effekt bei Aufnahmebereitschaft gewählt, wenn bereits einer der Effekte eingesetzt wurde:

.... Das Szenenende ist bereits abgespeichert.

Wenn Sie die Aufnahme innerhalb von 5 Minuten

fortsetzen (und zwischenzeitlich den Camcorder nicht ausgeschaltet haben), erfolgt der Szenenwechsel mit einer Bildüberblendung.

Fader- und Wischblenden-Menü

DE49

Menü

FADER — WHITE

(WEISSER FADER)

FADER — BLACK

(SCHWARZER FADER)

FADER — B.W

(SCHWARZ/WEISS-FADER)

MOSAIC

(MOSAIK-FADER)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

DISSOLVE

(AUFLÖSEBLENDE)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

Effekt

Bild-Ein-/Ausblendung von/auf weißen Bildschirm.

Bild-Ein-/Ausblendung von/auf schwarzen Bildschirm.

Farbbild-Ein-/Ausblendung von/auf Schwarzweiß-Bild.

Bild-Ein-/Ausblendung von/auf ein Mosaikmuster.

Einblenden: Das Bild wird ab der rechten oberen Bildecke diagonal in den schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird durch eine von der linken unteren Bildecke diagonal zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der Bildmitte diagonal in alle vier Bildecken eingeblendet. Ausblenden: Das Bild wird von allen vier Ecken diagonal zur Bildmitte hin schwarz abgedeckt.

Einblenden: Das Bild wird ab der rechten Bildkante nach links eingeblendet. Ausblenden: Das Bild wird durch eine von links zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der senkrechten Mittelachse nach links und rechts auf einen schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird durch eine von beiden Seitenkanten nach innen zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der unteren Bildkante nach oben auf einen schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird ab der oberen Bildkante durch eine nach unten zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird von der Bildmitte nach oben und unten auf einen schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird von oben und unten zur waagerechten Mittelachse durch zunehmende schwarze Balken abgedeckt.

Während das gespeicherte Bild langsam ausgeblendet wird, wird das neue Bild langsam eingeblendet.

Das neue Bild wird ab der rechten oberen Bildecke diagonal eingeblendet.

Das neue Bild wird ab der Bildmitte diagonal in alle vier Bildecken eingeblendet.

Das neue Bild wird ab der rechten Bildkante nach links eingeblendet.

Das neue Bild wird ab der senkrechten Mittelachse nach links und rechts eingeblendet.

Das neue Bild wird ab der unteren Bildkante nach oben eingeblendet.

Das neue Bild wird ab der waagerechten Mittelachse nach oben und unten eingeblendet.

50 DE

VIDEO/DSC-Schalter (Nur GR-DVX88/DVX77)

Hauptschalter

Sperrknopf

SNAPSHOT-Taste

MENU-Wählrad

SNAP MODE –

HINWEISE:

●

Soll das simulierte Verschlussgeräusch unterbleiben, Z “BEEP” auf Seite 38, 40.

●

Wenn der Multi-Analyzer-Modus “MULTI-4” oder “MULTI-9” gewählt wurde und mit Digitalzoom oder im Nachtsichtmodus aufgenommen wird, erfolgt die SchnappschussAufnahme im FULL-Modus (Z S. 45)

●

Wenn der Schnappschussmodus nicht eingesetzt werden kann, blinkt die Anzeige “ ”, sobald die Taste SNAPSHOT gedrückt wird.

●

Es ist zu beachten, dass bei einer Schnappschussaufnahme mit AE-ProgrammBildeffekt (Z S. 46) einige AE-ProgrammBildeffekte nicht verfügbar sind. In diesem Fall blinkt das zugehörige Anzeigesymbol.

●

Wird SNAPSHOT bei aktivierter Bildstabilisierung (“DIS” im Einstellstatus “ON”,

S. 39) gedrückt, wird die Bildstabilisierung

deaktiviert.

●

Die Schnappschussmodi sind auch im VideoWiedergabemodus verfügbar, wenn im Menü “ COPY” auf “OFF” gestellt ist (Z S.

42). Hierbei unterbleibt jedoch die Abgabe des simulierten Verschlussgeräusches.

●

Ist der AV-Anschluss belegt, wird das simulierte Verschlussgeräusch nicht über den Lautsprecher abgegeben, jedoch auf Band aufgezeichnet.

P I N–UP

FRAME FULL MUL T I – MUL T I –

CAMERA Menü

4 9

Nur GR-DVX88/ DVX77

BEI AUFNAHME

(Forts.)

Schnappschuss (bei Videoaufnahme)

Diese Schappschussaufnahme wird auf Band festgehalten.

SCHNAPPSCHUSS-MODUSWAHL

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO” (nur GR-DVX88/DVX77) und dann den Hauptschalter bei

gedrückt gehaltenem Sperrknopf auf “ ”. Hierauf muss

der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “ CAMERA” und drücken Sie MENU dann an. Das CAMERA Menü

erscheint.

Drehen Sie MENU auf “SNAP MODE” und drücken Sie

MENU dann an.

Wählen Sie durch Drehen von MENU den gewünschten Schnappschussmodus und drücken Sie MENU dann an.

Wählen Sie durch Drehen von MENU “ RETURN” und drücken Sie MENU dann zweimal an, um das Menü zu schließen.

• Die verfügbaren Schnappschussmodi sind die gleichen wie auf Seite 27.

SCHNAPPSCHUSS-AUFNAHME

Drücken Sie die Taste SNAPSHOT. Während der Schnappschussaufnahme erscheint die Anzeige “ ”.

Schnappschuss bei Aufnahmebereitschaft:

..... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der Camcorder erneut auf Aufnahmebereitschaft.

Schnappschuss bei Aufnahme:

..... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der Camcorder erneut auf normale Aufnahme.

•Die Schnappschussaufnahme erfolgt unabhängig von der Hauptschaltereinstellung (” ” oder ” ”) im gewählten Schnappschussmodus.

•Schnappschussaufnahme mit Blitz (Nur GR-DVX88/ DVX77) Z S. 54.

Serienaufnahme

Wird die Taste SNAPSHOT gedrückt gehalten, erfolgt eine Serienaufnahme von Einzelbildern. (Der Abstand zwischen den Einzelbildern beträgt ca. 1 Sek.)

● Der Serienaufnahmemodus arbeitet nicht, wenn im Menü für ”REC SELECT” die Einstellung “ / ” gilt (Z S. 41).

DE51

Focus-Messbereich Auf weiter entferntes Motiv

FUNKTION:

Auto-Focus

scharfstellen

Anzeige für manuelle Scharfstellung

Auf näheres Motiv scharfstellen

AUFGABE:

Das Vollbereichs-Auto-Focus-System ermöglicht automatisch und kontinuierlich die korrekte Scharfstellung vom Nahaufnahmebereich (ab 5 cm) bis unendlich. In den folgenden Fällen arbeitet das Auto-Focus-System ggf. nicht einwandfrei (hier wird die manuelle Scharfstellung erforderlich):

•Wenn sich zwei unterschiedlich entfernte Motive überlappen.

•Wenn schwache Lichtverhältnisse vorherrschen.*

•Wenn das Motiv kaum Kontrast vorweist (z.B. einfarbige Wand, wolkenloser Himmel etc.).*

•Wenn sich das Hauptmotiv nicht vom Hintergrund abhebt.*

•Wenn feine gleichförmige oder regelmäßig auftretende Muster vorliegen.

•Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf besonders hellen oder glänzenden Flächen reflektiert wird.

•Wenn der Hintergrund besonders starken Kontrast vorweist.

* Die blinkende Kontrastwarnanzeige ( , , und ) erscheint.

HINWEISE:

●

Falls das Objektiv verschmutzt oder beschlagen ist, ist keine einwandfreie Scharfstellung erzielbar. Das Objektiv stets sauber halten. Verunreinigungen und Kondensationsniederschlag mit einem weichen Tuch entfernen oder warten, bis sich die Kondensationsfeuchtigkeit verflüchtigt.

●

Wenn sich das Motiv dicht vor dem Camcorder befindet, zuerst auszoomen (Z S. 19). Wenn bei AutoFocus eingezoomt ist, kann der Camcorder ggf. (je nach Abstand zwischen Motiv und Camcorder) automatisch auszoomen. Bei Tele-Makro-Betrieb (TELE MACRO) (Z S. 39) ist dies nicht der Fall.

FUNKTION:

Manuelle Scharfstellung

AUFGABE:

Manuelle Einstellung der korrekten Entfernung.

BEDIENUNG:

1) Bei Verwendung des Suchers sollten die erforderlichen Suchereinstellungen (Z S. 10) bereits erfolgt sein.

2) Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” und drücken Sie dann

FOCUS/BLANK (Z S. 86 und 87, 9 Fokussiertaste [FOCUS/BLANK]). Die Anzeige für manuelle

Scharfstellung erscheint.

3) Für weiter entfernte Motive MENU in Richtung “+” drehen. Die blinkende Anzeige “ ” erscheint.

Für nähere Motive MENU in Richtung “–” drehen. Die blinkende Anzeige “ ” erscheint.

4) Drücken Sie MENU einmal an. Damit ist die Scharfstellung abgeschlossen.

Um auf die Autofocus-Messung zurückzuschalten, FOCUS/BLANK zweimal drücken oder den Hauptschalter auf “ ” stellen. Wird FOCUS/BLANK einmal gedrückt, wechselt der Camcorder erneut auf manuelle Scharfstellung.

HINWEISE:

●

Die manuelle Scharfstellung muss in der maximalen Teleposition erfolgen. Falls die Scharfstellung im Weitwinkelbereich erfolgt, wird das Motiv beim Einzoomen unscharf abgebildet, da die Schärfentiefe bei längerer Brennweite abnimmt.

●

Wenn keine weitere Scharfstellung möglich ist, blinkt die Anzeige “ ” oder “ ”.

52 DE

BEI AUFNAHME

(Forts.)

Belichtungseinstellung

Die Belichtungseinstellung wird in den folgenden Fällen empfohlen:

•

Wenn das Hauptmotiv bei Gegenlicht oder besonders hellem Hintergrund aufgenommen wird.

•

Wenn bei besonders grellem, reflektierendem Licht (am Strand/auf Skipisten etc.) aufgenommen wird.

•

Wenn das helle Hauptmotiv bei besonders dunklem Hintergrund aufgenommen wird.

Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Hierauf muss der

LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie EXPOSURE. Die Belichtungskorrekturanzeige erscheinen.

Zum Aufblenden MENU in Richtung “+” drehen. Zum Abblenden MENU in Richtung “–” drehen.

Die Belichtungskorrektur-anzeige wechselt bis max. ±6.

Drücken Sie MENU an. Damit ist die Belichtungseinstellung abgeschlossen.

So schalten Sie auf die automatische Belichtungseinstellung zurück:

..... Drücken Sie zweimal EXPOSURE oder stellen Sie

den Hauptschalter auf “ ”. (Wenn EXPOSURE einmal gedrückt wird, wechselt der Camcorder erneut auf den Belichtungseinstellungsmodus.)

Schnelle Motivaufhellung . . .

..... Drücken Sie BACKLIGHT. Das Symbol “ ”

erscheint und das Motiv erscheint aufgehellt. Die gleiche Taste nochmals drücken, um die Anzeige

zu deaktivieren und auf Standardbelichtung

zurückzuschalten.

• Bei Belichtungskorrektur +3 wird der gleiche Aufhellungseffekt wie bei Betätigen der Taste BACKLIGHT erzielt.

• Bei Verwendung der Taste BACKLIGHT kann ggf. eine zu starke Aufhellung des Hintergrundes auftreten, wobei das Motiv überstrahlt wird.

• Die Gegenlichtkorrektur arbeitet auch bei auf “ ” gestelltem Hauptschalter.

HINWEIS:

Wenn bei manueller Belichtungseinstellung aufgenommen wird, arbeiten die Gegenlichtkorrektur, der SPOTLIGHT- (Z S. 47) und der SNOW-Modus ( S. 47) nicht.

Hauptschalter

BACKLIGHT-Taste

EXPOSURE-Taste

Blendenarretierung

Diese Funktion sollte in den folgenden Fällen eingesetzt werden:

•

Wenn ein sich bewegendes Motiv aufgenommen wird.

•

Wenn sich der Abstand zwischen Motiv und Camcorder ändert (wobei sich die Abbildungsgröße auf dem LCD-Monitor oder Sucher verändert), z.B. bei sich entfernendem Motiv.

•

Wenn bei besonders grellem, reflektierendem Licht (am Strand/auf Skipisten etc.) aufgenommen wird.

•

Wenn das Hauptmotiv von einem Spotlicht-Strahler angeleuchtet wird.

•

Wenn gezoomt wird.

Die Blende bei groß abgebildetem Motiv verriegeln. Wenn sich das Motiv vom Camcorder entfernt, tritt keine Abdunkelung oder Aufhellung auf.

Führen Sie vor diesem Schritt zunächst die Schritte 1 und 2 (linke Spalte) durch.

Erfassen Sie das bildwichtige Motiv bildschirmfüllend (LCD-Monitor oder Sucher) und

drücken Sie dann MENU für mehr als 2 Sekunden an. Die Belichtungskorrekturanzeige erscheint zusammen mit der Anfügung “ ”. Drücken Sie MENU an. Die Anzeige “ ” wechselt zur Bestätigung der ausgeführten Blendenverriegelung auf “ ”.

Anzeige für Blendenarretierung

So schalten Sie auf die automatische Belichtungseinstellung zurück:

..... Drücken Sie zweimal EXPOSURE, so dass “ ” und

die Belichtungskorrekturanzeige erlöschen, oder stellen Sie den Hauptschalter auf “ ”.

Gleichzeitige Belichtungs- und Blendenarretierung:

..... Stellen Sie nach Schritt 2 (von “Belichtungs-

einstellung”) durch Drehen von MENU die Belichtung ein und arretieren Sie hierauf die Blende entsprechend Schritt 3 (von ”Blendenarretierung”). Zur automatischen Verriegelung drücken Sie in Schritt 2 zweimal EXPOSURE. Die Blende wird nach ca. 2 Sekunden automatisch eingestellt.

Blende

Die Blende arbeitet ähnlich der Pupille des menschlichen Auges. Bei starker Lichteinwirkung verengt sie sich, um den Lichteinfall zu verringern. Bei schwacher Lichteinwirkung erweitert sie sich, um den Lichteinfall zu erhöhen.

MENU-Wählrad

Weißbalance-Modus-Anwahl

Die Weißbalance erfolgt zur Erzielung einer naturgetreuen Farbwiedergabe in Anpassung an die Umgebungs-Farbtemperatur. Bei korrekt abgeglichener Weißbalance werden alle Farben korrekt wiedergegeben. Dieser Camcorder steuert die Weißbalance im Normalfall automatisch. Wenn Sie bereits Erfahrung beim Videofilmen gesammelt haben, empfiehlt sich die Verwendung der manuellen Weißbalance, um eine professionellere Farbgebung im Bild zu erzielen.

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das

Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “

W.BALANCE” und drücken Sie MENU an. Das W.BALANCE-Menü erscheint.

DE53

Manuelle Weißbalance-Einstellung

Eine manuelle Weißbalance-Einstellung wird erforderlich, wenn gleichzeitig mehrere Lichtquellen mit unterschiedlicher Farbtemperatur vorliegen.

Führen Sie die Schritte 1 bis 4 von Abschnitt

“Weißbalance-Modus-Anwahl” durch. Wählen Sie den Modus “ MWB”.

Halten Sie einen weißen Papierbogen vor das

Motiv. Bilden Sie den Papierbogen formatfüllend ab (zoomen oder den Abstand zum Camcorder verändern).

Halten Sie MENU angedrückt, bis die Anzeige

schnell zu blinken beginnt. Bei vollständig durchgeführter Einstellung wechselt die Anzeige auf ein langsameres Blinksignal.

Drücken Sie MENU. Das Menü wird

geschlossen und das Symbol für den Weißabgleichmodus wird gezeigt.

Rufen Sie durch Drehen von MENU den

gewünschten Modus auf. “AUTO” – Die Weißbalance wird

“ MWB” – Manuelle Weißbalance-

“ FINE” – Einstellung für

“ CLOUD” – Einstellung für

“

HALOGEN

Drücken Sie abschließend MENU an. Damit ist

die Anwahl abgeschlossen. Drücken Sie nochmals MENU. Das Menü wird geschlossen und das Symbol für den gewählten Modus (außer ”AUTO”) wird gezeigt.

So schalten Sie auf die automatische Weißbalance zurück:

.... Rufen Sie in Schritt 4 “AUTO” auf. Oder bringen

Sie den Hauptschalter in Stellung “ ”.

HINWEIS:

Die Weißbalance kann nicht eingestellt werden, wenn die AE-Programm-Bildeffekte “SEPIA” oder “MONOTONE” aktiviert sind (Z S. 47).

automatisch korrigiert (Einstellung ab Werk).

Einstellung.

Außenaufnahmen (wolkenloser Himmel).

Außenaufnahmen (bewölkter Himmel).

”– Einstellung für Kunstlicht

(Videoleuchte etc.).

Hauptschalter

Weiße Vorlage

MENU-Wählrad

Sie können der Aufnahme bewusst einen Farbstich verleihen:

.... Wenn Sie bei Schritt 2 einen farbigen

Papierbogen verwenden, wird die Komplementärfarbe bei der Aufnahme verstärkt: Rotes Papier = Grünstich; blaues Papier = Orangenstich; gelbes Papier = Blaustich.

HINWEISE:

●

Falls der Autofocus in Schritt 2 nicht einwandfrei auf die weiße Vorlage scharfstellt, muss manuell scharfgestellt werden (Z S. 51).

●

Wenn bei Innenaufnahmen gleichzeitig stark voneinander abweichende Farbtemperaturen (einfallendes Tageslicht, Fluoreszenzleuchte, Kerzenlicht etc.) auftreten, ist die manuelle Weißbalance-Einstellung besser geeignet, um eine möglichst naturgetreue Farbreproduktion zu erzielen.

●

Die manuell abgespeicherte WeißbalanceEinstellung wird auch nach Ausschaltung des Camcorders bzw. nach Abnehmen des Batteriesatzes beibehalten.

54 DE

SNAPSHOT-Taste

BEI AUFNAHME

Schnappschuss mit Blitz

(Forts.)

(Nur GR-DVX88/DVX77)

Hauptschalter

Sperrknopf

MENU-Wählrad

FLAHS–

HINWEISE:

●

Den Blitz nicht bei zu geringem Abstand von Personen auslösen.

●

Der Blitz arbeitet nicht, wenn im Menü “FLASH” auf “OFF” eingestellt wurde, oder wenn der Nachtsichtmodus ( S. 45) aktiviert ist, oder wenn die Batterieleistung unzureichend ist. Darüber hinaus arbeitet der Blitz auch nicht, wenn im Menü die Blitzeinstellung “AUTO” vorliegt und gleichzeitig für “GAIN UP” der Status “OFF” (Z S. 39) gilt oder der AE-Programm-Bildeffekt “TWILIGHT” (Z S. 47) gewählt wurde.

●

Im Serienaufnahme-Modus (Z S. 50) arbeitet der Blitz nur für die erste Aufnahme.

●

Um eine Überbelichtung von im Blitzbereich befindlichen Motiven zu vermeiden, verringert der Camcorder automatisch die Bildhelligkeit, wenn mit Blitz aufgenommen wird. Befindet sich das bildwichtige Motiv außerhalb der Blitzreichweite (ab 2 m Entfernung), sollte “FLASH” auf “OFF” eingestellt werden, um eine zu starke Hintergrundverdunkelung oder zu kräftige Farben zu vermeiden.

●

Je nach Umgebungsbeleuchtung (Fluoreszenzlampen oder Halogenleuchten) können Farbverfälschungen auftreten.

●

Soll die Blitzhelligkeit eingestellt werden, Z “Einstellung der Blitzhelligkeit” (Z S. 55).

●

Solange der Blitz aufgeladen wird, blinkt die Anzeige “ ”. Hierbei kann der Blitz nicht ausgelöst werden. Ein beim Laden des Blitzes auftretendes Geräusch ist keine Fehlfunktion. Dieses Geräusch wird nicht mit aufgenommen. Das Laden des Blitzes kann bis zu 10 Sekunden dauern.

AU OT

AUTO ON OFF

MANUAL-Menü

Wird ein Schnappschuss bei Aufnahmebereitschaft hergestellt, kann der Blitz verwendet werden (Z S. 26, 50).

•Wenn der Hauptschalter auf “ ” gestellt ist, wird der Blitz bei unzureichender Umgebungshelligkeit automatisch abgegeben (das Symbol erscheint).

•Wenn der Hauptschalter auf “ ” gestellt ist, kann die Einstellung für “FLASH” wie folgt gewählt werden:

AUTO : Automatische Blitzabgabe bei unzureichender

ON : Die Blitzabgabe erfolgt bei jeder

OFF : Keine Blitzabgabe. Gehen Sie wie folgt vor.

2 3

4 5

Bei Vorwahl “AUTO ” . . .

.... Die Anzeige “ ” (Verringerung des “Rote-Augen-

Umgebungshelligkeit ( erscheint).

Umgebungshelligkeit ( erscheint), wobei der “Rote-Augen-Effekt” verringert wird.

Schnappschussaufnahme.

Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü wird gezeigt.

Wählen Sie durch Drehen von MENU “ ” und drücken Sie MENU an. Das MANUAL-Menü erscheint.

Wählen Sie durch Drehen von MENU “FLASH” und drücken Sie MENU an. Das Untermenü erscheint.

Wählen Sie durch Drehen von MENU “AUTO”, “AUTO ”, “ON” oder “OFF” und drücken Sie MENU an. Zum Schließen des Menüs drücken Sie bei auf “ RETURN” gesetztem Leuchtbalken MENU zweimal kurz an.

Effektes”) leuchtet. Drücken Sie SNAPSHOT. Der Blitz wird zweimal gezündet. Die erste Blitzabgabe ist ein Vorblitz zur Verringerung des “Rote-Augen-Effektes”, der zweite Blitz erfolgt bei der Aufnahme.

FLA

S–+2

DAH

Hauptschalter

Sperrknopf

MENU-Wählrad

MANUAL-Menü

DE55

Einstellung der Blitzhelligkeit (Nur GR-DVX88/DVX77)

Die Helligkeit des bei Schnappschuss-Aufnahmen (Z S. 26, 50) ausgelösten Blitzes (Z S. 54) wird automatisch eingestellt. Falls die Blitzausleuchtung zu stark oder schwach erscheint, kann die Blitzhelligkeit manuell eingestellt werden.

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie zum Menüaufruf MENU an. Das Menü

wird gezeigt.

Wählen Sie durch Drehen von MENU “ ” und

drücken Sie MENU an. Das MANUAL-Menü erscheint.

Wählen Sie durch Drehen von MENU “FLASH ADJ.”.

Drücken Sie hierauf MENU an. Der Einstellbereich wird gezeigt.

Drehen Sie MENU in Richtung “+” oder “–”, um die

Blitzhelligkeit zu verstärken oder abzuschwächen. Der Einstellbereich reicht von –3 bis +3.

Drücken Sie MENU an. Zum Schließen des Menüs

drücken Sie dann bei auf “ RETURN” gesetztem Leuchtbalken MENU zweimal an.

HINWEIS:

Wird Motiv oder Aufnahmeort gewechselt, erneut die Blitzhelligkeit ±0 eingeben (wie in Schritt 5 beschrieben) und eine Schnappschussaufnahme mit Blitz durchführen. Falls erforderlich, die Blitzhelligkeit wie erforderlich neu einstellen.

56 DE

INDEX-Taste

MENU-Wählrad

EXIT

EXPLOSION

1 2

SOUND

APPLAUSE

D.SOUND PLAYTaste

Hauptschalter

Index-Bildmenü für Klangeffekte

Gewählter Effekt (grün eingerahmt)

KlangeffektAnzeige

BEI AUFNAHME

(Forts.)

Digitale Klangeffekte (Nur GR-DVX88/DVX77)

12 Klangeffekte (EXPLOSION, SIRENE, LACHEN, RENNAUTO, TÜRKLINGEL, SUMMER, FANFARE, APPLAUS, JUBELN, DUMPFES HALLEN, SCHREI und JOHLEN) sind auf der mitgelieferten Speicherkarte voraufgezeichnet und können auf ein Band überspielt werden.

KLANGEFFEKTWAHL

Legen Sie die mitgelieferte Speicherkarte (Z S. 14) und eine Cassette (Z S. 12) ein.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” oder “ ”. Hierauf muss der LCD-Monitor vollständig geöffnet oder Sucher vollständig nach außen gezogen werden.

Drücken Sie INDEX. Das Index-Bildmenü für Klangeffekte wird angezeigt.

Wählen Sie durch Drehen von MENU den gewünschten Klangeffekt.

•Mit Taste D.SOUND PLAY kann der gewählte

Klangeffekt ausgelöst und zunächst ohne Bandaufnahme überprüft werden. Zum KlangeffektWiedergabestopp D.SOUND PLAY nochmals drücken.

Drücken Sie MENU hinein. Die Wahl ist abgeschlossen, und die Klangeffekt-Anzeige

erscheint.

Sie können die in unserer Website angebotenen Tondaten herunterladen (die URL ist unten angeführt) und von Ihrem Personalcomputer auf die Speicherkarte übertragen, um weitere Klangeffekte zu erzeugen.

http://www.jvc-victor.co.jp/english/ download/d-sound/index.html

• Verwenden Sie einen PC-Kartenadapter CUVPSD60U oder CU-V50U bzw. einen Diskettenadapter CU-VFSD50U oder CUVFM40U, um Tondaten von einem Personalcomputer auf die Speicherkarte zu übertragen. CU-V50U und CU-VFM40U: Stehen nur für die MultiMediaCard zur Verfügung. CU-VPSD60U und CU-VFSD50U: Stehen nur für die MultiMediaCard und die SD-Karte zur Verfügung.

• Die Tondaten sollten in den Ordner DCSD JVCGR der Speicherkarte kopiert werden.

• Die Dateinamen sollten eine numerischen Reihenfolge aufweisen, beginnend mit DVC00001.mp3. Falls Sie die mitgelieferte Speicherkarte verwenden, sollten die Dateinamen mit DVC00013.mp3. beginnen, da 12 Klangeffekte, von DVC00001.mp3. bis DVC00012.mp3., auf der Speicherkarte voraufgenommen sind.

\100/

KLANGEFFEKT AUFNAHME

Drücken Sie D.SOUND PLAY während der Aufnahme. Der gewählte Klangeffekt wird auf das

Band aufgenommen.

•Bei der Aufnahme kann der Klangeffekt nicht über den eingebauten Lautsprecher abgehört werden. Zur Klangeffektüberwachung einen Kopfhörer verwenden.

So können Sie die Klangeffektaufnahme vorzeitig beenden:

.... drücken Sie D.SOUND PLAY erneut. Der Camcorder

stoppt mit der Aufnahme des Klangeffekts.

HINWEISE:

●

Die Klangeffekte können auch bei der Nachvertonung (Z S. 67) verwendet werden.

●

Die Klangeffekte können auch im D.S.C.Wiedergabemodus gewählt werden (Z S. 30).

●

Die Aufnahme der Klangeffekte kann nur erfolgen, wenn die Klangeffekt-Anzeige angezeigt wird.

●

Die auf einem Personalcomputer erzeugten Klangeffekte können auf eine Speicherkarte übertragen werden, indem sie mit dem angegebenen Dateinamen in den Tonordner der Speicherkarte kopiert werden. Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung der mitgelieferten Software. Mit diesem Camcorder können jedoch nicht alle auf einem Personalcomputer erzeugten Klangeffekte wiedergegeben werden.

KOPIERMODUS

An die S VIDEO-

Buchse des

Anschlussmoduls

Buchsenabdeckung**

S-Video-Kabel

(nicht

mitgeliefert)

Videoausgangsschalter (Y/C, CVBS)

Videorecorder

* Belegen, wenn der S-Video-Anschluss nicht

verwendet wird.

** Vor dem Kabelanschluss die

Buchsenabdeckung aufklappen.

AV-Kabel [Mini/Cinch] (mitgeliefert)

TV-Gerät

An AV OUT

An AUDIO-, VIDEO-* und

-IN-Buchse

Kabeladapter (mitgeliefert)

Für einen Videorecorder mit SCARTBuchse den mitgelieferten Kabeladapter verwenden.

DE57

Kopieren vom Camcorder zu einem Videorecorder

[Wenn dieser Camcorder als Wiedergabegerät eingesetzt wird]

Stellen Sie die Anschlüsse zwischen Camcorder und Videogerät wie nebenstehend gezeigt her. Siehe auch

Seite 22 und 23.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO” (nur GR-DVX88/DVX77) und dann den

Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Schalten Sie den Videorecor-der ein und legen Sie jeweils eine geeignete Cassette ein.

Schalten Sie den Videorecorder auf externen Eingang (AUX) und hierauf auf Aufnahmepause.

Spielen Sie die im Camcorder eingelegte Cassette ab. Drücken Sie kurz vor dem vorgesehenen Schnittstart-

punkt die Taste 4/6 am Camcorder.

Drücken Sie am Camcorder die Taste 4/6 und schalten Sie den Videorecorder auf Aufnahme.

Schalten Sie den Videorecorder auf Aufnahmepause und drücken Sie am Camcorder die Taste 4/6.

Wiederholen Sie die Schritte 4 bis 6 wie erforderlich. Schalten Sie nach dem letzten Schnitt Videorecorder

und Camcorder auf Stopp.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit Spannung versorgt werden (Z S. 9).

●

Sobald der Camcorder die Wiedergabe startet, erfolgt die Bildwiedergabe auf dem TV-Bildschirm. Hierdurch werden die Anschlüsse und der AUX-Kanal für den Überspielbetrieb bestätigt.

●

Vor dem Überspielstart sicherstellen, dass der TV-Bildschirm keine Camcorder-Anzeigen enthält. Andernfalls werden die beim Überspielen eingeblendeten Anzeigen mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem TVBildschirm eingeblendet werden:

• Datum/Zeit:

.....Im Menü für “DATE/TIME” den Status, “AUTO”, “ON”

oder “OFF” eingeben (Z S. 42, 43).

• Zeitcode:

.....Im Menü für “TIME CODE” den Status “ON” oder “OFF”

eingeben (Z S. 42, 43).

• Wiedergabe-Audiomodus-, Bandgeschwindigkeits- und

Bandlaufanzeige

.....Geben Sie im Menü für “ON SCREEN” den Status “LCD”

oder “LCD/TV” ein (Z S. 42, 43). Oder drücken Sie DISPLAY auf der Fernbedienung.

●

Den Videoausgangsschalter des Kabeldapters wie erforderlich einstellen:

Y/C : Bei Anschluss an ein TV-Gerät/einen Videorecorder

mit S-Video-Kompatibilität.

CVBS : Bei Anschluss an ein TV-Gerät/einen Videorecorder

●

ohne S-Video-Kompatibilität.

In Schritt 5 können Wiedergabezoom (Z S. 64) oder Wiedergabe-Effekte (Z S. 65) eingesetzt werden.

58 DE

Buchsenabdeckung**

Kabelfilter

An DV IN/OUT-

Buchse

* Vor dem Kabelanschluss die Buchsenabdeckung

aufklappen.

An DVBuchse

DV-Kabel (nicht mitgeliefert)

Videogerät mit DV-Anschluss

KOPIERMODUS

(Forts.)

Kopieren von/zu einem Videogerät mit DV-Anschluss (Digitalkopiermodus)

Szenen können vom Camcorder auf ein Videogerät mit DVAnschluss überspielt werden. Dieser digitale Kopiervorgang erfolgt praktisch ohne jede Kopierverluste beim Bild- und Tonsignal.

[Wenn dieser Camcorder als Wiedergabegerät eingesetzt wird]

Stellen Sie sicher, dass die Geräte ausgeschaltet sind. Schließen Sie den Camcorder an dem Videogerät mit

DV-Anschluss mittels eines DV-Kabels wie gezeigt an.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO” (nur GR-DVX88/DVX77) und dann den Hauptschalter bei

gedrückt gehaltenem Sperrknopf auf “ ”. Schalten Sie den Videorecorder ein und legen Sie jeweils eine geeignete Cassette ein.

Drücken Sie 4/6, um das Band der Videoquelle abzuspielen.

Bei Wiedergabebildüberwachung auf dem Monitor das Videogerät mit DV-Anschluss auf Aufnahme schalten,

sobald die Videoquelle die gewünschte WiedergabeBandstelle erreicht.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit Spannung versorgt werden (Z S. 9).

●

Wird die Fernbedienung verwendet und sind Aufnahme- und Wiedergabegerät von JVC, führen beide Geräte den gleichen Bedienschritt aus. Um dies zu verhindern, die Bedienelemente an beiden Geräten verwenden.

●

Wird bei Überspielbetrieb ein unbespielter oder beeinträchtigter Bandabschnitt erfasst, kann der Überspielvorgang ggf. abgebrochen werden, so dass diese Bildbeeinträchtigung nicht mit aufgenommen wird.

●

Auch bei korrekt angebrachtem DV-Kabel kann ggf. in Schritt 4 Bildausfall auftreten. In diesem Fall die Geräte ausschalten und erneut alle Anschlüsse herstellen.

●

Auch wenn bei Wiedergabe auf Wiedergabe-Zoom (Z S. 64), Wiedergabe-Effekte (Z S. 65) oder Schnappschuss geschaltet wird, gibt die Buchse DV ausschließlich das auf Band aufgezeichnete Originalsignal ab.

●

Als DV-Kabel muss Ausführung JVC VC-VDV204U (nicht mitgeliefert) verwendet werden.

Nur für die Modelle GR-DVX88:

So verwenden Sie diesen Camcorder als Videorecorder:

1. Stellen Sie den Schalter VIDEO/DSC auf “VIDEO” und dann den Hauptschalter bei gedrückt gehaltenem

Sperrknopf auf “ ”.

2. Geben Sie im Menü für “REC MODE” die Aufnahmegeschwindigkeit “SP” or “LP” (Z S. 42) ein.

3. Schließen Sie das DV-Kabel wie in der Abbildung gezeigt an und legen Sie die zu bespielende Cassette ein.

4. Schalten Sie mit der Aufnahme-Start/Stopp-Taste auf Aufnahmebereitschaft. Die Bildschirmanzeige “ erscheint.

5. Zum Aufnahmestart drücken Sie die Aufnahme-Start/Stopp-Taste. Das sich drehende Symbol wird gezeigt.

6. Zur Unterbrechung der Aufnahme drücken Sie nochmals die Aufnahme-Start/Stopp-Taste. Bei Aufnahmepause dreht sich das Symbol nicht mehr.

HINWEISE:

●

Die digitale Bandkopie wird in dem Audiomodus, der auf der Zuspielcassette vorliegt, durchgeführt. Hierbei ist der zu diesem Zeitpunkt gültige Einstellstatus von “SOUND MODE” (Z S. 39) ohne Bedeutung.

●

Beim Digitalkopiermodus werden keine Signale von der AV-Ausgangsbuchse au

sgegeben.

DV . IN

”

Rückspultaste (

Vorspultaste (

)

VIDEO/DSC-Schalter

Hauptschalter

DE59

Kopieren von auf einer Speicherkarte gespeicherten Standbildern auf ein Band (Nur GR-DVX88/DVX77)

Standbilder können von einer Speicherkarte auf ein Band kopiert werden.

Legen Sie eine Speicherkarte (Z S. 14) und eine

Cassette (Z S. 12) ein.

SNAPSHOT-Taste

T POUSCHOP“YSNTAOPSTHE”PTAO

REC

Sperrknopf

Spielen Sie das Band ab, um die Bandstelle zu

bestimmen, an der die Bildaufnahme erfolgen soll. An der gewünschten Bandstelle das Band stoppen.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”.

Um das zu kopierende Bild anzuwählen, Index-

Wiedergabe (Z S. 30), automatische Wiedergabe (Z S. 28) oder die Tasten 2 und 3 verwenden.

Schalten Sie am Camcorder mit der SNAPSHOT-Taste

auf Kopierbereitschaft. Die Bildschirmmeldung “TO COPY TO TAPE PUSH "SNAPSHOT"” erscheint.

Bei gezeigter Meldung schalten Sie am Camcorder

mit der SNAPSHOT-Taste auf Aufnahme des Einzelbildes, das für ca. 5 Sekunden aufgenommen wird.

•Nach vollständigem Kopiervorgang erlischt die Anzeige .

HINWEIS:

Ist eine Cassette mit auf “SAVE” gestelltem Aufnahmeschutzschieber eingelegt, erscheint die Bildschirmmeldung “COPYING FAILED”, wenn in Schritt 5 die SNAPSHOT-Taste gedrückt wird.

60 DE

Pause-Taste (

Wiedergabe-/

/6)

VIDEO/DSC-Schalter

Hauptschalter

KOPIERMODUS

(Forts.)

Kopieren von auf Band gespeicherten Standbildern auf eine Speicherkarte (Nur GR-DVX88/DVX77)

Standbilder können von einem Band auf eine Speicherkarte kopiert werden.

Legen Sie eine Speicherkarte (Z S. 14) und eine

Cassette (Z S. 12) ein.

MENU-Wählrad

COPY OFFON–

Sperrknopf

SNAPSHOT-Taste

VIDEO-Menü

Wählen Sie im Menü den Schnappschussmodus

(Z S. 26), der zum Bildkopieren auf die Speicherkarte erforderlich ist.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU an. Wählen Sie

durch Drehen von MENU “ VIDEO” und drücken Sie hierauf MENU an. Das VIDEO-Menü erscheint.

Wählen Sie durch Drehen von MENU “

COPY” und drücken Sie hierauf MENU an, um das Untermenü aufzurufen. Wählen Sie “ON” und drücken Sie MENU an. Damit ist die Einstellung abgeschlossen.

Zum Schließen des Menüs drücken Sie MENU bei

auf “ RETURN” gesetztem Leuchtbalken zweimal an. Die normale Bildschirmanzeige erscheint.

Schalten Sie mit Taste 4/6 auf Wiedergabe und in

der Szene mit dem vorgesehenen Zuspielmaterial wie erforderlich auf Standbild.

Zum Kopierstart SNAPSHOT drücken. Das gezeigte

Bild wird auf der Speicherkarte abgespeichert.

•Während des Kopiervorganges blinkt die Anzeige “ ”.

HINWEISE:

●

Ist keine Speicherkarte eingelegt, erscheint die Bildschirmmeldung “COPYING FAILED”, wenn in Schritt 8 die Taste SNAPSHOT gedrückt wird.

●

Wurde das zu kopierende Bild im Breitformat (WIDE) (Z S. 40) aufgezeichnet, wird das WIDE-Kennsignal nicht mit auf der Speicherkarte abgespeichert.

●

Soll das Bild einschließlich Bildeffekte kopiert werden, hierzu vor Schritt 8 die mitgelieferte Fernbedienung verwenden (Z S. 65).

●

Bilder werden im VGA-Modus auf der Speicherkarte aufgezeichnet.

Wiedergabe-/

Pausentaste (4/6)

E-MAIL CLIP REC-Taste

MENUWählrad

AufnahmeStart/ Stopp-Taste

MASITLANCDLBIYP

MA I L CL I P

READY

Wenn die Aufnahme-Start/StoppTaste gedrückt wird.

E-MRAEICLORCDLIINP

Nach vollständiger Abspeicherung

E-MA I L CL I P

COMPLETED

Hauptschalter

Sperrknopf

DE61

Kopieren von auf Band gespeicherten bewegten Bildern auf eine Speicherkarte

(Videoclip-Aufnahme)(Nur GR-DVX88/DVX77)

Sie können von Videoaufnahmen Videoclips anfertigen und Sie auf einer Speicherkarte als Dateien abspeichern, die bequem per E-Mail verschickt werden können.

Legen Sie eine Speicherkarte (Z S. 14) und eine Cassette (Z S. 12) ein.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

Drücken Sie4/6, um mit der Videowiedergabe zu beginnen, und drücken Sie dann E-MAIL CLIP REC,

um den Aufnahmebereitschaftsmodus zu aktivieren.

•“E-MAIL CLIP STANDBY” wird angezeigt, gefolgt von “E-MAIL CLIP READY”.

Wenn Sie ein Bild finden, das Sie kopieren möchten, drücken Sie die Aufnahme-Start/Stopp-Taste, um mit

dem Kopiervorgang zu beginnen.

• “E-MAIL CLIP RECORDING” wird angezeigt.

• Der Camcorder stoppt ungefähr 20 Sekunden nach dem Erscheinen von “E-MAIL CLIP COMPLETED” automatisch mit der Videoclip-Aufnahme.

• Zum Kopieren von Videoclips auf einen Personalcomputer lesen Sie bitte die Bedienungsanleitung der mitgelieferten Software.

So annulieren Sie die Videoclip-Aufnahme:

… Im Anschluss an Schritt 3 drücken Sie nochmals E-MAIL CLIP

REC oder Sie stoppen die Video-Wiedergabe mit Taste 5.

Um sich Videoclips, die auf einer Speicherkarte gespeichert sind, anzusehen …

…

drücken Sie während der normalen Bildwiedergabe SELECT einmal, um den Videoclip-Modus zu aktivieren. “E-CLIP” wird angezeigt. Wenn Sie dann 4/6 drücken, können Sie sich die Videoclips auf dem LCD-Monitor oder im Sucher ansehen. Videoclips können jedoch nicht auf einem angeschlossenen Fernsehgerät angesehen werden (Z S. 29).

• Sie können mit Hilfe des Index-Bildmenüs nach der gewünschten Datei suchen (Z S. 30).

HINWEISE:

●

Während der Videoclip-Aufnahme arbeiten die Wiedergabebedienelemente nicht.

●

Falls Sie die Aufnahme-Start/Stopp-Taste drücken, während die

Videoclip-Aufnahme

der Speicherkarte gespeichert, der bis zum Drücken der Aufnahme-Start/Stopp-Taste aufgenommen wurde.

●

Falls während der erreicht wird, wird der aufgenommene Teil automatisch auf der Speicherkarte gespeichert.

●

Wird bei Schritt 3 das Bandende erreicht, wird die VideoclipAufnahmebereitschaft automatisch deaktiviert.

●

Die mit diesem Camcorder gespeicherten Videoclips sind kompatibel mit MPEG4. Mit diesem Camcorder können nicht alle mit anderen Geräten gespeicherten MPEG4-Dateien wiedergegeben werden.

●

Der Ton kann nicht wiedergegeben werden, wenn Sie sich die auf einer schreibgeschützten SD-Speicherkarte gespeicherten Videoclips ansehen.

●

Wenn Sie sich Videoclips auf dem LCD-Monitor oder im Sucher ansehen, kann Bildrauschen auftreten, doch ist dieses Bildrauschen in den tatsächlichen, auf der Speicherkarte gespeicherten Videoclips nicht vorhanden.

stattfindet, wird nur derjenige Teil auf

Videoclip-Aufnahme

das Bandende

62 DE

VERWENDUNG DER FERNBEDIENUNG

Die Vollfunktions-Fernbedienung ist für diesen

Riegel

Camcorder und die grundsätzlichen Laufwerksfunktionen Ihres Videorecorders (Wiedergabe, Stopp, Pause, Umspulen vor-/ rückwärts) ausgelegt. Zudem sind zusätzliche Wiedergabefunktionen verfügbar.

Einlegen der Batterien

In die Fernbedienung müssen 2 Batterien (R03/AAA) eingelegt werden. Siehe “Allgemeine BatterieSicherheitshinweise” auf Seite 93.

Den Batteriefachdeckel wie gezeigt bei

angedrücktem Riegel nach oben abnehmen.

Wirkungsbereich des Fernbediensignals

30°

–

5 m

Fernbediensensor

Zwei Batterien (R03/AAA) polrichtig einlegen.

Den Batteriefachdeckel wieder einwandfrei

anbringen.

Bei Gebrauch die Fernbedienung unbedingt auf den Fernbediensensor des Camcorders ausrichten. Die Abbildung zeigt den Wirkungsbereich der Fernbedienung in geschlossenen Räumen. Bei Außenaufnahmen oder wenn der Fernbediensensor direkter Sonneneinstrahlung oder einer anderen sehr hellen Lichtquelle ausgesetzt ist, kann die Übertragung des Fernbediensignals behindert werden, bzw. können Fehlfunktionen auftreten.

Tasten

1 Fernbediensignal-Fenster 2 Zoomtasten (T/W) 3 Anzeigetaste (DISPLAY) 4 Versetzungstaste (SHIFT) 5 Zeitlupentasten s

(vorwärts/rückwärts) (SLOW) Links/rechts-Tasten

6 Rückspultaste (REW)

Fader-/Wischblendentaste (FADE/WIPE)

Effekt-Ein/Aus-Taste (EFFECT ON/OFF)

9 Effekttaste (EFFECT) 0 Pause-Eingang (PAUSE IN) ! Aufnahme-Start/Stopp-Taste

(START/STOP)

Herstellercode-Einstelltaste (MBR SET)

# Schnappschusstaste (SNAPSHOT) $ Aufwärtstaste

Insert-Taste (INSERT)

(

)

Funktionen

Camcorder-Hauptschalter in Position “ ” oder “ ”.

Gibt das Fernbediensignal ab. Ein-/Auszoomen (Z S. 19)

— — —

— —

— — — —

Funktion wie bei der Aufnahme-Start/Stopp-Taste des Camcorders.

—

Funktion wie bei der SNAPSHOT-Taste am Camcorder.

— —

Camcorder-Hauptschalter in Position “

Ein-/Auszoomen (

”.

Z S. 23, 57, 70 Z S. 64, 69 Z S. 64

Z S. 64

• Band-Rückspulen/-Bildsuchlauf rückwärts (Z S. 21)

• Zeigt die vorherige Datei auf der Speicherkarte an. (Nur GR-DVX88/

Z S. 28)

DVX77,

Z S. 71 Z S. 65 Z S. 65 Z S. 70

Z S. 69

Z S. 64 Z S. 68

DE63

Z S. 64)

% Abwärtstaste

Nachvertonungstaste (A.DUB)

^ Wiedergabetaste (PLAY)

& Vorspultaste (FF)

* Stopptaste (STOP)

( Pausentaste (PAUSE) ) Random Assemble-Schnitt-Tasten

(R.A.EDIT)

— —

—

— —

Z S. 64 Z S. 66

• Band-Wiedergabestart (

• Startet die automatische Wiedergabe für Speicherkarten-Bilder (nur GR-DVX88/

Z S. 28)

DVX77,

• Band-Vorspulen/-Bildsuchlauf vorwärts (Z S. 21)

• Zeigt die nächste Datei auf der Speicherkarte an. (Nur GR-DVX88/

Z S. 28)

DVX77,

• Bandstopp (

• Stoppt die automatische Wiedergabe für Speicherkarten-Bilder (nur GR-DVX88/ DVX77,

Pause (

Z S. 21)

Z S. 28)

Z S. 64)

Z S. 21)

Z S. 69 – 73

64 DE

VERWENDUNG DER FERNBEDIENUNG

(Forts.)

Fernbediensensor

Zoomtasten

SHIFT

Links-/SLOW-

Rückwärts-Taste

Rechts-/SLOW-

Vorwärts-Taste

Normale

Wiedergabe

T drücken

Aufwärtstaste

Abwärtstaste

PLAY PAUSE STOP

Zur Versetzung des

Bildausschnittes bei

gedrückt gehaltener

Taste SHIFT die Taste

) (rechts) betätigen.

(

FUNKTION:

Zeitlupenwiedergabe

AUFGABE

Video-Zeitlupenwiedergabe in Vorwärts- oder Rückwärtsrichtung.

BEDIENUNG:

1) Zum Wechsel von normaler Wiedergabe auf Zeitlupe

die Taste SLOW (9 oder 0) für mehr als 2 Sekunden gedrückt halten. Nach ca. 1 Minute Zeitlupe rückwärts bzw. 2 Minuten Zeitlupe vorwärts wird automatisch auf normale Wiedergabe umgeschaltet.

n Zum Beenden der Zeitlupenwiedergabe die Taste

PLAY (4) betätigen.

HINWEISE:

●

Die Zeitlupe kann auch bei Standbildwiedergabe ausgelöst werden. Hierzu SLOW für mehr als 2 Sekunden gedrückt halten.

●

Bei der Zeitlupenwiedergabe kann infolge der digitalen Bildbearbeitung ein leichter Mosaikeffekt auftreten.

●

Nach Betätigen der Taste SLOW (9 oder 0) kann für einige Sekunden ein Standbild gezeigt werden, gefolgt von einem Blausignal. Dies ist keine Fehlfunktion.

●

Zwischen gewählter und tatsächlicher ZeitlupenstartBandstelle kann ein leichter Versatz auftreten.

●

Bei Zeitlupenwiedergabe können Bildbeeinträchtigungen, wie eine unruhige Bildwiedergabe, insbsonders bei unbewegten Motiven, auftreten. Dies ist keine Fehlfunktion.

●

Bei Zeitlupenwiedergabe mit Taste PAUSE schalten.

FUNKTION:

Einzelbildfortschaltung

(6)

auf Pause

AUFGABE:

Ermöglicht Video-Bildsuchlauf in Einzelbildschritten.

BEDIENUNG:

1) Zum Wechsel von Wiedergabe auf Einzelbild- Weiterschaltung die Taste SLOW 0 SLOW 9

HINWEIS:

Die Einzelbild-Weiterschaltung kann auch bei Standbildwiedergabe ausgelöst werden. Hierzu SLOW (9 oder 0) wiederholt antippen.

(rückwärts) wiederholt antippen.

(vorwärts) oder

FUNKTION:

Wiedergabe-Zoom

AUFGABE:

Ermöglicht die bis zu 20fache Wiedergabevergrößerung.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (4) starten.

2) Die Zoomtasten (T/W) der Fernbedienung verwenden. Sicherstellen, dass die Fernbedienung auf den Fernbediensensor am Camcorder weist. Mit Taste T kann eingezoomt werden.

3) Bei gedrückt gehaltener Taste SHIFT können mit den Tasten (links), (rechts), (oben) und (unten) verschiedene Bildausschnitte zur Vergrößerung ausgewählt werden.

n Zur weiteren Wiedergabe ohne Zoomeffekt die Taste W drücken, bis normale Bildwiedergabe erfolgt.

Oder erst STOP (5) und dann PLAY (4) drücken.

HINWEISE:

●

Die Zoomfunktion kann auch bei Zeitlupe und Standbild eingesetzt werden.

●

Die Bildqualität kann infolge der digitalen Bildsignalbearbeitung beeinträchtigt werden.

PLA

YFBFACK

Fernbediensensor

DE65

CFHIO

PLAYBACK EFFECT-Menü

FUNKTION:

Wiedergabe-Effekte

AUFGABE:

Ermöglicht das Hinzufügen eines Spezialeffektes bei der Video-Wiedergabe.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (4) starten.

2) Sicherstellen, dass die Fernbedienung auf den

Fernbediensensor am Camcorder weist. Dann die Taste EFFECT drücken. Das Menü “PLAYBACK EFFECT” erscheint.

3) Durch wiederholtes Antippen der Taste EFFECT den

Leuchtbalken auf den gewünschten Effekt versetzen. Die angewählte Funktion wird aktiviert. Das Menü erlischt nach 2 Sekunden.

n Soll der gewählte Effekt deaktiviert werden, auf der

Fernbedienung die Taste EFFECT ON/OFF betätigen. Bei erneutem Drücken ist der Effekt wieder verfügbar.

n Soll ein anderer Effekt verwendet werden, nochmals wie

ab Schritt 2 oben beschrieben vorgehen.

HINWEISE:

●

Bei einigen Bildeffekten sind die Schnappschuss-Modi “MULTI 4” und “MULTI 9” (Z S. 50) nicht verfügbar.

●

Die bei Wiedergabe verfügbaren Bildeffekte sind “CLASSIC FILM”, “MONOTONE”, “SEPIA”, “STROBE”und “VIDEO ECHO”. Diese Bildeffekte arbeiten wie bei der Aufnahme (Z S. 47).

PLAY

EFFECT

EFFECT ON/OFF

66 DE

Lautsprecher

VERWENDUNG DER FERNBEDIENUNG

Nachvertonungs-

bereitschaft

MIC

Nur GR-DVX88/ DVX77

Nachvertonung

Eine Audio-Aufnahme, die im 12-Bit-Modus hergestellt wurde, kann nachvertont werden (Z S. 39).

HINWEISE:

●

Die Nachvertonung ist für ein im 16-Bit-Modus, ein in LPGeschwindigkeit bespieltes Band oder unbespielte Bandabschnitte nicht möglich.

●

Soll die Nachvertonung bei Bildüberwachung über den TVBildschirm erfolgen, die erforderlichen Anschlüsse (Z S. 22) herstellen.

Spielen Sie die Aufnahme ab und drücken Sie an der

gewünschten Bandstelle die Taste PAUSE (6).

Betätigen Sie auf der Fernbedienung bei gedrückt

gehaltener Taste A.DUB (e) die Taste PAUSE (6). Die Anzeige “6e” erscheint.

Drücken Sie die Taste PLAY (4) und sprechen Sie den

“Kommentar”. Sprechen Sie in das Mikrofon.

•Zur Nachvertonungspause drücken Sie die Taste

PAUSE (6).

Zum Nachvertonungsstopp drücken Sie erst

PAUSE (6) und dann STOP (5).

(Forts.)

Fernbediensensor

Stereomikrofon

AV OUT-Buchse (Kopfhörerbuchse) (Nur GR-DVX88/ DVX77)

A.DUB PLAY PAUSE

STOP

Die Buchsenklappe öffnen.

Zur Wiedergabe des nachvertonten Audiosignals:

.... Geben Sie im Menü für “12 BIT MODE” den Status

“SOUND 2” oder “MIX” ein (Z S. 42, 44).

HINWEISE:

●

Bei der Nachveronung arbeitet der eingebaute Lautsprecher nicht. Zur Tonüberwachung einen Kopfhörer (nicht mitgeliefert) an der AV OUT-Buchse (Kopfhörerbuchse) anschließen. (Nur GR-DVX88/ DVX77)

●

Bei Nachvertonung auf ein im12-Bit-Modus bespieltes Band werden Original- und nachvertontes Signal voneinander getrennt bearbeitet und aufgezeichnet.

●

Wenn die Nachvertonung auf einen unbespielten Bandabschnitt fällt, können Tonaussetzer auftreten. Sicherstellen, dass ausschließlich bereits bespielte Bandabschnitte nachvertont werden.

●

Falls bei TV-Bildüberwachung Rückkopplungsstörungen auftreten, das Mikrofon weiter entfernt aufstellen oder die TV-Lautstärke verringern.

●

Wurde bei der Aufnahme vom 12-Bit- auf den 16-BitModus umgeschaltet, kann der 16-Bit-Bandabschnitt der Cassette nicht für die Nachvertonung verwendet werden.

●

Wird bei der Nachvertonung ein Bandabschnitt, der in LP-Geschwindigkeit oder im 16-Bit-Modus bespielt wurde, oder ein unbespielter Bandabschnitt erreicht, bricht die Nachvertonung ab (Z S. 91).

APPLAUSE

INDEX-Taste

MENU-Wählrad

Nachvertonungs-

D.SOUND

D.SOUND PLAY-Taste

bereitschaft

Index-Bildmenü für Klangeffekte

PLAY

PAUSE

STOP

DE67

Nachvertonung mit Digital-Klangeffekten (Nur GR-DVX88/DVX77)

Laden Sie die mitgelieferte Speicherkarte (Z S. 14),

und führen Sie die Schritte 1 und 2 auf Seite 66 durch.

Drücken Sie MENU hinein. Das Menü wird

angezeigt.

Drehen Sie MENU, um “ SYSTEM” zu wählen,

und drücken Sie MENU dann. Das SYSTEM-Menü wird angezeigt.

Drehen Sie MENU, um “SOUND IN” zu wählen, und

drücken Sie MENU dann. Das Untermenü wird angezeigt. Drehen Sie MENU, um “D.SOUND” zu wählen, und drücken Sie MENU dann. Drehen Sie MENU, um “ RETURN” zu wählen, und drücken Sie MENU dann zweimal. Der Menü-Bildschirm schließt sich, und die Klangeffekt-Anzeige erscheint.

Drücken Sie INDEX, um auf das Index-Bildmenü für

Klangeffekte zuzugreifen. Drehen Sie MENU, um den gewünschten Klangeffekt zu wählen, und drücken Sie MENU dann.

Drücken Sie PLAY (4), um mit der Nachvertonung

zu beginnen. Der gewählte Klangeffekt wird auf das Band aufgezeichnet.

•Die Anzeige “ ” bewegt sich, solange der Kopiervorgang stattfindet.

•Um das Kopieren des Klangeffekts zwischendurch abzubrechen, drücken Sie STOP (5).

Zum Nachvertonungsstopp drücken Sie STOP (5).

HINWEISE:

●

Nachdem der Kopiervorgang abgeschlossen ist, stellen Sie “SOUND IN” auf “MIC” zurück.

●

Das Nachvertonungssignal wird auf SOUND 2 (Z S. 44) aufgenommen.

●

Wird die Nachvertonung bei Schritt 6 mit Taste PAUSE

(6)

unterbrochen, wird der Klangeffekt weiterhin

angezeigt. Um den Kopiervorgang fortzusetzen, drücken Sie PLAY (4).

68 DE

12:34

Fernbediensensor

Insert-Schnitt

In ein bereits bespieltes Band kann ein neuer Aufnahmeabschnitt eingefügt werden, wobei das ursprüngliche Videosignal durch das neue Videosignal ersetzt wird. Am Schnitteinstieg/-ausstieg treten hierbei nur minimale Bildbeeinträchtigungen auf. Das Audiosignal wird unverändert beibehalten.

HINWEISE:

●

Vergewissern Sie sich vor der Durchführung der folgenden Schritte, dass für den Menüeintrag ”TIME CODE” der Einstellstatus ”ON” gilt (Z S. 41, 43).

●

Der Insert-Schnitt kann nicht für ein im LP-Modus bespieltes Band oder einen unbespielten Bandabschnitt durchgeführt werden.

●

Soll der Insert-Schnitt bei Bildüberwachung auf einem TV-Bildschirm erfolgen, müssen die erforderlichen Anschlüsse zum TV-Gerät hergestellt werden (Z S. 22).

Starten Sie die Wiedergabe und drücken Sie am

vorgesehenen Schnittausstieg die Taste PAUSE (6). Beachten Sie den an dieser Bandstelle vorliegenden Zeitcode (Z S. 41, 43).

Drücken Sie REW (2), bis der vorgesehene

Schnitteinstieg erreicht wird, und drücken Sie dann PAUSE (6).

Halten Sie INSERT (w) auf der Fernbedienung

gedrückt und drücken Sie PAUSE (6). Das Symbol “6w” und die Zeitcodeanzeige (Min.:Sek.) bestätigen, dass der Camcorder nun auf Insert-Pause geschaltet ist.

REW

STOP

START/STOP

INSERT PLAY

PAUSE

Zum Schnittstart drücken Sie die Taste START/STOP.

•Beachten Sie die Zeitcode-Anzeige in Schritt 1.

•Zur Schnittunterbrechung drücken Sie START/STOP. Zur Schnittfortsetzung drücken Sie diese Taste nochmals.

Zum Schnittabbruch drücken Sie am Schnittausstieg

erst START/STOP und dann STOP (5).

HINWEISE:

●

Um den Insert-Schnittszenen eine besondere Note zu verleihen, können Sie die AE-Programm-Bildeffekte (Z S. 46, 47) einsetzen.

●

Beim Insert-Schnitt ändert sich die Datums- und Zeitinformation.

●

Falls der Insert-Schnitt für einen unbespielten Bandabschnitt erfolgt, kann Ton- und Bildausfall auftreten. Achten Sie darauf, dass der zum Insert-Schnitt vorgesehene Bandabschnitt bereits bespielt ist.

●

Wird während des Insert-Schnittes ein im LP-Modus bespielter oder ein unbespielter Bandabschnitt erreicht, wird der Insert-Schnitt abgebrochen (Z S. 91).

Videorecorder

(Aufnahme)

SHIFT

1 6

MBR SET

2 5

789`

VIDEORECORDER-CODE-ÜBERSICHT

VIDEORECORDERHERSTELLER

DAEWOO GE 1 1

HITACHI 6 6

JVC 9 1

A B C

LG/ GOLDSTAR

MAGNAVOX 9 5

MITSUBISHI 6 7

NEC 3 7

PHILIPS 1 9

CODE

1 8

2

`

6

1 1

1

1 6

5

1

4 1

9 9

6

VIDEORECORDERHERSTELLER

PHILIPS

PANASONIC

RCA

SAMSUNG 9 4 SANYO 3 6

SHARP

SONY

TOSHIBA 6 9

ZENITH 1 6

CODE

3 3 7

1 3 1

7

1

4

8



9 2 9

4

6

3

1 5 1

6 5 6

` 9

3 3

1



DE69

Random Assemble-Schnitt (Schnittcomputer)

Der Schnittbetrieb kann deutlich vereinfacht werden, da der als Wiedergabegerät eingesetzte Camcorder 8 beliebige Szenen speichern kann, die in der vorbestimmten Reihenfolge automatisch zum Videorecorder überspielt werden. Diese Schnittcomputerfunktion wird erleichtert, wenn die Multi Brand-Fernbedienung auf den VideorecorderFernbediencode eingestellt ist (siehe VideorecorderCode-Übersicht). Andernfalls kann der Videorecorder manuell bedient werden. Vor dem Gebrauch sicherstellen, dass Batterien in der Fernbedienung eingelegt sind (Z S. 62).

GEBEN SIE DEN VIDEORECORDERFERNBEDIENCODE EIN

Schalten Sie den Videorecorder aus und richten Sie die Fernbedienung auf dessen Infrarot-

Empfangssensor. Drücken und halten Sie dann die Taste MBR SET unter Bezugnahme auf die Videorecorder-Code-Übersicht, und geben Sie den Markencode ein. Der zweistellige Code wird automatisch abgespeichert, sobald Sie die Taste MBR SET loslassen und der Videorecorder sich einschaltet.

Der Videorecorder muss eingeschaltet sein. Bei gedrückt gehaltener Taste SHIFT können Sie

nun die gewünschte Funktion fernbedienen: PLAY, STOP, PAUSE, FF, REW und VCR REC STBY (letztere arbeitet auch, wenn Taste SHIFT nicht gedrückt gehalten wird).

Nun sind Sie für den Ramdom AssembleSchnitt vorbereitet.

WICHTIG

Obwohl die Multi Brand-Fernbedienung mit Videorecordern der Firma JVC und anderer Hersteller kompatibel ist, kann sie ggf. für Ihren Videorecorder nicht oder nur eingeschränkt geeignet sein.

HINWEISE:

●

Wenn Ihr Videorecorder in Schritt 1 nicht eingeschaltet wird, sollten Sie einen anderen Videorecorder-Code ausprobieren.

●

Bei einigen Videorecorder-Geräten ist die Einschaltung in Schritt 1 nicht möglich. In diesem Fall den Videorecorder per Hand einschalten und Schritt 2 ausführen.

●

Falls mit der Fernbedienung keine Funktion am Recorder steuerbar ist, müssen die Bedienelemente am Recorder verwendet werden.

●

Wenn die Batterien der Fernbedienung entladen sind, wird die abgespeicherte Code-Eingabe gelöscht. Neue Batterien einlegen und erneut den Videorecorder-Code eintippen.

FORTS. NÄCHSTE SEITE

70 DE

An JLIP*** oder EDIT***

Buchsenabdeckung**

Schnittsteuerkabel (mitgeliefert)

An AUDIO-, VIDEO*- und

Für einen Videorecorder mit SCART-Buchse den Kabeladapter (mitgeliefert) verwenden.

An Fernbedien-Pause oder R.A.EDIT

An PAUSE IN

* Belegen, wenn der S-Video-Anschluss nicht

verwendet wird.

** Vor Kabelanschluss öffnen. *** EDIT : GR-DVX88/DVX77

JLIP : GR-DVX44

VERWENDUNG DER FERNBEDIENUNG

An S-VIDEO

An AV OUT

Kabel (nicht

AV-Kabel

(mitgeliefert)

-IN-Buchsen

(Aufnahmegerät)

DISPLAY

mitgeliefert)

Videoausgangsschalter (Y/C, CVBS)

Videorecorder

Nur für GR-DVX44:

WICHTIG FÜR SCHNITTSTEUERKABEL

Achten Sie darauf, dass Sie den Stecker mit 3 Ringkontakten an den Camcorder anschließen.

S-Video-

TV-Gerät

(Forts.)

STELLEN SIE DIE ERFORDERLICHEN ANSCHLÜSSE HER

Siehe auch Seite 22 und 23.

Bei Anschluss an einen JVC Video-Recorder mit

Fernsteuer-Pause-Eingang . . .

... Schließen Sie das Schnittsteuerkabel an die

Fernsteuer-PAUSE-Buchse an.

Bei Anschluss an einen JVC Video-Recorder mit R.A.EDIT-Buchse (ohne Fernsteuer-Pause-Eingang) . . .

... Schließen Sie das Schnittsteuerkabel an die

Buchse R.A.EDIT an.

Bei Anschluss an einen Videorecorder ohne obige Anschlußmöglichkeit . . .

... Schließen Sie das Schnittsteuerkabel an die

Pause-Eingangs-Buchse der Fernbedienung an.

Legen Sie eine Cassette in den Camcorder ein. Stellen

Sie den Schalter VIDEO/DSC auf “VIDEO” (nur GR-DVX88/DVX77) und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”.

Schalten Sie den Videorecorder ein, legen Sie eine

bespielbare Cassette ein und schalten Sie auf externes Eingangssignal (AUX-Betrieb) (siehe die Bedienungsanleitung des Videorecorders).

HINWEISE:

●

Vor dem Random Assemble-Schnitt sicherstellen, dass der TV-Bildschirm keine Camcorder-Anzeigen enthält. Andernfalls werden diese Anzeigen bei der Random Assemble-Schnittaufnahme mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem TVBildschirm eingeblendet werden:

•Datum/Zeit:

.... Im Menü für “DATE/TIME” den Status “AUTO”,

“ON” oder “OFF” eingeben (Z S. 42, 43).

•Zeitcode:

.... Im Menü für “TIME CODE” den Status “ON” oder

“OFF” eingeben (Z S. 42, 43).

•Wiedergabe-Audiomodus-, Bandlauf- und

Bandgeschwindigkeitsanzeige

.... Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “LCD/TV” ein (Z S. 42, 43). Oder drücken Sie DISPLAY auf der Fernbedienung.

●

Den Videoausgangsschalter des Kabeladapters wie erforderlich einstellen: Y/C : Bei Anschluss mit S-Video-Kabel an ein TV-Gerät/

einen Videorecorder mit S-Video-Kompatibilität.

CVBS: Bei Anschluss mit AV-Kabel an ein TV-Gerät/einen

●

Videorecorder ohne S-Video-Kompatibilität. Bei Verwendung eines Videorecorders mit DV-Anschluss kann anstelle der S-Video- oder AV-Anschlussverbindung die DV-Anschlussverbindung mittels DV-Kabel verwendet werden.

DE71

Schnittszene

R.A.-Schnitt-Menü

~ ~ ~ ~ ~ ~ ~

––

0:000

MODE

––

CANCEL

PLAY

R.A.EDIT ON/OFF

NIOUT

–– :–– ~

––

2 3 4 5 6 7 8

CODETIME

TOTAL

Fernbediensensor

FADE/WIPE

EFFECT

EDIT IN/OUT

HINWEISE:

●

Auf ausreichende Länge (Zeitabstand zwischen Einstieg und Ausstieg) der Schnittszenen achten.

●

Wenn die Suche nach einem Schnitteinstieg die Dauer von 5 Minuten überschreitet, beendet der Videorecorder die

Aufnahmebereitschaft, so dass keine Schnittaufnahme möglich ist.

●

Wenn vor oder nach dem Einstieg/Ausstieg unbespielte Bandabschnitte vorliegen, kann die Schnittaufnahme “Blue

Screen”-Abschnitte enthalten.

●

Da die Zeitcode-Daten nur in Sekundengenauigkeit erfasst werden, kann zwischen Gesamtzeitanzeige und

tatsächlicher Schnittaufnahme-Gesamtzeit eine leichte Abweichung auftreten.

●

Bei Ausschaltung des Camcorders werden alle Schnittspeicherungen gelöscht.

●

Bei Verwendung des Sepia- oder Schwarzweiß-Bildeffektes kann der Überblendeffekt bzw. die Ein-/Ausblendung

(schwarzer oder weißer Fader) nicht eingesetzt werden. Wenn dies versucht wird, blinkt die zugehörige Anzeige.

Sobald der nächste Einstieg abgespeichert wird, wird der Effekt gelöscht. Wenn Sie diese Effekte kombinieren

möchten, müssen Sie den Sepia- oder Schwarzweiß-Effekt bereits bei der Aufnahme einsetzen. Hierauf können Sie

für diese Schnittaufnahme den Überblendeffekt oder den schwarzen oder weißen Fader einsetzen.

●

Beim Random Assemble-Schnitt mit DV-Kabelanschluss können Fader/Wischblenden und AE-Programm-Bildeffekte

nicht verwendet werden.

WÄHLEN SIE GEEIGNETE SCHNITTSZENEN AUS

Richten Sie die Fernbedienung auf den Fernbediensensor am Camcorder aus. Drücken Sie dann auf der

Fernbedienung erst PLAY (4) und dann R.A.EDIT ON/ OFF.

Das R.A.-Schnitt- Menü erscheint.

Wenn Sie mit Fader/Wischblende einblenden, drücken Sie die Taste FADE/WIPE auf der Fernbedienung.

•Die Fader-/Wischblenden-Anzeigen können durch wiederholtes Antippen der Taste nacheinander abgerufen werden.

•Beim ersten Schnitteinstieg kann nicht mit BildWischblende oder weich überblendet werden.

Drücken Sie an der Einstiegsposition die Taste EDIT IN/

OUT auf der Fernbedienung. Die Schnitteinstiegsdaten

werden im R.A.Schnitt-Menü eingefügt.

Drücken Sie an der Ausstiegsposition die Taste EDIT IN/

OUT. Die Schnittausstiegsdaten werden im R.A.Schnitt-

Menü eingefügt.

Wenn Sie mit Fader/Wischblende ausblenden, drücken Sie die Taste FADE/WIPE.

•Die Fader-/Wischblenden-Anzeigen können durch wiederholtes Antippen der Taste nacheinander abgerufen werden.

•Der für einen Schnittausstieg gewählte Fader-/WischEffekt gilt automatisch für den Einstieg der nächsten Schnittszene.

•Am Ende der letzten Schnittszene können BildWischblenden oder der weiche Überblendeffekt nicht eingesetzt werden.

•Die Fader-Effekt-Zeit wird automatisch für die Schnittgesamtzeit berücksichtigt (dies ist nicht für die Bild-Überblend-Effekte erforderlich).

Wenn Sie einen Wiedergabe-Effekt verwenden, drücken Sie die Taste EFFECT (Z S. 65).

Wiederholen Sie die Schritte 6 bis 9 wie erforderlich.

•Zur Korrektur eines Einstiegs oder Ausstiegs die Taste CANCEL auf der Fernbedienung drücken. Die Löschung erfolgt rückwirkend, jeweils ab dem zuletzt gespeicherten Einstieg/Ausstieg.

•Falls kein Fader-/Wischeffekt oder AE-ProgrammBildeffekt eingesetzt wird, müssen nur die Schritte 6 und 7 wiederholt ausgeführt werden.

FORTSETZUNG NÄCHSTE SEITE

72 DE

NIOUTMODE

00:25

1 2

07:18~08 : 31

––

03:33~ 09:30

15 ::55

–– –– ––

7 8

CODETIME

TOTAL

Fernbediensensor

VERWENDUNG DER FERNBEDIENUNG

AUTOMATISCHE VIDEORECORDERSCHNITTAUFNAHME

~ ~

02 : 05 05 : 53

13 : 15 16 : 29

16:30

9:39

––

–– ––

––––

AufnahmeStart/StoppTaste

R.A.-Schnitt-Menü

Spulen Sie das Band im Camcorder zum Beginn der

gewünschten Schnittszene und drücken Sie die Taste PAUSE (6).

Drücken Sie die Taste VCR REC STBY (q6) auf der

Fernbedienung, die auf den VideorecorderFernbediensensor ausgerichtet sein muss, oder schalten Sie den Videorecorder manuell auf Aufnahmepause.

Drücken Sie die Aufnahme-Start/Stopp-Taste des

Camcorders. Alle Schnittszenen werden in der abgespeicherten Reihenfolge überspielt.

•Mit Taste START/STOP auf der Fernbedienung kann der Schnittvorgang nicht ausgelöst werden.

•Bei vollständiger Schnittaufnahme schaltet der Camcorder auf Pause und der Videorecorder auf Aufnahmepause.

•Wenn kein Schnitt-Ausstieg abgespeichert wird, wird das Band automatisch bis zum Bandende überspielt.

•Wird während der automatischen Schnittaufnahme am Camcorder ein Bedienschritt vorgenommen, wechselt der Videorecorder auf Aufnahmepause und der automatische Schnittvorgang wird abgebrochen.

Schalten Sie am Camcorder und am Videorecorder

auf Stopp. Zur Löschung der Random Assemble-SchnittZähleranzeige die Taste R.A.EDIT ON/OFF auf der Fernbedieneinheit drücken.

HINWEISE:

●

Durch Drücken der Taste R.A.EDIT ON/OFF auf der Fernbedienung werden alle R.A.-Schnittdaten gelöscht.

●

Ist beim Schnittbetrieb das Schnittsteuerkabel an der Pause-Fernbedienbuchse der Fernbedienung angeschlossen, muss die Fernbedienung auf den Fernbediensensor des Videorecorders ausgerichtet sein. Stellen Sie sicher, dass der Signalpfad nicht (durch Personen, Gegenstände etc.) unterbrochen wird.

●

Wenn auf einem Band der gleiche Zeitcode mehrfach vorliegt (Z S. 20), sind Funktionsbeeinträchtigungen beim Random Assemble-Schnitt möglich.

(Forts.)

PAUSE R.A.EDIT

ON/OFF VCR REC

STBY

Schnittszene 1

NIOUT

–– :–– ~

––

2 3 4 5 6 7 8

TOTAL

Fernbediensensor

~ ~ ~ ~ ~ ~ ~

CODETIME

ROSY NCH

Nur GR-DVX88/DVX77

––:––

0:000

–

O. 1

MODE

R.A.-Schnitt-Menü

VIDEO-Menü

DE73

Erhöhte Schnittgenauigkeit

Je nach Videorecordermodell kann der Wechsel von Aufnahmepause auf Aufnahme leicht verzögert erfolgen. Selbst wenn Camcorder und Videorecorder den Schnittvorgang zeitgleich auslösen, kann infolge dieser Verzögerung ein minimaler Abschnitt der Schnittszene fehlen oder nicht beabsichtigtes Aufnahmematerial hinzugefügt werden. Wir empfehlen, den Zeitversatz zwischen Videorecorder und Camcorder zu überprüfen und hierauf die Videorecorder-Camcorder-Synchronisation entsprechend zu korrigieren.

ZEITVERSATZMESSUNG (ZWISCHEN VIDEORECORDER UND CAMCORDER)

Spielen Sie das Band im Camcorder ab und richten Sie die Fernbedienung auf den Fernbediensensor des

Camcorders. Drücken Sie hierauf die Taste R.A.EDIT ON/OFF.

Das R.A.-Schnitt-Menü erscheint.

Geben Sie nur den Einstieg für Schnittszene 1 ein. Um die Zeitverzögerung zwischen Camcorder-

Wiedergabestart und Videorecorder-Aufnahmestart zu überprüfen, sollten Sie einen Szenenwechsel als Einstieg wählen.

Spielen Sie die aufgenommene Szene ab.

•Wenn die Aufnahme Bildmaterial der vorhergehenden

Szene enthält, führt der Videorecorder den Wechsel von Aufnahmepause zu Aufnahme zu schnell durch.

•Wenn in der Aufnahme Bildmaterial der neuen Szene fehlt, führt der Videorecorder den Wechsel von Aufnahmepause zu Aufnahme langsam durch.

R.A.EDIT ON/OFF

HINWEISE:

●

Vor der eigentlich Random Assemble-SchnittAufnahme sollten Sie einige Probeaufnahmen durchführen, um die Zeitversatz-Einstellung zu überprüfen. Falls erforderlich, erneut eine Zeitversatz-Einstellung vornehmen.

●

Bei einigen Videorecordermodellen kann ggf. die Zeitabweichung nicht vollständig korrigiert werden.

ZEITVERSATZAUSGLEICH ZWISCHEN VIDEORECORDER UND CAMCORDER

Richten Sie die Fernbedienung auf den Fernbediensensor am Camcorder und drücken Sie erst R.A.EDIT ON/OFF,

so dass das R.A.-Schnitt-Menü erlischt, und dann MENU an. Die Menütafel erscheint.

Wählen Sie durch Drehen von MENU “ VIDEO” und drücken Sie MENU an. Das VIDEO-Menü erscheint.

Wählen Sie durch Drehen von MENU “SYNCHRO” und drücken Sie MENU an. Der zugehörige Einstellwert wird markiert.

Je nach festgestelltem Zeitversatz kann nun die RecorderUmschaltung beschleunigt (MENU in Richtung “+”

drehen) oder verlangsamt (MENU in Richtung “–” drehen) werden. Die Einstellung erfolgt in 0,1Sekunden-Schritten im Bereich von –1,3 bis +1,3 Sekunden. Drücken Sie zum Abschluss der Einstellung MENU an.

Wählen Sie durch Drehen von MENU “ RETURN” und drücken Sie MENU zweimal kurz an.

Nun können Sie den Random Assemble-Schnitt, beginnend bei Schritt 4 von Seite 71, durchführen.

74 DE

SYSTEM-ANSCHLÜSSE

[A]Anschluss mittels USB- oder PC-Anschlusskabel

Nur GR-DVX44

An PC (DIGITAL PHOTO)

An USB

Nur GR-DVX88/DVX77

[B]Anschluss mittels DV-Kabel

An DV

Die Abdeckung aufklappen.

PC-Anschlusskabel (nur zu GR-DVX44 mitgeliefert)

ODER

Kabelfilter

Anschluss an einen Personal Computer

[A] Anschluss mittels USB- oder PC-

Anschlusskabel

Sie können Bilddaten von diesem Camcorder auf einen PC übertragen. Hierzu ist die Software (mitgeliefert) erforderlich.

[B] Anschluss mittels DV-Kabel

Die Bildübertragung vom Camcorder ist auch mittels DV-Anschluss möglich. Hierbei muss die zum PC mitgelieferte oder im Fachhandel erhältliche Software verwendet werden.

Beim Anschluss des Camcorders am PC die gezeigten Anschlussverbindungen einwandfrei herstellen.

Nur für GR-DVX88/DVX77:

USB-Anschlussverbindung muss der Schalter VIDEO/

DSC auf ” ” gestellt werden.

•Es können ausschließlich die auf der Speicherkarte enthaltenen Standbilder zum PC übertragen werden.

Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”. Schalten Sie

den PC ein.

•Angaben zur Bildübertragung auf den PC entnehmen Sie bitte der zur Software gehörigen Benutzerdokumentation.

Bei Verwendung der

An RS-232C

USB-Kabel (mitgeliefert)

DV-Kabel (nicht mitgeliefert)

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit Spannung versorgt werden (

●

Niemals gleichzeitig das USB- oder PC-Anschlusskabel und das DV-Kabel am Camcorder anschließen. Ausschließlich das für die zu verwendende Anschlussverbindung erforderliche Kabel anbringen.

●

Wenn der PC, an dem das USB-Kabel angeschlossen ist, nicht eingeschaltet ist, wechselt der Camcorder nicht auf den USB-Modus.

●

Die Datums- und Uhrzeitdatenanzeige kann nicht auf den PC übertragen werden.

●

Siehe die Bedienungsanleitungen für die mitgelieferte Software.

●

Die Einzelbildübertragung zum PC kann auch mittels einer Capture-Karte, die mit einem DV-Anschluss ausgerüstet ist, erfolgen.

●

Wenn ein DV-Kabel verwendet wird, je nach Ausführung der DV-Buchse am PC (4-pol. oder 6-pol.) das geeignete optionale JVC DV-Kabel (VC-VDV206U oder VC-VDV204U) oder das zur Capture-Karte mitgelieferte DV-Kabel verwenden.

●

Je nach PC- oder Capture-Kartenausführung kann es ggf. zu Systemstörungen kommen.

Nur für GR-DVX88/DVX77:

Wenn ein Datenaustausch/Datenzugriff zwischen PC und Camcorder erfolgt, erscheint die Meldung ”USB MODE” oder ”ACCESSING FILE” auf dem LCD-Monitor.

Niemals das USB-Kabel abtrennen, wenn auf die LCDMonitor ”ACCESSING FILE” gezeigt wird. Andernfalls können Betriebsstörungen und Schäden auftreten.

An USB-Buchse

An DV-Buchse

Kabelfilter

PC mit DV-Anschluss

S. 9).

An DV INBuchse

Die Abdeckung aufklappen.

An DV

Kabelfilter

DV-Kabel

(nicht mitgeliefert)

Kabelfilter

An DVBuchse

Videogerät mit DV-Anschluss

An PC-Buchse

DE75

DV-Anschlussverbindung mit einem anderen Videogerät

Bei Anschluss an einem Digital-Drucker GV-DT3 (nicht mitgeliefert) können Bilder ausgedruckt oder auf einen PC übertragen werden. Zudem können Szenen auf ein anderes Videogerät mit DV-Anschluss überspielt werden. Dieser digitale Kopiervorgang (Z S. 58) erfolgt praktisch ohne Kopierverluste beim Bild- und Tonsignal.

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind.

Stellen Sie die DV-Kabel-Anschlussverbindung wie

gezeigt her.

Verbinden Sie die PC-Buchse des Druckers mittels

des zu GV-DT3 mitgelieferten PC-Anschlusskabels mit der RS-232C-Schnittstelle am PC (falls noch nicht geschehen).

Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Schalten Sie alle weiteren Geräte ein.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit Spannung versorgt werden (Z S. 9).

●

Wenn der mittels DV-Anschlussverbindung angeschlossene Camcorder auf Standbild, Zeitlupe oder Bildsuchlauf geschaltet wird, tritt ein farbiger Bildmosaikeffekt oder Bildausfall (schwarzes Bild) auf.

●

Siehe auch die Bedienungsanleitungen der anderen verwendeten Geräte.

●

Als DV-Kabel muss Ausführung JVC VC-VDV204U (nicht mitgeliefert) verwendet werden.

Digital-Drucker

PCAnschlusskabel

An RS-232C

76 DE

BEZUGSANGABEN

INHALT

EINZELHEITEN ..........................................................77

STÖRUNGSSUCHE ............................................78 – 83

PFLEGE UND INSTANDHALTUNG ....................................84

GERÄTEÜBERSICHT ...........................................85 – 92

Anschlussmodul ........................................................ 85

Bedienelemente, Anschlüsse und Anzeigen ................... 86 – 87

Anzeigen .......................................................... 88– 92

VORSICHTSMASSNAHMEN .................................93 – 95

STICHWORTVERZEICHNIS...................................96 – 97

TECHNISCHE DATEN ..........................................98 – 99

EINZELHEITEN

B E T R I F F T E R L Ä U T E R U N G E N

DE77

➪ Spannungs-

versorgung

Z S. 8)

(

➪ VIDEO-

AUFNAHME (Z S. 18, 19)

❍ Den Ladebetrieb im Umgebungstemperaturbereich zwischen 10° C

und 35° C durchführen. (Die ideale Umgebungstemperatur für den Ladebetrieb liegt zwischen 20° C und 25° C). Bei zu niedrigen Umgebungstemperaturen kann der Batteriesatz ggf. nicht vollständig geladen werden.

❍ Die angegebenen Ladezeiten beziehen sich jeweils auf einen

vollständig entladenen Batteriesatz.

❍ Die Ladedauer variiert in Abhängigkeit von der

Umgebungstemperatur und dem Betriebszustand des Batteriesatzes.

❍ Das Netzgerät nicht in der Nähe eines Radioempfängers betreiben,

um Empfangsstörungen zu vermeiden.

❍ Das Netzgerät erwärmt sich während des Betriebs. Dies ist keine

Fehlfunktion. Sicherstellen, dass das Netzgerät an einem Ort aufgestellt wird, an dem kein Hitzestau auftreten kann.

❍ Die folgenden Bedienschritte beenden den Ladevorgang:

• Wenn der Hauptschalter auf ”, “ ” oder “ ” gestellt wird.

• Wenn das Netzgerät vom Camcorder abgetrennt wird.

• Wenn das Netzkabel des Netzgeräts von der Netzsteckdose abgetrennt wird.

• Wenn der Batteriesatz vom Camcorder abgenommen wird.

❍ Bei Außenaufnahmen unter sehr hellen Lichtbedingungen kann das

LCD-Monitor-Bild ggf. nur schwer erkennbar sein. In diesem Fall bei der Aufnahme die Sucherbildüberwachung verwenden.

❍ Das Cassettenfach kann nur bei mit Spannung versorgtem

Camcorder geöffnet werden.

❍ Nach Öffnen der Cassettenfachklappe wird das Cassettenfach ggf.

mit leichter Verzögerung ausgeschoben. Das Cassettenfach niemals mit Gewalt öffnen!

❍ Sobald das Cassettenfach einrastet, wird es automatisch

eingezogen. Warten Sie, bis es vollständig eingezogen ist, und schließen Sie dann das Cassettenfach.

❍ Wenn die Aufnahme-Start/Stopp-Taste gedrückt wird, kann der

Aufnahmestart ggf. mit leichter Verzögerung ausgelöst werden. Der tatsächliche Aufnahmestart wird durch das sich drehende Symbol

” bestätigt.

”

❍ Die zur Berechnung der Restzeit erforderliche Zeitdauer sowie die

Messgenauigkeit variieren in Abhängigkeit von der verwendeten Cassette.

❍ Bei Erreichen des Bandendes erscheint die Anzeige “TAPE END”.

Unterbleibt hierauf für 5 Minuten jeder weitere Bedienschritt, schaltet der Camcorder automatisch ab. Diese Anzeige erscheint auch, wenn eine Cassette eingelegt wird, die bereits das Bandende erreicht hat.

❍ Während der Aufnahme ist der Lautsprecher ausgeschaltet. Zur

Tonüberwachung einen Kopfhörer (Sonderzubehör) verwenden, der an der AV OUT-Buchse (Kopfhörerbuchse) anzuschließen ist. Die Lautstärke entspricht dem Lautstärkepegel, der zuletzt im Wiedergabemodus verwendet wurde (Z S. 21). (Nur GR-DVX88/ DVX77)

78 DE

STÖRUNGSSUCHE

Falls die Störung nach Durchführung der aufgelisteten Abhilfemaßnahmen weiterhin besteht, wenden Sie sich bitte an Ihren JVC Service.

Dieser Camcorder ist ein Mikrocomputer-gesteuertes Gerät. Externe Störsignale und Interferenzen (TVGerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle abtrennen (Batteriesatz, Netzgerät etc.) und einige Minuten warten. Dann die Spannungsquelle anschließen und die erforderlichen Bedienschritte durchführen.

STÖRUNG MÖGLICHE URSACHE ABHILFE

Keine Spannungsversorgung.

Die Anzeige “SET DATE/ TIME!” erscheint.

Es kann nicht auf Aufnahme geschaltet werden.

Keine Bildwiedergabe.

Mit MENU lassen sich einige Funktionen nicht aufrufen.

Es kann nicht einwandfrei automatisch scharfgestellt werden.

Die Cassette kann nicht eingelegt werden.

Die Speicherkarte kann nicht einwandfrei eingesetzt werden.

Der Schnappschuss-Modus arbeitet nicht.

• Die Spannungsversorgungsquelle ist nicht einwandfrei angeschlossen.

• Der Batteriesatz ist entladen.

• Bei Aufnahme ist der LCDMonitor nicht vollständig geöffnet oder der Sucher nicht vollständig nach außen gezogen worden.

• Datum und Zeit wurden nicht eingestellt.

• Die eingebaute Uhrenbatterie ist erschöpft und die Datums-/ Zeitdaten wurden gelöscht.

— Für Video-Aufnahme —

• Der CassettenAufnahmeschutzschieber ist auf “SAVE” gestellt.

• Der Hauptschalter ist auf

” oder “OFF” gestellt.

“

• Schalter VIDEO/DSC ist auf

” gestellt.

“

• Die Anzeige “TAPE END” liegt vor.

• Die Cassettenfachklappe ist geöffnet.

— Für D.S.C.-Aufnahme —

• Schalter VIDEO/DSC ist auf “VIDEO” gestellt.

• Der Camecorder wird nicht mit Spannung versorgt oder es liegt eine Betriebsblockierung vor.

• Der Hauptschalter ist auf “ ” gestellt.

• Der Camorder ist auf manuelle (MANUAL) Scharfstellung eingestellt.

• Bei der Aufnahme lag unzureichende Beleuchtung oder ein kontrastarmes Motiv vor.

• Das Objektiv ist verschmutzt oder beschlagen.

• Die Cassette ist nicht einwandfrei eingelegt.

• Die Batterieleistung ist unzureichend.

• Die Speicherkarte wird falsch ausgerichtet.

• Der Breitformat-Modus ist aktiviert.

• Das Netzgerät einwandfrei anschließen (Z S. 9).

• Wechseln Sie den Batteriesatz gegen einen voll aufgeladenen aus (Z S. 8, 9).

• Öffnen Sie den LCD-Monitor vollständig oder ziehen Sie den Sucher vollständig nach außen.

• Datum und Zeit einstellen (Z S. 11).

• Wenden Sie sich bezüglich Batteriewechsel an Ihren JVC Service.

• Den Cassetten-Aufnahmeschutzschieber auf “REC” stellen (Z S. 12).

• Den Hauptschalter auf “ oder “ ” stellen (Z S. 16).

• Den Schalter VIDEO/DSC auf “VIDEO” stellen.

• Eine neue Cassette einlegen (Z S. 12).

• Die Cassettenfachklappe schließen.

• Den Schalter VIDEO/DSC auf

” stellen.

“

• Schalten Sie den Camcorder aus und wieder ein (Z S. 16).

• Den Hauptschalter auf “ ” stellen (Z S. 16).

• Schalten Sie auf automatische Scharfstellung (Z S. 51).

• Reinigen Sie das Objektiv und überprüfen Sie die Scharfstellung (Z S. 84).

• Richten Sie die Cassette korrekt aus (Z S. 12).

• Legen Sie einen voll aufgeladenen Batteriesatz ein (Z S. 8, 9).

• Die Speicherkarte einwandfrei ausrichten (Z S. 14).

• Den Breitformat-Modus deaktivieren (Z S. 40).

”

STÖRUNG MÖGLICHE URSACHE ABHILFE

10.

Die im Schnappschussmodus hergestellte Aufnahme zeigt Farbverfälschungen.

11.

Im Schnappschussmodus wird der Blitz nicht ausgelöst.

12.

Obwohl mit Vorblitz aufgenommen wurde, ist immer noch ein “RoteAugen-Effekt” erkennbar.

13.

Die im Schnappschussmodus hergestellte Aufnahme ist unterbelichtet.

14.

Die im Schnappschussmodus hergestellte Aufnahme ist überbelichtet.

15.

Die Digital-Zoom-Funktion arbeitet nicht.

10.

• Die Lichtquelle und/oder das Motiv enthalten nicht die Farbe weiß oder es wirken verschiedene Lichtquellen auf das Motiv ein.

• Die Bildeffekte “SEPIA” oder “MONOTONE” werden verwendet.

11.

• Bei Aufnahme im Blitzmodus “AUTO” oder “AUTO ” ist die Umgebungshelligkeit zu hoch.

• Wenn “ ” blinkt, wird der Blitz noch aufgeladen.

• Der Camcorder ist auf Aufnahme geschaltet.

• Im Menü ist für “GAIN UP” der Status “OFF” oder für “ PROGRAM AE” der Status “TWILIGHT” eingestellt.

12.

• Die Person hat nicht von vorne in Richtung Blitzlicht geschaut.

• Die Person hat bei der Abgabe des Vorblitzes nicht in Richtung Blitzlicht geschaut.

• Die Person ist zu weit vom Camcorder entfernt.

• Im Menü ist “FLASH” nicht auf “AUTO ” eingestellt.

13.

• Im Menü wurde für “FLASH” der Status “OFF” eingegeben.

• Die Blitzstreuscheibe wurde durch Finger etc. abgedeckt.

• Die Blitzhelligkeit wurde per Menüeinstellung (bis zu –3) verringert.

• Der Abstand zwischen Motiv und Camcorder ist zu groß.

• Es wurde bei aktivierter Gegenlichtkorrektur aufgenommen.

14.

• Im Menü wurde für “FLASH” der Status “ON” eingegeben.

15.

• Es ist auf 10fach-Zoom (optisch) geschaltet.

• Der Video-Echo-Modus ist aktiviert.

• Szenenwechsel enthalten einen Bildüberblendeffekt.

10.

• Im Menü für “FLASH” den Status “ON” eingeben. Oder den Bildausschnitt so wählen, dass auch ein weißer Gegenstand mit ins Bild kommt (Z S. 26, 50, 54).

• Die Bildeffekte “SEPIA” oder “MONOTONE” deaktivieren (Z S. 46, 47).

11.

• Im Menü für “FLASH” den Status “ON” eingeben (Z S. 40).

• Das Laden des Blitzes kann bis zu 10 Sekunden dauern.

• Den Camcorder auf Aufnahmebereitschaft schalten (Z S. 50,

54).

• Für “GAIN UP” den Status “AUTO ” oder “AGC” (Z S. 39) eingeben oder den Status “TWILIGHT” deaktivieren (Z S. 46, 47).

12.

• Die aufzunehmende Person muss von vorne in Richtung Blitzlicht, insbesonders bei der Vorblitzabgabe, schauen. Andernfalls ist die “Rote-AugenEffekt”-Reduzierung kaum oder nicht wirkam (Z S. 54).

• Die Blitzreichweite beträgt 0,7 bis 2 m ab CamcorderBlitzlicht (Z S. 54).

• Im Menü “FLASH” auf “AUTO

” einstellen (Z S. 54).

13.

• Im Menü für “FLASH” eine beliebige Einstellung (außer “OFF”) wählen (Z S. 54).

• Die Blitzstreuscheibe nicht abdecken.

• Eine höhere Blitzhelligkeit einstellen (Z S. 55).

• Die Blitzreichweite beträgt 0,7 bis 2 m ab CamcorderBlitzlicht (Z S. 54).

• Die Taste BACKLIGHT drücken (Z S. 52).

14.

• Im Menü für “FLASH” eine andere Einstellung als “ON” wählen (Z S. 54).

15.

• Im Menü für “ZOOM” den Einstellwert “40X” oder “200X” wählen (Z S. 39).

• Das Video-Echo deaktivieren (Z S. 19, 46, 47).

• Warten Sie, bis vollständig überblendet wurde (Z S. 19,

48).

DE79

FORTSETZUNG NÄCHSTE SEITE

80 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

16.

AE-Programm-Bildeffekte oder Fader-/Wischeffekte arbeiten nicht.

17.

Die Fader-Funktion (weiß/ schwarz) arbeitet nicht.

18.

Der Bildüberblendeffekt

arbeitet nicht.

19.

Der Bildüberblendeffekt (Wisch-/Auflöseblende) arbeitet nicht.

20.

Die Bild-Wischeffekte arbeiten nicht.

21.

Der Szenenübergang erfolgt

nicht wie vorgesehen.

22.

Die Video-Echofunktion arbeitet nicht.

16.

Der Hauptschalter ist auf “ ”

gestellt.

17.

• Der Sepia- oder SchwarzweißBildeffekt ist aktiviert.

18.

• Ein AE-Programm-Bildeffekt (Sepia-, Schwarzweiß- oder langsamer Shutter-Modus) ist aktiviert.

• Der Camcorder ist auf Breitformat “SQUEEZE eingestellt.

• Der zuletzt gewählte AE Programm-Bildeffekt wurde nach Abspeicherung der letzten Schnittszene geändert.

19.

• Beim Schnitt liegt der Ausstieg der letzten Schnittszene vor

• Nach Eingabe der letzten Schnittszene wurde der Hauptschalter auf “OFF” gestellt.

• Der Camcorder wurde zwischenzeitlich abgeschaltet.

20.

• Es ist auf langsame Shutterzeit geschaltet.

• “WIDE MODE” ist nicht auf “OFF” eingestellt.

21.

• Wird ein Bildüberblendeffekt (Z S. 48) eingesetzt, tritt zwischen dem Ende der vorhergehenden Szene und dem Auslösen der Überblendung für den Bruchteil einer Sekunde eine Verzögerung auf. Dies ist keine Fehlfunktion. Allerdings wird diese Verzögerung deutlicher bemerkbar, wenn ein schnell bewegtes Motiv bzw. mit einem schnellen Kameraschwenk aufgenommen wurde.

22.

• Es wird mit Bildüberblendeffekt aufgenommen.

• Für “WIDE MODE” wurde “SQUEEZE ” angewählt.

• Es wird ein Fadereffekt ausgeführt.

STÖRUNGSSUCHE

16.

Den Hauptschalter auf “ ” stellen

(Z S. 16).

17.

• Deaktivieren Sie den Sepiaoder Schwarzweiß-Bildeffekt (Z S. 46, 48).

18.

• Deaktivieren Sie den Sepiaoder Schwarzweiß-Bildeffekt oder langsamen Shutter-Modus, bevor Sie die Überblendung

”

auslösen (Z S. 46, 48).

• Geben Sie für “WIDE MODE”

• Vor dem Schnittstart

19.

• Wählen Sie den Bildüber-

• Den Camcorder nach der

• Der Camcorder wird nach

20.

• Den langsamen Shutter-Modus

21.

22.

• Für “WIDE MODE” den Status

• Nicht versuchen, die Video-

” oder “OFF” ein

“CINEMA (Z S. 40).

sicherstellen, dass der gewünschte AE-ProgrammBildeffekt aktiviert ist (Z S. 46, 48).

blendeffekt bereits vor der Aufnahme an. Die Überblendung wird hierauf automatisch durchgeführt (Z S. 48).

Schnitteingabe nicht ausschalten. Andernfalls werden alle Schnittspeicherdaten automatisch gelöscht (Z S. 48).

5 Minuten Aufnahmebereitschaft zwangsabgeschaltet. Sie müssen bei Aufnahmebereitschaft den nächsten Bedienschritt innerhalb von 5 Minuten durchführen (Z pg. 48).

deaktivieren oder “WIDE MODE” auf “OFF” einstellen, ehe der Bildüberblendeffekt verwendet wird (Z S. 40, 46, 48).

————

“CINEMA

” oder “OFF”

wählen (Z S. 40).

Echofunktion bei einem Szenenübergang einzusetzen (Z S. 46, 48).

(Forts.)

STÖRUNG MÖGLICHE URSACHE ABHILFE

23.

Obwohl nicht auf langsame

Shutterzeit geschaltet war, erscheint das Wiedergabebild mit Verwischungen.

24.

Der Stroboskopeffekt unterbleibt, wenn auf Kintopp- oder Stroboskopeffekt geschaltet wird.

25.

Die Weißbalance kann nicht eingestellt werden.

26.

Bei der Aufnahme von extrem hellen Lichtquellen treten senkrechte Nachziehbalken auf.

27.

Wenn bei Außenaufnahmen Sonnenlicht direkt in den LCD-Monitorbildschirm einfällt, ist dieser kurzzeitig rot oder schwarz eingefärbt.

28.

Bei der Aufnahme unterbleibt die Datum/Zeit-Anzeige.

29.

Auf der Speicherkarte gespeicherte Dateien können nicht gelöscht werden.

30.

Keine Anzeigen oder Meldungen.

31.

Zu dunkles oder blasses LCD-Monitorbild.

32.

Starke Erwärmung der LCDMonitor-Rückseite.

33.

Verwischte LCD-MonitorAnzeigen und -Farben.

23.

• Beim Videofilmen unter dunklen Lichtverhältnissen arbeitet der Camcorder mit hoher Lichtempfindlichkeit. Die Bildqualität ist ähnlich wie bei langsamer Shutterzeit.

24.

• Die Aufnahme enthält einen Bildüberblendeffekt.

25.

• Der Sepia- oder Schwarzweißeffekt ist aktiviert.

26.

• Dies ist auf den extremen Bildkontrast zurückzuführen und stellt keine Fehlfunktion dar.

27.

• Dies ist keine Fehlfunktion.

28.

• Im Menü ist “DATE/TIME” auf “OFF” eingestellt.

29.

• Die auf der Speicherkarte gespeicherten Dateien sind schreibgeschützt.

30.

• “TIME CODE” ist auf “OFF” eingestellt.

31.

• Bei niedrigen Umgebungstemperaturen verdunkelt sich das LCDMonitorbild (dies ist konstruktionsbedingt). In diesem Fall stimmen die Farben des Aufnahmesignals und des LCD-Monitors nicht überein. Dies ist keine Fehlfunktion.

• Wenn die Fluoreszenzleuchte des LCD-Monitorbildschirms das Ende ihrer Lebensdauer erreicht hat, erscheinen die LCD-Monitor-Bildsignale stark abgedunkelt. Wenden Sie sich an Ihren JVC Service.

32.

• Dies wird durch den LCDLeuchtschirm verursacht.

33.

• Dies ist möglich, wenn Druck auf den LCD-Leuchtschirm/ Monitor-Rahmen ausgeübt wird.

DE81

23.

• Zur Erzielung eines natürlicheren Wiedergabebildes die Verstärkungsanhebung im Menü auf “AGC” oder “OFF” stellen (Z S. 39).

24.

• Diese beiden Effekte nicht an Szenenübergängen verwenden (Z S. 46, 48)

25.

• Den Sepia- oder Schwarzweiß-Bildeffekt deaktivieren (Z S. 47, 53).

26.

————

27.

————

28.

• Im Menü “DATE/TIME” auf “ON” stellen (Z S. 41).

29.

• Heben Sie den Schreibschutz für die auf der Speicherkarte gespeicherten Dateien auf, und löschen Sie die Dateien dann. (Z S. 31 bis 33.)

30.

• “TIME CODE” auf “ON” einstellen (Z S. 41, 42).

31.

• Stellen Sie die LCD-MonitorBildhelligkeit ein und/oder ändern Sie den LCD-MonitorSichtwinkel (Z S. 18, 19).

32.

• Schließen Sie den LCDMonitor zur Abschaltung oder stellen Sie den Hauptschalter auf “OFF”. Warten Sie, bis eine Abkühlung aufgetreten ist.

33.

————

FORTSETZUNG NÄCHSTE SEITE

82 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

34.

LCD-Monitor- oder Sucheranzeigen blinken.

35.

Auf dem LCD-Monitor oder Sucherbildschirm sind vereinzelt farbige (rot, grün oder blau) Punkte dauerhaft sichtbar.

36.

Kein Tonsignalabgabe bei der Aufnahme. (Nur GRDVX88/DVX77)

37.

Wiedergabe- und Umspulfunktionen arbeiten nicht.

38.

Die SpeicherkartenWiedergabe ist nicht möglich.

39.

Keine Bildwiedergabe bei Camcorder-Wiedergabe.

40.

Vezrzerrte LCD-MonitorAnzeigen.

41.

Es tritt LCD-MonitorBildzittern auf.

42.

Bei Wiedergabe treten Klötzchenbildungen auf oder anstelle des Wiedergabebildes wird ein blauer Bildschirm gezeigt.

STÖRUNGSSUCHE

34.

• Es wurden gleichzeitig AEProgramm-Bildeffekte sowie Fader- und Wischeffekte oder der Bildstabilisiermodus gewählt, die nicht zusammen arbeiten.

35.

• Der LCD-Monitor/ Sucherbildschirm wird in Hochpräzisionstechnologie gefertigt. Wenn auf dem LCDMonitor/Sucherbildschirm dunkle oder farbige (rot, grün oder blau) Punkte dauerhaft sichtbar sind, handelt es sich nicht um eine Fehlfunktion. Diese Bildpunkte sind nicht Bestandteil des Aufnahmesignals. (Effektive Bildpunkte: Größer 99,99 %).

36.

• Es ist kein Kopfhörer (nicht mitgeliefert) am Camcorder angeschlossen.

• Die Kopfhörerlautstärke ist unzureichend. Die Kopfhörerlautstärke entspricht dem bei Wiedergabe verwendeten Lautstärkepegel.

37.

• Der Hauptschalter ist auf “ ” oder “ ” gestellt.

• Schalter VIDEO/DSC ist auf “ ” gestellt.

38.

• Der Hauptschalter ist auf “ ” oder “ ” gestellt.

• Schalter VIDEO/DSC ist auf

“VIDEO” gestellt.

39.

• Das TV-Gerät (mit AVAnschluss) ist nicht auf den AV-Modus eingestellt.

• Die Cassettenfachklappe ist geöffnet.

40.

• Bei der Wiedergabe von nicht bespielten Bandabschnitten, Bildsuchlauf und Standbild treten Anzeigeverzerrungen auf. Dies ist keine Fehlfunktion.

41.

• Zu hoher Lautstärkepegel.

42.

————

(Forts.)

34.

• Bitte lesen Sie die entsprechenden Kapitel (AEProgramm-Bildeffekte, Faderund Wischeffekte, Bildstabilisiermodus) in dieser Anleitung durch (Z S. 39, 46 –

49).

35.

————

36. • Einen Kopfhörer (nicht mitgeliefert) am Camcorder anschließen (Z S. 86, 87).

• Eine geeignete Kopfhörerlautstärke bei Wiedergabe einstellen (Z S. 21).

37.

• Den Hauptschalter auf “ ” stellen (Z S. 21).

• Den Schalter VIDEO/DSC auf “VIDEO” stellen.

38.

• Den Haptschalter auf “ ” stellen (Z S. 28).

• Den Schalter VIDEO/DSC auf “ ” stellen.

39.

• Schalten Sie das TV-Gerät auf den Video-Modus oder Videokanal (Z S. 22, 23).

• Die Cassettenfachklappe schließen (Z S. 12).

40.

————

41.

•Die Lautsprecher-Lautstärke verringern (Z S. 21).

42.

• Eine Videokopfreinigung mit einer Reinigungscassette (nicht mitgeliefert) durchführen (Z S. 94).

STÖRUNG MÖGLICHE URSACHE ABHILFE

43.

LCD-Monitor, Sucher und/ oder Objektiv sind verschmutzt.

44.

Eine Anzeige stimmt nicht mit dem Modus überein.

45.

Eine Fehleranzeige (E01 — E06) erscheint.

46.

Die Ladeanzeige des Camcorders leuchtet nicht.

47.

Keine LCD-MonitorBildwiedergabe.

48.

Beim Bildausdruck erscheint ein schwarzer Balken am unteren Bildrand.

49.

Der Camcorder arbeitet nicht bei DVAnschlussverbindung.

51.

Die Speicherkarte kann nicht aus dem Camcorder entnommen werden.

43.

————

44.

45.

46.

47.

48.

49.

————

• Es ist eine CamcorderFehlfunktion aufgetreten. Hierauf werden alle Camcorder-Funktionen gesperrt.

• Die Batteriesatztemperatur ist extrem hoch oder niedrig.

• Der Ladebetrieb kann bei extrem hohen oder niedrigen Umgebungstemperaturen beeinträchtigt werden.

• Der Sucher ist vollständig herausgezogen.

• Die LCD-Monitor-Helligkeit ist zu niedrig eingestellt.

• Dies ist keine Fehlfunktion.

• Das DV-Kabel wurde bei eingeschaltetem Camcorder abgezogen oder angeschlossen.

51.

————

43.

•Vorsichtig mit einem weichen Tuch reinigen. Keinen zu hohen Druck ausüben (Z S. 84).

44.

• Beachten Sie die Angaben zu den LCD-Monitor-/ Sucherbildschirm-Anzeigen (Z S. 88 – 92).

45.

• Die Spannungsquelle abtrennen (Batteriesatz, Netz-/ Ladegerät etc.) und einige Minuten warten, bis die Anzeige erlischt. Dann die Spannungsquelle anschließen und den Camcorder erneut verwenden. Falls die Anzeige trotz wiederholter Ausführung dieser Abhilfeschritte beibehalten wird, wenden Sie sich bitte an Ihren JVC Service.

46.

• Ein Batteriesatz sollte bei zulässigen Umgebungstemperaturen (10° bis 35°) aufgeladen werden (Z S. 93).

47.

• Den Sucher vollständig einschieben.

• Stellen Sie die LCD-MonitorHelligkeit ein (Z S. 18).

• Wenn der LCD-Monitor um 180° nach vorne gedreht wurde, diesen vollständig abklappen (Z S. 18).

48.

• Dies kann bei Verwendung der digitalen Bildstabilisierung (Z S. 39) verhindert werden.

49.

• Den Camcorder aus- und erneut einschalten. Dann die Bedienschritte durchführen.

51.

• Die Speicherkarte einige Male leicht nach innen drücken (Z S. 14).

DE83

84 DE

Nach dem Gebrauch

PFLEGE UND INSTANDHALTUNG

Reinigen des Camcorders

Schalten Sie den Camcorder aus.

Schieben und halten Sie den OPEN/EJECT-

Riegel in Pfeilrichtung nach unten und klappen Sie dann die Cassettenfachklappe nach außen, bis sie einrastet. Das Cassettenfach wird automatisch ausgeschoben. Entnehmen Sie die Cassette.

Drücken Sie das Cassettenfach zum Schließen

im Bereich “PUSH HERE” an und schließen Sie dann die Cassettenfachklappe.

Drücken Sie die BATT. RELEASE-Entriegelung 1

nach unten und nehmen Sie den Batteriesatz ab

2 3.

Cassettenfach

Entnehmen.

Drücken (PUSH HERE)

OPEN/EJECT-Riegel

Verwenden Sie zur äußeren Reinigung ein

weiches fusselfreies Tuch. Bei starker Verschmutzung ein mit mildem Seifenwasser befeuchtetes Tuch verwenden. Anschließend trockenreiben.

Öffnen Sie den LCD-Monitor. Reiben Sie den

geöffneten LCD-Monitor vorsichtig (ohne starke Druckausübung) mit einem trockenen fusselfreien Tuch ab. Schließen Sie den LCDMonitor wieder.

Verwenden Sie zur Objektivreinigung einen

Blasebalgpinsel und reinigen Sie vorsichtig mit Linsenreinigungspapier nach.

Ziehen Sie den Sucher vollständig nach außen.

Öffnen Sie den Okulardeckel in Pfeilrichtung

Reinigen Sie das Okularinnere mit einem weichen Tuch oder einem Blasebalgpinsel 2.

Schließen Sie den Okulardeckel, so dass dieser

einrastet, und schieben Sie den Sucher vollständig ein.

HINWEISE:

●

Keine starken Reinigungsmittel wie Benzin oder Alkohol verwenden.

●

Vor der Reinigung unbedingt die Spannungsquelle (Batteriesatz, Netz-/Ladegerät etc.) abtrennen.

●

Bei langdauernder Verunreinigung der Objektivlinse kann sich Schimmel bilden.

●

Bei Verwendung eines chemischen Reinigers oder chemisch behandelten Reinigungstuches bitte die zugehörigen Angaben beachten.

BATT. RELEASEEntriegelung

BlasebalgpinselOkulardeckel

GERÄTEÜBERSICHT

(GR-DVX88/DVX77: CU-V506) (GR-DVX44: CU-V505)

Anschlussmodul

DE85

1 USB-Buchse (Universal Serial Bus)

(nur GR-DVX88/DVX77) ........................ Z S. 74

Digital-Fotobild-Buchse [PC (DIGITAL PHOTO)]

(nur GR-DVX44) .................................... Z S. 74

2 S-Video-Ausgangsbuchsen

[S-VIDEO]..................................Z S. 22, 57, 70

3 •Schnittsteuerbuchse [EDIT]

(nur GR-DVX88/DVX77) ..................... Z S. 70

Hier bei Random Assemble-Schnitt ein

Schnittsteuerkabel anschließen. ... Z S. 69 – 73

•J-Buchse [JLIP (Joint Level Interface Protocol)]

(nur GR-DVX44) ..................................Z S. 70

Bei computergesteuerter Anwendung über die Software hier einen JLIP-kompatiblen Camcorder oder Videorecorder anschließen. Hier bei Random Assemble-Schnitt ein

Schnittsteuerkabel anschließen.... Z S. 69 – 73

86 DE

GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

$#@

poi

Q T Y

(

)

U I

e r

Bedienelemente

1 Taste für die Aufnahme von E-Mail-Clips

[E-MAIL CLIP REC]

(nur GR-DVX88/DVX77) ........................ Z S. 61

2 Taste für die Wiedergabe von Klangeffekten

[D. SOUND PLAY]

(nur GR-DVX88/DVX77) ........................ Z S. 56

3 •Menüwahl-/Einstellrad [+, –, PUSH] .... Z S. 38

•LCD-Monitor-Helligkeitsregler

[+, –] ................................................... Z S. 18

4 •Motorzoomregler [T/W] ...................... Z S. 19

•Lautsprecher-/Kopfhörerlautstärkeregler

[VOL.] .................................................Z S. 21

5 Hauptschalter

[ , , , OFF] .............................. Z S. 16

6 Sperrknopf ............................................. Z S. 16

7 Aufnahme-Start/Stopp-Taste ................... Z S. 18

8 Schnappschusstaste

[SNAPSHOT] .................Z S. 26, 27, 50, 59, 60

9 •Fokussiertaste [FOCUS] ....................... Z S. 51

•Leerstellentaste [BLANK] .....................Z S. 24

0 Batteriesatz-Entriegelung

[BATT. RELEASE] ...................................... Z S. 8

! Öffnen-/Auswurf-Riegel

[OPEN/EJECT] ........................................Z S. 12

@ Wahltaste [SELECT]

(nur GR-DVX88/DVX77) .................. Z S. 30, 32

# Bildsprungtaste [JUMP]

(nur GR-DVX88/DVX77) ........................ Z S. 30

$ Index-Taste [INDEX]

(nur GR-DVX88/DVX77) .................. Z S. 30, 56

% •Wiedergabe-/Pausentaste [6] ........... Z S. 21

•Nachtsichttaste [NIGHT-SCOPE] .........Z S. 45

^ •Vorspultaste [33] ............................... Z S. 21

•AE-Programmtaste [PROGRAM AE] ..... Z S. 46

& •Stopptaste [7] ......................................Z S. 21

•Gegenlichttaste [BACKLIGHT] ............ Z S. 52

* •Rückspultaste [22] .............................Z S. 21

•Belichtungstaste [EXPOSURE] ............. Z S. 52

( Video/DSC-Modus-Wahlschalter [VIDEO, ]

(nur GR-DVX88/DVX77) ........................ Z S. 16

) Kartenöffnungsschalter [CARD OPEN]

(nur GR-DVX88/DVX77) ........................ Z S. 14

q Dioptrienausgleichsregler ...................... Z S. 10

DE87

Anschlüsse

Die Buchsen w bis r befinden sich unter der Buchsenabdeckung.

w Digital-Videobuchse

DV-Eingang/Ausgang [DV IN/OUT: GR-DVX88] DV-Ausgang [DV OUT: GR-DVX77/DVX44]

(i.Link*) ...................................... Z S. 58, 74, 75

* i.Link verweist auf die Industrienorm IEEE1394-

1995 und zugehörige Erweiterungen. Das Logo

kennzeichnet Geräte, die mit der i.Link-Norm

kompatibel sind.

e •AV-Ausgang

[AV OUT]................................Z S. 22, 57, 70

•Kopfhörerbuchse [ ]

(nur GR-DVX88/DVX77) ......................Z S. 66

r Gleichspannungseingangsbuchse

[DC IN]................................................Z S. 8, 9

Anzeigen

t Rotlichtanzeige ................................Z S. 18, 40

y Betriebsanzeige................................Z S. 16, 18

u CHARGE-Anzeige .................................... Z S. 8

Andere Bereiche

i LCD-Monitor ................................... Z S. 18, 19

o Batteriehalter

/Anschlussmodulsfassung ................... Z S. 8, 23

p Lautsprecher ..........................................Z S. 21

Q Messsensorfenster

Diesen Bereich nicht abdecken, da er die zum Aufnehmen erforderlichen Messsensoren enthält.

W Eingebautes Stereo-Mikrofon..................Z S. 66

E Blitz (nur GR-DVX88/DVX77) ................ Z S. 54

R Blitzbelichtungsmesser (nur GR-DVX88/DVX77)

Nicht abdecken, da er die zur Blitzabgabe erforderlichen Messsensoren enthält.

T Objektiv Y Objektivschutz

Soll ein Filter (im Fachhandel erhältlich) angebracht werden, muss zuvor dieser Objektivschutz abgenommen werden.

U Sensorfenster für Fernbediensignal .........Z S. 62

I Griffschlaufe ..........................................Z S. 10

O Sucher ................................................... Z S. 10

P Sucherokulardeckel ............................... Z S. 84

a Kartenfachabdeckung

(nur GR-DVX88/DVX77) ........................Z S. 14

s Cassettenfachklappe .............................. Z S. 12

d Stativgewinde ........................................ Z S. 10

88 DE

GERÄTEÜBERSICHT

LCD-Monitor-/Sucheranzeigen bei Video-Aufnahme

1Erscheint bei aktiviertem Breitformat- oder

Cinema- Modus. (Z S. 40)

2 4 56

SO2U0N:D5512

BIT

50R

PLP

min EC

2 Zeigt den gewählten Fader-/Wischblendeneffekt

an. (Z S. 48, 49)

3 Dreht sich bei Bandlauf. (Z S. 18) 4 Zeigt die Aufnahmegeschwindigkeit

(SP oder LP) an. (Z S. 13)

5 Zeigt die Bandrestzeit an. (Z S. 18)

6 •Anzeige bei Aufnahme: REC.

•Anzeige bei Aufnahmepause: PAUSE. (Z S. 18)

7 Erscheint bei aktiviertem Mikrofon-

Windfiltermodus. (Z S. 40)

8 Erscheint, wenn der Camcorder auf Insert-Schnitt

(w) oder Insert-Schnittpause (6w) geschaltet ist.

9 Zeigt nach Camcorder-Einschaltung für ca. 5␣

Sekunden den Audio-Modus an. (Z S. 39)

0 Zeigt den Zeitcode an. (Z S. 20, 41)

Anzeigen

(Z S. 68)

LCD-Monitor-/Sucheranzeigen bei D.S.C.-Aufnahme (nur GR-DVX88/DVX77)

1 Zeigt den Bildgrößen-Modus des gespeicherten

Bildes an. Zwei Bildgrößenmodi stehen zur

VGA

2 3

FINE

4 5 6

10 /100

Auswahl: XGA und VGA (in der Reihenfolge der Bildqualität). (Z S. 15)

2 Erscheint als Blinkanzeige bei der Aufnahme.

3 Zeigt den Bildqualitäts-Modus des gespeicherten

Bildes an. Zwei Bildqualitäts-Modi stehen zur Auswahl: FINE und STD (Standard) (in der Reihenfolge der Bildqualität). (Z S. 15)

4 • Erscheint bei Aufnahme.

•Blinkt, wenn keine Speicherkarte eingesetzt ist.

5 Zeigt an, wieviele Bilder bereits aufgenommen

wurden. (Z S. 26)

6 Zeigt an, wieviele Bilder, einschließlich der

bereits hergestellten Aufnahmen, zur Verfügung stehen. (Z S. 26)

(Z S. 26)

LCD-Monitor-/Sucheranzeigen bei Video- und D.S.C.-Aufnahme

9 0

DE89

xBRW

IGHT

1 Erscheint bei auf “ ” gestelltem Hauptschalter.

2 • : Erscheint bei aktiviertem

Nachtsichtmodus. (Z S. 45)

• : Erscheint, wenn für “GAIN UP” der Einstellstatus “AUTO” gilt und die Shutterzeit automatisch gewählt wird.

3 : Erscheint, wenn im Menü “FLASH” auf

“AUTO ” eingestellt ist. (Nur GR-DVX88/DVX77) (Z S. 54)

4 Erscheint bei Weißbalanceeinstellung. (Z S. 53) 5 • : Erscheint bei der Gegenlichtkorrektur.

•“±” : Erscheint bei der Belichtungseinstellung.

6 Zeigt den gewählten AE-Programm-Bildeffekt an.

(Z S. 16)

(Z S. 39)

(Z S. 52)

(Z S. 46, 47)


20 .

1127.

031

7 Erscheint bei Blendenverriegelung. (Z S. 52) 8 Erscheint bei aktiviertem Bildstabilisierer (“DIS”).

9 Zoomverhältnis (Annäherungswert): Erscheint

0 Erscheint beim Zoomen.

! Erscheint bei aktiviertem Schnappschuss-Modus.

@ Erscheint bei Blitzbereitschaft. Wurde die

# • BRIGHT: Zeigt die LCD-Monitor-/

$ Anzeigefeld für Datum und Zeit. (Z S. 11) % Erscheint bei manueller Scharfeinstellung.

beim Zoomen. (Z S. 19)

Zoompegelanzeige (Z S. 19)

(Z S. 26, 50)

Blitzhelligkeit korrigiert, erscheint zusätzlich daneben eine Nummernangabe. (Nur GR-DVX88/DVX77) (Z S. 54, 55)

Sucherhelligkeit an. (Z S. 18)

• EXPLOSION: Zeigt den gewählten DigitalKlangeffekt an. (Z S. 56)

(Z S. 39)

(Z S. 51)

90 DE

GERÄTEÜBERSICHT

LCD-Monitor-/Sucheranzeigen bei Video-Wiedergabe

1 Zeigt den Audiomodus an. (Z S. 42, 44)

1 2 3 54

1L2

B2I0T:/2S

SE ARCH

112

MIC

031

2 Erscheint bei Leerabschnitte-Suchlauf. (Z S. 24)

Zeigt den gewählten Digital-Klangeffekt an.

3 Zeigt die Aufnahmegeschwindigkeit an.(Z S. 13) 4 Erscheint bei Bandlauf.

4 3 2 6 : Pause 64: Vorwärts-Zeitlupe 1

6 : Rückwärts-Zeitlupe e : Nachvertonung 6e : Nachvertonungspause

5 Zeigt den Toneingang für die Nachvertonung an.

(Nur GR-DVX88/DVX77) (Z S. 66, 67)

6 Anzeigefeld für Datum/Zeit. (Z S. 42, 43) 7 BRIGHT : Zeigt den Pegel bei Helligkeits-

VOLUME : Zeigt die Lautstärke des

Die Pegelmarke wird versetzt.

8 Zeigt den Zeitcode an. (Z S. 42, 43)

Anzeigen (Forts.)

(Z S. 30, 56)

: Wiedergabe : Vorspulen/Bildsuchlauf vorwärts : Rückspulen/Bildsuchlauf rückwärts

einstellung (LCD-Monitor oder Sucher) an. (Z S. 18)

Lautsprechers an. Oder zeigt die Lautstärke des Kopfhörers an. (Nur GR-DVX88/DVX77) (Z S. 21)

LCD-Monitor-/Sucheranzeigen bei D.S.C.-Wiedergabe (Nur GR-DVX88/DVX77)

1 Zeigt die Art der Datei an (IMAGE/E-CLIP/

D.SOUND).

100

0010

20.

2 Anzeigebereich für Verzeichnis-/Dateinamen.

(Erscheint nur, wenn Standbilder angezeigt werden.) (Z S. 28)

3 Anzeigefeld für Datum. (Erscheint nur, wenn

Standbilder angezeigt werden.) (Z S. 28)

4 Zeigt den LCD-Monitor-/Sucher-Helligkeitspegel

an. (Z S. 18)

Die Pegelmarke wird versetzt.

5 Zeigt die Gesamtzahl der bereits gespeicherten

Dateien an. (Z S. 28)

6 Zeigt die Datei-Indexnummer an. (Z S. 28)

12.01


BR I GHT

10 / 24

6 5

Warnanzeigen

Anzeigen Funktion

CHECK TAPE’S ERASE

PROTECTION TAB

HEAD CLEANING

REQUIRED USE

CLEANING CASSETTE

CONDENSATION

OPERATION PAUSED

PLEASE WAIT

TAPE!

TAPE END

DIFFERENT

FORMATTED TAPE

DE91

Zeigt die Batteriesatz-Restleistung an.

Restleistung: Hoch Restleistung: Erschöpft

Wenn der Batteriesatz nahezu keine Leistung mehr abgibt, blinkt die Anzeige . Bei erschöpftem Batteriesatz wird der Camcorder automatisch ausgeschaltet.

Erscheint, wenn keine Cassette eingelegt ist. (Z S. 12) Erscheint, wenn die eingelegte Cassette schreibgeschützt (Schreibschutz-

schieber auf “SAVE”) ist und der Camcorder zur Videoaufnahme verwendet werden soll (Schalter VIDEO/DSC auf “VIDEO” (nur GR-DVX88/DVX77), Hauptschalter auf “ ” oder “ ”. (Z S. 16)

Erscheint, wenn bei Aufnahme eine Verschmutzung der Videoköpfe festgestellt wird. Eine Reinigungscassette (Sonderzubehör) verwenden.

(Z S. 94)

Erscheint, wenn im Camcorderinneren Kondensationsniederschlag festgestellt wird. In diesem Fall mehr als eine Stunde warten, bis sich der Niederschlag verflüchtigt hat.

Erscheint, wenn keine Cassette eingelegt ist und die Aufnahme-Start/StoppTaste und die Taste SNAPSHOT bei auf “ ” oder “ ” gestelltem Hauptschalter und auf “VIDEO” gestelltem Schalter VIDEO/DSC (nur GRDVX88/DVX77) gedrückt wird.

Erscheint, wenn das Bandende bei Aufnahme oder Wiedergabe erreicht wird. (Z S. 77)

Erscheint, wenn eine Cassette mit nicht geeignetem Format eingelegt ist.

SET DATE/TIME!

A. DUB ERROR!

<CANNOT DUB

ON A LP RECORDED

TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING>

<CHECK TAPE’S ERASE

PROTECTION TAB>

MEMORY IS FULL

INSERT ERROR!

● Erscheint, wenn keine Datum/Zeit-Einstellung vorgenommen wurde. (Z S. 11)

● Erscheint, wenn die eingebaute Uhrenbatterie entladen ist und infolge

dessen die Datum/Zeit-Einstellung gelöscht wurde. (Z S. 11)

Erscheint, wenn für einen leeren Bandabschnitt auf Nachvertonung geschaltet wird. (Z S. 66)

● Erscheint, wenn für einen im LP-Modus bespielten Bandabschnitt auf

Nachvertonung geschaltet wird. (Z S. 66)

● Erscheint, wenn für einen im 16-Bit-Modus bespielten Bandabschnitt auf

Nachvertonung geschaltet wird. (Z S. 66)

● Erscheint, wenn auf der Fernbedienung die Taste A.DUB (e) gedrückt

wird und der Aufnahmeschutzschieber der eingelegten Cassette auf “SAVE” gestellt ist. (Z S. 66)

● Erscheint, wenn eine Nachvertonung mit Hilfe eines digitalen Klangeffekts

versucht wird, aber keine Speicherkarte geladen ist. (Z S. 67)

Erscheint, wenn die Speicherkarte voll und keine weitere Aufnahme möglich ist.

Erscheint, wenn beim Insert-Schnitt ein unbespielter Bandabschnitt vorliegt/erreicht wird. (Z S. 68)

FORTSETZUNG NÄCHSTE SEITE

92 DE

Anzeigen Funktion

INSERT ERROR!

<CANNOT EDIT

ON A LP RECORDED

<CHECK TAPE’S ERASE

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

CHECK CARD'S WRITE

PROTECTION SWITCH

TAPE>

PROTECTION TAB>

COPYING FAILED

MEMORY CARD!

PLEASE

FORMAT

NO FILES STORED

NO SOUND FILES

Unsupported file!

E01 — E06

CARD ERROR!

GERÄTEÜBERSICHT

● Erscheint, wenn beim Insert-Schnitt ein im LP-Modus bespielter

Bandabschnitt vorliegt/erreicht wird. (Z S. 68)

● Erscheint, wenn auf der Fernbedienung die Taste INSERT (w) gedrückt

wird und der Löschschutzschieber der Cassette auf ”SAVE” gestellt ist.

● Erscheint, wenn im Kopiermodus ein kopiergeschütztes Signal an den als

Aufnahmegerät eingesetzten Camcorder angelegt wird.

● Erscheint in den folgenden Fällen beim Kopieren von einem Videoband

auf eine Speicherkarte (als digitale Standbilder oder Videoclips): – Wenn keine Speicherkarte eingelegt ist. – Wenn die Speicherkarte voll ist. – Wenn die Speicherkarte nicht formatiert ist. – Wenn eine schreibgeschützte SD-Speicherkarte eingelegt ist.(Z S. 60, 61)

● Erscheint in den folgenden Fällen, wenn auf der Speicherkarte

gespeicherte Standbilder oder Klangeffekte auf Band kopiert werden: – Bei Kondensation im Camcorder. – Wenn keine Cassette eingelegt ist. – Wenn der Cassetten-Aufnahmeschutzschieber auf “SAVE” gestellt ist. – Wenn eine ungeeignete Cassette eingelegt ist. – Wenn das Bandende erreicht wurde. (Z S. 59)

Erscheint, wenn keine Speicherkarte eingelegt ist und die Taste SNAPSHOT bei auf “ ” oder “ ” gestelltem Hauptschalter und auf “ ” gestelltem Schalter VIDEO/DSC gedrückt wird. (Z S. 26)

Erscheint, wenn die Speicherkarte beschädigte Daten enthält oder noch nicht formatiert ist. Die Speicherkarte muss in diesem Fall formatiert werden. (Z S. 36)

• Erscheint, wenn der Hauptschalter auf

Schalter VIDEO/DSC auf Speicherkarte gespeichert sind.

• Erscheint, wenn keine Videoclip-Dateien auf der Speicherkarte

gespeichert sind, wenn der Videoclip-Modus durch Drücken der Taste SELECT aktiviert wird.

• Erscheint, nachdem eine Speicherkarte initialisiert wurde.

Erscheint, wenn keine Tondateien auf der Speicherkarte gespeichert sind, wenn der Klangeffekt-Modus durch Drücken der Taste SELECT aktiviert wird, oder wenn die Taste D.SOUND PLAY während der Aufnahme gedrückt wird.

Erscheint, wenn eine Datei gewählt wird, die ein anderes Format als MP3 für digitale Tonaufnahmen oder DCF für Bilder aufweist.

Die Fehleranzeige (E01 — E06) verweist auf die Art der Fehlfunktion. Bei Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die Spannungsquelle abtrennen (Batteriesatz etc.) und einige Minuten warten. Wenn die Anzeige erlischt, kann der Camcorder erneut verwendet werden. Falls die Anzeige nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

Erscheint, wenn der Camcorder innerhalb von 60 Sekunden die eingelegte Speicherkarte nicht identifizieren kann. Die Speicherkarte entnehmen und nochmals einlegen. Diesen Vorgang wiederholen, bis diese Anzeige unterbleibt. Wenn die Anzeige beibehalten wird, liegt ein Speicherkartenfehler/-schaden vor.

Erscheint, wenn im DSC-Modus versucht wird, eine Einzelbildaufnahme herzustellen und die eingelegte SD-Speicherkarte schreibgeschützt ist.

“ ”

, falls keine Bilddateien auf der

Anzeigen (Forts.)

(Z S. 68)

gestellt wird und der

VORSICHTSMASSNAHMEN

DE93

Allgemeine Batterie-Sicherheitshinweise

Wenn die Fernbedienung bei einwandfreier Handhabung nicht arbeitet, sind die Batterien verbraucht und müssen gegen frische Batterien ausgetauscht werden.

Ausschließlich die folgende Batterieausführung verwenden: R03 (AAA) x 2

Bitte beachten Sie die folgenden BatterieHandhabungshinweise. Bei unsachgemäßer Handhabung können Batterien auslaufen und/oder platzen.

1. Angaben zum Batteriewechsel siehe Seite 62.

2. Niemals eine ungeeignete Batterieausführung

verwenden.

3. Batterien stets polrichtig einlegen.

4. Niemals wiederaufladbare Batterien verwenden.

5. Batterien niemals extrem hohen Temperaturen

aussetzen, da diese andernfalls auslaufen und/ oder platzen können.

6. Batterien niemals zur Entsorgung verbrennen.

7. Bei längerer Nichtbenutzung und Lagerung die

Batterien entnehmen. Falls Batterien auslaufen, kann es zu Geräteschäden kommen.

8. Niemals die mitgelieferten Batterien

wiederaufladen.

Batteriesätze

Bei dem mitgelieferten Batteriesatz handelt es sich um eine Lithium-IonenAusführung. Bitte lesen Sie vor der Ingebrauchnahme des Batteriesatzes die folgenden Sicherheitshinweise durch.

1. Zur Unfallverhütung Batteriesätze . . .

.... niemals verbrennen.

.... niemals an den Polkontakten kurzschließen.

.... niemals zerlegen oder umbauen.

.... niemals auf über 60° erwärmen (Brand- und

Explosionsgefahr).

.... ausschließlich mit einem zulässigen Ladegerät

laden.

2. Zur Schadensverhütung und für eine verlängerte Nutzungsdauer Batteriesätze . . .

.... niemals einer starken Erschütterung aussetzen.

.... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende Tabelle) laden. Die verwendete Batteriesatzausführung arbeitet mit chemischer Reaktion — bei zu niedrigen Temperaturen wird die chemische Ablauf beeinträchtigt, bei zu hohen Temperaturen kann keine vollständige Aufladung erzielt werden.

.... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer Einwirkung von hohen Temperaturen wird die natürliche Entladung beschleunigt und die Nutzungsdauer verkürzt.

.... den Batteriesatz einmal im Jahr vollständig laden

und wieder entladen, wenn dieser über einen besonders langen Zeitraum gelagert wird.

.... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte auch im abgeschalteten Zustand Spannung verbrauchen können.

HINWEISE:

●

Die Erwärmung des Batteriesatzes nach dem Ladevorgang bzw. nach dem Gebrauch ist normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb ............................ 10°C bis 35°C

Betrieb ................................... 0°C bis 40°C

Lagerung ................................ –10°C bis 30°C

●

Die Ladedauer ist auf eine Umgebungstemperatur von 20°C bezogen.

●

Je geringer die Umgebungstemperatur, desto länger die Ladedauer.

Kontakte

94 DE

VORSICHTSMASSNAHMEN

(Forts.)

Cassetten

Bitte beachten Sie die folgenden Angaben zur einwandfreien Handhabung und Lagerung Ihrer Cassetten :

1. Bei Cassettengebrauch . . .

.... sicherstellen, dass die Cassette das Zeichen

“Mini DV” trägt.

.... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video- und Audiosignale automatisch gelöscht.

.... sicherstellen, dass die Cassette einwandfrei

eingesetzt wird.

.... die Cassette nicht wiederholt einlegen und

entnehmen, ohne dass das Band transportiert wurde. Andernfalls kann das Band durchhängen und beschädigt werden.

.... niemals die Bandschutzklappe öffnen.

Andernfalls wird das Band der Einwirkung von Fingerabdrücken und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung darauf, dass . . .

.... stets ausreichender Abstand zu Heizkörpern

und anderen Hitze abstrahlenden Orten gewährleistet ist.

.... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

.... Cassetten niemals übermäßigen Erschütte-

rungen und Vibrationen ausgesetzt sind.

.... Cassetten niemals starken Magnetfeldern

(Motoren, Transformatoren, Magneten etc.) ausgesetzt sind.

.... Cassetten in ihrer Schutzhülle senkrecht

aufgestellt werden.

Speicherkarte

Zur Gewährleistung der einwandfreien Handhabung und Aufbewahrung von Speicherkarten die folgenden Angaben beachten:

1. Bei Gebrauch:

.... Ausschließlich eine Speicherkarte verwenden,

die das SD- oder das MultiMediaCard-Zeichen vorweist.

.... Die Speicherkarte einwandfrei ausrichten und

einsetzen.

2. Bei Datenaustausch mit der Speicherkarte (Aufnahme, Wiedergabe, Löschung, Formatierung etc.):

.... niemals die Speicherkarte entnehmen oder den

Camcorder ausschalten.

3. Bei Aufbewahrung:

.... Die Speicherkarte nicht in der Nähe von

Heizkörpern etc. aufbewahren.

.... Die Speicherkarte nicht direktem Sonnenlicht

aussetzen.

.... Die Speicherkarte keinen Erschütterungen oder

Vibrationen aussetzen

.... Die Speicherkarte keinen starken

elektromagnetischen Feldern (Motoren. Generatoren, Magneten etc.) aussetzen.

LCD-Monitor

1. Zur Vermeidung von LCD-Monitor-Schäden NIEMALS:

.... starken Druck auf den LCD-Monitor ausüben.

.... den Camcorder mit nach unten weisendem

LCD-Monitor ablegen.

2. Zur Gewährleistung einer langen Nutzungsdauer:

.... zur Reinigung keine rauhen Materialien

(grobes Tuch etc.) verwenden.

3. Beachten Sie, dass die folgenden LCD-MonitorEigenschaften keine Fehlfunktion darstellen:

•Bei Camcordergebrauch können sich LCD-

Monitor-Rahmen und -Rückseite erwärmen.

•Ist der Camcorder lange eingeschaltet, kann sich

der LCD-Monitor-Rahmen stark erwärmen.

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

.... Gehäuseteile entfernen.

.... das Gerät zerlegen oder umbauen.

.... die Batteriepole kurzschließen.

Einen Batteriesatz bei Aufbewahrung von metallischen Gegenständen entfernt halten.

.... entflammbare oder metallische Gegenstände

bzw. Flüssigkeit in das Geräteinnere gelangen lassen.

.... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

.... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

.... die hoher Luftfeuchtigkeit oder

Staubeinwirkung ausgesetzt sind.

.... die Dampf- oder Rußeinwirkung (Kochstelle

etc.) ausgesetzt sind.

.... die Erschütterungen oder Vibrationen

ausgesetzt sind.

.... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

.... die starken magnetischen oder

elektromagnetischen Feldern (von Lautsprecher, Sendeantenne etc.) ausgesetzt sind.

.... die extremen Temperaturen (über 40° C bzw.

unter 0° C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

.... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

.... die extrem geringer (unter 35 %) oder hoher

(über 80 %) Luftfeuchtigkeit ausgesetzt sind.

.... die direkter Sonneneinstrahlung ausgesetzt

sind.

.... an denen Hitzestaus auftreten

(Fahrzeuginnenraum im Sommer etc.) können.

.... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

.... Nässe aussetzen.

.... fallenlassen oder gegen harte Gegenstände

stoßen lassen.

.... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

.... mit dem Objektiv für lange Zeit auf eine

besonders helle Lichtquelle richten.

.... so halten, dass Sonnenlicht direkt in das

Objektiv einfallen kann.

.... beim Transportieren am LCD-Monitor oder

Sucher halten.

.... an der Handschlaufe oder am Tragegurt

schwingen.

.... bei Aufbewahrung in der Soft Case-Tragetasche

schwingen.

5. Bei verschmutzten Videoköpfen können die folgenden Beeinträchtigungen auftreten:

•Keine Bild- und Tonwiedergabe.

•Blockförmige Wiedergabestöreinstreuungen.

•Bei der Aufnahme erscheint die LCD-MonitorWarnanzeige für verschmutzte Videoköpfe “ ”.

In diesem Fall die Reinigungscassette (Sonderzubehör) verwenden. Legen Sie die Reinigungscassette ein und schalten Sie auf auf Wiedergabe. Der Camcorder stoppt den Bandlauf nach 20 Sekunden automatisch. Wird die Reinigungscassette in zu kurzen Abständen wiederholt eingesetzt, können die Videoköpfe beschädigt werden. Falls nach einem Reinigungsvorgang weiterhin Verschmutzungsprobleme auftreten, wenden Sie sich bitte an Ihren JVC Fachhändler. Die Kopftrommel und das Laufwerk unterliegen Schmutzeinwirkungen und Abnutzungserscheinungen. Nach ca. 1000 Betriebsstunden sollten regelmäßig Inspektionen vorgenommen werden, um eine einwandfreie Bildqualität beizubehalten. Wenden Sie sich bitte an Ihren JVC Service.

DE95

CD-ROM-Handhabung

•Die Signalseite (unbedruckt) stets frei von Verunreinigungen und Kratzern halten. Die CDROM niemals beschriften oder bekleben! Verunreinigungen mit einem weichen Tuch entfernen. Hierbei gerade von der CD-ROM-Mitte zur Kante wischen.

•Niemals herkömmliche Schallplattenreiniger oder Reinigungssprays verwenden.

•Die CD-ROM niemals biegen und niemals die Signalseite berühren.

•Die CD-ROM niemals an Orten aufbewahren, die Staub, extremem Temperaturen, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung ausgesetzt sind.

Feuchtigkeitskondensation . . .

● Wenn ein Glas mit kalter Flüssigkeit gefüllt wird, bilden sich an der Glasaußenfläche Kondenswassertropfen. Dementsprechend tritt Kondensationsniederschlag im Camcorderinneren auf, wenn Ihr Camcorder einem starken Temperaturwechsel von kalt zu warm (Ortswechsel, Aufheizen eines kalten Raumes etc.), extremer Luftfeuchtigkeit oder direkt dem Luftstrom einer Klimaanlage ausgesetzt ist.

● Bei Kondensationsniederschlag an der Kopftrommel kann das Band und/oder der Bandmechanismus ernsthaft beschädigt werden.

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den Camcorder auf keinen Fall benutzen. Wenden Sie sich umgehend an Ihren JVC Fachhändler.

Dieser Camcorder ist ein Mikrocomputergesteuertes Gerät. Externe Störsignale und Interferenzen (TV-Gerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle (Batteriesatz etc.) abtrennen und einige Minuten warten. Hierauf den Camcorder erneut mit Spannung versorgen und die erforderlichen Bedienschritte durchführen.

96 DE

AE-Programm-Bildeffekte ...................... Z S. 46, 47

Analogeingang ..................................... Z S. 42, 57

Anschlüsse ............. Z S. 8, 9, 22, 57, 58, 70, 74, 75

Audio-Modus ................................. Z S. 39, 42, 44

Audiokanäle (links/rechts) ........................... Z S. 44

Aufnahmebereitschaft ................................. Z S. 18

Aufnahmegeschwindigkeit .......................... Z S. 13

Auto-Datum ............................................... Z S. 41

Auto-Focus ................................................. Z S. 51

Automatische Ausschaltung ............ Z S. 18, 27, 28

Automatische Wiedergabe .......................... Z S. 28

Bandumspulen ........................................... Z S. 21

Batteriesatz ......................................... Z S. 8, 9, 93

Batteriesatz-Ladebetrieb ................................ Z S. 8

Batteriewarnung ......................................... Z S. 91

Belichtungseinstellung ................................ Z S. 52

Bildgrößenmodus ....................................... Z S. 15

Bildqualitätsmodus ..................................... Z S. 15

Bildsprung .................................................. Z S. 30

Bildstabilisierung [DIS] ............................... Z S. 39

Bildsuchlauf ............................................... Z S. 21

Bildüberblendung ................................. Z S. 48, 49

Blendeneinstellung ..................................... Z S. 52

Blendenverriegelung ................................... Z S. 52

Blitz ..................................................... Z S. 54, 55

Breitformat-Modus ...................................... Z S. 40

Camcorder-Reinigung ................................. Z S. 84

Cassette einlegen ........................................ Z S. 12

Cassetten entnehmen .................................. Z S. 12

Cinema-Bildeffekt ....................................... Z S. 40

Classic Film-Bildeffekt ................................ Z S. 47

Dämmerlicht-Bildeffekt ............................... Z S. 47

Dateilöschung ...................................... Z S. 32, 33

Dateischreibschutz ..................................... Z S. 31

Datums-/Uhrzeitanzeige ..................... Z S. 41 – 43

Datums-/Uhrzeiteinstellung ........................ Z S. 11

Digitale Klangeffekte ................................... Z S. 56

Digitalzoom ......................................... Z S. 19, 39

DIS (Digitale Bildstabilisierung) ................... Z S. 39

DPOF (Digital Print Order Format) ........ Z S. 34, 35

Drucker ...................................................... Z S. 75

STICHWORTVERZEICHNIS

Eigenportraitaufnahme ................................ Z S. 19

Einzelbildfortschaltung ......................... Z S. 21, 64

Fader-Effekt .......................................... Z S. 48, 49

Fernbedienung ........................................... Z S. 62

Fernbedienungs-Herstellercode ................... Z S. 69

Formatieren einer Speicherkarte .................. Z S. 36

Gegenlichtkorrektur

(BACKLIGHT) ............................................. Z S. 52

Griffeinstellung ........................................... Z S. 10

Hauptschalterpositionen ............................. Z S. 16

Hoch oder tief gehaltener Camcorder ......... Z S. 19

Index-Bildmenü .......................................... Z S. 29

Index-Wiedergabe ...................................... Z S. 30

Insert-Schnitt .............................................. Z S. 68

Kopiermodus ...................................... Z S. 57 – 61

Lautsprecherlautstärke ................................ Z S. 21

Langsamer Shutter ...................................... Z S. 47

LCD-Monitor-Bildaufhellung....................... Z S. 18

LCD-Monitor-Bildabdunkelung ................... Z S. 18

LCD-Monitor-/Sucheranzeigen............ Z S. 88 – 92

Leerabschnitte-Suchlauf .............................. Z S. 24

Manuelle Scharfstellung .............................. Z S. 51

Menü CAMERA .......................................... Z S. 39

Menü DISPLAY ..................................... Z S. 41, 42

Menü DSC ................................................. Z S. 41

Menü MANUAL ................................... Z S. 39, 40

Menü MEMORY ................................... Z S. 31, 43

Menü SYSTEM ........................................ Z 40 – 42

Menü VIDEO ............................................. Z S. 42

Mitgeliefertes Zubehör .................................. Z S. 5

Monoton-Bildeffekt ..................................... Z S. 47

MultiMediaCard ................................... Z S. 14, 94

Nachtsichtmodus........................................ Z S. 45

Nachvertonung .......................................... Z S. 66

Netzgerät ................................................. Z S. 8, 9

Random Assemble-Schnitt .................. Z S. 69 – 73

“Rote-Augen-Effekt”-Reduzierung ............... Z S. 54

Rotlicht ...................................................... Z S. 40

Rückstellmodus .......................................... Z S. 25

Schnappschuss ..................................... Z S. 26, 50

Schnappschussmodus ........................... Z S. 26, 50

Schnee-AE-Programm ................................. Z S. 47

Schreibschutz ............................................. Z S. 12

SD-Speicherkarte ........................................ Z S. 14

Sepia-Bildeffekt .......................................... Z S. 47

Serienbildaufnahme .................................... Z S. 50

Shutterzeiten .............................................. Z S. 47

Speicherkarte ....................................... Z S. 14, 94

Sport-AE-Programm .................................... Z S. 47

Spotlight-AE-Programm ............................... Z S. 47

Squeeze-Bildeffekt ...................................... Z S. 40

Standbildwiedergabe .................................. Z S. 21

Stativanbringung ......................................... Z S. 10

Stroboskop-Bildeffekt .................................. Z S. 47

Suchereinstellung ....................................... Z S. 10

Symbolanzeigen ................................. Z S. 39 – 41

DE97

Technische Daten ................................. Z S. 98, 99

Tele-Makro ................................................. Z S. 39

Vorführmodus......................................... Z S. 6, 40

Verstärkungsanhebung (Gain-up) ................ Z S. 39

Videoclip-Aufnahme................................... Z S. 61

Video-Echo-Bildeffeffekt ............................. Z S. 47

VIDEO/DSC-Umschaltung .......................... Z S. 16

Warnton ..................................................... Z S. 40

Weißbalance .............................................. Z S. 53

Wiedergabe-Bildeffekte............................... Z S. 65

Wiedergabezoom ....................................... Z S. 64

Windfilter ................................................... Z S. 40

Wischblenden ...................................... Z S. 48, 49

Zeitcode .............................................. Z S. 41– 43

Zeitlupe ............................................... Z S. 21, 64

Zoomen ..................................................... Z S. 19

98 DE

TECHNISCHE DATEN

Camcorder

Allgemein

Spannungsversorgung : 11 V Gleichstrom (bei Netzbetrieb)

7,2 V Gleichstrom (bei Batteriebetrieb)

Leistungsaufnahme

Bei ausgeschaltetem LCD-Monitor und eingeschaltetem Sucher : Ca. 4,4 W (GR-DVX88/DVX77), Ca. 4,0 W (GR-DVX44)

Bei eingeschaltetem LCD-Monitor und ausgeschaltetem Sucher : Ca. 5,2 W (GR-DVX88/DVX77), Ca. 4,8 W (GR-DVX44)

Abmessungen (B x H x T) : 51 mm x 120 mm x 97 mm (bei eingeklapptem LCD-Monitor und

Gewicht : Ca. 500 g (GR-DVX88/DVX77)

Umgebungs-Betriebstemperatur : 0°C – 40°C Umgebungs-Luftfeuchtigkeit : 35% – 80% Umgebungs-Lagerungstemperatur : –20°C – 50°C Bildwandler : 1/4" -CCD-Chip Objektiv : F 1,8, f = 3,6 mm bis 36 mm, 10fach Motorzoom Filterdurchmesser : ø27 mm LCD-Monitor : 2,5" diagonal, LCD-Bildschirm/TFT Active Matrix Sucher : Elektronischer Sucher mit 0,44"-Farb-LCD Lautsprecher : Mono

Für Digital-Camcorder (Video)

Aufnahmeformat : DV-Format (SD-Modus) Farbsignalnorm :PAL Aufnahme/Wiedergabe : Video: Digital-Komponenten-Aufnahme

Cassette : Mini-DV Bandgeschwindigkeit : SP: 18,8 mm/Sek.

Max. Aufnahmezeit : SP: 80 Min. (mit 80-Min.-Cassette) LP: 120 Min.

Für Digital-Camcorder (D.S.C.) (nur GR-DVX88/DVX77)

Speichermedium : SD-Speicherkarte/MultiMediaCard Datenkompression : Standbild : JPEG (kompatibel)

Dateigröße : 2 Stufen (XGA: 1024 x 768 Bildpunkte/VGA: 640 x 480 Bildpunkte) Bildqualität : 2 Stufen (FINE/STANDARD) Anzahl der speicherbaren Bilder (Annäherunswert) (mit der bereitgestellten Speicherkarte [8 MB], mit voreingestellten Klangeffekten)

FINE : 40 (VGA), 20 (XGA) STANDARD : 130 (VGA), 60 (XGA)

(mit einer optionalen Speicherkarte [16 MB])

FINE : 100 (VGA), 40 (XGA) STANDARD : 290 (VGA), 140 (XGA)

(mit einer optionalen Speicherkarte [32 MB])

FINE : 210 (VGA), 90 (XGA) STANDARD : 610 (VGA), 290 (XGA)

(mit einer optionalen Speicherkarte [64 MB])

FINE : 430 (VGA), 190 (XGA) STANDARD : 1230 (VGA), 600 (XGA)

vollständig abgesenktem Sucher)

Ca. 470 g (GR-DVX44)

: Audio: PCM-Digitalaufnahme, 32-kHz 4-Kanal (12 Bit),

48 kHz 2-Kanal (16 Bit)

LP: 12,5 mm/Sek.

Bewegtes Bild : MPEG4 (kompatibel)

Anschlüsse

Videoausgang : 1 Vss, 75 Ω, analog Audioausgang : 300 mV (eff.), 1 kΩ, analog, Stereo

Kopfhörerausgang (nur GR-DVX88/DVX77) : Stereo

Eingang/Ausgang (nur GR-DVX88) : 4-pol. nach IEEE 1394

Ausgang (nur GR-DVX77/DVX44) : 4-pol. nach IEEE 1394

Netzgerät (AP-V10EG)

Spannungsversorgung : 110 V bis 240 V Netzstrom, 50 Hz/60 Hz Nennabgabe : 11 V, Gleichstrom, 1 A Abmessungen (B x H x T) : 59 mm x 31 mm x 84 mm Gewicht : Ca. 140 g (ohne Netzkabel)

Anschlussmodul

Allgemein

Abmessungen (B x H x T) : 52 mm x 22 mm x 73 mm Gewicht : Ca. 35 g

Anschlüsse

USB (nur GR-DVX88/DVX77) : Typ B EDIT (nur GR-DVX88/DVX77) : 2-pol. (ø3,5 mm) S-Video

Ausgang : Y : 1 Vss, 75 Ω, analog

C : 0,29 Vss, 75 Ω, analog

JLIP (nur GR-DVX44) : 4-pol. (ø3,5 mm) PC (DIGITAL PHOTO)

(nur GR-DVX44) : 3-pol. (ø2,5 mm)

DE99

Die Angaben gelten, falls nicht anders angegeben, für die SP-Geschwindigkeit. Irrtümer sowie Änderungen des Designs und der technischen Daten vorbehalten.

Gedruckt in Japan 0201HOV*ID*SN

VICTOR COMPANY OF JAPAN, LIMITED

GR-DVX88

GR-DVX77

GR-DVX44

Jvc GR-DVX88, GR-DVX77, GR-DVX44 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
