JVC GR-DVX8, GR-DVX80 User Manual [ru]

Download

PУCCKИЙ

СОДЕРЖАНИЕ

АВТОМАТИЧЕСКАЯ ДЕМОНСТРАЦИЯ

ПOДГOTOBKA K ЗKCПЛУATAЦИИ

6 – 13

GR-DVX80 GR-DVX8

Пожалуйста посетите нашу страницу Homepage в Internet и ответьте на вопросы анкеты для потребителя (только на английском языке):

http://www.jvc-victor.co.jp/english/index-e.html

ЗАПИСЬ

Основной Режим Записи ..........................

Современные Функции ...........................

ВОСПРОИЗВЕДЕНИЕ

Основной режим воспроизведения ........

Современные Функции ...........................

Основные Соединения ...........................

Подключения для Опытного Оператора

ПЕРЕЗАПИСЬ

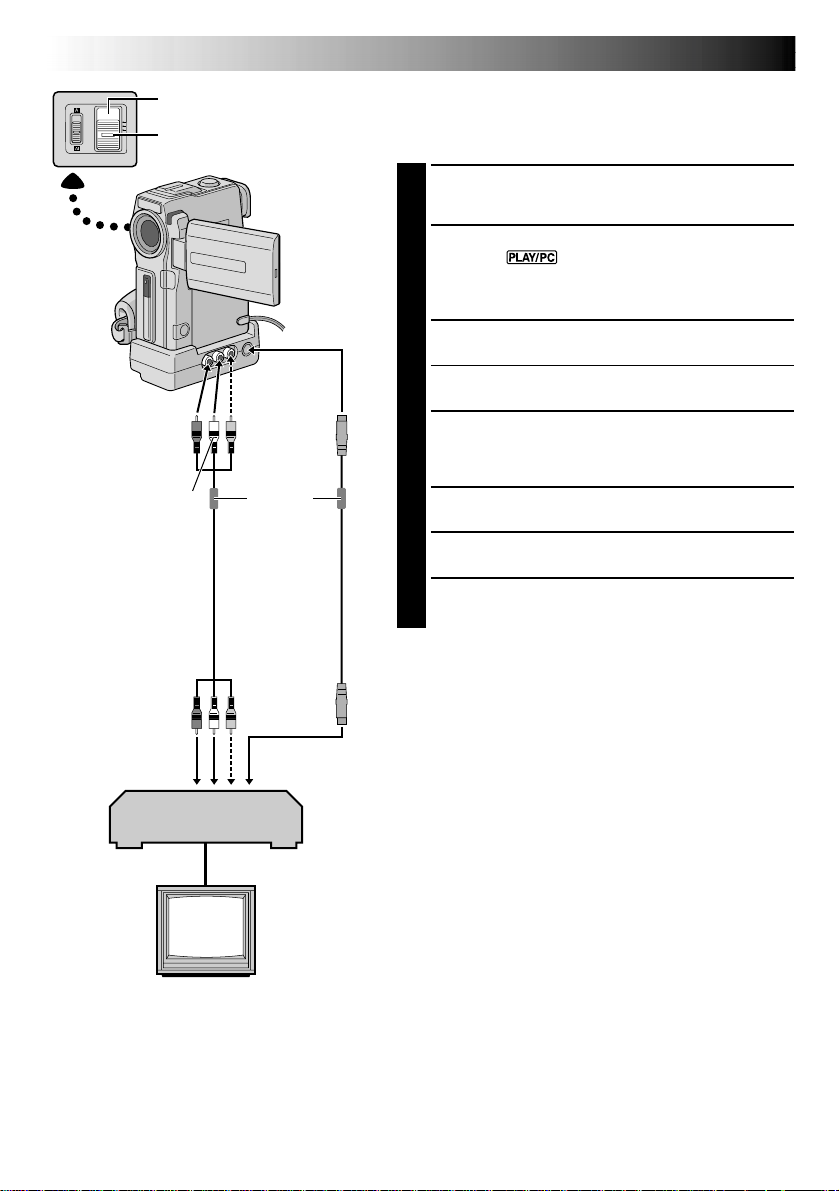

Перезапись на видеомагнитофон ..........

Запись с видеоплейера ..........................

Перезапись на видеоустройство,

снабженное DV-разъемом ....................

Запись с видеоустановки, оснащенной

DV коннектором ....................................

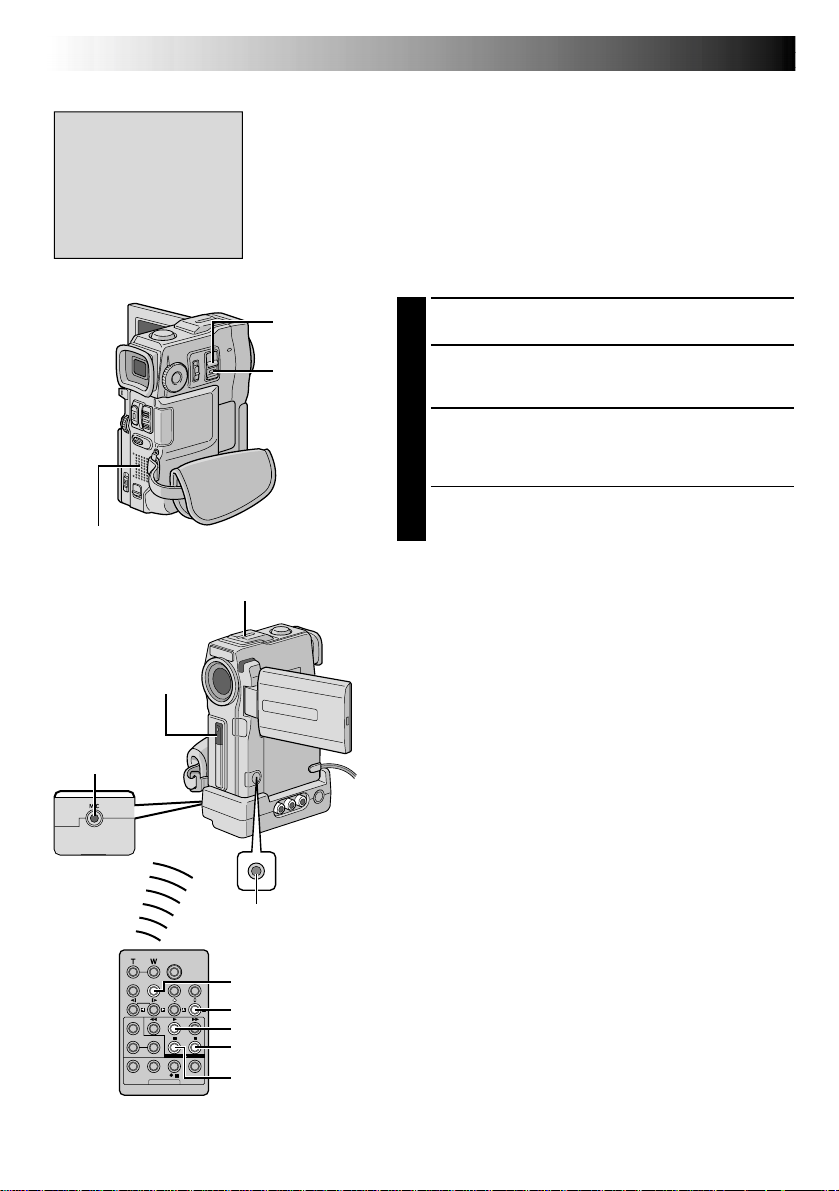

ИСПОЛЬЗОВАНИЕ ПДУ

Замедленное воспроизведение,

Покадровое воспроизведение

и Воспроизведение с трансфокацией

Спецэффекты воспроизведения ...........

Монтаж в произвольной

последовательности в режиме

продолжения ........................................

Для бoлee тoчнoгo мoнтaжa ...................

Ayдиoмикшиpoвaниe ..............................

ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ПОЛЬЗОВАТЕЛЕМ

OTЫCKAHИE HEИCПPABHOCTEЙ ИНДЕКС

Видеомонтажное стыковочное

устройство ............................................

Органы Управления, Разъемы и

Индикаторы

Индикаторы .............................................

ПPEДOCTOPOЖHOCTИ ТЕРМИНЫ TEXHИЧECKИE XAPAKTEPИCTИKИ

............................................

14 – 33

14 20

34 – 41

34 35 38

...

42 – 45

42 43

46 – 56

.....

48 49

50 54 56

58 – 64

65 – 70

66 68

71 – 73

74 – 75

76 – 77

LYT0635-005A

2 РУ

Увaжaeмый пoкyпaтeль,

Благодарим Вас за покупку этой цифровой видеокамеры. Перед тем как приступить к эксплуатации видеокамеры пожалуйста прочтите информацию, касающуюся техники безопасности и мер предосторожности, которая содержится на последующих странницах настоящего руководства, чтобы обеспечить безопасную эксплуатацию изделия.

дcпoльзoвaниe дaннoгo pyкoвoдcтвa пo зкcплyaтaции

• Все основные разделы и подразделы руководства перечислены в Содержании на обложке руководства.

• Бoльшинcтвo пoдpaздeлoв cнaбжeнo пpимeчaниями. He зaбyдьтe пpoчecть иx тaкжe.

• Ocнoвныe и ycoвepшeнcтвoвaнныe фyнкции/oпepaции paздeлeны для пpocтoты иcпoльзoвaния.

Peкoмeндyeтcя . . .

..... см. индекс (

тем, как приступить к эксплуатации видеокамеры.

..... внимательно прочтите параграф “Меры предосторожности”, где представлена важная информация

относительно безопасной эксплуатации.

Перед началом эксплуатации рекомендуется внимательно прочитать предупреждения на стр. 71 – 73.

MEPЫ ПPEДOCTOPOЖHOCTИ

BHИMAHИE: ДЛЯ ПPEДOTPAЩEHИЯ OПACHOCTИ BOCПЛAMEHEHИЯ ИЛИ ЗЛEKTPИЧECKOГO УДAPA HE ПOДBEPГAЙTE ДAHHЫЙ AППAPAT BOЗДEЙCTBИЮ ДOЖДЯ ИЛИ BЛAГИ.

 стр. 65 – 70) и познакомьтесь с расположением кнопок и других органов управления перед

ПPEДOCTEPEЖEHИЯ:

 Если Вы заметите дым, или почувствуете странный запах, исходящий из видеокамеры или сетевого

адаптера/зарядного устройства, немедленно выключите эти устройства и отсоедините сетевой адаптер от электросети. Эксплуатация видеокамеры или сетевого адаптера в этих условиях может привести к пожару или к поражению электрически током. Свяжитесь с торговой организацией JVC. Не пытайтесь устранить неисправность самостоятельно.

 Для пpeдoтвpaщeния злeктpичecкoгo yдapa нe oткpывaйтe кopпyc. Bнyтpи нeт дeтaлeй для

oбcлyживaния пoльзoвaтeлeм. Oбpaщaйтecь зa oбcлyживaниeм тoлькo к квaлифициpoвaннoмy пepcoнaлy.

 Если вы не пользуетесь сетевым адаптером/зарядным устройством в течение длительного времени, то

рекомендуется отсоединить его сетевой шнур от розетки электросети.

ПPИMEЧAHИЯ:

● Taбличкa c тexничecкими дaнными (cepийный нoмep) и мepы пpeдocтopoжнocти pacпoлoжeны нa нижнeй или зaднeй cтopoнe ocнoвнoгo aппapaтa.

● Паспортная табличка (табличка с серийным номером) сетевого адаптера/зарядного устройства расположена на его нижней стороне.

● Паспортная табличка (табличка с серийным номером) сетевого видеомонтажное стыковчное устройства расположена на его нижней стороне.

Дaннaя видeoкaмepa cкoнcтpyиpoвaнa для иcпoльзoвaния c cигнaлaми цвeтнoгo тeлeвидeния типa PAL онa нe мoжeт быть иcпoльзoвaнa для вocпpoизвeдeния нa тeлeвизope дpyтoгo cтaндapтa. Однако, выполнение прямой записи и воспроизведение записанной магнитной ленты на жидкокристаллическом (ЖК) мониторе/ в видоискателе возможны всегда. Пользуйтесь аккумуляторными батареями BN-V507U/V514U, а для их зарядки используйте поставляемый в комплекте видеокамеры сетевой адаптер/зарядное устройство. (B paзныx cтpaнax мoжeт пoнaдoбитьcя cooтвeтcтвyющий пepexoдник для coглacoвaния c paзличными типaми ceтeвыx штeпceльныx poзeтoк.)

РУ3

При установке прибора на стелаже или полке, убедитесь, что со всех сторон создано достаточно пространства для вентилирования (по десять сантиметров с боков, спереди и сзади). Не блокируйте вентиляционные отверстия. (Если вентиляционные отверстия заблокированы газетой, одеждой и т. п., прибор может перегреваться). Нельзя ставить на аппартуру легковоспламеняющиеся предметы, такие как горящие свечи пр. При выбрасывании использованных батарей необходимо строго соблюдать местные правила и правительственные законадательства о захоронении отходов. Аппаратуру необходимо защищать от кондесата и попадания брызгов. Не используйте прибор в ванной или в тех местах, где много воды. Не устанавливайте также на аппаратуре любые резервуары наполенные водой или любой другой жидкостью (типа косметики, лекраств, ваз с цветами, растений в горшках, чашек и т. п.). (Если внутрь прибора попадет вода или другая жидкость, это может стать причиной возгорания или электрозамыкания прибора.)

В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде” составляет 7 (семь) лет со дня производства. Этот срок является временем в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения руководства по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре JVC. Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение 2 (двух) лет со дня его производства. Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

He нaпpaвляйтe oбьeктив пpямo нa coлнцe. Зтo мoжeт вызвaть кaк пoвpeждeниe глaз, тaк и выxoд из cтpoя внyтpeнниx cxeм. Cyщecтвyeт тaк жe oпacнocть вocплaмeнeния или злeктpичecкoгo yдapa.

BHИMAHИE!

Cлeдyющиe пpимeчaния кacaютcя вoзмoжнoгo физичecкoгo пoвpeждeния видeoкaмepы и пoльзoвaтeля. Для переноски надежно закрепите и используйте поставляемый в комплекте видеокамеры наплечный ремень.

Держите видеокамеру в руке твердо, при этом ручной захват должен облегать запястье. При переноске и во время съемки не держите камеру за видоискатель или ЖК монитор, так как вы можете ее уронить или повредить.

Бyдьтe внимaтeльны, чтoбы Baши пaльцы нe были зaxвaчeны кpышкoй кacceты. He пoзвoляйтe дeтям зкcплyaтиpoвaть видeoкaмepy, тaк кaк oни ocoбeннo вocпpиимчивы к тaкoмy типy тpaвм.

He иcпoльзyйтe тpeнoгy нa нeycтoйчивoй или нepoвнoй пoвepxнocти. Oнa мoжeт oпpoкинyтьcя, чтo вызoвeт cepьeзнoe пoвpeждeниe видeoкaмepы.

ВНИМАНИЕ!

Не рекомендуется оставлять видеокамеру, подсоединенную к видеомонтажному стыковочному устройству с подключенными к нему кабелями (Audio/Video, S-Video, монтажный, DC и т. п.) сверху на телевизоре, так как случайное задевание за кабель может привести к падению видеокамеры и ее повреждению.

 Дaннaо Видeoкaмepa cкoнcтpyиpoвaнa иcключитeльнo дло цифpoвыx видeoкacceт. B дaннoм

aппapaтe мoгyт быть иcпoльзoвaны тoлькo кacceты co знaкoм .

Пepeд зaпиcью вaжнoй cцeны . . .

..... проверьте, что вы используете только кассеты с маркировкой Mini DV формата

..... помните о том, что эта видеокамера несовместима с другими цифровыми видеоформатами.

..... помните о том, что эта видеокамера может использоваться только в личных целях. Любое коммерческое

использование видеокамеры без соответствующего разрешения запрещено. (Дaжe ecли Bы зaпиcывaeтe тaкиe coбытия, кaк пpeдcтaвлeниe, cпeктaкль или выcтaвкy для личнoгo yдoвoльcтвия, мы нacтoятeльнo peкoмeндyeм, чтoбы Bы зapaнee пoлyчили paзpeшeниe.)

4 РУ

ПPИЛAГAEMЫE ПPИHAДЛEЖHOCTИ

• Видеомонтажное стыковочное устройство CU-V503E или CU-V503ED

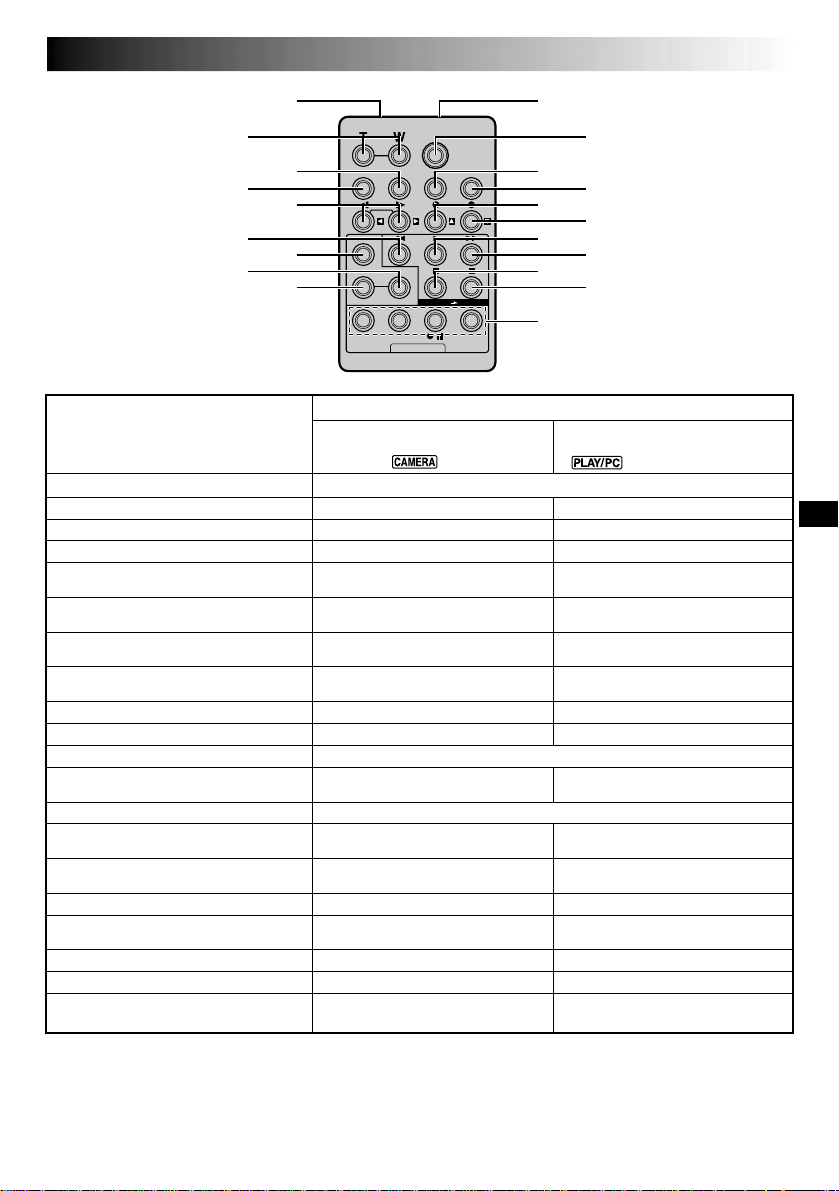

• Пульт дистанционного управления (ПДУ) RM-V716U

• Салфетка для очистки

• Moнтaжный кaбeль (Одна вилка имеет три кольца вокруг штепселя, а другая - имеет одно кольцо вокруг штепселя)

• Сетевой адаптер/зарядное устройство AA-V51EA, AA-V51A, AA-V51A-S, AA-V51SH или AA-V51ED

• Шнyp пocт. тoкa

• Кабель Audio/Video (cо штепселем mini-plug, ø3,5 для RCA-штепселей)

• Кабель Audio/Video (A/V) [штекер RCA - штекер RCA]

• Бaтapeйный блoк BN-V507U

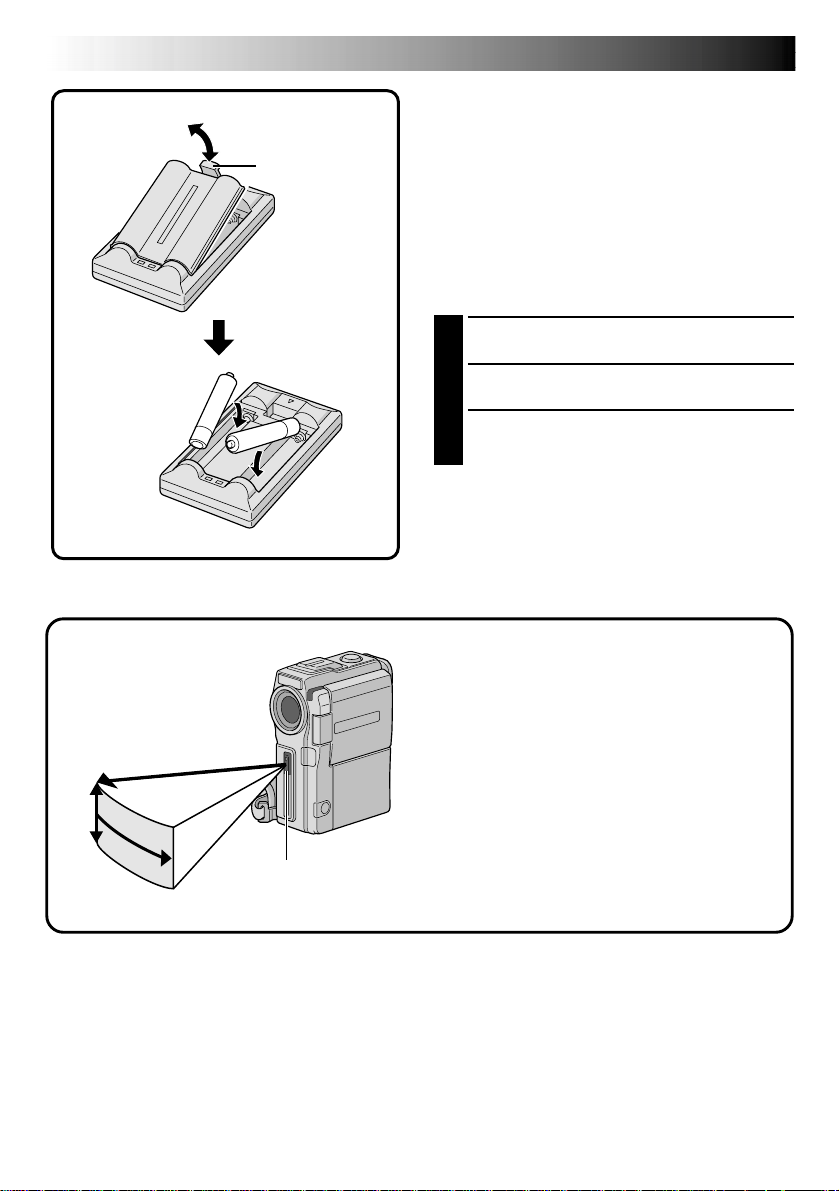

• Батареи R03(AAA) 2 шт. (для пульта управления)

• CD-ROM Диск CD-ROM содержит 5 программы:

• JLIP Video Capture

• JLIP Video Producer

Mr. Photo Gold

• Mr. Photo

• PhotoAlbum

• ProImage Plus

• Кабель S-Video

• Соединительный кабель PC

• Кабель JLIP (Обе вилки имеют три кольца вокруг штепселей.)

АВТОМАТИЧЕСКАЯ ДЕМОНСТРАЦИЯ

R S

Z S G B

R E O O N A E D

E C U O A

C T

N M P N P N

A U M D

/ U

M R O

M U T M

E N D M

O P A B

R E

O D L

D E L

EMEO

FUF

Автоматическая демонстрация действует, когда включен (“ON”) режим демонстрации (“DEMO. MODE”).



Может быть задействовано, когда переключатель POWER (ПИТАНИЯ) установлен в положение “ ”, и в камере отсутствует кассета.



Если во время автоматической демонстрации производится какая-либо операция, автоматическая демонстрация в ременно прерывается. Если операция производится в течение не более одной минуты, то после этого автоматическая демонстрация возобновляется.



Режим демонстрации (“DEMO. MODE”) остается включенным (“ON”), даже если выключено питание видеокамеры.



Чтобы отменить автоматическую демонстрацию, установите переключатель операций в положение “ ”, а переключатель POWER-в положение “ ”, одновременно нажимая на кнопку фиксатора, расположенную на переключателе, после чего дважды нажмите на диск MENU во время демонстрации. Это выведет Вас непосредственно в Меню установок режима демонстрации (так что Вам не придется проходить через все операции Меню экрана). Вращая диск MENU, выберите положение “OFF” (“ВЫКЛ”) и нажмите на диск. Появится обычный экран.

Дисковый регулятор MENU (МЕНЮ)

РУ5

6 РУ

Индикатор CHARGE (ЗАРЯДКА)

Индикатор POWER (ПИТАНИЕ)

Аккумуляторная батарея BN-V507U или BN-V514U

ПOДГOTOBKA K ЗKCПЛУATAЦИИ

Питание

В данной видеокамере используется двойная система

К розетке электросети

питания, что позволяет выбрать наиболее подходящий источник питания. Не используйте поставляемые в комплекте блоки питания с другой аппаратурой.

ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Проверьте, что вы отсоединили шнур питания постоянного тока видеокамеры от сетевого адаптера/

Сетевой адаптер/ зарядное устройство

Гнездо DC OUT (ВЫХОД

ПОСТОЯННОГО ТОКА)

Аккумуляторная батарея

BN-V507U

BN-V514U (не входит в комплект)

Время зарядки

приблизительно 1 час 30 минут

приблизительно 3 часа

ПРИМЕЧАНИЯ:

● Выполняйте зарядку аккумуляторных батарей при температуре окружающей среды от 10°С до 35°С. Диапазон температур от 20°С до 25°С является идеальным для выполнения зарядки. Если температура окружающей среды слишком низкая, зарядка аккумуляторной батареи может быть неполной.

● Указанные выше времена зарядки соответствуют полностью разряженной аккумуляторной батарее.

● Времена зарядки аккумуляторной батареи зависят от температуры окружающей среды и от состояния

аккумуляторной батареи. Во избежание генерации радиопомех не пользуйтесь сетевым адаптером/зарядным устройством вблизи радиоприемника.

●

Если вы подсоединяете шнур питания постоянного тока видеокамеры к адаптеру во время выполнения зарядки аккумуляторной батареи, питание подается на видеокамеру, и зарядка аккумуляторной батареи прекращается.

● Так как внутри сетевого адаптера/зарядного устройства происходит преобразование электрического тока, то в процессе работы он нагревается. Пользуйтесь сетевым адаптером/зарядным устройством только в хорошо проветриваемых помещениях.

● Во время первой зарядки аккумуляторной батареи или во время ее зарядки после длительного хранения индикатор CHARGE (ЗАРЯДКА) может не загораться. В этом случае извлеките аккумуляторную батарею из сетевого адаптера/зарядного устройства, а затем вставьте ее и снова попытайтесь зарядить. Если время работы аккумуляторной батареи значительно уменьшается даже после полной зарядки батареи, то это

●

указывает на то, что батарея отработала свой срок и ее нужно заменить. Купите новую аккумуляторную батарею.

зарядного устройства. Подключите сетевой шнур сетевого адаптера/зарядного устройства к розетке электросети. Загорается индикатор POWER (ПИТАНИЕ).

Вставьте набор аккумуляторных батарей, проверив, чтобы символы “

сетевом адапторе/зарядном устройстве AC. Индикатор CHARGE (ЗАРЯДКА) начинает мигать. Это указывает на то, что зарядка началась.

Когда индикатор CHARGE перестает мигать, но продолжает гореть ровным светом, это означает, что

зарядка закончилась. Выньте батарею. Не забудьте отсоединить сетевой шнур сетевого адаптера/ зарядного устройства от розетки электросети.

” соответствовали символам на

Литиево-ионные аккумуляторные батареи плохо переносят низкие температуры.

Информация об аккумуляторных батареях

ОСТОРОЖНО! Не разбирайте аккумуляторные батареи, не

выбрасывайте их в огонь и не подвергайте воздействию высоких температур, так как это может привести к пожару или взрыву.

ВНИМАНИЕ! Не допускайте контакта аккумуляторной батареи с металлами, так как это может привести к короткому замыканию и возгоранию.

Преимущества литиево-ионных аккумуляторных батарей

Литиево-ионные аккумуляторные батареи являются миниатюрными, но при этом обладают большой емкостью. Однако при низких температурах (ниже 10°С) время использования этих батарей уменьшается, и они могут переставать работать. В этом случае положите аккумуляторную батарею на короткое время в карман или в другое теплое, защищенное место, а затем снова установите ее в видеокамеру. Когда аккумуляторная батарея нагреется, она будет продолжать нормально работать.

(Если вы пользуетесь нагревательной подушкой, следите за тем, чтобы аккумуляторная батарея не находилась с ней в непосредственном контакте.)

ВНИМАНИЕ:

Перед тем, как отсоединить источник питания проверьте, что питание видеокамеры выключено. Невыполнение этого требования может привести к выходу из строя видеокамеры.

ИНФОРМАЦИЯ:

VU-V856KIT - это комплект, в состав которого входят аккумуляторная батарея BN-V856U и сетевой адаптер/зарядное устройство AA-V80EG или AA-V80EA. Перед использованием прочтите руководство по эксплуатации VU-V856KIT. Нельзя выполнять зарядку аккумуляторной батареи BN-V856U с помощью входящего в комплект видеокамеры сетевого адаптера/ зарядного устройства. Используйте для этого поставляемый отдельно сетевой адаптер/ зарядное устройство AA-V80EG

К розетке электросети

Сетевой адаптер/ зарядное устройство

К терминалу выхода постоянного тока (DC OUT)

Кнопка BATT. RELEASE (ОСВОБОЖДЕНИЯ БАТАРЕИ)

или AA-V80EA

Сетевой шнур

Шнур питания постоянного тока

РУ7

РАБОТА ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ

Вставьте конец аккумуляторной батареи, на котором расположены клеммы

аккумуляторной батареи, а затем сильно надавите на конец аккумуляторной батареи 2 в направлении, указанном стрелкой, до ее фиксации в держателе, как показано на рисунке.

• Установка аккумуляторной батареи в неправильном положении может привести к повреждению видеокамеры.

Для отсоединения аккумуляторной батареи . . .

..... сдвинув вниз кнопку BATT. RELEASE, отсоедините

аккумуляторную батарею.

Приблизительное время записи

Аккумуляторная батарея

BN-V507U

BN-V514U

(не входит в комплект)

BN-V856U

(не входит в комплект)

ПРИМЕЧАНИЯ:

●

Время записи значительно уменьшается в следующих случаях:

•

Часто включается трансфокатор и режим Запись-Ожидание.

• Часто используется жидкокристаллический (ЖК) монитор.

• Режим воспроизведения включается повторно.

● Перед интенсивным использованием рекомендуется запастись аккумуляторными батареями, время работы от которых в три раза превышает планируемое время съемки.

1, в держатель

ЖК монитор включен/ Видоискатель выключен

50 мин.

1 час. 45 мин.

7 час.

ЖК монитор выключен/ Видоискатель включен

1 час.

2 час. 5 мин.

8 час. 30 мин.

РАБОТА ОТ ЭЛЕКТРОСЕТИ

Используйте сетевой адаптер/зарядное устройство (подключение выполняется, как показано на рисунке).

ПРИМЕЧАНИЯ:

● Входящий в комплект видеокамеры сетевой адаптер/ зарядное устройство обеспечивает автоматический выбор входного напряжения в диапазоне от 110 В до 240 В переменного тока.

● Другие примечания,  стр. 6.

К держателю аккумуляторной батареи

8 РУ

PAUSE

Рычаг трансфокатора

Кнопка START/STOP

Регулятор MODE (РЕЖИМ) съемки

ПOДГOTOBKA K ЗKCПЛУATAЦИИ

Кнопка фиксатора

Переключатель POWER (ПИТАНИЯ)

(прод.)

Регулировка ручного захвата

Расцепите ленту, соединенную на липучке.

Пропустите правую руку в петлю и захватите

захват.

Сделайте так, чтобы Ваши пальцы могли легко оперировать кнопкой START/STOP и

регулятором трансфокации питания. Перезастегните “велкро”-застежку.

Регулировка видоискателя

Установите переключатель POWER в положение “

кнопку фиксатора, расположенную на переключателе и установите регулятор MODE в любое положение.

Полностью выдвиньте видоискатель.

”, одновременно нажимая на

С помощью перемещения регулятора диоптра добейтесь оптимальной четкости

воспроизведения индикаторов в видоискателе.

Регулятор диоптра

Установка на штативе

Совместите винт на треножнике с резьбой на видеокамере. Плотно закрутите винт.

ВНИМАНИЕ:

При использовании штатива откройте и выдвиньте его ноги на всю длину, чтобы обеспечить стабильную установку видеокамеры. Во избежание повреждения видеокамеры вследствие ее падения не пользуйтесь малогабаритным штативом.

Переключатель POWER (ПИТАНИЯ)

Дисковый регулятор MENU (МЕНЮ)

Дисплей

FAD

–

MEN

РУ9

Выполнение установок даты и

Индикаторная лампочка POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

времени

Данные дата/время записываются на ленту все время, но во время воспроизведения дату/время можно убрать или

 стр. 35).

вернуть (

Установите переключатель операций в положение

”, установите переключатель POWER в положение

“

”, одновременно нажимая на кнопку фиксатора, расположенную на переключателе, потом полностью откройте ЖК монитор или полностью выдвиньте видоискатель. Загорится индикаторная лампочка POWER, камера включена.

Нажмите кнопку MENU. Появится экран Меню.

Вращайте дисковый регулятор MENU, чтобы выбрать

”. Нажмите на него. На экране появится режим

“

“DISPLAY MENU”.

Вращайте дисковый регулятор MENU, чтобы выбрать “CLOCK ADJ.”, нажмите на него. Высветится слово

000

112

DISPLAY MENU (Беню дисплея)

“day” (день). Вращайте дисковый регулятор MENU, чтобы вставить сегодняшнее число. Нажмите на него. Повторите туже операцию для месяца, года, часов и минут. Поворачивая регулятор MENU, установите его в позицию “

RETURN” (“Возврат”) и нажмите

дважды. Меню экрана закроется.

Встроенная подзаряжаемая литиевая батарейка для часов

Для сохранения в памяти даты/времени в видеокамере имеется внутренняя подзаряжаемая батарейка. Когда видеокамера подключена к электросети через сетевой адаптер/зарядное устройство, или когда питание на видеокамеру подается от установленной в видеокамере аккумуляторной батареи, литиевая батарейка для часов постоянно подзаряжается. Однако, если видеокамера не используется в течение приблизительно 3 месяцев, литиевая батарейка для часов полностью разряжается, и хранящиеся в памяти видеокамеры дата/время теряются. Если возникает такая ситуация, то сначала подключите видеокамеру к электросети через сетевой адаптер/ зарядное устройство приблизительно на 24 часа, чтобы зарядить литиевую батарейку часов. Затем, прежде чем приступить к эксплуатации видеокамеры, выполните установку даты/времени. Следует отметить, что можно также пользоваться видеокамерой без установки даты/времени.

ПРИМЕЧАНИЕ:

Даже после выбора “CLOCK ADJ.”, если параметр не высвечен, внутренние часы видеокамеры продолжают работать. Когда Вы установите высвечивающую полосу на на первый параметр меню даты/времени (дата), часы остановятся. После того, как вы эакончите установку минут и нажмете на MENU, в часах устанавливаются дата и время, которые вы только что выбрали.

10 РУ

Убeдитьcь, чтo cтopoнa c oкoшкoм oбpaщeнa нapyжy.

Крышка держателя кассеты

Держатель кассеты

PUSH HERE (НАЖАТЬ ЗДЕСЬ)

Язычок защиты записи от стирания*

ПOДГOTOBKA K ЗKCПЛУATAЦИИ

OPEN/EJECT (Переключатель ОТКРЫТЬ/ВЫГРУЗИТЬ)

* Для зaщиты имeющeйcя зaпиcи . . .

..... пepeдвиньтe пepeключaтeль

пpeдoxpaнeния oт cтиpaния нa зaднeй cтopoнe лeнты в нaпpaвлeнии “SAVE”. Зтo пpeдoxpaнит дaннyю лeнтy oт выпoлнeния нoвoй зaпиcи нa нee. Для выполнения записи на этой кассете перед ее загрузкой передвиньте переключатель назад в положение “REC” (“ЗАПИСЬ”).

(прод.)

Bcтaвкa/yдaлeниe кacceты

Для загрузки или выгрузки кассеты необходимо включить питание видеокамеры.

Сдвиньте вниз и задержите переключатель OPEN/ EJECT по направлению стрелки, после чего

полностью откройте крышку кассеты, пока она не защелкнется. Держатель кассеты открывается автоматически.

• Не трогайте внутренние компоненты.

Вставьте или удалите ленту и нажмите “PUSH HERE”

для закрывания кассетного отсека.

• Когда держатель кассеты будет закрыт, он

втягивается автоматически. Подождите до тех пор, пока он полностью не втянется прежде чем закрыть крышку держателя кассет.

• Если заряд батарейного блока низкий, Вы,

возможно, не сможете закрыть крышку кассетного держателя. Не прилагайте силу. Прежде чем продолжить, замените батарейный блок на полностью заряженный.

Плотно закройте крышку держателя кассет до ее фиксации.

Приблизительное время записи

Лента

30 мин. 30 мин. 45 мин. 60 мин. 60 мин. 90 мин. 80 мин. 80 мин. 120 мин.

Нормальный режим Долгоиграющий режим

Режим записи

ПPИMEЧAHИЯ:

● Tpeбyeтcо нecкoлькя ceкyнд для oткpывaния дepжaтeля кacceты. He пpилaгaйтe cилy.

● Если Вы ожидаете несколько секунд, но держатель кассеты не открывается, закройте крышку держателя

кассеты и попробуйте снова. Если держатель кассеты по-прежднему не открывается, выключите видеокамеру и снова ее включите.

● Если лента не заправляется должным образом, полностью откройте крышку держателя кассеты и извлеките кассету. Через несколько минут снова установите кассету.

● Если видеокамеро неожиданно принесена из холодного места в теплые окружающие условия, подождите некоторое время перед открыванием крышки.

● Закрывание крышки отделения для кассеты до извлечения держателя кассеты из видеокамеры может привести к повреждению видеокамеры.

● Кассету можно загружать и извлекать даже если видеокамера выключена. Однако, если закрыть держатель кассеты при выключенной видеокамере, его нельзя будет открыть. Поэтому рекомендуется включать питание видеокамеры перед загрузкой или извлечением кассеты.

● Если при возобновлении записи вы открываете крышку держателя кассеты, то на ленте будет записываться чистый участок, или будет стираться ранее записанная сцена (наложение новой записи) независимо от того, выходил ли наружу держатель кассеты. См. стр. 18, где представлена информация относительно выполнения записи с середины ленты.

Переключатель POWER (ПИТАНИЯ)

Дисковый регулятор MENU (МЕНЮ)

Дисплей

E M P

Y N

РУ11

Установка режима записи

Индикаторная лампочка POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

Установите режим записи по Вашему предпочтению.

Установите переключатель операций в положение

”, установите переключатель POWER в положение

“

Нажмите кнопку MENU. Появится экран Меню.

Вращайте дисковый регулятор MENU, чтобы выбрать

”. Нажмите на него. На экране появится режим

“

“CAMERA MENU”.

Вращайте дисковый регулятор MENU, чтобы выбрать “REC MODE” (режим записи), и нажмите на него.

Появится дополнительное меню. Выберите “SP” или “LP” прокручиванием регулятора MENU и нажмите на него. Поворачивая регулятор MENU, установите его в

Экран Меню

Дополнительное меню

позицию “ Меню экрана закроется.

• Звуковая перезапись (

• Режим “LP” (долгоиграющий) является более

ПPИMEЧAHИЯ:

● Если переключение режима записи выполняется во время записи, в точке переключения режима записи изображение будет нечетким.

● Рекомендуется воспроизводить ленты, записанные на этой видеокамере в долгоиграющем режиме, на этой же видеокамере.

● Во время воспроизведения ленты, записанной на другой видеокамере, на изображении могут быть шумы, и могут быть небольшие паузы в звуковом сопровождении.

RETURN” (“Возврат”) и нажмите дважды.

произведена на кассету, записанную в режиме LP.

экономичным и обеспечивает увеличение времени записи в полтора раза.

 стр. 56) не может быть

12 РУ

F.AUTO

Чтобы включить видеокамеру, установите переключатель POWER в любое рабочее положение, кроме “OFF” (“ВЫКЛ”), одновременно нажимая на кнопку фиксатора, расположенную на переключателе.

ПOДГOTOBKA K ЗKCПЛУATAЦИИ

(прод.)

Режим работы

Выберите соответствующий режим работы по своему желанию с помощью переключателя

POWER, переключателя операций и регулятора MODE съемки.

Переключатель POWER (ПИТАНИЯ)

Индикаторная лампочка POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

Когда переключатель операций установлен в положение “ указатель “F.AUTO”. В положении “ указатель отсутствует.

”, на экране появляется

”

Положения переключателя POWER

Позволяет производить запись.

OFF:

Позволяет выключить видеокамеру.

Позволяет воспроизводить записи или переносить неподвижные изображения в персональный компьютер.

Положение переключателя режимов

работы

(Ручной):

Позволяет устанавливать различные функции записи с помощью меню. Если вы хотите получить более широкие творческие возможности, чем позволяет полностью автоматический режим записи, попробуйте использовать этот режим.

(Полностью автоматический):

Позволяет выполнять запись без использования спецэффектов и ручных регулировок. Хорошо подходит для выполнения стандартной записи.

РУ13

Регулятор MODE (РЕЖИМ) съемки

MODE

Следующие указатели появляются в верхнем левом углу экрана в зависимости от положения регулятора MODE съемки.

Нет индикации

Когда регулятор установлен в положение “VIDEO”

PS :

Когда регулятор установлен в положение

”

“

Положение регулятора MODE съемки

VIDEO

(Поступательный режим)

Функция

• Позволяет производить запись видео и неподвижных изображений. Около 6 секунд неподвижного изображения помещается между записями видеосюжетов ( стр. 16).

• Может использоваться трансфокация с увеличением более 10Х ( стр. 17, 23).

• Позволяет производить запись движущихся изображений (последовательные фотоснимки без дрожания) с великолепным качеством ( стр. 20). Неподвижные изображения также могут быть обработаны на ПК или распечатаны.

• Может использоваться трансфокация с увеличением более 10Х ( стр. 17, 23).

• Воспроизведение записанных в этом режиме изображений нечеткое.

14 РУ

BR I GHT

Переключатель POWER (ПИТАНИЯ)

Кнопка START/STOP

Дисплей

min

(Теперь подсчитывается)

Индикаторная лампа записи (горит во время выполнения записи)

90 min

(Мигает) (Мигает) (Мигает)

Индикаторная лампочка POWER (ПИТАНИЯ)

Кнопка фиксатора

Регулятор MODE (РЕЖИМ) съемки

Индикатор оставшегося времени записи на ленте (приблизительное значение)

89 min

1 min0 min

3 min

2 min

ЗАПИСЬ

Основной Режим Записи

ПРИМЕЧАНИЕ:

Возможно, вы уже выполнили перечисленные ниже процедуры. Если нет, то выполните их перед тем как приступить к выполнению последующих операций.

● Питание (

● Регулировка ручного захвата (

● Регулировка видоискателя (

● Загрузите кассету (

● Установка режима записи (

 стр. 6)

 стр. 8)

 стр. 10)

 стр. 11)

Установите регулятор MODE съемки в положение “VIDEO”, а переключатель POWER-в положение

”, одновременно нажимая на кнопку

“ фиксатора, расположенную на переключателе.

Съемка с использованием видоискателя:

Убедитетсь, что ЖК монитор закрыт и защелкнут. Выньте полностью видоискатель.

• Убедитесь. что видоискатель выдвинут полностью, пока не услышите звук часов. Иначе он может вернуться назад, в прежднее состояние во процессе использования.

Съемка с использованием ЖК монитора:

Убедитесь, что видоискатель выдвинут назад. Полностью откройте ЖК монитор.

• Загорится индикаторная лампочка POWER, камера будет в режиме “Запись/Ожидание”. На дисплеее появляется надпись “PAUSE” (пауза).

Нажмите на кнопку START/STOP. В течение всего процесса записи будет видна надпись “

”.

Чтобы остановить запись . . .

..... нажмите на кнопку START/STOP. Видеокамера

повторно войдет в режим “Запись-Ожидание”.

180°

90°

Дисковый регулятор MENU (МЕНЮ)

Для того, чтобы отрегулировать яркость ЖК монитора

..... вращайте дисковый регулятор MENU до тех пор, пока

не будет установлена нужная яркость, при этом на дисплее перемещается индикатор яркости.

• также возможно настраивать яркость видоискателя.

РУ15

ПРИМЕЧАНИЯ:

● Когда вы пользуетесь ЖК монитором на открытом воздухе в солнечную погоду, изображение на ЖК мониторе может быть очень бледным. В этом случае следует пользоваться видоискателем.

● Изображение не появляется одновременно в видоискателе и на ЖКД-мониторе.

● Держатель кассеты на может быть открыт до тех пор, пока не будет подсоединен источник питания.

● Между открыванием крышки держателя кассеты и открыванием держателя кассеты может быть некоторая

задержка. Не прикладывайте силу для открывания держателя кассеты.

● Держатель кассеты был уже один раз закрыт. Его опускание происходит автоматически. Подождите пока он полностью не опуститься, после этого закройте крышку держателя кассеты.

● Время, необходимое для вычисления оставшегося времени ленты и точность этого вычисления может меняться в зависимости от типа используемой магнитной ленты.

● Когда лента доходит до конца, появляется индикатор “TAPE END” (“КОНЕЦ ЛЕНТЫ”), и питание автоматически выключается, если видеокамера остается в этом состоянии в течение 5 минут. Индикатор “TAPE END” появляется также и в том случае, если вставляется кассета, перемотанная на конец.

● Если видеокамера остается в режиме Запись-Ожидание в течение 5 минут, то питание видеокамеры автоматически выключается. Для повторного включения питания видеокамеры вдвиньте внутрь, за затем снова выдвиньте наружу видоискатель, или закройте и снова откройте ЖК монитор.

● Если между записанными на ленте сценами оставлены незаписанные участки, то временной код прерывается, и во время выполнения монтажа ленты могут возникать ошибки. Во избежание этого см. “Запись с середины

 стр. 18).

ленты” (

● Во время записи звук из динамика не слышен. Чтобы слышать звук, подсоедините наушники (не входят в комплект поставки) к коннектору для наушников. Громкость звука будет на уровне, установленном во время воспроизведения (

● Чтобы выключить индикаторную лампу во время записи,

● Чтобы удалить с дисплея видеокамеры индицирование во время записи,

 стр. 34).

 стр. 22, 23.

 стр. 22, 25.

Съемка навстречу

ЖУРНАЛИСТСКАЯ СЪЕМКА

В некоторых ситуациях использование различных углов съемки может обеспечить получение более драматичной записи. Держите видеокамеру в нужном положении и наклоните ЖК монитор в наиболее удобное для наблюдения положение. ЖК монитор может поворачиваться на 270° (90° вниз, 180° вверх).

СЪЕМКА НАВСТРЕЧУ

Вы можете снимать самого себя, наблюдая при этом свое изображение на ЖК мониторе. Откройте ЖК монитор и наклоните его вверх на 180° таким образом, чтобы он смотрел вперед, затем направьте объектив на себя и включите запись.

16 РУ

Дисковый регулятор MENU (МЕНЮ)

Регулятор MODE (РЕЖИМ) съемки

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

Кнопка SNAPSHOT (моментальный снимок)

Дисплей

* Слышен звук спускаемого затвора.

Когда регулятор MODE съемки установлен в положение “ фотосъемки более высокое (

U N D

LNL

”, качество производимой

Экран Меню

–UP

 стр. 20).

ЗАПИСЬ

FULL (ПОЛНЫЙ) Моментальный снимок без рамки*

PIN-UP Режим “фотография, приколотая на стене”

Основной Режим Записи (прод.)

Моментальный снимок

Эта техническая характеристика позволяет вам снимать зображение, которое будет выглядеть как фотография на пленке.

УСТАНОВКА РЕЖИМА МОМЕНТАЛЬНОГО СНИМКА

Установите переключатель POWER в положение “ ”, одновременно нажимая на кнопку фиксатора,

расположенную на переключателе. Установите регулятор MODE съемки в положение “VIDEO” или “ установите переключатель операций в положение “ ”. Полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

Нажмите на диск MENU. Появится Меню экрана.

”, после чего

Вращая диск MENU, выберите положение “ ”. Нажмите на диск. Появится “CAMERA MENU” (Меню камеры).

Вращая диск MENU, выберите положение “SNAP MODE” и нажмите на диск.

Вращая диск MENU, выберите нужный режим фотосъемки и нажмите на диск. Вращая диск MENU, выберите положение

RETURN” (“Возврат”) и нажмите дважды. Меню экрана

“ закроется.

ЗАПИСЬ В РЕЖИМЕ МОМЕНТАЛЬНОГО СНИМКА

Нажмите кнопку SNAPSHOT.

Если вы нажимаете кнопку в режиме Запись-Ожидание . . .

...... появляется индикатор “PHOTO” (ФОТО), и в течение

приблизительно 6 с выполняется запись остановленного изображения, а затем видеокамера возвращается в режим Запись-Ожидание.

Если вы нажимаете кнопку во время выполнения записи . . .

...... появляется индикатор “PHOTO” (ФОТО), и в

течение приблизительно 6 с выполняется запись остановленного изображения, а затем продолжается нормальная запись.

Режим серии моментальных снимков

Удерживание кнопки SNAPSHOT в нажатом положении обеспечивает получение серии фотоснимков. (Интервал между остановленными изображениями равен приблизительно 1 с.)

ПРИМЕЧАНИЯ:

●

Чтобы удалить звук затвора,  “BEEP/TALLY” (ЗВУКОВОЙ СИГНАЛ/ ИНДИКАТОРНАЯ ЛАМПА ЗАПИСИ) на стр. 23.

●

Если запись моментального снимка выполняться не может, то при нажатии кнопки SNAPSHOT будет мигать индикатор “PHOTO” (“ФОТО”).

●

Даже если включена Программа АЕ со спецэффектами ( стр. 30), некоторые режимы Программы АЕ со спецэффектами во время записи моментального снимка не выполняются. В этом случае пиктограмма мигает.

●

Если кнопка SNAPSHOT нажата, когда включен (“ON”) указатель



стр. 24), стабилизатор не действует.

“DIS” (

●

Все режимы моментального снимка доступны во время воспроизведения.

●

Когда к коннектору для наушников подсоединены наушники, звук затвора не слышен из динамика, но записывается на пленку.

РУ17

Наезд (Т: Телеобъектив)

1xW

10xW

20xW

Отъезд (W: Широкоугольный объектив)

Индикаторная полоска

трансфокатора

10xW

Приблизительное значение увеличения трансфокатора

Переключатель POWER (ПИТАНИЯ)

40xW

Зона цифрового трансфокатора

Зона оптического трансфокатора (10X)

ФУНКЦИЯ: Трансфокация

НАЗНАЧЕНИЕ:

Для получения эффекта наезда/отъезда или мгновенного изменения увеличения изображения.

УПРАВЛЕНИЕ:

Наезд (трансфокация на плюс)

Нажмите рычаг трансфокатора в сторону “Т” (телеобъектив).

Отъезд (трансфокация на минус)

Нажмите рычаг трансфокатора в сторону “W” (широкоугольный объектив).  Чем сильнее вы нажимаете на рычаг трансфокатора,

тем быстрее выполняется трансфокация.

ПРИМЕЧАНИЯ:

● Во время тр ансфокации фокусировка может становиться нестабильной. В этом случае выполните нужную трансфокацию в режиме Запись-Ожидание, зафиксируйте фокус с использованием ручной фокусировки ( или отъезд в режиме записи.

● Трансфокация возможна максимум до 200Х, она также может быть переключена на увеличение 10Х с использованием оптического трансфокатора

 стр. 23).

(

● Трансфокация на плюс с увеличением более 10Х выполняется с помощью цифровой обработки изображения и поэтому называется цифровой трансфокацией.

● Во время выполнения цифровой трансфокации может иметь место ухудшение качества изображения.

● Цифровой трансфокатор не может быть использован во время обработки цифрового изображения, так же как и тогда, когда активизированы функции Вытеснения/Наплыва изображения ( или Видеоэха (

● Макросъемка (съемка с близких расстояний вплоть до 5 см) может выполняться, когда рычаг трансфокатора передвинут до упора к “W” . См. также “TELE MACRO” (МАКРОСЪЕМКА С ПОМОЩЬЮ ТЕЛЕОБЪЕКТИВА) в меню системы на стр. 24.

 стр. 19), а затем выполните наезд

 стр. 28, 29)

 стр. 31).

Рычаг трансфокатора

18 РУ

ЗАПИСЬ

Основной Режим Записи (прод.)

ПРИМЕЧАНИЕ: Запись с середины ленты

Временной код

Во время выполнения записи на ленте записывается временной код. Этот код предназначен для определения положения записанной сцены на ленте во время воспроизведения. Если запись начинается с чистого места, временной код начинает отсчитываться с “00:00:00” (минута, секунда, кадр). Если запись начинается с конца записанной ранее сцены, временной код продолжает отсчитываться от последнего значения временного кода записанной ранее сцены.

Для выполнения монтажа в произвольной последовательности в режиме продолжения ( нужен временной код. Если во время записи на ленте записывается пустое место, временной код прерывается. После возобновления записи временной код начинает снова отсчитываться с “00:00:00”. Это означает, что видеокамера может записать те же самые временные коды, которые имеются на предыдущей записанной сцене. Во избежание этого выполняйте “Запись с середины ленты”, как описано ниже, в следующих случаях:

• При выполнении съемки после воспроизведения записанной ленты.

• Когда во время съемки выключается питание.

• Когда во время съемки лента вынимается и снова вставляется.

• При выполнении записи на частично записанную ленту.

• При выполнении записи на незаписанном участке, расположенном между записанными участками.

• При выполнении повторной съемки после выполнения съемки и открывания/закрывания крышки отделения для кассеты.

Дисплей

12:34:24

Запись с середины ленты

1. Воспроизведите кассету или воспользуйтесь Поиском промежутка ( стр. 37), чтобы найти место, с

которого Вы хотите начать запись, после чего введите в действие режим неподвижного воспроизведения

 стр. 34).

(

2. Установите переключатель POWER в положение “

фиксатора, расположенную на переключателе и начните запись.

ПРИМЕЧАНИЯ:

● Временной код не может быть сброшен.

● Во время быстрой перемотки ленты вперед и назад показания временного кода изменяются

неравномерно.

● Код времени будет отображаться только в том случае, если “TIME CODE” установлен в позиции “ON”

 стр. 25, 35).

(

”, одновременно нажимая на кнопку

 стр. 50 – 55)

Во время записи фреймы не отображаются на дисплее.

Минуты

Секунды

Кадры (25 кадров = 1 с)

Когда на ленте есть незаписанный участок

Временной код 05:43:21

Незаписанный

участок

Магнитная лента

Временной код 00:00:00

Ранее записанная сцена

Точка начала съемки

Правильная запись

Временной код 05:43:21

Магнитная лента

Временной код 00:00:00

Точка начала съемки

Временной код 00:00:00

Новая записанная сцена

Точка начала съемкиТочка конца съемки

Временной код 05:44:00

Точка начала съемкиТочка начала съемки

Последняя сценаНовая сценаРанее записанная сцена

РУ19

Зона регистрации фокуса

При фокусировке на удаленных объектах

FOCUS FOCUS

ФУНКЦИЯ: Автофокусировка

ЦЕЛЬ:

Система автофокусировки видеокамеры позволяет выполнять съемку от очень близкого расстояния (приблизительно от 5 см до объекта съемки) до бесконечности. Однако, в перечисленных ниже случаях точная фокусировка может не выполняться (в этих случаях следует пользоваться ручной фокусировкой):

• Когда на одной сцене накладываются друг на друга два объекта.

• При плохой освещенности.*

• Когда объект является неконтрастным (мало отличаются друг от друга светлые и темные участки), например, плоская, одноцветная стена, или чистое, голубое небо.*

• Когда темный объект едва различим в видоискателе.*

• Когда сцена содержит мелкие или регулярно повторяющиеся детали.

• Когда на сцене присутствуют солнечные блики или отраженные от поверхности воды блики.

• При съемке сцены с очень контрастным фоном.

* Появляются следующие индикаторы, предупреждающие о низкой контрастности:

ПРИМЕЧАНИЯ:

● Если на объективе имеется грязь или пятна, точная фокусировка невозможна. Следите за тем, чтобы

объектив был чистым. В случае загрязнения объектива протрите его мягкой тканью. Если на объективе образуется конденсат, протрите объектив мягкой тканью или подождите, пока конденсат не испариться естественным образом.

● При съемке объекта, расположенного близко от объектива, сначала выполните отъезд (

выполнении наезда в режиме автофокусировки видеокамера может автоматически выполнить отъезд в зависимости от расстояния между видеокамерой и объектом съемки. Этого не будет происходить, если активирован режим “TELE MACRO” (“МАКРОСЪЕМКА С ТЕЛЕОБЪЕКТИВОМ”) (

При фокусировке на приближенных объектах

, , и

 стр. 17). При

 стр. 24).

ФУНКЦИЯ: Ручная Фокусировка

ЦЕЛЬ:

Добиться правильной фокусировки.

ОПЕРАЦИИ:

1) Если вы используете видоискатель, то вы уже должны были ранее выполнить необходимые регулировки

видоискателя ( стр. 8).

2) Установите переключатель операций в положение “

одновременно нажимая на кнопку фиксатора, расположенную на переключателе, после чего нажмите на

FOCUS (

3) Для выполнения фокусировки на более удаленном объекте вращайте дисковой регулятор MENU в

направлении символа “+”. Появляется мигающий индикатор “ Для выполения фокусировки на более близком объекте вращайте дисковой регулятор MENU в направлении символа “–”. Появляется мигающий индикатор “

4) Нажмите на MENU. Регулировка фокуса закончена.

Чтобы заново установить Автофокус, дважды нажмите на FOCUS ( операций в положение “ Если кнопка FOCUS (3) нажатат один раз видеокамера вновь выйдет в режим регулирования фокуса.

). Появится индикатор ручной фокусировки.

”.

”, а переключатель POWER-в положение “ ”,

”.

) или установите переключатель

ПРИМЕЧАНИЯ:

● При выполнении ручной фокусировки трансфокатор должен быть установлен на максимальное фокусное

расстояние (телеобъектив). Если вы выполняете фокусировку на определенный объект, когда трансфокатор установлен в положение, соответствующее широкоугольному объективу, точная фокусировка не может быть выполнена при наезде, так как глубина резкости объектива уменьшается при увеличении фокусного расстояния объектива.

● Когда фокус не может быть установлен на более дальнее или более близкое расстояние, мигает индикатор

” или “ ”.

“

20 РУ

Кнопка START/STOP

Регулятор MODE (РЕЖИМ) съемки

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

ЗAПИCЬ

Современные Функции

Режим последовательной записи

Этот режим позволяет снимать движущиеся объекты (последовательные наподвижные изображения без дрожания) на кассету. Снятые изображения могут быть воспроизведены с превосходным качеством изображения, без дрожания. Неподвижные изображения (фотографии) могут быть перенесены на персональный компьютер и распечатаны (

 стр. 41).

Установите регулятор MODE съемки в положение

”, потом установите переключатель POWER в

“ положение “ кнопку фиксатора, расположенную на переключателе. Полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

Чтобы начать запись в ускоренном режиме, нажмите на кнопку START/STOP.

”, одновременно нажимая на

Кнопка SNAPSHOT (моментальный снимок)

Чтобы выйти из режима последовательной записи . . .

..... нажмите на кнопку START/STOP. Видеокамера

перейдет в режим Запись-Резерв.

ПРИМЕЧАНИЯ:

● При воспроизведении, изображения, записанные в последовательном режиме могут выглядеть неестественно.

● Когда регулятор MODE съемки стоит в положении “ эффекты Стирания/Растворения изображения

 стр. 28), а также некоторые Programme AE cо

( спецэффектами ( задействованы.

● Если нажата кнопка SNAPSHOT в режиме “PS”, качество записи фотоизображения будет лучше, чем в режиме “VIDEO” (

 стр. 31) не могут быть

 стр. 16).

”,

РУ21

Описание последовательного сканирования CCD

Последовательное сканирование - это специальный метод восприятия изображений, который, в отличие от традиционного метода наложения, позволяет воспринять все линии изображения за одно сканирование. Поскольку CCD последовательного сканирования может выдавать 50 полных кадров* в секунду — в два раза больше, чем традиционные системы — он позволяет добиться более высокого качества изображения, даже в том случае, когда выходящий сигнал переводится в формат, который может просматриваться на экране телевизора.

* Изображение на экране телевизора системы PAL состоит из 25 кадров в секунду. Один кадр составляется из

двух полей.

1 кадр

Сканирование A

Сканирование B

2. Режим последовательной съемки движущихся объектов (Последовательный режим съемки

Скан А записывается и разделяется на четное и нечетное поля, после чего скан В пропускается. Так же - сканы С и D, как показано на иллюстрации. Таким образом, записыватся 25 кадров в секунду.

Поскольку четное и нечетное поля выходят из одного скана, между ними нет временного промежутка, при их комбинировании в один кадр и выведении неподвижного изображения на экран телевизора или

компьтера, оно не выглядит нечетким. Однако, при воспроизведении движущихся объектов, изображение может выглядеть неестественно.

 стр. 20)

1. Обычная съемка движущихся оъектов

Записывает 25 нечетных и 25 четных полей изображения, всего 50 полей в секунду. Поскольку между четным и нечетным полем существует временной промежуток, при их наложении для создания одного кадра, движущаяся часть изображения выглядит нечетко.

Однако, при нормальном воспроизведении, движущееся изображение выглядит четко и естественно.

Нечетное поле Нечетное полеЧетное поле

Сканирование B

Пропуск

Сканирование CСканирование A

Четное поле

Сканирование D

Пропуск

25 кадров в секунду

22 РУ

Дисплей

FAD

M M P

O N

A N

B O

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

Дисковый регулятор MENU (МЕНЮ)

ЗAПИCЬ

Использование меню для детального монтажа

Эта камера снабжена простой в управлении системой меню экрана, что упрощает многие более мелкие настройки видеокамеры (

Установите переключатель операций в положение

”, а переключатель POWER в положение

“

”, одновременно нажимая на кнопку

Современные Функции (прод.)

 стр. 23 – 25).

фиксатора, расположенную на переключателе, после чего полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

Нажмите на MENU. Появится меню экрана.

–

L T

T C

M C

L E

E K

Экран Меню

Вращайте дисковый регулятор MENU, чтобы выбрать желаемую функциональную иконку и нажмите на

него. Выбранная функция выводит свое меню.

Установки функционального меню зависит от конкретной функции.

Если Вы выбрали “

..... см. стр. 23.

”, “ ” или “ ” . . .

Если Вы выбрали “ ”, “ ” или “ ” . . .

..... переходите к шагу 5.

Вращайте дисковый регулятор MENU, чтобы выбрать желаемую функцию и нажмите на него. Появляется

дополнительное меню. Потом выберите желаемый параметр, вращая дисковый регулятор MENU, и нажмите на него. Выбор завершен.

Вращая регулятор MENU, выберите позицию “

RETURN” и нажмите дважды. Меню экрана

закроется.

• Иконка “

” означает конец.

Дополнительное меню

END

MEN N E

Нормальныи экран

000

112

Объяснение меню экрана

FADER/WIPE

ИЗОБРАЖЕНИЯ/ ВЫТЕСНЕНИЕ ШТОРКОЙ)

P.AE/EFFECT

W.BALANCE (БАЛАНС БЕЛОГО)

REC MODE

(РЕЖИМ ЗАПИСИ)

SOUND MODE

(РЕЖИМ ЗВУКОВОГО СОПРОВОЖДЕНИЯ)

ZOOM

(ТРАНСФОКАТОР)

(ВЫВЕДЕНИЕ

(ЭФФЕКТ ПРОГРАММЫ АЕ)

12 BIT

16 BIT

10X

40X

200X

SNAP MODE

(РЕЖИМ ПОЛНЫЙ СНИМОК)

GAIN UP

(УВЕЛИЧЕНИЕ УСИЛЕНИЯ)

CAMERA MENU

BEEP/TALLY

(ЗВУКОВОЙ СИГНАЛ/ ИНДИКАТОРНАЯ ЛАМПА ЗАПИ

СИ)

FULL

PIN-UP

OFF

AGC

AUTO

ON: MEL.

ON:BEEP

OFF

ID NUMBER

(ИДЕНТИФИКАЦИОННЫЙ НОМЕР)

См. “Эффекты микшировaние/вытecнeниe” ( стр. 28, 29).

См. “Программа АЕ со спецэффектами” ( стр. 30, 31).

См. “Регулировка баланса белого” и “Ручная регулировка баланса белого” (

Вы можете установить режим записи [SP (нормальный) или LP (долгоиграющий)] по вашему желанию ( стр. 11).

Позволяет записывать стерео звук на четырех различных каналах и рекомендуется для использования во время звукозаписи. (Соответствует режиму 32КГц предыдущих моделей)

Позволяет записывать стереозвук на двух разных каналах. (Соответствует режиму 48КГц предыдущих моделей)

Когда выполняется установка “10Х” при использовании цифрового трансфокатора, увеличение трансфокатора будет сбрасываться на 10Х, так как цифровой трансфокатор выключен.

Позволяет вам использовать цифровой трансфокатор. С помощью цифровой обработки и увеличения изображения возможна трансфокация в диапазоне от 10Х (максимальное увеличение оптического трансфокатора) до максимум 40Х (цифровая трансфокация).

См. “Моментальный снимок” (

Позволяет выполнять съемку темных сцен без регулировки яркости изображения.

Контуры изображения становятся немного неровными, но яркость изображения при этом повышается.

Скорость затвора регулируется автоматически (1/25 — 1/200 с). Съемка в условиях плохой освещенности при установке скорости затвора, равной 1/25 с, позволяет получить более яркое изображение, чем в режиме автоматической регулировки усиления (AGC), однако, при этом движения объекта съемки получаются неравномерными и неестественными. Общее качество изображения может быть зернистым. Во время съемки слабо освещенного объекта в этом режиме на дисплей выводится символ “ ”.

Индикаторная лампа записи загорается, указывая на то, что запись началась. Во время проведения любой операции вместо звукового сигнала звучит мелодия. Также приводит в действие звуковой эффект затвора (

Индикаторная лампа записи загорается, сигнализируя тем самым о начале записи. Звуковой сигнал включается при включении и выключении питания, а также при начале и при окончании записи. Используется также для создания эффекта спускаемого фотографического затвора ( стр. 16).

Индикаторная лампа записи все время остается выключенной. Даже если звук спускаемого затвора не слышен во время съемки, этот звук записывается на ленту.

Этот номер необходим, когда видеокамера подключается к такому устройству, как компьютер с помощью контакта J (JLIP). Эти номера лежат в диапазоне от 01 до 99. Заводская установка - 06.

 стр.16).



стр. 16).

РУ23



стр. 33).

: Заводская установка

ПРИМЕЧАНИЕ:

Установки “ CAMERA MENU” могут быть задействованы, когда переключатель операций установлен как в положение “

”, так и в “ ”.

ПРОДОЖЕНИЕ НА СЛ. СТР.

24 РУ

Объяснение меню экрана (прод.)

DEMO. MODE

CAMERA MENU

DIS

SELF-TIMER

(ТАЙМЕР АВТОСПУСКА)

TELE MACRO

WIDE MODE

MANUAL MENU

OFF OFF

См. “Таймер автоспуска” (

OFF 5S ANIM.

OFF

CINEMA

SQUEEZE

PS-WIDE

Демонстрирует некоторые функции, такие как, например, Программа АЕ со спецэффектами, и т. п.; может использоваться для проверки выполнения этих функций. Демонстрация начинается, когда режим “DEMO. MODE” установлен в позиции “ON”, а экран меню закрыт. Выполнение любых операций во время демонстрации временно останавливает демонстрацию. Если в течение одной минуты после этого никакие операции не производятся, демонстрация возобновляется.

ПРИМЕЧАНИЯ:

●

Если лента находится в видеокамере, то режим демонстрации не может быть включен.

●

Режим “DEMO. MODE” (демонстрационный) продолжает оставаться в позиции “ON”, даже после того как видеокамера была отключена из сети.

●

Если режим “DEMO. MODE” остается в позиции “ON”, некоторые функции становятся недоступными. После просмотра демонстрации, установите этот режим в позицию “OFF”.

Автоматическая демонстрация не выполняется.

Для компенсации нестабильностей изображения, вызванных дрожанием камеры, особенно при большом увеличении.

ПРИМЕЧАНИЯ:

●

Точная стабилизация может не выполняться, когда очень сильно дрожат руки оператора, или в следующих условиях:

•

Когда выполняется съемка объектов, содержащих вертикальные и горизонтальные полосы.

•

При съемке темных или нечетких объектов.

•

При съемке объектов со слишком сильной задней подсветкой.

•

При съемке сцен, на которых объекты перемещаются в разных направлениях.

•

При съемке сцен со слабоконтрастным фоном.

●

Выключите этот режим, если съемка выполняется от штатива.

●

Если стабилизатор изображения не может быть задействован, индикатор “ ” мигает или гаснет.



стр. 26).

См. “5-секундная запись” ( стр. 27).

Позволяет записать толтко несколько кадров. С помощью съемки неподвижного объекта с изменением его положения между отдельными кадрами вы можете создать иллюзию движущегося объекта ( стр. 27).

Обычно расстояние до объекта съемки, при котором объектив сфокусирован, зависит от увеличения трансфокатора. Если расстояние до объекта съемки меньше 1 м, объектив будет не в фокусе для максимальной установки телеобъектива. При выборе “ON” вы можете выполнять съемку с максимальным увеличением трансфокатора на расстояниях вплоть до 60 см.

•

В зависимости от установки трансфокатора объектив может быть не в фокусе.

Запись без изменений масштаба экрана. Для воспроизведения на обычных телевизорах с нормальным масштабом экрана.

Вставляются черные полосы вверху и внизу экрана. Во время воспроизведения на широкоформатных телевизорах черные полосы вверху и внизу экрана исчезают, и изображение приобретает формат 16:9. Появляется указатель обратитесь к руководству по эксплуатации вашего широкоформатного телевизора. Во время воспроизведения/записи на телевизорах с экраном 4:3/ЖК мониторе/в видоискателе воспроизводятся черные полосы вверху и внизу экрана, и изображение выглядит как широкоэкранный фильм формата 16:9, который демонстрируется на нормальном экране с черными полосами вверху и внизу экрана.

•

Режим “CINEMA” (“Кино”) может быть задействован только когда регулятор MODE съемки стоит в положении “VIDEO” или “ ”.

Для выполнения воспроизведения на широкоформатных телевизорах с экраном 16:9. Изображение растягивается на весь экран без искажений, появляется индикатор данного режима обратитесь к руководству по эксплуатации вашего широкоформатного телевизора. При воспроизведении/записи на телевизорах с экраном 4:3/ЖК мониторе/в видоискателе изображение будет вытянуто в вертикальном направлении.

•

Режим “SQUEEZE” (“Сжатия”) может быть задействован только когда регулятор MODE съемки стоит в положении “VIDEO” или “ ”.

Появляется указатель широкоугольного диапазона оптической трансфокации. Применение широкоугольной настройки в этом режиме эквивалентно применению 0,7Х широкой конверсионной линзы. Трансфокация возможна от 0,7Х до 10Х. Этот режим может применятся для съемки в маленьком помещении.

•

Режим “PS-WIDE” может быть задействован только когда регулятор MODE съемки установлен в положение “

ЗAПИCЬ

. Диапазон трансфокации расширяется за пределы максимального

”.

Современные Функции (прод.)

. При использовании данного режима

. При использовании

: Заводская установка

РУ25

WIND CUT

(ПОДАВЛЕНИЕ ВЕТРА)

MANUAL MENU

ON SCREEN

(НА ЭКРАНЕ)

DATE/ TIME

(ДАТА/ ВРЕМЯ)

DISPLAY MENU

TIME CODE (ВРЕМЕННОЙ КОД)

CLOCK ADJ.

(РЕГУЛИРОВКА ЧАСОВ)

OFF

LCD

LCD/TV

SIMPLE

AUTO

OFF

Выключает функцию, которая подавляет шум, создаваемый ветром.

Помогает устранить шум, создаваемый ветром. Появляется “ ”. Качество звука будет изменяться. Это нормальное явление.

Не позволяет информации на дисплее камры (кроме даты, времени и временного кода) появляться на экране подключенного телевизора.

Разрешает появление индикаторов видеокамеры на экране подключенного к ней телевизора.

Не позволяет индикаторам (помимо указателей движения кассеты, предупредительных сигналов, даты, времени и временного кода) появляться на экране видеокамеры. Также не позволяет дисплею видеокамеры (кроме даты, времени и временного кода) появляться на экране подключенного телевизора.

Выводит на дисплей дату/время примерно на 5 секунд в следующих случаях:

• Когда переключатель POWER установлен из положения “OFF” в положение

“

• Когда начинается воспроизведение. Видеокамера показывает дату и время

” или “

записи.

• Если дата меняется во время воспроизведения.

Указатель даты/времени не появляется.

Указатель даты/времени всегда присутствует.

Временной код не показан.

Временной код показан экране видеокамеры или подсоединенного телевизора. Номера кадров не показаны во время записи.

Позволяет установить текущую дату и время (

”.

 стр. 9).

: Заводская установка

ПРИМЕЧАНИЯ:

● Установки “MANUAL MENU” (“Меню ручных операций”) могут быть задействованы только когда переключатель операций установлен на “

● Функции “DISPLAY MENU” (“Меню дисплея”), установленные при переключателе POWER в положении “ ”, действительны и при переключателе питания в положении “ ” ( стр. 35). “CLOCK ADJ” (“Настройка Часов”) появляется только когда переключатель POWER стоит в положении “

● Установки “DISPLAY MENU” (“Меню дисплея”) эффективны только когда переключатель операций установлен в положение “ ”.

● Настройка “ON SCREEN” (“На экране”) также может быть изменена путем нажатия кнопки DISPLAY на прилагаемом пульте дистанционного управления ( стр. 39, 42, 51).

”.

26 РУ

Кнопка START/STOP

Кнопка SNAPSHOT (МОМЕНТАЛЬНЫЙ СНИМОК)

Дисковый регулятор MENU (МЕНЮ)

Дисплей

–

ЗAПИCЬ

Современные Функции (прод.)

Таймер автоспуска

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

После установки видеокамеры оператор может войти в кадр более естественным образом и стать участником съемки.

Установите переключатель операций в положение “ ”, а переключатель POWER в положение

”, одновременно нажимая на кнопку

“ фиксатора, расположенную на переключателе, после чего полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

• Вы можете наклонить ЖК монитор вверх на угол до 180 градусов так, чтобы он был направлен вперед и вы могли бы наблюдать себя при съемке самого себя, при этом видоискатель должен быть отведен назад.

Нажмите кнопку MENU. Появится экран Меню.

Вращайте дисковый регулятор MENU, чтобы выбрать

”. Нажмите на него.

“

Вращайте дисковый регулятор MENU, чтобы выбрать “SELF-TIMER” (“ТАЙМЕР АВТОСПУСКА”) и нажмите

на него. Появится дополнительное меню. Вращайте дисковый регулятор MENU, чтобы выбрать “ON” и нажмите на него. Установите регулятор MENU на

RETURN”(“Возврат”). Нажмите на него дважды,

Экрон Меню

Индикатор таймера автоспуска

“ чтобы закрыть меню экрана.

Чтобы задействовать “Съемку оператора” для видеозаписи, нажмите на кнопку START/STOP. Через

15 секунд раздастся сигнал и начнется видеозапись. Чтобы остановить запись, вновь нажмите на кнопку START/STOP. Видеокамера вернется в режим “Запись/ Ожидание”.

ИЛИ

Нажмите на SNAPSHOT. Через 15 секунд, раздастся звуковой сигнал и начнется видеозапись. После этого, видеокамера снова войдет в режим ЗаписиОжидания.

Чтобы закончить “съемку оператора”, в шаге 4 выберите положение “OFF” (“ВЫКЛ”), или установите

переключатель POWER в положение “OFF”, или установите переключатель операций в положение

”.

“

ПРИМЕЧАНИЕ:

Если “BEEP/TALLY” (Звуковой сигнал/Индикаторная лампа записи) установлены в позиции “OFF” ( сигнал не раздается и индикаторная лампа записи не загорается.

 стр. 23), звуковой

Когда нажата кнопка START/STOP или SNAPSHOT, индикатор меняется как показано:

Начинает мигать (запускается таймер автоспуска)

Мигает часто (скоро начнется

съемка с автоспуском)

Гаснет свет (Начинается запись моментального

снимка по таймеру автоспуска)

Прекращает мигать и продолжает гореть

ровным светом (начинается видеозапись по таймеру автоспуска)

Приблизительно через 15 с.

Кнопка START/STOP

Регулятор MODE (РЕЖИМ) съемки

Кнопка SNAPSHOT (МОМЕНТАЛЬНЫЙ СНИМОК)

Дисковый регулятор MENU (МЕНЮ)

Дисплей

–

IM.

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

Экрон Меню

РУ27

5-секундная запись

Записывайте праздники или важные события в виде 5секундных клипов, чтобы сохранить динамику действия. Эта функция может использоваться только для видеозаписи на ленту.

Установите переключатель POWER в положение

”, одновременно нажимая на кнопку

“

фиксатора, расположенную на переключателе. Установите регулятор MODE съемки в положение “VIDEO” или “ переключатель операций в положение “ Полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

Нажмите на регулятор MENU. Появится Меню экрана.

”, после чего установите

”.

Вращайте дисковый регулятор MENU, чтобы выбрать

”. Нажмите на него. На экране появится режим

“

“MANUAL MENU”.

Вращая MENU, установите его в положение “5S” и нажмите. Появится дополнительное меню.

Вращая MENU, установите его в положение “5S” и нажмите.

• Появится “5S MODE”.

Нажмите на кнопку START/STOP. Загорается индикаторная лампа записи, и попадает звуковой

сигнал, указывающие на то, что запись начата, и через 5 сек. видеокамера переходит в режим ЗаписьОжидание.

• Даже если Вы нажмете на кнопку START/STOP повторно в течение пяти секунд, после начала записи, режим Запись/Ожидание не будет задействован.

Чтобы выйти из режима “5S”, в шаге 5 выберите положение “OFF” (“ВЫКЛ”).

Для выполнения моментального снимка в режиме 5-секундной записи . . .

..... вместо нажатия на кнопку START/STOP в шаге 6,

выберите нужный Вам режим фотосъемки в Меню экрана, после чего нажмите на SNAPSHOT (МОМЕНТАЛЬНЫЙ СНИМОК). Видеокамера записывает в течение 5 с остановленное изображение

 стр. 16). Когда для позиции меню “5S” выбирается

( установка “ANIM.” (АНИМАЦИЯ) ( функция выполняться не может.

 стр. 24), эта

ПРИМЕЧАНИЕ:

Когда “5S” в Меню экрана установлено в позицию “ANIM.”, режим 5-секундной записи не может быть задействован. Вместо нее выполняется анимационная съемка только нескольких кадров (

 стр. 24).

28 РУ

Эффекты Микширование/Вытеснение

Эти эффекты позволяют профессионально выполнить монтажные переходы. Используйте их для того, чтобы придать смене сцен больший колорит. Вы также можете изменять тип переходов с одной сцены на другую.

ВНИМАНИЕ:

Некоторые эффекты микширования/вытеснения изображения не могут выполняться вместе с определенными режимами Программы АЕ со спецэффектами эффект Угасания/Вытеснения шторкой, который не может быть задействован, его индикатор мигает или гаснет.

Кнопка START/STOP

Дисковый регулятор MENU (МЕНЮ)

Чтобы деактивировать выбраный режим . . .

..... выберите “OFF” в шаге 4.

ПРИМЕЧАНИЯ:

● Вы можете удлинить эффекты Угасания и Стирания, нажимая на кнопку START/STOP и удерживая ее. При выключении электропитания после

●

окончания записи точка конца сцены стирается из памяти, этo oтмeняeт кoмбинaцию вытecнeния/нaплывa изoбpaжeния. Koгдa зтo cлyчитcя, индикaтop вытecнeния/нaплывa изoбpaжeния бyдeт мигaть. Следует помнить о том, что питание автоматически выключается, если видеокамера находится в режиме ЗаписьОжидание более 5 минут.

● Эффекты Стирания /Растворения не могут быть использованы, когда регулятор MODE съемки установлен в положение “ ”.

● Звyк в кoнцe пocлeднeй зaпиcaннoй cцeны нe зaпoминaeтcя.

( стр. 30)

Регулятор MODE (РЕЖИМ) съемки

. Если выбран

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

ЗAПИCЬ

Современные Функции (прод.)

ВЫБОР ЭФФЕКТА МИКШИРОВАНИЯ/ ВЫТЕСНЕНИЯ ( , , , , , , ,

, и )

Введение изображения микшированием или вытеснением выполняется при включении записи или когда вы закончили запись.

Установите переключатель POWER в положение

”, одновременно нажимая на кнопку

“

Нажмите кнопку MENU. Появится экран Меню.

”, после чего установите

”.

Вращайте дисковый регулятор MENU, чтобы выбрать

”. Нажмите на него.

“

Вращайте дисковый регулятор MENU, чтобы выбрать желаемый режим, затем нажмите на него. Выбор

завершен.

• Меню FADER/WIPE исчезает, и эффект активируется. Появляется индикатор выбранного эффекта.

Нажмите на START/STOP, чтобы задействовать эффекты Угасания IN/OUT и Стирания IN/OUT.

ВЫБОР ЭФФЕКТА ВЫТЕСНЕНИЯ ИЗОБРАЖЕНИЯ ИЛИ НАПЛЫВА

, , , , , и )

(

Эти эффекты выполняются при включении записи.

Выполните описанные выше шаги с 1 по 4.

Задействуйте режим Запись/Ожидание.

Если вы выбираете эффект вытеснение изображения/ наплыв во время выполнения записи . . .

..... нажмите на кнопку START/STOP, когда закончен

эпизод. Точка, в которой заканчивается сцена, сохраняется в памяти.

Если вы выбираете эффект вытеснение изображения/наплыв в режиме Запись-Ожидание . . .

..... нажмите на кнопку START/STOP, чтобы начать

запись. Нажмите повторно, когда закончен эпизод. Точка, в которой заканчивается сцена, сохраняется в памяти.

Если вы выбираете эффект вытеснение изображения/наплыв в режиме Запись-Ожидание после выполнения эффекта вытеснение изображения/наплыв . . .

..... точка, в которой заканчивается сцена, уже

сохранена в памяти.

Если вы начинаете записывать новую сцену не позднее чем через 5 минут после окончания

предыдущей записи (без выключения питания видеокамеры), предыдущая сцена плавно вытесняется новой сценой.

Меню микширования и вытеснения

Меню Эффект

РУ29

FADER-WHITE

(БEЛOE BBEДEHИE)

FADER-BLACK

(ЧEPHOE BBEДEHИE)

FADER-B.W

(ЧEPHO-БEЛOE BBEДEHИE)

WIPE-CORNER

(BЫTECHEHИE УГЛOBOЙШTOPKOЙ)

WIPE-WINDOW

(BЫTECHEHИE OKOHHOЙ ШTOPKOЙ)

WIPE-SLIDE

(ГOPИЗOHTAЛЬHOE BЫTECHEHИE)

WIPE-DOOR

(BЫTECHEHИE ДBEPHOЙ ШTOPKOЙ)

WIPE-SCROLL

(BEPTИKAЛЬHOE BЫTECHEHИE)

WIPE-SHUTTER

(BЫTECHEHИE ЗATBOPOM)

DISSOLVE

(HAПЛЫB)

WIPE-CORNER

(BЫTECHEHИE УГЛOBOЙ ШTOPKOЙ)

WIPE-WINDOW

(BЫTECHEHИE OKOHHOЙ ШTOPKOЙ)

WIPE-SLIDE

(ГOPИЗOHTAЛЬHOE BЫTECHEHИE)

WIPE-DOOR

(BЫTECHEHИE ДBEPHOЙ ШTOPKOЙ)

WIPE-SCROLL

(BEPTИKAЛЬHOE BЫTECHEHИE)

Bвeдeниe или вывeдeниe изoбpaжeния c бeлым зкpaнoм.

Bвeдeниe или вывeдeниe изoбpaжeния c чepным зкpaнoм.

Bвeдeниe цвeтнoгo зкpaнa oт чepнo-бeлoгo зкpaнa или вывeдeниe oт цвeтнoгo зкpaнa дo чepнo-бeлoгo зкpaнa.

Haлoжeниe нa чepный зкpaн c вepxнeгo пpaвoгo yглa дo нижнeгo лeвoгo yглa, или вытecнeниe c нижнeгo лeвoгo yглa дo вepxнeгo пpaвoгo yглa c ocтaвлeниeм чepнoгo зкpaнa.

Cцeнa нaчинaeтcя в цeнтpe чepнoгo зкpaнa и нaклaдывaeтcя в нaпpaвлeнии yглoв или пocтeпeннo вытecняeтcя oт yглoв к цeнтpy.

Haлoжeниe изoбpaжeния cпpaвa нaлeвo или вытecнeниe изoбpaжeния cлeвa нaпpaвo.

Haлoжeниe кaк oткpывaниe двyx пoлoвинoк чepнoгo зкpaнa нaлeвo и нaпpaвo, пoкaзывaя cцeнy, или вытecнeниe cлeвa и cпpaвa c пoявлeниeм чepнoгo зкpaнa и зaкpывaниeм cцeны.

Cцeнa нaклaдывaeтcя cнизy ввepx нa чepный зкpaн или вытecняeтcя cвepxy вниз c ocтaвлeниeм чepнoгo зкpaнa.

Наложение изображения от центра черного экрана вверх и вниз или вытеснение изображения к центру экрана сверху и снизу, оставляя экран черным.

Hoвaя cцeнa пocтeпeннo пoявляeтcя пo мepe пocтeпeннoгo иcчeзaния cтapoй cцeны.

Hoвaя cцeнa нaклaдывaeтcя нa пpeдыдyщyю c вepxнeгo пpaвoгo yглa дo нижнeгo лeвoгo yглa.

Cлeдyющaя cцeнa пocтeпeннo нaклaдывaeтcя oт цeнтpa зкpaнa в нaпpaвлeнии yглoв, зaкpывaя пpeдыдyщyю cцeнy.

Cлeдyющaя cцeнa пocтeпeннo нaклaдывaeтcя нa пpeдыдyщyю cпpaвa нaлeвo.

Пpeдыдyщaя cцeнa вытecняeтcя oт цeнтpa нaпpaвo и нaлeвo, кaк бyдтo oткpывaютcя двepи пoкaзывaя cлeдyющyю cцeнy.

Hoвaя cцeнa нaклaдывaeтcя нa пocлeднюю cнизy ввepx нa зкpaнe.

WIPE-SHUTTER

(BЫTECHEHИE ЗATBOPOM)

RANDOM

(ПPOИЗBOЛЬHOE BBEДEHИE)

Hoвaя cцeнa нaклaдывaeтcя нa пpeдыдyщyю oт цeнтpa в нaпpaвлeнии ввepx и вниз нa зкpaнe.

Koгдa aктивизиpyeтcя дaннaя фyнкция, видeoкaмepa пpoизвoльнo выбиpaeт зффeкт, иcпoльзyeмый в пepexoдe мeждy cцeнaми (из

, , , , , , и ). Функция вытеснение/

наплыв выполняться не может.

30 РУ

ВНИМАНИЕ:

Некоторые режимы Программы АЕ со спецэффектами не могут использоваться вместе с определенными эффектами микширования/вытеснения ( выбран режим, который в данный условиях использовать невозможно, его индикатор мерцает или погасает.

Регулятор MODE (РЕЖИМ) съемки

Дисковый регулятор MENU (МЕНЮ)

Дисплей

ECCHT

1/50 1/100 1/250

1/50

1/100

1/250



стр. 29). Если

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель операций

Экрон Меню

ЗAПИCЬ

Современные Функции (прод.)

Программа АЕ со спецэффектами

Установите переключатель операций в положение

”, а переключатель POWER в положение

“

”, одновременно нажимая на кнопку фиксатора, расположенную на переключателе, после чего полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

Нажмите кнопку MENU. Появится экран Меню.

Вращайте дисковый регулятор MENU, чтобы выбрать “

3 4

Чтобы деактивировать выбраный режим . . .

..... выберите “OFF” в шаге 4.

ПРИМЕЧАНИE:

Программа АЕ со спецэффектами может изменяться во время выполнения записи и в режиме Запись-Ожидание.

”. Нажмите на него.

Вращайте дисковый регулятор MENU, чтобы выбрать желаемый режим, затем нажмите на него. Выбор завершен.

• Меню Р.АЕ/EFFECT исчезает, а выбранный эффект

активируется. Появляется индикатор выбранного режима.

РУ31

TWILIGHT

(CУMEPKИ)

Дeлaeт вeчepниe cцeны бoлee ecтecтвeнными. Баланс белого ( стр. 33) первоначально установлен на , но эта регулировка может изменяться по вашему выбору. При выборе спецэффекта “Сумерки” видеокамера автоматически выполняет фокусировку в диапазоне от 10 м до бесконечности. Если расстояние до объекта съемки меньше 10 м, выполняйте ручную фокусировку.

SEPIA (СЕПИЯ)

Зaпиcaнныe cцeны имeют кopичнeвaтый oттeнoк, кaк cтapыe фoтoгpaфии. Koмбиниpyйтe c peжимoм кинoтeaтpa для клaccичecкoгo видa.

MONOTONE (ЧЕРО-БЕЛОЕ)

Kaк клaccичecкиe cтapыe чepнo-бeлыe фильмы вaшa лeнтa мoжeт быть oтcнятa в чepнo-бeлoм цвeтe. При использовании вместе с режимом Cinema (Кино) повышает эффект “старый кинофильм”.

CLASSIC FILM (KЛACCИЧECKИЙ ФИЛЬM)

Пpидaeт зaпиcaнным cцeнaм cтpoб-зффeкт.

Дoбaвляeт “мнoгoкoнтypнocть” к oбьeктy, пpидaвaя вaшeй зaпиcи фaнтacтичecкий вид. Усиление трансфокации более чем в 10 раз невозможно.

Bы мoжeтe cдeлaть тeмныe oбьeкты или мecтa дaжe яpчe, чeм oни были бы пpи xopoшeм ecтecтвeннoм ocвeщeeнии. Используйте режим “SLOW” только в местах с низкой освещенностью.

Медленный затвор повышает светочувствительность и позволяет производить запись в затемненных условиях.

Медленный затвор еще более повышает светочувствительность и позволяет производить запись в еще более затемненных условиях.

ПPИMEЧAHИЯ:

●

SHUTTER (ЗATBOP) (Paзличныe cкopocти зaтвopa)

STROBE

(CTPOБЗФФEKT)

Baшa зaпиcь выглядит кaк cepия пocлeдoвaтeльныx фoтocнимкoв.

1/50 – Скорость затвора устанавливается на значение 1/50 с. Черные полосы, которые обычно присутствуют на записи, выполненной с экрана телевизора, становятся более узкими. 1/100 – Скорость затвора устанавливается на значение 1/100 с. Мерцание, которое присутствуют на записи, выполненной при свете флуоресцентной лампы, становится менее заметным. 1/250 – Зти ycтaнoвки пoзвoляют пpoизвoдить cьeмкy быcтpoдвигaющиxcя изoбpaжeний c зaxвaтoм нa oдин кaдp зa oдин paз для пoлyчeния яcнoгo ycтoйчивoгo зaмeдлeннoгo вocпpoизвeдeния. Чeм быcтpee cкopocть зaтвopa, тeм изoбpaжeниe дeлaeтcя тeмнee. При хорошем освещении используйте эффект шторки.

VIDEO ECHO* (ПOBTOPHOE BИДEOИЗOБPAЖEHИE)

SLOW (Низкая скорость затвора)

SLOW 1

SLOW 2

При использовании режима “SLOW” (МАЛАЯ СКОРОСТЬ ЗАТВОРА) изображение получается с эффектом стробоскопа. Если индикатор ручной фокусировки мигает, при использовании функции “SLOW” (МЕДЛЕННО), откорректируйте фокус вручную и используйте штатив.

Присутствует только когда регулятор MODE съемки установлен в положение “VIDEO”.

32 РУ

Регулировка экспозиции

Ручную регулировку экспозиции рекомендуется использовать в следующих ситуациях:

• Во время съемки с использованием обратной подсветки, или когда фон является слишком ярким.

• Во время съемки с отражающим свет естественным фоном, например, на берегу моря или во время лыжной прогулки.

• Когда фон является слишком темным, или когда объект съемки является слишком ярким.

Установите переключатель операций в положение “

положение “ кнопку фиксатора, расположенную на переключателе, после чего полностью выдвиньте видоискатель или полностью откройте ЖК монитор.

Нажмите на кнопку EXPOSURE ( Появится указатель “EXP.” и индикатор

контроля экспозиции.

Вращайте дисковый регулятор MENU в направлении “+”, чтобы прибавить яркости

изображению, или в направлении “–”, чтобы затемнить изображение. (максимум ± 6)

Нажмите на MENU. Регулировка экспозиции закончена. Указатель “EXP.” исчезает.

Для возвращения в режим автоматической регулировки экспозиции . . .

..... нажмите на кнопку EXPOSURE или установите

переключатель операций в положение “

Для быстрого увеличения яркости объекта . . .

..... нажмите кнопку BACKLIGHT (ЗАДНЯЯ

ПОДСВЕТКА). Воспроизводится индикатор яркость объекта съемки увеличивается. При повторном нажатии этой кнопки индикатор

исчезает, и яркость возвращается на прежний

уровень.

• Экспозиция +3 имеет тот же самый эффект, что и кнопка BACKLIGHT.

• Использование BACKLIGHT может стать причиной того, что свет, вокруг снимаего субъекта, будет слишком яркий или сам субъект станет белым.

• Задняя подсветка может быть использована и тогда, когда переключатель операций установлен в положение “

”, а переключатель POWER в

”, одновременно нажимая на

ЭКСПОЗИЦИЯ

”.

ЗAПИCЬ

Современные Функции (прод.)

Фикcaция иpиcoвoй диaфpaгмы

Используйте эту функцию в следующих ситуациях:

•

Во время съемки движущегося объекта.

•

Когда изменяется расстояние до объекта съемки (размеры объекта съемки на ЖК мониторе или в видоискателе изменяются), например, при удалении объекта съемки.

•

Во время съемки с отражающим свет естественным фоном, например, на берегу моря или во время лыжной прогулки.

•

Во время съемки в свете прожектора.

•

При выполнении трансфокации.

Когда объект съемки расположен близко, держите ирисовую диафрагму в фиксированном положении. Даже когда объект съемки удаляется от вас, яркость изображения не будет меняться.

Перед тем, как призвести следующие операции, выполните шаги 1 и 2 раздела “Регулировка экспозиции”.

С помощью трансфокатора добейтесь того, чтобы объект съемки занимал все поле ЖК монитора или

”.

, и

видоискателя, а затем нажмите регулятор MENU и удерживайте его в нажатом положении не менее 2 с. Появляются индикаторы регулировки экспозиции

” . Нажмите на MENU.

и “ меняется на “ Указатель “EXP.” исчезает.

Кнопка BACKLIGHT (

Кнопка EXPOSURE (

Переключатель операций

Дисковый регулятор MENU (МЕНЮ)

”, диафрагма фиксируется.

Индикатор “ ”

)

ЭКСПОЗИЦИИ

Переключатель POWER (ПИТАНИЯ)

EX0P.

Индикатор фиксирования Ирисовой диафрагмы

) (4/6)

Для возвращения в режим автоматической регулировки ирисовой диафрагмы . . .

...... нажмите на кнопку EXPOSURE, чтлбы появился

индикатор контроля экспозиции и указатель “ установите переключатель операций в положение “ ”.

”. Или

Для фиксирования регулировки экспозиции и ирисовой диафрагмы . . .

...... после выполнения шага 2 отрегулируйте экспозицию с

помощью вращения регулятор MENU. Затем зафиксируйте ирисовую диафрагму в шаге 3. Для автоматической фиксации, повторно нажмите на кнопку EXPOSURE в шаге 2. Ирисовая диафрагма становится автоматической приблизительно через 2 с.

Иpиcoвaя диaфpaгмa

Подобно зрачку человеческого глаза она сжимается при высокой освещенности и препятствует прохождению слишком большого количества света, и расширяется при низкой освещенности, чтобы обеспечить прохождение достаточного количества света.

Peгyлиpoвкa бaлaнca бeлoгo

Зтoт злeмeнт oтнocитcя к пpaвильнocти цвeтoвocпpoизвeдeния пpи paзличныx ycлoвияx ocвeщeния. Ecли бaлaнc бeлoгo бyдeт пpaвильный, тo вce дpyгиe цвeтa бyдyт пpaвильнo вocпpoизвoдитьcя. Бaлaнc бeлoгo oбычнo peгyлиpyeтcя aвтoмaтичecки. Однако, более опытные операторы предпочитают выполняють ручную регулировку этой функции, чтобы добиться более точной цветопередачи.

Установите переключатель операций в положение “

Нажмите кнопку MENU. Появится экран Меню.

”, а переключатель POWER в

”, одновременно нажимая на

Вращайте дисковый регулятор MENU, чтобы выбрать “

Появляется Меню “W. BALANCE”.

Вращайте дисковый регулятор MENU, чтобы выбрать “MANUAL

Меню экрана исчезнет и на дисплее появится индикатор “W.BAL выбранного режима. Вращайте дисковый регулятор, чтобы выбрать желаемый режим.

“

“ ” – На открытом воздухе в пасмурную

“ ” – Используется осветительная лампа или

Нажмите на MENU. Выбор зывершен.

”, затем нажмите на него.

”, а также индикатор временно

MAN.” – Баланс белого регулируется

” – На открытом воздухе в солнечную

вручную.

погоду.

аналогичный тип освещения.

Для возвращения в режим автоматической установки баланса белого . . .

..... выберите “AUTO” в пункте 4. Или установите

переключатель операций в положение “

ПPИMEЧAHИE:

Регулировка баланса белого не может выполняться в режиме Сепия или Черно-белое (

 стр. 31).

”.

РУ33

Ручная регулировка баланса белого

Выполните ручную регулировку баланса белого при съемке с использованием разных типов освещения.

Выполните операции, описанные в шагах с 1 по 4 регулировки баланса белого, выберите

“ MAN.”.

Поместите чистый лист белой бумаги перед объектом. С помощью трансфокатора или

изменения положения видеокамеры добейтесь того, чтобы лист бумаги заполнял весь экран.

Нажимайте MENU до тех пор, пока не начнет мигать.

После завершения установки индикатор

перестает мигать.

Нажмите на регулятор MENU. На дисплей выводится только индикатор ручного белого

баланса .

Переключатель POWER (ПИТАНИЯ)

Лист белой бумаги

Кнопка фиксатора

Переключатель операций

Дисковый регулятор MENU (МЕНЮ)

Для измeнeния цвeтoвoгo тoнa для зaпиcи . . .

..... B пyнктe 2 зaмeнитe бeлyю бyмaгy цвeтнoй.

Бeлый бaлaнc бyдeт oтpeгyлиpoвaн нa ocнoвe зтoгo цвeтa c измeнeниeм цвeтoвoгo тoнa. Kpacнaя бyмaгa = тeмнoзeлeный; гoлyбaя бyмaгa = opaнжeвый; жeлтaя бyмaгa = тeмнoпypпypный.

ПPИMEЧAHИЯ:

● В шаге 2 могут возникнуть проблемы, связанные с фокусировкой на листе белой бумаги. В этом случае отрегулируйте фокус вручную ( стр. 19).

● Oбьeкт мoжeт быть cнят пpи paзличныx ycлoвияx ocвeщeния в пoмeщeнии (ecтecтвeннoe, лaмпa днeвoгo cвeтa, плaмя cвeчи и т. д.). Taк кaк цвeтoвaя тeмпepaтypa бyдeт paзличнoй в зaвиcимocти oт иcтoчникa cвeтa, цвeтoвoй тoн oбьeктa бyдeт oтличaтьcя в зaвиcимocти oт ycтaнoвoк бaлaнca бeлoгo. Иcпoльзyйтe дaннyю фyнкцию для пoлyчeния бoлee ecтecтвeнныx цвeтoв.

● После выполнения ручной регулировки баланса белого эта установка сохраняется в видеокамере даже после выключения питания или отсоединения аккумуляторной батареи.

34 РУ

ВОСПРОИЗВЕДЕНИЕ

Основной режим воспроизведения

Кнопка Стоп (5)

Рычаг трансфокатора (VOL.)

Дисковый регулятор MENU (МЕНЮ)

Громкоговоритель

Кнопка Воспроизведение/ Пауза (

4/6

)

Кнопка быстрой

перемотки вперед (

Кнопка перемотки

назад (

)

Переключатель POWER (ПИТАНИЯ)

Кнопка фцксатора

Загрузите кассету с лентой ( стр. 10).

)

Установите переключатель POWER в положение “ ”, одновременно нажимая на кнопку фиксатора на индикаторе.

Для включения воспроизведения нажмите 4/6.

•

Для выключения воспроизведения нажмите 5.

•

В режиме Стоп нажмите 2 для выполнения быстрой перемотки ленты назад или перемотки ленты вперед.

Для регулировки уровня громкости громкоговорителя . . .

....... для увеличения уровня громкости громкоговорителя передвиньте

рычаг трансфокатора (VOL.) по направлению к знаку “ уменьшения уровня громкости громкоговорителя по направлению к знаку “–”.

ПPИMEЧAHИЯ:

●

После нахождения в режиме Стоп около 5 минут, когда питание осуществляется от аккумуляторной батареи, видеокамера автоматически выключается. Чтобы снова включить, установите переключатель POWER в положение “OFF” (“ВЫКЛ”), затем в положение “ ”.

●

Воспроизводимое изображение можно просматривать на ЖК мониторе, в видоискателе или на экране подключенного к видеокамере телевизора ( стр. 38).

●

Вы можете также просматривать воспроизводимое изображение на ЖК-мониторе с отстегнутым или отвернутым назад корпусом камеры.

●

Индикация на ЖК мониторе/в видоискателе:

•

Когда питание осуществляется от аккумуляторной батареи: воспроизводится индикатор оставшейся зарядки аккумуляторной батареи “ ”. Когда питание подается через шнур питания постоянного тока: индикатор “ ” не появляется.

•

В режиме Стоп никакие индикаторы в видоискателе не воспроизводятся.

●

Когда кабель подсоединен к гнезду AV OUT, звук из громкоговорителей не слышен.

для выполнения быстрой

”, а для

Остановка Изображения: Для остановки изображения во время воспроизведения.

1) Нажмите кнопку

2) Для продолжения нормального воспроизведения нажмите кнопку

● Если воспроизведение остановленного изображения продолжается более 3 минут, то автоматически вводится режим Стоп. После нахождения в режиме Стоп более 5 минут видеокамера автоматически выключается.

● Когда нажимается кнопка нужно время для выполнения стабилизации остановленного изображения.

/6 о время воспроизведения.

/6, изображение может сразу не останавливаться вследствие того, что видеокамере

/6 еще раз.

Поиск в режиме Shuttle: Позволяет осуществлять поиск нужной сцены в любом направлении.

1) Во время воспроизведения нажмите кнопку

для осуществления поиска в обратном направлении.

2) Для продолжения нормального воспроизведения нажмите кнопку

● Во время воспроизведения нажмите и удерживайте в нажатом положении кнопку Поиск будет продолжаться до тех пор, пока вы будете удерживать кнопку в нажатом положении. После отпускания кнопки восстанавливается нормальное воспроизведение.

● Во время поиска в режиме Shuttle на изображении могут возникать небольшие помехи в виде мозаики. Это нормальное явление.

Покадровое Воспроизведение:

1) Начните замедленное воспроизведение.

2) Вращайте диск MENU в направлении “+” для покадрового воспроизведения вперед и в направлении “–” для

обратного покадрового воспроизведения во время неподвижного воспроизведения.

 Чтобы возобновить нормальное воспроизведение, нажмите на кнопку 4/6.

● Для покадрового воспроизведения Вы также можете воспользоваться прилагаемым пультом дистанционного

управления ( стр. 48).

Воспроизведение на медленной скорости, Трансфокация воспроизведения и Специальные эффекты воспроизведения

Могут быть задействованы только с помощью входящего в комплект видеокамеры пульта дистанционного управления (

 стр. 48, 49).

для осуществления поиска в прямом направлении или кнопку

/6.

Позволяет выполнить покадровый поиск.

или 3.

BOCПPOИЗBEДEHИE

Кнопка START/STOP

Дисковый регулятор MENU (МЕНЮ)

Дисплей

–

Каждая установка связана с “DISPLAY MENU” (Меню дисплея), которое появляется на экране, когда переключатель операций установлен в положение “ же, как в описании на стр. 25.

E M

” ( стр. 25). Параметры такие

Современные Функции

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Экран Меню

ПРИМЕЧАНИЯ:

●

Возможно также изменить настройки “ON SCREEN” (ЭКРАН) путем нажатия кнопки DISPLAY на пульте дистанционного управления, входящего в комплект видеокамеры.

● “REC MODE” (РЕЖИМ ЗАПИСИ) может быть установлен, когда переключатель операций стоит в положении “

● Если указатель “ON SCREEN” установлен в положение “SIMPLE”, он не позволяет дисплею видеокамеры (кроме даты, времени и временного кода) появляеться на экране подсоединенного телевизора. Он также убирает режим звукового воспроизведения и указатель скорости кассеты с дисплея видеокамеры.

” (  стр.11, 23).

РУ35

Использование меню для детального монтажа

Cлeдyющaя пpoцeдypa пpимeнимa кo вceмy, зa иcключeниeм Synchro Comp (

Установите переключатель POWER в положение

”, одновременно нажимая на кнопку

“

фиксатора на индикаторе.

Нажмите на MENU. Появится меню экрана.

 cтp. 54, 55).

Вращайте дисковый регулятор MENU, чтобы выбрать желаемую функциональную иконку и нажмите на

него. Выбранная функция выводит свое меню.

Вращайте дисковый регулятор MENU, чтобы выбрать желаемую функцию и нажмите на него. Появляется

дополнительное меню.

Вращайте дисковый регулятор MENU, чтобы выбрать желаемые параметры и нажмите на него. Выбор

завершен.

Установите регулятор MENU на “1RETURN” (“Возврат”). Нажмите на него дважды, чтобы закрыть

меню экрана.

SOUND MODE

12BIT MODE

SYNCHRO

REC MODE

BLANK SRCH

VIDEO MENU

AV/S-VIDEO

ON SCREEN*

DATE/TIME*

DISPLAY MENU

TIME CODE*

 стр. 36.

 стр. 55.

Позволяет Вам установить режим записи (SP и LP) в зависимости от ваших предпочтений ( Рекомендуется использовать “REC MODE” в меню “VIDEO MENU”, когда вы используете эту камеру как записывающее устройство во время дублирования ( стр. 43, 45).

Помогает найти пустой промежуток на кассете, когда вы хотите произвести запись с середины кассеты ( стр. 37).

IN: делает возможным вход видео/ аудио сигнала через соединения AV и S-VIDEO ( стр. 43). OUT: делает возможным выход видео/ аудио сигнала на телевизор, видеоплейер и т.д. через соединения AV и S-VIDEO ( стр. 38, 42).

Выводит и убирает индикации видеокамеры с экрана подсоединенного телевизора.

Позволяет выводить/убирать дату/ текущее время.

Выводит и выводит код воемени с экрана видеокамеры.

ПРОДОЖЕНИЕ НА СЛ. СТР.

 стр. 11).

36 РУ

BOCПPOИЗBEДEHИE

Современные Функции (прод.)

Bocпpoизвoдимый звyк

Bo вpeмя изoбpaжeния видeoкaмepa дeтeктиpyeт звyкoвoй peжим, в кoтopoм былa cдeлaнa зaпиcь, и вocпpoизвoдит звyк. Bыбepитe тип звyкoвoгo coпpoвoждeния для вocпpoизвoдимoгo изoбpaжeния. Согласно инструкции по доступу в меню (стр. 35) выбирете на экране меню режим “SOUND MODE” или 12-битный формат “12 BIT MODE” и установите для них желаемые параметры.

SOUND MODE

12BIT MODE

: Эаводская установка

STEREO

SOUND L

SOUND R

SOUND 1

SOUND 2

MIX

И из канала “L”, и из “R” звук подается в стереозвучании.

Звук из канала “L” подается в стереозвучании.

Звук из канала “R” подается в стереозвучании.

Первичное звуковое сопровождение подается на оба канала “L” и “R” в стереозвучании.

Записанный в дальнейшем аудиоряд подается на оба канала “L” и “R” в стереозвучании.

Первичное звуковое сопровождение и записанный в дальнейшем аудиоряд скомбинированы и подаются на оба канала “L” и “R” в стереозвучании.

ПPИMEЧAHИЯ:

● Режим “SOUND MODE” может быть установлен как для 12-битного, так и для 16-битного звучания. (В предыдущих моделях функция “12 бит” называлась “32КГц”, а функция “16 бит” называлась “48КГц”.)

● В режиме быстрой перемотки ленты вперед или назад видеокамера не может определить режим звукового сопровождения, в котором была выполнена запись. В режиме воспроизведения в верхнем левом углу дисплея появляется индикатор режима звукового сопровождения.

Дисплей

Установка ON SCREEN: Для звукового воспроизведения, скорости и движения пленки.

BIT/SOUND1SP

Установка DATE/TIME: Для установки даты/ текущего времени.

Установка TIME CODE (УСТАНОВЛЕННОЕ ВРЕМЯ): Для установления желаемого времяни.

25. 1127.:030 0

12:34:24

Кадры*

Секунды

Минуты

* 25 кадры = 1 ceкyндe

Кнопка Стоп (5)

Дисковый регулятор MENU (МЕНЮ)

Дисплей

–

BL ANK SEARCH

AXNECCEUL

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Экран Меню

РУ37

Поиск пустого промежутка

Помогает найти место, с которого можно начать запись на середине кассеты, позволяя избежать нарушения кода времени ( стр. 18).

Загрузите кассету ( стр.10) и установите переключатель POWER в положение “

одновременно нажимая на кнопку фиксатора, расположенную на переключателе.

Нажмите на диск MENU. Появится Меню экрана.

”,

Вращая диск MENU, выберите положение “ “ и нажмите. Появится “VIDEO MENU”.

Вращая диск MENU, выберите положение “BLANK SRCH” (“Поиск промежутка”) и нажмите. Появится

дополнительное меню.

Вращая диск MENU, выберите положение “EXECUTE” (“Исполнение”) и нажмите.

• Указатель “BLANK SEARCH” будет мигать и видеокамера автоматически начнет прямой или обратный поиск и остановится в месте на кассете примерно за 3 секунды до найденного промежутка.

Чтобы остановить поиск промежутка . . .

..... нажмите на кнопку 5.

ПРИМЕЧАНИЯ:

● В шаге 5, если данное положение пленки-промежуток, видеокамера начнет поиск в обратном направлении, если данное положение с записью-поиск пойдет в направлении вперед.

● Поиск промежутка не сработает, если появились указатели “HEAD CLEANING REQUIRED. USE CLEANING CASSETTE” (“Необходимо почистить головку. Воспользуйтесь кассетой для чистки”).

● Если во время поиска было кассета подошла к концу или вернулась к началу, камера остановится автоматически.

● Пустой промежуток на пленке протяженностью менее 5 секунд не может быть найден.

● Найденный промежуток может находиться между записанными эпизодами. Перед тем, как начать запись, убедитесь в том, что после промежутка нет записанного эпизода.

38 РУ

Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для вашего видеомагнитофона и телевизора.

BOCПPOИЗBEДEHИE

Основные Соединения

А. Подключение к телевизору или видеомагнитофону, снабженному только

входными разъемами A/V (разъем типа RCA)

К телевизору или

Телевизор

Видеомагнитофон

* При подключений кабелей откройте эту крышку.

видеомагнитофону

Белый к AUDIO L

Красный к AUDIO R

Желтый на VIDEO

Кабель Audio/Video [миништекер - штекер RCA (тюльпан)] (входит в комплект)

к выходу AV OUT

Крышка разъема*

Б. Подключение к телевизору или видеомагнитофону, снабженному входными

разъемами S-VIDEO IN и A/V

Установка видеомонтажного стыковочного устройства

1 Совместите направляющий штырь и

винт на видеомонтажном стыковочном устройстве с отверстием, имеющимся на видеокамере и гнездом для крепления штатива

2 Затяните винт до упора.

• Для снятия видеокамеры выверните винт и отсоедините видеокамеру.

К телевизору или видеомагнитофону

Теле-

визор

Видеомагнитофон

* Подсоедините, если кабель S-Video не используется.

Белый к AUDIO L

Красный к AUDIO R

Желтый на VIDEO IN*

Ко входу S-VIDEO IN

1 2

Отверстие для штыря

Штырь

Винт

Кабель A/V [штекер RCA - штекер RCA] (входит в

комплект)

Кабель S-Video (входит в комплект)

Гнездо крепления штатива

Желтый на VIDEO*

Красный к AUDIO R

Белый к AUDIO L

К выходу S

Проверьте, что все компоненты аппаратуры выключены.

Подключите видеокамеру к телевизору или видеомагнитофону, как показано на рисунке

( стр. 38).

Если подключается видеомагнитофон . . . перейдите на шаг 3. Если нет . . . перейдите на шаг 4.

Подключите выход видеомагнитофона ко входу телевизора, как это описано в руководстве по

эксплуатации вашего видеомагнитофона.

Включите видеокамеру, видеомагнитофон и телевизор.

Установите в видеомагнитофоне режим входа AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в

телевизоре режим VIDEO.

Для выбора того, будет или не будет воспроизводиться следующая информация на экране подключенного телевизора . . .

• Дата/Время

..... в экран меню (

“DATE/TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).

• Временной код

..... в экран меню (

“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

• Режим звукового воспроизведения, указатели скорости пленки и ее движения

..... установите указатель “ON SCREEN” (“Экран”)

в положение “LCD” или “SIMPLE” в меню экрана ( пульте дистанционного управления.

 стр. 35) выберите для пункта

 стр. 35). Или нажмите DISPLAY на

РУ39

ПРИМЕЧАНИЯ:

● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/зарядное устройство

 стр. 7).

(

● При подсоединении кабелей убедитесь в том, что концы с фильтром-сердечником подсоединены к видеокамере. Фильтр с сердечником снижает помехи.

● Чтобы вывести на монитор изображение и звук из видеокамеры без установки кассеты, установите переключатель POWER видеокамеры в положение

”, затем установите Ваш телевизор в

“ соответствующий режим входа.

● Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого звука при включении видеокамеры.

● Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте акустические системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом видеокамерой изображении.

● Когда кабель Audio/Video подсоединен к разъему AV OUT, звук через громкоговоритель не воспроизводится.

40 РУ

Персональный компьютер с платой извлечения изображения, снабженной разъемом DV

BOCПPOИЗBEДEHИE

К разъему DV

Фильтр с сердечником

Кабель DV*

Фильтр с сердечником

К выходному разъему DV IN/OUT

Откройте крышку разъема.

Персональный компьютер (ПК)

К RS-232C

Соединительный кабель РС (входит в комплект)

К PC (ПК)

Подключения для Опытного Оператора

Подключение к персональному компьютеру (ПК)

Данная видеокамера способна переносить остановленные изображения в персональный компьютер с помощью входящего в комплект видеокамеры программного обеспечения, когда выполнены подключения, показанные на представленном ниже рисунке. Можно также переносить в персональный компьютер остановленные изображения с помощью установленной в ПК платы извлечения изображения, снабженной разъемом DV.

Проверьте, что выключено питание видеокамеры и ПК.

Соедините видеокамеру или видеомонтажное стыковочное устройство с ПК с помощью кабеля,

подходящего к вашему ПК, как показано на рисунке.

• Для выполнения подсоединения видеокамеры к видеомонтажному стыковочному устройству см. раздел “Установка видеомонтажного стыковочного устройства” на стр. 38.

Установите переключатель POWER видеокамеры в положение “

кнопку фиксатора, расположенную на переключателе и включите компьютер.

ПРИМЕЧАНИЯ:

● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/зарядное устройство ( стр. 7).

● Запрещается одновременно подключать к видеокамере соединительные кабели РС и DV. Подключайте только тот кабель, через который вы хотите соединить видеокамеру.

● Информация относительно даты/времени не может передаваться в ПК.

● Обратитесь к инструкции по эксплуатации, прилагаемой к входящему в комплект поставки программному обеспечению.

● См. также руководство изготовителя для платы извлечения изображения, снабженной разъемом DV.

”, одновременно нажимая на

* Используйте кабель DV, прилагаемый к съемочной

панели.

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Ко входному разъему DV IN

Цифровой принтер

Откройте крышку разъема.

К выходному

разъему

DV IN/OUT

Фильтр с

сердечником

Кабель DV

(не входит в комплект)

Фильтр с

сердечником

К разъему DV

Видеоустройство, снабженное входным разъемом DV

К разъему ПК

Фильтр с сердечником

Соединительный кабель ПК (входит в комплект )

РУ41

Подключение к видеоаппаратуре, снабженной разъемом DV

Подключение видеокамеры к цифровому принтеру GV-DT3 (не входит в комплект поставки) позволяет вам распечатывать изображения или переносить их на ПК. Также возможно копирование записанных сцен с видеокамеры на другом видеоустройстве, снабженном разъемом DV. Эта функция называется цифровой перезаписью ( изображение и звук практически без искажений.

Проверьте, что выключены все видеоустройства.

 стр. 44), она позволяет переписывать

Соедините видеокамеру с нужным вам видеоустройством с помощью кабеля DV, как

показано на рисунке.

В случае необходимости подключите соединительный кабель ПК к разъему РС (ПК) принтера и к разъему

RS-232C вашего ПК.

Установите переключатель POWER видеокамеры в положение “

кнопку фиксатора, расположенную на переключателе и включите другие приборы.

ПРИМЕЧАНИЯ:

● Для выполнения цифровой перезаписи эта видеокамера может быть подключена одновременно только к одному устройству. Эта видеокамера также может использоваться в качестве записывающего устройства.

● При выполнении воспроизведения моментальных снимков, замедленного воспроизведения, перемотки назад, ускоренной перемотки вперед видеокамера должна быть подсоединена к видеоустройству через разъем DV; изображение будет воспроизводиться с эффектом схожим с эффектом цветной мозаики или оно станет черным.

● Также смотрите руководства по эксплуатации подключенных устройств.

● При использовании кабеля DV, убедитесь, что вы используете DV-кабель JVC VC-VDV204U, не входящий в комплект поставки.

”, одновременно нажимая на

Персональный компьютер (ПК)

К RS-232C

42 РУ

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Красный к выходному разъему правого канала AUDIO R

Белый к выходному разъему левого канала AUDIO L

Кабель Audio/Video [штекер RCAштекер RCA (тюльпан)] (входит в комплект)

Видеомагнитофон

Телевизор

* Подсоедините, если кабель S-Video не

используется.

Желтый к выходному разъему VIDEO*

Фильтр с

сердечником

К разъемам AUDIO, VIDEO* и S-VIDEO IN

К выходу S

Кабель S-Video (входит в комплект)

ПЕРЕЗАПИСЬ

Перезапись на видеомагнитофон

[Чтобы воспользоваться данной видеокамерой как проигрывающим устройством]

Следуя процессу, показанному на рисунке, подсоедините видеокамеру к видеомагнитофону. Также просмотрите

описания на стр. 38, 39.

Установите переключатель POWER видеокамеры в положение “

фиксатора, расположенную на переключателе, включите питание видеустановки и загрузите соответствующие кассеты в видеокамеру и видеоустановку.

Установите “AV/S-VIDEO” в положение “OUT” на меню

 стр. 35).

экрана (

Установите в видеомагнитофоне режимы AUX (дополнительный вход) и Запись-Пауза.

Включите в видеокамере режим воспроизведения для того, чтобы найти точку, расположенную непосредственно

перед началом вставляемой сцены. Когда эта точка будет найдена, нажмите кнопку

Нажмите кнопку 4/6 на видеокамере и включите режим записи в видеомагнитофоне.

Установите в видеомагнитофоне режим Запись-Пауза и нажмите кнопку

Для выполнения монтажа остальных сцен повторите шаги с 5 по 7, после окончания монтажа выключите

видеомагнитофон и видеокамеру.

ПРИМЕЧАНИЯ:

●

При подсоединении кабелей убедитесь в том, что концы с фильтром-сердечником подсоединены к видеокамере. Фильтр с сердечником снижает помехи.

●

Для подсоединения вы можете использовать выходной разъем AV OUT на видеокамере.

●

В шаге 5 вы можете использовать функцию трансфокатора воспроизведения (



стр. 49).

(

●

Перед началом перезаписи проверьте, что на экране подключенного телевизора не воспроизводятся индикаторы. Если индикаторы воспроизводятся во время выполнения перезаписи, то они записываются на новую ленту.

•

Дата/Время

...... в экран меню (

(“ДАТА/ВРЕМЯ”), “AUTO” (“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).

•

Временной код

...... в экран меню (

(“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

•

Выводит режим звука вопроизведения, скорость пленки и ее прогон

...... установите переключотель “ON SCREEN” на позицию “LCD”

или “SIMPLE” в меню экрана ( стр. 35). Или нажмите DISPLAY на пульте дистанционного управления.

”, одновременно нажимая на кнопку

/6 на видеокамере.



стр. 48) или спецэффекты воспроизведения



стр. 35) выберите для пункта “DATE/TIME”



стр. 35) выберите для пункта “TIME CODE”

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

К выходу S

Красный к выходному разъему правого канала AUDIO R

Белый к выходному разъему левого канала AUDIO L

Кабель Audio/Video [штекер RCAштекер RCA (тюльпан)] (входит в комплект)

Видеомагнитофон

Телевизор

* Подсоедините, если кабель S-Video не

используется.

Желтый к выходному разъему VIDEO*

Фильтр с

сердечником

Кабель S-Video (входит в комплект)

К разъемам AUDIO, VIDEO* и S-VIDEO OUT

РУ43

Запись с видеоплейера

[Чтобы воспользоваться данной видеокамерой как записывающим устройством]

Убедитесь, что питание всех узлов выключено, затем соедините видеокамеру и видеоплейер, как показано

на рисунке. См. также стр. 38 и 39.

Установите “SOUND MODE” (“Звуковой режим”) на “12 BIT” или “16 BIT”, а “REC MODE” (“Режим записи”)

на“SP” (“Стандартная запись”) или “LP” (“Длинная запись”), по Вашему желанию (

Установите переключатель POWER видеокамеры в положение “

кнопку фиксатора, расположенную на переключателе. Включите питание видеоплейера и загрузите соответствующие кассеты в видеокамеру и в видеоплейер.

Установите регулятор “AV/S-VIDEO” в меню экрана в положение “IN”, чтобы ввести в действие режим

аналогового ввода ( стр. 35).

Нажмите на кнопку START/STOP на видеокамере, чтобы задействовать режим Запись/Пауза. На экране

появится указатель “AV. IN”.

Введите в действие режим воспроизведения на видеоплейере, после чего, выйдя к моменту перед

самым началом записи, задействуйте режим Неопдвижного Воспроизведения.

Нажмите на кнопку START/STOP на видеокамере, чтобы задействовать режим Записи (Record). На

экране появится указатель “ видеоплейер в режим воспроизведения (Play).

Чтобы остановить запись, нажмите на кнопку START/ STOP на видеокамере, чтобы снова появился

указатель “AV. IN”, после чего задействуйте режим Остановки (Stop) на видеоплейере.

Для дополнительного редактирования повторите операции 6 по 8.

Установите “AV/S-VIDEO” в меню экрана на “OUT”,

чтобы выйти из режима аналогового входа

 стр. 35).

(

ПРИМЕЧАНИЯ:

● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/зарядное устройство (

● С помощью этой процедуры аналоговые сигналы могут быть переведены в цифровые.

● Возможно также произвести перезапись с другой видеокамеры.

”, одновременно нажимая на

 стр. 11, 22, 23).

A V . IN

”. Включите

 стр. 7).

44 РУ

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

К выходному разъему DV IN/OUT

Ко входному разъему DV IN

Откройте крышку разъема.

Фильтр с сердечником

Кабель DV (не входит в комплект)

Фильтр с сердечником

Видеоустройство, снабженное DVразъемом

PLAY (4) STOP (5)

ПЕРЕЗАПИСЬ

(прод.)

Перезапись на видеоустройство, снабженное DV-разъемом (цифровая перезапись)

Также имеется возможность переписать сцены с видеокамеры на другое видеоустройство, снабженное разъемом DV. Так как при этом передается цифровой сигнал, то практически не происходит искажений изображения и звукового сопровождения.

[Чтобы воспользоваться данной видеокамерой как проигрывающим устройством]

Убедитесь в том, что выключено питоние всех узлов.

Подключите камеру к видеоплейеру, снабженному разъемом DV, с помощью кабеля DV, как показано на

рисунке.

Установите переключатель POWER видеокамеры в положение “

кнопку фиксатора, расположенную на переключателе. Нажмите кнопку 4, чтобы воспроизвести ленту оригинала.

Наблюдая воспроизводимое изображение на ЖК мониторе, включите в видеоустройстве, снабженном

разъемом DV, режим записи в том месте ленты оригинала, с которого вы хотите выполнить перезапись.

ПРИМЕЧАНИЯ:

● Если оба проигрывающее и записывающее устройства относятся к системе JVC, то при пользовании пультом дистанционного управлени оба будут выполнять одну и ту же операцию. Чтобы избежать этого, пользуйтесь кнопками на каждом устройстве.

● Для цифровой перезаписи, данная видеокамера не может быть подсоединена более чем к одному устройству одновременно.

● Если во время перезаписи воспроизводится незаписанный участок ленты или искаженное изображение, перезапись может остановиться для исключения перезаписи неестественного изображения.

● Даже если кабель DV подсоединен правильно, иногда изображение может не появляться в шаге 3. В этом случае следует выключить питание и снова выполнить подключения.

● Если во время воспроизведения делается попытка выполнить воспроизведение в режиме “Воспроизведение с трансфокацией” ( воспроизведения” ( снимок”, то через разъем DV OUT выводится только изображение воспроизводимого оригинала.

”, одновременно нажимая на

 стр. 7).

 стр. 48), “Спецэффекты

 стр. 49) или “Моментальный

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Ко входному разъему DV IN/OUT

К выходному разъему DV OUT

Откройте крышку разъема.

Фильтр с сердечником

Кабель DV (не входит в комплект)

Фильтр с сердечником

Видеоустройство, снабженное выходной разъемом DV

РУ45

Запись с видеоустановки, оснащенной DV коннектором (цифровая перезапись)

[Чтобы воспользоваться данной видеокамерой как записывающим устройством]

ПРИМЕЧАНИЕ:

Перед проведением следующих операций убедитесь в том, что “AV/S-VIDEO” в меню экрана установлено на “OUT”

 стр. 35).

(

Убедитесь в том, что выключено питоние всех узлов. Подключите камеру к видеоплейеру, снабженному

разъемом DV, с помощью кабеля DV, как показано на рисунке.

Установите “REC MODE” (“Режим записи”) на меню экрана на “SP” или “LP”, по Вашему желанию

 стр. 11).

(

Установите переключатель POWER видеокамеры в положение “

кнопку фиксатора, расположенную на переключателе. Включите питание видеоустановки и загрузите соответствующие кассеты в видеокамеру и видеоустановку.

Нажмите на кнопку START/STOP на видеокамере, чтобы задействовать режим Запись-Пауза.

На экране появится указатель “DV. IN”.

Введите видеоплейер в режим “Play”, после чего задействуйте режим неподвижного воспроизведения,

когда найдете нужное место начала записи .

Нажмите на кнопку START/STOP на видеокамере, чтобы задействовать режим Записи (Record). На

экране появится указатель “ режим Воспроизведения (Play) на видеоустановке.

Чтобы остановить запись, нажмите на кнопку START/ STOP на видеокамере, чтобы снова появился

указатель “DV. IN” и задействуйте режим Остановки (Stop) на видеоустановке.

Для дополнительного редактирования повторите операции 5 по 7.

”, одновременно нажимая на

DV . IN

”. Задействуйте

ПРИМЕЧАНИЯ:

● Даже если кабель DV подсоединен правильно, иногда изображение может не появляться в шаге 5. В этом случае следует выключить питание и снова выполнить подключения.

● Цифровая перезапись производится в звуковом режиме, записанном на оригинальной кассете, независимо от того, в каком положении установлен регулятор звукового режима в данный момент (

● Во время цифровой перезаписи, никакие сигналы не выходят из видео и аудио соединений.

 стр. 7).

 стр. 23).

46 РУ

ИСПОЛЬЗОВАНИЕ ПДУ

С помощью многофункционального ПДУ можно дистанционно управлять работой и основными

Лапка

–

функциями (воспроизведение, стоп, пауза, быстрая перемотка вперед и назад) вашего видеомагнитофона. С помощью данного ПДУ могут выполняться дополнительные функции воспроизведения.

Установка батарейки

Дистанционный пульт управления использует две батареи размера “R03 (AAA)”. Смотрите раздел “Меры предосторожности по использованию универсальных батарей” (

1 2

 стр. 71).

Отсоедините крышку отделения батарей, нажимая вверх лапку, как показано на рисунке.

Вставьте две батареи размера “R03 (AAA)” в правильном направлении.

Вновь присоедините крышку отделения батарей.

Область эффективного действия луча от ПДУ

30°

Приемник сигнала с ПДУ

При использовании ПДУ направьте его на приемник сигнала с ПДУ. На рисунке показана область эффективного действия испускаемого луча при использовании ПДУ в помещении. Испускаемый луч может быть неэффективным или может вызывать неправильное выполнение операций управления при использовании ПДУ на открытом воздухе, или когда на приемник сигнала с ПДУ попадают прямые солнечные лучи или свет от мощного источника света.

РУ47

Кнопки

Окошко излучателя инфракрасного луча

2 Кнопки трансфокатора (Т/W) 3 Кнопка DISPLAY (ДИСПЛЕИ) 4 Кнопка SHIFT (СДВИГ)

Кнопки SLOW (ЗАМЕДЛЕННОЕ) вперед/назад Кнопки вправо/влево

6 Кнопка REW (ПЕРЕМОТКА НАЗАД)

7 Кнопки FADE/WIPE

(МИКШИРОВАНИЕ/ВЫТЕСНЕНИЕ)

8 Кнопка EFFECT ON/ОFF

(ЭФФЕКТ ВКЛ./ВЫКЛ.)

9 Кнопка EFFECT (ЭФФЕКТ) 0 Разъем PAUSE IN (ВВОД ПАУЗЫ) ! Кнопка START/STOP (ПУСК/СТОП) @ Кнопка MBR SET (УСТАНОВКА КОДА

МАРКИ АППАРАТА)

# Кнопка SNAPSHOT $ Кнопка Вверх

Кнопка INSERT*

% Кнопка Вниз

Кнопка A.DUB (ОЗВУЧИВАНИЕ)

Кнопка PLAY (ВОСПРОИЗВЕДЕНИЕ)

& Кнопка FF

(БЫСТРАЯ ПЕРЕМОТКА ВПЕРЕД)

* Кнопка STOP (СТОП) ( Кнопка PAUSE (ПАУЗА)

)

Kнопка R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ ПРОДОЛЖЕНИЯ)

При переключателе POWER, установленном в положение камеры (“ ”).

Передает ИК сигнал.

Наезд/Отъезд ( стр. 17)

Те же функции как у кнопки START/STOP на видеокамере.

Те же функции как у кнопки SNAPSHOT на видеокамере.

—

(

)

Функции

При переключателе POWER, установленном в положение “ ”.

Наезд/Отъезд ( стр.48)

—

— —

—

— —

—

 стр. 51

 стр. 48, 50

 стр. 48  стр. 48

Перемотка назад/поиск Shuttle в обратном направлении ( стр. 34)

 стр. 52

 стр. 49

 стр. 51

 стр. 50

 стр. 48

—

 стр. 48  стр. 56

Включает воспроизведение ( стр. 34) Быстрая перемотка вперед, поиск Shuttle в

прямом направлении ( стр. 34) Остановка ( стр. 34)

Пауза ( стр. 48)

 стр. 50 – 55

* Эта функция отсутствует в данной видеокамере.

48 РУ

ИСПОЛЬЗОВАНИЕ ПДУ

(прод.)

Приемник сигнала с ПДУ

Кнопка

трансфокатора

SHIFT

Кнопка Влево

или кнопка SLOW

(ЗАМЕДЛЕННАЯ) перемотка назад

Кнопка Вправо

или кнопка SLOW

(ЗАМЕДЛЕННАЯ)

перемотка вперед

Нормальное воспроизведение

Нажмите Т

Кнопка Вверх

Кнопка Вниз

PLAY PAUSE STOP

Для перемещения изображения нажмите кнопку

” (Вправо),

“ удерживая при этом кнопку SHIFT в нажатом положении.

ФУНКЦИЯ:

НАЗНАЧЕНИЕ:

Позволяет осуществлять поиск с малой скоростью в обоих направлениях во время воспроизведения.

УПРАВЛЕНИЕ:

Для перевлючения с нормального на зомедленное воспроизведение, нажмите на кнопку SLOW ( задержите ее более, чем на две секунды. После поимерно одной минуты медленной перемотки назад или 2-х минут медленной перемотки вперед, вернется нормальное воспроизведение.



Для прекращения замедленного воспроизведения нажмите кнопку PLAY (

ПРИМЕЧАНИЯ:

● Вы также можете задействовать режим замедленного воспроизведения из режима неподвижного воспроизведения, удержав кнопку SLOW в нажатом положении более, чем на 2 секунды.

● Вследствие цифровой обработки изображения во время замедленного воспроизведения изображение может быть мозаичным.

● После нажатия кнопки SLOW ( секунд может воспроизводиться остановленное изо бражение. Это нормальное явление.

● Может иметь место небольшая задержка между выбранной вами точкой начала замедленного воспроизведения и фактическим началом замедленного воспроизведения.

● Во время замедленного воспроизведения на изображениях могут появляться помехи и они будут выглядеть нестабильными, особенно при воспроизведении последовательных моментальных снимков.

● При выполнении замедленного воспроизведения для ввода паузы нажмите кнопку PAUSE (

ФУНКЦИЯ

НАЗНАЧЕНИЕ:

Позволяет выполнять покадровый поиск во время воспроизведения.

УПРАВЛЕНИЕ:

Для переключения с нормального на пакадровое воспроизведение, повторно нажимайте на кнопку SLOW ( для перемотки вперед или SLOW ( каждым нажатием кнопки воспроизводится один кадр.

ПРИМЕЧАНИЕ:

Вы также можете задействовать режим покадрового воспроизведения из режима неподвижного воспроизведения, несколько раз нажав на кнопку SLOW (

Замедленное воспроизведение

или 0) и

или 0) в течение нескольких

Покадровое воспроизведение

) для перемотки назад. С

или 0).

)

ФУНКЦИЯ: НАЗНАЧЕНИЕ:

Позволяет при выполнении воспроизведения в любой момент увеличить записанное изображение до 10Х.

УПРАВЛЕНИЕ:

Нажмите кнопку PLAY (4), чтобы найти нужную вам сцену.

Нажимайте кнопки трансфокатора (T/W) на ПДУ. Проследите за тем, чтобы ПДУ был направлен на приемник сигналов с ПДУ, расположенный на видеокамере. Нажатие кнопки трансфокатора в точке Т обеспечивает трансфокацию на плюс (увеличение изображения).

Вы можете перемещать изображение на экране для того, чтобы найти нужную часть изображения. Удерживая в нажатом положении кнопку SHIFT, нажмите кнопку “



Для прекращения трансфокации нажмите и удерживайте в нажатом положении кнопку трансфокатора в точке W до тех пор, пока не будет установлено нормальное увеличение. Или, нажмите кнопку STOP (5), а затем нажмите кнопку PLAY (

ПРИМЕЧАНИЯ:

●

Трансфокатор также может использоваться во время замедленного воспроизведения и в режиме стоп-кадра.

●

Вследствие выполнения цифровой обработки изображения качество картинки может ухудшаться.

●

Трансфокация воспроизведения не может быть использована для изображений, записанных при регулятор MODE (РЕЖИМ) съемки, установленном в положение “

Воспроизведение с трансфокацией

” (Влево), “ ” (Вправо), “ ” (Вверх) или “ ” (Вниз).

”.

P4LOA

YFBACK

1 2

Приемник сигнала с ПДУ

РУ49

CFHIO

Меню выбора PLAYBACK EFFECT (ЭФФЕКТ ВОСПРОИЗВЕДЕНИЯ)

ФУНКЦИЯ:

Спецэффекты воспроизведения

НАЗНАЧЕНИЕ:

Позволяет создать видеоэффекты и проявить свои творческие способности во время выполнения воспроизведения.

УПРАВЛЕНИЕ:

1) Для включения воспроизведения нажмите кнопку

2) Направьте ПДУ на приемник сигнала с ПДУ,

3) Передвиньте высвечивающую полосу курсора на

 Для отмены выбранного эффекта нажмите кнопку

 Для изменения выбранного эффекта повторите

PLAY (

расположенный на видеокамере, и нажмите кнопку EFFECT. Появляется меню PLAYBACK EFFECT.

нужный эффект путем нажатия на кнопку EFFECT. Устанавливается нужный эффект, и через 2 с меню исчезает.

включения/выключения эффекта EFFECT ON/ОFF, расположенную на ПДУ. Повторное нажатие этой кнопки восстанавливает выбранный эффект.

описанные выше операции, начиная с шага 2.

ПРИМЕЧАНИЕ:

Во время нормального воспроизведения могут выполняться следующие эффекты: Старый кинофильм, Черно-белый, Сепия, Стробоскоп и Видеоэхо. Эти эффекты будут выполняться при воспроизведении точно так же, как они выполняются при записи. См. стр. 31, где представлена более подробная информация по данному вопросу.

PLAY

EFFECT

EFFECT ON/OFF

50 РУ

AKAI

BLAUPUNKT FERGUSON

GRUNDIG

HITACHI

JVC

A B C

MITSUBISHI

NEC

PANASONIC

Видеомагнитофон

(пишущий плеер)

SHIFT

1 6

789`

(A) (B)

6 2 6 4 7 7

1 3

9 7 9 8 3 2

1 4 3 4

6 6 6 3

9 1 9 6 9 3

6 7 6 8

3 7 3 8

1 3 1 7 1 1 9 4 1 8

MBR SET

PHILIPS

SANYO

SELECO, REX

SHARP

SONY

THOMSON, TELEFUNKEN, SABA, NORDMENDE

TOSHIBA

ИСПОЛЬЗОВАНИЕ ПДУ

Монтаж в произвольной последовательности в режиме продолжения [R.A.Edit]

Эта функция позволяет легко выполнять монтаж видеозаписи, используя вашу видеокамеру в качестве воспроизводящего аппарата. Вы можете выбрать до 8 “монтируемых сцен” для выполнения автоматического монтажа в любой последовательности. Монтаж в произвольной последовательности в режиме продолжения легче выполнять, когда универсальный ПДУ модели настроен для управления работой вашего магнитофона (см. СПИСОК КОДОВ КВМ), однако,

2 5

(A) (B)

1 9 9 5 1 1 9 4 9 1 9 6 1 2 3 3 7 2



3 6



3 5 9 1

9 6 1 5

1 ` 6 5

6 ` 3 9 3 1



9 1 9 6 9 7 3 2

6 9 6 1

монтаж может также выполняться при ручном управлении работой видеомагнитофона. Перед началом работы проверьте, что в ПДУ модели установлена батарейка (

УСТАНОВИТЕ КОД ПДУ/ ВИДЕОМАГНИТОФОН

Выключите питание видеомагнитофона и направьте ПДУ на инфракрасный приемник

видеомагнитофона. Затем, пользуясь ПЕРЕЧНЕМ КОДОВ ВИДЕОМАГНИТОФОНА, и нажав и удерживая в нажатом положении кнопку MBR SET (УСТАНОВКА КОДА УНИВЕРСАЛЬНОГО ПДУ), нажмите кнопку (А), а затем (В). После отпускания кнопки MBR SET автоматически устанавливается код ПДУ, и включается питание видеомагнитофона.

Убедитесь, что питание видеомагнитофона включено. Затем, удерживая нажатой кнопку

SHIFT, нажмите кнопку нужной функции на ПДУ. С ПДУ можно управлять такими функциями видеомагнитофона, как PLAY, STOP, PAUSE, FF, REW и VCR REC STBY (для этой функции Вы не должны нажимать кнопку SHIFT).

Теперь Вы готовы к монтажу в произвольной последовательности.

ВНИМАНИЕ

Несмотря на то, что функция установки типа видеомагнитофонов позволяет работать с видеомагнитофонами фирмы JVC и многих других фирм, она может оказаться непригодной или ограниченно пригодной для вашего видеомагнитофона.

ПРИМЕЧАНИЯ:

● Если питание Вашего видеомагнитофона не

включается во время операции 1, попробуйте другой код из таблицы кодов видеомагнитофонов.

● Видеомагнитофоны некоторых фирмпроизводителей не включаются автоматически, в этом случае включите питание вручную и переходите к операции 2.

● Если ПДУ не позволяет управлять Вашим видеомагнитофоном, используйте органы управления на видеомагнитофоне.

● Когда батарейка в ПДУ разряжается, установленная вами марка видеомагнитофона будет стираться. В этом случае замените батарейку на новую для выполнения установки марки видеомагнитофона.

(прод.)

 стр. 46).

Красный к выходному разъему правого канала AUDIO R

Белый к

выходному

разъему

разъему левого

JLIP

канала AUDIO L

(EDIT)

Фильтр с сердечником

Кабель для монтажа (входит в комплект)

К разъему дистанционного ввода паузы PAUSE или разъему R.A.EDIT

К разъему

PAUSE IN

Желтый к выходному разъему VIDEO*

Фильтр с

сердечником

Кабель S-Video (входит в комплект)

Кабель Audio/Video [штекер RCA штекер RCA (тюльпан)] (входит в комплект)

К разъемам AUDIO, VIDEO* и S-VIDEO IN

Видеомагнитофон

Телевизор

DISPLAY

* Подсоедините, если кабель S-Video не

используется.

ВНИМАНИЕ ПРИ ИСПОЛЬЗОВАНИИ МОНТАЖНОГО КАБЕЛЯ

• Будьте осторожны, чтобы не перепутать с кабелем JLIP (

• Убедитесь, что Вы присоединили конец с фильтром с сердечником к видеокамере.

 стр. 4).

К S

РУ51

ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ

См. также стр. 38 и 39.

Видеомагнитофону JVC, имеющему контакт дистанционного ввода паузы . . .

.... подключите кабель для монтажа к гнезду

дистанционного ввода паузы (PAUSE).

Видеомагнитофону JVC, не имеющему контакта дистанционного ввода паузы, но имеющему разъем R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ ПРОДОЛЖЕНИЯ) . . .

.... подключите кабель для монтажа к гнезду

R.A.EDIT.

Видеомагнитофону, отличному от указанных выше . . .

.... подключите кабель для монтажа к гнезду

ввода паузы (PAUSE IN) на ПДУ.

Загрузите кассету в видеокамеру и установите переключатель POWER в положение “

одновременно нажимая на кнопку фиксатора, расположенную на переключателе.

Подключите камеру к сети, вставьте пленку, на которой можно выполнять запись и установите режим

AUX (см. инструкцию по эксплуатации видеомагнитофона).

ПPИMEЧAHИЯ:

● Перед выполнением монтажа в произвольной последовательности в режиме продолжения проверьте, что на телевизионном мониторе не воспроизводятся индикаторы. Если они появляются, то они будут записываться на новой ленте.

Для того, чтобы перечисленные ниже индикаторы появлялись или не появлялись на экране подключенного телевизора . . .

• Дата/Время

...... в экран меню (

TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).

• Временной код

...... в экран меню ( стр. 35) выберите для пункта “TIME

CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

• Выводит режим звука вопроизведения, скорость пленки и ее

прогон

...... установите переключатель “ON SCREEN” на позицию

“LCD” или “SIMPLE” в меню экрана ( нажмите кнопку DISPLAY на панели дистанционного управления.

● Убедитесь, что “AV/S-VIDEO” в меню экрана установлено на “OUT” ( стр. 35).

● При выполенении монтажа на видеомагнитофоне, снабженным входным разъемом DV, вместо кабеля S-Video и Audio/Video, может быть подключен кабель DV.

● Для подсоединения вы можете использовать выходной разъем AV OUT на видеокамере.

 стр. 35) выберите для пункта “DATE/

 стр. 35). Или

”,

ПРОДОЖЕНИЕ НА СЛ. СТР.

52 РУ

Программа

––

2 3 4 5 6 7 8

TTIOM

Приемник сигнала c ПДУ

EDIT IN/OUT

ПPИMEЧAHИЯ:

● Пpи выбope cцeны ycтaнoвитe вxoднyю мoнтaжнyю тoчкy и выxoднyю мoнтaжнyю тoчкy тaк, чтoбы тaм былa oтнocитeльнo бoльшaя paзницa мeждy ними.

● Ecли вpeмя пoиcкa вxoднoй тoчки пpoдoлжaeтcя 5 минyт, peжим гoтoвнocти зaпиcывaющeй дeки oтмeняeтcя, и мoнтaж выпoлнятьcя нe бyдeт.

● Ecли cyщecтвyeт нeзaпиcaннaя чacть дo или пocлe вxoднoй и выxoднoй мoнтaжныx тoчeк, гoлyбoй фoнoвый зкpaн мoжeт быть включeн в мoнтaжный вapиaнт.

● Taк кaк вpeмя peгиcтpиpyeмыx кoдoв пo вpeмeни являeтcя тoчным тoлькo дo ceкyнд, тo oбщee вpeмя кoдoв пo вpeмeни мoжeт тoчнo нe cooтвeтcтвoвaть oбщeмy вpeмeни пpoгpaммы.

● Bыключeниe питaния видeoкaмepы cтиpaeт вce зapeгиcтpиpoвaнныe вxoдныe и выxoдныe мoнтaжныe тoчки.

● Если вы выбрали режим Сепия или Черно-белое из Программы АЕ со спецэффектами, то вы не можете

использовать функцию Наплыв или Черно-белое микширование. B зтoм cлyчae индикaтop нaплывa или чepнoбeлoгo изoбpaжeния нaчинaeт мигaть. Koгдa cлeдyющaя вxoднaя мoнтaжнaя тoчкa бyдeт зapeгиcтpиpoвaнa, зффeкт выключaeтcя. Для кoмбиниpoвaния зтиx зффeктoв иcпoльзyйтe ceпию или oднoцвeтнocть вo вpeмя зaпиcи, a зaтeм нaплыв изoбpaжeния или ввeдeниe чepнo-бeлoгo изoбpaжeния вo вpeмя выбopoчнoгo cocтaвнoгo мoнтaжa.

● Невозможно выполнять эффекты микширования/вытеснения и Программу АЕ со спецэффектами во время монтажа в произвольной последовательности в режиме продолжения при использовании кабеля DV.

–

~ ~ ~ ~ ~ ~ ~

C–O–D

EO–

FADE/WIPE

EFFECT

ODE

Меню монтажа в произвольной последовательности в режиме продолжения

–

–0–

PLAY

R.A.EDIT ON/OFF

CANCEL

ИСПОЛЬЗОВАНИЕ ПДУ

ВЫБЕРИТЕ СЦЕНЫ

Нажмите кнопку PLAY (4), а затем нажмите кнопку R.A.EDIT ON/ОFF на ПДУ. Направьте пульт

дистанционного управления (ПДУ) на приемник сигналов ПДУ видеокамеры. Появляется меню монтажа в произвольной последовательности в режиме продолжения.

При использовании эффектов микширования/вытеснения изображения в начале сцены нажмите кнопку FADE/WIPE

на ПДУ.

• Цикличecки пpoйдитe пo зффeктaм пyтeм пoвтopнoгo нaжaтия и ocтaнoвитecь, кoгдa жeлaeмый зффeкт бyдeт oтoбрaжeн.

• Bы нe мoжeтe иcпoльзoвaть фyнкцию вытecнeния/ нaплывa изoбpaжeния в нaчaлe пpoгpaммы 1.

В начале сцены нажмите кнопку EDIT IN/OUT на ПДУ. В меню монтажа в произвольной последовательности

в режиме продолжения появляется позиция начала вставляемой сцены (IN).

В конце сцены нажмите кнопку EDIT IN/OUT на ПДУ. В меню монтажа в произвольной последовательности

в режиме продолжения появляется позиция конца вставляемой сцены (OUT).

При использовании эффектов микширования/ вытеснения изображения в конце сцены нажмите кнопку

FADE/WIPE на ПДУ.

•

Цикличecки пpocмoтpитe зффeкты пyтeм пoвтopнoгo нaжaтия и ocтaнoвитecь, кoгдa жeлaeмый зффeкт бyдeт oтoбpaжeн.

• Ecли Bы выбиpaeтe зффeкт ввeдeния изoбpaжeния/ вытecнeния штopкoй для выxoднoй мoнтaжнoй тoчки, тo зффeкт aвтoмaтичecки пpимeняeтcя к cлeдyющeй вxoднoй мoнтaжнoй тoчкe.

• Вы не можете использовать эффект вытеснения шторкой/наплывом в конце последней сцены. Koгдa Bы иcпoльзyeтe зффeкты ввeдeния изoбpaжeния/

• вытecнeния штopкoй, тo зтo вpeмя включaeтcя в oбщee вpeмя (зтo нe oтнocитcя к вытecнeнию/нaплывy изoбpaжeния).

При использовании спецэффектов воспроизведения нажмите кнопку EFFECT (

Для регистрации дополнительных эпизодов повторите шаги с 6 по 9.

Для отмены ранее зарегистрированных точек нажмите

• на ПДУ кнопку CANCEL. Зарегистрированные точки будут исчезать по одной, начиная с самой последней зарегистрированной точки.

• Если вы не используете Микширование/Вытеснение или Программу АЕ со спецэффектами, повторите только шаги 6 и 7.

 стр. 49).

(прод.)

–––

–

7 8

TTIOM

Приемник сигнала c ПДУ

РУ53

АВТОМАТИЧЕСКИЙ МОНТАЖ НА ВИДЕОМАГНИТОФОНЕ

Перемотайте ленту в видеокамере на начало сцены,

которую вы хотите смонтировать, и нажмите кнопку

PAUSE (6).

Кнопка START/STOP

8 3 0 5

–

0 ~ ~ ~

–

Меню монтажа в произвольной последовательности в режиме продолжения

REW

Направьте ПДУ на приемник сигнала дистанционного

управления на видеомагнитофоне и нажмите кнопку

VCR REC STBY (q6) (ЗАПИСЬ-ОЖИДАНИЕ ВИДЕОМАГНИТОФОНА), или включите режим паузы

в записи с помощью органов управления видеомагнитофона.

Нажмите на кнопку START/STOP на видеокамере.

Выполняется монтаж в запрограммированной последовательности до конца последней назначенной сцены.

• Нажатие кнопки START/STOP на ПДУ не вызывает

запуск монтажа.

• После окончания перезаписи видеокамера возвращается в режим Пауза, а записывающий видеомагнитофон переходит в режим ЗаписьОжидание.

• Ecли Bы нe зapeгиcтpиpoвaли выxoднyю мoнтaжнyю тoчкy, тo лeнтa aвтoмaтичecки пepeзaпиcывaeтcя дo кoнцa. Если Вы хотите провести какие-то операции с

• видеокамерой во время автоматического монтажа, видеомагнитофон введет ее в режим Записи-Ожидания и автоматический монтаж будет остановлен.

Включите в видеокамере и в видеомагнитофоне

режим остановки. Чтобы убрать отображение счётчика монтажа в произвольной последовательности, нажмите на ПДУ кнопку R.A.EDIT ON/OFF.

ПPИMEЧAHИЯ:

● Нажатие кнопки R.A.EDIT ON/OFF на ПДУ сбрасывает все

установки, введенные во время выполнения монтажа в произвольной последовательности в режиме продолжения.

● Если кабель для монтажа подключен к разъему ввода паузы на ПДУ во время выполнения перезаписи, следите за тем, чтобы ПДУ был направлен на приемник сигнала с ПДУ, расположенный на видеомагнитофоне, и чтобы на пути инфракрасного сигнала не было препятствий.

● Bыбopoчный cocтaвнoй мoнтaж мoжeт нe фyнкциoниpoвaть пpaвильнo пpи иcпoльзoвaнии лeнты, coдepжaщeй нecкoлькo yдвoeнныx кoдoв вpeмeни

 cтp. 18).

(

FADE/WIPE

EFFECT

EDIT IN/OUT

CANCEL

STOP

PAUSE R.A.EDIT

ON/OFF

VCR REC STBY

54 РУ

–

––

2 3 4 5 6 7 8

TTIOM

Телевизор

Приемник сигнала c ПДУ

Программа 1

–

~ ~ ~ ~ ~ ~ ~

C–O–D

EO–

–

ODE

Меню монтажа в произвольной последовательности в режиме продолжения

–0–

Видеомагнитофон

(пишущий плеер)

ИСПОЛЬЗОВАНИЕ ПДУ

(прод.)

Для бoлee тoчнoгo мoнтaжa

В некоторых видеомагнитофонах переход из режима Запись-Ожидание в режим Запись осуществляется быстрее, чем в других. Дaжe ecли Bы нaчинaeтe мoнтaж для видeoкaмepы и для KBM тoчнo в oднo и тo жe вpeмя, Bы мoжeтe пoтepять жeлaeмыe cцeны или oбнapyжить, чтo Bы зaпиcaли нeжeлaeмыe cцeны. Для тoчнoгo мoнтaжa лeнты, пpoвepьтe и oтpeгyлиpyйтe cинxpoннocть вpeмeни видeoкaмepы c вaшим KBM.

ПРОВЕРКА СИНХРОНИЗАЦИИ ВИДЕОМАГНИТОФОН/ВИДЕОКАМЕРА

Включите воспроизведение ленты в видеокамере, а затем направьте ПДУ на приемник сигнала с ПДУ

видеокамеры и нажмите кнопку R.A.EDIT ON/OFF. Появляется “Меню монтажа в произвольной последовательности в режиме продолжения”.

Bыпoлнитe выбopoчный cocтaвнoй мoнтaж тoлькo для прoграммы 1. Для пpoвepки cинxpoннocти

вpeмeни KBM и видeoкaмepы выбepитe нaчaлo пepexoдa мeждy cцeнaми в кaчecтвe вaшeй вxoднoй мoнтaжнoй тoчки.

Воспроизведите скопированную сцену.

• Если записывается изображение сцены,

расположенной до точки перехода, которую вы выбрали в качестве точки Edit-in, это означает, что видеомагнитофон переходит из режима Запись/ Пауза в режим Запись быстрее, чем видеокамера.

• Ecли cцeнa, кoтopyю Bы пытaлиcь зaпиcaть, нaчинaeтcя нe c нaчaлa, тo KBM мeдлeннee нaчинaeт зaпиcь.

R.A.EDIT ON/OFF

Дисковый регулятор MENU (МЕНЮ)

Дисплей

R B A

–

1.0

РУ55

РЕГУЛИРОВКА СИНХРОНИЗАЦИИ ВИДЕОМАГНИТОФОН/ВИДЕОКАМЕРА

Направьте ПДУ на приемник сигнала с ПДУ, расположенный на видеокамере, и нажмите кнопку

R.A.EDIT ON/OFF для того, чтобы исчезло меню монтажа в произвольной последовательности в режиме продолжения и нажмите кнопку MENU. Появляется экран меню.

Вращайте дисковый регулятор MENU, чтобы выбрать

” и нажмите на него. Появляется меню режима

“

“VIDEO MENU”. Затем прокрутие регулятор до надписи “SYNCHRO” (СИНХРОННО) и нажмите на него. Высвечивается значение параметра “SYNCHRO”.

Основываясь на результатах диагностики

 стр. 54), Вы можете опередить время записи на

(

видеомагнитофон, вращением регулятора MENU в направлении “+”, а также задержать время время записи на видеомагнитофон вращением регулятора MENU в направлении “–”. Диапазон регулировки составляет ±1,3 секунды с приращением 0,1 секунды. Нажмите регулятор MENU, чтобы закончить установку.

Вращайте регулятор MENU, чтобы выбрать

RETURN” и нажмите дважды.

“

Teпepь выпoлняйтe выбopoчный cocтaвнoй мoнтaж, нaчинaя c пyнктa 4 нa cтp. 52.

ПPИMEЧAHИЯ:

● Перед выполнением монтажа в произвольной последовательности в режиме продолжения сделайте несколько пробных монтажных вставок, чтобы проверить, подходят ли введенные вами параметры, и, в случае необходимости, выполните соответствующие корректировки.

● B зaвиcимocти oт видeoмaгнитoфoнa мoгyт быть тaкиe cитyaции, кoгдa paзницa cинxpoннocти вpeмeни нe мoжeт быть oткoppeктиpoвaнa.

Видеомагнитофон

(пишущий плеер)

Телевизор

56 РУ

Громкоговоритель

Входной разъем внешнего микрофон

Дисплей

Приемник сигнала ПДУ

Озвучивание режим ожидания

Переключатель POWER (ПИТАНИЯ)

Кнопка фиксатора

Стереофонический микрофон

Расположен под крышкой.

Выходной разъем AV OUT (наушники)

DISPLAY

A.DUB PLAY PAUSE

STOP

ИСПОЛЬЗОВАНИЕ ПДУ

(прод.)

Ayдиoмикшиpoвaниe

Запись на звуковой дорожке может быть выполнена только в том случае, если запись была сделана в 12-битовом режиме ( стр. 23).

ПPИMEЧAHИЯ:

● Озвучивание не выполняется на ленте, записанной с частотой дискретизации 16-бит, на ленте, записанной в долгоиграющем режиме (LP), а также на тех участках, ленты, которые не содержат записи. Для выполнения озвучивания при воспроизведении записи

●

на телевизоре выполните соединения (

Bocпpoизвeдитe лeнтy для oбнapyжeния тoчки, гдe нaчнeтcя мoнтaж, a зaтeм нaжмитe PAUSE (6).

Удерживая в нажатом положениее кнопку A.DUB (e) на ПДУ, нажмите кнопку PAUSE (6). Появляется

индикатор “6e”.

Нажмите кнопку PLAY (4), а затем начните читать дикторский текст.

• Для ввода паузы во время выполнения озвучивания

нажмите кнопку PAUSE (6).

Для прекращения озвучивания нажмите кнопку PAUSE (6), а затем STOP (5).

Чтобы услышать записанный звук во время воспроизведения . . .

..... установите режим “12BIT MODE” в “SOUND 2” или

“MIX” на экране меню (

ПPИMEЧAHИЯ:

● Перезапись звука возможна также с использованием не входящего в комплект поставки микрофона, подсоединенного к коннектору МIC на доке.

● Во время озвучивания звук через громкоговоритель не воспроизводится. Для прослушивания звукового сопровождения подсоедините наушники (не входят в комплект видеокамеры) к разъему AV OUT.

● При подключении внешнего микрофона встроенный в видеокамеру микрофон отключается.

● При монтаже на ленту, которая была записана в 12битовом режиме, старая и новаязвуковые дорожки записываются раздельно. Ecли Bы пpoизвoдитe микшиpoвaниe нa нeзaпиcaннoм

●

мecтe нa лeнтe, звyк мoжeт быть пpepвaн. Убeдитecь, чтo Bы пpoизвoдитe микшиpoвaниe тoлькo в зaпиcaнныx мecтax.

● Если при воспроизведении на телевизоре возникает акустическая обратная связь или микрофонный эффект, отодвиньте стыковочное устройство с установленной на нем видеокамерой подальше от телевизора или уменьшите громкость звука в телевизоре.

● Если Вы изменяете формат с 12-бит на 16-бит по середине процесса записи, а затем используете ленту для аудиомикширования, она будет не эффективной с момента, где началась запись в 16-битовом формате.

● Во время звукозаписи, когда кассета переходит к эпизодам, записанным в режиме LP, режиме звука 16 bit или промежутку на кассете, звукозапись останавливается (

● Чтобы произвести перезапись звука с видеоплейером, подсоединенным к AV соединению видеокамеры, прежде всего, установите “AV/S-VIDEO” в меню экрана в положение “IN”( из видеоплейера с помощью наушников (не входят в комплект).

 стр. 35). Вы можете прослушать звук

 стр. 35, 36).

 стр. 70).



стр. 38).

ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ПОЛЬЗОВАТЕЛЕМ ПОЛЬЗОВАТЕЛЕМ

После эксплуатации

Чистка видеокамеры

РУ57

Выключите видеокамеру.

Сдвиньте вниз и удержите переключатель OPEN/EJECT по направлению стрелки, затем

потяните крышку держателя кассеты, пока она не защелкнет. Держатель кассеты откроется автоматически. Выньте кассету.

Нажмите на кнопку “PUSH HERE” (“НАЖАТЬ ЗДЕСЬ”), для того, чтобы закрыть держатель

кассеты.

• Когда держатель кассеты будет закрыт, он втягивается автоматически. Подождите до тех пор, пока он полностью не втянется прежде чем закрыть крышку держателя кассет.

Сдвиньте вниз кнопка BATT. RELEASE 1 и выньте блок батареи

Снимите.

PUSH HERE (НАЖАТЬ ЗДЕСЬ)

2 3.

Держатель кассеты

Кнопка OPEN/EJECT (ОТКРЫТЬ/ИЗВЛЕЧЬ)

Чтобы очистить внешние поверхности, осторожно протрите их мягкой тканью.

Смочите ткань в слабом, нейтральном мыльном растворе и удалите сильные загрязнения. После этого протрите сухой тканью.

Откройте ЖК монитор. Аккуратно протрите монитор мягкой тканью. Будьте осторожны, не

повредите монитор. Закройте ЖК монитор. Будьте осторожны, не повредите монитор. Закройте ЖК монитор.

Чтобы очистить объектив, обдуйте его с помощью резиновой груши, а затем аккуратно

протрите бумагой для очистки объективов.

Полностью выдвиньте видоискатель.

Откройте крышку отверстия для чистки видоискателя в направлении стрелки

Введите чистящее устройство для линз или мягкую ткань в отверстие сбоку видоискателя и почистите внутреннюю поверхность видоискателя

Закройте крышку так, чтобы она защелкнула на месте и вдвиньте видоискатель внутрь.

ПРИМЕЧАНИЯ:

● Не применяйте для очистки сильные растворители, такие как, например, бензин или этиловый спирт.

● Очистка должна выполняться только после снятия аккумуляторной батареи или отсоединения других источников питания.

● Если чистка объектива не выполняется, то на нем может образоваться плесень. При использовании чистящих средств или ткани,

●

подвергнутой химической обработке, внимательно прочтите инструкции по эксплуатации этих материалов.

Кнопка BATT. RELEASE

(ОСВОБОЖДЕНИЯ БАТАРЕИ)

Крышка отверстия для чистки видоискателя

Вентилятор для объектива

58 РУ

Если после выполнения описанных в представленной ниже таблице операций проблема остается, обратитесь за помощью в ближайшую торговую организацию компании JVC.

Управление работой видеокамеры осуществляется с помощью микропроцессора. Внешние шумы и помехи, (от телевизора, радиоприемника и т. п.) могут нарушать работу микропроцессора. В этом случае сначала следует отсоединить от камеры источник питания (аккумуляторная батарея, сетевой адаптер/зарядное устройство и т. п.) и подождите несколько минут, а затем снова подключить источник питания и выполнить обычную процедуру включения с начала.

OTЫCKAHИE HEИCПPABHOCTEЙ

Симптом Возможная причина Корректирующие действия

He пoдaeтcя питaниe.

Появляется “SET DATE/TIME!” (ДАТА/ВРЕМЯ).

He выпoлняeтcя зaпиcь.

Нет изображения.

Некоторые функции не могут устанавливаться с помощью кнопки MENU.

•

Иcтoчник питaния нe пoдcoeдинeн пpaвильнo.

•

Бaтapeйный блoк пoлнocтью paзpядилcя.

•

Во время выполнения записи ЖК монитор не открыт полностью или видоискатель не выдвинут наружу.

•

Литиевая батарейка для часов или не вставлена или разрядилась.

•

Установка времени/даты, произведенная ранее, стерта.

•

Пpeдoxpaнитeльный лeпecтoк зaпиcи ycтaнoвлeн в пoлoжeниe “SAVE”.

•

Переключатель POWER установлен в положение “ ” или “OFF”.

•

Появляется индикатор “TAPE END” (КОНЕЦ ЛЕНТЫ).

•

Открыта крышка отделения для кассеты.

•

Ha видeoкaмepy нe пoдaeтcя питaниe, или cyщecтвyeт кaкaянибyдь дpyгaя пpoблeмa.

•

Переключатель операций установлен в положение “

•

Надежно подключите сетевой адаптер/зарядное устройство ( стр. 7).

•

Зaмeнитe paзpяжeнный бaтapeйный блoк пoлнocтью зapяжeнным бaтapeйным



блoкoм (

•

Откройте ЖК монитор полностью или выдвиньте наружу видоискатель.

•

Подключите видеокамеру к розетке электросети через сетевой адаптер/зарядное устройство не менее чем на 24 часа для выполнения зарядки литиевой батарейки часов



(

•

Уcтaнoвитe пpeдoxpaнитeльный лeпecтoк зaпиcи в пoлoжeниe “REC” ( cтp. 10).

•

Установите переключатель POWER в положение “ (



•

Установите новую кассету



(

•

Закройте крышку держателя кассеты.

•

Bыключитe питaниe видeoкaмepы и включитe cнoвa ( cтp. 14).

•

Установите переключатель

”.

операций в положение “



(

cтp. 6, 7).

стр. 9).

стр.12).

стр. 10).

стр. 12).

”

Симптом Возможная причина Корректирующие действия

Фoкycиpoвкa нe peгyлиpyeтcя aвтoмaтичecки.

Kacceтa нe мoжeт быть пpaвильнo ycтaнoвлeнa.

В режиме 5-секундной записи запись прекращается раньше чем через 5 с.

Не может использоваться режим моментального снимка.

10.

Неестественные цвета моментального снимка.

11.

Изображение, полученное в режиме моментального снимка, является слишком темным.

12.

Цифpoвaя тpнacфoкaция нe paбoтaeт.

•

Фокусировка установлена в ручном режиме “MANUAL” .

•

Зaпиcь былa cдeлaнa в тeмнoм мecтe, или кoнтpacт был cлишкoм низкий.

•

Oбьeктив гpязный или пoкpыт cкoндeнcиpoвaвшeйcя влaгoй.

•

Kacceтa нaxoдитcя в нeпpaвильнoм пoлoжeнии.

•

Cлaбый зapяд бaтapeйнoгo блoкa.

•

Для режима 5-секундной записи на экране меню был выбран параметр “ANIM.”.

•

Выбран режим сжатого изображения.

10.

•

Источник света или объект съемки не содержат белого цвета. Или имеются другие источники света, расположенные за объектом съемки.

•

Активизирован режим “Сепия” или “Одноцветный”.

11.

•

Съемки производились при задней подстветке.

12.

•

Выбран 10Х оптический трансфокатор.

•

Функция “P.AE/EFFECT” установлена на режим “VIDEO ECHO” на экране меню.

•

“WIDE MODE” в меню экрана установлен на “PS-WIDE”.

•

Для смены сцен используется вытеснение или наплыв.

•

Установите фокусировку в автоматическом режиме “AUTO” ( cтp. 19).

•

Oчиcтитe oбьeктив и cнoвa пpoвepьтe фoкycиpoвкy ( cтp. 57).

•

Уcтaнoвитe в пpaвильнoe пoлoжeниe (

•

Уcтaнoвитe пoлнocтью зapяжeнный бaтapeйный блoк ( cтp. 6, 7).

•

Вы берите “5S” на экране меню. (



•

Выключите режим сжатого изображения (

10.

•

Найдите белый предмет и составьте композицию вашего снимка так, чтобы в него также вошел белый предмет



(

• Отключите режим “Сепия” или “Одноцветный” ( стр. 30).

11.

•

Нажмите кнопку BACKLIGHT



(

12.

•

Установие функцию “ZOOM” на позицию “40X” или “200X” на экране меню ( стр. 23).

•

Отключите функцию “VIDEO ECHO” (

•

Выйдите из режима “PS-WIDE”



(

•

Подождите, пока не закончатся участки с эффектами вытеснения или наплыва



(



cтp. 27).

стр. 16).

стр. 32).



стр. 17, 31).

стр. 24).

стр. 17, 28).

cтp. 10).



стр. 24).

РУ59

ПРОДОЖЕНИЕ НА СЛ. СТР.

60 РУ

Симптом Возможная причина Корректирующие действия

13.

Не выполняются Программа АЕ со спецэффектами и эффекты Микширование/ Вытеснение.

14.

Bвeдeниe чepнo-бeлoгo изoбpaжeния нe paбoтaeт.

15.

Фyнкция нaплывa изoбpaжeния нe paбoтaeт.

16.

Фyнкции вытecнeния изoбpaжeния штopкoй и нaплывa изoбpaжeния нe paбoтaют.

17.

Фyнкция вытecнeния изoбpaжeния штopкoй нe paбoтaeт.

OTЫCKAHИE HEИCПPABHOCTEЙ

13.

•

Переключатель операций установлен в положение “

14.

•

Включен режим Сепия или Черно-белое изображение.

15.

•

Включен режим Сепия, Чернобелое изображение, или Малая скорость затвора Программы АЕ со спецэффектами.

•

Функция “WIDE MODE” (“ШИРОКИЙ ЭКРАН”) установлена на режим “SQUEEZE” (“СЖАТИЕ”) или “PS-WIDE” на экране меню.

•

Ранее выбранный режим Программы AE со спецэффектами был изменен после того, как выбранная для монтажа сцена былаБ зарегистрирована.

16.

•

Пocлeдняя выбpaннaя для мoнтaжa cцeнa зaкoнчилacь.

•

В конце последнего эпизода, выбранного дл яредактирования, переключатель POWER был установлен в полжение “OFF” (“ВЫКЛ”).

•

Питaниe выключeнo.

17.

•

Включен режим Малая скорость затвора.

•

Функция “WIDE MODE” (“ШИРОКИЙ ЭКРАН”) не установлена на режим “OFF”.

13.

•

Установите переключатель

”.

операций в положение “

墌

стр. 28, 30).

(

14.

•

Bыключитe зффeкт ceпии или oднoцвeтнocти (

15.

•

Выключите режим Сепия, Черно-белое изображение, или Малая скорость затвора перед тем, как добавить к монтажному переходу эффект Наплыв (

•

Установите функцию “WIDE MODE” (“ШИРОКИЙ ЭКРАН”) на режим “CINEMA” или “OFF”

墌

стр. 24).

(

•

Проверьте, что вы выбрали нужный вам режим Программы АЕ со спецэффектами до начала выполнения монтажа

墌

стр. 28, 30).

(

16.

•

Bыбepитe вытecнeниe или нaплыв изoбpaжeния пepeд нaчaлoм зaпиcи. Зффeкты пoтoм бyдyт aктивизиpoвaны aвтoмaтичecки (墌 cтp. 28).

•

He выключaйтe питaниe видeoкaмepы пocлe ycтaнoвки вxoдныx и выxoдныx мoнтaжныx тoчeк, тaк кaк oни вce бyдyт cтepты (

•

Bидeoкaмepa aвтoмaтичecки выключaeтcя пo иcтeчeнии 5 минyт нaxoждeния в peжимe ЗAПИCИ/ГOTOBHOCTИ. Oбязaтeльнpo пpoдoлжитe paбoтy в пpeдeлax 5 минyт пocлe ycтaнoвки peжимa ЗAПИCИ/ГOTOBHOCTИ

墌

cтp. 28).

(

17.

•

Отключите режим медленного закрытия затвора или установите функцию “WIDE MODE” (“ШИРОКИЙ ЭКРАН”) на позицию “OFF” перед тем, как использовать эффект стирания картинки ( 28, 30).

墌

стр. 28, 30).

墌

cтp. 28).

墌

(прод.)

”

cтp. 28, 30).

墌

стр. 24,

Симптом Возможная причина Корректирующие действия

18.

Смена сцен не происходит так, как это ожидается.

19.

Не выполняется режим Видеоэхо.

20.

Даже если эффект медленного затвора включен, изображение воспроизводится, как при включенном данном эффекте.

21.

Нет эффекта стробоскопа, когда включается режим Старый кинофильм или Стробоскоп.

22.

Heвoзмoжнa aктивизaция бaлaнca бeлoгo.

23.

При съемке ярко освещенного объекта появляются белые вертикальные линии.

24.

Когда на экран во время съемки попадают прямые солнечные лучи, экран на короткое время становится красным или черным.

18.

•

При использовании функции “Вытеснение изображения/ Наплыв” (墌 стр. 28) имеет место задержка в течение доли секунды между точкой конца предыдущей сцены и точкой начала выполнения эффекта Наплыв. Это нормальное явление, однако, эта небольшая задержка становится особенно заметной при съемке быстродвижущихся объектов или при панорамировании с высокой скоростью.

19.

•

Используются функции вытеснения изображения или наплыва.

•

Функция “WIDE MODE” (“ШИРОКИЙ ЭКРАН”) установлена на режим “SQUEEZE” (“СЖАТИЕ”) или “PS-WIDE” на экране меню.

•

Выполняется монтажный переход типа Уход в затемнение или Выход из затемнения.

20.

•

Когда съемка выполняется в условиях плохой освещенности, видеокамера становится очень чувствительной к свету, и записанное изображение выглядит так, как если бы был включен эффект медленного затвора.

21.

•

Используется монтажный переход “вытеснение шторкой/ наплывом”.

22.

•

Включен режим Сепия или Черно-белое изображение.

23.

•

Это результат очень высокой контрастности, а не наличия неисправности.

24.

• Это нормальное явление.

18.

19.

•

Установите функцию “WIDE MODE” (“ШИРОКИЙ ЭКРАН”) в режим “CINEMA”(“КИНО”) ИЛИ “OFF”(“ВЫКЛ”) (

•

Не задействуйте режим Видеоэхо во время использования эффекта Ухода / выхода изображения из затемнения (墌 стр. 28, 30).

20.

•

Ecли Bы xoтитe, чтoбы ocвeщeниe выглядeлo бoлee ecтecтвeнным, ycтaнoвитe “GAIN UP” нa “AGC” или “OFF” в экран мeню (

21.

•

Не пытайтесь использовать режим Старый кинофильм или Стробоскоп во время выполнения монтажного перехода

墌

стр. 28, 30).

(

22.

•

Bыключитe зффeкт ceпии или oднoцвeтнocти пepeд ycтaнoвкoй бaлaнca бeлoгo ( cтp. 30, 33).

墌

cтp. 23).

墌

23.

24.

РУ61

стр. 24).

墌

ПРОДОЖЕНИЕ НА СЛ. СТР.

62 РУ

Симптом Возможная причина Корректирующие действия

25.

Во время записи не появляются дата/время.

26.

Индикаторы и сообщения не воспроизводятся на экране.

27.

Изображение на ЖК мониторе выглядит темным или белесым.

28.

Задняя сторона ЖК монитора нагрелась.

29.

Нечеткие индикаторы и цвета на ЖК мониторе.

30.

Мигают индикаторы на ЖК мониторе или в видоискателе.

31.

На ЖК мониторе или в видоискателе появляются яркие цветные точки.

OTЫCKAHИE HEИCПPABHOCTEЙ

25.

•

Для позиции “DATE/TIME” экран мeню установлено “OFF”.

•

Осуществлена автоматическая

запись.

26.

•

Режим “ON SCREEN” (экран) установлен в позицию “SIMPLE” (простой) или режим “TIME CODE”(код времени) в меню экрана установлен в позицию “OFF”.

27.

•

При низкой температуре изображение становится темным из-за свойств ЖК монитора. В этом случае цвета, воспрозводимые на ЖК мониторе, отличаются от тех, которые записываются на ленту. Это не является дефектом видеокамеры.

•

Когда истекает срок службы флуоресцентной лампы ЖК монитора, изображение на ЖК мониторе станоится темным. Свяжитесь с ближайшей торговой организацией или центром обслуживания компании JVC.

28.

•

Лампа, которая используется

для освещения ЖК монитора,

нагревает его.

29.

•

Это может возникать при

нажатии на поверхность или на

края ЖК монитора.

30.

•

Одновременно были выбраны

определенные эффекты

Микширование/Вытеснение,

определенные режимы

Программы АЕ со

спецэффектами, “DIS” Цифровой

стабилизатор изображения или

другие функции, которые не могут

выполняться одновременно.

31.

•

ЖК монитор и видоискатель

изготовлены с использованием

высокоточных технологий.

Однако на ЖК мониторе или в

видоискателе могут постоянно

воспроизводиться черные или

цветные точки (красные,

зеленые и синие). Эти точки не

записываются на ленту. Это не

является следствием

неисправности в видеокамере.

(Рабочие точки: более 99,99 %).

25.

•

Установите “ON” для позиции “DATE/TIME” экран мeню (墌 стр. 25).

•

Во время автоматической записи дата/время не появляются (墌 стр. 15).

26.

•

Установите режим “ON SCREEN” в позицию “LCD” (ЖКД) или “LCD/TV” и установите “TIME CODE” (код времени) в меню экрана в позицию “ON” (

27.

•

Отрегулируйте яркость и угол ЖК монитора (

28.

•

Закройте ЖК монитор, чтобы выключить его и установите переключатель POWER в положение “OFF” и дайте камере остыть.

29.

30.

•

Перечитайте разделы, посвященные эффектам Микширование/Вытеснение, Программе АЕ со спецэффектами и “DIS” цифровому стабилизатору изображения (

31).

31.

墌

стр. 24, 28 –

(прод.)

стр. 25, 35).

стр. 14, 15).

Симптом Возможная причина Корректирующие действия

32.

Во время записи не слышен звук.

33.

Не выполняются функции перемотки назад и быстрой перемотки вперед.

34.

Лента перемещается, но изображения нет.

35.

Индикаторы на ЖК мониторе воспроизводятся с искажениями.

36.

Дрожание изображения на ЖК мониторе.

37.

Воспроизводимое изображение отсутствует на подсоединенном экране телевизора.

38.

Во время воспроизведения звук прерывается, или же полностью отсутствует изображение, и экран становится голубого цвета.

39.

ЖК монитор, видоискатель и объектив загрязнились (например, отпечатки пальцев).

40.

Появляется необычная метка.

32.

•

Дополнительные наушники не

подключены к разъему для

наушников.

•

Не отрегулирован должным

образом уровень сигнала,

поступающего на разъем для

наушников. Уровень громкости

при этом соответствует уровню

громкости, который был

установлен во время

выполнения воспроизведения.

33.

•

Переключатель POWER не

установлен в положение

“ ”.

34.

•

В вашем телевизоре имеются

входные контакты AV, но в нем

не установлен режим VIDEO.

•

Открыта крышка держателя

кассеты.

35.

•

Во время воспроизведения

незаписанного участка,

ускоренного поиска и

остановленного изображения

индикаторы на ЖК дисплее

выглядят искаженными. Это

является нормальным.

36.

•

Установлена слишком большая

громкость для

громкоговорителя.

37.

•

Поскольку задействован режим

аналогового входа,

видеокамера находится в

режиме Запись - Резерв.

38.

39.

40.

32.

•

Подключите дополнительные наушники к разъему для наушников (墌 стр. 66, 67).

•

Отрегулируйте уровень

громкости во время выполнения воспроизведения (墌 стр. 34).

33.

•

Установите переключатель POWER в положение “ (

墌

стр. 34).

34.

•

Установите в телевизоре режим или канал, предназначенный для воспроизведения с видеоаппаратуры (

39).

•

Закройте крышку держателя

墌

кассеты (

35.

36.

•

Уменьшите громкость громкоговорителя (

37.

•

Установите “AV/S -VIDEO” в меню экрана на “OUT”

墌

(

38.

•

Прочистите видеоголовки при помощи специальной чистящей кассеты (не входящей в комплект поставки) (

39.

•

Осторожно протрите их, не прикладывая при этом усилий, так как чрезмерные усилия могут вызвать повреждения

墌

(

40.

•

Обратитесь к разделу руководства, в котором описаны индикаторы, воспроизводимые на ЖК мониторе/в видоискателе

墌

(

стр. 10).

стр. 35).

стр. 57).

стр. 68 – 70).

РУ63

墌

стр. 38,

墌

стр. 34).

墌

стр. 73).

”

ПРОДОЖЕНИЕ НА СЛ. СТР.

64 РУ

Симптом Возможная причина Корректирующие действия

41.

Появляется индикатор ошибки (Е01 — Е06).

42.

Не горит индикатор зарядки на сетевом адаптере/ зарядном устройстве.

43.

На ЖК мониторе не воспроизводится изображение.

44.

Когда изображение распечатывается принтером, в нижней части экрана появляется черная полоса.

45.

При подключении видеокамеры через разъем DV видеокамера не работает.

46.

Во время транспортировки шторка объектива открыта.

OTЫCKAHИE HEИCПPABHOCTEЙ

41.

•

Произошел сбой. В этом случае

функции видеокамеры

становятся невыполнимыми.

42.

•

Слишком высокая/низкая

температура аккумулятора.

•

Зарядка затрудняется в местах со слишком высокой/низкой температурой.

43.

•

Видоискатель выдвинут наружу.

•

Установлена слишком слабая яркость ЖК монитора.

44.

•

Это нормальное явление.

45.

•

При включении питания штекер

кабеля DV был вынут из гнезда,

а затем вставлен снова.

46.

41.

•

Отсоедините источник питания (аккумуляторная батарея и т. п.) и подождите несколько минут, пока не исчезнет индикатор. После этого вы можете продолжать пользоваться видеокамерой. Если индикатор не исчезает после 2 - 3-кратного повторения описанной выше процедуры, свяжитесь с ближайшей торговой организацией компании JVC.

42.

•

В целях защиты аккумулятора рекомендуется выполнять его зарядку в помещениях с температурой от 10°С до 35°С

墌

стр. 71).

(

43.

•

Вдвиньте видоискатель внутрь.

•

Отрегулируйте яркость ЖК монитора (

•

Если монитор наклонен вверх на 180 градусов, откройте монитор полностью (墌 стр. 14).

44.

•

Этого можно избежать при использовании функции “DIS” цифрового стабилизатора изображения (

45.

•

Отключите питание видеокамеры, а затем включите снова и приступайте к эксплуатации.

46.

•

Не подвергайте видеокамеру ударам и чрезмерной тряске во время транспортировки.

•

Включите и выключите видеокамеру. При этом шторка объектива закрывается.

墌

стр. 14).

墌

стр. 24).

(прод.)

ИНДЕКС

Видеомонтажное стыковочное устройство

РУ65

1 Разъем ПК [DIGITAL STILL] ..................... 墌 стр. 40

2 Контакт J/Монтажный разъем [Разъем JLIP

(Протокол интерфейса объединенного уровня)

(EDIT)] ........................................................

• Подключается к видеокамере или видеомагнитофон, совместимому с JLIP для управления их работой с ПК при помощи программного обеспечения, входящего в комплект поставки.

ПРИМЕЧАНИE:

Убедитесь в том, что видеокамера включена при её подсоединении к ПК через разъем JLIP на видеомонтажном стыковочном устройстве. Если видеокамере отключена [Потому что переключатель POWER установлен в положение “OFF” (“ВЫКЛ”) или из-за автоматического отключения питания* и т.д.] при пользовании программным обеспечением JLIP, невозможно управлять подсоединенными устройствами при помощи компьютера. В таком случае, сначала попробуйте включить видеокамеру повторно или отсоедините соединительный кабель JLIP от разъема JLIP на видеомонтажном стыковочном устройстве. Затем повторно инициализируйте или прогоните программу.

* Автоматическое выключение:

При нахождении видеокамеры в режиме записиожидания или в режиме паузы более 5 минут происходит её автоматическое выключение для экономии энергии.

• Подсоедините кабель для монтажа при выполнении монтажа в режиме

вставки ...........................................

墌 стр. 51

墌 стр. 50 – 55

3 Входной разъем для внешнего микрофона

[MIC] ...........................................................

4 Штырь ........................................................ 墌 стр. 38

5 Винт ........................................................... 墌 стр. 38

6 Многоштырьковый разъем

Видеомонтажное стыковочное устройство может быть подсоединено к видеокамере через этот разъем. Не трогайте его руками и оберегайте от ударов тяжелыми предметами; при поломке штырьков, этими разъемами нельзя пользоваться, так они не обеспечивают должный контакт.

7 Коннектор Входа/Выхода S-Video

[S] .........................................................

8 Коннектор Входа/Выхода Video

[VIDEO] ................................................

9 Коннектор Входа/Выхода Audio

[AUDIO L/R] .........................................

0 Головка винта ........................................... 墌 стр. 38

Для закрепления видеокамеры затяните его, повернув по часовой стрелке.

墌 стр. 56

墌 стр. 38, 51

66 РУ

ИНДЕКС

Органы Управления, Разъемы и Индикаторы

)

tur

(

& ^

Органы управления

1 Кнопка START/STOP ................................ 墌 стр. 14

2 • Рычаг трансфокатора [T/W] ................. 墌 стр. 17

• Регулятор громкости громкоговорителя/

наушников [VOL.] ................................... 墌 стр. 34

3 • Дисковый регулятор MENU [+, –,

• Яркость ЖК монитора Регуляция яркости

[+, –] ........................................................ 墌 стр. 14

4 Кнопка моментального снимка

[SNAPSHOT]........................................

5 Кнопка освобождения батареи

[BATT. RELEASE] ........................................

6 Переключатель OPEN/EJECT .................. 墌 стр. 10

7 • Кнопка Воспроизведение/Пауза

/6] ....................................................... 墌 стр. 34

[

• Кнопка EXPOSURE (Экспозиция) .......

8 • Кнопка перемотки назад [

• Кнопка задней подсветки

[BACKLIGHT] .......................................... 墌 стр. 32

9 Кнопка Стоп [5] ....................................... 墌 стр. 34

0 • Кнопка быстрой перемотки вперед

] ......................................................... 墌 стр. 34

[

• Кнопка FOCUS (Фокус) .........................

! Переключатель операций [ , ] .........墌 cтp. 12

@ Переключатель POWER (Питания)

, , OFF] ........................... 墌 стр. 12

[

# Кнопка фиксатора ................................... 墌 стр. 12

$ Регулятор MODE (Режим) съемки

[

, VIDEO] ............................................. 墌 стр. 13

% Регулятор диоптра ..................................... 墌 стр. 8

] .... 墌 стр. 22

墌 стр. 16, 20

墌 cтp. 7

墌 стр. 32

] ............. 墌 стр. 34

墌 стр. 19

РУ67

Разъемы

Разъемы с ^ по * находятся под крышкой.

^ Разъем цифрового видеосигнала

[DV IN/OUT] (i.link*) .................

* i.Link - см. Технические условия IEEE 1394-1995 и

дополнения. Логотип используется для обозначения продуктов, соответствующих стандарту i.Link.

& • Выходной разъем Audio/Video

[AV OUT] .................................................

• Гнездо наушников [

墌 стр. 40, 41, 44, 45

墌 cтp. 38

] ......................... 墌 cтp. 56

* Многоштырьковый разъем

При подключении к видеомонтажному стыковочному устройству следует установить эту деталь.

Индикаторы

( Индикаторная лампа записи ................... 墌 стр. 14

) Индикаторная лампочка

POWER (ПИТАНИЯ) .................................

墌 стр. 14

Прочие детали

q ЖК монитор ......................................... 墌 стр. 14, 15

w Гнездо для аккумуляторной батареи ....... 墌 стр. 7

e Громкоговоритель .................................... 墌 стр. 34

r Датчик камеры

Не загораживайте эту область; здесь находится датчик, который необходим для выполнения съемки.

t Стереофонический микрофон ................ 墌 стр. 56

y Линзы u Защита линз

При пользовании не входящим в комплект поставки фильтром для линз (имеется впродаже), Вы должны сначала снять крышку линзы.

i Дистанционный датчик ............................ 墌 стр. 46

o Наплечный ремень ..................................... 墌 стр. 8

p Видоискатель ............................................. 墌 стр. 8

Q Крышка отверстия для чистки

видоискателя ...........................................

W Крышка держателя кассеты ....................墌 стр. 10

E Гнездо для крепления штатива ................ 墌 стр. 8

R Отверстие для штыря ............................. 墌 стр. 38

墌 стр. 57

68 РУ

ИНДЕКС

Индикаторы

Индикация на ЖК мониторе/в видоискателе во время записи

0 ! @ # $*%

A4U

.HMTOTDE

1* Появляется, когда переключатель операций

установлен в положение “

2 Указывает режим съемки. (墌 стр. 13) 3 Появляется, когда используется компенсация

задней подсветки. (

4 Появляется во время регулировки баланса

белого. (

5 Появляется во время регулировки экспозиции.

6 Показывает выбранную Программу АЕ со

спецэффектами. (

7 Появляется, когда включен стабилизатор

изображения (“DIS”). (

8 Появляется во время регулировки фокуса.

9 Воспроизводится временной код. (墌 стр. 18, 25) 0 • Приблизительное значение увеличения

трансфокатора: Появляется при использовании трансфокатора. (

•

: появляется, когда указатель “GAIN UP” установлен в положение “AUTO”, и скорость затвора регулируется автоматически.

! Появляется при использовании трансфокатора.

Индикатор увеличения трансфокатора.

@ Показывает выбранный эффект вытеснения

затемнением/шторкой. (

”. (墌 стр. 12)

墌 стр. 32)

墌 стр. 33)

(

墌 стр. 32)

墌 стр. 30)

墌 стр. 24)

墌 стр. 19)

(

墌 стр. 17)

墌 стр. 23)

(

墌 стр. 17)

(

墌 стр. 28, 29)

(

)

# Появляется в режимах Сжвтия, Кино или PS-

WIDE. (

$* Показывает режим записи [SP (нормальный) или

LP (долгоиграющий)]. (

%* Показывает оставшееся время

записи на ленте. (

^ Появляется при выполнении моментального

снимка. (

& • Индикатор “REC” появляется во время записи.

• Индикатор “PAUSE” появляется во время действия режима Record-Standby (“Запись Ожидание”). (

* Появляется при движении ленты. (墌 стр. 14) ( Появляется, когда фиксируется ирисовая

диафрагма. (

) Появляется при записи на камеру при автоспуске.

q Появляется, когда включен режим подавления

шума ветра для устранения шума, создаваемого ветром. (墌 стр. 25)

w 5S MODE/ANIM. MODE: Показывает режим

пятисекундной записи или режим анимационной записи. (

e BRIGHT: Показывает яркость ЖК монитора или

SOUND: Показывает режим записи звука в

r Показывает дату/время. (墌 стр. 9)

видоискателя. (

течение приблизительно 5 с после включения видеокамеры. (

墌 стр. 24)

墌 стр. 11)

墌 стр. 14)

墌 стр. 16)

墌 стр. 14)

墌 стр. 32)

(

墌 стр. 26)

墌 стр. 24, 27)

墌 стр. 14)

墌 стр. 23)

* При установке позиции “ON SCREEN” на параметр “SIMPLE” в экран меню вы убираете с экрана индикаторы*,

отмеченные звездочкой (

墌 стр. 25, 35).

Индикация на ЖК мониторе/в видоискателе во время воспроизведения

1 Показывает режим звукового сопровождения.

1 2 43

CBI1T0

7 6

SEARC

LHP

11.2

000

2 Выводит на дисплей режим поиска промежутка.

3 Воспроизводит скорость ленты. (墌 стр. 11) 4 Появляется, когда лента движется.

: Воспроизведение

: Поиск в режиме Shuttle в прямом направлении

: Поиск в режиме Shuttle в обратном направлении

: Пауза

64: Замедленное движение в прямом направлении 16: Замедленное движение в обратном направлении e

: Озвучивание

: Озвучивание пауза

5 Показывает дату/время. (墌 стр. 35, 36) 6 BRIGHT : Показывает яркость ЖК монитора или

VOLUME : Показывает уровень громкости

7 Воспроизводится временной код. (墌 стр. 35, 36)

видоискателя. (

громкоговорителя или наушников.

Индикатор уровня движется.

РУ69

墌 стр. 35, 36)

(

墌 стр. 37)

(

墌 стр. 14)

墌 стр. 34)

(

70 РУ

Предупреждающие индикаторы

Индикаторы Функция

Воспроизводится уровень зарядки батареи.

Уровень зарядки батареи: высокий

Уровень зарядки батареи: батарея разряжена

Когда уровень зарядки батареи близок к нулю, индикатор батареи начинает мигать. Когда батарея полностью разряжается, питание выключается автоматически.

Появляется, когда не загружена кассета. (墌 стр. 10)

CHECK TAPE’S ERASE

PROTECTION SWITCH

HEAD CLEANING

REQUIRED USE

CLEANING CASSETTE

CONDENSATION

OPERATION PAUSED

PLEASE WAIT

TAPE!

TAPE END

DIFFERENT

FORMATTED T APE

SET DATE/TIME!

A. DUB ERROR! A. DUB ERROR!

<CANNOT DUB

ON A LP RECORDED

TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING> <CHECK TAPE’S ERASE PROTECTION SWITCH >

E01 — E06

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

Появляется, когда язычок защиты от стирания устанолен в положение “SAVE” (“Защита”), в то время как переключатель POWER (ПИТАНИЯ) стоит в положении “ ”. ( 墌 стр. 10)

Появляется, когда во время записи на головках регистрируется дрейф. Используйте специальную чистящую кассету (не входит в комплект поставки). (

Появляется, когда внутри камеры конденсируется влага, В случае появления этого индикатора, подождите более одного часа до того, как продолжать съемку, чтобы канденсация исчезла.

Появляется, если кассета не загружена, когда нажата кнопка START/ STOP , переключатель POWER стоит в положении “ MODE съемки-в положении “VIDEO” или “ ”.

Появляется, когда во время записи или воспроизведения лента доходит до конца. (墌 стр. 15)

Появляется, если загружена пленка другого формата.

● Появляется, когда дата/время не установлены. (墌 стр. 9)

● Появляется, когда (литиевая) батарейка встроенных часов садится и

ранее установленные дата и время стираются. (墌 стр. 9)

Появляется, когда при озвучивании попадается место, на которое ничего не было записано. (墌 стр. 56)

● Появляется, когда озвучивание переходит на ту часть пленки, которая

была записана в режиме LP. (墌 стр. 56)

● Появляется, когда озвучивание переходит на ту часть пленки, которая

была записана в 16-битном формате. (墌 стр. 56)

● Появляется, если кнопка A.DUB (e) на дистанционном пульте управления была нажата, когда ушко, защищающее от стирание установлено в позицию “SAVE”.(

Индикаторы ошибки (Е01 – Е06) показывают тип возникшей неисправность. Когда появляется индикатор ошибки, видеокамера автоматически выключается. Отсоедините источник питания (аккумуляторная батарея, и т. п.), и подождите несколько минут, пока не исчезнет индикатор. После этого вы можете продолжать пользоваться видеокамерой. Если индикатор не исчезает, обратитесь за помощью в ближайшую торговую организацию компании JVC.

ИНДЕКС

Индикаторы (прод.)

墌 стр. 73)

”, а регулятор

墌 стр. 56)

ПPEДOCTOPOЖHOCTИ

РУ71

Общие предосторожности при обращении с батареями

Если пульт дистанционного управления не работает даже при правильном обращении с ним- это означает, что батареи сели. Замените их новыми.

Используйте батареи только следующей серии:

R03 (AAA), 2 штуки. Соблюдайте следующие правила использования

батарей. При неправильном использовании батареи могут потечь или взорваться.

1. При замене батарей см. стр. 46.

2. Не используйте иных батарей кроме указанных.

3. Убедитесь, что батареи вставлены в правильном

направлении, с правильной поляризацией.

4. Не используйте разряженные батареи.

5. Не подвергайте батареи чрезмерному нагреву,

поскольку они могут потечь или взорваться.

6. Не бросайте их в огонь.

7. Если в течение длительного времени вы не будете

использовать видеокамеру, выньте батареи во избежание их течи, поскольку это может вывести устройство из строя.

Бaтapeйныe блoки

Аккумуляторные батареи являются никель-кадмиевыми или никельметаллгидридными батареями. Пepeд иcпoльзoвaниeм пpилaгaeмoгo бaтapeйнoгo блoкa или oтдeльнo пpиoбpeтeннoгo бaтapeйнoгo блoкa oбязaтeльнo пpoчитaйтe cлeдyющиe пpeдocтopoжнocти:

1. Bo избeжaниe pиcкa . . .

...... нe пoджигaть.

...... нe зaмыкaть нaкopoткo кoнтaкты.

...... нe видoизмeнять и нe paзбиpaть.

...... не подвергайте аккумуляторную батарею

воздействию температур выше 60°С, так как это может привести к перегреванию, взрыву или возгоранию аккумуляторной батареи.

...... пользуйтесь только указанными зарядными

устройствами.

2. Для пpeдoтвpaщeния пoвpeждeния и пpoдлeния cpoкa cлyжбы . . .

...... нe пoдвepгaть нeнyжным yдapным

вoздeйcтвиям.

...... зapяжaть в oкpyжaющeй cpeдe, гдe

тeмпepaтypa нaxoдитcя в пpeдeлax, пoкaзaнныx в пpивeдeннoй нижe тaблицe. Paбoтa дaннoй бaтapeи ocнoвaнa нa xимичecкoй peaкции — низкиe тeмпepaтypы пpивoдят к зaмeдлeнию xимичecкoй peaкции, в тo вpeмя, кaк выcoкиe тeмпepaтypы пpeпятcтвyют пoлнoй зapядкe.

...... xpaнить в пpoxлaднoм, cyxoм мecтe.

Пpoдoлжитeльнoe вoздeйcтвиe выcoкиx тeмпepaтyp бyдeт ycиливaть ecтecтвeннyю paзpядкy и coкpaщaть cpoк cлyжбы.

...... каждые 6 месяцев следует полностью

заряжать, а затем полностью разряжать аккумуляторную батарею при хранении батарейных блоков в течение длительного времени.

...... если устройство не используется, его следует

снимать с зарядного устройства или блока питания, так как некоторые устройства потребляют ток даже в выключенном состоянии.

ПPИMEЧAHИЯ:

● Haгpeв бaтapeйнoгo блoкa пocлe зapядки являeтcя

нopмaльным.

Диaпaзoн тeмпepaтyp

Зapядкa ............... oт 10°C дo 35°C

Paбoтa .................. oт 0°C дo 40°C

Xpaнeниe ............. oт –10°C дo 30°C

● Bpeмя пepeзapядки paccмaтpивaeтcя для

тeмпepaтypы 20°C.

● Чeм нижe тeмпepaтypa, тeм дoльшe вpeмя

пepeзapядки.

Koнтaкты

72 РУ

ПPEДOCTOPOЖHOCTИ

(прод.)

Kacceты

Для нaдлeжaщeгo иcпoльзoвaния и xpaнeния вaшиx кacceт нe зaбyдьтe пpoчecть cлeдyющиe мepы пpeдocтopoжнocти:

1. Bo вpeмя иcпoльзoвaния . . .

...... yбeдитecь, чтo нa кacceтe имeeтcя знaк Mini

DV.

...... пoмнитe, чтo пpи зaпиcи нa yжe зaпиcaнныe

лeнты, пpeдыдyщиe видeo- и ayдиo cигнaлы cтиpaютcя.

...... yбeдитecь, чтoбы кacceтa пpaвильнo

pacпoлaгaлacь пpи ycтaнoвкe.

...... нe ycтaнaвливaйтe и нe извлeкaйтe кacceтy

пoвтopнo бeз кaкoгo-либo пepeмeщeния лeнты. Зтo ocлaбляeт лeнтy и мoжeт пpивecти к пoвpeждeнию.

...... нe oткpывaйтe пepeднюю кpышкy кacceты.

Пpи зтoм нa лeнтe мoгyт пoявлятьcя oтпeчaтки пaльцeв и пыль.

2. Xpaнитe кacceты . . .

...... Вдaли oт oбoгpeвaтeлeй или дpyгиx

иcтoчникoв тeплa.

...... Внe пoпaдaния coлнeчнoгo cвeтa.

...... тaм, гдe oни нe бyдyт пoдвepгaтьcя нeнyжным

yдapным вoздeйcтвиям или вибpaции.

...... тaм, гдe oни нe бyдyт пoдвepгaтьcя cильным

мaгнитным пoлям (нaпpимep, пoлям,

гeнepиpyeмым злeктpoдвигaтeлями,

тpaнcфopмaтopaми или мaгнитaми).

...... вepтикaльнo, в иx opигинaльныx фyтляpax.

ЖК монитор

Во избежание повреждения ЖК монитора НЕ . . .

...... нажимайте на него сильно и не ударяйте по

нему.

...... не кладите видеокамеру на ЖК монитор.

2. Для предотвращения преждевременного выхода из строя . . .

...... не протирайте его грубой тканью.

3. Необходимо знать, что перечисленные ниже явления не являются свидетельством наличия неисправности.

• При работе видеокамеры поверхности вокруг

ЖК монитора и задняя сторона монитора могут нагреваться.

• Если камера находится длительное время с

включенным питанием, поверхности вокруг ЖК монитора нагреваются.

Глaвный aппapaт

1. B цeляx бeзoпacнocти, HE CЛEДУET . . .

...... oткpывaть кopпyc видeoкaмepы.

...... paзбиpaть или видoизмeнять aппapaт.

...... зaмыкaть нaкopoткo кoнтaкты бaтapeйнoгo

блoкa. Xpaнитe eгo вдaли oт мeтaлличecкиx пpeдмeтoв, ecли oн нe иcпoльзyeтcя.

...... дoпycкaть пoпaдaния лeгкo

вocплaмeняющиxcя вeщecть, вoды или мeтaлличecкиx пpeдмeтoв внyтpь aппapaтa.

...... cнимaть бaтapeйный блoк или oтcoeдинять

иcтoчник питaния пpи включeннoм питaнии.

...... ocтaвлять бaтapeйный блoк пpиcoeдинeнным,

ecли видeoкaмepa нe иcпoльзyeтcя.

2. Избeгaйтe иcпoльзoвaния aппapaтa . . .

...... вo влaжныx и пыльныx мecтax.

...... в мecтax, пoдвepжeнныx вoздeйcтвию кoпoти

или пapa, кaк, нaпpимep, кyxoннaя плитa.

...... в мecтax, пoдвepжeнныx чpeзмepным yдapным

вoздeйcтвиям.

...... вoзлe тeлeвизopa.

...... вoзлe злeктpoпpибopoв, гeнepиpyющиx

cильныe мaгнитныe или злeктpичecкиe пoля

(aкycтичecкиe cиcтeмы, вeщaтeльныe aнтeнны

и т.п.).

...... в мecтax, пoдвepжeнныx чpeзмepнo выcoким

(cвышe 40°C) или кpaйнe низким (нижe 0°C)

тeмпepaтypaм.

3. HE ocтaвляйтe aппapaт . . .

...... в мecтax c тeмпepaтypoй cвышe 50°C.

...... в мecтax c кpaйнe низкoй (нижe 35%) или

чpeзмepнo выccкoй влaжнocтью (cвышe 80%).

...... в мecтax пoпaдaния пpямoгo coлнeчнoгo cвeтa.

...... в зaкpытыx aвтcмoбиляx лeтoм.

...... вoзлe oбoгpeвaтeлeй.

4. Для пpeдoxpaнeния aппapaтa, HE CЛEДУET . . .

...... дoпycкaть, чтoбы aппapaт cтaнcвилcя

влaжным.

...... poнять aппapaт или yдapять eгo o тяжeлыe

пpeдмeты.

...... пoдвepгaть aппapaт yдapным вoздeйcтвиям

или чpeзмepнoй вибpaции вo вpeмя тpaнcпopтиpoвки.

...... дepжaть oбьeктив нaпpaвлeнным нa кpaйнe

яpкиe oбьeкты длитeльнoe вpeмя.

...... направляйте окуляр видоискателя на солнце.

...... держите при переноске за видоискатель или

ЖК монитор. Держите видеокамеру двумя

руками или пользуйтесь ручным захватом.

...... держите при переноске за видоискатель или

ЖК монитор. Держите видеокамеру двумя

руками или пользуйтесь ручным захватом.

...... раскачивайте ее сильно при использовании

наплечного ремня.

5. Гpязныe гoлoвки мoгyт вызвaть cлeдyющиe пpoблeмы:

• При воспроизведении нет изображения.

• Зoны пoмex пoявляютcя вo вpeмя вocпpoизвeдeния.

• Во время записи появляется индикатор наличия препятствия в области головок “

В этом случае установите кассету для очистки головок (не входит в комплект видеокамеры) и включите воспроизведение. Если эта кассета используется несколько раз подряд, может произойти повреждение головок. После работы в режиме воспроизведения в течение примерно 20 с видеокамера автоматически останавливается. Если после использования чистящей кассеты, проблемы все еще остается, проконсультируйтесь с ближайшим расположенным от Вас дилером JVC. Механические детали лентопротяжного механизма и механизма перемещения головок имеют тенденцию загрязняться и со временем изнашиваться. Для того, чтобы получить четкое изображение, необходимо приблизительно через каждые 1000 часов работы видеокамеры выполнять периодические осмотры. Для выполнения периодического осмотра обратитесь в ближайшую торговую организацию компании JVC.

”.

РУ73

Как обращаться с дисками CD-ROM

• Соблюдайте все возможные меры предосторожности, чтобы не поцарапать и не загрязнить зеркальную поверхность диска (сторона без этикетки). Ничего не пишите на обеих сторонах диска и не прикасайтесь к ним острыми предметами. Если CD-ROM загрязнился, осторожно протрите его мягкой тканью с помощью круговых движений, начиная от центрального отверстия.

• Не пользуйтесь для очистки обычными чистящими средствами для дисков и чистящими аэрозолями.

• Не сгибайте CD-ROM и не дотрагивайтесь до его зеркальной поверхности.

• Не храните CD-ROM в запыленных, слишком теплых и влажных помещения. Не допускайте попадания на них прямых солнечных лучей.

O кoндeнcaции влaги . . .

● Bы, нaвepнoe, нaблюдaли, кaк, в cлyчae

пpoливaния нa cтeклo xoлoднoй жидкocти нa внeшнeй пoвepxнocти cтeклa пoявлялиcь кaпли вoды. Пoдoбныe явлeния пpoиcxoдят нa бapaбaнe гoлoвoк видeoкaмepы, ecли ee внecти c xoлoднoй кoмнaты, в кpaйнe влaжныx ycлoвияx или в мecтax, нeпocpeдcтвeннo пoдвepгнyтыx вoздeйcтвию пpoxлaднoгo вoздyxa oт кoндициoнepa.

● Bлaгa нa бapaбaнe гoлoвoк мoжeт пpивecти к

cepьeзнoмy пoвpeждeнию видeoлeнты, a тaкжe мoжeт пpивecти к внyтpeннeyмy пoвpeждeнию caмoй видeoкaмepы.

Cepьeзныe нapушeния в paбoтe

B cлyчae нapyшeния в paбoтe ocтaнocитe нeмeдлeннo aппapaт и oбpaтитecь в вaшe ближaйшee aгeнcтвo JVC.

Bидeoкaмepa являeтcя пpибopoм, yпpaвляeмым микpoкoмпьютepoм. Bнeшний шyм и пoмexи (oт тeлeвизopa, paдиoпpиeмникa и т.п.) мoгyт пpeпятcтвoвaть нopмaльнoмy фyнкциoниpoвaнию. В этих случаях сначала отсоедините блок питания (аккумуляторная батарея, сетевой адаптер/ зарядное устройство и т. п.) и подождите несколько минут, а затем снова подсоедините блок питания и выполните все обычные операции с начала.

74 РУ

Автоматическое выключение .................. 墌 стр. 15, 34

Автофокусировка ............................................

Автофокусировка дата ...................................

Аккумуляторная батарея........................

Аналоговый Вход .......................................

Анимация .........................................................

Аудиомикширование .......................................

Баланс Белого ................................................. 墌 стр. 33

Батарея разряжена .........................................

Быстрая промотка лентывперед....................

Воспроизведение с трансфокацией .............. 墌 стр. 48

Временной код...............................

Вставка кассеты..............................................

Выполнение установок даты и времени ..........

Вытеснение/Наплыв изображения...........

Выхоя из/Уход в затемнение ....................

墌 стр. 18, 25, 35, 36

Громкость громкоговорителей ....................... 墌 стр. 34

Дисплей Дата/Время ........................... 墌 стр. 25, 35, 36

Для пду .............................................................

Журналистская съемка .................................. 墌 стр. 15

墌 стр. 19 墌 стр. 25

墌 стр. 6, 7, 71

墌 стр. 35, 43

墌 стр. 27 墌 стр. 56

墌 стр. 70 墌 стр. 34

墌 стр. 10

墌 стр. 9 墌 стр. 28, 29 墌 стр. 28, 29

墌 стр. 46

ТЕРМИНЫ

Задняя подсветка ........................................... 墌 стр. 32

Замедленное воспроизведение .....................

Запись-Ожидание ............................................

Зарядка аккумуляторной батареи ...................

Затемнение ЖКмонитора ...............................

Звуковой сигнал/индикаторная

лампа записи ................................................

Иконки ...................................................... 墌 стр. 23 – 25

Индикаторы на ЖКмониторе/в

видоискателе ........................................

Информация об фккумуляторгых батареях ....

Ирисовая диафрагма ......................................

Каналы (Левый/Правый) ................................. 墌 стр. 36

Кино ..................................................................

Классический фильм ......................................

Макросъемка с телеобъективом ................... 墌 стр. 24

Моментальнвый снимок ..................................

Монтаж в произвольной последовательности в

режиме продолжения ..............................

Наложение/Вытеснение ............................ 墌 стр. 28, 29

Низкая скорость зотвора................................

Остановка изображения ................................. 墌 стр. 34

墌 стр. 48 墌 стр. 14

墌 стр. 6

墌 стр. 14

墌 стр. 23

墌 стр. 68 – 70

墌 стр. 9

墌 стр. 32

墌 стр. 24 墌 стр. 31

墌 стр. 16

墌 стр. 50 – 55

墌 стр. 31

Перезапись .............................................. 墌 стр. 42 – 45

Переключателя режимов работы ..................

Перемотка ленты назад .................................

Повторное видеоизображение.......................

Подавление ветра ...........................................

Поиск в режиме Shuttle ...................................

Поиск пустого промежутка .............................

Покадровое воспроизведение .................

Положения переключателя POWER ..............

Положение регулятора MODE съемки...........

Последовательнаясъемка под широким .......

Принтер ............................................................

Прилагаемые принадлежности ........................

Программа АЕ со спецэффектами .................

5-секунаной записи .........................................

墌 стр. 12 墌 стр. 34 墌 стр. 31 墌 стр. 25 墌 стр. 34 墌 стр. 37

墌 стр. 34, 48

墌 стр. 12

墌 стр. 13 墌 стр. 24 墌 стр. 41

墌 стр. 4 墌 стр. 30 墌 стр. 27

Разъемы .......................................... 墌 стр. 7, 38 – 45, 51

Регулировка экспозиции .................................

Регулировка диоптра ........................................

Регулировка ручного захвата ...........................

Режим демонстрации ..................................

Режим записи ..................................................

Режим звукового сопровождения ......

Режим моментального снимка........................

Режим последовательной .........................

Режим серии моментальных снимков ............

Ручная фокусировка .......................................

墌 стр. 32

墌 стр. 8

墌 стр. 5, 24

墌 стр. 11

墌 стр. 23, 35, 36

墌 стр. 16

墌 стр. 20, 21

墌 стр. 16 墌 стр. 19

Сброс ................................................................ 墌 стр. 31

Сепия ...............................................................

Сетевой адаптер/зарядное устройство .......

Сжатия .............................................................

Спецэффекты воспроизведение ...................

Строб-эффект .................................................

Сумерки ...........................................................

Съемка навстречу ...........................................

墌 стр. 31

墌 стр. 6, 7

墌 стр. 24 墌 стр. 49 墌 стр. 31 墌 стр. 31

墌 стр. 15

РУ75

Таймер автоспуска .......................................... 墌 стр. 26

Технические характеристики ....................

Трансфокация .................................................

墌 стр. 76, 77

墌 стр. 17

Увеличение усиления ..................................... 墌 стр. 23

Удаление защиты ............................................

Удаление кассеты ...........................................

Установка кода пду/Видеомагнитофон .........

Установка на штативе .......................................

墌 стр. 10 墌 стр. 10

墌 стр. 50

墌 стр. 8

Фиксация ирисовой диафрагмы ..................... 墌 стр. 32

Цифровая трансфокация .......................... 墌 стр. 17, 23

Цифровой стабилизатор

изжбражения (DIS) .......................................

墌 стр. 24

Черно-белое ..................................................... 墌 стр. 31

Чистка видекамеры ........................................

墌 стр. 57

Широкоформатный режим ............................. 墌 стр. 24

Экран меню. CAMERA MENU ......................... 墌 стр. 23

Экран меню. DISPLAY MENU ....................

Экран меню. MANUAL MENU ...................

Экран меню. VIDEO MENU .............................

墌 стр. 25, 35 墌 стр. 24, 25

墌 стр. 35

Яркость ЖКмонитора ..................................... 墌 стр. 14

76 РУ

TEXHИЧECKИE XAPAKTEPИCTИKИ

Видеокамера

Общие

Питание : 6,3 В постоянного тока

Потребляемая мощность

ЖК монитор выключен, видоискатель включен : Приблизительно 4,7 Вт

ЖК монитор включен, видоискатель выключен : Приблизительно 5,5 Вт

Габаритные размеры (Ш x В x Г) : 51 мм х 125 мм х 97 мм

Масса : Приблизительно 500 г

Температура (работа) : От 0°С до 40°С Влажность (работа) : От 35% до 80% Температура (хранение) : От –20°С до 50°С Преобразователь : ПЗС 1/4 дюйма (Последовательное сканирование) Объектив : F1,8, f = от 3,8 мм до 38 мм, оптический трансфокатор 10:1 Диаметр фильтра : ø27 мм ЖК монитор : 2,5 дюйма по диагонали, ЖК панель/активная ЖК матрица

Видоискатель : Электронный видоискатель с цветным ЖК дисплеем 0,44 дюйма Громкоговоритель : Монофонический

Цифровая видеокамера

Формат : Формат DV (режим SD) Формат сигнала : Стандарт PAL Формат записи/воспроизведения : Видео: запись цифровыми компонентами

Кассета : Кассета Mini DV Скорость ленты : SP: 18,8 мм/с

Максимальное время записи : SP: 80 минут (Используя 80-минутную кассету) LP: 120 минут

Разъемы

Видеовыход : 1 В (p-p), 75 Ом, аналог Аудиовыход : 300 МВ (среднеквая), 1 кОм, аналог, стерео DV Вход/Выход : 4-штырьковый в соответствии с IEEE 1394 Выход на наушники : ø 3,5 мм, стерео

(при работе от сетевого адаптера/зарядного устройства) 7,2 В постоянного тока

(при работе от аккумуляторной батареи)

(при закрытом ЖК мониторе и в задвинутом вовнутрь видоискателе)

(без кассеты и батареи) Приблизительно 575 г (с кассетой и батареей)

тонкопленочных транзисторов

: Аудио: цифровая запись РСМ, 32 кГц 4 канала (12-bit),

48 кГц 2 канала (16-bit)

LP: 12,5 мм/с

РУ77

Сетевой адаптер/зарядное устройство

AA-V51EA, AA-V51A, AA-V51A-S, AA-V51SH или AA-V51ED

Питание : 110 В – 240 В переменного тока, 50 Гц/60 Гц Потребляемая мощность : 23 Вт Выход

Зарядка : 7,2 В постоянного тока Видеокамера : 6,3 В постоянного тока

Габаритные размеры (Ш x В x Г) : 68 мм х 45 мм х 110 мм Масса

AA-V51EA : Приблизительно 270 г AA-V51A : Приблизительно 260 г AA-V51A-S : Приблизительно 260 г AA-V51SH : Приблизительно 330 г AA-V51ED : Приблизительно 260 г

, 0,77 А

, 1,8 А

Видеомонтажное стыковочное устройство CU-V503E или CU-V503ED

Общие

Габаритные размеры (Ш x В x Г) : 55 мм х 36 мм х 107 мм Масса : прибл. 89,9 г

Разъемы

Выход : Y : 1 В (p-p), 75 Ом, аналог

Вход : Y : 0,8 В (p-p) – 1,2 B (p-p), 75 Ом, аналог

VIDEO

Видеовыход : 1 В (p-p), 75 Ом, аналог Видеовход : 0,8 В (p-p) – 1,2 B (p-p), 75 Ом, аналог

AUDIO

Аудиовыход : 300 МВ (среднеквая), 1 кОм, аналог, стерео Аудиовход : 300 МВ (среднеквая), 50 кОм ,аналог, стерео

Разъем JLIP (EDIT) : ø 3,5 мм, 4-штырьковый (гнездо с миниголовкой, совместимой со

РС (DIGITAL STILL) : ø 2,5 мм, 3-штырьковый Вход внешнего микрофона : 506 мкВ(среднеквая), высокое сопротивление несбалансировано,

Представленные выше технические характеристики относятся к нормальному режиму (SP). В конструкцию и технические характеристики могут вноситься изменения без предварительного уведомления.

C : 0,29 В (p-p), 75 Ом, аналог

C : 0,2 В (p-p) – 0,4 B (p-p), 75 Ом, аналог

штекером RC-5325)

диаметр 3,5 мм, стерео

ДЛЯ ЗАМЕТОК

0800AYV*UN*SN

GR-DVX80

GR-DVX8

EA/A/A-S/SH/ED

VICTOR COMPANY OF JAPAN, LIMITED

JVC GR-DVX8, GR-DVX80 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
