VIDEOCAMARA DIGITAL

GR-DVL309
GR-DVL308
GR-DVL109
GR-DVL108

Visite nuestra Homepage en Internet y responda
a nuestra Encuesta del Consumidor (sólamente
en inglés):

http://www.jvc-victor.co.jp/english/index-e.html

Las ilustraciones de la videocámara que
aparecen en este manual de instrucción
corresponden a GR-DVL309.

MANUAL DE

CASTELLANO

CONTENIDO

DEMOSTRACION AUTOMATICA

PREPARATIVOS

GRABACION

Grabación básica de video .................... 14

Grabación básica de cámaras fijas

digitales (D.S.C.) ............................. 17

Grabación básica de video y D.S.C. ......... 18

Funciones avanzadas de video y D.S.C. .... 21

REPRODUCCION

Reproducciones básicas de video ............ 31

Funciones avanzadas de video ............... 32

Reproducciones básicas de D.S.C. ........... 34

Funciones avanzadas de D.S.C. .............. 36

CONEXIONES

Conexiones básicas ............................ 40

Conexiones avanzadas ........................ 42

COPIA

Copia a un VCR ................................. 44

Copia a o de una unidad de video

equipada con un conector DV ............... 45

Copia de imágenes almacenadas en una

Tarjeta MultiMediaCard a una cinta....... 46

Copia de imágenes grabadas en una

cinta a la Tarjeta MultiMediaCard ......... 47

USO DEL MANDO A
DISTANCIA

Reproducción en cámara lenta,

reproducción cuadro por cuadro

y zoom de reproducción ..................... 50

Efectos especiales de reproducción .......... 51

Edición por montaje aleatorio ................ 52

Para una edición más precisa ................ 56

Copia de audio .................................. 58

LOCALIZACION Y
REPARACION DE AVERIAS

MANTENIMIENTO POR
PARTE DEL USUARIO

INDICE

Controles, conectores e indicadores ......... 66

Indicaciones ..................................... 68

PRECAUCIONES

GLOSARIO DE TERMINOS

ESPECIFICACIONES

6 – 13

14 – 30

31 – 39

40 – 43

44 – 47

48 – 58

59 – 64

66 – 72

73 – 75

76 – 77

78 – 79

5

65

INSTRUCCIONES

LYT0641-005A

SP

2 CA

Estimado cliente:

Le agradecemos la adquisición de esta videocámara digital. Antes de utilizarla, lea la información y
precauciones de seguridad contenidas en las siguientes páginas para utilizar este producto con seguridad.

Uso de este manual de instrucciones

•Todas las secciones principales y subsecciones están listadas en el contenido de la tapa.

•Las notas aparecen al fin de la mayoría de las subsecciones. No deje de leerlas.

•Las características/operación básicas y avanzadas están separadas para facilitar la referencia.

Le recomendamos que . . .

.... se refiera al índice ( p. 66 a 72) y que se familiarice con la ubicación de los botones, etc. antes de

utilizar la cámara.

.... lea con atención las precauciones de seguridad. Las mismas contienen información extremadamente

importante referente al uso seguro de este producto.

Le recomendamos leer detenidamente las precauciones de las páginas 73 a 75 antes de utilizar la unidad.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA:
PARA EVITAR RIESGOS DE INCENDIOS O ELECTROCUCIONES, NO

EXPONGA ESTE APARATO A LA LLUVIA O HUMEDAD.

PRECAUCIONES:

 Para evitar cortocircuitos, no abra la videocámara. No hay componentes que puedan ser reparados por

el usuario. Consulte con personal de servicio cualificado.

 Cuando no utilice el adaptador/cargador de CA durante un largo período, le recomendamos desconectar

el cable de alimentación de la toma de corriente.

NOTAS:

●

La placa indicadora (placa del número de serie) y la precaución de seguridad están en la parte inferior
y/o en la parte trasera de la unidad principal.

●

La placa indicadora (placa del número de serie) del adaptador/cargador de CA está en la parte inferior de
la misma.

Esta videocámara está diseñada para ser utilizada con señales de televisión en color tipo PAL. No puede
emplearse para reproducir en un televisor de otra norma. Sin embargo, son posibles grabar en vivo y
reproducir en el monitor LCD o el visor en cualquier lugar. Utilice la batería BN-V408U/V416U/V428U,
recargándola con el adptador/cargador de CA suministrado. (Posiblemente sea necesario un adaptador de
conversión apropiado que se adecúe al tipo de toma de corriente de su país.)

CA3

Cuando el equipo se encuentra instalado en un gabinete o en un estante, asegúrese que tenga suficiente
espacio en todos los lados para permitir la ventilación (10 cm o más en cada lado, en la parte superior y
en la parte trasera).
No bloquee los orificios de ventilación.
(Si los orificios de ventilación están bloqueados por un periódico, o paño, etc., el calor no podrá salir.)
Ningúna fuente de llama sin protección, tales como velas encendidas, deberá ser colocada en el aparato.
Cuando descarte las pilas, deberá considerar los problemas ambientales y respetar estrictamente las
normas locales o leyes vigentes para la eliminación de estas pilas.
La unidad no deberá ser expuesta a goteos ni salpicaduras.
No use esta unidad en un cuarto de baño o en lugares con agua.
Tampoco no coloque ningún envase lleno de agua o líquidos (tales como cosméticos o medicinas,
floreros, macetas, vasos, etc.) en la parte superior de la unidad.
(Si penetra agua o líquidos en la unidad, podrá producirse electrocuciones o incendios.)

No apunte el objetivo o el visor directamente hacia el sol. Esto puede causarle lesiones en los ojos así
como también fallas en los circuitos internos de la cámara. Esto también puede producir riesgo de incendio
o de choque eléctrico.

¡PRECAUCION!

Las siguientes notas indican posibles daños a la videocámara o lesiones al usuario.

Cuando transporte la videocámara asegúrese de colocar y utilizar la correa para hombro suministrada.
Sostenga la videocámara firmemente con la mano, con la correa firmemente enlazada alrededor de la
muñeca. El transportar o sostener la videocámara por el visor puede resultar en la caída o en fallas de la
unidad.

Tome precauciones para no atraparse los dedos en la cubierta del portacassette. No permita que los niños
operen la videocámara, ya que ellos son particularmente susceptibles a este tipo de accidente.

No utilice el trípode sobre superficies inestables o desniveladas ya que la videocámara puede caerse,
produciendo graves daños a la misma.

¡PRECAUCION!

Evite conectar los cables (video/audio, S-video, edición, CC, etc.) a la videocámara y dejar la unidad sobre
el TV, ya que el tropezar con uno de los cables puede derribar la videocámara resultando ésta dañada.

 Esta videocámara está diseñada exclusivamente para cassettes de video digital y tarjetas

MultiMedia. Solamente cassettes de marca “

“

” pueden ser utilizadas con esta unidad.

” y tarjetas de memoria de marca

Antes de grabar una escena importante . . .

.... Asegúrese de utilizar cassettes con la marca exclusivamente.

.... Asegúrese de utilizar solamente tarjetas de memoria que llevan esta marca

.... Recuerde que la videocámara no es compatible con otros formatos de video digital.

.... Recuerde que la videocámara es para usuarios privados exclusivamente. Está prohibido

cualquier uso comercial sin la autorización correspondiente. (Aunque grabe eventos tales
como espectáculos, o exhibiciones para entretenimiento personal, se recomienda
especialmente que obtenga autorización previa).

.

4 CA

ACCESORIOS SUMINISTRADOS

•Adaptador/cargador
de CA AA-V40EG

•Adaptador de cable •2 pilas R03 (AAA)

•Tarjeta MultiMediaCard
(8 MB) (Ya insertada en
la videocámara)

•Cubreobjetivo
(acoplado en la videocámara)

•Mando a distancia
RM-V716U

•Correa para hombro

•1 filtro de núcleo
(para el cable S-video
opcional)

•Batería BN-V408U

(para el mando a distancia)

•CD-ROM
El CD ROM contiene lo siguiente: 3
programas de software:

• Captura de video JLIP

• Reproductor de video JLIP

• Picture Navigator

•Cable de conexión PC

•Cable DV
(GR-DVL309/DVL109
exclusivamente)

•Cable de edición
Una clavija posee 3 anillos
alrededor de la patilla, y la
otra posee 1 anillo alrededor
de la patilla.

•Cable de CC

•Cable de audio/video
(miniclavija de ø 3,5
para clavija RCA)

Cómo colocar el filtro de núcleo

Coloque el filtro de núcleo suministrado en un cable S-video opcional. El filtro de núcleo reduce la
interferencia.

CA5

12 3

Traba

Libere las trabas
de los extremos
del filtro de
núcleo.

Pase el cable por el filtro de núcleo, dejando 3 cm
aprox. de cable entre el enchufe del cable y el filtro de
núcleo. Enrolle el cable una vez alrededor de la parte
externa del filtro de núcleo como se muestra en la

3 cm

De una vuelta

Cierre el filtro de núcleo
hasta que éste emita un clic
de cerrado.

ilustración.

•Enrolle el cable de manera que no quede suelto.

NOTA:

Tenga cuidado de no dañar el cable.

 Cuando conecte los cables, fije el extremo con el filtro de núcleo a la videocámara.

DEMOSTRACION AUTOMATICA

La demostración automática tiene lugar cuando se ajusta
“DEMO. MODE” en “ON” (preajuste de fábrica).

 Disponible cuando el conmutador de alimentación está

ajustado en “

” o “ ” y si no hay ninguna cinta en la

videocámara.

 La ejecución de cualquier operación durante la

demostración interrumpirá la demostración
temporariamente. Si después de ésto no se ejecuta
ninguna operación durante más de 1 minuto, la
demostración será reanuada.

 “DEMO. MODE” permanece en “ON” aun cuando la

alimentación de la videocámara esté desactivada.

 Para cancelar la demostración automática, ajuste el

conmutador de alimentación en “

” y presione

MENU/BRIGHT mientras la demostración esté en
marcha. Esto le llevará directamente al menú de ajuste
del modo de demostración (así usted no tendrá que
pasar por la pantalla de menú). Gire MENU/BRIGHT
para seleccionar “OFF” y presiónelo. La pantalla normal
aparece.

Disco MENU/BRIGHT

C

A

M

E

R

A

ME

T

U

E

R

N

1

R

M

C

O

R

E

D

E

U

N

D

S

O

M

O

D

E

O

M

Z

O

I

N

U

G

A

P

L

L

Y

A

T

N

U

D

M

I

B

E

R

M

O

.

E

M

D

O

D

O

E

D

E

I

L

S

E

O

D

GR-DVL309/DVL308
exclusivamente

N

N

FUF

6 CA

Batería
BN-V408U,
BN-V416U o
BN-V428U

A la toma
de corriente
alterna

Alimentación

Esta videocámara posee un sistema de alimentación de 2
vías que le permite seleccionar la fuente de alimentación
más apropiada. No utilice las unidades de alimentación
suministradas con otro equipo.

PREPARATIVOS

CARGA DE LA BATERIA

Asegúrese de desconectar el cable CC de la
videocámara del adaptador/cargador de CA.

Adaptador/
cargador de CA

Indicador
POWER

Indicador CHARGE

Batería

BN-V408U

BN-V416U (opcional)

BN-V428U (opcional)

NOTAS:

●

Si la tapa de protección está colocada en la batería recargable, retírela primero.

●

Efectúe la carga donde la temperatura sea entre 10˚C y 35˚C. 20˚C a 25˚C es la temperatura promedio ideal
para la carga. Si el ambiente es demasiado frío, la carga puede ser incompleta.

●

Los tiempos de carga, observadas arriba, son para una batería completamente descargada.

●

Los tiempos de carga varían de acuerdo a la temperatura ambiente y el estado de la batería.

●

Para evitar la interferencia en la recepción, no utilice el adaptador/cargador de CA cerca de una radio.

●

Si usted conecta el cable CC de la videocámara al adaptador durante la carga de la batería, la alimentación
es suministrada a la videocámara y la carga se interrumpe.

●

Ya que el adaptador/cargador de CA procesa electricidad internamente, éste se calienta durante su uso.
Asegúrese de utilizarlo solamente en áreas bien ventiladas.

●

Cuando cargue la batería por primera vez o después de un largo período de almacenado, el indicador
CHARGE puede no encender. En este caso, retire la batería del adaptador/cargador de CA, luego intente la
carga nuevamente.

●

Si el tiempo de funcionamiento de la batería queda extremadamente corto aun después de haber sido
completamente cargada, la batería está estropeada y necesita ser reemplazada. Sírvase comprar una nueva.

Terminal DC OUT

Tiempo de carga

aprox. 1 h 30 min

aprox. 2 h

aprox. 3 h 20 min

1

Conecte el cable de alimentación del adaptador/
cargador de CA a una toma de corriente alterna.
El indicador POWER se encenderá.

Fije la batería recargable con las marcas
alineadas con las marcas correspondientes en el

2

adaptador/cargador de alimentación de CA.
El indicador CHARGE comienza a parpadear para
indicar que la carga se ha iniciado.

Cuando el indicador CHARGE deja de parpadear,
pero permanece encendido, la carga ha terminado.

3

Deslice la batería y retírela. Recuerde de desconectar
el cable de alimentación del adaptador/cargador de
CA de la toma de corriente alterna.

La batería de ion de litio es vulnerable en bajas
temperaturas.

Acerca de baterías

¡PELIGRO! No intente desarmar las baterías, ni las
exponga al fuego o calor excesivo ya que pueden causar
un incendio o explosión.

¡ADVERTENCIA! No permita que la batería o sus
terminales entren en contacto con metales, ya que ésto
puede resultar en un cortocircuito y posiblemente iniciar
un incendio.

Los beneficios de las baterías de ion de litio

Las baterías de ion de litio son pequeñas pero tienen gran
capacidad de carga. Sin embargo, cuando una batería es
expuesta a bajas temperaturas (debajo de 10˚C), su tiempo
de uso es reducido y puede dejar de funcionar. Si esto
sucede, coloque la batería en su bolsillo o en otro lugar
cálido protegido durante un corto tiempo, luego recoloque
la batería en la videocámara. Mientras la batería no esté
fría, no afectará su rendimiento.

(Si usted está utilizando una almohadilla caliente,
asegúrese de que la batería no entre en contacto directo
con la almohadilla.)

USO DE LA BATERIA

CA7

Botón
BATTERY RELEASE

1

3

2

ATENCION:

Antes de desmontar la fuente de
alimentación, asegúrese que la
alimentación de la videocámara esté
desconectada. El no hacerlo puede
producir un error de funcionamiento
en la videocámara.

INFORMACION:

El VU-V856KIT es un juego compuesto de la
batería BN-V856U y del cargador/adaptador de
CA AA-V80EG. Lea los manuales de instrucción del
VU-V856KIT antes de utilizarlo.
Es imposible cargar la batería BN-V856U
utilizando el cargador/adaptador de CA
suministrado. Use el cargador/adaptador de CA
AA-V80EG opcional.

NOTAS:

●

El tiempo de grabación es reducido sensiblemente bajo las siguientes condiciones:

•

El modo zoom o modo de espera de grabación es activado repetidas veces.

•

EL monitor LCD es usado repetidas veces.

•

El modo de reproducción se activa reiteradamente.

●

Antes del uso prolongado, se recomienda la preparación de baterías suficientes para cubrir 3 veces el tiempo
planeado de filmación.

Incline el visor hacia arriba 1.

1

Con la flecha de la batería apuntando hacia abajo,

2

presione ligeramente la batería contra la montura de
la batería 2, luego deslice hacia abajo la batería
hasta que se trabe en posición 3.

•Si la batería fuera insertada con las marcas
colocadas en el sentido equivocado, podrá ocurrir
un mal funcionamiento.

Para la extracción de la batería . . .

.... incline el visor hacia arriba 1 y deslice la batería

hacia arriba ligeramente mientras presiona el botón

BATTERY RELEASE para desmontarla.

Tiempo de grabación aproximado

Batería

BN-V408U

BN-V416U

(opcional)

BN-V428U

(opcional)

BN-V856U

(opcional)

( ) : cuando el foco de video está encendido.

Monitor LCD
conectado/
visor desconectado

1 h

(35 min)

2 h

(1 h 10 min)

3 h 30 min

(2 h)

7 h

(4 h )

Monitor LCD
desconectado/
visor conectado

1 h 15 min

(40 min)

2 h 30 min

(1 h 20 min)

4 h 20 min

(2 h 20 min)

8 h 40 min

(4 h 40 min)

USO DE ALIMENTACION CON CA

Utilice el adaptador/cargador de CA (conectado como se muestra en la ilustración).

NOTAS:

●

El adaptador/cargador de CA se caracteriza por un selector automático de voltaje con límites de CA que van
de 110 V a 240 V.

●

Para otras notas,  p. 6.

Al conector
de entrada CC

Adaptador/
cargador de CA

Cable de CC

Cable de
alimentación

A la toma de
corriente alterna

Al terminal
DC OUT

8 CA

PAUSE

PREPARATIVOS

Ajuste de la empuñadura

(cont.)

Conmutador del
zoom motorizado

Botón de inicio/
parada de grabación

2

Conmutador de
alimentación

Control de ajuste
de la dioptría

1

Separe las cintas Velcro.

1

Pase la mano derecha a través del bucle y sujete

2

la empuñadura.

Ajústela de tal manera que el pulgar y los dedos

3

puedan operar fácilmente el botón de inicio/
parada de grabación y el conmutador del zoom
motorizado. Recoloque la cinta Velcro.

Adjuste del visor

Ajuste el conmutador de alimentación en “ ”

1

o “ ” mientras presiona el botón de bloqueo
ubicado en el conmutador.

Gire el control de ajuste de la dioptría hasta que

2

las indicaciones en el visor queden claramente
enfocadas.

Colocación de la correa para el hombro

Asegúrese que la batería recargable o el cable

1

CC haya sido retirado. Siguiendo las
indicaciones de la ilustración, enhebre la correa
a través del ojal 1, luego dóblela y enhébrela a
través de la hebilla 2. Repita el procedimiento
para colocar el otro extremo de la correa en el
otro ojal 3 localizado abajo de la correa de la
empuñadura, asegurándose de que la correa no
esté torcida.

3

Montaje del trípode

Alinee el tornillo y el perno de dirección de la

1

cámara en el trípode con el receptáculo de
montaje de la videocámara y el orificio del
perno. Luego apriete el tornillo.

•Algunos trípodes no están equipados de
pernos.

PRECAUCION:

Cuando utilice un trípode, asegúrese de
abrir y de extender totalmente las patas del
mismo para estabilizar la videocámara. Para
evitar daños causados por su caída, no
utilice trípodes pequeños.

Disco MENU/BRIGHT

Conmutador
de alimentación

Lámpara de
alimentación

Indicación

R

E

FAD

/

P

E

W

I

–

P

I

W

I

W

A

R

F

4

O

A

F

A

F

A

F

L

O

C

R

E

S

–

P

T

T

H

U

E

S

N

D

O

M

F

–

T

D

I

H

E

R

W

–

D

C

A

L

B

E

R

–

D

S

A

O

M

E

R

Botón de bloqueo

F

F

O

Y

A

L
E

E
K

IRC

CA9

Ajustes de fecha/hora

La fecha y la hora serán grabadas automáticamente en la
cinta en todo momento. Usted puede seleccionar la
indicación o no de la misma durante la reproducción
( p. 32).

Ajuste el conmutador de alimentación en “ ”

1

mientras presiona el botón de bloqueo localizado en
el conmutador. La lámpara de alimentación se
enciende y se conecta la alimentación de la
videocámara.

Presione MENU/BRIGHT. La pantalla de menú

2

aparecerá.

Gire MENU/BRIGHT para seleccionar “ ”.

3

Presiónelo y “DISPLAY MENU” aparecerá.

Gire MENU/BRIGHT para seleccionar “CLOCK

4

ADJ.”. Presiónelo y “día” quedará iluminado.
Gire MENU/BRIGHT para ingresar el día. Presiónelo.

L

P

Repita la operación para ingresar el mes, el año, la
hora y los minutos. Gire MENU/BRIGHT para
seleccionar “1RETURN”, y presiónelo dos veces.
La pantalla de menú se cerrará.

NOTA:

Aunque seleccione “CLOCK ADJ.” (fecha/hora) si el
parámetro no está iluminado el reloj interno de la
videocámara continúa funcionando. Una vez que
mueva la barra iluminada al primer parámetro de fecha/
tiempo (mes), el reloj se para. Cuando complete el
ajuste del minuto y presione MENU/BRIGHT, la fecha y
hora empiezan a funcionar desde la fecha y hora recién
ajustados.

P

D

I

S

1

R

R

E

T

U

O

R

N

S

C

/

T

D

A

T

E

C

T

I

M

E

K

C

L

O

C

U

L

A

Y

MEN
N
E

E

N

I

M

E

O

D

E

J.

1

.

A

D

112

.

000

:

0

DISPLAY MENU

10 CA

Conmutador de protección
contra borrado*

Asegúrese de
que el lado con
la ventanilla
apunte hacia
afuera.

Portacassette

PUSH HERE

*

Protección de grabaciones valiosas . . .

.... deslice el conmutador de protección contra

borrado en la parte trasera del cassette
hacia “SAVE”. Esto evita que la cinta sea
regrabada. Para grabar en la misma cinta,
deslice el conmutador hacia “REC” antes
de colocarla.

Conmutador
OPEN/EJECT

Cubierta del
portacassette

PREPARATIVOS

(cont.)

Colocación/extracción de un cassette

Para colocar o extraer un cassette es necesario conectar la
alimentación de la videocámara.

Deslice y mantenga OPEN/EJECT en dirección a la

1

flecha, luego extraiga la cubierta del portacassette
para abrirla hasta que se trabe. El portacassette se
abre automáticamente.

•No toque los componentes internos.

Inserte o extraiga el cassette y presione “PUSH HERE”

2

para cerrar el portacassette.

•Una vez que el portacassette esté cerrado, se
retraerá automáticamente hacia el interior. Espere
hasta que entre completamente antes de cerrar la
cubierta del portacassette.

•Cuando las baterías están casi agotadas, no podrá
cerrar la cubierta del portacassette. No aplique
fuerza. Reemplace la batería por una
completamente cargada antes de continuar la
operación.

Cierre la cubierta del portacassette firmemente hasta

3

que se trabe en el lugar.

Tiempo de grabacion aproximado

Cinta

30 min. 30 min 45 min

60 min. 60 min 90 min

80 min. 80 min 120 min

Modo de grabación

SP LP

NOTAS:

●

El portacassette tarda unos pocos segundos en abrirse. No lo fuerce.

●

Si espera unos pocos segundos y el portacassette no se abre, cierre la cubierta del mismo e intente abrirlo
otra vez. Si el portacassette aún no se abre, desactive la videocámara y luego actívela nuevamente.

●

Si el cassette no es insertado apropiadamente, abra completamente la cubierta del portacassette y retire el
cassette. Algunos minutos después, insértelo nuevamente.

●

Cuando transporte la videocámara rápidamente de un lugar frío a uno tibio, espere un momento antes de
abrir la cubierta del portacassette.

●

Cerrar la cubierta del portacassette antes de que el portacassete salga puede causar daños en la
videocámara.

●

Un cassette puede ser colocado o extraído aunque la alimentación de la videocámara esté desconectada.
Después de cerrar el portacassette con la alimentacíon de la videocámara desconectada, el portacassette
puede no moverse. Para la colocación o extracción se recomienda conectar la alimentación.

●

Cuando reinicia la grabación después de abrir la cubierta del portacassette, la unidad dejará una porción sin
grabar en la cinta, o borrará la escena anteriormente grabada (graba sobre la misma), independientemente
de que el portacassette salga o no. Vea la página 19 para información acerca de la grabación a partir de la
mitad de la cinta.

●

Afloje la correa de la empuñadura en el caso que ésta interfiera en la operación de la cubierta del
portacassette ( p. 8).

Tapa de la tarjeta

Tarjeta MultiMediaCard

Extremo acortado

CA11

Carga de una Tarjeta MultiMediaCard

La tarjeta MultiMediaCard suministrada ya se encuentra
insertada en la videocámara cuando usted la adquiere.

Asegúrese de que la alimentación de la videocámara

1

esté desactivada.

Presione la traba hacia arriba para abrir la tapa de la

2

tarjeta (MEMORY CARD).

Inserte el extremo acortado de la tarjeta

3

MultiMediaCard primero, con la etiqueta orientada
hacia arriba.

•No toque el terminal con el lado contrario de la
etiqueta.

Para cerrar la tapa de la tarjeta, presione hasta que

4

escuche un clic.

NOTAS:

●

Asegúrese de utilizar solamente tarjetas MultiMediaCard
que llevan la marca “ ”.

●

Algunas marcas de tarjetas MultiMediaCard no son
compatibles con esta videocámara. Antes de adquirir
una Tarjeta MultiMediaCard, consulte con su fabricante
o distribuidor.

Para retirar una tarjeta MultiMediaCard . . .

.... en el paso 3 presione la tarjeta MultiMediaCard, la

cual saldrá de la videocámara automáticamente.
Extráigala y cierre la tapa de la tarjeta.

ATENCION:

No inserte/retire la Tarjeta MultiMediaCard mientras la
videocámara esté activada, ya que esto podrá hacer
que la Tarjeta MultiMediaCard se degenere o que la
videocámara sea incapaz de reconocer si la tarjeta
está instalada o no.

12 CA

Disco MENU/BRIGHT

Conmutador
de alimentación

Botón de bloqueo

Lámpara de
alimentación

Indicación

C

A

M

E

A

MEN

R

1

R

T

U

R

N

E

R

E

M

O

C

D

E

S

O

U

N

D

D

E

M

O

Z

O

O

M

G

A

I

N

U

P

T

L

L

Y

A

I

N

U

M

R

D

B

E

D

M

O

.

M

E

E

O

D

S

D

E

L

D

I

E

D

S

C

R

E

1

Q

U

A

R

E

C

NU

T

U

R

N

L

I

T

Y

SFTIANNEDARD

S

E

LEMCET

Número aproximado de imágenes
almacenables

Modo de
calidad
de imagen

FINE

STANDARD

(suministrada)

NOTA:

El número de imágenes almacenables depende
del modo de calidad de fotografía seleccionado
y así como también de la composición de los
sujetos en las imágenes.

F

F

O

Y

A

L

P

U

S

P

L

P

Tarjeta MultiMediaCard

8 MB

100

200

Pantalla de menú

Submenú

GR-DVL309/
DVL308
exclusivamente

Pantalla de menú

Submenú

(opcional)

16 MB

200

400

PREPARATIVOS

(cont.)

Ajuste del modo de grabación

Ajuste el modo de grabación de cinta dependiendo de su
preferencia.

Ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en

1

el conmutador. La lámpara de alimentación se
enciende y se conecta la alimentación de la
videocámara.

Presione MENU/BRIGHT. La pantalla de menú
aparecerá.

2

Gire MENU/BRIGHT para seleccionar “ ”.
Presiónelo y “CAMERA MENU” aparecerá.

3

Gire MENU/BRIGHT para seleccionar “REC MODE”
y presiónelo. El submenú aparecerá. Seleccione “SP”

4

o “LP” girando MENU/BRIGHT y presiónelo. Gire
MENU/BRIGHT para seleccionar “1RETURN”, y

presiónelo dos veces. La pantalla de menú se cerrará.

•La copia de audio ( p. 58) no es posible en una

cinta grabada en el modo LP.

•“LP” (larga reproducción) es una grabación más
económica suministrando 1,5 veces más de tiempo
de grabación.

NOTAS:

●

Si se conmuta el modo de grabación durante la grabación,
la imagen de reproducción será borrosa en el punto dónde
se realizó la conmutación.

●

Se recomienda que para las cintas grabadas en el modo LP
en esta videocámara, sean reproducidas en esta
videocámara.

●

Durante la reproducción de una cinta grabada en otra
videocámara, pueden aparecer bloques de interferencia o
pueden haber pausas momentáneas en el sonido.

Ajuste del modo de calidad de imagen

El modo de calidad de imagen puede ser seleccionado
para satisfacer mejor su necesidad. Dos modos de calidad
de imagen están disponibles: FINE y STANDARD (en
orden de calidad).

Ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en

1

el conmutador. La lámpara de alimentación se
enciende y se conecta la alimentación de la
videocámara.

Presione MENU/BRIGHT. La pantalla de menú
aparecerá.

2

Gire MENU/BRIGHT para seleccionar “ ”.
Presiónelo y “DSC MENU” aparecerá.

3

Gire MENU/BRIGHT para seleccionar “QUALITY” y
presiónelo. El submenú aparecerá. Gire MENU/

4

BRIGHT para seleccionar el modo deseado y

presiónelo. Gire MENU/BRIGHT para seleccionar
“1RETURN” y presiónelo dos veces. La pantalla de
menú se cerrará.

F. AUTO

Para activar la videocámara, ajuste el

DSC

conmutador de alimentación en cualquier
modo de operación, excepto “OFF”, mientras
presiona el botón de bloqueo localizado en el
conmutador.

Conmutador
de alimentación

Botón de bloqueo

F

Lámpara de
alimentación

F

O

Y

A

L

P

CA13

Modo de operación

Elija el modo de operación apropiado de acuerdo con su
preferencia utilizando el conmutador de alimentación y el
conmutador VIDEO/DSC.

Posición del conmutador de alimentación

(Manual:):

Le permite activar varias funciones de grabación
empleando los menúes. Si desea prestaciones más
creativas que la grabación totalmente automática,
intente este modo.

(Completamente automático):

Le permite grabar SIN emplear efectos especiales o
ajustes manuales. Adecuado para la grabación
normal.

OFF:

Le permite desconectar la alimentación de la
videocámara.

:

Le permite reproducir una grabación de la cinta, para
mostrar una imagen fija almacenada en la Tarjeta
MultiMediaCard o para transferir una imagen fija
grabada en la cinta o en la Tarjeta MultiMediaCard a
un ordenador.

Cuando se ajusta el conmutador de
alimentación en “ ”, aparece “F. AUTO”.
Cuando se ajusta en “ ” o “ ”, no
aparece ninguna indicación.

Cuando se ajusta el conmutador de
alimentación en “ ” o “ ” y el conmutador
VIDEO/DSC en “ ”, aparece “DSC”.
Cuando se ajusta en “VIDEO”, no aparece
ninguna indicación.

Posición del conmutador VIDEO/DSC

VIDEO:

Le permite grabar en una cinta o reproducir una cinta.
Si se ajusta “REC SELECT” en “

/

” en la
pantalla de menú DSC, las imágenes fijas también
serán grabadas en la Tarjeta MultiMediaCard.

:

Le permite grabar una imagen fija o mostrar una
imagen fija almacenada en la Tarjeta
MultiMediaCard.

Conmutador VIDEO/DSC (Abra el monitor LCD
para acceder a este conmutador)

14 CA

25

BR I GHT

–

+

Conmutador de alimentación

Lámpara de
alimentación

Botón de inicio/parada
de grabación

Indicación

min

(Está calculándose)

Lámpara testigo
(Se enciende mientras
está grabando)

Botón de bloqueo

F

F

O

Y

A

L

P

Durante la toma

Indicador de
tiempo restante de
cinta (Aproximado)

90 min

(Destellea) (Destellea) (Destellea)

89 min

1 min0 min

3 min

2 min

Disco

MENU/BRIGHT

GRABACION

NOTA:

Grabación básica de video

Usted primero debe haber efectuado los procedimientos
listados abajo. De lo contrario efectúelos antes de
continuar.

●

Alimentación ( p. 6)

●

Ajuste de la empuñadura ( p. 8)

●

Ajuste del visor ( p. 8)

●

Colocación de un cassette ( p. 10)

●

Ajuste del modo de grabación ( p. 12)

Presione las lengüetas del cubreobjetivo para

1

retirarlo. Presione PUSH OPEN, abra el monitor LCD
y ajuste el conmutador VIDEO/DSC en “VIDEO”.

Ajuste el conmutador de alimentación en “ ” o

2

“ ” mientras presiona el botón de bloqueo ubicado
en el conmutador.

Filmación mientras utiliza el monitor LCD:

Asegúrese de que el monitor LCD esté
completamente abierto. Inclínelo hacia arriba/hacia
abajo para mejor visibilidad.

Filmación mientras utiliza el visor:

Cierre el monitor LCD.

•La lámpara de alimentación se enciende y la
videocámara ingresa en el modo de espera de
grabación. Aparece “PAUSE”.

Presione el botón de inicio/parada de grabación.

3

“ ” aparece cuando la grabación está en marcha.

Para interrumpir la grabación . . .

.... presione el botón de inicio/parada de grabación. La

videocámara reingresa en el modo de espera de
grabación.

Para ajustar el brillo de la pantalla

.... gire MENU/BRIGHT hasta que el indicador de brillo

en el mostrador se mueva y la pantalla llegue al brillo
apropiado.

•Si está utilizando GR-DVL309 o GR-DVL308, también
es posible ajustar la intensidad de brillo del visor
cerrando el monitor LCD y efectuando el ajuste
conforme se descrebe arriba.

180°

Botón PUSH OPEN

90°

Conmutador VIDEO/DSC

CA15

NOTAS:

●

Cuando emplea el monitor LCD al aire libre bajo la luz directa del sol, es posible que sea difícil de ver. Si
ocurre ésto, en su lugar emplee el visor.

●

La imagen no aparecerá simultáneamente en el monitor LCD y en el visor.

●

El portacassette no puede ser abierto a menos que sea colocado una fuente de alimentación.

●

Puede haber un retraso después de abrir la cubierta del portacassette hasta que el compartimiento se abra.
No lo fuerce.

●

Una vez que el portacassette esté cerrado, se retraerá automáticamente hacia el interior. Espere hasta que
entre completamente antes de cerrar la cubierta del portacassette.

●

El tiempo requerido para calcular y mostrar la longitud de la cinta restante, y la exactitud del cálculo, pueden
variar de acuerdo con el tipo de cinta utilizado.

●

“TAPE END” aparece cuando la cinta llega al fin y la alimentación se desconecta automáticamente si se deja
la unidad en esta condición durante 5 minutos. “TAPE END” también aparece cuando se coloca un cassette
cuya cinta está en el fin.

●

Si el modo de espera de grabación continúa durante 5 minutos, la alimentación de la videocámara se
interrumpe automáticamente. Para activar la videocámara nuevamente, coloque el conmutador de
alimentación en “OFF” y vuelva a colocarlo en “ ” o “ ”.

●

Cuando se deja un espacio sin grabar entre escenas grabadas en la cinta, el código de tiempo se interrumpe
y pueden ocurrir errores al editar la cinta. Para evitar ésto, refiérase a “Grabación desde la mitad de una
cinta” ( p. 19).

●

Durante la grabación, el sonido no será escuchado por el altavoz.

●

Para apagar la lámpara testigo durante la grabación,  p. 22, 23.

●

Para retirar las indicaciones del mostrador de la videocámara durante la grabación,  p. 22, 25.

Grabación de sí mismo

FILMACION PERIODISTICA

En algunas situaciones, la filmación de diferentes
ángulos puede proporcionarle resultados más

sensacionales. Mantenga la videocámara en la
posición deseada e incline el monitor LCD en la
dirección más conveniente. Este puede girar 270˚
(90˚ hacia abajo, 180˚ hacia arriba).

GRABACION DE SI MISMO

Usted puede filmarse a si mismo mientras ve su
propia imagen en el monitor LCD. Abra el monitor
LCD e inclínelo hacia arriba hasta 180 grados, de
tal manera que apunte hacia adelante, y luego
apunte el objetivo hacia sí mismo e inicie la
grabación.

16 CA

Botón MODE

Conmutador VIDEO/DSC
(Abra el monitor LCD para
acceder a este conmutador)

FULL

Modo de fotografiado
con marco* (FRAME)

Multianalizador 4
(MULTI-4)

* Hay un efecto de sonido de un obturador cerrándose.

Modo de fotografiado

Multianalizador 9
(MULTI-9)

Modo de fotografiado sin
marco* (FULL)

Modo Pin-Up
(para colgar)* (PIN-UP)

GRABACION

Conmutador

de alimentaciónBotón SNAPSHOT

Botón
de bloqueo

F

F

O

Y

A

L

P

Grabación básica de video (cont.)

Fotografiado (Para grabaciones de video)

Esta función le permite grabar imágenes fijas que parecen
fotografías sobre una cinta.

SELECCION DEL MODO DE
FOTOGRAFIADO

Ajuste el conmutador VIDEO/DSC en “VIDEO”, luego
ajuste el conmutador de alimentación en “ ” o “ ”

1

mientras presiona el botón de bloqueo localizado en el
conmutador.

Elija el modo de fotografiado adecuado dentro de los 5
modos disponibles presionando MODE repetidamente

2

hasta que el indicador de modo de fotografiado deseado
sea indicado.

GRABACION DEL FOTOGRAFIADO

Presione SNAPSHOT.

Si usted presiona durante la espera de grabación . . .

1

..... aparece “PHOTO” y una imagen fija será grabada

durante 6 segundos aprox., luego la videocámara
reingresará al modo de espera de grabación.

Si usted presiona durante la grabación . . .

..... aparece “PHOTO” y una imagen fija será grabada

durante 6 segundos aprox., luego la grabación
normal se reanudará.

Modo motorizado

El mantener presionado SNAPSHOT suministra un efecto
similar al fotografiado en serie. (Intervalo entre imágenes fijas:
1 segundo aprox.)

NOTAS:

●

Aunque “MULTI-4” o “MULTI-9” esté accionado, la
grabación de fotografiado será ejecutada en el modo FULL
cuando esté en zoom digital.

●

Si la grabación de fotografiado no es posible, “PHOTO”
destella cuando SNAPSHOT es presionado.

●

Aunque el Programa AE con efectos especiales
(



p. 28) esté accionado, determinados modos de
Programa AE con efectos especiales son inhabilitados
durante la grabación de fotografiado. En tal caso, el ícono
destella.

●

Si presiona SNAPSHOT cuando “DIS” está ajustado en
“ON” (



●

Cuando se ajusta “REC SELECT” en “ / ” en la
pantalla de menú (
grabadas no sólo en la cinta, sino también en la Tarjeta
MultiMediaCard. Si se presiona SNAPSHOT cuando no hay
ninguna cinta colocada, las imágenes fijas no serán
grabadas en la Tarjeta MultiMediaCard.

●

Para copiar imágenes grabadas en una cinta para una tarjeta
MultiMediaCard,

●

También durante la reproducción de cintas, todos los modos
de fotografiado están disponibles cuando se ajusta
“ COPY” en “OFF” en la pantalla de menú
(



obturador.

●

Durante la grabación de fotografiado, la imagen que
aparece en el visor podrá perderse parcialmente. Sin
embargo, no afecta la imagen grabada.

●

Cuando se conecta un cable al conector AV, el sonido del
obturador no será escuchado a través del altavoz, sin
embargo, el mismo es grabado en la cinta.

●

p. 24), el estabilizador será inhabilitado.



p. 25), las imágenes fijas son



p. 47.

p. 32). Sin embargo, no será escuchado el sonido del

aparecerá mientras se toma el fotografiado.

STD

10 / 50

GRABACION

Botón SNAPSHOT

Botón MODE

Conmutador VIDEO/DSC (Abra el monitor
LCD para acceder a este conmutador)

Número total de fotografías

Muestra el número total aproximado de fotografías que
pueden ser almacenadas, incluyendo aquéllas que han
sido tomadas. El número aumenta o disminuye
conforme las fotografías almacenadas, el modo de
calidad de imagen, el disco de modo de filmación, etc.

Número de fotografías tomadas

Muestra el número de imágenes
que ya han sido fotografiadas.

Icono de la tarjeta

Aparece durante el fotografiado y parpadea
cuando la Tarjeta MultiMediaCard no está
insertada.

Icono de toma de fotografías

Aparece y parpadea durante el fotografiado.

Modo de calidad de imagen

Muestra el modo de calidad de imagen de la imagen
almacenada. Existen 2 modos disponibles:
FINE y STD (estándar) (

Grabación básica de cámaras fijas digitales (D.S.C.)

Conmutador

de alimentación

Botón de bloqueo

F

F

O

Y

A

L

P

Indicación

 p. 12).

CA17

Fotografiado básico (Fotografiado)

Usted puede utilizar su videocámara como una cámara
fija digital para tomar fotografiados.

NOTA:

Usted ya debe haber ejecutado los procedimientos listados
abajo. En caso contrario, ejecútelos antes de continuar.

●

Alimentación ( p. 6)

●

Ajuste de la empuñadura ( p. 8)

●

Ajuste del visor ( p. 8)

●

Carga de una Tarjeta MultiMediaCard ( p. 11)

●

Ajuste del modo de calidad de imagen ( p. 12)

SELECCION DEL MODO DE
FOTOGRAFIADO

Ajuste el conmutador VIDEO/DSC en “ ”, luego

1

ajuste el conmutador de alimentación en “ ” o
“ ” mientras presiona el botón de bloqueo

localizado en el conmutador.

Elija el modo de fotografiado adecuado entre los 5

2

modos disponibles, presionando MODE
reiteradamente hasta que el indicador de modo de
fotografiado deseado aparezca.

• Los modos de fotografiado disponibles son los
mismos que aquellos de la pág. 16.

GRABACION DE FOTOGRAFIADO

Presione SNAPSHOT.

1

La imagen se almacena en la Tarjeta
MultiMediaCard.

Para borrar imágenes fijas no deseadas . . .

..... cuando las imágenes fijas no deseadas son almacenadas

en la Tarjeta MultiMediaCard o cuando su memoria está
llena, refiérase a “Borrado de imágenes” ( p. 38), y
borre las imágenes fijas no deseadas.

NOTAS:

●

Aunque “MULTI-4” o “MULTI-9” esté accionado, la
grabación de fotografiado será ejecutada en el modo FULL
cuando esté en zoom digital.

●

Aunque “DIS” esté ajustado en “ON” ( p. 24), el
estabilizador será inhabilitado.

●

Si no es posible la grabación de fotografiado, “PHOTO”
parpadea cuando SNAPSHOT es presionado.

●

El modo de drive motorizado ( p. 16) es inhabilitado
cuando se ajusta el conmutador VIDEO/DSC en “ ”.

●

Aunque Programa AE con efectos especiales ( p. 28) esté
accionado, ciertos modos de Programa AE con efectos
especiales son inhabilitados durante la grabación de
fotografiado. En tal caso, el icono parpadeará.

●

Si la toma no es ejecutada durante 5 minutos aprox. cuando
el conmutador de alimentación está ajustado en “ ” o
“ ” y la alimentación es suministrada a través de la
batería, la videocámara se interrumpe automáticamente
para ahorrar alimentación. Para efectuar la filmación
nuevamente, ajuste el conmutador de alimentación en
“OFF”, luego en “ ” o “ ”.

●

Las imágenes fijas cumplen con DCF (Normas de diseño
para sistemas de archivo de cámaras). Las imágenes no son
compatibles con dispositivos que no cumplen con DCF.

18 CA

GRABACION

Grabación básica de video y D.S.C.

Extensión del zoom (T: Telefoto)

1xW

T

10xW

T

20xW

Retracción del zoom (W: Gran angular)

Indicación del zoom

10xW

Relación aproximada del zoom

T

Conmutador del zoom motorizado

Conmutador de alimentación

T

40xW

Zona del zoom
digital

Zona del zoom
(óptico) de
10 aumentos

FUNCION:

Zoom

PROPOSITO:

T

Producir un efecto de extensión/retracción del zoom o
un cambio instantáneo en la amplificación de la
imagen.

OPERACION:

Extensión del zoom

Deslice el conmutador del zoom motorizado hacia
“T”.

Retracción del zoom

Deslice el conmutador del zoom motorizado hacia
“W”.

 Cuanto más deslice el conmutador de zoom

motorizado, más rápida será la acción del zoom.

NOTAS:

●

El enfoque puede desestabilizarse durante el
zoomado. En este caso, ajuste el zoom mientras el
modo de espera de grabación está activado,
bloquee el enfoque empleando el enfoque manual
( p. 21), luego extienda o retraiga el zoom en el
modo de grabación.

●

Es posible obtener un zoomado máximo de 100
aumentos, o una ampliación de 10 aumentos
ofrecido por el zoom óptico ( p. 23).

●

Los zoom superiores a 10 aumentos amplifican la
imagen a través de procesamiento de imagen
digital, y por lo tanto es denominado zoom digital.

●

Durante el zoom digital, la calidad de imagen se
reduce.

●

El zoom digital no puede ser utilizado cuando el
procesamiento de imagen digital, tal como
reemplazo/disolución de imágenes ( p. 26, 27) o
eco de video ( p. 28) está activado.

●

La filmación macro (a aprox. 5 cm del sujeto) es
posible cuando el conmutador del zoom
motorizado está en “W”. Vea también “TELE
MACRO” en la pantalla de menú en la página 24.

CA19

NOTA: Grabación desde la mitad de una cinta

Código de tiempo

Durante la grabación la unidad graba un código de tiempo en la cinta. Este código sirve para confirmar la
ubicación de la escena grabada en la cinta, durante la reproducción.
Si la grabación comienza con un espacio sin grabar, el código de tiempo comienza a ser contado desde
“00:00:00” (minutos-segundos-fotograma). Si la grabación se inicia desde el fin de una escena
previamente grabada, el código de tiempo continúa desde el último número de código de tiempo.

Para realizar la edición por montaje aleatorio ( p. 52 a 57), es necesario el código de tiempo. Si durante
la grabación se deja un espacio en blanco en la mitad de la cinta, el código de tiempo se interrumpe.
Cuando se reinicia la grabación, el código de tiempo es contado otra vez a partir de “00:00:00”. Esto
significa que la videocámara puede grabar códigos de tiempo iguales a los existentes en una escena
previamente grabada. Para evitar ésto, efectúe “Grabación desde la mitad de una cinta” abajo, en los
siguientes casos:

• Cuando filma otra vez después de reproducir una
cinta grabada.

• Cuando desconecta la alimentación durante la
filmación.

• Cuando extrae y coloca una cinta durante la
filmación.

• Cuando filma empleando una cinta parcialmente
grabada.

• Cuando filma sobre una porción sin grabar
ubicada a mitad de cinta.

• Cuando filma otra vez después de haber filmado
una escena y abierto/cerrado la cubierta del cassette.

Grabación desde la mitad de una cinta

1. Reproduzca una cinta para encontrar el lugar en donde desea iniciar la grabación, luego active el modo

de reproducción fija ( p. 31).

2. Ajuste el conmutador de alimentación en “ ” o “ ” mientras presiona el botón de bloqueo

localizado en el conmutador, luego inicie la grabación.

NOTAS:

●

El código de tiempo no puede ser modificado.

●

Durante el avance rápido o el rebobinado, la indicación de código de tiempo no se mueve
coordinadamente.

●

El código de tiempo es indicado sólo cuando “TIME CODE” es ajustado en “ON” ( p. 25, 32).

TC

Indicación

12:34:24

Los marcos no son
indicados durante
la grabación.

Minutos

Segundos

Fotogramas
(25 fotogramas
= 1 segundo)

Cuando se deja una porción sin grabar en la cinta

Código de tiempo
00:00:00

Cinta

Punto de inicio
de la filmación

Escena ya grabada

Código de tiempo
05:43:21

Espacio sin

Punto de parada
de la filmación

grabar

Código de tiempo
00:00:00

Punto de inicio
de la filmación

Grabación correcta

Código de tiempo
00:00:00

Cinta

Punto de inicio
de la filmación

Código de tiempo
05:43:21

Nueva escenaEscena ya grabada

Punto de inicio
de la filmación

Código de tiempo
05:44:00

Punto de inicio
de la filmación

Escena recientemente grabada

Ultima escena

20 CA

GRABACION

Grabación básica de video y D.S.C. (cont.)

Conmutador LIGHT OFF/AUTO/ON
(Abra el monitor LCD para acceder a
este conmutador)

PELIGRO

 El foco de video puede

calentarse extremadamente.
No lo toque cuando está
encendido ni
inmediatamente después de
apagarlo, de lo contrario podrá sufrir
quemaduras graves.

 No coloque la videocámara dentro del

estuche para transporte inmediatamente
después de emplear el foco de video ya
que continuará caliente durante algún
tiempo.

 Cuando emplea la videocámara

mantenga una distancia de 30 cm aprox.
entre el foco de video y las personas u
objetos.

 No la emplee cerca de materiales

inflamables o explosivos.

 Se recomienda consultar con su

distribuidor JVC más cercano para
reemplazar el foco de video.

FUNCION:

Foco de video

PROPOSITO:

Iluminar la escena cuando la luz natural es
insuficiente.

OPERACION:

Coloque LIGHT OFF/AUTO/ON como sea necesario:
OFF : Apaga el foco de video.

AUTO : Enciende el foco de video automáticamente

ON : Mantiene el foco de video encendido

 El foco del video sólo puede ser usado con la

 Cuando emplea foco de video se recomienda colocar

 Cuando no emplea el foco de video, apáguelo para

NOTAS:

●

●

cuando la videocámara capta que el sujeto
está insuficientemente iluminado.

mientras la videocámara está activada.

videocámara activada.

el balance del blanco ( p. 30) en .

ahorrar batería.

Aunque el indicador de la batería ( ) no destelle
si la carga está baja, la videocámara puede
desconectarse automáticamente cuando usted
enciende el foco de video, o cuando comienza a
grabar con el foco de video encendido.
Cuando se coloca LIGHT OFF/AUTO/ON en

“AUTO”:

•

Dependiendo de las condiciones de iluminación,
el foco de video puede encenderse y apagarse
repetidamente, en este caso, encienda
manualmente el foco de video con LIGHT OFF/
AUTO/ON.

•

Mientras el modo “SHUTTER” ( p. 28) está
activado, es muy probable que el foco de video
quede encendido.

•

Con el modo “TWILIGHT” ( p. 28) activado, el
foco de video no se encenderá.

GRABACION

Zona de detección del enfoque

Funciones avanzadas de video y D.S.C.

Cuando enfoca un sujeto más
alejado

CA21

Cuando enfoca un sujeto más
cercano

FUNCION:

Enfoque automático

PROPOSITO:

El sistema de enfoque automático de gama completa de la videocámara ofrece capacidad para filmar
continuadamente desde primer plano (a aprox. 5 cm del sujeto) a infinito.
Sin embargo, el enfoque correcto puede no ser posible en las situaciones listadas abajo (en cuyo caso es
necesario utilizar el enfoque manual):

•Cuando hay dos sujetos superpuestos en la misma escena.

•Cuando la iluminación es insuficiente.*

•Cuando el sujeto no está contrastado (diferencia en brillo y oscuridad), tales como una pared plana de un
sólo color o un cielo azul despejado.*

•Cuando un objeto oscuro es apenas visible en el visor.*

•Cuando la escena contiene detalles diminutos o detalles idénticos que se repiten regularmente.

•Cuando la escena es afectada por los rayos solares o por la luz que se refleja en un cuerpo de agua.

•Cuando filma una escena con un fondo que tiene alto contraste.

* Las siguientes advertencias de poco contraste aparecen destellando: , , y

NOTAS:

●

Si el objetivo está manchado o sucio, el enfoque correcto es imposible. Mantenga el objetivo limpio
limpiándolo con un trozo de paño suave si se ensucia. Cuando haya condensación, límpielo con un
paño suave o espere a que se seque naturalmente.

●

Cuando filma un sujeto cercano al objetivo, primero retraiga el zoom ( p. 18). Si extiende el zoom
en el modo de enfoque automático, la videocámara podrá retraer el zoom automáticamente
dependiendo de la distancia entre la videocámara y el sujeto. Esto no ocurre cuando se active “TELE
MACRO” ( p. 24).

FUNCION:

Enfoque manual

PROPOSITO:

Para obtener el enfoque correcto.

OPERACION:

1) Si está utilizando el visor, debe haber efectuado los ajustes necesarios del visor ( p. 8).

2) Ajuste el conmutador de alimentación en “ ”, luego presione FOCUS (3). El indicador de enfoque

manual aparece.

3) Para alejar el sujeto, gire MENU/BRIGHT hacia “+”. Aparecerá “ ” destellando.

Para acercar el sujeto, gire MENU/BRIGHT hacia “–”. Aparecerá “ ” destellando.

4) Presione MENU/BRIGHT. El ajuste de enfoque ha terminado.

Para reajustar el enfoque automático, presione FOCUS (3) dos veces o ajuste el conmutador de
alimentación en “ ”.

Si presiona FOCUS (3) una vez, la videocámara ingresará en el modo de ajuste de enfoque nuevamente.

NOTAS:

●

Asegúrese de enfocar el objetivo en la posición de extensión máxima cuando utilice el modo de enfoque
manual. Si usted enfoca un sujeto en posición gran angular, no será posible obtener imágenes bien
contrastadas cuando retrae el zoom ya que la profundidad de campo se reduce a mayor longitud focal.

●

Cuando el nivel de enfoque no puede ser ajustado a más lejos o más cerca, parpadeará “ ” o “ ”.

22 CA

Disco MENU/BRIGHT

GRABACION

Conmutador

de alimentación

Botón
de bloqueo

Funciones avanzadas de video y D.S.C. (cont.)

Utilización de los menús para ajustes
detallados

Esta videocámara está equipada con un sistema de menú
en pantalla fácil de usar, que simplifica muchos de los
ajustes más detallados de la videocámara ( p. 23 – 25).

4

D

S

C

NU

R

E

1

T

U

R

N

Q

U

A

L

I

T

Y

R

SFTIANNEDARD

E

C

S

E

LEMCET

GR-DVL309/DVL308
exclusivamente

Indicación

FAD

/

P

W

I

E

R

–

W

C

E

S

I

P

–

W

H

E

S

I

P

R

D

O

M

A

N

O

F

F

–

E

R

W

F

A

D

–

B

E

R

F

A

D

–

M

E

R

F

A

D

M

1

R

E

T

D

I

S

T

E

L

E

W

I

D

E

W

I

N

D

C

A

M

E
R

O

L

U

T

T

E

H

I

T

E

L

A

C

K

O

S

A

1

R

S
Z
G
T

D
S

A

N

U

A

U

R

N

M

A

C

M

O

D

C

U

T

R

E

S

E

Submenú

L

IRC

R

E

O
O
A
A

I

D
E

I

L

R

O

E
T

C

A

E

T

U

C

M

U

N

D

O

M

I

N

L

L

Y

N

U

M

O

.

D

E

ME

N

O

N

O

FUF

F

F

O

Y

A

L

P

Pantalla de
menú

M

E

R

A

MEN

R

N

O

D

E

M

O

D

E

U

P

M

B

E

R

M

O

D

E

L

E

D

Ajuste el conmutador de alimentación en “ ”

1

mientras presiona el botón de bloqueo localizado en
el conmutador.

Presione MENU/BRIGHT. La pantalla de menú

2

aparece.

Gire MENU/BRIGHT para seleccionar el icono de la

3

función deseada y presiónelo. El menú de función
seleccionado aparece.

El ajuste del menú de función depende de la función.

4

Si usted ha seleccionado “ ”, “ ”, “ ” o

U

S

P

L

P

“ ” . . .

.... vea la p. 23.

Si usted ha seleccionado “ ”, “ ”, “ ” o
“ ” . . .

.... siga al paso 5.

Gire MENU/BRIGHT para seleccionar la función

5

deseada y presiónelo. El submenú aparece.
Luego, gire MENU/BRIGHT para seleccionar el
parámetro, y presiónelo. La selección está finalizada.

Gire MENU/BRIGHT para seleccionar “1RETURN” y

6

presiónelo dos veces. La pantalla de menú se cerrará.

•El icono representa “END”.

END

Pantalla normal

P

U

L

D

I

A

Y

MEN

S

1

R

R

N

E

T

U

O

R

N

E

E

N

S

C
/

T

D

A

T

I

M

E

E

T

C

I

M

O

D

E

E

J.

K

1

.

C

L

O

.

A

D

C

030

:

0

112

Explicaciones de la pantalla de menú

FADER/WIPE
P.AE/EFFECT
EXPOSURE
W.BALANCE

REC MODE

SOUND
MODE

ZOOM

GAIN UP

CAMERA MENU

TALLY

ID
NUMBER

12 BIT

16 BIT

10X

40X

100X

OFF
AGC
AUTO

ON
OFF

Este número será necesario en el futuro cuando se conecte la videocámara a un ordenador
utilizando el terminal JLIP. Los números van de 01 a 99. El ajuste de fábrica es 06.

Refiérase a “Efectos de fundido/reemplazo de imagen” ( p. 26, 27).

Refiérase a “Programa AE con efectos especiales” ( p. 28).

Refiérase a “Control de exposición” y “Bloqueo del iris” ( p. 29).

Refiérase a “Ajuste del balance del blanco” y “Operación manual del balance
del blanco” ( p. 30).

Le permite ajustar el modo de grabación (SP o LP) dependiendo de su
preferencia ( p. 12).

Permite la grabación de video del sonido estéreo en cuatro canales
separados, y es recomendado cuando realice la copia de audio ( p. 58).
(Equivalente al modo de 32 kHz de los modelos anteriores)

Permite la grabación de video del sonido estéreo en dos canales separados.
(Equivalente al modo de 48 kHz de los modelos anteriores)

Cuando ajuste a “10X” mientras utilice el zoom digital, la ampliación del
zoom será reajustada a 10 aumentos ya que el zoom digital será desactivado.

Le permite utilizar el zoom digital. Por el procesado digital y la ampliación de
imágenes, es posible zoomar desde 10 aumentos (límite del zoom óptico), a
un máximo de 40 veces de ampliación digital.

Le permite utilizar el zoom digital. Por procesado digital y ampliación de
imágenes es posible zoomar desde 10 aumentos (límite del zoom óptico), a
un máximo de 100 veces de ampliación digital.

Le permite filmar escenas oscuras sin ajuste de brillo de imagen.

El aspecto general puede ser granulado, pero la imagen será brillante.

La velocidad del obturador se ajusta automáticamente (1/25 — 1/200 s.). El
filmar un sujeto con iluminación reducida o insuficiente con una velocidad
de obturación de 1/25 s. produce imágenes más brillantes que en el modo
AGC, pero los movimientos del sujeto no son suaves ni naturales. El aspecto
general puede ser granulado. Cuando la velocidad del obturador es ajustada
automáticamente, “ ” aparece.

La lámpara testigo se enciende para señalar el inicio de la grabación.

La lámpara testigo permanece apagada.

CA23

: Pre ajuste de fábrica

NOTAS:

●

Los ajustes “ CAMERA MENU” son efectivos cuando el conmutador de alimentación está ajustado tanto
en “ ” como en “ ”.

●

“REC MODE” puede ser ajustado cuando se coloca el conmutador de alimentación en “ ” o “ ”
( p. 12, 32).

CONTINUA EN LA PROXIMA PAGINA

24 CA

GRABACION

Funciones avanzadas de video y D.S.C. (cont.)

Explicaciones de la pantalla de menú (cont.)

DEMO.
MODE

CAMERA MENU

SIDE LED

(GR­DVL309/
DVL308
exclusiva­mente)

DIS

TELE
MACRO

WIDE
MODE

MANUAL MENU

ON

OFF
ON

OFF

ON

OFF

ON

OFF

OFF

CINEMA

SQUEEZE

Demuestra ciertas funciones tales como el programa AE con efectos
especiales, etc. y puede ser usado para confirmar cómo estas funciones
operan. Cuando es ajustado “DEMO. MODE” en “ON” y el menú de
grabación está cerrado, la demostración se inicia.
La ejecución de cualquier operación durante la demostración interrumpirá la
demostración temporariamente. Si después de ésto no se ejecuta ninguna
operación durante más de 1 minuto, la demostración será reanuada.

NOTAS:

● Si una cinta está en la videocámara, la demostración no se puede activar.

● “DEMO. MODE” permanece en “ON” aun cuando la alimentación de la

videocámara esté desactivada.

● Si “DEMO. MODE” permanece en “ON”, algunas funciones no estarán
disponibles. Después de mirar la demonstración, ajústelo en “OFF”.

La demostración automática no se realiza.
El indicador LED lateral ( p. 66, 67) se enciende en la videocámara

cuando se coloca el conmutador de alimentación en “ ” o “ ”.

Para compensar las imágenes inestables causadas por el movimiento de la
cámara, particularmente durante la gran amplificación.

NOTAS:

● La estabilización precisa puede no ser posible si el movimiento de la mano
es excesivo, o en los siguientes casos:

•Cuando filma sujetos con rayas verticales u horizontales.

•Cuando filma sujetos oscuros o poco iluminados.

•Cuando los sujetos filmados tienen mucha iluminación por detrás.

•Cuando las escenas filmadas se mueven en diferentes direcciones.

•Cuando las escenas filmadas tienen fondos con poco contraste.

● Desactive este modo cuando graba con la cámara montada en un trípode.

● Si el estabilizador no se puede utilizar, el indicador “ ” aparecerá

parpadeando.

Usualmente la distancia al sujeto dónde el objetivo está enfocado depende
de la amplificación del zoom. A menos que haya una distancia mayor a 1 m
hasta el sujeto, el objetivo queda desenfocado en el ajuste telefoto máximo.
Cuando lo coloca en “ON” puede filmar un sujeto tan grande como posible a
una distancia de 60 cm.

•Dependiendo de la posición del zoom, el objetivo puede quedar

desenfocado.

Graba sin alterar la razón de pantalla. Para la reproducción en un televisor
con una razón de pantalla normal.

Inserta barras negras en la parte superior e inferior de la pantalla. Durante la
reproducción en TV de pantalla ancha, las barras negras en la parte superior
e inferior de la pantalla son cortadas y la relación de imagen se vuelve 16:9.
Aparecerá “ ”. Cuando utilice este modo, refiérase al manual de
instrucción de su TV pantalla ancha. Durante la reproducción/grabación en
TV/monitor LCD 4:3/visor, las barras negras son insertadas en la parte
superior e inferior de la pantalla y la imagen aparece como una película de
relación 16:9 tipo cinemascopo.

•El modo “CINEMA” es efectivo sólo cuando se ajusta el conmutador

VIDEO/DSC en “VIDEO”.

Para reproducción en TV con relación de imagen de 16:9. Expande
naturalmente la imagen para que quepa en la pantalla sin alteraciones.
Aparecerá “ ”. Cuando utilice este modo, refiérase al manual de
instrucción de su TV pantalla ancha. Durante la reproducción/grabación en
TV/monitor LCD 4:3/visor, la imagen se alarga verticalmente.

•El modo “SQUEEZE” es efectivo sólo cuando se ajusta el conmutador

VIDEO/DSC en “VIDEO”.

: Pre ajuste de fábrica

CA25

WIND
CUT

CAM

MANUAL MENU

RESET

ON
SCREEN

DATE/
TIME

DISPLAY MENU

TIME
CODE

CLOCK
ADJ.

QUALITY

REC
SELECT

DSC MENU

ON

OFF

CANCEL
EXECUTE

LCD

LCD/TV

SIMPLE

ON
OFF

ON

OFF

Le permite ajustar la fecha y hora actuales ( p. 9).

Le permite ajustar el modo de calidad de fotografía (FINE y STANDARD) de acuerdo a su
preferencia ( p. 12).

Ayuda a cortar el ruido ocasionado por el viento. “ ” aparece. La calidad
del sonido se modificará. Este es normal.

Desactiva la función que corta el ruido ocasionado por el viento.

No reajusta todos los ajustes a los preajustes de fábrica.

Reajusta todos los ajustes a los preajustes de fábrica.

Impide la aparición de la indicación (excepto la fecha, la hora y el código de
tiempo) de la videocámara en la pantalla de TV conectada.

Hace aparecer la indicación de la videocámara en la pantalla cuando la
videocámara sea conectada al TV.

Impide la aparición de todas las indicaciones (excepto el indicador de
ejecución de cinta, advertencias, la fecha, la hora, el código de tiempo etc.)
en la videocámara. También impide que la indicación (excepto la fecha, la
hora y el código de tiempo) de la videocámara aparezca en la pantalla del
televisor conectado.

Siempre exhibe la fecha/hora.

La fecha/hora no aparece.

El código de tiempo es indicado en la videocámara y la pantalla de TV
conectada. Los números de cuadro no son indicados durante la grabación.

El código de tiempo no está indicado.

Cuando efectúa la grabación de fotografiado con el conmutador VIDEO/DSC
ajustado en “VIDEO”, las imágenes fijas son grabadas sólo en la cinta.

/

Cuando efectúa la grabación de fotografiado con el conmutador VIDEO/DSC
ajustado en “VIDEO”, las imágenes fijas son grabadas no sólo en la cinta,
sino también en la Tarjeta MultiMediaCard.

: Pre ajuste de fábrica

NOTAS:

●

Los ajustes “MANUAL MENU” son efectivos sólo cuando el conmutador de alimentación está ajustado en
“ ”.

●

Las funciones “DISPLAY MENU” que son ajustadas cuando el conmutador de alimentación está ajustado en
“ ” también son aplicadas cuando se ajusta el conmutador de alimentación en “ ” ( p. 32). “CLOCK
ADJ.” sólo aparece cuando el conmutador de alimentación está ajustado en “ ”.

●

Los ajustes “DISPLAY MENU” son efectivos aun cuando el conmutador de alimentación está ajustado en
“ ”.

●

El ajuste “ON SCREEN” también puede ser modificado presionando el botón DISPLAY en el mando a
distancia (suministrado) ( p. 41, 44, 53).

26 CA

GRABACION

Efectos de fundido/reemplazo de
imagen

Estos efectos le permiten transiciones de escenas
de estilo profesional. Utilícelos para amenizar la
transición de una escena a la siguiente. También
puede variar las transiciones de escena a escena.

IMPORTANTE:

Algunos efectos de fundido/reemplazo de imagen
no pueden ser usados con ciertos modos de
programa AE con efectos especiales
( p. 28). Si se selecciona un efecto de fundido/
reemplazo de imagen inusable, su indicador
parpadeará o desaparecerá.

Disco MENU/BRIGHT

Botón de inicio/parada
de grabación

Conmutador de
alimentación

Funciones avanzadas de video y D.S.C. (cont.)

SELECCION DE FUNDICION/REEMPLAZO
DE IMAGEN ( , , , , , , ,

, , y )

La fundición o el reemplazo de entrada de imagen
funciona cuando la grabación se inicia o cuando se
detiene la grabación de video.

Ajuste el conmutador VIDEO/DSC en “VIDEO”,
luego ajuste el conmutador de alimentación en “ ”

1

mientras presiona el botón de bloqueo localizado en
el conmutador.

Presione MENU/BRIGHT. La pantalla de menú
aparecerá.

2

Gire MENU/BRIGHT para seleccionar “ ”, luego
presiónelo.

3

Gire MENU/BRIGHT para seleccionar el modo
deseado, luego presiónelo. La selección está finalizada.

4

•El menú FADER/WIPE desaparece y el efecto es
reservado. El indicador representante del efecto
seleccionado aparece.

Presione el botón de inicio/parada de grabación para
activar la fundición de entrada/salida o reemplazo de

5

entrada/salida.

SELECCION DE REEMPLAZO O
DISOLUCION DE IMAGEN ( , , ,

, , y )

La función de reemplazo o disolución de imagen funciona
cuando la grabación de video se inicia.

Conmutador VIDEO/DSC (Abra el monitor
LCD para acceder a este conmutador)

Para desactivar el modo seleccionado . . .

..... seleccione “OFF” en el paso 4.

NOTAS:

●

Usted puede extender la duración de un
fundido/reemplazo de imagen manteniendo
presionado el botón de inicio/parada de
grabación.

●

Si se desconecta la alimentación después de
terminar de grabar una escena, el punto
almacenado se borra. Esto desactiva la
combinación de reemplazo/disolución de
imagen. Cuando ocurra ésto, el indicador de
reemplazo/disolución de imagen parpadea.
Tenga en cuenta que la alimentación también se
desconecta automáticamente si pasan 5 minutos
en el modo de espera de grabación.

●

El sonido al final de la última escena grabada no
es almacenado.

Ejecute los pasos de arriba 1 hasta 4.

1

Si selecciona el reemplazo o disolución de imagen
durante la grabación . . .

2

.... presione el botón de inicio/parada de grabación

cuando una escena haya terminado. El punto en
el cual la escena finalizó es almacenado en
memoria.

Si selecciona el reemplazo o disolución de imagen
durante el modo de espera de grabación . . .

.... presione el botón de inicio/parada de grabación

para iniciar la grabación y presiónelo
nuevamente cuando una escena haya terminado.
El punto en el cual la escena finalizó es
almacenado en memoria.

Si selecciona el reemplazo o disolución de imagen
durante el modo de espera de grabacion después de
ejecutar un reemplazo o disolución de imagen . . .

.... el punto en el cual la escena haya terminado ya

estará almacenado en memoria.

Si usted inició la grabación de una nueva escena
dentro de los 5 minutos desde el fin de la grabación

3

anterior (sin desconectar la alimentación de la
videocámara), la escena anterior desaparece,
revelando la nueva escena.

Menú de fundido y reemplazo de imagen

Menú Efecto

FADER — WHITE

(Fundido en blanco)

FADER — BLACK

(Fundido en negro)

FADER — MOSAIC

(Fundido en mosaico)

FADER — B.W

(Fundido en blanco
y negro)

WIPE — CORNER

(Reemplazo desde una
esquina)

WIPE — WINDOW

(Reemplazo tipo
ventana)

WIPE — SLIDE

(Reemplazo deslizante)

WIPE — DOOR

(Reemplazo tipo puerta)

WIPE — SCROLL

(Reemplazo con
movimiento vertical)

WIPE — SHUTTER

(Reemplazo tipo persiana)

DISSOLVE

(Disolución)

WIPE — CORNER

(Reemplazo desde
una esquina)

WIPE — WINDOW

(Reemplazo tipo
ventana)

WIPE — SLIDE

(Reemplazo deslizante)

WIPE — DOOR

(Reemplazo tipo puerta)

WIPE — SCROLL

(Reemplazo con
movimiento vertical)

WIPE — SHUTTER

(Reemplazo tipo
persiana)

RANDOM

(Variaciones
aleatorias)

La imagen aparece o desaparece en una pantalla blanca.

La imagen aparece o desaparece en una pantalla negra.

La imagen aparece o desaparece desde/en una pantalla con efecto
de mosaico.

La imagen aparece gradualmente en colores desde una pantalla en
blanco y negro o la pantalla en colores desaparece en una pantalla
blanco y negro.

La imagen aparece sobre una pantalla negra desde la esquina
superior derecha hacia la esquina inferior izquierda, o desaparece
desde la esquina inferior izquierda hacia la esquina superior derecha
dejando una pantalla negra.

La escena aparece en el centro de una pantalla negra difundiéndose
hacia las esquinas, o proviene de las esquinas desapareciendo
gradualmente en el centro.

La imagen aparece de derecha a izquierda o desaparece de izquierda
a derecha.

La imagen aparece a medida que la pantalla negra se abre a derecha
e izquierda desde el centro, dejando ver la escena o desaparece en
una pantalla negra cuando las dos mitades de la misma se cierran.

La escena aparece desde la parte inferior hacia la superior de una
pantalla negra o desaparece desde la parte superior hacia la inferior
de la pantalla dejando una pantalla negra.

La imagen aparece desde el centro de una pantalla negra hacia la
parte superior e inferior de la misma, o desaparece desde la parte
superior e inferior hacia el centro dejando una pantalla negra.

La nueva escena aparece gradualmente a medida que la vieja
desaparece gradualmente.

La nueva escena aparece sobre la anterior desde la esquina superior
derecha hacia la esquina inferior izquierda.

La próxima escena aparece gradualmente desde el centro de la
pantalla hacia las esquinas, cubriendo la escena anterior.

La próxima escena aparece gradualmente sobre la previa de derecha
a izquierda.

La escena anterior desaparece del centro a la derecha e izquierda,
como una puerta que se abre revelando la próxima escena.

La nueva escena aparece sobre la anterior desde la parte inferior
hacia la parte superior de la pantalla.

La nueva escena aparece sobre la anterior desde el centro hacia la
parte superior e inferior de la pantalla.

Cuando activa esta función, la videocámara selecciona
aleatoriamente el efecto utilizado para la transición de escena (desde

, , , , , , , , , y ). La función de

reemplazo/disolución de imagen no está disponible.

CA27

28 CA

GRABACION

IMPORTANTE:

Algunos modos del programa AE con efectos
especiales no pueden ser usados con ciertas
fundiciones o reemplazos de imagen
( p. 27). Si se selecciona un modo inusable,
su indicador destella o desaparece.

Disco
MENU/BRIGHT

Conmutador
de alimentación

Indicación

E

F

F

P.A

E

/

C

4

1/50
1/100
1/250

E

S

L

O

W

4

x

S

L

O

0

x

1

W

O

V

I

D

E

E

CTHO

O

F

F

1/50

T

S

H

U

T

R

E

1/100

H

U

T

T

S

R

E

1/250

H

U

T

T

S

R

E

Pantalla de menú

Funciones avanzadas de video y D.S.C. (cont.)

Programa AE con efectos especiales

Ajuste el conmutador de alimentación en “ ”

1

mientras mantiene presionado el botón de bloqueo
localizado en el conmutador.

Presione MENU/BRIGHT. La pantalla de menú

2

aparecerá.

Gire MENU/BRIGHT para seleccionar “ ”, luego

3

presiónelo.

Gire MENU/BRIGHT para seleccionar el modo

4

deseado, luego presiónelo. La selección está
finalizada.

•El menú P.AE/EFFECT desaparece y el modo
seleccionado es activado. El indicador del modo
seleccionado aparece.

Para desactivar el modo seleccionado . . .

.... seleccione “OFF” en el paso 4.

NOTA:

Programa AE con efectos especiales pueden modificarse
durante la grabación o durante la espera de grabación.

TWILIGHT (Atardecer)

Hace que las escenas del atardecer luzcan
más naturales. El balance del blanco
( p. 30) es inicialmente ajustado en
pero puede ser modificado al ajuste que
desee. Cuando selecciona atardecer, la
videocámara ajusta automáticamente el
enfoque de 10 m a infinito. Para menos de
10 m, ajuste el enfoque manualmente.

SEPIA (Sepia)

Las escenas grabadas tendrán un tinte
marrón como las fotografías viejas. Combine
este efecto con el modo cine para que la
filmación parezca clásica.

MONOTONE (Blanco y negro)

Al filmar con B/W su filmación será tal como
las películas clásicas en blanco y negro.
Empleado conjuntamente con el modo de
cine realiza el efecto de “película clásica”.

CLASSIC FILM (Película clásica)

Hace que las escenas sean grabadas con
un efecto de estroboscopio.

STROBE (Estroboscópico)

Sus grabaciones parecerán una serie de
fotografías continuadas.

VIDEO ECHO (Eco de video)

Agrega un “fantasma” al sujeto,
produciendo un efecto de “fantasía” en la
grabación. La ampliación del zoom
superior a 10x no está disponible.

SLOW (Obturación lenta)

Usted puede iluminar los sujetos o áreas oscuras de
forma más brillante que si tuvieran iluminación natural.
Utilice obturación lenta (SLOW) en lugares oscuros.

SLOW 4X

La velocidad de obturación es ajustada en 1/12,5 de
segundo al cuádruple de la sensibilidad.

SLOW 10X

La velocidad de obturación es ajustada en 1/5 de
segundo para suministrar 10 veces más sensibilidad.

NOTAS:

●

Cuando utilice obturación lenta (SLOW), la imagen
tendrá un efecto similar al estroboscópico.

●

Si el indicador de enfoque manual parpadea cuando
usa “SLOW”, ajuste el enfoque manualmente y utilice
un trípode.

SHUTTER (Velocidad variable de obturación)
1/50–La velocidad de obturación es fijada en 1/50 de

segundo. Las barras negras que aparecen usualmente
cuando se filma una pantalla de TV se reducen.

1/100–La velocidad de obturación es fijada en
1/100 de segundo. El parpadeo que ocurre cuando
filma bajo un luz fluorescente o de lámpara de vapor de
mercurio, se reduce.

1/250, 1/500–Estos ajustes permiten que imágenes de
movimiento rápido sean capturadas en un fotograma
por vez, produciendo una reproducción vívida, y
estable en cámara lenta. Cuanto mayor sea la velocidad
de obturación, más oscura se vuelve la imagen.
Utilícelas en áreas con buena iluminación.

Control de exposición

Se recomienda el ajuste de exposición manual en las
siguientes condiciones:

•Cuando filme utilizando iluminación invertida o
cuando el fondo sea demasiado brillante.

•Cuando filme un fondo natural reflejante tal como
una playa o cuando esquía.

•Cuando el fondo es demasiado oscuro o el sujeto
es brillante.

Ajuste el conmutador de alimentación en “ ”

1

mientras mantiene presionado el botón de
bloqueo localizado en el conmutador.

Presione MENU/BRIGHT. La pantalla de menú

2

aparecerá.

Gire MENU/BRIGHT para seleccionar “ ”,

3

luego presiónelo.

Gire MENU/BRIGHT para seleccionar

4

“MANUAL”, luego presiónelo. La pantalla de
menú desaparece. “EXP.” y la barra iluminada
en el indicador de control de exposición son
mostradas.

CA29

Bloqueo del iris

Emplee esta función en las siguientes situaciones:

• Cuando filme un sujeto en movimiento.

• Cuando la distancia del sujeto cambia (de manera

que su tamaño en el monitor LCD o en el visor
cambia), tal como cuando el sujeto está
retrocediendo.

• Cuando filme un fondo natural reflejante tal como
una playa o cuando esquía.

• Cuando filme objetos bajo un foco de luz.

• Cuando utiliza el zoom.

Cuando el sujeto está cerca mantenga el iris
bloqueado. Aunque el sujeto se mueva lejos de
usted, la imagen no se oscurecerá o no se iluminará.

Antes de continuar con los siguientes pasos, ejecute
los pasos desde 1 hasta 4 de “Control de exposición”.

Ajuste el zoom de tal manera que el sujeto llene

5

el monitor LCD o el visor, luego mantenga
presionado MENU/BRIGHT por más de 2
segundos. El indicador de control de exposición
y “ ” aparecen. Presione MENU/BRIGHT.
“ ” cambia para “ ” y el iris se queda
bloqueado. “EXP.” se apaga.

Gire MENU/BRIGHT hacia “+” para aclarar

5

más la imagen, o hacia “–” para oscurecer más
la imagen. (máximo ±6)

Presione MENU/BRIGHT. El ajuste de

6

exposición está terminado. La indicación “EXP.”
y la barra iluminada en el indicador de control
de exposición se apagan.

Para volver al control de exposición automático . . .

.... seleccione “AUTO” en el paso 4. O, ajuste el

conmutador de alimentación en “ ”.

NOTA:

Para iluminar el sujeto rápidamente . . .

.... presione BACKLIGHT. es indicado y el

sujeto es iluminado. Si presiona nuevamente,

desaparece y la iluminación retorna al nivel

previo.

•Exposición +3 tiene el mismo efecto que el botón

BACKLIGHT.

•El uso de BACKLIGHT puede hacer que la luz de

alrededor del sujeto quede demasiado brillante y el
sujeto quede blanco.

•La compensación de contraluz también está
disponible cuando el conmutador de alimentación
está ajustado en “ ”.

•No tiene efecto presionar el botón BACKLIGHT
cuando la exposición está ajustada en
“MANUAL” y el conmutador de alimentación está
ajustado en “ ”.

Disco
MENU/BRIGHT

Conmutador
de alimentación

EX0P.

Botón BACKLIGHT

Indicador de
bloqueo de iris

Para volver al control automático del iris . . .

.... gire MENU/BRIGHT para llamar “AUTO”, luego

presiónelo en el paso 4. Desaparecerá el
indicador de control de exposición y “ ”. O
ajuste el conmutador de alimentación en “ ”.

Para bloquear el control de exposición y el iris . . .

.... después del paso 4, ajuste la exposición girando

MENU/BRIGHT. Luego bloquee el iris en el paso

5. Para el bloqueo automático gire MENU/
BRIGHT para seleccionar “AUTO”, luego

presiónelo en el paso 4. El iris se vuelve
automático después de 2 segundos aprox.

Iris

Funciona como la pupila del ojo humano. Ella se
contrae en un ambiente bien iluminado para impedir
la entrada de exceso de luz, y se dilata en un
ambiente iluminado con luz mortecida para permitir
que entre más luz.

30 CA

GRABACION

Ajuste del balance del blanco

Es un término que se refiere a la exactitud de la
reproducción de color bajo diferentes tipos de
iluminación. Si el balance del blanco es correcto,
todos los otros colores serán reproducidos con
precisión.
Usualmente el ajuste del balance del blanco es
automático. Sin embargo, operadores más avanzados
de la videocámara pueden preferir controlar esta
función manualmente para lograr una reproducción
de color/tinte más profesional.

Ajuste el conmutador de alimentación en “ ”

1

mientras mantiene presionado el botón de
bloqueo localizado en el conmutador.

Presione MENU/BRIGHT. La pantalla de menú

2

aparecerá.

Gire MENU/BRIGHT para seleccionar “ ”,

3

luego presiónelo. La pantalla de menú
desaparece y “W.BAL” y el modo actualmente
seleccionado son indicados.

Gire MENU/BRIGHT para seleccionar el modo

4

deseado.

“AUTO” – El balance del blanco se ajusta

“ MAN.”– El balance del blanco se ajusta

“ ”–Al aire libre en días soleados.
“ ”– Al aire libre en días nublados.
“ ”–Se utiliza una luz de video u otro tipo

Presione MENU/BRIGHT. La selección es

5

finalizada.

Para volver al balance del blanco automático . . .

.... seleccione “AUTO” en el paso 4. O coloque el

conmutador de alimentación en “ ”.

NOTA:

El balance de blanco no puede ser usado cuando el
efecto sepia o blanco y negro ( p. 28) está
activado.

automáticamente (pre ajuste de
fábrica).

manualmente.

similar de iluminación.

Funciones avanzadas de video y D.S.C. (cont.)

Operación manual del balance del
blanco

Efectúe el balance manual del blanco cuando filme
bajo diversos tipos de iluminación.

Siga los pasos de 1 a 4 de ajuste del balance del

1

blanco, seleccione “ MAN.”.

Coloque una hoja de papel normal blanco

2

frente al sujeto. Ajuste el zoom o su propia
posición de tal manera que el papel blanco
llene la pantalla.

Presione MENU/BRIGHT hasta que

3

comience a destellar. Cuando el ajuste esté
terminado, para de destellar.

Presione MENU/BRIGHT. Sólo el indicador del

4

balance manual del blanco es indicado.

Disco MENU/BRIGHT

Papel blanco

Conmutador de alimentación

Cambio del tintado para grabación . . .

.... en el paso 2 substituya el papel de color blanco

por uno de color. El balance del blanco queda
ajustado en base al color, cambiando el tintado.
Papel rojo = verde más profundo; papel azul =
naranja; papel amarillo = púrpura más profundo.

NOTAS:

●

En el paso 2, puede ser dificultoso enfocar en el
papel blanco. En tal caso, ajuste el enfoque
manualmente ( p. 21).

●

Es posible filmar un sujeto bajo diferentes tipos de
iluminación en interiores (natural, fluorescente, luz
de vela, etc.). Como la temperatura de color es
diferente dependiendo de la fuente de luz, el tinte
del sujeto diferirá dependiendo de los ajustes del
balance del blanco. Utilice esta función para
obtener resultados más naturales.

●

Una vez que haya ajustado el balance del blanco
manualmente, el ajuste se conserva aunque se
desconecte la alimentación o se extraiga la batería.

REPRODUCCION

Botón de
reproducción/pausa

4

/6)

Botón de rebobinado

2

)

(

Botón de parada (5)

Altavoz

Conmutador VIDEO/DSC (Abra el monitor
LCD para acceder a este conmutador)

Conmutador
de alimentación

(

Botón de avance
rápido (

Conmutador
de zoom
motorizado (VOL.)

O

Y

A

L

P

Botón de bloqueo

Reproducciones básicas de video

Coloque una cinta ( p. 10).

1

Ajuste el conmutador VIDEO/DSC en “VIDEO”, luego
ajuste el conmutador de alimentación en “ ”

2

mientras presiona el botón de bloqueo localizado en el
conmutador. Para iniciar la reproducción, presione

4

/6.

•Para parar la reproducción, presione 5.

•Con el modo de parada activado, presione 2 para
rebobinar o 3 para avanzar rápidamente la cinta.

Para controlar el volumen del altavoz . . .

..... deslice el conmutador del zoom motorizado (VOL.) hacia

“+” para aumentar el volumen, o hacia “–” para disminuir
el volumen.

NOTAS:

●

Si el modo de parada continúa durante 5 minutos cuando la
alimentación es suministrada desde una batería, la
videocámara se desactivará automáticamente. Para activarla
nuevamente, coloque el conmutador de alimentación en
“OFF”, luego en “ ”.

●

La imagen reproducida puede ser vista en el monitor LCD, el
visor, o en un TV conectado ( p. 40).

●

Usted también puede visualizar la imagen de reproducción
en el monitor LCD con el monitor invertido y pegado contra
el cuerpo de la cámara.

●

Indicaciones del monitor LCD/visor:

•

Cuando la alimentación es suministrada desde una
batería: el indicador de carga restante “ ” de la batería
es mostrado.
Cuando la alimentación es suministrada a través del cable
CC: “ ” no aparece.

•

Durante el modo de parada, ninguna de las indicaciones
aparece.

●

Cuando se conecta un cable al conector AV, el sonido no
será escuchado desde el altavoz.

F

F

3

)

CA31

Reproducción de imagen fija:

1) Presione 4/6 durante la reproducción.

2) Para reanudar la reproducción normal, presione otra vez

●

Si la reproducción de imagen fija continúa más de 3 minutos aproximadamente, la videocámara ingresa
automáticamente en el modo de parada. Después de transcurridos 5 minutos en el modo de parada, la alimentación de
la videocámara se desconecta automáticamente.

●

Cuando

4

/6

imagen fija.

Búsqueda rápida:

1) Presione 3 para adelantar o presione 2 para retroceder durante la reproducción.

2) Para reanudar la reproducción normal, presione 4/6.

Durante la reproducción mantenga presionado 2 o 3. La búsqueda continuará mientras usted mantenga presionado

●

el botón. Una vez que lo suelte, se reanudará la reproducción normal.

●

Un leve efecto de mosaico aparece en la pantalla durante la búsqueda rápida. Esto no es un fallo.

es presionado, la imagen puede no interrumpirse inmediatamente, mientras la videocámara estabiliza la

Le permite la búsqueda a alta velocidad en cualquier sentido.

Reproducción cuadro por cuadro:

1) Active la reproducción fija.

2) Gire MENU/BRIGHT hacia “+” para la reproducción de avance cuadro por cuadro, o hacia “–” para la reproducción

de retroceso cuadro por cuadro durante la reproducción fija.

 Para reanudar la reproducción normal, presione

También puede usar el mando a distancia suministrado para la reproducción cuadro por cuadro ( p. 50).

●

Hace una pausa durante la reproducción.

4

/6.

Permite la búsqueda cuadro por cuadro.

4

/6.

Zoom de reproducción y Efectos especiales de reproducción

Disponible solamente con el mando a distancia (suministrado) ( p. 50, 51).

32 CA

1

S

1
S
R

R

O

2
Y
E

E

U

B
N
C

V
T

N

I

C

I
U

D

T
H
M

D
R

R

O

E

N

M

M
O

D

C

O

O

O

E

O

D

D

P

M

E

E

Y

ENU

S

S
S

T

O
O

E

U
U

R

N
N

E

D
D

O

L

R

1

O
D

T

R
N
A

I

D

E
T

M

I
T
S
E

E

S
U
C

/

P
R
R
T

C

L
N
E

I

O

A

E
M

D

Y

N

E

E

M

EN

O

O

U

N

FF

Disco MENU/BRIGHT

Botón de inicio/parada de grabación

Indicación

REPRODUCCION

Conmutador

de alimentación

F

F

O

Y

A

L

P

Botón de bloqueo

Pantalla de menú

* Cada ajuste está ligado con “DISPLAY

MENU”, el cual aparece cuando el
conmutador de alimentación está ajustado en
“ ” ( p. 25). Los parámetros son los
mismos que en la descripción de la pág. 25.

NOTAS:

●

También es posible modificar los ajustes ON
SCREEN presionando DISPLAY en el mando
a distancia (suministrado).

●

“REC MODE” puede ser ajustado cuando se
coloca el conmutador de alimentación en
“ ” o “ ” ( p. 12, 23).

●

Si ajusta “ON SCREEN” en “SIMPLE”, esto
detendrá la indicación de la videocámara
(excepto la fecha, hora y código de tiempo)
de aparecer en el televisor conectado.
También hace desaparecer el modo del
sonido de reproducción y la velocidad de la
cinta de la videocámara.

Funciones avanzadas de video

Utilización de los menús para ajustes
detallados

El siguiente procedimiento se aplica a todos exceptuando

el componente sincronizado ( p. 56, 57).

Ajuste el conmutador de alimentación en “ ”
mientras mantiene presionado el botón de bloqueo

1

localizado en el conmutador.

Presione MENU/BRIGHT. La pantalla de menú
aparece.

2

Gire MENU/BRIGHT para seleccionar el icono de la
función deseada y presiónelo. El menú de función

3

seleccionado aparece.

Gire MENU/BRIGHT para seleccionar la función
deseada y presiónelo. El submenú aparece.

4

Gire MENU/BRIGHT para seleccionar el parámetro,
y presiónelo. La selección está finalizada.

5

Gire MENU/BRIGHT para seleccionar “1RETURN”, y
presiónelo dos veces para cerrar la pantalla de menú.

6

SOUND MODE

12BIT MODE

SYNCHRO

REC MODE

VIDEO MENU

ON SCREEN*

DATE/TIME*

DISPLAY MENU

TIME CODE*

COPY

 p. 33.

 p. 33.

 p. 57.

Le permite ajustar el modo
de grabación de video (SP o
LP) de acuerdo a su
preferencia (
Se recomienda utilizar “REC
MODE” en “VIDEO MENU”
cuando emplee esta
videocámara como una
grabadora durante la copia
digital (GR-DVL309/DVL109
exclusivamente  p. 45).

ON: Permite la copia de
imágenes grabadas en una
cinta para una tarjeta
MultiMediaCard (
OFF: Permite tomar
fotografiados instantáneos
durante la reproducción de
video ( p. 16).

Hace que las indicaciones de
la videocámara aparezcan/
desaparezcan de la pantalla
de TV conectada.

Hace que las indicaciones de
fecha/hora aparezcan/
desaparezcan de la
videocámara.

Hace que la indicación de
código de tiempo aparezca/
desaparezca de la
videocámara.

 p. 12).

 p. 47).

CA33

Sonido de reproducción

Durante la reproducción la videocámara detecta el modo de sonido en el cual se ha efectuado la grabación y
reproduce el sonido. Seleccione el tipo de sonido que acompañará la reproducción de imagen de su
grabación. De acuerdo con la explicación del acceso al menú en la pág. 32, seleccione “SOUND MODE” o
“12BIT MODE” desde la pantalla de menú y ajústelo al parámetro deseado.

STEREO

El sonido es emitido en ambos canales “L” (izquierdo) y “R” (derecho)
en estéreo.

SOUND MODE

SOUND L

SOUND R

SOUND 1

El sonido del canal “L” (izquierdo) es emitido en estéreo.

El sonido del canal “R” (derecho) es emitido en estéreo.

El sonido original es emitido en ambos canales “L” (izquierdo) y “R”
(derecho) en estéreo.

12BIT MODE

SOUND 2

El sonido regrabado es emitido en ambos canales “L” (izquierdo) y “R”
(derecho) en estéreo.

MIX

Los sonidos original y regrabado son combinados y emitidos en ambos
canales “L” (izquierdo) y “R” (derecho) en estéreo.

: Pre ajuste de fábrica

NOTAS:

●

El ajuste “SOUND MODE” está disponible para ambos sonidos, 12 bits y 16 bits. (En las funciones de los
modelos anteriores, “12 bits” es llamado de “32 kHz” y “16 bits” es llamado de “48 kHz”.)

●

La videocámara no puede detectar el modo de sonido en el que se efectuó la grabación durante el avance o
rebobinado rápido de la cinta. Durante la reproducción el modo de sonido es indicado en la esquina
superior izquierda.

Indicación

Ajuste ON SCREEN:

Para el sonido de reproducción,

la velocidad de cinta y el curso

de la cinta.

12

BIT/SOUND

1

SP

4

Ajuste DATE/TIME:
Para la fecha/hora.

Ajuste TIME CODE:
Para el código de tiempo.

25. 1127.:030
0

TC

12:34:24

Cuadros*

Segundos

Minutos

* 25 cuadros = 1 segundo

34 CA

Botón de
rebobinado

2

(

Conmutador VIDEO/DSC
(Abra el monitor LCD para
acceder a este conmutador)

Conmutador
de alimentación

Para mostrar la
próxima imagen

REPRODUCCION

Botón de avance

)

rápido (3)

Reproducción normal

Las imágenes tomadas con la videocámara son

Reproducciones básicas de D.S.C.

automáticamente numeradas, luego almacenadas en
orden numérico en la tarjeta MultiMediaCard. Usted
puede visualizar las imágenes almacenadas, una por una,
como si estuviera hojeando un álbum de fotografías.

Inserte una tarjeta MultiMediaCard ( p. 11).

1

Ajuste el conmutador VIDEO/DSC en “ ”, luego

2

ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en el
conmutador.

•Una imagen almacenada es mostrada.

Presione 3 para mostrar la próxima imagen.

3

Presione 2 para mostrar la imagen anterior.

NOTAS:

●

Aunque usted fotografíe una nueva imagen después de
reproducir una imagen de número inferior, ésto no
sobreescribirá una imagen existente porque nuevas
imágenes serán automáticamente almacenadas después
de la última imagen grabada.

●

Las imágenes tomadas en un tamaño de archivo
diferente de VGA con dispositivos compatibles DCF
(Reglas de Diseño para sistemas de archivo de cámara)
serán indicadas como imágenes de tamaño miniatura.
Estas imágenes en miniatura no pueden ser transferidas a
una PC.

●

Las imágenes tomadas con dispositivos no compatibles
DCF no pueden ser visualizadas con esta cámara de
video; “Unsupported Data!” (Datos no soportados)
aparecerá.

10 / 50

P

Botón de bloqueo

Indicación

100–0010

100–0011

F

F

O

Y

A

L

Para mostrar la
imagen anterior

11 / 50

100–0012

Nombres de directorio y de archivo

12 / 50

100–0013

13 / 50

Número total de imágenes

Muestra el número total de imágenes almacenadas.

Número de imagen

Muestra el número de índice del archivo de imagen (

Muestra los nombres de directorio y de archivo.
Muestra que la toma seleccionada se encuentra en un directorio llamado
“100” y el nombre de archivo es “DVC00013”.
Cada vez que se realiza una toma, se crea un nombre de archivo con un
número mayor en una unidad al número más extenso de los nombres de
archivo en uso. Si el nombre de archivo alcanza DVC09999, será creado
un nuevo directorio y el nombre del archivo empezará nuevamente desde
DVC00001.
El directorio y sólo los últimos cuatro caracteres del nombre del archivo
son exhibidos en la pantalla de reproducción.

 p. 35).

Modo de calidad de imagen

Número de índice Imagen seleccionada

EXIT

001 F 002 S

004 F

de alimentación

Disco
MENU/BRIGHT

<

INDEX

005 F

Conmutador

>

003 S

006 F

Icono de protección

F

F

O

Y

A

L

P

Botón de bloqueo

CA35

Pantalla INDEX

Las imágenes que usted ha tomado pueden ser exhibidas
juntas con su información de índice. Conveniente para
confirmar de antemano las imágenes tomadas, la pantalla
INDEX también muestra el modo de calidad de imagen,
nombres de directorio y de archivo así como muestra qué
imágenes están protegidas contra borrados accidentales.

001: Número de índice

Los números de índice están marcados desde 001. Por
ejemplo, cuando 10 imágenes están almacenadas (número
de índice: 001 a 010), si tres imágenes con números de
índice 002, 004 y 006 son borrados de la memoria, las
imágenes restantes son automáticamente transferidas para
rellenar cualquier espacio en blanco en la secuencia
numérica.
Por consiguiente, el número de imágenes restantes es 7, y
la nueva gama de números de índice es de 001 a 007.

F/S: Modo de calidad de imagen

Muestra el modo de calidad de imagen de la imagen
almacenada. Existen 2 modos disponibles: FINE y
STANDARD (en orden de calidad) ( p. 12).

: Icono de protección

Cuando una imagen está protegida contra borrados
accidentales, una marca de candado aparece próxima al
indicador de modo de calidad de imagen, y aquella
imagen no puede ser borrada.

Imagen seleccionada

Una imagen es enmarcada de esta manera cuando es
seleccionada. Gire MENU/BRIGHT para mover el marco
verde hacia la imagen deseada.

R

1

N

I

L

S
P

R

D

E

F

O

Indicación

D

S

E

T

U

R

D

E

X

I

D

E

O

T

E

C

L

E

T

E

R

M

A

T

C
N

STH

MOEWNU

Pantalla de menú

Pantalla de
reproducción

Reproducción de índice

Usted puede visualizar seis imágenes almacenadas en la
memoria por vez. Utilice este modo cuando esté
buscando una imagen que desee visualizar.

Ejecute el paso 1 de “Reproducción normal” en la

1

p. 34.

Presione MENU/BRIGHT. La pantalla de menú aparece.

2

Gire MENU/BRIGHT para seleccionar “ ” y

3

presiónelo. “DSC MENU” aparecerá.

Gire MENU/BRIGHT para seleccionar “INDEX” y

4

presiónelo. La pantalla INDEX aparece.

Gire MENU/BRIGHT para mover el marco hacia la

5

imagen deseada y presiónelo. La imagen seleccionada
es mostrada en la pantalla entera, luego la pantalla
ingresa en el modo de reproducción normal.

36 CA

Disco
MENU/BRIGHT

REPRODUCCION

Conmutador

de alimentación

F

F

O

Y

A

L

P

Proyección de diapositivas

Es posible pasar por todas las imágenes almacenadas en la
memoria automáticamente en orden numérico.

1

Botón de bloqueo

2
3
4

5

Funciones avanzadas de D.S.C.

Ajuste el conmutador VIDEO/DSC en “ ”, luego
ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en el
conmutador.

Presione MENU/BRIGHT. La pantalla de menú
aparece.

Gire MENU/BRIGHT para seleccionar “ ” y
presiónelo. “DSC MENU” aparecerá.

Gire MENU/BRIGHT para seleccionar “SLIDE
SHOW” y presiónelo. Se inicia la proyección de
diapositivas.

Para interrumpir la proyección de diapositivas,
presione 5.

Botón de parada (5)

Botón de
reproducción/pausa

4

/6)

(

Conmutador VIDEO/DSC (Abra el monitor
LCD para acceder a este conmutador)

Indicación

D

MOEWNU

S

C

R

E

T

1

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

T

Para iniciar la proyección de diapositivas sin pasar por la
pantalla de menú . . .

.... presione 4/6 después del paso 1. Para interrumpir la

proyección de diapositivas, presione 5.

Conmutador VIDEO/DSC
(Abra el monitor LCD
para acceder a este
conmutador)

Disco MENU/BRIGHT

F

F

O

Y

A

L

P

CA37

Protección de imágenes

El modo de protección ayuda a prevenir borrados
accidentales de imágenes. Cuando una marca de candado
es indicada cerca de la indicación de modo de calidad de
imagen, esa imagen no puede ser borrada.

Ajuste el conmutador VIDEO/DSC en “ ”, luego

1

ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en
el conmutador.

•Una imagen almacenada es mostrada.

Presione MENU/BRIGHT. La pantalla de menú

2

aparecerá. Gírelo para seleccionar “ ” y
presiónelo. “DSC MENU” aparecerá.

Indicación

D

1

R

E

T

U

I

N

D

E

X

S

E

L

I

D

E

P

R

O

T

T

D

E

L

E

A

F

O

R

M

EXIT

<

PROTECT

001 F 002 S

004 F

Reproducción

normal

EXIT

<

PROTECT

001 F 002 S

004 F

S

C

R

N

STH

C

E

T

005 F

005 F

MOEWNU

>

003 S

006 F

>

003 S

006 F

Botón de bloqueo

Conmutador

de alimentación

Pantalla de menú

Pantalla de índice
PROTECT

Marca de

candado

Si retira la
protección.

Gire MENU/BRIGHT para seleccionar “PROTECT” y

3

presiónelo. La pantalla de índice PROTECT aparece.

PARA PROTEGER UNA IMAGEN

Antes de hacer el siguiente, ejecute los pasos de 1 a 3
arriba.

Gire MENU/BRIGHT para mover el marco hacia la

4

imagen deseada y presiónelo. Una marca de candado
“ ” aparece en la imagen seleccionada.

Repita este procedimiento para todas las imágenes
que usted no desea borrar por accidente.

Gire MENU/BRIGHT hacia arriba para seleccionar

5

“EXIT”y presiónelo. La pantalla de reproducción
normal aparece.

NOTA:

Cuando la memoria es inicializada o corrompida, aun las
imágenes protegidas son borradas. Si usted no desea
perder imágenes importantes, se recomienda que las
transfiera a un PC y las almacene.

PARA RETIRAR LA PROTECCION

Antes de realizar el siguiente, ejecute los pasos de 1 a 3
arriba.

Gire MENU/BRIGHT para mover el marco hacia la

4

imagen deseada y presiónelo. La marca de candado
“ ” localizada arriba de la imagen desaparece y la

imagen no estará más protegida.
Repita este procedimiento con todas las imágenes
que usted desea retirar la protección.

Gire MENU/BRIGHT hacia arriba para seleccionar

5

“EXIT” y presiónelo. La pantalla de reproducción
normal aparece.

Reproducción normal

38 CA

Conmutador VIDEO/DSC
(Abra el monitor LCD
para acceder a este
conmutador)

REPRODUCCION

Disco MENU/BRIGHT

Borrado de imágenes

Las imágenes previamente tomadas pueden ser borradas
una por vez o todas de una vez.

1

2

F

F

O

Y

A

L

P

3

Funciones avanzadas de D.S.C. (cont.)

Ajuste el conmutador VIDEO/DSC en “ ”, luego
ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en
el conmutador.

•Una imagen almacenada es mostrada.

Presione MENU/BRIGHT. La pantalla de menú
aparecerá. Gírelo para seleccionar “ ” y
presiónelo. “DSC MENU” aparecerá.

Gire MENU/BRIGHT para seleccionar “DELETE” y
presiónelo. El submenú aparecerá.

>

003 S

006 F

Botón de bloqueo

Pantalla de índice
DELETE

Pantalla de
confirmación de
borrado

Conmutador
de alimentación

Indicación

EXIT

<

DELETE

Indicación

001 FX 002 SX

CEAXNEC

C

D

E

U

005 F

S

L

TCE

MENU

004 F

PRECAUCION:

No retire la tarjeta MultiMediaCard ni
tampoco efectúe cualquier otra operación (tal
como desconectar la alimentación de la
videocámara) durante el borrado. Además,
asegúrese de utilizar el adaptador/cargador de
alimentación de CA suministrado, ya que la
tarjeta MultiMediaCard se podrá corromper si
la batería se agota durante el borrado.
Si ocurre la corrupción de la tarjeta
MultiMediaCard, ejecute su inicialización
( p. 39).

NOTAS:

●

Las imágenes protegidas ( p. 37) no pueden
ser borradas con la operación de arriba. Para
borrarlas, retire la protección primero.

●

Una vez que las imágenes sean borradas, éstas
no pueden ser restauradas. Verifique las
imágenes antes de borrarlas.

PARA SELECCIONAR UNA IMAGEN A TRAVES
DE LA EXPLORACION DE IMAGENES
ALMACENADAS EN LA MEMORIA

Antes de realizar el siguiente, ejecute los pasos de 1 a 3
arriba.

Gire MENU/BRIGHT para seleccionar “SELECT” y
presiónelo. La pantalla de índice DELETE aparece.

4

Gire MENU/BRIGHT para mover el marco hacia la
imagen que usted desea borrar y presiónelo. Una

5

“ ” aparece arriba de la imagen seleccionada.
Repita el procedimiento con todas las imágenes que
usted desea borrar.
Para cancelar la elección de una imagen, presione
MENU/BRIGHT nuevamente. La “ ” desaparece.

Gire MENU/BRIGHT hacia arriba para seleccionar
“NEXT” y presiónelo. La pantalla de confirmación de

6

borrado aparece.

Gire MENU/BRIGHT para seleccionar “EXECUTE” y
presiónelo. Las imágenes seleccionadas son borradas

7

y la pantalla de reproducción normal aparece.

•Para cancelar el borrado, gire MENU/BRIGHT para

seleccionar “CANCEL” y presiónelo.

PARA BORRAR TODAS LAS IMAGENES

Antes de realizar el siguiente, ejecute los pasos de 1 a 3
arriba.

Gire MENU/BRIGHT para seleccionar “ALL” y
presiónelo. La pantalla de confirmación de borrado

4

aparece.

Gire MENU/BRIGHT para seleccionar “EXECUTE” y
presiónelo. odas las imágenes son borradas y aparece

5

la pantalla de reproducción normal.

•Para cancelar el borrado, gire MENU/BRIGHT para

seleccionar “CANCEL” y presiónelo.

Conmutador VIDEO/DSC
(Abra el monitor LCD
para acceder a este
conmutador)

Disco MENU/BRIGHT

F

F

O

Y

A

L

P

CA39

Inicialización de una Tarjeta
MultiMediaCard

Usted puede inicializar una tarjeta MultiMediaCard en
cualquier momento.

Después de inicializar, todas las imágenes y todos los
datos almacenados en la Tarjeta MultiMediaCard,
inclusive aquéllas que fueran protegidas, son borradas.

Ajuste el conmutador VIDEO/DSC en “ ”, luego

1

ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en el
conmutador.

Presione MENU/BRIGHT. La pantalla de menú

2

aparece.

1

R

I

N

S

L

P

R

D

E

F

O

Indicación

S

D

R

E

T

U

D

E

X
E

I

D

E

C

O

T

T

E

L

E

A

T

R

M

C

N

STH

MOEWNU

CEAXNECCEUL

Botón de bloqueo

Conmutador

de alimentación

Pantalla de menú

TE

Gire MENU/BRIGHT para seleccionar “ ” y

3

presiónelo. “DSC MENU” aparecerá.

Gire MENU/BRIGHT para seleccionar “FORMAT” y

4

presiónelo. El submenú aparece.

Gire MENU/BRIGHT para seleccionar “EXECUTE” y

5

presiónelo. La tarjeta MultiMediaCard se inicializa.
Cuando la inicialización es finalizada, “NO STORED
IMAGE” aparece.

• Para cancelar la inicialización, gire MENU/
BRIGHT para seleccionar “CANCEL” y presiónelo.

PRECAUCION:

No ejecute ninguna otra operación (tal como,
desactivación de la videocámara) durante la
inicialización. Además, asegúrese de utilizar el
adaptador/cargador de alimentación CA
suministrado, ya que la Tarjeta MultiMediaCard
puede ser corrompida en el caso que la batería
se agote durante la inicialización. Si ocurre la
corrupción de la tarjeta MultiMediaCard, ejecute
su inicialización.

40 CA

CONEXIONES

Conexiones básicas

Estos son algunos tipos de conexiones básicas. Cuando efectúe las conexiones, refiérase también a los
manuales de instrucción de su VCR y TV.

A. Conexión a un TV o VCR equipado con un conector SCART compatible con la señal de video normal

exclusivamente

Para AV

Blanco para

Filtro de núcleo

Cable de audio/video

Cubierta de conectores*

* Cuando conecte los cables, abra esta cubierta.
** No se requiere del cable de audio para visualizar imágenes fijas cuando se ajusta el conmutador VIDEO/DSC en

“ ”.

[mini clavija a clavija
RCA] (suministrado)

AUDIO L IN**

Rojo para
AUDIO R IN**

Amarillo para VIDEO

Al TV o VCR

Adaptador
de cable
(suministrado)

Ajústelo en CVBS

Televisor

VCR

B. Conexión a un TV o VCR equipado con un conector SCART compatible con señal Y/C

Cable de audio/video
[mini clavija a clavija
RCA] (suministrado)

Filtro de núcleo

Para AV

Para S

Filtro de
núcleo

Cable S-Video

(opcional)

Amarillo:
No conectado

Blanco para
AUDIO L IN**

Rojo para
AUDIO R IN**

Para

Adaptador
de cable
(suministrado)

Ajústelo en Y/C

-IN

Al TV o VCR

Televisor

VCR

Cubierta de conectores*

* Cuando conecte los cables, abra esta cubierta.
** No se requiere del cable de audio para visualizar imágenes fijas cuando se ajusta el conmutador VIDEO/DSC en

“ ”.

CA41

C. Conexión a un TV o VCR equipado con conectores de entrada S-VIDEO IN y/o A/V (tipo RCA)

* Cuando conecte los cables, abra esta cubierta.
** No se requiere del cable de audio para visualizar

imágenes fijas cuando se ajusta el conmutador

VIDEO/DSC en “ ”.

Cable de audio/video
[mini clavija a clavija RCA]
(suministrado)

Filtro de núcleo

Para AV

Para S

Filtro de
núcleo

Cubierta de conectores*

Asegúrese de que todas las unidades estén

1

desactivadas.

Conecte la videocámara a un TV o VCR como

2

se muestra en la ilustración (墌 p. 40).

Si emplea un VCR . . . vaya al paso 3.
De lo contrario . . . vaya al paso 4.

Conecte la salida del VCR a la entrada del TV,

3

refiérase al manual de instrucción de su VCR.

Active la videocámara, el VCR y el TV.

4

Ajuste el VCR en el modo de entrada AUX y

5

ajuste el TV en el modo de VIDEO.

Cuando el cable S­Video no esté en uso.

Amarillo para VIDEO IN

Cable S-Video

(opcional)

Para seleccionar la visualización o no de la
siguiente indicación en el TV conectado . . .

•Fecha/hora

.... ajuste “DATE/TIME” en “ON” u “OFF” en la

pantalla de menú (墌 p. 32).

•Código de tiempo

.... ajuste “TIME CODE” en “ON” u “OFF” en la

pantalla de menú (墌 p. 32).

•Indicaciones de modo de sonido de reproducción,

velocidad de la cinta y curso de la cinta para la
reproducción de video

O

Nombres de directorio/archivo y nº de imagen y nº
total de imágenes para la reproducción de D.S.C.

.... ajuste “ON SCREEN” en “LCD” o “SIMPLE” en

la pantalla de menú (墌 p. 32). O presione
DISPLAY en el mando a distancia
(suministrado).

←

Blanco para
AUDIO L IN**

Rojo para
AUDIO R IN**

Para S-VIDEO IN

Al TV o VCR

Televisor

VCR

NOTAS:

●

Como alimentación se recomienda emplear un adaptador/cargador de CA en lugar de la batería (墌 p. 7).

●

Cuando conecte los cables, asegúrese de conectar los extremos con un filtro de núcleo a la videocámara. El
filtro de núcleo reduce la interferencia.

●

Para monitorear la imagen y el sonido provenientes de una videocámara sin insertar una cinta o Tarjeta
MultiMediaCard, ajuste el conmutador de alimentación de la videocámara en “ ” o “ ”, luego ajuste su
TV en el modo de entrada adecuado.

●

Asegúrese de ajustar el volumen de sonido del TV al nivel mínimo para evitar aumentos bruscos de sonido
cuando se conecta la videocámara.

●

Si usted posee un TV o altavoces que no están especialmente blindados, no coloque los altavoces junto al TV
ya que producirá interferencia en la imagen reproducida por la videocámara.

●

Coloque el conmutador selector de salida de video del cable adaptador como sea necesario:
Y/C : Cuando conecta a un TV o VCR que acepta señales Y/C y emplea un cable S-Video.
CVBS : Cuando conecta a un TV o VCR que no acepta señales Y/C y emplea un cable de audio/video.

42 CA

CONEXIONES

Conexiones avanzadas

Conexión a un ordenador personal

Esta videocámara puede transferir imágenes fijas a un
ordenador personal utilizando el software suministrado
cuando conecte como es mostrado en la ilustración.
También es posible transferir imágenes fijas a un
ordenador personal con un panel de captura de conector
equipado DV instalado.

Cubierta de
conectores*

Para DV
IN***/
OUT

Cable DV**

Para el
conector DV

Para PC
(DIGITAL
PHOTO)

Filtro de núcleo

Cable de
conexión PC
(suministrado)

Para
RS-232C

Conmutador de
alimentación

Asegúrese de que la videocámara y el PC estén

1

desactivados.

Conecte la videocámara a su PC utilizando el cable

2

adecuado como se muestra en la ilustración.

Gire el conmutador de alimentación de la

3

videocámara hasta “ ” mientras presiona el
botón de bloqueo ubicado en el conmutador y active
el PC.

NOTAS:

●

Como alimentación se recomienda emplear un
adaptador/cargador de CA en lugar de la batería
(墌 p. 7).

●

Nunca conecte el cable de conexión PC y el cable DV
simultáneamente a la videocámara. Conecte solamente
el cable que desee utilizar para la videocámara.

●

La información de fecha/hora no puede ser capturada
en el PC.

●

Consulte los manuales de instrucción del software
suministrado.

●

También consulte el manual de instrucción del
fabricante del panel de captura equipado con el
conector DV.

PC con un panel de
captura equipado
con el conector DV

* Cuando conecte el cable, abra esta tapa.
** Utilice el cable DV suministrado con el panel

de captura.

*** GR-DVL309/DVL109 exclusivamente.

PC

Cubierta de
conectores*

Conmutador de
alimentación

CA43

Conexión a una unidad de video equipada
con un conector DV

La conexión a la impresora digital GV-DT3 (opcional) le
permite imprimir las imágenes o transferirlas a un PC.
También es posible copiar escenas grabadas de la
videocámara en otra unidad de video equipada con un
conector DV. Esta función es llamada copia digital
(墌 p. 45), la cual virtualmente no presenta ningún
deterioro de imagen ni sonido.

Asegúrese de que todas las unidades estén

1

desactivadas.

Para el
conector
DV IN

Impresora digital

Para DV IN**/

OUT

Filtro de núcleo

Cable DV***

Unidad de video
equipada con un
conector de entrada DV

Para el
conector
DV

Para el
conector de PC

Filtro de
núcleo

Cable de
conexión PC
(suministrado)

Efectúe las conexiones al dispositivo en el cual desea

2

conectar utilizando un cable DV, como es mostrado
en la ilustración.

Si es necesario, conecte un cable de conexión PC

3

(suministrado) al conector de PC de la impresora y al
conector RS-232C del PC.

Gire el conmutador de alimentación de la

4

videocámara en “ ”, mientras presiona el botón
de bloqueo ubicado en el conmutador y active las
otras unidades.

NOTAS:

●

Como alimentación se recomienda emplear un
adaptador/cargador de CA en lugar de la batería
(墌 p. 7).

●

Para la copia digital, esta videocámara puede ser
conectada solamente a un dispositivo por vez.
La GR-DVL309/DVL109 puede ser usada tanto como un
reproductor o como un grabador. La GR-DVL308/
DVL108 puede ser usada sólo como un reproductor
(墌 p. 45).

●

Si la reproducción fija, reproducción en cámara lenta,
avance rápido o rebobinado es intentado con la
videocámara conectada a una unidad de video a través
del conector DV, la imagen tomará un efecto similar a un
patrón de mosaico colorido o se oscurecerá.

●

También consulte los manuales de instrucciones de las
unidades conectadas.

Para propietarios de GR-DVL308/DVL108:

Cuando utilice un cable DV, asegúrese de utilizar el cable
DV VC-VDV204U JVC opcional.

Para RS-232C

PC

* Cuando conecte el cable, abra esta tapa.
** GR-DVL309/DVL109 exclusivamente.
*** Suministrado con GR-DVL309/DVL109

exclusivamente.

44 CA

Conmutador de
alimentación

Para AV

Filtro de
núcleo

COPIA

Copia a un VCR

Siga la ilustración, conecte la videocámara y el VCR.
Refiérase también a las páginas 40 y 41.

1

Ajuste el conmutador VIDEO/DSC en “VIDEO”,
luego ajuste el conmutador de alimentación de la

2

videocámara en “ ” mientras presiona el botón
de bloqueo localizado en el conmutador, active la
alimentación del VCR, e inserte los cassettes
apropiados en la videocámara y en el VCR.

Active los modos AUX y pausa de grabación del VCR.

3

Active el modo de reproducción de la videocámara
para encontrar el punto inmediato previo al punto de

4

edición por inserción. Una vez que lo encuentra,
presione 4/6 en la videocámara.

Cubierta de
conectores**

Filtro de núcleo

Cable S-Video
(opcional)

Conmutador
selector de
salida de video
(Y/C o CVBS)

(platina de grabación)

* Conecte cuando el cable S-Video no esté en

uso.

** Cuando conecte los cables, abra esta cubierta.

Para S

Cable de audio/video
[mini clavija a clavija
RCA] (suministrado)

VCR

Televisor

A los conectores
AUDIO, VIDEO*
y

-IN

Si su VCR posee un
conector SCART,
utilice el adaptador
de cable
suministrado.

Presione 4/6 en la videocámara y active el modo de
grabación del VCR.

5

Active el modo de pausa de grabación del VCR y
presione 4/6 en la videocámara.

6

Repita los pasos de 4 a 6 para edición adicional y al
terminar detenga el VCR y la videocámara.

7

NOTAS:

●

Antes de iniciar la copia, asegúrese de que las indicaciones
no aparecen en el TV conectado. Si aparecen durante la
reproducción, las mismas están siendo grabadas en la nueva
cinta.

Para seleccionar la visualización o no de la siguiente
indicación en el TV conectado . . .

• Fecha/hora

..... ajuste “DATE/TIME” en “ON” u “OFF” en la pantalla de

menú (墌 p. 32).

• Código de tiempo

..... ajuste “TIME CODE” en “ON” u “OFF” en la pantalla

de menú (墌 p. 32).

• Indicaciones del modo de sonido de reproducción y de la

velocidad de cinta y del curso de cinta

..... ajuste “ON SCREEN” en la pantalla de menú (墌 p. 32)

en “LCD” u “SIMPLE”. O presione DISPLAY en el
mando a distancia.

●

Cuando conecte los cables, asegúrese de conectar los
extremos con un filtro de núcleo a la videocámara. El filtro
de núcleo reduce la interferencia.

●

Coloque el conmutador selector de salida de video del
cable adaptador como sea necesario:
Y/C : Cuando conecta a un TV o VCR que acepta señales

Y/C y emplea un cable S-Video.

CVBS : Cuando conecta a un TV o VCR que no acepta

●

●

señales Y/C y emplea un cable de audio/video.

Como alimentación se recomienda emplear un
adaptador/cargador de CA en lugar de la batería
(墌 p. 7).

Usted puede utilizar la reproducción con zoom (墌 p. 50),
o los efectos especiales de reproducción (墌 p. 51), en el
paso 5.

Conmutador de
alimentación

Cubierta de
conectores*

Para DV
IN/OUT

* Cuando conecte el cable, abra esta tapa.
** GR-DVL309/DVL109 exclusivamente.
*** Suministrado con GR-DVL309/DVL109

exclusivamente.

Para
DV IN**/
OUT

Filtro de núcleo

Cable DV***

Unidad de video
equipada con un
conector DV

CA45

Copia a o de una unidad de video equipada
con un conector DV (Copia digital)

También se puede copiar escenas grabadas de una
videocámara a otra unidad de video equipada con un
conector DV. Una vez que una señal digital es enviada, existe
poco deterioro de imagen o sonido.

[Para utilizar esta cámara de video como un
reproductor]

Asegúrese que todas las unidades estén desactivadas.
Conecte la videocámara a una unidad de video

1

equipada con un conector de entrada DV utilizando un
cable DV como se muestra en la ilustración.

Ajuste el conmutador VIDEO/DSC en “VIDEO”, ajuste el
conmutador de alimentación de la videocámara en

2

“ ” mientras presiona el botón de bloqueo
localizado en el conmutador, active la alimentación de
la unidad de video, e inserte los cassettes apropiados en
la videocámara y en la unidad de video.

Presione 4 para reproducir la cinta fuente.

3

Mientras observa la reproducción en el monitor, active el
modo de grabación de la unidad de video del conector

4

equipado DV desde el punto en la cinta fuente en la cual
desea iniciar la grabación.

NOTAS:

●

Se recomienda el uso del adaptador/cargador de alimentación de
CA como la fuente de alimentación en vez de la batería (

●

Si usa el mando a distancia cuando el reproductor y el grabador
son unidades de video de JVC, ambas unidades realizarán la
misma operación. Para evitar que ésto ocurra, presione los
botones de ambas unidades.

●

Para la copia digital, esta videocámara puede ser conectada
solamente a un dispositivo por vez.

●

Si reproduce una porción en blanco o una imagen desordenada
en el reproductor durante la copia, la copia puede ser
interrumpida para no copiar una imagen inusual.

●

Aunque el cable DV sea conectado correctamente, algunas
veces la imagen podrá no aparecer en el paso 4. Si ésto ocurre,
desactive la alimentación y efectúe las conexiones nuevamente.

●

Si intenta efectuar el “Zoom de reproducción” (墌 p. 50), “Efectos
especiales de reproducción” (
reproducción, solamente la imagen de reproducción original
grabada en la cinta será enviada desde el conector DV OUT.

Para propietarios de GR-DVL308/DVL108:

Cuando utilice un cable DV, asegúrese de utilizar el cable DV
VC-VDV204U JVC opcional.

墌

p. 51) o “Fotografiado” durante la

墌

p. 7).

Para propietarios de GR-DVL309/DVL109:

Para usar esta videocámara como un grabador . . .

1. Ajuste el conmutador de alimentación en “ ” mientras mantiene presionado el botón de bloqueo localizado en el
conmutador.

2. Ajuste “REC MODE” en “SP” o “LP” en la pantalla de menú (

3. Conecte el cable DV como se muestra en la ilustración y coloque un cassette para grabar.

4. Presione el botón de inicio/parada de grabación para accionar el modo de pausa de grabación. “DV. IN” aparece en la
pantalla.

5. Presione el botón de inicio/parada de grabación para iniciar la grabación. “DV. IN” cambia a “

6. Presione el botón de inicio/parada de grabación nuevamente para accionar el modo de pausa de grabación. “
retorna a “DV. IN”.

NOTAS:

●

La copia digital es ejecutada en el modo de sonido grabado en la cinta original, independientemente del ajuste
“SOUND MODE” actual (

●

Durante la copia digital, ninguna señal es enviada desde el conector de salida AV.

墌

p. 23).

墌 p. 32).

DV . IN

”.

DV . IN

”

46 CA

Conmutador
de alimentación

Botón de inicio/
parada de
grabación

F

F

O

Y

A

L

P

Botón de bloqueo

COPIA

(cont.)

Copia de imágenes almacenadas en una
Tarjeta MultiMediaCard a una cinta

Las imágenes pueden ser copiadas de una Tarjeta
MultiMediaCard a una cinta.

Inserte una tarjeta MultiMediaCard (墌 p. 11) y

1

cassette (墌 p. 10).

Para localizar el punto donde desea copiar una

2

imagen fija, reproduzca la cinta. Detenga la
reproducción en el punto deseado.

Ajuste el conmutador VIDEO/DSC en “ ”, luego

3

ajuste el conmutador de alimentación en “ ”,
mientras presiona el botón de bloqueo localizado en
el conmutador.

Para seleccionar una imagen fija para ser copiada,

4

efectúe la reproducción de índice (墌 p. 35) o
presione 2 o 3 para seleccionar la imagen
deseada.

Botón de rebobinado (

Conmutador VIDEO/DSC
(Abra el monitor LCD para
acceder a este conmutador)

Indicación

TPOUSCHOPSYTATROT/TSATPOE

2

Botón de
avance rápido (3)

P

R

4E4C4

)

Para accionar la espera de copiado, presione el botón

5

de inicio/parada de grabación. El mensaje “TO COPY
TO TAPE PUSH START/STOP” (PARA COPIAR LA
CINTA PRESIONE INICIO/PARADA) aparece.

Mientras el mensaje esté expuesto, presione el botón

6

de inicio/parada de grabación. La imagen fija
seleccionada es grabada en la cinta durante aprox.
5 segundos.

• El indicador desaparece cuando se completa
el copiado.

NOTA:

Si se presiona el botón de inicio/parada de grabación en el
paso 5 cuando la lengüeta de protección contra borrado
está ajustada en “SAVE”, el mensaje “COPYING FAILED”
(COPIA FRACASADA) es indicado.

Botón MODE

Botón SNAPSHOT

Disco
MENU/
BRIGHT

M

O

V

I

D

E

1

R

E

T

U

R

N

S

M

E

O

O

U

D

N

D

1

2

M

E

O

B

D

I

T

O

S

Y

N

C

H

R

D

R

E

E

C

M

O

YENOUN

C

O

P

Conmutador

de alimentación

F

F

O

Y

A

L

P

Botón de bloqueo

CA47

Copia de imágenes grabadas en una cinta
a la Tarjeta MultiMediaCard

Las imágenes pueden ser copiadas de una cinta a una
Tarjeta MultiMediaCard.

Inserte una tarjeta MultiMediaCard (墌 p. 11) y

1

cassette (墌 p. 10).

Ajuste el conmutador VIDEO/DSC en “VIDEO”,

2

luego ajuste el conmutador de alimentación en
“ ”, mientras presiona el botón de bloqueo

localizado en el conmutador.

Presione MENU/BRIGHT. La pantalla de menú

3

aparece. Gírelo para seleccionar “ ” y presiónelo.
“VIDEO MENU” aparece.

Gire MENU/BRIGHT para seleccionar “

4

COPY” y presiónelo. El submenú aparece. Gírelo
para seleccionar “ON” y presiónelo. La selección es
finalizada.

Gire MENU/BRIGHT para seleccionar “1RETURN” y

5

presiónelo dos veces. La pantalla de reproducción
normal se reanuda.

Para seleccionar una imagen de video a ser copiada,

6

inicie la reproducción presionando 4/6. En el
momento en que usted localice la imagen que desea
copiar, presiónelo nuevamente para activar la
reproducción fija.

Botón de reproducción/pausa (4/6)

Conmutador VIDEO/DSC (Abra el monitor
LCD para acceder a este conmutador)

Indicación

SP

6

Presione MODE para seleccionar el modo de

7

fotografiado a ser utilizado para copiar la imagen en
la Tarjeta MultiMediaCard.

Para iniciar la copia, presione SNAPSHOT.

8

La imagen seleccionada es almacenada en la tarjeta
MultiMediaCard.

•“ ” parpadea durante la copia.

NOTAS:

●

Si SNAPSHOT es presionado en el paso 8 cuando una
Tarjeta MultiMediaCard no esté cargada, el mensaje
“COPYING FAILED” (COPIADO FRACASADO) es
indicado.

●

Si una imagen grabada en la cinta con el modo WIDE
(墌 p. 24) es copiada a una Tarjeta MultiMediaCard, la
señal de identificación del modo WIDE no es copiada
con la imagen.

●

Para utilizar los efectos especiales de reproducción con
una imagen de video que desea copiar, efectúe hasta el
paso 8, empleando el mando a distancia suministrado
(墌 p. 51).

48 CA

USO DEL MANDO A DISTANCIA

El mando a distancia con funciones completas puede
operar a distancia esta videocámara así como también las

1

3

Lengüeta

+

2

–

–

+

operaciones básicas (reproducción, parada, pausa, avance
rápido y rebobinado) de su VCR. El mando a distancia
hace posible funciones adicionales de reproducción.

Colocación de la pila

El mando a distancia utiliza dos pilas de tamaño “R03
(AAA)”. Consulte “Precauciones generales de las pilas”
(墌 p. 73).

Retire la tapa del compartimiento de pilas mientras

1

levanta la lengüeta como en la ilustración.

Inserte dos pilas de tamaño “R03 (AAA)” en la

2

dirección correcta.

Recoloque la tapa del compartimiento de pilas.

3

Sensor remoto

Area efectiva del
rayo transmitido

5m

30°

Cuando emplea el mando a distancia, asegúrese
de apuntarlo hacia el sensor remoto. La
ilustración muestra el área efectiva aproximada
del rayo transmitido para uso en interiores.
El rayo transmitido puede ser ineficaz o causar
funcionamiento incorrecto al aire libre cuando
el sensor remoto está expuesto a la luz solar
directa o a una iluminación potente.

30°

CA49

10

2

3

4

5

6

7

8

9

Botones

1

Ventanilla de transmisión del rayo infrarrojo

2 Botones del zoom (T/W)

3 Botón de indicación (DISPLAY)
4 Botón de cambio (SHIFT)
5 Botones de rebobinado/avance

lento (SLOW)
Botones izquierda/derecha

6 Botón REW

7 Botón de fundido/reemplazo de

imagen (FADE/WIPE)

8 Botón de activación/desactivación

de efectos (EFFECT ON/OFF)

9 Botón de efecto (EFFECT)
0

Conector de entrada de pausa (PAUSE IN)

!

Botón de inicio/parada (START/STOP)

@ Botón de ajuste MBR (MBR SET)
# Botón SNAPSHOT
$ Botón de subir

Botón INSERT*

% Botón de bajar

Botón de copia de audio (A.DUB)

^ Botón PLAY

& Botón FF

* Botón STOP

( Botón PAUSE
) Botones de edición R.A. (R.A.EDIT)

* Esta función no es disponible con esta videocámara.

Con el conmutador de alimen­tación de la videocámara colocado en
la posición de cámara (“ ” o “ ”) .

Transmite el rayo de señales.
Alejamiento/acercamiento de la

imagen (墌 p. 18)

Funciona de la misma forma que el botón de inicio/parada de una videocámara.

Funciona de la misma manera que SNAPSHOT en la videocámara.

!

@

#

$

%

^

&

*

(

)

Funciones

Con el conmutador de alimentación de la
videocámara colocado en “ ”.

Alejamiento/acercamiento de la imagen

墌 p. 50)

(

—
—
—

—
—

—

—

—
—

—

—
—

—
—

—

—

—

—
—

墌 p. 41, 44, 53
墌 p. 50, 52
墌 p. 50

墌 p. 50

•Rebobinado/búsqueda rápida regresiva
en una cinta (

•Muestra la imagen anterior en una tarjeta
MultiMediaCard (

墌 p. 31)

墌 p. 34)

墌 p. 54

墌 p. 51

墌 p. 51
墌 p. 53

墌 p. 52

墌 p. 50

—

墌 p. 50
墌 p. 58

•Inicia la reproducción de una cinta

墌 p. 31)

(

•Inicia la proyección de diapositivas

墌 p. 36)

(

•Avance rápido/búsqueda rápida
progresiva en una cinta (

•Muestra la próxima imagen en una
Tarjeta MultiMediaCard (

•Interrumpe la cinta (墌 p. 31)

•Interrumpe la proyección de diapositivas

(

墌 p. 36)

Pausa la cinta (

墌 p. 50)

墌 p. 31)

墌 p. 34)

墌 p. 52 – 57

50 CA

Botones de zoom

Botón de

izquierda o

rebobinado lento

(SLOW)

Botón de derecha

o avance lento

(SLOW)

Reproducción

normal

SHIFT

Sensor remoto

Presione T

USO DEL MANDO A DISTANCIA

Botón de
subir

Botón de
bajar

PLAY
PAUSE

STOP

Para mover la
imagen, presione

(derecha)
mientras mantiene
presionado SHIFT
hacia abajo.

FUNCION:

PROPOSITO:

Permitirle la búsqueda en velocidad lenta en cualquier
dirección durante la reproducción de video.

OPERACION:

1) Para cambiar de reproducción normal a reproducción

en cámara lenta, presione PAUSE (6) para activar la
reproducción fija, luego presione SLOW (9 o 0)
durante más de 2 segundos aprox. Después de aprox.
1 minuto en rebobinado lento o aprox. 2 minutos en
avance lento, se reanuda la reproducción normal.

䡲 Para parar la reproducción en cámara lenta, presione

PLAY (4).

NOTAS:

●

Durante la reproducción en cámara lenta y debido al
procesamiento de imagen digital, la imagen puede
tener un efecto de mosaico.

●

Después que mantenga presionado SLOW
puede aparecer una imagen fija durante unos pocos
segundos, y luego una pantalla azul puede seguir
durante unos pocos segundos. Esto no es un fallo.

●

Puede haber un pequeño margen entre el punto
seleccionado para inicio de la reproducción en
cámara lenta y el punto de inicio actual para la
reproducción en cámara lenta.

●

Durante la reproducción en cámara lenta ocurrirán
disturbios en el video y la imagen podrá parecer
inestable, especialmente con imágenes estacionarias.
Esto no es una falla.

●

Durante la reproducción en cámara lenta, presione

PAUSE

FUNCION:

PROPOSITO:

Permitirle la búsqueda cuadro por cuadro durante la
reproducción de video.

OPERACION:

1) Para cambiar de reproducción normal a reproducción

cuadro por cuadro, presione PAUSE (6) para activar
la reproducción fija, luego presione SLOW (0)
reiteradamente para avanzar, o SLOW (9)
reiteradamente para retroceder. Cada vez que se
presiona, el cuadro es reproducido.

Reproducción en cámara lenta

(6)

para interrumpir la reproducción.

Reproducción cuadro por
cuadro

(cont.)

(

9

o

0

)

,

FUNCION:

Zoom de reproducción

PROPOSITO:

Amplificar la imagen grabada hasta 10X en cualquier momento de la reproducción.

OPERACION:

1) Presione PLAY (4) para encontrar la escena de interés.

2) Presione los botones zoom (T/W) en el mando a distancia. Asegúrese que el mando a distancia esté
apuntado hacia el sensor remoto de la videocámara. Presionando T activa el enfoque en primer plano.

3) Usted puede mover la imagen dentro de la pantalla para encontrar una sección particular de la
fotografía. Mantenga presionado SHIFT y presione (izquierda), (derecha), (arriba) o (abajo).

䡲 Para finalizar el zoom, mantenga presionado W hasta que la amplificación retorne a normal. O presione

STOP (5) y luego presione PLAY (4).

NOTAS:

●

El zoom puede ser empleado durante la reproducción en cámara lenta o de imagen fija.

●

Debido al procesamiento de imagen digital la imagen puede presentar calidad reducida.

P4LOA

YFBACK

F

C

1

L

M

2

O

S

3

E

S

4

T

V

5

EFFECT ON/OFF

E

A
N

O

P

R

O

I

D

F

F

E

C

S

S

I

C

T

O

N

I

A
B

E

E

O

E

PLAY

EFFECT

T

LM

E

CFHIO

Sensor remoto

Menú de selección
PLAYBACK
EFFECT

CA51

FUNCION:

PROPOSITO:

Permitirle agregar efectos creativos a la imagen de
reproducción de video.

OPERACION:

1) Para iniciar la reproducción, presione PLAY (4).

2) Apunte el mando a distancia hacia el sensor remoto

de la videocámara y presione EFFECT. El menú de
selección PLAYBACK EFFECT aparece.

3) Mueva la barra iluminada hacia el efecto deseado
presionando EFFECT. La función seleccionada se
activa y después de 2 segundos el menú desaparece.

䡲 Para desactivar el efecto seleccionado presione

EFFECT ON/OFF en el mando a distancia. El
presionarlo otra vez reactiva el efecto seleccionado.

䡲 Para cambiar el efecto seleccionado, repita desde el

paso 2 de arriba.

NOTAS:

●

Cuando algunos Efectos especiales de reproducción
son utilizados, los modos de fotografiado
Multianalizador 4 y Multianalizador 9 (墌 p. 16) no
están disponibles.

●

Los efectos que pueden ser utilizados durante la
reproducción son: Película clásica, blanco y negro,
sepia, efecto estroboscópico y eco de video. Los
efectos funcionan de la misma manera en la
reproducción y en la grabación. Para más
información, refiérase a la página 28.

Efectos especiales de
reproducción

52 CA

VCR

(Platina de grabación)

SHIFT

3

1
6

789`

LISTA DE CODIGOS DEL VCR

NOMBRE DE
LA MARCA
VCR

AKAI

BLAUPUNKT
FERGUSON

GRUNDIG 1 4

HITACHI 6 6

JVC 9 1

A
B
C

MITSUBISHI 6 7

NEC 3 7

PANASONIC 1 3

BOTONES

(A) (B)

6 2
6 4
7 7

1 3

9 7
9 8
3 2

3 4

6 3

9 6
9 3

6 8

3 8

1 7
1 1
9 4
1 8

USO DEL MANDO A DISTANCIA

Edición por montaje aleatorio
[Edición R.A.]

Utilizando su videocámara como reproductor fuente
usted puede crear fácilmente videos editados. Es
posible seleccionar un máximo de 8 “cortes” para
edición automática en cualquier orden que desee. La
edición R.A. se realiza más fácilmente cuando se
instala un MBR (mando a distancia para múltiples
marcas), para operar su marca de VCR (vea la LISTA
DE CODIGOS DEL VCR), pero también puede ser

MBR SET

4

2
5

NOMBRE DE
LA MARCA
VCR

PHILIPS

SANYO 3 6

SELECO,
REX

SHARP 1 5

SONY

THOMSON,
TELEFUNKEN,
SABA,
NORDMENDE

TOSHIBA 6 9

BOTONES

(A) (B)

1 9
9 5
1 1
9 4
9 1
9 6
1 2
3 3
7 2




3 5
9 1

9 6

1 `
6 5

6 `
3 9
3 1



9 1
9 6
9 7
3 2

6 1

realizada operando el VCR manualmente.
Antes de la operación, asegúrese que las pilas estén
colocadas en el mando a distancia (墌 p. 48).

AJUSTE DEL MANDO A DISTANCIA/
CODIGO DE VCR

Desconecte la alimentación del VCR y apunte el

1

mando a distancia hacia el sensor infrarrojo del
VCR. Luego, refiriéndose a la LISTA DE
CODIGOS DEL VCR, mantenga presionado
MBR SET y presione el botón (A), después el (B).
El código queda automáticamente ajustado una
vez que usted suelta MBR SET y se conecta la
alimentación del VCR.

Asegúrese de que la alimentación del VCR esté

2

conectada. Luego mantenga presionado SHIFT,
y presione el botón correspondiente a la
función deseada en el mando a distancia. Las
funciones que el mando a distancia puede
operar son: PLAY, STOP, PAUSE, FF, REW y VCR
REC STBY (no es necesario presionar SHIFT
para esta última).

Ahora usted está listo para intentar la edición
de conjuntos aleatorios.

IMPORTANTE

Aunque el MBR es compatible con los VCR de JVC,
y con los de otros muchos fabricantes, puede no
funcionar con el suyo o puede ofrecer funciones
limitadas.

NOTAS:

●

Si la alimentación del VCR no queda conectada en
el paso 1, intente otro código de la LISTA DE
CODIGOS DEL VCR.

●

Algunas marcas de VCR no conectan la
alimentación automáticamente. En este caso,
conecte manualmente la alimentación e intente el
paso 2.

●

Si el mando a distancia no es capaz de controlar el
VCR, utilice los controles del VCR.

●

Cuando se agoten las pilas del mando a distancia,
la marca de VCR que haya ajustado se borrará. En
tal caso, sustituya la pila vieja por una nueva y
vuelva a ajustar la marca.

(cont.)

Cubierta de
conectores**

Para S

Para

Para

AV

JLIP/
EDIT

Filtro de núcleo

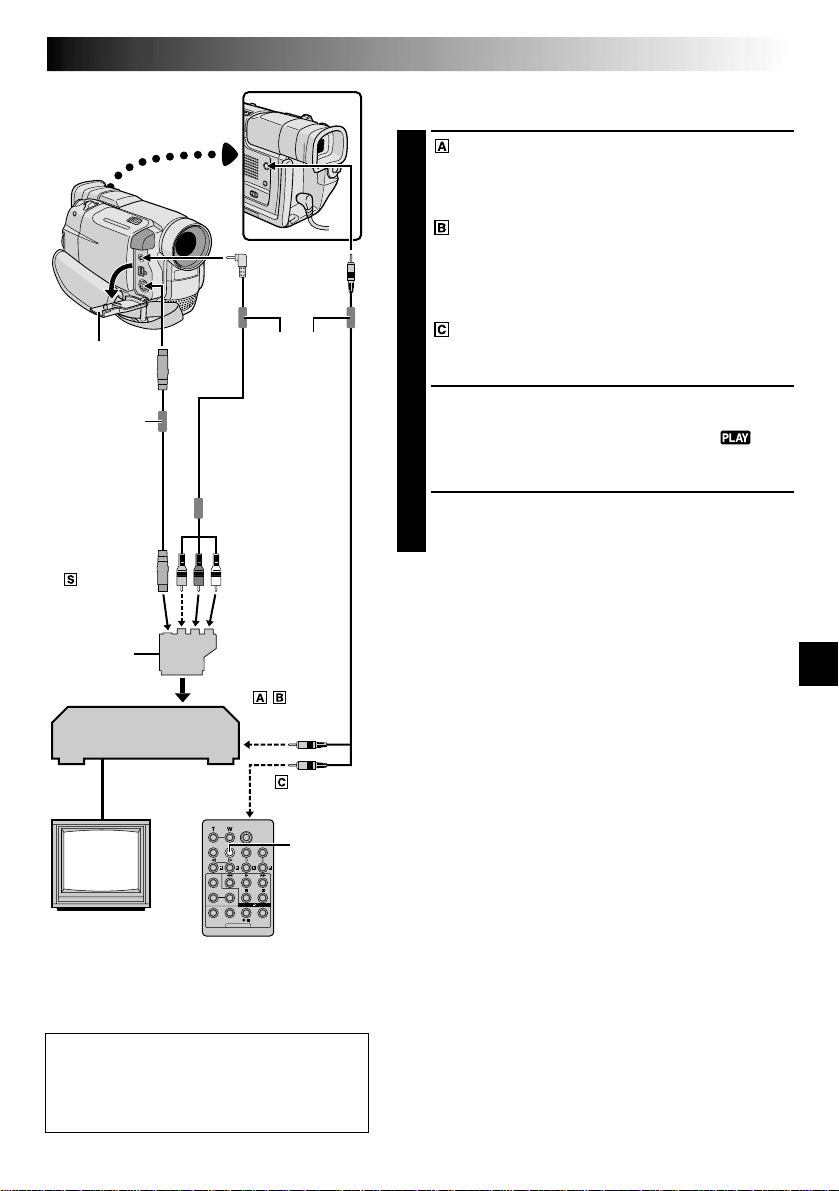

EFECTUE LAS CONEXIONES

Refiérase también a las págs. 40 y 41.

Un VCR de JVC que está equipado con un

1

conector de pausa remota . . .

... conecte el cable de edición al terminal PAUSE

remoto.

Un VCR de JVC que no está equipado con
un conector de pausa remota sino con un
conector R.A.EDIT . . .

... conecte el cable de edición al conector

R.A.EDIT.

Un VCR que no sea el de arriba . . .

... conecte el cable de edición al conector PAUSE

IN del mando a distancia.

CA53

Filtro de núcleo

Cable S-Video
(opcional)

A los conectores
AUDIO, VIDEO*

-IN

y

Conmutador
selector de
salida de video
(Y/C o CVBS)

VCR (video)

Televisor

* Conecte cuando el cable S-Video no esté en

uso.

** Cuando conecte los cables, abra esta cubierta.

Cable de audio/video
[mini clavija a clavija
RCA] (suministrado)

Cable de
edición
(suministrado)

Si su VCR posee un
conector SCART,
utilice el adaptador
de cable
suministrado.

Para
PAUSE remoto
o R.A.EDIT

Para

PAUSE IN

DISPLAY

ATENCION PARA EL CABLE DE EDICION

Asegúrese de conectar el extremo con el
filtro de núcleo (clavija con 3 anillos
alrededor de la patilla) a la videocámara.

Inserte una cinta grabada en la videocámara. Ajuste

2

el conmutador VIDEO/DSC en “VIDEO”, luego
ajuste el conmutador de alimentación en “ ”
mientras presiona el botón de bloqueo localizado en
el conmutador.

Conecte la alimentación del VCR, inserte una cinta

3

para grabar y active el modo AUX (refiérase a las
instrucciones del VCR).

NOTAS:

●

Antes de la edición por montaje aleatorio asegúrese de
que las indicaciones no aparezcan en el monitor de TV.
Si aparecen, serán grabadas en la nueva cinta.

Para seleccionar la visualización o no de la siguiente
indicación en el TV conectado . . .

•Fecha/hora

.... ajuste “DATE/TIME” en “ON” u “OFF” en la pantalla

de menú (墌 p. 32).

•Código de tiempo

.... ajuste “TIME CODE” en “ON” u “OFF” en la

pantalla de menú (墌 p. 32).

•Indicaciones de modo de sonido de reproducción,

velocidad de la cinta y curso de la cinta

.... ajuste “ON SCREEN” en “LCD” o “SIMPLE” en la

pantalla de menú (墌 p. 32). O presione DISPLAY
en el mando a distancia.

●

Cuando conecte los cables, asegúrese de conectar los
extremos con un filtro de núcleo a la videocámara.
El filtro de núcleo reduce la interferencia.

●

Coloque el conmutador selector de salida de video del
cable adaptador como sea necesario:
Y/C : Cuando conecta a un TV o VCR que acepta

señales Y/C y emplea un cable S-Video.

CVBS : Cuando conecta a un TV o VCR que no acepta

●

señales Y/C y emplea un cable de audio/video.
Cuando edite en un VCR equipado con el conector de
entrada DV, el cable DV puede ser conectado, en vez del
cable S-video y del cable de audio/video.

CONTINUA EN LA PROXIMA PAGINA

54 CA

Programa

I

1

–

–

––

2
3
4
5
6
7
8

TTIOM

E

L

T

A

FADE/WIPE

EDIT IN/OUT

N

:

~
~
~
~
~
~
~
~

C–O–D

EO–

EFFECT

U

T

M

ODE

:

–

–0–

:

0

0

0

Sensor remoto

CANCEL

USO DEL MANDO A DISTANCIA

SELECCIONE LAS ESCENAS

Menú de edición
de conjuntos
aleatorios

PLAY

R.A.EDIT
ON/OFF

Apunte el mando a distancia hacia el sensor remoto de
la videocámara. Presione PLAY (4) y luego presione

4

R.A.EDIT ON/OFF en el mando a distancia.

Aparece el menú de edición por montaje aleatorio.

Cuando utilice un efecto de fundido/reemplazo al
comienzo de la escena, presione FADE/WIPE en el

5

mando a distancia.

•Circule por los efectos presionando repetidamente el
botón y deteniéndose cuando visualice el efecto que
desea utilizar.

•No es posible utilizar reemplazo/disolución de imagen
al principio del programa 1.

Al principio de la escena presione EDIT IN/OUT en el
mando a distancia. La posición de entrada de edición

6

aparece en el menú de edición por montaje aleatorio.

Al final de la escena presione EDIT IN/OUT. La posición
de corte de edición aparece en el menú de edición por

7

montaje aleatorio.

Cuando utilice un efecto de fundido/reemplazo en el
final de la escena, presione FADE/WIPE.

8

•

Circule por los efectos presionando el botón repetidamente

y deténgase cuando visualice el efecto que desee.

•Si seleccionó un efecto de fundido/reemplazo de
imagen en el punto de corte de edición, el efecto se
aplicará automáticamente al siguiente punto de
inserción de edición.

•Es imposible emplear reemplazo de imagen/disolución
al fin de la última escena.

•

Cuando utilice efectos de fundido/reemplazo de imagen,

el tiempo será incluído en el tiempo total (esto no se
aplica a reemplazo/disolución de imagen).

Cuando utilice efectos especiales de reproducción,
presione EFFECT (墌 p. 51).

9

Repita los pasos de 6 a 9 para registrar las escenas
adicionales.

10

•Para cambiar los puntos ya registrados, presione

CANCEL en el mando a distancia. Los puntos
registrados son borrados uno de cada vez, partiendo
del punto más recientemente registrado.

•Si no está empleando el fundido/reemplazo de imagen
o el programa AE con efectos especiales, repita los
pasos 6 y 7 solamente.

(cont.)

NOTAS:

●

Cuando seleccione una escena, coloque los puntos de inserción y corte de edición de tal manera que haya una diferencia
relativamente grande entre ellos.

●

Si el tiempo de búsqueda de un punto de inserción de edición excede los 5 minutos, el modo de pausa de grabación de la
platina de grabación se desactivará y la edición no se realizará.

●

Si hay porciones sin grabar antes o después de los puntos de inserción y corte de edición, la pantalla de color azul puede
quedar incluída en la versión editada.

●

Como los códigos de tiempo registran tiempo con precisión de segundos solamente, el tiempo total de los códigos de tiempo
puede no coincidir exactamente con el tiempo total del programa.

●

El desconectar la alimentación de la videocámara borra todos los puntos registrados de inserción y corte de edición.

●

Si usted utiliza el modo sepia o blanco y negro desde el programa AE con efectos especiales no podrá usar disolución ni
fundido en blanco y negro. En este caso el indicador de disolución o de fundido en blanco y negro comienza a parpadear.
Una vez que registra el próximo punto de inserción de edición, el modo se desactiva. Para combinar estos modos, utilice
sepia o blanco y negro durante la grabación y luego utilice disolución o fundido en blanco y negro durante la edición por
montaje aleatorio.

●

No es posible utilizar efectos de fundio/reemplazo de imagen y el programa AE con efectos especiales durante la edición
por montaje aleatorio empleando un cable DV.

CA55

EDICION AUTOMATICA EN UN VCR

Rebobine la cinta en la videocámara hasta el

11

principio de la escena que desea editar y presione
PAUSE (6).

Apunte el mando a distancia hacia el panel frontal

12

del VCR y presione VCR REC STBY (q6), o active
manualmente el modo de pausa de grabación del
VCR.

Botón de inicio/parada
de grabación

O

U

T

M

O

N

I

:

1
2
3

–––

4
5

6

–

7
8

TTIOM

~

0

0

2

5

:

~

0

7

1

8

:

~

0

3

3

3

:

~

0

9

3

0

:

~

1

5

5

5

:

~

–

–

–

–

~
~

E

C

O

D

E

L

T

A

DE

–

–

–

–

–

–

–

–

Menú de edición
de conjuntos
aleatorios

:

0

2

0

5

:

–

0

8

3

1

:

0

5

5

3

:

1

3

1

5

:

–

1

6

2

0

:

1

6

3

0

:

9

3

9

Presione el botón de inicio/parada de grabación en la

13

videocámara. La edición procede como se la
programó hasta el fin de la última escena registrada.

•El presionar START/STOP en el mando a distancia
no inicia la edición.

•Cuando la copia ha terminado, la videocámara
ingresa en el modo de pausa, y el grabador ingresa
en el modo de pausa de grabación.

•Si usted no registra el punto de corte de edición, la
cinta será copiada automáticamente hasta el fin.

•Si usted opera la videocámara durante la edición
automática, el VCR ingresará en el modo de pausa
de grabación y la edición automática será
interrumpida.

FADE/WIPE

EFFECT

EDIT IN/OUT

REW

CANCEL

Sensor remoto

STOP

PAUSE
R.A.EDIT

ON/OFF

VCR REC
STBY

Active el modo de parada en la videocámara y en el

14

VCR.
Para que desaparezca la indicación del contador de
edición de conjuntos aleatorios, presione R.A.EDIT
ON/OFF en el mando a distancia.

NOTAS:

●

El presionar R.A.EDIT ON/OFF en el mando a distancia
borra todos los ajustes registrados durante la edición por
montaje aleatorio.

●

Cuando el cable de edición está conectado al conector
de entrada de pausa del mando a distancia durante la
copia, asegúrese de que el mando a distancia esté
apuntado al sensor del VCR y que el trayecto entre los
dos no esté obstruído.

●

La edición por montaje aleatorio puede no funcionar
correctamente cuando emplea una cinta que incluye
varios códigos de tiempo duplicados (墌 p. 19).

56 CA

Programa 1

I

1

–

–

––

2
3
4
5
6
7
8

TTIOM

E

T

A

L

N

:

C–O–D

~
~
~
~
~
~
~
~

EO–

USO DEL MANDO A DISTANCIA

(cont.)

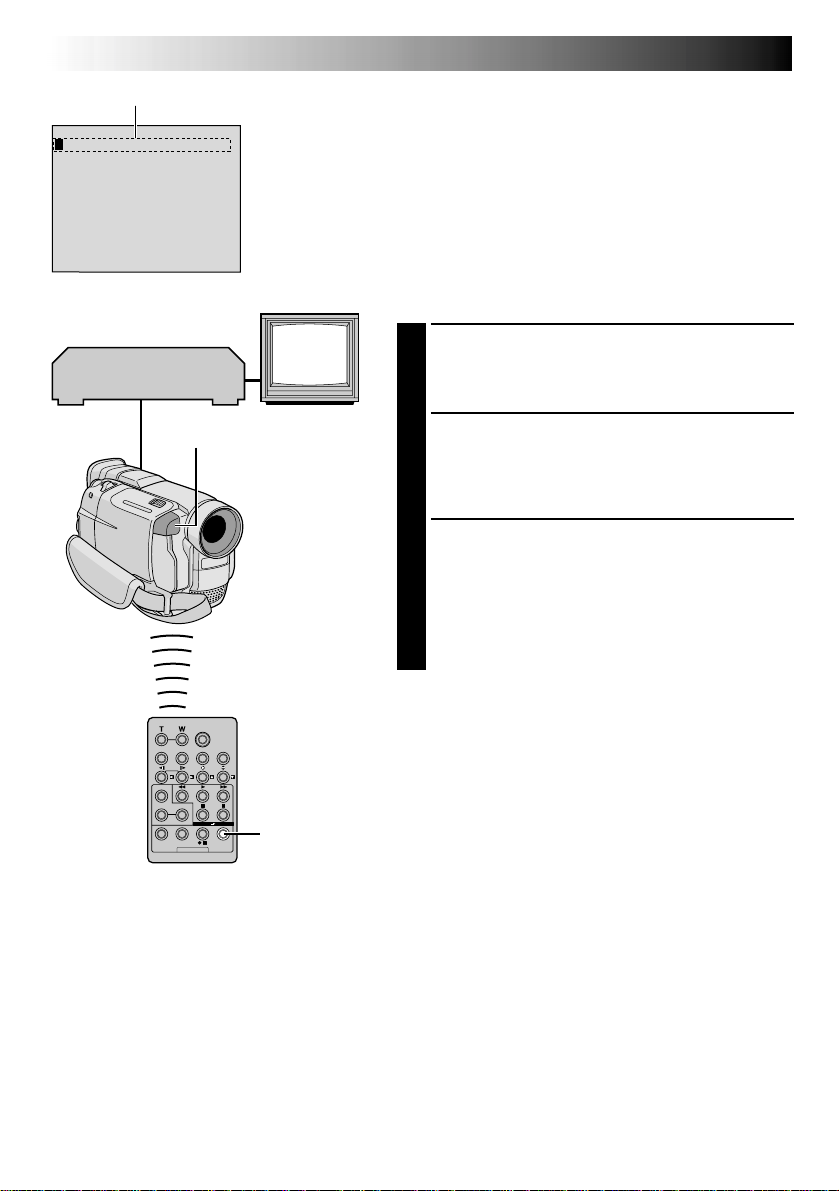

Para una edición más precisa

U

T

M

ODE

Menú de edición
por montaje
aleatorio

:

–0–

–

:

0

0

0

Algunos VCR efectúan la transición del modo de pausa de
grabación al de grabación más rápido que otros. Aunque
usted comience la edición en la videocámara y el VCR
exactamente al mismo tiempo, podrá perder escenas
deseadas o hallar que ha grabado escenas que no desea.
Para lograr una cinta bien editada, confirme y ajuste la
sincronización de la videocámara de acuerdo con la del
VCR.

DIAGNOSIS DEL VCR EN BASE A LA
SINCRONIZACION DE LA VIDEOCAMARA

(Platina de grabación)

VCR

Sensor remoto

Televisor

R.A.EDIT
ON/OFF

Reproduzca la cinta en la videocámara y apunte el

1

mando a distancia hacia el sensor remoto de la
videocámara y presione R.A.EDIT ON/OFF.
Aparecerá el menú de edición por montaje aleatorio.

Efectúe la edición por montaje aleatorio en el

2

programa 1 exclusivamente. Para verificar la
sincronización entre el VCR y la videocámara,
seleccione el principio de una transición de escena
como el punto de inserción de edición.

Reproduzca la escena copiada.

3

•Si quedaron grabadas algunas imágenes de la
escena anterior a la transición que usted seleccionó
como punto de inserción de edición, ello significa
que su VCR pasa demasiado rápido del modo de
pausa de grabación al de grabación.

•Si la escena que usted intentó copiar está iniciada,
el VCR será lento para iniciar la grabación.

Disco MENU/BRIGHT

Indicación

O

V

I

D

E

R

1

E

T

U

R

N

O

S

M

O

D

U

N

D

M

O

1

2

D

B

I

T

S

Y

O

N

C

H

R

R

D

E

E

C

M

O

C

O

P

Sensor remoto

M
E

E

Y

ENU

+

1.0

CA57

AJUSTE DEL VCR EN BASE A LA
SINCRONIZACION DE LA VIDEOCAMARA

Apunte el mando a distancia hacia el sensor remoto

4

de la videocámara y presione R.A.EDIT ON/OFF
para borrar el menú de edición por montaje aleatorio
y presione MENU/BRIGHT. La pantalla de menú
aparece.

Gire MENU/BRIGHT para seleccionar “ ” y

5

presiónelo. El menú “VIDEO MENU” aparece. Luego,
gírelo hacia “SYNCHRO” y presiónelo. Se iluminará
el valor de “SYNCHRO”.

Basado en los diagnósticos realizados (墌 p. 56),

6

usted puede ahora adelantar el tiempo de grabación
del VCR girando MENU/BRIGHT hacia “+”. Usted
puede también retardar el tiempo de grabación del
VCR girando MENU/BRIGHT hacia “–”. Los límites
de ajuste van de –1,3 a +1,3 segundos en
incrementos de 0,1 segundo.
Presione MENU/BRIGHT para finalizar el ajuste.

Gire MENU/BRIGHT para seleccionar “1RETURN” y

7

presiónelo dos veces.
Ahora efectúe la edición por montaje aleatorio
comenzando por el paso 4 en la página 54.

NOTAS:

●

Antes de efectuar la edición por montaje aleatorio
realice algunas pruebas para verificar que el valor que
usted ha ingresado es adecuado o no y efectúe los
ajustes de acuerdo a ello.

●

Dependiendo del grabador, puede haber situaciones en
las que la diferencia de sincronización no puede ser
completamente corregida.

VCR

(Platina de grabación)

R.A.EDIT
ON/OFF

Televisor

58 CA

Indicación

6e

Modo de espera
de copia de audio

USO DEL MANDO A DISTANCIA

Copia de audio

La pista de audio puede ser modificada a medida sólo
cuando se la graba en el modo de 12 bits (墌 p. 23).

NOTAS:

●

La copia de audio no es posible en una cinta grabada en
16 bits, en una cinta grabada en el modo LP o en una
porción sin grabar de la cinta.

●

Para efectuar la copia de audio mirando el televisor,
efectúe las conexiones (墌 p. 40, 41).

Reproduzca la cinta para ubicar el punto dónde

1

iniciará la edición y presione PAUSE (6).

Manteniendo presionado A.DUB (e) en el mando a

2

distancia, presione PAUSE (6). Aparece “6e”.

Presione PLAY (4), y luego comience la “narración”.

3

Hable en el micrófono.

•Para hacer una pausa durante la copia, presione

PAUSE (6).

(cont.)

PLAY

STOP

Altavoz

Conmutador de alimentación

Sensor remoto

Micrófono
estereofónico

A.DUB

PAUSE

Para parar la copia de audio, presione PAUSE (6) y

4

luego STOP (5).

Para escuchar el sonido copiado durante la
reproducción . . .

.... ajuste “12BIT MODE” en “SOUND 2” o “MIX” en la

pantalla de menú (墌 p. 32, 33).

NOTAS:

●

El sonido no se oye por el altavoz durante la copia de
audio.

●

Cuando edita en una cinta que fue grabada en 12 bits,
las bandas de sonido vieja y nueva son grabadas
independientemente.

●

Si usted copia sobre un espacio sin grabar de la cinta, el
sonido puede quedar interrumpido. Asegúrese de editar
sólo las áreas grabadas.

●

Si se produce acoplo o pitido durante la reproducción en
TV, separe el micrófono de la videocámara del TV, o
reduzca el volumen del TV.

●

Si usted cambia de 12 a 16 bits durante la grabación y
luego utiliza la cinta para copia de audio, la copia no
podrá realizarse desde el punto en que comenzó a
grabar en 16 bits.

●

Durante la copia de audio cuando la cinta se mueve
hacia escenas grabadas en el modo LP, escenas grabadas
en audio de 16 bits o porciones sin grabar, la copia de
audio se interrumpe (墌 p. 72).

LOCALIZACION Y REPARACION DE AVERIAS

CA59

Si después de seguir los pasos en la tabla de abajo el problema persiste, consulte con su agente JVC más cercano.

La videocámara es un mecanismo controlado por un microordenador. El ruido y la interferencia externa
(proveniente de un TV, radio, etc.), puede evitar que funcione correctamente. En tales casos, primero
desconecte la unidad de alimentación de la videocámara (batería, adaptador/cargador de CA, etc.), y
espere unos minutos, luego vuelva a conectarla y proceda normalmente desde el principio.

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

1.

1.

No hay alimentación.

2.

Aparece “SET DATE/TIME!”.

3.

No se puede realizar la
grabación.

4.

No hay reproducción de
imagen.

5.

Algunas funciones no están
disponibles empleando

MENU/BRIGHT.

6.

El enfoque no se ajusta
automáticamente.

• La alimentación no está
correctamente conectada.

• La batería está agotada.

2.

• La fecha/hora no está ajustada.

• La pila del reloj incorporado se

agotó y la fecha/hora ajustada
previamente ha sido borrada.

3.

– Para grabación de video –

• La lengüeta de seguridad de

grabación del cassette está
colocada en “SAVE”.

• El conmutador de alimentación
está colocado en “ ” u

“OFF”.

• El conmutador VIDEO/DSC
está ajustado en “ ”.

• Aparece “TAPE END”.

• La cubierta del portacassette
está abierta.

– Para grabación de D.S.C. –

• El conmutador VIDEO/DSC
está ajustado en “VIDEO”.

4.

• La videocámara no recibe
alimentación, o hay algún otro
fallo.

5.

• El conmutador de alimentación
está colocado en “ ”.

6.

• El enfoque está colocado en el
modo manual.

• La grabación fue realizada en
un lugar oscuro, o el contraste
era insuficiente.

• El objetivo está sucio o cubierto
por condensación.

1.

• Conecte firmemente el
adaptador/cargador de CA
(墌 p. 7).

• Reemplace la batería agotada
por una cargada (墌 p. 6, 7).

2.

• Ajuste la fecha/hora (墌 p. 9).

• Consulte con su agente JVC

más cercano para
reemplazarla.

3.

• Ajuste el conmutador de
protección de borrado de la
cinta en “REC” (墌 p. 10).

• Coloque el conmutador de
alimentación en “ ” o “ ”
(墌 p. 13).

• Ajuste el conmutador VIDEO/
DSC en “VIDEO”.

• Reemplace por un cassette
nuevo (墌 p. 10).

• Cierre la cubierta del
portacassette.

• Ajuste el conmutador VIDEO/
DSC en “ ”.

4.

• Desconecte la alimentación de
la videocámara y conéctela
otra vez (墌 p. 13).

5.

• Ajuste el conmutador de
alimentación en “ ”
(墌 p. 13).

6.

• Coloque el enfoque en el
modo automático (墌 p. 21).

• Limpie el objetivo y
compruebe el enfoque otra vez
(墌 p. 65).

CONTINUA EN LA PROXIMA PAGINA

60 CA

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

7.

El cassette no puede ser
colocado correctamente.

8.

La Tarjeta MultiMediaCard
no cargará apropiadamente.

9.

El modo fotografiado no
puede ser utilizado.

10.

El color del fotografiado
parece extraña.

11.

La imagen tomada
utilizando el fotografiado es
demasiado oscura.

12.

El zoom digital no funciona.

13.

El programa AE con efectos
especiales y los efetos de
fundido/reemplazo de
imagen no funcionan.

14.

El fundido en blanco y negro
no funciona.

15.

La función de disolución no
funciona.

LOCALIZACION Y REPARACION DE AVERIAS

7.

• El cassette está en posición
incorrecta.

• La carga de la batería es
insuficiente.

8.

La Tarjeta MultiMediaCard está
en la posición incorrecta.

9.

• El modo comprimido está
seleccionado.

10.

• La fuente de luz o el sujeto no
incluye el color blanco. O
existen varias fuentes de luz
diferentes atrás del sujeto.

• El modo sepia o el modo
blanco y negro está activado.

11.

• La filmación fue efectuada en
condiciones de contraluz.

12.

• Se ha seleccionado el zoom
óptico de 10 aumentos.

• “P.AE/EFFECT” está ajustado en
“VIDEO ECHO” en la pantalla
de menú.

• Los efectos de reemplazo o
disolución de imagen están
siendo utilizados en la
transición de una escena.

13.

• El conmutador de alimentación
está ajustado en “ ”.

14.

• El modo sepia o blanco y negro
está activado.

15.

• El modo sepia, blanco y negro
u obturación lenta del programa
AE con efectos especiales está
activado.

• “WIDE MODE” está ajustado
en “SQUEEZE” en la pantalla
de menú.

• El modo seleccionado
previamente del programa AE
con efectos especiales fue
modificado después de la
última escena seleccionada
para editar fue registrada.

7.

• Colóquelo en la posición
correcta (墌 p. 10).

• Coloque una batería cargada
(墌 p. 6, 7).

8.

Ajústela en la posición correcta
(墌 p. 11).

9.

• Desactive el modo
comprimido (墌 p. 24).

10.

• Localice un sujeto blanco y
componga su filmación de
manera que esta también
aparezca en el fotograma
(墌 p. 16, 17).

• Desactive el modo sepia y el
modo blanco y negro
(墌 p. 28).

11.

• Presione el botón BACKLIGHT
(墌 p. 29).

12.

• Ajuste “ZOOM” en “40X” o
“100X” en la pantalla de menú
(墌 p. 23).

• Desactive el modo “VIDEO
ECHO” (墌 p. 18, 28).

• Espere hasta que los efectos de
reemplazo o disolución de
imagen hayan sido
completados (墌 p. 18, 26).

13.

• Ajuste el conmutador de
alimentación en “ ”
(墌 p. 26, 28).

14.

• Desactive el modo sepia o
blanco y negro (墌 p. 26, 28).

15.

• Desactive el modo sepia,
blanco y negro u obturación
lenta antes de agregar
disolución a una transición de
escena (墌 p. 26, 28).

• Ajuste “WIDE MODE” en el
modo “CINEMA” u “OFF”
(墌 p. 24).

• Asegúrese de seleccionar el
modo del programa AE con
efectos especiales que desea
antes de iniciar la edición
(墌 p. 26, 28).

(cont.)

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

16.

Las funciones de reemplazo
y disolución de imagen no
funcionan.

17.

La función de reemplazo de
imagen no funciona.

18.

La transición de escena no
produce los resultados
esperados.

19.

El modo de eco de video no
funciona.

20.

Aunque no se haya activado
obturación lenta, la imagen
luce como si la hubiese
activado.

21.

No aparece el efecto
estroboscópico cuando se
activa el modo de película
clásica o estroboscópico.

16.

• Está terminando la última
escena seleccionada para
edición.

• Al fin de la última escena
seleccionada para edición, se
colocó el conmutador de
alimentación en “OFF”.

• La alimentación está
desconectada.

17.

• El modo de obturación lenta
está activado.

•“WIDE MODE” no está
ajustado en “OFF”.

18.

• Al usar “Reemplazo/disolución
de imagen” (墌 p. 26), hay un
retardo de una fracción de
segundo entre el punto de
parada de la grabación anterior
y el punto de inicio de la
disolución. Esto es normal,
aunque este pequeño retardo se
vuelve especialmente notable
cuando se filma un objeto que
se mueve rápidamente o una
inclinación rápida de la
cámara.

19.

• La funcion de reemplazo o
disolución de imagen está
siendo utilizada.

•“WIDE MODE” está ajustado
en “SQUEEZE” en la pantalla
de menú.

• Un fundido de aparición o de
desaparición está siendo
realizado.

20.

• Cuando filme en la oscuridad,
la unidad se vuelve altamente
sensible a la luz y la imagen
tiene un efecto similar a
obturación lenta.

21.

• La función de reemplazo o
disolución de imagen está
activada.

16.

• Seleccione reemplazo o
disolución de imagen antes de
iniciar la grabación.
Los efectos se activarán
automáticamente (墌 p. 26).

• No desconecte la alimentación
de la videocámara después de
ajustar el punto de inserción o
corte de edición, ya que
pueden borrarse (墌 p. 26).

• La videocámara se desconecta
automáticamente después de
estar 5 minutos en el modo de
espera de grabación. Asegúrese
de continuar las operaciones
dentro de los cinco minutos
después de activar el modo de
espara de grabación
(墌 p. 26).

17.

• Desactive el modo de
obturador lento o ajuste
“WIDE MODE” en “OFF”
antes de prepararse para usar
el reemplazo de imagen
(墌 p. 24, 26, 28).

18.

————

19.

• Ajuste “WIDE MODE” en el
modo “CINEMA” u “OFF”
(墌 p. 24).

• No intente usar el modo de
eco de video durante la
transición de escenas
(墌 p. 26, 28).

20.

• Si desea que la iluminación
luzca más natural, coloque
GAIN UP en “AGC” o en
“OFF” en la pantalla de menú
(墌 p. 23).

21.

• No intente utilizar el modo de
película clásica o
estroboscópico durante la
transición de una escena
(墌 p. 26, 28).

CA61

CONTINUA EN LA PROXIMA PAGINA

62 CA

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

22.

El balance del blanco no
puede ser activado.

23.

Cuando filma un sujeto
iluminado por una luz
brillante, aparecen líneas
verticales.

24.

Cuando la pantalla está bajo
la luz solar directa durante la
filmación, se vuelve roja o
negra durante un instante.

25.

Durante la grabación no se
visualiza la fecha/hora.

26.

Las imágenes almacenadas
en la Tarjeta
MultiMediaCard no pueden
ser borradas.

27.

Los indicadores y mensajes
no aparecen en pantalla.

28.

Las imágenes en el monitor
LCD aparecen oscuras o
blancas.

29.

La parte trasera del monitor
LCD está caliente.

30.

Los indicadores y el color de
la imagen en el monitor LCD
no son claros.

LOCALIZACION Y REPARACION DE AVERIAS

22.

• El modo sepia o blanco y negro
está activado.

23.

• Esto es el resultado de un
contraste extremadamente alto
y no es un fallo.

24.

• Esto no es una falla.

25.

•“DATE/TIME” está colocado en
“OFF” en la pantalla de menú.

• La grabación de sí mismo es

ejecutada.

26.

• Las imágenes almacenadas en
la memoria incorporada están
protegidas.

27.

•“ON SCREEN” está ajustado en
“SIMPLE” o “TIME CODE” está

ajustado en “OFF” en la
pantalla de menú.

28.

• En lugares sujetos a bajas
temperaturas, las imágenes
pueden oscurecerse debido a
las características del monitor
LCD. Cuando ocurra ésto, los
colores mostrados difieren de
los grabados. Esto no es un
defecto de la videocámara.

• Cuando la luz fluorescente del
monitor LCD llega al fin de su
vida de servicio, las imágenes
en el monitor LCD se
oscurecen. Consulte con su
agente JVC más cercano.

29.

• La luz empleada para iluminar
el monitor LCD hace que éste
se caliente.

30.

• Esto puede ocurrir cuando
presiona la superficie o el borde
del monitor LCD.

22.

• Desactive el modo sepia o
blanco y negro antes de ajustar
el balance del blanco
(墌 p. 28, 30).

23.

————

24.

————

25.

• Coloque “DATE/TIME” en
“ON” en la pantalla de menú

(墌 p. 25).

• Durante la grabación de sí
mismo, la fecha/hora no
aparece (墌 p. 15).

26.

• Retire la protección de las
imágenes almacenadas en la
memoria incorporada y
bórrelas (墌 p. 37, 38).

27.

• Ajuste “ON SCREEN” en
“LCD” o “LCD/TV” y ajuste
“TIME CODE” en “ON” en la

pantalla de menú
(墌 p. 25, 32).

28.

• Ajuste el brillo y el ángulo del
monitor LCD (墌 p. 14, 15).

29.

• Cierre el monitor LCD para
apagarlo o coloque el
conmutador de alimentación
en “OFF” y deje que la unidad
se enfríe.

30.

————

(cont.)

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

31.

Las indicaciones en el
monitor LCD o el visor
parpadean.

32.

Aparecen puntos brillantes
en todo el monitor LCD o en
todo el visor.

33.

Durante la grabación, el
sonido no puede ser
escuchado.

34.

Las funciones de
reproducción, rebobinado y
avance rápido no funcionan.

35.

Una tarjeta MultiMediaCard
no puede ser reproducida.

36.

La cinta se mueve, pero no
hay imágenes.

37.

Las indicaciones en el
monitor LCD están
distorsionadas.

38.

Las imágenes en el monitor
LCD fluctúan.

39.

Bloques de ruido aparecen
durante la reproducción, o
no hay ninguna imagen de
reproducción y la pantalla
queda azul.

40.

El monitor LCD, el visor y el
objetivo están sucios
(ej.: huellas digitales).

31.

• Ciertos efectos de fundido/
reemplazo de imagen, ciertos
modos del pograma AE con
efectos especiales, estabilizador
de imagen (“DIS”) y otras
funciones que no pueden ser
empleadas conjuntamente
fueron seleccionadas al mismo
tiempo.

32.

• El monitor LCD y el visor están
fabricados con tecnología de
alta precisión. Sin embargo,
puntos negros o brillantes de
luz (roja, verde o azul), pueden
aparecer constantemente en el
monitor LCD o en el visor. Estos
puntos no son grabados en la
cinta. Esto no se debe a fallo de
la unidad. (Puntos efectivos:
más del 99,99%)

33.

• Esto es normal.

34.

• El conmutador de alimentación
no está colocado en “ ”.

35.

• El conmutador VIDEO/DSC
está ajustado en “VIDEO”.

• El conmutador de
alimentación está ajustado en
“ ” o “ ”.

36.

• Su TV posee terminales de
entrada AV, pero no activó el
modo de VIDEO.

• La cubierta del portacassette
está abierta.

37.

• Durante la reproducción de una
porción sin grabar, las
indicaciones de búsqueda a alta
velocidad y de reprodución de
imagen fija en el monitor LCD
pueden presentar distorsión.
Esto no es un defecto.

38.

• El volumen del altavoz está
demasiado alto.

39.

————

40.

————

31.

• Lea las secciones que explican
los efectos de fundido/
reemplazo de imagen, ciertos
modos del pograma AE con
efectos especiales,
estabilizador de imagen
(“DIS”) (墌 p. 24, 26 – 28).

32.

————

33.

————

34.

• Coloque el conmutador de
alimentación en “ ”
(墌 p. 31).

35.

• Ajuste el conmutador VIDEO/
DSC en “ ”.

• Ajuste el conmutador de
alimentación en “ ”.

36.

• Active el TV en el canal o
modo apropiado para la
reproducción de video
(墌 p. 40, 41).

• Cierre la cubierta del
portacassette (墌 p. 10).

37.

————

38.

• Reduzca el volumen del
altavoz (墌 p. 31).

39.

• Limpie las cabezas de video
con un cassette de limpieza
opcional (墌 p. 75).

40.

• Límpielos con un paño suave.
El limpiarlos con fuerza puede
causar daños (墌 p. 65).

CA63

CONTINUA EN LA PROXIMA PAGINA

64 CA

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

41.

Aparece una marca
desconocida.

42.

Aparece una indicación de
error (E01 – E06).

43.

El indicador de carga en el
adaptador/cargador de CA
no se enciende.

44.

La imagen no aparece en el
monitor LCD.

45.

Cuando la imagen es
impresa en un impresor,
aparece una barra negra en
la parte inferior de la
pantalla.

46.

Cuando la videocámara está
conectada a través del
conector DV, la videocámara
no funciona.

47.

No se puede retirar la tarjeta
MultiMediaCard de la
videocámara.

LOCALIZACION Y REPARACION DE AVERIAS

41.

41.

————

42.

• Ha ocurrido algún fallo. En este
caso las funciones de la
videocámara no pueden ser
utilizadas.

43.

• La temperatura de la batería es
extremadamente alta/baja.

• La carga es difícil en lugares
sujetos a temperaturas
extremadamente altas/bajas.

44.

• El cubreobjetivo está colocado.

• El brillo del monitor LCD es

demasiado reducido.

45.

• Esto no es un fallo.

46.

• El cable DV fue enchufado/
desenchufado con la
alimentación activada.

47.

————

• Vea la sección del manual que

explica las indicaciones en el
monitor LCD/visor
(墌 p. 68 – 72).

42.

• Extraiga la unided de
alimentación (batería, etc.) y
espere durante unos pocos
minutos para que la indicación
se borre. Cuando se borre,
usted puede continuar
empleando la videocámara.
Si la indicación permanece
aunque usted repita lo de
arriba dos o tres veces,
consulte con su agente JVC
más cercano.

43.

• Para proteger la batería, se
recomienda cargarla en
lugares con una temperatura
de 10°C a 35°C (墌 p. 73).

44.

• Retire el cubreobjetivo
(墌 p. 14).

• Ajuste el brillo del monitor
LCD (墌 p. 14).

• Si el monitor está inclinado
180 grados hacia arriba, ábralo
completamente (墌 p. 15).

45.

• Esto puede ser evitado
grabando con el estabilizador
de imagen (“DIS”) ajustado en
“ON” (墌 p. 24).

46.

• Desactive la alimentación de
la videocámara y actívela
nuevamente, después opérela.

47.

• Empuje la tarjeta
MultiMediaCard algunas veces
más (墌 p. 11).

(cont.)

MANTENIMIENTO POR PARTE DEL USUARIO

Después de usar

Limpieza de la videocámara

CA65

Desactive la videocámara.

1

Deslice y mantenga OPEN/EJECT en dirección

2

a la flecha, luego extraiga la cubierta del
portacassette para abrirla hasta que se trabe.
El portacassette se abre automáticamente.
Extraiga el cassette.

Presione “PUSH HERE” para cerrar el

3

portacassette, luego cierre la cubierta del
portacassette.

•Una vez que el portacassette esté cerrado, se
retraerá automáticamente hacia el interior.
Espere hasta que entre completamente antes
de cerrar la cubierta del portacassette.

Mantenga presionado BATTERY RELEASE y

4

retire la batería recargable.

Portacassette

Extraiga.

Cubierta del
portacassette

PUSH HERE

Conmutador
OPEN/EJECT

Para limpiar el exterior, límpielo suavemente

1

con un paño suave.
Humedezca el paño en agua jabonosa diluída y
retuérzalo bien para limpiar la suciedad. Luego
seque con un paño seco.

Presione PUSH OPEN y abra el monitor LCD.

2

Limpie cuidadosamente con un paño suave.
Tome precauciones para no dañar el monitor.
Cierre el monitor LCD.

Para limpiar el objetivo, utilice un cepillo

3

soplador y después límpielo suavemente con
papel para limpieza de objetivos.

Para limpiar el visor, levántelo en la posición

4

vertical. Abra cuidadosamente la cubierta de la
base del visor 1.

Inerte una sopladora de objetivos o un paño

5

suave dentro de la abertura en el fondo del visor
y limpie el interior del mismo 2.

Cierre la cubierta. Incline el visor hacia atrás en

6

posición horizontal.

NOTAS:

●

Evite utilizar agentes fuertes de limpieza tales como
bencina o alcohol.

●

La limpieza debe ser efectuada sólo después de
haber extraído el paquete de pilas o de
desconectar cualquier otra unidad de
alimentación.

●

Si se deja el objetivo sucio, puede crecer moho.

●

Cuando emplee un paño limpiador o con
tratamiento químico refiérase a las precauciones de
cada producto.

1

Botón
BATTERY RELEASE

Sopladora
de objetivos

Cubierta

2

66 CA

INDICE

Controles, conectores e indicadores

u

i

2

q
w
e

r

3 4 5 6 7 8

W

Q

p o

t

y

1

F

F

O

Y

A

L

P

$ %#

! @9 0

T E

&^ * ( )

YRU I

Controles

1 Botón de abertura del monito

[PUSH OPEN] ....................................... 墌 p. 14

2 Control de ajuste de dioptría .................... 墌 p. 8

3 Botón de liberación de la batería

[BATTERY RELEASE]................................. 墌 p. 7

4 •Disco MENU [+, –, PUSH] ................. 墌 p. 22

•Control BRIGHT (intensidad de brillo)

del monitor LCD [+, –] ........................ 墌 p. 14

5 Botón de fotografiado

[SNAPSHOT] ............................. 墌 p. 16, 17, 47

6 •Conmutador de zoom motorizado

[T/W] .................................................. 墌 p. 18

•Control de volumen del altavoz

[VOL.] ................................................ 墌 p. 31

7 Botón de modo de fotografiado

[MODE] .......................................... 墌 p. 16, 17

8 Conmutador OPEN/EJECT ...................... 墌 p. 10

9 Botón de parada [5] .............................. 墌 p. 31

0 •Botón de rebobinado [

•Botón de contraluz [BACKLIGHT] ....... 墌 p. 29

! Botón de reproducción/pausa [
@ •Botón de avance rápido [

•Botón de enfoque [FOCUS] ................. 墌 p. 21

# Conmutador de alimentación

[ , , , OFF] .............................. 墌 p. 13

$ Botón de inicio/parada de grabación ...... 墌 p. 14

% Botón de bloqueo .................................. 墌 p. 13

^ Conmutador VIDEO/DSC

[VIDEO, ] ....................................... 墌 p. 13

& Conmutador del foco de video

[LIGHT OFF/AUTO/ON]........................ 墌 p. 20

2

] .................. 墌 p. 31

4

/6] ...... 墌 p. 31

3

] .............. 墌 p. 31

CA67

Conectores

Para conectar los cables a los siguientes conectores

* y (, abra el monitor LCD.

* Conector de PC [DIGITAL PHOTO] ....... 墌 p. 42

( Terminal J [Conector JLIP (Protocolo de

Interconexión de Nivel conjunto)]/

Conector de edición [EDIT].................... 墌 p. 53

•Conecte el cable de edición para efectuar la
edición por montaje aleatorio.

•Conecte a un VCR o videocámara
compatible con JLIP para controlarlo desde el
ordenador utilizando el software.

) Conector de entrada CC........................... 墌 p. 7

Los conectores q a e están ubicados debajo de la
cubierta del conector.

q Conector de salida de audio/video

[AV] .......................................... 墌 p. 40, 44, 53

w Conector de video digital

[DV IN/OUT: GR-DVL309/DVL109, DV OUT:
GR-DVL308, DVL108]

(i.link*) ...................................... 墌 p. 42, 43, 45

* i.link se refiere a la especificación de industria

IEEE 1394-1995 y extensiones de la misma. El
logotipo es utilizado para productos
conformados según la norma i.Link.

e Conector de salida S-video [S] .... 墌 p. 40 44, 53

Indicadores

r Lámpara testigo ..................................... 墌 p. 14

t Indicador LED lateral

(GR-DVL309/DVL308 exclusivamente) ... 墌 p. 24

y Lámpara de alimentación ....................... 墌 p. 14

Otras partes

u •Sensor remoto ..................................... 墌 p. 48

•Sensor de cámara
Tome precauciones para no cubrir esta área:
aquí se encuentra incorporado el sensor
necesario para filmación.

i Visor ....................................................... 墌 p. 8

o Foco de video........................................ 墌 p. 20

p Micrófono estereofónico ........................ 墌 p. 58

Q Ojales de la correa para el hombro .......... 墌 p. 8

W Correa de empuñadura ............................ 墌 p. 8

E Montura de batería .................................. 墌 p. 7

R Monitor LCD ................................... 墌 p. 14, 15

T Altavoz .................................................. 墌 p. 31

Y Orificio del perno .................................... 墌 p. 8

U Zócalo de fijación del trípode .................. 墌 p. 8

I Tapa MEMORY CARD ........................... 墌 p. 11

68 CA

INDICE

Indicaciones

Indicaciones del monitor LCD/visor solamente durante la grabación de video

1 Indica el efecto de fundido/reemplazo

de imagen seleccionado. (墌 p. 26, 27)

2 Aparece en el modo comprimido o cine.

*

3

Indica el modo de grabación (SP o LP). (墌 p. 12)

*

4

Indica el tiempo restante de la cinta. (墌 p. 14)

*

5

•“REC” aparece durante la grabación.

•“PAUSE” aparece durante el modo de

espera de grabación. (墌 p. 14)

6 Aparece cuando está activado el modo

para reducir el ruido del viento. (墌 p. 25)

7 Aparece mientras la cinta está siendo

ejecutada. (墌 p. 14)

8 Indica el modo de sonido durante

5 segundos aprox. después de activar la
videocámara. (墌 p. 23)

9 Indica el código de tiempo. (墌 p. 19, 25)

3

R

4

*

5
E4C

4

1 2 3*4

SP

U:N2D512

BIT

TCS2O3

9 8

*El ajustar “ON SCREEN” en “SIMPLE” en el menú de

fecha/hora le permirá retirar las indicaciones marcadas
con * de la pantalla (墌 p. 25, 32).

7 6 5

*

(墌 p. 24)

Indicaciones del monitor LCD/visor solamente durante la grabación de D.S.C.

1 Aparece cuando se ajusta el conmutador

VIDEO/DSC en “ ” y el conmutador de

1 532 4 6

DSC

STD

10/50

alimentación en “ ” o “ ”.(墌 p. 13, 17)

2 Aparece y parpadea durante el fotografiado.

(墌 p. 17)

3 Muestra el modo de calidad de imagen de la

imagen almacenada. Existen 2 modos
disponibles: FINE y STD (estándar). (墌 p. 12, 17)

4 •Aparece durante el fotografiado.

•Parpadea cuando una Tarjeta
MultiMediaCard no es cargada. (墌 p. 17)

5 Muestra el número de imágenes que ya

han sido fotografiadas. (墌 p. 17)

6 Muestra el número total de fotografías que

pueden ser almacenadas, incluyendo
aquéllas que han sido tomadas. (墌 p. 17)

CA69

Indicaciones del monitor LCD/visor durante la grabación de video y de D.S.C.

*

F.2AUPTHO

1

4

0

2

3

O

T

4

5

6

B

R

7

*

1

Aparece cuando se ajusta el conmutador de
alimentación en “ ”.(墌 p. 13)

2 Aparece cuando se usa la compensación de

contraluz. (墌 p. 29)

3 Aparece cuando se ajusta el balance del

blanco. (墌 p. 30)

4 Aparece cuando se ajusta la exposición.

5 Indica el programa AE con efectos especiales

seleccionado. (墌 p. 28)

6 Aparece cuando el estabilizador de imagen

digital (“DIS”) está activado. (墌 p. 24)

7 Aparece cuando se ajusta manualmente el

enfoque. (墌 p. 21)

(墌 p. 29)

x

O

I

W

GHT

T

–

1+.

.

000

:

112

0

8 Aparece durante el zoomado.

Indiador de nivel del zoom (墌 p. 18)

9 •Relación aproximada del zoom: Aparece

durante el zoomado. (墌 p. 18)

• : Aparece cuando se ajusta “GAIN UP”
en “AUTO” y la velocidad del
obturador se ajusta automáticamente.

0 Aparece cuando se toma un fotografiado.

! Aparece cuando se bloquea el iris. (墌 p. 29)

*

@

Indica el brillo del monitor LCD. (墌 p. 14)

# Indica la fecha/hora. (墌 p. 9)

0

@

8

9

!

*

#

(墌 p. 23)

(墌 p. 16, 17)

* El ajustar “ON SCREEN” en “SIMPLE” en el menú de fecha/hora le permirá retirar las indicaciones marcadas con *

de la pantalla (墌 p. 25, 32).

70 CA

INDICE

Indicaciones (cont.)

Indicaciones del monitor LCD/visor durante la reproducción de video

1 Indica el modo de sonido. (墌 p. 32, 33)

1 3

1L2

TBC

IT

V

1

S

O

U

N

/

O

0

D

L

U

M

E

:

:

0

6

210

5

2

L.P

1

112

46

4

.

000

:

0

2 Indica la velocidad de la cinta. (墌 p. 12)
3 Aparece mientras la cinta está siendo

transportada.

4

: Reproducción

3

:Búsqueda con avance rápido/alta

velocidad

2

:Búsqueda por rebobinado/alta velocidad

6 : Pausa
64:Cámara lenta hacia adelante
1

6 :Cámara lenta hacia atrás
e : Copia de audio
6e : Pausa de la copia de audio

4 Indica la fecha/hora. (墌 p. 32, 33)
5 Indica el código de tiempo. (墌 p. 32, 33)
6 BRIGHT : Indica el brillo del monitor LCD.

VOLUME : Indica el volumen del altavoz.

El indicador de nivel se mueve.

(墌 p. 14)

(墌 p. 31)

Indicaciones del monitor LCD/visor durante la reproducción de D.S.C.

1 Indica el número de índice del archivo de imagen.

1 2 3 4

–

100

+

10/50

BR I GHT

–

0001

2 Indica el número total de imágenes almacenadas.

3 Indica el brillo del monitor LCD. (墌 p. 14)

El indicador de nivel se mueve.

4 Muestra los nombres de directorio y de archivo.

(墌 p. 34)

(墌 p. 34)

(墌 p. 34)

Indicaciones de advertencia

Indicaciones Función

Indica la carga restante de la batería.

Nivel de carga restante: Máximo

Nivel de carga restante: Agotada

A medida que la carga de la batería se acerca a nulo, el indicador de la
batería destella. Cuando la carga de la batería está agotada, la
alimentación se desconecta automáticamente.

Aparece cuando no hay ninguna cinta insertada. (墌 p. 10)

CHECK TAPE’S ERASE

PROTECTION SWITCH

HEAD CLEANING

REQUIRED USE

CLEANING CASSETTE

CONDENSATION,

OPERATION PAUSED

PLEASE WAIT

TAPE!

TAPE END

DIFFERENT

FORMATTED TAPE

SET DATE/TIME!

LENS CAP

A. DUB ERROR!

Aparece cuando se ajusta la lengüeta de protección contra borrado en
“SAVE” mientras el conmutador de alimentación está ajustado en “ ” o
“ ” y el conmutador VIDEO/DSC está ajustado en “VIDEO”.(墌 p. 10)

Aparece si se detecta suciedad en las cabezas. Utilice un cassette de
limpieza opcional. (墌 p. 75)

Aparece si existe condensación de humedad. Cuando aparece esta
indicación, aguarde más de una hora hasta que la condensación
desaparezca.

Aparece si no hay ninguna cinta colocada cuando se presiona el botón de
inicio/parada de grabación o el botón SNAPSHOT mientras el conmutador
de alimentación está ajustado en “ ” o “ ” y el conmutador VIDEO/
DSC está ajustado en “VIDEO”.

Aparece cuando termina la cinta durante la grabación o reproducción.

Aparece si hay una cinta de otro formato cargada.

● Aparece cuando la fecha/hora no está ajustada. (墌 p. 9)

● Aparece cuando la pila del reloj incorporado se agota y se borra el ajuste

previo de fecha/hora. Consulte con su agente JVC más cercano para
reemplazarla.

Aparece durante 5 segundos, despúes que se activa la alimentación si el
cubreobjetivo está colocado.

Aparece si se intenta efectuar la copia de audio en una porción en blanco
de una cinta. (墌 p. 58)

CA71

(墌 p. 15)

CONTINUA EN LA PROXIMA PAGINA

72 CA

Indicaciones Función

A. DUB ERROR!

<CANNOT DUB

ON AN LP RECORDED

<CHECK TAPE’S ERASE

PROTECTION SWITCH>

TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING>

MEMORY IS FULL

COPYING FAILED

MEMORY CARD!

PLEASE

FORMAT

NO STORED IMAGE

E01 — E06

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

INDICE

● Aparece si se intenta efectuar la copia de audio en una cinta grabada en
el modo LP. (墌 p. 58)

● Aparece si se intenta efectuar la copia de audio en una cinta grabada en
audio de 16 bits. (墌 p. 58)

● Aparece si se presiona A.DUB (e) en el mando a distancia cuando la
lengüeta de protección contra borrado está ajustada en “SAVE”.

Aparece cuando la memoria de la tarjeta MultiMediaCard está llena y no
es posible filmar.

● Aparece si se intenta efectuar la copia de señales protegidas contra copia,
mientras esta videocámara esté siendo utilizada como una grabadora
(GR-DVL309/DVL109 exclusivamente). (墌 p. 45)

● Aparece cuando se efectúa una copia de una cinta en una tarjeta
MultiMediaCard en los siguientes casos:

– cuando no hay ninguna tarjeta MultiMediaCard colocada.
– cuando la memoria de la tarjeta MultiMediaCard está llena.
– cuando la tarjeta MultiMediaCard no está formateada. (墌 p. 47)

● Aparece cuando efectúa el copiado de imágenes fijas almacenados de la
memoria de la tarjeta MultiMediaCard a una cinta, en los siguientes
casos:

– cuando se produce condensación.
– cuando no hay ninguna cinta colocada.
– cuando la lengüeta de protección contra borrado está ajustada en

“SAVE”.
– cuando una cinta de otro formato está colocada.
– cuando se termina la cinta. (墌 p. 46)

Aparece si no hay ninguna tarjeta MultiMediaCard insertada cuando se
presiona SNAPSHOT mientras el conmutador de alimentación está
ajustado en “ ” o “ ” y el conmutador VIDEO/DSC está ajustado en
“ ”.

Aparece cuando hay un problema con una tarjeta MultiMediaCard y su
memoria está degradada, o si la tarjeta no ha sido inicializada. Inicialice la
tarjeta MultiMediaCard.

Aparece si no hay ninguna imagen almacenada en la memoria incorporada
cuando el conmutador de alimentación está ajustado en “ ” y el
conmutador VIDEO/DSC está ajustado en “ ”.

Las indicaciones de error (E01 – E06) muestran qué tipo de fallo ha
ocurrido. Cuando aparece una indicación de error, la videocámara se
desconecta automáticamente. Desconecte la alimentación (batería, etc.) y
espere unos pocos minutos para que se borre la indicación. Cuando se
borre, usted podrá recontinuar empleando la videocámara. Si la indicación
permanece, consulte con su agente JVC más cercano.

Indicaciones (cont.)

(墌 p. 58)

PRECAUCIONES

CA73

Foco de video

PELIGRO

䡲 El foco de video puede calentarse

extremadamente. No lo toque cuando
está encendido ni inmediatamente
después de apagarlo, de lo contrario
podrá sufrir quemaduras graves.

䡲 No coloque la videocámara dentro del estuche

para transporte inmediatamente después de
emplear el foco de video ya que continuará
caliente durante algún tiempo.

䡲 Cuando emplea la videocámara mantenga una

distancia de 30 cm aprox. entre el foco de video y
las personas u objetos.

䡲 No la emplee cerca de materiales inflamables o

explosivos.

䡲 Se recomienda consultar con su distribuidor JVC

más cercano para reemplazar el foco de video.

Precauciones generales de las pilas

Si el mando a distancia no funciona aun cuando
esté siendo correctamente operado, las pilas están
agotadas. Reemplácelas por unas nuevas.

Utilice sólo las siguientes pilas: 2 pilas de tamaño
R03 (AAA)

Observe las siguientes reglas para el uso de las
pilas. Cuando son mal empleadas, las pilas pueden
tener pérdidas o explotar.

1. Cuando reemplace las pilas, refiérase a la página

48.

2. No use ninguna pila de tamaño diferente de la

especificada.

3. Asegúrese de insertar las pilas en la dirección

correcta.

4. No use baterías recargables.

5. No exponga las pilas al calor excesivo ya que las

mismas pueden tener pérdidas o explotar.

6. No arroje las pilas al fuego.

7. Retire las pilas de la unidad, si la misma va a ser

almacenada durante un período prolongado para
evitar pérdidas de la pila, que pueden provocar
fallos.

Batería

La batería suministrada es de
ion de litio. Antes de utilizar la
batería suministrada o una
batería opcional, asegúrese de
leer las siguientes precauciones:

1. Para evitar peligro:

•No las queme.

•No cortocircuite los terminales. Al transportar,

asegúrese de que la tapa de la batería
suministrada esté colocada en la batería. Si la
tapa de la batería se extravía, transporta dentro
de una bolsa de plástico.

•No cortocircuite los terminales.

•No exponga la batería a temperaturas que

excedan los 60°C ya que esto puede hacer que
se recaliente, explote, queme.

•Utilice sólo los cargadores especificados.

2. Para evitar daños y prolongar la vida de
servicio:

•No las exponga a choques innecesarios.

•Cárguelas en un ambiente dónde las

temperaturas estén dentro de las tolerancias
mostradas en la tabla de abajo. Estas baterías
son de tipo reacción química, el frío impide la
reacción química, al mismo tiempo que el calor
puede impedir la su carga completa.

•Almacénelas en un lugar fresco y seco. La

exposición prolongada a altas temperaturas
aumentará la descarga natural y acortará la vida
de servicio.

•Cargue completamente y descargue totalmente

la batería cada seis meses cuando almacena la
batería durante un largo período.

•Extráigalas del cargador o unidad de

alimentación cuando no las utilice, ya que
algunas máquinas consumen corriente aunque
estén desconectadas.

NOTAS:

●

Es normal que la batería se caliente después de
cargarla o utilizarla.

Límites de temperatura

Carga ........................... 10° a 35°C

Operación ................... 0° a 40°C

Almacenado ................ –10° a 30°C

●

El tiempo de recarga está basado en una
temperatura ambiente de 20°C.

●

Cuanto más baja sea la temperatura, más tiempo
necesitará la recarga.

Terminales

74 CA

PRECAUCIONES

(cont.)

Cassettes

Para utilizar y almacenar correctamente los
cassettes, asegúrese de leer las siguientes
precauciones:

1. Durante el uso:

•Asegúrese de que el cassette tenga la marca
Mini DV.

•La grabación sobre cintas pregrabadas borra
automáticamente el video previamente grabado
y las señales de audio.

•Asegúrese de que el cassette esté colocado
correctamente al insertarlo.

•No coloque y extraiga el cassette repetidamente
sin permitir que la cinta gire un poco. Esto afloja
la cinta y puede resultar en daños.

•No abra la tapa delantera de la cinta. Si la abra
expondrá la cinta a huellas dactilares y al polvo.

2. Almacene los cassettes:

•Lejos de calentadores u otras fuentes de calor.

•Fuera de la luz directa del sol.

•Dónde no queden sujetos a choques y

vibraciones innecesarios.

•Dónde no queden expuestos a fuertes campos
magnéticos (tales como los generados por
motores, transformadores o imanes).

•Verticalmente, en sus cajas originales.

Tarjetas MultiMediaCard

Para utilizar y almacenar apropiadamente las
tarjetas MultiMediaCard, asegúrese de leer las
siguientes precauciones:

1. Durante el uso:

•Asegúrese de que la Tarjeta MultiMediaCard
lleva la marca MultiMediaCard.

•Asegúrese de que la Tarjeta MultiMediaCard
esté apropiadamente posicionada durante la
inserción.

2. Mientras la Tarjeta MultiMediaCard esté siendo
ingresada (durante la grabación, reproducción,
borrado, inicialización, etc.):

•Nunca descargue la Tarjeta MultiMediaCard ni

tampoco desconecte la videocámara.

3. Almacene las tarjetas MultiMediaCard:

•Lejos de calentadores u otras fuentes de calor.

•Fuera de la luz solar directa.

•Donde no estén sujetas a choques o vibraciones

innecesarios.

•Donde no estén expuestas a fuertes campos

magnéticos (tales como aquéllos generados por
motores, transformadores o imanes).

Monitor LCD

1. Para evitar daños al monitor LCD:

•No lo presione fuertemente ni lo golpee.

•No coloque la videocámara con el monitor

LCD en la parte de abajo.

2. Para prolongar la vida de servicio:

•Evite frotarlo con un paño áspero.

3. Tome precauciones con los siguientes fenómenos
para empleo del monitor LCD.
Esto no son fallos de funcionamiento:

•Mientras usa la videocámara, es posible que se

caliente la superficie alrededor del monitor
LCD y/o la parte trasera del mismo.

•Si deja la alimentación conectada durante largo

tiempo, la superficie alrededor del monitor LCD
puede calentarse.

Unidad principal

1. Por seguridad:

•No abra el chasis de la videocámara.

•No desarme o modifique la unidad.

•No cortocircuite los terminales de la batería.

Consérvela lejos de objetos metálicos cuando
no la está utilizando.

•No permita que entren en la unidad elementos

inflamables, agua u objetos metálicos.

•No extraiga la batería ni la desconecte de la

unidad de alimentación mientras la alimentación
está conectada.

•No deje la batería colocada cuando no está

utilizando la videocámara.

2. Evite utilizar la unidad:

•En lugares sujetos a excesiva humedad o polvo.

•En lugares con hollín o vapor tales como

lugares cercanos a una cocina.

•En lugares sujetos a choques o vibración

excesivos.

•Cerca de un aparato de televisión.

•Cerca de aparatos que generen fuertes campos

magnéticos o eléctricos (altavoces, antenas de
transmisión, etc.).

•En lugares sujetos a temperaturas

extremadamente altas (más de 40°C), o
extremadamente bajas (menos de 0°C).

3. NO DEJE la unidad:

•En lugares con más de 50°C.

•En lugares donde la humedad es extremada-

mente baja (menos del 35%), o extremada­mente alta (más del 80%).

•Expuesta a la luz directa del sol.

•En un automóvil cerrado en verano.

•Cerca de un calentador.

4. Para proteger la unidad:

•No permita que se humedezca.

•No deje caer la unidad ni la golpee con objetos

duros.

•No la esponga a choques o vibración excesiva
durante el transporte.

•No mantenga el objetivo apuntado a objetos
extremadamente brillantes durante largos
períodos.

•No apunte el objetivo hacia el sol.

•No la transporte sujetándola por el monitor

LCD o el visor.

•No la agite excesivamente cuando emplea la
correa para el hombro o la empuñadura.

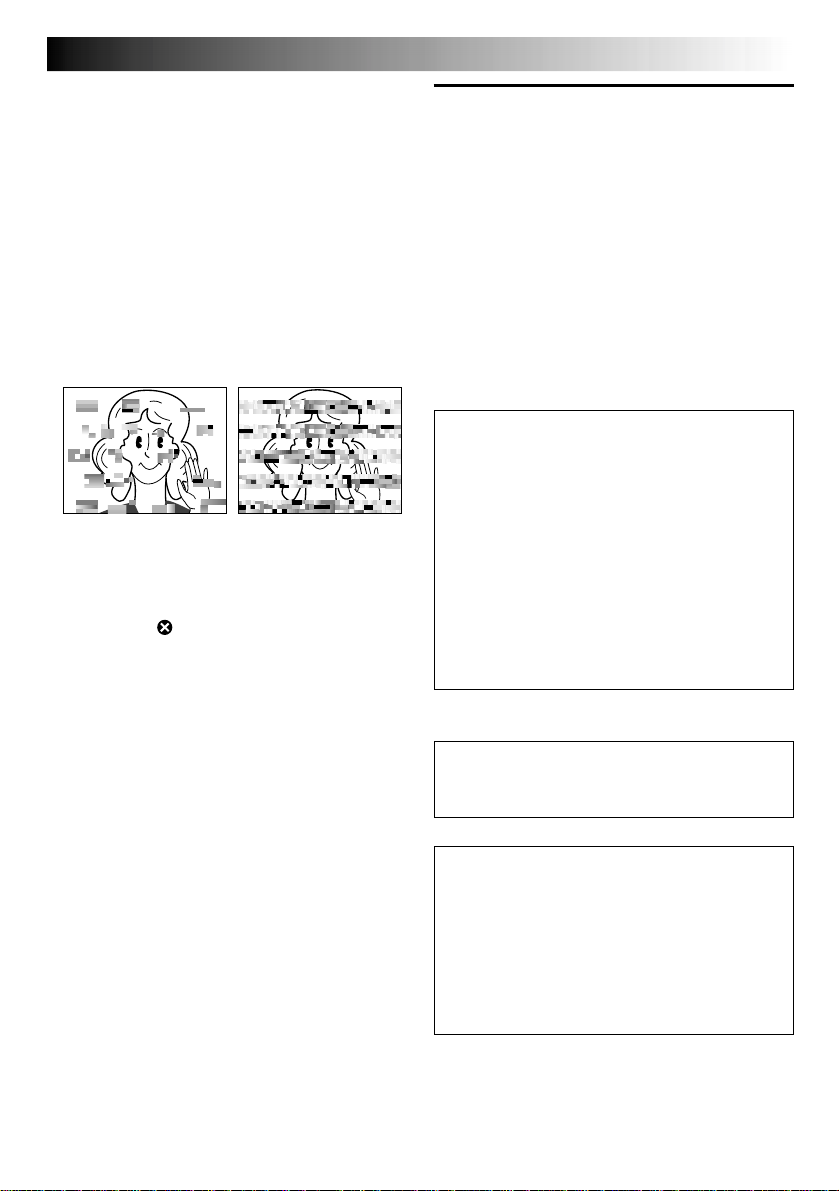

5. Las cabezas sucias pueden causar los siguientes
problemas:

•No aparece imagen ni se oye sonido durante la

reproducción.

•Durante la reproducción aparecen bloques de

interferencia.

•

Durante la grabación aparece en el visor la
indicación “ ” de advertencia de cabeza
obstruída.

En tales casos, utilice un cassette de limpieza
opcional. Insértelo y reprodúzcalo. Si el cassette
es usado más de una vez consecutivamente, es
posible que dañe las cabezas de video. Después
de que la videocámara reproduce durante 20
segundos, se para automáticamente. También
refiérase al manual de instrucciones del cassette
de limpieza.
Si después de utilizar el cassette de limpieza
todavía hay problemas, consulte a su agente JVC
más cercano.
Las partes móviles mecánicas empleadas para
mover las cabezas de video y la cinta se ensucian
y desgastan con el tiempo. Por ello se
recomienda que haga comprobaciones
periódicas cada 1.000 horas de uso para
conseguir siempre imágenes claras. Para las
comprobaciones periódicas, consulte a su agente
JVC más cercano.

CA75

Manipulación del CD-ROM

•Tome precauciones para no ensuciar o arañar la
superficie reflejante (opuesta a la superficie
impresa). No escriba nada ni coloque rótulos en
ninguna de las caras del disco. Si el CD-ROM se
encucia, límpielo suavemente con un paño suave
moviéndolo en círculos desde ell centro hacia la
periferia.

•No emplee limpiadores para discos
convencionales ni pulverizudores de limpieza.

•No doble el CD-ROM ni toque la superficie
reflejante.

•No almacene su CD-ROM en un lugar
polvoriento, caliente o húmedo. Manténgalo lejos
de la luz solar directa.

Acerca de la condensación de humedad . . .

● Usted habrá observado que al verter un
líquido frío en un vaso se forman gotas de
agua en la superficie externa del mismo.
Este es el mismo fenómeno que ocurre en el
tambor de cabezas de la videocámara cuando
se traslada desde un lugar fresco a uno
caliente, habiendo humedad excesiva o en un
lugar sujeto directamente al aire frío
proveniente de un acondicionador de aire.

● La humedad en el tambor de cabezas puede
producir graves daños en la cinta de video y
también puede ocasionar daños internos en la
videocámara.

Fallos graves

Si ocurre un fallo, pare de usar la unidad
inmediatamente y consulte a su agente local de
JVC.

La videocámara es un mecanismo controlado
por un microordenador. El ruido y la
interferencia externa (proveniente de un TV,
radio, etc.), pueden impedir que funcione
correctamente. En tales casos, primero
desconecte la unidad de alimentación (batería,
adaptador de CA/cargador de batería, etc.) y
espere unos minutos, luego reconéctela y
proceda normalmente desde el principio.

76 CA

A

Accesorios suministrados .............................. 墌 p. 4

Adaptador/cargador de CA........................ 墌 p. 6, 7

Ajuste de la dioptría ...................................... 墌 p. 8

Ajuste de la empuñadura .............................. 墌 p. 8

Ajuste del mando a distancia/código

de VCR..................................................... 墌 p. 52

Ajustes de fecha/hora .................................... 墌 p. 9

Apagado automático ............................ 墌 p. 15, 31

Aparición/desaparición de imagen

por fundido ........................................ 墌 p. 26, 27

Aparición/desaparición por

reemplazo de imagen ......................... 墌 p. 26, 27

Atardecer ................................................... 墌 p. 28

Avanzar rápidamente la cinta...................... 墌 p. 31

B

Balance del blanco ..................................... 墌 p. 30

Batería ............................................... 墌 p. 6, 7, 73

Batería con carga baja ................................ 墌 p. 71

Blanco y negro [MONOTONE] ................... 墌 p. 28

Bloqueo del iris .......................................... 墌 p. 29

Borrado de imágenes .................................. 墌 p. 38

Búsqueda rápida......................................... 墌 p. 31

C

Canales (Izquierdo/derecho) ....................... 墌 p. 33

Carga de la batería........................................ 墌 p. 6

Cinema ...................................................... 墌 p. 24

Código de tiempo ..................... 墌 p. 19, 25, 32, 33

Colocación de un cassette .......................... 墌 p. 10

Compensación de contraluz ....................... 墌 p. 29

Comprimido ............................................... 墌 p. 24

Conexiones ......................... 墌 p. 7, 40, 42 – 45, 53

Control de exposición ................................. 墌 p. 29

Copia ................................................. 墌 p. 44 – 47

Copia de audio ........................................... 墌 p. 58

GLOSARIO DE TERMINOS

D

DIS (Estabilizador de imagen digital) ........... 墌 p. 24

E

Eco de video .............................................. 墌 p. 28

Edición por montaje aleatorio ............. 墌 p. 52 – 57

Efectos especiales de reproducción ............. 墌 p. 51

Enfoque automático .................................... 墌 p. 21

Enfoque manual ......................................... 墌 p. 21

Espera de grabación.................................... 墌 p. 14

Especificaciones ................................... 墌 p. 78, 79

Estroboscópico ........................................... 墌 p. 28

Extracción de un cassette ............................ 墌 p. 10

F

Filmación periodística ................................ 墌 p. 15

Foco de video ............................................ 墌 p. 20

Fotografiado ......................................... 墌 p. 16, 17

G

Ganancia ................................................... 墌 p. 23

Grabación de sí mismo ...............................墌 p. 15

I

Iconos ................................................ 墌 p. 22 – 25

Iluminar el monitor LCD ............................. 墌 p. 14

Impresora ................................................... 墌 p. 43

Indicación de fecha/hora ................ 墌 p. 25, 32, 33

Indicaciones del monitor LCD/visor .... 墌 p. 68 – 72

Inicialización de una tarjeta

MultiMediaCard ....................................... 墌 p. 39

Iris .............................................................. 墌 p. 29

L

Lámpara testigo .................................... 墌 p. 14, 23

Limpieza de la videocámara ....................... 墌 p. 65

M

Macrotelefoto ............................................. 墌 p. 24

Mando a distancia ...................................... 墌 p. 48

Modo de calidad de imagen ....................... 墌 p. 12

Modo de demostración ........................... 墌 p. 5, 24

Modo de fotografiado ................................. 墌 p. 16

Modo de grabación .................................... 墌 p. 12

Modo de sonido ............................. 墌 p. 23, 32, 33

Modo motorizado ....................................... 墌 p. 16

Modo pantalla ancha .................................. 墌 p. 24

Montaje del trípode ...................................... 墌 p. 8

O

Obturación lenta ........................................ 墌 p. 18

Oscurecer el monitor LCD .......................... 墌 p. 14

P

Pantalla de índice ....................................... 墌 p. 35

Pantalla de menú, CAMERA MENU ...... 墌 p. 23, 24

Pantalla de menú, DISPLAY MENU ....... 墌 p. 25, 32

Pantalla de menú, DSC MENU ............. 墌 p. 25, 37

Pantalla de menú, MANUAL MENU ..... 墌 p. 24, 25

Pantalla de menú, VIDEO MENU ............... 墌 p. 32

Película clásica ........................................... 墌 p. 28

Posición del conmutador de alimentación ... 墌 p. 13

Posición del conmutador VIDEO/DSC ........ 墌 p. 13

Programa AE con efectos especiales ............ 墌 p. 28

Protección contra borrado .......................... 墌 p. 10

Protección de imágenes .............................. 墌 p. 37

Proyección de diapositivas .......................... 墌 p. 36

CA77

R

Reajuste ..................................................... 墌 p. 25

Rebobinar la cinta ...................................... 墌 p. 31

Reemplazo/disolución de imagen ......... 墌 p. 26, 27

Reproducción cuadro por cuadro.......... 墌 p. 31, 50

Reproducción de imagen fija ...................... 墌 p. 31

Reproducción de índice .............................. 墌 p. 35

Reproducción en cámara lenta ................... 墌 p. 50

S

Sepia .......................................................... 墌 p. 28

Silenciamiento del ruido del viento ............. 墌 p. 25

T

Tarjeta MultiMediaCard ........................ 墌 p. 11, 74

V

Velocidad de obturación............................. 墌 p. 28

Volumen del altavoz................................... 墌 p. 31

Z

Zoom ......................................................... 墌 p. 18

Zoom de reproducción ............................... 墌 p. 50

Zoom digital ......................................... 墌 p. 18, 23

78 CA

ESPECIFICACIONES

Videocámara

Para generalidades

Alimentación : 6,3 V CC (Empleando el adaptador/cargador de CA)

Consumo de energía

Monitor LCD desconectado/
visor conectado : Aprox. 4.3 W

Monitor LCD conectado/
visor desconectado : Aprox. 5.3 W

Foco de video : Aprox. 3.5 W

Dimensiones (An x Al x Pr) : 80 mm x 96 mm x 170 mm

Peso

GR-DVL309/DVL308 : Aprox. 600 g

GR-DVL109/DVL108 : Aprox. 580 g
Temperatura de funcionamiento :0°C a 40°C
Humedad de funcionamiento : 35% a 80%
Temperatura de almacenamiento : –20°C a 50°C
Fonocaptor : CCD de 1/4"
Objetivo : Objetivo zoom motorizado F1,8, f = 3,6 mm a 36 mm, 10:1
Diámetro del filtro : ø37 mm
Monitor LCD

GR-DVL309/DVL308 : 3.5" medidas diagonalmente, sistema de matriz activa LCD/TFT

GR-DVL109/DVL108 : 2.5" medidas diagonalmente, sistema de matriz activa LCD/TFT
Visor

GR-DVL309/DVL308 : Electrónico con pantalla color LCD de 0,44"

GR-DVL109/DVL108 : Electrónico con pantalla monocroma LCD de 0,24"
Altavoz : Monofónico

7,2 V CC (Utilizando la batería)

(con el monitor LCD cerrado y el visor inclinado hacia abajo)

Para videocámara digital

Formato : Formato DV (modo SD)
Formato de señal : PAL estándar

Formato de grabación/reproducción : Video: Grabación de componente digital

: Audio: Grabación digital PCM, 32 kHz 4 canales (12 bits),

Cassette : Cassete MINI DV
Velocidad de la cinta : SP: 18,8 mm/seg.

Tiempo máximo de grabación : SP: 80 min.
(empleando un cassette de 80 min) LP: 120 min.

48 kHz 2 canales (16 bits)

LP: 12,5 mm/seg.

Para cámara digital

Media de almacenamiento : Tarjeta MultiMediaCard
Sistema de compresión : JPEG (compatible)
Tamaño de archivo : VGA: 640 x 480 pixels
Calidad de imagen : 2 modos (FINE/STANDARD)
Número aproximado de imágenes almacenables

(con la tarjeta MultiMediaCard suministrada [8 MB])
FINE : 100
STANDARD : 200
(con una tarjeta MultiMediaCard opcional [16 MB])
FINE : 200
STANDARD : 400

Para conectores

S : Y : Salida analógica 1 V (p-p

AV

Salida de video :1 V (p-p
Salida de audio : 300 mV (rms), 1 kΩ, analógica, stereo

DV

Entrada/salida
(GR-DVL309/DVL109 exclusivamente) : 4-clavija, cumple con IEEE 1394

Salidad
(GR-DVL308/DVL108 exclusivamente) : 4-clavija, cumple con IEEE 1394

PC (DIGITAL PHOTO)

Salidad de imagen fija digital : ø2,5 mm, 3-polo

JLIP/EDIT : ø3,5 mm, 4-polo

C : Salida analógica 0,29 V (p-p

)

, 75 Ω, analógica

)

, 75 Ω

)

, 75 Ω

CA79

Adaptador/cargador de CA AA-V40EG

Alimentación : 110 V a 240 V de CA, 50 Hz/60 Hz
Consumo : 23 W
Salida

Carga : CC 7,2 V , 1,2 A

Cámara : CC 6,3 V , 1,8 A
Dimensiones (An x Al x Pr) : 68 mm x 38 mm x 110 mm
Peso : Aprox. 260 g

Las especificaciones indicadas son para el modo SP a menos que se indique lo contrario. E & O.E. El diseño y
las especificaciones están sujetos a cambio sin aviso.

COPYRIGHT© 2000 VICTOR COMPANY OF JAPAN, LTD.

EG

Impreso en Japón
0700HOV*UN*VP

VICTOR COMPANY OF JAPAN, LIMITED

SP

GR-DVL309

GR-DVL308

GR-DVL109

GR-DVL108
