COMPACT COMPONENT SYSTEM
КОМПАКТНАЯ КОМПОНЕНТНАЯ СИСТЕМА
CA-DXT99
CA-DXT77
SUPER VIDEO
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
GVT0166-004A
[EE]
Предупреждения, предостережения и прочее
ВНИМАНИЕ — кнопка (Режим ожидания/Вкл.)
Для полного отключения электропитания необходимо отключить сетевой
штепсель (лампочка STANDBY (Режим ожидания) выключается). При
установке устройства необходимо обеспечить доступность сетевого
штепселя. Кнопка (Режим ожидания/Вкл.) в любом положении не
отключает устройство от сети.
• Когда система находится в режиме ожидания, лампочка STANDBY
(Режим ожидания) загорается красным светом.
• Когда система включена, лампочка STANDBY (Режим ожидания)
выключается.
Питание можно включать и выключать дистанционно.
ВНИМАНИЕ!
• Не закрывайте вентиляционные отверстия.
(Если вентиляционные отверстия закрыты газетой, тканью и пр., отвод тепла будет затруднен.)
• Не размещайте на устройстве источники открытого огня (например, горящие свечи).
• При утилизации батарей необходимо помнить о защите окружающей среды и строго соблюдать соответствующие
нормы и правила, действующие в вашей стране.
• Не допускайте попадания на аппарат воды, не устанавливайте его в местах с высокой влажностью и не ставьте на
него емкости с жидкостью - например вазы.
ВНИМАНИЕ!
Во избежание поражения электрическим током, возгорания и пр.:
1. Не удаляйте винты, крышки и не открывайте корпус.
2. Не допускайте попадания влаги на устройство.
ВАЖНО ДЛА ЛАЗЕРНОЙ АППАРАТУРЫ
1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2.
ПРЕДУПРЕЖДЕНИЕ!
может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
ПРЕДУПРЕЖДЕНИЕ!
3.
смотрите непосредственно в оптические инструменты.
В соответствии с Законом Российской Федерации “ О защите прав потребителей “ срок службы (годности) данного
товара, "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред
его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Этот срок является временем,
в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения
инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных
материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.
Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в
течение двух (2) лет со дня его производства.
Срок службы (годности), кроме срока хранения Дополнительных материалов, упомянутых в предыдущих двух
пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC,которое он
может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.
Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователем
В открытом состояниипроисходит видимое и/или невимое излучение ласера класса 1M. Не
G-1
Внимание! Обеспечение вентиляции
Во избежание поражения электрическим током и возгорания, а также для предотвращения
возможных повреждений, необходимо устанавливать устройство следующим образом:
1. Спереди: Следует избегать препятствий и обеспечить открытое пространство вокруг
2. По бокам, сверху и сзади: В указанных ниже преде лах не должны располагаться никакие
3. Снизу: Установите устройство на ровную горизонтальную поверхность.
устройства.
объекты.
Обеспечьте необходимую вентиляцию, установив на стойку
высотой не менее 10 см.
Информация для пользователей по утилизации оборудования
[Европейский Союз]
Данный символ указывает на то, что данное электрическое и электронное
оборудование не должно утилизироваться вместе с обычными бытовыми отходами
по окончании срока эксплуатации. Данное изделие следует сдать в
соответствующий пункт сбора отходов для утилизации и переработки
электрических и электронных компонентов, в соответствии с законодательством
вашей страны.
Обеспечивая правильную утилизацию данного изделия, вы помогаете сохранить
природные ресурсы и предотвратить отрицательное воздействие на окружающее
среду и здоровье людей, которое может возникнуть в результате неправильной
утилизации данного изделия. По вопросам утилизации обращайтесь в местное
муниципальное управление, службу утилизации бытовых отходов или по месту
приобретения изделия.
Неправильная утилизация может привести к штрафным санкциям в соответствии с
Внимание!
Данное обозначение
имеет силу только в
пределах Европейского
Союза.
законодательством вашей страны.
(Корпоративные пользователи)
При необходимости утилизации данного изделия обращайтесь на наш веб-сайт
www.jvc-europe.com
[Другие страны, не входящие в Европейский Союз]
При необходимости утилизации данного изделия необходимо обеспечить
выполнение действующих законов или других положений, принятых в вашей
стране, по обращению с электрическим и электронным оборудованием систекшим
сроком эксплуатации.
для получения необходимой информации.
G-2
Введение
Типы дисков, доступных для
воспроизведения
DIGITAL VIDEO
Логотип DVD - товарный знак DVD Format/Logo Licensing Corporation.
•
CD-R/-RW: В формате аудио-CD, видео-CD и SVCD.
Также можно воспроизводить файлы MP3, WMA,
JPEG, MPEG-1, MPEG-2, ASF и DivX, записанные в
соответствии со стандартом “ISO 9660”.
• DVD-R/-RW/-ROM/+R/+RW: Записанные в формате
DVD-видео или Video Recording (VR). Также можно
воспроизводить файлы MP3, WMA, JPEG, MPEG-1,
MPEG-2, ASF и DivX, записанные в формате UDF.
Помимо указанных выше файлов/дисков, данная
система может воспроизводить аудиофайлы,
записанные на дисках типа CD-Extra.
• Не предусмотрено воспроизведение следующих типов
дисков: DVD-RAM, CD-I (CD-I Ready), CD-ROM,
Photo CD, CD-G (CD-Graphics) и DVD/CD Text.
Воспроизведение таких дисков приведет к возникновению
шумов и повреждению акустических систем.
• В данном руководстве термины “файл” и “дорожка”
взаимозаменяемы в отношении операций с дисками
MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX.
• Возможно воспроизведение полностью записанных
дисков +R/+RW (только формат DVD-видео). На
передней панели дисплея при загрузке диска +R/+RW
появляется индикация “DVD”.
Предостережение для воспроизведения дисков
DualDisc:
Сторона диска DualDisc, отличная от DVD, не
совместима со стандартом “Compact Disc Digital Audio”.
Поэтому не рекомендуется использовать сторону диска
DualDisc, отличную от DVD, на данном устройстве.
Система цветности
Данная система поддерживает системы цветности NTSC
и PAL и воспроизводит диски, записанные в этих системах.
Процедура изменения системы цветности описана на
см. стр.7.
Примечание о коде региона
Данная система может воспроизводить только такие
диски формата DVD-видео, номер регионального кода
которых включает цифру “5”.
Пример:
SUPER VIDEO
INFO
COMPACT
DIGITAL AUDIO
Форматы аудиозаписи
Система воспроизводит следующие форматы цифровой
звукозаписи.
LPCM
•
(Линейный ИКМ), DIGITAL (Dolby
Digital), DTS (Система цифрового театра),
(Меридианное сжатие без потерь)
ВНИМАНИЕ! Перед воспроизведением диска...
• Включите телевизор и выберите соответствующий
режим входного сигнала на телевизоре для
просмотра изображения или экранных меню.
• Вы можете изменить исходные настройки для
воспроизведения диска по своему усмотрению.
См. “Функции меню настройки” на стр. 37.
Если при нажатии кнопки на экране телевизора
появляется “”, значит для этого диска
выполнение данной функции недоступно.
Как пользоваться данным руководством
• Описание операций с кнопками и регуляторами
приводится в таблице ниже.
•
Некоторые рекомендации и указания приведены
вразделах “Дополнительные сведения о системе”
и “Устранение неисправностей”, а не в разделах
с описанием этих операций (значок
указывает, что имеется соответствующая
дополнительная информация).
-
Нажатие кнопки
Нажатие кнопки -
последовательное
краткое.
краткое и
- до выбора нужного
параметра.
Нажатие одной из кнопок.
Следует
нажать и удерживать
течение определенного времени.
Цифра внутри стрелки обозначает время,
в течение которого кнопку нужно
удерживать нажатой (в данном примере
2 сек.).
Поворот регулятора в определенном
направлении(ях).
Remote
ONLY
Выполнение данной операции возможно
только с помощью пульта ДУ.
Выполнение операции возможно
Main Unit
ONLY
только с помощью основного модуля.
INFO
кнопку в
MLP
1
Меры предосторожности
Установка
• Для предотвращения перегрева установите систему в
место с достаточной циркуляцией воздуха.
НЕ устанавливайте систему рядом с
источниками тепла и в местах,
подверженных воздействию прямых
солнечных лучей, пыли и вибрации.
• Установите систему на ровной поверхности в сухом
месте с умеренной температурой — от 5°C до 35°C.
• Устройство должно быть установлено на достаточном
расстоянии от телевизора.
• Установите акустические системы подальше от
телевизора, чтобы исключить появление помех на
экране телевизора.
Источники питания
• При отсоединении шнура питания от сетевой розетки
беритесь за вилку, а не за шнур.
НЕ трогайте шнур питания мокрыми
руками.
Конденсация влаги
На линзах внутри системы влага может
конденсироваться в следующих случаях:
• После включения обогрева помещения
• В сыром помещении
• При переносе системы из холодного места в теплое.
В подобных случаях возможно нарушение в работе
системы. В этом случае оставьте систему включенной
несколько часов, пока влага не испарится, отсоедините
шнур питания от розетки, затем снова его подключите.
Перегрев
• Обеспечьте надлежащую вентиляцию в месте
установки системы. Недостаточная вентиляция может
привести к перегреву и повреждению системы.
– Во избежание перегрева внутри аппарата имеется
вентилятор.
Не закрывайте вентиляционные отверстия.
Если эти отверстия закрыты газетой,
тканью и пр., отвод тепла будет затруднен.
Прочие сведения
• При попадании внутрь системы металлического
предмета или жидкости отсоедините шнур питания от
сети и обратитесь к поставщику, прежде чем
продолжать эксплуатацию системы.
НЕ разбирайте систему - внутри нее нет
частей, обслуживаемых пользователем.
• Если вы не собираетесь пользоваться системой в
течение длительного времени, отключите шнур
питания от сетевой розетки.
При обнаружении какой-либо неисправности в работе
системы, отключите шнур питания сети и обратитесь за
консультацией по месту ее приобретения.
на
Содержание
Подключение......................................................................... 3
Отмена демонстраного режима......................................... 7
Выбор системы цветности и режима развертки .............. 7
Индикация на дисплее......................................................... 8
Основные функции—Воспроизведение ........................... 9
Настройка громкости ......................................................... 9
Прослушивание радио...................................................... 10
Воспроизведение диска.................................................... 11

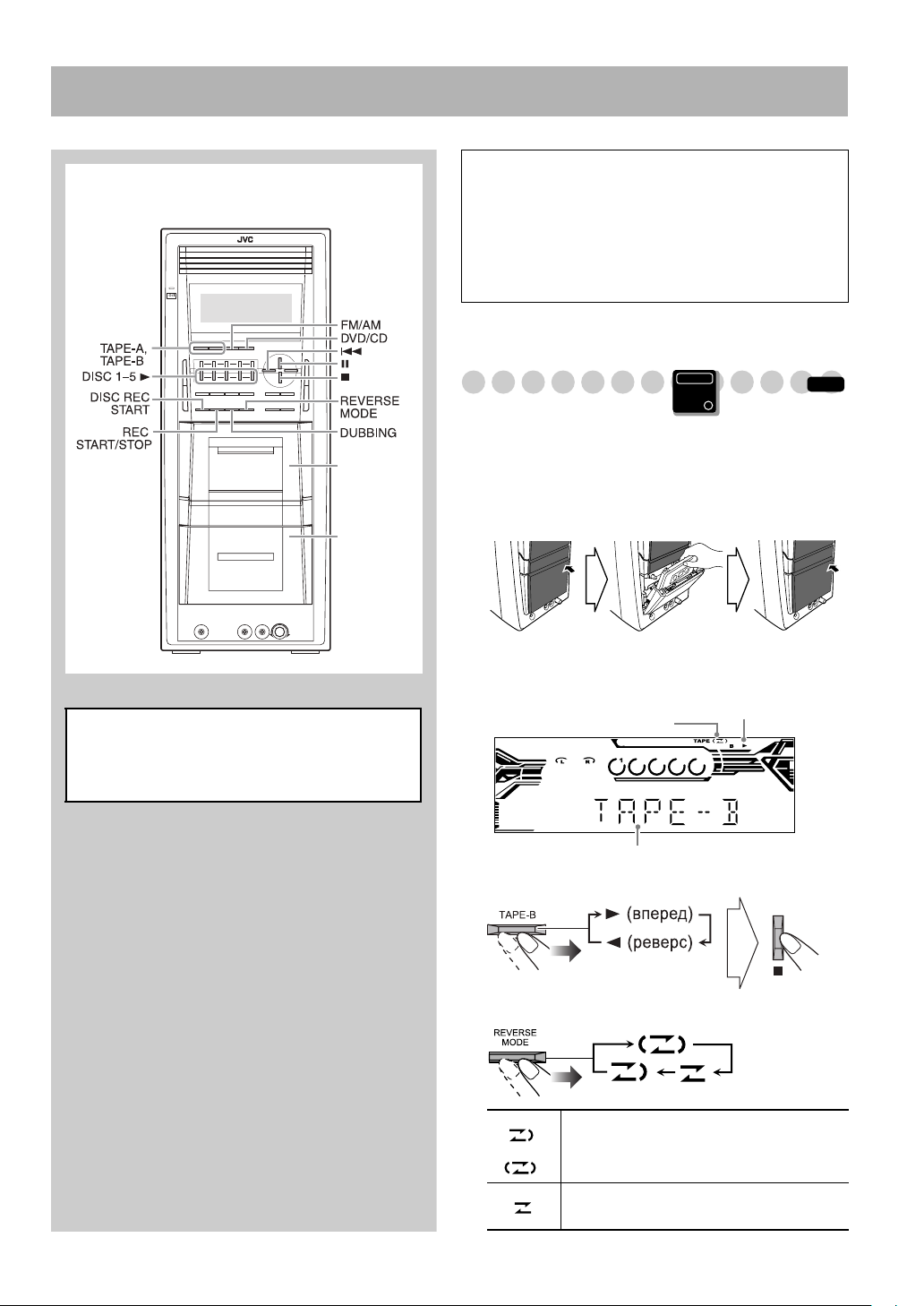

Воспроизведение аудиокассет......................................... 13
Основные функции—Настройка звучания и других
параметров
Настройка уровня звука акустических систем Уровень .... 14
Усиление низких частот................................................... 14
Выбор режима воспроизведения звука .......................... 15
Создание собственных режимов воспроизведения
звука—функция Пользовательский режим................ 15
Выбор режимов пространственного звучания............... 15
Предварительная настройка автоматического
увеличения уровня громкости при воспроизведении
DVD-видео .................................................................... 16
Изменение изображения при воспроизведении ............ 16
Изменение яркости дисплея ............................................ 17
Настройка часов................................................................ 17
Автоматическое отключение питания ........................... 17
Особые функции проигрывателя DVD/VCD ................ 18
Выбор звуковой дорожки ................................................ 18
Выбор языка субтитров.................................................... 19
Выбор ракурса .................................................................. 19
Быстрый возврат при воспроизведении ......................... 19
Выбор неподвижных изображений................................. 19
Воспроизведение бонусной группы .............................. 20

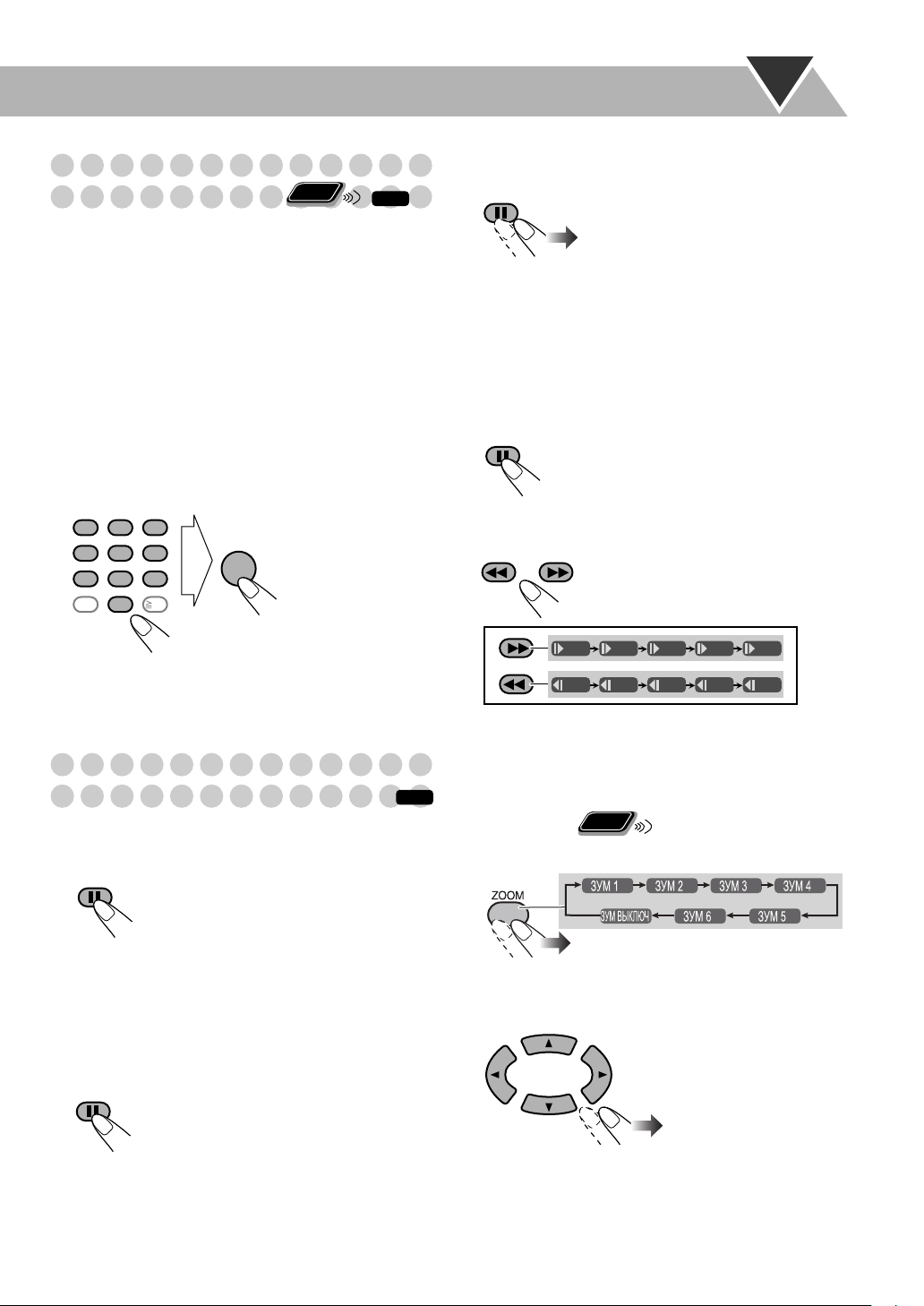

Специальные режимы воспроизведения изображений...... 20
Дополнительные функции проигрывателя.................. 21

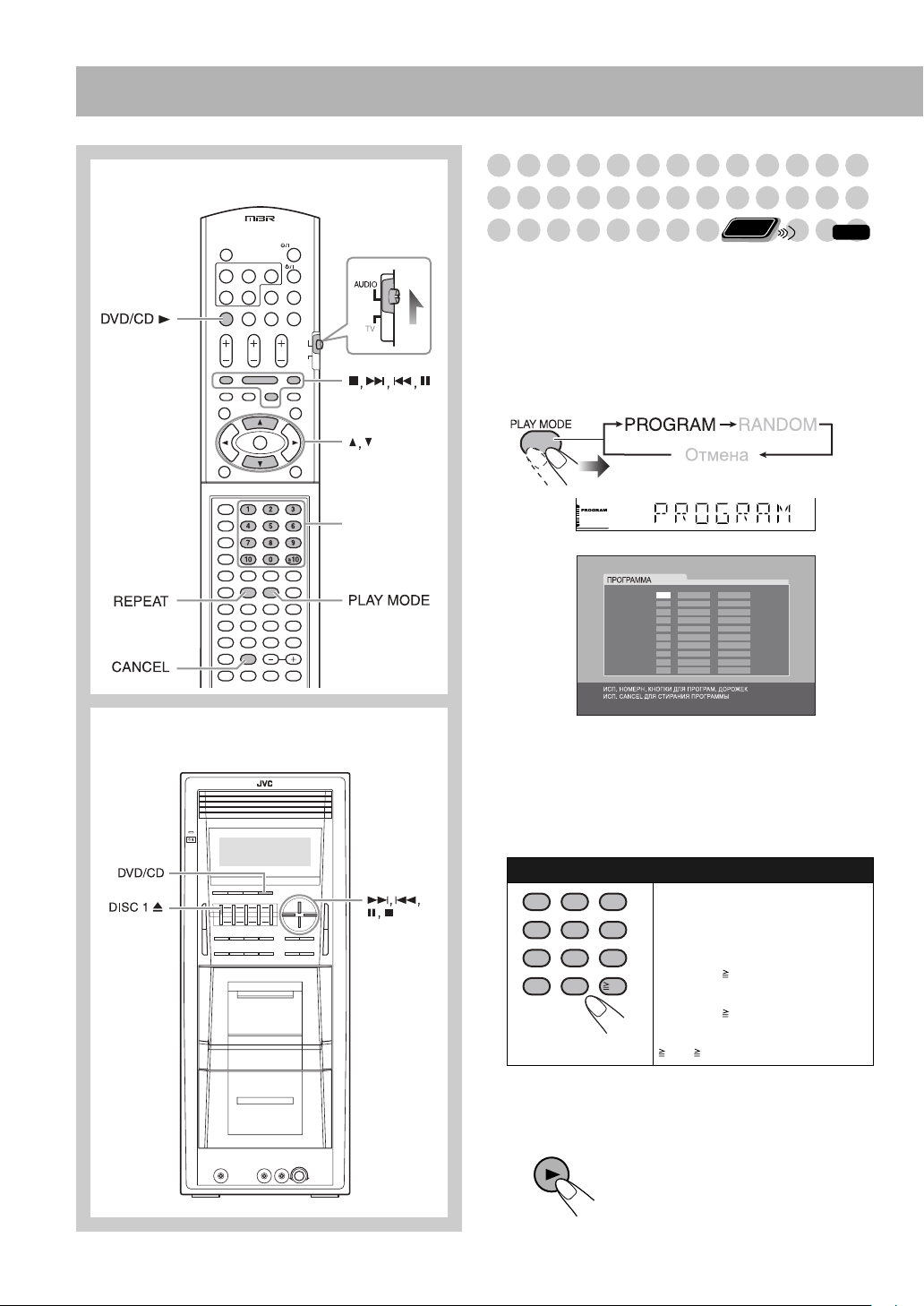

Программирование порядка воспроизведения
— функция Воспоизвение по програме ..................... 21

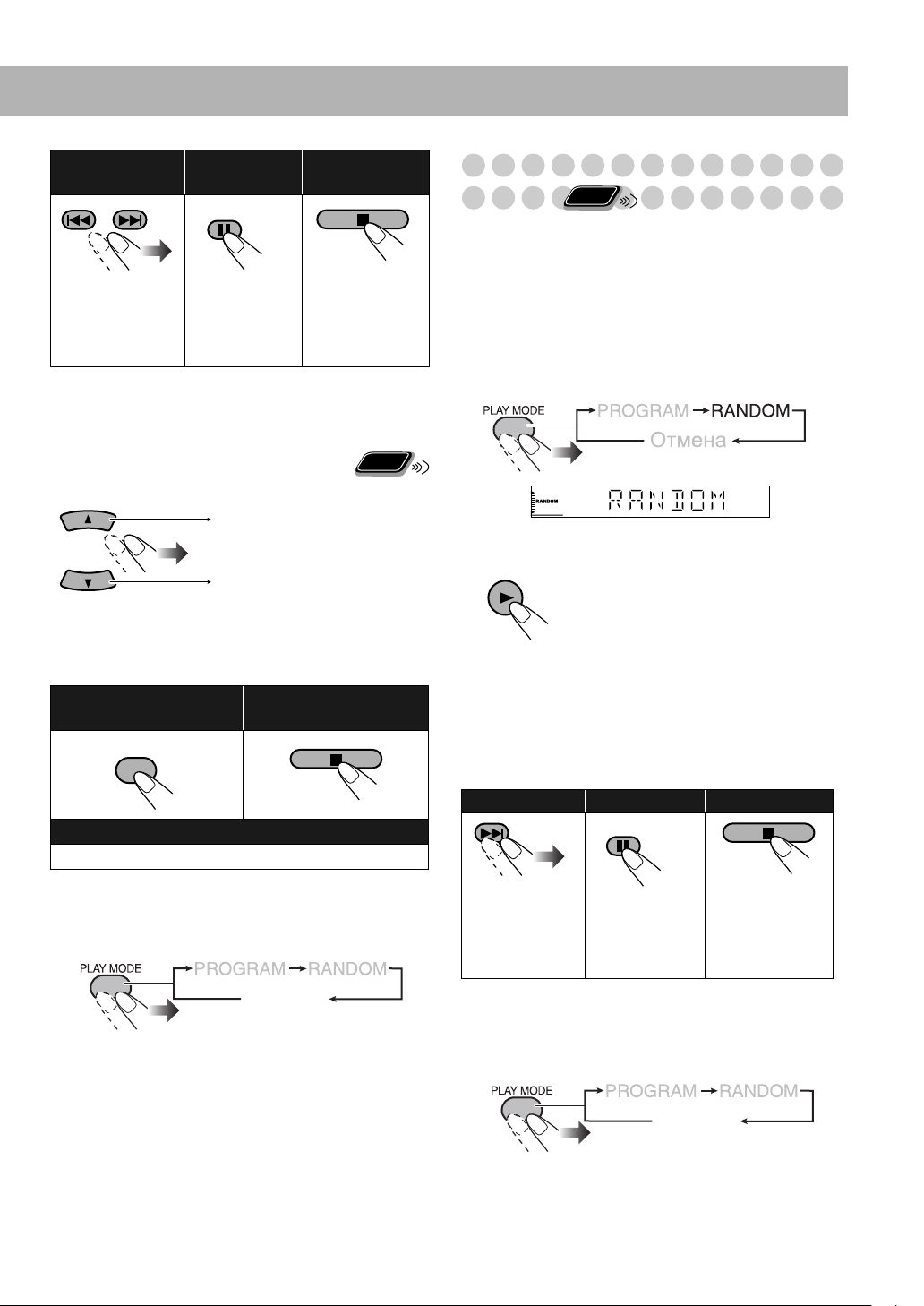

Воспроизведение в произвольном порядке .................. 22
Повторное воспроизведение............................................ 23
Запрет на извлечение диска—функция Блокировка от
детей............................................................................... 23

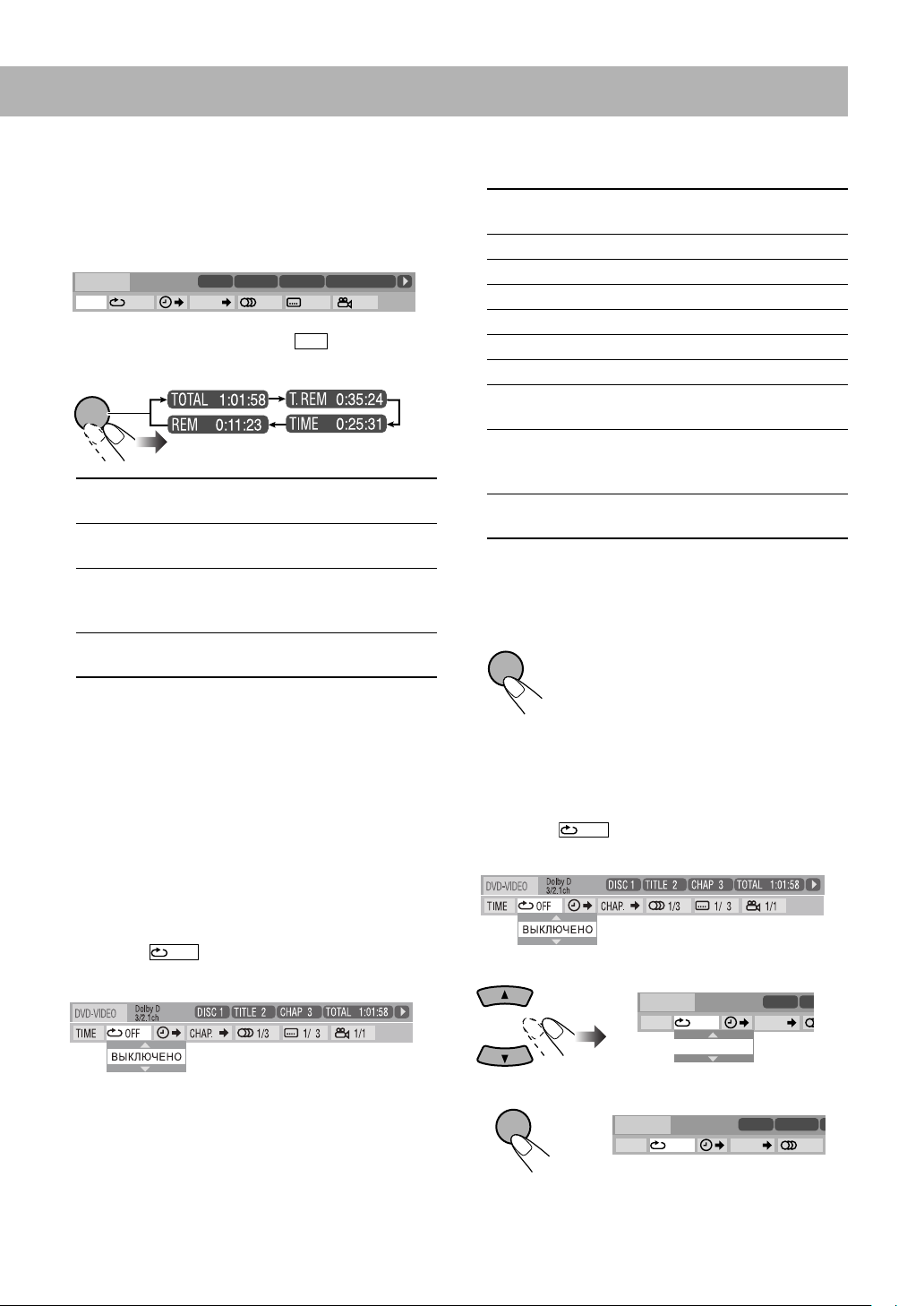

Управление проигрывателем с экрана.......................... 24
Информация на экранной панели ................................... 24
Операции, выполняемые с помощью экранной панели..... 25
Функции экрана управления ........................................... 28

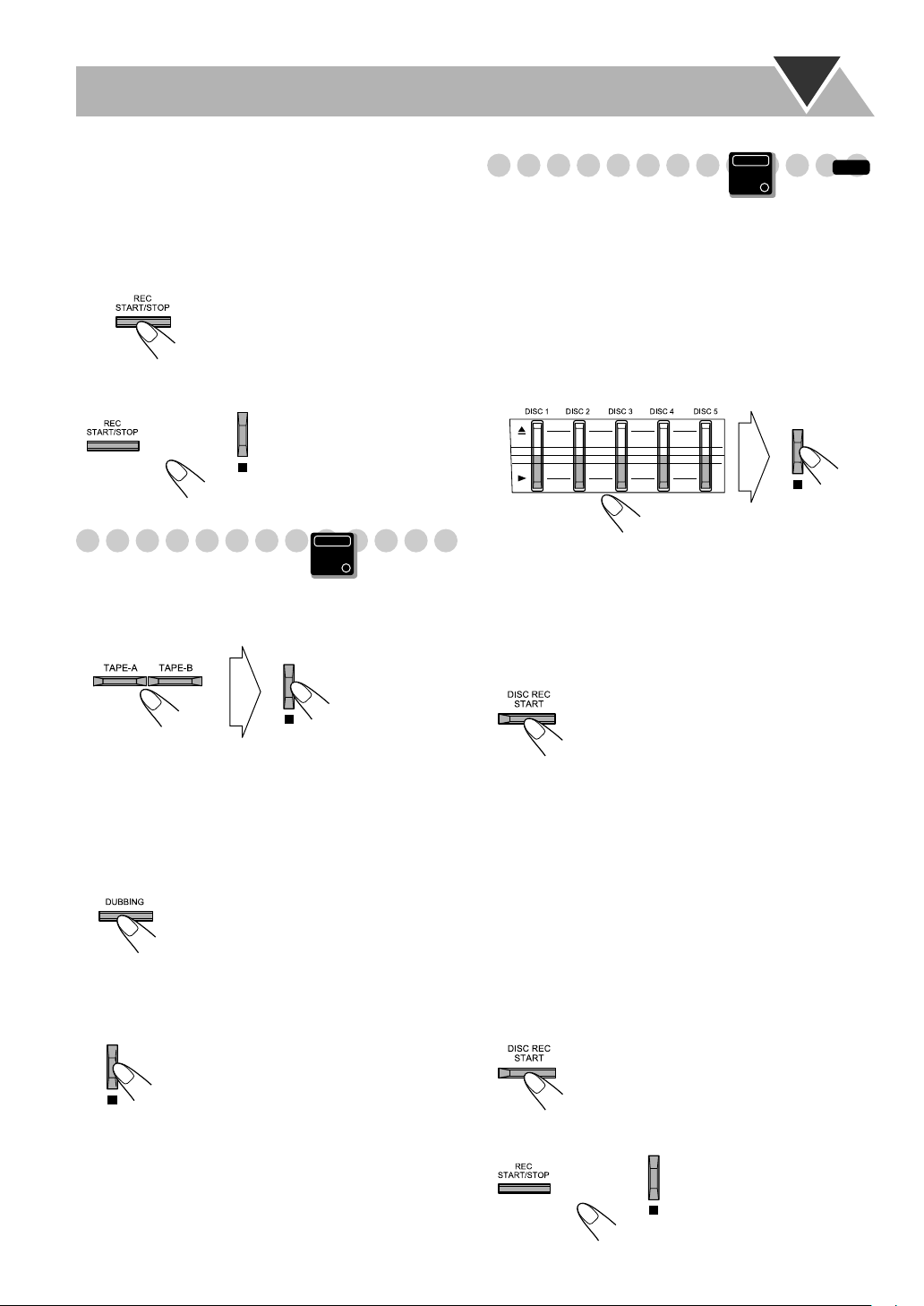

Функции записи.................................................................. 30
Режим караоке .................................................................... 32
Пение под музыку (караоке)............................................ 32
Снижение уровня ведущего вокала—функция Vocal
Masking .......................................................................... 33
Оценка пения в режиме караоке ..................................... 33
Сохранение списка песен для исполнения в режиме
караоке—функция Воспоизведение караоке по
программе...................................................................... 34

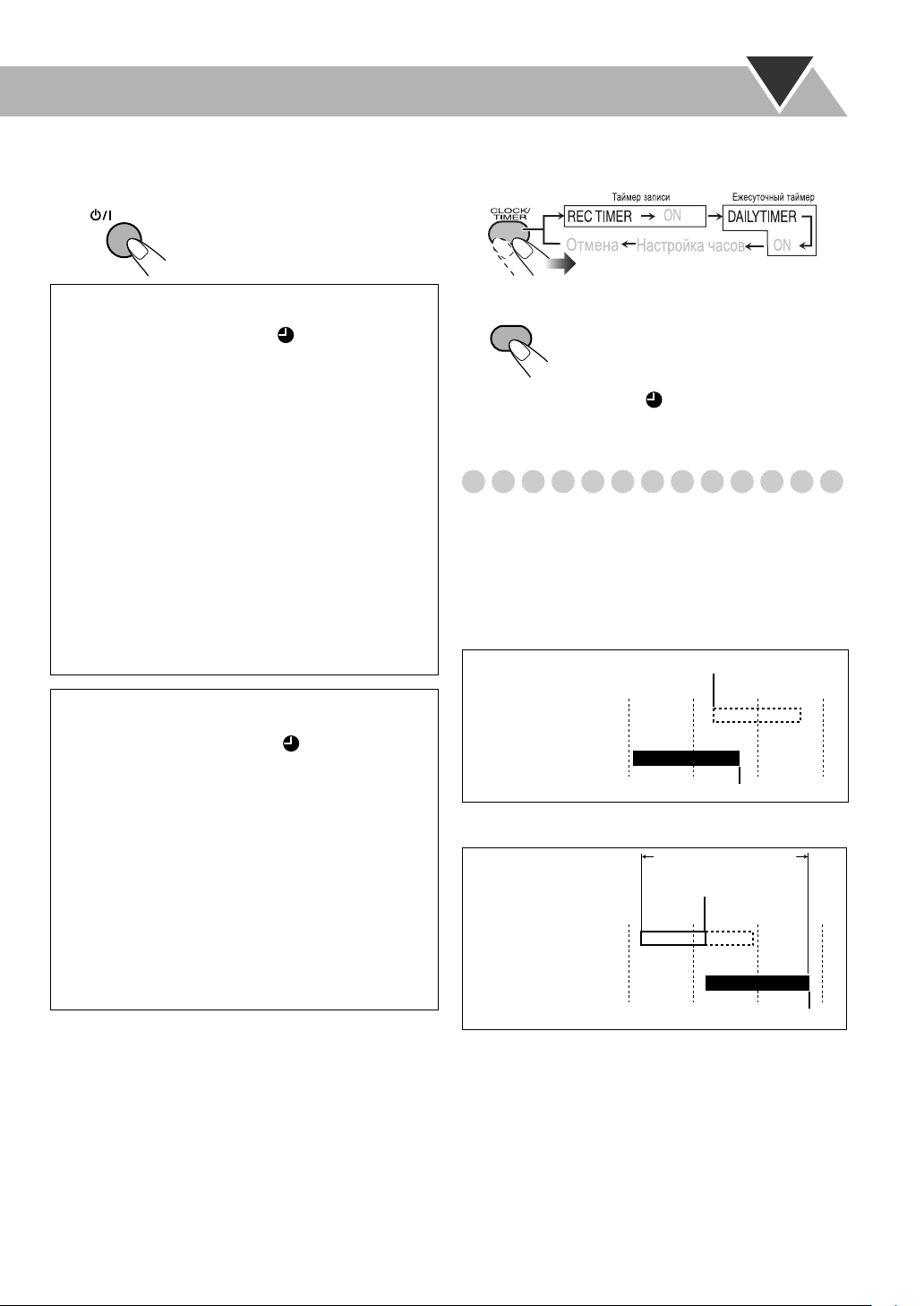

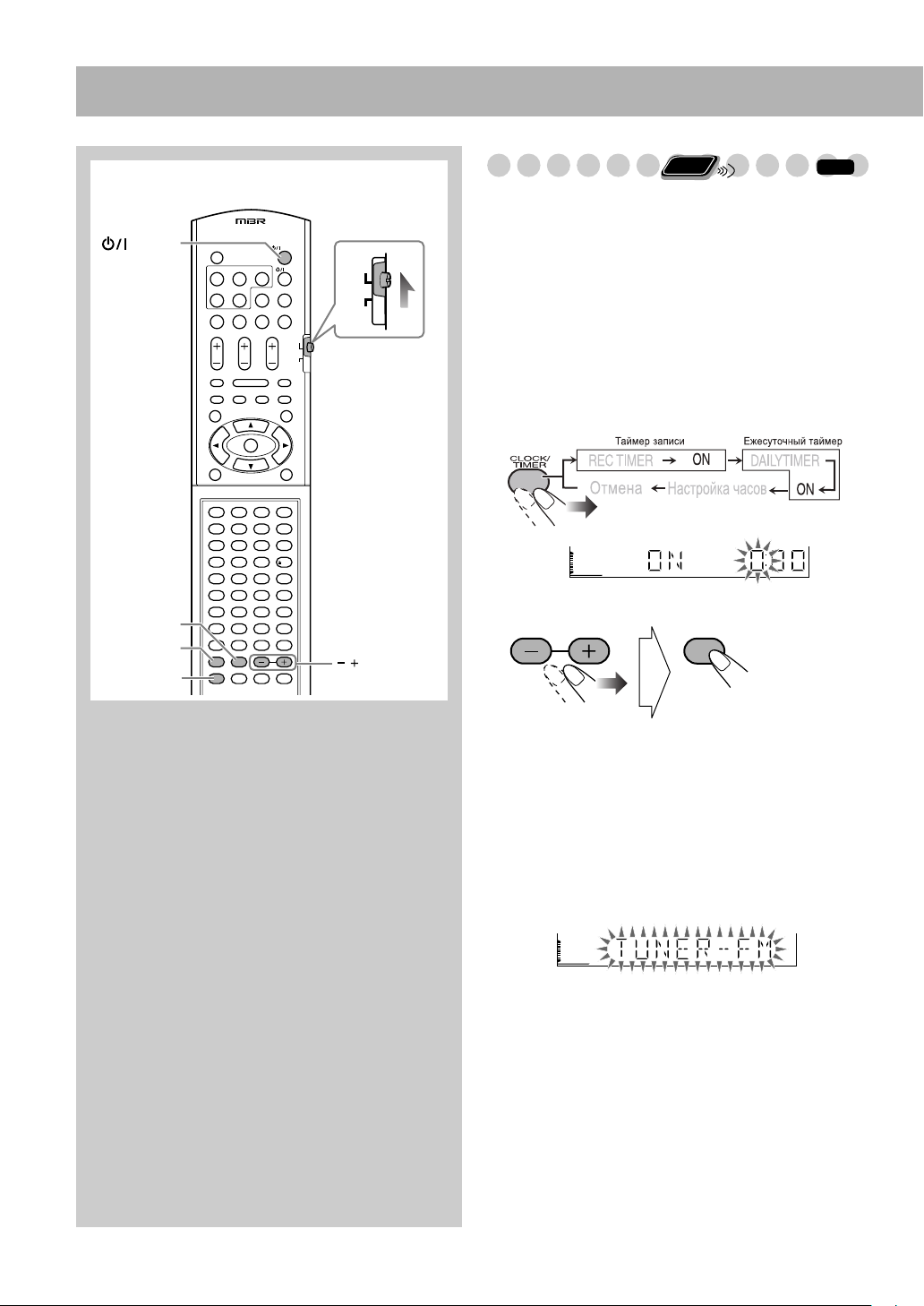

Функции таймера ............................................................... 35

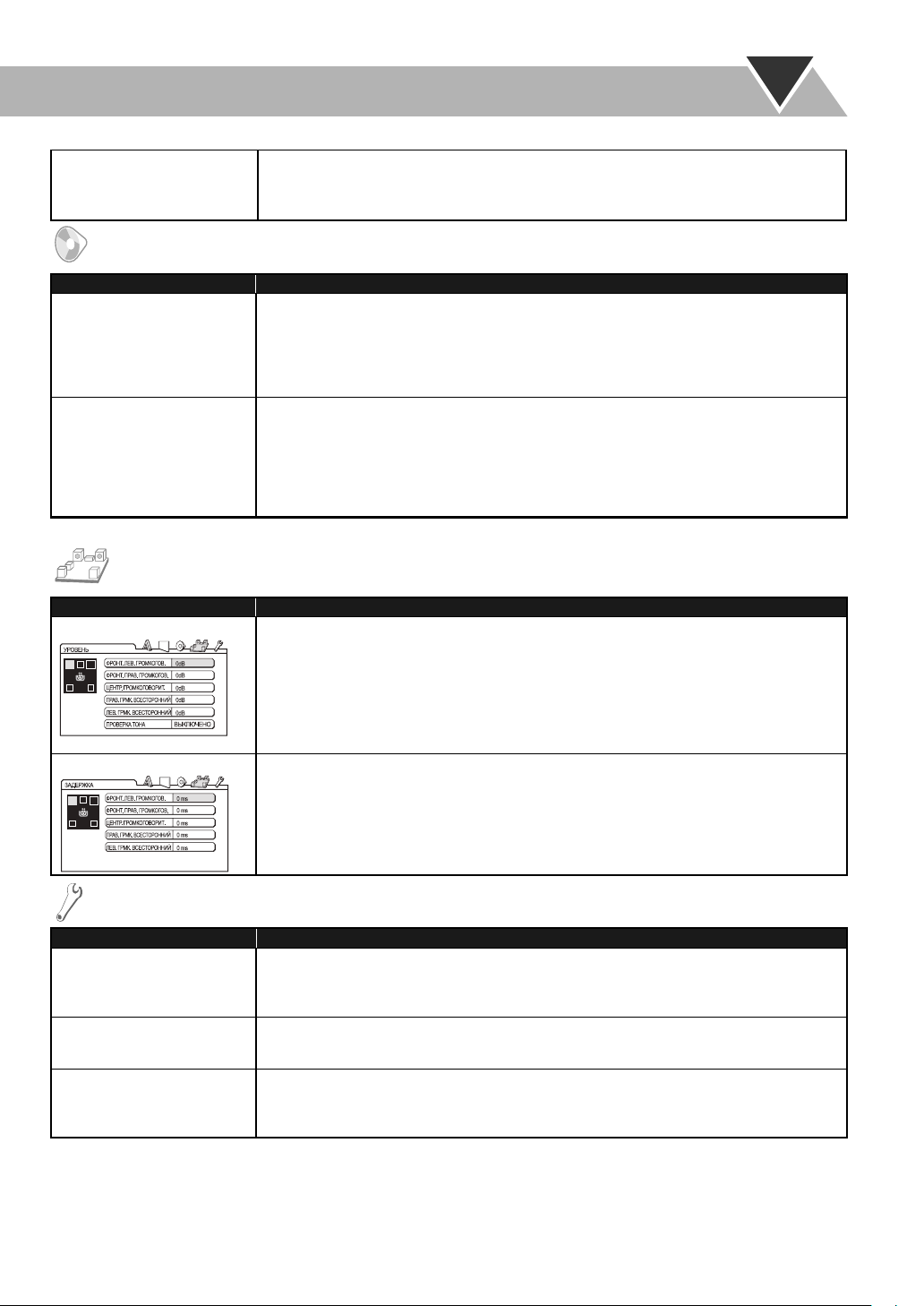

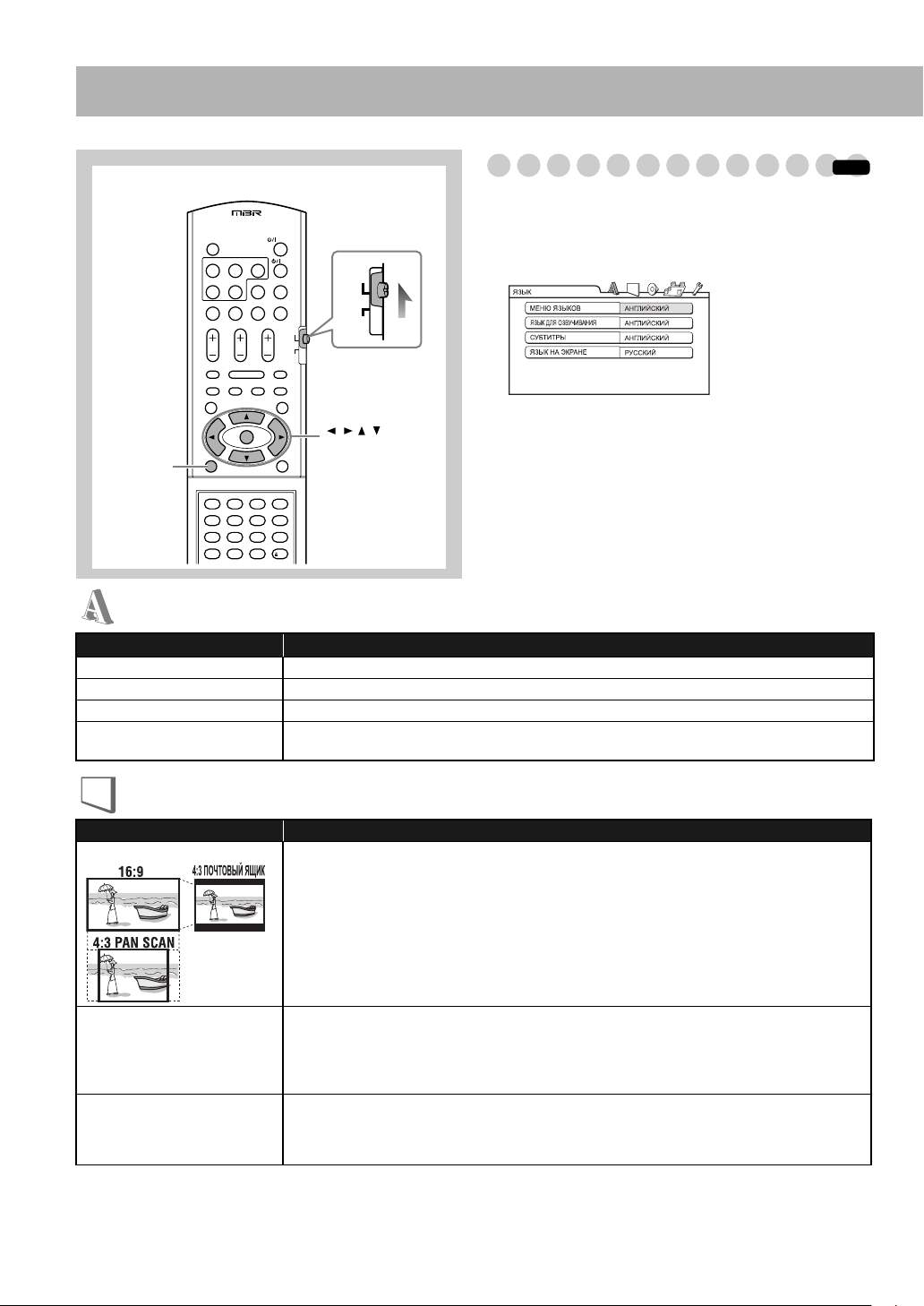

Функции меню настройки ................................................ 37
Управление телевизором .................................................. 39
Дополнительные сведения................................................ 40
Дополнительные сведения о системе ............................. 40
Устранение неисправностей............................................ 44
Технические характеристики .......................................... 46

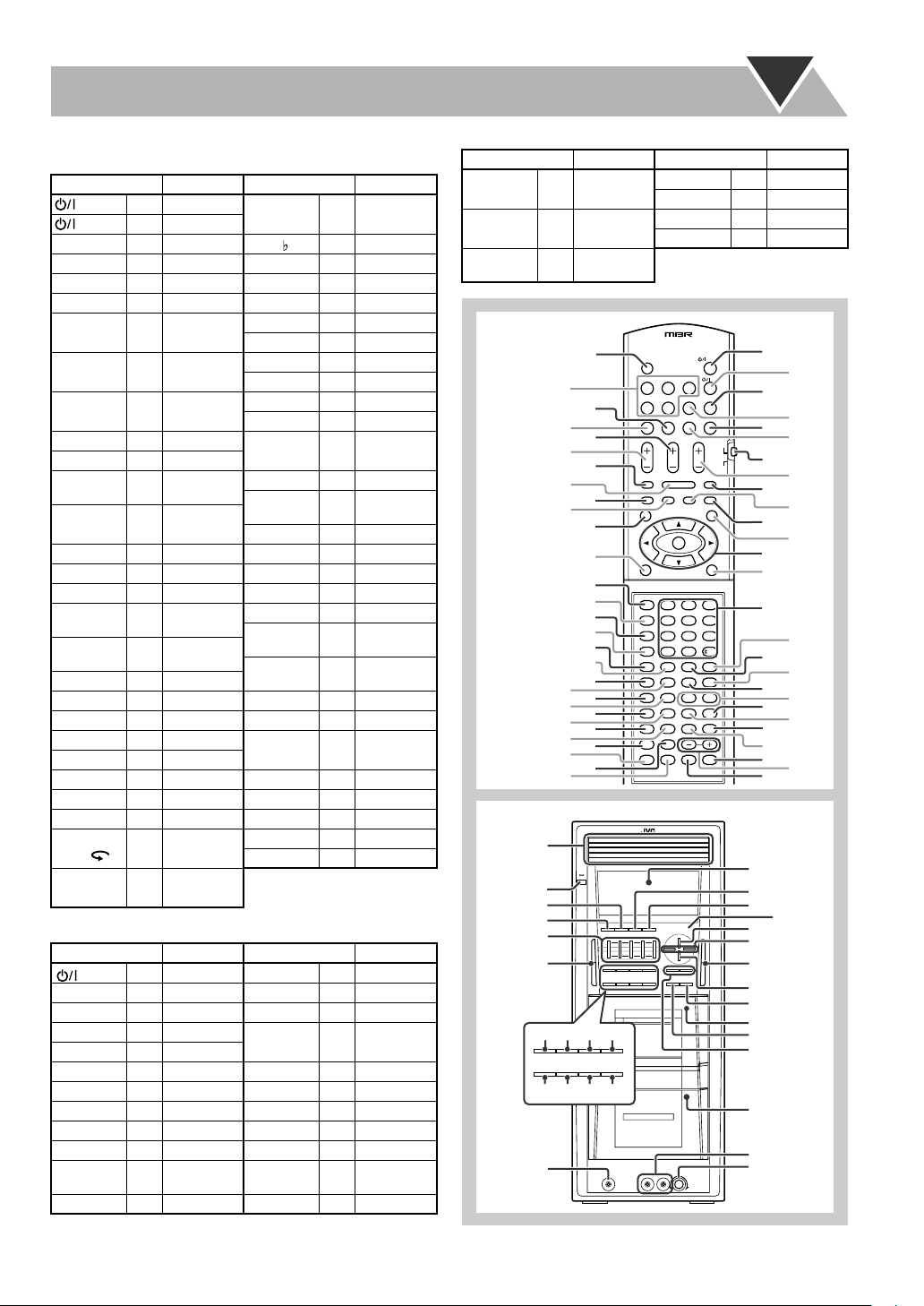

Перечень деталей ............................................................... 48
....................................................................... 14
2
Подключение
Подключайте шнур питания к розетке только
после подключения всех остальных устройств.
• Подключите разъем VIDEO OUT непосредственно к
видеовходу вашего телевизора. Подключение разъема
VIDEO OUT к телевизору через видеомагнитофон
может воспрепятствовать просмотру диска, имеющего
защиту от копирования. Помехи также могут
возникнуть при подключении выхода VIDEO OUT к
единой системе телевизор/видеоформатов.
CA-DXT99
~ От видеовхода телевизора/монитора
См. стр. 5.
Ÿ От цифрового входа цифрового
аудиокомпонента, например устройства
записи компакт-дисков
См. стр. 5.
! От аналогового аудиовхода
дополнительного устройства
(видеомагнитофона и т.п.)
См. стр. 5.
От антенны диапазона AM/FM
См. стр. 5.
Комплектация
•FM-антенна (1 шт.)
• Рамочная AM-антенна (1 шт.)
• Композитный видеокабель (1 шт.)
• Пульт ДУ (1 шт.)
• Батареи (2 шт.)
При отсутствии каких-либо элементов немедленно
обращайтесь к поставщику.
@ От акустических систем
См. стр. 6.
¤ Переключатель напряжения
Прежде чем подсоединять шнур питания к
сетевой розетке, убедитесь, что
переключатель напряжения находится в
правильном положении. См. стр. 7.
# К сетевой розетке
Подсоедините сетевой шнур питания
к сетевой розетке только после выполнения
всех остальных соединений.
3
CA-DXT77
~ От видеовхода телевизора/монитора
См. стр. 5.
Ÿ От цифрового входа цифрового
аудиокомпонента, например устройства
записи компакт-дисков
См. стр. 5.
! От аналогового аудиовхода
дополнительного устройства
(видеомагнитофона и т.п.)
См. стр. 5.
От антенны диапазона AM/FM
См. стр. 5.
@ От акустических систем
См. стр. 6.
¤ Переключатель напряжения
Прежде чем подсоединять шнур питания
к сетевой розетке, убедитесь, что
переключатель напряжения находится в
правильном положении. См. стр. 7.
# К сетевой розетке
Подсоедините сетевой шнур питания к
сетевой розетке только после выполнения
всех остальных соединений.
4
~
Телевизор/видеомонитор
Композитный
видеокабель
(прилагается)
Кабель S-видео
(не входит в
комплект)
Зеленый
Компонентный видеокабель
(не входит в комплет)
• Для воспроизведения в режиме прогрессивной
развертки (см. стр.7) используйте гнезда
COMPONENT.
• Подсоедините к тому гнезду (гнездам), которые
хотите использовать: “VIDEO”, “S-VIDEO” или
“COMPONENT”.
Ÿ
Цифровой аудиокомпонент
OPTICAL
DIGITAL
OUTPUT
Защитная заглушка
• Выберите настройку параметра “ЦИФРОВОЙ АУДИО
ВЫХОД” в меню “ АУДИО” в соответствии
сподключённым устройством цифрового аудио (см.
стр. 38). При неправильном выборе настройки может
появиться громкий звук, вызывающий повреждение
динамиков.
• Цифровой сигнал поступает через цифровой аудио
выход (DIGITAL AUDIO OUTPUT) только в том
случае, если в качестве источника сигнала выбран диск
DVD/СD.
Красный
Синий
Антенна AM/FM
Сборка рамочной AM-антенны
Подключение AM/FM-антенны
Рамочная AM-антенна (в комплекте)
Поверните антенну так, чтобы
обеспечить наилучшее качество
приема.
FM-антенна (в комплекте)
Вытяните антенну так, чтобы обеспечить
оптимальное качество приема.
Улучшение качества приема в диапазоне AM/FM
Рамочная AM-антенна (в комплекте)
Оставьте антенну подключенной.
Провод с виниловым
покрытием
(не входит в комплект)
Растяните провод по горизонтали.
Наружная
FM-антенна (не
входит в
комплект)
!
Дополнительные устройства
Красный
Стереофонический
аудиокабель (не
входит в комплет)
5
Белый
• Отсоедините комплектную FM-антенну и подключите
к наружной FM-антенне с помощью провода
Ω
сопротивлением 75
(IEC или DIN45325).
• Следует исключить контакт антенных проводников
скакими-либо другими клеммами и разъемами,
соединительными проводами или шнуром питания.
Кроме того, следует избегать контакта антенн
с металлическими частями системы, соединительными
проводами и шнуром питания. Невыполнение этих
условий может привести к снижению качества приема.
с разъемом коаксиального типа
@
Акустические системы
Подключение кабелей акустических систем
• При подключении кабелей акустических систем
необходимо соблюдать полярность: синий/красный/
зеленый/белый/серый к (+), а черные к (–).
Для модели CA-DXT99
От правой фронтальной акустической
системы (синий/черный)
От левой фронтальной
акустической системы
(синий/черный)
От правого
сабвуфера
(красный/
черный)
От левого
сабвуфера
(красный/
черный)
От правой боковой
акустической системы
(белый/черный)
От левой боковой
акустической системы
(белый/черный)
От центральной
акустической
системы
(зеленый/черный)
Для модели CA-DXT77
От правой фронтальной акустической
системы (синий/черный)
От левой фронтальной
акустической системы
(синий/черный)
• Обязательно используйте акустические системы, у
которых полное сопротивление катушек динамиков
соответствует величине, указанной для выходов
акустических систем на задней панели системы.
• Фронтальные и центральная акустические системы
экранированы во избежание возникновения цветовых
искажений на телевизоре. Однако в случае
неправильной установки возможно появление
цветового искажения. Поэтому при установке
акустических систем обратите внимание на следующее.
– При установке акустических систем рядом с
телевизором выключите телевизор или отключите его
от сети.
Выждите не менее 30 минут перед включением
телевизора.
При использовании некоторых телевизоров помехи
возможны даже при выполнении приведенного выше
указания. В этом случае следует установить
акустические системы подальше от телевизора.
• НЕ подключайте к одной группе клемм
более одной акустической системы.
• ЗАПРЕЩАЕТСЯ двигать акустические
системы - это может привести к
повреждению ножек в их основании.

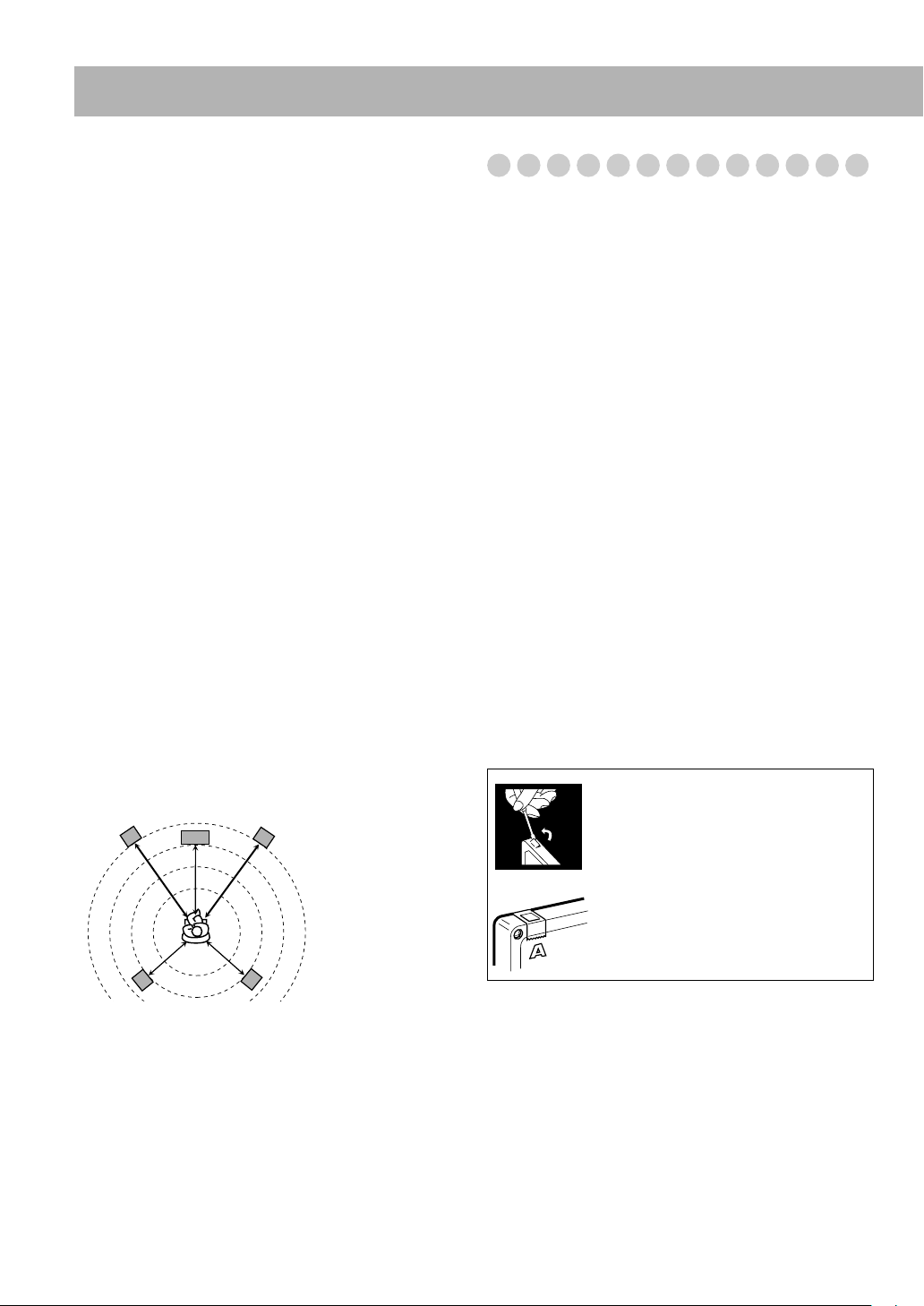

Размещение акустических систем
Чтобы получать удовольствие от многоканального звука,
необходимо расположить акустические системы
следующим образом. Если это невозможно, отрегулируйте
настройки акустических систем с помощью меню
НАСТРОЙКА ГРОМКОГОВ. (см. стр. 38).
Для модели CA-DXT99
От сабвуфера
(красный/
черный)
От центральной
акустической системы
(зеленый/черный)
От правой боковой
акустической системы
(серый/черный)
От левой боковой
акустической системы
(серый/черный)
Для модели CA-DXT77
6
¤

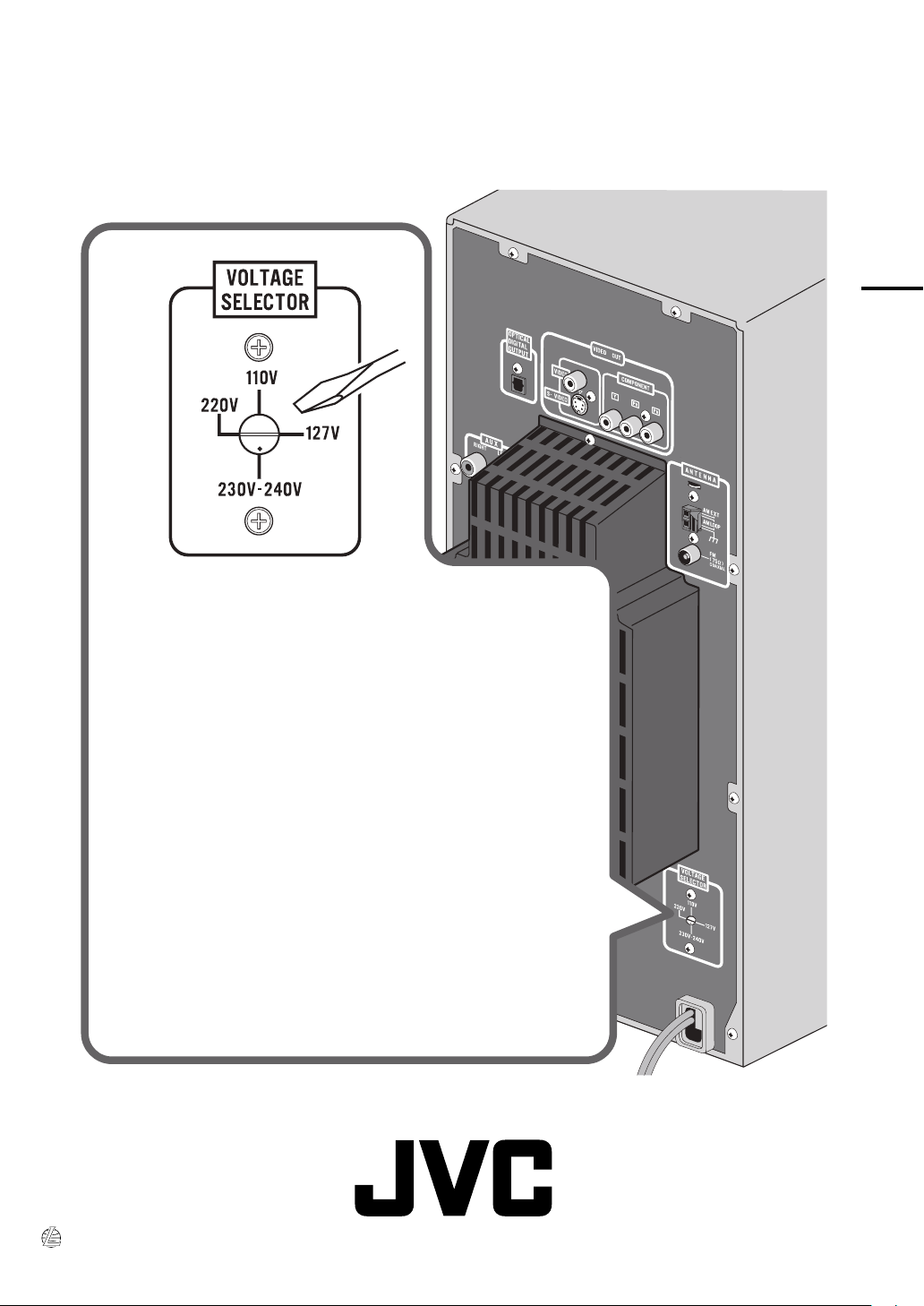

Чтобы изменить положение
переключателя напряжения
Поворачивайте переключатель
напряжения с помощью отвертки
до тех пор, пока он не будет
направлен на значение,
соответствующее значению
напряжения местной электросети.
(См. также последнюю страницу
руководства.)
Указатель
напряжения
НЕ подключайте систему к электросети
до тех пор, пока не будут выполнены все
остальные соединения и переключатель
напряжения не будет установлен в
правильное положение.
Подготовка пульта ДУ
При использовании
пульта ДУ направляйте
его верхнюю часть прямо
на датчик сигналов
дистанционного
управления. При
направлении пульта ДУ
R6(SUM-3)/AA(15F)
по диагонали рабочий
диапазон (около 5 м)
может уменьшаться.
Отмена демонстраного режима
Для включения демонстрационного режима
выберите DEMO START.
Main Unit
ONLY
Выбор системы цветности и режима
Remote
развертки
Вы можете выбрать режим видео в соответствии с
системой цветности вашего телевизора (NTSC или PAL).
• Если вы подключили телевизор, поддерживающий
прогрессивную развертку, с помощью разъемов
COMPONENT (Компонентный сигнал), то вы можете
наслаждаться высококачественным изображением со
встроенного DVD-плеера путем выбора режима
прогрессивной развертки.
• Вы можете изменить эту настройку только при
остановке воспроизведения.
ONLY
INFO
1 Войдите в режим установки системы цветности.
2 Выберите систему цветности и режим развертки.
• Утилизируйте батареи надлежащим образом согласно
федеральным, региональным и местным нормативным
требованиям.
ЗАПРЕЩАЕТСЯ заряжать, закорачивать,
разбирать, нагревать и сжигать батареи.
7
NTSC /
PAL
NTSC /
PAL
PROG
3 Сохраните настройки.
SET
NTSC
PAL PROG
Система NTSC или PAL с чересстрочной
разверткой. Используется для обычных
телевизоров, поддерживающих систему
PAL или NTSC.
Система NTSC или PAL с прогрессивной
разверткой. Используется для
телевизоров, поддерживающих
прогрессивную развертку для системы
NTSC или PAL.
PAL
NTSC PROG
Индикация на дисплее
Индикаторы на дисплее предназначены для
отображения различной информации во время работы
системы.
Перед началом эксплуатации системы ознакомьтесь со
значением этих индикаторов.
13289
ewpq
1
Индикатор PROGRESSIVE
• Загорается при включении режима прогрессивной развертки.
r
t
45
yu
76
i
;o
2 Индикаторы режима караоке
•: загораются при включении режима Mic Mixing
/
(Микширование сигнала микрофона); при использовании
функции подсчета очков этот индикатор мигает.
•MIC: светится при включении режима Mic Mixing
(Микширование сигнала микрофона); при использовании
функции подсчета очков этот индикатор мигает.
• ECHO: светится при включении режима эхо.
• V.MASKING: при включении режима Vocal Masking.
3 Индикаторы источников сигналов
•DTS: загорается при использовании источника сигнала в
формате DTS.
• DIGITAL: загорается при использовании
источника сигнала в формате Dolby Digital.
•DVD: загорается при обнаружении сигнала с диска
DVD-видео.
• DVD AUDIO: загорается при обнаружении сигнала с
диска DVD-аудио.
•PCM: з
агорается, если источник имеет сигнал в формате
PCM (Кодово-импульсная модуляция).
4 Индикатор BONUS (Бонус)
• Загорается при обнаружении диска DVD-аудио с
бонусной группой.
5 Индикатор B.S.P. (Неподвижные изображения)
•
Загорается, если на диске DVD-аудио имеются доступные
для просмотра изображения.
6 Индикатор RESUME
• Загорается при включении функции возобновления
воспроизведения.
7 Индикаторы таймеров
•: загорается, когда в режимах Ежесуточный таймер
или Таймер записи запись уже запрограммирована,
запись программируется или производится процесс
записи.
• SLEEP: загорается при включении режима Таймер
автоматического отключения.
• DAILY: загорается в режиме ожидания ежесуточного
таймера; мигает во время работы таймера или при его
установке.
•REC: загорается в режиме ожидания таймера записи;
мигает во время работы таймера или при его установке.
8 Индикаторы DVD LEVEL 1/2/3
• Загорается при увеличении уровня сигнала с диска DVD-видео.
9 Индикаторы работы кассетной деки
•TAPE: загорается при установке кассеты в деку A или в
деку B.
•
режима реверса направления движения ленты.
•A: загорается, если кассета установлена в деку А.
•B: загорается, если кассета установлена в деку В.
•
2 3
– Загорается для указания текущего направления
движения ленты.
– Редко мигает при воспроизведении и записи.
– Часто мигает при перемотке.
•REC: загорается во время записи.
p Индикаторы работы проигрывателя дисков
• PROGRAM: загорается при включении режима
воспроизведения по программе.
• RANDOM: загорается при включении режима
Воспроизведение в произвольном порядке.
• REPEAT: загорается при включении режима Повторное
воспроизведение.
•ALL DISC: загорается при включении режима Повтор
всех дисков.
•1 DISC: загорается при включении функции Повтор
одного диска.
•1: загорается при включении режима Повтор одной
дорожки/раздела/шага.
q Основной дисплей
w Индикатор TITLE
• Загорается для индикации номера эпизода диска DVD-видео.
e Индикаторы аудиосигналов
• L/R/C/LS/RS/LFE: загорается для индикации каналов, по
которым поступает звуковой сигнал.
•:загорается, чтобы показать акустические
r Индикатор GROUP
• Показывает номер группы.
t Индикатор CHAP.
• Показывает номер раздела.
y Индикатор TRACK
• Показывает номер дорожки.
u Индикатор FILE
• Показывает номер файла.
i Индикаторы дисков
• 1 – 5: показывают текущий используемый диск.
•: загорается при обнаружении диска в лотке; во время
воспроизведения или паузы - вращается.
o Индикаторы Режим воспроизведения звука/Режим
пространственного воспроизведения
• DOLBY PL II MOVIE/MUSIC: загорается при
включении режима Dolby Pro Logic (Movie (Фильм)
или Music (Музыка)).
•S.MODE: загорается при включении одного из
режимов Режим воспроизведения звука/Режим
пространственного звучания.
• DSP MODE: загорается при включении одного из
режимов DSP.
; Индикаторы FM-приема
•ST (стерео): загорается в режиме уверенного
стереофонического приема FM-стереостанции.
• MONO : загорается во время приема FM-стереостанции
станции в монофоническом режиме.
(Режим реверсирования): загорается при использовании
(направление движения ленты):
системы, из которых подается звук.
8
Основные функции
—Воспроизведение
Функции, описанные в этом руководстве, как
правило, выполняются при помощи кнопок на
пульте ДУ. Можно также воспользоваться
кнопками и регуляторами на основном модуле,
если их названия или обозначения совпадают или
похожи на соответствующие кнопки пульта ДУ.
1
DISC 1 –
DISC 5
AUDIO
TV
2
3
FM MODE /
TOP MENU/PG
GROUP/TITLE
CANCEL
SET
123
456
789
10 0 10
MENU/PL
,,,,
ENTER
Цифровые
кнопки
RETURN
REVERSE
MODE
–,+
¥ Включите питание.
Индикатор STANDBY основного модуля гаснет.
• Система включается также нажатием одной из
кнопок выбора источника сигнала, описанных в
следующем пункте (без предварительного нажатия
кнопки AUDIO).
ø Выберите источник сигнала.
Если выбранный источник сигнала готов к началу
воспроизведения, то воспроизведение начнется
автоматически.
• При нажатии кнопки AUX включается
воспроизведение на внешнем устройстве.
Отрегулируйте громкость.
[
Ниже приводится описание операций с
выбранным источником сигнала.
Отключение системы (переход в режим ожидания)
AUDIO
Индивидуальное прослушивание
Подключите наушники к гнезду PHONES на основном
модуле. Звук перестанет поступать из акустических
систем. Не забудьте понизить громкость перед тем,
как подключить или надеть наушники.
• При отключении наушников звук вновь начинает
поступать из акустических систем.
Индикатор STANDBY на основном блоке
начинает светиться красным светом.
• Даже в режиме ожидания портебляется
незначительное количество энергии.
НЕ выключайте систему (не переключайте
в режим ожидания), если установлен
1
2
3
AUDIO
AUX
DVD/CD TAPE-A TAPE-B FM/AM
AUDIO VOL
Настройка громкости
Уровень громкости имеет 32 градации (VOLUME MIN
(Минимальный уровень), VOLUME 1 (Уровень 1) -
VOLUME 30 (Уровень 30) и VOLUME MAX
(Максимальный уровень)).
Пульт ДУ: Основной модуль:
высокий уровень громкости. В противном
случае, неожиданный громкий звук при
следующем включении системы или
начале воспроизведения может причинить
вред вашему слуху и повредить
акустические системы и/или наушники.
AUDIO VOL
9

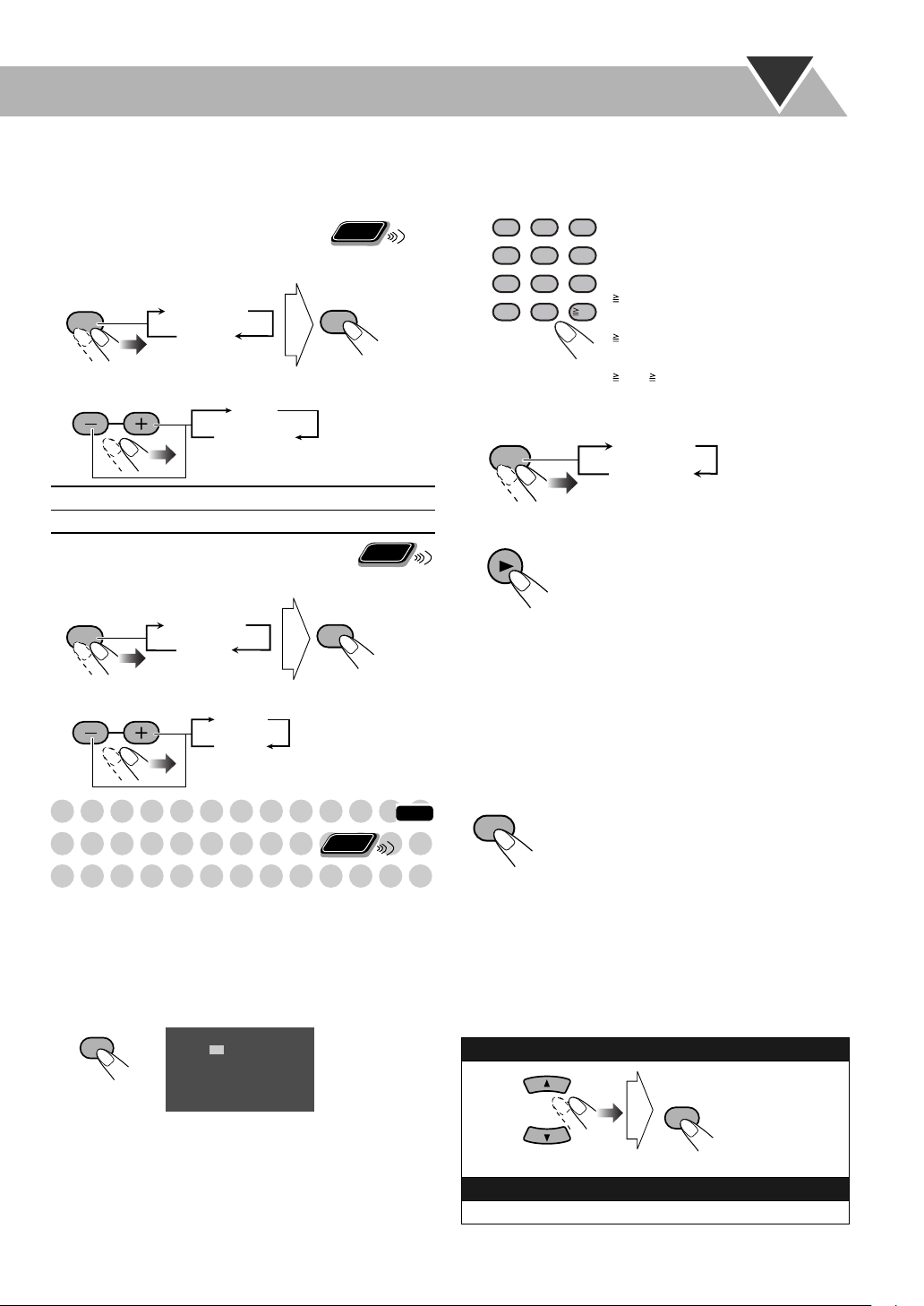

Прослушивание радио
INFO
Чтобы выбрать диапазон волн (FM/AM)
FM/AM
TUNER FM
TUNER AM
Настройка на радиостанцию
После выбора диапазона FM или AM...
Увеличение частоты.
Уменьшение частоты.
Индикация частоты на дисплее начнет меняться.
При настройке на станцию с достаточно мощным
сигналом поиск прекращается.
• В режиме стереофонического звучания звук будет
поступать только в том случае, если загорается
индикатор ST.
• При последовательном нажатии кнопки происходит
ступенчатое изменение частоты.
Для прекращения поиска вручную
нажмите любую их
этих кнопок.
Remote
При плохом приеме FM-станции
FM MODE
На дисплее загорается индикатор
MONO. Качество приема при этом
ONLY
улучшится, но стереофоническое
звучание будет отключено—
включается режим монофонического
приема.
Для восстановления
стереофонического режима
нажмите
эту кнопку еще раз (индикатор MONO
при этом погаснет).
• В качестве исходной настройки установлен режим
стереофонического звучания и FM.
Remote
Программирование радиостанций
ONLY
Вы можете запрограммировать 30 FM-станций и
15 АМ-станций.
• Для отмены операции нажмите кнопку CANCEL.
1 Настройтесь на радиостанцию.
• В памяти системы также сохраняется
монофонический режим приема FM-станции, если
он был включен.
2 Начните программирование.
SET
• Следующая процедура должна быть завершена,
пока на дисплее мигает данная индикация.
3 Выберите номер, под которым вы хотите
запрограммировать станцию.
123
456
789
10 0
Примеры:
Чтобы запрограммировать
станцию под номером 5, нажмите
кнопку 5.
Чтобы выбрать станцию под
номером 10, нажмите кнопку 10.
10
Чтобы выбрать станцию под номером
15, нажмите 10, 1, затем 5.
Чтобы выбрать станцию под номером
30, нажмите 10, 3, затем 0.
• Можно также воспользоваться
кнопками +/– и ˘
/4
.
4 Сохраните станцию в памяти.
SET
Чтобы настроиться на запрограммированную
радиостанцию
1 Выберите диапазон (FM или АМ).
FM/AM
TUNER FM
TUNER AM
2 Выберите номер, под которым вы хотите
запрограммировать станцию.
123
456
789
10 0
• Можно также использовать кнопки ˘
ДУ или на основном модуле.
Примеры:
Чтобы запрограммировать
станцию под номером 5,
нажмите кнопку 5.
Чтобы выбрать станцию под
10
номером 10, нажмите кнопку 10.
Чтобы выбрать станцию под
номером 15, нажмите 10, 1,
затем 5.
Чтобы выбрать станцию под
номером 30, нажмите 10, 3,
затем 0.
/4
на пульте
10
Воспроизведение диска
Прежде чем приступить к воспроизведению диска,
ознакомьтесь со структурой этого диска.
э
• Диск DVD-видео содержит “
свою очередь, состоят из “
аудио/MP3/WMA/MPEG-1/MPEG-2/ASF/DivX
содержат “
группы
”, которые состоят из “
диски JPEG содержат “
“
файлов
”; диски CD/SVCD/VCD содержат только
дорожки
“
”.
• Для воспроизведения дисков MP3/WMA/JPEG/
MPEG-1/MPEG-2/ASF/DivX см. стр. 28.
Установка дисков
пизоды”, которые, в
разделов
группы
”, которые состоят из
”; диски DVD-
дорожек
INFO
”;

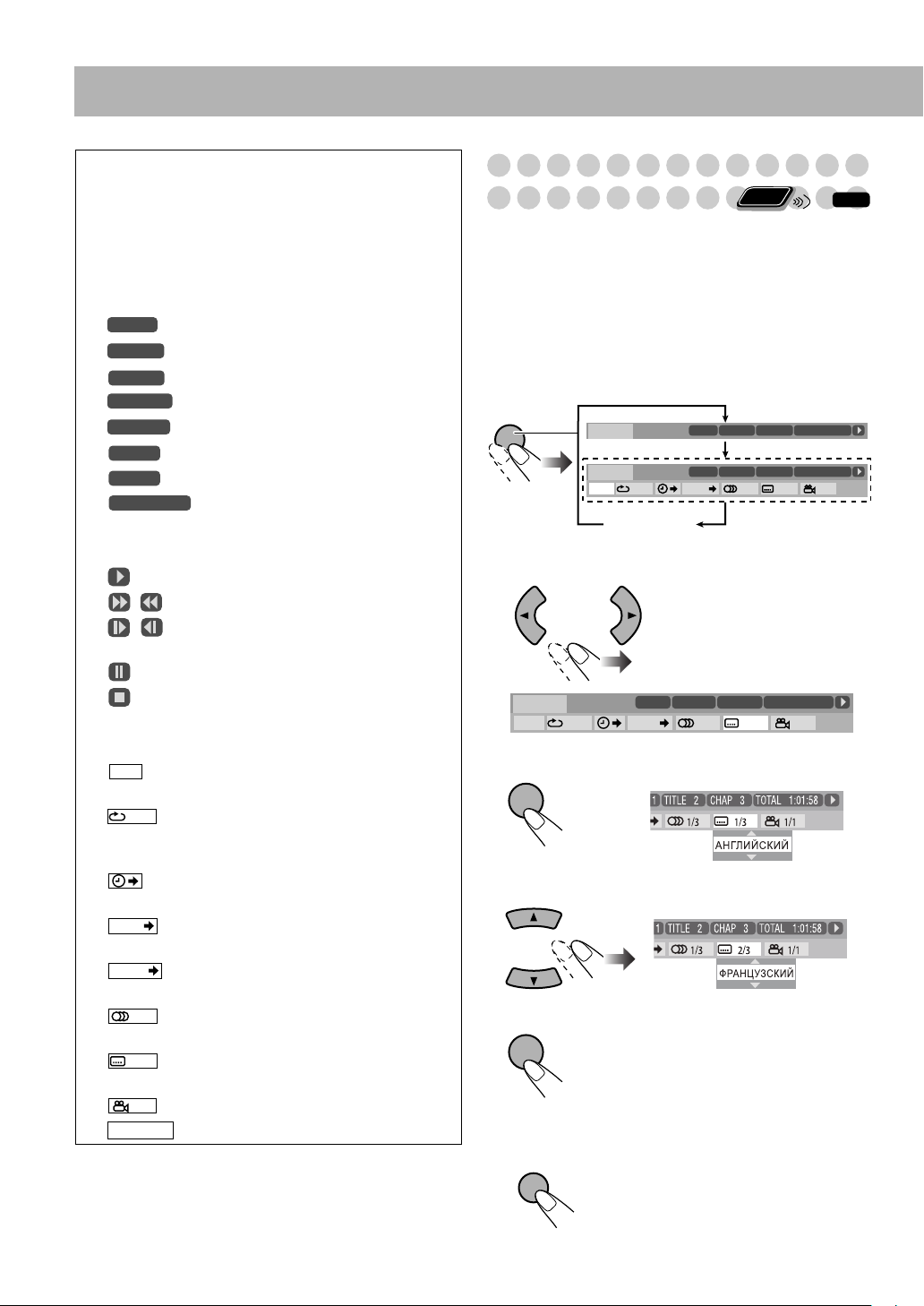

Вспомогательные экранные символы
• Во время воспроизведения диска на экране
телевизора могут появляться следующие символы:
Появляется в начале сцены, записанной
под разными ракурсами.
Появляется в начале сцены, которая
имеет озвучивание на нескольких языках.
Появляется в начале сцены, для которой
имеются субтитры на нескольких языках.
• Для индикации текущего режима работы на экране
телевизора могут появляться следующие символы.
, , , , ,
• Для отключения вспомогательных экранных
символов см. пункт “ ГИД ПО ЭКРАНУ” в меню
“ДРУГИЕ” на стр. 38.
Выбор диска
• При использовании дисков диаметром 8 см следует
помещать их во внутреннюю выемку лотка.
Чтобы закрыть лоток, нажмите еще раз кнопку 0.
• При нажатии кнопки 3 для того же самого лотка он
автоматически закрывается и начинается
воспроизведение.
Начало
Пауза: Остановка:
воспроизведения:
DVD/CD
Начинается
воспроизведение
текущего диска.
FM MODE
Для отмены
паузы нажмите
кнопку
DVD/CD 3.
Во время воспроизведения дисков DVD/SVCD/VCD/
MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX:
Данная
система может сохранять в памяти позицию остановки
и, при запуске воспроизведения нажатием кнопки
DVD/CD 3, начинать воспроизведение с данного
места— функция Возобновление воспроизведения.
(При остановке воспроизведения загорается индикатор
RESUME.)
Для полной остановки при включенной функции
Возобновление воспроизведения
дважды нажмите
кнопку 7. (Для отмены функции Возобновление см.
“ВОЗОБНОВЛЕНИЕ” стр. 38.)
DISC 1 DISC 2
DISC 4 DISC 5
DISC 3
Начинается
воспроизведение.
Remote
Выбор эпизода/группы
ONLY
Во время воспроизведения диска...
123
GROUP/TITLE
456
789
10 0
Выбор раздела/дорожки
Во время воспроизведения диска...
или
• При каждом нажатии
кнопки 4
можете возвратиться
к началу текущего
раздела/дорожки.
вы
10
123
456
789
10 0
10
11
Чтобы найти нужное место на диске
Во время воспроизведения диска...
• Скорость поиска изменяется, как показано выше, за
исключением дисков MP3/WMA/DivX. Для дисков
MP3/WMA/DivX скорость поиска и цифры на экране
телевизора различны.
• При просмотре видео звук во время поиска не
выводится.
• Для дисков формата DivX каждый раз при нажати
кнопки 3 или 2 можно переходить к следующей сцене
с интервалом 30 секунд или 5 минут, в зависимости от
типа файла DivX.
2 Выбрать нужный пункт в меню диска.
ENTER
• Для некоторых дисков можно также выбирать пункты
меню путем ввода его номера с помощью цифровых
кнопок.
7 Для дисков SVCD/VCD, поддерживающих
функцию PBC
При воспроизведении диска, поддерживающего
функцию PBC, на дисплее вместо времени
воспроизведения отображается индикация “PBC”.
Когда на экране телевизора появится меню диска,
выберите в меню нужный пункт. Начнется
воспроизведение выбранного пункта.
Для возврата к обычному режиму воспроизведения
нажмите DVD/CD 3.
Чтобы выбрать нужное место
напрямую
Remote
ONLY
Вы можете непосредственно выбирать необходимый
эпизод/раздел/дорожку и начать их воспроизведение.
• Для диска DVD-видео вы можете выбрать
начала воспроизведения
, а выбрать
эпизод до
раздел - только
после включения воспроизведения.
123
456
789
10 0
Примеры:
Для выбора номера 5 нажмите 5.
Для выбора номера 10 нажмите 10.
Для выбора номера 15 нажмите
10
10, 1, затем 5.
Для выбора номера 30 нажмите
10, 3, затем 0.
Для выбора номера 110 нажмите
10, 10, 1, 1, затем 0.
Воспроизведение с помощью меню
диска
Remote
ONLY
Можно управлять воспроизведением диска с помощью
его меню.
7 Для дисков DVD-видео/DVD-аудио
1 Отобразить меню диска.
TOP MENU/PG MENU/PL
или
123
456
789
10 0
Примеры:
Для выбора номера 5 нажмите 5.
Для выбора номера 10 нажмите 10.
Для выбора номера 15 нажмите
10
10, 1, затем 5.
Для выбора номера 30 нажмите
10, 3, затем 0.
Переход к следующей
или предыдущей
Возврат к предыдущему
меню:
странице
текущего меню:
RETURN
Отключение функции PBС
Можно также отменить функцию PBC нажатием
цифровых кнопок, чтобы начать воспроизведение в тот
момент, когда меню диска не отображается на экране
телевизора.
Для повторного включения функции PBC нажмите
кнопку 7, а затем кнопку 4
.
12
Воспроизведение аудиокассет
Установка кассеты
Данная система может воспроизводить кассеты типа I.
• Не рекомендуется использовать ленты C-120 или
более длинные.
Чтобы изменить направление движения ленты
Нажать
Закрыть
Вставить
Автоматическое изменение направления
движения ленты (автореверс)
REVERSE
MODE
Направление движения ленты изменяется
каждый раз по окончании ленты,
воспроизведение повторяется до тех пор,
пока вы не остановите его.
Направление движения ленты не
изменяется. По окончании ленты
воспроизведение остановится.
Движение ленты изменяется один раз.
Непрерывное воспроизведение на обеих деках A
и B—функция Переключение воспроизведения
Если кассеты установлены в обе деки...
REVERSE
MODE
Начало
Остановка:
воспроизведения:
TAPE-A TAPE-B
Быстрая перемотка кассеты вперед или назад:
13
TAPE-A TAPE-B
Вы можете начать воспроизведение кассеты в любой из
дек - A или B.
Loading...
