BETRIEBSANLEITUNG

INHALT

I. TECHNISCHE DATEN ................................................................................. 1

II. EINRICHTUNG ............................................................................................ 1

1. Montieren am Tisch ............................................................................................................................ 1

2. Anschließen der kabel ........................................................................................................................ 4

3. Montieren der verbindungsstange .................................................................................................... 8

4. Einstellverfahren des Maschinenkopfes .......................................................................................... 9

5. Einstellen des Maschinenkopfes..................................................................................................... 10

III. FÜR DIE BEDIENUNGSPERSON ............................................................11

1. Bedienungsverfahren der Nähmaschine ........................................................................................ 11

2. Bedienungstafel (CP-18) ..................................................................................................................12

3. Bedienungsverfahren der Nähmuster............................................................................................. 13

(1) Rückwärtsnähmuster ....................................................................................................................13

(2) Überlappungsstichmuster .............................................................................................................14

4. Einstellung durch Tastendruck .......................................................................................................15

5. Produktionsunterstützungsfunktion ............................................................................................... 17

6. Einstellung der Funktionen des SC-923 ......................................................................................... 20

7. Liste der Funktionseinstellungen .................................................................................................... 22

8. Ausführliche beschreibung der funktionswahl .............................................................................. 28

9. Sensor für automatische Kompensierung der Pedal-Neutralstellung ......................................... 44

10.Wahlderpedalspezikationen ........................................................................................................44

11. Stichausrichtung für Rückwärtsnähen am Nähende (für schwere Stoffe) .................................. 45

12. Eingabe/Ausgabe-Funktion von Handschalter und Knieschalter ................................................ 46

13. Benutzung des Handschalters und Knieschalters ........................................................................ 47

14. Auswahlverfahren der Tastensperrfunktion ................................................................................... 48

15. Initialisierung der Einstellungsdaten .............................................................................................. 48

16. Externer Ein-/Ausgangsanschluss..................................................................................................49

17. Anschließen des Stoffkantensensors .............................................................................................50

IV. WARTUNG ............................................................................................... 51

1. Entfernen der rückabdeckung ......................................................................................................... 51

2. Auswechseln der Sicherungen........................................................................................................ 51

(1) PWR-Platine .................................................................................................................................51

(2) CTL-Platine ................................................................................................................................... 52

3. Fehlersuche ....................................................................................................................................... 53

I. TECHNISCHE DATEN

Versorgungsspannung

Frequenz 50Hz/60Hz 50Hz/60Hz 50Hz/60Hz Betriebsum-

gebung Eingang 600VA 600VA 600VA

Die elektrische Leistung ist ein Bezugswert für das mit dem Maschinenkopf

Einphasenstrom 100 bis 120 V Dreiphasenstrom 200 bis 240 V Einphasenstrom 220 bis 240 V

Temperatur : 5 bis 35 ˚C

Luftfeuchtigkeit : 35 bis 85 %

Temperatur : 5 bis 35 ˚C

Luftfeuchtigkeit : 35 bis 85 %

Temperatur : 5 bis 35 ˚C

Luftfeuchtigkeit : 35 bis 85 %

LU-2810ES-7

ausgestattete Mo-

dell. Der Wert hängt vom gewählten Maschinenkopf ab.

II. EINRICHTUNG

Das Modell SC-923 kann als unabhängiger Schaltkasten mit einem Maschinenkopf mit Direktantriebsmotor verwendet werden. Durch Anbau an die Motoreinheit kann es auch mit einem Maschinenkopf mit Riemenantrieb verwendet werden. Diese Anleitung beschreibt das Verfahren für die oben genannten zwei Einrichtungsmethoden.

1. Montieren am Tisch

Um das Modell SC-923 mit einem Maschinenkopf mit Direktantriebsmotor zu verwenden, montieren Sie

den Schaltkasten gemäß den folgenden Anweisungen am Tisch.

Hier wird das Verfahren zur Montage des SC-923

am Tisch der Nähmaschine LU-2810ES-7 beschrie-

ben. Um einen anderen Maschinenkopf zu benutzen,

❶

❷ ❸

❹

❶

󱢳

❾

❻

❺

installieren Sie den Schaltkasten gemäß der Bedienungsanleitung für den Hauptteil der relevanten Nähmaschine am Tisch. Den Schaltkasten-Aufhängungsbügel mit den im Lieferumfang der Einheit enthaltenen Befestigungsschrauben am Tisch montieren. Bringen Sie dabei die im Lieferumfang der Einheit enthaltenen Muttern und Konvexscheiben

gemäß der Abbildung an, um die Motoreinheit sicher

am Tisch zu befestigen.

Die im Lieferumfang der Einheit enthaltenen drei Schrauben ❶ in die Motoraufhängungs-Schraubenbohrungen im Tisch einpressen und festziehen.

2) Den mit der Einheit gelieferten Aufhängungsbügel mit Unterlegscheiben ❷, Federscheiben ❸

❺

und Muttern ❹ an den drei Schrauben befestigen.

3) Den Gummidämpfer

mit Federscheibe ❼ und

❻

Mutter ❽ am Aufhängungsbügel befestigen.

Das eine Ende des Schaltkastens auf der Seite mit zwei Schrauben an den Gewindeteil des Gummidämpfers hängen. Dann das andere Ende des Schaltkastens auf der gegenüber liegenden Seite einhängen.

5) Den anderen Gewindeteil des Gummidämpfers

mit Unterlegscheibe ❾ und Mutter 󱢳 provisorisch befestigen. In diesem Fall wird die Federscheibe nicht verwendet.

6) Einstellen der Einbauposition des Schaltkastens.

Dann die Muttern festziehen.

❼

❽

– 1 –

< Installationsverfahren des Drosselkastens >

❽

❾

❼

󱢳

❸

❽

❷

❾

❶

❺

❶

❹

󱢳

❻

* Für die Modelle des EU-Typs installieren

Sie den mit der Nähmaschine gelieferten Drosselkasten.

1）Schließen Sie die Klemmen des Stromversor-

gungskabels ❶ des SC-923 an die Drosselkas-

C B

ten-Platineneinheit ❷ und an die Drosselkasten-Montageplatte ❸ an.

Schließen Sie das braune Kabel A an die erste

Klemme und das blaue Kabel B an die dritte Klemme von der Oberseite des Klemmenblocks jeweils mit Schrauben an der Drosselkasten-Platineneinheit an. Schließen Sie das grün/ gelbe Kabel C mit einer Erdungsklemmschraube ❹ an die Drosselkasten-Montageplatte ❸ an.

2) Bringen Sie den Kabelbinder ❺ am Stromver-

❽

sorgungskabel des SC-923 an. Befestigen Sie

das Stromversorgungskabel zusammen mit dem Kabelbinder mit der Kabelbinder-Befestigungsschraube ❻ an der Drosselkasten-Montageplat- te ❸.

3) Bringen Sie Kabeltüllen ❽ an den Ein-/Ausgangskabeln ❶ und ❼ des Drosselkastens an. Bringen Sie beide Kabeltüllen auf die gleiche Weise an.

4) Befestigen Sie die Drosselkastenabdeckung

󱢴

󱢳 mit vier Befestigungsschrauben ❾ an der

Drosselkasten-Montageplatte ❸.

Setzen Sie dabei die an den Ein-/Ausgangska-

beln ❶ und ❼ angebrachten Kabeltüllen ❽ in die Vertiefungen der Drosselkastenabdeckung

󱢳 ein, um einen Spalt zwischen Drosselkasten 󱢴 und Abdeckung 󱢳 zu beseitigen.

– 2 –

< Installationsverfahren des Drosselkastens am Tisch >

5 mm

󱢷

Bedienerseite

Ölwanne

󱢸

󱢵

󱢸

SC-923

󱢸

Führen Sie das Kabel zwischen Tisch und Schaltkasten hindurch.

(Vorsicht) Der Drosselkasten ist an der Position

zu installieren, an welcher der Kasten 5 mm Abstand von der Ölwanne hat.

󱢶

1) Schließen Sie das Drosselkasten-Eingangskabel

2) Schließen Sie das SC-923 Stromversorgungskabel

3) Sichern Sie die Kabel mit Krampen

󱢹

󱢸

an den Netzschalter an.

󱢵

an den Drosselkasten an 󱢷.

󱢶

4) Installieren Sie den Drosselkasten

der in der Abbildung gezeigten Stelle am Tisch. Verwenden Sie dazu die mit der Einheit gelieferten vier Holzschrauben 󱢹.

5) Befestigen Sie die Eingangs-/Ausgangs-

󱢹

kabel ❶ und ❼ des Drosselkastens 󱢷 mit den im Lieferumfang der Einheit enthaltenen Kabelkrampen 󱢸 am Tisch. Achten

Sie dabei darauf, dass sich die Eingangs-/

Ausgangskabel nicht schneiden.

󱢷

– 3 –

2. Anschließen der kabel

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen

•

Sie die Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Minuten gewartet haben.

•

 Um Beschädigung des Gerätes durch Betriebsstörungen und falsche Spezikationen zu vermei-

den, achten Sie auf korrekten Anschluß der Kabel.

•

Um Verletzungen durch Betriebsstörungen zu vermeiden, sichern Sie die Steckverbinder unbedingt

mit der Verriegelung.

•

Einzelheiten zur Handhabung der jeweiligen Vorrichtung entnehmen Sie bitte der beiliegenden Be-

triebsanleitung, bevor Sie die Vorrichtung benutzen.

Die folgenden Anschlüsse sind am SC-923 vorhanden.Schließen Sie die vom Maschinenkopf kommenden Kabel an den entsprechenden Stellen an, um die am Maschinenkopf angebrachten Vorrichtungen funktions-

fähig zu machen.

❷ ❸󱢳❼

❶ ❹

CN30 Motorsignal-Steckverbinder

❶

CN36 Maschinenkopfmagnet: Magnetspulen für Fadenabschneiden, Rückwärtsnähen, Rückwärtstransport-Schnell-

❷

CN37 Nähfußlüftungsmagnet (nur für automatische Nähfußlüftung)

❸

CN38 Bedienungstafel : Verschiedene Nähvorgänge können programmiert werden. (Für Einzelheiten zur Bedie-

❹

CN39 Standmaschinenpedal : JUKI Standard PK70 usw. Die Nähmaschine kann mit externen Signalen gesteuert

❺

CN44 Handschalter: Anderer Handschalter außer Nährichtungsumschalter.

❻

CN51 Erweiterungs-Ein-/Ausgangsanschluss.

❼

CN55LED-Lampe (+5-V-Typ): Die LED-Lampe kann optional angeschlossen werden. (Siehe

❽

CN58 Erweiterungs-Eingangsanschluss (für Sensoreingang usw.)

❾

CN59 Erweiterungs-Ausgangsanschluss (für Magnetventilausgang)

󱢳

schalter vorhanden.

nungstafel außer CP-18 siehe die Bedienungsanleitung für die zu verwendende T

werden.

durch Tastendruck“ S.15 für die Methode zur Einstellung der Lichtmenge.)

❺

❻ ❾

❽

afel.)

„III-4. Einstellung

– 4 –

1) Die Kabel Rückwärtstransportmagnet durch die Tischöffnung A führen und unter dem Tisch verlegen.

von Fadenabschneidermagnet,

❶

❼

❽ ❹ ❻

❸

❷

❶

❺

2) Die Schraube

Schraubenzieher lösen, um die Abdeckung zu öffnen.

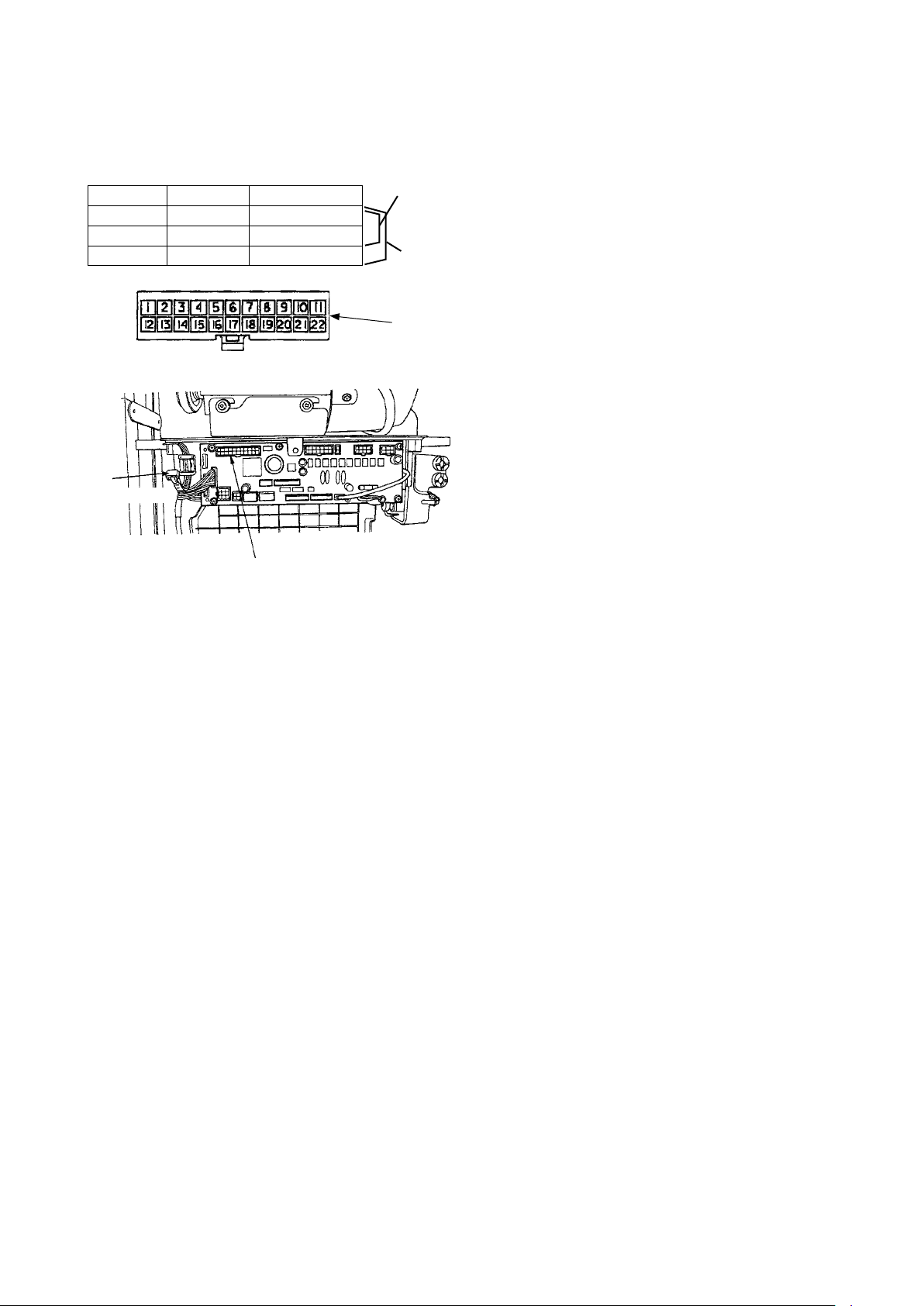

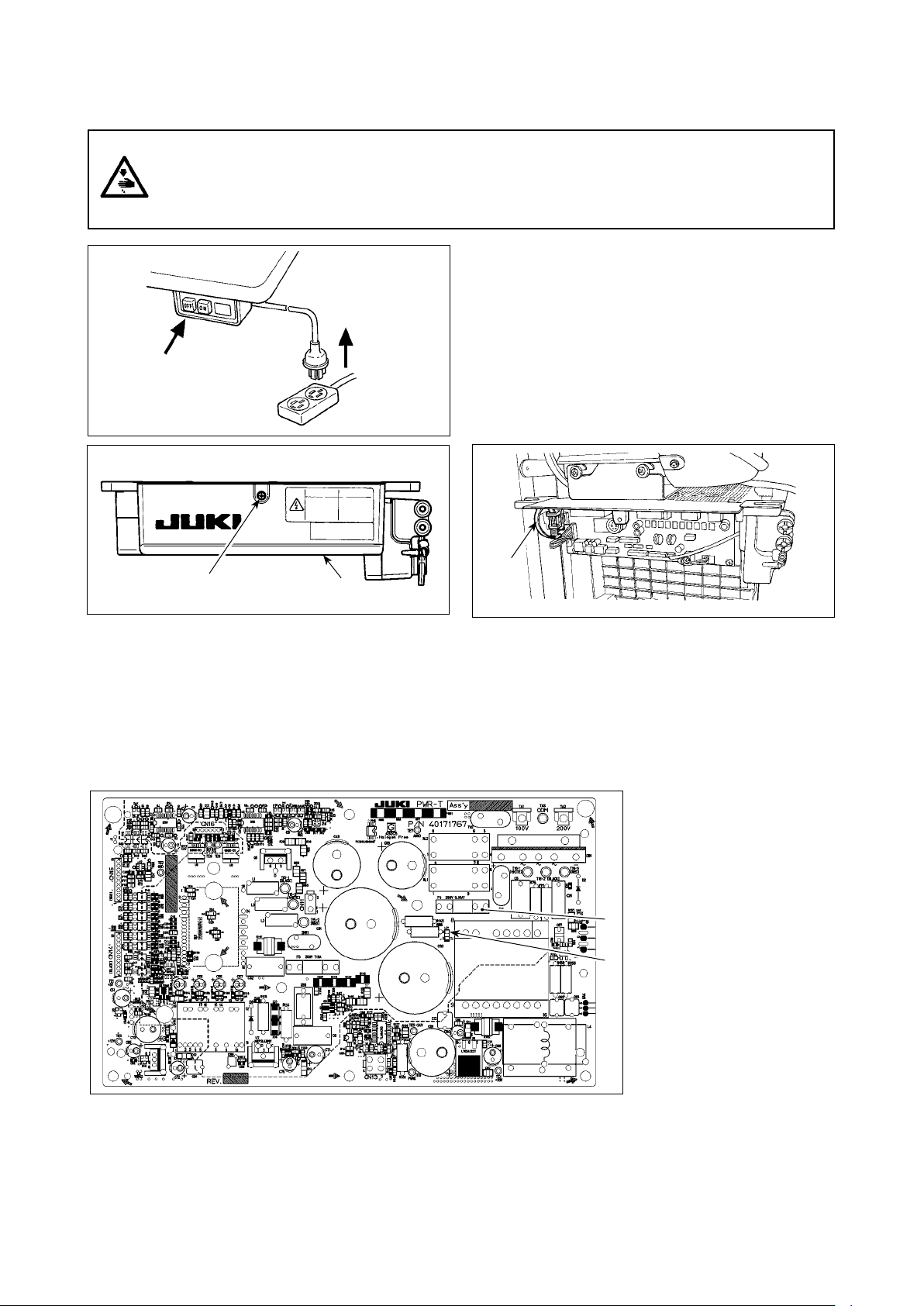

3) Das vom Maschinenkopf kommende 14P-Kabel

an Steckverbinder ❹ (CN36) anschließen.

❸

Den 2P-Steckverbinder ❺ an den Steckverbinder

(CN37) anschließen.

❻

Den vom Motor kommenden 9P-Steckverbinder

an den Steckverbinder ❽ (CN30) der Platine

❼

anschließen.

an der Abdeckung ❷ mit einem

❾

󱢵

󱢶

󱢳

󱢷

󱢴

Führen Sie das 26P-Kabel

der 󱢵 (CN59) ein.

Führen Sie das 24P-Kabel

der 󱢶 (CN44) ein.

Führen Sie das 22P-Kabel

der 󱢷 (CN58) ein.

– 5 –

in den Steckverbin-

❾

in den Steckverbin-

❾

in den Steckverbin-

󱢴

[Anschließen des Steckverbinders für die Bedienungstafel]

󱢹

) Der Steckverbinder für die Bedienungstafel wird

mitgeliefert.

Den Stecker

richtung an den Steckverbinder 󱢹 (CN38) der Leiterplatte anschließen. Nach dem Anschluß den Stecker einwandfrei verriegeln.

(Vorsicht) Schalten Sie die Stromversorgung aus,

󱢸

[Anschluss des Pedals an eine Maschine für Standarbeit]

󱢻

6) Um die Pedaleinheit mit der Nähmaschine für Standarbeit zu benutzen, den PK70-Steckverbinder 󱢺 in den Steckverbinder 󱢻 (CN39: 12P) an der Platine einführen.

(Vorsicht) Schalten Sie die Stromversorgung aus,

unter Berücksichtigung der Aus-

󱢸

bevor Sie den Steckverbinder anschließen.

󱢺

(Vorsicht) Da alle Stecker richtungsorientiert sind, muß beim Anschließen auf ihre vorschriftsmäßige

Ausrichtung geachtet werden. (Stecker mit Verriegelung müssen bis zum Einrasten eingeführt werden.) Die Nähmaschine ist erst dann betriebsbereit, wenn alle Stecker korrekt angeschlossen worden sind. Außerdem besteht die Gefahr, daß Fehlermeldungen oder dergleichen auftreten, und daß Nähmaschine und Schaltkasten beschädigt werden.

[Bündeln aller Kabel]

7) Nach dem Einführen des Steckers alle Kabel mit

󱢼

dem an der Seite des Kastens bendlichen Kabelbinder 󱢼 bündeln.

(Vorsicht) 1. Befestigen Sie den Kabelbinder ge-

mäß dem Montageverfahren.

2. Lösen Sie den Stecker zum Entfernen aus der Kabelklemme, während Sie den Haken des Kabelbinders hineindrücken.

Befestigung der Kabelschelle

Lösen der Kabelschelle

Tafel

Ziehen

Haken niederdrücken.

Drücken

– 6 –

Tafel

Haken niederdrücken und Band herausschieben.

❷

8) Die Abdeckung

schließen und durch Anziehen

❷

der Schraube B mit einem Schraubenzieher befestigen.

(Vorsicht) Achten Sie darauf, dass das Kabel nicht

unter der Abdeckung ❷ eingeklemmt wird.

󱢾

󱣀

󱢽

󱢿

[NurfürCE-spezikationen]

󱣁

9) Den 4P-Steckverbinder

auf der Seite des Kastens anschließen.

󱢾

10) Das Motorausgangskabel

an den Steckverbinder

󱢽

des Netzschalters

󱢿

an den Steckverbinder 󱣀 anschließen.

Das Motorausgangskabel 󱣁 an den Steckverbinder

an der Seite des Kastens anschließen.

󱣂

CE 1ø 230V

󱣂

Braun

Blau

Grün/Gelb (Massekabel)

AC 220V-240V

Installieren des Netzschalters Das Stromversorgungskabel an den Netzschalter anschließen.

[CE-Spezikationen]

Einphasenstrom 230 V :

Stromversorgungskabel : blau, braun und grün/gelb (Massekabel)

– 7 –

󱣃

3. Montieren der verbindungsstange

WARNUNG:

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Minuten gewartet haben.

11) Sicherstellen, daß der Netzschalter ausgeschaltet ist, und dann das vom Netzschalter kommende

Netzkabel an eine Netzsteckdose anschließen.

(Vorsicht) 1. Das obere Ende des Stromversor-

gungskabels ist je nach Bestimmungsland oder Versorgungsspannung unterschiedlich. Überprüfen Sie bei der Installation des Schalters noch einmal die Versorgungsspannung und die Spannungsangabe am Schaltkasten.

2. Verwenden Sie unbedingt einen

Netzstecker 󱣃, der dem Sicherheitsstandard entspricht.

3. Schließen Sie unbedingt den Erdlei-

ter (grün/gelb) an.

❸

❷

❶

1) Die Verbindungsstange

mit der Mutter ❸ im

❶

Montageloch B des Pedalhebels ❷ befestigen.

2) Durch die Montage der Verbindungsstange Montageloch A wird der Pedalweg verlängert, wodurch die Pedalbedienung bei mittlerer Geschwindigkeit leichter wird.

❶

– 8 –

4. Einstellverfahren des Maschinenkopfes

(WARNUNG) Soll eine andere Bedienungstafel als CP-18 verwendet werden, schlagen Sie in der

Bedienungsanleitung der für das Einstellverfahren des Maschinenkopfes zu verwendenden Bedienungstafel nach.

1) Die Funktionseinstellung Nr. 95 unter

Bezugnahme auf

der Funktionen des SC-923“ S.20 aufrufen.

„III-6. Einstellung

❺❹❸

❻

2) Der Maschinenkopftyp kann durch

Drücken der Taste

) gewählt werden.

❻

* Angaben zum Maschinenkopftyp

entnehmen Sie bitte der "Liste der Maschinenköpfe" auf dem getrennten Blatt bzw. in der Bedienungsanleitung des Maschinenkopfes Ihrer Nähmaschine.

3) Nach der Wahl des Maschinenkopf-

typs durch Drücken der Taste

(Taste

❸

tanzeige auf 94 oder 96 vor, und das Display wechselt automatisch

auf die Anzeige des Inhalts der Ein-

stellung, die dem Maschinenkopftyp

entspricht.

) rückt die Schrit-

❹

(Taste

❺

❺❹❸

❻

– 9 –

5. Einstellen des Maschinenkopfes

(WARNUNG) Falls der Schlupf zwischen dem weißen Markierungspunkt auf dem Handrad und der Vertie-

fung der Abdeckung nach dem Fadenabschneiden übermäßig groß ist, stellen Sie den Winkel des Maschinenkopfes nach dem folgenden Verfahren ein.

Ⓐ

1) Bei gleichzeitigem Drücken der Ta-

sten

❹

und

den Netz-

❺

schalter einschalten.

2) wird im Display angezeigt (Ⓐ), und der Modus wird auf den Einstellmodus umgeschaltet.

❺❹❸

❻

3) Die Riemenscheibe des Maschinen-

Ⓑ

kopfes von Hand drehen, bis das

Hauptwellen-Bezugssignal erkannt wird. Zu diesem Zeitpunkt wird der Winkel vom Hauptwellen-Bezugssignal auf dem Anzeigefeld Ⓑ ange-

zeigt. (Der Wert ist der Bezugswert.)

❽

❺❹❸

❻

4) In diesem Zustand den Markierungspunkt ❼ an der Riemenscheibe auf die Aussparung ❽ in der Riemenscheibenabdeckung ausrichten.

❼

5) Die Taste

drücken, um die

❻

Einstellarbeit zu beenden.

(Der Wert ist der Bezugswert.)

❺❹❸

❻

– 10 –

III. FÜR DIE BEDIENUNGSPERSON

1. Bedienungsverfahren der Nähmaschine

1) Die Taste ON die Stromversorgung einzuschalten.

(Vorsicht) Falls die Netzanzeige-LED beim Einschal-

ten des Netzschalters nicht aueuchtet,

sofort den Netzschalter ausschalten und die Spannung überprüfen.

Außerdem ist in solchen Fällen der Netz-

❶❷

schalter wieder einzuschalten, wenn 2 bis 3 Minuten oder mehr nach dem Ausschalten des Netzschalters vergangen sind.

2) Je nach dem installierten Maschinenkopf kann es vorkommen, dass sich die Nadelstange automatisch auf die Hochstellung hebt, falls sie sich nicht bereits dort bendet.

(Vorsicht) Wenn die Stromversorgung der Nähmaschine nach der Installation zum ersten Mal eingeschal-

tet wird, kann es länger dauern, bis die Nähmaschine betriebsbereit ist, da sie den Initialisierungsvorgang ausführt. Halten Sie außerdem nicht Ihre Hände oder andere Gegenstände unter die Nadel, da die Nadelstange sich beim Einschalten der Stromversorgung bewegen kann.

des Netzschalters drücken, um

❶

❸

❹

❺

❻

3) Wird das Pedal nach vorn

niedergedrückt,

❸

läuft die Nähmaschine je nach dem Anstellwinkel mehr oder weniger schnell.

Wird das Pedal auf die Neutralstellung zurückge-

stellt, bleibt die Nähmaschine stehen.

4) Wird das Pedal leicht nach hinten

niederge-

❹

drückt, wird der Nähfuß angehoben. (nur PFL-Typ)

5) Wird das Pedal kräftig nach hinten

niederge-

❺

drückt, wird Fadenabschneiden ausgeführt.

PFL KFL Nähfußbedienung durch Pedal Aktiviert Deaktiviert Pedalbetätigungstiefe für Fa-

denabschneiden

Tief Flach

6) Bei einigen Nähmaschinenkopftypen ist es möglich, verschiedene Nähmuster, wie z. B. Rückwärtsnähen am Nähanfang und am Nähende, über die

Bedienungstafel zu programmieren. Wenn Sie die

Bedienungstafel CP-18 ❻ mit Ihrer Nähmaschine verwenden, siehe „III-3. Bedienungsverfahren

der Nähmuster“ S.13 für Einzelheiten. Wenn

Sie eine andere Bedienungstafel mit Ihrer Nähmaschine verwenden, schlagen Sie in der Bedienungsanleitung der betreffenden Bedienungstafel

nach. (Die vorhandene Abbildung stellt den Fall für

LU-2810ES-7 dar.)

❼

7) Bei einigen Nähmaschinenkopftypen erfolgt Rückwärtstransport durch Drücken des Nährichtungsumschalters ❼.

(Die vorhandene Abbildung stellt den Fall für

LU-2810ES-7 dar.)

– 11 –

❷

8) Nach Abschluss des Nähvorgangs die Taste OFF ❷ des Netzschalters zum Ausschalten der

Stromversorgung drücken, nachdem sichergestellt ist, dass die Nähmaschine stillsteht.

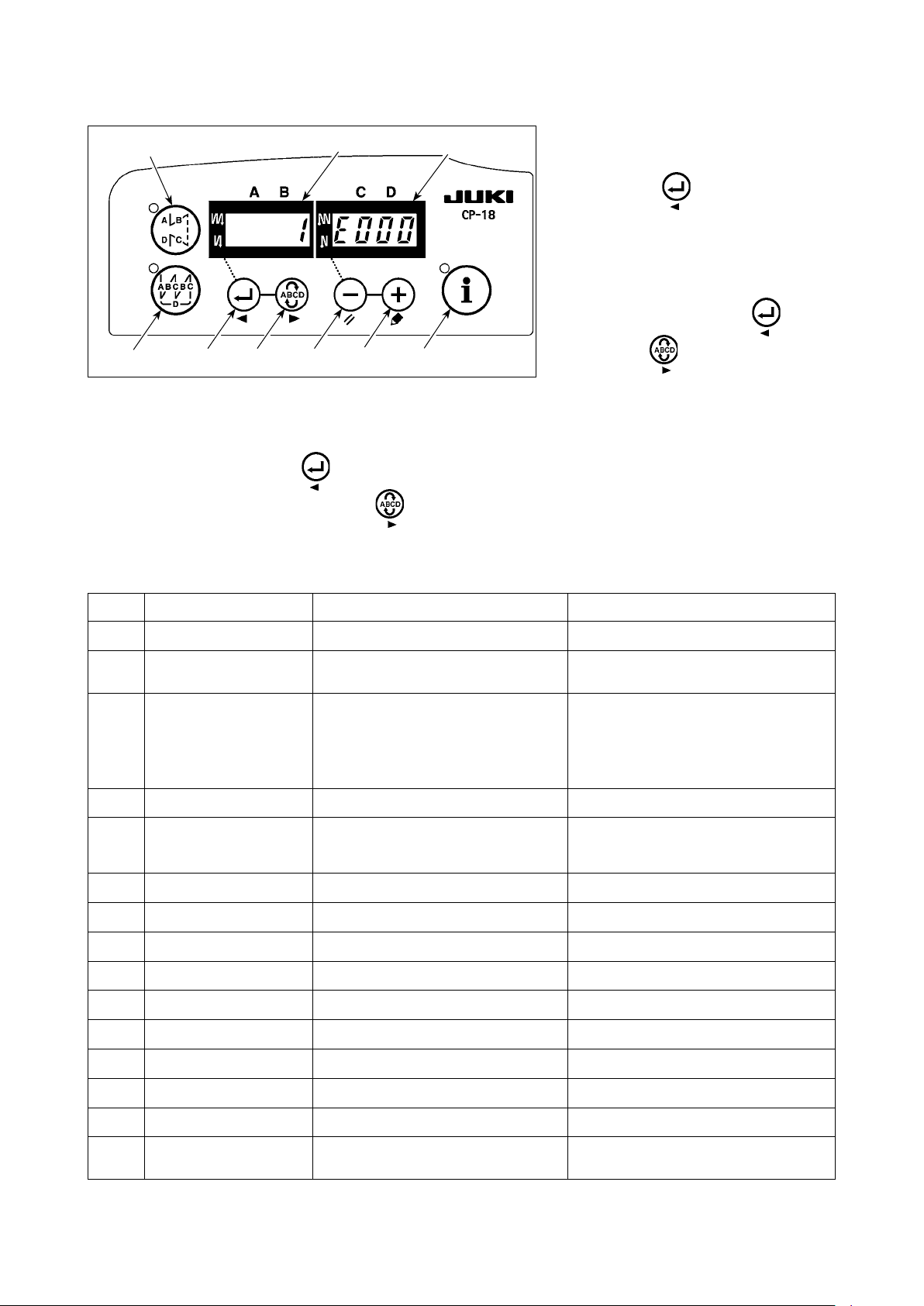

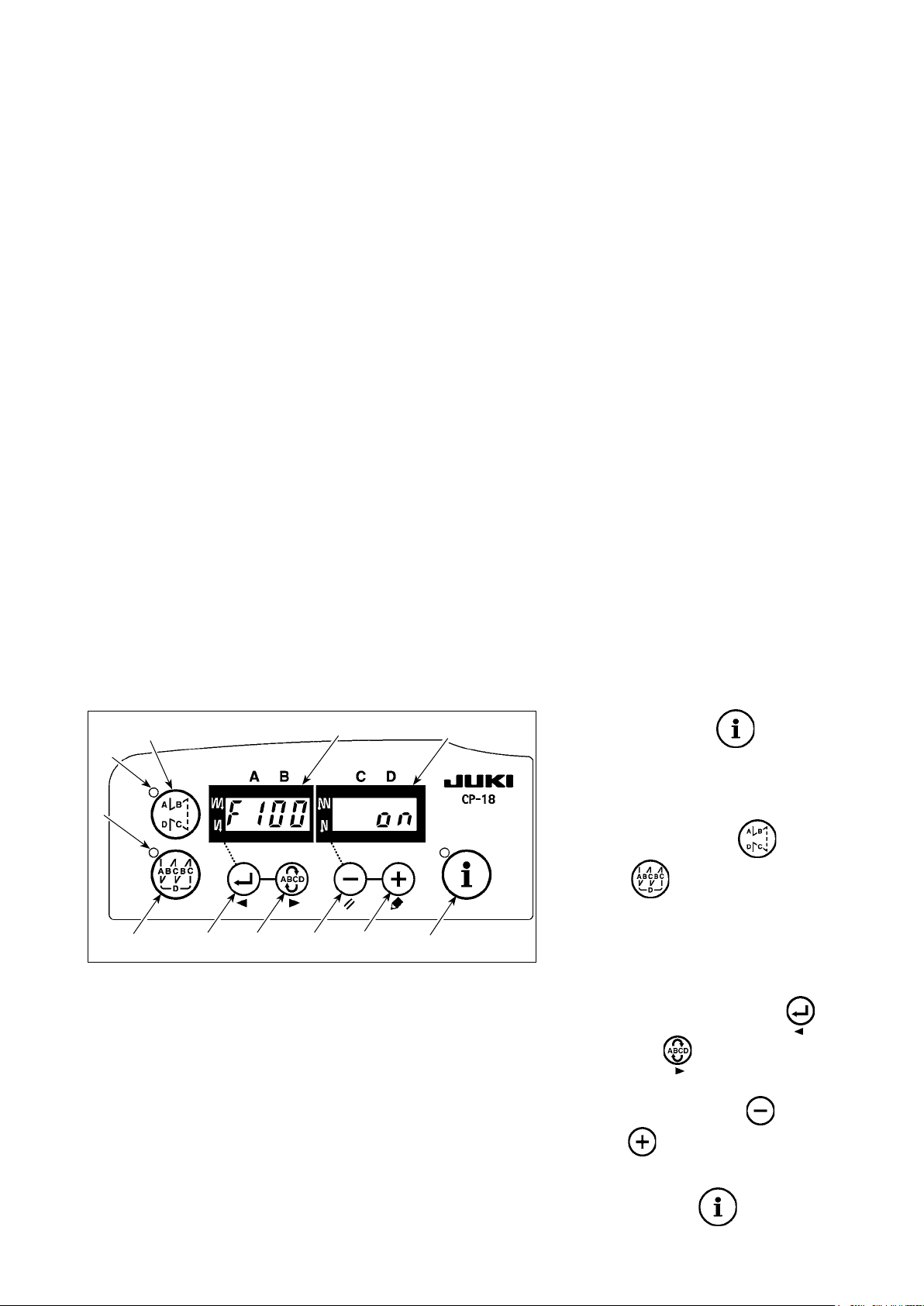

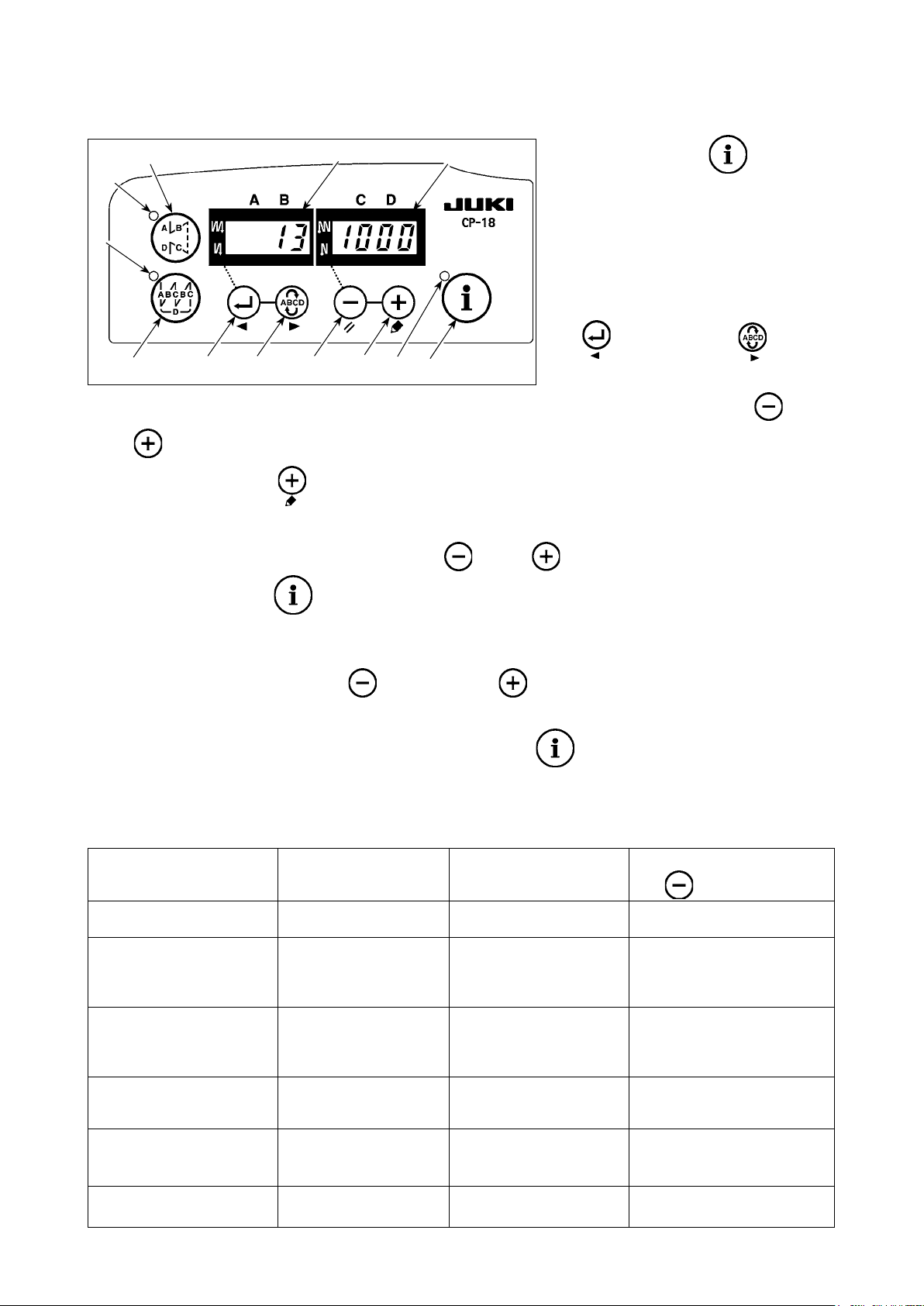

2. Bedienungstafel (CP-18)

❶

Ⓒ

Ⓓ

Ⓐ

Ⓑ

❸

Taste

❶

Taste

❷

Taste

❸

Taste

❹

* Der gewählte Prozess blinkt.

Taste

❺

: Dient zum Umschalten zwischen Aktivierung/Deaktivierung des Rückwärtsnähmusters.

Wenn das Rückwärtsnähmuster aktiviert ist, leuchtet die LED Ⓒ auf.

: Dient zum Umschalten zwischen Aktivierung/Deaktivierung des Überlappungsstichmu-

sters. Wenn das Überlappungsstichmuster aktiviert ist, leuchtet die LED Ⓓ auf.

: Dient zur Überprüfung des Inhalts der Einstellung und zum Umschalten zwischen Aktivie-

rung/Deaktivierung von Rückwärtsnähen am Nähanfang.

: Dient zur Wahl des Prozesses (A, B, C, D), für den die Stichzahl geändert werden soll.

: Dient zum Ändern des Inhalts der gewählten Anzeige (blinkender Abschnitt) und zur Um-



schaltung zwischen Aktivierung/Deaktivierung von Rückwärtsnähen am Nähende.

❹ ❺ ❻❷

Ⓔ

❼

Taste

❻

Taste

❼

Anzeigefelder Ⓐ und Ⓑ : Hier werden verschiedene Informationen angezeigt.

LED

LED Ⓓ : Leuchtet auf, wenn das Überlappungsstichmuster wirksam ist.

LED Ⓔ : Leuchtet auf, wenn die Produktionsunterstützungsfunktion angezeigt wird. Blinkt beim Aufrufen der Einstellung auf Tastendruck

: Dient zum Ändern des Inhalts der ausgewählten Anzeige (blinkender Abschnitt).



: Dient zum Aufrufen der Produktionsunterstützungsfunktion oder der Einstellung durch Ta-



stendruck (indem die Taste für eine Sekunde gedrückt gehalten wird).

: Leuchtet auf, wenn das Rückwärtsnähmuster wirksam ist.

Ⓒ

– 12 –

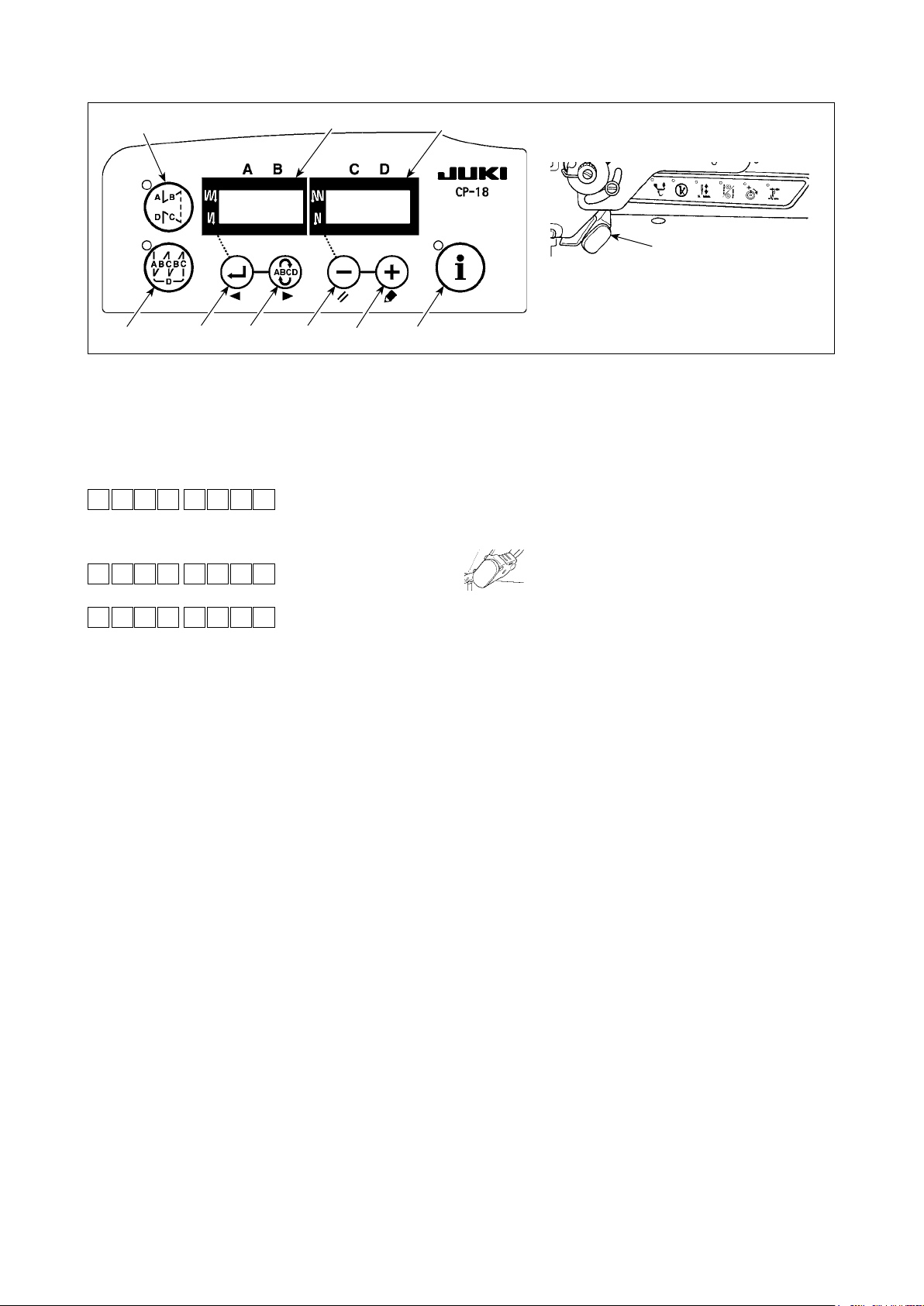

3. Bedienungsverfahren der Nähmuster

(Vorsicht) 1. Für Angaben zur Bedienungstafel außer CP-18 siehe die Bedienungsanleitung für die zu ver-

wendende Tafel.

2. Bei manchen Maschinenköpfen kann das Rückwärtsnähmuster nicht benutzt werden.

(1) Rückwärtsnähmuster

Rückwärtsnähen am Nähanfang und Rückwärtsnähen am Nähende können separat programmiert werden.

[Einstellverfahren für Rückwärtsnähen]

1) Durch Drücken der Taste

Ⓒ

❶

Ⓐ

Ⓑ

kann zwischen Aktivierung/Deakti-

Ⓓ

vierung des Rückwärtsnähmusters umgeschaltet werden.

Wenn das Rückwärtsnähmuster akti-

viert ist, leuchtet die LED Ⓒ auf, und

die Stichzahl für Rückwärtsnähen

❷

❺❹❸

❻

❼

am Nähanfang wird auf dem Anzeigefeld Ⓐ angezeigt, während die Stichzahl für Rückwärtsnähen am Nähende auf dem Anzeigefeld Ⓑ angezeigt wird.

Wählen Sie den Prozess (A, B, C oder D), für den die Stichzahl mit der Taste

Die blinkende Zahl repräsentiert den einstellbaren Prozess.

Ändern Sie die Stichzahl für den gewählten Prozess mithilfe der Taste

Drücken Sie die Taste

, um die durchgeführte Änderung zu überprüfen. (Die Stichzahl kann auf

❸

geändert werden soll.

❹

und der Taste

❺

❶

❻

0 bis 15 eingestellt werden.)

(Vorsicht) Die Nähmaschine kann keinen Nähbetrieb durchführen, wenn die Anzeige der Stichzahl für

einen Prozess blinkt.

Wenn die Rückwärtsstichzahlan-

Ⓓ

Ⓒ

❶

Ⓐ

Ⓑ

zeige nicht blinkt, wird der Rückwärtsnähmodus mit jedem Drücken

der Taste

zwischen "Rück-

❸

wärtsnähen am Nähanfang", "Doppel-Rückwärtsnähen am Nähanfang" und "Kein Rückwärtsnähen am Nähanfang" umgeschaltet.

Außerdem erfolgt bei jedem Drü-

❷

Ohne Rückwärtsnähen

❺❹❸

❻

Rückwärtsnähen

❼

cken der Taste

der Reihe

❺

nach eine Umschaltung der Rückwärtsnähfunktion von Rückwärtsnähen am Nähende auf doppeltes

DoppelRückwärtsnähen

Rückwärtsnähen am Nähende und dann auf kein Rückwärtsnähen am Nähende.

– 13 –

(2) Überlappungsstichmuster

Das Überlappungsstichmuster kann programmiert werden.

Ⓓ

Ⓒ

❷

❶

B : Stichzahl für Rückwärtsnähen von 0 bis 15 Stiche

C : Stichzahl für normales Nähen von 0 bis 15 Stiche D : Anzahl der Wiederholungen 1 bis 9-mal

A : Stichzahl für normales Nähen von 0 bis 15 Stiche

(Vorsicht) Wenn Prozess D auf 5 Wiederholungen eingestellt

wird, wird der Nähvorgang in der Form A → B → C →

B → C wiederholt.

[Einstellverfahren für Überlappungsnähen]

Ⓐ

Ⓑ

1) Durch Drücken der Taste

❷

kann zwischen Aktivierung/Deaktivierung des Überlappungsstichmusters umgeschaltet werden.

Wenn das Überlappungsstichmuster

aktiviert ist, leuchtet die LED Ⓓ auf.

2) Wählen Sie den Prozess (A, B, C

❺❹❸

❻

❼

oder D), für den die Stichzahl mit der

Taste

geändert werden soll.

❹

Die blinkende Zahl repräsentiert den

einstellbaren Prozess.

3) Ändern Sie die Stichzahl für den gewählten Prozess mithilfe der Taste

4) Drücken Sie die Taste

, um die durchgeführte Änderung zu überprüfen.

❸

und der Taste

❺

(Die Nähmaschine läuft erst, nachdem die Einstellung durch Drücken der Taste

bestätigt wor-

❸

❻

den ist.)

(Vorsicht) Das Überlappungsstichmuster wird unter dem Automatikbetriebsmodus ausgeführt. Sobald

das Pedal niedergedrückt wird, führt die Nähmaschine automatisch den Nähvorgang für die Anzahl der Überlappungsstiche aus.

– 14 –

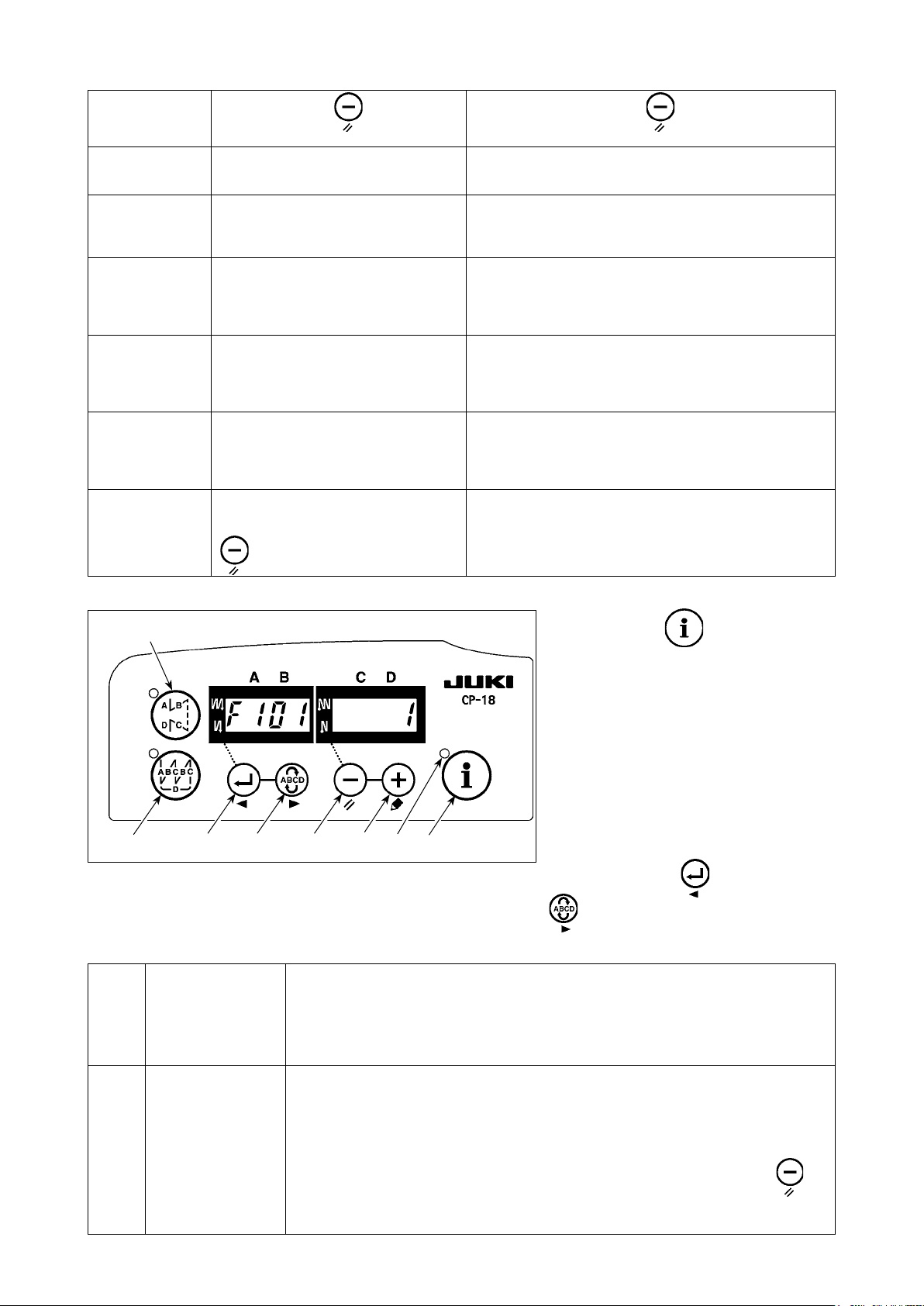

4. Einstellung durch Tastendruck

Ein Teil der Funktionseinstellungsposten kann im normalen Nähzustand leicht geändert werden.

(Vorsicht) Für die Einstellung von anderen Funktionen als die in diesem Teil behandelten siehe „III-6.

Ⓓ

Ⓒ

❶

Einstellung der Funktionen des SC-923“ S.20.

Ⓐ

Ⓑ

[Einstellverfahren mit Tastendruck]

1) Die Taste

eine Sekunde

❼

lang gedrückt halten, um die Tafel in

den Funktionseinstellmodus zu versetzen.

2) Den einzustellenden Posten mit der

Taste

oder der Taste

❸

umschalten. Dann kann der Einstell-

❷

(Vorsicht) Die Einstellung wird durch Drücken der Taste

bestätigt.

❼

❺❹❸

❻

Ⓔ

❼

wert mithilfe der Taste

der Taste

geändert werden.

❻

3) Um zum normalen Nähzustand zu-

rückzukehren, die Taste drücken.

①

Fadenabschneidefunktion (

: Der Fadenabschneidevorgang wird nicht durchgeführt.

 

)

(Magnetspulen-Ausgabesperre: Fadenabschneider)

: Der Fadenabschneidebetrieb ist wirksam.

 

②

Ein-Schuss-Nähautomatikfunktion (

  

) : Die Ein-Schuss-Nähautomatikfunktion ist unwirksam. : Die Ein-Schuss-Nähautomatik ist wirksam.

(Vorsicht) Diese Funktion wird wirksam, wenn die Stoffkantensensorfunktion aktiviert wird. Es ist

nicht möglich, den Ein-Schuss-Vorgang während des Überlappungsnähbetriebs zu sperren. Die Drehzahl ist der für die Einstellung Nr. 38 eingestellte Wert.

③

Einstellung der max. Nähgeschwindigkeit

（

  ）

Die maximale Nähgeschwindigkeit der Nähmaschine wird festgelegt. Die Obergrenze des Einstell-

werts hängt vom Typ des Maschinenkopfes ab, an den der Schaltkasten angeschlossen wird.

Einstellbereich: 150 - Maximalwert [sti/min]

④

Stoffkantensensorfunktion (

 

) : Die Stoffkantensensorfunktion ist unwirksam. : Sobald die Stoffkante erkannt wird, bleibt die Nähmaschine stehen, nachdem sie die mit 7

( ) eingestellte Stichzahl ausgeführt hat.

* Diese Funktion wird wirksam, wenn der Stoffkantensensor mit der Funktionseinstellung Nr. 12 einge-

richtet wird.

Fadenabschneidefunktion durch Stoffkantensensor (

⑤

  

) : Die automatische Fadenabschneidefunktion nach Erkennung der Stoffkante ist unwirksam. : Sobald die Stoffkante erkannt wird, führt die Nähmaschine Fadenabschneiden durch, nach-

dem sie die mit 7 ( ) eingestellte Stichzahl ausgeführt hat.

* Diese Funktion wird wirksam, wenn der Stoffkantensensor mit der Funktionseinstellung Nr. 12 einge-

richtet wird.

Stichzahl für Stoffkantensensor (

⑥

  

)

Von der Erkennung der Stoffkante bis zum Anhalten der Nähmaschine auszuführende Stichzahl

Einstellbare Stichzahl: 0 bis 19 (Stiche)

(Vorsicht) Falls die angegebene Stichzahl unangemessen ist, bleibt die Nähmaschine je nach ihrer

Drehzahl eventuell nicht innerhalb der vorgegebenen Stichzahl stehen.

❺

❹

und

❼

– 15 –

Einstellung der Lichtmenge der LED-Lampe ( )

⑦

Dient zur Einstellung der Lichtmenge der LED-Lampe (optional).

Einstellbereich: 0 bis 100%

Funktion des Optiksensors ( )

⑧

: Die Funktion des Optiksensors ist deaktiviert.

: Nach der Optiksensoreingabe wird die Nähmaschine angehalten, nachdem die mit ⑫ (

) eingestellte Stichzahl genäht worden ist.

* Diese Funktion wird aktiviert, wenn der Optiksensor mit der Funktionseinstellung Nr. 12 eingestellt wird.

Optiksensor-Filterfunktion ( )

⑨

: Die Optiksensor-Filterfunktion ist deaktiviert.

: Nach der Optiksensorerfassung wird die Eingabe verzögert, bis die Nähmaschine die mit ⑪ (

) eingestellte Stichzahl ausgeführt hat.

* Diese Funktion wird aktiviert, wenn der Optiksensor mit der Funktionseinstellung Nr. 12 eingestellt wird.

Stichzahl für Optiksensorlter ( )

⑩

Dient zur Einstellung der Stichzahl für die Verzögerung des Zeitpunkts, an dem der Optiksensor-Eingabe-

status wirksam wird.

Einstellbereich: 0 bis 99 Stiche

* Diese Funktion wird aktiviert, wenn der Optiksensor mit der Funktionseinstellung Nr. 12 eingestellt wird.

Stichzahl zum Stoppen des Optiksensors ( )

⑪

Dient zur Einstellung der Stichzahl, die von der Optiksensoreingabe bis zum Anhalten der Nähmaschine

zu nähen ist.

Einstellbereich: 0 bis 99 Stiche

* Diese Funktion wird aktiviert, wenn der Optiksensor mit der Funktionseinstellung Nr. 12 eingestellt wird.

(Vorsicht) Wird eine kleine Zahl eingestellt, so wird die Nähmaschine je nach ihrer Drehzahl u. U. nicht

innerhalb der eingestellten Stichzahl angehalten.

Anzahl der Optiksensorerfassungen ( )

⑫

Die Nähmaschine stoppt bei jedem Einschalten der Optiksensoreingabe und führt automatisches Faden-

abschneiden aus, wenn die eingestellte Anzahl von Malen erreicht wird.

Einstellbereich: 1- bis 15-mal

* Diese Funktion wird aktiviert, wenn der Optiksensor mit der Funktionseinstellung Nr. 12 eingestellt wird.

Begrenzung der Pedalbetätigungsgeschwindigkeit ( )

⑬

Diese Funktion begrenzt die Pedalbetätigungsgeschwindigkeit zum Zeitpunkt der Eingabe des optischen

Sensors.

0 : Die Funktion ist deaktiviert.

1 : Auf Ein-Schuss-Geschwindigkeit xiert (Funktionseinstellung Nr. 38) 2 : Auf Ein-Schuss-Geschwindigkeit begrenzt (Funktionseinstellung Nr. 38) 3 : Wenn der Optiksensor aktiviert ist, läuft die Nähmaschine nach der Pedalbetätigung unter dem au-

tomatischen Modus.

* Diese Funktion wird aktiviert, wenn der Optiksensor mit der Funktionseinstellung Nr. 12 eingestellt wird.

– 16 –

5. Produktionsunterstützungsfunktion

Die Produktionsunterstützungsfunktion besteht aus drei verschiedenen Funktionen (sechs verschiedenen Modi), wie z. B. der Produktionsvolumen-Verwaltungsfunktion, der Betriebsmessfunktion und der Spulenfadenzählerfunktion. Jede dieser Funktionen besitzt ihren eigenen Produktionsunterstützungseffekt. Wählen Sie je nach Bedarf die geeignete Funktion (Modus).

Produktionsvolumen-Verwaltungsfunktion

■

Soll-Stückzahl-Anzeigemodus [F100] Anzeigemodus der Differenz zwischen Soll-/Ist-Stückzahl [F200]

Soll-Stückzahl, Ist-Stückzahl und die Differenz zwischen Soll- und Ist-Stückzahl sowie die Betriebszeit werden angezeigt, um den Bediener über Verzögerung und Fortschritt in Echtzeit zu informieren. Die Näh-

maschinen-Bedienungsperson kann den Nähbetrieb unter ständiger Kontrolle ihres Arbeitstempos durch-

führen. Dies trägt zu einer Schärfung des Bewusstseins der Sollvorgabe bei, um somit die Produktivität zu steigern. Außerdem kann eine Arbeitsverzögerung im Frühstadium erkannt werden, um eine frühe Erkennung von Problemen und eine frühe Ergreifung von Korrekturmaßnahmen zu ermöglichen.

Betriebsmessfunktion

■

Anzeigemodus der Nähmaschinen-Verfügbarkeitsrate [F300] Produktionszeit-Anzeigemodus [F400] Anzeigemodus der durchschnittlichen Drehzahl [F500] Der Nähmaschinen-Verfügbarkeitsstatus wird automatisch gemessen und auf der Steuertafel angezeigt.

Die so gewonnenen Daten können als Grunddaten zur Durchführung von Prozessanalysen, Fertigungsstraßenanordnung und Geräteefzienzkontrolle verwendet werden.

Spulenfadenzählerfunktion

■

Spulenfadenzähler-Anzeigemodus

Um Spulen auszuwechseln, bevor der Spulenfaden zur Neige geht, wird die Zeit zum Austauschen der

Spule gemeldet.

[Zum Anzeigen der Produktionsunterstützungsmodi]

❶

Ⓐ

Ⓑ

Ⓒ

Ⓓ

❷

(Vorsicht) Die Modi F100 bis F500 wurden werksseitig vor

dem Versand auf HIDE eingestellt.

Der Spulenfadenzähler-Anzeigemodus wird

durch Einstellung der Spulenfadenzählerfunktion (Funktionseinstellung Nr. 6) zwischen Einblenden/Ausblenden umgeschaltet. (Der Modus wurde werksseitig vor dem Versand auf ON eingestellt.)

❺❹❸

❻

❼

im nor-

Halten Sie die Taste

❼

malen Nähzustand (eine Sekunde lang) gedrückt, um den Bildschirm für Einstel-

lung durch Tastendruck aufzurufen. Drü-

cken Sie dann die Taste

die Taste

auf dem Bildschirm

❷

❶

oder

für Einstellung durch Tastendruck, um

die Produktionsunterstützungsmodi ein-/auszublenden. Wählen Sie den ein-/auszublendenden

Modus durch Drücken der Taste

oder der Taste

❹

aus.

❸

Der Zustand EIN/AUS der Anzeige kann

durch Drücken der Taste

der Taste

umgeschaltet werden.

❻

❺

oder

– 17 –

Um zum normalen Nähzustand zurück-

zukehren, die Taste

drücken.

❼

Nähen kann durchgeführt werden, während die Produktionsunterstützungsdaten auf der Steuertafel angezeigt werden.

[Grundbetrieb der Produktionsunterstützungsmodi]

1) Wenn die Taste

malen Nähzustand gedrückt wird,

Ⓒ

❶

Ⓐ

Ⓑ

leuchtet die LED Ⓔ auf, und der

Ⓓ

Produktionsunterstützungsmodus wird aktiviert.

2) Die Produktionsunterstützungsfunktion kann durch Drücken der Taste

oder der Taste

❸

❷

❺❹❸

3) Daten, die in Tabelle 1 "Anzeigefeld

geändert werden.

❻

4) Wenn Sie die Taste

❻

Ⓔ

❼

" mit (*1) markiert sind, können mithilfe der Taste

Ⓐ

für zwei Sekunden gedrückt halten, blinken das Anzeigefeld Ⓑ und die

❻

schaltet werden.

LED Ⓔ. Solange die Daten, die in Tabelle 1 "Anzeige im jeweiligen Modus" mit (*2) markiert sind,

blinken, können sie durch Drücken der Taste

Wenn Sie die Taste

drücken, wird der mit (*2) markierte Wert bestätigt, und das Anzeigefeld

❼

❺

oder

geändert werden.

❻

im nor-

❼

umge-

❹

❺

und

und die LED Ⓔ hören auf zu blinken.

Ⓑ

5) Der mit einem Kreuz (*3) markierte Wert in Tabelle 1 "Modusanzeige" kann nur unmittelbar nach der

Rückstellung mithilfe der Taste

und der Taste

❺

geändert werden.

❻

6) Für das Datenrückstellverfahren siehe die Tabelle "Modusrückstellverfahren".

7) Um zum normalen Nähzustand zurückzukehren, die Taste

drücken.

❼

Die unter dem jeweiligen Modus anzuzeigenden Daten sind in der nachstehenden Tabelle beschrieben.

Tabelle 1: Modusanzeige

Anzeigefeld Ⓑ (wenn die Taste

Modusname Anzeigefeld

Soll-Stückzahl-Anzeigemodus [F100] Anzeigemodus der Differenz zwischen Soll-/

[F400]

[F200]

Ist-Stückzahl

Anzeigemodus der Nähmaschinen-Verfügbarkeitsrate

[F300]

Produktionszeit-Anzeigemodus

Anzeigemodus der durchschnittlichen Drehzahl

[F500] Spulenfadenzähler-Anzei-

gemodus

Ist-Stückzahl

(Einheit: Stückzahl)(*1)

Differenz zwischen Soll-Stückzahl und Ist-Stückzahl

(d : Stück)(*1)

oP-r Nähmaschinen-Verfüg-

Pi-T Produktionszeit im vorhe-

ASPd Durchschnittliche Dreh-

bbn

Ⓐ

Anzeigefeld

Soll-Stückzahl

(Einheit : Stück)(*2)

Soll-Produktionszeit

(Einheit : 100 ms)(*2)

barkeitsrate im vorherigen Nähvorgang

(Einheit : %)

rigen Nähvorgang

(Einheit: 1 Sek.)

zahl im vorherigen Näh-

vorgang (Einheit : sti/min)

Spulenfadenzählerwert

(*3)

Ⓑ

gedrückt wird)

❺

Anzeige der durchschnittlichen Verfügbarkeitsrate der Nähmaschine

(Einheit : %)

Anzeige der durchschnittlichen Produktionszeit

(Einheit : 100 ms)

Anzeige der durchschnittlichen Drehzahl

(Einheit : sti/min)

– 18 –

Tabelle 2: Modusrückstellvorgang

Modusname

Soll-Stückzahl-Anzeigemodus [F100]

Anzeigemodus der Differenz zwischen Soll-/Ist-Stückzahl [F200]

Anzeigemodus der Nähmaschinen-Verfügbarkeitsrate [F300]

Produktionszeit-Anzeigemodus [F400]

Anzeigemodus der durchschnittlichen Drehzahl [F500]

Spulenfadenzähler-Anzeigemodus

Taste

(für 2 Sekunden gedrückt gehalten)

Rücksetzung der Ist-Stückzahl Rücksetzung der Differenz zwischen Soll-Stückzahl und Ist-Stückzahl

Rücksetzung der durchschnittlichen Verfügbarkeitsrate der Nähmaschine

Rücksetzung der durchschnittlichen Produktionszeit

Rücksetzung der durchschnittlichen Drehzahl der Nähmaschine

Rücksetzung des Spulenfadenzäh-

lerwerts (Beachten Sie, dass nur der

Spulenzähler durch Drücken der Taste

sofort zurückgesetzt wird.)

❺

Taste

(für 4 Sekunden gedrückt gehalten)

Die durchschnittliche Verfügbarkeitsrate der Nähmaschine wird zurückgesetzt. Die durchschnittliche Produktionszeit wird zurückgesetzt. Die durchschnittliche Drehzahl der Nähmaschine wird zurückgesetzt.

❺

[Detaillierte Einstellung der Produktionsvolumen-Verwaltungsfunktion [F101]・[F102]]

❶

Wenn die Taste

❼

dus der Soll-Stückzahl [F100] oder im Anzeigemodus der Differenz zwischen Soll-/Ist-Stückzahl [F200] gedrückt ge-

halten wird (für drei Sekunden), kann die

detaillierte Einstellung der Produktionsvolumen-Verwaltungsfunktsion ausgeführt werden. Der Einstellzustand der Anzahl der Fadenabschneidevorgänge [F101] und der

❷

❺❹❸

❻

Ⓔ

❼

Anzahl der Sollziel-Erreichungssum-

mer-Auslösungen [F102] kann durch

Drücken der Taste

umgeschaltet werden.

❹

❸

Einstellung der Produktionsvolumen-Verwaltungsfunktion

F101 Einstellung der An-

zahl der Fadenabschneidevorgänge

F102 Bei Erreichen des

Sollwerts auszuführender Vorgang

Damit wird die Anzahl der Fadenabschneidevorgänge, die während des Nähens eines Stoffstücks durchzuführen ist, eingestellt.

0: Das Produktionsvolumen wird durch Drücken der Drucktaste gezählt. Das

Produktionsvolumen wird nicht durch Fadenabschneiden gezählt.

1~: Der Ist-Wert des Stückzahlzählers wird um eins erhöht, wenn die eingestellte

Anzahl von Fadenabschneidevorgängen durchgeführt worden ist.

Damit wird der Vorgang festgelegt, der auszuführen ist, wenn die Ist-Stückzahl die

Soll-Stückzahl erreicht hat. 0: Kein Vorgang 1: Der Summer ertönt 2: Die Nähmaschine läuft nicht, selbst wenn das Pedal betätigt wird.

im Anzeigemo-

oder der Taste

Der Ist-Stückzahlzähler wird auf Null (0) zurückgesetzt, indem der Schalter

gedrückt gehalten wird, wenn sich die Nähmaschine im Zwangsstoppzustand ben-

det. Dann wird der Betrieb der Nähmaschine wieder aktiviert.

❺

– 19 –

6. Einstellung der Funktionen des SC-923

Funktionen können ausgewählt und angegeben werden.

(Vorsicht) Für das Funktionseinstellverfahren einer anderen Bedienungstafel außer CP-18 siehe die

Bedienungsanleitung für die zu verwendende Tafel.

Die Stromversorgung bei gedrückt ge-

❼

ⒷⒶ

haltener Taste

einschalten.

❼

(Der während der vorherigen Arbeit

geänderte Posten wird angezeigt.)

* Falls sich die Bildschirmanzeige

nicht ändert, führen Sie den in

Schritt 1) beschriebenen Vorgang erneut aus.

(Vorsicht)

Warten Sie vor dem erneuten Einschalten des Netzschalters, bis mindestens eine Sekunde nach dem Ausschalten vergangen ist. Wird der Netzschalter

ⒷⒶ

unmittelbar nach dem Ausschalten wieder eingeschaltet, funktioniert die Nähmaschine eventuell nicht normal. Schalten Sie in einem solchen Fall den Netzschalter erneut korrekt ein.

2) Um die Einstellungsnummer vorzu-

Ⓓ

Ⓒ

❷

❶

❻❺❹❸

Ⓔ

❻❺❹❸

❷

Ⓔ

❶

Ⓒ

Ⓓ

❻❺❹❸

❷

Drücken Sie die Taste

❺

Ⓔ

, um den Einstellwert auf „2500“ zu ändern.

* Durch gleichzeitiges Drücken der Tasten

lungs-Nr. auf den Anfangswert zurückgesetzt.

❼

stellen, die Taste

drücken.

❹

Um die Einstellungsnummer zurück-

zustellen, die Taste

(Vorsicht)

Wird die Einstellungsnummer vorgestellt (oder zurückgestellt), wird der

ⒷⒶ

vorherige (oder nachfolgende) Inhalt der Einstellung bestätigt. Lassen Sie Vorsicht walten, wenn der Inhalt einer Einstellung geändert wird (wenn

die Taste

berührt wird).

drücken.

❸

Beispiel) Ändern der maximalen Dreh-

zahl (Einstellungs-Nr. 96)

Die Taste

drücken, um die Einstellungs-Nr.

❹

oder die Taste

❸

"96" aufzurufen.

❺

und

wird der Einstellungsinhalt der Einstel-

❻

3) Nach Abschluss des Änderungsvorgangs die Taste

oder die Taste

❸

drücken, um den

 ❹

aktualisierten Wert festzulegen.

(Vorsicht) Wird die Stromversorgung vor Ausführung dieses Vorgangs ausgeschaltet, wird der geän-

derte Inhalt nicht aktualisiert. Wird die Taste

Tafel zur vorherigen Einstellungs-Nr. Wird die Taste

auf der Tafel zur nachfolgenden Einstellungs-Nr. Nach Abschluss des Vorgangs wird die Maschine durch Aus- und erneutes Einschalten der Stromversorgung in den normalen Nähzu-

stand zurückversetzt.

gedrückt, ändert sich die Anzeige auf der

❸

gedrückt, ändert sich die Anzeige

❹

– 20 –

❶

Ⓐ

Ⓑ

Wird der links abgebildete Bildschirm durch den unter 1) auf der vorherigen Seite beschriebenen Vorgang ange-

zeigt, so wird der Bildschirm durch

das Passwort gesperrt. Angaben zum Festlegen und Rücksetzen des Passworts finden Sie in der Mechanikeranleitung.

❷

❻❺❹❸

❼

– 21 –

7. Liste der Funktionseinstellungen

Nr.

Posten

1 Soft-Start-Funk-

tion

2 Stoffkanten-sen-

sor-Funktion

Steuerung des Fadenab-schnei-ders durch Stoffkanten-sensor

4 Stichzahl für Stoff-

kanten-sensor

6 Spulenfaden-zäh-

ler-Funktion

7 Rückwärts-

zähl-einheit des Spulenfaden-zäh-

lers

8 Drehzahl für Rück-

wärtsnähen

Fadenabschnei-dersperre

10 Nadelstan-

gen-Stopposition bei Anhalten der Nähmaschine

11 Bedienungsbe-

stätigungston für Bedienungstafel

12 Wahl der Zusatz-

schal-terfunktion

13 Startsperre der

Nähmaschine durch Spulenfaden-zähler

14 Nähvorgangs-zäh-

ler

21 Funktion für Neu-

tralstellungs-Nähfußlüftung

22 Umschaltfunktion

des Nadel-hoch/ tief-Korrekturschalters

Fadenabschneiden nach dem Drehen der Riemenscheibe von Hand

Schnellschalt-Rückwärtsnähen

31 Stichzahl

für Schnellschalt-Rückwärtsnähen

Beschreibung

Anzahl der mit niedriger Geschwindigkeit zu nähenden Stiche bei Verwendung der Soft-Start-Funktion am Nähanfang.

0 : Die Funktion ist deaktiviert.

1 bis 9 : Anzahl der unter der Soft-Start-Betriebsart zu nähenden

Stiche.

Stoffkantensensor-Funktion (ist nur mit CP-18 zu verwenden)

0 : Stoffkanten-Erkennungsfunktion ist deaktiviert.

1 : Die Maschine näht die angegebene Anzahl von Stichen (Nr. 4)

nach Erkennnung der Stoffkante und bleibt dann stehen.

Stoffkantensensor-Funktion (ist nur mit CP-18 zu verwenden)

0 : Stoffkanten-Erkennungsfunktion ist deaktiviert.

1 : Die Maschine näht die angegebene Anzahl von Stichen (Nr. 4)

nach Erkennnung der Stoffkante. Dann bleibt die Maschine stehen und führt automatisches Fadenabschneiden aus.

Stichzahl für Stoffkantensensor (ist nur mit CP-18 zu verwenden)

Anzahl der zu nähenden Stiche von der Stoffkantenerkennung bis zum Anhalten der Nähmaschine.

Spulenfadenzähler-Funktion

0 : Spulenfadenzähler-Funktion ist deaktiviert. 1 : Spulenfadenzähler-Funktion ist aktiviert.

Rückwärtszähleinheit des Spulenfadenzählers

0 : 1 Zählung/10 Stiche 1 : 1 Zählung/15 Stiche 2 : 1 Zählung/20 Stiche 3 : 1 Zählung/Fadenabschneiden

Rückwärtsnähgeschwindigkeit 150 bis

Fadenabschneidersperre (ist nur mit CP-18 zu verwenden)

0 : Fadenabschneiden ist wirksam. 1 : Fadenabschneider ist gesperrt.

(Magnetspulenausgang ist gesperrt: Fadenabschneider)

Damit wird die Position der Nadelstange bei Anhalten der Nähmaschine festgelegt.

0 : Die Nadelstange stoppt an ihrer Tiefposition. 1 : Die Nadelstange stoppt an ihrer Hochposition.

Bedienungsbestätigungston für Bedienungstafel

0 : Der Bedienungsbestätigungston wird nicht erzeugt. 1 : Der Bedienungsbestätigungston wird erzeugt.

Umschaltung der Funktion des Zusatzschalters. Siehe „III-8. Ausführliche beschreibung der funktionswahl“ S.28.

Startsperre der Nähmaschine durch Spulenfadenzähler

0 : Bei Ablauf der Zählung (0 oder weniger)

Startsperre der Nähmaschine ist deaktiviert.

1 : Bei Ablauf der Zählung (0 oder weniger)

Startsperre der Nähmaschine ist aktiviert.

2 : Bei Ablauf der Zählung (0 oder weniger) Die Funktion der

Zwangssperre des Nähmaschinenstarts ist wirksam.

Zählfunktion der Nähvorgänge (Anzahl der abgeschlossenen Nähvorgänge)

0 : Nähvorgangszähler-Funktion ist deaktiviert. 1 : Nähvorgangszähler-Funktion ist aktiviert. (Bei jeder Durchfüh-

rung von Fadenabschneiden)

2 : Mit der Nähvorgangszählerschalter-Eingabefunktion

Funktion für Nähfußlüftung bei Neutralstellung des Pedals

0 : Die Funktion für automatische Neutralstellungs-Nähfußlüftung

ist unwirksam.

1 : Wählbare Funktion der automatischen Nähfußlüftung bei Neu-

tralstellung des Pedals vorhanden

2 : Die Funktion der automatischen Nähfußlüftung bei Neutralstel-

lung des Pedals ist vorhanden, wenn sie aktiviert und mit der

Funktion für alternierenden Betrieb durch Niederdrücken des

hinteren Pedalteils hinzugefügt wird (Diese Funktion wird deaktiviert, wenn Nr. 93 Einstellung der Nadelhebungs-/-senkungsschalter-Zusatzfunktion "3" ist.)

Die Funktion des Nadel-hoch/tief-Korrekturschalters wird umgeschaltet.

0 : Nadel-hoch/tief-Kompensation 1 : Ein-Stich-Kompensation

Fadenabschneiden nach dem Verstellen der Nadel von ihrer Hoch- oder Tiefstellung durch Drehen der Riemenscheibe von Hand wird angegeben.

0 : Fadenabschneiden wird nach dem Drehen der Riemenscheibe

von Hand ausgeführt.

1 : Fadenabschneiden wird nach dem Drehen der Riemenscheibe

von Hand nicht ausgeführt. Schnellschalt-Rückwärtsnähen

0 : Funktion für normales Antipp-Rückwärtsnähen 1 : Schnellschalt-Rückwärtsnähen ist aktiviert.

Stichzahl für Schnellschalt-Rückwärtsnähen.

Einstellbereich

0 bis 9

(Stiche)

0/1

0 bis 19 (Stiche)

0/1

0 bis 3

3.000

(sti/min)

0/1

0 bis 2

0/1

0 bis 19 (Stiche)

Anzeige der Einstellung



6 0 0



1 0



1 1

1 2o P T _



1 3



1 4



2 1



2 2



2 5



3 0



3 1

Seiten-

verweis

* Die mit Sternchen (*) markierten Einstellwerte dürfen nicht verändert werden, da es sich um Wartungsfunktionen handelt. Falls die

Werksvorgabe verändert wird, besteht die Gefahr einer Beschädigung der Maschine oder einer Leistungseinbuße.

Sollte eine Änderung des Einstellwertes notwendig sein, besorgen Sie sich bitte die Mechanikeranleitung, und gehen Sie nach den

darin enthaltenen Anweisungen vor.

– 22 –

Nr.

Posten

Wirksamkeit des Schnellschalt-Rückwärts-nähens bei Stillstand der Nähmaschine

33 Fadenab-schnei-

den durch Schnellschalt-Rückwärtsnähen

35 Drehzahl bei nied-

riger Geschwindigkeit

36 Drehzahl beim Fa-

denab-schneiden

37 Drehzahl bei Soft-

Start

38 Ein-Schuß-Näh-

geschwin-digkeit

39 Pedalhub bei Näh-

maschinen-start

40 Niederge-

schwin-digkeitsbereich des Pedals

41 Startposition der

Nähfußlüftung durch Pedal

42 Startposition der

Nähfuß-absenkung

43 Pedalhub 2 zum

Aktivieren des Fa-

denab-schneiders

44 Pedalhub zum Er-

reichen der Maximaldrehzahl

45 Kompensierung

der Neutralstellung des Pedals

48 Pedalhub 1 zum

Aktivieren des Fa-

denab-schneiders

49 Nähfuß-Absenk-

zeit

50 Pedalspezikation Dient der Wahl des Pedalsensortyps.

Kompensierung des Einschaltzeit-punkts der Rückwärtstransport am Nähanfang

Beschreibung

Wirksamkeit für Schnellschalt-Rückwärtsnähen

0 : Funktion ist bei Stillstand der Nähmaschine unwirksam. 1 : Funktion ist bei Stillstand der Nähmaschine wirksam.

Fadenabschneiden durch Schnellschalt-Rückwärtsnähen

0 : Automatisches Fadenabschneiden nach Abschluß des Schnell-

schalt-Rückwärtsnähens ist deaktiviert.

1 : Automatisches Fadenabschneiden nach Abschluß des Schnell-

schalt-Rückwärtsnähens ist aktiviert.

Niedrigste Geschwindigkeit mit Pedal

(Der MAX-Wert hängt vom jeweiligen Maschinenkopf ab.)

Fadenabschneidegeschwindigkeit

(Der MAX-Wert hängt vom jeweiligen Maschinenkopf ab.)

Nähgeschwindigkeit am Nähanfang (Soft-Start) (Der MAX-Wert hängt vom jeweiligen Maschinenkopf ab.)

Ein-Schuß-Nähgeschwindigkeit (Der Maximalwert hängt von der Höchstdrehzahl des Nähmaschinenkopfes ab.)

Pedalhub zwischen Neutralstellung und Startposition der Nähmaschinendrehung

Pedalhub zwischen Neutralstellung und Startposition der Nähmaschinenbeschleunigung 200 bis 3000

Pedalhub zwischen Neutralstellung und Startposition der Nähfußlüftung durch Pedal

Startposition der Nähfußabsenkung Hub von der Neutralstellung

Pedalhub zwischen Neutralstellung und Startposition 2 des Fadenab-

schneiders (bei Ausstattung mit Nähfußlüftung durch Pedal) (Nur effektiv bei Einstellung von Posten Nr. 50 auf 1.)

Pedalhub zwischen Neutralstellung und Position der Maximaldrehzahl der Nähmaschine 200 bis 4500

Kompensationswert des Pedalsensors

Pedalhub zwischen Neutralstellung und Position der Aktivierung des Fadenabschneiders durch Standardpedal

(Nur effektiv bei Einstellung von Posten Nr. 50 auf 0.)

Nähfuß-Absenkzeit nach Niederdrücken des Pedals.

(Der Anlaufstart der Nähmaschine wird während dieser Zeit verzögert.)

0 : KFL 1 : PFL

„III-10.Wahlderpedalspezikationen“S.44.

Siehe Kompensierung der Aktivierung der Rückwärtstransport-, wenn Rück-

wärtsnähen am Nähanfang durchgeführt wird.

Einstellbereich

0/1

150 bis MAX

(sti/min)

100 bis MAX

(sti/min)

100 bis MAX

(sti/min)

150 bis MAX

(sti/min)

200 bis 1600

–900 bis

–200

160 bis 1600

–900 bis

–200

–1500 bis

1500

–900 bis

–200

0 bis 500

(ms)

0/1

–36 bis 36

(10°)

Anzeige der Einstellung



3 2



3 3



3 5

3 6

3 7



1 7 0

3 81 5 0 0

3 9

9 0 0

4 0 1 8 0 0

4 1 – 3 7 0

4 2

3 0 0

4 3 – 6 5 0

4 4 4 4 9 0

4 5

4 8 – 4 3 0



4 9

5 0

5 1



1 4 0

2 7

Seiten-

verweis

Kompensierung des Ausschaltzeit-punkts der Rückwärtstrans-port am Nähanfang

Kompensierung des Ausschaltzeit-punkts der Rückwärtstrans-port-Magnetspule am Nähende

Nähfußlüftung nach Fadenab-schneiden

Rückwärtsdre-hung zum Anheben der Nadel nach dem Fadenabsch-neiden

Kompensierung der Deaktivierung der Rückwärtstransport, wenn

Rückwärtsnähen am Nähanfang durchgeführt wird.

Kompensierung der Deaktivierung der Rückwärtstransport, wenn

Rückwärtsnähen am Nähende durchgeführt wird.

Nähfußlüftung beim (nach dem) Fadenabschneiden

0 : Funktion für automatische Materialklammer-Anhebung nach

dem Fadenabschneiden nicht vorhanden

1 : Funktion für automatisches Anheben des Nähfußes nach dem

Fadenabschneiden ist verfügbar

Funktion für Rückwärtsdrehung zum Anheben der Nadel beim (nach

dem) Fadenabschneiden

0 : Funktion für Rückwärtsdrehung zum Anheben der Nadel nach

dem Fadenabschneiden ist nicht verfügbar

1 : Funktion für Rückwärtsdrehung zum Anheben der Nadel nach

dem Fadenabschneiden ist verfügbar

– 36 bis 36

(10°)

– 36 bis 36

(10°)

0/1

5 2

5 3

5 5

5 6



* Die mit Sternchen (*) markierten Einstellwerte dürfen nicht verändert werden, da es sich um Wartungsfunktionen handelt. Falls die

Werksvorgabe verändert wird, besteht die Gefahr einer Beschädigung der Maschine oder einer Leistungseinbuße.

Sollte eine Änderung des Einstellwertes notwendig sein, besorgen Sie sich bitte die Mechanikeranleitung, und gehen Sie nach den

darin enthaltenen Anweisungen vor.

– 23 –

Nr.

Posten

Nadelstangen-Ausgangsstellungs-Haltefunktion

Automatische/ Manuelle Umschaltung auf Rückwärtsnähen am Nähanfang

Pause unmittelbar nach dem Rückwärtsnähen am Nähanfang

Haltezeit der Nadelstangen-Ausgangsstellung

Umschaltge-schwindigkeit von Verdichtungs-stich oder Endnahtriegel

Doppel-Rückwärtsnähfunktion

Nähmaschinen-Startwahlfunktion

76 Ein-Schuss-Funk-

tion

87 Funktion der Pe-

dalkurvenwahl

Beschreibung

Nadelstangen-Ausgangsstellungs-Haltefunktion

0 :

Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist deaktiviert.

1 : Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist aktiviert.

(schwache Haltekraft)

2 : Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist aktiviert.

(mittlere Haltekraft)

3 : Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist aktiviert.

(starke Haltekraft)

Mit dieser Funktion kann die Rückwärtsnähgeschwindigkeit am Nähanfang festgelegt werden.

0 : Die Geschwindigkeit hängt von der manuellen Betätigung durch

Pedal usw. ab.

1 : Die Geschwindigkeit hängt von der eingestellten Rückwärtsnäh-

geschwindigkeit (Nr. 8) ab.

Funktion nach Abschluß des Rückwärtsnähens am Nähanfang

0 : Funktion für Anhalten der Nähmaschine nach Abschluß des

Rückwärtsnähens am Nähanfang ist nicht verfügbar

1 : Funktion für Anhalten der Nähmaschine nach Abschluß des

Rückwärtsnähens am Nähanfang ist verfügbar

Dient der Einstellung der Zeitspanne, während der die Nadelstange nach

dem Anhalten der Nähmaschine auf ihrer Ausgangsstellung gehalten wird.

0 : Die Funktion ist deaktiviert (die Nadelstangen-Ausgangsstel-

lungs-Haltefunktion ist immer aktiviert).

100 - 3000 ms

Anfangsgeschwindigkeit zu Beginn der Verdichtungsstiche oder des Endnahtriegels

Aktivierung/Deaktivierung von Doppel-Rückwärtsnähen wird umge-

schaltet. (ist nur mit CP-18 zu verwenden)

0 : Unwirksam 1 : Wirksam

Strombegrenzung beim Start der Nähmaschine wird angegeben.

0 : Keine Begrenzung der Anlaufbeschleunigung

1 - 250 : Schnell (Eingeschränkter Betrag der Anlaufbeschleunigung)

Ein-Schuss-Betrieb bis zur Stoffkante wird angegeben.

0 : Ein-Schuss-Betrieb wird nicht durchgeführt. 1 : Ein-Schuss-Betrieb wird durchgeführt.

Die Pedalkurve wird gewählt. (Verbesserung des Pedalfeinbewegungsbetriebs)

1 bis 10

Einstellbereich

0 bis 3

0/1

0: Deakti-

viert

1000 bis

3000

(ms)

0 bis 250

(sti/min)

0/1

0 bis 250

0/1

Anzeige der Einstellung



5 8



5 9



6 0



6 1



6 4



7 1



7 2

7 6

2 3 7



5 0

Seiten-

verweis

90 Anfängliche Näh-

maschinen-Bewegungsfunktion

Kompensations-betriebs-sperre nach Drehen des Handrads von Hand

92 Reduzierung der

Rückwärtsnähge-schwindigkeit am Nähanfang

93 Erweite-

rungs-funktion des Nadel-hoch/ tief-Kompensations-schalters

Drehzahl

Funktion für die automatische Bewegung der Nähmaschine zu einer angegebenen Position unmittelbar nach dem Einschalten.

0 : Die Funktion ist deaktiviert. (Den Nullpunkt durch Treten vor

1 : Die Nähmaschine wird anfänglich mit angehobener Nadel

2 : Die Nähmaschine wird anfänglich in Rückwärtsrichtung gedreht

Funktion für Kompensationsstiche bei Handbetätigung des Handrads nach Abschluß des Konstantmaßnähens

0 : Funktion für Kompensationsstiche ist wirksam. 1 : Funktion für Kompensationsstiche ist unwirksam.

Funktion zur Reduzierung der Geschwindigkeit nach Abschluß des Rückwärtsnähens am Nähanfang

0 : Geschwindigkeit wird nicht reduziert. 1 : Geschwindigkeit wird reduziert.

Die Funktion des Nadel-hoch/tief-Kompensationsschalters wird nach dem Einschalten der Stromversorgung oder nach dem Fadenabschneiden geändert.

0 : Normal (nur Nadel-hoch/tief-Kompensationsnähen)

1 :

2 : Die Nadelabsenkfunktion tritt nach dem Fadenabschneiden in

3 :

– 1 bis – 10

Pedalhub

das Pedal aufsuchen)

angehalten.

und mit angehobener Nadel angehalten.

Ein-Stich-Kompensationsnähen erfolgt nur bei Durchführung der obigen Umschaltung. (Hoch-Stopp → Hoch-Stopp)

Kraft. Nadelabsenkfunktion mit Vorgang von 2 plus Nähfußabsenkvorgang und Nadelanhebung mit Fadenabschneiden wird hinzugefügt.

– 10 bis 10

0 bis 2

0/1

0 bis 3

8 7

9 0

9 1

9 2

9 3



* Die mit Sternchen (*) markierten Einstellwerte dürfen nicht verändert werden, da es sich um Wartungsfunktionen handelt. Falls die

Werksvorgabe verändert wird, besteht die Gefahr einer Beschädigung der Maschine oder einer Leistungseinbuße.

Sollte eine Änderung des Einstellwertes notwendig sein, besorgen Sie sich bitte die Mechanikeranleitung, und gehen Sie nach den

darin enthaltenen Anweisungen vor.

– 24 –

Nr.

Posten

94 Dauerbetrieb +

Ein-Schuss-Nonstop-Funktion

95 Kopfauswahlfunk-

tion

96 Einstellung der

Maximaldrehzahl

103 Verzögerungszeit

für Nadelkühlersignalausgabe AUS

Beschreibung

Funktion, die den Nähmaschinenbetrieb nicht anhält, indem Dauerbetrieb mit Ein-Schuss-Nähen kombiniert wird, und zwar mithilfe der Programmnähfunktion, die bei der IT-Bedienungstafel verfügbar ist.

0 : Normal (Die Nähmaschine bleibt nach Vollendung eines Schritts

stehen.)

1 : Die Nähmaschine bleibt nach Vollendung eines Schritts nicht

stehen und geht zum nächsten Schritt über.

Damit kann der zu benutzende Maschinenkopf ausgewählt werden.

(Bei einem Maschinenkopfwechsel wird jeder Einstellungsposten auf

den Anfangswert des Maschinenkopfes zurückgestellt.) Damit kann die Maximaldrehzahl des Nähmaschinenkopfes festgelegt

werden.

(Der MAX-Wert hängt vom jeweiligen Maschinenkopf ab.) Die Verzögerungszeit vom Stopp der Nähmaschine bis zum Ausga-

be-AUS wird mit der Nadelkühler-Ausgabefunktion eingestellt. 100 bis 2000

Einstellbereich

0/1

150 bis MAX

(sti/min)

(ms)

Anzeige der Einstellung



9 4

9 5L 1 0 E

9 63 8 0 0

1 0 3



5 0 0

Seiten-

verweis

109 Einstellung der

LED-Lampenabblendung

111 Wartezeit bis Ma-

terialklammer-Hebungsbeginn

120 Hauptwellen-Be-

zugswinkelkompensation

121 Hochstellungs-An-

fangswinkelkompensation

122 Tiefstellungs-An-

fangswinkelkompensation

124 Einstellung der

Energiesparfunktion während der Bereitschaft

128 Energiesparmo-

dus-Umschaltzeit

144 Einstellung der

Stichzahl zur Aufhebung der alternierenden Hebungs-/Senkungsausgabe

146 Wahl der alternie-

renden Hebungs-/ Senkungsausgabe nach dem Fadenabschneiden

147 Anfangszustand

der alternierenden Hebungs-/Senkungsausgabe

148 2-Abstand-Aus-

gabe (2 Stichlängen) während des Rückwärtsnähens am Nahtanfang/-ende

149 2-Abstand-Um-

kehrausgabe während der alternierenden Hebungs-/Senkungsausgabe

150 2-Abstands-An-

fangsausgabe

151 Pausen- und

Stichausrichtungsfunktion

Ändert die Ausgangsspannung der Maschinenkopf-LED (5-V-Ausgabe

bei Einstellung auf 100 %).

Die Zeit, die vom Niederdrücken des hinteren Pedalteils bis zum Beginn

der Materialklammerhebung vergeht.

Der Hauptwellen-Bezugswinkel wird kompensiert.

Der Winkel zur Erkennung des Hochstellungsanfangs wird kompensiert.

Der Winkel zur Erkennung des Tiefstellungsanfangs wird kompensiert.

Einstellung zur Senkung des Stromverbrauchs während des Bereitschaftszustands der Nähmaschine

0 : Energiesparmodus ist unwirksam. 1 : Energiesparmodus ist wirksam.

Die Zeit, die vom Beginn des Bereitschaftszustands bis zur Aktivierung

des Energiesparmodus vergeht.

Dient der Einstellung der zu nähenden Stichzahl, bevor die alternierende

Hebungs-/Senkungsausgabe automatisch aufgehoben wird.

0 : Deaktiviert 1 - 30 Stiche

Dient der Wahl des Zustands der alternierenden Hebungs-/Senkungsaus-

gabe, die nach dem Fadenabschneiden zwangsweise auszugeben ist.

0 : Ausgabezustand wird beibehalten 1 : AUS wird ausgegeben

2 : EIN wird ausgegeben Dient der Festlegung des Zustands der alternierenden Hebungs-/ Senkungsausgabe beim Einschalten der Stromversorgung entweder auf EIN oder AUS.

0 : Der vorherige Strom-Aus-Zustand wird wiederhergestellt

1 : AUS wird ausgegeben

2 : EIN wird ausgegeben 2-Abstand-Ausgabe wird während des Rückwärtsnähens am Nahtanfang und Nahtende ausgeführt.

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand.

Dient der Festlegung, ob die umgekehrte Ausgabe der 2-Abstand-Ausgabe synchron mit der alternierenden Hebungs-/Senkungsausgabe

ausgeführt wird oder nicht.

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand.

Dient der Wahl des Zustands der 2-Abstand-Ausgabe beim Einstellen der Stromversorgung zwischen EIN und AUS.

0 : Der vorherige Strom-Aus-Zustand wird wiederhergestellt

1 : AUS wird ausgegeben

2 : EIN wird ausgegeben Ein Zwischenstopp wird an jeder Ecke des Nähmusters am Nahtanfang und Nahtende sowie während Überlappungsnähen eingefügt.

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand.

0 bis 100

(%)

0 bis 200

(ms)

–60 bis 60

(°)

–15 bis 15

(°)

–15 bis 15

(°)

0/1

0 bis 60

(Sekunden)

0 bis 30

(Stiche)

0 bis 2

0/1

0 bis 2

0/1

1 0 9

1 1 1

1 2 0

1 2 1

1 2 2

1 2 4

1 2 8

1 4 4

1 4 6

1 4 7

1 4 8

1 4 9

1 5 0

1 5 1



1 0 0

7 0

* Die mit Sternchen (*) markierten Einstellwerte dürfen nicht verändert werden, da es sich um Wartungsfunktionen handelt. Falls die

Werksvorgabe verändert wird, besteht die Gefahr einer Beschädigung der Maschine oder einer Leistungseinbuße.

Sollte eine Änderung des Einstellwertes notwendig sein, besorgen Sie sich bitte die Mechanikeranleitung, und gehen Sie nach den

darin enthaltenen Anweisungen vor.

– 25 –

Nr.

Posten

154 Verdichtungsnäh-

funktion für Nahtanfang/-ende

155 Einstellung der

Position für Ausführung der automatischen Nähfußlüftung bei Neutralstellung des Pedals

156 Nadelfadengreif-

funktion

158 Verdichtungsnäh-

funktion während des Fadenabschneidens

163 Aktivierung der

Geschwindigkeitsbegrenzung für alternierende Hebung/Senkung

164 Funktion für

Hochgeschwindigkeitsbetrieb bei Eingabe des Standbetriebspedalschalters

167 Aktivierung/Deak-

tivierung der Spulenfaden-Restbetragerkennung

168 Spulenfadenrest-

betrag-Erkennungsfunktion

173 Verweilzeit für Fa-

denklemme EIN

174 Fadenspan-

nungs-Umschaltfunktion

178 Ausgabe der alter-

nierenden Vertikalbewegung des Lauffußes und Nähfußes während des Rückwärtsnähens am Nahtanfang

179 Zeitlimit für Na-

delstangen-Ausgangsstellungs-Haltefunktion

185 Spannungsfrei-

gabe-EIN-Haltefunktion

186

Spannungsfreigabefunktion für Verdichtungsnähen mit Fadenabschneiden

Beschreibung

Diese Funktion wird aktiviert, wenn das Modell SC-923 in Kombination

mit einem Maschinenkopf mit Verdichtungsnähfunktion für Faden-

abschneiden verwendet wird, so dass ein kürzerer Faden am Stoff

verbleibt. Die Nähmaschine führt Verdichtungsstiche am Nahtanfang und Nahtende aus. (Verdichtungsstiche werden anstelle von automatischem Rückwärtsnähen ausgeführt.)

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand.

Die automatische Nähfußlüftung bei Neutralstellung des Pedals wird

nur dann ausgeführt, wenn die Nähmaschine mit tiefer Nadel anhält.

0 : Die Funktion der automatischen Nähfußlüftung bei Neutralstel-

lung des Pedals ist immer aktiviert

1 : Die automatische Nähfußlüftung bei Neutralstellung des Pedals

ist nur dann aktiviert, wenn die Nähmaschine mit tiefer Nadel

anhält (Diese Funktion wird deaktiviert, wenn Nr. 93 Einstellung der Nadelhebungs-/-senkungsschalter-Zusatzfunktion "3" ist.)

Diese Funktion wird aktiviert, wenn das Modell SC-923 in Kombination

mit einem Maschinenkopf mit Nadelfaden-Greiffunktion verwendet wird. Dient der Wahl des Zustands der Nadelfaden-Greiffunktion.

0 : EIN/AUS mit Betriebsaktivierungsschalter 1 : Die Nadelfaden-Greiffunktion wird deaktiviert. 2 : Die Nadelfaden-Greiffunktion wird zwangsweise aktiviert.

Diese Funktion wird aktiviert, wenn das Modell SC-923 in Kombination

mit einem Maschinenkopf mit Verdichtungsnähfunktion für Faden-

abschneiden verwendet wird, so dass ein kürzerer Faden am Stoff

verbleibt. Dient der Wahl, ob Verdichtungsnähen für Fadenabschneiden zum Hinterlassen eines kürzeren Fadens am Stoff ausgegeben wird oder nicht.

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand. Begrenzt die maximale Nähgeschwindigkeit durch den alternierenden Hebungs-/Senkungsbetrag. Für Einzelheiten siehe die Mechanikeranleitung.

Die Nähmaschine wird mit hoher Geschwindigkeit betrieben, wenn eine

Eingabe des Standbetriebspedalschalters existiert.

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand.

Der Spulenfaden-Restbetragdetektor wird verwendet.

Der Spulenfadenzähler arbeitet jedoch normal, ohne Rücksicht auf die

Einstellung der Spulenfaden-Restbetragerkennung.

0 : Die Funktion ist im AUS-Zustand.

1 : Die Funktion ist im EIN-Zustand. Dient der Einstellung der Funktion des Spulenfaden-Restbetragdetektors. Führen Sie die Einstellung gemäß der Bedienungsanleitung des Spulenfaden-Restbetragdetektors aus. Zeitdauer, während der die Fadenklemme im EIN-Zustand gehalten wird 1 bis 60

Die Spannungsfreigabefunktion auf einer Seite wird in Verbindung mit anderen Ausgaben ein-/ausgeschaltet.

Deaktiviert

0 :

Ausschaltung, wenn abwechselnde Hoch/Tief-Ausgabe ein-

1 :

geschaltet wird, und Einschaltung, wenn abwechselnde Hoch/

Tief-Ausgabe ausgeschaltet wird.

Ausschaltung bei abwechselnder Hoch/Tief-Ausgabe, und

2 :

Einschaltung bei Fadenabschneiden. Das EIN-Signal für die alternierende Vertikalbewegung des Lauffußes und Nähfußes während des Rückwärtsnähens am Nahtanfang wird ausgegeben.

Zeitdauer, während der die Nadelstange auf ihrer Ausgangsstellung gehalten wird (Kein Limit bei Einstellung auf „0“)

Zeitdauer, während der die Spannungsfreigabesteuerung beibehalten

wird

Betrieb des Spannungsfreigabemechanismus während Verdichtungsnähen mit Fadenabschneiden

0 : Spannungsfreigabemechanismus außer Betrieb 1 : Spannungsfreigabemechanismus in Betrieb

Einstellbereich

0/1

0 bis 2

0/1

0 bis 2

(Sekunden)

0 bis 2

0/1

0 bis 10

(Min.)

0 bis 10

(Min.)

0/1

Anzeige der Einstellung

1 5 4

1 5 5

1 5 6

1 5 8

1 6 3

1 6 4

1 6 7

1 6 8

1 7 3

1 7 4

1 7 8

1 7 9

1 8 5

1 8 6



Seiten-

verweis

* Die mit Sternchen (*) markierten Einstellwerte dürfen nicht verändert werden, da es sich um Wartungsfunktionen handelt. Falls die

Werksvorgabe verändert wird, besteht die Gefahr einer Beschädigung der Maschine oder einer Leistungseinbuße.

Sollte eine Änderung des Einstellwertes notwendig sein, besorgen Sie sich bitte die Mechanikeranleitung, und gehen Sie nach den

darin enthaltenen Anweisungen vor.

– 26 –

Nr.

Posten

194 Kopplungsfunktion

von Nähfußheber und Fadenfreigabe

196

Verdichtungsstichfunktion am Nähbeginn

197

Anzahl der Verdichtungsstiche am Nähbeginn

235 Optiksensorfunk-

tion

236 Optiksensor-Filter-

funktion

237 Stichzahl für den

Optiksensorlter

238 Stichzahl zum An-

halten der Nähmaschine nach der Optiksensoreingabe

239 Anzahl der Optik-

sensorerfassungen

242 Begrenzung der

Pedalbetätigungsgeschwindigkeit

247 Optiksensor-Fa-

denabschneidesperrenfunktion

251 Optiksensor-Ein-

gabelogik-Umschaltung

252 Korrektur von

Rückwärtsnähen EIN am Anfang

(bei Einstellung

der Stichzahl auf eins)

253 Korrektur von

Rückwärtsnähen AUS am Anfang

(bei Einstellung

der Stichzahl auf eins)

254 Korrektur von

Rückwärtsnähen

AUS am Ende (bei

Einstellung der Stichzahl auf eins)

273 Einstellung der

Aktivierung/Deaktivierung während der Nähfußhebung

Beschreibung

Diese Funktion betätigt den Fadenfreigabemechanismus gleichzeitig mit dem Ein-/Ausschalten des Nähfußhebers.

Diese Funktion kann für einen Maschinenkopf verwendet werden, bei

dem Nähfußheber und Fadenfreigabemechanismus nicht zusammen arbeiten.

Diese Funktion wird durch Kombinieren mit einem Maschinenkopf mit Verdichtungsnähen für Fadenabschneider mit kürzerem Fadenrestbe-

trag ermöglicht.

Verdichtungsnähen wird am Nähbeginn ausgeführt.

0 : Verdichtungsnähen wird nicht ausgeführt. 1 : Verdichtungsnähen wird ausgeführt 2 :

Verdichtungsnähen wird ausgeführt, wenn Rückwärtsnähen

am Nähbeginn deaktiviert wird. Verdichtungsnähen wird nicht

ausgeführt, wenn die Funktion aktiviert ist.

Anzahl der am Nähbeginn auszuführenden Verdichtungsstiche

Die Optiksensorfunktion wird benutzt.

Dient zum Aktivieren/Deaktivieren der Optiksensor-Filterfunktion (in

Verbindung mit Nr. 237)

Dient zur Einstellung der Stichzahl für die Filterung der Optiksensoreingabe.

Dient zur Einstellung der Stichzahl, die von der Optiksensoreingabe bis

zum Anhalten der Nähmaschine zu nähen ist.

Die Nähmaschine stoppt bei jedem Einschalten der Optiksensoreingabe

und führt automatisches Fadenabschneiden aus, wenn die eingestellte

Anzahl erreicht wird.

Die Funktion ist deaktiviert.

0 :

Auf Ein-Schuss-Geschwindigkeit xiert.

1 :

Auf Ein-Schuss-Geschwindigkeit begrenzt.

2 :

Wenn der Optiksensor aktiviert ist, läuft die Nähmaschine nach

3 :

der Pedalbetätigung unter dem automatischen Modus.

Fadenabschneiden ist aktiviert.

0 :

Fadenabschneiden ist gesperrt.

1 :

Eingabelogik des Optiksensors

ODER-Eingabe

0 :

UND-Eingabe

1 :

Der Korrekturwinkel der Aktivierung der für Rückwärtsnähen bei Ausführung von Rückwärtsnähen am Nähanfang wird eingestellt.

Dieser Winkel wird verwendet für den Fall, dass Prozess A auf einen

Stich eingestellt wird.

Der Korrekturwinkel der Freigabe der für Rückwärtsnähen bei Ausführung von Rückwärtsnähen am Nähanfang wird eingestellt.

Dieser Winkel wird verwendet für den Fall, dass Prozess B auf einen

Stich eingestellt wird.

Der Korrekturwinkel der Freigabe der für Rückwärtsnähen bei Ausführung von Rückwärtsnähen am Nähende wird eingestellt.

Dieser Winkel wird verwendet für den Fall, dass Prozess D auf einen

Stich eingestellt wird.

Diese Funktionseinstellungsnummer wird zum Umschalten des Status zwischen Aktivieren und Deaktivieren der Eingabe zum Drehen der Nähmaschine während der Hebung des Nähfußes verwendet.

0 : Eingabe ist deaktiviert 1 : Eingabe ist aktiviert

Einstellbereich

0/1

0 bis 2

0 bis 19

(Stiche)

0/1

0 bis 99 (Stiche)

1 bis 15

(Male)

0 bis 3

0/1

0 bis 36

(10°)

0 bis 36

(10°)

0 bis 36

(10°)

0/1

Anzeige der Einstellung

1 9 4

1 9 6

1 9 7

2 3 5

2 3 6

2 3 7

2 3 8

2 3 9

2 4 2

2 4 7

2 5 1

2 5 2

2 5 3

2 5 4

2 7 3



2 7

Seiten-

verweis

* Die mit Sternchen (*) markierten Einstellwerte dürfen nicht verändert werden, da es sich um Wartungsfunktionen handelt. Falls die

Werksvorgabe verändert wird, besteht die Gefahr einer Beschädigung der Maschine oder einer Leistungseinbuße.

Sollte eine Änderung des Einstellwertes notwendig sein, besorgen Sie sich bitte die Mechanikeranleitung, und gehen Sie nach den

darin enthaltenen Anweisungen vor.

– 27 –

8. Ausführliche beschreibung der funktionswahl

Wahl der Soft-Start-Funktion (Funktionseinstellung Nr. 1

①

und Nr.37

)

Bei kurzem Stichabstand (Stichlänge) oder Verwendung einer dicken Nadel kann es vorkommen, daß sich der Nadelfaden am Nähanfang nicht mit dem Spulenfaden verschlingt. Um dieses Problem zu lösen, wird diese Funktion (“Soft-Start”) zur Begrenzung der Nähgeschwindigkeit verwendet, wodurch einwandfreie

Bildung der Anfangsstiche gewährleistet wird.

0 : Die Funktion ist deaktiviert.

1 0

1 bis 9 : Anzahl der unter der Soft-Start-Betriebsart zu nähenden Stiche.

Die durch die Soft-Start-Funktion begrenzte Nähgeschwindigkeit kann geändert werden.

(Funktionseinstellung Nr. 37)

Dateneinstellbereich

3 7 71 0

100 bis MAX sti/min <10 sti/min>

(Der MAX-Wert ist je nach Maschinenkopf unterschiedlich.)

Funktion des Stoffkantensensors (Funktionseinstellungen Nr. 2 - 4, 76)

②

Diese Funktion wird aktiviert, wenn der Stoffkantensensor an der Nähmaschine montiert ist.

Einzelheiten dazu unter

(Vorsicht) Diese Funktion ist nur mit CP-18 wirksam.

Spulenfadenzähler-Funktion (Funktionseinstellung Nr. 6)

③

„III-17. Anschließen des Stoffkantensensors“ S.50

Wenn die Steuertafel verwendet wird, subtrahiert die Funktion vom Vorgabewert und zeigt den verbrauchten

Spulenfadenbetrag an. Einzelheiten sind der Bedienungsanleitung der Steuertafel zu entnehmen.

0 : Spulenfadenzähler-Funktion ist deaktiviert.

6 1

1 : Spulenfadenzähler-Funktion ist aktiviert.

(Vorsicht) Wird “0” eingestellt, erlischt die Flüssigkristallanzeige an der Steuertafel, und die Spulenfa-

denzähler-Funktion ist unwirksam.

Fadenabschneidersperre (Funktionseinstellung Nr. 9)

④

Diese Funktion schaltet die Fadenabschneider-Magnetspulenausgabe, wenn Fadenabschneiden ausgelöst

wird.

(Vorsicht) Diese Funktion ist nur mit CP-18 wirksam.

Durch diese Funktion kann ein separates Stoffstück angenäht werden, ohne den Faden abzuschneiden. 0 : Aus Fadenabschneider ist wirksam. (Faden kann abgeschnitten wer-

9 0

den.)

1 : Ein Fadenabschneider ist unwirksam. (Faden kann nicht abgeschnitten

werden.)

Einstellung der Nadelstangen-Stopposition bei Stillstand der Maschine(Funktionseinstellung Nr. 10)

⑤

Damit wird die Position der Nadelstange bei Neutralstellung des Pedals angegeben.

0 : Tief Die Nadelstange bleibt in der Tiefstellung stehen.

1 0 0

1 : Hoch Die Nadelstange bleibt in der Hochstellung stehen.

(Vorsicht) Falls die Stopposition der Nadelstange auf die Hochstellung eingestellt wird, wird der Faden-

abschneider ausgelöst, nachdem sich die Nadelstange einmal zur Tiefstellung gesenkt hat.

Tafelbedienungston (Funktionseinstellung Nr. 11)

⑥

Sie können wählen, ob bei der Tafelbedienung ein Ton erzeugt wird oder nicht.

0 : Aus Der Bedienungsbestätigungston wird nicht erzeugt.

1 1 1

1: Ein Der Bedienungsbestätigungston wird erzeugt.

– 28 –

Wahl der optionalen Eingabe/Ausgabe-Funktion(Funktionseinstellung Nr. 12)

⑦

❶

❷

2 TPo _

Ⓐ

❺❹❸

❻

Wählen Sie die Funktionseinstellung Nr. 12 mit dem Bedienungsverfahren

Ⓑ

❼

der Funktionseinstellverfahren 1) bis 3).

TP _ nE_ do

Wählen Sie die Posten “End”, “in” und “oUT” mit den Tasten ❺ und ❻.

_ni _

TUo _

0i 1 ** *

3i 2

0o 1 ** *

3o 2

[Bei Wahl von “in”]

Die Anzeigenummer des Eingabe-Funktionseinstellungsanschlusses wird im Anzeigefeld

angezeigt. Geben Sie die Anzeigenummer mit der Taste ❸ oder ❹ an. Geben

Sie die Anschlussstiftfunktion entsprechend der angezeigten Nummer mit der Taste

oder ❻ an. Funktionscode und Abkürzung werden abwechselnd auf Anzeigefeld

❺

angezeigt. Falls "- - - -" angezeigt wird, werden Funktionscode und Abkürzung

Ⓑ

automatisch gemäß dem gewählten Maschinenkopf festgelegt.(Siehe den Anhang für

die Beziehung zwischen den Anzeigenummern und der Steckerstiftbelegung.)

[Bei Wahl von “oUT”]

Die Anzeigenummer des Ausgabe-Funktionseinstellungsanschlusses wird im Anzeigefeld

angezeigt. Geben Sie die Anzeigenummer mit der Taste ❸ oder ❹ an. Geben Sie die

Anschlussstiftfunktion entsprechend der angezeigten Nummer mit der Taste ❺ oder ❻ an. Funktionscode und Abkürzung werden abwechselnd auf Anzeigefeld Ⓑ angezeigt.

Falls "- - - -" angezeigt wird, werden Funktionscode und Abkürzung automatisch gemäß dem gewählten Maschinenkopf festgelegt. (Siehe den Anhang für die Beziehung

zwischen den Anzeigenummern und der Steckerstiftbelegung.)

* Beispiel : Einstellen der Fadenabschneidefunktion für Anzeige Nr. i01 (CN44-4) des Einga-

be-Funktionseinstellungsanschlusses.

1 2 TPo _

TPo _

0i 1 on P

0i 1 ST W

Abwechselndes

Aueuchten

L 4

0i 1

L 4

H 4

0i 2 on P

TPo _

_ni _

i n

nE d

Wählen Sie die Funktionseinstellung Nr. 12 mit dem Bedienungsverfahren der Funktionseinstellverfahren 1) bis 3)

2. Wählen Sie den Posten “in” mit den Tasten

3. Wählen Sie i01 mit der Taste

❹

4. Wählen Sie die Fadenabschneidefunktion, “TSW” mit den Tasten

❻

5. Bestimmen Sie die Fadenabschneidefunktion, “TSW” mit der Taste

6. Stellen Sie ACTIVE des Signals mit den Tasten

und ❻.

❺

und

❺

❹

und ❻ ein.

❺

Stellen Sie das Display auf “L”, wenn das Signal “Low” ist und

Fadenabschneiden durchgeführt wird, und auf “H”, wenn das Signal “High” ist und Fadenabschneiden durchgeführt wird.

7. Bestimmen Sie die obige Funktion mit der Taste

8. Beenden Sie die optionale Eingabe mit der Taste

9. Wählen Sie den Posten “End” mit den Tasten

❹

und ❻, um zum

❺

Funktionseinstellmodus zurückzukehren.

– 29 –

Liste der Eingabefunktionen

Funk-

tions-code

Abkür-

zung 0 noP Keine Funktion (Standardeinstellung) 1 HS Nadel-hoch/tief-Kompensations-

nähen

2 bHS Rückwärts-Kompensationsnähen Solange der Schalter gedrückt gehalten wird, erfolgt Rückwärtsnähen mit nied-

3 EbT Einmaliges Annullieren des Rück-

wärtsnähens am Nähende 4 TSW Fadenabschneidefunktion Der Schalter fungiert als Fadenabschneideschalter. 5 FL Nähfußlüftungsfunktion Der Schalter fungiert als Nähfußlüftungsschalter. 6 oHS Ein-Stich-Kompensationsnähen Bei jedem Drücken des Schalters wird Ein-Stich-Nähbetrieb ausgeführt. 7 SEbT Funktion zum Abbrechen des Rück-

wärtsnähens am Anfang/Ende 8 PnFL Nähfußlüftungsfunktion bei Neutral-

stellung des Pedals 9 Ed Stoffkantensensoreingabe Diese Funktion wirkt als Eingangssignal des Stoffkantensensors.

10 LinH Funktion zum Sperren des Nieder-

drückens des vorderen Pedalteils

11 TinH Funktion zum Sperren der Faden-

abschneiden-Ausgabe

12 LSSW Niedergeschwindigkeitsbefehls-ein-

gabe

13 HSSW Hochgeschwindigkeitsbefehls-ein-

gabe

14 USW Nadellüftungsfunktion Die Hoch-Stopp-Bewegung erfolgt, wenn der Schalter während des Tief-Stopps

15 bT Rückwärtsnähschaltereingabe Rückwärtsnähen wird ausgegeben, solange die Taste gedrückt gehalten wird. 16 SoFT Soft-Start-Schalter-Eingabe Die Nähgeschwindigkeit wird auf die vorbestimmte Soft-Start-Geschwindigkeit

17 oSSW Ein-Schuss-Geschwindigkeitsbe-

fehlstasteneingabe

18 bKoS Rückwärts-Ein-Schuss-Geschwin-

digkeitsbefehlstasteneingabe

19 SFSW Sicherheitsschaltereingabefunción Drehung ist gesperrt. 20 - - 21 AUbT

22 CUnT Nähvorgangszähler-Eingabe Bei jedem Drücken der Taste wird der Nähvorgangszählerwert erhöht. 23 rSW Rückwärtsdrehungs-Nadelanhe-

24 vErT Eingabe des Tafelschalters für

25 vSW Eingabe des Knieschalters für

26 2PiT Eingabe von 2-Abstands-Signal-

27 2PSW Momentane 2-Abstands-Tasten-

28 bbCG Spulenwechsel-Tasteneingabe Der Nähmaschinenstart wird deaktiviert, wenn der Schalter zum ersten Mal

29 - - 30 TCSW Fadengreifungs-Tasteneingabe Die Fadengreiffunktion ist aktiviert, solange die Taste gedrückt gehalten wird. 31 ALFL Nähfußheber-Umschaltereingabe Die Nähfußheberausgabe wird bei jedem Drücken der Taste umgekehrt. 32 CAbT S/EBT 1-mal-Aufhebungseingabe Das nach Tastendruck auszuführende Rückwärtsnähen am Nahtanfang oder

Taste zur Aufhebung/Hinzufügung von

automatischem Rückwärtsnähen

befunktion

Umwandlung des alternierenden

Hebungs-/Senkungsbetrags

Umwandlung des alternierenden

Hebungs-/Senkungsbetrags

wechsel

eingabe

Funktionspunkt Bemerkungen

Bei jedem Drücken des Schalters wird ein halber Stich in Normalrichtung ausgeführt. (Gleiche Funktion wie die des Schalters für Hoch/Tief-Kompensationsstiche an der Bedienungstafel.)

riger Geschwindigkeit. (Dies ist nur bei Wahl von Konstantmaß-Nähen wirksam.) Wird das Pedal nach Drücken des Schalters nach hinten niedergedrückt, wird

Rückwärtsnähen einmal annulliert.

Durch Betätigung des Zusatzschalters kann abwechselnd zwischen unwirksam und wirksam umgeschaltet werden.

Mit jedem Drücken der Taste kann die Funktion für automatische Nähfußlüftung bei Neutralstellung des Pedals abwechselnd aktiviert oder deaktiviert werden.

Drehung durch Pedal ist gesperrt.

Die Ausgabe für Fadenabschneiden ist gesperrt.

Diese Funktion wirkt als Niedergeschwindigkeitsschalter für stehende Nähmaschine.

Diese Funktion wirkt als Hochgeschwindigkeitsschalter für stehende Nähmaschine.

gedrückt wird.

begrenzt, solange die Taste gedrückt gehalten wird. Diese Funktion wirkt als Ein-Schuss-Geschwindigkeitsbefehl, solange die

Taste gedrückt wird. Rückwärtsnähen wird gemäß dem Ein-Schuss-Geschwindigkeitsbefehl durch-

geführt, solange die Taste gedrückt gehalten wird.

Bei jedem Drücken dieser Taste wird Rückwärtsnähen am Nähanfang oder Rückwärtsnähen am Nähende aufgehoben oder hinzugefügt.

Wird der Schalter gedrückt, während sich die Nähmaschine im Ruhezustand mit angehobener Nadel bendet, so wird die Maschine in Rückwärtsrichtung betrieben und abgebremst, um am angegebenen Winkel anzuhalten. Wird der Schalter gedrückt, während sich die Nähmaschine im Ruhezustand mit abgesenkter Nadel bendet, so wird die Maschine in Vorwärtsrichtung betrieben und abgebremst, um am angegebenen Winkel anzuhalten.

Die Ausgabe des alternierenden Hebungs-/Senkungsbetrags wird bei jedem Drücken des Schalters umgekehrt.

Die Umwandlung des alternierenden Hebungs-/Senkungsbetrags wird ausge-

geben, solange der Schalter gedrückt gehalten wird.

Die 2-Abstand-Ausgabe wird bei jedem Drücken der Taste umgekehrt.

Der 2-Abstands-Zustand wird ausgegeben, solange die Taste gedrückt gehalten wird.

eingeschaltet wird. (Spulenwechsel) Der Nähfuß wird abgesenkt, und der Normalbetrieb wird wiederhergestellt, wenn der Schalter zum zweiten Mal

eingeschaltet wird.

Nahtende wird einmal aufgehoben.

– 30 –

Funk-

tions-code

Abkür-

zung

33 SToP Stoppschaltereingabe Die Nähmaschine wird angehalten, und der Betrieb wird gesperrt, solange der

34 bCGP Spulenwechsel-P-Schaltereingabe Wenn der Schalter zum ersten Mal eingeschaltet wird, bleibt die Nähmaschine

35 Tiin Eingabe für Sperre des Tsw-Befehls Der Fadenabschneidebefehl wird gesperrt. 36 USTP Eingabe für Sperre des Lsw-Befehls/

Nadel-hoch-Stopp

37 Abin Rückwärtsnähen-Sperrfunktion Sperrt Rückwärtsnähen am Nähanfang/Nähende, solange die Taste gedrückt

38 FSTP Erzwungene Stoppschaltereingabe Versetzt die Nähmaschine sofort in den Zwangsstoppzustand und sperrt den

39 CUSr Anpassungsausgabe-Rücksetzein-

gabe

40 LGTS Optiksensoreingabe Fungiert als Eingangssignal des Optiksensors. 41 CTrS Zählerrücksetzung Erfüllt die gleiche Funktion wie die Zähler-Rückstelltaste an der Bedienungstafel. 42 rbob Allzweck-Restbetrag-Erken-

nungseingabe

43 TL2 Spannungsumschaltereingabe Schaltet den Fadenfreigabezustand auf einer Seite bei jeder Tastenbetätigung

44 ALTC Alternierende Fadengreifungsein-

gabe

45 TrMd Eingabe der Fadenabschneides-

perre

46 bTP Eingabe der Befestigungsstichaus-

richtungs-Umschaltung

47 FLTL Eingabe der Umschaltung der

Kopplung von Nähfußheber und

Fadenfreigabe

48 - - 49 - - 50 SSTL Spannungsfreigabe-Umschal-

tungseingabe für Verdichtungsnä-

hen mit Fadenabschneiden

51 SrCd Umschaltungseingabe für Verdich-

tungsnähen am Nähbeginn

Funktionspunkt Bemerkungen

Schalter gedrückt gehalten wird.

mit angehobener Nadel stehen. Dann hebt sich der Nähfuß, und das Anlaufen der Nähmaschine wird gesperrt. (Spulenwechsel) Der Nähfuß wird abgesenkt, und der Normalbetrieb wird wiederhergestellt, wenn der Schalter zum zweiten

Mal eingeschaltet wird.

Nähen mit dem Pedalschalter wird gesperrt. Die Nähmaschine bleibt während des Nähens mit hochgestellter Nadel stehen.

gehalten wird.

Nähbetrieb, wenn die Taste gedrückt wird. Löscht die Anpassungsausgaben 1 bis 3.

Fungiert als Eingangssignal des Spulenfaden-Restbetragerkennungssensors.

um. Die Aktivierung/Deaktivierung der Fadengreiffunktion wird bei jedem Drücken

der Taste umgeschaltet. Bei jedem Drücken des Schalters wird der Fadenabschneide-Sperrzustand

zwischen EIN und AUS umgeschaltet. Der Status der Befestigungsstichausrichtung wird zwischen EIN und AUS

umgeschaltet (Entspricht der Aktivierung/Deaktivierung der Umschaltung der

Funktionseinstellung Nr. 151) Der Status der Kopplungsfunktion von Nähfußheber und Fadenfreigabe wird

zwischen EIN und AUS umgeschaltet. (Entspricht der Aktivierung/Deaktivierung der Umschaltung der Funktionseinstellung Nr. 194)

Diese Funktionseinstellungsnummer wird zum Umschalten der Spannungsfreigabefunktion für Verdichtungsnähen mit Fadenabschneiden zwischen EIN und AUS verwendet. (Entspricht der Umschaltung zwischen „Betrieb“ und „kein Betrieb“ der Funktionseinstellung Nr. 186)

Diese Funktionsnummer wird zum Umschalten der Verdichtungsnähfunktion am Nähbeginn zwischen EIN und AUS verwendet.

(Entspricht der Umschaltung zwischen „0“ und „1“ der Funktionseinstellung Nr. 196)

– 31 –

List der Ausgabefunktionen

Funk-

tions-code

10 CooL Nadelkühlersignalausgabe Ausgabe für Nadelkühler 11 bUZ Summerausgabe Dieses Signal wird ausgegeben, wenn der Spulenfadenzählerwert

12 LSWo Drehzahlbefehlsausgabe Der Drehzahlforderungs-Befehlszustand wird ausgegeben. 13 vErT Ausgabe der Umwandlung des alter-

14 2PiT 2-Abstand-Ausgabe Das 2-Abstand-Signal wird ausgegeben. 15 bCGo Spulenwechsel-Monitorausgabe Der Nähmaschinenstart-Sperrzustand während des Spulenwechsels

16 TC Fadengreifungs-Aktivierungszustand-Mo-

17 CAbT S/EBT 1-mal-Aufhebungs-Monitorausgabe Der Einmal-Aufhebungszustand des Rückwärtsnähens am Nahtanfang

18 SToP Stoppzustand-Monitorausgabe Der Nähmaschinen-Betriebssperrzustand wird ausgegeben. 19 AEbo Ausgabe für Luftstoß der Fadenrestbe-

20 UdET Ausgabe der Hochstellung Ausgabe des Zustands der Nadel-hoch-Stellung 21 ddET Ausgabe der Tiefstellung Ausgabe des Zustands der Nadel-tief-Stellung 22 UPWo Ausgabe des Hochstellungs-Bewegungs-

23 HAWo Ausgabe der Nadel-hoch/tief-Korrekturo-

24 25 CUS1 Ausgabe der Anpassungsausgabe 1 Für Einzelheiten siehe die Mechanikeranleitung. 26 CUS2 Ausgabe der Anpassungsausgabe 2 Refer to the Engineer's Manual for details. 27 CUS3 Ausgabe der Anpassungsausgabe 3 Refer to the Engineer's Manual for details. 28 THLD Fadenklemmenausgabe Ausgabe der Fadenklemme am Nähanfang. Dies wird in Verbindung

29 TL2 Spannungszunahmezustand-Überwa-

30 TrMd Fadenabschneide-Sperrzustand-Monito-

31 bTP Befestigungsstich-Ausrichtungszu-

32 FLTL Kopplungszustand-Monitorausgabe von

33 - - 34 - - 35 - - 36 SSTL Überwachungsausgang des Spannungs-

37 SrCd Überwachungsausgang des Verdichtungs-

Abkür-

zung 0 noP Keine Funktion (Standardeinstellung) 1 TrM Fadenabschneiden-Ausgabe Ausgabe des Fadenabschneidesignals 2 - - 3 TL Ausgabe der Fadenfreigabe Ausgabe des Fadenfreigabesignals 4 FL Nähfußheberausgabe Ausgabe des Nähfußhebesignals 5 bT Ausgabe für Rückwärtsnähen Ausgabe des Rückwärtsnähsignals 6 EbT Monitorausgabe des EBT-Abbruchs Der Zustand der Funktion für einmaliges Abbrechen des Rückwärts-

7 SEbT Monitorausgabe des Abbruchs für Rück-

8 AUbT Monitorausgabe für Aufhebung/Hinzufü-

9 SSTA

TSWo Ausgabe der Tsw-Befehlsüberwachung Der Status des Fadenabschneidebefehls wird ausgegeben.

wärtsnähen an Anfang/Ende

gung von Nähanfang/Nähende Ausgabe des Nähmaschinenstoppzustands

nierenden Hebungs-/Senkungsbetrags

(Monitor)

nitorausgabe

trag-Erkennungsvorrichtung

zustands

peration

chungsausgabe

rausgabe

stand-Monitorausgabe

Nähfußheber und Fadenfreigabe

freigabestatus für Verdichtungsnähen mit Fadenabschneiden

nähstatus am Nähbeginn

Funktionspunkt Bemerkungen

nähens am Ende wird ausgegeben. Der Zustand des Abbruchs des Rückwärtsnähens am Anfang/Ende

wird ausgegeben. Der Zustand des Abbruchs oder der Hinzufügung des automatischen

Rückwärtsnähens wird ausgegeben. Der Nähmaschinenstoppzustand wird ausgegeben.

überschritten wurde, ein Fehler aufgetreten ist, oder der Spulenfaden-Restbetrag erfasst wird.

Das Signal der Umwandlung des alternierenden Hebungs-/Senkungsbetrags wird ausgegeben.

wird ausgegeben. Der Fadengreifungs-Aktivierungszustand wird ausgegeben.

oder Nahtende wird ausgegeben.

Luftstoß-Ausgabe bei Verwendung der Fadenrestbetrag-Erkennungsvorrichtung.

Monitor-Ausgabe, während sich die Nadel zu ihrer Hochstellung hebt.

Monitor-Ausgabe, während die Nadel-hoch/tief-Korrekturoperation

ausgeführt wird.

mit dem Optiksensor verwendet. Überwachungsausgabe des AUS-Zustands der Fadenfreigabefunktion

Monitorausgabe des Fadenabschneide-Sperrzustands

Monitorausgabe des Befestigungsstich-Ausrichtungszustands

Monitorausgabe des Kopplungszustands von Nähfußheber und Fadenfreigabe

Ausgang zur Überwachung des Status der Spannungsfreigabe für Verdichtungsnähen mit Fadenabschneiden

Ausgang zur Überwachung des Status von Verdichtungsnähen am Nähbeginn

– 32 –

Eingangsanschluss Ausgangsanschluss

An-

schluss-num-

mer

CN44

CN58

CN51

CN39

CN36

Stift-

nummer

Anzeige-Nr.

4 i01

5 i02

6 i03

7 i04

8 i05

9 i06

10 i07

11 i08

15 i09 Eingabe von Option 1 16 i10 Eingabe von Option 2 17 i 11 Eingabe von Option 3 18 i12 Eingabe von Option 4 19 i13 Eingabe von Option 5 20 i14 Eingabe von Option 6 21 i15 Eingabe von Option 7 22 i16 Eingabe von Option 8

4 i17 Eingabe von Option 8 5 i18 Eingabe von Option 5 6 i19 Eingabe von Option 5 7 i20 Eingabe von Option 5 8 i21 Eingabe von Option 5

9 i22 Eingabe von Option 5 10 i23 Eingabe von Option 5 11 i24 Eingabe von Option 5

7 i25

11 i26

9 i27

5 i28

4 i31

5 i32

Anfangswert der Funktionseinstellung

Eingabe von Maschinenkopfschalter 1

Eingabe von Maschinenkopfschalter 2

Eingabe von Maschinenkopfschalter 3

Eingabe von Maschinenkopfschalter 4

Eingabe von Maschinenkopfschalter 5

Eingabe von Maschinenkopfschalter 6

Eingabe von Maschinenkopfschalter 7

Eingabe von Maschinenkopfschalter 8

TSW (Eingabe des Fadenabschneideschalters)

LSSW (Niedergeschwindigkeitsschalter)

HSSW (Hochgeschwindigkeitsschalter)

FL (Eingabe des Nähfußheberschalters)

bT (Eingabe des Rückwärtsnähschalters)

An-

schluss-num-

mer

CN44

CN59

CN51

Stift-

nummer

Anzeige-Nr.

15 o01

16 o02

17 o03

18 o04

19 o05

20 o06

21 o07

22 o08

11 o09 Ausgabe von Option 1 12 o10 Ausgabe von Option 2 13 o11 Ausgabe von Option 3 14 o12 Ausgabe von Option 4 15 o13 Ausgabe von Option 5 16 o14 Ausgabe von Option 6 17 o15 Ausgabe von Option 7 18 o16 Ausgabe von Option 8 19 o17 Ausgabe von Option 9 20 o18 Ausgabe von Option 10 21 o19 Ausgabe von Option 11 22 o20 Ausgabe von Option 12 23 o21 Ausgabe von Option 13 24 o22 Ausgabe von Option 14 25 o23 Ausgabe von Option 15 26 o24 Ausgabe von Option 16 15 o25 Ausgabe von Option 17 16 o26 Ausgabe von Option 18 17 o27 Ausgabe von Option 19 18 o28 Ausgabe von Option 20 19 o29 Ausgabe von Option 21

Anfangswert der Funktionseinstellung

Ausgabe der Maschinenkopf-LED 1

Ausgabe der Maschinenkopf-LED 2

Ausgabe der Maschinenkopf-LED 3

Ausgabe der Maschinenkopf-LED 4

Ausgabe der Maschinenkopf-LED 5

Ausgabe der Maschinenkopf-LED 6

Ausgabe der Maschinenkopf-LED 7

Ausgabe der Maschinenkopf-LED 8

– 33 –

Nähvorgang-Zählfunktion (Funktionseinstellung Nr. 14)

⑧

Diese Funktion erhöht den Zählerstand nach jedem Fadenabschneiden und zählt die Anzahl der ausgeführten Nähvorgänge.

0 : Aus Die Nähvorgang-Zählfunktion ist unwirksam.

1 4 1

(Bei jeder Durchführung von Fadenabschneiden)

1 : Ein Die Nähvorgang-Zählfunktion ist wirksam. 2 : Ein Eingabe des externen Nähvorgangszählerschalters

(Vorsicht) Der Nähvorgangszähler ist nur funktionsfähig, wenn das Modell CP-180 mit der Nähmaschi-

ne verwendet wird.

Die Zähleranzeige ändert sich, wie unten angegeben, gemäß der Kombination von Einstellungs-Nr. 6 und

Einstellungs-Nr. 14.

Einstellungs-Nr. 6 Einstellungs-Nr. 14 Zähler

1 1 Spulenfadenzähler 1 0 Spulenfadenzähler 0 1 Nähvorgangszähler (nur mit CP-180) 0 0 Die Zählerfunktion ist unwirksam.

Funktion für Neutralstellungs-Nähfußlüftung (Funktionseinstellung Nr. 21 und Nr.155)

⑨

Diese Funktion dient zum automatischen Anheben des Nähfußes bei Neutralstellung des Pedals.

(Vorsicht) Diese Funktion wird deaktiviert, wenn Nr. 93 Einstellung der Nadelhebungs-/-senkungs-

schalter-Zusatzfunktion "3" ist.

Funktion der automatischen Nähfußlüftung bei Neutralstellung des Pedals (Funktionseinstellung Nr. 21)

0 : Funktion der automatischen Nähfußlüftung bei Neutralstellung des Pe-

2 1 0

dals nicht vorhanden

1 : Wählbare Funktion der automatischen Nähfußlüftung bei Neutralstel-

lung des Pedals vorhanden

2 : Die Funktion der automatischen Nähfußlüftung bei Neutralstellung des

Pedals ist vorhanden, wenn sie aktiviert und mit der Funktion für alternierenden Betrieb durch Niederdrücken des hinteren Pedalteils hinzugefügt wird

(Vorsicht) Die alternierende Funktion wird ohne Rücksicht auf die Einstel-

lung von Nr. 155 ausgeführt.

Einstellung der Position für Ausführung der automatischen Nähfußlüftung bei Neutralstellung des Pedals

(Funktionseinstellung Nr. 155)

0 : Die Funktion der automatischen Nähfußlüftung bei Neutralstellung des

51 5 0

Pedals ist immer aktiviert

1 : Die automatische Nähfußlüftung bei Neutralstellung des Pedals ist nur

dann aktiviert, wenn die Nähmaschine mit tiefer Nadel anhält

Umschaltfunktion der Nadel-hoch/tief-Schalterfunktion (Funktionseinstellung Nr. 22)

⑩

Die Funktion des Nadel-hoch/tief-Schalters kann zwischen Nadel-hoch/tief-Kompensation und Ein-Stich-Kompensation umgeschaltet werden.

0 : Nadel-hoch/tief-Kompensationsnähen

2 2 0

1 : Ein-Stich-Kompensationsnähen

– 34 –

Funktion für Schnellschalt-Rückwärtsnähen (Funktionseinstellungen Nr. 30 bis 33)

⑪

Es ist möglich, den Wirkungsbereich des am Maschinenkopf angebrachten Stichumschalthebels um die

Funktion zur Begrenzung der Stichzahl und die Funktion für den Fadenabschneidebefehl zu erweitern. Funktionseinstellung Nr. 30 Damit wird die Funktion für Schnellschalt-Rückwärtsnähen gewählt.

0 : Aus Normales Rückwärtsnähen

0 0

1 : Ein Funktion für Schnellschalt-Rückwärtsnähen

Funktionseinstellung Nr. 31 Damit wird die Stichzahl für Rückwärtsnähen festgelegt.

Einstellbereich : 0 bis 19 Stiche

3 1 4

Funktionseinstellung Nr. 32 Wirksamkeit für Schnellschalt-Rückwärtsnähen

0 : Aus Unwirksam bei Stillstand der Nähmaschine.

3 2 0

(Schnellschalt-Rückwärtsnähen ist nur bei Betrieb der Nähmaschi-

ne wirksam.)

1 : Ein Wirksam bei Stillstand der Nähmaschine.

(Schnellschalt-Rückwärtsnähen ist bei Betrieb und Stillstand der

Nähmaschine wirksam.)

(Vorsicht) Bei Betrieb der Nähmaschine sind beide Zustände funktionsfähig.

Funktionseinstellung Nr. 33

0: Aus Fadenabschneider wird nicht ausgelöst.

3 3 0

Fadenabschneiden wird nach Abschluß des Schnellschalt-Rückwärtsnähens ausgeführt.

1: Ein Fadenabschneider wird ausgelöst.

Anwen-

dung

Funktionseinstellung

Nr.30 Nr.32 Nr.33

❶

❷

❸

❹

❺

0 0 oder 1 0 oder 1 Fungiert als normaler Antippschalter.

1 0 0

1 1 0

1 0 1

1 1 1

Ausgabefunktion

Wird der Antippschalter bei Niederdrücken des Pedals nach vorn betätigt, wird die An-

zahl der mit Funktionseinstellung Nr. 31 angegebenen Rückwärtsstiche ausgeführt. Wird der Antippschalter bei Stillstand der Nähmaschine oder Niederdrücken des Pe-

dals nach vorn betätigt, wird die Anzahl der mit Funktionseinstellung Nr. 31 angegebenen Rückwärtsstiche ausgeführt.

Wird der Antippschalter bei Niederdrücken des Pedals nach vorn betätigt, erfolgt automatisches Fadenabschneiden, nachdem die Anzahl der mit Funktionseinstellung

Nr. 31 angegebenen Rückwärtsstiche ausgeführt worden ist. Wird der Antippschalter bei Stillstand der Nähmaschine oder Niederdrücken des Pe-

dals nach vorn betätigt, erfolgt automatisches Fadenabschneiden, nachdem die Anzahl der mit Funktionseinstellung Nr. 31 angegebenen Rückwärtsstiche ausgeführt worden ist.

Funktionen unter dem jeweiligen Einstellungszustand

Verwendung als normaler Rückwärtsnäh-Antippschalter.

❶

Verwendung für Verstärkungsnaht (Andrücknähen) der Falten.

❷

(Diese Funktion ist nur bei Betrieb der Nähmaschine wirksam.)

Verwendung für Verstärkungsnaht (Andrücknähen) der Falten.

❸

(Diese Funktion ist sowohl bei Stillstand als auch bei Betrieb der Nähmaschine wirksam.)

Verwendung als Startschalter für Rückwärtsnähen am Nähende.

❹

(Verwendung als Ersatz für Fadenabschneiden durch Niederdrücken des Pedals nach hinten. Diese

Funktion ist nur bei Betrieb der Nähmaschine wirksam. Besonders wirksam bei Einsatz der Nähmaschine für Standarbeit.)

Verwendung als Startschalter für Rückwärtsnähen am Nähende.

❺

(Verwendung als Ersatz für Fadenabschneiden durch Niederdrücken des Pedals nach hinten. Diese

Funktion ist sowohl bei Stillstand als auch bei Betrieb der Nähmaschine wirksam. Besonders wirksam bei Einsatz der Nähmaschine für Standarbeit.)

Drehzahl für Ein-Schuß-Nähautomatik (Funktionseinstellung Nr. 38)

⑫

Diese Funktion dient zur Einstellung der Geschwindigkeit der Ein-Schuß-Nähautomatik, bei der die Nähmaschine durch einmalige Pedalbetätigung näht, bis die angegebene Stichzahl ausgeführt oder die Stoff-

kante erkannt wird.

3 8 051

(Vorsicht) Die maximale Nähgeschwindigkeit für die Ein-Schuß-Nähautomatik wird durch den verwen-

deten Nähmaschinenkopf begrenzt.

Einstellbereich : 150 bis MAX sti/min <50 sti/min>

– 35 –

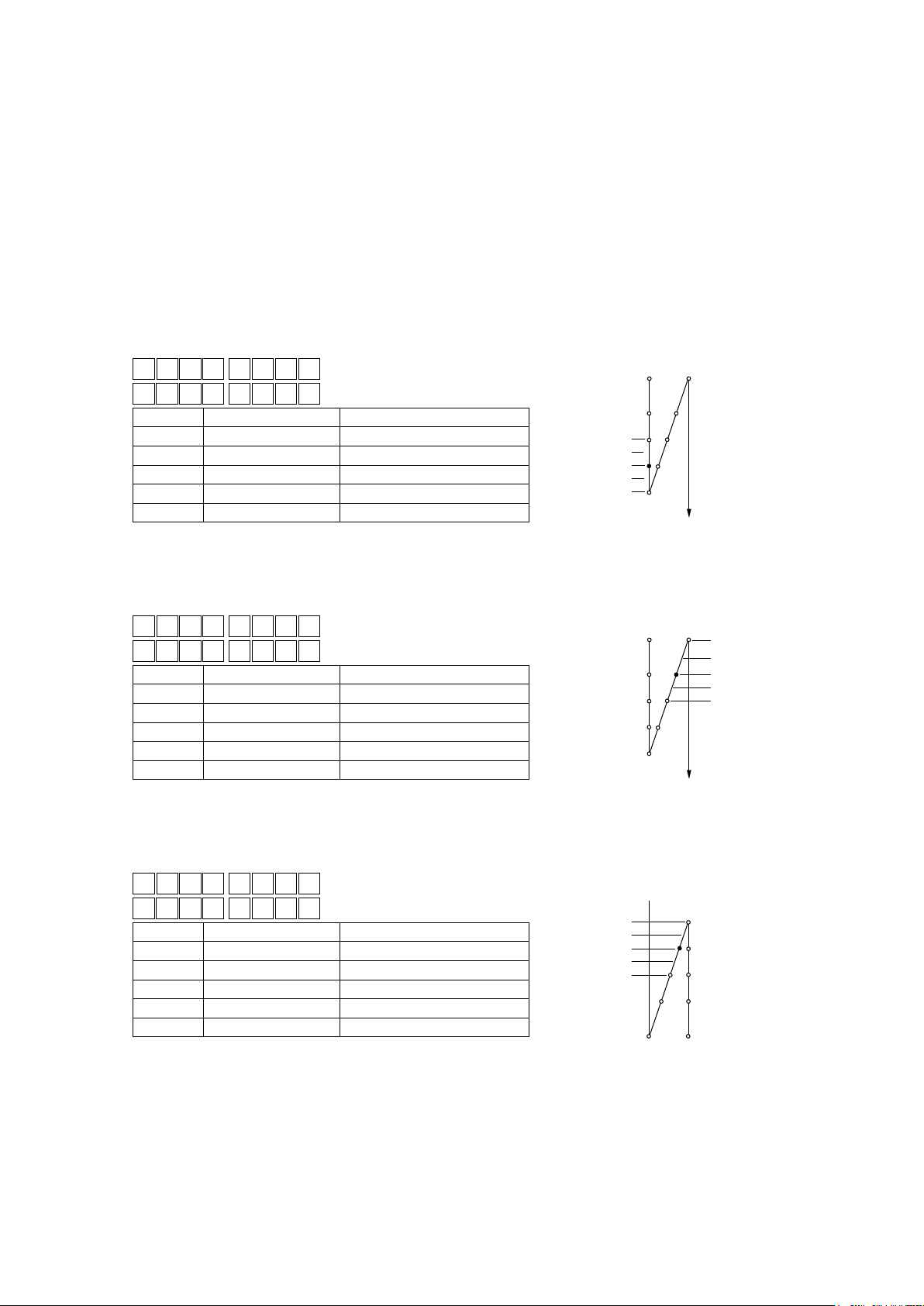

Zeitpunktkorrektur für Rückwärtsnähen (Funktionseinstellungen Nr. 51 bis 53, 252 bis 254)

⑬

Diese Funktion wird zum Ändern des EIN/AUS-Zeitpunkts der Ausgabe von Rückwärtsnähen zur Korrektur

verwendet für den Fall, dass mit Vorwärtsnähen genähte Stiche und mit Rückwärtsnähen genähte Stiche

bei automatischem Rückwärtsnähen nicht übereinstimmen.

(Vorsicht) 1. Diese Funktionen werden aktiviert, wenn die Funktionseinstellung Nr. 151 "Befestigungs-

stichausrichtung" auf AUS gesetzt wird.

2. Falls die Synchronisierung der wegen einer großen Stichteilung nicht ohne weiteres korrigiert werden kann, wird empfohlen, die Drehzahl von Rückwärtsnähen zu reduzieren (Nr.

8).

3. Nehmen Sie für das Verfahren zur Korrektur des EIN-Zeitpunkts der für Rückwärtsnähen am Nähende auch auf „III-11. Stichausrichtung für Rückwärtsnähen am Nähende (für

schwere Stoffe)“ S.45 Bezug.

Kompensation des Einschaltzeitpunkts der Rückwärtstransport am Nähanfang (Funktionseinstellung

❶

Nr. 51, 252)

Der Einschaltzeitpunkt der Rückwärtstransport am Nähanfang kann in Winkelgraden kompensiert wer-

den.

Nr. 252 wird verwendet für den Fall, dass die Stichzahl des Prozesses A auf einen Stich eingestellt wird.

5 1 2 7

5 2 2 7

Einstellwert Kompensationswinkel Anzahl der Kompensationsstiche

–

360

–

180

–

0 0 18 180 36 360

Kompensation des Ausschaltzeitpunkts der Rückwärtstransport am Nähanfang (Funktionseinstellung

❷

Einstellbereich : –36 bis 36 <1/10°> Einstellbereich : 0 bis 36 <1/10°>

゜ – ゜ –

゜

゜゜

0,5

–360˚ –180˚

180˚ 360˚

Stellen Sie den Winkel mit Bezug auf den Nadeleinstichpunkt des vorhe-

0˚

rigen Stiches ein.

Nr. 52, 253)

Der Ausschaltzeitpunkt der Rückwärtstransport am Nähanfang kann in Winkelgraden kompensiert

werden.

Nr. 253 wird verwendet für den Fall, dass die Stichzahl des Prozesses B auf einen Stich eingestellt wird.

5 2 7

5 3 7

Einstellwert Kompensationswinkel Anzahl der Kompensationsstiche

–

360

–

180

–

0 0 18 180 36 360

Kompensation des Ausschaltzeitpunkts der Rückwärtstransportam Nähende (Funktionseinstellung Nr.

❸

Einstellbereich : –36 bis 36 <1/10°> Einstellbereich : 0 bis 36 <1/10°>

゜ – ゜ –

゜

゜゜

0,5

360˚

180˚

0˚ –180˚ –360˚

53, 254)

Der Ausschaltzeitpunkt der Rückwärtstransport am Nähanfang kann in Winkelgraden kompensiert

werden.

Nr. 254 wird verwendet für den Fall, dass die Stichzahl des Prozesses D auf einen Stich eingestellt wird.

5 3 8

5 4 8

Einstellwert Kompensationswinkel Anzahl der Kompensationsstiche

–

360

–

180

–

0 0 18 180 36 360

Einstellbereich : –36 bis 36 <1/10°> Einstellbereich : 0 bis 36 <1/10°>

゜ – ゜ –

゜

゜゜

0,5

360˚ 180˚

0˚ –180˚ –360˚

– 36 –

Nähfußlüftung nach dem Fadenabschneiden (Funktionseinstellung Nr. 55)

⑭

Diese Funktion dient zum automatischen Anheben des Nähfußes nach dem Fadenabschneiden. Diese Funktion ist nur in Verbindung mit der AK-Vorrichtung wirksam.

5 5 1

0: Aus Automatische Nähfußlüftung ist nicht verfügbar.

(Der Nähfuß wird nach dem Fadenabschneiden nicht automatisch

angehoben.) 1: Ein Automatische Nähfußlüftung ist verfügbar. (Der Nähfuß wird nach dem Fadenabschneiden automatisch an-

gehoben.)

Rückwärtsdrehung zum Anheben der Nadel nach dem Fadenabschneiden (Funktionseinstellung Nr. 56)

⑮

Diese Funktion dient dazu, die Nähmaschine nach dem Fadenabschneiden rückwärts laufen zu lassen, um die Nadelstange in die Nähe der Höchstposition anzuheben. Diese Funktion wird verwendet, wenn die Nadel bis unter den Nähfuß reicht und die Gefahr besteht, daß das Nähgut aus schwerem Material oder

dergleichen verkratzt wird.

0: Aus Die Funktion für Rückwärtsdrehung zum Anheben der Nadel nach

5 6 1

dem Fadenabschneiden ist nicht verfügbar. 1: Ein Die Funktion für Rückwärtsdrehung zum Anheben der Nadel nach

dem Fadenabschneiden ist verfügbar.

(Vorsicht) Die Nadelstange wird durch Rückwärtsdrehung der Maschine fast bis zum oberen Totpunkt

angehoben. Dies kann zum Herausschlüpfen des Nadelfadens führen. Daher ist es notwendig, die nach dem Fadenabschneiden verbleibende Fadenlänge richtig einzustellen.

Nadelstangen-Ausgangsstellungs-Haltefunktion (Funktionseinstellungen Nr. 58, 61 und 179)

⑯

Wenn sich die Nadelstange an ihrer vorgeschriebenen Position bendet, wird sie durch sanfte Bremswirkung in dieser Position gehalten.

Nadelstangen-Ausgangsstellungs-Haltefunktion (Funktionseinstellung Nr. 58)

0 : Aus Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist deaktiviert.

5 8 0

1 : Ein Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist aktiviert.

(schwache Haltekraft)

2 : Ein Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist aktiviert.

(mittlere Haltekraft)

3 : Ein Die Nadelstangen-Ausgangsstellungs-Haltefunktion ist aktiviert.

(starke Haltekraft)

Haltezeit der Nadelstangen-Ausgangsstellung (Funktionseinstellung Nr. 61) Diese Funktion hebt die Funktion Nr. 58 nach Ablauf der eingestellten Zeit automatisch auf, wenn sich die letztere im EIN-Zustand bendet. Diese Funktion sollte verwendet werden, wenn die Riemenscheibe der Nähmaschine nach Abschluss des

Nähvorgangs gedreht werden soll.

0 : Funktion ist deaktiviert. Die Nadelstangen-Ausgangsstellungs-Halte-

6 1 0

funktion ist immer aktiviert.

100 - 3000 ms <100 ms>

Zeitlimit für Nadelstangen-Ausgangsstellungs-Haltefunktion (Funktionseinstellung Nr. 179)

Das Zeitlimit für das Halten der Nadelstange auf ihrer Ausgangsstellung wird eingestellt.

0 : Die Funktion wird deaktiviert (kein Limit).

7 9 01

1 bis 10 Min.

Steuerung der Nähgeschwindigkeit für Rückwärtsnähen am Nähanfang durch Automatik oder

⑰

Pedal (Funktionseinstellung Nr. 59)

Mit dieser Funktion wird gewählt, ob das Rückwärtsnähen am Nähanfang unmittelbar mit der durch die Funktionseinstellung Nr. 8 festgelegten Geschwindigkeit erfolgt, oder ob die Geschwindigkeit durch die Pe-

dalbetätigung gesteuert wird.

0: Manual Die Geschwindigkeit wird durch die Pedalbetätigung bestimmt.

5 9 1

1: Auto Automatisches Nähen mit der festgelegten Geschwindigkeit

(Vorsich

2. Wird “0” gewählt, besteht die Gefahr, daß die Stiche für Rückwärts- und Vorwärtsnähen

t) 1. Die maximale Geschwindigkeit für Rückwärtsnähen am Nähanfang ist ungeachtet der Pedal-

betätigung auf die durch die Funktionseinstellung Nr. 8 festgelegte Geschwindigkeit begrenzt.

nicht übereinstimmen.

– 37 –

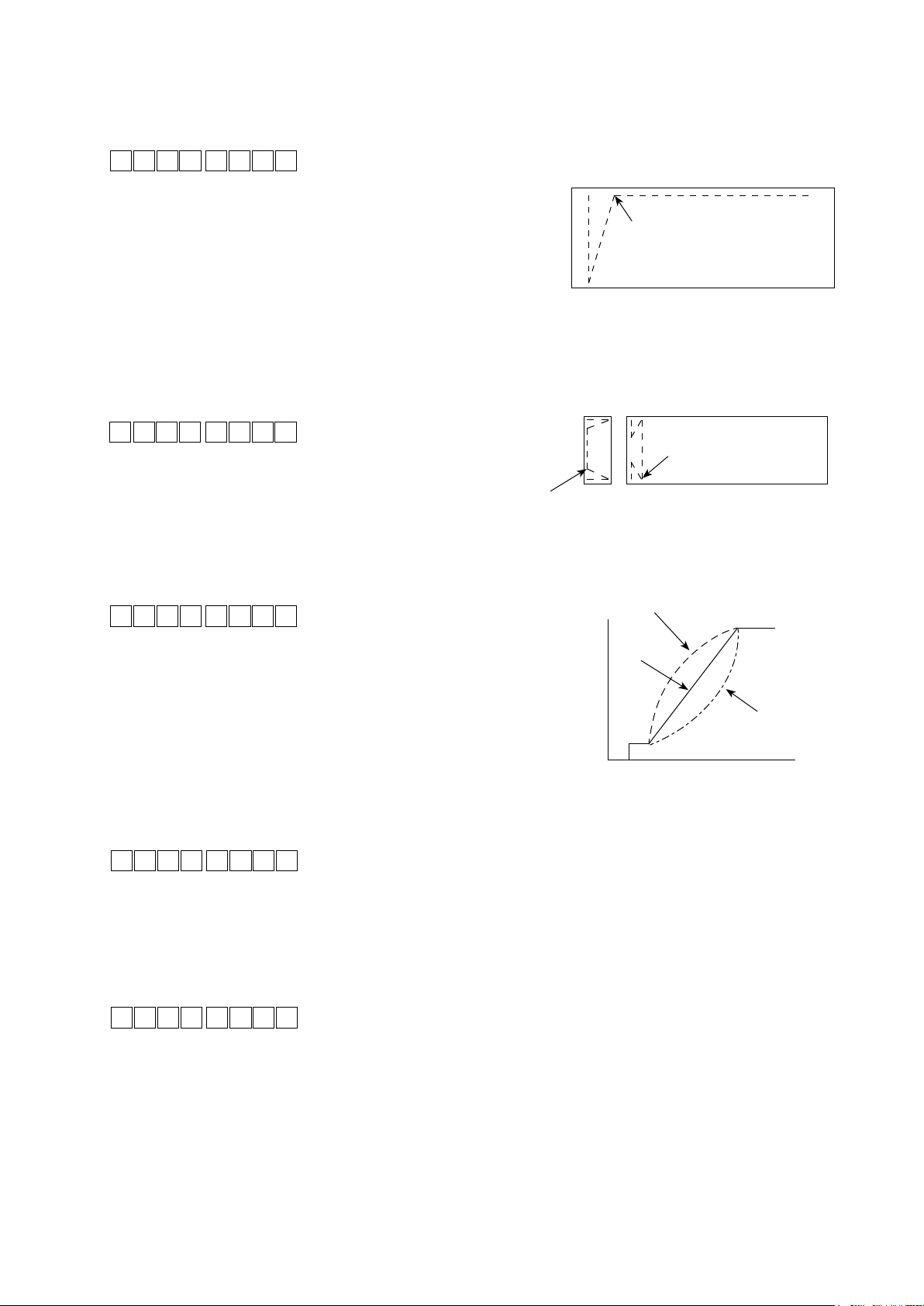

Funktion für Pause unmittelbar nach dem Rückwärtsnähen am Nähanfang (Funktionseinstellung Nr. 60)

⑱

Mit dieser Funktion kann die Nähmaschine nach Abschluß des Rückwärtsnähens am Nähanfang vorüber-

gehend angehalten werden, selbst wenn das Pedal nach vorn niedergedrückt gehalten wird. Diese Funktion wird verwendet, um einen kurzen Abschnitt durch Rückwärtsnähen am Nähanfang zu nähen

0 0

0 : Die Funktion für vorübergehendes Anhalten der Näh-

maschine unmittelbar nach dem Rückwärtsnähen am Nähanfang ist nicht verfügbar.

1 : Die Funktion für vorübergehendes Anhalten der Näh-

maschine unmittelbar nach dem Rückwärtsnähen am Nähanfang ist verfügbar.

Reduzierung der Rückwärtsnähgeschwindigkeit am Nähanfang (Funktionseinstellung Nr. 92)

⑲

Vorübergehendes Anhalten der Nähmaschine zum Ändern der Nährichtung.

Funktion zur Reduzierung der Geschwindigkeit nach Abschluß des Rückwärtsnähens am Nähanfang:

Normaler Gebrauch hängt vom Pedalzustand ab (Drehzahl wird ohne Unterbrechung bis auf Maximalwert erhöht.)

Diese Funktion wird bei korrektem Gebrauch der Pausenfunktion verwendet.

(Manschetten und Manschettenannähen)

0 : Geschwindigkeit

2 0

wird nicht reduziert.

Ununterbrochenes Nähen ohne Pause.

1 : Geschwindigkeit

wird reduziert.

Zwischenstopp

Funktion der Pedalkurvenwahl (Funktionseinstellung Nr. 87)

⑳

Mit dieser Funktion kann die Kurve der Nähmaschinendrehzahl für den jeweiligen Pedalhub gewählt werden.

Nehmen Sie eine Umschaltung vor, wenn Sie das Gefühl haben, daß eine Feinbewegung schwierig ist

oder das Ansprechverhalten des Pedals zu langsam ist.

7 0

1 bis 10

0 : Die Nähmaschinendrehzahl in Bezug auf den Pedal-

– 1 bis – 10

hub nimmt linear zu.

: Die Reaktion auf die Zwischengeschwindigkeit in Be-

zug auf den Pedalhub wird verlängert.

1 bis 10 : Die Reaktion auf die Zwischengeschwindigkeit in Be-

zug auf den Pedalhub wird verkürzt.

Funktion für anfängliche Hoch-Stopppositionsbewegung (Funktionseinstellung Nr. 90)

󰼼

Drehzahl (sti/min)

Pedalhub (mm)

– 1 bis – 10

Die automatische Rückkehr zur Hoch-Stoppposition unmittelbar nach dem Einschalten der Stromversorgung kann aktiviert/deaktiviert werden.

0 :

9 0 2

Die Funktion ist deaktiviert (Den Nullpunkt durch Treten vor das Pedal aufsuchen)

1 : Nadel-hoch-Stoppposition beim Start 2 : Rückwärtsdrehungs-Nadel-hoch-Stoppposition beim Start

Erweiterungsfunktion des Nadel-hoch/tief-Kompensationsschalters (Funktionseinstellung Nr. 93)

󰽇

Ein-Stich-Betrieb kann nur durchgeführt werden, wenn der Nadel-hoch/tief-Kompensationsschalter bei

Hoch-Stopp unmittelbar nach dem Einschalten des Netzschalters oder unmittelbar nach dem Fadenabschneiden gedrückt wird.

0 : Normal (Nur Nadel-hoch / tief-Kompensationsnähbetrieb) 1 : Ein-Stich-Kompensationsnähen (Hoch-Stopp

3 0

Hoch-Stopp) erfolgt

→

nur bei Durchführung der obigen Umschaltung. 2 : Die Nadelabsenkfunktion tritt nach dem Fadenabschneiden in Kraft. 3 : Nadelabsenkfunktion mit Vorgang von 2 plus Nähfußabsenkvorgang

und Nadelanhebung mit Fadenabschneiden wird hinzugefügt.

– 38 –

Nähmaschinen-Startwahlfunktion (Funktionseinstellung Nr. 72)

󰽈

Strombegrenzung beim Start der Nähmaschine wird angegeben. Diese Funktion sollte zur Verbesserung der Tippbetrieb verwendet werden und für Flackern der Handlampe zu reduzieren.

0 : Keine Begrenzung der Anlaufbeschleunigung 1 bis 250 : Schnell (Eingeschränkter Betrag der Anlaufbeschleunigung)

Nonstop-Funktion durch Dauerbetrieb + Ein-Schuß-Nähen (Funktionseinstellung Nr. 94)

󰽉

Diese Funktion dient zur Weiterschaltung auf den nächsten Schritt, ohne die Nähmaschine am Ende des Schritts anzuhalten, wenn kombiniertes Durchlaufnähen und Ein-Schuss-Nähen mithilfe der Programmier-

funktion der IT-Bedienungstafel durchgeführt wird.

0 : Normal (Stopp nach Abschluß eines Schritts.) 1 : Die Nähmaschine geht nach Abschluß eines Schritts zum nächsten

Einstellung der Maximaldrehzahl des Nähmaschinenkopfes (Funktionseinstellung Nr. 96)

󰽊

Mit dieser Funktion kann die Maximaldrehzahl des zu verwendenden Nähmaschinenkopfes eingestellt werden. Die Obergrenze des Einstellwertes hängt von dem anzuschließenden Nähmaschinenkopf ab.

150 bis MAX (sti/min) <50 sti/min>

Hauptwellen-Bezugswinkelkompensation (Funktionseinstellung Nr. 120)

󰽋

Der Hauptwellen-Bezugswinkel wird kompensiert.

Einstellbereich : –50 bis 50˚ <1˚>

Hochstellungs-Anfangswinkelkompensation (Funktionseinstellung Nr. 121)

󰽌

Der Winkel zur Erkennung des Hochstellungsanfangs wird kompensiert.

Einstellbereich : –15 bis 15˚ <1˚>

2 32 7

9 4 0

9 6 083 0

21 0 0

21 1 0

Schritt weiter, ohne anzuhalten.

Tiefstellungs-Anfangswinkelkompensation (Funktionseinstellung Nr. 122)

󰽍

Der Winkel zur Erkennung des Tiefstellungsanfangs wird kompensiert.

Einstellbereich : –15 bis 15˚ <1˚>

21 2 0

Einstellung der Energiesparfunktion während der Bereitschaft (Funktionseinstellungs-Nr. 124, 128)

󰽎

Es ist möglich, den Stromverbrauch zu senken, während sich die Nähmaschine im Bereitschaftszustand bendet. Es muss jedoch beachtet werden, dass sich der Start der Nähmaschine kurzzeitig verzögern kann, wenn diese Funktion aktiviert ist. Einstellung der Energiesparfunktion während der Bereitschaft (Funktionseinstellungs-Nr. 124)

0: Energiesparmodus ist unwirksam.

21 4 0

1: Energiesparmodus ist wirksam.

Energiesparmodus-Umschaltzeit (Funktionseinstellungs-Nr. 128) Diese Funktion wird zur Einstellung der Zeit verwendet, die vom Beginn des Bereitschaftszustands bis zur

Umschaltung der Betriebsart auf den Energiesparmodus vergeht.

21 8 0

Einstellung der Stichzahl für automatische Aufhebung der alternierenden Hebungs-/Senkungs-

󰽏

ausgabe (Funktionseinstellung Nr. 144)

Die alternierende Hebungs-/Senkungsausgabe wird aufgehoben, wenn die eingestellte Stichzahl ausgeführt worden ist (0: Automatische Aufhebung wird deaktiviert). Nachdem die alternierende Hebungs-/ Senkungsausgabe durch die eingestellte Stichzahl ausgeführt worden ist, wird die Ausgabe ausgeschaltet. Bei Einstellung auf "0" ist diese Funktion unwirksam. (Je nach der Nähgeschwindigkeit kann jedoch die tatsächlich genähte Stichzahl größer als die eingestellte sein.)

0 : Automatische Aufhebung wird deaktiviert.

1 4 0

1- 30 Stiche

Einstellbereich : 0 bis 60 <ms>

– 39 –

Wahl der alternierenden Hebungs-/Senkungsausgabe nach dem Fadenabschneiden (Funktions-

󰽐

einstellung Nr. 146)

Die alternierende Hebungs-/Senkungsausgabe nach dem Fadenabschneiden wird zwangsweise auf "EIN" oder "AUS" gesetzt.

Wenn diese Funktion auf "deaktiviert" gesetzt wird, behält die alternierende Hebungs-/Senkungsausgabe

den Zustand vor dem Fadenabschneiden bei.

Wenn der Einstellwert "1" ist, wird die alternierende Hebungs-/Senkungsausgabe in den AUS-Zustand gebracht. Wenn der Einstellwert "2" ist, wird die Ausgabe in den EIN-Zustand gebracht.

0 : Deaktiviert

41 6 0

1 : AUS 2 : EIN

Wahl der anfänglichen Ausgabe der alternierenden Hebung/Senkung (Funktionseinstellung Nr.

󱞥

147)

Die alternierende Hebungs-/Senkungsausgabe wird beim Einschalten der Stromversorgung zwangsweise auf "EIN" oder "AUS" gesetzt.

Wenn diese Funktion auf "deaktiviert" gesetzt wird, wird die alternierende Hebungs-/Senkungsausgabe auf den Zustand zurückversetzt, auf den die Funktion vor dem letzten Ausschalten der Stromversorgung ge-

setzt worden ist.

Wenn der Einstellwert "1" ist, wird die alternierende Hebungs-/Senkungsausgabe in den AUS-Zustand gebracht. Wenn der Einstellwert "2" ist, wird die Ausgabe in den EIN-Zustand gebracht.

0 : Deaktiviert

1 7 0

1 : AUS 2 : EIN

2-Abstand-Ausgabe während des Rückwärtsnähens am Nahtanfang/Nahtende (Funktionseinstel-

󱞦

lung Nr. 148)

Die 2-Abstand-Ausgabe wird während der Steuerung des Rückwärtsnähens am Nahtanfang/Nahtende in den EIN-Zustand versetzt.

0 : Die Funktion ist im AUS-Zustand.

41 8 0

1 : Die Funktion ist im EIN-Zustand.

Umkehrung der 2-Abstand-Ausgabe während der alternierenden Hebungs-/Senkungsausgabe

󱞧

(Funktionseinstellung Nr. 149)

Der Zustand der 2-Abstand-Ausgabe wird synchron mit der alternierenden Hebungs-/Senkungsausgabe

umgekehrt ausgegeben.

Die 2-Abstand-Ausgabe wird auf "AUS" umgeschaltet, wenn sie sich beim Umschalten der alternierenden Hebungs-/Senkungsausgabe im EIN-Zustand bendet, bzw. auf "EIN", wenn sie sich im AUS-Zustand bendet.

0 : Die Funktion ist im AUS-Zustand.

41 9 0

1 : Die Funktion ist im EIN-Zustand.

Wahl der anfänglichen 2-Abstand-Ausgabe (Funktionseinstellung Nr. 150)

󱞨

Die 2-Abstand-Ausgabe wird beim Einschalten der Stromversorgung zwangsweise auf "EIN" oder "AUS" gesetzt.

Wenn diese Funktion auf "deaktiviert" gesetzt wird, wird die 2-Abstand-Ausgabe auf den Zustand zurückversetzt, auf den die Funktion vor dem letzten Ausschalten der Stromversorgung gesetzt worden ist. Wenn der Einstellwert "1" ist, wird die alternierende Hebungs-/Senkungsausgabe in den AUS-Zustand gebracht. Wenn der Einstellwert "2" ist, wird die Ausgabe in den EIN-Zustand gebracht.

0 : Deaktiviert

51 0 0

1 : AUS 2 : EIN

– 40 –

Pausen- und Stichausrichtungsfunktion (Funktionseinstellung Nr. 151)

󱞩

Wenn Rückwärtsnähen/Mehrlagennähen angegeben wird, hält die Nähmaschine vorübergehend an jeder

Ecke des Nähmusters am Nahtanfang und Nahtende sowie während des Überlappungsnähens an.

(Vorsicht) Wenn diese Funktion in den EIN-Zustand gebracht wird, werden die Funktionseinstellungen

Nr. 51 bis 53 deaktiviert.

0 : Die Funktion ist im AUS-Zustand.

51 1 0

1 : Die Funktion ist im EIN-Zustand.

Verdichtungsnähfunktion für Nahtanfang/-ende (Funktionseinstellung Nr. 154)

󱞪

An diesen Punkten werden Zwischenstopps eingefügt.

Wenn der Nähmaschinenkopf mit der Verdichtungsnähfunktion ausgestattet ist, führt die Nähmaschine Verdichtungsstiche anstelle des automatischen Rückwärtsnähens aus. Diese Funktion sollte verwendet werden, wenn kein Rückwärtsnähen ausgeführt werden soll, aber Herausschlüpfen des Fadens aus dem Stoff am Nahtanfang und Nahtende verhindert werden soll.

0 : Die Funktion ist im AUS-Zustand.

51 4 0

1 : Die Funktion ist im EIN-Zustand.

Nadelfaden-Greiffunktion (Funktionseinstellung Nr. 156)

󱞫

Wahl zwischen Aktivierung/Deaktivierung der Nadelfaden-Greiffunktion

0 : Mit der Betriebsaktivierungstaste wird zwischen Aktivierung/Deaktivie-

1 6 0

rung umgeschaltet 1 : Die Funktion ist deaktiviert. 2 : Die Funktion ist aktiviert.

Spulenfadenrestbetrag-Erkennungsfunktion (Funktionseinstellungen Nr. 167 und 168)

󱞬

Aktivierung/Deaktivierung der Spulenfadenrestbetrag-Erkennungsfunktion (Funktionseinstellung Nr. 167) Die Aktivierung/Deaktivierung der Spulenfadenrestbetrag-Erkennungsfunktion wird festgelegt, falls der

Spulenfaden-Restbetragdetektor verwendet wird.

0 : Deaktiviert

61 7 1

1 : Aktiviert

Spulenfadenrestbetrag-Erkennungsfunktion (Funktionseinstellung Nr. 168)

Für Einzelheiten zur Einstellung siehe die Bedienungsanleitung der Vorrichtung.

61 8 0

– 41 –

Funktion für Verdichtungsstiche am Nähbeginn (Funktionseinstellung Nr. 196, 197)

󱞭

Die Bedingungen, unter denen die Funktion für Verdichtungsstiche am Nähbeginn aktiviert/deaktiviert

wird, werden angegeben. Auösen und Auslassen von Stichen kann verhindert werden, indem Verdich-

tungsstiche am Nähbeginn ausgeführt werden.

Funktionseinstellung Nr. 196 Funktion für Verdichtungsstiche am Nähbeginn

0: Die Funktion ist deaktiviert

91 6 0

1: Die Funktion ist aktiviert

2: Die Funktion wird aktiviert, wenn Rückwärtsnähen am Nähbeginn

deaktiviert wird. Die Funktion wird deaktiviert, wenn Rückwärts-

nähen am Nähbeginn aktiviert wird.

Funktionseinstellung Nr. 197 Anzahl der Verdichtungsstiche am Nähbeginn Einstellbereich: 0 bis 19 Stiche (Anfangswert: 2 Stiche)

91 7 2

Für den Fall, dass Rückwärtsnähen

am Nähbeginn nicht ausgeführt

wird (Beispiel 1)

Für den Fall, dass Rückwärtsnähen

am Nähbeginn ausgeführt wird

(Beispiel 2)

Wenn die Zahl der Rückwärtsstiche auf 0 (Null) eingestellt wird, ist die

Funktion für Verdichtungsstiche am Nähbeginn unwirksam. Wird die

Zahl auf 1 oder 2 eingestellt, ist die Funktion für Verdichtungsstiche am

Nähbeginn wirksam.

Wenn die Zahl der Rückwärtsstiche auf 0 (Null) oder 2 eingestellt wird, ist

die Funktion für Verdichtungsstiche am Nähbeginn unwirksam. Wird die

Zahl auf 1 eingestellt, ist die Funktion für Verdichtungsstiche am Nähbeginn

wirksam.

(Beispiel 1) Für den Fall, dass die Funktion für Rückwärtsnähen am Nähbeginn deaktiviert wird:

(Einstellwert: 0) (Einstellwert: 1 oder 2)

Nähstartposition

Verdichtungsstiche

{

(Beispiel 2) Für den Fall, dass die Funktion für Rückwärtsnähen am Nähbeginn aktiviert wird:

(Einstellwert: 0 oder 2) (Einstellwert: 1)

Nähstartposition

Verdichtungsstiche

{

Für den Fall, dass die Funktion für Rückwärtsnähen am Nähbeginn aktiviert wird, sind Nähanfangs- und

-endposition nicht ausgerichtet, wenn der Einstellwert 1 ist (Einstellwert: 1).

Um die Positionen auszurichten, ist die Einstellung wie unten beschrieben zu ändern:

Stellen Sie die Funktion für Verdichtungsstiche am Nähbeginn auf 0 (Null) ein (Einstellwert: 0).

・

Wenn Sie die durch die Funktionseinstellung Nr. 197 festgelegte Stichzahl berücksichtigen, verringern

・

Sie die Zahl der Rückwärtsstiche am Nähbeginn in der Zone A bzw. erhöhen Sie die Zahl in der Zone B.

– 42 –

Ptiksensorfunktion (Funktionseinstellungen Nr. 235, 236, 237, 238, 239, 242, 247 und 251)

󱞮

Optiksensorfunktion (Funktionseinstellung Nr. 235) Aktivieren Sie diese Funktion, wenn sie benutzt werden soll. Bevor Sie diese Funktion aktivieren, sollten Sie dem Optiksensoreingang die Nr. 12 zuweisen.

(Vorsicht) Diese Funktion wird nur für CP-18 aktiviert. Für andere Bedienungstafeln ist der Optiksen-

sor mit den Bedienelementen an der Tafel einzustellen.

0 : Die Funktion des Optiksensors ist deaktiviert.

32 5 0

1 : Die Funktion des Optiksensors ist aktiviert.

Optiksensor-Filterfunktion (Funktionseinstellung Nr. 236) Diese Funktion ltert die Optiksensoreingabe. Benutzen Sie diese Funktion in Verbindung mit Funktion Nr. 237: Stichzahl für den Optiksensorlter.

0 : Die Optiksensor-Filterfunktion ist deaktiviert.

32 6 0

1 : Die Optiksensor-Filterfunktion ist aktiviert.

Stichzahl für den Optiksensorlter (Funktionseinstellung Nr. 237) Dient zur Einstellung der Stichzahl, für die die Optiksensoreingabe geltert wird. Die Funktion wird verwendet, wenn Funktion Nr. 236: Stichzahl für Optiksensorlter aktiviert ist.

0 bis 99 Stiche

32 7 0

Nährichtung

Sensorsignal

Sensoreingang

No.237

Stichzahl zum Anhalten der Nähmaschine nach der Optiksensoreingabe (Funktionseinstellung Nr. 238) Dient zur Einstellung der Stichzahl, die von der Optiksensoreingabe bis zum Anhalten der Nähmaschine zu nähen ist.

(Vorsicht)

0 bis 99 Stiche

Diese Funktion wird nur für CP-18 aktiviert. Für andere Bedienungstafeln ist die Stichzahl zum Anhalten der Nähmaschine nach der Optiksensoreingabe mit den Bedienelementen an der Tafel einzustellen.

32 8 7

Anzahl der Optiksensorerfassungen (Funktionseinstellung Nr. 239) Die Nähmaschine führt automatisches Fadenabschneiden aus, wenn die eingestellte Anzahl der Einschal-

tungen der Optiksensoreingabe erreicht wird.

1- bis 15-mal

32 9 1

Begrenzung der Pedalbetätigungsgeschwindigkeit (Funktionseinstellung Nr. 242)

Die Funktion begrenzt die Nähgeschwindigkeit nach der Optiksensoreingabe.

(Vorsicht) Diese Funktion kann nur für CP-18 auf "3" eingestellt werden. Für andere Bedienungstafeln

ist diese Funktion mit den Bedienelementen an der Tafel einzustellen.

0 : Die Funktion ist deaktiviert.

2 2 0

1 : Auf Ein-Schuss-Geschwindigkeit xiert

2 : Auf Ein-Schuss-Geschwindigkeit begrenzt

3 : Wenn der Optiksensor aktiviert ist, läuft die Nähmaschine nach der Pe-

dalbetätigung unter dem automatischen Modus.

Optiksensor-Fadenabschneidesperrenfunktion (Funktionseinstellung Nr. 247)

Durch Optiksensoreingabe aktiviertes Fadenabschneiden wird gesperrt.

(Vorsicht) Diese Funktion kann nur für CP-18 eingestellt werden. Für andere Bedienungstafeln ist die-

se Funktion mit den Bedienelementen an der Tafel einzustellen.

0 : Fadenabschneiden ist aktiviert.

42 7 0

1 : Fadenabschneiden ist deaktiviert (Magnetspulenausgabe ist gesperrt).

Optiksensor-Eingabelogik-Umschaltung (Funktionseinstellung Nr. 251) Falls zwei oder mehr Optiksensoren verwendet werden, wird die Eingabe-Abrufmethode gewählt.

0 : ODER-Eingabe

52 1 0

1 : UND-Eingabe

– 43 –

9. Sensor für automatische Kompensierung der Pedal-Neutralstellung

Nach dem Auswechseln des Pedalsensors, der Feder usw. muß unbedingt der folgende Bedienungsvorgang ausgeführt werden:

❶

Ⓐ

Ⓑ

1) Bei gedrückter Taste

❹

den

Netzschalter einschalten.

2) Der kompensierte Wert wird auf Anzeigefeld Ⓑ angezeigt.

❷

(Vorsicht) 1. Wird während dieses Vorgangs das Pedal betätigt, funktioniert der Pedalsensor nicht

richtig. Stellen Sie daher nicht Ihren Fuß oder einen anderen Gegenstand auf das Pedal. Ein Warnton ertönt, und der korrekte Kompensationswert wird nicht angezeigt.

2. Falls eine andere Anzeige ("-0-" oder "-8-") außer einem numerischen Wert auf Anzeigefeld Ⓑ erscheint, schlagen Sie in der Mechanikeranleitung nach.

❺❹❸

❻

❼

3) Den Netzschalter ausschalten und nach dem Schließen der Frontabdeckung wieder einschalten. Der

Normalbetrieb der Maschine wird wiederhergestellt.

(Vorsicht) Warten Sie vor dem erneuten Einschalten des Netzschalters, bis mindestens eine Sekunde

nach dem Ausschalten vergangen ist.

(Wird der EIN-AUS-Vorgang schneller als oben angegeben ausgeführt, ändert sich die Ein-

stellung eventuell nicht normal.)

10.Wahlderpedalspezikationen

Wenn der Pedalsensor ausgetauscht worden ist, ändern Sie den Einstellwert der Funktionseinstellungs-Nr. 50 gemäß den Spezikationen des neu angeschlossenen Pedals.

0 : KFL 1 : PFL

(Vorsicht) Der Pedalsensor mit zwei

Rückholfedern ist PFL, und derjenige mit einer Feder ist KFL. Stellen Sie den Pedalsensor auf PFL ein, wenn der Nähfuß durch Niederdrücken des Pedals nach hinten angehoben werden soll.

❷

❶

Ⓐ

❺❹❸

❻

Ⓑ

❼

– 44 –

11. Stichausrichtung für Rückwärtsnähen am Nähende (für schwere Stoffe)

Besonders im Falle eines Maschinenkopfes für schwere Stoffe sind die Stiche nicht immer in dem in der

nachstehenden Abbildung gezeigten Abschnitt ausgerichtet, selbst wenn der Zeitpunkt für Rückwärtsnähen am Nähende korrigiert wird. Stellen Sie in diesem Fall die folgende Funktion ein, um die Stiche auszurichten.

Zu dem Zeitpunkt, an dem die Nähmaschine mit

①

Rückwärtsnähen beginnt, kann nun ihre Drehzahl in dem Abschnitt, wo sie mit niedriger Drehzahl läuft, geändert werden.

Funktionseinstellung Nr. 64

Drehzahl

EBT-Abschnitt

NiederdrehzahlAbschnitt

①

Zeit

Standard

Maschinenkopf LU-2810ES-7 (Schwere

Bedingung

Stoffe) Teilung 6 mm Stichzahl 4 Stiche POSTEN Nr. 64 180 sti/min

Stichteilung wird verkürzt.

Fehlausrichtung

Beispiel der Einstellung von Funktion Nr. 64 Maschinenkopf LU-2810ES-7 (Schwere

Bedingung

Stoffe) Teilung 6 mm Stichzahl 4 Stiche POSTEN Nr. 64 0 sti/min

– 45 –

12. Eingabe/Ausgabe-Funktion von Handschalter und Knieschalter

❶

Ⓐ

Ⓑ

❽

Die obige Abbildung zeigt den Handschalter von LU-2810ES-7 .

❷

❺❹❸

❻

❼

Für einen Nähmaschinenkopf, der mit einem Handschalter oder Knieschalter ausgestattet ist, kann die Eingabe/Ausgabe-Funktion des Schalters eingestellt werden, indem der Schalter während des Funktions-

Einstellvorgangs gedrückt wird. Zu diesem Zeitpunkt kann die Eingabe/Ausgabe-Funktion des Handschalters und die Eingabefunktion des Knieschalters geändert werden. Siehe "III-8.⑦ Liste der Eingabefunktionen" S.30 und "III-8.⑦ List der Ausgabefunktionen" S.32 für die wählbaren Funktionen.

Ein Druck auf den Schalter ermöglicht die Einstellung der Eingabefunktion. Ein weiterer Druck auf den Schalter ermöglicht die Einstellung der Ausgabefunktion. Beachten Sie jedoch, dass die Ausgabefunktion des Schalters, der nicht mit der Ausgabe-LED ausgestattet ist, nicht eingestellt werden kann.

* Beispiel) Zuweisen der Fadenabschneidefunktion zur Taste BT

9 6 083 0

3i 2 b T

3i 2 ST W

Abwechselndes

Aueuchten

3i 2 4

1. Bei gedrückter Taste

2. Drücken Sie die Taste

3. Drücken Sie Taste

funktion „TSW“ anzuzeigen.

4. Drücken Sie Taste

den Netzschalter einschalten.

❼

❽

und Taste

❺

und Taste

❸

funktion „TSW“ zu überprüfen.

, um die Fadenabschneide-

❻

, um die Fadenabschneide-

❹

– 46 –

13. Benutzung des Handschalters und Knieschalters

❶

❷

Für einen Nähmaschinenkopf, der mit einem Handschalter oder Knieschalter ausgestattet ist, kann die Aktivierung/Deaktivierung des Schalters gewählt werden, indem der Schalter während der Einstellung durch

Tastendruck gedrückt wird.

* Beispiel) Deaktivieren der Taste BT

MAL P o n

b T Fo F

1. Versetzen Sie SC-923 gemäß

2. Drücken Sie die Taste BT

Ⓐ

❺❹❸

❻

S.15 in den Einstellmodus.

❼

Ⓑ

❽

Die obige Abbildung zeigt den Handschalter von LU-2810ES-7 .

„III-4. Einstellung durch Tastendruck“

, um „bT oFF“ anzuzeigen.

❽

MAL P o n

3. Die Anzeige wird eine Sekunde später automatisch oder durch Drücken einer der Tasten ❶ bis ❼ auf den vorherigen Zustand zurückgesetzt.

– 47 –

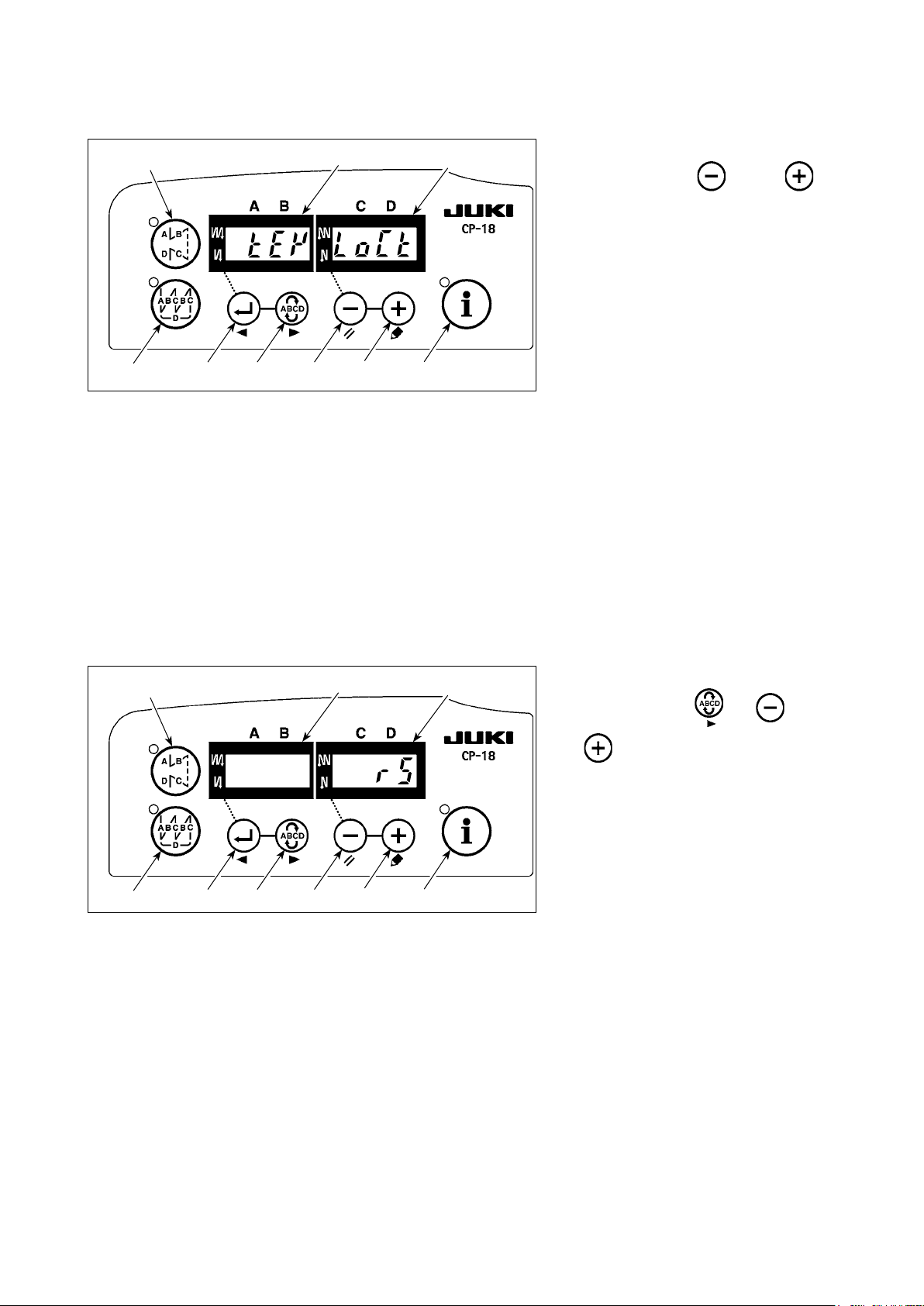

14. Auswahlverfahren der Tastensperrfunktion

Versehentliches Verstellen der Stichzahl für ein Muster kann durch Aktivieren der Tastensperrfunktion verhindert werden.

1) Den Netzschalter einschalten, wäh-

rend die Tasten

❺

und

gedrückt gehalten werden.

2) "KEY LOCK" wird mit einem Signalton auf den Anzeigefeldern Ⓐ und

angezeigt, um zu melden, dass

Ⓑ

die Tastensperrfunktion wirksam ist.

3) Die Tafel schaltet auf den Normalbe-

trieb zurück, nachdem "KEY LOCK"

auf den Anzeigefeldern angezeigt worden ist.

❷

❶

Ⓐ

❺❹❸

❻

Ⓑ

❼

4) Während die Tastensperrfunktion wirksam ist, wird "KEY LOCK" beim Einschalten der Stromversorgung auf den Anzeigefeldern angezeigt.

5) Bei wiederholter Ausführung der Schritte 1) bis 3) wird "KEY LOCK" beim Einschalten der Stromversorgung nicht angezeigt, und die Tastensperrfunktion wird außer Kraft gesetzt.

* Anzeige von "KEY LOCK" beim Einschalten der Stromversorgung

Anzeige erscheint : Die Tastensperrfunktion ist wirksam. Anzeige erscheint nicht : Die Tastensperrfunktion ist unwirksam.

❻

15. Initialisierung der Einstellungsdaten

Alle Funktionseinstellungsinhalte des SC-923 können auf die Vorgaben zurückgestellt werden.

❶

❷

(Vorsicht) Die Stromversorgung darf während der Initialisierung nicht ausgeschaltet werden. Anderen-

falls kann das Programm der Haupteinheit beschädigt werden.

Ⓐ

❺❹❸

❻

Ⓑ

❼

4) Den Netzschalter aus- und wieder einschalten, um auf den Normalmodus zurückzuschalten.

(Vorsicht) 1. Bei der Ausführung des oben erwähnten Vorgangs wird der Neutralstellungs-Korrektur-

wert für den Pedalsensor ebenfalls initialisiert. Daher ist es notwendig, die automatische Korrektur der Pedalsensor-Neutralstellung vor der Benutzung der Nähmaschine auszuführen. (Siehe „III-9. Sensor für automatische Kompensierung der Pedal-Neutralstellung“

S.44.)

2. Bei der Ausführung des oben erwähnten Vorgangs werden die Maschinenkopf-Einstell-

werte ebenfalls initialisiert. Daher ist es notwendig, die Einstellung des Maschinenkopfes vor der Benutzung der Nähmaschine auszuführen. (Siehe „II-5. Einstellen des

Maschinenkopfes“ S.10.)

3. Selbst wenn diese Operation durchgeführt wird, können die mit der Bedienungstafel ein-

gestellten Nähdaten nicht initialisiert werden.

1) Den Netzschalter einschalten, wäh-

rend die Tasten

gedrückt gehalten werden.

❻

❹

❺

2) "rS" wird mit einem Signalton auf Anzeigefeld Ⓑ angezeigt, um die Initialisierung zu starten.

3) Der Summer ertönt nach etwa einer Sekunde (drei kurze Pieptöne), und

die Einstellungsdaten werden auf die Vorgaben zurückgestellt.

und

– 48 –

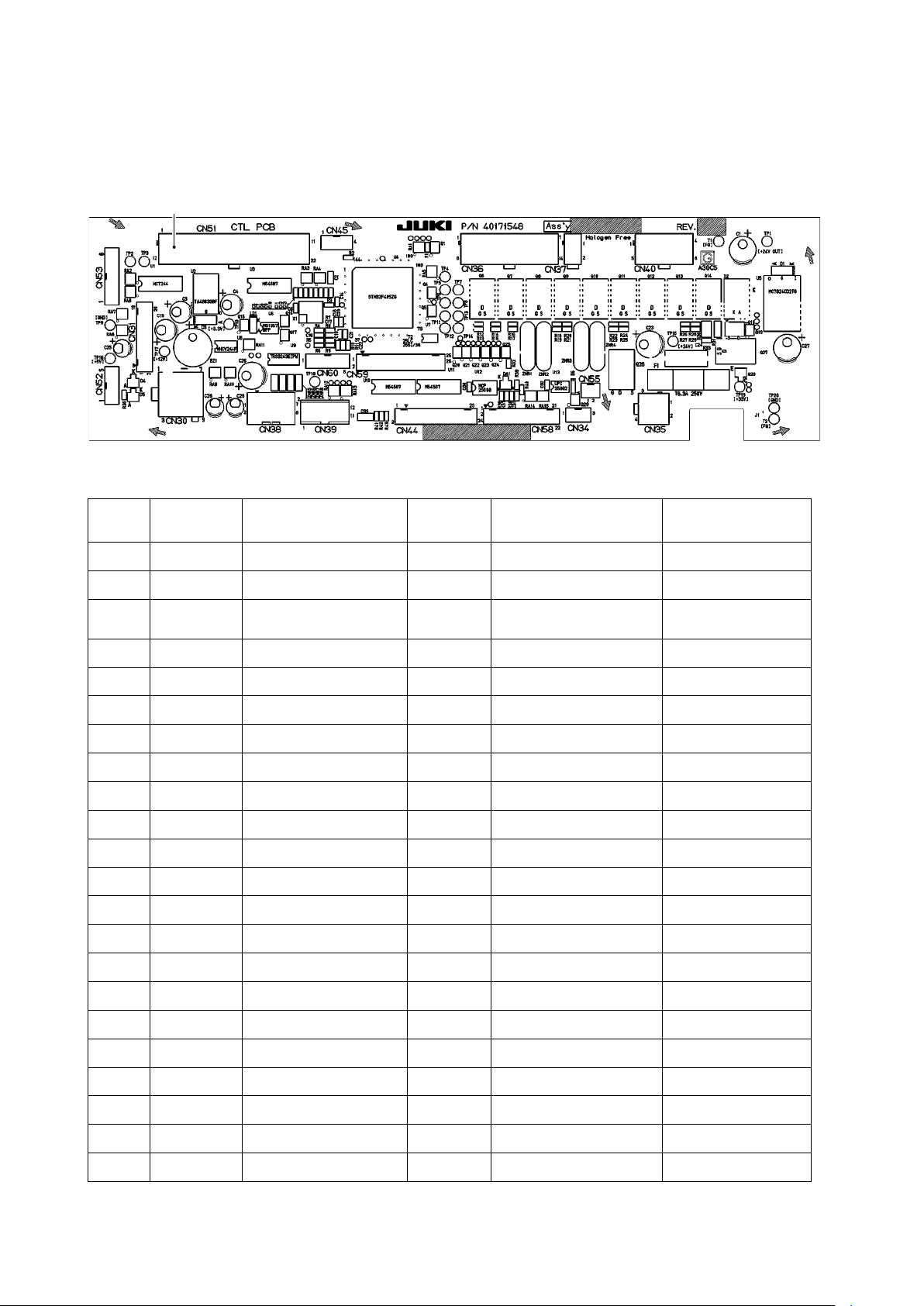

16. Externer Ein-/Ausgangsanschluss

Ein umschaltbarer Allzweck-Ein-/Ausgang wird bei Funktionseinstellung Nr. 12 für einen externen Ausgangsanschluss ❶ (CN51) bereitgestellt.

(Vorsicht) Wenn Sie den Anschluss verwenden wollen, sollten Sie die Arbeit von einem erfahrenen

Elektriker ausführen lassen.

❶

Tabelle der Anschluss-Signal-Belegung

CN51

1 GND GND

2 GND GND

3 MA Ausgabe

4 OPI9 i17 Eingabe Eingabe von Option 9 DC3,3V

5 OPI10 i18 Eingabe Eingabe von Option 10 DC3,3V

6 OPI11 i19 Eingabe Eingabe von Option 11 DC3,3V

7 OPI12 i20 Eingabe Eingabe von Option 12 DC3,3V

8 OPI13 i21 Eingabe Eingabe von Option 13 DC3,3V

9 OPI14 i22 Eingabe Eingabe von Option 14 DC3,3V

10 OPI15 i23 Eingabe Eingabe von Option 15 DC3,3V

11 OPI16 i24 Eingabe Eingabe von Option 16 DC3,3V

12 + 24V Stromquelle

13 + 24V Stromquelle

14 + 5V Stromquelle

Signalbe-

zeichnung

Nr. der Anzeige Nr. 12

Eingabe/ Ausgabe

Beschreibung Elektrische Daten

Rotationssignal von 360 Impulsen/Umdrehung

DC5V

15 OPO17 o25 Ausgabe Ausgabe von Option 17 NPN Open Collector

16 OPO18 o26 Ausgabe Ausgabe von Option 18 NPN Open Collector

17 OPO19 o27 Ausgabe Ausgabe von Option 19 NPN Open Collector

18 OPO20 o28 Ausgabe Ausgabe von Option 20 NPN Open Collector

19 OPO21 o29 Ausgabe Ausgabe von Option 21 NPN Open Collector

JUKI-Original-Teile-Nr. Steckverbinder: Teile-Nr. HK034610220

N.C.

Stiftkontakt: Teile-Nr. HK03464000A

Nicht verbunden

– 49 –

17. Anschließen des Stoffkantensensors

Für SC-923 kann ein im Fachhandel erhältlicher optoelektronischer Sensor angeschlossen und als Stoffkantensensor verwendet werden. Die nachstehende Abbildung zeigt ein Anschlussbeispiel.

Stift-Nr. Signal Bemerkungen

2 GND

11 OPI16 13 +24V

Sensoreingang Stromquelle

❸

(Kabelband)

❷

(CN51)

2-KabelSystem

3-KabelSystem

❶

1) Den Stoffkantensensor an den Steckverbinder

(Molex, 22P) anschließen.

❶

Für ein 2-Kabel-System schließen Sie 0 V und

den Sensoreingang jeweils an Stift 2 und Stift 11 an.

Für ein 3-Kabel-System schließen Sie 0 V,

den Sensoreingang und 24 V jeweils an Stift 2,

Stift 11 und Stift 13 an.

2) Den Steckverbinder

, der in Schritt 1 an-

❶

geschlossen wurde, in den Steckverbinder ❷ (CN51, 22P) von SC-923 einstecken.

3) Diese Kabel durch die Kabelklemme führen und zusammen mit dem Kabel des Stoffkan-

tensensors mit dem an der Seitenäche des

Kastens angebrachten Kabelband ❸ sichern.

4) Den Steckverbinder CN51-11 (Anzeige Nr.

i24) gemäß den Angaben unter „III-8.

⑦

Wahl der optionalen Eingabe/Ausgabe-Funktion(Funktionseinstellung Nr. 12)“ S.29 mit dem Stoffkantensensoreingang

verbinden.

(Vorsicht) 1. Schalten Sie vor dem Anschluss

die Stromversorgung aus.

2. Verwenden Sie einen 24-V-taug-

lichen Stoffkantensensor.

Angaben zur Benutzung des Stoffkantensensors finden Sie unter

„III-4. Einstellung durch

Tastendruck“ S.15

– 50 –

IV. WARTUNG

1. Entfernen der rückabdeckung

WARNUNG:

Um Verletzungen durch elektrische Schläge oder plötzliches Anlaufen der Nähmaschine zu verhüten, entfernen Sie die Abdeckung erst, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Minuten gewartet haben. Ersetzen Sie eine durchgebrannte Sicherung nur durch eine neue Sicherung der gleichen Kapazität, nachdem Sie den Netzschalter ausgeschaltet und die Ursache für das Durchbrennen der Sicherung beseitigt haben, um Verletzungen zu vermeiden.

1) Die Taste OFF des Netzschalters zum Ausschal-

ten der Stromversorgung drücken, nachdem sichergestellt ist, dass die Nähmaschine stillsteht.

2) Das Netzkabel von der Netzsteckdose abziehen, nachdem sichergestellt ist, dass der Netzschal-

ter ausgeschaltet ist. Die Arbeit von Schritt 3)

ausführen, nachdem sichergestellt ist, dass die

Stromversorgung ausgeschaltet ist und mehr als 5 Minuten vergangen sind.

❷

3) Die Feststellschraube

lösen. Die Abdeckung ❶ öffnen.

❶

an der Abdeckung ❶

❷

❸

Zum Schließen der Abdeckung ❶ die Feststellschraube ❷ wieder festziehen, während die Ausrichtung des an der Seitenäche der Kastens angebrachten Kabelschelle ❸ sorgfältig geprüft wird.

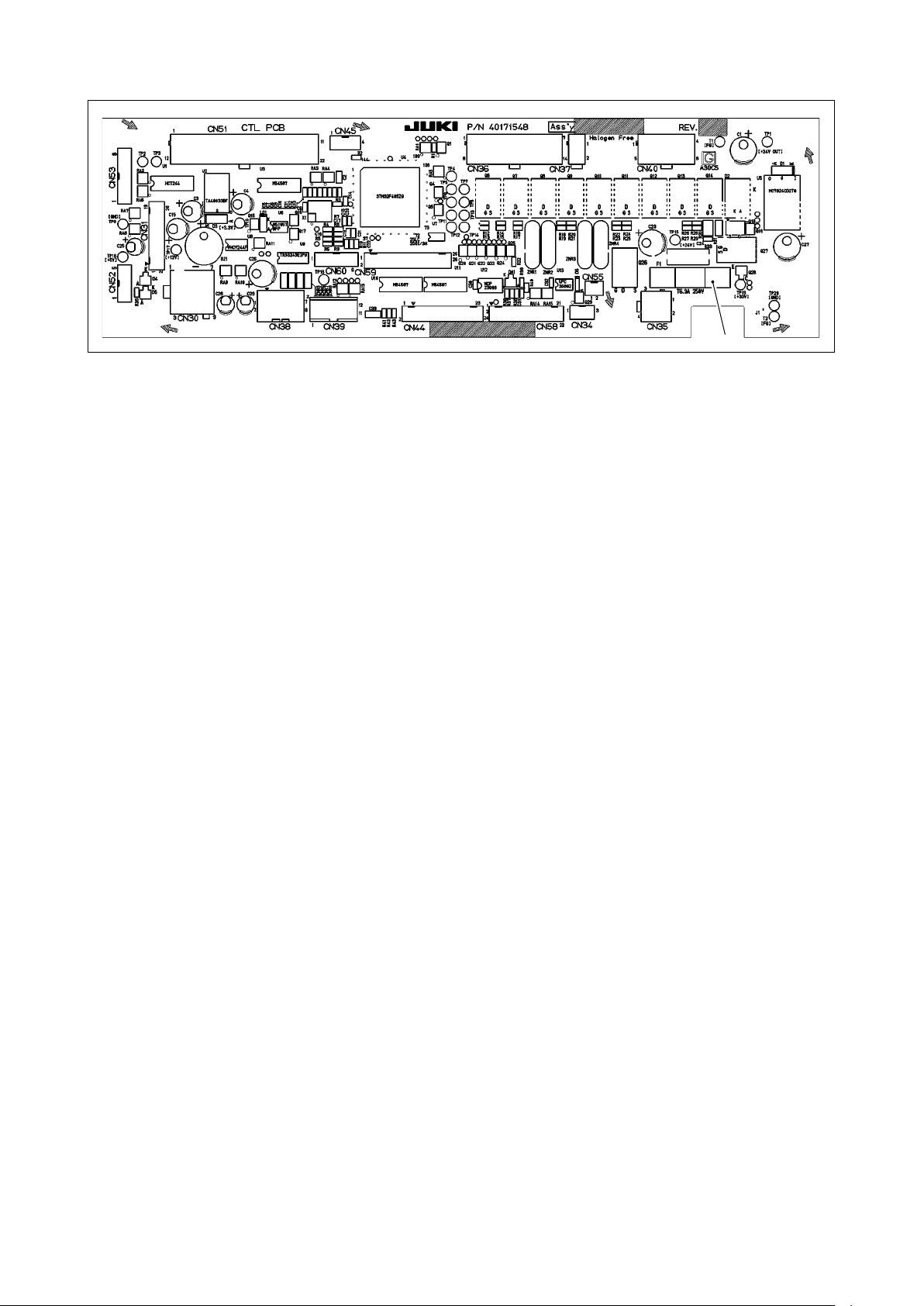

2. Auswechseln der Sicherungen

(1) PWR-Platine

(Vorsicht) Die nachstehende Abbildung zeigt die PWR-T-Platine. Der Platinentyp ist je nach Be-

stimmungsland unterschiedlich.

1) Alle an den Schaltkasten angeschlossenen Kabel entfernen.

2) Die Verbindungsstange entfernen.

3) Den Schaltkasten vom

❶

❷

Tischständer entfernen.

4) Den Glaskörper der Sicherung ❶ halten, und die Sicherung entfernen.

(Vorsicht) Beim Entfernen der Sicherung besteht Stromschlaggefahr. Die Sicherung erst entfernen,

nachdem die LED ❷ vollkommen erloschen ist.

5) Eine Sicherung der vorgeschriebenen Kapazität verwenden.

: 3,15 A/250 V, träge Sicherung (Stromkreis-Schutzsicherung)

❶

Teilenummer: KF000000080

6) Den Schaltkasten am Tischständer anbringen. (Siehe

7) Alle Kabel an den Schaltkasten anschließen. (Siehe

Die Verbindungsstange wieder anbringen. (Siehe

– 51 –

„II. EINRICHTUNG“ S.1.)

„II-2. Anschließen der kabel“ S.4

„II-3. Montieren der verbindungsstange“ S.8

(2) CTL-Platine

❸

(Vorsicht) Beim Entfernen der Sicherung besteht Stromschlaggefahr. Die Sicherung erst entfernen,

nachdem die LED ❷ vollkommen erloschen ist.

1) Öffnen Sie die Abdeckung des Schaltkastens.

2) Fassen Sie den Glasteil der in der Steuerungsplatine montierten Sicherung die Sicherung zu entfernen.

(Vorsicht) Um die Möglichkeit eines elektrischen Schlags auszuschließen, muss die Sicherung ent-

fernt werden, nachdem die LED ❷ der Stromversorgungsplatine vollkommen erloschen ist.

3) Eine Sicherung der vorgeschriebenen Kapazität verwenden.

: 3,15 A/250 V, träge Sicherung (Sicherung zum Schutz des Magnetspulen-Stromkreises)

❸

Teilenummer: KF000000030

4) Schließen Sie die Abdeckung des Schaltkastens.

mit den Fingern, um

❸

– 52 –

3. Fehlersuche

Falls eine der folgenden Störungen auftritt, ergreifen Sie die entsprechenden Abhilfemaßnahmen, bevor

Sie den Kundendienst anrufen.

Störung

Beim Kippen der Nähmaschine ertönt der Summer, und die Nähmaschine kann nicht betrieben werden.

Die Magnetspulen für Fadenab-

schneiden, Rückwärtsnähen usw.

funktionieren nicht. Die Handlampe leuchtet nicht auf.

Die Nähmaschine läuft trotz Betätigung des Pedals unmittelbar nach dem Einschalten der Stromversorgung nicht. Wird das Pedal einmal nach hinten und dann nach vorn

gedrückt, läuft die Nähmaschine.

Die Nähmaschine bleibt trotz Rückstellung des Pedals auf die Neutralstellung nicht stehen.

Die Halteposition der Nähmaschi-

ne schwankt (ungleichmäßig).

Der Nähfuß wird trotz Installation der Auto-Lifter-Vorrichtung nicht angehoben.

Der Antippschalter funktioniert nicht.

Die Bewegung zur Hochstellung

funktioniert nicht, wenn alle Lampen an der Tafel aueuchten.

Die Nähmaschine läuft nicht.

Ursache

Wird die Nähmaschine gekippt, ohne den Netzschalter auszuschalten, wird

der links beschriebene Vorgang als Sicherheitsmaßnahme ausgeführt.

Wenn die Sicherung zum Schutz der Magnetspulen-Stromversorgung durchgebrannt ist

Die Neutralstellung des Pedals hat sich verändert.

(Die Neutralstellung kann sich z.B.

durch eine Änderung des Pedalfederdrucks verlagern.)

Beim Einstellen der Nadelstopposition ist das Anziehen der Schraube im Handrad vergessen worden.

Die Auto-Lifter-Funktion ist deaktiviert.

Das Pedalsystem ist auf KFL eingestellt.

Das Kabel der Auto-Lifter-Vorrichtung

ist nicht an den Steckverbinder (CN37)

angeschlossen.

Der Nähfuß wird durch die Auto-Lifter-Vorrichtung angehoben.

Die Auto-Lifter-Funktion ist aktiviert,

obwohl keine Auto-Lifter-Vorrichtung angebracht ist.

Der Funktionseinstellmodus ist aktiviert.

Der Schalter an der CTL-Platine wurde durch die gebündelten Kabel gedrückt,

woraus der oben erwähnte Modus resultierte.

Das Motorausgangskabel (4P) ist abgetrennt.

Der Stecker (CN30) des Motorsignalkabels ist abgetrennt.

Abhilfemaßnahme

Die Nähmaschine erst nach dem Ausschalten der Stromversorgung kippen.

Die Sicherung zum Schutz der Magnetspulen-Stromversorgung überprüfen.

Die automatische Neutralstellungs-Korrekturfunktion des Pedalsensors ausführen.

Die Schraube im Handrad fest anziehen.

"FL ON" mittels Auto-Lifter-Funktionswahl einstellen.

Den Jumper auf die PFL-Einstellung umstecken, um den Nähfuß durch

Niederdrücken des hinteren Pedalteils anzuheben.

Das Kabel richtig anschließen.

Den Schalter nach dem Absenken des Nähfußes betätigen.

"FL OFF" wählen, wenn die Auto-Lifter-Vorrichtung nicht angebracht ist.

Die Bodenplatte entfernen. Die Kabel

bündeln, indem sie gemäß dem in der

Bedienungsanleitung beschriebenen normalen Verlegungsverfahren verlegt werden.

Das Kabel richtig anschließen.

– 53 –

Zusätzlich weist dieses Gerät die folgenden Fehlercodes auf. Diese Fehlercodes sperren den Betrieb (oder begrenzen die Funktion) und melden das Problem, so daß es bei Erkennung einer Störung nicht vergrößert wird. Wenn Sie den Kundendienst anfordern, überprüfen Sie bitte die Fehlercodes.

❶

Ⓐ

Ⓑ

Überprüfungsverfahren des Fehlercodes

1) Den Netzschalter bei gedrückt gehal-

tener Taste

einschalten.

❸

2) Die letzte Fehlernummer wird mit einem Signalton auf dem Anzeigefeld

angezeigt.

Ⓑ

3) Der Inhalt der vorherigen Fehler kann

❸

oder

❷

durch Drücken der Taste

❺❹❸

❻

❼

der Taste

überprüft werden.

❹

(Wenn bei der Überprüfung des In-

halts des vorherigen Fehlers das

Ende erreicht wird, ertönen zwei einzelne Warntöne.)

(Vorsicht) Wenn die Taste

angezeigt. Wenn die Taste

gedrückt wird, wird der Fehlercode vor dem gegenwärtig sichtbaren

❸

gedrückt wird, wird der Fehlercode nach dem gegenwärtig

❹

sichtbaren angezeigt.

Liste der Fehlercodes

Nr.

E000 Ausführung der Dateninitia-

E007 Motorüberlastung

E008 Undenierter Maschinenkopf

E009 Überschreitung der Magnets-

E011(*) Das Speichermedium ist nicht

E012(*) Lesefehler

E013(*) Schreibfehler

E014(*) Schreibschutz

E015(*) Formatierfehler

E016(*) Kapazitätsüberschreitung des

E019(*) Überschreitung der Dateigröße

E032(*) Dateiaustauschbarkeitsfehler

E041(*) Nährecorderfehler

E044(*) Datums- und Uhrzeitfehler • Diese Fehlernummer wird im Falle eines

* Die mit einem Sternchen (*) versehene Fehlernummer wird nur für den Fall angezeigt, dass ein Fehler auftritt, wenn die IT-Tafel an

die Nähmaschine angeschlossen ist.

Beschreibung des festge-

stellten Fehlers

− Speichermedienabdeckung offen

lisierung

(Dies ist kein Fehler.)

wurde gewählt.

pulen-Ansteuerungszeit

eingesetzt.

externen Speichermediums

Vermutliche Ursache Prüfpunkte

• Die Abdeckung des Speichermedienschlitzes ist offen.

• Wenn der Maschinenkopf ausgewechselt wird.

• Wenn der Initialisierungsvorgang ausgeführt wird

• Wenn der Maschinenkopf blockiert.

• Wenn besonders schwerer Stoff über die garantierte Leistung des Maschinenkopfes hinaus genäht wird.

• Wenn der Motor nicht läuft.

• Motor oder Antrieb ist beschädigt.

• Es wurde ein Maschinenkopf gewählt, der SC923 nicht unterstützt.

• Die vorbestimmte Ansteuerungszeit der Magnetspule wird überschritten.

• Das Speichermedium ist nicht eingesetzt. • Die Stromversorgung ausschalten, und das

• Die Daten des Speichermediums können nicht

gelesen werden.

• Es können keine Daten auf das Speichermedium geschrieben werden.

• Das Speichermedium bendet sich im Zustand

der Schreibsperre.

• Formatierung kann nicht durchgeführt werden. • Die Stromversorgung ausschalten, und das

• Kapazität des Speichermediums ist knapp. • Die Stromversorgung ausschalten, und das

• Die Datei ist zu groß. • Die Stromversorgung ausschalten, und das

• Es besteht keine Dateiaustauschbarkeit. • Die Stromversorgung ausschalten, und das

• Diese Fehlernummer wird im Falle eines Nährecorder-Datenfehlers angezeigt.

Betriebs-/Datenfehlers bezüglich des Datums oder der Uhrzeit angezeigt.

• Die Abdeckung schließen.

• Prüfen, ob sich der Faden in der Motorriemenscheibe verfangen hat.

• Den Motorausgangsstecker (4P) auf Wackelkontakt und Abtrennung überprüfen.

• Prüfen Sie, ob ein Widerstand vorhanden ist,

wenn der Motor von Hand gedreht wird.

• Überprüfen Sie die Maschinenkopf-Auswahl

mithilfe der Funktionseinstellung Nr. 95.

• Prüfen Sie, ob der Maschinenkopf durch den

Fadenabschneider gesperrt wird.

• Prüfen Sie, ob die Riemenscheibe reibungslos

von Hand gedreht werden kann.

Speichermedium überprüfen.

• Die Stromversorgung ausschalten, und das

Speichermedium überprüfen.

• Die Stromversorgung ausschalten, und das

Speichermedium überprüfen.

• Die Stromversorgung ausschalten, und das

Speichermedium überprüfen.

• Prüfen Sie, ob ein Fehler in den Daten vorliegt.

– 54 –

Nr.

E053(*) Meldung der Initialisierung der

E055(*) Produktionsverwaltungsfehler • Diese Fehlernummer wird im Falle eines

E056(*) Arbeitsverwaltungsfehler • Diese Fehlernummer wird im Falle eines Da-

E057(*) Produktionszeit-Überwa-

E065(*) Netzwerkübertragung fehlge-

E067(*) ID-Ablesung fehlgeschlagen • Diese Meldung wird angezeigt, falls Daten in

E071 Abtrennung des Motoraus-

E072 Überlastung des Motors beim

E079 Übermäßige Motorleistung • Es wird eine übermäßige Last auf den Haupt-

E204(*) USB-Einschub

E205(*) Warnung des ISS-Puffer-Rest-

E220 Schmierungswarnung • Wenn die vorgegebene Stichzahl erreicht

E221 Schmierungsfehler

E302 Ausfall des Kippzustand-Er-

E303 Fehler des Halbkreis-Schei-

E499 Fehler der vereinfachten Pro-

E703(*) Die Bedienungstafel ist mit

E704(*) Systemversions-Diskrepanz

E730 Ausfall des Codierers E731 Ausfall des Motorlochsensors

E733 Rückwärtsdrehung des Motors

E799 Fadenabschneidevorgang-Zei-

* Die mit einem Sternchen (*) versehene Fehlernummer wird nur für den Fall angezeigt, dass ein Fehler auftritt, wenn die IT-Tafel an

die Nähmaschine angeschlossen ist.

Beschreibung des festge-

stellten Fehlers

Produktionsunterstützungs-

funktion (Dies ist kein Fehler)

chungsfehler

schlagen

gangssteckers

Fadenabschneidebetrieb

betrags

kennungsschalters

(Wenn der Sicherheitsschalter

funktioniert)

benfedersensors

grammdaten

einer unerwarteten Nähma-

schine verbunden. (Fehler des

Nähmaschinenmodells)

tüberschreitung

Vermutliche Ursache Prüfpunkte

• Diese Fehlernummer wird nach der Ausführung der Initialisierung der Produktionsunterstützungsfunktion oder der Aufrüstung des Programms angezeigt.

Datenfehlers der Produktionsverwaltung oder Arbeitsverwaltung angezeigt.

tenfehlers angezeigt.

• Diese Fehlernummer wird im Falle eines Datenfehlers der Produktionszeit-Überwachung angezeigt.

• Diese Meldung wird angezeigt, falls keine Daten über das Netzwerk zum PC gesendet werden können.

der ID-Datei beschädigt sind.

• Abtrennung des Motorsteckers • Den Motorausgangsstecker auf Wackelkontakt

• Wie E007 • Wie E007

motor ausgeübt.

• Diese Meldung wird angezeigt, falls die Nähmaschine bei eingeschobenem USB-Speichermedium aktiviert wird.

• Diese Meldung wird angezeigt, falls der Pufferspeicher zur Speicherung der ISS-Daten nahezu voll ist.

Wird die Nähmaschine andauernd mit vollem

Pufferspeicher verwendet, so werden die

gespeicherten Datensätze ab dem ältesten

gelöscht.

worden ist.

• Wenn die vorgegebene Stichzahl erreicht

worden ist und Nähen nicht möglich ist.

• Wenn der Kippzustand-Erkennungsschalter bei eingeschalteter Stromversorgung eingeschaltet wird.

• Das Signal des Halbkreis-Scheibenfedersensors kann nicht erkannt werden.

* Die Befehlsparameterdaten liegen außerhalb

des Sollbereichs.

• Die Bedienungstafel und das Nähmaschinenmodell stimmen in der anfänglichen Kommunikation nicht überein.

• Die Systemversion weicht von der korrekten in

der anfänglichen Kommunikation ab.

• Wenn das Motorsignal nicht richtig eingegeben wird.

• Dieser Fehler tritt auf, wenn der Motor mit 500

sti/min oder mehr in der entgegengesetzten Richtung der angezeigten Drehrichtung läuft.

• Der Fadenabschneide-Steuervorgang wird nicht innerhalb der vorbestimmten Zeitspanne

(innerhalb von drei Sekunden) beendet.

• Prüfen Sie, ob ein Fehler in den Daten vorliegt.

• Prüfen Sie, ob ein Fehler im Netzwerk vorliegt.

• Prüfen Sie, ob ein Fehler in den Daten vorliegt.

und Abtrennung überprüfen.

• Prüfen Sie, ob die Riemenscheibe reibungslos von Hand gedreht werden kann. (Wenn besonders schweres Material genäht wird, dessen Di-

cke den garantierten Wert für den Maschinenkopf überschreitet.)

• Entfernen Sie das USB-Speichermedium.

• Geben Sie die Daten aus.

• Die vorgeschriebenen Stellen abschmieren und eine Rückstellung durchführen.

(Einzelheiten sind den Daten des Maschinenk-

opfes zu entnehmen.)

• Die vorgeschriebenen Stellen abschmieren und eine Rückstellung durchführen.

(Einzelheiten sind den Daten des Maschinenk-

opfes zu entnehmen.)

• Prüfen, ob der Maschinenkopf gekippt wurde, ohne den Netzschalter auszuschalten (Näh-

maschinenbetrieb wird aus Sicherheitsgründen gesperrt).

• Prüfen, ob der Maschinenkopf mit der Einstellung des Maschinentyps übereinstimmt.

• Prüfen, ob der Motorcodiererstecker gelöst ist.

• Das relevante vereinfachte Programm neu eingeben.

• Das vereinfachte Programm auf "deaktiviert" setzen.

• Schließen Sie die Bedienungstafel an das korrekte Nähmaschinenmodell an.

• Ändern Sie die Systemversion zu derjenigen, die

mit der Bedienungstafel verwendet werden kann.

• Den Motorsignalstecker (CN30) auf Wackelkontakt und Abtrennung überprüfen.

• Prüfen, ob das Motorsignalkabel durch Hängenbleiben am Maschinenkopf beschädigt worden ist.

• Prüfen, ob die Einschubrichtung des Motorcodierersteckers falsch ist.

• Prüfen, ob der Maschinenkopf mit der Einstellung des Maschinentyps übereinstimmt.

• Prüfen Sie, ob das Hauptwellenmotor-Codierer-

kabel falsch angeschlossen ist.

• Prüfen Sie, ob das Hauptwellenmotorkabel für

die Stromversorgung falsch angeschlossen ist.

• Prüfen, ob der tatsächlich installierte Maschinenkopf von der Maschinenkopfwahl abweicht.

– 55 –

Nr.

E808 Magnet-Kurzschluss

E811 Anormale Spannung

E900 Motortreiber-Überlastung

E902 Hauptwellen-Überstrom

E906 Ausfall der Steuertafelüber-

E912 Hauptwelle außer Kontrolle E922 Hauptwelle außer Kontrolle • Programmfehler • Prüfen Sie, ob eine Störquelle in der Nähe vor-

E924 IPM-Element Fehler

E942 Defektes EEPROM

E955 Stromsensor Fehler • Strom ießt, während die Maschine im Ruhe-

E963 IPM-Temperatur Unregelmä-

E977 CPU-Durchgangserkennung • Falls ein Programmfehler in der CPU aufgetre-

* Die mit einem Sternchen (*) versehene Fehlernummer wird nur für den Fall angezeigt, dass ein Fehler auftritt, wenn die IT-Tafel an

die Nähmaschine angeschlossen ist.

Beschreibung des festge-

stellten Fehlers

tragung

ßigkeit

Vermutliche Ursache Prüfpunkte

• Der Magnetstrom erreicht nicht die Normalspannung.

• Wenn eine höhere Spannung als die Sollspannung eingegeben wird.

• 200 V sind an SC-923 für 100-V-Spezikationen angelegt worden.

• JA : 220 V wird an 120-V-Kasten angelegt.

• CE : 400 V wird an 230-V-Kasten angelegt.

• Wenn eine niedrigere Spannung als die Sollspannung eingegeben wird.

• 100 V sind an SC-923 für 200-V-Spezikationen angelegt worden.

• JA : 120 V wird an 220-V-Kasten angelegt

• Die innere Schaltung wurde durch die angelegte Überspannung beschädigt

• Wie E007 • Prüfen Sie, ob der Riemenscheibe reibungslos

• Hauptmotor-Überstrom • Prüfen Sie, ob die Riemenscheibe ruckt oder

• Abtrennung des Bedienungstafelkabels

• Beschädigung der Bedienungstafel.

• Drehzahl Unregelmäßigkeit • Drehzahl Unregelmäßigkeit

• Hauptmotor-Überstrom • Prüfen Sie, ob die Riemenscheibe ruckt oder

• Es können keine Daten auf das EEPROM

geschrieben werden.

zustand ist.

• Der IPM erzeugt Wärme. • Prüfen Sie, ob der IPM sicher befestigt ist.

ten ist.

• Prüfen, ob das Maschinenkopfkabel in der

Riemenscheibenabdeckung oder dergleichen eingeklemmt ist.

• Prüfen, ob die angelegte Spannung um +10%

oder mehr über der Bemessungsspannung liegt.

• Prüfen, ob der 100/200-V-Umschaltstecker falsch

eingestellt wurde. In den oben genannten Fällen ist die Stromversorgungsplatine beschädigt.

• Prüfen, ob die Spannung um -10% oder weniger

unter der Bemessungsspannung liegt.

• Prüfen, ob der 100/200-V-Umschaltstecker falsch

eingestellt wurde.

• Prüfen Sie, ob die Sicherung oder der Rückkopp-

lungswiderstand beschädigt ist.

von Hand gedreht werden kann.

Spiel hat, wenn sie von Hand gedreht wird.

• Den Bedienungstafelstecker (CN38) auf Wackel-

kontakt und Abtrennung überprüfen.

• Prüfen, ob das Bedienungstafelkabel durch

Hängenbleiben am Maschinenkopf beschädigt

worden ist.

handen ist.

Spiel hat, wenn sie von Hand gedreht wird.

• Die Stromversorgung ausschalten.

• Strom ießt, während die Maschine im Ruhezu-

stand ist.

– 56 –

JUKI SC-923 Instruction Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

INHALT

I. TECHNISCHE DATEN

II. EINRICHTUNG

1. Montieren am Tisch

2. Anschließen der kabel

3. Montieren der verbindungsstange

4. Einstellverfahren des Maschinenkopfes

5. Einstellen des Maschinenkopfes

III. FÜR DIE BEDIENUNGSPERSON

1. Bedienungsverfahren der Nähmaschine

2. Bedienungstafel (CP-18)

3. Bedienungsverfahren der Nähmuster

(1) Rückwärtsnähmuster

(2) Überlappungsstichmuster

4. Einstellung durch Tastendruck

5. Produktionsunterstützungsfunktion

6. Einstellung der Funktionen des SC-923

7. Liste der Funktionseinstellungen

8. Ausführliche beschreibung der funktionswahl

9. Sensor für automatische Kompensierung der Pedal-Neutralstellung

11. Stichausrichtung für Rückwärtsnähen am Nähende (für schwere Stoffe)

12. Eingabe/Ausgabe-Funktion von Handschalter und Knieschalter

13. Benutzung des Handschalters und Knieschalters

14. Auswahlverfahren der Tastensperrfunktion

15. Initialisierung der Einstellungsdaten

16. Externer Ein-/Ausgangsanschluss

17. Anschließen des Stoffkantensensors

IV. WARTUNG

1. Entfernen der rückabdeckung

2. Auswechseln der Sicherungen

(1) PWR-Platine

(2) CTL-Platine

3. Fehlersuche
