ITALIANO

MANUALE D’ISTRUZIONI

INDICE

CARATTERISTICHE TECNICHE ............................................................. 1

MESSA A PUNTO ..................................................................................... 1

1. Installazione dell’unità di motore di piccole dimensioni M91 .........................................................1

2. Installazione al tavolo ......................................................................................................................... 2

3. Regolazione della cinghia (quando M91 è usato) ............................................................................2

4. Regolazione del copricinghia (quando M91 è usato) ...................................................................... 3

5. Collegamento dei cavi ........................................................................................................................4

6. Installazione del tirante a snodo ..................................................................................................... 11

7. Procedura di impostazione della testa della macchina................................................................. 12

8. Elenco delle teste della macchina ................................................................................................... 13

9. Regolazione della testa della macchina (soltanto la DDL-9000A) ................................................ 14

. PER L'OPERATORE ............................................................................... 15

1. Funzionamento del SC-910N ...........................................................................................................15

2. Descrizione del pannello operativo................................................................................................. 17

Procedura operativa del modello di cucitura ......................................................18

(1) Modello di affrancatura ................................................................................................................18

(2) Modello di cucitura sovrapposta ..................................................................................................19

(3) Impostazione speciale ..................................................................................................................20

4. Impostazione per funzioni di SC-910N ...........................................................................................22

5. Lista delle funzioni da impostare ....................................................................................................24

6. Descrizione dettagliata della selezione di funzioni .......................................................................31

7. Compensazione automatica per rendere neutrale il sensore del pedale .................................... 40

8. Selezione della specica del pedale ...............................................................................................40

9. Impostazione della funzione dell'alzapiedino automatico ..........................................................41

10. Collegamento del pedale della macchina per lavoro in piedi ......................................................41

11. Connettore ingresso/uscita esterno .............................................................................................42

12. Collegamento del sensore del bordo del materiale (ED) ..............................................................42

13. Modalità di inizializzazione dei dati di impostazione .....................................................................43

. MANUTENZIONE .................................................................................... 44

1. Rimozione del coperchio posteriore ............................................................................................... 44

2. Sostituzione del fusibile ................................................................................................................... 44

3. Codice errore..................................................................................................................................... 45

CARATTERISTICHE TECNICHE

Tensione di alimentazione Frequenza 50Hz/60Hz 50Hz/60Hz 50Hz/60Hz Ambiente operativo Assorbimento 350VA 350VA 350VA

MESSA A PUNTO

La centralina di controllo SC-910N può essere usata per la testa della macchina a sistema DD (presa diretta) e la testa della macchina a trasmissione a cinghia collegando l’unità di motore di piccole dimensioni (M91) disponibile con sovrapprezzo. Quando si usa l’unità di motore di piccole dimensioni/(M91), è necessario installare l’unità di motore alla

centralina di controllo prima di installare la centralina di controllo al tavolo. Installare l’unità di motore alla centralina di controllo seguendo le istruzioni sottostanti.

Centralina di controllo SC-910N

Da 100 a 120V, monofase Da 200 a 240V, trifase Da 200 a 240V, monofase

Temperatura : da 0 a 40˚C Umidità : il 90% o meno

M91 Unità di motore di piccole dimensioni (articolo disponibile con sovrapprezzo)

Temperatura : da 0 a 40˚C Umidità : il 90% o meno

1. Installazione dell’unità di motore di piccole dimensioni M91

1) Sdraiare la centralina di controllo mentre il coperchio posteriore è posizionato sotto la centralina di controllo.

2) Rimuovere la base di legatura A.

3) Regolare la sezione di foro della base di montaggio di M91 alla sezione di foro della piastra di montaggio.

4) Serrare temporaneamente cinque punti con le viti a testa svasata 1 in dotazione con l’unità come accessori.

5) Serrarle saldamente con la chiave esagonale 2 in dotazione con l’unità come accessori.

(Attenzione) 1. Quando si serra la vite, inserire si-

curamente la chiave esagonale nella sezione di foro della vite per serrare.

2. La chiave esagonale è attaccata a M91.

3. Fare attenzione che l’albero del motore non urti contro alcuna cosa. (Se un colpo forte viene dato all’albero del motore, c’è la possibilità che il motore venga danneggiato.)

– 1 –

2. Installazione al tavolo

Rondella piana Rondella elastica Dado esagonale

1) Installare la centralina di controllo al tavolo con il bullone di montaggio (asm.) in dotazione con l’ unità come accessori. Allora, inserire il dado e la rondella in dotazione con l’unità come accessori

come mostrato nella gura in modo che la centralina di controllo sia ssata saldamente.

2) Mettere la testa della macchina al tavolo dopo aver installato la centralina di controllo (o con il motore di piccole dimensioni) al tavolo. (Consultare il Manuale d’Istruzioni per la macchina per cucire.)

3. Regolazione della cinghia (quando M91 è usato)

1) Regolare la tensione della cinghia girando i dadi superiore e inferiore 1 del bullone di regolazione e regolando l’altezza del centro del motore in modo che la cinghia si incurvi di 15 mm (9,8N) quando il centro della cinghia viene premuto con

Circa 15 mm/9,8N

la mano.

(Attenzione) 1. Quando la tensione della cinghia e‘

eccessivamente bassa, la rotazione a media o bassa velocità diventa irregolare, o la precisione di arresto si deteriora. Quando la tensione è eccessivamente alta, il deterioramento del motore viene anticipato. Perciò, fare attenzione.

– 2 –

4. Regolazione del copricinghia (quando M91 è usato)

1) Regolazione della distanza del coperchio

Allentare la vite di fissaggio del coperchio 1 e

regolare in modo che le distanze sinistra e destra tra il copricinghia e la cinghia siano uguali l’una all’altra.

(Attenzione) Effettuare la regolazione del coperchio

con la chiave esagonale in dotazione con l’unità come accessori. Allora, fare attenzione che la vite non sia eccessivamente allentata.

4mm

2) Regolazione del perno di prevenzione dell’arrotolamento

Regolare il perno di prevenzione dell’arrotola-

mento con la chiave esagonale in dotazione con l’ unità come accessori in modo che la distanza tra la cinghia e il perno di prevenzione dell’arrotolamento 2 sia di circa 4 mm.

(Attenzione) 1. Fare attenzione al senso di rota-

2. Effettuare la regolazione del coper-

zione del motore e determinare la posizione del perno. (La posizione

mostrata nella gura è la posizione

di montaggio quando il motore gira nel senso indicato dalla freccia.)

chio con la chiave esagonale in dotazione con l’unità come accessori. Allora, fare attenzione che la vite non sia eccessivamente allentata.

3mm

3) Regolazione del perno di prevenzione dello staccamento della cinghia

Regolare il perno di prevenzione dello stacca-

mento della cinghia con la chiave esagonale in dotazione con l’unità come accessori in modo che la distanza tra la cinghia e il perno di prevenzione dello staccamento della cinghia 3 sia di circa 3 mm.

(Attenzione) 1. Effettuare la regolazione del coper-

chio con la chiave esagonale in dotazione con l’unità come accessori. Allora, fare attenzione che la vite non sia eccessivamente allentata.

4) Installazione del copricinghia

Regolare la sezione di tacca del coperchio ester-

no della puleggia 4 all’apertura della vite 5 del coperchio interno della puleggia e inserire il coperchio esterno 4 al coperchio interno.

5) Serrare la vite 5 per completare la regolazione del coperchio.

– 3 –

5. Collegamento dei cavi

AVVERTIMENTO :

• Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione ed assicurarsi che siano passati 5 minuti o più.

• Per evitare danni al dispositivo causati da malfunzionamenti e caratteristiche tecniche inadatte,

assicurarsi di inserire i cavi ai posti specicati.

• Per evitare ferimenti causati da malfunzionamenti, assicurarsi di bloccare il connettore con fermo.

• Per quanto riguarda il dettaglio relativo al maneggio di rispettivi dispositivi, leggere attentamente i Manuali d'Istruzioni in dotazione con i dispositivi prima di maneggiare i dispositivi.

Optional unit A

CN32 Pedale della macchina per lavoro in piedi:

CN34 Pannello IP-110 (pannello a LCD) : Vari ge-

(Consultare il Manuale d’Istruzioni per cia-

CN45 Sensore di rilevamento del bordo del materia-

CN43 Ventilatore

* Aggiungendo l'unità facoltativa A, i seguenti dispositivi

facoltativi standard JUKI possono essere collegati.

CN128 Rilevamento dell’ago sinistro/destro

CN127 Mantenimento del lo, aspirazione del lo,

CN122 Raffredda-ago (ventilatore inferiore)

CN121 Rilevamento della quantità rimanente del lo

CN120 Alimentazione elettrica esterna +24V

CN123 Sensore di rilevamento della quantità rima-

CN125 Interfaccia esterna I/F D/A Ingresso

CN126 Interruttore di bloccaggio sinistro/destro, LED

CN129 Mantenimento del lo, aspirazione del lo,

PK-70 standard JUKI, ecc. La macchina per cucire può essere controllata con il segnale esterno.

neri di cucitura programmata possono essere eseguiti.

scun pannello per ulteriori dettagli riguardanti le funzioni.)

le ED-5, ecc.

trazione del lo

della bobina

nente del lo dell’ago/della bobina

trazione del lo, rilevamento della quantità rimanente del lo della bobina

Seguenti connettori sono preparati sulla faccia anteriore di SC-910N. Collegare i connettori che vengono dalla testa del-

la macchina ai posti corrispondenti al ne di adattare i dispositivi montati sulla testa della macchina.

CN30 Sincronizzatore: esso rileva la posizione della

CN35 Pannello CP-170: Vari tipi di cucitura pro-

CN31 Connettore 4P testa della macchina

CN42 Il connettore di ingresso/uscita esterno :

CN48 Interruttore di sicurezza (standard): Quan-

Interruttore facoltativo: commutando le funzio-

CN40 Solenoide alzapiedino (Soltanto per il tipo

CN46 Solenoide testa della macchina: Taglio del

CN47 Connettore di collegamento del pannello

CN39 Connettore segnale del motore

barra ago.

grammata possono essere eseguiti. (Fare riferimento al Manuale d'Istruzioni per ciascun pannello per i dettagli delle funzioni.)

ingresso/uscita del segnale di rilevazione su/giù, segnale di proibizione della rotazione, ecc. è preparato.

do si inclina la macchina per cucire senza spegnere la macchina, il funzionamento della macchina per cucire è proibito in modo da evitare il rischio.

ni interne, 6 tipi di funzioni possono essere selezionate.

alzapiedino automatico)

lo, solenoide affrancatura, interruttore di

inversione del trasporto, ecc.

elettronico optional : Richiesto quando si usa il sensore di rilevazione standard JUKI della

quantità rimanente del lo della bobina, ecc.

– 4 –

1) Fare passare i cavi 1 del solenoide taglio del filo, del solenoide affrancatura, ecc., ed i cavi del sincronizzatore 2, dell'interruttore di sicurezza 3, del connettore 4P della testa della macchina 4, del segnale del motore 5, dell'uscita del motore 6 attraverso il foro A nel tavolo per dirigerli sotto il tavolo della macchina.

2) Allentare la vite di fissaggio 8 nel coperchio frontale 7.

3) Premendo la parte laterale del coperchio frontale 7 nel senso della freccia, aprire il coperchio frontale verso l'operatore.

Nota : Aver cura di aprire/chiudere il coperchio

frontale tenendolo con le mani.

4) Collegare il cavo 14P 1 che viene dalla testa della macchina al connettore A (CN46).

5) Collegare il connettore 4P che viene dalla testa della macchina 4 al connettore B (CN31). (Non è necessario in caso della DDL-9000A.)

6) Collegare il connettore 4P 3 (connettore dell'interruttore di sicurezza) che viene dalla testa della macchina al connettore C (CN48).

7) Collegare il connettore 7P 2 che viene dalla testa della macchina al connettore D (CN30). (Non è necessario in caso della DDL-9000A.)

8) Collegare il connettore 5 che viene dalla testa della macchina (motore) al connettore E (CN39).

9) Quando il dispositivo facoltativo AK138 è attaccato, collegare il connettore 2P 9 che viene dal dispositivo AK al connettore F (CN40).

(Attenzione) 1. Quando si usa il dispositivo AK impostare se usare o meno il dispositivo AK dopo

aver controllato la modalità di selezione della funzione dell'alzapiedino automatico. (

Consultare

2. Aver cura di inserire sicuramente i rispettivi connettori dopo aver controllato i sensi di inserimento in quanto tutti i connettori hanno i sensi di inserimento. (Quando si tratta di quello con il bloccaggio, inserire i connettori nché essi vengano bloccati.) La macchina per cucire non viene azionata tranne che i connettori siano inseriti correttamente. Inoltre, non solo il problema di avvertimento dell'errore o qualcosa di simile si presenta, ma anche la macchina per cucire e la centralina di controllo vengono danneggiate.

9. Impostazione della funzione dell'alzapiedino automatico ” p. 41.)

“#-

– 5 –

10) Fissare tutti i cavi che vengono dalla testa della

macchina con il nastro fermacavi !1 attaccato alla base di legatura !0.

[Collegamento del connettore per il pannello CP]

I connettori esclusivi sono preparati per il collegamento del connettore per il CP-170.

Prestando attenzione all'orientamento del connettore, collegarlo al connettore B posto sul pannello elettronico. Al termine del collegamento, bloccare il connettore in modo sicuro.

[Collegamento per il pannello IP]

Anche il connettore per collegare IP-110 è preparato.

Quando si collega, inserire il connettore nché esso

venga bloccato a C.

11) Dopo aver inserito il connettore, mettere tutti i li

insieme con il nastro fermacavi !2 posto sul lato della centralina. Allora, legare in un fascio i con-

nettori che sono sistemati sopra la sella del lo

alla sella del filo !3 e quelli che sono sistemati

sotto la sella del lo alla sella del lo !4.

(Attenzione) 1. Fissare il nastro fermacavi seguen-

do la procedura di ssaggio.

2. Quando si rimuove il connettore, rimuoverlo dalla sella del lo e rimuoverlo premendo il gancio del nastro fermacavi.

– 6 –

Come ssare la fascetta

Tirare

Come rimuovere la fascetta

Tirare

(Attenzione) 1. Fissare la fascetta seguendo la pro-

cedura di fissaggio come mostrata

nella gura.

2. Per rimuovere la fascetta, spingere

la fascetta finché essa si stacchi

premendo il gancio della fascetta seguendo la procedura di rimozione

come mostrata nella gura.

Spingere

Premendo la parte del gancio, spingere la fascetta

per rimuoverla.

Spingere

Spingere il gancio.

11) Chiudere il coperchio frontale 7 prestando attenzione che i li non vengano presi dal coperchio.

Leggermente premere la parte D ed inserire il co-

perchio frontale 7 con "uno scatto".

12) Dopo di ciò, ssarlo 8 con la vite.

13) Collegare il lo dell’uscita del motore 6 al con-

nettore G posto sul lato della centralina.

14) Collegare il connettore 4P !5 dell’interruttore dell’alimentazione al connettore H.

(Attenzione) Dirigere il filo dell’uscita del motore

dalla faccia frontale della centralina.

– 7 –

[Soltanto per la specica CE]

15) Rimuovere le tre viti 1 poste sul lato della centralina.

16) Posizionare l’insieme del cavo di alimentazione e la piastra di montaggio 4 in dotazione con l’

unità come accessori come mostrato nella gura, e ssarli all’unità principale della centralina di controllo con le tre viti di ssaggio 2 che sono

state rimosse.

17) Collegare il connettore 5 che viene dal cavo

di alimentazione al connettore inferiore 6 dopo aver controllato il senso.

(Attenzione) Quando la boccola di gomma 7 è stac-

cata dalla piastra di montaggio, regolarla alla scanalatura della piastra di montaggio e inserirla.

18) Collegare il cavo dell'uscita del motore 8 al connettore 9 posto sulla parte laterale della centralina.

19) Fissare il coperchio dell'alimentazione elettrica !0 in dotazione con l'unità usando le due viti !1 in dotazione con l'unità.

(Attenzione) Allora, fare attenzione in modo che il cavo dell'uscita del motore non venga preso dal co-

perchio dell'alimentazione elettrica ed in modo che il cavo entri nella cavità del coperchio dell'alimentazione elettrica.

20) Installazione dell'interruttore dell'alimentazione

CE 1ø 230V

Marrone Blu Verde/Giallo

(lo di massa)

AC 220V-240V

Collegare il cavo dell'alimentazione all'interruttore

dell'alimentazione.

[Specica "CE" ]

Monofase 230V : Cavi dell'alimentazione:

marrone, blu, e verde/giallo

(lo di massa).

– 8 –

[Procedura di commutazione della tensione di alimentazione (procedura di impostazione della tensione di alimentazione)]

AVVERTIMENTO:

Per evitare pericoli di scosse elettriche o ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione ed assicurarsi che siano passati 5 minuti o più. Per prevenire incidenti causati dal lavoro non abituato o da

scosse elettriche, richiedere elettricisti qualicati o tecnici del nostro fornitore quando si effettua la

regolazione dei componenti elettrici.

Essa è adattabile alla tensione da 100V a 120V, monofase/da 200V a 240V, trifase modicando il connettore di commutazione della tensione montato sulla scheda di circuito stampato FLT.

(Attenzione) Quando la procedura di modica è sbagliata, la centralina di controllo sarà rotta. Perciò,

BIANCO

NERO

ROSSO

VERDE/ GIALLO

BIANCO

NERO

ROSSO

VERDE/ GIALLO

BIANCO

NERO

ROSSO

VERDE/ GIALLO

fare molta attenzione.

(Lato della spina) BIANCO NERO ROSSO

VERDE/ GIALLO

(Lato della spina) BIANCO NERO ROSSO

VERDE/ GIALLO

(Lato della spina) BIANCO NERO ROSSO

VERDE/ GIALLO

Procedura di modica del connettore di commutazione

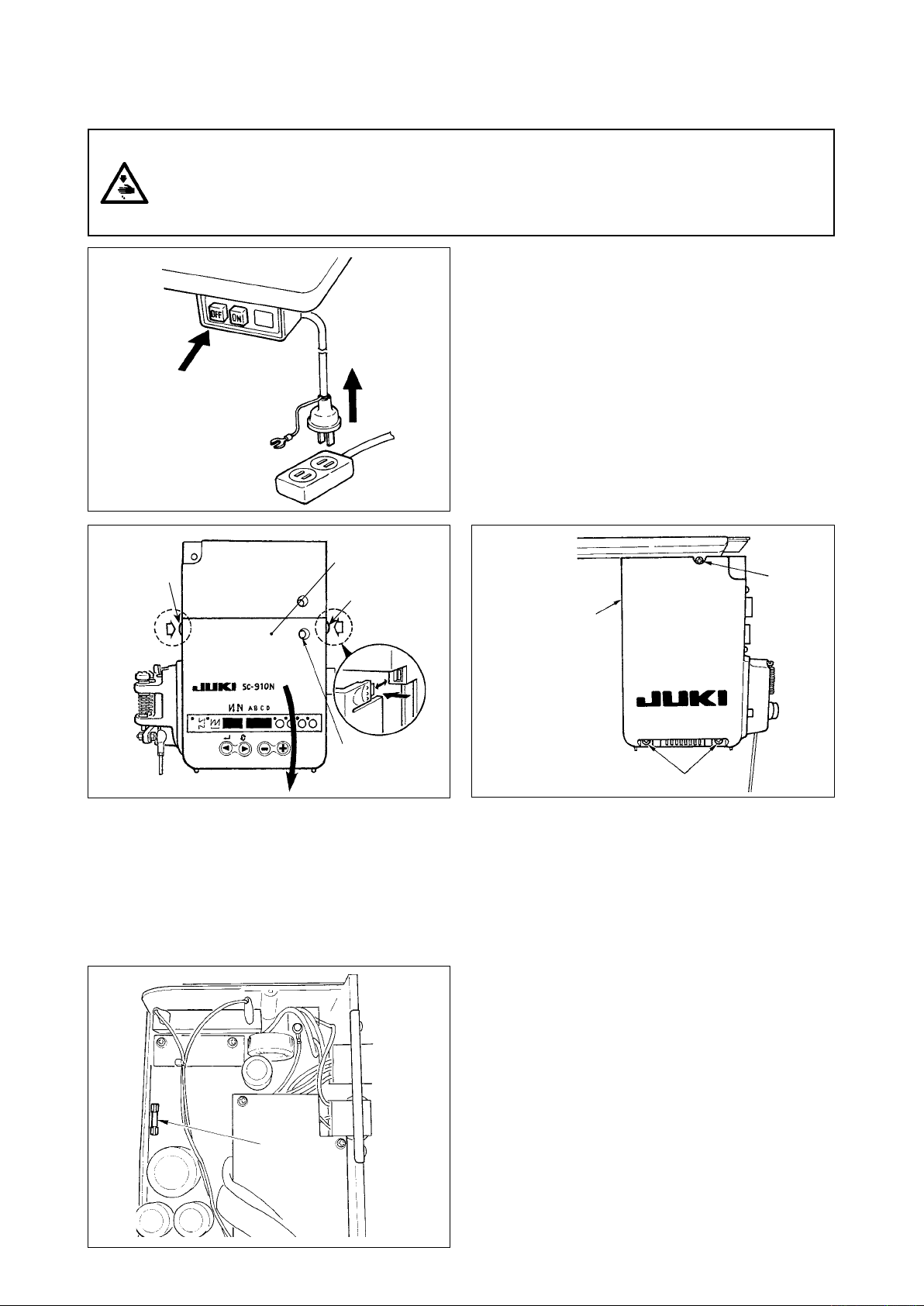

1. Spegnere la macchina con l'interruttore dell'alimentazione dopo aver confermato che la macchina per cucire sia arrestata.

2. Estrarre il cavo di alimentazione dalla presa di corrente dopo aver confermato che l'interruttore dell'alimentazione sia spento. Aspettare quindi per cinque minuti o più.

3. Rimuovere il coperchio frontale.

4. Rimuovere le tre viti che fissano il coperchio posteriore della centralina di controllo e aprire lentamente il coperchio posteriore.

A. In caso di usare con la tensione da 200V a 240V, trifas

• Modica del connettore di commutazione

Collegare a 100V il connettore di commutazione 100/200V

della scheda di circuito stampato FLT 1.

• Collegare il morsetto senza saldatura del lo di ingresso c.a.

alla spina come mostrato nella gura.

B. In caso di usare con la tensione da 100V a 120V, monofas

• Modica del connettore di commutazione

Collegare a 100V il connettore di commutazione 100/200V

della scheda di circuito stampato FLT 1.

• Collegare il morsetto senza saldatura del lo di ingresso c.a. alla spina come mostrato nella gura.

(Attenzione) Effettuare sicuramente il trattamento di iso-

lamento al morsetto nero che non è utilizzato con il nastro isolante o qualcosa di simile. (Quando l'isola-

mento è insufciente, c'è pericolo di scossa elettrica o

dispersione elettrica.)

C. In caso di usare con la tensione da 200V a 240V, monofa

• Modica del connettore di commutazione

Collegare a 100V il connettore di commutazione 100/200V

della scheda di circuito stampato FLT 1.

• Collegare il morsetto senza saldatura del lo di ingresso c.a. alla spina come mostrato nella gura.

(Attenzione) Effettuare sicuramente il trattamento di iso-

lamento al morsetto nero che non è utilizzato con il nastro isolante o qualcosa di simile. (Quando l'isola-

mento è insufciente, c'è pericolo di scossa elettrica o

dispersione elettrica.)

5. Controllare che la modica sia stata effettuata senza fallo

prima di chiudere il coperchio posteriore.

6. Fare attenzione che il cavo non sia pizzicato tra il coperchio posteriore e l'unità principale della centralina di controllo. Chiudere il coperchio posteriore premendo il lato inferiore del coperchio posteriore, e serrare le tre viti.

[Punto essenziale quando si inserisce/estrae il connettore]

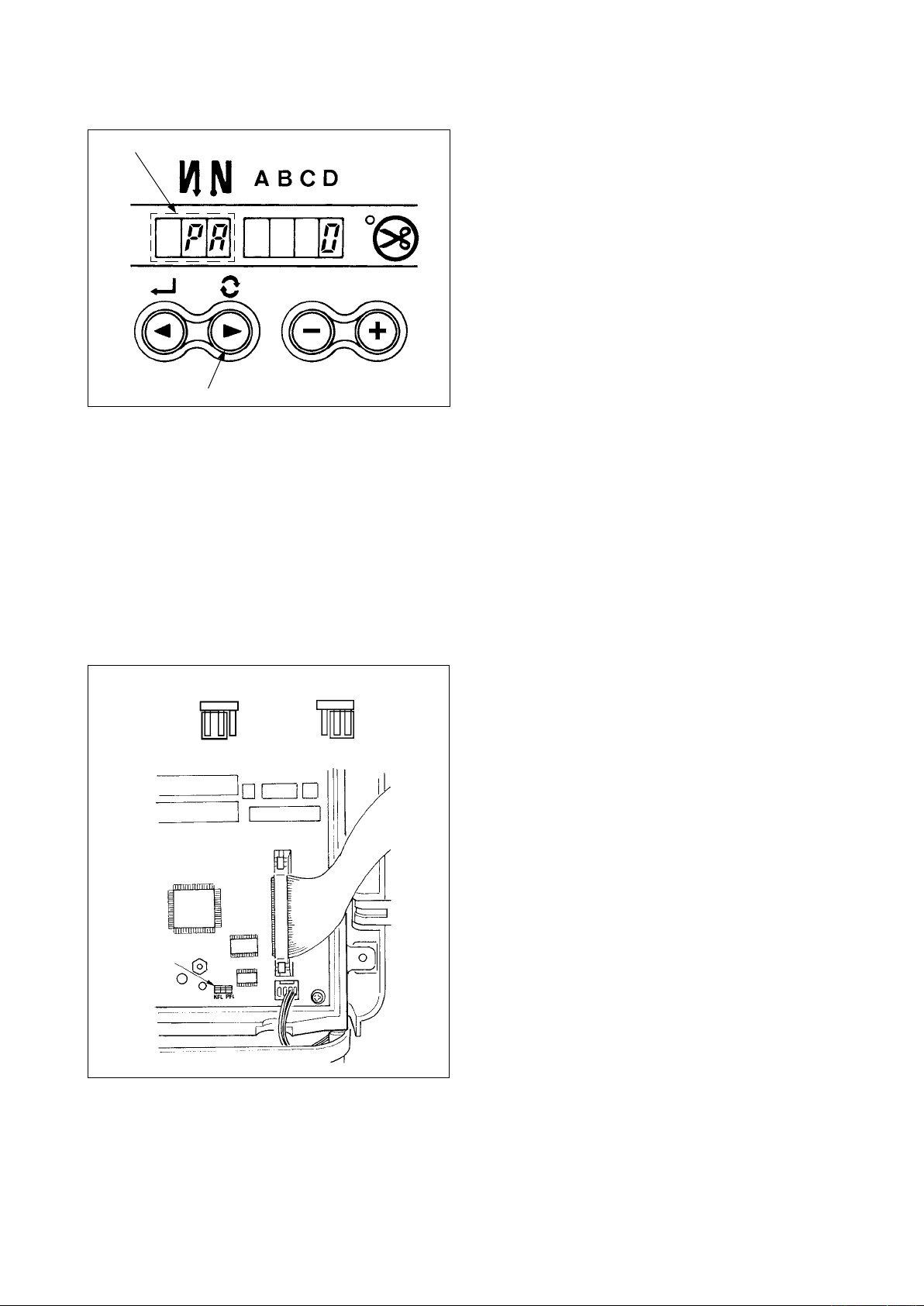

Quando è difficile rimuovere il connettore di commutazione, inserire un cacciavite di misura piccola e premere nel senso indicato dalla freccia come mostrato nella figura, e il connettore potrà essere rimosso con facilità.

– 9 –

[In caso di usare l’interruttore dell’alimentazione per LA]

È necessario acquistare con sovrapprezzo le parti sottostanti.

No. di Parte JUKI Descrizione Quantità Osservazioni

40012006 Insieme A per LA 1 Per la tensione da 200 a 240V, trifase 40012007 Insieme B per LA 1 Per la tensione da 100 a 120V, monofase

Inoltre, preparare con sovrapprezzo l’interruttore dell’alimentazione per LA.

15) Rimuovere le tre viti 1 poste sul lato della centralina.

16) Fissare gli accessori di montaggio del coperchio all’unità principale della centralina di controllo

con le tre viti 3 che sono state rimosse nel passo 15).

17) Collegare il connettore 4 che viene dal cavo

di alimentazione al connettore inferiore 5 dopo aver controllato il senso.

(Attenzione) Regolare la boccola di gomma 6 alla

scanalatura della piastra di montaggio e inserirla.

18) Fare passare il dado 7 in dotazione con l’in-

terruttore dell’alimentazione per LA attraverso il cavo di alimentazione e inserire il cavo nel tubo protettivo (indicato dalla freccia).

Fissarlo saldamente agli accessori di montaggio

con il dado 7 da ambedue i lati.

18) Collegare il cavo dell'uscita del motore 8 al connettore 9 posto sulla parte laterale della centralina.

19) Fissare il coperchio dell'alimentazione elettrica !0 in dotazione con l'unità usando le due viti !1 in dotazione con l'unità.

(Attenzione) Allora, fare attenzione in modo che il cavo dell'uscita del motore non venga preso dal co-

perchio dell'alimentazione elettrica ed in modo che il cavo entri nella cavità del coperchio dell'alimentazione elettrica.

– 10 –

JUS 3ø 220V

JUS 1ø 120V

Nero Rosso Bianco Verde/Giallo

(lo di massa)

Nero Bianco Verde/Giallo

(lo di massa)

AC 200V-240V

AC 100V-120V

20) Installazione dell'interruttore dell'alimentazione Collegare il cavo dell'alimentazione all'interruttore dell'alimentazione.

[Specica "JUS" ]

Trifase 220V : Cavi dell'alimentazione: nero,

rosso, bianco,e verde/giallo

(lo di massa)

Monofase 120V : Cavi dell'alimentazione: nero,

bianco e verde/giallo (filo di massa)

21) Assicurarsi che l'interruttore dell'alimentazione sia spento ed inserire il cavo dell'alimentazione

che viene dall'interruttore dell'alimentazione

nella presa di corrente. (L'illustrazione è per la

specica giapponese tipo 100V.)

(Attenzione)

1. L'estremità del cavo dell'alimentazione @1 varia a seconda della destinazione o della tensione di alimentazione. Controllare di nuovo la tensione di alimentazione e la tensione specificata sulla centralina di controllo quando si installa l'interruttore.

2. Preparare l'interruttore dell'alimentazione conforme allo standard della sicurezza.

3. Aver cura di collegare il lo di massa (verde/giallo).

6. Installazione del tirante a snodo

AVVERTIMENTO:

Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione ed assicurarsi che siano passati 5 minuti o più.

1) Fissare tirante a snodo 1 a foro di installazione di leva di comando 2 con dado 3.

2) Se tirante a snodo 1 viene installato a foro di in-

stallazione A, la corsa del pedale viene allungata, e il funzionamento del pedale a media velocità sarà più facile.

– 11 –

7. Procedura di impostazione della testa della macchina

AVVERTIMENTO:

Quando la testa della macchina tranne la DDL-9000A è usata, il lavoro degli articoli 7, 8 e 9 non è necessario. La testa della macchina viene selezionata automaticamente inserendo il connettore della testa della macchina.

1) Consultare

SC-910N", p.22

"#-4. Impostazione per funzioni di

e chiamare l'impostazione della

funzione No. 95.

2) Il tipo di testa della macchina può essere selezio-

nato premendo l'interruttore 3 (l'interruttore

4).

3) Dopo aver selezionato il tipo di testa della mac-

china, premendo l'interruttore 1 (l'interrut-

tore 2), il passo procede a 96 o 94, e l'in-

dicazione cambia automaticamente al contenuto dell'impostazione corrispondente al tipo di testa della macchina.

(Attenzione) Quando il tipo di testa della macchina

è cambiato, il contenuto che è stato cambiato prima ritorna ai valori di impostazione standard.

– 12 –

8. Elenco delle teste della macchina

No. Testa della macchina

Contenuto

dell'indicazione

Numero di giri al momento

della consegna (pnt/min)

Numero di giri max.

1 DLM-5400 4000 4500 2 DLN-5410 4000 5000 3 DLN-5410H 3500 4000 4 DMN-5420 4000 5000 5 DLD-5430 4000 4500 6 DLU-5490 4000 4500 7 DDL-5600B 3700 4000 8 DDL-5550, DDL-8700 4000 5000

9 DDL-5550H 3500 4000 10 DDL-5556 4000 4000 11 DLU-5494 3500 4000 12 DDL-5581 4000 5000 13 DDL-5571H 3500 4000 14 DDL-5600J 4000 4000 15 DDL-5600L, U, R 3000 3000 16 DDL-5581S 2000 3500 17 DDL-5581M 4000 4000 18 DDL-5550A 4000 4000 19 DDL-5581A, K 4000 4000 20 DDL-5571U 3500 3500 21 DDL-5700 4000 4000 22 DDL-9000S 4000 5000 23 DDL-9000D 4000 4000 24 DDL-9000H 4000 4500 25 DLN-9010S 4000 5000 26 DLN-9010H 3500 4000 27 DLN-9010J 3500 4000 28

DDL-9000A SS/MA/MS

4000 5000 29 DDL-9000A DS 4000 4000 30 DDL-9000A SH 4000 4500 31 LH-3168 3000 3000 32 LH-3178 3000 3000 33 LH-3188 3000 3000 34 LH-3128 3000 3000 35 LH-2178 4000 4000 36 LH-3162 3000 3000 37 LH-3182 3000 3000 38 LH-4128S 3600 4000 39 LH-4128D 3000 3000 40 LH-4168 3200 3200 41 LH-4168D 3000 3000 42 LH-4188 3200 3200 43 LZ-2280 4000 5000 44 LZ-2286 4000 5000

(pnt/min)

* Testa della macchina impostata al momento della consegna

– 13 –

9. Regolazione della testa della macchina (soltanto la DDL-9000A)

AVVERTIMENTO :

Quando lo slittamento tra il punto di riferimento bianco sul volantino e il concavo del coperchio

è eccessivo dopo il taglio del lo, regolare l’angolo della testa della macchina con la seguente

operazione.

1) Premendo simultaneamente l'interruttore 2

e l'interruttore 3, accendere l'interruttore

dell'alimentazione.

2) viene visualizzato (A) nell'indicatore e il modo operativo viene commutato al modo di regolazione.

3) Girare il volantino manualmente, e l'angolo B

sarà visualizzato nell'indicatore quando il segnale di riferimento sarà rilevato.

(Il valore è il valore di riferimento.)

4) In questo stato, allineare il punto bianco 5 del volantino al concavo 6 del copripuleggia come

mostrato nella gura.

5) Premere l'interruttore 4 per nire il lavoro

di regolazione.

(Il valore è il valore di riferimento.)

– 14 –

. PER L'OPERATORE

1. Funzionamento del SC-910N

Indicazione dell'alimentazione ON

[Quando il pannello operativo non è collegato]

1) Premere il bottone ON $1$ dell'interruttore dell'alimentazione per collegare l'alimentazione.

(Attenzione) Nel caso che il LED di indicazione dell’alimenta-

zione non si accenda anche se l’interruttore dell’ alimentazione viene acceso, spegnere immediatamente l’unità e controllare la tensione di alimentazione.

Inoltre, in un caso del genere, accendere di nuovo l’

interruttore dell’alimentazione quando 2 o 3 minuti o più sono passati dopo lo spegnimento dell’interruttore dell’alimentazione.

(Quando la sovratensione viene immessa, il cir-

cuito di protezione funziona e la riaccensione dell’ unità nello stato in cui l’alimentazione non è completamente scollegata non viene accettata.)

[Quando il pannello operativo è collegato]

Quando il pannello operativo (CP-170 e IP-110) non è usato

Il LED di indicazione dell'affrancatura o della cucitura sovrapposta sul coperchio frontale della centralina di controllo si accende. (A)

* Il LED di indicazione dell'alimentazione incassato nella

testa della macchina si accende secondo la testa della macchina.

Quando il pannello operativo (CP-170 e IP-110) è usato

La spia di alimentazione del CP-170 o IP-110 si accende. I due puntini B nell'indicatore visivo del numero sul coperchio frontale della centralina di controllo si accendono.

(Attenzione) Quando il cicalino continua a squittire immedia-

tamente dopo l'accensione, il collegamento del cavo o la tensione di alimentazione può essere scorretto. Premere il bottone OFF 2 dell'interruttore dell'alimentazione per scollegare l'alimentazione.

2) Quando la barra ago non è nella sua posizione sollevata, la macchina per cucire gira automaticamente per raggiungere la posizione sollevata.

(Attenzione) Quando si collega l'alimentazione per la prima volta, il tempismo potrebbe essere legger-

mente ritardato per effettuare il lavoro di inizializzazione. Quando si collega l'alimentazione, la barra ago si muove. Non mettere le mani o oggetti sotto l'ago.

3) Quando la parte anteriore 3 del pedale viene premuta, la macchina gira al numero di giri a seconda della quantità di pedaleggio.

Quando il pedale viene riportato alla sua posizio-

ne di folle, la macchina si arresta.

4) Quando la parte posteriore 4 del pedale viene premuta, il piedino premistoffa si solleva. (solo il tipo PFL)

5) Quando la parte posteriore 5 del pedale viene

premuta fortemente, il taglio del lo viene eseguito.

(Attenzione) Per i tipi KFL e PFL, il punto d'entrata

del taglio del lo è differente l'uno dall'altro.

– 15 –

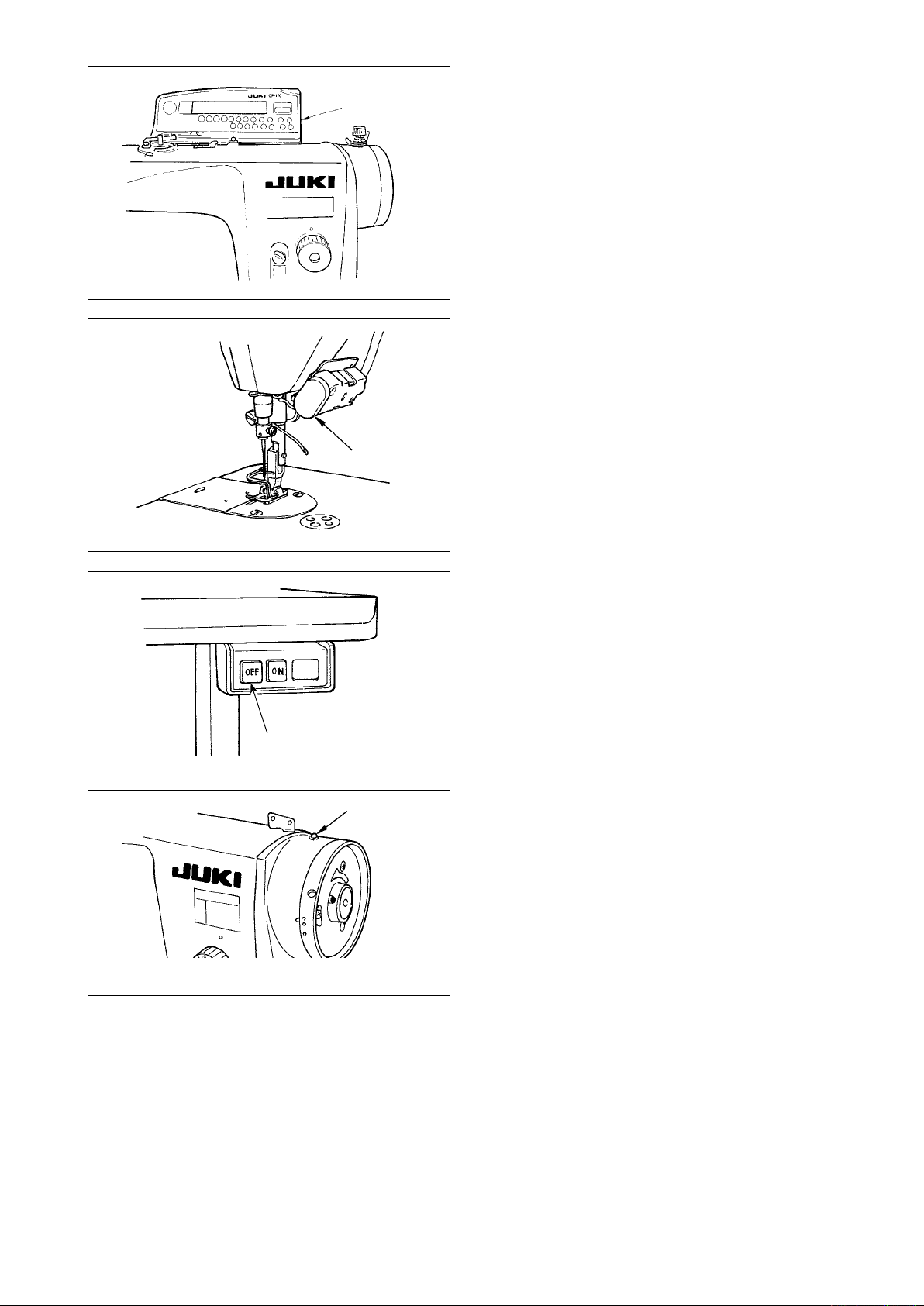

6) Quando il pannello operativo 6 è collegato, vari modelli di cucitura come l'affrancatura a inizio cu-

citura, l'affrancatura a ne cucitura, ecc. possono

essere impostati. Fare riferimento al Manuale d'Istruzioni per il pannello operativo per i dettagli.

7) Quando l'interruttore di inversione del trasporto

viene premuto, l'inversione del trasporto può

essere eseguita.

8) Quando la cucitura è completata, premere il bottone OFF 2 dell'interruttore dell'alimentazione per spegnere l'interruttore dell'alimentazione dopo essersi assicurati che la macchina per cucire è ferma.

(Il LED di indicazione dell’alimentazione 8 incas-

sato nella testa della macchina si spegne in caso di alcune teste della macchina.)

– 16 –

2. Descrizione del pannello operativo

Interruttore

Indicazione PATTERN SELECTION

Display REVERSE STITCHING AT

START (affrancatura all'inizio)

Display REVERSE STITCHING AT

END (affrancatura alla ne)

Display NUMBER OF STITCHES

(numero di punti)

Displ ay AUTOMATIC THR EAD

TRIMMING (taglio del lo automatico)

Display THREAD TRIMMING

PROHIBITION (proibizione del

taglio del lo)

Display ONE-SHOT AUTOMATIC

STITCHING (cucitura automatica a un solo colpo)

Display MATERIAL EDGE SEN-

SOR (sensore del bordo del materiale)

Usato per determinare il contenuto dell'impostazione.

Quando questo interruttore viene premuto, lampeggiamento si ferma e il contenuto dell'impostazione viene determinato.

Usato per cambiare i l conten u to de ll'impos t azione. Quando questo interruttore viene premuto, le posizioni variabili lampeggiano. Premendo l'interruttore, la posizione lampeggiante si sposta verso destra.

Usato per cambiare il contenuto del display selezionato (sezione lampeggiante). Quando questo interruttore viene premuto, il contenuto del display diminuisce.

Usato per cambiare il contenuto del display selezionato (sezione lampeggiante). Quando questo interruttore viene premuto, il contenuto del display aumenta.

La lampadina a LED selezionata si accende tra il LED di affrancatura A e quello di cucitura sovrapposta B.

Reso valido quando il modello di affrancatura è selezionato. “ ” Display di senza affrancatura / “ ” Display di affrancatura

/ “

” Display di affrancatura doppia

Reso valido quando il modello di affrancatura è selezionato. “ ” Display di senza affrancatura / “ ” Display di affrancatura

/ “

” Display di affrancatura doppia

I l numero di punti dell'affrancatura o della cucitura sovrapposta viene visualizzato.

Si illumina quando il taglio del lo automatico effettuato premendo la parte anteriore del pedale è selezionato. (Si accende quando la cucitura sovrapposta è selezionata.)

Si illumina quando la proibizione del taglio del lo è selezionata. Impostazione della funzione No. 9

Si illumina quando la cucitura automatica a un solo colpo è selezionata. (Si accende quando la cucitura sovrapposta è selezionata.)

Si accende quando l’impostazione del sensore del bordo del materiale è selezionata. Impostazione della funzione No. 2

– 17 –

3. Procedura operativa del modello di cucitura

(1) Modello di affrancatura

I modelli di affrancatura sottostanti possono essere impostati usando il pannello operativo.

Modelli di affrancatura che possono essere impostati

Display di affrancatura all'inizio

Modello di cucitura

Display di affrancatura

alla ne

Modello di affrancatura

Il LED si accende.

Modello di cucitura sovrapposta

Il LED si accende.

⇔

B B

DCD

BAB

DCD

[Procedura di impostazione dell'affrancatura]

1) Tenere premuto l'interruttore /

e premere l'interruttore / 1 per

selezionare il modello di affrancatura.

DCD

BAB

1 2 1 2

Lampeggiamento

Selezione del contenuto dell'affrancatura

Direzione di

spostamento

aggiornamento con l'interruttore

(Ogni volta che l'interruttore / 1 viene

premuto, il modello di affrancatura/il modello di cucitura sovrapposta vengono commutati alternamente.)

2) Premere l'interruttore /

per fare

lampeggiare il display di affrancatura all'inizio 6.

Ogni volta che l'interruttore /

viene

premuto, la posizione lampeggiante si sposta verso destra.

(Attenzione) La macchina per cucire non parte nello

stato di lampeggiamento.

3) Premere l'interruttore 3 o l'interruttore e selezionare il modello di affrancatura.

I modelli di affrancatura ed i display sono come

segue.

: Affrancatura

: Affrancatura doppia: Affrancatura doppia

aggiornamento con

l'interruttore

: Senza affrancatura: Senza affrancatura

4) Premere l'interruttore /

lampeggiare il display di affrancatura alla ne 7,

ed impostare il modello nello stesso modo del passo 3).

– 18 –

per fare

Lampeggiamento

5) Premere l'interruttore / 2 per fare lampeggiare il display di numero di punti 8, ed im-

postare il numero di punti per i rispettivi processi della cucitura.

6) Premere l'interruttore 3 o l'interruttore

per cambiare il numero di punti.

Il numero di punti puo éssere cambiato no a ben

15 punti per i processi A, B, C e D rispettivamen-

1 2 3 4

te.

Tuttavia, i display sono come segue. 10 punti = A, 11 punti = b, 12 punti = c, 13 punti =

d, 14 punti = E e 15 punti = F

7) Quando l'impostazione di tutti gli articoli è stata completata, premere l'interruttore / 1 per determinare il contenuto dell'impostazione. (Lampeggiamento si ferma.)

(2) Modello di cucitura sovrapposta

I modelli di cucitura sovrapposta sottostanti possono essere impostati usando il pannello operativo.

A : L'impostazione del numero di punti della cucitura normale da 0

a 15 punti (F)

B : L'impostazione del numero di punti dell'affrancatura da 0 a 15

punti (F)

C : L'impostazione del numero di punti della cucitura normale da 0

a 15 punti (F)

D : Numero di volte della ripetizione da 0 a 9 volte

(Attenzione) Quando il processo D è impostato a “5 volte” la cu-

citura viene ripetuta come A/B/ C/B/C.

Modello di affrancatura

Il LED si accende.

1 2 1 2

Lampeggiamento

2 3 4

Modello di cucitura sovrapposta

Il LED si accende.

⇔

[Procedura di impostazione della cucitura sovrapposta]

1) Tenere premuto l'interruttore / 2, e premere l'interruttore / 1 per selezionare il

modello di cucitura sovrapposta.

(Ogni volta che l'interruttore / 1 viene

premuto, il modello di affrancatura/il modello di cucitura sovrapposta vengono commutati alter-

namente.)

2) Il numero di punti per il processo A diventa in stato di lampeggiamento.

3) Ogni volta che l'interruttore / 2 viene premuto, la posizione lampeggiante si sposta verso destra ed il display del processo in cui l'impostazione può essere cambiata lampeggia.

4) Premere l'interruttore 3 o l'interruttore

per cambiare il numero di punti.

5) Quando l'impostazione di tutti i processi è stata completata, premere l'interruttore / 1

per determinare il contenuto dell'impostazione. (Lampeggiamento si ferma.)

(Attenzione) Quando la cucitura sovrapposta è se-

lezionata, il display di funzionamento in automatico lampeggia.Non è possibile rilasciare il funzionamento in automatico.

– 19 –

(3) Impostazione speciale

È possibile cambiare il valore di impostazione nel pannello anteriore spostandosi direttamente al modo di impostazione della funzione mentre l’alimentazione è collegata oltre alla procedura normale di impostazione della funzione.

[Procedura di spostamento al modo di impostazione della funzione]

1) Tenere premuto l'interruttore / 2, e premere l'interruttore 4 per spostarsi al modo

di impostazione della funzione.

(Attenzione) L'impostazione della funzione No. 2

viene visualizzata immediatamente dopo

1 2 3 4

2) Quando si ritorna al modo operativo normale, premere l'interruttore / 1 e determinare

il contenuto dell'impostazione.

Impostazione della funzione di sensore del bordo

del materiale Essa viene resa valida quando si collega il sen-

1

sore del bordo del materiale optional (Impostazione della funzione No. 2).

È possibile cambiare il valore di impostazione

la commutazione.

1 2 3 4

con l'interruttore 3 o l'interruttore 4.

0 : La funzione di sensore del bordo del mate-

riale è proibita.

1 : La funzione di sensore del bordo del mate-

riale è valida.

Quando “1” è selezionato, il display di sensore del bordo del materiale si illumina quando il modo operativo è ritornato a quello normale.

Impostazione dell'operazione di taglio del filo

dopo l'arresto al bordo del materiale (Impostazione della funzione No. 3)

Premere l'interruttore / 2 per avanzare

all'impostazione

della funzione No. 3.

È possibile cambiare il valore di impostazione

con l'interruttore 3 o l'interruttore 4.

0 : Arresto al bordo del materiale

1 : Taglio del lo automatico dopo la rilevazione

del bordo del materiale

Quando “1” è selezio nato, il display di taglio del lo automatico si illumina quando il modo operativo è ritornato a quello normale.

– 20 –

Impostazione del numero di punti per arrestare

la macchina per cucire dopo la rilevazione del bordo del materiale (Impostazione della funzione No. 4)

1 2 3 4

Premere l'interruttore

2 per avanzare

all'impostazione della funzione No. 4.

È possibile cambiare il valore di impostazione con

l'interruttore 3 o l'interruttore 4.

Numero di punti specicato : da 0 a 19 punti

(Attenzione) Quando il numero di punti specicato

è insufciente, ci sono dei casi in cui la

macchina per cucire non può fermarsi entro il numero di punti specificato secondo la velocità di rotazione della macchina per cucire.

Impostazione della funzione di cucitura automa-

4

tica a un solo colpo (Impostazione della funzione No. 119)

Premere l'interruttore / 2 per avanzare

all'impostazione della funzione No. 119.

È possibile cambiare il valore di impostazione

con l'interruttore 3 o l'interruttore

0 : La velocità designata del pedale ha la

precedenza.

1 : Funzionamento in automatico

(Attenzione) Essa viene resa valida quando la fun-

zione di sensore del bordo del materiale è impostata. Non è possibile proibire l'operazione a un solo colpo al momento dell'operazione di cucitura sovrapposta. La velocità di rotazione è la velocità impostata all'impostazione della funzione No. 38.

Quando “1” è selezionato, il display di cucitura automatica a un solo colpo si illumina quando il modo operativo è ritornato a quello normale.

1 2 3 4

Impostazione della funzione di proibizione del ta-

glio del lo (Impostazione della funzione No. 9)

L'operazione di taglio del lo alla cucitura norma-

le e alla cucitura sovrapposta può essere proibita

selezionando la proibizione del taglio del lo.

È possibile cambiare il valore di impostazione

con l'interruttore 3 o l'interruttore 4.

0 : Il taglio del lo è valido. 1 : Il taglio del lo è proibito.

Quando “1” è selezionato, il display di proibizione del taglio del filo si illumina quando il modo operativo è ritornato a quello normale.

– 21 –

4. Impostazione per funzioni di SC-910N

Funzioni possono essere selezionate e impostate per mezzo del quattro interruttori di impostazione e diodi luminescenti posti all'interno del coperchio anteriore del SC--910N.

No. di specicato valore specicato

1 3 42

Interruttore per iscrivere il valore specificato cambiato e

per aggiornare il No.di impostazione nel senso ascendente.

Interruttore per iscrivere il valore specicato cambiato e per

aggiornare il No.di impostazione nel senso discendente.

Interruttore giù (DOWN)

Interruttore su (UP)

(Attenzione)

• Aver cura di accendere di nuovo l'interruttore dell'alimentazione dopo che un secondo o

• Non agire sugli interruttori nella procedura tranne quelle descritte nelle seguenti spiegazioni.

più è passato. Se la macchina per cucire viene accesa immediatamente dopo averla spenta, la macchina potrebbe non funzionare regolarmente. In questo caso, accendere di nuovo la macchina.

AVVERTIMENTO:

Per evitare ferimenti causati da movimento all'infuori di quello che si desidera, non agire sugli interruttori nella procedura tranne quelle richieste, come descritte qui sotto, per impostare le funzioni.

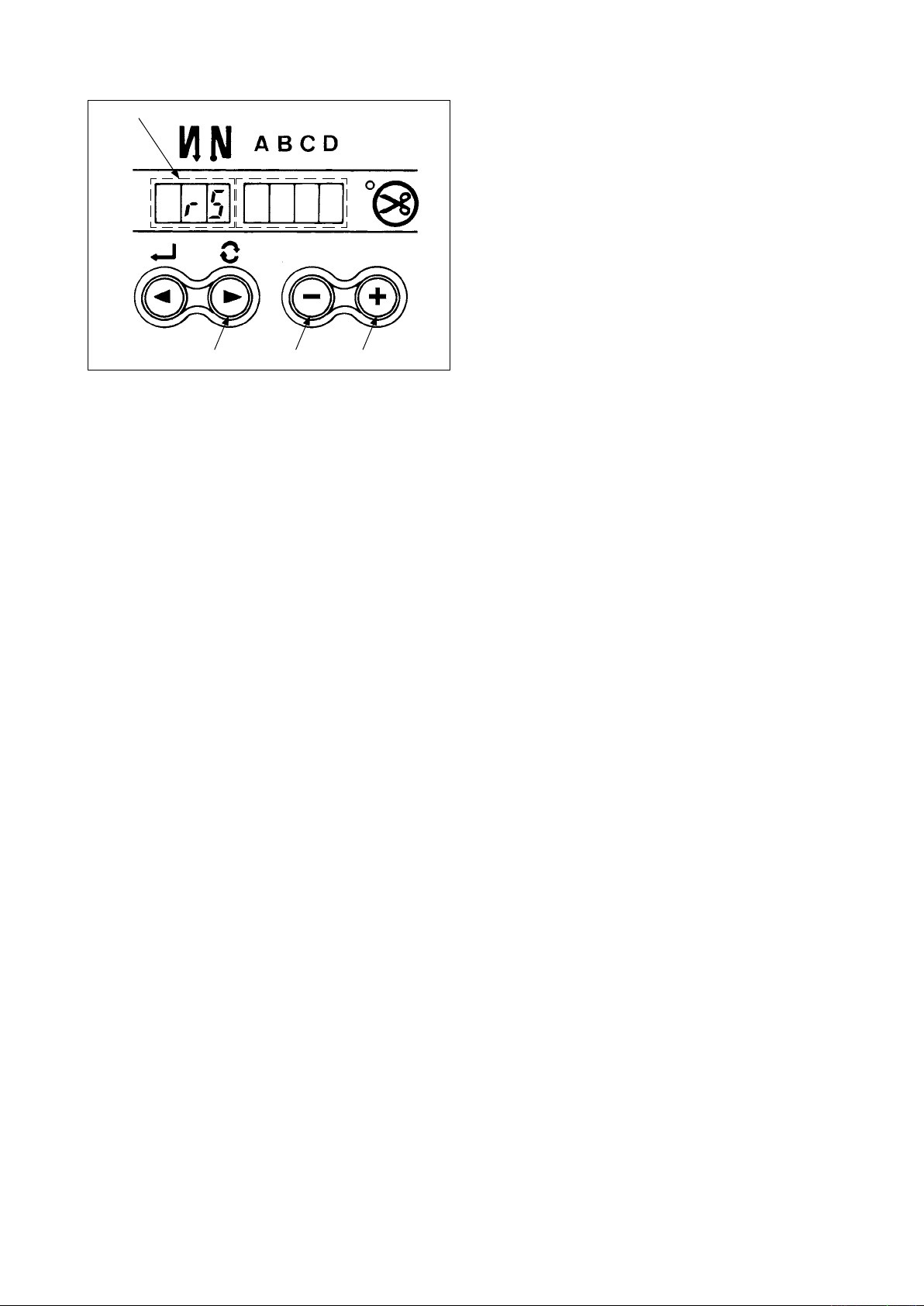

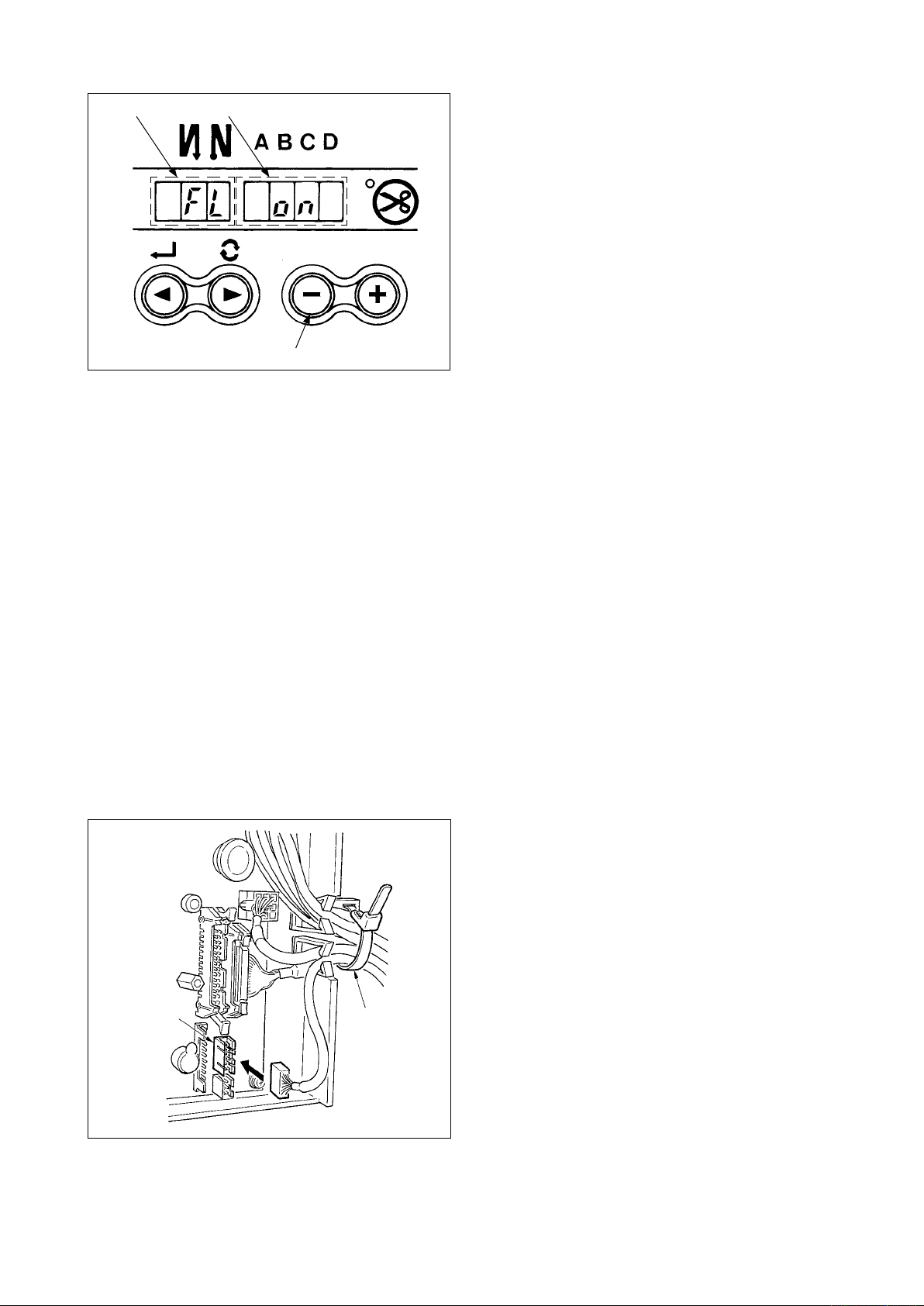

Modalità di commutazione al modo di impostazione della funzione

1) Spegnere l'unità.

2) Premendo l'interruttore 4, accendere l'unità.

3) Indicazione 5 ,6 sarà mostrata sul visualizzato-

re. (L'articolo visualizzato mostra l'articolo la cui impostazione è stata cambiata per ultimo.)

* Se l'indicazione non viene cambiata, eseguire

nuovamente le procedure 1) e 2).

– 22 –

No. di specicato

4) Qualora si desideri avanzare il No. di impostazione, premere interruttore / 2 per avan-

zare il No. di impostazione.

Quando si desidera riportare indietro il No.di im-

postazione, premere l'interruttore / 1 per riportare indietro il No.di impostazione.

(Attenzione)

Tenere premuto l'interruttore

1 2

1 2 3 4

o l'interruttore

impostazione verrà avanzato (riportato indietro) continuamente. Quando il No.di

impostazione viene avanzato (riportato indietro), il contenuto precedente (seguente) sarà iscritto. Perciò, fare attenzione quando si modificano i contenuti

(l'interruttore su/giù viene toccato.).

ESEMPIO) MODIFICA DELLA FUNZIONE DI RIDU-

ZIONE DEL TREMOLIO (IMPOSTAZIONE No.5)

Premere l'interruttore /

quattro volte per

e il No.di

impostare il No.di impostazione a "5". Il valore di impostazione attuale viene visualizzato nel LED 5. (Lo standard è “0”.) Premere l’interruttore 4 tre volte per cambiare a “3”.

(Attenzione) Tenere premuto l'interruttore

l'interruttore 3, e il valore di impostazione può essere cambiato continua-

mente.

5) Quando la modica è stata completata, preme-

re l'interruttore / 1 o /

iscrivere il valore cambiato.

1 2 3 4

(Attenzione) 1. Quando la macchina viene spenta

prima di effettuare questa operazione, i contenuti che sono stati cambiati non vengono aggiornati.

2. Premere l'interruttore

e la visualizzazione dello schermo sarà cambiata ai contenuti del No.di impostazione seguente.

3. Premere l'interruttore e la visualizzazione dello schermo

sarà cambiata ai contenuti del No.di impostazione precedente.

Al termine dell'operazione, spegnere la macchina, e riportare il coperchio frontale alla posizione originale.

La macchina ritorna al funzionamento normale accendendola di nuovo.

* Premere simultaneamente l'interruttore 3 e l'interruttore 4, e il contenuto dell'impostazione

del No. impostato ritornerà al valore iniziale.

per

– 23 –

5. Lista delle funzioni da impostare

11 Lo scatto del

12 Selezione

13 Funzione di

14 Contatore della

15 Numero di volte

18 Funzione di

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

Articolo Descrizione

1 Funzione di

partenza dolce

2 Funzione di

sensore bordo materiale

3 Funzione

di taglio del

lo tramite il

sensore bordo materiale

4 Numero di punti

per il sensore bordo materiale

5 Funzione di

riduzione di tremolio

6 Funzione di

conteggio del

lo della bobina

7 Unità per il

conteggio alla

rovescia del lo

della bobina

8 Numero di giri

dell'affrancatura

9 Funzione di

proibizione del

taglio del lo

Impostazione della posizione di arresto della barra ago quando la macchina per cucire si ferma.

tasto montato su PSC

delle funzioni dell'interruttore facoltativo

proibizione dell'avvio della macchina per cucire tramite il contatore del

lo della bobina

cucitura

del rilevamento dell'esaurimento della quantità rimanente del

lo della bobina

prevenzione di "Nido d'Uccello"

di impostazione standard impostato al momento della consegna viene modicato, c'è il rischio di causare la rottura della macchina o il deterioramento delle sue prestazioni. Se è necessario modicare il valore di impostazione, si prega di acquistare il Manuale

di Manutenzione e seguire le istruzioni. (Le descrizioni dell'impostazione in questa lista sono i valori standard al momento della consegna del DDL-9000A.) Tuttavia, i contenuti dell'impostazione della funzione sono soggetti alle modifiche necessarie ad un miglioramento della funzione e delle prestazioni senza l'obbligo di preavviso.

Il numero di punti da cucire a bassa velocità quando la funzione di partenza dolce è usata all'inizio di cucitura.

0: Funzione di partenza doice non è operativa.

Funzione di sensore bordo materiale (usata senza il pannello)

0 : Funzione di rilevamento del bordo del materiale non è

operante.

1 : Dopo il rilevamento del bordo del materiale, il numero di

punti impostato (No.4) sarà cucito, e la macchina per cucire si fermerà.

Funzione di taglio del lo tramite il sensore bordo materiale (usata

senza il pannello)

0 : Funzione di taglio del lo automatico dopo il rilevamento

del bordo del materiale non è operante.

1 : Dopo il rilevamento del bordo del materiale, il numero di

punti impostato (No.4) sarà cucito, e la macchina per cu-

cire si fermerà ed eseguirà taglio del lo automatico.

Numero di punti per il sensore bordo materiale (usata senza il pannello)

Il numero di punti dal rilevamento del bordo del materiale no

all'arresto della macchina per cucire. Funzione di riduzione di tremolio (Se la lampada a mano tremola.)

0 : Funzione di riduzione di tremolio non è operante.

1 : Meno ofcace / 8: Molto efcace

Funzione di conteggio del lo della bobina

0 : Funzione di conteggio del lo della bobina non è operante. 1 : Funzione di conteggio del lo della bobina è operante.

Unità per il conteggio alla rovescia del lo della bobina

0 : Conteggio/10 punti 1 : Conteggio/15 punti 2 : Conteggio/20 punti

Numero di giri dell'affrancatura

Funzione di proibizione del taglio del lo (usata senza il pannello)

0 : Funzione di proibizione del taglio del lo non è operante. 1 : Taglio del lo è proibito. (Uscita del solenoide è proibita.: Rasalo e scartalo)

Viene impostata la posizione di arresto della barra ago quando la macchina per cucire si ferma.

0 : La posizione più bassa predeterminata 1 : La posizione più alta predeterminata

Lo scatto del tasto montato su PSC viene impostato.

0 : Lo scatto non è operante. 1 : Lo scatto è operante.

Commutazione della funzione dell'interruttore facoltativo

0 : Niente funzione 1 : Cucitura di compensazione con l'ago su/giù 2 : Cucitura di compensazione all'indietro

3 : Funzione per cancellare una volta l'affrancatura alla ne

di cucitura

4 : Funzione di taglio del lo

5 : Funzione di sollevamento del piedino premistoffa 6 : Funzione di cucitura di compensazione con un punto 7 : Funzione di cancellazione simultanea dell’affrancatura a

inizio e ne cucitura

8 : Funzione di commutazione del sollevamento del piedino

premistoffa in folle

Funzione di proibizione dell'avvio della macchina per cucire tramite

il conteggio del lo della bobina

0 : Quando il conteggio è nito (-1 o meno) Funzione di proibi-

zione dell'avvio della macchina per cucire non è operante.

1 : Quando il conteggio è nito (-1 o meno) Funzione di proi-

bizione dell'avvio della macchina per cucire è operante.

2 : Quando il conteggio è nito (-1 o meno) Funzione di proi-

bizione obbligatoria dell'avvio della macchina per cucire è operante.

Funzione di conteggio della cucitura (numero di processi completati)

0: Funzione di contatore della cucitura non è operante. 1: Funzione di contatore della cucitura è operante.

Numero di volte del rilevamento dell'esaurimento della quantità

rimanente del lo della bobina

0 : Funzione di quantità rimanente del lo della bobina non è

operante.

da 1 a 19 : Numero di volte durante le quali il segnale non

viene emesso anche se l'esaurimento della quantità rima-

nente del lo della bobina è rilevato.

Questa funzione viene resa valida in combinazione con la testa della macchina con la funzione di prevenzione del "Nido d'Uccello" (Unità optional A necessaria).

0 : Funzione di prevenzione del "Nido d'Uccello" non è operante. 1 : Funzione di prevenzione del "Nido d'Uccello" è operante 2 : La funzione di prevenzione del "Nido d'Uccello" è operan-

te (con il rilascio del lo).

Campo di

impostazione dati

da 0 a 9

(punti)

0/1

da 0 a 19

(punti)

da 0 a 8

0/1

da 0 a 2

da 150 a 3.000

(pnt/min)

0/1

da 0 a 8

da 0 a 2

0/1

da 0 a 19

da 0 a 2

Indicazione

dell'impostazione di funzione

1 0

2 0

3 0

4 5

5 0

6 1

7 0

8 1 9 0 0

9 0

1 0 0

1 1 1

1 2 0

1 3 0

1 4 1

1 5 1

1 8 0

– 24 –

Vedere pagina

19 Funzione di

20 Numero di punti

21 Funzione di

24 Funzione di

25 Condizione di

26 Funzione di

27 Funzione di

28 Numero di punti

29 Tempo di

30 Funzione di

31 Numero di punti

32 Condizione in

33 Funzione

35 Numero di giri a

36 Numero di giri

37 Numero di giri

38 Velocità della

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

Articolo Descrizione

rilascio del lo

dell'ago all'inizio di cucitura

di inttimento

sollevamento del piedino premistoffa in folle

Funzione di commutazione della funzione dell'interruttore di compensazione sul pannello operativo

regolazione ne

del mumero di giri

movimento di

taglio del lo

impostazione della forza di mantenimento dopo l’arresto

impostazione della forza di reazione al momento del ritentativo

del rilascio del

lo dell’ago

aspirazione della prima partenza del solenoide di inversione

affrancatura a mezza strada

dell'affrancatura a mezza strada

cui affrancatura a mezza strada è valida.

di taglio del

lo tramite

affrancatura a mezza strada

bassa velocità

del taglio del lo

della partenza dolce

cucitura "di un colpo"

Corsa del pedale all'inizio di rotazione

Questa funzione viene resa valida in combinazione con la testa della macchina con la funzione di prevenzione del "Nido d'Uccello" (Unità optional A necessaria).

0 : Funzione di rilascio del lo dell'ago non è operante. 1 : Funzione di rilascio del lo dell'ago è operante.

Questa funzione viene resa valida in combinazione con la testa della macchina con la funzione di prevenzione del "Nido d'Uccello" (Unità optional A necessaria).

0 : Funzione di inttimento non è operante. da 1 a 9: Numero di punti di inttimento

Funzione di sollevamento del piedino premistoffa quando il pedale è nella posizione di folle.

0 : Funzione di sollevamento automatico del piedino premi-

stoffa in folle non è valida.

1 : Selezione della funzione di sollevamento automatico del

piedino premistoffa

Funzione dell'interruttore di compensazione con l'ago su/giù sul pannello operativo può essere cambiata.

0 : Compensazione con l'ago su/giù 1 : Compensazione con un punto

Numero di giri può essere compensato. Non mancare di usare questa funzione normalmente con “0”.

Questa funzione imposta il movimento di taglio del lo dopo

che la posizione abbassata si è scostata girando il volantino manualmente.

0 : Il taglio del lo dopo aver girato il volantino manualmente

è permesso.

1 : Il taglio del lo dopo aver girato il volantino manualmente

è proibito.

Questa funzione previene la rotazione inversa della macchina per cucire dopo che essa si è arrestata.

0 : Valore iniziale

1 : Meno efcace / 9 : Molto efcace

Questa funzione imposta la grandezza della forza di ritorno della barra ago prima del movimento di ri-tentativo.

1 : Meno forza di ritorno / 100 : Elevata forza di ritorno

Questa funzione imposta il tempo di movimento di aspirazione del solenoide di affrancatura

Da 50 ms a 300 ms

Questa funzione imposta il tempo di movimento di aspirazione del solenoide di affrancatura

Da 50 ms a 300 ms

Funzione di affrancatura a mezza strada

0 : Funzione di affrancatura a mezza strada non è operante. 1 : Funzione di affrancatura a mezza strada è operante.

Numero di punti dell'affrancatura a mezza strada

Condizione in cui affrancatura a mezza strada è valida.

0 : Invalida quando la macchina per cucire è ferma. 1 : Valida quando la macchina per cucire è ferma.

Funzione di taglio del lo tramite affrancatura a mezza strada

0 : Funzione di taglio del lo automatico al termine dell'af-

francatura a mezza strada non è operante.

1 : Funzione di taglio del lo automatico al termine dell'af-

francatura a mezza strada è operante.

La velocità più bassa tramite il pedale

Velocità del taglio del lo

Velocità di cucitura all'inizio di cucitura (partenza dolce) da 150 a

Velocità della cucitura "di un colpo" (Il valore massimo dipende dal numero di giri della testa della macchina.)

Dalla posizione di folle del pedale no alla posizione dove la

macchina per cucire inizia a girare (Corsa del pedale)

Campo di

impostazione dati

0/1

0 : Funzioneunzione

OFF

da 1 a 9

punti

0/1

da – 1.5%

a 1.5%

(0,1 %)

0/1

da 0 a 9

da 1 a 100

da 0 a 30

(punti)

da 50 a 300

(ms)

0/1

da 0 a 19

(punti)

0/1

da 20 a 400

(pnt/min)

da 20 a 250

(pnt/min)

5500

(pnt/min) da 200 a

MAX

(pnt/min)

da 10 a 50

(0,1 mm)

Indicazione

dell'impostazione di funzione

1 9 0

2 0 0

2 1 0

2 2 0

2 4 0

2 5 1

2 6 0

2 7 5 0

2 8 1

2 9 2 5 0

3 0 0

3 1 4

3 2 0

3 3 0

3 5 2 0 0

3 6 2 1 0

3 7 8 0 0

3 8 2 5 0 0

3 9 3 0

– 25 –

Vedere pagina

Sezione a bassa

velocità del pedale

Posizione iniziale del sollevamento del piedino premistoffa tramite il pedale

Posizione di avvio dell’ abbas-samento del piedino premistoffa

43 Corsa del

pedale 2 per iniziare taglio de

lo

Corsa del pedale per raggiungere il massimo numero di giri

Compensazione del punto neutrale del pedale

Funzione di selezione dell'alzapiedino automatico

Tempo per il quale l'alzapiedino automatico mantiene il sollevamento

Corsa del pedale 1 per iniziare

taglio del lo

49 Tempo di

abbassamento del piedino premistoffa

51 Compensazione

della tempestività dell'avvio del solenoide per affrancatura all'inizio di cucitura

52 Compensazione

della tempestività del rilascio del solenoide per affrancatura all'inizio di cucitura

53 Compensazione

della tempestività del rilascio del solenoide per affrancatura alla

ne di cucitura

Sollevamento

del piedino premistoffa dopo il taglio del

lo

Rotazione

inversa per sollevare l'ago dopo il taglio del

lo

Funzione di

rilevamento della quantità rimanente del

lo della bobina

Funzione di

mantenimento della posizione sollevata/ abbassata predeterminata della barra ago

Articolo Descrizione

Dalla posizione di folle del pedale no alla posizione dove la

macchina per cucire inizia ad accelerare (Corsa del pedale)

Dalla posizione di folle del pedale no alla posizione dove il

piedino premistoffa inizia a sollevarsi (Corsa del pedale) da – 60 a

Posizione di avvio dell’abbassamento del piedino premistoffa Corsa dalla posizione di folle

Dalla posizione di folle del pedale no alla posizione 2 dove il taglio del lo inizia (Quando la funzione di sollevamento del

piedino premistoffa tramite il pedale è operante.) (Corsa del pedale)

Dalla posizione di folle del pedale no alla posizione dove la

macchina per cucire raggiunge la sua velocità di cucitura più alta (Corsa del pedale)

Valore di compensazione del sensore del pedale

Selezione dell'alzapiedino automatico

0 : Sistema di azionamento a solenoide 1 : Sistema di azionamento pneumatico

Limitazione del tempo per il quale il dispositivo alzapiedino automatico a solenoide mantiene il sollevamento

Dalla posizione di folle del pedale no alla posizione dove il taglio del lo inizia (Pedale standard) (Corsa del pedale)

Tempo di abbassamento del piedino premistoffa dopo che il pedale è stato premuto. (Avvio della rotazione della macchina per cucire viene ritardato durante questo tempo.)

Compensazione dell'avvio del solenoide per affrancatura quando l'affrancatura all'inizio di cucitura viene eseguita.

Compensazione del rilascio del solenoide per affrancatura quando l'affrancatura all'inizio di cucitura viene eseguita.

Compensazione del rilascio del solenoide per affrancatura quando

l'affrancatura alla ne di cucitura viene eseguita.

Funzione di sollevamento del piedino premistoffa al momento di

(dopo) taglio del lo

0 : Funzione di sollevamento del piedino premistoffa dopo il

taglio del lo non è operante.

1 : Funzione di sollevamento automatico del piedino premi-

stoffa dopo il taglio del lo è operante.

Funzione di rotazione inversa per sollevare l'ago al momento di

(dopo) taglio de lo

0 : Funzione di rotazione inversa per sollevare l'ago dopo il

taglio del lo non è operante.

1 : Funzione di rotazione inversa per sollevare l'ago dopo il

taglio del lo è operante.

Funzione di rilevamento della quantità rimanente del lo della bobina al momento di (dopo) taglio del lo

0 : Funzione di rilevamento della quantità rimanente del lo

della bobina non è operante.

1 : Funzione di rilevamento della quantità rimanente del lo

della bobina è operante.

Funzione di mantenimento della posizione sollevata/abbassata predeterminata della barra ago

0 : Non provvisto della funzione di mantenimento della posizione

sollevata/abbassata predeterminata della barra ago

1 : Provvisto della funzione di mantenimento della posizione solle-

vata/abbassata predeterminata della barra ago

Campo di

impostazione dati

da 10 a 100

(0,1 mm)

–10

(0,1mm)

da 8 a 50 (0,1 mm)

da – 60 a

–10

(0,1mm)

da 10 a 150

(0,1 mm)

da –15 a 15

0/1

da 10 a 600

(second)

da – 60

a – 10

(0,1 mm)

da 0

a 250

(10 ms)

da – 36 a

(10°)

da – 36 a

(10°)

da – 36 a

(10°)

0/1

Indicazione

dell'impostazione di funzione

4 0 6 0

4 1 – 2 1

4 2 1 0

4 3 – 5 1

4 4 1 5 0

4 5 0

4 6 0

4 7 6 0

4 8 – 3 5

4 9 1 4 0

5 1 – 1 8

5 2 – 5

5 3 – 5

5 5 1

5 6 0

5 7 0

5 8 0

Vedere

pagina

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

– 26 –

Articolo Descrizione

Funzione di commutazione automatica/ manuale dell'affrancatura all'inizio di cucitura

Funzione di arresto immediatamente dopo l'affrancatura all'inizio di cucitura

Funzione di proibizione dell'avvio della macchina per cucire tramite il rilevamento della quantità

rimanente del lo

della bobina Velocità di

commutazione del punto di

inttimento o EBT

(affrancatura alla

ne di cucitura)

Tempestività dell'avvio del solenoide per il

punto di inttimento

(quando il punto di

inttimento viene

eseguito per 1 punto.)

Tempestività dell'avvio del solenoide per il

punto di inttimento

(quando il punto di

inttimento viene

eseguito per 2 punto.)

Impostazione del rendimento di lavoro dell'uscita dell'elettrovalvola di sollevamento del piedino premistoffa

Funzione di aumento della velocità di commutazione dell’ago separatamente azionato

Funzione di abbassamento dolce del piedino premistoffa

Funzione di limitazione dell’ reiaccelerazione dalla riduzione della velocità

Funzione di limitazione dell’ accelerazione all’ inizio di rotazione

Funzione di "riprovare"

Senso di rotazione del motore

Questa funzione può impostare la velocità di cucitura dell'affrancatura all'inizio di cucitura

0 : La velocità dipenderà dal funzionamento manuale tramite

il pedale, ecc.

1 : La velocità dipenderà dalla velocità dell'affrancatura im-

postata (No.8).

Funzione al termine dell'affrancatura all'inizio di cucitura

0 : Funzione di arresto temporaneo della macchina per cu-

cire al termine dell'affrancatura all'inizio di cucitura non è operante.

1 : Funzione di arresto temporaneo della macchina per cuci-

re al termine dell'affrancatura all'inizio di cucitura è operante.

Funzione di proibizione dell'avvio della macchina per cucire tramite

il rilevamento della quantità rimanente del lo della bobina

0 : Questa funzione non arresta la macchina per cucire

quando il conteggio è nito (-1 o meno).

1 : Questa funzione arresta la macchina per cucire quando il

conteggio è nito (-1 o meno).

Velocità iniziale quando comincia il punto di inttimento o EBT

Tempestività dell'avvio (compensazione) del solenoide per il punto

di inttimento: -1

Valore di compensazione dell'avvio del solenoide quando il punto

di inttimento viene eseguito per 1 punto.

Tempestività dell'avvio (compensazione) del solenoide per il punto

di inttimento: -2

Valore di compensazione dell'avvio del solenoide quando il punto

di inttimento viene eseguito per 2 punto.

Rendimento di lavoro dell'uscita dell'elettrovalvola di sollevamento del piedino premistoffa

La velocità di commutazione dell’ago separatamente azionato viene impostata su "velocità alta".

0: Standard: StandardStandard 1: Velocità alta: Velocità altaVelocità alta

Piedino premistoffa viene abbassato lentamente.

0: Piedino premistoffa viene abbassato velocemente. 1: Piedino premistoffa viene abbassato lentamente.

Limitazione della velocità viene eseguita al momento dell’ riaccelerazione in via di riduzione della velocità della macchina per cucire. Questa è valida quando si aziona la cucitura a spostamento graduale.

Limitazione della velocità viene eseguita al momento dell’avvio della macchina per cucire. (escluso l’inizio di cucitura) Questa è valida quando si aziona la cucitura a spostamento graduale.

Questa funzione è usata quando l'ago non può penetrare i materiali.

0 : Normale 1 : Funzione di "riprovare" è operante.

Senso di rotazione normale del motore

0 : Senso orario 1 : Senso antiorario

Campo di

impostazione dati

0/1

da 0 a 250

(pnt/min)

da – 36 a 0

(10°)

da – 36 a 0

(10°)

da 5 a 40

0/1

da 0 a 5

0/1

Indicazione

dell'impostazione di funzione

5 9 1

6 0 0

6 1 1

6 4 1 8 0

6 5 – 1 5

6 6 – 1 5

6 7 2 0

6 8 0

7 0 0

7 1 0

7 2 0

7 3 1

7 5 0

Vedere pagina

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

Gli articoli con il segno vengono visualizzati quando le teste della macchina LH-4168, LH-4168D e LH-4188 sono selezionate.

– 27 –

90 Funzione di stop

93 Funzione

94 Funzione di

95 Funzione di

96 Impostazione

100 Numero di punti

101 Funzione di

Articolo Descrizione

Funzione per selezionare la velocità di avvio della macchina per cucire

Tempo di aspirazione del movimento iniziale dell'elettrovalvola di sollevamento del piedino premistoffa

Funzione di selezione della curva del pedale

Funzione di rilascio della tensione

in posizione sollevata del movimento iniziale

Funzione di proibizione dell'operazione di compensazione dopo aver girato il volantino manualmente

Funzione di riduzione della velocità dell'affrancatura all'inizio di cucitura

aggiunta all'interruttore di compensazione con l'ago su/giù

non stop con la cucitura continua + la cucitura "di un colpo"

selezione della testa

del numero di giri max.

del movimento di rilascio della tensione all'inizio della cucitura

immissione del contatore della cucitura

Curva di avvio della macchina per cucire viene selezionata.

0 : Curva normale 1 : Curva più spiccata

Tempo di movimento di aspirazione dell'elettrovalvola di sollevamento del piedino premistoffa

Curva del pedale viene selezionata. (Miglioramento dell'operazione di spostamento graduale del pedale)

Numero di pnt

Questa funzione è valida in combinazione con la testa della macchina con la funzione di prevenzione dell’aggrovigliamento del

lo (Unità optional A necessaria).

0 : Il movimento è proibito.

1 : Il movimento del solenoide di estrazione/rimessa del lo è

proibito.

Funzione di stop in posizione sollevata del movimento iniziale La funzione di stop automatico in posizione sollevata immediatamente dopo l'accensione viene impostata.

0 : Off 1 : On

Funzione di cucitura di compensazione quando il volantino viene girato manualmente al termine della cucitura a dimensione costante

0 : Funzione di cucitura di compensazione è operante. 1 : Funzione di cucitura di compensazione è proibita.

Funzione per ridurre la velocità al termine dell'affrancatura all'inizio di cucitura

0 : Velocità non viene ridotta. 1 : Velocità viene ridotta.

Funzionamento dell'interruttore di compensazione con l'ago

su/giù dopo aver acceso la macchina o dopo il taglio del lo viene

cambiato.

0 : Normale (soltanto la cucitura di compensazione con l'ago su/giù) 1 : Cucitura di compensazione con un punto viene effettuata

solo quando la sopraccitata commutazione viene fatta. (Arresto nella posizione sollevata / arresto nella posizione sollevata)

Tramite le funzioni di programmazione del IP-110, una funzione che non arresta la macchina per cucire combinando la cucitura continua con la cucitura "di un colpo" quando il passo viene cambiato.

0 : Normale (La macchina per cucire si ferma quando un

passo è completato.)

1 : La macchina per cucire non si ferma quando un passo è

completato e prosegue il passo successivo.

La testa della macchina da usare viene selezionata.

* Quando la testa della macchina viene cambiata, ciascun articolo

di impostazione viene cambiato al valore iniziale della testa della macchina.

Numero di giri max. della testa della macchina per cucire può essere impostato. * Impostazione varia a seconda del pacco di resistenza da collegare.

Questa funzione è valida in combinazione con la testa della macchina con la funzione di prevenzione dell'aggrovigliamento del

(Unità optional A necessaria).

lo

Questa funzione imposta il numero di punti per fare funzionare il solenoide di rilascio della tensione all'inizio della cucitura.

0: Il movimento di rilascio della tensione è proibito. Da 1 a 2 punti : Numero di punti del movimento di rilascio

della tensione

Questa funzione seleziona la destinazione dell'immissione del contatore della cucitura.

0 : Ogni volta che il taglio del lo viene effettuato, il contatore

addiziona automaticamente.

1 : Il contatore addiziona con l'immissione dell'interruttore del

contatore della cucitura esterno.

Corsa del pedale

Campo di

impostazione dati

0/1

da 40 a 300

(ms)

0/1/2

0/1

da 50 a

MAX

(pnt/min)

da 0 a 9

0/1

Indicazione

dell'impostazione di funzione

7 6 0

8 4 1 0 0

8 7 0

8 9 0

9 0 1

9 1 1

9 2 0

9 3 0

9 4 0

9 5 d L A

9 6 4 0 0 0

1 0 0 0

1 0 1 0

Vedere

pagina

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

Gli articoli con il segno vengono visualizzati quando le teste della macchina LH-4168, LH-4168D e LH-4188 sono selezionate.

– 28 –

105

106

107

108

109

110

111

112

Articolo Descrizione

Funzione di cucitura di compensazione con l'ago sollevato/ abbassato tramite il pulsante per affrancatura

Funzione di compensazione con un punto tramite l’ interruttore di sollevamento del pressore

Funzione di cucitura a colpo unico della cucitura dell’ angolo interno

Funzione di sollevamento del pressore dell’ angolo interno

Funzione di ricucitura

Funzione di commutazione dell’ago separatamente azionato (cucitura libera/cucitura sovrapposta)

Funzione di commutazione dell’ago separatamente azionato (modello di cucitura dell’ angolo)

Selezione del movimento di insegnamento

Quando il IP-110 è collegato e il modello di cucitura dell’angolo è selezionato, questa funzione effettua la cucitura di compensazione durante la cucitura dell’angolo interno con il pulsante per affrancatura.

0 : La cucitura di compensazione tramite il pulsante per af-

francatura è non valida.

1 : La cucitura di compensazione tramite il pulsante per af-

francatura è valida.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

0 : La cucitura di compensazione tramite l’interruttore di sol-

levamento del pressore è non valida.

1 : La cucitura di compensazione tramite l’interruttore di sol-

levamento del pressore è valida.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

* Quando si usa questa funzione, impostare la selezione della fun-

zione di

interruttore di sollevamento del pressore (No. 117) su "0" (funzione non valida).

Quando il IP-110 è collegato e il modello di cucitura dell’angolo è selezionato, questa funzione effettua la cucitura automatica a colpo unico della cucitura dell’angolo interno.

0 : La cucitura automatica a colpo unico della cucitura dell’

angolo interno è non valida.

1 : La cucitura automatica a colpo unico della cucitura dell’

angolo interno è valida

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando il IP-110 è collegato e il modello di cucitura dell’angolo è selezionato, questa funzione effettua il sollevamento automatico del pressore al termine della cucitura dell’angolo interno.

0 : Il sollevamento automatico del pressore dopo la cucitura

dell’angolo interno è non valido.

1 : Il sollevamento automatico del pressore dopo la cucitura

dell’angolo interno è valido.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

* Questa funzione è valida solo quando l’ alzapiedino automatico

(AK) è collegato.

Quando il IP-110 è collegato, questa funzione arresta/usa la ricucitura (ricucitura da un punto posto a metà strada).

0 : La funzione di ricucitura è non valida. 1 : La funzione di ricucitura è valida.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando il modello di cucitura dell’affrancatura/modello di cucitura della cucitura sovrapposta è selezionato, questa funzione arresta/ usa la funzione di commutazione dell’ago separatamente azionato. Quando “0” (non valida) è selezionato, la commutazione dell’ago separatamente azionato non è possibile con il modello di cucitura dell’affrancatura/modello di cucitura della cucitura sovrapposta.

0 : La funzione di commutazione dell’ago separatamente

azionato (durante la cucitura libera) è non valida.

1 : La funzione di commutazione dell’ago separatamente

azionato (durante la cucitura libera) è valida.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando il IP-110 è collegato e il modello di cucitura dell’angolo è selezionato, questa funzione arresta/usa la funzione di commutazione dell’ago separatamente azionato. Quando “0” è selezionato, non è possibile effettuare facoltativamente la commutazione dell’ago separatamente azionato con il modello di cucitura dell’angolo.

0 : La commutazione dell’ago separatamente azionato (du-

rante il modello di cucitura dell’angolo) è non valida.

1 : La commutazione dell’ago separatamente azionato (du-

rante il modello di cucitura dell’angolo) è valida.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Selezione del movimento quando si preme l’interruttore di insegnamento

0 : Normale : (movimento di insegnamento con l’insegnamen-

to + la commutazione dell’ago separatamente azionato)

1 : Movimento di insegnamento solamente con la commuta-

zione dell’ago separatamente azionato (quando si inizia il movimento di insegnamento, non è necessario premere l’ interruttore di insegnamento.)

2 : Il movimento di insegnamento nello stato di ago separata-

mente azionato è proibito.

(Impostare lo stato sullo stato di due aghi e premere l’in-

terruttore di insegnamento.)

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Campo di

impostazione dati

0/1

da 0 a 2

Indicazione

dell'impostazione di funzione

1 0 5 0

1 0 6 1

1 0 7 0

1 0 8 1

1 0 9 1

1 1 0 1

1 1 1 1

1 1 2 0

Vedere pagina

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

Gli articoli con il segno vengono visualizzati quando le teste della macchina LH-4168, LH-4168D e LH-4188 sono selezionate.

– 29 –

113

114

115

116

117

118

120 Compensazione

121 Compensazione

122 Compensazione

Articolo Descrizione

Numero di punti della replica dell’ insegnamento

Funzione di contatore del

lo della bobina

sinistro

Funzione di contatore del

lo della bobina

destro

Selezione dell’ interruttore di avvio dell’ insegnamento dell’angolo

Selezione della funzione di interruttore di sollevamento del pressore

Rilascio dell’ errore di ingrassaggio

dell'angolo di riferimento dell'albero principale

dell'angolo di partenza della posizione sollevata

dell'angolo di partenza della posizione abbassata

Questa funzione seleziona il numero di punti della replica quando si esegue l’ insegnamento dell’angolo (misurazione del numero di punti della cucitura ad ago separatamente azionato).

0 :

Il numero di punti della replica corrisponde a quello della misurazione.

1 : Il numero di punti della replica è quello sottratto di un pun-

to dal numero di punti della misurazione.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando il IP-110 è collegato, questa funzione arresta/usa la fun-

zione di contatore del lo della bobina sinistro.

0 : Il contatore del lo della bobina sinistro è arrestato. 1 : Il contatore del lo della bobina sinistro è usato.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando il IP-110 è collegato, questa funzione arresta/usa la fun-

zione di contatore del lo della bobina destro.

0 : Il contatore del lo della bobina destro è arrestato. 1 : Il contatore del lo della bobina destro è usato.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando il IP-110 è collegato, questa funzione seleziona l’interruttore per avviare la cucitura dell’angolo interno nella cucitura del modello di cucitura dell’angolo.

0 : Niente funzione 1 : Interruttore di commutazione dell’ago sinistro 2 : Interruttore di commutazione dell’ago destro 3 : Interruttore di insegnamento 4 : Interruttore facoltativo 5 :

Interruttore a ginocchio e interruttore di sollevamento del pressore

6 : Niente funzione (Non impostare.)

* Quando si seleziona 1 : Interruttore di commutazione dell’ago

sinistro, 2 : Interruttore di commutazione dell’ago destro o 3 : Interruttore di insegnamento per l’interruttore di commutazione dell’angolo interno, non mancare di impostare il No. 111 Funzione di commutazione dell’ago separatamente azionato (modello di cucitura dell’angolo) su “0” (funzione non valida).

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando l’ interruttore a ginocchio è collegato, questa funzione seleziona l’arresto/uso della funzione di sollevamento automatico del pressore tramite l’ interruttore a ginocchio.

0 : Il sollevamento automatico del pressore tramite l’ interrut-

tore a ginocchio è arrestato.

1 : Il sollevamento automatico del pressore tramite l’ interrut-

tore a ginocchio è usato.

* È possibile impostare solo quando la LH-4168 o LH-4188 è sele-

zionata per la testa della macchina.

Quando si usa questa funzione, impostare la funzione di compensazione con un punto tramite l’interruttore di sollevamento del pressore (No. 106) su “0” (funzione non valida).

Quando l’errore di ingrassaggio (E220 o E221) si è vericato, l’

errore viene rilasciato impostando il valore su 1.

0 : Stato normale 1 : L’ errore di ingrassaggio viene rilasciato quando si accen-

de l’unità la prossima volta. (Anche questa funzione viene rilasciata dopo il rilascio dell’errore di ingrassaggio.)

* Quando si rilascia l’errore di ingrassaggio, non mancare di effet-

tuare l’ingrassaggio.

* È possibile impostare solo alle teste della macchina che richie-

dono l’ingrassaggio.(LH-4100 e alcune della serie LH-3500)

L'angolo di riferimento dell'albero principale viene compensato.

L'angolo per rilevare la partenza della posizione sollevata viene compensato.

L'angolo per rilevare la partenza della posizione abbassata viene compensato.

Campo di

impostazione dati

0/1

da 0 a 6

0/1

da –35 a 351

da –15 a 151

Indicazione

dell'impostazione di funzione

1 1 3 0

1 1 4 1

1 1 5 1

1 1 6 5

1 1 7 0

1 1 8 0

2 0 – 2 1

2 1 2

2 2 0

Vedere pagina

* Non modicare i valori di impostazione con il segno asterisco (*) in quanto essi sono le funzioni per la manutenzione. Se il valore

Gli articoli con il segno vengono visualizzati quando le teste della macchina LH-4168, LH-4168D e LH-4188 sono selezionate.

– 30 –

6. Descrizione dettagliata della selezione di funzioni

Selezione della funzione di partenza dolce (Impostazione di funzione No.1)

Il llo dell'ago può non riuscire a intrecciarsi con il lo della bobina all'inizio di cucitura quando il passo di

cucitura (lunghezza del punto) è piccolo o un ago spesso è usato. Per risolvere tale problema, questa funzione (chiamata "partenza dolce") è usata per limitare la velocità di cucitura, assicurando quindi formazione riuscita dei punti iniziali.

0: La funzione non è selezionata.

da 1 a 9: Il numero di punti da cucire nel modo di partenza dolce.

La velocità di cucitura limitata tramite la funzione di partenza dolce può essere modicata.

(Impostazione di funzione No.37)

Campo di impostazione dati:

3 7

da 150 a 5.500 [pnt/min] <50 pnt/min>

Funzione di sensore bordo materiale (ED: opzionale)(Impostazione di funzione da No.2 a No.4)

Questa funzione è valida quando il sensore bordo materiale (ED) è attaccato. Per dettaglio, fare riferimento al manuale d'istruzioni per il sensore bordo materiale.

(Attenzione) L'impostazione sarà non valida quando il sensore del bordo del materiale non è attaccato

Funzione di riduzione di tremolio (Impostazione di funzione No.5)

La funzione riduce tremolio della lampada a mano all'inizio di cucitura.

Quando più il valore di impostazione è grande, tanto più la funzione sarà efcace.

Campo di impostazione dati:

da 0 a 8 0: Funzione di riduzione di tremolio non è operante. a

8: Tremolio è efcacemente ridotto.

(Attenzione) Quando più la funzione di riduzione di tremolio è efficace (quanto più il valore di

8 0 0

o il pannello di comando è collegato.

impostazione è grande), tanto più la velocità di messa in moto della macchina per cucire sarà bassa.

Funzione di conteggio del lo della bobina (Impostazione di funzione No.6)

潺

Quando si usa il pannello di comando, la funzione sottrae dal valore predeterminato e indica la quantità

usata di lo della bobina.Per dettaglio, fare riferimento al manuale d'istruzioni per il pannello di comando.

(Attenzione) Se "0" è impostato, indicazione LCD sul pannello di comando si spegnerà e la funzione di

conteggio del lo della bobina sarà invalida.

Funzione di proibizione del taglio del lo (Impostazione della funzione No.9)

Questa funzione spegne l'uscita del solenoide del taglio del lo e l'uscita del solenoide dello scartalo quando il taglio del lo viene azionato. (Se il pannello di comando è usato con la macchina per cucire, la

funzione lavorerà secondo l'impostazione della funzione sul pannello di comando.)

Con questa funzione, un materiale di cucitura separato può essere congiunto e cucito senza tagliare il lo.

0: off Taglio del lo è inoperante. (il lo può essere tagliato).

1: on Taglio del lo è operante. (il lo non può essere tagliato).

Impostazione della posizione di arresto della barra ago quando la macchina per cucire si ferma

(Impostazione di funzione No.10)

La posizione della barra ago quando il pedal è in folle viene impostata.

0: Down La barra ago si ferma nella posizione più bassa della sua corsa.

1 0

1: Up La barra ago si ferma nella posizione più alta della sua corsa.

(Attenzione) Se la posizione di arresto della barra ago è impostata alla posizione più alta, l'operazione

di taglio del lo sarà effettuata dopo che la barra ago si abbassa una volta alla posizione

più bassa.

Lo scatto del tasto montato sulla centralina PSC (Impostazione di funzione No.11)

Questa funzione seleziona se il suono è operante o inoperante quando si azionano i quattro tasti montati sulla centralina PSC.

0: off Lo scatto non è operante.

1 1

1: on Lo scatto è operante.

– 31 –

Selezione delle funzioni dell'interruttore facoltativo (Impostazione della funzione No.12): Questa funzione

è usata solo quando essa è combinata con la testa della macchina dotata dell'interruttore facoltativo.

Le funzioni da assegnare all'interruttore facoltativo possono essere selezionate dalle seguenti funzioni. 0 : Niente funzione (Impostazione standard) 1 : Cucitura di compensazione con l'ago su/giù: Ogni volta che l'interrut-

1 2

tore viene premuto, la cucitura di trasporto normale per mezzo punto viene effettuata. (Lo stesso funzionamento di quello dell'interruttore di compensazione con l'ago su/giù sul pannello.)

2 : Cucitura di compensazione all'indietro: L'affrancatura viene effettuata

a bassa velocità mentre l'interruttore è tenuto premuto. (È valida solo quando il modello di cucitura a dimensione costante è selezionato.)

3 : Funzione per cancellare una volta l'affrancatura alla ne di cucitura:

Premendo la parte posteriore del pedale dopo aver premuto l'interruttore, l'operazione di affrancatura viene cancellata una volta.

4 : Funzione di taglio del lo: Questa funzione lavora comel'interruttore di

taglio del lo.

5 : Funzione di sollevamento del piedino premistoffa: Questa funzione la-

vora come l'interruttore di sollevamento del piedino premistoffa.

6 : Cucitura di compensazione con un punto: Ogni volta che l'interruttore

viene premuto, l'operazione di cucitura con un punto viene effettuata.

7 : Funzione de cancellazione simultanea dell’affrancatura a inizio e ne

cucitura: Azionando l’interruttore optional, inoperante/operante può essere alternamente commutato.

8 : Funzione di commutazione del sollevamento del piedino premistoffa in

folle : ON/OFF può essere commutato alternamente azionando l'interruttore facoltativo.

(Nota) L’indicazione 1 dell’affrancatura a

inizio e ne cucitura sul pannello

operativo è la stessa anche quando la funzione è cancellata. Perciò, fare attenzione.

Funzione di conteggio della cucitura (Impostazione di funzione No.14)

Funzione di contatore della cucitura non è operante. La funzione conteggia il numero di processi di cucitura

completati sommando ogni volta che taglio del lo viene completato. Questo può essere realizzato insieme

al pannello di comando IP-110. Fare riferimento alla descrizione del pannello di comando.

1 : on Funzione di conteggio della cucitura è operante.

1 4

0 : off Funzione di conteggio della cucitura è inoperante.

(Anche l'indicazione sul pannello di comando IP-110 si spegnerà)

Funzione di prevenzione di "Nido d'Uccello" (Impostazione della funzione da No.18 a 20, 28, 65, 66, 89, e 100)

Questa funzione previene l'aggrovigliamento del lo all'inizio di cucitura.

Questa funzione è usata solo quando essa è combinata con la testa della macchina con la specica "pre-

venzione del "Nido d'Uccello". (Quando si usa questa funzione, l'unità optional A necessaria.)

Funzione di prevenzione del "Nido d'Uccello" (Impostazione della funzione No.18)

0 : Funzione di prevenzione dl "Nido d'Uccello" non è operativa. 1 : Funzione di prevenzione dl "Nido d'Uccello" è operativa.

1 8

2 : Funzione di prevenzione del "Nido d'Uccello" è valida. (Il rila-

scio del lo è valido.)

Le impostazioni dell'impostazione della funzione da No.19 a 20, 28, 65, 66, 89, e 100 diventano invalide.

Funzione di rilascio del lo dell'ago all'inizio di cucitura (Impostazione della funzione No.19)

0: Funzione di rilascio del lo dell'ago all'inizio di cucitura non è

1 9

operante. (Normale)

1: Funzione di rilascio del lo dell'ago all'inizio di cucitura è operante.

Numero di punti di inttimento all'inizio di cucitura (Impostazione della funzione No.20)

Numero di punti di inttimento alla ne di cucitura può essere impostato.

Campo di impostazione da 1 a 9 punti

2 0

0: Funzione di inttimento è inoperante.

– 32 –

Tempismo di avvio del solenoide per il punto di inttimento (quando il punto di inttimento viene effet-

tuato per 1 punto.) (Impostazione della funzione No.65)

Tempismo di avvio del solenoide per l'inttimento di 1 punto può essere corretto con l'angolo all'unità di 10°.

Gamma di regolazione da -36 a 0 <1/10°>

Tempismo di avvio del solenoide per il punto di inttimento (quando il punto di inttimento viene effet-

6 5

– 1 5

tuato per 2 punti o più.) (Impostazione della funzione No.66)

Tempismo di avvio del solenoide per l'inttimento di 2 punti o più può essere corretto con l'angolo al-

l'unità di 10°. Gamma di regolazione da -36 a 0 <1/10°>

Funzione di rilascio del lo dell'ago (Impostazione della funzione No. 28)

Questa funzione imposta il numero di punti nché il lo dell'ago pinzato venga tenuto dopo l'inizio della cucitura.

6 6

– 1 5

Gamma di impostazione : da 0 a 30 punti

Solenoide di estrazione/rimessa del lo (Impostazione della funzione No. 89)

Questa funzione imposta se il movimento del solenoide di estrazione/rimessa (LZ) è permesso o proibito. 0 : Il movimento è invalido. 1 : La funzione è valida.

Numero di punti del movimento di rilascio della tensione all'inizio della cucitura (Impostazione della

2 8

8 9

funzione No. 100)

Questa funzione imposta il numero di punti per fare funzionare il solenoide di rilascio della tensione al-

l'inizio della cucitura. Gamma di impostazione : da 0 a 9 punti

1 0 0

Funzione di sollevamento automatico del piedino premistoffa in folle (solo con il dispositivo AK)

(Impostazione della funzione No. 21)

Questa funzione può automaticamente sollevare il piedino premistoffa quando il pedale è nella posizione di folle. Tempo di sollevamento automatico del pedale dipende dal tempo di sollevamento automatico dopo il taglio

del lo e quando il piedino premistoffa viene abbassato automaticamente, esso viene automaticamente

sollevato alla seconda posizione di folle dopo che esso si è staccato dalla posizione di folle una volta.

0 : off Funzione di sollevamento automatico del piedino premistoffa in

2 1

1 : on

Funzione di commutazione della funzione dell'interruttore di compensazione sul pannello

folle non è valida. Selezione della funzione di sollevamento automatico del piedino premistoffa

operativo (Impostazione della funzione No.22)

Funzione dell'interruttore di compensazione sul pannello operativo del CP-170 o IP-110 può essere commutata alla cucitura di compensazione con l'ago su/giù o alla cucitura di compensazione con un punto.

0 : Cucitura di compensazione con l'ago su/giù

2 2

1 : Cucitura di compensazione con un punto

Condizione di movimento di taglio del lo (Impostazione della funzione No. 25)

Questa funzione rende invalido il movimento di taglio del lo quando si preme la parte posteriore del pedale dopo

che la posizione di rilevamento abbassata si è scostata girando il volantino manualmente o qualcosa di simile.

0 : Il movimento di taglio del lo è valido.

2 5

1 : Il movimento di taglio del lo è proibito.

Funzione di impostazione della forza di mantenimento dopo l'arresto (Impostazione della funzione No. 26)

La funzione per prevenire la quantità aumentata di rotazione inversa dopo l'arresto quando la macchina è stata usata per un lungo tempo e la coppia della testa della macchina è diventata leggera. Quando il valore di impostazione è aumentato, l'effetto di prevenzione diventa grande. Tuttavia, quando il valore di impostazione è eccessivamente aumentato, al contrario, c'è pericolo che la macchina giri in senso normale. Regolare la funzione controllando il movimento della barra ago.

Gamma di impostazione : da 0 a 9

2 6

Funzione di impostazione della forza di reazione al momento del ri-tentativo (Impostazione della funzione No. 27)

Questa funzione cambia la grandezza della forza di inversione prima di spostarsi al movimento di ri-tentativo.

Gamma di impostazione : da 1 a 100

2 7

Da 1 : Meno forza di inversione a 100 : Più forza di inversione

5 0

– 33 –

Impostazione del tempo di aspirazione del solenoide di affrancatura (Impostazione della funzione No. 29)

Questa funzione può cambiare il tempo di aspirazione del solenoide di affrancatura. È efcace diminuire il valore quando il calore è grande.

(Attenzione) Quando il valore è eccessivamente diminuito, ne risulterà mancato movimento o il passo

difettoso. Fare attenzione quando si cambia il valore.

Gamma di impostazione : da 50 a 300 ms <10/ms>

2 9

Funzione di affrancatura a mezza strada (Impostazione della funzione da No.30 a 33)

2 5 0

Funzione di limitazione del numero di punti e funzione di comando del taglio del lo possono essere aggiunte all'interruttore di inversione del trasporto sulla testa della macchina.

Impostazione della funzione No.30 Funzione di affrancatura a mezza strada viene selezionata. 0 : off Funzione di affrancatura normale

3 0

1 : on Funzione di affrancatura a mezza strada

Impostazione della funzione No.31 Numero di punti dell'affrancatura viene impostato.

Gamma di impostazione

3 1

da 0 a 19 punti

Impostazione della funzione No.32 Condizione valida dell'affrancatura a mezza strada

0 : off Inoperante quando la macchina per cucire è ferma.

3 2

(Affrancatura a mezza strada funziona solo quando la macchina

per cucire è in funzione.) 1 : on Operante quando la macchina per cucire è ferma. (Affrancatura a mezza strada funziona sia quando la macchina per

cucire è in funzione sia quando la macchina per cucire è ferma.)

(Attenzione) È operante in tutt'e due le condizioni quando la macchina per cucire è in funzione.

Impostazione della funzione No.33 Taglio del lo viene effettuato quando l'affrancatura a mezza strada è completata.

0 : off Senza il taglio del lo

3 3

1 : on Taglio del lo viene eseguito.

Azioni sotto ciascuno stato di impostazione

Applicazione

Impostazione della funzione

No.30 No.32 No.33

Usato come il normale interruttore di inversione del trasporto per l'affrancatura.

Usato per rinforzare la cucitura (la cucitura di pressione) delle pieghe. (Funziona solo quando la

0 0 o 1 0 o 1

1 0 0

1 1 0

1 0 1

1 1 1

Funziona come il normale interruttore di inversione del trasporto Se l'interruttore di inversione del trasporto viene azionato quando la parte ante-

riore del pedale è premuta, l'affrancatura può essere effettuata per il numero di

punti specicato tramite l'impostazione della funzione No.31.

Se l'interruttore di inversione del trasporto viene azionato sia quando la macchina per cucire è ferma sia quando la parte anteriore del pedale è premuta, l'affrancatura può essere effettuata per il numero di punti specificato tramite l'impostazione della funzione No.31.

Se l'interruttore di inversione del trasporto viene azionato quando la parte ante-

riore del pedale è premuta, il taglio del lo automatico viene eseguito dopo che l'affrancatura è stata effettuata per il numero di punti specicato tramite l'impo-

stazione della funzione No.31. Se l'interruttore di inversione del trasporto viene azionato sia quando la macchi-

na per cucire è ferma sia quando la parte anteriore del pedale è premuta, il ta-

glio del lo automatico viene eseguito dopo che l'affrancatura è stata effettuata per il numero di punti specicato tramite l'impostazione della funzione No.31.

Funzione di uscita

macchina per cucire è in funzione.)

Usato per rinforzare la cucitura (la cucitura di pressione) delle pieghe. (Funziona sia quando la

macchina per cucire è ferma sia quando la macchina per cucire è in funzione.)

Usato come l'interruttore di avvio per l'affrancatura alla ne di cucitura. (Usato come il sostituto per il

taglio del lo effettuato premendo la parte posteriore del pedale. Funziona solo quando la macchina

per cucire è in funzione. È particolarmente utile quando la macchina per cucire è usata come la macchina per lavoro in piedi.)

Usato come l'interruttore di avvio per l'affrancatura alla ne di cucitura. (Usato come il sostituto per il

taglio del lo effettuato premendo la parte posteriore del pedale. Funziona sia quando la macchina

per cucire è ferma sia quando la macchina per cucire è in funzione. È particolarmente utile quando la macchina per cucire è usata come la macchina per lavoro in piedi.)

– 34 –

Numero di giri della cucitura "di un colpo" (Impostazione di funzione No.38)

!8

Premendo una volta il pedale, questa funzione può impostare la velocità di cucitura della cucitura "di un colpo" quando la macchina per cucire continua la cucitura nché il numero di punti impostato venga completato o bordo del materiale venga rilevato.

Campo di impostazione dati:

3 8

da 200 a pnt/min al massimo <50 pnt/min>

(Attenzione)

2 5 0 0

1. Impostazione della cucitura a un solo colpo viene fatta tramite il pannello di comando del CP-170.

2. Il numero di giri max. della cucitura "di un colpo" è limitato secondo il modello della testa della macchina per cucire.

Tempo di mantenimiento del sollevamento del piedino premistoffa (Impostazione di funzione No. 47)

!9

Alzapiedino a solenoide (No.46 0) può regolare il controllo del tempo di mantenimento del sollevamento del piedino premistoffa. Questa funzione automaticamente abbassa il piedino premistoffa quando il tempo impostato tramite l'impostazione No.47 è passato dopo aver sollevato il piedino premistoffa. Quando alzapiedino pneumatico (No.46 1) è selezionato, il controllo del tempo di mantenimento del sollevamento del piedino premistoffa è senza limite indifferentemente al valore di impostazione.

Campo di impostazione dati:

4 7

da 10 a 600 sec. <10/sec.>

Compensazione della tempestività dell'avvio del solenoide per affrancatura (Impostazione

@0

6 0

difunzione da No.51 a No.53)

Quando i punti normali e punti di trasporto ad inversione non sono uniformi nell'operazione dell'affranca-

tura automatica, questa funzione può modicare la tempestività di avvio/rilascio del solenoide per punto di

affrancatura e può compensare la tempestività.

Compensazione della tempestività dell'avvio del solenoide per affrancatura all'inizio di cucitura (Impo-

stazione di funzione No.51)

Tempismo di avvio del solenoide per l'affrancatura all'inizio di cucitura può essere compensato con l'unità di angolo.

Campo di regolazione:

5 1

da –36 a 36 <1/10°>

Valore di impostazione

– –

0 0 18 180 36 360

Compensazione del tempismo di arresto del solenoide per l'affrancatura all'inizio di cucitura (Imposta-

36 18

– 1 8

Angolo di compensazione

360

– –

゜ –

180

゜ –

゜

゜゜

Numero di punti di compensazione

0,5

– 360˚ – 180˚

0˚ 180˚ 360˚

* Quando 1 punto

prima è considerato come 0°, la compensazione è possibile per 360° (1 punto) davanti e indietro.

zione della funzione No.52)

Tempismo di arresto del solenoide per l'affrancatura all'inizio di cucitura può essere compensato con l'unità di angolo.

Campo di regolazione:

5 2

da -36 a 36 <1/10°>

Valore di impostazione

– –

0 0 18 180 36 360

36 18

– 5

Angolo di compensazione

360

– –

゜ –

180

゜ –

゜

゜゜

Numero di punti di compensazione

0,5

– 360˚ – 180˚

0˚ 180˚ 360˚

Compensazione del tempismo di arresto del solenoide per l'affrancatura alla ne di cucitura (Imposta-

zione della funzione No.53)

Tempismo di arresto del solenoide per l'affrancatura alla ne di cucitura può essere compensato con l'unità di angolo

Campo di regolazione:

5 3

da -36 a 36 <1/10°>

Valore di impostazione

–

0 0 18 180 36 360

– 5

Angolo di compensazione

360

– –

゜ –

180

゜ –

゜

゜゜

Numero di punti di compensazione

0,5

– 360˚ – 180˚

0˚ 180˚ 360˚

– 35 –

Funzione di sollevamente del piedino premistoffa dopo il taglio del lo. (Impostazione di funzione No.55)

@1

Questa funzione può sollevare automaticamente il piedino premistoffa dopo il taglio del lo.

Questa funzione è valida solo quando essa è usata in combinazione con il dispositivo AK.

0 : off Funzione di sollevamento automatico del piedino premistoffa non

5 5

è operante. (Piedino premistoffa non si solleva automaticamente

dopo il taglio del lo.)

1 : on Funzione di sollevamento automatico del piedino premistoffa è

operante. (Piedino premistoffa si solleva automaticamente dopo il

taglio del lo.)

Funzione di rotazione inversa per sollevare l'ago dopo il taglio del lo (Impostazione di funzione No.56)

Questa funzione è usata per fare ruotare la macchina per cucire nel senso inverso dopo il taglio del lo per

sollevare la barra ago quasi alla posizione più alta. Usare questa funzione quando l'ago apparisce sotto il

piedino premistoffa e probabilmente grafa i prodotti di cucitura di materiale pesante.

0 : off Funzione di fare ruotate la macchina per cucire nel senso inverso

5 6

dopo il taglio del lo per sollevare l'ago non è operante.

1 : on Funzione di fare ruotate la macchina per cucire nel senso inverso

dopo il taglio del lo per sollevare l'ago è operante.

(Attenzione) La barra ago viene sollevata, ruotando la macchina nel senso inverso, quasi alpunto

morto superiore. Questo avrà come risultato lo sfilamento del filo dell'ago. È quindi

necessario regolare correttamente la lunghezza del lo rimanente dopo il taglio del lo.

Funzione di rilevamento della quantità rimanente del lo della bobina (Impostazione di funzione

No. 57, No.61)

Questa funzione rileva la quantità del lo della bobina usato e informa l'operatore del momento di sostituzione della bobina. Questa funzione è valida quando il dispositivo di rilevamento della quantità rimanente

del lo della bobina (AE) è attaccato. Per dettaglio, fare riferimento al manuale d'istruzioni per il dispositivo di rilevamento della quantità rimanente del lo della bobina.

5 7

(Attenzione) Aver cura di impostare l'impostazione No.57 ad "inoperante" ("0") quando il dispositivo

Funzione di mantenimento della posizione in alto/basso predeterminata della barra ago

AE non è attaccato. ("E43" viene visualizzato, e la macchina per cucire non viene azionata.)

(Impostazione di funzione No.58)

Quando la barra ago è nella posizione in basso, questa funzione mantiene la barra ago applicando leggermente una frenata.

0 : off Non provvisto della funzione di mantenimento della posizione sol-

5 8

levata/abbassata predeterminata della barra ago

1 : on Provvisto della funzione di mantenimento della posizione solleva-

ta/abbassata predeterminata della barra ago

Funzione di commutazione automatica/pedale per la velocità di cucitura dell'affrancatura ll'inizio

di cucitura (Impostazione di funzione No.59)

Questa funzione selezione se l'affrancatura all'inizio di cucitura viene eseguita ininterrottamente alla velocità impostata tramite l'impostazione di funzione No.8 oppure la cucitura viene eseguita alla velocità controllata dal pedale.

0 : Manu. Cucitura automatica alla velocità impostata.

5 9

1 : Auto. La velocità viene controllata dal pedale.

(Attenzione) 1. La velocità massima di cucitura dell'affrancatura all'inizio di cucitura è limitata alla ve-

2. Quando "0" è selezionato, i punti dell'affrancatura potrebbero non corrispondere a

locità impostata tramite l'impostazione di funzione No.8 indifferentemente al pedale.

quelli della cucitura di trasporto normale.

– 36 –

Funzione di arresto immediatamente dopo l'affrancatura all'inizio di cucitura (Impostazione della

funzione No.60)

Questa funzione arresta temporaneamente la macchina per cucire anche quando la parte anteriore del pedale è tenuta premuta al termine del processo di affrancatura all'inizio di cucitura. Questa funzione è usata quando si procede alla cucitura di una piccola lunghezza con l'affrancatura all'inizio di cucitura.

6 0

0 : Funzione di arresto temporaneo della macchina per cuci-

1 : Funzione di arresto temporaneo della macchina per cuci-

re immediatamente dopo l'affrancatura all'inizio di cucitura non è operante.

Arre s t a la m acchi n a per cucire temporaneamente per cambiare la direzione del prodotto di cucitura.

re immediatamente dopo l'affrancatura all'inizio di cucitura è operante.

Impostazione del rendimento di lavoro dell'uscita dell'elettrovalvola di sollevamento del piedino

@7

premistoffa (Impostazione della funzione No. 67)

Il rendimento di lavoro dell'uscita dell'elettrovalvola di sollevamento del piedino premistoffa può essere

cambiato. Quando si riscalda molto, è efcace diminuire il valore.

(Attenzione) Quando il valore è eccessivamente piccolo, malfunzione sarà causata. Perciò, fare

attenzione quando si cambia il valore.

Gamma di impostazione : dal 5 al 40% <5%>

6 7

Funzione di abbassamento dolce del piedino premistoffa (solo con il dispositivo AK) (Impostazione

@8

2 0

della funzione No. 70 e 49)

Questa funzione può dolcemente abbassare il piedino premistoffa. Questa funzione può essere usata quando è necessario diminuire il rumore di contatto, il difetto della stoffa o lo slittamento della stoffa al momento dell’abbassamento del piedino premistoffa.

Nota : Cambiare insieme il tempo dell’impostazione della funzione No. 49 al monento della selezione

della funzione di abbassamento dolce poichè l’effetto sufficiente non può essere ottenuto tranne che il tempo dell’impostazione della funzione No. 49 sia impostato ad un valore più lungo quando si abbassa il piedino premistoffa premendo il pedale.

da 0 a 250 ms

4 9

10 ms/Passo

1 4 0

0 : Funzione di abbassamento dolce del piedino premistoffa non è valida.

7 0

(Piedino premistoffa viene abbassato velocemente.)

1 : Selezione della funzione di abbassamento dolce del piedino premistoffa

Funzione di miglioramento del funzionamento a spostamento graduale

(Impostazione della funzione No. 71 e 72)

Questa funzione migliora l’operabilità della cucitura ad un punto azionando l’interruttore di alta velocità per il pedale o per la macchina per cucire per lavoro in piedi. Più grande è il valore di impostazione, più insolitamente viene aggiunta la limitazione della velocità all’inizio di rotazione e l’operabilità della cucitura ad un punto viene migliorata.

Impostazione della funzione No. 71 limita la velocità al momento dell’riaccelerazione in via di riduzione

della velocità.

Impostazione della funzione No. 72 limita l’accelerazione dalla macchina arrestata.

Nota : Questa funzione non lavora quando si accende la macchina o si inizia la cucitura

immediatamente dopo il taglio del lo.

da 0 a 5

7 1

7 2

da 0 a 5

Pedale in folle

Impostazione della funzione No. 72

pnt/min

Pedale premuto

Impostazione della funzione No. 71

– 37 –

Funzione di riduzione della velocità dell'affrancatura all'inizio di cucitura (Impostazione della

funzione No.92)

Funzione per ridurre la velocità al termine dell'affrancatura all'inizio di cucitura: Uso normale dipendente

dalla condizione del pedale (La velocità viene accelerata no alla velocità massima senza interruzione.)

Questa funzione è usata quando l'arresto temporaneo è usato in modo appropriato. (Polsini e l'attacco dei polsini)

0 : Velocità non viene ridotta.

9 2

1 : Velocità viene ridotta.

Funzione di "riprovare" (Impostazione della funzione No.73)

Arresto temporaneo

Viene cucito senza fermarsi senza interruzione.

Quando la funzione di "riprovare" è usata, se il materiale è spesso e l'ago non lo penetra, questa funzione fa penetrare il materiale con facilità all'ago.

0 : Normale

7 3

1 : Funzione di "riprovare" è operante.

Funzione per selezionare la velocità di avvio della macchina per cucire (Impostazione della

funzione No.76)

Questa funzione viene selezionata quando si desidera aumentare la velocità della macchina per cucire al momento dell'avvio. (Tempo richiesto per avviare la macchina viene accorciato del 10% circa.)

0 : Curva normale

7 6

1 : Curva più spiccata

(Attenzione) Se "1" è impostato, il motore potrebbe muoversi irregolarmente. Inoltre, il rumore

potrebbe presentarsi quando la macchina per cucire è in funzione o il rumore potrebbe aumentare quando la macchina per cucire è in funzione.

Impostazione del tempo di aspirazione dell'elettrovalvola di sollevamento del piedino premistoffa

(Impostazione della funzione No. 84)

Il tempo di aspirazione dell'elettrovalvola di sollevamento del piedino premistoffa può essere cambiato.

Quando si riscalda molto, è efcace diminuire il valore.

(Attenzione) Quando il valore è eccessivamente piccolo, malfunzione sarà causata. Perciò, fare

attenzione quando si cambia il valore.

Gamma di impostazione : da 40 a 300ms <10/ms>

8 4

Funzione di selezione della curva del pedale (Impostazione della funzione No.87)

1 0 0

Questa funzione può effettuare la selezione della curva del numero di giri della macchina per cucire contro la quantità di pedaleggio del pedale. Effettuare la selezione quando si sente che l'operazione di sposta-

mento graduale è difcile o che la risposta del pedale è lenta.

8 7

0 : Numero di giri della macchina per cucire in termini della

quantità di pedaleggio del pedale aumenta in modo lineare.

1 : Reazione alla velocità intermedia in termini della quantità di

pedaleggio del pedale è ritardata.

2 : Reazione alla velocità intermedia in termini della quantità di

pedaleggio del pedale è avanzata.

Funzione di spostamento alla posizione di stop sollevata del movimento iniziale (Impostazione

#5

Numero di giri (pnt/min)

Corsa del pedale (mm)

della funzione No. 90)

Valido/non valido del ritorno automatico alla posizione di stop sollevata immediatamente dopo l'accensione può essere impostato.

0 : Non valido

9 0

1 : Valido

Funzione aggiunta all'interruttore di compensazione con l'ago su/giù (Impostazione della funzione No.93)

L'operazione di un punto può essere effettuata solo quando l'interruttore di compensazione con l'ago su/giù viene premuto al momento dell'arresto nella posizione sollevata immediatamente dopo aver acceso l'interruttore

dell'alimentazione o al momento dell'arresto nella posizione sollevata immediatamente dopo il taglio del lo.

0 : Normale (soltanto la cucitura di compensazione con l'ago su/giù)

9 3

1 : L'operazione di cucitura di compensazione con un punto (Arresto nella

posizione sollevata / arresto nella posizione sollevata) viene effettuata solo quando la sopraccitata commutazione viene fatta.

– 38 –

Funzione di non stop con la cucitura continua + la cucitura "di un colpo" (Impostazione della

funzione No.94)

Tramite le funzioni di programmazione del IP-110, questa è una funzione che non arresta la macchina per

cucire alla ne di un passo e prosegue il passo successivo quando la cucitura viene effettuata combinando

la cucitura continua con la cucitura "di un colpo". Selezionare questa funzione quando si desidera eseguire la cucitura sovrapposta di 19 punti o più.

9 4

0 : Normale (La macchina per cucire si ferma quando un passo viene

completato.)

1 : La macchina per cucire prosegue il passo successivo senza fermarsi

dopo che un passo viene completato.

Impostazione del numero di giri max. della testa della macchina per cucire (Impostazione della

funzione No.96)

Questa funzione può impostare il numero di giri max. della testa della macchina per cucire il quale si desidera usare. Il limite superiore del valore di impostazione varia a seconda della testa della macchina per cucire da collegare.

da 50 a Max. [pnt/min] <50/pnt>

9 6

Funzione di impostazione del contatore della cucitura (Impostazione della funzione No. 101)

4 0 0 0

Questa funzione può commutare il conteggio del contatore della cucitura visualizzato sul pannello, quando si collega il pannello IP-110, o all'immissione dell'interruttore del contatore della cucitura esterno o all'ag-

giornamento automatico con il conteggio interno del taglio del lo.

0 : Ogni volta che il taglio del lo viene effettuato, il contatore addiziona

1 0 1

automaticamente.

1 : Ogni volta che l'interruttore del contatore della cucitura viene immes-

so, il contatore addiziona.

Compensazione dell'angolo di riferimento dell'albero principale (Impostazione della funzione No. 120)

L'angolo di riferimento dell'albero principale viene compensato.

1 2 0

– 2 8

Gamma di impostazione : dal – 35 al 35˚ <1 / ˚>

Compensazione dell'angolo di partenza della posizione sollevata (Impostazione della funzione No. 121)

1 2 1

L'angolo per rilevare la partenza della posizione sollevata viene compensato.

Gamma di impostazione : dal – 15 al 15˚ <1 / ˚>

Compensazione dell'angolo di partenza della posizione abbassata (Impostazione della funzione No. 122)

$2

1 2 2

L'angolo per rilevare la partenza della posizione abbassata viene compensato

Gamma di impostazione : dal – 15 al 15˚ <1 / ˚>

– 39 –

7. Compensazione automatica per rendere neutrale il sensore del pedale

Ogni volta che il sensore del pedale, molla, ecc. vengono sostituiti, assicurarsi di effettuare le seguenti

operazioni:

1) Premento interruttore 2, accendere l'interruttore dell'alimentazione.

2) Indicazione sullo schermo sarà come illustrata in 6. A questo punto, il valore nei 7 segmenti di quattro cifre è il valore di compensazione.

(Attenzione) 1. A questo punto, il sensore del peda-

le non funziona correttamente se il pedale è premuto. Non appoggiare il piede o alcun oggetto sul pedale. Il suono di avvertimento "squittisce" e il valore di compensazione non viene visualizzato.

2. Quando qualche altra cosa tranne il numero viene visualizzata in 7 segmenti di 4 cifre, consultare il Manuale di Manutenzione.

3) Spegnere l'interruttore dell'alimentazione e accendere l'interruttore dell'alimentazione dopo aver chiuso il coperchio anteriore. La macchina ritorna al movimento normale.

8. Selezione della specica del pedale

KFL • PFL

KFL setting

KFL • PFL

PFL setting

Quando il sensore del pedale viene cambiato (KFL

PFL o PFL / KFL), sostituire il ponticello 1 per

adattarlo alla specica del pedale cambiata.

(Attenzione)

2. Quando si cambia il ponticello, aver

Se il ponticello viene cambiato men-

1. Sensore del pedale con le due molle poste alla parte posteriore del pedale è il tipo PFL, e quello con una molla è il tipo KFL. Impostare il sensore del pedale al PFL quando si solleva il piedino premistoffa premendo la parte posteriore del pedale.

cura di spegnere la macchina prima di eseguire il lavoro.

tre la macchina è accesa, l'impostazione non cambia. Questo potrebbe danneggiare l'unità principale.

– 40 –

9. Impostazione della funzione dell'alzapiedino automatico

6 5

FL ON : Il dispositivo alzapiedino automatico diventa operante. FL OFF : La funzione di sollevamento automatico del piedino premistoffa non lavora. (Standrad al

momento della consegna.) Allo stesso modo, il piedino premistoffa non viene sollevato automaticamente quando la cucitura programmata viene completata.

(Attenzione) 1. Aver cura di accendere di nuovo l'int erruttore dell'alimentazione dopo che un secondo

o più è passato. (Se la macchina per cucire viene accesa immediatamente dopo averla spenta, l'impostazione potrebbe non essere commutata bene.)

2. L'alzapiedino automatico non viene azionato tranne che questa funzione venga selezionata correttamente.

3. Quando "FL ON" è selezionato senza installare il dispositivo alzapiedino automatico, l'avvio è momentaneamente ritardato a inizio cucitura. Inoltre, aver cura di selezionare "FL OFF" quando l'alzapiedino automatico non è installato poiché l'interruttore di inversione del trasporto potrebbe non funzionare.

Quando il dispositivo alzapiedino automatico (AK) è attaccato, questa funzione fa lavorare la funzione di sollevamento automatico del piedino premistoffa.

1) Accendere l'interruttore dell'alimentazione premendo l'interruttore 3 posto all'interno della centralina di controllo.

2) Il LED visualizza l'indicazione 5,6 (FL ON) con il suono "pio", e la funzione di sollevamento automatico del piedino premistoffa diventa operante.

3) Spegnere l'interruttore dell'alimentazione, accendere di nuovo l'interruttore dell'alimentazione per ritornare al modo operativo normale.

4) Ripetere l'operazione da 1) a 3), e il LED visualizza l'indicazione (FL OFF). Quindi, la funzione di sollevamento automatico del piedino premistoffa non lavora.

10. Collegamento del pedale della macchina per lavoro in piedi

1) Collegare il connettore del PK-70 al connettore

(CN32:12P) del SC-910N.

2) Stringere il lo di PK70 insieme con altri li con il

nastro fermacavi 2 attaccato al lato della centralina dopo averlo fatto passare attraverso l'assicuracavi.

(Attenzione) Aver cura di spegnere la macchina

prima di collegare il connettore.

– 41 –

11. Connettore ingresso/uscita esterno

È preparato il connettore ingresso/uscita esterno 1 che può mandare i seguenti segnali che sono utili quando si installa il contatore o qualcosa di simile all’ esterno.

(Attenzione) Quando si usa il connettore, notare

che l'operazione deve essere effettuata da un tecnico che abbia una conoscenza elettrica.

Tabella assegnazione connettore e segnale

CN42

Nome del

segnale 1 +5V - Alimentazione elettrica 2 LS(N) Uscita Segnale della rotazione 360 impulsi/rotazione DC5V 3 N.C. - 4 UDET(N) Uscita "L" viene erogato quando la barra ago è alla posizione abbassata. DC5V

DDET(N) Uscita

5 6 HS(N) Uscita Segnale della rotazione 45 impulsi/rotazione DC5V 7 BTD(N) Uscita "L" viene erogato quando il solenoide di affrancatura lavora. DC5V 8 TRMD(N) Uscita "L" viene erogato quando il solenoide del rasalo lavora. (45/rota-

9 LSWO(P) Uscita Segnale di controllo della richiesta di rotazione (pedale o qualco-

10 S.STATE(N) Uscita "L" viene erogato quando la macchina per cucire è in condizioni

11 LSWINH(N) Ingresso La rotazione tramite il pedale è proibita mentre si sta immettendo

12 SOFT Ingresso La velocità di rotazione è limitata alla velocità dolce mentre si sta

13 SGND - Corrente

No.di parte originale JUKI Connettore No.di parte HK016510130 Spillo contatto No.di parte HK016540000

Ingresso/

uscita

Descrizione

"L" viene erogato quando la barra ago è alla posizione sollevata.

zione)

sa di simile)

di arresto.

il segnale "L".

immettendo il segnale "L".

Specica

elettrica

DC5V

DC5V, –5mA

12. Collegamento del sensore del bordo del materiale (ED)

1) Collegare il connettore del sensore del bordo del materiale (ED) al connettore 1 (CN45 : 6P) di SC-910N.

2) Stringere il lo del sensore del bordo del materiale insieme con altri li con il nastro fermacavi 2

attaccato al lato della centralina dopo averlo fatto passare attraverso l'assicuracavi.

(Attenzione) 1. Aver cura di spegnere sempre la

2. Per l'uso del sensore del bordo del

– 42 –

macchina prima di collegare il connettore.

materiale, consultare il Manuale d'Istruzioni attaccato al sensore del bordo del materiale.

13. Modalità di inizializzazione dei dati di impostazione

2 4

(Attenzione) 1. Quando questa operazione è effettuata, il valore di compensazione della posizione di

folle del sensore del pedale diventa "0". Di conseguenza, aver cura di effettuare l'operazione di compensazione automatica della posizione di folle del sensore del pedale prima di usare la macchina per cucire. (

per rendere neutrale il sensore del pedale” p.40.)

2. Anche quando questa operazione è effettuata, i dati di cucitura impostati tramite il pannello operativo non possono essere inizializzati.

Tutti i contenuti dell'impostazione della funzione del SC-910N possono essere riportati ai valori di impostazione standard.

1) Premendo interruttori 2, 3 e 4 posti all'interno del coperchio frontale, accendere l'interruttore dell'alimentazione.

2) Il LED visualizza l'indicazione 5 con il suono "pio", e l'inizializzazione comincia.

3) Il cicalino suona dopo circa un secondo (suono singolo tre volte, "pio", "pio" e "pio"), ed i dati di impostazione ritornano ai valori di impostazione standard.

(Attenzione) Non spegnere la macchina sulla via di

operazione di inizializzazione. Questo potrebbe danneggiare il programma dell'unità principale.

4) Spegnere l'interruttore dell'alimentazione, accendere di nuovo l'interruttore dell'alimentazione per ritornare al modo operativo normale.

Consultare

“#-7. Compensazione automatica

– 43 –

. MANUTENZIONE

1. Rimozione del coperchio posteriore

AVVERTIMENTO:

Per evitare pericoli di scosse elettriche o ferimenti causati dall'avvio improvviso della macchina per cucire, prima di rimuovere il coperchio spegnere l'interruttore dell'alimentazione ed assicurarsi che siano passati 5 minuti o più. Per evitare ferimenti, quando un fusibile è saltato, aver cura di sostituirlo con uno nuovo con la stessa capacità dopo aver spento l'interruttore dell'alimentazione ed eliminato la causa del fusibile saltato.

1) Premere il bottone OFF (escluso) dell'interruttore dell'alimentazione per spegnere la macchina dopo aver confermato che la macchina per cucire sia arrestata.

2) Estrarre il cavo di alimentazione dalla presa di corrente dopo aver confermato che l'interruttore dell'alimentazione sia spento. Eseguire il lavoro del passo 3) dopo aver confermato che l'alimentazione elettrica sia stata tagliata e siano passati 5 minuti o più.

3) Allentare le viti di fissaggio 2 nel coperchio anteriore 1.

4) Aprire il coperchio anteriore 1 premendo il chiavistello 3 posto sulla faccia laterale.

2. Sostituzione del fusibile

5) Allentare le due viti 5 dopo aver allentato la vite 4, e rimuovere il coperchio posteriore 6. Quando si attacca il coperchio posteriore 6, stringere le due viti 5 dopo aver leggermente inserito la vite 4, e stringere la vite 4 nuovamente.

1) Tenere la parte in vetro del fusibile 1 e rimuoverlo.

2) Usare il fusibile la cui capacità è quella specicata.

: Fusibile ritardato 2A/250V

(fusibile per la protezione della resistenza rige-

nerativa)

No. di parte KF0000000080

– 44 –

3. Codice errore

Nei casi seguenti, prima di giudicare il caso come inconveniente controllare nuovamente.

Phenomenon Cause Corrective measure

Quando la macchina per cucire viene inclinata, il cicalino suqittisce e la macchina per cucire non può essere azionata.

I solenoide per il taglio del lo, l'affrancatura, lo scartafilo, ecc. non riescono a funzionare. La lampada da lavoro non si accende. Anche quando il pedale viene premuto immediatamente dopo aver acceso la macchina, la macchina per cucire non gira. Quando il pedale viene premuto dopo aver premuto la parte posteriore del pedale una volta, la macchina per cucire gira. La macchina per cucire non si ferma anche quando il pedale viene riportato alla sua posizione di folle. La posizione di arresto della macchina per cucire varia (irregolare).

Il piedino premistoffa non si solleva anche quando il dispositivo alzapiedino automatico è attaccato.

L'interruttore di inversione del trasporto non riesce a funzionare.

Lo spostamento alla posizione sollevata non riesce a lavorare quando tutte le luci sul pannello sono illuminate.

La macchina per cucire non riesce a girare.

Quando la macchina per cucire viene inclinata senza spegnere l'interruttore dell'alimentazione, viene presa l'azione mostrata a sinistra a scopo di sicurezza.

Quando il fusibile per la protezione dell’alimentazione del solenoide è stato fatto saltare

La posizione di folle del pedale è variata. (La posizione di folle potrebbe essere spostata quando la pressione della molla del pedale viene cambiata o qualcosa di simile.)

Quando la vite nel volantino non è stata serrata al momento della regolazione della posizione di arresto dell'ago.

La funzione di sollevamento automatico del piedino premistoffa è OFF.

Il sistema di pedale è impostato al sistema KFL.

Il cavo del dispositivo alzapiedino automatico non è collegato al connettore (CN40).

Il piedino premistoffa si sta sollevando tramite il dispositivo alzapiedino automatico.

Il dispositivo alzapiedino automatico non è attaccato. Tuttavia, la funzione di sollevamento automatico del piedino premistoffa è ON.

Il modo operativo è nel modo di impostazione della funzione.

L’interruttore sulla scheda di circuito

stampato CTL è premuto dai li legati

e ne è risultato il predetto modo operativo.

Il cavo (4P) dell'uscita del motore è scollegato.

Il connettore (CN39) del cavo del segnale del motore è scollegato.

Inclinare la macchina per cucire dopo aver spento la macchina.

Controllare il fusibile per la protezione dell’alimentazione del solenoide.

Effettuare l'operazione di compensazione automatica della posizione di folle del sensore del pedale.

Serrare saldamente la vite nel volantino.

Selezionare "FL ON" tramite la selezione della funzione di sollevamento automatico del piedino premistoffa.

Cambiare il ponticello all'impostazione PFL per sollevare il piedino premistoffa premendo la parte posteriore del pedale.

Collegare il cavo correttamente.

Azionare l'interruttore dopo aver abbassato il piedino premistoffa.

Selezionare "FL OFF" quando il dispositivo alzapiedino automatico non è attaccato.

Rimuovere il coperchio anteriore, e sistemare i li con la procedura regolare di legatura descritta nel Manuale d’Istruzioni.

Collegare il cavo correttamente.

– 45 –

Inoltre, ci sono i seguenti codici errore in questo dispositivo. Questi codici errore intercettano (o limitano la funzione) il problema ed informano l'operatore sul problema in modo che il problema non venga ingrandito qualora si vericassero dei problemi. Quando si richiede la nostra assistenza, si prega di confermare i codici errore.

Procedura di controllo del codice di errore

1) Premendo l’interruttore 1 nella centralina di controllo, accendere l’interruttore dell’alimentazione.

2) Il LED diventa l’indicazione 2 con il suono di “squittio” e il codice di errore più recente viene visualizzato.

3) La conferma dei contenuti degli errori precedenti può essere effettuata azionando l’interruttore 3 o 4. (Quando la conferma dei contenuti degli errori precedenti avanza fino all’ultimo, il suono di avvertimento squittisce in tono singolo due volte.)

(Attenzione) Quando si aziona l’interruttore 3, il co-

dice di errore precedente a quello attuale viene visualizzato.

Quando si aziona l’interruttore 4, il co-

dice di errore successivo a quello attuale viene visualizzato.

Lista codice errore

No.

E000 Esecuzione inizializzazione

E302 Anomalia interruttore di rile-

E221 Errore di ingrassaggio • Avvertimento di ingrassaggio della

E003 Scollegamento connettore

E004 Anomalia sensore di posizio-

E005 Anomalia sensore di posizio-

E906 Anomalia trasmissione pan-

E007 Svraccarico motore • Quando la testa della macchina è blocca-

E008 Anomalia connettore testa

E808 Corto circuito dell'elettroval-

E809 Mancato movimento di tenu-ta• L'elettrovalvola non viene commutata al

Descrizione dell'errore rilevato

(Questa non è l'errore.)

vazione della caduta (Quando l’interruttore di sicurezza lavora.)

sincronizzatore

ne abbassata sincronizzatore

ne sollevata sincronizzatore

nello operativo

della macchina (Pacco della resistenza)

vola

Causa supponibile dell'avvenimento Articoli da controllare

• Quando la testa della macchina viene cambiata.

• Quando l’operazione di inizializzazione è eseguita

• Quando l'interruttore di rilevazione della caduta viene immesso nello stato in cui la macchina è accessa.

LH-41**

(Avvertimento di ingrassaggio dopo che

il tempo specicato è passato)

• Quando il segnale della rilevazione della posizione non viene immesso dal sincronizzatore della testa della macchina.

• Quando il sincronizzatore si è rotto.

• Scollegamento del cavo del pannello operativo.

• Il pannello operativo si è rotto.

ta.

• Quando si procede alla cucitura del materiale extrapesante oltre la garanzia della testa della macchina.

• Quando il motore non gira.

• Il motore o l’elemento motore è rotto.

• Quando il connettore della testa della macchina non viene letto correttamente.

• L'alimentazione dell'elettrovalvola non raggiunge la tensione normale.

movimento di tenuta.

• Controllare se la testa della macchina per cucire è inclinata senza spegnere l'interruttore dell'alimentazione (il funzionamento della macchina per cucire è proibito a scopo di sicurezza.)

• Controllare se il cavo dell'interruttore di rilevazione della caduta è intrappolato nella macchina per cucire o qualcosa di simile.

• Controllare se la leva dell'interruttore di rilevazione della caduta è intrappolata in qualcosa.

• Effettuare l'ingrassaggio ed eseguire l'ope-

razione di ripristino.

• Controllare il connettore del sincronizzatore

(CN30) per collegamento lento e scollegamento.

• Controllare se il cavo del sincronizzatore

si è rotto poiché il cavo è intrappolato nella

testa della macchina.

• Controllare il connettore del pannello operativo (CN34,CN35) per collegamento lento e scollegamento.

• Controllare se il cavo del pannello operativo

si è rotto poiché il cavo è intrappolato nella

testa della macchina.

• Controllare se il lo si è impigliato nella puleggia motore.

• Controllare il connettore dell'uscita del motore (4P) per collegamento lento e scollegamento.

• Controllare se c’è qualche resistenza quando il motore viene girato manualmente.

• Controllare il connettore della testa della macchina (CN31) per collegamento lento e scollegamento.

• Controllare se il lo della testa della macchina è intrappolato nel copripuleggia o qualcosa di simile.

• Controllare se l'elettrovalvola è surriscaldata.

(Il circuito della scheda di circuito CTL asm.

è guasto.)

– 46 –

No.

E810 Cortocircuito solenoide • Quando si cerca di azionare il solenoide

E811 Sovratensione • Quando una tensione più alta di quella

E813 Bassa tensione • Quando una tensione più bassa di quella

E924 Anomalia elemento motore

E944 Controllo impossibile dell'ago

E945 Controllo impossibile dell'ago

E046 Ambedue gli aghi bloccati

E730 Anomalia codicatore • Quando il segnale del motore non viene

E731 Anomalia sensore di foro del

E303 Errore di sensore della pia-

E343 Anomalia unità sensore di

Descrizione dell'errore rilevato

del motore

destro (Quando la LH-4168 o 4188 è selezionata)

sinistro (Quando la LH-4168 o 4188 è selezionata)

(Quando la LH-4168 o 4188 è selezionata)

motore

stra semilunare

quantità rimanente del lo

della bobina

Causa supponibile dell'avvenimento Articoli da controllare

cortocircuitato.

garantita viene immessa.

• 200V è stata impostata al SC-910N di

specica "100V".

• JUS : 220V è applicato alla centralina 120V.

• CE : 400V è applicato alla centralina 230V.

garantita viene immessa.

• 100V è stata impostata al SC-910N di

specica "200V".

• JUS : 120V è applicato alla centralina 220V.

• Il circuito interno è rotto dalla sovratensione applicata.

• L'elemento motore del motore si è rotto.

• L'ago destro si è spostato dall'origine durante la tenuta dello stesso.

• L'ago destro si è spostato dall'origine durante il rilascio dell'ago sinistro.

• L'ago destro si è spostato dall'origine durante la tenuta dello stesso.

• L'ago destro si è spostato dall'origine durante il rilascio dell'ago sinistro.

• Ambedue gli aghi sono bloccati al momento dell'accensione. (Gli aghi sono in posizione sollevata.)

immesso correttamente.

• Il segnale del sensore della piastra semilunare non può essere rilevato.

• Quando la posizione della barra di rilevazione del dispositivo AE è spostata dalla posizione originale.

• Controllare se il solenoide è cortocircuitato.

• Controllare se la tensione di alimentazione applicata è più alta della tensione nominale + (più) il 10%.

• Controllare se il connettore di commutazione 100V/200V è impostato scorrettamente.

Nei casi predetti, la scheda di circuito stampato POWER è rotta.

• Controllare se la tensione è più bassa della tensione nominale - (meno) il 10%.

• Controllare se il connettore di commutazione 100V/200V è impostato scorrettamente.

• Controllare se il fusibile o la resistenza rigenerativa è rotto.

• Controllare se il sensore dell'origine dell'ago destro è guasto.

• Controllare se la barra ago si è spostata dalla posizione di tenuta per la forza esterna.

• Controllare se il sensore dell'origine dell'ago sinistro è guasto.

• Controllare se la barra ago si è spostata dalla posizione di tenuta per la forza esterna.

• Controllare se i sensori dell'origine della posizione dell'ago destro-sinistro sono guasti.

• Controllare se i connettori del sensore sono scollegati o collegati in modo allentato.

• Controllare il connettore del segnale del motore (CN39) per collegamento lento e scollegamento.

• Controllare se il cavo del segnale del motore

si è rotto poiché il cavo è intrappolato nella

testa della macchina.

• Controllare se il senso di inserimento del connettore del codificatore del motore è scorretto.

• Controllare se la testa della macchina corrisponde all'impostazione del tipo di macchina.

• Controllare se il connettore del codicatore

del motore è scollegato.

• Controllare se la barra di rilevazione del dispositivo AE è ritornata alla posizione corretta.

• Controllare se l'impostazione della funzione No.57 è stata impostata erroneamente.

• Controllare i connettori del dispositivo AE (CN121, CN123) per collegamento lento e scollegamento.

• Controllare se il cavo del dispositivo AE si è

rotto poiché il cavo è intrappolato nella testa

della macchina

– 47 –

JUKI SC-910N Instruction Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

2. Installazione al tavolo

5. Collegamento dei cavi

6. Installazione del tirante a snodo

7. Procedura di impostazione della testa della macchina

8. Elenco delle teste della macchina

9. Regolazione della testa della macchina (soltanto la DDL-9000A)

1. Funzionamento del SC-910N

2. Descrizione del pannello operativo

3. Procedura operativa del modello di cucitura

(1) Modello di affrancatura

(2) Modello di cucitura sovrapposta

(3) Impostazione speciale

4. Impostazione per funzioni di SC-910N

5. Lista delle funzioni da impostare

6. Descrizione dettagliata della selezione di funzioni

7. Compensazione automatica per rendere neutrale il sensore del pedale

9. Impostazione della funzione dell'alzapiedino automatico

10. Collegamento del pedale della macchina per lavoro in piedi

11. Connettore ingresso/uscita esterno

12. Collegamento del sensore del bordo del materiale (ED)

1. Rimozione del coperchio posteriore

2. Sostituzione del fusibile

3. Codice errore
