JONSERED ICT 14 User Manual

Instruction manual

Please read these instructions carefully and make sure you understand them before using this machine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorgfältig durch und vergewissern Sie sich, daß Sie diese verstehen, bevor Sie die Maschine in Betrieb nehmen.

Manuel d’instructions

Merci de lire trés attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y comprenda estas intrucciones antes de usar esta maquina.

ICT14

Manuale di istruzioni

Prima di utilizzare la macchina leggete queste istruzioni con attenzione ed accertatevi di

averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en zorg dat u ze begrijpt voordat u deze machine gebruikt.

Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche.

Règles de sécurité. Veiligheidsregels.

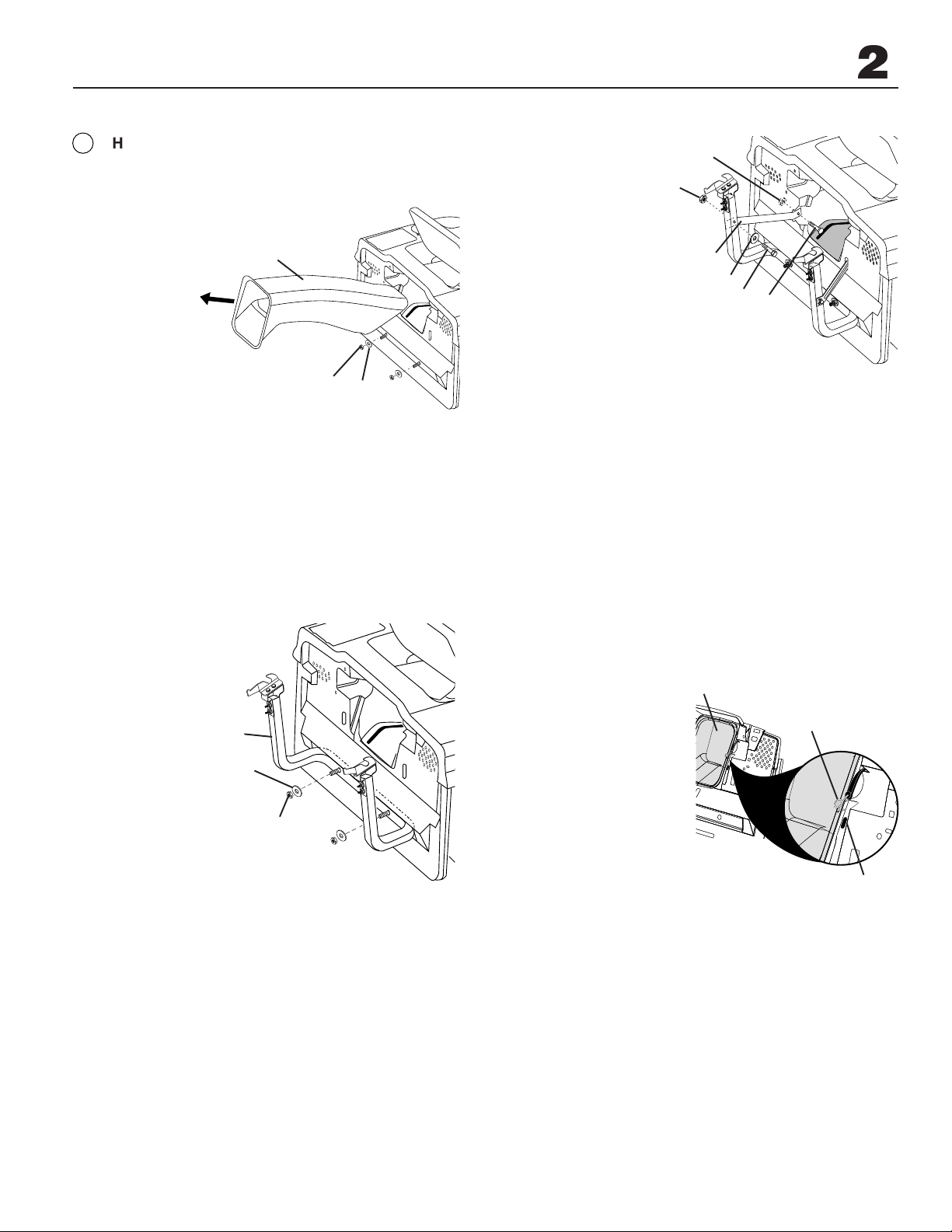

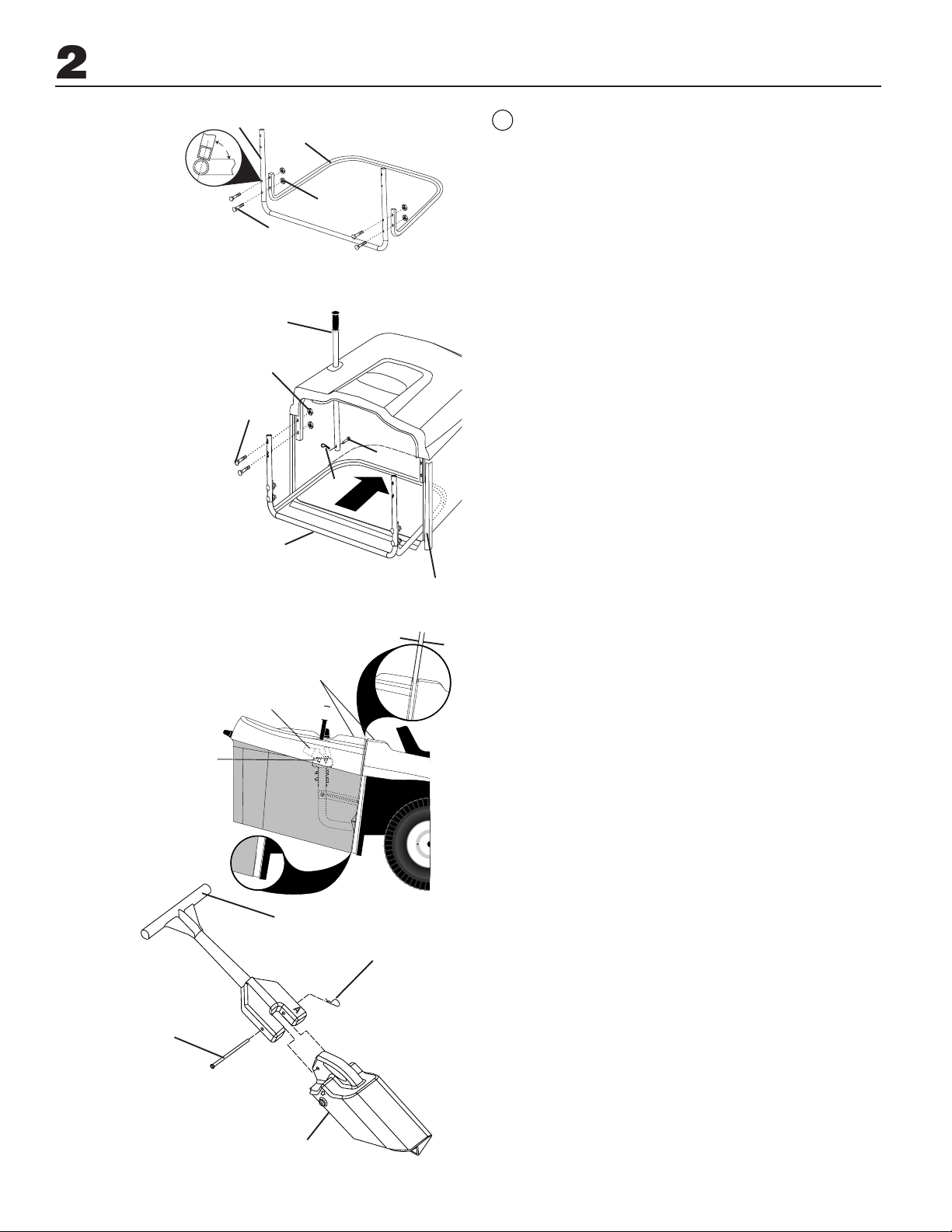

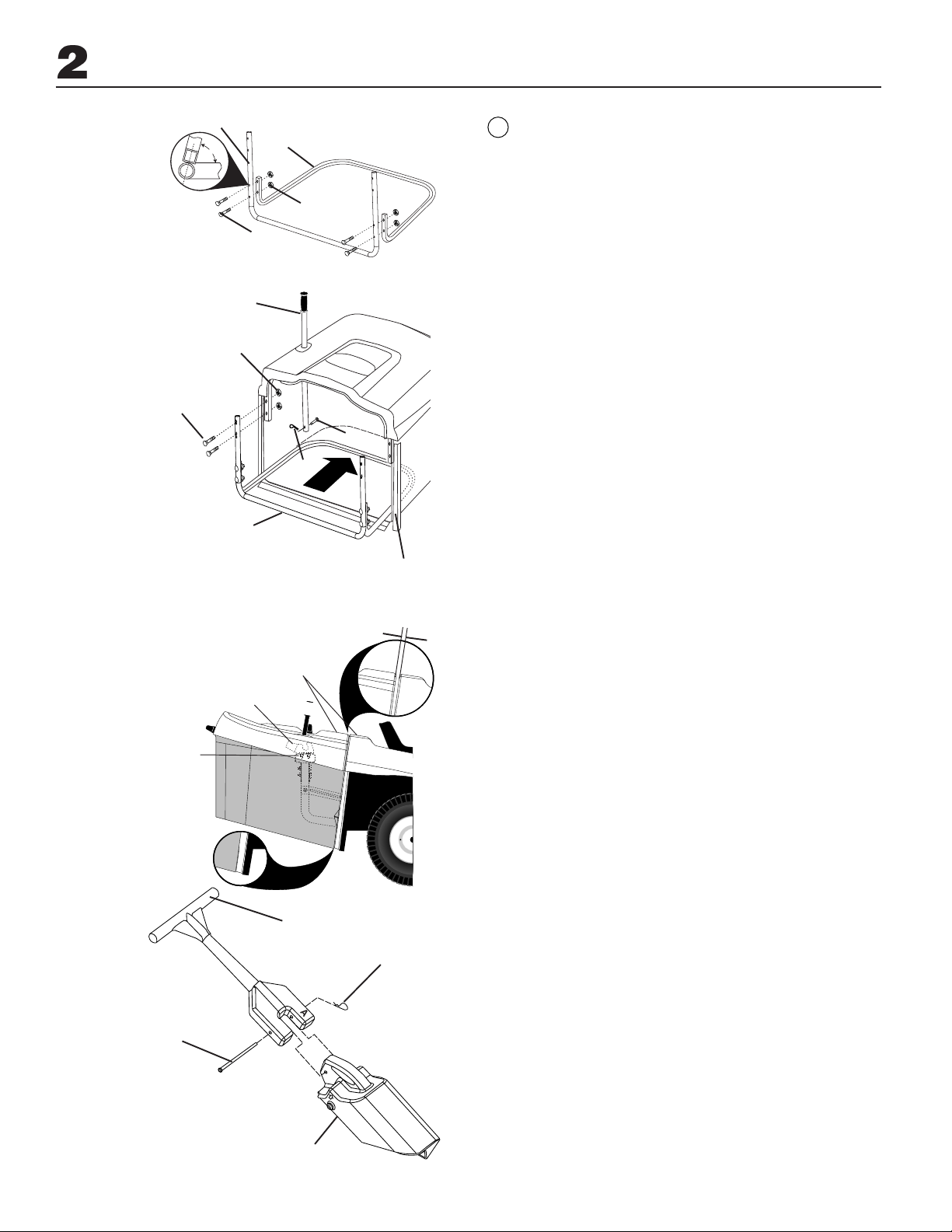

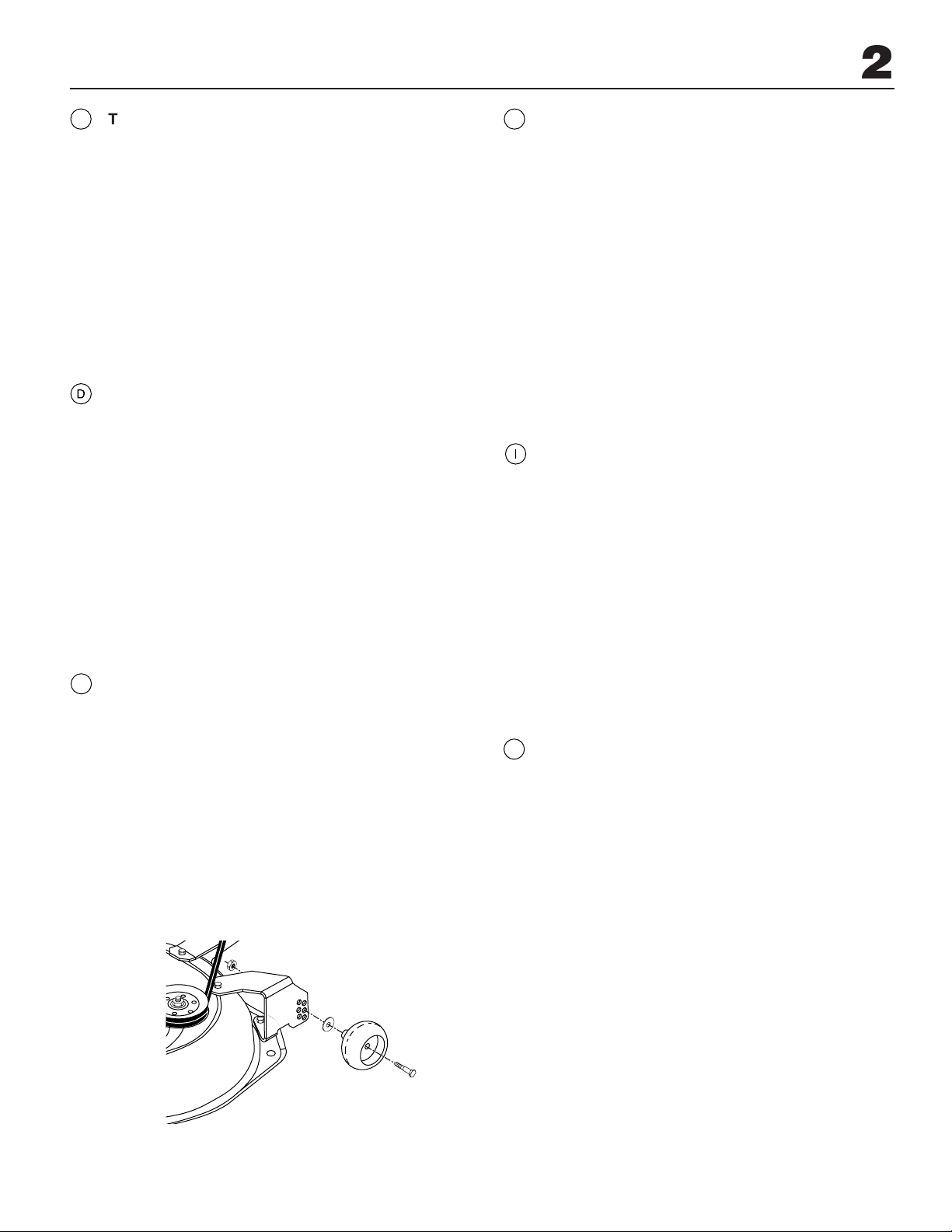

Assembly. Montaje. Zusammenbau. Montaggio.

Montage. Montering.

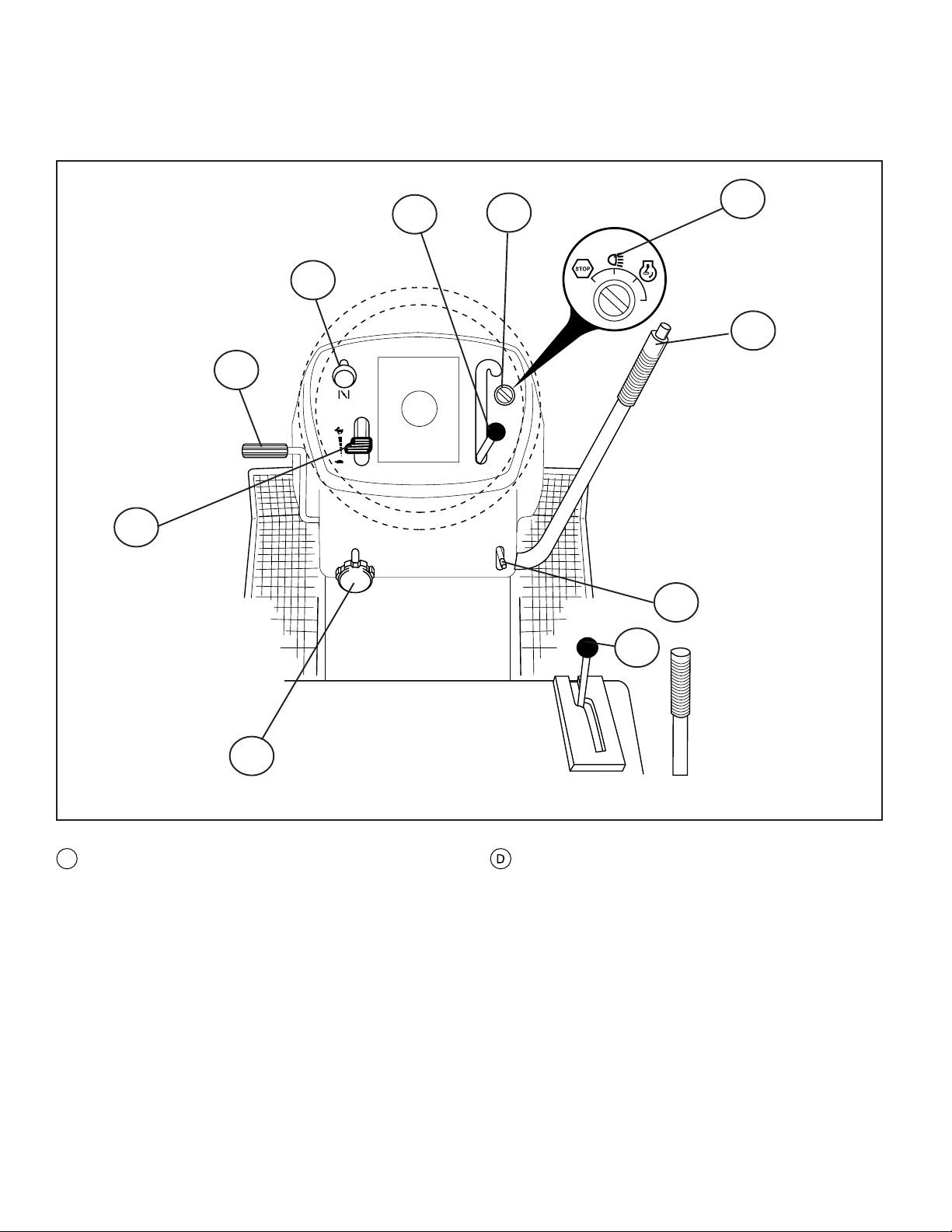

Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento. Description du fonctionnement. Beschrijving van functies.

Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento. Avant de démarrer. Maatregelen vóór het starten.

Driving. Conducción. Betrieb. Guida. Conduite. Rijden.

Maintenance, adjustment. Mantenimiento, ajuste. Wartung (Instandhaltung), Einstellung. Manutenzione. Entretien, réglages. Onderhoud, afstelling.

Troubleshooting. Búsqueda de averías.

Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

Störungssuche. Ricerca guasti. Recherche des pannes. Het localiseren van fouten.

Storage. Conservación. Aufbewahrung. Rismessaggio. Rangement. Stallen.

We reserve the right to make changes without prior notice.

Ånderungen ohne vorherige Mitteilung sind vorbehalten.

Nous nous réservons le droit d'apporter des modifications sans avis préalable.

Nos reservamos el derecho a introducir modificaciones sin previo aviso.

Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.

1. Safety Rules

Safe Operation Practices for Ride-On Mowers

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS.

FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

Eng

I. Training

• Read the instructions carefully. Be familiar with the controls and the proper use of the equipment.

• Never allow children or people unfamiliar with the instructions to use the lawnmower. Local regulations may restrict the age of the operator.

• Never mow while people, especially children, or pets are nearby.

• Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their property.

• All drivers should seek and obtain professional and practical instruction. Such instruction should emphasize:

- the need for care and concentration when working with ride-on machines;

- control of a ride-on machine sliding on a slope will not be regained by the application of the brake.

The main reasons for loss of control are:

a) insufficient wheel grip; b) being driven too fast; c) inadequate braking; d) the type of machine is unsuitable for its task; e) lack of awareness of the effect of ground

conditions,especially slopes;

f) incorrect hitching and load distribution.

II. Preparation

• While mowing, always wear substantial footwear and long trousers. Do not operate the equipment when barefoot or wearing open sandals.

• Thoroughly inspect the area where the equipment is to be used and remove all objects which may be thrown by the machine.

• WARNING - Petrol is highly flammable.

- Store fuel in containers specifically designed for this purpose.

- Refuel outdoors only and do not smoke while refueling.

- Add fuel before starting the engine. Never remove the cap of the fuel tank or add petrol while the engine is running or when the engine is hot.

- If petrol is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid creating any source of ignition until petrol vapors have dissipated.

- Replace all fuel tanks and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

• On multi-bladed machines, take care as rotating one blade can cause other blades to rotate.

III. Operation

• Do not operate the engine in a confined space where dangerous carbon monoxide fumes can collect.

• Mow only in daylight or in good artificial light.

• Before attempting to start the engine, disengage all blade attachment clutches and shift into neutral.

• Do not use on slopes of more than 10°.

• Remember there is no such thing as a “safe” slope. Travel on grass slopes requires particular care. To guard against overturning;

- do not stop or start suddenly when going up or downhill;

- engage clutch slowly, always keep machine in gear, especially when traveling downhill;

- machine speeds should be kept low on slopes and during tight turns;

- stay alert for humps and hollows and other hidden hazards;

- never mow across the face of the slope, unless the lawnmower is designed for this purpose.

• Use care when pulling loads or using heavy equipment.

- Use only approved drawbar hitch points.

- Limit loads to those you can safely control.

- Do not turn sharply. Use care when reversing.

- Use counterweight(s) or wheel weights when suggested in the instruction handbook.

• Watch out for traffic when crossing or near roadways.

• Stop the blades from rotating before crossing surfaces other than grass.

• When using any attachments, never direct discharge of material toward bystanders nor allow anyone near the machine while in operation.

• Never operate the lawnmower with defective guards, shields or without safety protective devices in place.

• Do not change the engine governor settings or overspeed the engine. Operating the engine at excessive speed may increase the hazard of personal injury.

• Before leaving the operator’s position:

- disengage the power take-off and lower the attachments;

- change into neutral and set the parking brake;

- stop the engine and remove the key.

• Disengage drive to attachments, stop the engine, and disconnect the spark plug wire(s) or remove the ignition key

- before cleaning blockages or unclogging chute;

- before checking, cleaning or working on the lawnmower;

- after striking a foreign object. Inspect the lawnmower for damage and make repairs before restarting and operating the equipment;

- if the machine starts to vibrate abnormally (check immediately).

• Disengage drive to attachments when transporting or not in use.

• Stop the engine and disengage drive to attachment

- before refueling;

- before removing the grass catcher;

- before making height adjustment unless adjustment can be made from the operator’s position.

• Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.

IV. Maintenance and Storage

• Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition.

• Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing in any enclosure.

• To reduce the fire hazard, keep the engine, silencer, battery compartment and petrol storage area free of grass, leaves, or excessive grease.

• Check the grass catcher frequently for wear or deterioration.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done outdoors.

• On multi-bladed machines, take care as rotating one blade can cause other blades to rotate.

• When machine is to be parked, stored or left unattended, lower the cutting means unless a positive mechanical lock is used.

CAUTION: Always disconnect spark plug wire and place wire where it cannot contact spark plug in order to prevent accidental starting when setting up, transporting, adjusting or making repairs.

1. Sicherheitsvorschriften

Regeln für die sichere Bedienung von Rasentraktoren

WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER

GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN.

I. SCHULUNG

• Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen.

• Auf keinen Fall Kindern oder Erwachsenen, die mit der Bedienungsanleitung des Mähers nicht vertraut sind, den Betrieb der Maschine gestatten.Das Mindestalter von Fahrern ist womöglich gesetzlich geregelt.

• Auf keinen Fall mähen, solange sich andere, besonders Kinder oder Haustiere, im Arbeitsbereich befinden.

• Bitte denken Sie daran, daß der Fahrer oder Benutzer für jegliche Unfälle oder Gefahren, denen andere oder deren Eigentum ausgesetzt werden, verantwortlich ist.

• Alle Fahrer sollten von einem Fachmann in Theorie und Praxis unterrichtet werden. Dieser Unterricht sollte folgende Punkte behandeln:

- die Notwendigkeit von Vorsicht und Konzentration bei der Arbeit mit Rasentraktoren;

- daß es nicht möglich ist, die Beherrschung eines Rasentraktors, der auf einem Abhang herabrutscht, durch Betätigen der Bremse wieder zu erlangen.

Die Hauptgründe für den Verlust der Beherrschung über dasFahrzeug sind:

a) ungenügende Bodenhaftung; b) zu schnelles Fahren; c) unzureichendes Abbremsen; d) die Maschine ist nicht für die Aufgabe geeignet; e) unzureichendes Bewußtsein über die Auswirkungen

von Bodenverhältnissen, besonders auf Abhängen;

f) verkehrtes Abschleppen und verkehrte Last-

verteilung.

II. VORBEREITUNG

• Während dem Mähen immer festes Schuhwerk und lange Hosen tragen. Die Maschine nicht barfuß oder mit offenen Sandalen in Betrieb nehmen.

• Das Arbeitsgelände sorgfältig untersuchen und alle Gegenstände, die von der Maschine aufgeschleudert werden könnten, entfernen.

• WARNUNG - Benzin ist äußerst leicht entzündlich.

- Kraftstoff in speziell dafür ausgelegten Behältern lagern.

- Nur im Freien tanken und währenddessen nicht rauchen.

- Kraftstoff nachfüllen, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfüllen, solange der Motor läuft oder heiß ist.

- Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Benzin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe sich verflüchtigt haben.

- Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

• Schadhafte Schalldämpfer ersetzen.

• Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, daß Mähmesser, Messerschrauben und die Mäheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Auswuchtung zu gewährleisten.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

III. BETRIEB

• Maschine nicht in einem geschlossenen Bereich betreiben, in dem die gefährlichen Kohlenmoxydgase sich sammeln können.

• Nur bei Tageslicht oder guter künstlicher Beleuchtung mähen.

• Alle Messerbetätigungskupplungen auskuppeln und in den Leerlauf schalten, bevor versucht wird, den Motor anzulassen.

• Auf keinen Abhängen mit einer Steigung von mehr als 10_ mähen.

• Bitte daran denken, daß es keinen “sicheren” Abhang gibt. Beim Fahren auf grasbewachsenen Abhängen ist besondere Vorsicht geboten. Um das Umschlagen zu vermeiden:

- Beim Bergauf- oder Bergabfahren auf keinen Fall plötzlich anfahren oder anhalten;

- Kupplung langsam einlegen, immer einen Gang eingelegt lassen, besonders beim Bergabfahren;

- Die Fahrgeschwindigkeit sollte auf Abhängen und in engen Kurven niedrig gehalten werden.

- Auf Bodenwellen, Löcher und andere Gefahren achten;

- Niemals quer zum Abhang mähen, es sei denn, der Rasenmäher ist speziell dafür ausgelegt.

• Beim Abschleppen von Lasten oder der Verwendung von schwerem Gerät ist Vorsicht geboten.

- Nur zugelassene Zugstangen-Anhängepunkte verwenden.

- Lasten klein genug halten, so daß sie sicher beherrscht werden können.

- Kein scharfen Kurven fahren. Beim Rückwärtsfahren vorsichtig sein.

- Gegengewichte oder Radgewichte verwenden, falls diese in der Betriebsanleitung empfohlen werden.

• Beim Überqueren von Straßen oder dem Arbeiten in deren Nähe, auf den Verkehr achten.

• Vor dem Überqueren von Oberflächen den Mähmesserantrieb ausschalten, es sei denn, es handelt sich um Gras.

• Bei der Verwendung von Anbaugeräten, den Materialauswurf auf keinen Fall auf Personen richten, und niemanden während des Betriebs in der Nähe der Maschine dulden.

• Den Rasenmäher auf keinen Fall mit schadhaften Schutzvorrichtungen, Schildern oder ohne Sicherheitsausrüstung in Betrieb nehmen.

• Die Einstellung des Drehzahlreglers nicht ändern, und die Drehzahl des Motors nicht über die Werkspezifikationen heraufsetzen. Der Betrieb des Motors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergrößern.

• Vor dem Verlassen der Bedienungsstation:

- Die Zapfwelle abstellen und alle Anbaugeräte absenken.

- In Leerlauf schalten und die Feststellbremse einlegen.

- Den Motor abstellen und den Zündschlüssel abziehen.

• Alle Anbaugeräte-Antriebe ausschalten, den Motor abstellen und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen:

- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;

- vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers;

- nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;

- falls die Maschine anfangen sollte, ungewöhnlich zu vibrieren (sofort prüfen).

• Alle Anbaugeräte-Antriebe ausschalten, wenn die Maschine transportiert oder nicht gebraucht wird.

• Den Motor abstellen und den Anbaugerät-Antrieb ausstellen:

- vor dem Tanken;

- vor dem Entfernen der Grasfangvorrichtung;

- vor der Einstellung der Schnitthöhe, es sei denn diese Einstellung kann von der Bedienungsstation aus vorgenommen werden.

• Die Drosselklappe während des Auslaufens des Motors schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.

IV. WARTUNG UND LAGERUNG

• Darauf achten, daß alle Muttern, Bolzen und Schrauben fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sicher ist.

• Die Maschine auf keinen Fall mit Benzin im Tank in einem Gebäude lagern, in dem die Benzindämpfe ein offenes Feuer oder einen Funken erreichen könnten.

• Den Motor abkühlen lassen, bevor er in einem geschlossenen Raum gelagert wird.

• Um die Feuergefahr herabzusetzen, den Motor, den Schalldämpfer, den Batteriekasten und das Kraftstofflager von Gras, Laub und übermäßigem Schmierfett freihalten.

• Den Grasfänger häufig auf Abnutzung oder Verschleiß prüfen.

• Abgenutzte oder beschädigte Teile zur Sicherheit immer sofort ersetzen.

• Falls der Kraftstofftank entleert werden muß, sollte dies im Freien getan werden.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

• Falls die Maschine geparkt, gelagert oder unbeaufsichtigt zurückgelassen werden soll, das Mähwerk absenken, es sei denn, es wird eine verläßliche, mechanische Verriegelung verwendet.

WICHTIG: Bei der Vorbereitung, dem Transport, der Einstellung und der Vornahme von Reparaturen immer das Zündkerzenkabel abziehen und so anbringen, daß es nicht mit der Zündkerze in Kontakt kommen kann, um das unbeabsichtigte Anspringen des Motors zu verhindern.

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tondeuses autoportées

ATTENTION: CETTE TONDEUSE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJETS.

L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET ÉVENTUELLEMENT MORTELLES.

I. PRÉCAUTIONS D'UTILISATION

• Lisez toutes les instructions soigneusement. Familiarisezvous avec les commandes pour appprendre à utiliser efficacement cette machine.

• N'autorisez jamais les enfants ou les personnes qui ne connaissent pas le manuel d'instructions à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de la tondeuse à partir d'un certain âge.

• Ne tondez jamais à proximité de personnes, enfants ou animaux.

• N'oubliez pas que tout utilisateur est responsable des accidents ou dommages causés à une autre personne ou aux objets de sa propriété.

• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister sur:

- la nécessité absolue d'être attentif et concentré lorsqu'on utilise une autoportée,

- le fait qu'une autoportée glissant sur une pente ne s'arrête pas lorsqu'on appuie sur la pédale de frein.

Les raison principales d'une panne sont:

a) l'adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) une tondeuse non adaptée aux conditions

d'utilisation,

e) une mauvaise appréciation des contraintes résultant

du type de terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain,

f) l'accrochage incorrect d'une remorque et la

mauvaise répartition du poids.

II. PRÉPARATION

• Pendant que vous tondez, portez uniquement des chaussures solides et des pantalons longs. Ne tondez jamais pieds nus ou en sandales.

• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et enlevez tous les objets susceptibles de devenir des projectiles lors du passage de la machine.

• ATTENTION - L’essence est très inflammable.

- Utilisez exclusivement les récipients approuvés.

- Remplissez toujours le réservoir à essence à l'air libre et ne fumez pas pendant que vous le remplissez.

- Remplissez le réservoir d'essence avant de démarrer le moteur. N'enlevez jamais le bouchon du réservoir d'essence et ne rajoutez jamais d'essence quand le moteur est en marche ou pendant qu'il est chaud.

- Si vous avez renversé de l'essence, poussez la tondeuse hors du lieu oú l'essence a été renversée avant de démarrer le moteur. Ne démarrez aucun outil là où l'essence a été renversée avant qu'elle ne s'evapore.

• Remplacez les pots d'échappement défectueux.

• Avant d'utiliser votre autoportée, vérifiez toujours que les lames, les boulons de lame et l'unité de coupe ne soient pas usés ou endommagés. Toujours remplacer les deux lames ensemble de façon à éviter tout probléme d'équilibrage.

• Avant d'intervenir sur le carter de coupe, vérifiez toujours que les lames sont toutes à l'arrêt.

III. UTILISATION

• Ne démarrez jamais le moteur à l'intérieur d'un bâtiment où des vapeurs dangereuses de monoxyde de carbone pourraient s'être accumulées.

• Tondez uniquement à la lumiére du jour ou avec une bonne lumière artificielle.

• Avant de démarrer le moteur, assurez-vous que toutes les commandes du tracteur sont bien au point mort, notamment l'embrayage des lames et le levier de boîte de vitesses.

• N'utilisez pas votre tracteur sur des pentes de plus de 10 degrés.

• Rappelez-vous qu’il n’existe pas de pente "sûre". Il faut faire très attention quand vous conduisez votre tracteur sur des pentes herbeuses. Pour éviter tout risque de retournement du tracteur, suivez avec soin les consignes suivantes:

- ne vous arrêtez pas ou ne démarrez pas brutalement dans une pente,

- embrayez doucement et n'arrêtez jamais votre tracteur dans une pente, spécialement quand vous la descendez,

- conduisez toujours lentement dans les pentes, tout comme dans les virages étroits,

- faites attention aux irrégularités du terrain,

- ne tondez jamais en travers d'une pente, à moins que la tondeuse n'ait été spécialement conçue à cet effet.

• Faites attention quand vous tirez des charges ou lorsque vous utilisez un équipement lourd.

- N'utilisez que les points de charnière de la barre d'attelage approuvés.

- Limitez-vous aux charges que vous pouvez contrôler avec sécurité.

- Ne tournez pas trop brutalement. Soyez très prudent quand vous conduisez en marche arrière.

- N'utilisez que les masses de roues ou contrepoids qui vous sont conseillés dans le manuel d'instructions.

• Faitez attention à la circulation quand vous devez utiliser le tracteur près d'une route ou quand vous devez traverser une route.

• Arrêtez toujours les lames quand vous devez traverser une surface autre que du gazon.

• Quand vous montez des accessoires, ne les utilisez et déposez jamais à proximité de quelqu'un.

• N'utilisez jamais le tracteur avec un bac, déflecteur ou insert broyeur défectueux ou encore sans bac ou déflecteur. Pour tondre, même en fonction broyage, il faut impérativement pour votre sécurité que, soit le bac, soit le déflecteur (option),soient positionnés à l'arrière du tracteur.

• Ne modifiez pas la vitesse de rotation du moteur et ne le faites pas fonctionner au dessus de son régime normal car celà peut être dangereux.

• Avant de quitter le siége :

- débrayez les lames et abaissez le carter de coupe,

- mettez le levier de vitesse au point mort et enclenchez le frein de parking,

- arrêtez le moteur et enlevez les clés,

• Débrayez les lames, arrêtez le moteur, et débranchez le (s) fil (s) de la bougie d'allumage ou enlevez la clef de contact:

- avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur l'unité de coupe,

- avant de retirer un objet coincé dans la tondeuse. Dans ce cas inspectez aussitôt la machine pour vous assurer qu'elle n'est pas endommagée et, si nécessaire, faites ou faites faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner.

- si la machine commence à vibrer anormalement. Dans ce cas vérifiez immédiatement l'unitéde coupe.

• Débrayez systématiquement les lames quand le tracteur n'est pas utilisé ou quand vous devez le transporter.

• Débrayez les lames puis arrêtez le moteur:

- avant de faire le plein d'essence,

- avant d'enlever le collecteur,

- avant de régler la hauteur de coupe à moins que ce réglage ne puisse s'effectuer du poste de conduite.

• Une fois le démarrage effectué, réduisez les gaz grâce à la commande correspondante et positionnez cette commande dans l'encoche correspondant à la position de tonte. Quand vous avez fini de tondre, abaisser la commande de gaz au minimum avant de couper le moteur.

Si le moteur est fourni avec une vanne d'arrêt, fermez l'arrivée d'essence quand vous avez fini de tondre.

IV. ENTRETIEN ET ENTREPOSAGE

• Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à refonctionner dans de bonnes conditions.

• N'entreposez jamais le tracteur avec de l'essence dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle d'allumage.

• Attendez le refroidissement du moteur avant d'entreposer le tracteur dans un espace clos.

• Pour supprimer les risques d'incendie assurez-vous que le moteur, le pot d'échappement, le logement de la batterie et du réservoir d'essence ne sont pas encrassés par l'herbe, les feuilles ou la graisse.

• Vérifiez souvent le collecteur pour vous assurer qu'il est propre et qu'il n'est pas détérioré.

• Pour votre sécurité, remplacez systématiquement les pièces usées ou détériorées.

• Si le réservoir d'essence doit être vidangé, procédez à cette opération à l'extérieur.

• Sur les tondeuses multi-lames, n'oubliez pas que la rotation d'une lame peut entraîner celle des autres.

• Quand le tracteur est garé, entreposé ou tout simplement non utilisé, réglez la hauteur de coupe dans la position la plus basse.

ATTENTION: Débranchez toujours le fil de bougie d’allumage et pour prévenir les démarrages accidentels, posez-le de telle sorte qu'il ne puisse en aucun cas entrer en contact avec la bougie d'allumage lors du montage, du transport, des réglages et des réparations.

1. Reglas De Seguridad

Prácticas de Operación Seguras para las Segadoras Conducibles

IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR

OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

Esp

I. I. INSTRUCCIÓN

• Lea todas las instrucciones cuidadosamente. Familiarícese completamente con los controles y con el uso adecuado el equipo

• Nunca permita que los niños o las personas sin los conocimientos adecuados operen la segadora. Leyes locales pueden restriñir la edad del operador.

• Asegúrese que el área esté despejada de personas antes de segar, especialmente de niños o animales domésticos.

• Todos los conductores deben tratar de obtener instrucciones profesionales y practicas. Estas instrucciones deberán acentuar:

- la necesidad de tener cuidado y de concentrase cuando este operando las segadoras conduciables;

- el control de una maquina conducible cuando este deslizando sobre una pendiente no será recobrado con la aplicación del freno.

Las razones principales de la pérdida de control son:

a) apretón insuficiente del volante; b) conducimiento demasiado rápido; c) frenazo inadecuado; d) este tipo de maquina es inadecuado para el trabajo; e) falta de conciencia de las condiciones del terreno,

especialmente de las pendientes;

f) distribución incorrecta del enganchado y de la

carga.

II. PREPARACIÓN

• Cuando este segando, siempre use zapatos adecuados y pantalones largos. No opere el equipo sin zapatos o usando sandalias.

• Inspeccione cuidadosamente el área en donde se va a utilizar el equipo y remueva los obstáculos que puedan ser lanzados por la maquina.

• ADVERTENCIA - los combustibles son muy inflamables.

- Almacene el combustible en envases especialmente diseñados para este propósito.

- Agregue combustible a la máquina afuera y no fume cuando este agregando combustible.

- Agregue el combustible antes de arrancar el motor. Nunca remueva la tapa del depósito de gasolina o agregue combustible con el motor fusionando o cuando el motor este caliente.

- Si derrama combustible, no intente arrancar el motor pero mueva la maquina lejos del área de derrame y no arranque el motor hasta que los vapores se hallan evaporado.

- Vuelva a poner todas las tapas de los tanques y de los envases con seguridad.

• Reemplace los silenciadores defectuosos.

• Antes de usarlo, siempre inspeccione visualmente para ver que las cuchillas, los pernos de las cuchillas y el conjunto cortador no estén gastados o dañados. Reemplace las cuchillas y los pernos gastados o dañados de dos en dos para mantener el equilibro.

• En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la

rotación de otras cuchillas.

III. OPERACIÓN

• Nunca haga funcionar la máquina dentro de un área cerrada donde gases peligrosos de óxido de carbono pueden acumularse.

• Siegue solamente con luz de día o con una buena luz artificial.

• Antes de tratar de empezar el motor, desenganche todos los embragues de accesorio de la cuchilla y mueva el embrague en la posición de neutro.

• Nunca utilice en pendientes de más de 10°.

• Acuérdese que no hay pendiente segura. Hay que tener mucho cuidado cuando se quiere desplazar sobre pendientes de césped. Para protejerse contra vuelco;

- evite arrancar o parar cuando vaya cuesta arriba o cuesta abajo;

- enganche el embrague lentamente, siempre guarde la maquina en engranaje, especialmente cuanto se este desplazando cuesta abajo;

- las velocidades de la maquina deben ser mantenidas bajas cuando este sobre las pendientes o cuando haga vueltas estrechas.

- fíjese si hay agujeros, surcos o otros peligros escondidos;

- nunca siegue al través de la cara de la pendiente, a menos que la segadora este diseñada para este propósito.

• Tenga mucho cuidado cuando este tirando cargas o cuando este usando un equipo pesado.

- Use solamente puntos de enganche de la barra de tracción.

- Limite carga a esos que pueda controlar con seguridad.

- No haga vuelta rápidas. Tenga cuidado cuando vaya marcha atrás.

- Use contrapesos o pesos de rueda cuando este sugerido en su libro de instrucciones.

• Tenga un cuidado extra cuando atraviese o se acerque de carreteras .

• Pare la rotación de las cuchillas cuando ataviase superficies otras que césped.

• Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y no permita que nadie cerca de la maquina cuando esta funcionando.

• Nunca use la maquina sin la protección contra la descarga en su sitio

• Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva.

• Antes de dejar la posición del operador:

- desenganche la fuerza motriz y baje los accesorios;

- cambie a neutro y enganche el freno de estacionamiento;

- pare el motor y remueva la llave.

• Desenganche la transmisión a los accesorios, pare el motor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición

- antes de limpiar bloqueos o desatrancar del conducto;

- antes de inspeccionar, limpiar o trabajar sobre la segadora;

- después de golpear un objeto extraño. Inspeccione la segadora cuidadosamente, para verificar si hay daños y haga reparaciones antes de volver a arrancar y a operar el equipo;

- si la maquina empieza a vibrar anormalmente (verifíquela inmediatamente).

• Desenganche la transmisión a los accesorios cuando haga el transporte o cuando no este en uso.

• Pare el motor y desenganche la transmisión a los accesorios

- antes de agregar combustible;

- antes de quitar el recogedor del césped;

- antes de haces ajustes de altura a menos que los ajustes pueden ser hechos de la posición del operador.

• Reduzca los ajustes de la aceleración durante el tiempo que el motor se apague, si el motor viene diseñado con una válvula de apagado, sierre el combustible cuando halla terminado de segar.

IV. MANTENIMIENTO Y ALMACENAMIENTO

• Guarde todos las tuercas, los pernos y los tornillos apretados para asegurarse que el equipo esta en condiciones de buena operación.

• Nunca guarde la máquina con combustible en el estanque de combustible dentro de un edificio en donde hay fuentes de ignición presente.

• Permita que ese enfríe el motor antes de guardarlo en algún lugar cerrado.

• Para reducir el riesgo de encendido, guarde el motor, el silenciador, el comportamiento de la batería limpios de césped, hojas, y de demasiado grasa.

• Verifique frecuentemente el recogedor del césped para ver si hay uso o deterioración.

• Para la seguridad reemplace las partes que estén usadas o dañadas.

• Si el tanque del combustible debe ser vaciado hágalo afuera.

• En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

• Cuando la maquina debe ser estacionada, almacenada o cuando debe ser dejada desatendida, baje el conjunto cortador a menos que una serradora mecánica es usada.

IMPORTANTE: Siempre desconecte el alambre de la bujía y póngalo donde no pueda entrar en contacto con la bujía, para evitar el arranque por accidente, durante la preparación, el transporte, el ajuste o cuando se hacen reparaciones.

1. Norme Antinfortunistiche

Regole di sicurezza per trattorini da prato

ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A

SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

I. ADDESTRAMENTO ALL’USO

• Studiare attentamente le istruzioni. Acquisire dimestichezza con i comandi e conoscere a fondo l’uso corretto dell’equipaggiamento.

• Non consentire mai l’uso dei trattorini tosaerba ai bambini né agli adulti che non abbiano dimestichezza con le istruzioni sull’uso. Le normative locali possono stabilire l’età minima per operare i trattorini tosaerba.

• Non operare mai con i tosaerba in caso vi siano persone, specialmente bambini, o animaletti domestici nella zona di lavoro.

• Tenere presente che in caso di incidenti, rischi o pericoli provocati a persone o a beni, la responsabilità dell’operato ricade sull’operatore, od utilizzatore.

• Ogni singolo conducente ha il dovere di procurarsi le istruzioni pratiche della professione e del settore. Tali istruzioni devono mettere in evidenza quanto segue:

- la necessità di prestare la massima attenzione e di prendere le necessarie cautele durante l’uso dei trattorini tosaerba;

- che se il trattorino scivola su un pendio, non se ne può riottenere il controllo premendo i freni.

Cause principali della perdita del controllo:

a) insufficiente presa delle ruote; b) velocità di guida troppo elevata; c) freni inadeguati; d) macchinario di tipo non idoneo al compito; e) mancata comprensione degli effetti delle condizioni

del terreno, specialmente dei pendii;

f) traino o distribuzione del carico impropri

II. PREPARAZIONE

• Indossare sempre scarpe robuste da lavoro e pantaloni lunghi. Non usare i tosaerba a piedi nudi o indossando soltanto sandali.

• Controllare scrupolosamente l’area in cui verrà utilizzato l’equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.

• PERICOLO - La benzina è infiammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all’aperto. E’ vietato fumare durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare mai il tappo del serbatoio, né fare rifornimento con il motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto il motore. Spostare l’equipaggiamento dall’aerea in cui si è verificata la fuoriuscita del carburante ed evitare di provocare qualsiasi tipo di accensione fino a quando i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del contenitore.

• Sostituire le marmitte che non funzionino bene.

• Prima di iniziare il lavoro ispezionare visualmente le lame, i bulloni delle lame e il gruppo falciante per verificare che non vi siano tracce di usura o danneggiamenti. In caso di lame e bulloni danneggiati od usurati, installate un nuovo set completo in modo che il macchinario rimanga bilanciato.

• In caso di trattorini tosaerba a lame multiple prestare la massima attenzione in quanto ruotando una lama si può provocare la rotazione delle altre.

III. FUNZIONAMENTO

• Non accendere il motore in spazi ristretti dove vi si possa accumulare ossido di carbonio, un gas inodore ma letale.

• Usare i tosaerba soltanto con la luce del giorno oppure in presenza di buona luce artificiale.

• Prima di avviare il motore disinnestare la frizione degli accessori da taglio e portare la leva del cambio sulla posizione di folle.

• Non impiegare questo macchinario su terreni con una pendenza di oltre 10

• Tenere presente che non esistono pendii “sicuri”. Prestare particolare attenzione sui pendii erbosi. Suggerimenti per evitare il ribaltamento del macchinario:

- evitare di fermarsi o mettersi in marcia improvvisamente in salita o in discesa;

- innestare la frizione lentamente; tenere sempre le marce innestate, specialmente in discesa;

- procedere a bassa velocità sui pendii e nelle curve strette;

- fare attenzione a dossi, buche o ad altri pericoli nascosti;

- non tagliare l’erba in diagonale sui pendii a meno che non si disponga di un trattorino tosaerba realizzato appositamente allo scopo.

• Prestare particolare attenzione quando si trainano oggetti pesanti o quando si utilizza dell’equipaggiamento pesante.

- Usare soltanto i punti approvati di traino nelle barre di trazione.

- Limitarsi ai carichi che si è in grado di controllare con sicurezza.

- Non sterzare bruscamente. Prestare particolare attenzione durante la retromarcia.

- Impiegare contrappesi o pesi per ruote ogniqualvolta siano raccomandati nel manuale d’uso.

• Fare attenzione al traffico quando si lavora in prossimità di strade e quando le si deve attraversare.

• Attivare il dispositivo di bloccaggio delle lame per interromperne la rotazione prima di attraversare superfici non erbose.

• Durante l’uso di qualsiasi accessorio non dirigere mai lo scarico dei materiali verso i passanti e non consentire a nessuno di avvicinarsi al macchinario in funzione.

• Non usare mai i trattorini tosaerba con protezioni o schermi difettosi oppure non installati.

• Non modificare le impostazioni del regolatore del motore né far operare il motore a velocità eccessive. Le velocità eccessive possono aumentare il pericolo di infortuni.

• Prima di lasciare il posto di guida, o dell’operatore:

- disinnestare la leva di comando della presa di forza ed abbassare gli accessori;

- portare la leva sulla posizione di folle ed innestare il freno di parcheggio;

- spegnere il motore e togliere le chiavi.

• Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele oppure togliere la chiavetta di accensione:

- prima di pulire eventuali intasamenti e prima di stasare lo scivolo;

- prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;

- dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo (in qual caso eseguire immediatamente dei controlli).

• Disinnestare la trasmissione del moto agli accessori durante il trasporto del macchinario oppure quando non è in uso.

• Spegnere il motore e disinnestare la motorizzazione degli accessori nei seguenti casi:

- prima di fare rifornimento;

- prima di smontare il contenitore dell’erba tagliata;

- prima di regolare l’altezza, a meno che le regolazioni non possano essere eseguite dal posto dell’operatore.

• Ridurre la velocità, con la leva dell’acceleratore, per rallentare il motore prima dello spegnimento. Se il motore è provvisto di valvola di arresto, chiudere l’alimentazione del carburante alla fine del lavoro.

IV. MANUTENZIONE E PERIODI DI INATTIVITA’

• Verificare che tutti i dadi, i bulloni e le viti siano sempre ben stretti per assicurare che l’equipaggiamento sia in buone condizioni operative.

• Non lasciare mai l’equipaggiamento, con benzina nel serbatoio, in locali chiusi dove i vapori possano raggiungere fiamme libere o scintille.

• Lasciare raffreddare il motore prima di riporre i tosaerba, o trattorini, in qualsiasi spazio stretto e chiuso.

• Per ridurre i pericoli d’incendio assicurarsi che il motore, la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di grasso.

• Controllare spesso il raccoglitore dell’erba tagliata per individuare eventuali segni di usura o di danneggiamento.

• Per maggiore sicurezza, sostituire le parti usurate o danneggiate.

• Il serbatoio del carburante va vuotato all’aperto, qualora necessario.

• In caso di macchinario a lame multiple prestare la massima attenzione quando si ruota una lama in quanto ciò può provocare la rotazione delle altre.

• Prima di parcheggiare, mettere in magazzino o lasciare incustoditi i tosaerba, o i trattorini, abbassare l’apparato falciante a meno che si utilizzi un dispositivo meccanico per il bloccaggio in posizione della campana tosaerba.

ATTENZIONE: scollegare sempre i fili delle candele, e collocarli dove non possano venire in contatto con le candele per non provocare accensioni inavvertite, durante l’allestimento, il trasporto, la regolazione o la riparazione dei tosaerba o dei trattorini.

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN.

HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

I. TRAINING

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine.

• Laat kinderen of mensen die niet bekend zijn met de instructies, de maaimachine niet gebruiken. Het is mogelijk dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder.

• Maai nooit terwijl mensen, vooral kinderen, of huisdieren in de buurt zijn.

• Bedenk dat de bestuurder of gebruiker verantwoordelijk is voor ongelukken of risico’s die andere mensen of hun eigendommen kunnen overkomen.

• Alle bestuurders dienen vakkundige instructies te ontvangen. Bij dergelijke instructies dient de nadruk te worden gelegd op:

- de noodzaak voor aandacht en concentratie bij het werken met zittrekkers;

- een zittrekker die op een helling wegglijdt, kan niet onder controle worden gehouden door te remmen.

De hoofdredenen voor besturingsverlies zijn:

a) onvoldoende houvast; b) te snel rijden; c) ontoereikend remmen; d) het soort machine is niet geschikt voor de taak; e) gebrek aan kennis van het effect van

bodemcondities, vooral hellingen;

f) verkeerd vastkoppelen en verkeerde verdeling van

de lading.

II. VOORBEREIDING

• Draag tijdens het maaien altijd stevige schoenen en een lange broek. Gebruik de machine niet blootsvoets of terwijl u open sandalen draagt.

• Inspecteer de plek waar de machine zal worden gebruikt, grondig en verwijder alle voorwerpen die door de machine kunnen worden weggeslingerd.

• WAARSCHUWING - Benzine is licht ontvlambaar.

- Bewaar brandstof in blikken die speciaal voor dat doel zijn bestemd.

- Tank alleen buiten en rook niet tijdens het tanken.

- Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit terwijl de motor draait of heet is.

- Als benzine is gemorst, probeer de motor dan niet te starten maar haal de machine van de plaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen zijn verdreven.

- Draai de dop van alle brandstoftanks en -blikken weer goed vast.

• Vervang defecte geluiddempers.

• Inspecteer vóór het gebruik altijd of de messen, mesbouten en maai-inrichting niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht in stand te houden.

• Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien.

III. BEDIENING

• Laat de motor niet draaien in een besloten ruimte waar gevaarlijke koolmonoxydedampen zich kunnen verzamelen.

• Maai alleen bij daglicht of goed kunstlicht.

• Voordat u de motor gaat starten, moet u alle meshulpstukkoppelingen uitschakelen en naar de vrijloop schakelen.

• Gebruik de trekker niet op hellingen van meer dan 10°.

• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het rijden op hellingen met gras dient men extra voorzichtig te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:

- stop en start niet plotseling bij het op- of afrijden van een helling.

- schakel de koppeling langzaam in, houd de machine altijd in de versnelling, vooral bij het afrijden van een heuvel;

- de snelheid van de machine dient op hellingen en in scherpe bochten laag te worden gehouden;

- kijk uit voor bulten en kuilen en andere verborgen gevaren;

- maai nooit dwars op de helling tenzij de maaier voor dit doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het gebruik van zwaar materieel.

- Gebruik alleen goedgekeurde aanhaakpunten voor een trekstang.

- Beperk de lading tot hetgeen u veilig kunt hanteren.

- Maak geen scherpe bochten. Wees voorzichtig bij achteruit rijden.

- Gebruik contragewicht(en) of wielgewichten wanneer dat in de handleiding wordt aangeraden.

• Kijk uit voor het verkeer wanneer u de weg oversteekt of zich nabij een weg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras oversteekt.

• Voer bij het gebruik van hulpstukken het materiaal nooit af in de richting van omstanders en laat niemand in de buurt van de machine komen terwijl deze in bedrijf is.

• Gebruik de maaimachine nooit met defecte beschermkappen en schermen of zonder beveiligingsinrichtingen op hun plaats.

• Verander de instelling van de motorregelaar niet en laat de motor niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden.

• Voordat u de bestuurdersstoel verlaat:

- de aftakas uitschakelen en de hulpstukken neerlaten;

- naar de vrijloop schakelen en de parkeerrem inschakelen;

- de motor stoppen en de sleutel verwijderen.

• Schakel de aandrijving naar de hulpstukken uit, stop de motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje,

- voordat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt;

- voordat u de maaimachine controleert, schoonmaakt of eraan werkt;

- nadat u een ongewenst voorwerp heeft geraakt. Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt;

- als de machine abnormaal begint te trillen (onmiddellijk controleren).

- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;

• Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt.

• Stop de motor en schakel de aandrijving naar het hulpstuk uit,

- voordat u tankt;

- voordat u de opvangzak verwijdert;

- voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.

• Minder gas tijdens het uitlopen van de motor, en als de motor met een afsluitklep is uitgerust, moet u de brandstoftoevoer aan het einde van het maaien afsluiten.

ICT14

13,5/10,1

0-6,7

IV. ONDERHOUD EN OPSLAG

• Houd alle moeren, bouten en schroeven goed vastgedraaid zodat u er zeker van kunt zijn dat de machine in een veilige bedrijfsstaat verkeert.

• Sla de machine nooit in een gebouw op, waar dampen een open vlam of vonk kunnen bereiken, terwijl zich benzine in de tank bevindt.

• Laat de motor afkoelen voordat u hem in een besloten ruimte opbergt.

• Beperk brandgevaar: houd de motor, geluiddemper, accuruimte en benzine-opslagruimte vrij van gras, bladeren of een overmaat aan smeervet.

• Controleer de opvangzak vaak op slijtage of verwering.

• Vervang versleten of beschadigde onderdelen om veiligheidsredenen.

• Als de brandstoftank afgetapt moet worden, moet dit buiten worden gedaan.

• Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien.

• Wanneer de machine moet worden geparkeerd, opgeslagen of alleen moet worden gelaten, moet de maai-inrichting neergelaten worden tenzij een mechanische vergrendeling wordt gebruikt.

BELANGRIJK: Maak de bougiekabel altijd los, plaats hem waar hij de bougie niet kan raken teneinde onverhoeds starten te voorkomen tijdens het opstellen, vervoeren, afstellen of uitvoeren van reparaties.

ISO 3744 98/37/EC

ISO 11094 2000/14/EC

Vibration Lärmpegel Vibration Vibratie Vibración Vibrazioni Vibrering Vibration Vibrasjon Tärinä

25-89

235

LpA < 90 dBa

LwA < 100 dBa

EN 1033

EN 1032

m/s

Eng

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification

de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus

Esp

significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

REVERSE

RÜCKWÄRTSGANG

MARCHE ARRIÈRE

ACHTERUIT

REVÉS

RETROMARCIA

ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR AAN

MOTOR ENCENDIDO

MOTORE ACCESO

CLUTCH

KUPPLUNG

EMBRAYAGE

KOPPELING EMBRAGUE

FRIZIONE

IGNITION

ZÜNDUNG

ALLUMAGE

ONTSTEKING

IGNICIÓN

AVVIAMENTO

STARTKLAPPE

ESTRANGULACIÓN

ANBAUGERÄTE-KUPPLUNG

EMBRAGUE DEL ACCESORIO

NEUTRAL

LEERLAUF

POINT MORT

VRIJLOOP

NEUTRO

FOLLE

ENGINE OFF MOTOR AUS

MOTEUR ARRÊTÉ

MOTOR UIT MOTOR APAGADO MOTORE SPENTO

CHOKE

STARTER

CHOKE

STARTER

ATTACHMENT

CLUTCH ENGAGED

EINGEKUPPELT

LAMES EMBRAYÉES

KOPPELING HULPSTUK

INGESCHAKELD

ENGANCHADO

FRIZIONE ACCESSORIE

INNESTATA

KRAFTSTOFF

CARBURANT BRANDSTOF

COMBUSTIBLE

CARBURANTE

HIGH HOCH HAUT HOOG

ALTO

AUMENTARE

PARKING BRAKE LOCKED

FESTSTELLBREMSE VERRIEGELT

FREIN DE PARKING VERROUILLÉ

PARKEERREM GEBLOKKEERD FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO INNESTATO

FUEL

PRESSION D'HUILE

PRESIÓN DEL ACEITE

PRESSIONE DELL'OLIO

ATTACHMENT

CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

AUSGEKUPPELT

LAMES DÉBRAYÉES

KOPPELING HULPSTUK

UITGESCHAKELD

EMBRAGUE DEL ACCESORIO

DESENGANCHDO

FRIZIONE ACCESSORI

DISINNESTATA

LOW

NIEDRIG

BAS LAAG BAJO

DIMINUIRE

CERRADO

OIL PRESSURE

ÖLDRUCK

OLIEDRUK

FAST

SCHNELL

RAPIDE

SNEL

RÁPIDO

VELOCE

GEDEBLOKKEERD

DIFFERENTIAL LOCK

DIFFERENTIALSPERRE

BLOCAGE DE DIFFERENTIEL

DIFFERENTIEELBLOKKERING

CERRADURA DEL DIFERENCIAL

BLOCCAGGIO DIFFERENZIALE

CAUTION

VORSICHT

DANGER

OPGELET

PRECAUCIÓN

ATTENZIONE

SLOW

LANGSAM

LENTE

LANGZAAM

LENTO LENTO

UNLOCKED

ENTRIEGELT

DEVERROUILLÉ

ABIERTO

DISINNESTATO

MOWER HEIGHT

MÄHWERKHÖHE

HAUTEUR DE COUPE

MAAIHOOGTE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LICHTEN AAN

LUCES ENCENDIDAS

LUCI ACCESE

PARKING BRAKE

FESTSTELLBREMSE

FREIN DE PARKING

FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO

REVERSE

RÜCKWÄRTSGANG

MARCHE ARRIÈRE

ACHTERUIT

MARCHA AL REVÉS

RETROMARCIA

VORSICHT, HOCHGESCHLEUDERT

ATTENTION AUX PROJECTILES

LET OP WEGGESLINGERDE

ATTENZIONE AGLI OGGETTI

PHARES ÉTEINTS

LUCES APAGADAS

BEWARE OF

THROWN OBJECTS

GEGENSTÄNDE

VOORWERPEN CUIDADO CON

OBJETOS LANZADOS

SCAGLIATI

LIGHTS OFF

LICHT AUS

LICHTEN UIT

LUCI SPENTE

BATTERY BATTERIE BATTERIE

ACCU

BATERÍA

BATTERIA

FORWARD

VORWÄRTSGANG

MARCHE AVANT

VOORUIT

MARCHA HACIA

DELANTE

MARCIA

Eng

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification

de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus

Esp

significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

NO OPERATION

ON SLOPES MORE THAN 10

NICHT AUF ABHÄNGEN MIT

MEHR ALS 10 STEIGUNG BETREIBEN

NE PAS UTILISER SUR DES

PENTES DE PLUS DE 10

NIET OP HELLINGEN VAN MEER DAN

10 GEBRUIKEN

NO OPERE SOBRE PENDIENTES

DE MÁS DE 10

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 10

MOWER LIFT

MÄHWERKHUB

RELEVAGE DE L'UNITÉ DE COUPE

MAAIHOOGTEREGELING

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE

TENIR LES PASSANTS À DISTANCE

KEEP BYSTANDERS AWAY ZUSCHAUER FERNHALTEN

OMSTANDERS UIT DE

BUURT HOUDEN

GUÁRDESE LEJOS DE GENTE

TENERE LONTANI I PASSANTI

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN

DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LIRE LE MANUEL D'INSTRUCTIONS

GEBRUIKERSHANDLEIDING

LEZEN

LEA EL MANUAL DE

INSTRUCCIONES

LEGGERE IL MANUALE

DELL'OPERATORE

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY EUROPÄISCHE VERORDNUNG FÜR MASCHINEN-SICHERHEIT CONFORME AUX NORMES DE

SÉCURITÉ EUROPÉENNES

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

DIRECTIVO DE MAQUINARIA

EUROPEO PARA LA SEGURIDAD

NORMATIVE ANTINFORTUNISTICHE

EUROPEE PER MACCHINARI

FREE WHEEL

FREILAUF ROUE LIBRE FREEWHEEL

RUEDA LIBRE

COMANDO DISINNESTO

WARNING

WARNUNG

DANGER

WAARSCHUWING

ATENCIÓN

AVVERTENZA

DO NOT OPERATE WITHOUT BAGGER OR DEFLECTOR

NICHT IN BETRIEB NEHMEN OHNE GRASFANGBOX ODER DEFLEKTOR

NONAZIONARE LA MACCHINA SENZA IL CESTO O SENZO IL DEFLETTORE DI SCARICO

NE JAMAIS UTILISER SANS BAC OU DÉFLECTEUR.

NO PONGA EN MARCHA SIN RECOGEDOR O DEFLECTOR

ZONDER STORTGOOT OF AFWIJKENDE SPATDOEK NIET OPEREREN

GEFAHR AUGEN SCHÜTZEN EXPLOSIVE GASE

KÖNNEN ERBLINDUNG UND KÖRPERVERLETZUNGEN VERURSAC-HEN.

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

SCHWEFELSÄURE

KANN ERBLINDUNG ODER SCHWERE VERÄTZUNGEN VERURSACHEN.

AUGEN UNVERZÜGLICH MIT WASSER AUSSPÜLEN. SOFORT ÄRZTLICHE HILFE AUFSUCHEN.

Esp

GEVAAR OGEN BESCHERMEN EXPLOSIEVE GASSEN

KUNNEN BLINDHEID OF LETSEL VEROORZAKEN.

PELIGRO PROTEJE SUS OJOS GASES EXPLOSIVOS

PUEDEN CAUSAR CEGUE-DAD O LESIONES.

PERICOLO RIPARARE GLI OCCHI VAPORI ESPLOSIVI

PUO’ PROVOCARE CECITA’ O LESIONI

GEEN

• VONKEN

• VUUR

• ROKEN

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

• SCINTILLE

• FIAMME

• SIGARETTE

ZWAVELZUUR

KAN BLINDHEID OF ERNSTIGE BRANDWONDEN VER-OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR CEGUE-DAD O QUEMADURAS MUY GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA CECITA’ OD USTIONI GRAVI.

OGEN ONMIDDELLIJK MET WATER SPOELEN. SNEL MEDISCHE HULP INROE-PEN.

LÍMPIESE LOS OJOS CON UN CHORRO DE AGUA.OBTENGA AYUDAMÉDICA RÁPIDAMENTE.

LAVARE IMMEDIATAMENTE GLI OCCHI CON ACQUA. SOTTOPORRE AL PIU’ PRESTO ALLE CURE DEL MEDICO.

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje

2. Montaggio. 2. Montering.

Eng

Before the tractor can be used certain parts must be assembled, which for transportation reasons are enclosed in the packing. The picture shows which parts must be assembled.

Vor der Anwendung des Aufsitzmähers müssen gewisse Teile eingebaut werden, die aus Transportgründen in der Verpack-ung lose beigefügt sind. Aus dem Bild geht hervor, welche Teile einzubauen sind.

Avant d'utiliser le tracteur, certaines piéces livrées dans l'emballage doivent être montées. L'illustration ci-contre vous indique de quelles pièces il s'agit.

Esp

Antes de poder utilizar el tractor, hay que montar algunas piezas que, por razones de transporte, van empaquetadas en el embalaje. De la figura se desprende cuales son estas piezas.

Prima di usare il trattore, montare alcune parti che per ragioni di trasporto sono confezionate a parte. In figura sono indicati i dettagli da montare.

Voordat de traktor gebruikt kan worden, moeten sommige onderdelen worden gemonteerd, die vanwege het transport apart verpakt zijn in de emballage. Uit de afbeelding blijkt welke onderdelen dit zijn.

Eng

STEERING WHEEL

• Mount extension shaft (1). Tighten securely.

• Mount the main shaft cover. Make sure that the guide tabs in the cover fit the cover in respective holes.

• Remove steering wheel adapter from steering wheel and slide adapter onto steering shaft . Check that the front wheels are aligned forward and place the wheel on the hub.

• Assemble large flat washer and 1/2 hex nut. Tighten securely.

• Snap insert into center of steering wheel.

1. EXTENSION SHAFT

LENKRAD

• DieVerlängerungswelle (1). Gut festziehen.

• Lenkwellengehäuse einbauen. Dafür sorgen, daß die

Führungsbolzen in die jeweils dafür vorgesehenen Bohrungen ein- greifen.

• Nehmen Sie den Lenkradadapter vom Lenkrad ab und schieben Sie diesen auf die Lenksäulenverlängerung auf. Prüfen, daß die Vorderräder gerade stehen, und das Lenkrad auf der Nabe anbringen.

• Die große Unterlegscheibe und die 1/2 kontermutter. Sicher festziehen.

• Den Einsatz in die Mitte des Lenkrades eindrücken.

1. VERLÄNGERUNGSWELLE

Esp

VOLANTE DE DIRECCIÓN

• Introduzca el eje de extensión (1). Apriete en forma segura.

• Montar la cubierta del eje del volant. Assegurarse de que las espigas de guía de la cubierta encajan en los orificios respectivos.

• Remueva el adaptador del volante y deslice el adaptador sobre la extensión del eje de dirección. Controlar que las ruedas delanteras están dirigidas hacia adelante y poner el volante en el cubo.

• Monte una arandela plana grande una terercas de 1/2 y apriete en forma segura.

• Presione la pieza inserta adentro del centro del volante de dirección.

1. EJE DE EXTENCIÓN

VOLANTE

• Montare l'albero di estensione (1). Stringere saldamente.

• Montare il coperchio del piantone. Controllare che tutti i pemi di guida entrino nei rispettivi alloggi.

• Rimuovere l’adattatore del volante dal volante e scorrerlo sull’estensione dell’albero dello sterzo. Controllare che le ruote anteriori siano ben dritte montare il volante sul mozzo.

• Assembiare la rondella piatta grande e il dadi 1/2. Tringere in maniera salda.

• Scattare l'inserto al centro del volante.

1. ALBERO DI ESTENSIONE

VOLANT DE DIRECTION

• Monter la rallonge d'arbre de direction sur les orifices souhaités puis installer la vis hexagonale et l'écrou frein, bien serrer le tout.

• Positionner le cache sur la colonne de direction. S'assurer que les ergots du cache colonne de direction sont bien clipsés dans les quatre orifices du tableau de bord.

• Enlevez le manchon de direction du volant de direction et glissez le manchon sur l’arbre de rallonge. Vérifier que les roues avant sont bien alignées droit vers l’avant et positionner le volant sur le moyeu.

• Positionner la grande rondelle plate et écrou 1/2. Visser fortement.

• Encliqueter le cache volant dans le volant de direction.

1. ARBRE D’EXTENSION

HET STUUR

• Monteer de verlengas (1) en deze stevig vast.

• Monteer de stuuraskap. Let erop dat de stuurtaps in de kap in de respectievelijke gaten vallen.

• Haal de stuuradapter van het stuur af en schuif de adapter op het verlengstuk van de stuuras. Controleer of de voorwielen recht naar voren staan gericht en plaats het stuur op de naaf.

• Bevestig de grote platte sluitring en de 1/2 borgmoer. Zet ze stevig vast.

• Klik het inzetstuk in het midden van het stuur.

1. VERLENGAS

Eng

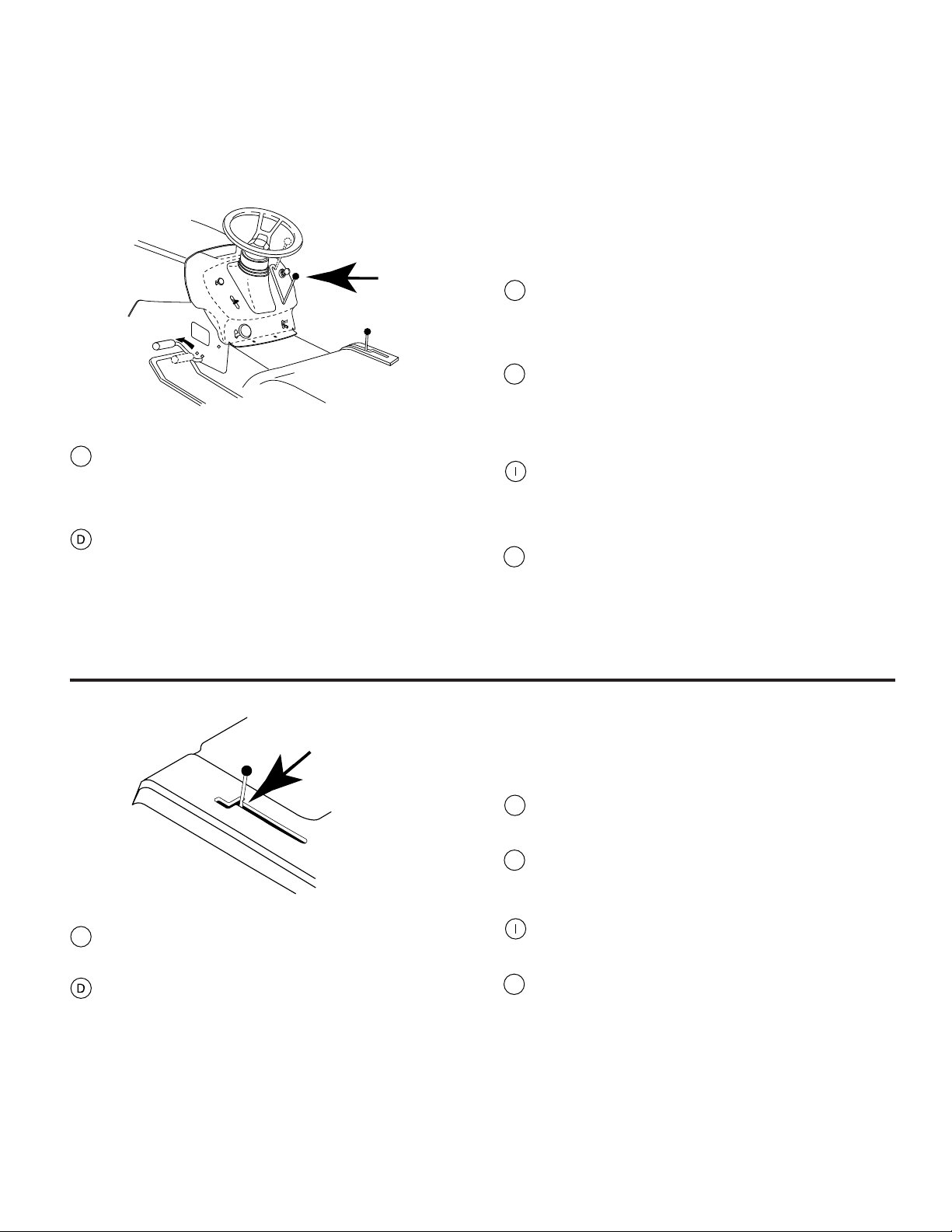

Seat

Remove the hardware securing seat to the cardboard packing and set the hardware aside for assembly of seat to tractor.

Pivot seat upward and remove from cardboard packing. Remove the cardboard packing and discard.

Place seat on seat pan so head of shoulder bolt is positioned over large slotted hole in pan (1).

Push down on seat to engage shoulder bolt in slot and pull seat towards rear of tractor.

The seat is adjustable for individual setting in relation to the clutch and brake pedal. Set the seat to the correct position by moving it forwards or backwards. Tighten the adjustment bolt securely (2).

Sitz

Entnehmen Sie die Teile, mit denen der Sitz an der Kartonage befestigt ist. Bewahren Sie diese Teile auf, da sie für die Montage des Sitzes am Traktor noch benötigt werden.

Kippen Sie den Sitz nun nach oben, und nehmen Sie ihn aus der Kartonage. Entfernen Sie die restlichen Verpackungsteile und entsorgen Sie diese.

Der Sitz wird so auf die Sitzplatte plaziert, dass sich der Hauptbolzen über dem Schlitz in der Platte befindet (1).

Sitz herunterdrücken, so dass der Bolzen in den Schlitz einrastet und dann den Sitz nach hinten ziehen.

Der Sitz ist persönlich im Verhältnis zum Kupplungs- bzw. Bremspedal einstellbar. Den Sitz vor- oder zurückschieben, bis die richtige Sitz-stellung erhalten wird. Die Einstellschraube anziehen (2).

Siège

Enlevez le bouton de réglage et la rondelle plate qui fixent le siège à l’emballage de carton et mettez-les de côté pour l’assemblage du siège au tracteur.

Pivotez le siège vers le haut et enlevez-le de l’emballage de carton. Débarrassez-vous de l’emballage de carton.

Placez le siège sur sa cuvette pour positionner le boulon à épaulement sur le gros orifice fendu placé dans la cuvette.

Poussez sur la siège pour accrocher le boulon à épaulement dans le trou oblong et tirez la siège vers l’arrière du tracteur.

Le siège peut être ajusté individuellement par rapport à la pédale de frein et d'embrayage. Ajuster le siège pour avoir une position assise correcte en le déplaçant vers l'avant ou vers l'arrière. Serrer à fond la vis de réglage (2).

Esp

Asiento

Remueva la manilla de ajuste y la arandela plana que aseguran el asiento al empaque de cartón y póngalos de lado para poder utilizarlos durante la instalación del asiento sobre el tractor.

Gire el asiento hacia arriba y remuevalo del embalaje de cartón . Remueva y desechese del embalaje de cartón.

Colocar el asiento y en el asiento del recipiente de manera que la cabeza del bulón de la espalda esté posicionada en el agujero ancho ranurado en el recipiente.

Empujar en el asiento para enganchar el bulón de la espalda en la ranura y empujar el asiento hacia la parte trasera del tractor.

El asiento es ajustable individualmente en relación a los pedales del embrague y de freno. Ajustar el asiento en la posición correcta desplazándolo hacia adelante o atrás. Apretar el tornillo de ajuste (2).

Sedile

Rimuovere i dispositivi di fissaggio che fissano il sedile sull’imballaggio di cartone e mettere da parte i dispositivi di fissaggio per assemblare il sedile sul trattore.

Muovere il sedile verso l’alto e rimuoverlo dall’imballaggio di cartone. Rimuovere ed eliminare l’imballaggio di cartone.

Posizionare il sedile sulla relativa scocca in modo tale che il bullone nella parte superiore dello spallamento si posizioni sopra il foro grande posto sul fondo. (1).

Premere sul sedile per inserire il bullone dello spallamento nella fessura e tirare il sedile verso il retro del trattore.

Il sedile è regolabile. Regolare il sedile fino ad assumere la posizione più comoda, spostandolo avanti o indietro. Stringere la vite di regolanzione (2).

Zitting

Verwijder de bevestigingselementen waarmee de zitting aan de kartonnen verpakking bevestigd is en zet deze bevestigingselementen opzij voor het monteren van de zitting op de trekker.

Draai de zitting omhoog en haal hem uit de kartonnen verpakking. Verwijder de kartonnen verpakking en werp die weg.

Plaats de stoel op de zitpan zodat de kop van de borstbout zich over het grote sleufgat in de pan bevindt (1).

Druk op de stoel totdat de borstbout in de sleuf past en trek de stoel vervolgens naar de achterzijde van de tractor.

De zitting is verstelbaar voor de individuele instelling in verhouding tot de koppelings- resp. rempedaal. Stel de zizting in de juiste zitpositie door deze naar voor en naar achter te schuiven. Haal de stelschroef aan.

Eng

NOTE!

Check that the flex is correctly connected to the safety switch (3) on the seat holder.

HINWEIS!

Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist.

REMARQUE!

Vérifier que le cordon est correctement branché à l’interrupteur de sécurité (3) sur le support du siège.

Esp

NOTA!

Controlar que el cable está correctamente acoplado al interruptor de seguridad (3) en el soporte del asiento.

NOTA!

Controllare che il cavo sia ben collegato all’interruttore disicurezza (3) sul supporto del sedile.

N.B.!

Controleer of de snoer correct is aangesloten op deveiligheidsschakelaar (3), op de houder van de zitting.

1. Battery Cover

Eng

2. Cable Positive (+)

3. Cable Negative (-)

4. Fender

5. Battery terminal

6. Battery

1. Batterieabdeckung

2. Positives Kabel (+)

3. Negatives Kabel (-)

4. Schutzblech

5. Batterieklemme

6. Batterie

1. Cache batterie

2. Câble positif (+)

3. Câble négatif (-)

4. Capot

5. Polarités de la batterie

6. Batterie

1. Tapador del acumulador

Esp

2. Cable positivo (+)

3. Cable negativo (-)

4. Protección

5. Terminal de batería

6. Batería

1. Coperchio dellí accumulatore

2. Cavo elettrico positivo (+)

3. Cavo elettrico negativo (-)

4. Paraurti

5. Polo della batteria

6. Batteria

1. Accudeksel

2. Kabel positieve (+)

3. Kabel negatieve (-)

4. Stootwand

5. Accuklem

6. Accu

Eng

Install battery

NOTE: If battery is put into service after month and year

indicated on label, charge battery for minimum of one hour at 6-10 amps.

WARNING: Before installing battery remove metal bracelets, wrist watch bands, rings, etc. from your person. Touching these items to battery could result in burns.

• Remove Battery Cover

Einbau der Batterie

HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber

angegebenen Datum (Monat und Jahr) in Betrieb genommen wird, die Batterie mindestens eine Stunde lang mit 6 bis 10 Ampere aufladen.

WARNUNG: Vor dem Einbau der Batterie Metallarmbänder, Uhrarmbänder, Ringe und dgl. ablegen. Wenn diese Gegenstäande mit der Batterie in Berührung kommen, könnte dies Brandverletzungen verursachen.

• Entfernen Sie die Batterieabdeckung

Mise en place de la batterie

REMARQUE: Si la batterie est en service après le mois et

l'année indiqués sur l'étiquette, charger la batterie durant une heure au moins à 6-10 ampéres.

ATTENTION: Avant d'installer la batterie,prenez la précaution d'enlever gourmette, montre bracelet, bague, etc... Leur con tact avec la batterie pourrait causer des brûlures.

• Enlever le cache batterie

Instalación de la batería

Esp

NOTA: Si utiliza la bateria después del mes y año indicado sobre la etiqueta, cargue la batería por un mínimo de una hora a 6-10 amps.

ADVERTENCIA: Antes de instalar la batería, quitese los brazaletes metálicos, correas de reloj, sortijas, etc. Si estos objetos tocan la bateria pueden producirse quemaduras.

• Quite el tapador del acumulador

Installazione della batteria

NOTA: Se questa batteria viene messa in uso dopo il mese

e l’anno indicati sull’etichetta, caricarla per almeno un’ora a

6-10 Ampère. PERICOLO: Prima di installare la batteria eliminare anelli,

collane,braccialetti e altri oggetti di metallo dalla persona. Il contatto del metallo con la batteria può causare incendi,

• Portare giuí il coperchio dellíaccumulatore.

Accu installeren

N. B.: Als deze accu na de maand en het jaar, aangegeven

op het etiket, in bedrijf wordt genomen, laad de accu dan minstens één uur op met 6-10 A.

WAARSCHUWING: Doe voor het intalleren van de accu alle metalen voorwerpen: armbanden, ringen, horloges enz. Haf. Anders kan het contact tussen deze voorwerpen en de accu brandwonden veroorzaken.

• Verwyder het accudeksel.

Eng

WARNING: Positive terminal must be connected first to prevent sparks from accidental grounding.

Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables. Grease the battery poles with vaseline to prevent corrosion. Replace battery cover.

WARNUNG! Um einen Kurzschluß zu vermeiden, muß der Pluspol zuerst angeschlossen werden.

Die Schutzkappen von den Anschlußklemmen entfernen und entsorgen. Die Batterie in Position neben den Fahrersitz bringen. Die Batterieklemmen müssen nach vorn zeigen. Zuerst das rote Kabel an „+“ und dann das schwarze Kabel an„-“ anschließen. Die kabel fest anschrauben. Batterieklemmen mit wasserfreiem Fett (Vaseline) einfetten, um Korrosion zu verhindern. Batterieabdeckung wieder montieren.

ATTENTION: La borne positive doit être connectée la première pour éviter les étincelles dues à une mise à la masse accidentelle.

Enlever les capuchons de protections des bornes et les mettre de côté. Positionner la batterie dans son logement. Les polarités de la batterie doivent être tournées vers l'extérieur. Commencer par brancher le câble rouge au pôle positif puis le câble noir de la masse au pôle négatif. Fixer les deux câbles à l'aide des vis et des écrous. Lubrifier les bornes de la batterie avec de la graisse résistante à l'eau Remettre de nouveau le cache batterie.

Esp

ADVERTENCIA: A fin de evitar chispas por contacto accidental a tierra hay que conectar primero el borne positivo.

Remueva las tapas protectoras de los terminales y póngalas de lado. Ponga la batería en su sitio debajo del asiento. ‘Los bornes han de estar orientados hacia adelante. Conecte primero el cable rojo al borne positivo y después el negro de masa al borne negativo. Sujete los cables. Lubrique los bornes con grasa que no contenga agua (vaselina) a fin de evitar la corrosión. Reponga el tapador del acumulador.

PERICOLO: Il polo positivo deve essere collegato per primo onde evitare scintille.

Togliere i cappucci protettivi dai poli e scartarli.Montare la batteria nel vano sotto il sedile, con i poli in avanti. Collegare il cavo rosso al polo positivo (+) e quello nero negativo (-) alla terra. Ingrassare i poli con grasso privo di acqua (vasellina) per evitare corrosione. Rimetter il coperchiodellíaccumulatore.

WAARSCHUWING: De positieve klem moet eerst aangesloten worden om vonken door per ongeluk aarden te voorkomen.

Verwijder de beschermdoppen van de accupolen en gooi ze weg. Zet de accu op zijn plaats onder de zitting. De accupolen dienen naar voren te zijn gericht. Sluit eerst de rode kabel aan op + en daarna de zwarte aard-kabel op -. Schroef de kabels vast. Smeer de accupolen in met watervrij vet (vaseline) om corrosie te voorkomen. Plaats het accudeksel terug.

Eng

To install bagger components to tractor

1. Discharge Chute

2. 3/8 Nut

3. Flat Washer

• Remove discharge chute from rear of tractor. Unhook the two (2) straps and pull chute out and away from tractor.

• Remove the two (2) 3/8 nuts and flat washers from the bolts at the tractor back plate.

1. Support Bracket

2. 3/8 Carriage Bolt

3. 3/8 Lock Nut

4. 3/8 x 63,5mm Hex Bolt

5. 10,3mm (13/32") flat washer

• Install the two upper support brackets through the back plate and to the chassis, using the 10 x 19 mm (3/8"x3/4") carriage bolts and locknuts supplied. Tighten securely.

• Assemble both support brackets to the outside of the baggger support tube using two each 3/8 x 63,5mm hex bolts13/32" I.D. flat washers and 3/8 locknuts from parts bag. Tighten securely.

1. 3/8 Lock nut

2. Flat Washer

3. Support Tube

• Using the nuts and flat washers removed from tractor back plate, install the bagger support tube to the back plate as shown. Tighten securely.

1. Hook

2. Discharge Chute

3. Back plate slot

• Replace discharge chute into rear opening of tractor. Secure the chute with the two hook straps.

NOTE: The strap hook must go through the discharge chute only. Do not allow the hook to enter the slot in the tractor back plate. This will allow the discharge chute to float with the mower deck when moving on uneven terrain.

85˚

1. Front bagger tube

2. Lower bagger tube

3. 1/4 x 50,8mm Carriage Bolts

4. 1/4 Lock nut

1. Front bagger tube

2. 1/4 x 50,8mm Carriage Bolts

3. 1/4 Lock nut

4. Vinyl Binding

5. Dump handle tube

6. Clevis pin

7. Retainer spring

1. Top Surfaces Even

2. Horizontal Adjustment Bracket

3. Vertical Adjustment Bracket

6MM (1/4") - 9MM (3/8")

Eng

To Assemble Bagger

NOTE: For ease of assembly, you may wish to obtain the

assistance of another person when putting the bagger together.

• Holes in front bagger tube are at an angle. Place front bagger tube against lower bagger tube and check for proper hole alignment before assembling bolts.

• Assemble front and lower bagger tubes using four (4) 1/4 x 50,8mm carriage bolts and lock nuts supplied. Tighten securely.

• Slide front and lower bagger tube assembly into the bagger assemby.

• Assemble front and upper bagger tubes using four (4) 1/4 x 50,8mm carraige bolts and lock nuts supplied. Tighten securely.

• Slip all the vinyl bindings over the bagger tubes

• Slide the bagger dump handle through the hole in the bagger top, install the clevis pin and secure with retainer

spring.

NOTE: For future use, the clevis pin may be removed in order to use the handle to clear the chute in the event it has become clogged.

Bagger adjustment

For proper bag function and appearance, it may be necessary to adjust the bagger assembly. There should be 6mm

(1/4")-9mm (3/8") gap between the bagger top and fender and the bagger top surface should be even with the top surface of the fender. To adjust bagger position:

Horizontal adjustment

• Slightly loosen the nuts securing the bagger RH and LH horizontal adjustment brackets. Loosen only enough so the brackets keep their position, but allow them to be moved.

• Move the brackets the amount forward or backward you wish the bag assembly to move. Retighten the nuts securely.

Vertical adjustment

• Slightly loosen the nuts securing the vertical adjustment brackets. Loosen only enough so the brackets keep their position, but allow them to be moved.

• Move the brackets the amount up or down you wish the bag assembly to move. Retighten the nuts securely.

• Reinstall the bagger assembly and check the bagger to fender fit. If necessary, repeat the procedure until proper fit is attained.

1. Handle

2. Retainer Spring

3. Pin

4. Plug

To convert to bagging, mulching or discharge See "Section 5" of this manual.

To assemble and install mulcher plug

• Remove spring retainer and pin from handle.

• Insert plug into handle. Make sure that the letter "A" on both the plug and handle are on the same side and that they can both be seen from the top when laying on the ground.

• Secure with pin and retainer spring provided. For installation see "To Convert Mower" in Section 5 of this manual.

Installation der Aufhängung der Grasfangbox des Traktors

1. Auswurfkanal

2. Kontermutter 3/8

3. Flache unterlegscheibe

• Nehmen Sie den Auswurfkanal aus dem hinteren Teil des Traktors. Lösen Sie beide (2) Klammern und ziehen Sie den Kanal aus dem Traktor.

• Entfernen Sie die zwei (2) 3/8-Zoll-Muttern und flachen Unterlegscheiben von den Schrauben an der hinteren Platte des Traktors.

1. Strebe

2. Tragbolzen 3/8

3. Kontermutter 3/8

4. Sechskantbolzen 3/8 x 63,5mm

5. Flache Unterlegscheibe 10,3mm (13/32)

• Die beiden oberen Stützwinkel mittels der beigelegten

0.38" [10 mm] dicken und 0.75 Zoll [19 mm] langen Schloßschrauben und Gegenmuttern durch die Rückenplatte am Chassis befestigen. Fest anziehen.

• Montieren Sie nun die beiden Streben an die Außenkante der Halterung der Grasfangbox mit Hilfe von 3/8 x 63,5mm-Sechskantschrauben, flachen Unterlegscheiben mit einem Innendurchmesser von 13/32 Zoll (1,03 cm) und 3/8-Zoll-Kontermuttern (0,95 cm), wie gezeigt. Fest anziehen.

1. Kontermutter

2. Flache Unterlegscheibe

3. Halterungder Grasfangbox

• Bringen Sie die Halterung der Grasfangbox mit Hilfe der von der hinteren Platte abgenommenen Muttern und flachen Unterlegscheiben an der hinteren Platte an (siehe Abbildung). Fest anziehen.

1. Haken

2. Nut auf der hinteren platte

3. Auswurfkanal

• Schieben Sie nun den Auswurfkanal wieder in die hintere Öffnung des Traktors. Sichern Sie den Auswurfkanal mit den beiden Haken.

HINWEIS: Die Haken dürfen nur durch den Auswurfkanal geführt werden. Der Haken darf nicht in die Nut auf der hinteren Platte des Traktors gesteckt werden. Andernfalls bewegt sich der Auswurfkanal beim Mähen von unebenem Gelände mit dem Mäherdeck.

1. Vorderer Rahmen der Grasfangbox

2. Unterer Rahmen der Grasfangbox

3. Tragbolzen 1/4 x 50,8mm

4. Kontermutter 1/4

1. Vorderer Rahmen der Grasfangbox

2. Bolzen

3. Kontermutter 1/4

4. Vinylverkleidung

5. Rohr des Handgriffs zum Entleeren der Grasfangbox

6. Fixierfeder

7. Splintstift

85˚

Montage der Grasfangbox

HINWEIS: Zum leichteren Zusammenbau der Grasfangbox

ist es u.U. sinnvoll, die Hilfe einer zweiten Person heranzuziehen.

• Die sich vorne in der Absackröhre befindlichen Löcher sind schräg angesetzt. Die vordere Absackröhre an der unteren Absackröhre anlegen und ausrichten und vor der Montage der Bolzen die genaue Ausrichtung der Löcher überprüfen.

• Bauen Sie die vorderen und unteren Streben der Halterung der Grasfangbox mit den vier (4) im Lieferumfang enthaltenen 1/4 x 50,8mm Tragbolzen und Kontermuttern zusammen. Fest anziehen.

• Führen Sie die vorderen und unteren Streben der Halterungsbaugruppe der Grasfangbox in die Grasfangbox ein.

• Bauen Sie die vorderen und unteren Streben der Halterung der Grasfangbox mit den vier (4) im Lieferumfang enthaltenen 1/4 x 50,8mm Tragbolzen und Kontermuttern zusammen. Fest anziehen.

• Befestigen Sie die Viynylverkleidung an de Außenkanten der Box.

• Stecken Sie den Handgriff zum Entleeren der Grasfangbox durch das Loch im Deckel der Grasfangbox, montieren Sie die Fixierfeder und sichern Sie diese mit dem Splintstift.

HINWEIS: Der Splintstift kann entfernt werden, um den Handgriff zur Reinigung des Auswurfkanals zu verwenden, sollte dieser verstopft sein

Justieren der Grasfangbox

6MM (1/4") - 9MM (3/8")

Um die einwandfreie Funktion der Grasfangbox zu gewährleisten, ist es notwendig, daß die Box richtig justiert wird. Zwischen dem oberen Teil der Box und dem Schutzblech des Trakors soliten 6 mm (1/4") -9mm (3/8") Abstand eingehalten werden. Desweiteren sollte die Oberseite derBox und das Schutzblech des Traktors in einer Flucht liegn.

Seitenjustierung

• Lockern Sie die Muttern, mit denen die beiden Bügel zur Seitenjustierung des Grasfangsacks (RH und LH) befestigt sind, so weit, daß sie zwar verschoben werden können, aber nicht von selbst aus ihrer Position geraten.

• Justieren Sie nun den Sack entsprechend nach vorne oder hinten, und ziehen Sie anschließend die Muttern wieder fest.

1. Ausgleichende Oberfläche

2. Höhenjustierung

3. Seitenjustierung

1. Handgriff

2. Fixierfeder

3. Stift

4. Stöpsel

Höhenjustierung

• Lockern Sie die Muttern, mit denen die Bügel zur Höhenjustierung des Grasfangsacks befestigt sind, so weit, daß sie zwar verschoben werden können, aber nicht von selbst aus ihrer Position geraten.

• Justieren Sie nun den Sack entsprechend nach oben oder unten, und ziehen Sie anschließend die Muttern wieder fest.

• Montieren Sie nun die Box und überprüfen Sie, ob sich Box und Schutzblech in einer Linie befinden. Wiederholen Sie die Prozedur solange, bis die Box richtig eingestellt ist.

Einstellen von Heckauswurf (Deflektor), Mulchfunktion oder Sammelfunktion. Siehe Abschnitt 5 der vorliegenden Betriebsanweisung.

Montage und Installation des Mulcheinsatzes

• Entfernen Sie den Splintstift und Stift vom Griff.

• Stecken Sie den Stöpsel in den Handgriff. Versichern Sie

sich, daß die Markierung „A“ sich sowohl beim Stöpsel, als auch beim Handgriff auf der gleichen Seite befindet. Beide Markierungen müssen von oben sichtbar sein, wenn das Teil auf dem Boden liegt.

• Fixieren Sie beide Teile mit dem Stift und der Fixierfeder. Mehr zum Einsatz des Mulcheinsatzes erfahren Sie in Abschnitt 5 der Betriebsanweisung.

+ 58 hidden pages
