EN - DISPOSAL OF THE DEVICE
Dispose of the unit and used batteries in an environment friendly manner
according to your country regulations.
FR - DÉCLASSER L’APPAREIL
Débarrassez-vous de l’appareil et des piles usagées de manière écologique
Conformément aux dispositions légales de votre pays.
NL - VERWIJDEREN VAN HET APPARAAT
Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke
manier conform de in uw land geldende voorschriften.
DU - ENTSORGUNG DES GERÄTS
Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und
Weise gemäß den Vorschriften Ihres Landes.
ES - DESHACERSE DEL APARATO
Reciclar el aparato y pilas usadas de forma ecologica conforme a las
disposiciones legales de su pais.
PT - COMO DESFAZER-SE DA UNIDADE
Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em
conformidade com as normas vigentes no seu país.
ENGLISH OPERATION MANUAL
CAUTION:
OPERATION MANUAL
Thank you for buying this JB Systems®product. To take full advantage of all possibilities, please read these
operating instructions very carefully.
FEATURES
This unit is radio-interference suppressed. This appliance meets the requirements of the current European
and national guidelines. Conformity has been established and the relevant statements and documents have
been deposited by the manufacturer.
Compact and cost-effective 19” enclosure to install from 1 up to 3 MPL-1 audio players
Perfect for use in different applications:
Telephone waiting music
Background music in shops, bars, restaurants, …
Multi-room applications with several zones, each with different music
The 3 players have their own audio outputs
One combined FM-antenna input with universal “Belling-Lee” connector
Empty enclosure, MPL-1 players separately available
Mains power adapter included.
BEFORE USE
Before you start using this unit, please check if there’s no transportation damage. Should there be any, do
not use the device and consult your dealer first.
Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary
for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.
Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user
manual.
To protect the environment, please try to recycle the packing material as much as possible.
Check the contents:
Check that the carton contains the following items:
User manual
MPL-1 BASE unit
Power adapter
SAFETY INSTRUCTIONS:
CAUTION
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the
use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.
This symbol means: indoor use only
This symbol means: Read instructions
This symbol means: Safety Class III appliance
remove the top cover. No user-serviceable parts inside.
Refer servicing to qualified service personnel only.
To reduce the risk of electric shock, do not
ENGLISH OPERATION MANUAL
To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.
This unit is for indoor use only.
Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be
placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,
immediately disconnect the mains power.
No naked flame sources, such as lighted candles, should be placed on the appliance.
Don’t cover any ventilation openings as this may result in overheating.
Prevent use in dusty environments and clean the unit regularly.
Keep the unit away from children.
Inexperienced persons should not operate this device.
Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
Minimum distances around the apparatus for sufficient ventilation is 5cm.
Always unplug the unit when it is not used for a longer time or before you start servicing.
The electrical installation should be carried out by qualified personal only, according to the regulations for
electrical and mechanical safety in your country.
Check that the available voltage is not higher than the one stated on the rear panel of the unit.
The socket inlet shall remain operable for disconnection from the mains.
The power cord should always be in perfect condition. Switch the unit immediately off when the power cord
is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
Never let the power-cord come into contact with other cables!
In order to avoid a hazard, the unit shall only be used with the AC-adaptor delivered with it. If the AC-
adaptor is damaged, a same model adaptor shall be used only.
When the power switch is in OFF position, this unit is not completely disconnected from the mains!
In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user
serviceable parts inside.
Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same
type and electrical specifications!
In the event of serious operating problems, stop using the appliance and contact your dealer immediately.
Please use the original packing when the device is to be transported.
Due to safety reasons it is prohibited to make unauthorized modifications to the unit.
INSTALLATION GUIDELINES:
Install the unit in a well-ventilated location where it will not be exposed to high temperatures or humidity.
Placing and using the unit for long periods near heat-generating sources such as amplifiers, spotlights, etc.
will affect its performance and may even damage the unit.
When installed in a booth or flight case, please make sure to have good ventilation to improve heat
evacuation of the unit.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance.
CLEANING THE APPLIANCE:
Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not
use volatile liquids such as benzene or thinner which will damage the unit.
CONNECTIONS
All connections are cinch. Use good quality cinch-cinch cables to prevent bad audio quality. (example: JB
Systems code: 2-0370)
For more information on connections, please refer to the next chapter.
Be sure to turn off the unit before you make changes to the different connections.
In this manual we talk about “line outputs”. This is a global name for inputs with a level between 750mV and
2V.
JB SYSTEMS
®
1/23 MPL-1 BASE
JB SYSTEMS
®
2/23 MPL-1 BASE
ENGLISH OPERATION MANUAL
ATTENTION
:

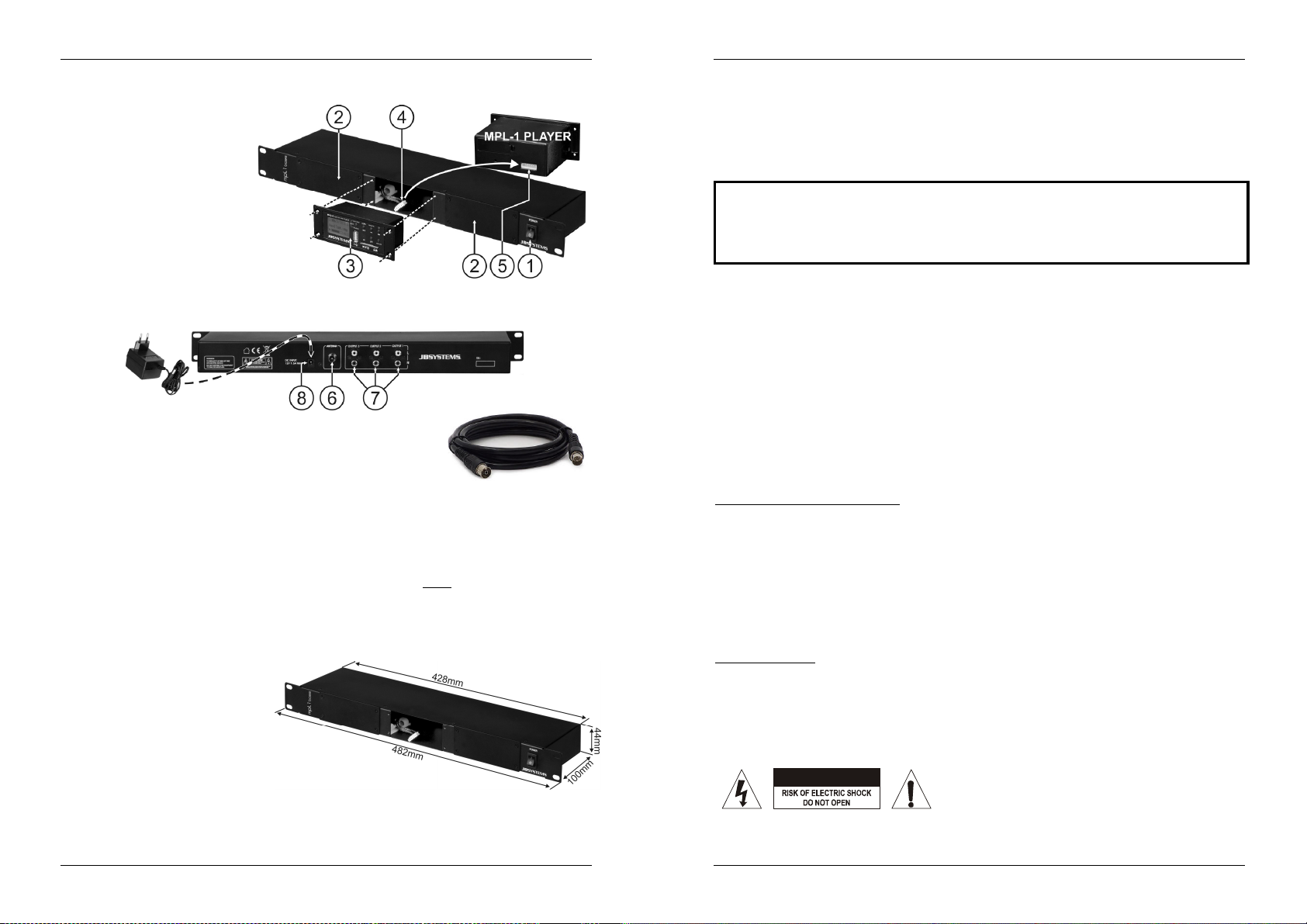

FUNCTIONS (FRONT)
1. POWER SWITCH: Turns the unit
ON and OFF.
2. BLIND PANELS: used to close
the 2 unused compartments for
additional MPL-1 players.
3. MPL-1 PLAYER: the unit is
specially prepared to receive up
to 3 MPL-1 players.
4. MULTI-CONNECTOR CABLE:
the unit contains 3 of these
cables with multi-connector.
5. MPL-1 INPUT: this input is
compatible with the 3 multiconnector cables of the MPL-1
BASE.

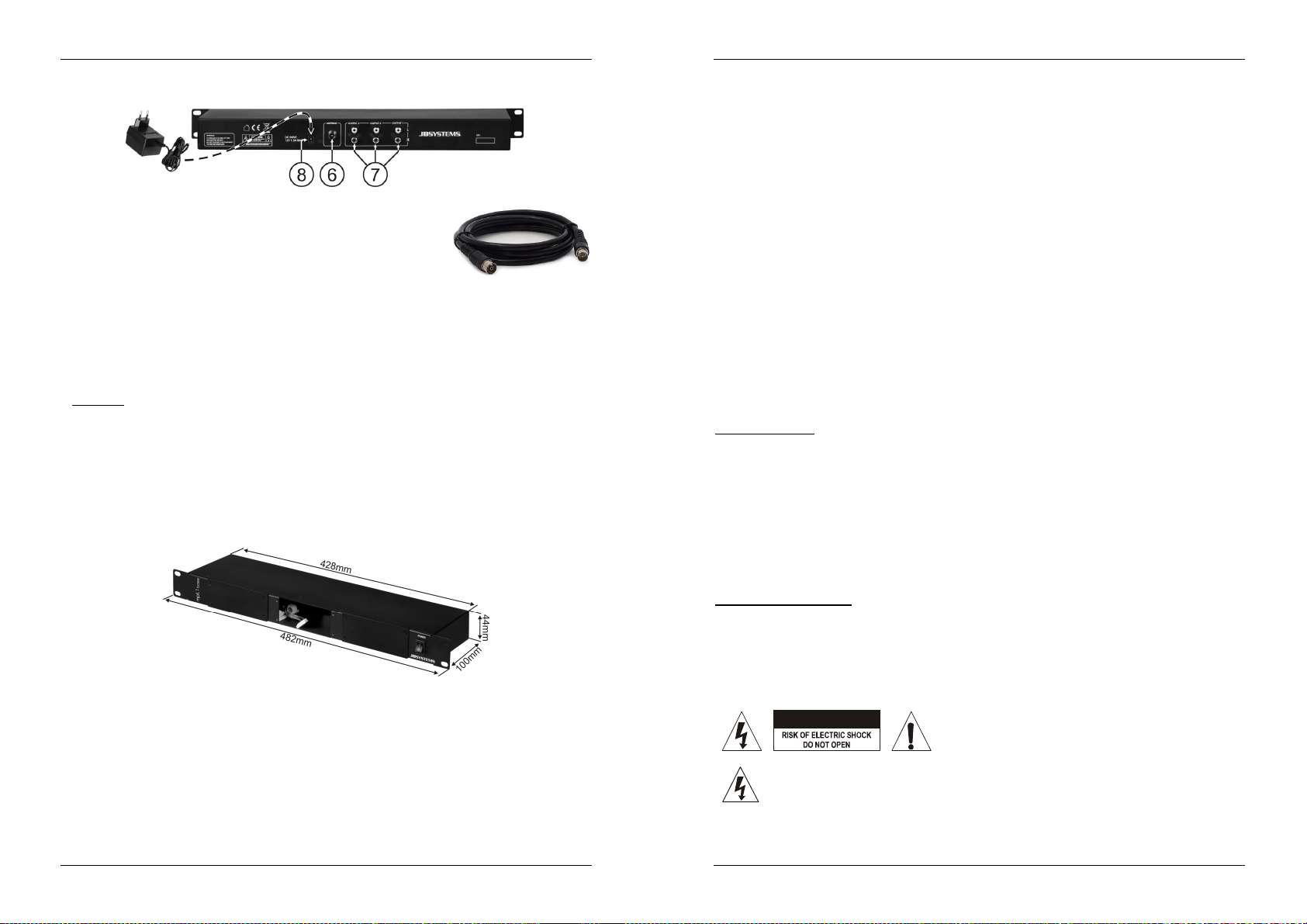

FUNCTIONS (rear)
6. ANTENNA INPUT: the special “Belling-Lee” connector is used to feed
the antenna signal to the FM-radio of the installed MPL-1 players. You
can connect a simple antenna or use an optional antenna cable (see
picture) to connect the input to cable distribution.
7. AUDIO OUTPUTS: the installed player(s) have their own cinch output
that can be connected to the line input of any audio device.
8. POWER INPUT: insert the power adapter here, first check the voltage to match your country’s standard.
INSTALLING THE MPL-1 PLAYER(S)
With only some very easy steps you can install 1, 2 or even 3 MPL-1 players in this unit:
Use a screwdriver to remove the blind panel (2) where the MPL-1 player should be installed. (keep the 4
screws, you still need these!)
Inside you will see a small cable with multi-connector (4): tear this cable gently out of the enclosure.
Insert the multi-connector in the input connector on the backside of the MPL-1 player (5)
Push the MPL-1 player gently in the enclosure.
Use a screwdriver and the 4 screws to fix the player in the enclosure.
Done!
To install more players, just repeat these steps.

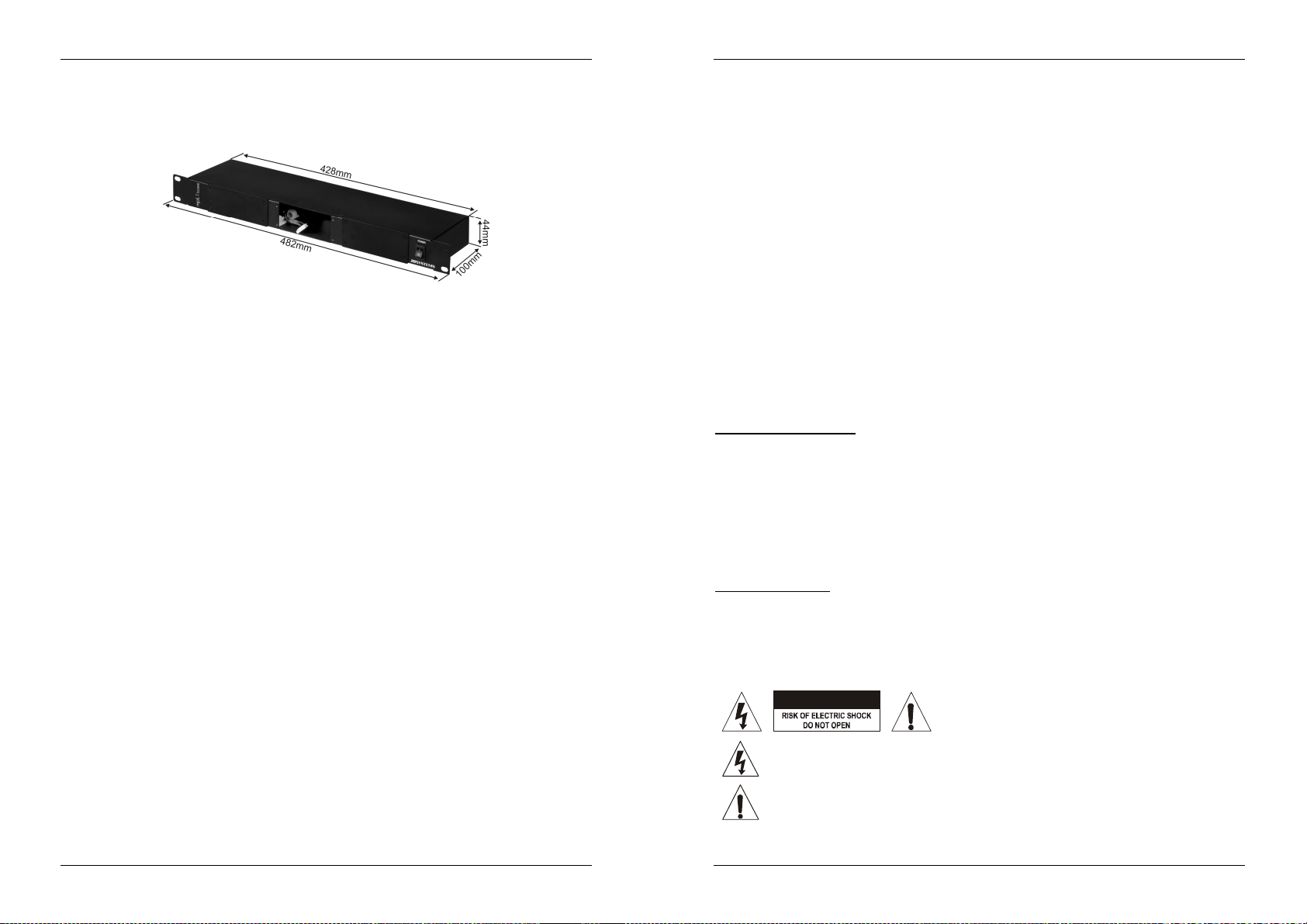

SPECIFICATIONS
Power Source: AC 12V / 1500mA
Dimensions: 482 x 44 x 110mm
Weight: 1,26kg
Every information is subject to change without prior notice
You can download the latest version of this user manual on our website: www.beglec.com
FRANCAIS MODE D’EMPLOI
MODE D’EMPLOI
Nous vous remercions d’avoir acheté ce produit JB Systems®. Veuillez lire ce mode d’emploi très
attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.
EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS
TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS:
NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC.
CARACTÉRISTIQUES
Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La
conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
Châssis 19’’ compact et peu couteux qui permet d’installer 1 à 3 lecteurs MPL-1
Idéal pour plusieurs applications:
Musique d’attente pour téléphones
Musique d'ambiance dans les magasins, bars, restaurants, ...
Applications multizones, ou il faut une musique différente dans chaque pièce ou zone.
Les 3 lecteurs possèdent leurs propres sorties audio
Entrée combinée pour antenne FM par connecteur universel “Belling-Lee”
Châssis vide, les lecteurs MPL-1 sont disponibles séparément
Adaptateur d’alimentation compris
AVANT L’UTILISATION
Quelques instructions importantes:
Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de
dommages, n’utilisez pas l’appareil et contactez le vendeur.
Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que
l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne
s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en
garde de ce manuel.
Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,
assurez-vous d’y joindre ce manuel également.
Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
Vérifiez le contenu:
Vérifiez si l'emballage contient bien les articles suivants :
Mode d'emploi
MPL-1 BASE
Adaptateur d’alimentation
INSTRUCTIONS DE SÉCURITÉ:
CAUTION
SURFEZ SUR: WWW.BEGLEC.COM
afin de réduire le risque d’électrocution,
n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune
pièce à l’intérieur de l’appareil que vous puissiez
remplacer vous-même. Confiez l’entretien uniquement à
des techniciens qualifiés.
JB SYSTEMS
®
3/23 MPL-1 BASE
JB SYSTEMS
®
4/23 MPL-1 BASE
FRANCAIS MODE D’EMPLOI
FRANCAIS MODE D’EMPLOI
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans
isolation dans l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au
fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie: uniquement pour usage à l'intérieur.
Ce symbole signifie : Lire le mode d’emploi.
Ce symbole signifie: appareil construit selon les normes de sécurité classe III
Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou
l’humidité.
Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser
l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.
La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des
dommages.
Cet appareil est destiné à une utilisation à l’intérieur uniquement.
Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide,
tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge
électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez
immédiatement de la source d’alimentation.
Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
Ne pas laisser l'appareil à portée des enfants.
Les personnes non expérimentées ne doivent pas utiliser cet appareil.
La température ambiante maximale d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette
température.
Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante
est de 5cm.
Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des
réparations.
Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux
règlements de sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous
trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil.
La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le
cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être
remplacé par le constructeur, son agent ou un technicien qualifié.
Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l’adaptateur
secteur inclus . Si l’adaptateur est défectueux, il sera utilisé seulement par un modèle identique.
Quand l’interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant
230V !
Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l’appareil.
Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il n’y a pas
de pièces pouvant être changées par l’utilisateur à l’intérieur.
Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par
un fusible de même type et ayant les mêmes spécifications électriques !
En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre
revendeur immédiatement.
Utilisez l’emballage d’origine si l’appareil doit être transporté.
Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’appareil non
spécifiquement autorisée par les parties responsables.
CONSEILS D'INSTALLATION:
Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,… pourrait affecter
ses performances et même endommager l'appareil.
En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite
par l'appareil.
Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température
ambiante après le transport. La condensation peut altérer les performances de l'appareil.
NETTOYAGE:
Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Évitez d’introduire de l’eau à l’intérieur de
l’appareil. N’utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager
l’appareil.
CONNEXIONS
Toutes les connexions sont au standard cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter
un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)
Pour plus d'informations sur les connexions, regardez le chapitre suivant.
Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode
d'emploi, il est question d'entrée ligne ou “line inputs”. Il s'agit en fait d'un terme générique pour désigner des
entrées avec un niveau compris entre 750mV et 2V.
FONCTIONS (FACE AVANT)
1. POWER SWITCH: Bouton pour
allumer ou éteindre la table de
mixage.
2. CACHES: sont utilisés pour
couvrir les 2 compartiments nonutilisés pour d’éventuels autre
lecteurs MPL-1.
3. LECTEUR MPL-1: le châssis est
spécialement adapté pour
recevoir jusqu’à 3 lecteurs MPL-1.
4. CÂBLE & CONNECTEUR
MULTIBROCHE: l’appareil est
pourvu de 3 câbles multibroche
de ce type.
5. ENTRÉE MPL-1: cette entrée est compatible avec les 3 câbles & connecteurs multibroche du châssis
MPL-1 BASE.
FONCTIONS (FACE ARRIÈRE)
6. CONNECTEUR D’ANTENNE: le connecteur spécial “Belling-Lee” est
utilisé pour alimenter le signal des récepteurs radio FM des modules
MPL-1 installés. Vous pouvez connecter une simple antenne ou utiliser
un câble antenne (voir image ci-contre) pour raccorder l’entrée au réseau
de distribution.
7. SORTIES AUDIO: le/les lecteur(s) installé(s) possèdent leur propres
sorties cinch qui peuvent être reliés à une entrée audio de n’importe quel appareil audio.
8. POWER CONNECTOR: connectez ici l’adaptateur d’alimentation.
JB SYSTEMS
®
5/23 MPL-1 BASE
JB SYSTEMS
®
6/23 MPL-1 BASE
FRANCAIS MODE D’EMPLOI
INSTALLATION DU/DES LECTEUR(S) MPL-1
En suivant ces quelques pas, vous pouvez installer facilement 1, 2 ou même 3 lecteurs MPL-1 dans ce
châssis:
Utilisez un tournevis pour retirer le cache (2) ou vous voulez installer votre lecteur MPL-1. (gardez les 4
vis, vous en aurez encore besoin!)
A l’intérieur, vous verrez un petit câble pourvu d’un connecteur multibroche (4): sortez prudemment ce
câble du châssis.
Insérez le connecteur multibroche dans le connecteur qui se trouve à l’arrière du lecteur MPL-1 (5)
Introduisez prudemment le lecteur MPL-1 dans le châssis.
Utilisez un tournevis et le 4 vis pour fixer le lecteur dans le châssis.
Prêt!
Répétez ces même pas si vous voulez installer plus d’appareils.
CARACTERISTIQUES TECHNIQUES
Alimentation: AC 12V / 1500mA
Dimensions: 482 x 44 x 110mm
Poids: 1,26kg
NEDERLANDS HANDLEIDING
GEBRUIKSAANWIJZING
Hartelijk dank voor de aankoop van dit JB Systems®product. Om ten volle te kunnen profiteren van alle
mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor
U het apparaat begint te gebruiken.
DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE
LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE
ACTIES, OPENDEURDAGEN, ENZ. SURF NAAR: WWW.BEGLEC.COM
KARAKTERISTIEKEN
In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale
voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en
documenten zijn door de fabrikant afgegeven.
Compacte 19”-behuizing voor het installeren van 1 tot 3 MPL-1 audio spelers
Perfect voor heel wat toepassingen:
Wachtmuziek voor telefooncentrales
Achtergrondmuziek in winkels, bars, restaurants, …
Multi-room toepassingen: verschillende muziek in meerdere zones.
De 3 muziekspelers hebben elk hun eigen cinch uitgang
Gemeenschappelijke FM-antenne ingang, voorzien van een universele “Belling-Lee” aansluiting.
De behuizing bevat standaard geen MPL-1 spelers, deze zijn optioneel verkrijgbaar.
Voedingsadapter inbegrepen
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez
télécharger la dernière version de ce mode d’emploi de notre site Web: www.beglec.com
JB SYSTEMS
®
7/23 MPL-1 BASE
EERSTE INGEBRUIKNAME
Belangrijke instructies:
Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er
schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat
de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig
volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De
dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het
veronachtzamen van deze gebruiksaanwijzing.
Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen.
Indien U ooit het apparaat verkoopt mag u niet vergeten om de gebruiksaanwijzing bij te voegen.
Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
Controleer de inhoud:
Kijk na of de verpakking volgende onderdelen bevat:
Gebruiksaanwijzing
MPL-1 BASE
Voedingsadapter
JB SYSTEMS
®
8/23 MPL-1 BASE
NEDERLANDS HANDLEIDING
WAARSCHUWING:
NEDERLANDS HANDLEIDING
VEILIGHEIDSVOORSCHRIFTEN:
CAUTION
De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het
gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in
het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.
Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat
er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan
betreffende dit onderdeel.
Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.
Dit symbool betekent: Lees de handleiding!
Dit symbool betekent: Klasse III apparaten
Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te
voorkomen.
Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur
wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het
toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat
toebrengen.
Gebruik dit apparaat uitsluitend binnenshuis.
Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing
te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst.
Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet
afkoppelen.
Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden.
Bedek geen enkele ventilatieopening om oververhitting te vermijden.
Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
Houd het apparaat uit de buurt van kinderen.
Dit apparaat mag niet door onervaren personen bediend worden.
De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere
temperaturen.
De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 5cm.
Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met
de onderhoudsbeurt te beginnen.
De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in
uw land geldende regels betreffende elektrische en mechanische veiligheid.
Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het
toestel.
Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden
uitgetrokken.
De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de
elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn
dealer of vergelijkbare bekwame personen om een brand te voorkomen.
Laat de elektrische draad nooit in contact komen met andere draden.
Om een brand te voorkomen, dient het toestel enkel gebruikt te worden met de adapter die bij het toestel
geleverd werd. Wanneer de adapter beschadigd is, dient een adapter van hetzelfde model gebruikt te
worden.
Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet
gescheiden!
Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten
er geen onderdelen in die door de gebruiker moeten worden onderhouden.
mogelijk te vermijden mag u nooit de behuizing
verwijderen. Er bevinden zich geen onderdelen in het
toestel die u zelf kan herstellen. Laat de herstellingen
enkel uitvoeren door een bevoegde technicus.
Om het risico op elektrocutie zoveel
Herstel nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering
steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.
Contacteer uw dealer voor een eventuele reparatie.
Gebruik best de originele verpakking als het toestel vervoerd moet worden.
Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.
INSTALLATIEVOORSCHRIFTEN:
Plaats dit apparaat in een goed geventileerde ruimte waar het niet blootgesteld is aan hoge temperaturen
of vocht.
Het plaatsen en het gebruik van dit apparaat gedurende een lange periode in de nabijheid warmtebronnen
zoals versterkers, spots, enz. zal zijn werking beïnvloeden.
Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de warmte optimaal te
kunnen afvoeren.
Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan
aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werking soms verhinderen.
ONDERHOUD
Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik
nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.
AANSLUITINGEN
Alle audio aansluitingen zijn met cinch-connectoren uitgevoerd. Gebruik cinch-cinch kabels van goede
kwaliteit om een goede geluidskwaliteit te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370)
Voor meer informatie over aansluitingen verwijzen wij u naar het volgende hoofdstuk. Zet het toestel uit,
vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit
is een globale naam voor ingangen met een niveau tussen 750mV en 2V.
FUNCTIES (VOORZIJDE)
1. VOEDINGSSCHAKELAAR: Zet
het toestel AAN of UIT.
2. BLINDPLAATJES: deze sluiten
de niet gebruikte MPL-1
compartimenten af.
3. MPL-1 SPELER: de behuizing
kan tot maximum 3 van deze
spelers ontvangen.
4. MULTI-CONNECTOR KABEL:
de behuizing bezit 3 van deze
kabeltjes voor het gemakkelijk
aansluiten van de spelers.
5. MPL-1 INGANG: deze ingang op
de MPL-1 is 100% compatibel
met de 3 kabeltjes van de behuizing.
JB SYSTEMS
®
9/23 MPL-1 BASE
JB SYSTEMS
®
10/23 MPL-1 BASE
NEDERLANDS HANDLEIDING
ACHTUNG:
FUNCTIES (ACHTERZIJDE)
6. ANTENNE INGANG: de speciale “Belling-Lee” connector wordt gebruikt
om het antennesignaal naar de FM-radio van de geïnstalleerde MPL-1
spelers te leiden. U kan hier een simpele FM-antenne aansluiten of de
ingang rechtstreeks op de radiodistributie aansluiten. Hiervoor gruikt U
dan de optionele antennekabel zoals op de foto afgebeeld.
7. AUDIO UITGANGEN: iedere geïnstalleerde speler heeft zijn eigen cinch
uitgang. U kan deze uitgang op iedere vrije line ingang aansluiten.
8. VOEDINGSAANSLUITING: sluit hier de meegeleverde voedingsadapter aan.
INSTALLEREN VAN DE MPL-1 SPELER(S)
Via enkele eenvoudige stappen kan U 1, 2 of 3 MPL-1 spelers installeren:
Gebruik een geschikte schroevendraaier om het blindplaatje (2) te verwijderen op de plaats waar U de
MPL-1 speler wenst te installeren. (bewaar de 4 schroefjes, U hebt deze nog nodig!)
Aan de binnenzijde vindt U kleine kabeltje, voorzien van een multi-connector (4): trekt dit kabeltje
voorzichtig naar buiten.
Druk de Multi-connector voorzichtig in de ingang aan de achterzijde van de MPL-1 speler (5)
Schuif de MPL-1 speler in de behuizing.
Gebruik een geschikte schroevendraaier om de MPL-1 met de 4 schroefjes in de behuizing te bevestigen.
Klaar!
U kan deze stappen herhalen om eventuele extra spelers te installeren.
EIGENSCHAPPEN
Voeding: AC 12V / 1500mA
Afmetingen: 482 x 44 x 110mm
Gewicht: 1,26kg
DEUTSCH BEDIENINGSANLEITUNG
BEDIENUNGSANLEITUNG
Vielen Dank, dass Sie sich für den Erwerb dieses JB Systems®-Produkt entschieden haben. Bitte lesen Sie
diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.
EIGENSCHAFTEN
Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.
Entsprechende Dokumentation liegt beim Hersteller vor.
Kompaktes und kostengünstiges 19” Gehäuse, um von einer Stelle aus bis zu 3 MPL-1 Audioplayer zu
installieren
Optimal geeignet für verschiedene Anwendungen:
Telefon-Wartemusik
Hintergrundmusik in Geschäftsräumen, Bars, Restaurants, …
Multi-Raum-Anwendungen mit unterschiedlichen Bereichen, in denen unterschiedliche Musik läuft
Die 3 Player haben ihre eigenen Audio-Ausgänge
Ein kombinierter UKW-Antenneneingang mit universellem „Belling-Lee”-Steckverbinder
Leeres Gehäuse, MPL-1-Player getrennt erhältlich
Netzadapter enthalten
VOR DER ERSTBENUTZUNG
Wichtige Hinweise:
Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen
Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in
Verbindung.
Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,
dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung
hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler
übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung
hervorgerufen wurden.
Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger
Weitergabe des Geräts bitte Bedienungsanleitung beifügen.
Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen.
Überprüfen Sie den Inhalt:
Folgende Teile müssen sich in der Geräteverpackung befinden:
Bedienungsanleitung
MPL-1 BASE
Netzgerät
Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze
JB SYSTEMS
handleiding downloaden via Onze website: www.beglec.com
®
11/23 MPL-1 BASE
SICHERHEITSHINWEISE
CAUTION
Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit
nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die
Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.
JB SYSTEMS
®
Schlags auszusetzen, entfernen Sie keines der
Um sich nicht der Gefahr eines elektrischen
Gehäuseteile. Im Geräteinneren befinden sich keine vom
Benutzer reparierbaren Teile. Überlassen Sie
Reparaturen dem qualifizierten Kundendienst.
12/23 MPL-1 BASE
DEUTSCH BEDIENINGSANLEITUNG
DEUTSCH BEDIENINGSANLEITUNG
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!
Dieses Symbol bedeutet: Klasse III Klassifizierung
Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme
Umgebung zum Temperaturausgleich einige Zeit ausgeschaltet stehen lassen. Kondensation kann zu
Leistungsverlust des Geräts oder gar Beschädigung führen.
Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit
gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge
sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis
trennen.
Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.
Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
Für Kinder unerreichbar aufbewahren.
Unerfahrene Personen sollen das Gerät nicht bedienen.
Umgebungstemperatur darf 40ºC nicht überschreiten.
Minimalabstand um das Gerät für ausreichende Kühlung = 5cm.
Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.
Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch
den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!
Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der
Adapter beschädigt, darf nur durch einen gleichen Adapter ersetzt werden.
Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung
befindet.
Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät
enthalten.
Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen.
Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
INSTALLATIONSANLEITUNG:
Stellen Sie das Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen
ausgesetzt wird.
Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker,
Lampen, etc., könnte es die Funktion des Geräts beeinträchtigen.
Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich
Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom
Stromnetz trennen.
WARTUNG
Die Reinigung des Geräts erfolgt mit einem leicht mit W asser angefeuchteten Tuch. Vermeiden Sie, dass
Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder
Verdünner, die das Gerät beschädigen würden.
ANSCHLÜSSE
Alle Anschlüsse sind in Chinch ausgelegt. Verwenden Sie hochwertige Chinch – Chinch Kabel um eine
bessere Klangqualität zu erreichen. (z.B.: JB SYSTEMS CODE 2-0370): Für weitere Informationen über die
Anschlüsse lesen sie das nächste Kapitel. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor
sie Änderungen an der Verkabelung vornehmen. In vorliegender Anleitung erwähnen wir „Line Ausgänge“,
das sind Eingänge die zwischen 750 mV und 2V liegen.
FUNKTIONEN (VORDERSEITE)
1. NETZSCHALTER: Dient zum ein- und ausschalten des Mischpults.
2. BLENDEN: zum Verschließen
der 2 unbenutzten Fächern für
zusätzliche MPL-1 Player.
3. MPL-1 PLAYER: die Einheit
ist dazu ausgelegt, um bis zu
3 MPL-1 Player
aufzunehmen.
4. MULTI-
KOMPONENTENKABEL: die
Einheit enthält 3 dieser MultiKomponentenkabel.
5. MPL-1 INPUT: Dieser
Eingang ist mit den 3 MultiKomponentenkabeln der
MPL-1 BASIS kompatibel.
FUNKTIONEN (RÜCKSEITE)
6. ANTENNEN-INPUT: der spezielle „Belling-Lee”-Steckverbinder dient
zur Einspeisung des Antennensignals in das UKW-Radio des
eingerichteten MPL-1 Players. Sie können eine einfache Antenne
anschließen oder ein als Zubehör lieferbares Antennenkabel benutzen
(siehe Abbildung), um den Eingang an das Kabelverteilnetz
anzuschließen.
7. AUDIO OUTPUTS: Die eingerichteten Player haben ihren eigenen Cinch-Ausgang, der an der
Eingangsleitung jedes Tongeräts angeschlossen werden kann.
8. NETZKABEL: Verbindet den mitgelieferten AC Adapter mit diesem Gerät. Sollte das Kabel beschädigt
sein dürfen sie auf keinen Fall das Gerät benutzen!
EINBAU DES/DER MPL-1 PLAYER
Mit nur wenigen, einfachen Schritten können Sie 1, 2 oder sogar 3 MPL-1 Player in diese Einheit einbauen:
Verwenden Sie einen Schraubendreher um die Blende (2) zu entfernen, wo der MPL-1 Player eingebaut
werden soll. (bewahren Sie die 4 Schrauben auf, Sie brauchen sie noch!)
Im Inneren sehen Sie ein kleines Multi-Komponentenkabel (4): ziehen Sie dieses Kabel behutsam aus
dem Gehäuse.
Stecken Sie den Multistecker in den Eingangsstecker auf der Rückseite des MPL-1 Players (5)
Drücken Sie den MPL-1 Player behutsam in das Gehäuse.
Verwenden Sie einen Schraubendreher und die 4 Schrauben, um den Player im Gehäuse zu befestigen.
Fertig!
Zum Einbau weiterer Player einfach diese Schritte wiederholen.
JB SYSTEMS
®
13/23 MPL-1 BASE
JB SYSTEMS
®
14/23 MPL-1 BASE
DEUTSCH BEDIENINGSANLEITUNG
TECHNISCHE DATEN
Spannungsversorgung: AC 12V / 1500mA
Abmessungen: 482 x 44 x 110mm
Gewicht: 1,26 kg
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website
herunterladen: www.beglec.com
ESPAÑOL MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES
Gracias por la compra de este producto JB Systems®. Para sacar todo el rendimiento de las posibilidades de
este aparato y por su propia seguridad, por favor lea este manual de instrucciones con mucho cuidado antes
de utilizar esta unidad.
CARACTERÍSTICAS
Esta unidad no interfiere con señales de radio. Este producto cumple las exigencias de las directrices
actuales Europeas y nacionales. Se ha establecido conformidad y las declaraciones y documentos
relevantes se han depositado por el fabricante.
Caja compacta de 19 "para instalar de 1 hasta 3 reproductores de audio MPL-1
Perfecto para uso en diferentes aplicaciones:
Música para teléfono en espera
Música de fondo en las tiendas, bares, restaurantes, ...
Aplicaciones para locales multi-zonas, cada una con diferente música
Los tres reproductores tienen sus propias salidas audio
Una entrada para antenna FM universal combinada con conector l "Belling-Lee"
Caja vacia, los reproductores MPL-1 disponibles por separado
Adaptador de corriente incluido
ANTES DEL USO
Instrucciones importantes:
Antes de utilizar esta unidad, por favor compruebe que no hay daños causados por el transporte. En caso
contrario, no utilice este aparato y consulte a su vendedor.
Importante: Este aparato salio de la empresa en perfecto estado y bien empaquetado. Es absolutamente
necesario por parte del usuario seguir estrictamente las instrucciones de seguridad y advertencias de este
manual. Cualquier daño causado por manejo inadecuado no estará sujeto a la garantía. El vendedor no
aceptará responsabilidad por ningún defecto o problemas que resulten de ignorar este manual del usuario.
Mantenga este folleto en un lugar seguro para consultas futuras. Si vende esta instalación, asegúrese de
añadir este manual de usuario.
Para proteger el medio ambiente, por favor intente reciclar el material de empaquetado tanto como sea
posible.
Verificar el contenido:
Verificar la presencia de las partes siguientes:
Manual de instrucciones
MPL-1 BASE
Adaptador de alimentación
JB SYSTEMS
PRECAUCIONES DE USO
CAUTION
El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de
elementos no isolados donde un voltaje peligroso constituye un riesgo grande para causar una
eventual electrocución.
El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de
importantes instrucciones de operación y de mantenimiento tenidas en cuenta en el manual de
uso.
®
15/23 MPL-1 BASE
JB SYSTEMS
®
PRECAUCIÓN: Para reducir el riesgo de electrocución,
no quite la cubierta superior . Ninguna pieza usable
adentro para el utilizador. Dirijase unicamente a personal
cualificado.
16/23 MPL-1 BASE
ESPAÑOL MANUAL DE INSTRUCCIONES
ESPAÑOL MANUAL DE INSTRUCCIONES
Este símbolo significa : uso para el interior solamente.
Este símbolo significa : Lea las instrucciones.
Este símbolo significa: Aplicaciones de la clase III
Afín de evitar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambiente
humedo.
Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas
circundantes cuando la lleve a una habitación cálida después de transporte. La condensación algunas
veces impide que la unidad funcione a rendimiento pleno o puede incluso causar daños.
Esta unidad es sólo para uso interior.
No coloque objetos metálicos o derrame líquidos dentro de la unidad. No colocar recipients llenos de
liquidos, como floreros, encima del aparato. Podría resultar descarga eléctrica o mal funcionamiento. Si
un objeto extraño entrara en la unidad, desconecte inmediatamente la fuente de alimentación.
No colocar fuentes de llamas, como velas, encima de la unidad.
No cubra ninguna apertura de ventilación ya que esto podría resultar en sobrecalentamiento.
Evite su uso en ambientes polvorientos y limpie la unidad regularmente.
Mantenga la unidad alejada de los niños.
Personas sin experiencia no deberían manejar este aparato.
La temperatura máxima de ambiente es 40°C. No use esta unidad a temperaturas más elevadas.
Las distancias mínimas alrededor del aparato para la suficiente ventilación son los 5cm.
Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la
bombilla o comenzar una reparación.
La instalación eléctrica debería ser llevada a cabo sólo por personal cualificado, acorde a las regulaciones
para seguridad eléctrica y mecánica de su país.
Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
Enchufe siempre accessible para desconectar la alimentación.
El cable de alimentación debería estar siempre en perfectas condiciones: apague el aparato
inmediatamente cuando el cable de alimentación esté roto o dañado. Debe ser substituido por el
fabricante, su servicio técnico o otra persona cualificada.
¡Nunca deje el cable de alimentación entrar en contacto con otros cables!
Para evitar todo peligro, el aparato debe conectarse a la red mediante el adaptador proporcionado . Si se
daña este adaptador de corriente se subsistuira unicamente por otro similar.
¡Cuando el interruptor está en la posición de reposo, esta unidad no se desconecta totalmente de la
alimentación!
Para prevenir descargas eléctricas, no abra la tapa. Aparte de fusibles principales no hay partes que
puedan ser reparadas por el usuario en su interior.
Nunca repare un fusible o haga un bypass al fusible. ¡Siempre sustituya el fusible dañado por un fusible
del mismo tipo y especificaciones eléctricas!
En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor
inmediatamente.
Por favor, use el empaquetado original cuando el aparato deba ser transportado.
Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.
CONSEJOS DE INSTALACION:
Instalar el aparato en un sitio con buena ventilación para no exponerla a altas temperaturas o humedad.
No colocar y utilizar el aparato mucho tiempo en sitios calientes (al lado de amplificadores, focos,…)
puede afectar sus prestaciones.
Para evitar la condensación en el aparato, dejarlo adaptarse a la nueva temperatura despues del
transporte. La condensación puede alterar las prestaciones de este aparato.
LIMPIEZA:
Límpiar con un trapo lijeramente humedo. No dejar caerse agua en el interior de la unidad. No utilizar
productos abrasivos (alcohol,…) que puedan dañar la platina.
CONEXIONES
Todas las conexiones son cinch. Utilizar cables cinch-cinch de buena cualidad para evitar sonido de mala
cualidad. (ej: JB Systems code: 2-0370)
Para más informaciones sobre las conexiones, leer el capitulo siguiente.
Siempre se debe apagar la unidad antes de efectuar las conexiones. En este manual, es cuestión de salidas
linea o “line outputs”. Esta nominacíon significa entradas con un nivel situado entre 750mV y 2V.
FUNCIONES (PANEL FRONTAL)
1. Interruptor de alimentación: Se
utiliza para encender o apagar la
mezcladora.
2. Tapa: se utiliza para cerrar los 2
compartimientos inutilizados por
los reproductores MPL-1.
3. REPRODUCTOR MPL-1: la
unidad está especialmente
preparada para recibir hasta 3
MPL-1.
4. MULTI-CONECTOR CABLE: la
unidad consta de 3 de estos
cables con conector múltiple.
5. ENTRADA MPL-1: esta entrada
es compatible con los 3 cables
multiconector de la BASE MPL-1.
FUNCIONES (PARTE TRASERA)
6. ENTRADA ANTENA: el conector especial "Belling-Lee" se utiliza para
alimentar la señal de antena a la radio FM de los reproductores MPL-1.
Usted puede conectar una antena simple o utilizar un cable de antena
opcional (ver foto) para conectar la entrada a la distribución por cable.
7. SALIDAS AUDIO : el reproductor instalado (s) tiene sus propias
salidas RCA que se pueden conectar a la entrada de línea de cualquier
dispositivo audio.
8. POWER CONNECTOR: conectar aquí el adaptador de alimentación..
INSTALACIÓN DEL REPRODUCTOR(ES) MPL-1
Con sólo unos pasos muy fáciles usted puede instalar uno, dos o incluso tres reproductores MPL-1 en esta
unidad:
Utilice un destornillador para quitar el panel (2), donde debe ser instalado el reproductor MPL-1 (guarder
los 4 tornillos, tiene necesidad de estos!)
En el interior verá un pequeño cable con conector múltiple (4): Extraer este cable con cuidado de la caja.
Inserte el multi-conector en el conector de entrada en la parte posterior del reproductor MPL-1 (5)
Empuje el reproductor MPL-1 con suavidad en el recinto.
Utilice un destornillador y los 4 tornillos para fijar el reproductor en la caja.
¡Ya está!
Para instalar más reproductores, sólo tiene que repetir estos pasos.
JB SYSTEMS
®
17/23 MPL-1 BASE
JB SYSTEMS
®
18/23 MPL-1 BASE
ESPAÑOL MANUAL DE INSTRUCCIONES
CARACTERISTICAS TECNICAS
Alimentación: AC 12V / 1500mA
Dimensiones: 482 x 44 x 110mm
Peso: 1,26 kg
Toda la información está sujeta a cambios sin previo aviso
Puede descargar la última versión de este manual de usuario en nuestro sitio web: www.beglec.com
PORTUGUÊS MANUAL DO UTILIZADOR
MANUAL DO UTILIZADOR
Parabéns e obrigado por ter adquirido este produto JB SYSTEMS®. Por favor leia atentamente este manual
do utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o
num lugar seguro de forma a poder consultá-lo no futuro.
CARACTERÍSTICAS
Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas
presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações
e documentos relevantes foram efectuados pelo fabricante.
Estrutura de 19” compacta e económica para instalar de 1 até 3 leitores áudio MPL-1
Perfeito para uso em diferentes aplicações
Música de espera em centrais telefónicas
Música ambiente em lojas, bares, restaurantes, …
Aplicações em várias salas com várias zonas, cada uma com música diferente
Os 3 leitores têm a sua própria saída áudio.
Uma entrada de antena FM combinada com conector universal “Belling-Lee”
Estrutura vazia, leitores MPL-1 disponíveis separadamente
Transformador de alimentação incluído
ANTES DE UTILIZAR
Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam
danos aparentes, não utilize a unidade e contacte o seu revendedor.
Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É
imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual.
Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor
não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções
deste manual.
Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este
manual.
Proteja o ambiente. Recicle o material desta embalagem.
Verifique o conteúdo:
Certifique-se que a caixa contém os seguintes artigos:
Manual do utilizador
MPL-1 BASE
Adaptador de potência
JB SYSTEMS
INSTRUÇÕES DE SEGURANÇA:
CAUTION
O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a
presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco
de choque eléctrico.
O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o
utilizador para a presença de instruções importantes de utilização e manutenção do produto.
Este símbolo significa: utilização unicamente em espaços fechados
®
19/23 MPL-1 BASE
JB SYSTEMS
®
ATENÇÃO: De forma a evitar o risco de choque eléctrico,
não remova peças da unidade. Não tente fazer
reparações. Contacte pessoal qualificado
20/23 MPL-1 BASE
PORTUGUÊS MANUAL DO UTILIZADOR
PORTUGUÊS MANUAL DO UTILIZADOR
Este símbolo significa: Leia instruções
Este símbolo significa: Aparelho Classe III
De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.
De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente
quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação
poderá afectar o desempenho da unidade ou até danificá-la.
Esta unidade destina-se unicamente a utilização em espaços fechados.
Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque
eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da
unidade, desligue-a de imediato da corrente.
Não coloque chamas descobertas (tais como velas acesas) sobre a unidade.
Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
Evite locais com poeiras. Limpe a unidade regularmente.
Mantenha esta unidade fora do alcance das crianças.
Esta unidade deverá ser operada unicamente por pessoas experientes.
Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas
ambientes mais elevadas.
As distâncias mínimas para a ventilação suficiente são 3cm.
Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes
de efectuar manutenção.
A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos
de segurança em instalações eléctricas e mecânicas do seu pais.
Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente.
O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua
imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo
agente autorizado ou pessoal qualificado de modo a evitar um acidente.
Nunca permita que este cabo entre em contacto com outros cabos!
De modo a evitar um acidente, a unidade deverá ser usada apenas com o adaptador AC fornecido com
ela. Se o adaptador estiver danificado, apenas poderá ser usado outro adaptador do mesmo modelo.
Quando o interruptor de poder está no posição de repouso, esta unidade não está desconectada
completamente dos canos principais!
De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção do fusível,
não existem peças que possam ser substituídas pelo utilizador.
Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado
por outro com as mesmas características!
Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte
imediatamente o seu revendedor.
Caso seja necessário transportar a unidade utilize a embalagem original.
Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.
CONNECTIONS
Todas as ligações são RCA. Utilize cabos rca-rca de boa qualidade para prevenir má qualidade áudio
(exemplo: JBSystems código:2-0370)
Para mais informações sobre as ligações, por favor consulte o próximo capítulo.
Certifique-se de desligar a unidade antes de fazer alterações ás diferentes ligações
Neste manual falamos sobre “saídas de linha”. Este é um termo global para entradas com um nível entre
750mV e 2V.
FUNÇÕES (FRENTE)
1. INTERRUPTOR ON/OFF: Liga e
desliga a mesa de mistura.
2. PAINEIS CEGOS: usados para
fechar os 2 compartimentos não
usados para leitores MPL-1
adicionais.
3. LEITORES MPL-1: a unidade é
especialmente preparada para
receber até 3 leitores MPL-1.
4. CABO MULTI CONECTOR: a
unidade contém 3 destes cabos
com multi conector
5. ENTRADA MPL-1: esta entrada
é compatível com o cabo multi
conector da base do MPL-1.
FUNÇÕES (TRASEIRA)
6. ENTRADA ANTENNA: o conector especial “Belling-Lee” é usado para
enviar o sinal da antena para o rádio FM dos leitores MPL-1 instalados.
Pode conectar uma única antena ou usar um cabo de antena opcional
(ver imagem) para conectar a entrada á distribuição por cabo.
7. SAÍDAS ÁUDIO: os leitores instalados têm as suas próprias saídas rca
que podem ser conectadas á entrada linha de qualquer aparelho áudio.
8. CONECTOR DE POT[ENCIA: Ligue o adaptador de potência nesta entrada e verifique o nível de
voltagem para que este coincida com o standard do seu país.
GUIA DE INSTALAÇÃO:
Instale a unidade num local bem ventilado onde não exista exposição a altas temperaturas ou humidade.
Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como
amplificadores, holofotes, etc., irá afectar o desempenho da unidade e poderá até danificá-la.
Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir
a evacuação do calor produzido pela unidade.
De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente
quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação
poderá afectar o desempenho da unidade.
LIMPEZA DA MESA DE MISTURA:
Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não
utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade.
JB SYSTEMS
®
21/23 MPL-1 BASE
INSTALAR O(S) LEITOR(ES) MPL-1
Com apenas alguns passos muito simples pode instalar 1, 2 ou mesmo 3 leitores MPL-1 nesta unidade:
Use uma chave de parafusos para remover os painéis cegos (2) onde o leitor MPL-1 deverá ser instalado.
(guarde os 4 parafusos, irá precisar deles!)
No interior irá ver um pequeno cabo com multi conector (4): retire este cabo do interior com cuidado!
Insira o multi conector no conector de entrada na parte traseira do leitor MPL-1 (5)
Empurre o leitor MPL-1 para o interior da estrutura
Use uma chave de parafusos e os 4 parafusos para fixar o leitor na estrutura
Feito!
Para instalar mais leitores, repita estes passos.
JB SYSTEMS
®
22/23 MPL-1 BASE
PORTUGUÊS MANUAL DO UTILIZADOR
ESPECIFICAÇÕES
Fonte de alimentação AC 12V / 1500mA
Dimensões 482 x 44 x 110mm
Peso 1,26 kg
Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
Estas informações estão sujeitas a alterações sem aviso prévio
JB SYSTEMS
®
23/23 MPL-1 BASE
Loading...
