ENGLISH OPERATION MANUAL

ENGLISH OPERATION MANUAL

Thank you for buying this JB Systems®product. To take full advantage of all possibilities and for your own
safety, pleaseread these operating instructions very carefully beforeyou start using this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirementsofthe current European and
nationalguidelines.Conformityhas been established and the relevantstatements and documents have been
depositedby the manufacturer.

 Thisdevice hasbeen designed to produce decorativeeffect lighting and is used in light show systems.
 A small promotional logo projector
 Projects your custom made promotional gobos
 Comeswith 4 free gobos, including “Happy NewYear”,“Welcome”, etc...
 Very easy gobo replacement!
 Precise optics forsharp projections
 Switch for gobo rotation: fixedgobo or rotating gobo
 Adjustable focus
 Fan cooling with overheatprotection
 Perfect for clubs, pubs, bars,shops, parties, homes, etc.

BEFORE USE

 Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not usethe device and consult your dealerfirst.

Important:



for the user to strictly follow the safety instructions and warnings in this usermanual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibilityfor any resulting defects
orproblems caused bydisregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

Check the contents:

Check that the cartoncontains the following items:

 Operatinginstructions
 MINI LOGO projector
 Bracket/base plate+ knob
 EFP 100W/12V lamp
 4 gobos

This device left our factory in perfect condition and well packaged. It is absolutely necessary

SAFETY INSTRUCTIONS:

CAUT ION

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use
or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.

This symbol means:indoor use only.
This symbol means: Readinstructions.

This symbol determines: theminimum distance from lightedobjects. The minimum distancebetween
light-output and the illuminated surfacemust be more than1 meters.

 To protectthe environment, please tryto recycle the packing material as much as possible.
 A new light effect sometimes causes some unwanted smoke and/or smell. This is normal and disappears after

someminutes.

 To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
 To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or mayeven cause damages.

 This unit is for indoor use only.
 Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign

object enters the unit, immediately disconnect the mains power.

 Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture must

be fixed at least 50cm from surrounding walls.

 Don’t cover anyventilation openings as this may result in overheating.
 Prevent use in dusty environments and clean the unit regularly.
 Keep the unit away from children.
 Inexperienced persons should not operate this device.
 Maximum save ambient temperature is 40°C.Don’t use this unit at higherambient temperatures.
 The units’ surface temperature may reach up to 52°C. Don’t touch the housing with bare hands during its

operation.

 Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and

servicing.

 Allow thedevice about 10 minutes to cool down before replacing the bulb orstart servicing.
 Alwaysunplug the unit when it is not used for a longertime or before replacing the bulb or start servicing.
 The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safetyin your country.

 Check that the available voltage is not higher than the one stated on the rear panel of the unit.
 The power cord should always be in perfect condition: switch the unit immediately off when the power cord is

squashed or damaged.

 Never let the power-cord come into contact with other cables!
 This fixturemust be earthed to in order comply with safety regulations.
 Don’t connect the unit to any dimmer pack.
 Alwaysuse an appropriate and certified safety cable when installing the unit.
 In order to prevent electric shock, do not open the cover. Apart from the lamp and mains fuse there are no user

serviceable parts inside.

 Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same type

and electrical specifications!

 In the event of serious operating problems,stop using the fixture and contactyour dealer immediately.
 The housing and the lenses must be replaced if they are visibly damaged.
 Please usethe original packing when the device is to be transported.
 Due to safetyreasons it is prohibited to makeunauthorized modifications to the unit.

Important:

Never look directlyinto the light source! Don’t use the effectin the presence of persons suffering

from epilepsy.

CAUTION: To reduce the risk of electric shock, do not remove the top cover.
No user-serviceable parts inside. Refer servicing to qualified service
personnelonly.

JB SYSTEMS® 1/36 MINI LOGO

JB SYSTEMS® 2/36 MINI LOGO

ENGLISH OPERATION MANUAL

ENGLISH OPERATION MANUAL

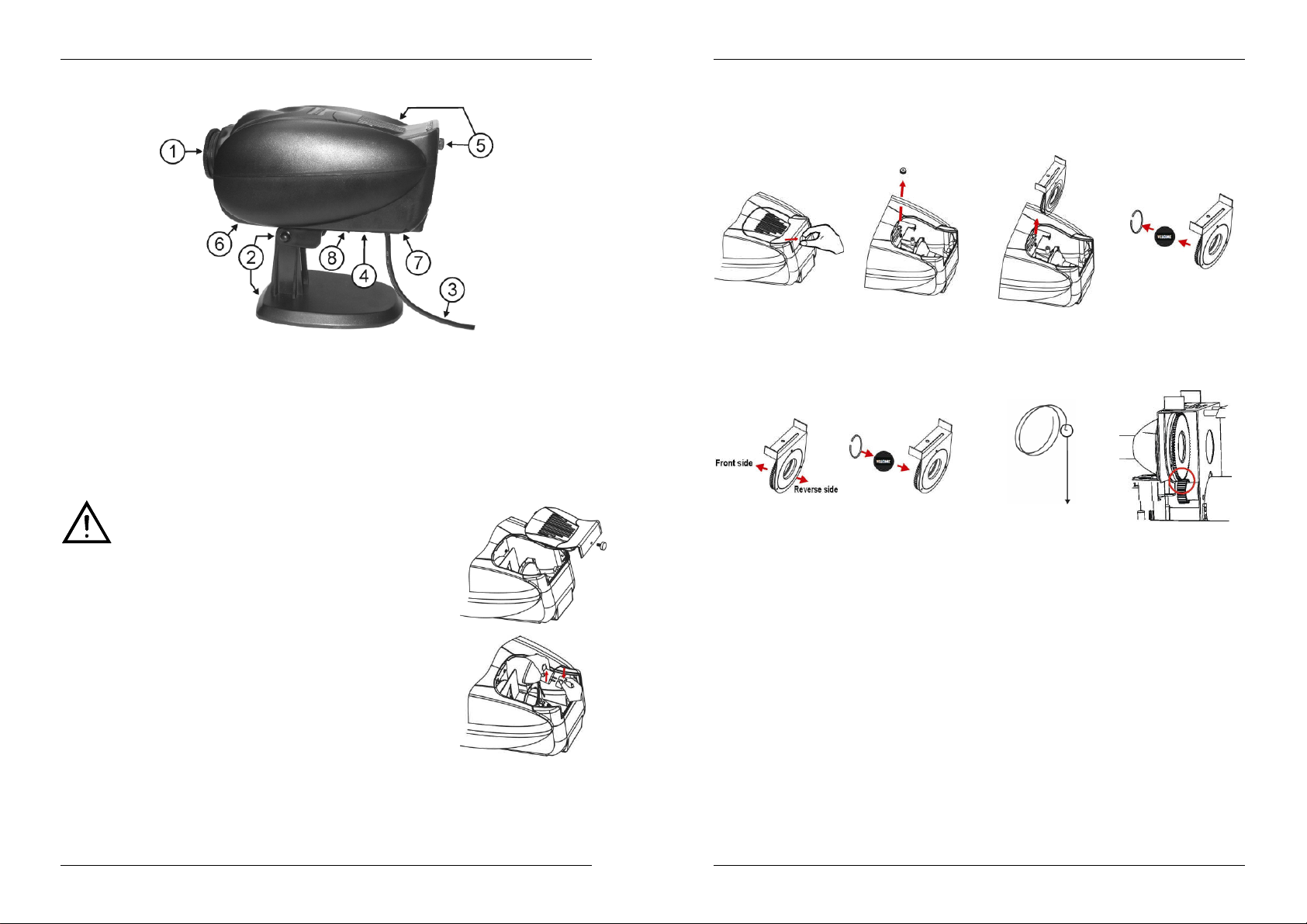

DESCRIPTION:

1. Opticallens with manual focusadjustment

2. Hanging bracket with 1 knob to fasten the unit and a mounting hole (M8) to fix a mounting hook like
CR16/30.

3. Mains powercable

4. Fuseholder

5. Lamp compartment.

6. Internalmicrophone (notused)

7. Cooling fan

8. switch forrotating gobo.

LAMP (RE)PLACEMENT

In case of replacement of the lamp or maintenance, do not open the fixture within 10
minutes until the unit cools down after switching off. Always unplug the unit before
servicing! Always use the same type of spare parts (bulbs, fuses, etc.) When

 Switch off the unit and unplug the mains cable.
 Waitforabout 10 minutes until the unit has been cooleddown.
 Unscrew the screw that closes thelamp compartment of the fixture.
 On the inside you will see the lamp socket. Tear the lamp socket gently

out of the lamp compartment.

 Unplug the old lamp. Hold the lamp socket while unplugging the lamp

instead of pulling the cable!

 Hold the lamp socket while pressing the new lamp gently in the socket.

Attention! Check the label on the backside of the device or see the
technicalspecifications in thismanual to knowwhich lamp should beused.
Never install lamps with a higher wattage! Lamps with higher wattage
generatetemperatures the device was not designed for. If the device uses
a lamp transformer, it willburn due to current overload.

 Don’t touch the bulb inside the reflector of the lamp with bare hands! This

drastically shortens the lifespan of the lamp. If you touched the lamp, clean
it with a cloth and a little denatured alcohol. Wipe the lamp off before
installing.

 Put the new lamp back inside the unit. Be sure that the wires don’t touch

the lamp.

 Closethe lamp compartmentwith the screw.
 Done!

replacing parts, please only genuine spare parts.

EXCHANGING A GOBO

The logo projectoraccepts metalgobos: D= 26,8mm (imageD= 20mm)

 Switch off themain supplyand unplug the unit.
 Waitforabout 10 minutes until the unit has been cooleddown.

Loosen the screw that
closes the lamp
compartment of the fixture

Put the new gobo in place.
Make sure you can read
the text on the gobo when
you look from the reverse
side otherwise your text
will be mirrored.

 Put the cover of the lamp compartmentback in place and tighten thescrew.
 Done!

Remove the cover of the
lamp compartment and
gently loosen the screw
that fixes the gobo holder

Put the fixation ring gently
back in place using a
small pincer.

Removethe gobo holder Remove the fixation ring

Make sure that the end of
the fixation ring locks in
the groove of the gobo
holder.

of the gobo. You can do
this easily with a small
pincer. Take the gobo
gently out of the holder.

Put the gobo holder back
in place and tighten the
screw firmly to keep the
gobo holder in place.
Important: make sure the
gear wheel is well fixed!

OVERHEAD RIGGING

Important: The installation must be carried out by qualified service personal only. Improper



installation can result in serious injuries and/or damage to property. Overhead rigging requires
extensive experience! Working load limits should be respected, certified installation materials
shouldbe used, the installed device should be inspected regularly for safety.

 Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

andservicing.

 Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The

fixture must be fixedat least 50cm fromsurrounding walls.

 The deviceshould be installed out of reach of peopleand outside areas where persons may walk by or be

seated.

 Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s

weight.

JB SYSTEMS® 3/36 MINI LOGO

JB SYSTEMS® 4/36 MINI LOGO

ENGLISH OPERATION MANUAL

ENGLISH OPERATION MANUAL

 Always use a certified safety cable that can hold 12times the weight of the device when installing the unit.

This secondary safety attachment should be installed in a way that no part of the installation can drop
more than 20cm ifthe main attachment fails.

 The deviceshould bewell fixed;a free-swinging mounting is dangerousand may not be considered!
 Don’tcover any ventilation openings asthis may result in overheating.
 The operator has to make sure that the safety-relating and machine-technical installationsare approved by

an expert before using them forthe first time. The installations should be inspectedevery year by a skilled
person to besure that safety is still optimal.

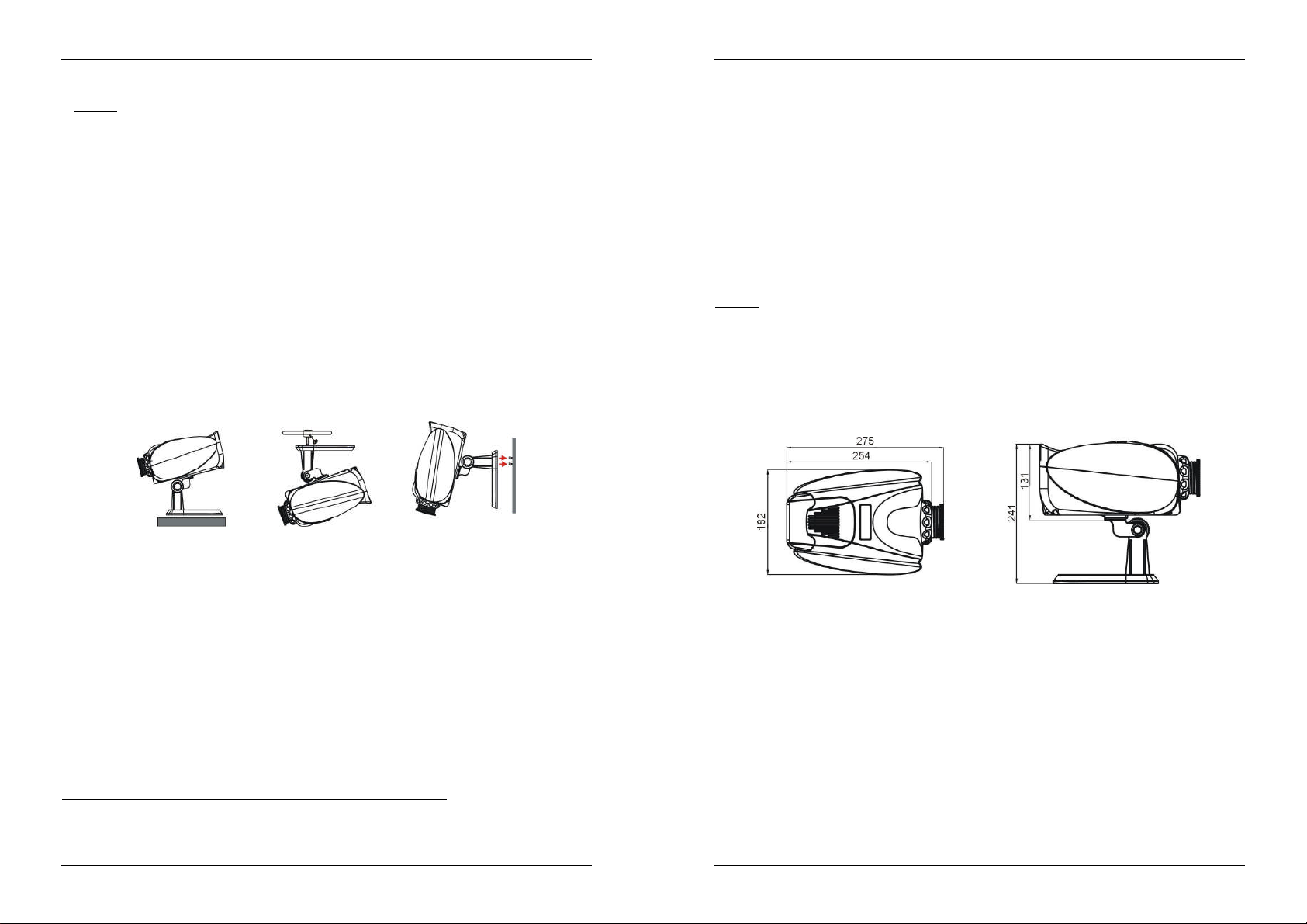

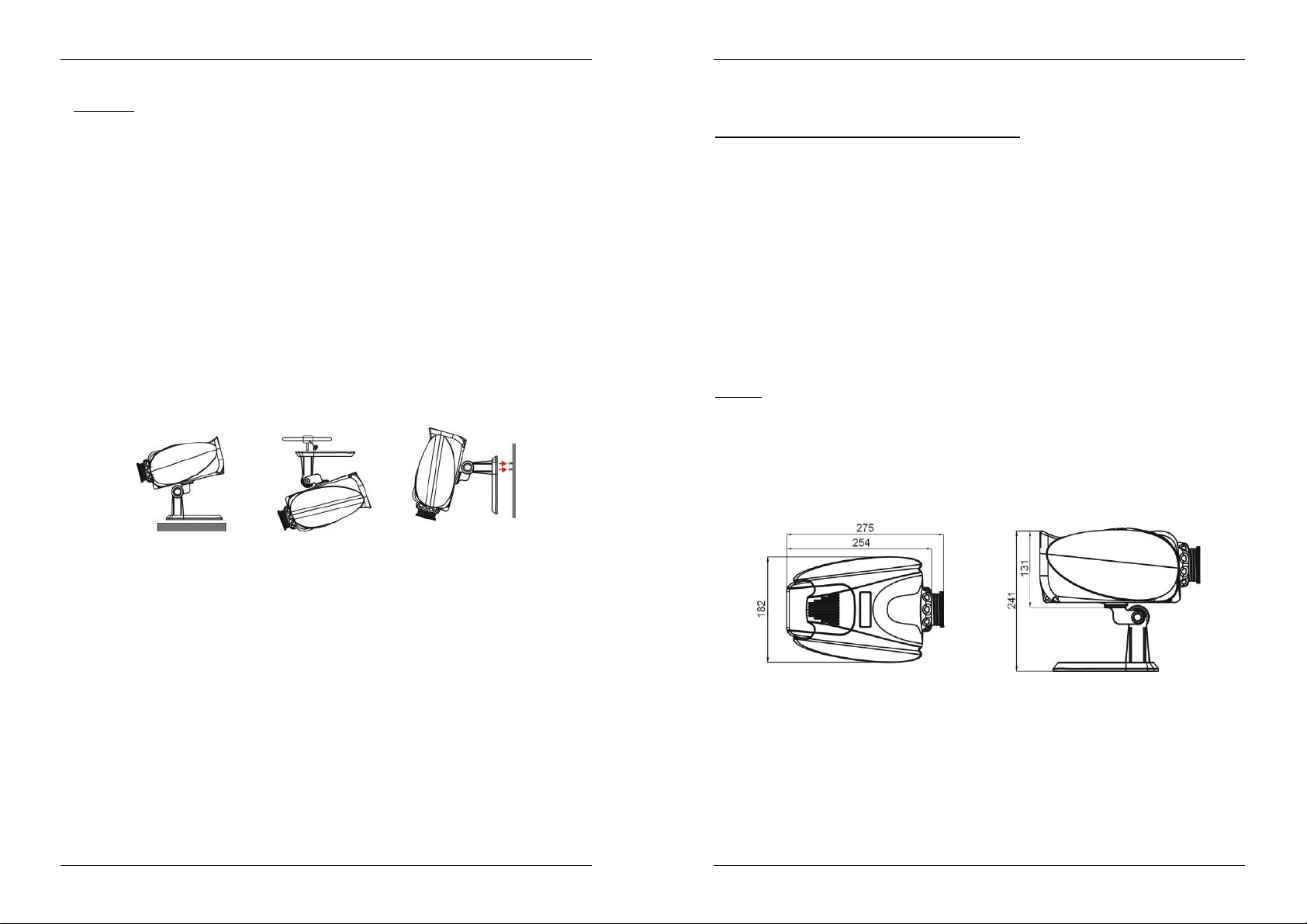

Placedon the ground Mountedon truss Fixedto the wall

OPERATING INSTRUCTIONS

 Once connected tothe mains the device startsrunning.
 The switch (8)can be used to control the rotating gobo of the unit:

 Regular breaks during operation are essential to maximize the life of this device as it is not designed for

continualuse.

 Donot switch the unit on and offin short timeintervals as this reduces the lamp life.
 Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.
 In the event of serious operating problems, stop using the fixture and contactyour dealer immediately.
 Important: Never look directly into the light source! Don’t use the effect in the presence of persons

suffering fromepilepsy.

o Switchset to “stop”:
o

Switch set to “rotation”: gobo slowlyturns around

no rotation

MAINTENANCE

 Make sure the areabelow the installationplace is free from unwanted persons during servicing.
 Switch off the unit, unplug the mains cableand wait until the unit hasbeen cooled down.

During inspectionthe followingpoints should be checked:

 All screws used for installing the device and any of its parts should be tightly fastened and may not be

corroded.

 Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any

deformation.

 Whenan optical lens is visibly damageddue to cracks or deepscratches, it must be replaced.
 The mains cables must be in impeccable condition and should be replaced immediately when even a

small problemis detected.

 In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be

cleanedmonthly.

 The interiorof the device should be cleaned annuallyusing a vacuum cleaneror air-jet.
 The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to

optimizelight output. Cleaning frequency depends on the environment in which the fixtureoperates:damp,
smoky orparticularly dirty surroundings can cause greater accumulation of dirton the unit’s optics.

 Clean with a soft clothusing normalglass cleaning products.
 Always dry the parts carefully.
 Clean the externaloptics at least onceevery 30 days.
 Clean the internaloptics at least every90 days.

Attention: We strongly recommend internalcleaning tobe carried out by qualified personnel!

SPECIFICATIONS

Mains Input: AC230V, 50Hz
Fuse: 250V 3,15Aslow blow (20mmglass)
Lamp: EFP 100W / 12V
Size: 254 x 182 x 131mm
Weight: 1,4kg

You candownload the latest versionof thisuser manual on our website: www.beglec.com

Every information is subject to change without prior notice

JB SYSTEMS® 5/36 MINI LOGO

JB SYSTEMS® 6/36 MINI LOGO

FRANÇAIS MODE D’EMPLOI

Merci d’avoirchoisi ce produit JB Systems®. Pour votresécurité etpour une utilisation optimale de toutes les
possibilités de l’appareil, lisez attentivement cettenotice avant utilisation.

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La
conformité a été établieet les déclarationset documents correspondants ont été déposés parle fabricant.

 Petit projecteur publicitaire et architectural
 Projette votre proprelogo ou n’importequel gobo métallique
 Livré avec 4 gobos, dont“Happy New Year”,“Welcome”, etc.
 Remplacementaisédes gobos!
 Lentillesde précision pour des projections nettes.
 Interrupteur pour la rotation du gobo
 Focus réglable
 Ventilation forcéepar ventilateur
 Convient parfaitement pour une utilisation dansles clubs, les cafés, les bars, les fêtes,etc.

AVANT UTILISATION

 Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas

d’endommagement,n’utilisez pas l’appareiletcontactez levendeur.

Important:



Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que
l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne
s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en
garde dece manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

Vérifiez le contenu:

Vérifiezsi l’emballage contient les articlessuivants:

 Mode d'emploi
 MiniLogo
 Support de fixation+ levierde serrage
 LampeEFP 100W/12V
 4 Gobos

INSTRUCTIONS DE SECURITE:

CAUTION

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans
isolationdans l'appareilqui peut causerun risque d'électrocution.
Un point d'exclamation dans un triangle prévient de laprésence d'instructions de fonctionnement et
de maintenancese trouvant dans le manuel, fourniavec l'appareil.

Ce symbolesignifie:uniquement pour usageà l'intérieur
Ce symbolesignifie: Lire le moded’emploi.
Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le

projecteur et la surface à éclairerdoit être plus de 1 mètres.

ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le
couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que
vous pouvez remplacervous-même. Confiezl’entretien uniquement à des
techniciensqualifiés.

FRANÇAIS MODE D’EMPLOI

 Afin de protéger l’environnement, merci de recyclerles emballages autant que possible.
 Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après

quelquesminutes.

 Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareilà la pluie ou l’humidité.
 Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La
condensation empêche l’unité de fonctionner en performance optimale et peutmême causer des dommages.

 Cette unité estdestinéeà une utilisation à l’intérieur uniquement.
 Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Aucun objet rempli de liquides, tels que

des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps
étranger est introduit dansl’unité, déconnectez immédiatementde la sourced’alimentation.

 Aucune source de flamme nue, telle queles bougies allumées, nepeut être placée sur l'appareil.
 Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit

être fixé à 50cmminimum desmurs.

 Ne pas couvrir les ouverturesde ventilation, un risque de surchauffeen résulterait.
 Ne pasutiliser dans un environnement poussiéreux et nettoyezl’unité régulièrement.
 Ne pas laisser l’unité à portée des enfants.
 Les personnes non expérimentées nedoivent pas utiliser cet appareil.
 La température ambiante maximum d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette

température.

 La température des parois de l’unité peut atteindre 52°C. Ne pas toucher la coque à mains nues en cours de

fonctionnement.

 Assurez-vous que lazone au-dessous du lieu d’installation ne comporte pas de personnes indésirables pendant

le montage, le démontage et les opérations demaintenance.

 Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations.
 Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant de changer une ampoule ou

d’entreprendre desréparations.

 Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

régulations de sécurité électrique et mécanique en vigueur dans votre pays.

 Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous

trouvez ne dépasse pascelui indiqué à l’arrière de l’appareil.

 Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le

cordon est écraséou endommagé.

 Ne laissez jamais le cordon d’alimentation entreren contact avecd’autres câbles !
 L’appareil doit êtreà la masse selon les règles de sécurités.
 Ne pas connecter l’unité à un variateur de lumière.
 Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.
 Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du fusible principal, il n’y a

pas de pièces pouvantêtre changées par l’utilisateurà l’intérieur.

 Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un

fusible de mêmes typeet spécifications électriques !

 En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

 La coque et les lentilles doivent êtreremplacées si visiblement endommagées.
 Utilisez l’emballage d’origine si l’appareil doit être transporté.
 Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée

par les parties responsables.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes
souffrant d’épilepsie.

JB SYSTEMS® 7/36 MINI LOGO

JB SYSTEMS® 8/36 MINI LOGO
