РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Машина не игрушка. Не позволяйте детям играть с ней.
Машина не предназначена для использования детьми и психически нездоровыми людьми без
надлежащего присмотра.
Машина сконструирована и разработана только для бытового использования.
Перед началом работы прочитайте инструкции по пользованию швейной машиной.
ОПАСНО – Во избежание риска удара электрическим током:
1. Никогда не оставляйте включенную в сеть машину без присмотра. Всегда отключайте прибор от
сети сразу же после работы и перед началом чистки.
2. Всегда отключайте от сети при замене лампочки. Вставляйте лампочку такого же типа.
ВНИМАНИЕ – Во избежание ожогов, пожара, удара электрическим током или
нанесения повреждений пользователям:
1. Не позволяйте играть с машиной. Будьте внимательны при работе, если в помещении находятся
дети.
2. Используйте прибор только по его прямому назначению, описанному в этой инструкции.
Используйте приспособления, только рекомендуемые производителем и описанные в инструкции.
3. Не используйте машину, если у нее поврежденный шнур или вилка, в случае, если она падала,
была повреждена, попала в воду или работает неправильно.
Отнесите машину к ближайшему авторизованному дилеру для ремонта или наладки.
4. Машина должна работать только с открытыми вентиляционными отверстиями.
Периодически чистите вентиляционные области машины и ножную педаль от пыли, грязи и остатков
материи.
5. Ничего не кидайте и не вставляйте в вентиляционные отверстия.
6. Работайте на машине только в помещении.
7. Не работайте в помещении, где распылялись аэрозоли или использовался кислород.
8. Чтобы отключить питание, поставьте все выключатели в положение ВЫКЛ.(«0»).
Затем вытащите вилку из розетки.
9. Не тяните вилку из розетки за шнур, берите вилку за корпус.
10. Будьте осторожны при работе с движущимися частями машины.
Особое внимание уделяйте рабочей области вокруг иглы.
11. Используйте только оригинальную игольную пластину. Из-за неправильной пластины может
сломаться игла.
12. Не используйте гнутые иглы.
13. Не тяните и не толкайте ткань при шитье, может сломаться игла.
14. Всегда ставьте выключатель на «0» при регулировке или замене деталей в области работы иглы:
заправке нити в иглу, смене иглы, заправке нижней нити, смене прижимной лапки и т.д.
15. Всегда отключайте машину от электрической розетки при проведении профилактических работ,
снятии панелей и других процедур, описанных в этой инструкции.
СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ
Дизайн и спецификация машины могут изменяться без предварительного уведомления.
BZ02
СОДЕРЖАНИЕ
КОНСТРУКЦИЯ МАШИНЫ.
Основные детали и узлы ..............................................................................................2
Выдвижной пенал для принадлежностей ...................................................................3
Рукавная платформа ...................................................................................................3
Стандартные принадлежности ....................................................................................3
Хранение стандартных принадлежностей ..................................................................3
ПОДГОТОВКА МАШИНЫ К РАБОТЕ.
Подключение машины к электросети ..........................................................................4
Ножная педаль ..............................................................................................................4
Клавиша обратного хода ...............................................................................................4
Пластина для штопки и вышивки ..................................................................................4
Рычаг подъема лапки....................................................................................................5
Снятие и установка прижимной лапки ........................................................................5
Отсоединение и присоединение держателя лапки ....................................................5
Замена швейной иглы ..................................................................................................6
Проверка иглы ..............................................................................................................6
Подбор ниток и игл по тканям ......................................................................................6
Установка катушек с нитками ......................................................................................7
Установка шпульного колпачка ....................................................................................7

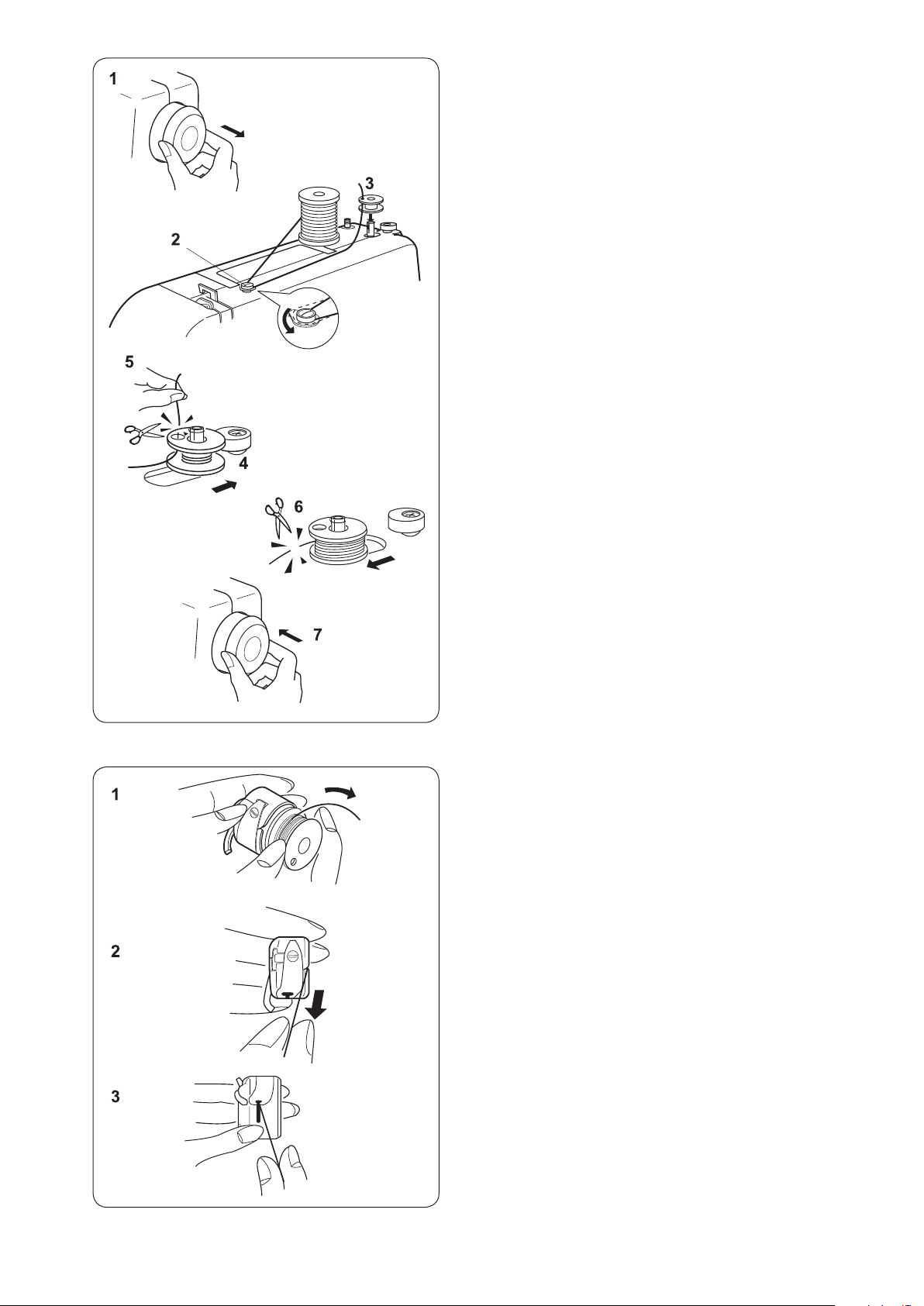

Намотка нитки на шпульку ...........................................................................................8
Заправка нижней нити ..................................................................................................8

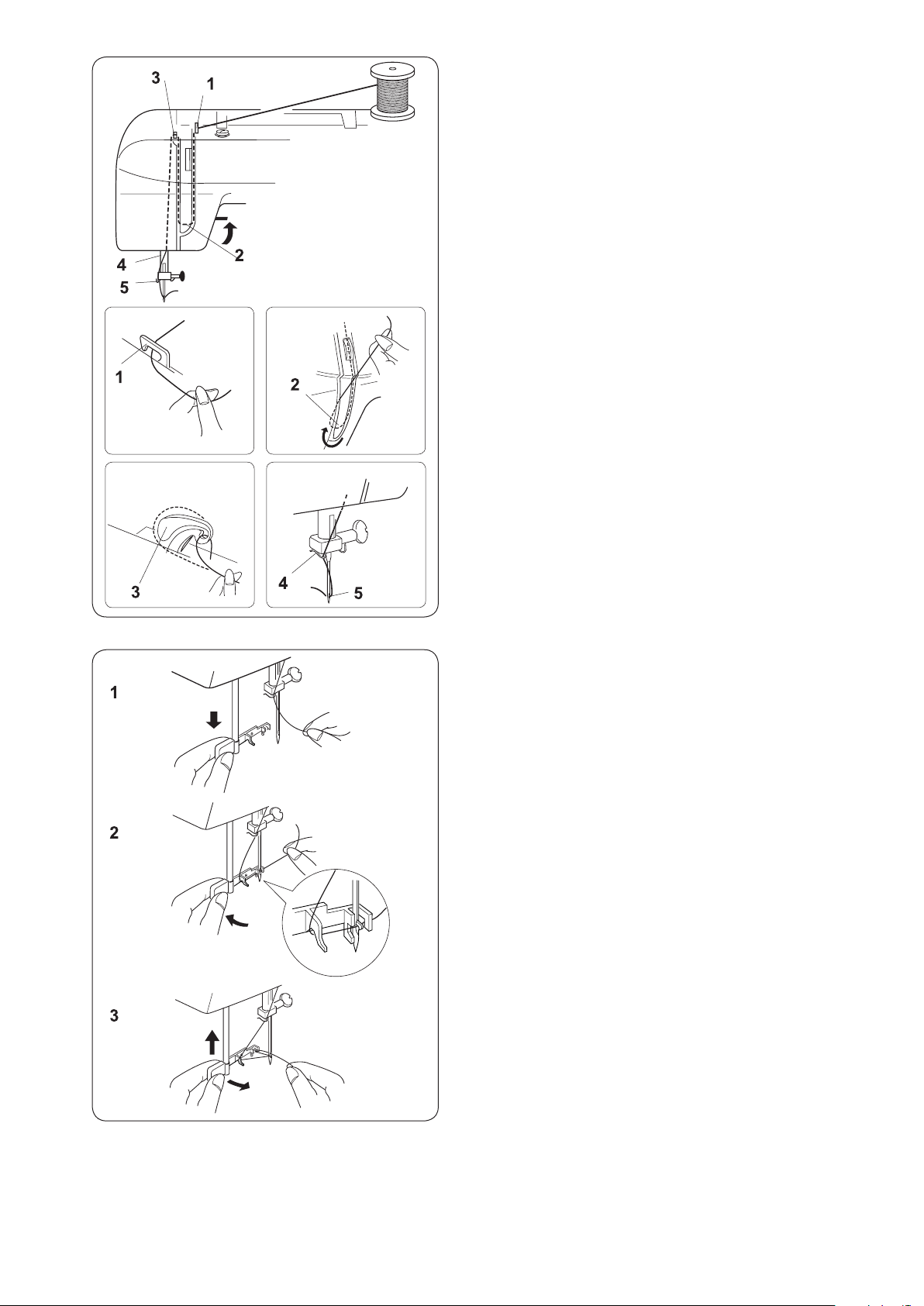

Заправка верхней нити ................................................................................................9
Нитевдеватель (Отдельная опция в специальных моделях) ....................................9
Вытягивание шпульной нити .......................................................................................10

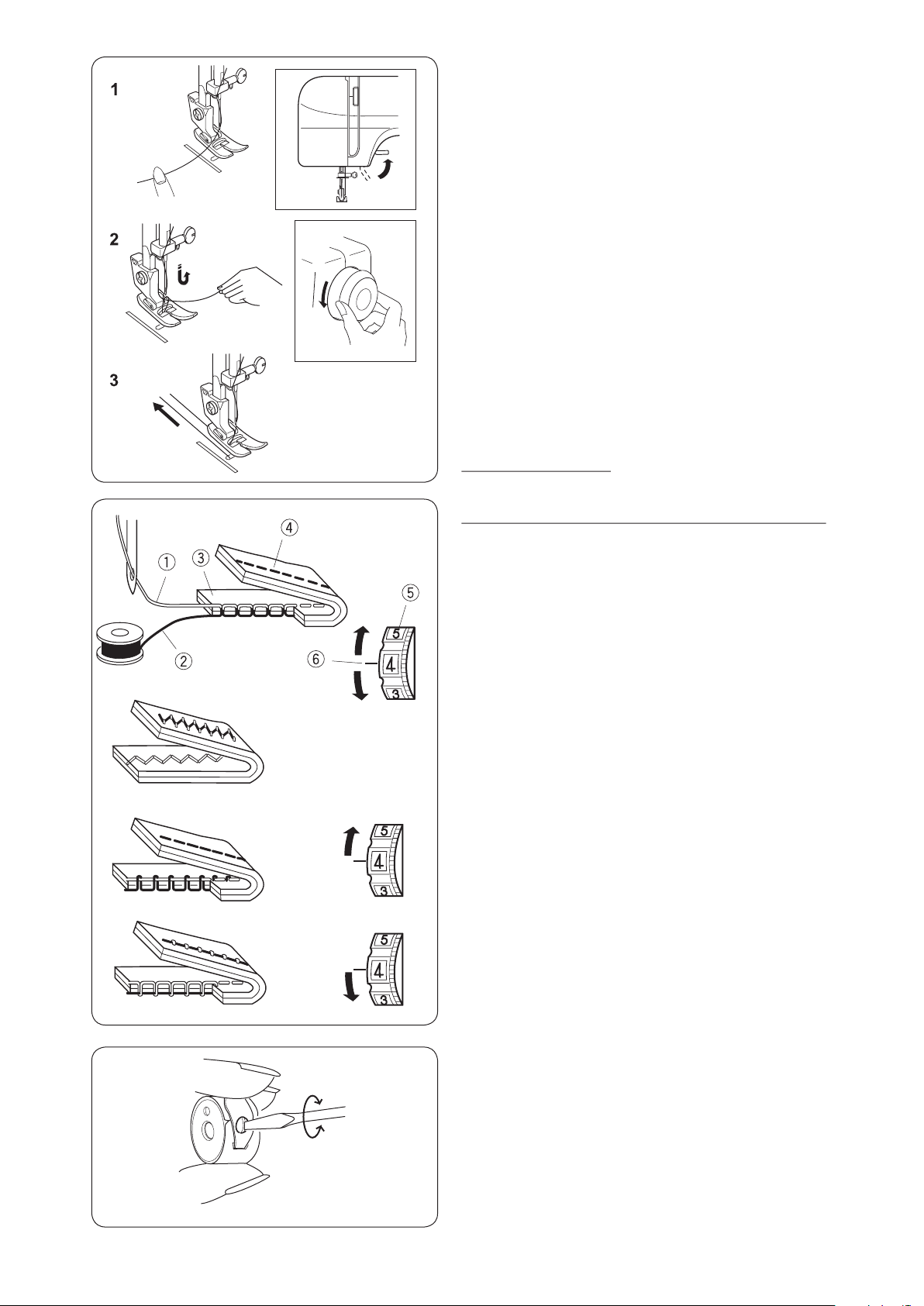

Регулировка натяжения верхней нити ......................................................................10
Регулировка натяжения нижней нити ........................................................................10

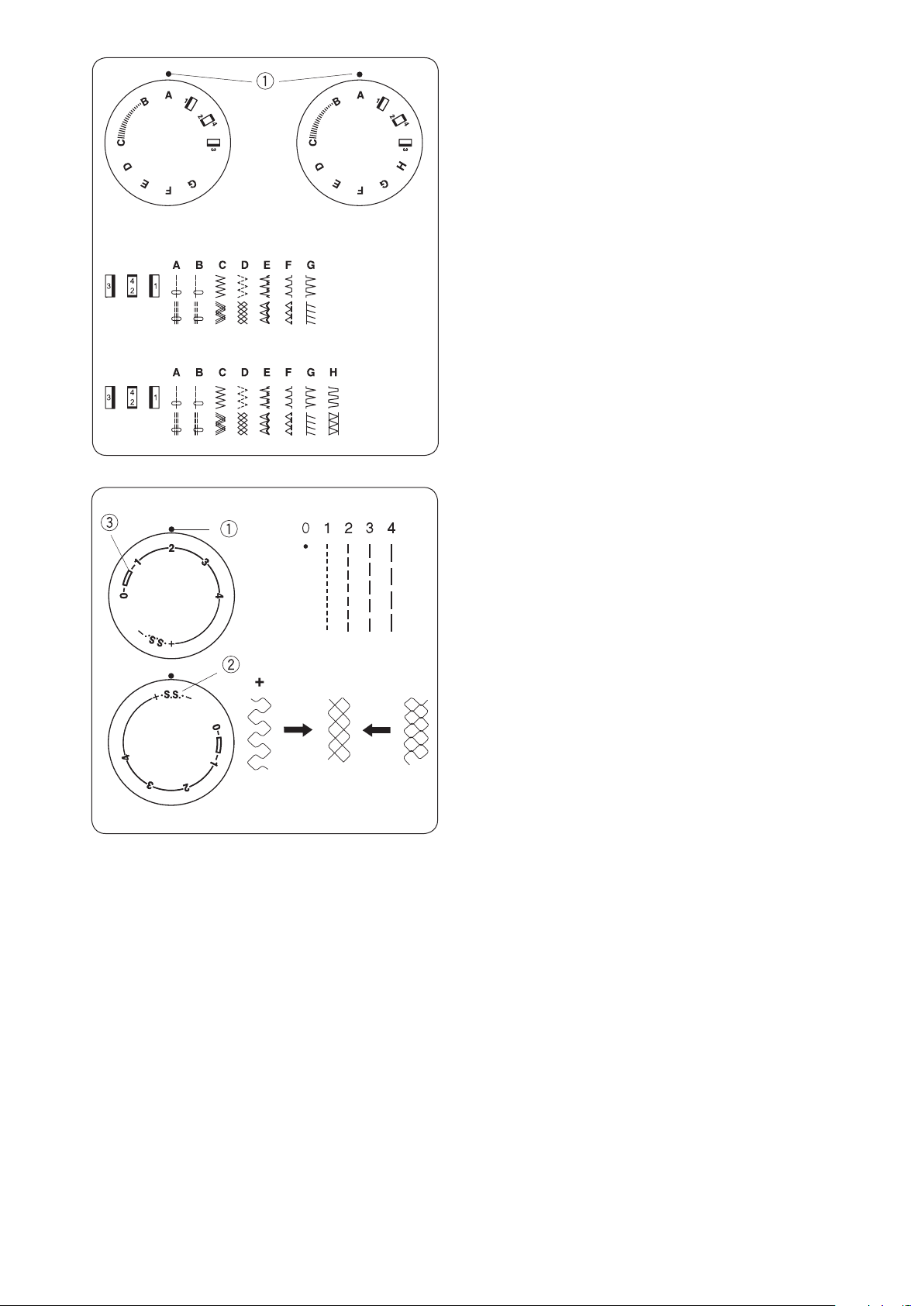

Переключатель строчек ..............................................................................................11
Регулятор длины стежка .............................................................................................11
ОСНОВНЫЕ СТРОЧКИ.

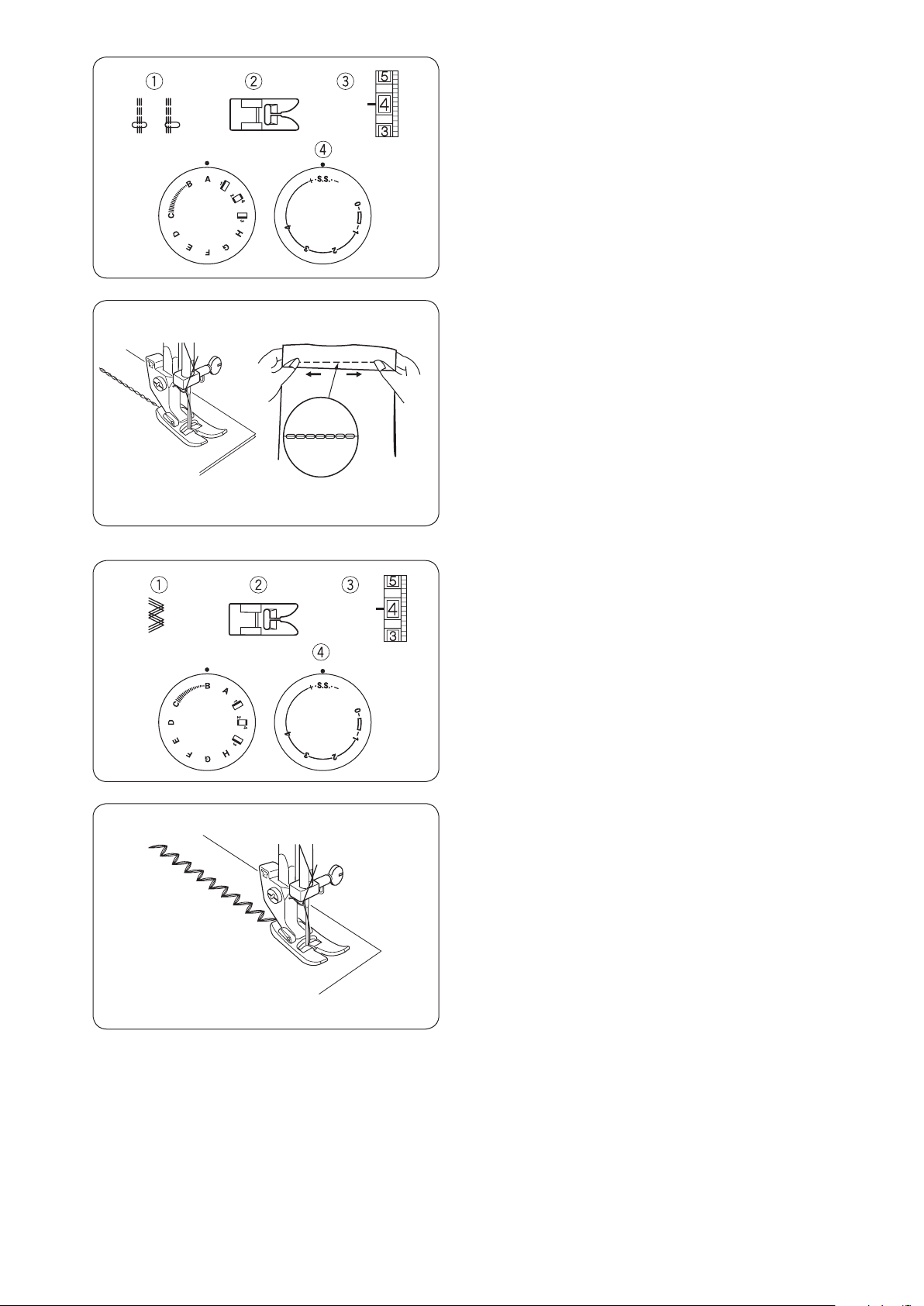

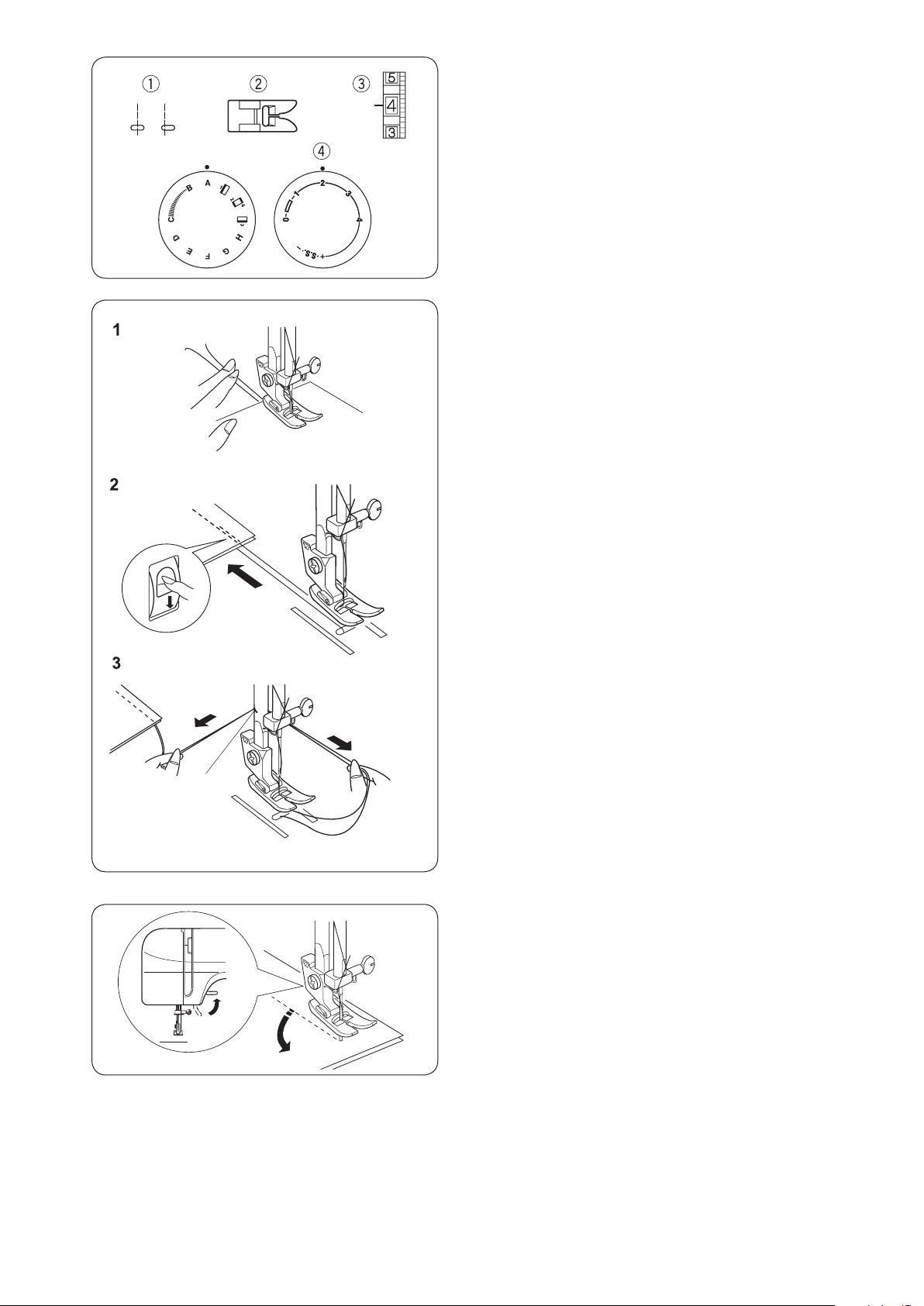

Прямая строчка ...........................................................................................................12
Изменение направления шитья .................................................................................12

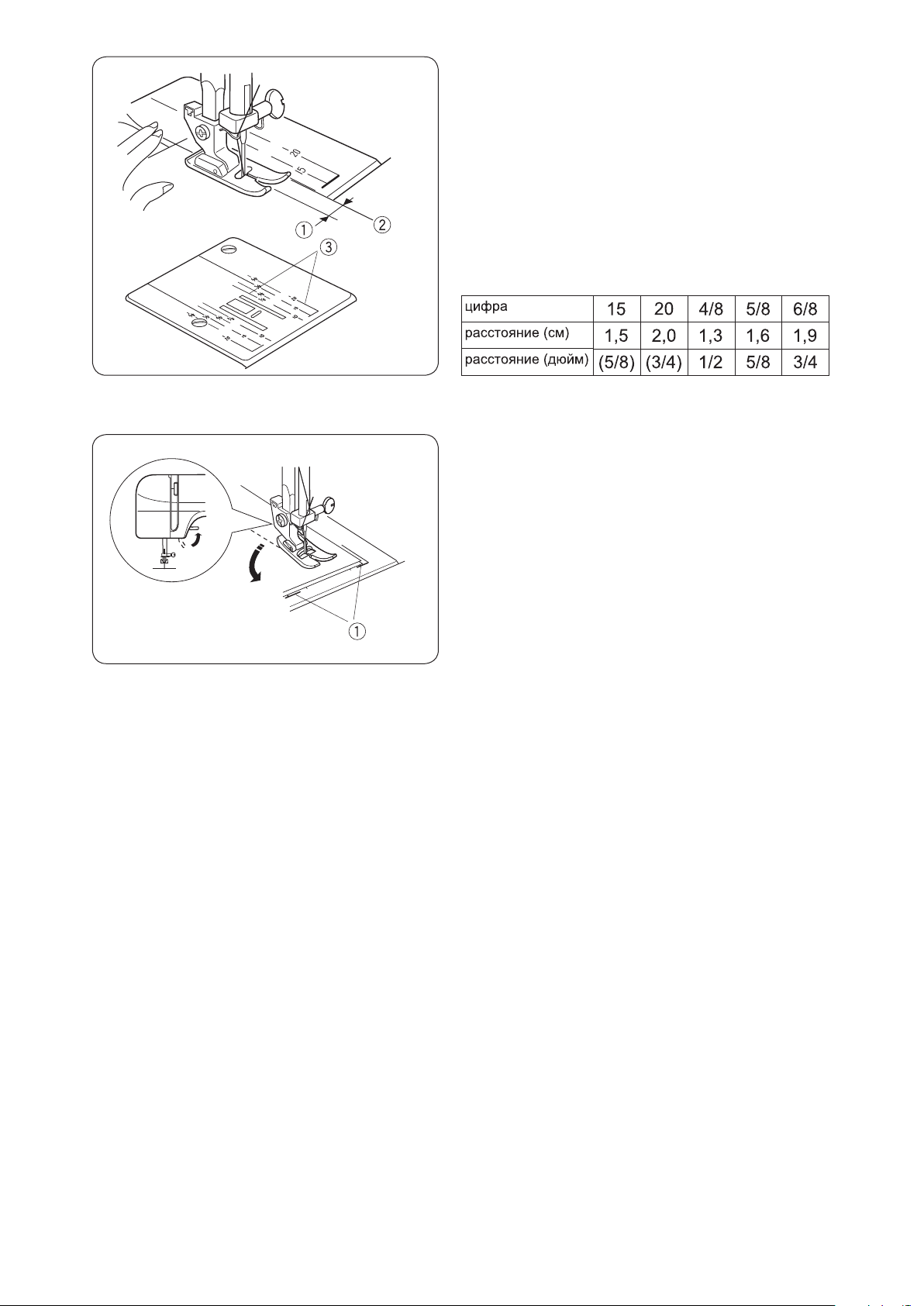

Разметка на игольной пластине ................................................................................13
Обработка прямых углов ............................................................................................13
ВСПОМОГАТЕЛЬНЫЕ СТРОЧКИ.

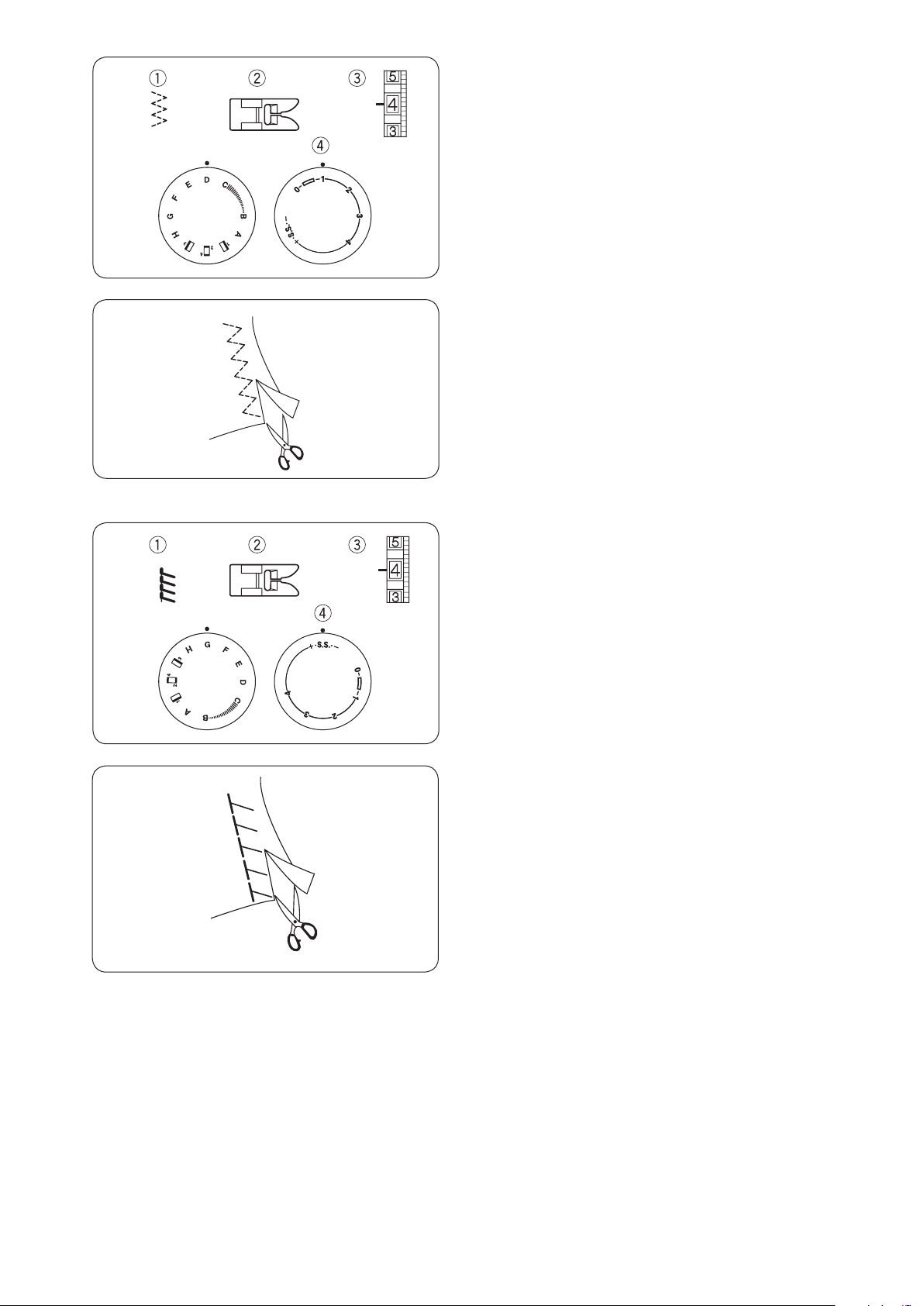

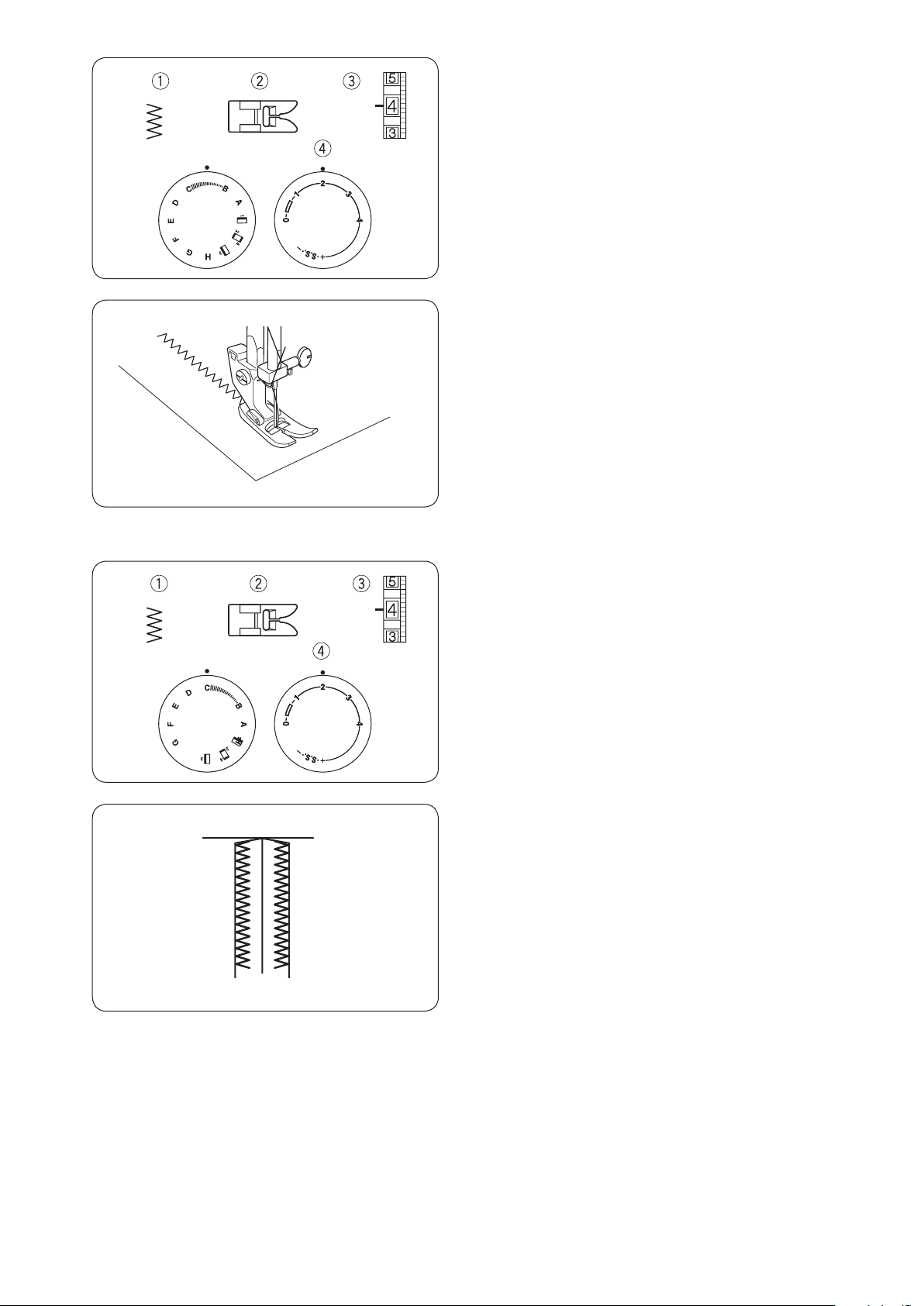

Строчка зигзаг .............................................................................................................14
Обметывание ..............................................................................................................14
Эластичная строчка ....................................................................................................15
Оверлочная строчка ...................................................................................................15
Усиленная прямая строчка ..........................................................................................16
Усиленный зиг-заг ........................................................................................................16

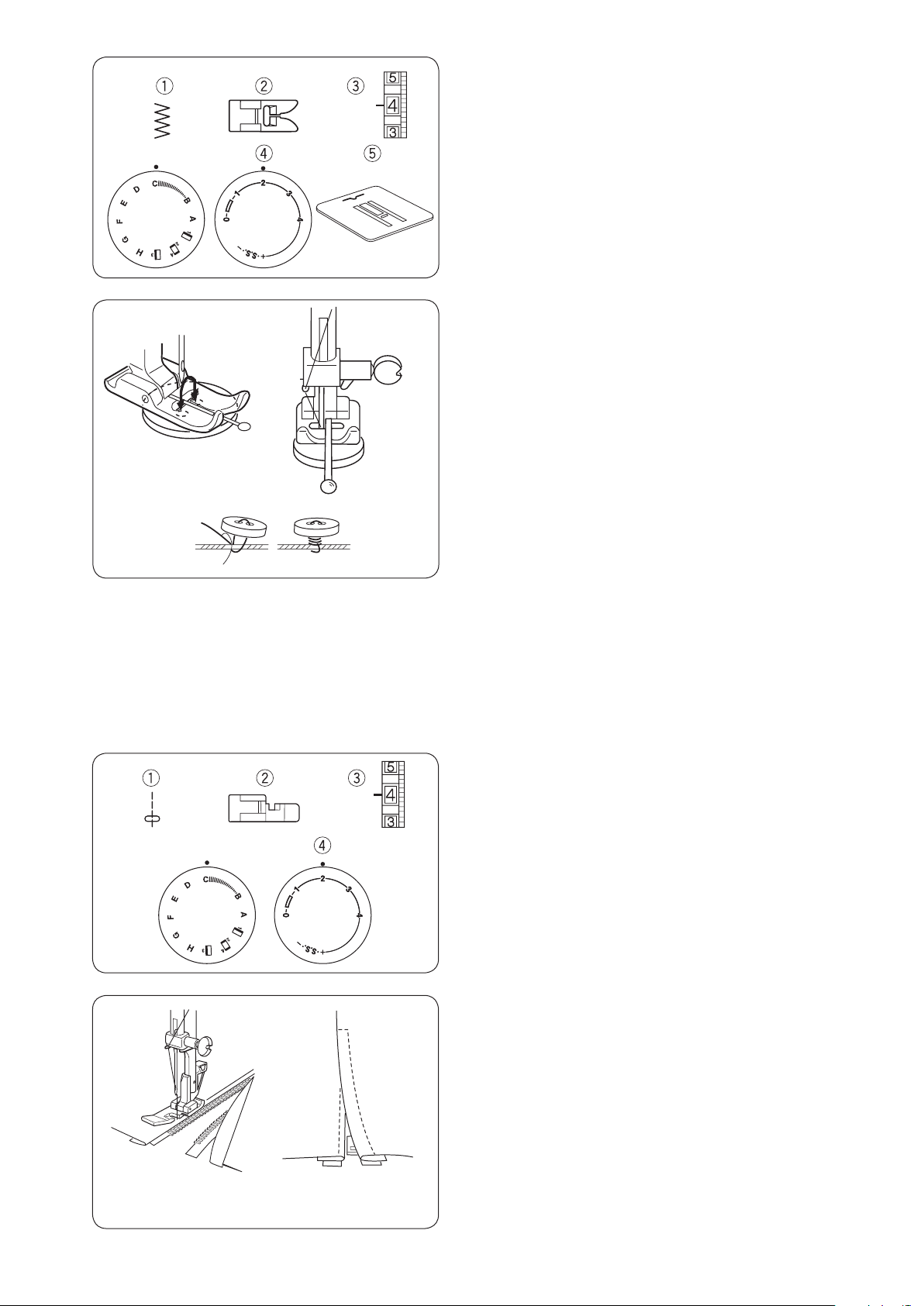

Пришивание пуговиц ..................................................................................................17

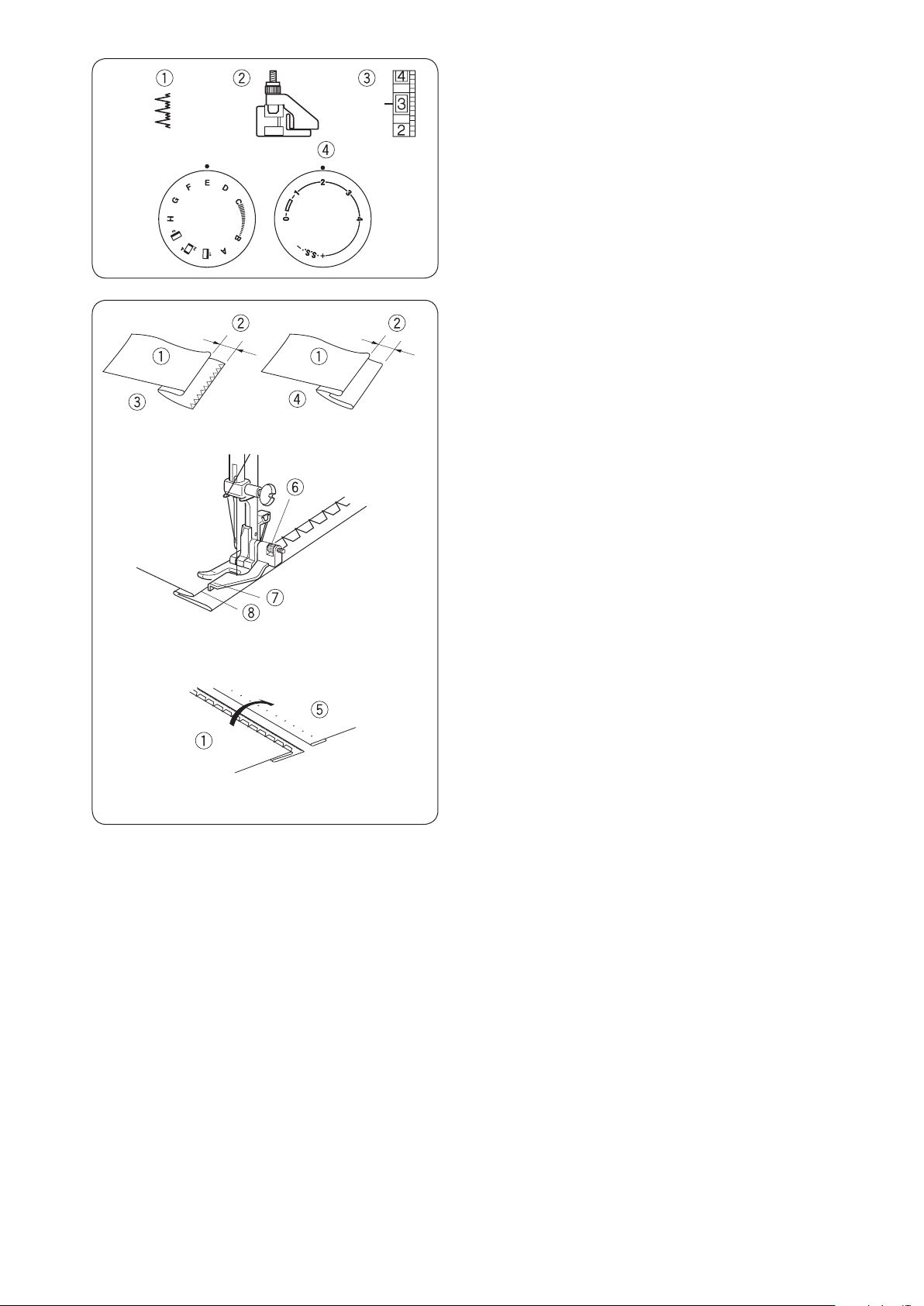

Вшивание молнии .......................................................................................................17

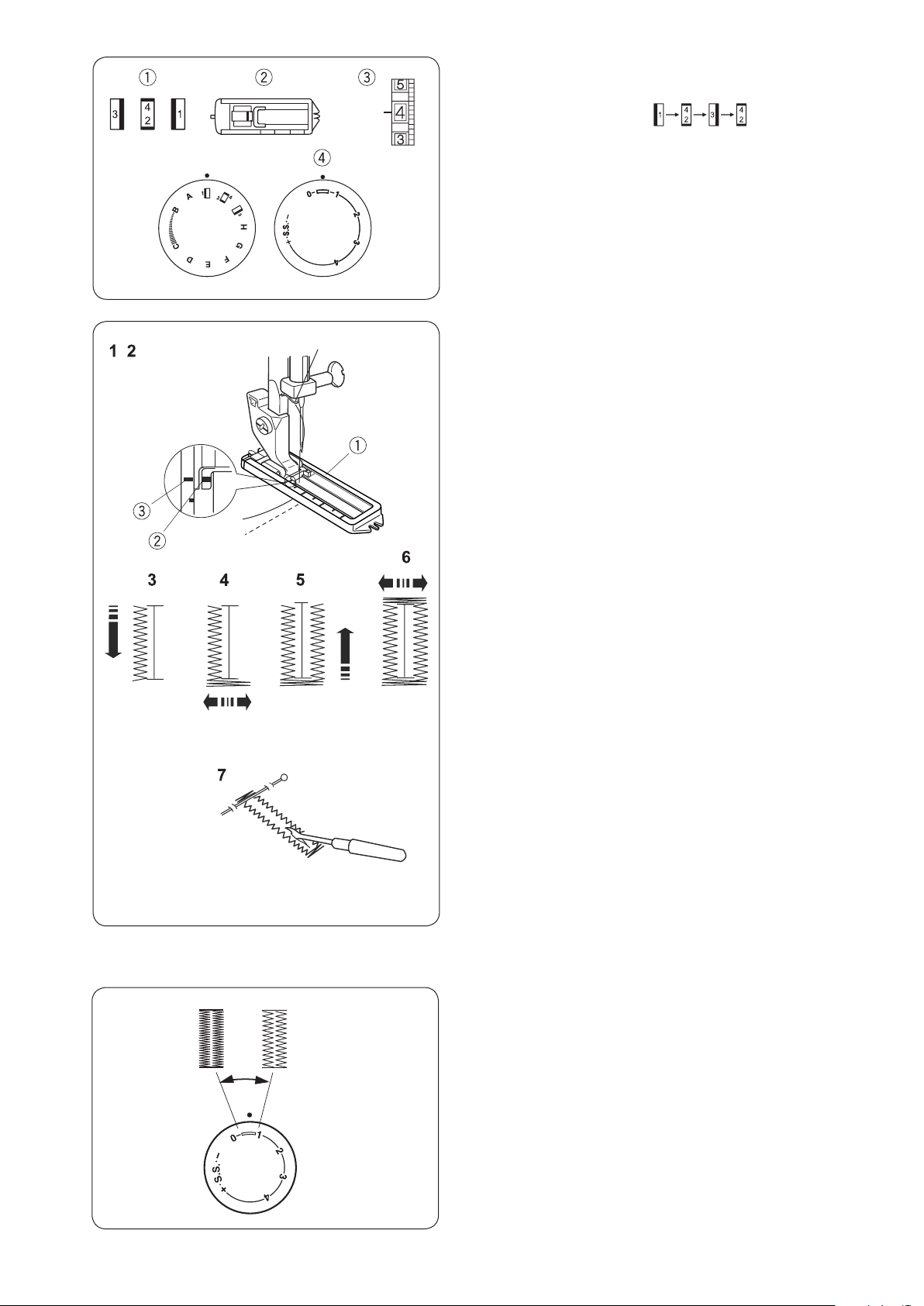

Обметка петель ............................................................................................................18
Установка плотности стежков .....................................................................................18
Подгибка потайной строчкой .....................................................................................19
ДЕКОРАТИВНЫЕ СТРОЧКИ.

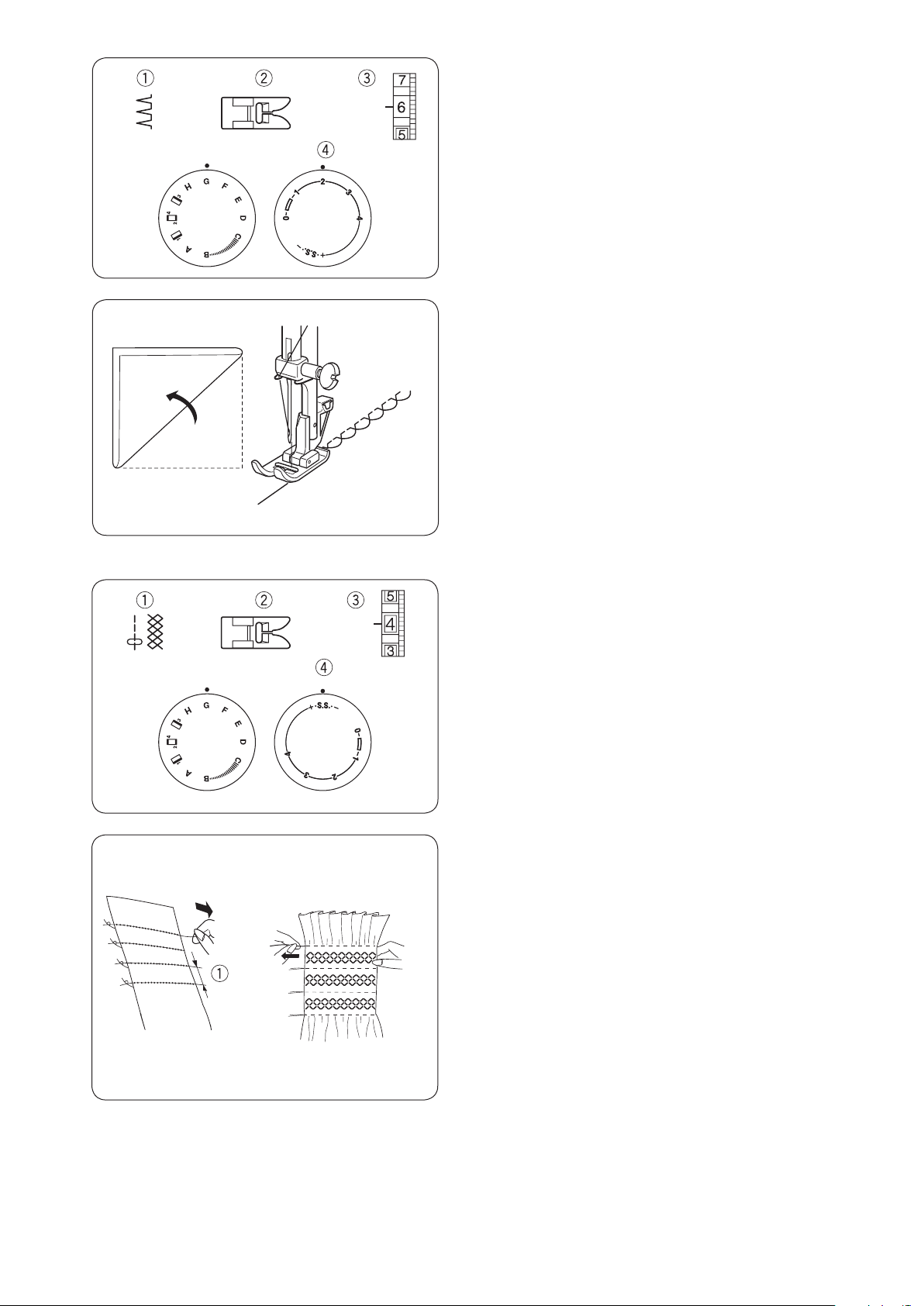

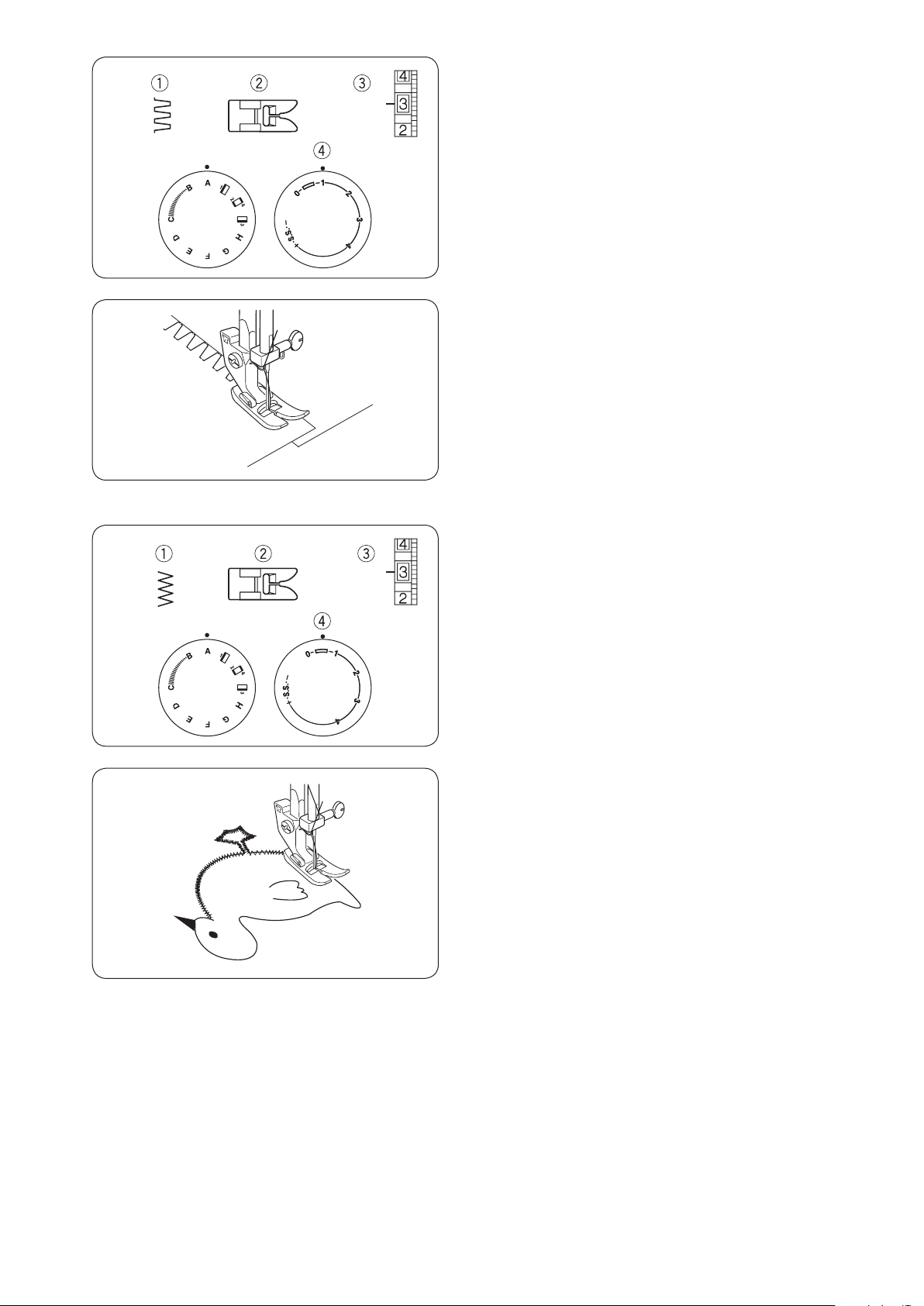

Краеобметочный шов фестончатый ..........................................................................20
Выполнение оборок ....................................................................................................20
Стачной шов (только для модели 14 строчек) ...........................................................21
Аппликации .................................................................................................................21

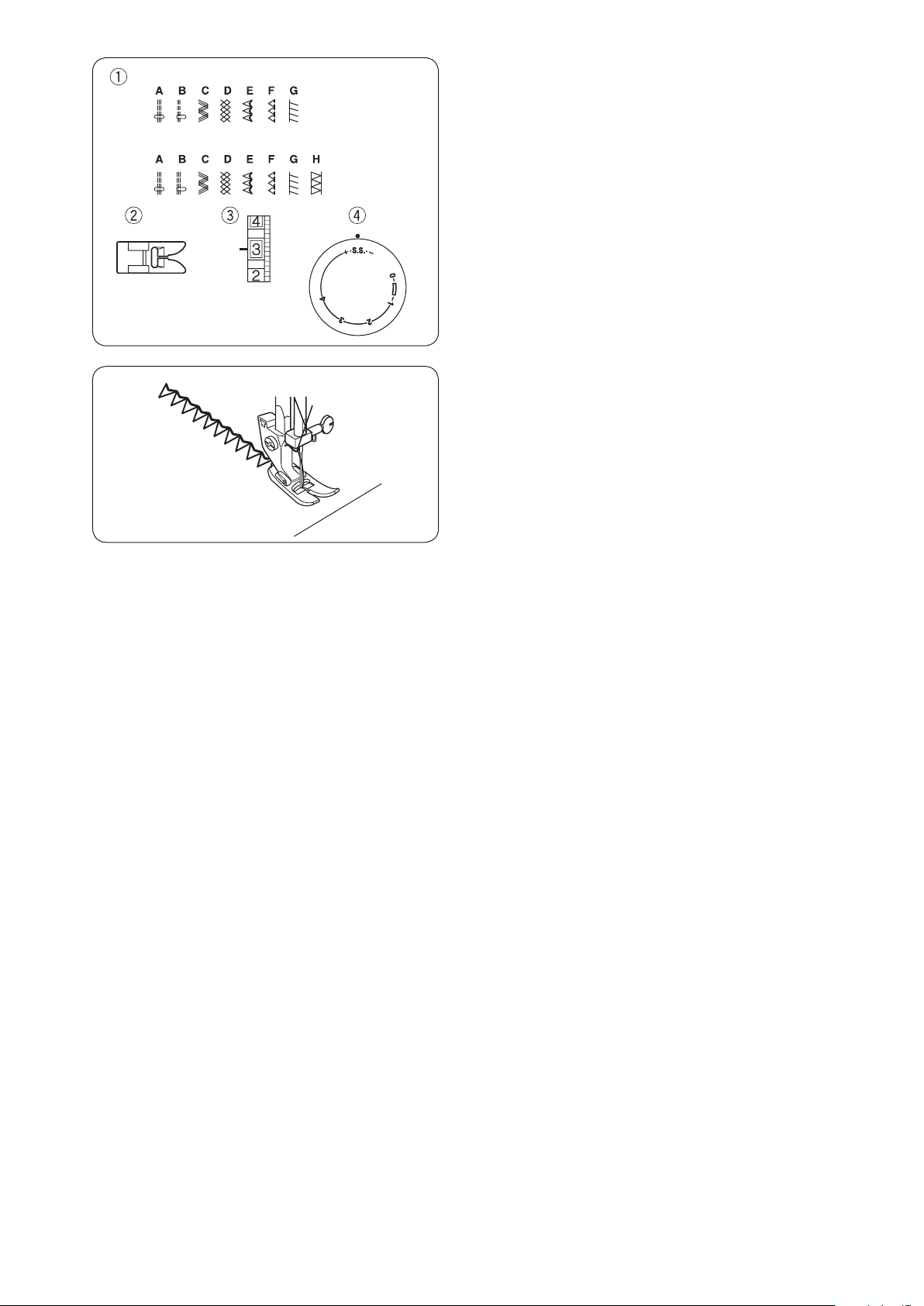

Трикотажные строчки «стрейч» ..............................................................................22
ОБСЛУЖИВАНИЕ МАШИНЫ.

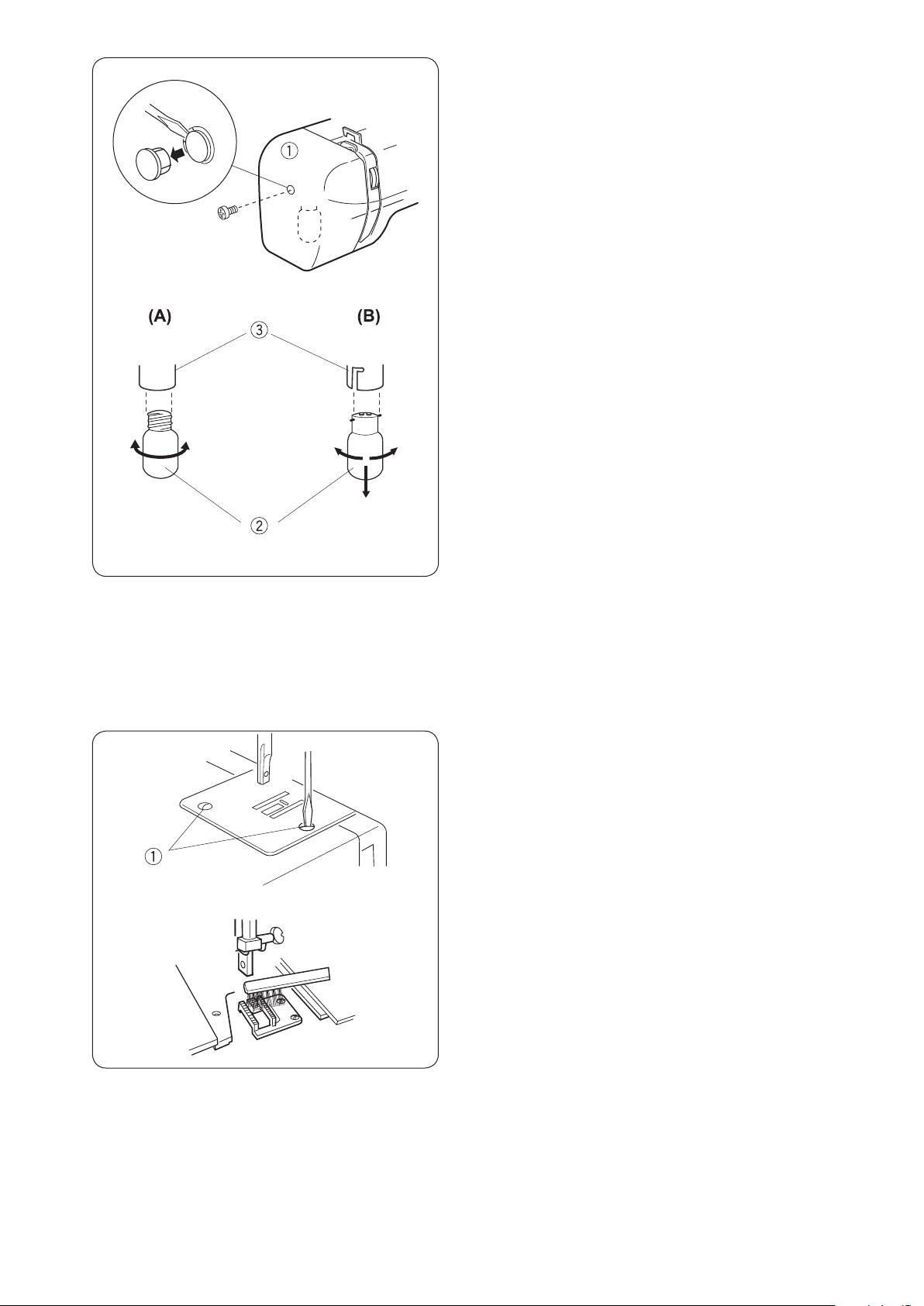

Освещение ..................................................................................................................23
Чистка нижнего транспортера ткани .........................................................................23

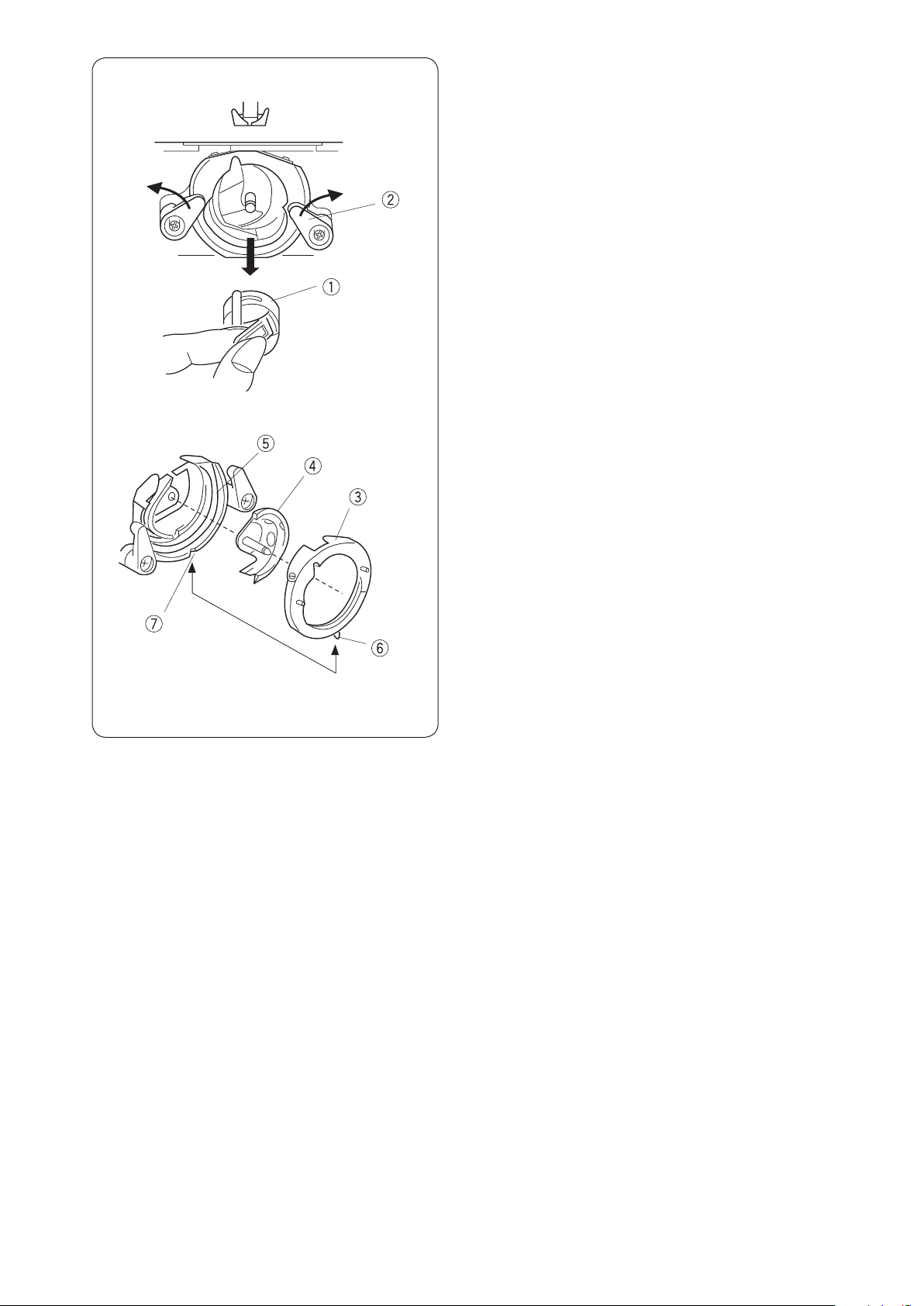

Разборка и сборка челночного устройства ...............................................................24
Неисправности и способы их устранения .................................................................25
Общие рекомендации ................................................................................................26
1
КОНСТРУКЦИЯ МАШИНЫ
ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ
(1) Переключатель строчек
(2) Регулятор длины стежка
(3) Ограничитель намотки шпульки
(4) Кронштейн для намотки шпульки
(5) Вертикальные стержни для катушек
(6) Нитенаправитель для намотки шпульки
(7) Нитенаправитель верхней нити
(8) Рычаг нитепритягивателя
(9) Регулятор натяжения верхней нити
(10) Боковая крышка
(11) Нитевдеватель (Отдельная опция в
специальных моделях)
(12) Игольная пластина
(13) Выдвижной пенал для принадлежностей
(14) Клавиша обратного хода
(15) Держатель прижимной лапки
(16) Винт для крепления иглы
(17) Швейная игла
(18) Прижимная лапка универсальная «А» зиг-заг
(19) Ручка для переноса машины
(20) Маховое колесо
(21) Включатель / выключатель питания машины
(22) Разъем для подключения педали
(23) Рукавная платформа
(24) Рычаг подъема прижимной лапки
(25) Ножная педаль
* В машине применяются швейные иглы 130/705 H
2
ВЫДВИЖНОЙ ПЕНАЛ ДЛЯ ПРИНАДЛЕЖНОСТЕЙ
Выдвижной пенал для принадлежностей
обеспечивает дополнительную поверхность для
шитья.
Левой рукой потяните пенал в сторону и снимите с
машины.
Для установки пенала нужно задвинуть его до
щелчка
ИСПОЛЬЗОВАНИЕ РУКАВНОЙ ПЛАТФОРМЫ
Пенал легко снимается с машины, остается узкая
рукавная платформа, с помощью которой легко
обрабатывать манжеты, рукава и низ брюк.
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
(1) Шпульки прозрачные
(2) Вспарыватель
(3) Комплект игл 130/705 H (3 шт.)
(4) Лапка для выметывания петли
(5) Лапка для потайного шва
(6) Лапка для вшивания молнии односторонняя
(7) Пластина для штопки
Дополнительные приспособления к Вашей машине
можно хранить в выдвижном пенале (1).
(1) Выдвижной пенал
3
ПОДГОТОВКА К РАБОТЕ
ПОДКЛЮЧЕНИЕ МАШИНЫ К ЭЛЕКТРОСЕТИ
Включение (ON).
Отключение (OFF).
Посмотрите, чтобы выключатель питания машины
был в положении «OFF».
Сначала подключите штепсель педали в гнездо на
машине.
А затем вилку питания включите в электрическую
сеть.
Установите выключатель электропитания в
положение «ON».
Ваша машина и подсветка включены.
ВНИМАНИЕ!
без присмотра. Выключайте машину из сети, если
она не используется.
(1) Вилка электрического шнура
(2) Включатель / выключатель
(3) Розетка
(4) Гнездо для шнура
(5) Штепсель и шнур педали
НОЖНАЯ ПЕДАЛЬ
Скорость шитья на машине может изменяться с
помощью педали.
Чем сильнее нажимаете на педаль, тем выше
скорость шитья.
ВНИМАНИЕ!
машины никаких предметов, это может привести с
самопроизвольному включению машины, либо к
выходу из строя регулятора скорости или
электродвигателя.
КЛАВИША ОБРАТНОГО ХОДА
Не оставляйте включенную машину
Не ставьте и не кладите на педаль
Клавиша обратного хода служит для шитья в
обратном направлении, например, для закрепок в
начале и в конце строчки.
Как долго Вы держите клавишу обратного хода
нажатой, так долго машина будет шить в
обратном направлении.
ПЛАСТИНА ДЛЯ ШТОПКИ И ВЫШИВКИ
Чтобы установить пластину для штопки и
вышивки:
1. Совместите три выступа на пластине для
штопки и вышивки с отверстиями на игольной
пластине.
2. Надавите на пластину для штопки и вышивки,
чтобы зафиксировать ее на игольной пластине.
4
РЫЧАГ ПОДЪЕМА ЛАПКИ
Рычаг подъема поднимает и опускает прижимную
лапку.
При опускании лапки держите рычаг двумя
пальцами, чтобы не бросать его, а опускать
аккуратно.
(1) Нижнее положение
(2) Нормальное верхнее положение.
(3) Дополнительный подъем лапки.
Дополнительный подъем лапки.
При необходимости стачивания деталей с
синтепоном воспользуйтесь дополнительным
зазором подъема лапки. При поднятой лапке
нажмите на рычаг подъема лапки с усилием
вверх. Лапка еще поднимется на величину
дополнительного зазора.
ПРИМЕЧАНИЕ: Лапка в этом положении не
фиксируется.
СНЯТИЕ И УСТАНОВКА ПРИЖИМНОЙ ЛАПКИ
(1) Прижимная лапка
(2) Выемка держателя лапки
(3) Стержень прижимной лапки
Чтобы снять. Поднимите иглу в верхнее
положение. Для этого поверните маховое колесо
на себя на столько, чтобы игла остановилась в
верхнем положении. Поднимите прижимную
лапку.
Потяните прижимную лапку (1) вниз, как показано
на рисунке.
Чтобы установить. При установке прижимной
лапки положите прижимную лапку так, чтобы ее
стержень (3) находился прямо под выемкой (2)
держателя лапки.
Опустите вниз держатель лапки и зафиксируйте
(защелкните) лапку.
ОТСОЕДИНЕНИЕ И ПРИСОЕДИНЕНИЕ
ДЕРЖАТЕЛЯ ЛАПКИ
(1) Винт
(2) Держатель лапки
(3) Стержень
Чтобы отсоединить. Для отсоединения
держателя лапки поверните винт (1) отверткой
против часовой стрелки.
Чтобы присоединить. В отверстия в держателе
лапки (2) и стержне (3) вставьте крепежный винт и
затяните его отверткой по часовой стрелке.
5
ЗАМЕНА ШВЕЙНОЙ ИГЛЫ
Опустите прижимную лапку.
Поставьте иглу в крайнее верхнее положение
поворотом махового колеса на себя.
Выключите питание машины.
Винт, который крепит иглу, поверните на себя и
ослабьте затяжку винта.
Снимите иглу с иглодержателя.
Возьмите новую иглу и вставьте ее в
иглодержатель «плоской лыской» назад.
Проверьте, что игла заведена в иглодержатель до
упора, и хорошо затяните крепежный винт с
помощью отвертки. (Отвертку крутите в
направлении от себя).
ВНИМАНИЕ! Используйте для шитья
качественные бытовые иглы в соответствии с
видом материала и типом нитей.
Проверка иглы. Положите иглу плоской стороной
на ровную поверхность (на игольную пластину,
стекло и др.). Расстояние между иглой и плоской
поверхностью должно быть равным. Не
используйте плохие затупленные, искривленные
иглы.
Таблица соотношения номеров нитей и типа ткани
Ткань
Легкие
ткани
Средние
ткани
Тяжелые
ткани
ПРИМЕЧАНИЯ:
- Тонкие нитки и иглы применяются, как правило, для шитья тонких тканей, а толстые нитки и иглы –
для шитья тяжелых тканей. Перед началом работы на машине рекомендуется проверить
правильность выбора нитки и иглы, выполнив строчку на небольшом лоскутке применяемой ткани.
- Игольная и шпульная нитки должны быть одинаковыми.
- При использовании в работе тонкой отделочной нити из шелка, вискозы или полиэстера
допускается использовать разные нитки в игле и на шпульке.
- Для шитья эластичных, особо тонких и синтетических тканей следует применять специальные иглы
Супер Стрейч или Джерси (с синей колбочкой). Они не «рубят» трикотаж и эффективно
предотвращают пропуск стежков.
- Для устранения деформации строчек рекомендуется шить особо тонкие ткани с применением
дублирующих материалов или по тонкой бумаге.
Крепдешин, вуаль,
батист, органза, капрон,
крепы, атлас.
Лен, хлопок, пике,
трикотаж, перкаль,
саржа, костюмная ткань,
фланель.
Тик, твид, габардин,
пальтовая, джинс,
драпировочная и репс.
Тонкие шелковые
Тонкие хлопчатобумажные
Тонкие синтетические
Хлопок с полиэстером
Шелковые ¹50
Хлопчатобумажные ¹50-80
Синтетические ¹50-60
Хлопок с полиэстером
Шелковые ¹50
Хлопчатобумажные ¹40-50
Синтетические ¹40-50
Хлопок с полиэстером
Нитки
Размер иглы
¹9/65 èëè 11/75
¹11/75 èëè ¹14/90
¹14/90 èëè 16/100
6
УСТАНОВКА КАТУШЕК С НИТКАМИ
В этих машинах есть два вертикальных стержня
для установки катушек с нитками.
Для установки катушки вытяните стержень вверх.
Для упаковки машины верните стержень в
прежнее положение.
Дополнительный стержень для ниток
используется:
- для намотки шпульки, чтобы не вынимать
заправленную верхнюю нить.
- для шитья двойной иглой, так как для этого
требуется 2 катушки верхней нити.
УСТАНОВКА ШПУЛЬНОГО КОЛПАЧКА
(1) Крышка челночного устройства
(2) Защелка
(3) Рожок
1. Снимите пенал для принадлежностей.
Откройте крышку челночного устройства (1).
Вращая маховое колесо в направлении на себя,
установите иглу в крайнем верхнем положении.
2. Возьмите защелку (2) двумя пальцами левой
руки и выньте шпульный колпачок из челночного
устройства.
3. При установке шпульного колпачка в челнок
обратите внимание на то, чтобы рожок (3) встал в
углубление на кольце челночного устройства.
7
Loading...
