Jabra 9400HS, 9400BS User Manual [fr]

Download
Jabra PRO™ 9450
Jabra PRO™ 9450 Flex
Jabra PRO™ 9450 Duo
Mode d’emploi
www.jabra.com
BIENVENUE
Merci d’avoir acheté la nouvelle oreillette Jabra PRO 9450. Nous sommes certains que vous apprécierez l’étendue de ses fonctionnalités et que vous la trouverez pratique à porter et à utiliser.
Caractéristiques du socle de la Jabra PRO 9450
• Connexion à un téléphone xe et à un logiciel de téléphonie.
• Support permettant de recharger l’oreillette.
• Clavier pour une gestion simple des appels.
• Indicateurs visuels et audio.
Caractéristiques de l’oreillette Jabra PRO 9450
• Jusqu’à 150m entre le socle et l’oreillette.
• Son à large bande pour une qualité sonore exceptionnelle.
• Contrôles de volume et de désactivation du son via l’écran tactile.
• Bouton multifonction intuitif sur l’oreillette pour une gestion simpliée des appels.
• Voyants lumineux et audio.
• Protection avancée de l’audition avec SafeTone™.
• Microphone avec eet de suppression du bruit.
• Port en contour d’oreille ou avec serre-tête (accessoire de tour de cou disponible).
Caractéristiques spéciques de l’oreillette Jabra PRO 9450 Flex
• Bras articulé souple du microphone.
Caractéristiques spéciques de l’oreillette Jabra PRO 9450 Duo
• Port avec serre-tête, haut-parleurs gauche et droit et bras articulé souple du microphone.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
2
SOMMAIRE
1. PRÉSENTATION DU PRODUIT ............................................................6
1.1 Contenu de l’emballage ..................................................................................................................... 6
1.2 Oreillette.......................................................................................................................................................7
1.3 Fixations de l’oreillette .........................................................................................................................9
1.4 Socle ............................................................................................................................................................ 11
1.5 Préparation du socle ..........................................................................................................................12
1.6 Accessoires en option ......................................................................................................................12
2. CONNEXION À UN TÉLÉPHONE ..................................................... 13
2.1 Connexion à l’alimentation secteur ......................................................................................... 13
2.2 Connexion de l’oreillette ................................................................................................................. 13
2.3 Connexion à un logiciel de téléphonie (PC) .......................................................................14
2.4 Sélection et connexion à un téléphone xe ...................................................................... 15
3. CONFIGURER LE JABRA PRO 9450 ............................................... 17
3.1 Conguration pour les téléphones xes ............................................................................... 17
3.2 Conguration des logiciels de téléphonie .......................................................................... 18
3.3 Conguration limitée à l’aide du socle .................................................................................. 18
4. JABRA DIRECT ....................................................................................... 20
4.1 Installation de Jabra Direct ............................................................................................................ 20
4.2 PC Call Manager ................................................................................................................................... 20
français
5. FONCTIONNALITÉS DU MICROCASQUE ET DE LA BASE ... 21
5.1 Bouton multifonction de l’oreillette .........................................................................................21
5.2 Pavé tactile de l’oreillette ................................................................................................................ 21
5.3 Voyant lumineux de l’oreillette ...................................................................................................22
5.4 Voyants audio de l’oreillette .......................................................................................................... 23
5.5 Clavier du socle ..................................................................................................................................... 24
5.6 Voyants lumineux du clavier du socle ....................................................................................24
5.7 Voyants audio du socle ....................................................................................................................25
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
3
6. GESTION DE BASE DES APPELS .....................................................26
6.1 Téléphone xe: passer un appel, répondre à un appel et mettre
n à un appel ......................................................................................................................................... 26
6.2 Logiciel de téléphonie: passer un appel, répondre à un appel et
mettre n à un appel ........................................................................................................................26
6.3 Fonction de double appel ............................................................................................................. 27
6.4 Collision d’appels .................................................................................................................................27
7. GESTION AVANCÉE DES APPELS ................................................... 28
7.1 Fusion d’appels .....................................................................................................................................28
7.2 Téléconférence avec plusieurs oreillettes .............................................................................29
7.3 Commutation entre le téléphone xe et le micro-casque ........................................ 29
7.4 Rappel du dernier numéro (logiciel de téléphonie uniquement) ........................ 29
7.5 Prévention de déconnexion d’appel (logiciels de téléphonie non pris en
charge) ....................................................................................................................................................... 30
7.6 Enregistrement d’appels sur le téléphone xe .................................................................30
8. FONCTIONNALITÉS AVANCÉES DE JABRA PRO ...................... 31
8.1 Protection auditive Safetone™ ....................................................................................................31
8.2 Portée sans l ......................................................................................................................................... 31
8.3 Son à large bande ............................................................................................................................... 31
8.4 Voix ou musique .................................................................................................................................. 31
8.5 Paramètres audio .................................................................................................................................32
français
8.6 Écouter de la musique ou du son sur un ordinateur .................................................... 32
8.7 Mises à jour du micrologiciel ....................................................................................................... 32
8.8 Protection contre le vol ...................................................................................................................32
9. FAQ ET DÉPANNAGE .......................................................................... 33
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
4
10. SPÉCIFICATIONS TECHNIQUES ...................................................... 35
10.1 Oreillette Jabra PRO ........................................................................................................................... 35
10.2 Oreillettes Jabra PRO 9450 et Jabra PRO 9450 Flex ........................................................ 35
10.3 Oreillette Jabra PRO 9450 Duo ....................................................................................................35
10.4 Batterie de l’oreillette ........................................................................................................................ 35
10.5 Socle de la Jabra PRO ........................................................................................................................36
10.6 Matériaux et allergies ........................................................................................................................ 37
10.7 Recyclage du produit ........................................................................................................................37
10.8 Certications et normes de sécurité ....................................................................................... 37
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
5

1. PRÉSENTATION DU PRODUIT

1.1 CONTENU DE L’EMBALLAGE

Jabra PRO™ 9450
Jabra PRO™ 9450 Flex
Jabra PRO™ 9450 Duo
français
Serre-tête
Contour d’oreille
(embouts écouteurs petits, moyens et grands)
Socle de la Jabra PRO™ 9450 (même socle pour toutes les oreillettes)
Socle et support d’oreillette
(embouts écouteurs petits, moyens et grands)
Serre-tête
Mousse du microphone
Contour d’oreille
Adaptateur
secteur
Mousse du microphone
Câble USB
Câble
téléphonique
Guide de
démarrage rapide
Guide d’avertissement
et déclaration
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
6

1.2 OREILLETTE

Jabra PRO™ 9450
Bouton multifonction
français
Pavé tactile
Voyant lumineux
Bras articulé du microphone
Jabra PRO™ 9450 Flex
Bouton multifonction
Pavé tactile
Voyant lumineux
Bras articulé souple du microphone
Mousse du microphone
Haut-parleur
Support pour
xation des
accessoires de
port de l’oreillette
Contact de recharge
Microphone avec eet de
suppression du bruit
Haut-parleur
Support pour xation
des accessoires de port
de l’oreillette
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
Contact de recharge
Microphone avec eet
de suppression du bruit
7
Jabra PRO™ 9450 Duo
Bouton multifonction
Pavé tactile
Voyant lumineux
français
Haut-parleur
Contact de recharge
Bras articulé souple du microphone
Microphone avec eet de suppression du bruit
Mousse du microphone
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
8

1.3 FIXATIONS DE L’OREILLETTE

Les oreillettes Jabra PRO 9450 et Jabra PRO 9450 Flex peuvent se porter serre-tête, contour d’oreille ou tour de cou. Le serre-tête et le contour d’oreille sont fournis avec l’oreillette. Le tour de cou peut être acheté séparément.
Tous les types de port se portent à l’oreille gauche ou à l’oreille droite. Pour tous les types de port, veillez à ce que le microphone soit placé près de la bouche pour maximiser l’eet anti-bruit.
Serre-tête Tour de cou Contour d’oreille
Fixation du serre-tête
1. Alignez l’oreillette et le port du serre-tête, comme l’indique l’illustration, et pressez doucement sur les deux
éléments jusqu’à ce qu’ils s’enclenchent correctement (le fermoir se clique).
2. Faites pivoter le bras articulé du microphone pour utiliser l’oreille gauche ou droite selon le besoin.
3. Réglez la longueur du serre-tête pour qu’il s’adapte à la tête.
CLIC
français
Fixation du contour d’oreille
1. Assemblez la xation de port d’oreillette du contour d’oreille pour l’utiliser sur l’oreille gauche ou droite. Si
nécessaire, retirez l’embout d’écouteur et remplacez-le par un embout d’une autre taille pour qu’il s’ajuste correctement.
2. Alignez l’oreillette et la xation de port d’oreillette du contour d’oreille, comme l’indique l’illustration, et
pressez doucement sur les deux éléments jusqu’à ce qu’ils s’enclenchent correctement (le fermoir se clique).
3. Fixez le contour d’oreille pour qu’il s’adapte à l’oreille.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
9
CLIC
Fixation du tour de cou (accessoire en option)
1. Choisissez de l’utiliser avec l’oreille droite ou gauche, puis assemblez le tour de cou, comme l’indique l’illustration.
2. Alignez l’oreillette et xation de port d’oreillette du tour de cou, et pressez doucement sur les deux éléments
jusqu’à ce qu’ils s’enclenchent correctement (le fermoir se clique).
CLIC
R
L
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
10

1.4 SOCLE

Support de l’oreillette
Clavier
Contrôle du volume du microphone
Interrupteur de la tonalité d’appel nette
Panneau avant
français
Haut-parleur
Port du téléphone
Port de l’oreillette
Port de l’adaptateur secteur
Port AUX Port USB
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
Indicateur « en ligne »
11

1.5 PRÉPARATION DU SOCLE

1. Retirez le lm protecteur du support et du clavier.
2. (en option) Faites pivoter le support pour qu’il soit adapté à une utilisation avec la main gauche ou la main
droite, comme l’indique l’illustration.

1.6 ACCESSOIRES EN OPTION

Les accessoires Jabra PRO suivants sont disponibles séparément.
français
Jabra GN1000 Jabra LINK
(l’adaptateur peut diérer de l’illustration)
Tour de cou
Jabra PRO 9450 et
Jabra PRO 9450 Flex
Contour d’oreille de rechange avec
embouts écouteurs
Jabra PRO 9450 et
Jabra PRO 9450 Flex
Serre-tête de rechange
Jabra PRO 9450 et
Jabra PRO 9450 Flex
Coussinets d’oreillette
de rechange
Jabra PRO 9450 et
Jabra PRO 9450 Flex
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
12

2. CONNEXION À UN TÉLÉPHONE

La solution la plus simple pour connecter et congurer la Jabra PRO 9450 consiste à télécharger et utiliser l’assistant de conguration interactif, disponible sur jabra.com/setup. Les chapitres2 et 3 du présent manuel ne sont nécessaires que si vous n’utilisez pas cet assistant de conguration interactif.

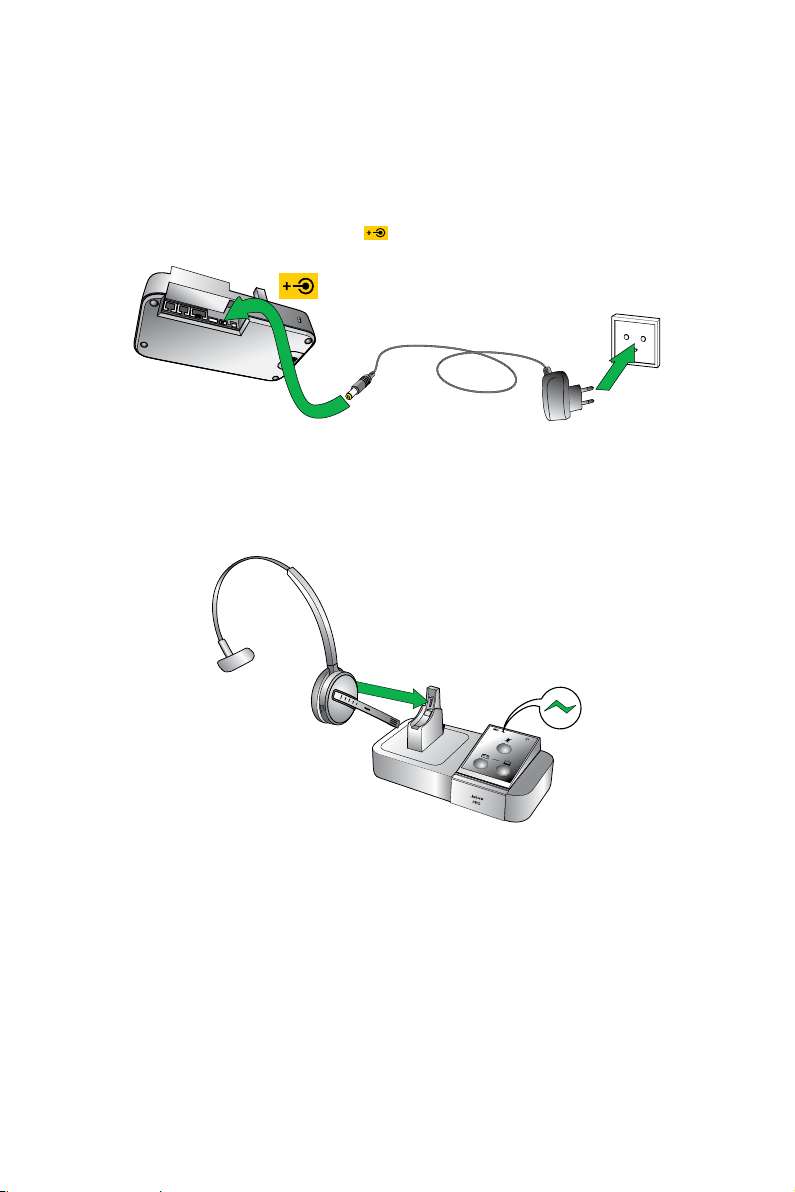

2.1 CONNEXION À L’ALIMENTATION SECTEUR

Connexion de l’adaptateur secteur au socle
1. Branchez l’adaptateur secteur fourni sur le port
2. Connectez l’adaptateur secteur à la prise murale.
du socle.

2.2 CONNEXION DE L’OREILLETTE

Connectez l’oreillette, comme l’indique l’illustration. Lorsque l’oreillette est correctement connectée dans la base, la batterie commence à se charger, si nécessaire. L’oreillette doit rester sur le socle lorsque vous connectez la Jabra PRO 9450 ou lorsqu’elle n’est pas utilisée.
français
Remarque : l’oreillette illustrée peut diérer du produit réel.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
13
2.3 CONNEXION À UN LOGICIEL DE TÉLÉPHONIE PC
Connexion d’un ordinateur au socle
1. Branchez le câble USB fourni sur le port
2. Connectez le câble USB à un port USB disponible de l’ordinateur.
du socle.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
14

2.4 SÉLECTION ET CONNEXION À UN TÉLÉPHONE FIXE

Sélectionnez à quel téléphone xe vous êtes connecté parmi les quatre options suivantes:
OPTION1
Téléphone xe avec port micro-casque
Ce type de téléphone xe est muni d’un port dédié au micro-casque (le plus souvent à l’arrière du téléphone). Généralement, ces téléphones ont une touche située sur le panneau avant qui permet de commuter la conversation entre le combiné et le micro-casque.
1. Branchez le câble téléphonique fourni sur
de la base.
le port
2. Connectez le câble téléphonique au port sur le téléphone xe.
OPTION2
Téléphone xe avec Jabra LINK
Un adaptateur Jabra LINK permet de répondre à un appel entrant ou d’y mettre n à l’aide du bouton multifonction du micro-casque.
Contactez votre fournisseur Jabra local pour acheter un adaptateur Jabra LINK correspondant à votre téléphone xe.
1. Connectez l’adaptateur Jabra LINK comme illustré dans la documentation de l’adaptateur fournie avec le Jabra LINK. Sur certains téléphones, le câble téléphonique aussi devra être raccordé.
2. Appelez votre téléphone xe connecté depuis un autre téléphone pour activer l’adaptateur Jabra LINK. Attendez 10secondes avant de répondre au téléphone.
OPTION3
français
ou
ou
Téléphone xe avec levier de décroché à distance Jabra GN1000
Le levier de décroché à distance Jabra GN1000 soulève le combiné du téléphone xe pour vous permettre de passer un appel ou de répondre sans revenir au téléphone. Pour obtenir les instructions de montage, reportez-vous à la documentation fournie avec le JabraGN1000.
1. Sur le téléphone xe, débranchez le câble du combiné du corps du téléphone.
2. Connectez le câble du combiné au port de la base.
3. Branchez le câble téléphonique fourni sur le port
4. Connectez le câble téléphonique au port du combiné du téléphone xe.
5. Connectez le câble du Jabra GN1000 au port
de la base.
de la base.
français
OPTION4
ou
Reportez-vous à la
documentation
Jabra LINK
ou
Téléphone xe sans port micro-casque
Ce téléphone xe n’a pas de port dédié pour le micro-casque.
1. Sur le téléphone xe, débranchez le câble du combiné du corps du téléphone.
2. Connectez le câble du combiné au port
de la base.
3. Branchez le câble téléphonique fourni sur le port marqué
4. Connectez le câble téléphonique au port du combiné du téléphone xe.
de la base.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
15 16

3. CONFIGURER LE JABRA PRO 9450

3.1 CONFIGURATION POUR LES TÉLÉPHONES FIXES

Avant la première utilisation de la Jabra PRO 9450 avec un téléphone xe, vous devez dénir la tonalité d’appel nette et le volume du microphone an de bénécier d’une qualité de son optimale. Ces deux fonctionnalités sont réglées manuellement sur le socle.
Dénition d’une tonalité d’appel nette
1. Retirez le panneau avant du socle de la Jabra PRO 9450, comme l’indique l’illustration.
2. Mettez l’oreillette. L’icône du téléphone xe change et prend l’aspect suivant: appuyez sur la touche de téléphone xe située sur le clavier du socle.
3. Décrochez le combiné du téléphone xe et mettez-le de côté ou eectuez un appui prolongé sur la touche de l’oreillette située sur le téléphone xe.
4. Faites pivoter l’interrupteur de tonalité d’appel nette de A à G, comme l’indique l’illustration, et écoutez dans l’oreillette la tonalité d’appel nette.
5. Déterminez la meilleure position de l’interrupteur. La tonalité d’appel doit être forte, nette et non déformée.
6. Replacez le combiné du téléphone xe sur le récepteur ou eectuez un appui prolongé sur la touche de l’oreillette située sur le téléphone xe.
7. Lorsque vous avez terminé, replacez le panneau avant sur le socle.
Les modications apportées à la tonalité d’appel nette ne s’appliquent qu’aux téléphones xes.
. Si l’icône ne change pas,
français
Réglage du volume du microphone
1. Vériez que l’oreillette se trouve sur le socle, puis eectuez un appui prolongé sur la touche de téléphone xe située sur le clavier du socle jusqu’à ce que l’icône du téléphone xe prenne l’aspect suivant
2. Retirez le panneau avant du socle de la Jabra PRO 9450, comme l’indique l’illustration.
3. Mettez l’oreillette. L’icône du téléphone xe change et prend l’aspect suivant: appuyez sur la touche de téléphone xe située sur le clavier du socle.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
. Si l’icône ne change pas,
.
17
4. Obtenez une tonalité d’appel en eectuant un appui prolongé sur la touche de l’oreillette située sur le téléphone xe ou en décrochant le combiné du téléphone xe.
5. Eectuez un appel test. Composez le numéro de téléphone d’un ami ou d’un collègue à l’aide du téléphone xe.
6. Si le volume est trop faible ou trop fort, réglez le volume du microphone sur le socle, comme l’indique l’illustration. Veillez à ce que l’interlocuteur ne règle pas le volume de son côté.
7. Lorsque vous avez terminé, mettez n à l’appel et revenez au panneau avant de la Jabra PRO 9450.
Les modications apportées à l’interrupteur de volume du microphone ne s’appliquent qu’aux téléphones xes.

3.2 CONFIGURATION DES LOGICIELS DE TÉLÉPHONIE

1. Téléchargez et installez Jabra Direct depuis www.jabra.com/direct
2. Ouvrez le logiciel de téléphonie (par ex. Microsoft Lync) et dénissez la Jabra PRO 9450 en tant que haut-parleur et microphone dans la conguration audio. Pour obtenir de l’aide dans la conguration des paramètres audio, reportez-vous à la documentation du logiciel de téléphonie.
Pour consulter la dernière liste des logiciels de téléphonie pris en charge, connectez-vous sur le site Internet Jabra à l’adresse www.jabra.com/setup.

3.3 CONFIGURATION LIMITÉE À L’AIDE DU SOCLE

Il est vivement recommandé d’utiliser Jabra Control Center pour toutes les modications de conguration. Six paramètres peuvent toutefois être congurés à l’aide de la base.
• Mode de contrôle d’appel à distance.
• Niveau IntelliTone.
• Portée sans l maximale du DECT.
• Paramètres audio du téléphone xe.
• Paramètres audio du logiciel de téléphonie.
• Type de logiciel de téléphonie.
Modication des paramètres à l’aide du socle
1. Vériez qu’aucun appel n’est actif.
2. Retirez le panneau avant du socle de la Jabra PRO 9450.
3. Pour passer en mode conguration, eectuez un appui prolongé sur le centre de l’interrupteur de volume du microphone situé sur le socle. Le voyant d’activation/de désactivation du son clignote lentement pour indiquer le mode de conguration.
4. Appuyez sur la touche de téléphone xe située sur le clavier pour parcourir les diérents paramètres. Lepremier paramètre est le mode de contrôle d’appel à distance. Le paramètre actuel est indiqué par l’icône du téléphone xe.
5. Appuyez sur la touche de logiciel de téléphonie située sur le clavier pour parcourir les valeurs de chaque paramètre. La valeur actuelle est indiquée par l’icône du logiciel de téléphonie.
6. Lorsque vous avez terminé, eectuez un appui prolongé sur le centre de l’interrupteur de volume du microphone pour enregistrer les paramètres et quitter le mode de conguration. Le socle redémarre.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
18
Icône Paramètre Icône Valeur
Détection automatique (valeur par défaut)
Jabra GN1000/RHL/Aucun
Mode de contrôle d’appel à distance
Niveau IntelliTone
Portée sans l maximale du DECT
Paramètres audio du téléphone xe
Jabra IQ EHS
Cisco
DHSG
MSH
Siemens optiPoint
Niveau0 (valeur par défaut)
Niveau1
Niveau2
Niveau3
Niveau4
Normale (valeur par défaut)
Faible
Très faible
Ultra faible
Bande étroite (valeur par défaut)
Large bande
français
Paramètres audio du logiciel de téléphonie
Softphone type
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
Bande étroite
Large bande (valeur par défaut)
Microsoft (default)
Cisco, Avaya, Siemens, IBM, Aastra, Skype
Other
None (PC Audio)
19

4. JABRA DIRECT

Jabra Direct est un logiciel conçu pour prendre en charge la Jabra PRO 450. Pour optimiser la fonctionnalité et la gestion de l’appareil, il est vivement recommandé d’installer Jabra Direct.
Jabra Direct comprend des pilotes pour diérents logiciels de téléphonie. Pour obtenir la liste des logiciels de téléphonie pris en charge, consultez le site www.jabra.com/direct

4.1 INSTALLATION DE JABRA DIRECT

Téléchargez et installez Jabra Direct sur www.jabra.com/direct

4.2 PC CALL MANAGER

PC Call Manager est un logiciel qui copie certaines fonctionnalités de gestion d’appels par l’écran tactile sur l’ordinateur, ce qui permet à l’utilisateur de passer des appels, de répondre à des appels, de fusionner des appels, etc. depuis son ordinateur. PC Call Manager est installé avec Jabra Direct.
Barre d’état
Fenêtre d’activité
français
Barre de contrôle d’appel
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
20
5. FONCTIONNALITÉS DU MICROCASQUE ET DE LA BASE

5.1 BOUTON MULTIFONCTION DE L’OREILLETTE

Le bouton multifonction se trouve dans la partie supérieure de l’oreillette; il permet de gérer les appels sur le téléphone cible. Il permet notamment de répondre aux appels, d’y mettre n, de passer d’un appel mis en attente à l’autre par l’intermédiaire d’une combinaison d’appuis, de doubles appuis ou d’appuis prolongés.
Bouton multifonction
Remarque : l’oreillette illustrée peut diérer du produit réel.
Liste des fonctions du bouton multifonction du micro-casque
Fonction Appui court Double appui
Réponse à un appel entrant
Fin de l’appel en cours
Mise en attente de l’appel en cours et acceptation d’un appel entrant
Ouverture une ligne téléphonique sur le téléphone cible
Rejet d’un appel entrant
Appel du dernier numéro composé (logiciels de téléphonie pris en charge uniquement)
Commutation entre le micro-casque et un téléphone cible
Mise sous tension du micro-casque
Mise hors tension du micro-casque
P P
P
P P
P
Appui long
(maintenir 1 à 2s)
P
P
P (5s)
français

5.2 PAVÉ TACTILE DE L’OREILLETTE

Le pavé tactile est un panneau situé sur le bras articulé de l’oreillette. Il contrôle le volume du haut-parleur de l’oreillette et active/désactive le microphone. Les modications apportées au volume du haut-parleur s’appliquent indépendamment des réglages du téléphone xe ou du logiciel de téléphonie.
Pavé tactile
Remarque : l’oreillette illustrée peut diérer du produit réel.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
21
Augmentation du volume du haut-parleur
Faites glisser votre doigt vers le haut du pavé tactile (dans la direction opposée à votre bouche)
Diminution du volume du haut-parleur
Faites glisser votre doigt vers le bas du pavé tactile (en direction de la bouche)
Activation/Désactivation du microphone
Double appui

5.3 VOYANT LUMINEUX DE L’OREILLETTE

Le voyant lumineux multicolore se trouve sur le bras de l’oreillette; il indique l’état de l’oreillette.
Remarque : l’oreillette illustrée peut diérer du produit réel.
français
Voyant lumineux
État du micro-casque
En veille
Non connecté
Hors de portée
Appel actif
Sonnerie
Mise sous tension
Mise hors tension
Appairage
Appairage réussi
En charge
Voyant lumineux quand la batterie est chargée
(cliquez pour lire)
Voyant lumineux quand la batterie est faible
(cliquez pour lire)
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
22

5.4 VOYANTS AUDIO DE L’OREILLETTE

L’oreillette émet différentes tonalités pour indiquer différents événements.
Échantillon
Tonalité
Mise sous tension
Mise hors tension
Appui sur le bouton
Double appui sur le bouton
Appui long sur le bouton
Volume maximum du haut-parleur atteint
Volume minimum du haut-parleur atteint
Microphone désactivé Batterie faible
sonore
(cliquez pour
écouter)
Tonalité
Le téléphone cible devient le téléphone xe (voix)
Le téléphone cible devient le téléphone xe (tonalité)
Le téléphone cible devient le logiciel de téléphonie xe (voix)
Le téléphone cible devient le logiciel de téléphonie xe (tonalité)
Le téléphone cible devient le téléphone portable (voix)
Le téléphone cible devient le téléphone portable (tonalité)
Appel terminé
Échantillon
sonore
(cliquez pour
écouter)
français
Appel entrant sur le téléphone xe
Appel entrant sur le logiciel de téléphonie (PC)
Appel entrant sur le téléphone portable
Appel entrant sur un autre téléphone, pendant un appel (collision d’appels)
Début de téléconférence
Fin de téléconférence
Hors de portée
Appel entrant accepté
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
23

5.5 CLAVIER DU SOCLE

Le clavier du socle de la Jabra PRO ache des informations sur l’état de l’oreillette et de l’appel; il comporte également des contrôles de gestion des appels. Il permet de changer de téléphone cible, de répondre à un appel entrant, de mettre n à un appel en cours, de congurer les paramètres du socle ou d’ouvrir un canal audio vers le téléphone cible en cours.
3
2
1
4
5
6
7
1 Icône de batterie: indique le niveau de la batterie en cours
d’utilisation.
2 Icône de connexion de l’oreillette: indique que l’oreillette se
trouve sur le socle.
3 Icône de canal audio: indique que le canal audio entre le socle et
l’oreillette est actif.
4 Icône de désactivation du son: indique que le son du microphone
de l’oreillette est désactivé.
5 Touche de désactivation du son: active/désactive le microphone
de l’oreillette.
6 Icône d’appel groupé: indique que les appels du téléphone xe et
du logiciel de téléphonie sont fusionnés.
7 Icône d’état du téléphone: indique l’état des appels du téléphone
xe ou du logiciel de téléphonie.
8 Touches du téléphone: utilisées pour la gestion des appels du
téléphone xe et/ou du logiciel de téléphonie.
8

5.6 VOYANTS LUMINEUX DU CLAVIER DU SOCLE

Icône Evénement Icône Evénement
Chargement de la batterie
Téléphone cible actuel
français
Batterie chargée
Batterie faible
Batterie très faible
Oreillette sur le socle
Oreillette sur le socle inconnue Appel groupé
Appairage de l’oreillette et du socle
Silencieux Recherche du micro-casque
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
Sonnerie du téléphone
Téléphone en cours d’appel
Téléphone en attente
Téléphone débranché
Le canal audio entre l’oreillette et le socle est actif
24

5.7 VOYANTS AUDIO DU SOCLE

Le haut-parleur se trouve au bas du socle et émet deux sons diérents.
Sonnerie d’appel entrant
Le réglage du volume de la sonnerie des appels entrants s’eectue avec Jabra Control Center.
1. Lancez Jabra Control Center et sélectionnez l’onglet Desk phone (Téléphone xe) ou Softphone (Logiciel de téléphonie).
2. Réglez le curseur Base speaker ring tone level (Niveau de la tonalité du haut-parleur du socle) sur le paramètre souhaité, puis cliquez sur Apply (Appliquer).
Bruits des touches du clavier
Le fait d’eectuer un appui, un double appui ou un appui prolongé sur les touches émet un son. Le réglage du volume des touches du clavier s’eectue par l’intermédiaire de Jabra Control Center. Par défaut, le son est désactivé.
1. Lancez Jabra Control Center et sélectionnez l’onglet Desk phone (Téléphone xe) ou Softphone (Logiciel de téléphonie).
2. Sélectionnez l’un des quatre paramètres prédéfinis de bruit de clavier off (désactivé), low (faible), medium (moyen) ou high (élevé), puis cliquez sur Apply (Appliquer).
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
25

6. GESTION DE BASE DES APPELS

6.1 TÉLÉPHONE FIXE: PASSER UN APPEL, RÉPONDRE À UN APPEL ET METTRE
FIN À UN APPEL
Téléphone sans Jabra Link ni levier dedécroché GN1000
Si nécessaire, dénissez le téléphone xe comme téléphone cible en appuyant sur la touche correspondante située sur le socle et en la maintenant enfoncée jusqu’à ce que l’icône de téléphone xe devienne blanche.
Passer un appel
Répondre à un appel
Mettre n à l’appel
1. Décrochez l’oreillette du support, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de téléphone xe située sur le socle.
2. Composez le numéro à l’aide du téléphone xe.
Décrochez l’oreillette du support, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de téléphone xe située sur le socle.
Connectez l’oreillette, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de téléphone xe située sur le socle.
6.2 LOGICIEL DE TÉLÉPHONIE: PASSER UN APPEL, RÉPONDRE À UN APPEL ET METTRE FIN À UN APPEL
Logiciel de téléphonie pris en charge
Passer un appel
Répondre à un appel
Mettre n à l’appel
Composez le numéro à l’aide du logiciel de téléphonie. Le socle transfère automatiquement l’appel au logiciel de téléphonie.
Décrochez l’oreillette du support, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de logiciel de téléphonie située sur le socle.
Connectez l’oreillette, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de logiciel de téléphonie située sur le socle.
Téléphone avec Jabra Link ou levier dedécroché GN1000
1. Décrochez l’oreillette du support, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de téléphone xe située sur le socle.
2. Décrochez le combiné du téléphone xe et mettez-le de côté.
3. Composez le numéro à l’aide du téléphone xe.
1. Décrochez l’oreillette du support, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de téléphone xe située sur le socle.
2. Décrochez le combiné du téléphone xe et mettez-le de côté.
1. Connectez l’oreillette, eectuez un appui sur le bouton multifonction ou eectuez un appui sur la touche de téléphone xe située sur le socle.
2. Replacez le combiné du téléphone xe sur le récepteur.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
26

6.3 FONCTION DE DOUBLE APPEL

La fonction de double appel permet de mettre en attente un appel entrant sur le logiciel de téléphonie an de répondre à un autre appel entrant sur le logiciel de téléphonie (logiciels de téléphonie pris en charge uniquement). Consultez la documentation du logiciel de téléphonie pour déterminer si le logiciel est compatible avec la fonction de double appel.
La fonction de double appel peut être gérée sur l’oreillette ou sur le socle.
Accepter un appel entrant et mettre l’appel en cours en attente
Accepter un appel entrant et mettre n à l’appel en cours
Rejeter un appel entrant et poursuivre l’appel en cours
Commuter entre l’appel en cours et l’appel en attente
OREILLETTE Bouton multifonction
Appui prolongé (1 à 2secondes)
Appui Appui
Double appui Double appui
Appui prolongé (1 à 2secondes)
SOCLE Touche sur le clavier du logiciel de téléphonie
Appui prolongé (1 à 2secondes)
Appui prolongé (1 à 2secondes)

6.4 COLLISION D’APPELS

La collision d’appels se produit lorsqu’un appel est en cours sur un téléphone et qu’un appel entrant arrive sur un autre téléphone. (Exemple: vous avez un appel en cours sur un logiciel de téléphonie et un appel entrant sur un téléphone xe connecté au même socle).
La collision d’appels peut être gérée sur l’oreillette ou sur le socle.
OREILLETTE Bouton multifonction
Accepter un appel entrant et mettre l’appel en cours en attente
Accepter un appel entrant et mettre n à l’appel en cours
Rejeter un appel entrant et poursuivre l’appel en cours
Pour passer d’un appel en attente à l’autre, appuyez sur le bouton multifonction ou sur la touche de l’appel mis en attente sur le clavier du socle.
Appui prolongé (1 à 2secondes)
Appui
Double appui
SOCLE Touches du clavier
Appui sur la touche d’appel entrant
Appui sur la touche d’appel en cours, puis sur la touche d’appel entrant
Appui deux fois sur la touche d’appel entrant
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
27

7. GESTION AVANCÉE DES APPELS

7.1 FUSION D’APPELS

Les appels sur un téléphone xe et sur un logiciel de téléphonie peuvent être fusionnés pour créer un appel groupé. Il existe deux méthodes pour créer un appel groupé: fusion d’un appel sortant avec un appel en cours ou fusion d’un appel entrant avec un appel en cours. Les deux méthodes de fusion sont décrites ci-dessous.
Fusion d’un appel sortant avec un appel en cours
Téléphone xe Logiciel de téléphonie
1. Pendant un appel sur le logiciel de téléphonie,
1. Pendant un appel sur le téléphone xe, composez un autre numéro à l’aide du logiciel de téléphonie. L’appel sur le téléphone xe est mis en attente.
2. Appuyez simultanément sur les touches de téléphone xe et de logiciel de téléphonie sur le socle et maintenez-les enfoncées pendant 1 à 3secondes pour fusionner les appels. Lorsque les appels sont fusionnés, le voyant d’appel groupé devient vert.
Fusion d’un appel entrant avec un appel en cours
Téléphone xe Logiciel de téléphonie
1. Pendant un appel sur le téléphone xe, appuyez sur la touche de logiciel de téléphonie pour accepter l’appel entrant. L’appel sur le téléphone xe est mis en attente.
2. Appuyez simultanément sur les touches de téléphone xe et de logiciel de téléphonie sur le socle et maintenez-les enfoncées pendant 1 à 3secondes pour fusionner les appels. Lorsque les appels sont fusionnés, le voyant d’appel groupé devient vert.
appuyez sur la touche de téléphone xe sur le socle. L’appel sur le logiciel de téléphonie est mis en attente.
2. Composez un nouveau numéro à l’aide du téléphone xe.
3. Appuyez simultanément sur les touches de téléphone xe et de logiciel de téléphonie sur le socle et maintenez-les enfoncées pendant 1 à 3secondes pour fusionner les appels. Lorsque les appels sont fusionnés, le voyant d’appel groupé devient vert.
1. Pendant un appel sur le logiciel de téléphonie, appuyez sur la touche de téléphone xe pour accepter l’appel entrant. L’appel sur le logiciel de téléphonie est mis en attente.
2. Appuyez simultanément sur les touches de téléphone xe et de logiciel de téléphonie sur le socle et maintenez-les enfoncées pendant 1 à 3secondes pour fusionner les appels. Lorsque les appels sont fusionnés, le voyant d’appel groupé devient vert.
français
Dissociation d’appels fusionnés/nouvelle fusion d’appels
Pour dissocier des appels fusionnés ou fusionner de nouveau des appels, appuyez simultanément sur les touches de téléphone xe et de logiciel de téléphonie sur le clavier du socle pendant 1 à 3secondes.
Fin d’un appel groupé
Pour mettre n à un appel sélectionné dans l’appel groupé, appuyez sur la touche de téléphone xe ou de logiciel de téléphonie correspondant à cet appel sur le clavier du socle. L’appel groupé est terminé pour ce participant.
Pour mettre n à l’appel groupé pour tous les participants, connectez l’oreillette ou appuyez sur le bouton multifonction.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
28

7.2 TÉLÉCONFÉRENCE AVEC PLUSIEURS OREILLETTES

La Jabra PRO 9450 permet de connecter jusqu’à trois oreillettes Jabra PRO supplémentaires dans la base pour les téléconférences. Lorsque plusieurs oreillettes supplémentaires sont connectées dans la base, le son est ltré de la large bande à la bande étroite.
Connexion d’oreillettes supplémentaires
1. Lorsque l’oreillette principale est déconnectée de la base et qu’un appel est en cours, connectez une oreillette secondaire dans la base qui recevra l’appel. L’appairage prend quelques secondes pendant lesquelles le voyant de connexion dans la base clignote en jaune. Lorsque les oreillettes sont appairées correctement, une double tonalité est émise sur l’oreillette principale.
2. Appuyez sur le bouton multifonction sur l’oreillette principale pour accepter l’oreillette secondaire. Le son est maintenant audible sur les deux oreillettes.
3. Répétez la procédure pour connecter d’autres oreillettes si nécessaire.
Fin ou sortie de conférence
L’utilisateur de l’oreillette principale peut mettre n à la téléconférence en raccrochant l’appel. L’appel est terminé pour toutes les oreillettes.
Les invités peuvent quitter la téléconférence en appuyant sur le bouton multifonction de leur oreillette ou en connectant l’oreillette à la base. La téléconférence reste active pour les autres oreillettes.
Mode de conférence permanente
Lorsque le mode de conférence permanente est activé, la téléconférence ne se termine pas lorsque l’on met n à l’appel. Pour terminer la téléconférence, l’oreillette principale doit être connectée dans la base.
1. Lancez Jabra Control Center et sélectionnez l’onglet Headset (Micro-casque).
2. Désélectionnez End headset conference when call ends (Mettre n à la conférence par micro-casques à la n de l’appel).
7.3 COMMUTATION ENTRE LE TÉLÉPHONE FIXE ET LE MICROCASQUE
Pendant un appel, vous pouvez commuter l’appel entre le téléphone et le micro-casque sans l’interrompre.
Téléphone xe
Commutation du téléphone xe vers le micro-casque
1. Si nécessaire, appuyez sur la touche de téléphone xe située sur la base pour dénir le téléphone xe comme cible.
2. Sortez le micro-casque du support.
3. Ne reposez pas le combiné du téléphone xe sur le récepteur car cela mettrait n à l’appel.
Commutation du micro-casque vers le téléphone xe (sans prise d’appel électronique ni levier de décroché)
1. Décrochez le combiné du téléphone xe.
2. Insérez le micro-casque dans le support, appuyez brièvement sur le bouton multifonction ou appuyez sur la touche du téléphone xe sur la base.
Commutation du micro-casque vers le téléphone xe (avec prise d’appel électronique ou levier de décroché)
1. Décrochez le combiné du téléphone xe.
2. Reportez-vous à la documentation propre au téléphone xe. Selon les cas, le décrochage s’eectue automatiquement ou vous devez appuyer sur une touche du téléphone xe.
Ordinateur
Pour les logiciels de téléphonie, le micro-casque est généralement le seul mode d’utilisation; toutefois, vous pouvez utiliser d’autres périphériques audio connectés à l’ordinateur par l’intermédiaire des préférences Windows et/ou du logiciel de téléphonie.
français
7.4 RAPPEL DU DERNIER NUMÉRO LOGICIEL DE TÉLÉPHONIE UNIQUEMENT
Le Jabra PRO 9450 peut rappeler le dernier numéro composé (logiciels de téléphonie pris en charge uniquement). Consultez la documentation du logiciel de téléphonie pour déterminer si le logiciel est compatible avec la fonction de rappel du dernier numéro composé.
Rappeler le dernier numéro
1. Si nécessaire, appuyez sur la touche du logiciel de téléphonie sur la base pour dénir ce dernier comme cible.
2. Eectuez un double appui sur le bouton multifonction du micro-casque pour rappeler le dernier numéro.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
29
7.5 PRÉVENTION DE DÉCONNEXION D’APPEL LOGICIELS DE TÉLÉPHONIE NON
PRIS EN CHARGE
Lors d’un appel ou d’une conférence Web avec un logiciel de téléphonie non pris en charge, tout appel entrant sur un téléphone xe ou un téléphone portable déconnecte automatiquement l’appel ou la conférence Web du logiciel de téléphonie. Pour éviter cette déconnexion, eectuez un double appui sur la touche de logiciel de téléphonie sur le clavier de la base avant de passer l’appel sur le logiciel de téléphonie ou de lancer la conférence Web.
Pour consulter la dernière liste des logiciels de téléphonie pris en charge, consultez le site Internet Jabra à l’adresse www.jabra.com/direct

7.6 ENREGISTREMENT D’APPELS SUR LE TÉLÉPHONE FIXE

Les appels sur le téléphone xe peuvent être enregistrés sur un ordinateur à l’aide d’un logiciel tiers, Windows Sound Recorder par exemple. Pour enregistrer un appel sur un téléphone xe, vous devez activer l’enregistrement des appels dans Jabra Control Center.
Activation de l’enregistrement des appels
1. Lancez Jabra Control Center et sélectionnez l’onglet Audio (Son).
2. Cochez l’option Forward desk phone call to PC for recording (Transférer l’appel sur le téléphone xe à l’ordinateur pour l’enregistrement), puis cliquez sur Apply (Appliquer).
Les appels sur le téléphone xe peuvent alors être enregistrés à l’aide d’un logiciel tiers sur un ordinateur.
REMARQUE: l’enregistrement secret de conversations peut être interdit. N’enregistrez jamais de conversations sans en obtenir au préalable l’autorisation.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
30

8. FONCTIONNALITÉS AVANCÉES DE JABRA PRO

8.1 PROTECTION AUDITIVE SAFETONE™

SafeTone™ ore des protections auditives très ecaces contre les risques potentiels de type chocs acoustiques et exposition au bruit. SafeTone™ se compose de deux éléments: PeakStop™ et IntelliTone™.
Protection contre les chocs acoustiques PeakStop™
PeakStop™ supprime automatiquement les sons supérieurs à 118dB(A) an de protéger l’audition de tout choc acoustique. PeakStop™ est disponible uniquement auprès de Jabra.
Protection contre l’exposition au bruit Intellitone™
IntelliTone™ propose quatre niveaux de protection contre les chocs acoustiques et l’exposition au bruit. Les paramètres IntelliTone™ peuvent être modiés dans Jabra Control Center, dans l’onglet Audio (Son). IntelliTone™ est disponible uniquement auprès de Jabra.
Niveau de protection Critères
Niveau0 (valeur par défaut) Protection de base (sons supérieurs à 118dB(A))
Niveau1* Moins de 4heures par jour passées au téléphone
Niveau2* Entre 4 et 8heures par jour passées au téléphone
Niveau3* Plus de 8heures par jour passées au téléphone
Niveau4 (TT4) Niveau de protection australienne recommandé (Telstra)
* Conforme à la Directive 2003/10/EC du Parlement européen et du Conseil du 6 février 2003.

8.2 PORTÉE SANS FIL

La Jabra PRO 9450 prend en charge une portée sans l maximum de 150mètres. Les obstacles physiques ou interférences électromagnétiques peuvent raccourcir cette portée.
La qualité de son de l’oreillette peut se dégrader progressivement au fur et à mesure de l’éloignement du socle; elle peut s’améliorer lorsque l’oreillette se rapproche du socle. Lorsque l’oreillette est complètement hors de portée du socle, une tonalité particulière (trois notes rapides de plus en plus graves) est émise dans l’oreillette à quelques secondes d’intervalle.
Si un appel est en cours lorsque l’oreillette se trouve hors de portée du socle, le son est perdu. Toutefois, l’appel reste actif au niveau du socle pendant 120secondes. Pour récupérer le son de cet appel, replacez l’oreillette dans la portée du socle.
Si l’oreillette se trouve hors de portée du socle pendant plus d’une heure, elle est mise hors tension an d’économiser la batterie.
français

8.3 SON À LARGE BANDE

La Jabra PRO 9450 prend en charge le son à large bande et à bande étroite. Le son à large bande ore une meilleure qualité de son tout en réduisant la consommation de la batterie.
La bande étroite est activée par défaut pour les téléphones xes. La large bande est activée par défaut pour les logiciels de téléphonie.
Changement des paramètres audio large bande
1. Lancez Jabra Control Center et sélectionnez l’onglet Audio (Son).
2. Cochez la case adéquate dans la zone Enable wideband audio for (Activer le son large bande pour), puis cliquez sur Apply (Appliquer).

8.4 VOIX OU MUSIQUE

Vous pouvez choisir d’entendre une voix en anglais ou une musique lors de la commutation entre un téléphone xe et un logiciel de téléphonie.
Sélectionnez le paramètre voice/tone (voix/tonalité)
1. Lancez Jabra Control Center et sélectionnez l’onglet Headset (Oreillette).
2. Cochez le paramètre adéquat dans la zone Target change indication (Indication de changement de cible), puis cliquez sur Apply (Appliquer).
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
31

8.5 PARAMÈTRES AUDIO

Choisissez l’une des trois options prédénies d’égaliseur disponibles pour tous les sons: Treble (Aigu), Normal (valeur par défaut) et Bass (Basse).
Sélectionnez tone settings (paramètres de tonalité)
1. Lancez Jabra Control Center et sélectionnez l’onglet Audio (Son).
2. Cochez le paramètre adéquat dans la zone Tone Setting (Paramètre de tonalité), puis cliquez sur Apply (Appliquer).

8.6 ÉCOUTER DE LA MUSIQUE OU DU SON SUR UN ORDINATEUR

Pour écouter de la musique ou du son émis depuis un ordinateur, vous devez ouvrir un canal audio entre la base Jabra PRO et l’ordinateur. Lorsqu’un canal audio est ouvert et qu’aucun appel n’est actif, la musique ou les sons émis par l’ordinateur (y compris la musique émise par un lecteur multimédia) sont diusés dans le micro-casque.
Ouverture/fermeture d’un canal audio entre la base et l’ordinateur
1. Lancez Jabra Control Center.
2. Cliquez sur le bouton Open/close audio link (Ouvrir/fermer le canal audio) dans la barre d’outils supérieure.
Vous pouvez également cliquez avec le bouton droit de la souris sur l’icône Jabra dans la barre des tâches Windows, puis sélectionner Open Audio Link (Ouvrir le canal audio) ou Close Audio Link (Fermer le canal audio).

8.7 MISES À JOUR DU MICROLOGICIEL

Les mises à jour du micrologiciel améliorent les performances ou ajoutent de nouvelles fonctionnalités à votre Jabra PRO 9450.
Mise à jour du micrologiciel
Vous pouvez vérier manuellement la dernière version du micrologiciel pour tous les périphériques à l’aide de Jabra Direct ou recevoir des notications automatiques dans Jabra Direct lorsqu’un nouveau micrologiciel est disponible.
Remarque : si Jabra Direct a été déployé en masse à l’aide de Jabra Express, le Firmware Updater ne sera pas inclus dans Jabra Direct.

8.8 PROTECTION CONTRE LE VOL

Le socle dispose d’une encoche de sécurité Kensington qui permet de brancher un câble de sécurité. Pour sécuriser le socle sur votre bureau, achetez un câble de sécurité compatible avec l’encoche de sécurité Kensington et suives les instructions fournies avec le câble.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
32

9. FAQ ET DÉPANNAGE

Q L’icône d’état du téléphone xe/logiciel de téléphonie est grisée sur le clavier du socle. Qu’est-ce que
cela signie?
R Le téléphone n’est pas la cible en cours et il est débranché.
Q Comment appairer mon oreillette et le socle Jabra PRO 9450?
R Connectez l’oreillette dans la base pour démarrer l’appairage. L’appairage s’eectue automatiquement, sauf si
le socle parvient à établir un canal avec une oreillette principale.
Q Est-il possible de connecter mon oreillette dans une autre base de la gamme Jabra PRO 9400?
R Oui. L’oreillette peut être connectée dans la base de n’importe quel appareil de la gamme Jabra PRO 9400.
Q Puis-je appairer mon oreillette directement avec un téléphone DECT d’une société tierce?
R Non. L’oreillette ne peut être appairée qu’au socle d’un appareil de la gamme Jabra PRO 9400.
Q Pourquoi mon ordinateur ne détecte-t-il pas le socle Jabra PRO 9450?
R Essayez de connecter le socle à un autre port USB de l’ordinateur. Il est recommandé de connecter directement
le socle au port USB (sans hub USB).
Q Pourquoi mon oreillette ne fonctionne-t-elle pas avec mon téléphone xe/logiciel de téléphonie?
R Veuillez vérier les points suivants:
• Vériez que la batterie de l’oreillette est chargée. L’icône de la batterie sur le clavier est verte pendant le chargement ou jaune lorsque la batterie est chargée.
• Vériez que l’oreillette se trouve dans la zone de portée du socle. En fonction de l’environnement, la portée peut atteindre jusqu’à 150mètres.
• Vériez que l’oreillette et le socle sont appairés. Connectez l’oreillette dans la base pour démarrer l’appairage.
Q Pourquoi ne se passe-t-il rien lorsque j’essaie d’utiliser mon téléphone xe?
R Veuillez vérier les points suivants:
• Vériez que le socle est sous tension.
• Vériez que le téléphone xe est la cible actuelle. L’icône du téléphone xe est blanche.
• Vériez qu’une connexion est établie entre le téléphone xe et le socle.
Appuyez sur la touche de téléphone xe du clavier pour établir une connexion audio.
• Vériez que vous entendez une tonalité d’appel. Décrochez le combiné du téléphone xe ou appuyez sur la touche de l’oreillette sur le téléphone xe pour obtenir une tonalité d’appel.
• Réexécutez les opérations gurant dans la section relative au téléphone xe de l’assistant de conguration interactif.
Q Pourquoi est-ce que j’entends un faible bruit dans l’oreillette quand il y a un silence à l’autre bout de la ligne?
R Le volume du haut-parleur de l’oreillette est peut-être trop élevé. Pour réduire le volume, faites glisser votre
doigt sur le pavé tactile de l’oreillette.
Q Depuis quand mon interlocuteur ne m’entend-il plus lorsque je parle depuis mon téléphone xe?
R Les paramètres de volume de la tonalité d’appel nette ou du microphone sont peut-être incorrects.
Réexécutez les opérations gurant dans la section relative au téléphone xe de l’assistant de conguration interactif ou reportez-vous à la Section3 du présent manuel.
Q Pourquoi y a-t-il un bourdonnement dans mon oreillette?
R Dans l’hypothèse où l’appareil est conguré correctement, votre téléphone n’est pas à l’abri des interférences
radio générées par l’oreillette. Pour résoudre ce problème, vous pouvez éloigner le socle de l’oreillette d’au moins 30cm du téléphone. Vous pouvez également réduire la portée sans l de votre appareil.
Q Pourquoi est-ce que je n’entends pas les sons ou la musique de mon ordinateur dans mon oreillette?
R Vérier les points suivants:
• Vériez que la Jabra PRO 9450 est congurée en tant que périphérique audio en cours dans le Panneau de conguration des sons de Windows et dans votre logiciel de téléphonie.
• Vériez que le canal audio vers votre ordinateur est actif. Cliquez avec le bouton droit sur l’icône de l’appareil Jabra dans la barre des tâches de Windows, puis sélectionnez l’option Open Audio Link (Ouvrir le canal audio).
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
33
Q Lorsque j’essaie de passer un appel depuis mon téléphone xe, le levier du Jabra GN1000 RHL
décroche, mais l’appel n’est pas connecté.
R Vériez que le socle est connecté sur le téléphone xe au port du combiné, pas au port de l’oreillette.
Le Jabra GN1000 ne peut pas être utilisé avec un port d’oreillette.
Q Est-il possible d’automatiser l’émission et la réception des appels de mon téléphone xe sans utiliser un
levier de décroché?
R Oui, si le téléphone xe dispose d’une prise d’appel électronique. Vériez auprès du constructeur si cette fonction
est prise en charge par votre téléphone et/ou consultez la section Assistance produits du site Web de Jabra.
Q Est-il possible de congurer une tonalité d’appel automatique pour mon logiciel de téléphonie lorsque
je déconnecte l’oreillette de la base?
R Oui, la Jabra PRO 9450 peut être congurée pour obtenir automatiquement une tonalité d’appel sur le
téléphone xe cible ou dans le logiciel de téléphonie lorsque l’oreillette est déconnectée de la base. Les tonalités d’appel automatiques sont congurées indépendamment des téléphones xes et des logiciels de téléphonie. Par défaut, les téléphones xes sont activés et les logiciels de téléphonie sont désactivés.
1. Lancez Jabra Control Center et sélectionnez l’onglet Desk phone (Téléphone xe).
2. Sélectionnez/Désélectionnez le paramètre Open link when headset is undocked (Ouvrir le canal lorsque l’oreillette est déconnectée de la base, puis cliquez sur Apply (Appliquer).
Q Pourquoi la prise d’appel à distance de mon téléphone xe ne fonctionne-t-il pas avec mes oreillettes?
R Consultez la documentation du téléphone xe pour connaître les paramètres de compatibilité et de
conguration. Vous pouvez également consulter le site www.jabra.com/PRO9400.
Q Est-il possible d’espionner des appels avec le Jabra PRO 9450?
R Le risque d’accès autorisé est limité. La Jabra PRO 9450 utilise le cryptage 64bits.
Q Quelle est la portée du Jabra PRO9450?
R La Jabra PRO 9450 prend en charge une portée maximale jusqu’à 150m (entre le socle et l’oreillette).
La portée varie en fonction de l’environnement dans lequel l’oreillette est utilisée.
Q Puis-je eectuer une téléconférence avec plusieurs oreillettes?
R Oui, Le socle Jabra PRO peut appairer quatre oreillettes au total: une oreillette principale et trois oreillettes
secondaires.
Q Puis-je éteindre l’oreillette pour économiser de l’énergie quand je m’éloigne du socle?
R Oui. Appuyez sur le bouton multifonction de l’oreillette et maintenez-le enfoncé pendant cinqsecondes
jusqu’à ce que l’oreillette soit mise hors tension. Pour remettre l’oreillette sous tension, connectez l’oreillette dans la base ou appuyez sur le bouton multifonction.
Q Quelle est l’autonomie de la batterie en conversation pour une oreillette Jabra PRO 9450?
R Environ 8heures pour les conversations en large bande et 10heures en bande étroite.
Q Mon serre-tête/contour d’oreille/tour de cou est cassé. Comment en acheter un autre?
R Contactez votre revendeur Jabra local. Vous aurez besoin du numéro de référence; vous le trouverez dans la
section des accessoires en option de ce manuel.
Q Les produits Jabra contiennent-ils ou utilisent-ils du PCB (biphényle polychloré) ?
A Non, les produits Jabra ne contiennent pas de PCB et n’en utilisent pas.
Q Pourquoi est-ce que je perds parfois l’audio dans mon oreillette ?
R Une perte d’audio peut parfois se produire lorsque l’on touche les broches de charge sur le socle. Si cela se
produit :
1. Assurez-vous que votre appel par logiciel de téléphonie n’est pas en attente (par ex. appel Skype), ou que votre musique n’est pas en pause.
2. Redémarrez votre logiciel de téléphonie ou votre lecteur de musique PC.
français
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
34

10. SPÉCIFICATIONS TECHNIQUES

10.1 OREILLETTE JABRA PRO

Environnement de fonctionnement:
-10˚C à +55˚C (0˚C à +40˚C pendant le chargement); jusqu’à 95% d’humidité relative sans condensation.
Contrôle des appels:
Bouton multifonction pour répondre et mettre n à un appel, rejeter un appel, recomposer un numéro, passer d’un appel en attente à l’autre. La base permet également de répondre à des appels et d’y mettre n.
Contrôle du volume et désactivation du microphone:
Contrôlé par le pavé tactile de l’oreillette.
Voyant lumineux:
Le voyant lumineux multicolore indique l’état d’appel, le niveau de la batterie, l’état d’appairage et d’autres événements.
Voyants audio:
Des tonalités permettent de signaler les appels entrants, un niveau de batterie faible, le niveau du volume, la désactivation du microphone et de nombreux autres événements. Le téléphone cible peut être signalé par un message en anglais ou une mélodie spécique.
Qualité sonore:
Réduction de bruit par traitement numérique (DSP); annulation d’écho; contrôle de tonalité; son à bande étroite et à large bande (sélectionnable en fonction du type de téléphone).
Mise à jour du micrologiciel:
Peut être eectuée par interface USB une fois l’oreillette connectée dans la base Jabra PRO.
Rechargement:
Une fois l’oreillette connectée dans la base Jabra PRO.
Conguration par ordinateur:
Tous les paramètres peuvent être stockés et chargés depuis l’ordinateur à des ns de sauvegarde ou de déploiement en masse.
Norme sans l:
(CAT - iq) DECT EU et DECT US.
Portée du DECT:
Pour le DECT EU: jusqu’à 150mètres entre le socle Jabra PRO et l’oreillette. Pour le DECT US: jusqu’à 135mètres entre le socle Jabra PRO et l’oreillette.
Fréquences DECT:
DECT US: 1.92 - 1.93GHz. DECT EU: 1,88 - 1,90GHz.
français

10.2 OREILLETTES JABRA PRO 9450 ET JABRA PRO 9450 FLEX

Types de port:
Contour d’oreille ou serre-tête (tour de cou disponible en accessoire).
Haut-parleur(s):
Haut-parleur large bande.
Microphone:
Microphone avec eet de suppression du bruit.

10.3 OREILLETTE JABRA PRO 9450 DUO

Types de port :
Serre-tête
Haut-parleur(s) :
2 (mono double)
Microphone :
Microphone avec eet de suppression du bruit

10.4 BATTERIE DE L’OREILLETTE

Type de batterie:
Lithium Ion.
Capacité de la batterie:
315mA/h, type.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
35
Autonomie en conversation:
Jusqu’à 10 heures - Audio à bande étroite Jusqu’à 7 heures - Audio à large bande
Durée de vie de la batterie:
500cycles de recharge au minimum (plus de 3ans si utilisé 8heures par jour)
Autonomie en veille:
Au moins 100heures.
Plage de fonctionnement:
de -10˚C à +60˚C. Remarque: L’oreillette est équipée d’un algorithme de chargement en fonction de la température qui empêche la batterie de se charger lors de températures extrêmes (de 0°C à 45°C).
Temps de charge de la batterie:
2heures.
Durée de conservation:
Maintien de la charge pendant au moins 6mois hors tension avant qu’une recharge soit nécessaire.
Remplacement:
La durée de vie de la batterie est d’environ 3ans pour un usage normal. Contactez votre revendeur Jabra pour commander un kit de remplacement de la batterie pour votre oreillette.

10.5 SOCLE DE LA JABRA PRO

Le socle Jabra PRO 9450 est conforme aux spécications suivantes. Dimensions:
160mm x 94mm x 82mm.
Norme sans l:
(CAT - iq) DECT EU et DECT US.
Portée du DECT:
Pour le DECT EU: jusqu’à 150mètres entre le socle Jabra PRO et l’oreillette. Pour le DECT US 6.0: jusqu’à 135mètres entre le socle Jabra PRO et l’oreillette.
Environnement de fonctionnement:
-10˚C à +55˚C (0˚C à +40˚C pendant le chargement); jusqu’à 95% d’humidité relative sans condensation.
Fonctions du clavier:
Gestion des appels, conguration partielle du système.
Support de chargement:
S’adapte à l’oreillette Jabra PRO fournie; est équipé d’un couplage magnétique; facilement remplacé pour satisfaire les futures mises à jour de l’oreillette.
Audio:
Le haut-parleur intégré permet d’entendre les sonneries et/ou les réactions sonores à l’utilisateur du clavier.
Bande passante sonore:
Bande étroite ou large bande.
Connexions à un téléphone xe:
RJ-11 pour le combiné, RJ-11 pour le corps du téléphone (ou le port de l’oreillette), RJ-45 pour l’auxiliaire AUX (pour la prise d’appel électronique ou le levier de décroché Jabra GN1000).
Commutateurs de tonalité d’appel nette et de volume du microphone:
Interrupteurs électromécaniques. L’Interrupteur de la tonalité d’appel nette est réglé manuellement à l’aide de l’assistant de conguration interactif. Le niveau de volume du microphone est déterminé et réglé automatiquement par l’assistant de conguration interactif.
Compatibilité de la prise d’appel électronique:
Jabra GN1000, Jabra IQ EHS, Cisco, DHSG et MSH. Chacune de ces normes nécessite l’utilisation de câbles et/ou d’équipements disponibles séparément. À l’avenir, d’autres normes seront prises en charge et ajoutées par mise à jour du micrologiciel. Jabra GN1000 est pris en charge par défaut et ne nécessite aucune conguration supplémentaire.
Indicateur «en ligne»:
Connecteur jack 2,5mm (disponible en accessoire).
Port informatique:
MicroUSB.
Mise à jour du micrologiciel:
Téléchargeable depuis un ordinateur.
Conguration par ordinateur:
Tous les paramètres peuvent être stockés et chargés depuis l’ordinateur à des ns de sauvegarde ou de déploiement en masse.
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
français
36
Assistance pour les logiciels de téléphonie:
Prise en charge complète des appels pour Skype, Microsoft Oce Communicator, Avaya et Cisco IP Communicator. D’autres logiciels reconnaissent l’oreillette comme une carte son standard. Il est possible de prendre en charge d’autres logiciels de téléphonie en eectuant une mise à jour des pilotes de l’ordinateur. Pour les dernières mises à jour, voir le site Web www.jabra.com/direct
Protection contre le vol:
Compatible avec les encoches de sécurité Kensington.

10.6 MATÉRIAUX ET ALLERGIES

Le serre-tête est constitué d’acier inoxydable sans revêtement de nickel. Le taux de libération de nickel du serre-tête est de 0,02g/cm2/semaine, ce qui est un niveau très inférieur aux 0,50g/cm2/semaine exigés par la directive européenne 94/27/EF. Le taux de libération de nickel de l’alliage d’acier inoxydable utilisé a été testé en conformité avec la norme européenne EN 1811:1998.
Les autres types de xation pour le port de l’oreillette sont faits de plastique et ne contiennent aucun allergène connu. Les coussinets d’écouteur ne contiennent pas de vinyle. Les produits ne contiennent aucun caoutchouc naturel, nickel ou chrome pouvant être en contact avec la peau de l’utilisateur.

10.7 RECYCLAGE DU PRODUIT

Lorsque vous souhaitez vous débarrasser de l’oreillette, vous devez le faire en accord avec la réglementation de votre pays sur les déchets et le recyclage. Elle ne doit pas être jetée avec les ordures ménagères. Ne jetez jamais l’oreillette au feu, car la batterie risquerait d’exploser. Les batteries risquent également d’exploser si elles sont endommagées.

10.8 CERTIFICATIONS ET NORMES DE SÉCURITÉ

CE
Cet appareil est marqué CE conformément aux dispositions de la directive R&TTE (99/5/EC). Par la présente, GN déclare que ce produit est conforme aux exigences essentielles et autres dispositions associées de la directive 1999/5/EC. Pour en savoir plus, veuillez consulter le site http://www.jabra.com.
Au sein de l’Union Européenne, cet équipement est conçu pour être utilisé dans les pays suivants: Allemagne, Autriche, Belgique, Chypre, Danemark, Espagne, Estonie, Finlande, France, Grèce, Hongrie, Irlande, Italie, Lettonie, Lituanie, Luxembourg, Malte, Pays-Bas, Pologne, Portugal, République tchèque, Royaume-Uni, Slovaquie, Slovénie, Suède, ainsi qu’au sein de l’EFTA en Islande, Norvège et Suisse.
FCC
Cet équipement est conforme aux dispositions de la section 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet équipement ne doit pas provoquer d’interférences nuisibles, et (2) cet équipement doit accepter toute interférence reçue, y compris les interférences pouvant causer des eets indésirables.
Les utilisateurs ne sont pas autorisés à changer ou modier l’appareil, et ce, en aucune façon. Les modications ou changements non expressément approuvés par Jabra annulent le droit de l’utilisateur à utiliser l’équipement.
Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classeB, conformément à la section15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Toutefois, il n’y a aucune garantie que ces interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en allumant et en éteignant l’équipement, l’utilisateur est encouragé à essayer de corriger les interférences par l’une ou plusieurs des mesures suivantes:
• Réorientez ou déplacez l’antenne de réception.
• Eloignez l’équipement du récepteur.
• Connectez l’équipement à une prise située sur un circuit d’alimentation diérent de celui sur lequel est
branché le récepteur.
• Consultez un revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide. L’utilisateur doit placer la base à au moins 20cm de toute personne an de respecter la conformité aux
restrictions d’exposition imposées par les normes FCC sur les fréquences radio.
Industrie Canada
Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet équipement ne doit pas provoquer d’interférences, et (2) cet équipement doit accepter toute interférence reçue, y compris les interférences pouvant causer des eets indésirables. Le terme «IC» mentionné avant le numéro de certication/d’enregistrement signie simplement que l’enregistrement a été eectué sur la base d’une déclaration de conformité indiquant que les spécications techniques d’Industrie Canada sont respectées. Cela n’implique aucunement qu’Industrie Canada ait approuvé cet équipement.
Enregistrement de brevets et de conception internationaux en attente
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
français
37
français
© 2015 GN Netcom A/S. Tous droits réservés. Jabra® est une marque déposée de GN Netcom A/S. Toutes les autres marques commerciales mentionnées dans le présent document sont la propriété de leurs propriétaires respectifs. (La conception et les spécications sont sujettes à modication sans préavis.)
FABRIQUÉ EN CHINE
TYPE : 9400HS/BS
JABRA PRO™ 9450, JABRA PRO™ 9450 FLEX et
www.jabra.com
32-00713 RevD
38
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
