ION Tailgateri PA77 Quick Start Guide
Tailgater
iPA77
Quickstart Guide English ( 2 – 6 )
Guía de inicio rápido Español ( 7 – 11 )
Guide d'utilisation rapide Français ( 12 – 16 )
Guida rapida Italiano ( 17 – 21 )
Schnellstart-Anleitung Deutsch ( 22 – 26 )
Snelstartgids Nederlands ( 27 – 30 )
Appendix English ( 31 )
Quickstart Guide (English)
Introduction
1. Make sure all items listed in the Box Contents are included in the box.
2. READ THE SAFETY & WARRANTY MANUAL BEFORE USING THE PRODUCT.
3. MAKE SURE THE BATTERY IS COMPLETELY CHARGED PRIOR TO FIRST USE FOR MAXIMUM BATTERY
LIFE.
4. Study the connection diagram.
5. Ensure the Master Volume on Tailgater is at zero.
6. Connect your devices.
7. Raise the volume to a comfortable level.
8. Return the Master Volume to zero when you are finished using Tailgater.
Box Contents
Tailgater
Microphone with mic cable
3.5mm (1/8”) to 3.5mm (1/8”) cable
Power Cable (standard IEC)
Quickstart Guide
Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information, etc.) and product
registration, visit ionaudio.com.
Rechargeable Batteries
Rechargeable lead-acid batteries are the same type used in automobiles. As with your car battery, how you use this
battery has a significant impact on its lifespan. With proper use and treatment, a lead-acid battery can last for
years. Here are some recommendations for getting the longest life from the internal battery.
General Usage
Storage
Repair
Disposal
Charge fully before use.
Charge fully before storing.
For best product longevity, do not store at exceedingly hot (greater than 90°F / 32°C) or
exceedingly cold (less than 32°F / 0°C) temperatures.
It is acceptable to leave your sound system plugged in. This will not overcharge the battery.
If you leave the battery level low and do not charge it for 6 months, it may permanently lose
capacity.
If the battery fails to charge, check the fuse near the power cable input. If the fuse is not
intact, please replace it.
The battery can be replaced (details in the Technical Specifications).
For Warranty and Parts, contact the Parts Dept. at 401-658-3743 or by visiting ionaudio.com.
Bring the unit to a recycling center or dispose of in accordance with local ordinances.
2
Quick Setup
1
2
3
4
7
8
9
10
13
14
5
6
11
12
15

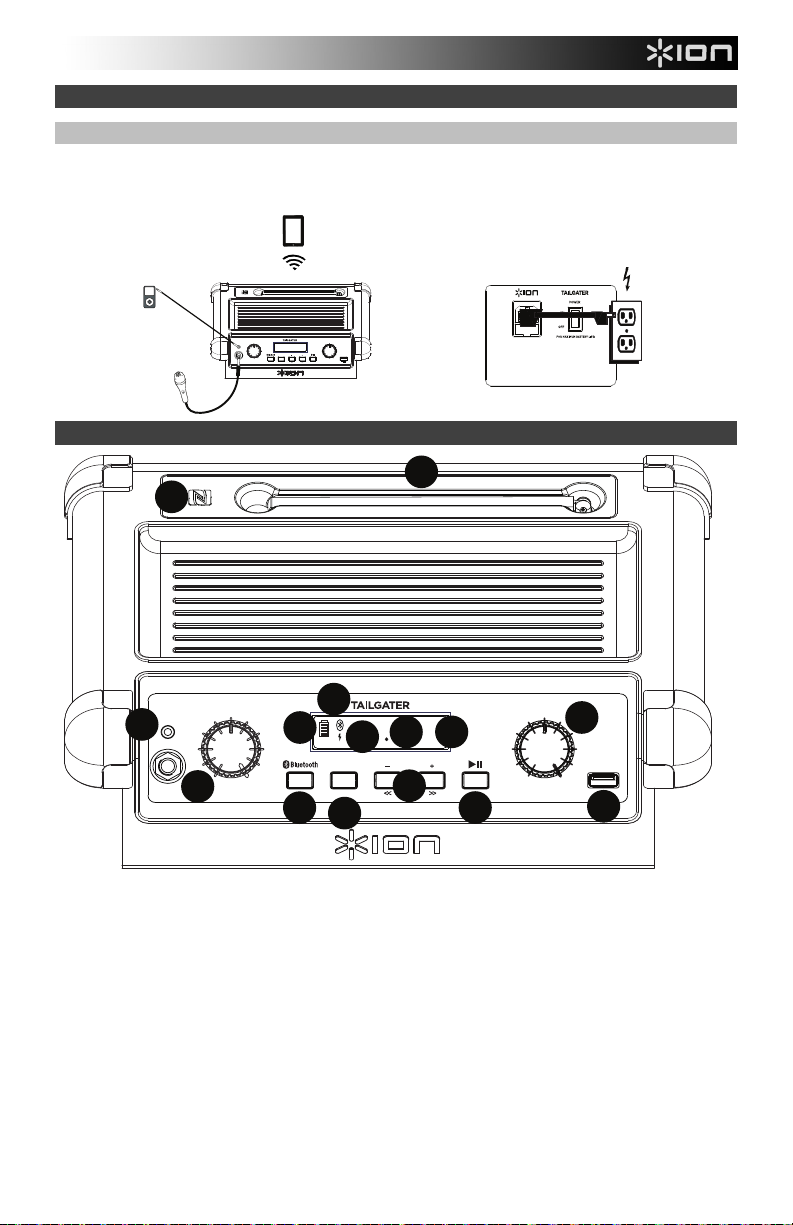

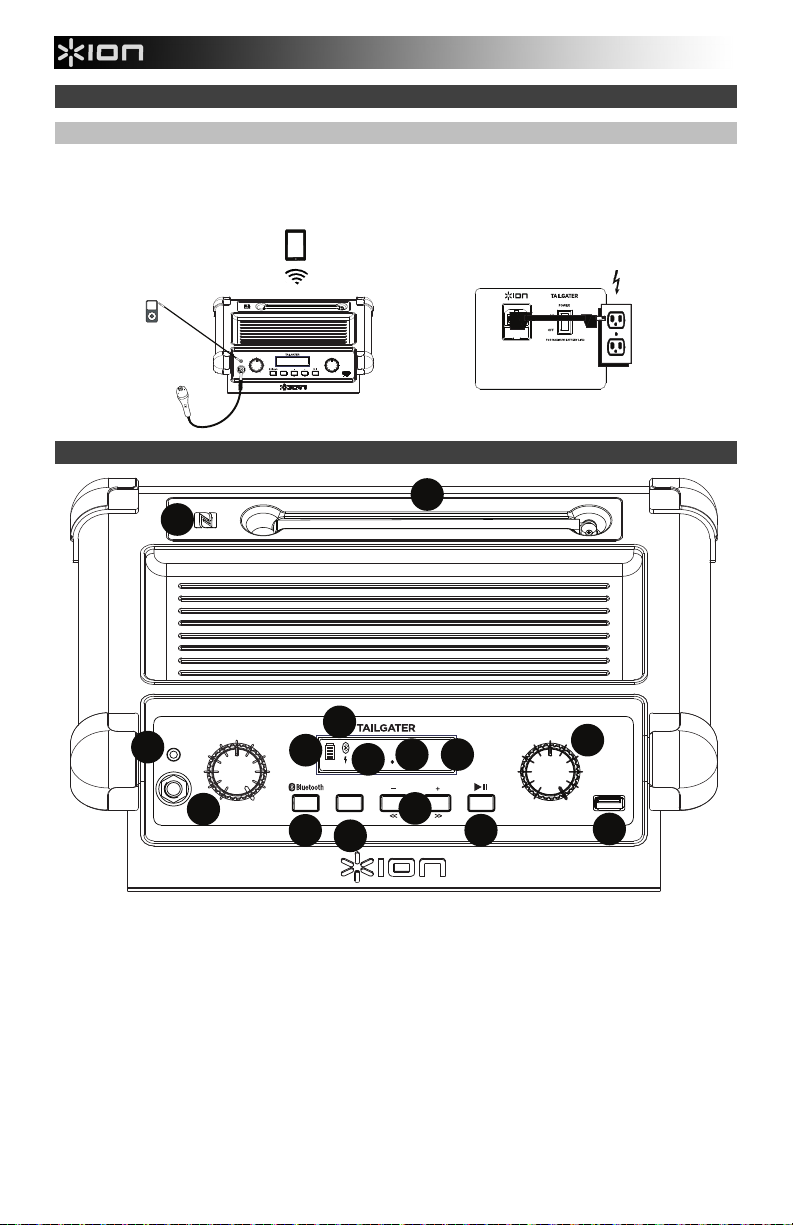

Connection Diagram
Items not listed under the Box Contents are sold separately.
TOP PANEL
MP3
PLAYER
MICROPHONE
VOLUME
AUX
MIC
TABLET
MIC
MASTER
VOLUME
TUNE/
RADIO
TRACK
CHARGE
HOLD FOR SEEK
FM/AM/OFF
REAR PANEL
Features
13
14
- CHARGE FULLY BEFORE USE
- CHARGE FULLY BEFORE STORING
- FOR HELP VISIT IONAUDIO.COM
iPA77
POWER
(for charging)
AUX
MIC
RADIO
FM/AM /OFF
15
TUNE/
TRACK
HOLD FOR SEEK
10
11
MIC
VOLUME
MASTER
VOLUME
CHARGE
12
1. Microphone Input with Volume Control (1/4"): This mono input accepts a 1/4" input such as a microphone, guitar, or
other musical instrument.
2. Auxiliary Input: This stereo 3.5mm (1/8”) input can be used to connect a CD player, MP3 player, or other audio source.
3. Bluetooth Button: Press the Bluetooth button to disconnect a paired Bluetooth device.
4. Bluetooth Icon: The Bluetooth icon will be lit solid when a device is paired to Tailgater. The Bluetooth icon will be off
when in pairing mode.
5. Master Volume Control: This adjusts the speaker’s main mix volume, which includes the Microphone Input, Auxiliary
Input, Radio, and the audio of a paired Bluetooth device.
6. Radio Selector: This button sets the radio to AM or FM or turns the radio off.
7. Display: Displays the current radio station, battery status, and Bluetooth status.
8. Charging Indicator: With the battery charging indicator, when the power cable is connected, movement of the top
battery segment shows the battery is charging. When fully charged, all battery segments will be lit without blinking.
When the power cable is disconnected, the battery segment shows the level of the battery.
9. Lightning Bolt Icon: The lightning bolt icon will illuminate when the IEC power cable is connected to wall power.
10. Tune/Track Buttons: Tap these buttons to tune in a radio station or go to the previous/next track on a Bluetooth
connected device. To "seek" (jump to the next available station), hold either button down for a few seconds until it
starts to seek a station. The unit will remember the last station it was on and start at that station when powered off and
on again.
11. Play/Pause: Press to play or pause a track from a connected Bluetooth device.
3
16
17
12. USB Charging Port: Connect your device’s charge cable
here to charge it. USB charging only functions when the
unit’s power is turned on.
Note: To charge smartphones and tablets faster, put the
device’s screen to sleep.
13. Antenna: Adjust this FM antenna to get the best radio
reception.
Note: To prevent accidental damage, we recommend
rotating the antenna only when it is extended horizontally.
Also, retract the antenna when the radio is not in use.
14. NFC (near-field communication): Touch and briefly hold
your supported and enabled device to the NFC logo to pair
the device.
15. Decimal Icon: The decimal icon will be lit when Tailgater is
powered on. The decimal icon will not be lit when Tailgater
is powered off.

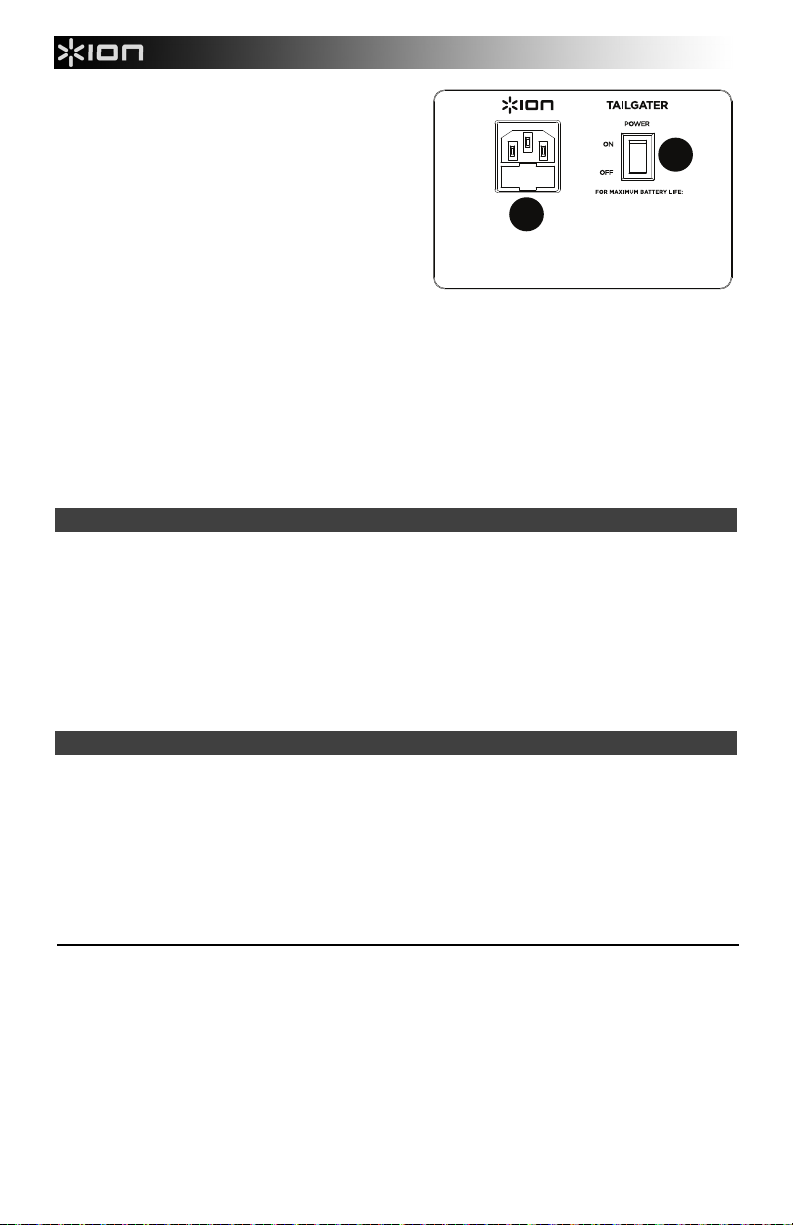

16. Power Cable Input (IEC): Insert the included power cable here to charge the unit. Note that the Tailgater can be used
with the power cable while it simultaneously charges the battery. The lightning bolt charge indicator illuminates when
the power cable is connected.
17. Power ON/OFF Switch: Turns Tailgater on or off. Please note that while Tailgater is connected to a power source, it
does not need to be powered on to charge the battery. When the power is on, the display will show the decimal icon or
your current radio station.
16
- CHARGE FULLY BEFORE USE
- CHARGE FULLY BEFORE STORING
- FOR HELP VISIT IONAUDIO.COM
iPA77
17
Pairing a Bluetooth Device
1. Turn on your Bluetooth device.
2. Power on Tailgater and it will automatically go into pairing mode to search for Bluetooth devices. You will know you are
in pairing mode when the Bluetooth icon is off.
3. Navigate to your Bluetooth device’s setup screen, find “Tailgater” and connect.
Note: If your Bluetooth device prompts for a pairing code, enter “0000”.
4. The Bluetooth icon will be lit solid when a device is “paired” to Tailgater.
Note: Users should consider updating their OS if experiencing trouble with pairing or playing music.
5. Press the Bluetooth button to disconnect a paired Bluetooth device.
6. To connect to another Bluetooth device, repeat steps 3-4.
Note: Maximum range will be achieved when using devices with Bluetooth 4.0.
Pairing a Bluetooth Device Using NFC
NFC (near-field communication) allows data exchange from devices, such as pairing, by gently bumping them together. Check
in your device’s manual to see if this feature is supported.
To use NFC to pair with Tailgater:
1. In order to use NFC, your device must be turned on and unlocked.
2. Enter your device’s Settings menu and check that NFC is turned On (one time step).
3. Power on Tailgater.
4. Touch and briefly hold your device to the NFC logo.
5. Follow the pairing instructions that appear on your phone. If a passcode is required, enter “0000”.
6. To unpair, gently bump your device against the NFC logo located on Tailgater’s top panel.
To use the free Block Rocker app, navigate Google Play on your Android device or the App Store on your iOS device, and
search for ION Block Rocker. This app provides EQ, sound effects, and more!
4
Troubleshooting
If the sound is distorted: Try lowering the volume control of your sound source, musical instrument, or microphone. Also, try
to reduce the overall volume of Tailgater using the Master Volume knob.
If there is too much bass: Try adjusting the tone or EQ control on your sound source to lower the bass level. This will allow
you to play the music louder before clipping (distortion) occurs. You can also control EQ using the free ION Block Rocker app
for iOS and Android.
If there is a high-pitched whistling noise when using microphones: This is probably feedback. Point the microphone away
from the speaker.
If there is poor AM reception: Disconnect AC power for optimal AM radio reception. To further adjust AM reception, move
entire unit.
If you can’t hear the microphone over the music volume: Turn down the music volume from your source.
If you can’t play music from a flash drive: The USB port is only for charging USB devices.
5
A
V
A
Technical Specifications
Dimensions
(Depth x Width x Height)
Weight
Supported Bluetooth Profile
Bluetooth Range
Microphone Type
Aux Input
Frequency Response (+/- 3dB)
Battery Type
Battery Life
Battery Measurements
(Depth x Width x Height)
Fuse Type
Power
Charge Port
Radio Frequency Range US: EUROPE: JAPAN:
Specifications are subject to change without notice.
* Bluetooth range is affected by walls, obstructions, and movement. For optimal performance, place the product in your room at line of sight, so it is
unaffected by walls, furniture, etc.
** Battery life may vary based on temperature, age, and volume usage of product.
For the electrostatic discharge (ESD) test of EN301 489-1/ 17, it was found that manual operation is needed to resume normal operation as intended after
the test.
RSS Statement for Canadian models: This device complies with Industry Canada licence-exempt RSS
standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause undesired operation of the
device.
Trademarks and Licenses
ION Audio is a trademark of ION Audio, LLC, registered in the U.S. and other countries.
The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by ION Audio is under license.
iOS is a registered trademark of Cisco in the U.S. and other countries and is used under license.
The N Mark is a trademark or registered trademark of NFC Forum, Inc. in the United States and in other countries.
App Store is a service mark of Apple Inc., registered in the U.S. and other countries.
Android and Google Play are registered trademarks of Google Inc.
All other product or company names are trademarks or registered trademarks of their respective owners.
12.5” x 9.4” x 12.8”
318 mm x 239 mm x 325 mm
16.3 lbs.
7.4 kg
A2DP, AVRCP
Up to 100' / 30.5 m *
Dynamic microphone
3.5 mm (1/8”) line-level
77 Hz –20 kHz
12V 5.0Ah SL
Up to 50 hours **
2.8” x 3.5” x 4”
70 mm x 90 mm x 101 mm
T800mAL 250
Input voltage: 100-240V~ 50/60Hz, 50W
USB; +5V, 1
AM 520 – 1710 kHz AM 522 – 1629 kHz AM 520 – 1710 kHz
FM 87.5 – 107.9 MHz FM 87.5 – 108 MHz FM 75.5 – 90.5 MHz
6
