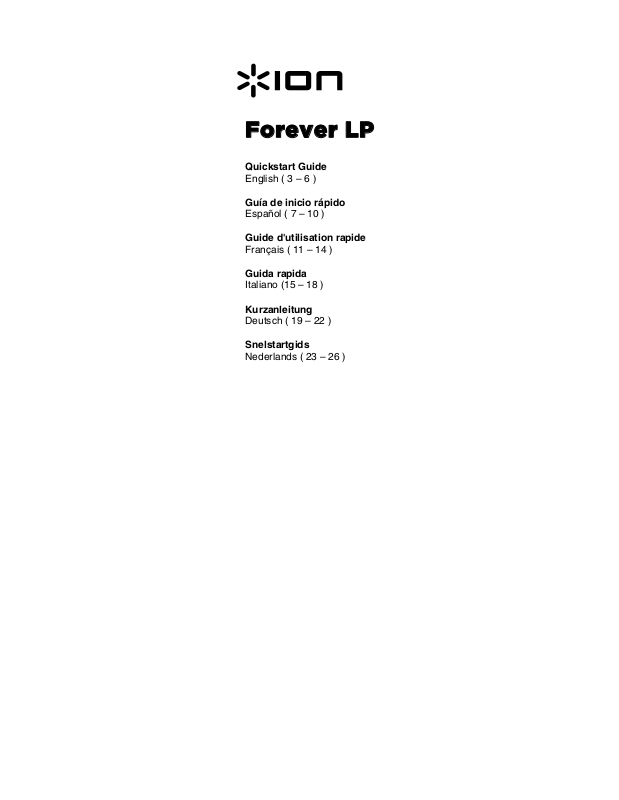

ION Forever LP User Manual [nl]

Forever LP

Quickstart Guide

English ( 3 – 6 )

Guía de inicio rápido

Español ( 7 – 10 )

Guide d'utilisation rapide

Français ( 11 – 14 )

Guida rapida Italiano (15 – 18 )

Kurzanleitung

Deutsch ( 19 – 22 )

Snelstartgids

Nederlands ( 23 – 26 )

Quickstart Guide (English)

Box Contents

Make sure that the items listed below are included in the box:

• Forever LP

• Power Adapter

• USB cable

• Pre-Mounted Slipmat

• 45 RPM Adapter

• Software CD

• Quickstart Guide

• Safety & Warranty Manual

READ SAFETY INSTRUCTION BOOKLET BEFORE USING THE PRODUCT

Support

• For the most up to date system requirements, compatibility information, and product registration, visit the

ION website: ionaudio.com

• For the latest information about this product, visit ionaudio.com/foreverlp

• For additional product support, visit ionaudio.com/support

• For safety/warranty information, visit ionaudio.com/warranty

Connection Diagram

Since Forever LP has built-in speakers, it is not necessary to connect speakers in order to listen to your vinyl records. However, if you want to connect your own speakers, please see the following diagram.

Using Forever LP With Your Computer

Playback

There are 3 ways to listen to your vinyl records with Forever LP!

1. You can simply listen to your music using Forever LP’s internal speakers.

2. If you prefer to use your own stereo speakers, you can connect Forever LP's RCA outputs to a stereo system or to powered speakers. Do not connect them to phono-level inputs; Forever LP's RCA outputs are line-level and could damage a device with phono-level inputs. (Any other standard input type, such as CD, Aux In, or Tape is acceptable).

3. You can listen through your computer using your own external speakers, or through headphones connected to your computer. (Forever LP cannot be used as a playback device for your computer's audio.)

Recording

To record music to your computer, you can use ION EZ Vinyl/Tape Converter. EZ Vinyl/Tape Converter makes it easy to turn your music into digital files. After you finish converting your vinyl, you can then burn to CD or load onto portable media devices.

To install the software, insert the included CD into your computer, and follow the on-screen instructions.

RECEIVER

(not included)

SPEAKERS

(not included)

Visit ionaudio.com/ezvc to download the latest version of EZ Vinyl/Tape Converter software or for helpful troubleshooting guide and additional su

COMPUTER

(not included)

ort.

1. With EZ Vinyl/Tape Converter installed on your computer, use the included USB cable to connect Forever LP's

USB port to an available USB port on your computer.

2. On your computer, you can open EZ Vinyl/Tape Converter by going to Start Menu  All Programs (Windows)

or the Applications menu (Mac).

3. Follow the on-screen instructions to set up your recording. When prompted to play your music, move Forever

LP's tonearm over the record to start playback.

Note: To listen to a record while it's playing, listen through your computer's speakers, or connect Forever LP's RCA outputs to a stereo system or powered speakers. Forever LP must be connected to the computer in order

for EZ Vinyl/Tape Converter to advance to the next step.

4. When you have finished recording, raise Forever LP's tonearm from the record and return it to its arm clip.

Features

1. Platter – Place your record here.

2. Tonearm* – The tonearm can be raised and lowered by

hand, or by pressing the raise / lower lever. Please note that the tonearm needs to be moved away from resting position (on the arm clip) for the turntable motor to activate. When the tonearm is placed back in its resting position, the turntable motor will deactivate if Autostop has been turned on.

3. Arm Clip – This specially designed arm clip secures the

tonearm while at rest or when not in use. The arm clip has been designed to remain in the up position while unlocked.

4. Raise / Lower Lever – Raises and lowers the tonearm.

5. 33 / 45 / 78 Switch – This switch controls the RPM

of the turntable platter.

6. 45 RPM Adapter Holder – Holds the included 45

RPM adapter. When not using the adapter, please place it in this holder.

7. Autostop Switch – This switch turns autostop on or

off. When autostop is on, the platter will start spinning when the tonearm is placed over the record and stop spinning when the record has reached the end. (When autostop is off, the platter will always spin regardless of the position of the tonearm.)

Note: If your vinyl record stops before it reaches the end of the music, turn Autostop to the off position for this particular record. This is generally recommended for 45 RPM records.

8. Speakers – Listen to the audio from your playing vinyl

record.

9. Volume – Controls the audio output from the internal

speakers but does not affect the RCA output sound level or the USB signal level.

10. RCA Output** – The audio from a playing vinyl record

is sent to this line-level coaxial audio output. This must not be connected to phono level devices. (If you do not already have an RCA cable, this can be found at a local electronics retailer.)

11. USB Audio Output – Use the included USB cable to connect your turntable to your computer. The USB

connection will send audio from the turntable to your computer. Please see the Using Forever LP With Your Computer section of this manual for information.

12. Power – Use the included adapter to connect to wall power.

13. Power Button – Press this button to turn Forever LP on/off.

IMPORTANT: Remove the plastic cartridge cover (needle cover) before o

erating the turntable.

* IMPORTANT: If the turntable's stylus becomes worn, purchase a replacement at ionaudio.com/ict09rs. If you play 78 RPM records, we recommend using a 78 RPM stylus, which you can purchase at

ionaudio.com/ict06rs.

** WARNING: The RCA outputs are LINE

level. Please only connect these to LINE level inputs. You may damage your receiver if you plug in a LINE level device into a PHONO level in

ut.

ON OFF

AUTO STOP

Troubleshooting

If you experience any difficulties, please refer to the troubleshooting steps below as well as those in the EZ Vinyl/Tape Converter manual included with this product.

I'm not hearing any audio when recording music to a computer:

o Make sure that Forever LP is powered on and that the needle is on the record. o Make Forever LP is selected as your computer's default recording device (see the instructions below). o Disconnect then reconnect the USB cable connecting Forever LP to your computer. Make sure the

computer speakers are turned up and the volume is not muted. Try turning up the volume on the Forever LP's built-in speakers using the volume knob on the top panel of Forever LP.

o If you are listening through your computer's speakers, make sure those speakers are selected as your

computer's default playback device (see the instructions below). Alternatively, you could connect Forever LP's RCA outputs to a stereo system or powered speakers. Do not connect them to phono-level inputs; Forever LP's RCA outputs are line-level and could damage a device with phono-level inputs. (Note: The RCA outputs monitor the signal coming out of the turntable, not the signal coming from your

I'm not hearing any audio when playing music:

I am hearing a hum through my speaker or laptop when using the turntable:

My turntable is not making any sound, or music is muffled:

The turntable belt fell off:

My turntable is not spinning:

My record is not playing at the correct speed; its pitch is too high or too low:

computer.)

• If you are playing music from vinyl:

o Make sure that Forever LP is powered on and that the needle is on the record. o Connect Forever LP's RCA outputs to a stereo system or powered speakers. (Do not connect them to

phono-level inputs; Forever LP's RCA outputs are line-level and could damage a device with phono-level inputs.)

o Make sure to adjust the volume knob on the turntable in order to hear your vinyl record playing through

the built-in speakers.

• If you are playing music from your computer:

o Make sure your software music player's volume is turned up. o Make sure your computer's volume is turned up. o Make sure your computer's speakers are selected as your computer's default playback device (see the

instructions below). (Forever LP cannot be used as a playback device for your computer's audio.)

• If you are recording to a laptop: o Please connect the laptop to a grounded power supply (3 prong)

• If you are playing through a speaker:

o Ensure you are using the 12V 1A power adapter that was included with your product. o If your volume is on max, try turning it down until the hum stops.

o Take the cover off the stylus.

o Please re-attach the belt to the turntable. For details on how to do this, see the guide located at

ionaudio.com/turntablebelt.

o Ensure the turntable is powered on (power switch in the back). o Ensure autostop is turned on and the tonearm is placed over record (if auto stop is off it should always be

spinning when power is on).

o If the above steps do not help, you may need to re-attach your turntable belt. For details on how to do

this, see the guide located at ionaudio.com/turntablebelt.

o Ensure the 33 / 45 / 78 switch is set to the correct speed for your record. o If the 33 / 45 / 78 switch is set correctly and the speed it still slightly off, do the following:

1. On the underside of Forever LP, find the rubber pad with the RPM speed you want to adjust, and gently lift up the rubber pad to remove it.

2. Push through the rubber seal, and tighten/loosen the screw using a Phillips-head screwdriver to fine-tune the RPM speed.

Setting Your Computer's Soundcard as the Default Playback Device

• Windows XP: Click Start Menu  Control Panel (or Settings  Control Panel in Classic View)  Sound and Audio Devices. Click the Audio tab and under Sound playback, select your computer's soundcard as the

default device.

• Windows Vista: Click Start Menu  Control Panel (or Settings  Control Panel in Classic View)  Hardware and Sound  Sound. Click the Playback tab and select your computer's soundcard as the default device.

• Windows 7: Click Start Menu  Control Panel  Sound. Click the Playback tab and select your computer's soundcard as the default device.

• Windows 8: From the Start menu, click the lower-left corner of the screen to bring yourself to the Desktop. In the bottom-right corner of the Taskbar, locate the Volume Control "Speaker" icon. Right-click the speaker and select Playback Devices. The Windows Sound control panel should appear set on the Playback tab. If your computer’s soundcard does not have a green "check mark" symbol next to it, right-click it and select "Set as Default Device".

• Mac: Click the upper-left "apple" icon then click System Preferences  Sound. Click the Output tab. From the menu, select Internal Speakers if you are using the computer's internal speakers or select Headphones if you are using speakers or headphones attached to the computer's 1/8" headphone output.

Setting Forever LP as the Default Recording Device

• Windows XP: Click Start Menu  Control Panel (or Settings  Control Panel in Classic View)  Sound and Audio Devices. Click the Audio tab and under Sound recording, select Forever LP as the default device.

• Windows Vista: Click Start Menu  Control Panel (or Settings  Control Panel in Classic View)  Hardware and Sound  Sound. Click the Recording tab and select Forever LP as the default device.

• Windows 7: Click Start Menu  Control Panel  Sound. Click the Recording tab and select Forever LP as the default device.

• Windows 8: From the Start menu, click the lower-left corner of the screen to bring yourself to the Desktop. In the bottom-right corner of the Taskbar, locate the Volume Control "Speaker" icon. Right-click the speaker and select Playback Devices. In the Windows Sound control panel select the Recording tab. If Forever LP does not have a green "check mark" symbol next to it, right-click it and select "Set as Default Device".

• Mac: Click the upper-left "apple" icon then click System Preferences  Sound. Click the Input tab. From the menu, select Forever LP as the device.

BEFORE RETURNING THE PRODUCT, please contact ION Audio for technical at

ionaudio.com/support.

Guía de Inicio Rápido (Español)

Contenido de la caja

Asegúrese de que todos los elementos abajo indicados estén incluidos en la caja.

• Forever LP

• Adaptador de alimentación

• Cable USB

• Pre-montado Slipmat

• Adaptador para 45 RPM

• CD de software

• Guía de inicio rápido

• Manual sobre la seguridad y garantía

LEA EL FOLLETO DE INSTRUCCIONES DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.

Soporte

• Para obtener información completa sobre requisitos del sistema, compatibilidad y registro del producto, visite

el sitio web de ION: ionaudio.com

• Para obtener la información más completa acerca de este producto, visite ionaudio.com/foreverlp

• Para soporte adicional del producto, visite ionaudio.com/support

• Para información acerca de la seguridad y la garantía, visite ionaudio.com/warranty

Diagrama de Conexión

Puesto que el Forever LP tiene altavoces integrados, no es necesario conectar altavoces a fin de escuchar sus discos de vinilo. No obstante, si desea conectar sus propios altavoces, vea el diagrama siguiente.

RECEPTOR

(no incluido)

ALTAVOCES

(no incluido)

COMPUTADORA

(no incluido)

Cómo Usar el Forever LP con su Computadora

Reproducción

¡Hay 3 maneras de escuchar sus discos de vinilo con Forever LP!

1. Puede escuchar simplemente su música con los altavoces internos de Forever LP.

2. Si prefiere usar sus propios altavoces estéreo, puede conectar las salidas RCA de Forever LP a un sistema estéreo o a altavoces alimentados. No las conecte a entradas de nivel fonográfico —las salidas RCA del Forever LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico. (Cualquier otro tipo de entrada estándar, tal como CD, entrada Aux o Cinta, es aceptable).

3. Puede escuchar a través de su computadora usando sus propios altavoces externos, o a través de auriculares conectados a su computadora. (Forever LP no se puede usar como dispositivo de reproducción para el audio de su computadora.)

Cómo Grabar

Para grabar música en su computadora, puede usar el EZ Vinyl/Tape Converter de ION. EZ Vinyl/Tape Converter facilita la conversión de su música en archivos digitales. Después de terminar de convertir su vinilo, puede quemarlo en CD o cargarlo en dispositivos de medios portátiles.

Visite ionaudio.com/ezvc para descargar la versión más reciente de EZ Vinyl/Tape Converter software o para obtener una guía útil de solución de problemas y so

orte adicional.

Para instalar el software, inserte el CD incluido en su computadora y siga las instrucciones de la pantalla.

1. Con EZ Vinyl/Tape Converter instalado en su computadora, use el cable USB incluido para conectar el puerto USB del

Forever LP a un puerto USB disponible de su computadora.

2. En su computadora, puede abrir EZ Vinyl/Tape Converter yendo al menú Start  All Programs (Inicio  Todos los

programas) (Windows) o al menú Applications (Aplicaciones) (Mac).

3. Siga las instrucciones de la pantalla para preparar su grabación. Cuando se le indique que reproduzca su música, lleve

el brazo del Forever LP sobre el disco para iniciar la reproducción.

Nota: Para escuchar el disco mientras se reproduce, óigalo por los altavoces de su computadora o conecte las salidas RCA del Forever LP a un sistema estéreo o altavoces alimentados. El Forever LP debe conectarse a la computadora a

fin de que EZ Vinyl/Tape Converter avance al paso siguiente.

4. Cuando termine de grabar, levante el brazo del Forever LP del disco y colóquelo en su clip.

Características

1. Plato – Coloque aquí su disco.

2. Brazo* – El brazo se puede subir y bajar a mano o

presionando la palanca de subir / bajar. Tenga en cuenta que es necesario sacar el brazo de la posición de reposo (sobre el clip del brazo) para que se active el motor del giradiscos. Cuando el brazo se coloca de nuevo en su posición de reposo, el motor del giradiscos se desactiva. Cuando el brazo se coloca de nuevo en su posición de reposo, el motor del giradiscos se desactiva si Autostop está activado.

3. Clip del brazo – Este clip diseñado especialmente fija el

brazo mientras está en reposo o no se usa. El clip ha sido diseñado para que permanezca hacia arriba mientras está desbloqueado.

4. Palanca de subir / bajar – Sube y baja el brazo.

5. Conmutador de 33 / 45 / 78 RPM – Este conmutador

controla las RPM del plato del giradiscos. IMPORTANTE: Si se gasta la púa del giradiscos, adquiera

un reemplazo en ionaudio.com/ict05rs. Si reproduce discos de 78 RPM, recomendamos usar una púa para 78 RPM, que puede adquirir en ionaudio.com/ict06rs.

6. Soporte del Adaptador Para 45 Rpm – Sostiene el

adaptador para 45 RPM incluido. Cuando no use el adaptador, póngalo en este soporte.

7. Interruptor de parada automática – Este interruptor

activa y desactiva la parada automática. Cuando la parada automática está activada, el plato comienza a girar cuando el brazo se coloca sobre el disco y se detiene cuando llega al final del mismo. (Si está desactivada, el plato gira siempre, independientemente de la posición del brazo.) Nota: Si su disco de vinilo se detiene antes de llegar al final de la música, gire Autostop a la posición de desactivado para este disco en particular. Esto se recomienda en general para los discos de 45 RPM.

8. Altavoces – Escuche el audio de su disco de vinilo.

9. Volumen – Controla la salida de audio proveniente de los

altavoces internos pero no afecta al nivel de sonido de la salida RCA o el nivel de señal USB.

10. Salida RCA** – El audio del disco de vinilo que se está reproduciendo se aplica a esta salida de audio coaxial

de nivel de línea. Esta salida no debe conectarse a dispositivos de nivel fonográfico. (Si no tiene aún un cable RCA, puede encontrarlo en una tienda de electrónica local).

11. Salida de audio USB – Use el cable USB incluido para conectar el giradiscos a su computadora. La conexión

USB envía audio desde el giradiscos a su computadora. Para obtener información, consulte la sección CÓMO USAR EL Forever LP CON SU COMPUTADORA.

12. Alimentación eléctrica – Use el adaptador incluido para conectarlo al tomacorriente de pared.

13. Botón de encendido – Pulse este botón para encender y apagar el Forever LP.

ON OFF

AUTO STOP

IMPORTANTE: Retire la cubierta plástica de la cápsula (cubierta de la púa) antes de hacer funcionar el giradiscos.

* IMPORTANTE: Si se gasta la púa del giradiscos, adquiera un reemplazo en ionaudio.com/ict09rs. Si reproduce discos de 78 RPM, recomendamos usar una púa para 78 RPM, que puede adquirir en ionaudio.com/ict06rs.

** ADVERTENCIA: Las salidas RCA son para nivel de LÍNEA. Conéctelas sólo a las entradas de nivel de línea (LINE). Puede dañar el receptor si enchufa un dispositivo de nivel de línea en una entrada de nivel fonográfico (PHONO).

Solución de Problemas

Si experimenta alguna dificultad, consulte los pasos de solución de problemas que se indican a continuación, como también el manual de EZ Vinyl/Tape Converter incluido con este producto.

No oigo ningún audio cuando grabo música en una computadora:

o Asegúrese de que el Forever LP esté encendido y que la púa esté sobre el disco. o Haga que el Forever LP esté seleccionado como dispositivo de grabación predeterminado de su

computadora (consulte las instrucciones de más abajo).

o Desconecte y vuelva a conectar el cable USB entre el Forever LP y la computadora. Asegúrese de que

los altavoces de la computadora estén encendidos y el volumen no esté silenciado. Trate de subir el volumen de los altavoces integrados de Forever LP usando la perilla de volumen del panel superior del Forever LP.

o Si está escuchando por los altavoces de la computadora, asegúrese de que estos estén seleccionados

como dispositivo de reproducción predeterminado de la misma (consulte las instrucciones de más abajo). Como alternativa, puede conectar las salidas RCA del Forever LP a un sistema estéreo o altavoces alimentados. No las conecte a entradas de nivel fonográfico —las salidas RCA del Forever LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico. (Nota: Las salidas RCA monitorean la señal proveniente del giradiscos y no la señal proveniente de su

No oigo ningún audio cuando reproduzco la música:

Oigo un zumbido en mi altavoz o portátil cuando se usa el giradiscos:

Mi giradiscos no produce ningún sonido o la música está amortiguada.

Se salió la correa del giradiscos:

Mi giradiscos no gira:

Mi disco no se reproduce a la velocidad correcta. Su tono es demasiado alto o bajo:

computadora.)

• Si está reproduciendo la música de un vinilo:

o Asegúrese de que el Forever LP esté encendido y que la púa esté sobre el disco. o Conecte las salidas RCA del Forever LP a un sistema estéreo o altavoces alimentados. (No las conecte

a entradas de nivel fonográfico —las salidas RCA del Forever LP son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico.)

o Asegúrese de ajustar la perilla de volumen del giradiscos a fin de oír su disco de vinilo que se reproduce

por los altavoces integrados.

• Si está reproduciendo la música de la computadora:

o Asegúrese de que el volumen del reproductor de música del software esté ajustado a un valor alto. o Asegúrese de que el volumen de su computadora esté ajustado a un valor alto. o Asegúrese de que los altavoces de su computadora estén seleccionados como dispositivo de

reproducción predeterminado de la misma (consulte las instrucciones de más abajo). (El Forever LP no se puede usar como dispositivo de reproducción para el audio de su computadora.)

• Si está grabando en una laptop: o Conecte la laptop a un suministro eléctrico con conexión a tierra (de 3 patas)

• Si está reproduciendo por un altavoz:

o Asegúrese de usar el adaptador de alimentación de 12 V 1 A que se incluyó con su producto. o Si su volumen está al máximo, trate de disminuirlo hasta que cese el zumbido.

o Retire la cubierta de la púa.

o Vuelva a colocar la correa en el giradiscos. Para saber en detalle cómo hacerlo, consulte la guía que se

encuentra en ionaudio.com/turntablebelt.

o Asegúrese de que el giradiscos esté encendido (interruptor de encendido de la parte trasera). o Asegúrese de que autostop esté activado y que el brazo esté colocado sobre el disco (si autostop está

desactivado, debe girar siempre cuando está encendido).

o Si los pasos precedentes no dieron resultado, es posible que necesite volver a colocar la correa del

giradiscos. Para saber en detalle cómo hacerlo, consulte la guía que se encuentra en ionaudio.com/turntablebelt.

o Asegúrese de que el interruptor 33 / 45 / 78 esté colocado en la velocidad correcta para su disco. o Si el interruptor 33 / 45 / 78 está colocado correctamente y la velocidad aún está desajustada, haga lo

1. Del lado de abajo del Forever LP, busque la almohadilla de goma con la velocidad en RPM que desea ajustar y levántela cuidadosamente para extraerla.

2. Empuje a través del sello de goma y apriete o afloje el tornillo con un destornillador Phillips para realizar el ajuste fino de la velocidad en RPM.

+ 19 hidden pages
