BLOCK ROCKER BLUETOOTH
iPA56C
Quickstart Guide
English ( 3 - 5 )
Guía de inicio rápido
Español ( 6 - 8 )
Guide d'utilisation rapide
Français ( 9 - 11 )
Guida rapida
Italiano ( 12 - 14 )
Kurzanleitung
Deutsch ( 15 - 17 )
Snelstartgids
Nederlands ( 18 - 20 )
Appendix
English ( 21 )
Quickstart Guide (English)
1.Make sure all items listed on the front of this guide are included in the box.
2.READ SAFETY INSTRUCTION BOOKLET BEFORE USING THE PRODUCT.
3.MAKE SURE THAT YOU HAVE COMPLETELY CHARGED THE BATTERY PRIOR TO FIRST USE FOR MAXIMUM BATTERY LIFE.

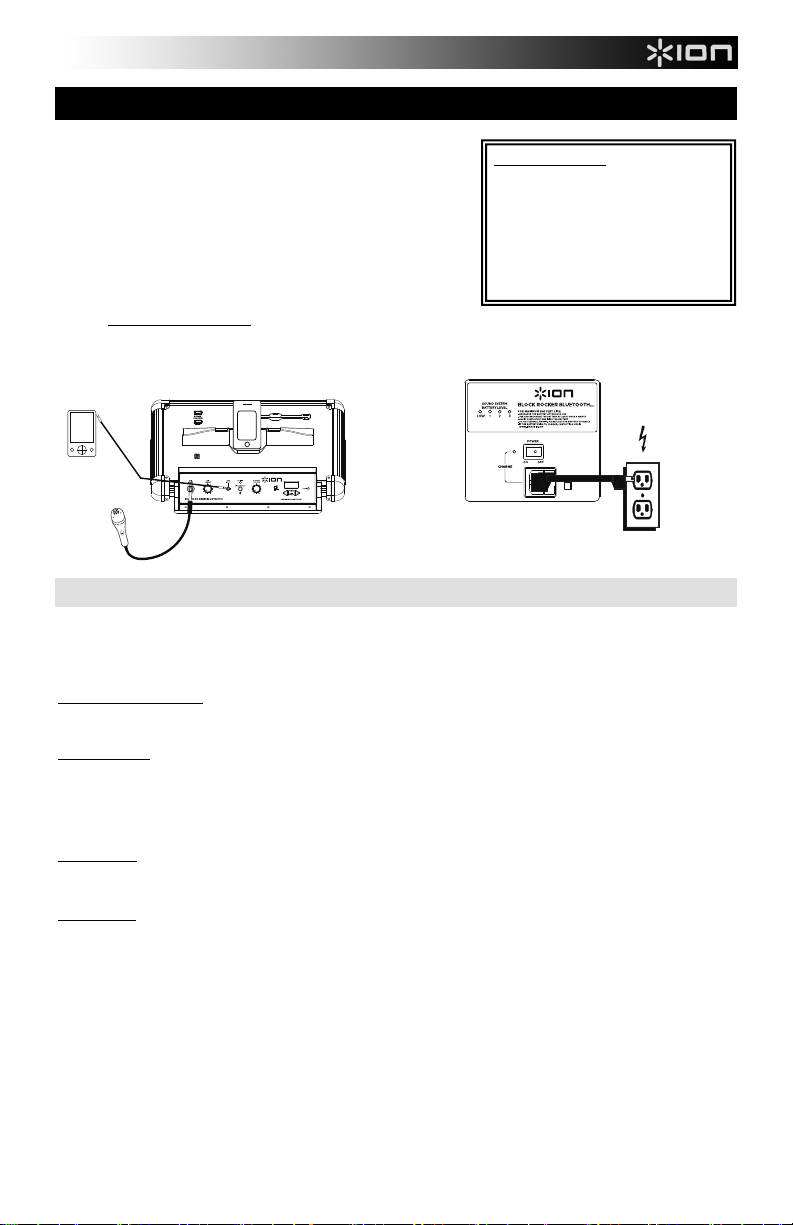

4.Study this setup diagram.
Go to http://www.ionaudio.com for product registration.
Box Contents
BLOCK ROCKER BLUETOOTH
Microphone with mic cable
1/8” to 1/8” cable
Power Cable (standard IEC)
Quickstart Guide
Safety Instructions & Warranty Information Booklet
|
TOP PANEL |
MP3 PLAYER |
iPhone (not included) |
(not included) |
SIDE PANEL |
|
POWER
MICROPHONE
Rechargeable Batteries
Rechargeable lead-acid batteries are the same type used in automobiles. As with your car battery, how you use this battery has a significant impact on its lifespan. With proper use and treatment, a lead-acid battery can last for years. Here are some recommendations for getting the longest life from the internal battery.
GENERAL USAGE
•FULLY CHARGE THE BATTERY BEFORE USING IT.
•CHARGE THE BATTERY COMPLETELY AFTER EACH USE.
STORAGE
•For best product longevity, do not store at exceedingly hot (greater than 90F (32C)) or exceedingly cold (less than 32F (0C)) temperatures.
•It is acceptable to leave your sound system plugged in. This will not overcharge the battery.
•If you leave the battery level low and do not charge it for 6 months, it may permanently lose capacity.
REPAIR
•If the battery fails to charge, check your fuse near the power cable input. If your fuse is intact and it still will not charge, contact ION Audio at ionaudio.com.
DISPOSAL
•Bring the unit to a recycling center or dispose of in accordance with local ordinances.
3
Diagram and Parts Description
1.Instrument/ Microphone Input
|
with Volume Control (1/4"): This |
|
|
|
|
|
1212 |
|
|
|
|
|
|
|
|
|
|
|
mono input accepts a 1/4" input |
|
9 |
|
|
|
|
|
|
such as a microphone, guitar, or |
|
|
|
|
|
|
|
|
other musical instrument. |
|
|
|
|
|
|
|
2. |
Auxiliary input: This stereo 1/8” |
|
|
|
|
|
|
|
|
input can be used to connect a |
|
|
|
|
|
|
|
|
CD player, MP3 player, or other |
|
|
|
|
|
|
|
|
audio source. |
|
11 |
|
1010 |
|
|
|
3. |
Bluetooth: The Paired LED will |
|
|
|
|
|
||
|
be lit when a device is paired to |
|
|
|
|
|
|
|
|
BLOCK ROCKER BLUETOOTH. |
|
|
|
|
|
|
|
|
This LED will not be lit when |
|
|
|
|
|
|
|
|
BLOCK ROCKER BLUETOOTH |
|
|
|
|
|
6 |
8 |
|
is first powered on (unless it was |
1 |
|
|
4 |
|
||
|
previously paired with a device). |
2 |
3 |
5 |
7 |
7 |
||
|
Press the Disconnect button to |
|
|
|
|
|||
|
disconnect a paired Bluetooth |
|
|
|
|
|
|
|
|
device. |
|
|
|
|
|
|
|
4. |
Master Volume Control: This adjusts the speaker’s main mix volume, |
|
|
|
|
|||
|
which includes Instrument/Microphone Input, Auxiliary Input, Tuner, and |
|
|
|
|
|||
|
the audio of a paired Bluetooth device. |
|
|
|
|
|
|
|
5. |
Radio Selector: This switch sets the tuner to AM or FM or turns the tuner |
|
|
|
|
|||
|
off. (Note: This switch does not turn the unit's power off – just the tuner.) |
|
|
1616 |
|
|
||
6. |
LCD: Displays the current radio station. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
7. |
Tuner: Use these buttons to search for a radio station. To "seek" (jump to |
|
|
|
|
|||
|
the next available station), hold this down for a few seconds until it starts to |
|
|
|
1515 |
|||
|
seek a station. Unit will remember the last station you were on when you |
|
|
|
||||
|
|
|
|
|
||||
|
power off and power back on. |
|
|
|
|
|
|
|
8. |
Power LED: Indicates whether BLOCK ROCKER BLUETOOTH is on or |
|
|
|
|
|||
|
off. |
|
|
|
|
|
|
1414 |
9. |
USB Charge Ports: Connect your devices charge cables to these ports to |
|
1313 |
|||||
|
charge them. USB charging only functions when the unit’s power is turned |
|
|
|||||
|
on. |
|
|
|
|
|
|
|
10.Device Cradle: Place your iPad/iPod touch®/iPhone®, Android or other device here to be held. These can be connected via Bluetooth or to aux input using the included 1/8” to 1/8” cable.
Note: It is recommended to remove your iPad or other device from the cradle before transporting or traveling with BLOCK ROCKER.
11.NFC: Tap your NFC (near-field communication) supported and enabled device here to pair your phone by gently bumping on the ‘N’ logo. See the section Pairing with a Device using NFC for more information.
12.Antenna: Adjust this telescoping FM antenna to get the best radio reception.
Note: To prevent accidental damage, we recommend rotating the antenna only when it is extended horizontally. Also, retract the antenna when the Tuner is not in use.
Note: To adjust AM reception, move entire unit.
13.Power Cable Input (IEC): Insert the included power cable here to charge the unit. Note that the BLOCK ROCKER BLUETOOTH can run off the power adapter while it simultaneously charges the battery. The charge indicator illuminates when the battery is charging.
14.Voltage Selector*: If your unit has a voltage selector switch,
change its setting only when necessary (e.g., when traveling to a country or region with a different voltage). Selecting an improper voltage setting can damage the unit. To change its setting, only remove *one* screw of the cover and slide it aside to expose the selector.
15.Power ON/OFF Switch: Turns BLOCK ROCKER BLUETOOTH on or off. Please note that while BLOCK ROCKER BLUETOOTH is connected to a power source, it does not need to be powered on to charge the battery.
16.Battery Level Indicator: While the unit is powered ON and unit is not plugged in, these four lights indicate the power left in the battery. Battery life varies based on volume and usage.
*WARNING: If your unit has a voltage selector switch, change its setting only when necessary (e.g., when traveling to a country or region with a different voltage). Selecting an improper voltage setting can damage the unit. To change its setting, only remove *one* screw of the cover and slide it aside to expose the selector.
4
Troubleshooting
If the sound is distorted: Try lowering the volume control of your sound source or musical instrument. Also, try to reduce the overall volume of BLOCK ROCKER BLUETOOTH.
If there is too much bass: Try adjusting the tone or EQ control on your sound source to lower the bass level. This will allow you to play the music louder before clipping (distortion) occurs.
If there is a high-pitched whistling noise when using microphones: This is probably feedback. Point the microphones away from the speaker.
If there is poor AM reception: To adjust AM reception, move entire unit.
If you can’t hear the microphone over the music volume: Turn down the music volume from your source.
Pairing a Bluetooth Device
1.Turn on your Bluetooth device.
2.Power on BLOCK ROCKER BLUETOOTH and it will automatically go into pairing mode to search for Bluetooth devices. You will know you are in pairing mode when the LED is blank.
3.If your Bluetooth device is not able to pair to the amp, press the disconnect button on the amp to break previous Bluetooth connections and reset the Bluetooth module.
4.Navigate to your Bluetooth device’s setup screen, find “Block Rocker” and connect. Note: If your Bluetooth device prompts for a pairing code, enter ‘0000’.
5.BLOCK ROCKER BLUETOOTH LED will light up solid when it is 'paired'.
Note: Users should consider updating their OS if experiencing trouble with pairing or playing music.
6.To disconnect pairing, press the ‘Disconnect’ button on BLOCK ROCKER BLUETOOTH.
7.To connect to another Bluetooth device, repeat steps 3-4.
Note: Maximum range will be achieved when using devices with Bluetooth 4.0.
Pairing a Bluetooth Device Using NFC
NFC (near-field communication) allows data exchange from devices, such as pairing, by gently bumping them together. Check in your device’s manual to see if this feature is supported.
To use NFC to pair with BLOCK ROCKER BLUETOOTH:
1.In order to use NFC, your device must be turned on and unlocked.
2.Enter your device’s Settings menu and check that NFC is turned On (one time step).
3.Power on BLOCK ROCKER BLUETOOTH.
4.Gently bump your device against the ‘N’ logo located on BLOCK ROCKER BLUETOOTH’s top panel.
5.Follow the pairing instructions that appear on your phone. If a passcode is required, enter “0000”.
6.To unpair, gently bump your device against the ‘N’ logo located on BLOCK ROCKER BLUETOOTH’s top panel.
5
Guía de inicio rápido (Español)
1.Asegúrese que todos los artículos incluidos al inicio de este manual estén incluidos en la caja.
2.LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.
3.ASEGÚRESE DE QUE HA CARGADO COMPLETAMENTE LA BATERÍA. PARA LOGRAR LA MÁXIMA VIDA ÚTIL DE LA BATERÍA, CÁRGUELA TOTALMENTE ANTES DEL PRIMER USO.
4.Estudie este diagrama de instalación.
Visite http://www.ionaudio.com para registrar el producto.
REPRODUCTOR |
PANEL SUPERIOR |
|
DE MP3 |
iPhone (no incluido) |
|
(no incluido) |
||
|
MICRÓFONO
Contenido de la caja
BLOCK ROCKER BLUETOOTH
Micrófono y mic cable
1/8” - 1/8” cable
cable de alimentación
Guía de inicio rápido
Folleto de información sobre la seguridad y la garantía
PANEL LATERAL
SUMINISTRO
ELÉCTRICO
Baterías recargables
Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Como sucede con la batería del auto, la manera en que use esta batería tiene gran influencia sobre la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna.
USO GENERAL
•CARGUE COMPLETAMENTE LA BATERÍA ANTES DE USARLA.
•CARGUE LA BATERÍA COMPLETAMENTE DESPUÉS DE CADA USO.
ALMACENAMIENTO
•Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 90°F (32°C)) o muy frías (inferiores a 32°F (0°C)).
•Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería.
•Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad.
REPARACIÓN
•Si la batería no se carga, compruebe su fusible cerca de la entrada del cable de alimentación. Si el fusible está intacto y la batería sigue sin cargarse, póngase en contacto con ION Audio en ionaudio.com.
DISPOSICIÓN FINAL
•Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.
6
Diagrama y descripción
1.Entrada de instrumento /
|
Micrófono |
con |
control |
de |
|
9 |
|
|
1212 |
|
||
|
volumen (1/4"): Esta entrada |
|
|
|
|
|
||||||
|
mono admite una entrada de |
|
|
|
|
|
|
|||||
|
1/4" tal como un micrófono, |
|
|
|
|
|
|
|||||
|
una guitarra u otro instrumento |
|
|
|
|
|
|
|||||
|
musical. |
|
|
|
|
|
|
|
|
|
|
|
2. |
Entrada auxiliar: Esta entrada |
|
11 |
|
|
|
|
|||||
|
de 1/8" estéreo se puede usar |
|
|
1010 |
|
|
||||||
|
para conectar |
un |
reproductor |
|
|
|
|
|
|
|||
|
de CD, MP3 u otra fuente de |
|
|
|
|
|
|
|||||
|
audio. |
|
|
|
|
|
|
|
|
|
|
8 |
3. |
Bluetooth: |
El |
LED |
Paired |
|
|
|
|
6 |
|||
|
(Apareado) |
|
se |
enciende |
1 |
2 |
3 |
4 |
5 7 |
7 |
||
|
cuando |
se |
aparea |
un |
||||||||
|
dispositivo |
|
al |
|
BLOCK |
|
|
|
|
|
|
|
|
ROCKER BLUETOOTH. Este |
|
|
|
|
|
|
|||||
|
LED no se enciende cuando el |
|
|
|
|
|
|
|||||
|
BLOCK ROCKER BLUETOOTH se enciende por primera vez (a |
|
|
|
||||||||
|
menos que hubiera sido apareado previamente con un dispositivo). |
|
|
|
||||||||
|
Pulse el botón Disconnect (Desconectar) para desconectar un |
|
|
|
||||||||
|
dispositivo Bluetooth apareado. |
|
|
|
|
|
|
|||||
4. |
Control de volumen maestro: Este control ajusta el volumen de la |
|
1616 |
|
||||||||
|
mezcla principal del altavoz, que incluye |
la |
entrada |
de |
|
|
||||||
|
instrumento/micrófono, la entrada auxiliar, el sintonizador y el audio |
|
|
1515 |
||||||||
|
de un dispositivo Bluetooth apareado. |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||
5. |
Selector de radio: Este interruptor ajusta la radio a AM o FM o la |
|
|
|
||||||||
|
apaga. |
|
|
|
|
|
|
|
|
|
|
|
|
(Nota: Este interruptor no desconecta el suministro eléctrico de la |
|
1313 |
1414 |
||||||||
|
unidad —sólo el de la radio.) |
|
|
|
|
|||||||
6. |
LCD: Muestra la estación de radio actual. |
|
|
|
|
|
||||||
7.Sintonizador: Use estos botones para buscar las emisoras de
radio. Para "explorar" (saltar a la siguiente emisora disponible), manténgalo pulsado unos segundos hasta que empieza a buscar la emisora. La unidad recuerda la última emisora que estaba sintonizada y comienza en esa emisora cuando la apaga y enciende nuevamente.
8.LED de encendido: Indica cuando el BLOCK ROCKER BLUETOOTH está encendido o apagado.
9.Puertos de carga USB: Conecte a estos puertos los cables de carga de sus dispositivos para cargarlos. La carga por USB funciona solamente cuando la unidad está encendida.
10.Base del dispositivo: Coloque aquí su iPad/iPod touch/iPhone, Android u otro dispositivo a sostener. Se pueden conectar vía Bluetooth o a la entrada auxiliar usando el cable de 1/8” a 1/8” incluido.
Nota: Se recomienda extraer su iPad u otro dispositivo de la base antes de transportarlo o viajar con el BLOCK ROCKER BLUETOOTH.
11.NFC: Toque ligeramente aquí su dispositivo NFC (comunicación de campo cercano) soportado y habilitado para aparear su teléfono tocando suavemente el logo de la ‘N’. Para más información, consulte la sección
Cómo aparear un dispositivo Bluetooth usando NFC.
12.Antena: Ajuste esta antena telescópica de FM para obtener la mejor recepción de las emisoras de radio. Nota: Para evitar daños accidentales, recomendamos girar la antena sólo cuando está extendida horizontalmente. Asimismo, retraiga la antena cuando no está usando el sintonizador.
Nota: Para ajustar la recepción de AM, mueva la unidad completa.
13.Entrada del cavo de alimentación (IEC): Inserte aquí el cable de alimentación incluido para cargar la unidad. Tenga en cuenta que el amplificador portátil para altavoces puede funcionar con el adaptador de potencia mientras se carga simultáneamente la batería. El indicador de carga se enciende cuando se está cargando la batería.
14.Selector de voltaje*: Si su unidad cuenta con un conmutador selector de voltaje, cambie el ajuste del mismo sólo cuando sea necesario (por ej., cuando viaje a un país o región con un voltaje diferente). Si selecciona un ajuste de voltaje incorrecto, se puede dañar la unidad. Para cambiar este ajuste, sólo retire *un* tornillo de la cubierta y deslícela a un lado para exponer el selector.
15.Interruptor de encendido/apagado: Enciende y apaga el BLOCK ROCKER BLUETOOTH. Tenga en cuenta que mientras el BLOCK ROCKER BLUETOOTH está conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería.
* ADVERTENCIA:
Si su unidad cuenta con un conmutador selector de voltaje, cambie el ajuste del mismo sólo cuando sea necesario (por ej., cuando viaje a un país o región con un voltaje diferente). Si selecciona un ajuste de voltaje incorrecto, se puede dañar la unidad. Para cambiar este ajuste, sólo retire *un* tornillo de la cubierta y deslícela a un lado para exponer el selector.
15.Indicador de nivel de la pila: Mientras la unidad está encendida y no está enchufada, estas cuatro luces indicant la energía remanente en la pila. La vida útil de la pila varía en función del volumen y el consumo.
7
Solución de problemas
Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido o instrumento musical. Pruebe también reduciendo el volumen general del BLOCK ROCKER BLUETOOTH.
Si hay demasiados graves: Intente ajustando el control de tono o ecualización de su fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión).
Si hay un silbido agudo cuando se usan micrófonos: Probablemente sea realimentación. Apunte los micrófonos apartándolos del altavoz.
Si hay recepción pobre de AM: Para ajustar la recepción de AM, mueva la unidad completa.
Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente.
Cómo aparear un dispositivo Bluetooth
1.Encienda su dispositivo Bluetooth.
2.Encienda el BLOCK ROCKER BLUETOOTH, que pasará automáticamente al modo de apareamiento para buscar dispositivos Bluetooth. Se dará cuenta de que está en modo de apareamiento cuando el LED está apagado.
3.Si su dispositivo Bluetooth no es capaz de aparearse con el amplificador, pulse el botón de desconexión del amplificador para romper las conexiones Bluetooth anteriores y reinicie el módulo Bluetooth
4.Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque “Block Rocker” y conecte. Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese ‘0000’.
5.El LED BLOCK ROCKER BLUETOOTH se enciende con luz permanente cuando está 'apareado'.
Nota: Los usuarios deben considerar la actualización de su sistema operativo (OS) si experimentan problemas con el apareamiento o la reproducción de música.
6.Para desconectar el apareamiento, pulse el botón ‘Disconnect’ del BLOCK ROCKER BLUETOOTH.
7.Para conectarse a otro dispositivo Bluetooth, repita los pasos 3 y 4.
Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0.
Cómo aparear un dispositivo Bluetooth usando NFC
La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica.
Para usar NFC a fin de aparear con BLOCK ROCKER BLUETOOTH:
1.A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.
2.Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC está On (Activado) (uno tiempo paso).
3.Acerque suavemente su dispositivo contra el logo de la ‘N’ ubicado en el panel superior del BLOCK ROCKER BLUETOOTH.
4.Siga las instrucciones de apareamiento que aparecen en su teléfono.
5.Si se requiere una contraseña, ingrese “0000″.
6.Para desaparear, acerque suavemente su dispositivo contra el logo de la ‘N’ ubicado en el panel superior del BLOCK ROCKER BLUETOOTH.
8
