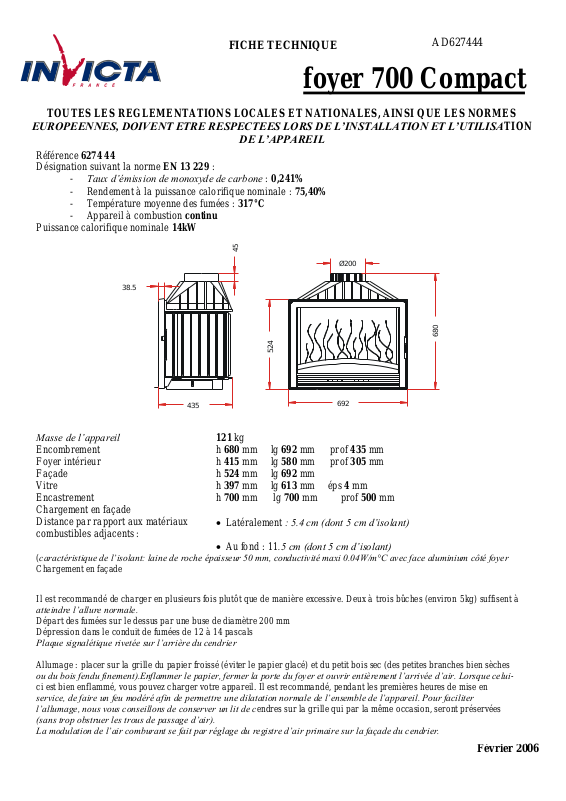

FICHE TECHNIQUE
AD627444
foyer 700 Compact
TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES NORMES
EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L’INSTALLATION ET L’UTILISATION
DE L’APPAREIL
Référence 6274 44
Désignation suivant la norme EN 13 229 :
- Taux d’émission de monoxyde de carbone : 0,241%
- Rendement à la puissance calorifique nominale : 75,40%
- Température moyenne des fumées : 317°C
- Appareil à combustion continu
Puissance calorifique nominale 14kW
45
680
524
38.5
Ø200
692
435
Masse de l’appareil
121 kg
Encombrement
h 680 mm lg 692 mm prof 435 mm
Foyer intérieur
h 415 mm lg 580 mm prof 305 mm
Façade
h 524 mm lg 692 mm
Vitre
h 397 mm lg 613 mm éps 4 mm
Encastrement
h 700 mm lg 700 mm prof 500 mm
Chargement en façade
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 5.4 cm (dont 5 cm d’isolant)
Au fond : 11.5 cm (dont 5 cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer
Chargement en façade
Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à
atteindre l’allure normale.
Départ des fumées sur le dessus par une buse de diamètre 200 mm
Dépression dans le conduit de fumées de 12 à 14 pascals
Plaque signalétique rivetée sur l’arrière du cendrier
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches
ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celuici est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en
service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter
l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées
(sans trop obstruer les trous de passage d’air).
La modulation de l’air comburant se fait par réglage du registre d’air primaire sur la façade du cendrier.
Février 2006
FICHE TECHNIQUE
AD627444
foyer 700 Compact
24
5
7
10
2
3
1
4
7
8
9
11
29
30
22
23
31
32
33
18
19
28
21
6
13
12
17
16
14
2
15
20
25
26 15
27
Février 2006
