Poêle Cheminée ROCHE référence 6130 46
Poêle Cheminée
ROCHE
Référence 6130 46
DT, le 10/09/2012 Page 1 sur 4
Page 2
Poêle Cheminée ROCHE référence 6130 46
Masse de l’appareil
377kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 200ext mm
largeur utile pour le chargement des bûches
55 cm - Chargement façade
Encombrement
h 2306 mm
lg 950 mm
prof 489 mm
Dimensions de la porte
h 750 mm
lg 750 mm
Dimensions de la vitre
h 427 mm
lg 427 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD613046
Description et installation
DT, le 10/09/2012 Page 2 sur 4
Page 3
Poêle Cheminée ROCHE référence 6130 46
Repère
Nbr
Désignation
Référence
1
1
Chaise
101-AB-101-06
2
1
Caisson inférieur
101-AB-101-01
3
1
Caisson central droite
101-AB-101-03
4
1
Caisson central gauche
101-AB-101-04
5
1
Caisson supérieur
101-AB-101-02
6
1
Flanc droit
101-AB-101-05
7
1
Flanc gauche
101-AB-101-05
8
1
Ecran en U
101-AB-ecran-U
9
1
Ecran avant
101-AB-ecran-av
10
1
Entretoise
101-AB-entretoise
11
2
Equerre fixation foyer
101-AB-equerre-fixation
12
2
Plaque de bridage + visserie M8
101-AB-110-01
13
1
Ecran intérieur arrière
101-AB-ecr-int-ar
14
1
Ecran extérieur arrière
101-AB-ECR-EXT-AR
15
1
Ecran supérieur extérieur
101-AB-210-01
16
1
Ecran supérieur intérieur
101-AB-210-02
17
1
Ecran dessus
101-AB-220-01
18
2
Plaque décor roche
FB60750118
19
8
Vis M6x20 tête H embase
AV8406200
20
4
Vis tête H M6x20
AV8416200
Pour limiter l’échauffement des parois de l’habitation à proximité de la cheminée à 65K (K = degrés Celsius au dessus de la
température ambiante), il est nécessaire de respecter le principe des dispositions des schémas ci-après.
Ces précautions ne sont pas nécessaire si les parois environnantes sont en matériaux incombustibles et ne se dégradant pas sous
l’action de la chaleur.

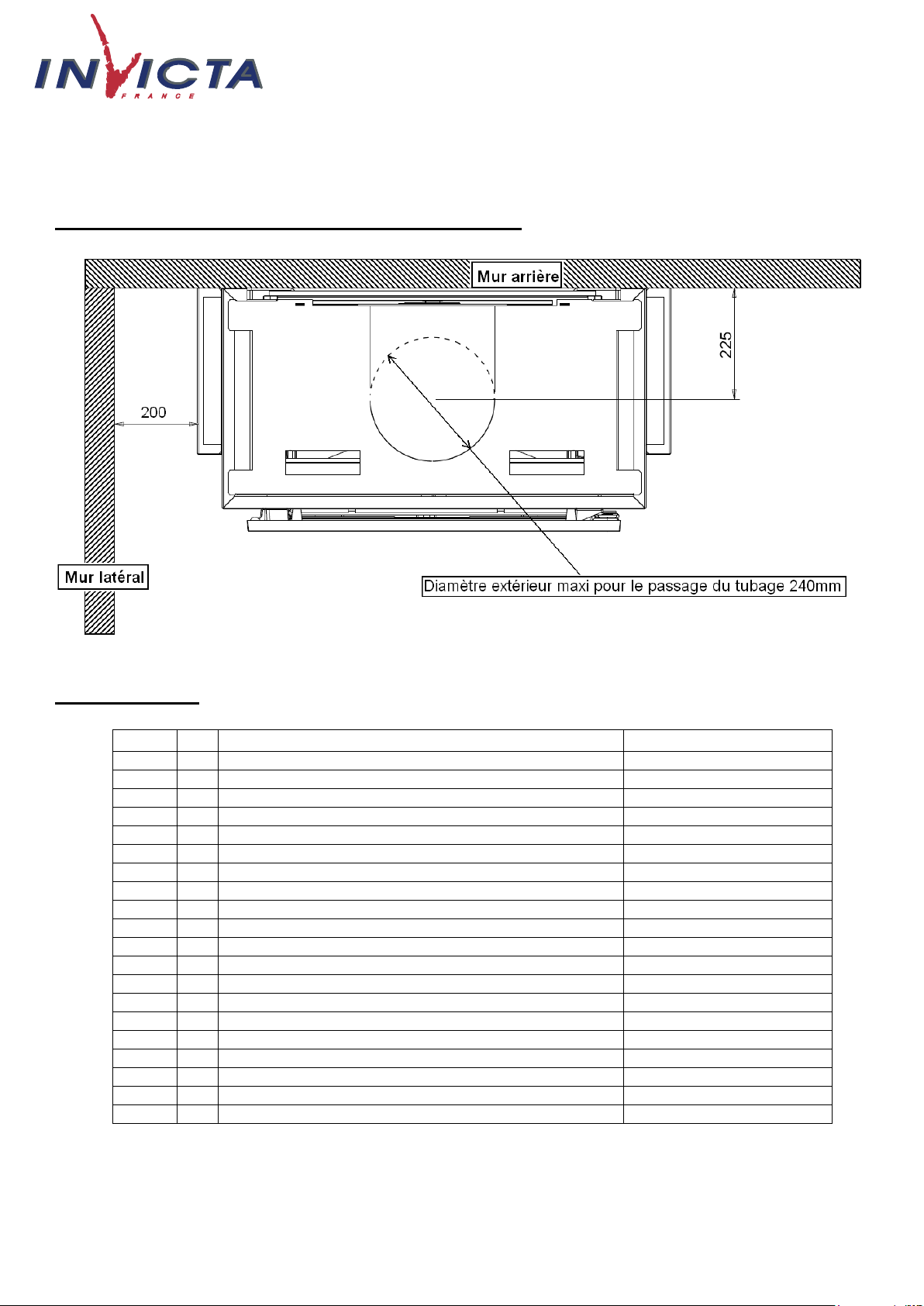

Vue de dessus de l’installation du poêle cheminée : L’appareil est plaqué contre le mur d’adossement

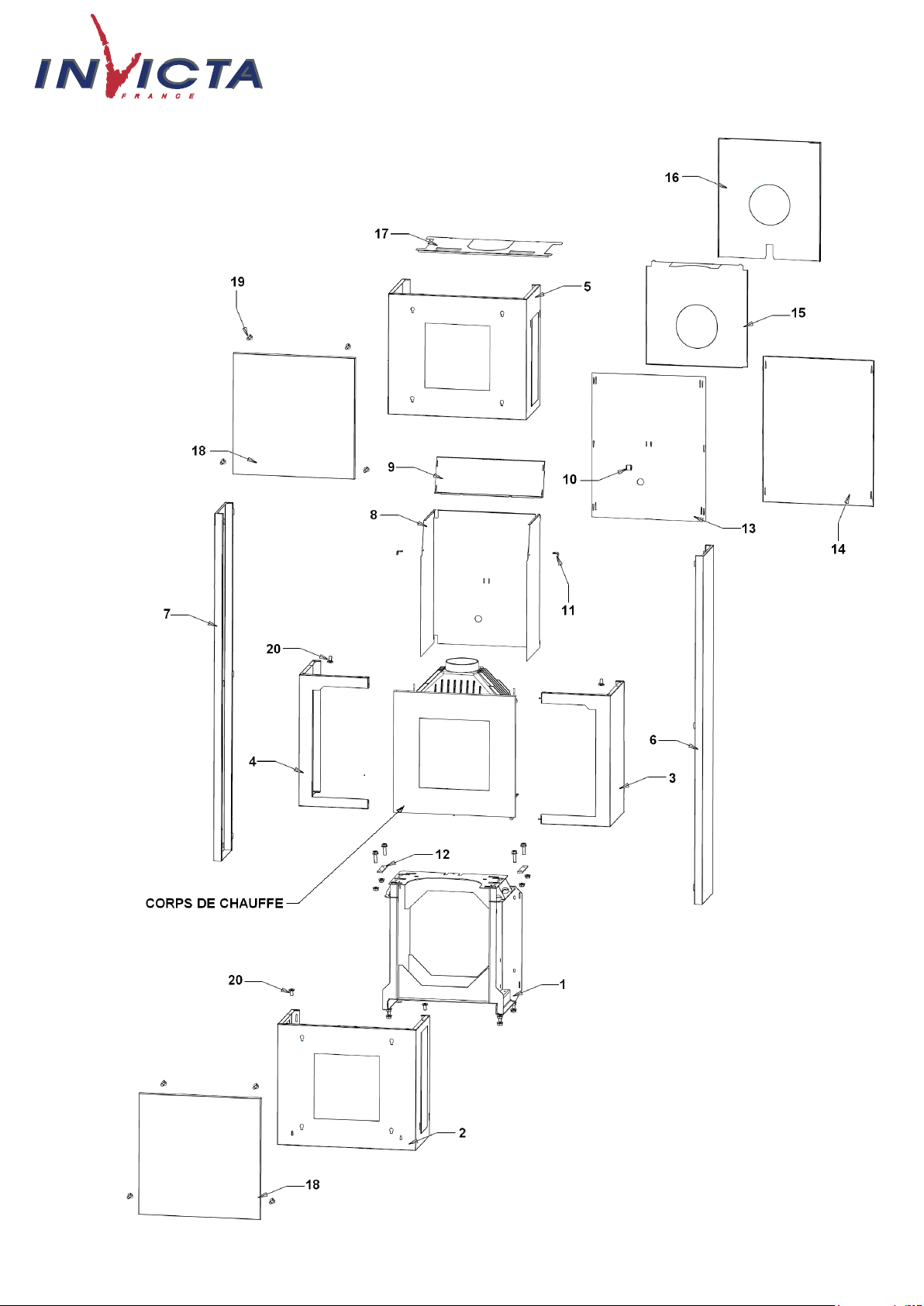

Nomenclature : (éclaté page suivante)
DT, le 10/09/2012 Page 3 sur 4
Page 4
Poêle Cheminée ROCHE référence 6130 46
DT, le 10/09/2012 Page 4 sur 4
