Poêle à bois

Poêle SIAM

Référence : 6170 44

SIAM

Référence 617044

LC – Le 18/12/2008 Page 1 sur 5

Page 2

700

Poêle SIAM

Référence : 6170 44

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques suivant EN 13240 :

Raccordement au conduit de fumée par la buse

Puissance nominale 12 kW Rendement 75 % Taux de CO% 0.29 % T° fumées 326°C Mode de fonctionnement Continu et Intermittent Combustible recommandé Bois / bûches de 50 cm Débit massique des fumées 12.5 g/s

L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous

l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque

métallique réfléchissante (1m²) pour protéger le sol contre le risque de températures élevées.

Distance minimale par rapport aux matériaux combustibles adjacents : arrière : 80 cm, latérale : 60 cm

Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

451

150

615

Masse de l’appareil 143 kg

située sur le dessus de l’appareil

Longueur maximale de bûche 60 cm - Chargement façade

Encombrement h 803mm lg 700 mm prof 451 mm

Dimensions de la porte h 621 mm lg 572 mm

Dimensions de la vitre h 350 mm lg 495 mm

Plaque signalétique rivetée à l’arrière du cendrier

diamètre 150 mm

LC – Le 18/12/2008 Page 2 sur 5

Page 3

Poêle SIAM

Référence : 6170 44

LC – Le 18/12/2008 Page 3 sur 5

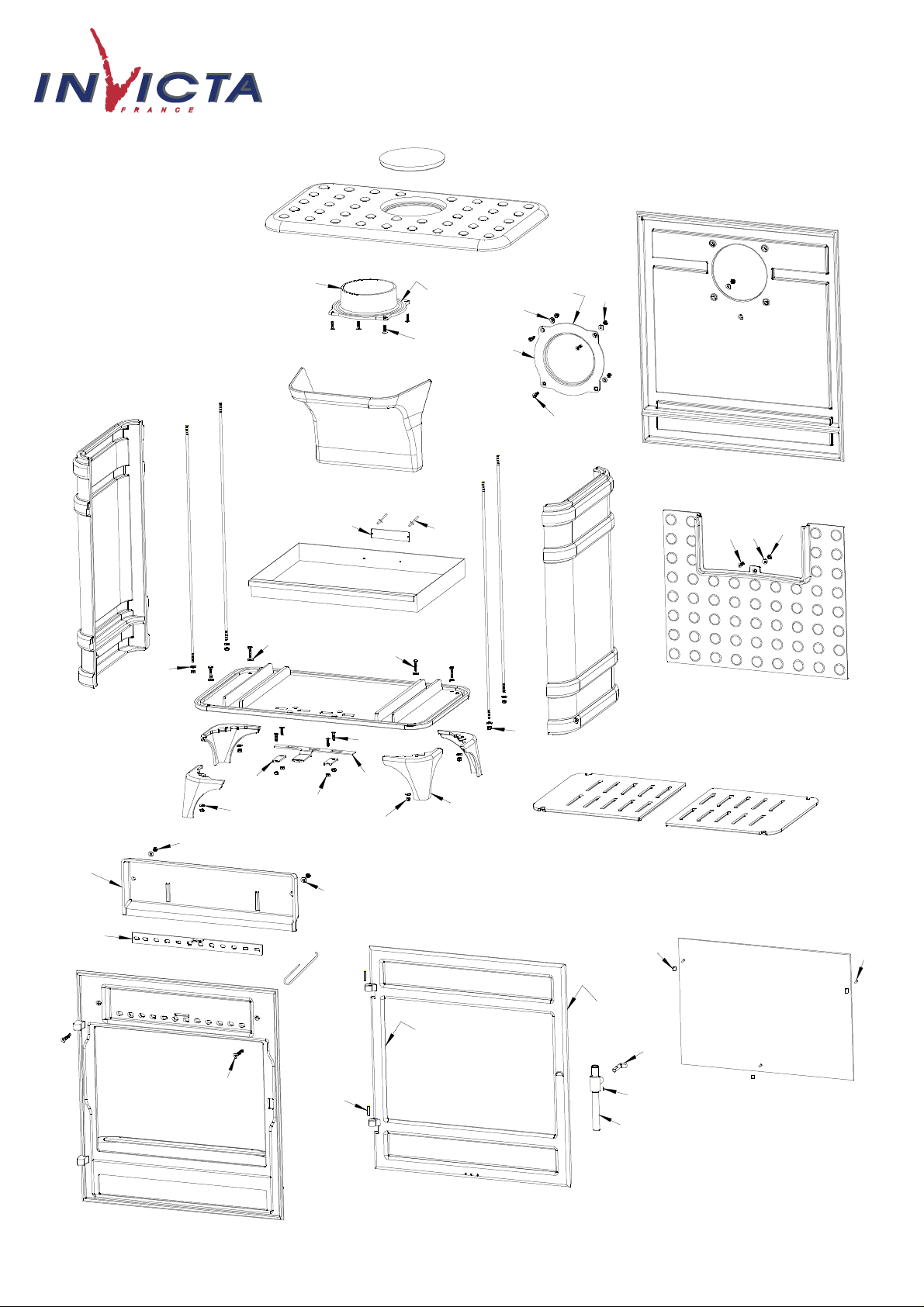

Page 4

Repère Nbr

1 2

3 4 5

6 7 8

9 10 11 12

13 14 15

16 17 18

19 20 21 22

23 24 25

26 27 28

29 30 31

32 33 34 35

36 37 38

13 Vis à tête fraisée pozy de 6x20 AV 8656200

1 Socle FB 610560

19 Rondelle de 6 AV 4100060

4 Vis à tête hexagonale de 6x25

15 Ecrou de 6 AV 7100060

1 Registre d’air primaire AT 610113A 2 Bride de registre AT 610112A 4 Pied FB 610570

4 Ecrou de 6 autofreiné AV 7040060 2 Demi grille FB 610568 1 Déflecteur FB 610438 4 Tirants AS 610115A

1 Main froide AS 800255 1 Taque décor FB 610569 1 Vis sans tête de 6x8 AV 8706080

1 Tampon FB 610228 1 Fond FB 610561 2 Joint thermocorde Ø5 de 0.57 mètres AI 303005

1 Dessus FB 610562 1 Buse Ø150mm FB610271 1 Mentonet de fermeture AS 95121C 2 Goupille cannelée 5x30 AV 6305300

1 Joint thermocorde Ø8 de 2,52 mètres AI 303008 1 Façade FB 610565 1 Guide d’air FB 610571

1 Registre d’air secondaire AT 610115A 2 Vis fraisée hexagonale creuse de 6x50 AV 8636500 1 Porte FB 610566

1 Poignée de porte FB 610567 1 Joint de vitre de 1.206 mètres AI 302001 1 Vitre AX 116660

3 Attaches de vitre AS 700262 3 Vis à tête cylindrique pozy de 4x8 AV 8644080 1 Tiroir cendrier AT 610103A 1 Plaque signalétique PS 617044

2 Rivets de 3x8 AV 5203080 1 Côté gauche FB 610564 1 Côté droit FB 610563

1 tampon supérieur FB 610443

Poêle SIAM

Référence : 6170 44

Désignation Référence

8406250

LC – Le 18/12/2008 Page 4 sur 5

Page 5

Poêle SIAM

Référence : 6170 44

Conseils d’utilisation :

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du

bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air (« Position allumage »). Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Fonctionnement intermittent et continu :

Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement. L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.

 Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4.7 kg, sous

forme de 2 bûches de bois dur fendues, renouvelée toutes les 60 minutes, avec le réglage d’allure ouvert à la position ‘’allure normale’’. En ‘’Continu’’ la charge est portée à 14 kg en 3 bûches de bois dur non fendues, pour un renouvellement toutes les 3 heures. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par

piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

 Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 10 kg constituée de 1 à 2

bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure (« Position allure réduite »). Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.

• Organes de réglages :

Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

 Registre de réglage d’allure : ce registre, situé au bas de l’appareil, est utilisé pour moduler l’allure de l’appareil entre

‘’allure normale‘’ et la ‘’combustion lente’’. Les positions de réglages sont détaillées ci-après.

 Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure permet d’obtenir un

supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre d’air secondaire : Ce registre, situé au dessus de l’appareil, doit rester ouvert pour obtenir un fonctionnement

performant et une combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.

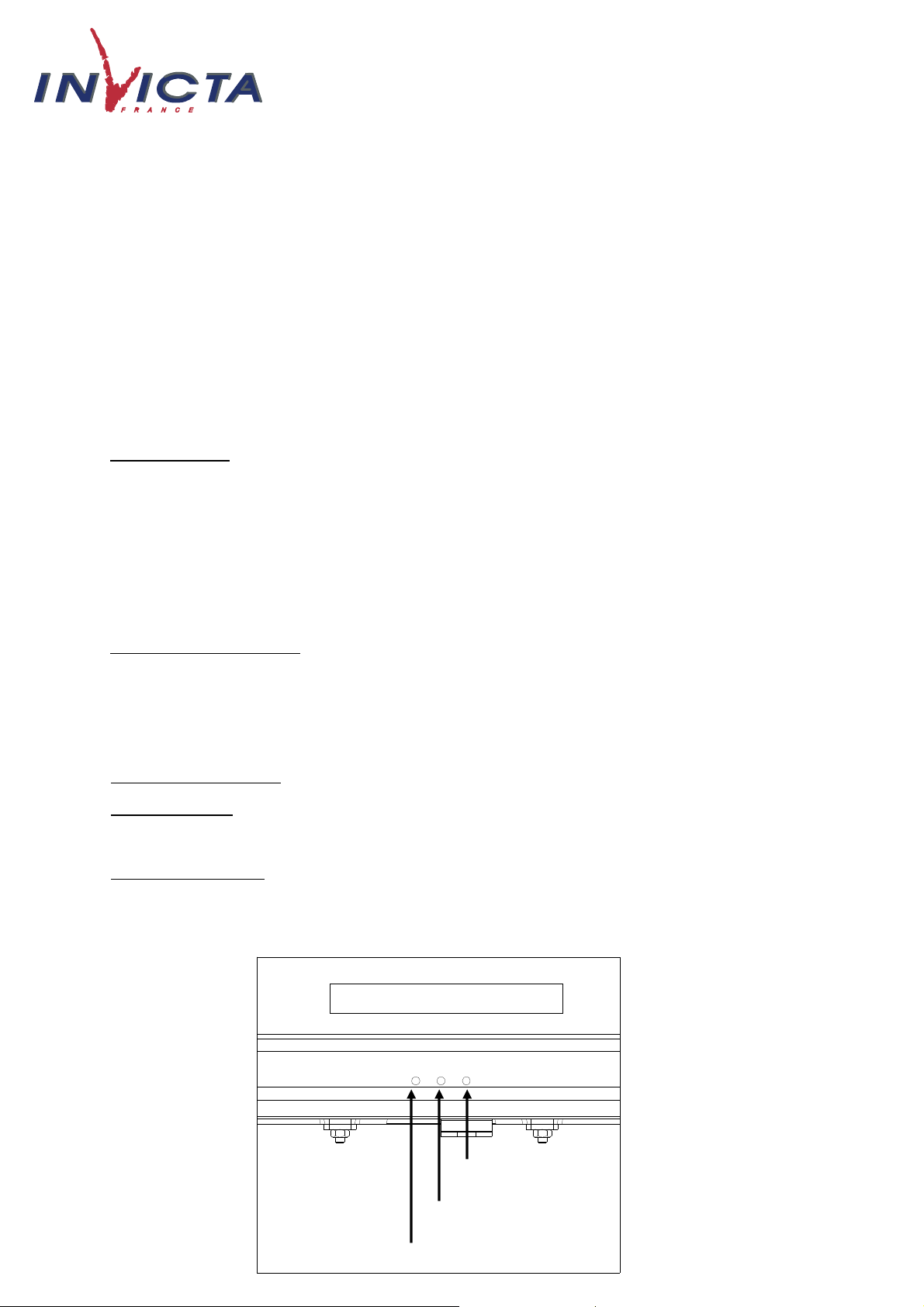

Registre de réglage d’allure

Position allumage

Position allure normale

Position allure réduite
