Poêle à bois

Poêle SOLOGNE

Référence : 6195 00

SOLOGNE

Référence 6195 00

LC le 18/12/2008 Page 1 sur 4

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques suivant EN 13240 :

Puissance nominale 8 kW
Rendement 75 %
Taux de CO% 0.290 %
T° fumées 254 °C
Mode de fonctionnement Continu et Intermittent
Combustible recommandé Bois / bûches de 50 cm

L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant

sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une

plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.

Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm

Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

Poêle SOLOGNE

Référence : 6195 00

Masse de l’appareil 58 kg

Raccordement au conduit de fumée par la buse

située sur le dessus et à l’arrière de l’appareil

largeur utile pour le chargement des bûches 50 cm - Chargement sur le dessus

Encombrement h 915 mm lg 410 mm prof 510 mm

Plaque signalétique rivetée à l’arrière du cendrier

LC le 18/12/2008 Page 2 sur 4

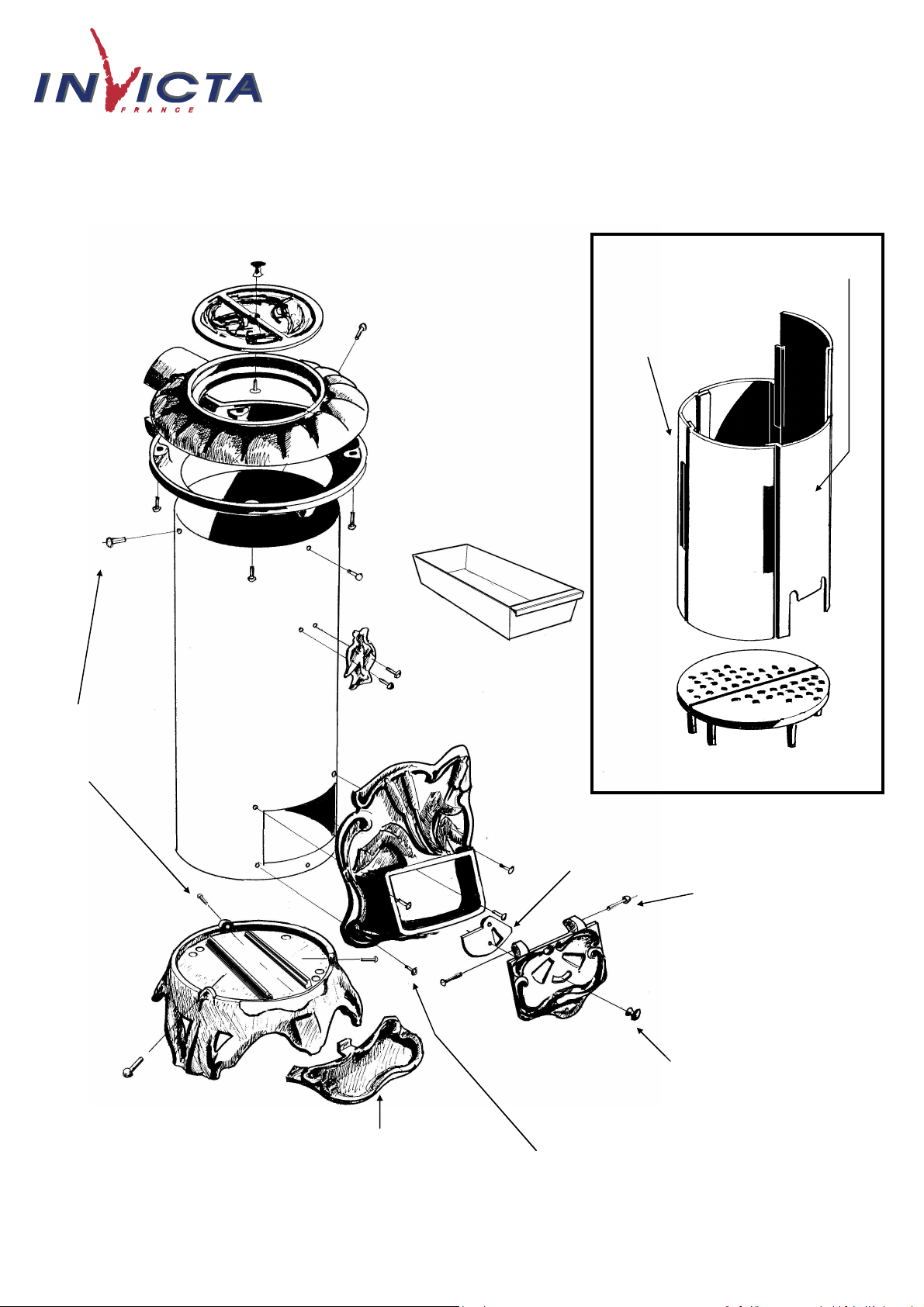

diamètre 97 mm

BOUTON LAITON Réf. AS610302A
+ VIS tête FF M6x20Réf. AV8606200

TAMPON
Réf. FB610206

4 VIS tête FHC
M6x40
Réf. AV8636400

Poêle SOLOGNE

4 PAROIS PLEINES
Réf.FB610210

COIFFE SUPERIEURE
Réf. FB610208

COIFFE INFERIEURE
Réf. FB610207

TIROIR CENDRIER
Réf. AT610305A

Référence : 6195 00

PAROI FACADE

Réf.FB610211

6 Rivets Acier
Ø 6x 25
Réf. AV5226250

PIETEMENT
Réf. FB610200

CORPS EN TOLE
Réf.AT610300B

MEDAILLON
Réf. FB610205

2 Rivets Acier
Ø 4.8x16
Réf. AV5224160

GUEULARD
REF.FB610202

2 DEMI-GRILLES
Réf.FB610209

REGISTRE
REF. FB610204

2 GOUPILLES
CANNELEES
Réf. AV6305300

PORTE
Réf. FB610203

BOUTON LAITON Réf. AS610302A
+ VIS tête FF M6x20 Réf. AV8606200

BAVETTE
Réf. FB610201

LC le 18/12/2008 Page 3 sur 4

4 Rivets Acier Ø 6x25
Réf. AV5226250

Poêle SOLOGNE

Référence : 6195 00

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A
BOIS » fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,

Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois

fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu
modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de
conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Fonctionnement intermittent et continu :

Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce
mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure
réduite, à faible puissance, d’une durée de 10 heures est possible.

 Puissance Nominale :

En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2.5 kg, sous forme de 2 bûches, renouvelée toutes
les 60 minutes. En ‘’Continu’’ la charge est portée à 3.5 kg sous forme de 2 bûches, pour un renouvellement toutes les 1h30 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte . L’activité reprend immédiatement après la fermeture de porte.

• Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 3.5 kg constituée de 2 bûches non refendues

et en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage
d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne
une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la/main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.



Registre de réglage d’allure :

‘’allure normale‘’ et la ‘’combustion lente’’.

ce registre, situé au bas de l’appareil, est utilisé pour moduler l’allure de l’appareil entre
