Poêle à bois

SEVILLE

Référence 6192 44

Poêle SEVILLE Référence: 6192 44

XD 02/10/2017 Page 2 sur 7

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 :

462.5 560

722

692

130

Caractéristiques de construction :

Puissance nominale

7 kW

Rendement

77 %

Taux de CO%

0.08 %

Classement Flamme verte



Concentration de poussières rejetées à 13% d’O2

29 mg/Nm3

T° fumées

352 °C

Mode de fonctionnement

Intermittent

Combustible recommandé

Bois / bûches de 25 cm

longueur maximale possible : 40 cm

L’appareil ne doit pas être posé directement sur un sol en matériau combustible ou se dégradant sous l’effet de la
chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique réfléchissante pour

protéger le sol contre le risque de températures élevées.

Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm arrière et 50 cm en latéral
Si les parois adjacentes sont en matériaux incombustibles et ne se dégradent pas sous l’action de la chaleur (la
température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm

Combustion prolongée

8 heures

Masse de l’appareil

99 kg

Chambre de combustion

Avec système de post combustion

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

diamètre 150 mm

largeur utile pour le chargement des bûches

40 cm - Chargement façade

Encombrement

h 690 mm

lg 560 mm

prof 460 mm

Dimensions de la porte

h 430 mm

lg 425 mm

Dimensions de la vitre

h 375 mm

lg 330 mm

Plaque signalétique

Gravée sous le cendrier

Poêle SEVILLE Référence: 6192 44

XD 02/10/2017 Page 3 sur 7

INSTRUCTIONS POUR L’INSTALLATION DE L’APPAREIL.

Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.

Si les parois avoisinantes sont en matériaux incombustibles et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.

400mm

Mur
arrière

Mur
latéral

VUE DE DESSUS DE L’INSTALLATION DU POELE

500 mm

400 mm

Mur arrière

Dalle en béton de largeur 100cm,
longueur 100cm, épaisseur 45mm

recouverte d’une plaque

réfléchissante côté appareil
(plaque céramique type inox)

Dalle en béton

Tôle inox

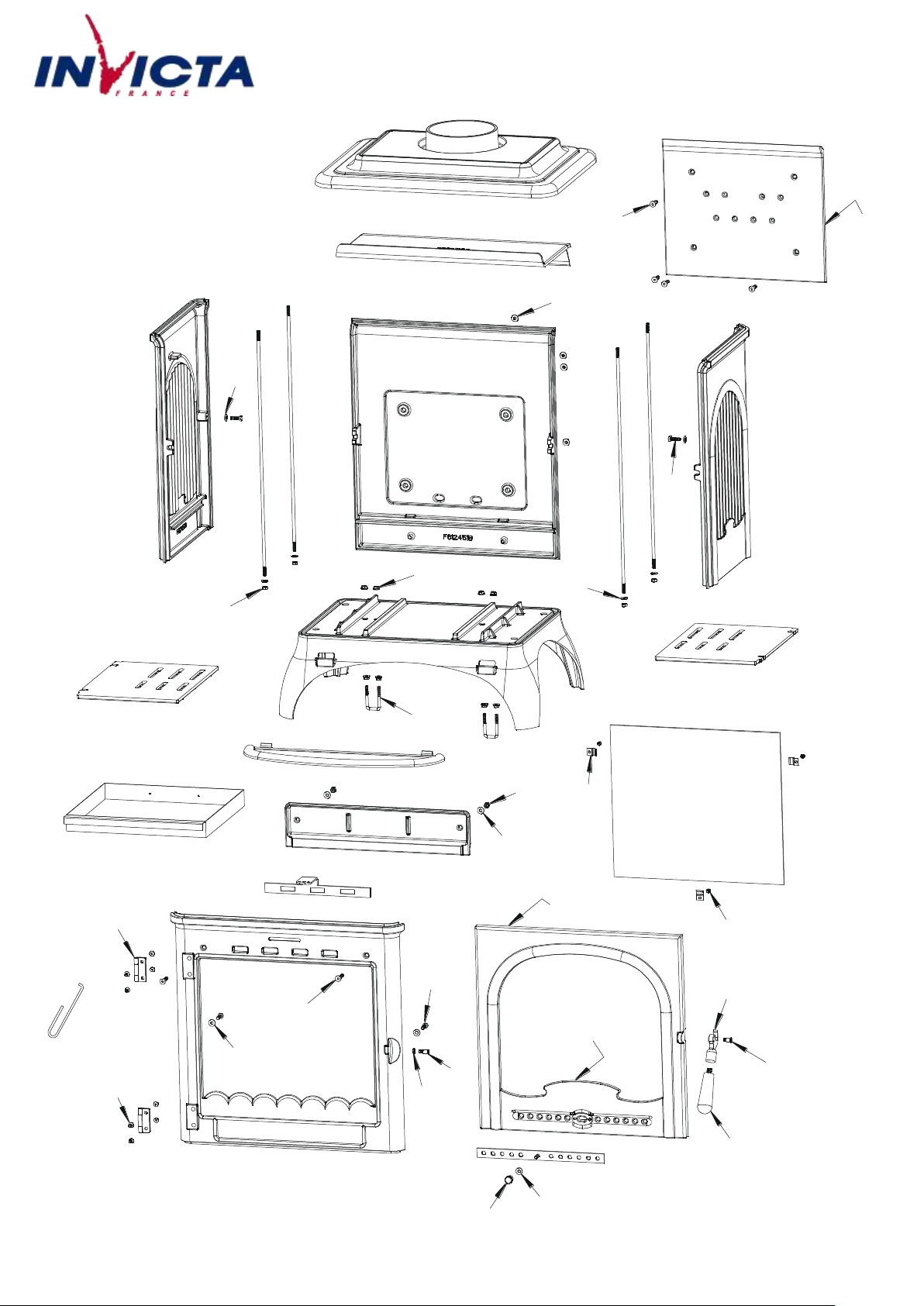

Poêle SEVILLE Référence: 6192 44

XD 02/10/2017 Page 4 sur 7

20

39

38

25

23

30

34

29

27

28

24

26

7

21

4

19

35

8

17

1

6

33

20

32

9

12

40

11

31

36

37

14

15

16

18

10

2

3

22

5

13

10

21

10

10

10

Poêle SEVILLE Référence: 6192 44

XD 02/10/2017 Page 5 sur 7

Repère

Nbr

DESIGNATION

Référence

1

1

Socle

F612450B

2

1

Bavette

F610262B

3

1

Fond

F612451B

4

1

Côté gauche

F612452U

5

1

Côté droit

F612453U

6

1

Façade

F612454U

7

1

Registre d’air secondaire

AT610111A

8

1

Guide d’air

F612455B

9

2

Vis tête fraisée de 6x30

AV8636300

10

11

Rondelle de 6

AV4100060

11

2

Ecrou de 6

AV7100060

12

1

Excentrique de réglage fermeture

AS700253B

13

1

Ecrou bas de 6

AV7130060

14

1

Dessus

F612456U

15

4

Tirant de 6x510

AS610205A

16

4

Ecrou frein de 6

AV7040060

17

1

Taque

F612458B

18

1

Joint Ø8 longueur 1.106 mètre

AI303008

19

4

Vis tête fraisée de 6x25

AV8636250

20

12

Ecrou embase de 6

AV7220060

21

4

Vis tête hexagonale de 6x20

AV8406200

22

1

Porte

F612457U

23

2

Charnière de porte

AS610184B

24

8

Vis tête fraisée de 5x10

AV8635100

25

1

Joint Ø8 longueur 1.852 mètre

AI303008

26

1

Loquet de porte

F610553U

27

1

Vis de fixation du loquet

AS800251B

28

1

Poignée de loquet

AV2050101

29

1

Registre d’air primaire

AT49525

30

1

Bouton de réglage d’air

AV1113401

31

1

Grille droite

F612460B

32

1

Grille gauche

F612461B

33

1

Déflecteur

F612459B

34

1

Joint de 7x3 longueur 1.36 mètre

AI010080

35

1

Vitre

AX606160A

36

3

Attache de vitre

AS700180A

37

3

Vis de fixation de la vitre

AV8644067

38

1

Tiroir cendrier

AT610201B

39

2

Etrier passe sangle

AS610311A

40

1

Main froide

AS800255

Poêle SEVILLE Référence: 6192 44

XD 02/10/2017 Page 6 sur 7

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »

fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme ) , 5
ans pour le Chêne – le sapin et les résineux sont interdits).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

Première mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de
l’ensemble de l’appareil.

Allumage :
Placer sur la grille du papier froissé (ou 1 à 2 morceaux d’allume feu) et environs 3 kg de petit bois sec (des petites branches bien sèches ou du

bois fendu finement). Enflammer la charge d’allumage, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque le bois est bien
enflammé, vous pouvez charger votre appareil et commencer à réduire l’arrivée d’air en s’assurant :

 Que la réduction d’air n’éteigne pas les flammes. Si c’est le cas rouvrir un peu plus longtemps l’arrivée d’air.
 Que l’embrasement de la charge ne devienne pas trop intense (avec des flammes atteignant majoritairement le haut de la chambre de

combustion). Si c’est le cas réduire l’arrivée d’air.

Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance.

Fonctionnement à « Puissance nominale » et « combustion prolongée » :

Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut

privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante

sont recherchées.

 Puissance nominale :

Elle est obtenue :

o avec une charge de bois de 1.5 kg à 2 kg, sous forme de 2 demi-bûches de bois dur (= une bûche fendue)
o avec un tirage de 12Pa
o charge renouvelée toutes les 30 à 45 minutes sur un lit de braises d’environ 3 cm
o en mettant le réglage d’allure en position « Puissance nominale ».

Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se

traduisent par la diminution du rideau de flammes (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braises et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.

Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braises en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braises hors du foyer , puis refermer la

porte. L’activité reprend immédiatement après la fermeture de porte.

 Combustion prolongée

Elle est obtenue :

o En triplant la charge de bois à la Puissance nominale, constituée de 1 à 2 bûches de bois dur non fendue de grand diamètre.
o avec un tirage de 6 Pa.
o en mettant le « réglage d’allure » en position « Combustion prolongée », après avoir assuré et maintenu l’allumage de la charge.
o en laissant se poursuivre la combustion jusqu’à obtention d’un lit de braises réduit, destiné à assurer l’allumage d’une charge de

reprise.

Ce mode de fonctionnement permet à la fois d’obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.

.

Poêle SEVILLE Référence: 6192 44

XD 02/10/2017 Page 7 sur 7

Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque
charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire,

rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement
satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans

embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des
effluents nocifs pour l’environnement et la santé.

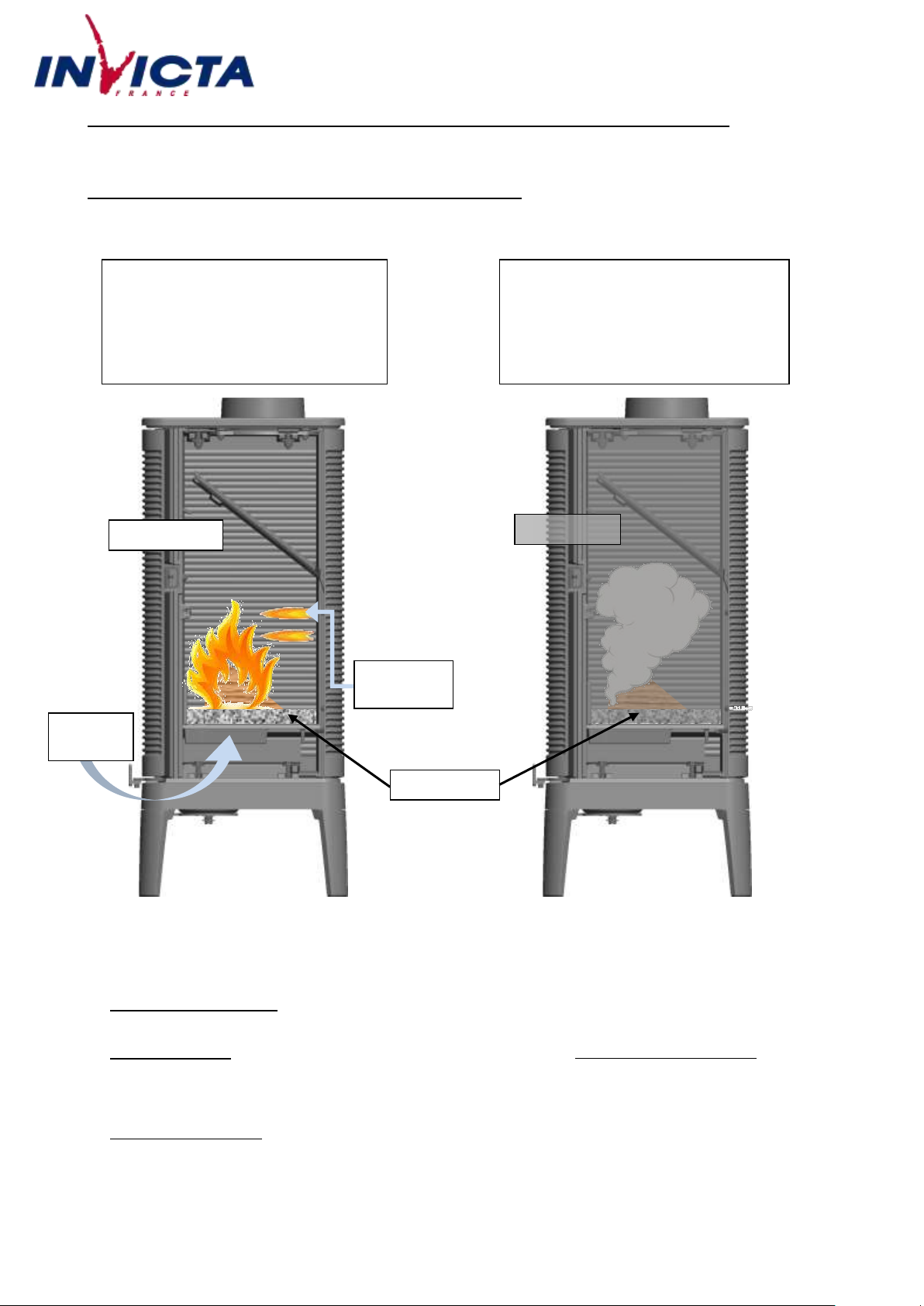

Schéma de « principe », non représentatif de l’appareil

Organes de réglages :

Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

 Registre de réglage d’allure : Situé en façade, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance nominale »

(ouverture de 10% du registre) et « Combustion prolongée » (registre fermé).

 Registre d’allumage : L’action sur le registre de réglage d’allure, au-delà de la position « Puissance nominale » permet d’obtenir un

supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus
de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la
durée d’utilisation de cette position.

 Registre d’air secondaire : Ce registre doit rester ouvert à 1/3 pour obtenir un fonctionnement performant et une combustion propre.

L’action de réglage de ce registre n’est justifiée que si les tirages sont plus ou moins élevés que ceux qui sont recommandés. Dans ce cas,

ce registre peut être réglé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre
d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.

Air

primaire

Air de post

combustion

Vitre propre

Vitre sale

Post combustion activée =

BON

Appareil « chaud et

propre »

Combustion sans flammes =

MAUVAIS

Appareil « froid et sale »

Lit de braises
