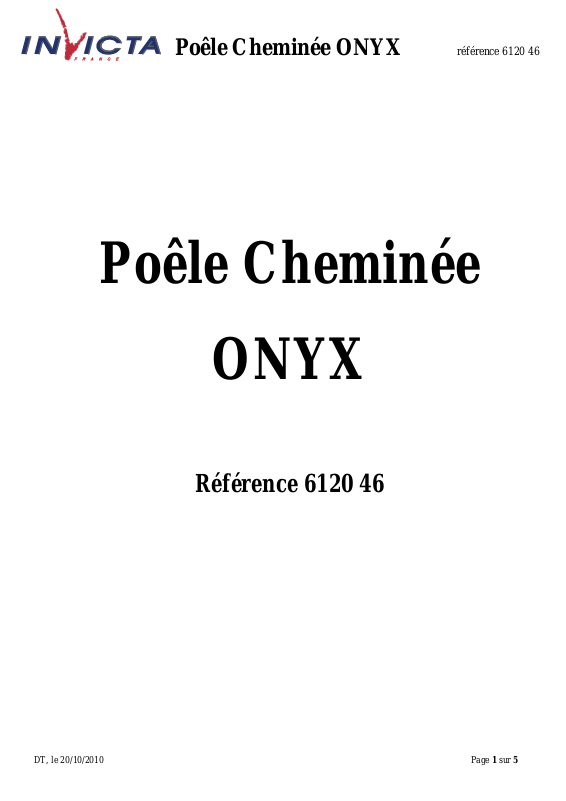

Poêle Cheminée ONYX référence 6120 46
Poêle Cheminée
ONYX
Référence 6120 46
DT, le 20/10/2010 Page 1 sur 5
Poêle Cheminée ONYX référence 6120 46
Masse de l’appareil
284 kg
Raccordement au conduit de fumée par une des
buses situées sur le dessus ou à l’arrière de
l’appareil
diamètre 180 mm
largeur utile pour le chargement des bûches
71 cm - Chargement façade
Encombrement
h 1150 mm
lg 1650 mm
prof 537 mm
Dimensions de la porte
h 540 mm
lg 1034 mm
Dimensions de la vitre
h 370 mm
lg 740 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD612046
Description et installation
DT, le 20/10/2010 Page 2 sur 5
Poêle Cheminée ONYX référence 6120 46
Pour éviter l’échauffement du mur vertical en face du conduit :
effectuer le raccordement en conduit « double parois isolé » ou en
conduit simple protégé par un dispositif pare-rayonnement.
Pour limiter l’échauffement des parois de l’habitation à proximité de la cheminée à 65K (K = degrés Celsius au dessus de la
température ambiante), il est nécessaire de respecter le principe des dispositions des schéma ci-après.
Ces précautions ne sont pas nécessaire si les parois environnantes sont en matériaux incombustibles et ne se dégradant pas sous
l’action de la chaleur.
Vue de dessus de l’installation du poêle cheminée : L’appareil est plaqué contre le mur d’adossement
Protection au sol :
placer une protection sous et jusqu’à une distance de 1 mètre devant
l’appareil, ( par ex. : sole carrelée ou une plaque métallique
réfléchissante.)
Vue de côté de l’installation du poêle cheminée :
DT, le 20/10/2010 Page 3 sur 5
Poêle Cheminée ONYX référence 6120 46
DT, le 20/10/2010 Page 4 sur 5
Poêle Cheminée ONYX référence 6120 46
Repère
Nbr
Désignation
Référence
1
1
Face avant gauche
101-AA-100-01
2
1
Face avant supérieure
101-AA-100-03
3
1
Face avant droite
101-AA-100-02
4
1
Ecran supérieur avant
101-AA-100-05
5
1
Chaise
101-AA-300-01
6
1
Ecran latéral gauche
101-AA-101-02
7
1
Ecran latéral droit
101-AA-101-01
8
1
Ecran arrière intérieur
101-AA-101-03
9
1
Ecran arrière extérieur
101-AA-101-02
10
1
Face arrière
101-AA-201-03
11
1
Ecran sous chaise
101-AA-101-05
12
4
Vis H M14 x 70
13
2
Vis H M8 x 20
14
1
Fermeture du dessus
101-AA-201-04
15
1
Flanc arrière gauche
101-AA-201-02
16
1
Flanc arrière droit
101-AA-201-01
17
1
Bandeau inférieur avant
101-AA-100-04
18
2
Ecrou embase crantée M6
19
2
Ecrou embase crantée M8
20
2
Vis CBL Z M4 x 16
21
2
Vis H M6 x 25
22
2
Rondelle L6
DT, le 20/10/2010 Page 5 sur 5
