英特尔® 台式机主板 DQ965CO 产品指南

修订记录

修订版修订记录日期

003

如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明：

FCC 合格声明

本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会产生有害干扰；而且， (2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。

若您对本产品的电磁兼容性性能有任何疑问，请联络：

Intel Corporation 5200 N.E. Elam Young Parkway Hillsboro, OR 97124 1-800-628-8686

本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除干扰：

• 改变接收天线的方向或位置。

• 增大本设备与接收设备之间的距离。

• 将本设备和接收设备分别连接到归属于不同电路的电源插座中。

• 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。

未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。本设备经测试，符合家用或商用环境下的 FCC 标准。

加拿大通信部 (Canadian Department of Communications) 符合标准声明

本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference

Regulations) 中对数字设备的限制性规定。 Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux

appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par le ministére des Communications du Canada.

免责声明

本文档提供有关英特尔® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及产品描述作出修改，恕不另行通知。

台式机主板 DQ965CO 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所差异。如客户索取，可提供最新的勘误表。

新增操作系统支持和更新第 4 章 2006 年 12 月

前言

本《产品指南》为您提供有关英特尔® 台式机主板 DQ965CO 的板面布局、组件安装、BIOS 更新和规范要求等信息。

适用读者

本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。

仅用于设计计划内的应用领域

所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能不受支持。

文档结构

本《产品指南》包括以下各章内容：

1 台式机主板功能：概述产品的功能与特性 2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导 3 更新 BIOS：提供有关更新 BIOS 的指导

4 为 RAID（Intel

提供有关为您的系统配置 RAID 的说明 A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 B 符合标准与规范：提供有关安全规范和 EMC 认证及产品认证等信息

Matrix Storage Technology（英特尔® 矩阵存储技术））进行配置：

体例

本文档采用如下体例：

注意

注意提醒用户如何避免损坏硬件或丢失数据。

注释

注释提示用户对重要信息引起重视。

iii

英特尔台式机主板 DQ965CO 产品指南

术语

下表列出了本产品指南中常用的一些术语及其说明。

术语说明

GB GHz KB MB Mbit MHz

千兆字节（1,073,741,824 字节）千兆赫（十亿赫兹）千字节（1024 字节）兆字节（1,048,576 字节）兆位（1,048,576 位）兆赫（百万赫兹）

包装盒内容

• 英特尔台式机主板 DQ965CO

• I/O 防护板

• 一条软盘驱动器电缆

• 一条 ATA-66/100 电缆

• 两条锁扣式串行 ATA 电缆

• Intel

软盘）

• 《快速参考》海报

• 配置和电池注意事项声明标签

Express Installer Driver CD-ROM（英特尔® 快速安装驱动程序光盘）

Express Installer Software CD-ROM（英特尔® 快速安装软件光盘）

Matrix Storage Technology driver diskette（英特尔® 矩阵存储技术驱动程序

1 台式机主板功能

支持的操作系统....................................................................................................10

台式机主板组件....................................................................................................11

处理器...............................................................................................................13

主内存...............................................................................................................13

英特尔® Q965 Express 芯片组................................................................................15

英特尔 Q965 图形子系统 ................................................................................15

GMA 3000 图形控制器 ...........................................................................15

数字视频接口 (DVI) ...............................................................................16

板上音频子系统....................................................................................................17

输入／输出 (I/O) 控制器 ........................................................................................17

LAN 子系统 ........................................................................................................18

LAN 子系统软件 ...........................................................................................18

RJ-45 LAN 连接器 LED 指示灯.........................................................................18

具备系统防御功能的 Intel® Active Management Technology（英特尔® 主动管理技术，

高速 USB 2.0 支持...............................................................................................20

增强型 IDE 接口 ..................................................................................................20

串行 ATA ...........................................................................................................20

扩展功能 ............................................................................................................20

BIOS................................................................................................................21

串行 ATA 和 IDE 自动配置 ..............................................................................21

PCI 和 PCI Express* 自动配置 ........................................................................21

安全口令.....................................................................................................21

可信平台模块 (TPM) .............................................................................................22

硬件管理功能.......................................................................................................22

硬件监控和风扇转速控制 .................................................................................22

机箱开启检测 ...............................................................................................22

电源管理功能.......................................................................................................23

ACPI（高级配置与电源接口）...........................................................................23

电源连接器..................................................................................................23

风扇接头连接器 ............................................................................................23

局域网 (LAN) 唤醒功能 ..................................................................................24

瞬时可用计算机技术.......................................................................................24

板上电源 LED 指示灯 .....................................................................................25

USB 唤醒 ...................................................................................................26

PS/2 键盘／鼠标唤醒.....................................................................................26

PME# 信号唤醒支持 ......................................................................................26

WAKE# 信号唤醒支持....................................................................................26

扬声器...............................................................................................................26

电池 .................................................................................................................26

实时时钟 ............................................................................................................26

英特尔

AMT） ......................................................................................19

2 安装和更换台式机主板组件

开始之前 ............................................................................................................27

安装注意事项.......................................................................................................28

防止电源系统过载..........................................................................................28

遵守安全与规范要求.......................................................................................28

英特尔台式机主板 DQ965CO 产品指南

安装 I/O 防护板...................................................................................................29

安装和拆卸台式机主板............................................................................................30

安装和拆卸处理器 .................................................................................................32

安装处理器..................................................................................................32

安装温度模块 ...............................................................................................35

拆卸处理器..................................................................................................37

安装和拆卸内存....................................................................................................38

双通道内存配置准则.......................................................................................38

两条或四条 DIMM..................................................................................38

三条 DIMM..........................................................................................39

安装 DIMM .................................................................................................40

拆卸 DIMM .................................................................................................42

安装和拆卸 PCI Express x16 卡 ..............................................................................43

安装 PCI Express x16 卡 ...............................................................................43

拆卸 PCI Express x16 卡 ...............................................................................44

连接 IDE 电缆 .....................................................................................................45

连接串行 ATA (SATA) 电缆 ....................................................................................46

连接到内部接头连接器............................................................................................47

为 Intel® High Definition Audio（英特尔® 高保真音频）连接前面板音频连接器 ...........48

连接到 USB 2.0 接头连接器 ............................................................................49

连接到前面板接头连接器 .................................................................................49

连接到备用前面板电源 LED 指示灯接头连接器 .......................................................50

连接到 IEEE 1394a 接头连接器........................................................................50

连接到并行端口接头连接器...............................................................................51

连接到串行端口接头连接器...............................................................................51

连接到 HD Audio Link（HD 音频链路）接头连接器................................................52

连接到灵活音频系统 ..............................................................................................52

连接机箱风扇和电源电缆.........................................................................................53

连接机箱风扇电缆..........................................................................................53

连接电源电缆 ...............................................................................................54

其它连接器和接头连接器.........................................................................................55

设置 BIOS 配置跳线..............................................................................................56

清除口令 ............................................................................................................58

背面板连接器.......................................................................................................59

3 更新 BIOS

使用 Intel® Express BIOS Update Utility （英特尔® 快速 BIOS 更新实用程序）更新 BIOS ...65 使用 ISO Image BIOS Update File（ISO Image BIOS 更新文件）或 Iflash Memory

Update Utility（Iflash 内存更新实用程序）更新 BIOS .............................................66

获取 BIOS 更新文件 ......................................................................................66

使用 ISO Image BIOS Update File（ISO Image BIOS 更新文件）更新 BIOS ............66

使用 Iflash 更新 BIOS...................................................................................67

恢复 BIOS ..................................................................................................68

4 为 RAID（Intel® Matrix Storage Technology（英特尔® 矩阵存储技术））

进行配置

为 Intel Matrix Storage Technology（英特尔矩阵存储技术）配置 BIOS ....................69

SATA 端口映射 ............................................................................................69

创建 RAID 集 ..............................................................................................70

加载 Intel Matrix Storage Technology（英特尔矩阵存储技术）RAID 驱动程序和软件....71

设置“RAID 就绪”系统..................................................................................71

A 错误消息和指示信号

BIOS 笛音码.......................................................................................................73

BIOS 错误消息 ....................................................................................................73

B 符合标准与规范

安全规范 ............................................................................................................75

粘贴电池标志 ...............................................................................................75

欧盟符合标准声明 .................................................................................................76

产品生态声明.......................................................................................................77

无铅台式机主板 ............................................................................................80

EMC（电磁兼容性）规章 ........................................................................................81

确保符合电磁兼容性 (EMC) 规章 .......................................................................82

产品认证 ............................................................................................................83

台式机主板级认证标志 ....................................................................................83

机箱和组件认证 ............................................................................................84

图

1. 台式机主板 DQ965CO 组件...............................................................................11

2. LAN 连接器 LED 指示灯 ...................................................................................18

3. 板上电源指示灯位置.........................................................................................25

4. 安装 I/O 防护板 .............................................................................................29

5. 台式机主板 DQ965CO 安装螺丝孔位置 .................................................................31

6. 抬起插座拉杆 .................................................................................................32

7. 抬起压板.......................................................................................................32

8. 拆卸插座保护罩 ..............................................................................................33

9. 从处理器保护罩中取出处理器 ..............................................................................33

10. 安装处理器....................................................................................................34

11. 闭合压板.......................................................................................................34

12. 温度模块相对于安装孔的位置 ..............................................................................35

13. 小心温度模块风扇电缆的布线 ..............................................................................36

14. 固定温度模块 .................................................................................................36

15. 连接温度模块风扇电缆 ......................................................................................37

16. 双通道内存配置示例 1 ......................................................................................38

17. 双通道内存配置示例 2 ......................................................................................39

18. 双通道内存配置示例 3 ......................................................................................39

19. 使用 DDR2 DIMM ..........................................................................................40

20. 安装 DIMM ...................................................................................................41

21. 安装 PCI Express x16 卡 .................................................................................43

22. 拆卸 PCI Express x16 卡 .................................................................................44

23. 连接 IDE 电缆................................................................................................45

24. 连接串行 ATA 电缆..........................................................................................46

25. 内部接头连接器 ..............................................................................................47

26. 背面板音频连接器............................................................................................52

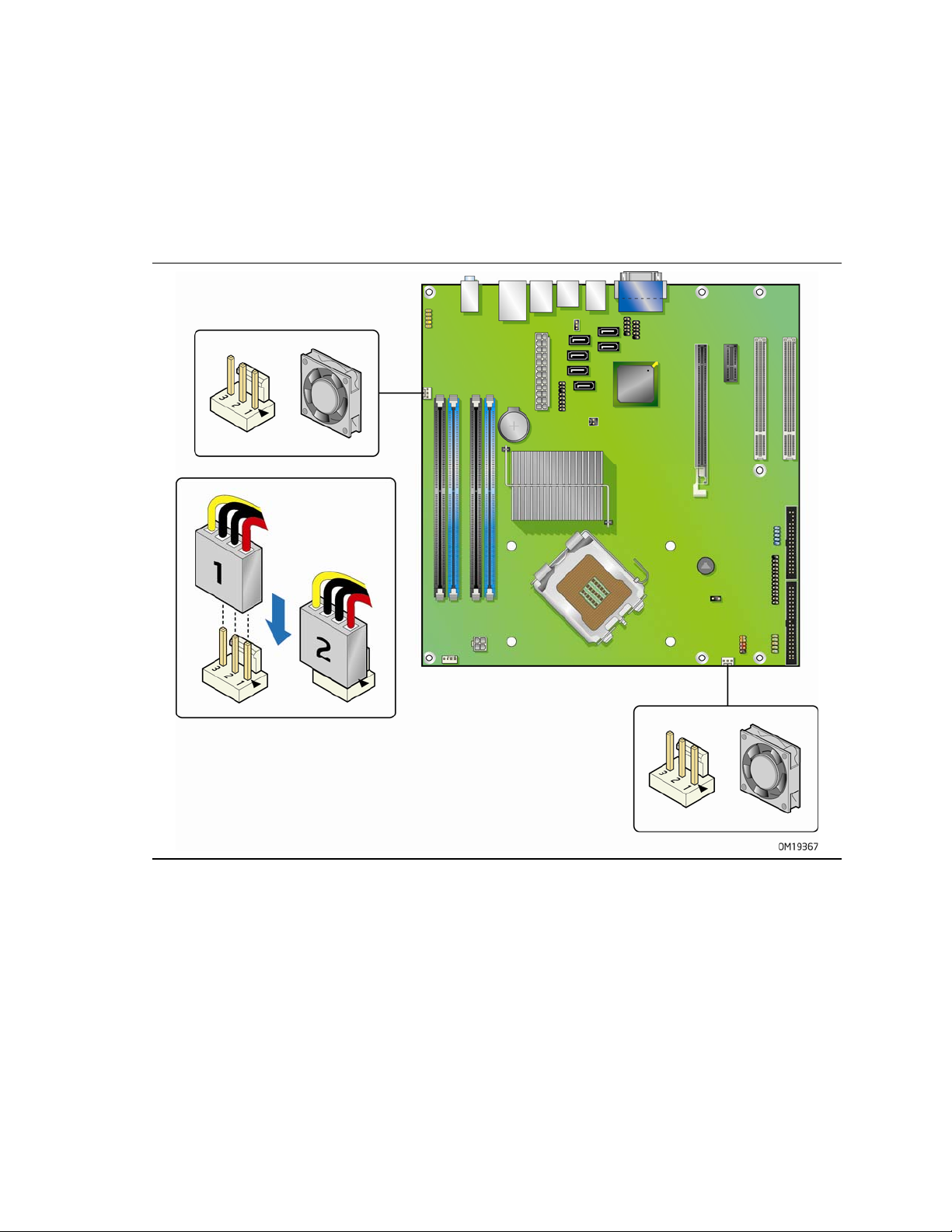

27. 机箱风扇接头连接器位置 ...................................................................................53

28. 连接电源系统电缆............................................................................................54

29. 其它连接器和接头连接器位置 ..............................................................................55

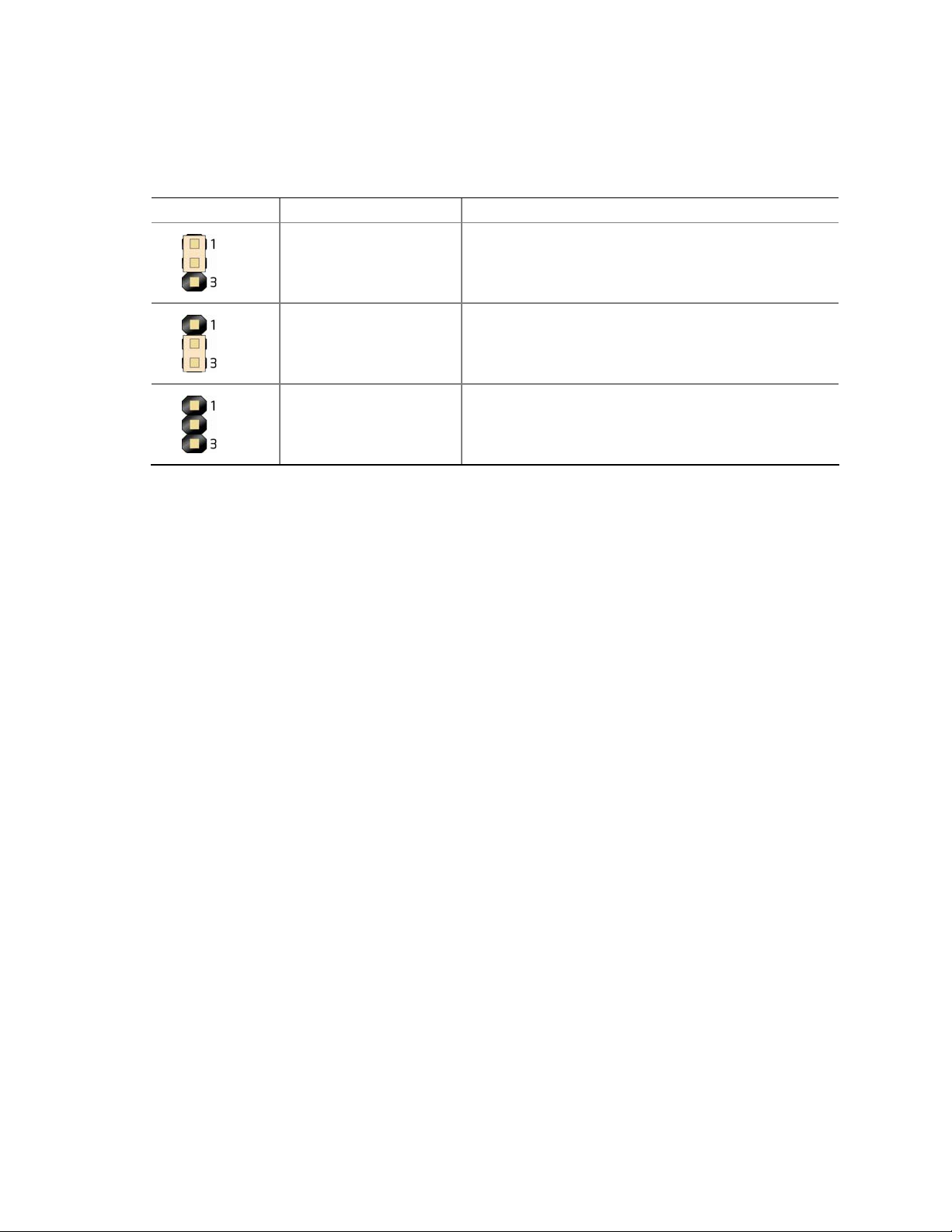

30. BIOS 配置跳线块位置 ......................................................................................56

31. 背面板连接器 .................................................................................................59

32. 拆卸电池.......................................................................................................64

33. 台式机主板 DQ965CO 原始 SATA 端口映射...........................................................69

34. 启用 RAID 后台式机主板 DQ965CO SATA 端口映射 ................................................70

vii

英特尔台式机主板 DQ965CO 产品指南

表

1. 功能摘要........................................................................................................ 9

2. 台式机主板 DQ965CO 组件 ...............................................................................12

3. DVI/VGA 端口状态 .........................................................................................16

4. LAN 连接器 LED 指示灯状态 ..............................................................................18

5. Intel High Definition Audio（英特尔高保真音频）前面板音频接头连接器信号名称............48

6. AC ’97 音频接头连接器信号名称..........................................................................48

7. USB 2.0 接头连接器信号名称.............................................................................49

8. 前面板接头连接器............................................................................................49

9. 备用前面板电源 LED 指示灯接头连接器 .................................................................50

10. IEEE 1394a 接头连接器信号名称 ........................................................................50

11. 并行端口接头连接器信号名称 ..............................................................................51

12. 串行端口接头连接器信号名称 ..............................................................................51

13. HD Audio Link（HD 音频链路）接头连接器信号名称 ................................................52

14. BIOS Setup（设置）程序各种模式下的跳线设置......................................................57

15. 笛音码 .........................................................................................................73

16. BIOS 错误消息...............................................................................................73

17. 安全规范.......................................................................................................75

18. 无铅主板标志 .................................................................................................80

19. EMC（电磁兼容性）规章 ...................................................................................81

20. 产品认证标志 .................................................................................................83

viii

1 台式机主板功能

本章简要描述英特尔® 台式机主板 DQ965CO 的主要功能和特性。表 1 对本台式机主板的各主要功能进行了总结。

表 1. 功能摘要

形状参数处理器

主内存 • 四个 240 针、DDR2 1.8 V SDRAM 双列直插式内存模块 (DIMM) 插座

芯片组

图形

音频 • 6 声道 (5.1) 板上子系统，具备如下功能与特性：

扩展功能

外围设备接口

microBTX 规格（264.16 毫米［10.40 英寸］x 266.70 毫米［10.50 英寸］）

支持采用 LGA775 引脚规格封装的英特尔详情请访问：

www.intel.com/go/findcpu

处理器。

• 800/667/533 MHz 单通道或双通道 DDR2 SDRAM 接口

• 支持最高可达 8 GB 的系统内存

英特尔

• 英特尔

Q965 Express 芯片组，包括：

Q965 Express 芯片组图形和内存控制器中枢 (GMCH)

82801HO I/O 控制器中枢 (ICH8DO)

Q965 Express 芯片组，配带 Intel® Graphics Media Accelerator 3000

（英特尔

图形媒体加速器 3000）

• 支持 VGA 和 DVI-D 显示器

• 通过 VGA 和 DVI-D 支持双独立显示

• 通过 PCI Express x16 连接器支持 PCI Express* 图形卡

― 英特尔

高保真音频接口

― SigmaTel* STAC9227 音频编码解码器 ― HD Audio Link（HD 音频链路）接头连接器

• 一个 PCI Express x1 连接器

• 一个 PCI Express x16 连接器

• 两个 PCI 连接器

• 最多支持 10 个 USB 2.0 端口

― 六个端口连接至背面板 ― 四个端口连接至两个 USB 接头连接器

• 六个串行 ATA (SATA) 通道（速率为每秒 3.0 Gb），通过 ICH8 控制，每个通道

连接一个设备

• 最多支持两个 IEEE 1394a 端口

― 一个端口连接至背面板 ― 一个端口连接至 IEEE 1394a 接头连接器

• 一个 IDE 接口，符合 ATA-66/100 规格（两个设备）

• 一个软盘驱动器接口

• 一个 VGA 端口

• 一个 DVI-D 端口

• 一个并行端口接头连接器

• 一个串行端口接头连接器

• PS/2* 键盘和鼠标端口

待续

英特尔台式机主板 DQ965CO 产品指南

表 1. 功能摘要（续）

LAN 支持

BIOS

电源管理

硬件管理

• 千兆位（每秒 10/100/1000 Mb）LAN 子系统，采用 Intel® 82566DM Gigabit Network Connection（英特尔

• Intel® Active Management Technology（英特尔® 主动管理技术，英特尔

• 用于可扩展固件接口的 Intel® Platform Innovation Framework （英特尔

• 16 Mbit 对称闪存

• 支持 SMBIOS

• Intel

• 支持高级配置与电源接口 (ACPI)

• 挂起到 RAM (STR)

• USB、PCI Express、PS/2、LAN 和前面板唤醒

• Intel® Quiet System Technology（英特尔® 安静系统技术，

英特尔

• 三个风扇接头连接器

• 用于监视风扇活动的三个风扇感测输入

• 远程二极管温度感测

• 用于检测超范围值的电压感测

82566DM 千兆位网络连接）

AMT），具备系统防御功能

平台创新架构）

Express BIOS Update（英特尔® 快速 BIOS 更新）

QST）风扇转速控制

相关链接：

有关台式机主板 DQ965CO 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动程序等，请访问以下英特尔万维网站点：

http://support.intel.com/support/motherboards/desktop/

支持的操作系统

本台式机主板支持以下操作系统：

• Microsoft Windows Vista* Ultimate

• Microsoft Windows Vista Enterprise

• Microsoft Windows Vista Business

• Microsoft Windows Vista Home Premium

• Microsoft Windows Vista Home Basic

• Microsoft Windows Vista Ultimate 64-bit edition

• Microsoft Windows Vista Enterprise 64-bit edition

• Microsoft Windows Vista Business 64-bit edition

• Microsoft Windows Vista Home Premium 64-bit edition

• Microsoft Windows Vista Home Basic 64-bit edition

• Microsoft Windows* XP Media Center Edition 2005

• Microsoft Windows XP Professional

• Microsoft Windows XP Professional x64 Edition

• Microsoft Windows XP Home Edition

• Microsoft Windows 2000

台式机主板组件

图 1 显示了台式机主板 DQ965CO 主要组件的大致位置。

台式机主板功能

图 1. 台式机主板 DQ965CO 组件

英特尔台式机主板 DQ965CO 产品指南

表 2. 台式机主板 DQ965CO 组件

标签

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z AA BB

说明前面板音频接头连接器背面板连接器高速 USB 2.0 接头连接器串行 ATA 连接器

PCI Express x16 连接器 PCI Express x1 连接器 PCI 总线连接器 1 PCI 总线连接器 2 IEEE 1394a 接头连接器

软盘驱动器连接器 IDE 连接器串行端口接头连接器并行端口接头连接器前面板接头连接器机箱前面风扇接头连接器（3 针）备用前面板电源 LED 指示灯接头连接器扬声器机箱开启接头连接器 HD Audio Link（HD 音频链路）接头连接器处理器插座 12 V 处理器核心电压连接器（2 x 2 针）处理器风扇接头连接器（4 针）

DIMM 1 通道 A 和通道 B 插座 DIMM 0 通道 A 和通道 B 插座

机箱背面风扇接头连接器（3 针）电池主电源连接器（2 x 12 针） BIOS 配置跳线块

相关链接：

有关以下各项的详情，请访问下表所列的链接：

• 台式机主板 DQ965CO

• 获支持的处理器

• 音频软件和实用程序

• LAN 软件和驱动程序

http://www.intel.com/design/motherbd http://support.intel.com/support/motherboards/desktop

http://support.intel.com/support/motherboards/desktop http://www.intel.com/design/motherbd http://www.intel.com/design/motherbd

处理器

注意

若未使用恰当的电源系统，或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能对台式机主板造成损害，甚至导致系统功能异常。

台式机主板 DQ965CO 支持采用 LGA775 引脚规格封装的英特尔处理器。台式机主板上不包括处理器，须单独购买。处理器通过 LGA775 插座连接到台式机主板上。

有关台式机主板 DQ965CO 支持的处理器列表，请访问以下万维网站点：

http://support.intel.com/support/motherboards/desktop/

相关链接：

有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：

• 有关安装或升级处理器的指导，请参阅第 2 章第 32 页

主内存

台式机主板功能

注意

连接交流电源后，主板上的内存插槽将加电且处于使用中。如果内存插槽加电，位于内存插槽附近的红色 LED 指示灯便亮起。

内存插槽加电期间，无论向主板安装还是从其拆卸内存均有可能损坏内存和主板。因此，在安装或拆卸内存之前，请首先切断系统的交流电源，待 LED 指示灯熄灭后再进行。

注释

为了完全符合所有适用的英特尔® SDRAM 内存规范，应在本台式机主板上安装支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。

注释

内置于芯片组内的 Intel® Management Engine（英特尔® 管理引擎）要求将内存安装在 DIMM 0 的通道 A 中，以便启用 Intel Quiet System Technology（英特尔安静系统技术）和 Intel Active Management Technology（英特尔主动管理技术）

英特尔台式机主板 DQ965CO 产品指南

本台式机主板支持如下定义的双通道或单通道内存配置。

• 四个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式内存模块

(DIMM) 连接器。

• 支持：

― 无缓冲、无寄存单面或双面 DIMM ― 非 ECC DDR2 内存 ― DIMM 类型和时序如下：

类型定时 DDR2-800 仅 5-5-5 或 6-6-6

DDR2-667 仅 5-5-5 DDR2-533 仅 4-4-4

― 仅支持串行设备检测 (SPD) 内存 ― 以下所列的内存配置：

• 使用 256 Mb 技术，最多支持 2.0 GB 内存

• 使用 512 Mb 或 1 Gb 技术，最多支持 4.0 GB 内存

• 使用 1 Gb 技术，最多支持 8.0 GB 内存

注释

1 Gb 内存技术在 DDR2-800 DIMM 上不受支持。

英特尔建议采用已通过测试内存列表中所列的内存，该列表可从以下站点获得：

http://www.cmtlabs.com/mbsearch.asp

或

http://www.intel.com/products/motherboard/index.htm?iid=HMPAGE+Header_2_Pro duct_MB

相关链接：

有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：

• 有关 SDRAM 规格，请访问

• 有关安装内存的指导，请参阅第 2 章第 38 页

http://www.intel.com/technology/memory/

台式机主板功能

英特尔

相关链接：

Q965 Express 芯片组

英特尔 Q965 Express 芯片组包括以下设备：

• 带有直接媒体接口 (DMI) 互联的英特尔 Q965 Express 图形和内存控制器中枢 (GMCH)

• 带有 DMI 互联的英特尔 82801HO I/O 控制器中枢 (ICH8DO)

有关英特尔 Q965 Express 芯片组的详情，请访问以下所列链接：

http://developer.intel.com/design/nav/pcserver.htm

英特尔 Q965 图形子系统

英特尔 Q965 Express 芯片组含有两个独立、互斥的图形选项。要么采用集成的 GMA 3000 图形控制器，要么采用 PCI Express x16 附加卡。因此当安装了 PCI Express x16 附加卡后，将会禁用 GMA 3000 图形控制器。

GMA 3000 图形控制器

GMA 3000 图形控制器具备以下功能与特性：

• 667 MHZ 核心频率

• 增强 3D 图形

• 支持平板显示器，刷新率为 75 Hz 时分辨率最高可达 2048 x 1536（双通道模式下），

也支持数字 CRT/HDTV，刷新率为 85 Hz 时分辨率最高可达 1920 x 1080

• 支持高级数字显示器 2 卡或媒体扩展卡 (ADD2/MEC)

• 支持动态视频内存技术

• 数字视频接口 (DVI-D)

注释

为使英特尔 GMA 3000 集成图形控制器正常发挥作用，所采用的系统内存必须至少达到 512 MB。

英特尔台式机主板 DQ965CO 产品指南

数字视频接口 (DVI)

DVI 端口仅支持 DVI-D（仅数字式）显示器刷新率为 60 Hz 时所支持的最高分辨率为 1600 x 1200。DVI 端口符合以下各种规格：

• DVI 1.0

• HDCP，修订版 1.1 视频数据下行（如适用）

取决于在 PCI Express x16 连接上所安装的附加卡类型性不同，DVI 端口可有如表 3 所列的各种不同表现。

表 3. DVI/VGA 端口状态

PCI Express x16 连接器未安装附加卡安装了非视频 PCI Express x1 附加卡安装了 PCI Express x4、x8 或 x16 附加卡安装了 ADD2 或 MEC 卡

DVI 端口启用启用禁用禁用

VGA 端口启用启用禁用启用

台式机主板功能

板上音频子系统

台式机主板 DQ965CO 配带灵活 6 声道 (5.1) 板上音频子系统，其中包括 SigmaTel STAC9227 音频编码解码器和 HD Audio Link（HD 音频链路）接头连接器。

音频子系统具备下列设备和特性：

• 英特尔高保真音频接口

• 背面板连接器高级插孔感测功能，使音频编码解码器可识别连接到音频端口上的设备并通过音频

驱动程序对该连接器重新分配任务。

• S/N（信噪）比：95 dB（分贝）

• 话筒输入，支持：

― 立体声话筒 ― 话筒增强

该子系统包括以下连接器：

• 前面板音频连接器，包括以下各项功能：

― 音频线路输出 ― 话筒输入

• 背面板音频连接器，可通过音频设备驱动程序进行配置：

― 音频线路输入／任务重新分配插孔 ― 音频线路输出／任务重新分配插孔 ― 话筒输入／任务重新分配插孔

相关链接：

有关以下各项的详情，请访问以下所列链接或参阅本指南的相关章节：

• 有关音频驱动程序和实用程序，请访问

http://support.intel.com/support/motherboards/desktop/

• 有关安装前面板音频连接器，请参阅第 48 页

• 有关音频连接器的位置，请参见第 52 页图 26

输入／输出 (I/O) 控制器

超级 I/O 控制器具有以下功能：

• 一个串行端口接头连接器

• 一个并行端口接头连接器，支持扩展功能端口 (ECP) 和增强型并行端口 (EPP)

• 串行 IRQ 接口，与支持 PCI 系统的串行化 IRQ 兼容

• PS/2 鼠标和键盘接口

• 一个 1.2 MB 或 1.44 MB 软盘驱动器接口

• 智能电源管理，包括可编程唤醒事件接口

• PCI 电源管理支持

英特尔台式机主板 DQ965CO 产品指南

LAN 子系统

LAN 子系统包括以下各项：

• Intel 82566DM Gigabit Network Connection（英特尔 82566DM 千兆位网络连接），

支持：

― Intel

― 报警标准格式 (ASF) 2.0 ― 支持 Intel

• 具备状态 LED 指示灯的 RJ-45 连接器

LAN 子系统软件

有关 LAN 软件和驱动程序的信息，请访问英特尔万维网站点的 DQ965CO 链接：

http://support.intel.com/support/motherboards/desktop

RJ-45 LAN 连接器 LED 指示灯

Active Management Technology（英特尔® 主动管理技术），

具备系统防御功能

VT（英特尔® VT）分区的虚拟 LAN 驱动程序

位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯指示 LAN 的状态。

图 2. LAN 连接器 LED 指示灯

表 4 列出了当台式机主板接通电源且 LAN 子系统正在工作时 LED 指示灯的状态。

表 4. LAN 连接器 LED 指示灯状态

LED 指示灯 LED 指示灯颜色 LED 指示灯状态表示

绿色

不适用熄灭每秒 10 Mb 的数据速率绿色亮起每秒 100 Mb 的数据速率黄色亮起每秒 1000 Mb 的数据速率

熄灭未建立 LAN 连接亮起已建立 LAN 连接闪烁 LAN 正处于活动状态

台式机主板功能

具备系统防御功能的 Intel® Active Management Technology

（英特尔

Intel Active Management Technology（英特尔主动管理技术，英特尔 AMT）向 IT 组织提供了了持续的抗干扰能力。具体说来，英特尔 AMT 是一种基于硬件的解决方案，除为联网平台提供加密和持续的资产管理和远程诊断以及／或者恢复功能外，还采用带外通信方式管理接入的客户系统。通过采用英特尔 AMT，IT 组织可轻松地获取准确的平台信息，执行系统远程更新、诊断、调试和修复，而与操作系统的状态和系统的电源状态无关。

注释

需要采用具备英特尔 AMT 功能的企业管理软件，以充分利用英特尔 AMT 平台管理功能。英特尔 AMT 的主要功能包括：

• 安全带外 (OOB) 系统管理，允许对计算机进行远程管理，而与系统电源或操作系统的状态

• 远程故障诊断和恢复，可明显地减少桌边访问的次数，从而大大提高 IT 技术人员的工作效率。

• 前摄性报警，可减少停机时间并缩短修复时间。

• 第三方非易失性存储，可避免用户对关键库存、远程控制或病毒防护代理程序进行移动。

• 远程硬件和软件资产跟踪，可消除耗时的手动库存跟踪的必要性，从而降低资产的会计成本。

• 系统防御功能 – 此为英特尔 AMT 的一项功能，通过在集成 LAN 控制器内使用可编程数据

主动管理技术，英特尔® AMT）

无关。

包过滤器可可杜绝蠕虫和病毒的滋生和蔓延。数据包过滤器检查所有进站和出站的数据包并根据配置确定实行阻挡还是放行。然而，对数据包的阻挡或放行并不对主机作任何预示。

相关链接：

有关链接：

http://www.intel.com/technology/manage/iamt/index.htm

Intel Active Management Technology（英特尔主动管理技术）的详情，请访问以下

英特尔台式机主板 DQ965CO 产品指南

高速 USB 2.0 支持

注释

如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。

本台式机主板通过 ICH8 最多可支持 10 个 USB 2.0 端口（其中六个端口连接至背面板，另外四个则连接至两个内部 USB 2.0 接头连接器）。USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1 设备将以 USB 1.1 速率正常工作。

获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。如果在 BIOS 中禁用 Hi-Speed USB（高速 USB）功能，则所有 USB 2.0 端口均将转变为 USB 1.1 操作方式。对于不支持 USB 2.0 的操作系统，可能需要进行此项设置以匹配操作系统。

增强型 IDE 接口

台式机主板的 IDE 接口负责处理处理器与外围设备（如硬盘驱动器和 CD-ROM 驱动器）之间的信息交换。该接口支持：

• 最多两个 IDE 设备（如硬盘驱动器）

• ATAPI 设备（如 CD-ROM 驱动器）

• 较早的 PIO 模式设备

• Ultra DMA-33 和 ATA-66/100 传输协议

串行 ATA

本台式机主板支持六个串行 ATA 通道（速率为每秒 3.0 Gb），通过 ICH8DO 控制，每个通道上各连接一个设备。

• 支持原生命令队列 (Native Command Queuing, NCQ)

• 支持热插拔

• RAID 0、1、5 和 10

扩展功能

本台式机主板在系统扩展功能方面提供了如下连接器：

• 一个 PCI Express x16 连接器

• 一个 PCI Express x1 连接器

• 两个 PCI 总线连接器

BIOS

BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI/PCI Express 和 IDE 自动配置实用程序以及视频 BIOS。BIOS 存储在串行外围设备接口 (SPI)

闪存设备中。按照第 3 章第 65 页的指导可对 BIOS 进行更新。

串行 ATA 和 IDE 自动配置

如果您在计算机中安装了新的串行 ATA 或 IDE 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序可自动检测和配置该设备。在安装新的串行 ATA 或 IDE 设备后，不必运行 BIOS Setup （设置）程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。

PCI 和 PCI Express* 自动配置

如果您在计算机中安装了新的 PCI/PCI Express 附加卡，则 BIOS 中的 PCI/PCI Express 自动配置实用程序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI/PCI Express 附加卡后，不必运行 BIOS Setup（设置）程序。

台式机主板功能

安全口令

BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限进行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置一个管理员口令和用户口令：

• 输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了

管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地访问 Setup（设置）程序。

• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup

（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是用户口令。

• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置

了管理员密码，则计算机在启动时将不提示输入密码。如果同时设置了这两个口令，则可通过输入任何一个口令来启动计算机。

相关链接：

有关复位口令的指导，请参阅第 58 页“清除口令”。

英特尔台式机主板 DQ965CO 产品指南

可信平台模块 (TPM)

TPM 1.2 组件旨在增强平台的安全性，可通过为关键操作和其它安全关键的任务提供受保护的空间而使系统的安全性超越当今软件的功能范围。采用硬件和软件两方面的技术，TPM 可在最薄弱阶段保护加密和签名密钥，即在以纯文本格式使用非加密的密钥执行操作期间实施保护。TPM 专门设计用于保护非加密的密钥和平台身份验证信息，防止基于软件的恶意攻击。

相关链接：

有关 Trusted Platform Technology（可信平台技术）的详情，请访问以下链接：

http://www.intel.com/design/motherbd http://support.intel.com/support/motherboards/desktop/

硬件管理功能

台式机主板 DQ965CO 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。本主板具备多种硬件管理功能，具体包括：

• 风扇转速监测与控制

• 温度和电压监控

• 机箱开启检测

硬件监控和风扇转速控制

硬件监控和风扇转速控制的特性包括：

• 电源系统电压监控功能，以检测高于和低于可接受标准的电压值

• Intel Quiet System Technology（英特尔安静系统技术），可提供声学优化的温度管理

注释

要启用 Intel® Quiet System Technology（英特尔® 安静系统技术），内存必须安装在 DIMM 0 插槽的通道 A 中。

• 集成于 ICH8 内的风扇转速控制器和传感器

• 温度传感器内置于处理器、GMCH 和 ICH8 中，外加板上远程传感器

• 温度监控封闭环路风扇控制，对于所有板上风扇均可根据需要调整风扇转速或关闭风扇

机箱开启检测

本台式机主板支持机箱安全功能，可检测箱盖是否被拆除。此安全功能使用了一只机械开关，该开关位于机箱上并可连接至台式机主板的机箱开启接头连接器上。有关机箱开启接头连接器的位置，请参见第 55 页图 29。

电源管理功能

电源管理可以在几个级别上实现，包括：

• 高级配置与电源接口 (ACPI) 软件支持

• 硬件支持：

― 电源连接器 ― 风扇接头连接器 ― 局域网 (LAN) 唤醒功能 ― 瞬时可用计算机技术（挂起到 RAM） ― +5 V 备用电源 LED 指示灯 ― USB 唤醒 ― PS/2 键盘／鼠标唤醒 ― 电源管理事件信号 (PME#) 唤醒支持 ― WAKE# 信号唤醒支持

ACPI（高级配置与电源接口）

台式机主板功能

ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI 功能，需要安装提供全面 ACPI 支持的操作系统。

电源连接器

符合 ATX12V 规格的电源系统可通过系统控制关闭计算机电源。当支持 ACPI 的计算机接收到适当命令后，电源系统将除去所有非备用电压。

如果从交流电源故障恢复，计算机将返回中断电源前的电源状态（或打开或关闭）。使用 BIOS Setup（设置）程序 Boot（启动）菜单中的 Last Power State（上次电源状态）功能，可以设置计算机的响应方式。

本台式机主板有两个电源连接器。有关这些电源连接器的位置，请参见第 54 页图 28。

风扇接头连接器

风扇的功能／操作如下：

• 计算机处于 ACPI S0 状态时风扇打开。

• 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。

• 每个风扇接头连接器均连接至硬件监视和控制设备的转速计输入端。

• 所有风扇接头连接器都支持封闭环路风扇控制，借此可调节风扇转速或按需要打开或关闭风扇。

• 所有风扇接头连接器都具有 +12 V 直流连接。

本台式机主板有一个 4 针处理器风扇接头连接器和两个 3 针机箱风扇接头连接器。

英特尔台式机主板 DQ965CO 产品指南

局域网 (LAN) 唤醒功能

注意

要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用电流。如果在应用这一功能时不能提供充足的备用电流，可能会损坏电源系统。

局域网 (LAN) 唤醒功能使计算机可以通过网络从远程唤醒系统。LAN 子系统监控网络传输，一旦检测到 Magic Packet* 帧，则即刻确认使计算机加电的唤醒信号。局域网 (LAN) 唤醒在 BIOS 中的默认设置为禁用，以节省电源。然而，从 S5 状态唤醒则必须在 BIOS 中设置为启用，以确保英特尔 AMT 带外管理功能正常发挥作用。

瞬时可用计算机技术

注意

要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够提供充足的 +5 V 备用电流。如果在应用瞬时可用计算机技术时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠状态功能。

本台式机主板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用电流超出了电源系统的供电能力，则台式机主板可能会丢失存储在内存中的寄存器设置。

瞬时可用计算机技术允许台式机主板进入 ACPI S3（挂起到内存）睡眠状态。在 S3 睡眠状态下，计算机看起来好象处于关机状态。如果计算机前面板上有双色电源 LED 指示灯，则 LED 指示灯为淡黄色（琥珀色）时表示已进入了睡眠状态。当通过唤醒设备或事件激活时，计算机将迅速恢复到最后记录的工作状态。

本台式机主板支持《PCI 总线电源管理接口规格》。支持此规格的附加卡可参与电源管理，并用于唤醒计算机。

板上电源 LED 指示灯

注意

如果交流电源已关闭而 + 5 V 备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开电源电缆。否则可能会损坏主板和任何相连的设备。

注意

连接交流电源后，内存插槽将加电且处于使用中。如果内存插槽加电，位于内存插槽附近的红色 LED（图 3 中的 B）指示灯便亮起。

本台式机主板配带两个板上电源指示灯：+ 5 V 备用电源指示灯（绿色 LED 指示灯）和内存电源指示灯（红色 LED 指示灯），如图 3 所示。当主板上的备用电源依然存在时，即使计算机看起来好象处于关闭状态，该 + 5 V 备用电源指示灯（图 3 中的 A）仍保持亮起。而当内存插槽加电时，内存电源指示灯则亮起（图 3 中的 B）。

台式机主板功能

图 3. 板上电源指示灯位置

相关链接：

有关本台式机主板备用电流要求的更详尽信息，请访问以下链接，参阅 Technical Product

Specification（产品技术规格），找到该产品，然后从屏幕左侧的菜单中选择 Product Documentation（产品文档）：

http://support.intel.com/support/motherboards/desktop/

英特尔台式机主板 DQ965CO 产品指南

USB 唤醒

注释

USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。

USB 总线活动可将计算机从 ACPI S3 状态唤醒。

PS/2 键盘／鼠标唤醒

PS/2 键盘／鼠标活动可将计算机从 ACPI S3 状态唤醒。

PME# 信号唤醒支持

当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S3、S4 或 S5 状态唤醒。

WAKE# 信号唤醒支持

当核实在 PCI Express 总线上有 WAKE# 信号后，可将计算机从 ACPI S2、S3、S4 或 S5 状态唤醒。

扬声器

本台式机主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码（笛音码）提示。

电池

本台式机主板上的电池可在计算机关机期间保持 CMOS RAM 中的数据，并使系统时钟继续运转。有关如何更换电池的指导，请参阅第 60 页。

实时时钟

本台式机主板提供日历时钟和百年日历。在计算机关机期间，由台式机主板上的电池为时钟供电。
