英特尔® 台式机主板 DH57JG 产品指南
修订记录
修订版
-001
-002
-003
如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明：
修订记录
《英特尔
《英特尔
《英特尔
®
台式机主板 DH57JG 产品指南》第一版 2010 年 1 月
®
台式机主板 DH57JG 产品指南》第二版 2010 年 3 月
®
台式机主板 DH57JG 产品指南》第三版 2010 年 7 月
日期
FCC 合格声明
本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件： (1) 本设备不会产生有害干扰；而且，
(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。
若您对本产品的电磁兼容性性能有任何疑问，请联络：
Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124
1-800-628-8686
本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，
以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用
本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对
无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除
干扰：
• 改变接收天线的方向或位置。
• 增大本设备与接收设备之间的距离。
• 将本设备和接收设备分别连接到归属于不同电路的电源插座中。
• 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。
未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。
本设备经测试，符合家用或商用环境下的 FCC 标准。
加拿大通信部 (Canadian Department of Communications) 符合标准声明
本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference
Regulations) 中对数字设备的限制性规定。
Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par
le ministére des Communications du Canada.
免责声明
本文档提供有关英特尔® 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授
予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔
对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或
其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及
产品描述作出修改，恕不另行通知。
英特尔台式机主板 DH57JG 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格
有所差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是：
http://www.intel.com/，或致电 1-800-548-4725 查询。
英特尔、英特尔酷睿和奔腾是英特尔公司在美国及其它国家／地区的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2010 年，英特尔公司。保留所有权利。
前言
本《产品指南》为您提供有关英特尔® 台式机主板 DH57JG 的板面布局、组件安装、BIOS 更新和
规范要求等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
仅用于设计计划内的应用领域
所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、
学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或
应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能
不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：描述主板遵守的安全标准和 EMC（电磁兼容性）规章及产品认证
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii
英特尔台式机主板 DH57JG 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB
GHz
KB
MB
Mb
MHz
千兆字节（1,073,741,824 字节）
千兆赫（十亿赫兹）
千字节（1024 字节）
兆字节（1,048,576 字节）
兆位（1,048,576 位）
兆赫（百万赫兹）
iv
目录
1 台式机主板功能
支持的操作系统....................................................................................................11
台式机主板组件....................................................................................................12
处理器...............................................................................................................14
英特尔® H57 Express 芯片组..................................................................................15
主内存...............................................................................................................15
图形子系统 .........................................................................................................16
集成图形.....................................................................................................16
Intel® HD Graphics（英特尔® 高保真图形） ................................................16
High-Definition Multimedia Interface*（高保真多媒体接口*，HDMI*） ...........16
数字视频接口 (DVI-I).............................................................................17
VGA 显示 ............................................................................................17
PCI Express* x16 图形 .................................................................................17
音频子系统 .........................................................................................................18
LAN 子系统 ........................................................................................................19
USB 2.0 支持 .....................................................................................................19
串行 ATA 支持.....................................................................................................20
扩展功能 ............................................................................................................20
旧式 I/O ............................................................................................................20
BIOS................................................................................................................20
串行 ATA 自动配置........................................................................................20
PCI*/PCI Express 自动配置............................................................................20
安全口令.....................................................................................................21
硬件管理 ............................................................................................................21
硬件监控和风扇转速控制 .................................................................................21
风扇监控.....................................................................................................22
机箱开启.....................................................................................................22
电源管理 ............................................................................................................22
软件支持.....................................................................................................22
ACPI（高级配置与电源接口）....................................................................22
硬件支持.....................................................................................................22
电源连接器...........................................................................................22
风扇接头连接器 .....................................................................................23
局域网 (LAN) 唤醒功能 ...........................................................................23
瞬时可用计算机技术................................................................................23
+5 V 备用电源 LED 指示灯 ......................................................................24
USB 唤醒 ............................................................................................25
PCI Express WAKE# 信号唤醒支持 ...........................................................25
串行端口唤醒........................................................................................25
符合 ENERGY STAR*（能源之星*）、e-Standby 和 ErP 标准 .................................25
扬声器...............................................................................................................25
实时时钟子系统....................................................................................................26
v
英特尔台式机主板 DH57JG 产品指南
2 安装和更换台式机主板组件
开始之前 ............................................................................................................27
安装注意事项.......................................................................................................28
防止电源系统过载..........................................................................................28
遵守安全与规范要求.......................................................................................28
安装 I/O 防护板...................................................................................................29
安装和拆卸台式机主板............................................................................................30
安装和拆卸处理器 .................................................................................................31
安装处理器..................................................................................................31
安装处理器风扇散热器 ....................................................................................36
连接处理器风扇散热器电缆...............................................................................36
拆卸处理器..................................................................................................37
安装和拆卸系统内存 ..............................................................................................37
安装 DIMM .................................................................................................38
拆卸 DIMM .................................................................................................40
安装和拆卸 PCI Express x16 图形卡.........................................................................40
安装 PCI Express x16 图形卡 .........................................................................40
拆卸 PCI Express x16 图形卡 .........................................................................42
连接串行 ATA (SATA) 电缆 ....................................................................................43
连接到内置接头连接器............................................................................................44
前面板音频接头连接器 ....................................................................................45
备用前面板电源 LED 指示灯接头连接器 ...............................................................45
前面板接头连接器..........................................................................................46
前面板 USB 2.0 接头连接器 ............................................................................46
机箱开启接头连接器.......................................................................................47
串行接头连接器 ............................................................................................47
S/PDIF 接头连接器 .......................................................................................47
连接到音频系统....................................................................................................48
连接机箱风扇和电源系统电缆 ...................................................................................49
连接机箱风扇 ...............................................................................................49
连接电源系统电缆..........................................................................................50
设置 BIOS 配置跳线..............................................................................................51
清除口令 ............................................................................................................52
更换电池 ............................................................................................................53
3 更新 BIOS
使用 Intel® Express BIOS Update（英特尔® 快速 BIOS 更新）实用程序更新 BIOS .............59
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件或 Iflash Memory Update Utility
（Iflash 内存更新实用程序）更新 BIOS......................................................................60
获取 BIOS 更新文件 ......................................................................................60
使用 ISO Image BIOS Update（ISO 映像 BIOS 更新）文件更新 BIOS.....................61
使用 Iflash Memory（Iflash 内存）更新实用程序更新 BIOS....................................62
恢复 BIOS ..................................................................................................62
A 错误消息和指示信号
BIOS 错误代码 ....................................................................................................63
BIOS 错误消息 ....................................................................................................64
vi
B 符合标准与规范
安全标准 ............................................................................................................65
粘贴电池标志 ...............................................................................................65
欧盟符合标准声明 .................................................................................................66
产品生态声明.......................................................................................................67
回收处理考虑因素..........................................................................................67
无铅 2LI／不含 Pb 2LI 主板 ............................................................................70
有毒有害物质禁用指令 (RoHS) .........................................................................71
欧盟 RoHS ..........................................................................................71
中国 RoHS ..........................................................................................72
EMC（电磁兼容性）规章 ........................................................................................74
确保符合电磁兼容性 (EMC) 规范 .......................................................................75
产品认证 ............................................................................................................76

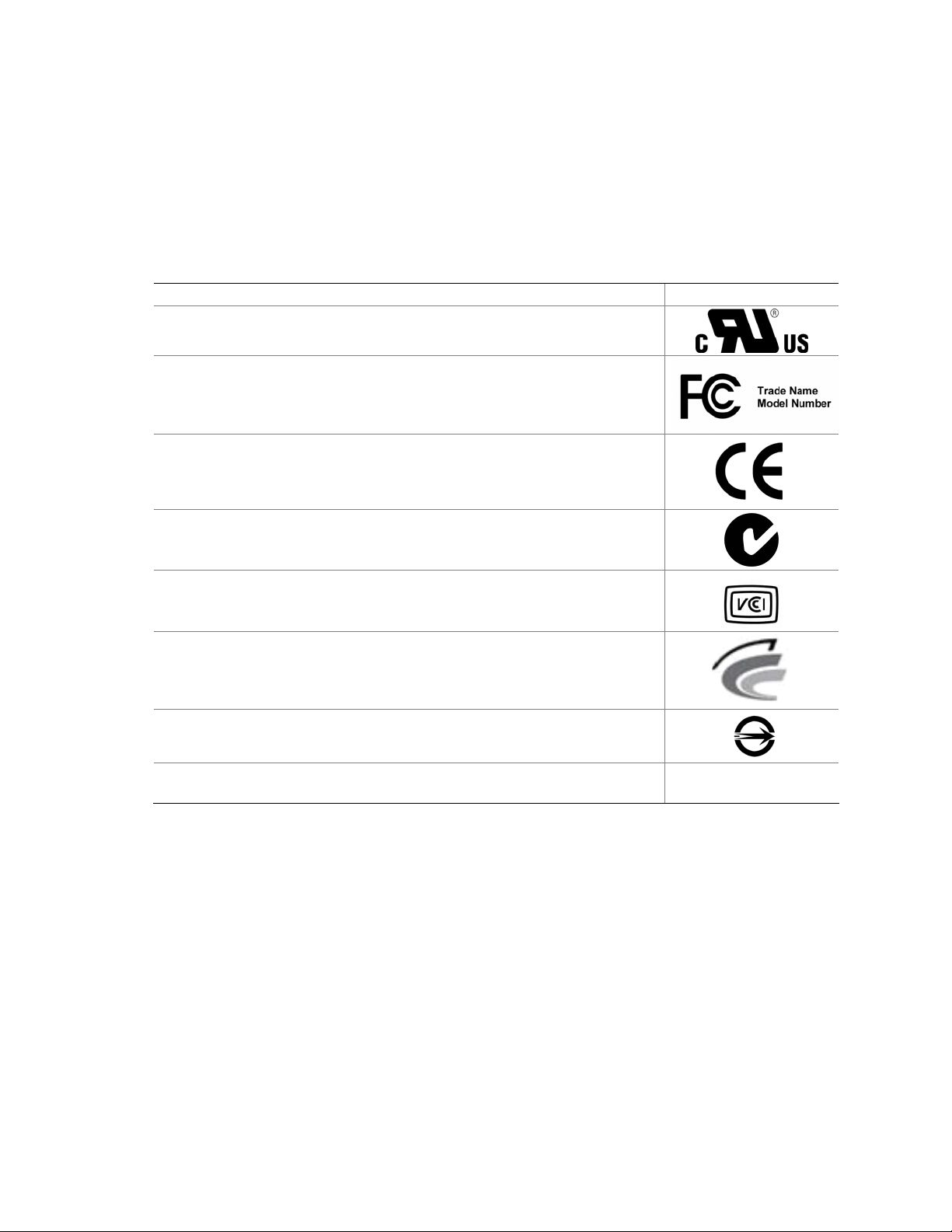

台式机主板级认证标志 ....................................................................................76
机箱和组件认证 ............................................................................................77
图
1. 英特尔台式机主板 DH57JG 组件 .........................................................................12
2. LAN 连接器 LED 指示灯 ...................................................................................19
3. 备用电源指示灯位置.........................................................................................24
4. 安装 I/O 防护板 .............................................................................................29
5. 英特尔台式机主板 DH57JG 安装螺丝孔位置............................................................30
6. 松脱插槽拉杆 .................................................................................................31
7. 抬起压板 ......................................................................................................32
8. 拆卸插槽保护罩 ..............................................................................................33
9. 从处理器保护罩中取出处理器..............................................................................34
10. 安装处理器....................................................................................................34
11. 闭合压板 ......................................................................................................35
12. 将压板固定到位 ..............................................................................................35
13. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上........................................36
14. 双通道内存配置示例.........................................................................................37
15. 使用 DDR3 DIMM ..........................................................................................38
16. 安装 DIMM ...................................................................................................39
17. 安装 PCI Express x16 图形卡 ...........................................................................41
18. 拆卸 PCI Express x16 图形卡 ...........................................................................42
19. 连接串行 ATA 电缆..........................................................................................43
20. 内置接头连接器 ..............................................................................................44

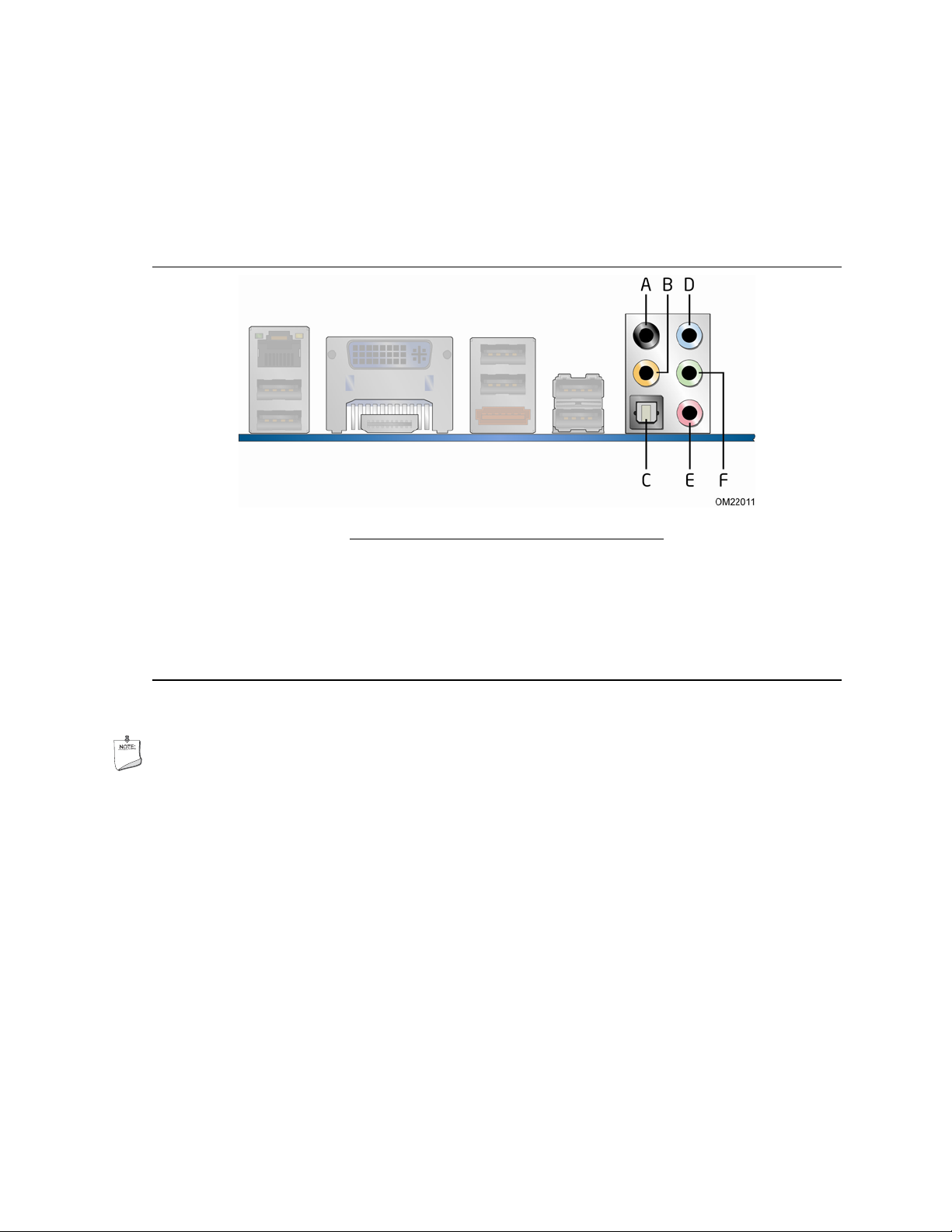

21. 背面板音频连接器............................................................................................48
22. 机箱风扇接头连接器位置 ...................................................................................49
23. 连接电源系统电缆............................................................................................50
24. BIOS 配置跳线块位置 ......................................................................................51
25. 拆卸电池 ......................................................................................................58
26. 英特尔台式机主板 DH57JG 中国 RoHS 物质主动声明表.............................................73
目录
vii
英特尔台式机主板 DH57JG 产品指南
表
1. 功能摘要........................................................................................................ 9
2. 英特尔台式机主板 DH57JG 组件 .........................................................................13
3. HDMI 端口状态条件 ........................................................................................16
4. DVI 端口状态条件 ...........................................................................................17
5. 音频插孔任务重新分配支持.................................................................................18
6. LAN 连接器 LED 指示灯 ...................................................................................19
7. 前面板英特尔高保真音频信号名称 ........................................................................45
8. 前面板 AC ’97 音频接头连接器信号名称 ................................................................45
9. 备用前面板电源 LED 指示灯接头连接器信号名称 ......................................................45
10. 前面板接头连接器信号名称.................................................................................46
11. USB 2.0 接头连接器信号名称.............................................................................46
12. 机箱开启接头连接器信号名称 ..............................................................................47
13. 串行端口接头连接器 .........................................................................................47
14. S/PDIF 接头连接器信号名称 ..............................................................................47
15. BIOS Setup（设置）程序各种模式下的跳线设置......................................................52
16. BIOS 笛音码 .................................................................................................63
17. 前面板电源 LED 指示灯闪烁代码 .........................................................................64
18. BIOS 错误消息...............................................................................................64
19. 安全标准.......................................................................................................65
20. 无铅二级互连标志............................................................................................71
21. 中国 RoHS／环境友好使用期限标志 .....................................................................72
22. EMC（电磁兼容性）规章 ...................................................................................74
23. 产品认证标志 .................................................................................................76
viii
1 台式机主板功能
本章简要描述英特尔® 台式机主板 DH57JG 的主要功能和特性。表 1 对本台式机主板的各主要
功能进行了总结。
表 1. 功能摘要
形状参数
处理器
芯片组
内存
图形
音频
扩展功能
Mini-ITX 规格（170.18 毫米［6.7 英寸］x 170.18 毫米［6.7 英寸］）
• 采用 LGA1156 插槽封装的英特尔
®
酷睿™ i5-600 系列、英特尔® 酷睿™ i3
和英特尔® 奔腾处理器：
― 集成图形处理（具备 Intel
®
HD Graphics（英特尔® 高保真图形）
的处理器）
― 外置图形接口控制器
― 集成内存控制器
英特尔® H57 Express 芯片组，包含 Intel® H57 Express Platform
Controller Hub（英特尔® H57 Express 平台控制器中枢，PCH）
• 两个 240 针 DDR3 SDRAM 双列直插式内存模块 (DIMM) 插槽
• 双通道 DDR3 1333 MHz 和 DDR3 1066 MHz 支持
• 支持 1 Gb 和 2 Gb 内存技术
• 使用 2 Gb 内存技术，两条 DIMM 支持最高可达 8 GB 的系统内存
• 支持非 ECC 内存
• 集成图形，支持具备 Intel HD Graphics（英特尔高保真图形）的处理器：
― High-Definition Multi-media Interface*（高保真多媒体接口*，
HDMI*）
― DVI-I
• 分立图形，支持 PCI Express* 2.0 x16 附加图形卡
• 10 声道 (7.1+2) 英特尔® 高保真音频（英特尔® HD Audio），采用
Realtek* ALC889 音频编码解码器
• 8 声道 (7.1) 英特尔高保真音频，通过 HDMI 端口实现
一个 PCI Express 2.0 x16 附加卡连接器
待续
9
英特尔台式机主板 DH57JG 产品指南
表 1. 功能摘要（续）
外围设备接口
LAN 支持
BIOS
瞬时可用计算机技术
硬件管理
• 十二个 USB 2.0 端口：
• 四个内置串行 ATA (SATA) 每秒 3.0 Gb 端口
• 一个外置 SATA (eSATA) 每秒 3.0 Gb 端口
• 一个串行端口接头连接器
英特尔® 82578DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器，
包括带有集成状态 LED 指示灯的 RJ-45 背面板连接器
• 英特尔
• 支持高级配置与电源接口 (ACPI)、即插即用和 SMBIOS
• 支持《PCI 本机总线规格》2.3 修订版
• 支持《PCI Express 基础规格》2.0 修订版
• 挂起到 RAM 支持
• PCI Express、LAN、前面板、串行和 USB 端口唤醒
• Intel® Quiet System Technology（英特尔® 安静系统技术，
• 电压感测，检测电源电压是否正常
• 温度感测，检测温度值是否正常
• 两个风扇接头连接器，采用 PWM 控制
• 4 针处理器和机箱风扇接头连接器
• 4 芯和 3 芯（线性）风扇转速控制，支持机箱风扇
• 支持 Platform Environmental Control Interface（平台环境控制接口，
― 六个端口通过叠层式背面板连接器实现
― 六个前面板端口通过三个双端口内置接头连接器实现
®
BIOS，驻留于 SPI 闪存设备
英特尔® QST），通过英特尔 H57 PCH 内的 Intel® Management
Engine（英特尔® 管理引擎，英特尔® ME）实现
PECI）
10
支持的操作系统
本台式机主板支持以下操作系统：
• Microsoft Windows* 7 Ultimate 64-bit edition
• Microsoft Windows 7 Ultimate 32-bit edition
• Microsoft Windows 7 Professional 64-bit edition
• Microsoft Windows 7 Professional 32-bit edition
• Microsoft Windows 7 Home Premium 64-bit edition
• Microsoft Windows 7 Home Premium 32-bit edition
• Microsoft Windows 7 Starter 64-bit edition
• Microsoft Windows 7 Starter 32-bit edition
• Microsoft Windows Vista* Ultimate 32-bit edition
• Microsoft Windows Vista Business 32-bit edition
• Microsoft Windows Vista Home Premium 32-bit edition
• Microsoft Windows Vista Home Basic 32-bit edition
• Microsoft Windows Vista Ultimate 64-bit edition
• Microsoft Windows Vista Business 64-bit edition
• Microsoft Windows Vista Home Premium 64-bit edition
• Microsoft Windows Vista Home Basic 64-bit edition
• Microsoft Windows* XP Media Center Edition 2005
• Microsoft Windows XP Professional
• Microsoft Windows XP Professional x64 Edition
• Microsoft Windows XP Home
台式机主板功能
11
英特尔台式机主板 DH57JG 产品指南
台式机主板组件
图 1 显示了英特尔台式机主板 DH57JG 主要组件的大致位置。
12
图 1. 英特尔台式机主板 DH57JG 组件
表 2. 英特尔台式机主板 DH57JG 组件
台式机主板功能
标签
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
说明
背面板连接器
前面板 USB 2.0 接头连接器
前面板接头连接器
机箱开启接头连接器
备用前面板电源 LED 指示灯接头连接器
BIOS 配置跳线块
串行 ATA 连接器（四个）
前面板 USB 2.0 接头连接器
前面板 USB 2.0 接头连接器
机箱风扇接头连接器
主电源连接器（2 x 12 针）
处理器风扇接头连接器
备用电源 LED 指示灯
通道 A DIMM 0 插槽
通道 B DIMM 0 插槽
扬声器
处理器插槽
串行端口接头连接器
PCI Express 2.0 x16 附加卡连接器
S/PDIF 接头连接器
电池
前面板音频接头连接器
12 V 处理器内核电压连接器（2 x 2 针）
13
英特尔台式机主板 DH57JG 产品指南
联机支持
有关英特尔台式机主板 DH57JG 的更详尽信息，请查询以下联机资源：
英特尔台式机主板 DH57JG
•
• 台式机主板支持
• 英特尔台式机主板 DH57JG 的可用配置
• 受支持的处理器
• 芯片组信息
• BIOS 和驱动程序更新
• 集成信息
• Mini-ITX 规格机箱兼容性
http://www.intel.com/products/motherboard/DH57JG/
index.htm
http://www.intel.com/support/motherboards/desktop/
DH57JG
http://www.intel.com/products/motherboard/DH57JG/
index.htm
http://processormatch.intel.com
http://www.intel.com/products/desktop/chipsets/inde
x.htm
http://downloadcenter.intel.com/
http://www.intel.com/support/go/buildit
http://www.intel.com/go/miniitx
处理器
注意
若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能
对台式机主板造成损害或导致系统功能异常。
英特尔台式机主板 DH57JG 支持采用 LGA1156 插槽封装的英特尔酷睿 i5-600 系列、英特尔
酷睿 i3 以及英特尔奔腾处理器。台式机主板上不包括处理器，须单独购买。处理器通过 LGA1156
插槽连接到台式机主板上。
有关英特尔台式机主板 DH57JG 受支持处理器的详情，请访问
http://processormatch.intel.com
。
14
台式机主板功能
英特尔® H57 Express 芯片组
英特尔 H57 Express 芯片组，包括 Intel H57 Platform Controller Hub（英特尔 H57 平台控制
器中枢，PCH），提供到处理器和 USB、SATA、LPC、音频、网络、显示器以及 PCI Express x1
接口的接口。英特尔 H57 PCH 是主板 I/O 通道的集中控制器。
主内存
注释
为了完全符合所有适用的英特尔
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此
状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本主板具备两个 DIMM 插槽，并支持以下内存功能与特性：
• 两条独立内存通道，具备交错模式支持
• 支持 x8 组织的非 ECC、无缓冲、单面或双面 DIMM 以及 x16 组织的单面 DIMM
• 8 GB 最大总系统内存（使用 2 Gb 内存技术）
• 最小总系统内存：512 MB（采用 1 Gb x16 模块）
• 串行设备检测
• DDR3 1333 MHz 和 DDR3 1066 MHz SDRAM DIMM
®
SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
注释
32 位操作系统限用最大 4 GB 的内存。因附加图形卡和其它系统资源要使用部分内存，这些
操作系统将报告内存低于 4 GB。
15
英特尔台式机主板 DH57JG 产品指南
图形子系统
本主板通过 Intel HD Graphics（英特尔高保真图形）或 PCI Express 2.0 x16 附加图形卡支持
系统图形。
集成图形
对于具备 Intel HD Graphics（英特尔高保真图形）的处理器，本主板通过 Intel® Flexible
Display Interface（英特尔
®
灵活显示接口，FDI）支持集成图形。
Intel® HD Graphics（英特尔® 高保真图形）
Intel HD Graphics（英特尔高保真图形）控制器具备以下功能与特性：
• 3D 特性
⎯ 符合 DirectX10* 和 OpenGL* 2.1 规格
⎯ 着色器模型 4.0
• 视频
⎯ 高保真内容，分辨率最高可达 1080p
⎯ 硬件加速 MPEG-2、VC-1/WMV 和 H.264/AVC 高保真视频格式
®
⎯ Intel
Clear Video HD Technology（英特尔® 清晰视频高保真技术），具备高级视频
处理能力
• 支持 Dynamic Video Memory Technology（动态视频内存技术，DVMT）5.0，包括支持
4 GB 及以上系统内存配置下最高可达 1.7 GB 的视频内存
High-Definition Multimedia Interface*（高保真多媒体接口*，
HDMI*）
HDMI 端口支持标准、高级或高保真视频，以及单电缆多声道数字音频。它与所有的 ATSC 和 DVB
HDTV 标准兼容，并且支持无损音频格式（如 Dolby* TrueHD 或 DTS* HD Master Audio）
24-bit/96-kHz 音频下的八条全频带声道。刷新率为 60 Hz 时所支持的最高分辨率为 1920 x
1200 (WUXGA)。HDMI 端口符合 HDMI 1.3 规格。
每当连接新的显示器时，HDMI 端口均在 POST（开机自检）期间启用，而与 DVI-I 连接器的状态
无关。
取决于安装于 PCI Express x16 连接器上的附加卡类型，HDMI 端口的活动如表 3 所述。
表 3. HDMI 端口状态条件
16
PCI Express x16 连接器状态
未安装附加卡
安装非视频 PCI Express x1、x4 或 x8 附加卡
安装 PCI Express x4、x8 或 x16 图形附加卡
HDMI 端口状态
启用
启用
禁用
数字视频接口 (DVI-I)
DVI-I 端口支持数字和模拟 DVI 显示。所支持的最高分辨率为 1900 x 1200 (WUXGA)。
此 DVI 端口符合 DVI 1.0 规格。DVI 模拟输出可使用 DVI-VGA 转换器转化为 VGA。
取决于安装于 PCI Express x16 连接器上的附加卡类型，DVI 端口的活动如表 4 所述。
表 4. DVI 端口状态条件
台式机主板功能
PCI Express x16 连接器状态
未安装附加卡
安装非视频 PCI Express x1、x4 或 x8 附加卡 启用
安装 PCI Express x4、x8 或 x16 图形附加卡 禁用
注释：DVI 模拟输出可使用 DVI-VGA 转换器转化为 VGA。
DVI 数字 (DVI-D)
端口状态
启用
DVI 模拟 (DVI-A)
端口状态
启用
启用
禁用
(注释)
VGA 显示
使用 DVI-I 到 VGA 转换器，DVI-I 端口支持 VGA 显示。所支持的最高分辨率为 2048 x 1536
(QXGA)。
每当连接新的显示器时，DVI-A 端
口均在 POST（开机自检）期间启用，而与 HDMI 连接器的状态
无关。
PCI Express* x16 图形
采用 LGA1156 插槽封装的英特尔酷睿 i5-600 系列、英特尔酷睿 i3 和英特尔奔腾处理器通过
PCI Express 2.0 x16 附加卡连接器支持分立附加图形卡。本主板支持以下 PCI Express 速率：
• 2.5 GHz 的 PCI Express 2 频率，可产生每波道每个方向（每秒 500 MB）每秒 5.0 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 8 GB。
• 1.25 GHz 的 PCI Express 1.1 频率，可产生每波道每个方向（每秒 250 MB）每秒 2.5 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 4 GB。
17
英特尔台式机主板 DH57JG 产品指南
音频子系统
本主板通过 Realtek ALC889 音频编码解码器以及通过 HDMI 接口支持英特尔高保真音频。
基于 Realtek ALC889 的音频子系统提供以下功能与特性：
• 背面板音频连接器高级插孔感测，使音频编码解码器能够识别连接至音频端口的设备
• 通过背面板连接器实现立体声输入和输出
• 前面板音频连接器耳机和话筒输入功能
• 108 dB 信噪比 (SNR) 播放 (DAC) 质量和 104 dB SNR 录音 (ADC) 质量
• 全速无损 DVD 音频内容保护和 Blu-ray Disc* 音频内容播放（使用选定的媒体播放器软件
版本）
音频子系统支持以下音频接口：
• 7.1 模拟背面板音频连接器
• 光纤 S/PDIF 输出背面板音频连接器
• S/PDIF 输出接头连接器，支持光纤或同轴 S/PDIF 输出
• 前面板音频接头连接器，支持英特尔高保真音频和 AC ’97 音频
表 5 列出了前面板和背面板音频插孔支持的功能。
表 5. 音频插孔任务重新分配支持
音频插孔
FP（绿色）
FP（粉红色） 默认
BP（蓝色）
BP（绿色）
BP（粉红色）
BP（黑色）
BP（桔黄色）
话筒
默认
耳机
前方扬声器
控制面板
默认
音频线路
输入
默认
侧方环绕
后方环绕
默认
默认
音频中心／
低音炮
默认
18
LAN 子系统
LAN 子系统包括：
• 英特尔 82578DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
• 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
台式机主板功能
LAN 软件和驱动程序可访问 http://downloadcenter.intel.com/
获得。
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态（如表 6 所示）。
图 2. LAN 连接器 LED 指示灯
表 6. LAN 连接器 LED 指示灯
LED 指示灯
颜色
绿色
LED 指示灯
A（连接／活动）
B（连接速度）
不适用
绿色
黄色
LED 指示灯
状态
熄灭
亮起
闪烁
熄灭
亮起
亮起
表示
未建立 LAN 连接
已建立 LAN 连接
LAN 正处于活动状态
每秒 10 Mb 的数据速率
每秒 100 Mb 的数据速率
每秒 1000 Mb 的数据速率
USB 2.0 支持
本主板最多支持十二个 USB 2.0 端口，分别由英特尔 H57 PCH 中允许使用 EHCI 兼容驱动程序
的两个 EHCI 主控制器提供。
端口布置如下：
• 六个端口通过叠层式背面板连接器实现
• 六个前面板端口通过三个双端口内置接头连接器实现
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。
19
英特尔台式机主板 DH57JG 产品指南
串行 ATA 支持
本主板提供四个内置 SATA 连接器和一个背面板 eSATA 连接器，每个连接器各支持一个存储
设备。
扩展功能
在系统扩展方面，英特尔台式机主板 DH57JG 提供一个 PCI Express 2.0 x16 连接器。
旧式 I/O
本主板的旧式 I/O 控制器提供以下各项旧式功能与特性：
• 一个串行端口接头连接器
• 串行 IRQ 接口，与支持常规 PCI 总线系统的串行化 IRQ 兼容
• 智能电源管理，包括可编程唤醒事件接口
BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序以及 PCI Express
和 SATA 自动配置实用程序。BIOS 存储于串行外围设备接口 (SPI) 闪存设备中。
按照第 3 章第 59 页开始的指导可对 BIOS 进行更新。
串行 ATA 自动配置
如果您在计算机中安装了新的 SATA 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序
可自动为计算机检测和配置该设备。在安装新的 SATA 设备后，不必运行 BIOS Setup（设置）
程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
PCI*/PCI Express 自动配置
如果您在计算机中安装了新的 PCI Express 附加卡，则 BIOS 中的 PCI Express 自动配置实用程
序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI Express
附加卡后，不必运行 BIOS Setup（设置）程序。
20
安全口令
BIOS 包含的安全功能可对操作者访问 BIOS Setup（设置）程序的权限以及启动计算机的权限进
行设置。请根据以下权限说明，为运行 BIOS Setup（设置）程序和启动计算机设置管理员口令和
用户口令：
• 输入管理员口令后可以不受限制地查看和更改所有 Setup（设置）程序选项。如果只设置了
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地访
问 Setup（设置）程序。
• 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup
（设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是
用户口令。
• 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置
了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过
输入任何一个口令来启动计算机。
有关复位口令的指导，请参阅第 52 页“清除口令”。
硬件管理
台式机主板功能
英特尔台式机主板 DH57JG 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。
本主板具备多种硬件管理功能，具体包括：
• 风扇转速监测与控制
• 温度和电压监控
• 机箱开启检测
硬件监控和风扇转速控制
硬件监控和风扇转速控制的特性包括：
• Intel Quiet System Technology（英特尔安静系统技术），可提供降低噪音的温度管理
• 温度传感器内置于处理器和英特尔 H57 PCH 中且靠近处理器稳压器和系统内存
注释
英特尔 H57 PCH 的最低温度报告阈值为 59 °C。PCH 的温度传感器在温度升至此点之前
将一直显示 59 °C。
• 系统电压监控，以检测高于或低于可接受值的电平
• 温度监控封闭环路风扇控制，对于所有风扇均可根据需要调整风扇转速
21
英特尔台式机主板 DH57JG 产品指南
风扇监控
风扇监控可通过 BIOS Setup（设置）程序、Intel® Desktop Utilities（英特尔® 台式机实用
程序）或第三方软件实现。
机箱开启
本主板支持机箱安全功能，可检测机箱盖是否被拆除。此安全功能通过机箱上可连接至台式机主板上
的机箱开启接头连接器的机械开关实现。有关机箱开启接头连接器的位置，请参见图 1。
电源管理
电源管理可以在几个级别上实现，包括通过高级配置与电源接口 (ACPI) 的软件支持和以下所列的
硬件支持：
• 电源连接器
• 风扇接头连接器
• 局域网 (LAN) 唤醒功能
• 瞬时可用计算机技术（挂起到 RAM）
• +5 V 备用电源 LED 指示灯
• USB 唤醒
• PCI Express WAKE# 信号支持
• 串行端口唤醒
软件支持
ACPI（高级配置与电源接口）
ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在台式机主板上使用 ACPI
功能，需要安装提供全面 ACPI 支持的操作系统。
硬件支持
电源连接器
符合 ATX12V 规格的电源系统可通过系统控制关闭计算机电源。当具备 ACPI 功能的计算机接收到
适当命令后，电源系统将除去所有非备用电压。
如果从交流电源故障恢复，计算机将返回电源中断（打开或关闭）前的电源状态。使用 BIOS
Setup（设置）程序 Boot（启动）菜单中的 Last Power State（上次电源状态）功能，可以设置
计算机的响应方式。
本台式机主板具备两个电源连接器。有关这些电源连接器的位置，请参见第 50 页图 23。
22
台式机主板功能
风扇接头连接器
风扇的功能／操作如下：
• 主板处于 ACPI S0 或 S1 状态时风扇打开。
• 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。
• 各风扇接头连接器均连接至转速计输入端。
• 所有风扇接头连接器都支持封闭环路风扇控制，借此可调节风扇转速或按需要打开或关闭风扇。
• 所有风扇接头连接器都具备 +12 V 直流连接（使用 3 芯机箱风扇时最高为直流 12 V）。
• 所有风扇接头连接器都受脉冲宽度调制控制。
• 机箱风扇接头连接器支持 3 芯风扇的线性风扇控制。
本台式机主板具备 4 针处理器风扇接头连接器和与 4 芯及 3 芯机箱风扇兼容的 4 针机箱风扇接头
连接器。
局域网 (LAN) 唤醒功能
注意
要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统。
局域网 (LAN) 唤醒功能可通过网络远程唤醒计算机。LAN 子系统监测网络传输业务量，一旦检测到
Magic Packet* 帧，便发出唤醒信号，从而为计算机接通电源。
瞬时可用计算机技术
注意
要启用瞬时可用计算机技术，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。
如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统和／或影响 ACPI S3 睡眠
状态功能。
瞬时可用计算机技术允许主板进入 ACPI S3（挂起到 RAM）睡眠状态。瞬时可用计算机技术允许
主板进入 ACPI S3（挂起到 RAM）睡眠状态。当处于 S3 睡眠状态时，计算机看上去好像处于关机
状态（电源系统关闭且前面板电源 LED 指示灯按 BIOS “S3 State Indicator”（S3 状态指示灯）
选项的配置进行活动）。当通过唤醒设备或事件激活时，系统将迅速恢复到最后记录的工作状态。
当通过唤醒设备或事件激活时，计算机将迅速恢复到最后记录的工作状态。
本台式机主板支持《PCI 总线电源管理接口规格》。支持此规格的附加卡可参与电源管理，并用于
唤醒计算机。
瞬时可用计算机技术的使用需要操作系统支持以及符合 PCI 2.2 规格的附加卡、PCI Express
附加卡和驱动程序。
23
英特尔台式机主板 DH57JG 产品指南
+5 V 备用电源 LED 指示灯
注意
如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开
电源电缆。否则可能会损坏主板和任何相连的设备。
当主板上仍存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源指示灯
（如图 3 所示）将依然亮起。换言之，当该绿色 LED 指示灯亮起时，备用电源在内存模块插槽和
PCI Express 连接器处依然存在。
图 3. 备用电源指示灯位置
有关台式机主板备用电流要求的更详尽信息，请参阅站点
http://support.intel.com/support/motherboards/desktop/
Specification（产品技术规格）。
24
上的 Technical Product
台式机主板功能
USB 唤醒
注释
USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备和支持 USB 唤醒的操作系统。
USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。
PCI Express WAKE# 信号唤醒支持
当核实在 PCI Express 总线附加卡上有 WAKE# 信号后，计算机将从 ACPI S1、S3、S4 或 S5
状态唤醒。
串行端口唤醒
串行端口活动可将计算机从 ACPI S1 或 S3 状态唤醒。
符合 ENERGY STAR*（能源之星*）、e-Standby 和 ErP 标准
美国能源部 (US Department of Energy) 一直会同美国环境保护局 (US Environmental
Protection Agency) 联合对 ENERGY STAR（能源之星）的要求进行修订。英特尔直接与这两家
政府机构合作，共同确定了新的要求。
英特尔台式机主板 DH57JG 在充分的系统配置下，包括适当选用高效的电源系统，满足以下各项
计划的要求：
• Energy Star（能源之星）v5.0 类别 A
• EPEAT
• 韩国 e-Standby
• 2009 年欧盟能源相关产品指令 (ErP)
有关 ENERGY STAR（能源之星）要求和建议配置的详情，请访问
http://www.intel.com/go/energystar
。
扬声器
本台式机主板上安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码
（笛音码）提示。有关本主板笛音码的说明，请参阅附录 A。
25
英特尔台式机主板 DH57JG 产品指南
实时时钟子系统
实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源插座
上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长
电池的工作寿命。
在 25 ºC 环境温度且电源系统应用备用电源的情况下，时钟的误差为每年 ± 13 分钟。
注释
如果电池和交流电源发生故障，日期和时间值将复位，且用户将在 POST（开机自检）期间收到
通知。
当电池电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值
（如日期和时间等）可能会不准确。更换时请使用同等型号的电池。有关如何更换电池的指导，
请参阅第 53 页。
26
2 安装和更换台式机主板组件
本章将告诉您如何：
• 安装 I/O 防护板
• 安装和拆卸台式机主板
• 安装和拆卸处理器
• 安装和拆卸内存
• 安装和拆卸 PCI Express x16 卡
• 连接串行 ATA 电缆
• 连接到内置接头连接器
• 连接到音频系统
• 连接机箱风扇和电源系统电缆
• 设置 BIOS 配置跳线
• 清除口令
• 更换电池
开始之前
注意
本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电子设备
所需的安全惯例和规章要求。
在执行本章所述的任何步骤之前，必须先断开计算机的所有电源、通信连接、网络或调制解调器。
如果在打开计算机机箱或执行任何步骤之前，没有断开电源、通信连接、网络或调制解调器，
则可能导致人身伤害或损坏设备。即使前面板的电源按钮关闭后，台式机主板上的某些电路仍
可能继续带电。
注释
散热考虑事项
英特尔台式机主板 DH57JG 支持英特尔酷睿 i5-600 系列和酷睿 i3 处理器，TDP 最高可达
87 W。另外，本主板还通过 PCI Express x16 连接器支持分立图形卡。当选用适合高端配置
的合适机箱时，散热问题是重要的考虑事项。
有关英特尔台式机主板 DH57JG 的兼容 mini-ITX 规格机箱，请访问
http://www.intel.com/go/miniitx
。
27
英特尔台式机主板 DH57JG 产品指南
开始之前，请遵守以下准则：
• 始终按正确的顺序执行每一过程中的步骤。
• 建立日志，以记录您的计算机信息，如型号、序列号、已安装选项及配置信息等。
• 静电放电 (ESD) 会损坏组件。请只在防静电工作台上执行本章描述的操作，同时应佩戴防静电
腕带并使用导电泡沫垫板。如果没有防静电工作台可用，应佩戴防静电腕带并将其连接到机箱上
的金属部分，以便获得防静电保护。
安装注意事项
当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。
为避免造成人身伤害，请注意：
• 连接器上的尖锐引脚或插针
• 印刷电路组件上的尖锐引脚或插针
• 机箱的毛边和利角
• 高温组件（如处理器、稳压器和散热器等）
• 可能引起短路的线缆破损
一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。
防止电源系统过载
不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的电流负载
总和小于每个电源系统输出电路的输出电流额定值与台式机主板电源损耗充分净空值之和。
遵守安全与规范要求
仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以下指导以及
由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规及规章的可能性。如果机箱说明与
以下说明或相关模块的说明不一致，请与供应商联系，以决定采用何种方法才能保证您的计算机符合
安全和规章要求。
有关本台式机主板符合规范及标准的详情，请参阅附录 B。
28
安装和更换台式机主板组件
安装 I/O 防护板
随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播，
保护内置组件不受灰尘和异物侵害，并可使机箱内的气流保持畅通。
在向机箱中安装本台式机主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱内。
将防护板按入到位，使其紧密牢固地就位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取
尺寸合适的防护板。
图 4. 安装 I/O 防护板
29
英特尔台式机主板 DH57JG 产品指南
安装和拆卸台式机主板
注意
以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。
如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或损坏设备。
有关安装和拆卸本台式机主板的说明，请参阅机箱手册。
图 5 显示了英特尔台式机主板 DH57JG 安装螺丝孔的位置。
图 5. 英特尔台式机主板 DH57JG 安装螺丝孔位置
30
安装和更换台式机主板组件
安装和拆卸处理器
以下向您介绍如何将处理器安装到台式机主板上。
安装处理器
注意
在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED
指示灯不应亮起（参见第 24 页图 3）。否则，可能会损坏处理器和台式机主板。
要安装处理器，请按以下说明操作：
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 按下插槽拉杆并使其离开插槽，松脱插槽拉杆（图 6 中的 A 和 B）。
图 6. 松脱插槽拉杆
31
英特尔台式机主板 DH57JG 产品指南
3. 转动插槽拉杆，将压板从插槽上抬起（图 7 中的 A）。确保压板处于完全打开位置
（图 7 中的 B），注意不要损坏其附近组件。
图 7. 抬起压板
32
安装和更换台式机主板组件
4. 让拇指顶住保护罩的前部边缘，食指压住后部卡夹，从插槽上拆下插槽保护罩
（图 8 中的 A）。向上抬插槽的前部边缘，使保护罩脱离插槽，然后向上和向外
移动保护罩（图 8 中的 B）。切勿触碰插槽触点。
注释
请勿将插槽保护罩丢弃；保存好以备后用。每当从插槽中拆除处理器后，总要把插槽
保护罩重新盖好。
图 8. 拆卸插槽保护罩
33
英特尔台式机主板 DH57JG 产品指南
5. 从处理器保护罩中取出处理器。只可握持处理器的边缘部位，小心不要触碰处理器的底部
（参见图 9）。
注释
请勿将处理器保护罩丢弃。每当从插槽中拆除处理器后，总要把处理器保护罩重新盖好。
图 9. 从处理器保护罩中取出处理器
6. 按图 10 所示的方位用拇指和食指握住处理器，使您的手指与插槽的手指切口对齐。确保处理器
插针 1 指示标记（金色三角）与插槽上的插针 1 倒角对齐（图 10 中的 B），并且处理器上的
凹口与插槽上的凸块对齐（图 10 中的 C）。垂直向下降低处理器，切勿使处理器在插槽上倾斜
或滑动（图 10 中的 A）。
34
图 10. 安装处理器
7. 对准处理器闭合压板，期间让插槽拉杆处于打开位置（图 11）。
图 11. 闭合压板
安装和更换台式机主板组件
8. 扣合插槽拉杆（图 12 中的 B），期间请确保扣合拉杆时，将压板的前部边缘滑入带肩螺丝帽的
下方（图 12 中的 A）。将插槽拉杆卡扣到压板的锁口中（图 12 中的 C、D）。
图 12. 将压板固定到位
35
英特尔台式机主板 DH57JG 产品指南
安装处理器风扇散热器
英特尔台式机主板 DH57JG 带有处理器风扇散热器安装孔。有关将处理器风扇散热器安装到台式
机主板上的说明，请参阅盒装处理器手册或盒装散热解决方案手册。
连接处理器风扇散热器电缆
将处理器风扇散热器电源电缆连接到 4 针处理器风扇接头连接器上（参见图 13）。建议采用带有
4 针连接器的风扇，如图 13 所示。
36
图 13. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上
安装和更换台式机主板组件
拆卸处理器
有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册。
安装和拆卸系统内存
注释
为了完全符合所有适用的英特尔 SDRAM 内存规范，应在本台式机主板上安装支持串行设备检测
(SPD) 数据结构的 DIMM 内存模块。
本台式机主板具备两个 240 针 DDR3 DIMM 插槽，分别提供通道 A 和通道 B。为获得双通道
性能，请安装速度和容量均相互匹配的一对 DIMM（参见图 14）。
图 14. 双通道内存配置示例
注释
如采用任何其它方式配置内存，均会导致单通道内存操作。
37
英特尔台式机主板 DH57JG 产品指南
安装 DIMM
为确保使用正确的 DIMM，请将 DIMM 插入图 15 所示的 DDR3 DIMM 插槽内。所有的小凹口
应与 DDR3 DIMM 插槽上的凹口对齐。
图 15. 使用 DDR3 DIMM
38
安装和更换台式机主板组件
要安装 DIMM 内存模块，请按以下步骤操作：
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。
3. 拆下计算机箱盖，找到 DIMM 插槽（参见图 16）。
4. 如果 PCI Express x16 连接器中安装有全高 PCI Express 图形卡，请将此卡拆下，
以方便对 DIMM 插槽的操作。
图 16. 安装 DIMM
5. 确保 DIMM 插槽两端的卡固销子向外推移到张开状态。
6. 用手握住 DIMM 的边缘，将其从防静电袋中取出。
7. 将 DIMM 放置在插槽上。将 DIMM 底部边缘的小凹口与插槽上的卡固销子对齐
（参见图 16 中的插入图示）。
8. 将 DIMM 的底边插入插槽。
39
英特尔台式机主板 DH57JG 产品指南
9. 插入 DIMM 期间，按住 DIMM 的顶边向下推压，直到卡固销子将其卡固到位。
确保销子已牢牢夹紧。
10. 重新装回 PCI Express 图形卡（如在第 4 步中已拆下）。
11. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。
拆卸 DIMM
要拆卸 DIMM 内存模块，请按以下步骤操作：
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 关闭所有与计算机连接的外围设备。关闭计算机电源。
3. 从计算机上拔下交流电源电缆。
4. 拆下计算机箱盖。
5. 如果 PCI Express x16 连接器中安装有全高 PCI Express 图形卡，请将此卡拆下，
以方便对 DIMM 的操作。
6. 轻轻地将 DIMM 插槽两端的卡固销子向外推，使其张开。DIMM 会从插槽中弹出。
7. 用手握住 DIMM 的边缘，将其从插槽中取出，并放入防静电袋中。
8. 重新装回 PCI Express 图形卡（如在第 5 步中已拆下），并重新连接好为方便您对
DIMM 进行操作而拆下或断开的任何其它部件。
9. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。
安装和拆卸 PCI Express x16 图形卡
安装 PCI Express x16 图形卡
注意
安装 PCI Express x16 图形卡之前，请首先确保 DIMM 插槽上的锁扣处于直立位置（关闭）；
否则安装期间可能会被 PCI Express 卡损坏。
注意
当安装 PCI Express 卡时，应首先确保卡已完全插入 PCI Express 连接器，然后才可打开系统
电源。如果卡未完全插入连接器，则可能导致在连接器的插针之间出现短路。视电源系统的过流
保护功能而定，也可能会损坏台式机主板上的某些组件和／或跟踪部件。
40
安装和更换台式机主板组件
要安装 PCI Express x16 图形卡，请按以下说明操作：
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 将卡放入 PCI Express x16 连接器（图 17 中的 A），向下推压卡的边缘，直到它完全
卡入连接器，使卡的固定槽口完全与围绕连接器上固定架的卡固销子卡扣啮合。
3. 用螺丝（图 17 中的 B）将卡的金属支架固定到机箱的背面板上。
4. 按制造商的说明将显示器连接到图形卡上。
图 17. 安装 PCI Express x16 图形卡
41
英特尔台式机主板 DH57JG 产品指南
拆卸 PCI Express x16 图形卡
要将 PCI Express x16 图形卡从连接器上拆卸下来，请按以下说明操作：
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 断开图形卡背面板连接器上的显示器电缆。
3. 从卡的金属支架上卸下螺丝（图 18 中的 A），使卡从机箱背面板上松脱。
4. 使用铅笔尖或类似物品，向下推压凹口中的卡弹出拉杆（图 18 中的 B）。
这将从连接器 (C) 中将卡释放。
5. 将卡垂直向上拉出，将其拆下。
42
图 18. 拆卸 PCI Express x16 图形卡
安装和更换台式机主板组件
连接串行 ATA (SATA) 电缆
SATA 电缆支持串行 ATA 协议。使用每条电缆均可将一个内置 SATA 驱动器连接到本台式
机主板上。要使电缆正常工作：
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 将 SATA 电缆的一端连接到主板上的 SATA 连接器上（图 19 中的 A），而将电缆的
另一端连接到 SATA 驱动器上（图 19 中的 B）。
图 19. 连接串行 ATA 电缆
43
英特尔台式机主板 DH57JG 产品指南
连接到内置接头连接器
在将电缆连接到任何内置接头连接器上之前，请首先阅读并遵守第 27 页“开始之前”中的
注意事项。图 20 显示了英特尔台式机主板 DH57JG 各内置接头连接器和连接器的位置。
44
图 20. 内置接头连接器
安装和更换台式机主板组件
前面板音频接头连接器
前面板音频接头连接器，如图 20 中的 A 所示，支持英特尔高保真 (HD) 音频和 AC ’97 音频。
表 7 列出了高保真音频的引脚分配和信号名称，而表 8 则列出了 AC ’97 音频的引脚分配和信号
名称。
表 7. 前面板英特尔高保真音频信号名称
引脚 信号名称 引脚 信号名称
1
3
5
7 SENSE_SEND 8
9
PORT 1L (Microphone)（话筒）
PORT 1R (Microphone)（话筒）
PORT 2R (Headphone)（耳机）
PORT 2L (Headphone)（耳机）
表 8. 前面板 AC ’97 音频接头连接器信号名称
2
4 PRESENCE#
6 SENSE1_RETURN
10 SENSE2_RETURN
GND（接地）
KEY（无引脚）
引脚 信号名称 引脚 信号名称
1
3 MIC_BIAS 4 PRESENCE#
5 FP_OUT_R 6 AUD_GND
7
9 FP_OUT_L 10 AUD_GND
MIC（话筒）
No Connect（未连接）
2 AUD_GND
8
KEY（无引脚）
备用前面板电源 LED 指示灯接头连接器
图 20 中的 B 显示了备用前面板电源 LED 指示灯接头连接器的位置。该接头连接器的引脚 1 和 3
复制了前面板接头连接器引脚 2 和 4 的信号。如果机箱具备三针电源 LED 指示灯电缆，请将该电
缆连接到此接头连接器上。表 9 列出了备用前面板接头连接器的引脚分配。
表 9. 备用前面板电源 LED 指示灯接头连接器信号名称
引脚 信号名称 输入／输出
1 Front panel LED
（前面板 LED 指示灯）+
2
3 Front panel LED
No pin（无引脚）
（前面板 LED 指示灯）-
输出
输出
45
英特尔台式机主板 DH57JG 产品指南
前面板接头连接器
图 20 中的 C 显示了前面板接头连接器的位置。表 10 列出了前面板接头连接器的引脚分配和信号
名称。
表 10. 前面板接头连接器信号名称
引脚 说明 输入／输出 引脚 说明 输入／输出
硬盘驱动器活动 LED 指示灯 电源 LED 指示灯
1
硬盘 LED 指示灯 - 上拉至 +5 V 输出
3
硬盘活动 LED 指示灯 输出
复位开关 打开／关闭开关
5
接地
7
复位开关 输入
电源 未连接
9
电源 输出
6
2
前面板 LED 指示灯+ 输出
4
前面板 LED 指示灯- 输出
电源开关 输入
8
接地
10
无引脚
注释
当从机箱前面板向前面板接头连接器连接各条接线时，请确保遵守连线的极性。正连线通常为
纯色，而负连线则通常为白色或带条纹。
前面板 USB 2.0 接头连接器
图 20 中的 D 显示了前面板 USB 2.0 接头连接器的位置，而表 11 则列出了其引脚分配和信号
名称。
表 11. USB 2.0 接头连接器信号名称
引脚 信号名称 引脚 信号名称
1
3 D- 4 D5 D+ 6 D+
7
9 Key 10
注释
Power（电源）(+5 V)
Ground（接地）
如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速
USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。
2
8
Power（电源）(+5 V)
Ground（接地）
No Connection（未连接）
46
安装和更换台式机主板组件
机箱开启接头连接器
图 20 中的 E 显示了机箱开启接头连接器的位置。此接头连接器可连接至机箱上的机械开关，
以检测机箱盖是否被拆除。当安装机箱盖时，此开关应处于打开位置，当拆除时，应处于关闭位置。
表 12 列出了机箱开启接头连接器的引脚分配和信号名称。
表 12. 机箱开启接头连接器信号名称
引脚 说明
1 Intruder#
2
接地
串行接头连接器
图 20 中的 F 显示了串行接头连接器的位置。表 13 列出了串行接头连接器的引脚分配和信号
名称。
表 13. 串行端口接头连接器
引脚 信号名称 引脚 信号名称
1 DCD (Data Carrier Detect)
（数据载体检测）
3 TXD# (Transmit Data)
（发送数据）
5 Ground
（接地）
7 RTS (Request To Send)
（请求发送）
9 RI (Ring Indicator)
（振铃指示灯）
2 RXD# (Receive Data)
（接收数据）
4 DTR (Data Terminal Ready)
（数据终端就绪）
6 DSR (Data Set Ready)
（数据设置就绪）
8 CTS (Clear To Send)
（清除发送）
10 Key
（无引脚）
S/PDIF 接头连接器
图 20 中的 G 显示了 S/PDIF 输出接头连接器的位置。表 14 列出了 S/PDIF 输出接头连接器的
引脚分配和信号名称。
表 14. S/PDIF 接头连接器信号名称
引脚 说明
1
2
3
4
接地
S/PDIF 输出
Key（无引脚）
直流 +5 V
47
英特尔台式机主板 DH57JG 产品指南
连接到音频系统
从 Intel® Express Installer（英特尔® 快速安装程序）数字化视频光盘完成 Realtek 音频驱动
程序的安装后，便可启用多声道音频功能。图 21 显示了背面板音频连接器。下表列出了默认的
连接器分配。
项目 说明
A
B 音频中心声道和 LFE（低音炮）
C S/PDIF 输出（光纤）
D
E
F
注释
背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接
到此输出口上，可能会引起音质不佳。
后方环绕
音频线路输入
话筒输入／侧方环绕
音频线路输出／前方扬声器
图 21. 背面板音频连接器
48
安装和更换台式机主板组件
连接机箱风扇和电源系统电缆
连接机箱风扇
将机箱风扇电缆连接到台式机主板上的机箱风扇接头连接器上。图 22 显示了机箱风扇接头连接器的
位置。
图 22. 机箱风扇接头连接器位置
49
英特尔台式机主板 DH57JG 产品指南
连接电源系统电缆
注意
若未使用恰当的电源系统，和／或未将 12 V（图 23 中的 A）电源连接器连接到台式机主板上，
则可能对台式机主板造成损害或导致系统功能异常。
图 23 显示了电源连接器的位置。此 2 x 12 针主电源连接器（图 23 中的 B）向后兼容采用
2 x 10 连接器的 ATX12V 电源系统。
注释
如果您的电源系统具备 2 x 10 主电源连接器，建议除非具备与电源系统的直接连接，否则不要安装
PCI Express x16 图形卡。
图 23. 连接电源系统电缆
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 将 12 V 处理器内核电压电源系统电缆连接到 2 x 2 针连接器上（图 23 中的 A）。
3. 将主电源系统电缆连接到 2 x 12 针连接器上（图 23 中的 B）。
50
安装和更换台式机主板组件
设置 BIOS 配置跳线
注释
拆除跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下
拆除跳线，可能会导致计算机运行不稳定。
图 24 显示了本台式机主板上 BIOS 配置跳线块的位置。
图 24. BIOS 配置跳线块位置
51
英特尔台式机主板 DH57JG 产品指南
此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对主板的配置进行设置。表 15 列出了
BIOS Setup（设置）程序各种模式下的跳线设置。
表 15. BIOS Setup（设置）程序各种模式下的跳线设置
跳线设置 模式 说明
正常（默认）(1-2) BIOS 使用当前配置信息和口令来启动系统。
配置 (2-3) 开机自检 (POST) 运行后，BIOS 显示 Maintenance
（维护）菜单。通过此菜单可清除口令。
恢复（无插接） BIOS 恢复 BIOS 更新失败情况下的数据。
清除口令
以下步骤假定台式机主板已安装到计算机中，而且配置跳线块已设置为正常模式。
1. 请遵守第 27 页“开始之前”中的注意事项。
2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源
（墙壁电源插座或电源适配器）断开。
3. 拆下计算机箱盖。
4. 在台式机主板上找到配置跳线块（参见图 24）。
5. 如下图所示，让跳线接通 2-3 号针。
6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。
7. 计算机开始执行 Setup（设置）程序。Setup（设置）程序显示 Maintenance（维护）菜单。
8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会显
示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。Setup（设置）
程序再次显示 Maintenance（维护）菜单。
52
安装和更换台式机主板组件
9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。
10. 关闭计算机电源。将计算机的电源电缆与交流电源断开。
11. 拆下计算机箱盖。
12. 要恢复正常操作，请按下图所示，让跳线接通 1-2 号针即可。
13. 重新盖好箱盖，连接好计算机电源电缆并启动计算机。
更换电池
实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源插座
上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长
电池的工作寿命。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。
当电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值（如日期
和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 58 页图 25 显示了该电池的
位置。
注意
如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章
要求处理废旧电池。
CAUTION
Risk of explosion if the battery is replaced with an incorrect type. Batteries should be
recycled where possible. Disposal of used batteries must be in accordance with local
environmental regulations.
PRÉCAUTION
Risque d'explosion si la pile usagée est remplacée par une pile de type incorrect. Les
piles usagées doivent être recyclées dans la mesure du possible. La mise au rebut des
piles usagées doit respecter les réglementations locales en vigueur en matière de
protection de l'environnement.
FORHOLDSREGEL
Eksplosionsfare, hvis batteriet erstattes med et batteri af en forkert type. Batterier
bør om muligt genbruges. Bortskaffelse af brugte batterier bør foregå i
overensstemmelse med gældende miljølovgivning.
OBS!
Det kan oppstå eksplosjonsfare hvis batteriet skiftes ut med feil type. Brukte batterier
bør kastes i henhold til gjeldende miljølovgivning.
53
英特尔台式机主板 DH57JG 产品指南
VIKTIGT!
Risk för explosion om batteriet ersätts med felaktig batterityp. Batterier ska kasseras
enligt de lokala miljövårdsbestämmelserna.
VARO
Räjähdysvaara, jos pariston tyyppi on väärä. Paristot on kierrätettävä, jos se on
mahdollista. Käytetyt paristot on hävitettävä paikallisten ympäristömääräysten
mukaisesti.
VORSICHT
Bei falschem Einsetzen einer neuen Batterie besteht Explosionsgefahr. Die Batterie
darf nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen
Batterietyp ersetzt werden. Entsorgen Sie verbrauchte Batterien den Anweisungen
des Herstellers entsprechend.
AVVERTIMENTO
Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto.
Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore. Per
disfarsi delle pile usate, seguire le istruzioni del produttore.
PRECAUCIÓN
Existe peligro de explosión si la pila no se cambia de forma adecuada. Utilice
solamente pilas iguales o del mismo tipo que las recomendadas por el fabricante del
equipo. Para deshacerse de las pilas usadas, siga igualmente las instrucciones del
fabricante.
WAARSCHUWING
Er bestaat ontploffingsgevaar als de batterij wordt vervangen door een onjuist type
batterij. Batterijen moeten zoveel mogelijk worden gerecycled. Houd u bij het
weggooien van gebruikte batterijen aan de plaatselijke milieuwetgeving.
ATENÇÃO
Haverá risco de explosão se a bateria for substituída por um tipo de bateria incorreto.
As baterias devem ser recicladas nos locais apropriados. A eliminação de baterias
usadas deve ser feita de acordo com as regulamentações ambientais da região.
AŚCIAROŽZNAŚĆ
Існуе рызыка выбуху, калі заменены акумулятар неправільнага тыпу.
Акумулятары павінны, па магчымасці, перепрацоўвацца. Пазбаўляцца ад старых
акумулятараў патрэбна згодна з мясцовым заканадаўствам па экалогіі.
UPOZORNÌNÍ
V případě výměny baterie za nesprávný druh může dojít k výbuchu. Je-li to možné,
baterie by měly být recyklovány. Baterie je třeba zlikvidovat v souladu s místními
předpisy o životním prostředí.
54
安装和更换台式机主板组件
Προσοχή
Υπάρχει κίνδυνος για έκρηξη σε περίπτωση που η µπαταρία αντικατασταθεί από µία
λανθασµένου τύπου. Οι µπαταρίες θα πρέπει να ανακυκλώνονται όταν κάτι τέτοιο είναι
δυνατό. Η απόρριψη των χρησιµοποιηµένων µπαταριών πρέπει να γίνεται σύµφωνα µε
τους κατά τόπο περιβαλλοντικούς κανονισµούς.
VIGYÁZAT
Ha a telepet nem a megfelelő típusú telepre cseréli, az felrobbanhat. A telepeket
lehetőség szerint újra kell hasznosítani. A használt telepeket a helyi környezetvédelmi
előírásoknak megfelelően kell kiselejtezni.
AWAS
Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri
sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi
peraturan alam sekitar tempatan.
OSTRZEŻENIE
Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu
baterii. Zużyte baterie należy w miarę możliwości utylizować zgodnie z odpowiednimi
przepisami ochrony środowiska.
PRECAUŢIE
Risc de explozie, dacă bateria este înlocuită cu un tip de baterie necorespunzător.
Bateriile trebuie reciclate, dacă este posibil. Depozitarea bateriilor uzate trebuie să
respecte reglementările locale privind protecţia mediului.
ВНИМАНИЕ
При использовании батареи несоответствующего типа существует риск ее взрыва.
Батареи должны быть утилизированы по возможности. Утилизация батарей должна
проводится по правилам, соответствующим местным требованиям.
UPOZORNENIE
Ak batériu vymeníte za nesprávny typ, hrozí nebezpečenstvo jej výbuchu. Batérie by
sa mali podľa možnosti vždy recyklovať. Likvidácia použitých batérií sa musí vykonávať
v súlade s miestnymi predpismi na ochranu životného prostredia.
55
英特尔台式机主板 DH57JG 产品指南
POZOR
Zamenjava baterije z baterijo drugačnega tipa lahko povzroči eksplozijo.
Če je mogoče, baterije reciklirajte. Rabljene baterije zavrzite v skladu z lokalnimi
okoljevarstvenimi predpisi.
.
UYARI
Yanlış türde pil takıldığında patlama riski vardır. Piller mümkün olduğunda geri
dönüştürülmelidir. Kullanılmış piller, yerel çevre yasalarına uygun olarak atılmalıdır.
OСТОРОГА
Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху.
Якщо можливо, використані батареї слід утилізувати. Утилізація використаних
батарей має бути виконана згідно місцевих норм, що регулюють охорону довкілля.
56
安装和更换台式机主板组件
57
英特尔台式机主板 DH57JG 产品指南
要更换电池，请按以下步骤操作：
1. 请遵守“开始之前”中的注意事项（参见第 27 页）。
2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或
电源适配器）断开。
3. 拆下计算机箱盖。
4. 找到台式机主板上的电池（参见图 25）。
5. 向一旁推压电池并按图示所示将其从连接器上取出。注意电池上 “+” 极和 “-” 极的方向。
6. 将新电池按 “+” 极和 “-” 极方向正确地装入电池座。
7. 重新盖好计算机箱盖。
58
图 25. 拆卸电池
3 更新 BIOS
BIOS Setup（设置）程序可用于查看和更改计算机的 BIOS 设置。在开机自检 (POST) 内存
测试开始之后、操作系统启动之前，按 <F2> 键可进入 BIOS Setup（设置）程序。
本章将向您介绍如何使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序或
Iflash Memory Update（Iflash 内存更新）实用程序更新 BIOS，以及一旦更新失败如何恢复
BIOS。
使用 Intel® Express BIOS Update（英特尔® 快速 BIOS 更新）实用程序更新 BIOS
使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序可在 Windows 环境下
更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含 Intel
Memory Update Utility（英特尔
Windows 的安装向导。
要使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序来更新 BIOS，请按以下
步骤操作：
1. 登录英特尔万维网站点：
http://support.intel.com/support/motherboards/desktop/
2. 导航至 DH57JG 页面，单击 “Latest BIOS and driver updates”（最新 BIOS 和驱动程序
更新），选择 “BIOS Update [JGIBX10H.86A]”（BIOS 更新 [JGIBX10H.86A]），并下载
Express BIOS Update（快速 BIOS 更新）实用程序文件。
3. 将此文件下载到硬盘上。（也可将此文件保存到可拆卸 USB 设备上。这在更新多个相同系统的
BIOS 时很方便。）
4. 关闭所有其它应用程序。此步骤是必需的。在出现最后一个 Express BIOS Update（快速
BIOS 更新）窗口之后，系统将重新启动。
5. 从硬盘上找到保存的可执行文件的位置，双击此文件。即开始运行更新程序。
6. 按对话框中的说明完成 BIOS 更新。
®
快闪内存更新实用程序）功能，使用非常简便，且配有基于
。
®
Flash
59
英特尔台式机主板 DH57JG 产品指南
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件
或 Iflash Memory Update Utility（Iflash 内存
更新实用程序）更新 BIOS
您可使用本部分中的信息通过 Iflash Memory Update Utility（Iflash 内存更新实用程序）或
ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS。
获取 BIOS 更新文件
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件（推荐）或 Iflash BIOS 更新文件可将
BIOS 更新到新的版本。
ISO Image BIOS（ISO 映像 BIOS）更新文件是可启动光盘的一种标准映像文件，可用来创建
更新 BIOS 的启动光盘。
Iflash BIOS 更新文件是一个压缩文件，其中包含更新 BIOS 所需的文件。Iflash BIOS 更新文件
包括：
• 新的 BIOS 文件（包括 Intel
固件映像））
• Intel
• Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）
®
Integrator Toolkit Configuration File（英特尔® 集成工具包配置文件）（可选）
®
Management Engine Firmware Image（英特尔® 管理引擎
您可从计算机供应商处获得任何一类这样的文件，也可访问以下英特尔万维网站点并导航到英特尔
台式机主板 DH57JG 页面进行下载：
http://support.intel.com/support/motherboards/desktop
导航至 DH57JG 页面，单击 “Latest BIOS and driver updates”（最新 BIOS 和驱动程序
更新），选择 “BIOS Update [JGIBX10J.86A]”（BIOS 更新 [JGIBX10J.86A]），并下载
ISO Image BIOS Update（ISO 映像 BIOS 更新）或 Iflash BIOS Update（Iflash BIOS
更新）实用程序文件。
。
60
更新 BIOS
使用 ISO Image BIOS Update（ISO 映像 BIOS 更新）文件 更新 BIOS
ISO Image BIOS（ISO 映像 BIOS）更新程序可将英特尔® 台式机主板 BIOS 更新到最新的出厂
版本，而与计算机硬盘驱动器上所安装的操作系统无关，并且也无需拆除 BIOS 配置跳线。此过程
需要使用空白的 CD-R、可读取／写入光驱和具备解压 ISO 映像文件并将其写入光盘功能的软件。
映像是可引导的，并可自动通过 Iflash 实用程序装入脚本，以更新 BIOS。
注意
切勿中断此更新过程，否则系统可能无法正常操作。
请按以下说明通过 ISO Image BIOS（ISO 映像 BIOS）文件更新 BIOS：
1. 下载 ISO Image BIOS（ISO 映像 BIOS）文件。
2. 使用具备将 ISO 映像文件写入光盘功能的软件将数据刻录到空白光盘上。
注释
将 ISO Image BIOS（ISO 映像 BIOS）文件复制到光盘上将不起作用。刻录完成后，光盘上应
包含多个文件和一个目录。
3. 将在要予以更新的计算机的光驱中所创建的光盘插入并重新启动系统。
4. 当 "Press ENTER to continue booting from CD-ROM"（按 ENTER 键继续从光盘启动）
提示在屏幕上出现时，请按 Enter 键。如果在 15 秒内未按任何键，那么系统将从硬盘驱动器
启动。
5. 当 "Welcome to the Intel Desktop Board BIOS Upgrade CD-ROM"（欢迎使用英特尔
台式机主板 BIOS 更新光盘）页面出现时，请按任意键确认 BIOS 更新操作。
6. 等待 BIOS 更新过程完成。
注意
更新完成前切勿关闭计算机。更新可能最多需要 5 分钟时间。
61
英特尔台式机主板 DH57JG 产品指南
使用 Iflash Memory（Iflash 内存）更新实用程序更新 BIOS
使用 Iflash Memory（Iflash 内存）更新实用程序可从可启动光盘、可启动 USB 闪驱或其它可
启动 USB 媒体更新系统 BIOS。此实用程序可通过英特尔万维网站点下载，它提供了一种简单方法
以创建可启动光盘，使用它即可自动更新您的 BIOS。Iflash BIOS 更新文件也可在本机上解压到您
的硬盘驱动器上并复制到可启动 USB 闪驱或其它可启动 USB 媒体上。
Iflash Memory（Iflash 内存）更新实用程序允许您更新 BIOS 和闪存中的 Intel Management
Engine（英特尔管理引擎）。
注释
在尝试更新 BIOS 之前，请仔细阅读随更新实用程序提供的操作说明。
注意
切勿中断此更新过程，否则系统可能无法正常操作。
1. 解压 BIOS 更新文件并将 .BIO 文件、IFLASH.EXE 和 .ITK 文件（可选）复制到可启动 USB
闪驱或其它可启动 USB 媒体上。
2. 配置 BIOS 或在 POST（开机自检）期间使用 F10 选项启动到 USB 设备。
3. 从 USB 设备手动运行 IFLASH.EXE 文件并手动更新 BIOS。
恢复 BIOS
一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。
由于 BIOS 大小和恢复要求方面的原因，将需要使用根目录中存有 .BIO 文件的 CD-R。
有关更新英特尔台式机主板 BIOS 或更新失败时恢复 BIOS 的更详尽信息，请访问
http://support.intel.com/support/motherboards/desktop/sb/CS-022312.htm
。
62
A 错误消息和指示信号
英特尔台式机主板 DH57JG 通过以下两种方式报告 POST（开机自检）错误：
• 发出笛音码声音信号和前面板电源 LED 指示灯闪烁
• 在显示器上显示错误消息
BIOS 错误代码
POST（开机自检）期间，每当发生可恢复错误时，BIOS 则致使主板扬声器发出笛音以及前面板
电源 LED 指示灯闪烁，以指示此问题的错误消息（参阅表 16）。
表 16. BIOS 笛音码
类型 方式 频率／说明
F2 设置／F10 启动菜单
提示
正在进行 BIOS 更新 无
视频错误（未安装附加
图形卡）
内存错误 笛音-停止（各 1.0 秒）三次，然后暂停（停止）
热脱扣警告 高声、低声交替笛音（各 1.0 秒）共八声，随后
BIOS 接受键盘输入就绪时发出一声 0.5 秒的
笛音。
笛音-停止（各 1.0 秒）两次，然后暂停（停止）
2.5 秒，这一整体方式反复进行（笛音和暂停）
一次，并且 BIOS 继续启动。
2.5 秒，这一整体方式反复进行（笛音和暂停），
直到切断系统电源为止。
系统关机。
932 Hz
932 Hz
对于要求附加图形卡的处理器
932 Hz
高声笛音 2000 Hz
低声笛音 1500 Hz
63
英特尔台式机主板 DH57JG 产品指南
表 17. 前面板电源 LED 指示灯闪烁代码
类型 方式 说明
F2 设置／F10 启动菜单
提示
正在进行 BIOS 更新 更新开始时熄灭，然后亮起 0.5 秒，再后熄灭
视频错误（未安装附加
图形卡）
内存错误 亮起-熄灭（各 0.5 秒）三次，然后暂停（熄灭）
热脱扣警告 每一声笛音都跟随以下的闪烁方式：亮起
无
0.5 秒。这一方式反复进行，直到 BIOS 更新
完成为止。
亮起-熄灭（各 0.5 秒）两次，然后暂停（熄灭）
3.0 秒，这一整体方式反复进行（闪烁和暂停），
直到切断系统电源为止。
3.0 秒，这一整体方式反复进行（闪烁和暂停），
直到切断系统电源为止。
0.25 秒，熄灭 0.25 秒，
亮起 0.25 秒，熄灭 0.25 秒。共闪烁 32 次。
对于要求附加图形卡的处理器
BIOS 错误消息
如果 POST（开机自检）期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。
表 18 对 BIOS 错误消息进行了描述。
表 18. BIOS 错误消息
错误消息 说明
CMOS 电池电量低 电池电量即将耗尽。立即更换电池。
CMOS 校验和错误 CMOS 校验和不正确。CMOS 内存可能已损坏。请运行 Setup
（设置）程序，以复位值。
内存容量减少 内存容量自上次启动后减少。如果未拆卸内存，那么内存可能发生
故障。
无可用启动设备 系统未找到启动设备。
64
B 符合标准与规范
本附录包括英特尔台式机主板 DH57JG 符合的以下规范、规章和标准信息：
• 安全标准
• 欧盟符合标准声明
• 产品生态声明
• 电磁兼容性 (EMC) 规章
• 产品认证
安全标准
英特尔台式机主板 DH57JG 若以正确方式安装于兼容的主机系统中，将符合表 19 所列的所有安全
标准。
表 19. 安全标准
规范 标题
CSA/UL 60950-1，第一版
EN 60950-1:2006 年，第二版
IEC 60950-1:2005 年，第二版
Information Technology Equipment – Safety - Part 1: General
Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求）
（美国和加拿大）
Information Technology Equipment – Safety - Part 1: General
Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求）
（欧盟）
Information Technology Equipment – Safety - Part 1: General
Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求）
（国际）
粘贴电池标志
在本台式机主板上没有足够的空位以粘贴更换和处理锂离子币式电池的指导与说明。为了确保系统获
得安全性认证，需在机箱上靠近电池的部位永久性地粘贴以下声明或其它等效声明，声明文字应清晰
可辨。
注意
如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章
要求处理废旧电池。
英特尔台式机主板 DH57JG 包装中包含适当的注意标签。
有关更换电池的详情，请参阅第 53 页。
65
英特尔台式机主板 DH57JG 产品指南
欧盟符合标准声明
我们，即英特尔公司，基于独立承担责任的原则在此声明，本英特尔® 台式机主板 DH57JG 产品
符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 2004/108/EC（电磁
兼容性规章）和 2006/95/EC（低电压规章）的要求。
本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。
本产品符合欧盟规章 2004/108/EC 和 2006/95/EC 的规定和要求。
This product follows the provisions of the European Directives 2004/108/EC and
2006/95/EC.
Čeština Tento výrobek odpovídá požadavkům evropských směrnic 2004/108/EC a
2006/95/EC.
Dansk Dette produkt er i overensstemmelse med det europæiske direktiv
2004/108/EC & 2006/95/EC.
Dutch Dit product is in navolging van de bepalingen van Europees Directief
2004/108/EC & 2006/95/EC.
Eesti Antud toode vastab Euroopa direktiivides 2004/108/EC ja 2006/95/EC
kehtestatud nõuetele.
Suomi Tämä tuote noudattaa EU-direktiivin 2004/108/EC & 2006/95/EC määräyksiä.
Français Ce produit est conforme aux exigences de la Directive Européenne
2004/108/EC & 2006/95/EC.
Deutsch Dieses Produkt entspricht den Bestimmungen der Europäischen Richtlinie
2004/108/EC & 2006/95/EC.
Ελληνικά Το παρόν προϊόν ακολουθεί τις διατάξεις των Ευρωπαϊκών Οδηγιών
2004/108/EC και 2006/95/EC.
Magyar E termék megfelel a 2004/108/EC és 2006/95/EC Európai Irányelv
előírásainak.
Icelandic Þessi vara stenst reglugerð Evrópska Efnahags Bandalagsins númer
2004/108/EC & 2006/95/EC.
Italiano Questo prodotto è conforme alla Direttiva Europea 2004/108/EC &
2006/95/EC.
Latviešu Šis produkts atbilst Eiropas Direktīvu 2004/108/EC un 2006/95/EC
noteikumiem.
66
符合标准与规范
Lietuvių Šis produktas atitinka Europos direktyvų 2004/108/EC ir 2006/95/EC
nuostatas.
Malti Dan il-prodott hu konformi mal-provvedimenti tad-Direttivi Ewropej
2004/108/EC u 2006/95/EC.
Norsk Dette produktet er i henhold til bestemmelsene i det europeiske direktivet
2004/108/EC & 2006/95/EC.
Polski Niniejszy produkt jest zgodny z postanowieniami Dyrektyw Unii Europejskiej
2004/108/EC i 2006/95/EC.
Portuguese Este produto cumpre com as normas da Diretiva Européia 2004/108/EC
& 2006/95/EC.
Español Este producto cumple con las normas del Directivo Europeo 2004/108/EC &
2006/95/EC.
Slovensky Tento produkt je v súlade s ustanoveniami európskych direktív
2004/108/EC a 2006/95/EC.
Slovenščina Izdelek je skladen z določbami evropskih direktiv 2004/108/EC in
2006/95/EC.
Svenska Denna produkt har tillverkats i enlighet med EG-direktiv 2004/108/EC &
2006/95/EC.
Türkçe Bu ürün, Avrupa Birliği’nin 2004/108/EC ve 2006/95/EC yönergelerine uyar.
产品生态声明
提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。
回收处理考虑因素
As part of its commitment to environmental responsibility, Intel has implemented the
®
Intel
to return used products to selected locations for proper recycling.
Please consult http://www.intel.com/intel/other/ehs/product_ecology
for the details of this program, including the scope of covered products, available
locations, shipping instructions, terms and conditions, etc.
中文
作为其对环境责任之承诺的部分，英特尔已实施 Intel Product Recycling Program（英特尔产品
回收计划），以允许英特尔品牌产品的零售消费者将使用过的产品退还至指定地点作恰当的重复使用
处理。
Product Recycling Program to allow retail consumers of Intel’s branded products
请参考 http://www.intel.com/intel/other/ehs/product_ecology
涉及产品之范围、回收地点、运送指导、条款和条件等。
了解此计划的详情，包括
67
英特尔台式机主板 DH57JG 产品指南
Deutsch
Als Teil von Intels Engagement für den Umweltschutz hat das Unternehmen das Intel
Produkt-Recyclingprogramm implementiert, das Einzelhandelskunden von Intel
Markenprodukten ermöglicht, gebrauchte Produkte an ausgewählte Standorte für
ordnungsgemäßes Recycling zurückzugeben.
Details zu diesem Programm, einschließlich der darin eingeschlossenen Produkte,
verfügbaren Standorte, Versandanweisungen, Bedingungen usw., finden Sie auf der
http://www.intel.com/intel/other/ehs/product_ecology
.
Español
Como parte de su compromiso de responsabilidad medioambiental, Intel ha
implantado el programa de reciclaje de productos Intel, que permite que los
consumidores al detalle de los productos Intel devuelvan los productos usados en los
lugares seleccionados para su correspondiente reciclado.
Consulte la http://www.intel.com/intel/other/ehs/product_ecology
para ver los detalles del programa, que incluye los productos que abarca, los lugares
disponibles, instrucciones de envío, términos y condiciones, etc.
Français
Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis
en œuvre le programme Intel Product Recycling Program (Programme de recyclage
des produits Intel) pour permettre aux consommateurs de produits Intel de recycler
les produits usés en les retournant à des adresses spécifiées.
Visitez la page Web http://www.intel.com/intel/other/ehs/product_ecology
pour en
savoir plus sur ce programme, à savoir les produits concernés, les adresses
disponibles, les instructions d'expédition, les conditions générales, etc.
日本語
インテルでは、環境保護活動の一環として、使い終えたインテル ブランド製品を指定の場所へ返送
していただき、リサイクルを適切に行えるよう、インテル製品リサイクル プログラムを発足させました。
対象製品、返送先、返送方法、ご利用規約など、このプログラムの詳細情報は、
http://www.intel.com/intel/other/ehs/product_ecology
（英語）をご覧ください。
Malay
Sebagai sebahagian daripada komitmennya terhadap tanggungjawab persekitaran,
Intel telah melaksanakan Program Kitar Semula Produk untuk membenarkan
pengguna-pengguna runcit produk jenama Intel memulangkan produk terguna ke
lokasi-lokasi terpilih untuk dikitarkan semula dengan betul.
Sila rujuk http://www.intel.com/intel/other/ehs/product_ecology
untuk mendapatkan
butir-butir program ini, termasuklah skop produk yang dirangkumi, lokasi-lokasi
tersedia, arahan penghantaran, terma & syarat, dsb.
68
符合标准与规范
Portuguese
Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o
Programa de Reciclagem de Produtos para que os consumidores finais possam enviar
produtos Intel usados para locais selecionados, onde esses produtos são reciclados de
maneira adequada.
Consulte o site http://www.intel.com/intel/other/ehs/product_ecology
(em Inglês) para
obter os detalhes sobre este programa, inclusive o escopo dos produtos cobertos, os
locais disponíveis, as instruções de envio, os termos e condições, etc.
Russian
В качестве части своих обязательств к окружающей среде, в Intel создана
программа утилизации продукции Intel (Product Recycling Program) для
предоставления конечным пользователям марок продукции Intel возможности
возврата используемой продукции в специализированные пункты для должной
утилизации.
Пожалуйста, обратитесь на веб-сайт
http://www.intel.com/intel/other/ehs/product_ecology
за информацией об этой
программе, принимаемых продуктах, местах приема, инструкциях об отправке,
положениях и условиях и т.д.
Türkçe
Intel, çevre sorumluluğuna bağımlılığının bir parçası olarak, perakende tüketicilerin
Intel markalı kullanılmış ürünlerini belirlenmiş merkezlere iade edip uygun şekilde geri
dönüştürmesini amaçlayan Intel Ürünleri Geri Dönüşüm Programı’nı uygulamaya
koymuştur.
Bu programın ürün kapsamı, ürün iade merkezleri, nakliye talimatları, kayıtlar ve
şartlar v.s dahil bütün ayrıntılarını ögrenmek için lütfen
http://www.intel.com/intel/other/ehs/product_ecology
web sayfasına gidin.
69
英特尔台式机主板 DH57JG 产品指南
无铅 2LI／不含 Pb 2LI 主板
电子工业正在向符合欧盟 (EU)《有毒有害物质禁用指令》(RoHS) 的产品过渡。RoHS 法规限制
使用六种物质。在这些禁用物质中，其中之一是铅。铅是 RoHS 禁用物质中最常见且最成问题的
物质。
但 RoHS 也包含例外规定，允许电子产品在极少数特定部位使用铅。对于符合 RoHS 的产品，已对
其铅含量值作出规定，要求最高不超过 1000 ppm。
无铅／不含 Pb 是经常用于（误用于）符合 RoHS 产品的浑名。在此情况下，术语“无铅／不含
Pb”意味着铅已依照 RoHS 法规的要求被排除，但仍有可能存在，只是其含量低于 1000 ppm
的最高限量。
术语“无铅 2LI／不含 Pb 2LI”意指无铅二级互连 (2LI)。将组件连接至印刷电路板所用的锡球、
导线或连接盘不含铅，但一级互连 (FLI) 并非不含铅。在一级互连 (FLI) 中使用铅是可接受的，
因为 RoHS 对“倒装芯片”或“倒芯片裸凸点”互连有例外规定。
英特尔台式机主板 DH57JG 属于无铅二级互连产品。表 20 列出了标识于主板上的各种无铅二级
互连标志及相应的标识文字。这些标志基于美国电子器件工程联合委员会 (JEDEC) 的标准
J-STD-609 –《组件、PCB 和 PCBA 含铅、无铅及其他属性识别标志与标签》(Marking and
Labeling of Components, PCBs and PCBAs to Identify Lead, Lead Free and Other
Attributes)。
欲了解有关英特尔无铅主动计划与行动的更详尽信息，请访问：
http://www.intel.com/technology/silicon/leadfree.htm
。
70
表 20. 无铅二级互连标志
说明 标志
此符号用于标识台式机主板的基层
以及连接主板和组件（二级互连）
的焊料中 Pb 含量水平不高于其
重量的 0.1% (1000 ppm)
的电气和电子组件及部件。
符合标准与规范
或
或
有毒有害物质禁用指令 (RoHS)
欧盟 RoHS
欧盟 RoHS 指令 2002/95/EC 禁止在各类电子和电气设备中使用下列六种物质：
• 铅
• 汞
• 镉
• 六价铬
• 多溴联苯 (PBB)
• 多溴二苯醚 (PBDE)
同类物质按重量的最高含量容限为 0.1% 或 1000 ppm（镉除外，限量为 0.01% 或 100 ppm）。
英特尔台式机主板 DH57JG 满足这些限制性要求。
71
英特尔台式机主板 DH57JG 产品指南
中国 RoHS
“中国 RoHS”是工业领域在描述中华人民共和国信息产业部 (MII) 为控制电子信息产品 (EIP)
造成的污染而推行的法规时通常使用的术语。中国 RoHS 法规的正式标题是《电子信息产品污染
控制管理方法》(Management Methods for Controlling Pollution by Electronic Information
Products)。
中国 RoHS 禁用与欧盟 RoHS 相同的物质，并要求相同的限量。然而，中国 RoHS 法规却要求
使用特定的产品标志并主动声明每一种产品中受管制物质的含量。
英特尔台式机主板 DH57JG 产品符合中国 RoHS 的各项要求。
所要求的中国 RoHS 标志标明了产品的环境友好使用期限 (EFUP)。EFUP 以年限予以定义，期间
要求所列示的受管制物质在产品内不得泄漏或发生化学危害。英特尔台式机主板的 EFUP 被确定为
10 年。
表 21 列出了英特尔台式机主板 DH57JG 的 EFUP。
表 21. 中国 RoHS／环境友好使用期限标志
说明 标志
这是英特尔台式机主板上所用符号
及相关标识文字的示例。此标志
的颜色可能随用途的不同而有所
不同。英特尔台式机主板的环境
友好使用期限 (EFUP) 被确定为
10 年。
72
符合标准与规范
另外，中国 MII（信息产业部）还规定，物质主动声明表 (SDT) 必须列于产品的用户文档中。
图 26 显示了英特尔台式机主板 DH57JG 的 SDT。
图 26. 英特尔台式机主板 DH57JG 中国 RoHS 物质主动声明表
73
英特尔台式机主板 DH57JG 产品指南
EMC（电磁兼容性）规章
英特尔台式机主板 DH57JG 若以正确方式安装于兼容的主机系统中，将符合表 22 所列的所有电磁
兼容性 (EMC) 规章。
表 22. EMC（电磁兼容性）规章
规章（B 类） 标题
FCC 47 CFR 第 15 部分
B 子部分
ICES-003 第 4 期
EN55022:2006 年
EN55024:1998 年
EN55022:2006 年
CISPR 22:2005 年
+A1:2005 年 +A2:2006 年
CISPR 24:1997 年
+A1:2001 年 +A2:2002 年
VCCI V-3/2007 年 4 月、
V-4/2007 年 4 月
KN-22、KN-24
CNS 13438:2006 年 Bureau of Standards, Metrology and Inspection（标准计量与
日本声明的译文：依照信息技术设备民间干扰控制委员会 (VCCI) 标准，本设备属于 B 类产品。
在居住环境下，如果在无线电或电视接收机附近使用本设备，将可能产生无线电干扰。应按照产品
手册中的说明安装和使用本设备。
Title 47 of the Code of Federal Regulations, Part 15, Subpart B,
Radio Frequency Devices（联邦规章法案第 47 条第 15 部分的
B 子部分，射频设备）。（美国）
Interference-Causing Equipment Standard, Digital Apparatus
（可引起干扰的设备标准，数字设备）。（加拿大）
Limits and methods of measurement of Radio Interference
Characteristics of Information Technology Equipment（对信息技术
设备无线电干扰特性的限制和测量方法）。（欧盟）
Information Technology Equipment – Immunity Characteristics
Limits and methods of measurement（信息技术设备 – 抗扰性特性的
限制和测量方法）。（欧盟）
Australian Communications Authority, Standard for
Electromagnetic Compatibility（澳大利亚通信管理局电磁兼容性标准）。
（澳大利亚和新西兰）
Limits and methods of measurement of Radio Disturbance
Characteristics of Information Technology Equipment（对信息技术
设备无线电干扰特性的限制和测量方法）。（国际）
Information Technology Equipment – Immunity Characteristics –
Limits and Methods of Measurement（信息技术设备 – 抗扰性特性 –
限制和测量方法）。（国际）
Voluntary Control Council for Interference by Information
Technology Equipment（信息技术设备民间干扰控制委员会）。
（日本）
Korean Communications Commission – Framework Act on
Telecommunications and Radio Waves Act（韩国通信委员会 –
电信与无线电波法框架法）。（韩国）
检验局）。（台湾）
74
韩国 B 类设备声明译文：此设备属于家用设备，经验证符合 EMC（电磁兼容性）的有关要求。
您可在居住环境和其它非居住环境下使用本设备。
确保符合电磁兼容性 (EMC) 规范
在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC（电磁
兼容性）测试，并贴有相应标志。
在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点：
• 产品认证证书及是否缺少此证书
• 外置 I/O 电缆屏蔽及滤波
• 安装、接地和固定要求
• 可能导致危险的连接器错误插接
符合标准与规范
如果在装配之前，发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁兼容性）
规章的要求，则可能需要在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。
75
英特尔台式机主板 DH57JG 产品指南
产品认证
台式机主板级认证标志
在英特尔台式机主板 DH57JG 上，贴有以下产品认证标志（如表 23 所示）。
表 23. 产品认证标志
说明 标志
UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL
文件号：E210882。
B 类设备 FCC 合格声明徽标；包括英特尔名称和 DH57JG 型号。
CE 标志。声明符合欧盟 (EU) EMC（电磁兼容性）规章和低电压规章。
澳大利亚通信管理局 (ACA) 和新西兰无线电频谱管理局 (NZ RSM) C 勾号
标志。包括与其相邻的英特尔供应商代码 N-232。
日本 VCCI（民间干扰控制委员会）合格标志。
韩国 KCC（韩国通信委员会）标志。包括与其相邻的 KCC 认证编号：
CPU-DH57JG (B)。
台湾 BSMI（标准计量与检验局）标志。包括与其相邻的英特尔公司代号
D33025。
印刷电路板制造商认可标志。包括独特效果的 UL 认证制造商徽标和易燃性
等级号（位于焊接一侧）。
V-0
76
机箱和组件认证
确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家或当地市场
规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。典型的产品认证包括：
在欧洲
CE 标志表明符合欧洲所有的相关要求。如果机箱和其它组件上没有相应的 CE 标志，则应从供应商
处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章（如适用）的声明。此外，
根据产品的功能，可能还需要获得其它标准符合声明，如符合无线电和电信终端设备 (R&TTE) 规章
的声明。
在美国
由国家认证测试实验室 (NRTL) – 如 UL、CSA 或 ETL – 签发的认证标志，表明符合安全要求。
缆线和电缆也必须通过 UL 认证，或者针对其用途已获得认可并适合应用目的。FCC B 类徽标，
用于家用或商用用途，表明符合电磁干扰 (EMI) 要求。
在加拿大
诸如 CSA 或 cUL 的国家许可认证标志表明符合安全要求。在本产品指南开始处显示的加拿大
工业部声明表明本产品符合加拿大 EMC（电磁兼容性）规章。
符合标准与规范
77
英特尔台式机主板 DH57JG 产品指南
78
