INDESIT WIXXE14 User Manual [fr]

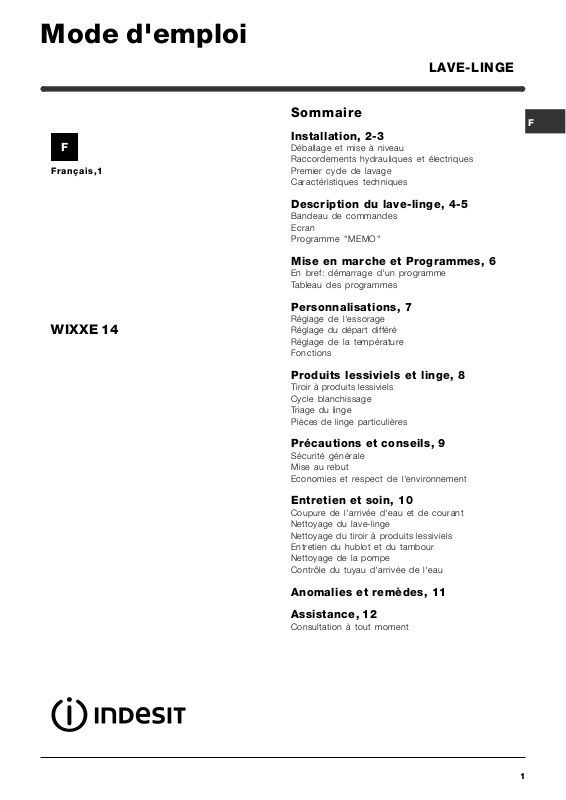

Mode d'emploi
LAVE-LINGE
F
Français,1
WIXXE 14
Sommaire
F
Installation, 2-3
Déballage et mise à niveau
Raccordements hydrauliques et électriques
Premier cycle de lavage
Caractéristiques techniques
Description du lave-linge, 4-5
Bandeau de commandes
Ecran
Programme "MEMO"
Mise en marche et Programmes, 6
En bref: démarrage d'un programme
Tableau des programmes
Personnalisations, 7
Réglage de l'essorage
Réglage du départ différé
Réglage de la température
Fonctions
Produits lessiviels et linge, 8
Tiroir à produits lessiviels
Cycle blanchissage
Triage du linge
Pièces de linge particulières
Précautions et conseils, 9
Sécurité générale
Mise au rebut
Economies et respect de l'environnement
Entretien et soin, 10
Coupure de l'arrivée d'eau et de courant
Nettoyage du lave-linge
Nettoyage du tiroir à produits lessiviels
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau d'arrivée de l'eau
Anomalies et remèdes, 11
Assistance, 12
Consultation à tout moment
1
Installation
Conservez ce mode d'emploi pour pouvoir le
F
consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu'il suive toujours
le lave-linge pour que son nouveau propriétaire soit
informé sur son mode de fonctionnement et puisse
profiter des conseils correspondants.
Lisez attentivement les instructions: elles fournissent
d'importantes informations sur l'installation, l'utilisation
et la sécurité.
Déballage et mise à niveau
Déballage
1. Déballez le lave-linge.
2. Contrôlez que le lave-linge n'a pas été endommagé
pendant le transport. S'il est abîmé, ne le raccordez
pas et contactez votre revendeur.
3. Enlevez les 4 vis de
protection pour le
transport, le
caoutchouc et la cale,
placés dans la partie
arrière (voir figure).
4. Bouchez les trous à l'aide des bouchons plastique
fournis.
5. Conservez bien toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.
Une bonne mise à niveau garantit la stabilité de la
machine et évite qu'il y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
machine est posée sur de la moquette ou un tapis,
réglez les petits pieds de manière à ce qu'il y ait
suffisamment d'espace pour assurer une bonne
ventilation.
Raccordements hydrauliques et
électriques
Raccordement du tuyau d'arrivée de l'eau
1. Montez le joint A sur
l'extrémité du tuyau
d'alimentation et vissezle à un robinet d'eau
A
froide à embout fileté 3/4
gaz (voir figure).
Faites couler l'eau
jusqu'à ce qu'elle soit
limpide et sans
impuretés avant de
raccorder.
2. Raccordez le tuyau
d'alimentation au lavelinge en le vissant à la
prise d'eau prévue, dans
la partie arrière en haut
à droite (voir figure).
Les emballages ne sont pas des jouets pour enfants.
Mise à niveau
1. Installez le lave-linge sur un sol plat et rigide, sans
l'appuyer contre des murs, des meubles ou autre.
2. Si le sol n'est pas
parfaitement horizontal,
vissez ou dévissez les
petits pieds avant (voir
figure) pour niveler
l'appareil; son angle
d'inclinaison, mesuré
sur le plan de travail, ne
doit pas dépasser 2°.
2
3. Faites attention à ce que le tuyau ne soit ni plié ni
écrasé.
La pression de l'eau doit être comprise entre les
valeurs indiquées dans le tableau des
Caractéristiques techniques (voir page ci-contre).
Si la longueur du tuyau d'alimentation ne suffit pas,
adressez-vous à un magasin spécialisé ou à un
technicien agréé.
N'utilisez jamais de tuyaux usés.
Raccordement du tuyau de vidange
Raccordez le tuyau
d'évacuation, sans le
plier, à un conduit
d'évacuation ou à une
évacuation murale
65 - 100 cm
placés à une distance
du sol comprise entre
65 et 100 cm;
N'utilisez ni rallonges ni prises multiples.
F
Le câble ne doit être ni plié ni écrasé.
Le câble d'alimentation ne doit être remplacé que
par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas
de non respect des normes énumérées ci-dessus.
Premier cycle de lavage
ou bien accrochez-le à
un évier ou à une
baignoire, dans ce cas,
fixez le support en
plastique fourni avec
l'appareil au robinet
(voir figure). L'extrémité
libre du tuyau
d'évacuation ne doit
pas être plongée dans
l'eau.
L'utilisation de tuyaux de rallonge est absolument
déconseillée, si vous ne pouvez vraiment pas faire
autrement vous devrez utiliser un tuyau de même
diamètre et de longueur maximum de 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant,
contrôlez que:
la prise dispose de mise à la terre et est conforme
aux normes;
Avant la première utilisation de la machine, effectuez
un cycle de lavage avec un produit lessiviel mais
sans linge et sélectionnez le programme à 90°C
sans prélavage.
Caractéristiques techniques
Modèle
Dimensions
Capacité
WIXXE 14
largeur 59,5 cm
hauteur 85 cm
profondeur 53,5 cm
de 1 à 7 kg
la prise est bien apte à supporter la puissance
maximale de la machine indiquée dans le tableau
des Carcatéristiques techniques (voir ci-contre);
la tension d'alimentation est bien comprise entre les
valeurs figurant dans le tableau des
Caractéristiques techniques (voir ci-contre);
la prise est bien compatible avec la fiche du lave-
linge. Autrement, remplacez la prise ou la fiche.
Votre lave-linge ne doit pas être installé dehors,
même à l'abri, car il est très dangereux de le laisser
exposé à la pluie et aux orages.
Après installation du lave-linge, la prise de courant
doit être facilement accessible.
Raccordements
électriques
Raccordements
hydrauliques
Vitesse
d'essorage
Programmes de
contrôle selon la
norme EN 60456
voir la plaque signalétique appliquée
sur la machine
pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tambour 52 litres
jusqu'à 1400 tours minute
programme 2; température 60°C;
effectué avec une charge de 7 kg.
Cet appareil est conforme aux
Directives Communautaires suivantes:
- 89/336/CEE du 03/05/89
(Compatibilité électromagnétique) et
modifications suivantes
- 2002/96/CE
- 2006/95/CE (Basse Tension)
3
Description du lave-linge
Bandeau de commandes
F
Tiroir à produits lessiviels
Tiroir à produits lessiviels: chargement des
produits lessiviels et additifs (voir page 8).
Touche ESSORAGE: réglage de la vitesse
d'essorage ou exclusion (voir page 7).
Touche
démarrage du programme sélectionné jusqu'à 24
heures maximum (voir page 7).
DÉPART DIFFÉRÉ
pour différer le
Touches
FONCTION
Touche
Touche
ESSORAGE
Touches FONCTION: sélection des fonctions
disponibles. La touche correspondant à la fonction
sélectionnée restera allumée.
Touche START/RESET: démarrage des
programmes ou annulation (en cas d'erreur).
Touche MISE EN MARCHE/ARRET: mise en
marche ou arrêt du lave-linge.
TEMPÉRATURE
Touche
DÉPART DIFFÉRÉ
Touche
START/RESET
Ecran
Touche
MISE EN
MARCHE/ARRET
Bouton
Touche TEMPÉRATURE: modification de la
température de lavage (voir page 7).
Ecran: visualisation de lavancement du cycle de
lavage et/ou de la programmation (voir page ci-
contre).
Remarque: Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour
une série de rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le
linge de façon uniforme.
Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti, l'appareil effectue l'essorage à une
vitesse inférieure à la vitesse prévue.
En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage.
Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.
Bouton: choix des programmes (voir page 6).
En cours de lavage, le bouton ne bouge pas.
4
