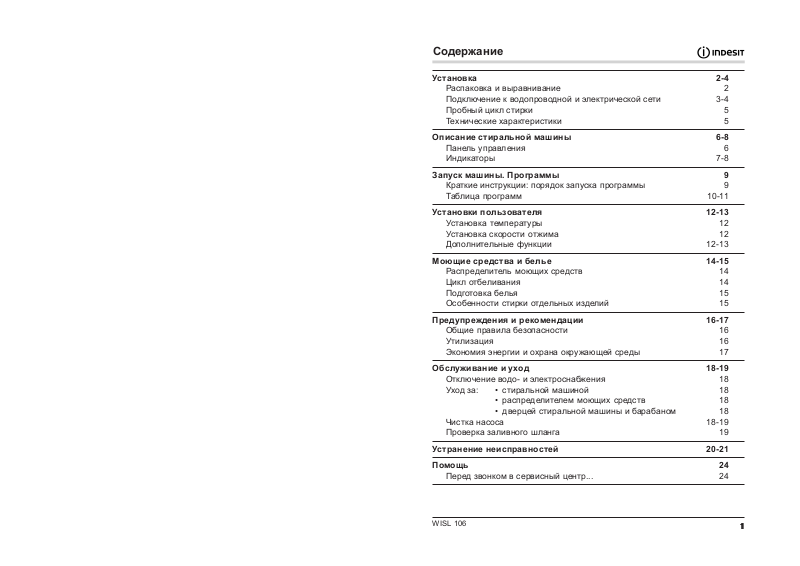

Содержание

Установка 2-4

Распаковка и выравнивание 2
Подключение к водопроводной и электрической сети 3-4
Пробный цикл стирки 5
Технические характеристики 5

Описание стиральной машины 6-8

Панель управления 6
Индикаторы 7-8

Запуск машины. Программы 9

Краткие инструкции: порядок запуска программы 9
Таблица программ 10-11

Установки пользователя 12-13

Установка температуры 12
Установка скорости отжима 12
Дополнительные функции 12-13

Моющие средства и белье 14-15

Распределитель моющих средств 14
Цикл отбеливания 14
Подготовка белья 15
Особенности стирки отдельных изделий 15

Предупреждения и рекомендации 16-17

Общие правила безопасности 16
Утилизация 16
Экономия энергии и охрана окружающей среды 17

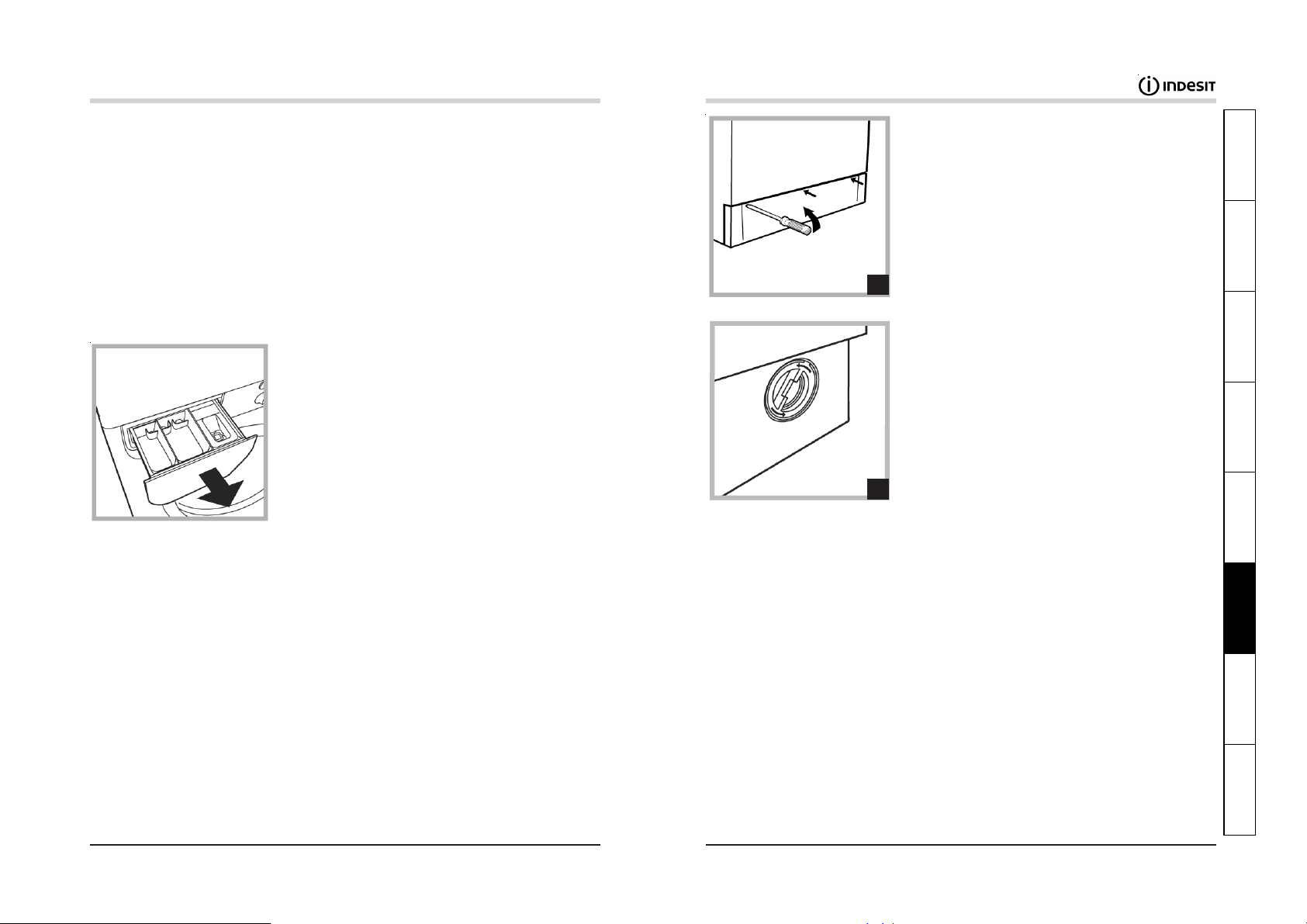

Обслуживание и уход 18-19

Отключение водо- и электроснабжения 18
Óõîä çà: • стиральной машиной 18

• распределителем моющих средств 18

• дверцей стиральной машины и барабаном 18
Чистка насоса 18-19
Проверка заливного шланга 19

Устранение неисправностей 20-21

Помощь 24

Перед звонком в сервисный центр... 24

WISL 106

11

1

11

Установка

! Сохраните руководство для получения справочной информации по оборудо-

ванию. Оно должно быть в комплекте со машиной в случае ее продажи, пере­дачи или переезда, чтобы новый владелец оборудования мог ознакомиться с
правилами его функционирования и обслуживания.

! Внимательно прочитайте руководство: в нем содержатся важные сведения
по безопасной установке, эксплуатации и обслуживанию стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреж­дено во время транспортировки. При обнаруже­нии повреждений – не подключайте машину –
свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных болта и
резиновые пробки с прокладками, расположен­ные в задней части стиральной машины (ðèñ. 1).

4. Закройте отверстия прилагающимися пласти­ковыми заглушками.

5. Сохраните все детали: они Вам понадобятся
при последующей транспортировке стиральной машины.

! Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и
прочном полу, так чтобы она не касалась стен,
мебели и прочих предметов.

2. После установки машины на место отрегули­руйте ее устойчивое положение путем выкручи­вания или вкручивания передних ножек (ðèñ. 2).
Проверьте по уровню горизонтальность верхней
крышки корпуса, угол ее наклона не должен пре­вышать 2°.

Правильное выравнивание оборудования помо­жет избежать шума, вибраций и смещений маши­ны во время ее работы.

Если стиральная машина устанавливается на полу с ковровым покрытием, от­регулируйте ее ножки таким образом, чтобы под основанием машины имелось
достаточное пространство для вентиляции.

1

2

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод
водопровода холодной воды с резьбовым отверстием 3/4 дюйма (ðèñ. 3).

Перед подсоединением откройте водопроводный кран и дайте стечь грязной
воде.

2. Подсоедините заливной шланг к стиральной
машине, навинтив его на водоприемник, распо­ложенный в задней верхней части справа (ñì.

ðèñ. 4).

3. Убедитесь, что шланг не перекручен и не пере­жат.

! Давление воды должно быть в пределах зна­чений, указанных в таблице Технических харак­теристик (ñì. ñ. 3).

! Если длина заливного шланга окажется недо-

3

статочной, обратитесь в Авторизованный Сервис­ный центр.

Подсоединение сливного шланга

Повесьте загнутый конец сливного шланга на край
раковины, ванны, или поместите в специальный
вывод канализации. Шланг не должен переги­баться. Конец сливного шланга долен находить­ся на высоте 65-100 см от пола (ðèñ. 5). Распо­ложение сливного шланга должно обеспечивать
разрыв струи при сливе (конец шланга не должен
быть опущен в воду). В случае крепления на край ванной или раковины, шланг
вешается с помощью направляющей (входит в комплект поставки), которая
крепится к крану (ðèñ. 6).

! Не рекомендует­ся использовать
удлинители для
сливного шланга,
при необходимости
допускается его
наращивание
шлангом такого же
диаметра и длиной

5 6

не более 150 см.

4

Óстановка

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Помощь

22

2

22

WISL 106

WISL 106

33

3

33

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной ро­зетки с заземляющим контактом (розетка не поставляется с машиной). Фаз­ный провод должен быть подключен через автомат защиты сети, рассчитан­ный на максимальный ток (ток срабатывания) 16 А, и имеющий время сраба­тывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с мед­ными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами се­чением не менее 2,5 кв. мм), доработка электросети не производится. При от­сутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод

ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

• Розетка имеет заземление в соответствии с нормами электробезопасности.

• Розетка может выдержать максимальную нагрузку оборудования, указанную

в табличке технических данных (см. с. 5).

• Напряжение питания соответствует значениям, указанным в табличке техни­ческих данных.

• Розетка подходит к вилке стиральной машины. В противном случае замени­те розетку или вилку.

! Стиральная машина не должна устанавливаться вне помещений (даже под
навесом): чрезвычайно опасно оставлять оборудование под воздействием
дождя и других атмосферных осадков/явлений.

! После установки должен быть обеспечен свободный доступ к питающему
кабелю и вилке оборудования.

! Не используйте удлинители и многогнездовые розетки.

! Питающий кабель не должен быть перекручен или пережат (находиться под

машиной после подключения).

! Замена питающего кабеля должна производиться только специалистами Ав­торизованного сервисного центра (см. Сервисное обслуживание).

Производитель снимает с себя всякую ответственность в случае не­соблюдения указанных норм установки и подключения оборудования.

Пробный цикл стирки

По завершении установки, перед началом эксплуатации необходимо произ­вести один цикл стирки со стиральным порошком, но без белья, установив про­грамму 90°C без предварительной стирки.

Технические характеристики

Модель WISL 106

Размеры ширина - 59,5 см;

высота - 85 см;
глубина - 40 см

Загрузка 1–4,5 êã

Электрические напряжение 220/230 Â 50 Ãö
параметры max мощность 1850 Âò

Гидравлические max давление 1 ÌÏà (10 áàð)
параметры min давление 0,05 ÌÏà (0,5 áàð)

объем барабана 40 л

Скорость отжима äî 11000 îá/ìèí

Контрольные программа 2,
программы по температура 60°С
нормативу IEC 456 при загрузке 4,5 кг

Соответствие Директивам Европейского Экономического сообщества:

- 73/223/ ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации;

- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последую­щие модификации;

- 2002/96/CE

Установка Описание Программы

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Помощь

44

4

44

WISL 106

WISL 106

55

5

55

Описание стиральной машины

Панель управления

Функциональные

Индикаторы

кнопки

Индикатор

âêë.-âûêë.

/блокировки

дверцы

Кнопка

ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ

Индикаторы

С помощью индикаторов пользователь получает следующую важную инфор­мацию:

Отсрочка запуска программы

Если задействована функция таймера (см. ñ. 13), как только вы запустите про­грамму, начнет мигать индикатор, соответствующий времени отсрочки:

Установка Описание Программы

Распределитель
моющих средств

Рукоятка выбора

скорости ОТЖИМА

или его исключения

Рукоятка

выбора

ТЕМПЕРАТУРЫ

Кнопка

ПУСК / СБРОС
(Start/Reset)

Селектор
программ

Распределитель моющих средств для загрузки стирального порошка и
смягчителей (ñì. ñ. 14).

Индикаторы: горящий индикатор показывает, какой этап программы выпол-
няется.
Если установлена функция отложенного старта программы, загорающиеся
индикаторы показывают время, остающееся до запуска программы (ñì. ñ .7).

Рукоятка «ОТЖИМ» используется для регулировки скорости отжима, а также
для его исключения (ñì. ñ. 12).

Функциональные кнопки: используются для выбора доступных опций. Кноп-
ка, соответствующая выбранной фунции, остается подсвеченной.

Рукоятка «ТЕМПЕРАТУРА» используется для установки температуры или цик-
ла холодной стирки (ñì. ñ. 12).

Кнопка ПУСК/СБРОС (START/RESET) используется для запуска программ или
для отмены ошибочных установок.

Кнопка ВКЛЮЧЕНИЯ /ВЫКЛЮЧЕНИЯ (START/STOP) служит для включения
и выключения стиральной машины.

Индикатор ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ / БЛОКИРОВКИ ДВЕРЦЫ: горящий
индикатор показывает, что машина включена и дверца ее блокирована
(см. ñ. 8).

Рукоятка СЕЛЕКТОРА ПРОГРАММ служит для выбора программ стирки. В про-
цессе выполнения программы рукоятка остается неподвижной.

(÷àñû)(÷àñû)

По ходу времени отсрочки, время, остающееся до запуска программы, будет
обозначено миганием соответствующего индикатора:

По истечении времени отсрочки индикатор прекратит мигать и программа нач­нет работу.

Текущая фаза цикла:

В течение цикла стирки будут постепенно загораться индикаторы, указывая,
какой этап стирки работает в данный момент:

Предварительная стирка

Стирка

Полоскание

Отжим

Примечание: во время слива будет гореть индикатор, соответствующий фазе
отжима.

средства

Моющие

безопасности

Ìåðû

Обслуживание

è óõîä

Неисправ-

ности Помощь

66

6

66

WISL 106

WISL 106

77

7

77

Функциональные кнопки

Функциональные кнопки действуют подобно индикаторам.
Когда функция выбрана, соответствующая ей кнопка подсвечена.
Если выбранная функция несовместима с установленной программой, кноп­ка будет мигать и функция не будет задействована.
Если Вы установили функцию, которая не совместима с другой, ранее выб­ранной, будет задействована только функция, выбранная последней.

Индикатор включения – выключения / Блокировки дверцы:

Горящий индикатор показывает — дверца заблокирована, чтобы исключить ее
случайное открывание.
Во избежание повреждения машины, прежде чем открыть дверцу, подождите
пока индикатор начнет мигать.
! Быстрое мигание индикатора включения – выключения / блокировки дверцы
одновременно с миганием по крайней мере еще одного индикатора указыва­ет на наличие неисправности. Обратитесь в Авторизованный Сервисный центр
за технической помощью (см. с. 24).
