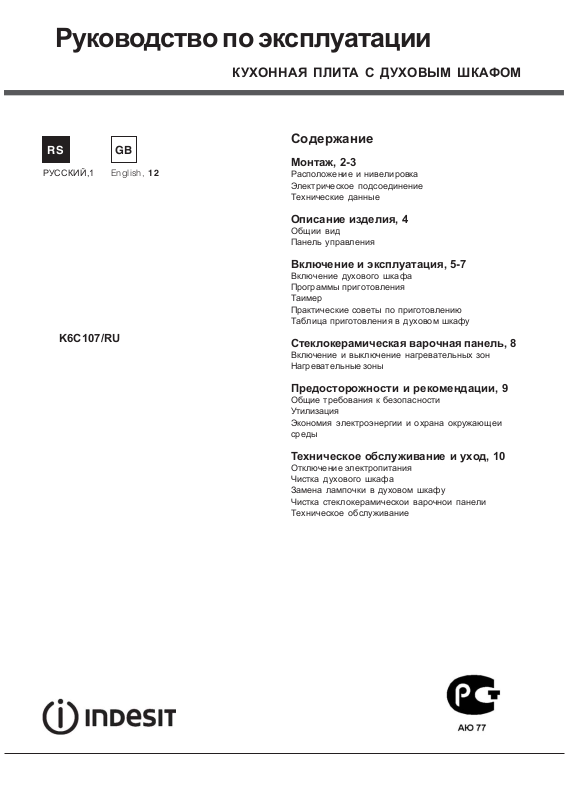

Руководствопоэксплуатации
RS GB
РУССКИЙ,1 English, 12
K6C107/RU
КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ
Содержание
Монтаж, 2-3
Расположение и нивелировка Электрическое подсоединение Технические данные
Описание изделия, 4
Общии вид Панель управления
Включение и эксплуатация, 5-7
Включение духового шкафа Программы приготовления Таимер
Практические советы по приготовлению Таблица приготовления в духовом шкафу

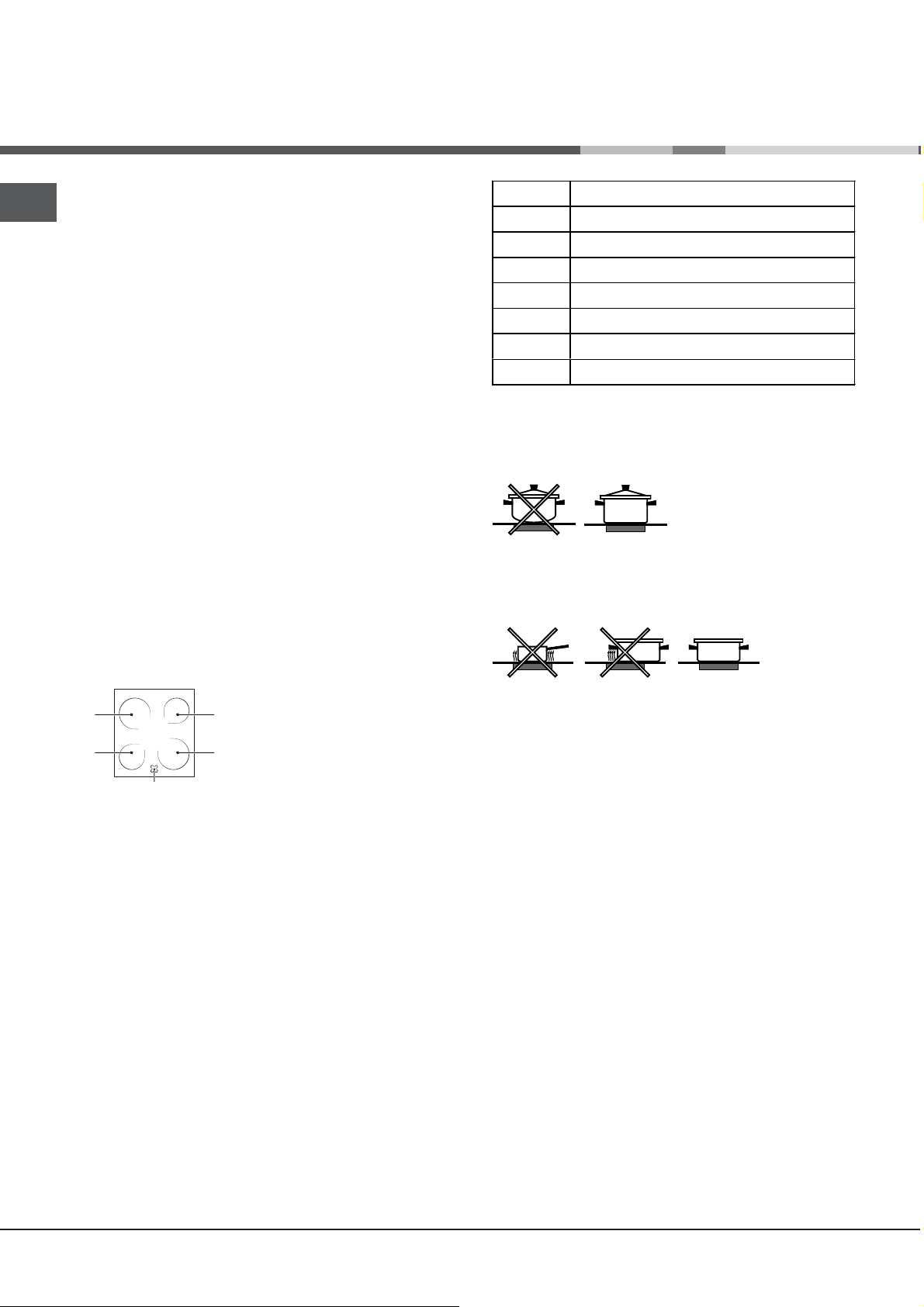

Стеклокерамическая варочная панель, 8
Включение и выключение нагревательных зон Нагревательные зоны
Предосторожности и рекомендации, 9
Общие требования к безопасности Утилизация
Экономия электроэнергии и охрана окружающеи среды
Техническое обслуживание и уход, 10

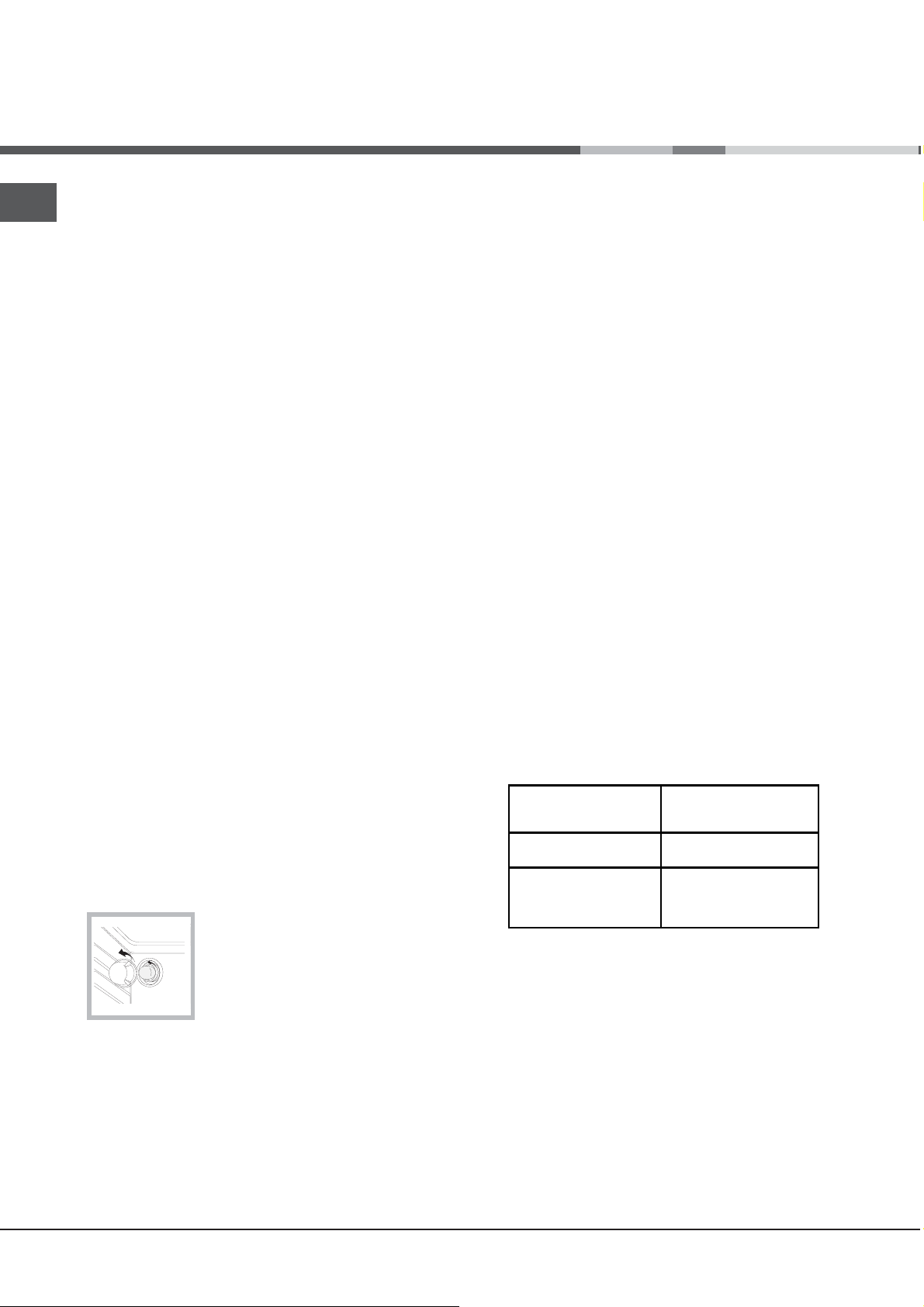

Отключение электропитания Чистка духового шкафа Замена лампочки в духовом шкафу
Чистка стеклокерамическои варочнои панели Техническое обслуживание
Установка
!Важно сохранить данное руководство для его RS последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное
руководство сопровождало изделие.
!Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.
!Установка изделия производится в соответствии с данными инструкциями квалифицированными специалистами.
!Любая операция по регуляции или техническому обслуживанию должна производиться только после отсоединения электроприбора от сети электропитания.
Расположение и нивелировка
!Изделие может быть установлено рядом с кухонными элементами, высота которых не превышает поверхность варочнои панели.
!Проверьте, чтобы стена, к которои прилегает задняя часть изделия, была из невозгораемого материала и устоичивои к теплу (Т 90°C).
Порядок монтажа:
•изделие может быть установлено на кухне, в столовои или в однокомнатнои квартире (не в ваннои комнате);
•если варочная панель кухоннои плиты выше мебельных элементов, необходимо отодвинуть их от плиты на расстояние не менее 200 мм.
•если кухонная плита
|
HOOD |
|
устанавливается под |
|
|
навесным шкафом, он |
|
|
|
|
|
420mm.Min. |
Min. 600mm. |
650withmm.min.hood 700withoutmm.min.hood |
должен располагаться |
420mm.Min. |
на высоте не менее 420 |
||
|
|
|
|
|
|
|
мм от поверхности |
|
|
|
варочнои панели. |
|
|
|
Это расстояние должно |
|
|
|
быть 700 мм, если |
|
|
|
навесные шкафы |
|
|
|
выполнены из |
возгораемого материала |
(см. рисунок); |
•не заправляите занавески за кухонную плиту и не приближаите их на расстояние меньше 200 мм.
•возможная кухонная вытяжка должна быть установлена в соответствии с инструкциями, приведенными в техническом руководстве к
вытяжке.
Выравнивание
При необходимости выровнять изделие вкрутите в специальные отверстия по углам в основании кухоннои плиты прилагающиеся регуляционные ножки* по
(см. рисунок).
Прилагающиеся ножки* вставляются под основание кухоннои плиты.
Электрическое подсоединение
Подсоединение кабеля электропитания
Кабель расчитывается в зависимости от типа электрического соединения по следующеи электрическои схеме:
400 3N |
1 |
2 |
3 |
4 |
5 |
H05RR-F 5x2.5 CEI-UNEL 35363 |
R |
S |
T |
|
N |
400V 2N |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
H05RR-F 4x4 CEI-UNEL 35363 |
|
R |
S |
N |
|
230V |
1 |
2 |
3 |
4 |
5 |
H05RR-F 3x4 CEI-UNEL 35363 |
R |
|
|
N |
|
|
|
|
|
Порядок подсоединения кабеля электропитания:
1. Отвинтите шуруп V
на зажимнои коробке и
снимите крышку (см.
рисунок).
V
|
|
2. установите |
|
|
|
соединительную |
|
2 |
3 |
перемычку А (см. |
|
рисунок) по приведеннои |
|||
1 |
|
||
|
|
выше электрическои |
|
|
|
схеме Зажимная |
|
|
|
коробка расчитана на |
|
|
B |
монофазноесоединение |
|
|
A |
230 В: зажимы 1, 2 и 3 |
|
N |
соединены друг с |
||
|
|||
|
|
другом; перемычка 4-5 |
|
расположена в нижнеи части зажимнои коробки. |
2
3.подсоедините провода N и 6в соответствии со схемои (см. рисунок) и до упора закрутите винты зажимов.
4.подсоедините оставшиеся провода к зажимам 1-2-3 и закрутите винты.
5.закрепите кабель электропитания в специальном кабельном сальнике.
6.закроите крышку зажимнои коробки, закрутив винт V.
Подсоединение кабеля к сети электропитания
Установитенакабельэлектропитаниянормализованную штепсельную вилку, расчитанную на нагрузку, указанную на заводскои табличке изделия.
В случае прямого подключения к сети электропитания между кухоннои плитои и сетью необходимо установить мультиполярныи выключатель с минимальным расстоянием между контактами 3 мм, расчитанныи на данную нагрузку и соответствующии деиствующим нормативам (выключатель не должен размыкать провод заземления). Кабель электропитания должен быть расположен таким образом, чтобы ни в однои точке его температура не превышала температуру помещения более чем на 50°C.
Перед подсоединением кабеля проверьте следующее:
•электрическая розетка должна быть соединена с заземлением и соответствовать нормативам;
•электрическая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на заводскои таблике;
•напряжение и частота тока сети должны соответствовать электрическим данным изделия;
•электрическая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.
!Изделие должно быть установлено таким образом, чтобы электрическии кабель и электророзетка были легко доступны.
!Электрическии кабель изделия не должен быть согнут или сжат.
!Регулярно проверяите состояние кабеля электропитания и при необходимости поручаите его замену только уполномоченным техникам.
!Производитель не несет ответственности за последствия несоблюдения перечисленных требовании.
ТЕХНИЧЕСКИЕ |
|
|
ДАННЫЕ |
RS |
|
Габаритные |
|
|
размеры духового |
40,5x39,5x32 см |
|
шкафа ВхШхГ |
|
|
Объем |
л 60 |
|
Рабочие размеры |
ширина 42 см. |
|
ящика для |
глубина 44 cм |
|
разогревания пищи |
высота 23 см. |
|
Напряжение и |
см. табличку с техническими |
|
частота |
||
характеристиками |
||
электропитания |
||
|
||
Керамическая |
|
|
варочная панель |
|
|
Передняя левая |
1700 Вт |
|
Задняя левая |
1200 Вт |
|
Задняя правая |
2100 Вт |
|
Передняя правая |
1200 Вт |
|
Макс. поглощаемая |
|
|
мощность |
|
|
керамическими |
|
|
варочными |
|
|
панелями |
6200 Вт |
|
|
Директива 2002/40/СЕ об |
|
|
этикетках электрических духовых |
|
ТАБЛИЧКА С |
шкафов. Норматив EN 50304 |
|
ЭЛЕКТРИЧЕСКИМ |
Потребление электроэнергии при |
|
И ДАННЫМИ |
натуральной конвекции - |
|
|
функция нагревания: a |
|
|
Статическое |
|
|
Директива ЕС: 06/95/EC от |
|
|
12/12/06 (Низкое напряжение) с |
|
|
последующими изменениями – |
|
|
04/3108СЕЕ от 15/12/04 |
|
|
(Электромагнитная |
|
|
совместимость) с последующими |
|
|
изменениями – 93/68/ЕЕC от |
|
|
22/07/93 с последующими |
|
|
изменениями – 2002/96/ЕС. |
|
|
1275/2008 (Stand-by/ Off mode) |
* Имеется только в некоторых моделях
3
Описаниеизделия
Общии вид
RS
Панель управления
4
