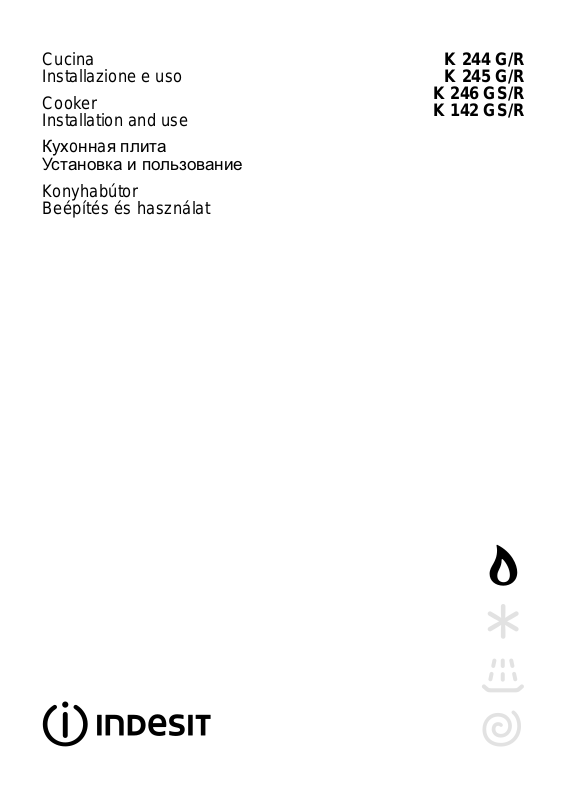

Indesit K 142 GS User manual

Cucina

K 244 G/R

Installazione e uso
Cooker

Installation and use

Êóõoííaя плита

Установка и пользование

Konyhabútor
Beépítés és használat

K 245 G/R
K 246 GS/R
K 142 GS/R

Cucina con forno gas e grill gas

Istruzioni per l’installazione e l’uso

Cooker with gas oven and gas grill

Instructions for installation and use

3

15

Плита с газовой духовкой и газовым грилем

Инструкции по установке и эксплуатации

Gáz sütõvel és gáz grillel rendelkezõ tûzhely

Használati útmutató

26

36

Avvertenze

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusiv amente a centri di assistenza tecnica autorizzati

• richiedete sempre l’utilizzo di parti di ricambio originali

1 Queste istruzioni sono valide solo per i paesi di destinazione i

cui simboli figurano sul libretto e sulla targa matricola dell’ap­parecchio.

2 Questo apparecchio è stato concepito per un uso di tipo non

professionale all’interno di abitazione.

3 Questo libretto riguarda un apparecchio di classe 1 (isolato) o

classe 2 - sottoclasse 1 (incassato tra 2 mobili).

4 Prima di utilizzare l’apparecchio, leggere attentamente le av-

vertenze contenute nel presente libretto in quanto forniscono
importanti indicazioni riguardanti la sicurezza di installazione,
d’uso e di manutenzione. Conservare con cura questo libretto
per ogni ulteriore consultazione.

5 Dopo aver tolto l’imballaggio assicurarsi dell’integ rità dell’apparec-

chio. In caso di dubbio non utilizzare l’apparecchio e rivolgersi a
personale professionalmente qualificato. Gli elementi dell’imbal­laggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non
devono essere lasciati alla portata dei bambini in quanto potenziali
fonti di pericolo.

6 L’installazione deve essere effettuata secondo le istruzioni del

costruttore da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose, nei
confronti dei quali il costruttore non può essere considerato re­sponsabile.

7 La sicurezza elettrica di questo apparecchio è assicurata soltanto

quando lo stesso è correttamente collegato ad un efficiente im­pianto di messa a terra come previsto dalle vigenti norme di sicu­rezza elettrica. E’ necessario verificare questo fondamentale re­quisito di sicurezza e, in caso di dubbio, richiedere un controllo
accurato dell’impianto da parte di personale professionalmente
qualificato. Il costruttore non può essere consider ato responsabile
per eventuali danni causati dalla mancanza di messa a terra del­l’impianto.

8 Prima di collegare l’apparecchio accertarsi che i dati di targa siano

rispondenti a quelli della rete di distribuzione elettrica e gas.

9 V erificare che la portata elettrica dell’impianto e delle prese di cor-

rente siano adeguate alla potenza massima dell’apparecchio indi­cata in targa. In caso di dubbio r ivolgersi ad una persona profes­sionalmente qualificata.

10 All’installazione occorre prevedere un interruttore omnipolare con

distanza di apertura dei contatti uguale o superiore a 3 mm.

11 In caso di incompatibilità tra la presa e la spina dell’apparecchio

fare sostituire la presa con altra di tipo adatto da personale profes­sionalmente qualificato. Quest’ultimo, in particolare, dovrà anche
accertare che la sezione dei cavi della presa sia idonea alla poten­za assorbita dall’apparecchio. In generale è sconsigliabile l’uso di
adattatori, prese multiple e/o prolunghe. Qualora il loro uso si ren­desse indispensabile è necessario utilizzare solamente adattatori
semplici o multipli e prolunghe conformi alle vigenti norme di sicu­rezza, facendo però attenzione a non superare il limite di portata in
valore di corrente, marcato sull’adattatore semplice e sulle prolun­ghe, e quello di massima potenza marcato sull’adattatore multiplo.

12 Non lasciare l’apparecchio inutilmente inserito. Spegnere l’inter-

ruttore generale dell’apparecchio quando lo stesso non è utilizza­to, e chiudere il rubinetto del gas.

13 Non ostruire le aperture o fessure di ventilazione o di smaltimento

14 Il cavo di alimentazione di questo apparecchio non deve essere

15 Questo apparecchio dovrà essere destinato solo all’uso per il qua-

16 L’uso di un qualsiasi apparecchio elettrico comporta l’osservanza

17 Prima di effettuare qualsiasi operazione di pulizia o di manutenzio-

18 Allorchè si decida di non utilizzare più di un apparecchio di questo

19 Sui bruciatori non debbono essere poste pentole instabili o defor-
20 Non utilizzate liquidi infiammabili (alcool, benzina...) in vicinanza
21 Usando piccoli elettrodomestici nelle vicinanze del piano fate at-
22 Controllare sempre che le manopole siano nella posizione “·”/“¡”
23 Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti

24 Gli apparecc hi gas necessitano, per un corretto funzionamen-

25 Se la cucina viene posta su di un piedistallo, prendere adeguati
26 Attenzione: non utilizzare mai il vano inferiore per il deposito di
27 Il coperchio vetro (presente solo su alcuni modelli) può frantumar-

calore.
sostituito dall’utente. In caso di danneggiamento del ca vo , o per la

sua sostituzione, rivolgersi esclusivamente ad un centro di assi­stenza tecnica autorizzato dal costruttore.

le è stato espressamente concepito. Ogni altro uso (ad esempio:
riscaldamento di ambienti) è da considerarsi improprio e quindi
pericoloso. Il costruttore non può essere considerato responsabile
per eventuali danni deriv anti da usi impropri, erronei ed irragione­voli.

di alcune regole fondamentali. In par ticolare:

· non toccare l’apparecchio con mani o piedi bagnati o umidi

· non usare l’apparecchio a piedi nudi

· non usare, se non con particolare cautela, prolunghe

· non tirare il cavo di alimentazione , o l’apparecchio stesso, per

staccare la spina dalla presa di corrente.

· non lasciare esposto l’apparecchio ad agenti atmosferici (piog­gia, sole, ecc.)

· non permettere che l’apparecchio sia usato dai bambini o da
incapaci, senza sorveglianza

ne, disinserire l’apparecchio dalla rete di alimentazione elettrica, o
staccando la spina, o spegnendo l’interruttore dell’impianto.

tipo, si raccomanda di renderlo inoperante tagliandone il cavo di
alimentazione, dopo aver staccato la spina dalla presa di corrente .
Si raccomanda inoltre di rendere innocue quelle parti dell’appa­recchio suscettibili di costituire un pericolo, specialmente per i bam­bini che potrebbero servirsi dell’apparecchio fuori uso per i propri
giochi.

mate onde evitare incidenti per rovesciamento.
all’apparecchio mentre questo è in uso.
tenzione che il cavo di alimentazione non finisca su parti calde
quando l’apparecchio non è utilizzato.
della porta forno diventano molto calde. Fare attenzione a non

toccarle e tenere i bambimi a distanza.

to, di un regolare ricambio d’aria. Accertarsi che nella loro in­stallazione siano rispettati i requisiti richiesti nel paragrafo re­lativo al “Posizionamento”.

accorgimenti affinchè l’apparecchio non scivoli dal piedistallo stesso .
materiale infiammabile o recipienti caldi.
si nel caso si surriscaldi, quindi è necessario che tutti i bruciatori o

le eventuali piastre elettriche risultino spente prima di chiudere il
coperchio.

3

Istruzioni per l’installazione

Le istruzioni che seguono sono rivolte all’installatore qua­lificato affinchè compia le operazioni di installazione
regolazione e manutenzione tecnica nel modo più corret­to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, ma­nutenzione etc. deve essere eseguito con la cucina
elettricamente disinserita.

Posizionamento
Importante: questo apparecchio può essere installato e

funzionare solo in locali permanentemente ventilati se­condo le prescrizioni delle Norme UNI-CIG 7129 e 7131
in vigore. Deb bono essere osservati i seguenti requisiti:
a) Il locale deve pre vedere un sistema di scarico all’ester-

no dei fumi della combustione, realizzato tramite una
cappa o tramite un elettroventilatore che entri auto­maticamente in funzione ogni volta che si accende l’ap­parecchio.

d) I gas di petrolio liquefatti, più pesanti dell’aria, r ista-

gnano verso il basso. Quindi i locali contenenti bidoni
di GPL debbono prevedere delle aperture verso l’ester­no così da permettere l’evacuazione dal basso delle
eventuali fughe di gas . Pertanto i bidoni di GPL, siano
essi vuoti o parzialmente pieni, non debbono essere
installati o depositati in locali o vani a livello più basso
del suolo (cantinati, ecc.). É opportuno tenere nel lo­cale solo il bidone in utilizzo, collocato in modo da non
essere soggetto all’azione diretta di sorgenti di calore
(forni, camini, stufe, ecc.) capaci di portarlo a tempe­rature superiori ai 50°C.

Livellamento

Per poter livellare la cucina vengono forniti dei piedini di
regolazione. In caso di necessità questi piedini possono
essere avvitati nelle apposite sedi poste negli angoli alla
base della cucina.

In camino o in canna fumaria ramificata Direttamente all’esterno

(riservata agli apparecchi di cottura)

b) Il locale de v e prev edere un sistema che consenta l’af-

flusso dell’aria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non dev e
essere inferiore a 2 m3/h per kW di potenza installata.
Il sistema può essere realizzato prelevando direttamen­te l’aria dall’esterno dell’edificio tramite un condotto di
almeno 100 cm2 di sezione utile e tale che non possa
essere accidentalmente ostruito. Per gli apparecchi privi
sul piano di lavoro , del dispositivo di sicurezza per as­senza di fiamma, le aperture di ventilazione debbono
essere maggiorate nella misura del 100%, con un mi­nimo di 200cm2 (Fig. A). Ovvero, in maniera indiretta
da locali adiacenti, dotati di un condotto di ventilazio­ne con l’esterno come sopra descritto, e che non sia­no parti comuni dell’immobile, o ambienti con pericolo
di incendio, o camere da letto (Fig. B).

Particolare A Locale Locale da

adiacente ventilare

A

Esempi di aperture di ventilazione Maggiorazione della f essura fra

per l’aria comburente porta e pavimento

Fig. A Fig. B

c) Un utilizzo intensivo e prolungato dell’apparecchio può

necessitare di una aerazione supplementare per esem­pio l’apertura di una finestra o una aerazione più effi­cace aumentando la potenza di spirazione meccanica
se essa esiste.

Montaggio gambe (presente solo su alcuni modelli)
V engono fornite delle gambe da montare ad incastro sot­to la base della cucina.

Installazione della cucina

E’ possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. La parete a contatto
con la parete posteriore della cucina deve essere in ma­teriale ininfiammabile. Durante il funzionamento la pare­te posteriore della cucina può raggiungere una tempera­tura di 50°C superiore a quella ambiente. P er una corretta
installazione della cucina vanno osservate le seguenti pre­cauzioni:
a) L’apparecchio può essere posto in cucina, in sala da

pranzo o in un monolocale, ma non in bagno .

b) I mobili attorno all’apparecchio devono essere posti

ad almeno 200 mm dal top della cucina, nel caso in
cui la superficie dell’apparecchio si trovi più in alto del
loro piano di lavoro . Le tende non dev ono essere posi­zionate dietro la cucina o a meno di 200 mm dai lati
dell’apparecchio.

4

c) Eventuali cappe devono essere installate secondo le

indicazioni contenute nel libretto di istruzioni cappe.

d) Allorché la cucina venga installata sotto un pensile,

quest’ultimo dovrà mantenere una distanza minima dal
piano di 420 mm (millimetri). La distanza minima a cui
possono essere posizionati mobili da cucina infiam­mabili direttamente sopra il piano di lavoro è di 700
mm.

e) La parete a contatto con la parete posteriore della cu-

cina deve essere in materiale ininfiammabile.

HOOD

Min. mm.

600

mm.

420

Min.

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bom­bola del gas dovrà essere effettuato come prescritto dalle
Norme UNI-CIG 7129 e 7131, solo dopo essersi accerta­ti che esso è regolato per il tipo di gas con cui sarà ali­mentato. In caso contrario eseguire le operazioni indicate
al paragrafo “Adattamento ai div ersi tipi di gas”. Su alcuni
modelli l’alimentazione del gas può avvenire indiff erente­mente da destra o da sinistra a seconda dei casi; per cam­biare il collegamento è necessario invertire il portagomma
con il tappo di chiusura e sostituire la guarnizione di tenu­ta (in dotazione con l’apparecchio). Nel caso di alimenta­zione con gas liquido, da bombola, utilizzare regolatori di
pressione conformi alle Norme Nazionali in vigore.
Importante: per un sicuro funzionamento, per un ade­guato uso dell’energia e maggiore durata dell’apparec­chiatura, assicurarsi che la pressione di alimentazione ri­spetti i valori indicati nella tabella 1 “Caratteristiche dei
bruciatori ed ugelli”.

Allaccio con tubo flessibile

Eseguire il collegamento per mezzo di un tubo flessibile
per gas rispondente alle caratteristiche indicate nelle nor­me UNI-CIG 7140. Il diametro interno del tubo da utilizza­re dev e essere:

- 8mm per alimentazione con gas liquido;

- 13mm per alimentazione con gas metano.
In particolare, per la messa in opera di tali tubi flessibili,
debbono essere rispettate le seguenti prescrizioni:

• Non deve essere in nessun punto del suo percorso a

contatto con parti che siano a temperature maggiori di
50°C;

• Abbia una lunghezza inferiore a 1500 mm;

• Non sia soggetto ad alcun sforzo di trazione e di tor-

sione, inoltre non deve presentare cur ve eccessiva­mente strette o strozzature;

• Non venga a contatto con corpi taglienti, spigoli vivi e

con parti mobili o schiacciato;

• Deve essere f acilmente ispezionabile lungo tutto il per-

corso allo scopo di poter controllare il suo stato di con­servazione;

Assicurarsi che il tubo sia ben calzato alle sue due estre-

mità e fissarlo per mezzo di fascette di serraggio conf or­mi alla UNI-CIG 7141. Qualora una o più di queste condi­zioni non possa essere rispettata, bisognerà ricorrere ai
tubi metallici flessibili, conformi alla norma UNI-CIG 9891.
Allorchè la cucina venga installata secondo le condizioni
della classe 2 sottoclasse 1 è opportuno collegarsi alla
rete gas solamente tramite tubo metallico flessibile con­forme alla UNI-CIG 9891.

Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati

Eliminare il portagomma già presente sull’apparecchio. Il
raccordo di entrata del gas all’apparecchio è filettato 1/2
gas maschio cilindrico. Utilizzare esclusivamente tubi con­formi alla Norma UNI-CIG 9891 e guarnizioni di tenuta
conformi alle Norme Nazionali in vigore. La messa in opera
di tali tubi deve essere eff ettuata in modo che la loro lun­ghezza, in condizioni di massima estensione, non sia
maggiore di 2000 mm.

Controllo tenuta
Importante: ad installazione ultimata controllare la per-

fetta tenuta di tutti i raccordi utilizzando una soluzione
saponosa e mai una fiamma.
Ad allacciamento avvenuto assicur arsi che il tubo metalli­co flessibile non venga a contatto con parti mobili o schiac­ciato.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in­dicato sulla targhetta caratteristiche, nel caso di collega­mento diretto alla rete è necessario interporre tra l’appa­recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazio­ne deve essere posizionato in modo che non raggiunga
in nessun punto una temperatura superiore di 50°C a
quella ambiente. Prima di effettuare l’allacciamento ac­certarsi che:

• la valvola limitatrice e l’impianto domestico possano
sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);

• l’impianto di alimentazone sia munito di efficace colle­gamento a terra secondo le norme e le disposizioni di
legge;

• la presa o l’interruttore omnipolare siano facilmente
raggiungibili con il piano installato.

N.B: non utilizzare riduzioni, adattatori o derivatori in quan­to essi potrebbero provocare riscaldamenti o bruciature.

La spina e la presa devono essere facilmente acces­sibili.

Adattamento del piano ai diversi tipi di gas

Per adattare la cucina ad un tipo di gas div erso da quello
per il quale essa è predisposta (indicato sulla etichetta
fissata al coperchio), occorre effettuare le seguenti ope­razioni:
a) Sostituire il portagomma già montato con quello con-

tenuto nella confezione “accessori della cucina”.

Attenzione: Il portagomma per gas liquido porta
stampigliato il numero 8, quello per gas metano il numero

13). Avvalersi comunque di una guarnizione di tenuta nuo-

va.

5

b) Sostituzione degli ugelli dei bruciatori del piano:

I

• togliere le griglie e sfilare i bruciatori dalle loro sedi;

• svitare gli ugelli, servendosi di una chiave a tubo da 7
mm, e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

• rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopr a.

c) Regolazione minimi dei bruciatori del piano:

• portare il rubinetto sulla posizione di minimo;

• togliere la manopola ed agire sulla vite di regolazione
posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare.

N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a f ondo.

• verificare poi che ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.

d) Regolazione aria primaria dei bruciatori del piano:
I bruciatori non necessitano di alcuna regolazione del­l’aria primaria.

Fig.E

b) Regolazione del minimo del bruciatore forno gas

termostatato (vedi figura):

• accendere il bruciatore come descritto al paragrafo “la
manopola del forno” del libretto d’uso;

• portare la manopola sulla posizione di Min dopo aver
lasciato la stessa per 10 minuti circa in posizione Max.

• togliere la manopola;

• agire sulla vite di regolazione posta all’esterno
dell’astina del termostato fino ad ottenere una piccola
fiamma regolare;
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a fondo.

Adattamento del forno gas ai diversi tipi di gas
a) Sostituzione dell’ugello del bruciatore del forno:

• togliere il cassetto scaldavivande;

• sfilare la protezione scorrevole “ A” (Fig.C);

• rimuovere il bruciatore del forno dopo aver tolto la vite
“V” (v edi Fig. D); L’ operazione viene facilitata toglien­do la porta del forno.

• svitare l’ugello del bruciatore forno servendosi dell’ap­posita chiave a tubo per ugelli (vedi Fig. E), o meglio
ancora di una chiave a tubo di 7 mm e sostituirlo con
quello adatto al nuovo tipo di gas (vedi tabella 1).

Fig. C Fig. D

V

A

• verificare poi che ruotando rapidamente la manopola
dalla posizione Max a quella di Min o con rapide aper­ture e chiusure della porta del forno non si abbiano
spegnimenti del bruciatore.

Adattamento del grill gas ai diversi tipi di gas

Sostituzione dell’ugello del bruciatore del grill:

• rimuovere il bruciatore del grill dopo aver tolto la vite
“V” (v edi Fig. F);

• svitare l’ugello del bruciatore grill servendosi dell’ap­posita chiave a tubo per ugelli (vedi Fig. G), o meglio
ancora di una chiave a tubo di 7 mm e sostituirlo con
quello adatto al nuovo tipo di gas (v edi tabella 1).

V

Fig. F Fig. G

6

Porre particolare attenzione ai cavi delle candele ed
ai tubi delle termocoppie.
Attenzione

Al termine dell’operazione sostituire la vecchia etichetta
di taratura con quella corrispondente al nuovo gas di uti­lizzo, reperibile presso i nostri Centri Assistenza Tecnica.

Nota

Qualora la pressione del gas utilizzato sia diversa (o va­riabile) da quella prevista, è necessario installare, sulla
tubazione d’ingresso un appropriato regolatore di pres­sione (secondo UNI-CIG 7430 “regolatori per gas
canalizzati”).

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas Liquido Gas Naturale

Bruciatore Diametro

(mm)

Rapido
(Grande)(R)

Semi Rapido
(Medio)(S)

Ausiliario

(Piccolo)(A)
Forno - 3.10 1.0 46 85 225 221 132 295
Grill - 2.50 - - 80 182 179 122 238

Pressioni di
alimentazione

100 3.00 0.7 41 87 218 214 128 286

75 1.90 0.4 30 70 138 136 104 181

51 1. 00 0.4 30 52 73 71 76 95

Potenza termica

kW (p.c.s.*)

Nomin. Ridot. (mm) (mm) *** ** (mm)

Nominale (mbar)

Minima (mbar)

Massima (mbar )

By-Pass

1/100

ugello

1/100

28-30

20
35

portata*

g/h

37
25
45

ugello

1/100

portata*

l/h

20
17
25

* A 15°C e 1013 mbar- gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m

3

S

S

K 244 G/R
K 245 G/R
K 246 GS/R
K 142 GS/R

7

R

A

Dimensioni utili del forno:

Caratteristiche tecniche

larghezza cm. 39

profondità cm. 44

altezza cm. 34

7

V olume utile del f orno:

litri 50

Dimensioni utili del cassetto scaldavivande:

larghezza cm. 42

profondità cm. 44

altezza cm. 17

Tensione e frequenza di alimentazione:

vedi targhetta caratteristiche

Bruciatori:

adattabili a tutti i tipi di gas indicati nella targhetta

caratteristica situata all’interno della ribaltina oppure,

una volta aperto il cassetto scaldavivande, sulla parete

interna sinistra.

Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa T ensione) e successi­ve modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne­tica) e successive modificazioni;

- 90/396/CEE del 29/06/90 (Gas) e successive
modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

94

50

50

85/90

8

La cucina con forno gas e grill gas

A. Piano di contenimento eventuali trabocchi
B. Bruciatore a gas
C. Dispositivo di sicurezza (presente solo su alcuni

modelli)
D. Griglia del piano di lavoro
E. Cruscotto
F. Piedini regolabili
G. Leccarda o piatto di cottura
H. Dispositivo di accensione istantanea elettronica

(presente solo su alcuni modelli)
K. Griglia ripiano del f orno
L. Accensione elettronica dei bruciatori del piano

(presente solo su alcuni modelli)
M. Manopola del f orno e del grill
N. Manopole di comando dei bruciatori a gas del pia-

no di cottura

O. Pulsante per accensione della luce forno (presen-

te solo su alcuni modelli)
P. La manopola del contaminuti (presente solo su al-

cuni modelli)

C

H

A

B

E

D

K

P

L

O

MN

G

F

9

Le diverse funzioni presenti nella cucina

La selezione delle varie funzioni presenti nella cucina av­viene agendo sui dispositivi ed organi di comando posti
sul cruscotto dello stesso.

Le manopole di comando dei bruciatori a gas del
piano di cottura (N)

In corrispondenza di ciascuna delle manopole è indicata,

con un cerchietto pieno •, la posizione del bruciatore a gas

da essa comandato. Per accendere uno dei bruciatori, av­vicinare allo stesso una fiamma o un accenditore, premere
a fondo e ruotare la manopola corrispondente in senso

antiorario fino alla posizione di massimo E. Ciascun bru­ciatore può funzionare al massimo della sua potenza, al

minimo, o con potenze intermedie. In relazione a queste
diverse prestazioni, sulla manopola, oltre alla posizione di

spento, individuata dal simbolo • quando questo è posto in

corrispondenza della tacca di riferimento, sono indicate le
posizioni di massimo E e di minimo C.

Esse si ottengono facendo ruotare la manopola im senso
antiorario dalla posizione di spento. Per spegnere il brucia­tore occorre invece ruotare la manopola in senso orario

fino all’arresto (corrispondente di nuovo al simbolo •).

Accensione elettronica dei bruciatori del piano

Alcuni modelli sono dotati di accensione istantanea elet­tronica dei bruciatori a gas del piano di cottura: essi sono
riconoscibili per la presenza del dispositivo di accensione
(vedi dettaglio H). Questo dispositivo entra in funzione
esercitando una leggera pressione sul pulsante “L” identi-

ficato dal simbolo 1. P er accendere il bruciatore prescelto
è perciò sufficiente premere il pulsante “L” e contempora-

neamente premere a fondo e ruotare in senso antiorario
la manopola corrispondente fino all’avvenuta accensio­ne. Per un’accensione immediata è consigliabile pri-
ma premere il pulsante poi ruotare la manopola.
Alcuni modelli sono dotati di accensione integrata all’interno

della manopola (il simbolo 1 si trova in prossimità di cia­scuna manopola).

Per accendere il bruciatore prescelto è sufficiente prima pre­mere a fondo la manopola corrispondente, poi ruotarla in

senso antiorario fino alla posizione di massima potenza E,
tenendola premuta fino alla avve nuta accensione.

Avvertenza: nel caso di una estinzione accidentale del­le fiamme del bruciatore, chiudere la manopola di co­mando e non ritentare l’accensione se non dopo al­meno 1 minuto.

Modelli con dispositivo di sicurezza contro fughe di
gas per i bruciatori del piano (presente solo su alcuni

modelli)
Potete identificare questi modelli per la presenza del di­spositivo (Vedi dettaglio C).
Importante: dato che i bruciatori del piano sono dotati di
dispositivo di sicurezza, dopo l’accensione del bruciatore,è

necessario mantenere premuta la manopola per cir­ca 6 secondi in modo da consentire il passaggio del gas

finchè non si scalda la termocoppia di sicurezza.

Attenzione: Alla prima accensione consigliamo di f ar fun­zionare il forno a vuoto per circa mezz’ora con il termo­stato al massimo e a porta chiusa. Quindi trascorso tale
tempo spegnerlo, aprite la porta ed areare il locale. L’odo­re che talvolta si avv erte durante questa operazione è do­vuto all’evaporazione delle sostanz e usate per protegge­re il forno durante l’intervallo di tempo che intercorre tra la
produzione e l’installazione del prodotto.

Attenzione: Utilizzare il primo ripiano dal basso solamente
nel caso di cotture con girarrosto (ove presente). Per le
altre cotture non utilizzate mai il primo ripiano dal basso e
non appoggiate mai oggetti sul fondo del forno mentre
state cuocendo perchè potreste causare danni allo smal­to. P onete sempre i V ostri recipienti di cottura (pirofile , pel­licole di alluminio, ecc. ecc.) sulla griglia in dotazione con
l’apparecchio appositamente inserita nelle guide del for­no.

La manopola del forno e del grill (M)
E’ il dispositivo che permette di selezionare le diverse fun­zioni del forno e di scegliere la temperatura di cottura più
idonea ai cibi da cuocere fra quelle indicate sulla manopola
stessa (comprese fra Min e Max).
Per accendere il bruciatore forno , a vvicinare al f oro “ F” una
fiamma o un accenditore, contemporaneamente premere a
fondo e ruotare la manopola forno in senso antiorario fino
alla posizione Max.

F

Dato che la cucina è dotata di dispositivo di sicurezza è
necessario mantenere premuta la manopola per circa 6
secondi in modo da consentire il passaggio del gas.

La selezione della temperatura di cottura si ottiene facendo
corrispondere l’indicazione del valore desiderato con il riferi­mento posto sul cruscotto; la gamma completa delle tempe­rature ottenibili è riportata qui sotto.

Min • 150 • 180 • 220 Max

140 145 160 200 250

La temperatura impostata viene automaticamente raggiun­ta e mantenuta costante dall’organo di controllo (il termosta­to) comandato dalla manopola.
Premendo a fondo e ruotando la manopola “M” fino alla po-

sizione d si mette in funzione il grill a raggi infrarossi, che
permette la doratura dei cibi oltre ad essere consigliato per

la cottura di arrosti (braciole, salsicce, roast-beef).

Dato che la cucina è dotata di dispositivo di sicurezza è
necessario mantenere premuta la manopola per circa 6
secondi in modo da consentire il passaggio del gas.
Avvertenza importante: nel caso di una estinzione acci-

10

dentale delle fiamme dei bruciatori del forno, chiudere la
manopola di comando del bruciatore e non riaccendere il
bruciatore prima di un minuto.
Importante: quando si utilizza il grill è necessario lasciare la
porta del forno semiaperta posizionando fra porta e cruscotto
il deflettore “D” che impedisce il surriscaldamento delle ma­nopole della cucina.

D

Il girarrosto (presente solo su alcuni modelli)

Per azionare il girarrosto procedere nel modo seguente:

a) posizionare la leccarda al 1° ripiano;
b) inserire l’apposito sostegno del girarrosto al 4° ripiano e

posizionare lo spiedo inserendolo, attraverso l’apposito

foro , nel girarrosto posizionato nel retro del f orno;

c) azionare il girarrosto premendo il pulsante “O”.

Attenzione

Durante la cottura la porta del forno è calda, impedite che
i bambini vi si avvicinino.

Vano inf eriore (presente solo su alcuni modelli)
Sotto il forno è presente un vano che può essere utilizza­to per il deposito di accessori o casseruole. Per aprire lo
sportello è necessario farlo ruotare verso il basso.
Attenzione: non utilizzare mai il vano per il deposito di
materiale infiammabile.

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare
quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (ve­dere tabella) alfine di evitare che le fiamme fuoriescano
dal fondo dei recipienti.

• utilizzare solamente recipienti a fondo piatto .

• al momento dell’ebollizione ruotare la manopola fino
alla posizione di minimo.

• utilizzare sempre recipienti con coperchio.

Il pulsante per l’accensione della luce del forno (O)

E’ quello individuato dal simbolo I e consente con l’ac­censione della lampada all’interno del forno, di seguire

l’andamento della cottura senza aprire la porta.
Il contaminuti (presente solo su alcuni modelli)

Per utilizzare il contaminuti occorre caricare la suoneria
ruotando la manopola “P”di un giro quasi completo in sen-

so orario 4; quindi, tor nando indietro 5, impostare il
tempo desiderato facendo coincidere con il riferimento fis-

so del frontalino il numero corrispondente ai minuti prefis­sati.

Bruciatore ø Diametro recipienti (cm)

Rapido (R) 24 – 26
Semi Rapido (S) 16 – 20

Ausiliario (A) 10 – 14

11

Consigli pratici per la cottura

Il forno mette a vostra disposizione una vasta gamma di
possibilità che consentono di cuocere ogni cibo nella ma­niera migliore. Con il tempo potrete sfruttare al meglio que­sto versatile apparecchio di cottura, pertanto le note ri­portate di seguito sono solamente delle indicazioni di mas­sima che potrete ampliare con la vostra esperienza per­sonale.

Cottura dei dolci

Nella cottura dei dolci infornate sempre a forno caldo, at­tendete la fine di preriscaldamento, (circa 10-15 minuti).
Le temperature sono normalmente nell’intorno di 160°C.
Non aprite la porta durante la cottura, per evitare un ab­bassamento del dolce. Gli impasti sbattuti non devono
essere troppo fluidi, per non prolungare troppo i tempi di
cottura. In generale:

Dolce troppo secco

La prossima volta im postate una tem peratur a di10°C
superiore e riducete il tempo d i cottu ra.

Dolce si abbassa

Usate meno liquido o abb assa te la te mperatu ra di
10°C.

Cottura del pesce e della carne

La carne deve pesare almeno 1 Kg. per evitare che si
asciughi troppo. Per le carni bianche, i volatili ed il pesce
utilizzate temperature basse (150°C-175°C). Per le carni
rosse che si vuole siano ben cotte all’esterno conservan­do all’interno il sugo, è bene iniziare con una temperatura
iniziale alta (200-220°C) per breve tempo, per poi dimi­nuirla successivamente. In generale, più grosso è l’arro­sto, più bassa dovrà essere la temperatura e più lungo il
tempo di cottura. Ponete la carne da cuocere al centro
della griglia ed inserite sotto la griglia la leccarda per rac­cogliere i grassi. Inserite la gr iglia in modo che il cibo si
trovi al centro del forno. Se volete più calore da sotto, uti­lizzate i ripiani più bassi. Per ottenere arrosti saporiti
bardate la carne con lardo o pancetta e posizionatela in
modo che sia nella parte superiore.

Dolce scuro superiormente

Inseritelo ad alt ezz a infer iore, i mpos tat e una
temperatura più ba ssa e prolunga te la c ottur a.

Buona cottura esterna, ma interno colloso

Usate meno liquido, r iduce te la temp eratu ra,
aumentate il tempo di cot tura.

Dolce non si stacca dallo stampo

Ungete bene lo stam po e c osparge telo an che con un
pò di farina.

12

Manutenzione ordinaria e pulizia della cucina

Prima di ogni operazione disinserire elettricamente
la cucina. Per una lunga durata della cucina è indispen-

sabile eseguire frequentemente una accurata pulizia ge­nerale, tenendo presente che:

· per la pulizia non utilizzare apparecchi a vapore

• le parti smaltate e i pannelli autopulenti, se presenti,

vanno lavate con acqua tiepida senza usare polveri
abrasive e sostanze corrosiv e che potrebbero rovinar­le;

• l’interno del forno va pulito, con una certa frequenza,

quando è ancora tiepido usando acqua calda e deter­sivo, risciacquando ed asciugando poi accuratamen­te;

• gli spartifiamma vanno lavati frequentemente con ac-

qua calda e detersivo avendo cura di eliminare le
incrostazioni;

• le piastre elettriche (quando presenti) si puliscono con

uno strofinaccio umido e si ungono con un pò d’olio
quando sono ancora tiepide;

• nelle cucine dotate di accensione automatica occorre

procedere frequentemente ad una accurata pulizia
della parte terminale dei dispositivi di accensione istan­tanea elettronica e verificare che i fori di uscita del gas
degli spartifiamma non siano ostruiti;

• l’acciaio inox può rimanere macchiato se rimane a con-

tatto per lungo tempo con acqua fortemente calcarea
o con detergenti aggressivi (contenenti fosforo). Si con­siglia di sciacquare abbondantemente ed asciugare
dopo la pulizia. E’ inoltre opportuno asciugare even­tuali trabocchi d’acqua.

• nei modelli dotati di coperchio in cristallo la pulizia si
effettua con acqua calda evitando l’impiego di panni
ruvidi o sostanze abrasive.

N.B.: evitare di chiudere il coperc hio fino a che i bru­ciatori gas sono ancora caldi. Eliminare eventuali li­quidi presenti sul coperchio prima di aprirlo.
Importante: controllare periodicamente lo stato di con-

servazione del tubo flessibile di collegamento gas e so­stituirlo non appena presenta qualche anomalia; è
consigliabile la sostituzione annuale.

Sostituzione della lampada nel vano forno

• Togliere l’alimentazione al forno tramite l’interruttore

omnipolare utilizzato per il collegamento del forno al­l’impianto elettrico, o scollegare la spina, se accessi­bile;

• Svitare il coperchio in vetro del portalampada;

• Svitare la lampada e sostituirla con una resistente ad

alta temperatura (300°C) con queste caratteristiche:

- T ensione 230V

- Potenza 25W

- Attacco E14

• Rimontare il coperchio in vetro e ridate alimentazione

al forno.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si
blocchi o presenti difficoltà nella rotazione, pertanto sarà
necessario provvedere alla sostituzione del rubinetto stes­so.

N.B.: Questa operazione de ve essere effettuata da un
tecnico autorizzato dal costruttore.

Estrazione del coperchio

Il coperchio della cucina può essere rimosso per facilitar­ne la pulizia. P er rimuov ere il coperchio, è necessario aprir­lo completamente e tirare verso l’alto (v edi figura)

13

Consigli pratici per la cottura

Cibo da cucinare Peso

(Kg)

Pasta

Lasagne
Cannelloni
Paste gratinate

Carne

Vitello
Pollo
Anatra
Coniglio
Maiale
Agnello

Pesce

Sgombri
Dentice
Trota al cartoccio

Pizza

Napoletana

Torte

Biscotti
Crostata
Torte salate
Torte lievitate

2.5

2.5

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.5

1.0

1.0 3 220 15 15-20

0.5

1.1

1.0

1.0

Posizione cottura

ripiani dal basso

3
3
3

3
3
3
3
3
3

3
3
3

3
3
3
3

Temperatura

(°C)

210
200
200

200
220
200
200
200
200

180-200
180-200
180-200

180
180
180

165

Tempo di

preriscaldamento

(minuti)

10
10
10

10
10
10
10
10
10

10
10
10

15
15
15
15

Tempo di

cottura

(minuti)

60-75
40-50
40-50

85-90

90-100

100-110

70-80
70-80
90-95

35-40
40-50
40-45

30-35
30-35
45-50
35-40

Cottura al grill

Bistecche di vit ello
Cotolette
Hamburger
Sgombri
Toast

Cottura al grill con
girarrosto

Vitello allo spiedo
Pollo allo spiedo

Cottura al grill con
girarrosto
multispiedo (presente

solo su alcuni modelli)
Spiedini di carne
Spiedini di verdura

NB: i tempi di cottura sono in dicati vi e pos sono essere m od ificati in base ai propri gusti p erso nali. Nelle c ottur e al
grill la leccarda va po st a semp re al 1 ° ripiano a parti re dal bas so.

1

1,5

1
1

n.° 4

1
2

1,0
0,8

4
4
3
4
4

-

-

-

-

5
5
5
5
5

5
5

5
5

15-20

20

7

15-20

5

70-80
70-80

40-45
25-30

14

Important safety warnings

To maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

• call only the Service Centers authorized by the manufacturer

• always use original Spare Parts

1 This appliance is intended for nonprofessional use within the

home.

2 These instructions are only for those countries whose symbols

appear in the booklet and on the serial no. plate of the appli­ance.

3 This owner’s manual is f or a c lass 1 appliance (insulated)

or class 2, subclass 1 appliances (installed between two
cabinets.

4 Before using your appliance, read the instructions in this own-

er’s manual carefully since it provides all the information you
need to ensure safe installation, use and maintenance. Alwa ys
keep this owner’ s manual close to hand since you ma y need to
refer to it in the future.

5 When you have removed the pac king, check that the appliance

is not damaged. If you have any doubts, do not use the appli­ance and contact your nearest Ariston Service Centre. Never
leave the pac king components (plastic bags, polystyrene foam,
nails, etc.) within the reach of children since they are a source
of potential danger.

6 The appliance must be installed only by a qualified technician in

compliance with the instructions provided. The manufacturer
declines all liability for improper installation, which may result in
personal injury and damage to property.

7 The electrical safety of this appliance can only be guaranteed if

it is correctly and efficiently earthed, in compliance with regula­tions on electrical safety. Alwa ys ensure that the earthing is ef­ficient. If y ou hav e any doubts, contact a qualified technician to
check the system. The manufacturer declines all liability f or dam­age resulting from a system which has not been earthed.

8 Before plugging the appliance into the mains, check that the

specifications indicated on the date plate (on the appliance and/
or packaging) correspond with those of the electrical and gas
systems in your home.

9 Check that the electrical capacity of the system and sockets will

support the maximum power of the appliance, as indicated on
the data plate. If you ha ve an y doubts, contact a qualified tech­nician.

10 An omnipolar switch with a contact opening of at least 3 mm or

more is required for installation.

11 If the socket and appliance plug are not compatible, have the

socket replaced with a suitable model b y a qualified technician,
who should also check that the cross-section of the socket ca­ble is sufficient for the power absorbed by the appliance. The
use of adaptors, multiple sock ets and/or extensions , is not rec­ommended. If their use cannot be avoided, remember to use
only single or multiple adapters and extensions which comply
with current safety regulations. In these cases, never exceed
the maximum current capacity indicated on the individual adap­tor or extension and the maximum pow er indicated on the mul­tiple adapter.

12 Do not leave the appliance plugged in if it is not in use. Switch

off the main switch and gas supply when you are not using the
appliance.

13 The openings and slots used for ventilation and heat dispersion

must nev er be covered.

14 The user must not replace the supply cable of this appliance.

Always contact an after-sales service centre which has been
authorised by the manufacturer if the cable has been damaged
or needs replacement.

15 This appliance must be used for the purpose for which it was

expressly designed. Any other use (e .g. heating rooms) is con­sidered to be improper and consequently dangerous. The manu­facturer declines all liability for damage resulting from improper
and irresponsible use.

16 A number of fundamental rules must be followed when using

electrical appliances. The follo wing are of particular importance:

• Do not touch the appliance when your hands or feet are
wet.

• Do not use the appliance barefooted.

• Do not use extensions, but if they are necessar y, caution
must be ex ercised.

• Never pull the power supply cable or the appliance to un­plug the appliance plug from the mains.

• Never lea ve the appliance e xposed to atmospheric agents
(rain, sun etc.)

• Do not allow children or persons who are not familiar with
the appliance to use it, without supervision.

17 Always unplug the appliance from the mains or switch off the

main switch before cleaning or carrying out maintenance.

18 If you are no longer using an appliance of this type, remember

to make it unserviceable by unplugging the appliance from the
mains and cutting the supply cable. Also make all potentially
dangerous parts of the appliance safe, above all for children
who could play with the appliance.

19 To avoid accidental spillage do not use cookware with uneven

or deformed bottoms on the burners. Turn the handles of pots
and pans inwards to avoid knoc king them ov er accidentally.

20 Never use flammable liquids such as alcohol or gasoline, etc.

near the appliance when it is in use.

21 When using small electric appliances near the hob, keep the

supply cord awa y from the hot parts.

22 Make sure the knobs are in the “•”/”¡” position when the appli-

ance is not in use.

23 When the appliance is in use, the heating elements and some

parts of the oven door become extremely hot. Make sure you
don’t touch them and keep children well aw a y.

24 Gas appliances require regular air exchange to ensure trou-

ble-free performance. When installing the cooker , follow the
instructions provided in the paragraph on “P ositioning” the
appliance.

25 The glass top (only on certain models) can shatter if it is over-

heated. Therefore , all of the burners or hot plates must be turned
off before the top is closed.

26 If the cooker is placed on a pedestal, take the necessary

precautions to prevent the same from sliding off the pedestal
itself.

27 Warning: never place hot containers or items and

flammable materials inside the dishwarmer drawer .

15
