Indesit IWSC 5085 SL User Manual

Руководство по
эксплуатации

CIS

Русский,1

195+#&#

СТИРАЛЬНАЯ МАШИНА

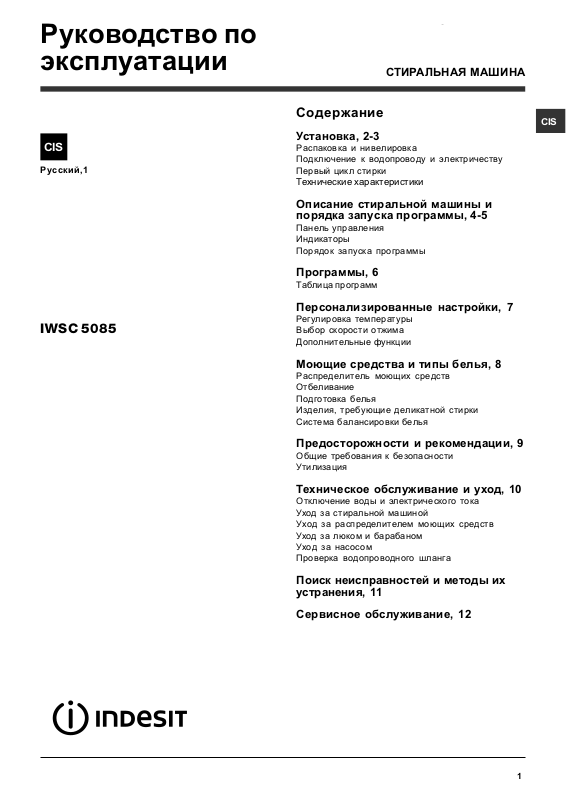

Содержание

CIS

Установка, 2-3

Распаковка и нивелировка
Подключение к водопроводу и электричеству
Первый цикл стирки

Технические характеристики

Описание стиральной машины и
порядка запуска программы, 4-5

Панель управления
Индикаторы
Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры
Выбор скорости отжима
Дополнительные функции

Моющие средства и типы белья, 8

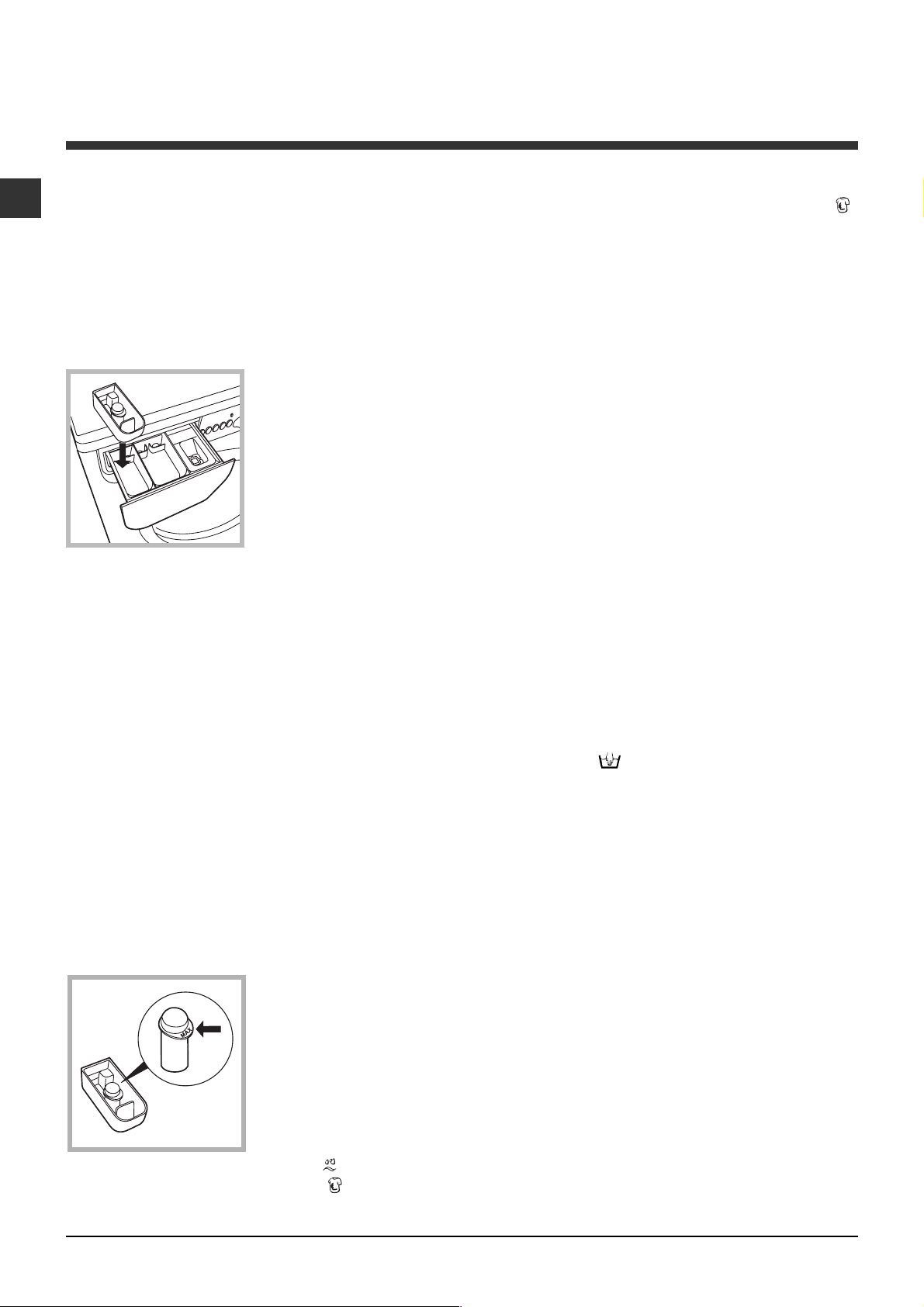

Распределитель моющих средств
Отбеливание
Подготовка белья
Изделия, требующие деликатной стирки
Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности
Утилизация

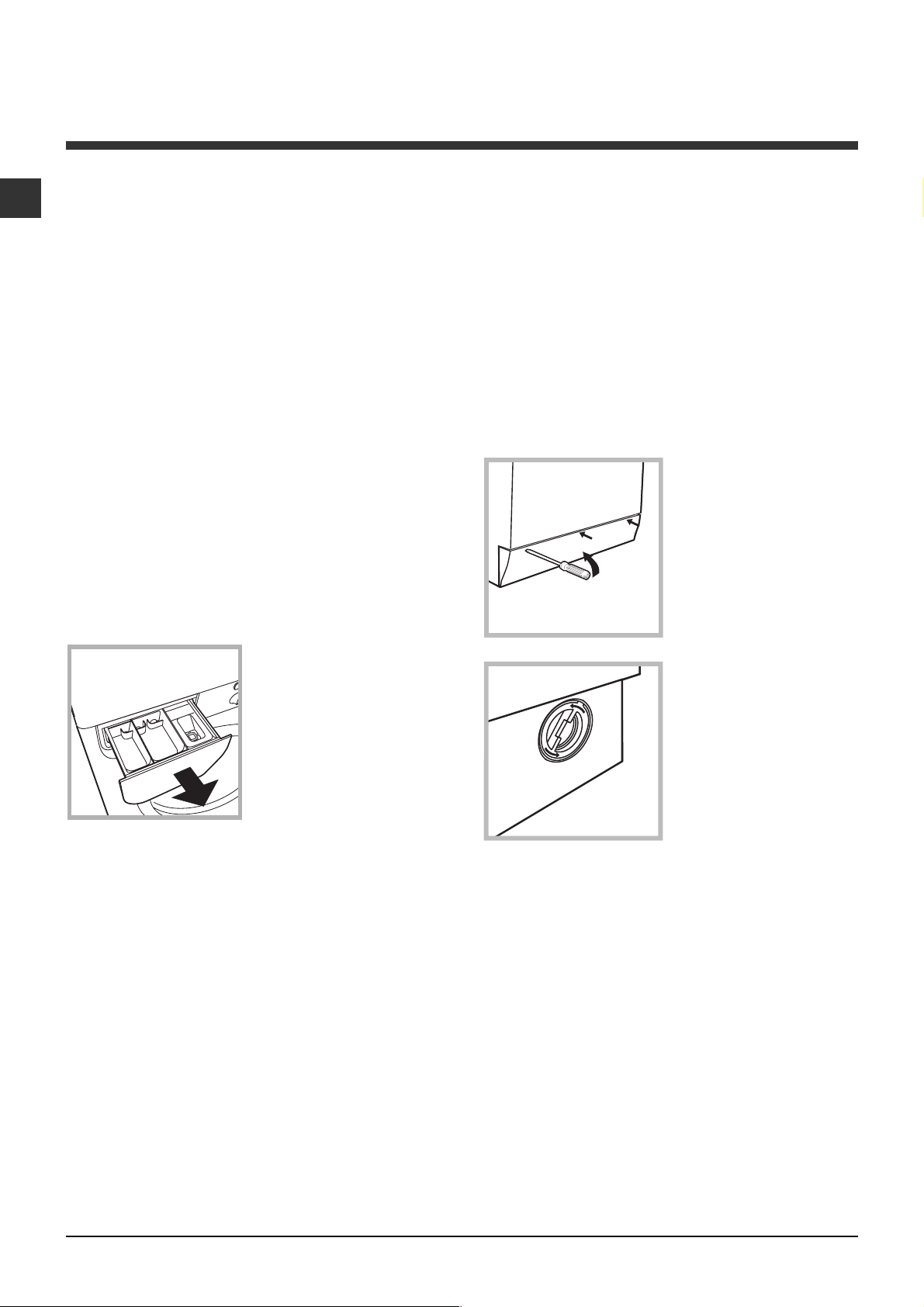

Техническое обслуживание и уход, 10

Отключение воды и электрического тока
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за люком и барабаном
Уход за насосом
Проверка водопроводного шланга

Поиск неисправностей и методы их
устранения, 11

Сервисное обслуживание, 12

1

Установка

CIS

 Сохраните данное руководство. Оно должно

быть в комплекте со стиральной машиной в
случае продажи, передачи оборудования или при
переезде на новую квартиру, чтобы новый
владелец оборудования мог ознакомиться с
правилами его функционирования и обслуживания.

 Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и
безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении
повреждений  не подключайте машину  свяжи­тесь с поставщиком немедленно.

3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в
задней части
стиральной машины
(ñì. ðèñ.).

4. Закройте отверстия прилагающимися пластиковы­ми заглушками.

5. Сохраняйте все детали: они Вам понадобятся
при последующей транспортировке стиральной
машины.

После установки машины на место проверьте по уровню
горизонтальность верхней крышки корпуса, отклонение
горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время
работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышает­ся над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.

Подключение к водопроводной и
электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в
конец заливного шланга
и наверните его на
вывод водопровода

A

холодной воды с резьбо-

вым отверстием 3/4
дюйма (ñì. ðèñ.).
Перед подсоединением
откройте водопроводный

кран и дайте стечь
грязной воде.

2. Подсоедините залив­ной шланг к стиральной
машине, навинтив его
на водоприемник,
расположенный в
задней верхней части
справа (ñì. ðèñ.).

 Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном

полу, так чтобы она не касалась стен, мебели и
прочих предметов.

2. После установки
машины на место
отрегулируйте ее
устойчивое положение
путем вращения пере­дних ножек (ñì. ðèñ.).
Для этого сначала
ослабьте контргайку,
после завершения
регулировки контргайку
затяните.

2

3. Убедитесь, что шланг не перекручен и не
пережат.

 Давление воды должно быть в пределах значе-

ний, указанных в таблице Технических характе­ристик (ñì. ñ. 3).

 Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный
cервисный центр.

 Никогда не используйте шланги, бывшие в

употреблении.

Подсоединение сливного шланга

Повесьте загнутый

конец сливного шланга
на край раковины,
ванны, или поместите в
специальный вывод

65 - 100 cm

канализации. Шланг не
должен перегибаться.
Верхняя точка сливного
шланга должна нахо­диться на высоте 65­100 см от пола. Распо-

ложение сливного
шланга должно обес­печивать разрыв струи
при сливе (конец
шланга не должен
быть опущен в воду).
В случае крепления на
край ванной или рако­вины, шланг вешается
с помощью направля­ющей (входит в комп-

лект поставки), которая крепится к крану (ðèñ.).

! Не рекомендуется применение удлинителей для

сливного шланга, при необходимости допускается
его наращивание шлангом такого же диаметра и
длиной не более 150 см.

Подсоединение к электросети

l розетка заземлена в соответствии с нормами безо-

пасности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить
на новую, соответствующую розетке, или заменить пита­ющий кабель. Замена кабеля должна производиться
только квалифицированным персоналом.

Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необ­ходимым, применяйте один единственный удлинитель,
удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требова­ний безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, являет­ся потенциально опасным.
Производитель не несет ответственности за ущерб
здоровью и собственности, если он вызван
несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплу­атации необходимо произвести один цикл стирки
со стиральным порошком, но без белья, по про­грамме 90°C без предварительной стирки.

Технические характеристики

Модель

IWSC 5085

CIS

Внимание! Оборудование обязательно должно быть
заземлено!

1. Машина подключается к электрической сети при по­мощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети, рас­считанный на максимальный ток (ток срабатывания) 16
А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места уста­новки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминие­выми жилами сечением не менее 2,5 кв. мм), доработ­ка электросети не производится. При отсутствии
указанной розетки и проводки следует провести их мон­таж.

3. Прокладка заземления отдельным проводом не
допускается.

4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок кабеля, обеспе­чивающих пожаро- и электробезопасность при эксплуа­тации машины.

Перед включением машины в сеть убедитесь, что:

l розетка и проводка соответствуют требованиям, изло-

женным в данном разделе инструкции;

l напряжение и частота тока сети соответствуют данным

машины;

l розетка и вилка одного типа;

Размеры

Загрузка

Электрические
параметры

Гидравлические
параметры

Скорость
отжима

Kонтрольные
программы
согласно
нормативу
EN 60456

ши ри н а 5 9, 5 с м
высота 85 см
глубина 40 см

1 - 5 êã

cмотрите паспортную табличку с
техничес кими характеристиками на
машине

max давление 1 Мпа (10 бар)
min давление 0,05 Мпа (0,5 бар)
объем барабана 40 л

äî 800 îá/ìèí

программа 2 ; температу ра 6 0° С;
при загрузке до 5 кг.

Машина соответствует следующим
Директивам Европейского
Экономического с ообщества:

- 89/336 /ЕЕС от 03.05.89 (электро­магнитной совместимости) и
последующие модификации

- 2 002 /9 6/ CE

- 2006/95/CE (низкого напряжения)

3

Описание стиральной машины и
порядка запуска программы

CIS

Панель управления

Распределитель моющих
средств

Кнопка

ÂÊË/ÂÛÊË

Рукоятка выбора

ПРОГРАММ

ТЕМПЕРАТУРЫ

Регулятор

Индикаторы ВЫПОЛНЕНИЯ

ФАЗ ЦИКЛА/ЗАПУСКА С
ЗАДЕРЖКОЙ

Кнопки с
индикаторами
дополнительных

ФУНКЦИЙ

Скорости

ОТЖИМА

Кнопка с
индикатором

ПУСК/ПАУЗА

Индикатор

БЛОКИРОВКИ
ЛЮКA

Распределитель моющих средств: для
загрузки стиральных веществ и добавок
(см. «Моющие средства и типы белья»).

Кнопка ÂÊË/ÂÛÊË: служит для включения и
выключения стиральной машины.

Рукоятка выбора ПРОГРАММ: служит для выбора
программ. В процессе выполнения программы
рукоятка не вращается.

Кнопки с индикаторами дополнительных
ФУНКЦИЙ: служат для выбора имеющихся
дополнительных функций. Индикатор,
соответствующий выбранной функции, останется
включенным.

Скорости ОТЖИМА: служит для выбора скорости
отжима или для его исключения
(см «Персонализированные настройки»).

Регулятор ТЕМПЕРАТУРЫ: служит для настройки
температуры или для стирки в холодной воде
(см. «Персонализированные настройки»).

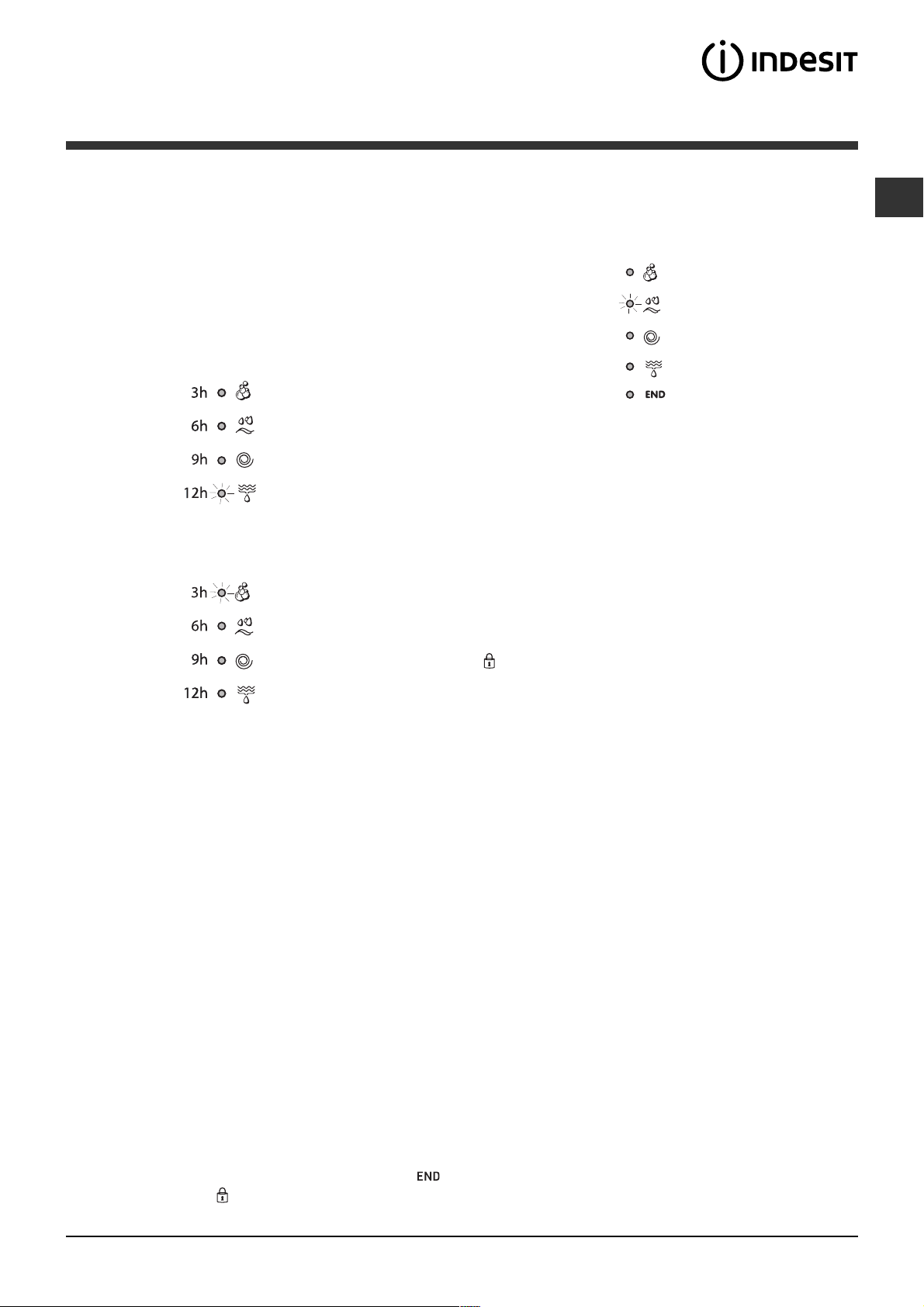

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА/
ЗАПУСКА С ЗАДЕРЖКОЙ: показывают
последовательность выполнением программы
стирки.
Включенный индикатор соответствует текущей
фазе.

Если была включена функция Таймер отсрочки,
индикаторы будут показывать время, остающееся
до запуска программы (см. страницу сбоку).

Индикатор БЛОКИРОВКИ ЛЮКA: показывает,
можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для
запуска или для временного прерывания
программы.
ПРИМЕЧАНИЕ: для временного прерывания
текущего цикла стирки нажмите эту кнопку.
Соответствующий индикатор замигает оранжевым
цветом, а индикатор текущей фазы стирки будет
гореть, не мигая. Если индикатор БЛОКИРОВКИ
ЛЮКA
Для возобновления цикла стирки с момента, когда
он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает
требованиям новых нормативов по экономии
электроэнергии, укомплектована системой
автоматического отключения (режим сохранения
энергии), включающейся через несколько минут
простоя машины. Нажмите один раз кнопку ВКЛ/
ВЫКЛ и подождите, пока машина вновь включится.

погас, можно открыть люк.

4
