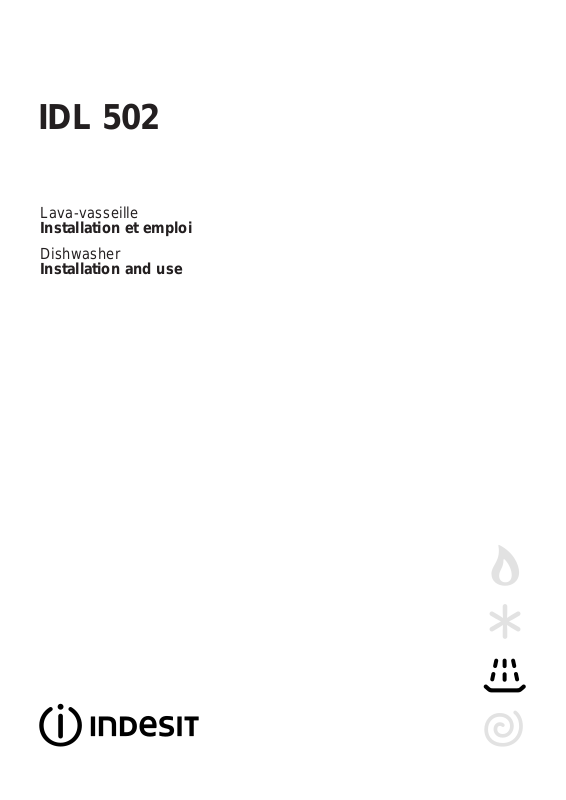

INDESIT IDL502 User Manual [fr]

IDL 502

Lava-vasseille

Installation et emploi

Dishwasher

Installation and use

IDL 502

Lave-vasseille 1

Instructions pour l'installation et l'emploi Dishwasher 11

Instructions for installation and use

La sécurité, une bonne habitude

ATTENTION Lisez attentivement cette notice, son contenu vous fournira des indications importantes concernant la sécurité d'installation, d’utilisation et d'entretien de votre appareil.

Cet appareil est conforme aux Directives Communautaires suivantes:

-73/23/CEE du 19/02/73 (Basses Tensions) et modifications successives;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

- 97/17 CEE Etiquetage

- 2002/96/CE (DEEE)

1.Eliminez avec soin le matériel d'emballage.

2.Après avoir enlevé l'emballage, vérifiez si l'appareil est en

bon état. En cas de doute, adressez-vous à un technicien qualifié.

3.Le lave-vaisselle ne doit être utilisé que par des adultes et uniquement pour le lavage de vaisselle à usage ménager.

4.Quelques règles fondamentales à suivre:

- ne touchez jamais la machine pieds nus ou avec les mains ou les pieds mouillés,

- nous déconseillons vivement l'utilisation de rallonges et de prises multiples,

- pendant l'installation, le câble d'alimentation ne doit pas subir de grosses pliures ou des compressions dangereuses,

- en cas de mauvais fonctionnement ou de travaux d'entretien, débranchez l'appareil de la ligne électrique.

5.Gardez les enfants loin des produits détergents et du lavevaisselle quand il est ouvert.

6.La machine ne doit jamais être installée à l'extérieur , même si l'endroit est réparé par un auvent, il est très dangereux de la laisser exposée à la pluie et aux orages.

7.Ne touchez jamais à la résistance pendant et tout de suite après un cycle de lavage.

8.Ne vous appuyez jamais à la porte ouverte et ne vous y asseyez pas dessus, vous pourriez faire basculer le lavevaisselle.

9.En cas de panne, fermez le robinet d'arrivée de l'eau et débranchez la fiche de la prise murale. Consultez ensuite le chapitre "Des problèmes: que faire?" et si vous ne trouvez pas de solution, adressez-vous à votre service après-vente.

10.Les appareils hors d'usage doivent être inutilisables, coupez par conséquent leur câble d'alimentation et cassez le dispositif de blocage de la porte.

Pour garantir l’efficacité et la sécurité de ce produit :

l adressez-vous exclusivement aux Centres

d’assistance technique agréés

l demander toujours l’utilisation de pièces

détachées originales.

Vue de près (tableau de bord)

Classe A Crono

Intensif

Express '25

Bouton ON - OFF

Voyant ON - OFF

Eco

Trempage

Start Reset

Manette sélection programmes

Indicateur lumineux phase du programme en cours

Poignée ouverture porte

Bouton "Start/Reset

Vue de près (Intérieur)

Panier supérieur

Gicleur supérieur

Réglage hauteur panier

Panier inférieur

Caractéristiques thecniques

Largeur cm. 60 Profondeur cm. 60 Hauteur cm. 85

Capacité 12 couverts standard Pression eau alimentation 4,3 psi-145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar)

Tension d'alimentation Voir plaquette caractéristiques Puissance totale absorbée Voir plaquette caractéristiques Fusible Voir plaquette c ara ctéris tique s

Gicleur inférieur

Bouchon distributeur sel

Filtre lavage

Distributeur produits lavage et rinçage

Sel

Le sel

La quantité de sel dans l'eau varie en fonction du lieu. Plus le contenu en sels est élevé plus l'eau est dure. Si de l'eau dure entrait dans le lave-vaisselle, les sels formeraient des incrustations sur les couverts. Un adoucisseur qui utilise du sel spécial lave-vaisselle permet d'éliminer le calcaire présent dans l'eau.

Introduction du sel dans l'adoucisseur

Utilisez toujours du sel spécial pour lave-vaisselle. Le réservoir à sel est situé sous le panier inférieur et doit être rempli comme suit:

1. Sortez le panier inférieur , dévissez et enlevez le bouchon du réservoir .

2. Si vous approvisionnez le réservoir pour la première fois, remplissez-le d'eau.

3. A l'aide de l'entonnoir fourni introduisez environ 2 Kg de sel. Il est normal qu'un peu d'eau déborde du réservoir.

4. Revissez soigneusement le bouchon.

le réservoir à sel doit être rempli tous les 30 cycles de lavage.

Attention: Pour éviter toute formation de rouille, nous vous conseillons d’ajouter le sel avant de démarrer un cycle de lavage.

Réglage de la consommation en sel

Ce lave-vaisselle prévoit un réglage modulable de la consommation en sel selon la dureté de l'eau. Ceci permet d'optimiser et de personnaliser la consommation en sel qui est réduite à son niveau minimal indispensable. Les Services Locaux de Distribution des eaux peuvent vous préciser le degré de dureté de votre eau. Pour le réglage, procédez comme suit:

1) Dévissez le bouchon du réservoir à sel

2) Une flèche est située sur le collier du réservoir (voir fig. à côté), si nécessaire, tournez, dans le sens inverse des aiguilles d'une montre, la flèche du signe "_" , vers le signe "+" selon la dureté de l'eau d'alimentation. Nous conseillons de procéder au réglage suivant le schéma suivant:

Durété de l'eau

°dH °fH mmol/l

0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /

10¸ 25 18 ¸ 44 1,8 ¸ 4,4 - 20 60

Position

sélécteur

Consom-

mation

sel (gram-

mes/cyle)

Auton-

omie

(cycles/

2kg.)

25 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Produits lavage et rinçage

Le détergent

N'utilisez que du détergent spécial lave-vaisselle. Il faut introduire le détergent avant le démarrage de chaque cycle de lavage suivant les indications fournies dans le "Tableau cycles de lavage". Le distributeur à détergent se trouve à l'intérieur de la porte.

Chargement du produit de lavage

Pour ouvrir le couvercle "A" appuyez sur le bouton-poussoir "B". Remplissez les deux bacs à détergent "C" et "D" jusqu’à ras bord. Après avoir introduit le produit de lavage, fermez le couvercle en appuyant jusqu’au déclic.

Dans le commerce, il existe des produits de lavage en pastilles, dans ce cas mettez une pastille dans le bac "D" et fermez le couvercle.

Le produit de rinçage

Le produit de rinçage fait briller votre vaisselle davantage car il améliore son séchage. Le réservoir à produit de rinçage est situé à l’intérieur de la porte, il faudra le remplir quand vous voyez qu’il est vide à travers l’indicateur optique «D». (Si votre lave-vaisselle est équipé d’un voyant «produit de rinçage», remplissez le réservoir dès qu’il s’allume ou commence à clignoter).

Introduction du produit de rinçage.

Pour ouvrir le distributeur, tournez le bouchon "C" dans le sens inverse des aiguilles d'une montre et évitez tout débordement. Pour régler la quantité de produit débitée agissez avec un tournevis sur le régulateur "F" situé sous le couvercle "C". 6 positions sont possibles, normalement il est taré sur 4.

Important:

Le réglage du débit du produit de rinçage permet d'améliorer le séchage. S'il reste des gouttes d'eau ou des taches, il faut tourner le régulateur vers les chiffres plus élevés. Si les couverts lavés

Attention: pour simplifier l'accrochage du couvercle, éliminez, avant la fermeture, tous les résidus de détergent sur les bords du bac.

Attention

Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel et une fonction rinçage (3 en 1) Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à cet effet pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve. Si vous utilisez des produits 3 en 1, plus besoin de remplir le réservoir à produit de rinçage. Ne remplissez votre réservoir à produit de rinçage que si vous désirez un séchage encore plus performant, amenez dans ce cas le sélecteur de dosage sur 2. Suivez toujours les recommandations du fabricant reportées sur l'emballage.

ont des rainures blanches, tournez le régulateur vers les chiffres plus bas.

Rangement des couverts

Avant de ranger la vaisselle dans les paniers, éliminez les déchets les plus gros pour éviter de boucher les filtres ce qui réduirait l'efficacité du lavage. Si vos casseroles et vos poêles sont très incrustées, nous vous conseillons de les mettre tremper avant leur lavage. Vous éviter ez ainsi des lavages supplémentaires. Sortez les paniers pour faciliter les opérations de rangement de la vaisselle.

Comment utiliser le panier inférieur

Nous vous conseillons de ranger dans le panier inférieur la vaisselle la plus difficile: casseroles, couvercles, assiettes plates et creuses comme illustré dans les figures en marge. Rangez les plats et les grands couvercles de préférence sur les côtés du panier , en veillant à ne pas bloquer la rotation du gicleur supérieur .

- casseroles, saladiers etc. doivent toujours être rangés sens dessus dessous

- les pièces de vaisselle très creuses doivent être placées en biais pour permettre à l'eau de s'écouler.

Le panier à couverts est équipé de deux grilles amovibles: rangez les couverts dans le panier:les pointes des couteaux et des ustensiles de cuisine tranchants doivent être tournées vers le bas. Rangez les couverts de manière à ce qu'ils ne se touchent pas entre eux. Rangez-les de manière à ce qu'ils ne se touchent pas, si le panier est du type avec rangements latéraux, glissez les petites cuillères une par une dans les fentes (voir la figure A-B ).

Quelques examples de chargement

panier inférieur

panier supérieur

- Les couverts très longs doivent être placés à plat à l'avant du panier supérieur .

Utilisation du panier supérieur

Rangez dans le panier supérieur votre vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poêles et casseroles basses peu sales.

- Rangez la vaisselle légère de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau.

Réglage en hauteur du panier supérieur

Le panier supérieur peut être réglé en position haute ou basse. Ouvrez les ailettes d’arrêt des glissières et sortez le panier; réglez ses roulettes arrière dans la position haute ou basse et faites-le ensuite glisser le long des glissières jusqu’à ce que les roulettes avant soient engagées elles aussi; refermez les ailettes d’arrêt (voir Fig. F).

Fig. F

Mise en service

Tout d'abord ..…

Ouvrez à fond le robinet de l'eau et appuyez sur la touche ON-OFF "A", le voyant "B" s'allumera. L'appareil est à présent branché et attend d'être programmé.

Démarrage et sélection du programme.

T ournez dans le sens des aiguilles d'une montre le sélecteur de programmes "D" pour amener le repère sur le bouton en face du chiffre ou du symbole du cycle que vous désirez sélectionner (au début, consultez le tableau des programmes page 7). Une fois la porte fermée, appuyez sur la touche de Start "R", au bout de quelques secondes le programme démarre.

Indicateurs lumineux déroulement du cycle

Les 4 indicateurs lumineux "G" du lave-vaisselle s'allument, un après l'autre, au fur et à mesure que la machine effectue la phase de programme correspondante à chacun d'eux. Les phases sont :

prélavage, lavage, rinçages, séchage

Il y a une coupure de courant ? Vous avez ouvert la porte de la machine ?

Le programme s'interrompt et repart dès que le courant revient ou que vous refermez la porte.

En fin de lavage …

La fin du cycle est signalée par le clignotement du voyant correspondant au séchage.

Attention!

Appuyez sur la touche “A” pour éteindre l'appareil, débranchez la fiche de la prise de courant pour couper l’alimentation électrique; le câble d’alimentation doit être par conséquent facilement accessible.

• Fermez le robinet de l'eau.

• Attendez quelques minutes avant de sortir votre vaisselle : si vous attendez un peu, elle séchera mieux à la vapeur.

• Videz d'abord le panier inférieur.

Avertissement : lorsque vous ouvrez la porte du lave-vaisselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention au nuage de vapeur chaude qui s'échappe, vous risquez de vous brûler .

Annuler ou modifier un programme en cours …

Rappel: Vous pouvez modifier le programme en cours, à condition qu'il ait démarré depuis peu.

Pour modifier un programme, appuyez 5 secondes de suite sur la touche de RESET "R": Le témoin "G" s'éteindra et toutes les sélections seront annulées. Pour sélectionner un nouveau programme, refaites les opérations énumérées dans le paragraphe "Démarrage et sélection du programme"

Attention : il faut tourner le bouton dans le sens des aiguilles d'une montre du programme 1 au programme 5 et dans le sens inverse des aiguilles d'une montre du programme 5 au programme 1.

Si vous avez oublié d'introduire de la vaisselle …

Vous pouvez interr ompre le cycle de lavage en appuyant sur le bouton ON-OFF. Introduisez la vaisselle et dès allumage de la machine, le cycle repartira de l'endroit où il a été interrompu.
