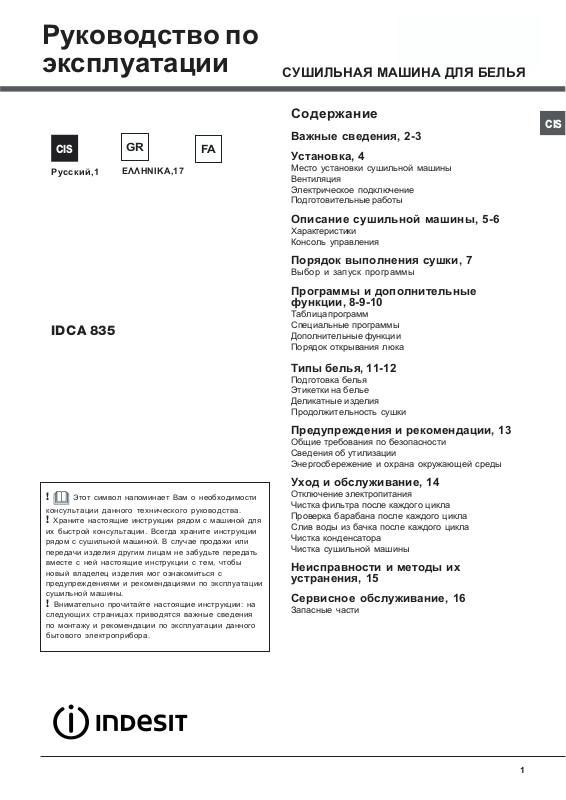

Indesit IDCA 835 User Manual [ru]

Руководство по эксплуатации

+15

Русский,1

1,+)&!#

ЕЛЛЗНЙКБ,17

СУШИЛЬНАЯ МАШИНА ДЛЯ БЕЛЬЯ

Содержание

+15

Важные сведения, 2-3

Установка, 4

Место установки сушильной машины Вентиляция Электрическое подключение Подготовительные работы

Описание сушильной машины, 5-6

Характеристики Консоль управления

Порядок выполнения сушки, 7

Выбор и запуск программы

Программы и дополнительные функции, 8-9-10

Таблица программ Специальные программы Дополнительные функции Порядок открывания люка

 Этот символ напоминает Вам о необходимости

консультации данного технического руководства.

 Храните настоящие инструкции рядом с машиной для

их быстрой консультации. Всегда храните инструкции рядом с сушильной машиной. В случае продажи или передачи изделия другим лицам не забудьте передать вместе с ней настоящие инструкции с тем, чтобы новый владелец изделия мог ознакомиться с предупреждениями и рекомендациями по эксплуатации сушильной машины.

 Внимательно прочитайте настоящие инструкции: на

следующих страницах приводятся важные сведения по монтажу и рекомендации по эксплуатации данного бытового электроприбора.

Типы белья, 11-12

Подготовка белья Этикетки на белье Деликатные изделия Продолжительность сушки

Предупреждения и рекомендации, 13

Общие требования по безопасности Сведения об утилизации Энергосбережение и охрана окружающей среды

Уход и обслуживание, 14

Отключение электропитания Чистка фильтра после каждого цикла Проверка барабана после каждого цикла Слив воды из бачка после каждого цикла Чистка конденсатора Чистка сушильной машины

Неисправности и методы их устранения, 15

Сервисное обслуживание, 16

Запасные части

Важные сведения

+15

Для эффективной работы сушильной машины с конденсационной сушкой необходимо производить ее регулярное обслуживание, как описано ниже:

Фильтр ворса  после каждого цикла сушки НЕОБХОДИМО удалять ворс, собирающийся в фильтре.

Фаза 1 Откройте люк сушильной

машины, нажав на него, как показано на схеме.

Засоренный фильтр может скомпрометировать эффективность работы сушильной машины, в частности, продолжительность сушки может увеличиться, и, следовательно, расход электроэнергии.

Бачок для сбора воды  Необходимо сливать воду из бачка после каждого цикла сушки.

Фаза 1 Потяните бачок сбора воды на себя и полностью выньте его из сушильной машины.

Фаза 2 Слейте всю воду из бачка.

Фаза 2 Достаньте фильтр (двумя пальцами).

Фаза 3 Очистите внутреннюю поверхность сетки фильтра от возможного ворса.

Фаза 4 Установите фильтр на место  Никогда не включайте сушильную машину, если фильтр не установлен на свое место.

Фаза 3 Установите бачок для сбора воды на место, проверив, чтобы он плотно встал в свое гнездо.

Если Вы не будете сливать воду из бачка после каждого цикла сушка, это может привести к:

- отключению нагрева сушильной машины (таким образом в конце цикла сушки белье может оставаться влажным).

- Включению индикатора «Слить бачок», предупреждающего пользователя о том, что бачок

полон.

Загрузка системы сбора воды

Если сушильная машина новая, вода не будет сливается в бачок до тех пор, пока система не будет загружена. Для этого может потребоваться 1 или 2 цикла сушки. После загрузки системы вода сливается в бачок в каждый цикл.

Конденсатор - Íàñ òîÿò åëü íî рекомендуется

очищать конденсатор от ворса îäèí ðàç в месяц.

Фаза 1 Откройте крышку конденсатора

- потяните ручку на себя.

Фаза 2 Выньте конденсатор, повернув 3 зажима, затем потяните конденсатор на себя. (В шлангах может быть вода: это нормально).

Фаза 3 Промойте конденсатор водой, подставив под струю его заднюю часть, удаляя возможные ворсяные налеты.

+15

Фаза 4 Установите конденсатор на место. Проверьте, чтобы узел плотно встал в свое гнездо, чтобы все 3 зажима были прочно закреплены, и чтобы стрелки позиционирования в верхней части конденсатора были направлены вверх.

Загрязненный конденсатор может привести к преждевременной неисправности сушильной машины.

+15

Установка

Место установки сушильной машины

 Открытое пламя может повредить сушильную машину, поэтому ее следует устанавливать вдали от газовых плит, варочных панелей, печей или батарей отопления. Если бытовой электроприбор устанавливается под кухонной столешницей, необходимо оставить зазор 10 мм между верхней панелью электроприбора и другими предметами, расположенными над ним, и зазор 15 мм между боковыми панелями электроприбора и стенами или прилегающими кухонными элементами. Таким образом обеспечивается надлежащая вентиляция.

Вентиляция

 При работающей машине должна быть обеспечена надлежащая вентиляция. Сушильная машина должна устанавливаться в сухом помещении с хорошей вентиляцией. Циркуляция воздуха вокруг сушильной машины необходима для обеспечения конденсации воды, оставшейся после стирки; сушильная машина работает неэффективно в закрытом пространстве или внутри закрытой ниши.

 При использовании сушильной машины в

небольшом или холодном помещении может образоваться конденсат.

 Не рекомендуется устанавливать сушильную

машину в шкаф; никогда не устанавливайте электроприбор за дверью, запираемой на ключ, за раздвижной дверью или за дверью с петлями, расположенными со стороны, противоположной люку сушильной машины.

Ñëèâ âîäû

Если машина расположена рядом со сливным трубопроводом, конденсат можно сливать прямо в него, без использования емкости для слива воды. В этом случае нет необходимости сливать емкость для слива воды после каждого цикла. Если сушильная машина устанавливается сверху или рядом со стиральной машиной, для обеих машин можно использовать один слив. Достаточно отсоединить шланг, показанный на схеме A, и подсоединить его к сливу. Если шланг не достает до слива, можно отдельно приобрести и подсоединить шланг нужной длины такого же диаметра. Для установки нового шланга достаточно заменить старый, следуя инструкциям, показанным на схеме B, вставив его в том же положении.

 Слив должен располагаться на 1 м ниже основания

сушильной машины.

 После установки сушильной машины проверьте,

чтобы сливной шланг не был согнут или перекручен.

Схема À

Схема Â

Электрическое подключение

Перед тем как вставить штепсельную вилку машины в сетевую розетку, проверьте следующее:  Ваши руки должны быть сухими.  Сетевая розетка должна быть заземлена.  Сетевая розетка должна быть расчитана на максимальную мощность машины, указанную на паспортной табличке (см. Описание сушильной

машины).

 Напряжение электропитания должно быть в пределах, указанных на паспортной табличке (ñì.

Описание сушильной машины).

 Сетевая розетка должна быть совместима со штепсельной вилкой сушильной машины. В противном случае необходимо заменить сетевую розетку или штепсельную вилку.

 Не используйте удлинители.  Запрещается устанавливать сушильную машину на

улице даже под навесом. Воздействие на данный электроприбор дождя или грозы может быть чрезвычайно опасным.

 После установки сушильной машины сетевой

кабель или штепсельная вилка должны оставаться доступными.

 Сетевой кабель не должен быть согнут или

защемлен.

 Если заменяемая вилка встроена в сетевой кабель,

необходимо предусмотреть ее правильную утилизацию. Исключите возможность повторного использования этой вилки во избежание ударов током.

 Необходимо регулярно проверять состояние

сетевого кабеля и при необходимости заменять его на кабель, специально предназначенный для данной сушильной машины. Замена сетевого кабеля должна выполняться только уполномоченным персоналом (см. Сервисное обслуживание). Вы можете приобрести новый или более длинный сетевой кабель в уполномоченных магазинах.

 Производитель снимает с себя какую-либо

ответственность в случае несоблюдения вышеуказанных правил.

 В случае сомнений касательно вышеизложенных

инструкций обратитесь к квалифицированному электрику.

Подготовительные работы

После установки сушильной машины, перед началом ее эксплуатации необходимо протереть внутри барабана для удаления возможных загрязнений, скопившихся в процессе транспортировки.

Описание сушильной машины

Порядок открывания люка

Нажмите на люк

Конденсатор (крышка открыта)

Характеристики

Бачок для слива воды

Фильтр

+15

Паспортная

табличка

Серийный

номер и н

омер модели

Воздухозаборная

решетка

Ручка крышки конденсатора

(потянуть, чтобы открыть)

Консоль управления

Кнопка

ON/OFF

Рукоятка

выбора

программ

Кнопки и

индикаторы

Дополнительных

функций

Индикаторы

Кнопка и индикатор

START/PAUSE

ухода

Индикаторы

фаз сушки или запуска с задержкой

+15

Кнопка ON/OFF/Отмена.

Машину можно включить или выключить одним простым нажатием кнопки. Если машина выполняет цикл сушки, длительное нажатие примерно в течение 3 секунд выключает машину и отменяет текущий цикл.

Рукоятка Программы

Позволяет выбрать программу: поверните ее до тех пор, пока индикатор на окажется напротив нужной программы

(См. Запуск и Выбор программы).

Кнопки дополнительных функций

Позволяют выбрать дополнительные функции, совместимые с выбранной программой. Соответствующие индикаторы загораются, показывая, что данная функция была активирована (См. Программы и дополнительные

функции).

Кнопка и индикатор START/PAUSE

Когда зеленый индикатор редко мигает, нажмите кнопку для запуска программы. Когда цикл включен, индикатор горит постоянно. Для остановки программы в режиме пауза вновь нажмите эту кнопку; индикатор загорится оранжевым цветом и вновь замигает. Для возобновления программы с момента, в который она была прервана, вновь нажмите кнопку (см. Запуск и

Выбор программы).

Индикаторы

Индикаторы ухода

Индикаторы сообщают пользователю важные сведения. Значение индикаторов:

Индикатор «слить бачок» Если бачок наполняется в процессе выполнения цикла, индикатор загорается. Сушильная машина автоматически запускает цикл охлаждения холодным воздухом, и индикатор START/PAUSE мигает оранжевым цветом. Для возобновления цикла с момента, в который он был прерван, нажмите кнопку START/PAUSE.

Во избежание прерывания цикла следует всегда сливать бачок перед каждым циклом сушки (ñì. Óõîä).

Индикатор «фильтр засорен» фильтра перед каждым циклом сушки (ñì. Óõîä).

Индикатор «конденсатор засорен»

Индикаторы «Фазы сушки»

Индикатор показывает, что выполняется фаза сушки.

Индикатор показывает, что выполняется фаза охлаждения.

Индикатор END показывает завершение программы.

Индикаторы запуска с задержкой

Если была включена функция запуска с задержкой, после запуска программы замигает светодиод, соответствующий выбранной задержке:

По мере отсчета времени будет показываться остающееся время вместе с миганием соответствующего индикатора:

показывает, что необходимо слить воду из бачка.

перед выполнением любой программы следует помнить о важности чистки

следует помнить о важности регулярной чистки конденсатора (ñì. Óõîä).

По прошествии заданной задержки мигающий светодиод погаснет,и запустится выбранная программа.

Порядок выполнения цикла сушки

Выбор и запуск программы

1. Вставьте штепсельную вилку сушильной машины в сетевую розетку.

2. Выберите программу в зависимости от типа белья (см. Типы белья).

3. Откройте люк и проверьте, чтобы фильтр был на месте и не был засорен, и чтобы бачок сбора воды был пуст и

правильно установлен (ñì. Óõîä).

4. Загрузите машину, следя, чтобы белье не застряло между люком и уплотнением. Закройте люк.

5. Нажмите кнопку ON/OFF для вкючения машины.

6. Поверните рукоятку Программы до тех пор, пока индикатор не установится напротив программы, соответствующей

типу белья для сушки, проверив по таблице программ (см. Программы и дополнительные функции) и инструкции для каждого типа ткани (см. Типы белья).  Внимание: если после нажатия кнопки START/PAUSE положение рукоятки программ изменится, ее новое положение НЕ изменяет выбранную программу. Для изменения программы нажмите кнопку START/PAUSE для прерывания программы (индикатор мигает оранжевым цветом). Выберите новую программу и соответствующие дополнительные функции. Нажмите кнопку START/PAUSE для запуска новой программы.

+15

7. Порядок настройки времени запуска с задержой и других дополнительных функций (см. Программы и дополнительные функции).

8. Для начала нажмите кнопку START/PAUSE. В процессе цикла сушки можно проверить белье и вынуть уже сухие вещи, оставив досушиваться остальные. Закрыв люк машины, нажмите кнопку START/PAUSE для возобновления цикла сушки.

9. В последние минуты до завершения цикла сушки включается последняя фаза ОХЛАЖДЕНИЕ ХОЛОДНЫМ ВОЗДУХОМ (белье охлаждается). Важно всегда довести эту фазу до конца.

10. Включение индикатора END означает, что программа завершена. Звуковая сигнализация (если эта функция была активирована) извещает о завершении программы. Откройте люк машины, выгрузите белье, прочистите фильтр и установите его на место. Слейте воду из бачка и установите его на место (ñì. Óõîä). Если была активирована дополнительная функция «Разглаживание», и белье не выгружается из машины сразу после завершения цикла, оно продолжает периодически вращаться в барабане еще в течение 10 часов или до тех пор, пока не будет открыт люк машины.

11. Отсоедините сушильную машину от сети электропитания.

Режим ожидания

Настоящая стиральная СУШИЛЬНАЯ машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ON-OFF и подождите, пока машина вновь включится.

+15

Программы и дополнительные функции

Таблица программ

Программа

Ежедневные

Õ/á

øêàô

Õ/á

Синтетические

после сушки в шкаф

Синтетические

Глажка

Специальные программы

6 Eco Time

7 Шерсть 1 - 60’

Спорт

8 Спорт Intensive 4

9 Спорт Light

10 Спортивная обувь

Частичные программы

Освежение - - 20’

Продолжительность автоматической сушки

30–60–90–12 -150

Ìàêñ.

Extra

после сушки в

Глажка

Ìàêñ.

минут

Ìàêñ.

загрузк

à (êã)

Предварительное разглаживание – Разглаживание после сушки и Запуск с задержкой.

Ìàêñ.

2 ïàðû -

Предварительное разглаживание – Разглаживание после сушки и Запуск с задержкой. Предварительное разглаживание – Разглаживание после сушки и Запуск с задержкой.

Предварительное разглаживание – Разглаживание после сушки и

Запуск с задержкой.

Предварительное разглаживание – Разглаживание после сушки и

Запуск с задержкой.

Предварительное разглаживание – Разглаживание после сушки и Запуск с задержкой.

Предварительное разглаживание – Разглаживание после сушки – Высокая

температура и Запуск с задержкой.

Совместимые дополнительные функции

Продолж

èò-òü

цикла

160’

145’

108’

65’

55’

60’

80’

70’

100’

Специальные программы/Спорт/Частичные

Программа Eco Time

Данная программа идеально подходит для безопасной сушки небольшого количества белья за короткое время, оптимизируя расход электроэнергии. Программа может быть использована для белья весом вплоть до 2 кг примерно за 60 минут. Данная программа занимает примерно 60 минут, но может продолжаться больше в зависимости от количества и плотности загрузки, а также от скорости отжима сушильной машины. Рекомендуем перед сушкой проверить, чтобы на этикетках вещей имелся символ

Программа Шерсть

Данная программа предназначена для белья, подходящего для автоматической сушки, с символом на этикетке. Допускается загрузка вплоть до 1 кг (примерно 3 свитера). Рекомендуется перед сушкой вывернуть вещи наизнанку. Длительность данной программы составляет примерно 60 минут, но может быть и больше в зависимости от объема белья, плотности загрузки и скорости отжима, заданной в стиральной машине. Белье, для сушки которого используется данная программа, обычно высушивается полностью, но края некоторых более объемных вещей могут оставаться влажными. Повесьте эти вещи досушиваться, так как дополнительный цикл автоматической сушки может их повредить.  В отличие от других тканей, шерстяные вещи садятся непоправимо, т.е. изначальные размер и форма шерстяной вещи не восстанавливаются.

 Данная программа не подходит для акриловых вещей.

, и вывернуть их наизнанку.

Программа Sport Intensive

Данная программа предназначена для безопасной сушки таких вещей, как спортивные костюмы, носки, на этикетках которых указан символ . Идеально подходит для вещей, требующих полной сушки. Допускается загрузка вплоть до 4 кг с длительностью примерно 80 минут, но может длиться дольше в зависимости от объема белья, плотности загрузки и скорости отжима, заданной в стиральной машине. Рекомендуем вывернуть вещи наизнанку перед их сушкой.

Программа Sport Light

Данная программа предназначена для безопасной сушки таких вещей, как спортивные костюмы, носки, на этикетках которых указан символ Идеально подходит для вещей, не требующих полной сушки, или для которых предусмотрена последующая глажка. Допускается загрузка вплоть до 4 кг с длительностью примерно 70 минут, но может длиться дольше в зависимости от объема белья, плотности загрузки и скорости отжима, заданной в стиральной машине. Рекомендуем вывернуть вещи наизнанку перед их сушкой.

Программа Спортивная обувь

Данная программа предназначена для сушки одной пары спортивной обуви размеров 37-46. Обувь должна быть выстирана и отжата на минимальной скорости стиральной машины 400 оборотов. Обувь помещается в машину на специальном прилагающемся держателе. Обувь, помещенная в барабан сушильной машины без специального держателя, может повредить ее. Снимите фильтр в передней части сушильной машины и вставьте туда держатель для обуви. Уберите шнурки внутрь обуви, носки обуви должны быть повернуты вниз, подошвы вперед. Длительность сушки варьирует в зависимости от размера и типа обуви. Если по завершении цикла обувь высушилась неполностью, повторите цикл сушки. Не сушите в сушильной машине обувь с гелевым наполнителем или мигающими лампочками. Для автоматической сушки подходит обувь только из синтетической или х/б ткани. По завершении программы снимите держатель для обуви и вставьте фильтр на место.

Освежение Короткая программа, предназначенная для освежения вещей холодным воздухом. Длится примерно 20 минут.

 Эта функция не является программой сушки и, следовательно, не предназначена для мокрого белья.

+15

Программа сушки по продолжительности (30 - 60 - 90 - 120 - 150 минут) Если Вы хотите задать продолжительность сушки, можно использовать эту программу вместо автоматических программ. Идеально подходит для сушки влажного белья при низкой температуре или небольшого количества белья. Программа сушки по продолжительности настраивается по весу и типу белья (см. таблицу). В последние 10 минут программа выполняет цикл охлаждения.  Для полной загрузки выберите функцию Высокая температура, если такая функция присутствует.

Ткань

Хлопок – Высокая температура Синтетические – низкой температура Aкрил – низкой температура

1 kg

минут

èëè

2 kg

минут

Макс. загрузка

èëè

минут

3 kg

èëè

4 - 5 kg 6 – 7,5 kg

èëè

минут

- -

120

150

èëè

минут

- - -

+15

Дополнительные функции

Дополнительные функции позволяют персонализировать выбранную программу согласно Вашим нуждам.

Запуск с задержкой

Запуск некоторых программ (см. Программы и дополнительные функции) может быть отложен вплоть до 9 часов. Нажмите несколько раз кнопку вплоть до выбора нужного значения задержки. Перед тем как задать запуск с задержкой, проверьте, чтобы бачок сбора воды был пуст, и чтобы фильтр не был засорен.

Разглаживание после сушки

При активации этой дополнительной функции белье периодически вращается в барабане после завершения сушки и охлаждения во избежание образования складок, если Вы не можете вынуть белье из машины по сразу по завершении программы. Во время этой фазы горит индикатор.

Предварительное разглаживание

Когда задается запуск с задержкой и активируется данная дополнительная функция, вещи периодически вращаются в барабане в процессе ожидания пуска программы во избежание образования складок.

Высокая температура

При выборе режима сушки по продолжительности при помощи этой кнопки можно задать высокую температуру, при этом загорается расположенный над кнопкой индикатор. В программах по продолжительности по умолчанию задается низкая температура.

 Не все дополнительные функции совместимы со всеми программами (см. Программы и дополнительные функции).

Порядок открывания люка

При открывании люка (или при нажатии кнопки START/PAUSE) в процессе выполнения программы сушильная машина останавливается со следующими последствиями.  Индикатор START/PAUSE мигает оранжевым цветом.  При выборе запуска с задержкой время задержки продолжает отсчитываться. Необходимо нажать кнопку START/ PAUSE для возобновления программы запуска с задержкой. Один из индикаторов «Запуска с задержкой» мигает, показывая текущую настройку задержки. Необходимо нажать кнопку START/PAUSE для возобновления программы. Индикаторы выполнения программы показывают текущую фазу, индикатор START/PAUSE перестает мигать и загорается зеленым цветом.  Программа завершается на фазе разглаживания после сушки. При помощи кнопки START/PAUSE запускается новая программа.  При помощи рукоятки Программ можно выбрать новую программу, индикатор START/PAUSE мигает зеленым цветом. Эта рукоятка служит также для выбора программы Охлаждение для охлаждения белья, если Вы считаете, что оно достаточно сухое. Нажмите кнопку START/PAUSE для запуска новой программы.

Примечание: В случае внезапного отключения электричества обесточьте машину или выньте штепсельную вилку из сетевой розетки. После возвращения электричества нажмите кнопку START/PAUSE для возобновления программы.



Типы белья

Подготовка белья

 Проверьте символы на этикетках всех вещей, так как

не все вещи подходят для автоматической сушки.  Разделите белье по типу ткани.  Выньте из карманов все предметы и проверьте

пуговицы.  Закройте все застежки на молнии и застегните

крючки. Застегните ремни и завяжите шнуровку, но

не стягивайте сильно.  Отожмите белье для удаления из него как можно

большего количества воды.

Не загружайте в машину неотжатое белье.

Максимальный объем загрузки Не перегружайте машину. Приведенные ниже значения соответствуют весу сухого белья: Натуральные ткани: максимум 7,5 кг Синтетические ткани: максимум 3 êã

Не перегружайте машину: это может привести к ухудшению результата сушки.

Типовая загрузка

Примечание: 1 кг = 1000 г

Изделия

Блузка

Платье

Джинсы

10 пеленок

Рубашка

Футболка

Хлопок Прочее

Хлопок

Прочее

Хлопок Прочее

150 ãð 100 ãð

500 ãð 350 ãð

700 ãð

1000 ãð

300 ãð 200 ãð

125 ãð

Этикетки на белье

Проверьте этикетки на вещах, особенно перед их первой автоматической сушкой. Ниже приводятся самые распространенные символы:

Пригодно для автоматической сушки.

не пригодно для автоматической сушки

Сушить при высокой температуре.

Сушить при низкой температуре

Вещи, не пригодные для автоматической сушки:

 Вещи, состоящие из резиновых частей или

подобных материалов с пластиковым покрытием (подушки или ветровки из ПВХ) и любые возгораемые предметы или предметы, содержащие возгораемые вещества (полотенца, испачканные лаком для волос).

 Стекловолокно (некоторые виды штор).

 Вещи, ранее сдававшиеся в химчистку.

 Изделия с кодом ITLC (Деликатные вещи)

которые могут содержать специальные моющие средства для уборки дома. Внимательно прочитайте инструкции.

 Особо объемные вещи (пуховые одеяла, спальные

мешки, подушки, большие покрывала и т.д.), увеличивающиеся в объеме в процессе сушки и препятствующие циркуляции воздуха в сушильной машине.

+15

Постельное и кухонное белье

Пододеяльник (двухспальный)

Большая скатерть

Маленькая скатерть

Салфетка

Банное полотенце

Полотенце

Двуспальная простыня

Односпальная простыня

Хлопок Прочее

1500 ãð 1000 ãð

700 ãð

250 ãð

100 ãð

700 ãð

350 ãð

500 ãð

350 ãð

При смешивании вещей из синтетических тканей с х/б вещами последние могут оставаться влажными по завершении цикла сушки. В этом случае, необходимо заново запустить цикл сушки на некоторое время. Примечание: когда Вы задаете продолжительность сушки, учитывайте, что последние 10 минут цикла производится охлаждение белья холодным воздухом, т.е. белье не сушится.

+15

Деликатные изделия

Покрывала и одеяла: изделия из акрила (Acilian,

Courtelle, Orion, Dralon) необходимо сушить с предельной осторожностью при низкой температуре. Не задавайте длительный режим сушки.

Изделия со складками или плиссе: читайте инструкции по сушке производителя этих изделий.

Накрахмаленные изделия: не сушите накрахмаленные изделия вместе с накрахмаленными. Удалите большую часть крахмального раствора перед тем, как положить изделия в сушильную машину. Не пересушивайте белье: крахмал становится порошком, и изделия остаются мягкими, без накрахмаленного эффекта.

Продолжительность сушки

Указанная продолжительность приводится в качестве примера и может варьировать в зависимости от:

 Количества воды, оставшейся в белье после

отжима: в полотенцах и деликатных вещах остается много влаги.

 Ткани: для изделий из одной и той же ткани, но с

разным утком и разной толщины может потребоваться разное время сушки.

 Количества белья: для отдельных изделий и

небольшой загрузки может потребоваться больше времени.

 Сушка: если вещи требуют глажки, их можно

выгрузить из машины еще частично влажными. Вещи, которые должны быть полностью сухими, могут быть оставлены в машине дольше.

 Заданная температура.

 Температура помещения: чем ниже температура

помещения, в котором находится сушильная машина, тем больше времени требуется для сушки.

 Объем: некоторые объемные изделия требуют

особого внимания в процессе сушки. Рекомендуется достать из машины эти изделия, встряхнуть их и заново положить в сушильную машину: эту операцию необходимо повторить несколько раз в процессе сушки.

Не пересушивайте белье. В любых тканях остается натуральная влажность, необходимая для сохранения мягкости и объема вещей.

Указанная продолжительность относится к автоматическим программам «После сушки в шкаф». Указанный вес относится к сухому белью.

Продолжительность автоматической сушки

Хлопок

Высокая температура

30 - 40

Синтетические ткани

низкой температура

Продолжительность сушки после стирки с отжимом 800 - 1000 оборотов в минуту

1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 – 7,5 kg

минут

êðèë

40 - 55

40 - 50

минут

Продолжительность сушки после стирки с отжимом на назкой скорости

1 kg 2 kg 3 kg

минут

50 - 70

Продолжительность сушки после стирки с отжимом на назкой скорости

Половина загрузки

1 kg 2 kg

40 - 60

минут

Половина

загрузки

55 - 70

55 - 75

минут

Половина загрузки

70 - 80

ì èíóò

80 - 90

ì èíóò

70 - 90

Полная загрузка

95 - 120

ì èíóò

Полная загрузка

минут

ì èíóò

Полная

загрузка

120 - 160

минут



Предупреждения и рекомендации

Данная сушильная машина изготовлена в соответствии с действующими международными нормами по безопасности. Данные предупреждения приводятся для Вашей безопасности и должны неукоснительно соблюдаться.

Общие требования по безопасности

 Завершающий цикл сушильной машины производится без

нагрева (цикл охлаждения) с тем, чтобы температура белья не повредила его.

 Данная сушильная машина не должна использоваться

лицами (включая детей) с ограниченной дееспособностью или не обладающими достаточным опытом или знанием о работе подобного прибора, за исключением случаев, когда они действуют под наблюдением или получают рекомендации по пользованию оборудованием от лица, несущего ответственность за их безопасность.

 Данная сушильная машина предназначена для бытового

использования, а не профессионального.

 Не прикасайтесь к электроприбору с босыми ногами,

влажными руками или ногами.

 Отсоединяйте электроприбор от электросети,

взявшись за штепсельную вилку, а не потянув за сетевой кабель.

 Не разрешайте детям приближаться к работающей

машине. После использования выключите сушильную машину и отсоедините ее от электрической сети.

Держите люк машины закрытым для безопасности детей.  Не разрешайте детям играть с сушильной машиной.  Машина должна быть установлена правильно, и вокруг

нее должна быть обеспечена надлежащая вентиляция.

Воздухозаборная решетка в передней части сушильной

машины и вантузы в задней части никогда не должны

закрываться (см. Установка).  Никогда не ставьте машину на ковролин, если высота

ворса препятствует циркуляции воздуха под

основанием машины.  Перед загрузкой убедитесь, что машина пуста.  Задняя панель машины может сильно нагреться:

не прикасайтесь к ней при работающей машине.

 Не пользуйтесь сушильной машиной, если фильтр,

бачок для сбора воды и конденсатор установлены

неправильно (ñì. Óõîä).  Не используйте жидкий ополаскиватель в сушильной

машине, добавьте его в последнее ополаскивание цикла

стирки.  Не перегружайте сушильную машину (ñì.

Максимальная загрузка белья).

 Не загружайте в машину мокрое белье.  Загружайте в машину только белье, выстиранное

мылом и водой, после ополаскивания и отжима. Сушка

белья, выстиранного без воды, может вызвать

возгорание.  Всегда строго соблюдайте инструкции по стирке белья,

указанные на этикетках (см. Типы белья).  Не загружайте в машину вещи, обработанные

химическими веществами.  Никогда не сушите в машине белье, испачканное

возгораемыми веществами (растительное масло,

ацетон, спирт, бензин, керосин, пятновыводители,

скипидар, воск, вещества для удаления воска, лак для

волос), если оно перед этим не было выстирано в

горячей воде с надлежащим количеством стирального

вещества.  Не сушите в машине резиновые изделия или изделия на

резиновой подошве или подкладке, подушки, набитые

паралоном, латексом, пластмассовые, полиэтиленовые

и бумажные изделия, полиэтиленовые шапочки для

душа, водоотталкивающие изделия, детские трусики

для памперсов, чехлы.

 Выньте все из карманов, особенно зажигалки

(взрывоопасно).

 Не загружайте изделия больших размеров, особенно

объемные.

 Не сушите изделия из акриловых тканей при высокой

температуре.

 Все программы должны завершаться соответствующей

фазой охлаждения.

 Не выключайте машину, загруженную еще горячим

бельем.

 Прочищайте фильтр после каждого цикла сушки (ñì.

Óõîä).

 Сливайте воду из бачка после каждого цикла сушки(ñì.

Óõîä).

 Регулярно прочищайте конденсатор (ñì. Óõîä).  Избегайте скопления ворса вокруг сушильной машины.

 Не взбирайтесь на машину, так как это может ее

повредить.

 Всегда соблюдайте нормативы и электрические

характеристики (см. Установка).

 Всегда покупайте оригинальные запасные части и

аксессуары (см. Сервисное обслуживание). ВНИМАНИЕ: никогда не останавливайте сушильную машину до окончания цикла сушки, если только все белье сразу же не выгружается из машины и не развешивается для охлаждения.

Сведения о сдаче в утиль и переработке

В постоянной заботе об охране окружающей среды мы применяем для производства наших изделий качественные повторно используемые комплектующие для сокращения стоимости изделия для покупателей и для экономного использования сырья.  Уничтожение упаковочных материалов: соблюдайте

местные нормативы по уничтожению упаковочных

материалов.  Во избежание несчастных случаев с детьми снимите

люк и обрежьте сетевой кабель у основания.

Выбросите эти детали во избежание подключения

электроприбора к сети электропитания.

Утилизация старых бытовых электроприборов

Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов (RAEE) электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и переработки составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ «зачеркнутая мусорная корзина», имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Энергосбережение и охрана окружающей среды

 Перед сушкой белье необходимо отжать как можно

тщательнее (если перед этим белье стиралось в стиральной машине, используйте цикл отжима). Таким образом Вы сэкономите электроэнергию в процессе сушки.

 Полная загрузка машины также поможет вам

сэкономить электроэнергию: для сушки отдельных изделий и небольшой загрузки может потребоваться больше времени.

 Прочищайте фильтр после каждого цикла, что также

способствует экономии электроэнергии (ñì. Óõîä).

+15

Уход и обслуживание

+15

Отключение электропитания

Если сушильная машина не используется, а также в

процессе ее чистки и технического обслуживания отключите ее от сети электропитания.

Чистка фильтра после каждого цикла

Фильтр является важной деталью сушильной машины: он служит для сбора шерстяной пыли и ворса, скапливающихся в процессе сушки. В конце сушки помойте фильтр под струей воды или прочистите пылесосом. В случае засорения фильтра циркуляция воздуха внутри сушильной машины нарушается: увеличивается продолжительность сушки с большим потреблением электроэнергии. А также может это может привести к неисправности всей сушильной машины. Фильтр располагается спереди уплотнения сушильной машины (см. схему). Снятие фильтра:

1. Потяните вверх пластиковую ручку фильтра (см. схему).

2. Очистите фильтр от шерстяной пыли и ворса, после чего правильно установите его на место. Убедитесь, что фильтр правильно установлен на место, в край с уплотнением сушильной машины.

Не пользуйтесь

машиной, если фильтр не установлен в свое гнездо.

Проверка барабана после каждого цикла

Поверните барабан вручную, чтобы вынуть из него небольшие изделия (носовые платки), которые могли остаться в машине.

Чистка барабана

 Для чистки барабана не используйте абразивные

материалы, металлические губи или чистящие средства для нержавеющей стали. Они могут образовывать цветной налет на барабане из нержавеющей стали при вступлении в реакцию с

Бачок для сбора воды

водой и/или чистящими средствами, такими как, например, ополаскиватель. Этот цветной налет никак не влияет на эксплуатационные качества сушильной машины.

Слив бачка для сбора воды в конце каждого цикла

Выньте бачок из сушильной машины и слейте из него воду в раковину или в другой подходящий слив, затем правильно установите его на место. Всегда проверяйте бачок для сбора воды и сливайте его перед запуском нового цикла сушки.

Чистка конденсатора

 Регулярно (ежемесячно) снимайте конденсатор и

прочищайте возможные налеты ворса с пластинок, ополаскивая их под краном холодной водой, подставив под струю заднюю часть конденсатора.

Снятие конденсатора:

1. Отсоедините сушильную машину от сети

электропитания и откройте люк.

2. Откройте крышку конденсатора (см. схему),

разблокируйте три крепления, повернув их на 90° против часовой стрелки, затем выньте конденсатор, потянув за ручку.

3. Протрите поверхность уплотнений и установите

конденсатор на место так, чтобы стрелки были направлены вверх, проверив, чтобы крепления были прочно зафиксированы.

Чистка сушильной машины

 Внешние части машины из металла и пластика и

резиновые детали можно протереть влажной тряпкой.

 Регулярно (каждые пол-года) чистите пылесосом

переднюю воздухозаборную решетку, вантузные отверстия в задней части сушильной машины для удаления возможных налетов ворса и пыли. Кроме того удаляйте налеты ворса с передней части конденсатора и в зоне фильтра, используя при необходимости пылесос.

Не используйте растворители или абразивные

чистящие средства.

 Сушильная машина укомплектована

шарикоподшипниками, не нуждающимися в смазке.

Регулярно вызывайте уполномоченного техника для

проверки сушильной машины для обеспечения безопасности ее механических и электрических комплектующих (см. Сервисное обслуживание).

Фильтр

Задняя часть

Êðàí

"

Конденсатор

Крепления

Ручка

Воздухозаборная решетка

Крышка конденсатора

Конденсатор

Передняя часть

Неисправности и методы их устранения

Если Вам кажется, что машина неисправна, прежде чем обратиться в Центр сервисного обслуживания (см. Сервисное обслуживание) , внимательно ознакомьтесь со следующими рекомендациями по устранению неисправностей.

Неисправность:

Возможные причины / Методы устранения:

+15

Сушильная машина не включается.

Цикл сушки не запускается.

Слишком длительные циклы сушки.

Индикатор «Слить бачок» мигает, но сушильная машина только что начала цикл сушки.

 Штепсельная вилка плохо вставлена в сетевую розетку.  Отключилось электропитание.  Перегорел плавкий предохранитель. Попробуйте подсоединить к этой сетевой

розетке другой бытовой электроприбор.

 В случае использования удлинителя попробуйте вставить штепсельную вилку

сушильной машины непосредственно в сетевую розетку.  Люк машины плохо закрыт.  Программа задана неправильно (см. Порядок выполнения сушки).  Не была нажата кнопка START/PAUSE (см. Порядок выполнения сушки).

 Был запрограммирован запуск цикла с задержкой (см. Программы и

дополнительные функции).  Была нажата кнопкаSTART/PAUSE; перед запуском цикла сушки необходимо

дождаться истечения заданного времени задержки. Дождитесь запуска цикла

сушки, не нажимайте вновь кнопку START/PAUSE: в противном случае сушильная

машина переключится в режим паузы, и цикл сушки не начнется.

 Не был прочищен фильтр (ñì. Óõîä).  Требуется слить воду из бачка? Индикатор «Слив бачка» мигает (ñì. Óõîä).  Необходимо прочистить конденсатор (ñì. Óõîä).  Заданная температура не подходит для данного типа белья (см. Программы и

дополнительные функции).  Была выбрана неправильная продолжительность сушки для данного типа белья

(см. Типы белья).  Воздухозаборная решетка и вантузные отверстия сзади закрыты (см. Установка

è Óõîä).

 Белье слишком влажное (см. Типы белья).  Сушильная машина перегружена (см. Типы белья).

 Возможно, бачок для сбора воды не был слит перед началом нового цикла сушки.

Не дожидайтесь сигнала о сливе бачка, регулярно проверяйте бачок и сливайте

из него воду перед началом каждого цикла сушки (см. Описание сушальной

машины).

Индикатор «Слить бачок» горит, но бачок еще не полон.

Программа завершается, но белье остается более влажным, чем требовалось.

Индикаторы «дополнительные функции» и индикатор «START/ PAUSE» мигают, и один из индикаторов «уход» или «фазы сушки» горят, не мигая.

Шумная работа сушильной машины в первые минуты после запуска цикла.

 Нормальные явления: индикатор «Слить бачок» мигает, когда бачок полон. Если

индикатор горит, не мигая, это всего лишь напоминание о необходимости слива

бачка (см. Описание сушальной машины).

 В целях безопасности максимальная продолжительность программ сушки не

превышает 4 часов. Если автоматическая программа не обнаруживает

требуемой окончательной влажности в течение этого времени, сушильная

машина завершает цикл сушки и останавливается. Проверьте вышеописанные

пункты и повторите программы; если белье все еще остается влажным,

обратитесь в Центр Сервисного обслуживания (см. Сервисное обслуживание).

 Выключите машину и отсоедините штепсельную вилку из сетевой розетки,

прочистите фильр и конденсатор (см. «Уход и обслуживание»). Затем подключите

машину к электросети, включите ее и запустите другую программу. Если

неисправность не устраняется, обратитесь в Центр Сервисного Обслуживания.

 Это нормально, особенно если сушильная машина используется после

длительного простоя. Если машина работает шумно на протяжении всего цикла,

обратитесь в Центр сервисного обслуживания.

Сервисное обслуживание

+15

Перед тем как обратиться в Центр Сервисного обслуживания:

 Внимательно прочитайте инструкции по устранению неисправностей и попробуйте решить проблему самостоятельно (см. Неисправности и

методы их устранения).

 Если это не удается, отключите машину и вызовите техника из ближайшего Центра сервисного обслуживания.

Данные, которые необходимо сообщить в Центр сервисного обслуживания:

 Ваше имя, адрес и почтовый индекс;  Ваш номер телефона;  тип неисправности;  дату приобретения машины;  модель машины (Мод.);  серийный номер (S/N) сушильной машины. Эти данные указаны на этикетке, расположенной с внутренней стороны люка.

Сравнительные программы

 Программы, рекомендуемые для сравнительного тестирования EN61121.

Запасные части

Данная сушильная машина является сложным бытовым электроприбором. Попытка ее ремонта собственными силами или силами неквалифицированных лиц подвергает опасности людей, может привести к повреждению машины и аннулированию гарантии на запасные части. В случае неисправности машины всегда обращайтесь только к уполномоченным техникам. Запасные части разработаны специально для этой машины и не предоставляются для использования в иных целях.

Программа (EN61121) Выбираемая программа Объем загрузки

Сушка х/б белья Х/б белье После сушки в шкаф 7,5 êã

Х/б белье сушка глажка Х/б белье Глажка 7,5 êã

Белье, не требующее глажки Синтетические вещи После сушки в шкаф 3 êã

 Примечание: данный перечень дополнительных функций программ неполный (см. Запуск и программы).

Данный бытовой электроприбор отвечает требованиям следующих директив ЕЭС:

- 2006/95 CEE (Низкое напряжение);

- 89/336/CEE, 92/31/CEE, 93/68/CEE (Электромагнитная совместимость).

$

+ 36 hidden pages
