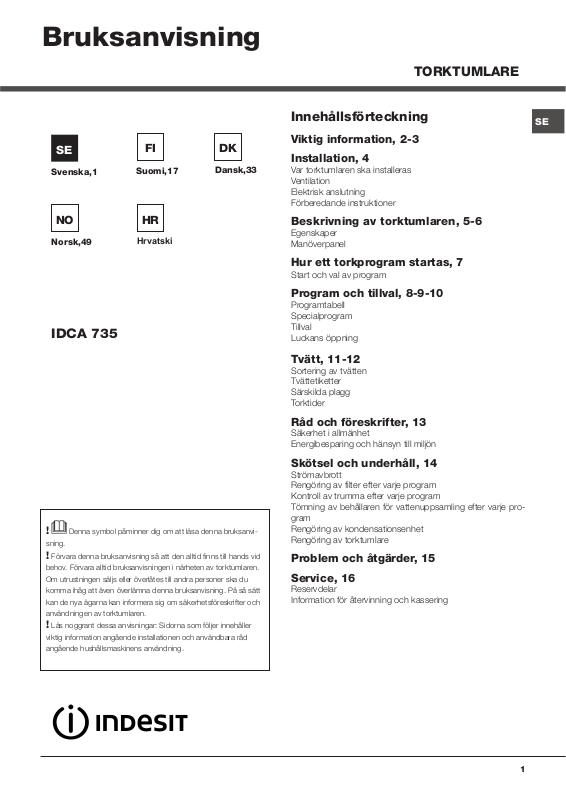

Page 1

Bruksanvisning

TORKTUMLARE

Svenska,1

Norsk,49

IDCA 735

Suomi,17

Hrvatski

Dansk,33

Innehållsförteckning

Viktig information, 2-3 Installation, 4

Var torktumlaren ska installeras Ventilation Elektrisk anslutning Förberedande instruktioner

Beskrivning av torktumlaren, 5-6

Egenskaper Manöverpanel

Hur ett torkprogram startas, 7

Start och val av program

Program och tillval, 8-9-10

Programtabell Specialprogram Tillval Luckans öppning

Tvätt, 11-12

Sortering av tvätten Tvättetiketter Särskilda plagg Torktider

! Denna symbol påminner dig om att läsa denna bruksanvi-

sning.

! Förvara denna bruksanvisning så att den alltid finns till hands vid

behov. Förvara alltid bruksanvisningen i närheten av torktumlaren. Om utrustningen säljs eller överlåtes till andra personer ska du komma ihåg att även överlämna denna bruksanvisning. På så sätt kan de nya ägarna kan informera sig om säkerhetsföreskrifter och användningen av torktumlaren.

! Läs noggrant dessa anvisningar: Sidorna som följer innehåller

viktig information angående installationen och användbara råd angående hushållsmaskinens användning.

Råd och föreskrifter, 13

Säkerhet i allmänhet Energibesparing och hänsyn till miljön

Skötsel och underhåll, 14

Strömavbrott Rengöring av filter efter varje program Kontroll av trumma efter varje program Tömning av behållaren för vattenuppsamling efter varje program Rengöring av kondensationsenhet Rengöring av torktumlare

Problem och åtgärder, 15 Service, 16

Reservdelar Information för återvinning och kassering

Page 2

Viktig information

För att kondenstorktumlaren ska fungera korrekt är det nödvändigt att följa underhållsschemat som

anges nedan noggrant:

Luddfilter - DET ÄR NÖDVÄNDIGT att ta bort luddet som fastnar på filtret efter varje torkprogram.

Fas 1 Öppna torktumlarens lucka.

Om filtret inte rengörs efter varje torkprogram försämras torktumlarens effektivitet, torktiden förlängs och dessutom ökas elförbrukningen.

Behållare för vattenuppsamling – Det är nödvändigt att tömma behållaren för vattenuppsamling efter varje torkprogram.

Fas 1 Dra behållaren för vattenuppsamling mot dig och ta bort den fullständigt från torktumlaren.

Fas 2 Töm ut allt vatten som finns i behållaren.

Fas 2 Dra ut filtret (använd två fingrar).

Fas 3 Ta bort eventuellt ludd som har samlats inuti filternätet.

Fas 4 Sätt tillbaka filtret - Starta aldrig torktumlaren utan först sätta filtret på plats.

Fas 3 Sätt tillbaka behållaren för vattenuppsamling. Var noga med att den sitter korrekt på plats.

Om behållaren för vattenuppsamling inte töms kan följande inträffa:

- Maskinens uppvärmning slutar att fungera (tvätten är fortfarande fuktig när torkprogrammet har avslutats).

- Lysdioden ”Töm ut vatten” tänds för att signalera att behållaren är full.

Påfyllning av systemet för vattenuppsamling

När torktumlaren är ny fylls inte behållaren för vattenuppsamling med vatten förrän systemet har fyllts på. Detta moment kan ta 1 till 2 torkprogram. När systemet har fyllts på, samlas vatten i behållaren vid varje program.

Page 3

Kondensationsenhet - Det är nödvändigt att

*Förbrukning per år baserat på 160 torkprogram av standardbo- mullstyp vid full och halv last, och förbrukning vid lågeffektlägen.

rengöra kondensorn från ludd varje månad.

Fas 1 Öppna kondensorns lock

- Ta tag i handtaget och dra mot dig.

Fas 2 Ta bort kondensorn genom att vrida på de 3 klämmorna. Dra sedan kondensorn mot dig (det kan finnas vatten i slangarna, detta är dock normalt).

Fas 3 Rengör kondensorn med vatten. Låt vattnet rinna på baksidan för att ta bort eventuellt ludd.

Fas 4 Sätt tillbaka kondensationsenheten. Försäkra dig om att enheten sitter korrekt på plats, att alla 3 klämmorna sitter på plats och att placeringspilarna på kondensorns främre del är riktade uppåt.

Om inte kondensorn rengörs kan torktumlaren gå sönder i förtid.

Produktdata

Nominell kapacitet vid bomullstvätt med "standardbomullsprogrammet" vid full last - kg

Energiklass B

Den viktade årliga energiförbrukningen (AEc)* kWh 503.7

Denna hushållstorktumlare är en Automatisk

Denna hushållstorktumlare är en Kondenserande

Energiförbrukning full last, Edry - kWh 4.28

Energiförbrukning halv last, Edry½ - kWh 2.29

Energiförbrukning: avstängt läge (Po) - Watts 0,14

Energiförbrukning: kvarlämnat läge (Po) - Watts 1,79

Varaktighet för kvarlämnat läge för energihanteringssystem minuter

Standardbomullsprogrammet** är lämpligt för torkning av normal våt bomullstvätt och det mest effektiva programmet när det gäller energiförbrukning för bomull som används vid full och halv last.

Prog. Tid - vägd (Tt) full och delvis last - minuter 95

Full last (Tdry) - minuter 128

Halv last (Tdry½) - minuter 70

Kondensationseffektivitetsklass B

Genomsnittlig kondensationseffektivitet - %

full last (Cdry) 83

halv last (Cdry½) 81

vägd (Ct) full och delvis last 82

Luftburet akustiskt buller - dB(A) re 1 pW 68

7.0

Detta är testtvättcykeln enligt förordning (EU) nr. 392/2012. Se vår hemsida för alla informationsblad http://www.indesit.com/indesit/

Faktisk energiförbrukning per cykel beror på hur apparaten används. **Standardbomullsprogrammet är

Bomull Skåptorrt

Page 4

Less than 1m

Installation

Var torktumlaren ska installeras

• Torktumlaren kan skadas av

lågor och ska därför installeras på ett säkert avstånd från gasspisar, kaminer, värmeelement och spishällar. Om hushållsmaskinen ska installeras under en arbetsbänk är det nödvändigt att lämna ett avstånd på 10 mm mellan hushållsmaskinens övre panel och arbetsbänken, samt ett avstånd på 15 mm mellan hushållsmaskinens sidor och väggarna eller andra inredningsdetaljer. På detta sätt garanteras en tillfredsställande luftcirkulation.

Ventilation

• När torktumlaren är i drift ska ventilationen vara tillfredsställande. Försäkra dig om att installera torktumlaren i en miljö som inte är fuktig och med en lämplig luftcirkulation. Luftflödet runt torktumlaren är mycket viktigt för att medge att vattnet som genereras under tvättningen kondenseras. Torktumlaren fungerar inte korrekt om den placeras i ett slutet rum eller inuti en möbel.

! Om torktumlaren används i ett litet eller kallt rum, kan det

hända att kondens bildas.

! Det avrådes från att installera torktumlaren i ett skåp.

Torktumlaren ska aldrig installeras bakom en dörr som kan låsas med nyckel, en skjutdörr eller en dörr med gångjärn som sitter på motsatt sida i förhållande till torktumlarens lucka.

Vattentömning

Om maskinen placeras i närheten av en avloppsslang, kan kondensvattnet tömmas ut direkt utan att använda behållaren för vattenuppsamling. I detta fall är det inte nödvändigt att tömma behållaren för vattenuppsamling efter varje program. Om torktumlaren placeras ovanför eller intill en diskmaskin, kan dessa använda samma avlopp. Lossa slangen som markeras i figuren A och anslut den till avloppet. Om slangen inte räcker ända fram till avloppet, kan du köpa en längre slang med samma diameter och ansluta den till torktumlaren. För att montera den nya slangen ska den redan monterade slangen som markeras i figuren B bytas ut. Sätt sedan in den nya slangen i samma läge.

! Avloppet ska befinna sig 1 m lägre än torktumlarens

botten.

! Efter att torktumlaren har installerats ska du kontrollera

att avloppsslangen inte är böjd eller tvinnad.

Elektrisk anslutning

Innan stickkontakten sätts i eluttaget ska du först kontrollera att:

• Försäkra dig om att händerna är torra.

• Uttaget ska vara jordat.

• Uttaget ska tåla maskinens maxeffekt, som anges på

märkplåten (se Beskrivning av torktumlaren).

• Matningsspänningen ska ligga mellan värdena som anges

på märkplåten (se Beskrivning av torktumlaren).

• Uttaget ska vara kompatibelt med torktumlarens stickkontakt. I annat fall ska vägguttaget eller stickkontakten bytas ut.

! Använd inte skarvsladdar. ! Torktumlaren får inte installeras utomhus, inte ens om

platsen är skyddad. Det kan vara mycket farligt att utsätta denna hushållsmaskin för väder och vind.

! Efter att torktumlaren har installerats ska elkabeln och

stickkontakten vara åtkomliga.

! Kabeln ska inte böjas eller klämmas. ! Om stickkontakten som byts ut är av inbyggd typ, är det

nödvändigt att kassera den på ett säkert sätt. Lämna den INTE på en plats där den kan sättas in i ett eluttag och därmed förorsaka elchock.

! Kabeln ska kontrolleras regelbundet och får endast bytas

ut av auktoriserade tekniker(se Kundservice) mot en kabel som är särskilt avsedd för denna torktumlare. Nya eller längre elkablar tillhandahålls av auktoriserade återförsäljare mot en tilläggskostnad.

! Tillverkaren avsäger sig allt ansvar om dessa föreskrif-

ter inte respekteras.

! Kontakta en behörig elektriker om du har frågor

angående anvisningarna ovan. .

Förberedande instruktioner

När torktumlaren har installerats och innan den sätts i

funktion, rengör trumman invändigt och ta bort all smuts som eventuellt har samlats under transporten.

Fig. A

Fig. B

Page 5

Beskrivning av torktumlaren

Luckans öppning

Tryck på

luckan

Kondensationsenhet

(öppen lucka)

Egenskaper

Behållare för

vattenuppsamling

Filter

Märkplåt

Modell- och

serienummer

Luftintagets

galler

Handtag på kondensorns lock

(dra för att öppna)

Manöverpanel

Knapp

On/Off

Programvred

Knappar och

kontrollampor

Tillval

Kontrollampor

Knapp och kontrollampa

Start/Paus

för underhåll

Kontrollampor

för faserna torkning eller senarelagd start

Page 6

Knapp för ON/OFF/Återställning

En normal nedtryckning av knappen sätter på eller stänger av produkten. Om knappen trycks ned en längre stund (cirka 3 sekunder)

när torktumlaren är i drift, stängs den av och pågående program nollställs.

Programvred

Används för att ställa in programmet: Vrid vredet tills visaren pekar på önskat program (se Start och val av program).

Tillvalsknappar

Används för att välja tillval för det valda programmet. Kontrollamporna tänds för att indikera vilket tillval som har valts (se Program och tillval).

Knapp och kontrollampa för START/PAUS

När den gröna kontrollampan blinkar långsamt, tryck på knappen för att starta programmet. När programmet har startats lyser kontrollampan hela tiden. För att sätta programmet i pausläge, tryck ännu en gång på knappen. Kontrollampan blir orange och börjar att blinka igen. För att starta programmet från den punkt där det avbrutits, tryck ännu en gång på knappen (se Start och val av program).

Kontrollampor

Kontrollampor för “underhåll”

Kontrollamporna förser dig med viktig information. De upplyser dig om:

Kontrollampan “töm behållare” signalerar när det är nödvändigt att tömma behållaren för vattenuppsamling. Om behållaren fylls under programmets gång tänds lysdioden. Torktumlaren startar automatiskt kalluftsprogrammet och lysdioden START/PAUS blinkar med brunt sken. För att starta om programmet från den punkt där det avbrutits, tryck på knappen START/ PAUS.

För att undvika denna procedur rekommenderas att alltid tömma behållaren för vattenuppsamling varje gång som torktumlaren används (se Underhåll).

Kontrollampan för rengöring av filter Kom ihåg före varje program att det är mycket viktigt att rengöra filtret innan torktumlaren används (se Underhåll).

Kontrollampan för rengöring av kondensorn Kom ihåg att det är mycket viktigt att rengöra kondensorn med regelbundna intervall

(se Underhåll).

Kontrollampor för “Torkningsfaser”

Kontrollampan indikerar att en torkningsfas pågår. Kontrollampan indikerar att en nedkylningsfas pågår. Kontrollampan END indikerar programmets slut.

Kontrollampor för senarelagd start

Om funktionen “Senarelagd start”har aktiverats efter att programmet har startats, börjar kontrollampan för vald fördröjning att blinka:

Efter en stund kommer kontrollampan att börja blinka för att visa hur lång tid som återstår:

När den tid som ställts in för fördröjd start har förflutit startar inställt program.

Page 7

Hur ett torkprogram startas

Start och val av program

1. Sätt in torktumlarens kontakt i eluttaget.

2. Välj programmet efter typen av tvätt (se Tvätt).

3. Öppna luckan och kontrollera att filtret är rent och sitter på plats, samt att behållaren för vattenuppsamling är tom och sitter kor-

rekt (se Underhåll).

4. Fyll maskinen och se till att inget plagg fastnar mellan luckan och dess packning. Stäng luckan.

5. Tryck på ON/OFF-knappen för att starta maskinen.

6. Vrid programvredet tills visaren pekar på programmet som motsvarar typen av textil som ska torkas. Se programtabellen (se Pro-

gram och tillval) och anvisningarna för varje textiltyp (se Tvätt).

! OBS! Om programvredets läge ändras efter att START/PAUS-knappen har tryckts ned, påverkar INTE det nya läget det valda pro- grammet. Om du vill ändra program, tryck på START/PAUS-knappen för att avbryta programmet (lampan blinkar orange). Välj sedan det nya programmet och respektive tillval. Tryck på START/PAUS-knappen för att starta det nya programmet.

7. Om det är nödvändigt, ställ in tidsfördröjningen och de andra tillvalen (se Program och tillval).

8. Tryck på knappen START/PAUS för att starta. Du kan kontrollera tvätten under torkprogrammet och ta ut de plagg som är torra och lämna kvar andra. Stäng luckan och tryck sedan på START/PAUS-knappen för att starta maskinen igen.

9. Under de sista programminuterna innan programmet är klart, aktiveras den avslutande KALLTORKNINGEN (plaggen kyls ned).

Det är nödvändigt att låta denna fas avsluta.

10. Tänd kontrollampa END indikerar att programmet har avslutats. Piper summern 3 gånger för att bekräfta att programmet är klart. Öppna luckan, ta ut tvätten, rengör filtret och sätt tillbaka det på plats. Töm behållaren för vattenuppsamling och sätt tillbaka den på plats (se Underhåll). Om tillvalet “Skrynkelfritt (efter)” har valts och tvätten inte tas ut omedelbart, roteras tvätten då och då i 10 timmar eller tills luckan öppnas.

11. Koppla från torktumlaren från elnätet.

Standby-läge

Denna torktumlare överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssystem (standby) som aktiveras några minuter efter 30 maskinen inte längre används. Tryck ned ON/OFF-knappen tills torktumlaren startar om.

Page 8

Program och tillval

Programtabell

Program Max. last (kg) Kompatibla tillval

Standard (Dagligt)

Bomull Extra Max. Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start.

Programmets

längd

150’

Bomull Skåptorrt Max. Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start.

Bomull Stryktorrt Max. Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start.

Syntet Skåptorrt 3 Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start.

Syntet Stryktorrt 3 Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start. Special

6 Eco Time

7 Ylle

Sport

8 Sport Intensive

9 Sport Light

10 Sport Shoes

Partiella

Uppfräschning - -

Automatiska torktider

30 - 60 - 90 - 120 - 150 minuter - Skrynkelfritt (före) - Skrynkelfritt (efter) - Hög temperatur och Senarelagd start.

2 Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start.

1 -

4 Skrynkelfritt (före) - Skrynkelfritt (efter) och Senarelagd start.

1 par -

140’

100’

65’

55’

60’

80’

70’

100’

20’

Special-/Sport-/Partiella program

Eco Time-program

Detta program är idealiskt för att torka små mängder under säkra förhållanden, på kort tid och med lägsta möjliga energiförbrukning. Programmet kan användas för en tvättlast på upp till 2 kg (Bomull). ! Tidslängden för detta program beror på tvättens storlek och centrifugeringshastigheten som används i tvättprogrammet. Det rekommenderas att kontrollera att plaggen är märkta med symbolen och vända dem med ut och in utåt före torkningen.

Ylleprogram

Detta program är särskilt avsett för plagg som tål torktumling och som är märkta med symbolen . Kan användas för last upp till 1 kg (cirka 3 ylletröjor). Det rekommenderas att vända plaggen ut och in före torkningen. Detta program varar cirka 60 minuter, men kan ta längre tid beroende på tvättens dimension och densitet, samt vilken centrifugeringshastighet som har använts på tvättmaskinen. Tvätt som har torkats med detta program kan normalt bäras direkt efter att programmet har avslutats, men för tyngre plagg kan kanterna vara något fuktiga. Låt plaggen självtorka. En ytterligare torkningsprocess kan skada plaggen. ! Till skillnad från andra material är en krympningseffekt på ylle oåterkallelig, d.v.s. plagget återgår aldrig till sin ursprungliga storlek och form.

! Detta program är inte lämpligt för akrylplagg.

Page 9

Program Sport Intensive

Detta program användas för att på ett säkert sätt torka träningsoveraller och strumpor märkta med symbolen . Lämpligt för plagg som kräver en fullständig torkning. Det rekommenderas att vända plaggen ut och in innan torkningen startas. ! Tidslängden för detta program beror på tvättens storlek och centrifugeringshastigheten som används i tvättprogrammet.

Program Sport Light

Detta program användas för att på ett säkert sätt torka träningsoveraller och strumpor märkta med symbolen . Lämpligt för plagg som inte kräver en fullständig torkning och som inte behöver strykas. Det rekommenderas att vända plaggen ut och in innan torkningen startas. ! Tidslängden för detta program beror på tvättens storlek och centrifugeringshastigheten som används i tvättprogrammet.

Program Sport Shoes Detta program används för att torka ett par träningsskor. Skorna ska ha tvättats och centrifugerats med en hastighet på minst 400 varv.

När skor tvättas ska därtill avsett ställ användas (ingår). Om skor torkas i trumman kan torktumlaren skadas. Ta bort filtret från

torktumlarens främre del och sätt stället på plats. Stick in skosnörena inuti skorna och placera skorna med skospetsarna vända nedåt och sulorna vända framåt. Torktiderna varierar beroende på storlek och typen av sko. Starta om programmet om skorna inte är fullständigt torra i slutet av programmet. ! Torka inte skor som innehåller gel eller blinkande lampor. Torka endast skor som är tillverkade av syntetiskt material eller tyg. Ta bort skostället när programmet har avslutats och sätt tillbaka filtret.

Uppfräschning Ett kort program som är lämpligt för att fräscha upp fiber och plagg genom att kall luft blåses in. Programmet varar cirka 20 minuter.

! Detta är inte ett torkprogram och ska därför inte användas för plagg som fortfarande är våta.

Program med tidsinställd torkning (30’ - 60’ - 90’ - 120’ - 150’) Använd det här programmet i stället för de automatiska programmen om du vill bestämma torkningstiden. Idealiskt för att torka fuktig tvätt med låg temperatur eller torka små mängder. Tidsinställt torkprogram att ställa in oberoende av mängden, materialet som ska torkas (se tabell) och centrifugeringshastigheten som används i tvättprogrammet.. Under programmets sista minuter blåses plaggen igenom med kalluft.

Fabric

Cotton – high heat 30 minutes

Synthetics – low heat

Acrylics – low heat 30 minutes 60 minutes - - -

1 kg 2 kg 3 kg 4 - 5 kg 6 – 7 kg

30 or 60

minutes

30 or 60

minutes

30 or 60

minutes

Load

60 or 90 minutes

60 or 90

minutes

- -

90 or 120 or 150 minutes

Page 10

Tillval

Dessa tillval används för att anpassa valt program efter särskilda behov.

Senarelagd start

Starten av vissa program (se Program och tillval) kan fördröjas upp till 9 timmar. Tryck flera gånger på knappen tills du kommer till önskad fördröjning. Innan en senarelagd start ställs in ska du kontrollera att behållaren för vattenuppsamling är tom och att filtret är rent.

Skrynkelfritt (efter)

När detta tillval väljs, roteras plaggen då och då efter att torkningen och torkningen med kall luft har avslutats för att förhindra

veckbildning. Denna funktion är användbar om du inte kan ta ut tvätten direkt efter att programmet har avslutats. Under denna fas är kontrollampan tänd.

Skrynkelfritt (före)

När senarelagd start och detta tillval väljs, roteras plaggen då och då under tidsfördröjningen för att förhindra veckbildning.

Hög temperatur

Om en tidsinställd torkning väljs, kan en hög temperatur väljas genom att trycka på denna knapp och kontrollampan ovanför börjar att blinka. De tidsinställda programmen är förinställda på en låg temperatur.

! Inte alla tillval kan användas för alla program (se Program och tillval).

Luckans öppning

Om luckan öppnas (eller START/PAUS-knappen trycks ned) medan ett program pågår, stannar torktumlaren och följande sker:

• START/PAUS-lampan blinkar orange.

• Under den senarelagda starten fortsätter fördröjningen att räkna ned. Det är nödvändigt att trycka på START/PAUS-knappen för

att återuppta programmet för “senarelagd start”. En av kontrollamporna för senarelagd start blinkar för att indikera aktuell fördröjning som har ställts in.

• Det är nödvändigt att trycka på START/PAUS-knappen för att återuppta programmet. Kontrollamporna för aktuell fas och START/

PAUS-lampan slutar att blinka och lyser grönt.

• Under fasen för skrynkelskydd (efter) avslutas programmet. Om du trycker på START/PAUS-knappen startas ett nytt program om

från början.

• Om du vrider på programvredet väljs ett nytt program och START/PAUS-knappen börjar att blinka grönt. Det går att använda

denna procedur för att välja programmet Torkning med kall luft för att kyla ned plaggen om de redan är tillräckligt torra. Tryck på START/PAUS-knappen för att starta det nya programmet.

Obs! Vid strömavbrott, slå av strömmen och ta ur kontakten.När strömmen kommer tillbaka, sätt i kontakten igen och tryck ned ON/OFF-knappen tills torktumlaren startar om och tryck sedan på Start/Paus-knappen.

Page 11

Tvätt

Sortering av tvätten

• Kontrollera symbolerna som anges på etiketterna för de olika plaggen för att försäkra dig om att de kan torkas i torktumlare.

• Sortera tvätten efter typen av tyg.

• Töm fickorna och kontrollera knapparna.

• Stäng blixlås och hyskor. Fäst remmar och snören utan att

dra åt dem för hårt.

• Vrid ur plaggen för att ta bort som mycket vatten som

möjligt.

! Lägg inte in plagg i torktumlaren som är genomblöta.

Max. last

Fyll inte korgen över max. kapacitet.

Följande värden hänvisar till vikten på torra plagg:

Naturfiber: max. 7 kg Syntetfiber: max. 3 kg

! För att undvika en prestationsminskning ska torktumlaren

INTE överbelastas.

Typ av last Notering: 1 kg = 1 000 g

Plagg

Blus

Klänning

Jeans

10 blöjor

Skjorta

T-shirt

Bomull Annat

150 g 100 g

500 g 350 g

700 g

1 000 g

300 g 200 g

125 g

Tvättetiketter

Kontrollera plaggens etiketter, i synnerhet när de läggs in

första gången i torktumlaren. Nedan anges de vanligaste

symbolerna: Kan torkas i torktumlare. Kan inte torkas i torktumlare. Kan torkas med hög temperatur. Ska torkas med låg temperatur.

Plagg som inte är lämpliga för torkning i torktumlare:

• Plagg som innehåller delar av gummi eller liknande material. Plagg som är klädda med plast (kuddar, dynor eller vindjackor av PVC) och alla typer av lättantändliga föremål eller föremål som innehåller lättantändliga vätskor (handdukar som är nedsmutsade med hårsprej).

• Glasfiber (t.ex. vissa gardintyper).

• Plagg som har kemtvättats.

• Plagg som är markerade med ITLC-kod (Särskilda plagg)

som kan rengöras med specialprodukter för rengöring

i hemmet. Följ instruktionerna noggrant.

• Stora voluminösa plagg (duntäcken, sovsäckar, kuddar, dynor, stora överkast o.s.v.) som expanderar under

torkningen och förhindrar luftcirkulationen i torktumlaren.

Hushållslinne

Påslakan (dubbelsäng)

Stor duk

Liten duk

Bordstabletter Badhanduk

Handduk

Lakan (dubbelsäng)

Lakan (enkelsäng)

Bomull Annat

1 500 g 1 000 g

700 g

250 g

100 g

700 g

350 g

500 g

350 g

Om syntetiska plagg blandas med bomull, kan bomullsplaggen fortfarande vara fuktiga i slutet av torkprogrammet. I sådant fall är det tillräckligt att starta ytterligare ett kort torkprogram.

Page 12

Särskilda plagg

Täcken och överkast: Plagg av akryl (Acilian, Courtelle, Orion, Dralon) ska torkas med stor försiktighet på låg temperatur. Ställ inte in långa torktider.

Veckade eller plissérade plagg: Läs tillverkarens torkinstruktioner.

• Tvättmängd: Enskilda plagg eller små laster kan kräva

längre tid för att torka.

• Torkning: Om plaggen ska strykas kan de tas ut ur ma-

skinen när de fortfarande är fuktiga. Plagg som ska vara fullständigt torra kan i stället lämnas längre.

• Temperaturinställning

Stärkta plagg: Torka inte dessa plagg tillsammans med ostärkta plagg. Ta bort större delen av stärkelselösningen innan plaggen läggs i torktumlaren. Torka inte alltför länge: Stärkelsen blir till damm och förlorar dess funktion, vilket leder till att plaggen mjuknar.

Torktider

Tiderna är ungefärliga och kan variera beroende på:

• Mängden vatten som finns i plaggen efter centrifugeringen: Handdukar och ömtåliga plagg innehåller mycket vatten.

• Textiler: Plagg av samma typ av textil, men med olika

vävnad och tjocklek kan ha olika torktider.

Automatiska torktider

Bomull

Hög temperatur

Torktider efter tvättning och centrifugering på 800 - 1000 varv/min

1 kg

30 - 40 minuter

Syntet

Låg temperatur

1 kg

30 - 40 minuter 40 - 50 minuter 50 - 70 minuter

2 kg 3 kg 4 kg 5 kg 6 kg 7 kg

40 - 55 minuter 55 - 70 minuter 70 - 80 minuter 80 - 90 minuter 95 - 120 minuter

Torktider efter tvättning och centrifugering med låga varvtal

• Rumstemperatur: Ju lägre temperaturen är i rummet där

torktumlaren befinner sig, desto längre tid tar det att torka plaggen.

• Volym: Vissa voluminösa plagg kräver särskilda skötsel

under torkprocessen. Det rekommenderas att ta ut dessa plagg, skaka dem och lägga in dem på nytt i torktumlaren: Denna procedur ska upprepas flera gånger under torkcykeln.

! Torka inte plagg för mycket. Alla textiler innehåller naturlig fuktig vars funktion är att bevara dess mjukhet och luftighet.

Tiderna som anges gäller automatisk program inställda på Skåptorrt. Vikterna gäller torra plagg.

120 - 140

minuter

2 kg 3 kg

Page 13

Råd och föreskrifter

! Den här maskinen är utformad och byggd enligt internatio-

nell säkerhetsstandard. Dessa varningar ges av säkerhetsskäl och ska följas noga.

Generella säkerhetsföreskrifter

• Denna torktumlare ska inte användas av personer (inklu-

sive barn) med nedsatta kroppsliga, sensoriska eller mentala förmågor, eller med brist på erfarenhet och kunskap, såvida de inte hålls under uppsikt eller har instruerats i apparatens användning av en person som ansvarar för deras säkerhet.

• Den här torktumlaren är avsedd för hemmabruk, inte

kommersiellt bruk.

• Vidrör inte maskinen om du är barfota eller med blöta

händer eller fötter.

• Dra i kontakten (inte i sladden) när du bryter strömmen till

maskinen.

• Barn bör hållas på behörigt avstånd från torktumlaren när

denna arbetar. Stäng av torktumlaren och bryt strömmen till den så snart den inte används. Stäng luckan så att barnen inte använder den som en leksak.

• Barn ska hållas under uppsikt för att säkerställa att de inte

leker med tumlaren.

• Installera maskinen på korrekt sätt och tillförsäkra till-

fredsställande ventilation. Luftintaget på torktumlarens framsida får aldrig blockeras (see Installation).

• Placera aldrig torktumlaren på en matta som blockerar

luftflödet till torktumlarens bas.

• Kontrollera att torktumlaren är tom innan du laddar den.

• Torktumlarens baksida kan bli mycket varm. Vidrör

inte denna del när torktumlaren arbetar.

• Använd inte torktumlaren om inte filtret, vattenbehållaren

och kondensatorn är på plats (se Underhåll).

• Överstig inte torktumlaren maxkapacitet (se Tvätt).

• Placera inte dyblöta plagg o torktumlaren.

• Följ noga alla tvättanvisningar på plaggen (se Tvätt).

• Torktumla inte alltför stora och skrymmande plagg.

• Torktumla inte torr akrylfiber i hög temperatur.

• Avsluta varje program med att kalltumla.

• Stäng inte av en torktumlare som innehåller varma plagg.

• Rengör filtret efter varje användning (se Underhåll).

• Töm en använd vattenbehållare (se Underhåll).

• Rengör kondensatorn vid jämna mellanrum (se Underhåll).

• Låt inte ludd ansamlas runt torktumlaren.

• Klättra aldrig upp på torktumlaren. Skaderisk föreligger.

• Följ alltid angivna elstandarder och -krav (se Installation).

• Köp alltid originalreservdelar och -tillbehör (se Service).

• Torktumla inte torra föremål som har fläckar av, eller är in-

dränkta i vegetabilisk olja eller matolja, eftersom detta utgör en brandrisk. Oljepåverkade föremål kan självantända,

särskilt när de utsätts för värmekällor som t.ex. torktumlare. Föremålen blir varma, vilket orsakar en oxidationsreaktion med oljan, oxidation skapar värme. Om värmen inte kan

ta sig ut kan föremålet bli tillräckligt varmt för att fatta eld. Oljepåverkade föremål som läggs på hög, staplas eller lagras kan förhindra värme från att ta sig ut och på så sätt skapa en brandrisk. Om det är oundvikligt att tyger som innehåller vegetabilisk olja, matolja eller hårvårdsprodukter ska torktumlas måste de först tvättas i en tvättmaskin med tvättmedel. Detta minskar, men eliminerar inte faran. Den svala trumhastigheten bör användas för att minska föremålens temperatur. Föremålen får inte tas ut ur torktumlaren och läggas på hög eller staplas så länge de är varma.

• Torktumla inte torra föremål som tidigare har rengjorts i, tvättats i, dränkts in i eller förorenats av bensin, kemtvät-

tlösningsmedel eller andra brandfarliga eller explosiva

ämnen. Mycket brandfarliga ämnen som ofta används

i hemmiljöer som t.ex. matolja, aceton, denaturerad alkohol, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel. Säkerställ att dessa föremål har tvättats i varmt vatten med extra mycket tvättmedel

innan de torkas i torktumlaren.

• Torktumla inte föremål som innehåller skumgummi (även kallat latex), eller föremål som på något sätt är av gummi-

liknande material. Skumgummi kan, när det värms upp, orsaka självantändning.

• Sköljmedel och liknande produkter bör inte använ das i torktumlaren för att eliminera statisk elektricitet, om det inte specifikt rekommenderas av sköljmedlets tillverkare.

• Torktumla inte underkläder som innehåller metallför- stärkningar t.ex. BH med metallbygel. Skador på

torktumlaren kan uppstå om metalldelen lossnar under torkning.

• Torktumla inte torrt gummi, plastartiklar som t.ex. duschmössor eller vattentäta skydd/överdrag för spädbarn, polyeten eller papper.

• Torktumla inte artiklar med gummistöd, kläder med skumgummikuddar, kuddar, galoscher och gummerade tennisskor.

• Ta bort alla eventuella saker i fickorna, speciellt tändare (explosionsrisk).

! VARNING: Stanna aldrig tumlaren innan torkcykeln är slut,

såvida inte alla plagg fort avlägsnas och sprids ut så att värmen skingras.

För att minimera risken för brand i torktumlaren bör följande iakttas:

• Torktumla endast plagg som har tvättats med lösningsmedel och vatten, sköljts och centrifugerats. Torkning av

plagg som INTE har tvättats i vatten utgör en eldfara.

• Torka inte plagg som har behandlats med kemiska pro-

dukter.

Energibesparing och hänsyn till miljön

• Vrid ur plaggen för att ta bort så mycket vatten som

möjligt innan de torkas (ställ in en centrifugeringscykel om plaggen först tvättas i en tvättmaskin). På detta sätt sparas energi under torkningen.

• Energi sparas genom att alltid fylla torktumlaren: Enskilda

plagg eller små laster kräver längre tid för att torka.

• Rengör filtret i slutet av varje program för att sänka kostnaderna för energiförbrukningen (se Underhåll).

Page 14

Skötsel och underhåll

Strömavbrott

! Koppla från torktumlaren när den inte används, samt vid

rengöring och underhåll.

Rengöring av filter efter varje program

Filtret är en viktig komponent för torkningen: Filtrets funktion är att samla upp ludd som bildas under torkningen. Rengör filtret i slutet av torkningen genom att skölja det under rinnande vatten eller rengör det med en dammsugare. Om filtret sätter igen luftflödet inuti torktumlaren sker följande: Torktiderna förlängs och energiföbrukningen ökar. Dessutom kan skador uppstå på torktumlaren. Filtret sitter framför torktumlarens packning (se figuren). Borttagning av filtret:

1. Dra filtrets plasthandtag uppåt (se figuren).

2. Rengör filtret från ludd och sätt tillbaka det korrekt. Kontrollera att filtret sätts in korrekt i så att det är i nivå med torktumlarens packning.

! Använd inte torktumlaren

om du inte har satt tillbaka filtret på plats.

Kontroll av trumma efter varje program

Vrid trumman för hand för att ta bort mindre tvätt (näsdukar) som kan ha fastnat inuti torktumlaren.

Rengöring av trumma

! Använd inte slipande medel, stålull eller rengöringsmedel

för rostfritt stål för att rengöra trumman. Det kan bildas en färgad beläggning på den rostfria trumman. Detta fenomen kan beror på en kombination av vatten och/eller rengöringsmedel, som t.ex. sköljmedlet vid tvättningen. Denna färgade beläggning påverkar inte torktumlarens prestanda.

Tömning av behållaren för vattenuppsamling efter varje program

Dra ut behållaren från torktumlaren och töm den i ett handfat eller i ett annat avlopp. Sätt sedan tillbaka den korrekt. Kontrollera alltid behållaren för vattenuppsamling och töm den innan ett nytt torkprogram startas.

Rengöring av kondensationsenhet

• Ta bort kondensationsenheten regelbundet (en gång i

månaden) och rengör plattorna från eventuellt ludd genom att skölja enheten under en kran med rinnande kallt vatten på kondensorns baksida.

Borttagning av kondensorn:

1. Koppla från torktumlaren från elnätet och öppna luckan.

2. Öppna kondensorns kåpa (se figuren), lossa de tre

stoppen genom att vrida dem moturs i 90°, dra sedan ut kondensorn moturs genom att dra i handtaget.

3. Rengör packningarnas ytor och sätt tillbaka enheten med

pilarna vända uppåt. Kontrollera att stoppen sitter fast ordentligt.

Rengöring av torktumlare

• De yttre delarna av metall och plast samt gummidelarna

kan rengöras med en mjuk trasa.

• Rengör regelbundet (varje halvår) gallret för det främre

luftintaget och luftutsläppen på torktumlarens baksida med hjälp av en dammsugare för att ta bort eventuell ansamling av ludd och damm. Ta dessutom emellanåt bort ansamling av ludd på kondensorns framsida och filterområdet med hjälp av en dammsugare.

! Använd inte lösningsmedel eller slipande medel. ! På torktumlaren används kulkomponenter som inte

behöver smörjas.

! Låt en behörig tekniker regelbundet kontrollera torktumla-

ren för att garantera säkerheten för de elektriska delarna samt mekaniken (se Service).

Behållare för vattenuppsamling

Kondensationsenhet

Stopp

Filter

Kran

Baktill

Kondensationsenhet

Luftintag

Framtill

Kondensorns lock

Handtag

Page 15

Problem och åtgärder

Om du misstänker att tvättmaskinen inte fungerar på ett korrekt sätt, ska du först konsultera följande råd för att lösa problemet innan du ringer till serviceverkstaden (se Service).

Problem:

Torktumlaren startar inte.

Torkprogrammet startar inte.

Långa torktider.

Möjliga orsaker/Åtgärder:

• Stickkontakten har inte tryckts in ordentligt i vägguttaget.

• Det har varit ett strömavbrott.

• Säkringen har brunnit. Anslut en annan hushållsmaskin till samma eluttag för att

kontrollera att det fungerar.

• Om en förlängningssladd används, försök att sätta in torktumlarens stickkontakt

direkt i uttaget.

• Luckan har inte stängts korrekt.

• Programmet har inte ställts in korrekt (se Hur ett torkprogram startas).

• START/PAUS-knappen har inte tryckts in (se Hur ett torkprogram startas).

• En tidsfördröjning tid har ställts in (se Program och tillval).

• START/PAUS-knappen har tryckts ned. Innan torktumlaren startas är det

nödvändigt att vänta en kort stund. Vänta på att torkningen startar. Tryck inte ned

START/PAUS-knappen igen: I annat fall går torktumlaren över i pausläge och

torkningen startar inte.

• Filtret har inte rengjorts (se Underhåll).

• Måste behållaren för vattenuppsamling tömmas? Kontrollampan “Töm behållare”

blinkar (se Underhåll).

• Kondensorn måste rengöras (se Underhåll).

• Inställd temperatur är inte lämplig för typen av textil som ska torkas (se Program och

tillval).

• Felaktig torktid har valts för denna last (se Tvätt).

• Gallret för luftintaget och luftutsläppen på baksidan är igensatta (se Installation, samt

Underhåll).

• Plaggen är alltför blöta (se Tvätt).

• Torktumlaren är överbelastad (se Tvätt).

Kontrollampan “Töm ut vatten” blinkar.

Programmet avslutas och plaggen är fuktigare än vad som förväntas.

Lamporna för tillval och lampan för start/paus blinkar och en av lamporna för underhåll eller torkningsfaser tänds och lyser med fast sken.

Torktumlaren bullrar under de första minuterna.

Lamporna på torktumlarens kontrollpanel är släckta även om torktumlaren är påslagen.

• Behållaren för vattenuppsamling har inte tömts ut vid starten av programmet. Vänta

inte på signalen för att tömma ut vattnet. (piper summern 3 gånger, kontrollampan “Töm ut vatten” blinkar) Ta i stället som vana att alltid kontrollera behållaren för vattenuppsamling och töm den innan ett nytt torkprogram startas (se Beskrivning av torktumlaren).

! Av säkerhetsskäl kan torktumlaren vara i drift högst 4 timmar. Om ett automatiskt

program inte har uppmätt önskad slutlig fuktighetsnivå inom detta intervall, avslutar torktumlaren programmet och stannar. Kontrollera punkterna ovan och upprepa programmet. Om plaggen fortfarande är fuktiga, kontakta serviceverkstaden (se Service).

• Stäng av maskinen och dra ut stickkontakten, rengör filtret och kondensorn (se “Skötsel och underhåll”). Sätt sedan tillbaka stickkontakten, sätt på torktumlaren och starta ett annat program.

Om felet kvarstår, ring teknisk assistans.

• Detta är normalt, i synnerhet om torktumlaren inte har använts under en viss tid.

Kontakta serviceverkstaden om bullret fortsätter under hela programmet.

Torktumlaren har gått i viloläge för att spara ström.Detta händer om du lämnar torktumlaren på eller vid strömavbrott.Detta sker efter 30 minuter.

- Om du lämnar torktumlaren utan att starta ett program.

- När torkprogrammet har avslutats.

Tryck ned ON/OFF-knappen tills torktumlaren startar om.

Page 16

Service

Innan du ringer till serviceverkstaden:

• Följ problemlösningsguiden för att se om det går att lösa

felet på egen hand (se Problem och åtgärder).

• Om du inte kan lösa problemet på egen hand ska du stänga av torktumlaren och ringa närmaste serviceverkstad.

Data som du ska uppge när du kontaktar serviceverkstaden:

• Namn, adress och postnummer.

• Telefonnummer

• Typ av fel.

• Inköpsdatum

• Maskinmodell (Mod.).

• Torktumlarens serienummer (S/N).

Denna information hittar du på typskylten som sitter på luckans baksida.

Reservdelar

Denna torktumlare är en komplicerad maskin. Genom att

försöka reparera maskinen på egen hand eller anförto reparationen åt okvalificerad personal, äventyras den personliga säkerheten, riskeras att maskinen skadas samt att garantin på reservdelarna upphör att gälla. Vänd dig alltid till en auktoriserad tekniker vid problem med användningen av denna maskin.

Information för återvinning och kassering

Som en del av vårt kontinuerliga miljöarbete förbehåller vi oss rätten att använda återvunna komponenter för att minska kundens kostnader och sänka materialsvinnet.

• Bortskaffning av förpackningsmaterial: Följa lokala bestämmelser angående återvinning av emballagematerialet.

• För att minska olycksriskerna för barn ska dörren och stickkontakten tas bort. Skär dessutom av nätkabeln jäms med apparaten.

Kassera dessa delar separat för att försäkra dig om att hushållsmaskinen inte kan anslutas till ett eluttag.

Bortskaffning av gamla hushållsmaskiner

EU-direktivet 2012/19/EG angående avfall från elektriska och elektroniska produkter (RAEE), förutser att hushållsprodukterna

inte kasseras tillsammans med de vanliga hushållssoporna. De kasserade apparaterna måste samlas upp separat för att optimera återvinningen av materialet som ingår i apparaten och förhindra potentiella skador på hälsan och miljön. Den överkrys-

sade papperskorgen som sitter på alla produkter påminner om att produkten ska sopsorteras. För ytterligare information angående korrekt kassering av hushållsmaskiner kan du vända dig till din lokala sopstation eller återförsäljare.

Denna elektriska hushållsapparat är i enlighet med följande EU-direktiv:

- 2006/95/EG (Lågspänningsdirektiv).

- 2004/108/EG (Elektromagnetisk kompatibilitet).

Page 17

Käyttöohjeet

KUIVAUSRUMPU

Suomi

IDCA 735

Sisällysluettelo

Tärkeitä tietoja, 18-19 Asennus, 20

Kuivausrummun sijoittaminen Ilmanvaihto Sähköliitäntä Alustavat tiedot

Kuivausrummun kuvaus, 21-22

Ominaisuudet Ohjauspaneeli

Miten suorittaa kuivaus, 23

Käynnistys ja ohjelman valinta

Ohjelmat ja lisätoiminnot, 24-25-26

Ohjelmataulukko Erityisohjelmat Lisätoiminnot Luukun aukaisu

Pyykki, 27-28

Pyykkien lajittelu Hoito-ohjeet Erityiset tuotteet Kuivausajat

! Tämä tunnus kehottaa sinua lukemaan tämän käyttöop-

paan.

! Säilytä käyttöopas helposti saavutettavassa paikassa, jotta

voit katsoa sitä tarvittaessa. Säilytä opas aina kuivausrummun läheisyydessä; mikäli laite myydään tai annetaan toiselle henkilölle, muista toimittaa käyttöopas laitteen mukana, jotta myös uudet omistajat voivat tutustua kuivausrummun käyttöä koskeviin varoituksiin ja suosituksiin.

! Lue ohjeet huolellisesti: seuraavilla sivuilla on tärkeitä tietoja

asennuksesta sekä hyödyllisiä suosituksia kodinkoneen käyttöön.

Varoituksia ja ehdotuksia, 29

Yleinen turvallisuus Energian säästö ja ympäristön kunnioittaminen

Hoito ja huolto, 30

Sähkönsyötön katkaiseminen Nukkasihdin puhdistus jokaisen jakson jälkeen Rummun tarkistus jokaisen jakson jälkeen Veden keräysastian tyhjennys jokaisen jakson jälkeen Lauhdutinyksikön puhdistus Kuivausrummun puhdistus

Ongelmat ja ratkaisut, 31 Huoltoapu, 32

Varaosat Tietoja kierrätystä ja lopullista hävittämistä varten

Page 18

Tärkeitä tietoja

Tiivistävän kuivausrummun tehokkaan toiminnan takaamiseksi tulee noudattaa seuraavaksi

kuvattavaa säännöllistä huolto-ohjelmaa:

Nukkasihti – jokaisen kuivausjakson jälkeen TULEE EHDOTTOMASTI poistaa nukka, joka kerääntyy sihdin pinnalle.

Vaihe 1 Avaa kuivausrummun luukku painaen sitä kuten osoitetaan kuvassa.

Mikäli sihtiä ei puhdisteta jokaisen kuivausjakson jälkeen, se vaikuttaa koneen kuivausominaisuuksiin ja kuivaaminen kestää kauemmin ja siten pyykkien kuivaamiseen kuluu enemmän energiaa.

Veden keräysastia – Muista ehdottomasti tyhjentää veden keräysastia jokaisen kuivausjakson jälkeen.

Vaihe 1 Vedä veden keräysastiaa itseäsi kohden ja poista se kokonaan kuivausrummusta.

Vaihe 2 Tyhjennä astiaan kertynyt vesi kokonaan.

Vaihe 2 Poista nukkasihti (kahta sormea käyttäen).

Vaihe 3 Puhdista sihdin verkon sisäpinnalle mahdollisesti kerääntynyt nukka.

Vaihe 4 Asenna nukkasihti takaisin paikalleen – Älä käynnistä kuivausrumpua koskaan ilman sihtiä.

Vaihe 3 Asenna veden keräysastia takaisin varmistaen, että se on sijoitettu kunnollisesti paikalleen.

Mikäli veden keräysastiaa ei tyhjennetä, voi tapahtua seuraavaa:

- Koneen lämmitysjärjestelmä pysähtyy (siten pyykit voivat olla kosteita kuivausjakson päättyessä).

- Merkkivalo “Tyhjennä astia” syttyy ilmoittaen, että säiliö on täynnä.

Veden keräysjärjestelmän lataaminen

Kun kuivausrumpu on uusi, veden keräysastia ei kerää vettä ennen kuin järjestelmä on ladattu. Tämän toimenpiteen suorittamiseen voi kulua1 tai 2 kuivausjaksoa. Kun järjestelmä on kerran ladattu, se kerää vettä jokaisen jakson aikana.

Page 19

Lauhdutinyksikkö - on ehdottomasti

vauskerralle täydellä ja vajaalla rummulla sekä tehonsäästötilojen energiankulutukselle. Todellinen energiankulutus kuivauskertaa

puhdistettava nukasta joka kuukausi.

Vaihe 1 Avaa lauhduttimen kansi

- pidä kahvasta ja vedä itseäsi kohden.

Vaihe 2 Poista lauhdutin kiertäen 3 kiinnikettä ja vedä lauhdutin sitten itseäsi kohden. (Letkuissa on mahdollisesti vettä: tämä on normaalia).

Vaihe 3 Puhdista lauhdutin vedellä antaen veden juosta takaosassa, jotta poistetaan mahdolliset nukkajäämät.

Vaihe 4 Asenna lauhdutinyksikkö takaisin varmistaen, että yksikkö on asetettu kunnollisesti paikalleen ja että kaikki 3 kiinnikettä on kiinnitetty ja että lauhduttimen etupuolella olevat kohdistusmerkit osoittavat ylöspäin.

Mikäli lauhdutinta ei puhdisteta säännöllisesti, kuivausrumpu saattaa vioittua helpommin.

Tuotteen tiedot

Puuvillatekstiilien nimelliskapasiteetti "vakiopuuvillaohjelmalle" täydellä rummulla - kg

Energiatehokkuusluokka B Painotettu vuotuinen energiankulutus (AEc)* kWh 503.7

Tämä kotitalouksien kuivausrumpu on Automaattinen

Tämä kotitalouksien kuivausrumpu on Kondensoiva

Energiankulutus täydellä rummulla; Edry - kWh 4.28 Energiankulutus vajaalla rummulla; Edry½ - kWh 2.29 Tehonkulutus: pois päältä -tilassa (Po) - Wattia 0,14

Tehonkulutus: päälle jätettynä -tilassa (Pl) - Wattia 1,79

Päälle jätettynä -tilan' kesto tehonhallintajärjestelmää varten minuuttia

Vakiopuuvillaohjelma** sopii tavallisten märkien puuvillatekstiilien kuivaukseen ja se on energiankulutuksen kannalta tehokkain ohjelma puuvillalle täydellä ja vajaalla rummulla.

Painotettu ohjelman kesto (Tt) täydellä ja vajaalla rummulla minuuttia

Täysi rumpu (Tdry) - minuuttia 128 Vajaa rumpu (Tdry½) - minuuttia 70

Kondensointitehokkuusluokka B

Keskimääräinen kondensointitehokkuus - % täydellä rummulla (Cdry) 83 vajaalla rummulla (Cdry½) 81 painotettu (Ct) täydellä ja vajaalla rummulla 82 Äänitaso - dB(A) re 1 pW 68

7.0

Tämä on testiohjelma asetuksen 392/2012 mukaisesti. Katso verkkosivulta kaikki tuoteselosteen tiedot: http://www.indesit.com/indesit/. *Vuosikulutus perustuu 160:lle vakiopuuvillaohjelman kui-

kohden riippuu laitteen käyttötavasta. **Vakiopuuvillaohjelma on

Puuvilla Kaappi

Page 20

Less than 1m

Asennus

Kuivausrummun sijoittaminen

• Liekit saattavat vahingoittaa

kuivausrumpua, joka tulee siten asentaa kauas kaasuliesistä, uuneista, lämpöpattereista tai keittotasoista. Jos kodinkone asennetaan työtason alle, tulee jättää vähintään 10 mm:n tila kodinkoneen yläpaneelin ja muiden sen yläpuolella olevien esineiden väliin sekä 15 mm:n tila kodinkoneen laitojen ja seinien tai sen vierellä olevien huonekalujen väliin. Tällä tavoin voidaan taata riittävä ilmankierto.

Ilmanvaihto

• Kun kuivausrumpu on toiminnassa, tulee huolehtia riittävästä ilmanvaihdosta. Varmista, että kuivausrummun asennuspaikka ei ole kostea ja että sen ilmankierto on riittävä. Kuivausrummun ympärillä oleva riittävä ilmankierto on erittäin tärkeää, jotta taataan pesun aikana kertyneen veden tiivistyminen; kuivausrumpu ei toimi oikein, jos se asetetaan suljettuun paikkaan tai huonekalun sisälle.

! Jos kuivausrumpua käytetään pienessä tai kylmässä huo-

neessa, voi tapahtua vähäistä tiivistymistä.

! Kuivausrumpua ei suositella asentamaan kaapin sisälle;

kodinkonetta ei tule koskaan asentaa avaimella suljettavan oven tai liukuoven taakse tai siten, että avattavan oven saranapuoli on kuivausrummun luukkua vastapäätä.

Veden poisto

Jos kone liitetään lähelle viemäriä, tiivistynyt vesi voidaan ohjata siihen suoraan ilman, että joudutaan käyttämään veden keräysastiaa. Tässä tapauksessa ei ole tarpeen huolehtia veden keräysastian tyhjennyksestä jokaisen jakson jälkeen. Jos kuivausrumpu sijoitetaan pesukoneen päälle tai viereen, ne voivat käyttää yhteistä viemäriä. Riittää, että irrotetaan kuvassa A osoitettu letku ja liitetään se viemäriin. Jos viemäri on letkun ulottumattomissa, voidaan ostaa uusi letku, jonka halkaisija vastaa alkuperäistä ja jonka pituus voidaan valita tarpeen mukaan. Uuden letkun asentamiseksi riittää, että vaihdetaan se olemassa olevan letkun tilalle kuten osoitetaan kuvassa B työntäen se samaan asentoon.

! Viemärin tulee sijaita vähintään 1 m alempana kuin

kuivausrummun pohja.

! Kuivausrummun asentamisen jälkeen varmista, että

poistoletku ei ole taittunut tai vääntynyt.

Sähköliitäntä

Ennen pistokkeen liittämistä sähköpistorasiaan tarkista seuraavat kohdat:

• Varmista, että kätesi ovat kuivat.

• Pistorasian tulee olla maadoitettu.

• Pistorasian tulee kestää koneen enimmäisteho, joka osoi-

tetaan toimintatietojen arvokilvessä (katso Kuivausrummun kuvaus).

• Syöttöjännitteen tulee sisältyä arvoihin, jotka osoitetaan

toimintatietojen arvokilvessä (katso Kuivausrummun kuvaus)

• Pistorasian tulee olla yhteensopiva kuivausrummun pistoketyypin kanssa. Päinvastaisessa tapauksessa huolehdi pistorasian tai pistokkeen vaihdosta.

! Älä käytä jatkojohtoja. ! Kuivausrumpua ei saa asentaa ulkotiloihin, vaikka ne olisi-

vat suojaisia. Voi olla erittäin vaarallista, jos tämä kodinkone altistuu sateelle tai ukonilmalle.

! Myös kuivausrummun asennuksen jälkeen sähköjohdon ja

pistokkeen tulee olla helposti saavutettavissa.

! Sähköjohto ei saa joutua taitoksiin tai puristuksiin. ! Jos vaihdettava pistoke on sisäänrakennettua tyyppiä, se

tulee hävittää asianmukaiselle turvallisella tavalla. ÄLÄ jätä sitä paikkaan, josta se voidaan työntää pistorasiaan aiheuttaen sähköiskun.

! Sähköjohto tulee tarkistaa säännöllisin väliajoin ja se

tulee vaihtaa käyttäen tälle kuivausrummulle sopivaa erityistä johtoa, jonka voi asentaa ainoastaan valtuutettu teknikko (katso Huoltoapu). Voit ostaa uuden tai pidemmän sähköjohdon valtuutetulta jälleenmyyjältä.

! Valmistaja kieltäytyy kaikesta vastuusta, mikäli näitä

määräyksiä ei noudateta.

! Mikäli sinulla on kysymyksiä edellä mainitusta, käänny

pätevän sähköteknikon puoleen.

Alustavat tiedot

Kun kuivausrumpu on asennettu, ennen sen käyttöönottoa puhdista rumpu ja poista kuljetuksen aikana mahdollisesti kerääntynyt lika.

Kuva A

Kuva B

Page 21

Kuivausrummun kuvaus

Luukun aukaisu

Paina

luukkua

Lauhdutinyksikkö

(kansi auki)

Ominaisuudet

Veden

keräysastia

Sihti

Toimintatietojen

arvokilpi

Malli ja

sarjanumero

Ilma-

aukon

ritilä

Lauhduttimen kannen kahva

(vedä avataksesi)

Ohjauspaneeli

Painike

On/Off

Nappula

Ohjelmat

Painikkeet ja

merkkivalot

Lisätoiminnot

merkkivalot

Painike ja merkkivalo

Start/Tauko

Huollon

Kuivauksen tai viivästetyn käynnistyksen vaiheiden

merkkivalot

Page 22

Painike ON/OFF/Reset

Painikkeen normaali painallus käynnistää tai sammuttaa laitteen. Jos kuivausrumpu on toiminnassa ja painiketta painetaan pitkään noin

3 sekunnin ajan, laite sammuu ja käynnissä oleva jakso peruutetaan.

Nappula Ohjelmat

Nappulan avulla voidaan asettaa ohjelma: kierrä nappulaa kunnes osoitin on suunnattu haluttua ohjelmaa kohti (katso Käynnistys ja Ohjelmien valinta).

Lisätoimintojen painikkeet

Näiden painikkeiden avulla voidaan valita käytettävissä olevat lisätoiminnot valitulle ohjelmalle. Vastaavat merkkivalot syttyvät osoittaen, että lisätoiminto on valittu (katso Ohjelmat ja lisätoiminnot).

Painike ja merkkivalo START/TAUKO

Kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta ohjelman käynnistämiseksi. Kun jakso on käynnistynyt, merkkivalo pysyy jatkuvasti päällä. Jos haluat laittaa ohjelman taukotilaan, paina painiketta uudelleen; merkkivalo muuttuu oranssiksi ja alkaa uudelleen vilkkua. Ohjelman käynnistämiseksi uudelleen keskeytyskohdasta paina painiketta uudelleen

(katso Käynnistys ja Ohjelmien valinta).

Merkkivalot

Huollon merkkivalot

Merkkivalot antavat tärkeitä tietoja. Ne ilmoittavat muun muassa:

Merkkivalo “tyhjennä astia” osoittaa, että veden keräysastia tulee tyhjentää. Jos astia täyttyy ohjelman kuluessa, merkkivalo syttyy. Kuivausrumpu käynnistää automaattisesti kylmäilmajakson ja merkkivalo START/ TAUKO vilkkuu meripihkan värisenä. Jakson käynnistämiseksi keskeytyskohdasta paina painiketta START/TAUKO. Tämän toimenpidesarjan välttämiseksi tyhjennä veden keräysastia kuivausrummun jokaisen käyttökerran jälkeen (katso Huolto).

Sihdin puhdistuksen merkkivalo muistuttaa ennen jokaista ohjelmaa, että on ehdottoman tärkeää puhdistaa sihti joka kerta ennen kuivausrummun käyttöä (katso Huolto).

Lauhduttimen puhdistuksen merkkivalo muistuttaa, että on ehdottoman tärkeää puhdistaa lauhdutin säännöllisin väliajoin (katso Huolto).

“Kuivausvaiheiden” merkkivalot

Merkkivalo osoittaa, että on käynnissä kuivausvaihe. Merkkivalo osoittaa, että on käynnissä jäähdytysvaihe. Merkkivalo END osoittaa ohjelman päättymisen.

“Viivästetyn käynnistyksen” merkkivalot

Jos on kytketty päälle toiminto“Ajastin” (katso “Ohjelmat ja lisätoiminnot”), ohjelman käynnistämisen jälkeen voidaan nähdä vilkkuva merkkivalo, joka vastaa valittua viivästystä:

Ajan kuluessa ilmoitetaan jäljellä oleva viivästysaika vastaavan merkkivalon vilkkumisella.

Valitun viivästysajan kuluttua loppuun asetettu ohjelma käynnistyy.

Page 23

Miten suorittaa kuivaus

Käynnistys ja ohjelman valinta

1. Laita kuivausrummun pistoke sähköverkon pistorasiaan.

2. Valitse ohjelma pyykin tyypin mukaan (katso Pyykki).

3. Avaa luukku ja varmista, että sihti on puhdas ja paikallaan sekä että veden keräysastia on tyhjä ja oikeassa asennossa (katso

Huolto).

4. Laita pyykit koneeseen varoen, ettei yksikään vaate jää luukun ja vastaavan tiivisteen väliin. Sulje luukku.

5. Paina painiketta ON/OFF ohjelman käynnistämiseksi.

6. Kierrä ohjelmien nappulaa, kunnes kohdistetaan osoitin kuivattavaa kangastyyppiä vastaavaa ohjelmaa kohti, joka voidaan tarki-

staa ohjelmataulukosta (katso Ohjelmat ja lisätoiminnot) kuten myöskin kullekin kangastyypille annetut ohjeet (katso Pyykki). ! Varoitus: jos painikkeen START/TAUKO painalluksen jälkeen, ohjelmien nappulan asento on muuttunut, uusi asento EI muuta valittua ohjelmaa. Ohjelman muuttamiseksi paina painiketta START/TAUKO ohjelman laittamiseksi taukotilaan (merkkivalo vilkkuu oranssina) ja valitse uusi ohjelma ja vastaavat lisätoiminnot. Paina painiketta START/TAUKO uuden ohjelman käynnistämiseksi.

7. Mikäli tarpeen, aseta viivästetyn käynnistyksen aika ja muut lisätoiminnot (katso Ohjelmat ja lisätoiminnot).

8. Aloittaaksesi paina painiketta START/TAUKO. Kuivausohjelman aikana voidaan tarkistaa pyykkejä ja poistaa jo kuivuneet vaatteet jättäen muut kuivumaan lisää. Luukun sulkemisen jälkeen paina START/TAUKO käynnistääksesi kone uudelleen.

9. Kuivausohjelmien viimeisten minuuttien aikana ennen ohjelman päättymistä käynnistetään kuivauksen viimeinen vaihe eli KYLMÄKUIVAUS (pyykit jäähdytetään); koneen tulee ehdottomasti antaa suorittaa loppuun tämä vaihe.

10. Merkkivalon END syttyminen osoittaa, että ohjelma on päättynyt. Äänimerkki soi 3 kertaa merkiksi ohjelman päättymisestä. Avaa luukku, poista pyykit, puhdista sihti ja laita se takaisin paikalleen. Tyhjennä veden keräysastia ja laita se takaisin oikeaan asentoon

(katso Huolto).

Jos on valittu lisätoiminto ”Jälkiohjelma rypistymisen estolle” ja pyykkejä ei poisteta välittömästi, pyykkejä pyöritetään silloin tällöin 10 tunnin ajan tai kunnes luukku avataan.

11. Irrota kuivausrumpu sähköverkosta.

Valmiustila

Kuivausrumpu on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina jatkuvasti On/Off-painiketta, kunnes kuivausrumpu aktivoituu uudelleen.

Page 24

Ohjelmat ja lisätoiminnot

Ohjelmataulukko

6 Eco Time

7 Villa

8 Sport Intensive

9 Sport Light

10 Urheilukengät

30 - 60 - 90 - 120 - 150 minuutissa -

Ohjelma

Daily (Päivittäiset)

Puuvilla Extra Max.

Puuvilla Kaappi Max.

Puuvilla Silitys Max.

Synteettiset Kaappi 3

Synteettiset Silitys 3

Special (Erityiset)

Sport (Urheilu)

Osittaiset

Raikastus - -

Määräajalliset kuivausohjelmat

Enimmäis-

täyttömäärä

(kg)

1 -

1 pari -

Yhteensopivat lisätoiminnot

Esiohjelma rypistymisen estolle – Jälkiohjelma rypistymisen estolle ja Viivästetty käynnistys.

Esiohjelma rypistymisen estolle – Jälkiohjelma rypistymisen estolle – Korkea lämpötila ja Viivästetty käynnistys.

Programmets

längd

150’

140’

100’

65’

55’

60’

80’

70’

100’

20’

Erityisohjelmat/Urheiluohjelmat/Osittaiset ohjelmat

Ohjelma Eco Time

Tämä ohjelma on paras mahdollinen, jos halutaan kuivata turvallisesti ja nopeasti pieniä määriä pyykkejä käyttäen mahdollisimman vähän energiaa. Ohjelmaa voidaan käyttää täyttömäärille 2 kg (Puuvilla). ! Tämän ohjelman kesto riippuu täyttömäärästä ja pesussa käytetystä linkousnopeudesta. Suositellaan tarkistamaan, että pyykeissä on tunnus sekä kääntämään ne nurinpäin ennen kuivausta.

Villaohjelma

Tämä ohjelma on tarkoitettu rumpukuivauksen kestäville tuotteille, jotka on merkitty tunnuksella . Voidaan käyttää täyttömäärille 1 kg saakka (noin 3 villapaitaa). Suositellaan kääntämään vaatteet nurinpäin ennen kuivausta. Tämä ohjelma kestää noin 60 minuuttia, mutta se voi kestää kauemmin lastin koon ja tiheyden mukaan sekä pesukoneessa käytetystä linkousnopeudesta riippuen. Tällä ohjelmalla kuivatut pyykit ovat yleensä käyttövalmiita, mutta joidenkin paksumpien vaatteiden taitekohdat voivat olla hieman kosteita. Anna niiden kuivua normaalisti, koska koneellinen lisäkuivaus voi vahingoittaa vaatteita. ! Päinvastoin kuin muiden materiaalien yhteydessä villan kutistumismekanismi on pysyvä, siis vaate ei palaa alkuperäiseen kokoon ja muotoon. ! Tämä ohjelma ei sovi akryylivaatteille.

Page 25

Ohjelma Sport Intensive

Tämä ohjelma on sopiva, kun halutaan kuivata turvallisesti tuotteita kuten verryttelyasut ja sukat, joissa on tunnus . Ohjelma on ideaalinen tuotteille, jotka eivät vaadi täydellistä kuivausta. Suosittelemme kääntämään vaatteet nurinpäin ennen kuivausohjelman käynnistämistä. ! Tämän ohjelman kesto riippuu täyttömäärästä ja pesussa käytetystä linkousnopeudesta.

Ohjelma Sport Light

Tämä ohjelma on sopiva, kun halutaan kuivata turvallisesti tuotteita kuten verryttelyasut ja sukat, joissa on tunnus . Tämä on paras ohjelma tuotteille, jotka eivät vaadi täydellistä kuivausta tai jotka tulee silittää kuivauksen jälkeen. Suosittelemme kääntämään vaatteet nurinpäin ennen kuivausohjelman käynnistämistä. ! Tämän ohjelman kesto riippuu täyttömäärästä ja pesussa käytetystä linkousnopeudesta.

Ohjelma Urheilukengät

Tämän ohjelman avulla voidaan kuivata urheilukenkiä. Kengät tulee sitä ennen pestä ja lingota vähintään nopeudella 400 kierrosta. Ohjelman kanssa tulee käyttää toimitettua kenkähäkkiä. Jos kengät kuivataan rummussa, voi rumpu vahingoittua. Poista nukkasihti sen paikalta kuivausrummun etuosassa ja aseta häkki. Työnnä kengännauhat kenkien sisälle ja laita kengät niiden kärjet alaspäin ja pohjapuoli eteenpäin. Kuivausajat vaihtelevat kengän muodon ja tyypin mukaan. Jos kengät eivät ole täysin kuivat ohjelman päättyessä, käynnistä ohjelma uudelleen. ! Älä kuivaa kenkiä, joissa on geeliä tai vilkkuvia valoja. Kuivaa ainoastaan kenkiä, jotka on valmistettu synteettisistä aineista tai kankaasta. Ohjelman päätyttyä poista kenkähäkki ja laita nukkasihti takaisin paikalleen.

Raikastus Lyhyt ohjelma, joka soveltuu tekstiilien raikastamiseen puhtaan ilman avulla. Ohjelma kestää noin 20 minuuttia.

! Tämä ei ole kuivausohjelma ja siten sitä ei tule käyttää märkien pyykkien kanssa.

Määräajalliset kuivausohjelmat (30’ - 60’ - 90’ - 120’ - 150’) Jos halutaan määritellä kuivausaika, voidaan käyttää tätä ohjelmaa automaattisten ohjelmien sijasta. Se sopii hyvin kuivattaessa kosteita pyykkejä alhaisessa lämpötilassa tai pieniä täyttömääriä. Määräajallisen kuivausohjelman asetus riippuu täyttömäärästä, kuivattavien pyykkien tyypistä (katso taulukkoa) ja pesussa käytetystä linkousnopeudesta.. Ohjelman viimeiset minuuttia käytetään jäähdytysjaksoon.

Kangastyypin

Puuvilla –

korkeassa lämpötilassa

Synteettiset –

alhaisessa lämpötilassa

Akryyliset –

alhaisessa lämpötilassa

1 kg 2 kg 3 kg 4 - 5 kg 6 - 7 kg

30 tai 60

minuutissa

30 tai 60

minuutissa

30 minuutissa

Enimmäis-täyttömäärä

30 tai 60

minuutissa

30 tai 60

minuutissa

60 minuu-

tissa

60 tai 90

minuutissa

60 tai 90

minuutissa

60 tai 90

minuutissa

- -

- - -

90-120-150

minuutissa

Page 26

Lisätoiminnot

Lisätoimintojen avulla voidaan räätälöidä valittu ohjelma omien tarpeiden mukaiseksi.

Viivästetty käynnistys

Muutamien ohjelmien käynnistystä (katso Ohjelmat ja lisätoiminnot) voidaan viivästää jopa 9 tuntia. Paina painiketta useita kertoja kunnes saavutetaan haluttu viivästys. Ennen viivästetyn käynnistyksen asettamista varmista, että veden keräysastia on tyhjä ja että sihti on puhdas.

Jälkiohjelma rypistymisen estolle

Kun tämä lisätoiminto on valittu, vaatteita kiepautetaan silloin tällöin kuivauksen ja kylmäkuivauksen jälkeen, jotta vältetään taitteiden muodostuminen, mikäli vaatteita ei poisteta rummusta heti ohjelman päättymisen jälkeen. Tämän vaiheen aikana merkkivalo palaa.

Esiohjelma rypistymisen estolle

Kun valitaan viivästetty käynnistys ja tämä lisätoiminto, vaatteita kiepautetaan silloin tällöin koko viivästyksen ajan, jotta estetään taitteiden muodostumista.

Korkea lämpötila

Jos valitaan määräajallinen kuivaus tätä painiketta painaen, valitaan korkea lämpötila ja sen yläpuolella oleva merkkivalo syttyy. Määräajallisiin ohjelmiin on esiasetettu alhainen lämpötila.

! Kaikki lisätoiminnot eivät ole saatavilla kaikkien ohjelmien kanssa (katso Ohjelmat ja lisätoiminnot).

Luukun aukaisu

Avattaessa luukku (tai painettaessa painiketta START/TAUKO) jonkin ohjelman toiminnan aikana kuivausrumpu pysähtyy ja tapahtuu seuraavat asiat.

• Merkkivalo START/TAUKO vilkkuu oranssina.

• Viivästetyn käynnistyksen aikana viivästyksen laskenta jatkuu. Tulee painaa painiketta START/TAUKO, jotta viivästettyä käynnistystä

jatketaan. Yksi “viivästetyn käynnistyksen” merkkivaloista vilkkuu osoittaen tämänhetkisen viivästysasetuksen.

• Tulee painaa painiketta START/TAUKO, jotta ohjelmaa jatketaan. Etenemisen merkkivalot osoittavat nykyisen tilan ja merkkivalo

START/TAUKO lopettaa vilkkumisen ja muuttuu vihreäksi.

• Kuivauksen jälkeisen rypistymisen eston aikana ohjelma päättyy. Painettaessa painiketta START/TAUKO käynnistetään uusi ohjelma alusta.

• Kääntämällä ohjelmien nappulaa valitaan uusi ohjelma ja merkkivalo START/TAUKO vilkkuu vihreänä. Tämän menettelytavan avulla

voidaan valita ohjelma kylmäkuivaus vaatteiden jäähdyttämiseksi, mikäli niiden arvellaan olevan jo riittävän kuivia. Paina painiketta START/TAUKO uuden ohjelman käynnistämiseksi.

Huomaa: Jos tapahtuu sähkökatkos, kytke virta pois päältä tai irrota pistoke. Kun sähköt palautuvat, kytke laite verkkoon ja paina ON/OFF-painiketta jatkuvasti, kunnes kuivausrumpu aktivoituu uudelleen ja paina sitten painiketta Start/Tauko.

Page 27

Pyykki

Pyykkien lajittelu

• Tarkista vaatteiden etiketeissä esitetyt tunnukset, jotta

varmistat niiden soveltuvuuden rumpukuivaukseen.

• Jaa pyykki kangastyypin mukaan.

• Tyhjennä taskut ja tarkista napit.

• Sulje vetuketjut ja kiinnikkeet sekä kiinnitä vyöt ja hihnat

kiristämättä niitä.

• Purista vaatteita poistaaksesi vesi mahdollisimman tarkasti.

! Älä laita kuivausrumpuun tippuvan märkiä vaatteita.

Täytön enimmäismäärät

Älä täytä rumpua yli enimmäistäyttömäärän. Seuraavat arvot viittaavat kuivien pyykkien määriin: Luonnonkuidut: enimmäismäärä 7 kg Synteettiset kuidut: enimmäismäärä 3 kg

! Jotta vältetään kuivausrummun toimintatuloksen heikkene-

minen, älä ylitä täyttömääriä.

Täyttötyyppi Huomaa: 1 kg = 1000 g

Tuotteet

Työtakki

Puku

Farkut

10 vaippaa

Paita

T-paita

Puuvilla Muu

150 g 100 g

500 g 350 g

700 g

1.000 g 300 g

200 g 125 g

Hoito-ohjeet

Tarkista vaatteiden etiketit erityisesti ennen kuin laitat ne ensimmäisen kerran kuivausrumpuun. Seuraavassa esitetään tavallisimmat tunnukset:

Voidaan kuivata kuivausrummussa.

Ei voida kuivata kuivausrummussa

Kuivaus korkeassa lämpötilassa.

Kuivaus alhaisessa lämpötilassa.

Rumpukuivaukseen sopimattomia tuotteita:

• Vaatteet, jotka sisältävät kumisia tai vastaavasta materialista valmistettuja osia tai muovisia pinnoitteita (tyynyliinat, tyynyt tai tuulitakit PVC-muovista) tai mitkä tahansa tulenarat tuotteet tai tuotteet, jotka sisältävät tulenarkoja aineita (hiuslakkaa sisältävät pyyhkeet).

• Lasikuidut (eräät verhot).

• Tuotteet, jotka on aiemmin kuivapesty.

• Tuotteet, jotka on merkitty koodilla ITLC (“Erityiset tuot-

teet”) ja jotka voidaan puhdistaa kotitalouskäyttöön tarkoitetuilla erityistuotteilla. Noudata ohjeita huolellisesti.

• Liian suuret tuotteet (höyhenpeitteet, makuupussit, tyynyt,

suuret päiväpeitot, jne.), jotka laajenevat kuivauksen aikana ja estävät ilmankierron kuivausrummussa.

Kodin liinavaatteet

Pussilakana (parivuode)

Suuri liina

Pieni liina

Ruokaliina Kylpypyyhe

Käsipyyhe Parivuoteen lakana

Yhden hengen lakana

Puuvilla Muu

1.500 g

1.000 g 700 g

250 g

100 g

700 g 350 g

500 g

350 g

Jos sekoitetaan synteettisiä tuotteita puuvillatekstiilien kanssa, viimeksi mainitut saattavat olla kosteita kuivausjakson päättyessä. Tässä tapauksessa riittää, että käynnistetään ylimääräinen lyhyt kuivausohjelma.

Page 28

Erityiset tuotteet

Peitot ja päiväpeitot: akryyliset tuotteet (Acilian, Courtelle, Orion, Dralon) tulee kuivata äärimmäisen varovaisesti alhaisessa lämpötilassa. Älä aseta pitkiä kuivausaikoja.

• Kuivaus: jos tekstiilit tulee silittää, ne voidaan poistaa ko-

neesta hieman kosteina. Sen sijaan täysin kuiviksi halutut tekstiilit voidaan jättää pidemmäksi aikaa.

• Asetettu lämpötila.

Tuotteet taitteiden tai vekkien kanssa: lue valmistajan ohjeet kuivauksesta.

Tärkätyt tuotteet: älä kuivaa näitä tuotteita muiden tärkkäämättömien tekstiilien kanssa. Poista suurin osa tärkkäysnesteestä ennen kuin tekstiili laitetaan kuivausrumpuun. Älä kuivaa liiallisesti: tärkki muuttuu jauheeksi jättäen tekstiilin pehmeäksi ja tärkkäyksen varsinainen käyttötarkoitus jää saavuttamatta.

Kuivausajat

Ajat ovat arvioita ja ne voivat vaihdella seuraavien tekijöiden mukaan:

• Tuotteisiin linkouksen jälkeen jääneen vesimäärän mukaan:

pyyhkeet ja herkät tuotteet pidättävät paljon vettä.

• Tekstiilit: samasta tekstiilistä valmistetut, mutta erilailla

valmistetut tai eripaksuiset tuotteet voivat vaatia eripituisen kuivausajan.

• Pyykkien määrä: yksittäiset pienet tuotteet tai vähäiset

täyttömäärät voivat tarvita enemmän aikaa kuivuakseen.

• Huoneen lämpötila: mitä alhaisempi lämpötila on huone-

essa, jossa kuivausrumpu sijaitsee, sitä enemmän aikaa tarvitaan tekstiilien kuivaukseen.

• Tilavuus: erittäin suurikokoiset tekstiilit vaativat erityistä

huolenpitoa kuivauksen aikana. Suositellaan, että nämä tuotteet otetaan välillä pois ja niitä pöyhitään ennen niiden laittamista uudelleen kuivausrumpuun: tämä toimenpide tulee toistaa useamman kerran kuivausjakson kuluessa.

! Älä kuivaa tekstiilejä liikaa.

Kaikki tekstiilit sisältävät luonnollista kosteutta, jota tarvitaan niiden pehmeyden ja kuohkeuden säilyttämiseen.

Alla olevassa taukulossa ilmaistut ajat viittaavat automaattiseen ohjelmaan “Kuivaus kaappivalmiiksi”. Painot viittaavat kuivien tekstiilien määrään.

Automaattisen kuivauksen ajat

Puuvilla

Tehokuivaus

Kuivausajat, kun käytetty pesua linkousnopeuksilla 800-1000 kierrosta/min

1 kg

30 - 40 minuu-

tissa

Synteettiset

Tehokuivaus

1 kg

30 - 40 minuutissa 40 - 50 minuutissa 50 - 70 minuutissa

2 kg 3 kg 4 kg 5 kg 6 kg 7 kg

40 - 55 minuu-

tissa

Kuivausajat vähäisemmillä linkousnopeuksilla suoritettujen pesujen jälkeen

55 - 70 minuu-

tissa

70 - 80 minuu-

tissa

2 kg 3 kg

80 - 90 minuu-

tissa

95 - 120 minuu-

tissa

120 - 140 mi-

nuutissa

Page 29

Varoituksia ja ehdotuksia

! Tämä laite on suunniteltu ja valmistettu kansainvälisten

turvallisuusmääräysten mukaisesti. Nämä varoitukset on annettu turvallisuussyistä ja niitä on noudatettava huolellisesti.

Yleisiä turvallisuusohjeita

●• Tätä kuivaajaa ei ole tarkoitettu sellaisten henkilöiden

(mukaan lukien lapset) käyttöön, joiden fyysinen, psyykkinen tai sensorinen kyky on heikentynyt tai joilla ei ole laitteen käyttöön vaadittavaa kokemusta tai pätevyyttä, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai neuvo heitä tämän laitteen käytössä.

●• Tämä kuivausrumpu on tarkoitettu vain kotikäyttöön - ei

ammattikäyttöön.

●• Älä koske laitteeseen ollessasi paljain jaloin, tai jos kätesi

tai jalkasi ovat märät.

●• Irrota pistoke seinästä vetämällä pistokkeesta ei johdosta.

●• Lapsia ei saa päästää kuivaajan lähettyville sen toimies-

sa. Sammuta kuivaaja käytön jälkeen ja irrota pistoke seinästä. Pidä ovi suljettuna, estääksesi lapsia leikkimästä sillä.

●• Lapsia on valvottava, etteivät he pääse leikkimään kuivausrummulla.

●• Kuivaaja täytyy asentaa ohjeiden mukaisesti ja ilmastoinnin täytyy olla asianmukainen. Ilmanottoaukkoa kuivaajan edessä ei saa koskaan tukkia (katso Asennus).

●• Älä koskaan käytä kuivaajaa pitkänukkaisen maton päällä,

jossa nukka voin tunkeutua kuivaajan sisälle alapuolelta.

●• Tarkista, että kuivaaja on tyhjä ennen kuin täytät sen

pyykeillä.

●• Kuivaajan takaosa saattaa lämmetä erittäin kuu-

maksi. Älä koske takaosaan kuivaajan toimiessa.

●• Älä käytä kuivaajaa, jos suodatin, vesiastia ja lauhdutin

eivät ole kunnolla paikoillaan (katso Kunnossapito).

●• Älä ylitä kuivaajan sallittua täyttömäärää (katso Pyykit).

●• Älä laita kuivaajaan vettä tippuvia pyykkejä.

●• Tarkista huolella kaikki pyykeissä olevat hoito-ohjeet

(katso Pyykit).

●• Älä laita kuivaajaan suuria, paksua valmisteita.

●• Älä kuivaa akryylikuituja korkeassa lämpötilassa.

●• Päätä jokainen ohjelma kylmäkuivaukseen.

●• Älä sammuta kuivaajaa, kun sen sisällä on lämpimiä

pyykkejä.

●• Puhdista suodatin jokaisen käyttökerran jälkeen (katso

Kunnossapito).

●• Tyhjennä vesiastia jokaisen käyttökerran jälkeen (katso

Kunnossapito).

●• Puhdista lauhdutin säännöllisesti (katso Kunnossapito).

●• Älä päästää nukkaa kertymään kuivajaan ympärille.

●• Älä koskaan kiipeä kuivaajan päälle. Siitä saattaa aiheutua

vahinkoa.

●• Noudata aina sähkömääräyksiä (katso Asennus).

●• Osta aina alkuperäisvaraosia ja -tarvikkeita (katso Huolto).

●• Älä rumpukuivaa vaatekappaleita, jotka ovat tahraan-

tuneet tai kostuneet kasvi- tai keittoöljyillä: se aiheuttaa tulipalovaaran. Öljyyntyneet vaatekappaleet voivat syttyä itsekseen erityisesti joutuessaan alttiiksi rumpukuivaajan kaltaisille lämmönlähteille. Vaatekappaleiden kuumeneminen aiheuttaa hapettumisreaktion öljyn kanssa ja hapettuminen luo lisää kuumuutta. Jos kuumuus ei voi poistua, kappaleet voivat kuumentua tarpeeksi syttyäkseen tuleen. Öljyyntyneiden vaatekappaleiden pinoaminen tai kasaaminen voi estää lämpöä poistumasta ja aiheuttaa siten palovaaran. Jos kasvi- tai keittoöljyjä sisältäviä tai hiustenhoitotuotteista likaantuneita kankaita on välttämätöntä laittaa rumpukuivaajaan, ne täytyy ensin pestä erityispesunaineella: tämä vähentää vaaraa, mutta ei poista sitä. Vaatteiden lämpötilan alentamiseksi on käytettävä viileää kuivausvaihetta. Niitä ei saa poistaa kuivaajasta ja pinota tai kasata heti kuumina.

●• Älä rumpukuivaa vaatekappaleita, jotka on aikaisemmin

puhdistettu tai pesty petroolilla/bensiinillä, kemiallisen pesun liuottimilla tai muilla tulenaroilla tai räjähtävillä aineilla tai sellaisista tahraantuneet. Kotitalouksissa yleisesti käytettyjä tulenarkoja aineita ovat keittoöljyt, asetoni, denaturoitu alkoholi, valopetroli, tahranpoistoaineet, tärpätti, vahat ja vahanpoistoaineet. Varmista ennen näiden vaatekappaleiden kuivausta rumpukuivaajassa, että ne on pesty kuumassa vedessä ja lisämäärällä pesuainetta.

●• Älä rumpukuivaa vaahtokumia (toinen nimitys lateksivaahto) sisältäviä vaatekappaleita tai rakenteeltaan vastaavia kumimaisia materiaaleja. Kuumentuessaan vaahtokumimateriaalit voivat syttyä palamaan itsekseen.

●• Kankaanpehmennysaineita tai vastaavia tuotteita ei saa

käyttää rumpukuivaajassa poistamaan staattista sähköä, ellei kankaanpehmennystuotteen valmistaja ole käyttötapaa nimenomaisesti suosittanut.

●• Älä rumpukuivaa metallivahvikkeita sisältäviä alusvaatteita,

kuten metallilangoilla tuettuja rintaliivejä. Rumpukuivaaja voi vioittua, jos metallivahvikkeet irtoavat kuivauksen aikana.

●• Älä rumpukuivaa kumisia tai muovisia esineitä, kuten

suihkulakkeja tai vauvojen vedenpitäviä vaippasuojuksia, polyeteeniä tai paperia.

●• Älä rumpukuivaa kumivahvikkeita sisältäviä esineitä,

vaahtokumitoppauksia sisältäviä vaatteita, tyynyjä, kalosseja ja kumipäällysteisiä tennistossuja.

●• Poista kaikki esineet taskuista, erityisesti sytyttimet

(räjähdysvaara).

! VAROITUS: Älä pysäytä kuivaajaa ennen kuivausajan päättymistä. Jos kuitenkin pysäytät laitteen aiemmin, poista ja levitä kaikki kuivaajassa olleet vaatteet tai tekstiilit nopeasti, jotta lämpö haihtuu.

Energian säästö ja ympäristön kunnioittaminen

Tulipalovaaran vähentämiseksi rumpukuivaajassa täytyy huomioida seuraavat asiat:

●• Laita kuivaajaan vain sellaisia pyykkejä, jotka on pesty

vedellä ja pesuaineella, huuhdeltu ja lingottu. Tulipalovaara on olemassa, jos pyykkejä EI OLE pesty vedellä.

●• Älä kuivaa valmisteita, jotka on käsitelty kemiallisilla aineilla.

• Ennen tekstiilien kuivaamista purista niitä, jotta poistetaan

mahdollisimman suuri osa vedestä (jos käytetään pesukonetta, aseta linkousjakso). Täten säästetään energiaa kuivauksen kuluessa.

• Käytettäessä kuivausrumpua aina täydellä lastilla säästetään energiaa: yksittäiset pienet tuotteet tai vähäiset täyttömäärät tarvitsevat enemmän aikaa kuivuakseen.

• Puhdista sihti jokaisen jakson jälkeen, jotta voidaan hillitä

sähkönkulutuksen kustannuksia (katso Huolto).

Page 30

Hoito ja huolto

Sähkönsyötön katkaiseminen

! Irrota kuivausrumpu sähköverkosta, kun se ei ole toimin-

nassa kuten myös puhdistus- ja huoltotoimenpiteiden ajaksi.

Nukkasihdin puhdistus jokaisen jakson jälkeen

Nukkasihti on kuivauksen perustavaa laatua oleva osa: sen tehtävänä on kerätä pöly ja nukka, joka muodostuu kuivauksen aikana. Kuivauksen lopuksi puhdista sihti huuhdellen se juoksevan veden alla tai puhdistaen se pölynimurilla. Mikäli sihti tukkiutuu, kuivausrummun sisäinen ilmavirtaus joutuu vakavan uhan alaiseksi: kuivausajat pitenevät ja energiankulutus lisääntyy. Lisäksi itse kuivausrumpu saattaa vahingoittua. Sihti sijaitsee kuivausrummun tiivisteen edessä (katso kuvaa). Nukkasihdin poisto:

1. Vedä sihdin muovisesta kahvasta ylöspäin (katso kuvaa).

2. Puhdista sihti nukasta ja aseta se takaisin huolellisesti. Varmista, että sihti on sijoitettu kunnollisesti paikalleen kuivausrummun tiivisteen viereen.

! Älä käytä kuivausrumpua

ilman, että sihti on asetettu paikalleen.

Rummun tarkistus jokaisen jakson jälkeen

Kierrä rumpua käsin poistaaksesi myös kaikki pienimmät pyykit (nenäliinat), jotka saattavat jäädä kuivausrummun sisälle.

Rummun puhdistus

! Älä käytä hankaavia aineita, teräsvillaa tai ruostumattoman

teräksen puhdistukseen tarkoitettuja aineita rummun puhdistukseen. Ne voivat aiheuttaa värillisen kerrostuman muodostumisen ruostumattomalle teräkselle; tämä ilmiö voi aiheutua veden ja/tai puhdistusaineiden kuten pesun huuhteluaineiden yhdistelmästä. Tämä värillinen kerrostuma ei vaikuta kuivausrummun toimintaan.

Veden keräysastian tyhjennys jokaisen jakson jälkeen

Poista veden keräysastia kuivausrummusta ja tyhjennä se lavuaariin tai muuhun sopivaan viemäriin. Lopuksi laita se huolellisesti takaisin paikalleen. Tarkista aina, että veden keräysastia on tyhjä ja paikallaan ennen uuden kuivausohjelman käynnistämistä.

Lauhdutinyksikön puhdistus

• Poista säännöllisesti (joka kuukausi) lauhdutinyksikkö ja

puhdista mahdolliset nukkajäämät levyiltä huuhdellen se kylmävesihanan alla antaen veden juosta lauhdutinyksikön takalaidalla.

Lauhduttimen poisto:

1. Irrota kuivausrumpu sähköverkosta ja avaa luukku.

2. Avaa lauhduttimen kansi (katso kuvaa), vapauta kiinnikke-

et kiertäen niitä 90° vastapäivään, sitten poista lauhdutin vetäen sitä kädensijasta.

3. Puhdista tiivisteiden pinta ja aseta yksikkö nuolet ylöspäin

varmistaen, että kiinnikkeet kiinnittyvät tukevasti.

Kuivausrummun puhdistus

• Metalliset ja muoviset ulkoiset osat sekä kumiset osat

voidaan puhdistaa kostealla liinalla.

• Puhdista säännöllisesti (joka 6. kuukausi) pölynimurilla kui-

vausrummun etupuolella oleva ilmanottoaukko sekä tuuletusaukot takana, jotta poistetaan mahdolliset nukka-, nöyhtä- ja pölykertymät. Lisäksi poista ajoittain nukkakertymät lauhdutinyksikön etuosasta ja sihdin ympäriltä pölynimurilla.

! Älä käytä liuottimia tai hankaavia aineita. ! Kuivausrumpu käyttää kuulakomponentteja, jotka eivät

vaadi voitelua.

! Tarkistuta kuivausrumpu säännöllisin väliajoin valtuutetulla

teknikolla, jotta voidaan taata sähköisten ja mekaanisten osien turvallisuus (katso Huoltoapu).

Veden keräysastia

Lauhdutinyksikkö

Kiinnikkeet

Kahva

Sihti

Ilmanottoaukko

Lauhduttimen kansi

Hana

Takaosa

Lauhdutinyksikkö

Etuosa

Page 31

Ongelmat ja ratkaisut

Mikäli arvelet, että kuivausrumpu ei toimi kunnolla, tarkista huolellisesti seuraavat ongelmien ratkaisuehdotukset ennen huoltoliikkeeseen soittamista (katso Huoltoapu).

Ongelma:

Kuivausrumpu ei käynnisty.

Kuivausjakso ei käynnisty.

Kuivausajat ovat pitkiä.

Merkkivalo “Tyhjennä astia” vilkkuu.

Mahdolliset syyt / Ratkaisut:

• Pistoketta ei ole työnnetty kunnolla seinäpistorasiaan.

• On tapahtunut sähkökatkos.

• Sulake on palanut. Yritä liittää muu kodinkone samaan pistorasiaan.

• Jos käytetään jatkojohtoa, koeta työntää kuivausrummun pistoke suoraan

pistorasiaan.

• Luukkua ei ole suljettu kunnolla.

• Ohjelmaa ei ole asetettu oikein (katso Miten suorittaa kuivaus).

• Ei ole painettu painiketta START/TAUKO (katso Miten suorittaa kuivaus).

• On asetettu viivästysaika (katso Ohjelmat ja lisätoiminnot).

• On painettu painiketta START/TAUKO; ennen kuivausrummun käynnistämistä tulee

odottaa pieni hetki. Odota, että kuivaus käynnistyy painamatta START/TAUKO painiketta uudelleen, sillä tällöin kuivausrumpu siirtyy taukotilaan ja kuivaus ei käynnisty.

• Sihtiä ei ole puhdistettu (katso Huolto).

• Veden keräysastia saattaa vaatia puhdistusta, jolloin merkkivalo “Tyhjennä astia”

vilkkuu (katso Huolto).

• Lauhdutin tulee puhdista (katso Huolto).

• Asetettu lämpötila ei sovi kuivattavalle tekstiilityypille (katso Ohjelmat ja lisätoiminnot).

• Ei ole valittu täyttömäärälle sopivaa kuivausaikaa (katso Pyykki).

• Ilmanottoaukon ritilä ja takana olevat tuuletusaukot ovat tukossa (katso Asennus ja

Huolto).

• Pyykit ovat liian märkiä (katso Pyykki).

• Kuivausrumpu on liian täynnä (katso Pyykki).

• Veden keräysastiaa ei todennäköisesti ole tyhjennetty ennen ohjelman

käynnistämistä. (Äänimerkki soi 3 kertaa, merkkivalo “Tyhjennä astia” vilkkuu) .Älä odota veden tyhjennyksen merkkivalon syttymistä vaan tarkista vesisäiliö aina ja tyhjennä se ennen jokaista kuivausohjelmaa (katso Kuivausrummun kuvaus).

Ohjelma päättyy ja pyykit ovat oletettua kosteampia.

“Lisätoimintojen” merkkivalot sekä merkkivalo “start/tauko” vilkkuvat ja yksi merkkivaloista “huolto” tai “kuivausvaiheet” syttyy kiinteänä.

Kuivaaja on äänekäs muutaman ensimmäisen käyttöminuutin ajan.

Valot kuivausrummun ohjauspaneelissa ovat pois päältä vaikka kuivausrumpu on kytketty päälle.

! Turvallisuussyistä kuivausrummun ohjelmien enimmäiskestoaika on 4 tuntia. Jos

automaattinen ohjelma ei ole havainnut lopullista kosteutta tähän määräaikaan mennessä, kuivausrumpu suorittaa ohjelman loppuun ja pysähtyy. Tarkista edellä esitetyt kohdat ja toista ohjelma; jos pyykit ovat vielä kosteita, ota yhteyttä huoltoliikkeeseen (katso Huoltoapu).

• Sammuta laite ja poista pistoke, puhdista sihti ja lauhdutin (katso “Hoito ja huolto”).

Sitten työnnä pistoke uudelleen, käynnistä kodinkone ja käynnistä toinen ohjelma. Jos häiriö on edelleen havaittavissa, soita huoltoapuun.

• Tämä on normaalia erityisesti, jos kuivaajaa ei ole käytetty vähään aikaan. Jos

äänekkyys jatkuu koko jakson ajan, ota yhteyttä huoltoliikkeeseen.

Kuivausrumpu on siirtynyt valmiustilaan energian säästämiseksi. Näin tapahtuu, jos olet jättänyt kuivausrummun päälle tai on tapahtunut sähkökatkos. Se tapahtuu 30 minuutin kuluttua:

- jos jätät kuivausrummun päälle käynnistämättä ohjelmaa;

- sen jälkeen kun kuivausohjelma on päättynyt. Paina jatkuvasti On/Off-painiketta, kunnes kuivausrumpu aktivoituu uudelleen.

Page 32

Huoltoapu

Ennen huoltoapuun soittamista:

• Noudata ongelmien ratkaisuoppaan ohjeita tarkistaaksesi,

voitko ratkaista ongelman itse (katso Ongelmat ja ratkaisut).

• Muussa tapauksessa sammuta kuivausrumpu ja soita

lähimpään huoltoliikkeeseen.

Tiedot, jotka tulee antaa huoltoliikkeeseen.

• Nimi, osoite ja postinumero;

• puhelinnumero;

• vian tyyppi;

• ostopäivä;

• laitteen malli (Mod.);

• kuivausrummun sarjanumero (S/N).

Nämä tiedot löytyvät tietolaatasta, joka on kiinnitetty luukun taakse.

Varaosat

Kuivausrummun mekanismi on monimutkainen ja mikäli yrität korjata sen itse tai annat korjauksen tehtäväksi epäpätevälle henkilölle, vaarannat henkilöiden turvallisuuden, koneen toimintakyvyn ja tuotteen takuun varaosille. Mikäli sinulla on vaikeuksia tämän koneen käytössä, käänny aina valtuutetun teknikon puoleen.

Tietoja kierrätystä ja lopullista hävittämistä varten

Osallistumme aktiivisesti ympäristön suojelemiseen ja siten käytämme tuotteiden valmistuksessa laadukkaita kierrätysmateriaaleja asiakkaan kustannusten vähentämiseksi sekä materiaalien tuhlaamisen vähentämiseksi.

• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, jotta pakkausmateriaalit voidaan kierrättää.

• Onnettomuusvaaran vähentämiseksi lapsille poista luukku ja pistoke sekä leikkaa sähköjohto aivan koneen laidasta. Hävitä nämä

osat erikseen varmistaaksesi, että kodinkonetta ei voida enää liittää sähköpistorasiaan.

Vanhojen kodinkoneiden käytöstä poisto

Sähköisten ja elektronisten laitteiden muodostamia jätteitä käsittelevä Euroopan direktiivi 2012/19/EY määrää, että hävitettäviä kodinkoneita ei tule laittaa tavallisten kaupunkijätteiden sekaan. Hävitettävät laitteet tulee kerätä erikseen, jotta optimoidaan materiaalien kierrätys ja estetään mahdolliset vahingot terveydelle ja ympäristölle. Raksittu roskakoritunnus on liitetty kaikkiin tuotteisiin muistuttamaan velvollisuudesta lajitella jätteet. Lisätietoja varten kodinkoneiden hävittämiseen liittyen niiden haltijat voivat kääntyä asianmukaisen julkisen palvelun tai jälle-

enmyyjien puoleen.

Tämä kodinkone täyttää seuraavat eurooppalaiset direktiivit:

- 2006/95/EY (Pienjännitelaitteet);

- 2004/108/EY (Sähkömagneettinen yhteensopivuus).

Page 33

Brugervejledning

TØRRETUMBLER

Dansk

IDCA 735

Indholdsfortegnelse

Vigtige informationer, 34-35 Installation, 36

Installation af tørretumbleren Ventilation Tilslutning af strøm Indledende oplysninger

Beskrivelse af tørretumbleren, 37-38

Egenskaber Betjeningspanel

Sådan udføres en tørring, 39

Start og valg af program

Programmer og tilvalgsfunktioner, 40-41-42

Programoversigt Specialprogrammer Tilvalgsfunktioner Åbning af låge

Vasketøj, 43-44

Opdeling af vasketøj Vaskemærker Specielt vasketøj Tørretider

! Dette symbol minder om, at man skal læse brugsanvisnin-

gen.

! Denne håndbog skal opbevares, så den altid og nemt kan

konsulteres. Opbevar håndbogen i nærheden af tørretumbleren og lad den følge med maskinen, hvis den sælges eller overdrages til andre personer, så de nye ejere kan konsultere den og læse advarslerne og de gode råd ved brug af tørretumbleren.

! Læs venligst vejledningen omhyggeligt. Den indeholder vigtige

informationer vedrørende installation og nyttige råd angående maskinens funktion.

Advarsler og gode råd, 45

Generelle sikkerhedsregler Energibesparelse og miljøvenlighed

Rengøring og vedligeholdelse, 46

Afbrydelse af strømforsyning Rensning af filter efter hver cyklus Kontrol af tromle efter hver cyklus Tømning af vandopsamlingsbeholder efter hver cyklus Rengøring af kondensator Rengøring af tørretumbleren

Fejlfinding, 47 Servicetjeneste, 48

Reservedele Information om genbrug og bortskaffelse

Page 34

Vigtige informationer

For en effektiv funktion af den kondenserende tørretumbler skal man følge proceduren for regelmæssig vedligeholdelse, som beskrevet herunder:

Fnugfilter – DET ER NØDVENDIGT at rense filteret for de fnug, der ophobes, efter hver tørrecyklus.

Trin 1 Åbn tørretumblerens låge ved at trykke på den, som vist i figuren.

Manglende rengøring af filteret efter hver tørrecyklus har negativ indvirkning på maskinens præstation. Den er længere om at tørre og som konsekvens heraf stiger el-forbruget under tørring.

Opsamlingsbeholder til vand - Beholderens til opsamling af vand skal tømmes efter hver tørrecyklus.

Trin 1 Træk vandbeholderen ud og tag den helt ud af tørretumbleren.

Trin 2 Tøm vandet ud af beholderen.

Trin 2 Tag filteret ud (med to fingre).

Trin 3 Fjern eventuelle ophobninger af fnug på den indvendige overflade af filternettet.

Trin 4 Sæt filteret tilbage på plads Start aldrig tørretumbleren uden filteret.

Trin 3 Sæt vandbeholderen i igen, og sørg for at skubbe den helt ind på plads.

Hvis beholderen til opsamling af vand ikke tømmes, kan det skabe følgende problemer:

- Standsning af maskinens opvarmning (tøjet vil

således stadig være fugtigt efter endt tørring).

- Lampen ”Tøm beholder” tænder for at angive, at

beholderen er fuld.

Aktivering af systemet til opsamling af vand

Når tørretumbleren er ny, opsamler vandbeholderen ikke vand, før systemet er blevet aktiveret. Det kan tage 1 eller 2 tørrecyklusser. Når systemet er aktiveret, opsamler det vand under hver cyklus.

Page 35

Kondenseringsenhed - Det er nødvendigt at

Dette er testvaskecyklussen i overensstemmelse med forordning

*Forbrug pr. år er baseret på 160 tørrecyklusser for standard bomuldsprogram ved fuld og halvfuld maskine, og forbruget ved de energibesparende funktioner. Det faktiske energiforbrug pr.

rense kondensatoren for fnug hver måned.

Trin 1 Åbn kondensatorens låg.

- tag fat om håndtaget og træk udad.

Trin 2 Tag kondensatoren ud ved at dreje de 3 clips, og træk kondensatoren udad. (Der kan være vand i rørene, det er helt normalt).

Trin 3 Rens kondensatoren under koldt vand, og lad det løbe ned af bagsiden for at fjerne eventuelle ophobninger af fnug.

Trin 4 Set kondenseringsenheden i igen, og sørg for, at den er sat helt på plads, at alle 3 clips er fastgjort og at pilene på forsiden af kondensatoren vender opad.

Manglende rengøring af kondensatoren kan medføre fejl på tørretumbleren.

Produktdata

Nominel kapacitet for bomuldsvasketøj for "standard bomuldsprogram" ved fuld maskine - kg

Energiklasse B

Det vægtede årlige energiforbrug (AEc)* kWh 503.7

Denne husholdningstørretumbler er en Automatisk

Denne husholdningstørretumbler er en Kondensator

Energiforbrug ved fuld maskine; Edry - kWh 4.28

Energiforbrug ved halvfuld maskine; Edry½ - kWh 2.29

Strømforbrug: Slukket tilstand (Po) - Watt 0,14

Strømforbrug: Left on-tilstand (Pl) - Watt 1,79

Varigheden af left on-tilstanden for energistyringssystem minutter

Standard bomuldsprogrammet** egnet til tørring af normalt vådt bomuldsvasketøj, som er det mest effektive program hvad angår energiforbrug for bomuld brugt ved fuld og halvfuld maskine.

Prog. Tid - vægtet (Tt) fuld & halvfuld maskine - minutter 95

Fuld maskine (Tdry) - minutter 128

Halvfuld maskine (Tdry½) - minutter 70

Tørreevneklasse B

Gennemsnitlig tørreevne - %

fuld maskine (Cdry) 83

halvfuld maskine (Cdry½) 81

vægtet (Ct) fuld & halvfuld maskine 82

Emission af luftbåren støj - dB(A) re 1 pW 68

7.0

392/2012. Se vores hjemmeside for alle produktoplysninger http://www.indesit.com/indesit/.

cyklus afhænger af, hvordan apparatet benyttes. **Standard bomuldsprogrammet er

Bomuld Skabstørt

Page 36

Less than 1m

Installation

Installation af tørretumbleren

• Åben ild kan beskadige

tørretumbleren. Derfor skal den installeres på afstand af gaskomfurer, ovne, eller kogeplader. Hvis maskinen skal installeres under en bordplade, skal man sørge for en afstand på 10 mm mellem toppen af maskinen og andre genstande oven over den og en afstand på 15 mm mellem siderne og væggene eller andre elementer ved siden af maskinen. På denne måde sikres en tilstrækkelig luftcirkulation.

Ventilation

• Når tørretumbleren er i gang, skal der være tilstrækkelig

ventilation. Tørretumbleren skal installeres et sted uden fugt, hvor der er passende luftcirkulation. Det er vigtigt, at der tilføres en luftstrømning til tørretumbleren, så vandet, der dannes under tørring, kan kondensere. Tørretumbleren kan ikke fungere korrekt, hvis den installeres i et lukket rum eller inden i et møbelelement.

! Hvis tørretumbleren installeres i et lille eller koldt rum, kan

der dannes en smule kondens.

! Det tilrådes ikke at installere tørretumbleren i et skab, og

den må ikke installeres bag en låselig dør, en skydedør eller en dør med dørlås på den modsatte side af tørretumblerens låge.

Tømning af vandet

Hvis maskinen placeres i nærheden af et afløbsrør, kan det kondenserede vand løbe direkte ud, og så er der ikke behov for at installere en beholder til opsamling af vandet. I sådanne tilfælde er det ikke nødvendigt at tømme vandbeholderen efter hver cyklus. Hvis tørretumbleren placeres oven på eller ved siden af en vaskemaskinen, kan de to maskiner bruge samme afløb. Man skal blot frakoble røret, som vist i figuren A , og tilslutte det til afløbet. Hvis røret ikke kan nå hen til afløbet, kan man købe og tilslutte et rør med samme diameter i den nødvendige længde. For at installere det nye rør skal man blot udskifte det eksisterende, som vist i figuren B, og anbringe det i samme position.

! Afløbet må ikke være placeret højere oppe end 1 m. fra

tørretumblerens bund.

! Efter installation af tørretumbleren skal man sikre sig,

at røret ikke er bøjet eller forvredet noget sted.

Tilslutning af strøm

Inden stikket sættes i stikkontakten skal man kontrollere følgende:

• Man må ikke have våde hænder.

• Stikkontakten skal have jordforbindelse.

• Stikkontakten skal kunne modstå maskinens maksimale

effekt, som fremgår af typeskiltet (se Beskrivelse af tørretumbleren).

• Spændingen skal være inden for de angivne grænsevær-

dier på typeskiltet (se Beskrivelse af tørretumbleren).

• Stikkontakten skal passe til tørretumblerens stik. I modsat

fald skal stikkontakt eller stik udskiftes.

! Undgå brug af forlængerledninger. ! Tørretumbleren må ikke installeres udendørs, heller ikke

under et halvtag. Det kan være meget farligt, hvis tørretumbleren udsættes for regnvejr eller uvejr.

! Efter installation af tørretumbleren skal man kunne nå ind til

både stik og stikkontakt.

! Strømkablet må ikke være bøjet eller klemt sammen. ! Hvis stikket er med påstøbt stikkrop, skal det bortskaffes

på en sikker måde. Det må IKKE efterlades, hvor det kan sættes i en stikkontakt og forårsage elektrisk stød.

! Strømkablet skal kontrolleres jævnligt og det skal udskiftes

med et specielt kabel, der passer til denne tørretumbler, og må kun installeres af autoriserede teknikere (se Servi- cetjeneste). De autoriserede forhandlere kan levere nye eller længere strømkabler mod et ekstra beløb.

! Producenten fralægger sig ethvert ansvar, såfremt

ovennævnte regler ikke følges.

! Er man i tvivl om ovennævnte, skal man kontakte en

elektriker.

Indledende oplysninger

Når tørretumbleren er installeret, skal man rense den indvendigt i tromlen og fjerne det snavs, der kan have ophobet sig under transporten, inden den sættes i gang.

Fig. A

Fig. B

Page 37

Beskrivelse af tørretumbleren

Åbning af lågen

Tryk på

lågen

Kondenseringsenhed

(åben låge)

Egenskaber

Beholder til

opsamling af vand

Filter

Typeskilt

Model og

serienummer

Udluftningsrist

Håndtag til kondensatorens låge

(træk i håndtaget for at åbne)

Betjeningspanel

Knappen

On/Off

Programknappen

Knapper og

kontrolknapper for

Tilvalgsfunktioner

Kontrollamper for

vedligeholdelse

Knappen og

kontrollampen

Start/Pause

Kontrollamper

for tørrefase eller forsinket start

Page 38

Knappen ON/OFF/Reset

Ved et normalt tryk på knappen tændes og slukkes tørretumbleren. Hvis tørretumbleren er i gang, vil et længere tryk på ca. 3 sekunder slukke for tørretumbleren og nulstille den igangværende cyklus.

Programknappen

På denne knap indstilles programmet. Drej på knappen, indtil indikatoren står ud for det ønskede program (se Start og Valg af program).

Knapper for tilvalgsfunktioner

På disse knapper kan man vælge de tilgængelige tilvalgsfunktioner for det valgte program. Kontrollamperne tænder og viser, hvilken tilvalgsfunktion, der er valgt (se Programmer og tilvalgsfunktioner).

Knappen og kontrollampen START/PAUSE

Når den grønne kontrollampe blinker langsomt, skal man trykke på knappen for at starte programmet. Når tørrecyklussen er sat

i gang, forbliver kontrollampen tændt. For at sætte programmet på pause skal man trykke igen på knappen. Kontrollampen lyser orange og begynder at blinke. For at genstarte programmet på det punkt, hvor det blev afbrudt, skal man trykke igen på knappen (se Start og Valg af program).

Kontrollamper

Kontrollamper for vedligeholdelse

Kontrollamperne giver vigtige oplysninger. Deres betydning:

Kontrollampen “Tøm beholder” i angiver, at beholderen til opsamling af vand skal tømmes. Hvis beholderen fyldes i løbet af programmet, tænder lysdioden. Tørretumbleren starter automatisk koldluftcyklussen, og lysdioden START/PAUSE blinker gult. For at genstarte cyklussen fra det punkt, hvor den blev afbrudt, skal man trykke på knappen START/ PAUSE.

For at undgå ovennævnte procedure skal man altid tømme beholderen til opsamling af vand, hver gang tørretumbleren anvendes

(se Vedligeholdelse).

Kontrollampen Rengøring af filter - inden hvert program - minder om, at det er vigtigt at rengøre filtret hver gang tørretumbleren anvendes (se Vedligeholdelse).

Kontrollampen Rengøring af kondensator minder om, at det er vigtigt at rengøre kondensatoren jævnligt (se Vedligeholdelse).

Kontrollamper for “Tørrefaser”

Lampen angiver, at tørrefasen er i gang. Lampen angiver, at afkølingsfasen er i gang. Lampen END angiver, at programmet er afsluttet.

Kontrollamper for “Forsinket start”

Hvis man har aktiveret funktionen for “Tidsforsinket start” (se “Tilvalgsfunktioner”), vil kontrollampen for den valgte forsinkelse efter start begynde at blinke:

Som tiden skrider frem vises den resterende tid ved at den pågældende lampe blinker.

Når tiden for den forsinkede start er gået, starter det indstillede program.

Page 39

Sådan udføres en tørring

Start og valg af program

1. Sæt tørretumblerens stik i stikkontakten.

2. Vælg programmet ud fra tekstiltypen (se Vasketøj).

3. Åbn lågen og kontroller, at filtret er rent og sidder korrekt og at beholderen til opsamling af vand er tom og placeret korrekt (se

Vedligeholdelse).

4. Fyld maskinen, og se efter, at tøjet ikke sidder i klemme mellem lågen og gummilisten. Luk lågen.

5. Tryk på knappen ON/OFF for at starte maskinen.

6. Drej programknappen, indtil indikatoren står ud for det program, der svarer til tekstiltypen i henhold til programoversigten (se

Programmer og tilvalgsfunktioner) og anvisningerne for tekstiltypen (se Vasketøj).

! Pas på: Hvis man ændrer programvælgerens position efter at man har trykket på knappen START/PAUSE, ændrer den nye position IKKE det valgte program. For at ændre programmet skal man trykke på knappen START/PAUSE for at sætte programmet på pause (kontrollampen blinker orange) og herefter vælge det nye program og de tilhørende tilvalgsfunktioner. Tryk på knappen START/PAUSE for at starte det nye program.

7. Indstil eventuelt til forsinket start og andre tilvalgsfunktioner (se Programmer og tilvalgsfunktioner).

8. Start tørretumbleren ved at trykke på knappen START/PAUSE.

Under tørreprogrammet er det muligt at kontrollere vasketøjet og eventuelt tage tørt tøj ud og lade resten blive i maskinen. Når lågen

lukkes igen, skal man trykke på knappen START/PAUSE for at genstarte maskinen.

9. I løbet af de sidste minutters tørring, og inden programmet afsluttes, udføres slutfasen med KOLDTØRRING (tøjet nedkøles). Man

skal altid lade denne fase køre færdig.

10. Når lampen END tænder, betyder det, at programmet er færdigt. Bipper summeren 3 gange for at bekræfte at programmet er færdigt. Åbn lågen, tag vasketøjet ud, rens filtret og sæt det i igen. Tøm beholderen til opsamling af vand og sæt den i igen (se

Vedligeholdelse).

Hvis der er valgt tilvalgsfunktionen “Antikrøl” og man ikke straks tager vasketøjet ud, bliver tøjet vendt rundt i 10 timer eller indtil lågen åbnes.

11. Frakobl tørretumbleren fra strømforsyningen.

Standby

Denne törretumbler stemmer overens med de nye standarder for el-besparelse og er udstyret med et selvlukkende system (standby), der slås til efter 30 minutter, hvis vaskemaskinen ikke er i brug. Tryk på og hold knappen On/Off inde, indtil tørretumbleren starter igen.

Page 40

Programmer og tilvalgsfunktioner

Programoversigt

Program

Standard

Bomuld Ekstra tørt Maks. Antikrøl før - Antikrøl efter og Forsinket start.

Maks. mængde

(Kg)

Kompatible tilvalgsfunktioner Varighed

150’

Bomuld Skabstørt Maks. Antikrøl før - Antikrøl efter og Forsinket start.

Bomuld Strygetørt Maks. Antikrøl før - Antikrøl efter og Forsinket start.

Syntetisk Skabstørt 3 Antikrøl før - Antikrøl efter og Forsinket start.

Syntetisk Strygetørt 3 Antikrøl før - Antikrøl efter og Forsinket start. Special

6 Eco Time

7 Uld

Sport

8 Sport Intensiv

9 Sport Light

10 Sport Shoes

Delprogrammer

Opfriskning - -

Tidsindstillet tørreprogram

30 - 60 - 90 - 120 - 150 minutter Antikrøl før - Antikrøl efter - Høj temperatur og Forsinket start.

2 Antikrøl før - Antikrøl efter og Forsinket start.

1 -

4 Antikrøl før - Antikrøl efter og Forsinket start.

1 par -

140’

100’

65’

55’

60’

80’

70’

100’

20’

Specialprogrammer/Sport/Delprogrammer

Programmet Eco Time

Dette program er ideelt til tørring af små mængder vasketøj på kort tid, hvilket sparer på energien. Programmet kan bruges til en tøjmængde på op til 2 kg (Bomuld). ! Programmets varighed afhænger af: lastens størrelse og den benyttede centrifugeringshastighed under vask. Det anbefales, at man kontrollerer, at tøjet bærer vaskemærket og at vrangen vendes ud inden tørring.

Programmet Uld

Dette program er beregnet til tekstiler, som kan tørretumbles og som bærer mærket . Det kan bruges med en tøjmængde på op til 1 kg (ca. 3 trøjer). Det anbefales at vende vrangen ud af tøjet inden tørring. Dette program tager ca. 60 minutter, men det kan tage længere tid alt efter hvor meget tøj, der er fyldt i maskinen, og centrifugeringshastigheden under vask. De tekstiler, der tørres med dette program, kan normalt tages på med det samme, men tungere tekstiltyper kan være en smule fugtige i kanterne. Lad dem tørre naturligt, idet yderligere tørring kan skade tøjet. ! I modsætning til andre materialer kan uld ikke udvides igen, hvis det først er krympet, dvs. tøjet får ikke sin oprindelige størrelse og form igen.

! Dette program er ikke egnet til akryltekstiler.

Page 41

Programmet Sport Intensiv

Dette program er beregnet til tørring af tøj, såsom sportstøj og sokker med vaskemærket . Det er ideelt til tøj, som ikke skal være helt tørt. Det anbefales at vende vrangen ud af tøjet inden tørring. ! Programmets varighed afhænger af: lastens størrelse og den benyttede centrifugeringshastighed under vask.

Programmet Sport Light

Dette program er beregnet til tørring af tøj, såsom sportstøj og sokker med vaskemærket . Det er ideelt til tøj, der ikke kræver fuld tørring eller som efterfølgende skal stryges. Det anbefales at vende vrangen ud af tøjet inden tørring. ! Programmets varighed afhænger af: lastens størrelse og den benyttede centrifugeringshastighed under vask.

Programmet Sport Shoes

Dette program er beregnet til tørring af gummisko. Skoene skal forinden være vasket og centrifugeret på en hastighed på mindst 400 omdrejninger. De skal anvendes med det medfølgende stativ. Hvis man tørrer sko i tromlen, kan tørretumbleren blive beskadiget. Tag filtret ud foran på tørretumbleren og sæt stativet i. Prop snørebåndene ind i skoen og placer skoene med spidsen nedad og sålen fremad. Tørretiden varierer alt efter skoens form og type. Hvis skoene ikke er helt tørre ved programafslutning, kan man genstarte programmet. ! Undgå at tørre sko med gel indeni eller med blinkende lys. Tør kun sko i syntetisk materiale eller lærred. Når programmet er afslut- tet, skal man tage skostativet ud og sætte filtret i.

Opfriskning Kort program, der er beregnet til at genopfriske fibre og tøj ved gennemluftning med frisk luft. Programmet varer ca. 20 minutter.

! Dette er ikke et tørreprogram og skal derfor ikke bruges til vådt tøj.

Tidsindstillet tørreprogram (30’ - 60’ - 90’ - 120’ - 150’) Hvis man ønsker at indstille tørretiden, kan man bruge dette program, i stedet for de automatiske programmer. Programmet er ideelt til fugtigt tøj, der skal tørres ved lav temperatur, eller små mængder tøj. Det tørreprogram, der skal indstilles, afhænger af mængde, tekstiltype (se tabellen) og den benyttede centrifugeringshastighed under vask.. De sidste minutter af programmet udføres en cyklus med kold luft.

Type tekstil

Bomuld –

Høj temperatur

Syntetisk –

Lav temperatur

Akryl – Lav temperatur 30 minutter 60 minutter - - -

1 kg 2 kg 3 kg 4 - 5 kg 6 - 7 kg

30 eller 60

minutter

30 eller 60

minutter

30 eller 60

minutter

30 eller 60

minutter

Maks. mængde

60 eller 90

minutter

60 eller 90

minutter

60 eller 90

minutter

- -

90-120-150

minutter

Page 42

Tilvalgsfunktioner

Med tilvalgsfunktionerne kan man indstille programmet, så det passer præcis til den påkrævede tørring.

Forsinket start

Visse programmer (se Programmer og tilvalgsfunktioner) kan indstilles til forsinket start på op til 9 timer. Tryk gentagne gange på knappen, indtil den ønskede forsinkelse vises. Inden der indstilles til forsinket start, skal man kontrollere, at beholderen til opsamling af vand er tom og at filtret er rent.

Antikrøl, efter

Når denne funktion vælges, drejes tøjet lejlighedsvist rundt efter afslutning af tørringen og koldtørringen for at undgå, at tøjet krøller,

hvis man ikke har mulighed for straks at tømme maskinen efter afslutning af tørringen. Under denne fase er kontrollampen tændt.

Antikrøl, før

Når der vælges forsinket start sammen med denne tilvalgsfunktion, drejes tøjet lejlighedsvist rundt i perioden, indtil start for at

undgå, at tøjet krøller.

Høj temperatur

Hvis der vælges en tidsindstillet tørring, kan man med denne knap vælge en høj temperatur, hvilket angives ved, at kontrollampen oven over tænder. De tidsindstillede programmer er forudindstillet til lav temperatur.

! Ikke alle tilvalgsfunktioner er tilgængelige for alle programmer (se Programmer og tilvalgsfunktioner).

Åbning af lågen

Hvis lågen åbnes (eller der trykkes på knappen START/PAUSE), mens programmet er i gang, standser tørretumbleren og der sker følgende.

• Kontrollampen START/PAUSE blinker orange.

• Hvis der er indstillet til forsinket start, fortsætter nedtællingen. Man skal trykke på knappen START/PAUSE for at genstarte

programmet for forsinket start. En af kontrollamperne for “Forsinket start” blinker for at angive den aktuelle indstilling.

• Man skal trykke på knappen START/PAUSE for at genstarte programmet. Statuskontrollamperne viser den aktuelle fase og kontrollampen for START/PAUSE stopper med at blinke og lyser grønt.

• Under den efterfølgende antikrølfase standser programmet. Ved tryk på knappen START/PAUSE genstartes et nyt program fra

begyndelsen.

• Hvis der drejes på programknappen, vælges et nyt program og kontrollampen for START/PAUSE blinker grønt. Med denne

fremgangsmåde kan man vælge programmet Koldtørring for at nedkøle tøjet, hvis man mener, det er tilstrækkeligt tørret. Tryk på knappen START/PAUSE for at starte det nye program.

Bemærk: Hvis du har en strømafbrydelse, skal du slukke for strømmen og tage stikket ud. Når strømmen er genoprettet, skal du sætte maskinen til stikkontakten. Tryk på og hold knappen ON/OFF inde, indtil tørretumbleren starter igen. Tryk derefter på knappen

Start/Pause.

Page 43

Vasketøj

Opdeling af vasketøjet

• Se symbolerne på vaskemærkaterne i tøjet for at kontrollere, om tøjet må tørretumbles.

• Opdel vasketøjet alt efter tekstiltype.

• Tøm lommer og kontroller, at knapperne sidder fast.

• Luk knapper og hæfter og fastspænd stropper og snore

uden at stramme dem helt.

• Vrid tøjet for at få mest muligt vand ud af det.

! Fyld ikke tørretumbleren med tøj, der er drivvådt.

Maks. påfyldning af vasketøj

Fyld ikke tromlen til over maksimal kapacitet. Følgende værdier er vægten på tørt tøj: Naturfibre: maks. 7 kg Syntetiske fibre: maks. 3 kg

! Tørretumbleren må ikke overbelastes for at undgå en forringelse af maskinydelsen.

Lasttype Bemærk: 1 kg = 1000 g

Tekstiler

Bluse

Dragt

Jeans

10 stofbleer

Skjorte

T-shirt

Bomuld Andet

150 g 100 g

500 g 350 g

700 g

1.000 g 300 g

200 g 125 g

Vaskemærker

Kontroller tøjets vaskemærker, inden de for første gang lægges i tørretumbleren. Herunder listes nogle af de mest almindelige symboler:

Kan tørretumbles.

Kan ikke tørretumbles.

Tørring ved høj temperatur.

Tørring ved lav temperatur.

Tøj, der ikke er egnet til tørretumbling:

• Tøj, der indeholder dele i gummi eller lignende eller plastikbeklædning (hovedpuder, puder eller vindjakker i PVC) eller brændbare genstande eller genstande, der indeholder brændbare materialer (håndklæder tilsnavset med hårlak).

• Glasfiber (nogle typer gardiner).

• Tøj, der forinden er blevet tørrenset.

• Tøj med koden ITLC (“Specielle tekstiler”) , der kan

renses med specielle rengøringsmidler. Følg omhyggeligt anvisningerne:

• For store tekstiler (dyner, sække, hovedpuder, puder, sengetæpper osv.), der udvides under tørring og forhindrer luftcirkulationen i tørretumbleren.

Sengelinned, duge mv.

Dynebetræk (dobbelt)

Stor dug

Lille dug

Stofserviet Gæstehåndklæde

Håndklæde Dobbeltlagen

Enkeltlagen

Bomuld Andet

1.500 g

1.000 g 700 g

250 g

100 g

700 g 350 g

500 g

350 g

Hvis man blander syntetiske tekstiler og bomuldstekstiler, kan sidstnævnte stadig være fugtige efter afslutning af tørringen. I sådanne tilfælde skal man blot starte en kort tørrecyklus.

Page 44

Specielt vasketøj

Sengebetræk og -tæpper: Akryltekstiler (Acilan, Courtelle, Orion, Dralon) skal tørres med største forsigtighed ved lav temperatur. Indstil ikke til lange tørretider.

Plisserede tekstiler: Læs tørreanvisningerne fra producenten.

Stivede tekstiler: Tør ikke disse tekstiler sammen med almindelige tekstiler. Fjern størstedelen af stivningsmidlet, inden tekstilerne lægges i tørretumbleren. Undgå for lang tørring. Stivningsmidlet bliver til pulver og efterlader tekstilerne bløde.

• Tørring: Hvis tekstilerne skal stryges, kan de tages ud

af maskinen, mens de stadig af en smule fugtige. Det tekstiler, der skal være helt tørre, kan derimod efterlades i længere tid.

• Indstillet temperatur.

• Rumtemperatur: Jo lavere den omgivende temperatur er

i rummet, hvor tørretumbleren er installeret, jo længere tager det at tørre tøjet.

• Volumen: Der skal tages særlig hensyn til visse voluminøse

tekstiler under tørringen. Det anbefales at tage dem ud og ryste dem og lægge dem tilbage i tørretumbleren. Dette skal gentages flere gange under tørringen.

Tørretid

Tiderne er omtrentlige og kan variere alt efter:

• Mængden af vand i tekstilerne efter centrifugering.

Håndklæder og sarte tekstiler tilbageholder meget vand.

• Tekstiler: Tekstiler af samme type, men af forskellig tykkelse kan have forskellige tørretider.

• Mængde af vasketøj: Enkelte tøjstykker eller små mængder kan tage længere tid om at tørre.

Automatiske tørretider

Bomuld

Intensiv tørring

Tørretider efter vask ved 800-1000 omdr./min.

1 kg

30 - 40 minutter

Syntetiske tekstiler

Intensiv tørring

1 kg

30 - 40 minutter 40 - 50 minutter 50 - 70 minutter

2 kg 3 kg 4 kg 5 kg 6 kg 7 kg

40 - 55 minutter 55 - 70 minutter 70 - 80 minutter 80 - 90 minutter

Tørretider efter vask ved lave omdrejninger

! Undgå at tørre tekstilerne for meget.

Alle tekstiler indeholder en naturlig fugt, som har til formål at bevare blødheden og luftigheden.

De angivne tider vedrører de automatiske programmer for Skabstørring. Vægtangivelserne gælder for tørt tøj.

95 - 120 mi-

nutter

2 kg 3 kg

120 - 140 mi-

nutter

Page 45

Advarsler og gode råd

! Maskinen er konstrueret og bygget til internatio-

nale sikkerhedsstandarder. Disse advarsler gives af sikkerhedsmæssige årsager og bør følges nøje.

Generelle sikkerhedsregler

• Denne tørretumbler bør ikke benyttes af personer (samt

børn) med nedsat fysisk, sanseligeller psykisk evne eller af personer uden erfaring og viden, medmindre vedkommende er under opsyn eller har fået instruktioner omkring brugen af maskinen af personer med ansvar for vedkommendes sikkerhed.

• Denne tørretumbler er konstrueret til husholdningsbrug og

ikke til kommercielt brug.

• Berør ikke maskinen uden fodtøj eller med våde hænder

eller fødder.

• Træk maskinen ud af stikkontakten ved at trække i

stikket, ikke i ledningen.

• Børn må ikke opholde sig i nærheden af tørretumbleren,

mens den benyttes. Når tørreren ikke bruges skal den

slukkes og tages ud af stikkontakten. Hold døren lukket for at sikre, at børn ikke bruger maskinen som legetøj.

• Børn bør være under opsyn for at sikre, at de ikke leger

med tørretumbleren.

• Maskinen skal installeres korrekt og have korrekt ventila-

tion. Luftindsugningen foran på tørretumbleren må ikke blokeres (se Installation).

• Brug aldrig tumbleren på tæpper, hvor opstillingshøjden

kan hindre luften i at komme ind i tumbleren fra foden.

• Kontroller, om tumbleren er tom, før du fylder den.

• Tumblerens bagside kan blive meget varm.

Rør den aldrig, når den kører.

• Anvend ikke tumbleren, uden at filter, vandbeholder og

kondensator er sikkert monteret (se Vedligeholdelse).

• Overfyld ikke tumbleren (se Vasketøj).

• Læg ikke beklædningsgenstande, der er så våde, at de

drypper, i tumbleren.

• Gennemse omhyggeligt alle anvisninger på tøjets va-

skemærker (se Vasketøj).

• Tørtrømle ikke store, forede genstande.

• Tørtrømle ikke acrylfibre ved høje temperaturer.

• Kør hvert program helt færdig med den afsluttende

Afkølings-fasen.

• Sluk ikke for tumbleren, hvis der stadig er varm tøj i ma-

skinen.

• Rengør filteret efter hver tørring (se Vedligeholdelse).

• Tøm vandbeholderen efter hver gang (se Vedligeholdelse).

• Rengør kondensatorenheden regelmæssigt (se Vedli-

geholdelse).

• Der må ikke samle sig fnug omkring tørreren.

• Kravl aldrig op på tumbleren. Det kan forårsage skader.

• Følg altid de elektriske standarder og krav (se Installation).

• Køb altid originale reservedele og tilbehør (se Service).

For at minimere risikoen for brand i tørretumbleren bør du gøre følgende:

olien, som skaber varme. Hvis varmen ikke kan slippe væk, kan delene blive varme nok til at antændes. Hvis man stabler, lagrer eller lægger olieinficerede dele i bunker, kan det forhindre varmen i at slippe væk, hvilket kan forårsage brandfare. Hvis det ikke kan undgås at lægge tøj i tørretumbleren, som enten indeholder plante- eller madlavningsolie, eller som er blevet forurenet af hårplejeprodukter, skal disse dele først vaskes med ekstra vaskemiddel, da dette kan reducere (men ikke helt fjerne) risikoen. Den kolde tørrefase skal bruges til at sænke varmen i dette tøj. Tøjet må ikke fjernes fra tørretumbleren og stables eller lægges i bunke, så længe det er varmt.

●• Tøj, der tidligere er blevet renset eller vasket i, gennemblødt eller tilsmudset af benzin, tørrenseopløsningsmidler eller andre brændbare eller eksplosive substanser må ikke tørretumbles. Yderst brændbare substanser, der almindeligvis anvendes i husholdningen, herunder madlavningsolie, acetone, denatureret sprit, petroleum, pletfjerningsmidler, terpentin, voks og voksfjerner. Sørg for, at disse dele vaskes i varmt vand med ekstra vaskemiddel, før de tørres i tørretumbleren.

• Tør ikke dele, der indeholder skumgummi (også kendt

som latexskum) eller lignende gummiagtige materialer i tørretumbleren. Skumgummimateriale kan ved opvarmning forårsage brand ved spontan antænding.

●• Blødgøringsmiddel eller lignende produkter må ikke bruges i en tørretumbler til modvirkning af statisk elektricitet, med mindre denne praksis særskilt anbefales af producenten af blødgøringsmidlet.

●• Undertøj, der indeholder metalstivere, f.eks. brystholdere

med metalbøjler, må ikke tørres i tørretumbleren. Tørretumbleren kan blive beskadiget, hvis én af disse stivere eller bøjler går løs under tørreprocessen.

• Gummi- og plastikting, såsom badehætter eller gummilagener, polyten og papir må ikke tørres i tørretumbleren.

• Ting med gummi på den ene side, tøj forsynet med gummipuder, puder, gummistøvler og gummibelagte tennissko må ikke tørretumbles.

• Fjern alle genstande fra lommerne, specielt lightere (fare

for eksplosion).

! ADVARSEL: Stop aldrig tumbleren før tørreperioden udløber medmindre alle genstande hurtigt fjernes og spredes ud, således at varmen dissiperer.

Energibesparelse og respekt for miljøet

●• Vrid tøjet for at fjerne overskydende vand, før det tumbles

(Vælg centrifugering, hvis du først bruger en vaskemaskine). Dermed spares energi og tid ved tørringen.

●• Tør altid med maskinen fyldt til maksimum – det sparer

energi: Enkelte genstande eller små fyldninger kan være længere om at tørre.

●• Rengør filteret efter hver tørring for at begrænse energiomkostningerne (se Vedligeholdelse).

• Tøj må kun tumbles, hvis det er vasket med sæbe og

vand, skyllet og centrifugeret. Det er forbundet på grund af brandfare at tørre tøj, der IKKE er vasket med vand.

●• Tør ikke tøj, der er behandlet med kemiske produkter.

●• Tør ikke ting, der er plettet eller gennemvædet af plante-

eller madlavningsolie, da det udgør en brandfare. Olieinficerede dele kan selvantændes spontant, særligt hvis de udsættes for varmekilder, såsom en tørretumbler. Delene bliver varme, hvilket forårsager en oxideringsreaktion med

Page 46

Rengøring og vedligeholdelse

Afbrydelse af strømforsyning

! Frakobl tørretumbleren fra strømforsyningen, når den ikke

er i brug, samt under rengøring og vedligeholdelse.

Rengøring af filter efter hver cyklus

Filtret er en vigtig komponent i tørringen. Det opsamler de uldtotter og fnug, der dannes under tørring. Efter endt tørring skal man derfor rense filtret og skylle det under rindende vand eller rengøre det med en støvsuger. Hvis filtret tilstoppes, spærres for lufttilstrømningen inden i tørretumbleren. Tørretiderne forlænges og energiforbruget stiger. Det kan desuden medføre skade på tørretumbleren. Filtret sidder foran tørretumblerens gummipakning (se figu- ren). Sådan fjernes filtret:

1. Træk filtrets plastikhåndtag opad (se figuren).

2. Rens filtret for fnug og sæt det på plads igen. Kontroller, at filtret er sat korrekt i og flugter med tørretumblerens gummipakning.

! Tag ikke tørretumbleren i

brug, før filtret er sat korrekt på plads.

Kontrol af tromlen efter hver cyklus

Drej tromlen manuelt for også at fjerne de små tekstiler (lommetørklæder), som kan være tilbage i tørretumbleren.

Rengøring af tromlen

! Ved rengøring af tromlen skal man undgå brug af slibende

midler, ståluld eller rengøringsmidler til rustfrit stål. Det kan medføre misfarvning af tromlen i rustfrit stål, et fænomen, der kan forårsages af en blanding af vand og/eller rengøringsmidler, såsom skyllemiddel fra vask. Misfarvningen har ingen indvirkning på tørretumblerens ydeevne.

Tømning af vandopsamlingsbeholder efter hver cyklus

Tag beholderen ud af tørretumbleren og tøm den i vasken eller et andet sted, og sæt den tilbage på plads. Kontroller altid beholderen til opsamling af vand, og tøm den, inden der startes et nyt tørreprogram.

Rengøring af kondensator

• Tag jævnligt (en gang hver måned) kondensatoren ud

og rengør den for eventuelle ophobninger af fnug ved at skylle den under vandhanen med koldt vand, som man skal lade løbe ned ad bagsiden af kondensatoren.

Sådan fjernes kondensatoren:

1. Frakobl tørretumbleren fra strømforsyningen og åbn lågen.

2. Åbn låget til kondensatoren (se figuren), frigør de tre låse

ved at dreje dem 90° venstre om, og tag derefter kondensatoren ud ved at trække i grebet.

3. Rengør overfladen på pakningerne og sæt enheden på

plads med pilene vendende opad, og sørg for, at låsene fastgøres korrekt.

Rengøring af tørretumbleren

• De udvendige dele i metal og plastik samt gummidelene

kan vaskes af med en fugtig klud.

• Man skal jævnligt (hver 6. måned) rengøre luftindsu-

gningsristen på forsiden samt udluftningshullerne på bagsiden af tørretumbleren med en støvsuger for at fjerne ophobninger af uldtotter, knug og støv. Fjern også fnugophobninger på forsiden af kondensatoren og filterområderne ved at passere en støvsuger henover.

! Anvend aldrig opløsningsmidler eller slibemidler. ! Tørretumbleren bruger kuglekomponenter, der ikke kræver

smøring.

! Lad jævnligt tørretumbleren efterse af en autoriseret tekni-

ker med henblik på sikkerheden på elektriske og mekaniske dele (se Servicetjeneste).

Beholder til opsamling af vand

Kondensator

Låseanordninger

Filter

Hane

Bagest

Kondensator

Luftindsugning

Forrest

Kondensatorlåg

Håndtag

Page 47

Fejlfinding

Hvis man ikke tror, at tørretumbleren fungerer korrekt, skal man først læse følgende forslag til problemløsning, inden man ringer til servicecenteret (se Servicetjeneste).

Problem:

Tørretumbleren starter ikke.

Tørrecyklussen starter ikke.

Tørretumbleren er meget lang tid om at tørre.

Kontrollampen “Tøm beholder” blinker.

Mulige årsager / Løsninger:

• Stikket sidder ikke rigtigt i stikkontakten.

• Der har været strømafbrydelse.

• Sikringen er sprunget. Prøv at tilslutte et andet husholdningsapparat til samme

stikkontakt.

• Hvis der anvendes forlængerledning, skal man prøve at sætte tørretumblerens stik

direkte i stikkontakten.

• Lågen er ikke lukket korrekt.

• Programmet er ikke indstillet korrekt (se Sådan udføres en tørring).

• Der er ikke trykket på knappen START/PAUSE (se Sådan udføres en tørring).

• Der er indstillet til forsinket start (se Programmer og tilvalgsfunktioner).

• Der er trykket på knappen START/PAUSE. Der går lidt tid, inden tørretumbleren går

i gang. Vent, indtil tørretumbleren går i gang. Tryk ikke på knappen START/PAUSE igen. Det vil medvirke til, at tørretumbleren sættes på pause, og så starter tørringen ikke.

• Filtret er ikke blevet renset (se Vedligeholdelse).

• Skal beholderen til opsamling af vand tømmes? Kontrollampen “Tøm beholder”

blinker (se Vedligeholdelse).

• Kondensatoren skal renses (se Vedligeholdelse).

• Den indstillede temperatur er ikke egnet til tekstiltypen (se Programmer og

tilvalgsfunktioner).

• Der er ikke valgt den rette tørretid til denne fyldning (se Vasketøj).

• Udluftningsristen eller udluftningshullerne på bagsiden er blokeret (se Installation og

Vedligeholdelse).

• Tekstilerne er for våde (se Vasketøj).

• Tørretumbleren er overlastet (se Vasketøj).

• Beholderen til opsamling af vand er sandsynligvis ikke blevet tømt inden

programstart. Vent ikke på signal om tømning af vandet (bipper summeren 3 gange, kontrollampen “Tøm beholder” blinker), men kontroller altid beholderen og tøm den, inden der startes et nyt tørreprogram (se Vedligeholdelse).

Programmet slutter, og tøjet er mere fugtigt end forventet.

Kontrollamperne for “tilvalgsfunktioner” og kontrollampen “start/pause” blinker og en af kontrollamperne for “vedligeholdelse” eller “tørrefase” lyser fast.

Tørretumbleren larmer lidt i de første minutter efter igangsættelse.

Lamperne på tørretumblerens betjeningspanel er slukkede, selv om tørretumbleren er tændt.

! Af sikkerhedsmæssige årsager har tørretumblerens programmer en maksimal

varighed på 4 timer. Hvis et automatisk program ikke har registreret den påkrævede fugtighed ved afslutning af tørringen inden dette interval, fuldfører tørretumbleren programmet og standser. Kontroller ovenstående og gentag programmet. Hvis tekstilerne stadig er fugtige, skal man kontakte et servicecenter (se Servicetjeneste).

• Sluk for maskinen og tag stikket ud og rengør filter og kondensator (se “Vedligeholdelse”). Sæt stikket i igen, tænd for maskinen og start et andet program.

Hvis fejlen varer ved, skal man kontakte servicetjenesten.

• Dette er helt normalt, især hvis tørretumbleren ikke har været i brug i længere tid.

Hvis larmen varer ved under tørring, skal man kontakte servicecentret.

Tørretumbleren er gået i standbytilstand for at spare strøm. Det sker, hvis du har glemt at slukke tørretumbleren eller efter en strømafbrydelse. Det sker efter 30 minutter:

- Hvis du forlader tørretumbleren uden at starte et program.

- Når dit tørreprogram er færdigt.

Tryk på og hold knappen On/Off inde, indtil tørretumbleren starter igen.

Page 48

Servicetjeneste

Inden opringning til servicecentret:

• Følg fejlfindingsguiden for at se, om det er muligt at rette

fejlen selv (se Fejlfinding).

• I modsat fald sluk for tørretumbleren, og ring til det nærmeste servicecenter.

Oplysninger, som skal gives servicecentret:

• Navn, adresse og postnummer.

• Telefonnummer.

• Fejlens art.

• Købsdato.

• Maskinmodellen (Mod.).

• Serienummer (S/N).

Disse oplysninger findes på etiketten bag lågen.

Reservedele

Denne tørretumbler er en avanceret maskine. Hvis man forsøger selv at reparere den, eller hvis man overlader den til ikke-kvalificeret personale, risikerer man at udsætte personer for fare, beskadige maskinen og tilsidesætte garantien på reservedele. Hvis der er problemer ved brug af denne maskine, henvises til en autoriseret tekniker.

Information om genbrug og bortskaffelse

Vi er bevidste om miljøet og forbeholder os retten til brug af genvundne dele for at mindske kundens omkostninger og minimere materialeforbruget.

• Bortskaffelse af emballagematerialet: Følg de lokale regler, så emballagen kan genbruges.

• For at undgå at børn kommer til skade, skal man tage lågen og stikket af og skære strømkablet over. Disse dele skal bortskaffes

separat for at sikre sig, at maskinen ikke længere kan tilsluttes en stikkontakt.

Bortskaffelse af elektriske husholdningsapparater

Det europæiske direktiv 2002/96/EF om affald af elektronisk og elektrisk udstyr foreskriver, at husholdningsapparater ikke må smides ud sammen med almindeligt byaffald. Apparaterne skal indsamles separat for en optimal udnyttelse af eventuelle materialer til genbrug og genanvendelse og for at forhindre helbredsmæssige og miljømæssige skader. Symbolet med krydset over skraldespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter separat. For yderligere oplysninger om korrekt bortskaffelse af husholdningsapparater, kan man henvende sig til den offentlige affalds-

service eller til forhandleren.

Dette husholdningsapparat stemmer overens med følgende EF-direktiver:

- 2006/95/EF (Lavspændingsdirektivet).

- 2004/108/EF (Elektromagnetisk kompatibilitet).

Page 49

Bruksanvisning

TØRKETROMMEL

Norsk

IDCA 735

Innhold

Viktig informasjon, 50-51 Installasjon, 52

Hvor skal tørketrommelen installeres? Ventilasjon Elektriske tilkoplinger Innledende informasjon

Beskrivelse av tørketrommelen, 53-54

Egenskaper Kontrollpanel

Slik utfører du en tørkesyklus, 55

Starte og velge et program

Programmer og alternativer, 56-57-58

Programoversikt Spesialprogrammer Alternativer Åpne døren

Tørking, 59-60

Sortering av tøyet Merker for tøypleie Spesielle plagg Tørketider

! Dette symbolet minner på om å lese denne bruksanvisnin-

gen.

! Oppbevar denne brukerhåndboken tilgjengelig, slik at du

kan slå opp i den når det er nødvendig. Oppbevar alltid denne brukerhåndboken i nærheten av tørketrommelen, og husk å levere den videre til den nye eieren hvis du selger eller gir bort apparatet, slik at denne kan gjøre seg kjent med advarslene og forslagene som finnes her.

! Les disse instruksjonene nøye: De følgende sidene inneholder

viktig informasjon om installasjon og nyttige forslag for bruk av apparatet.

Advarsler og forslag, 61

Generell sikkerhet Spare energi og respektere miljøet

Pleie og vedlikehold, 62

Frakoble strømforsyningen Rengjøre filteret etter hver syklus Kontrollere trommelen etter hver syklus Tømme vannbeholderen etter hver syklus Rengjøre kondensatorenheten Rengjøre tørketrommelen

Feilsøking, 63 Hjelp, 64

Reservedeler Informasjon om resirkulering og avfallshåndtering

Page 50

Viktig informasjon

For å sikre at kondensatortørketrommelen virker effektivt, må følgende rutinemessige vedlikeholdsprosedyrer utføres:

Lofilter – RENGJØR for all oppsamling av lo på filteret etter hver tørkesyklus.

Trinn 1 Åpne tørketrommelens dør ved å trykke den inn som vist på bildet.

Hvis du ikke rengjør filteret etter hver tørkesyklus, kan tørkeytelsen forringes, og maskinen trenger lenger tid til å tørke og forbruker mer energi.

Vannbeholder - tøm vannbeholderen etter hver tørkesyklus.

Trinn 1 Trekk vannbeholderen mot deg, og ta den helt ut av tørketrommelen.

Trinn 2 Tøm ut alt vannet fra vannbeholderen.

Trinn 2 Trekk ut filteret (ved bruk av to fingre).

Trinn 3 Rengjør for all oppsamling av lo på den indre overflaten av filternettet.

Trinn 4 Sett på plass filteret – tørketrommelen skal aldri brukes uten at filteret er på plass.

Trinn 3 Sett på plass vannbeholderen, og se til at den er godt festet.

Hvis du ikke tømmer vannbeholderen, kan dette føre til følgende:

- Tørketrommelen stopper oppvarmingen (selv om plaggene fortsatt er fuktige på slutten av tørkesyklusen).

- Lysdioden for “Tøm vannbeholder” lyser for å signalere at vannbeholderen er full.

Innkjøring av vannoppsamlingssystemet.

Når tørketrommelen er ny, vil ikke vannbeholderen samle opp vann før systemet er innkjørt. Dette tar 1 til 2 tørkesykluser. Når den er innkjørt vil den samle opp vann ved hver tørkesyklus.

Page 51

Kondensatorenhet - fjern all oppsamling av lo

Standard bomullsprogrammet**, egnet for tørking av normalt vått bomullstøy, er det

Dette er testsyklusen for vask i overensstemmelse med forskrift

Gå til vår nettside http://www.indesit.com/indesit/ for å se alle

*Årsforbruket baseres på 160 tørkesykluser med standard bom-

) i full eller halvfull masking,

og forbruk i energisparemodus.Det faktiske energiforbruket pr.

fra kondensatoren på månedlig basis.

Trinn 1 Åpne kondensatordekselet

- grip håndtaket, og trekk det mot deg.

Trinn 2 Ta ut kondensatoren ved å vri de 3 låsene, og trekk deretter kondensatoren mot deg. (Det er normalt at det er noe restvann i rørene.)

Trinn 3 Rengjør kondensatoren med rennende vann over baksiden for å fjerne all oppsamling av lo.

Produktdata

Nominell kapasitet for vask av bomull med «standard bomullsprogram» med full maskin - kg

Energieffektivitetsklasse B Anslått årlig energiforbruk (AEc)* kWh 503.7

Denne tørketrommelen for husholdninger er Automatisk

Denne tørketrommelen for husholdninger er av typen Kondens

Energiforbruk full maskin; Edry - kWh 4.28 Energiforbruk halvfull maskin; Edry½ - kWh 2.29 Strømforbruk:AV-modus (Po) - Watts 0,14

Strømforbruk:PÅ-modus (Pl) - Watts 1,79

7.0

Trinn 4 Sett på plass kondensatorenheten, se til at enheten er sikkert plassert, at alle 3 låsene er festet og at posisjonspilene på frontenden av kondensatoren peker oppover.

Hvis kondensatorenheten ikke rengjøres, kan det føre til feilfunksjoner på tørketrommelen.

Varighet for energistyringens "PÅ-modus" - minutter 30

mest effektive programmet når det gjelder energiforbruk for bomullstøy i full eller halvfull maskin.

Tidsvektet prog.(Tt) full og halvfull maskin - minutter 95

Full maskin (Tdry) - minutter 128 Halvfull maskin (Tdry½) - minutter 70

Klasse kondenseringseffektivitet B

Gjennomsnittlig kondenseringseffektivitet - % full maskin (Cdry) 83 halvfull maskin (Cdry½) 81 Vektet (Ct) full og halvfull maskin 82 Luftbårne støyemisjoner - dB(A) re 1 pW 68

392/2012.

produktdatakortene.

mulsprogrammet (Bomull Skaptørt

syklus avhenger av hvordan maskinen blir brukt.

Page 52

Less than 1m

Installasjon

Hvor skal tørketrommelen installeres?

• Installer tørketrommelen på

god avstand fra gasskomfyrer, ovner, radiatorer eller komfyrer, siden flammer kan skade den. Hvis tørketrommelen installeres under en benk, se til at det er 10 mm mellom det øvre panelet på tørketrommelen og alle gjenstander over den, samt 15 mm mellom sidene på maskinen og de tilgrensende veggene eller møbelenhetene. Dette sikrer tilstrekkelig luftsirkulering.

Ventilasjon

• Rommet må være tilstrekkelig ventilert mens tørketrommelen er i gang. Sørg for at tørketrommelen installeres i et rom som er fritt for fuktighet og med tilstrekkelig luftsirkulasjon. Luftstrømmen rundt tørketrommelen er avgjørende for å la vann kondensere under tørking. Tørketrommelen vil ikke fungere riktig hvis den plasseres i et lukket rom eller inne i et skap.

! Noe kondens kan dannes hvis tørketrommelen brukes i et

lite eller kaldt rom.

! Vi anbefaler ikke å installere tørketrommelen i et

kjøkkenskap, og dessuten skal maskinen aldri installeres bak en låsbar skyvedør eller dør med hengsler som befinner seg på motsatt side for tørketrommelens dør.

Vanntømming

Hvis maskinen installeres i nærheten av et avløp, kan kondensert vann tømmes uten hjelp av vannbeholderen. I så fall er det ikke nødvendig å tømme vannbeholderen etter hver syklus. Hvis tørketrommelen installeres over eller ved siden av en vaskemaskin, kan den dele samme avløp. Frakoble ganske enkelt slangen slik som vist i bilde A , og tilkoble den til avløpet Hvis avløpslangen er for kort og ikke når avløpet, kan den skiftes ut med en ny slange i samme diameter og passende lengde. For å installere den nye slangen, skift ganske enkelt ut den som finnes slik som vist i bilde B, og plasser den i samme posisjon.

! Avløpet må befinne seg 1 m under tørketrommelens

bunn.

! Når tørketrommelen har blitt installert, se til at slangen

ikke bøyer seg eller vris.

Elektriske tilkoplinger

Før apparatet tilkoples strømuttaket, kontroller følgende:

• Sørg for at hendene dine er tørre.

• Strømuttaket må ha en jordtilkobling.

• Strømuttaket må være i stand til å motstå maskinens

maksimale strømeffekt slik som indikert på typeskiltet (se beskrivelsen av tørketrommelen).

• Strømforsyningsspenningen må falle innenfor de verdiene

som er indikert på typeskiltet (se beskrivelsen av tørketrommelen).

• Strømuttaket må være kompatibelt med maskinens

støpsel. Hvis dette ikke er tilfelle, skal uttaket eller støpselet skiftes ut.

! Ikke bruk skjøteledninger. ! Tørketrommelen må ikke installeres utendørs, selv om det

er under tak. Det kan være farlig å utsette dette apparatet for regn og tordenvær.

! Når tørketrommelinstallasjonen er fullført, må den elektriske

ledningen og støpselet være tilgjengelig.

! Den elektriske ledningen må ikke bøyes eller klemmes. ! Hvis støpselet som skal settes inn er av påstøpt type, må

det bortskaffes på en trygg måte. IKKE la det ligge der det kan plugges inn i en stikkontakt og forårsake elektrisk sjokk.

! Strømledningen skal kontrolleres regelmessig og skif-

tes ut med en ledning som er spesialutformet for denne tørketrommelen,og den må installeres kun av en autorisert tekniker (se Hjelp). Nye eller lengre strømledninger leveres av de autoriserte forhandlerne mot en ekstra kostnad.

! Produsenten frasier seg alt ansvar for svikt hvis disse

instruksjonene ikke overholdes.

! Når det er tvil om indikasjonene ovenfor, ta kontakt

med en kvalifisert elektriker.

Innledende informasjon

Når tørketrommelen er installert, rengjør innsiden av trommelen før den settes i drift, og fjern all smuss som har samlet seg i løpet av transporten.

Bilde A

Bilde B

Page 53

Beskrivelse av tørketrommelen

Åpne døren

Trykk på døren

Kondensatorenhet

(deksel åpent)

Egenskaper

Vannbeholder

Filter

Typeskilt

Modell og

Serienummer

Luftinntaksgitter

Kondensatordekselhåndtak

(trekk for å åpne)

Kontrollpanel

På/av-knapp

Programvelger

Knapper for

alternativer og

indikatorlys

Indikatoren for

vedlikehold lyser

Start/pause-knapp

og indikatorlys

Indikatoren for tørkefase eller forsinket start lyser

Page 54

PÅ/AV/tilbakestill-knapp

Vanligvis vil et trykk på knappen slå maskinen på eller av. Men hvis knappen trykkes i 3 sekunder mens tørketrommelen er i drift, vil maskinen slå seg av, og programsyklusen vil tilbakestilles.

Programvelger

Gjør det mulig å stille inn programmet: Vri inntil indikatoren peker mot ønsket program (se Starte og velge et program).

Knapper for alternativer

Gjør det mulig å velge alternativene som er tilgjengelige for det valgte programmet. De tilhørende indikatorene tennes når alternativet har blitt valgt (se Programmer og alternativer).

START/PAUSE-knapp og indikator

Når det grønne lyset blinker sakte, trykk på knappen for å starte programmet. Når syklusen er på vei, forblir indikatoren på. Trykk på knappen igjen for å sette programmet i pause-modus. Indikatoren blir oransje og begynner å blinke igjen. Trykk på knappen enda en gang for å gjenoppta programmet fra det punktet det ble avbrutt (se Starte og velge et program).

Indikatorlamper

Indikatoren for vedlikehold lyser

Indikatorlampene gir viktig informasjon. De indikerer følgende:

Indikatoren for tømming av vannbeholder signaliserer at vannbeholderen må tømmes. Hvis vannbeholderen fylles opp i løpet av programmet, tennes lysdioden. Tørketrommelen starter en kaldluftsyklus, og START/ PAUSE-lysdioden blinker i oransje. For å starte syklusen igjen fra det punket den ble avbrutt, trykker du på knappen START/PAUSE.

For å unngå denne prosedyren, tøm alltid vannbeholderen etter bruk av tørketrommelen (se Vedlikehold). Før hvert program signaliserer indikatoren for rengjøring av filter den avgjørende viktigheten av å rengjøre filteret før hver tørke-

omgang (se Vedlikehold). Indikatoren for rengjøring av kondensatorenhet signaliserer den avgjørende viktigheten av å rengjøre kondensatoren regelmessig

(se Vedlikehold).

Indikatoren for tørkefasene lyser

-indikatorlyset signaliserer at tørkefasen er i gang.

-indikatorlyset signaliserer at nedkjølingsfasen er i gang.

END-indikatorlyset signaliserer at programmet er ferdig.

Indikatoren for “forsinket start”

Hvis “forsinket start” -funksjon har blitt aktivert (se “Alternativer”), etter at vaskesyklusen har blitt startet, vil indikatorlampen til tilhører valgt forsinkelsestid begynne å blinke:

Etter som tiden går, vil gjenstående forsinkelse vises, og tilhørende indikatorlampe vil blinke:

Når innstilt forsinkelsestid er utløpt, vil blinkeindikatorlyset slås av, og valgt vaskesyklus vil begynne.

Page 55

Slik utfører du en tørkesyklus

Starte og velge et program

1. Koble tørketrommelen til strømuttaket.

2. Velg program avhengig av hva du skal tørke (se Tørking).

3. Åpne døren, se til at filteret er rent og sikkert plassert, samt at vannbeholderen er tom og riktig åpnet (se Vedlikehold).

4. Last maskinen, se til at ingen deler av klesvasken havner mellom døren og tetningen. Lukk døren.

5. Trykk på PÅ/AV-knappen for å starte maskinen.

6. Etter å ha sett i programtabellen og indikasjonene for hver stofftype (se Lintøy), vri programvelgeren til det programmet som pas-

ser for typen klesvask som skal tørkes (se Programmer og alternativer). ! Advarsel: Hvis posisjonen til programvelgeren endres etter at du har trykket på START/PAUSE-knappen, vil det valgte programmet IKKE endres. For å endre programmet, trykk på START/PAUSE-knappen for å stille maskinen i pausemodus (indikatoren blinker oransje), og velg deretter et nytt program og de relative alternativene. Trykk på start/pause-knappen for å starte det nye programmet.

7. Ved behov, still tiden for forsinket start og alle andre alternativer (se Programmer og alternativer).

8. Trykk på START/PAUSE-knappen for å starte tørkesyklusen. Displayet vil visualisere den omtrentlige resttiden. Klesvasken kan kontrolleres mens tørkeprogrammet kjører, og de plaggene som allerede er tørre, kan tas ut, mens tørkingen fortsetter for de andre plaggene. Etter at døren lukkes, er det nødvendig å trykke på START/PAUSE-knappen for å gjenoppta maskindriften.

9. Den endelige NEDKJØLING-fasen (dvs. stoffene kjøles ned) aktiveres i løpet av de siste minuttene av tørkeprogrammet, la alltid denne fasen fullføres.

10. Når END-indikatorlyset tennes, er programmet ferdig, deretter vil lydsignalet lyde 3 ganger for å bekrefte at programmet er fullført. Åpne døren, ta ut vasken, rengjør filteret og sett det på plass. Tøm vannbeholderen, og sett den tilbake på plass (se Vedli-

kehold).

Hvis alternativet “Antikrøll etter” ble valgt og tøyet ikke tas ut umiddelbart, vil trommelen rotere plaggene i intervaller i 10 timer, eller inntil døren åpnes.

11. Koble tørketrommelen fra strømuttaket.

Modus for stand by

Denne tørketrommel er, i samsvar med de nye forskriftene for energibesparelse, utstyrt med et selvslukkende system (stand by) som trår i kraft etter 30 minutter der maskinen ikke er i bruk. Trykk og hold på ON/OFF-knappen til tørkemaskinen starter igjen.

Page 56

Programmer og alternativer

Programoversikt

Program Maks. last (kg) Kompatible alternativer Syklusvarighet

Standard

Bomull Ekstra tørt Maks. Antikrøll før – Antikrøll etter – Forsinket start.

150’

Bomull Skaptørt Maks. Antikrøll før – Antikrøll etter – Forsinket start.

Bomull Stryketørt Maks. Antikrøll før – Antikrøll etter – Forsinket start.

Syntetisk Skaptørt 3 Antikrøll før – Antikrøll etter – Forsinket start.

Syntetisk Stryketørt 3 Antikrøll før – Antikrøll etter – Forsinket start. Special

6 Eco Time

7 Ull

Sport

8 Sport Intensiv

9 Sport Lett

10 Sport Sko

Partial

Oppfriskning - -

Tidsbestemt tørkesyklus

30 - 60 - 90 - 120 - 150 minutter

2 Antikrøll før – Antikrøll etter – Forsinket start.

1 -

4 Antikrøll før – Antikrøll etter – Forsinket start.

1 par -

Antikrøll før – Antikrøll etter – Høy varme – Forsinket start.

140’

100’

65’

55’

60’

80’

70’

100’

20’

Spesial-/sport-/delprogrammer

Økonomitidsprogram

Dette programmet er ideelt for å tørke små mengder tøy på en sikker måte og på kort tid, slik at energiforbruket optimaliseres. Egner seg for laster på inntil 2 kg (Bomull). ! Dette programmets varighet avhenger av hvor full maskinen er og hvilken sentrifugeringshastighet som har blitt brukt til vasken. Vi anbefaler å kontrollere om plaggene er merket med -symbolet og snu dem på vrangen før tørkingen.

Ullprogram

Dette programmet er spesifikt for plagg som tåler tørking i tørketrommel og er merket med symbolet . Det egner seg for laster på inntil 1 kg (omtrent 3 gensere). Vi anbefaler å snu klærne på vrangen før tørking. Programmet varer i omtrent 60 minutter, selv om det kan vare lenger avhengig av størrelsen og tettheten på tøyet og på sentrifugehastigheten som ble brukt under vaskesyklusen. Plagg som tørkes med dette programmet er vanligvis klare til bruk, selv om kantene på tyngre plagg kan være litt fuktige. La dem tørke naturlig, da en ekstra tørkeprosess kan ødelegge plaggene. ! I motsetning til andre materialer er krympeprosessen for ull ikke mulig å reversere, dvs. plagget får ikke tilbake sin opprinnelige størrelse og form.

! Dette programmet egner seg ikke for plagg i akryl.

Page 57

Sport Intensiv-program

Dette programmet er beregnet for sikker tørking av plagg som f.eks. treningsdresser og shorts med symbolet . Det er ideelt for klær som ikke trenger å tørkes fullstendig. Vi anbefaler å snu klærne på vrangen før tørking. ! Dette programmets varighet avhenger av hvor full maskinen er og hvilken sentrifugeringshastighet som har blitt brukt til vasken.

Sport Lett-program

Dette programmet er beregnet for sikker tørking av plagg som f.eks. treningsdresser og shorts med symbolet . Det er ideelt for de klærne som ikke trenger å tørkes fullstendig eller som må strykes. Vi anbefaler å snu klærne på vrangen før tørking. ! Dette programmets varighet avhenger av hvor full maskinen er og hvilken sentrifugeringshastighet som har blitt brukt til vasken.

Sport Sko-program Dette programmet er spesialutformet for tørking av sportssko. Skoene må vaskes første og sentrifugeres ved minimum 400 omdreininger.

Et spesielt skostativ finnes som må brukes, ellers vil tørketrommelen skades hvis skoene tørkes i trommelen. Fjern filteret fra holderen på frontdelen av tørketrommelen, og posisjoner skostativet. Plasser skolissene inne i skoene, og sett dem inn med spissen vendt nedover og sålene mot fronten. Tørketidene varierer avhengig av formen og typen sko. Hvis skoene ikke er helt tørre på slutten av programmet, start programmet på nytt. ! Ikke tørk sko som har gel eller blinkende lys i seg. Tørk kun sko i syntetiske eller tekstilmaterialer. Når programmet er ferdig, ta ut skostativet, og sett på plass filteret i holderen.

Oppfriskning Et kort program som egner seg til å friske opp fibre og plagg ved utslipp av kald luft. Det varer i omtrent 20 minutter.

! Siden dette ikke er et tørkeprogram, skal det ikke brukes til plagg som fortsatt er våte.

Tidsbestemt tørkesyklus (30’ - 60’ - 90’ - 120’ - 150’) Dette programmet kan brukes i stedet for de automatiske programmene når du ønsker å stille inn en tid for tørkesyklusen. Dette er ideelt for å tørke fuktig tøy på lav varmeinnstilling eller for små tøymengder. Varigheten på den tidsbestemte syklusen som skal velges avhenger av størrelsen på tøymengden, på stoffet som skal tørkes (se tabell) og hvilken sentrifugeringshastighet som har blitt brukt til vasken. Den kalde tørkesyklusen kjører i løpet av de siste minuttene av programmet.

Tekstilenes

Bomull – Høy varme

Syntetiske – lav varme

Akryl – lav varme 30 minutter 60 minutter - - -

1 kg 2 kg 3 kg 4 - 5 kg 6 - 7 kg

30 eller 60

minutter

30 eller 60

minutter

30 eller 60

minutter

30 eller 60

minutter

Maks. last

60 eller 90

minutter

60 eller 90

minutter

60 eller 90

minutter

- -

90-120-150

minutter

Page 58

Alternativer

Alternativene gjør det mulig å spesialtilpasse det valgte programmet etter eget behov.

Forsinket start

Starten på noen programmer (se Programmer og alternativer) kan forsinkes i inntil 9 timer. Trykk på knappen flere ganger for å oppgi ønsket forsinkelsestid. Før innstilling av en forsinket start, se til at vannbeholderen er tom og at filteret er rent.

Antikrøll etter

Når dette alternativet velges, roterer trommelen plaggene i intervaller etter at nedkjølingssyklusen er ferdig, for å unngå at tøyet krølles hvis det ikke kan tas ut umiddelbart etter at programmet er avsluttet. I løpet av denne fasen er indikatorlampene på.

Antikrøll før

Når dette alternativet velges i tillegg til “Forsinket start”, roterer trommelen plaggene i intervaller i løpet av forsinkelsesperioden for å unngå at tøyet krølles.

Høy varme

Når en tørketid er valgt, vil en tørkesyklus med høy varme stilles inn hvis du trykker på denne knappen, og indikatoren tennes over knappen. De tidsbestemte programmene er forhåndsinnstilt på lav varme.

! Ikke alle alternativer er tilgjengelige for alle programmer (se Programmer og alternativer).

Åpne døren

Hvis døren åpnes (eller START/PAUSE-knappen trykkes) mens et program er i gang, stopper tørketrommelen, og følgende kan skje:

• START/PAUSE-knappen blinker oransje.

• Når en forsinket start er i gang, fortsetter forsinkelsesnedtellingen. Det er nødvendig å trykke på START/PAUSE-knappen for å

gjenoppta programmet for “forsinket start”. En av indikatorene for “forsinket start” blinker for å signalisere den forsinkede tiden som er oppgitt.

• Det er nødvendig å trykke på START/PAUSE-knappen for å gjenoppta programmet. Fremskrittsindikatoren signaliserer fasen som

er i gang, og START/PAUSE-indikatoren slutter å blinke og blir grønn.

• I løpet av antikrøll etter-fasen, avsluttes programmet. Hvis du trykker på start/pause-knappen, reaktiveres et nytt program fra

begynnelsen.

• Ved å vri på programvelgeren velges et nytt program, og START/PAUSE-indikatoren blinker i grønt. Denne prosedyren kan brukes

for å velge nedkjølingsprogrammet for å kjøle ned plaggene hvis de menes å være tørre nåk. Trykk på start/pause-knappen for å starte det nye programmet.

Merk: Hvis det har oppstått et strømbrudd, skal du skru av strømmen eller ta ut støpselet. Når strømmen er tilbake, skal du sette støpselet inn igjen, trykke og holde på ON/OFF-tasten til tørkemaskinen starter igjen, og deretter trykke på Start/Pause-knappen.

Page 59

Tørking

Sortering av tøyet

• Kontroller symbolene på merkelappene på de ulike klærne for å verifisere om plaggene trygt kan legges i tørketrommelen.

• Sorter vasken etter stofftypen.

• Tøm lommene i alle plagg, og kontroller for løse knapper.

• Lukk glidelåser og hekter, og fest belter og reimer uten å

stramme dem.

• Vri opp plaggene for å fjerne så mye vann som mulig.

! Ikke legg dryppende vått tøy i tørketrommelen.

Maks. tøymengder

Ikke overlast tørketrommelen. De følgende verdiene indikerer vekten på tørre plagg: Naturlige fibre: maksimum 7 kg Syntetiske fibre: maksimum 3 kg

! Ikke overlast tørketrommelen, da dette kan føre til redusert

tørkeytelse.

Typisk vekt Merk: 1 kg = 1000 g

Plagg

Bluse

Kjole

Dongeri

10 tøybleier

Skjorte

T-skjorte

Bomull Annet

150 g 100 g

500 g 350 g

700 g

1000 g

300 g 200 g

125 g

Merker for tøypleie

Kontroller alltid merkelappene, spesielt når du legger klær i tørketrommelen for første gang. Nedenfor finnes de mest brukte symbolene:

Kan tørkes i tørketrommel.

Må ikke tørkes i tørketrommel.

Kan tørkes i tørketrommel – på høy varme.

Kan tørkes i tørketrommel – på lav varme.

Plaggene egner seg ikke for tørking i tørketrommel:

• Plagg som inneholder gummideler eller lignende materialer, eller med plastfilmbelegg (puter, polstre eller sportsjakker i PVC), alle typer antennelige plagg eller plagg som inneholder antennelige stoffer (brukte håndklær som inneholder hårspray).

• Glassfiber (bestemte typer draperi).

• Plagg som tidligere har blitt renset.

• Plagg som er merket med ITLC-symbolet (“Spe-

sialplagg”) , som kan vaskes ved bruk av spesielle husholdningsprodukter. Følg instruksjonene nøye.

• Store gjenstander (dyner, soveposer, puter, polstre, store

sengetepper osv.) som utvider seg ved tørking og hemmer luftsirkulasjonen inne i tørketrommelen.

Husholdningslintøy

Dynetrekk (dobbeltseng)

Stor duk

Liten duk

Teklut Badehåndkle

Lite håndkle Dobbelt laken

Enkelt laken

Bomull Annet

1500 g 1000 g

700 g

250 g

100 g

700 g 350 g

500 g

350 g

Ved blanding av syntetiske fibre og bomullsplagg, kan sistnevnte fortsatt være fuktige på slutten av tørkesyklusen. Dersom dette skjer, bare sett på en kort tørkesyklus.

Page 60

Spesielle plagg

Pledd og sengetepper: akrylplagg (Acilian, Courtelle, Orion, Dralon) må tørkes med stor forsiktighet ved lav varme. Unngå tørking over lange perioder.

• Tørking: Hvis plaggene skal strykes, kan de fjernes fra tør-

ketrommelen mens de fortsatt er fuktige. Plass som krever fullstendig tørking kan bli værende lenger.

• Varmeinnstilling.

Krøllede eller foldede plagg: Les tørkeinstruksjonene som medfølger fra produsenten.

Stivede plagg: Ikke tørk sammen med ikke-stivede plagg. Fjern mest mulig av stivelsesløsningen før du legger plaggene i tørketrommelen. Ikke tørk for lenge: Stivelse blir pulveraktiv og etterlater plaggene loet – dette er ikke hensikten.

Tørketider

Tørketidene er omtrentlige og kan variere avhengig av følgende:

• Vannmengden som holdes igjen av plaggene etter sentrifugering: Håndklær og delikate plagg holder mye vann.

• Stofftyper: Plagg i samme stoff, men med ulik tekstur og

tykkelse kan ha forskjellige tørketider.

• Tøymengde: Enkeltplagg og små omganger kan ta lenger

tid å tørke.

Automatiske tørketider

• Temperatur i rommet: Jo lavere temperaturen i rommet er,

desto lenger vil det ta for tørketrommelen å tørke klær.

• Store: Bestemte større gjenstander krever spesiell forsiktighet i løpet av tørkeprosessen. Vi foreslår å ta ut disse plaggene og legge dem i tørketrommelen når de har blitt ristet: Gjenta denne prosedyren flere ganger i løpet av tørkesyklusen.

! Ikke tørk plaggene for lenge.

Alle stoffer inneholder naturlig fuktighet som hjelper til med å holde dem myke og luftige.

Tørketidene som finnes her refererer til de automatiske Skaptørt-programmene. Vekten refererer til tørre plagg.

Bomull

Intensiv tørking

1 kg

30 - 40 minuter

Syntetiske stoffer

Intensiv tørking

1 kg

30 - 40 minutter 40 - 50 minutter 50 - 70 minutter

Tørketider etter vaskesykluser med 800-1000 o/min

2 kg 3 kg 4 kg 5 kg 6 kg 7 kg

40 - 55 minuter 55 - 70 minuter 70 - 80 minuter 80 - 90 minuter 95 - 120 minuter

Tørketider etter vaskesykluser ved lavere hastigheter

2 kg 3 kg

120 - 140

minuter

Page 61

Advarsler og forslag

! Apparatet er konstruert og bygget etter internasjonale

sikkerhetsstandarder. Disse advarslene er oppgitt av sikkerhetsmessige årsaker, og må til enhver tid overholdes.

Generell sikkerhet

●• Tørketrommelen må ikke betjenes av personer (inkludert

barn) med svekkede fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskaper, uten tilsyn og uten å ha fått veiledning i hvordan apparatet skal brukes av en person som er ansvarlig for sikkerheten deres.

●• Denne tørketrommelen er konstruert for hjemmebruk, ikke

profesjonell bruk.

●• Ikke rør apparatet når du er barføtt eller våt på hender

eller føtter.

●• Frakople maskinen ved å trekke i støpselet, ikke i ledningen.

●• Barn skal ikke oppholde seg i nærheten av tørketrommelen når den er i bruk. Etter bruk av maskinen, slå den av og trekk ut støpselet fra kontakten. Hold døren lukket for å forhindre at barn ikke bruker den som en leke.

●• Hold barn under oppsyn, og pass på at de ikke leker med

tørketrommelen.

●• Apparatet må installeres riktig og ha tilstrekkelig ventilasjon. Luftinntaket foran på tørketrommelen bør aldri blokkeres (se Installering).

●• Tørketrommelen skal ikke brukes på teppegulv med

høyde som ville forhindre luft til å komme inn i tørketrommelen fra basen.

●• Kontroller for å se om tørketrommelen er tom før den

brukes.

●• Baksiden av tørketrommelen kan bli svært varm.

Berør den derfor ikke når maskinen er i bruk.

●• Tørketrommelen må aldri brukes uten at filteret,

vannbeholderen og kondensatoren er installert korrekt (se Vedlikehold).

●• Ikke overlast tørketrommelen (se Vask for maks. last).

●• Ikke legg plagg som er dryppende våte inn i maskinen.

●• Kontroller alle anvisninger på klærnes merker (se Vask).

●• Ikke tørk større, svært voluminøse gjenstander.

●• Ikke tørk akryliske fibrer ved høy temperatur.

●• Fullfør hvert program med nedkjølingsfasen.

●• Ikke slå av tørketrommelen når det fortsatt befinner seg

varme gjenstander inne i den.

●• Rengjør filteret etter hver bruk (se Vedlikehold).

●• Tøm vannbeholderen etter hver bruk (se Vedlikehold).

●• Rengjør kondensatorenheten regelmessig (se Vedli-

kehold).

●• Ikke la det samle seg lo rundt tørketrommelen.

●• Klatre aldri opp på tørketrommelen. Det kan føre til skade.

●• Følg alltid de elektriske standarder og krav (se Installe-

ring).

●• Kjøp alltid originale reservedeler og tilbehør (se Service).

For å minske risikoen for brann i tørketrommelen, bør du overholde følgende regler:

●• Ikke tørk plagg som er behandlet med kjemiske produkter.

●• Ikke tørk plagg som har flekker eller er gjennombløtt av

vegetabilske oljer eller matolje, dette utgjør brannfare. Plagg med olje kan selvantenne, spesielt dersom de utsettes for varmekilder som tørketromler. Plaggene blir varme og fører til en oksyderingsreaksjon med oljen. Oksydering danner varme. Hvis varmen ikke slipper ut, kan plaggene bli varme nok til å ta fyr. Hauger, stabler eller lagring av plagg med olje kan hindre at varme slipper ut og skaper dermed brannfare. Dersom det ikke kan unngås at stoffer som inneholder vegetabilsk olje eller matolje eller som er tilsmusset med hårpleieprodukter plasseres i tørketrommelen, bør disse først vaskes med ekstra vaskemiddel - dette vil redusere, men ikke eliminere faren. Den avkjølende trommelfasen bør benyttes for å redusere temperaturen på plaggene. De bør ikke fjernes fra tørketrommelen og legges i en haug eller stabel mens de er varme.

●• Ikke tørk plagg som tidligere er rengjort, vasket, gjennombløtt eller tilsmusset i bensin, rensemidler eller andre brennbare eller eksplosive stoffer. Svært brennbare stoffer som vanligvis brukes i husholdningen inkludert matolje, aceton, denaturert sprit, parafin, flekkfjerningsmiddel, terpentin, voks og voksfjernere. Sørg for at disse plaggene er vasket i varmt vann med en ekstra mengde vaskemiddel før de tørkes i tørketrommelen.

●• Ikke tørk gjenstander som inneholder skumgummi (også

kjent som lateksskum), eller andre gummiliknende materialer. Skumgummimateriale kan, når det varmes opp, selvantennes.

●• Tøymykner eller lignende produkter bør ikke benyttes i

en tørketrommel for å eliminere statisk elektrisitet med mindre denne praksisen anbefales av produsenten av tøymykneren.

●• Ikke tørk undertøy som inneholder metallforsterkning,

f.eks. brystholdere med metallbøyler. Det kan føre til skader på tørketrommelen hvis metallforsterkningen løsner under tørking.

●• Ikke tørk gummi, plastgjenstander som dusjhetter eller

bleiebukser, polyetylen eller papir.

●• Ikke tørk gjenstander med en bakside av gummi, klær

med skulderputer i skumgummi, puter, kalosjer og gummibelagte joggesko.

●• Fjern alt fra lommer, spesielt lightere (eksplosjonsrisiko).

! ADVARSEL: Stans aldri tørketrommelen før tørkesyklusen er ferdig. Da må man eventuelt fjerne alle plaggene raskt og spre dem ut slik at varmen forsvinner.

Spare energi og respektere miljøet

• Vri opp plaggene før de legges i tørketrommelen for å

fjerne så mye vann som mulig (hvis de tidligere er vasket i vaskemaskinen, velg en sentrifugeringssyklus). Dette sikrer at energien lagres ved bruk av tørketrommelen.

• Bruk alltid tørketrommelen med full last for å spare energi:

Enkeltplagg og små omganger kan ta lenger tid å tørke.

• Rengjør filteret på slutten av hver syklus for å redusere

energiforbrukskostnadene (se Vedlikehold).

●• Tørk kun klær som er vasket med såpemiddel og vann, skylt og sentrifugert. Det er brannfarlig å tørke gjenstander som IKKE er vasket med vann.

Page 62

Pleie og vedlikehold

Frakoble strømforsyningen

! Frakoble tørketrommelen når den ikke er i bruk eller under

rengjøring og vedlikeholdsoperasjoner.

Rengjøre filteret etter hver syklus

Filteret er en fundamental komponent av tørketrommelen: Funksjonen er å samle lo og rusk som dannes under tørking. Rengjør filteret når tørkingen fullføres ved å skylle det under rennende vann eller rengjøre det med en støvsuger. Hvis filteret skulle tilstoppes, vil luftstrømmen på innsiden av tørketrommelen bli svært hemmet: Tørketidene blir lengre, og det forbrukes mer energi. Videre kan tørketrommelen bli skadet. Filteret befinner seg foran tørketrommelens tetning (se Bilde). Fjerne filteret:

1. Trekk filterets plasthåndtak oppover (se Bilde).

2. Rengjør lofilteret, og sett det på plass på riktig måte. Se til at filteret plasseres i linje med tørketrommelens tetning.

! Ikke bruk tørketrommelen

med mindre filteret er satt på plass i holderen.

Kontrollere trommelen etter hver syklus

Roter trommelen manuelt for å fjerne mindre gjenstander (lommetørklær) som kan ligge igjen inne i tørketrommelen.

Rengjøre trommelen

! Unngå bruk av skuremidler, stålull eller rengjøringsmidler for

rustfritt stål til å rengjøre trommelen. En farget film kan vises på overflaten av trommelen i rustfritt stål: Den kan forårsakes av en kombinasjon av vann og/ eller rengjøringsmidler, slik som tøymyknere. Denne fargede filmen påvirker ikke tørketrommelens ytelse.

Tømme vannbeholderen etter hver syklus

Fjern vannbeholderen, og tøm den i en vask eller annet egnet avløp, og sett den riktig på plass. Kontroller alltid vannbeholderen, og tøm den før du starter en ny tørkesyklus.

Rengjøre kondensatorenheten

• Ta regelmessig ut kondensatorenheten (månedlig), og

fjern alt oppsamlet lo fra platene ved å skylle i kaldt vann som renner på baksiden av kondensatoren.

Fjerne kondensatoren:

1. Koble tørketrommelen fra strømforsyningen, og åpne døren.

2. Åpne kondensatordekselet (se Bilde), lås opp de tre låsene ved å vri dem 90° i motsatt klokkeretning, og trekk deretter i håndtaket for å fjerne kondensatoren.

3. Rengjør overflaten på tetningene, og sett på plass enheten med pilene pekende oppover, mens du passer på at låsene er sikkert festet.

Rengjøre tørketrommelen

• De eksterne metall- og plastdelene og gummidelene kan

rengjøres ved hjelp av en fuktig klut.

• Rengjør luftinntaksgitteret foran og de bakre luftåpninge-

ne regelmessig (hver 6. måned) med en støvsuger for å fjerne lo, rusk eller støvavleiringer. Videre skal det fjernes loavleiringer fra den fremre delen av kondensatoren og fra filterområdet ved bruk av en støvsuger ganske ofte.

! Ikke bruk løsemidler eller skuremidler. ! Tørketrommelen bruker kulelagerkomponenter som ikke

krever smøring.

! Få tørketrommelen kontroller regelmessig av autorisert

teknisk personale for å sikre at de elektriske og mekaniske delene virker sikkert (se Hjelp).

Vannbeholder

Kondensatorenhet

Sperrer

Filter

Tapp

Bak

Kondensatorenhet

Luftinntak

Front

Kondensatordeksel

Håndtak

Page 63

Feilsøking

Hvis du føler at tørketrommelen ikke fungerer riktig, se i følgende feilsøkingsforslag før du tar kontakt med teknisk hjelpesenter (se Hjelp).

Problem:

Tørketrommelen starter ikke.

Mulige årsaker / Løsninger:

• Støpselet er ikke satt langt nok inn i uttaket for å gi kontakt.

• Det har foregått et strømbrudd.

• Sikringen har brent ned. Prøv å kople et annet apparat til det samme uttaket.

• Hvis det brukes en skjøteledning, prøv å tilkoble tørketrommelens støpsel rett i

uttaket.

• Døren har Ikke blitt skikkelig lukket.

• Programmet har ikke blitt riktig innstilt (se Slik utfører du en tørkesyklus).

• START/PAUSE -knappen har ikke blitt trykket (se Slik utfører du en tørkesyklus).

Tørkesyklusen starter ikke.

Tørketidene er for lange.

Indikatoren “Tømme vannbeholder” blinker.

Programmet er ferdig, men plaggene er fuktigere enn forventet.

• En forsinket starttid har blitt innstilt (se Programmer og alternativer).

• START/PAUSE -knappen har blitt trykket, en kort forsinkelse følger før

tørketrommelen begynner å gå. Vent på at tørkesyklusen starter; ikke trykk på

START/PAUSE-knappen med mindre tørketrommelen bytter til pausemodus og

tørkesyklusen ikke starter.

• Filteret er ikke rengjort (se Vedlikehold).

• Vannbeholderen må tømmes? Indikatoren for tømming av vannbeholderen lyser

(se Vedlikehold).

• Kondensatoren må rengjøres (se Vedlikehold).

• Varmeinnstillingen egner seg ikke for stofftypen som skal tørkes (se Programmer og

alternativer).

• En uriktig tøretid ble valgt for typen tøy (se Tørking).

• Luftinntaksgrillen eller bakre lufteåpninger er tilstoppet (se Installasjon og

Vedlikehold).

• Plaggene er for våte (se Tørking).

• Tørketrommelen er overlastet (se Tørking).

• Vannbeholderen ble sannsynligvis ikke tømt før programmet ble startet. Ikke vent for

signalet for tømming av vannbeholderen (Indikatoren “Tømme vannbeholder” blinker, deretter vil lydsignalet lyde 3 ganger), men kontroller alltid og tøm den før start av et nytt tørkeprogram (se Beskrivelse av tørketrommelen).

! Av sikkerhetsmessige årsaker varer tørkeprogrammene maksimalt 4 timer. Hvis et

automatisk program ikke har oppdaget det endelige fuktighetsnivået som kreves i dette intervallet, fullfører tørketrommelen programmet og stopper. Kontroller punktene over, og gjenta programmet; hvis plaggene fortsatt er våte, tak kontakt med teknisk hjelpesenter (se Hjelp).

Indikatorene “Alternativer” og “START/PAUSE” blinker, og en av indikatorene for “Vedlikehold” eller

“Tørkefaser” tennes uten å blinke.

Tørketrommelen er støyende i løpet av de første få driftsminuttene.

Lampene på tørkemaskinens kontrollpanel lyser ikke, selv om tørkemaskinen er slått på.

• Slå av apparatet, og trekk ut støpselet. Rengjør deretter filteret og kondensatoren

(se “Pleie og vedlikehold”). Sett inn støpselet igjen, slå på apparatet og start et annet program. Dersom problemet vedvarer, bør du kontakte teknisk hjelpesenter om problemet.

• Dette er normalt, spesielt hvis tørketrommelen ikke har blitt brukt på lang tid. Dersom

støyen fortsetter under hele syklusen, kontakt teknisk hjelpesenter.

Tørkemaskinen har gått til standby-modus for å spare strøm.Dette skjer hvis du har latt tørkemaskinen stå på, eller har hatt et strømbrudd.Det skjer etter 30 minutter:

- Hvis du har latt tørkemaskinen stå på uten at du har startet et av programmene.

- Når tørkeprogrammet er avsluttet. Trykk og hold på ON/OFF-knappen til tørkemaskinen starter igjen.

Page 64

Hjelp

Før du ringer teknisk hjelpesenter:

• Følg feilsøkingsguiden for å kontrollere om problemene kan

løses personlig (se Feilsøking).

• Hvis ikke, slå av tørketrommelen, og ta kontakt med det

tekniske hjelpesenteret som ligger nærmest deg.

Oppgi følgende data når du kontakter teknisk hjelpesenter:

• navn, adresse og postnummer

• telefonnummer

• type feilfunksjon

• Kjøpsdato

• Apparatets modell (Mod.)

• Tørketrommelens serienummer (S/N).

Denne informasjonen kan finnes på typeskiltet som finnes bak døren.

Reservedeler

Denne tørketrommelen er en kompleks maskin. Forsøk på å reparere den personlig eller ved hjelp av ukvalifisert personale kan sette personers sikkerhet i fare, skade maskinen eller ugyldiggjøre reservedelsgarantien. Ta alltid kontakt med en kvalifisert tekniker når du opplever problemer med denne maskinen.

Informasjon om resirkulering og avfallshåndtering

Som en del av vårt kontinuerlige engasjement innen miljøvern, forbeholder vi oss retten til å bruke resirkulerte kvalitetskomponenter for å redusere kostnadene for våre kunder og minimere materialsløsingen.

• Avfallshåndtering av pakkematerialene: Følg lokale lover for å resirkulere innpakningsmaterialene.

• For å minimere risikoen for skade på barn, ta av døren og støpselet, kutt av strømledningen ved apparatet. Kast disse delene

separat for å forhindre at apparatet tilkobles til et strømuttak.

Avfallshåndtering av gamle husholdningsapparater

Europeisk direktiv 2012/19/EC vedrørende elektrisk og elektronisk avfallsutstyr (WEEE) erklærer at husholdningsapparater

ikke skal kastes med annet vanlig husholdningsavfall. Utslitte apparater skal samles separat for å optimere kostnaden av gjenbruk og resirkulering av materialene inne i maskinen, mens potensiell skade på offentlig helse og miljø forhindres. Den

utkryssede papirkurven på hjul finnes på alle produkter for å minne eieren om pliktene vedrørende separert avfallshåndtering. For mer informasjon om riktig avfallshåndtering av husholdningsapparater, skal eierne kontakte de lokale myndighetene eller apparatets forhandler.

Dette apparatet overholder følgende EU-direktiver:

- 2006/95/EC (lavspenningsdirektivet)

- 2004/108/EC (direktivet om elekromagnetisk kompatibilitet).

Page 65

Upute za uporabu

SUŠILICA RUBLJA

Kazalo

Važne informacije, 66-67 Postavljanje, 68

Hrvatski

IDCA 735

Gdje postaviti sušilicu rublja

Prozračivanje Električni priključak Uvodne informacije

Opis sušilice rublja, 69-70

Karakteristike

Upravljačka ploča

Kako obaviti sušenje, 71

Pokretanje i izbor programa

Programi i opcije, 72-73-74

Tablica programa Posebni programi

Opcije

Otvaranje vrata

Oprano rublje, 75-76

Razvrstavanje opranog rublja Etikete o održavanju

Osobito rublje

Vrijeme sušenja

Upozorenja i savjeti, 77

Opća sigurnost Ušteda električne energije i poštivanje okoliša

! Ovaj vas simbol podsjeća da morate pročitati ovu knjižicu

s uputama.

! Ovu knjižicu držite pri ruci kako biste je mogli lako pogledati u

svakoj prilici. Knjižicu uvijek držite blizu sušilice rublja; u slučaju prodaje ili ustupanja uređaja drugima, ne zaboravite im predati i ovu knjižicu kako biste novim vlasnicima omogućili poznavanje upozorenja i savjeta o uporabi sušilice rublja.

! Pažljivo pročitajte ove upute: stranice koje slijede sadrže

važne informacije o postavljanju i korisne savjete o radu električnog kućanskog aparata.

Čišćenje i održavanje, 78

Prekid električnog napajanja Čišćenje ltera nakon svakog ciklusa Provjera ltera nakon svakog ciklusa Pražnjenje spremnika za sakupljanje vode nakon svakog

ciklusa

Čišćenje jedinice za kondenzaciju Čišćenje sušilice rublja

Problemi i rješenja, 79 Servisna služba, 80

Pričuvni dijelovi Servisna služba na raspolaganju 7 dana tjedno Informacije o recikliranju i odlaganju

Page 66

Važne informacije

Za učinkoviti rad kondenzacijske sušilice rublja trebate slijediti shemu redovnog održavanja u nastavku.

Filter za dlačice – dlačice koje se nakupljaju na lteru TREBA očistiti nakon svakog ciklusa sušenja.

1. faza

Otvorite vrata sušilice rublja

pritiskajući ih kao što se pokazuje na slici.

Ako lter ne očistite nakon svakog ciklusa sušenja, to će utjecati na djelotvornost sušenja stroja kojem će trebati više vremena za sušenje, a time će trošiti i više električne energije tijekom sušenja.

Spremnik za sakupljanje vode – Spremnik za sakupljanje vode morate isprazniti nakon svakog ciklusa sušenja.

1. faza Povucite spremnik za sakupljanje vode prema sebi i potpuno ga izvadite iz sušilice rublja.

2. faza Izlijte svu vodu iz spremnika.

2. faza Izvucite lter (dvama prstima).

3. faza Očistite dlačice koje su se eventualno nakupile na unutarnjoj površini mrežice ltera.

4. faza Ponovno stavite lter – Nemojte nikad aktivirati sušilicu rublja ako se lter ne nalazi na svom položaju.

3. faza Vratite spremnik za sakupljanje vode na mjesto i uvjerite se da ste ga potpuno uvukli u njegovo sjedište.

Ako spremnik za sakupljanje vode ne ispraznite, to može prouzročiti: – zaustavljanje grijanja stroja (stoga će stavljeno rublje na kraju ciklusa sušenja biti još uvijek vlažno); – upaljena LED žaruljica "Ispraznite zdjelicu"

upozorava da je spremnik pun.

Punjenje sustava za sakupljanje vode.

Kad je sušilica rublja nova, spremnik za sakupljanje vode ne sakuplja sve dok se sustav ne napuni. Za tu radnju mogu biti potrebna 1 ili 2 ciklusa sušenja. Kad je napunjen, sustav sakuplja vodu u svakom ciklusu.

Page 67

Kondenzacijska jedinica – Treba očistiti dlačice s

kondenzatora svakog mjeseca.

1. faza Otvorite poklopac kondenzatora – držite ručku i povucite prema sebi.

2. faza Izvadite kondenzator tako da okrenete 3 spojnice, zatim ga povučete prema sebi. (U cijevima bi moglo biti vode: to je normalno.)

3. faza Očistite kondenzator vodom puštajući je da teče sa stražnje strane, kako biste uklonili eventualno nakupljene dlačice.

4. faza Vratite na mjesto kondenzacijsku jedinicu i uvjerite se da je sklop potpuno uvučen u sjedište, da su sve 3 spojnice pričvršćene te da su strelice za označavanje položaja na prednjem dijelu kondenzatora usmjerene na gore.

Ako ne čistite kondenzator, moglo bi doći do prijevremenog kvara sušilice rublja.

Listić proizvoda

Maksimalna količina rublja u kg, "standardni program" za pamu

ne tkanine

Klasa energetske učinkovitosti B

Ponderirana godišnja potrošnja energije (AEc)* kWh 503.7

Sušilica rublja Automatska

Sušilica rublja Kondenz.

Potrošnja energije u kWh standardnog prog. pri punom

kapacitetu punjenja (Edry)

Potrošnja energije u kWh standardnog prog. pri djelomičnom kapacitetu punjenja (Edry½)

Potrošnja energije u W u stanju: isključenost pri punom kapacitetu punjenja (Po)

Potrošnja energije u W u stanju: mirovanje (Pl) 1,79

Trajanje pripravnosti ako sušilica rublja ima elektronički sustav upravljanja – minute

Standardni program za pamučne tkanine** – najučinkovitiji ciklus po pitanju potrošnje energije za pamuk pri punom i pri djelomičnom kapacitetu punjenja.

Ponderirano trajanje pri punom i pri djelomičnom kapacitetu

punjenja (Tt) – minute

Trajanje za pamučne tkanine pri punom kapacitetu punjenja

Trajanje za pamučne tkanine pri djelomičnom kapacitetu

punjenja (Tdry½) – minute

Klasa učinkovitosti kondenzacijskog uređaja B

Učinkovitost kondenzacije – %

Prosječni postotak učinkovitosti kondenzacije – puni kapacitet punjenja (Cdry)

Prosječni postotak učinkovitosti kondenzacije – djelomični kapacitet punjenja (Cdry½)

Postotak pri punom i pri djelomičnom kapacitetu punjenja (Ct) 82

Razina zvučne snage u dB(A) re 1 pW 68

7.0

4.28

2.29

0,14

128

Podaci u skladu s Uredbom br. 392/2012. Pogledajte naše web mjesto http://www.indesit.com/indesit/. *Godišnja potrošnja na osnovi 160 ciklusa sušenja programom "Pamuk standard" pri punom i djelomičnom kapacitetu punjenja te u načinu niske potrošnje električne energije. Stvarna potrošnja električne energije ciklusom ovisit će o uporabi uređaja. ** Program "Pamuk standard" je Pamuk ormar.

Page 68

Less than 1m

Postavljanje

Gdje postaviti sušilicu rublja

• Plamen može oštetiti sušilicu rublja, stoga je treba postaviti daleko od plinskih štednjaka, peći, radijatora ili ploča za kuhanje. Ako električni kućanski aparat treba postaviti ispod radne površine, treba ostaviti prostor od 10 mm između gornje ploče električnog kućanskog aparata i drugih predmeta koji se nalaze iznad njega te prostor od 15 mm između bočnih strana električnog kućanskog aparata i zidova ili namještaja uz njega. Na taj način se jamči dostatno cirkuliranje zraka.

Prozračivanje

• Kad je sušilica rublja aktivna, treba biti prisutno dostatno prozračivanje. Uvjerite se da je sušilica rublja postavljena u prostoru koji nije vlažan i s primjerenom cirkulacijom zraka. Protok zraka oko sušilice rublja je bitan kako bi se omogućilo kondenziranje vode proizvedene za vrijeme pranja; sušilica rublja ne radi pravilno ako je smještena u zatvorenom prostoru ili unutar nekog dijela namještaja.

! Ako se sušilica rublja rabi u maloj ili hladnoj prostoriji,

može doći do stvaranja male količine kondenzata.

! Nije uputno postaviti sušilicu rublja u ormar: električni

kućanski aparat ne smije nikad biti postavljen iza vrata koja se mogu zaključati, kliznih vrata ili vrata čije se šarke nalaze na suprotnoj strani od vrata sušilice rublja.

Odvod vode

Ako ćete stroj smjestiti blizu odvodne cijevi, kondenzirana voda može istjecati izravno, bez primjene spremnika za sakupljanje vode. U tom slučaju više nije potrebno prazniti spremnik za sakupljanje vode nakon svakog ciklusa. Ako sušilicu rublja namjestite iznad perilice rublja ili uz nju, mogu dijeliti isti odvod. Dovoljno je odvojiti crijevo naznačeno na slici A i spojiti ga na odvod. Ako se odvod nalazi dalje nego što to dopušta dužina crijeva, možete kupiti i spojiti crijevo istog promjera i potrebne dužine za dostizanje odvoda. Za postavljanje novog crijeva dovoljno je zamijeniti ono postojeće kao što se vidi na slici B i staviti ga u isti položaj.

! Odvod se mora nalaziti na visini manjoj od 1 metra od

poda.

! Nakon postavljanja sušilice rublja uvjerite se da

odvodno crijevo nije savijeno niti uvrnuto.

Električni priključak

Prije ukopčavanja utikača u električnu utičnicu, izvršite provjere koje slijede.

• Uvjerite se da su vam ruke suhe.

• Utičnica mora imati uzemljenje.

• Utičnica mora biti u stanju podnijeti maksimalnu predviđenu snagu stroja, koja se navodi na nazivnoj pločici

(vidi "Opis sušilice rublja").

• Napon napajanja mora biti u okviru vrijednosti koje se navode na nazivnoj pločici (vidi "Opis sušilice rublja").

• Utičnica mora odgovarati tipu utikača na sušilici rublja. U suprotnom, pobrinite se za zamjenu utičnice ili utikača.

! Nemojte rabiti produžne kabele. ! Sušilicu rublja se ne smije postavljati na otvorenom, čak

iako se radi o zaštićenom prostoru. Naime, izlaganje ovog električnog kućanskog aparata kiši ili nevremenu može biti vrlo opasno.

! Nakon postavljanja sušilice rublja električni kabel i utikač

moraju se nalaziti na dohvatu ruke.

! Električni kabel ne smije biti presavijen niti prignječen. ! Ako je utikač koji treba zamijeniti ugrađenog tipa, treba

ga odložiti na siguran način. NEMOJTE ga ostavljati na mjestu gdje ga se može ukopčati u utičnicu i prouzročiti električni udar.

! Električni kabel treba periodično provjeravati i zamijeniti

specičnim kabelom za ovu sušilicu rublja, koji smiju postaviti jedino ovlašteni tehničari (vidi "Servisna služba"). Nove ili duže električne kabele isporučuju ovlašteni prodavači uz dodatni trošak.

! Proizvođač otklanja bilo kakvu odgovornost u

slučaju nepridržavanja ovih pravila.

! U slučaju dvojbe po pitanju gore navedenog,

kontaktirajte kvaliciranog električara.

Uvodne informacije

Nakon postavljanja sušilice rublja a prije njenog stavljanja u rad, očistite unutrašnjost bubnja i uklonite prljavštinu koja se možda nakupila tijekom prijevoza.

Sl. A

Sl. B

Page 69

Opis sušilice rublja

Otvaranje vrata

Pritisnite na

vrata

Jedinica za

kondenzaciju

(otvoren

poklopac)

Karakteristike

Spremnik za

sakupljanje vode

Filter

Nazivna pločica

Model i serijski

broj

Rešetka

na dovodu

zraka

Ručka poklopca

kondenzatora

(povucite da se

otvori)

Upravljačka ploča

Dugme Uključeno/

Isključeno

Gumb Programi

Dugma i kontrolna

svjetla Opcije

Kontrolna svjetla

za održavanje

Dugme i kontrolno svjetlo

Pokretanje/Stanka

Kontrolna svjetla za

faze sušenja ili odgođeno pokretanje

Page 70

Dugme UKLJUČENO/ISKLJUČENO/Reset

Normalnim pritiskom dugma uključujete ili isključujete proizvod. Ako sušilica rublja radi, duljim pritiskom od otprilike 3 sekunde isključujete proizvod i resetirate ciklus u tijeku.

Gumb Programi

Omogućuje postavljanje programa: okrećite sve dok pokazivač ne bude usmjeren prema željenom programu (vidi "Pokretanje" i "Izbor programa").

Dugma opcija

Omogućuju izbor raspoloživih opcija za odabrani program. Paljenje odgovarajućih kontrolnih svjetala pokazuje da je opcija odabrana (vidi "Programi i opcije").

Dugme i kontrolno svjetlo POKRETANJE/STANKA

Dok zeleno kontrolno svjetlo sporo trepće, pritisnite dugme da biste pokrenuli program. Kad se ciklus pokrene, kontrolno svjetlo za signaliziranje ostaje stalno upaljeno. Kako biste program stavili u stanku, ponovno pritisnite dugme: kontrolno svjetlo postaje narančaste boje i ponovno počinje treptati. Za pokretanje programa iz točke u kojoj je bio prekinut, ponovno pritisnite dugme (vidi "Pokretanje" i "Izbor programa").

Kontrolna svjetla

Kontrolna svjetla "Održavanje"

Kontrolna svjetla pružaju važne podatke, odnosno:

kontrolno svjetlo "Ispraznite zdjelicu" pokazuje da treba isprazniti spremnik za sakupljanje vode. Ako se spremnik napuni tijekom programa, pali se LED žaruljica. Sušilica rublja automatski pokreće ciklus hladnog zraka i LED žaruljica POKRETANJE/STANKA trepće narančastim svjetlom. Za ponovno pokretanje ciklusa iz točke u kojoj je bio prekinut, pritisnite dugme POKRETANJE/STANKA. Kako biste izbjegli ovaj postupak, uvijek ispraznite spremnik za sakupljanje vode prilikom svake uporabe sušilice rublja (vidi

"Čišćenje i održavanje").

Kontrolno svjetlo za čišćenje ltera prije svakog programa podsjeća da je bitno očistiti lter svaki put prije uporabe sušilice

rublja (vidi "Čišćenje i održavanje").

Kontrolno svjetlo za čišćenje kondenzatora podsjeća da je bitno periodično čistiti kondenzator (vidi "Čišćenje i održavanje").

Kontrolna svjetla "Faze sušenja"

Kontrolno svjetlo pokazuje da je u tijeku faza sušenja.

Kontrolno svjetlo pokazuje da je u tijeku faza hlađenja.

Kontrolno svjetlo KRAJ pokazuje kraj programa.

Kontrolna svjetla "Odgođeno pokretanje"

Ako ste aktivirali opciju "Odgođeno pokretanje" (vidi "Opcije"), nakon pokretanja programa počinje treptati kontrolno svjetlo odabrane odgode:

Nakon određenog vremena prikazuje se preostalo vrijeme odgode, uz treptanje odgovarajućeg kontrolnog svjetla:

Po isteku odabrane odgode, trepćuće kontrolno svjetlo se gasi i postavljeni program se pokreće.

Page 71

Kako obaviti sušenje

Pokretanje i izbor programa

1. Ukopčajte utikač sušilice rublja u utičnicu za električno napajanje.

2. Odaberite program na temelju vrste opranog rublja (vidi "Oprano rublje").

3. Otvorite vrata u uvjerite se da je lter čist i u svom položaju te da je spremnik za sakupljanje vode prazan i pravilno namješten

(vidi "Čišćenje i održavanje").

4. Napunite stroj pazeći da se nijedan komad rublja ne nađe između vrata i njihove brtve. Zatvorite vrata.

5. Pritisnite dugme UKLJUČENO/ISKLJUČENO kako biste pokrenuli stroj.

6. Okrećite gumb Programi sve dok pokazivač ne bude usmjeren prema programu koji odgovara vrsti tkanine koju treba osušiti;

provjerite tablicu programa (vidi "Programi i opcije") i naznake za svaku vrstu tkanine (vidi "Oprano rublje"). ! Pažnja: ako nakon pritiska na dugme POKRETANJE/STANKA promijenite položaj gumba za programe, novi položaj NEĆE izmijeniti odabrani program. Kako biste izmijenili program, pritisnite dugme POKRETANJE/STANKA da program uđe u stanku (kontrolno svjetlo trepće narančastom bojom), izaberite novi program i odgovarajuće opcije. Pritisnite dugme POKRETANJE/ STANKA kako biste pokrenuli novi program.

7. Ako treba, postavite vrijeme odgođenog pokretanja i druge opcije (vidi "Programi i opcije").

8. Za početak, pritisnite dugme POKRETANJE/STANKA.

Za vrijeme programa sušenja možete provjeriti oprano rublje i izvaditi komade rublja koji su se osušili, ostavljajući druge da se nastave sušiti. Nakon zatvaranja vrata, pritisnite POKRETANJE/STANKA kako bi stroj nastavio raditi.

9. Tijekom posljednjih minuta programa sušenja a prije završetka programa, pokreće se završna faza SUŠENJE NA HLADNO (tkanine se hlade); uvijek treba pustiti da se ova faza završi.

10. Paljenje kontrolnog svjetla KRAJ i 3 zvučna signala pokazuju da se program završio. Otvorite vrata, izvadite oprano rublje, očistite lter i ponovno ga stavite u sjedište. Ispraznite spremnik za sakupljanje vode i ponovno ga stavite u njegov položaj (vidi

"Čišćenje i održavanje").

Ako ste odabrali opciju "Naknadno protiv nabora" a ne izvadite odmah oprano rublje, komadi rublja se povremeno okreću u bubnju 10 sati ili sve dok ne otvorite vrata.

11. Odspojite sušilicu rublja od električne mreže.

Način pripravnosti

Ova sušilica rublja, sukladno novim propisima u svezi štednje električne energije, posjeduje sustav automatskog isključivanja ("Stand By"), koji se – u slučaju nekorištenja stroja – aktivira nakon otprilike 30 minuta. Držite pritisnuto dugme UKLJUČENO/

ISKLJUČENO sve dok sušilica rublja ne nastavi raditi.

Page 72

Programi i opcije

Tablica programa

Maks.

Program

Daily

1 Pamuk dodatno Maks Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 150’

2 Pamuk ormar Maks Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 140’

3 Pamuk glačanje Maks Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 100’

4 Sintetika Ormar 3. Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 65’

5 Sintetika Glačanje 3 Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 55’

Posebni

6 Eco Time 2 Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 60’

7 Vuna 1 - 60’

Šport

8 Sport Intensive 4 Ranije “protiv nabora” – Naknadno “protiv nabora” – Odgođeno pokretanje. 80’

količina

rublja

(kg)

Opcije koje se mogu kombinirati

Trajanje

ciklusa

9 Sport Light 4 Ranije "protiv nabora" – Naknadno "protiv nabora" – Odgođeno pokretanje. 70’

10 Special Shoes 1 par - 100’

Djelomični

Osvježi - - 20’

Sušenje s programiranim vremenom

30 - 60 - 90 - 120 - 150 minuta.

- Sve opcije se mogu kombinirati.

Posebni programi/Šport/Djelomični

Program Eco Time

Ovaj program je idealan za sigurno sušenje malih količina pamučnog rublja u kratkom vremenu, uz optimiziranu uporabu energije. Program možete rabiti za količine do 2 kg. ! Trajanje ovog programa ovisit će o količini stavljenog rublja i o brzini centrifugiranja koju ste koristili prilikom pranja. Savjetujemo da provjerite jesu li komadi rublja označeni simbolom te da ih prije sušenja izvrnete

rogram Vuna

Ovo je program namijenjen komadima rublja koji podnose sušenje u bubnju, a označeni su simbolom . Možete ga rabiti za količine do 1 kg (otprilike 3 džempera). Savjetujemo da komade rublja prije sušenja izvrnete. Za ovaj program je potrebno otprilike 60 minuta, ali može trajati i dulje, ovisno o količini i gustoći stavljenog rublja te o brzini centrifugiranja koju ste koristili u perilici. Stavljeno rublje koje sušite na ovom programu obično je spremno za odijevanje, no kod pojedinih težih komada rublja rubovi bi mogli biti donekle vlažni. Ostavite ih da se prirodno osuše, jer bi daljnji proces sušenja mogao oštetiti komade rublja. ! U suprotnosti s ostalim materijalima, proces skupljanja vune je nepovratan, odnosno komad rublja se neće vratiti na prvobitni oblik i dimenzije. ! Ovaj program nije pogodan za komade rublja od akrila.

Program Sport Intensive

Radi se o programu za sigurno sušenje artikala kao što su trenirke i kratke hlače, označenih simbolom . Idealan je za komade rublja koje ne treba potpuno glačati. Možete ga rabiti za količine do 4 kg. Savjetujemo da artikle prije sušenja izvrnete. ! Trajanje ovog programa ovisit će o količini stavljenog rublja i o brzini centrifugiranja koju ste koristili prilikom pranja.

Page 73

Program Sport Light

Radi se o programu za sigurno sušenje artikala kao što su trenirke i kratke hlače, označenih simbolom Idealan je za komade rublja koje ne treba potpuno glačati ili koje treba naknadno izglačati. Savjetujemo da artikle prije sušenja izvrnete. ! Trajanje ovog programa ovisit će o količini stavljenog rublja i o brzini centrifugiranja koju ste koristili prilikom pranja.

Program Special Shoes

Radi se o programu za sušenje jednog para športske obuće. Obuću treba prethodno oprati i centrifugirati na minimalnoj brzini centrifugiranja od 400 okretaja. Treba rabiti odgovarajući dostavljeni stalak za cipele. Ako se u bubnju suše cipele, sušilica rublja će se oštetiti. Izvadite lter iz njegovog položaja u prednjem dijelu sušilice rublja i namjestite stalak. Uvucite vezice u unutrašnjost obuće te je stavite s prstima okrenutim prema dolje i potplatima naprijed. Vrijeme sušenja se mijenja prema obliku i vrsti obuće. Ako obuća nije potpuno suha na kraju programa, ponovno pokrenite program. ! Nemojte sušiti obuću koja ima gel u unutrašnjosti ili trepćuća svjetla. Sušite samo obuću od sintetičkog materijala ili platna. Na završetku programa izvadite stalak za cipele i vratite na mjesto lter.

Osvježi Kratki program, prikladan za osvježavanje vlakana i komada rublja putem emisije svježeg zraka. Traje otprilike 20 minuta.

! Ovo nije program sušenja, stoga ga nemojte rabiti s još mokrim komadima rublja.

Program sušenja s programiranim vremenom (30’ - 60’ - 90’ - 120’ - 150’) Ako želite odrediti vrijeme sušenja, umjesto automatskih programa možete rabiti ovaj program. Idealan je za sušenje vlažnog opranog rublja na niskoj temperaturi ili malih količina. Program sušenja s programiranim vremenom koji treba postaviti ovisi o količini stavljenog rublja, o tkanini koju treba osušiti (vidi

tablicu) te o korištenoj brzini centrifugiranja.

Posljednje minute programa su posvećene ciklusu na hladno.

Tkanina

Pamuk visoka

temperatura

Sintetika niska

temperatura

Akril niska

temperatura

Količina rublja

1 kg 2 kg 3 kg 4 – 5 kg 6 kg

30 minuta

30 or 60

minuta

30 minuta 60 minuta - - -

30 or 60

minuta

30 or 60

minuta

60 or 90

minuta

60 or 90

minuta

60 or 90

minuta

- -

90 or 120 or

150 minuta

7373

Page 74

Opcije

Opcije omogućuju prilagođavanje odabranog programa na temelju vlastitih potreba.

Odgođeno pokretanje

Pokretanje pojedinih programa (vidi "Programi i opcije") možete odgoditi do 9 sati. Više puta pritisnite dugme sve do dostizanja željene odgode. Prije postavljanja nekog odgođenog pokretanja, uvjerite se da je spremnik za sakupljanje vode prazan i da je lter čist.

Naknadno "protiv nabora"

Kad je odaberete, komadi rublja se nakon završetka sušenja i sušenja na hladno povremeno okreću u bubnju kako bi se izbjeglo stvaranje nabora u slučaju da stavljeno rublje ne možete izvaditi odmah po dovršetku programa.

Ranije "protiv nabora"

Kad odaberete odgođeno pokretanje i ovu opciju, komadi rublja se tijekom razdoblja odgode povremeno okreću u bubnju kako bi se spriječilo stvaranje nabora.

Visoka temperatura

Ako odaberete sušenje s programiranim vremenom, pritiskom na ovo dugme odabrat ćete visoku temperaturu i kontrolno svjetlo iznad njega će se upaliti. Programi s programiranim vremenom imaju unaprijed postavljenu nisku temperaturu.

! Sve opcije nisu raspoložive za sve programe (vidi "Programi i opcije").

Otvaranje vrata

Ako otvorite vrata (ili pritisnete dugme POKRETANJE/STANKA) za vrijeme odvijanja nekog programa, sušilica rublja se zaustavlja, što dovodi do posljedica koje slijede.

• Kontrolno svjetlo POKRETANJE/STANKA trepće narančastom bojom.

• Tijekom odgođenog pokretanja odgoda se i dalje odbrojava. Trebate pritisnuti dugme POKRETANJE/STANKA kako bi se program odgođenog pokretanja nastavio. Treptanje jednog kontrolnog svjetla "Odgođeno pokretanje" pokazuje trenutačnu postavku odgode.

• Trebate pritisnuti dugme POKRETANJE/STANKA kako bi se program nastavio. Kontrolna svjetla napredovanja pokazuju trenutačnu fazu, a kontrolno svjetlo POKRETANJE/STANKA prestaje treptati i postaje zelene boje.

• Tijekom faze "protiv nabora" nakon sušenja, program se završava. Kod pritiska na dugme POKRETANJE/STANKA pokreće se novi program, od početka.

• Okretanjem gumba Programi odabirete novi program i kontrolno svjetlo POKRETANJE/STANKA trepće zelenom bojom. Ovaj postupak možete rabiti za odabir programa Sušenje na hladno, kako biste ohladili komade rublja za koje smatrate da su se dovoljno osušili. Pritisnite dugme POKRETANJE/STANKA kako biste pokrenuli novi program.

Napomena: u slučaju prekida električnog napajanja, odspojite napajanje ili iskopčajte utikač. Kad se napajanje ponovno uspostavi, ukopčajte sušilicu rublja, pritisnite i držite pritisnuto dugme UKLJUČENO/ISKLJUČENO sve dok sušilica rublja ne nastavi raditi, zatim pritisnite tipku Pokretanje/Stanka.

Page 75

Oprano rublje

Razvrstavanje opranog rublja

• Provjerite simbole na etiketama raznih komada rublja

kako biste utvrdili smije li se te komade rublja sušiti u sušilici.

• Razvrstajte oprano rublje na osnovi vrste tkanine.

• Ispraznite džepove i provjerite dugma.

• Zatvorite patent-zatvarače i pričvrstite kaiševe i vezice ali

ih nemojte zategnuti.

• Sažmite komade rublja kako biste uklonili što je moguće

veću količinu vode.

! Nemojte stavljati u sušilicu komade rublja koji su potpuno

puni vode.

Maksimalne količine stavljenog rublja

Nemojte opterećivati bubanj preko maksimalnog kapaciteta. Vrijednosti koje slijede odnose se na težinu suhih komada rublja. Prirodna vlakna: maksimalno 7 kg Sintetička vlakna: maksimalno 3 kg

! Kako biste izbjegli opadanje djelotvornosti sušilice rublja,

nemojte je preopterećivati.

Uobičajeno stavljeno rublje Napomena: 1 kg = 1000 g

Komadi rublja

Košuljica

Haljina

Jeans

10 pelena

Košulja

Majica s kratkim rukavima

Pamuk

Ostalo

Pamuk

Ostalo

Pamuk

Ostalo

150 g 100 g

500 g 350 g

700 g

1.000 g 300 g

200 g

125 g

Etikete o održavanju

Provjerite etikete na komadima rublja, posebno kad ih prvi put stavljate u sušilicu rublja. U nastavku se navode najčešći simboli.

Može se staviti u sušilicu rublja.

Ne može se sušiti u sušilici rublja.

Sušiti na visokoj temperaturi.

Sušiti na niskoj temperaturi.

Komadi rublja koji nisu pogodni za sušenje u sušilici

• Komadi rublja koji sadrže gumene dijelove ili dijelove od sličnih materijala, odnosno plastične presvlake (jastuci za krevet, ukrasni jastuci ili vjetrovke od PVC-a) te bilo koja vrsta zapaljivih predmeta ili predmeta koji sadrže zapaljive tvari (ručnici zaprljani lakom za kosu).

• Staklena vlakna (pojedine vrste zastora).

• Komadi rublja prethodno podvrgnuti kemijskom čišćenju.

• Komadi rublja označeni šifrom ITLC ("Osobiti komadi rublja") , koje se može čistiti posebnim proizvodima

za čišćenje kućanstva. Pažljivo slijedite upute.

• Preglomazni komadi rublja (jorgani, vreće za spavanje, jastuci za krevet, ukrasni jastuci, veliki prekrivači za krevet itd.), koji se tijekom sušenja šire i sprječavaju cirkuliranje zraka u sušilici rublja.

Kuhinjsko rublje

Prekrivač za jorgan (za bračni krevet)

Veliki stolnjak

Mali stolnjak

Mali ukrasni stolnjak

Ručnik za kupanje

Ručnik

Plahta za bračni

krevet

Plahta za krevet za jednu osobu

Pamuk

Ostalo

1.500 g

1.000 g 700 g

250 g

100 g

700 g

350 g

500 g

350 g

Ako pomiješate komade rublja od sintetičkih tkanina s komadima pamučnog rublja, ovi posljednji bi po završetku ciklusa sušenja mogli još uvijek biti vlažni. U tom slučaju dovoljno je pokrenuti još jedan kratki ciklus sušenja.

7575

Page 76

Osobito rublje

Pokrivači i prekrivači za krevet: komade rublja od akrila

(Acilian, Courtelle, Orion, Dralon) treba sušiti krajnje pažljivo i na niskoj temperaturi. Nemojte postavljati dugo vrijeme sušenja.

Komadi rublja s naborima ili plisirani: pročitajte upute za sušenje koje dostavlja proizvođač.

• količine opranog rublja – za sušenje pojedinačnih

komada i malih količina rublja može trebati više vremena;

• sušenja – ako komade rublja trebate izglačati, možete ih

izvaditi iz stroja dok su još malo vlažni. Naprotiv, komade rublja koji moraju biti potpuno suhi možete ostaviti i dulje;

• postavljene temperature;

Štirkani komadi rublja: ove komade rublja nemojte sušiti s onima koji nisu štirkani. Uklonite većinu otopine za štirkanje prije stavljanja komada rublja u sušilicu. Nemojte pretjerano sušiti: štirak se pretvara u prah pa komadi rublja ostaju mekani i neće poslužiti svojoj svrsi.

Vrijeme sušenja

Vrijeme je približno i može se mijenjati na osnovi:

• količine vode koju komadi rublja zadržavaju nakon centrifugiranja – ručnici i komadi osjetljivog rublja zadržavaju puno vode;

• tkanine – komadi rublja od iste tkanine ali različitog tkanja i debljine mogu zahtijevati različito vrijeme sušenja;

Vrijeme automatskog sušenja

Pamuk

Vrijeme sušenja

Vrijeme sušenja nakon pranja na 800 – 1000 okretaja u minuti

1 kg

30 – 40 minuta

Sintetika

Niska temperatura

1 kg

30 – 40 minuta 40 – 50 minuta 50 – 70 minuta

2 kg 3 kg 4 kg 5 kg 6 kg 7 kg

40 – 55 minuta 55 – 70 minuta 70 – 80 minuta 80 – 90 minuta 95 – 120 minuta

Vrijeme sušenja nakon pranja manjim brzinama

• temperature u prostoriji – što je temperatura u prostoriji u kojoj se nalazi sušilica rublja niža, to će više vremena trebati za sušenje komada rublja;

• obujmu – pojedini glomazni komadi rublja zahtijevaju naročitu pažnju u procesu sušenja. Savjetujemo da te komade rublja izvadite, protresete ih i ponovno stavite u sušilicu rublja: ovu radnju morate ponoviti više puta tijekom ciklusa sušenja.

! Nemojte previše osušiti komade rublja.

Sve tkanine sadrže prirodnu vlažnost koja služi očuvanju mekoće i prozračnosti.

Vrijeme koje se daje odnosi se na automatske programe za "Sušenje ormar". Težina se odnosi na suhe komade rublja.

120 – 140

minuta

2 kg 3 kg

Page 77

Upozorenja i savjeti

! Ovaj električni kućanski aparat je projektiran i izrađen

poštujući međunarodne propise po pitanju sigurnosti. Ova se upozorenja daju u svrhu sigurnosti i morate ih se pažljivo pridržavati.

Opća sigurnost

• Ovu sušilicu rublja ne smiju koristiti osobe (uključujući djecu) sa smanjenim tjelesnim, osjetilnim ili umnim sposobnostima, odnosno bez iskustva i znanja, osim ako ih osoba odgovorna za njihovu sigurnost ne nadgleda ili ne uputi u uporabu uređaja.

• Ova sušilica rublja je projektirana za uporabu u kućanstvu, odnosno neprofesionalnu uporabu.

• Nemojte dodirivati električni kućanski aparat ako ste bosi niti s vlažnim rukama ili stopalima.

• Kad iskopčavate električni kućanski aparat iz električne mreže, povucite utikač, a ne kabel.

• Nemojte dopuštati da se djeca približavaju električnom kućanskom aparatu dok on radi. Nakon uporabe isključite sušilicu rublja i iskopčajte je iz električne mreže. Držite vrata zatvorena kako biste izbjegli da se djeca koriste sušilicom rublja kao igračkom.

• Djecu treba nadzirati, kako bi se osiguralo da se ne igraju sa sušilicom rublja.

• Električni kućanski aparat treba biti pravilno postavljen i imati primjereno prozračivanje. Dovod zraka na prednjoj strani sušilice rublja ne smije nikad biti zapriječen (vidi

"Postavljanje").

• Nemojte nikad rabiti sušilicu rublja na tepisonu ako je visina dlaka tolika da sprječava ulaz zraka kroz podnožje sušilice rublja.

• Prije nego što je napunite, provjerite je li sušilica rublja prazna.

• Stražnja strana sušilice rublja se može jako

zagrijati:

nemojte je nikad dodirivati dok stroj radi.

• Nemojte rabiti sušilicu rublja ako lter, spremnik za sakupljanje vode i kondenzator nisu pravilno namješteni

(vidi "Održavanje").

• Nemojte preopterećivati sušilicu rublja (vidi "Oprano rublje" za maksimalne količine stavljenog rublja).

• Nemojte stavljati potpuno mokre komade rublja.

• Uvijek pažljivo slijedite sve upute koje se navode na etiketama za pranje komada rublja (vidi "Oprano

rublje").

• Nemojte stavljati velike, pretjerano glomazne komade rublja.

• Nemojte sušiti akrilna vlakna na visokim temperaturama.

• Dovršite svaki program odgovarajućom fazom sušenja na hladno.

• Nemojte isključiti sušilicu rublja ako se u njoj još nalaze topli komadi rublja.

• Očistite lter nakon svake uporabe (vidi "Održavanje").

• Ispraznite spremnik za sakupljanje vode nakon svake

uporabe (vidi "Održavanje").

• Redovito čistite kondenzacijsku jedinicu (vidi "Održavanje").

• Izbjegavajte nakupljanje klupka prašine oko sušilice rublja.

• Nemojte se penjati na gornju ploču sušilice rublja, jer bi se stroj mogao oštetiti.

• Uvijek poštujte norme i tehničke karakteristike (vidi "Postavljanje").

• Kupujte uvijek originalne dodatne i pričuvne dijelove (vidi "Servisna služba").

Kako bi se smanjio rizik od zapaljenja sušilice rublja, treba se pridržavati točaka koje slijede.

• Prije stavljanja komade rublja u sušilicu, treba ih oprati vodom i sapunom, isprati ih i na kraju centrifugirati. Sušenje komada rublja koje prethodno NISTE oprali vodom predstavlja opasnost od požara.

• Nemojte stavljati u sušilicu komade rublja koje ste prethodno tretirali kemijskim sredstvima.

• Nemojte sušiti artikle koji imaju mrlje ili su natopljeni biljnim, odnosno kuhinjskim uljem: to dovodi u opasnost od požara. Artikli zaprljani uljem se mogu spontano zapaliti, posebno ako su izloženi izvorima topline kao što je sušilica rublja. Artikli se mogu zagrijati i prouzročiti reakciju oksidiranja s uljem, a oksidacija stvara toplinu. Ako toplina ne može izaći, artikli se mogu zagrijati toliko da će se zapaliti. Nakupljanje, slaganje na hrpu ili ostavljanje komada rublja koji su zaprljani/natopljeni uljem može spriječiti izlazak topline i prouzročiti požar.

Ako nije moguće izbjeći stavljanje u sušilicu rublja

artikala koji su zaprljani/natopljeni biljnim uljem, kuhinjskim uljem ili lakom, prvo ih treba oprati dodatnim deterdžentom, što će smanjiti – ali ne i ukloniti – rizik od požara. Treba rabiti fazu sušenja na hladno kako bi se smanjila temperatura artikala koje se ne smije vaditi iz sušilice rublja i slagati na hrpu ili gomilati dok su još topli.

• Nemojte stavljati u sušilicu komade rublja koje ste prethodno prali, čistili, natopili ili ostavili namočene u benzinu, suhim otapalima ili drugim zapaljivim ili eksplozivnim tvarima: vrlo zapaljive tvari koje se obično rabi u kućanstvu – uključujući kuhinjsko ulje, aceton, denaturirani alkohol, kerozen, sredstva za uklanjanje mrlja, terpentin, vosak te tvari za uklanjanje voska. Uvjerite se da su ti komadi rublja oprani u toploj vodi, s dodatnom količinom deterdženta, prije nego što ih stavite u sušilicu rublja.

• Nemojte stavljati u sušilicu rublja artikle koji sadrže gumenu pjenu (koja se još naziva i lateks) ili slične materijale. Kad se zagriju, materijali od lateksa se mogu zapaliti uslijed spontanog izgaranja.

• U sušilici rublja nemojte rabiti omekšivače ili slične proizvode radi uklanjanja učinka statičkog elektriciteta ako to proizvođač omekšivača izričito ne savjetuje.

• Nemojte stavljati u sušilicu rublja donje rublje koje ima metalna ojačanja, npr. grudnjake sa žicom.

Ako se žice tijekom sušenja odvoje, mogu oštetiti

sušilicu rublja.

• Nemojte stavljati u sušilicu rublja artikle od čvrste gume ili plastike, kao što su kape za tuširanje ili zaštitna nepromočiva platna za djecu, polietilen ili papir.

• Nemojte stavljati u sušilicu rublja artikle podstavljene čvrstom gumom, komade rublja ispunjene gumenom pjenom, ukrasne jastuke, kaljače i tenisice prevučene gumom.

• Izvadite sve predmete iz džepova, posebno upaljače (rizik od eksplozije).

! PAŽNJA: nemojte nikad zaustavljati sušilicu rublja prije

kraja ciklusa sušenja, osim ako sve komade rublja brzo ne izvadite i rasprostrete kako bi se toplina raspršila.

Ušteda električne energije i poštivanje okoliša

• Prije sušenja komade rublja sažmite kako biste uklonili što je moguće veću količinu vode (ako ćete prije rabiti perilicu rublja, postavite ciklus centrifugiranja). Na taj način ćete uštedjeti električnu energija tijekom sušenja.

• Ako uvijek koristite puni kapacitet punjenja sušilice rublja, uštedjet ćete električnu energiju: za sušenje pojedinačnih komada i malih količina rublja potrebno je više vremena.

• Očistite lter na kraju svakog ciklusa kako biste troškove u vezi s potrošnjom električne energije (vidi "Održavanje").

7777

Page 78

Čišćenje i održavanje

Prekid električnog napajanja

! Iskopčajte sušilicu rublja kad ne radi, kao i za vrijeme

vršenja radnji čišćenja i održavanja.

Čišćenje ltera nakon svakog ciklusa

Filter je temeljna komponenta sušenja: funkcija mu je sakupljanje končića i dlačica koji se stvaraju tijekom sušenja. Stoga po završetku sušenja očistite lter i isperite ga u tekućoj vodi ili ga očistite usisavačem prašine. U slučaju začepljenja ltera protok zraka u unutrašnjosti sušilice rublja bi se ozbiljno ugrozio: vrijeme sušenja se produljuje i troši se više električne energije. Osim toga, može doći i do oštećenja sušilice rublja.

Filter se nalazi ispred brtve sušilice rublja (vidi sliku). Vađenje ltera:

1. povucite prema gore plastičnu ručku ltera (vidi sliku).

2. Očistite lter od končića i pravilno ga vratite na mjesto. Uvjerite se da je lter uvučen do kraja, u razini brtve sušilice rublja.

! Nemojte rabiti sušilicu

rublja ako prije niste vratili

lter u sjedište.

Provjera ltera nakon svakog ciklusa

Ručno okrenite bubanj kako biste izvadili manje komade rublja (rupčiće) koji su možda ostali u unutrašnjosti sušilice rublja.

Čišćenje bubnja

! Za čišćenje bubnja nemojte rabiti abrazivna pomagala,

čeličnu žicu ni sredstva za čišćenje nehrđajućeg čelika. Na bubnju od nehrđajućeg čelika može doći do stvaranja tankog obojenog sloja – uzrok te pojave bi mogla biti kombinacija vode i/ili sredstava za čišćenje poput omekšivača za pranje. Taj tanki obojeni sloj nema nikakvog utjecaja na djelotvornost sušilice rublja.

Pražnjenje spremnika za sakupljanje vode nakon svakog ciklusa

Izvadite spremnik iz sušilice rublja i ispraznite ga u umivaonik ili u neki drugi prikladan odvod, zatim ga pravilno vratite na mjesto. Uvijek provjerite spremnik za sakupljanje i ispraznite ga prije pokretanja novog programa sušenja.

Čišćenje jedinice za kondenzaciju

• Periodično (svaki mjesec) izvadite kondenzacijsku

jedinicu i očistite eventualno nakupljene dlačice s ploče tako da hladnom vodom iz slavine isperete stražnju stranu kondenzatora.

Vađenje kondenzatora:

1. iskopčajte sušilicu rublja iz električne mreže i otvorite

vrata.

2. Otvorite poklopac kondenzatora (vidi sliku), deblokirajte

tri zaustavljača tako da ih okrenete za 90° u smjeru kazaljke na satu, zatim izvucite kondenzator povlačeći ga za ručku.

3. Očistite površinu brtvi te ponovno namjestite jedinicu sa

strelicama usmjerenim prema gore i uvjerite se da su zaustavljači čvrsto pričvršćeni.

Čišćenje sušilice rublja

• Vanjske metalne i plastične dijelove kao i one gumene

možete čistiti vlažnom krpom.

• Periodično (svakih 6 mjeseci) usisavačem prašine

očistite rešetku na prednjem dovodu zraka i oduške na stražnjoj strani sušilice rublja, kako biste uklonili eventualno nakupljene dlačice, končiće i prašinu. Osim toga, usisavačem prašine povremeno uklonite nakupljene dlačice s prednje strane kondenzatora i iz područja ltera.

! Nemojte rabiti otapala ili abrazivna sredstva. ! Sušilica rublja koristi kuglične komponente koje ne treba

podmazivati.

! Pobrinite se da vam ovlašteno tehničko osoblje redovito

provjeri sušilicu rublja radi jamčenja sigurnosti električnih i mehaničkih dijelova (vidi "Servisna služba").

Spremnik za sakupljanje vode

Kondenzacijska jedinica

Zaustavljači

Ručka

Filter

Dovod

zraka

Poklopac kondenzatora

Straga

Kondenzacijska jedinica

Slavina

Sprijeda

Page 79

Problemi i rješenja

Ako vam se čini da sušilica rublja ne radu ispravno, prije nego što telefonirate servisnom centru (vidi "Servisna služba") pažljivo pogledajte u nastavku savjete za rješavanje problema.

Problem:

Sušilica rublja se ne pokreće.

Ciklus sušenja se ne pokreće.

Vrijeme sušenja je predugo.

Kontrolno svjetlo "Ispraznite zdjelicu" trepće.

Vjerojatni uzroci/rješenja:

• Utikač nije utaknut u električnu utičnicu dovoljno da bi se ostvario kontakt.

• Nestala je struja.

• Izgorio je osigurač. Pokušajte spojiti neki drugi električni kućanski aparat na istu utičnicu.

• Ako rabite produžni kabel, pokušajte ukopčati utikač sušilice rublja izravno u utičnicu.

• Niste pravilno zatvorili vrata.

• Niste pravilno postavili program (vidi "Kako obaviti sušenje").

• Niste pritisnuli dugme POKRETANJE/STANKA (vidi "Kako obaviti sušenje").

• Postavili ste vrijeme odgode (vidi "Programi i opcije").

• Pritisnuli ste dugme POKRETANJE/STANKA; prije pokretanja sušilice rublja treba pričekati kratku odgodu. Pričekajte početak sušenja, nemojte ponovno pritisnuti dugme POKRETANJE/STANKA: u suprotnom, sušilica rublja ulazi u način stanke i ne pokreće sušenje.

• Niste očistili lter (vidi "Čišćenje i održavanje").

• Treba li isprazniti spremnik za sakupljanje vode? Kontrolno svjetlo "Ispraznite zdjelicu" trepće (vidi "Održavanje").

• Treba očistiti kondenzator (vidi "Čišćenje i održavanje").

• Postavljena temperatura nije pogodna za vrstu tkanine koju treba osušiti (vidi "Programi i opcije").

• Niste odabrali ispravno vrijeme sušenja za stavljeno rublje (vidi "Oprano rublje").

• Rešetka na dovodu zraka je zapriječena (vidi "Postavljanje" i "Održavanje").

• Komadi rublja su previše mokri (vidi "Oprano rublje").

• Sušilica rublja je preopterećena (vidi "Oprano rublje").

Vjerojatno niste ispraznili spremnik za sakupljanje vode kod pokretanja programa.

Nemojte čekati signal za izlijevanje vode (oglašavanje zvučnog signalizatora s 3 zvučna signala i treptanje kontrolnog svjetla signaliziraju da je program završio). Uvijek provjerite spremnik i ispraznite ga prije pokretanja novog programa sušenja (vidi "Opis sušilice rublja").

Program završi, a komadi rublja su vlažniji nego što je predviđeno.

Kontrolna svjetla “opcije” i kontrolno svjetlo “pokretanje/stanka” trepte, a jedno od kontrolnih svjetala za “održavanje” ili “faze sušenja” je stalno upaljeno.

Sušilica je bučna u prvim minutama rada.

Svjetla na upravljačkoj ploči sušilice rublja su ugašena, iako je uključena.

! Iz sigurnosnih razloga programi sušilice rublja traju najviše 4 sati. Ako neki

automatski program ne otkrije potrebnu krajnju vlažnost u tom razdoblju, sušilica rublja dovršava program i zaustavlja se. Provjerite gore naznačene točke i ponovite program; ako su komadi rublja još uvijek vlažni, kontaktirajte servisni centar (vidi "Servisna služba").

• Isključite uređaj i izvucite utikač, očistite lter i kondenzator (vidi "Čišćenje i održavanje"). Zatim ponovno utaknite utikač, uključite električni kućanski aparat i pokrenite neki drugi program.

Ako je nepravilnost još uvijek prisutna, pozovite Servisnu službu.

• To je normalno, povrh svega ako određeno vrijeme niste rabili sušilicu. Ako buka ustraje za vrijeme cijelog ciklusa, kontaktirajte servisni centar.

Sušilica rublja je ušla u pripravnost, radi uštede električne energije. To se događa kad sušilicu rublja ostavite uključenu a dođe do prekida električne energije. Događa se nakon 30 minuta: – ako je sušilica rublja uključena, ali ne pokrenete nijedan program; – po završetku programa sušenja. Držite pritisnuto dugme UKLJUČENO/ISKLJUČENO sve dok sušilica rublja ne nastavi raditi.

Page 80

Servisna služba

09/2013 - Xerox Fabriano

Prije telefoniranja servisnom centru...

• Slijedite vodič za rješavanje problema kako biste vidjeli možete li osobno ukloniti kvar (vidi "Problemi i rješenja").

• U suprotnom, isključite sušilicu rublja i pozovite najbliži servisni centar.

Podaci koje treba priopćiti servisnom centru:

• ime, adresu i poštanski broj;

• broj telefona;

• vrstu kvara;

• datum kupnje;

• model uređaja (Mod.);

• broj serije (S/N) sušilice rublja. Te informacije ćete naći na etiketi s podacima koja se nalazi iza vrata.

Pričuvni dijelovi

Ova sušilica rublja je složeni stroj. Ako je pokušate osobno popraviti ili povjerite popravak nekvaliciranom osoblju, dovest ćete u rizik sigurnost osoba, a postoji i rizik od oštećenja stroja i poništavanja jamstva na pričuvne dijelove. U slučaju problema pri uporabi ovog stroja, uvijek se obratite ovlaštenom tehničaru.

Informacije o recikliranju i odlaganju

U okviru našeg stalnog zauzimanja za zaštitu okoliša, pridržavamo pravo uporabe kvalitetnih recikliranih komponenti kako bi se troškovi kupca smanjili i rasipanje materijala svelo na najmanju moguću mjeru.

•Odlaganje ambalažnih materijala: slijedite lokalne propise kako bi se omogućilo recikliranje ambalaže.

•Kako biste smanjili rizik od izazivanja nesreća djeci, skinite vrata i utikač, zatim odrežite kabel za napajanje na uređaju. Te dijelove odložite odvojeno kako biste osigurali da električni kućanski aparat više nije moguće spojiti na električnu utičnicu.

Odlaganje

Europska direktiva 2012/19/EZ o električnom i elektroničkom otpadu (RAEE) predviđa da se električne kućanske aparate ne smije odlagati zajedno s običnim krutim komunalnim otpadom. Rashodovane aparate treba sakupljati posebno, radi optimiziranja stope spašavanja i recikliranja materijala od kojih su izrađeni te radi sprječavanja moguće štete po zdravlje i

po okoliš. Simbol prekrižene kante za smeće koji se nalazi na svim proizvodima podsjeća na obavezu odvojenog sakupljanja otpada. Radi podrobnijih obavijesti o pravilnom rashodovanju električnih kućanskih aparata, posjednici se mogu obratiti nadležnoj javnoj službi ili prodavačima.

Ovaj električni kućanski aparat je sukladan sljedećim direktivama EZ:

– 2006/95/EZ (direktiva o niskom naponu); – 2004/108/EZ (elektromagnetska kompatibilnost).
