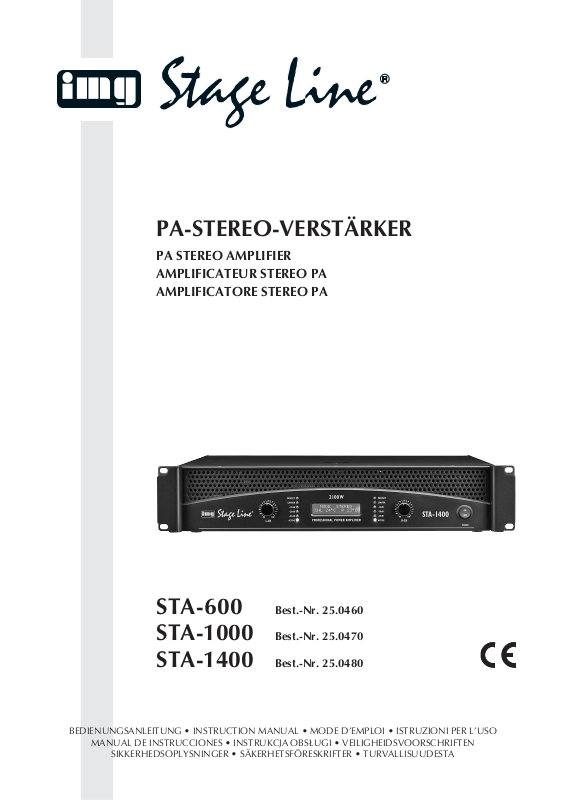

IMG STAGE LINE STA-600 User Manual [fr]
STA-600 Best.-Nr. 25.0460
STA-1000 Best.-Nr. 25.0470
STA-1400 Best.-Nr. 25.0480
PA-STEREO-VERSTÄRKER
PA STEREO AMPLIFIER
AMPLIFICATEUR STEREO PA
AMPLIFICATORE STEREO PA
BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D’EMPLOI • ISTRUZIONI PER L’USO
MANUAL DE INSTRUCCIONES • INSTRUKCJA OBSŁUGI • VEILIGHEIDSVOORSCHRIFTEN
SIKKERHEDSOPLYSNINGER • SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA
D
Bevor Sie einschalten …
Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät
A
von „img Stage Line“. Bitte lesen Sie diese Bedienungs-
CH
anleitung vor dem Betrieb gründlich durch. Nur so lernen
Sie alle Funktionsmöglichkeiten kennen, vermeiden
Fehlbedienungen und schützen sich und Ihr Gerät vor
eventuellen Schäden durch unsachgemäßen Gebrauch.
Heben Sie die Anleitung für ein späteres Nachlesen auf.
Der deutsche Text beginnt auf der Seite 4.
GB
Before switching on …
We wish you much pleasure with your new “img Stage
Line” unit. Please read these operating instructions carefully prior to operating the unit. Thus, you will get to know
all functions of the unit, operating errors will be prevented, and yourself and the unit will be protected
against any damage caused by improper use. Please
keep the oper ating instructions for later use.
The English text starts on page 4.
F
vant toute installation …
A
Nous vous souhaitons beaucoup de plaisir à utiliser cet
B
appareil “img Stage Line”. Lisez ce mode dʼemploi entiè-
H
C
rement avant toute utilisation. Uniquement ainsi, vous
pourrez apprendre lʼensemble des possibilités de fonctionnement de lʼappareil, éviter toute manipulation erronée
et vous protéger, ainsi que lʼappareil, de dommages éventuels engendrés par une utilisation inadaptée. Conservez la notice pour pouvoir vous y reporter ultérieurement.
La version française se trouve page 8.
E
Antes de la utilización …
Le deseamos una buena utilización para su nuevo aparato “img Stage Line”. Por favor, lea estas instrucciones
de uso atentamente antes de hacer funcionar el aparato.
De esta manera conocerá todas las funciones de la unidad, se prevendrán errores de operación, usted y el aparato estarán protegidos en contra de todo daño causado
por un uso inadecuado. Por favor, guarde las instrucciones para una futura utilización.
El texto en español empieza en la página 12.
NL
Voor u inschakelt …
Wij wensen u veel plezier met uw nieuwe apparaat van
B
“img Stage Line”. Lees de veiligheidsvoorschriften grondig door, alvorens het apparaat in gebruik te nemen. Zo
behoedt u zichzelf en het apparaat voor eventuele
schade door ondeskundig gebruik. Bewaar de handleiding voor latere raadpleging.
De veiligheidsvoorschriften vindt u op pagina 16.
I
rima di accendere …
P
Vi auguriamo buon divertimento con il vostro nuovo
apparecchio di “img Stage Line”. Leggete attentamente
le istruzioni prima di mettere in funzione lʼapparecchio.
Solo così potete conoscere tutte le funzionalità, evitare
comandi sbagliati e proteggere voi stessi e lʼapparecchio
da eventuali danni in seguito ad un uso improprio. Conservate le istruzioni per poterle consultare anche in
futuro.
Il testo italiano inizia a pagina 8.
PL
Przed uruchomieniem …
Życzymy zadowolenia z nowego produktu “img Stage
Line”. Dzięki tej instrukcji obsługi będą państwo w stanie
poznać wszystkie funkcje tego urządzenia. Stosując się
do instrukcji unikną państwo błędów i ewentualnego
uszkodzenia urządzenia na skutek nieprawidłowego
użytkowania. Prosimy zachować instrukcję.
Tekst polski zaczyna się na stronie 12.
DK
Før du tænder …
Vi håber, du bliver glad for dit nye “img Stage Line” produkt. Læs sikkerhedsanvisningerne nøje før ibrugtagning, for at beskytte Dem og enheden mod skader, der
skyldes forkert brug. Gem manualen til senere brug.
Sikkerhedsanvisningerne findes på side 16.
S FIN
Innan du slår på enheten …
Vi önskar dig mycket glädje med din nya “img Stage Line”
produkt. Läs igenom säkerhetsföre skrifterna innan en heten tas i bruk för att undvika skador till följd av felaktig
hantering. Behåll instruktionerna för framtida bruk.
Säkerhetsföreskrifterna återfinns på sidan 16.
2
Ennen kytkemistä …
Toivomme Sinulle paljon miellyttäviä hetkiä uuden “img
Stage Line” laitteen kanssa. Ennen laitteen käyttöä pyydämme Sinua huolellisesti tutustumaan turvallisuusohjeisiin. Näin vältyt vahingoilta, joita virheellinen laitteen
käyttö saattaa aiheuttaa. Ole hyvä ja säilytä käyttöohjeet
myöhempää tarvetta varten.
Turvallisuusohjeet löytyvät sivulta 17.
wwwwww..iimmggssttaaggeelliinnee..ccoomm
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
123 45 6
789 10 11 12 13 14 15 16 13
Anschlussmöglichkeit
je Ausgang
Connecting possibility
per output
STA-1400
Betriebsart
Mode
Z je Lautsprecher
Z per speaker
PMIN je Lautsprecher •
STA-600 STA-1000 STA-1400
PMIN per speaker
STEREO, PARALLEL 4 Ω 300 W 500 W 700 W
STEREO, PARALLEL 8 Ω 200 W 350 W 450 W
BRIDGED 8 Ω 550 W 1000W 1400 W
STEREO, PARALLEL 8 Ω 150 W 250 W 350 W
STEREO, PARALLEL 16 Ω 100 W 175 W 225 W
BRIDGED 16 Ω 275 W 500 W 700 W
STEREO, PARALLEL 4 Ω 100 W 175 W 225 W
BRIDGED 4 Ω 275 W 500W 700W
BRIDGED 8 Ω 200 W 350W 450W
STEREO, PARALLEL 4 Ω 75 W 125W 175W
STEREO, PARALLEL 8 Ω 50 W 88 W 113 W
3
BRIDGED 8 Ω 138 W 250W 350W
Please unfold page 3. Then you can always see the
operating elements and connections described.
1
Operating Elements and Connections
1.1 Front panel
1 Volume control for the left channel L-CH
2 Status LEDs for the left channel:
PROTECT lights up with activated protective
circuit (the connection to the speakers is separated):
1. after switching-on for a short time
2. in case of overload/overheating (e.g. also by
short circuit at the output)
3. in case of DC voltage at the output
LIMITER lights up when the input signal is too
high and limited by the limiter
ACTIVE lights up as a power indication
-
25 dB, -20 dB, -15 dB show the input level
3 LC display for operating mode and temperatures
4 Status LEDs for the right channel (
item 2)
5 Volume control for the right channel R-CH
6 POWER switch
1.2 Rear panel
7 Balanced inputs: XLR jacks for the left channel
(L-CH) and the right channel (R-CH)
8 Balanced inputs: 6.3mm jacks for the left chan-
nel (L-CH) and the right channel (R-CH)
9 DIP switches for selecting the operating mode
and for separating signal ground and housing
ground:
operating mode STEREO
operating mode PARALLEL
operating mode BRIDGE
signal ground connected to
housing ground
signal ground and housing
ground separated (groundlift)
10 Switch FILTER with three positions
SUBWOOFER: low pass filter with -6 dB at 120 Hz
SATELLITE: high pass filter with -6 dB at 120Hz
FULLRANGE: no filter
11 Speaker output: Speakon®jack, depending on
plug configuration for the left channel, the right
channel, or for bridge mode
12 Speaker output: Speakon
®
jack for the right
channel
13 Speaker outputs: screw terminals
14
Only for models STA-600 and STA-1000:
Support for the mains fuse
Replace a blown fuse by one of the same type
only.
15
Only for model STA-1400:
Protective switch to protect the unit; to reset the
released switch, press down the button
16 Mains jack for connection to a socket (230V~/
50 Hz) via the supplied mains cable
2 Safety Notes
The unit corresponds to all required directives of the
EU and is therefore marked with .
It is essential to observe the following items:
G
The unit is suitable for indoor use only. Protect it
against dripping water and splash water, high air
humidity, and heat (admissible ambient temperature range 0 – 40°C).
G
Do not place any vessels filled with liquid, e. g.
drinking glasses, on the unit.
G
The heat being generated in the unit must be carried off by air circulation. Therefore, the air vents
at the housing must not be covered.
G
Do not set the unit into operation, and immediately
disconnect the mains plug from the mains socket
if
1. there is visible damage to the unit or to the
mains cable,
2. a defect might have occurred after a drop or
similar accident,
3. malfunctions occur.
The unit must in any case be repaired by skilled
personnel.
G
Never pull the mains cable to disconnect the
mains plug from the mains socket, always seize
the plug.
G
For cleaning only use a dry, soft cloth, never use
chemicals or water.
WARNING The unit is supplied with hazardous
mains voltage. Leave servicing to
skilled personnel only and do not
insert anything through the air vents!
This may cause an electric shock
hazard.
There is a hazard of contact at the speaker connections with a dangerous voltage during operation. All connections must only be made or
changed with the unit switched off.
D
A
CH
4
GB
Bitte klappen Sie die Seite 3 heraus. Sie sehen
dann immer die beschriebenen Bedien elemente
und Anschlüsse.
1 Übersicht der Bedienelemen te
und Anschlüsse
1.1 Frontseite
1 Lautstärkeregler für den linken Kanal L-CH
2 Status-LEDs für den linken Kanal:
PROTECT leuchtet bei aktivierter Schutzschaltung (die Verbindung zu den Lautsprechern ist
getrennt):
1. nach dem Einschalten für kurze Zeit
2. bei Überlastung/ Überhitzung (auch z. B. durch
Kurzschluss am Ausgang)
3. bei Gleichspannung am Ausgang
LIMITER leuchtet wenn das Eingangssignal zu
groß ist und vom Limiter begrenzt wird
ACTIVE leuchtet als Betriebsanzeige
-
25 dB, -20 dB, -15 dB zeigen den Eingangs -
pegel an
3 LC-Display für Betriebsart und Temperaturen
4 Status-LEDs für den rechten Kanal (
Punkt 2)
5 Lautstärkeregler für den rechten Kanal R-CH
6 Ein-/Ausschalter POWER
1.2 Rückseite
7 Symmetrische Eingänge als XLR-Buchsen für
den linken (L-CH) und rechten (R-CH) Kanal
8 Symmetrische Eingänge als 6,3-mm-Klinken -
buchsen für den linken (L-CH) und rechten (RCH) Kanal
9 DIP-Schalter zur Wahl der Betriebsart und zur
Trennung von Signal- und Gehäusemasse:
Betriebsart STEREO
Betriebsart PARALLEL
Betriebsart BRIDGE
Signalmasse mit Gehäusemasse verbunden
Signalmasse und Gehäusemasse getrennt (groundlift)
10 Schalter FILTER mit den drei Positionen
SUBWOOFER: Tiefpassfilter mit
-
6 dB bei 120Hz
SATELLITE: Hochpassfilter mit
-
6 dB bei 120Hz
FULLRANGE: kein Filter
11 Lautsprecherausgang als Speakon
®
-Buchse, je
nach Steckerbelegung für den linken Kanal, den
rechten Kanal oder für den Brückenbetrieb
12 Lautsprecherausgang als Speakon
®
-Buchse für
den rechten Kanal
13 Lautsprecherausgänge als Schraubklemmen
14
Nur bei den Modellen STA-600 und STA-1000:
Halterung für die Netzsicherung
Eine durchgebrannte Sicherung nur durch eine
gleichen Typs ersetzen.
15
Nur bei dem Modell STA-1400:
Schutzschalter zur Geräteabsicherung; zum
Zurücksetzen des ausgelösten Schalters den
Knopf hineindrücken
16 Netzbuchse zum Anschluss an eine Steckdose
(230 V~ / 50Hz) über das beiliegende Netzkabel
2 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen erforderlichen Richtlinien
der EU und ist deshalb mit gekennzeichnet.
Beachten Sie auch unbedingt die folgenden Punkte:
G
Verwenden Sie das Gerät nur im In nen bereich
und schützen Sie es vor Tropf- und Spritzwasser,
hoher Luftfeuchtigkeit und Hitze (zu lässiger Einsatztemperaturbereich 0 – 40°C).
G
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße,
z. B. Trinkgläser, auf das Gerät.
G
Die in dem Gerät entstehende Wärme muss durch
Luftzirkulation abgegeben werden. Decken Sie
darum die Lüftungsöffnungen des Gehäuses nicht
ab.
G
Nehmen Sie das Gerät nicht in Betrieb und ziehen
Sie sofort den Netzstecker aus der Steckdose,
1. wenn sichtbare Schäden am Gerät oder an der
Netzanschlussleitung vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der
Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur Reparatur
in eine Fachwerkstatt.
G
Ziehen Sie den Netzstecker nie am Kabel aus der
Steckdose, fassen Sie immer am Stecker an.
G
Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
WARNUNG Das Gerät wird mit lebensgefährlicher
Netzspannung versorgt. Nehmen Sie
deshalb niemals selbst Eingriffe am
Gerät vor und stecken Sie nichts durch
die Lüftungsöffnungen! Es be steht die
Gefahr eines elektrischen Schlages.
Im Betrieb liegt an den Laut sprecheranschlüssen
berührungs ge fährliche Spannung an. Alle An schlüsse nur bei ausgeschaltetem Gerät vornehmen
bzw. verändern.
G
No guarantee claims for the unit and no liability for
any resulting personal damage or material damage will be accepted if the unit is used for other
purposes than originally intended, if it is not correctly connected or operated, or not repaired in an
expert way.
G
Important for U. K. Customers!
The wires in this mains lead are coloured in
accordance with the following code:
green/yellow = earth
blue = neutral
brown = live
As the colours of the wires in the mains lead of this
appliance may not correspond with the coloured
markings identifying the terminals in your plug,
proceed as follows:
1.
The wire which is coloured green and yellow
must be connected to the terminal in the plug
which is marked with the letter E or by the earth
symbol , or coloured green or green and yellow.
2. The wire which is coloured blue must be connected to the terminal which is marked with the
letter N or coloured black.
3. The wire which is coloured brown must be connected to the terminal which is marked with the
letter L or coloured red.
Warning – This appliance must be earthed.
3 Applications
This PA stereo amplifier has especially been
designed for stage and disco applications. The
amplifier may be operated in stereo mode, in mono
parallel mode, or in mono bridge mode. Due to a
switchable filter the amplifier may also be used only
for subwoofers or only for the frequency range
exceeding 120 Hz. Extensive protective circuits protect the amplifier and the speakers connected. Two
powerful, temperature-controlled fans supply the
necessary cooling of the amplifier.
4 Setting-Up
The amplifier is provided for installation into a rack
(482 mm/19"), but it may also be used as a table top
unit. In each case air must be allowed to flow freely
through all ventilation slots so that a sufficient cooling is ensured.
4.1 Rack installation
For rack mounting 2 rs (rack spaces) = 89 mm are
required. The heated air blown out by the amplifier at
the rear must be able to dissipate from the rack, otherwise a heat accumulation will occur in the rack which
may not only damage the amplifier but also other units
in the rack. In case the heat is not dissipated sufficiently, a fan unit has to be inserted into the rack.
To prevent top-heaviness of the rack, the amplifier must be inserted in the lower part of the rack. To
ensure a safe fixing, the front panel alone is not sufficient. In addition, the unit must be fastened at the
rear side or be supported by means of lateral rails or
a bottom plate.
5 Connecting the Amplifier
All connections must only be made or changed with
the unit switched off!
1) Connect the output of a preamplifier or mixer to
the XLR jacks or 6.3 mm jacks INPUTS (7, 8).
Both jacks are designed for balanced signals; the
pin configuration is shown in fig. 2. However, also
sources with unbalanced signals may be con-
nected. For this purpose the connection to the
6.3 mm jacks can easily be made via 2-pole
6.3 mm plugs.
The input signal should have line level. For
rated power of the amplifier an input signal of 1 V
is required as a minimum.
For bridge mode or parallel mode only connect
the input of the left channel L-CH.
The XLR jack (7) is in each case directly connected to the 6.3 mm jack (8) of the same channel. Thus, when connecting the signal source to a
jack, the signal of the other jack can be picked up
to feed it e. g. to an additional amplifier.
2) The maximum output power is reached in stereo
mode and in parallel mode when connecting 4 Ω
speakers (minimum admissible load impedance).
It is also possible to connect 8 Ω speakers, however, in this case the output power will slightly
decrease. In bridge mode the maximum output
power will be reached with an 8 Ω speaker (minimum admissible load impedance in bridge
mode). The required power rating (P
MIN) of the
speakers is listed in the table fig. 3.
Connect the speakers to the Speakon
®
jacks
(11, 12), pin configuration of the plug see fig. 2, or
to the screw terminals (13). When connecting the
speakers, pay attention to the same polarity of all
speakers.
After connecting a Speakon
®
plug to the jack,
turn it clockwise until it locks into place. For
removing it later, retract the lock latch at the plug
and turn the plug counter-clockwise.
If the screw terminals are used, ensure that
the cable ends are not stripped too far and that no
bare wires protrude (hazard of contact and short
circuit).
The Speakon
®
jack of the output L-CH (11) is
additionally provided with the signals of the right
output R-CH so that it is also possible to connect
both speakers via a 4-pole cable to this jack.
For bridge mode connect the positive contact
of the speaker to the positive terminal (13) of the
left output L-CH and the negative contact of the
speaker to the positive terminal of the right output
If the unit is to be put out of operation definitively, take it to a local recycling plant for a
disposal which is not harmful to the environment.
D
A
CH
5
GB
G
Wird das Gerät zweckentfremdet, nicht richtig
bedient, falsch angeschlossen oder nicht fach gerecht repariert, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für das Gerät übernommen werden.
3 Einsatzmöglichkeiten
Dieser PA-Stereo-Verstärker ist speziell für den Einsatz auf der Bühne und in der Diskothek konzipiert.
Er kann im Stereobetrieb, im Mono-Parallelbetrieb
oder im Mono-Brückenbetrieb genutzt werden.
Durch ein schaltbares Filter kann der Verstärker
auch nur für Subwoofer oder nur für den Frequenzbereich oberhalb von 120 Hz eingesetzt werden.
Umfangreiche Schutzschaltungen schützen den
Verstärker und die angeschlossenen Lautsprecher.
Zwei leistungsstarke, temperaturgeregelte Lüfter
sorgen für die nötige Kühlung des Verstärkers.
4 Aufstellmöglichkeiten
Der Verstärker ist für den Einschub in ein Rack
(482 mm/19") vorgesehen, kann aber auch als
Tischgerät ver wendet werden. In jedem Fall muss
Luft ungehindert durch alle Lüftungsschlitze strömen
können, damit eine ausreichende Kühlung gewährleistet ist.
4.1 Rackeinbau
Für die Rackmontage werden 2 HE (Höheneinheiten) = 89 mm benötigt. Die vom Verstärker rückseitig ausgeblasene, erhitzte Luft muss aus dem Rack
austreten können. Anderenfalls kommt es im Rack
zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschä-
digt werden können. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen.
Damit das Rack nicht kopflastig wird, muss der
Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung
reicht die Frontplatte allein nicht aus. Zusätzlich
muss das Gerät an der Rückseite befestigt oder
über Seitenschienen oder eine Bodenplatte gehalten werden.
5 Verstärker anschließen
Alle Anschlüsse dürfen nur bei ausgeschaltetem
Gerät hergestellt oder verändert werden!
1) An die XLR- oder Klinkenbuchsen INPUTS (7, 8)
den Ausgang eines Vorverstärkers oder eines
Mischpults anschließen. Beide Buchsen sind für
symmetrische Signale beschaltet; die Kontaktbe-
legung ist in Abbildung 2 dargestellt. Es können
aber auch Quellen mit asymmetrischen Signalen
angeschlossen werden. Dafür kann der An -
schluss an die Klinkenbuchsen einfach über
2-polige Klinkenstecker erfolgen.
Das Eingangssignal sollte Line-Pegel aufweisen. Für eine Vollaussteuerung des Verstärkers
ist ein Eingangssignal von mindestens 1 V erforderlich.
Für den Brücken- oder Parallelbetrieb nur den
Eingang des linken Kanals L-CH anschließen.
Die XLR-Buchse (7) ist jeweils direkt mit der
Klinkenbuchse (8) desselben Kanals verbunden.
So kann beim Anschluss der Signalquelle an eine
Buchse das Signal von der anderen Buchse
abgenommen werden, um es z. B. zu einem zu sätzlichen Verstärker weiterzuleiten.
2) Die größte Ausgangsleistung wird im Stereobetrieb
und im Parallelbetrieb beim An schluss von 4-ΩLautsprechern (minimal zulässige Last impedanz)
erreicht. Es können auch 8-Ω-Lautsprecher angeschlossen werden, was die Ausgangsleis tung
aber etwas verringert. Im Brückenbetrieb wird die
größte Ausgangsleistung mit einem 8-Ω-Laut sprecher (minimal zulässige Lastimpedanz im
Brückenbetrieb) erreicht. Die erforderliche Nenn belastbarkeit (P
MIN) der Lautsprecher ist in der
Tabelle Abb. 3 aufgeführt.
An die Speakon
®
-Buchsen (11, 12), Kontaktbelegung des Steckers siehe Abb. 2, oder an die
Schraubklemmen (13) die Lautsprecher anschlie ßen. Beim Anschluss der Lautsprecher ist auf die
gleiche Polung aller Lautsprecher zu achten.
Einen Speakon
®
-Stecker nach dem Einstecken in die Buchse nach rechts drehen, bis er
einrastet. Zum späteren Herausziehen den
Sicherungsriegel am Stecker zurückziehen und
den Stecker nach links drehen.
Werden die Schraubklemmen genutzt, darauf
achten, dass die Kabelenden nicht zu weit abisoliert sind und keine blanken Drähte herausragen
(Berührungs- und Kurzschlussgefahr).
Die Speakon
®
-Buchse des Ausgangs L-CH
(11) ist zusätzlich mit den Signalen des rechten
Ausgangs R-CH belegt, so dass es auch möglich
ist, beide Lautsprecher über ein vierpoliges Kabel
an diese Buchse anzuschließen.
Für den Brückenbetrieb den Pluskontakt des
Lautsprechers mit der Plusklemme (13) des linken Ausgangs L-CH verbinden und den Minuskontakt des Lautsprechers mit der Plusklemme
des rechten Ausgangs R-CH [siehe Abb. 2]. (Die
Plusklemme des rechten Ausgangs wird durch
die Signalinvertierung im Brückenbetrieb zum
Minus anschluss für den Lautsprecher.) Der Lautsprecher kann alternativ auch an die Speakon
®
Buchse L-CH (11) angeschlossen werden. Dabei
entsprechend Abb. 2 die Plusklemme des Lautsprechers an den Kontakt 1+ und die Minus klemme an den Kontakt 2+ des Steckers
anschlie ßen.
In der Tabelle Abb. 3 sind auch Anschluss-
möglichkeiten für mehrere Lautsprecher an
einem Ausgang aufgeführt. Dazu ist jeweils
angegeben, welche Nennbelastbarkeit (P
MIN)
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
jeder Lautsprecher bei entsprechender Impedanz (Z) mindestens haben muss. Beim Zusammenschalten von mehreren Lautsprechern ist
besonders auf die richtige Verbindung der Plusund Minusanschlüsse zu achten.
Wichtig: Die Gesamtimpedanz an jedem Ausgang darf im Stereo- und Parallelbetrieb 4 Ω, im
Brückenbetrieb 8 Ω nicht unterschreiten!
3) Das Netzkabel erst in die Netzbuchse (16) und
dann den Netzstecker des Anschlusskabels in
eine Steckdose (230 V~/ 50Hz) stecken.
6 Bedienung
6.1 Betriebsart wählen
Mit den DIP-Schaltern MODE Nr. 1 – 6 (9) die
gewünschte Betriebsart wählen:
Stereobetrieb –„
MODE STEREO“
Im Stereobetrieb werden beide Kanäle unabhängig
voneinander betrieben.
Schalterkonstellation
STEREO
Parallelbetrieb –„
MODE PARALLEL“
Sollen z. B. zwei Räume mit demselben Mono-Signal beschallt werden und die Lautstärke einzeln einstellbar sein, bietet sich der Parallelbetrieb an.
Das Eingangssignal wird intern vom linken Kanal
zusätzlich auf den rechten Kanal geschaltet. Ein Signal am rechten Eingang wird ignoriert. Die Lautstärkeeinstellung erfolgt für beide Ausgänge separat.
Schalterkonstellation
PARALLEL
Brückenbetrieb –„
MODE BRIDGE“
Der Brückenbetrieb (BRIDGE) dient dazu, an einem
Lautsprecher eine größere Leistung zu erhalten.
Dazu werden beide Verstärkerkanäle zu einem
Monoverstärker kombiniert: Das Eingangssignal am
linken Kanal wird zusätzlich invertiert auf den rechten
Kanal geschaltet. Dadurch verdoppelt sich die Spannung am Ausgang, wenn der Lautsprecher, wie in
Kap. 5 beschrieben, für den Brückenbetrieb angeschlossen ist. Ein Signal am rechten Eingang wird
ignoriert. Die Lautstärkeeinstellung erfolgt für beide
Ausgänge gemeinsam mit dem linken Regler (1).
Schalterkonstellation
BRIDGE
6.2 Filter
Das eingebaute Filter kann als Frequenzweiche für
2-Wege-Lautsprechersysteme (Subwoofer/ Satellite) verwendet werden. Mit dem Schalter FILTER
(10) die dem angeschlossenen Lautsprecher entsprechende Funktion wählen.
Position SUBWOOFER:
Tiefpassfilter mit
-
6 dB bei 120 Hz
für Tieftonlautsprecher
Position SATELLITE:
Hochpassfilter mit
-
6 dB bei 120 Hz
für Mittelhochtonlautsprecher
Position FULLRANGE:
kein Filter für Breitbandlautsprecher
6.3 Ein-/Ausschalten
Zur Vermeidung von lauten Schaltgeräuschen den
Endverstärker in einer Verstärkeranlage immer nach
allen anderen Geräten einschalten und ihn nach
dem Betrieb als erstes Gerät wieder ausschalten.
Vor dem ersten Einschalten die Regler (1 und 5)
ganz nach links auf „-80 dB“ drehen.
Den Verstärker mit dem Schalter POWER (6) einschalten. Die ACTIVE-LEDs (2, 4) leuchten als
Betriebsanzeige und das Display (3) zeigt die
gewählte Betriebsart. Nach dem Einschalten leuchten für kurze Zeit die roten PROTECT-LEDs (2, 4).
In dieser Zeit ist die Einschaltverzögerung zum
Schutz der Lautsprecher aktiviert.
6.4 Pegel einstellen
Den Ausgang des Mischpultes oder Vorverstärkers
auf seinen Nennpegel (0 dB) oder das größte unverzerrte Ausgangssignal aussteuern. Die Regler (1
und 5) so weit aufdrehen, bis die maximal ge wünschte Lautstärke erreicht ist. Die LEDs „-25 dB“,
„-20 dB“ und „-15 dB“ (2, 4) zeigen den eingestellten Eingangspegel an. Leuchten die roten LIMITERLEDs, ist die Begrenzerschaltung aktiv und verhindert die Übersteuerung des Verstärkers. In diesem
Fall die Regler etwas zu rückdrehen.
6.5 Groundlift-Schalter
Ist ohne ein Musiksignal ein störendes Brummen zu
hören, kann eine Masseschleife die Ursache sein.
Masseschleifen können entstehen, wenn zwei
Geräte sowohl über die Signalmasse als auch über
den Schutzleiter der Stromversorgung oder eine leitende Verbindung der Gehäuse im Rack Kontakt
haben. Um die so entstandene Masseschleife aufzutrennen, die DIP-Schalter Nr. 7 und Nr. 8 (9) von
der oberen in die untere Position stellen:
Schalterkonstellation
Groundlift
VORSICHT Stellen Sie die Lautstärke am Ver-
stärker nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör
schädigen! Das Ohr gewöhnt sich an
große Lautstärken und empfindet sie
nach einiger Zeit als nicht mehr so
hoch. Darum eine hohe Lautstärke
nach der Gewöhnung nicht weiter er höhen.
R-CH [see fig. 2]. (By the signal inversion in
bridge mode, the positive terminal of the right output becomes the negative connection for the
speaker.) The speaker can alternatively also be
connected to the Speakon®jack L-CH (11).
According to fig. 2 connect the positive terminal of
the speaker to contact 1+ and the negative terminal to contact 2+ of the plug.
Table fig. 3 also shows possibilities of con-
nection for several speakers to one output. In
each case it is stated which power rating (P
MIN)
each speaker must have as a minimum with the
corresponding impedance (Z). When interconnecting several speakers, special attention has to
be paid to the correct connection of the positive
and negative terminals.
Important: The total impedance at each output
must not fall below 4 Ω in stereo mode and parallel
mode and must not fall below 8 Ω in bridge mode!
3) First connect the mains cable to the mains jack
(16) and then the mains plug of the cable to a
socket (230 V~/ 50Hz).
6 Operation
6.1 Selecting the operating mode
Select the desired operating mode with the DIP
switches MODE Nos. 1 to 6 (9):
Stereo mode – display: “
MODE STEREO”
In stereo mode, both channels are operated independently of each other.
switch configuration
STEREO
Parallel mode – display: “
MODE PARALLEL”
Parallel mode is recommended to provide PA applications e. g. for two rooms with the same mono sig-
nal and to be capable of adjusting the volume individually.
The input signal is internally switched from the left
channel additionally to the right channel. A signal at
the right input is ignored. The volume is separately
adjusted for both outputs.
switch configuration
PARALLEL
Bridge mode – display: “
MODE BRIDGE”
The bridge mode (BRIDGE) serves to obtain a
higher power at one speaker.
For this purpose both amplifier channels are combined to one mono amplifier: The input signal of the
left channel is additionally switched to the right channel in an inverted way. Thus, the voltage at the output is doubled if the speaker is connected for bridge
mode, as described in chapter 5. A signal at the right
input is ignored. The volume is adjusted with the left
control (1) together for both outputs.
switch configuration
BRIDGE
6.2 Filter
The integrated filter can be used as a crossover network for 2-way speaker systems (subwoofer/satellite). Select the function corresponding to the connected speaker with the switch FILTER (10).
Position SUBWOOFER:
Low pass filter with -6 dB at 120 Hz
for bass speakers
Position SATELLITE:
High pass filter with -6 dB at 120 Hz
for mid-high range speakers
Position FULLRANGE:
no filter for full range speakers
6.3 Switching on/off
To prevent loud switching noise, always switch on
the power amplifier in an amplifier system after all
other units have been switched on and switch it off
first after operation. Prior to first switching-on, set the
controls (1 and 5) to the left stop to “-80 dB”.
Switch on the amplifier with the POWER switch (6).
The ACTIVE LEDs (2, 4) serve as a power indication
and the display (3) shows the selected operating
mode. After switching-on, the red LEDs PROTECT (2,
4) light up for a short time. During this time the switchon delay is activated to protect the speakers.
6.4 Level adjustment
Adjust the output of the mixer or preamplifier to its
rated level (0 dB) or the maximum undistorted output
signal. Turn up the controls (1 and 5) so far until the
maximum desired volume is reached. The LEDs
“-25 dB”, “-20 dB”, and “-15 dB” (2, 4) show the
adjusted input level. If the red LEDs LIMITER light
up, the limiter circuit is active and prevents overload
of the amplifier. In this case slightly turn back the
controls.
6.5 Groundlift switch
If an interfering hum noise can be heard without a
music signal, a ground loop may be the reason for
this. Ground loops may occur if two units have contact both via the signal ground and via the earthed
conductor of the power supply or a conductive connection of the housings in the rack. To separate the
ground loop thus occurring, set the DIP switches No.
CAUTION Never adjust the amplifier to a very
high volume. Permanent high volumes may damage your hearing! The
human ear will get accustomed to
high volumes which do not seem to
be that high after some time. Therefore, do not further increase a high
volume after getting used to it.
6
CH
A
D
GB
Loading...
