INFORMATIONS IMPORTANTES POUR LA SÉCURITÉ
Ce manuel contient des indications importantes au sujet de
la sécurité, de l'emploi et de l'entretien de votre nouvelle
table de cuisson. Lire les informations contenues et
conserver le manuel dans un lieu d'accès aisé pour les
éventuelles consultations.
Précautions et conseils
1. IMPORTANT : Cette table de cuisson est
conforme à toutes les lois en matière de sécurité
et compatibilité électromagnétique.
Malgré tout, les porteurs de pace-maker doivent
rester à l'écart de cet appareil électroménager. Il est
impossible de garantir que tous les appareils
(pacemaker) présents sur le marché soient conformes
aux normes selon lesquelles la table de cuisson a été
testée ; il est donc impossible d'assurer l'absence totale
d'interférences dangereuses.
Élimination de l'emballage : les différents éléments de
2.
l'emballage doivent être recyclés conformément aux
règlements locaux en vigueur ; ne pas les jeter avec les
ordures ménagères.
Cette table de cuisson à induction a été conçue
3.
uniquement comme appareil ménager. Toute autre
utilisation est considérée comme impropre. Le
fabricant ne pourra être tenu pour responsable en cas
de dommages résultant d'une utilisation impropre.
Cet appareil ne peut être utilisé par des personnes
4.
(enfants y compris) à capacités réduites ou portant un
pace maker, ou ne possédant ni l'expérience ni la
connaissance du produit, à moins qu'une personne
responsable de leur sécurité n'assure la surveillance
initiale ou ne leur fournisse les instructions nécessaires
à l'utilisation de l'appareil
Les foyers atteignent des températures élevées durant
5.
l'emploi : il est recommandé d'éloigner les enfants de
l'appareil pour éviter les risques de brûlures.
6.
L’
indication “H”
commande pour indiquer “chaleur résiduelle”
dans le foyer correspondant : la température des
foyers est supérieure à 60° C : il est
recommandé de ne pas la toucher ni d'y déposer
d'objets jusqu'à l'extinction de la lettre “H”.
Si la surface de la table s'abîme (fissures ou rupture du
7.
verre), il est impératif de stopper l'utilisation de la
plaque, de couper l'alimentation électrique du secteur
et de contacter immédiatement le service après vente.
Toute réparation ou intervention éventuelle devra
8.
être réalisée par du personnel qualifié.
Cette table de cuisson est équipée de protection
9.
thermique pour éviter que les circuits internes de la
table ne soient endommagés par une température
élevée provoquée par des sources de chaleur
extérieures à la table (par exemple un four sous le plan
de cuisson). Si la température des circuits électroniques
Diamètres fond casserole conseillés
XL
Ø
26 cm
Ø
L
21 cm
apparaîtra sur le bandeau de
Ø
17 cm 26 cm
Ø
14 cm 21 cm
dépasse le niveau de sécurité, la protection thermique
s'active et éteint automatiquement la table de cuisson.
L 'afficheur visualise un message d'erreur (voir section
“Diagnostic des pannes”). Dès que la température
retourne dans les valeurs de sécurité, la table pourra
être utilisée normalement.
Avant l'emploi, vérifier que les foyers de cuisson et le
10.
fond des casseroles sont secs.
Ne déposer aucun objet métallique comme les
11.
ustensiles de cuisine (couteaux, fourchettes, cuillers,
etc.), couvercles ou autres sur les foyers car ils
pourraient chauffer.
Nous recommandons de surveiller constamment la
12.
préparation des aliments pour lesquels on utilise des
huiles ou matières grasses bouillantes car ces dernières
pourraient prendre feu. Au cas où l'huile prendrait feu,
n'utiliser jamais d'eau pour l'éteindre : éteindre la table
de cuisson et couvrir immédiatement la casserole avec
un couvercle ; laisser la casserole refroidir sur le foyer.
Éliminer l'huile selon les normes en vigueur.
Dès que la cuisson est terminée, appuyez sur la touche
13.
.
Avant utilisation
Important
dimensions correctes, les foyers ne
s'allument pas.
Utiliser exclusivement des casseroles qui
portent le symbole “INDUCTION
SYSTEM” (Figure ci-contre).
Avant d'allumer la table de cuisson, positionner la casserole
sur le foyer désiré.
Récipients pré-existants :
OK NON
Pour vérifier si le récipient est approprié à la table de
cuisson à induction, utiliser un aimant : les casseroles ne
sont pas appropriées si l'aimant ne colle pas dessus.
Vérifier que le fond des casseroles n'est pas rêche afin
1.
de ne pas érafler la surface de la table de cuisson.
Contrôler la vaisselle.
Éviter la cuisson avec des casseroles vides surtout s'il
2.
s'agit de plats émaillés ou en aluminium. Le fond des
casseroles et la surface du plan vitrocéramique
pourraient s'endommager.
Ne jamais poser les casseroles et les poêles chaudes
3.
sur la surface du bandeau de commande de la table de
cuisson. Elles pourraient l'endommager.
Ø
M
18 cm
Ø
S
14,5 cm
: Si les casseroles ne sont pas de
Ø
12 cm 18 cm
Ø
9 cm 14,5 cm
16
(Conservez ce manuel)
61902017F.fm Page 17 Wednesday, July 30, 2008 4:12 PM
INSTALLATION et BRANCHEMENT ÉLECTRIQUE
Avertissement !
L'appareil doit être installé par un
technicien qualifié, connaissant
parfaitement les réglementations en
vigueur en matière de sécurité et d'installation. Le
fabricant décline toute responsabilité en cas de
dommages aux personnes, animaux ou choses
résultant du non-respect des normes fournies à la fin
de cette notice.
Branchement électrique
Les connexions électriques entre la prise d'alimentation
•
et la plaque doivent être vérifiées et adaptées au type de
tension électrique avant de brancher la plaque au
secteur (voir chapitre connexions au bornier).
Le branchement électrique doit être réalisé
•
conformément aux réglementations de la société locale
de distribution d'électricité.
S'assurer que la tension indiquée sur la plaque
•
signalétique située sur le fond de l'appareil correspond à
la tension d'alimentation de votre habitation.
La mise à la terre de l'appareil est obligatoire aux termes
•
de la loi : utilisez uniquement des conducteurs
(y compris le fil de terre) de section appropriée.
Pour le branchement électrique, utilisez un câble de
•
type H05 RR-F, comme indiqué dans le tableau
“Tension d'alimentation”.
Connexions au bornier
Relier le fil de terre jaune/vert à la borne portant le
symbole . Le fil susmentionné doit être plus long que les
autres.
Enlever le couvercle du bornier (A) en dévissant la vis
1.
et insérer le couvercle dans la charnière (B) du
bornier.
Dénuder environ 70 mm de la gaine du cordon
2.
d'alimentation
Dénuder la gaine des fils d'environ 10 mm. Introduire
3.
ensuite le cordon d'alimentation dans le serre-câble et
connecter les fils sur les borniers et les shunts en
fonction du type d'alimentation électrique, en suivant
les indications données sur le schéma.
Fixer le cordon d'alimentation avec le serre-câble.
4.
Fermer le couvercle (C) et le visser sur le bornier avec
5.
la vis enlevée - point (1).
La table effectue un contrôle automatique de
quelques secondes à chaque branchement au
secteur.
Avertissement !
Le cordon d'alimentation doit être
suffisamment long pour permettre de
retirer la table de cuisson du plan de travail
et doit être positionné de façon à éviter tout risque
de dommage ou de surchauffe causé par un contact
avec la base du plan. N'utilisez pas de rallonges.
Tension d'alimentation
Conducteurs Nombre x section
230V ~ +
230-240 V ~ +
230 V 3 ~ +
400 V 3N ~ +
400 V 2N ~ +
3 X 4 mm
3 X 4 mm
4 X 1,5 mm
5 X 1,5 mm²
4 X 1,5 mm
2
2
(uniquement Australie)
²
²
Si la table est déjà équipée de cordon
d'alimentation, suivre les instructions de la
plaquette présente sur le cordon d'alimentation.
Effectuer le branchement au secteur au moyen
d'un sectionneur omnipolaire ayant une distance
d'ouverture entre les contacts d'au moins 3 mm.
400 V 3N ~ 230 V ~
230V
230V
230V
230V
POUR LA BELGIQUE
UNIQUEMENT
400 V 2N ~
230V
230-240 V~ UNIQUEMENT POUR AU
230 V~ UNIQUEMENT POUR UK
230V
230 V 3~
230V
230V
UNIQUEMENT POUR NL
230V
400 V 2N~
230V
230V
A
B
C
17
5
61902017F.fm Page 18 Wednesday, July 30, 2008 4:12 PM
Installation et fixation
Avertissement !
Le personnel chargé sera considéré comme
responsable des éventuels dommages provoqués
Pour garantir le fonctionnement correct de l'appareil,
l'installation doit être effectuée sur une surface d'appui
parfaitement plate.
Si nécessaire, réaliser des opérations de coupe du plan de
travail et du meuble. Nettoyer le trou des éventuels
copeaux qui pourraient compromettre la fonctionnalité de
l'appareil.
par une installation incorrecte.
Montage four sous le plan :
Si la table de cuisson est installée au-dessus d'un four
•
(de notre production), vérifier qu'elle est équipée d'un
système de refroidissement et respecter les distances
mentionnées sur la figure ci-contre.
Rien ne doit encombrer l'espace entre la table de
•
cuisson et le four (traverses, panneaux, supports, etc.).
Si nécessaire, réaliser des opérations de coupe du plan de
travail et du meuble. Nettoyer le trou de l'éventuelle
poussière qui pourrait compromettre la fonctionnalité de
l'appareil.
La distance entre la partie inférieure de la table de cuisson
à induction et le meuble (ou le panneau de séparation) doit
respecter les dimensions indiquées sur la figure ci-contre.
Si l'on installe un meuble à colonne à côté de la table de
cuisson, la distance minimum à respecter est de 100 mm
du bord de la table.
mini
mini 20
mini 5
5mm
MODE D’EMPLOI
Bandeau de commandes
Minuterie
Marche/Arrêt
Commandes réglage foyers et afficheur correspondant
ALLUMAGE/EXTINCTION table de cuisson
Pour allumer la table, appuyer pendant 2 secondes environ
sur la touche jusqu'à l'allumage des afficheurs des
foyers. Pour éteindre, toucher cette même touche jusqu'à
l'extinction des afficheurs. Tous les foyers sont désactivés.
18
Sécurité enfants
les symboles ne sont
pas actifs ! Pour
sélectionner les
fonctions désirées,
toucher les
champs cidessus.
Au cas où la table aurait déjà été utilisée, l'indicateur de la
chaleur résiduelle “H” restera actif jusqu'au
refroidissement des foyers.
Si l'on ne sélectionne aucune fonction dans les
10 secondes qui suivent l'allumage de la table de
cuisson , cette dernière se désactive
automatiquement.
61902017F.fm Page 19 Wednesday, July 30, 2008 4:12 PM

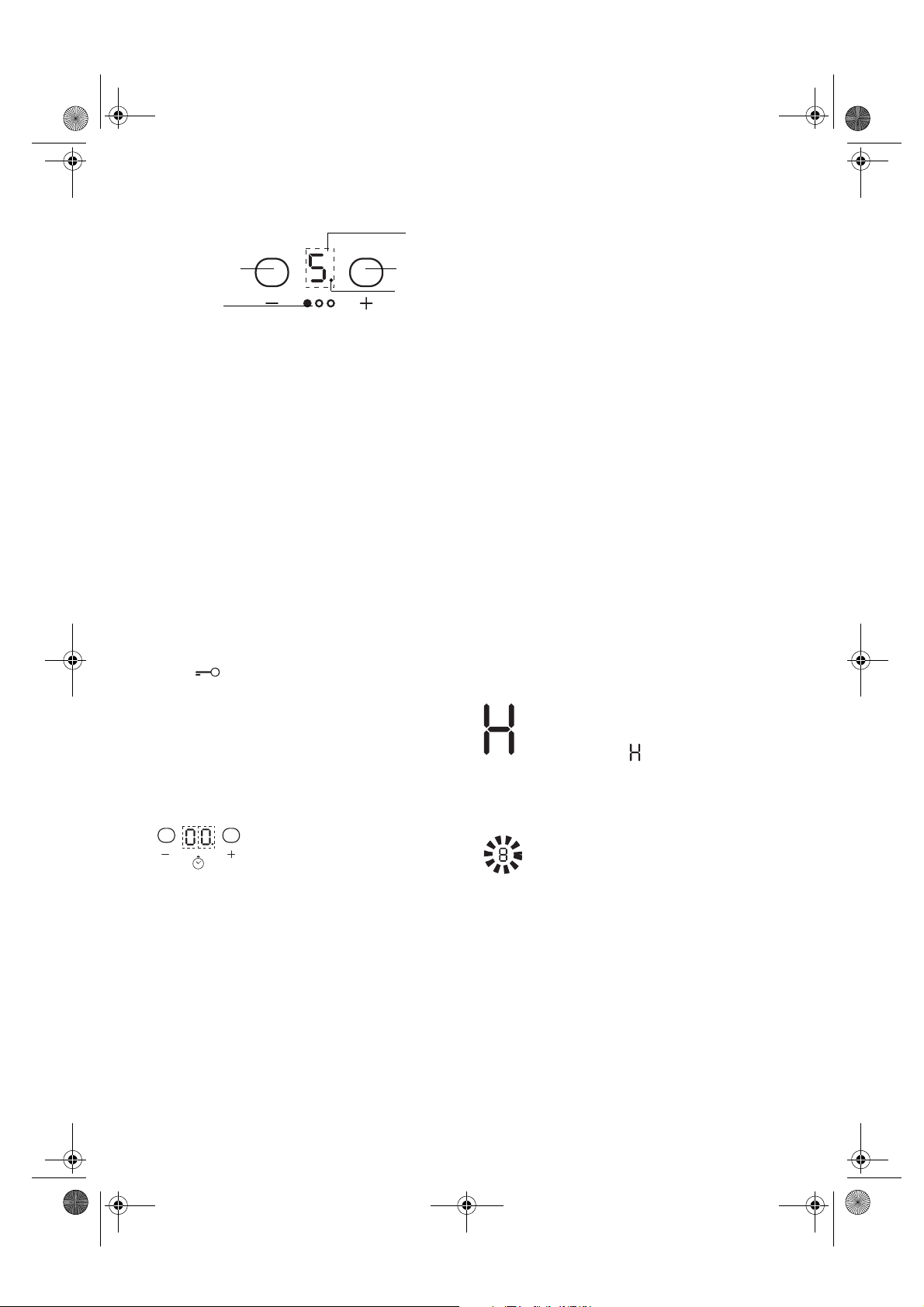

Activation et Réglage foyers
Afficheur indicateur puissance
Touche -
Positionnement
foyer
Après avoir allumé la table de cuisson et positionné la
casserole sur la zone choisie, régler le niveau de puissance
avec la touche +. À l’allumage, le niveau 5 est visualisé sur
l'afficheur.
Chaque foyer a différents niveaux de puissance, réglables
avec les touches +/-, qui vont de “1” : puissance minimum
à “9” : puissance maximale. Certains foyers ont la fonction
ébullition rapide (Booster), visualisée sur afficheur par la
lettre “P”.
Touche +
Indication foyer
sélectionné
Désactivation foyers
Sélectionner le foyer à éteindre en appuyant sur la touche
“+” ou “-” (le point en bas à droite du niveau de puissance
est visualisé sur l'afficheur).
Appuyer sur la touche “-” jusqu'à mettre le niveau à “0”.
Il est également possible de désactiver le foyer en touchant
simultanément les touches “+” et “-”. Le foyer se désactive
et l'indicateur “H” de la chaleur résiduelle apparaît
Sécurité enfants
La fonction bloque les commandes de la table de cuisson
pour prévenir l'activation accidentelle de cette dernière de
la part d'enfants. Pour activer la sécurité enfants, allumer la
table de cuisson, appuyer pendant trois secondes sur la
touche : un signal sonore et un indicateur lumineux
dessus le symbole de la clé signalent l'activation. Le
bandeau de commandes est bloqué, exception faite de la
fonction d'extinction. Pour désactiver le bloc commandes,
répéter la procédure d'activation. Le point lumineux
s'éteint et la table est à nouveau active.
La présence d'eau, de liquide ayant débordé des casseroles
ou d'objets en général posés sur la touche sous le symbole
peuvent provoquer l'activation ou la désactivation
involontaire de la fonction Sécurité Enfants.
Minuterie
La minuterie est un interrupteur horaire
qui offre la possibilité de programmer
une durée de cuisson pendant un temps
maximum de 99 minutes (1 heure et
Sélectionner le foyer que l'on désire associer à la minuterie
(un point lumineux apparaît en bas à droite de l'indicateur
du niveau de puissance sur l'afficheur), puis introduire le
temps désiré à l'aide des touches “+” et “-” de la fonction
minuterie (voir figure ci-dessus). Quelques secondes
après, la minuterie commence le compte à rebours
(le point de sélection foyer commence à clignoter). À la fin
du temps, un signal sonore retentit et le foyer s'éteint
automatiquement.
Pour désactiver la minuterie, appuyer sur la touche “-”
jusqu'à l'apparition de l'indication “0:0” sur l'afficheur ou
appuyer simultanément sur les touches “+” et “-” de la
minuterie.
39 minutes) à associer à un seul foyer.
Fonction ébullition rapide (Booster)
Fonction présente seulement sur certains foyers qui
permet de bénéficier au maximum de la puissance de la
table (par exemple, pour faire bouillir l'eau rapidement).
Pour activer la fonction, appuyer sur la touche “+” jusqu'à
ce que l'afficheur visualise “P” ou bien, après avoir allumé
la table de cuisson, appuyer directement sur la touche “-”
relative au foyer sélectionné. Dans ce cas également, “P”
apparaît sur l'afficheur. Après 10 minutes d'utilisation de la
fonction booster, l’appareil introduit automatiquement la
zone au niveau 9.
Minuteur
Il peut être utilisé alors que la table de cuisson est éteinte ;
il permet de programmer un temps maximum de 99 min.
Appuyer sur la touche “+” se trouvant dessus les
indicateurs de la minuterie : l'afficheur montre les minutes
à programmer.
Sélectionner le temps désiré à l'aide des touches + et -.
Après quelques secondes, le minuteur commence le
compte à rebours ; à la fin, un signal sonore retentit.
Important !
que lorsque l'appareil est éteint ; lorsqu'on allume la table
de cuisson, le minuteur est remis à zéro.
La fonction minuteur ne peut être utilisée
Voyants du bandeau de commande
Voyant de chaleur résiduelle
La table est équipée d'un indicateur de chaleur
résiduelle pour chaque foyer. Cet indicateur signale
quels sont les foyers encore à température élevée.
Si l'afficheur visualise , le foyer est encore chaud.
Si le foyer présente cette signalisation, il est possible, par
exemple, de maintenir un plat au chaud ou de faire fondre
du beurre.
Lorsque le foyer refroidit, l'afficheur s'éteint.
Indicateur de casserole incorrecte ou absente.
La table est équipée d'un système automatique de
détection présence casserole, sur tous les foyers.
Si la casserole n'est pas détectée, l'afficheur avec le
niveau de puissance du foyer clignote. Vérifier si la
casserole est correctement positionnée et si elle possède
les caractéristiques indiquées dans la section “Avant
utilisation”.
Important !
seul foyer à la fois.
Il est possible d'associer la minuterie à un
19
61902017F.fm Page 20 Wednesday, July 30, 2008 4:12 PM
ENTRETIEN
Nettoyage et entretien
Il est conseillé d'effectuer le nettoyage de la table après
chaque emploi pour éviter d'en endommager la surface et
la formation d'incrustations de saleté difficiles à éliminer.
Avant de procéder aux opérations de nettoyage, vérifier
que les foyers sont éteints et que l'indication de chaleur
résiduelle (“H”) a disparu.
Pour procéder au nettoyage, il est conseillé :
d'utiliser un chiffon doux propre, un essuie-tout ou des
1.
produits spécifiques pour tables de cuisson
vitrocéramiques. Éviter l'emploi d'éponges abrasives
et/ou de pailles de fer.
Éliminer les résidus d'aliments, ne pas les laisser durcir.
2.
Le sucre et les aliments à haute teneur en sucre
endommagent la table de cuisson et doivent être
• Eviter l'emploi de nettoyeurs à vapeur !
• Vérifiez périodiquement qu'il n'y a pas de
poussière sous l'appareil, près des
ouvertures d'admission d'air de
refroidissement ou d'évacuation. Ceci peut
gêner la ventilation et le refroidissement du
module électronique et diminuer l'efficacité
éliminés immédiatement avec un racloir pour verre.
Le racloir pour verre a une lame affûtée et il doit être
manié avec soin.
Enlever les éventuelles incrustations avec un racloir ou
3.
des produits spécifiques.
Le sel, le sucre et le sable rayent la surface de la table
4.
de cuisson : les enlever immédiatement.
de la table de cuisson.
Diagnostic des pannes
Avant de contacter le Service Après-Vente :
•
lire et suivre les instructions de la section “Mode d’emploi”.
•
Raccorder la table au secteur et contrôler l'absence
•
d'interruptions dans la fourniture.
CODE ERREUR DÉSIGNATION CAUSES POSSIBLES ÉLIMINATION ERREUR
La table de cuisson
s'éteint et après
30 secondes, elle émet
un signal sonore toutes
les 4 secondes.
C81, C82
F42 ou F43
F12, F21, F25, F36,
F37, F40, F47, F56,
F58, F60
Pression permanente sur la
zone commandes
La zone commandes s'éteint à
cause d'une température trop
élevée
Le voltage pour le
branchement de la table n'est
pas correct
Contacter le Service Après-Vente et communiquer le code d'erreur
Bien essuyer la table de cuisson après l'avoir nettoyée.
•
Si, en allumant la table de cuisson, l'afficheur visualise des
•
codes alphanumériques, procéder selon le tableau
suivant.
Eau ou ustensiles de cuisine sur la
zone commandes
La température interne des pièces
électroniques est trop élevée
Le capteur détecte une tension
différente de celle de branchement
Nettoyer la zone commandes
Attendre que la table
refroidisse avant de l'utiliser à
Déconnecter la table du
secteur et contrôler le
branchement
nouveau
Avertissement !
Si vous ne pouvez pas arrêter la plaque à induction après l'avoir utilisée, débranchez
immédiatement l'appareil du secteur.
Service Après-Vente
Avant de contacter le Service Après-Vente :
Essayer de remédier par soi-même à l'inconvénient
•
(voir “Diagnostic des pannes”).
Éteindre l'appareil, attendre 30 secondes et le remettre
•
en marche. Vérifier si l'anomalie a été éliminée.
Si après ces vérifications le problème persiste, contactez
votre Service Après-Vente.
20
Communiquer toujours :
une brève description de la panne ;
•
le type exact et le modèle de l'appareil ;
•
le code service (numéro suivant le mot "Service" sur la
•
plaque signalétique) inscrit sur la partie inférieure de la
table de cuisson ou sur le livret de garantie ;
votre adresse complète et votre numéro de téléphone.
•
Si une réparation est nécessaire, veuillez contacter un Service
Après-Vente agréé, comme indiqué dans la garantie.
IKEA/ W H
Type:
zzzz
Mod.:
yyy 000 kk
14 yyww 123456
V yyy k ~ zzH z Kw x,y m ax
yyy 245/W
Made in Italy
yyyy zzz 01000
61902017F.fm Page 21 Wednesday, July 30, 2008 4:12 PM
Avertissement !
Le non-respect des instructions énoncées cidessus pourrait compromettre la sécurité et la
qualité du produit.
Plaque signalétique de l'appareil
MARQUE
MODÈLE
CONSEILS POUR L’UTILISATEUR
Conseils pour économiser l'énergie
Pour obtenir les meilleurs résultats, nous conseillons :
Utilisez des ustensiles de cuisson d'un diamètre
•
identique à celui du foyer.
Utilisez exclusivement des ustensiles de cuisson à fond
•
plat.
Dans la mesure du possible, laissez le couvercle sur la
•
casserole pendant la cuisson.
Lorsque vous cuisez des légumes, des pommes de terre,
•
etc. ajoutez un peu d'eau afin de diminuer le temps de
cuisson.
L'autocuiseur permet d'économiser encore plus
•
d'énergie et de temps.
Placez la casserole au centre du foyer dessiné sur la table
•
de cuisson.
Conseils pour la protection de l'environnement.
Emballage
L'emballage se compose de matériaux entièrement
recyclables et porte le symbole du recyclage
Infos sur les produits.
Cet appareil est certifié conforme à la Directive
Européenne 2002/96/CE, concernant les Déchets
d'Équipements Électriques et Électroniques (DEEE ou
WEEE). En procédant correctement à la mise au rebut de
cet appareil, vous contribuerez à empêcher toute
conséquence nuisible pour l'environnement et la santé de
l'homme.
•
Déclaration de conformité
•
•
•
CODE
N° IDENTIFICATION
Le symbole présent sur l'appareil ou sur la
documentation d'accompagnement indique que cet
appareil ne peut en aucun cas être traité comme déchet
ménager, et qu'il doit, par conséquent, être remis à un
centre de collecte chargé du recyclage des équipements
électriques et électroniques. La mise au rebut doit être
effectuée conformément aux réglementations locales en
vigueur en matière de protection de l'environnement.
Pour obtenir de plus amples détails au sujet du
traitement, de la récupération et du recyclage de cet
appareil, adressez-vous au bureau compétent local ou à
la déchetterie du lieu.
Cette table de cuisson est appropriée au contact avec
les aliments et est conforme au Règlement (CE)
n°. 1935/2004.
Ces appareils sont conçus exclusivement comme
appareils de cuisson. Toute autre utilisation (par
ex. pour chauffer une pièce) est considérée comme
impropre et est potentiellement dangereuse.
Ces appareils sont conçus, fabriqués et mis sur le
marché en conformité avec :
les objectifs de sécurité de la Directive “Basse
•
tension” 2006/95/CE (en remplacement de la
Directive 73/23/CEE et modifications ultérieures) ;
les conditions de protection de la Directive
•
89/336/CEE “Compatibilité électromagnétique” ;
les exigences de la Directive 93/68/CEE.
•
IMPORTANT
Coller ici une des étiquettes avec les données de l'appareil
qui se trouvent sur le livret de garantie en double exemplaire
21
Loading...
