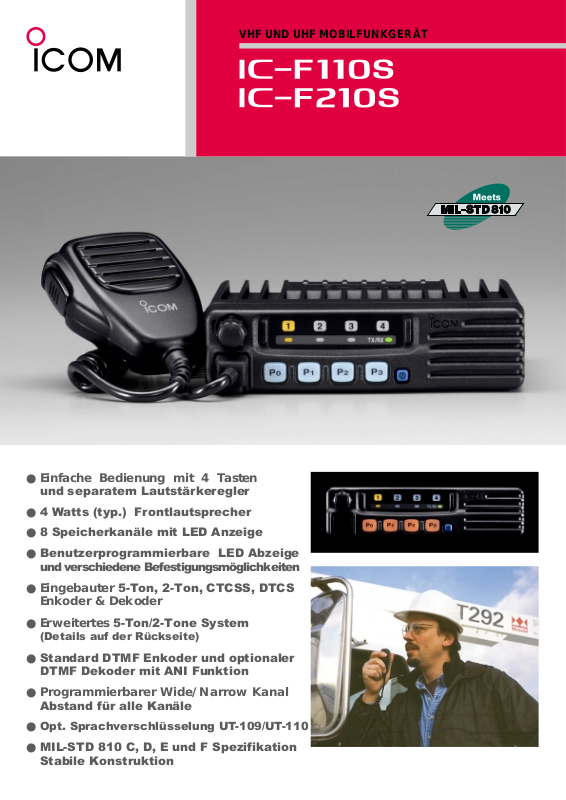

Icom IC-F210S, IC—F110S Datasheet [de]

VHF UND UHF MOBILFUNKGERÄT

● Einfache Bedienung mit 4 Tasten

und separatem Lautstärkeregler

● 4 Watts (typ.) Frontlautsprecher

● 8 Speicherkanäle mit LED Anzeige

● Benutzerprogrammierbare LED Abzeige

und verschiedene Befestigungsmöglichkeiten

● Eingebauter 5-Ton, 2-Ton, CTCSS, DTCS

Enkoder & Dekoder

● Erweitertes 5-Ton/2-Tone System

(Details auf der Rückseite)

● Standard DTMF Enkoder und optionaler

DTMF Dekoder mit ANI Funktion

● Programmierbarer Wide/Narrow Kanal

Abstand für alle Kanäle

●

Opt. Sprachverschlüsselung UT-109/UT-110

● MIL-STD 810 C, D, E und F Spezifikation

Stabile Konstruktion

TECHNISCHE DATEN

Count on us!

www.icomeurope.com

ICOM EUROPE GmbH Himmelgeister Str. 100 40225 Düsseldorf Tel. 0211 - 34 60 47

Gedruckt in D

Ihr Fachhändler

Icom Inc. (Japan), ist ein ISO9001
zertifziertes Unternehmen

005

Zertifikat Nummer Q14190

VHF UND UHF MOBILFUNKGERÄT

ZUBEHÖR

• Frequenzbereich :
IC-F110S 136–174MHz
IC-F210S 400–430MHz

440–490MHz

• Anzahl der Kanäle : 8

(4 Kanäle x 2 Bänke

• Kanalraster : 12.5/25kHz, 12.5/20kHz

• PLL Kanalschritte : 2.5, 3.125kHz

(VHF)

5, 6.25kHz

(UHF)

• Frequenzstabilität : ±1.5kHz

• Betreibstemperatur

: –25˚C bis +55˚C

• Stromversorgung : 13,2V DC

• Stromverbrauch :
Tx bei 25W 7A
Rx max. NF 1200mA

Stand-by 300mA

• Antennenanschluss : 50Ω

(SO-239)

• Abmessungen : 150

(B)

×40

(H)

×117.5

(T) mm

• Gewicht : 800g

• Ausgangsleistung : 25W

(bei 13.2V DC)

• Max. Frequenz- : ±5.0kHz (Weit)
Abweichung ±4.0kHz (Mttel)

±2.5kHz (Nah)

• Störstrahlung : 0.25µW

(unter 1GHz)

• Nachbarkanalein- : 70dB (Weit, Mittel)
einstellung 60dB (Nah)

• Mikrofonanschluss : 600Ω (8-polig Modular)

• Empfindlichkeit : –4dBµV typ. (emf)

(bei 20dB SINAD)

• Squelch Empfindlichkeit : –4dBµV

typ. (emf, Schwelle)

• Trennschärfe : 75dB typ. (Weit, Mittel)
65dB typ. (Nah)

• Nebenwellenunter. : 75dB

• Intermodulation : 67dB

typ.

• NF Ausgangsleistun g : 4.0W typ.bei 10% Klirrf. an 4Ω

• Ext. Lautsprecher : 2-polig 3.5(d)mm/4Ω

Anwendbare U.S. Militär Spezifikation

Der IC-F110S/F210S entspricht MIL-STD unter
Einhaltung der Standards für Schock (MIL 810

C, D, E und F) und Vibration (MIL 810 C, D, E u

nd F).

© 2002 Icom Europe

ALLGEMEIN

Alle Messungen entsprechen ETS 300 086. Alle technischen
Daten unterliegen der technischen Entwicklung und können
jederzeit geändert werden.

Mitgeliefertes Zubehör

❍ Handmikro. (HM-100N) ❍ DC Kabel
❍ Montagesatz ❍ Befestigungssatz
❍ Tastaturschablonen

• HM-100TN DTMF MIKROFON

• OPC-617 ACC KABEL

Für externen Terminal-Anschluss.

• SM-25 TISCHMIKROFON

Mit Monitorschalter:

• SP-5/SP-10/SP-22 externe Lautsprecher

Kompak

t und einfach zu installieren.

Anschlusswert: 4Ω; Max. Ausgangsleistung: 5W

• UT-108 DTMF DECODER EINHEIT

Ermöglicht DTMF Dekodierung und ANI Funktion.

• UT-109 SPRACHVERSCHLÜSSELUNG (version 02)

• UT-110 SPRACHVERSCHLÜSSELUNG (Version 02)

Das Schrachverschlüsselungssystem des UT-109 und
UT-110 ist nicht mit anderen Systemen kompatibel.
Fragen Sie bitte Ihren Fachhändler.
UT-109: Non-Rolling Typ. UT-110: Rolling Typ.

SM-25 SP-10 SP-22 UT-108OPC-617

SENDER

EMPFÄNGER

HM-100TN

Zusätzliche Besonderheiten

Erweitertes 5-Ton/2-Ton Systems

●

Programmierbare Funktion wenn ein bestimmter Ton empfangen wird

• LED leuchtet AN/AUS/Blinkt

• Rückruf

• Tonsignal

• Scan Start/Stop

• Automatische Übertragung

• Stun/Kill Funk

tion ( für gestohlene oder verlorene Geräte)

• Externer Ausgang für Signaleinrichtung (opt. OPC-617 nötig)

●

Acht 5-Ton Code oder zehn 2-Ton Code können pro
Kanal dekodiert werden.

●

Drei Rufcode sind programmierbar

Andere Besonderheiten

●

Hook Scan Funktion und Hook Scan AN/AUS Taste
Wählbar

●

24-Stellen DTMF Vorwahlspeicher

●

Automatische ID (DTMF code) Übertragung zu PTT

●

Busy Lockout Und repeater Lockout

●

Einschalten mit Password möglich

●

Reduzierte Länge (117.5mm) für einfache Installation

●

Externerl I/O Terminal Anschluss mit optionalen OPC-617
