Hyundai Grand Santa Fe 2013 — 2018 User Manual

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Эксплуатация Техническое обслуживание Технические характеристики

Вся информация в настоящем Руководстве по эксплуатации приведена по состоянию на момент публикации.

Компания HYUNDAI оставляет за собой право в любое время вносить изменения в рамках постоянно действующей программы модернизации продукции.

Данное руководство относится ко всем моделям этого автомобиля и включает в себя описания и пояснения дополнительного и стандартного оборудования. Поэтому в данном Руководстве Вы сможете обнаружить материалы, не имеющие отношения к конкретной модели Вашего автомобиля.

Внесение любых изменений в конструкцию Вашего автомобиля HYUNDAI не допускается. Подобные изменения могут ухудшить работу автомобиля, его безопасность, или сократить срок его службы, а также могут нарушить условия гарантийного обслуживания Вашего автомобиля. Определенные изменения могут также нарушать положения, установленные Министерством транспорта и другими исполнительными органами Вашей страны.

Ваш автомобиль оснащен системой электронного впрыска топлива и другими электронными компонентами. Неправильная установка и настройка систем дуплексной радиосвязи или сотового телефона могут отрицательно сказаться на работе электронных блоков автомобиля. Поэтому, если Вы решили установить подобные устройства, мы рекомендуем Вам внимательно следовать всем указаниям производителя этих систем или связаться с дилером HYUNDAI для разъяснения мер предосторожности и особых инструкций.

ВНИМАНИЕ: ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ

ВАШЕГО АВТОМОБИЛЯ HYUNDAI

УСТАНОВКА СИСТЕМ ДУПЛЕКСНОЙ РАДИОСВЯЗИ ИЛИ

СОТОВОГО ТЕЛЕФОНА

В настоящее Руководство включена информация с заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ.

Данные заголовки означают следующее:

✽✽

К СВЕДЕНИЮ

Информация, представленная под этим заголовком, может представить интерес для владельца автомобиля или оказаться ему полезной.

ПРЕДУПРЕЖДАЮЩАЯ ИНФОРМАЦИЯ ОБ УГРОЗЕ БЕЗОПАСНОСТИ

И ПОВРЕЖДЕНИЯ АВТОМОБИЛЯ

ОСТОРОЖНО

Обозначенная под таким заголовком ситуация может привести к нанесению вреда, причинению тяжелых травм владельцу автомобиля или другим лицам или их гибели в случае игнорирования данного предупреждения. Необходимо следовать рекомендациям, приведенным под данным заголовком.

ВНИМАНИЕ

Обозначенная под таким заголовком ситуация может привести к повреждению автомобиля или его систем и оборудования в случае игнорирования данного предупреждения. Необходимо следовать рекомендациям, приведенным под данным заголовком.

ПРЕДИСЛОВИЕ

Спасибо за то, что Вы выбрали автомобиль марки HYUNDAI. Мы рады приветствовать Вас в растущем сообществе ценителей качества, сидящих за рулем наших автомобилей. Передовые идеи, заложенные при проектировании, и высококачественное исполнение каждого автомобиля, созданного в нашей компании - это те ценности, которыми мы так гордимся.

Настоящее Руководство по эксплуатации ознакомит Вас с особенностями конструкции и эксплуатации Вашего нового автомобиля HYUNDAI. Мы предлагаем Вам детально изучить этот документ, поскольку находящаяся в нем информация может существенно помочь Вам получить максимальное удовольствие от своего нового автомобиля.

Производитель также рекомендует выполнять ремонт и техническое обслуживание вашего автомобиля в авторизованном сервисном центре HYUNDAI.

КОМПАНИЯ HYUNDAI MOTORS

К сведению: Поскольку будущим владельцам автомобиля также потребуется информация, содержащаяся в данном

Руководстве, в случае продажи Вашего автомобиля HYUNDAI, пожалуйста, оставьте данное Руководство в автомобиле. Спасибо.

Авторские права HYUNDAI Motor Company, 2013 г. Все права защищены. Никакая часть настоящего документа не может быть воспроизведена, помещена в какую-либо информационно-поисковую систему или передана по каналам связи в любой форме и любым способом без предварительного получения письменного разрешения компании HYUNDAI Motor Company.

ВНИМАНИЕ

Использование топлива и смазочных материалов ненадлежащего качества, не соответствующих требованиям компании Hyundai, может привести к серьезным повреждениям двигателя и трансмиссии. Следует всегда использовать горюче-смазочные материалы высокого качества, которые соответствуют требованиям, перечисленным в настоящем Руководстве на странице 8-6 в разделе “Технические характеристики автомобиля”.

Введение

Знакомство с вашим автомобилем

Системы безопасности автомобиля

Характеристики автомобиля

Управление автомобилем

Действия в непредвиденных случаях

Техническое обслуживание

Технические характеристики & Информация для потребителя

Приложение

Предметный указатель

СОДЕРЖАНИЕ

Введение

Как пользоваться настоящим руководством . . 1-2

Требования к топливу . . . . . . . . . . . . . . . . . . . . . . 1-3

• Автомобили с бензиновым двигателем. . . . . . . . . . 1-3

• Дизельный двигатель . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Порядок обкатки автомобиля . . . . . . . . . . . . . . . 1-8

Инструкции по вождению автомобиля . . . . . . . 1-8

Введение

Мы хотим помочь Вам получить максимально возможное удовольствие от вождения данного автомобиля. Настоящее Руководство пользователя может оказать содействие в этом различными способами. Мы настойчиво рекомендуем прочитать руководство полностью. С целью уменьшения до минимума вероятности гибели людей и травматизма следует обязательно прочитать разделы, отмеченные заголовками ОСТОРОЖНО и ВНИМАНИЕ, которые присутствуют во всем руководстве.

Иллюстрации дополняют словесные описания, приведенные в настоящем руководстве, для того, чтобы наилучшим образом показать, как получить удовольствие от данного автомобиля. Прочтя данное руководство, владелец автомобиля ознакомится с его характерными особенностями, важной информацией о безопасности и с советами по его эксплуатации в различных дорожных условиях.

Общая структура руководства приведена в содержании. Неплохим местом для начала знакомства является предметный указатель; в нем приведен в алфавитном порядке перечень всей информации, содержащейся в руководстве.

Разделы: Настоящий мануал имеет восемь разделов и индекс. В начале каждого раздела указано короткое содержание, так что заглянут в него, вы сразу можете узнать, находится ли в нем информация, которая Вам нужна.

В данном руководстве находятся разнообразные сведения под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ. Они были подготовлены с целью повышения уровня личной безопасности владельца автомобиля. Необходимо внимательно прочитать ВСЕ процедуры и рекомендации, приведенные под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ, и соблюдать их.

✽✽

К СВЕДЕНИЮ

Информация, представленная под заголовком К СВЕДЕНИЮ, может представить интерес для владельца автомобиля или оказаться ему полезной.

КАК ПОЛЬЗОВАТЬСЯ НАСТОЯЩИМ РУКОВОДСТВОМ

ОСТОРОЖНО

Обозначенная под заголовком ОСТОРОЖНО ситуация может привести к нанесению вреда, причинению тяжелых травм или к гибели людей в случае игнорирования данного предупреждения.

ВНИМАНИЕ

Обозначенная под заголовком ВНИМАНИЕ ситуация может привести к нанесению вреда автомобилю при игнорировании данного предупреждения.

Введение

Автомобили с бензиновым двигателем

Неэтилированный бензин

B Еврoпе

Для оптимальной работы автомобиля мы векомендуем вам использовать неэтилированнный бензин, который соответсвует EN 228 и имеет уровень октана RON (октановое число бензина по исследовательскому методу) 95/ AKI (Высокооктановый Индекс) 91 или выше. Вы можете использовать неэтилированный бензин с октановым числом RON от 91 до 94/показателем AKI от 87 до 90, однако это может привести к незначительному снижению рабочих характеристик автомобиля.

Bнe Еврoпы, Для России

Для достижения оптимальных рабочих характеристик автомобиля мы рекомендуем вам применять неэтилированный бензин с октановым числом RON (по исследовательскому методу) 91 / антидетонационным показателем AKI 87, или выше.

Автомобиль разработан таким образом, чтобы достигать максимальных эксплуатационных характеристик при использовании НЕЭТИЛИРОВАННОГО БЕНЗИНА, что также приводит к минимизации выхлопа вредных веществ и загрязнения свечей зажигания.

ТРЕБОВАНИЯ К ТОПЛИВУ

ВНИМАНИЕ

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЭТИЛИРОВАННОЕ ТОПЛИВО. Использование этилированного топлива наносит ущерб каталитическому нейтрализатору и приведет к повреждению кислородного датчика системы управления двигателя, негативно сказавшись на контроле выброса вредных веществ.

Никогда не добавляйте какиелибо присадки для очистки топливной системы в топливо за исключением тех, которые были рекомендованы производителем автомобиля. (За дополнительной информацией обратитесь к авторизованному дилеру HYUNDAI.)

ОСТОРОЖНО

• Не доливайте топливо в бак по верхнюю кромку заправочной горловины после того, как произойдет автоматическое отключение заправочного пистолета во время заправки.

• Всегда убеждайтесь в том, что крышка топливозаливной горловины надежно закрыта во избежание пролива топлива во время дорожно-транспортного происшествия.

Введение

Этилированный бензин (при наличии)

В исполнении для некоторых стран автомобили этой модели рассчитаны на использование этилированного бензина. Перед использованием этилированного бензина уточните у авторизованного дилера HYUNDAI, возможно ли использование этилированного бензина в данном автомобиле.

Октановые числа этилированного и неэтилированного бензина одинаковые.

Бензин, содержащий этиловый и метиловый спирт

Бензоспирт, смесь, состоящая из бензина и этилового спирта (также известного под названием пищевой спирт), и бензин или бензоспирт с содержанием метилового спирта (также известного под названием древесный спирт) продаются на рынке одновременно с этилированным или неэтилированным бензином или вместо них.

Не допускается использование бензоспирта, содержащего более 10% этилового спирта, и использование бензина или бензоспирта, содержащего какую-либо долю метилового спирта. Все эти виды топлива могут вызвать проблемы при управлении автомобилем и привести к повреждению топливной системы.

Прекратите использовать бензоспирт любого типа при возникновении проблем при управлении автомобилем.

Повреждение автомобиля или проблемы при управлении им могут не покрываться гарантией производителя в случае, если они вызваны использованием следующих видов топлива:

1. Бензоспирт, содержание этилового спирта в котором превышает 10%.

2. Бензин или бензоспирт, содержащие метиловый спирт.

3. Этилированное топливо или этилированный бензин.

ВНИМАНИЕ

Никогда не используйте бензоспирт, содержащий метиловый спирт. Прекратите использовать любой продукт типа бензоспирта, который негативно сказывается на управлении автомобилем.

Введение

Использование метилтербутилэфира (MTBE)

Не рекомендуется использовать в данном автомобиле топливо, объемная доля метилтербутилэфира (MTBE) в котором превышает 15,0% (весовая доля кислорода - 2,7%).

Использование топлив, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%), может привести к снижению эксплуатационных характеристик автомобиля и привести к образованию паровых пробок или проблем при запуске.

Не используйте метиловый спирт

Для заправки данного автомобиля не следует использовать виды топлива с содержанием метанола (древесного спирта). Этот класс топлива может ухудшить эксплуатационные характеристики автомобиля и привести к повреждению деталей и агрегатов топливной системы.

Присадки к топливу

HYUNDAI рекомендует использовать высококачественный бензин, отвечающий требованиям европейского топливного стандарта (EN228) или другим аналогичным требованиям. Клиенты, которые не используют регулярно высококачественный бензин, включая топливные присадки, и испытывают проблемы с запуском двигателя или плавностью его работы, должны добавлять в топливный бак одну бутылку присадки каждые 15000 км (для Европы)/5000 км (за исключением Европы, Для россии). Присадки можно приобрести у авторизованного дилера HYUNDAI. Там же можно получить рекомендации по их использованию. Не смешивайте другие присадки.

Эксплуатация автомобиля за рубежом

При поездке в другую страну на данном автомобиле следует обеспечить:

• Соблюдение всех требований в

отношении регистрации и страховки;

• Определение наличия в продаже

топлива необходимого качества.

ВНИМАНИЕ

Предоставленная произво

дителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной сис- темы и ухудшение эксплуатационных характе- ристик, которые появились в результате использования видов топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).

Введение

Дизельный двигатель

Дизельное топливо

Дизельный двигатель должен работать только на имеющемся на рынке дизельном топливе, соответствующем стандарту EN 590 или аналогичному. (EN обозначает “Европейский стандарт”) Не используйте судовое дизельное топливо, печное топливо или неутвержденные топливные присадки, т.к. это повысит износ и вызовет повреждение двигателя и топливной системы. Применение неутвержденных марок топлива и/или присадок приведет к ограничению ваших гарантийных прав.

А автомобиле используется дизельное топливо с цетановым числом более

51. При наличии двух видов дизельного топлива используйте летнее или зимнее топливо в соответствии со следующими рекомендациями применительно к температуре окружающего воздуха.

• Выше -5

С (23оF) … Летнее

дизельное топливо.

• Ниже -5

С (23оF) … Зимнее

дизельное топливо.

Внимательно следите за уровнем топлива в топливном баке: если двигатель остановится в результате нехватки топлива, снова запустить его можно будет только после полной прочистки систем.

ВНИМАНИЕ

Не допускайте попадания бензина или воды в топливный бак. В результате потребуется слив топлива из бака и удаление его из магистралей для исключения засорения насоса высокого давления и повреждения двигателя.

ВНИМАНИЕ

- Дизельное топливо (если установлен сажевый фильтр)

Для автомобилей с дизельным двигателем, оборудованным системой DPF, рекомендуется использовать соответствующее стандартам автомобильное дизельное топливо.

Если использовать дизельное топливо с высоким содержанием серы (серы более 50 промилле) и присадки, не соответствующие техническим условиям, возможно повреждение системы DPF и выделение белого дыма.

Введение

Биодизель

В автомобиле могут использоваться продаваемые в розницу дизельные смеси с содержанием биодизеля не более 7% (также известные как "дизельное топливо B7"), если биодизель соответствует стандарту EN 14214 или эквивалентным требованиям. (EN означает "Европейские нормативы"). Использование смесей с превышением 7% содержания биологических топлив, изготовленных из рапсового метилового эфира (RME), метилового эфира жирных кислот (FAME), метилового эфира растительного масла (VME) и т.п., или смеси дизельного топлива с превышением 7% содержания биодизеля будет вызывать повышенный износ или повреждение двигателя и топливной системы. На ремонт или замену компонентов, изношенных или поврежденных в результате использования неутвержденных марок топлива, гарантия изготовителя не распространяется.

ВНИМАНИЕ

• Нельзя использовать любое топливо, будь то дизельное топливо, биодизель B7 или какое-либо иное, которое не соответствует самым последним требованиям, применяемым в топливной промышленности.

• Никогда не используйте никакие топливные присадки или присадки-очистители, не рекомендуемые либо не одобренные изготовителем автомобиля.

Введение

Не требуется специального периода обкатки нового автомобиля. Соблюдение нескольких простых мер предосторожности в течение первых 1000 км (600 миль) пробега может позитивно сказаться на эксплуатационных характеристиках, экономичности и сроке службы автомобиля

• Не заставляйте двигатель работать на очень высоких оборотах.

• Во время движения поддерживайте частоту вращения двигателя (об/мин или обороты в минуту) в пределах от 2000 до 4000 об/мин.

• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение длительного времени. Изменение частоты вращения двигателя необходимо для его правильной обкатки.

• Избегайте резких торможений, за исключением экстренных случаев, с целью обеспечения правильного контакта тормозных колодок.

• Не допускайте работы двигателя в режиме холостого хода более 3 минут единовременно.

• Не следует буксировать прицеп в течение первых 2000 км (1200 миль) пробега автомобиля.

Как и для других автомобилей подобного типа, неспособность правильно управлять автомобилем может привести к потере управления, дорожно-транспортному происшествию или переворачиванию автомобиля.

Особые характеристики конструкции (более высокий дорожный просвет, колея и т.д.) делают центр тяжести данного автомобиля более высоким, чем у других типов автомобилей. Другими словами, он не предназначен для поворота с теми же скоростями, как у обычных автомобилей с приводом на 2 колеса. Избегайте крутых поворотов или резкого маневрирования. Следует повторить, что неспособность правильно управлять этим автомобилем может привести к потере управления, дорожно-транспортному происшествию или переворачиванию автомобиля.

Обязательно прочитайте указания по вождению “Снижение риска переворачивания” в разделе 5 настоящего Руководства.

ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ

ИНСТРУКЦИИ ПО ВОЖДЕНИЮ АВТОМОБИЛЯ

Знакомство с вашим автомобилем

Внешний вид . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Общий вид салона (I) . . . . . . . . . . . . . . . . . . . . . . 2-4

Общий вид салона (II). . . . . . . . . . . . . . . . . . . . . . 2-5

Общий вид приборной панели . . . . . . . . . . . . . . 2-6

Моторный отсек . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Знакомство с вашим автомобилем

ВНЕШНИЙ ВИД

1. Панорамный люк в крыше ..............4-46

2. Щетки очистителя ветрового стекла

............................................................7-49

3. Наружное зеркало заднего вида ....4-62

4. Замки дверей ....................................4-20

5. Фара ..................................................7-90

6. Противотуманные фары ................4-145

7. Капот..................................................4-39

8. Колеса и шины............................7-56,8-4

ONCEIN2001

❈ Реальная форма может отличаться от показанной на рисунке.

■ Вид спереди

Знакомство с вашим автомобилем

1. Антенна............................................4-210

2. Обогреватель стекла ......................4-159

3. Система помощи при парковке

................................................4-112,4-116

4. Крышка горловины топливного бака

............................................................4-41

5. Буксирный крюк ................................6-26

6. Задний комбинированный фонарь..7-99

7. Щетка стеклоочистителя заднего стекла

............................................................7-51

8. Фонарь дополнительного сигнала

торможения ....................................7-101

9. Камера заднего вида......................4-137

ONCEIN2002

❈ Реальная форма может отличаться от показанной на рисунке.

■ Вид сзади

Знакомство с вашим автомобилем

ОБЩИЙ ВИД САЛОНА (I)

1. Кнопка системы памяти водительского

места ..........................................................3-10

2. Внутренняя ручка двери ..........................4-21

3. Складывание наружных зеркал заднего

вид ..............................................................4-64

4. Управление наружными зеркалами

заднего вида ..............................................4-63

5. Кнопка блокировки

электростеклоподъемников......................4-37

6. Переключатель централизованного

управления замками дверей ....................4-22

7. Переключатель электростеклоподъемников

....................................................................4-34

8. Ручка открытия крышки заливной

горловины топливного бака ......................4-41

9. Ручка управления подсветкой приборной....4-68

10. Кнопка DBC ..............................................5-59

11. Кнопка ESC OFF ......................................5-52

12. Устройство регулировки угла наклона

фар ........................................................4-147

13. Кнопка системы активной экономии

топлива ....................................................5-76

14. Кнопка LDWS ..........................................5-72

15. Кнопка инвертора переменного тока ..4-201

16. Кнопка 4WD LOCK ..................................5-28

17. Рулевое колесо........................................4-52

18. Наклон и высота рулевой колонки рычаг

управления ..............................................4-53

19. Внутренняя панель предохранителей ..7-76

20. Рычаг привода замка капота ..................4-39

21. Сиденье......................................................3-2

ODMEIN2900

❈ Реальная форма может отличаться от показанной на рисунке.

Знакомство с вашим автомобилем

ОБЩИЙ ВИД САЛОНА (II)

1. Прикуриватель ..............................4-197

2. Розетка питания ............................4-200

3. Обогреватель сиденья (переднего) ..3-15

4. Кнопка SPAS ..................................4-127

5. Кнопка системы помощи при

парковке..........................................4-117

6. Рычаг переключения передач........5-18

7. Чашкодержатель............................4-198

8. Кнопка AUTO HOLD ........................5-47

9. Выключатель электрического

стояночного тормоза (EPB) ............5-40

10. Порты для дополнительных

устройств (Aux), USB и iPod ......4-203

ONCEIN3004

❈ Реальная форма может отличаться от показанной на рисунке.

Знакомство с вашим автомобилем

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ

1. Рычаг управления световыми

приборами......................................4-140

2. Кнопки дистанционного управления

аудиосистемой ..............................4-211

3. Кнопки громкой связи через

Bluetooth ........................................4-269

4. Кнопка системы круиз-контроля ....5-64

5. Кнопки управления ЖК-дисплеем..4-68

6. Сигнал звуковой ..............................4-54

7. Фронтальная подушка безопасности

водителя ..........................................3-68

8. Рычаг управления стеклоочистителем и

стеклоомывателем ........................4-149

9. Выключатель зажигания или кнопка

пуск/останов двигателя ............5-6,5-11

10. Аудиосистема ..............................4-210

11. Световая аварийная

сигнализация................................4-138

12. Система управления искусственным

климатом............................4-161,4-173

13. Фронтальная подушка безопасности

пассажира ......................................3-68

14. Вещевой ящик..............................4-193

ODM012004

❈ Реальная форма может отличаться от показанной на рисунке.

Знакомство с вашим автомобилем

МОТОРНЫЙ ОТСЕК

1. Расширительный бачок для жидкости

системы охлаждения ......................7-37

2. Крышка маслозаливной горловины

двигателя..........................................7-34

3. Бачок для тормозной жидкости......7-40

4. Воздушный фильтр..........................7-45

5. Блок плавких предохранителей ....7-74

6. Отрицательная клемма аккумуляторной

батареи ............................................7-52

7. Положительная клемма

аккумуляторной батареи ................7-52

8. Крышка радиатора ..........................7-38

9. Масляный щуп ................................7-33

10. Бачок омывателя ветрового стекла

........................................................7-42

11. Топливный фильтр ........................7-44

ONCEMC3212/ODM012005

■■

Дизельный двигатель (R2,2л)

❈ Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.

■■

Бензиновый двигатель (Lambda II 3,3л) - MPI

Системы безопасности автомобиля

Сиденье. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

• Регулировка переднего сиденья - механическая . 3-6

• Регулировка переднего сиденья -

электроприводом. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

• Система памяти положений сиденья водителя. . 3-10

• Подголовник (Переднее сиденье) . . . . . . . . . . . . . . 3-12

• Обогреватель сиденья . . . . . . . . . . . . . . . . . . . . . . . 3-15

• Охлаждение сиденья

(сиденье с воздушной вентиляцией) . . . . . . . . . . 3-16

• Карман спинки сиденья . . . . . . . . . . . . . . . . . . . . . 3-17

• Регулировка заднего сиденья . . . . . . . . . . . . . . . . . 3-17

• Подголовник (Заднее сиденье) . . . . . . . . . . . . . . . . 3-26

• Подлокотник (Bтopoй pяд cидeний) . . . . . . . . . . . 3-28

• Обогреватель сиденья (сидения 2-го ряда) . . . . . 3-29

Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . 3-30

• Предупреждение о незастегнутых ремнях

безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

• Комбинированный поясно-плечевой ремень

безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

• Ремни безопасности с преднатяжителем . . . . . . . 3-36

• Меры предосторожности при использовании

ремней безопасности. . . . . . . . . . . . . . . . . . . . . . . . 3-40

• Уход за ремнями безопасности . . . . . . . . . . . . . . . . 3-43

Детское сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45

• Использование детского кресла . . . . . . . . . . . . . . . 3-47

• Фиксация детского кресла при помощи

привязного крепления . . . . . . . . . . . . . . . . . . . . . . 3-51

• Фиксация детского кресла системой ISOFIX и

системой привязного крепления . . . . . . . . . . . . . 3-52

Подушка безопасности -

система пассивной безопасности. . . . . . . . . . . 3-59

• Не устанавливайте детское удерживающее устройство на сиденье переднего пассажира. . . 3-62

• Контрольная лампа и индикатор подушки

безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62

• Компоненты и функции системы SRS . . . . . . . . . 3-64

• Фронтальная подушка безопасности водителя и

переднего пассажира . . . . . . . . . . . . . . . . . . . . . . . 3-68

• Боковая подушка безопасности . . . . . . . . . . . . . . . 3-74

• Шторка безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-76

• Уход за системой SRS . . . . . . . . . . . . . . . . . . . . . . . . 3-84

• Дополнительные меры предосторожности . . . . . 3-85

• Установка дополнительного оборудования или модификация автомобиля с подушками

безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-86

• Предупреждающая этикетка подушек

безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-86

Системы безопасности автомобиля

Переднее сиденье

(1) Вперед и назад (2) Наклон спинки сиденья (3) Высота положения подушки

сиденья (сиденье водителя)

(4) Поясничная опора

(сиденье водителя)*

(5) Обогрев сидений*/

Сиденье с воздушной вентиляцией*

(6) Подголовник

Второй ряд сидений

(7) Вперед и назад (8) Угол спинки сиденья и

складывание (9) Рычаг посадочного сиденья (10) Подголовник (11) Подлокотник (12) Подогрев сидений*

Третий ряд сидений

(13) Наклон спинки сиденья (14) Подголовник

* : при наличии

СИДЕНЬЕ

ONCESA3001

Механическая

Электроприводом

Системы безопасности автомобиля

ОСТОРОЖНО

- Возвращение спинки сиденья в вертикальное положение

При возвращении спинки сиденья в вертикальное положение удерживайте ее и перемещайте медленно. Убедитесь в отсутствии других людей рядом с сиденьем. Если не удерживать спинку сиденья при ее возврате в исходное положение и не контролировать этот процесс, она может резко переместиться вперед и причинить случайную травму человеку, ударив его.

ОСТОРОЖНО

- Посторонние предметы

Посторонние предметы, оказавшиеся в зоне ног водителя, могут стать помехой при нажатии педалей, что может привести к дорожнотранспортному происшествию. Не располагайте никаких вещей под передними сиденьями.

ОСТОРОЖНО

- Водитель отвечает за пассажира, находящегося на переднем сиденье

Если во время движения пассажир находится на переднем сиденье, спинка которого отклонена назад, это может привести к получению серьезных травм или к гибели людей в случае дорожнотранспортного происшествия. Если во время такого происшествия спинка переднего сиденья будет отклонена назад, бедра находящегося на нем пассажира могут проскользнуть под поясной частью ремня безопасности, и большая нагрузка будет приложена к незащищенной области живота. Это может привести к получению серьезных травм или к гибели человека. Водитель должен рекомендовать пассажиру, находящемуся на переднем сиденье, установить его спинку в вертикальном положении во время движения автомобиля.

ОСТОРОЖНО

Не используйте подушки сидения, уменьшающие трение между сидением и пассажиром. Бедра пассажира могут выскользнуть из-под ремня во время аварии или внезапной остановки. Ремень безопасности может не сработать должным образом и это может привести к серьезным или фатальным повреждениям внутренних органов.

ОСТОРОЖНО

Пассажирам и водителю запрещается сидеть на подушках сидений. Бедра пассажира могут выскользнуть из-под ремня во время аварии или внезапной остановки.

Ремень безопасности может не сработать должным образом и это может привести к серьезным или летальным повреждениям внутренних органов.

Системы безопасности автомобиля

(Продолжение)

• Во время движения спинки сидений водителя и пассажиров всегда должны стоять вертикально, а поясная часть ремня безопасности должна находиться у них на бедрах как можно ниже и удобнее. Это наилучшее положение с точки зрения обеспечения защиты человека в случае дорожнотранспортного происшествия.

• Для исключения получения ненужных и, возможно, серьезных травм от подушек безопасности, всегда располагайтесь на сиденье как можно дальше от рулевого колеса, сохраняя при этом контроль над автомобилем. Рекомендуется сидеть так, чтобы грудь водителя находилась на расстоянии не менее 250 мм от рулевого колеса.

ОСТОРОЖНО

После выполнения регулировки сидения следует убедиться, что оно надежно закреплено. Для этого необходимо попытаться сдвинуть сидение вперед и назад, не используя рычаг снятия блокировки. Резкое или неожиданное перемещение сидения водителя может привести к потере управления автомобилем и стать причиной аварии.

ОСТОРОЖНО

- Сиденье водителя

• Никогда не пытайтесь отрегулировать положение сиденья во время движения автомобиля. Это может привести к потере управления и к дорожно-транспортному происшествию, результатом которого может быть гибель людей, нанесение тяжелых телесных повреждений или причинение ущерба имуществу.

• Не допускайте изменения кемлибо нормального положения спинки сиденья. Расположение предметов с опорой на спинку сиденья или создание иных помех нормальной фиксации спинки сиденья может привести к серьезной травме или к гибели человека при внезапной остановке или столкновении.

(Продолжение)

Системы безопасности автомобиля

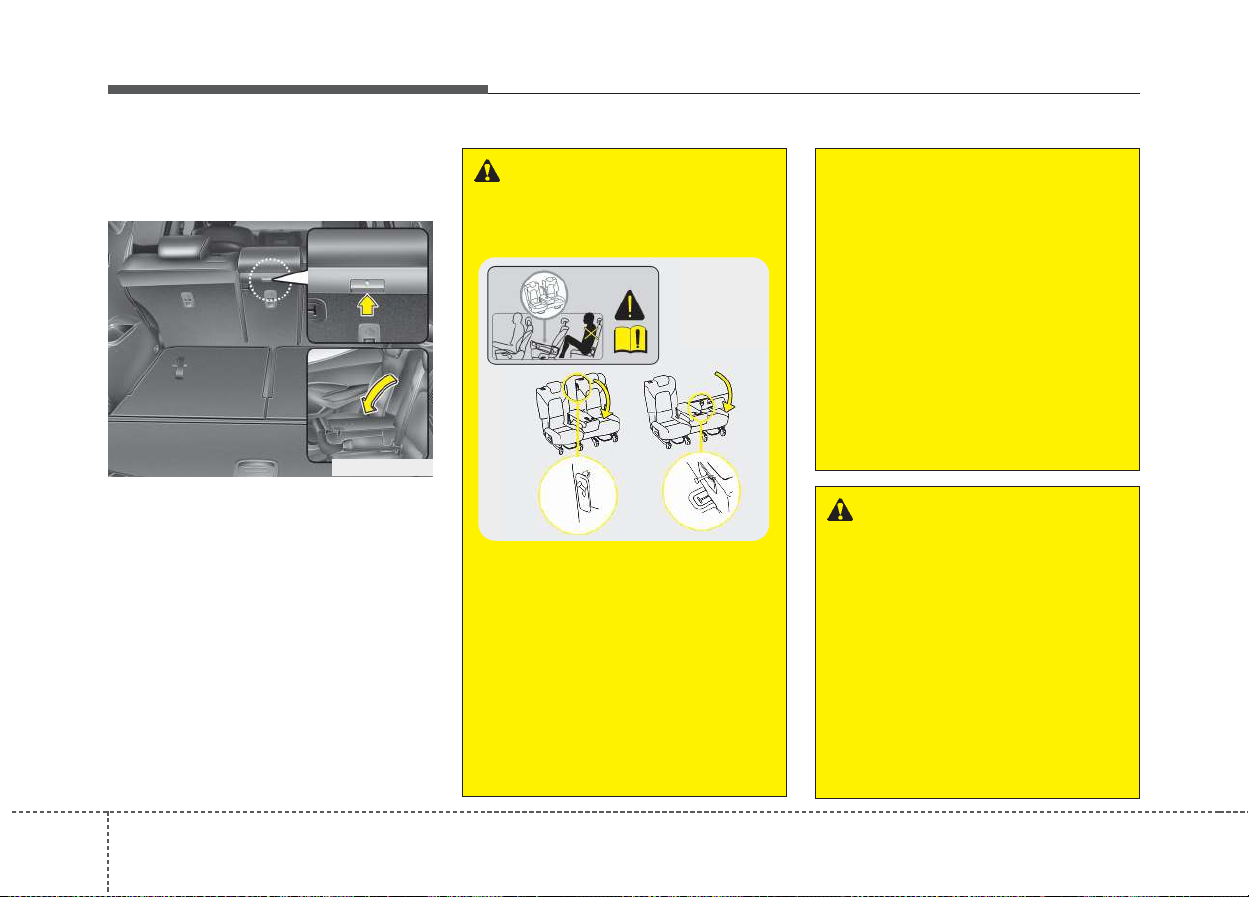

ОСТОРОЖНО

Спинки задних сидений

• Спинка заднего сиденья должна быть надежно зафиксирована. Если это не так, пассажиров и предметы может отбросить вперед, что может стать причиной серьезных травм или летального исхода в случае внезапной остановки или столкновения.

• Пассажирам во время движения транспортного средства запрещается находиться в багажном отделении, а также на сложенных спинках сидений. Пассажиры во время движения должны правильно сидеть на сиденьях и должны быть надлежащим образом пристегнуты.

(Продолжение)

• После установки спинки сиденья в вертикальное положение убедитесь, что она надежно зафиксирована перемещением спинки вперед и назад.

• Во избежание риска ожогов на извлекайте коврик из багажного отделения. Устройства снижения токсичности отработавших газов под этим полом имеют высокую температуру.

• Багаж и прочий груз должны лежать горизонтально в багажном отделении или на сложенной спинке сиденья. Если предметы большие, тяжелые или должны укладываться штабелем, их нужно закрепить. Ни при каких обстоятельствах не допустимо, чтобы штабель был выше спинок сидений.

Несоблюдение этих предупреждений может привести к серьезным травмам или летальному исходу в случае внезапной остановки, столкновения или переворачивания.

ОСТОРОЖНО

• Не регулируйте сиденье, если застегнут ремень безопасности. Перемещение подушки сиденья вперед может вызвать сильное давление на живот.

• Будьте крайне внимательны, следите за тем, чтобы ваши руки или другие предметы не попали в механизм сиденья во время его перемещения.

• Не оставляйте зажигалку на полу или на сиденье. При изменении положения сиденья газ может выйти из зажигалки и это может привести к возгоранию.

Системы безопасности автомобиля

Регулировка переднего сиденья

- механическая (при наличии)

В продольном направлении

Для перемещения сиденья в продольном направлении:

1. Потяните вверх рычаг салазок сиденья, находящийся под передним краем подушки сиденья, и удерживайте его в таком положении.

2. Сдвиньте сиденье в продольном направлении так, как это необходимо.

3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на своем месте.

Регулировку положения сиденья производите до начала движения. Убедитесь в том, что сиденье надежно зафиксировано, попытавшись переместить вперед-назад без использования рычага. Если сиденье движется, значит, оно не зафиксировано должным образом.

Наклон спинки сиденья

Для отклонения назад спинки сиденья:

1. Слегка наклонитесь вперед и поднимите рычаг регулировки наклона спинки сиденья, расположенный с внешней стороны сиденья в задней его части.

2. Осторожно наклонитесь назад и установите спинку сиденья в требуемое положение.

3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована на своем месте. (Рычаг ДОЛЖЕН вернуться в исходное положение для того, чтобы зафиксировать спинку сиденья.)

ONCESA2002

ONCESA2003

Системы безопасности автомобиля

Высота положения подушки сиденья (сиденье водителя, при наличии)

Для регулировки высоты положения подушки сиденья толкайте вверх или вниз рычаг, расположенный с внешней стороны подушки.

• Для того, чтобы опустить подушку сиденья, толкните рычаг несколько раз вниз.

• Для того, чтобы поднять подушку сиденья, толкните рычаг несколько раз вверх.

Поясничная опора (для сиденья водителя, при наличии)

Поясничную опору можно отрегулировать, нажав на соответствующий переключатель, расположенный сбоку сиденья.

1. Нажмите на переднюю часть переключателя, чтобы поднять опору или на заднюю часть переключателя, чтобы опустить.

2. После достижения требуемого положения отпустите переключатель.

Регулировка переднего сиденья электроприводом (при наличии)

Регулировка переднего сиденья производится при помощи ручки управления, расположенной с внешней стороны подушки сиденья. Перед началом движения отрегулируйте положение сиденья так, чтобы можно было удобно управлять рулем, педалями и переключателями на передней панели.

ОСТОРОЖНО

Электропривод регулировки сидений работает при выключенном зажигании.

По этой причине никогда не оставляйте детей без присмотра в автомобиле.

ONCESA2004

ONCESA2005

Системы безопасности автомобиля

В продольном направлении

1. Переместите ручку управления вперед или назад для перемещения сиденья до необходимого места.

2. Как только это будет достигнуто, отпустите ручку.

Наклон спинки сиденья

1. Переместите ручку управления вперед или назад для наклона спинки сиденья на необходимый угол.

2. Как только это будет достигнуто, отпустите ручку.

ВНИМАНИЕ

• Привод сидений осущест

вляется электродвигателем. Прекратите работать органами управления сразу после завершения регулировки. Излишние действия могут привести к повреждению электрооборудования.

• Во время работы электропривод регулировки сидений потребляет большое количество электроэнергии. Для исключения неоправданного разряда аккумуляторной батареи не производите регулировку сидений, оснащенных электроприводом, дольше, чем это необходимо, при неработающем двигателе.

• Не допускается одновременное использование двух ручек управления электроприводом регулировки сиденья. Это может привести к отказу электродвигателя привода или другого электрообо

рудования.

ONCESA2006 ONCESA2007

Системы безопасности автомобиля

Высота положения подушки сиденья (для сиденья водителя)

1. Передвиньте переднюю часть переключателя управления вверх для поднятия или вниз для опускания передней части подушки сиденья.

Передвиньте заднюю часть переключателя управления вверх для поднятия или вниз для опускания подушки сиденья.

2. Как только это будет достигнуто, отпустите ручку.

Поясничная опора (для сиденья водителя)

1. Нажмите на переднюю часть (1) переключателя, чтобы поднять опору, или на его заднюю часть (2), чтобы опустить опору.

2. После достижения требуемого положения отпустите переключатель.

3. Нажмите на верхнюю часть (3) переключателя, чтобы поднять положение опоры, или на его заднюю часть (4), чтобы опустить положение опоры.

ONCDSA2009

ONCDSA3113

ONCESA2008

Системы безопасности автомобиля

103

4. После достижения требуемого положения отпустите переключатель.

Система памяти положений сиденья водителя (при наличии, для автоматического сиденья)

Система памяти положений водителя позволяет сохранять и восстанавливать положения сиденья водителя и наружного зеркала заднего вида одним нажатием кнопки. Сохраняя выбранное положение в памяти системы, разные водители могут восстановить его в соответствии со своими предпочтениями. При отсоединении АКБ память положений стирается, после чего требуется ее восстановление.

ОСТОРОЖНО

Запрещается использовать систему памяти положений сиденья водителя во время движения.

Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.

ODM042335

311

Системы безопасности автомобиля

Сохранение положений в памяти с использованием кнопок на двери

Сохранение положений сиденья водителя

1. Переведите рычаг переключения передач в положение "P" (Парковка) (для АКП) при включенном состоянии кнопки пуска-останова двигателя или выключателя зажигания.

2. Откорректируйте положение сиденья водителя и наружного зеркала заднего вида в соответствии со своими предпочтениями.

3. Нажмите кнопку SET (Установить) на панели управления. Раздастся один звуковой сигнал.

4. Не позднее чем через 5 с после нажатия кнопки SET нажмите одну из кнопок памяти (1 или 2). Раздастся два звуковых сигнала, подтверждая успешную запись в память.

Восстановление положений из памяти

1. Переведите рычаг переключения передач в положение «P» (Парковка) (для АКП) при включенном состоянии кнопки пуска-останова двигателя или выключателя зажигания.

2. Для восстановления записанного в памяти положения нажмите желаемую кнопку памяти (1 или 2). Система подаст один звуковой сигнал, затем сиденье водителя будет автоматически установлено в сохраненное положение.

Если нажать на управляющий переключатель сиденья водителя, когда системой производится восстановление сохраненного положения, то перемещение сиденья будет остановлено, а затем начнется перемещение в направлении, выбранном управляющим переключателем.

ОСТОРОЖНО

Если при восстановлении из памяти положения сиденья водителя вы сидите в нем, следует быть осторожным. Будьте готовы нажать переключатель управления сиденьем, если оно переместится слишком далеко в любом направлении.

Системы безопасности автомобиля

123

Функция простого доступа (при наличии)

Система автоматически перемещает сиденье водителя следующим образом:

• Без системы электронного ключа

- После извлечения ключа зажигания и открытия двери водителя сиденье водителя переместится назад.

- После вставления ключа зажигания сиденье водителя переместится вперед.

• С системой электронного ключа

- После переключения кнопки пускаостанова в положение OFF и открытия двери водителя сиденье водителя переместится назад.

- После перемещения кнопки пускаостанова в положение ACC или START сиденье водителя переместится вперед.

Эту функцию можно активировать или отключить. См. “Пользовательские настройки” в разделе 4.

Подголовник (Переднее сиденье)

Водительское и переднее пассажирское сидения оборудованы подголовником для обеспечения безопасности и комфорта водителя и пассажира.

Подголовники не только служат для удобства водителя или пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

ОСТОРОЖНО

• Для достижения максимальной эффективности в случае дорожно-транспортного происшествия высота расположения подголовника должна быть такова, чтобы его середина находилась на уровне глаз сидящего человека. Кроме того, отрегулируйте положение подголовника так, чтобы расстояние между ним и головой составляло размер кулака человека. По этой причине не рекомендуется использование таких накладных подушек, которые увеличивают расстояние между телом сидящего человека и спинкой сиденья.

(Продолжение)

OHM038048N

313

Системы безопасности автомобиля

Регулировка в продольном направлении (при наличии)

Подголовник можно передвинуть вперед в 4 различные положения путем выдвижения подголовника вперед в нужное фиксированное положение. Для установки подголовника в крайнее заднее положение передвиньте подголовник в нужное фиксированное положение, удерживая кнопку фиксатора. Отрегулируйте подголовник, чтобы он правильно поддерживал голову и шею.

Регулировка в вертикальном направлении

Поднятие подголовника:

1. Потяните подголовник вверх до желаемого положения (1).

Опускание подголовника:

1. Нажмите и удерживайте нажатой кнопку разблокирования (2) на опоре подголовника.

2. Опустите подголовник до желаемого положения (3).

ONCESA2015

(Продолжение)

• Не допускается эксплуатация автомобиля со снятыми подголовниками, поскольку это может привести к получению серьезных травм людьми, находящимися на сиденьях, в случае дорожно-транспортного происшествия. Подголовники могут предотвратить получение травмы шеи при правильной их установке.

• Не регулируйте положение подголовников по высоте во время движения автомобиля.

■ Tип A

ODMESA2220CN

Системы безопасности автомобиля

143

Поднятие подголовника:

1. Потяните подголовник вверх до желаемого положения (1).

Опускание подголовника:

1. Нажмите и удерживайте кнопку фиксатора (2) подголовника.

2. Опустите подголовник до желаемого положения (3).

Снятие

Снятие подголовника:

1. Наклоните спинку сиденья.

2. Поднимите в максимальное положение.

3. Поднимая вверх (2), нажмите кнопку фиксатора (1)

Установка подголовника:

1. Наклоните спинку сиденья.

2. Опустите столбики подголовника (3) в отверстия, нажимая кнопку фиксатора (1).

3. Отрегулируйте подголовник на нужную высоту.

Снятие подголовника:

1. Поднимите его на максимальную высоту, затем нажмите кнопку высвобождения тонким инструментом (1), поднимая подголовник вверх (2).

Установка подголовника:

1. Вставьте стержни (3) подголовника в отверстия.

2. Отрегулируйте до нужной высоты.

ONCESA2016

■ Tип B

ONCESA2017

ODMESA2223CN

■ Tип A

■ Tип B

ОСТОРОЖНО

Убедитесь, что защелки подголовника сработали после настройки для обеспечения защиты пассажиров и водителя.

315

Системы безопасности автомобиля

Обогреватель сиденья (при наличии)

Обогреватель сиденья предназначен для обогрева передних сидений в холодную погоду.

Когда выключатель зажигания находится в положении ON (ВКЛ), нажмите на любой из переключателей, чтобы включить обогрев сиденья водителя или пассажира переднего сиденья.

В умеренно холодную погоду или если функция охлаждения сидений не требуется, установите переключатели в положении “OFF” (ВЫКЛ).

• При каждом нажатии переключателя температурный режим сиденья изменяется следующим образом:

• По умолчанию переключатель обогревателя сиденья устанавливается в положении OFF (ВЫКЛ) при каждом включении зажигания.

✽✽

К СВЕДЕНИЮ

Во время нахождения переключателя обогрева сиденья во положении ON (Вкл.), система подогрева, расположенная в сиденье, включается и выключается автоматически в зависимости от температуры сиденья.

ODM032014

ODM032016

■ Tип А

■ Tип B

ВЫКЛ. → ВЫС.( ) → УМЕРЕНН.( )

→

НИЗК.( )

ВНИМАНИЕ

• При очистке сидений от загрязнения не используйте такие органические растворители, как растворитель для краски, бензол, спирт и бензин. Это может привести к повреждению поверхности устройства обогрева или сидений.

• Во избежание перегрева обогревателя сиденья не помещайте на сиденье во время его работы предметы, изолирующие тепло, такие как одеяла, подушки или чехлы для сидений.

• Не располагайте на сиденьях, оборудованных устройствами нагрева, тяжелых вещей или предметов с острыми кромками. Это может привести к повреждению элементов устройства обогрева сиденья.

Системы безопасности автомобиля

163

Охлаждение сиденья (сиденье с воздушной вентиляцией) (при наличии)

Температурный режим сиденья изменяется в зависимости от положения переключателя.

• Если необходимо согреть подушку сиденья, следует нажать переключатель красного цвета.

• Если необходимо охладить подушку сиденья, следует нажать переключатель синего цвета.

ОСТОРОЖНО

- Ожоги от обогрева сидений

При использовании обогрева сидений пассажиры должны проявлять крайнюю осторожность, поскольку существует вероятность перегрева или получения ожогов. Обогреватель сиденья может стать причиной ожогов даже при низкой температуре, особенно, при длительном использовании. В особенности, водитель должен проявлять особую заботу о следующих категориях пассажиров:

(продолжение)

1. Дети любого возраста, пожилые люди или инвалиды, амбулаторные больные.

2. Люди с чувствительной или склонной к получению ожогов кожей.

3. Люди, находящиеся в состоянии усталости.

4. Люди, находящиеся в состоянии алкогольного или наркотического опьянения.

5. Люди, находящиеся под воздействием лекарств, которые могут вызывать дремоту или сонливость (снотворное, средства от простуды и т.д.).

ODM032018

317

Системы безопасности автомобиля

• При каждом нажатии кнопки воздушный поток изменяются следующим образом:

• По умолчанию переключатель обогревателя сиденья (с вентиляцией) находится в положении OFF (ВЫКЛ), когда включается зажигание.

Карман спинки сиденья

На задней стороне спинок сиденья водителя и переднего пассажирского сиденья предусмотрены карманы.

ВЫКЛ. → ВЫС.( ) → УМЕРЕНН.( )

→

НИЗК.( )

ВНИМАНИЕ

ОСТОРОЖНО

- Карманы спинок сидений

Не размещайте тяжелые вещи или предметы с острыми кромками в карманах спинок сидений. В случае дорожнотранспортного происшествия они могут вылететь из карманов и нанести повреждение людям, находящимся в автомобиле.

OCM030052

Системы безопасности автомобиля

183

Регулировка заднего сиденья

Угол спинки сиденья (сиденье 2-го ряда)

Для перемещения сиденья вперед или назад:

1. Потяните вверх рычаг регулировки продольного положения сиденья и удерживайте его.

2. Переместите сиденье на салазках в желаемое положение.

3. Отпустите рычаг и убедитесь, что сиденье заблокировано на месте.

Перед началом движения отрегулируйте положение сиденья и убедитесь, что сиденье надежно заблокировано на месте, для этого попытайтесь переместить его вперед и назад, не используя рычаг. Если сиденье перемещается, это означает, что оно неправильно заблокировано.

Угол наклона спинки сиденья (сиденье 2-го ряда)

Для наклона спинки сиденья:

1. Слегка наклоните вперед и поднимите вверх рычаг регулировки наклона спинки сиденья.

ODM032019

ONCESA3113L

■ 7 сидений

■ 6 сидений

ODM032020

ONCESA3125L

■ 7 сидений

■ 6 сидений

319

Системы безопасности автомобиля

2. Осторожно откиньтесь спиной на сиденье и отрегулируйте спинку сиденья до выбранного положения.

3. Отпустите рычаг и убедитесь, что спинка сиденья заблокирована на месте. (для блокировки спинки сиденья рычаг ДОЛЖЕН быть возвращен в исходное положение.)

Посадочное сиденье (2-й ряд сидений, при наличии)

Посадка на сиденье 3-го ряда и высадка:

1. Пропустите ремень безопасности через направляющую скобу ремня безопасности заднего сиденья. Продев ремень, затяните его, потянув вверх.

2. Потяните вверх рычаг (1) посадочного сиденья, расположенный на спинке сиденья 2-го ряда.

ONCDSA2114

ODM032021

Системы безопасности автомобиля

203

3. Спинка сиденья 2-го ряда сложится и толкнет сиденье в крайнее переднее положение.

После посадки или высадки задвиньте сиденье 2-го ряда в крайнее заднее положение и сильно потяните за его спинку до щелчка. Проверьте надежность фиксации сиденья.

Складывание заднего сиденья

Спинки задних сидений могут быть сложены для упрощения перевозки длинномерных предметов или для увеличения объема багажного отделения автомобиля.

ОСТОРОЖНО

Запрещается регулировать сиденье 2-го ряда во время движения, а также когда на нем находится пассажир, который может получить травму вследствие резкого смещения сиденья.

ODM032055

ОСТОРОЖНО

Складывающиеся спинки задних сидений предназначены для того, чтобы в автомобиле можно было перевозить более длинные предметы, чем те, которые помещаются в багажное отделение. Во время движения автомобиля никогда не позволяйте пассажирам садиться на верхнюю часть спинки, когда она находится в сложенном состоянии, поскольку это неправильное положение для сидения, и в таком случае нельзя пристегнуться ремнями безопасности.

Это может привести к получению серьезных травм или к гибели людей в случае дорожнотранспортного происшествия или внезапной остановки автомобиля. Предметы, которые перевозятся в автомобиле со сложенной спинкой заднего сиденья, не должны выступать выше верхней кромки передних сидений. В противном случае груз может переместиться вперед и привести в получению травм или повреждений при внезапной остановке автомобиля.

321

Системы безопасности автомобиля

Процедура складывания спинки заднего сиденья:

1. Вставьте пряжку ремня безопасности заднего сиденья в карман между спинкой и подушкой заднего сиденья, а сам ремень - в направляющий кожух для предотвращения его повреждения.

2. Установите спинку переднего сиденья в вертикальное положение и, при необходимости, сдвиньте переднее сиденье вперед.

3. Опустите подголовники задних сидений в крайнее нижнее положение.

■ Второй ряд сидений

ODM032034/OXM039030/ODM032027/ODM032035

■ Третий ряд сидений

Системы безопасности автомобиля

223

4.Сиденье второго ряда -

Потяните рычаг отклонения спинки сидения и наклоните спинку сидения вперед. Возвращая спинку сиденья в вертикальное положение, убедитесь, что она зафиксирована, перемещая верхнюю часть спинки сиденья.

Сиденье третьего ряда -

Потяните ремень. Возвращая спинку сиденья в вертикальное положение, убедитесь, что она зафиксирована, перемещая верхнюю часть спинки сиденья.

■ Второй ряд сидений

■ Третий ряд сидений

ODM032028/ONCDSA2100/ODM032030/ONCDSA2102

323

Системы безопасности автомобиля

5.Сиденье второго ряда -

Для использования заднего сиденья необходимо потянуть за рычаг отклонения и поднять и потянуть спинку сиденья назад.

Тяните за спинку сиденья до щелчка.

Убедитесь, что сиденье зафиксировано на месте.

Сиденье третьего ряда -

Для использования заднего сиденья необходимо потянуть за ремень и поднять и потянуть спинку сиденья назад.

Тяните за спинку сиденья до щелчка. Убедитесь, что сиденье

зафиксировано на месте.

6.Верните ремень безопасности заднего сиденья в правильное положение.

Складывание сиденья 2-го ряда (снаружи, при наличии)

Потяните наружу рычаг складывания спинки сиденья 2-го ряда.

Спинка сиденья 2-го ряда сложится. Если потянуть наружу рычаг (1) на левой стороне, сложатся спинки левого и центрального сидений.

Если потянуть наружу рычаг (2) на правой стороне, сложится спинка правого сиденья.

ONCDSA2116

ОСТОРОЖНО

- Складывание заднего сиденья

Не складывайте задние сиденья (сиденья 2-го и 3-го рядов), если на них имеются пассажиры, животные или багаж. Это может травмировать пассажиров или животных или повредить багаж.

Системы безопасности автомобиля

243

Порядок складывания спинки заднего центрального сиденья (2-го ряда)

1. Опустите подголовники задних сидений в нижнее положение.

2. Потяните рычаг складывания спинки центрального сидения вверх и пригните спинку сидения вперед.

После каждого возвращения спинки сиденья в вертикальное положение надавливайте на ее верхнюю часть для проверки фиксации.

ОСТОРОЖНО

Складывание центрального сиденья 2-го ряда

• Не складывайте центральное сиденье 2-го ряда, если на 3-м ряду имеются пассажиры, поскольку имеется вероятность их травмирования механизмом сиденья. Если на 3-м ряду имеются пассажиры, поддерживайте спинку центрального сиденья 2-го ряда в фиксированном вертикальном положении.

(продолжение)

• В сложенном состоянии спинка центрального сиденья 2 ряда не фиксируется.

Если для перевозки предметов большой длины используется функция складывания спинки центрального сиденья 2 ряда, нежно закрепить груз для предотвращения его перемещения в случае столкновения, что может стать причиной травмы водителя и пассажиров транспортного средства.

ОСТОРОЖНО

- Возвращение спинки

сиденья в вертикальное положение

При возвращении спинки сиденья в вертикальное положение удерживайте ее и перемещайте медленно. Если не удерживать спинку сиденья при ее возврате в исходное положение, она может резко переместиться вперед, приведя к получению случайной травмы человеком, которому она нанесет удар.

ONCESA3117L

325

Системы безопасности автомобиля

ОСТОРОЖНО

- Погрузка багажа

Перед погрузкой или выгрузкой груза необходимо убедиться, что двигатель остановлен, рычаг переключения передач находится в положении P (Парковка) и задействован стояночный тормоз. Если этого не сделать и случайно перевести селектор коробки передач в любое другое положение, можно привести автомобиль в движение.

ОСТОРОЖНО - Багаж

Необходимо всегда фиксировать положение багажа для предотвращения его резкого перемещения по автомобилю при столкновении, что может вызвать нанесение травм людям, находящимся в транспортном средстве. Особую осторожность следует соблюдать в отношении предметов, расположенных на задних сиденьях, поскольку они могут ударить людей, находящихся на передних сиденьях, при лобовом столкновении.

ВНИМАНИЕ

- Повреждение пряжек ремней безопасности задних сидений

При складывании спинки заднего сиденья или размещения багажа на его подушке вставьте пряжку в карман между спинкой и подушкой заднего сиденья. Это может предотвратить повреждение пряжки спинкой заднего сиденья или багажом.

ВНИМАНИЕ

- Ремни безопасности заднего сиденья

При возвращении спинок задних сидений в вертикальное положение не забудьте вернуть ремни безопасности задних сидений в исходное положение. Размещение ремней безопас

ности внутри направляющих поможет предотвратить защемление ремня за сиденьем или под ним.

Системы безопасности автомобиля

263

Подголовник (Заднее сиденье)

Задние сидения оборудованы подголовниками на всех позициях посадки пассажиров для их безопасности и комфорта.

Подголовники не только служат для удобства пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

OHM038049N

(продолжение)

• Запрещается пользоваться автомобилем со снятыми подголовниками. В случае аварии возможно тяжелое травмирование водителя или пассажира. Подголовники могут предотвратить получение серьезной травмы шеи при правильной их установке.

ОСТОРОЖНО

• Для максимальной эффективности в случае аварии подголовник должен быть отрегулирован таким образом, чтобы его середина располагалась на той же высоте, что и центр тяжести головы пассажира. В общем случае, центр тяжести головы большинства людей располагается на уровне верха их глаз. Кроме того, необходимо отрегулировать подголовник так, чтобы он находился как можно ближе к голове. По этой причине использование подушки, которая удерживает тело в отдалении от спинки сидения, не рекомендуется.

(продолжение)

327

Системы безопасности автомобиля

Регулировка по высоте вверх и вниз

Поднятие подголовника:

1. Потяните подголовник вверх до желаемого положения (1).

Опускание подголовника:

1. Нажмите и удерживайте нажатой кнопку разблокирования (2) на опоре подголовника.

2. Опустите подголовник до желаемого положения (3).

Демонтаж и монтаж

Снятие подголовника:

1. Поднимите подголовник до упора.

2. Нажмите кнопку разблокирования (1), оттягивая подголовник вверх (2).

ONCDSA3121

ODMESA2222CN

■ Сиденье второго ряда

■ Сиденье третьего ряда

ONCDSA3120

ODMESA2224CN

■ Сиденье второго ряда

■ Сиденье третьего ряда

Системы безопасности автомобиля

283

Установка подголовника:

1. Для установки подголовника вставьте его опоры (3) в отверстия, одновременно нажав кнопку разблокирования (1).

2. Затем отрегулируйте подголовник по высоте.

Подлокотник (Bтopoй pяд cидeний)

Для использования подлокотника потяните его вперед в направлении от спинки сиденья.

ОСТОРОЖНО

Убедитесь, что защелки в правильном положении после настройки для защиты водителя и пассажира.

OUN026140

ОСТОРОЖНО

При опускании двери багажного отделения в случае, если голова пассажира находится на подголовнике, который не отрегулирован по высоте должным образом, она может ударить пассажира по голове, что может привести к нанесению травмы.

ODM032025

ONCESA3108L

■ 7 сидений

■ 6 сидений

329

Системы безопасности автомобиля

Обогреватель сиденья (при наличии, сидения 2-го ряда)

Обогреватель сиденья предназначен для обогрева заднего сиденья в холодную погоду. Когда выключатель зажигания находится в положении ON (ВКЛ), нажмите на любой из выключателей, чтобы согреть задние сиденья.

• При каждом нажатии кнопки температурный режим сиденья изменяется следующим образом:

✽✽

К СВЕДЕНИЮ

Если переключатель обогревателя сиденья установлен в положении ON (ВКЛ), система обогрева выключается или включается автоматически в зависимости от температуры сиденья.

ВНИМАНИЕ

Повреждение сиденья

• При очистке сидений не следует использовать органические растворители, такие как разбавитель краски, бензол, спирт и бензин. Это может повредить поверхность обогревателя или сидений.

• Не размещайте тяжелые или острые предметы на сиденьях, оснащенных обогревателями. Может произойти повреждение компонентов системы обогрева сидений.

ВЫКЛ. → ВЫС.( ) → НИЗК.( )

→

ODM032026

Системы безопасности автомобиля

303

Система ремней безопасности

РЕМНИ БЕЗОПАСНОСТИ

(продолжение)

• Никогда не размещайте плечевой ремень безопасности под рукой или за спиной. Неправильное положение плечевого ремня безопасности может привести к получению серьезных травм при столкновении. Плечевой ремень безопасности должен лежать на плече так, чтобы пересекать ключицу в ее средней точке.

• Избегайте перекручивания ремней безопасности при их застегивании. Эффективность перекрученного ремня безопасности невысока. При столкновении он может даже врезаться в тело человека. Убедитесь в том, что ремень безопасности не перекручен и лежит прямо.

• Проявляйте осторожность во избежание повреждений ремня безопасности или элементов его замка. При повреждении ремня безопасности или элементов его замка замените его.

ОСТОРОЖНО

• Для обеспечения максимального уровня защиты ремни безопасности всегда должны быть застегнуты во время движения автомобиля.

• Наибольшая эффективность ремней безопасности достигается при нахождении спинки сиденья в вертикальном положении.

• Дети в возрасте 12 лет и младше должны всегда находится на заднем сиденье, а положение их тела должно быть надежно зафиксировано. Никогда не разрешайте детям ездить в автомобиле на переднем пассажирском сиденье. Если ребенок старше 12 лет должен располагаться на переднем сиденье, он должен быть надежно пристегнут ремнями безопас

ности, а сиденье должно быть отодвинуто в крайнее заднее положение.

(продолжение)

ОСТОРОЖНО

Ремни безопасности предназначены для расположения на тех частях тела, которые имеют прочную костную структуру; их надо располагать поперек таза в нижней его части или поперек таза, груди и плеч, в зависимости от ситуации. Необходимо избегать расположения поясной части ремня безопасности поперек живота.

Необходимо обеспечить по возможности наиболее тугую затяжку ремней безопасности при сохранении комфорта для того, чтобы обеспечить тот уровень защиты, для которого они предназначены.

Свободно висящий ремень безопасности существенно уменьшает уровень защиты человека, находящегося в автомобиле.

Необходимо проявлять осторожность во избежание загрязнения ремня полиролями, маслами и химикатами, а в особенности электролитом.

(продолжение)

331

Системы безопасности автомобиля

(продолжение) Безопасная очистка ремня может

выполняться при помощи туалетного мыла и воды.

Необходимо заменить ремень безопасности при наличии потертостей, загрязнения или повреждений его матерчатой части. Очень важно произвести замену всего ремня в сборе после того, как он был использован при серьезном столкновении, даже в случае, если его видимые повреждения отсутствуют. Не допускается надевать ремни перекрученными. Каждый ремень должен использоваться только одним человеком; опасным является пристегивание ремнем безопасности ребенка, находящегося на коленях у взрослого.

ОСТОРОЖНО

• Пользователю запрещается изменять или вносить дополнения в конструкцию, которые будут препятствовать работе устройства регулировки ремня по устранению провисания, и запрещается препятствовать регулировке узла ремня безопасности, направленной на устранение провисания ремня.

• Пристегивая ремень безопасности будьте внимательны, закрепляйте его в соответствующем замке, не спутайте с замком соседнего сидения. Это очень опасно и ремень безопасности может не защитить должным образом во время аварии.

(продолжение)

• Не отстегивайте ремень безопасности и не пытайтесь застегнуть и расстегнуть ремень безопасности по время езды. Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.

• Пристегивая ремень безопасности убедитесь в том,что он не попадает на твердые предметы или предметы, которые могут легко разбиться.

• Убедитесь в том, что в замок ремня безопасности не попали никакие посторонние предметы. В противном случае ремень может не пристегнуться должным образом.

Системы безопасности автомобиля

323

Предупреждение о незастегнутых ремнях безопасности

Тип А

Являясь предупреждением для водителя, эта контрольная лампа будет мигать примерно 6 секунд каждый раз после поворота ключа зажигания в положение ON (Вкл.), независимо от того, пристегнуты ремни безопасности или нет.

Если ремень безопасности водителя будет расстегнут после поворота ключа зажигания в положение ON (Вкл.), эта контрольная лампа будет мигать в течение примерно 6 секунд.

Если ремень безопасности водителя не застегнут при повороте ключа зажигания в положение ON (Вкл.), или если он будет расстегнут после поворота ключа зажигания в ON (Вкл.), зуммер предупреждения о незастегнутом ремне безопасности будет работать в течение примерно 6 секунд. В это же время, если застегнуть ремень безопасности, зуммер перестанет работать. (при наличии)

Тип В

Независимо от того, пристегнут ремень безопасности водителя или нет, при каждом повороте ключа зажигания в положение «ON» в качестве напоминания включаются контрольные лампы ремня.

Если перед включением зажигания водитель не пристегнулся ремнем безопасности, а также в случае отстегивания ремня после поворота ключа зажигания в положение «ON», контрольная лампа загорается и продолжает гореть до тех пор, пока ремень не будет пристегнут.

При езде с непристегнутым ремнем безопасности на скорости свыше 9 км/ч мигает соответствующая контрольная лампа. Мигание прекращается после снижения скорости ниже 6 км/ч.

При езде с непристегнутым ремнем безопасности на скорости свыше 20 км/ч примерно на 100 секунд включается предупредительный зуммер. Контрольная лампа ремня безопасности мигает.

1GQA2083

333

Системы безопасности автомобиля

Комбинированный поясноплечевой ремень безопасности

Как застегнуть ремень безопасности:

Для того чтобы застегнуть ремень безопасности, его следует вытянуть из устройства натяжения и вставить металлический язычок (1) в пряжку ремня (2). В момент запирания язычка в пряжке будет слышен металлический щелчок.

Длина ремня будет настроена автоматически только после того, как поясная часть ремня будет натянута вручную так, чтобы он плотно прилегал к бедрам сидящего человека. При медленном и плавном наклоне человека длина ремня увеличится, что позволит человеку свободно перемещаться. Вместе с тем, во время неожиданной остановки или удара положение ремня будет жестко зафиксировано. Таким оно будет и в том случае, когда сидящий человек попытается слишком быстро наклониться вперед.

✽✽

К СВЕДЕНИЮ

Если ремень безопасности не вытягивается из втягивающего механизма, потяните ремень с силой, чтобы снять блокировку. После этого ремень будет вытягиваться свободно.

Регулировка высоты

Можно установить верхнюю точку крепления ремня безопасности в одном из 4 возможных положений для достижения максимального удобства и безопасности.

Если верхняя точка крепления ремня безопасности установлена так, что он находится слишком близко к шее сидящего человека, то уровень защиты в таком случае будет недостаточным. Плечевая часть ремня должна быть отрегулирована таким образом, что ремень должен лежать на грудной клетке и на средней точке того плеча, которое находится ближе к соответствующей двери, а не на шее сидящего человека.

OCM030026

Переднее сиденье

B180A01NF

Системы безопасности автомобиля

343

Для регулировки высоты точки верхней точки крепления ремня, опустите или поднимите узел регулировки в соответствующее место.

Для того чтобы поднять узел регулировки высоты крепления ремня, потяните его вверх (1). Для того чтобы опустить его, удерживая фиксатор (2) в нажатом положении, переместите узел регулировки (3) вниз.

Отпустите фиксатор, и узел регулировки останется в данном положении. Попробуйте сместить его вниз для того, чтобы убедиться в его фиксации.

ОСТОРОЖНО

• Проверьте фиксацию узла регулировки высоты крепления ремня на соответствующей высоте. Никогда не размещайте плечевой ремень безопасности поперек шеи или лица человека. Неправильное размещение ремней безопасности может привести к получению серьезных травм в дорожнотранспортном происшествии.

• Если не заменить ремни безопасности после дорожнотранспортного происшествия, то в автомобиле могут остаться поврежденные ремни безопасности, которые не обеспечат защиту в случае другого столкновения, что приведет к получению травм или к гибели людей. Как можно скорее проведите замену ремней безопасности после дорожнотранспортного происшествия.

ОСТОРОЖНО

Поясная часть ремня безопасности должна быть расположена как можно ниже на бедрах, а не на талии. Если она будет лежать слишком высоко на талии, это может увеличить вероятность получения травмы в случае столкновения. Не допускается располагать обе руки под ремнем или над ремнем. Совсем наоборот, одна рука должна находиться над ремнем, а другая - под ним, как это показано на рисунке. Никогда не размещайте ремень под той рукой, которая находится ближе к соответствующей двери.

B200A01NF

335

Системы безопасности автомобиля

При использовании ремня безопасности пассажирами, находящимися на заднем сиденье, необходимо использовать пряжку с маркировкой "CENTER (Центральный)".

Как расстегнуть ремень безопасности

Для того чтобы расстегнуть ремень безопасности, нужно нажать на кнопку (1) его пряжки. После этого ремень автоматически будет втянут в кожух устройства автоматического натяжения.

Если этого не произойдет, проверьте, не перекручен ли ремень, и повторите попытку еще раз.

Возврат ремня безопасности заднего сиденья в нерабочее положение

• Если ремни безопасности заднего сиденья не используются, их пряжки можно убрать в карман между спинкой и подушкой заднего сиденья.

B210A01NF

ODM032051

ODM032034

OXM039030

■ Второй ряд сидений

■ Третий ряд сидений (при наличии)

Системы безопасности автомобиля

363

• Размещение ремней безопасности внутри направляющих поможет предотвратить защемление ремня за сиденьем или под ним.

Вставив ремень безопасности, натяните его, потянув вверх.

Ремни безопасности с преднатяжителем (при наличии)

Автомобиль оснащен преднатяжителями ремней безопасности водителя и пассажира на переднем сиденье (втягивающими преднатяжителями и EFD (устройством аварийной фиксации)).

Преднатяжители ремней безопасности могут сработать при достаточно серьезных фронтальных столкновениях, одновременно с подушками безопасности.

ВНИМАНИЕ

При использовании ремней безопасности, сначала извлеките ремень из направляющих, и только затем тяните, чтобы пристегнуть.

Если потянуть ремень, когда он находится в направляющих, то это может привести к повреждению направляющих и/или полотна ремня.

ODM032027

ODM032035

■ Второй ряд сидений

■ Третий ряд сидений (при наличии)

ODMESA2023

337

Системы безопасности автомобиля

В случае резкого торможения или слишком быстрого движения пассажира вперед натяжитель ремня безопасности блокируется. При определенных фронтальных столкновениях преднатяжитель сработает и втянет ремень безопасности для более плотного контакта с телом водителя или пассажира.

(1) Втягивающий преднатяжитель

Втягивающий преднатяжитель предназначен для обеспечения плотного прилегания плечевого ремня к верхней части тела водителя или пассажира при определенных фронтальных столкновениях.

(2) EFD

(устройство аварийной фиксации) Устройство EFD предназначено

для обеспечения плотного прилегания поясного ремня к нижней части тела водителя или пассажира при определенных фронтальных столкновениях.

Если система зарегистрирует чрезмерное натяжение ремня безопасности водителя или пассажира при срабатывании преднатяжителя, ограничитель нагрузки внутри втягивающего преднатяжителя частично снизит давление соответствующего ремня безопасности. (при наличии)

✽✽

К СВЕДЕНИЮ

- Если установлен датчик переворачивания

Если автомобиль оборудован боковыми подушками безопасности и шторками безопасности, преднатяжители ремней безопасности будут срабатывать не только в случае лобового столкновения, но и в случае бокового удара и переворачивания. Если автомобиль оборудован боковыми подушками безопасности и шторками безопасности, система EFD будет срабатывать не только в случае лобового столкновения, но и в случае бокового удара и переворачивания.

✽

К СВЕДЕНИЮ

- Без датчика переворачивания

ОСТОРОЖНО

Для вашей безопасности убедитесь в том, что лента ремня не ослаблена и не перекручена и всегда хорошо установлена на вашем сиденье.

Системы безопасности автомобиля

383

Система преднатяжителей ремней безопасности состоит из следующих основных элементов. Их расположение показано на иллюстрации:

1. Контрольная лампа неисправности подушек безопасности (SRS)

2. Преднатяжитель, расположенный на катушке ремня

3. Блок управления подушками безопасности (SRS)

4. Устройство аварийной фиксации (EFD) (при наличии)

✽✽

К СВЕДЕНИЮ

• Срабатывания преднатяжителей ремней безопасности при аварии может сопровождаться громким шумом и появлением в салоне облачка тонкодисперсной пыли, которое может быть похоже на дым. Все это является нормальным следствием работы устройства и не несет в себе никакой опасности.

• Несмотря на свою безвредность, мелкодисперсная пыль может вызывать раздражение кожи; нежелательным является ее попадание в органы дыхания в большом количестве. После дорожно-транспортного происшествия, которое сопровождалось срабаты-ванием устройства дополнительного натяжения ремня во время столкновения, тщательно вымойте все открытые участки кожи.

(продолжение)

ОСТОРОЖНО

Для максимальной эффектив

ности работы ремней безо- пасности, оснащенных преднатяжителями:

1. Ремень безопасности должен

работать в соответствии с требованиями и должен быть нормально отрегулирован. Ознакомьтесь со всей важной информацией и мерами безопасности, имеющими отношение к обеспечению безопасности людей, находящихся в автомобиле, - в том числе к ремням безо

пасности и подушкам безопасности, - которые приведены в данном руководстве.

2. Водитель и пассажиры

должны всегда быть пристегнуты ремнями безопас

ности должным образом.

OMD030051N-1

339

Системы безопасности автомобиля

(продолжение)

• Поскольку датчик, который дает команду на раскрытие подушек безопасности, соединен с преднатяжи-телями ремней безопасности, лампа, сигнализирующая об отказе системы подушек безопасности SRS на приборной панели, будет гореть в течение около 6 секунд после включения зажигания (поворота ключа в замке зажигания в положение ON); после этого она должна погаснуть.

ВНИМАНИЕ

В случае неисправности преднатяжителя ремня безопасности загорится контрольная лампа неисправности подушек безопасности SRS, даже если сами ремни безопасности исправны. Если контрольная лампа подушек безопасности SRS мигает или не загорается при включении зажигания, или если она продолжает гореть дольше 6 секунд, а также горит во время езды, рекомендуется проверить систему у уполномоченных дилеров компании HYUNDAI.

ОСТОРОЖНО

• Преднатяжители рассчитаны только на однократное срабатывание. После активации преднатяжитель ремня безопасности должен быть заменен. Все ремни безопасности любого типа, которые были задействованы во время столкновения, должны быть заменены.

• Механизмы узла преднатяжителя ремня безопасности становятся горячими во время срабатывания. Не касайтесь узлов преднатяжителей ремней безопасности в течение нескольких минут после их срабатывания.

• Не пытайтесь самостоятельно выполнить проверку или замену преднатяжителей ремней безопасности. Рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.

(продолжение)

Системы безопасности автомобиля

403

Меры предосторожности при использовании ремней безопасности

(продолжение)

• Не пытайтесь любыми способами выполнять обслуживание или ремонт системы преднатяжителя ремня безопасности.

• Ненадлежащее обращение с узлами преднатяжителей ремней безопасности и несоблюдение предупреждений в отношении ударов, изменения, проверки, замены, обслуживания или ремонта узлов преднатяжителем ремней безопасности может привести к ненадлежащей работе или непреднамеренной активации устройства и тяжелой травме.

• Всегда надевайте ремни безопасности во время вождения или поездки в автомобиле.

• Для утилизации автомобиля или преднатяжителя ремня безопасности рекомендуем обращаться к авторизованному дилеру HYUNDAI.

ОСТОРОЖНО

Водитель и все пассажиры автомобиля всегда должны быть пристегнуты ремнями безопасности. Ремни безопасности и детские сиденья уменьшают вероятность получения серьезных травм или повреждений смертельного характера всеми людьми, находящимися в автомобиле, в случае столкно-вения или внезапной остановки. Без ремня безопасности пассажиры могут оказаться слишком близко от раскрываю-щейся подушки безопасности, столкнуться с элементами интерьера или быть выброшены из автомобиля. Использование должным образом ремней безопасности существенно уменьшает вероятность возникновения таких угроз.

(продолжение)

(продолжение) Всегда соблюдайте меры

предосторожности в отношении ремней безопасности, подушек безопасности и сидений, содержащиеся в данном руководстве.

341

Системы безопасности автомобиля

Малолетний ребенок

Следует быть знакомым со специальными требованиями, действующими в стране эксплуатации автомобиля. На заднем сиденье должны быть установлены в соответствии с нормами детские кресла. Более подробная информация об использовании этих кресел приведена в пункте “Детские кресла” в настоящем разделе.

✽✽

К СВЕДЕНИЮ

Наилучшая защита для малолетних детей при дорожно-транспортном происшествии обеспечивается в том случае, когда они должным образом зафиксированы от перемещения при помощи специального сиденья, которое соответствует стандартам безопасности страны, в которой эксплуатируется автомобиль. Перед покупкой любого детского сиденья убедитесь в том, что оно имеет маркировку, подтверждающую его соответствие стандартам безопасности этой страны. Детское кресло обязательно должно соответствовать росту и весу ребенка. Проверьте это по этикетке на детском кресле. См. пункт “Детские кресла” настоящего раздела.

Дети более старшего возраста

Дети, которые уже выросли из сидений для малолетних детей, всегда должны находиться на заднем сиденье и пользоваться соответствующими поясными и плечевыми ремнями безопасности. Поясной ремень должен быть плотно застегнут на уровне бедер в возможно более низком положении. Периодически проверяйте положение ремня. Перемещения ребенка во время движения могут привести к смещению ремня. Наибольшая безопасность детей в случае дорожно-транспортного происшествия обеспечивается в случае использования ими должным образом ремней безопасности на заднем сиденье. Если ребенок старшего возраста (старше 12 лет) должен располагаться на переднем сиденье, то ребенок должен быть надежно пристегнут имеющимся поясным/ плечевым ремнем, а сиденье должно быть максимально сдвинуто назад. Дети в возрасте до 12 лет должны находиться на заднем сиденье и быть прочно пристегнуты ремнями безопасности. НИКОГДА не размещайте ребенка в возрасте до 12 лет на переднем сиденье.

ОСТОРОЖНО

Необходимо обеспечить, чтобы все люди, находящиеся в автомобиле, включая детей любого возраста, были пристегнуты ремнями безопасности должным образом. Никогда не держите ребенка на руках или на коленях во время движения автомобиля. Силы большой величины, возникающие при столкновении, вырвут ребенка из рук и приведут к его удару об элементы салона автомобиля. Cегда используйте специальное детское кресло, соответствующее росту и весу ребенка.

Системы безопасности автомобиля

423

НИКОГДА не устанавливайте детское кресло на переднем сиденье автомобиля в положении “лицом назад”.

Если плечевая часть ремня безопасности слегка касается шеи или лица ребенка, попробуйте поместить ребенка ближе к оси автомобиля. Если плечевой ремень продолжает касаться лица или шеи ребенка, необходимо вернуться к использованию детского кресла.

Беременные женщины

Рекомендуется использование ремней безопасности для беременных женщин в целях уменьшения вероятности получения травм в дорожно-транспортном происшествии. В случае применения ремня безопасности поясная часть ремня должна находиться как можно ниже и удобнее на бедрах, а не на животе. Для получения более подробных рекомендаций обратитесь к врачу.

Люди, получившие травму

При перевозке людей, получивших травму, следует использовать ремни безопасности. При необходимости обратитесь за рекомендациями к врачу.

Один человек на один ремень безопасности

Два человека (включая детей) не должны никогда пытаться пристегнуться одним ремнем безопасности. Это может привести к увеличению тяжести травм в случае дорожно-транспортного происшествия.

Не ложитесь в автомобиле

Чтобы снизить вероятность получения повреждений в случае аварии и обеспечить максимальную эффективность системы пассивной безопасности, во время движения автомобиля все пассажиры должны сидеть, а спинки передних сидений должны находиться в вертикальном положении. Ремень безопасности не может обеспечить достаточную защиту, если пассажир лежит на заднем сиденье, или спинка переднего сиденья находится в откинутом положении.

ОСТОРОЖНО

- Использование плечевых ремней безопасности для малолетних детей

• Никогда не допускайте контакта плечевого ремня безопасности с шеей или лицом ребенка во время движения автомобиля.

• Если ремни расположены на ребенке и отрегулированы неправильно, существует вероятность его гибели или получения серьезных травм.

ОСТОРОЖНО

- Беременным женщинам

Запрещается пристегивать ремень безопасности так, чтобы его часть проходила по брюшной области, где находится плод, или выше этой области, поскольку давление ремня может причинить вред плоду.

343

Системы безопасности автомобиля

Уход за ремнями безопасности

Никогда не следует разбирать систему ремней безопасности или дорабатывать ее конструкцию. Кроме того, необходимо соблюдать осторожность для исключения повреждения ремней и их оснастки элементами крепления сидений, дверями или иными предметами.

(продолжение) Чем больше угол отклонения

спинки сиденья от вертикали, тем выше вероятность того, что произойдет проскальзывание бедер человека под поясным ремнем, что приведет к получению им серьезных повреждений внутренних органов или к удару шеи человека о плечевой ремень безопасности. Водитель и пассажиры должны всегда быть плотно прижаты к спинкам сидений, их ремни безопасности должны быть застегнуты так, как это требуется, а спинки сидений должны находиться в вертикальном положении.

ОСТОРОЖНО

Если во время движения автомобиля спинка сиденья, на котором находится человек, отклонена назад, это увеличивает вероятность получение им серьезных травм или повреждений смертельного характера в случае столкновения или внезапной остановки.

Уровень защиты, предоставляемы системами пассивной безопасности (ремнями безопасности и подушками безопасности) существенно снижается при отклонении спинки сиденья назад. Для обеспечения нормальных условий работы для ремней безопасности они должны плотно лежать на бедрах и груди человека.

(продолжение)

ОСТОРОЖНО

При возвращении спинки заднего сиденья из сложенного в вертикальное положение будьте осторожны и избегайте повреждения ленты или пряжки ремня. Убедитесь в том, что лента ремня или пряжка не зажаты задним сиденьем или не придавлены им. Ремень безопасности, лента или пряжка которого имеет повреждения, не будет обладать достаточной прочностью, и он может не выдержать во время столкновения или неожиданной остановки, что приведет к получению серьезных травм.

Системы безопасности автомобиля

443

Периодический осмотр

Рекомендуется периодически осматривать все ремни безопасности на наличие износа или повреждений любого рода. Поврежденные детали необходимо заменить как можно скорее.

Ремни должны быть чистыми и сухими

Ремни безопасности должны содержаться в чистоте и быть сухими. При загрязнении ремней их можно очистить при помощи раствора туалетного мыла в теплой воде. Не допускается использование отбеливателей, красящих средств, сильных моющих средств или абразивных веществ, поскольку они могут повредить ткань ремня и ухудшить ее прочностные свойства.

Когда следует менять ремни безопасности

Если автомобиль был в аварии, то узел или узлы ремня безопасности, задействованного во время аварии, следует менять полностью. Это следует делать даже в том случае, если повреждения невидимы. Рекомендуем обратиться к авторизованному дилеру HYUNDAI.

345

Системы безопасности автомобиля

При поездке в автомобиле дети должны находиться на заднем сиденье, и их положение всегда должно быть зафиксировано таким образом, чтобы минимизировать риск получения травмы при дорожнотранспортном происшествии, неожиданной остановке или резком маневре. В соответствии со статистикой дорожно-транспортных происшествий более безопасным для детей является нахождение не на переднем, а на заднем сиденье и тогда, когда они пристегнуты должным образом. Дети старшего возраста, которые выросли уже из специальных детских сидений, должны использовать один из имеющихся ремней безопасности.

Следует быть знакомым со специальными требованиями, действующими в стране эксплуатации автомобиля. На заднем сиденье должны быть установлены в соответствии с нормами детские кресла. Необходимо использовать имеющееся на рынке детское кресло, которое соответствует стандартам безопасности страны, в которой эксплуатируется автомобиль.

Детские сиденья должны крепится на сиденьях автомобиля с помощью поясных ремней безопасности, поясной части поясно-плечевого ремня безопасности либо с помощью крепления привязного ремня и/или креплений ISOFIX (при наличии).

Дети могут получить травмы в дорожно-транспортном происшествии, если кресла или устройства фиксации их положения, в которых они находятся, не закреплены должным образом. Для малолетних детей следует использовать специальные кресла.

Перед тем, как покупать конкретное приспособление для фиксации положения ребенка, убедитесь в том, что оно совместимо с конструкцией сидений и ремней безопасности автомобиля, и соответствует ребенку по размеру. Соблюдайте все инструкции производителя при установке такого приспособления в автомобиль.

При использовании кресла для ребенка задние сиденья должны быть перемещены в крайнее заднее положение.

ДЕТСКОЕ СИДЕНЬЕ (ПРИ НАЛИЧИИ)

ОСТОРОЖНО

• Специальное детское кресло должно быть установлено на заднем сиденье. Никогда не устанавливайте детское кресло на переднем пассажирском сиденье. В случае дорожнотранспортного происшествия может сработать боковая подушка безопасности пассажира, что может причинить серьезные травмы ребенку, сидящему в таком кресле, или стать причиной его гибели. Таким образом, следует устанавливать детское кресло только на заднем сиденье автомобиля.

• Ремень безопасности или приспособление для фиксации положения ребенка могут нагреться до высокой температуры, если они будут находиться в закрытом автомобиле в солнечный день, даже если температура окружающего воздуха не очень высокая.

(продолжение)

Системы безопасности автомобиля

463

(продолжение)

Проверьте температуру поверхности кресла и пряжек застежек перед тем, как поместить в это кресло ребенка.

• Если детское сиденье безопасности не используется, храните его в багажнике или пристегивайте ремнями безопасности, чтобы не допустить его резкого движения вперед в случае экстренного торможения или аварии.

• Дети могут получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности. Все дети, даже те, которые выросли из детских кресел, должны находиться на заднем сиденье во время движения автомобиля.

ОСТОРОЖНО

Для снижения вероятности тяжелых или смертельных травм:

• Дети всех возрастов более защищены, когда они пристегнуты на заднем сиденье.

При перевозке на переднем пассажирском сиденье ребенок может быть получить сильный удар раскрывшейся подушкой безопасности и получить тяжелые или смертельные травмы.

• Всегда соблюдайте инструкции по установке и использованию системы безопасности для детей, предоставляемые ее производителем.

• Всегда следите за тем, чтобы кресло для детей было правильно закреплено в автомобиле, а ребенок надежно пристегнут в кресле для детей.

(продолжение)

• Никогда не держите ребенка на руках или коленях во время поездки в автомобиле. Неконтролируемые силы, возникающие во время столкновения, вырвут ребенка из Ваших рук и приведут к удару ребенка о внутренность салона.

• Никогда не пристегивайтесь ремнем безопасности вместе с ребенком. Во время столкновения ремень безопасности может глубоко врезаться в ребенка и вызвать тяжелые внутренние травмы.

• Никогда не оставляйте в автомобиле детей без присмотра – даже на короткое время. Автомобиль может очень быстро нагреться, что приведет к серьезной угрозе для здоровья оставленных в нем детей. Даже очень маленькие дети могут случайно привести автомобиль в движение, застрять в окнах или заблокировать себя или других внутри автомобиля.

(продолжение)

347

Системы безопасности автомобиля

Использование детского кресла

Для малолетних детей использование соответствующих детских сидений является обязательным.

(продолжение)

• Никогда не пристегивайте двух детей или любых других двух лиц одним и тем же ремнем безопасности.

• Дети часто ерзают на месте и перемещаются недопустимым образом. Плечевой ремень не должен проходить под рукой или за спиной ребенка. Всегда сажайте детей на заднее сиденье и закрепляйте их надлежащим образом.

• Не разрешайте детям вставать ногами или коленями на сиденье или коврик во время движения. В момент столкновения или резкого торможения ребенка может бросить на какой-либо элемент салона с большой вероятностью серьезной травмы.

• Не используйте детские автокресла, опускаемые сверху на спинку сиденья, поскольку они не обеспечивают достаточной безопасности при дорожнотранспортном происшествии.

(продолжение)

• Ремни безопасности могут сильно нагреваться, особенно если автомобиль стоит под прямыми лучами солнца. Прежде чем пристегнуть ребенка, всегда проверяйте температуру пряжки.

• После дорожно-транспортного происшествия рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.

• Если установке детского удерживающего устройства мешает сиденье водителя, установите его на правом заднем сиденье.

CRS09

ODM032059

Детское кресло, расположенное лицом назад

Детское кресло, расположенное лицом вперед

Системы безопасности автомобиля

483

Такое детское сиденье должно соответствовать ребенку по размеру; оно должно быть установлено в автомобиль в соответствии с инструкциями его производителя.

В целях безопасности рекомендуется устанавливать удерживающие приспособления для детей на задних сидениях.

Установка детского кресла с использованием трехточечного ремня безопасности

Для установки детского кресла на центральную или боковую часть заднего сиденья следует сделать следующее:

1. Поместите детское кресло на сиденье и просуньте трехточечный ремень безопасности в отверстия в кресле или расположите его вокруг кресла в соответствии с инструкциями производителя. Убедитесь в том, что лента ремня безопасности не перекручена.

ОСТОРОЖНО

Запрещается устанавливать обращенное назад детское сидение на переднем пасса

жирском сиденье, поскольку подушка безопасности, установленная со стороны пассажира, при срабатывании может ударить по детскому сиденью, что приведет к гибели ребенка.

ОСТОРОЖНО

- Установка детского сиденья

• Перед установкой удержи

вающего приспособления для детей, ознакомьтесь с инструкцией производителя приспособления.

• Если ремень безопасности не работает так, как описано в этом разделе, рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.

• Невыполнение указаний, приведенных в данном руководстве и касающихся удерживающих приспо

соблений для детей, а также указаний производителя приспособлений может увеличить вероятность и/или степень тяжести травм в случае аварии.

E2MS103005

349

Системы безопасности автомобиля

2. Вставьте язычок замка трехточечного ремня безопасности в пряжку. При соединении должен быть ясно слышан щелчок.

Расположите кнопку открывания замка так, чтобы обеспечить к ней простой доступ в экстренном случае.

3. Застегните ремень и дайте ему натянуться. После установки детского сиденья попробуйте переместить его в разных направлениях так, чтобы убедиться в надежности его крепления.

Если необходимо натянуть ремень, подайте ленту ремня внутрь кожуха устройства автоматического натяжения. Если расстегнуть ремень безопасности и дать ему возможность втянуться внутрь кожуха устройства автоматического натяжения, это устройство автоматически вернется в свое нормальное рабочее положение.

OEN036104OEN036101

Системы безопасности автомобиля

503

Соответствие детских сидений местам их установки - Для Еврoпы

Используйте только сертифицированные детские сиденья, подходящие для Вашего ребенка. Для выбора детских сидений воспользуйтесь приведенной ниже таблицей.

U : подходит для устройств “универсальной” категории данной весовой группы

Возрастная группа

Расположение сиденья

Переднее

пассажирское

сиденье

2 ряд, боковое 2 ряд, центральное

3 ряд, боковое

(при наличии)

0 : до 10 кг (0 - 9 месяцев)

U U U U

0+ : до 13 кг (0 - 2 года)

U U U U

I : 9 - 18 кг (9 месяцев - 4 года)

U U U U

II : 15 - 25 кг U U U U

II & III : 22 - 36 кг U U U U

351

Системы безопасности автомобиля

Фиксация детского кресла при помощи привязного крепления (при наличии)

Крепления детской удерживающей системы расположены в задней части спинок сидений.

1. Пропустите ремень крепления детского сиденья над спинкой сиденья.

Для автомобилей, которые оборудованы регулируемыми подголовниками, пропустите ремень крепления детского сиденья под подголовником между его опорами или иным образом пропустите ремень над спинкой сиденья.

2. Соедините ответную часть замка привязного крепления с соответствующим замком крепления детского кресла и затяните ремень для надежной фиксации кресла.

ODM032037

ОСТОРОЖНО

Если детское кресло не акреплено должным образом, или положение ребенка в нем не зафиксировано надежно, существенно увеличивается вероятность получения ребенком серьезных травм или его гибели в дорожнотранспортном происшествии. Всегда соблюдайте инструкции производителя детского сиденья при его установке и использовании.

ONCESA2021

■ 7 сидений

■ 6 сидений

ONCESA2112

Системы безопасности автомобиля

523

Фиксация детского кресла системой ISOFIX и системой привязного крепления (при наличии)

Система ISOFIX является стандартизированным решением для установки детских кресел в автомобиле, причем это решение устраняет необходимость использования штатных ремней безопасности для фиксации детского кресла. Все это обеспечивает более надежную фиксацию одновременно с более легкой и более быстрой установкой.

Сиденье, оснащенное системой ISOFIX, может быть установлено только в случае его сертификации применительно к данному автомобилю в соответствии с требованиями норм ECE-R44.

ОСТОРОЖНО

- Проверка детского кресла

Убедитесь в надежности фиксации детского кресла путем попытки перемещения его в различных направлениях. Если не обеспечить правильного крепления детского кресла, оно может колебаться, проворачи

ваться, наклоняться или отделяться от сиденья, что приведет к гибели ребенка или к получению им серьезных повреждений.

ОСТОРОЖНО

- Узлы крепления детского кресла

• Узлы крепления детского кресла предназначены для восприятия только нагрузок от детского кресла, установ

ленного должным образом. Но при каких обстоятельствах не допускается их использование для крепления штатных ремней безопасности или для фиксации других предметов или оборудования в автомобиле.

• Крепление привязной системы любым образом, отличном от фиксации с использованием соответствующего замка, может привести к ее ненормальной работе.

ОСТОРОЖНО

- Привязное крепление

Никогда не используйте один узел крепления детского кресла (верхнее привязное крепление или нижний замок) для фиксации более чем одного кресла. Увеличенная нагрузка от нескольких сидений может вызвать разрушение привязных креплений или замков, что приведет к получению серьезных травм или к гибели ребенка.

OXM039035

353

Системы безопасности автомобиля

В нижней части с каждой стороны спинок заднего сиденья имеется символы ISOFIX. Эти символы указывают положение нижних крепежных элементов для детских удерживающих систем.

Оба задних боковых сиденья оборудованы парой креплений ISOFIX, так же как соответствующими креплениями верхнего страховочного троса на задней стороне спинки сиденья. Крепления ISOFIX расположены между подушкой сиденья и спинкой сиденья, маркированной изображением ISOFIX.

При установке соединители ДУС ISOFIX должны войти в контакт с креплениями ISOFIX транспортного средства (при соединении должен быть слышан щелчок, следует проверить визуальные индикаторы ДУС и выполнить дополнительную проверку натягиванием).

ДУС с всеобщим одобрением по ECER 44 должен быть установлен с дополнительной лямкой верхнего страховочного троса, соединенной с соответствующей точкой крепления верхнего страховочного троса на спинке сиденья.

Детское кресло должно быть установлено и должно использоваться в соответствии с руководством по установке, которое прилагается к креслу, оборудованному креплениями типа ISOFIX.

ODMESA2004

Низкое положения анкера

Индикатор низкого

положения анкера

ODM032038

ОСТОРОЖНО

Установите детское сиденье так, чтобы оно полностью контактировало со спинкой заднего сиденья, которая должна быть наклонена на два деления от вертикального (фиксируемого) положения.

Системы безопасности автомобиля

543

Как зафиксировать детское сиденье:

1. Для фиксации детского сиденья соедините две части замка типа ISOFIX: одну, которая прикреплена к креслу, и другую, которая закреплена на заднем сиденье автомобиля. При соединении должен быть ясно слышан щелчок.

2. Соедините ответную часть замка привязного крепления с верхним замком крепления детского кресла и затяните ремень для надежной фиксации кресла. (См. предыдущую страницу.)

ОСТОРОЖНО

• При использовании имеющейся на автомобиле системы ISOFIX для установки детского кресла на заднем сиденье автомобиля, все неиспользуемые металлические части замков ремней безопасности должны быть соединены со своими пряжками, а сами ремни безопасности должны быть расположены за спинкой детского кресла так, чтобы ребенок не мог дотянуться до свободных частей ремней безопасности и схватить их. Незафиксированные части замков ремней безопасности могут дать ребенку возможность дотянуться до свободных частей ремней безопасности, что может привести к удушью и к серьезным травмам или гибели ребенка, находящегося в детском кресле.

(продолжение)

• Не кладите ничего вокруг анкерных креплений ISOFIX. Также убедитесь в том, что ремни безопасности не цепляются за анкерные крепления ISOFIX.

ВНИМАНИЕ

Не допускайте, чтобы во время установки замок сиденья и крепление системы ISOFIX поцарапали или зажали ткань ремня безопасности заднего сиденья.

355

Системы безопасности автомобиля

ОСТОРОЖНО

• Не устанавливайте детское сиденье в центр заднего сиденья с использованием расположенных на автомобиле замков типа ISOFIX. Замки типа ISOFIX предназначены только для фиксации детского сиденья в правой или в левой части заднего сиденья. Не используйте замки типа ISOFIX не по назначению, пытаясь с их помощью закрепить детское сиденье в центре заднего сиденья автомобиля.

В таком случае при столкновении прочность замков типа ISOFIX может оказаться недостаточной для удержания на месте детского сиденья, установленного в центре заднего сиденья. Их возможное разрушение может привести к серьезным травмам или к гибели ребенка.

(продолжение)

• Не используйте нижний замок крепления детского сиденья для фиксации более чем одного изделия такого рода. Избыточное увеличение нагрузки может привести к разрушению (разрыву) такого крепления, что может стать причиной серьезных травм или гибели ребенка.

• Фиксируйте детское сиденье с креплениями типа ISOFIX или с креплениями, совместимыми с креплениями типа ISOFIX только в тех местах, которые указаны на рисунке.

• Всегда соблюдайте инструкции по установке и использованию, предоставленные производителем детского кресла.

Системы безопасности автомобиля

563

Применимость детских удерживающих устройств для различных положений ISOFIX - для Европы

IUF = подходит для обращенных вперед ДУУ ISOFIX универсальной

категории, одобренной для данной весовой группы.

X = положение ISOFIX не подходит для ДУУ ISOFIX данной

массовой группы и/или данного типоразмера.

* Как ISO/R2, так и ISO/R3 можно установить только при

максимально выдвинутом вперед переднем сиденье пассажира.

* Крепления и классы размеров ДУУ ISOFIX

A - ISO/F3: обращенные вперед высокие (720 мм) ДУУ B - ISO/F2: обращенные вперед ДУУ уменьшенной высоты (650 мм)

B1 - ISO/F2X: ДУУ уменьшенной высоты со вторым вариантом

поверхности спинки обращенные вперед ДУУ

(высотой 650 мм) C - ISO/R3: обращенные назад полноразмерные ДУУ D - ISO/R2: обращенные назад уменьшенные ДУУ E - ISO/R1: обращенные назад младенческие ДУУ F - ISO/L1: левое обращенное в поперечном направлении ДУУ

(детская люлька)

G - ISO/L2: правое обращенное в поперечном направлении ДУУ

(детская люлька)

Весовая группа Размер

Крепление

(фиксирующее

устройство)

Расположение ISOFIX в автомобиле

Переднее

пассажирское

сиденье

2 ряд,

боковое

2 ряд,

центральное

3 ряд,

боковое

3 ряд,

центральное

Другие

области

Переносные

детские сиденья

F ISO/L1

X XXXXX

G ISO/L2

X XXXXX

0 : до 10 кг E ISO/R1

IUF

XXXX

0+ : до 13 кг

E ISO/R1

IUF

XXXX

D ISO/R2

IUF

XXXX

C ISO/R3

IUF

XXXX

I : от 9 до 18 кг

D ISO/R2

IUF

XXXX

C ISO/R3

IUF

XXXX

B ISO/F2

IUF

XXXX

B1 ISO/F2X

IUF

XXXX

A ISO/F3

IUF

XXXX

357

Системы безопасности автомобиля

Посадочное место

Спереди 2 ряд 3 ряд

Слева Справа Слева В центре Справа Слева В центре Справа

Группа 0+ Детское автокресло Maxi Cosi Cabriofix B___ Н/П Есть Есть *Есть Есть Есть Н/П Есть

Группа I

Детское автокресло Roemer King

(с системой натяжения ремня

безопасности)

B___ Н/П Есть Есть *Есть Есть Есть Н/П Есть

Детское автокресло Roemer Duo Plus _I_S Н/П Нет Есть *Нет Есть Нет Н/П Нет

Группа II/III Детское автокресло Roemer KidFix B___ Н/П Есть Есть *Есть Есть Есть Н/П Есть

Группа 0+

Детское автокресло Maxi Cosi

Cabriofix с базой Easybase2

B_L_ Н/П Есть Есть *Есть Есть Есть Н/П Есть

Детское автокресло Maxi Cosi

Cabriofix с базой Easyfix

_IL_ Н/П Нет Есть *Нет Есть Нет Н/П Нет

Группа 0+/I Детское автокресло HTS iZi Kid X3 _IL_ Н/П Нет Есть *Нет Есть Нет Н/П Нет

Группа I

Детское кресло Maxi Cosi Pearl с

базой Familyfix

_IL_ Н/П Нет Есть *Нет Есть Нет Н/П Нет

Группа II/III Детское автокресло Roemer KidFix BI__ Н/П Нет Есть *Нет Есть Нет Н/П Нет

Q1,5 U/SU

Детское кресло Britax Roemer

BABY SAFE с базой ISOFIX

_IL_ Н/П Нет Есть *Нет Есть Нет Н/П Нет

Q3 U/SU

Детское кресло Maxi Cosi

Pearl с базой Familyfix

_IL_ Н/П Нет Есть *Нет Есть Нет Н/П Нет

Система безопасности для детей - для Европы

B = с ремнем, I = с базой ISOFIX, L = на опорной ножке, S = с якорным ремнем *Есть, *Нет: Не для 6-местной модели, только для 7-местной модели

Системы безопасности автомобиля

583

Рекомендуемые детские удерживающие устройства – для Европы

Информация от производителя ДУУ

Britax Rцmer http://www.britax.com

Группа по массе

Название

Номер детaли

Производитель Тип фиксации

№ регистрации

ECE-R44

Группа 0-1

(0-18kg)

Baby Safe Plus Номер детaли E8945-66001 Номер детaли E8945-66029

Britax Rцmer

Обратное расположение с

основанием ISOFIX

E1 04301146

Группа 1

(9-18kg)

Duo Plus

Номер детaли E8945-66011

Britax Rцmer

Прямое расположение с нижним

автомобильным анкером ISOFIX +

верхнее привязное крепление

E1 04301133

359

Системы безопасности автомобиля

(1) Фронтальная подушка

безопасности водителя

(2) Фронтальная подушка

безопасности пассажира на

переднем сиденье* (3) Боковая подушка безопасности* (4) Шторка безопасности* (5) Коленная подушка безопасности

водителя* (6) Выключатель фронтальной

подушки безопасности пассажира

на переднем сиденье*

*: при наличии

ПОДУШКА БЕЗОПАСНОСТИ - СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (ПРИ НАЛИЧИИ)

ODM032052/ODMESA2008

* Установленные в вашем автомобиле подушки безопасности могут отличаться от

показанного на рисунке.

* Сиденье 3-го ряда : при наличии

ОСТОРОЖНО

Даже если автомобиль оснащен подушками безопасности, водитель и пассажиры должны всегда пристегиваться ремнями безопасности, которые снижают риск получения травм и тяжесть травм в случае ДТП или переворота автомобиля.

Системы безопасности автомобиля

603

Как работает система подушек безопасности

• Подушки безопасности активируются (для раскрытия по необходимости), только если ключ зажигания находится в положении ON или START.

• Подушки безопасности моментально раскрываются в случае сильного фронтального или бокового удара (если установлены боковые подушки безопасности или шторки), чтобы защитить пассажиров от серьезных физических травм.

✽✽

К СВЕДЕНИЮ

- При наличии датчик

опрокидывания

Кроме того, подушки безопасности моментально раскрываются в случае опрокидывания (если установлены боковые подушки безопасности или шторки), чтобы защитить пассажиров от серьезных физических травм.

• Нет определенной скорости, при которой подушки безопасности раскрываются. В основном подушки безопасности должны раскрываться в зависимости от силы и направления удара. Эти два фактора определяют необходимость отправки датчиками электронного сигнала раскрытия.

• Раскрытие подушки безопасности зависит от нескольких факторов, включая скорость автомобиля, угол удара, а также монолитность и плотность автомобилей или предметов, с которыми ваш автомобиль столкнется. Тем не менее факторы не ограничиваются приведенными выше.

• Фронтальные подушки безопасности полностью раскрываются и спускаются моментально.

Во время ДТП практически невозможно заметить раскрытие подушек безопасности.

После удара более вероятно увидеть просто пустые подушки безопасности, свисающие из отделений для их хранения.

• Чтобы обеспечить защиту при серьезном столкновении, подушки безопасности должны раскрываться моментально. Скорость раскрытия подушек безопасности важна вследствие чрезвычайно короткого времени возникновения столкновения и необходимости наличия подушки безопасности между пассажиром и частями кузова автомобиля до того, как пассажир о них ударится. Моментальное раскрытие снижает риск получения травм и угрозу для жизни при серьезном столкновении. Поэтому оно является неотъемлемой частью конструкции подушки безопасности.

Однако поскольку раскрытие подушек безопасности происходит с огромной силой, оно может также стать причиной травм, таких как ссадины на лице, синяки и сломанные кости.

• Также существуют обстоятельства, в которых контакт с подушкой безопасности рулевого колеса может привести к летальному исходу, особенно если водитель находится чрезмерно близко к рулевому колесу.

361

Системы безопасности автомобиля

Шум и дым

При раскрытии подушек безопасности раздается громкий шум и внутри автомобиля распространяется дым и порох. Это нормальная ситуация, которая является результатом зажигания пиропатрона подушки безопасности. После раскрытия подушки безопасности может ощущаться затруднение дыхания вследствие контакта грудной клетки с ремнем и подушкой безопасности, а также вследствие вдыхания дыма и пороха. После столкновения как

можно скорее откройте двери и/или окна, чтобы уменьшить дискомфорт и предотвратить продолжительное вдыхание дыма и пороха.

Несмотря на то, что дым и порох не являются токсичными, они могут вызвать раздражение кожи (глаз, носоглотки и т. п.). В этом случае немедленно промойте холодной водой и обратитесь к врачу, если симптом не исчезнет.

ОСТОРОЖНО

При раскрытии подушек безопасности связанные с ними части в рулевом колесе, приборной панели и/или по обеим сторонам рейлингов крыши над передними и задними дверьми являются очень горячими Во избежание травм не прикасайтесь к внутренним частям отделений для хранения подушек безопасности сразу после их раскрытия.

ОСТОРОЖНО

• Во избежание серьезных травм и смерти вследствие раскрытия подушек безопасности в ДТП водитель должен сидеть как можно дальше от подушки безопасности рулевого колеса – по крайней мере на расстоянии 250 мм (10 дюймов). Передний пассажир должен передвинуть сиденье как можно дальше назад и откинуться на спинку.

• В случае ДТП подушка безопасности моментально раскрывается. Если пассажиры не находятся в правильном положении, в результате раскрытия подушек безопасности они могут получить травмы.

• Раскрытие подушки безопасности может причинить травмы, такие как ссадины на лице или теле, порезы от разбитых стекол и ожоги.

Системы безопасности автомобиля

623

Не устанавливайте детское удерживающее устройство на сиденье переднего пассажира

Запрещается устанавливать на сиденье переднего пассажира детское удерживающее устройство, обращенное назад. Раскрывающаяся подушка безопасности может ударить по обращенному назад детскому удерживающему устройству и нанести ребенку серьезные травмы или привести к летальному исходу.

Кроме того, не следует устанавливать на сиденье переднего пассажира также и обращенные вперед ДУУ. Раскрывающаяся фронтальная подушка безопасности может ударить по обращенному назад детскому удерживающему устройству и привести к серьезному травмированию или смерти ребенка. Фронтальную подушку безопасности пассажира на переднем сиденье можно активировать или дезактивировать специальным выключателем (при наличии).

ОСТОРОЖНО

• ЗАПРЕЩАЕТСЯ устанавливать детское удерживающее устройство, обращенное назад, на сиденье, перед которым находится АКТИВНАЯ ПОДУШКА БЕЗОПАСНОСТИ. Это может привести к СЕРЬЕЗНОЙ ТРАВМЕ или СМЕРТИ РЕБЕНКА.

(продолжение)

• Не устанавливайте детское удерживающее устройство на сиденье переднего пассажира. Раскрывающаяся фронтальная подушка безопасности может ударить по нему и привести к серьезному травмированию или смерти ребенка.

• Для перевозки детей на боковых задних сиденьях автомобилей, оснащенных боковыми подушками безопасности и/или шторками безопасности необходимо устанавливать ДУУ как можно дальше от дверей и проверять надежность крепления. Раскрытие боковой подушки безопасности и/или шторки безопасности может привести к серьезному травмированию или смерти ребенка, независимо от его возраста.

OYDESA2042

363

Системы безопасности автомобиля

Контрольная лампа и индикатор подушки безопасности

Контрольная лампа подушки безопасности

Контрольная лампа подушек безопасности на приборной панели предназначена для предупреждения водителя о возможной неисправности системы пассивной безопасности (SRS).

При включении зажигания контрольная лампа должна гореть приблизительно 6 секунд, а затем погаснуть.

В следующих случаях требуется проверка системы.

• При включении зажигания не загорается лампа (должна гореть короткое время).

• Лампа не гаснет приблизительно через 6 секунд.

• Лампа загорается во время движения автомобиля.

• Когда замок безопасности находится в положении ВКЛ (ON), мигает индикатор.

Индикатор активации фронтальной подушки безопасности пассажирского сиденья (при наличии)

После включения зажигания индикатор активации фронтальной подушки

безопасности пассажира на переднем сиденье загорается приблизительно на 4 секунды.

Он также загорается при замыкании выключателя этой подушки и горит в течение 60 секунд.

W7-147

ODMESA2002

Системы безопасности автомобиля

643

Индикатор деактивации фронтальной подушки безопасности пассажира на переднем сиденье (при наличии)

Он загорается приблизительно на 4 секунды после включения зажигания.

Индикатор деактивации фронтальной подушки безопасности пассажира на переднем сиденье также загорается при размыкании выключателя этой подушки и гаснет при его замыкании.

Компоненты и функции системы SRS

В систему подушек безопасности SRS входят следующие элементы:

1. Модуль передней подушки

безопасности водителя

2. Датчики лобового удара

3. Модуль передней подушки

безопасности пассажира*

4. Системы преднатяжителей ремней

безопасности*

5. Датчики бокового удара*

6. Модули надувных шторок*

7. Модули боковых подушек

безопасности*

ODMESA2005

ВНИМАНИЕ

В случае неисправности выключателя фронтальной подушки безопасности индикатор ее деактивации гореть не будет (индикатор активации загорается и приблизительно через 60 секунд гаснет), а сама подушка будет раскрываться при лобовом столкновении даже в положении разомкнутого выключателя.

В этом случае обратитесь к уполномоченному дилеру HYUNDAI для проверки системы.

ODM029200A

365

Системы безопасности автомобиля

8. Блок управления системой подушек безопасности SRS (SRSCM)/Датчик переворачивания*

9. Контрольная лампа неисправности подушек безопасности

10. Контрольная лампа отключения

передней подушки безопасности пассажира (только для переднего пассажирского сиденья)*

11. Переключатель для включения/

отключения передней подушки безопасности пассажира*

12. Модуль коленной подушки

безопасности водителя*

*: при наличии

Когда ключ зажигания находится в положении “ON”, блок SRSCM постоянно контролирует все компоненты системы с целью оценки достаточности фронтального, околофронтального или бокового удара для раскрытия подушки или срабатывания ремня безопасности.

После включения зажигания на приборной панели в течение прибл. 6 секунд будет гореть контрольная лампа подушек безопасности SRS, после чего она должна погаснуть.

Модули фронтальных подушек безопасности расположены в центре рулевого колеса и на передней панели пассажира на перчаточным ящиком и/или в коленном буфере со стороны водителя. Если блок SRSCM регистрирует фронтальный удар достаточной силы, он автоматически раскрывает передние подушки безопасности.

OHM039102N

Фронтальная подушка безопасности водителя (1)

ОСТОРОЖНО

Возникновение одного из следующих условий указывает на неисправность системы SRS. Рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.

• При включении зажигания не загорается лампа (должна гореть короткое время).

• Лампа не гаснет приблизительно через 6 секунд.

• Лампа загорается во время движения автомобиля.

• Лампа мигает при включенном зажигании.

Системы безопасности автомобиля

663

При раскрытии разрывные швы в крышках подушек безопасности расходятся под давлением раскрытия подушек. Затем крышки открываются, что позволяет подушкам безопасности полностью раскрыться.

Полностью раскрытая подушка безопасности вместе с правильно пристегнутым ремнем безопасности замедляют перемещение водителя вперед и снижают риск травмирования головы и грудной клетки.

После полного заполнения газ из подушек безопасности начинает немедленно выходить, что позволяет водителю смотреть вперед, управлять рулевым колесом или другими функциями.

OHM039103N

Фронтальная подушка безопасности водителя (2)

B240B05L

Фронтальная подушка безопасности пассажира

ОСТОРОЖНО

• Не устанавливайте и не кладите какие-либо принадлежности (держатель для напитков, бокс для кассет, наклейки и т. п.) на переднюю панель над перчаточным ящиком, если в автомобиле установлена подушка безопасности пассажира. Такие предметы могут стать опасными метательными снарядами и причинить травму в случае раскрытия подушки.

(продолжение)

OHM039104N

Фронтальная подушка безопасности водителя (3)

367

Системы безопасности автомобиля

ОСТОРОЖНО

• При раскрытии подушек безопасности может быть слышен громкий шум, после чего в автомобиле образуется мелкая пыль. Это нормально и не представляет опасности – такой мелкий порошок используется при упаковке подушек. Высвободившаяся при раскрытии подушки пыль может вызвать раздражение кожи или глаз, а в некоторых случаях и приступ астмы.

(продолжение)

После каждого раскрытия подушек безопасности всегда тщательно мойте все пораженные участки кожи теплой водой с мягким мылом.

• Система SRS может функционировать только при включенном зажигании. Если контрольная лампа неисправности подушек безопасности SRS мигает или остается гореть в течение более чем 6 секунд после включения зажигания или запуска двигателя, или загорается во время движения, система SRS неисправна.

В этом случае обратитесь к уполномоченному дилеру HYUNDAI для проверки системы.

(продолжение)

• Перед установкой предохранителя или отсоединением клеммы АКБ переведите ключ зажигания в положение LOCK и выньте его из замка. Запрещается вынимать и устанавливать предохранитель(и) подушек безопасности, если ключ зажигания находится в положении ON.

При несоблюдении данного предупреждения загорится контрольная лампа подушек безопасности SRS.

(продолжение)

• Не размещайте контейнер с жидким освежителем воздуха рядом с комбинацией приборов или на поверхности панели приборов.

Такие предметы могут стать опасными метательными снарядами и причинить травму в случае раскрытия подушки безопасности пассажира.

Системы безопасности автомобиля

683

Фронтальная подушка безопасности водителя и переднего пассажира (при наличии)

Ваш автомобиль оснащен системой пассивной безопасности (подушками безопасности) и комбинированными поясно-плечевыми ремнями безопасности как на стороне водителя, так и пассажира.

Наличие установленной системы определяется по надписи “AIR BAG”, вытесненной на мягкой крышке подушки безопасности на рулевом колесе и/или на крышке коленного буфера под рулевым колесом и на передней панели над перчаточным ящиком.

Система SRS состоит из подушек безопасности, размещенных под мягкими крышками в центре рулевого колеса, в коленном буфере под рулевой колонкой и на передней боковой панели пассажира над перчаточным ящиком.

Система SRS предназначена для дополнительной (кроме системы ремней безопасности) защиты водителя от сильного фронтального удара.

ODM032040

ODM032041

■ Фронтальная подушка безопасности водителя

■ Коленная подушка безопасности водителя

ODM032042

■ Фронтальная подушка безопасности пассажира

369

Системы безопасности автомобиля

ОСТОРОЖНО

Всегда используйте ремни безопасности и детские кресла - в каждой поездке, когда бы то ни было, все без исключения! Раскрытие подушек безопасности происходит со значительной силой в мгновение ока. Ремни безопасности помогают удержать людей, находящихся в автомобиле в таком положении, в котором защитный эффект подушек безопасности проявляется максимально. Даже при наличии подушек безопасности возможно получение серьезных травм теми, кто находится в салоне автомобиля при раскрытии подушек, если люди не будут пристегнуты ремнями безопасности вообще, или будут пристегнуты не должным образом. Всегда соблюдайте меры предосторожности в отношении ремней безопасности, подушек безопасности и безопасности людей, которые находятся в автомобиле, содержащиеся в данном руководстве.

(продолжение)

• Сдвиньте сиденье водителя назад от передних подушек безопасности настолько, насколько это возможно, при сохранении управления автомобилем.

• Водитель и пассажиры никогда не должны сидеть или наклоняться неоправданно близко к подушкам безопасности. Если водитель и пассажиры сидят с нарушением требований, они могут получить серьезные травмы от раскрывающихся подушек безопасности.

• Никогда не прислоняйтесь к двери или к центральной консоли, - всегда сидите вертикально.

(продолжение)

(продолжение) Для уменьшения вероятности

получения серьезных травм или повреждений смертельного характера, а также для получения максимального защитного эффекта от пассивной системы безопасности:

• Никогда не сажайте ребенка на переднее сиденье и не устанавливайте на нем детское кресло.

• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем сиденье, ремнями безопасности. Это самое безопасное место для детей любого возраста во время движения автомобиля.

• Передние и боковые подушки безопасности могут нанести травмы людям, которые находятся на передних сиденьях с нарушением требований.

(продолжение)

Системы безопасности автомобиля

703

(продолжение)

• Не прикасайтесь к проводке или к другим элементам системы подушек безопасности SRS, не разъединяйте их контакты. Такие действия могут привести к получению травм в результате случайного раскрытия подушек безопасности SRS или в результате приведения этой системы в нерабочее состояние.

• Если контрольная лампа неисправности системы подушек безопасности SRS продолжает гореть во время движения автомобиля, как можно скорее обратитесь к авторизованному дилеру компании HYUNDAI для проверки этой системы.

• Подушки безопасности могут быть использованы только один раз, - обратитесь к авторизованному дилеру компании HYUNDAI немедленно после их срабатывания.

(продолжение)

• Система подушек безопасности SRS предназначена для их раскрытия только в том случае, когда сила лобового удара достаточно велика, и его направление составляет с продольной осью автомобиля угол не более 30°. Кроме того, она является системой одноразового применения. Необходимо всегда пристегиваться ремнями безопасности.

• Передние подушки безопас

ности не предназначены для раскрытия в случае бокового столкновения, удара сзади или переворачивания автомобиля. Кроме того, эта система не работает при лобовом столкновении, сила которого ниже порога срабатывания системы.

(продолжение)

• Не позволяйте пассажиру находиться на переднем сиденье во время движения автомобиля при горящей контрольной лампе отключения передней подушки безопасности пассажира, поскольку не произойдет раскрытия подушки безопасности при лобовом столкновении средней или большой степени тяжести.

• Не допускается нахождение никаких предметов над подушками безопасности, которые расположены в ступице рулевого колеса или на передней панели, или рядом с этими подушками. Причина этого в том, что при столкновении, сила которого будет достаточна для раскрытия подушек безопасности, любой такой предмет может нанести травму.

(продолжение)

371

Системы безопасности автомобиля

(продолжение)

• Детское сиденье никогда не должно быть установлено на переднем сиденье. Ребенок может получить серьезные травмы или погибнуть в результате раскрытия подушки безопасности в случае дорожно-транспортного происшествия.

• Дети в возрасте младше 12 лет должны всегда находится на заднем сиденье, а положение их тела должно быть надежно зафиксировано. Никогда не разрешайте детям ездить в автомобиле на переднем пассажирском сиденье. Если ребенок старше 12 лет должен располагаться на переднем сиденье, он должен быть надежно пристегнут ремнями безопасности, а сиденье должно быть отодвинуто в крайнее заднее положение.

(продолжение)

• Для максимальной защиты во всех случаях дорожнотранспортных происшествий все люди, находящиеся в автомобиле включая водителя, должны быть пристегнуты ремнями безопасности с целью минимизации вероятности получения серьезных травм или гибели в случае дорожнотранспортного происшествия. Не сидите излишне близко к подушке безопасности, не наклоняйтесь к ней во время движения автомобиля.

• Если сидеть с нарушением требований или отклоняться от правильного положения, это может привести к получению серьезных травм или повреждений смертельного характера при столкновении.

(продолжение)

Все люди, находящиеся в автомобиле, должны сидеть вертикально (а спинка сиденья должна находиться при этом в вертикальном положении), по центру подушки сиденья, и быть пристегнутыми ремнями безопасности, их ноги должны быть вытянуты в удобное положение со ступнями, находящимися на поверхности пола до тех пор, пока автомобиль не остановится на стоянке, а ключ не будет вынут из замка зажигания.

• Раскрытие подушек безопасности SRS происходит очень быстро для обеспечения защиты людей при столкновении. Если человек, находящийся в автомобиле, в это время находится в произвольном положении из-за того, что он не пристегнут ремнями безопасности, подушка безопасности может с силой ударить его, вызвав серьезную травму или гибель человека.

Системы безопасности автомобиля

723

Индикатор активации/ дезактивации фронтальной подушки безопасности пассажира (при наличии)

Если на переднем сиденье пассажира требуется установить ДУУ или на нем нет пассажира, фронтальную подушку безопасности пассажира можно дезактивировать специальным выключателем.

Если в силу исключительных обстоятельств требуется установить обращенное назад детское удерживающее устройство на сиденье переднего пассажира, необходимо дезактивировать фронтальную подушку безопасности пассажира.

Порядок деактивации и активации фронтальной подушки безопасности пассажира

Чтобы деактивировать фронтальную подушку безопасности пассажира, поверните ее выключатель в положение “OFF” главным ключом.

Индикатор ( ) деактивации фронтальной подушки безопасности пассажира будет гореть до момента ее реактивации.

Чтобы реактивировать фронтальную подушку безопасности пассажира, поверните ее выключатель в положение “ON” главным ключом. Индикатор деактивации фронтальной подушки безопасности погаснет, а индикатор активации ( ) будет гореть в течение приблизительно 60 секунд.

ODMESA2008

ОСТОРОЖНО

На некоторых моделях выключатель фронтальной подушки безопасности можно повернуть при помощи аналогичного небольшого твердого приспособления. Всегда проверяйте состояние выключателя и индикатора фронтальной подушки безопасности пассажира.

ODMESA2006

ODMESA2005

373

Системы безопасности автомобиля

✽✽

К СВЕДЕНИЮ

• Если выключатель фронтальной подушки безопасности пассажира находится в положении “ON”, подушка активирована. В этом состоянии запрещается устанавливать детское удерживающее устройство для любого возраста на переднее сиденье пассажира.

• Если выключатель фронтальной подушки безопасности пассажира находится в положении “OFF”, подушка деактивирована.

ВНИМАНИЕ

• При неисправности выключателя фронтальной подушки безопасности пассажира будет гореть контрольная лампа ( )на панели приборов. Кроме того, не будет гореть индикатор ( ) деактивации фронтальной подушки безопасности пассажира (индикатор активации фронтальной подушки безопасности пассажира загорится и погаснет приблизительно через 60 с). Даже если выключатель фронтальной подушки безопасности установлен в положение “OFF”, блок управления SRSCM реактивирует подушку и она будет раскрываться при лобовом столкновении.

(продолжение)

В этом случае обратитесь к уполномоченному дилеру HYUNDAI для проверки системы.

• Если контрольная лампа неисправности подушек безопасности не загорается при включении зажигания, остается включенной более примерно 6 с или горит во время движения автомобиля, рекомендуем обратиться к уполномоченному дилеру HYUNDAI для проверки системы.

Системы безопасности автомобиля

743

Боковая подушка безопасности (при наличии)

(продолжение)

• Даже если на вашем автомобиле имеется выключатель фронтальной подушки безопасности пассажира, не устанавливайте ДУУ на это сиденье. Устанавливать детское удерживающее устройство на переднее сиденье запрещается. Дети, слишком большие для детских удерживающих устройств, должны всегда находиться на заднем сиденье и использовать имеющиеся поясные/плечевые ремни. Наибольшая безопасность детей обеспечивается на заднем сиденье и при условии их надлежащего закрепления в детском удерживающем устройстве.

• Если на сиденье переднего пассажира больше не требуется детское удерживающее устройство, необходимо как можно скорее реактивировать фронтальную подушку безопасности.

ОСТОРОЖНО

• Ответственность за правильное положение выключателя фронтальной подушки безопасности пассажира несет водитель.

• Деактивировать фронтальную подушку безопасности пассажира следует только при выключенном зажигании, в противном случае может выйти из строя блок управления SRSCM и возникнет опасность несрабатывания при столкновении всех подушек безопасности.

• Запрещается устанавливать обращенное назад ДУУ на сиденье переднего пассажира, если его фронтальная подушка безопасности не деактивирована. Раскрытие подушек безопасности в случае ДТП может привести к серьезным травмам или смерти младенца или ребенка.

(продолжение)

ODM032043

OHM032071

❈ Установленные в вашем автомобиле

подушки безопасности могут отличаться от показанного на рисунке.

375

Системы безопасности автомобиля

Ваш автомобиль оснащен боковыми подушками безопасности, находящимися у каждого переднего сиденья и/или у каждого бокового заднего сиденья. Эти подушки безопасности предназначены для обеспечения дополнительной защиты водителя и/или пассажира на переднем сиденье в случае столкновения (в дополнение к защите, обеспечиваемой ремнями безопасности).

Боковые подушки безопасности раскрываются только при боковом ударе определенной силы, угла и скорости, направленном в определенное место. Таким образом, боковые подушки безопасности раскрываются не при всех боковых ударах. Боковая подушка безопасности раскрывает не только на стороне столкновения, но также и на противоположной стороне.

ОСТОРОЖНО

• Боковые подушки безопасности являются средством защиты,дополнительным по отношению к ремням безопасности водителя и пассажира, и никоим образом их не заменяют. Поэтому при движении автомобиля ремни безопасности должны быть всегда пристегнуты. Подушки безопасности раскрываются только при некоторых авариях со столкновением или переворачиванием*

автомобиля, способных привести к тяжелому травмированию пассажиров.

(продолжение)

ОСТОРОЖНО

Не разрешайте пассажирам высовываться из дверей, класть какие-либо предметы между дверьми и пассажирами если они сидят на местах, оборудованных боковыми подушками безопасности и/или шторками безопасности.

(продолжение)

• Для обеспечения наилучшей защиты от бокового удара и предотвращения травм вследствие раскрытия боковых подушек безопасности водитель и пассажир на переднем сиденье должны сидеть прямо и быть надлежащим образом пристегнутыми ремнями безопасности. Руки водителя следует держать на рулевом колесе в положениях на 9:00 и 3:00 часа. Пассажиру следует держать руки и кисти на своих бедрах.

• Не надевайте на сидения какиелибо дополнительные чехлы.

• Использование чехлов может уменьшить вплоть до нуля эффективность системы.

• Не устанавливайте какие-либо дополнительные принадлежности на боковые стороны салона или вблизи боковых подушек безопасности.

• Не располагайте какие-либо предметы поверх подушки безопасности или между ней и собой.

(продолжение)

*1: Только если транспортное средство

оборудовано датчиком переворачивания.

Системы безопасности автомобиля

763

Шторка безопасности (при наличии)

Шторки безопасности расположены вдоль обоих рейлингов крыши над передними и задними дверьми.

Они предназначены для защиты водителя и пассажиров на переднем и боковых задних сиденьях от определенных боковых ударов.

Шторки безопасности раскрываются только при боковом ударе определенной силы, угла и скорости, направленном в определенное место. Занавески безопасности раскрываются не только со стороны столкновения, но и с противоположной стороны.

✽✽

К СВЕДЕНИЮ

- Если установлен датчик

переворачивания

Также в определенных обстоятельствах при перевороте раскрываются боковые подушки безопасности и шторки безопасности с обеих сторон.

• Надувные шторки безопасности защищают не от любого бокового удара.

(продолжение)

• Не оставляйте какие-либо предметы (зонтик, сумку и т. п.) между передней дверью и передним сиденьем.

Такие предметы могут стать опасными метательными снарядами и причинить травму в случае раскрытия боковой подушки.

• Для предотвращения неожиданного раскрытия боковой подушки безопасности, которое может привести к травме, не допускайте ударов по зоне бокового датчика удара при включенном зажигании.

• При повреждении сиденья или его обивки рекомендуем обратиться к авторизованному дилеру HYUNDAI для ремонта системы.

ODM032056

OHM032072

❈ Установленные в вашем автомобиле

подушки безопасности могут отличаться от показанного на рисунке.

377

Системы безопасности автомобиля

(продолжение)

• Не разрешайте пассажирам прислоняться к дверям головой или другими частями тела, высовывать руки из окон и класть какие-либо предметы между дверьми и собой, если их сиденье оснащено боковыми подушками безопасности и/или шторками безопасности.

• Запрещается самостоятельно вскрывать или ремонтировать любые компоненты системы шторок безопасности. Рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.

Невыполнение указанных выше инструкций может в случае ДТП привести к травмированию или смерти водителя или пассажиров.

ОСТОРОЖНО

• Для того чтобы боковые подушки безопасности и шторки безопасности обеспечили наилучшую защиту, водитель, пассажир на переднем сиденье и пассажиры на обоих боковых задних сиденьях должны сидеть прямо и быть надлежащим образом пристегнутыми ремнями безопасности. Для безопасности детей очень важно, чтобы они находились на заднем сиденье в детском удерживающем устройстве.

• На боковых задних сиденьях дети должны находиться в подходящих детских удерживающих устройствах. Детские удерживающие устройства следует устанавливать как можно дальше от дверей и надежно фиксировать.

(продолжение)

Системы безопасности автомобиля

783

Почему моя подушка безопасности не раскрылась при ДТП? (Условия, при которых раскрываются или не раскрываются подушки безопасности)

Случается множество различных типов ДТП, при которых подушка безопасности не обеспечивает дополнительную защиту.

К ним относятся тыловые удары, второй или третий удар в ДТП с несколькими столкновениями, а также удары на малой скорости.

Датчики удара

(1) Блок управления SRSCM / Датчик

переворачивания*

(2) Датчик лобового удара

(3) Датчик бокового удара (передний)* (4) Датчик бокового удара (задний)*

* : при наличии

ONCESA2105/ODM032045/ONCDSA3123/ODM032047/ODM032048

3 4

379

Системы безопасности автомобиля

ОСТОРОЖНО

• Не допускайте никаких ударов по местам расположения подушек безопасности и датчиков. Это может привести к неожиданному раскрытию подушки безопасности, что может привести к серьезной травме или смерти.

• Любое изменение местоположения или угла датчиков удара может привести к тому, что подушка может раскрыться в ненадлежащий момент и не раскрыться тогда, когда должна. Каждая из этих ситуаций может привести к тяжелой травме или смерти. Следовательно, не пытайтесь выполнять обслуживание датчиков удара или в смежных с ними зонах. Рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.

(продолжение)

• Если изменятся установочные углы датчиков вследствие деформации переднего бампера, кузова, передних дверей, центральных или задних стоек, где установлены датчики бокового столкновения, то могут возникнуть определенные проблемы.

• В конструкции вашего автомобиля заложена возможность поглощения энергии удара и раскрытия подушки(подушек) безопасности при определенных типах столкновения. Установка “кенгурятника” или неоригинального бампера может отрицательно повлиять на характеристики автомобиля, относящиеся к столкновениям и раскрытию подушек безопасности.

ОСТОРОЖНО

- Если установлен датчик переворачивания

Если автомобиль оснащен боковыми подушками безопасности и шторками безопасности, то при буксировке автомобиля необходимо установить ключ зажигания в положение OFF или ACC.

Боковые подушки безопасности и шторки безопасности могут срабатывать, когда ключзажигания находится в положении ON, и датчики переворачивания определяют ситуацию как переворачивание автомобиля.

Системы безопасности автомобиля

803

Условия раскрытия подушки безопасности

Фронтальные подушки безопасности

Передний подушки безопасности должны раскрываться при фронтальном ударе в зависимости от силы, скорости и угла фронтального удара.

Боковые подушки безопасности и шторки безопасности (при наличии)

Боковые подушки безопасности и шторки безопасности раскрываются по сигналу от датчиков бокового удара с учетом силы или угла удара, а также скорости автомобиля.

Хотя фронтальные подушки безопасности (водителя и пассажира на переднем сиденье) предназначены только для защиты при лобовых столкновениях, они могут также раскрыться и при столкновениях другого типа в случае достаточно сильного воздействия на датчики фронтального удара. Боковые подушки безопасности и/или шторки безопасности предназначены только для защиты при боковых столкновениях, однако они могут также раскрыться в случае достаточно сильного воздействия на датчики бокового удара.

Подушки безопасности могут раскрыться вследствие сильных толчков шасси во время езды по плохой дороге или обочине. Для предупреждения нежелательного раскрытия подушки безопасности двигаться по плохим дорогам или бездорожью следует очень осторожно.

OVQ036018N

OHM032072

1VQA2084

❈ Установленные в вашем автомобиле

подушки безопасности могут отличаться от показанного на рисунке.

Hyundai Grand Santa Fe 2013 — 2018 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
