HUSQVARNA TS 350 E User Manual

FR

GB

DE

IT

ES

NL

SE

PT

Manuel d’utilisation - Lire attentivement et bien assimiler le manuel d’utilisation
avant d’utiliser la machine.

Operator’s manual - Please read the operator’s manual carefully and make sure
you understand the instructions before using the machine.

Bedienungsanweisung - Lesen Sie die Bedienungsanweisung sorgfältig durch
und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Istruzioni per l’uso - Prima di usare la macchina, leggere per intero le istruzioni
per l’uso e accertarsi di averne compreso il contenuto.

Manual de instrucciones - Lea detenidamente el manual de instrucciones y
asegúrese de entender su contenido antes de utilizar la máquina.

Gebruiksaanwijzing - Neem de gebruiksaanwijzing grondig door en gebruik de
machine niet voor u alles duidelijk heeft begrepen.

Bruksanvisning - Läs igenom bruksanvisningen noggrant och förstå innehållet
innan du använder maskinen.

Instruções para o uso - Leia as instruções para o uso com toda a atenção e
compreenda o seu conteúdo antes de fazer uso da máquina.

HUSQVARNA CONSTRUCTION PRODUCTS

TS 350 E

FR -Informations Concernant L’environnement GB - Environmental Information

Le symbole sur le produit ou sur son emballage indique
que ce produit ne doit pas être traité comme déchet ménager.
Il doit obligatoirement être déposé au point de collecte prévu
pour le recyclage du matériel électrique et électronique. En
vous conformant à une procédure d'enlèvement correcte du
produit devenu obsolète, vous aiderez à prévenir tout effet
nuisible à l'environnement et à la santé, qu'une manipulation
inappropriée de celui-ci pourrait autrement provoquer. Pour de
plus amples informations sur le recyclage de ce produit,
veuillez contacter votre mairie ou collectivité locale, la
déchetterie de votre localité ou le magasin où vous avez
acheté le produit.

DE - Umweltinformation IT - Informazioni di Carattere Ambientale

Das Symbol auf dem Produkt bzw. auf der
Produktverpackung gibt an, dass dieses Produkt nicht als
Hausmüll behandelt werden darf. Zur Entsorgung ist es an
einen entsprechenden Recycling-Punkt für elektrische und
elektronische Geräte zu bringen. Durch die umweltgerechte
Entsorgung dieses Produkts tragen Sie dazu bei, potentielle
Folgeschäden an der Umwelt und Gesundheitsschäden zu
verhindern. Ausführlichere Informationen über das Recycling
dieses Produkts erhalten Sie auf Wunsch von Ihrem Stadt­oder Gemeinderat, den für die Hausmüllentsorgung
zuständigen Behörden oder dem Geschäft, in dem Sie dieses
Produkt gekauft haben.

ES - Información Ecológica NL - Informatie met betrekking tot het milieu

The symbol
that this product may not be treated as household waste.
Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more
detailed information about recycling of this product, please
contact your local council office, your household waste
disposal service or the shop where you purchased the
product.

Il simbolo
indica che il prodotto non può essere smaltito come rifiuti
domestici. Invece deve essere consegnato all’inerente punto
di raccolta per il riciclo di apparecchi elettrici o elettronici.
Assicurandosi che questo prodotto venga smaltito
correttamente, si aiuta a prevenire potenziali conseguenze
negative per l’ambiente e per la sanità delle persone, che
potrebbero altrimenti essere causate con l’incorretto
smaltimento di questo prodotto. Per ulteriori informazioni
dettagliate sullo smaltimento, si prega contattare il locale
comune, il servizio dello smaltimento dei rifiuti oppure il
negozio dove il prodotto è stato acquistato.

on the product or on its packaging indicates

che appare sul prodotto o sulla confezione

El símbolo en el producto o en su envase indica que no
se puede tratar este producto como desperdicio doméstico.
Deberá por lo tanto depositarse en el punto de recogida
aplicable para el reciclado de equipos eléctricos y
electrónicos. Asegúrese de eliminar este producto
correctamente, ayudará así a evitar consecuencias
potenciales negativas para el medio ambiente y la salud
humana, que podrían de lo contrario ocurrir con el manejo
inapropiado de los residuos de este producto. Para obtener
información más detallada sobre el reciclado de este produc­to, contacte con la oficina municipal local, con el servicio de
eliminación de desperdicios domésticos o con la tienda donde
compró el producto.

SE - Miljöinformation P - Informação Ambiental

Symbolen på produkten eller dess förpackning indikerar
att denna produkt ej kan hantera som hushållsavfall. Den skall
i stället överlämnas till passande återvinningsstation för
återvinning av elektrisk och elektronisk utrustning. Genom att
se till att denna produkt omhändertas ordentligt kan du hjälpa
till att motverka potentiella negativa konsekvenser på miljö
och människor, vilka annars kan orsakas genom oriktig
avfallshantering av denna produkt. För mer detaljerad
information om återvinning av denna produkt, kontakta din
kommun, din hushållsavfallsservice eller affären där du köpte
produkten.

Het symbool
dat dit product niet mag worden behandeld als gewoon
huishoudelijk afval, maar in plaats daarvan moet worden
ingeleverd bij het punt voor recycling van elektrische en
elektronische apparatuur. Door dit product correct te
verwijderen helpt u om de negatieve gevolgen die een
verkeerde verwerking van dit product kan hebben voor het
milieu en de gezondheid te voorkomen. Voor verdere
informatie over recycling van dit product kunt u contact
opnemen met uw gemeente, de relevante dienst voor de
verwerking van huishoudelijk afval of de winkel waar u het
product hebt gekocht.

O simbolo
embalagem indica que o produto não pode ser tratado como
lixo doméstico. Por conseguinte, deverá ser depositado no
ponto de recolha aplicável para efeitos de reciclagem de
equipamento eléctrico e electrónico. Ao assegurar-se de que
a deposição deste produto é efectuada da forma correcta,
estará a contribuir para evitar consequências potencialmente
negativas para o ambiente e a saúde humana, que, de outro
modo, poderiam ser causadas pelo manuseamento
inadequado deste produto. Para mais informações sobre a
reciclagem deste produto, contacte o gabinete municipal da
sua localidade, o serviço de recolha de lixos domésticos ou a
loja onde adquiriu o produto.

op het product of de verpakking betekent

existente no produto ou na respectiva

FR - ASSURANCE DE CONFORMITÉ UE GB - EC DECLARATION OF CONFORMITY

Husqvarna AB, SE-433 81 Göteborg, Suède, tél.: +46-

31-949000, déclarons sous notre seule respondabilité
que la Husqvarna TS 350 E à partir des numéros de série
de l’année 2010 (l’année est indiquée clairement sur la
plaque signalétique suivie d’un numéro de série) auquel
se réfère ce document est conforme aux dispositions des
DIRECTIVES DU CONSEIL:

• du 17 mai 2006 ”directive machines” 2006/42/CE

• du 15 décembre 2004 ”compatibilité électromagnéti­que” 2004/108/CEE.

• du 12 décembre, 2006 "relatives aux équipements
électriques" 2006/95/CE.

Husqvarna AB, SE-433 81 Göteborg, Sweden, tel: +46­31-949000, declares under sole responsibility that the
Husqvarna TS 350 E dating from 2010 serial numbers
and onwards (the year is clearly stated on the rating plate,
followed by the serial number), complies with the require­ments of the COUNCILíS DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC

• of December 15, 2004 ”relating to electromagnetic
compatibility” 2004/108/EC.

• of December 12, 2006 ”relating to electrical equipment”
2006/95/EC.

Les normes harmonisées suivantes ont été appliquées:
EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/
A1:2001, EN 61000-3-2:2006, EN 61000-3-11:2000, EN
12418/A1:2009.

Huskvarna, le 29 décembre 2009

Henric Andersson
Vice-président,

responsable des découpeuses et équipements de con­struction

(Représentant autorisé d’Husqvarna AB et responsable
de la documentation technique.)

The following standards have been applied: EN ISO
12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001,
EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/
A1:2009.

Huskvarna December 29, 2009

Henric Andersson
Vice President,

Head of Power Cutters and Construction Equipment

(Authorized representative for Husqvarna AB and respon­sible for technical documentation.)

DE - EG-KONFORMITÄTSERKLÄRUNG IT - DICHIARAZIONE DI CONFORMITÀ CE

Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.:
[phone], versichert hiermit, dass die Husqvarna
TS 350 E von den Seriennummern des Baujahrs 2010

an (die Jahreszahl wird im Klartext auf dem Typenschild
angegeben, mitsamt der nachfolgenden Seriennummer)
den Vorschriften folgender RICHTLINIEN DES RATES
entsprechen:

• vom 17. Mai 2006 „Maschinen-Richtlinie’ 2006/42/EG

• vom 15. Dezember 2004 ”über elektromagnetische
Verträglichkeit” 2004/108/EWG.

• vom 12. Dezember 2006 „betreffend elektrische Be­triebsmittel’ 2006/95/EG.

Husqvarna AB, SE-433 81 Göteborg, Svezia, tel: +46-31­949000, certifi ca con la presente che la Husqvarna TS
350 E a partire dai numeri di serie del 2010 (l’anno viene
evidenziato nel marchio di fabbrica ed è seguito da un
numero di serie) è conforme alle disposizioni della DIRET­TIVA DEL CONSIGLIO:

• del 17 maggio 2006 ”sulle macchine” 2006/42/CE

• del 15 dicembre 2004 ”sulla compatibilità elettromag­netica” 2004/108/CE.

• del 12 dicembre 2006 ’riguardanti le apparecchiature
elettriche” 2006/95/EC.

Folgende Normen wurden angewendet: EN ISO
12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001,
EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/
A1:2009.

Huskvarna, den 29. Dezember 2009

Henric Andersson
Vice President,

Head of Power Cutters and Construction Equipment
(Bevollmächtigter Vertreter für Husqvarna AB, verantwort-

lich für die technische Dokumentation.)

Sono state applicate le seguenti norme: EN ISO
12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001,
EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/
A1:2009.

Huskvarna, 29 dicembre 2009

Henric Andersson
Vicepresidente,

Responsabile troncatrici e prodotti per costruzione
(Rappresentante autorizzato per Husqvarna AB e respon-

sabile della documentazione tecnica.)

ES - DECLARACIÓN CE DE CONFORMIDAD

Husqvarna AB, SE-433 81 Göteborg, Suecia, teléfono:
[phone], declaramos que las Husqvarna TS 350
E a partir del número de serie del año 2010 en adelante

(el año se indica claramente en la placa de identifi cación,
seguido del número de serie), cumplen con las siguientes
disposiciones de la DIRECTIVA DEL CONSEJO:

NL - EG-VERKLARING VAN OVEREENSTEMMING

Husqvarna AB, 433 81 Göteborg, Zweden, Tel: +46-31-

949000, verklaart hierbij dat de Husqvarna TS 350 E
met serienummers van 2010 en later (bouwjaar aange­geven op het typeplaatje gevolgd door een serienum­mer) overeenkomt met de voorschriften in de Europese
richtlijn:

• 2006/42/CE «relativa a máquinas» del 17 de mayo de

2006.

• 2004/108/CEE, ”referente a compatibilidad electromag­nética”, del 15 de diciembre de 2004.

• 2006/95/CE del 12 de diciembre de 2006 relativa a
equipos eléctricos.

Se han aplicado las siguientes normas: EN ISO
12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001,
EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/
A1:2009.

Huskvarna, 29 de diciembre de 2009

Henric Andersson
Vicepresidente, jefe de la sección de cortadoras y maqui-

naria para la construcción
(Presentante autorizado de Husqvarna AB y responsable

de la documentación técnica.)

SE - EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Husqvarna AB, SE-433 81 Göteborg, Sverige, tel: +46-
31-949000, försäkrar härmed att Husqvarna TS 350
E från 2010 års serienummer och framåt (året anges i

klartext på typskylten plus ett efterföljande serienummer)
motsvarar föreskrifterna i RÅDETS DIREKTIV:

• van 17 mei 2006 ”betreffende machines” 2006/42/EG

• van 15 december 2004 ”betreffende elektromagne­tische compatibiliteit” 2004/108/EEC.

• van 12 december 2006 ’inzake elektrisch materiaal’,
2006/95/EG.

De volgende normen zijn van toepassing: EN ISO
12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001,
EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/
A1:2009.

Huskvarna, 29 december 2009

Henric Andersson
Vice-president,

hoofd doorslijpmachines en bouwmaterieel
(erkende vertegenwoordiger voor Husqvarna AB en ve-

rantwoordelijk voor technische documentatie.)

PT - CERTIFICADO CE DE CONFORMIDADE

Husqvarna AB, SE-433 81 Göteborg, Suécia, telefone:

[phone], declaramos ser de nossa inteira respon­sabilidade que os produtos Husqvarna TS 350 E a que
se refere esta declaraão, com números de série do ano
de 2010 e seguintes (o ano é claramente identifi cado na
etiqueta de tipo, seguido de um número de série) estão
conforme os requisitos dai DIRECTRIZ DO CONSELHO:

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 15 december 2004 ”angående elektromagnetisk
kompatibilitet” 2004/108/EG.

• av den 12 december 2006 ”angående elektrisk utrust­ning” 2006/95/EG.

Följande standarder har tillämpats: EN ISO 12100:2003,
EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3­2:2006, EN 61000-3-11:2000, EN 12418/A1:2009.

Huskvarna, 29 december 2009

Henric Andersson
Vice President,

chef för Power Cutters och Construction Equipment
(Bemyndigad representant för Husqvarna AB samt ansva-

rig för tekniskt underlag.)

• de 17 de Maio de 2006 ”referente a máquinas”
2006/42/CE

• de 15 de Dezembro de 2004 ”referente a compatibili­dade electromagnética” 2004/108/CEE.

• de 12 de Dezembro de 2006 ”referentes a equipamento
eléctrico” 2006/95/CE.

Foram respeitadas as normas seguintes: EN ISO
12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001,
EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/
A1:2009.

Huskvarna, 29 de Dezembro de 2009

Henric Andersson
Vice-presidente, Chefe da divisão de máquinas de corte

mecânicas e equipamento de construção
(Representante autorizado da Husqvarna AB e responsá-

vel pela documentação técnica.)

FR - CARACTÉRISTIQUES TECHNIQUES GB - TECHNICAL DATA

Puissance, kW 2,2 kW

(3 CV)

2,9 kW
(4 CV)

1,5 kW
(2CV)

Tension (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Amperage, A 10 11,5 20

Pompe 13 W,

230 V

13 W,
230 V

30 W,
115 V

Vitesse moteur, tr/min 2800

Vitesse de rotation du

2800

disque, tr/min

Protection électrique IP 54

Profondeur de coupe
(E) à 90°, mm

Profondeur de coupe
(E) à 90°, mm

Longueur de coupe
(L), mm

Largeur utile (à droite)
(l), mm

Dimensions (mm) L
x l x h

Poids (suivant ver­sion), kg

Refroidissement du

Ø 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

E = 15 - 650

E = 50 - 600

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (sur pieds)

1130 x 630 x 700 (établi)

±92 Châssis 56

Tête 36

Arrosage dans carter de disque

disque

Capacité minimum du

40

bac, litres

Pompe à eau 13 W - débit : 8 l/mn.

Alimentation 230 V

(H07-RNF 3 x 1,5

2

- Lg 3 m)

400 V
(H07-RNF 4 ou 5 x 1,52 - Lg 3 m)

115 V
(H07-RNF 3 x 2,52 - Lg 3 m)

Émissions sonores (voir remarque 1)

Niveau de puissance sonore mesuré dB(A) 111

Niveau de puissance sonore garanti dB(A) 112

Niveaux sonores (voir remarque 2)

Niveau de pression acoustique au niveau des oreilles

106

de l’utilisateur, dB(A)

Niveaux de vibrations, a

Poignée, m/s

2

(voir remarque 3)

hv

2,7

Remarque 1: Émission sonore dans l’environnement mesurée
comme puissance acoustique (L

) selon EN 12418.

WA

Remarque 2: Niveau de pression sonore conformément à EN

12418. Les données reportées pour le niveau de pression sonore
montrent une dispersion statistique typique (déviation standard)
de 1,0 dB (A).

Remarque 3: Niveau de vibrations conformément à EN 12418.
Les données reportées pour le niveau de vibrations montrent une
dispersion statistique typique (déviation standard) de 1 m/s

2

.

Power, kW 2,2 kW (3

CV)

2,9 kW (4
CV)

1,5 kW
(2CV)

Voltage (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Current, A 10 11,5 20

Pump 13 W,

230 V

13 W,
230 V

30 W,
115 V

Motor speed, rpm 2800

Disc speed, rpm 2800

Electrical protection IP 54

Depth of cut (E) at
90°, mm

Depth of cut (E) at
45°, mm

Ø 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

Length of cut (L), mm E = 15 - 650

E = 50 - 600

Useable width (to the
right) (l), mm

Dimensions (mm) l x
w x h

Weight (depending
on model), kg

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (with legs)

1130 x 630 x 700 (bench)

±92 Chassis 56

Head 36

Disc cooling Water spray into the disc casing

Minimum tank capa-

40

city, l

Water pump 13 W - débit : 8 l/mn.

Electricity supply 230 V

(H07-RNF 3 x 1,5

2

- Lg 3 m)

400 V
(H07-RNF 4 ou 5 x 1,52 - Lg 3 m)

115 V
(H07-RNF 3 x 2,52 - Lg 3 m)

Noise emissions (see note 1)

Sound power level, measured dB(A) 111

Sound power level, guaranteed dB(A) 112

Sound levels (see note 2)

Sound pressure level at the operators ear, dB(A) 106

Vibration levels, a

Handle, m/s

2

(see note 3)

hv

2,7

Note 1: Noise emissions in the environment measured as sound
power (L

) in conformity with EN 12418.

WA

Note 2: Noise pressure level according to EN 12418. Reported
data for noise pressure level has a typical statistical dispersion
(standard deviation) of 1.0 dB(A).

Note 3: Vibration level according to EN 12418. Reported data for
vibration level has a typical statistical dispersion (standard devia­tion) of 1 m/s

2

.

DE - TECHNISCHE DATEN IT - CARATTERISTICHE TECNICHE

Leistung, kW 2,2 kW

(3 CV)

2,9 kW
(4 CV)

1,5 kW
(2 CV)

Spannung (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Ampere, A 10 11,5 20

Pumpe 13 W,

230 V

Motorgeschwindig-

2800

13 W,
230 V

30 W,
115 V

keit, U/min.

Scheibendrehgesch-

2800

windigkeit, U/min.

Chutzart IP 54

Schnittiefe (E) bei
90°, mm

Schnittiefe (E) bei
45°, mm

Ø 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

Schnittlänge (L), mm E = 15 - 650

E = 50 - 600

Arbeitsbreite (rechts)
(l), mm

Abmessungen (mm) L
x b x h

Gewicht (Tischaus­führung), kg

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (Standbeine)

1130 x 630 x 700 (Arbeit tisch)

±92 Rahmen 56

Kopf 36

Scheibenkühlung Berieselung innerhalb

der Scheibenhaube

Wannenmindestfass-

40

ungsvermögen, l

Wasserpumpe 13 W - Durchsatz : 8 l/mn.

Stromversorgung 230 V (H07-RNF 3 x 1,5

2

- Länge 3 m)

400 V (H07-RNF 4 ou 5 x 1,52 - Länge
3 m)

115 V (H07-RNF 3 x 2,52 - Länge 3 m)

Geräuschemissionen (siehe Anmerkung 1)

Gemessene Schallleistung dB(A) 111

Garantierte Schallleistung dB(A) 112

Lautstärke (siehe Anmerkung 2)

Schalldruckpegel am Ohr des Benutzers, dB(A) 106

Vibrationspegel, ahv (siehe Anmerkung 3)

Handgriff, m/s

2

2,7

Anmerkung 1: Umweltbelastende Geräuschemission gemessen
als Schallleistung (L

) gemäß EN 12418.

WA

Anmerkung 2: Schalldruckpegel gemäß EN 12418. Berichten
zufolge liegt der Schalldruckpegel normalerweise bei einer Aus­breitungsklasse (standardmäßige Ausbreitung) von 1,0 dB (A).

Anmerkung 3: Vibrationspegel gemäß EN 12418. Berichten zu­folge liegt der Vibrationspegel normalerweise bei einer Ausbrei­tungsklasse (Standardabweichung) von 1 m/s

2

.

Potenza, kW 2,2 kW

(3 CV)

2,9 kW
(4 CV)

1,5 kW
(2 CV)

Tensione (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Amperaggio, A 10 11,5 20

Pompa 13 W, 230 V13 W, 230 V30 W,

115 V

Velocità motore,

2800

giri/min.

Velocità di rotazione

2800

del disco, giri/min.

Protezione elettrica IP 54

Profondità di taglio
(E) a 90°, mm

Profondità di taglio
(E) a 45°, mm

Lunghezza di taglio
(L), mm

Larghezza utile
(a destra (l), mm

Dimensioni (mm)
L x l x h

Ø 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

E = 15 - 650

E = 50 - 600

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (su piedini)

1130 x 630 x 700 (banco)

Peso, kg ±92 Telaio 56

Testa 36

Raffreddamento del

Innaffi atura nel carter del disco.

disco

Capacità minima del

40

serbatoio, l

Pompa per acqua 13 W - débit : 8 l/mn.

Alimentazione 230 V (H07-RNF 3 x 1,5

2

- Lungh 3 m)

400 V (H07-RNF 4 ou 5 x 1,52 - Lungh
3 m)

115 V (H07-RNF 3 x 2,52 - Lungh 3 m)

Emissioni di rumore (vedi nota 1)

Livello potenza acustica, misurato dB(A) 111

Livello potenza acustica, garantito dB(A) 112

Livelli di rumorosità (vedi nota 2)

Livello pressione acustica all’udito dell’operatore,

106

dB(A)

Livelli di vibrazioni, a

Impugnatura, m/s

hv

2

(vedi nota 3)

2,7

Nota 1: Emissioni di rumore nell’ambiente misurate come po­tenza acustica (L

) in base alla norma EN 12418.

WA

Nota 2: Livello di pressione acustica in ottemperanza alla norma
EN 12418. I dati riportati per il livello di pressione acustica hanno
una dispersione statistica tipica (deviazione standard) di 1,0
dB(A).

Nota 3: Livello di vibrazioni in ottemperanza alla norma EN

12418. I dati riportati per il livello di vibrazione hanno una disper­sione statistica tipica (deviazione standard) di 1 m/s

2

.

ES - DATOS TECNICOS NL - TECHNISCHE GEGEVENS

Potencia, kW 2,2 kW

(3 CV)

2,9 kW
(4 CV)

1,5 kW
(2 CV)

Tensión (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Amperaje, A 10 11,5 20

Bomba 13 W,

230 V

Velocidad motor,

2800

13 W,
230 V

30 W,
115 V

r.p.m.

Velocidad de rotación

2800

del disco, r.p.m.

Protección elèctrica IP 54

Profundidad de corte
(E) a 90°, mm

Profundidad de corte
(E) a 45°, mm

Longitud de corte
(L), mm

Anchura útil (a la
derecha) (l), mm

Dimensiones (mm) L
x l x h

Peso (segùn versio­nes), kg

Refrigeración del

Ø 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

E = 15 - 650

E = 50 - 600

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (sobre patas)

1130 x 630 x 700 (en banco)

±92 Chasis 56

Cabezal 36

Riego en el cárter de disco

disco

Capacidad mínima

40

del depósito, l

Bomba de agua 13 W - débit : 8 l/mn.

Alimentación 230 V (H07-RNF 3 x 1,5

2

- Lg 3 m)

400 V
(H07-RNF 4 ou 5 x 1,52 - Lg 3 m)

115 V (H07-RNF 3 x 2,52 - Lg 3 m)

Emisiones de ruido (vea la nota 1)

Nivel de potencia acústica medido dB(A) 111

Nivel de potencia acústica garantizado dB(A) 112

Niveles acústicos (vea la nota 2)

Nivel de presión acústica en el oído del usuario,

106

dB(A)

Niveles de vibraciones, a

Mango, m/s

2

(vea la nota 3)

hv

2,7

Nota 1: Emisiones sonoras en el entorno medidas como poten­cia sonora (L

) según la norma EN 12418.

WA

Nota 2: Nivel de presión sonora conforme a EN 12418. Los datos
referidos del nivel de presión sonora tienen una dispersión esta­dística habitual (desviación típica) de 1,0 dB(A).

Nota 3: Nivel de vibración conforme a EN 12418. Los datos
referidos del nivel de vibración poseen una dispersión estadística
habitual (desviación típica) de 1 m/s

2

.

Vermogen, kW 2,2 kW

(3 CV)

Spanning (±5%), V 230

(50 Hz)

2,9 kW
(4 CV)

400
(50 Hz)

1,5 kW
(2 CV)

115 (50
Hz)

Stroomsterike, A 10 11,5 20

Pomp 13 W,

230 V

Snelheid motor,

2800

13 W,
230 V

30 W,
115 V

omw./min.

Rotatiesnelheid schijf,

2800

omw./min.

Elektrische beveiliging IP 54

Snijdiepte (E) bij 90°, mmØ 350 = 100

Ø 300 = 75

Snijdiepte (E) bij 45°, mmØ 350 = 60

Ø 300 = 40

Snijlengte (L), mm E = 15 - 650

E = 50 - 600

Nuttige breedte
(rechts) (l), mm

Afmetingen (mm)
L x l x h

Gewicht (volgens het
model), kg

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (op poten)

1130 x 630 x 700 (werkbank)

±92 Onderstel 56

Kop 36

Afkoeling van de schijf Besproeiing in het schijfcarter

Minimum-inhoud van

40

de bak, l

Waterpomp 13 W - débit : 8 l/mn.

Snoer 230 V (H07-RNF 3 x 1,5

2

- l. 3 m)

400 V (H07-RNF 4 ou 5 x 1,52 - l. 3 m)

115 V (H07-RNF 3 x 2,52 - l. 3 m)

Lawaai-emissie (zie opm. 1)

Geluidsvermogen, gemeten dB(A) 111

Geluidsvermogen, gegarandeerd dB(A) 112

Geluidsniveau (zie opm. 2)

Niveau geluidsdruk bij het oor van de gebruiker,dB(A) 106

Trillingsniveau, a

Handvat, m/s

hv

2

(zie opm. 3)

2,7

Opm. 1: Emissie van geluid naar de omgeving gemeten als gelu­idsvermogen (L

) volgens EN 12418.

WA

Opm. 2: Geluidsdrukniveau volgens EN 12418. De gerapporte­erde gegevens voor het geluidsdrukniveau vertonen een typische
statistische spreiding (standaardafwijking) van 1,0 dB (A).

Opm. 3: Trillingsniveau volgens EN 12418. De gerapporteerde
gegevens voor het trillingsniveau vertonen een typische statis­tische spreiding (standaardafwijking) van 1 m/s

2

.

SE - TEKNISKA DATA PT - ESPECIFICAÇÕES TÉCNICAS

Effekt, kW 2,2 kW

(3 CV)

2,9 kW
(4 CV)

1,5 kW
(2 CV)

Spänning (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Ström, A 10 11,5 20

Pump 13 W,

230 V

Motorvarvtal,

2800

13 W,
230 V

30 W,
115 V

varv/min

Kapskivans varvtal,

2800

varv/min

Elektrisk skyddsklass IP 54

Skärdjup (E) vid 90°, mmØ 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

Skärlängd (L), mm E = 15 - 650

E = 50 - 600

Arbetsbredd
(till höger) (l), mm

Yttermått (mm) l x
b x h

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (på stativ)

1130 x 630 x 700 (på arbetsbänk)

Vikt, kg ±92 Ram 56

Kaphuvud 36

Kylning av skiva Vattenbegjutning i skivhuset

Minsta behållarvolym,

40

liter

Vattenpump 13 W – fl öde: 8 l/min.

Strömförsörjning 230 V (H07-RNF 3 x 1,5

2

– längd 3 m)

400 V
(H07-RNF 4 eller 5 x 1,52 - längd 3 m)

115 V (H07-RNF 3 x 2,52 – längd 3 m)

Bulleremissioner (se anm. 1)

Ljudeffektnivå, uppmätt dB(A) 111

Ljudeffektnivå, garanterad dB(A) 112

Ljudnivåer (se anm. 2)

Ljudtrycksnivå vid användarens öra, dB(A) 106

Vibrationsnivåer, a

Handtag, m/s

2

(se anm. 3)

hv

2,7

Anm. 1: Emission av buller till omgivningen uppmätt som ljudef­fekt (L

) enligt EN 12418.

WA

Anm. 2: Ljudtrycksnivå enligt EN 12418. Redovisade data för
ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse)
på 1,0 dB(A).

Anm. 3: Vibrationsnivå enligt EN 12418. Redovisade data för
vibrationsnivå har ett typiskt spridningsmått (standardavvikelse)
på 1 m/s

2

.

Potência, kW 2,2 kW

(3 CV)

2,9 kW
(4 CV)

1,5 kW
(2 CV)

Tensão (±5%), V 230 (50 Hz) 400 (50 Hz) 115 (50 Hz)

Amperagem, A 10 11,5 20

Bomba 13 W,

230 V

Velocidade do motor,

2800

13 W,
230 V

30 W,
115 V

r.p.m.

Velocidade de ro-

2800

tação do disco, r.p.m.

Protecção eléctrica IP 54

Profundidade do
corte (E) a 90°, mm

Profundidade do
corte (E) a 45°, mm

Longitude de corte
(L), mm

Altura útil (à direita)
(I), mm

Dimensões (mm) L
x l x h

Peso (segundo
versões), kg

Refrigeração do

Ø 350 = 100

Ø 300 = 75

Ø 350 = 60

Ø 300 = 40

E = 15 - 650

E = 50 - 600

Ø 350 = 310

Ø 300 = 300

1130 x 630 x 1300 (com pés)

1130 x 630 x 700 (sem pés)

±92 Chassis 56

Cabeça 36

Através do capot

disco

Capacidade mínima

40

do depósito, litres

Bomba de água 13 W - caudal : 8 l/mn.

Alimentação 230 V (H07-RNF 3 x 1,5

2

- Long 3 m)

400 V
(H07-RNF 4 ou 5 x 1,52 - Long 3 m)

115 V (H07-RNF 3 x 2,52 - Long 3 m)

Emissões de ruído (ver obs. 1)

Nível de potência sonora, medido em dB(A) 111

Nível de potência sonora, garantido dB(A) 112

Níveis acústicos (ver obs. 2)

Nível de pressão acústica junto ao ouvido do

106

utilizador, dB(A)

Níveis de vibração, a

Punho, m/s

2

(ver obs. 3)

hv

2,7

Nota 1: Emissões sonoras para as imediações, medidas sob
forma de potência sonora (L

) conforme a EN 12418.

WA

Nota 2: Nível de ruído em conformidade a EN 12418. Os dados
comunicados relativamente ao nível de pressão de ruído tem
uma dispersão estatística típica (desvio padrão) de 1,0 dB(A).

Nota 3: Nível de vibração em conformidade com a EN 12418. Os
dados comunicados relativamente ao nível de vibração têm uma
dispersão estatística típica (desvio padrão) de 1 m/s

2

.

1

2

4

3

7

8

510

12

13

14

15

16

17

18

19

20

21

22

23

6

9

FIG: 1
ABB:1

FIG: 8-2
ABB: 8-2

FIG: 8-3
ABB: 8-3

FIG: 8-4
ABB: 8-4

FIG: 6
ABB: 6

FIG: 7
ABB: 7

FIG: 8-1
ABB: 8-1

FIG: 5-3
ABB: 5-3

FIG: 5-4
ABB: 5-4

FIG: 5-5
ABB: 5-5

FIG: 4
ABB: 4

FIG: 5-1
ABB: 5-1

FIG: 5-2
ABB: 5-2

M

FIG: 2
ABB: 2

FIG: 3
ABB: 3

2

1

3

C

FIG: 15
ABB: 15

FIG: 16
ABB: 16

FIG: 17
ABB: 17

FIG: 12
ABB: 12

FIG: 13
ABB: 13

FIG: 14
ABB: 14

FIG: 9
ABB: 9

FIG: 10
ABB: 10

FIG: 11
ABB: 11

5

6

22

A

B

A

B

FIG: 18
ABB: 18

FIG: 19
ABB: 19

D

E

B
A

1

2

2

1

230V

400V

PRÉFACE DU MANUEL

Avant de quitter notre usine, chaque machine subit une série de contrôles au cours desquels tout est minu­tieusement vérifié.

La stricte observation de nos instructions assurera à votre machine, dans des conditions normales de tra­vail, une grande longévité.

Les conseils d’utilisation et pièces détachées figurant sur ce document sont donnés à titre d’information et
non d’engagement. Aucune garantie ne sera accordée en cas d’erreurs ou d’omission, ou pour des dom­mages relatifs à la livraison, à la conception ou l’utilisation de la machine. Soucieux de la qualité de nos pro­duits, nous nous réservons le droit d’effectuer, sans préavis, toutes modifications techniques en vue de leur
amélioration.

Ce document servira l’utilisateur à :

• se familiariser avec la machine,

• connaître ses possibilités d’utilisation,

• éviter les accidents lors d’un emploi non adapté, par une personne non formée, lors de l’entretien,

maintenance, remise en état, déplacement, transport,

• augmenter la fiabilité et la durée de la machine,

• d’assurer une utilisation correcte, un entretien régulier, un dépannage rapide afin de diminuer les

frais de réparation et les temps d’immobilisation.

Disponibilité du manuel à tout moment sur le lieu de travail.
Lecture et utilisation par toute personne assurant l’installation ou l’utilisation.
Les réglementations techniques obligatoires en vigueur dans le pays d’utilisation de la machi-

ne sont également à respecter pour une sécurité maximum.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

L’équipement est conforme à la norme EN61000-3-11 et peut être branché sur un réseau électrique
sous conditions. Veuillez contacter votre fournisseur agréé avant tout branchement sur un réseau
électrique. L’équipement ne pourra être branché que sur un réseau électrique d’une impédance
inférieure à 0,49 Ohm. Veuillez contacter votre fournisseur agréé afin de connaître l’impédance
du système au point d’interface.

Si le réseau électrique a une impédance supérieure, des baisses de tension courtes peuvent être
occasionnées une fois l’équipement mis sous tension. Ceci peut avoir des conséquences sur le
fonctionnement d'autres appareils électriques, comme le clignotement des ampoules, par exemple.

L’emploi de pictogrammes sur les machines (en couleur) et dans le manuel indiqueront des conseils qui
concernent votre sécurité.

!

AVERTISSEMENT Symbole générale de danger

OBLIGATION Fond bleu marquage blanc : sécurité obligatoire

+ marquage rouge : interdiction de mouvement

AVERTISSEMENT Triangle et marquage noir sur fond jaune : danger si non respect,

risque de blessures pour l’utilisateur ou des tiers, pouvant entraîner
des dégâts sur la machine ou l’outil.

INTERDICTION Cerclage rouge avec ou sans barre : utilisation, présence interdite.

INDICATION Information - Instruction : indications particulières concernant l’utilisa-

tion, le contrôle.

Le fabricant décline toute responsabilité résultant d’un emploi inadapté ou de toute modification.

Français

1

T

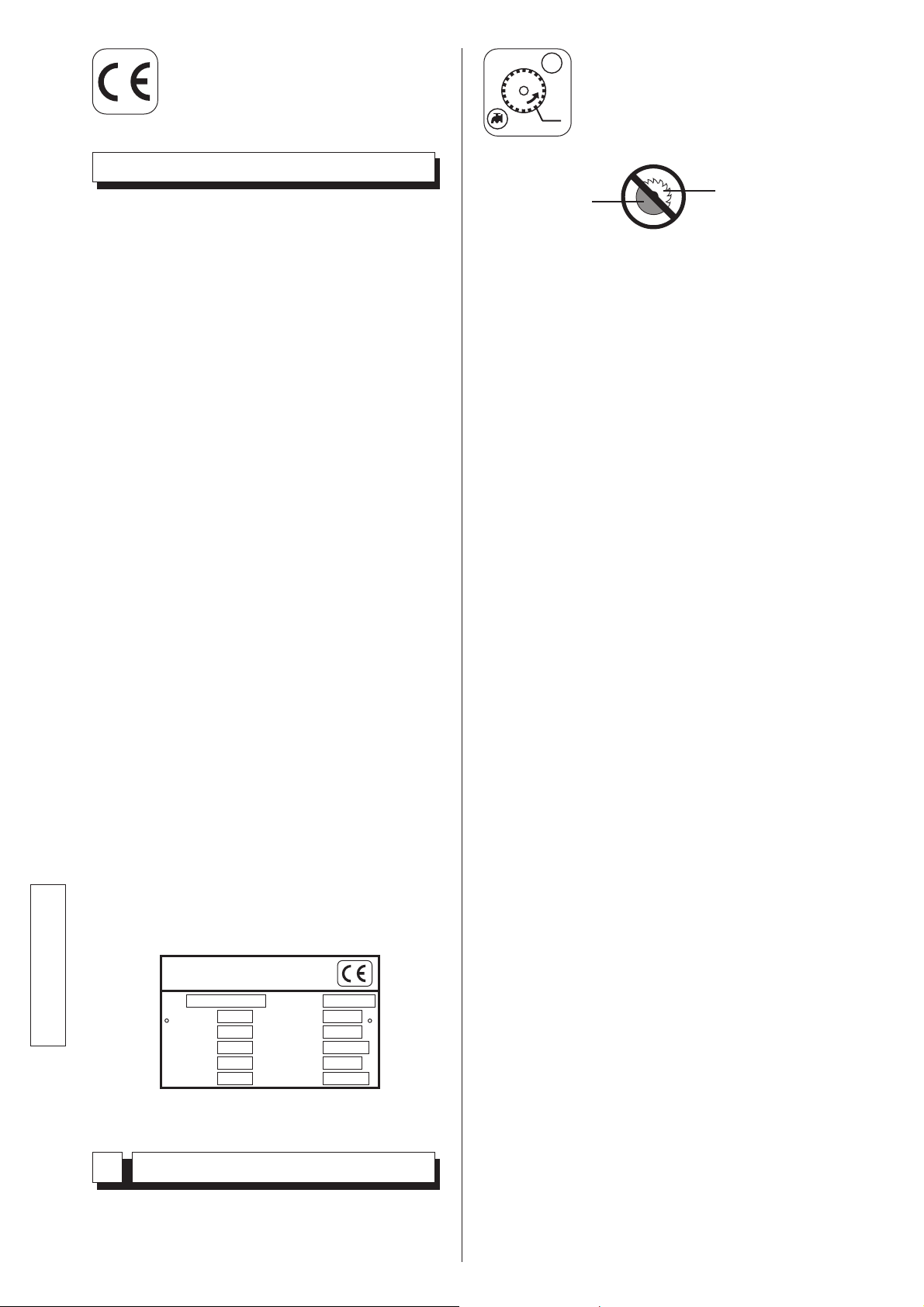

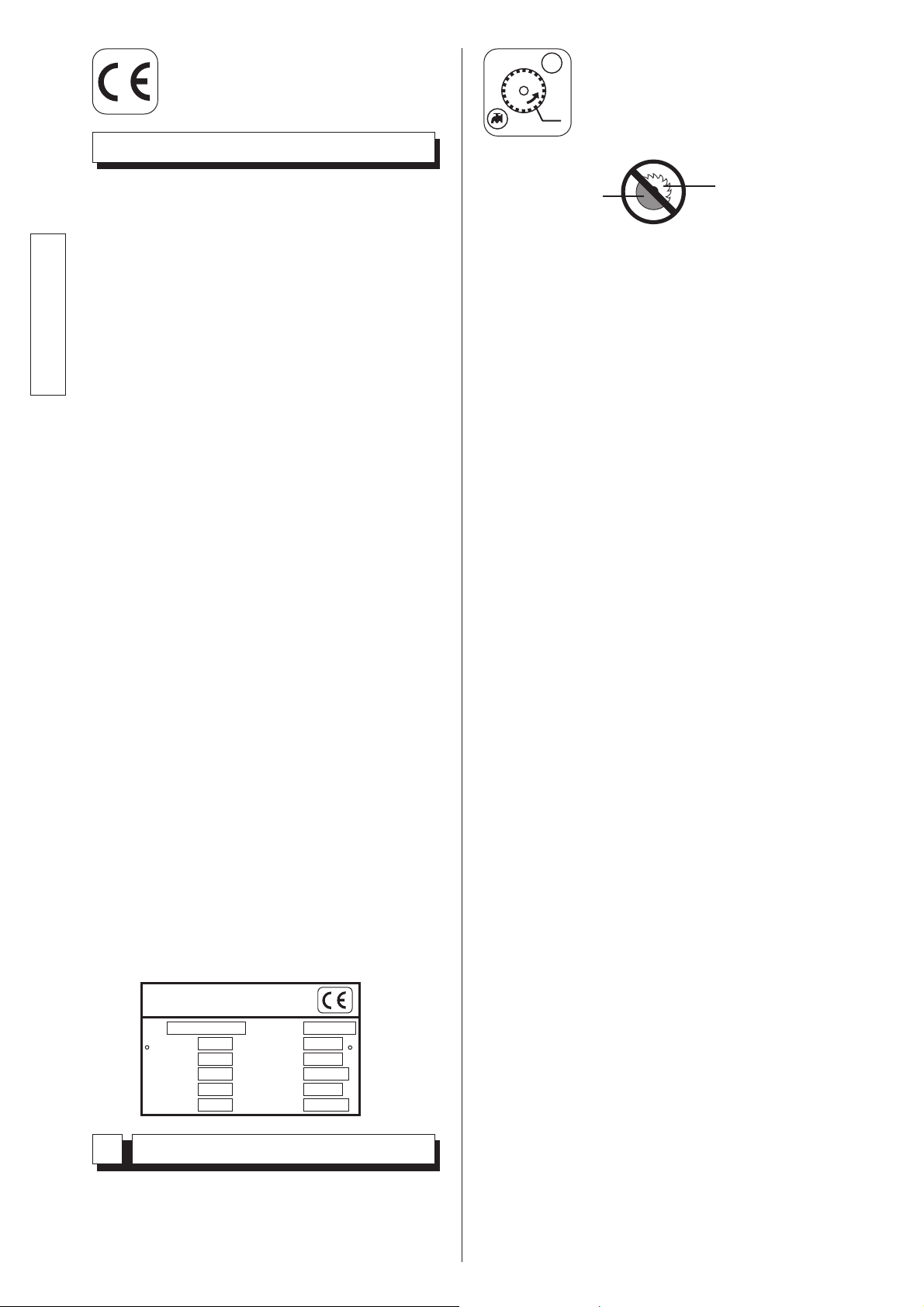

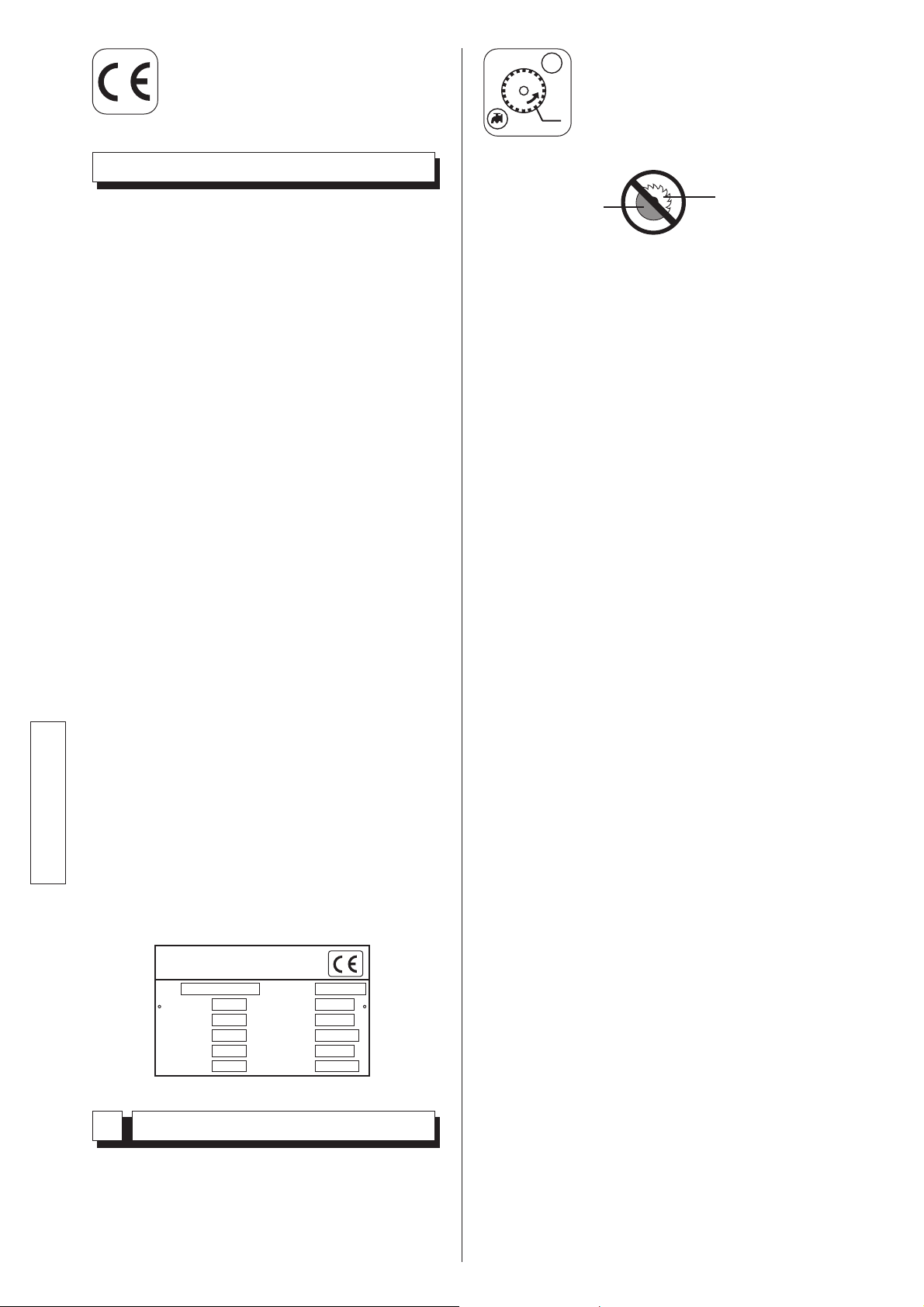

Ce symbole signifie que la machine est
conforme à la directive européenne.

AL

• Outils : Disques Diamantés à Eau
Ø 300 mm - Ø 350 mm (D) - alésage
25,4mm (AL). (Renseignements

auprès de votre fournisseur habituel)

D

CONSIGNES PARTICULIÈRES

Conçue pour assurer un service sûr et fiable dans
des conditions d’utilisation conformes aux instruc­tions, la tronçonneuse peut présenter des dangers
pour l’utilisateur et des risques de détérioration,
des contrôles réguliers sur le chantier sont néces­saires. s’assurer :

• de l’état technique parfait (utilisation suivant
affectation en tenant compte des risques éven­tuels, suppression de toute malfonction nuisible
à la sécurité),

• de l’usage d’un disque diamant pour tronçonna­ge à l’eau de marbre, pierre, granit, brique, et
revêtement (grès, faïence, céramique, etc...), uti­lisation interdite de tout autre disque (abrasif,
scie, etc...),

• d’un personnel compétent (qualification, âge, for­mation, instruction) ayant pris connaissance
dans le détail du manuel avant de commencer le
travail; toute anomalie électrique, mécanique ou
d’autre origine sera contrôlée par une personne
habilitée à intervenir (électricien, responsable de
l’entretien, agent revendeur agréé, etc...),

Disque carbo

Lame de scie

Interdiction de toute autre application ne cor­respondant pas à l’utilisation prévue

(emploi de lame de scie, de disque abrasif.)

• s’assurer du respect des avertissements et direc­tives marqués sur la

machine (protections adé­quates personnelles), utilisation conforme, ins­tructions de sécurité en général...),

• qu’aucune modification, transformation ou com­plément soit nuisible à la sécurité et ne sera pas
réalisée sans l’autorisation du fabricant,

• du respect des fréquences de vérifications et
contrôles périodiques préconisés,

• de la garantie de pièces de rechange d’origine
lors de réparations.

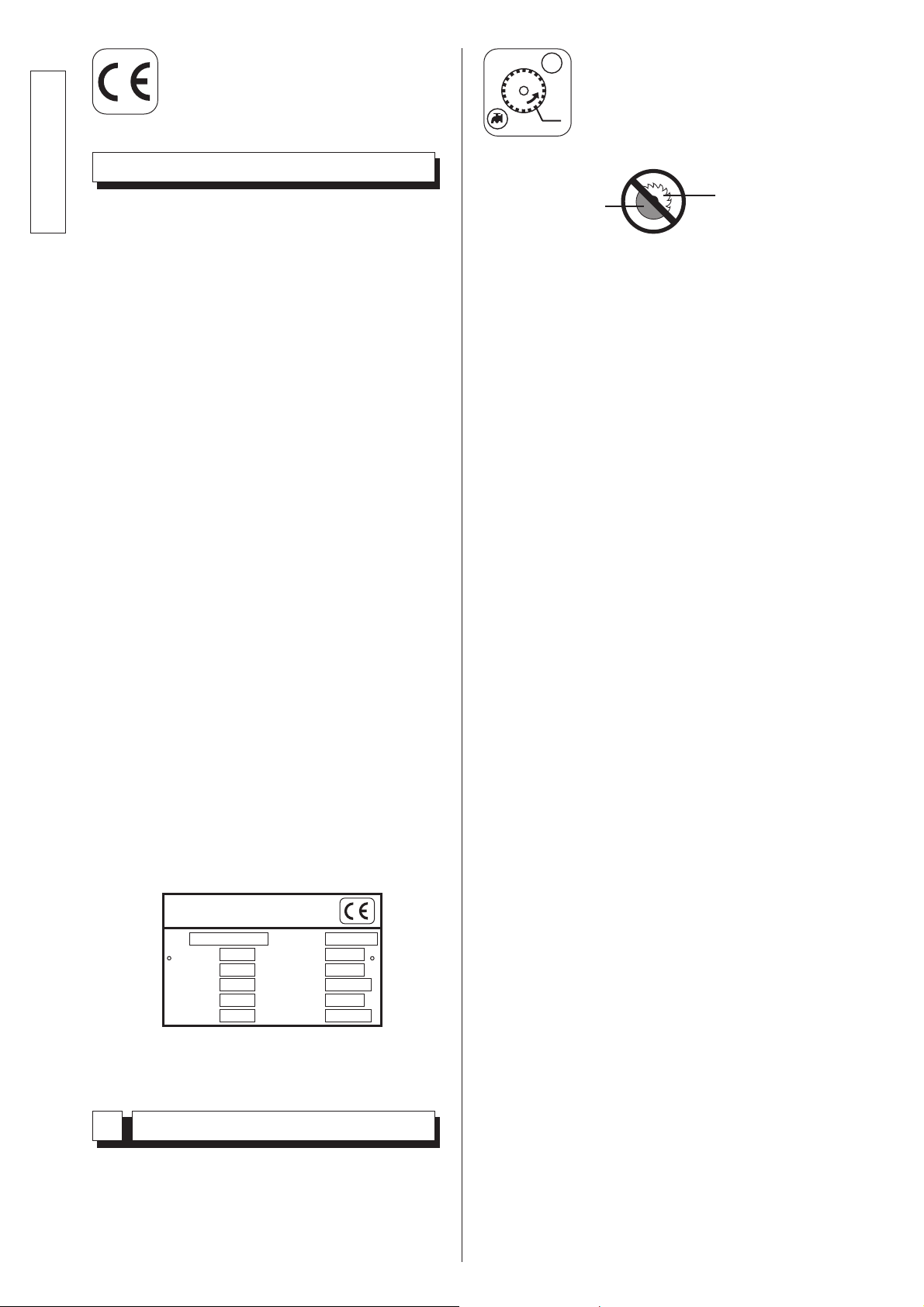

Plaque signalétique

LE FABRICANT

FABRICATION

Kg

mm

mm

N° SÉRIE

ANNÉE DE

PUISSANCE

PLAGE DE

TENSION

FRÉQUENCE

INT. UTIL.

kw

V

Hz

A

TYPE

MASSE UTILE

Ø MAXI OUTIL

Ø ALÉSAGE

T/MN - RPM

Français

• Utilisation : Sciage de marbre, pierre, granit,
brique, ciment et tout revêtement (grès, faïence,
céramique, etc.)

2

Emploi1

3

Français

• Aréception, contrôler l’état de votre machine.

• La conserver en permanence en bon état de pro­preté.

• Contrôler périodiquement le cordon d’alimentation.

• Pendant le travail, rester toujours attentif.

• Vérifier la fixation des pièces (vibration anormale),
le bon montage.

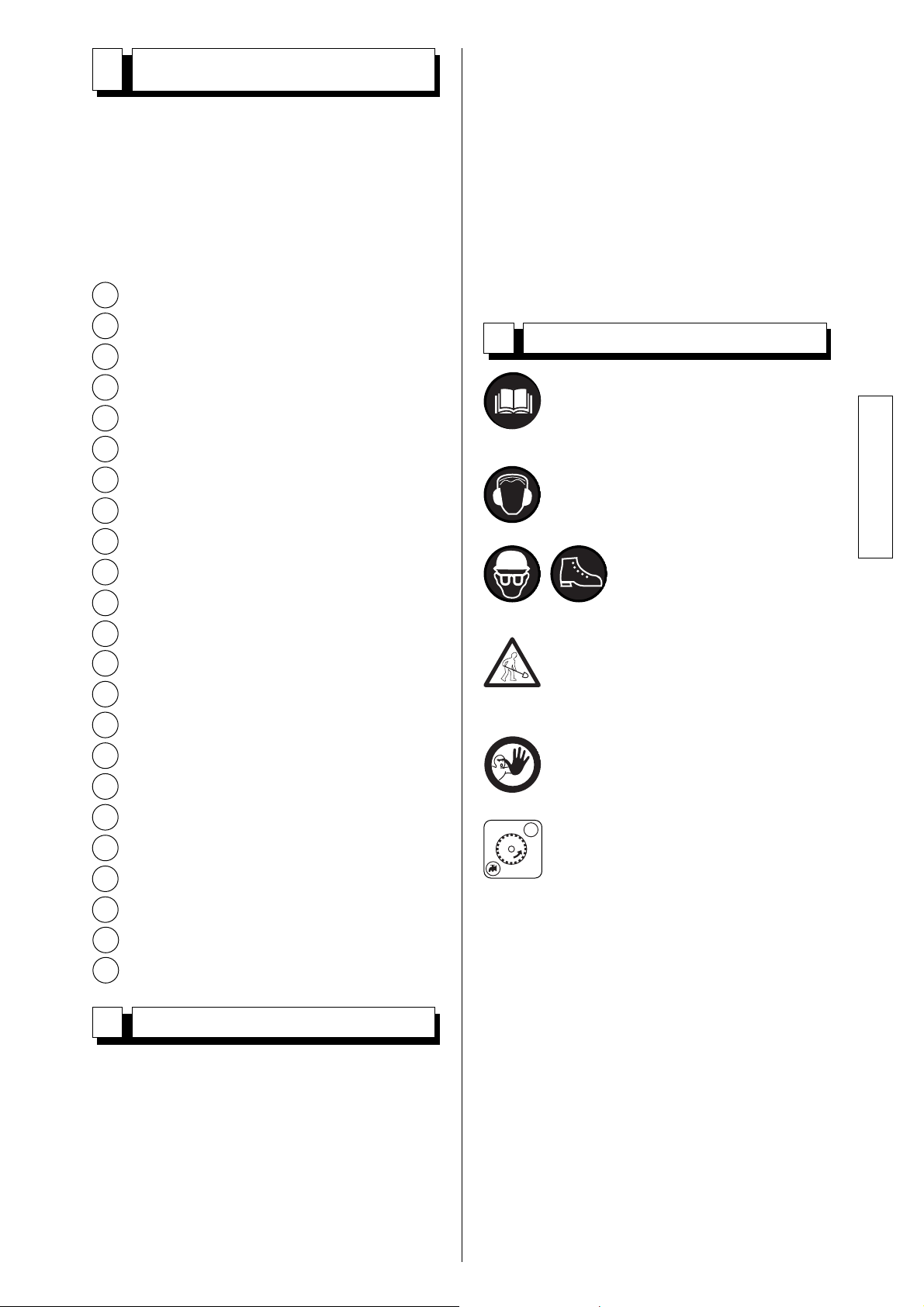

VOIR FIG. 1

Châssis-bac
Pieds
Poignée de serrage tête
Pompe à eau
Levier de relevage
Poignée de blocage
Pieds de chargement
Bouchon de vidange
Moteur
Commutateur à manque de tension
Capot
Carter de disque
Couvercle du carter
Table amovible
Butée de table
Butée de table amovible
Plaque signalétique
Guide de coupe
Blocage table
Poignées de transport
Roues de transport

Niveau d’eau

Démontable en deux parties.

PARTIE TABLE ( VOIR FIG 3 )

• Démonter la table en la pivotant légèrement de
façon à dégager les pattes de retenue arrières

Contrôle - Description de la machine3

Manutention - Transport4

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22 Bac à eau
23

CHARGEMENT ( VOIR FIG 7 )

PLIAGE DES PIEDS ( VOIR FIG 5 )

BLOCAGE TABLE POUR TRANSPORT
( VOIR FIG 4 )

MISE SUR PIEDS ( VOIR FIG 8 )

Avant toute mise en service, lire
attentivement la notice, et se familia­riser avec la machine.

Obligation port du casque antibruit.

Le champ de travail doit être parfaite­ment en ordre, bien éclairé, et ne doit
présenter aucun risque (ni humidité,
ni produits dangereux à proximité).

Toute personne étrangère doit être
écartée du champ de travail.

Utiliser des disques adéquats pour le
travail à effectuer (vitesse, géométrie,
application, etc.).

L’opérateur doit porter des
protections appropriées au
travail.

Vérification avant la mise en route5

T

Français

4

Rester toujours attentif.

Avant la mise en service, enlever les
clés et outils de réglage du sol ou de
la machine.

Maintenir le carter de protection en
place pendant toute la durée du tra­vail.

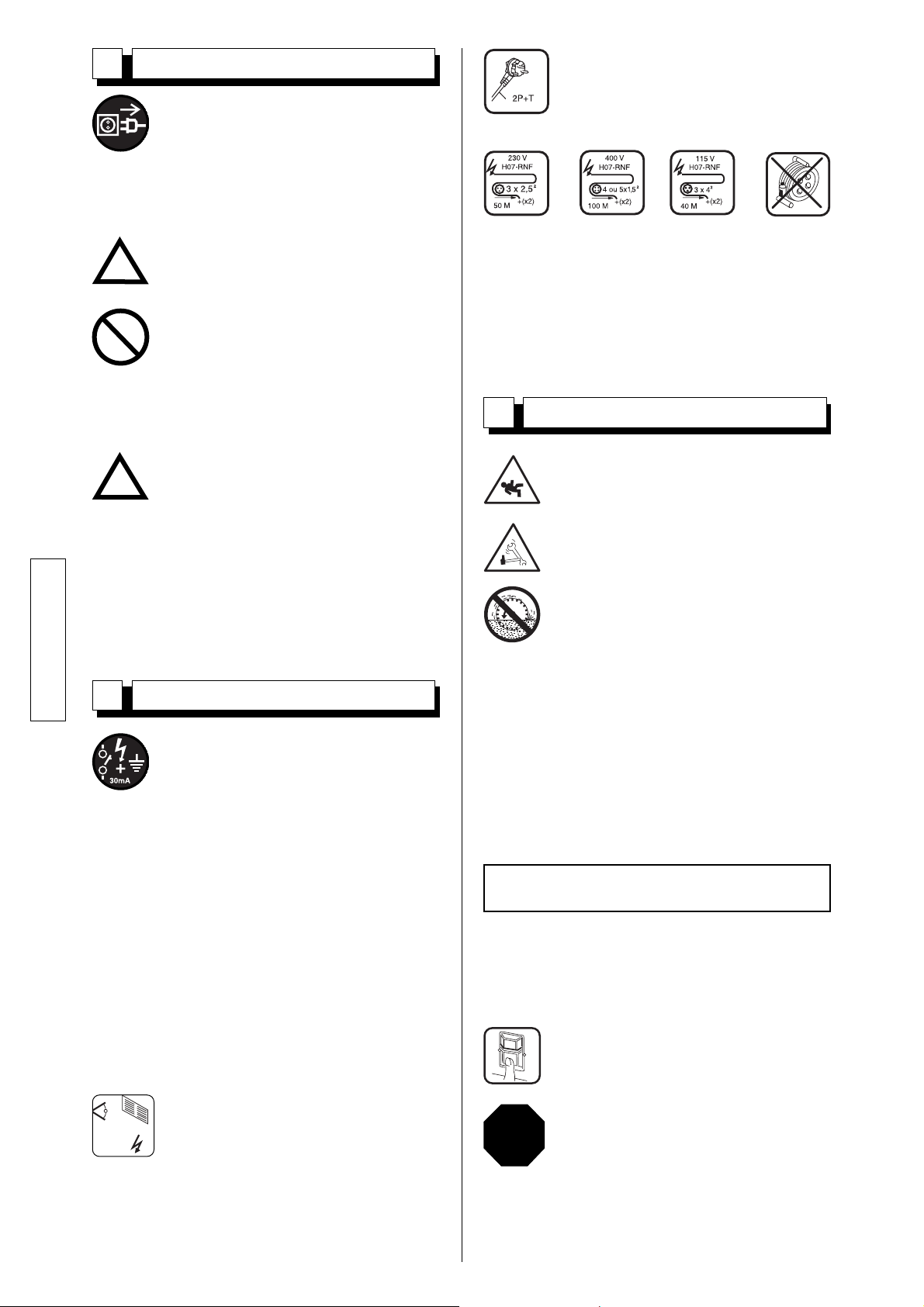

- Utiliser des prises de courant mono­phasé du type 2 P + T, ou 3 P + T / 3
P + N + T suivant tensions corres­pondantes.

- Câble prolongateur : section du câble suffisante
pour la puissance électrique, raccordement au
réseau par un câble type H07 RNF de section :

- 3 x 2,5 mm

2

jusqu’à 50 m pour 230 V

- 4 ou 5 x 1,5 mm2jusqu’à 100 m pour 400 V

- 3 x 4 mm2jusqu’à 40 m pour 115 V

- SÉCURITÉ ÉLECTRIQUE :

Obligation de branchement sur un
réseau équipé d’un disjoncteur à cou­rant différentiel résiduel 30 mA avec
mise à la terre. Dans le cas d’absence
de ce disjoncteur sur le réseau, consul
ter notre catalogue proposant diffé­rents modèles.

- Utilisation correcte du dispositif à
courant différentiel résiduel incluant
son contrôle périodique; pour les
outils fournis avec un DCDR (dispo­sitif à courant différentiel résiduel)
intégré dans le câble ou dans la
fiche pour prise de courant, dans
l’hypothèse où le câble ou la prise
sont endommagés, la réparation
doit être effectuée par le fabricant
ou un de ses agents ou par un ate­lier de réparation qualifié afin d’évi­ter tout risque dû à une réparation
mal faite.

- S’assurer du voltage du réseau, iden­tique à la plaque de la machine.

- Moteur triphasé :

S’assurer que le sens de rotation cor­responde à la flèche emboutie sur le
carter : si le moteur ne tourne pas dans
le sens désiré, inverser deux des fils
d’alimentation.

• Serrer l’écrou (1) et bloquer (2) ( VOIR FIG 12 ).

• Remettre le carter de protection (B) en place.

• Resserrer les deux volants (A) ( VOIR FIG 13 ).

• Enlever le flasque de serrage ( VOIR FIG 10 ).

• Présenter le disque ( VOIR FIG 11 ).

• Pompe à eau à mise en route couplée avec le
moteur.

Chaque machine étant équipée d’une pompe
auto-amorçante, le disque est arrosé dès la
mise en marche.

• Mettre en marche en appuyant sur la
touche verte du commutateur (en
option, disjoncteur).

• Pour arrêter la tronçonneuse, appuyer
sur la touche rouge.

Le carter protecteur et le support moteur avec
déflecteur assurent une répartition parfaite de
l’arrosage.

Moteur monophasé protégé par un disjoncteur
thermique incorporé.

Arrosage abondant =

longévité assurée du disque

Raccordement électrique7

Mise en service8

Observer le sens de rotation repré­senté par une flèche sur une de ses
faces
Veiller à la propreté des surfaces
d’appui du disque, des flasques et de
la broche

!

?

=

STOP

• Remplir le bac d’eau (niveau 23 FIG 1 ).

Débrancher la tronçonneuse en désac­couplant la fiche d’alimentation.

• Enlever les deux volants (A), puis le carter de
protection (B) ( VOIR FIG 9 ).

Montage du disque6

L’écrou de serrage du disque possè­de un filetage avec un pas à
gauche.

Si la machine est équipée d’un
moteur frein ne pas utiliser l’écrou à
serrage rapide.

!

5

Français

Un guide de coupe réversible et amovible permet
d’effectuer des coupes de 45 à 90°

Ce guide de coupe est usiné de telle façon qu’il
peut adopter plusieurs positions en plus de sa
position d’équerre de 0 à 45° vers la gauche, de 0
à 45° vers la droite.

Méthode de coupe9

Coupes droites(VOIR FIG 14)

≤ 570 mm : la butée de fin de course (C) per-
met d’éviter le coincement des doigts entre
la table et le bâti (VOIR FIG 15).
> 570 et ≤ 650 mm : escamoter la butée (C)
sous la table pour augmenter la course.

Entretien (arrêt obligatoire du moteur)

11

Stocker dans un endroit sûr, hors de
portée des enfants.
Entretenir soigneusement les outils.

!

•

Nettoyer régulièrement

la machine.

•

Vidanger fréquemment le bac (22) pour évacuer la
boue de tronçonnage, qui sinon risquerait de col­mater la pompe de refoulement et de l’user préma­turément

(VOIR FIG 17)

.

• Laver les bacs (1) et (22) à grande eau.

• Nettoyer minutieusement les portées de galets
de la table.

Réglage de profondeur

10

(VOIR FIG 16)

.

•

Désserrer la poignée (6).

•

Utiliser le levier (5) pour régler la hauteur de coupe.

•

Resserrer la poignée (6).

• Démarrage difficile

CAUSES REMÈDES

Condensateur démarrage
moteur monophasé

Alimentation triphasé non
conforme (sur 2 phases,
moteur câble détérioré)

- Remplacer le condensa­teur.

- Faire vérifier par un
électricien ou contacter
le service après vente.

• La pompe ne part pas

CAUSES REMÈDES

Le câble d’alimentation
n’est pas relié ou est
endommagé

Il n'y a pas de tension
dans le circuit ou à la prise
de courant

- Contrôler ou faire
contrôler le câble d’ali­mentation.

- Vérifier ou faire contrô­ler le circuit ou la prise
de courant.

• Le liquide ne sort pas de la pompe

CAUSES REMÈDES

Une bulle d’air a pu se
former à l’intérieur du
corps de la pompe

La turbine est bloquée

- Extraire la pompe du
liquide, en la soutenant
par le tuyau de sortie,
puis la replonger dans le
liquide.

- Dévisser le filtre et, à
l’aide d’un petit tourne­vis, nettoyer la zone de
travail de la turbine de
tout résidu.

RECHERCHE DES PANNES

En cas de fonctionnement anormal, se reporter
aux tableaux ci-après pour trouver une solution
aux problèmes rencontrés.

• La machine ne fonctionne pas

CAUSES REMÈDES

Mauvais branchement
ou câble endommagé

Pas de tension sur le
réseau

Commutateur défectueux,
câble moteur endommagé

Moteur endommagé
(pas de puissance, odeur
désagréable...

- S’assurer du branche­ment correct à l’alimen­tation (fiche, rallonge...).

- Vérifier le câble d’ali­mentation.

-Vérifier ou faire vérifier

par un électricien (dis­joncteur, prise...).

- Faire vérifier par un
électricien ou s’adresser
au service après-vente.

- Remplacer le moteur en
s’adressant au service
après-vente.

Français

6

• La machine étant réglée en nos ateliers, aucun
réglage n’est nécessaire.

• Toutefois, en cas de chocs, de desserrage de
boulonnerie, de manœuvres brutales lors du
pivotement de la tête, agir sur la vis de butée (D)
et vérifier l’équerrage (pour coupes rectilignes)

• Pour corriger le réglage de coupe biseau agir sur
la vis de butée (E) et contre bloquer l’écrou
( VOIR FIG 18 ).

• Adaptation Ø 300 ET Ø 350 ( VOIR FIG 19 )

A = Ø 300
B = Ø 350

Nous sommes à votre entière disposi­tion pour vous assurer toute réparation
dans les délais les plus réduits et aux
meilleurs prix (voir adresse au verso).

• Resserrer périodiquement la boulonnerie.

• En cas de longue période d’utilisation, veiller à
l’entretien et à la protection du disque.

• Veiller à l’arrosage adéquat du disque.

• Effectuer un serrage correct du disque.

• Veiller à la propreté des surfaces d’appui du
disque, des flasques et de la broche.

Les conseils d’utilisation et pièces détachées figu­rant sur ce document sont donnés à titre d’infor­mation et non d’engagement.
Soucieux de la qualité de nos produits, nous nous
réservons le droit d’effectuer, sans préavis, foutes
modifications techniques en vue de leur améliora­tion.

Réglages

12

Réparation

14

Pour une livraison rapide de pièces de rechange
et afin d’éviter toute perte de temps, il est néces­saire de rappeler à chaque commande les indica­tions qui figurent sur la plaque signalétique de la
machine ainsi que la référence de la pièce à rem­placer.

Voir vue éclatée

Code

Quantité

Pièces de rechange

15

Mise au rebut

16

Recommandations importantes

13

Le fabricant décline toute responsa­bilité résultant d’un emploi inadapté,
de toute modification, adaptation ou
motorisation non conforme à la défi­nition d’origine prévue par le
constructeur.

Au poste de travail, la puissance
sonore peut dépasser 85 db (A). Dans
ce cas , des mesures individuelles de
protection doivent être prises.

!

En cas de détérioration et de casse
de la machine, ceux-ci seront élimi­nés conformément aux modalités
prescrites par la législation en
vigueur.

!

S
A
V

00000000

(0)

• Matériaux principaux :

Moteur :Aluminium (AL) - Acier (AC) -

Cuivre (CU) - Polyamide (PA)

Machine : Tôle acier (AC) - Fonte (FT)

PREFAZIONE DEL MANUALE

Prima di lasciare la nostra fabbrica, ciascuna macchina viene sottoposta a una serie di controlli durante i
quali si procede ad un'accurata verifica di tutti i componenti.

Il rigoroso rispetto delle nostre istruzioni assicura una notevole durabilità alla Vostra macchina in condizioni
normali di lavoro.

I consigli per l'uso ed i pezzi di ricambio menzionati in questo documento sono dati a titolo indicativo e non
hanno un carattere vincolante. Nessuna garanzia verrà concessa in caso di errori o negligenze, o in caso di
danni in relazione alla consegna, alla progettazione o all'utilizzo della macchina. Essendo coscienziosi quan­to alla qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, senza preavviso, tutte le modifiche tec­niche necessarie al loro miglioramento.

Questo documento servirà all'operatore per:

• familiarizzarsi con la macchina,

• conoscere le sue possibilità di imoiego

• evitare gli incidenti da uso improprio e da uso da parte di personale inesperto, nonchè queli che

potrebbero verificarsi durante le operazioni di manutenzione, movimentazione, riparazione, sposta­mento o trasporto,

• aumentare l'affidabilità e la durata di vita della macchina,

• assicurare un utilizzo corretto, una manutenzione regolare, una riparazione rapida ,onde far dimi-

nuire le spese di riparazione e ridurre i tempi di fermo macchina.

Il manuale dovrà essere disponibile in qualsiasi momento sul posto di lavoro.
Esso dovrà essere letto ed utilizzato da ogni persona incaricata dell'installazione o dell'impiego

della macchina.
Le regolamentazioni tecniche obbligatorie in vigore

ugualmente essere rispettate per la massima sicurezza del suo uso.

nel paese d'utilizzo della macchina, devono

ISTRUZIONI GENERALI DI SICUREZZA

L’attrezzatura è conforme ai requisiti della norma EN61000-3-11 ed è soggetta alla connessione
condizionata alla rete elettrica. Si può connettere previa consultazione dell’autorità di alimenta­zione elettrica. L’attrezzatura si connetterà soltanto all’alimentazione di rete con un’impedenza
inferiore a 0,49 ohm. L’impedenza del sistema nel punto di interfaccia si può ottenere dall’autorità
di alimentazione elettrica.

Se l’alimentazione di rete ha un’impedenza del sistema superiore, si possono verificare dei cali di
tensione durante l’accensione dell’attrezzatura. Ciò può influenzare il funzionamento di altri
apparecchi, ad es. luci lampeggianti.

La presenza di pittogrammi (a colori) sulle macchine e nel manuale serve ad evidenziare le raccomanda­zioni da seguire per la Vostra sicurezza.

!

ATTENZIONE Simbolo generale di pericolo

OBBLIGATORIAMENTE Marcatura bianca su fondo blu : sicurezza obbligatoria+ marca-

tura rossa: interdizione di movimento.

AVVERTENZA Triangolo e marcatura nera su fondo giallo : pericolo in caso di

mancato rispetto, rischio di ferite per l'operatore o terzi, possibi­lità di danni alla macchina o all'utensile.

Italiano

INTERDIZIONE

INDICAZIONE Informazione - Istruzione : indicazioni speciali riguardanti l'utiliz-

Il fabbricante declina ogni responsabilità per danni conseguenti ad un uso improprio della macchi­na, o dovuti a qualsiasi modifica apportata alla macchina.

Cerchiatura rossa con o senza sbarra: utilizzo e presenza vietati.

zo e il controllo.

7

Questo simbolo indica che la macchina

T

è conforme alla direttiva europea

ISTRUZIONI SPECIALI

Progettata per assicurare un servizio sicuro ed
affidabile in condizioni d'utilizzo conformi alle istru­zioni, la troncatrice può tuttavia presentare perico­li per l'operatore ed essere soggetta a rischi di
deterioramento. Pertanto, si rendono necessari
controlli regolari sul cantiere. In particolare, verifi­care :

• il perfetto stato della macchina sotto il profilo tec-

nico (utilizzo conforme alle specifiche di pro­gettazione, tenendo conto degli eventuali
rischi; soppressione di qualsiasi malfunziona­mento che comprometta la sicurezza),

• che venga utilizzato un disco diamante per tron-

catura con getto d'acqua di marmo, pietre, gra­nito, mattoni e rivestimenti (grès, faenze, cera­mica, ecc...) all'acqua; è vietato l'utilizzo di
qualsiasi altro disco (abrasivo, sega, ecc...)

• la presenza di personale competente (qualifica-

zione, età, formazione, istruzione) che abbia
preso conoscenza del manuale nei minimi det­tagli prima di iniziare il lavoro; qualsiasi ano­malia elettrica, meccanica o di altra origine
verrà controllata da una persona abilitata ad
intervenire (elettricista, responsabile della
manutenzione, agente del rivenditore autoriz­zato, ecc...)

rispetto delle avvertenze e delle direttive ripor-

• il

tate sulla macchina (uso di protezioni perso­nali appropriate, impiego conforme, istruzioni
di sicurezza in generale...),

• che nessuna modifica, trasformazione o aggiun-

ta comprometta la sicurezza; qualsiasi inter­vento del genere potrà essere effettuato solo
previa autorizzazione da parte del fabbricante,

• il rispetto della frequenza delle verifiche e dei

controlli periodici raccomandati,

• la garanzia dei pezzi di ricambio originali duran-

te le riparazioni.

• Attrezzi : Dischi diamantati ad

AL

acqua Ø 300 mm - Ø 350 mm, ale­satura 25,4xm (AL)

(informazioni disponibili presso il

D

Vostro fornitore abituale).

Lama di sega

Disco carbone

Interdizione di qualsiasi altra applicazione non
aall'utilizzo previsto (impiego di lama di sega,
di disco abrasivo).

Italiano

8

Targhetta segnaletica

IL FABBRICANTE

MASSIMO

USTENSILE

ALESAGGIO

GIRI/MIN VELOCI­TADI ROTATIONE

1

TYPE

Ø MAXI OUTIL

Ø ALESAGE

T/MN - RPM

Impiego

mm

mm

N° SERIE

ANNEE DE

FABRICATION

PUISSANCE

PLAGE DE

TENSION

FREQUENCE

INT. UTIL.

ANNO
FABRICAZIONNE

WkgKELITU ESSAM

V

TENSIONE
FREQUENCA

Hz

A

INTENSITA

EIRESOPIT

AIZNETOPOSEP

• Utilizzo: segatura di marmo, pietra, granito, mat-

toni, cemento e qualsiasi rivestimento (grès, faen­za, ceramica, ecc...).

9

Italiano

• Al ricevimento della macchina, controllare lo

stato della stessa.

• Conservarla permanentemente in un perfetto

stato di pulizia.

• Controllare periodicamente il cavo d'alimenta-

zione

• Durante il lavoro, prestare la massima attenzio-

ne.

• Verificare il fissaggio dei pezzi (vibrazione anor-

male) e il corretto montaggio dei dischi (piatta­forme).

VEDI FIG. 1

Telaio-serbatoio
Piede
Impugnatura di serraggio della testa
Pompa per acqua
Leva di sollevamento
Manopola di bloccaggio
Piede di caricamento
Tappo di scarico
Motore
Commutatore On-Off
Cofano
Carter del disco
Coperchio del carter
Tavola amovibile
Arresto tavola
Arresto tavola amovibile
Targhetta segnaletica
Guida di taglio
Bloccaggio tavola
Impugnature di trasporto
Ruoto di trasporto
Vasca d'acqua
Livello d'acqua

La macchina può essere scomposta in duo parti.

PARTE DELLA TAVOLA ( VEDI FIG 3 )

• Smontare la tavola facendola ruotare leggermen­te in modo da liberare gli orecchioni di fissaggio
posteriori.

Controllo - Descrizione della macchina3

Movimentazione - Trasporto

4

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

TRASPORTO ( VEDI FIG 6 )

CARICAMENTO ( VEDI FIG 7 )

PIEGAMENTO DEI PIEDI( VEDI FIG 5 )

BLOCCAGGIO TAVOLA PER TRASPORTO
( VEDI FIG 4 )

INSTALLAZIONE ( VEDI FIG 8 )

Prima della messa in funzione, legge­re attentamente l'istruzione d'uso e
prendere confidenza con la macchina.

Obbligo di mettere il casco antirumo­re.

Tenere il campo di lavoro perfetta­mente in ordine, bene illuminate e
senza rischio (umidità, prodotti per­icolosi nelle vicinanze).

Non permettere ad altre persone di
rimanere vicino alla sega quando
taglia.

Utilizzare esclusivamente dischi
adatti al tipo di lavoro da eseguire
(velocità, geometria, applicazioni,
ecc.).

L'operatore deve portare
protezioni appropriate.

Verifica prima dell'avviamento

5

T

Italiano

10

Essere sempre attenti.

Prima dell'avviamento, togliere le
chiave e gli utensili di regolazione.

Mettere sempre i carter di protezione

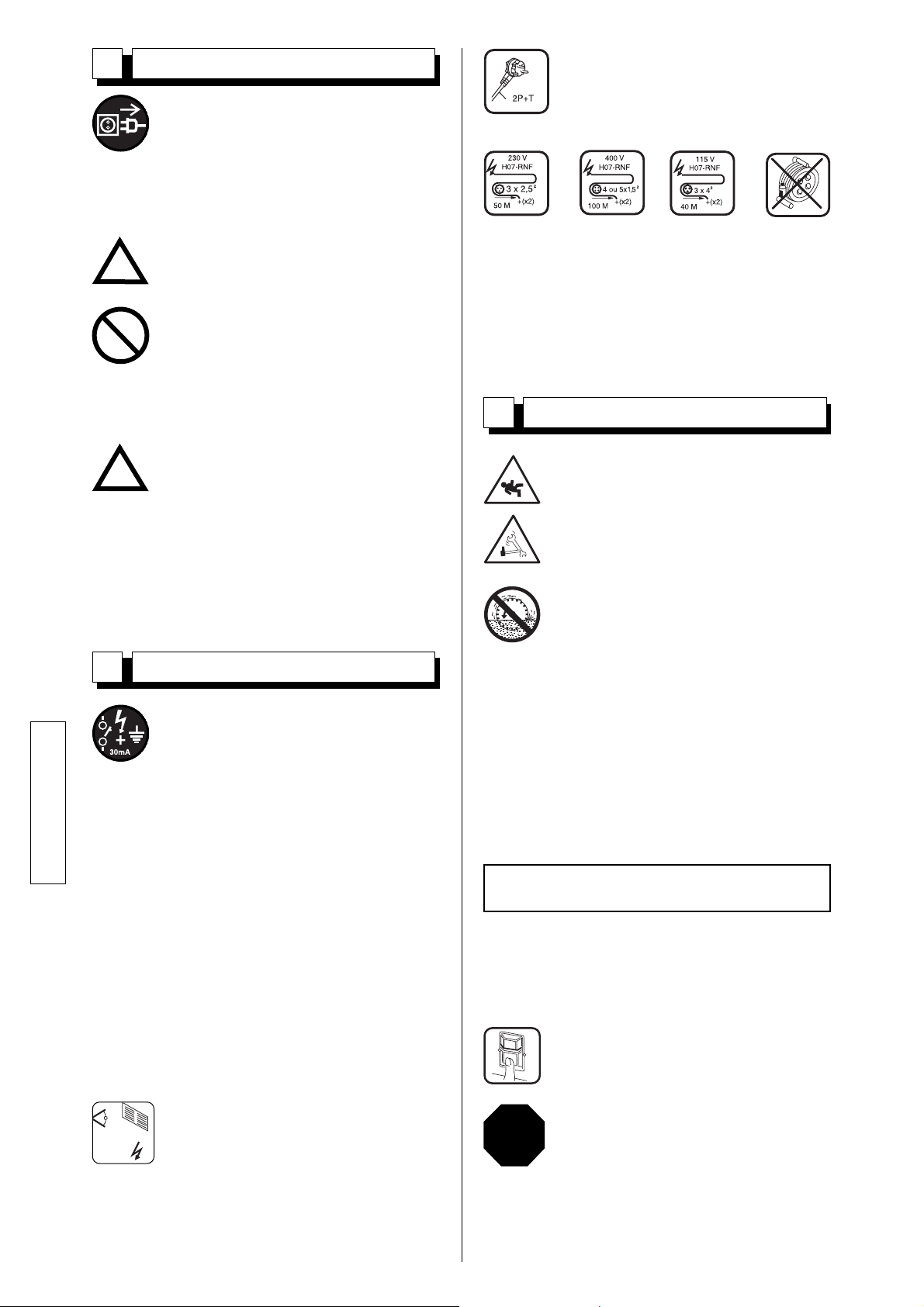

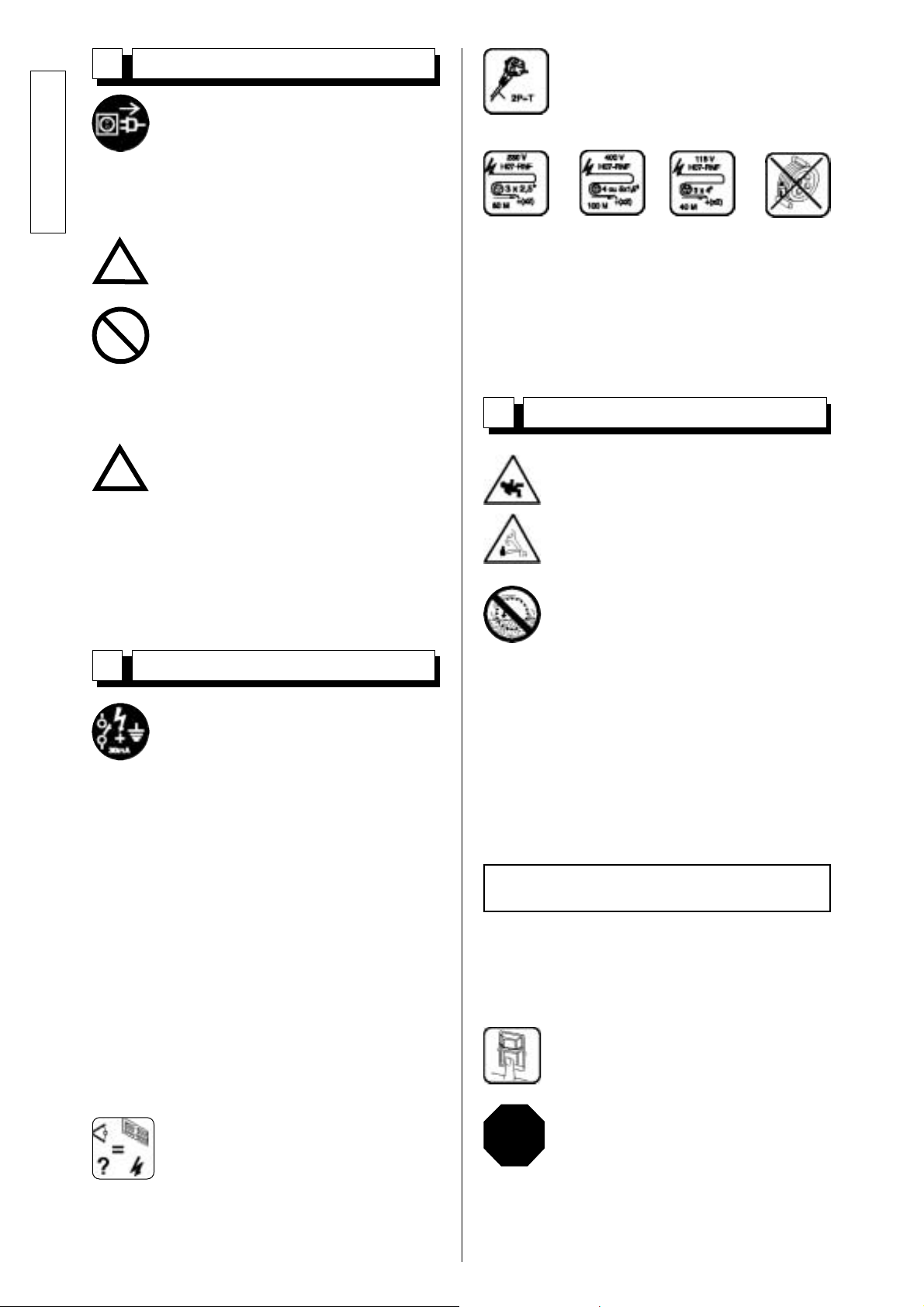

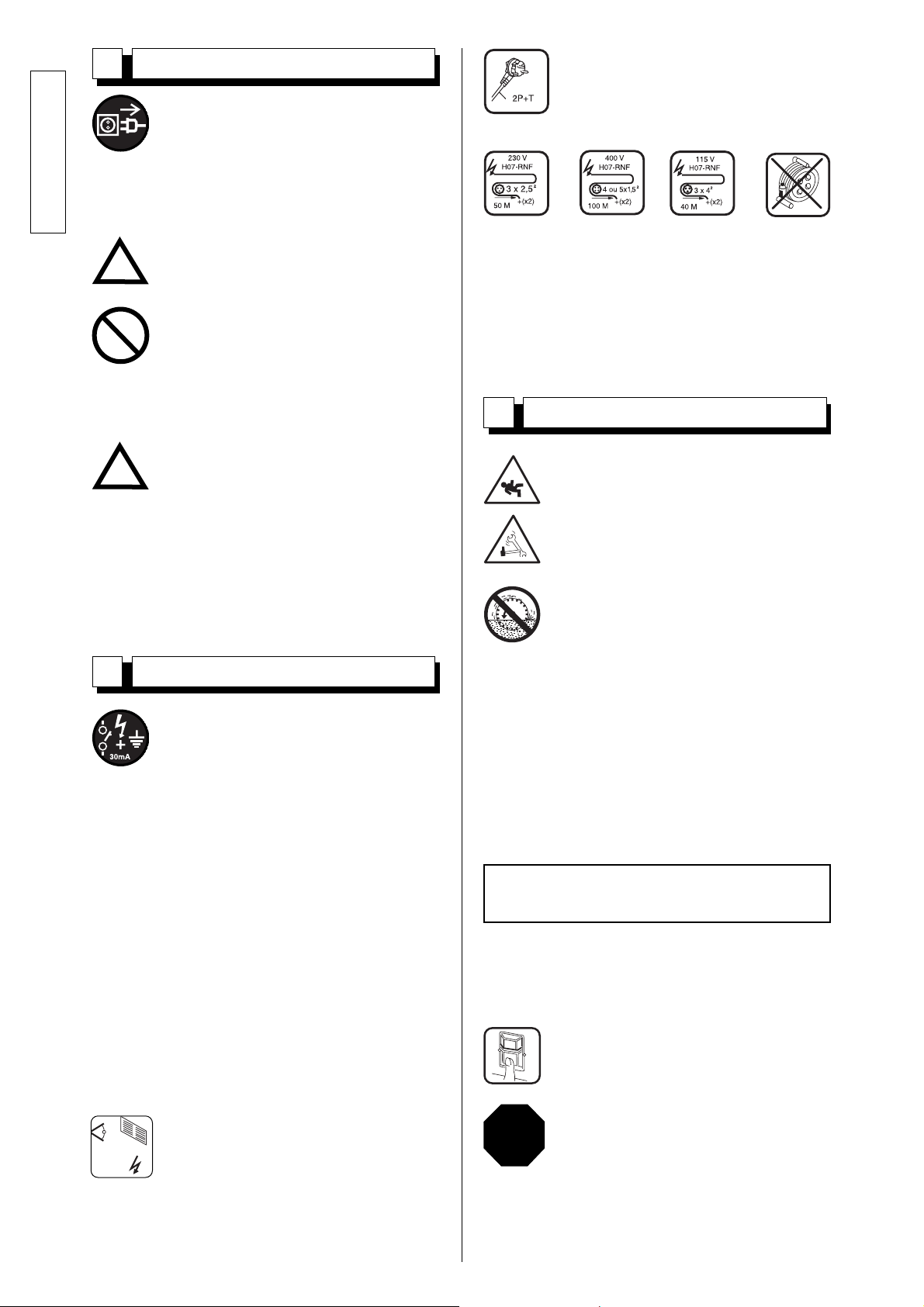

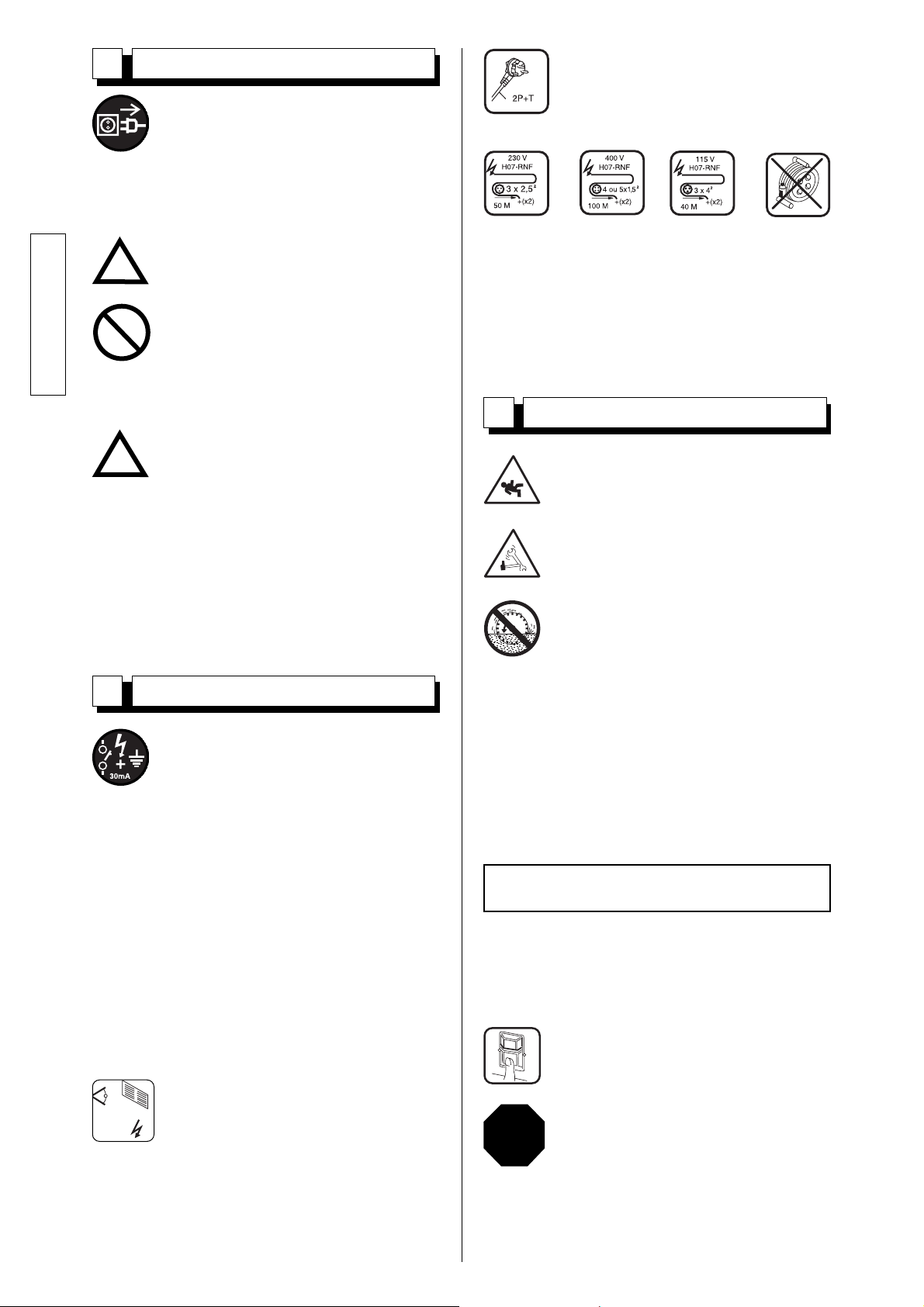

- Utilizzare prese di corrente monofase
di tipo 2 P + T, o 3xPx+xT/
3xPx+xNx+xT a seconda delle relati­ve tensioni.

- Cavo di prolunga: sezione del cavo sufficiente
per la potenza elettrica, collegamento alla rete
mediante un cavo tipo H07 RNF di sezione:

- 3 x 2,5 mm

2

fino a 50 m per 230 V

- 4 o 5 x 1,5 mm2fino a 100 m per 400 V

- 3 x 4 m m2fino a 40 m per 115 V

- SICUREZZA ELETTRICA :
Obbligo di collegamento ab un interut­tore a corrente differenziale residua 30
mA con messa a terra. In mancanza di
quest'interruttore sulla rete, consultare
il nostro catalogo per i differenti model­li proposi.

- Uso corretto del dispositivo a cor­rente differenziale residua com­prendente il suo controllo periodi­co. Per gli utensili forniti con un
DCDR integrato nel cavo o nella
spina per presa di corrente, nell’ipo­tesi in cui il cavo o la presa siano
danneggiati, la riparazione deve
essere effettuata a cura del costrut­tore, da uno degli agenti o da un
atelier di riparazione qualificato, per
evitare ogni rischio causato da una
cattiva riparazione.

- Assicurarsi che la tensione della rete
sia identica a quella indicata sulla tar­ghetta della macchina.

- Motore trifase:

Assicurarsi che il senso di rotazione
corrisponda alla freccia disegnata sul
carter. Se il motore non gira nel senso
voluto, invertire due dei fili di alimenta­zione.

•

Serrare il dado (1) e bloccare (2) (

VEDI

FIG 12).

• Riposizionare il riparo e fissarlo (B).

• Stringere i due volani (A) (VEDI FIG 13).

• Togliere la flangia di serraggio (VEDI FIG 10).

• Montare il disco (VEDI FIG 11).

• Pompa per acqua con avviamento accoppiato
con il motore.

Questa macchina essendo dotata di una
pompa auto-adescante, il disco viene innaffia­to sin dall'avviamento.

• Avviare la macchina premendo il tasto
verde del commutatore (opzionale,
disgiutore).

• Per fermare la troncatrice, premere il
tasto rosso.

l carter di protezione ed il supporto motore con
deflettore assicurano una perfetta distribuzione
dell'innaffiatura.

Motori monofasé protetto da un interruttore
termico incorporato.

Umidificazione abbondante =

longevità garantita del disco

Collegamento elettrico

7

Messa in servizio

8

Attenzione al senso di rotazione, indi­cato con una freccia su uno dei lati
del disco.
Verificare la pulizia delle facce d'ap­poggio delle flange, del disco e
dell'albero.

!

?

=

STOP

• Riempire il serbatoio d'acqua (livello 23 FIG 1 ).

Mettere fuori tensione la troncatrice
staccando la spina d'alimentazione.

• Togliere i due volani (A), quindi il carter di prote­zione (VEDI FIG 9).

Montaggio del disco

6

Il dado di serraggio del disco possie­de una filettatura sinistrorsa.

!

Se la macchina è dotada di un moto­re freno non utilizzare il dado a ser­raggio rapido.

11

Italiano

Tagli dritti (VEDI FIG. 14)

 ≤ 570 mm: l'arresto del finecorsa (c) permette

di evitare lo schiacciamento delle dita tra la
tavola ed il telaio (VEDI FIG. 15).

 570 e ≤ 650: far rientrare l'arresto (c) sotto la

tavola per aumentare la corsa.

Una guida di taglio reversibile ed amovibile per­mette di realizzare tagli da 45 a 90˚.

Questa guida di taglio viene lavorata in modo che
possa adottare più posizioni oltre la sua posizione
ad angolo, da 0 a 45˚ verso sinistra, e da 0 a 45˚
verso destra.

Metodo di taglio

9

Regolazione della profondità

10

Stoccare in un posto sicuro, fuori
dalla portata dei bambini

Avere cura degli utensili

!

• Pulire regolarmente la macchina.

• Scaricare spesso il serbatoio

(22)

per togliere il
fango di taglio, che, altrimenti, rischia di intasare
la pompa di mandata e di usurarla prematura­mente.(VEDI FIG 17)

.

• Lavare le vasche (1) e (22) con acqua abbon­dante.

• Pulire accuratamente le sedi delle rotelle della
tavola.

RICERCA GUASTI

In caso di funzionamento anomalo, fare riferimen­to alle tabelle di cui sotto per trovare una soluzio­ne ai problemi riscontrati.

CAUSE

• La macchina non funziona

Allacciamento scorret­to o cavo danneggiato

Nessuna tensione sul­larete

Commutatore difetto­so, cavo motore dan­neggiato assistenza

Motore danneggiato
(nessuna potenza,
odore sgradevole)

- Verificare il corretto
allacciamento dell'ali­mentazione (spina,
prolunga,...)

- Verificare il cavo
d'alimentazione

- Verificare o far verifi­care da un elettricista
(interruttore, presa...)

- Far verificare da un
elettricista o rivolger­si al servizio

- Sostituire il motore
rivolgendosi al servi­zio assistenza

RIMEDI

CAUSE

RIMEDI

• Avviamento difficile

Condensatore avvia­mento motore mono­fase

Alimentazione trifase
non conforme (su 2
fasi, motore cavo dan­neggiato)

- Sostituire il
condensatore

- Far verificare da un
elettricista o contatta­re il servizio assisten­za.

CAUSE

RIMEDI

• La pompa non parte

Il cavo di alimenta­zione è mal collegato
o danneggiato

Non c'è tensione nel
circuito o alla presa di
corrente

- Controllare o fare
controllare il cavo di
alimentazione.

- Verificare o fare
controllare il circuito o
la presa di corrente.

CAUSE

RIMEDI

• Non fuoriesce liquido dalla pompa

Potrebbe essersi for­mata una bolla d'aria
all' interno del corpo
pompa

La turbina è bloccata

- Estrarre la pompa dal
liquido, sorreggendo­la per il tubo di usci­ta, quindi reimmer­gerla nel liquido.

- Svitare il filtro e con
un piccolo cacciavite
pulire la zona di lavo­ro della turbina da
eventuali residui.

(VEDI FIG. 16)

.

• Allentare la manopola (6).

•

Utilizzare la leva (5) per regolare l'altezza di taglio.

•

Serrare di nuovo la manopola (6).

Manutenzione

11

(arresto del motore obbligatorio)

Italiano

12

• La macchina essendo regolata nelle nostre offi­cine, nessuna regolazione è necessaria.

• Tuttavia in caso di urti, di allentamento della bul­loneria, di manovre brusche durante l'inclinazio­ne della testa, agire sulle viti di arresto (D)e veri­ficare l'apertura angolare (per tagli rettilinei) .

• Per correggere la regolazione de coupe biseau
agire sulla vite di arresto (E) e controbloccare il
dado (VEDI FIG. 18).

• Adattamento Ø 300 ET Ø 350 (VEDI FIG. 19)

A = Ø 300
B = Ø 350

Siamo a Vostra completa disposizione
per garantir Vi qualsiasi riparazioni nei
tempi più brevi e ai prezzi migliori
(vedere l'indirizzo sul retro).

• Tringere periodicamente la bulloneria.

• In caso di arresto prolungato e di non utilizzo
della macchina, si raccomanda di togliere il
disco e di conservarlo adeguatamente.

• Procedere all'innaffiattura adeguata del disco.

• Eseguire un serraggio corretto del disco.

• Curare la pulizia delle superfici di appoggio del
disco, delle flange e del mandrino.

Le notizie tecniche sono date a titolo informativo e non
vincolano il costruttore.
Per migliorare costantemente la qualità del nostro pro­dotti ci riserviamo di apportare modifiche senza preavi­so.

Regolazioni

12

Riparazioni

14

Per una consegna rapida dei pezzi di ricambio, ed
onde evitare qualsiasi perdita di tempo, è neces­sario richiamare su ogni ordine le indicazioni che
figurano sulla targhetta segnaletica della macchi­na nonchè il numero di riferimento del pezzo da
sostituire.

Vedi spaccato

Codice

Quantità

Pezzi di ricambio

15

Scarto

16

Raccomandazioni importanti

13

Il costruttore declina ogni responsa­bilità derivante da un uso non corret­to, da qualsiasi, modifica, adattamen­to o motorizzazione diversi da quanto
specificatamente previsto in origine
dal costruttore stesso.

Sul posto di lavoro il livello di pres­sione acustica può superare 85 db
(A).
Il tal caso bisogna prendere delle
misure individuali di protezione.

!

In caso di deterioramento degli
accessori o dell'intera macchina,
questa verrà buttata secondo i meto­di prescritti dalla legislazione in vigo­re.

!

S
A
V

00000000

(0)

• Materiali principali :

 Motore : Alluminio (AL) - Acciaio (AC)

Motore : Rame (CU) - Poliammide (PA)

 Macchina : Lamiera acciaio (AC) - Ghisa (FT)

PREFACIO DEL MANUAL

Antes de abandonar nuestra fábrica, cada máquina pasa por una serie de controles durante los cuales se
verifica todo minuciosamente.

El estricto cumplimiento de nuestras instrucciones garantizará a su máquina una gran longevidad, en condi­ciones normales de trabajo.

Los consejos de utilización y las piezas sueltas que figuran en este documento se indican a título de infor­mación y no de compromiso . No se concederá ninguna garantía en caso de errores u omisiones o por
daños relativos al suministro, el diseño o la utilización de la máquina. Nos reservamos el derecho de efec­tuar, sin previo aviso, cualquier modificación técnica con objeto de aumentar la calidad de nuestros pro­ductos.

Este documento servirá al usuario para:

• familiarizarse con la máquina,

• conocer sus posibilidades de utilización,

• evitar los accidentes debidos a un uso no adaptado, una persona no formada, durante el manteni-

miento, la conservación, la reparación, el desplazamiento y el transporte,

• aumentar la fiabilidad y la duración de la máquina,

• garantizar una utilización correcta, un mantenimiento regular y un arreglo rápido para reducir los

gastos de reparación y los tiempos de inmovilización.

El manual debe estar disponible en cualquier momento en el lugar de trabajo.
Deberá ser leído y utilizado por cualquier persona que
namiento.
Para mayor seguridad, también deben respetarse las normativas técnicas obligatorias vigentes en
el país de utilización de la máquina.

se encargue de la instalación o del funcio-

CONSIGNAS GENERALES DE SEGURIDAD

El equipo cumple los requisitos de la norma EN 61000-3-11 y depende de la conexión a la red
eléctrica. Puede conectarse previa consulta a las autoridades encargadas del suministro eléctrico.
El equipo solo puede conectarse a la red eléctrica con una impedancia inferior a 0,49 ohmios. El
valor de la impedancia del sistema en el punto de conexión puede ser facilitado por las autorida­des encargadas del suministro eléctrico.

Si el suministro eléctrico tiene una impedancia de sistema superior, pueden producirse breves
caídas de tensión al encender el equipo. Esto puede afectar al funcionamiento de otros aparatos
(por ejemplo, luces parpadeantes).

Los pictogramas que figuran en las máquinas (en color) y en el manual indicarán algunos consejos refe­rentes a su seguridad.

!

ADVERTENCIA Símbolo general de peligro

OBLIGACION Fondo azul, marcado blanco: seguridad obligatoria

+ marcado rojo : prohibición de movimiento

ADVERTENCIA Triángulo y marcado negro sobre fondo amarillo: peligro si no se

respeta, riesgo de heridas para el usuario o terceros y de deterioros
en la máquina o la herramienta.

Espagñol

PROHIBICION Círculo rojo con o sin barra: utilización, presencia prohibida.

PROHIBICION Información - Instrucción: indicaciones particulares relativas a la utili-

zación y el control.

El fabricante declina toda responsabilidad derivada de un empleo inadaptado o de cualquier modi­ficación.

13

Este anagrama certifica que la máqui-

T

na cumple la normativa europea.

CONSIGNAS PARTICULARES

AL

• Herramientasv : Discos Diamantados
al agua Ø 300 mm - Ø 350 mm (D) - Ø
interior 25,4 mm (AL)

(Informaciones disponibles en su pro-

D

veedor habitual).

Diseñado para efectuar un servicio seguro y fiable
en condiciones de utilización conformes a las ins­trucciones, el cortador puede presentar peligros
para el usuario y riesgos de deterioro. Por tanto,
es necesario realizar controles regulares en la
obra. Verificar :

• que el estado técnico es perfecto (utilización
según el destino, teniendo en cuenta los ries­gos eventuales, y supresión de todo disfuncio­namiento perjudicial para la seguridad),

• que se utiliza un disco de diamante para corte
con agua de mármol, piedra, granito, ladrillo y
revestimiento (gres, loza, cerámica, etc.). Se
prohíbe la utilización de cualquier otro disco
(abrasivo, sierra, etc.),

• que el personal es competente (cualificación,
edad, formación, instrucción) y que haya estu­diado detalladamente el manual antes de
comenzar el trabajo. Toda anomalía eléctrica,
mecánica o de otro tipo, será controlada por
una persona habilitada para la intervención
(electricista, responsable del mantenimiento,
agente revendedor acreditado, etc.),

• que se respetan las advertencias y directivas
marcadas

en la máquina (protecciones perso­nales adecuadas), utilización conforme, ins­trucciones de seguridad en general, etc.),

• que no hay ninguna modificación, transforma­ción o complemento perjudicial para la seguri­dad, y no será realizada sin la autorización del
fabricante,

• el cumplimiento de las frecuencias de verifica­ciones y controles periódicos preconizados,

• la garantía de piezas de recambio de origen

Espagñol

durante las reparaciones.

Disco carbo

Hoja de sierra

Se prohibe cualquier otra aplicación que no
corresponda a la utilización prevista (utiliza­ción de hoja de sierra, disco abrasivo, etc.).

14

Placa de caracteristicas

LE FABRICANT

FABRICATION

Kg

mm

mm

N° SÉRIE

ANNÉE DE

PUISSANCE

PLAGE DE

TENSION

FRÉQUENCE

INT. UTIL.

kw

V

Hz

A

MAXI

UTENSILIO

ESE

VELOCIDAD

DE ROTACION

1

TYPE

MASSE UTILE

Ø MAXI OUTIL

Ø ALÉSAGE

T/MN - RPM

Empleo

• Utilización: Corte de mármol, piedra, granito,
ladrillo, cemento y cualquier revestimiento (gres,
loza, cerámica, etc.).

EIRESOPIT

AÑO
FABRICACION

AICNETOPOSEP
TENSION
FRECUENCIA
INTENSITAD

15

Espagñol

Comprobar el estado de la máquina en el momento
de su recepción.

• Conservarla constantemente en buen estado de lim­pieza

• Comprobar periódicamente el cable de alimentación.

• Permanecer siempre muy atento durante el trabajo .

• Comprobar si la fijación de las piezas (vibración
anormal) y el montaje de los platos son correctos.

VEASE FIG. 1

Chasis - depósito
Pata
Empuñadura de apriete cabeza
Bomba de agua
Palanca de alzamiento
Mango de bloqueo
Pata de carga
Tapón de vaciado
Motor
Conmutador de falta de tensión
Capó
Cárter de disco
Cubierta del cárter
Mesa desmontable
Tope de mesa
Tope de mesa desmontable
Placa de características
Guía de corte
Bloqueo mesa
Empuñaduras de transporte
Ruedas de transporte
Depósito de agua
Nivel de agua

Desmontable en dos partes .

PARTE MESA (VEASE FIG 3)

• Desmontar la mesa girándola ligeramente para

liberar las patas de retención traseras

Control - Descripción de la máquina3

Manutención - Transporte4

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

TRANSPORTE (VEASE FIG 6)

CARGA (VEASE FIG 7)

PLEGADO DE LOS PIES (VEASE FIG 5)

BLOQUEO MESA PARA TRANSPORTE
(VEASE FIG 4)

COLOCACION SOBRE PIES (VEASE FIG 8)

Antes de la puesta en marcha, leer
detenidamente las instrucciones y
familiarizarse con la máquina.

Es obligatorio el uso del caso antirui­dos.

El campo de trabajo debe estar per­fectamente en orden, bien iluminado
y no debe presentar ningún riesgo o
peligro. (Ni humedad, ni productos
peligrosos cerca)

Alejar a toda persona, ajena a la obra

Utilizar los discos apropiados para el
trabajo a realizar (velocidad, geome­tría, aplicación, etc..).

Llevar las protecciones pro­pias de su trabajo

Verificación antes de la puesta en marcha5

T

Espagñol

16

Este siempre atento.

Antes de la puesta en marcha, quitar
las llaves y útiles de reglaje

Tener siempre colocados los protec­tores

- Utilizar tomas de corriente monofási­ca del tipo 2 P + T, o
3xPx+xTx/x3xPx+xNx+xT según las
tensiones correspondientes.

- Cable prolongador: cable de sección suficiente
para la potencia eléctrica, conexión a la red por
medio de un cable tipo H07 RNF de sección:

- 3 x 2,5 mm

2

hasta 50 m para 230 V

- 4 ó 5 x 1,5 mm2hasta 100 m para 400 V

- 3 x 4 mm2hasta 40 m para 115 V

- SEGURIDAD ELECTRICA :
La conexión debe realizarse a un cua­dro con disyuntor diferencial residual
de 30 mA con toma de tierra. En caso
de que no tenga ese tipo de disyuntor,
consulte nuestro catálogo en el cual le
proponemos varios modelos.

- Utilización correcta del dispositivo
de corriente diferencial residual que
incluye su control periódico. En el
caso de herramientas suministra­das con un DCDR integrado en el
cable o en el enchufe para toma de
corriente, si el cable o la toma están
deteriorados, la reparación debe
ser realizada por el fabricante, uno
de nuestros agentes o por un taller
de reparación cualificado, para evi­tar todo riesgo resultante de una
inter

- Cerciorarse de que el voltaje de la red
es idéntico al de la placa de la máqui­na.

- Motor trifásico :

Cerciorarse de que el sentido de rota­ción corresponde a la flecha embutida
en el cárter: si el motor no gira en el
sentido deseado, invertir dos hilos de
alimentación.

• Apretar la tuerca (1) y bloquear (2) (

VEASE

FIG

12).

• Colocar el cárter de protección (B) en place.

• Apretar los dos volantes (A) (VEASE FIG 13 ).

• Retirar la brida de apriete (VEASE FIG 10).

• Presentar el disco.(VEASE FIG 11).

• Bomba de agua con puesta en marcha acoplada
con el motor

Dado que cada máquina está equipada con
una bomba autocebante, el disco es refrigera­do desde la puesta en marcha.

• Poner en marcha pulsando la tecla
verde del conmutador (opcional,
disyuntor).

• Parar el cortador pulsar la tecla roja.

El cárter protector y el soporte motor con
deflector garantizan un perfecto reparto del
riego.

Motore monofásico protegido por un disyun­tor térmico incorporado.

La duración de su disco dependera mucho de

su refrigeración que debe ser muy abundante

Conexión Eléctrica7

Puesta en servicio8

Tener en cuenta el sentido de rota­ción, marcado por una flecha en una
de sus caras.
Verificar el estado y limpieza de las
caras de los platos.

!

?

=

STOP

• Llenar el depósito de agua (nivel 23 FIG 1 ).

Desenchufar el cortador desacoplando
el enchufe de alimentación.

• Retirar los dos volantes (A) y después el cárter
de protección (B) (VEASE FIG 9).

Montaje del disco

6

La tuerca de apriete del disco tiene
un roscado con paso a la izquierda.

!

Si la máquina va equipada con un
motor de freno, no utilice la tuerca de
sujeción rápida.

17

Espagñol

Una guía de corte reversible y desmontable per­mite efectuar cortes de 45 a 90°.

Esta guía de corte ha sido mecanizada de forma
que pueda adoptar varias posiciones además de
su posición de escuadra de 0 a 45° hacia la
izquierda, de 0 a 45° hacia la derecha.

Método de corte9

• Cortes rectos (VEASE FIG 14)

≤ 570 mm : el tope de fin de carrera (C) per-
mite evitar el trizamiento de los dedos entre
la mesa y el bastidor (VEASE FIG 15).
> 570 et ≤ 650 mm : replegar el tope (C)
bajo la mesa para aumentar la carrera.

Ajuste de profundidad10

Mantenimiento (parada obligatoria del motor)

11

Guardar en un lugar seguro, fuera del
alcance de los niños.
Efectuar un mantenimiento cuidado­so de las herramientas.

!

Limpiar regularmente la máquina.

• Vaciar frecuentemente el depósito (22) para
evacuar el lodo de corte que, de lo contrario,
podría atascar la bomba de descarga y gastarla
prematuramente.(VEASE FIG 17)

.

• Lavar los depósitos (1) y (22) con gran cantidad

de agua.

• Limpiar minuciosamente los asientos de rodillos
de la mesa.

BUSQUEDA DE AVERIAS

En caso de funcionamiento anormal, remitirse a los
cuadros que figuran a continuación para encontrar
una solución a los problemas planteados

CAUSAS

• La máquina no funciona

Conexión incorrecta o
cable deteriorado

No hay tensión en la
red

Conmutador defectuo­so, cable motor dete­riorado

Motor deteriorado (no
hay potencia, olor
desagradable...)

- Comprobar que la
conexión a la alimen­tación es correcta
(enchufe, prolonga­dor, etc.).

- Comprobar el cable
de alimentación.

- Verificar o hacer veri­ficar por un electricis­ta (disyuntor, enchu­fe, etc.).

- Hacer verificar por un
electricista o dirigirse
al servicio postventa.

- Hacer cambiar el
motor por el servicio
postventa.

SOLUCIONES

CAUSAS

SOLUCIONES

• Arranque difícil

Condensador arranque
motor monofásico

Alimentación trifásica
no conforme (en 2
fases, motor cable
deteriorado)

- Cambiar el
condensador

- Hacer que un electri­cista verifique la ali­mentación o ponerse
en contacto con el
servicio post-venta.

CAUSAS

SOLUCIONES

• La bomba no funciona

El cable de alimenta­ción está mal conecta­do o dañado

No hay tensión en el
circuito o en la toma
de corriente

- Controlar o hacer
controlar el cable de
alimentación.

- Verificar o hacer
controlar el circuito o
la toma de corriente.

CAUSAS

SOLUCIONES

• No sale liquido de la bomba

Puede haberse forma­do una bolsa de aire
en el interior del cuer­po de la bomba

La turbina está blo­queada

- Sacar la bomba del
liquido, sostenié­endola por el tubo de
salida, luego volver a
sumergirla.

- Desatornillar el filtro
y limpiar los residuos
de la zona de trabajo
de la turbina con un
destornillador
pequeño.

(VEASE FIG 16)

.

•

Aflojar el mango (6).

•

Utilizar la palanca (5) para ajustar la altura de corte.

•

Apretar el mango (6).

Espagñol

18

• Dado que la máquina ha sido ajustada en nues­tros talleres, no es necesario efectuar ningún
ajuste.

• No obstante, en caso de impactos, aflojamiento
de la tornillería o maniobras bruscas durante el
giro de la cabeza, manipular el tornillo de tope
(D) y verificar el escuadradro (para cortes rectilí­neos)

• Para corregir el ajuste de corte bisel actuar sobre

los tornillos de tope (E) y contrabloquear la tuer­ca (VEASE FIG 18).

• Adaptación Ø 300 ET Ø 350 (VEASE FIG 19)

A = Ø 300
B = Ø 350

Estamos a su entera disposición para
asegurarle todas las reparaciones en
el plazo más breve posible, y a los
mejores precios (ver dirección al rever­so).

• Apretar periódicamente la tornillería.

• En caso de un largo periodo de utilización, efec­tuar el mantenimiento proteger el disco.

• Comprobar la correcta refrigeración del disco.

• Apretar correctamente el disco.

• Comprobar la limpieza de las superficies de
apoyo del disco, de las bridas y del husillo.

Los consejos de utilización y repuestos que se encuen­tran sobre este documento son dados para su informa­tión y no como promesa.
Preocupados por la calidad de nuestros productos, nos
reservamos el derecho de efectuar, sin previo aviso,
todas las modificaciones tecnicas en fig. de su mejora­miento.

Ajustes12 Reparaciones14

Para una entrega rápida de las piezas de recam­bio, y con el fin de evitar cualquier contratiempo,
es necesario especificar en cada pedido las indi­caciones que figuran en la placa que contiene la
descripción de la máquina, aso como la referencia
de la pieza que se va a reemplazar.

Ver despiece

Codigo

Cantidad

Piezas de recambio15

Desecho16

Recomendaciones importantes13

El fabricante no se responsabiliza de
los daños causados en caso de utili­zación inadaptada, modificación,
adaptación o motorización no confor­me a la definición de origen prevista
por el fabricante.

En el puesto de trabajo, el nivel de
intensidad acústica no debe pasar
los 85 db (A).
En este caso, se deberán utilizar
medidas individuales de protección.

!

En caso de deterioro y de rotura de la
máquina, ésta deberá ser eliminada
de conformidad con las modalidades
prescritas por la legislación vigente.

!

S
A
V

00000000

(0)

• Materiales principales :

€ Motor : Aluminio (AL) - Acero (AC) -

Motor : Cobre (CU) - Poliamida (PA).

€ Máquina : Chapa de acero (AC) -

Máquina : Fundición (FT).

PREFACE TO THE MANUAL

Before leaving our factory every machine passes an exacting inspection programme in which everything is
checked minutely.

Following the instructions will ensure that your machine gives long service, in normal operating conditions.
The user advice and spare parts mentioned in this document are given as an indication, and do not consti-

tute an undertaking. No warrantee will be granted in the event of errors or omissions, or for damage occur­ring during delivery, or caused by the design or use of the machine. We are very concerned about the qua­lity of our products and we reserve the right to make any technical modifications to improve them, without
warning.

This document will:

• provide the user with: information about the machine

• information about its possible uses

• prevent accidents due to unsuitable use, by an untrained person, during maintenance, repairs, ove-

rhauls, handling or transport

• improve the reliability and durability of the machine

• ensure correct use, regular maintenance, and fast fault finding in order to reduce repair costs and

downtime.

The manual should always be available at the place of work.
It should be read and used by any person installing or using the machine.
The obligatory technical regulations in force in the country where the machine is used must also

be adhered to for maximum safety.

GENERAL SAFETY INSTRUCTIONS

The Equipment fulfills the requirements in EN61000-3-11 and is subject for conditional connection
to the mains. It may be connected in consultation with the supply authority. The equipment will
only be connected to the mains supply with impedance lower than 0,49 Ohm. The system
impedance at the interface point may be obtained from the supply authority

If the mains supply has higher system impedance, short voltage dips may appear when the
equipment is started. This may influence the operation of other apparatuses, e.g flickering lights.

The use of symbols on machines (in color) and in the manual identify advice concerning your safety.

!

WARNING Danger symbol

OBLIGATION Blue background, white marking : obligatory safety

+ red marking : movement forbidden

English

WARNING Black triangle and marking on a yellow background : danger if not

adhered to. Risk of injury to the user or third parties, with possibility
of damage top the machine or the tool.

INTERDICTION Red circle with or without bar : use or presence prohibited.

INDICATION Information - Instruction: special instructions concerning use and ins-

pection.

The manufacturer declines any responsibility resulting from improper use, or modifications.

19

This symbol indicates that the machine

T

is in conformance with the applicable
European directive.

AL

• Tools : Water lubricated diamond
disc diameter 300 mm - diameter
350xmm (D)- bore 25.4 mm (AL).

(Information from your usual sup-

D

plier).

SPECIAL INSTRUCTIONS

The disc cutter is designed to provide safe and
reliable service in operating conditions correspon­ding with the instructions, but it can present dan­gers for the user and risks of damage, conse­quently regular on site inspection is necessary to
ensure :

• Perfect technical condition (use for the purpo­se for which it is intended and taking into
account any risks, and correction of any mal­function detrimental to safety).

• Use of a diamond disc for water lubricated cut­ting of marble, stone, granite, brick and facings
(porcelain, glazed tiles, ceramics, etc). The
use of any other disc is forbidden (abrasive,
saw, etc).

• Competent personnel (qualifications, age, trai­ning, education) who have studied the manual
in detail before starting work: any fault of an
electrical or other nature must be checked by
a competent person (electrician, maintenance
foreman, authorized dealer, etc).

• That the warnings and instructions marked on
the machine are followed (adequate personal

use, general safety instruc-

English

• That no modification, transformation or addi-

• Respect of the maintenance intervals and per-

• That only genuine spare parts are used for

protection, correct
tions, etc).

tion is detrimental to safety and that it is car­ried out without prior authorization from the
manufacturer.

iodical checks recommended.
repairs.

Carborundum

Saw blade

disc

Any application not corresponding with the
intended use (use of a saw blade, abrasive
disc, etc) is prohibited.

20

Instruction plate

MANUFACTURER

MAXI TOOL

BORE

SPEED

TYPE

Ø MAXI OUTIL

Ø ALESAGE

T/MN - RPM

mm

mm

N° SERIE

ANNEE DE

FABRICATION

PUISSANCE

PLAGE DE

TENSION

FREQUENCE

INT. UTIL.

WkgKELITU ESSAM

V

Hz

A

Use1

• Use : Sawing marble, stone, granite, brick,
cement and all facings (porcelain, glazed tiles,
ceramics, etc).

LAIRESEPYT

FABRICATION
YEAR

REWOPTHGIEW

VOLTAGE
FREQUENCY

INTENSITY

21

English

• On receiving the machine check its condition.

• Always keep it perfectly clean.

• Check the supply cable lead periodically.

• Always keep alert when working.

• Check the mounting of the components (abnor­mal vibration).

SEE FIG. 1

Chassis-tank
Leg
Head clamping handle
Water pump
Lifting lever
Locking handle
Loading leg
Drain plug
Motor
Lack of voltage switch
Hood
Disc casing
Housing cover
Movable table
Table stop
Movable table stop
Manufacturer's plate
Cutting guide
Table locking
Carrying handles
Transport wheels
Water tank
Water level

Dismantle your machine into two parts.

TABLE PART (SEE FIG 3)

• Remove the table by tilting it slightly so as to

clear the rear retainer pins

Inspection-Description of the machine3

Handling - transport4

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

TRANSPORT (SEE FIG 6)

LOADING (SEE FIG 7)

FOLDING THE FEET (SEE FIG 5)

BLOCKING TABLE FOR TRANSPORTATION
(SEE FIG 4)

PLACING ON FEET (SEE FIG 8)

Please read the instructions for use
prior to operating the machine for the
first time.

The use of ear protection is mandatory.

The working area must be completely
cleared, well lit and all safety hazards
removed (no water or dangerous
objects in the vicinity).

Any persons not involved in the work
should leave the working area.

Use blades suitable for the work to be
done (speed, geometry, application,
etc.).

The operator must wear pro­tective clothing appropriate
to the work he is doing. We
recommend that this
includes both eye and ear
protection.

Inspection before starting5

T

English

22

Always pay extreme care and atten­tion to the preparation of the machine
before starting up

Remove all adjustment tools and
wrenches from floor and machine

Always keep blade guard in place

- Use the following types of plug, single
phase 2 P + E, or 3xPx+xE /
3xPx+xNx+xE according to the cor­responding voltage.

- Extension lead: Cable size sufficient for the elec­trical power, connection to the mains by a H07
RNF type cable of the following size:

- 3 x 2.5 mm

2

up to 50 m for 230 V

- 4 or 5 x 1.5 mm2up to 100 m for 400 V

- 3 x 4 mm2up to 40 m for 115 V

- ELECTRICAL SAFETY :
Operate this machine only on a supply
equipped with a 30 mA earthed cur­rent-limiting circuit-breaker. Otherwise,
consult our catalogue for appropriate
models.

- The RCCB must be used correctly,
including testing it regularly. For
tools supplied with an integral
RCCB in the cable or in the mains
plug, if the cable or plug has been
damaged, repairs must be carried
out by the manufacturer, one of his
agents or by a qualified repair work­shop to avoid any risks resulting
from errors.

- Make sure that the mains voltage cor­responds with that marked on the
manufacturer's plate on the machine.

- Three-phase motor

Make sure that the motor rotates in the
same direction as the arrow stamped
on the casing: if the motor does not turn
in the direction required, swap two of
the supply wires.

• Tighten the nut (1) and lock (2)

• Refit the protective case (B).

• Tighten the 2 screw knobs (A) (SEE FIG 13)..

• Remove the locking flange (SEE FIG 10).

• Fit the disc.(SEE FIG 11).

• The water pump starting is coupled with that of
the motor.

As each machine is fitted with a self priming
pump, the water is sprayed onto the disc as
soon as the machine starts.

• To start the machine press the green
button on the switch (optional cut-out
switch).

• To stop the machine, press the red
button.

The protective case and the motor mounting
fitted with a deflector blade provide perfect
distribution of the spray.

phase motor protected by a built-in thermal cir­cuit breaker.

Ensure that the water supply is abundant,

when cutting wet.

Electrical connection7

Starting up8

Take care about the direction of rota­tion which is shown by an arrow on
one of the faces.
Make sure the contact faces of
flanges, of blade and the axle are
clean.

!

?

=

STOP

• Fill the water tank ( level 23 FIG 1 ).

Disconnect the machine by unplugging
the supply cable.

• Remove the two screw knobs (A) and the pro­tective case (B) (SEE FIG 9).

Fitting the disc

6

The disc locking nut has a left-hand
thread.

!

If the machine is fitted with a brake
motor, do not use the quick-tighte­ning nut.

23

English

A reversible and removable cutting guide enables
45° to 90° cuts to be made.

This cutting guide is machined in such a way that
it can be fitted in several positions in addition to its
right angle position from 0° to 45° to the left or to
the right.

Cutting method9

• Straight cuts (SEE FIG 14)

≤ 570 mm : the stop (C) prevents fingers
being trapped between the table and the
frame (SEE FIG 15).
> 570 et ≤ 650 mm : retract the stop (C)
under the table to increase the stroke.

Depth of cut adjustment10

Maintenance (the motor must be stopped)

11

Store in a dry place, not accessible to
children.

Maintain the tools carefully.

!

• Clean the machine regularly.

• Drain the tank (22) frequently to remove cutting
residue, which otherwise could block the pump
and cause it to wear out prematurely. (SEE FIG

17)

.

• Swill out the tanks (1) and (22) with water.

• Carefully clean the contact faces for the table
rollers.

FAULT FINDING

In the event of faulty operation refer to the tables
below to find a solution.

CAUSES

• The machine does not work

Not plugged in proper­ly or cable damaged

No mains voltage

Switch defective,
motor cable damaged

Motor faulty (no
power, unpleasant
smell)

- Make sure that the
supply is correctly
plugged in (plug,
extension lead, etc)

- Check the supply
cable

- Test or have tested
by an electrician (cir­cuit breaker, plug,
etc)

- Have tested by an
electrician or contact
the service depart­ment

- Contact the service
department to have
the motor replaced

REMEDIES

CAUSES

REMEDIES

• Difficult starting

Single phase motor
starting condenser

Three-phase supply
not correct (on 2
phases, motor cable
faulty)

- Replace the
condenser

- Have it checked by
an electrician or
contact the service
department

CAUSES

REMEDIES

• The pump does not start

The mains lead is not
correctly connected or
is damaged

No voltage in pump
circuit or mains supply
circuit

- Check the mains
lead

- Check the pump cir­cuit and mains sup­ply circuit

REMEDIES

• The pump does not pump water

CAUSES

An air bubble may
have formed inside the
pump body

The turbine is jammed

- Holding the pump of
the outlet pipe remove
it from the water and
reimmerse it

- Unscrew the filter
and, using a small
screwdriver, remove
all dirt from the ope­rating area of the tur­bine.

(SEE FIG. 16)

.

•

Slacken off handle (6).

•

Use lever (5) to adjust the cutting height.

•

Tighten handle (6).

English

24

• The machine is set before leaving the factory
and no adjustment is necessary.

• However, after shocks, loosening of nuts and
bolts, or sharp movements when tilting the head,
if necessary adjust the stop screws(D) and
check the squareness (for straight cuts) .

• To correct the bevel cutting setting, adjust the
stop screw (E) and lock the nut with a lock- nut
(SEE FIG. 18).

• Ø 300 and Ø 350 adaptation (SEE FIG. 19)

A = Ø 300
B = Ø 350

Contact your supplier who is entirely at
your service to carry out repairs in the
shortest time at the best possible price.

• Retighten the nuts and bolts periodically.

• In the event of a long period of use pay special
attention to the maintenance and protection of
the disc.

• Make sure that sufficient water is sprayed onto
the disc.

• Tighten the disc correctly.

• Make sure that the contact faces of the disc, the
flanges and the spindle are clean.

The instructions for use and spare parts found in this
document are for information only and are not binding.
As part of our product quality improvement policy, we
reserve the right to make any and all technical modifi­cations without prior notice.

Adjustments12 Repairs14

For rapid delivery of spares and in order to avoid
any wasted time, it is necessary to remind your
supplier of the details shown on the instruction
plate on the machine with each order, as well as
the reference of the part to be replaced.

See exploded view

Item numberCode

Quantity

Spare parts15

Scrapping16

Important advice13

The manufacturer declines all respon­sibility for loss or damage resulting
from misuse or any modification, alte­ration or powering that does not
conform to the manufacturer's original
specifications.

At the work station, the sound pres­sure level may exceed 85 db (A)
In this case individual protection
measures must be taken.

!

In the event of deterioration and
scrapping of the machine, the follo­wing items must be disposed of in
accordance with the requirements of
the legislation in force.

!

S
A
V

00000000

(0)

• Main materials :

 Motor : Aluminium (AL), Steel (AC),

Motor : Copper (CU), Polyamide (PA)

 Machine : Steel sheet (AC), Cast iron (FT)

Die Maschine darf nur an ein Stromnetz angeschlossen werden dessen Impedanz weniger als 0,49 Ohm beträgt.

Falls der Netzbetreiber eine höhere Netz – Impedanz besitzt, kann es beim Einschalten oder während des Betriebes
des Gerätes zu Spannungsschwankungen kommen. Dieses kann Einflüsse auf die Funktion anderer Geräte des

EINLEITUNG ZU DIESEM HANDBUCH

Vor dem Verlassen unseres Werkes hat jede Maschine eine Reihe von Prüfungen erfolgreich bestanden,
bei denen die gesamte Anlage bis ins Detail getestet wird.

Die genaue Befolgung unserer Anweisungen gewährleistet unter normalen Arbeitsbedingungen Ihrer
Maschine lange Lebensdauer.

Die in vorliegendem Handbuch aufgeführten Einsatzhinweise und Ersatzteilreferenzen stellen Richtangaben
dar, die eine Haftungspflicht unsererseits ausschließen. Ein Garantieanspruch kann bei Fehlern oder
Auslassungen bzw. bei Schäden, die auf die Lieferung, Auslegung oder Anwendung der Maschine zurück­zuführen sind, nicht hergeleitet werden. Ständig um eine Qualitätsausführung unserer Produkte bemüht,
behalten wir uns vor, ohne Vorankündigung, der Weiterentwicklung dienende technische Änderungen vor­zunehmen.

Vorliegendes Dokument dient dem Anwender:

• sich mit der Maschine vertraut zu machen,

• deren Einsatzmöglichkeiten kennenzulernen,

• Unfälle bei unsachgemäßer Verwendung durch eine nicht fachmännisch ausgebildete Person zu

vermeiden, bei der Pflege, Wartung, Instandsetzung, Umstellung und dem Transport der Maschine;

• die Betriebssicherheit und Lebensdauer der Maschine zu erhöhen,

• eine korrekte Anwendung, regelmäßige Wartung, rasche Entstörung sicherzustellen, um

Reparaturkosten und Stillstandszeiten auf ein Mindestmaß zu begrenzen.

Vorliegendes Handbuch muß jederzeit am Arbeitsplatz verfügbar sein.
Inkenntnisnahme und Anwendung durch jegliche mit der Aufstellung oder dem Betrieb beauftrag-

te Person.
Für ein Höchstmaß an Sicherheit sind die im jeweiligen Einsatzland der Maschine geltenden tech-

nischen Vorschriften einzuhalten.

Deutsch

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die Maschine erfüllt die Anforderungen der Norm EN 61000-3-11 und unterliegt Sonderanschlussbedingungen.
Die Maschine kann nach Absprache mit dem Netzbetreiber an das entsprechende Netz angeschlossen werden.

Die Impedanz in der Schnittstelle erhalten Sie vom Netzbetreiber.

gleichen Netzes haben.

Die Piktogramme auf den Maschinen (in Farbe) und in diesem Handbuch geben Hinweise, die Ihrer
Sicherheit dienen.

!

WARNUNG Allgemeines Gefahrensymbol

OBLIGATORISCH blauer Grund, weiße Markierung: Sicherheit obligatorisch

+ rote Markierung: Bewegung untersagt

WARNUNG

Dreieck, schwarze Markierung auf gelbem Grund : Gefahr bei Nichteinhaltung
Verletzungsrisiko für den Anwender oder Dritte mit Beschädigung der
Maschine oder des Werkzeuges in der Folge.

VERBOT

HINWEIS Information - Anweisung : Spezielle, die Anwendung und Prüfung

Der Hersteller haftet in keinem Fall für eine unsachgemäße Verwendung und jegliche Änderung.

roter Kreis mit oder ohne Querstrich: Anwendung, Anwesenheit untersagt.

betreffende Angaben.

25

Dieses Symbol bedeutet, daß die

T

Maschine den europäischen Richtlinien
entspricht.

SONDERVORSCHRIFTEN

AL

• W e r k z e u g b e s t ü c k u n g :

Diamantscheiben zum Naßschneiden Ø
300 mm - 350 mm (D)- Bohrung 25,4
mm (AL). (Auskünfte bei Ihrem

D

Lieferanten für Produkte).

Ihre Trennschneidmaschine ist für einen sicheren
und dauerhaften Betrieb ausgelegt. Doch können
auch bei einsatzkonformer Verwendung von der
Trennschneidmaschine für den Anwender
Gefahren und Risiken ausgehen. Deshalb sind
vorbeugend regelmäßige Prüfungen auf der
Baustelle notwendig zur Überwachung :

• des einwandfreien technischen Zustandes

(Einsatz bestimmungsgemäß unter
Berücksichtigung evtl. Risiken und unter
Ausschaltung jeglicher, der Sicherheit abträgli­cher Fehlfunktion),

• des Einsatzes einer Diamantscheibe zum

wasserberieselten Trennschneiden Marmor,
Stein, Granit, Bausteinen und Beschichtungen

(Steingut, Majolika, Keramik, usw....), eine

Verwendung jeglicher anderer Scheibenart ist

untersagt (Schleifscheibe, Sägeblatt, usw....),

Deutsch

• der Qualifikation des Personals (Ausbildung,

Alter, Berufseignung, fachbezogene
Einweisung). Darauf achten, daß das Personal
vorliegendes Handbuch im Detail, vor
Aufnahme der Arbeit,

zur Kenntnis nimmt;
jeglicher Mangel, elektrischer, mechanischer
oder anderer Art, muß von einer befugten
Person geprüft und behoben werden
(Elektriker, Wartungsverantwortlicher, zugelas-

sener Wiederverkäufer, usw....),

• der Einhaltung der Warnungen und auf der
Maschine markierten Anweisungen (dem
Arbeitseinsatz angepaßte Schutzmittel), sach­gemäße Anwendung, Sicherheitsanweisungen
im Allgemeinen, ...),

• daß keinerlei Änderung, kein Umbau oder
Zusatz, die die Sicherheit in Frage stellen, und
die nicht in Abstimmung mit dem Hersteller
erfolgten, vorgenommen wurden.

• der Einhaltung der Überprüfungshäufigkeit
sowie der empfohlenen Kontrollintervalle,

• der Garantie von Originalersatzteilen im
Reparaturfall.

Karbonscheibe

Sägeblatt

Jeglicher andere, dem vorgesehenen
Einsatzzweck nicht entsprechende
Verwendung ist untersagt (Verwendung von
Sägeblättern, Abrasiv-Trennscheiben ...).

26

Typenschild

DER HERSTELLER

MAX. WERK-

ZEUG

BOHRUNG

U/MIN DREH-

ZAHL

TYPE

Ø MAXI OUTIL

Ø ALESAGE

T/MN - RPM

mm

mm

N° SERIE

ANNEE DE

FABRICATION

PUISSANCE

PLAGE DE

TENSION

FREQUENCE

INT. UTIL.

WkgKELITU ESSAM

V

Hz

A

Anwendung1

• Einsatzbereiche : Zum Schneiden von Marmor,
Stein, Terrazzo, Mauersteinen, Zement sowie
Beläge aller Art (Sandstein, Steingut, Keramik,
usw...).

EIRESLLEDOM

HERSTELLUNGS
JAHR

GNUTSIELTHCIWEG
SPANNUNG
FREQUENZ
INTENSITAT

27

Deutsch

• Bei Erhalt Maschinenzustand prüfen.

• In sauberem, ordnungsgemäßen Zustand halten.

• Stromkabel regelmäßig prüfen.

• Während der Arbeit immer aufmerksam bleiben.

• Befestigung der Füße (abnorme Schwingung)
sowie ordnungsgemäße Montage der Teller prüfen.

SIEHE ABB. 1

Rahmenwanne
Fuß
Griff zur Klemmung des Kopfes
Wasserpumpe
Anhebhebel
Sperrgriff
Fuß zum Verladen
Entleerungsstopfen
Motor
Unterspannungs-Hauptschalter
Haube
Scheibenhaube
Gehäusedeckel
Beweglicher Tisch
Tischanschlag
Beweglicher Tischanschlag
Kennschild
Schnittführung
Tischblockierung
Transportgriffe
Transporträdchen
Wasserbehälter
Wasserstand

in drei Gruppen zerlegbar.

KOPFGRUPPE (SIEHE ABB 2)

• Anzugsmutter lösen (M)

• Gesamtbaugruppe Kopf und Pumpe herausnehmen

TISCHGRUPPE (SIEHE ABB 3)

• Tisch abmontieren, dabei zum Freilegen der hin-

teren Haltepratzen leicht kippen

Zustandsüberprüfung ­Beschreibung der Maschine

3

Handhabung - Transport4

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

TRANSPORT (SIEHE ABB 6)

LADEN (SIEHE ABB 7)

EINKLAPPEN DER FÜSSE (SIEHE ABB 5)

TISCHBLOCKIERUNG FÜR DEN TRANSPORT
(SIEHE ABB 4)

AUFSTELLEN (SIEHE ABB 8)

Bitte lesen Sie vor Inbetriebnahme
die Bedienungsanleitung aufmerk­sam durch und machen Sie sich mit
der Maschine vertraut.

Gehörschutz tragen.

Der Arbeitsbereich muß sorgfältig
aufgeräumt und gut beleuchtet sein,
er darf keine Gefahrensquelle aufwei­sen (keine Feuchtigkeit oder gefährli­chen Produkte in der Nähe).

Im Arbeitsbereich darf sich keine
Drittperson aufhalten.

Nur Scheiben verwenden, die sich für
die vorgesehene Arbeit eignen
(Drehgeschwindigkeit, Form,
Anwendung, usw...)

Die Bedienungsperson muß
geignete Arbeitsschütze tra­gen.

Überprüfung vor Inbetriebnahme5

T

Einsetzen der Trennscheibe6

Trennmaschine vom Netz durch
Abziehen des Netzsteckers trennen.

• Die beiden Handräder (A), anschließend die
Schutzhaube (B) abnehmen (SIEHE ABB 9).

Achtung, die Anzugsmutter der

!

Trennscheibe hat Linksgewinde.

Sollte die Maschine mit einem
Verschiebeankermotor ausgestattet
sein, darf die Schnellspannmutter
nicht verwendet werden.

- Zu verwendende Stecker:
Monophase, Typ 2 P + Erde, oder
3xPx+xErde / 3xPx+xNx+xErde, je
nach gegebener Spannung.

- Verlängerungskabel :
ausreichender Kabelquerschnitt je nach elektri­scher Leistung. Anschluß am Netz per Kabel,
Typ H07 RNF folgenden Querschnittes :

- 3 x 2,5 mm

- 4 oder 5 x 1,5 mm2bis 100 m bei 400 V

- 3 x 4 mm

2

bis zu 50 m bei 230 V

2

bis 40 m bei 115 V

• Anzugsflansch abnehmen (SIEHE ABB 10).

• Trennscheibe heranführen. (SIEHE ABB 11).

Drehrichtungspfeil auf Schutzhaube

!

Deutsch

• Mutter festziehen (1) und blockieren (2) (SIEHE ABB 12).

• Schutzhaube (B) wieder einsetzen.

• Die beiden Handräder wieder anziehen (A).
(SIEHE ABB 13).

beachten.
Auf Sauberkeit der Auflagefläche der
Scheibe, der Flansche und im
Spannbereich achten.

Elektrisher Anschluss 7

- ELEKTRISCHE ABSICHERUNG :

Anschluß über Differenzreststrom-Abschalter
30 mA mit Erdleiter. Ist ein solcher Abschalter
nicht vorhanden, können andere
Ausführungsarten eingesetzt werden, die Sie
bitte unserem Katalog entnehmen wollen.

Korrekter Einsatz des Reststrom-

­Differentialabschalters mit
regelmäßiger Inspektion; bei
Werkzeugen, die mit in das Kabel
bzw. in den Netzstecker integriertem
DCDR-Glied geliefert werden, muß in
Fällen, wo auf eine Beschädigung
des Kabels oder des Netzanschlußes
zu schließen ist, die Reparatur vom
Hersteller oder dessen Vertretungen
bzw. einer Fachwerkstatt vorgenom­men werden, um jegliches Risiko
infolge eines unsachgemäßen
Eingriffes auszuschließen.

Inbetriebnahme8

Stets achtgeben.

Vor der Inbetriebnahme die Schlüssel
und die Regelwerkzeuge entfernen.

Den Spritzschutz während der
gesamten Arbeitsdauer nicht entfer­nen.

Wasserwanne befüllen (Wasserstand 23 SIEHE
ABB 1).

• Wasserpumpenanlauf an Motoranlauf gekop­pelt.

Jede Maschine ist mit einer selbstanlaufenden
Pumpe ausgestattet. Die Scheibennaßkühlung
läuft bei Einschaltung der Maschine an.

Reichliche Berieselung =

Langlebigkeit der ScheibeElektrisher Anschluss

Die Schutzhaube und die Motoraufnahme mit
Abweiser gewährleisten eine einwandfreie
Verteilung des Sprühwassers.

• Einschalten durch Betätigen der grü­nen Schaltertaste (Wahlweise,
Schutzschalter).

28

?

=

- Sicherstellen, daß die Netzspannung mit
den Angaben des Maschinenkenns­childes übereinstimmt.

- Drehstrommotor:

Sicherstellen, daß die Drehrichtung mit der
auf der Scheibenverkleidung eingeprägten
Pfeilrichtung übereinstimmt: falls der Motor
nicht in gewünschte Richtung dreht, beide
Stromversorgungsadern vertauschen.

• Zum Abschalten der Trennmaschine

STOP

Wechselstrom ausführung mit einem integrier­ten Thermoschutzschalter ausgestattet.

auf die rote Taste drücken.

29

Deutsch

Eine abnehmbare Umsteuerschnittführung erlaubt
die Durchführung von Schnitten von 45 bis 90˚.
Diese Schnittführung ist so ausgebildet, daß sie in
mehrere Positionen verstellt werden kann, d.h.
zusätzlich zu ihrer Winkelstellung, von 0 bis 45˚
nach links sowie von 0 bis 45˚ nach rechts.

Schnittmethode9

• Gerade Schnitte (SIEHE ABB 14)
≤ 570 mm : der Endschalteranschlag (C)
vermeidet ein Einklemmen der Finger zwi­schen Tisch und Rahmen (SIEHE ABB 15).
> 570 et ≤ 650 mm : Anschlag(C) unter den
Tisch zu Vergrößerung des Schnittweges
kippen.

Einstellung der Schnittiefe10

Wartung (Motorabschaltung obligatorisch)11

An einen sicheren Ort für Kinder
unzugänglich abstellen.
Die Diamantwerkzeuge sorgsam
lagern.

!

• Maschine regelmäßig reinigen.

• Wanne häufig (22) zum Evakuieren des

Schnittschlammes entleeren. Bei Unterlassung
kann sich die Rückführpumpe zusetzen und vor­zeitig verschleißen.(SIEHE ABB 17)

.

• Behälter (1) und (22) gut ausspülen.

• Laufflächen der Tischrollen sorgfältig reinigen.

PANNENBEHEBUNG

Bei abnormaler Funktion nachstehende Tabelle
zur Behebung des Problemes einsehen.

URSACHE

• Die Maschine funktioniert nicht

Mangelhafter E­Anschluß oder Kabel
beschädigt

Keine Netzspannung

Schalter defekt,
Motorkabel beschä­digt

Motor geschädigt (keine
Leistung, unangenehmer
Geruch...)

- Auf ordnungsgemä-ßen
E-Anschlußachten
(Stecker, V erlän­gerung...)

- Stromversorgung-ska­bel prüfen.

- E-Teile prüfen oder
durch einen Elektriker
prüfen lassen
(Abschalter, Stecker ...)

- Durch einen Elektriker
prüfen lassen bzw.
Kundendienst bena­chrichtigen.

- Motor austauschen,
Kundendienst bena­chrichtigen.

BEHEBUNG

URSACHE

BEHEBUNG

• Schwieriger Anlauf

Monophase­Motoranlaufkonden­sator

Drehstromversorgung
nicht konform (auf
zwei Phasen,
Motorkabel beschä­digt)

- Kondensator
austauschen.

- Durch einen
Elektriker prüfen las­sen bzw. Kunden­dienstabteilung
benachrichtigen.

URSACHE

BEHEBUNG

• Kein Pumpstart

Das Stromkabel ist
schlecht angeschlos­sen oder beschädigt

Das Stromkabel nach­weisen oder überprü­fen lassen

- Stromkreis oder
Steckdose span­nungslos.

- Stromkreis oder
Steckdose nachweisen
oder überprüfen lassen.

URSACHE

BEHEBUNG

• Keine Förderwirkung

Einschluâ einer
Luftblase im
Pumpenkörper

Pumpenschaufelrad
blockiert

- Blockierung des
Pumpenrads.

- Filter mit kleinem
Schraubendreher
abschrauben,
Ablagerungen im
Laufradarbeitsbereich
restlos entfernen

(SIEHE ABB 16)

.

• Den Griff (6) lösen.

•

Mit dem Hebel (5) die Schnitthöhe einstellen.

•

Den Griff (6) wieder anziehen.

Deutsch

30

Die Maschine ist werksseitig voreingestellt und

erfordert keine Nachjustierung.

• Die Anschlagschraube (D) sollte jedoch nach­gestellt und die Winkelposition überprüft werden
(bei geraden Schnitten), falls die Maschine
Stößen ausgesetzt war, bei Lockerung der
Schraubenteile sowie nach übermäßig harten
Belastungen beim Kippen des Tisches

• Die Einstellung des Schrägschnitts wird korri-

giert, indem man an der Anschlagschraube (E)
dreht und die Mutter mit einer Kontermutter bloc­kiert.(SIEHE ABB 18 ).

• Anpassung Ø 300 und Ø 350 (SIEHE ABB 19 )

A = Ø 300
B = Ø 350

Wir stehen zu Ihrer vollen Verfügung,
um sämtliche Reparaturarbeiten zu
günstigen Preisen und schnellstmögli­ch durchzuführen (siehe Adresse auf
der Rückseite).

• Alle Schraubenteile regelmäßig nachziehen.

• Nach längerer Betriebszeit, Maschine warten
und Scheibe schützen.

• Auf ausreichende Berieselung der Scheibe ach­ten.

• Scheibe korrekt anziehen.

• Scheibenandrückflächen, Flansche und Spindel
sauberhalten.

Die Bedienungsanleitung und die Ersatzteilliste, die in
diesem Dokument aufgeführt sind, sind nur zur
Kenninsnahme und nicht verbindlich.
Bekümmert um die Qualität unserer Produkte, behalten
wir uns das Recht vor, ohne vorherige
Benachrightigung, technische Abänderungen zur
Verbesserung dieser vorzunehmen.

Einstellungen12 Reparaturen14

Um eine schnelle Lieferung der Ersatzteile zu
gewährleisten, ist es unbedingt erforderlich, uns
bei jeder Bestellung alle auf dem
Maschinenkennschild befindliche Daten
(Maschinentyp, Maschinennummer,
Ersatzteilbenennung, Bestellnummer,
Bestellmenge) sowie die Teilbezeichnung gemäß
Teilliste anzugeben.

Ersatzteile15

Außerbetriebsetzung16

Wichtige Hinweise13

Der Hersteller haftet in keinem Fall
bei unsachgemäßer Verwendung,
jeglicher Änderung, Anpassung oder
Motorisierung, die nicht mit der hers­tellerseitigen Originalauslegung übe­reinstimmen.

Die Schalleistung am Arbeitsplatz
kann 85 dB (A) überschreiten.
In diesem Fall sind besondere
Arbeitsschutzmittel vorzusehen.

!

Bei Beschädigung und Bruch der
Maschine hat die Entsorgung in Übe­reinstimmung mit den geltenden
gesetzlichen Bestimmungen zu erfol­gen.

!

S
A
V

• Wichtigste Werkstoffe :

 Motor : Aluminium (AL) - Stahl (AC) -

Motor : Kupfer (CU) - Polyamid (PA)

 Maschine : Stahlblech (AC) - Guß (FT)

siehe Detailzeichnung

00000000 (0)

Artikel-NR Anzahl

VOORWOORD

Elke machine ondergaat vóór het verlaten van onze fabriek een aantal controlebeurten waarbij alles nauw­keurig gecontroleerd wordt.

Indien u onze instructies strikt naleeft, zal uw machine bij normale werkomstandigheden lang meegaan.
De gebruiksaanwijzingen en de onderdelen uit deze handleiding worden ter informatie opgegeven en zijn

niet bindend. De garantievoorwaarden zijn niet geldig bij foutief gebruik of nalatigheid, of bij beschadigin­gen die te wijten zijn aan de levering, het concept of het gebruik van de machine. Teneinde de kwaliteit van
onze produkten steeds te verbeteren, behouden wij ons het recht voor, technische wijzigingen aan te bren­gen zonder voorafgaande berichtgeving.

De gebruiker kan dit document gebruiken om :

• zich aan de machine te wennen,

• alle toepassingsmogelijkheden te leren kennen,

• ongevallen te vermijden die te wijten zouden zijn aan een verkeerd gebruik, door een persoon die

daar niet toe is opgeleid, bij onderhouds- en herstellingswerken of bij het verplaatsen en het ver­voer,

• de betrouwbaarheid en de levensduur van de machine te verbeteren,

• in te staan voor een juist gebruik, een regelmatig onderhoud en een snelle reparatie, om zo de hers-

tellingskosten en de duur van de immobilisatie tot een minimum te herleiden.

Deze handleiding dient steeds beschikbaar te zijn op de plaats waar de machine gebruikt wordt.
Iedere persoon die de machine installeert of gebruikt, dient deze handleiding te lezen en te gebrui­ken.
Met het oog op een optimale veiligheid, dienen de verplichte technische reglementeringen die van
kracht zijn in het land waar de machine gebruikt wordt, eveneens te worden nageleefd.

Nederlands

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

De apparatuur voldoet aan de eisen van norm EN 61000-3-11 en kan niet zonder meer op het
stroomnet worden aangesloten. Dit kan enkel in overleg met de netwerkbeheerder en op een
geschikt netwerk gebeuren. Voorwaarde voor aansluiting is dat de impedantie van het netwerk
minder dan 0,49 ohm bedraagt. De systeemimpedantie voor de interface wordt u door de netwerk­beheerder meegedeeld.

Indien de systeemimpedantie van de netwerkbeheerder hoger is, kunnen bij het inschakelen of
tijdens het gebruik van de machine spanningsschommelingen optreden, wat een invloed kan
hebben op de werking van andere apparaten op hetzelfde netwerk (bv. flikkerende lichten).

De gebruikte pictogrammen op de machines (in kleur) en in de handleiding wijzen op tips i.v.m. uw veili­gheid.

!

WAARSCHUWING

VERPLICHTING Blauwe achtergrond, witte markering : verplichte veiligheid

WAARSCHUWING

Algemeen symbool voor gevaar.

+ rode markering : bewegingen verboden

Zwarte driehoek en markering op gele achtergrond : gevaar bij het

niet naleven, de gebruiker of derden kunnen gekwetst worden en de
machine of het gereedschap kunnen beschadigingen oplopen.

VERBOD Rode cirkel met of zonder streep : gebruik, aanwezigheid verboden.

AANWIJZING Informatie - instructie : bijzondere aanwijzingen i.v.m. het gebruik, de

controle.

De fabrikant kan in geen geval aansprakelijk worden gesteld bij een verkeerd gebruik van of wijzi­gingen aan de machine.

31

Dit symbol betekent dat de machine

T

overeenstemt met de betreffende
Europese ritchtlijn.

BIJZONDERE VOORSCHRIFTEN

AL

• Gereedschap : Diamantschijven voor
waterkoeling Ø 300 mm - 350xmm (D)

- Cilinderdoorsnede 25,4 mm (AL).

(Inlichtingen bij uw normale leveran-

D

cier).

De afkortmachine is zo ontworpen dat een veilige
en betrouwbare werking mogelijk is, indien ze vol­gens de instructies gebruikt wordt, maar kan toch
enig gevaar inhouden voor de gebruiker en kan
beschadigingen oplopen ; regelmatige controles
op het werkterrein zijn dus noodzakelijk.
Controleer :

• of de machine in een technisch perfecte staat
verkeert (gebruik voor de voorziene doelein-

Nederlands

den, rekening houdend met de eventuele risi­co's, defecten die de veiligheid in gevaar kun­nen brengen, herstellen),

• of een speciale diamantschijf gebruikt wordt
voor het afkorten van marmer, steen, graniet,
baksteen en bekledingen (gres, faience, kera­miek, enz...) met waterkoeling. Het gebruik
van andere schijven (schuurschijf, zaag,
enz...) is verboden.

• of de machine bediend wordt door (qua scho­ling, leeftijd, opleiding) bevoegd personeel dat
kennis heeft genomen van alle details van de
handleiding alvorens het werk aan te vatten ;
elektrische,

mechanische of andere defecten
dienen door een bevoegd persoon gecontro­leerd te worden (elektricien, verantwoordelijke
voor het onderhoud, technicus van de erkende
verkoper, enz...),

• of de waarschuwingen en richtlijnen op de
machine, nageleefd worden (aangepaste bes­cherming van het bedienend personeel), en of
de machine naar behoren gebruikt wordt
(algemene veiligheidsinstructies...),

• of de veiligheid niet in het gedrang wordt
gebracht doordat de machine gewijzigd,
omgebouwd of aangevuld werd, dit zonder
toestemming van de fabrikant,

• of de aanbevolen frequentie van de controle­beurten wordt nageleefd,

• of uitsluitend originele reserve-onderdelen
gebruikt worden bij het uitvoeren van herstel­lingen.

Carbide-schijf

Zaagblad

Alle andere toepassingen dan die waarvoor de
machine oorspronkelijk bestemd is, zijn verbo­den (gebruik van een zaagblad, een schuur­schijf...).

32

Typeplaatje

FABRIKANT

O MAX.

ZAAGBLAD

O ASGAT

T.P.M.

TYPE

Ø MAXI OUTIL

Ø ALESAGE

T/MN - RPM

mm

mm

N° SERIE

ANNEE DE

FABRICATION

PUISSANCE

PLAGE DE

TENSION

FREQUENCE

INT. UTIL.

JAAR
GEPRODUCEERD

WkgKELITU ESSAM

V

VOLTAGE
FREQUENTIE

Hz

A

STROOMSTERKTE

Gebruik1

• Toepassing : Het zagen van marmer, steen,
graniet, baksteen, cement en alle ander bekle­dingen (gres, faience, keramiek, enz...).

REMMUNEIRESEPYT

NEGOMREVTHCIWEG

33

Nederlands

• Controleer de staat van de machine bij de inont­vangstneming.

• Zorg er steeds voor dat ze perfect schoon blijft.

• Controleer regelmatig snoer .

• Blijf bij het werken altijd aandachtig.

• Controleer of het werkstuk goed bevestigd is
(abnormale trillingen), en of de platen goed
gemonteerd zijn.

ZIE FIG. 1

Chassis-bak
Poot
Klemhendel kop
Waterpomp
Hefboom
Blokkeerhandgreep
Pootwielen
Afvoerplug
Motor
Verbreekschakelaar
Kap
Schijfcarter
Kap van carter
Verwijderbare tafel
Tafelaanslag
Aanslag verwijderbare tafel
Plaatje met technische kenmerken
Geleider
Tafelblokkering
Vervoershandvaten
Transportwielen
Watertank
Waterpeil

In zwie delen gedemonteerd worden.

DE TAFEL (ZIE FIG 3)

• Til de tafel wat omhoog zodat de achterste

pootjes vrijkomen.

Controle -Beschrijving van de machine3

Verlading - Transport4

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

TRANSPORT (ZIE FIG 6)

LADEN (ZIE FIG 7)

OPVOUWEN POTEN (ZIE FIG 5)

BLOKKERING TAFEL BIJ VERVOER
(ZIE FIG 4)

OP POTEN ZETTEN (ZIE FIG 8)

Voor het in gebruik nemen van de
machine, eerst aandachtig de hand­leiding lezen en uzelf vertrouwd
maken met de machine.

Het dragen van gehoorbescherming
is verplicht.

De werkruimte moet in orde zijn, goed
verlicht en vrij van elk ongevalsrisico
(geen vochtigheid of gevaarlijke pro­dukten in de nabijheid)

Onbevoegde personen moeten uit de
buurt van de werkruimte gehouden
worden

Gebruik zaagbladen die geschikt zijn
voor het uit te voeren werk (toerental,
geometrie, toepassing, enzovoort...).

De operator moet aan het
werk aangepaste bescher­mingsui-trusting dragen

Controle vóór de eerste ingebruikneming

5

T

Nederlands

34

Let altijd goed op

Verwijder de sleutels en het stelge­reedschap voordat u de machine in
gebruik neemt

Houd de beschermkast op zijn plaats
tijdens het werk

- Gebruik eenfasige stekkers van het
type 2 P + aarding, of 3 P + aarding /
3xPx+xN + aarding, in functie van de
overeenkomstige spanningen.

- V erlengkabel : de doorsnede van deze kabel
moet voldoende zijn voor het elektrisch vermo­gen; voor de aansluiting op het elektriciteitsnet
moet een kabel van het type H07 RNF, met de
volgende doorsnede gebruikt worden :

- 3 x 2,5 mm

2

, max 50 m bij 230 V

- 4 of 5 x 1,5 mm

2

, max. 100 m bij 400 V

- 3 x 4 mm2, max. 40 m bij 115 V

- ELECTRISCHE VEILIGHEID :
De machine mag uitsluitend worden
aangesloten op een geaarde 30 mA
aardlekschakelaar. Zie onze catalogus
indien geen aardlekschakelaar geïns­talleerd is.

- Correct gebruik van de restdifferen­tiaalstroom-inrichting, periodieke
controle inbegrepen; voor gereed­schap geleverd met zo’n inrichting
geïntegreerd in de kabel of in de
stekkerpen dient reparatie van een
beschadigde kabel of stekker te
gebeuren door de fabrikant, door
één van zijn agenten of door een
bekwame reparatiewerkplaats om
het risico van een slecht uitgevoer­de reparatie te voorkomen.

- Controleer of de spanning van het net­werk overeenstemt met de spanning
die op het plaatje op de machine is
aangegeven..

- Driefasige motor :

Controleer of de draairichting ove­reenstemt met het pijltje op de carter :
als de motor niet in de gewenste rich­ting draait, wisselt u de twee voeding­sdraden om.

• De moer (1) aandraaien en blokkeren (2).

• Breng het veiligheidscarter (B) opnieuw op zijn
plaats.

• Draai de twee wieltjes (A) opnieuw vast. (ZIE
FIG 13 ).

• Verwijder het zijstuk (ZIE FIG 10).

• Breng de schijf op haar plaats.(ZIE FIG 11).

• De waterpomp wordt tegelijk met de motor
ingeschakeld.

Gezien elke machine voorzien is van een zel­faanzuigende pomp, wordt de schijf besproeid
zodra de motor wordt ingeschakeld.

• Inschakelen door de groene toets van
de schakelaar in te drukken (In optie,
vermogensschake laar).

• Om de afkortmachine uit te schake­len, de rode knop indrukken.

Het veiligheidscarter en de motorhouder met
leischot zorgen voor een regelmatig verdeelde
besproeiing.

Eanfase motor beschermd door een ingebouw­de thermische zekering.

Goede smering en koeling =

optimale standtijd van het zaagblad

Elektrische aansluiting7

Ingebruikneming8

Let op de juiste draairichting die met
een pijl is aangegeven op één van de
zijkanten (draairichting op de rechter­zijkant van de beschermkast)
Controleer of het ondersteuningsvlak
van het blad, de flenzen en de spil
zuiver is

!

?

=

STOP

• Vul de waterbak op ( Peil 23 FIG 1 ).

Haal de stekker van de afkortmachine
uit het stopcontact.

• Verwijder de twee wieltjes (A) en daarna het vei­ligheidscarter (B) (ZIE FIG 9).

Montage van de schijf

6

De moer die de schijf vastklemt is
voorzien van een linkse schroef­draad.

!

Gebruik niet de snelle spanmoer wan­neer de machine is uitgerust met een
remmotor .

35

Nederlands

Met behulp van de omkeerbare en verwijderbare
geleider, kan volgens hoeken van 45 tot 90˚ ges­neden worden.

Deze geleider is zo gemaakt dat hij in verschillen­de standen kan worden ingesteld, naast de haak­se standen van 0 tot 45˚ naar links en naar rechts.

Snijmethode9

• Recht snijden (ZIE FIG 14)

≤ 570 mm : dankzij de aanslag (C) wordt
vermeden dat vingers tussen de tafel en het
frame geklemd raken (ZIE FIG 15).
> 570 et ≤ 650 mm :klap de aanslag (C)
onder de tafel om de slag te vergroten.

Afstelling van de diepte10

Onderhoud (motor verplicht stilleggen)11

Bewaar de machine op een veilige
plaats en houd ze buiten het bereik
van kinderen
Onderhoud het snijgereedschap
zorgvuldig

!

• Maak de machine regelmatig schoon.

• Vervang het water in de bak (22) dikwijls om de
modder te verwijderen, anders kan de perspomp
verstopt raken en vroegtijdig slijtage
oplopen.(ZIE FIG 17)

.

• De bakken (1) en (22) overvloedig met water

schoonmaken.

• Maak de geleiders van de rolletjes van de tafel
zorgvuldig schoon.

OPSPOREN VAN DEFECTEN

Indien de machine niet normaal werkt, raadpleeg
dan de volgende tabellen om een oplossing te vin­den voor het probleem dat zich voordoet.

OORZAKEN

• De machine werkt niet

Slechte aansluiting of
beschadigd snoer

Elektriciteitsnet niet
onder spanning

Defecte schakelaar, bes­chadigde motorkabel

Beschadigde motor
(abnormaal laag toeren­tal, onaan-gename
geur...)

- Controleer of het snoer
goed is aangesloten
(stopcontact, verleng­kabel...).

- Controleer de voeding­skabel.

- Controleer zelf of laat
door een elektricien
controleren (smeltzeke­ring, contactdoos...).

- Voor de controle een
elektricien of de klan­tendienst raadplegen.

- Laat de motor door de
klantendienst vervan­gen.

OPLOSSINGEN

OORZAKEN

OPLOSSINGEN

• De machine raakt moeilijk op gang

Condensator starten
eenfasige motor

Niet conforme driefasige
voeding (op 2 fasen, bes­chadigde motorkabel)

- Vervang de
conden-sator.

- Voor de controle de
elektricien of de klan­tendienst raadplegen.

OORZAKEN

OPLOSSINGEN

• De pomp start niet

De voedingskabel is
slecht aangesloten of
beschadigad

Er is geen spanning op
het circuit of op het stop­contact

- Controleer de voeding­skabel of laat hem
controleren.

- Het circuit of het stop­contact controleren of
nalopen.

OORZAKEN

OPLOSSINGEN

• Er komt geen vloeistof uit de pomp

Het is mogelijk dat er
zich een luchtbel heeft
gevormd in het binnenste
van het pomplichaam

De turbine kan niet meer
bewegen

- Haal de pomp uit de
vloeistof en ondersteun
hem daarbij bij de
afvoerbuis en dompel
hem vervolgens weer
onder.

- Schroef de filter los en
met een kleine schroe­vedraaier verwijdert u
alle restjes uit de werk­zone van het wiel

(ZIE FIG 16)

• Draai handgreep (6) los.

• Gebruik hefboom (5) om de zaaghoogte af te
stellen.

•

Draai handgreep (6) weer vast.

Nederlands

36

• De machine is reeds in onze werkplaatsen

afgesteld en hoeft dus niet meer geregeld te
worden.

• Bij schokken, het losraken van schroeven en
