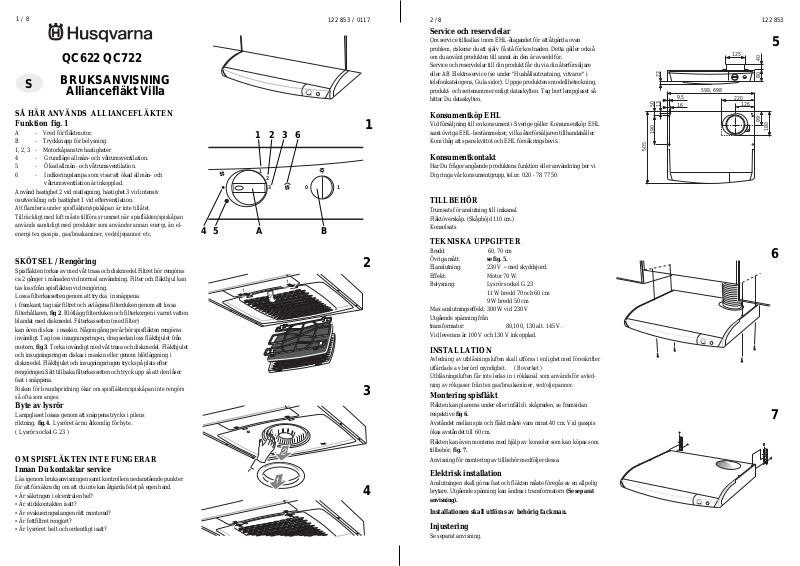

Husqvarna QC622X, QC622, QC722V, QC722, QC622V User Manual
1 / 8
2
5
4
3
2
5
4
3
80
40
125
220
99
180
505
9,5
598, 698
50
190
126
16
13 22
QC622 QC722
S
F 240-16
BRUKSANVISNING
Alliancefläkt Villa
2
3
122 853 / 0117
2 / 8
Service och reservdelar
Om service tillkallas inom EHL-åtagandet för att åtgärda ovan
problem, riskerar du att själv få stå för kostnaden. Detta gäller också
om du använt produkten till annat än den är avsedd för.
Service och reservdelar till din produkt får du via din återförsäljare
eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i
telefonkatalogens, Gula sidor). Uppge produktens modellbeteckning,
produkt- och serienummer enligt dataskylten. Tag bort lampglaset så
hittar Du dataskylten.
122 853
5
SÅ HÄR ANVÄNDS ALLIANCEFLÄKTEN
Funktion fig. 1
A - Vred för fläktmotor.
B - Tryckknapp för belysning.
1, 2, 3 - Motorkåpans tre hastigheter
4 - Grundläge allmän- och våtrumsventilation.
5 - Ökad allmän- och våtrumsventilation.
6 - Indikeringslampa som visar att ökad allmän- och
våtrumsventilation är inkopplad.
Använd hastighet 2 vid matlagning, hastighet 3 vid intensiv
osutveckling och hastighet 1 vid efterventilation.
Att flambera under spisfläkten/spiskåpan är inte tillåtet.
Tillräckligt med luft måste tillföras rummet när spisfläkten/spiskåpan
används samtidigt med produkter som använder annan energi, än elenergi tex gasspis, gas/braskaminer, ved/oljepannor etc.
SKÖTSEL / Rengöring
Spisfläkten torkas av med våt trasa och diskmedel.Filtret bör rengöras
ca 2 gånger i månaden vid normal användning. Filter och fläkthjul kan
tas loss från spisfläkten vid rengöring.
Lossa filterkassetten genom att trycka in snäppena
i framkant, tag isär filtret och avlägsna filterduken genom att lossa
filterhållaren, fig 2. Blötlägg filterduken och filterkorgen i varmt vatten
blandat med diskmedel. Filterkassetten (med filter)
kan även diskas i maskin. Någon gång per år bör spisfläkten rengöras
invändigt. Tag loss insugningsringen, drag sedan loss fläkthjulet från
motorn, fig 3. Torka invändigt med våt trasa och diskmedel. Fläkthjulet
och insugningsringen diskas i maskin eller genom blötläggning i
diskmedel. Fläkthjulet och insugningsringen trycks på plats efter
rengöringen.Sätt tillbaka filterkassetten och tryck upp så att den låser
fast i snäppena.
Risken för brandspridning ökar om spisfläkten/spiskåpan inte rengörs
så ofta som anges.
Byte av lysrör
Lampglaset lossas genom att snäppena trycks i pilens
riktning, fig.4. Lysröret är nu åtkomlig för byte.
( Lysrör sockel G 23 )
OM SPISFLÄKTEN INTE FUNGERAR
Innan Du kontaktar service
Läs igenom bruksanvisningen samt kontrollera nedanstående punkter
för att försäkra dig om att du inte kan åtgärda felet på egen hand.
• Är säkringen i elcentralen hel?
• Är stickkontakten isatt?
• Är evakueringsslangen rätt monterad?
• Är fettfiltret rengjort?
• Är lysröret helt och ordentligt isatt?
4
5
1 2
1
A
Konsumentköp EHL
1
6 3
Vid försäljning till en konsument i Sverige gäller Konsumentköp EHL
samt övriga EHL-bestämmelser, vilka återförsäljaren tillhandahåller.
Kom ihåg att spara kvittot och EHL försäkringsbevi
s.
Konsumentkontakt
1
2
103
Har Du frågor angående produktens funktion eller användning ber vi
Dig ringa vår konsumentgrupp, tel.nr. 020 - 78 77 50
TILLBEHÖR
Trumsats för anslutning till imkanal.
Fläktöverskåp. (Skåphöjd 110 cm.)
B
Konsolsats
TEKNISKA UPPGIFTER
Bredd: 60, 70 cm
2
1
2
Övriga mått: se fig. 5.
Elanslutning: 230 V ~ med skyddsjord.
Effekt: Motor 70 W.
Belysning: Lysrör sockel G 23
11 W bredd 70 och 60 cm
9 W bredd 50 cm
Max anslutningseffekt: 300 W vid 230 V
Utgående spänning från
transformator: 80,100, 130 alt. 145 V.
Vid leverans är 100 V och 130 V inkopplad.
6
INSTALLATION
Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter
utfärdade av berörd myndighet. ( Boverket )
Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från tex gas/braskaminer, ved/oljepannor.
3
2
Montering spisfläkt
Fläkten kan placeras under eller infälld i skåpraden, se framsidan
respektive fig 6.
Avståndet mellan spis och fläkt måste vara minst 40 cm. Vid gasspis
ökas avståndet till 60 cm.
Fläkten kan även monteras med hjälp av konsoler som kan köpas som
tillbehör, fig. 7.
Anvisning för montering av tillbehör medföljer dessa.
7
Elektrisk installation
1
4
Anslutningen skall göras fast och fläkten måste föregås av en allpolig
brytare. Utgående spänning kan ändras i transformatorn (Se separat
anvisning).
Installationen skall utföras av behörig fackman.
Injustering
Se separat anvisning.
