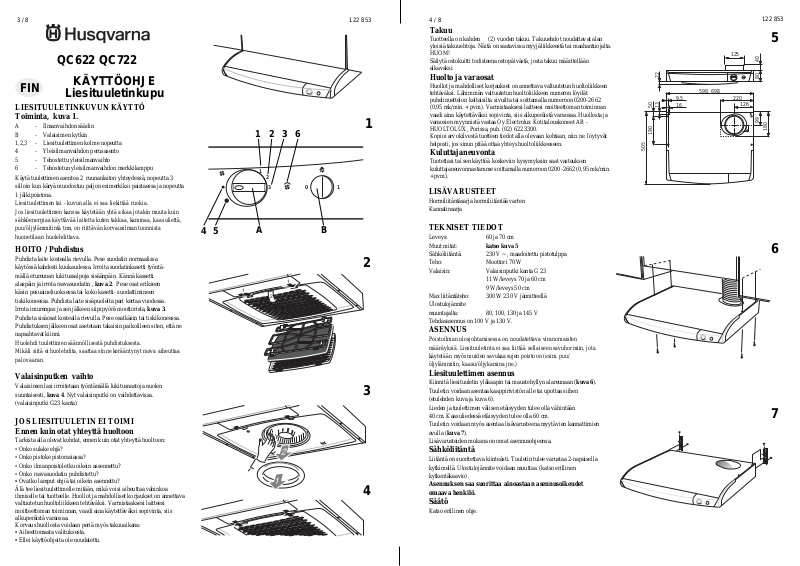

3 / 8 |
122 853 |
|
|
F 240-16 |
|
FIN |
KÄYTTÖOHJE |
|
|
Liesituuletinkupu |
2 |
||
|
|
3 |
|
LIESITUULETINKUVUN KÄYTTÖ |
|
||
Toiminta, kuva 1. |
1 |
||
A |
- |
Ilmanvaihdon säädin |
|
B |
- |
Valaisimen kytkin |
1 2 3 6 |
1,2,3 |
- |
Liesituulettimen kolme nopeutta |
|
4- Yleisilmanvaihdon perusasento
5- Tehostettu yleisilmanvaihto
6 |
- Tehostetun yleisilmanvaihdon merkkilamppu |
|
1 |
|
|
|
|
|
|
|
|
Käytä tuulettimen asentoa 2 ruunanlaiton yhteydessä, nopeutta 3 |
|
2 |
|
|
|
silloin kun käryä muodostuu paljon esimerkiksi paistaessa ja nopeutta |
|
3 |
0 |
1 |
|
1 jälkipoistona. |
|
|
|
|
|
Liesituulettimen tai - kuvun alla ei saa liekittää ruokia. |
|
|
|
|
|
Jos liesituulettimen kanssa käytetään yhtä aikaa jotakin muuta kuin |
|
|
|
|
|
sähköenergiaa käyttävää laitetta kuten takkaa, kaminaa, kaasuliettä, |
|
|
|
|
|
puu/öljylämmitintä tms, on riittävän korvausilman tuonnista |
4 5 |
A |
|
B |
|
huonetilaan huolehdittava. |
|
||||
|
|
|
|
||
HOITO / Puhdistus |
|
|
|
|
|
Puhdista laite kostealla rievulla. Pese suodatin normaalissa |
|
|
|
2 |
|
käytössä kahdesti kuukaudessa. Irroita suodatinkasetti työntä- |
|
|
|
||
mällä etureunan lukitussalpoja sisäänpäin. Kännä kassetti |
|
|
1 |
|
|
alaspäin ja irrota rasvasuodatin , kuva 2. Pese osat erikseen |
|
|
|
||
|
1 |
|
|
||
käsin pesuaineliuoksessa tai koko kasettisuodattimineen |
|
|
|
||
|
2 |
|
|
||
tiskikoneessa. Puhdista laite sisäpuolelta pari kertaa vuodessa. |
|
|
|
||
|
|
|
|
||
Irrota imurengas ja sen jälkeen siipipyörä moottorista, kuva 3. |
|
|
|
|
|
Puhdista sisäosat kostealla rievulla. Pese osatkäsin tai tiskikoneessa. |
|
|
|
|
|
Puhdistuksen jälkeen osat asetetaan takaisin paikoilleen siten, että ne |
|
|
|
|
|
napsahtavat kiinni. |
|
|
|
|
|
Huolehdi tuulettimen säännöllisestä puhdistuksesta. |
|
|
|
|
|
Mikäli siitä ei huolehdita, saattaa sinne kerääntynyt rasva aiheuttaa |
|
|
|
|
|
palovaaran. |
|
|
|
|
Valaisinputken vaihto
Valaisimen lasi irroitetaan työntämällä lukitusnastoja nuolen suuntaisesti, kuva 4. Nyt valaisinputki on vaihdettavissa. (valaisinputki G23 kanta)
JOS LIESITUULETIN EI TOIMI
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:
•Onko sulake ehjä?
•Onko pistoke pistorasiassa?
•Onko ilmanpoistoletku oikein assennettu?
•Onko rasvasuodatin puhdistettu?
•Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa vahinkoa ihmiselle tai tuotteelle. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Korvaus huollosta voidaan periä myös takuuaikana:
•Aiheettomasta valituksesta.
•Ellei käyttöohjeita ole noudatettu.
3
2 1
4
4 / 8
Takuu
Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja. Näitä on saatavissa myyjäliikkeestä tai maahantuojalta. HUOM!
Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritellään alkavaksi.
Huolto ja varaosat
Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinuettelon keltaisilta sivuilta tai soittamalla numeroon 0200-2662 (0,95 mk/min. + pvm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet AB - HUOLTOLUX, Porissa, puh. (02) 622 3300.
Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,95 mk/min. + pvm).
LISÄVARUSTEET
Hormiliitäntäsarja hormiliitäntää varten
Kannatinsarja
TEKNISET TIEDOT
Leveys:
Muut mitat:
Sähköliitäntä:
Teho:
Valaisin:
Max liitäntäteho:
Ulostulojännite
muuntajalta: 80, 100, 130 ja 145 V Tehdasasennus on 100 V ja 130 V.
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös muiden savukaasujen poistoon (esim. puu/ öljylämmitin, kaasu/öljykamina jne.)
Liesituulettimen asennus
Kiinnitä liesituuletin yläkaapin tai maustehyllyn alareunaan (kuva 6). Tuuletin voidaan asentaa kaappirivistön alle tai upottaa siihen (etulehden kuva ja kuva 6).
Lieden ja tuulettimen välisen etäisyyden tulee olla vähintään 40 cm. Kaasuliedessä etäisyyden tulee olla 60 cm.
Tuuletin voidaan myös asentaa lisävarusteena myytävien kannattimien avulla (kuva 7).
Lisävarusteiden mukana on omat asennusohjeensa.
Sähköliitäntä
Liitäntä on suoritettava kiinteästi. Tuuletin tulee varustaa 2-napaisella kytkimellä. Ulostulojännite voidaan muuttaa (katso erillinen kytkentäkaavio).
Asennuksen saa suorittaa ainoastaan asennusoikeudet omaava henkilö.
Säätö
Katso erillinen ohje.
122 853
5
|
|
|
125 |
40 |
|
|
|
|
|
|
|
|
22 |
|
|
80 |
|
|
|
|
598, 698 |
|
|
50 |
13 |
9,5 |
220 |
|
|
16 |
126 |
|
|
||
190 |
|
|
|
99 |
180 |
505
6
2
3
7
2
3
