HUSQVARNA LR120, LR130, LT125 User Manual

Instruction manual

LT130, LT125, 
LR130, LR120

Please read these instructions carefully and
make sure you understand them before using
this machine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorgfältig
durch und vergewissern Sie sich, daß Sie
diese verstehen, bevor Sie die Maschine in
Betrieb nehmen.

Manuel d’instructions

S’il vous plaît lisez soigneusement et soyez
sûr de comprende ces instructions avant
d’utiliser cette machine.

Manual de las instrucciones

Por favor lea cuidadosamente y comprenda
estas intrucciones antes de usar esta
maquina.

157246 08.31.98 REV.1 KFSW/VB
Printed in U.S.A.

Manuale di istruzioni

Prima di utilizzare la macchina leggete queste
istruzioni con attenzione ed accertatevi di

averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en zorg dat
u ze begrijpt voordat u deze machine
gebruikt.

1.

2.

3.

4.

Safety instructions
Sicherheitsvorschriften
Consignes de sécurité
Veiligheidsvoorschriften
Instrucciones de seguridad
Norme di sicurezza

Assembly instructions
Montageanleitung
Instructions de montage
Montage-aanwijzingen
Instrucciones de montaje
Istruzioni per il montaggio

Controls
Bedienungselemente
Réglages
Bedieningsorganen
Mandos
Comandi

Start and operation
Start und Betrieb
Mise en marche et conduite
Starten en rijden
Arranque y manejo
Messa in moto e guida

3

18

28

37

5.

6.

Adjustment and maintenance
Einstellugen und Wartung
Réglage et entretien
Afstellen en onderhoud
Ajustes y mantenimiento
Messa a punto e manutenzione

Trouble shooting
Fehlersuche
Recherche des pannes
Schema voor het zoeken van fouten
Búsqueda de averías
Ricerca guasti

47

77

2

1. Safety Rules

Safe Operation Practices for Ride-On Mowers

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS.

FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

Eng

I. TRAINING

• Read the instructions carefully. Be familiar with the con­trols and the proper use of the equipment.

• Never allow children or people unfamiliar with the instruc­tions to use the lawnmower. Local regulations may restrict
the age of the operator.

• Never mow while people, especially children, or pets are
nearby.

• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.

• All drivers should seek and obtain professional and practi­cal instruction. Such instruction should emphasize:

- the need for care and concentration when working

with ride-on machines;

- control of a ride-on machine sliding on a slope will not

be regained by the application of the brake.
The main reasons for loss of control are:
a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground

conditions,especially slopes;

f) incorrect hitching and load distribution.

II. PREPARATION

• While mowing, always wear substantial footwear and long
trousers. Do not operate the equipment when barefoot or
wearing open sandals.

• Thoroughly inspect the area where the equipment is to be
used and remove all objects which may be thrown by the
machine.

• WARNING - Petrol is highly flammable.

- Store fuel in containers specifically designed for this

purpose.

- Refuel outdoors only and do not smoke while refueling.

- Add fuel before starting the engine. Never remove

the cap of the fuel tank or add petrol while the engineis
running or when the engine is hot.

- If petrol is spilled, do not attempt to start the engine

but move the machine away from the area of spillage
and avoid creating any source of ignition until petrol
vapors have dissipated.

- Replace all fuel tanks and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the blades,
blade bolts and cutter assembly are not worn or damaged.
Replace worn or damaged blades and bolts in sets to
preserve balance.

• On multi-bladed machines, take care as rotating one blade
can cause other blades to rotate.

III. OPERATION

• Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.

• Mow only in daylight or in good artificial light.

• Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.

• Do not use on slopes of more than 14°.

• Remember there is no such thing as a “safe” slope. Travel
on grass slopes requires particular care. To guard against
overturning;

- do not stop or start suddenly when going up or downhill;

- engage clutch slowly, always keep machine in gear,

especially when traveling downhill;

- machine speeds should be kept low on slopes and

during tight turns;

- stay alert for humps and hollows and other hidden haz-

ards;

- never mow across the face of the slope, unless the

lawnmower is designed for this purpose.

• Use care when pulling loads or using heavy equipment.

- Use only approved drawbar hitch points.

- Limit loads to those you can safely control.

- Do not turn sharply. Use care when reversing.

- Use counterweight(s) or wheel weights when suggested

in the instruction handbook.

• Watch out for traffic when crossing or near roadways.

• Stop the blades from rotating before crossing surfaces
other than grass.

• When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.

• Never operate the lawnmower with defective guards, shields
or without safety protective devices in place.

• Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed may
increase the hazard of personal injury.

• Before leaving the operator’s position:

- disengage the power take-off and lower the attachments;

- change into neutral and set the parking brake;

- stop the engine and remove the key.

• Disengage drive to attachments, stop the engine, and
disconnect the spark plug wire(s) or remove the ignition key

- before cleaning blockages or unclogging chute;

- before checking, cleaning or working on the lawnmower;

- after striking a foreign object. Inspect the lawnmower

for damage and make repairs before restarting and
operating the equipment;

- if the machine starts to vibrate abnormally (check imme-

diately).

• Disengage drive to attachments when transporting or not in
use.

• Stop the engine and disengage drive to attachment

- before refueling;

- before removing the grass catcher;

- before making height adjustment unless adjustment

can be made from the operator’s position.

• Reduce the throttle setting during engine run-out and, if the
engine is provided with a shut-off valve, turn the fuel off at
the conclusion of mowing.

3

IV.MAINTENANCE AND STORAGE

• Keep all nuts, bolts and screws tight to be sure the equip­ment is in safe working condition.

• Never store the equipment with petrol in the tank inside a
building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing in any enclosure.

• To reduce the fire hazard, keep the engine, silencer,
battery compartment and petrol storage area free of grass,
leaves, or excessive grease.

• Check the grass catcher frequently for wear or deteriora­tion.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done
outdoors.

• On multi-bladed machines, take care as rotating one blade
can cause other blades to rotate.

• When machine is to be parked, stored or left unattended,
lower the cutting means unless a positive mechanical lock
is used.

CAUTION: Always disconnect spark plug
wire and place wire where it cannot contact
spark plug in order to prevent accidental
starting when setting up, transporting, ad­justing or making repairs.

4

Sicherheitsvorschriften

Regeln für die sichere Bedienung von Rasentraktoren

WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER

GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE
SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN.

D

I. SCHULUNG

• Die Anleitungen sorgfältig durchlesen. Mit den
Bedienungselementen und der vorschriftsmäßigen
Bedienung der Maschine vertraut machen.

• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind, den
Betrieb der Maschine gestatten. Das Mindestalter von
Fahrern ist womöglich gesetzlich geregelt.

• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.

• Bitte denken Sie daran, daß der Fahrer oder Benutzer für
jegliche Unfälle oder Gefahren, denen andere oder deren
Eigentum ausgesetzt werden, verantwortlich ist.

• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte folgende
Punkte behandeln:

- die Notwendigkeit von Vorsicht und Konzentration bei der

Arbeit mit Rasentraktoren;

- daß es nicht möglich ist, die Beherrschung eines

Rasentraktors, der auf einem Abhang herabrutscht, durch
Betätigen der Bremse wieder zu erlangen.

Die Hauptgründe für den Verlust der Beherrschung über
das Fahrzeug sind:

a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen

von Bodenverhältnissen, besonders auf Abhängen;

f) verkehrtes Abschleppen und verkehrte Lastverteilung.

II. VORBEREITUNG

• Während dem Mähen immer festes Schuhwerk und lange
Hosen tragen. Die Maschine nicht barfuß oder mit offenen
Sandalen in Betrieb nehmen.

• Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.

• WARNUNG - Benzin ist äußerst leicht entzündlich.

- Kraftstoff in speziell dafür ausgelegten Behältern lagern.

- Nur im Freien tanken und währenddessen nicht rauchen.

- Kraftstoff nachfüllen, bevor der Motor angelassen wird.

Auf keinen Fall den Tankdeckel entfernen oder Benzin
nachfüllen, solange der Motor läuft oder heiß ist.

- Falls Kraftstoff verschüttet wurde, nicht versuchen, den

Motor anzulassen, sondern die Maschine vom
verschütteten Benzin wegschieben und das Verursachen
jeglicher Zündquellen vermeiden, bis die Benzindämpfe
sich verflüchtigt haben.

- Alle Deckel wieder fest auf Kraftstofftanks und

Kraftstoffbehältern anbringen.

• Schadhafte Schalldämpfer ersetzen.

• Vor dem Gebrauch immer mit einer Sichtprüfung
sicherstellen, daß Mähmesser, Messerschrauben und die
Mäheinheit nicht abgenutzt oder beschädigt sind.
Abgenutzte oder beschädigte Messer und Schrauben
ersetzen, um Auswuchtung zu gewährleisten.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.

III. BETRIEB

• Maschine nicht in einem geschlossenen Bereich betreiben,
in dem die gefährlichen Kohlenmoxydgase sich sammeln
können.

• Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.

• Alle Messerbetätigungskupplungen auskuppeln und in den
Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.

• Auf keinen Abhängen mit einer Steigung von mehr als 14_
mähen.

• Bitte daran denken, daß es keinen “sicheren” Abhang gibt.
Beim Fahren auf grasbewachsenen Abhängen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:

- Beim Bergauf- oder Bergabfahren auf keinen Fall plötzlich

anfahren oder anhalten;

- Kupplung langsam einlegen, immer einen Gang eingelegt

lassen, besonders beim Bergabfahren;

- Die Fahrgeschwindigkeit sollte auf Abhängen und in

engen Kurven niedrig gehalten werden.

- Auf Bodenwellen, Löcher und andere Gefahren achten;

- Niemals quer zum Abhang mähen, es sei denn, der

Rasenmäher ist speziell dafür ausgelegt.

• Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerät ist Vorsicht geboten.

- Nur zugelassene Zugstangen-Anhängepunkte

verwenden.

- Lasten klein genug halten, so daß sie sicher beherrscht

werden können.

- Kein scharfen Kurven fahren. Beim Rückwärtsfahren

vorsichtig sein.

- Gegengewichte oder Radgewichte verwenden, falls diese

in der Betriebsanleitung empfohlen werden.

• Beim Überqueren von Straßen oder dem Arbeiten in deren
Nähe, auf den Verkehr achten.

• Vor dem Überqueren von Oberflächen den
Mähmesserantrieb ausschalten, es sei denn, es handelt
sich um Gras.

• Bei der Verwendung von Anbaugeräten, den
Materialauswurf auf keinen Fall auf Personen richten, und
niemanden während des Betriebs in der Nähe der Maschine
dulden.

• Den Rasenmäher auf keinen Fall mit schadhaften
Schutzvorrichtungen, Schildern oder ohne
Sicherheitsausrüstung in Betrieb nehmen.

• Die Einstellung des Drehzahlreglers nicht ändern, und die
Drehzahl des Motors nicht über die Werkspezifikationen
heraufsetzen. Der Betrieb des Motors bei zu hohen
Drehzahlen kann die Gefahr von Körperverletzungen
vergrößern.

• Vor dem Verlassen der Bedienungsstation:

- Die Zapfwelle abstellen und alle Anbaugeräte absenken.

- In Leerlauf schalten und die Feststellbremse einlegen.

- Den Motor abstellen und den Zündschlüssel abziehen.

• Alle Anbaugeräte-Antriebe ausschalten, den Motor
abstellen und das (die) Zündkerzenkabel abziehen bzw.
den Zündschlüssel abziehen:

- vor dem Entfernen von Verstopfungen aus dem Mähwerk

oder dem Auswurf;

5

- vor dem Prüfen, Reinigen oder Reparieren des
Rasenmähers;

- nachdem auf ein Fremdkörper gestoßen wurde. Den
Rasenmäher auf Schäden untersuchen und die
Reparaturen durchführen, bevor die Maschine wieder
angelassen und in Betrieb genommen wird;

- falls die Maschine anfangen sollte, ungewöhnlich zu
vibrieren (sofort prüfen).

• Alle Anbaugeräte-Antriebe ausschalten, wenn die Maschine
transportiert oder nicht gebraucht wird.

• Den Motor abstellen und den Anbaugerät-Antrieb
ausstellen:

- vor dem Tanken;

- vor dem Entfernen der Grasfangvorrichtung;

- vor der Einstellung der Schnitthöhe, es sei denn diese

Einstellung kann von der Bedienungsstation aus
vorgenommen werden.

• Die Drosselklappe während des Auslaufens des Motors
schließen und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mäharbeiten
schließen.

IV.WARTUNG UND LAGERUNG

• Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die
Maschine für den Betrieb sicher ist.

• Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebäude lagern, in dem die Benzindämpfe ein offenes
Feuer oder einen Funken erreichen könnten.

• Den Motor abkühlen lassen, bevor er in einem
geschlossenen Raum gelagert wird.

• Um die Feuergefahr herabzusetzen, den Motor, den
Schalldämpfer, den Batteriekasten und das Kraftstofflager
von Gras, Laub und übermäßigem Schmierfett freihalten.

• Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.

• Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.

• Falls der Kraftstofftank entleert werden muß, sollte dies im
Freien getan werden.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.

• Falls die Maschine geparkt, gelagert oder unbeaufsichtigt
zurückgelassen werden soll, das Mähwerk absenken, es
sei denn, es wird eine verläßliche, mechanische

Verriegelung verwendet.

VORSICHT: Bei der Vorbereitung, dem Trans­port, der Einstellung und der Vornahme von
Reparaturen immer das Zündkerzenkabel
abziehen und so anbringen, daß es nicht mit
der Zündkerze in Kontakt kommen kann, um
das unbeabsichtigte Anspringen des Motors
zu verhindern.

6

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tondeuses autoportées

IMPORTANT: CETTE MACHINE COUPANTE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER

DES OBJETS. L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DES BLESSURES
SÉRIEUSES ET ÉVENTUELLEMENT MORTELLES.

I. ENTRAÎNEMENT

F

• Lirez toutes les instructions soigneusement. Familiarisez­vous avec les commandes pour apprendre à utiliser
efficacement cette machine.

• N’autorisez jamais que les enfants ou que les personnes
pas familiers avec les instructions utilisent cette tondeuse.
Les règlements locales peuvent restreindre l’âge de
l’opérateur.

• Ne tondez jamais pendant que des gens, spécialement des
enfants, ou des animaux soient près.

• Soyez conscient que l’opérateur ou utilisateur est
responsable des accidents ou des dommages produit à
une autre personne ou à leur propriété.

• Tous les conducteurs devraient poursuivre et obtenir des
instructions professionnelles et pratiques. Ces instruc­tions devront accentuer:

- le besoin du soin et l’attention pendant l’utilisation de

machines autoportées;

- le contrôle d’une machine autoportée qui glisse sur

une pente ne sera pas regagné par l’application du
frein.

Les raisons principales pour la perte de contrôle sont.
a) prise de pneu insuffisante;
b) conduite trop vite;
c) freinage imparfait;
d) le type de machine est peu convenable pour ça tâche;
e) la manque de conscience de l’effet des conditions du

terrain,spécialement les pentes;

f) accrochage et distribution de charge incorrecte.

II. PRÉPARATION

• Pendant que vous tondez, portez uniquement des
chaussures solides et des pantalons long. N’opérez pas
l’équipement avec les pieds nus ou en portant des sandales.

• Vérifiez systématiquement et soigneusement la superficie
à utiliser et enlevez tous les objets qui peuvent être projetés
par la machine.

• ATTENTION - L’essence est très inflammable.

- Utilisez exclusivement les récipients approuvés.

- Remplissez le réservoir d’essence toujours au dehors et

ne fumez pas pendant que vous le remplissez.

- Ajoutez de l’essence avant de démarrer le moteur.

N’enlevez jamais le bouchon du réservoir d’essence et
n’ajoutez jamais de l’essence quand le moteur est en
marche ou pendant qu’il est chaud.

- Si l’essence est renversée, n’asseyiez pas de démarrer

le moteur mais déplacez la machine hors de l’aire de
versage et évitez d’avoir aucune source d’ignition jusqu’à
ce que les vapeurs soient évaporées.

- Remettez tous les bouchons des réservoirs d’essence et

des récipients en sûreté.

• Remplacez les amortisseurs de bruit.

• Avant d’utiliser, vérifiez toujours que les lames, les boulons
de lame et l’ensemble de coupage ne soient pas usés ou
endommagés. Remplacez-les de deux en deux pour
conserver le balance.

• Sur les machines de plusieurs lames, faites attention que
la rotation d’une lame peut occasionner la rotation d’autres.

III. UTILISATION

• Ne démarrez pas le moteur à l’intérieur d’un bâtiment où
des vapeurs dangereux de monoxide de carbone peuvent
être accumulés.

• Tondez uniquement avec la lumière du jour ou avec une
bonne lumière artificielle.

• Débrayez tous les embrayages et mettez la transmission
dans la position de point mort avant de démarrer le moteur.

• N’utilisez pas sur des pentes de plus de 14°.

• Rappelez-vous qu’il n’existe pas une pente “sauf”. Il faut
faire très attention pendant que vous conduisez sur des
pentes d’herbeuses. Pour prévenir le renversage de la
machine:

- ne vous arrêtez pas ou ne commencez pas tout à coup

pendant que vous montez ou descendez une pente;

- engagez l’embrayage lentement, gardez toujours la ma-

chine en marche, spécialement pendant que vous
descendez une pente;

- la vitesse de la machine doit restée lente sur les pentes

et aussi pendant les tours trop étroites.

- faites attention aux irrégularités du terrain;

- ne tondez jamais à travers de la façade d’une pente,

seulement si la tondeuse est désigner pour cette inten­tion.

• Faites attention pendant que vous tirez des charges ou
pendant que vous utilisez un équipement lourd.

- Utilisez seulement les points de charnière de la barre

d’attelage approuvés.

- Limitez-vous aux charges que vous pouvez contrôlés

avec sécurité.

- Ne tournez pas trop rudement. Soyez très prudent

pendant que vous allez en la marche arrière.

- Utilisez des contrepoids ou des poids de roue quand

suggérer dans le manuel d’instructions.

• Faites attention à la circulation quand vous devez utiliser la
machine près d’une route ou quand vous devez traverser
une route.

• Arrêtez les lames pendant que vous traverser des surfaces
autres que du gazon.

• Quand vous utiliser aucun accessoires, jamais diriger la
décharge du matériel dans l’endroit ou une personne peut
être et aussi ne permettez personne près de la machine
pendant sont fonctionnement.

• N’utilisez pas la tondeuse s’il y à des protecteurs, des
déflecteurs avec des défauts ou sans les déflecteurs de
décharge en place.

• Ne changez pas le réglage du régulateur du moteur ou
faisiez marcher à survitesse le moteur. L’opération du
moteur à une vitesse trop vite peut être dangereux.

• Avant de quitter la position de l’opérateur :

- désengachez la prise de force (PDF) et baissez les

accesoires;

- mettez le levier de changement de vitesse dans la

position de point mort et fixez le frein de stationnement;

- arrêtez le moteur et enlevez les clés.

• Désengagez l’ensemble d’entraînement aux accesoires,
arrêtez le moteur, et débranchez le (s) fil (s) de la bougie
d’allumage ou enlevez la clé de contact

- avant de laver les blocages ou de déboucher la glissière;

- avant de vérifier, laver ou travailler sur la tondeuse;

7

- après que vous heautez un objet. Inspectez la machine
pour des dommages et faites les réparation avant de
mettre en marche et d’opérer l’équipement;

- si la machine commence à vibrée anormalement (vérifiez­la immédiatement).

• Désengagez l’ensemble d’entraînement au accesoires
quand vous transportez ou pendant que qu’il n’est pas
utilisé.

• Arrêtez le moteur et désengagez l’ensemble d’entraînement
à l’accesoire

- avant du remplissage d’essence;

- avant d’enlever le ramasse-herbe;

- avant de faire des réglages de hauteur à moins que les

réglages peuvent être faites de la position de l’opérateur.

• Réduisez les réglages du papillon des gaz pendant le
temps d’écoulement du moteur, si le moteur est fournit
avec une vanne d’arrêt, fermez l’essence quand vous avez
finis de tondre.

IV.ENTRETIEN ET ENTREPOSAGE

• Gardez tous les écrous, les boulons, et les vis bien serrés
pour être certain que l’équipement est en conditions sûr de
travaille.

• N’entreposez jamais l’équipement avec de l’essence dans
le réversoire dans bâtiment où les vapeurs peuvent se
mettre en contact avec une flamme où une étincelle
d’allumage.

• Permettez que le moteur se refroidisse avant de
l’entreposédans un un espace clos.

• Pour réduire le danger d’incendie, gardez les aires du
moteur, de l’amortisseur de bruit, du compartiment de la
batterie et du réservoir d’essence libre d’herbe, de feuilles
et de graisse.

• Vérifiez le ramasse-herbe souvent pour l’usage où la
détérioration.

• Remplacez les pièces usées où endommagées pour la
sécurité.

• Si le réservoir d’essence doit être drainé, ceci doit être fait
dehors.

• Sur les machines de plusieurs lames, faites attention que
la rotation d’une lame peut occasionner la rotation d’autres.

• Quand la machine doit être garée, entreposée où pas
opérée, mettez le levier de levage de tondeuse dans la
position plus basse à moins qu’une serrure est utilisée pour
l’assurée en position.

ATTENTION: Débranchez toujours le fil de
bougie d’allumage et pour prévenir les dé­marrages accidentels, posez-le de telle façon
qu’il ne puisse pas entrer en contact avec la
bougie d’allumage lors de l’installation, du
transport, des ajustements ou des
réparations.

8

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN.

HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG
HEBBEN.

NL

I. TRAINING

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent

met de bedieningselementen en het juiste gebruik van de
machine.

• Laat kinderen of mensen die niet bekend zijn met de

instructies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke voorschriften een beperking stellen aan de
leeftijd van de bestuurder.

• Maai nooit terwijl mensen, vooral kinderen, of huisdieren in

de buurt zijn.

• Bedenk dat de bestuurder of gebruiker verantwoordelijk is

voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.

• Alle bestuurders dienen vakkundige instructies te

ontvangen. Bij dergelijke instructies dient de nadruk te
worden gelegd op:

- de noodzaak voor aandacht en concentratie bij het
werken met zittrekkers;

- een zittrekker die op een helling wegglijdt, kan niet onder
controle worden gehouden door te remmen.

De hoofdredenen voor besturingsverlies zijn:
a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,

vooral hellingen;

f) verkeerd vastkoppelen en verkeerde verdeling van de

lading.

II. VOORBEREIDING

• Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de machine niet blootsvoets of terwijl
u open sandalen draagt.

• Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de machine
kunnen worden weggeslingerd.

• WAARSCHUWING - Benzine is licht ontvlambaar.

- Bewaar brandstof in blikken die speciaal voor dat doel zijn

bestemd.

- Tank alleen buiten en rook niet tijdens het tanken.

- Tank voordat u de motor start. Draai de dop nooit van de

benzinetank af of tank nooit terwijl de motor draait of heet
is.

- Als benzine is gemorst, probeer de motor dan niet te

starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen
ontstekingsbron teweeg brengt totdat de benzinedampen
zijn verdreven.

- Draai de dop van alle brandstoftanks en -blikken weer

goed vast.

• Vervang defecte geluiddempers.

• Inspecteer vóór het gebruik altijd of de messen, mesbouten
en maai-inrichting niet versleten of beschadigd zijn. Vervang
versleten of beschadigde messen en bouten in sets om het
evenwicht in stand te houden.

• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.

III. BEDIENING

• Laat de motor niet draaien in een besloten ruimte waar
gevaarlijke koolmonoxydedampen zich kunnen verzamelen.

• Maai alleen bij daglicht of goed kunstlicht.

• Voordat u de motor gaat starten, moet u alle
meshulpstukkoppelingen uitschakelen en naar de vrijloop
schakelen.

• Gebruik de trekker niet op hellingen van meer dan 14°.

• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het
rijden op hellingen met gras dient men extra voorzichtig te
zijn. Zo zorgt u ervoor dat de trekker niet omslaat:

- stop en start niet plotseling bij het op- of afrijden van een

helling.

- schakel de koppeling langzaam in, houd de machine

altijd in de versnelling, vooral bij het afrijden van een
heuvel;

- de snelheid van de machine dient op hellingen en in

scherpe bochten laag te worden gehouden;

- kijk uit voor bulten en kuilen en andere verborgen gevaren;

- maai nooit dwars op de helling tenzij de maaier voor dit

doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het gebruik
van zwaar materieel.

- Gebruik alleen goedgekeurde aanhaakpunten voor een

trekstang.

- Beperk de lading tot hetgeen u veilig kunt hanteren.

- Maak geen scherpe bochten. Wees voorzichtig bij achteruit

rijden.

- Gebruik contragewicht(en) of wielgewichten wanneer dat

in de handleiding wordt aangeraden.

• Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras
oversteekt.

• Voer bij het gebruik van hulpstukken het materiaal nooit af
in de richting van omstanders en laat niemand in de buurt
van de machine komen terwijl deze in bedrijf is.

• Gebruik de maaimachine nooit met defecte
beschermkappen en schermen of zonder
beveiligingsinrichtingen op hun plaats.

• Verander de instelling van de motorregelaar niet en laat de
motor niet met te hoge toeren draaien. Als de motor met te
hoog toerental draait, kan het risico van lichamelijk letsel
groter worden.

• Voordat u de bestuurdersstoel verlaat:

- de aftakas uitschakelen en de hulpstukken neerlaten;

- naar de vrijloop schakelen en de parkeerrem inschakelen;

- de motor stoppen en de sleutel verwijderen.

• Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,

- voordat u opgehoopt materiaal weghaalt of een verstopte

afvoer leeg maakt;

- voordat u de maaimachine controleert, schoonmaakt of

eraan werkt;

- nadat u een ongewenst voorwerp heeft geraakt. Inspecteer

de maaimachine op schade en voer reparaties uit voordat
u de machine weer start en gebruikt;

- als de machine abnormaal begint te trillen (onmiddellijk

controleren).

9

• Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.

• Stop de motor en schakel de aandrijving naar het hulpstuk
uit,

- voordat u tankt;

- voordat u de opvangzak verwijdert;

- voordat u de hoogte verstelt tenzij de hoogte vanuit de

bestuurdersplaats kan worden ingesteld.

• Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de
brandstoftoevoer aan het einde van het maaien afsluiten.

IV. ONDERHOUD EN OPSLAG

• Houd alle moeren, bouten en schroeven goed vastgedraaid
zodat u er zeker van kunt zijn dat de machine in een veilige
bedrijfsstaat verkeert.

• Sla de machine nooit in een gebouw op, waar dampen een
open vlam of vonk kunnen bereiken, terwijl zich benzine in
de tank bevindt.

• Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.

• Beperk brandgevaar: houd de motor, geluiddemper,
accuruimte en benzine-opslagruimte vrij van gras, bladeren
of een overmaat aan smeervet.

• Controleer de opvangzak vaak op slijtage of verwering.

• Vervang versleten of beschadigde onderdelen om
veiligheidsredenen.

• Als de brandstoftank afgetapt moet worden, moet dit buiten
worden gedaan.

• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.

• Wanneer de machine moet worden geparkeerd, opgeslagen
of alleen moet worden gelaten, moet de maai-inrichting
neergelaten worden tenzij een mechanische vergrendeling
wordt gebruikt.

OPGELET: Maak de bougiekabel altijd los,
plaats hem waar hij de bougie niet kan raken
teneinde onverhoeds starten te voorkomen
tijdens het opstellen, vervoeren, afstellen of
uitvoeren van reparaties.

10

1. Reglas De Seguridad

Prácticas de Operación Seguras para las Segadoras Conducibles

IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR

OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR
LESIONES GRAVES O LA MUERTE.

Esp

I. INSTRUCCIÓN

• Lea todas las instrucciones cuidadosamente.
Familiarícese completamente con los controles y con el
uso adecuado el equipo

• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.

• Asegúrese que el área esté despejada de personas
antes de segar, especialmente de niños o animales
domésticos.

• Todos los conductores deben tratar de obtener
instrucciones profesionales y practicas. Estas
instrucciones deberán acentuar:

- la necesidad de tener cuidado y de concentrase cuando

este operando las segadoras
conduciables;

- el control de una maquina conducible cuando este

deslizando sobre una pendiente no será
recobrado con la aplicación del freno.

Las razones principales de la pérdida de control son:
a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el trabajo;
e) falta de conciencia de las condiciones del terreno,

especialmente de las pendientes;

f) distribución incorrecta del enganchado y de la carga.

II. PREPARACIÓN

• Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.

• Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.

• ATENCIÓN - los combustibles son muy inflamables.

- Almacene el combustible en envases especialmente

diseñados para este propósito.

- Agregue combustible a la máquina afuera y no fume

cuando este agregando combustible.

- Agregue el combustible antes de arrancar el motor.

Nunca remueva la tapa del depósito de
gasolina o agregue combustible con el motor
fusionando o cuando el motor este caliente.

- Si derrama combustible, no intente arrancar el motor

pero mueva la maquina lejos del área de derrame
y no arranque el motor hasta que los vapores se hallan
evaporado.

- Vuelva a poner todas las tapas de los tanques y de los

envases con seguridad.

• Reemplace los silenciadores defectuosos.

• Antes de usarlo, siempre inspeccione visualmente para
ver que las cuchillas, los pernos de las cuchillas y el
conjunto cortador no estén gastados o dañados.
Reemplace las cuchillas y los pernos gastados o dañados
de dos en dos para mantener el equilibro.

• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.

III. OPERACIÓN

• Nunca haga funcionar la máquina dentro de un área cerrada
donde gases peligrosos de óxido de carbono pueden
acumularse.

• Siegue solamente con luz de día o con una buena luz
artificial.

• Antes de tratar de empezar el motor, desenganche todos los
embragues de accesorio de la cuchilla y mueva el embrague
en la posición de neutro.

• Nunca utilice en pendientes de más de 14°.

• Acuérdese que no hay pendiente segura. Hay que tener
mucho cuidado cuando se quiere desplazar sobre pendientes
de césped. Para protejerse contra vuelco;

- evite arrancar o parar cuando vaya cuesta arriba o cuesta

abajo;

- enganche el embrague lentamente, siempre guarde la

maquina en engranaje, especialmente cuanto se este
desplazando cuesta abajo;

- las velocidades de la maquina deben ser mantenidas bajas

cuando este sobre las pendientes o cuando haga vueltas
estrechas.

- fíjese si hay agujeros, surcos o otros peligros escondidos;

- nunca siegue al través de la cara de la pendiente, a menos

que la segadora este diseñada para este propósito.

• Tenga mucho cuidado cuando este tirando cargas o cuando
este usando un equipo pesado.

- Use solamente puntos de enganche de la barra de tracción.

- Limite carga a esos que pueda controlar con seguridad.

- No haga vuelta rápidas. Tenga cuidado cuando vaya

marcha atrás.

- Use contrapesos o pesos de rueda cuando este sugerido

en su libro de instrucciones.

• Tenga un cuidado extra cuando atraviese o se acerque de
carreteras .

• Pare la rotación de las cuchillas cuando ataviase superficies
otras que césped.

• Cuando use cualquier accesorio, nunca directa la descarga
de materiales hacia personas que estén cerca y no permita
que nadie cerca de la maquina cuando esta funcionando.

• Nunca use la maquina sin la protección contra la descarga
en su sitio

• Nunca cambie los ajustes del regulador o no haga que el
motor tenga una velocidad excesiva.

• Antes de dejar la posición del operador:

- desenganche la fuerza motriz y baje los accesorios;

- cambie a neutro y enganche el freno de estacionamiento;

- pare el motor y remueva la llave.

• Desenganche la transmisión a los accesorios, pare el motor,
y desconecte el (los) cable (s) de la bujía o remueva la llave
de ignición

- antes de limpiar bloqueos o desatrancar del conducto;

- antes de inspeccionar, limpiar o trabajar sobre la segadora;

- después de golpear un objeto extraño. Inspeccione la

segadora cuidadosamente, para verificar si hay daños
y haga reparaciones antes de volver a arrancar y a operar
el equipo;

- si la maquina empieza a vibrar anormalmente (verifíquela

inmediatamente).

11

• Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.

• Pare el motor y desenganche la transmisión a los
accesorios

- antes de agregar combustible;

- antes de quitar el recogedor del césped;

- antes de haces ajustes de altura a menos que los

ajustes pueden ser hechos de la posición del
operador.

• Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.

IV.MANTENIMIENTO Y ALMACENAMIENTO

• Guarde todos las tuercas, los pernos y los tornillos
apretados para asegurarse que el equipo esta en
condiciones de buena operación.

• Nunca guarde la máquina con combustible en el estanque
de combustible dentro de un edificio en donde hay
fuentes de ignición presente.

• Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.

• Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la batería limpios de
césped, hojas, y de demasiado grasa.

• Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.

• Para la seguridad reemplace las partes que estén usadas
o dañadas.

• Si el tanque del combustible debe ser vaciado hágalo
afuera.

• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.

• Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el conjunto
cortador a menos que una serradora mecánica es usada.

PRECAUCIÓN: Siempre desconecte el
alambre de la bujía y póngalo donde no
pueda entrar en contacto con la bujía, para
evitar el arranque por accidente, durante la
preparación, el transporte, el ajuste o
cuando se hacen reparaciones.

12

1. Norme Antinfortunistiche

Regole di sicurezza per trattorini da prato

IMPORTANTE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E

A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE
POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

I

I. ADDESTRAMENTO ALL’USO

. Studiare attentamente le istruzioni. Acquisire dimestichezza

con i comandi e conoscere a fondo l’uso corretto
dell’equipaggiamento.

. Non consentire mai l’uso dei trattorini tosaerba ai bambini

né agli adulti che non abbiano dimestichezza con le istruzioni
sull’uso. Le normative locali possono stabilire l’età minima
per operare i trattorini tosaerba.

. Non operare mai con i tosaerba in caso vi siano persone,

specialmente bambini, o animaletti domestici nella zona di
lavoro.

. Tenere presente che in caso di incidenti, rischi o pericoli

provocati a persone o a beni, la responsabilità dell’operato
ricade sull’operatore, od utilizzatore.

. Ogni singolo conducente ha il dovere di procurarsi le

istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:

- la necessità di prestare la massima attenzione e di
prendere le necessarie cautele durante l’uso dei trattorini
tosaerba;

- che se il trattorino scivola su un pendio, non se ne può
riottenere il controllo premendo i freni.

Cause principali della perdita del controllo:
a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni

del terreno, specialmente dei pendii;

f) traino o distribuzione del carico impropri

II. PREPARAZIONE

. Indossare sempre scarpe robuste da lavoro e pantaloni

lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.

. Controllare scrupolosamente l’area in cui verrà utilizzato

l’equipaggiamento e togliere tutti gli oggetti che potrebbero
venire scagliati dal macchinario.

. ATTENZIONE - La benzina è infiammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all’aperto. E’ vietato fumare
durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare
mai il tappo del serbatoio, né fare rifornimento con il
motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto il
motore. Spostare l’equipaggiamento dall’aerea in cui si è
verificata la fuoriuscita del carburante ed evitare di
provocare qualsiasi tipo di accensione fino a quando i
vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del
contenitore.

. Sostituire le marmitte che non funzionino bene.
. Prima di iniziare il lavoro ispezionare visualmente le lame,

i bulloni delle lame e il gruppo falciante per verificare che
non vi siano tracce di usura o danneggiamenti. In caso di
lame e bulloni danneggiati od usurati, installate un nuovo
set completo in modo che il macchinario rimanga bilanciato.

. In caso di trattorini tosaerba a lame multiple prestare la

massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.

III. FUNZIONAMENTO

. Non accendere il motore in spazi ristretti dove vi si possa

accumulare ossido di carbonio, un gas inodore ma letale.

. Usare i tosaerba soltanto con la luce del giorno oppure in

presenza di buona luce artificiale.

. Prima di avviare il motore disinnestare la frizione degli

accessori da taglio e portare la leva del cambio sulla
posizione di folle.

. Non impiegare questo macchinario su terreni con una

pendenza di oltre 14

. Tenere presente che non esistono pendii “sicuri”. Prestare

particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:

- evitare di fermarsi o mettersi in marcia improvvisamente
in salita o in discesa;

- innestare la frizione lentamente; tenere sempre le marce
innestate, specialmente in discesa;

- procedere a bassa velocità sui pendii e nelle curve
strette;

- fare attenzione a dossi, buche o ad altri pericoli nascosti;

- non tagliare l’erba in diagonale sui pendii a meno che non
si disponga di un trattorino tosaerba realizzato

appositamente allo scopo.

. Prestare particolare attenzione quando si trainano oggetti

pesanti o quando si utilizza dell’equipaggiamento pesante.

- Usare soltanto i punti approvati di traino nelle barre di
trazione.

- Limitarsi ai carichi che si è in grado di controllare con
sicurezza.

- Non sterzare bruscamente. Prestare particolare
attenzione durante la retromarcia.

- Impiegare contrappesi o pesi per ruote ogniqualvolta
siano raccomandati nel manuale d’uso.

. Fare attenzione al traffico quando si lavora in prossimità di

strade e quando le si deve attraversare.

. Attivare il dispositivo di bloccaggio delle lame per

interromperne la rotazione prima di attraversare superfici
non erbose.

. Durante l’uso di qualsiasi accessorio non dirigere mai lo

scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.

. Non usare mai i trattorini tosaerba con protezioni o schermi

difettosi oppure non installati.

. Non modificare le impostazioni del regolatore del motore

né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.

. Prima di lasciare il posto di guida, o dell’operatore:

- disinnestare la leva di comando della presa di forza ed
abbassare gli accessori;

- portare la leva sulla posizione di folle ed innestare il freno
di parcheggio;

- spegnere il motore e togliere le chiavi.

. Disinnestare la trasmissione del moto agli accessori,

spegnere il motore e scollegare i fili delle candele oppure
togliere la chiavetta di accensione:

- prima di pulire eventuali intasamenti e prima di stasare lo
scivolo;

- prima di interventi o controlli sul tosaerba e prima delle
operazioni di pulizia;

o

.

13

- dopo aver colpito un oggetto estraneo. Controllare che il
tosaerba non sia stato danneggiato ed effettuare le
riparazioni del caso prima di riavviare e mettere in funzione
l’equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo (in qual
caso eseguire immediatamente dei controlli).

. Disinnestare la trasmissione del moto agli accessori durante

il trasporto del macchinario oppure quando non è in uso.

. Spegnere il motore e disinnestare la motorizzazione degli

accessori nei seguenti casi:

- prima di fare rifornimento;

- prima di smontare il contenitore dell’erba tagliata;

- prima di regolare l’altezza, a meno che le regolazioni non
possano essere eseguite dal posto dell’operatore.

. Ridurre la velocità, con la leva dell’acceleratore, per

rallentare il motore prima dello spegnimento. Se il motore
è provvisto di valvola di arresto, chiudere l’alimentazione
del carburante alla fine del lavoro.

IV.MANUTENZIONE E PERIODI DI INATTIVITA’

. Verificare che tutti i dadi, i bulloni e le viti siano sempre ben

stretti per assicurare che l’equipaggiamento sia in buone
condizioni operative.

. Non lasciare mai l’equipaggiamento, con benzina nel

serbatoio, in locali chiusi dove i vapori possano raggiungere
fiamme libere o scintille.

. Lasciare raffreddare il motore prima di riporre i tosaerba, o

trattorini, in qualsiasi spazio stretto e chiuso.

. Per ridurre i pericoli d’incendio assicurarsi che il motore, la

marmitta, il vano batteria e la zona di stoccaggio benzina
siano liberi da erba, foglie o quantità eccessive di grasso.

. Controllare spesso il raccoglitore dell’erba tagliata per

individuare eventuali segni di usura o di danneggiamento.

. Per maggiore sicurezza, sostituire le parti usurate o

danneggiate.

. Il serbatoio del carburante va vuotato all’aperto, qualora

necessario.

. In caso di macchinario a lame multiple prestare la massima

attenzione quando si ruota una lama in quanto ciò può
provocare la rotazione delle altre.

. Prima di parcheggiare, mettere in magazzino o lasciare

incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico per
il bloccaggio in posizione della campana tosaerba.

ATTENZIONE: scollegare sempre i fili delle
candele, e collocarli dove non possano venire
in contatto con le candele per non provocare
accensioni inavvertite, durante l’allestimento,
il trasporto, la regolazione o la riparazione dei
tosaerba o dei trattorini.

14

These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning.

Eng

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich

D

mit deren Bedeutung vertraut.
Ces symboles peuvent se montrer sur votre tracteur ou dans les publications fournies avec le produit. Apprenez et comprenez la

F

signification des symboles.

NL

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Leer en begrijp hum betekenis.

Estos símbolos pueden apareier sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus

Esp

significados.
Simboli utilizzati sull'apparato faciante o nella documentzione fornita con il prodotto. E' importante cononscerne bene il significato.

I

REVERSE

RÜCKWÄRTSGANG

MARCHE ARRIÈRE

ACHTERUIT

REVÉS

RETROMARCIA



ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR AAN

MOTOR ENCENDIDO

MOTORE ACCESO

CLUTCH

KUPPLUNG

EMBRAYAGE

KOPPELING
EMBRAGUE

FRIZIONE



STARTKLAPPE

STARTER

ESTRANGULACIÓN

STARTER

NEUTRAL

LEERLAUF

POINT MORT

VRIJLOOP

NEUTRO

FOLLE

ENGINE OFF
MOTOR AUS

MOTEUR ARRÊTÉ

MOTOR UIT
MOTOR APAGADO
MOTORE SPENTO

CHOKE

CHOKE

HIGH
HOCH
HAUT
HOOG

ALTO

AUMENTARE

FESTSTELLBREMSE VERRIEGELT

FRENO DI PARCHEGGIO INNESTATO

FUEL

KRAFTSTOFF

ESSENCE

BRANDSTOF

COMBUSTIBLE

CARBURANTE

LOW

NIEDRIG

BAS
LAAG
BAJO

DIMINUIRE



PARKING BRAKE LOCKED

FREIN DE STATIONNEMENT

VERROUILLÉ
PARKEERREM GEBLOKKEERD
FRENO DE ESTACIONAMIENTO

CERRADO

OIL PRESSURE

ÖLDRUCK

PRESSION D'HUILE

OLIEDRUK

PRESIÓN DEL ACEITE

PRESSIONE DELL'OLIO

SCHNELL

FAST

RAPIDE

SNEL
RÁPIDO
VELOCE

DEVERROUILLÉ

GEDEBLOKKEERD

DIFFERENTIAL LOCK

DIFFERENTIALSPERRE

BLOCAGE DE DIFFERENTIEL

DIFFERENTIEELBLOKKERING

CERRADURA DEL DIFERENCIAL

BLOCCAGGIO DIFFERENZIALE

SLOW

LANGSAM

LENTE

LANGZAAM

LENTO
LENTO



UNLOCKED

ENTRIEGELT

ABIERTO

DISINNESTATO

FRENO DE ESTACIONAMIENTO

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LICHTEN AAN

LUCES ENCENDIDAS

LUCI ACCESE





P

PARKING BRAKE

FESTSTELLBREMSE

FREIN DE STATIONNEMENT

PARKEERREM

FRENO DI PARCHEGGIO

REVERSE

RÜCKWÄRTSGANG

MARCHE ARRIÈRE

ACHTERUIT

MARCHA AL REVÉS

RETROMARCIA

LIGHTS OFF

LICHT AUS

PHARES COUPÉS

LICHTEN UIT

LUCES APAGADAS

LUCI SPENTE



BATTERY
BATTERIE
BATTERIE

ACCU

BATERÍA

BATTERIA

FORWARD

VORWÄRTSGANG

MARCHE EN AVANT

VOORUIT

MARCHA HACIA 

DELANTE

MARCIA

IGNITION

ZÜNDUNG

ALLUMAGE

ONTSTEKING

IGNICIÓN

AVVIAMENTO



ATTACHMENT

CLUTCH ENGAGED

ANBAUGERÄTE-KUPPLUNG

EINGEKUPPELT

EMBRAYAGE 

D'ACCESSOIRE EMBRAYÉ

KOPPELING HULPSTUK

INGESCHAKELD

EMBRAGUE DEL ACCESORIO



ENGANCHADO

FRIZIONE ACCESSORIE 

INNESTATA



CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

D'ACCESSOIRE DEBRAYÉ

KOPPELING HULPSTUK

EMBRAGUE DEL ACCESORIO

FRIZIONE ACCESSORI 



ATTACHMENT

AUSGEKUPPELT

EMBRAYAGE 

UITGESCHAKELD

DESENGANCHDO

DISINNESTATA



CAUTION

VORSICHT

ATTENTION

OPGELET

PRECAUCIÓN

ATTENZIONE







MOWER HEIGHT

MÄHWERKHÖHE

HAUTEUR DE TONDEUSE

MAAIHOOGTE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE



15

BEWARE OF

THROWN OBJECTS

VORSICHT, HOCHGESCHLEUDERT





GEGENSTÄNDE

FAITES ATTENTION AUX

OBJETS LANCÉS

LET OP WEGGESLINGERDE

VOORWERPEN
CUIDADO CON

OBJETOS LANZADOS

ATTENZIONE AGLI OGGETTI



SCAGLIATI

These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning.

Eng

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich

D

mit deren Bedeutung vertraut.
Ces symboles peuvent se montrer sur votre tracteur ou dans les publications fournies avec le produit. Apprenez et comprenez la

F

signification des symboles.

NL

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Leer en begrijp hum betekenis.

Estos símbolos pueden apareier sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus

Esp

significados.
Simboli utilizzati sull'apparato faciante o nella documentzione fornita con il prodotto. E' importante cononscerne bene il significato.

I

14°

NO OPERATION

ON SLOPES MORE THAN 14°

NICHT AUF ABHÄNGEN MIT

MEHR ALS 14° STEIGUNG BETREIBEN

N'UTILISEZ JAMAIS SUR DES

PENTES DE PLUS DE 14°

NIET OP HELLINGEN VAN MEER DAN

14° GEBRUIKEN

NO OPERE SOBRE PENDIENTES

DE MÁS DE 14°

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 14°

MOWER LIFT

MÄHWERKHUB

LEVAGE DE TONDEUSE

MAAIHOOGTEREGELING

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE



KEEP BYSTANDERS AWAY
ZUSCHAUER FERNHALTEN

GARDEZ LES SPECTATEURS

LOIN DE VOUS

OMSTANDERS UIT DE

BUURT HOUDEN

GUÁRDESE LEJOS DE GENTE

TENERE LONTANI I PASSANTI 



DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN

DANGER, GARDEZ LES MAINS ET PIEDS LOIN

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

PELIGRO, GUARDE LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LISEZ LE MANUEL DU 

PROPRIÉTAIRE

GEBRUIKERSHANDLEIDING

LEZEN

LEA EL MANUAL DE DUEÑO

LEGGERE IL MANUALE

DELL'OPERATORE

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY
EUROPÄISCHE VERORDNUNG
FÜR MASCHINEN-SICHERHEIT

DIRECTIVE POUR LA SÉCURITÉ

DE MACHINE EUROPEEN

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

DIRECTIVO DE MAQUINARIA 

EUROPEO PARA LA SEGURIDAD

NORMATIVE ANTINFORTUNISTICHE

EUROPEE PER MACCHINARI

HYDROSTATIC FREE WHEEL
HYDROSTATISCHER FREILAUF
ROUE LIBRE HYDROSTATIQUE
HYDROSTATISCH FREEWHEEL

RUEDA LIBRE HIDROSTÁTICA

COMANDO DISINNESTO TRASMISSIONE

WARNING

WARNUNG
AVERTISSEMENT
WAARSCHUWING

ATENCIÓN

AVVERTENZA



16

SHIELD
EYES.

EXPLOSIVE GASES

CAN CAUSE BLINDNESS
OR INJURY.

PROTÉGER LES YEUX.
GAZ EXPLOSIFS, PEUVENT
RENDRE AVEUGLE OU
PROVOQUER DES LÉSIONS.

NO

•SPARKS

•FLAMES

•SMOKING

ÉLOIGNER

•ÉTINCELLES

•FLAMMES

•CIGARETTES

SULFURIC ACID

CAN CAUSE
BLINDNESS OR
SEVERE BURNS.

ACIDE SULFURIQUE
PEUT RENDRE AVEUGLE
OU PROVOQUER DES
BRÛLURES GRAVES.

FLUSH EYES
IMMEDIATELY WITH
WATER. GET MEDICAL
HELP FAST.

RINCER
IMMÉDIATEMENT
LES YEUX À GRANDE EAU.
CONTACTER RAPIDEMENT
UN MEMBRE DE LA
PROFESSION MÉDICALE.

3-3908

RETURN

LEAD

RECYCLE

Mfg. by/Fabriqué par:

EPM Products

Baltimore, MD 21226

MADE IN U.S.A.

FABRIQUÉ AUX É.-U.

D

GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE

KÖNNEN ERBLINDUNG UND
KÖRPERVERLETZUNGEN
VERURSAC-HEN.

NL

GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN

KUNNEN BLINDHEID OF
LETSEL VEROORZAKEN.

PELIGRO

Esp

PROTEJE SUS OJOS
GASES EXPLOSIVOS

PUEDEN CAUSAR CEGUE­DAD O LESIONES.

PERICOLO

I

RIPARARE GLI OCCHI
VAPORI ESPLOSIVI

PUO’ PROVOCARE CECITA’
O LESIONI

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

GEEN

•VONKEN

•VUUR

•ROKEN

NO

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

. SCINTILLE
. FIAMME
. SIGARETTE

SCHWEFELSÄURE

KANN ERBLINDUNG ODER
SCHWERE VERÄTZUNGEN
VERURSACHEN.

ZWAVELZUUR

KAN BLINDHEID OF ERN­STIGE BRANDWONDEN VER­OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR CEGUE­DAD O QUEMADURAS MUY
GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA
CECITA’ OD USTIONI GRAVI.

AUGEN UNVERZÜGLICH MIT
WASSER AUSSPÜLEN.
SOFORT ÄRZTLICHE HILFE
AUFSUCHEN.

OGEN ONMIDDELLIJK MET
WATER SPOELEN. SNEL
MEDISCHE HULP INROE­PEN.

LÍMPIESE LOS OJOS CON
UN CHORRO DE AGUA.
OBTENGA AYUDA MÉDICA
RÁPIDAMENTE.

LAVARE IMMEDIATAMENTE
GLI OCCHI CON ACQUA.
SOTTOPORRE AL PIU’
PRESTO ALLE CURE DEL
MEDICO.

17

2

2. Assembly instructions 2. Montageanleitung

2. Instructions de montage 2. Montage-aanwijzingen

2. Instrucciones de montaje 2. Istruzioni per il montaggio

Eng

2. Steering wheel

3. Bag of parts

4. Seat

5. Steering wheel insert

6. (2) Keys

7. (2) Bolts

8. Steering Sleeve

9. Operator’s manual

10. 14° Slope instruction

11. Large flat washer

12. Steering wheel adapter

13. Extension Shaft

14. Lock washer

15. Nut

2. Lenkrad

D

3. Ersatzteiletasche

4. Fahrersitz

5. Lenkradnabe

6. Schlüssel

7. Schloßschraube

8. Lenksäulenkonus

9. Bedienungshandbuch

10. Anweisungen für 14° Steilhangbetrieb

11. Uterlegscheibe

12. Lenkradpaßstück

13. Uitschuifas

14. Sicherungscheibe

15. Mutter

Eng

2

3

Open carton

• Remove box of parts

• (1) Steering Wheel

• (1) Bag of Parts

• (1) Seat

Bag of parts (contents not shown full size)

• (1) Steering wheel insert

• (2) Keys

• (2) Bolts

• (1) Steering sleeve

• (1) Operator’s manual

• (1) Slope instruction

• (1) Steering wheel adapter

• (1) Large flat washer

• (1) Extension shaft

• (1) Lock washer

• (1) Nut

4

5

12

14

11

Karton öffnen

D

6

8

7

15

7

9

10

13

• Kiste mit den Ersatzteilen entfernen

• (1) Lenkrad

• (1) Ersatzteiletasche

• (1) Fahrersitz

Ersatzteiletasche (der Inhalt wird nicht in voller Größe
gezeigt)

• (1) Lenkradnabe

• (2) Schlüssel

• (2) Schloßschraube

• (1) Lenksäulenkonus

• (1) Bedienungshandbuch

• (1) Anweisungen für Steilhangbetrieb

• (1) Lenkradpaßstück

• (1) Uterlegscheibe

• (1) Uitschuifas

• (1) Sicherungscheibe

• (1) Mutter

18

2. Volant de direction

F

3. Sachet des pièces détachées

4. Siège

5. Enjoliveur du volant de direction

6. (2) Clés

7. (2) Boulon

8. Machon direction

9. Manuel d'utilisation

10. Directive pente 14°

11. Rondelle plate grande

12. Adaptateur volant de direction

13. Arbre de rallonge

14. Rondelle frein

15. Écrou

2. Stuur

NL

3. Zak onderdelen

4. Zetel

5. Stuurwiel inzetstuk

6. (2) Sleuteis

7. (2) Slotschroef

8. Sturrbus

9. Gebruikershandleiding

10. 14° Helling instructies

11. Platte Sluitring

12. Stuurwiel adapter

13. Einstellbare verlängerungswelle

14. Borgplaat

15. Moer

2

3

Ouvrir l'emballage

F

• Déballer:

• (1) Volant de direction

• (1) Sachet des pièces détachées

• (1) Siège

Le sachet des pièces détachées contient (le contienu n'est
pas représenté à l'échelle)

• (1) Enjoliveur du volant

• (2) Clés

• (2) Boulon

• (1) Manchon direction

• (1) Manuel d'utilisation

• (1) Directives pente

• (1) Adaptateur volant de direction

• (1) Rondelle plate grande

• (1) Arbre de rallonge

• (1) Rondelle frein

• (1) Écrou

4

2

5

12

11 7

14

9

7

10

Open de kartonnen doos

6

8

15

13

• Verwijder de doos met de onderdelen

• (1) Stuur

• (1) Zak onderdelen

• (1) Zetel

Zak onderdelen (de delen worden niet getoond op hun

NL

ware grootte)

• (1) Stuurwiel inzetstuk

• (2) Sleutels

• (2) Slotschroef

• (1) Stuurbus

• (1) Gebruikershandleiding

• (1) Helling instructies

• (1) Stuurwiel adapter

• (1) Platte Sluitring

• (1) Einstellbare verlängerungswelle

• (1) Borgplaat

• (1) Moer

19

2

2. Volante

Esp

3. Bolsa de piezas

4. Asiento

5. Inserción del volante

6. (2) Llaves

7. (2) Tornillo H

8. Manguito dirección

9. Manual usuario

10. Instrucciones, inclinaciones de 14°

11. Arandela plana grande

12. Adaptador de volante

13. Eje de extención

14. Arandela de seguridad

15. Contra tuerca

2. Volante

I

3. Busta dei pezzi

4. Sedile

5. Inserto del volante

6. (2) Chiavette

7. (2) Bullone carrello

8. Piantone dello sterzo

9. Manuale d'istruzioni

10. Istruzioni per pendio

11. Rondélla

12. Adattatore volante

13. Estensione

14. Rondélla di arrèsto

15. Dado

Esp

2

3

Abrir la caja

• Quitar la caja de piezas

• (1) Volante

• (1) Bolsa con pezas

• (1) Asiento

Bolsa de piezas (los objetos no se muestran a tamaño
normal)

• (1) Inserción volante

• (2) Llaves

• (2) Tornillo H

• (1) Manguito de dirección

• (1) Manual del usuario

• (1) Instrucciones

• (1) Adaptador volante

• (1) Arandela plana grande

• (1) Eje de extención

• (1) Arandela de seguridad

• (1) Contra tuerca

4

5

12

14

11

Aprire il cartone

I

• Togliere la scatola dei particolari

6

• (1) Volante

• (1) Busta dei pezzi

• (1) Sedile

8

Busta dei pezzi (non a grandezza naturale)

7

15

7

9

10

13

20

• (1) Inserto del volante

• (2) Chiavette

• (2) Bullone carrello

• (1) Piantone dello sterzo

• (1) Manuale d'istruzioni

• (1) Istruzioni per pendio

• (1) Adattatore volante

• (1) Rondélla

• (1) Estensione

• (1) Rondélla di arrèsto

• (1) Dado

2

Eng

1. Seat pan

2. Battery box door

3. Cable

4. Cable

A. Front of tractor

5. Fender

6. Battery terminal

7. Battery

D

1. Sitzwanne

2. Batteriekastenöffnung

3. Kabel

4. Kabel

A. Vorderseite des Rasenmähers

5. Schutzblech

6. Batteriepol

7. Batterie

1

Eng

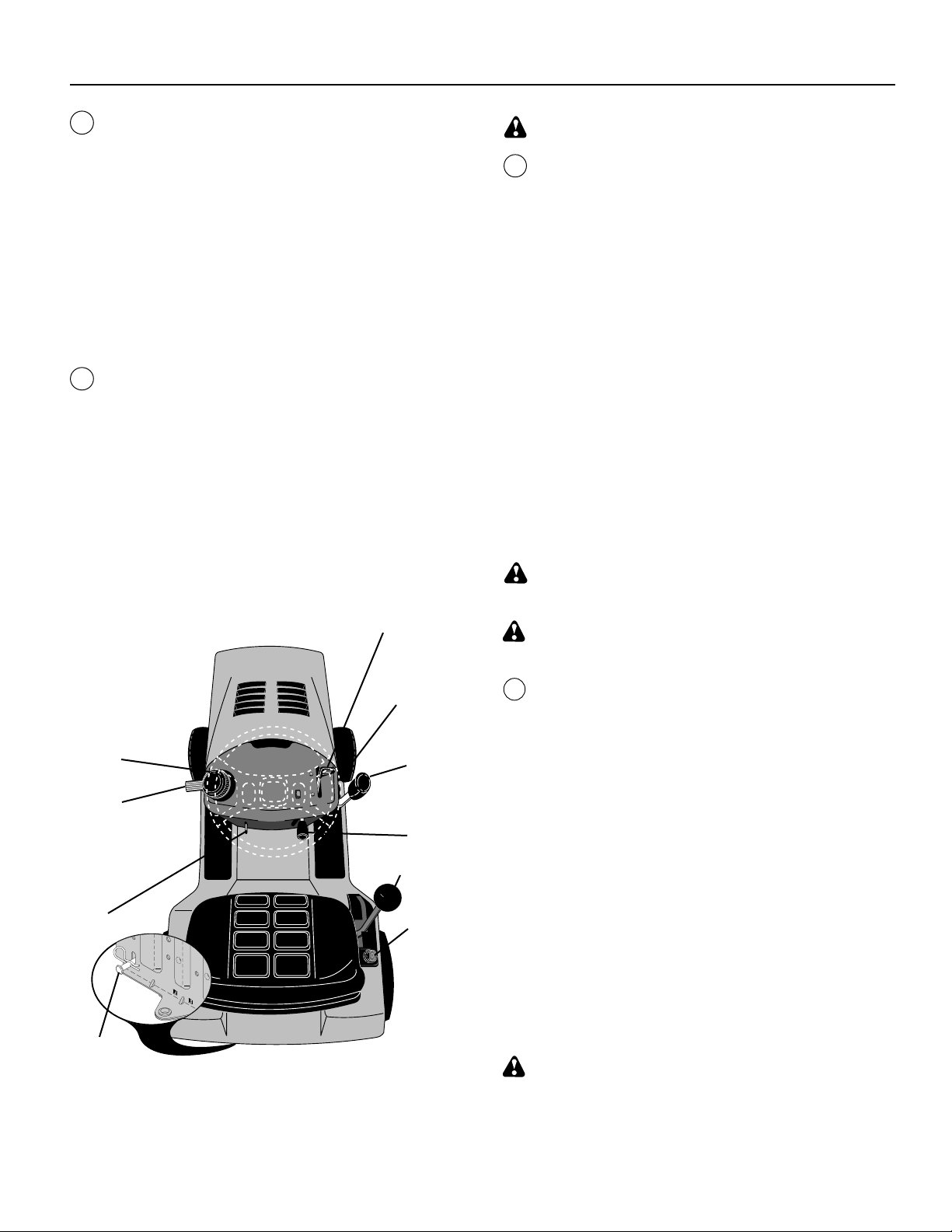

Install battery

NOTE: If battery is put into service after month and year

indicated on label, charge battery for minimum of one hour
at 6-10 amps.

WARNING: Before installing battery remove metal brace­lets, wrist watch bands, rings, etc. from your person. Touch­ing these items to battery could result in burns.

• Lift seat pan, and open battery box.

D

Einbau der Batterie

HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber
angegebenen Datum (Monat und Jahr) in Betrieb genommen
wird, die Batterie mindestens eine Stunde lang bei 6 bis 10
Ampere aufladen.

WARNUNG! Vor dem Einbau derBatterie sollte die damit
beauftragte Person Metallarmbänder, Uhrarmbänder, Ringe
u. dergl. ablegen. Wenn diese Gegenstände mit der Batterie
in Berührung kommen, könnte dies nämlich
Brandverletzungen verursachen.

• Sitzwanne abnehmen und Batteriekasten öffnen.

F

Mise en place de la batterie

REMARQUE: Ci cette batterie est mise en service après du

mois ou de l’année indiquée sur l’étiquette, chargez la
batterie pour un minimum d’une heure à 6-10 amps.

DANGER: Avant d'installer la batterie, prenez la précaution
d'enlever gourmette, montre-bracelet, anneau, etc. Leur
contact avec la batterie causerait des brûlures.

• Lever la plaque de fixation du siège puis ouvrir la boîte de
batterie.

2

3

A

4

1. Plaque de fixation du siège

21

F

2. Porte de la boîte de batterie

3. Câble

4. Câble

A. Avant du véhicule

5. Carrosserie

6. Plots de batterie

7. Batterie

5

6

7

2

NL

Esp

1. Zetelbak

2. Accuboxluik

3. Kabel

4. Kabel

A. Voorkant tractor

5. Stootwand

6. Accuklem

7. Accu

1. Asiento

2. Tapa de la caja de bateria

3. Cable

4. Cable

A. Frontal de tractor

5. Protección

6. Terminal de batería

7. Batería

NL

Accu installeren

N.B.: Als deze accu na de maand en het jaar, aangegeven
op het etiket, in bedrijf wordt genomen, laad de accu dan
minstens één uur op met 6-10 A.

WAARSCHUWING: Doe voor het intalleren van de accu
alle metalen voorwerpen: armbanden, ringen, horloges
enz., uit. Anders kan het contat tussen deze voorwerpen en
de accu brandwonden veroorzaken.

• Til de zetelbak op en open het accuboxluik.

Esp

Instalación de la batería

NOTA: Si esta batería esta utilizada después del mes y año

indicado sobre la etiqueta, cargue la batería por un mínimo
de una hora a 6-10 amps.

ADVERTENCIA: Antes de instalar la batería, despójese de
brazaletes metálicos, correas de reloj, sortijas, etc. Si estos
objetos tocan la bateria pueden producirse quemaduras.

• Levante el asiento y abra la caja de la batería.

I

Installazione della batteria

N.B.: Se questa batteria viene messa in uso dopo il mese e
l’anno indicati sull’etichetta, caricarla per almeno un’ora a 6­10 Ampère.

PERICOLO: Prima di installare la batteria eliminare anelli,
collane,braccialetti e altri oggetti di metallo dalla persona. Il
contatto del metallo con la batteria può causare incendi,

• Sollevare il vano sedile e aprire lo sportello del vano
batteria.

1

2

3

A

4

1. Vando sedile

I

5

6

2. Sportello vano batteria

3. Cavo

4. Cavo

A. Lato anteriore del trattore

5. Paraurti

7

6. Polo della batteria

7. Batteria

22

2

Eng

1. Red battery cable

2. Red fused ignition wire

3. Black battery cable

4. Discharge caps

1. Rotes Batteriekabel

D

2. Rotes Zündkabel

3. Schwarzes Batteriekabel

4. Kappen wegwerfen.

WARNING: Positive terminal must be connected first to
prevent sparks from accidental grounding.

• Remove terminal caps and discard.

• Connect red battery cable and red fused ignition wire to
positive (+) terminal of battery.

• Connect black ground cable to negative (-) terminal of
battery.

• Ensure connections are tight.

• Close battery box door.

WARNING: Keep battery box door closed when not used
to inspect terminals.

4

NOTE: Open battery box door for:

• Checking the condition of the battery and terminals

• Jumping (if required)

• Charging (if required).

2

WARNUNG! Um einen Kurzschluß zu vermeiden, muß der

Pluspol zuerst angeschlossen werden.

• Die Schutzkappen von den Anschlußklemmen entfernen
und wegwerfen.

• Das rote Batteriekabel und rote Zündkabel sind an den

Pluspol (+) der Batterie anzuschließen.

• Das schwarze Massekabel ist an den Minuspol (-) der

1

3

Batterie anzuschließen.

• Kontrollieren, ob die Anschlüsse festsitzen.

• Batteriekastenöffnung schließen.

WARNUNG! Die Batteriekasten darf nur zur Kontrolle der
Batteriepole geöffnet werden.

ACHTUNG! Der Batteriekasten darf zu folgenden
Zwecken geöffnet werden:

• Den Zustand der Batterie und Batteriepole zu kontrollieren

• Startkabel anzuschließen (wenn erforderlich)

• Die Batterie zu laden (wenn erforderlich).

23

2

F

NL

1. Câble de batterie rouge

2. Fil d'allumage coupe-circuité rouge

3. Câble noir de batterie

4. Mettez de côté le capuchons.

1. Rode accukabel

2. Rode beveiligde ontstekingskabel

3. Zwarte accukabel

4. Gooi de doppen weg.

4

2

DANGER: La borne positive doit être connectée la première

pour éviter des étincelles dues à une mise à la terre
accidentelle.

• Enlevez les capuchons de protections des terminales et
mettez-les de cote.

• Brancher la câble de batterie rouge et le fil d'allumage
coupe-circuité rouge au plot positif (+) de batterie.

• Brancher le câble de terre noir au plot négatif (-) de
batterie.

• S'assurer que les connexions sont serrées.

• Fermer la porte de la boîte de batterie

DANGER: Tenir fermée la porte de boîte de batterie sauf
en cas d'inspection des plots.

NOTA: Ouvrir la porte de boîte de batterie pour:

• Vérfier l'état de la batterie et des plots

• Effectuer un branchement de secours (au besoin)

• Recharger la batterie (au besoin).

WAARSCHUWING: De positieve klem moet eerst
aangesloten worden om vonken door per ongeluk aarden te
voorkomen.

• Verwijder de beschermdoppen van de accupolen en gooi
ze weg.

• Sluit de rode accukabel en de rode beveiligde

1

3

ontstekingsdraad aan op de positieve (+) klem van de
accu.

• Sluit de zwarte geaarde kabel aan op de negatieve (-)
klem van de accu.

• Controleer of de verbindingen goed vast zitten.

• Sluit het accuboxluik.

WAARSCHUWING: Open het accuboxluik alleen om de
klemmen te inspecteren.

OPMERKING: Open het accuboxluik om:

• De conditie van accu en klemmen te controleren.

• Verbinden (indien nodig)

• Opladen (indien nodig).

24

2

Esp

1. Cable rojo de la batería

2. Cable de encendido rojo

3. Cable negro de la batería

4. Ponga de lado las tapas

I

1. Cavo rosso della batteria

2. Cavo rosso di accensione

3. Cavo nero della batteria

4. Scartare i cappucci.

ADVERTENCIA: A fin de evitar chispas por contacto
accidental a tierra hay que conectar primero el borne
positivo.

• Remueva las tapas protectoras de los terminales y
póngalas de lado.

• Conecte el cable rojo de la batería y el cable rojo de
encendido al borne positivo (+) de la batería.

• Conecte el cable negro de masa al borne negativo (-) de
la batería.

• Compruebe que las conexiones estén bien apretadas.

• Cerrar la tapa de la caja de la batería.

4

2

ADVERTENCIA: Mantenga cerrada la tapa de la caja de la

batería si no han de controlarse los bornes.

NOTA: Abra la tapa de la caja de la batería.

• Controlar el estado de la batería y bornes.

• Puentes (si necesario).

• Carga (si necesario).

PERICOLO: Il polo positivo deve essere collegato per
primo onde evitare scintille.

• Togliere i cappucci protettivi dai poli e scartarli.

• Collegare il cavo rosso della batteria e quello rosso di

1

3

accensione al polo positivo (+).

• Collegare il cavo nero della batteria al polo negativo (-).

• Assicurarsi che i contatti siano ben eseguiti.

• Chiudere lo sportello del vano batteria.

PERICOLO: Tenere chiuso lo sportello del vano quando
non si eseguono ispezioni.

OSSERVARE: Aprire lo sportello del vano batteria per:

• Controllare lo stato della batteria e dei morsetti.

• Rifollamento (se necessario)

• Carica (se necessario).

25

2

Eng

1. Seat 1. Zetel

2. Seat pan 2. Zetelbak

3. Shoulder bolt 3. Borstbout

4. Adjustment Bolt 4. Stelschroef

5. Flat washer 5. Platte sluitring

6. Lock washer 6. Borgplaat

D

1. Fahrersitz 1. Asiento

2. Sitwanne 2. Base

3. Bundbolzen 3. Perno

4. Einstellschraube 4. Tornillo de ajuste

5. Unterlegscheibe 5. Arandela plana

6. Sicherungsscheibe 6. Arandela de seguridad

F

1. Siège 1. Sedile

2. Plaque de fixation du siège 2. Vano sedile

3. Boulon à épaulement 3. Perno

4. Vis de réglage 4. Vite di regolazione

5. Rondelle plate 5. Rondella

6. Rondelle de blocage 6. Rondèlla di arrèsto

NL

Esp

I

Eng

Install seat

• Fit the seat to the seat pan as shown in the diagram.

Adjust seat

• Adjust the seat to give you a comfortable working position.

• Tighten the adjustment bolt securely.

D

Einbau des Fahrersitzes

• Der Fahrersitz ist gemäß Abb. an der Sitzwanne
anzubringen.

Einstellung des Fahrersitzes

• Der Sitz ist für eine bequeme Arbeitsstellung einzustellen.

• Die Einstellschraube anziehen.

F

Mise en place du siège

• Fixer le siège à la plaque de fixation comme indiqué sur
la figure

Réglage du siège

• Régler le siège pour avoir une position confortable

• Serrer à fond la vis de réglage

NL

Zetel installeren

• Monteer de zetel op de zetelbak zoals getoond in het
diagram.

1

Zetel instellen

• Stel de zetel in zodat u een comfortabele werkpositie
hebt.

• Haal de stelschroef aan.

2

Esp

3

Instalación del asiento

• Ponga el asiento sobre la base tal como se ve en la figura.

Ajuste del asiento

• Ajuste el asiento hasta alcanzar una posición de trabajo
cómoda.

• Apretar el tornillo de ajuste

I

Istallazione del sedile

• Montare il sedile secondo la figura

4

6

5

Regolare il sedile

• Regolare il sedile fino ad assumere la posizione più
comoda

• Stringere la vite di regolazione.

26
