EXPLICATION DES SYMBOLES

Explication des symboles

AVERTISSEMENT! La machine utilisée de
manière imprudente ou inadéquate peut
devenir un outil dangereux, pouvant
causer des blessures graves voire
mortelles à l’utilisateur et aux autres
personnes présentes.

Lire attentivement et bien assimiler le
manuel d’utilisation avant d’utiliser la
machine.

Toujours utiliser:

• Casque de protection

• Protecteur d’oreilles

• Lunettes protectrices ou visière

• Masque respiratoire

Ce produit est conforme aux directives CE
en vigueur.

AVERTISSEMENT! Au cours de la
découpe, la poussière générée peut
occasionner des blessures si elle est
aspirée. Utiliser une protection respiratoire
approuvée. Éviter d'inhaler des vapeurs
d'essences et des gaz d'échappement.
Veiller à disposer d'une bonne ventilation.

Porter des lunettes protectrices ou une
visière.

Position de conduite.

Arrêt, avec le retour de ressort en position
de conduite.

Arrêt, en position fixe.

Les autres symboles/autocollants présents sur la
machine concernent des exigences de certification
spécifiques à certains marchés.

AVERTISSEMENT! Les étincelles du
disque de coupe peuvent provoquer un
incendie en cas de contact avec des
matières inflammables tels que l’essence,
le bois, l’herbe sèche.

Émissions sonores dans l’environnement
selon la directive de la Communauté
européenne. Les émissions de la machine
sont indiquées au chapitre Caractéristiques
techniques et sur les autocollants.

Couper le moteur avant tout contrôle ou
réparation en plaçant le bouton d’arrêt sur
la position STOP.

Toujours utiliser des gants de protection.

Un nettoyage régulier est indispensable.

Examen visuel.

French

2 –

F

Q

A

T

SOMMAIRE

Sommaire

EXPLICA TION DES SYMBOLES

Explication des symboles ............................................ 2

SOMMAIRE

Sommaire ..................................................................... 3

UELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse? .......... 4

INSTR UCTIONS DE SÉCURITÉ

vant d’utiliser une découpeuse neuve ....................... 5

Équipement de protection personnelle ........................ 5

Équipement de sécurité de la machine ........................ 6

Contrôle, maintenance et entretien des équipements de

sécurité de la machine ................................................. 7

Instructions générales de sécurité ............................... 8

Méthodes de travail ...................................................... 9

Disques de découpe .................................................... 11

MONT AGE

Montage de l'unité de coupe ........................................ 13

Contrôle de l’arbre d’entraînement et des rondelles

d’accouplement ............................................................ 13

Montage du disque découpeur .................................... 13

Protection du disque découpeur .................................. 14

MANIPULA TION DU CARBURANT

Carb urant ..................................................................... 15

Remplissage de carburant ........................................... 15

DÉMARRA GE ET ARRÊT

Démarr age et arrêt ....................................................... 16

ENTRETIEN

ension de la courroie d’entraînement ......................... 17

Remplacement de la courroie d’entraînement ............. 17

Poulie et embrayage .................................................... 17

Carburateur .................................................................. 17

Filtre à carburant .......................................................... 18

Filtre à air ..................................................................... 18

Lanceur ........................................................................ 19

Bougie .......................................................................... 20

Système de refroidissement ........................................ 20

Silencieux .................................................................... 20

Instructions d'entretien générales ................................ 21

CARA CTÉRISTIQUES TECHNIQUES

Équipement de découpe .............................................. 22

Assurance de conformité UE ....................................... 23

rench

– 3

4

F

Q

1

UELS SONT LES COMPOSANTS?

19

22

14

1

5

12

21

6

18

15

2

20

16

3

7

23

4

11

8

17

10

9

13

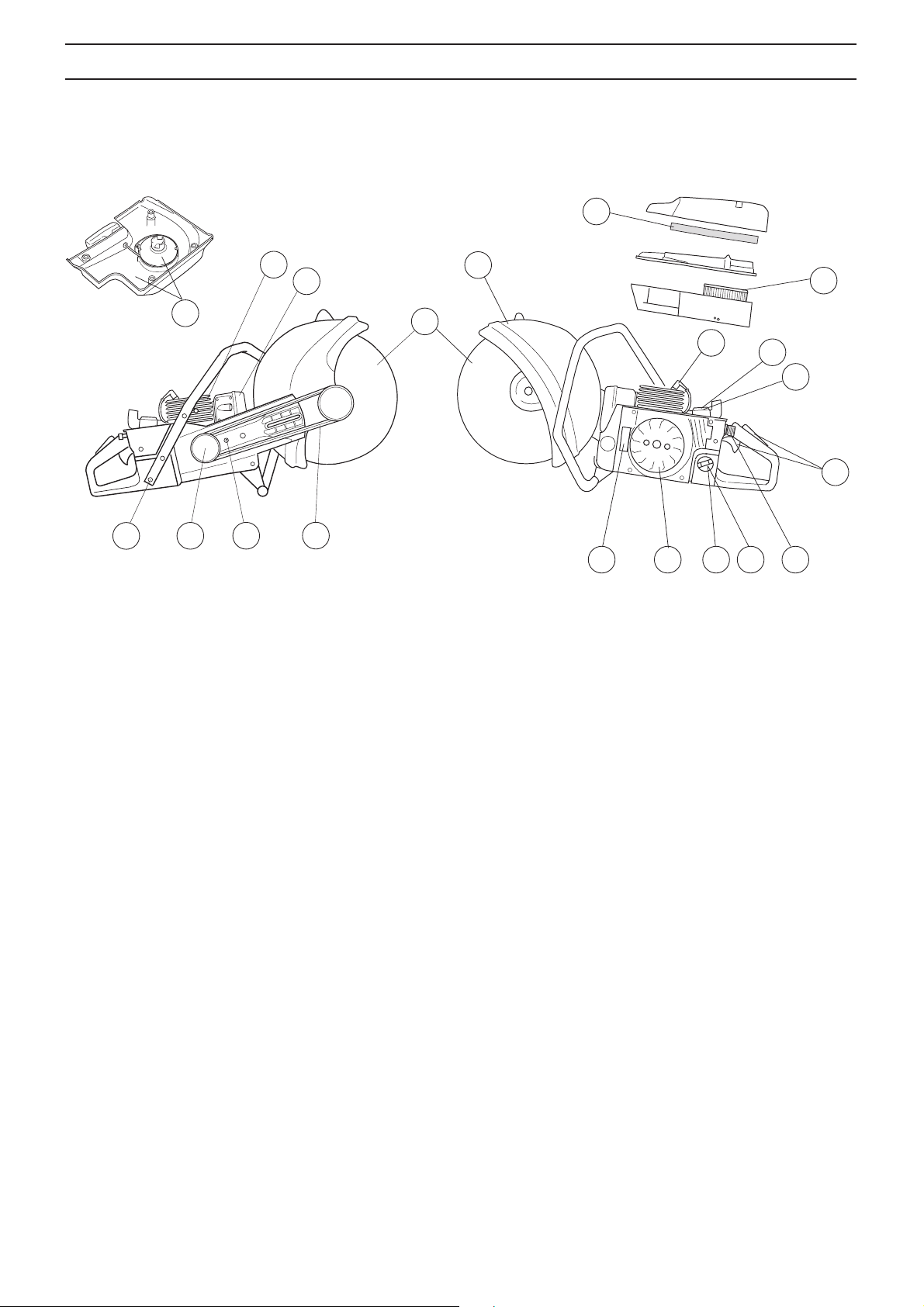

Quels sont les composants de la découpeuse?

Capot de cylindre

2 Silencieux

3 Réservoir d’essence

4 Blocage du ralenti accéléré

5 Starter

6 Blocage de l’accélération

7 Bouton d’arrêt

8 Unité de coupe

9 Bras de coupe

10 Tendeur de courroie

11 Disque de découpage

12 Commande de l’accélération

13 Clé universelle

14 Carter de filtre à air

15 Protège-lame/protection anti-projections

16 Poignée de lanceur

17 Manuel d’utilisation

18 Poignée de réglage du protège-lame

19 Poignée avant

20 Lanceur

21 Décompresseur

22 Autocollant d’avertissement

23 Plaque signalétique

–

rench

F

A

•

•

A

A

A

A

A

INSTR UCTIONS DE SÉCURITÉ

vant d’utiliser une découpeuse

neuve

Lire attentivement le manuel d’utilisation.

• Contrôler le montage du disque découpeur, voir le
chapitre ”Montage”.

• Démarrer le moteur et contrôler le réglage du ralenti, voir
les instructions au chapitre Entretien. Lorsque le
carburateur est correctement réglé, le disque découpeur
doit rester immobile au régime de ralenti. Le réglage du
ralenti est décrit dans le manuel d'utilisation. Régler le
régime conformément à ces instructions. Ne pas utiliser la
découpeuse si le régime de ralenti n’a pas été
correctement réglé!

• Laisser au revendeur Husqvarna le soin de contrôler
régulièrement la découpeuse et d’effectuer les réglages
et les réparations nécessaires.

VERTISSEMENT! Ne jamais modifier sous

aucun prétexte la machine sans

!

l’autorisation du fabricant. N’utiliser que des
accessoires et des pièces d’origine. Des
modifications non-autorisées et l’emploi
d’accessoires non-homologués peuvent
provoquer des accidents graves et même
mortels, à l’utilisateur ou d’autres
personnes.

Équipement de pr otection personnelle

VERTISSEMENT! Un équipement de

protection personnelle homologué doit

!

impérativement être utilisé lors de tout
travail avec la machine. L’équipement de
protection personnelle n’élimine pas les
risques mais réduit la gravité des blessures
en cas d’accident. Demander conseil au
concessionnaire afin de choisir un
équipement adéquat.

Casque de protection

• Protecteur d’oreilles

• Lunettes protectrices ou visière

• Masque respiratoire

VERTISSEMENT! L’utilisation de

découpeuses, rectifieuses, perceuses,

!

ponceuses ou raboteuses entraîne la
formation de poussières et vapeurs pouvant
contenir des produits chimiques dangereux.
C’est pourquoi il est essentiel de connaître
le matériau travaillé et de porter un masque
à poussière ou respiratoire approprié.

VERTISSEMENT! Une découpeuse utilisée

de manière erronée ou négligente peut être

!

un outil dangereux pouvant occasionner des
blessures personnelles graves, voire
mortelles. Il importe donc de lire
attentivement et de bien assimiler le contenu
de ce manuel d'utilisation.

VERTISSEMENT! Le système d’allumage

de cette machine génère un champ

!

électromagnétique durant le fonctionnement
de la machine. Ce champ peut dans certains
cas perturber le fonctionnement des
pacemakers. Pour réduire le risque de
blessures graves ou mortelles, les
personnes portant des pacemakers doivent
consulter leur médecin et le fabricant de leur
pacemaker avant d’utiliser cette machine.

• Gants solides permettant une prise sûre.

• Vêtements confortables, robustes et serrés qui
permettent une liberté totale de mouvement.

• Utiliser les jambières de protection recommandées pour
le matériau à découper.

• Bottes avec coquille en acier et semelle antidérapante

Husqvarna Construction Products travaille constamment à
améliorer la construction de ses produits. Husqvarna se
réserve donc le droit de procéder à des modifications de
construction sans avis préalable et sans autres
engagements.

Toutes les informations et toutes les données indiquées dans
ce manuel d'utilisation étaient valables à la date à laquelle ce
manuel a été porté à l'impression.

• Une trousse de premiers secours doit toujours être
disponible.

rench

– 5

6

F

INSTR UCTIONS DE SÉCURITÉ

Pr

A

A

A

A

A

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécur ité de la
machine, leur fonction, comment les utiliser et les maintenir
en bon état. Voir au chapitre Quels sont les composants?
pour trouver leur emplacement sur la machine.

VERTISSEMENT! Ne jamais utiliser une

machine dont les équipements de sécurité

!

sont défectueux. Suivre les directives de
maintenance, d’entretien et les instructions
de réparation indiquées dans ce chapitre.

Système anti-vibrations

La machine est équipée d’un système anti-vibr ations conçu
pour assurer une utilisation aussi confortable que possible.

Le système anti-vibrations réduit la transmission des
vibrations de l’unité moteur/l’équipement de coupe à l’unité
que constituent les poignées.

Le corps du moteur, y compris l'équipement de coupe, est
suspendu à l'unité poignées par l'intermédiaire de blocs anti­vibrants.

INFORMA TION IMPORTANTE

En ce qui concer ne le silencieux, il importe de bien suivre
les instructions de contrôle, de maintenance et d’entretien.
Voir les instructions au chapitre Contrôle, maintenance et
entretien des équipements de sécurité de la machine.

VERTISSEMENT! L’intérieur du silencieux

contient des produits chimiques pouvant

!

être cancérigènes. Eviter tout contact avec
ces éléments si le silencieux est
endommagé.

Bloca ge de l’accélération

Le b locage de l'accélération est conçu pour empêcher toute
activation involontaire de la commande de l'accélération.
Lorsque le blocage (A) est enfoncé, la commande de
l'accélération est embrayée (B).

A

B

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur .

Silencieux

VERTISSEMENT! Durant l’utilisation et un

certain temps après, le silencieux est très

!

chaud. Ne pas toucher le silencieux s’il est
chaud!

Le silencieux est conçu pour réduire au maxim um le niveau
sonore et détourner les gaz d’échappement loin de
l’utilisateur.

Le blocage reste enfoncé tant que la commande
d’accélération est sollicitée. Lorsque la poignée est relâchée,
la gâchette d’accélération et le blocage de l’accélération
retrouvent leurs positions initiales. Ceci s’effectue à l’aide de
deux systèmes de retour par ressorts, indépendants l’un de
l’autre. En position initiale, la gâchette d’accélération est
automatiquement bloquée au régime de ralenti.

otection du disque découpeur

VERTISSEMENT! Toujours contrôler que le

protège-lame est monté correctement avant

!

de démarrer la machine.

Ce protecteur est placé au-dessus du disque découpeur et a
pour fonction d’empêcher que des éclats de disque ou de
matériau découpé ne soient projetés en direction de
l’utilisateur.

–

VERTISSEMENT! Les gaz d’échappement

du moteur sont très chauds et peuvent

!

contenir des étincelles pouvant provoquer
un incendie. Par conséquent, ne jamais
démarrer la machine dans un local clos ou à
proximité de matériaux inflammables!

rench

INSTR UCTIONS DE SÉCURITÉ

F

•

Contrôle , maintenance et entretien des équipements de sécurité de la machine

AVERTISSEMENT! L’entretien et la
réparation de la machine exigent une

!

formation spéciale. Ceci concerne
particulièrement l’équipement de sécurité de
la machine. Si les contrôles suivants ne
donnent pas un résultat positif, s’adresser à
un atelier spécialisé. L’achat de l’un de nos
produits offre à l’acheteur la garantie d’un
service et de réparations qualifiés. Si le
point de vente n’assure pas ce service,
s’adresser à l’atelier spécialisé le plus
proche.

Système anti-vibrations

Vér ifier régulièrement l’état des éléments afin de détecter
fissures et déformations.

Bloca ge de l’accélération

Vérifier d’abord que la commande de l’accélération est
bloquée en position de ralenti quand le blocage de
l’accélération est en position initiale.

• Appuyer sur le blocage de l’accélération et vérifier qu’il
revient de lui-même en position initiale quand il est
relâché.

• Vérifier que le blocage de l’accélération, la commande
d’accélération et leurs ressorts de rappel fonctionnent
correctement.

S’assurer que les éléments sont bien fixés entre le moteur et
les poignées.

Bouton d’arrêt

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque
le bouton d’arrêt est amené en position d’arrêt.

Silencieux

Ne jamais utiliser une machine dont le silencieux est
défectueux.

• Démarrer la découpeuse et donner les pleins gaz.
Relâcher la commande de l'accélération et contrôler que
le disque découpeur s'arrête et qu'il demeure immobile. Si
le disque découpeur tourne quand la commande est en
position de ralenti, il convient de contrôler le réglage du
ralenti du carburateur. Voir au chapitre Entretien.

Contrôle de la protection du disque découpeur

Ne jamais utiliser un protège-lame défectueux ou monté de
manière incorrecte.

Vérifier régulièrement la fixation du silencieux dans la
machine.

AVERTISSEMENT! Toujours contrôler que la
protection est montée correctement avant de

!

démarrer la machine. Contrôler également si
le disque découpeur est correctement monté
et qu’il ne présente aucun dommage. Un
disque découpeur endommagé peut causer
des blessures. Voir les instructions au
chapitre Montage.

Contrôler que la protection est entière et qu’elle n’est ni
fissurée, ni déformée.

rench

– 7

INSTRUCTIONS DE SÉCURITÉ

Instructions générales de sécurité

• Une découpeuse est conçue pour découper des
matériaux durs, par exemple de la maçonnerie. Penser au
risque accru de rebond lors de la découpe de matériaux
tendres. Voir au chapitre Mesures anti-rebond.

• Ne jamais utiliser la découpeuse sans avoir d’abord lu et
compris son mode d’emploi. Tout type de service, en plus
des points énumérés au chapitre ”Contrôle, entretien et
service”, doit être effectué par du personnel qualifié.

• Éviter d’utiliser la machine en cas de fatigue, d’absorption
d’alcool ou de prise de médicaments susceptibles
d’affecter l’acuité visuelle, le jugement ou la maîtrise du
corps.

• Utiliser les équipements de protection personnelle. Voir
au chapitre Équipement de protection personnelle.

• Ne jamais utiliser une machine qui a été modifiée au point
de ne plus être conforme au modèle original.

• Ne jamais utiliser une machine qui n’est pas en parfait état
de marche. Suivre dans ce manuel d’utilisation les
instructions de maintenance, de contrôle et d’entretien.
Certaines mesures de maintenance et d’entretien doivent
être confiées à un spécialiste dûment formé et qualifié.
Voir au chapitre Entretien.

• Ne jamais laisser d’autres personnes utiliser la machine
sans s’être assuré au préalable que ces personnes ont
bien compris le contenu du mode d’emploi.

• Ne jamais utiliser la machine à l’intérieur. Il est dangereux
d’inhaler les gaz d’échappement dégagés par le moteur.

Transport et rangement

Ne pas remiser ni transporter la découpeuse avec le disque
découpeur monté.

Conserver la découpeuse dans un endroit verrouillable à clé,
de façon à ce qu’elle soit inaccessible aux enfants ainsi
qu’aux personnes non autorisées.

Tous les disques seront retirés de la scie après l’usage et
soigneusement rangés. Ranger le disque au sec et à l’abri du
gel.

Accorder une attention toute particulière aux disques
abrasifs. Les disques abrasifs doivent être rangés sur une
surface plane. Si les disques comportent des buvards, utiliser
des entretoises pour les maintenir à plat. Un disque abrasif
conservé à l’état humide risque d’être déséquilibré et de
provoquer des accidents.

Avant toute utilisation, vérifier si les disques neufs ne
comportent pas de défauts causés par la manutention ou le
magasinage.

Sécurité carburant

(Remplissage/Mélange de carburant/Remisage)

AVERTISSEMENT! Manipuler le carburant
avec précaution. Penser aux risques

!

d’incendie, d’explosion et d’inhalation.

• Ne jamais effectuer le remplissage de la machine lorsque
le moteur tourne.

• Veiller à une bonne aération lors du remplissage et du
mélange de carburant (essence et huile 2 temps).

• Avant de mettre la machine en marche, la déplacer à au
moins 3 mètres de l’endroit où a été fait le plein.

• Ne jamais démarrer la machine:

- Si du carburant a été renversé. Essuyer soigneusement

toute trace et laisser les restes d’essence s’évaporer.

- Si vous avez renversé du carburant sur vous ou sur vos

vêtements, changez de vêtements. Lavez les parties du
corps qui ont été en contact avec le carburant. Utilisez de
l’eau et du savon.

- S’il y a fuite de carburant. Vérifier régulièrement que le

bouchon du réservoir et la conduite de carburant ne fuient
pas.

• Transporter et ranger la machine et le carburant de façon
à éviter que toute fuite ou émanation éventuelle entre en
contact avec une flamme vive ou une étincelle: machine
électrique, moteur électrique, contact/interrupteur
électrique ou chaudière.

• Lors du remisage du carburant, n’utiliser que des
récipients spécialement destinés à contenir du carburant.

• Lors des remisages de la machine, vider le réservoir de
carburant. S’informer auprès d’une station-service
comment se débarrasser du carburant résiduel.

• Utiliser un bidon d’essence Husqvarna comportant un
dispositif d’arrêt de remplissage automatique.

AVERTISSEMENT! Penser au risque
d’explosion, d’incendie et d’inhalation.

!

Arrêter le moteur avant de faire le plein. Ne
pas faire déborder le réservoir de carburant.
Essuyer soigneusement toutes les
éclaboussures sur le sol et la machine. Si
l’utilisateur a renversé du carburant sur lui
ou sur ses vêtements. Changer de
vêtements. Éloigner la machine d’au moins
trois mètres de l’endroit où le plein a été fait
avant de la mettre en marche.

8 – French

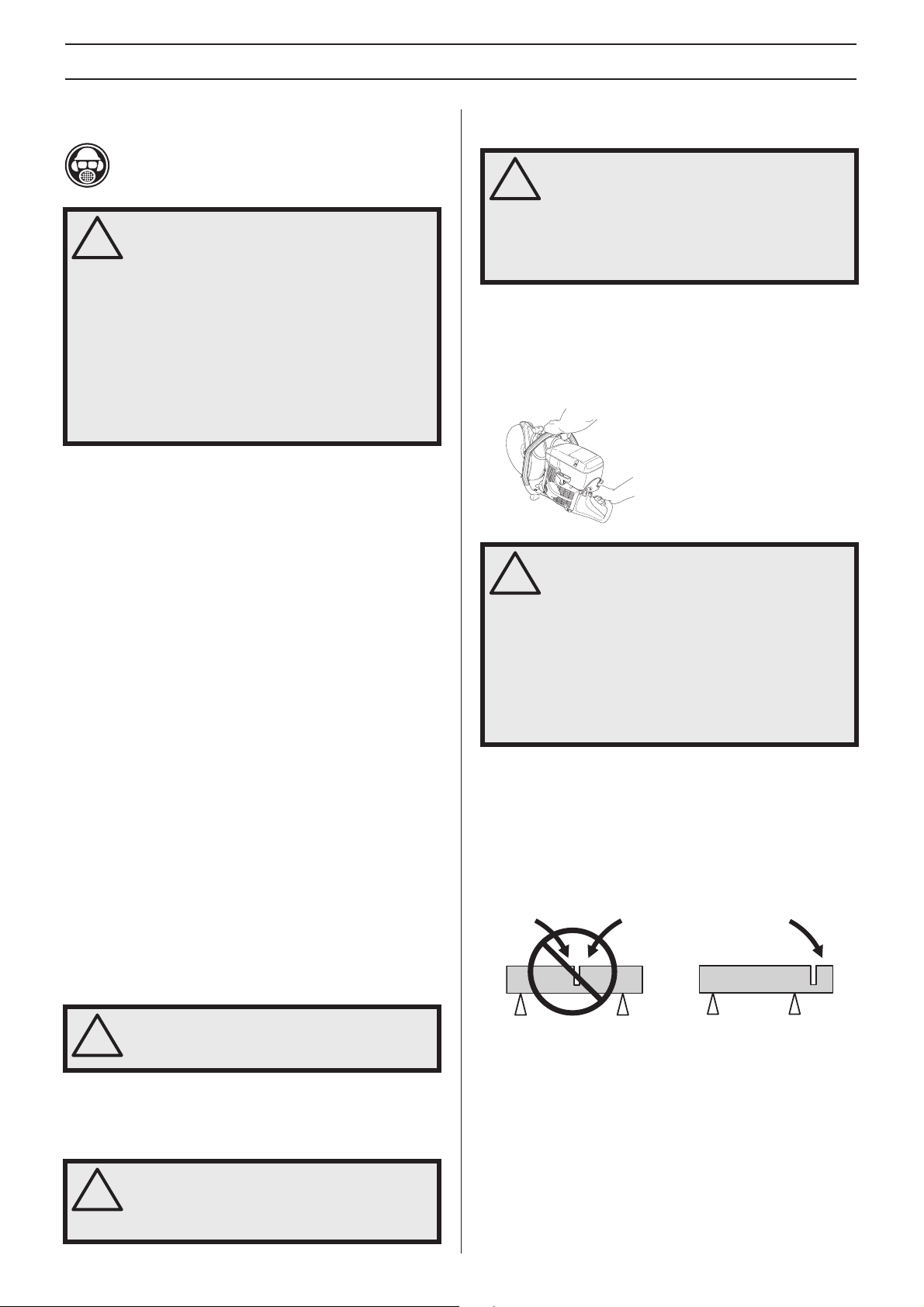

INSTRUCTIONS DE SÉCURITÉ

Méthodes de travail

AVERTISSEMENT! Cette section concerne
les mesures élémentaires de sécurité à

!

respecter lors du travail avec la découpeuse.
Aucune information ne peut néanmoins
remplacer l'expérience et le savoir-faire d'un
professionnel. En cas de doute ou de
difficulté quant à l'utilisation de la machine,
consulter un spécialiste. Sadresser au
revendeur, à latelier de réparation ou à un
utilisateur expérimenté de la découpeuse.
L'utilisateur doit éviter tous les travaux pour
lesquels il ne se sent pas suffisamment
qualifié!

Règles élémentaires de sécurité

• Bien observer la zone de travail:

- S’assurer qu’aucune personne, aucun animal ou aucun
autre facteur ne risque de gêner l’utilisateur de la machine.

- Pour éviter que qui que ce soit ne risque de rentrer en
contact avec le disque découpeur.

• Ne pas travailler par mauvais temps: par exemple en cas

de brouillard épais, de pluie, de vent violent, de froid
intense, etc. Travailler par mauvais temps est fatiguant et
peut créer des conditions de travail dangereuses telles
que le verglas.

• Ne jamais commencer à travailler avec la machine sans

avoir le champ libre et les pieds bien d’aplomb. Identifier
les obstacles éventuels dans le cas de déplacement
inattendu. S’assurer qu’aucun matériau ne risque de
tomber et de provoquer des blessures ou des dommages
lors de travail avec la machine. Redoubler de prudence en
cas de travail dans un terrain en pente.

• Vérifier qu’aucun vêtement et qu’aucune partie du corps

ne se trouve en contact avec l’équipement de coupe en
rotation.

• Se tenir à distance de l’équipement de coupe en rotation.

• La protection de l’équipement de coupe doit toujours être

montée quand la machine est en marche.

• S’assurer que l’éclairage de la zone de travail est suffisant

pour que l’environnement de travail soit de toute sécurité.

Sciage

AVERTISSEMENT! La distance de sécurité
de la découpeuse est de 15 mètres. Il

!

incombe à l’utilisateur de s’assurer
qu’aucun animal et qu’aucun spectateur ne
se trouve à l’intérieur de la zone de travail.
Ne pas commencer la découpe sans avoir le
champ libre et les pieds bien d’aplomb.

Généralités

• Démarrer la découpe avec le moteur à plein régime.

• Toujours tenir la machine fermement et des deux mains.
La tenir de manière à que les pouces et les doigts
enveloppent bien les poignées.

AVERTISSEMENT! Une exposition excessive
aux vibrations peut entraîner des troubles

!

circulatoires ou nerveux chez les personnes
sujettes à des troubles cardio-vasculaires.
Consulter un médecin en cas de symptômes
liés aux vibrations, tels qu’insensibilisation
ou irritation locale, douleur, chatouillements,
faiblesse musculaire, décoloration ou
modification épidermique. Ces symptômes
affectent généralement les doigts, les mains
ou les poignets.

Technique de découpage

La technique décrite ci-dessous a un caractère général.
Vérifier les instructions dutilisation pour chaque type de
disque (les lames diamant, par exemple, nécessitent une
pression davance inférieure à celle des disques abrasifs).

• Placer un support sous la pièce de travail de manière à
pouvoir prévoir ce qui peut se produire et de manière à ce
que l’entaille demeure ouverte durant la découpe.

AVERTISSEMENT! Ne pas déplacer la
machine quand l’équipement de coupe

!

tourne.

• Toujours adopter une position de travail sûre et stable.

• S’assurer qu’il n’y a pas de tuyaux ou de câbles
électriques qui traversent la zone de travail.

AVERTISSEMENT! N’utiliser la machine que
dans les lieux convenablement aérés.

!

Négliger ce point peut causer des blessures
graves voire la mort.

• Contrôler que le disque n'est pas en contact avec quoi
que ce soit quand la machine est démarrée

• Toujours couper à plein régime.

• Démarrer la découpe en douceur et laisser travailler la
machine sans essayer de forcer ou d’enfoncer le disque.

French – 9

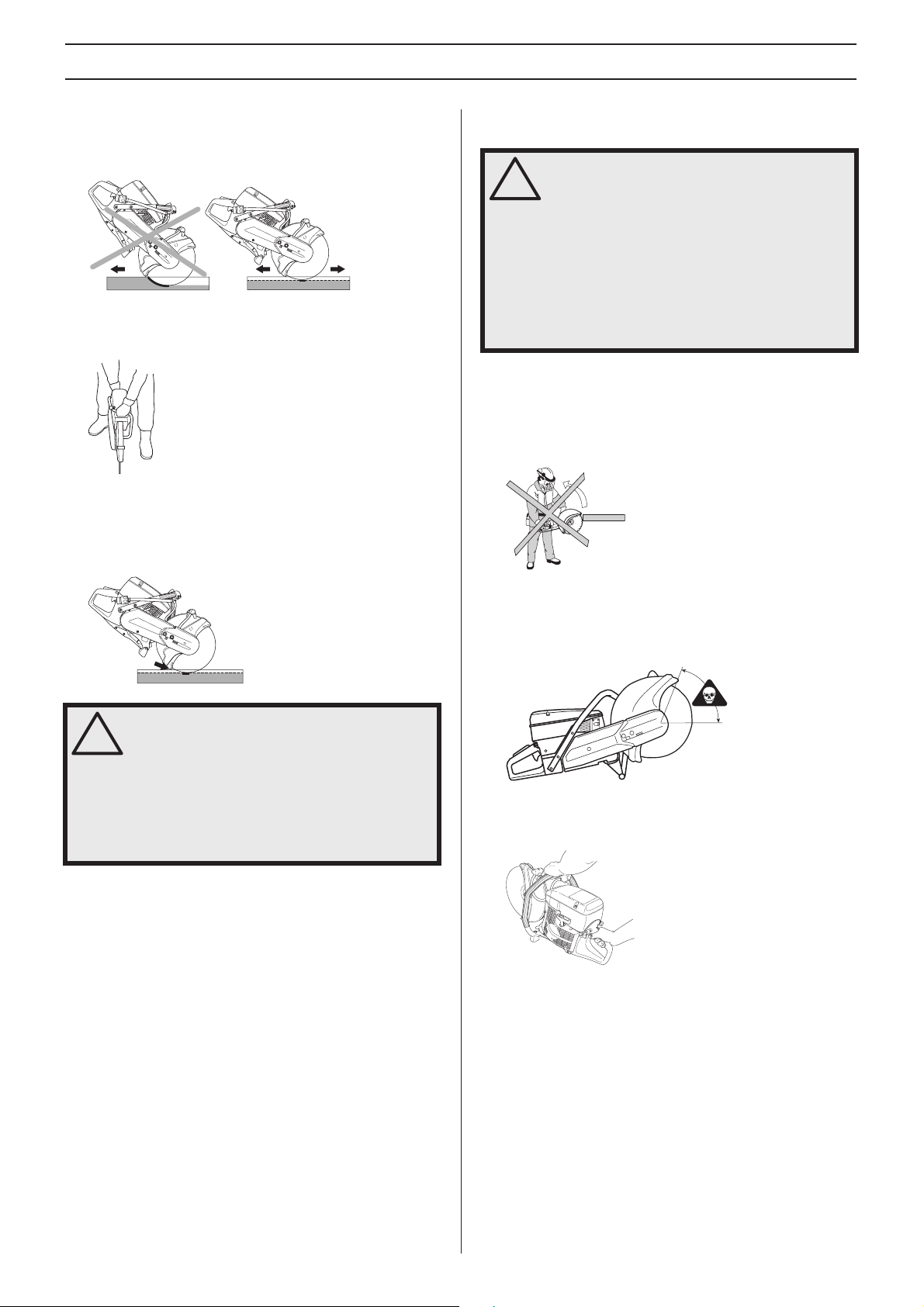

INSTRUCTIONS DE SÉCURITÉ

• Déplacer lentement le disque d’avant en arrière pour
obtenir une petite surface de contact entre le disque et le
matériau à découper. De cette manière, la température du
disque demeure basse et la découpe est efficace.

• Avancer la machine dans l’axe du disque découpeur. Les
pressions latérales peuvent détruire le disque découpeur
et sont très dangereuses.

• La protection de l’équipement de coupe doit être
positionnée de sorte que sa partie arrière soit en contact
avec la pièce à travailler. Les projections et les étincelles
du matériau découpé sont alors recueillies par la
protection et dirigées loin de l’utilisateur.

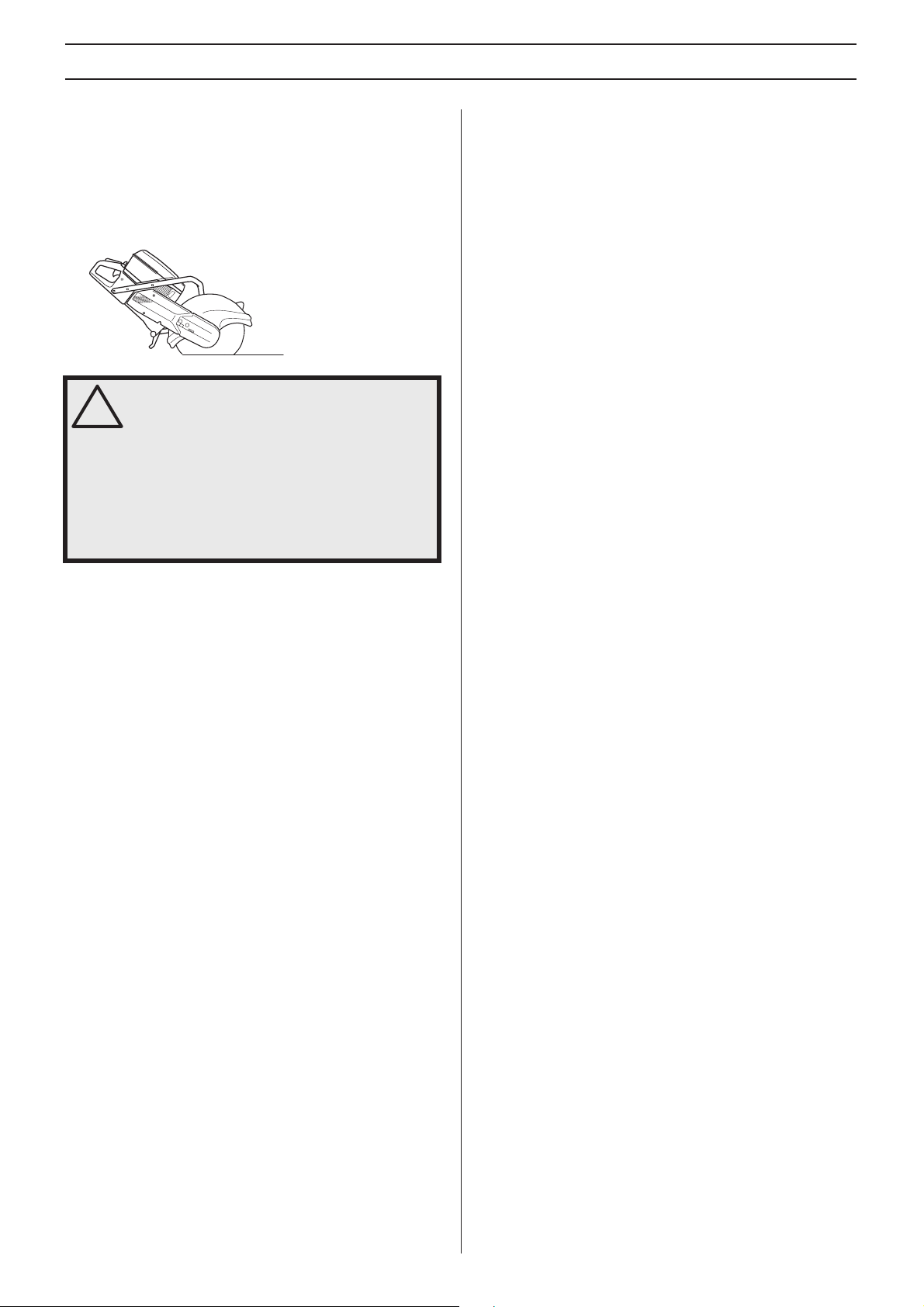

Mesures anti-rebond

AVERTISSEMENT! Les rebonds peuvent être
soudains, rapides et violents et projeter la

!

découpeuse et le disque découpeur en
direction de l'utilisateur. Si un disque
découpeur en rotation entre en contact avec
une personne, des blessures très graves
,voire mortelles peuvent en résulter. Il est
indispensable de savoir ce qui provoque des
rebonds afin de pouvoir les éviter par la
prudence et une technique de travail
correcte.

Qu’est-ce qu’un rebond?

Un rebond est la réaction de recul soudaine qui peut se
produire quand la découpeuse et le disque découpeur sont
repoussés par un objet qui est entré en contact avec le quart
supérieur du disque découpeur, la zone de rebond.

AVERTISSEMENT! Ne jamais couper avec le
côté du disque; il risquerait de s’abîmer, de

!

se casser ou de causer de graves blessures.
N’utiliser que le tranchant.

Ne pas tourner la découpeuse sur le côté; le
disque risquerait de rester coincé ou de se
casser, ce qui pourrait causer de graves
blessures.

Affûtage des lames diamant

Les lames diamant peuvent sémousser en cas de pression
davance incorrecte ou de découpe de certains matériaux
comme du béton fortement armé. Le travail avec un disque
diamant émoussé comporte un risque de surchauffe pouvant
provoquer la chute des segments en diamant.

Affûter le disque en coupant un matériau tendre tel que du
grès ou de la brique.

Vibration de disque

Le disque peut ne plus être rond et vibrer si une pression
d’avance trop élevée est appliquée.

Une pression d’avance plus faible peut réduire les vibrations.
Sinon, remplacer le disque. Le disque doit être destiné au
matériau à découper.

Règles élémentaires

• Ne jamais commencer à découper avec le quart supérieur
du disque découpeur montré sur la figure, la zone dite
zone de rebond.

• Toujours tenir la machine fermement et des deux mains.
La tenir de manière à que les pouces et les doigts
enveloppent bien les poignées.

• Soyez bien en équilibre, les pieds d’aplomb.

• Toujours couper à plein régime.

• Tenez-vous à une distance confortable de la pièce à
découper.

• Faire attention lorsque vous introduisez de nouveau la
scie dans une entaille.

• Ne jamais découper au-dessus de la hauteur des
épaules.

• Soyez prêt à déplacer votre pièce, ou tout autre objet
susceptible de bloquer la scie en comprimant l’entaille.

10 – French

INSTRUCTIONS DE SÉCURITÉ

Freinage

On est poussé en avant quand la partie inférieure du disque
bute soudainement ou quand la fente de coupe traverse la
pièce. (Pour l'éviter, voir les chapitres ”Règles élémentaires”
et ”Risque de coincement/rotation”, ci-dessous.)

Pincement/Rotation

Un blocage se produit quand l’entaille se resserre. La
machine peut être brutalement et puissamment tirée vers le
bas.

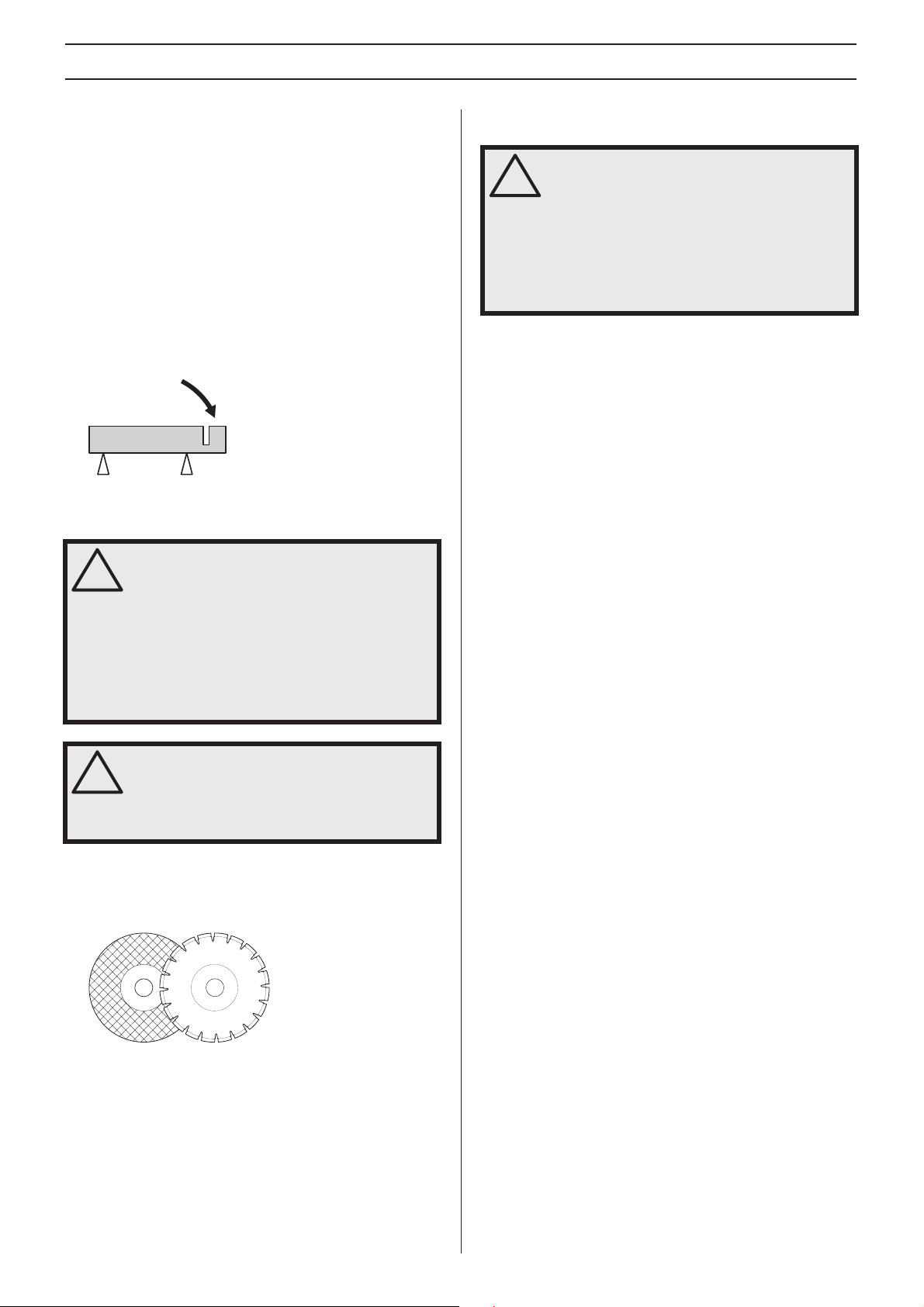

Pour éviter un pincement

Appuyer la pièce de telle sorte que l’entaille reste bien
ouverte pendant le découpage, et jusqu’à la fin.

Disques de découpe

AVERTISSEMENT! Un disque de coupe peut
se briser et blesser gravement l’utilisateur.

!

Ne jamais utiliser un disque de découpe
d’une vitesse de rotation inférieure à celle de
la découpeuse.

Ne jamais utiliser un disque de coupe avec
un matériau différent de celui pour lequel il
est conçu.

Refroidissement par eau

AVERTISSEMENT! Le refroidissement par
eau utilisé lors de la découpe du béton

!

refroidit le disque découpeur, augmente sa
durée de vie et limite la formation de
poussière. Parmi les inconvénients,
nommons des difficultés à basse
température, le risque d’endommagement
du sol et des autres éléments de
construction et le risque de glissements.

Après avoir utilisé un disque abrasif avec refroidissement par
eau, faire tourner le disque à sec pendant environ 30
secondes. Un disque abrasif conservé à l’état humide risque
d’être déséquilibré et de provoquer des accidents.

Machines manuelles à régime élevé

Nos disques et lames sont conçus pour des découpeuses
portatives à grande vitesse. Si vous utilisez d’autres marques
de disques et de lames, vérifiez que ceux-ci sont en
conformité avec tous les règlements et normes applicables à
ce type de découpeuse.

Application spécifique

Certains disques sont destinés aux équipements
stationnaires munis d’accessoires tels que le dispositif de
découpage de rail. Ces disques ne doivent pas être utilisés
avec une découpeuse portative.

Toujours consulter les autorités locales pour s’assurer
d’appliquer les règlements en vigueur.

AVERTISSEMENT! La découpe du plastique
avec une lame diamant ou une lame de

!

secours peut provoquer des rebonds quand
le matériau fond sous la chaleur et colle à la
lame.

Généralités

Il existe deux modèles de disques découpeurs: les disques
abrasifs et les lames diamant.

Toujours retirer le disque découpeur pendant le transport.

Veiller à utiliser le coussinet correspondant au disque
découpeur monté sur la machine. Voir au chapitre Montage
du disque découpeur.

Des disques découpeurs de haute qualité sont souvent plus
économiques. Les disques découpeurs de qualité inférieure
ont souvent des capacités de coupe moindre et une durée de
vie inférieure; ceci résulte en un coût plus élevé par rapport à
la quantité de matériau découpé.

French – 11

INSTRUCTIONS DE SÉCURITÉ

Disques abrasifs

Le matériau coupant d’un disque abrasif consiste en grains
abrasifs agglomérés par un liant organique. Les disques dits
”renforcés” ont un tissu ou filament résistant à la rupture
complète à la vitesse maximale de travail au cas où le disque
viendrait à être fendu ou endommagé.

Les performances d’un disque dépendent du type et de la
dimension des particules abrasives, ainsi que de la nature et
de la dureté du liant.

Disques abrasifs, types et utilisation

Utilisation

Type de
disque

Béton

Métal

Le disque de découpe doit être marqué d’un régime similaire
ou supérieur à celui indiqué sur la plaque signalétique de la
machine. Ne jamais utiliser un disque de découpe dont le
marquage indique un régime inférieur à celui indiqué sur la
plaque signalétique de la machine.

Matériau

Béton, asphalte,
roche, maçonnerie,
fonte, aluminium,
cuivre, laiton, câbles,
caoutchouc,
plastique, etc.

Acier, alliages d'acier
et autre métaux durs.

Refroidissement
par eau

Peut être utilisé pour
réduire la poussière.
Après avoir utilisé un
disque abrasif avec
refroidissement par
eau, faire tourner le
disque à sec pendant
environ 30 secondes.

NON recommandé

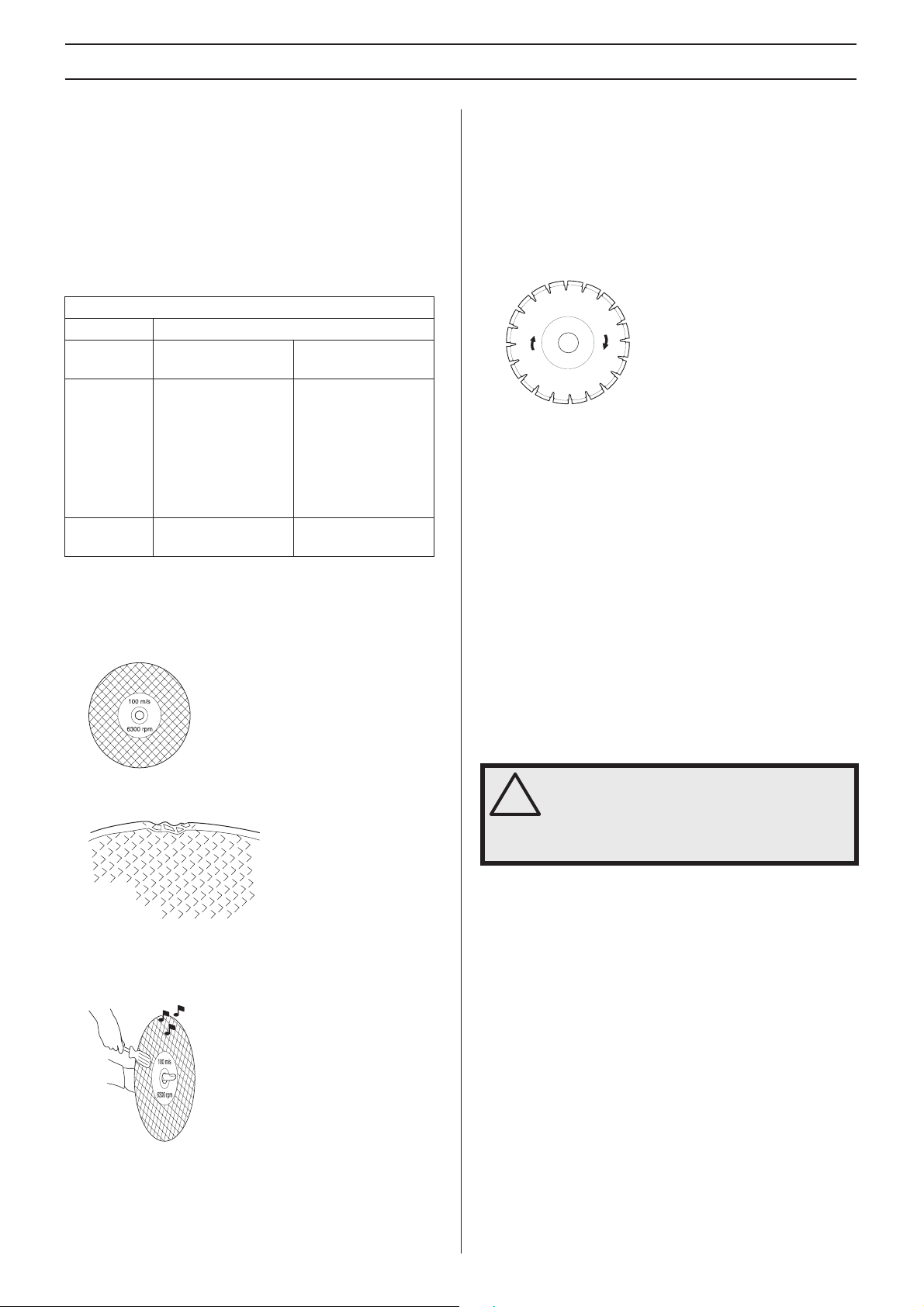

Lames diamant

Les disques diamant se composent d’une structure en acier
et de segments contenant des diamants industriels.

Les disques diamant sont d’un coup inférieur par découpe,
nécessitent moins de remplacements et ont une profondeur
de découpe constante.

En cas d'utilisation d'une lame diamant, veiller à ce qu'elle
tourne dans la direction des flèches sur la lame.

Toujours utiliser une lame diamant acérée. Affûter le disque
en coupant un matériau tendre tel que du grès ou de la
brique.

Les disques diamant sont disponibles en plusieurs degrés de
résistance. Un disque diamant "tendre" a une durée de vie
plus courte et une grande capacité de découpe. Il est utilisé
pour les matériaux durs tels que le granit et le béton dur. Un
disque diamant "dur" a une durée de vie plus longue, une
capacité de découpe moindre et doit être utilisé pour des
matériaux tendres tels que les tuiles et l’asphalte.

Matériau

Les lames diamants sont recommandée pour tous les types
de maçonneries, le béton armé et d'autres matériaux
composites. Les lames diamant ne sont pas récommandées
pour la découpe de métal.

S’assurer que le disque ne comporte pas de fêlures ou autres
dommages.

Tester le disque abrasif en l’accrochant sur un doigt et en le
frappant doucement avec le manche d’un tournevis ou un
objet similaire. Si le disque ne produit pas un son clair et plein,
c’est qu’il est abîmé.

Disques diamant pour découpe à l’eau

AVERTISSEMENT! Refroidir continuellement
les disques diamant à l’eau pour éviter une

!

hausse de température pouvant provoquer
une rupture du disque et la projection de
fragments pouvant causer des blessures.

Les disques diamant pour la découpe à l’eau doivent être
aspergés d’eau durant la découpe afin de refroidir le disque
et de lier la poussière qui se forme durant la découpe.

Disques diamant pour découpe à sec

Les disques diamant pour découpe à sec sont une nouvelle
génération de disques découpeurs pour lesquels le
refroidissement à l’eau n’est pas nécessaire. Toutefois, une
chaleur excessive abîme toujours les disques diamant. Pour
économiser le disque, le laisser refroidir en le retirant de
l’entaille toutes les 30 à 60 secondes et en le laissant tourner
à l’air libre pendant une dizaine de secondes pour se refroidir.

12 – French

MONTAGE

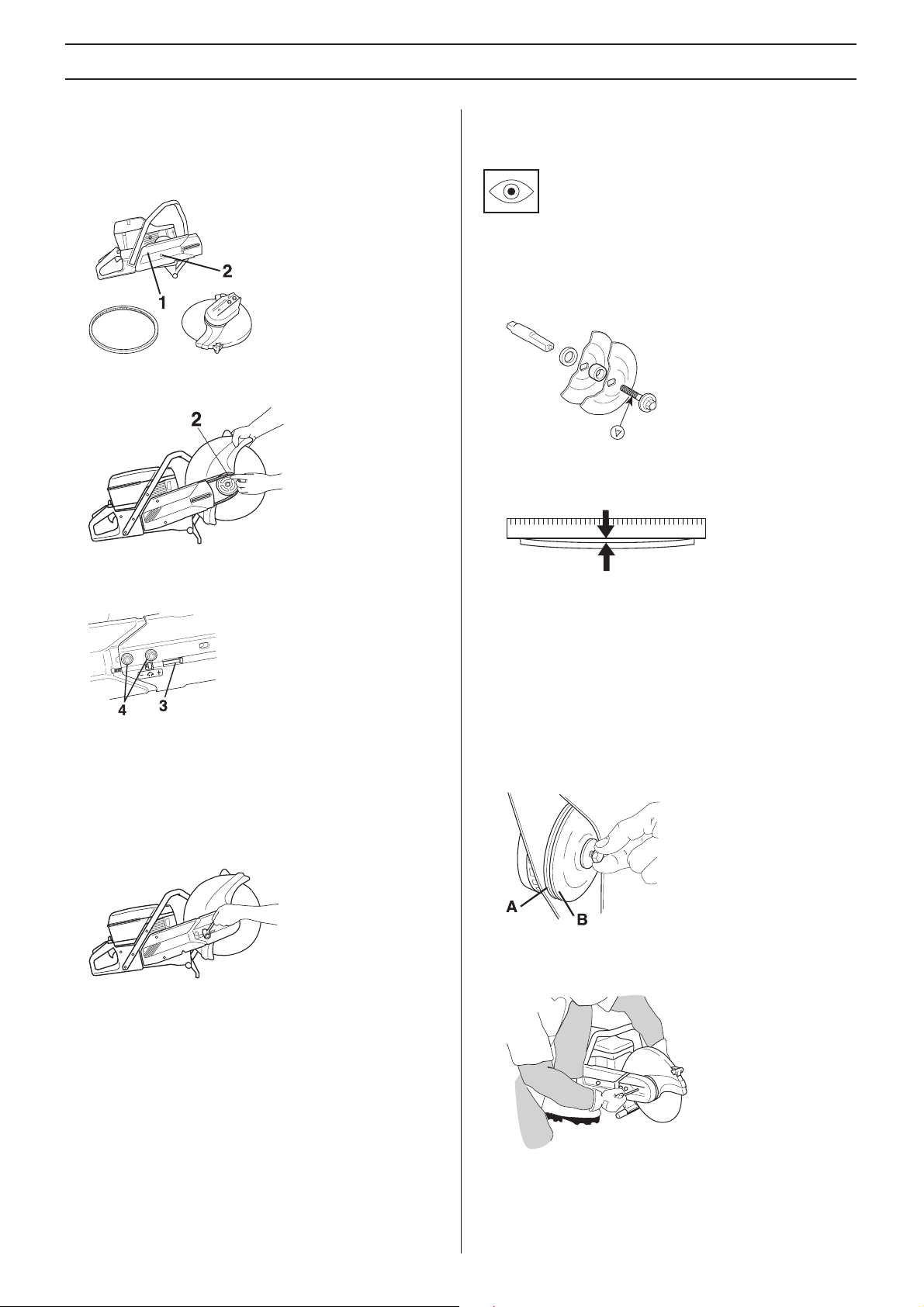

Montage de l'unité de coupe

Démonter le boulon (1) et l'écrou (2). Retirer le carter. Monter
la courroie d'entraînement sur le tambour d'embrayage.
Monter le carter et serrer les vis.

Enfiler la courroie d'entraînement sur la poulie de l'unité de
coupe (2).

Mettre en place la protection de la courroie et fixer l'unité de
coupe avec la protection de la courroie. Serrer les deux
boulons (4) à la main.

Contrôle de l’arbre d’entraînement et des rondelles d’accouplement

Vérifier si le filetage de l’arbre moteur n’est pas abîmé.

Contrôler que les surfaces de contact du disque découpeur et
des rondelles d’accouplement ne sont pas abîmées, que les
rondelles sont propres, de bonnes dimensions et bien en
place sur l’arbre d’entraînement.

Ne pas utiliser des rondelles d’accouplement aux bords
abîmés, cassées ou sales. Ne pas utiliser des rondelles
d’accouplement de différentes dimensions.

Montage du disque découpeur

Visser la vis de tension (3) de manière à ce que l'écrou carré
soit en face de la flèche de la protection de la courroie.
Secouer l'unité pour s'assurer que le ressort peut tendre la
courroie. Ceci règle automatiquement la tension de la
courroie. Serrer les deux boulons (4) à l'aide d'une clé
universelle. REMARQUE ! Lorsqu'une courroie est montée,
sa tension doit être ajustée après utilisation de 2 pleins de
carburant.

Le disque découpeur Husqvarna est spécialement fabriqué et
agrée pour le découpage à la main.
Sur chaque côté du disque découpeur, vous trouverez des
étiquettes minces en papier pour que la pression des brides
se répartisse sur toute la surface d’appui.

Le disque est placé sur le coussinet (C) entre la rondelle
d’accouplement(A) et la rondelle d’accouplement (B). La
rondelle d'accouplement est tournée de manière à s'adapter
à l'arbre.

L’arbre peut être verrouillé en introduisant un tournevis, une
tige en acier ou un objet similaire aussi loin que possible.
Serrer le disque dans le sens des aiguilles d'une montre.

La vis qui maintient le disque de coupe doit être serrée selon
un couple de 15-25 Nm.

French – 13

MONTAGE

Protection du disque découpeur

La protection doit toujours être montée sur la machine. La
protection de l’équipement de coupe doit être positionnée de
sorte que sa partie arrière soit en contact avec la pièce à
travailler. Les projections et les étincelles du matériau
découpé sont alors recueillies par la protection et dirigées loin
de l’utilisateur.

AVERTISSEMENT! N'utiliser un protège­lame de 16 pouces que si la découpeuse est

!

équipée à l'origine d'un protège-lame de 16
pouces. Si un protège-lame de rechange est
monté sur une découpeuse équipée d'un
protège-lame de 12 ou 14 pouces, le disque
de 16 pouces tournera trop vite. Un disque
découpeur qui tourne à grande vitesse
risque de se briser ou d'entraîner des
blessures graves.

14 – French

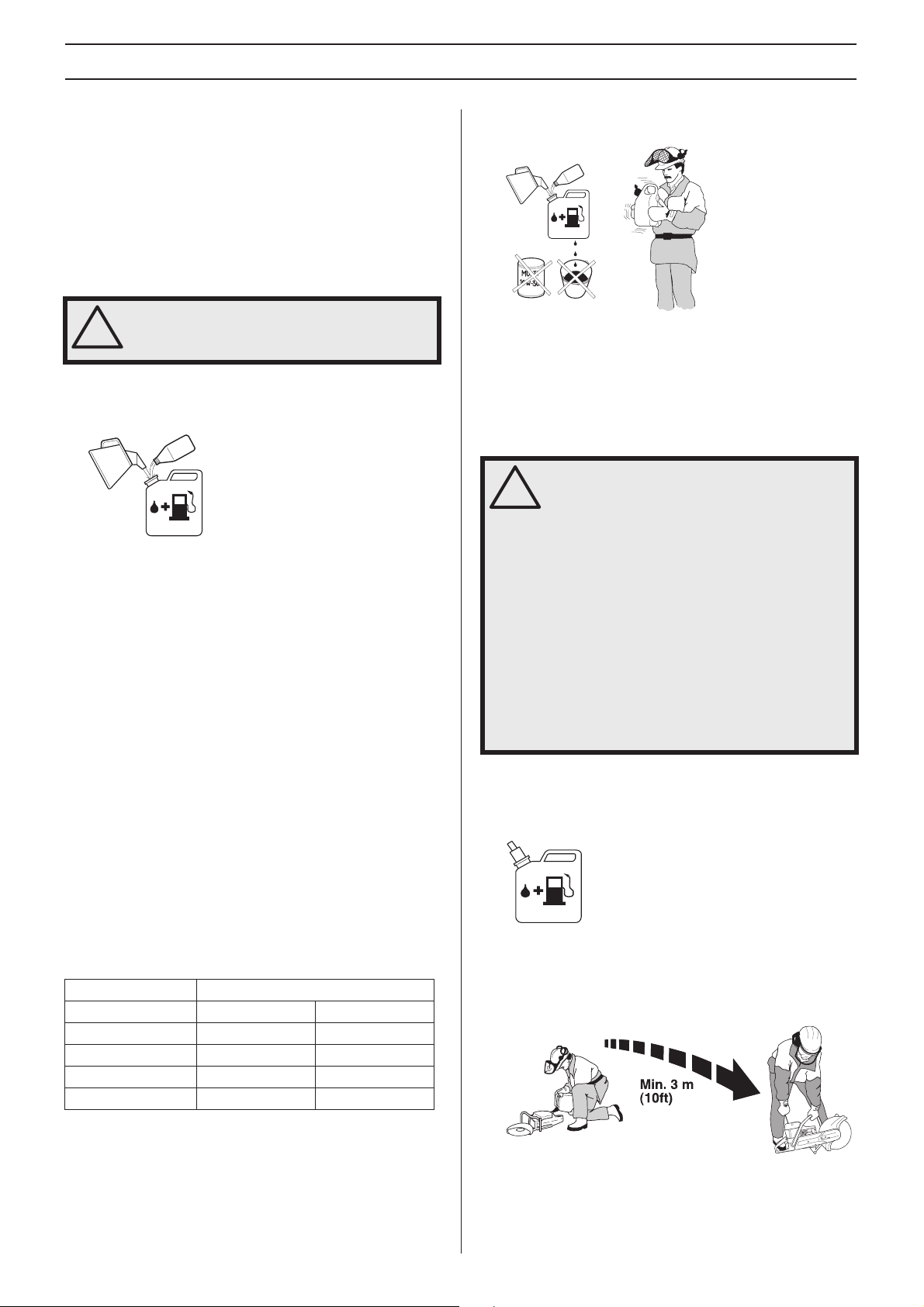

MANIPULATION DU CARBURANT

Carburant

REMARQUE! La machine est équipée d’un moteur à deux
temps et doit toujours être alimentée avec un mélange
essence/huile. Afin d’assurer un rapport de mélange correct,
il est important de mesurer avec précision la quantité d’huile
à mélanger. Pour le mélange de petites quantités de
carburant, même les moindres erreurs au niveau de la
quantité d’huile affectent sérieusement le rapport de
mélange.

AVERTISSEMENT! Veiller à une bonne
aération pendant toute manipulation de

!

carburant.

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d’octane minimum recommandé est de 90 (RON).
Si l’on fait tourner le moteur avec une essence d’un taux
d’octane inférieur à 90, un cognement risque de se
produire, résultant en une augmentation de la
température du moteur pouvant causer de graves avaries
du moteur.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux,
utiliser une huile moteur deux temps HUSQVARNA
fabriquée spécialement pour nos moteurs deux temps à
refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs hors­bord refroidis par eau, appelée huile outboard
(désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre temps.

• Mélanger (secouer) soigneusement le mélange avant de
faire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation de
carburant à l’avance.

• Si la machine n’est pas utilisée pendant une longue
période, vidanger et nettoyer le réservoir.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité
ci-dessous réduisent le risque d’incendie:

!

Ne jamais fumer ni placer d’objet chaud à
proximité du carburant.

Ne jamais faire le plein, moteur en marche.

Ouvrir le bouchon du réservoir lentement
pour laisser baisser la surpression pouvant
régner dans le réservoir.

Serrer soigneusement le bouchon du
réservoir après le remplissage.

Toujours éloigner la machine de l’endroit où
le plein a été fait avant de la mettre en
marche.

• Maintenir les poignées sèches et ne pas les souiller
d'huile ou de carburant.

• Bien mélanger le carburant en agitant le récipient avant de
remplir le réservoir.

Rapport de mélange

1:50 (2%) avec huile deux temps HUSQVARNA ou
équivalent.

1:33 (3%) avec d’autres huiles conçues pour des moteurs
deux temps à refroidissement par air classés pour JASO FB/
ISO EGB.

Essence, litres Huile deux temps, litres

2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mélange

• Toujours effectuer le mélange dans un récipient propre et
destiné à contenir de l’essence.

• Toujours commencer par verser la moitié de l’essence à
mélanger. Verser ensuite la totalité de l’huile. Mélanger en
secouant le récipient. Enfin, verser le reste de l’essence.

• Toujours observer la plus grande prudence lors du plein
de carburant. Éloigner la machine d’une distance
minimale de trois mètres de l’endroit où le plein a été
effectué avant de la mettre en marche. Vérifier que le
bouchon du réservoir est bien serré.

• Essuyer le pourtour du bouchon du réservoir. Nettoyer
régulièrement le réservoir d'huile et de carburant.
Remplacer le filtre à carburant au moins une fois par an.
Des impuretés dans les réservoirs sont à l'origine de
mauvais fonctionnement.

French – 15

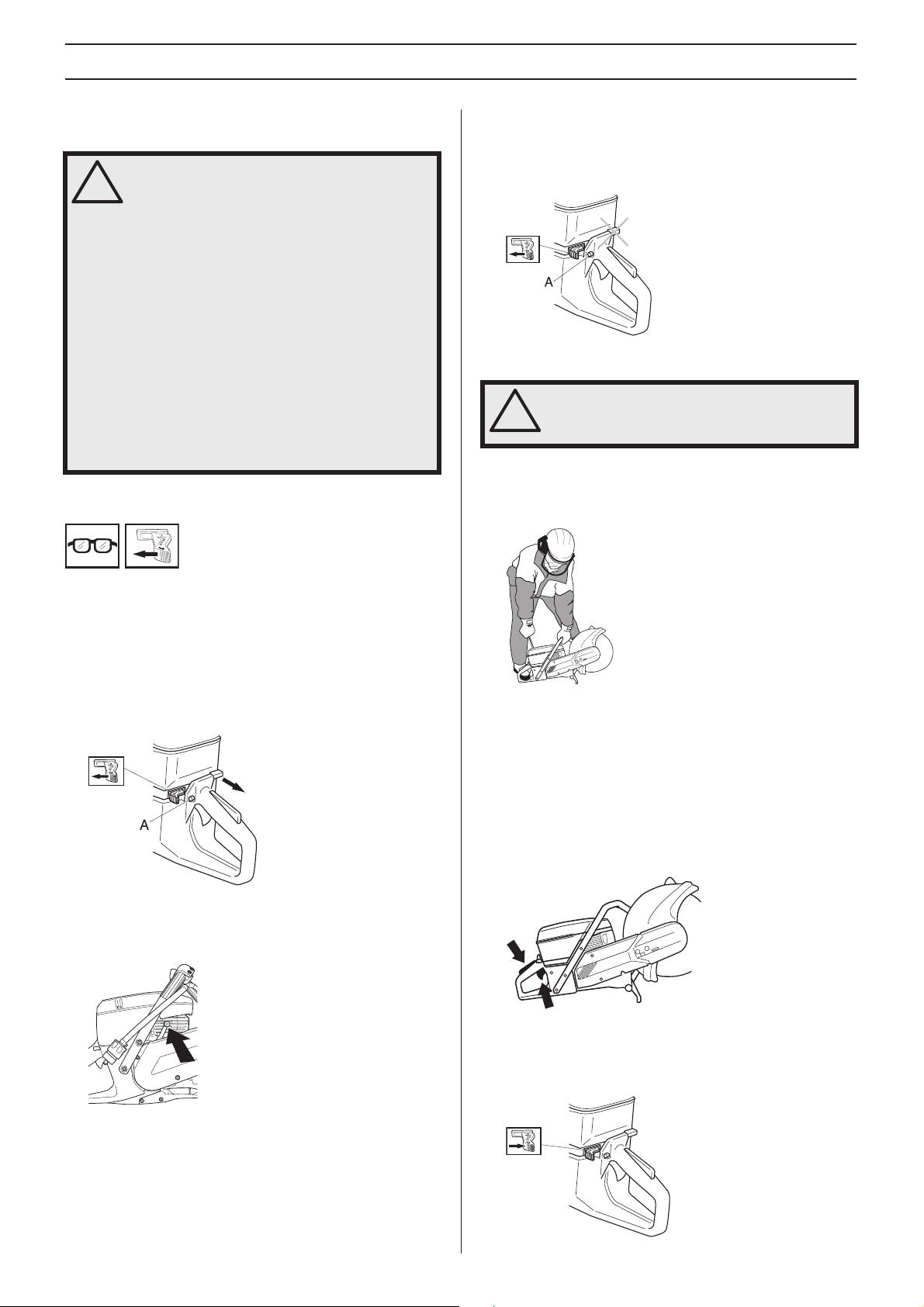

DÉMARRAGE ET ARRÊT

Démarrage et arrêt

AVERTISSEMENT! Contrôler les points
suivants avant la mise en marche:

!

Ne pas démarrer la découpeuse sans avoir
monté le capot de la courroie. Sinon,
l'embrayage risque de se détacher et de
provoquer des blessures personnelles.

Toujours éloigner la machine de l’endroit où
le plein a été fait avant de la mettre en
marche.

L'utilisateur et la machine doivent être en
position stable et le disque découpeur doit
pouvoir tourner sans entraves.

Veiller à ce qu’aucune personne non
autorisée ne se trouve dans la zone la
travail.

Démarrage du moteur froid

Démarrage du moteur chaud

Suivre la même procédure que pour le démarrage moteur
froid, mais sans mettre la commande de starter en position
starter.

Démarrage

AVERTISSEMENT! Le disque se met à
tourner dès le lancement du moteur. Vérifier

!

qu’il tourne librement.

Saisir la poignée avant avec la main gauche. Placer le pied
droit sur la partie inférieure de la poignée arrière et appuyer
la machine sur le sol. Ne jamais enrouler la corde du

lanceur autour de la main.

Allumage: Pousser le bouton d’arrêt vers la gauche.
Starter: Tirer complètement le starter.
Blocage du ralenti accéléré: Enfoncer le blocage de

l’accélération, la commande de l'accélération, puis le blocage
du ralenti accéléré (A). Lâcher la commande de l'accélération
et elle reste bloquée en position de demi-accélération. Le
blocage se relâche lorsque la commande de l'accélération est
enfoncée à fond.

Décompresseur automatique

La machine est équipée d'un décompresseur automatique
pour faciliter le démarrage de la découpeuse.

Saisir ensuite la poignée de démarrage de la main droite et
tirer lentement sur le lanceur jusqu’à ce qu’une résistance se
fasse sentir (les cliquets d’entraînement grippent), puis tirer
énergiquement et rapidement sur le lanceur.

REMARQUE! Ne pas sortir complètement la corde du
lanceur et ne pas lâcher la poignée avec la corde du lanceur
complètement sortie. Cela pourrait endommager la machine.

Quand le moteur démarre, accélérer rapidement à fond, ce
qui en même temps supprime le ralenti accéléré.

16 – French

Arrêt

Le moteur s’arrête lorsque l’on coupe l’allumage en pressant
sur le bouton d’arrêt.

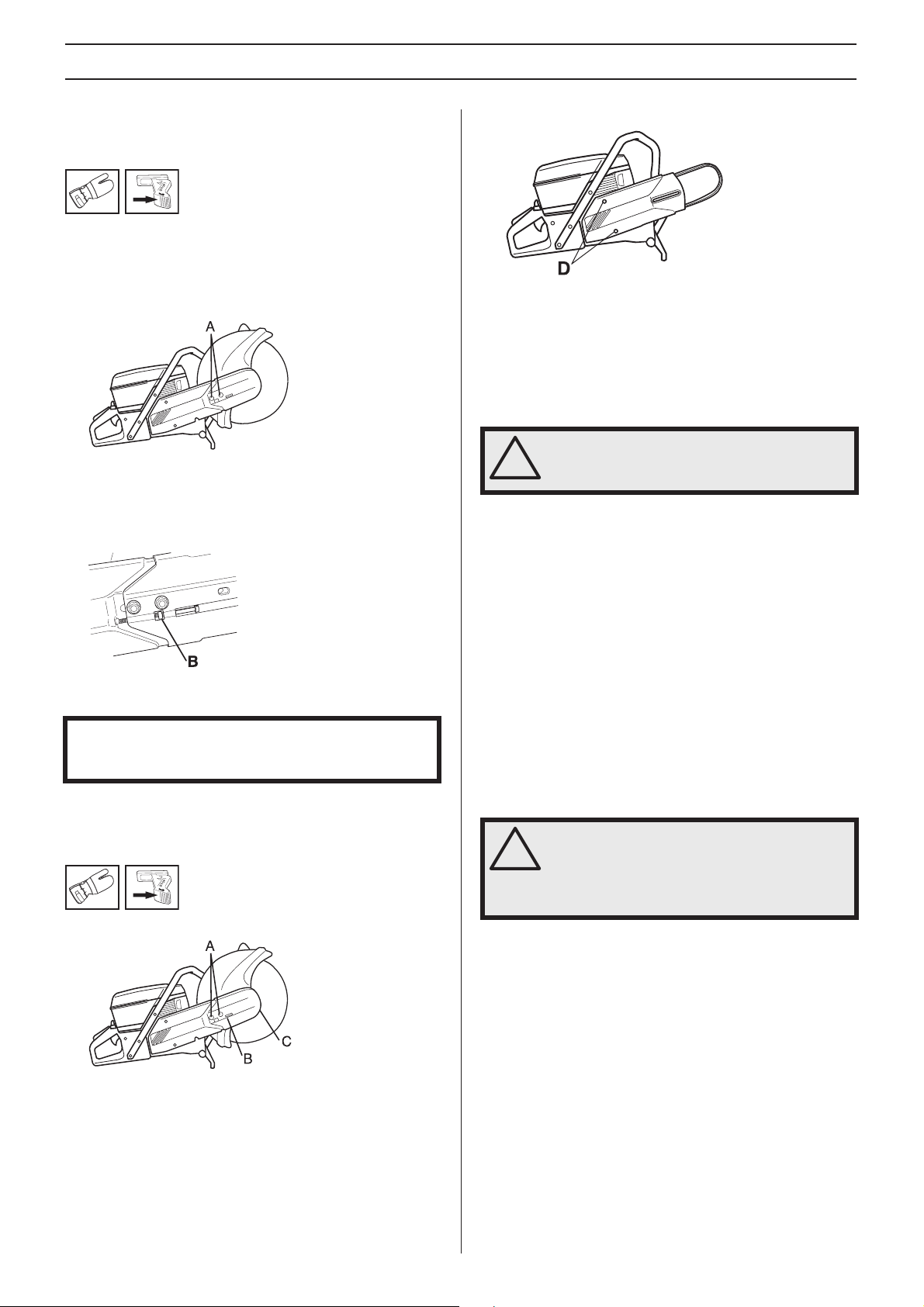

ENTRETIEN

Tension de la courroie d’entraînement

• La courroie d’entraînement est complètement encapsulée
et bien protégée contre la poussière et la saleté.

• Pour tendre la courroie d’entraînement, desserrer
quelque peu les écrous (A) qui maintiennent l’outil de
coupe et le capot de la courroie.

• Tourner la vis de tension de manière à ce que l'écrou (B)
soit placé en face de la flèche marquée sur le capot.
Secouer l'unité pour s'assurer que le ressort peut tendre
la courroie. La tension correcte de la courroie est alors
ajustée automatiquement.

• Retirer la vis (D). Déposer le capot latéral.

• Remplacer la courroie d'entraînement.

• Le montage s’effectue dans l’ordre inverse du
démontage.

• Contrôler que le protège-lame au-dessus du disque
découpeur ne présente pas de fissures ou autres
dommages. Le remplacer s'il est endommagé.

AVERTISSEMENT! Ne jamais utiliser la
découpeuse sans le protège-lame au-dessus

!

du disque.

Poulie et embrayage

Ne jamais démarrer le moteur quand la poulie et l’embrayage
sont démontés à des fins d’entretien

• Serrer les écrous qui maintiennent l'unité de coupe.

INFORMATION IMPORTANTE Une courroie
d'entraînement neuve doit être tendue une fois après un ou
deux pleins de carburant.

Remplacement de la courroie d’entraînement

• Desserrer les deux vis (A).

• Tourner la vis de tension (B) jusqu'à l'arrêt de la tension.

• Retirer les deux vis (A).

• Retirer le capot de courroie avant (C).

• Retirer la courroie de la poulie.

• Retirer l'unité de coupe.

Carburateur

Les caractéristiques techniques de cette machine Husqvarna
assurent des émissions de gaz nocifs réduites au minimum.
Après 8-10 pleins, le moteur est rodé. Pour s’assurer qu’il
fonctionne de manière optimale en émettant aussi peu de gaz
nocifs que possible après la période de rodage, il convient de
demander au revendeur/à l’atelier de réparation (s’il dispose
d’un compte-tours) d’effectuer un réglage fin du carburateur.

Fonctionnement

AVERTISSEMENT! Ne pas démarrer la
machine sans avoir monté le bras et l'unité

!

de coupe. Sinon, l'embrayage risque de se
détacher et de provoquer des blessures
personnelles.

• Le carburateur régule la vitesse de la machine par
l'intermédiaire de la commande de l'accélération. L'air et
le carburant sont mélangés dans le carburateur.

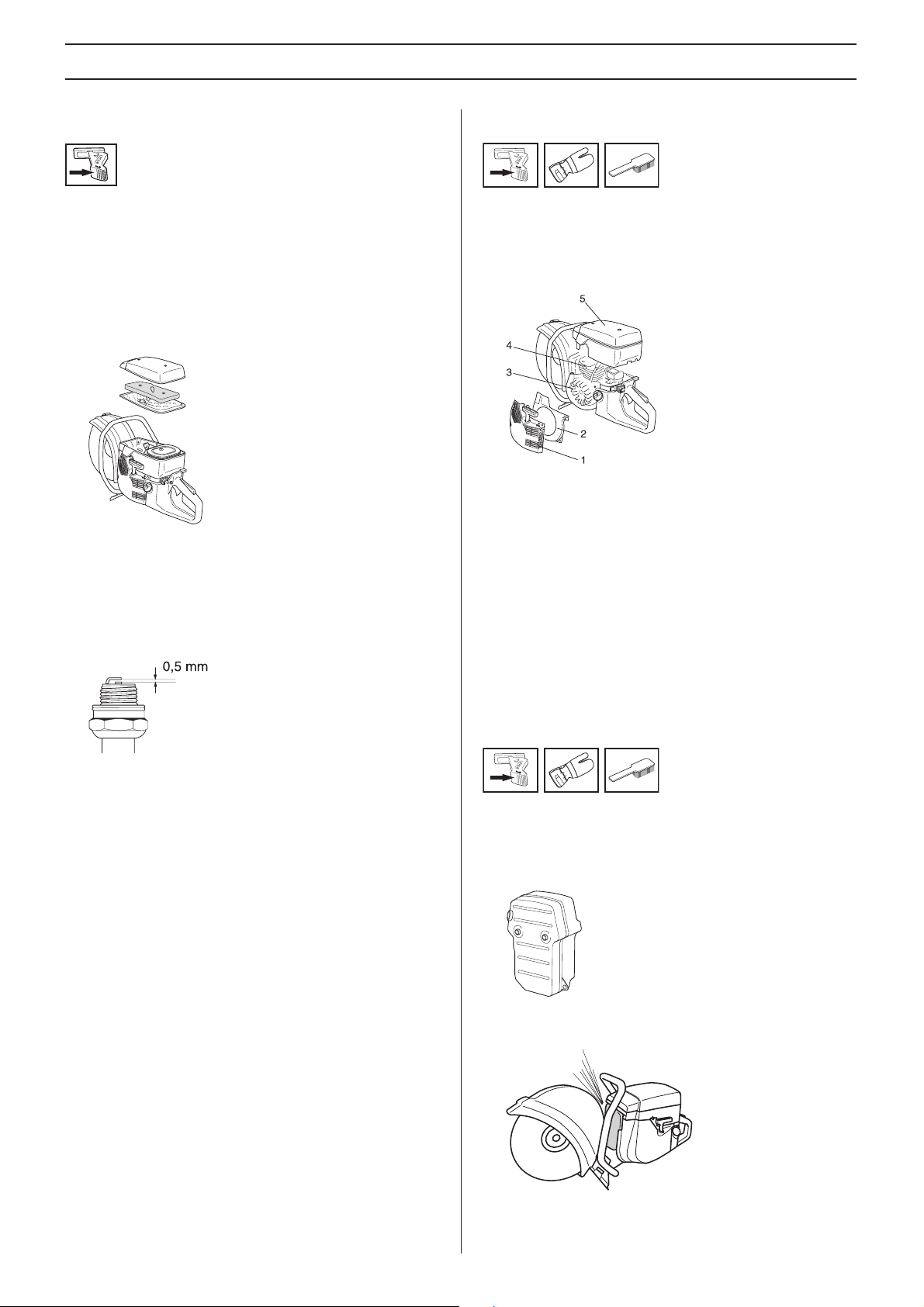

Pointeau de haut régime

Le carburateur est équipé d’un pointeau de haut régime fixe
H pour que le moteur reçoive toujours un mélange air/
essence bien proportionné. Si le moteur manque de
puissance ou présente une mauvaise accélération, procédez
comme suit :

• Contrôler le filtre à air et le remplacer si nécessaire.

• Si le problème demeure, contacter un atelier de
réparation autorisé.

French – 17

ENTRETIEN

Pointeau L de bas régime

Mettez les pleins gaz une ou deux fois et vérifiez que la
machine accélère sans hésitation. Réglage de base L : ouvert
d’un quart de tour. Si un réglage est nécessaire, essayez
d’obtenir la vitesse de ralenti maximale en fermant lentement
le pointeau de bas régime L dans le sens des aiguilles jusqu’à
ce que le moteur ne reçoive plus d’essence. Ouvrez ensuite
(sens inverse des aiguilles) d’un huitième de tour. Vérifiez
l’accélération du moteur.

REMARQUE! Un pointeau de bas régime réglé sur un
régime trop maigre (le pointeau L est trop fermé) occasionne
des difficultés de démarrage.

Réglage final du régime de ralenti T

Régler le ralenti à l'aide de la vis T. Si un réglage est
nécessaire, commencer par tourner la vis de ralenti dans le
sens des aiguilles d'une montre jusqu'à ce que le disque de
coupe se mette à tourner. Tourner ensuite la vis dans le sens
contraire des aiguilles d’une montre jusqu’à ce que le disque
cesse de tourner. Lorsque le ralenti est réglé correctement, le
moteur accélère sans hésitations.

Régime de ralenti recommandé: 2500 tr/min

AVERTISSEMENT! S’il est impossible de
régler le régime de ralenti de manière à

!

immobiliser l’équipement de coupe,
contacter le revendeur ou l’atelier de
réparation. Ne pas utiliser la machine tant
qu’elle n’est pas correctement réglée ou
réparée.

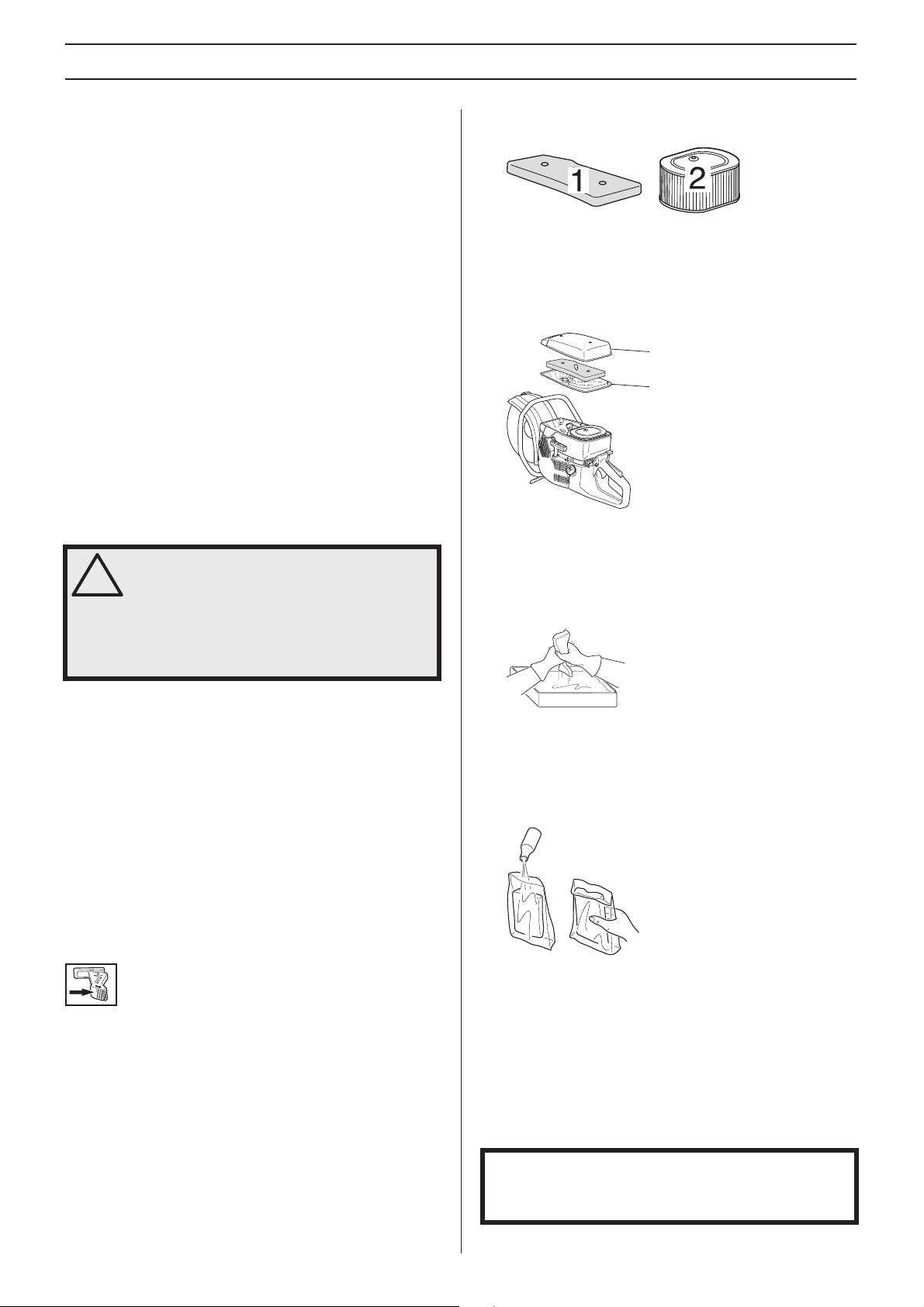

Le système de filtrage de l’air est composé d’un filtre en
mousse plastique (1) et d’un filtre en papier (2):

1 Le filtre en mousse plastique est facilement accessible

sous le carter A. Ce filtre doit être contrôlé une fois par
semaine et remplacé au besoin. Pour un fonctionnement
optimal du filtre, le remplacer ou nettoyer régulièrement et
le huiler. Il existe une huile spéciale HUSQVARNA à cet
effet.

A
B

Retirer le filtre en mousse plastique. Nettoyer
soigneusement le filtre dans de l'eau savonneuse tiède.
Après le nettoyage, rincer soigneusement le filtre dans de
l'eau propre. Essorer le filtre et le laisser sécher.
REMARQUE ! Un air comprimé présentant une pression
trop élevée risque d'endommager le caoutchouc mousse.

Filtre à carburant

• Le filtre à carburant est situé à l'intérieur du réservoir de
carburant.

• Le réservoir à carburant doit être protégé des saletés lors
du remplissage. Ceci réduit le risque de
dysfonctionnements dus à un colmatage du filtre à
carburant situé à l'intérieur du réservoir.

• Le filtre à carburant ne peut pas être nettoyé et doit donc
être remplacé par un filtre neuf lorsqu'il est colmaté.Le

filtre doit être remplacé au moins une fois par an.

Filtre à air

Le filtre à air doit être nettoyé régulièrement afin d'éviter:

• Un mauvais fonctionnement du carburateur

• Des problèmes de démarrage

• Une perte de puissance

• Une usure prématurée des éléments du moteur.

• Une consommation anormalement élevée de carburant

Mettre le filtre dans un sac en plastique et verser l’huile
pour filtre dessus. Pétrir le sac en plastique pour bien
distribuer l’huile. Presser le filtre dans son sac et jeter le
surplus d’huile avant de reposer le filtre dans la machine.
Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci
traverse le filtre assez vite et s’accumule au fond.

2 Le filtre en papier est facilement accessible sous le carter

B. Ce filtre doit être remplacé/nettoyé quand la puissance
du moteur diminue ou après 1-2 semaines. Pour nettoyer
le filtre, le secouer et utiliser de l’air comprimé avec
prudence. Noter que le filtre ne doit pas être lavé.

Un filtre ayant servi longtemps ne peut plus être
complètement nettoyé. Le filtre à air doit donc être remplacé
à intervalles réguliers. Tout filtre endommagé doit être

remplacé immédiatement.

INFORMATION IMPORTANTE

Un filtre à air mal entretenu provoque un dépôt sur la bougie
et une usure anormale des pièces du moteur.

18 – French

ENTRETIEN

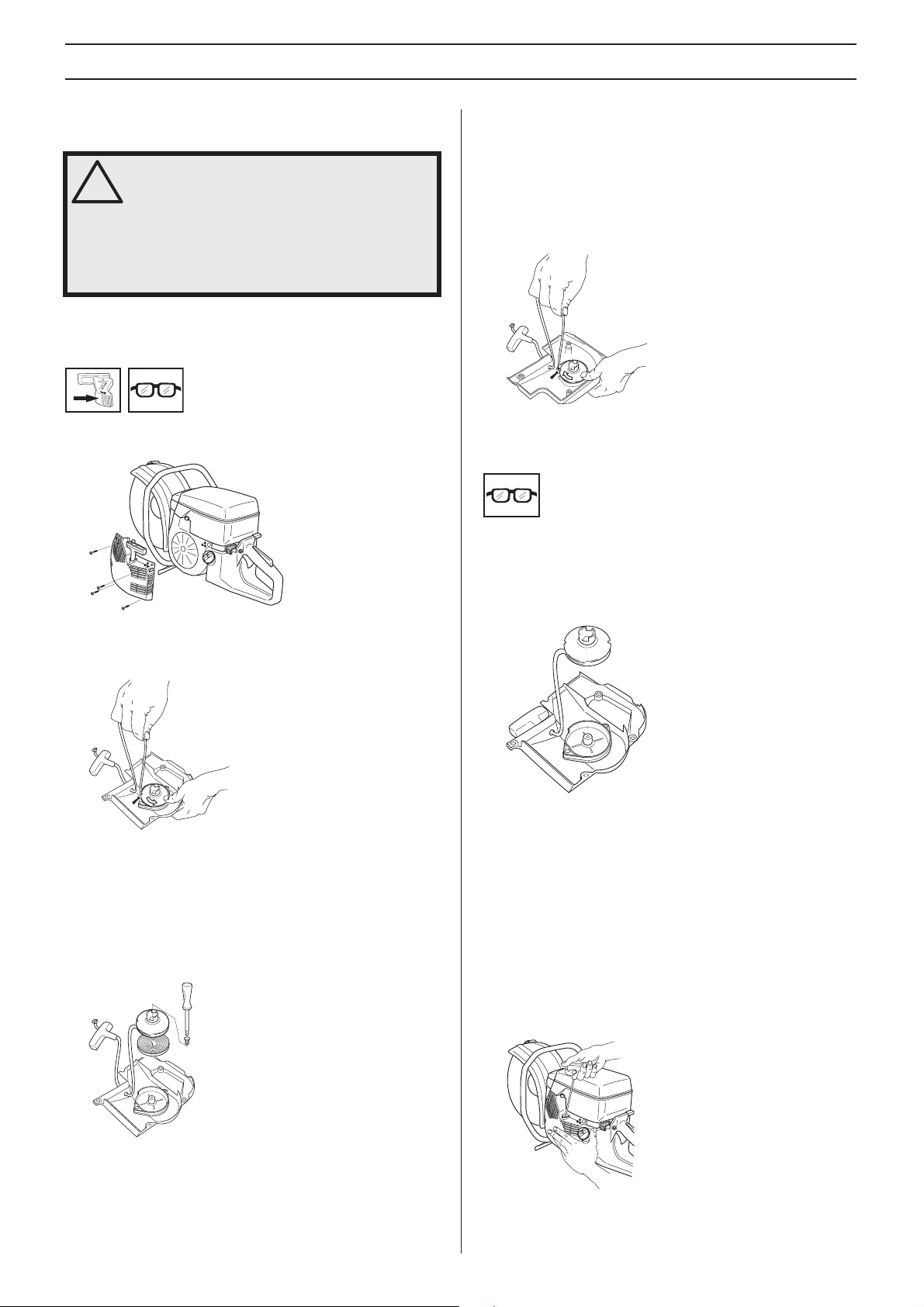

Lanceur

AVERTISSEMENT! Le ressort de rappel est
tendu et risque, en cas de manipulation

!

imprudente, de sortir du boîtier et de causer
des blessures.

Observer la plus grande prudence lors du
remplacement du ressort ou de la corde.
Toujours porter des lunettes protectrices.

Remplacement d’une corde de lanceur rompue ou usée

• Déposer les vis maintenant le lanceur contre le carter
moteur et sortir le lanceur.

• Tirer la corde d’environ 30 cm et la sortir de la gorge à la
périphérie de la poulie. Mettre à zéro le ressort de rappel
en laissant tourner prudemment la poulie en arrière.

Mise sous tension du ressort

• Placer la corde dans la gorge de la poulie et faire tourner
la poulie d’environ deux tours dans le sens des aiguilles
d’une montre.

REMARQUE! Veiller à ce que la poulie puisse effectuer un
demi-tour supplémentaire avec la corde entièrement
déroulée.

Remplacement d’un ressort de rappel rompu

• Sortir la poulie du lanceur. Voir au chapitre Remplacement
de corde de lanceur rompue ou usée. Garder à l’esprit
que le ressort de rappel se trouve à l’état tendu dans le
boîtier du lanceur.

• Desserrer les vis qui maintiennent la cassette du ressort.

• Déposer la vis au centre de la poulie et enlever la poulie.
Installer et bloquer une nouvelle corde sur la poulie.
Enrouler la corde d’environ 3 tours sur la poulie. Monter la
poulie contre le ressort de rappel, de manière à ce que
l’extrémité du ressort s’engage dans la poulie. Reposer la
vis dans le centre de la poulie. Passer la corde à travers
le trou du boîtier du lanceur et dans la poignée. Faire un
nœud robuste à l’extrémité de la corde.

• Déposer le ressort de rappel en tapant légèrement le
lanceur, l’intérieur tourné vers le bas, sur l’établi. Si le
ressort s’échappe lors du montage, l’enrouler en
commençant par l’extérieur.

• Lubrifier le ressort avec de l’huile fluide. Remonter la
poulie et mettre le ressort sous tension.

Montage du lanceur

• Monter le lanceur en commençant par dévider la corde
avant de mettre le lanceur en place contre le carter
moteur. Lâcher ensuite la corde lentement pour permettre
aux cliquets de s’enclencher dans la poulie.

• Mettre en place et serrer les vis de maintien du lanceur.

French – 19

ENTRETIEN

Bougie

L’état de la bougie dépend de:

• L’exactitude du réglage du carburateur.

• L’exactitude du mélange (trop d’huile est néfaste).

• La propreté du filtre à air.

Ces facteurs peuvent concourir à l’apparition de calamine sur
les électrodes, ce qui à son tour entraîne un mauvais
fonctionnement du moteur et des démarrages difficiles.

• Si la puissance de la machine est trop faible, si la machine
est difficile à mettre en marche ou si le ralenti est
irrégulier, toujours commencer par contrôler l’état de la
bougie avant de prendre d’autres mesures. Si la bougie
est encrassée, la nettoyer et vérifier que l’écartement des
électrodes est de 0,5 mm. Remplacer la bougie une fois
par mois ou plus souvent si nécessaire.

Système de refroidissement

La machine est équipée d’un système de refroidissement
permettant d’obtenir une température de fonctionnement
aussi basse que possible.

Le système de refroidissement est composé des éléments
suivants:

1 La prise d’air dans le lanceur.

2 La tôle-guide d’air.

3 Les ailettes de ventilation sur le volant.

4 Les ailettes de refroidissement sur le cylindre.

5 Capot de cylindre

Nettoyer le système de refroidissement avec une brosse une
fois par semaine, voire plus souvent dans des conditions
difficiles. Un système de refroidissement sale ou colmaté
provoque la surchauffe de la machine, endommageant le
cylindre et le piston.

REMARQUE! Toujours utiliser le type de bougie
recommandé! Une bougie incorrecte peut endommager le
piston/le cylindre.

Silencieux

Le silencieux est conçu pour atténuer le bruit et dévier le flux
des gaz d’échappement loin de l’utilisateur. Ces gaz sont
chauds et peuvent transporter des étincelles risquant de
causer un incendie si elles entrent en contact avec un
matériau sec et inflammable.

Ne jamais utiliser la machine si le silencieux est en mauvais
état.

20 – French

ENTRETIEN

Instructions d'entretien générales

Nous donnons ici quelques conseils d’entretien à caractère général. Pour des questions plus précises, contacter l’atelier
spécialisé.

2

13

14

6

4

5

9

11

15

17

1

7

Entretien quotidien

1 Vérifier que les composants de la commande de l'accélération fonctionnent correctement sur le plan de la sécurité (commande

d’accélération et blocage de l’accélération).

2 Contrôler la tension de la courroie d’entraînement.

3 Contrôler l’état du disque et de la roue d’entraînement.

4 Contrôler l'état du protège-lame.

5 Contrôler le lanceur et la corde du lanceur et nettoyer l’extérieur de la prise d‘air du lanceur.

6 S’assurer que toutes les vis et tous les écrous sont bien serrés.

7 Contrôler le bon fonctionnement du contacteur d’arrêt.

Entretien hebdomadaire

8 Contrôler, nettoyer ou remplacer le filtre principal.

9 S'assurer que les poignées et les blocs anti-vibrants ne sont pas endommagés.

10 Nettoyer la bougie. Vérifier l’écartement des électrodes (0,5 mm).

11 Nettoyer les ailettes du volant. Contrôler le lanceur et le ressort de rappel.

12 Nettoyer les ailettes de refroidissement du cylindre.

13 Contrôler que le silencieux est bien attaché et qu’il n’est pas endommagé.

14 Contrôler le fonctionnement du carburateur.

Entretien mensuel

15 Contrôler le filtre en papier

16 Contrôler le degré d'usure du centre de l'embrayage, du pignon et du ressort d'embrayage.

17 Nettoyer l’extérieur du carburateur.

18 Contrôler le filtre à carburant et le tuyau à carburant. Remplacer au besoin.

19 Nettoyer l’intérieur du réservoir d’essence.

20 Inspecter tous les câbles et connexions.

16

10

3

20

191812

8

French – 21

CARACTÉRISTIQUES TECHNIQUES

Moteur K1250

Cylindrée, cm
Alésage, mm 60
Course, mm 42
Régime de ralenti, tr/min 2500
Régime d'emballement maximal recommandé, tr/min 9750±250
Puissance, kW/tr/min 5,8

Système d’allumage

Fabricant du système d'allumage EM
Type de système d’allumage ET
Bougie Champion RCJ 6Y/ NGK BPMR 7A
Écartement des électrodes, mm 0,5

Système de graissage/de carburant

Fabricant du carburateur Walbro
Type de carburateur WG 9
Contenance du réservoir de carburant, litres 1,25

Poids

Découpeuse sans carburant ni disque découpeur, kg
14” (350 mm) 13,6
16” (400 mm) 14,4

Émissions sonores

(voir rem. 1)
Niveau de puissance sonore mesuré dB(A) 118
Niveau de puissance sonore garanti LWAdB(A) 118

Niveaux sonores

(voir remarque 2)
Niveau de pression sonore équivalent au niveau de l'oreille de

l'utilisateur, mesuré selon EN 1454, dB(A) 102

Niveaux de vibrations

Vibrations de la poignée mesurées selon ISO 19432 14” (350 mm) 16” (400 mm)
Poignée avant, valeur équivalente, m/s
Poignée arrière, valeur équivalente, m/s

3

2

2

119

4,9 5,1
6,3 5,2

Remarque 1: émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/
CE.

Remarque 2: le niveau de pression acoustique équivalent correspond à la somme d’énergie pondérée en fonction du temps pour
les niveaux de pression acoustique à différents régimes pendant les durées suivantes: 1/2 ralenti et 1/2 plein régime.

Équipement de découpe

Disque de
découpage

14” (350 mm) 100 5100
16” (400 mm) 100 4700

Max. vitesse périphérique,
m/s

Régime maxi. recommandé de l’axe
sortant, tr/min

´®z+R=7¶1{¨

22 – French

´®z+R=7¶1{¨

CARACTÉRISTIQUES TECHNIQUES

Assurance de conformité UE

(Concerne seulement l’Europe)

Husqvarna Construction Products, SE-433 81 Partille, Suède, tél.: [phone], déclarons sous notre seule respondabilité

que la découpeuse
signalétique suivie d’un numéro de série) auquel se réfère ce document est conforme aux dispositions des DIRECTIVES DU
CONSEIL:

• du 22 juin 1998 ”directive machines” 98/37/CE, annexe IIA.

• du 3 mai 1989 ”compatibilité électromagnétique” 89/336/CEE, y compris les amendements actuellement en vigueur.

• du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Estimation de la conformité effectuée selon l’Annexe V.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.
Les normes harmonisées suivantes ont été appliquées: SS-EN ISO 12100:2003, EN-ISO 55012:2002, EN 1454, ISO 19432

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type facultatifs selon
la directive 2000/14/CE pour le compte de Husqvarna AB. Le certificat a le numéro: 01/169/004 – K1250

Partille, le 14 novembre 2006

Ove Donnerdal, directeur du développement

K1250 à partir des numéros de série de l’année 2006 (l’année est indiquée clairement sur la plaque

French – 23

1150292-31

´®z+R=7¶1{¨
´®z+R=7¶1{¨

2006-12-16
