Hp STORAGEWORKS ULTRIUM 920, STORAGEWORKS ULTRIUM 232, STORAGEWORKS ULTRIUM 448 User Manual [it]

Unità a nastro HP StorageWorks Ultrium SCSI

Guida dell'utente

Informazioni relative all'installazione, al funzionamento e alla risoluzione dei problemi delle unità a nastro Ultrium SCSI a mezza altezza

Codice prodotto: EH841-90907 Prima edizione: settembre 2006

Informazioni legali e avvisi

commerciabilità e idoneità a un determinato scopo. Hewlett-Packard non potrà essere ritenuta responsabile per errori qui contenuti o per danni accidentali o conseguenti alla fornitura, alle prestazioni o all'uso di questo materiale.

Questo documento contiene informazioni riservate, protette dalle leggi sul copyright. Nessuna parte di questo documento può essere fotocopiata, riprodotta o tradotta in un'altra lingua senza previo consenso scritto da parte di Hewlett-Packard. Le informazioni sono fornite "così come sono" senza alcun tipo di garanzia e sono soggette a modifica senza preavviso. Le sole garanzie per i prodotti e i servizi HP sono quelle espressamente previste nella garanzia che li accompagna. Nessuna affermazione contenuta nel presente documento può essere ritenuta una garanzia aggiuntiva. HP non potrà essere ritenuta responsabile per errori tecnici o editoriali o per omissioni qui presenti.

Linear Tape-Open, LTO, il logo LTO, Ultrium e il logo Ultrium sono marchi commerciali di Certance, HP e IBM negli Stati Uniti, in altri paesi o in entrambi.

Coperto da uno o più brevetti depositati negli Stati Uniti, n. 5,003,307; 5,016,009; 5,463,390; 5,506,580; di proprietà di Hi/fn, Inc.

Microsoft, Windows, Windows NT e Windows XP sono marchi commerciali registrati negli Stati Uniti di Microsoft Corporation. UNIX

® è un marchio registrato di The Open Group.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente

Sommario

Informazioni relative a questa guida . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Documentazione correlata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Registrazione dell'unità a nastro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Supporto tecnico HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Rivenditore autorizzato HP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Siti Web utili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Contents

1 Operazioni preliminari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Modelli di HP StorageWorks Ultrium . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Quali sono i sistemi operativi supportati? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Modalità di collegamento dell'unità al server. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Unità interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Unità esterne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Unità rimovibili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Perché è importante il tipo di bus SCSI? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

In che modo è possibile controllare il tipo di bus SCSI e l'ID SCSI? . . . . . . . . . . . 12

Utilizzo del CD-ROM Unità a nastro HP StorageWorks . . . . . . . . . . . . . . . . . . . 12

Modelli di utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Altri modelli di utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2 Driver e software di backup . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installazione dei driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installazione in Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installazione in UNIX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installazione in IA64 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Aggiornamento del software di backup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3 Installazione di un'unità a nastro Ultrium interna . . . . . . . . . . . . . . 17

Verifica dell'ID SCSI dell'unità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Preparazione dell'alloggiamento di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . 18

Installazione degli accessori di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Server HP ProLiant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Altri server . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Installazione dell'unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Collegamento del cavo di alimentazione e del cavo SCSI. . . . . . . . . . . . . . . . . . 23

Dove deve essere la terminazione SCSI? . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Fissaggio dell'unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Con gli accessori di montaggio (HP ProLiant) . . . . . . . . . . . . . . . . . . . . . . . . 25

Senza gli accessori di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4 Installazione di un'unità a nastro Ultrium esterna . . . . . . . . . . . . . . 27

Verifica dell'ID SCSI dell'unità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 3

Collegamento del cavo SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

L'unità a nastro ha bisogno di un terminatore?. . . . . . . . . . . . . . . . . . . . . . . 29

Collegamento del cavo di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

5 Installazione di un'unità a nastro Ultrium rimovibile . . . . . . . . . . . . 31

Quali sono i sistemi di montaggio su rack da utilizzare? . . . . . . . . . . . . . . . . . . 31

Specifiche elettriche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Circolazione dell'aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Modalità di collegamento dell'unità al server . . . . . . . . . . . . . . . . . . . . . . . 31

Installazione dell'unità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Impostazione dell'ID SCSI dell'unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Perché l'unità a nastro ha bisogno di una terminazione? . . . . . . . . . . . . . . . 35

Sostituzione dell'unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6 Verifica dell'installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7 Funzionamento dell'unità a nastro . . . . . . . . . . . . . . . . . . . . . . . . 39

Pannello anteriore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Caricamento e scaricamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Inserimento delle cartucce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Rimozione delle cartucce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Disattivazione dell'alimentazione dall'unità . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

8 Utilizzo del supporto corretto. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Cartucce dati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Protezione da scrittura delle cartucce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Cartucce di pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Pulizia delle testine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Gestione delle cartucce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Condizioni ambientali di funzionamento e archiviazione. . . . . . . . . . . . . . . . . . 46

9 Utilizzo di HP OBDR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Compatibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Funzioni di HP OBDR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Disaster recovery in modalità remota (solo server ProLiant). . . . . . . . . . . . . . . . . 47

Verifica della compatibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Esecuzione di HP OBDR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Se il ripristino ha esito negativo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

10 Strumenti di diagnostica e prestazioni. . . . . . . . . . . . . . . . . . . . . . 51

Strumenti di diagnostica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Risoluzione dei problemi con Library & Tape Tools. . . . . . . . . . . . . . . . . . . . 51

Tool di valutazione delle prestazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Ottimizzazione delle prestazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

L'unità a nastro si trova su un bus SCSI dedicato? . . . . . . . . . . . . . . . . . . . . 52

Il sistema funziona con le prestazioni desiderate? . . . . . . . . . . . . . . . . . . . . 52

11 Risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Procedura generale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Spiegazione delle sequenze dei LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Problemi relativi alle cartucce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

La cartuccia si è inceppata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

L'unità non accetta nessuna cartuccia (oppure la espelle immediatamente) . . . 61

12 Sostituzione di un'unità a nastro interna . . . . . . . . . . . . . . . . . . . .63

Come scollegare l'unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Come ricollegare l'unità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

A Guida alla configurazione SCSI . . . . . . . . . . . . . . . . . . . . . . . . . .65

Interfaccia SCSI nei dispositivi HP StorageWorks Ultrium . . . . . . . . . . . . . . . . . . 65

Terminologia SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Configurazione del bus SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Numeri di ID SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Identificazione degli ID SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Impostazione dell'ID SCSI sulle unità HP StorageWorks . . . . . . . . . . . . . . . . . . . 67

Terminazione SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Unità interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Unità esterne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Unità rimovibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Cavi SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Lunghezza del cavo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Qualità del cavo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Nota sulle interfacce SE e LVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 5

Informazioni relative a questa guida

La presente guida fornisce informazioni sui seguenti argomenti:

• Installazione dell'unità a nastro HP StorageWorks Ultrium SCSI a mezza altezza

• Utilizzo dell'unità a nastro HP StorageWorks Ultrium SCSI a mezza altezza

• Risoluzione dei problemi dell'unità a nastro HP StorageWorks Ultrium SCSI a mezza altezza

Documentazione correlata

Oltre alla presente guida, fare riferimento ad altri documenti relativi a questo prodotto:

• Poster che offre una panoramica delle informazioni relative all'installazione presenti in questa

guida (disponibile in inglese, francese, tedesco e giapponese)

• Opuscolo relativo alle normative

• Opuscolo relativo alla sicurezza

Questo ed altri documenti HP sono reperibili nel sito Web HP: http://www.docs.hp.com/it/

Registrazione dell'unità a nastro

Dopo avere installato e collaudato l'unità a nastro HP StorageWorks Ultrium, si consiglia di dedicare alcuni minuti alla registrazione del prodotto. È possibile registrarsi tramite Web all'indirizzo www.register.hp.com

Affinché la registrazione sia completa, è necessario rispondere ad alcune domande obbligatorie riportate nel modulo elettronico. Altre domande sono invece facoltative. Tuttavia, maggiori saranno le informazioni fornite, migliore sarà il servizio che HP potrà offrire per soddisfare le esigenze specifiche.

Supporto tecnico HP

Nel sito Web HP sono disponibili i recapiti telefonici per il supporto tecnico HP in tutto il mondo:

http://welcome.hp.com/country/it/it/support.html

Prima di chiamare reperire le seguenti informazioni:

• Numero di registrazione al supporto tecnico (se applicabile)

• Numeri di serie del prodotto

• Nomi e numeri dei modelli del prodotto

• Messaggi di errore riscontrati

• Tipo di sistema operativo e livello di revisione

• Domande specifiche e dettagliate

Per migliorare la qualità del servizio, è possibile che le chiamate siano registrate o monitorate. HP raccomanda ai clienti di registrarsi online utilizzando il sito Web all'indirizzo

http://www.hp.com/go/e-updates

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 7

• Sottoscrivendo questo servizio, si riceveranno aggiornamenti e-mail sulle ultime novità sul

prodotto, le più recenti versioni dei driver e gli aggiornamenti della documentazione firmware e inoltre, sarà possibile avere accesso immediato a molte altre risorse.

• Dopo avere effettuato la registrazione, sarà possibile individuare rapidamente i prodotti

selezionando Business support, quindi Storage sotto Product Category.

Rivenditore autorizzato HP

Per conoscere il nome del più vicino rivenditore autorizzato HP:

• Negli Stati Uniti, chiamare il numero 1-800-345-1518.

• In tutti gli altri paesi, visitare il sito Web HP: http://www.hp.com

reperire gli indirizzi e i numeri di telefono.

Siti Web utili

Per informazioni sui prodotti di terzi, visitare i seguenti siti Web HP:

. Fare clic su Contatta HP per

• http://www.hp.com

• http://www.hp.com/go/connect/

• http://www.hp.com/go/storage/

• http://welcome.hp.com/country/it/it/support.html

• http://www.docs.hp.com/it/

1 Operazioni preliminari

Modelli di HP StorageWorks Ultrium

Questa guida descrive le modalità di installazione e funzionamento dei seguenti modelli di unità a nastro HP StorageWorks Ultrium:

• Unità a nastro HP StorageWorks Ultrium 920 interne, esterne e rimovibili: dispositivi SCSI

Ultra320 con una velocità di trasferimento burst massima di 320 MB/secondo. Esse possono scrivere dati non compressi ad una velocità massima di 60 MB/s (216 GB/ora) o dati compressi ad una velocità massima di 120 MB/s (432 GB/ora), con un rapporto di compressione di 2:1.

• Unità a nastro HP StorageWorks Ultrium 448 interne, esterne e rimovibili: dispositivi SCSI

Ultra160 con una velocità di trasferimento burst massima di 160 MB/secondo. Esse possono scrivere dati non compressi ad una velocità massima di 24 MB/s (86 GB/ora) o dati compressi ad una velocità massima di 48 MB/s (172 GB/ora), con un rapporto di compressione di 2:1.

• Unità a nastro HP StorageWorks Ultrium 232 interne ed esterne: dispositivi SCSI Ultra160 con

una velocità di trasferimento burst massima di 160 MB/secondo. Esse possono scrivere dati non compressi ad una velocità massima di 16 MB/s (59,6 GB/ora) o dati compressi ad una velocità massima di 32 MB/s (119,2 GB/ora), con un rapporto di compressione di 2:1.

Per informazioni dettagliate sul prodotto, consultare il sito Web HP (www.hp.com

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 9

Figura 1 Vista anteriore dell'unità a nastro Ultrium a mezza altezza

1 Sportellino della cassetta 2 Interruttore di accensione/spegnimento (solo unità esterne) 3LED Clean 4 LED Tape 5LED Drive 6LED Ready 7 Tasto di espulsione

Quali sono i sistemi operativi supportati?

Le unità HP StorageWorks Ultrium possono essere collegate ai server con sistema operativo Windows®, NetWare, HP-UX, UNIX, Tru64 e Linux oppure con alcuni degli altri principali sistemi operativi. Per informazioni aggiornate sulle versioni dei sistemi operativi supportati, consultare l'argomento "HP StorageWorks Tape Software Compatibility" sul sito Web HP (www.hp.com/go/connect

Modalità di collegamento dell'unità al server.

Osservare le seguenti linee guida:

• Il server deve disporre di un adattatore bus host SCSI (HBA, Host Bus Adapter) correttamente

installato e configurato oppure di un controller SCSI integrato e di un cavo SCSI adeguato. Tale adattatore deve essere un HBA SCSI Ultra320 o Ultra160. Consultare inoltre la sezione Perché è

importante il tipo di bus SCSI? a pagina 11.

• Per raggiungere prestazioni ottimali, l'unità deve essere l'unico dispositivo presente sul bus

SCSI.

Operazioni preliminari10

• È sempre necessario dotare di terminazione il bus SCSI. Le unità a nastro interne e rimovibili

Ultrium richiedono dei terminatori; le unità a nastro esterne sono dotate di autoterminazione, fintanto che si trovano su un bus SCSI dedicato o sull'ultimo dispositivo di una catena.

• Non collegare l'unità a nastro allo stesso bus SCSI del disco rigido o del controller RAID (ad

eccezione del caso in cui ci si colleghi a un server ProLiant con un controller RAID Smart Array 6i).

NOTA: per assicurarsi di eseguire il collegamento a un HBA supportato con la versione firmware

consigliata, visitare il sito Web www.hp.com/go/connect

Unità interne

L'unità viene installata in un alloggiamento a mezza altezza standard da 5¼ di pollice libero nel server (o in un kit HP per installazione in rack opzionale) ed è collegata al bus SCSI del server host. Utilizzare un cavo piatto compatibile con LVDS per collegare l'unità a nastro a un connettore SCSI wide a 68 piedini e ad alta densità (HD, High Density) libero sul server host. Per la maggior parte dei server si consiglia di utilizzare il cavo piatto SCSI con terminazione fornito con l'unità.

Consultare inoltre la sezione Installazione di un'unità a nastro Ultrium interna a pagina 17

Unità esterne

Con l'unità a nastro viene fornito un cavo SCSI VHD-HD a 68 piedini wide, per il collegamento al server host. Consultare inoltre la sezione Installazione di un'unità a nastro Ultrium esterna a pagina 27.

Consultare i modelli di utilizzo nella sezione Modelli di utilizzo a pagina 13. Questa sezione mostra l'utilizzo delle unità a nastro HP StorageWorks Ultrium in diverse architetture di sistema.

Unità rimovibili

Le singole unità a nastro sono collegate al server host tramite connettori SCSI ad alta densità LVD/SE situati nella parte posteriore dell'array di nastri. Non sono necessari cavi SCSI per il collegamento all'array. Tuttavia, sono necessari terminatori e cablaggio per collegare l'array di nastri all'host SCSI. Consultare inoltre la sezione Installazione di un'unità a nastro Ultrium rimovibile a pagina 31.

Perché è importante il tipo di bus SCSI?

Il tipo di bus SCSI determina la velocità a cui è possibile trasferire i dati tra i dispositivi presenti sul bus e la lunghezza massima del cavo che è possibile utilizzare. Le unità Ultrium 920 supportano una velocità di trasferimento burst di 320 MB/s, mentre le unità Ultrium 448 e 232 supportano una velocità di trasferimento burst di 160 MB/s. Per beneficiare di queste prestazioni così elevate, è importante assicurarsi che le unità siano connesse a un bus SCSI con specifiche simili o superiori. È necessario quindi disporre di:

• Un bus Ultra320 per le unità HP Ultrium 920

Un bus Ultra160 o Ultra320 SCSI per le unità HP Ultrium 448 e 232

Se si collega l'unità a un bus SCSI con specifiche inferiori, questa può funzionare comunque, ma i dati non vengono trasferiti con la stessa rapidità.

• Cavi e terminazioni per SCSI LVD. L'interfaccia LVD consente il trasferimento dei dati alla velocità

massima dell'unità.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 11

Tabella 1 Tipi di bus SCSI supportati

LVD Ultra320 Sì. Si tratta di una configurazione consigliata per le unità a nastro Ultrium

920, Ultrium 448 e Ultrium 232.

LVD Ultra160 Sì. Si tratta di una configurazione consigliata per le unità a nastro Ultrium

448 e 232. È inoltre una configurazione accettabile per le unità a nastro Ultrium 920.

È possibile eseguire il collegamento a margherita di un massimo di due unità a nastro Ultrium 448 e 232. Non collegare a margherita le unità a nastro Ultrium 920.

LVD Ultra2 Sì. Si tratta di una configurazione accettabile per un'unità Ultrium 448 per

bus oppure per due unità Ultrium 232 per bus.

LVD Ultra, wide e Single-Ended

Ultra, narrow e Single-Ended

HVD (differenziale ad alta tensione)

Queste configurazioni non sono consigliate poiché limitano le prestazioni.

No. Questa configurazione limita notevolmente le prestazioni e richiede l'uso di un cavo o di un adattatore idonei.

No. L'unità non funzionerebbe e si rischia di danneggiare l'unità o il controller.

In che modo è possibile controllare il tipo di bus SCSI e l'ID SCSI?

Per molti sistemi operativi, è possibile installare ed eseguire HP Library & Tape Tools dal CD-ROM Unità a nastro HP StorageWorks o dal sito Web www.hp.com/support/tapetools l'attuale configurazione SCSI del server (consultare inoltre la sezione Strumenti di diagnostica a pagina 51). Questa operazione consente di ottenere informazioni sul bus SCSI e sul relativo ID in uso.

per verificare

Utilizzo del CD-ROM Unità a nastro HP StorageWorks

Il CD-ROM Unità a nastro HP StorageWorks è una fonte essenziale di informazioni sull'unità a nastro con utility che consentono di ottenere le migliori prestazioni dall'unità.

Utilizzare il CD-ROM Unità a nastro HP StorageWorks per controllare l'installazione, come descritto nella presente guida, nonché per verificare e risolvere i problemi legati alle prestazioni dopo l'installazione. Il CD aiuta a:

• Installare il prodotto, operazione che include accesso ai driver, controllo dell'installazione e

informazioni e tool per le prestazioni

• Ottenere informazioni sul prodotto

• Registrare il prodotto

• Acquistare supporti on line

• Risolvere i problemi con HP Library & Tape Tools

Operazioni preliminari12

Modelli di utilizzo

Le unità a nastro HP StorageWorks Ultrium possono essere utilizzate in un ambiente di rete o standalone. Tuttavia, esse devono essere sempre direttamente collegate al connettore SCSI con potenza nominale appropriata sullo storage server.

Figura 2 Modelli di utilizzo

AServer B Unità a nastro

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 13

La seguente tabella indica i modelli di utilizzo consigliati e la sezione Ottimizzazione delle presta-

zioni a pagina 52 offre ulteriori informazioni sui fattori che possono influenzare le prestazioni.

Tabella 2 Modelli di utilizzo consigliati

Collegamento diretto, storage server singolo

Ultrium 920 Consigliato

Ultrium 448 Consigliato

Ultrium 232 Consigliato

Un sottosistema di dischi RAID è consigliato per tutti i modelli di utilizzo. Un disco a rotazione singola non sarà in grado di fornire un elevato throughput di dati per un'unità

Ultrium 920, con qualunque rapporto di compressione. Per ottimizzare le capacità dell'unità Ultrium 920, utilizzare sorgenti di dischi aggregati (RAID) con rotazioni multiple dei dischi.

In rete, storage server singolo, client multipli

Non consigliato Consigliato; qualunque tecnologia inferiore a Gigabit

Ethernet può limitare le prestazioni Consigliato; qualunque tecnologia inferiore a 100

Base-T Ethernet può limitare le prestazioni

Può essere sufficiente anche un singolo disco, in particolare un disco ad elevata velocità quale un'unità a 15K RPM per le unità a nastro Ultrium 448 e Ultrium 232; tuttavia, esistono anche altri fattori che possono influenzare le prestazioni, ad esempio la compressione dei dati, la frammentazione del disco e il numero di file. Consultare inoltre la sezione Ottimizzazione delle prestazioni a pagina 52.

Per controllare le prestazioni del nastro e verificare che il sottosistema di dischi sia in grado di trasmettere dati alla velocità di trasferimento ottimale, è possibile utilizzare i tool gratuiti HP di valutazione, disponibili in versione standalone e integrata in HP Library & Tape Tools. Questi tool possono essere utilizzati anche per calibrare le prestazioni di ripristino e le prestazioni massime del nastro con dati più comprimibili.

Altri modelli di utilizzo

L'unità a nastro può funzionare con altri modelli di utilizzo, quali NAS (Network Attach Storage) e SAN (Storage Area Network); tuttavia, HP attualmente non fornisce assistenza tecnica per l'installazione e l'utilizzo di unità a nastro Ultrium standalone con tali architetture. Allo stesso modo può essere possibile la connessione a dispositivi Fibre Channel, se si acquista e si installa un ponte Fibre Channel/SCSI; tuttavia si tratta di un'opzione attualmente non supportata. Per informazioni sulle più recenti configurazioni supportate, visitare il sito Web www.hp.com/go/connect

Operazioni preliminari14

2 Driver e software di backup

NOTA: per le informazioni più aggiornate sulla compatibilità e sulla disponibilità di

aggiornamenti e driver per le applicazioni di backup, visitare il sito Web

www.hp.com/go/connect

Installazione dei driver

Installazione in Windows

Il driver disponibile attraverso l'aggiornamento Microsoft è accettabile, ma il driver HP offre un supporto migliore di tutte le funzionalità presenti nella nuova unità a nastro. Esso viene aggiornato regolarmente ed è disponibile sul CD-ROM HP StorageWorks oppure nel sito Web dell'assistenza HP all'indirizzo http://welcome.hp.com/country/it/it/support.html

NOTA: il driver HP è appropriato per l'uso nella maggior parte delle applicazioni; tuttavia,

consultare anche la documentazione dell'applicazione software in uso per assicurarsi di utilizzare il driver consigliato.

Installazione in UNIX

Le applicazioni di backup consigliate utilizzano i driver standard integrati del sistema operativo. Per aggiornare i driver, si consiglia di aggiornare il sistema operativo all'ultima versione o di configurare i file del dispositivo come descritto nella Guida alla configurazione UNIX sul CD-ROM.

Installazione in IA64

Se si esegue l'installazione in un sistema IA64, quale il server HP Integrity, visitare il sito Web

www.hp.com/go/connect

driver per le applicazioni di backup.

per le informazioni più aggiornate sulla disponibilità di aggiornamenti e

Aggiornamento del software di backup

È importante controllare la compatibilità software sul sito Web www.hp.com/go/connect ed installare eventuali aggiornamenti consigliati.

Per raggiungere prestazioni ottimali, è importante utilizzare un'applicazione di backup adatta alla configurazione del sistema. In una configurazione a collegamento diretto, dove un'unità a nastro viene collegata a un server standalone, è possibile utilizzare un software di backup destinato ad un ambiente con server unico. Nelle configurazioni di rete, è necessario un software di backup che supporti ambienti aziendali. HP, Symantec, Legato, Yosemite e Computer Associates sono in grado di fornire prodotti idonei. Ulteriori informazioni su questi prodotti ed altri compatibili sono disponibili sul sito Web HP dedicato alla connettività.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 15

1. Accedere al sito Web dedicato alla connettività: www.hp.com/go/connect e selezionare tape

backup.

2. Selezionare software compatibility.

3. Scegliere la combinazione di sistema operativo e modello di unità a nastro dall'apposita

tabella. Viene visualizzato un elenco di applicazioni di backup supportate. Questa operazione consente inoltre di sapere se la configurazione in uso è compatibile con HP OBDR (One-Button Disaster Recovery). Tutte le unità a nastro HP StorageWorks Ultrium supportano HP OBDR, ma questa funzione può essere utilizzata solo se è supportata anche dalla configurazione di sistema e dall'applicazione di backup. Consultare la sezione Compatibilità a pagina 47.

4. Assicurarsi di disporre di un'applicazione di backup che supporti le unità a nastro

HP StorageWorks Ultrium e scaricare gli aggiornamenti o le patch, se necessario.

Driver e software di backup16

3 Installazione di un'unità a nastro Ultrium interna

Se si sta installando un'unità a nastro Ultrium esterna, fare riferimento al Capitolo 4. Se si sta installando un'unità a nastro Ultrium rimovibile, fare riferimento al Capitolo 5.

Verifica dell'ID SCSI dell'unità

L'unità a nastro HP StorageWorks Ultrium viene fornita con un ID SCSI predefinito impostato su 3. Ciascun dispositivo presente sul bus SCSI deve avere un ID SCSI univoco. È possibile assegnare all'unità qualsiasi ID non utilizzato compreso tra 0 e 15. Non utilizzare l'ID SCSI 7, riservato per il controller SCSI. L'ID SCSI 0 è generalmente assegnato al disco di avvio e non deve essere utilizzato, a meno che l'unità a nastro non si trovi su un bus SCSI dedicato.

ATTENZIONE: l'elettricità statica può danneggiare i componenti elettronici. Indossare sempre un

braccialetto antistatico. In alternativa, per compensare le cariche elettrostatiche, prima di rimuovere l'unità a nastro dal contenitore toccare una parte metallica scoperta del server (ad esempio la piastra posteriore).

Figura 3 Verifica dell'ID SCSI

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 17

1. Stabilire se occorre modificare l'ID SCSI predefinito, impostato su 3.

Per la maggior parte dei sistemi operativi è possibile eseguire HP Library & Tape Tools dal CD-ROM Unità a nastro HP StorageWorks per verificare l'attuale configurazione SCSI del server. Questa operazione consente di ottenere informazioni sul bus SCSI e sul relativo ID in uso. Per eseguire questa operazione, selezionare l'opzione "risoluzione dei problemi con L&TT" dal menu del CD-ROM. Consultare inoltre la sezione Risoluzione dei problemi con Library & Tape

Tools a pagina 51.

La Guida alla configurazione UNIX inclusa nel CD-ROM Unità a nastro HP StorageWorks contiene inoltre istruzioni su come stabilire gli ID SCSI dei dispositivi esistenti sui server UNIX.

2. Se necessario, modificare l'ID SCSI dell'unità a nastro.

Per impostare l'ID SCSI, è necessario applicare dei ponticelli su una serie di piedini posti sul retro del dispositivo, come indicato nella figura 3. Per spostare i ponticelli in base allo schema corrispondente all'ID desiderato, utilizzare delle pinzette. Con l'unità vengono forniti alcuni ponticelli aggiuntivi di ricambio.

Preparazione dell'alloggiamento di montaggio

Per molti server non sono richiesti supporti o guide. È sufficiente fare scorrere i dispositivi nello chassis del server e fissarli con le viti. Altri server hanno supporti o guide incorporati.

Sono disponibili anche kit di guide appropriate ad alcuni tipi di server standard. Per ulteriori informazioni, visitare il sito: www.hp.com/go/connect

Alcuni server utilizzano guide di montaggio non standard e non includono parti di ricambio. In questo caso, sarà necessario ordinare questi accessori al produttore del server prima dell'installazione dell'unità a nastro.

AVVERTENZA: per evitare lesioni personali o danni al server o all'unità a nastro, accertarsi che il

server sia scollegato dall'alimentazione mentre si installa l'unità.

ATTENZIONE: l'elettricità statica può danneggiare i componenti elettronici. Se disponibile,

indossare sempre un braccialetto antistatico. In alternativa, per compensare le cariche elettrostatiche, dopo avere scollegato l'alimentazione dal server e rimosso il pannello, toccare una parte metallica scoperta dello chassis. Allo stesso modo, toccare una parte metallica scoperta dell'unità prima di installarla.

1. Reperire gli strumenti e i materiali necessari:

• Cacciavite Phillips

• Cacciavite a lama piatta (se le viti del server sono scanalate)

• Cacciavite Torx (se le viti del server sono di tipo Torx)

• Manuali del server (da consultare durante l'installazione)

2. Eseguire una normale procedura di arresto del sistema, quindi spegnere il server e tutte le

periferiche collegate.

Installazione di un'unità a nastro Ultrium interna18

3. Rimuovere il coperchio e il pannello anteriore del server, come descritto nella relativa

documentazione. Mentre si lavora all'interno del server, potrebbe essere necessario scollegare i cavi di segnale o

di alimentazione da altri dispositivi per posizionare correttamente in sede la nuova unità. In questo caso, prendere nota della loro posizione e delle relative connessioni in modo da poterle ripristinare successivamente.

NOTA: il server deve fornire la ventilazione forzata necessaria di 6 cfm (0,17 m3/minuto o

10,08 m ambiente pari a 40 35

/ora) di aria attraverso l'unità a nastro con funzionamento a temperatura

C. Controllare che gli alloggiamenti vuoti siano chiusi dalle apposite placchette, in

C. Questo valore si riduce a 4 cfm ad una temperatura ambiente di

modo da non ostacolare il flusso d'aria.

Figura 4 Rimozione del coperchio dal server ProLiant ML370

1 Rilasciare il fermo 2 Spingere indietro il coperchio e sollevarlo

4. Rimuovere il pannello di riempimento da un alloggiamento libero da 5¼ di pollice del server,

come descritto nella documentazione del server. Con alcuni tipi di server, ad esempio con HP AlphaServer ES40, è necessario rimuovere anche il divisore del dispositivo a mezza altezza.

5. A questo punto, è possibile installare l'unità.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 19

Installazione degli accessori di montaggio

Se il server richiede delle guide speciali, o altri accessori, per l'installazione dell'unità a nastro, è necessario montare tali elementi in questa fase.

Se il server non richiede materiali di montaggio specifici, passare direttamente alla sezione

Installazione dell'unità a pagina 22.

ATTENZIONE: nell'unità Ultrium a mezza altezza la vite può inserirsi per soli 3 mm. Se si rimuove

un'unità preinstallata non dare per scontato che le viti rimosse siano della lunghezza corretta per la nuova unità Ultrium, ma utilizzare sempre le viti fornite con l'unità Ultrium. L'uso di viti troppo lunghe può causare danni all'unità a nastro.

Server HP ProLiant

NOTA: gli accessori di montaggio eventualmente forniti con l'unità potrebbero essere leggermente

diversi da quelli riportati nelle illustrazioni.

Modelli di server diversi richiedono metodi di montaggio differenti. Inoltre, il server può disporre di un meccanismo di blocco che serve a mantenere l'unità a nastro in posizione. Consultare la sezione Fissaggio dell'unità a pagina 25.

Per individuare il metodo di montaggio adeguato e controllare se gli accessori di montaggio sono forniti insieme al server, consultare la documentazione del server HP ProLiant.

Guide di montaggio

Alcuni server HP ProLiant, come il modello ML570, richiedono le guide di montaggio. Possono essere guide di plastica o metallo fissate al pannello di riempimento del server.

Installazione di un'unità a nastro Ultrium interna20

Utilizzare un normale cacciavite Phillips per fissare le guide idonee. Utilizzare le viti M3 fornite con l'unità a nastro e contenute nel pacchetto con l'etichetta "Viti di montaggio generiche", come illustrato nella figura 5a.

Figura 5 Installazione delle guide di montaggio in un server standard HP ProLiant ML570

Controllare che siano utilizzate le viti di montaggio M3 in dotazione. Le guide possono essere installate sul pannello di riempimento anche tramite viti di dimensioni o filettatura diverse, che tuttavia è opportuno non utilizzare. In caso di dubbi, consultare la documentazione del server HP ProLiant.

Viti di montaggio

Altri modelli di server HP ProLiant, quali l'ML350 e l'ML370, richiedono solo l'utilizzo di speciali viti di posizionamento senza guide di montaggio.

Utilizzare un cacciavite Torx T8 per fissare le viti di questo tipo. Può essere necessario acquistare a parte le viti M3. Posizionare le viti come indicato nella figura 6.

Figura 6 Fissaggio delle viti di montaggio in un server standard HP ProLiant 350 o 370

1 Viti di montaggio M3 2 Viti di montaggio M3 con spessore

• HP ProLiant ML350: utilizzare il pacchetto contenente gli spessori in metallo e le viti con l'eti-

chetta "ProLiant 350". La testa di queste viti è più spessa rispetto alle viti di montaggio generiche.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 21

• HP ProLiant ML370: utilizzare il pacchetto contenente gli spessori in metallo e le viti con

l'etichetta "ProLiant 370". Queste viti sono dotate di uno spessore e la loro testa è più spessa rispetto alle viti di montaggio generiche.

Altri server

1. Installare gli accessori di montaggio adeguati. Per istruzioni consultare la documentazione

fornita dal produttore.

• Se si esegue l'installazione su un server che richiede un supporto di montaggio, posizionare

l'unità a nastro nel supporto.

• Alcuni server dispongono di guide di montaggio a scatto applicate sul pannello di riempimento,

che possono essere smontate e fissate all'unità a nastro mediante viti.

Installazione dell'unità

1. Fare scorrere l'unità a nastro nell'alloggiamento aperto, allineando il vassoio o le guide agli slot

dell'alloggiamento, come illustrato nella figura 7.

Figura 7 Installazione dell'unità a nastro

Se il server non prevede l'uso di accessori di montaggio, controllare che i fori sullo chassis siano allineati con i fori laterali dell'unità a nastro.

In questa fase non bloccare l'unità, in quanto può essere necessario spostarla per rimettere a posto i cavi.

Installazione di un'unità a nastro Ultrium interna22

Collegamento del cavo di alimentazione e del cavo SCSI

Per sostenere le elevate prestazioni dell'unità a nastro, è importante scegliere un tipo di bus SCSI consigliato per il collegamento e utilizzare un cavo SCSI con potenza nominale appropriata; consultare la sezione Perché è importante il tipo di bus SCSI? a pagina 11. Si consiglia di collegare il cavo SCSI piatto fornito con l'unità a nastro all'adattatore bus host SCSI.

Di seguito sono riportate le specifiche elettriche:

Ultrium 920 Ultrium 448 e 232

Consumo di energia

Requisiti di alimentazione

1. Consultare la documentazione del server o dell'HBA per assicurarsi che il bus e i cavi SCSI

supportino le velocità di bus dell'unità a nastro in uso: Ultra320 per unità a nastro Ultrium 920, Ultra160 o Ultra320 per unità a nastro Ultrium 448 e Ultrium 232.

2. Collegare il cavo piatto SCSI fornito con l'unità a nastro all'adattatore bus host SCSI, quindi

collegarlo al connettore SCSI dell'unità, come mostrato nella figura 8.

3. Collegare un cavo di alimentazione libero dall'alimentatore interno del server al connettore di

alimentazione, come illustrato nella figura 8.

4. Se l'unità è l'ultimo dispositivo della catena SCSI, il cavo SCSI deve essere dotato di una

terminazione corretta. Si sconsiglia il collegamento a margherita di due dispositivi. In tal caso, non utilizzare assieme

famiglie diverse di unità (collegare a margherita solo con altre unità a nastro Ultrium) né collegare a margherita dispositivi Ultra320. Consultare inoltre la Tabella 1, Tipi di bus SCSI supportati a pagina 12.

13 watt in stato di inattività, 26 watt standard, 40 watt massimo

+5 V @ 1,9 A standard +5 V @ 3,9 A massimo +12 V @ 0,7 A standard +12 V @ 2,5 A massimo

Dove deve essere la terminazione SCSI?

13 watt in stato di inattività, 20 watt standard, 33 watt massimo

+5 V @ 2,5 A standard +5 V @ 2,5 A massimo +12 V @ 0,7 A standard +12 V @ 2,1 A massimo

La terminazione deve essere presente UNICAMENTE in due posizioni sul bus SCSI: all'inizio e alla fine. La terminazione viene generalmente abilitata automaticamente su HBA e la maggior parte dei cavi SCSI interni è dotata di una terminazione collegata. Si tratta solitamente di un piccolo pezzo di plastica rettangolare collegato al cavo e contrassegnato con la dicitura "Terminatore SCSI".

Quindi, supponendo che l'HBA sia il primo dispositivo presente sul bus, è necessario controllare che il secondo terminatore si trovi dopo l'ultimo dispositivo, come illustrato nella figura 8, punto 1.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 23

Figura 8 Collegamento del cavo di alimentazione e del cavo SCSI

1 e 7 Cavo SCSI con terminazione 2 e 4 Cavo di alimentazione 3 Unità a nastro 5 Alimentatore del server 6 Controller SCSI

Installazione di un'unità a nastro Ultrium interna24

Fissaggio dell'unità

NOTA: i dispositivi di chiusura e le viste laterali del modello di server in uso potrebbero non

corrispondere esattamente a quanto illustrato nelle figure. Consultare inoltre la documentazione relativa al server.

Con gli accessori di montaggio (HP ProLiant)

Controllare che siano utilizzate le guide di montaggio e le viti di posizionamento corrette, come descritto nella sezione Installazione degli accessori di montaggio a pagina 20. Inoltre, il server può disporre di un meccanismo di blocco che serve a mantenere l'unità a nastro in posizione.

1. Spingere il dispositivo di chiusura del server verso il basso per bloccare l'unità a nastro in

posizione, come illustrato nella figura 9.

Figura 9 Fissaggio dell'unità, con gli accessori di montaggio

1 Guida di plastica 2 Dispositivo di chiusura del server

2. Accertarsi che le placchette di chiusura siano posizionate sugli alloggiamenti vuoti e

riposizionare il coperchio sul server.

Senza gli accessori di montaggio

1. Utilizzare le viti M3 fornite con l'unità a nastro e contenute nel pacchetto con l'etichetta "Viti di

montaggio generiche". Verificare che i fori dello chassis siano allineati con quelli laterali

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 25

dell'unità e utilizzare un normale cacciavite Phillips per fissare le viti M3, come illustrato nella

figura 10.

Se non si riesce a stringere le viti utilizzare le rondelle incluse nel pacchetto.

Figura 10 Fissaggio dell'unità, senza accessori di montaggio

1 Viti M3, fornite con l'unità a nastro

2. Accertarsi che le placchette di chiusura siano posizionate sugli alloggiamenti vuoti e

riposizionare il coperchio sul server.

Installazione di un'unità a nastro Ultrium interna26

4 Installazione di un'unità a nastro Ultrium esterna

Se si sta installando un'unità a nastro Ultrium interna, fare riferimento al Capitolo 3. Se si sta installando un'unità a nastro Ultrium rimovibile, fare riferimento al Capitolo 5.

Verifica dell'ID SCSI dell'unità

Figura 11 Impostazione dell'ID SCSI

1. Stabilire se occorre modificare l'ID SCSI, che in base alle impostazioni predefinite è 3.

Per molti sistemi operativi, è possibile installare ed eseguire HP Library & Tape Tools dal CD-ROM Unità a nastro HP StorageWorks per controllare l'attuale configurazione SCSI del server. Questa operazione consente di ottenere informazioni sul bus SCSI e sul relativo ID in uso. Per eseguire questa operazione, selezionare l'opzione "risoluzione dei problemi con L&TT" dal menu del CD-ROM. Consultare inoltre la sezione Risoluzione dei problemi con Library & Tape

Tools a pagina 51.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 27

La Guida alla configurazione UNIX inclusa nel CD-ROM Unità a nastro HP StorageWorks contiene inoltre istruzioni su come stabilire gli ID SCSI dei dispositivi esistenti sui server UNIX.

2. Se necessario, modificare l'ID SCSI dell'unità a nastro.

Utilizzare un piccolo cacciavite o una penna a sfera per premere i tasti incassati del selettore ID SCSI sul pannello posteriore (vedere la figura 12), finché non viene visualizzato il valore desiderato. Evitare di usare una matita, poiché i piccoli frammenti di grafite potrebbero danneggiare l'unità.

NOTA: il controllo degli ID SCSI del server e dell'unità a nastro viene eseguito soltanto

all'accensione. Per cambiare l'ID SCSI dopo l'installazione, spegnere sia il server che l'unità a nastro, modificare l'impostazione dell'ID SCSI dell'unità e riaccendere prima l'unità a nastro, poi il server.

Collegamento del cavo SCSI

Viene fornito un cavo SCSI VHD-HD a 68 piedini per collegare l'unità a nastro HP StorageWorks Ultrium a una porta SCSI VHD su un bus LVD SCSI. Se il server ha una porta SCSI HD, è necessario acquistare ed installare un adattatore VHD-HD oppure utilizzare un cavo HD-HD anziché il cavo fornito. Visitare il sito Web HP per conoscere i prodotti consigliati:

www.hp.com/go/connect

ATTENZIONE: per evitare di danneggiare il computer o l'unità a nastro, prima di collegare il cavo

SCSI, accertarsi che siano entrambi spenti.

1. Assicurarsi di avere scelto un tipo di bus SCSI consigliato per il collegamento. Per ottenere il

massimo delle prestazioni, è necessario che l'unità a nastro sia collegata a un bus SCSI Ultra320 o Ultra160. Consultare la sezione Perché è importante il tipo di bus SCSI? a pagina 11. Non collegare l'unità a nastro a un bus SCSI Single-Ended o a un controller RAID. Per ottenere prestazioni ottimali, si consiglia di installare l'unità HP StorageWorks Ultrium su un bus SCSI dedicato. Se non è possibile, evitare di collegarla allo stesso bus del disco rigido.

2. Eseguire una normale procedura di arresto del sistema, quindi spegnere il server e tutte le

periferiche collegate.

3. Applicare il collegamento VHD del cavo SCSI al connettore SCSI esterno del server e fissarlo

stringendo le viti.

Installazione di un'unità a nastro Ultrium esterna28

Figura 12 Collegamento del cavo SCSI

1LED Act TERM 2LED Fan/PWR

4. Applicare il collegamento VHD del cavo SCSI al connettore SCSI esterno del server e fissarlo

stringendo le viti.

5. Applicare il collegamento HD del cavo SCSI a uno dei connettori SCSI-IN posti sul pannello

posteriore dell'unità a nastro e fissarlo stringendo le viti. Vedere la figura 12. Non collegare il cavo al connettore SCSI-OUT.

6. Il connettore SCSI-OUT viene utilizzato solo quando si collegano a margherita due dispositivi.

Questa operazione non è consigliabile. In tal caso, non utilizzare assieme famiglie diverse di unità (collegare a margherita solo con altre unità a nastro Ultrium) pagina 12.

. Vedere inoltre la Tabella 1 a

L'unità a nastro ha bisogno di un terminatore?

Se l'unità a nastro si trova su bus SCSI dedicato, non è necessario installare un terminatore. Quando il cavo viene collegato a un connettore SCSI-IN, la struttura fornisce una terminazione attiva.

Se non si tratta dell'unico dispositivo presente sul bus SCSI è necessario accertarsi che il bus SCSI sia dotato di terminazione. Questa operazione può essere effettuata in due modi:

• Collocare l'unità a nastro all'estremità della catena e collegare la connessione HD sul cavo

SCSI al connettore SCSI-IN; la struttura fornirà la terminazione attiva.

• Collegare la connessione HD sul cavo SCSI al connettore SCSI-IN ed utilizzare il connettore

SCSI-OUT sull'unità a nastro per collegarsi al dispositivo seguente della catena. Assicurarsi che l'ultimo dispositivo della catena sia terminato da un terminatore LVD multimodalità.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 29

Collegamento del cavo di alimentazione

Non occorre alcuna regolazione. Di seguito sono riportate le specifiche elettriche:

Ultrium 920 Ultrium 448 e 232

Consumo di energia 13 watt in stato di inattività,

26 watt standard, 40 watt massimo

Requisiti di alimentazione 100-240 V

50-60 Hz, auto-ranging 0,7 A massimo

1. Inserire saldamente il cavo di alimentazione nella presa posta sul pannello posteriore dell'unità.

2. Inserire l'altra estremità del cavo nella presa di corrente. L'interruttore di

accensione/spegnimento si trova sul pannello anteriore; vedere la figura 13.

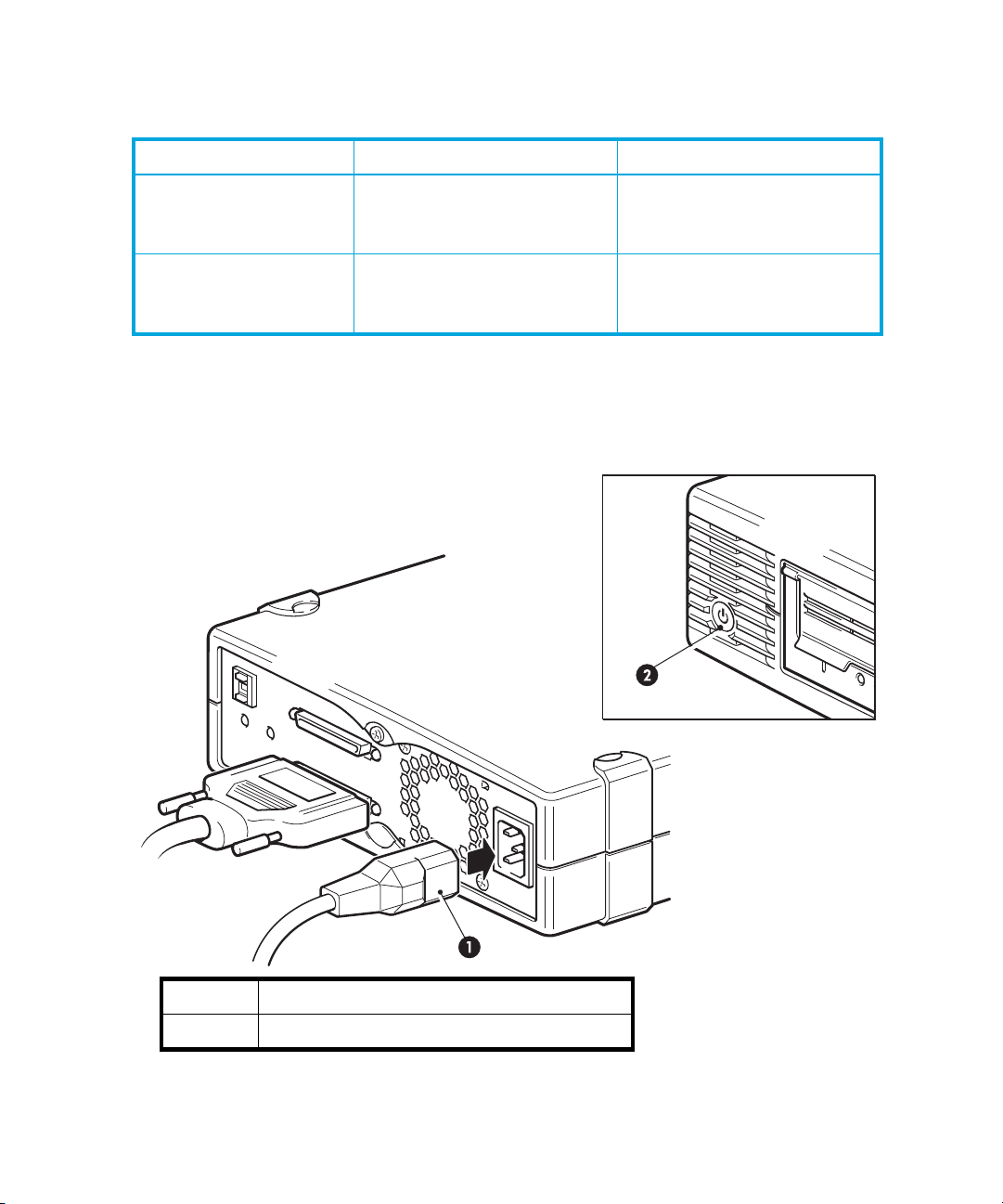

Figura 13 Collegamento del cavo di alimentazione

13 watt in stato di inattività, 20 watt standard, 33 watt massimo

100-240 V 50-60 Hz, auto-ranging 0,7 A massimo

1 Cavo di alimentazione 2 Interruttore di accensione/spegnimento

Installazione di un'unità a nastro Ultrium esterna30

5 Installazione di un'unità a nastro Ultrium rimovibile

Se si sta installando un'unità a nastro Ultrium interna, fare riferimento al Capitolo 3. Se si sta installando un'unità a nastro Ultrium esterna, fare riferimento al Capitolo 4.

Quali sono i sistemi di montaggio su rack da utilizzare?

Le unità a nastro rimovibili HP StorageWorks Ultrium sono utilizzate unitamente al sistema HP Tape Array 5300, che può essere utilizzato sia con unità a nastro ad altezza intera che a mezza altezza. Esso può contenere fino a due unità a nastro HP StorageWorks Ultrium ad altezza intera e fino a quattro unità a mezza altezza. L'array di nastri è stato progettato per poter essere installato con sistemi di montaggio su rack HP, IBM e altri sistemi da 19" compatibili. Il dispositivo deve essere installato e configurato correttamente. Per ulteriori informazioni, consultare la documentazione fornita con l'array di nastri.

Specifiche elettriche

Di seguito sono riportate le specifiche elettriche:

Ultrium 920 Ultrium 448 e 232

Consumo di energia 13 watt in stato di inattività,

26 watt standard, 40 watt massimo

Requisiti di alimentazione +5 V @ 1,9 A standard

+5 V @ 3,9 A massimo +12 V @ 0,7 A standard +12 V @ 2,5 A massimo

Circolazione dell'aria

HP Tape Array 5300 è progettato per fornire la ventilazione adeguata ad un massimo di quattro unità a nastro a mezza altezza o due unità a nastro ad altezza intera. Finché l'array è completamente pieno, la circolazione di aria è sufficiente per le unità a nastro HP StorageWorks Ultrium. Se sono presenti alloggiamenti inutilizzati, è necessario installare le placchette di chiusura fornite con l'array di nastri. Ciò assicura che il flusso di aria sia adeguato per tutte le unità. Per ulteriori dettagli sull'installazione delle placchette di chiusura consultare la documentazione fornita con l'array di nastri.

Assicurarsi che la ventilazione sia adeguata sia davanti che dietro l'array di nastri.

Modalità di collegamento dell'unità al server

Osservare le seguenti linee guida:

• Per raggiungere prestazioni ottimali, l'unità deve essere l'unico dispositivo presente sul bus

SCSI.

13 watt in stato di inattività, 20 watt standard, 33 watt massimo

+5 V @ 2,5 A standard +5 V @ 2,5 A massimo +12 V @ 0,7 A standard +12 V @ 2,1 A massimo

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 31

• Se i dispositivi vengono collegati a margherita, controllare che abbiano lo stesso tipo di SCSI e

che ciascun dispositivo presente sullo stesso bus SCSI abbia un ID SCSI univoco e un'adeguata terminazione. Non collegare a margherita oltre due dispositivi sullo stesso bus SCSI.

• Applicare sempre una terminazione al bus SCSI.

• Non collegare l'unità a nastro allo stesso bus SCSI del disco rigido o a un controller RAID (ad

eccezione del caso in cui ci si colleghi a un server ProLiant con un controller RAID Smart Array 6i).

Le singole unità a nastro sono collegate al server host tramite connettori SCSI ad elevata densità LVD/SE situati nella parte posteriore dell'array di nastri. Non sono necessari cavi SCSI per il collegamento all'array. Tuttavia sono necessari cablaggi e terminazioni adeguati per collegare l'array di nastri all'host SCSI.

Installazione dell'unità

1. Prima di installare un'unità a nastro, controllare che la leva di rilascio sia in posizione

completamente aperta (tutta verso l'esterno).

Figura 14 Leva di rilascio sull'unità a nastro completamente aperta

1 Leva di rilascio, aperta

ATTENZIONE: afferrare sempre l'unità a nastro tenendola per la struttura di trasporto

laterale. Per evitare eventuali danni, non tenerla per la parte centrale e non spingere o tirare il pannello anteriore dell'unità a nastro.

2. Fare scorrere l'unità in uno degli alloggiamenti aperti, controllando che i binari guida su

entrambi i lati dell'unità si inseriscano negli slot della parete divisoria. Con cautela, assicurarsi che l'unità sia inserita completamente e saldamente, in modo che i connettori posteriori siano collegati saldamente. La leva di rilascio si chiuderà leggermente.

Installazione di un'unità a nastro Ultrium rimovibile32

NOTA: un allineamento corretto delle unità a nastro SCSI nell'array di nastri è essenziale

per garantire una connessione sicura tra l'interfaccia dell'unità e quella dell'array.

3. Spingere la leva di rilascio per completare l'inserimento e bloccare l'unità in posizione. Figura 15 Inserimento dell'unità a nastro

4. In presenza di alloggiamenti vuoti, inserire un pannello di riempimento. Ciò è essenziale per

garantire il mantenimento di un flusso d'aria adeguato. In caso contrario, le prestazioni dell'unità potranno risultare inferiori.

Per ulteriori dettagli sull'installazione delle placchette di chiusura consultare la documentazione fornita con l'array di nastri.

Impostazione dell'ID SCSI dell'unità

Per installare l'ID SCSI dell'unità a nastro, è necessario impostare l'interruttore adeguato sul retro dell'array di nastri. Il numero di switch d'indirizzo corrisponde al numero di unità a nastro che è possibile inserire nell'array di nastri.

Ogni dispositivo presente sul bus SCSI deve avere un ID SCSI univoco.

• Per i server HP ProLiant in cui l'unità a nastro è collegata al bus SCSI integrato, si consiglia di

assegnare all'unità un ID SCSI compreso tra 1 e 6.

• Per tutti gli altri server e quando le unità vengono utilizzate con HBA distinti, è possibile

assegnare qualsiasi ID non utilizzato compreso tra 0 e 15. Non utilizzare l'ID SCSI 7, riservato al controller SCSI. L'ID SCSI 0 è generalmente assegnato al disco di avvio e non deve essere utilizzato, a meno che l'unità a nastro non si trovi su un bus SCSI dedicato.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 33

Generalmente, HP Tape Array può contenere fino a quattro unità a nastro, in cui ogni unità è collegata a un server distinto. In questa configurazione, gli ID SCSI di ciascuna unità a nastro non sono in conflitto l'uno con l'altro perché ognuno è installato su un bus SCSI distinto.

Tuttavia, se i dispositivi vengono collegati a margherita, controllare che abbiano lo stesso tipo di SCSI e che ciascun dispositivo presente sullo stesso bus SCSI abbia un ID SCSI univoco. Non collegare in modalità a margherita più di due dispositivi allo stesso bus SCSI e assicurarsi che l'ultimo dispositivo sia provvisto di terminazione. Non utilizzare assieme famiglie diverse di unità (collegare a margherita solo con altre unità a nastro Ultrium) né collocare unità Ultra160 sullo stesso bus degli altri dispositivi Ultra320.

1. Scegliere l'ID SCSI da utilizzare.

Per molti sistemi operativi è possibile eseguire HP Library & Tape Tools per verificare l'attuale configurazione SCSI del server (consultare la sezione Strumenti di diagnostica a pagina 51). Questa operazione consente di ottenere informazioni sul bus SCSI e sul relativo ID in uso. La Guida di configurazione UNIX inclusa nel CD-ROM Unità a nastro HP StorageWorks , contiene inoltre istruzioni su come stabilire gli ID SCSI dei dispositivi esistenti.

2. Impostare lo switch appropriato. La figura 16 mostra lo switch di indirizzo sul pannello

posteriore di HP Tape Array 5300.

Figura 16 Switch di indirizzo SCSI nell'array di nastri

SCSI

Bay 4

SCSI

Bay 2

SCSI

Bay 3

SCSI

Bay 1

L'array di nastri HP Tape Array 5300 dispone di quattro switch ID SCSI per consentire l'installazione di un massimo di quattro unità a mezza altezza.

3. Assicurarsi che la terminazione SCSI sia collegata al connettore SCSI-OUT corretto sul retro

dell'array di nastri.

4. Stabilire se occorre modificare l'ID SCSI predefinito, impostato su 3.

Installazione di un'unità a nastro Ultrium rimovibile34

Perché l'unità a nastro ha bisogno di una terminazione?

Le terminazioni hanno un'importanza fondamentale, dato che forniscono la tensione corretta al bus SCSI ed evitano il verificarsi di riflessioni del segnale a causa delle interferenze con il trasferimento dei dati. È opportuno attenersi alla seguente regola:

Soltanto le due estremità del bus devono essere provviste di una terminazione.

Di norma, la scheda host bus rappresenta una estremità del bus SCSI e funge da terminazione. È quindi necessario assicurarsi che l'altra estremità del bus sia provvista di terminazione. Collegare la terminazione al connettore SCSI-OUT corretto sull'array di nastri.

Sostituzione dell'unità

Le unità rimovibili HP StorageWorks Ultrium possono essere rimosse e sostituite senza spegnere l'array di nastri. Tuttavia, è importante ricordare quanto segue:

• Se tutte le unità dell'array di nastri sono accese quando il sistema viene acceso, l'host

riconoscerà la presenza delle unità. È possibile rimuovere una di queste unità e sostituirla con un'altra fintanto che non c'è attività sul bus.

• Non rimuovere né aggiungere unità ad un bus sul quale sono già connesse e operative altre

unità, ad esempio per il backup oppure per il ripristino dei dati. Attendere la fine dell'attività del bus prima di rimuovere o aggiungere altre unità.

• Se l'unità non è in funzione oppure se questa viene inserita in uno slot vuoto dopo l'accensione

del sistema, occorre riavviare il sistema affinché l'host possa riconoscere l'unità.

• Gli ID SCSI sono controllati dall'array di nastri e non dalle unità stesse. Di conseguenza, la

rimozione di un'unità e la sua sostituzione non comporta alcuna modifica degli ID.

1. Tirare la leva di rilascio dell'unità che si desidera sostituire, in modo tale che sia completamente

verso l'esterno.

Figura 17 Leva di rilascio completamente verso l'esterno

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 35

2. Usando la leva di rilascio, estrarre delicatamente l'unità dall'array di nastri

Figura 18 Rimozione dell'unità a nastro

3. Per inserire un'altra unità, seguire la procedura illustrata nella sezione Installazione dell'unità a

pagina 32.

Installazione di un'unità a nastro Ultrium rimovibile36

6 Verifica dell'installazione

Dopo avere installato l'hardware dell'unità, verificare che i driver siano installati correttamente e che sia disponibile la versione corretta del software di backup, quindi controllare il funzionamento dell'unità a nastro prima di memorizzarvi dati importanti.

1. Accendere l'unità e il server.

2. L'unità a nastro esegue un test di autodiagnosi dell'hardware, che dura circa 5 secondi. Se il

test ha esito positivo, il LED verde Ready lampeggia e quindi rimane acceso fisso. Se l'esito del test è negativo, i LED Drive Error e Tape Error lampeggiano, mentre i LED Ready e Clean rimangono spenti. Questa condizione permane fino al ripristino dell'unità. Per ulteriori informazioni sugli indicatori luminosi del pannello anteriore, consultare la sezione Pannello

anteriore a pagina 39.

3. Installare i driver.

Nei sistemi operativi Windows verrà visualizzata automaticamente la procedura guidata di installazione dell'hardware. Si consiglia di uscire dalla procedura guidata e di installare i driver dal collegamento che si trova nel CD-ROM dell'unità a nastro HP StorageWorks.

• Inserire il CD-ROM, selezionare drivers. Nei sistemi UNIX, si consiglia di aggiornare il sistema operativo all'ultima versione o di

configurare i file del dispositivo come descritto nella Guida alla configurazione UNIX sul CD-ROM.

4. Verificare che l'installazione dell'unità a nastro sia stata completata correttamente.

Per ulteriori informazioni, consultare la sezione Risoluzione dei problemi con Library & Tape

Tools a pagina 51.

5. Per tutti i sistemi operativi controllare di avere scaricato tutti gli aggiornamenti necessari per

l'applicazione di backup. Visitando il sito www.hp.com/go/connect compatibilità software e installare tutti gli aggiornamenti disponibili.

6. Effettuare un backup e un ripristino di prova per verificare che l'unità sia in grado di scrivere i

dati sul nastro. Utilizzare una cartuccia vergine. È possibile utilizzare Windows Backup oppure le applicazioni native di UNIX per verificare le

operazioni fondamentali dell'unità a nastro, ma non saranno disponibili le funzionalità avanzate. Si consiglia di aggiornare il programma software prima di eseguire questo test, vedere il punto 4.

, è possibile verificare la

NOTA: in caso di problemi durante questa procedura di verifica, passare alla sezione Risoluzione

dei problemi a pagina 55 per ottenere suggerimenti per la diagnosi e la soluzione dei problemi.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 37

Verifica dell'installazione38

7 Funzionamento dell'unità a nastro

Pannello anteriore

Figura 19 Pannello anteriore

1 Sportello della cartuccia 2 3 LED Clean 4LED Tape 5LED Drive 6LED Ready 7 Tasto di espulsione

Consultare inoltre la sezione Spiegazione delle sequenze dei LED a pagina 56.

Interruttore di accensione/spegnimento (solo unità esterne)

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 39

Caricamento e scaricamento

Inserimento delle cartucce

Figura 20 Inserimento di una cartuccia

1 La freccia indica la direzione di inserimento 2 Sportello della cartuccia 3 Area dell'etichetta

1. Sollevare lo sportello della cartuccia ed inserirla nello slot situato nella parte anteriore dell'unità

facendo attenzione che la freccia bianca si trovi nella parte superiore e rivolta verso lo sportello dell'unità.

2. Esercitare una lieve pressione finché l'unità non aggancia e carica la cartuccia. Vedere la

figura 20.

3. La spia verde Ready lampeggia mentre l'unità esegue la procedura di caricamento. La spia

verde Ready rimane accesa una volta caricata la cartuccia.

Funzionamento dell'unità a nastro40

Rimozione delle cartucce

ATTENZIONE: non tentare mai di rimuovere una cartuccia prima che sia stata espulsa

completamente.

1. Premere il tasto di espulsione sul pannello anteriore Figura 21 Espulsione di una cartuccia

1 Tasto di espulsione

2. L'unità completerà l'operazione in corso, avvolgerà il nastro fino all'inizio ed espellerà la

cartuccia. Il processo di riavvolgimento può richiedere fino a 10 minuti. La spia Ready lampeggerà ad indicare che il procedimento di rimozione è ancora in corso.

Disattivazione dell'alimentazione dall'unità

Per garantire un corretto funzionamento, non togliere la corrente dall'unità durante le attività di lettura, scrittura, ricerca rapida, caricamento e rimozione.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 41

Funzionamento dell'unità a nastro42

8 Utilizzo del supporto corretto

Per ottenere prestazioni ottimali, si consiglia di utilizzare supporti con il marchio HP. Effettuare l'ordine online all'indirizzo:

www.hp.com/go/storagemedia

Cartucce dati

Le unità a nastro HP StorageWorks Ultrium utilizzano cartucce a nastro Ultrium. Si tratta di cartucce monobobina che corrispondono al formato dell'unità e sono ottimizzate per elevate capacità, produttività e affidabilità. I supporti compatibili sono contrassegnati con il logo Ultrium, uguale a quello presente sulla parte anteriore dell'unità. Non utilizzare cartucce di altri formati nell'unità a nastro e non utilizzare cartucce Ultrium in unità a nastro di altri formati.

Per ottenere prestazioni ottimali, utilizzare sempre cartucce dati corrispondenti alla specifica dell'unità a nastro (vedere la tabella 3). Una specifica inferiore offrirà una velocità di trasferimento inferiore e potrebbe non supportare la scrittura; una specifica superiore potrebbe non supportare la lettura o la scrittura. Si consiglia:

• Cartucce a nastro

unità a nastro Ultrium 920.

Ultrium 800 GB RW* e Ultrium 800 GB* WORM progettate per l'uso con le

• Cartucce a nastro Ultrium 400 GB* progettate per l'uso con le unità a nastro Ultrium 448.

• Cartucce a nastro Ultrium 200 GB* progettate per l'uso con le unità a nastro Ultrium 232. Tabella 3 Compatibilità delle cartucce dati

Cartucce dati HP Ultrium da 200 GB*

HP StorageWorks Ultrium 920 solo lettura lettura/scrittura lettura/scrittura

HP StorageWorks Ultrium 448 lettura/scrittura lettura/scrittura

HP StorageWorks Ultrium 232 lettura/scrittura

(C7971A)

* Per la capacità si considera un rapporto di compressione di 2:1.

Cartucce dati HP Ultrium WORM

L'unità a nastro HP StorageWorks Ultrium 920 supporta entrambe le cartucce dati riscrivibili e WORM (Write-Once, Read-Many). Le cartucce WORM forniscono un maggior livello di sicurezza dei dati contro l'alterazione involontaria o volontaria dei dati sulla cartuccia a nastro. La cartuccia dati WORM può essere aggiunta per ottimizzare la capacità totale della cartuccia a nastro, ma l'utente non potrà cancellare o sovrascrivere i dati sulla cartuccia. Qualsiasi tentativo di modificare una cartuccia WORM per consentire la sovrascrittura dei dati esistenti comporta la protezione da scrittura permanente del supporto. È possibile che tale cartuccia risulti ancora leggibile in un'unità WORM, a seconda dell'entità del tentativo di manomissione; tuttavia, non sarà possibile eseguire operazioni aggiuntive di backup.

Cartucce dati HP Ultrium da 400 GB*

(C7972A)

no no no

Cartucce dati HP Ultrium da 800 GB*

(C7973A)

no no

Cartucce Ultrium da 800 GB* WORM

Write-Once, Read-Many

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 43

Le cartucce dati WORM possono essere identificate chiaramente grazie al loro involucro bicolore. Esse non dispongono di una linguetta di protezione da scrittura e possono essere utilizzate esclusivamente con unità a nastro Ultrium che supportano la funzione WORM.

Per verificare se l'applicazione software di backup o archivio supporta cartucce WORM, consultare il seguente sito Web: www.hp.com/go/connect

Per maggiori informazioni su come l'unità a nastro HP Ultrium StorageWorks 920 e le cartucce WORM possono aiutare la vostra azienda a soddisfare le esigenze di gestione del ciclo di vita delle informazioni e i requisiti di conformità alle normative, consultare l'HP Business Support Center all'indirizzo Web: www.hp.com.

Protezione da scrittura delle cartucce

La protezione da scrittura della cartuccia garantisce che i dati in essa contenuti non vengano modificati o sovrascritti.

Figura 22 Protezione da scrittura di una cartuccia

1 Linguetta di protezione da scrittura

Togliere sempre la cartuccia dall'unità a nastro prima di modificare la protezione da scrittura.

• Per proteggere una cartuccia da scrittura, spingere la linguetta verso destra per impedire la

registrazione di dati sulla cartuccia. Un lucchetto sulla linguetta indica che la cartuccia è protetta.

Utilizzo del supporto corretto44

• Per consentire la scrittura di una cartuccia, spingere la linguetta verso sinistra per consentire la

registrazione di dati sulla cartuccia. La figura 22 illustra la posizione della linguetta di protezione da scrittura.

La protezione da scrittura non protegge le cartucce dalle calamite. La protezione da scrittura non impedisce che il contenuto della cartuccia venga eliminato da operazioni di cancellazione multiple o di degaussing. Non eseguire cancellazioni multiple con cartucce in formato Ultrium. Tale operazione distruggerebbe le informazioni relative ai servomeccanismi registrate in precedenza, rendendo la cartuccia inutilizzabile.

Cartucce di pulizia

Con le unità a nastro HP StorageWorks Ultrium è necessario utilizzare cartucce di pulizia Ultrium poiché non è possibile caricare ed usare altre cartucce di pulizia. Si consiglia la cartuccia di pulizia universale HP Ultrium (vedere la tabella 4). A differenza delle cartucce di pulizia Ultrium della generazione precedente, le cartucce di pulizia universali HP Ultrium di colore arancione sono state create per funzionare con qualsiasi unità Ultrium.

Tabella 4 Compatibilità delle cartucce di pulizia

Tipo di cartuccia Cartuccia consigliata Opzioni Pulizia Cartuccia di pulizia universale HP

Ultrium C7978A (arancione)

Pulizia delle testine

Le unità a nastro HP StorageWorks Ultrium non richiedono pulizia regolare. Occorre utilizzare una cartuccia di pulizia universale Ultrium, solo se lampeggia il LED arancione Clean.

1. Inserire la cartuccia di pulizia universale Ultrium.

2. L'unità effettua il proprio ciclo di pulizia ed espelle la cartuccia dopo avere completato

l'operazione (che richiede fino a 5 minuti). Durante il ciclo di pulizia, il LED arancione Clean sarà acceso e il LED verde Ready lampeggerà.

Ogni cartuccia di pulizia universale HP Ultrium (C7978A) può essere utilizzata fino a 50 volte con le unità a nastro Ultrium. Le cartucce di pulizia HP Ultrium blu, C7979A, possono essere utilizzate solo 15 volte con qualunque unità a nastro. Se la cartuccia di pulizia viene espulsa immediatamente con il LED Tape acceso, significa che è scaduta.

Gestione delle cartucce

• Non toccare il supporto.

• Non cercare di pulire il percorso del nastro o le guide all'interno della cartuccia.

• Non lasciare la cartuccia nell'unità. Il nastro perde tensione quando l'unità viene spenta,

provocando problemi, in particolare se l'unità viene spostata.

• Non lasciare le cartucce in un ambiente troppo secco o eccessivamente umido.

Cartuccia di pulizia HP Ultrium C7979A (blu). Non utilizzare versioni precedenti, non universali, delle cartucce di pulizia Ultrium di altri produttori.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 45

• Non esporre le cartucce alla luce diretta del sole o in luoghi in cui siano presenti campi

magnetici (per esempio sotto telefoni, accanto a monitor o vicino a trasformatori).

• Non lasciare cadere le cartucce e maneggiarle con cura.

• Incollare le etichette soltanto nell'apposita area.

• Non eseguire cancellazioni multiple (degaussing) su cartucce in formato Ultrium, onde evitare di

renderle inutilizzabili.

Condizioni ambientali di funzionamento e archiviazione

Per evitare la formazione di condensa e assicurare la lunga durata delle cartucce, è necessario che vengano utilizzate o archiviate come segue:

• Funzionamento: da 10 °C a 45 °C

• Archiviazione quotidiana (nel contenitore di plastica): da 16 °C a 32 °C

• Umidità relativa senza condensa: da 10% a 80% (in funzione), da 20% a 60% (a riposo)

• La temperatura a bulbo bagnato non deve superare i 26 °C.

I nastri destinati all'archiviazione dei dati devono essere riposti nei contenitori di plastica, a temperature comprese tra 5 e 23 °C e tra il 10% e il 50% di umidità relativa.

Utilizzo del supporto corretto46

9 Utilizzo di HP OBDR

Compatibilità

HP One-Button Disaster Recovery è una funzione standard disponibile su tutte le unità a nastro HP StorageWorks Ultrium. Tuttavia, essa è compatibile solo con specifiche configurazioni e consente di ripristinare esclusivamente il server al quale l'unità a nastro è collegata direttamente.

Per controllare se il sistema (hardware, sistema operativo e software di backup) è compatibile con OBDR, visitare il sito Web HP all'indirizzo www.hp.com/go/connect

Per ulteriori informazioni sui vantaggi di OBDR e sulle più recenti funzioni, visitare il sito Web HP

www.hp.com/go/obdr

Anche se il sistema in uso non supporta HP One-Button Disaster Recovery, è possibile utilizzare normalmente l'unità a nastro per il backup e il ripristino dei dati. È tuttavia necessario creare un insieme separato di dischi di ripristino di emergenza per il sistema operativo ogni volta che si modifica la configurazione del sistema.

Funzioni di HP OBDR

Utilizzando soltanto l'unità a nastro e la cartuccia con il backup più recente, HP OBDR consente di ripristinare il sistema dopo che si sono verificati i seguenti tipi di guasto:

• Guasti del disco rigido, purché il disco rigido sostitutivo abbia dimensioni uguali o superiori a

quello originale e utilizzi la stessa interfaccia, ad esempio quando si sostituisce un disco rigido SCSI con un altro disco SCSI

• Guasti hardware, se il server viene sostituito con un componente identico

• File danneggiati a causa di un errore del sistema operativo

• File danneggiati a causa di un errore delle applicazioni software

• Virus che impediscono di avviare correttamente il sistema

• Errori degli utenti che impediscono di avviare correttamente il sistema

Quando si esegue HP One-Button Disaster Recovery, l'unità a nastro effettua questa sequenza:

1. Entra in una speciale modalità di ripristino di emergenza che consente di ripristinare il sistema

operativo e riavviare. Funziona come un CD-ROM di avvio. La possibilità di avviare il sistema dal CD-ROM è in genere abilitata per impostazione predefinita. Se questa impostazione è stata modificata, sarà necessario riabilitarla. Per ulteriori informazioni, consultare il manuale del BIOS di sistema.

2. L'unità a nastro torna nella modalità normale e ripristina i dati.

Disaster recovery in modalità remota (solo server ProLiant)

La funzionalità RILOE (Remote Insight Lights-Out Edition) di HP, disponibile sui server ProLiant, consente agli amministratori IT di ripristinare completamente un server lontano senza doversi recare sul posto. Sarà sufficiente richiedere a qualsiasi utente che si trovi sul posto, anche se privo di competenze tecniche, di inserire la cartuccia di avvio nell'unità a nastro.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 47

Per informazioni più dettagliate sull'utilizzo e la compatibilità della funzione HP OBDR, visitare il sito www.hp.com/go/obdr

Verifica della compatibilità

È consigliabile eseguire un ripristino completo immediatamente dopo l'installazione, possibilmente su un disco rigido vuoto. Se non si dispone di un disco rigido vuoto e non si desidera sovrascrivere il sistema, è possibile annullare il processo di disaster recovery previsto al punto 3 della procedura illustrata di seguito.

Per ulteriori informazioni sulle applicazioni di backup adatte, visitare il sito Web HP all'indirizzo

www.hp.com/go/connect

Esecuzione di HP OBDR

È possibile utilizzare HP OBDR solo con applicazioni di backup che supportano la funzione One-Button Disaster Recovery e le modalità operative di OBDR variano da una società software all'altra. Per le informazioni più aggiornate sulla compatibilità software, gli aggiornamenti del firmware e la risoluzione di problemi, visitare il sito Web HP all'indirizzo www.hp.com/go/obdr prima di utilizzare HP OBDR.

1. Inserire nell'unità a nastro la cartuccia di avvio più recente disponibile. È necessario che la

cartuccia sia stata scritta da un'applicazione di backup che utilizzi il formato CD-ROM per scrivere i dati sul nastro.

Figura 23 Inserimento della cartuccia per OBDR

2. Tenere premuto il tasto di espulsione dell'unità a nastro. Tenendo premuto il tasto di espulsione,

accendere il rack a nastro e il computer. Questa operazione attiva il processo HP One-Button Disaster Recovery. Rilasciare il tasto di espulsione non appena il LED Ready sul pannello anteriore comincia a lampeggiare con la sequenza OBDR. Si tratta di una sequenza ripetitiva di: LED lampeggiante-LED acceso-LED lampeggiante.

Tasti di scelta rapida per i server HP ProLiant

Non occorre premere il tasto di espulsione. Accendere il computer e premere il tasto funzione [F8] durante il test automatico all'accensione (POST). Tale operazione consente di richiamare la funzione OBDR per il ripristino del sistema. Per ulteriori informazioni e istruzioni specifiche, consultare il sito Web HP www.hp.com/go/obdr

Utilizzo di HP OBDR48

Figura 24 Tenendo premuto il tasto di espulsione, accendere in modalità OBDR

solo le unità esterne: accendere

l'unità a nastro prima del server

3. Seguire le istruzioni visualizzate per configurare il sistema operativo. Di solito è sufficiente

accettare le risposte predefinite per tutte le richieste di impostazioni e limitarsi a premere <Invio>.

4. I LED lampeggeranno nella sequenza OBDR (descritta al punto 2) mentre l'unità a nastro

ripristina il sistema operativo in modo da riportarlo a uno stato da cui sia possibile eseguire il normale ripristino dei dati.

5. Quando il sistema operativo è stato impostato e riavviato, il LED Ready diventa verde e, se lo si

desidera, è possibile rimuovere la cartuccia di backup. A questo punto è possibile eseguire una normale procedura di ripristino dei dati. Seguire la consueta procedura dell'applicazione di ripristino utilizzata.

Se il ripristino ha esito negativo

Se per qualsiasi ragione il ripristino dei dati ha esito negativo, consultare il sito Web HP (www.hp.com/go/obdr risoluzione dei problemi.

) ed eseguire una ricerca su OBDR per informazioni dettagliate relative alla

tutte le unità: tenere premuto il tasto di espulsione dell'unità a nastro ed accendere il server

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 49

Utilizzo di HP OBDR50

10 Strumenti di diagnostica e prestazioni

Strumenti di diagnostica

HP Library & Tape Tools

HP StorageWorks Library & Tape Tools è il tool di diagnostica e di supporto consigliato per i prodotti HP per lo storage su nastro. È disponibile sul CD fornito con il prodotto oppure per il download gratuito dal sito Web HP. È supportato da quasi tutti i principali sistemi operativi.

Per informazioni su compatibilità, aggiornamenti e versioni recenti del tool, visitare il sito Web

www.hp.com/support/tapetools

Risoluzione dei problemi con Library & Tape Tools

1. Dal CD HP StorageWorks, selezionare risoluzione problemi.

In questo modo è possibile eseguire Library & Tape Tools in modalità standard, sia direttamente dal CD (senza installazione sul server) o installandolo sul server. HP consiglia l'installazione di Library & Tape Tools per potervi accedere rapidamente in qualunque momento. Anche l'assistenza HP richiederà l'utilizzo di Library & Tape Tools in caso si renda necessario contattarla in futuro, perciò è consigliabile installarlo.

2. Durante la prima esecuzione di Library & Tape Tools, il software effettuerà una ricerca delle

unità a nastro e delle librerie HP sul vostro sistema e richiederà di scegliere quella con cui lavorare. A questo punto è possibile visualizzare la configurazione HBA del server, come i dispositivi sono collegati e l'ID SCSI di quei dispositivi.

3. Una volta selezionato il dispositivo, è possibile scegliere tra numerose opzioni per la risoluzione

dei problemi.

• Identificazione del dispositivo: vengono visualizzati codice prodotto, numero di serie e

informazioni su qualunque cartuccia caricata

• Aggiornamento del firmware: consente di individuare ed aggiornare il firmware. Per questa

operazione è necessario un collegamento ad Internet.

• Esecuzione dei test: esecuzione di test proattivi sull'unità, quali test di valutazione dell'unità,

che verificano la funzionalità dell'unità in circa 20 minuti. HP consiglia di eseguire questo test prima di chiamare l'assistenza HP. È necessario procurarsi una cartuccia "affidabile" su cui è possibile scrivere durante il test.

• Creazione di un riepilogo di assistenza: si tratta di una copia completa dei log dell'unità e

relativa interpretazione ed è utilizzata dall'assistenza HP per conoscere le condizioni dell'unità. La sezione più importante è quella relativa all'analisi dell'unità, che è il risultato di circa 20 regole che costituiscono un'analisi completa dello stato dell'unità. Se vengono riscontrati problemi, queste regole possono fornire consigli quali la pulizia della testina o l'acquisto di un nastro diverso. Il riepilogo di assistenza può essere inviato all'assistenza HP per un'analisi più approfondita.

• Esecuzione di test relativi alle prestazioni: Library & Tape Tools integra anche test che

misurano le prestazioni di lettura/scrittura dell'unità a nastro e la velocità di generazione dei

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 51

dati del sottosistema di dischi. Si consiglia di eseguire questi test per rilevare i colli di bottiglia delle prestazioni del sistema.

Tool di valutazione delle prestazioni

NOTA: si consiglia di consultare le informazioni sul sito Web HP all'indirizzo

www.hp.com/support/pat

colli di bottiglia e di sfruttare al meglio le prestazioni che offre la linea di unità a nastro Ultrium.

È possibile utilizzare lo strumento gratuito e standalone di valutazione delle prestazioni per controllare le prestazioni del nastro e verificare che il sottosistema del disco sia in grado di trasmettere dati a tale velocità.

. Il sito contiene informazioni dettagliate che consentono di identificare i

Gli strumenti sono disponibili online all'indirizzo www.hp.com/support/pat in HP Library & Tape Tools, che è disponibile sia on line (www.hp.com/support/tapetools CD-ROM fornito con l'unità a nastro.

Ottimizzazione delle prestazioni

Le prestazioni dell'unità a nastro possono essere influenzate da vari fattori, soprattutto in un ambiente di rete oppure se l'unità non si trova su un bus SCSI dedicato. In quasi tutti i casi, quando le prestazioni non sono all'altezza delle aspettative, i colli di bottiglia sono causati dalle velocità di trasferimento dei dati del sottosistema di dischi.

Se le prestazioni dell'unità a nastro sono inferiori alle aspettative,

sono più lunghe del previsto,

prima di contattare il servizio di assistenza tecnica HP all'indirizzo

http://welcome.hp.com/country/it/it/support.html

provare ad utilizzare gli strumenti e a considerare i seguenti aspetti

L'unità a nastro si trova su un bus SCSI dedicato?

Si consiglia che l'unità a nastro sia l'unico dispositivo presente sul bus SCSI. In caso contrario, assicurarsi che gli altri dispositivi siano LVD compatibili. Se si tratta di dispositivi Single-Ended, il bus passerà alla modalità SE e quindi ad una velocità di trasferimento dati inferiore. Ci sono restrizioni anche per quanto riguarda la lunghezza dei cavi.

Con le unità esterne, la terminazione automatica si spegne allo spegnimento dell'unità a nastro. Ciò potrebbe costituire un problema se sono presenti altri dispositivi sul bus SCSI.

Il sistema funziona con le prestazioni desiderate?

. Sono anche integrati

) che sul

ad esempio, se le finestre di backup

• L'unità a nastro Ultrium 920 può scrivere dati non compressi a 60 MB/s (216 GB/ora) o dati

compressi a 120 MB/s (432 GB/ora), con un rapporto di compressione di 2:1.

• L'unità a nastro Ultrium 448 può scrivere dati non compressi a 24 MB/s (86 GB/ora) o dati

compressi a 48 MB/s (172 GB/ora), con un rapporto di compressione di 2:1.

• L'unità a nastro Ultrium 232 può scrivere dati non compressi a 16 MB/s (59,6 GB/ora) o dati

compressi a 32 MB/s (119,2 GB/ora), con un rapporto di compressione di 2:1.

Strumenti di diagnostica e prestazioni52

Per ottenere queste prestazioni è essenziale che l'intero sistema sia in grado di fornirle. Nella maggior parte dei casi l'applicazione di backup fornisce dettagli sui tempi medi impiegati alla fine del backup.

Le aree in cui possono verificarsi colli di bottiglia in genere sono le seguenti:

• Sottosistema di dischi

Un disco a rotazione singola non sarà in grado di fornire un elevato throughput di dati per un'unità Ultrium 920, con qualunque rapporto di compressione. Per ottimizzare le capacità dell'unità Ultrium 920, utilizzare sorgenti di dischi aggregati (RAID) con rotazioni multiple dei dischi. Un disco a singola rotazione può essere sufficiente per un'unità Ultrium 448 o 232 a seconda della compressione dei dati. Il modo migliore per ottenere un throughput elevato è utilizzare più dischi o sorgenti di dati.

• Architettura del sistema

Fare attenzione all'architettura dell'ambiente di protezione dei dati; client multipli con backup di rete potrebbero non consentire di sfruttare al meglio i vantaggi dell'unità Ultrium 920 dal momento che l'infrastruttura Ethernet che collega tali sistemi potrebbe limitare le prestazioni. Per le unità Ultrium 448 e 232, l'aggregazione di fonti multiple di client in rete è un buon metodo per ottenere elevate prestazioni, ma qualunque tecnologia inferiore a Gigabit Ethernet può limitare le prestazioni delle unità a nastro Ultrium 448.

Alcune applicazioni di backup a livello aziendale possono essere configurate in modo da gestire dati provenienti da diverse fonti, come client o dischi, per mantenere l'unità a nastro funzionante a prestazioni ottimali.

• Tipo di supporto a nastro

La cartuccia dati deve corrispondere alla specifica dell'unità a nastro. Una specifica inferiore fornirà velocità di trasferimento inferiori (consultare la sezione Cartucce dati a pagina 43).

Utilizzare cartucce WORM Ultrium 800 GB o Ultrium 800 GB con le unità a nastro Ultrium 920, cartucce Ultrium 400 GB con unità a nastro Ultrium 448 e cartucce Ultrium 200 GB con unità a nastro Ultrium 232.

• Tipi di dati e file

Le prestazioni possono essere influenzate dal tipo di dati o di file di cui viene eseguito il backup. Normalmente, l'accesso e l'elaborazione di file piccoli impegna maggiormente il sistema rispetto ai file più grandi. Allo stesso modo, i dati non comprimibili limitano la velocità a cui l'unità legge/scrive i dati. Con dati non comprimibili non sarà possibile ottenere più della velocità nativa.

Esempi di file che consentono una buona compressione sono i file di testo e i fogli di calcolo, mentre i file che non consentono una buona compressione sono quelli il cui formato prevede già una compressione (quali i file fotografici JPEG) o che vengono compressi prima di essere archiviati (quali i file .ZIP o i file .gz/.Z su piattaforme UNIX).

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 53

Strumenti di diagnostica e prestazioni54

11 Risoluzione dei problemi

Molti utenti possono utilizzare HP Library & Tape Tools per diagnosticare eventuali problemi; consultare la sezione Strumenti di diagnostica a pagina 51. Si consiglia inoltre di consultare la guida dettagliata alla risoluzione dei problemi disponibile al sito www.hp.com/go/support informazioni esaurienti su questo argomento.

Procedura generale

Se si verifica un problema, il primo passo è quello di determinare con esattezza dove: nella cartuccia, nell'unità, nel computer host e nelle relative connessioni o nella modalità di utilizzo del computer.

 Il sistema è stato appena installato?

Potrebbe trattarsi di un problema di installazione:

1. Controllare le informazioni e il capitolo di questa guida relativo all'installazione.

2. Controllare i connettori di alimentazione e il cablaggio SCSI.

3. L'ID SCSI è impostato correttamente? Vi è un conflitto SCSI? Il bus SCSI è dotato di terminazione

corretta? Consultare inoltre la sezione Guida alla configurazione SCSI a pagina 65.

4. Sull'host sono stati installati gli opportuni driver e software applicativi?

5. Verificare le condizioni ambientali a fronte dei limiti specificati per l'unità.

Tabella 5 Specifiche ambientali per le unità a nastro Ultrium a mezza altezza

Intervallo temperatura Intervallo umidità senza condensa

per

In funzione

A riposo

 Si utilizzano cartucce nuove oppure un'altra marca di cartucce? L'attuale cartuccia è utilizzata

da molto tempo? Il problema potrebbe riguardare la cartuccia:

1. Controllare nel capitolo relativo ai supporti a pagina 43.

2. Verificare che la cartuccia in uso Ultrium. I supporti compatibili sono contrassegnati con il logo

Ultrium, uguale a quello presente sulla parte anteriore dell'unità.

3. Utilizzare il tipo di supporto corretto, ad esempio:

Da 10 a 35 °C con un flusso d'aria minimo di 6 CFM

Da -40 a 66 °C

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 55

da 20% a 80% di umidità relativa (senza condensa)

da 10% a 95% di umidità relativa (senza condensa)

• Cartucce a nastro Ultrium 800 GB RW* (C7973A) e Ultrium 800 GB* WORM progettate per l'uso con le unità a nastro Ultrium 920.

• Cartucce a nastro Ultrium 400 GB* ( Ultrium 448.

• Cartucce a nastro Ultrium 200 GB* ( Ultrium 232.

4. La cartuccia è protetta da scrittura? Consultare la sezione Protezione da scrittura delle cartucce

a pagina 44.

5. Pulire le testine del nastro con la cartuccia di pulizia; consultare la sezione Cartucce di pulizia a

pagina 45.

6. Ripetere l'operazione.

7. Se il problema si ripete, provare a utilizzare un'altra cartuccia.

8. Se il problema persiste, è probabile che la causa sia l'unità o il computer host.

 L'unità è stata recentemente spostata? Qualche cavo è stato disconnesso e riconnesso?

L'ambiente ha subito variazioni—insolitamente caldo, freddo, umido o secco? Si è riscontrata la presenza di polvere o sporco vicino all'unità? Sono state adottate le opportune misure contro l'elettricità statica?

Il problema potrebbe riguardare l'unità:

1. Controllare i cavi e i connettori.

2. Pulire le testine del nastro con la cartuccia di pulizia.

3. Se il problema persiste, verificare che sussistano le opportune condizioni ambientali (vedere la

precedente tabella o consultare il sito www.hp.com più idoneo.

C7972A) progettate per l'uso con le unità a nastro

C7971A) progettate per l'uso con le unità a nastro

). Eventualmente, spostare l'unità in un luogo

 È stato installato un nuovo sistema operativo nel computer host? È stato installato un nuovo

software di backup? Il problema potrebbe riguardare il computer host o il software. Consultare i manuali operativi

del computer, il manuale software oppure rivolgersi a un tecnico dell'assistenza.

Spiegazione delle sequenze dei LED

Figura 25 LED Ultrium

ReadyDriveTapeClean

L'unità a nastro Ultrium presenta quattro LED (diodi ad emissione luminosa) sul pannello anteriore che indicano lo stato dell'unità. Questi indicatori luminosi forniscono utili informazioni per la soluzione dei problemi.

Risoluzione dei problemi56

L'unità a nastro esegue un test automatico all'accensione ogni volta che l'unità viene accesa o viene effettuato il reset. Il test richiede circa 5 secondi.

• Il LED verde Ready lampeggia, quindi resta acceso al termine del test automatico. Tutti gli altri

LED rimangono spenti.

• Se il test automatico ha esito negativo, i LED Drive e Tape lampeggiano, mentre i LED Ready e

Clean restano spenti. Questa condizione permane fino al ripristino dell'unità.

Per interpretare le sequenze dei LED e le azioni appropriate da intraprendere, utilizzare la seguente tabella. Se non si riesce a risolvere un problema, rivolgersi al servizio clienti all'indirizzo

http://welcome.hp.com/country/it/it/support.html

Tabella 6 Sequenze dei LED

Sequenza LED Causa Intervento richiesto

Tutti i LED sono SPENTI.

Ready e Clean SPENTI. Drive e Tape LAMPEGGIANO.

L'unità potrebbe non essere alimentata, essere difettosa, oppure potrebbe essere stata spenta e riaccesa o ripristinata durante un aggiornamento del firmware.

L'unità non è riuscita ad eseguire il test di autodiagnosi previsto al momento dell'accensione (POST).

Accertarsi che l'unità sia accesa. L'interruttore di accensione/spegnimento di un'unità esterna è dotato di un LED verde.

Controllare la connessione del cavo di alimentazione e, se necessario, sostituire il cavo. Per verificare se la connessione è funzionante, utilizzare il cavo di alimentazione del monitor o di un altro dispositivo.

Se la corrente elettrica è presente e tutti i LED rimangono spenti, spegnere l'unità e riaccenderla oppure ripristinare l'unità (vedere a pagina 60). Se il problema persiste rivolgersi al servizio di assistenza tecnica.

Riavviare o ripristinare l'unità (vedere a pagina 60).

Se la condizione di errore persiste, contattare l'assistenza.

Ready ACCESO.

Ready LAMPEGGIA.

L'unità è pronta per l'uso. Nessuno.

Questa condizione è normale.

L'unità sta funzionando normalmente (lettura, scrittura).

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 57

Nessuno. Se l'unità sta aggiornando il proprio

firmware, non ripristinarla né riavviarla.

Tabella 6 Sequenze dei LED

Sequenza LED Causa Intervento richiesto

L'unità è in modalità OBDR. Per ulteriori informazioni, consultare la

sezione Esecuzione di HP OBDR a

quind

pagina 48.

Ready è LAMPEGGIANTE-FIS SO-LAMPEGGIANTE

Ready LAMPEGGIA velocemente.

Ready è SPENTO, gli altri LED sono ACCESI.

Clean LAMPEGGIA.

Ready LAMPEGGIA e Clean è ACCESO.

L'unità sta effettuando il download del firmware.

Riprogrammazione del firmware in corso.

L'unità richiede un'operazione di pulizia.

Nessuno. Non ripristinare né riavviare l'unità.

Caricare la cartuccia di pulizia Ultrium. Vedere a pagina 45 per verificare le cartucce supportate e ottenere istruzioni.

Se il LED Clean lampeggia ancora durante il caricamento di una cartuccia dati nuova o sicuramente funzionante dopo che è stata effettuata la pulizia, rivolgersi all'assistenza tecnica.

Pulizia in corso. Nessuno. La cartuccia di pulizia verrà

espulsa al completamento dell'operazione.

Il ciclo di pulizia può richiedere fino a 5 minuti.

Risoluzione dei problemi58

Tabella 6 Sequenze dei LED

Sequenza LED Causa Intervento richiesto

Tape LAMPEGGIA.

La cartuccia viene espulsa immediatamente e il LED Tape LAMPEGGIA, oppure il LED Drive LAMPEGGIA quando si toglie il nastro.

L'unità ha rilevato la presenza di un nastro difettoso.

È possibile che la memoria della cartuccia a nastro (CM) sia guasta.

Rimuovere la cartuccia a nastro. Assicurarsi che sia utilizzato un formato di cartuccia corretto, una cartuccia per dati Ultrium oppure un cartuccia di pulizia universale Ultrium. Vedere a pagina 43.

Caricare di nuovo la cartuccia. Se il LED Tape lampeggia ancora o inizia a lampeggiare durante il backup successivo, caricare una cartuccia nuova o sicuramente funzionante.

Se il LED Tape è spento, eliminare la cartuccia che si presume guasta. Se il LED è ancora acceso rivolgersi all'assistenza tecnica.

Proteggere dalla scrittura il nastro facendo scorrere la linguetta posta sulla cartuccia; vedere a pagina 44. Sarà possibile caricare il nastro e leggere i dati. Dopo avere recuperato i dati, la cartuccia deve essere eliminata.

Drive LAMPEGGIA.

Il meccanismo dell'unità ha rilevato un errore.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 59

Caricare una nuova cartuccia. Se l'errore persiste, riavviare o ripristinare l'unità.

Se il LED Drive rimane acceso, rivolgersi all'assistenza tecnica.

Tabella 6 Sequenze dei LED

Sequenza LED Causa Intervento richiesto

Problema di download del firmware.

Drive, Tape e Ready LAMPEGGIANO.

L'unità presenta un errore di firmware.

quind

Drive e Ready ACCESI con Tape e Clean SPENTI. Si alternano ripetutamente.

Problemi relativi alle cartucce

Se utilizzando cartucce originali HP si riscontrano problemi, verificare che:

• L'involucro della cartuccia sia intatto e non presenti rotture, crepe o danni di altro tipo.

• La cartuccia sia stata conservata a temperatura ed umidità corrette. Ciò consente di evitare la

formazione di condensa. Per ulteriori informazioni sulle condizioni di conservazione, consultare l'inserto fornito con la cartuccia.

• Lo switch di protezione da scrittura sia completamente operativo. Dovrebbe spostarsi da un lato

all'altro con un clic deciso.

• Per ulteriori informazioni sulla risoluzione di problemi comuni, visitare il sito Web:

http://welcome.hp.com/country/it/it/support.html

Inserire una cartuccia per cancellare la sequenza dei LED. Se la condizione di errore persiste, rivolgersi all'assistenza tecnica.

Spegnere e riaccendere o ripristinare l'unità.

Aggiornare il firmware. Se la condizione di errore persiste, rivolgersi all'assistenza tecnica.

La cartuccia si è inceppata

Se la cartuccia si è inceppata oppure l'applicazione di backup non riesce ad espellerla, è possibile forzarne l'espulsione. Una volta espulsa la cartuccia è buona norma eseguire il programma Library & Tape Tools per diagnosticare il problema e aggiornare il firmware. Se il guasto si verifica regolarmente, rivolgersi al servizio clienti all'indirizzo Web

http://welcome.hp.com/country/it/it/support.html

1. Tenere premuto il tasto di espulsione sulla parte anteriore dell'unità a nastro per almeno 10

secondi.

2. Attendere l'espulsione della cartuccia. Tale operazione può richiedere fino a 10 minuti (tempo

massimo di riavvolgimento). È importante lasciare all'unità sufficiente tempo per completare il processo. Interrompendolo, si potrebbero danneggiare i supporti o la stessa unità a nastro. L'unità viene quindi ripristinata come se fosse stata spenta e riaccesa.

Risoluzione dei problemi60

Se si tenta di espellere forzatamente l'unità si possono perdere dei dati. Inoltre, il nastro può diventare illeggibile perché potrebbe non essere stato scritto correttamente un segno EOD (End of Data).

3. Se la cartuccia è ancora bloccata significa che l'unità a nastro non funziona. Rivolgersi al

servizio clienti all'indirizzo Web http://welcome.hp.com/country/it/it/support.html

Ripristino di emergenza

Come ultima possibilità, se l'unità non compare più sul bus SCSI e non funziona è possibile effettuare un riprisitino tenendo premuto il tasto di espulsione per 20 secondi. Ciò consente all'unità di ripristinare il proprio hardware interno, inclusa la porta SCSI, rendendolo nuovamente visibile all'host.

Tale operazione può richiedere fino a 10 minuti (tempo massimo di riavvolgimento).

NOTA: questo tipo di ripristino cancella i buffer interni e, di conseguenza, anche tutti i dati in essi

contenuti. Se l'unità in quel momento era in fase di scrittura, i dati potrebbero essere andati persi e la cartuccia potrebbe non avere un EOD, così che i successivi tentativi di ripristino avranno probabilmente esito negativo. Eliminare la cartuccia.

Se la cartuccia è ancora bloccata significa che l'unità a nastro non funziona. Rivolgersi al servizio clienti all'indirizzo Web http://welcome.hp.com/country/it/it/support.html

L'unità non accetta nessuna cartuccia (oppure la espelle immediatamente)

La cartuccia può essere stata danneggiata, ad esempio può essere caduta, oppure l'unità può essere difettosa. Se si tratta di una cartuccia di pulizia, è probabile che sia scaduta e deve quindi essere scartata immediatamente. Per le cartucce dati:

1. Controllare che l'unità sia alimentata (il cavo di alimentazione è collegato correttamente ed il

LED Ready è acceso).

2. Accertarsi che venga utilizzato il supporto corretto. Utilizzare soltanto supporti Ultrium

(consultare la sezione Cartucce dati a pagina 43). Si consiglia:

• La cartuccia HP Ultrium 800 GB o 800 GB WORM per le unità Ultrium 920.

• La cartuccia HP Ultrium 400 GB per le unità Ultrium 448.

• La cartuccia HP Ultrium 200 GB per le unità Ultrium 232.

3. Assicurarsi di avere caricato la cartuccia con l'orientamento corretto (consultare la sezione

Caricamento e scaricamento a pagina 40).

4. Controllare che i supporti non siano danneggiati ed eliminarli, se necessario.

5. Utilizzare un supporto nuovo o un supporto in buone condizioni e controllare se viene caricato.

In caso affermativo, significa che la cartuccia precedente è danneggiata e deve essere scartata.

6. Controllare se è possibile inserire la cartuccia in un'altra unità Ultrium dello stesso modello. In

caso affermativo, l'unità originale potrebbe essere guasta. Prima di rivolgersi all'assistenza clienti, verificare che l'unità a nastro risponda. Consultare la sezione Risoluzione dei problemi

con Library & Tape Tools a pagina 51.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 61

Risoluzione dei problemi62

12 Sostituzione di un'unità a nastro interna

Se l'unità a nastro è difettosa, non può essere riparata ed è ancora coperta dalla garanzia originale, verrà sostituita. HP fornirà un'unità a nastro sostitutiva senza alcuna spesa aggiuntiva. In base alla disponibilità e alla zona geografica, l'unità a nastro sostitutiva verrà inviata per il giorno lavorativo successivo. In base alla zona geografica, è possibile richiedere una consegna entro lo stesso giorno o in quattro ore con un costo aggiuntivo. Se il cliente richiede ad HP di installare l'unità a nastro sostitutiva, verranno addebitati i costi per il viaggio e la manodopera.

Come scollegare l'unità

1. Togliere dall'imballaggio l'unità sostitutiva e conservare la confezione.

2. Spegnere il server e eventuali altri dispositivi collegati allo stesso bus SCSI, quindi scollegarli

dall'alimentazione.

3. Togliere il coperchio dal server.

4. Assicurandosi di osservare le normali precauzioni antistatiche (vedere a pagina 18), rimuovere

eventuali viti che bloccano l'unità in posizione.

5. Scollegare l'unità a nastro dal cavo di alimentazione e dai cavi SCSI del server e farla scorrere

delicatamente fuori dall'alloggiamento di montaggio.

6. Riporre l'unità nell'imballaggio che conteneva l'unità sostitutiva.

7. Restituire l'unità guasta al Centro assistenza HP locale. Le istruzioni relative alla restituzione

delle unità guaste verranno inviate insieme all'unità sostitutiva. È necessario rispedire l'unità difettosa ad HP entro un determinato periodo di tempo, normalmente cinque (5) giorni lavorativi. Il componente difettoso deve essere restituito assieme alla relativa documentazione nel materiale di imballaggio fornito. La mancata restituzione del componente difettoso può implicare l'addebitamento della sostituzione da parte di HP. HP si farà carico di tutte le spese di spedizione e di restituzione del componente, con la facoltà di scegliere il corriere/trasportatore di cui servirsi.

NOTA: se l'unità non viene sostituita subito, è consigliabile inserire un pannello di

riempimento nell'alloggiamento vuoto. Riporre il coperchio sul server e fissarlo con le viti, nel modo appropriato.

Come ricollegare l'unità

Seguire le istruzioni incluse nella presente Guida dell'utente. Consultare per intero la dichiarazione di garanzia limitata HP al seguente indirizzo:

http://h18006.www1.hp.com/products/storageworks/warranty.html

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 63

Sostituzione di un'unità a nastro interna64

A Guida alla configurazione SCSI

Interfaccia SCSI nei dispositivi HP StorageWorks Ultrium

Le unità a nastro HP StorageWorks Ultrium 920 sono dispositivi compatibili con SCSI-3 Ultra320. Le unità a nastro HP StorageWorks Ultrium 448 e 232 sono dispositivi compatibili con SCSI-2 Ultra160. Esse sono state progettate per funzionare con un'interfaccia SCSI LVD (con differenziale a bassa tensione). Le unità non sono compatibili con dispositivi SCSI (HVD) con differenziale ad alta tensione.

Le unità Ultrium 920 supportano una velocità di trasferimento burst di 320 MB/s, mentre le unità Ultrium 448 e 232 supportano una velocità di trasferimento burst di 160 MB/s. Per beneficiare di queste prestazioni così elevate, è importante assicurarsi che le unità siano connesse a un bus SCSI con specifiche simili o superiori. È necessario quindi disporre di:

• Un bus Ultra320 per le unità HP Ultrium 920

Un bus Ultra160 o Ultra320 SCSI per le unità HP Ultrium 448 e 232

Se si collega l'unità a un bus SCSI con specifiche inferiori, questa può funzionare comunque, ma i dati non vengono trasferiti con la stessa rapidità. È inoltre supportato Ultra2 SCSI, ma le prestazioni potrebbero risultare inferiori in presenza di più dispositivi sul bus SCSI.

• Cavi e terminazioni per SCSI LVD. L'interfaccia LVD consente il trasferimento dei dati alla velocità

massima dell'unità ed è provvista di un cavo lungo fino a 12 metri.

Si consiglia inoltre di collegare l'unità a nastro ad un adattatore bus host dedicato. Qualora sia necessario collegare al bus più dispositivi, le prestazioni potrebbero peggiorare in presenza di troppi (3 o più) dispositivi sul bus con accesso simultaneo. Anche la connessione di dispositivi con specifiche SCSI inferiori, ad esempio Ultra2 o Ultra SCSI, può ridurre le prestazioni dell'unità a nastro. L'utilizzo di dispositivi SCSI SE (Single-Ended) a 8 bit sullo stesso bus è sconsigliato, in quanto riduce notevolmente le prestazione e rende necessaria una complessa configurazione del bus per ovviare a una serie di problemi relativi alla terminazione del bus.

Assicurarsi che l'ultimo dispositivo sul bus SCSI sia provvisto di terminazione. Si consiglia di non collegare l'unità a nastro allo stesso bus SCSI del disco rigido. Per ulteriori informazioni sulle modalità di terminazione delle unità a nastro HP StorageWorks DAT, consultare la sezione

Terminazione SCSI a pagina 67.

Terminologia SCSI

SCSI è un'interfaccia bus: tutti i dispositivi sono collegati ad un unico cavo, che può essere in parte all'interno e in parte all'esterno del computer host. La connessione all'host stesso è nota come HBA (Host Bus Adapter, adattatore bus host). Su un solo computer è possibile avere più HBA, ognuno con il proprio bus SCSI: si tratta di una disposizione comune nei server ad alte prestazioni. Alcuni adattatori bus host (ad esempio LSI Logic LSI22320-R) hanno più bus SCSI disponibili su una sola scheda.

Nella descrizione dei dispositivi SCSI vengono utilizzati termini diversi. Tale termini riguardano i fattori che influiscono sulle prestazioni e sulla lunghezza del cavo:

• La velocità del bus dati, che può essere Fast, Ultra, Ultra2, Ultra3, Ultra160 o Ultra320.

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 65

• L'ampiezza del bus dati, che può essere Narrow o Wide (16 oppure 8 bit).

• Il livello di tensione dell'interfaccia, che può essere SE (Single-Ended) o LVD (Low Voltage

Differential).

Configurazione del bus SCSI

Ogni dispositivo sul bus SCSI, compreso l'HBA (Host Bus Adapter, adattatore bus host) SCSI, deve essere configurato con ID univoco. Il bus SCSI deve essere terminato.

NOTA: HP consiglia di utilizzare un adattatore bus host dedicato per l'unità a nastro. Un adatta-

tore HP idoneo è disponibile come accessorio (visitare il sito Web www.hp.com/go/connect

Numeri di ID SCSI

Per bus SCSI wide, l'ID SCSI sarà un numero tra 0 e 15, in modo che un tipico HBA SCSI wide possa ospitare fino a quindici dispositivi (sui bus SCSI di tipo narrow, l'ID SCSI è un numero compreso tra 0 7).

Ciascun dispositivo deve avere un ID SCSI univoco. È possibile assegnare all'unità qualsiasi ID non utilizzato compreso tra 0 e 15. Non utilizzare l'ID SCSI 7, riservato per il controller SCSI. L'ID SCSI 0 è generalmente assegnato al disco di avvio e non deve essere utilizzato, a meno che l'unità a nastro non si trovi su un bus SCSI dedicato.

L'ID SCSI 7 è normalmente riservato all'HBA poiché ha la massima priorità sul bus. Su bus wide, la priorità va da 7 (massima) a 0, quindi da 15 a 8 (minima).

NOTA: in generale, evitare di collegare i dispositivi a nastro sullo stesso bus dei dischi rigidi.

Identificazione degli ID SCSI

Se sul bus SCSI del computer sono già connessi altri dispositivi, sarà necessario conoscerne l'ID per evitare conflitti con la nuova unità a nastro. Segue un elenco di metodi per reperire le informazioni:

• Il modo più rapido e semplice è di eseguire l'utility HP Library & Tape Tools dal presente

CD-ROM. HP Library & Tape Tools controllerà la configurazione SCSI, compreso lo stesso controller SCSI e tutti i dispositivi attualmente collegati ad esso.

• La maggior parte dei computer visualizza un elenco di dispositivi e ID SCSI durante il processo

di avvio. La schermata scorre in genere molto rapidamente. Premendo il tasto [Pausa] è possibile bloccare lo scorrimento e visualizzare la lista.

• Nei sistemi Windows è possibile utilizzare Gestione periferiche.

Guida alla configurazione SCSI66

• Se è installato Novell NetWare, utilizzare l'apposito comando di elencazione dei dispositivi

LIST DEVICES.

Se non si dispone di nessuno di questi, provare con le seguenti fonti di informazione:

• I dettagli di tutti i dispositivi installati e di tutte le rispettive impostazioni possono essere trascritti

e archiviati insieme alla documentazione del computer (per i nuovi computer, questa operazione viene spesso eseguita già dal fornitore).

• La documentazione dell'adattatore bus host dovrebbe dichiarare le impostazioni utilizzate.

• Controllare l'ID di ciascun dispositivo. Si tratta di un'operazione generalmente semplice per i

dispositivi esterni. Con i dispositivi interni, per individuare l'impostazione dell'ID SCSI del dispositivo sarà probabilmente necessario ricorrere alla relativa documentazione, in quanto viene definita mediante ponticelli.

Impostazione dell'ID SCSI sulle unità HP StorageWorks

In ogni caso, per maggiori dettagli, consultare la Guida dell'utente fornita con l'unità a nastro. Tenere presente che gli adattatori host controllano gli ID SCSI solo all'accensione, per cui qualsiasi modifica non sarà applicata fino a quando il sistema host non sarà spento e riacceso.

• Nelle unità HP StorageWorks interne, impostare l'ID SCSI applicando o rimuovendo i ponticelli

sul retro dell'unità; consultare la sezione Verifica dell'ID SCSI dell'unità a pagina 17.

• Nelle unità HP StorageWorks esterne, l'ID è visualizzato sul pannello posteriore e può essere

impostato premendo i piccoli tasti che si trovano al di sopra e al di sotto del numero (utilizzando una penna a sfera); consultare la sezione Verifica dell'ID SCSI dell'unità a pagina 27.

• Sulle unità rimovibili HP StorageWorks, l'ID è impostato sul retro dell'array di nastri; consultare

la sezione Impostazione dell'ID SCSI dell'unità a pagina 33.

Terminazione SCSI

• Soltanto le estremità del bus devono essere provviste di una terminazione.

Le terminazioni sono di due tipi, attive e passive. La terminazione attiva riduce le interferenze e consente una più veloce capacità di elaborazione delle informazioni. Su dispositivi con velocità di trasferimento elevate, come le unità a nastro HP StorageWorks, è indispensabile la terminazione attiva, utilizzando un terminatore attivo LVD o multimodale. I terminatori multimodali consentono di collegare i dispositivi sia LVD che SE al medesimo bus. Essi rilevano il tipo di bus e forniscono automaticamente la terminazione corretta.

Di norma, la scheda host bus rappresenta una estremità del bus SCSI e funge da terminazione. Occorre solo controllare che l'altra estremità del bus sia provvista di terminazione.

Unità interne

Le unità a nastro interne HP StorageWorks Ultrium non sono dotate di terminazione. Con l'unità a nastro viene fornito un cavo piatto interno con terminazione LVD. Si tratta solitamente di un piccolo

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 67

pezzo di plastica rettangolare collegato al cavo e contrassegnato con la dicitura "Terminatore SCSI".

Figura 26 Terminazione SCSI nelle unità interne

Se il terminatore è già collegato, non è necessario eseguire altre operazioni. Se però al cavo sono collegati altri dispositivi, accertarsi che la terminazione venga rimossa o disattivata.

NOTA: se allo stesso bus SCSI è collegato un dispositivo interno ed esterno, l'HBA si troverà sul

cavo in posizione intermedia, pertanto occorre disattivare la relativa terminazione. Per dettagli su come procedere, consultare la documentazione dell'adattatore bus host.

Guida alla configurazione SCSI68

Unità esterne

Per le unità a nastro esterne HP StorageWorks Ultrium, la terminazione attiva è fornita dall'enclosure.

Se l'unità è l'unico dispositivo della catena SCSI, non sono necessari terminatori. Il LED verde ACT Term posto sul retro dell'unità indica se l'autoterminazione è attiva (on) o non attiva (off).

Accertarsi che il terminatore sia saldamente collegato al connettore SCSI-OUT sul retro del dispositivo quando viene installato. Con l'unità HP StorageWorks DAT 72 utilizzare sempre il terminatore LVD in dotazione per un corretto funzionamento.

Figura 27 Terminazione SCSI nelle unità esterne

Se sul bus SCSI è presente più di un dispositivo, è opportuno eseguire un collegamento a margherita mediante un cavo LVD dal connettore SCSI-OUT del primo dispositivo al connettore SCSI-IN del secondo dispositivo. Se i due dispositivi collegati sono entrambi unità a nastro Ultrium, la terminazione è fornita dall'enclosure della seconda unità. Il LED verde ACT Term sul retro della prima unità sarà spento mentre quello sul retro della seconda sarà acceso. Se il secondo dispositivo

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 69

non è un'unità esterna Ultrium, assicurarsi che esso sia dotato di terminazione con un terminatore LVD multimodalità.

Figura 28 Terminazione SCSI nelle unità esterne collegate a margherita

Unità rimovibili

Per le unità a nastro rimovibili HP StorageWorks Ultrium, la terminazione si ottiene collegando un terminatore al connettore SCSI libero presente sul retro dell'array di nastri. Ogni alloggiamento dell'array di nastri è dotato di due connettori. Entrambi possono essere utilizzati indistintamente per SCSI-IN e SCSI-OUT.

Se ogni unità rimovibile dell'array di nastri è collegato ad un bus diverso, per ogni alloggiamento utilizzato è necessario collegare un terminatore al connettore libero di ciascun dispositivo.

Se le unità rimovibili vengono utilizzate per effettuare il mirroring dei backup, è possibile collegare i dispositivi in configurazione a margherita (ma non più di due su ogni bus SCSI). Collegare un cavo LVD dal connettore SCSI libero del primo dispositivo ad uno dei connettori SCSI del secondo e collegare il terminatore al connettore SCSI libero del secondo dispositivo.

Per ulteriori informazioni, consultare la documentazione fornita con l'array di nastri.

Cavi SCSI

Nei sistemi SCSI i cavi sono importanti. I fattori da considerare sono due: la lunghezza e la qualità dei cavi.

Lunghezza del cavo

• Per dispositivi SCSI Single-Ended con trasferimento Fast la lunghezza massima ammessa è di 6

metri per bus SCSI singolo.

Guida alla configurazione SCSI70

• Per dispositivi SCSI Single-Ended con trasferimento Ultra la lunghezza massima ammessa è di 3

metri da uno a quattro dispositivi e di 1,5 metri per più di quattro dispositivi.

• Per SCSI LVD la lunghezza massima per un singolo dispositivo è di 25 metri. Per più dispositivi,

la lunghezza massima ammessa considerando interno/esterno è di 12 metri.

• Se sul bus sono presenti dispositivi LVD ed SE, per la lunghezza massima del cavo attenersi alle

specifiche SE. Consultare la nota sulle interfacce SE ed LVD per ulteriori informazioni.

• Per prestazioni ottimali, mantenere le lunghezze al minimo, ma in generale evitare anche cavi

troppo corti (meno di 0,5 metri).

Qualità del cavo

• È importante utilizzare cavi di buona qualità. La qualità del cavo, infatti, generalmente influisce

sulle prestazioni e sull'affidabilità. Questo è particolarmente vero per cavi esterni schermati.

• Avere cura dei cavi SCSI. In particolare, prestare attenzione nelle fasi di connessione e

disconnessione per non danneggiare i connettori ad alta densità. Evitare di applicare torsioni eccessive, in quanto possono essere causa di una durata inferiore alle aspettative.

Con dispositivi interni

Per i dispositivi interni HP StorageWorks Ultrium, è necessario un cavo piatto SCSI con la terminazione corretta. Le unità HP StorageWorks Ultrium dispongono di un connettore SCSI wide a 68 piedini ed alta densità. L'unità a nastro è dotata di un cavo piatto SCSI idoneo.

Se si utilizza un'unità HP StorageWorks Ultrium su un bus interno con altre periferiche che funzionano alla velocità Ultra2, è importante utilizzare un cavo piatto compatibile LVD a 68 piedini. Non collegare l'unità a nastro a SCSI con velocità inferiore o SCSI narrow.

Con dispositivi esterni

Il cavo fornito con tutte le unità a nastro esterne HP StorageWorks Ultrium consente di collegare tali dispositivi a un computer con un connettore SCSI LVDS, ad altissima densità (VHD, Very High Density) wide.

Se il server o l'adattatore bus host è dotato di un connettore SCSI wide ad alta densità (HD, High Density), sarà necessario acquistare un convertitore VHD-HD oppure un cavo VHD-HD, entrambi a 68 piedini. Visitare il sito Web www.hp.com/go/connect

Con dispositivi rimovibili

Per le unità a nastro rimovibili HP StorageWorks DAT, i cavi e i terminatori adatti vengono forniti con l'array di nastri.

Nota sulle interfacce SE e LVD

Le interfacce SE e LVD definiscono la modalità di trasmissione dei segnali lungo il cavo.

• Con SCSI Single-Ended (SE), il segnale viaggia su un solo conduttore e ogni singolo segnale ha

il suo riferimento a massa. La qualità del segnale tende a diminuire su cavi più lunghi o con una maggiore velocità del segnale.

• Con un sistema con differenziale a bassa tensione (LVD), il segnale viaggia su due diversi

conduttori e la differenza di tensione tra i due conduttori determina il valore del segnale. Questo

Unità a nastro HP StorageWorks Ultrium SCSI – Guida dell'utente 71

sistema consente una velocità dei dati più elevata e maggiore lunghezza dei cavi, unite a una minore sensibilità alle interferenze rispetto al segnale SE e a un consumo energetico ridotto.

L'utilizzo sullo stesso bus di dispositivi SCSI LVD come dispositivi Single-Ended farà passare l'adattatore host SCSI LVD in modalità Single-Ended e limiterà la lunghezza del cavo.

Connettendo solo dispositivi SCSI LVD, il bus funzionerà in modalità differenziale a bassa tensione abilitando le velocità Ultra160 e superiori. È possibile utilizzare una combinazione di dispositivi Ultra160 e Ultra2. Ciascun dispositivo funzionerà a velocità ottimale.

Guida alla configurazione SCSI72

Hp STORAGEWORKS ULTRIUM 920, STORAGEWORKS ULTRIUM 232, STORAGEWORKS ULTRIUM 448 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

Informazioni relative a questa guida

Documentazione correlata

Registrazione dell'unità a nastro

Supporto tecnico HP

Rivenditore autorizzato HP

Siti Web utili

1 Operazioni preliminari

Modelli di HP StorageWorks Ultrium

Figura 1 Vista anteriore dell'unità a nastro Ultrium a mezza altezza

Quali sono i sistemi operativi supportati?

Modalità di collegamento dell'unità al server.

Unità interne

Unità esterne

Unità rimovibili

Perché è importante il tipo di bus SCSI?

Tabella 1 Tipi di bus SCSI supportati

In che modo è possibile controllare il tipo di bus SCSI e l'ID SCSI?

Modelli di utilizzo

Figura 2 Modelli di utilizzo

Tabella 2 Modelli di utilizzo consigliati

Altri modelli di utilizzo

2 Driver e software di backup

Installazione dei driver

Installazione in Windows

Installazione in UNIX

Installazione in IA64

Aggiornamento del software di backup

3 Installazione di un'unità a nastro Ultrium interna

Verifica dell'ID SCSI dell'unità

Figura 3 Verifica dell'ID SCSI

Preparazione dell'alloggiamento di montaggio

Figura 4 Rimozione del coperchio dal server ProLiant ML370

Installazione degli accessori di montaggio

Server HP ProLiant

Guide di montaggio

Figura 5 Installazione delle guide di montaggio in un server standard HP ProLiant ML570

Viti di montaggio

Figura 6 Fissaggio delle viti di montaggio in un server standard HP ProLiant 350 o 370

Altri server

Installazione dell'unità

Figura 7 Installazione dell'unità a nastro

Collegamento del cavo di alimentazione e del cavo SCSI

Dove deve essere la terminazione SCSI?

Figura 8 Collegamento del cavo di alimentazione e del cavo SCSI

Fissaggio dell'unità

Con gli accessori di montaggio (HP ProLiant)

Figura 9 Fissaggio dell'unità, con gli accessori di montaggio

Senza gli accessori di montaggio

Figura 10 Fissaggio dell'unità, senza accessori di montaggio

4 Installazione di un'unità a nastro Ultrium esterna

Verifica dell'ID SCSI dell'unità

Figura 11 Impostazione dell'ID SCSI

Collegamento del cavo SCSI

Figura 12 Collegamento del cavo SCSI

L'unità a nastro ha bisogno di un terminatore?

Collegamento del cavo di alimentazione

Figura 13 Collegamento del cavo di alimentazione

5 Installazione di un'unità a nastro Ultrium rimovibile

Quali sono i sistemi di montaggio su rack da utilizzare?

Specifiche elettriche

Circolazione dell'aria

Modalità di collegamento dell'unità al server

Installazione dell'unità

Figura 14 Leva di rilascio sull'unità a nastro completamente aperta

Impostazione dell'ID SCSI dell'unità

Figura 16 Switch di indirizzo SCSI nell'array di nastri

Perché l'unità a nastro ha bisogno di una terminazione?

Sostituzione dell'unità

Figura 17 Leva di rilascio completamente verso l'esterno

Figura 18 Rimozione dell'unità a nastro

6 Verifica dell'installazione

7 Funzionamento dell'unità a nastro

Pannello anteriore

Figura 19 Pannello anteriore

Caricamento e scaricamento
