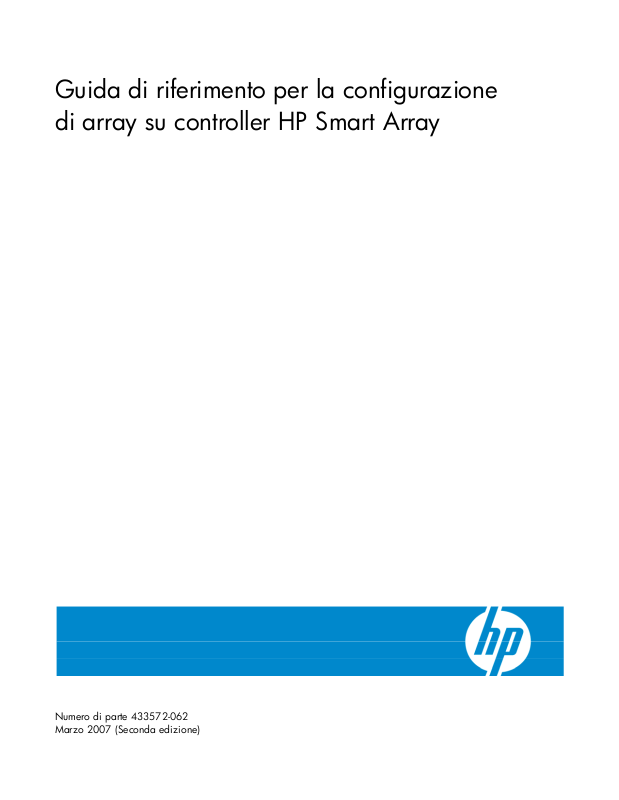

Guida di riferimento per la configurazione di array su controller HP Smart Array

Numero di parte 433572-062 Marzo 2007 (Seconda edizione)

© Copyright 2006, 2007 Hewlett-Packard Development Company, L.P. Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso. Le uniche garanzie relative a prodotti e servizi

HP sono definite nelle dichiarazioni esplicite di garanzia che accompagnano tali prodotti e servizi. Niente di quanto contenuto nel presente documento può essere interpretato come ulteriore garanzia. HP declina qualsiasi responsabilità per eventuali omissioni o errori tecnici o editoriali contenuti nel presente documento.

Microsoft, Windows e Windows NT sono marchi registrati negli Stati Uniti di Microsoft Corporation. Java è un marchio di Sun Microsystems, Inc. negli Stati Uniti.

Destinatari

Questa guida è destinata a tutti coloro a cui è affidato il compito di installare, amministrare e curare la manutenzione dei server e dei sistemi di memorizzazione. L’installazione deve essere eseguita da personale qualificato in servizi di supporto ad apparecchiature informatiche e in grado di riconoscere i pericoli connessi all’utilizzo di prodotti che possono generare potenziali elettrici pericolosi.

Sommario

Panoramica degli strumenti per la configurazione degli array............................................................ 5

Utility disponibili per la configurazione di un array ......................................................................................... 5

Confronto delle utility.................................................................................................................................... 6

Attività di configurazione standard supportate ......................................................................................6

Attività di configurazione avanzate supportate...................................................................................... 7

ORCA ......................................................................................................................................... 8

Informazioni su ORCA.................................................................................................................................. 8

Uso della CLI ORCA .....................................................................................................................................8

Uso dell’interfaccia di ORCA strutturata a menu ..............................................................................................9

CPQONLIN ............................................................................................................................... 11

Informazioni su CPQONLIN........................................................................................................................11

Riepilogo della procedura di configurazione tramite CPQONLIN ................................................................... 11

Esecuzione di CPQONLIN in modalità di configurazione manuale .................................................................12

Opzioni di menu in CPQONLIN........................................................................................................12

Procedure tipiche della configurazione manuale............................................................................................ 14

Creazione di un nuovo array e di una nuova unità logica ....................................................................14

Aggiunta di unità di riserva...............................................................................................................15

Impostazione della priorità di ricostruzione o di espansione.................................................................16

Impostazione del rapporto dell’acceleratore .......................................................................................16

Espansione di un array .....................................................................................................................17

Migrazione del livello RAID o della dimensione di stripe...................................................................... 18

ACU.......................................................................................................................................... 19

Informazioni su ACU .................................................................................................................................. 19

Utilizzo della GUI di ACU...........................................................................................................................19

Configurazione di un server in cui è installato ACU .............................................................................20

Configurazione di un server remoto mediante ACU su un server ocale ..................................................21

Configurazione di un server locale mediante ACU su un server emoto................................................... 22

Configurazione di un server mediante ACU sul CD SmartStart ..............................................................23

Modalità operative della GUI ............................................................................................................24

Utilizzo della modalità Express..........................................................................................................25

Uso della modalità Standard configuration .........................................................................................27

Uso della modalità Configuration Wizards.........................................................................................28

Uso dello scripting ACU.............................................................................................................................. 45

Acquisizione di una configurazione ...................................................................................................45

Utilizzo di uno script di immissione .................................................................................................... 45

Creazione di un file di script ACU .....................................................................................................46

Opzioni del file di script ...................................................................................................................47

Messaggi di errore per lo scripting ACU ............................................................................................57

Uso della CLI di ACU .................................................................................................................................63

Apertura della CLI in modalità Console ..............................................................................................63

Apertura della CLI in modalità Command ...........................................................................................63

Sintassi CLI ......................................................................................................................................64

Procedure tipiche ............................................................................................................................. 68

Sommario 3

Probabilità di guasto dell’unità logica ........................................................................................... 81

Fattori coinvolti nel guasto di un’unità logica................................................................................................. 81

Probabilità relativa di guasto per diverse unità logiche ........................................................................82

Array dell’unità e metodi di tolleranza agli errori ........................................................................... 83

Array dell’unità ..........................................................................................................................................83

Metodi di tolleranza agli errori.................................................................................................................... 85

Metodi di tolleranza agli errori basati sull’hardware............................................................................ 86

Metodi alternativi di tolleranza agli errori........................................................................................... 91

Diagnosi dei problemi degli array ................................................................................................ 92

Strumenti di diagnostica.............................................................................................................................. 92

Acronimi e abbreviazioni ............................................................................................................ 93

Indice........................................................................................................................................ 95

Sommario 4

Panoramica degli strumenti per la configurazione degli array

In questa sezione

Utility disponibili per la configurazione di un array.....................................................................................5

Confronto delle utility..............................................................................................................................6

Utility disponibili per la configurazione di un array

Sono disponibili tre utility per la configurazione di un array su un controller HP Smart Array: ORCA, CPQONLIN e ACU.

•

ORCA è un’utility semplice principalmente utilizzata per configurare la prima unità logica in un nuovo server prima di caricare il sistema operativo.

•

CPQONLIN è un’utility più completa utilizzata per la configurazione in linea di server con Novell NetWare.

•

ACU è un’utility avanzata che consente di eseguire molte complesse attività di configurazione.

Prima di utilizzare un’utility, consultare l’elenco delle funzionalità e delle attività supportate per ciascuna utility (“Confronto delle utility” a pagina 6) per assicurarsi di utilizzare l’utility appropriata alle specifiche esigenze.

Tenere presente le seguenti informazioni durante la creazione di un array mediante una delle tre utility disponibili:

•

È necessario che tutte le unità siano dello stesso tipo (ad esempio, tutte SAS o tutte SATA).

•

Per un utilizzo ottimale dello spazio su disco, è necessario che tutte le unità nell’array dispongano della stessa capacità. Ogni utility di configurazione gestisce ogni unità fisica dell’array considerandola della stessa capacità dell’unità più piccola presente nell’array. Non è pertanto possibile utilizzare la capacità aggiuntiva di una determinata unità installata nell’array per la memorizzazione dei dati.

•

Maggiore è il numero delle unità fisiche nell’array, maggiore è la probabilità che si verifichi un malfunzionamento di unità nell’array in qualsiasi momento (“Probabilità relativa di guasto per

diverse unità logiche” a pagina 82). Per prevenire la perdita di dati in caso di malfunzionamento

di un’unità, configurare tutte le unità logiche nell’array utilizzando un metodo di tolleranza agli errori (RAID) appropriato (“Array dell’unità e metodi di tolleranza agli errori” a pagina 83).

Panoramica degli strumenti per la configurazione degli array 5

Confronto delle utility

Funzione ACU CPQONLIN ORCA

Interfaccia GUI, CLI, scripting Strutturata a menu

Lingue

Origine del file eseguibile

Quando utilizzare l’utility

Dove eseguire l’utility

Inglese. La GUI è disponibile anche in francese, giapponese, italiano, spagnolo, tedesco

CD software o Web CD software o Web

Utilizzabile in qualsiasi momento per la GUI (per eseguire la GUI prima di installare il sistema operativo, eseguire l’avvio dal CD del software). Per la CLI e lo scripting, utilizzabile in ogni momento durante l’esecuzione del sistema operativo

Sul server locale. L’utility può essere eseguita anche in rete se entrambi i server eseguono Linux o Microsoft® Windows®

Strutturata a menu o CLI

Solo in

Solo in lingua inglese

lingua inglese

Preinstallata nella ROM dei controller HP Smart Array

In qualsiasi momento durante l’esecuzione del sistema

Durante il POST, prima dell’installazione del sistema operativo

operativo

Solo sul server locale Solo sul server locale

ORCA supporta soltanto le principali attività di configurazione di base, mentre CPQONLIN e ACU consentono di eseguire un’ampia gamma di attività standard (“Attività di configurazione standard

supportate“ a pagina 6). ACU supporta inoltre alcune attività avanzate (“Attività di configurazione avanzate supportate“ a pagina 7), sebbene alcune non siano disponibili in ogni formato di interfaccia

ACU (GUI, CLI e scripting).

Attività di configurazione standard supportate

NOTA: a presenza del segno + nella colonna appropriata indica che la funzionalità

o a rocedura è supportata, mentre il segno -- indica che la funzionalità o la procedura

Procedura ACU CPQONLIN ORCA

Creazione o eliminazione di array e unità logiche + + + Assegnazione di un livello RAID a un’unità logica + + + Identificazione dei dispositivi tramite l’accensione dei LED + + -Configurazione di SSP + +* -Assegnazione di un’unità di riserva a un array + + + Condivisione di un’unità di riserva tra più array + + -Assegnazione di più unità di riserva a un array + + -Impostazione della dimensione dell’unità logica + + -Creazione di più unità logiche per array + + -Impostazione della dimensione di stripe + + -Migrazione del livello RAID o della dimensione di stripe + + --

non upportata.

Panoramica degli strumenti per la configurazione degli array 6

Procedura ACU CPQONLIN ORCA

Espansione di un array + + -Impostazione di priorità di espansione, priorità di migrazione e

rapporto dell’acceleratore Estensione di un’unità logica + -- -Impostazione del controller di avvio -- -- +

*Supportata solo in MSA1000 e MSA1500.

+ + --

Attività di configurazione avanzate supportate

NOTA: a presenza del segno + nella colonna appropriata indica che la funzionalità

o a rocedura è supportata, mentre il segno -- indica che la funzionalità o la procedura

Procedura GUI ACU CLI ACU Scripting ACU

Configurazione di vari sistemi in modo identico +* +* + Configurazione degli switch + -- -Copia della configurazione di un sistema a vari altri sistemi -- -- + Disabilitazione di un controller ridondante +** + -Abilitazione o disabilitazione della cache di scrittura dell’unità

fisica in un MSA20 Identificazione dei dispositivi tramite il lampeggiamento dei LED + + -Ri-abilitazione di un’unità logica guasta + + -Impostazione del ritardo di scansione superficie + + + Impostazione del controller preferito per un’unità logica

(nei istemi che supportano controller ridondanti) Suddivisione di un array RAID 1 o ricombinazione di un

array uddiviso

*La modalità scripting è più efficiente per questa attività. **Supportata solo nella modalità Standard della GUI (“Modalità operative della GUI“ a pagina 24).

non è supportata.

+ + --

+** + +

+ -- --

Panoramica degli strumenti per la configurazione degli array 7

ORCA

In questa sezione

Informazioni su ORCA............................................................................................................................ 8

Uso della CLI ORCA............................................................................................................................... 8

Uso dell’interfaccia di ORCA strutturata a menu......................................................................................... 9

Informazioni su ORCA

ORCA è un’utility di configurazione per array residente nella memoria ROM che viene eseguita automaticamente all’inizializzazione di un controller HP Smart Array. Questa utility è progettata per onsentire la configurazione di un’unità logica su un nuovo server HP prima dell’installazione del istema perativo.

•

Se l’unità di avvio non è stata formattata e il controller di avvio è collegato a un numero massimo di ei unità fisiche, ORCA viene eseguita nell’ambito del processo di configurazione automatica alla prima accensione del nuovo server. Durante questo processo, l’utility utilizza tutte le unità fisiche sul controller per configurare la prima unità logica. Il livello RAID utilizzato per l’unità logica dipende dal numero di unità fisiche (un’unità = RAID 0; due unità = RAID 1+0; da tre a sei unità = RAID 5). Se le unità hanno capacità diverse, verrà individuata da ORCA l’unità più piccola e utilizzata la relativa capacità per determinare la quantità di spazio da utilizzare per ciascuna delle altre unità.

•

Se l’unità di avvio è stata formattata o sono collegate più di sei unità al controller, viene chiesto di eseguire ORCA manualmente.

Per ulteriori informazioni sul processo di configurazione automatica, consultare HP ROM-Based Setup Utility User Guide (Guida utente di HP ROM-Based Setup Utility) nel CD della documentazione fornito con l server.

ORCA utilizza un’interfaccia strutturata a menu (“Uso dell’interfaccia di ORCA strutturata a menu“ a pagina 9) e nei nuovi modelli di server e controller è supportata anche l’interfaccia CLI (“Uso della CLI

ORCA“ a pagina 8). Entrambi i formati offrono una soluzione semplice e rapida per la configurazione

base di un’unità logica. Sebbene supportino un numero di attività di configurazione relativamente ridotto (“Attività di configurazione standard supportate“ a pagina 6), sono in grado di soddisfare le principali esigenze di configurazione di base. Ad esempio, le dimensioni di stripe vengono definite dal livello RAID selezionato e la dimensione dell’unità logica viene determinata automaticamente dalla dimensione delle unità fisiche selezionate.

Uso della CLI ORCA

Accendere il server. Viene eseguito il POST. Se l’interfaccia BIOS è in modalità Auto (Automatica), impostarla su Command Line

(Riga di omando) attenendosi alla seguente procedura:

Premere il tasto F9 per aprire l’utility RBSU alla richiesta del sistema durante il POST.

In RBSU selezionare BIOS Serial Console & EMS>BIOS Interface Mode (Console seriale BIOS MS>Modalità di interfaccia BIOS).

ORCA 8

Modificare l’impostazione su Command Line (Riga di comando).

Premere il tasto Esc per chiudere RBSU, quindi premere F10 per confermare la chiusura. Il server viene riavviato e viene nuovamente eseguito il POST.

Durante il POST tutti i controller sul server vengono inizializzati uno alla volta nell’attuale sequenza dell’ordine di avvio. Se un controller è collegato a uno o più dischi rigidi, durante il processo di inizializzazione di tale controller viene visualizzato un messaggio in cui viene chiesto di avviare ORCA.

Quando viene visualizzato il prompt di ORCA per il controller che si desidera configurare, premere l tasto F8.

Viene visualizzato il prompt della riga di comando di ORCA.

Immettere il comando per l’attività che si desidera eseguire. Per informazioni sulla sintassi dei comandi e per visualizzare un elenco dei comandi supportati, immettere help.

Se viene creata un’unità logica, formattarla quando viene installato il sistema operativo. Se il sistema operativo è già installato, seguire le istruzioni per la formattazione delle unità logiche incluse nella documentazione del sistema operativo.

Uso dell’interfaccia di ORCA strutturata a menu

Accendere il server. Viene eseguito il POST. Se l’interfaccia BIOS è in modalità Command Line (Riga di comando), impostarla su Auto

(Automatica) attenendosi alla seguente procedura:

Premere il tasto F9 per aprire l’utility RBSU alla richiesta del sistema durante il POST.

Immettere il testo seguente per impostare la modalità Auto (Automatica) dell’interfaccia BIOS:

set config bios interface mode 1.

Premere il tasto Esc per chiudere RBSU, quindi premere F10 per confermare la chiusura. Il server viene riavviato e viene nuovamente eseguito il POST.

Quando viene visualizzato il prompt di ORCA per il controller che si desidera configurare, premere il tasto F8.

ORCA 9

Viene visualizzato il menu principale di ORCA, che consente di creare, visualizzare o eliminare un’unità logica.

Per creare un’unità logica:

Selezionare Create Logical Drive (Crea unità logica). La schermata visualizzata contiene un elenco di tutte le unità fisiche disponibili (non configurate) e

delle opzioni RAID valide per il sistema.

Premere i tasti freccia, la barra spaziatrice e il tasto TAB per spostarsi all’interno della schermata e impostare l’unità logica, inclusa l’unità di riserva in linea, se richiesta.

Premere Invio per confermare le impostazioni.

Premere F8 per confermare le impostazioni e salvare la nuova configurazione. Dopo alcuni secondi, viene visualizzata la schermata Configuration Saved (Configurazione salvata).

Premere Invio per continuare.

(Facoltativo) Creare unità logiche aggiuntive ripetendo i passaggi da 2 a 5.

Formattare l’unità logica.

Se il sistema operativo non è ancora stato installato, formattare l’unità logica al momento dell’installazione del sistema operativo.

Se il sistema operativo è già installato, formattare l’unità logica seguendo le istruzioni incluse nella documentazione del sistema operativo.

ORCA 10

CPQONLIN

In questa sezione

Informazioni su CPQONLIN ..................................................................................................................11

Riepilogo della procedura di configurazione tramite CPQONLIN ............................................................... 11

Esecuzione di CPQONLIN in modalità di configurazione manuale .............................................................12

Procedure tipiche della configurazione manuale....................................................................................... 14

Informazioni su CPQONLIN

L’utility HP CPQONLIN per la configurazione in linea di array su server NetWare consente di configurare un array su un server NetWare mentre il server è in linea. Se si desidera configurare un array quando il erver non è in linea, utilizzare ACU (“Configurazione di un server mediante

ACU sul CD SmartStart“ a agina 23) anziché CPQONLIN.

Per installare CPQONLIN, ottenere il componente Smart appropriato dal sito Web HP (http://h18000.www1.hp.com/support/files/index.html fornito on l ontroller. Le istruzioni di installazione vengono fornite con il componente.

) oppure utilizzare il CD software

Riepilogo della procedura di configurazione tramite CPQONLIN

Al prompt della console, digitare cpqonlin.

Premere i tasti freccia per evidenziare la voce del menu Array Configuration Utility (Utility i onfigurazione dell’array), quindi premere Invio.

Viene visualizzato un elenco dei controller installati nel server.

Scorrere l’elenco e selezionare il controller che si desidera configurare, quindi premere Invio.

Se non sono presenti unità logiche collegate al controller, viene visualizzata una procedura di onfigurazione guidata automatica e la configurazione ottimale per le unità sul controller. È ossibile accettare la configurazione suggerita, modificare soltanto il livello RAID delle singole unità logiche oppure utilizzare l’opzione Custom Configuration (Configurazione personalizzata) per riconfigurare completamente le unità in modo manuale (“Esecuzione di CPQONLIN in

modalità di configurazione manuale“ a pagina 12).

Se è presente almeno un’unità logica collegata al controller, l’esecuzione di CPQONLIN continua in modalità di configurazione manuale (“Esecuzione di CPQONLIN in modalità

di configurazione manuale“ a pagina 12). Premere i tasti freccia, Invio e Esc per spostarsi

all’interno della schermata e impostare la nuova unità logica. Per visualizzare la guida in linea in qualsiasi momento, premere il tasto F1.

Dopo aver completato la configurazione dell’array, salvare le modifiche come richiesto.

Affinché le nuove unità logiche possano essere disponibili per la memorizzazione dei dati, formattarle seguendo le istruzioni fornite nella documentazione del sistema operativo.

CPQONLIN 11

Esecuzione di CPQONLIN in modalità di configurazione manuale

Quando CPQONLIN viene aperto in modalità di configurazione manuale, la schermata visualizzata contiene due pannelli.

•

Nel pannello principale Logical Configuration View (Visualizzazione della configurazione logica) sono visualizzati il controller selezionato e la struttura di tutti gli array, le unità logiche e le unità fisiche non assegnate collegate al controller. Per passare alla visualizzazione della configurazione fisica, premere il tasto TAB.

•

Il pannello secondario contiene un menu delle opzioni di configurazione (“Opzioni di menu in

CPQONLIN“ a pagina 12) per la voce evidenziata nel pannello principale Logical Configuration

View (Visualizzazione della configurazione logica).

Per iniziare il processo di configurazione, scorrere l’elenco nel pannello principale fino a evidenziare la voce che si desidera configurare, quindi premere Invio. Viene evidenziato il pannello secondario in cui è ossibile continuare il processo di configurazione utilizzando lo stesso metodo (scorrere l’elenco fino a isualizzare la voce di menu desiderata e premere Invio). È possibile tornare al pannello precedente in ualsiasi momento del processo di configurazione premendo il tasto Esc.

Per visualizzare la guida, premere il tasto F1. Le procedure delle principali attività sono illustrate in dettaglio nella sezione “rocedure tipiche della

configurazione manuale” a pagina 14.

Opzioni di menu in CPQONLIN

Le opzioni di menu sono visibili solo se applicabili. Ad esempio, se viene evidenziato il controller nel pannello Logical Configuration View (Visualizzazione della configurazione logica) e al controller non è ssegnata alcuna unità fisica, il menu Controller Options (Opzioni controller) non visualizzerà alcuna opzione del menu Create New Array (Crea nuovo array).

•

Menu Controller Options (Opzioni controller) visualizzato nel pannello secondario quando viene videnziato il controller nel pannello Logical Configuration View (Visualizzazione della configurazione logica)

CPQONLIN 12

Opzione di menu Funzione associata all’opzione

Controller Settings (Impostazioni del controller)

Viene visualizzato un nuovo pannello con le impostazioni di tre opzioni: Rebuild Priority (Priorità di ricostruzione), Expand Priority (Priorità di espansione) e Accelerator Ratio (Rapporto acceleratore).

Create New Array (Crea nuovo array)

Vengono visualizzati tre pannelli:

•

Create Array (Crea array): visualizza un menu con le opzioni Assign Drive (Assegna unità), Assign Spare (Assegna unità di riserva), Remove Drive (Rimuovi unità) e Accept Changes (Accetta modifiche)

•

Physical Drives (Unità fisiche): fornisce un elenco delle unità di riserva e delle unità fisiche non assegnate collegate al controller

•

New Array (Nuovo array): mostra la visualizzazione della configurazione fisica aggiornata

•

Menu Array Options (Opzioni array) visualizzato nel pannello secondario quando viene evidenziato un array nel pannello Logical Configuration View (Visualizzazione della configurazione logica)

Opzione di menu Funzione associata all’opzione

Expand Array Vengono visualizzati tre pannelli:

•

Expand Array (Espandi array): visualizza un menu con le opzioni Assign Drive (Assegna unità), Remove Spare (Rimuovi unità di riserva) e Accept Changes (Accetta modifiche)

•

Physical Drives (Unità fisiche): fornisce un elenco delle unità di riserva e delle unità fisiche non assegnate collegate al controller

•

Expand Existing Array (Espandi array esistente): mostra la visualizzazione della configurazione fisica ggiornata

Assign Spare (Assegna unità di riserva)

Remove Spare (Rimuovi unità di riserva)

Delete Entire Array (Elimina intero array)

Viene visualizzato un nuovo pannello con un menu delle unità valide.

Viene visualizzato un nuovo pannello con le unità di iserva.

Vengono eliminati i dati e tutte le strutture delle unità logiche nell’array.

CPQONLIN 13

•

Menu Logical Drive Options (Opzioni unità logica) visualizzato nel pannello secondario quando viene evidenziata un’unità logica nel pannello Logical Configuration View (Visualizzazione della configurazione logica)

Opzione di menu Funzione associata all’opzione

Delete (Elimina)

Drive Settings (Impostazioni dell’unità)

SSP Settings* (Impostazioni SSP*)

*Questa opzione di menu è disponibile solo in MSA1000 e MSA1500.

Vengono eliminati i dati e tutta la struttura delle unità logiche nell’array.

Viene visualizzato un nuovo pannello con le impostazioni di due opzioni: Fault Tolerance (Tolleranza agli errori) e Stripe Size (Dimensione di tripe).

Viene visualizzato un nuovo pannello con l’opzione Enable (Abilita) o Disable (Disabilita).

Procedure tipiche della configurazione manuale

In questa sezione vengono illustrate le procedure per le seguenti attività comuni:

•

Creazione di un nuovo array e di una nuova unità logica (pagina 14)

•

Aggiunta di unità di riserva (pagina 15)

•

Impostazione della priorità di ricostruzione o di espansione (pagina 16)

•

Impostazione del rapporto dell’acceleratore (pagina 16)

•

Espansione di un array (pagina 17)

•

Migrazione del livello RAID o della dimensione di stripe (pagina 18)

Creazione di un nuovo array e di una nuova unità logica

Aprire CPQONLIN e selezionare il controller da configurare. Viene visualizzato il pannello Logical Configuration View (Visualizzazione della

configurazione logica).

Premere il tasto Invio. Viene evidenziato il pannello Controller Options (Opzioni controller).

Evidenziare l’opzione Create New Array (Crea nuovo array) e premere Invio. Sulla schermata vengono visualizzati i tre pannelli Create Array (Crea array), Physical Drives

(Unità isiche) e New Array (Nuovo array) e viene evidenziato il pannello Create Array (Crea array).

Evidenziare l’opzione Assign Drive (Assegna unità) e premere Invio. Viene evidenziato il pannello Physical Drives (Unità fisiche).

Evidenziare l’unità da aggiungere all’array e premere Invio. Nel pannello New Array (Nuovo array) viene visualizzata l’unità aggiunta e viene nuovamente

evidenziato il pannello Create Array (Crea array).

Ripetere i passaggi 4 e 5 fino a completare la creazione dell’array.

Per sfruttare al meglio lo spazio sulle unità, selezionare unità fisiche con capacità simili.

Per ottenere prestazioni ottimali, selezionare unità fisiche collegate a porte differenti sul controller.

CPQONLIN 14

Se si desidera creare una configurazione RAID 5, mantenere basso il rischio di guasto dell’unità logica assegnando non più di 14 unità fisiche all’array.

Non selezionare le unità fisiche che si desidera assegnare come unità di riserva. Le unità di riserva vengono create mediante una procedura separata (“Aggiunta di unità di riserva” a pagina 15).

Evidenziare l’opzione Accept Changes (Accetta modifiche) e premere Invio. Viene visualizzato il pannello Create New Logical Drive (Crea nuova unità logica).

Selezionare il livello RAID da assegnare all’unità logica e premere Invio.

Selezionare le dimensioni di stripe da assegnare all’unità logica e premere Invio.

10.

Immettere la capacità da assegnare all’unità logica e premere Invio.

11.

Premere Esc per salvare le impostazioni e tornare al pannello Logical Configuration View Visualizzazione della configurazione logica).

12.

Affinché le nuove unità logiche possano essere disponibili per la memorizzazione dei dati, formattarle seguendo le istruzioni fornite nella documentazione del sistema operativo.

Aggiunta di unità di riserva

L’assegnazione a un array di una o più unità di riserva in linea consente di posticipare la sostituzione delle unità malfunzionanti. Tuttavia non aumenta la tolleranza agli errori delle unità logiche dell’array. Ad esempio, un’unità logica in una configurazione RAID 5 subisce un’irrimediabile perdita di dati se due unità fisiche si guastano contemporaneamente, indipendentemente dal numero delle unità di riserva assegnate all’array.

Per utilizzarle come unità di riserva, è necessario che vengano soddisfatte le seguenti condizioni:

•

L’unità deve essere un’unità non assegnata o un’unità di riserva per un altro array.

•

L’unità deve essere dello stesso tipo di quelle esistenti nell’array (ad esempio, tutte SATA o SAS).

•

L’unità deve avere una capacità non inferiore a quella dell’unità più piccola dell’array.

Per aggiungere un’unità di riserva a un array:

Nel pannello Logical Configuration View (Visualizzazione della configurazione logica), evidenziare ’array che richiede un’unità di riserva e premere Invio.

Evidenziare l’opzione Assign Spare (Assegna unità di riserva) nel menu Array Options (Opzioni rray) e premere Invio.

Nella schermata viene visualizzato il pannello Valid Spares Selection (Selezione unità di riserva valide) contenente solo le unità che soddisfano le condizioni per l’array selezionato. Se nell’elenco non è presente un’unità prevista, è possibile che la relativa capacità sia troppo inferiore rispetto a uella delle altre unità dell’array. Premere il tasto TAB per tornare alla visualizzazione della configurazione fisica e controllare le dimensioni dell’unità.

Evidenziare l’unità da assegnare come unità di riserva e premere Invio.

(Facoltativo) Aggiungere all’array ulteriori unità di riserva ripetendo il passo 3.

Una volta completata l’assegnazione delle unità di riserva, premere Esc per tornare al menu Array ptions (Opzioni array).

CPQONLIN 15

Impostazione della priorità di ricostruzione o di espansione

Le impostazioni utilizzate per le funzionalità delle priorità di ricostruzione e di espansione determinano ’importanza assegnata alla ricostruzione o all’espansione di un array rispetto alle ormali perazioni di /O.

•

Se si sceglie una priorità bassa (opzione low), l’espansione o la ricostruzione ha luogo solo quando il controller non è occupato nella gestione delle normali richieste di I/O. Questa impostazione ha un effetto minimo sulle normali operazioni di I/O. Tuttavia un array ricostruito con questa impostazione deve funzionare per un periodo di tempo prolungato con una conseguente riduzione della capacità di tolleranza agli errori e con il rischio di perdere dati in caso di malfunzionamento di un’altra unità fisica durante la ricostruzione.

•

Se si sceglie un’impostazione di priorità media (opzione medium), l’espansione e la ricostruzione occupano la metà del tempo disponibile totale. Le normali richieste di I/O vengono gestite durante il empo rimanente.

•

Se si seleziona un’impostazione di priorità alta (opzione high), la ricostruzione o l’espansione avvengono a spese delle normali operazioni di I/O. Anche se le prestazioni del sistema risentono di uesta impostazione, il livello di protezione dei dati è maggiore in quanto l’array risulta esposto ai uasti di unità per un periodo più breve.

Per modificare una di queste impostazioni:

Nel pannello Logical Configuration View (Visualizzazione della configurazione logica), evidenziare controller e premere Invio.

Viene evidenziato il pannello Controller Options (Opzioni controller).

Evidenziare l’opzione Controller Settings (Impostazioni controller) e premere Invio. Viene visualizzato il pannello Controller Settings (Impostazioni controller).

Evidenziare l’impostazione di priorità di ricostruzione da utilizzare per questo controller e premere Invio. Questa impostazione viene applicata solo alle unità logiche configurate con tolleranza agli errori RAID 1+0, RAID 5 o RAID 6, poiché solo queste unità possono essere ricostruite.

Ripetere il passo 3 per impostare la priorità di espansione.

Premere Esc per salvare le impostazioni e tornare al pannello Logical Configuration View (Visualizzazione della configurazione logica).

Impostazione del rapporto dell’acceleratore

L’impostazione definita per la funzione del rapporto dell’acceleratore determina la quantità di memoria cache allocata per le operazioni read-ahead e per le operazioni di write-posting. È possibile definire diverse impostazioni in base al tipo di applicazione in modo da ottenere prestazioni ottimali. Questa impostazione si applica solo se il controller è dotato di una cache alimentata a batteria.

Per modificare il rapporto dell’acceleratore:

Nel pannello Logical Configuration View (Visualizzazione della configurazione logica), evidenziare ontroller e premere Invio.

Viene evidenziato il pannello Controller Options (Opzioni controller).

Evidenziare l’opzione Controller Settings (Impostazioni controller) e premere Invio. Viene visualizzato il pannello Controller Settings (Impostazioni controller).

CPQONLIN 16

Evidenziare l’impostazione del rapporto dell’acceleratore da utilizzare per questo controller e remere Invio.

Premere Esc per salvare le impostazioni e tornare al pannello Logical Configuration View (Visualizzazione della configurazione logica).

Espansione di un array

È possibile aumentare lo spazio di memorizzazione su un array aggiungendo unità fisiche. Le unità aggiunte devono soddisfare le seguenti condizioni:

•

L’unità deve essere un’unità non assegnata.

•

L’unità deve essere dello stesso tipo di quelle esistenti nell’array (ad esempio, tutte SATA o SAS).

•

L’unità deve avere una capacità non inferiore a quella dell’unità più piccola dell’array.

Il completamento dell’espansione di un array richiede circa 15 minuti per gigabyte. Durante questo intervallo, il controller non può eseguire alcuna altra operazione di espansione o migrazione. Durante l’espansione potrebbe verificarsi una leggera diminuzione delle prestazioni, in base all’impostazione dell’opzione Expand Priority (Priorità di espansione) (“Impostazione della priorità di ricostruzione o di

espansione“ a pagina 16). Per ridurre al minimo l’impatto sulle normali operazioni del server, eseguire

l’espansione di un array durante i periodi di minore utilizzo del server. Per espandere un array:

Eseguire il backup di tutti i dati dell’array. Anche se in genere l’espansione di array non provoca la erdita dei dati, tale precauzione garantisce un’ulteriore protezione.

Assicurarsi che la batteria della cache sia collegata correttamente e sia completamente carica.

Nel pannello Logical Configuration View (Visualizzazione della configurazione logica), evidenziare l’array e premere Invio.

Evidenziare l’opzione Expand Array (Espandi array) nel menu Array Options (Opzioni array) e remere Invio.

Sulla schermata vengono visualizzati i tre pannelli Expand Array (Espandi array), Physical Drives (Unità fisiche) e Existing Array (Array esistente) e viene evidenziato il pannello Expand Array (Espandi array).

Evidenziare l’opzione Assign Drive (Assegna unità) e premere Invio. Viene evidenziato il pannello Physical Drives (Unità fisiche).

Evidenziare l’unità fisica da aggiungere all’array e premere Invio (per un utilizzo ottimale della capacità dell’unità, selezionare un’unita con la stessa capacità delle altre unità nell’array).

Viene evidenziato il pannello Expand Array (Espandi array).

(Facoltativo) Ripetere i passi 5 e 6 per aggiungere altre unità.

Evidenziare l’opzione Accept Changes (Accetta modifiche) e premere Invio.

Premere Esc per iniziare l’espansione dell’array e tornare al pannello Logical Configuration View Visualizzazione della configurazione logica).

Per visualizzare l’avanzamento del processo di espansione dell’array, premere F3 e scorrere la schermata verso il basso per visualizzare la barra di avanzamento.

CPQONLIN 17

Migrazione del livello RAID o della dimensione di stripe

Il completamento della migrazione del livello RAID o della dimensione di stripe richiede circa 15 minuti er gigabyte. Durante questo intervallo, il controller non può eseguire alcuna altra operazione di espansione o migrazione. Durante la migrazione potrebbe verificarsi una leggera diminuzione delle prestazioni, in base all’impostazione delle opzioni Expand Priority (Priorità di espansione) e Rebuild Priority (Priorità di ricostruzione) (“Impostazione della priorità di ricostruzione o di espansione” a pagina 16). Per ridurre al minimo l’impatto sulle normali operazioni del server, eseguire la migrazione durante i eriodi di minore utilizzo del server.

Per eseguire una migrazione:

Eseguire il backup di tutti i dati dell’array. Anche se in genere la migrazione non provoca la perdita dei dati, tale precauzione garantisce un’ulteriore protezione.

Assicurarsi che la batteria della cache sia collegata correttamente e sia completamente carica.

Nel pannello Logical Configuration View (Visualizzazione della configurazione logica), evidenziare ’unità logica e premere Invio.

Viene evidenziato il pannello Logical Drive Options (Opzioni unità logica).

Evidenziare l’opzione Drive Settings (Impostazioni unità) e premere Invio. Viene visualizzato il pannello Drive Settings (Impostazioni unità).

Modificare le impostazioni relative alla tolleranza agli errori e alle dimensioni di stripe in funzione delle specifiche esigenze.

Premere Esc per iniziare la migrazione e tornare al pannello Logical Configuration View (Visualizzazione della configurazione logica).

Per visualizzare l’avanzamento del processo di migrazione, premere F3 e scorrere la schermata verso il asso per visualizzare la barra di avanzamento.

CPQONLIN 18

ACU

In questa sezione

Informazioni su ACU ............................................................................................................................ 19

Utilizzo della GUI di ACU..................................................................................................................... 19

Uso dello scripting ACU........................................................................................................................ 45

Uso della CLI di ACU ...........................................................................................................................63

Informazioni su ACU

ACU rappresenta il principale strumenti utilizzato per la configurazione di array su controller HP Smart Array. È disponibile in tre formati di interfaccia (GUI, CLI e scripting), ciascuno dei quali supporta tutte le ttività di configurazione standard (“Attività di configurazione standard supportate“ a pagina 6). Sono inoltre supportate alcune attività avanzate (“Attività di configurazione avanzate supportate“ a pagina 7), sebbene alcune non siano disponibili in tutti i formati.

Per installare ACU, individuare il file eseguibile sul sito Web HP (http://h18000.www1.hp.com/support/files/index.html e seguire le istruzioni fornite con l’eseguibile. Per i formati GUI e CLI è necessario utilizzare eseguibili distinti, mentre la funzionalità di scripting è integrata nella GUI.

Per informazioni sulle impostazioni minime del monitor e i numeri di versione di sistemi operativi e browser supportati, vedere il file README.txt fornito con l’eseguibile.

Utilizzo della GUI di ACU

Prima di poter utilizzare la GUI di ACU è necessario aprirla. Il metodo di apertura della GUI dipende dal elativo ambito di utilizzo.

•

Utilizzo della GUI come applicazione locale su un server in cui è installato ACU (“Configurazione

di n server in cui è installato ACU“ a pagina 20)

•

Utilizzo della GUI come servizio su un host locale in ambiente Windows® o Linux per la configurazione di un server remoto (“Configurazione di un server remoto mediante ACU su un

server ocale“ a pagina 21)

•

Utilizzo della GUI come servizio su un host remoto in ambiente Windows® o Linux per la configurazione di un server locale (“Configurazione di un server locale mediante ACU su un

server emoto“ a pagina 22)

•

Utilizzo della GUI direttamente dal CD SmartStart (“Configurazione di un server mediante ACU

sul D SmartStart“ a pagina 23)

) o sul CD software fornito con il controller

Quando la GUI è aperta, la procedura per la configurazione di un array è indipendente dal relativo ambito di utilizzo. È tuttavia necessario scegliere una modalità operativa (“Modalità operative della GUI“ a pagina 24).

ACU 19

Configurazione di un server in cui è installato ACU

Fare clic su Start e selezionare Setup HP Array Configuration Utility (Configurazione HP Array Configuration Utility).

Viene visualizzata la schermata relativa alla modalità di esecuzione.

Se è selezionata la modalità Local Application (Applicazione locale), proseguire con il passo 2.

Se è selezionata la modalità Remote Service (Servizio remoto), modificare l’impostazione su Local Application (Applicazione locale), riavviare il server e proseguire con il passo 2.

Fare clic su Start e selezionare Tutti i programmi>HP System Tools (Utilità di sistema HP)>HP Array Configuration Utility.

Il browser apre e avvia ACU, che identifica quindi i controller collegati al sistema. Tale processo può richiedere uno o due minuti. Una volta completata l’individuazione dei controller, questi ultimi vengono elencati sulla sinistra della schermata.

Selezionare un controller dall’elenco. Viene visualizzata la schermata principale di configurazione di ACU.

Selezionare la modalità operativa (“Modalità operative della GUI“ a pagina 24) che si desidera tilizzare.

Configurare il controller. Per informazioni dettagliate, vedere “Utilizzo della modalità Express (pagina 25)”, “Utilizzo della modalità Configuration Wizards (pagina 28)” o “Utilizzo della modalità Standard Configuration (pagina 27)”.

Salvare la configurazione come richiesto.

Selezionare un altro controller da configurare, oppure chiudere ACU.

Se è stata impostata la modalità Local Application (Applicazione locale) al passo 1, impostare nuovamente la modalità Remote Service (Servizio remoto) al termine della configurazione degli array sul server, quindi riavviare il sistema.

Per fare in modo che le unità logiche appena create siano disponibili per l’archiviazione di dati, usare gli strumenti di gestione dei dischi del sistema operativo per creare partizioni e formattare le nità disco.

ACU 20

Configurazione di un server remoto mediante ACU su un server ocale

Sul server locale (host), fare clic su Start e selezionare Setup HP Array Configuration Utility (Configurazione HP Array Configuration Utility).

Viene visualizzata la schermata relativa alla modalità di esecuzione.

Se è selezionata la modalità Remote Service (Servizio remoto), proseguire con il passo 2.

Se è selezionata la modalità Local Application (Applicazione locale), modificare l’impostazione su Remote Service (Servizio remoto), riavviare il server e proseguire con il passo 2.

Sul server remoto aprire il browser.

Immettere il testo seguente nel campo con l’indirizzo del browser remoto (dove nomeserver è il nome o l’indirizzo IP dell’host):

http://nomeserver:2301

Viene visualizzata la schermata di accesso a System Management Homepage.

Accedere.

Se si sta utilizzando la versione 2.0.0 o successive di System Management Homepage, utilizzare il nome utente e la password del sistema operativo in uso.

Se si sta utilizzando una versione precedente di System Management Homepage, utilizzare nome utente e password WBEM.

Per ulteriori informazioni su System Management Homepage, visitare la pagina Web HP System Management Homepage (http://h18013.www1.hp.com/products/servers/management/agents/index.html il ocumento HP System Management Homepage Installation Guide (Guida all’installazione di HP ystem Management Homepage) sul sito Web HP (http://www.hp.com

La pagina System Management Homepage viene aperta.

Fare clic su Array Configuration Utility (Utility configurazione array) sul lato sinistro della schermata. ACU si apre identificando i controller collegati al sistema. Tale processo può richiedere uno o due

minuti. Una volta completata l’individuazione dei controller, questi ultimi vengono elencati sulla sinistra della schermata.

Selezionare un controller dall’elenco. Viene visualizzata la schermata principale di configurazione di ACU.

) o consultare

ACU 21

Selezionare la modalità operativa (“Modalità operative della GUI“ a pagina 24) che si desidera utilizzare.

Configurare il controller. Per informazioni dettagliate, vedere “Utilizzo della modalità Express (pagina 25)” “Utilizzo della modalità Configuration Wizards (pagina 28)” o “Utilizzo della modalità tandard Configuration (pagina 27)”

Salvare la configurazione come richiesto.

10.

Selezionare un altro controller da configurare, oppure chiudere ACU.

11.

Se si desidera utilizzare ACU sul server in modalità Local Application (Applicazione locale), modificare questa impostazione come illustrato al passo 1 e riavviare il server.

12.

Configurazione di un server locale mediante ACU su un server emoto

Sul server in cui è stato caricato ACU, fare clic su Start e selezionare Setup HP Array Configuration tility (Configurazione HP Array Configuration Utility).

Viene visualizzata la schermata relativa alla modalità di esecuzione.

Se è selezionata la modalità Remote Service (Servizio remoto), proseguire con il passo 2.

Se è selezionata la modalità Local Application (Applicazione locale), modificare l’impostazione su Remote Service (Servizio remoto), riavviare il server e proseguire con il passo 2.

Sul server da configurare, eseguire la connessione al server Systems Insight Manager (porta: 280) ed eseguire l’accesso.

Scegliere Device Queries (Ricerca dispositivi).

In Device by Type (Dispositivo per tipo) selezionare All Servers (Tutti i server).

Collegarsi al server che esegue ACU.

In Device Links (Collegamento dispositivi) selezionare System Management Homepage. Viene visualizzata la schermata di accesso a System Management Homepage.

Accedere.

Se si sta utilizzando la versione 2.0.0 o successive di System Management Homepage, utilizzare il nome utente e la password del sistema operativo in uso.

Se si sta utilizzando una versione precedente di System Management Homepage, utilizzare nome utente e password WBEM.

Per ulteriori informazioni su System Management Homepage, visitare la pagina Web HP System Management Homepage (http://h18013.www1.hp.com/products/servers/management/agents/index.html

) o consultare il ocumento HP System Management Homepage Installation Guide (Guida all’installazione di HP ystem Management Homepage) sul sito Web HP (http://www.hp.com

La pagina System Management Homepage viene aperta.

minuti. Una volta completata l’individuazione dei controller, questi ultimi vengono elencati sulla sinistra della schermata.

ACU 22

Selezionare un controller dall’elenco. Viene visualizzata la schermata principale di configurazione di ACU.

10.

Selezionare la modalità operativa (“Modalità operative della GUI“ a pagina 24) che si desidera utilizzare.

11.

12.

Salvare la configurazione come richiesto.

13.

Selezionare un altro controller da configurare, oppure chiudere ACU.

14.

Se si desidera utilizzare ACU sul server remoto in modalità Local Application (Applicazione locale), modificare questa impostazione come illustrato al passo 1 e riavviare il server.

15.

Configurazione di un server mediante ACU sul CD SmartStart

Chiudere tutte le applicazioni.

Inserire il CD di SmartStart nell’unità CD-ROM.

Riavviare il server. Il server viene avviato dal CD e vengono caricati l’eseguibile di SmartStart e i driver.

Alla richiesta del sistema selezionare la lingua e accettare le restrizioni della licenza.

Fare clic sul pulsante Maintain Server (Manutenzione server).

Fare clic sul pulsante Array Configuration Utility. ACU si apre identificando i controller collegati al sistema. Tale processo può richiedere uno o due

minuti. Una volta completata l’individuazione dei controller, questi ultimi vengono elencati sulla sinistra della schermata.

ACU 23

Selezionare un controller dall’elenco. Viene visualizzata la schermata principale di configurazione di ACU.

Selezionare la modalità operativa (“Modalità operative della GUI“ a pagina 24) che si desidera utilizzare.

10.

Salvare la configurazione come richiesto.

11.

Selezionare un altro controller da configurare, oppure chiudere ACU.

12.

Modalità operative della GUI

Il formato GUI di ACU presenta tre diverse modalità di operative: Express (Rapida), Configuration Wizards (Procedure guidate di configurazione) e Standard.

•

In modalità Express (Rapida) (“Utilizzo della modalità Express“ a pagina 25), è sufficiente rispondere ad alcune semplici domande sulle preferenze di configurazione per impostare automaticamente la configurazione ottimale in base alle riposte fornite. Questa modalità è disponibile solo se un array sul controller selezionato dispone di unità con spazio inutilizzato o e ono presenti unità fisiche collegate al controller che non sono assegnate a un array.

•

In modalità Configuration Wizards (Procedure guidate di configurazione) (“Uso della modalità

Configuration Wizards“ a pagina 28), è necessario selezionare la voce da configurare per avviare

la relativa procedura guidata di configurazione.

•

In modalità Standard (“Uso della modalità Standard configuration“ a pagina 27), è necessario selezionare la voce da configurare per visualizzare tutte le opzioni di configurazione applicabili a ale voce e procedere alla relativa configurazione in un’unica schermata.

Per impostazione predefinita, la GUI viene avviata in modalità Standard. Per modificare la modalità predefinita, fare clic sul collegamento appropriato nell’angolo inferiore destro della schermata principale i ACU.

ACU 24

Utilizzo della modalità Express

La modalità Express (Rapida) è disponibile solo se un array sul controller selezionato dispone di unità con pazio inutilizzato o se sono presenti unità fisiche collegate al controller che non sono assegnate a n rray.

La procedura per l’utilizzo di questa modalità differisce leggermente a seconda che venga configurato un uovo controller (“Configurazione di un nuovo controller mediate la modalità Express“ a pagina 25) o he venga modificata una configurazione esistente (“Modifica di una configurazione in modalità

Configurazione di un nuovo controller mediate la modalità Express

Express“ a pagina 26).

Fare clic su Express Configuration (Configurazione rapida) nel pannello in basso a destra della schermata principale di configurazione di ACU. Viene visualizzata la schermata di avvio della modalità Express (Rapida).

Fare clic su Begin (Inizio). ACU crea il numero ottimale di array e unità logiche da tutte le unità fisiche collegate al controller.

Questo processo richiede alcuni minuti. Al termine, la schermata viene aggiornata. Il pannello di olore grigio Configuration View (Visualizzazione configurazione) visualizza la nuova configurazione. Sotto questo pannello viene visualizzato l’elenco dei possibili livelli di tolleranza agli errori per la prima unità logica.

ACU 25

Selezionare un livello RAID, quindi fare clic su Next (Avanti). Se è stato selezionato un metodo RAID con tolleranza agli errori ed è disponibile un’unità fisica

non ssegnata di capacità appropriata, ACU chiede se si desidera assegnare unità di riserva. L’assegnazione di unità di riserva consente di ritardare la sostituzione di unità guaste, ma non incrementa il livello di tolleranza agli errori delle unità logiche dell’array. Ad esempio, un’unità logica in una configurazione RAID 5 subisce un’irrimediabile perdita di dati se due unità fisiche si uastano contemporaneamente, indipendentemente dal numero delle unità di riserva assegnate all’array.

Se all’unità logica è stato assegnato il metodo RAID di tolleranza agli errori, selezionare una delle seguenti opzioni per le unità di riserva:

Se non si desidera che l’array abbia unità di riserva, fare clic su No, quindi su Next (Avanti).

Se si desidera assegnare unità di riserva all’array, fare clic su Yes (Sì) quindi su Next (Avanti). Nella schermata successiva, selezionare le unità da impostare come unità di riserva, quindi fare clic su Next (Avanti).

Viene visualizzata la nuova configurazione e un messaggio richiederà di confermare la scelta.

Selezionare l’opzione appropriata per accettare o rifiutare la configurazione suggerita.

Se si rifiuta la configurazione suggerita, si torna alla schermata principale di configurazione di CU per poter configurare manualmente il nuovo array.

Se si accetta la configurazione, la schermata successiva visualizza la conferma che ACU ha salvato la nuova configurazione. Sarà ora possibile perfezionare la configurazione utilizzando una delle altre modalità operative della GUI di ACU, configurare un altro controller oppure uscire da ACU.

Fare clic su Finish (Fine).

Modifica di una configurazione in modalità Express

Fare clic su Express Configuration (Configurazione rapida), quindi su Begin (Inizio). Se nel controller vi sono unità fisiche non assegnate, sarà possibile creare un nuovo array

o spanderne uno esistente. In quest’ultimo caso, tenere presente che l’espansione richiede circa 15 minuti per gigabyte

(se l ontroller non dispone di una cache alimentata a batteria, l’espansione richiederà un intervallo i empo notevolmente maggiore). Durante questo processo non è possibile eseguire simultaneamente altre operazioni di espansione, estensione o migrazione sullo stesso controller.

Eseguire la selezione, quindi fare clic su Next (Avanti). Viene visualizzata la configurazione ottimale suggerita per il controller e viene richiesto

di onfermare tale opzione se la si ritiene adeguata.

Selezionare l’opzione appropriata e fare clic su Finish (Fine).

ACU 26

Uso della modalità Standard configuration

Fare clic su uno degli elementi visualizzati nel pannello Configuration View (Visualizzazione configurazione). Nel lato destro della schermata viene visualizzato un elenco delle attività disponibili per l’elemento.

Le attività elencate per un elemento costituiscono un sottoinsieme del numero totale di operazioni possibili per l’elemento selezionato. Le possibili attività elencate oppure omesse per ciascun elemento dipendono dal modello e dalla configurazione del controller. Ad esempio, se il controller selezionato non presenta unità fisiche non assegnate, Create Array (Crea array) non figura fra le attività disponibili. La tabella (“Attività possibili nella modalità Standard Configuration“ a pagina 27) elenca tutte le attività disponibili per ogni tipo di elemento.

Fare clic sul collegamento di una delle attività disponibili. Nella parte destra della schermata, al osto dell’elenco delle attività, viene visualizzato l’elenco di tutte le opzioni di configurazione possibili per l’attività in questione.

Impostare le opzioni di configurazione nel modo desiderato.

Attività possibili nella modalità Standard Configuration

Fare clic su OK.

Elemento

Attività possibili

del menu

Controller Controller Settings (Impostazioni del controller)

Redundancy Settings (Impostazioni ridondanza) (disponibile olo su alcuni modelli di controller)

Logical Drive Array Accelerator Settings (Impostazioni acceleratore di array dell’unità logica)

Create Array (Crea array) Selective Storage Presentation (Presentazione della

memorizzazione selettiva) (per controller MSA1000 e Smart rray Cluster Storage)

Clear Configuration (Cancella configurazione) More Information (Ulteriori informazioni) Advanced Features (Funzioni avanzate) (disponibile solo

su lcuni modelli di controller)

ACU 27

Elemento

Attività possibili

del menu

Array Assign Spare (Assegna unità di riserva)

Create Logical Drive (Crea unità logica) Delete (Elimina) Expand (Espandi) Re-Mirror Array (Esegui nuovo mirroring) Remove Spare (Rimuovi unità di riserva) Split Mirrored Array (Mirroring suddiviso) More Information (Ulteriori informazioni)

Logical Drive (Unità logica)

Unused Space (Spazio inutilizzato)

Migrate RAID / Stripe Size (Migrazione RAID / Dimensione di stripe)

Extend Size (Estendi dimensione) Delete (Elimina) Selective Storage Presentation (Presentazione

memorizzazione selettiva) (per controller RA4x00) More Information (Ulteriori informazioni) Create Logical Drive (Crea unità logica) More Information (Ulteriori informazioni)

Uso della modalità Configuration Wizards

La procedura per l’utilizzo della modalità Configuration Wizards (Procedure guidate di configurazione) differisce a seconda che venga configurato un nuovo controller o venga eseguita una nuova configurazione di un array esistente.

•

Per configurare un nuovo controller, è necessario innanzitutto creare almeno un array (“Creazione

di un array” a pagina 30), quindi popolare l’array con unità logiche (“Creazione di un’unità logica” a pagina 31).

•

Per riconfigurare un array (“Modifica di una configurazione utilizzando le procedure guidate di

configurazione” a pagina 33), selezionare prima l’array, quindi scegliere l’attività che si desidera

eseguire dal menu visualizzato sulla schermata.

Per ulteriori informazioni sul layout della schermata, vedere “Schermata tipica in modalità Configuration Wizards” a pagina 29.

ACU 28

Schermata tipica in modalità Configuration Wizards

La schermata della modalità Configuration Wizards (Procedure guidate di configurazione) è composta da quattro aree: l’elenco Devices (Dispositivi), il pannello Configuration View (Visualizzazione configurazione), il Main Menu (Menu principale) e la FAQ Column (Colonna delle domande frequenti).

•

L’elenco Devices (Dispositivi) sul lato sinistro della schermata mostra tutti i controller identificabili collegati al sistema.

•

Il pannello di colore grigio Configuration View (Visualizzazione configurazione) nella parte superiore centrale della schermata mostra tutti gli array, le unità logiche, lo spazio inutilizzato e le unità fisiche non assegnate collegate al controller selezionato. Per impostazione predefinita viene visualizzata la vista di configurazione logica.

Per visualizzare la configurazione fisica, fare clic su Show Physical View (Mostra visualizzazione fisica) nell’angolo in alto a destra del pannello.

Per ottenere ulteriori informazioni su un qualsiasi elemento del pannello, fare clic sull’icona relativa all’elemento. Viene visualizzata una finestra.

ACU 29

•

Il Main Menu (Menu principale) nella parte inferiore centrale della schermata mostra le opzioni disponibili in questa fase.

•

La colonna FAQ (Colonna delle domande frequenti) sul lato destro dello schermo elenca informazioni e suggerimenti utili per l’attuale schermata. Consultare quest’area prima di fare clic su ? nell’angolo in alto a destra della schermata del browser.

Creazione di un array

Fare clic su Configuration Wizards (Procedure guidate di configurazione) nel pannello in basso a destra della schermata principale di configurazione di ACU.

Scegliere Create an array (Crea array) e fare clic su Begin (Inizio). Il pannello Configuration View (Visualizzazione configurazione) mostra un segnaposto per l’array

che si sta creando. Se le unità fisiche collegate al controller sono numerose, per vedere tutte le unità fisiche e gli array utilizzare le barre di scorrimento del pannello Configuration View (Visualizzazione configurazione).

Selezionare il tipo di unità da utilizzare nell’array.

Selezionare le unità fisiche da utilizzare nell’array.

Utilizzare unità fisiche di capacità corrispondente. Per costruire un array ACU utilizza lo stesso quantitativo di spazio da ciascuna unità fisica.

Dal momento che questo quantitativo non può superare la capacità dell’unità fisica più piccola, la capacità in eccesso di eventuali unità più grandi nell’array risulta inutilizzabile.

Per ottenere prestazioni ottimali, utilizzare unità fisiche collegate a porte differenti sul controller.

In configurazioni RAID 5 mantenere basso il rischio di guasto dell’unità logica assegnando non più di 14 unità fisiche all’array.

Ogni volta che si aggiunge un’unità fisica all’array, la visualizzazione della configurazione viene aggiornata in modo da mostrare le informazioni relative alla quantità di spazio libero presente sull’array.

Al termine dell’aggiunta delle unità fisiche all’array, fare clic su Next (Avanti).

ACU 30

Se è disponibile un’unità fisica non assegnata di capacità appropriata, ACU chiede se si desidera assegnare all’array una o più unità di riserva.

Se non si desidera che l’array abbia unità di riserva, fare clic su No, quindi su Next (Avanti).

Per assegnare unità di riserva all’array, fare clic su Yes (Sì) quindi su Next (Avanti). Nella schermata successiva, selezionare le unità fisiche da impostare come unità di riserva, quindi fare clic Next (Avanti).

IMPORTANTE: L’assegnazione di una o più unità di riserva ad un array consente di ritardare

la sostituzione di unità guaste, ma non incrementa il livello di tolleranza agli errori delle unità logiche dell’array. Per esempio, un’unità logica in una configurazione RAID 5 subisce un’irrimediabile perdita di dati se due unità fisiche si guastano contemporaneamente,

indipendentemente dal numero di unità di riserva assegnato.

Fare clic su Finish (Fine) per confermare la configurazione. Ora le unità sono configurate come spazio non utilizzato sul nuovo array.

Per creare più array sullo stesso controller, ripetere i passaggi precedenti.

Creazione di un’unità logica

Fare clic su Create a logical drive (Crea unità logica) e quindi su Begin (Inizio).

Selezionare un array con spazio inutilizzato, quindi fare clic su Next (Avanti) (l’array deve disporre di spazio non utilizzato sufficiente a creare l’unità logica).

La schermata visualizza un elenco dei livelli di tolleranza agli errori possibili per la configurazione. Il livello RAID 5 non è disponibile se l’array comprende solo due unità fisiche.

Scegliere il livello di tolleranza agli errori desiderato, quindi fare clic su Next (Avanti).

Selezionare una dimensione di stripe, quindi fare clic su Next (Avanti). La dimensione di stripe predefinita fornisce le prestazioni ottimali per un ambiente misto di

lettura/scrittura. Se il sistema viene utilizzato in un ambiente diverso, fare riferimento alla tabella che segue per determinare la dimensione da impostare per gli stripe.

Tipo di applicazione del server

Lettura e scrittura Accettare il valore predefinito. Lettura principalmente sequenziale

(ad esempio applicazioni audio/video)

Modifica della dimensione di stripe consigliata

Utilizzare stripe più grandi.

ACU 31

Tipo di applicazione del server

Modifica della dimensione di stripe consigliata

Principalmente scrittura (ad esempio applicazioni di manipolazione dell’immagine)

*Non tutti i controller supportano RAID 6 (ADG).

Utilizzare stripe più piccoli per RAID 5 o RAID 6 (ADG).

Utilizzare stripe più grandi per RAID 0 o RAID 1+0.

La schermata successiva consente di abilitare MaxBoot. Quando viene abilitato MaxBoot, vengono utilizzati 63 settori per traccia invece di 32. Questo incremento consente di ottenere una partizione di avvio superiore per sistemi operativi come Microsoft® Windows® NT 4.0, che per determinare le dimensioni dell’unità utilizzano cilindri, testine e settori di un’unità fisica. Inoltre consente di creare un’unità logica maggiore oppure aumentare le dimensioni dell’unità logica (estenderla) in un secondo momento.

Se la funzione MaxBoot è abilitata, è probabile che le prestazioni dell’unità logica risultino leggermente inferiori.

Determinare se utilizzare o meno la funzione MaxBoot, quindi scegliere Next (Avanti). La schermata successiva consente di impostare le dimensioni dell’unità logica. La dimensione

predefinita visualizzata corrisponde alla dimensione maggiore possibile dell’unità logica per il livello RAID selezionato e il gruppo di unità fisiche utilizzato. La riduzione della dimensione dell’unità logica consentirà di liberare spazio su disco, utilizzabile per creare unità logiche aggiuntive sullo stesso array.

Impostare la dimensione desiderata per l’unità logica, quindi scegliere Next (Avanti). Se il controller è dotato di un acceleratore di array, verrà visualizzata una schermata che consente

di disabilitarlo per l’unità logica correntemente selezionata.

NOTA: La disabilitazione dell’acceleratore di array per un’unità logica consente di riservare

l’utilizzo della cache dell’acceleratore ad altre unità logiche dell’array. Questa funzione è utile se è necessario garantire alle altre unità logiche le massime prestazioni (ad esempio se le

unità logiche contengono informazioni di database).

Selezionare l’opzione desiderata, quindi scegliere Next (Avanti). Il pannello di colore grigio Configuration View (Visualizzazione configurazione) riporta la configurazione selezionata.

Verificare che la configurazione sia accettabile, quindi fare clic su Finish (Fine).

ACU 32

Fare clic sull’icona Save (Salva) per applicare le modifiche al controller, quindi scegliere OK nella finestra di conferma. Se si fa clic su Discard Changes (Rifiuta modifiche), tutte le modifiche apportate dall’ultimo salvataggio andranno perse.

10.

Modifica di una configurazione utilizzando le procedure guidate di configurazione

Le opzioni elencate nell’area menu della schermata dipendono dal modello e dalla configurazione del controller. L’opzione Expand Array (Espandi array), ad esempio, viene visualizzata solo se al controller è collegata almeno un’unità fisica non assegnata.

Le possibili opzioni a menu sono:

•

Clear configuration (Cancella configurazione) (pagina 33)

•

Controller settings (Impostazioni del controller) (pagina 34)

•

Create an array (Crea array) (pagina 35)

•

Create a logical drive (Crea unità logica) (pagina 35)

•

Delete arrays (Elimina array) (pagina 37)

•

Delete logical drives (Elimina unità logiche) (pagina 37)

•

Expand array (Espandi array) (pagina 38)

•

Extend logical drive (Espandi unità logica) (pagina 39)

•

Migrate a logical drive (Migrazione unità logica) (pagina 39)

•

Spare management (Gestione unità di riserva) (pagina 40)

•

Selective storage presentation (Presentazione della memorizzazione selettiva) (pagina 40)

Clear Configuration

Questa opzione consente di eliminare tutte le unità logiche collegate al controller, configurare gli array in unità fisiche indipendenti (non assegnate) e ripristinare tutte le impostazioni del controller sui valori predefiniti.

Fare clic su Clear Configuration (Cancella configurazione), quindi su Begin (Inizio). ACU visualizza una schermata di avviso per ricordare che verranno eliminati tutti i dati presenti

nell’unità logica.

Fare clic su Delete (Elimina) per continuare.

Fare clic su Finish (Fine) per accettare le modifiche.

Fare clic su Save (Salva) per applicare le modifiche al sistema, quindi scegliere OK nella finestra di conferma.

Le unità fisiche sono ora disponibili per la nuova configurazione.

ACU 33

Controller settings

Le impostazioni predefinite del controller fornite da ACU sono adatte a molti scopi. Se necessario, tuttavia è possibile utilizzare l’attività Controller Settings (Impostazioni del controller) per:

•

Modificare la priorità che il sistema attribuisce a un’espansione o a una ricostruzione array

•

Disabilitare l’acceleratore di array (se presente)

•

Modificare il rapporto lettura-scrittura cache (se il controller dispone di una cache a batteria)

Per modificare le impostazioni del controller:

Fare clic su Controller Settings (Impostazioni del controller), quindi scegliere Begin (Inizio). Nelle due schermate consentono di modificare le impostazioni della priorità di espansione e di

ricostruzione. Le impostazioni del controller determinano l’importanza dell’espansione o della ricostruzione dell’array rispetto alle normali operazioni di I/O.

Se si sceglie una priorità bassa (opzione Low), l’espansione o la ricostruzione ha luogo solo quando il controller non è occupato nella gestione delle normali richieste di I/O. Questa impostazione ha un effetto minimo sulle normali operazioni di I/O. Con una priorità di ricostruzione bassa vi è tuttavia un rischio maggiore di perdite di dati in caso di guasto a un’altra unità fisica durante il processo di ricostruzione o espansione.

Se si sceglie una priorità alta (opzione high), la ricostruzione o l’espansione dell’unità avvengono a spese delle normali operazioni di I/O. Anche se le prestazioni del sistema risentono di questa impostazione, il livello di protezione dei dati è maggiore in quanto l’array risulta esposto ai guasti di altre unità per un periodo più breve.

Impostare la priorità di espansione su alta, media o bassa, quindi scegliere Next (Avanti).

Impostare la priorità di ricostruzione, quindi scegliere Next (Avanti). Se il controller è dotato di un acceleratore di array, viene visualizzata una schermata dalla quale

è possibile disabilitarlo per specifiche unità logiche.

NOTA: La disabilitazione dell’acceleratore di array per un’unità logica consente di riservare

l’utilizzo della cache dell’acceleratore ad altre unità logiche dell’array. Questa funzione è utile se è necessario garantire alle altre unità logiche le massime prestazioni (ad esempio

se le unità logiche contengono informazioni di database).

Selezionare le unità logiche per le quali disabilitare l’acceleratore di array, quindi fare clic su Next (Avanti).

Se il controller è dotato di una cache alimentata a batteria, viene visualizzata una schermata dalla quale è possibile modificare il rapporto di lettura/scrittura cache. Questo rapporto determina la quantità di memoria assegnata alle operazioni di lettura e scrittura. A tipi differenti di applicazioni corrisponderanno rapporti ottimali differenti. È possibile modificare il rapporto solo se il controller è dotato di una cache alimentata a batteria (per le operazioni di scrittura è possibile utilizzare solo cache alimentate a batteria) e se ci sono unità logiche configurate sul controller.

Selezionare il rapporto che si desidera che il controller utilizzi, quindi fare clic su Next (Avanti).

Fare clic su Finish (Fine) per accettare le modifiche.

Fare clic su Save (Salva) per applicare le modifiche al sistema, quindi scegliere OK nella finestra di conferma.

ACU 34

Create an array

Scegliere Create an array (Crea array) e fare clic su Begin (Inizio).

Selezionare il tipo di unità da utilizzare nell’array.

Selezionare le unità fisiche da utilizzare nell’array.

Utilizzare unità fisiche di capacità corrispondente. Per costruire un array ACU utilizza lo stesso quantitativo di spazio da ciascuna unità fisica.

Dal momento che questo quantitativo non può superare la capacità dell’unità fisica più piccola, la capacità in eccesso di eventuali unità più grandi nell’array risulta inutilizzabile.

Per ottenere migliori prestazioni, utilizzare unità fisiche collegate a porte differenti sul controller.

In configurazioni RAID 5 mantenere basso il rischio di guasto dell’unità logica assegnando non più di 14 unità fisiche all’array.

Al termine dell’aggiunta delle unità fisiche all’array, fare clic su Next (Avanti).

Nel caso in cui sia disponibile un’unità fisica di riserva o non assegnata di capacità appropriata, ACU chiederà se si desidera assegnare un’unità di riserva all’array.

Se non si desidera che l’array abbia unità di riserva, fare clic su No, quindi su Next (Avanti).

Per assegnare unità di riserva all’array, fare clic su Yes (Sì) quindi su Next (Avanti). Nella schermata successiva, selezionare le unità fisiche da assegnare come unità di riserva, quindi fare clic Next (Avanti).

IMPORTANTE: L’assegnazione di una o più unità di riserva ad un array consente di ritardare

NOTA: Un array può avere più unità di riserva e un’unità di riserva può essere condivisa

da più array.

Fare clic sulle restanti schermate per confermare la configurazione.

Create a logical drive

Fare clic su Create a logical drive (Crea unità logica) e quindi su Begin (Inizio).

Selezionare un array con spazio inutilizzato, quindi fare clic su Next (Avanti) (l’array deve disporre di spazio non utilizzato sufficiente a creare l’unità logica).

La schermata visualizza un elenco dei livelli di tolleranza agli errori possibili per la configurazione. Il livello RAID 5 non è disponibile se l’array comprende solo due unità fisiche.

Scegliere il livello di tolleranza agli errori desiderato, quindi fare clic su Next (Avanti).

Selezionare una dimensione di stripe, quindi fare clic su Next (Avanti). La dimensione di stripe predefinita fornisce le prestazioni ottimali per un ambiente misto di

lettura/scrittura. Se il sistema viene utilizzato in un ambiente diverso, fare riferimento alla tabella che segue per determinare la dimensione da impostare per gli stripe.

ACU 35

Tipo di applicazione del server

Modifica della dimensione di stripe consigliata

Lettura e scrittura Accettare il valore predefinito. Lettura principalmente sequenziale

(ad esempio applicazioni audio/video)

Principalmente scrittura (ad esempio applicazioni di manipolazione dell’immagine)

*Non tutti i controller supportano RAID 6 (ADG).

Utilizzare stripe più grandi.

Utilizzare stripe più piccoli per RAID 5 o RAID 6 (ADG).

Utilizzare stripe più grandi per RAID 0 o RAID 1+0.

Se la funzione MaxBoot è abilitata, è probabile che le prestazioni dell’unità logica risultino leggermente inferiori.

Determinare se utilizzare o meno la funzione MaxBoot, quindi scegliere Next (Avanti). La schermata successiva consente di impostare le dimensioni dell’unità logica. La dimensione

Impostare la dimensione desiderata per l’unità logica, quindi scegliere Next (Avanti). Se il controller è dotato di un acceleratore di array, verrà visualizzata una schermata che consente

di disabilitarlo per l’unità logica correntemente selezionata.

NOTA: La disabilitazione dell’acceleratore di array per un’unità logica consente di riservare

l’utilizzo della cache dell’acceleratore ad altre unità logiche dell’array. Questa funzione è utile se è necessario garantire alle altre unità logiche le massime prestazioni (ad esempio

se le unità logiche contengono informazioni di database).

Selezionare l’opzione desiderata, quindi fare clic su Next (Avanti). Il pannello di colore grigio Configuration View (Visualizzazione configurazione) riporta

la configurazione selezionata.

Verificare che la configurazione sia accettabile, quindi fare clic su Finish (Fine).

ACU 36

10.

Delete arrays

Questa opzione consente di eliminare le unità logiche di un array e di convertire l’array in un gruppo di unità fisiche non assegnate. È quindi possibile riconfigurare le unità fisiche non assegnate in uno o più array (“Create an array” a pagina 35) o utilizzare lo spazio libero sulle unità fisiche per espandere un altro array (“Expand Array” a pagina 38) sullo stesso controller.

Fare clic su Delete arrays (Elimina array) e scegliere Begin (Inizio).

Selezionare gli array da eliminare, quindi scegliere Next (Avanti). ACU visualizza una schermata di avviso per ricordare che verranno eliminati tutti i dati presenti nell’array.

Scegliere Delete (Elimina) per continuare, quindi fare clic su Finish (Fine) per accettare le modifiche.

Fare clic su Save (Salva) per applicare le modifiche al sistema, quindi scegliere OK nella finestra di conferma.

Delete logical drives

Questa attività consente di eliminare l’unità logica selezionata e di convertirla in spazio di unità inutilizzato. È possibile utilizzare tale spazio di unità per le seguenti operazioni:

•

Creazione di nuove unità logiche (“Create a logical drive” a pagina 35).

•

Migrazione del livello RAID o della dimensione di stripe di un’unità logica esistente (“Migrate a logical drive” a pagina 39).

•

Estensione di unità logiche esistenti sullo stesso array (“Extend logical drive” a pagina 39), se il sistema operativo consente l’estensione delle unità logiche.

Per eliminare un’unità logica:

Fare clic su Delete logical drives (Elimina unità logiche) e scegliere Begin (Inizio).

Selezionare le unità logiche da eliminare, quindi fare clic su Next (Avanti). ACU visualizza una schermata di avviso per ricordare che verranno eliminati tutti i dati presenti nell’unità logica.

ACU 37

Scegliere Delete (Elimina) per continuare, quindi fare clic su Finish (Fine) per accettare le modifiche.

Fare clic su Save (Salva) per applicare le modifiche al sistema, quindi scegliere OK nella finestra di conferma.

Expand Array

NOTA: Expand array (Espandi array) viene visualizzata solo se sul controller c’è un’unità

fisica non assegnata. L’unità non assegnata deve avere anche una capacità non inferiore di quella di un’unità di un array esistente. Se queste condizioni non vengono soddisfatte, installare sul controller almeno un’unità adatta, quindi fare clic su Refresh (Aggiorna).

Questa funzione consente di aumentare la capacità di memorizzazione di un array esistente. È possibile utilizzare lo spazio di memorizzazione aggiuntivo per le seguenti operazioni:

•

Creazione di nuove unità logiche (“Create a logical drive” a pagina 35).

•

Migrazione del livello RAID o della dimensione di stripe delle unità logiche esistenti (“Migrate a logical drive” a pagina 39).

•

Estensione di unità logiche esistenti sull’array (“Extend logical drive” a pagina 39), se il sistema operativo consente l’estensione delle unità logiche.

IMPORTANTE: L’espansione di un array, l’estensione o la migrazione di un’unità logica

o richiederà circa 15 minuti per GB o un tempo notevolmente maggiore se il controller non è dotato di cache con alimentazione a batteria. Durante questo processo non è possibile eseguire simultaneamente altre operazioni di espansione, estensione o migrazione sullo stesso controller.

Fare clic su Controller Settings (Impostazioni del controller) e verificare che l’impostazione Expand Priority (Priorità di espansione) sia appropriata.

Eseguire il backup di tutti i dati dell’array. Anche se in genere l’espansione di array non provoca la perdita dei dati, tale precauzione garantisce un’ulteriore protezione.

Fare clic su Expand array (Espandi array), quindi scegliere Begin (Inizio).

Scegliere l’array da espandere, quindi fare clic su Next (Avanti).

Selezionare le unità fisiche da aggiungere all’array, quindi fare clic su Next (Avanti).

Fare clic su Finish (Fine) per accettare le modifiche. A questo punto, prima di fare clic su Save (Salva) al passaggio successivo, è possibile creare unità

logiche sullo spazio inutilizzato creato dall’espansione. È anche possibile impostare l’espansione di un altro array sullo stesso controller ripetendo i passaggi descritti in precedenza. Il controller è tuttavia in grado di espandere un solo array per volta. Le espansioni di array rimanenti verranno messe in coda.

Fare clic su Save (Salva). Il controller riorganizza (eseguendo nuovamente lo stripe) le unità logiche esistenti e i relativi dati

in modo da estenderli a tutte le unità fisiche dell’array ampliato.

Per controllare lo stato di avanzamento dell’espansione di un array, fare clic sull’icona dell’array desiderato nel pannello Configuration View (Visualizzazione configurazione). Si apre la finestra a comparsa More Information (Maggiori informazioni) indicante lo stato di tutti gli array.

ACU 38

Extend logical drive

Questa funzione consente di aumentare la capacità di memorizzazione di un’unità logica aggiungendo spazio inutilizzato su un array ad un’unità logica dello stesso array. Lo spazio inutilizzato si ottiene espandendo un array (“Expand Array” a pagina 38) o eliminando un’unità logica (“Delete logical

drives” a pagina 37) sullo stesso array.

Non tutti i sistemi operativi supportano l’estensione mediante ACU. Alcuni sistemi operativi consentono di eseguire l’estensione dell’unità logica non in linea mediante

il backup dei dati, la riconfigurazione dell’array e il ripristino dei dati di backup. Per informazioni aggiornate, consultare la documentazione del sistema operativo.

IMPORTANTE: L’espansione di un array, l’estensione o la migrazione di un’unità logica

stesso controller.

Eseguire il backup di tutti i dati presenti sull’unità logica. Anche se in genere l’estensione di array non provoca la perdita dei dati, tale precauzione garantisce un’ulteriore protezione.

Fare clic su Extend logical drive (Estendi unità logica), quindi scegliere Begin (Inizio).

Selezionare l’unità logica da estendere, quindi scegliere Next (Avanti).

Immettere la nuova dimensione dell’unità logica nel campo relativo.

Fare clic su Finish (Fine). A questo punto, prima di fare clic su Save (Salva) nel passaggio successivo, è possibile

preparare l’estensione di un’altra unità logica sullo stesso controller ripetendo i passaggi descritti in precedenza. Il controller è tuttavia in grado di estendere una sola unità logica per volta. Le estensioni rimanenti verranno messe in coda.

Fare clic su Save (Salva). Viene avviata l’estensione dell’unità logica.

Per controllare lo stato di avanzamento dell’estensione di un’unità logica, fare clic sull’icona di questa unità logica nel pannello Configuration View (Visualizzazione configurazione). Si apre la finestra a comparsa More Information (Maggiori informazioni) indicante lo stato delle unità logiche.

Migrate a logical drive

Questa opzione consente di modificare la dimensione di stripe (dimensione dei blocchi di dati), del livello RAID o di entrambi per l’unità logica selezionata. Per alcune combinazioni di impostazioni iniziali e finali per dimensioni di stripe e livello RAID, l’array deve contenere spazio su unità non utilizzato.

IMPORTANTE: L’espansione di un array, l’estensione o la migrazione di un’unità logica

Eseguire il backup di tutti i dati presenti sull’unità logica. Anche se in genere la migrazione di array non provoca la perdita dei dati, tale precauzione garantisce un’ulteriore protezione.

Fare clic su Migrate a logical drive (Migrazione unità logica), quindi su Begin (Inizio).

Selezionare l’unità logica desiderata, quindi scegliere Next (Avanti).

ACU 39

Selezionare un livello RAID, quindi scegliere Next (Avanti). Vengono visualizzati solo i livelli RAID possibili per questa configurazione. Il livello RAID 5 non

è disponibile se l’array comprende solo due unità fisiche.

Selezionare la dimensione di stripe. Vengono visualizzate solo le dimensioni di stripe possibili per la configurazione in questione.

Fare clic su Finish (Fine) per accettare le modifiche. A questo punto (prima di fare clic su Save (Salva) nel passaggio successivo), è possibile preparare

la migrazione di un’altra unità logica sullo stesso controller ripetendo i passaggi descritti in precedenza. Il controller è tuttavia in grado di eseguire la migrazione di una sola unità logica per volta. Le migrazioni rimanenti verranno messe in coda.

Fare clic su Save (Salva). Viene avviata la migrazione.

Per controllare lo stato di avanzamento di una migrazione, fare clic sull’icona dell’unità logica nel pannello Configuration View (Visualizzazione configurazione). Si apre la finestra a comparsa More Information (Maggiori informazioni) indicante lo stato delle unità logiche.

Spare management

NOTA: Un array può avere più unità di riserva e un’unità di riserva può essere condivisa

da più array.

Fare clic su Spare Management (Gestione unità di riserva), quindi su Begin (Inizio).

Selezionare l’array al quale assegnare ulteriori (o meno) unità di riserva.

Selezionare le unità di riserva che si desidera assegnare, quindi deselezionare le caselle di controllo delle unità di riserva che si desidera rimuovere.

IMPORTANTE: L’assegnazione di una o più unità di riserva ad un array consente di ritardare

indipendentemente dal numero di unità di riserva assegnato.

Fare clic su Next (Avanti). Fare clic su Finish (Fine) per accettare le modifiche. Fare clic su Save (Salva) quindi su OK sull’avviso di conferma.

Selective Storage Presentation (Presentazione della memorizzazione selettiva)

SSP consente di determinare i controller host in grado di accedere alle specifiche unità logiche in un sistema di memorizzazione. Tale funzione è utile per prevenire il danneggiamento dei dati che può verificarsi quando server diversi, che utilizzano sistemi operativi differenti, accedono agli stessi dati.

SSP è disponibile solo per i controller RA4x00, Smart Array Cluster Storage e alcuni controller MSA. Per assicurarsi che un sistema di memorizzazione MSA specifico supporti SSP, consultare il manuale dell’utente del sistema.

Controller RA4x00

Fare clic su Selective Storage Presentation (Presentazione della memorizzazione selettiva), quindi scegliere Begin (Inizio).

Selezionare l’unità logica per la quale si desidera modificare le impostazioni di accesso, quindi fare clic su Next (Avanti).

ACU 40

Nella schermata successiva, selezionare il pulsante di opzione appropriato per abilitare o disabilitare SSP, quindi scegliere Next (Avanti).

Disabilitando SSP tutti i controller host ottengono l’accesso all’unità logica.

Abilitando SSP è possibile definire gli host che possono accedere all’unità logica.

Selezionando Enable (Abilita), la schermata elenca tutti i controller host identificati.

Selezionare i controller host ai quali si desidera consentire l’accesso all’unità logica, rinominare le connessioni se necessario, quindi scegliere Next (Avanti).

NOTA: Assicurarsi che ogni HBA nel sistema possa accedere alle unità logiche alle quali

verranno applicati i percorsi multipli.

Fare clic su Finish (Fine).

Controller MSA e Smart Array Cluster Storage

Fare clic su Selective Storage Presentation (Presentazione della memorizzazione selettiva), quindi scegliere Begin (Inizio).

Nella schermata successiva, selezionare il pulsante di opzione appropriato per abilitare o disabilitare SSP, quindi scegliere Next (Avanti).

Disabilitando SSP tutti i controller host ottengono l’accesso alle unità logiche.

Abilitando SSP è possibile definire gli host che possono accedere all’unità logica specifica.

Selezionando Enable (Abilita), la schermata elenca tutti i controller host identificati.

Selezionare i controller host ai quali deve essere consentito l’accesso all’unità logica, rinominare le connessioni, se necessario, quindi fare clic su Next (Avanti).

NOTA: Assicurarsi che ogni HBA nel sistema possa accedere alle unità logiche alle quali

verranno applicati i percorsi multipli.

ACU 41

Fare clic su Finish (Fine).

Configurazione degli switch

Se il controller selezionato supporta la configurazione degli switch, il collegamento al menu di questa funzione è presente nel pannello Wizards (Procedure guidate) nell’angolo in basso a destra della schermata principale di configurazione di ACU (Figura 1-2).

Utilizzare il comando PING per confermare che i collegamenti tra il server di gestione che esegue ACU e le porte di gestione LAN sugli switch sono affidabili.

Fare clic su Switch Configuration (Configurazione switch) nel pannello Wizards.

Selezionare lo switch da configurare, quindi fare clic su Next (Avanti).

ACU 42

Fare clic su ACU Switch Configuration (Configurazione switch ACU).

Impostare i parametri dello switch (indirizzo IP, gateway predefinito, maschera di sottorete e stringhe di comunità), quindi fare clic su Finish (Fine) per salvare le impostazioni.

La schermata visualizza un URL per l’avvio della Switch Configuration Utility (Utility di configurazione switch). Questa utility è un’applet Java™ che consente di proseguire nella configurazione dello switch. Per poter utilizzare l’applet potrebbe essere necessario caricare il plug-in Java™ più recente.

Fare clic sul collegamento all’URL.

Seguire i prompt e le istruzioni della schermata per utilizzare l’utility di configurazione degli switch.

ACU 43

Suddivisione di un array di mirroring

Questa attività suddivide un array formato da una o più unità logiche RAID 1+0 in due array nuovi identici formati da unità logiche RAID 0. Questa funzionalità è importante quando si desidera replicare una configurazione o quando si desidera eseguire un backup prima di un’operazione rischiosa.

IMPORTANTE: Non è possibile suddividere un array se contiene unità logiche in

configurazioni RAID 0, RAID 5, o RAID ADG.

NOTA: Un array può essere suddiviso o il mirroring eseguito solo se il server non è in linea

e si trova nella modalità Standard configuration (Configurazione standard) della GUI di ACU.

Scollegare il server dalla rete. Inserire il CD che contiene ACU nell’unità CD-ROM. Aprire ACU e rimanere nella modalità Standard configuration (Configurazione standard)

(l’impostazione predefinita). Selezionare il controller che contiene l’array da suddividere. Selezionare l’array nel pannello Configuration View (Visualizzazione configurazione). Fare clic su Split Mirrored Array (Suddivisione array di mirroring) nel pannello Select

a Task (Selezione attività).

Fare clic su OK.

Quando ACU ha terminato di suddividere l’array, rimuovere le unità fisiche che rappresentano uno dei nuovi array.

IMPORTANTE: Se non si rimuove uno degli array, al riavvio (passo successivo) il server non

sarà in grado di distinguere tra i due array nuovi in quanto sono identici in ogni particolare.

Riavviare il server.

Ricombinazione di un array di mirroring suddiviso

NOTA: Un array può essere suddiviso o il mirroring eseguito solo se il server non è in linea

e si trova nella modalità Standard configuration (Configurazione standard) della GUI di ACU.

Scollegare il server dalla rete.

Inserire le unità che contengono l’altra metà dell’array suddiviso.

Inserire il CD che contiene ACU nell’unità CD-ROM.

Aprire ACU e rimanere nella modalità Standard configuration (Configurazione standard) (l’impostazione predefinita).

Selezionare il controller che contiene l’array per cui rieseguire il mirroring.

Selezionare l’array da usare come sorgente dell’array di mirroring ricombinato nel pannello Configuration View (Visualizzazione configurazione).

Fare clic su Re-Mirror Array (Esegui nuovo mirroring) nel pannello Select a Task (Selezione attività).

Selezionare l’array per il mirroring sull’array sorgente. (Di solito si tratta dell’array suddiviso dall’array di mirroring originale. Tuttavia, può trattarsi di un’altro array purché di dimensioni corrette).

ATTENZIONE: Tutti i dati sul secondo array verranno distrutti.

ACU 44

Fare clic su OK.

10.

Riavviare il server quando ACU avrà terminato di ricombinare l’array suddiviso.

Uso dello scripting ACU

ACU utilizza due modalità di scripting: Capture (Acquisizione) e Input (Immissione).

•

In modalità Capture (Acquisizione) (“Acquisizione di una configurazione” a pagina 45), ACU analizza la configurazione di tutti i controller di array interni ed esterni collegati al server e crea un file di script con una descrizione di tale configurazione.

•

In modalità Input (Immissione) (“Utilizzo di uno script di immissione” a pagina 45), ACU legge la configurazione dell’array presente nel file di script creato (“Creazione di un file di script ACU”

Acquisizione di una configurazione

a pagina 46) e la applica a un sistema di destinazione.

Per acquisire la configurazione di un sistema, immettere il seguente comando al prompt della riga di comando del sistema:

cpqacuxe -c [unità:][percorso] NOMEFILE.est [-internal | -external] -e [unità:][percorso] NOMEFILEERRORE.est

NOMEFILE è il nome che si desidera assegnare al file di acquisizione ed est rappresenta l’estensione di file. Se non vengono specificati un nome e una posizione, viene utilizzato il nome predefinito ACUCAPT.ini e il file viene inserito nella directory di lavoro di ACU.

Le opzioni -internal ed -external limitano l’acquisizione ai controller interni o esterni. Le informazioni dell’opzione -e vengono utilizzate solo se ACU deve generare un file di errore. Per

impostazione predefinita, ACU assegna al file di errore il nome ERROR.ini che viene inserito nella directory di lavoro di ACU.

Utilizzo di uno script di immissione

Per utilizzare uno script di immissione per configurare o riconfigurare un sistema, individuare innanzitutto uno script ACU appropriato o crearne uno nuovo (“Creazione di un file di script ACU” a pagina 46), quindi immettere il seguente comando al prompt della riga di comando del sistema:

cpqacuxe -i [unità:][percorso] NOMEFILE.est [-internal | -external] [-reset] -e [unità:][percorso] NOMEFILEERRORE.est

NOMEFILE è il nome del file di immissione ACU ed est rappresenta l’estensione di file. Se non si specifica il nome e la posizione del file di immissione, verrà cercato il file ACUINPUT.ini nella directory di lavoro di ACU.

Le opzioni -internal ed -external limitano le operazioni di configurazione ai controller interni o esterni.

Il flag -reset elimina i dati esistenti e sovrascrive la configurazione esistente con quella specificata nello script.

Le informazioni dell’opzione -e vengono utilizzate solo se ACU deve generare un file di errore. Per impostazione predefinita, ACU assegna al file di errore il nome ERROR.ini che viene inserito nella directory di lavoro di ACU.

ACU 45

Creazione di un file di script ACU

Per creare un file di script ACU valido, è possibile utilizzare uno dei metodi seguenti:

•

Modifica dello script di esempio (“Script di immissione personalizzato di esempio” a pagina 46).

•

Creazione di un file di script in modalità Capture (Acquisizione) (“Acquisizione di una

configurazione” a pagina 45) da qualsiasi server con ACU e modifica dei valori delle opzioni nel

file in base al sistema di destinazione (questo metodo risulta particolarmente indicato per applicare una configurazione standard a più server con risorse di memorizzazione simili).

•

Scrittura di un file di script ex novo. Ogni riga di testo in un file di script ACU è in formato opzione=valore e può contenere caratteri maiuscoli o minuscoli. Per informazioni sui valori possibili e per informazioni sulla configurazione minima valida per lo script, vedere il file di script di esempio (“Script di immissione personalizzato di esempio” a pagina 46).

È possibile aggiungere delle righe vuote e commenti a qualsiasi script per rendere più agevole la lettura e la comprensione dello script. Per creare un commento, immettere un punto e virgola seguito dal testo

Script di immissione personalizzato di esempio

del commento. ACU ignora tutto il testo sulla stessa riga dopo il punto e virgola.

Lo script di esempio in questa sezione illustra tutti i valori possibili per ciascuna opzione.

•

Se un’opzione viene visualizzata in grassetto, è necessario immettere un valore per tale opzione durante la creazione del proprio script.

•

Se un valore viene visualizzato in grassetto, ACU utilizza quel valore come impostazione predefinita per creare nuove unità logiche.

È possibile utilizzare questo script come modello per i propri script.

Action = Configure|Reconfigure Method = Custom|Auto

IOCabinet [N],IOBay [N],IOChassis [N],Slot [N],Cabinet [N],Cell [N] ClearConfigurationWithDataLoss = Yes|No ; COMMENTO: questa opzione è ora

deprecata. LicenseKey = XXXXX-XXXXX-XXXXX-XXXXX-XXXXX DeleteLicenseKey = XXXXX-XXXXX-XXXXX-XXXXX-XXXXX RAIDArrayID = "XXXXXXXXXXXXXXXXXXXX"

ReadCache = 0|10|20|25|30|40|50|60|70|75|80|90|100 WriteCache = 0|10|20|25|30|40|50|60|70|75|80|90|100 RebuildPriority = Low|Medium|High ExpandPriority = Low|Medium|High

SurfaceScanDelay = N SSPState = Enable|Disable PreferredPathMode = Auto|Manual

ACU 46

Array = A|B|C|D|E|F|G|...Z|a|b|c|d|e|f

OnlineSpare = None | N | Port:ID,Port:ID... | Box:Bay,Box:Bay... | Port:Box:Bay,Port:Box:Bay,... ; COMMENTO: questi valori sono solo disponibili quando Method = Custom. Quando Method = Auto le scelte

possibili sono Yes|No.

Drive = * | N | Port:ID,Port:ID... | Box:Bay,Box:Bay... | Port:Box:Bay,Port:Box:Bay,...

DriveType = SCSI | SAS | SATA

LogicalDrive = 1|2|3|...32 RAID = 0|1|5|6|adg|auto Size = [N]|Max Sectors = 32|63

StripeSize = 8|16|32|64|128|256 ArrayAccelerator = Enable|Disable

LogicalDriveSSPState = Enable|Disable SSPAdaptersWithAccess = [N],[N]...|None

PreferredPath = 1|2

| Solaris | Netware | HP | Windows Sp2 ; COMMENTO: il valore Windows(degrade deve essere immesso come scritto.

Opzioni del file di script

Nei file di script di ACU esistono cinque categorie di opzioni: controllo, controller, array, unità logica e HBA. Ogni categoria dispone di varie opzioni di scripting, ma non è sempre necessario assegnare valori a tutte le opzioni. In alcune istanze ACU può utilizzare valori predefiniti, mentre in altre un’opzione specificata può non essere fondamentale per una determinata configurazione o modalità di script.

Le opzioni per ogni categoria vengono elencate nella tabella (“Categorie di opzioni nello scripting ACU” a pagina 48) e descritte in dettaglio nella presente sezione.

ACU 47

Categorie di opzioni nello scripting ACU

Categoria Opzioni Commenti

Controllo Azione

Method

Controller Controller

ClearConfigurationWithDataLoss LicenseKey DeleteLicenseKey ChassisName ReadCache WriteCache RebuildPriority ExpandPriority SurfaceScanDelay SSPState PreferredPathMode

Array Array

OnlineSpare Drive DriveType

LogicalDrive RAID Size Sectors StripeSize ArrayAccelerator LogicalDriveSSPState SSPAdaptersWithAccess PreferredPath

ConnectionName HostMode

Unità logica

HBA HBA_WW_ID

Queste opzioni definiscono il comportamento generale di ACU mentre elabora gli script e crea le configurazioni. Le opzioni di controllo possono ricorrere solo una volta in un file di script e devono essere prima specificate.

Le opzioni di questa categoria specificano il controller che deve essere configurato (o il controller la cui configurazione è stata acquisita). Anche se l’opzione Controller deve aprire questa sezione dello script, le altre opzioni di questa categoria possono essere inserite in qualsiasi ordine.

È possibile utilizzare un file di script per configurare tutti i controller in un sistema e configurare i controller in modo identico o individualmente. Se si definisce la configurazione di ciascun controller individualmente, immettere i valori per un controller e i relativi array e unità logiche prima di specificare i valori per un altro controller.

Queste opzioni descrivono un array che deve essere configurato sul controller precedentemente specificato nello script (se non è stato precedentemente specificato un controller, ACU interrompe l’elaborazione dello script e genera un messaggio di errore). Anche se l’opzione Array deve aprire questa sezione dello script, le altre opzioni di questa categoria possono essere inserite in qualsiasi ordine.

Queste opzioni descrivono un’unità logica che deve essere configurata su un array precedentemente specificato nello script (se non è stato precedentemente specificato un array, ACU interrompe l’elaborazione dello script e genera un messaggio di errore). Anche se l’opzione LogicalDrive deve aprire questa sezione dello script, le altre opzioni di questa categoria possono essere inserite in qualsiasi ordine.

Queste opzioni specificano un HBA che deve essere configurato.

ACU 48

Categoria Control

La categoria Control presenta due opzioni: Action (pagina 49) e Method (pagina 49).

Action

È necessario specificare una modalità di azione.

•

In modalità Configure (Configura) è possibile solo creare nuovi array, mentre non è possibile modificare alcun array esistente. Il controller deve essere collegato a unità fisiche non assegnate disponibili per questa modalità.

•

In modalità Reconfigure (Riconfigura) è possibile modificare array esistenti. Per esempio, è possibile impostare l’espansione di un array, l’estensione o la migrazione di un’unità logica. Queste procedure non causano la distruzione di dati, a meno che si desideri specificamente cancellarli. In questa modalità, ACU non modifica l’impostazione di opzioni esistenti, a meno che non si specifichi appositamente un valore diverso per tale opzione.

Method

Auto (Automatica) è il valore predefinito di questa opzione. Se si desidera utilizzare la modalità Custom (Personalizzata) è necessario specificarlo.

In modalità Auto (Automatica), ACU può effettuare l’espansione, l’estensione o la migrazione senza l’intervento dell’utente se i valori impostati per le altre opzioni implicano che tale operazione è necessaria.

Categoria Controller

Nella categoria Controller sono disponibili le opzioni seguenti:

•

Controller (pagina 49)

•

ClearConfigurationWithDataLoss (pagina 50)

•

LicenseKey (“LicenseKey, DeleteLicenseKey” a pagina 50)

•

DeleteLicenseKey (“LicenseKey, DeleteLicenseKey” a pagina 50)

•

ChassisName (pagina 50)

•

ReadCache (“ReadCache, WriteCache” a pagina 50)

•

WriteCache (“ReadCache, WriteCache” a pagina 50)

•

RebuildPriority (“RebuildPriority, ExpandPriority” a pagina 51)

•

ExpandPriority (“RebuildPriority, ExpandPriority” a pagina 51)

•

SurfaceScanDelay (pagina 51)

•

SSPState (pagina 51)

•

PreferredPathMode (pagina 51)

Controller

È necessario immettere un valore per questa opzione in quanto identifica il controller da configurare.

•

All — Configura tutti i controller rilevati nel sistema.

•

Slot [N][:M] — Configura il controller interno nello slot numero N o il controller esterno alla porta M nello slot N.

ACU 49

•

First — Configura il controller elencato per primo nel sistema.

•

WWN [N] — Configura il controller esterno corrispondente al nome universale (WWN) N.

•

SerialNumber [N] — Configura il controller di memorizzazione condivisa con il numero di serie N.

•

IOCabinet[N],IOBay[N],IOChassis[N],Slot[N],Cabinet[N],Cell[N] — Configura il controller del server Integrity le cui informazioni sul percorso dello slot sono definite da questa sequenza di identificatori.

ClearConfigurationWithDataLoss

Questo comando è ora deprecato. Il valore predefinito di questa opzione è No. La cancellazione della configurazione causa la perdita di

dati in quanto determina la cancellazione di tutti i volumi logici e array del controller. Se si cancella una configurazione è possibile scrivere i comandi nel file di script in un secondo momento per creare una nuova configurazione sfruttando la capacità dell’unità resa disponibile.

LicenseKey, DeleteLicenseKey

Queste opzioni consentono di immettere la chiave di licenza di 25 caratteri per attivare o disattivare alcune funzioni del controller. È possibile immettere anche i trattini, sebbene non siano richiesti.

ChassisName

Immettere una stringa di caratteri definita dall’utente che identifichi il controller. Nella stringa possono essere utilizzati i seguenti caratteri:

a–z, A–Z, 0–9, !, @, #, *, (, ), ,, -, _, +, :, ., /, [spazio] Non è necessario utilizzare le virgolette per circoscrivere una stringa, ma se le si utilizza si fa in modo

che la stringa inizi con uno spazio. Tuttavia, la stringa non può concludersi con uno spazio. Attualmente solo i controller di memorizzazione condivisa come il RA4x00, MSA1000 e lo Smart

Array Cluster Storage supportano l’opzione ChassisName. Il controller RA4x00 utilizza una stringa di 24 caratteri, mentre altri controller applicabili utilizzano una stringa di 20 caratteri.

ReadCache, WriteCache

Inserire un numero compreso tra 0 e 100 per specificare la percentuale di cache da assegnare alle funzioni di lettura e scrittura dell’unità. Il valore predefinito per entrambe le opzioni è 50. Il rapporto cache consentito dipende dal modello del controller e dal fatto che la cache sia alimentata a batteria, come descritto nella tabella (“Rapporti cache consentiti” a pagina 50).

Rapporti cache consentiti

NOTA: S indica che il rapporto cache specificato è consentito per quel tipo di controller,

mentre – indica che il rapporto non è permesso.

ACU 50

Rapporto letturascrittura

RA4x00 con 16 MB di cache

RA4x00 con 48 MB di cache

Tutti gli altri controller con cache alimentata a batteria

Tutti gli altri controller senza cache alimentata a batteria

100:0 S S S S 90:10 S S -- -80:20 S S -- -75:25 -- -- S -70:30 S S -- -60:40 S S -- -50:50 S S S -40:60 -- S -- -30:70 -- S -- -25:75 --

S -0:50* S -- -- -0:75* -- S -- -0:100 -- -- S --

* In questi casi le percentuali della cache non totalizzano un valore di 100 in quanto non vengono utilizzati i moduli aggiuntivi di cache da 16 MB o 48 MB. Viene utilizzata solo la cache alimentata a batteria.

RebuildPriority, ExpandPriority

I valori possibili per questa opzione sono tre: Low, Medium e High (bassa, media e alta). Il valore predefinito per un controller non configurato è Low (bassa).

SurfaceScanDelay

Immettere un numero tra 1 e 30 per specificare la durata del ritardo di scansione superficie in secondi.

SSPState

Per questa opzione sono disponibili due impostazioni: Enable (Abilita) e Disable (Disabilita). Se non si specifica un valore per lo stato SSP, viene mantenuta l’impostazione esistente.

NOTA: L’opzione SSPState è valida solo per controller che abilitano l’SSP sulla base di un

controller, come MSA1000 o Smart Array Cluster Storage. I controller RA4x00 supportano SSP abilitato sulla base di un’unità logica e utilizzano invece l’opzione LogicalDriveSSPState (“LogicalDriveSSPState” a pagina 55).

Se si abilita SSP, è necessario anche specificare un adattatore per una o più unità logiche utilizzando l’opzione SSPAdaptersWithAccess (“SSPAdaptersWithAccess” a pagina 55). Altrimenti l’SSP viene automaticamente disabilitato.

PreferredPathMode

Il valore selezionato per questa opzione determina il modo in cui il percorso di I/O preferito verso una particolare unità logica viene impostato per un controller di array ridondante in configurazione Active/Active (Attivo/Attivo).

ACU 51

Questa funzione viene supportata solo da alcuni tipi di controller e non utilizzata dai controller con configurazione Active/Standby (Attivo/Standby).

•

Auto (Automatica) rappresenta l’impostazione predefinita per le nuove configurazioni. In questo caso, il sistema di memorizzazione seleziona automaticamente il percorso di I/O dal controller ridondante all’unità logica e bilancia dinamicamente il carico di tutti i percorsi.

•

Manual (Manuale) consente di assegnare l’unità logica a un controller ridondante specifico. Se si seleziona questa impostazione, utilizzare il comando PreferredPath (pagina 56) per specificare il percorso.

Se durante la riconfigurazione di un controller non viene specificato alcun valore per questa opzione, viene mantenuta invariata l’impostazione esistente.

Categoria Array

Nella categoria Array sono disponibili le opzioni seguenti:

•

Array (pagina 52)

•

OnlineSpare (pagina 52)

•

Drive (pagina 53)

•

DriveType (pagina 53)

Array

Immettere una lettera nell’intervallo A-Z o a-f per identificare l’array da creare o riconfigurare, considerando le limitazioni seguenti:

•

In modalità Configure (Configura) ACU crea un nuovo array. Il valore della lettera specificato deve essere il primo disponibile nella sequenza, considerando il numero di array presenti sul controller.

•

In modalità Reconfigure (Riconfigura), ACU può creare un nuovo array o riconfigurarne uno esistente. In questo caso, il valore della lettera specificato può identificare un array esistente o la prima lettera di array disponibile nella configurazione esistente.

OnlineSpare

Il valore per questa opzione determina se l’array precedentemente specificato nello script verrà configurato con unità di riserva.

Modalità Method Valore possibile Valore predefinito

Custom

Per specificare esattamente quali unità utilizzare come unità di riserva, utilizzare una convenzione appropriata (port:ID, box:bay o port:box:bay).

Per specificare solo il numero di unità di riserva e non l’ID esatto, immettere il numero come valore per questa opzione. ACU seleziona automaticamente solo le unità che sono appropriate per l’array.

Per specificare che l’array non deve avere unità di riserva, immettere None.

In modalità Action = Configure (Configura): None (Nessuno)

In modalità Action = Reconfigure (Riconfigura) ACU ignora qualsiasi valore immesso per questa opzione e mantiene le eventuali unità di riserva già presenti nella configurazione.

ACU 52

Modalità Method Valore possibile Valore predefinito

Auto Yes (indica un’unità di riserva)

In modalità Action = Configure (Configura): Yes (indica un’unità di riserva)

In modalità Action = Reconfigure (Riconfigura) ACU ignora qualsiasi valore immesso per questa opzione e mantiene le eventuali unità di riserva già presenti nella configurazione.

Drive

È possibile utilizzare questa opzione per aggiungere un’unità a un array esistente (espandere l’array) o per creare un nuovo array. Nel caso dell’espansione dell’array, ciascuna unità aggiunta deve avere una capacità non inferiore a quella della più piccola unità già presente nell’array. Le unità aggiunte e quelle esistenti nell’array devono essere dello stesso tipo (ad esempio, SAS o SATA).

Se il valore dell’opzione ClearConfigurationWithDataLoss (pagina 50) è impostato su Yes, è possibile utilizzare l’opzione Drive per rimuovere le unità dall’array. Tuttavia l’opzione ClearConfigurationWithDataLoss è ora deprecata.

Se si utilizza la modalità Method = Auto, ACU configura tutte le unità disponibili sul controller in un array. Se le unità sono di capacità diverse, ACU determina la capacità dell’unità più piccola e utilizza la stessa quantità di spazio su tutte le altre unità disponibili.

Se si utilizza la modalità Method = Custom, scegliere uno dei seguenti metodi per specificare le unità da specificare nell’array (array diversi sullo stesso controller possono utilizzare metodi diversi).

•

Per specificare singole unità, utilizzare una convenzione appropriata (port:ID, box:bay o port:box:bay).

•

Per specificare solo il numero di unità da utilizzare (non quale specifico ID di unità utilizzare), immettere il numero come valore per questa opzione. Ad esempio, se si immette drive=3, ACU utilizza le prime tre unità disponibili per creare o espandere l’array specificato che viene definito nel resto dello script. ACU determina automaticamente quali unità sono appropriate per l’utilizzo.

•

Per utilizzare tutte le unità disponibili, immettere un asterisco come valore per questa opzione. Un array configurato con questo metodo non può avere un’unità di riserva.

DriveType

Il valore immesso per questa opzione specifica il tipo di unità (SAS, SATA o parallel SCSI) che ACU deve utilizzare per creare l’array.

Categoria Logical Drive

Nella categoria Logical Drive sono disponibili le opzioni seguenti:

•

LogicalDrive (pagina 54)

•

RAID (pagina 54)

•

Size (pagina 54)

•

Sectors (pagina 54)

•

StripeSize (pagina 55)

•

ArrayAccelerator (pagina 55)

ACU 53

•

LogicalDriveSSPState (pagina 55)

•

SSPAdaptersWithAccess (pagina 55)

•

PreferredPath (pagina 56)

LogicalDrive

Il valore immesso per questa opzione specifica il numero ID dell’unità logica che deve essere creata o modificata. La prima unità logica in un array deve avere un ID di 1 (non 0) e la numerazione delle unità logiche deve essere sequenziale.

•

In modalità Action = Configure, ACU accetta solo il numero ID della prossima unità logica possibile.

•

In modalità Action = Reconfigure, ACU accetta anche il numero ID di una qualsiasi unità logica esistente.

RAID

Il valore immesso per questa opzione specifica il livello RAID per l’unità logica.

•

In modalità Action = Configure il valore predefinito è Auto. ACU seleziona automaticamente il livello RAID più alto che la configurazione possa supportare.

•

In modalità Action = Reconfigure, il valore predefinito corrisponde al livello RAID esistente per tale unità logica. Se si specifica un’impostazione diversa per il RAID, ACU ignora la nuova impostazione (in modalità Method = Auto) oppure cerca di migrare l’unità logica al livello RAID specificato (in modalità Method = Custom).

Size

Immettere la capacità dell’unità logica desiderata in megabyte. La dimensione predefinita delle nuove unità logiche è MAX. In questo caso, ACU crea un’unità logica della dimensione massima possibile dalle unità fisiche assegnate all’array.

In modalità Reconfigure (Riconfigura), l’impostazione predefinita è la dimensione esistente dell’unità logica. Se si specifica un valore superiore, nel caso in cui le unità dello stesso array presentino della capacità inutilizzata, ACU estende l’unità logica a una nuova dimensione, sempre che il sistema operativo supporti l’estensione dell’unità logica. Non è possibile ridurre la dimensione dell’unità logica.

ATTENZIONE: Effettuare il backup di tutti i dati prima di estendere un’unità logica.

Sectors

Questa opzione specifica il numero di settori che ciascuna traccia deve comprendere. Immettere 32 per disabilitare MaxBoot, 63 per attivarlo.

•

Per le nuove unità logiche, nel caso in cui l’unità logica sia maggiore di 502 GB, l’impostazione predefinita è 63, altrimenti l’impostazione predefinita corrisponde a 32.

•

L’impostazione predefinita di una unità esistente è l’impostazione data.

Se la funzione MaxBoot è abilitata, è probabile che le prestazioni dell’unità logica risultino leggermente inferiori.

•

ACU 54

StripeSize

Per questa opzione è possibile immettere un valore numerico per specificare la dimensione di stripe di dati (in KB) o non immettere nessun valore e consentire ad ACU di utilizzare quello predefinito.

I valori della dimensione di stripe validi dipende dal livello di RAID.

•

È possibile immettere qualsiasi valore di dimensione di stripe elencato nello script di esempio per gli array RAID 0, RAID 1 e RAID 1+0.

•

Per gli array RAID 5, nella maggior parte dei casi, la dimensione di stripe massima di è 256 KB ma nei modelli precedenti di controller la dimensione è spesso limitata a 64 KB.

•

Per gli array RAID 6 la dimensione massima di stripe è 64 KB o 256 KB a seconda del controller.

Il valore predefinito della dimensione di stripe dipende dalla modalità Action.

•

In modalità Action = Configure, il valore predefinito è determinato dal livello RAID specificato precedentemente nello script. In alcuni casi, il valore dipende dalla versione di ACU, dal modello di controller e dalla versione del firmware del controller.

Per RAID 0, RAID 1 o RAID 1+0, il valore predefinito è 128 KB.

Per RAID 5 il valore predefinito è generalmente 64 KB ma in alcuni modelli di controller è 16 KB o 128 KB.

Per RAID 6 il valore predefinito è generalmente 16 KB ma in alcuni modelli di controller è 64 KB o 128 KB.

•

In modalità Action = Reconfigure, il valore predefinito per questa opzione è la dimensione di stripe che è già stata configurata per l’unità logica. Se si specifica un valore diverso dalla dimensione di stripe esistente, ACU cercherà di migrare l’unità logica alla dimensione di stripe specificata. Per migrare l’unità logica, eseguire il backup di tutti i dati prima di avviare la procedura di migrazione.

ArrayAccelerator

Questa opzione specifica se l’acceleratore array è abilitato o disabilitato per l’unità logica specificata. Il valore predefinito è Enabled (Abilitato).

LogicalDriveSSPState

Questa opzione è valida solo per i controller che abilitano l’SSP sulla base di un’unità logica (attualmente questo si applica solo al RA4x00). Gli altri controller che supportano SSP utilizzano l’opzione SSPState (“SSPState” a pagina 51).

•

Per le nuove unità logiche il valore predefinito corrisponde a Disabled (Disabilitato).

•

Per le unità logiche esistenti, il valore predefinito corrisponde all’attuale impostazione dell’unità logica.

SSPAdaptersWithAccess

•

Inserire qui i valori per l’identificazione degli adattatori SSP che si desidera abbiano accesso a un’unità logica. Questo comando viene elaborato solo se SSPState o LogicalDriveSSPState sono impostati su Enable. In caso contrario, i valori vengono ignorati.

NOTA: Assicurarsi che ogni HBA nel sistema possa accedere alle unità logiche alle quali

verranno applicati i percorsi multipli.

ACU 55

PreferredPath

Se si seleziona l’impostazione Manual (Manuale) per PreferredPathMode (pagina 51), utilizzare il comando PreferredPath per specificare il percorso di I/O all’unità logica per un controller ridondante in modalità Active/Active (Attivo/Attivo).

L’impostazione predefinita per questa opzione è 1. Se si seleziona questa impostazione, il controller nello slot 1 del telaio costituisce il controller preferito per il percorso di I/O all’unità logica. Se si seleziona 2, il controller che si trova nello slot 2 del telaio viene utilizzato come controller preferito per l’unità logica.

Per determinare i numeri degli slot del telaio, utilizzare il comando show su un controller in grado di

supportare controller ridondanti.

Categoria HBA

Nella categoria HBA sono disponibili le opzioni seguenti:

•

HBA_WW_ID (pagina 56)

•

ConnectionName (pagina 56)

•

HostMode (pagina 56)

HBA_WW_ID

Questa opzione indica l’HBA a cui applicare le modifiche alla configurazione utilizzando WWN assegnato all’HBA.

ConnectionName

Questa opzione è una stringa definita dall’utente come nome di connessione per l’HBA specificato. La stringa può essere costituita da:

•

Un numero massimo di 16 caratteri

•

Caratteri con spazio incorporato, ma non può terminare con uno spazio

•

Tutti i seguenti caratteri: a–z, A–Z, 0–9, !, @, #, *, (, ), -, _, +, :, ., /, e [spazio]

HostMode

Questa opzione specifica HostMode per un HBA selezionato. L’impostazione di Host Mode ottimizza l’array di memorizzazione per il sistema operativo selezionato. Gli host mode disponibili per un HBA sono specifici per i dispositivi. Non tutte le modalità sono disponibili su tutti i dispositivi. Non tutti gli HBA supportano un HostMode.

Potrebbero essere disponibili le seguenti opzioni del sistema operativo:

•

Impostazione predefinita

•

Microsoft® Windows®

•

OpenVMS

•

Tru64

ACU 56

•

Linux Solaris NetWare HP-UX

Messaggi di errore per lo scripting ACU

Codice di errore

268

278-282

290

516 Internal error (Errore interno).

1052

1053

1065-1066

1091

1093

Messaggio di errore Commento o chiarificazione

General error (Errore generale).

Error saving controller (Errore di salvataggio controller).

Controller is locked by another machine or user (Il controller è bloccato da un’altra macchina o utente).

Error communicating with controller (Errore di comunicazione con il controller).

Array requires an odd number of drives (L’array richiede un numero dispari di unità).

Cannot remove physical drives from existing array (Impossibile rimuovere le unità fisiche dall’array esistente).

Too many coinciding expansion, migration, or extension operations (Troppe operazioni di espansione, migrazione o estensione contemporanee).

Controller does not support SSP (Il controller non supporta SSP).

Controller requires physical drives to set license keys (Il controller richiede unità fisiche per impostare le chiavi di licenza).

Si è verificato un problema di inizializzazione del processo ACU. Ad esempio, l’utente non è autenticato per utilizzare ACU o ACU è già in esecuzione.

C’è un problema nel salvataggio di una o più configurazioni del controller.

—

Si è verificato un errore durante il processo di configurazione, ma ACU non può identificarlo a causa di un errore ACU interno.

Questo messaggio di errore viene visualizzato se si tenta di aggiungere un numero dispari di unità a un array che dispone di unità logiche RAID 1 e il controller non supporta la migrazione di livello RAID.

Questo messaggio di errore viene visualizzato quando nello script in esecuzione in modalità Action = Reconfigure sono elencate meno unità fisiche di quelle già esistenti nell’array. ACU interpreta questo script come una richiesta di rimozione delle unità fisiche da un array esistente. Dato che questa richiesta comporta la perdita di dati, ACU impedisce l’esecuzione dello script.

ACU non supporta espansioni, migrazioni o estensioni multiple simultanee senza salvare la configurazione tra le singole operazioni. Limitare il numero di tali modifiche di configurazione nello script.

—

ACU 57

Codice di errore

1102

1110

1111

1112

1114

2564

2818

2819

2820

2821

2822

2823

Messaggio di errore Commento o chiarificazione

Slot information is not available (Non sono disponibili informazioni sullo slot).

Controller does not support license keys (Il controller non supporta le chiavi di licenza).

Invalid license key (Chiave di licenza non valida).

Controller has maximum number of license keys (Il controller ha un numero massimo di chiavi di licenza).

Controller requires non-failed physical drives to set license keys (Il controller richiede unità fisiche non guaste per impostare le chiavi di licenza).

Controller is locked by another machine or user (Il controller è bloccato da un’altra macchina o utente).

Invalid Method (Metodo non valido).

Invalid Controller (Controller non valido).

Could not detect controller <testo> (Impossibile rilevare il controller <testo>).

No controllers detected (Nessun controller rilevato).

Invalid read cache/write cache ratio (Rapporto cache lettura/cache scrittura non valido)

Invalid rebuild priority (Priorità di ricostruzione non valida).

Non è possibile eseguire lo script in modalità Input (Immissione) sui controller interni che non hanno informazioni sullo slot in linea. Nei sistemi che eseguono Microsoft® Windows® è necessario caricare System Management Driver.

—

Il valore Method specificato nello script non è valido.

Il controller specificato nello script non corrisponde a nessun controller esistente.

—

Questo errore si applica solo alla modalità Input (Immissione). Se nella modalità Capture (Acquisizione) non vengono rilevati controller, il file di acquisizione è vuoto.

Il rapporto di cache specificato non è supportato dal controller o dall’attuale configurazione del controller.

—

ACU 58

Codice di errore

2824

2825

2826

2827

2828

2829

2830

2831

2832

2833

2834

2835

2836

Messaggio di errore Commento o chiarificazione

Invalid expand priority (Priorità di espansione non valida).

Invalid array (Array non valido).

Array not specified (Array non specificato).

New array ID does not match the next available array ID (L’ID nuovo array non corrisponde all’ID array disponibile successivo).

New array ID already exists (L’ID nuovo array esiste già).

Cannot create array (Impossibile creare un array).

Cannot expand array (Impossibile espandere l’array).

Cannot change array spare (Impossibile modificare unità di riserva array).

Invalid physical drive (Unità fisica non valida).

Invalid Spare (Unità di riserva non valida).

Invalid logical drive (Unità logica non valida).

Logical drive not specified (Unità logica non specificata).

New logical drive ID does not match the next available logical drive ID (L’ID nuova unità logica non corrisponde all’ID prima unità logica disponibile).

Questo messaggio di errore viene visualizzato se il valore della priorità di espansione specificato nello script non è supportato. Questo messaggio viene visualizzato anche quando l’espansione non è possibile in quanto la funzione di priorità di espansione non è supportata. L’espansione potrebbe non essere disponibile temporaneamente su un controller che normalmente la supporta se, ad esempio, la carica della batteria della cache è bassa, un’altra espansione o migrazione è già in corso o nell’array è già presente il numero massimo supportato di unità fisiche.

L’ID array non è valido.

Il file dello script contiene comandi che richiedono un array, ma non è specificato alcun array.

L’ID array specificato nello script non è l’ID successivo nella sequenza in base agli ID array esistenti. Ad esempio, esiste solo l’array A e il file di script specifica la creazione dell’array C omettendo l’array B.

Questo errore si verifica nella modalità Configure (Configura) quando l’ID array specificato è già presente nel file di script della configurazione. In modalità Configure (Configura) è possibile creare solo nuovi array.

Il controller non dispone di unità fisiche non assegnate o possiede già il numero massimo di array o unità logiche.

Il controller non supporta l’espansione oppure l’attuale configurazione del controller non consente l’espansione.

Questo errore viene visualizzato se si tenta di cambiare il numero di unità di riserva in un array quando la configurazione non supporta l’aggiunta o la rimozione di unità di riserva.

L’unità fisica specificata non è un’unità fisica valida o non può essere aggiunta all’array.

L’unità di riserva specificata non è un’unità di riserva valida o non può essere aggiunta all’array come unità di riserva.

—

Il file dello script contiene comandi che richiedono un’unità logica, ma non è specificata alcuna unità logica.

Il file di script specifica un ID dell’unità logica che non è il primo ID inutilizzato nella sequenza. Ad esempio, questo messaggio viene visualizzato se sul controller è presente solo l’unità logica 1 e il file di script specifica di creare l’unità logica 3 omettendo l’unità logica 2. Una causa comune per questo errore si trova nel file di immissione che specifica numeri di unità logiche non sequenziali. In questo caso, occorre modificare i numeri delle unità logiche in modo che risultino sequenziali nel file di immissione.

ACU 59

Codice di errore

2837

2838

2839

2840

2841

2842

2843

2844

2845

2846

2847

2848

2849

2850

Messaggio di errore Commento o chiarificazione

New logical drive ID already exists (L’ID nuova unità logica esiste già).

Cannot create logical drive (Impossibile creare un’unità logica).

Cannot migrate logical drive RAID (Impossibile migrare l’unità logica RAID).

Cannot migrate logical drive stripe size (Impossibile migrare la dimensione di stripe dell’unità logica).

Cannot extend logical drive (Impossibile estendere l’unità logica).

Invalid RAID (RAID non valido).

Invalid size (Dimensione non valida).

Invalid stripe size (Dimensione di stripe non valida).

Invalid sectors (Settori non validi).

Cannot change logical drive sectors (Impossibile modificare settori dell’unità logica).

Invalid array accelerator setting (Impostazione acceleratore di array non valida).

Cannot change logical drive array accelerator setting (Impossibile modificare l’impostazione dell’unità logica).

Invalid ClearConfigurationWithDataL oss parameter (Parametro ClearConfigurationWithDataL oss non valido).

Controller does not support RAID Array ID (Il controller non supporta l’ID array RAID).

Questo errore si verifica nella modalità Configure (Configura) quando l’ID dell’unità logica specificato è già presente nel file di script della configurazione. In modalità Configure (Configura) è possibile creare solo

Sull’array non è disponibile spazio libero oppure è stato raggiunto il numero massimo di unità logiche.

Il controller non supporta la migrazione RAID o l’attuale configurazione del controller non la consente.

Il controller non supporta la migrazione della dimensione di stripe o l’attuale configurazione del controller non la consente.

Il controller non supporta l’estensione o l’attuale configurazione del controller non la consente. Ad esempio, l’estensione non è possibile se non è disponibile spazio libero sull’array.

Il livello di RAID specificato non è valido oppure non è possibile con l’attuale configurazione.

La dimensione specificata non è valida oppure non è possibile con l’attuale configurazione.

La dimensione di stripe specificata non è valida oppure non è supportata dall’attuale livello RAID o dall’attuale configurazione.

L’impostazione di MaxBoot specificata non è valida oppure non è possibile con l’attuale configurazione.

Non è possibile modificare l’impostazione MaxBoot su un’unità logica configurata in quanto quest’operazione causa perdita di dati.

L’impostazione dell’acceleratore di array specificata non è valida o non è supportata dall’attuale configurazione.

Non è possibile modificare l’impostazione dell’acceleratore di array per l’attuale configurazione del controller.

—

nuove

unità logiche.

ACU 60

Codice di errore

2851

2852

2853

2854

2855

2856

2857

2861

2864

2865

2866

Messaggio di errore Commento o chiarificazione

Invalid RAID Array ID (ID array RAID non valido).

Invalid SSP state (Stato SSP non valido).

Cannot change SSP settings (Impossibile modificare le impostazioni SSP).

Invalid SSP adapter ID (ID adattatore SSP non valido).

Controller does not support logical drive SSP states (Il controller non supporta gli stati SSP dell’unità logica). Use the SSPState controller command to set the controller SSP state (Utilizzare il comando SSPState del controller per impostare lo stato SSP del controller).

Controller does not support controller SSP state (Il controller non supporta lo stato SSP del controller). Use the LogicalDriveSSPState logical drive command to set SSP states for each logical drive (Utilizzare il comando LogicalDriveSSPState dell’unità logica per impostare gli stati SSP per ogni unità logica).

Invalid surface scan delay (Ritardo di scansione superficie non valido).

Controller does not support redundancy settings (Il controller non supporta impostazioni di ridondanza).

Invalid preferred path mode (Modalità percorso preferito non valida).

Invalid preferred path (Percorso preferito non valido).

Failure opening capture file <testo> (Errore di apertura file di acquisizione <testo>).

L’ID array RAID specificato nello script non è valido. Utilizzare i seguenti gruppi di caratteri: a–z, A–Z, 0–9, !, @, #, *, (, ), -, _, +, :, ., /, e [spazio]. L’ID non può terminare con uno spazio o superare il numero massimo di caratteri consentito dal controller.

—

Il controller non è ridondante o non supporta impostazioni di ridondanza.

Il valore specificato per la modalità di selezione del percorso preferito non è valido o il controller non è disponibile.

Il percorso preferito specificato non è uno slot del telaio valido per un controller attivo disponibile o il controller non è disponibile.

—

ACU 61

Codice di errore

2867

2868

2869

2870

2871

2872

2873

2874

2875

2876

2877

2878

2879

2880

Messaggio di errore Commento o chiarificazione

Failure opening input file <testo> (Errore di apertura file di immissione <testo>).

Failure opening error file <testo> (Errore di apertura file di errore <testo>).

<testo> command expected (Comando <testo> atteso).

<testo> is not a supported command (<testo> non è un comando supportato).

<testo> is not a supported Controller (<testo> non è un controller supportato).

<testo> is not an Array command (<testo> non è un comando Array).

<testo> is not a Logical Drive command (non è un comando Logical Drive).

<testo> is not an HBA command (<testo> non è un comando HBA).

More than one <testo> command cannot exist in the same section (Nella stessa sezione non possono coesistere più comandi <testo>).

Invalid physical drive count (Numero di unità fisiche non valida).

No spares available (Nessuna unità di riserva disponibile).

Spare request for RAID 0 is invalid (L’unità di riserva specificata per RAID 0 non è valida).

Reset and reconfigure combined error (Errore combinato di ripristino e riconfigurazione).

Invalid drive type specified (Tipo di unità specificato non valido).

—

Il comando <testo> è mancante o la posizione all’interno del file di script non è corretta.

—

Il comando <testo> non appartiene alla sezione Controller del file di script.

Il comando <testo> non appartiene alla sezione Array del file di script.

Il comando <testo> non appartiene alla sezione Logical Drive del file di script.

Il comando <testo> non appartiene alla sezione HBA del file di script.

—

Lo script specifica più unità di quelle disponibili per il tipo di unità specificato.

Non è stata trovata nessuna unità da utilizzare come unità di riserva per l’array specificato.

RAID 0 non supporta le unità di riserva.

È stato specificato un ripristino del controller con perdita di dati in modalità Reconfigure (Riconfigura).

—

ACU 62

Uso della CLI di ACU

L’interfaccia della riga di comando (CLI) di ACU offre due modalità operative: Console e Command (Comando).

•

In modalità Console (“Apertura della CLI in modalità Console” a pagina 63) è possibile regolare vari parametri di configurazione su diversi dispositivi senza la necessità di riavviare ACU dopo ogni modifica.

•

In modalità Command (Comando) (“Apertura della CLI in modalità Command” a pagina 63) è possibile apportare una modifica isolata a un solo parametro di configurazione su un dispositivo.

Apertura della CLI in modalità Console

La sintassi del comando necessario per aprire la CLI di ACU in modalità Console dipende dal sistema operativo utilizzato.

•

In Microsoft® Windows® immettere quanto segue:

C:\Programmi\Compaq\Hpacucli\Bin\hpacucli.exe

In alternativa, fare clic su Start e selezionare Programmi>HP System Tools (Utilità di sistema HP)>HP Array Configuration Utility CLI>HP Array Configuration Utility CLI.

•

In Linux immettere quanto segue:

[root@localhost root]# hpacucli

Dopo l’avvio della modalità Console in uno dei due sistemi operativi, lo schermo visualizza il seguente messaggio e la seguente richiesta della console.

HP Array Configuration Utility CLI 7.15.17.0 Detecting Controllers...Done. Type "help" for a list of supported commands. Type "exit" to close the console. =>

I restanti esempi riportati nella sezione relativa alla CLI di ACU in questa guida sono basati sull’utilizzo della modalità Console.

Apertura della CLI in modalità Command

Per utilizzare la modalità Command (Comando), aggiungere il comando della CLI di ACU appropriato (“La variabile <command>” a pagina 64) alla fine della riga di testo utilizzata per l’apertura di ACU in modalità Console (“Apertura della CLI in modalità Console” a pagina 63).

Negli esempi seguenti viene utilizzato il comando help.

•

In Microsoft® Windows®:

C:\Programmi\Compaq\Hpacucli\Bin\hpacucli.exe help

•

In Linux:

[root@localhost root]# hpacucli help

I restanti esempi riportati nella sezione relativa alla CLI di ACU in questa guida sono basati sull’utilizzo della modalità Console.

ACU 63

Sintassi CLI

Una tipica riga di comando CLI di ACU inserita in modalità Command (Comando) o Console è formata da tre parti distinte: un dispositivo target, un comando ed un parametro con valori, se necessario. Segue la struttura di una tipica riga di comando della CLI di ACU dove i caratteri maggiore e minore di indicano una variabile obbligatoria e le parentesi quadre indicano una variabile opzionale,

<target> <command> [parameter=value]

La variabile <target>

Questa variabile fornisce il percorso del dispositivo da configurare. Il dispositivo può essere un controller, un array, un’unità logica oppure un’unità fisica. La sintassi utilizzata è la seguente:

Ad esempio:

controller slot=3 controller wwn=500805F3000BAC11 controller slot=2 array A controller chassisname="A" array B logicaldrive 2 controller chassisname="A" physicaldrive 1:0 controller all controller slot=2 array all controller slot=3 physicaldrive 1:2-1:5

La variabile <command>

La variabile <command> può corrispondere a una delle seguenti parole o frasi che identificano le tipiche attività di configurazione:

add create delete modify remove set target

Sono inoltre disponibili tre comandi non di configurazione: help (“Comando help” a pagina 67), rescan (“Riscansione del sistema” a pagina 69) e show (“Comando show” a pagina 66).

Un comando spesso richiede un parametro e alcuni parametri richiedono un valore. Tuttavia,gli specifici parametri e valori validi per un determinato comando dipendono dal targetf a cui verrà applicato il comando. Per determinare i parametri e i valori validi per una determinata combinazione di variabili target e command, interrogare il dispositivo (“Interrogazione di un dispositivo” a pagina 64) o vedere i comandi di esempio riportati nelle altre sezioni di questa guida.

Interrogazione di un dispositivo

Non conoscendo quali siano i valori da assegnare ad un parametro, alle volte è possibile interrogare il dispositivo inserendo un ? come valore del parametro.

ACU 64

Comando di esempio:

=> ctrl ch="Lab4" ld 1 modify raid=0 ss=?

In questo caso, una tipica risposta potrebbe essere:

Available options are:

8 16 (current value) 32 64 128 (default) 256

Per determinare i parametri che è possibile interrogare, utilizzare il comando help della CLI (“Comando help” a pagina 67).

Come nascondere i messaggi di avviso

Dopo l’inserimento di un comando che potrebbe provocare la distruzione di dati, nell’interfaccia CLI viene visualizzato un messaggio di avviso con la richiesta di un intervento da parte dell’utente (y o n) prima di continuare. Questa situazione non è desiderabile durante l’esecuzione degli script batch. Per evitare la visualizzazione dei messaggi di avviso, usare il parametro forced.

Comando di esempio:

ctrl ch="Lab4" ld 1 delete forced

Abbreviazioni delle parole chiave

Diverse parole chiave di utilizzo comune nella CLI di ACU hanno abbreviazioni accettabili, come riportato nella seguente tabella.

Parola chiave

adapterid ai logicaldrive ld arrayaccelerator aa parallelscsi ps cacheratio cr physicaldrive pd chassisname* ch* preferredpathmode ppm chassisslot chs rebuildpriority rp connectionname cn redundantcontroller rc controller ctrl serialnumber sn drivetype dt stripesize ss drivewritecache dwc surfacescandelay ssd expandpriority ep

*La CLI usa questa parola chiave ed abbreviazione per i termini box name e RAID array ID.

Abbreviazione CLI ACU

Parola chiave

Abbreviazione CLI ACU

ACU 65

Comando show

Il comando show consente di ottenere informazioni su un dispositivo. Sintassi:

<target> show [detail]|[status]

Quando si specifica un target corrispondente a diversi dispositivi, le informazioni restituite sono in genere meno complete di quelle visualizzate per un target comprendente un unico dispositivo. In questo caso, è comunque possibile utilizzare il parametro [detail] per ottenere la stessa quantità di informazioni restituita per un target con un singolo dispositivo.

Sono disponibili due parametri aggiuntivi per i target relativi al controller: ssp e config. Questi parametri vengono utilizzati nel modo seguente:

<target controller> show config [detail] <target controller> show ssp

Il parametro config restituisce informazioni su ciascun dispositivo collegato al controller. Il parametro ssp restituisce le informazioni SSP sul controller target.

Esempio 1

=> ctrl ch="lab4" show

Un output tipico può essere:

MSA1000 at dog Bus Interface: Fibre WWN: 500805F3000BAC11 Serial Number: P56350D9IP903J Chassis Serial Number: 9J3CJN71XDCH Chassis Name: dog RAID 6 (ADG) Status: Enabled (Abilitata) SSP State: Disabled (Disabilitata) Controller Status: OK Chassis Slot: 1 Hardware Revision: Rev A Firmware Version: 6.60 Rebuild Priority: Basso Expand Priority: Basso Surface Scan Delay: 20 sec Cache Board Present: True Cache Status: OK Accelerator Ratio: 100/0 (read/write) Read Cache Size: 128 MB Write Cache Size: 0 MB Total Cache Size: 128 MB Battery Pack Count: 1 Battery Status: OK

Esempio 2

=> ctrl all show

Poiché questo target comprende diversi dispositivi, l’output restituito sarà breve. Un output tipico può essere:

MSA1000 at dog (sn: P56350D9IP903J, csn: (9J3CJN71XDCH, wwn: 500805F3000BAC11)

Smart Array 13.492,48 cm Slot 3 (sn: P4AB5X9BFMLNTJ) Smart Array 532 in Slot 2 (sn: P44940LDAORS4F)

ACU 66

Esempio 3

=> ctrl ch="lab4" show config

In questo caso l’output conterrà informazioni dettagliate, poiché il target comprende un unico dispositivo. Un output tipico può essere:

MSA1000 at dog (sn: P56350D9IP903J, csn: (9J3CJN71XDCH, wwn: 500805F3000BAC11)

array A (Parallel SCSI, Unused Space: 20091 MB)

logicaldrive 1 (219 MB, RAID 6(ADG), OK)

physicaldrive 1:3 (box 1:bay 3, Parallel SCSI, 4,3 GB, OK) physicaldrive 1:4 (box 1:bay 4, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:5 (box 1:bay 5, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:6 (box 1:bay 6, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:7 (box 1:bay 7, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:9 (box 1:bay 9, Parallel SCSI, ??? GB, failed,

spare)

unassigned

drive 1:1 (box 1:bay 1, Parallel SCSI, 36 GB, OK) physicaldrive 1:2 (box 1:bay 2, Parallel SCSI, 36 GB, OK) physicaldrive 1:8 (box 1:bay 8, Parallel SCSI, 9.1 GB, OK) physicaldrive 1.10.00 (box 1:bay 10, Parallel SCSI, 9.1 GB, OK) physical physicaldrive 1:11 (box 1:bay 11, Parallel SCSI, 9.1 GB, OK)

Comando help

Per visualizzare la guida nell’interfaccia CLI, immettere il comando help al prompt della CLI quindi immettere uno o più parametri nel modo seguente:

=> help <item1> [item2] [item3]

Il parametro item può corrispondere a uno dei seguenti elementi:

•

Un comando CLI (“La variabile <command>” a pagina 64)

•

Una parola chiave, o un’abbreviazione, della CLI di ACU (“Abbreviazioni delle parole chiave” a pagina 65)

•

Un parametro della CLI

•

Un termine comunemente utilizzato in ACU, quale “migrate”, “extend” o “cache”

•

Il termine shorthand (per visualizzare un elenco delle abbreviazioni utilizzate per le parole chiave nella CLI)

La guida della CLI di ACU funziona in modo analogo ai motori di ricerca dei browser in cui a un numero maggiore di termini nella stringa di ricerca corrisponde un output di minore lunghezza. Ad esempio, specificando help ssp vengono restituite informazioni dettagliate su SSP, mentre con help ssp modify vengono restituite informazioni solo sulla funzione del comando modify per SSP.

ACU 67

Procedure tipiche

Le seguenti sezioni illustrano alcune procedure comuni della CLI di ACU.

Impostazione del target

Se occorre eseguire diverse operazioni su un dato dispositivo target, è possibile semplificare i comandi richiesti impostando il dispositivo come <target> predefinito per tutte le operazioni della CLI.

Dopo aver impostato il target, tutti i comandi inseriti nella CLI senza precisare un <target> verranno applicati automaticamente al target impostato. L’esecuzione di operazioni anche su altri dispositivi è sempre possibile indicando il <target> per ciascuna di tali operazioni nel modo consueto. È possibile inoltre modificare il target impostato o annullarlo completamente. Il target impostato viene annullato automaticamente quando si chiude la CLI.

IMPORTANTE: Non è possibile usare il comando set target in file di script batch.

Sintassi:

set target <target>

Dove <target> è un controller, un array o un’unità logica.

Comandi di esempio:

=> set target ctrl slot=3 => clear target

Scenario tipico

Innanzitutto, impostare un target nel seguente modo:

=> set target ctrl ch="Lab 4" => show target

controller chassisname="Lab 4"

Come esempio di funzionamento dei comandi set target (impostazione target) verificare lo stato dell’array A su questo controller.

=> array A show (MSA1000 at Lab 4)

array A

Interface Type: Parallel SCSI Unused Space: 7949 MB Status: OK

Notare che non occorre indicare il controller in quanto è già stato impostato come target. Ora annullare il target, reimpostarlo ed inserire alcuni comandi per il nuovo target impostato:

=> clear target => set target ctrl slot=3 => array A add drives=1:7,1:8,1:9 => array B add spares=1:10,1:11 => ctrl slot=4 ld 3 modify ss=64 => modify rp=high

ACU 68

Questa sequenza comprende un comando per un target diverso (il controller nello slot 4) a titolo di dimostrazione. Notare che il comando successivo nella sequenza (quello per la modifica della priorità di ricostruzione) si applica al controller dello slot 3 invece di quello dello slot 4 in quanto il comando non indica un <target> per la priorità di ricostruzione, per cui viene utilizzato il target dell’impostazione predefinita.

Identificazione dei dispositivi

È possibile inserire un comando che provoca il lampeggiamento di tutti i LED sui dispositivi target, consentendone l’identificazione. I LED continuano a lampeggiare fino all’inserimento del comando di arresto del lampeggiamento.

Sintassi:

<target> modify led=on|off

Comandi di esempio:

=> ctrl ch="Lab 4" modify led=on => ctrl ch="Lab 4" array A modify led=off

Eliminazione dei dispositivi target

Sintassi:

<target> delete [forced]

Dove <target> può essere un controller, un array o un’unità logica. Tranne nel caso dei controller, è possibile eliminare contemporaneamente diversi dispositivi di tipo simile servendosi della parola chiave all.

Poiché l’eliminazione di un dispositivo può produrre la perdita di dati, viene visualizzato un messaggio di avviso se non si aggiunge il parametro forced.

Comandi di esempio:

=> ctrl ch="Lab 4" delete forced => ctrl slot=3 ld all delete

Riscansione del sistema

Una riscansione identifica i dispositivi aggiunti al sistema dalla riscansione precedente o dall’avvio della CLI di ACU, a seconda di quale operazione sia la più recente.

Sintassi: Usare la parola rescan direttamente alla richiesta della CLI di ACU, senza dispositivi target o parametri. Comando di esempio:

=> rescan

Creazione di un’unità logica

Sintassi:

<target> create type=ld [parameter=value]

dove <target> è in genere un controller ma può essere anche un array se viene creata un’unità logica aggiuntiva in un array esistente.

Se si desidera creare un’unità logica in un gruppo di unità fisiche non ancora assegnate a un array, non è necessario creare prima l’array. A differenza della GUI, nella CLI l’array viene creato automaticamente al momento della creazione dell’unità logica.

ACU 69

Nella tabella seguente sono riportati i parametri standard utilizzati per la creazione di un’unità logica. Se non viene specificato un determinato parametro, verrà utilizzato il valore predefinito appropriato.

Parametro Valori accettabili Commenti

drives [#:]#:#,[#:]#:#,...|[#:]#:#–

[#:]#:#|all|allunassigned

raid

ss 8|16|32|64|128|256|default|?

size #|max|?

sectors

aa enable|disable|?

drivetype

*Usare solo queste unità. Non inserire altro testo nel comando per specificare le unità.

6|adg|5|1+0|1|0|?

32|63|default

L’impostazione predefinita è all (tutti).

L’impostazione predefinita è il livello più alto compatibile con l’unità logica.

Le unità sono i KB.* L’impostazione predefinita dipende dal livello RAID.

Questo parametro determina le dimensioni desiderate dell’unità logica. Le unità sono i MB.* L’impostazione predefinita è max.

L’impostazione predefinita dipende dal sistema operativo.

L’impostazione predefinita è enable (Abilita).

—

Se si specifica un array come target, è possibile omettere il parametro drives poiché le unità sono già definite implicitamente dall’ID dell’array. Questa funzionalità risulta particolarmente utile quando si immette il comando direttamente nella console della CLI in quanto elimina la necessità di ricordare quali sono le unità che appartengono all’array. Quando si scrive un file batch, tuttavia, risulta spesso più semplice specificare le singole unità nell’array anziché utilizzare l’analisi dell’ID dell’array.

Quando si utilizza il parametro drives, è possibile elencare singolarmente tutte le unità, specificare un intervallo di unità o specificare un intervallo e alcune singole unità. Nell’intervallo è possibile specificare porte, contenitori e alloggiamenti. Nel caso di singole unità, non è necessario specificare unità in sequenza. Nel caso di un intervallo, la CLI esclude automaticamente dal target qualsiasi unità non disponibile inclusa nell’intervallo. Vengono ad esempio escluse unità già appartenenti a un array, unità di riserva, unità con capacità troppo ridotta o unità malfunzionanti.

Se si desidera specificare un array esistente tramite le relative unità anziché l’ID, è necessario specificare tutte le unità appartenenti allo stesso array senza escludere alcuna unità.

Comandi di esempio:

ctrl slot=5 create type=ld drives=1:0,1:1,1:3 raid=adg ctrl slot=5 create type=ld drives=1:1-1:3 raid=adg ctrl slot=5 create type=ld drives=1:7,1:10-2:5,2:8-2:12 raid=adg ctrl slot=5 array A create type=ld size=330 raid=adg

Nei due comandi seguenti il parametro drives viene utilizzato in un file batch per creare due unità logiche sullo stesso array, una da 330 MB e l’altra da 450 MB:

ctrl slot=2 create type=ld drives=1:1-1:6 size=330 raid=adg ctrl slot=2 create type=ld drives=1:1-1:6 size=450 raid=5

Scenario di esempio

Si consideri una situazione in cui si desidera creare due array. Uno di questi array richiede due unità logiche, mentre l’altro una sola.

ACU 70

Innanzitutto occorre determinare le unità fisiche disponibili e le relative proprietà

=> ctrl ch="Lab 4" pd all show

Per questo scenario, la risposta visualizzata sullo schermo è:

(MSA1000 at Lab 4)

unassigned

physicaldrive 1:12 (box 1:bay12, Parallel SCSI, 36.4 GB, OK) physicaldrive 1:13 (box 1:bay13, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:14 (box 1:bay14, Parallel SCSI, 9.1 GB, OK)

Conoscendo questi dati è possibile creare il primo array con un’unità logica:

=> ctrl ch="Lab 4" create type=ld drives=1:12

Adesso occorre verificare che l’array sia stato effettivamente creato:

=> ctrl ch="Lab 4" pd all show

In questo caso, la risposta visualizzata sullo schermo è:

(MSA1000 at Lab 4)

array A

physicaldrive 1:12 (box 1:bay12, Parallel SCSI, 36.4 GB, OK)

unassigned

physicaldrive 1:13 (box 1:bay13, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:14 (box 1:bay14, Parallel SCSI, 9.1 GB, OK)

Il secondo array va creato sulle due unità fisiche rimanenti. Prima di creare questo array, determinare le opzioni RAID disponibili per queste unità:

=> ctrl ch="Lab 4" create type=ld drives=1:13,1:14 size=300 raid=?

In questo caso, la risposta è:

Available options are:

0 1+0 (default value)

Creare quindi il nuovo array:

=> ctrl ch="Lab 4" create type=ld drives=1:13,1:14 size=300 raid=1+0

In questo esempio non è strettamente necessario specificare il livello RAID in quanto per impostazione predefinita sarà il livello più alto possibile per questo scenario. Tuttavia viene incluso nel comando a titolo di esempio.

Adesso occorre verificare che l’array sia stato effettivamente formato:

=> ctrl ch="Lab 4" pd all show

Segue la risposta visualizzata sullo schermo:

(MSA1000 at Lab 4)

array A

physicaldrive 1:12 (box 1:bay12, Parallel SCSI, 36.4 GB, OK)

array B

physicaldrive 1:13 (box 1:bay13, Parallel SCSI, 9.1 GB, OK) physicaldrive 1:14 (box 1:bay14, Parallel SCSI, 9.1 GB, OK)

Per creare una seconda unità logica sull’array B, è possibile specificare l’array (metodo A) oppure specificare ogni unità fisica nell’array (metodo B).

=> ctrl ch="Lab 4" array B create type=ld size=900 (metodo A) => ctrl ch="Lab 4" create type=ld drives=1:13,1:14 size=900 (metodo B)

ACU 71

Infine verificare che le tutte le unità logiche siano state create correttamente:

=> ctrl ch="Lab 4" ld all show (MSA1000 at Lab 4)

array A

logicaldrive 1 (33.9 GB, RAID 0, OK)

array B

logicaldrive 2 (298 MB, RAID 1+0, OK) logicaldrive 3 (896 MB, RAID 1+0, OK)

Assegnazione di un nome di telaio al controller

Se un controller è stato configurato con almeno una unità logica, è possibile assegnare un nome semplificato (il nome del telaio) per facilitare l’identificazione e l’inserimento del controller corretto in un comando.

Sintassi:

<target> modify ch="new chassis name"

dove <target> rappresenta un controller. Se si modifica il nome del telaio di un controller impostato come target predefinito (“Impostazione del target” a pagina 68), è necessario impostare nuovamente il target.

Comandi di esempio:

=> ctrl sn=P56350D9IP903J modify ch="Lab 6" => ctrl ch="Lab 4" modify ch="Lab 6"

Gestione delle unità di riserva

Per utilizzarle come unità di riserva, è necessario che vengano soddisfatte le seguenti condizioni:

•

L’unità deve essere un’unità non assegnata o un’unità di riserva per un altro array.

•

L’unità deve essere dello stesso tipo di quelle esistenti nell’array (ad esempio, tutte SATA o SAS).

•

L’unità deve avere una capacità non inferiore a quella dell’unità più piccola dell’array.

Sintassi:

<target> add spares=[#:]#:#,[#:]#:#,[#:]#:#–[#:]#:#,...|allunassigned [forced]

<target> remove spares=[#:]#:#,[#:]#:#,[#:]#:#–[#:]#:#,...|all

di unità, tutte le unità incluse nell’intervallo che non soddisfano i criteri sopra elencati non verranno utilizzate.

Comandi di esempio:

=> ctrl slot=3 array B add spares=1:6 => ctrl slot=4 array all add spares=1:5,1:7 => ctrl slot=5 array A add spares=1:1–1:5 => ctrl slot=5 array A remove spares=1:1–1:5

ACU 72

Espansione di un array

È possibile aumentare lo spazio di memorizzazione su un array aggiungendo unità fisiche. Le unità aggiunte devono soddisfare le seguenti condizioni:

•

L’unità deve essere un’unità non assegnata.

•

L’unità deve essere dello stesso tipo di quelle esistenti nell’array (ad esempio, tutte SATA o SAS).

•

L’unità deve avere una capacità non inferiore a quella dell’unità più piccola dell’array.

IMPORTANTE: L’espansione di un array, l’estensione o la migrazione di un’unità logica

Sintassi:

dove <target> è un array (o un’unità logica, se l’array contiene una sola unità logica). Il parametro forced blocca la visualizzazione di qualsiasi messaggio di avviso. Se viene specificato un intervallo di unità, tutte le unità incluse nell’intervallo che non soddisfano i criteri sopra elencati non verranno utilizzate.

stesso controller.

<target> add drives=[#:]#:#,[#:]#:#,[#:]#:#–[#:]#:#,...|allunassigned [forced]

Se si aggiunge un numero di unità dispari a un array contenente un’unità logica RAID 1+0, verrà chiesto di convertire tale unità in un’unità RAID 5 o RAID 6 (ADG). L’aggiunta del parametro forced al comando evita la visualizzazione del messaggio.

Comandi di esempio:

=> ctrl slot=3 array A add drives=1:0,1:1 => ctrl slot=4 ld 1 add drives=allunassigned => ctrl slot=5 array A add drives=1:1–1:5

Estensione di un’unità logica

Se il sistema operativo supporta l’estensione delle unità logiche, è possibile utilizzare qualsiasi capacità non assegnata su un array per ingrandire una o più unità logiche presenti sull’array.

IMPORTANTE: L’espansione di un array, l’estensione o la migrazione di un’unità logica

Sintassi:

dove <target> rappresenta un’unità logica.

stesso controller.

<target> modify size=#|max|? [forced]

Se il sistema operativo non supporta l’estensione delle unità logiche, l’esecuzione di questo comando rende non disponibili tutti i dati sull’unità logica. Pertanto la CLI visualizza un messaggio di avviso come precauzione nel caso si utilizzi un tale sistema operativo. Per impedire la visualizzazione del messaggio, utilizzare il parametro forced.

ACU 73

Comandi di esempio:

=> ctrl slot=3 ld 1 modify size=max => ctrl slot=4 ld 1 modify size=? => ctrl slot=3 ld 2 modify size=500 forced

Migrazione di un’unità logica

Questo comando consente di modificare la dimensione di stripe (dimensione dei blocchi di dati) o del livello RAID di un’unità logica selezionata. Per informazioni sulla selezione delle dimensioni di stripe o livello RAID appropriati, vedere le tabelle nelle sezioni “Creazione di un’unità logica” a pagina 31 e “Selezione di un metodo RAID” a pagina 90.

Prima di eseguire una migrazione vanno considerati tutti i seguenti fattori:

•

Per alcune migrazioni di livello RAID, potrebbe essere necessario aggiungere una o più unità all’array.

•

Per la migrazione a dimensioni di stripe maggiori, l’array potrebbe dover contenere dello spazio inutilizzato. Questo spazio addizionale è necessario in quanto le maggiori dimensioni degli stripe nell’array migrato rendono meno efficiente il relativo riempimento.

IMPORTANTE: L’espansione di un array, l’estensione o la migrazione di un’unità logica

Sintassi:

<target> modify [raid=0|1+0|1|5|6|adg|?] [ss=8|16|32|64|128|256|default|?]

dove <target> rappresenta un’unità logica. A questo comando si applicano le seguenti limitazioni:

•

Non è possibile eseguire simultaneamente le interrogazioni per il livello RAID e le dimensioni di stripe di una data unità logica.

•

Se non si specifica un livello RAID per una interrogazione o una migrazione, la CLI usa il valore predefinito esistente.

•

Se non si indica una dimensione di stripe, la CLI usa le dimensioni stripe predefinite per il livello di RAID specificato.

Comandi di esempio:

=> ctrl slot=3 ld 1 modify raid=1 => ctrl slot=4 ld 2 modify ss=16 => ctrl slot=2 ld 3 modify raid=5 ss=16

Uso della Selective Storage Presentation (Presentazione della memorizzazione selettiva)

La funzione SSP (Selective Storage Presentation, presentazione della memorizzazione selettiva) è nota anche come Access Control List Commands (Comandi dell’elenco di controllo dell’accesso) e consente di autorizzare solo a specifici ID di adattatore l’accesso a determinate unità logiche. Questa funzione è utile per prevenire il danneggiamento dei dati che può verificarsi quando server diversi, che utilizzano sistemi operativi differenti, accedono agli stessi dati.

ACU 74

Sintassi: L’uso di SSP richiede due comandi:

•

Il primo comando attiva la funzione SSP. Con questa operazione tutte le unità logiche sul controller diventano non accessibili.

•

Il secondo comando specifica un’unità logica e gli ID di adattatore o i nomi di connessione a cui consentire o negare l’accesso all’unità logica.

Di seguito sono illustrati i due comandi:

<target1> modify ssp=on|off [forced] <target2> modify mask|unmask=#,#,...|all [forced]

dove <target1> è un controller, <target2> è un’unità logica e # rappresenta un ID di adattatore o un nome di connessione.

In genere, nella CLI viene visualizzato un messaggio di avviso all’attivazione di SSP, poiché tutte le unità logiche diventano in tal modo non accessibili. Per impedire la visualizzazione del messaggio, ad esempio quando il comando viene utilizzato in uno script batch, utilizzare il parametro forced.

Comandi di esempio:

=> ctrl ch="Lab 3" modify ssp=on forced => ctrl ch="Lab 4" ld 1 modify mask=210000E08B07A68F => ctrl ch="Lab 4" ld all modify unmask="cnxn 3","cnxn 4"

Scenario di esempio

Verificare innanzitutto lo stato SSP del controller:

=> ctrl ch="Lab 4" show ssp

Una risposta su schermo tipica può essere:

(MSA1000 at Lab 4)

Adapter ID: 210000E08B07A68F

connectionname: Unknown (Sconosciuto) Location: Local Status: Online Host Mode: Impostazione predefinita

Adapter ID: 5034414235583942

connectionname: Unknown (Sconosciuto) Location: Unknown (Sconosciuto) Status: Offline Host Mode: Impostazione predefinita

Ora attivare SSP quindi mostrare le unità logiche presenti per determinare l’unità su cui eseguire l’unmasking.

=> ctrl ch="Lab 4" modify ssp=on forced => ctrl ch="Lab 4" ld all show (MSA1000 at Lab 4)

array A

logicaldrive 1 (33.9 GB, RAID 0, OK)

array B

logicaldrive 2 (298 MB, RAID 1+0, OK) logicaldrive 3 (896 MB, RAID 1+0, OK)

ACU 75

Infine, eseguire l’unmasking dell’ID di un adattatore e verificare lo stato SSP:

=> ctrl ch="Lab 4" ld 1 modify unmask 210000E08B07A68F => ctrl ch="Lab 4" show ssp

(MSA1000 at Lab 4)

Adapter ID: 210000E08B07A68F

connectionname: Unknown (Sconosciuto) Location: Local Status: Online Host Mode: Impostazione predefinita

logicaldrive 1 is unmasked

Adapter ID: 5034414235583942

connectionname: Unknown (Sconosciuto) Location: Unknown (Sconosciuto) Status: Offline Host Mode: Impostazione predefinita logicaldrive 1 is masked

Modifica nei nomi di connessione

È possibile convertire un ID adattatore lungo in un breve nome di connessione da utilizzare in tutti i comandi futuri.

Sintassi:

<target> modify ai=# cn="connection name"

dove <target> rappresenta un controller che supporta SSP. Comando di esempio:

ctrl ch="Lab 4" ld 1 modify ai=210000E08B07A68F cn="cnxn 3"

Gestione delle host mode (profili di connessione)

Sintassi:

<target> modify ai=# hostmode="operating system type"|?

dove <target> rappresenta un controller che supporta la host mode.

Comando di esempio:

=> ctrl ch="Lab 3" modify ai=5034414235583942 hostmode=?

NOTA: Il nome di connessione e l’unità logica sono necessari per la gestione delle host mode.

In questo caso, una risposta tipica potrebbe essere:

hostmode options:

Impostazione predefinita Windows OpenVMS Tru64

ACU 76

Linux Solaris NetWare HP

Impostazione della modalità di selezione del percorso preferito

La modalità di selezione del percorso preferito consente di determinare il modo in cui il traffico di I/O all’unità logica viene gestito sui controller con configurazione Active/Active (Attivo/Attivo).

•

In modalità Automatic (Automatica) il sistema di memorizzazione seleziona automaticamente un percorso valido per indirizzare il traffico di I/O alle diverse unità logiche in base agli schemi di I/O dell’host definiti. Poiché il percorso ottimale può variare, il traffico di I/O a una determinata unità logica può essere indirizzato mediante uno dei controller disponibili.

•

In modalità Manual (Manuale), l’intero traffico di I/O a una determinata unità logica viene indirizzato tramite il controller designato. In questo caso, è necessario specificare anche il controller preferito utilizzato per ogni unità logica (“Assegnazione di un controller ridondante a un’unità

logica” a pagina 77).

Sintassi:

<target> modify [preferredpathmode=automatic|manual|?]

dove <target> rappresenta un controller ridondante.

Comando di esempio:

controller ch="lab 3" modify ppm=manual

Assegnazione di un controller ridondante a un’unità logica

Quando in un sistema ridondante si imposta il parametro PreferredPathMode (“Impostazione della

modalità di selezione del percorso preferito” a pagina 77) su Manual (Manuale), è necessario

utilizzare il comando chassisslot per assegnare tutte le unità logiche del sistema a uno dei controller ridondanti.

Sintassi:

<target> modify [chassisslot=#|?]

dove <target> rappresenta un’unità logica valida su un controller in configurazione Active/Active (Attivo/Attivo) e # indica il numero dello slot del telaio del controller ridondante. Per determinare il numero di slot del telaio, utilizzare il comando show sul controller.

Comando di esempio:

controller ch="lab 3" ld 1 modify chs=2

Disabilitazione di un controller ridondante

Questo comando consente di disabilitare un controller ridondante in una configurazione Active-Standby.

IMPORTANTE: Il controller ridondante non può essere riattivato dopo essere stato disabilitato.

Sintassi:

<target> modify redundantcontroller=disable

dove <target> è un controller su cui è presente un controller ridondante attivato.

Comando di esempio:

=> ctrl ch="redundant Lab4" modify rc=disable

ACU 77

Modifica dell’impostazione della priorità di ricostruzione

L’impostazione relativa alla priorità di ricostruzione determina l’urgenza con cui il controller gestisce un comando interno di ricostruzione dell’unità logica guasta.

•

Con l’impostazione bassa, le normali operazioni di sistema hanno precedenza sulla ricostruzione.

•

Se si sceglie un’impostazione di priorità media, la ricostruzione occupa la metà del tempo disponibile totale e le normali operazioni di sistema occupano il tempo rimanente.

•

L’impostazione su priorità alta fa si che la ricostruzione abbia la precedenza su tutte le altre operazioni di sistema.

Se l’unità logica fa parte di un array con un’unità di riserva in linea, la ricostruzione inizia automaticamente all’atto del guasto. Se l’array non ha un’unità di riserva in linea, la ricostruzione inizia all’atto della sostituzione dell’unità fisica guasta.

Sintassi:

<target> modify rp=high|medium|low|?

dove <target> rappresenta un controller.

Comando di esempio:

=> ctrl slot=3 modify rp=high

Modifica dell’impostazione della priorità di espansione

L’impostazione relativa alla priorità di espansione determina l’urgenza con cui il controller gestisce un comando interno di espansione dell’array.

•

Con l’impostazione bassa, le normali operazioni di sistema hanno precedenza sull’espansione di un array.

•

Se si sceglie un’impostazione di priorità media, l’espansione occupa la metà del tempo disponibile totale e le normali operazioni di sistema occupano il tempo rimanente.

•

L’impostazione su priorità alta fa si che l’espansione abbia la precedenza su tutte le altre operazioni di sistema.

Sintassi:

<target> modify ep=high|medium|low|?

dove <target> rappresenta un controller.

Comando di esempio:

=> ctrl slot=3 modify ep=high

Modifica del ritardo di scansione della superficie

L’impostazione relativa al ritardo di scansione della superficie determina l’intervallo di tempo durante il quale il controller deve rimanere inattivo prima dell’avvio di un’analisi di superficie sulle unità fisiche collegate al controller.

La scansione di superficie è una procedura di analisi automatica che si svolge dietro le quinte per assicurare che il recupero dei dati sia possibile nel caso di un guasto ad un’unità. La scansione esamina le unità fisiche nelle unità logiche con tolleranza agli errori alla ricerca di settori guasti e nelle configurazioni RAID 5 o RAID 6 (ADG), verifica inoltre la congruenza dei dati di parità.

ACU 78

Sintassi:

<target> modify ssd=#

dove <target> è un controller e # è un numero compreso tra 1 e 30. Questo numero determina il ritardo in secondi ma non occorre includere le unità nel comando.

Comando di esempio:

=> ctrl sn=P56350D9IP903J modify ssd=3

Riabilitazione di un’unità logica guasta

Se un’unità logica si è guastata con dati ormai non validi o irrecuperabili, è possibile riabilitare l’unità logica affinché possa essere riutilizzata. Questa procedura conserva la struttura dell’unità logica e cancella semplicemente i dati, mentre il comando delete applicato a un’unità logica cancella la struttura dell’unità oltre ai dati.

Sintassi:

<target> modify reenable [forced]

Comando di esempio:

=> ctrl slot=3 ld 1 modify reenable forced

Modifica del rapporto cache dei controller

L’impostazione del rapporto cache dei controller determina la quantità di memoria assegnata alle operazioni di lettura e scrittura. A tipi differenti di applicazioni corrispondono impostazioni ottimali differenti. È possibile modificare il rapporto solo se il controller è dotato di una cache alimentata a batteria (in quanto per le operazioni di scrittura è possibile utilizzare solo cache alimentate a batteria) e se ci sono unità logiche configurate sul controller.

Sintassi:

<target> modify cr=#/#|?

dove <target> è un controller, e #/# è il rapporto cache nel formato percentuale lettura/percentuale scrittura.

Comando di esempio:

=> ctrl slot=3 modify cr=25/75

Abilitazione o disabilitazione della cache dell’unità

Su controller e unità che supportano la cache di scrittura dell’unità fisica, è possibile utilizzare questo comando per attivare o disabilitare la cache di scrittura per tutte le unità del controller.

ATTENZIONE: Poiché la cache di scrittura dell’unità fisica non è alimentata a batteria,

potrebbero essere eliminati dei dati se si verifica un’interruzione di corrente durante un

Sintassi:

processo di scrittura. Per minimizzare questa possibilità, utilizzare un alimentatore di backup.

<target> modify drivewritecache=enable|disable|? [forced]

dove <target> rappresenta un controller che supporta la cache di scrittura dell’unità.

Comando di esempio:

=> ctrl slot=5 modify dwc=enable

ACU 79

Abilitazione o disabilitazione dell’acceleratore di array

Se il controller è dotato di un acceleratore di array, è possibile disabilitarlo o abilitarlo per le unità logiche indicate.

NOTA: La disabilitazione dell’acceleratore di array per un’unità logica consente di riservare

Sintassi:

dove <target> rappresenta un’unità logica. Comando di esempio:

unità logiche contengono informazioni di database).

<target> modify aa=enable|disable|?

=> ctrl slot=3 ld 1 modify aa=enable

ACU 80

Probabilità di guasto dell’unità logica

In questa sezione

Fattori coinvolti nel guasto di un’unità logica............................................................................................ 81

Fattori coinvolti nel guasto di un’unità logica

La probabilità di guasto di un’unità logica dipende dall’impostazione del livello RAID e dal numero e tipo di unità fisiche nell’array. Se l’unità logica non dispone di un’unità di riserva in linea, si verificano i seguenti risultati:

•

Un’unità logica RAID 0 si guasta anche in caso di guasto di una sola unità fisica.

•

Un’unità logica RAID 1+0 si guasta se le due unità fisiche guaste sono il mirroring l’una dell’altra.

Il numero massimo di unità fisiche che possono danneggiarsi senza causare un guasto dell’unità logica è n/2, dove n è il numero di unità disco rigido presenti nell’array. In pratica, un’unità logica in genere si guasta prima di raggiungere tale numero massimo. Maggiore è il numero di unità fisiche guaste, maggiore è la probabilità che tra le unità guaste ve ne siano di appartenenti alla stessa coppia di mirroring.

Il numero minimo di guasti delle unità fisiche che può causare il guasto dell’unità logica è due. Questa situazione si verifica quando le due unità guaste sono il mirroring l’una dell’altra. Maggiore è il numero totale di unità nell’array, minore è la probabilità che le due sole unità guaste nell’array siano il mirroring l’una dell’altra.

•

Un’unità logica RAID 5 si guasta se si guastano due unità fisiche.

•

Un’unità logica RAID 6 (ADG) si guasta quando si guastano tre unità fisiche.

In qualsiasi livello RAID la probabilità di guasto dell’unità logica aumenta con l’aumentare delle unità fisiche presenti nell’unità logica. Tale principio è illustrato quantitativamente nel grafico (“Probabilità

relativa di guasto per diverse unità logiche” a pagina 82). I dati riportati nel grafico sono calcolati sul

valore MTBF per un’unità fisica standard e si basano sul presupposto che non vi siano unità di riserva in linea. Se un’unità di riserva in linea viene aggiunta a qualsiasi configurazione RAID con tolleranza agli errori, la probabilità di guasto di un’unità logica si riduce ulteriormente.

Probabilità di guasto dell’unità logica 81

Probabilità relativa di guasto per diverse unità logiche

Probabilità di guasto dell’unità logica 82

Array dell’unità e metodi di tolleranza agli errori

In questa sezione

Array dell’unità.................................................................................................................................... 83

Metodi di tolleranza agli errori..............................................................................................................85

Array dell’unità

La capacità e le prestazioni di ogni unità fisica (disco rigido) è adeguata agli utenti di tipo domestico. Nelle realtà aziendali, al contrario, sono richieste capacità di memorizzazione maggiori, trasferimenti dati più rapidi e una migliore protezione contro le perdite di dati in caso di guasto all’unità.

Il collegamento di unità fisiche aggiuntive (Pn nella figura) a un sistema, aumenta la capacità totale di memorizzazione ma non ha effetto sull’efficienza delle operazioni di lettura e scrittura (R/W). In questo caso, infatti, i dati continuano a essere trasferiti a un’unità fisica alla volta.

Array dell’unità e metodi di tolleranza agli errori 83

Con un controller di array installato nel sistema, la capacità di più unità fisiche può essere combinata in una o più unità virtuali denominate unità logiche (denominate anche volumi logici e indicati con Ln nelle figure di questa sezione). Ciò consente alle testine di lettura/scrittura di tutte le unità fisiche del sistema di essere attive contemporaneamente, riducendo la quantità di tempo totale necessaria al trasferimento dei dati.

Poiché le testine di lettura e scrittura si attivano contemporaneamente, in un determinato intervallo di tempo la stessa quantità di dati viene scritta su ogni unità. Ogni unità di dati è denominata blocco (indicato con Bn nella figura) e i blocchi adiacenti formano un insieme di stripe di dati (Sn) tra tutte le unità fisiche che costituiscono l’unità logica.

I dati dell’unità logica sono leggibili solo se la sequenza dei blocchi di dati è la stessa in ogni stripe. Il processo di sequenzialità viene eseguito dal controller di array, che invia i blocchi dati alle testine di scrittura dell’unità nell’ordine corretto.

Una conseguenza ovvia del processo di striping è rappresentata dal fatto che ogni unità fisica in una determinata unità logica contiene la stessa quantità di dati. Se un’unità fisica ha una capacità maggiore rispetto alle altre unità fisiche della stessa unità logica, la capacità aggiuntiva va persa in quanto non può essere utilizzata dall’unità logica.

Array dell’unità e metodi di tolleranza agli errori 84

Il gruppo di unità fisiche contenenti l’unità logica è denominato array di unità o semplicemente array (indicato con An nella figura). Poiché tutte le unità fisiche di un array vengono generalmente configurate in una sola unità logica, il termine “array” è spesso utilizzato come sinonimo di unità logica. Un array può tuttavia contenere più unità logiche di dimensioni diverse.

Ogni unità logica di un array viene distribuita su tutte le unità fisiche presenti nell’array. Un’unità logica può inoltre estendersi su più porte sullo stesso controller, ma non su più controller.

I guasti delle unità, per quanto rari, sono potenzialmente molto gravi. In array configurati come illustrato nella figura precedente, il guasto di qualsiasi unità fisica causa la perdita irreversibile dei dati in ogni unità logica. Per evitare la perdita dei dati a causa di guasti delle unità fisiche, le unità logiche sono configurate con tolleranza agli errori (“Metodi di tolleranza agli errori” a pagina 85).

Per tutti i tipi di configurazione (ad eccezione di RAID 0) è possibile ottenere un’ulteriore protezione contro le perdite di dati assegnando un’unità di riserva in linea (o unità di riserva a caldo). Questa unità non contiene dati ed è collegata allo stesso controller dell’array. Quando un’unità fisica dell’array si guasta, il controller ricostruisce automaticamente nell’unità di riserva in linea le informazioni originariamente memorizzate sull’unità guasta. Il sistema viene pertanto ripristinato alla protezione dei dati con livello RAID completo, anche se non dispone più di un’unità di riserva in linea. Tuttavia, nel caso improbabile che un’altra unità dell’array subisca un guasto in fase di riscrittura nell’unità di riserva, l’unità logica subirà un altro errore.

Durante la configurazione, l’unità di riserva in linea viene automaticamente assegnata a tutte le unità logiche dello stesso array. Inoltre, non è necessario assegnare un’unità di riserva in linea separata a ogni array, ma è possibile configurare un’unità disco rigido come unità di riserva in linea per più array, se questi si trovano tutti sullo stesso controller.

Metodi di tolleranza agli errori

Sono disponibili diversi metodi di tolleranza agli errori. Quelli utilizzati più frequentemente con i controller di Smart Array sono i metodi RAID basati sull’hardware.

Per la descrizione di altri due metodi di tolleranza agli errori utilizzati in alcuni casi, consultare la sezione “Metodi alternativi di tolleranza agli errori” a pagina 91. Tuttavia, i metodi RAID basati sull’hardware forniscono un ambiente di tolleranza agli errori più sicuro e controllato e per tale motivo i metodi alternativi vengono utilizzati raramente.

Array dell’unità e metodi di tolleranza agli errori 85

Metodi di tolleranza agli errori basati sull’hardware

Si consiglia di utilizzare i seguenti metodi basati sull’hardware con i controller Smart Array:

•

RAID 0 - Solo striping dei dati (nessuna tolleranza agli errori).

•

RAID 1+0 - Mirroring di unità

•

RAID 5 - Protezione dei dati distribuiti

•

RAID 6 (ADG) - Protezione avanzata dei dati

RAID 0 - Nessuna tolleranza agli errori

Una configurazione RAID 0 fornisce lo striping dei dati, ma non fornisce alcuna protezione dalla perdita di dati in caso di guasto di un’unità. Si tratta tuttavia di una soluzione utile per una rapida memorizzazione di grandi quantità di dati non critici, ad esempio, per la stampa o la modifica di immagini, o nel caso in cui i costi rappresentino il fattore fondamentale.

Vantaggi:

•

Offre le migliori prestazioni di scrittura tra tutti i metodi RAID.

•

Fornisce il costo più basso per unità di dati memorizzati tra tutti i metodi RAID.

•

L’intera capacità dell’unità viene utilizzata per la memorizzazione dei dati (nessun impiego di capacità per la tolleranza agli errori).

Svantaggi:

•

In caso di guasto a un’unità fisica tutti i dati nell’unità logica vanno perduti.

•

Non è possibile utilizzare unità di riserva in linea.

•

I dati possono essere preservati solo eseguendo copie di backup su unità esterne.

Array dell’unità e metodi di tolleranza agli errori 86

RAID 1+0 - Mirroring di unità

Nella configurazione RAID 1+0, i dati vengono duplicati su una seconda unità.

Se l’array presenta più di due unità fisiche, le unità vengono sottoposte a mirroring in coppie.

In ciascuna coppia di mirroring l’unità fisica che non è impegnata a rispondere ad altre richieste si occupa delle richieste di lettura inviate all’array. Questo processo è chiamato bilanciamento del carico. In caso di guasto a un’unità fisica, l’altra unità della coppia di mirroring continua a fornire tutti i dati necessari. Anche se più unità dell’array subiscono un guasto, i dati non vanno comunque perduti, purché queste unità non appartengano alla stessa coppia di mirroring.

Questo metodo di tolleranza agli errori è utile quando le prestazioni elevate e la protezione dei dati sono più importanti dei costi delle unità disco rigido.

NOTA: Quando nell’array sono presenti solo due unità fisiche, questo metodo

è chiamato RAID 1.

Array dell’unità e metodi di tolleranza agli errori 87

Vantaggi:

•

È il metodo che offre le migliori prestazioni di lettura di ogni configurazione con tolleranza agli errori.

•

Non si verifica la perdita di dati quando si guasta un’unità, purché non venga eseguito il mirroring di un’unità guasta su un’altra unità guasta. Il numero massimo di unità che può subire un guasto corrisponde al massimo alla metà delle unità fisiche presenti nell’array.

Svantaggi:

•

È un metodo costoso poiché la tolleranza agli errori richiede molte unità.

•

Solo il 50% della capacità totale delle unità è utilizzabile per la memorizzazione dei dati.

RAID 5 - Protezione dei dati distribuiti

Nella configurazione RAID 5, la protezione dei dati viene fornita da dati di parità (indicati nella figura da Px,y). I dati di parità vengono calcolati stripe per stripe dai dati dell’utente scritti su altri blocchi all’interno dello stripe. I blocchi dei dati di parità vengono distribuiti su ogni unità fisica all’interno dell’unità logica.

In caso di guasto a un’unità fisica, i dati presenti sull’unità danneggiata possono essere calcolati in base ai dati di parità rimanenti e ai dati dell’utente presenti sulle altre unità dell’array. I dati ripristinati vengono generalmente scritti in un’unità di riserva in linea in un processo definito ricostruzione.

Questo tipo di configurazione è utile quando i costi, le prestazioni e la disponibilità dei dati hanno la stessa importanza.

Vantaggi:

•

Elevate prestazioni di lettura.

•

Nessuna perdita di dati in caso di guasto a un’unità fisica.

•

È un metodo che garantisce maggiore capacità rispetto alla configurazione RAID 1+0 poiché le informazioni di parità richiedono solo lo spazio di memorizzazione corrispondente a un’unità fisica.

Array dell’unità e metodi di tolleranza agli errori 88

Svantaggi:

•

Le prestazioni di scrittura sono relativamente basse.

•

In caso di guasto a una seconda unità prima della ricostruzione dei dati della prima unità danneggiata possono verificarsi perdite di dati.

RAID 6 (ADG) - Protezione avanzata dei dati

NOTA: Non tutti i controller supportano RAID 6 (ADG).

RAID 6 (ADG), come RAID 5, genera e archivia le informazioni di parità per fornire la protezione dalla perdita di dati causati dai guasti all’unità. Con RAID 6 (ADG), tuttavia, vengono utilizzati due tipi diversi di dati di parità (indicati nella figura da Px,y e Qx,y), consentendo la protezione dei dati nel caso di guasto a due unità. Ogni gruppo di dati di parità utilizza una capacità equivalente a quella delle unità costitutive.

Questo metodo è il più utile quando la perdita di dati è assolutamente inaccettabile e il costo costituisce un fattore importante. La probabilità che si verifichi una perdita di dati quando un array è configurato con RAID 6 (ADG) è inferiore rispetto alla configurazione con RAID 5.

Vantaggi:

•

Questo metodo è caratterizzato da elevate prestazioni di lettura.

•

Questo metodo offre un’elevata disponibilità dei dati. Qualsiasi coppia di unità può danneggiarsi senza che ciò comporti una perdita dei dati critici.

•

È un metodo che garantisce maggiore capacità rispetto alla configurazione RAID 1+0, poiché le informazioni di parità richiedono solo lo spazio di memorizzazione corrispondente a due

unità fisiche. Svantaggi: L’unico svantaggio significativo del metodo RAID 6 (ADG) è costituito da prestazioni di scrittura

relativamente basse (inferiori a RAID 5), dovute alla necessità di disporre di due insiemi di dati di parità.

Array dell’unità e metodi di tolleranza agli errori 89

Confronto dei metodi RAID basati sull’hardware

NOTA: Non tutti i controller supportano RAID 6 (ADG).

Rif. RAID:0 RAID:1+0 RAID:5

Nome alternativo

Striping (nessuna tolleranza agli errori)

Formula per il numero di unità

n n/2 n-1 n-2 utilizzabili per i dati (n = numero totale di unità nell’array)

Percentuale di spazio

100% 50% unità utilizzabile*

Numero minimo di unità fisiche 1 2 3 4 Tollera il guasto di un’unità fisica No Sì Sì Sì Tollera il guasto contemporaneo di

No più unità fisiche

Prestazione di lettura Alto Alto Alto Alto Prestazione di scrittura Alto Medio Basso Basso Costo relativo Basso Alto Medio Medio

I valori della parte di spazio utilizzabile dell’unità vengono calcolati tenendo conto delle seguenti ipotesi: (1) Tutte le unità fisiche dell’array hanno la stessa capacità; (2) non sono utilizzate unità di riserva in linea; (3) per il metodo RAID 5, non vengono utilizzate più di 14 unità fisiche per array; (4) per il metodo RAID 6 (ADG), non vengono utilizzate più di 56 unità fisiche.

Mirroring

Solo se le due unità danneggiate non appartengono alla stessa coppia di mirroring

RAID 6 (ADG)

Protezione dei dati distribuiti

Da 67% a 93%

No Sì

Protezione dei dati avanzata

Da 50% a 96%

Selezione di un metodo RAID

NOTA: Non tutti i controller supportano RAID 6 (ADG).

Criterio principale Ulteriori Fattori Importanti Livello RAID consigliato

Tolleranza agli errori Ottimo rapporto qualità-prezzo

Prestazioni di I/O

Ottimo rapporto qualità-prezzo

Prestazioni di I/O Ottimo rapporto qualità-prezzo

Tolleranza agli errori Prestazioni di I/O

Tolleranza agli errori

RAID 6 (ADG) RAID:1+0 RAID 6 (ADG) RAID 5 (RAID 0 se la tolleranza agli

errori non è richiesta) RAID 5 (RAID 0 se la tolleranza agli

errori non è richiesta) RAID:1+0

Array dell’unità e metodi di tolleranza agli errori 90

Metodi alternativi di tolleranza agli errori

Il sistema operativo può supportare anche duplex di controller o metodi RAID basati sul software.

•

Il RAID basato su software è simile al RAID basato sull’hardware, ma il sistema operativo opera con le unità logiche come se queste fossero unità fisiche. Per proteggere i dati da eventuali perdite provocate dal guasto di unità fisiche, le unità logiche deve trovarsi su array diversi.

•

Il duplex del controller utilizza due controller identici con insiemi di unità identici e indipendenti che contengono gli stessi dati. Nel caso improbabile di guasto a un controller, il secondo controller e le unità sono in grado di gestire tutte le richieste.

Nessuno di questi metodi alternativi di tolleranza agli errori supporta unità di riserva in linea o il ripristino automatico dei dati né il controllo automatico dell’affidabilità o il ripristino temporaneo dei dati.

Se si intende utilizzare uno di questi metodi alternativi di tolleranza agli errori, configurare gli array con il metodo RAID 0 per ottenere la massima capacità di memorizzazione e consultare la documentazione del sistema operativo in uso per ulteriori informazioni sull’implementazione.

Array dell’unità e metodi di tolleranza agli errori 91

Diagnosi dei problemi degli array

In questa sezione

Strumenti di diagnostica........................................................................................................................ 92

Strumenti di diagnostica

Sono disponibili diversi strumenti di diagnostica che forniscono informazioni sui problemi degli array.

•

ADU Questa utility è disponibile sul CD SmartStart nel kit del controller e sul sito Web HP

(http://www.hp.com/support dell’utility ADU, vedere la guida HP Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP).

•

Servizio di notifica degli eventi

). Per ulteriori informazioni sul significato dei vari messaggi di errore

Questa utility invia gli eventi dell’array al registro degli eventi di sistema di Microsoft® Windows® e al Integrated Management Log. Questa utility è disponibile sul CD SmartStart o sul sito Web HP (http://www.hp.com/support

•

Messaggi POST

Al riavvio, i controller Smart Array generano messaggi di errore di diagnostica (errori POST). Molti messaggi POST non necessitano di spiegazione e suggeriscono le azioni correttive. Per ulteriori informazioni sui messaggi POST, consultare HP Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP).

•

HP Insight Diagnostics HP Insight Diagnostics è uno strumento che visualizza informazioni sulla configurazione

dell’hardware del sistema ed esegue test sul sistema e sui relativi componenti (incluse le unità disco rigido se sono connesse a controller Smart Array) Questa utility è disponibile sul CD SmartStart e sul sito Web HP (http://www.hp.com/servers/diags

Diagnosi dei problemi degli array 92

Acronimi e abbreviazioni

ACU

Array Configuration Utility (Utility di configurazione dell’array)

ADG

Advanced Data Guarding (noto anche come RAID 6)

ADU

Array Diagnostics Utility (Utility di diagnostica dell’array)

CPQONLIN

Utility NetWare Online Array Configuration (Configurazione in linea di array su server NetWare)

HBA

Host Bus Adapter (Adattatore bus host)

MSA

Modular Smart Array (Smart array modulare)

MTBF

Mean Time Between Failures (Tempo medio tra guasti)

ORCA

Option ROM Configuration for Arrays (Configurazione della ROM opzionale per gli array)

POST

Power-On Self Test (Test automatico all’accensione)

RAID

Redundant Array of Inexpensive (or Indipendent) Disk (Array ridondante di dischi a basso costo o indipendenti)

RBSU

ROM-Based Setup Utility (Utility di configurazione basata sulla ROM)

SSP

Selective Storage Presentation (Presentazione della memorizzazione selettiva)

Acronimi e abbreviazioni 93

WBEM

Web-Based Enterprise Management (Gestione sistema sul Web)

WWN

World Wide Name (Nome universale)

Acronimi e abbreviazioni 94

Indice

Abbreviazioni CLI 65 Abbreviazioni delle parole chiave 65 Abbreviazioni in CLI 65 Abilitazione della cache dell'unità 79 Abilitazione dell'acceleratore di array,

CLI di ACU 80

Abilitazione dell'acceleratore di array,

GUI di ACU 31, 35

Abilitazione dell'acceleratore di array,

scripting ACU 55

Acceleratore di array, abilitazione o disabilitazione,

CLI di ACU 80

Acceleratore di array, abilitazione o disabilitazione,

CPQONLIN 16

Acceleratore di array, abilitazione o disabilitazione,

GUI di ACU 31, 35 Acquisizione delle configurazioni 45 Action, modalità, scripting ACU 49 ACU (Array Configuration Utility) 19 ADG (Protezione dei dati avanzata) 89 ADU (Array Diagnostic Utility) 92 Apertura della GUI di ACU 19 Applicazione locale, utilizzo di ACU 20 Array Configuration Utility (ACU) 19 Array, creazione, CPQONLIN 14 Array, creazione, GUI di ACU 25, 30, 35 Array, creazione, scripting ACU 53 Array, eliminazione 37 Array, espansione in CPQONLIN 17 Array, espansione in scripting ACU 53 Array, espansione nella CLI di ACU 73 Array, espansione nella GUI di ACU 26, 38 Array, espansione, CLI di ACU 73 Array, espansione, CPQONLIN 17 Array, espansione, GUI di ACU 26, 38 Array, espansione, scripting ACU 53 Array, opzioni categoria, scripting ACU 52 Array, specifica, scripting ACU 52 Attività comuni in CPQONLIN 14 Attività di configurazione avanzate, supportate 7 Attività di configurazione standard, supportate 6 Attività di configurazione, avanzate, supportate 7 Attività di configurazione, CPQONLIN 14

Attività di configurazione, standard, supportate 6 Attività supportate 6, 7 Attività supportate per ogni utility 6, 7 Avviso, messaggi di, nascondere, CLI di ACU 65

Cache dell'unità, abilitazione o disabilitazione 79 Cache di scrittura dell'unità fisica, abilitazione o

disabilitazione 79

Cache di scrittura su unità fisiche, abilitazione o

disabilitazione 79 Cancellazione di una configurazione 33, 50 Chiave di licenza 50 CLI, sintassi 64 Comando help 67 Comando shorthand nella CLI 65 Command, variabile, CLI di ACU 64 Concetti di array 83 Concetti di array di unità 83 Configurazione di array, copia 45, 46 Confronto delle caratteristiche RAID 90 Confronto delle utility 6 Control, categoria, scripting ACU 49 Controller in standby, disabilitazione 77 Controller ridondante, disabilitazione 77 Controller ridondante, impostazioni del percorso

preferito 51, 56, 77 Controller ridondante, modifica del

percorso di I/O 51, 56, 77 Controller, opzioni, scripting ACU 49 Controller, specifica, scripting ACU 49 Controllo dell'accesso 40, 74 Copia di una configurazione 46 CPQONLIN, attività comuni 14 CPQONLIN, esplorazione 12 CPQONLIN, installazione 11 CPQONLIN, opzioni di menu 12 CPQONLIN, panoramica procedura 11 Criteri per selezionare un livello RAID 90

Dati, stripe 83, 86 Disabilitazione del controller ridondante 77 Disabilitazione della cache dell'unità 79

Indice 95

Disabilitazione dell'acceleratore di array,

CLI di ACU 80

Disabilitazione dell'acceleratore di array,

GUI di ACU 31, 35

Disabilitazione dell'acceleratore di array,

scripting ACU 55 Dispositivi, identificazione 69 Dispositivo target, impostazione 68 Duplex 91 Duplex del controller 91

Elenco attività per GUI di ACU in modalità

Standard 27 Eliminazione di un array 37 Eliminazione di una configurazione 12, 33 Eliminazione di un'unità logica 37 Eliminazione dispositivo 69 Esecuzione della GUI di ACU 19 Esempio, script CLI, configurazione di SSP 75 Esempio, script CLI, creazione di unità logiche 70 Espansione array, impostazione della

priorità 16, 34, 51 Esplorazione di CPQONLIN 12 Estensione della capacità dell'unità

logica 39, 54, 73

File di script 46 Forced, parametro 65 Funzionalità delle utility 6

Guasto, unità logica, probabilità 82 GUI di ACU, metodi per l'apertura 19 GUI di ACU, panoramica procedura 27

HBA WWN 56 HBA, opzioni categoria, scripting ACU 56 Host mode 56, 76

Identificazione dei dispositivi 69 Impostazione MaxBoot 31, 54 Impostazioni predefinite 46 Informazioni sui dispositivi, visualizzazione 29, 66 Installazione di ACU 19 Installazione di CPQONLIN 11

Interfaccia della riga di comando (CLI) 8, 63 Interfaccia strutturata a menu 9, 12 Interrogazione di un dispositivo 64

LED, attivazione 69 Lingue 6 Livelli RAID, confronto della percentuale

di guasto 82 Livelli RAID, confronto delle caratteristiche 90 Livello RAID, criteri di selezione 90 Logical drive, migrazione, scripting ACU 54, 55 Logical drive, opzioni categoria, scripting ACU 53 Logical drive, specifica, scripting ACU 54

Masking di un dispositivo 74 Menu, opzioni, GUI di ACU 33 Messaggi di avviso, nascondere, CLI di ACU 65 Messaggi di errore 57, 92 Method, modalità, scripting ACU 49 Metodi consigliati di tolleranza agli errori 86 Metodi di protezione dei dati 85, 91 Metodi di tolleranza agli errori 85 Metodi per l'apertura della GUI di ACU 19 Migrazione del livello RAID, CLI di ACU 74 Migrazione del livello RAID, CPQONLIN 18 Migrazione del livello RAID, GUI di ACU 39 Migrazione del livello RAID, scripting ACU 54 Migrazione della dimensione di stripe o del livello

RAID, CLI di ACU 74 Migrazione della dimensione di stripe o del livello

RAID, CPQONLIN 18 Migrazione della dimensione di stripe o del livello

RAID, GUI di ACU 26, 39 Migrazione della dimensione di stripe o del livello

RAID, scripting ACU 54, 55 Migrazione delle dimensioni di stripe,

CLI di ACU 74 Migrazione delle dimensioni di stripe,

CPQONLIN 18 Migrazione delle dimensioni di stripe,

GUI di ACU 39 Migrazione delle dimensioni di stripe,

scripting ACU 55 Mirroring di unità 87 Modalità Command, apertura in ACU 63 Modalità Console, apertura in ACU 63

Indice 96

Modalità di configurazione, GUI di ACU 24 Modalità di scripting 45 Modalità Express, disponibilità 25 Modalità Express, utilizzo 25, 26 Modalità operative della GUI di ACU 24

Nascondere i messaggi di avviso, CLI di ACU 65 Nome controller 50, 72 Nome di connessione 56, 76 Novell NetWare, strumento di configurazione 5, 11 Numero di unità, effetto su percentuale di guasto 82

Opzioni di menu, CPQONLIN 12 Opzioni, scripting, elenco di 48 ORCA (Option ROM Configuration for Arrays) 8

Panoramica della procedura di configurazione,

CPQONLIN 11 Panoramica delle utility di configurazione 5 Parametri in CLU, identificazione dei valori 64 Percentuale di guasto relativa di diversi

livelli RAID 82 Percorso di I/O, modifica 51, 77 POST, messaggi di errore 92 Priorità di espansione, CLI di ACU 78 Priorità di espansione, CPQONLIN 16 Priorità di espansione, GUI di ACU 34 Priorità di espansione, scripting ACU 51 Priorità di ricostruzione, CLI di ACU 78 Priorità di ricostruzione, CPQONLIN 16 Priorità di ricostruzione, GUI di ACU 34 Priorità di ricostruzione, scripting ACU 51 Probabilità di guasto dell'unità logica 81 Procedura di configurazione, CPQONLIN,

panoramica 11 Procedure tipiche, CLI di ACU 68 Procedure tipiche, CPQONLIN 14 Processo di configurazione automatica 8 Profilo di connessione 56, 76 Protezione dei dati avanzata (ADG) 89 Protezione dei dati distribuiti 88

RAID, basato sul software 91 Rapporto acceleratore 16 Rapporto cache, CLI di ACU 79

Rapporto cache, CPQONLIN 16 Rapporto cache, GUI di ACU 34 Rapporto cache, scripting ACU 50 Rapporto lettura-scrittura, CLI di ACU 79 Rapporto lettura-scrittura, CPQONLIN 16 Rapporto lettura-scrittura, GUI di ACU 34 Rapporto lettura-scrittura, scripting ACU 50, 55 Rescan 69 Riabilitazione di un'unità logica guasta 79 Ricombinazione di un array suddiviso 44 Ridenominazione di un adattatore 76 Ridenominazione di un controller 72 Riepilogo della procedura di configurazione,

CPQONLIN 11 Risoluzione dei problemi 92 Ritardo di scansione superficie 51, 78

Scelta di un livello RAID 90 Script di esempio 46 Script di immissione, utilizzo 45 Script, opzioni 47 Scripting, sintassi 46 Selective Storage Presentation (SSP) nella

GUI di ACU 40, 41 Selective Storage Presentation (SSP), CLI di ACU 74 Selective Storage Presentation (SSP),

CPQONLIN 12 Selective Storage Presentation (SSP),

scripting ACU 55 Selezione di un livello RAID 90 Server remoto, configurazione 21 Servizio remoto, utilizzo di ACU 22 Show (comando CLI) 66 Sintassi CLI 8, 64 Sintassi di scripting 46 Software, RAID basato su 91 SSP (Selective Storage Presentation), CLI di ACU 74 SSP (Selective Storage Presentation),

CPQONLIN 12 SSP (Selective Storage Presentation), GUI di

ACU 40, 41 SSP (Selective Storage Presentation), scripting

ACU 51, 55 Stripe dei dati 83, 86 Strumenti di diagnostica 92 Suddivisione di un array di mirroring 44 Switch, configurazione 42

Indice 97

Target, variabile, CLI di ACU 64 Tipo unità, scripting ACU 53

Unità di riserva in linea, CLI di ACU 72 Unità di riserva in linea, CPQONLIN 15 Unità di riserva in linea, GUI di ACU 30, 40 Unità di riserva in linea, scripting ACU 52 Unità di riserva, CLI di ACU 72 Unità di riserva, CPQONLIN 15 Unità di riserva, GUI di ACU 30, 40 Unità di riserva, scripting ACU 52 Unità fisiche, aggiunta, CLI di ACU 73 Unità fisiche, aggiunta, CPQONLIN 17 Unità fisiche, aggiunta, GUI di ACU 38 Unità fisiche, aggiunta, scripting ACU 53 Unità in mirroring 87 Unità logica guasta, riabilitazione 79 Unità logica, creazione, CLI di ACU 69 Unità logica, creazione, CPQONLIN 14 Unità logica, creazione, GUI di ACU 31, 35 Unità logica, creazione, ORCA 9 Unità logica, descrizione 83 Unità logica, eliminazione 37 Unità logica, estensione della capacità 39, 54, 73 Unità logica, guasta, riabilitazione 79 Unità logica, guasto 81 Unità logica, migrazione, CLI di ACU 74 Unità logica, migrazione, CPQONLIN 18 Unità logica, migrazione, GUI di ACU 39 Unmasking di un dispositivo 74 Utility di configurazione, confronto 6 Utility di configurazione, descrizione 5 Utility di configurazione, scelta 5 Utility, descrizione 5 Utilizzo di ACU da CD SmartStart 23

Valori dimensioni di stripe 55 Visualizzazione, informazioni dispositivo 29, 66

Wizards, modalità, GUI di ACU 28

Indice 98

Hp STORAGEWORKS 2000I, STORAGEWORKS 1000, STORAGEWORKS 50, STORAGEWORKS 2000FC, STORAGEWORKS 1510I User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Guida di riferimento per la configurazione di array su controller HP Smart Array

Sommario

Panoramica degli strumenti per la configurazione degli array

Utility disponibili per la configurazione di un array

Confronto delle utility

Attività di configurazione standard supportate

Attività di configurazione avanzate supportate

ORCA

Informazioni su ORCA

Uso della CLI ORCA

Uso dell’interfaccia di ORCA strutturata a menu

CPQONLIN

Informazioni su CPQONLIN

Riepilogo della procedura di configurazione tramite CPQONLIN

Esecuzione di CPQONLIN in modalità di configurazione manuale

Opzioni di menu in CPQONLIN

Procedure tipiche della configurazione manuale

Creazione di un nuovo array e di una nuova unità logica

Aggiunta di unità di riserva

Impostazione della priorità di ricostruzione o di espansione

Impostazione del rapporto dell’acceleratore

Espansione di un array

Migrazione del livello RAID o della dimensione di stripe

Informazioni su ACU

Utilizzo della GUI di ACU

Configurazione di un server in cui è installato ACU

Configurazione di un server remoto mediante ACU su un server ocale

Configurazione di un server locale mediante ACU su un server emoto

Configurazione di un server mediante ACU sul CD SmartStart

Modalità operative della GUI

Utilizzo della modalità Express

Configurazione di un nuovo controller mediate la modalità Express

Modifica di una configurazione in modalità Express

Uso della modalità Standard configuration

Attività possibili nella modalità Standard Configuration

Uso della modalità Configuration Wizards

Schermata tipica in modalità Configuration Wizards

Creazione di un array

Creazione di un’unità logica

Modifica di una configurazione utilizzando le procedure guidate di configurazione

Uso dello scripting ACU

Acquisizione di una configurazione

Utilizzo di uno script di immissione

Creazione di un file di script ACU

Script di immissione personalizzato di esempio

Opzioni del file di script

Categorie di opzioni nello scripting ACU

Categoria Control

Categoria Controller

Categoria Array

Categoria Logical Drive

Categoria HBA

Messaggi di errore per lo scripting ACU

Uso della CLI di ACU

Apertura della CLI in modalità Console

Apertura della CLI in modalità Command

Sintassi CLI

La variabile <target>

La variabile <command>

Interrogazione di un dispositivo

Come nascondere i messaggi di avviso

Abbreviazioni delle parole chiave

Comando show

Comando help

Procedure tipiche

Impostazione del target

Identificazione dei dispositivi

Eliminazione dei dispositivi target

Riscansione del sistema

Creazione di un’unità logica

Assegnazione di un nome di telaio al controller

Gestione delle unità di riserva

Espansione di un array

Estensione di un’unità logica

Migrazione di un’unità logica

Uso della Selective Storage Presentation (Presentazione della memorizzazione selettiva)
